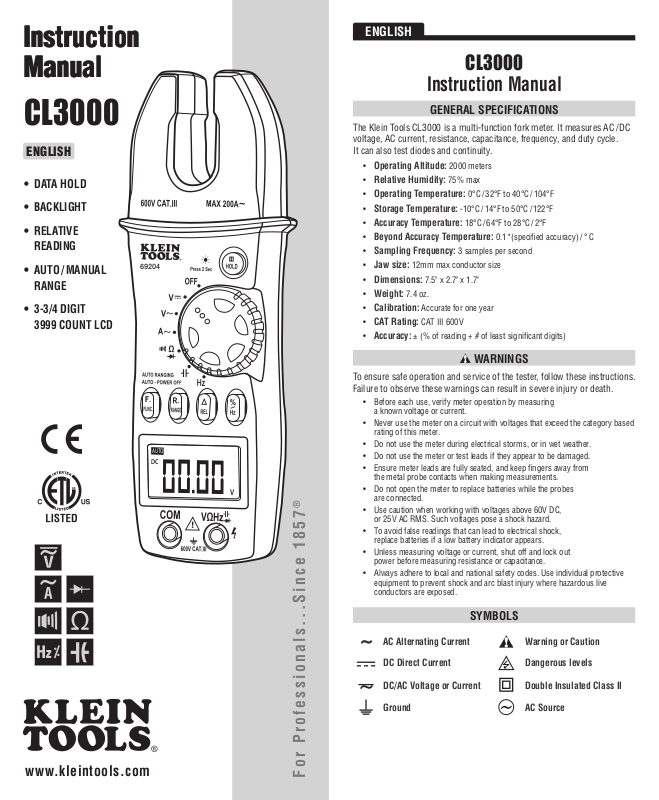

Klein Tools CL3000 User Manual [en, es, fr]

Instruction

69204

AUTO

V

DC

Instruction

ENGLISH

Manual

Manual

CL3000

ENGLISH

• DATA HOLD

• BACKLIGHT

• RELATIVE

READING

• AUTO / MANUAL
RANGE

• 3-3/4 DIGIT
3999 COUNT LCD

CL3000

Instruction Manual

GENERAL SPECIFICATIONS

The Klein Tools CL3000 is a multi-function fork meter. It measures AC / DC
voltage, AC current, resistance, capacitance, frequency, and duty cycle.
It can also test diodes and continuity.

• Operating Altitude: 2000 meters

Relative Humidity: 75% max

•

Operating Temperature: 0°C / 32°F to 40°C / 104°F

•

Storage Temperature: -10°C / 14°F to 50°C / 122°F

•

Accuracy Temperature: 18°C / 64°F to 28°C / 2°F

•

Beyond Accuracy Temperature: 0.1*(specified accuracy) / ° C

•

Sampling Frequency: 3 samples per second

•

Jaw size: 12mm max conductor size

•

Dimensions: 7.5" x 2.7" x 1.7"

•

Weight: 7.4 oz.

•

Calibration: Accurate for one year

•

CAT Rating: CAT III 600V

•

Accuracy: ± (% of reading + # of least significant digits)

•

WARNINGS

To ensure safe operation and service of the tester, follow these instructions.
Failure to observe these warnings can result in severe injury or death.

• Before each use, verify meter operation by measuring
a known voltage or current.

• Never use the meter on a circuit with voltages that exceed the category based
rating of this meter.

• Do not use the meter during electrical storms, or in wet weather.

• Do not use the meter or test leads if they appear to be damaged.

• Ensure meter leads are fully seated, and keep fingers away from

the metal probe contacts when making measurements.

• Do not open the meter to replace batteries while the probes

®

are connected.

• Use caution when working with voltages above 60V DC,
or 25V AC RMS. Such voltages pose a shock hazard.

• To avoid false readings that can lead to electrical shock,
replace batteries if a low battery indicator appears.

• Unless measuring voltage or current, shut off and lock out
power before measuring resistance or capacitance.

• Always adhere to local and national safety codes. Use individual protective
equipment to prevent shock and arc blast injury where hazardous live
conductors are exposed.

www.kleintools.com

SYMBOLS

AC Alternating Current Warning or Caution

~

DC Direct Current Dangerous levels

DC/AC Voltage or Current Double Insulated Class II

Ground AC Source

For Professionals...Since 1857

ENGLISH

69204

AUTO

V

DC

FEATURE DETAILS

G.H. Battery Replacement (1 x 9V)

• When

indicator is displayed on the LCD,

battery must be replaced.

• Remove the back screw and replace the single 9V battery
observing polarity.

1

• Turn off device before removing back cover.

Auto Power-Off

• Device will power off after 30 minutes non-use.

• Turn the dial or press a button to wake.

B

FUNCTION INSTRUCTIONS

F
G

On Back

2
3

1

C
D

4

E

H

1. AC Current:

5
6

4

Features:

<

200A

REL HOLD RANGE

A

A. Use CAT III rated leads or higher.

Do not attempt to measure more than 750V AC or 1000V DC

or any current on lead input.
B. Keep hands below line when measuring high current levels.
C. Functionality Button

• Switch between AC and DC.

• Switch between

D. Auto / Manual Range

• Press repeatedly to cycle through manual ranges.

• Hold for 2 seconds to return to auto ranging mode.

AUTO

•

is displayed on LCD only during auto ranging mode.

E. Relative Reading Mode

• Press to store current value.

• Display will now show the difference between the

stored and live readings.

• Press again to return to live reading.

F. Data Hold / Backlight

• Press to hold current value on display.

• Press again to return to live reading.

• Press button for 2 seconds to activate or deactivate backlight.

• Using light drains the battery significantly.

• Backlight turns off automatically after 15 seconds.

, Ω, and .

• Center wire in guides for best accuracy.

• Opposing currents cancel (use line-splitter when necessary).

2. DC Voltage: < 1000V DC

Features:

REL HOLD RANGE

AUTO

DC

V

3. AC Voltage: < 750V AC

Features:

REL HOLD

RANGE

AUTO

DC

V

ENGLISH

4. Frequency / Duty Cycle

Features:

HOLD

PRESS

V

%

• Input Voltage should be between 1V-10V RMS for listed accuracy.

/

5. Resistance

Diode

/

Continuity

PRESS

TO SELECT

Resistance

Diode
Continuity

AUTO

DC

V

Resistance Features:

HOLD RANGE

• Do not measure resistance

on a live circuit.

<

•

Ω

40MΩ

AUTO

DC

V

Diode Features:

HOLD

Display shows:

• Forward voltage drop if forward biased.

• “O.L.” if reverse biased.

AUTO

DC

V

Continuity Features:

HOLD

• Display shows resistance.

• Buzzer sounds if less than 30Ω

6. Capacitance: < 40µF

Features:

REL HOLD

AUTO

DC

V

SYMBOLS USED ON LCD

AC Measurement DC Measurement

~

Negative DC Value

-

Low Battery

AUTO

Auto Range Active

Duty Cycle Mode Frequency Mode

%

Current in Amps

A

Relative Mode

REL

Hold Active

H

Voltage Measurement

V

Resistance in Ohms

Ω

Diode Test Continuity Test

Capacitance in Farads

F

Micro 10

µ

Kilo 10

k

n

-6

3

m

M

Nano 10

Milli 10

Mega 10

-9

-3

6

ELECTRICAL SPECIFICATIONS

DC Voltage Measurement

Range Resolution Accuracy

4V 0.001V

± (0.7% + 2 digits)40V 0.01V
400V 0.1V
1000V 1V ± (0.8% + 3 digits)

Overload Protection: 1000V DC / 750V AC RMS
Input Impedance: 10MΩ

AC Voltage Measurement

Range Resolution Accuracy

4V 0.001V

± (0.8% + 5 digits)40V 0.01V
400V 0.1V
750V 1V ± (1.0% + 10 digits)

Overload Protection: 1000V DC / 750V AC RMS
Frequency: 50 to 60Hz
Input Impedance: 10MΩ
Response: Averaging

• ? Safely discharge capacitor before measurement.

• Wait up to 60 seconds for reading.

AC Current Measurement

Range Resolution Accuracy

200A 0.1A ± (3.0% + 3 digits)

Overload Protection: 240A for 60 sec.
Frequency Response: 50 to 400Hz
Response: Averaging

ENGLISH

Resistance Measurement

Range Resolution Accuracy

400Ω 0.1Ω
4kΩ 0.001kΩ
40kΩ 0.01kΩ

± (1.2% + 1 digit)
400kΩ 0.1kΩ
4MΩ 0.001MΩ
40MΩ 0.01MΩ ± (2.0% + 3 digits)

Overload Protection: 250V DC / AC RMS

Capacitance Measurement

Range Resolution Accuracy

40nF 0.01nF
400nF 0.1nF
4µF 0.001µF

± (4.0% + 10 digits)

40µF 0.01µF

Overload Protection: 250V DC / AC RMS

Frequency Measurement

Range Resolution Accuracy

40Hz 0.01Hz
400Hz 0.1Hz
4kHz 0.001kHz

± (2.0% + 1 digit)

40kHz 0.01kHz
100kHz 0.1kHz ± (10% + 10 digits)

Measurement Voltage Range: 1V to 10V RMS
Minimum Frequency: 10Hz

Duty Cycle Measurement

Range Resolution Accuracy

0.1 ˜ 99.9% 0.1% ± (1.0% + 0 digits)

Overload Protection: 600V DC / AC Peak

WARRANTY

This product is warranted to be free from defects in materials and workmanship
for a period of two years from the date of purchase. During this warranty period,
Klein Tools has the option to repair or replace or refund the purchase price of
any unit which fails to conform to this warranty under normal use and service.
This warranty does not cover damage which occurs in shipment or failure which
results from alteration, tampering, accident, misuse, abuse, neglect, or improper
maintenance. Batteries and damage resulting from failed batteries are not
covered by warranty. A purchase receipt or other proof of original purchase date
will be required before warranty repairs will be rendered.

Any implied warranties, including but not limited to implied warranties of
merchantability and fitness for a particular purpose, are limited to the express
warranty. Klein Tools shall not be liable for loss of use of the instrument or other
incidental or consequential damages, expenses, or economic loss, or for any
claim or claims for such damage, expenses or economic loss.

Some states or countries laws vary, so the above limitations or exclusions may
not apply to you. This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state. If your Klein product requires
repair or for information on how to exercise your rights under the terms of this
warranty, please contact Klein Tools at 1-877-775-5346.

CLEANING

Turn instrument off and disconnect test leads. Clean the instrument by using
a damp cloth. Do not use abrasive cleaners or solvents.

STORAGE

Remove the batteries when instrument is not in use for a prolonged period of
time. Do not expose to high temperatures or humidity. After a period of storage
in extreme conditions exceeding the limits mentioned in the Specifications
section, allow the instrument to return to normal operating conditions before
using it.

DISPOSAL / RECYCLE

Caution: This symbol indicates that equipment and its accessories

shall be subject to a separate collection and correct disposal.

Diode Test

Overload Protection Forward DC Current Reverse DC Voltage

250V RMS 0.6mA 1.5V

Continuity Test

Overload Protection Open Circuit Voltage

250V RMS 0.4V

CUSTOMER SERVICE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

www.kleintools.com

139563T

Manual de

69204

AUTO

V

DC

ESPAÑOL

Instrucciones

CL3000

ESPAÑOL

• RETENCIÓN
DE DATOS

• LUZ DE FONDO

• LECTURA

RELATIVA

• PANTALLA LCD
DE 3999 CONTEOS
CON DÍGITOS
DE 3-3/4

• INTERVALO
AUTO / MANUAL

CL3000

Manual de Instrucciones

ESPECIFICACIONES GENERALES

El CL3000 de Klein Tools es un multímetro de horquilla multifunción.
Mide tensión de CA / CC, corriente CA, resistencia, capacitancia, frecuencia
y ciclo de servicio. También puede probar diodos y continuidad.

• Altitud de funcionamiento: 2000 metros

•

Humedad: 75% máx.

•

Temperatura de funcionamiento: 0°C / 32°F a 40°C / 104°F

•

Temperatura de almacenamiento: -10°C / 14°F a 50°C / 122°F

•

Temperatura de precisión: 18°C / 64°F a 28°C / 2°F

•

Coeficiente de temperatura: 0,1*(precisión especificada) / °C

•

Frecuencia de muestreo: 3 muestras por segundo

•

Tamaño de la mandíbula: Tamaño máximo del conductor 12 mm

•

Dimensiones: 7,5 x 2,7 x 1,7 pulgadas

•

Peso: 7,4 onzas

•

Calibración: Precisa durante un año

•

Calificación CAT: CAT III 600V

•

Precisión: ± (% de la lectura + No. de dígitos menos significativos)

ADVERTENCIAS

Para asegurar un funcionamiento y servicio seguros del probador, siga
estas instrucciones. Si no se hace caso de estas advertencias, el resultado
puede ser lesiones graves o muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo una
tensión o una corriente conocida.

• No utilice nunca el multímetro en un circuito con tensiones que excedan
la capacidad nominal basada en la categoría de este multímetro.

• No utilice el multímetro durante tormentas eléctricas ni en tiempo mojado.

• No utilice el multímetro ni los conductores de prueba si parecen estar

dañados.

®

• Asegúrese de que los conductores de prueba del multímetro estén
completamente asentados y mantenga los dedos alejados de los contactos
metálicos de los conductores de prueba cuando haga mediciones.

• No abra el multímetro para reemplazar las pilas mientras los conductores
de prueba estén conectados.

• Tenga precaución cuando trabaje con tensiones superiores a 60 V CC, o
25 V CA de valor eficaz (RMS). Dichas tensiones presentan un peligro de
descarga.

• Para evitar lecturas falsas que pueden llevar a descargas eléctricas,
reemplace las pilas si aparece un indicador de pila baja.

• A menos que mida tensión o corriente, apague y bloquee el suministro
eléctrico antes de medir resistencia o capacitancia.

• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice
equipo de protección individual para evitar las descargas eléctricas y las
lesiones por intensas corrientes de arco donde los conductores con corriente
peligrosos estén al descubierto.

www.kleintools.com

SÍMBOLOS

CA Corriente alterna Advertencia o precaución

~

CC Corriente continua Niveles peligrosos

Tensión o corriente CC/CA

Conexión a tierra Fuente de CA

Con aislamiento
doble de Clase II

Para Profesionales... Desde 1857

69204

AUTO

V

DC

ESPAÑOL

DETALLES DE LAS FUNCIONES

1

B

F
G

F. Retención de datos / Luz de fondo

• Presione para retener el valor actual en la pantalla.

• Presione de nuevo para regresar a la lectura en vivo.

• Presione el botón durante 2 segundos para activar o desactivar

la luz de fondo.

• La utilización de las luces drena significativamente la pila.

• La luz de fondo se apaga automáticamente después de 15

segundos.

G.H. Reemplazo de la pila (1 de 9 V)

• Cuando el indicador
las pilas deben ser reemplazadas.

• Retire el tornillo trasero y reemplace la pila de 9 V manteniendo
la polaridad.

• Apague el dispositivo antes de retirar la cubierta trasera.

Autoapagado

• El dispositivo se apagará después de 30 minutos sin utilizarlo.

• Gire el dial o presione un botón para activarlo.

se muestre en la pantalla de LCD,

INSTRUCCIONES DE LAS FUNCIONES

C
D

4

E

H

2
3

1

5
6

A

A.

Utilice conductores de prueba con capacidad nominal CAT III o mayor.
No intente medir más de 750 V CA ó 1000 V CC o cualquier
corriente en la entrada del conductor.

B. Mantenga las manos por debajo de la línea cuando mida niveles

altos de corriente.

C. Autoapagado (Apo)

• Cambie entre CA y CC.

• Cambie entre

D. Intervalo Auto / Manual

• Presione repetidamente para recorrer en ciclo los intervalos
manuales.

• Retenga durante 2 segundos para regresar al modo
de determinación automática del intervalo.

AUTO

•

el modo de determinación automática del intervalo.

E. Modo de lectura relativa

• Presione para almacenar el valor actual.

• La pantalla mostrará ahora la diferencia entre las lecturas

almacenada y en vivo.

• Presione de nuevo para regresar a la lectura en vivo.

, Ω, y .

se muestra en la pantalla de LCD solamente durante

4

<

1. Corriente CA:

Características:

• Centre el cable en las guías para lograr la mejor precisión.

• Las corrientes opuestas se cancelan

(utilice el separador de líneas cuando sea necesario).

2. Tensión de CC: < 1000 V CC

Características:

200A

REL HOLD RANGE

REL HOLD RANGE

AUTO

DC

V

ESPAÑOL

3. Tensión de CA: < 750 V CA

Características:

REL HOLD RANGE

AUTO

DC

V

4. Frecuencia / Ciclo de servicio

Características:

HOLD

PRESIONE

%

• La tensión de entrada debe ser entre 1 y 10 V de valor eficaz
(RMS) para la precisión indicada.

5. Resistencia / Diodo / Continuidad

PARA

PRESIONE

SELECCIONAR

Resistencia

Diodo
Continuidad

AUTO

DC

V

Características de resistencia:

HOLD RANGE

• No mida resistencia en un

circuito que tenga corriente.

<

•

Ω

40MΩ

AUTO

DC

V

Características de diodo:

HOLD

La pantalla muestra:

• Caída de tensión en sentido directo
si la polarización es directa.

• “O.L.” si la polarización es inversa.

AUTO

DC

V

Características de continuidad:

HOLD

• La pantalla muestra resistencia.

• El zumbador suena si es menos de 30Ω

6. Capacitancia: < 40µF

Características:

REL HOLD

AUTO

DC

V

SÍMBOLOS UTILIZADOS EN LA PANTALLA DE LCD

Medición de CA Medición de CC

~

Valor de CC negativo

-

Pila baja

Determinación automática

AUTO

del intervalo activa

Modo de ciclo de servicio Modo de frecuencia

%

Corriente en A

V

A

Prueba de diodo Prueba de continuidad

Capacitancia en faradios

F

-6

Micro 10

µ

3

Kilo 10

k

Modo relativo

REL

Retención en activo

H

Medición de tensión

V

Resistencia en ohmios

Ω

Nano 10

n

Mili 10

m

Mega 10

M

-9

-3

6

ESPECIFICACIONES ELÉCTRICAS

Medición de tensión de CC

Intervalo Resolución Precisión

4V 0.001V

± (0.7% + 2 dígitos)40V 0.01V
400V 0.1V
1000V 1V ± (0.8% + dígitos)

Protección contra sobrecargas: 1000V CC / 750V CA (RMS)
Impedancia de entrada: 10MΩ

Medición de tensión de CA

Intervalo Resolución Precisión

4V 0.001V

± (0.8% + 5 dígitos)40V 0.01V
400V 0.1V
750V 1V ± (1.0% + 10 dígitos)

Protección contra sobrecargas:

1000 V CC / 750 V CA (RMS)

Frecuencia: 50 a 60Hz
Impedancia de entrada: 10MΩ
Respuesta: Promediación

Medición de corriente CA

Intervalo Resolución Precisión

200A 0.1A ± (3.0% + 3 dígitos)

Protección contra sobrecargas: 240A durante 60 segundos
Respuesta de frecuencia: 50 a 400Hz
Respuesta: Promediación

• Descargue el capacitor de manera segura antes
de realizar la medición.

• Espere hasta 60 segundos para realizar la lectura.

ESPAÑOL

Medición de resistencia

Intervalo Resolución Precisión

400Ω 0.1Ω
4kΩ 0.001kΩ
40kΩ 0.01kΩ

± (1.2% + 1 dígito)
400kΩ 0.1kΩ
4MΩ 0.001MΩ
40MΩ 0.01MΩ ± (2.0% + 3 dígitos)

Protección contra sobrecargas: 250V CC / CA (RMS)

Medición de capacitancia

Intervalo Resolución Precisión

40nF 0.01nF
400nF 0.1nF
4µF 0.001µF

± (4.0% + 10 dígitos)

40µF 0.01µF

Protección contra sobrecargas: 250V CC / CA (RMS)

Medición de frecuencia

Intervalo Resolución Precisión

40Hz 0.01Hz
400Hz 0.1Hz
4kHz 0.001kHz

± (2.0% + 1 dígito)

40kHz 0.01kHz
100kHz 0.1kHz ± (10% + 10 dígitos)

Intervalo de tensión de medición: 1 a 10 V de valor eficaz (RMS)
Frecuencia mínima: 10Hz

Medición del ciclo de servicio

Intervalo Resolución Precisión

0.1 ˜ 99.9% 0.1% ± (1.0% + 0 dígito)

Protección contra sobrecargas: 600 V CC / CA máximo

GARANTÍA

Se garantiza que este producto estará libre de defectos de materiales y
fabricación durante un período de dos años a partir de la fecha de compra.
Durante este período de garantía, Klein Tools tiene la opción de reparar,
reemplazar o reembolsar el precio de compra de cualquier unidad que no
cumpla con esta garantía bajo uso y servicio normales. Esta garantía no cubre
los daños que ocurran en el envío o las fallas que ocurran debido a alteración,
manipulación indebida, accidente, uso incorrecto, abuso, negligencia o
mantenimiento inapropiado. Las pilas y los daños que ocurran por causa de
pilas que fallen no están cubiertos por esta garantía. Se requerirá un recibo de
compra u otro comprobante de la fecha de compra original antes de que se
realicen las reparaciones bajo garantía.

Todas las garantías implícitas, incluyendo pero sin estar limitadas a las garantías
implícitas de comerciabilidad e idoneidad para un propósito específico, están
limitadas a la garantía expresa. Klein Tools no será responsable por la pérdida de
uso del instrumento u otros daños incidentales o emergentes, gastos o pérdida
económica, ni por cualquier reclamo o reclamos por dichos daños, gastos o
pérdida económica.

Las leyes de algunos estados o países varían, por lo que es posible que las
limitaciones o exclusiones que anteceden no tengan aplicación en el caso de
usted. Esta garantía le confiere a usted derechos legales específicos y es posible
que usted tenga también otros derechos que varían de un estado a otro. Si su
producto Klein requiere reparación, o para obtener información sobre cómo
ejercer sus derechos bajo los términos de esta garantía, sírvase contactar a
Klein Tools llamando al 1-877-775-5346.

LIMPIEZA

Apague el instrumento y desconecte los conductores de prueba. Limpie el
instrumento utilizando un paño húmedo. No utilice limpiadores abrasivos ni
solventes.

ALMACENAMIENTO

Retire las pilas cuando el instrumento no se vaya a usar durante un período
prolongado. No lo exponga a altas temperaturas o humedad. Después de un
período de almacenamiento en condiciones extremas que excedan los límites
mencionados en la sección Especificaciones, deje que el instrumento regrese a
las condiciones de funcionamiento normales antes de utilizarlo.

ELIMINACIÓN / RECICLAJE

Precaución: Este símbolo indica que el equipo y sus accesorios

estarán sujetos a recogida y desecho correcto por separado.

Prueba de diodo

Protección contra
sobrecargas

Corriente CC
en sentido directo

Tensión de CC

en sentido inverso

250V (RMS) 0.6mA 1.5V

Prueba de continuidad

Protección contra sobrecargas Tensión de circuito abierto

250V (RMS) 0.4V

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

www.kleintools.com

139564T

Mode

69204

AUTO

V

DC

FRANÇAIS

d'Emploi

CL3000

FRANÇAIS

• RÉTENTION
DES DONNÉES

• LECTURE
RELATIVE

• LCD 3 999 POINTS
3 3/4 CHIFFRES

• RÉTROÉCLAIRAGE

• PLAGE

AUTO / MANUEL

CL3000

Mode d’Emploi

SPÉCIFICATIONS GÉNÉRALES

L’appareil Klein Tools CL3000 est un appareil de mesure à fourche à
multiples fonctions. Il mesure la tension c.a. / c.c., le courant électrique
c.a., la résistance, la capacité, la fréquence et le cycle de service.
Il peut également tester des diodes et la continuité des circuits.

• Altitude de service : 2 000 mètres

•

Humidité relative : 75% max

•

Température de service : 0°C / 32°F à 40°C / 104°F

•

Température de stockage : -10°C / 14°F à 50°C / 122°F

•

Précision en température : 18°C / 64°F à 28°C / 2°F

•

Au-delà de la précision en température : 0,1* (précision spécifiée) / °C

•

Fréquence d’échantillonnage : 3 échantillons par seconde

•

Taille de la mâchoire : Taille max. du conducteur : 12 mm

•

Dimensions : 7,5 po x 2,7 po x 1,7 po

•

Poids : 7,4 oz

•

Étalonnage : Précis pendant un an

•

Qualification de cat. : CAT III 600V

•

Précision : ± (% de lecture + nombre de chiffres les moins significatifs)

AVERTISSEMENTS

Pour assurer un fonctionnement et un service sans danger du testeur,
suivez les instructions ci-après. Le non-respect des ces avertissements
risquerait de causer des blessures graves ou même la mort.

• Avant chaque emploi, vérifiez le fonctionnement de l’appareil de mesure en
mesurant une tension ou un courant connu.

• N’utilisez jamais cet appareil de mesure sur un circuit dont la tension dépasse
la qualification de catégorie de cet appareil de mesure.

• N’utilisez pas cet appareil de mesure pendant un orage électrique ou par
temps humide.

• N’utilisez pas l’appareil de mesure ou les fils d’essai s’ils semblent être
endommagés.

• Assurez-vous que les fils de connexion de l’appareil de mesure sont bien à

®

leur place, et gardez les doigts à distance des contacts de la sonde en métal
lorsque vous effectuez des mesures.

• N’ouvrez pas l’appareil de mesure pour remplacer des piles pendant que les
sondes sont toujours connectées.

• Prenez des précautions lorsque vous travaillez avec des tensions de plus de
60 V c.c. ou 25 V c.a. eff. De telles tensions présentent un risque de choc
électrique.

• Pour éviter des lectures erronées qui pourraient causer un choc électrique,
remplacez les piles si un voyant de décharge partielle des piles s’allume.

• Sauf si vous êtes en train de mesurer une tension ou un courant, mettez
l’appareil hors circuit et verrouillez-le avant de mesurer une résistance ou
une capacité.

• Respectez toujours les dispositions des codes de sécurité national et local.
Utilisez des équipements de protection individuelle pour éviter tout risque de
choc électrique ou de blessure causée par une explosion électrique lorsque
des conducteurs sous tension dangereux sont exposés.

www.kleintools.com

SYMBOLES

Courant alternatif c.a. Avertissement ou Mise en garde

~

Courant continu c.c. Niveaux dangereux

Source c.a. Classe II, double isolation

Masse Tension ou courant c.c./c.a.

Pour les Professionnels...Depuis 1857

69204

AUTO

V

DC

FRANÇAIS

DÉTAILS DES FONCTIONS

1

B

F
G

C
D

4

E

F. Rétention des données/ rétroéclairage

• Appuyez pour maintenir la valeur actuelle sur l’écran.

• Appuyez à nouveau pour retourner à la valeur actuelle.

• Maintenez le bouton enfoncé pendant deux secondes pour activer

ou désactiver le rétroéclairage.

• L’utilisation des lumières décharge rapidement les piles.

• Les lumières de rétroéclairage s’éteindront automatiquement

au bout de 15 secondes.

G.H. Remplacement des piles (1 x 9 V)

• Lorsque le voyant
qu’il faut changer les piles.

• Retirez la vis arrière, et remplacez la pile unique de
9 V en observant la polarité.

• Éteignez l’appareil avant d’en retirer le cache arrière.

Mise hors tension automatiquement

• L’appareil se mettra hors tension au bout de
30 minutes d’inutilisation.

• Tournez le cadran ou appuyez sur un bouton pour
réactiver l’appareil.

INSTRUCTIONS RELATIVES AUX FONCTIONS

est affiché sur l’écran ACL, cela signifie

2
3

H

1

5
6

A

A. Utilisez des conducteurs de cat. III ou plus.

Ne tentez pas de mesurer plus de 750 V c.a. ou de 1 000 V c.c.
ou un courant quelconque sur un conducteur d’arrivée.

B. Maintenez les mains au-dessous de la ligne lorsque vous mesurez

des niveaux de courant élevés.

C. Bouton de sélection de fonctionnalité

• Commutation entre c.a. et c.c.

• Commutation entre

D. Plage auto / manuelle

• Appuyez de façon répétée pour parcourir les plages manuelles.

• Maintenez appuyé pendant deux secondes pour retourner dans

le mode de sélection automatique de plage.

AUTO

•

est affiché sur l’écran ACL seulement dans le mode

de sélection automatique de plage.

E. Mode de lecture relative

• Appuyez pour enregistrer la valeur actuelle.

• L’écran affichera alors la différence entre les valeurs enregistrées

et les valeurs actuelles.

• Appuyez à nouveau pour retourner à la valeur actuelle.

, Ω, et .

4

1. Courant c.a. : < 200 A

Caractéristiques :

• Centrage des fils dans les guides pour assurer la précision
maximum.

• Les courants contraire s'annulent

(utilisez des diviseurs de lignes si besoin est).

2. Tension c.c. : < 1 000 V c.c.

Features:

REL HOLD RANGE

REL HOLD RANGE

AUTO

DC

V

FRANÇAIS

3. Tension c.a. : < 750 V c.a.

Caractéristiques :

REL HOLD

RANGE

AUTO

DC

V

4. Fréquence / Cycle de service

Caractéristiques :

HOLD

APPUYEZ SUR

V

%

• La tension d’alimentation doit être comprise entre 1 V et 10 V eff.
pour assurer la précision nominale.

5. Résistance / Diode / Continuité

POUR

APPUYEZ SUR

SÉLECTIONNER

Résistance

Diode
Continuité

AUTO

DC

V

Caractéristiques de la résistance :

HOLD RANGE

• Ne mesurez pas la résistance sur un

circuit sous tension.

<

•

Ω

40MΩ

AUTO

DC

V

Caractéristiques de la diode :

HOLD

L'écran affiche :

• Chute de tension directe en cas de
polarisation en sens direct.

• « O.L. » en cas de polarisation dans
le sens inverse.

AUTO

DC

V

Caractéristiques de continuité :

HOLD

• L’écran affiche la résistance.

• L’avertisseur sonore retentit si la valeur

est inférieure à 30Ω

6. Capacité : < 40 µF

Caractéristiques :

REL HOLD

AUTO

DC

V

• Déchargez le condensateur pour raison de sécurité avant
d’effectuer la mesure.

• Attendez jusqu’à 60 secondes pour effectuer la lecture.

SYMBOLES UTILISÉS SUR L'ÉCRAN ACL

Mesure c.a. Mesure c.c.

~

Valeur c.c. négative

-

Décharge partielle

Plage automatique

AUTO

activée
Mode de cycle

%

de service

Mesure de la tension

V

Mode relatif

REL

Maintien en

H

position activée
Intensité du courant

A

en ampères

Mode de fréquence

Résistance en Ohms

Ω

Test de diode Test de continuité

Capacité en Farads

F

Micro 10

µ

Kilo 10

k

n

-6

3

m

M

Nano 10

Milli 10

Méga 10

-9

-3

6

SPÉCIFICATIONS ÉLECTRIQUES

Mesure de la tension c.c.

Plage Résolution Précision

4V 0.001V

± (0.7% + 2 chiffres)40V 0.01V
400V 0.1V
1 000V 1V ± (0.8% + 3 chiffres)

Protection contre les surcharges : 1 000 V c.c. / 750 V c.a. eff.
Impédance d'entrée : 10MΩ

Mesure de la tension c.a.

Plage Résolution Précision

4V 0.001V

± (0.8% + 5 chiffres)40V 0.01V
400V 0.1V
750V 1V ± (1.0% + 10 chiffres)

Protection contre les surcharges : 1 000 V c.c. / 750 V c.a. eff.
Fréquence : 50 à 60Hz
Impédance d'entrée : 10MΩ
Réponse : Péréquation

Mesure du courant c.a.

Plage Résolution Précision

200A 0.1A ± (3.0% + 3 chiffres)

Protection contre les surcharges : 240A pour 60 sec.
Réponse en fréquence: 50 à 400Hz
Réponse : Péréquation

FRANÇAIS

Mesure de la résistance

Plage Résolution Précision

400Ω 0.1Ω
4kΩ 0.001kΩ
40kΩ 0.01kΩ

± (1.2% + 1 chiffre)
400kΩ 0.1kΩ
4MΩ 0.001MΩ
40MΩ 0.01MΩ ± (2.0% + 3 chiffres)

Protection contre les surcharges : 250 V c.c. /c.a., eff.

Mesure de la capacitét

Plage Résolution Précision

40nF 0.01nF
400nF 0.1nF
4µF 0.001µF

± (4.0% + 10 chiffres)

40µF 0.01µF

Protection contre les surcharges : 250 V c.c. /c.a., eff.

Mesure de la fréquence

Plage Résolution Précision

40Hz 0.01Hz
400Hz 0.1Hz
4kHz 0.001kHz

± (2.0% + 1 chiffre)

40kHz 0.01kHz
100kHz 0.1kHz ± (10% + 10 chiffres)

Mesure de la plage de tensions : de 1 V à 10 V eff.
Fréquence minimum : 10Hz

Mesure du cycle de service

Plage Résolution Précision

0.1 ˜ 99.9% 0.1% ± (1.0% + 0 chiffres)

Protection contre les surcharges : 600 V c.c. /c.a. crête

Test de diode

Protection contre les
surcharges

Courant c.c. direct Tension c.c. inversée

250V eff. 0.6mA 1.5V

GARANTIE

Ce produit est garanti sans défauts de matériau ou de fabrication pendant une
période de deux ans à compter de la date de l’achat. Pendant cette période de
garantie, à son choix, Klein réparera ou remplacera tout produit qui ne serait
pas conforme à cette garantie dans des conditions normales d’utilisation et
de service, ou en remboursera le prix d’achat. Cette garantie ne couvre pas
les dommages qui surviennent pendant l’expédition ou les défaillances qui
résultent d’une altération, d’une falsification, d’un accident, d’une utilisation
non conforme ou abusive, de négligence ou d’une maintenance incorrecte. Les
piles et les dommages résultant de piles défectueuses ne sont pas couverts par
la garantie. Un reçu d’achat ou un autre justificatif indiquant la date de l’achat
initial sera exigé avant que des réparations ne soient effectuées dans le cadre
de la garantie.

Toutes garanties implicites, y compris, entre autres, les garanties implicites
de qualité marchande et d’adéquation à un but particulier, sont limitées à la
garantie expresse. Klein Tools n’assumera aucune responsabilité au titre de la
perte d’utilisation de l’instrument ou pour d’autres dommages, frais ou pertes
économiques secondaires ou accessoires, ou en cas de réclamation ou de
réclamations pour de tels dommages, frais ou pertes économiques.

Étant donné que les lois de certains États, de certaines provinces ou de
certains pays varient, les limitations ou exclusions ci-dessus ne s’appliquent
peut-être pas à vous. Cette garantie vous confère des droits particuliers, et
vous pouvez aussi avoir d’autres droits qui varient selon l’État ou la province
où vous résidez. Si votre produit Klein nécessite des réparations ou pour
connaître la façon de faire valoir vos droits en vertu des termes de la présente
garantie, veuillez contacter Klein Tools au 1-877-775-5346.

NETTOYAGE

Éteignez l'instrument et déconnectez les fils de test. Nettoyez l'instrument
en utilisant un tissu humide. N’utilisez pas de solvants ou de produits de
nettoyage abrasifs.

RANGEMENT

Retirez les piles lorsque l'instrument ne va pas être utilisé pendant une période
prolongée. N'exposez pas à une température ou une humidité élevée. À la
suite d'une période de rangement dans des conditions extrêmes dépassant
les limites mentionnées dans la section consacrée aux spécifications, laissez
l'instrument retourner dans des conditions de mesure normales avant de vous
en servir à nouveau.

MISE AU REBUT/RECYCLAGE



Mise en garde:

accessoires doivent faire l'objet d'une élimination distincte et
d'une mise au rebut conforme aux règlements.

Ce symbole indique que l'équipement et ses

Test de continuité

Protection contre les surcharges Tension de circuit ouvert

250V eff. 0.4V

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

www.kleintools.com

139565T
