Klein CL110KIT Installation Manual

600V

400A

20M

400A AC Auto-Ranging

Digital Clamp Meter

ENGLISH

INSTRUCTION MANUAL

• AUTO-RANGING

• DATA HOLD

• RANGE HOLD

• AUDIBLE
CONTINUITY

Ω

CL110

ESPAÑOL pg. 13
FRANÇAIS pg. 25

ENGLISH

GENERAL SPECIFICATIONS

Klein Tools CL110 is an automatically ranging digital clamp-meter
that measures AC current via the clamp, and AC/DC voltage,
resistance and continuity via test-leads.

• Operating Altitude: 6562 ft. (2000 m)

• Relative Humidity: <95% non-condensing

• Operating Temp: 32° to 122°F (0° to 50°C)

• Storage Temp: 14° to 122°F (-10° to 50°C)

• Accuracy: Values stated at 65° to 83°F (18° to 28°C)

• Temp Coef cient: 0.1 x (Quoted Accuracy) per °C above

28°C or below 18°C, corrections are required when ambient
working temp is outside of Accuracy Temp range

• Dimensions: 8.66" x 3.03" x 1.61" (220 x 77 x 41 mm)

• Weight: 9.88 oz. (280 g) including batteries

• Calibration: Accurate for one year

• Standards: Conforms to: UL 61010-1,

UL 61010-2-032, UL 61010-2-033.
Certified to: CAN/CSA C22.2 NO. 61010-1,

61010-2-032, 61010-2-033, IEC EN 61010-1,
61010-2-032, 61010-2-033, IEC EN 61326-1.

• Pollution degree: 2

• Accuracy: ± (% of reading + # of least significant digits)

• Drop Protection: 3.3 ft. (1m)

• Safety Rating: CATIII 600V, Class 2, Double insulation

• Electromagnetic Environment: IEC EN 61326-1. This

equipment meets requirements for use in basic and controlled
electromagnetic environments like residential properties,
business premises, and light-industrial locations.

Specifications subject to change.

2

ELECTRICAL SPECIFICATIONS

Function Range Resolution Accuracy

200.0mV 0.1mV ±(2.5% + 10 digits)

AC Voltage

(V AC)

DC Voltage

(V DC)

Input Impedance: 10MΩ
Frequency Range: 45 to 400Hz
Maximum Input: 600V AC RMS or 600V DC

AC Current

(A AC)

Frequency Range: 50 to 60Hz

Resistance

Maximum Input: 600V AC RMS or 600V DC

2.000V 1mV

20.00V 10mV

200.0V 100mV
600V 1V

200.0mV 0.1mV ±(1.0% + 8 digits)

2.000V 1mV

20.00V 10mV

200.0V 100mV
600V 1V

2.000A 1mA ±(2.5% + 30 digits)

20.00A 10mA

400A 1A

200.0Ω 0.1Ω ±(1.2% + 5 digits)

2.000KΩ 1Ω

20.00kΩ 10Ω

200.0kΩ 100Ω

2.000MΩ 1kΩ

20.00MΩ 10kΩ ±(2.0% + 5 digits)

±(2.0% + 5 digits)

±(1.0% + 3 digits)

±(2.0% + 10 digits)200.0A 100mA

±(1.2% + 3 digits)

OTHER MEASUREMENT APPLICATIONS

Maximum Input: 600V DC or 600V AC RMS

• Continuity Check: Audible signal <10Ω, max current 1.5mA

• Sampling Frequency: Approx. 3 samples per second

• Auto Power off: After ~15 minutes of inactivity

• Overload: "OL" indicated on display

• Polarity: "-" on display indicates negative polarity

• Display: 3 ½ digit, 2000 Count LCD

3

ENGLISH

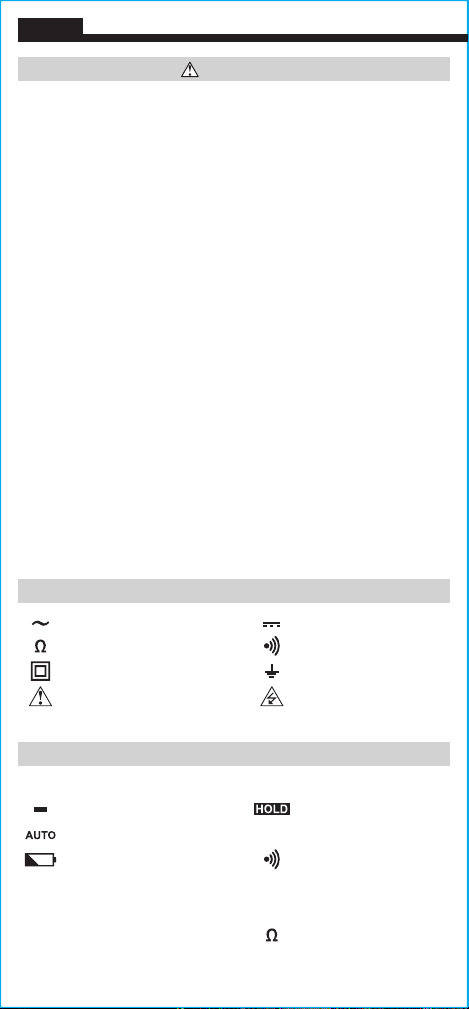

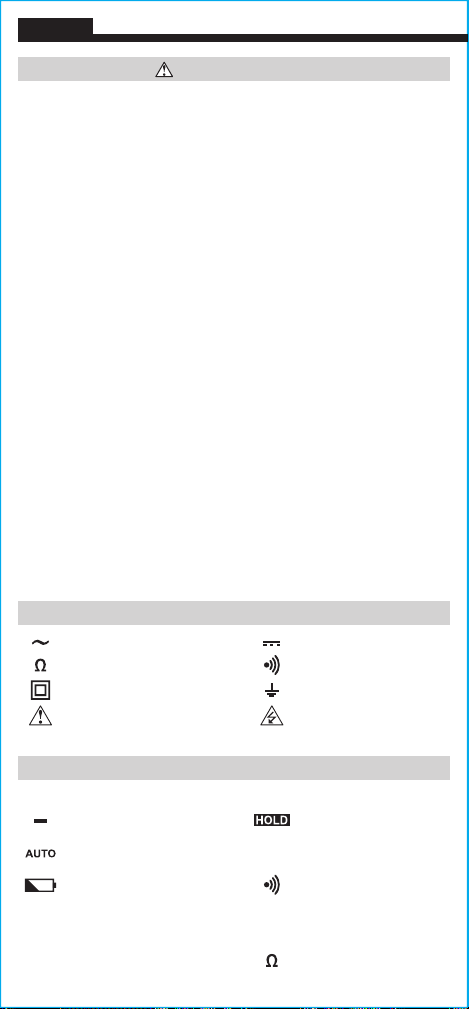

WARNINGS

To ensure safe operation and service of the meter, follow these
instructions. Failure to observe these warnings can result in
severe injury or death.

• Before each use verify meter operation by measuring a known
voltage or current.

• Never use the meter on a circuit with voltages that exceed the
category based rating of this meter.

• Do not use the meter during electrical storms or in wet weather.

• Do not use the meter or test leads if they appear to be damaged.

• Use only with CAT III or CAT IV rated test leads.

• Ensure meter leads are fully seated, and keep fingers away
from the metal probe contacts when making measurements.

• Do not open the meter to replace batteries while the probes
are connected.

• Use caution when working with voltages above 25V AC RMS
or 60V DC. Such voltages pose a shock hazard.

• To avoid false readings that can lead to electrical shock,
replace batteries when a low battery indicator appears.

• Do not attempt to measure resistance or continuity on a live
circuit.

• Always adhere to local and national safety codes. Use personal
protective equipment to prevent shock and arc blast injury
where hazardous live conductors are exposed.

SYMBOLS ON METER

AC (Alternating Current) DC (Direct Current)
Resistance (in Ohms) Audible Continuity
Double Insulated Class II Ground
Warning or Caution

V Voltage (Volts) A Amperage (Amps)

Risk of Electrical Shock

SYMBOLS ON LCD

AC AC (Alternating Current) DC DC (Direct Current)

Negative Reading Data Hold
Auto Ranging MAX Maximum Value Hold
Low Battery Audible Continuity

M

Mega (value x 106)

m

milli (value x 10-3)

A

Amps Ohms

4

k

kilo (value x 103)

V

Volts

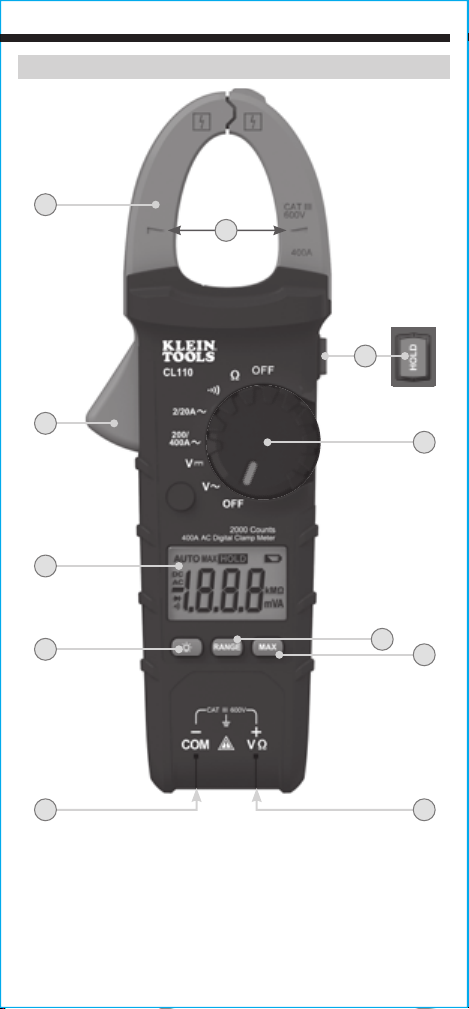

FEATURE DETAILS

3

11

9

10

1

6

4

NOTE: There are no user-serviceable parts inside meter.

2000 count LCD display7."RANGE" button

1.

Function selector switch8."MAX" (Maximum) button

2.

Clamp

3.

"COM" jack

4.

"VΩ" jack

5.

Backlight button

6.

Data Hold button

9.

Clamp trigger (press to open clamp)

10.

Arrow markings

11.

2

7

8

5

5

ENGLISH

FUNCTION BUTTONS

ON/OFF

To power ON the meter, rotate the Function Selector switch

2

from the OFF setting to any measurement setting. To power OFF the
meter, rotate the Function Selector switch

to either of the OFF

2

settings. By default, the meter will automatically power OFF after 15
minutes of inactivity. If the meter automatically powers OFF while in
a measurement setting, rotate Function Selector

switch to any

2

other setting (excluding the OFF setting) to power ON the meter.

BACKLIGHT

Press Backlight button symbol

to turn ON or OFF the backlight.

6

The backlight does not automatically power OFF.

RANGE

The meter defaults to auto-ranging mode

. This mode
automatically determines the most appropriate measurement range
for the testing that is being conducted.
measure in a different range, use the

1. Press the "RANGE" button

range (
"RANGE" button

is deactivated on the LCD). Repeatedly press the

to cycle through the available ranges,

7

To manually force the meter to

"RANGE"

button

7.

to manually select measurement

7

stopping once the desired range is reached.

2. To return to auto-ranging mode, press and hold the "RANGE"

button

for more than one second ( is reactivated).

7

MAX

When the "MAX" button

is pressed, the meter keeps track of the

8

Maximum value as the meter continues to take samples.

1. When measuring, press "MAX" button

8

to display the
maximum value. If a new maximum occurs, the display
updates with that new value.

2. Press "MAX" button 8 again to return to normal measuring mode.

DATA HOLD

Press the Data Hold button

to hold the current measurement on

9

the display. Press again to return to live measuring mode.

6

OPERATING INSTRUCTIONS

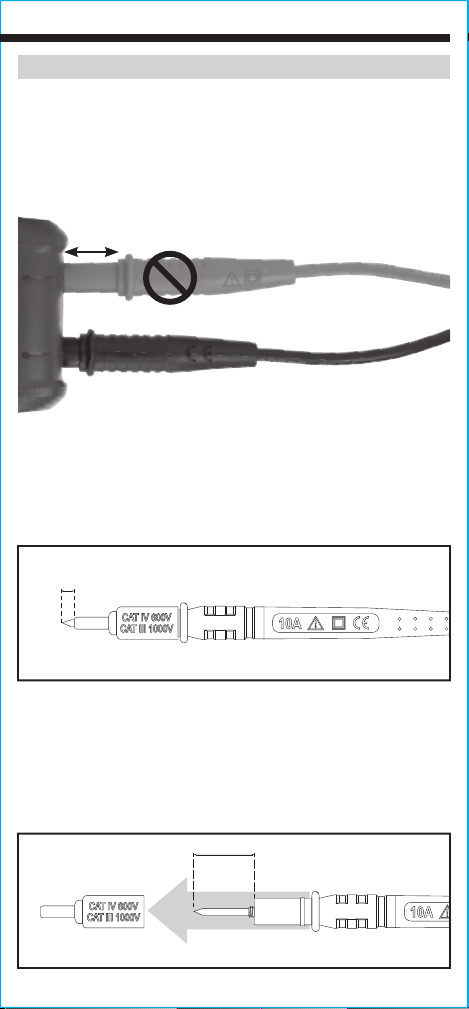

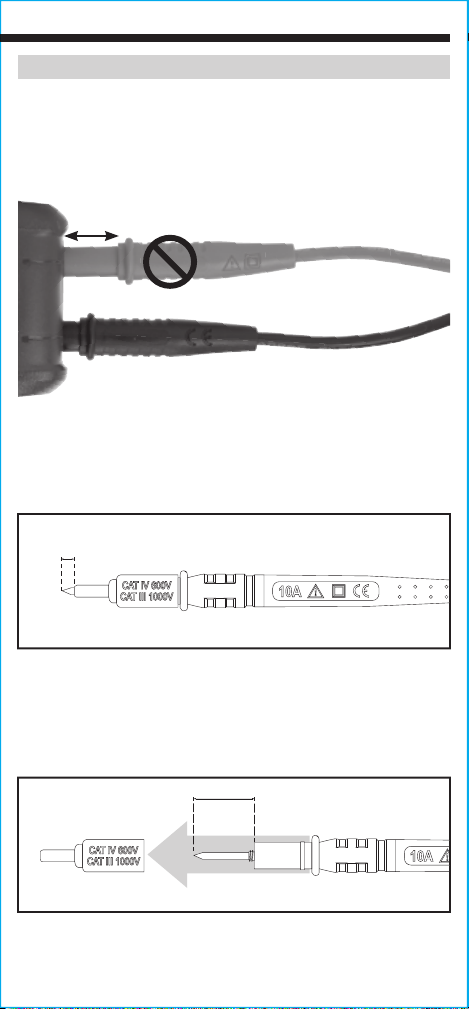

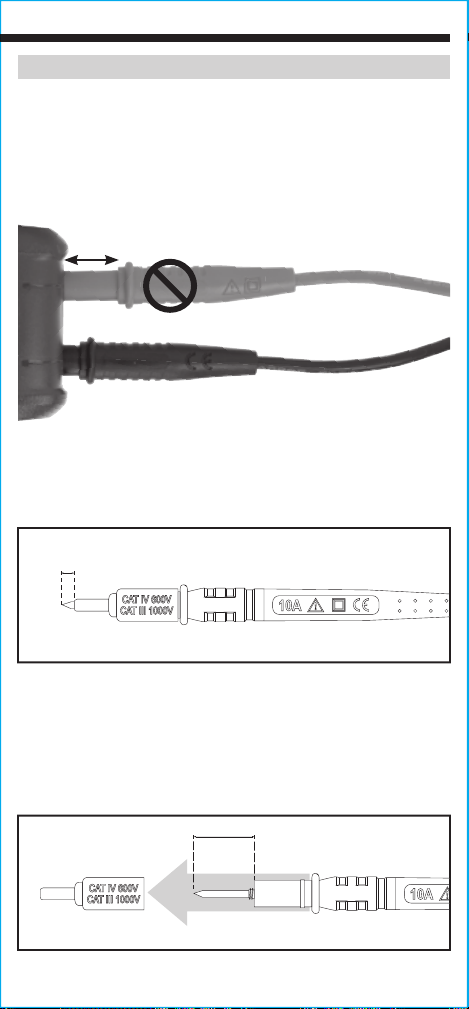

CONNECTING TEST LEADS

Do not test if leads are improperly seated. Results could cause
intermittent display readings. To ensure proper connection, firmly
press leads into the input jack completely.

INCORRECT

CORRECT

TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS

Ensure the test lead shield is pressed firmly in place. Failure to use
the CATIII / CATIV shield increases arc-flash risk.

5/32"

(4 mm)

TESTING IN CAT II MEASUREMENT LOCATIONS

CAT III / CAT IV shields may be removed for CAT II locations. This
will allow testing on recessed conductors such as standard wall
outlets. Take care not to lose the shields.

.7" (18 mm)

7

ENGLISH

OPERATING INSTRUCTIONS

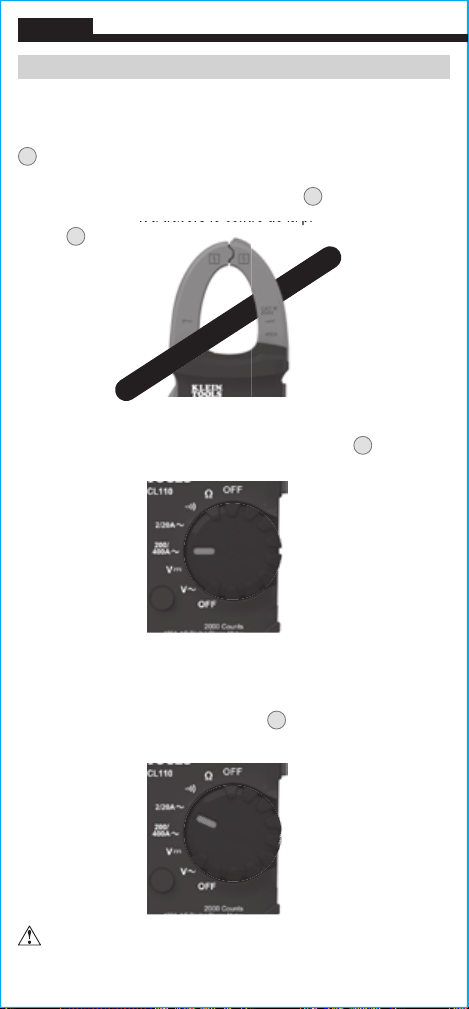

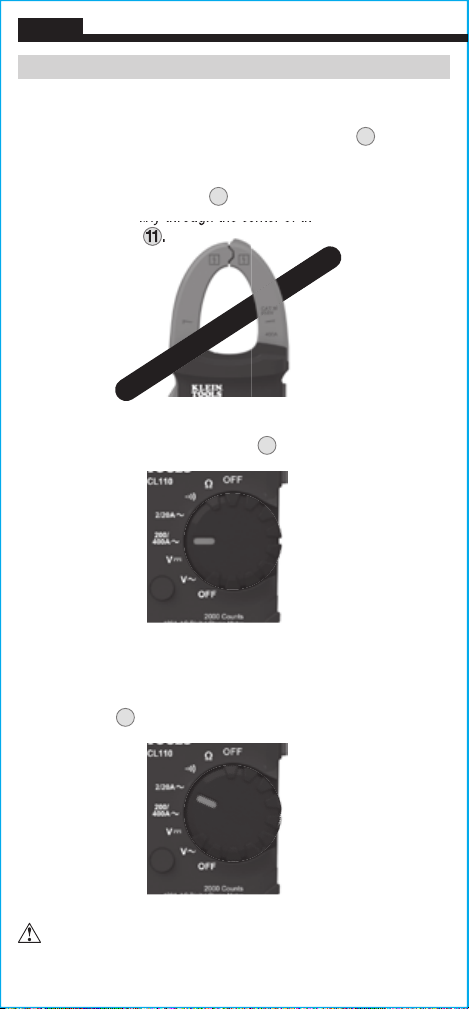

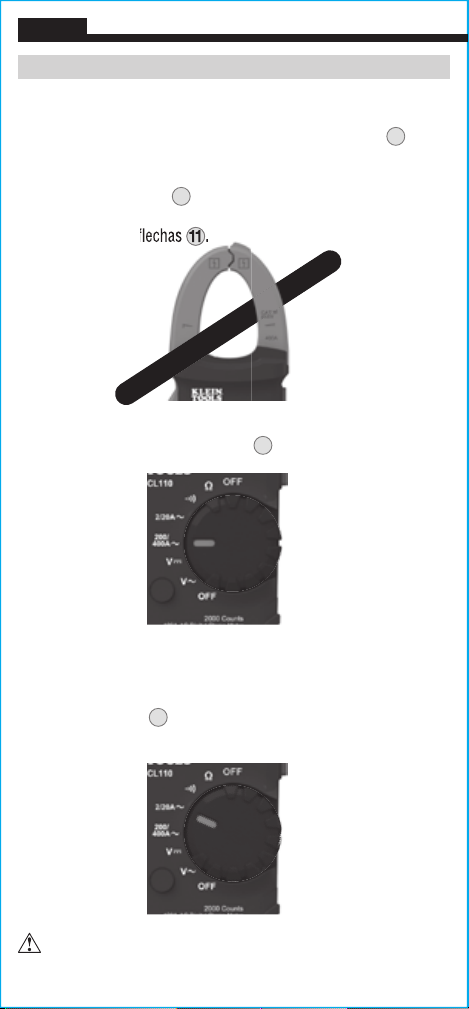

AC CURRENT (LESS THAN 400A)

AC Current is measured by pressing the clamp trigger

to open

10

the clamp and placing it around a current-carrying wire. When
measuring, care should be taken to ensure that the clamp is
completely closed with trigger

fully released, and that the wire

10

passes perpendicularly through the center of the clamp in line with
the arrow markings

.

11

WIRE

To measure current:

1. Rotate the Function Selector switch

2

to the 200/400 A setting.

2. Place clamp around wire. The current measurement will be shown
in the display.

NOTE: If the measurement is less than 20A, rotate the Function
Selector switch

Disconnect test leads when measuring with the clamp.

8

2

to the 2/20 A setting for improved resolution.

OPERATING INSTRUCTIONS

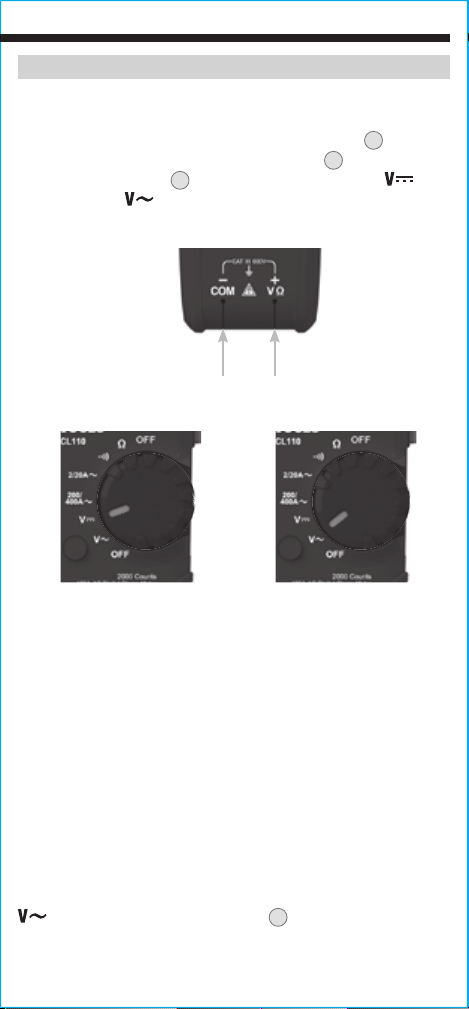

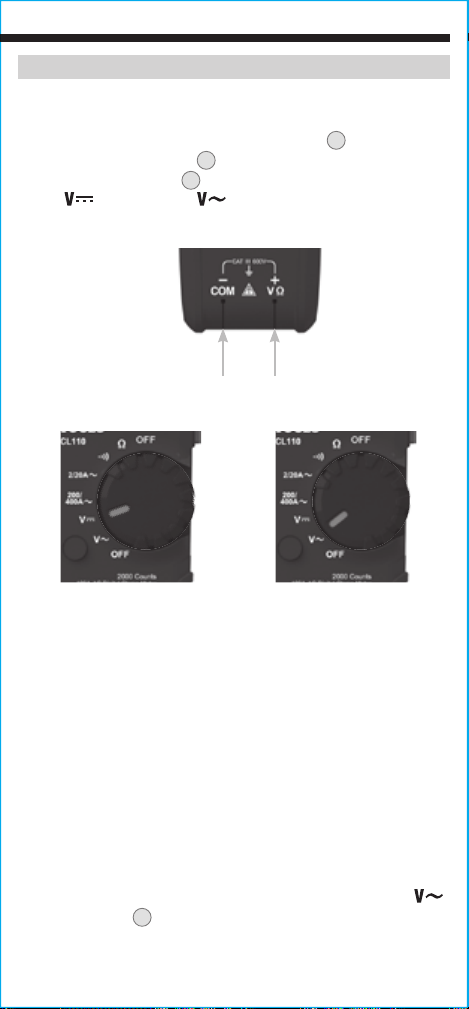

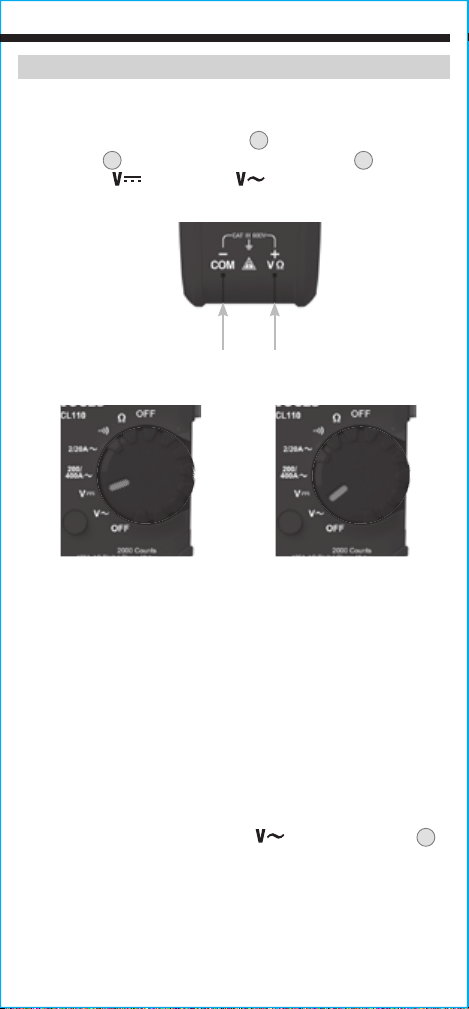

AC/DC VOLTAGE (LESS THAN 600V)

1. Insert RED test lead into VΩ jack
COM jack
DC Voltage

, and rotate function selector switch 2 to the

4

or AC Voltage setting. Note "DC" or "AC"

, and BLACK test lead into

5

on the display.

Red leadBlack lead

OR

2. Apply test leads to the circuit to be tested to measure voltage.
The meter will auto-range to display the measurement in the
most appropriate range.

NOTE: If "–" appears on the LCD, the test leads are being applied to
the circuit in reverse. Swap the position of the leads to correct this.

NOTE: When in a voltage setting and the test leads are open,
readings of order mV may appear on the display. This is noise and
is normal. By touching the test leads together to close the circuit
the meter will measure zero volts.

NOTE: To access mV range for V AC

the "RANGE" button

7

must be used.

9

ENGLISH

OPERATING INSTRUCTIONS

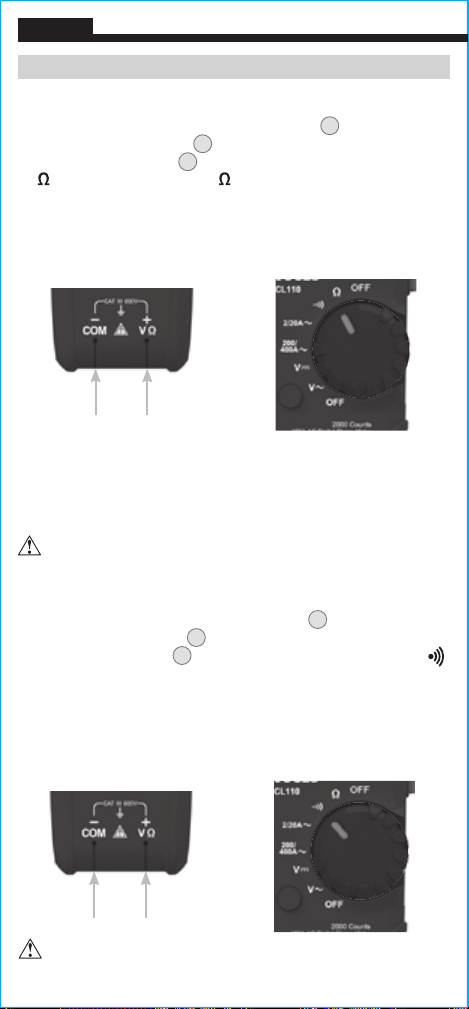

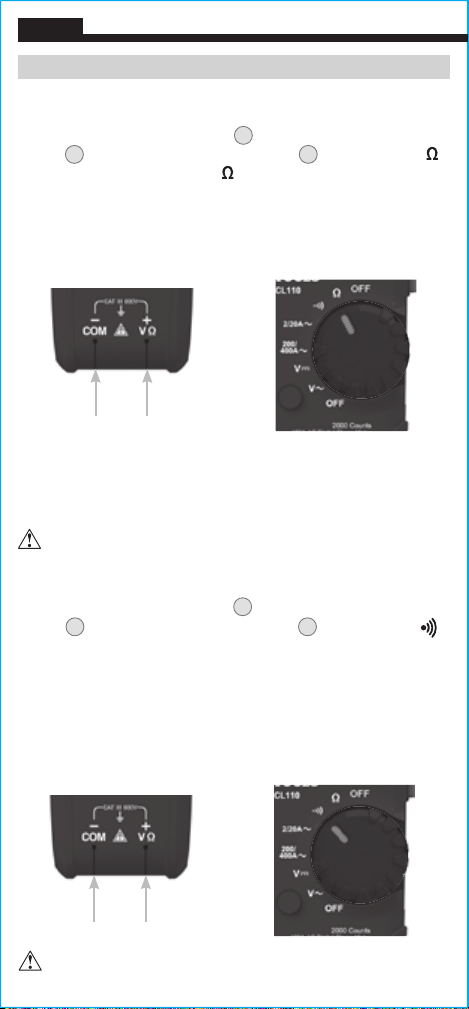

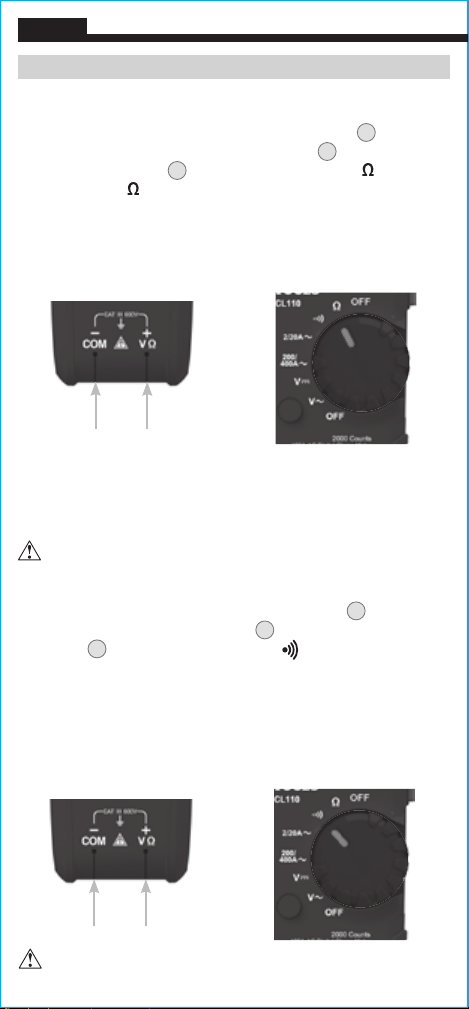

RESISTANCE MEASUREMENTS

1. Insert RED test lead into VΩ jack 5, and BLACK test lead into COM

, and rotate function selector switch 2 to the Resistance

jack

4

setting. The resistance symbol

will appear on the display.

2. Remove power from circuit.

3. Measure resistance by connecting test leads to circuit. The
meter will auto-range to display the measurement in the most
appropriate range.

Red leadBlack lead

NOTE: When in a Resistance setting and the test leads are open
(not connected across a resistor), or when a failed resistor is under
test, the display will indicate O.L. This is normal.

DO NOT attempt to measure resistance on a live circuit.

CONTINUITY

1. Insert RED test lead into VΩ jack 5 and BLACK test lead into COM

jack

, and rotate function selector switch 2 to the Continuity

4

setting.

2. Remove power from circuit.

3. Test for continuity by connecting conductor or circuit with test
leads. If resistance is measured less than 10Ω, an audible signal
will sound and display will show a resistance value indicating
continuity. If circuit is open, display will show "OL".

Red leadBlack lead

DO NOT attempt to measure continuity on a live circuit.

10

MAINTENANCE

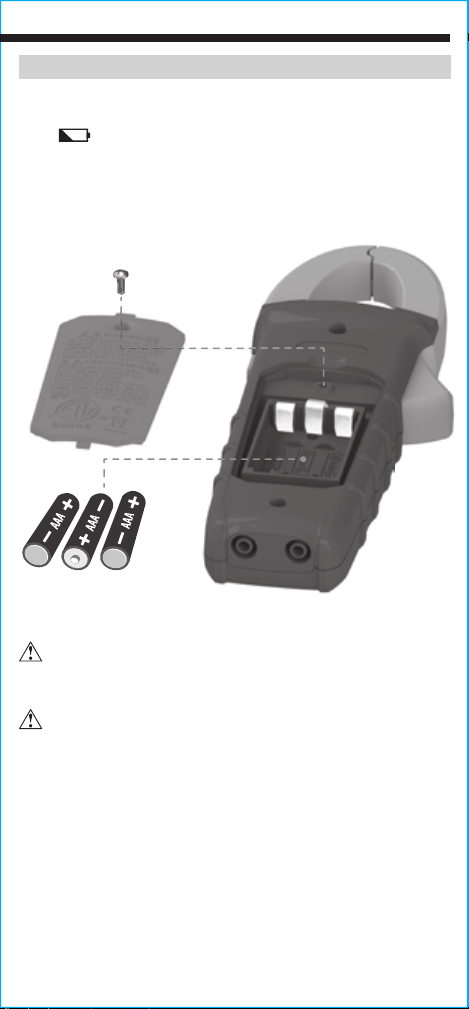

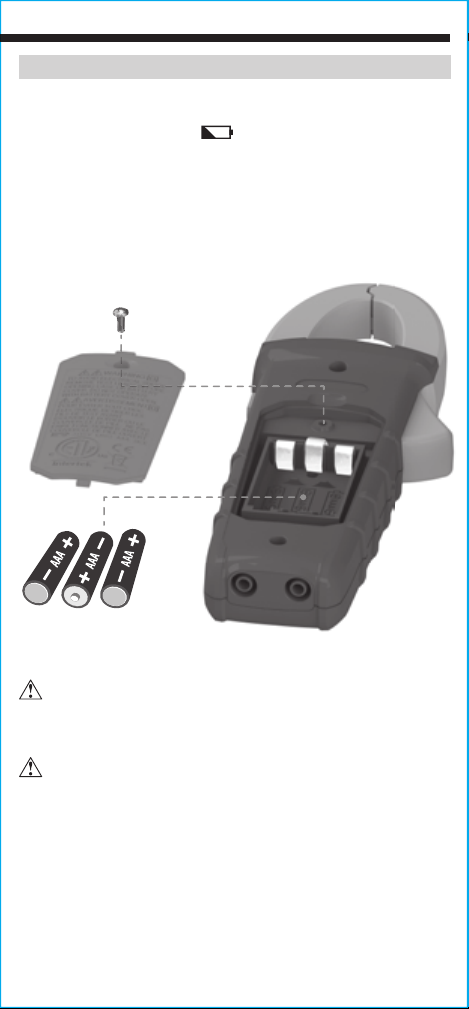

BATTERY REPLACEMENT

When indicator is displayed on LCD, batteries must be replaced.

1. Remove screw from battery door.

2. Replace 3 x AAA batteries (note proper polarity).

3. Replace battery door and fasten securely with screw.

T

o avoid risk of electric shock, disconnect leads from any voltage

source before removing battery door.

To avoid risk of electric shock, do not operate meter while

battery door is removed.

11

ENGLISH

CLEANING

Be sure meter is turned off and wipe with a clean, dry lint-free
cloth.

Do not use abrasive cleaners or solvents.

STORAGE

Remove the batteries when meter is not in use for a prolonged
period of time. Do not expose to high temperatures or
humidity. After a period of storage in extreme conditions
exceeding the limits mentioned in the General Specifications
section, allow the meter to return to normal operating
conditions before using.

WARRANTY

www.kleintools.com/warranty

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov or www.erecycle.org
for additional information.

CUSTOMER SERVICE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[email protected]

www.kleintools.com

Multímetro digital

de gancho de

rangoautomático

de400A CA

600 V

400 A

20 M

ESPAÑOL

CL110

MANUAL DE INSTRUCCIONES

• RANGO AUTOMÁTICO

• RETENCIÓN
DEDATOS

• RETENCIÓN
DERANGO

• CONTINUIDAD
PORINDICADOR
AUDIBLE

Ω

ESPAÑOL

ESPECIFICACIONES GENERALES

Klein Tools CL110 es un multímetro digital de gancho de rango
automático que mide corriente CA con la pinza y voltaje CA/CD,
resistencia y continuidad con cables de prueba.

• Altitud de funcionamiento: 6562pies (2000m)

• Humedad relativa: <95% sin condensación

• Temperatura de operación: 32°F a 122°F (0°C a 50°C)

• Temperatura de almacenamiento: 14°F a 122°F (-10°C a 50°C)

• Precisión: Valores establecidos según una temperatura ambiente

de 65 °F a 83 °F (18 °C a 28°C)

• Coe ciente de temperatura: 0,1 × (precisión indicada) por

cada °C por encima de los 28°C o por debajo de los 18°C, es
necesario realizar correcciones si la temperatura del ambiente de
trabajo se encuentra fuera del rango de precisión de temperatura

• Dimensiones: 8,66" × 3,03" × 1,61"

(220mm × 77mm × 41mm)

• Peso: 9,88oz (280g) incluidas las baterías

• Calibración: precisa durante un año

• Normas: cumple con las siguientes: UL 61010-1,

UL 61010-2-032, UL 61010-2-033.
Certificado según las normas:

CAN/CSA C22.2 N.º61010-1, 61010-2-032,
61010-2-033, IEC EN 61010-1, 61010-2-032,
61010-2-033, IEC EN 61326-1.

• Grado de contaminación: 2

• Precisión: ± (% de lectura + cantidad de dígitos menos

significativos)

• Protección ante caídas: 3,3pies (1m)

• Clasi cación de seguridad: CAT III 600V, clase 2,

dobleaislamiento

• Entorno electromagnético: IEC EN 61326-1. Este equipo

cumple con los requisitos apropiados para su uso en entornos
electromagnéticos básicos y controlados como propiedades
residenciales, establecimientos comerciales e instalaciones de
industria ligera.

Especificaciones sujetas a cambios.

14

ESPECIFICACIONES ELÉCTRICAS

Función Rango Resolución Precisión

200,0 mV 0,1 mV ± (2,5% + 10 dígitos)

Voltaje CA

(V CA)

Voltaje CD

(V CD)

Impedancia de entrada: 10MΩ
Intervalo de frecuencia: 45Hz a 400Hz
Entrada máxima: 600V CA RMS o 600V CD

2,000V 1mV
20,00V 10mV
200,0V 100mV

600V 1V

200,0mV 0,1mV ± (1,0% + 8 dígitos)

2,000V 1mV
20,00V 10mV
200,0V 100mV

600V 1V

± (2,0% + 5 dígitos)

± (1,0% + 3 dígitos)

Corriente

CA

(A CA)

Intervalo de frecuencia: 50Hz a 60Hz

Resistencia

Entrada máxima: 600V CA RMS o 600V CD

2,000A 1mA ± (2,5% + 30 dígitos)
20,00A 10mA

± (2,0% + 10 dígitos)200,0A 100mA

400A 1A

200,0Ω 0,1Ω ± (1,2% + 5 dígitos)
2,000kΩ 1Ω
20,00kΩ 10Ω
200,0kΩ 100Ω

2,000MΩ 1kΩ
20,00MΩ 10kΩ ± (2,0% + 5 dígitos)

± (1,2% + 3 dígitos)

OTRAS APLICACIONES DE MEDICIÓN

Entrada máxima: 600V CD o 600V CA RMS

• Veri cación de continuidad: señal audible < 10Ω, 1,5mA de

corriente máxima

• Frecuencia de muestreo: aprox. 3 muestras por segundo

• Apagado automático: después de aprox. 15minutos de inactividad

• Sobrecarga: se indica "OL" en pantalla

• Polaridad: "-" en pantalla indica polaridad negativa

• Pantalla: LCD de 3 ½ dígitos con recuento de 2000

15

ESPAÑOL

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del
multímetro, siga estas instrucciones. El incumplimiento de estas
advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro
midiendo un voltaje o corriente conocidos.

• Nunca debe utilizar este multímetro en un circuito con voltajes
que excedan la clasificación basada en categorías del multímetro.

• No utilice el multímetro durante tormentas eléctricas o en clima
húmedo.

• No utilice el multímetro o los cables de prueba si en apariencia
están dañados.

• Utilice el multímetro con cables de prueba con clasificación
CAT III o CAT IV únicamente.

• Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la
sonda de metal al realizar las mediciones.

• No abra el multímetro para reemplazar las baterías mientras las
sondas están conectadas.

• Proceda con precaución cuando trabaje con voltajes superiores
a 25V CA RMS o 60V CD. Esos voltajes implican un riesgo de
descarga.

• Para evitar lecturas falsas que puedan provocar descarga
eléctrica, reemplace las baterías cuando aparezca el indicador de
batería baja.

• No intente medir resistencia o continuidad en un circuito activo.

• Cumpla siempre con los códigos de seguridad locales y
nacionales. Utilice equipo de protección personal para prevenir
lesiones por descarga y arco eléctrico en los lugares donde haya
conductores activos peligrosos expuestos.

SÍMBOLOS DEL MULTÍMETRO

CA (corriente alterna) CD (corriente directa)
Resistencia (en ohmios)
Doble aislamiento Clase II Conexión a tierra
Advertencia o precaución

V Voltaje (voltios) A Amperaje (amperios)

Continuidad por indicador audible

Riesgo de choque eléctrico.

SÍMBOLOS DE LA PANTALLA LCD

AC CA (corriente alterna) DC CD (corriente directa)

Lectura negativa Retención de datos
Rango automático MAX Retención del valor máximo
Batería baja

M

Mega (valor × 106)

m

mili (valor × 10-3)

A

Amperios Ohmios

16

Continuidad por indicador audible

k

kilo (valor × 103)

V

Voltios

DETALLES DE LAS CARACTERÍSTICAS

3

11

9

10

2

1

6

4

7

8

5

NOTA: El multímetro no contiene en su interior piezas

que el usuario pueda reparar.

1. Pantalla LCD con recuento de 2000 7. Botón "RANGE" ("rango")

2. Perilla selectora de función 8. Botón "MAX" ("máximo")

3. Pinza 9. Botón de retención de datos

4. Conector "COM" 10. Gatillo de la pinza (presionar

5. Conector "VΩ"

6. Botón de retroiluminación 11. Marcas de flechas

para abrir la pinza)

17

ESPAÑOL

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO

Para encender el multímetro, gire la perilla selectora de función

2

de la posición OFF (APAGADO) a cualquier parámetro de medición.
Para apagar el multímetro, gire la perilla selectora de función

2

a alguna de las posiciones de apagado. De forma predeterminada,
el multímetro se apagará automáticamente después de 15minutos
de inactividad. Si el multímetro se apaga automáticamente cuando
la perilla selectora de función

se encuentra en un parámetro

2

de medición, gire la perilla a cualquier otra posición (que no sea la
posición OFF [APAGADO]) para volver a encender el multímetro.

RETROILUMINACIÓN

Presione el botón con el símbolo

para encender o apagar la

6

retroiluminación. La retroiluminación no se apaga automáticamente.

RANGE (RANGO)

El modo predeterminado del multímetro es el de rango automático

. Este modo determina automáticamente el rango de medición
más adecuado para la prueba que se está realizando. Para que el
multímetro mida en un rango diferente, utilice el botón "RANGE"
("rango")

.

7

1. Presione el botón "RANGE" ("rango") 7 para seleccionar

manualmente el rango de medición (
LCD). Presione el botón "RANGE" ("rango")

desaparece de la pantalla

varias veces para

7

recorrer los rangos disponibles y deténgase en el rango deseado.

2. Para volver al modo de rango automático, mantenga presionado

el botón "RANGE" ("rango")
(

vuelve a aparecer en la pantalla).

durante más de un segundo

7

MAX (MÁXIMO)

Cuando se presiona el botón "MAX" ("MÁXIMO")

8

, el multímetro

registra el valor máximo a medida que toma las muestras.

1. Mientras mide, presione el botón "MAX" ("MÁXIMO") 8

para visualizar el valor máximo. Si se detecta un valor
máximo nuevo, la pantalla se actualiza con el valor nuevo.

2. Vuelva a presionar el botón "MAX" ("MÁXIMO") 8 para volver al

modo de medición normal.

RETENCIÓN DE DATOS

Presione el botón de retención de datos 9 para retener la medición
en curso en la pantalla. Presione nuevamente para volver al modo
de medición activo.

18

INSTRUCCIONES DE OPERACIÓN

CONEXIÓN DE LOS CABLES DE PRUEBA

No realice pruebas si los cables no están bien conectados. Los
resultados podrían generar lecturas intermitentes en pantalla. Para
garantizar una buena conexión, presione los cables firmemente en
el conector de entrada hasta el final.

INCORRECTO

CORRECTO

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN
CATIII/CAT IV

Asegúrese de que el blindaje del cable de prueba esté firmemente
colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta
el riesgo de que se produzca un arco eléctrico.

5/32"

(4 mm)

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II

Es posible retirar los blindajes CAT III/CAT IV para realizar
mediciones en puntos con clasificación CAT II. Esto permite
efectuar pruebas en conductores empotrados, como
tomacorrientes de pared estándar. Procure no perder los blindajes.

.7" (18 mm)

0,7" (18 mm)

19

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

CORRIENTE CA (MENOS DE 400A)

La corriente CA se mide presionando el gatillo de la pinza

10

para
que esta se abra y colocándola alrededor del cable que conduce
la corriente. Al medir, se debe tener cuidado de cerrar bien la
pinza soltando el gatillo

por completo, y de que el cable pase

10

perpendicularmente a través del centro de la pinza y quede alineado
con las marcas de flechas

.

11

CABLE

Para medir la corriente realice lo siguiente:

1. Gire la perilla selectora de función

2

a la posición de 200/400A.

2. Coloque la pinza alrededor del cable. La medición de corriente

aparecerá en la pantalla.

NOTA: Si el resultado de la medición es inferior a 20A, gire la perilla
selectora de función

2

a la posición de 2/20A para obtener mejor

resolución.

Desconecte los cables de prueba cuando mida con la pinza.

20

INSTRUCCIONES DE OPERACIÓN

VOLTAJE CA/CD (MENOS DE 600V)

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM
selectora de función
voltaje de CA

a la posición de voltaje de CD o

2

. En la pantalla se visualizará "DC" ("CD") o

y el

5

, ygire la perilla

4

"AC" ("CA").

Cable rojoCable negro

O

2. Aplique los cables de prueba al circuito que se probará para

medir el voltaje. El multímetro seleccionará automáticamente
unrango para mostrar la medición en el rango más adecuado.

NOTA: Si en la pantalla LCD se visualiza "–", los cables de prueba
se están aplicando invertidos al circuito. Invierta la posición de los
cables para solucionar el problema.

NOTA: Cuando el multímetro está configurado para medir voltaje
y los cables de prueba están en circuito abierto, es posible que se
visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es
normal. Al juntar los cables de prueba para cerrar el circuito, la
lectura del multímetro será de cero voltios.

NOTA: Para acceder al rango de mV en la función de voltaje de CA

, se debe utilizar el botón "RANGE"

.

7

21

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

MEDICIÓN DE RESISTENCIA

1. Inserte el cable de prueba ROJO en el conector VΩ 5 y el

cable de prueba NEGRO en el conector COM
selectora de función
de resistencia

a la posición de resistencia . El símbolo

2

aparecerá en la pantalla.

, y gire la perilla

4

2. Desconecte la energía del circuito.

3. Mida la resistencia conectando los cables de prueba al circuito.

El multímetro seleccionará automáticamente un rango para
mostrar la medición en el rango más adecuado.

Cable rojoCable negro

NOTA: Cuando el multímetro está configurado para medir resistencia
y los cables de prueba están en circuito abierto (no conectados a un
resistor), o cuando se está probando un resistor averiado, la pantalla
muestra O.L. Esto es normal.

NO intente medir resistencia en un circuito activo.

CONTINUIDAD

1. Inserte el cable de prueba ROJO en el conector VΩ 5 y el cable de

prueba NEGRO en el conector COM
función

a la posición de continuidad .

2

, y gire la perilla selectora de

4

2. Desconecte la energía del circuito.

3. Pruebe la continuidad conectando el conductor o el circuito con

los cables de prueba. Si la lectura de la medición de resistencia
es inferior a 10Ω, se oirá una señal audible y en la pantalla se
visualizará un valor de resistencia que indicará la continuidad. Si el
circuito está abierto, aparecerá "OL" en la pantalla.

Cable rojoCable negro

NO intente medir continuidad en un circuito activo.

22

MANTENIMIENTO

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador en la pantalla LCD, se deben
reemplazar las baterías.

1. Retire el tornillo de la tapa del compartimento de baterías.

2. Reemplace las 3 baterías AAA (observe la polaridad correcta).

3. Vuelva a colocar la puerta del compartimento de baterías y

apriete el tornillo firmemente.

P

ara evitar riesgo de choque eléctrico, desconecte los
cables de toda fuente de voltaje antes de retirar la puerta
delcompartimento de baterías.

Para evitar riesgo de choque eléctrico, no haga funcionar
el multímetro sin colocar la puerta del compartimento de
baterías.

23

ESPAÑOL

LIMPIEZA

Asegúrese de que el multímetro esté apagado y límpielo con un
paño limpio, seco, que no deje pelusas.

No utilice solventes ni

limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el multímetro durante
un tiempo prolongado. No lo exponga a la humedad ni a
altas temperaturas. Luego de un período de almacenamiento
en condiciones extremas que sobrepasen los límites
mencionados en la sección Especificaciones generales, deje
que el multímetro vuelva a las condiciones de funcionamiento
normales antes de utilizarlo.

GARANTÍA

www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura.
Los elementos se deben desechar correctamente de
acuerdo con las regulaciones locales. Para obtener más
información, consulte www.epa.gov o www.erecycle.org.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069, EE.UU.

1-877-775-5346

[email protected]

www.kleintools.com

Multimètre numérique

à pince et à échelle

automatique

400A c.a.

FRANÇAIS

600 V

400 A

20 M

MANUEL D’UTILISATION

• ÉCHELLE
AUTOMATIQUE

• MAINTIEN DES
DONNÉES

• CONSERVATION
D'ÉCHELLE

• INDICATEUR
SONORE DE
CONTINUITÉ

Ω

CL110

FRANÇAIS

CARACTÉRISTIQUES GÉNÉRALES

Le CL110 de Klein Tools est un multimètre numérique à pince à
détection automatique d’échelle mesurant le courant c.a. à l’aide
d’une pince, la tension c.a./c.c., la résistance et la continuité à l’aide
de fils d’essai.

• Altitude de fonctionnement: 2000m (6562pi)

• Humidité relative: <95% (sans condensation)

• Température de fonctionnement: 0°C à 50°C (32°F à 122°F)

• Température d’entreposage: -10°C à 50°C (14°F à 122°F)

• Précision:

Valeurs définies entre 18 °C et 28 °C (65 °F et 83 °F)

• Coef cient de température: 0,1 x (précision indiquée) par °C

au-dessus de 28°C ou en dessous de 18°C; des corrections
sont nécessaires lorsque la température ambiante de travail
n’est pas dans la plage de Température de précision

• Dimensions: 220 x 77 x 41mm (8,66 x 3,03 x 1,61po)

• Poids: 280g (9,88oz) en tenant compte des piles

• Étalonnage: Précis pendant un an

• Normes: Conforme aux normes: UL61010-1,

ULUL61010-2-032, UL61010-2-033.
Certifié conforme aux normes:

CAN/CSAC22.2 n

o

61010-1, 61010-2-032,
61010-2-033, IECEN61010-1, 61010-2-032,
61010-2-033, IECEN61326-1.

• Niveau de pollution: 2

• Précision: ± (% de la lecture + nombre de chiffres les moins

significatifs)

• Protection contre les chutes: 1m (3,3pi)

• Cote de sécurité: CATIII600V, classe2, double isolation

• Environnement électromagnétique: IECEN61326-1.

Cet équipement répond aux exigences pour une utilisation
dans des environnements électromagnétiques ordinaires
et contrôlés comme les zones résidentielles, les locaux
commerciaux et les sites industriels légers.

Les caractéristiques techniques peuvent faire l’objet de
modifications.

26

CARACTÉRISTIQUES ÉLECTRIQUES

Fonction Plage Résolution Précision

200,0 mV 0,1 mV

Tension

c.a.

(Vc.a.)

Tension

c.c.

(Vc.c.)

Impédance en entrée: 10MΩ
Plage de fréquences: 45 Hz à 400 Hz
Courant d’entrée maximal: 600V c.a. RMS ou 600V c.c.

Courant

c.a.

(Ac.a.)

Plage de fréquences: 50 Hz à 60 Hz

Résistance

Courant d’entrée maximal: 600V c.a. RMS ou 600V c.c.

2,000V 1mV
20,00V 10mV
200,0V 100mV

600V 1V

200,0mV 0,1mV ±(1,0% + 8chiffres)

2,000V 1mV
20,00V 10mV
200,0V 100mV

600V 1V

2,000A 1mA ±(2,5% + 30chiffres)
20,00A 10mA

400A 1A

200,0Ω 0,1Ω ±(1,2% + 5chiffres)
2,000kΩ 1Ω
20,00kΩ 10Ω
200,0kΩ 100Ω

2,000MΩ 1kΩ
20,00MΩ 10kΩ ±(2,0% + 5chiffres)

±(2,5% + 10chiffres)

±(2,0% + 5chiffres)

±(1,0% + 3chiffres)

±(2,0% + 10chiffres)200,0A 100mA

±(1,2% + 3chiffres)

AUTRES APPLICATIONS DE MESURE

Courant d’entrée maximal: 600Vc.c. ou 600Vc.a. RMS

• Véri cation de continuité: Signal sonore <10Ω, courant

maximal 1,5mA

• Fréquence d’échantillonnage: Environ 3échantillons par

seconde

• Arrêt automatique: Après environ 15minutes d’inactivité

• Surcharge: «OL» indiqué sur l’affichage

• Polarité: «-» sur l’affichage indique une polarité négative

• Af chage: ACL numérique 3½po, 2000lectures

27

FRANÇAIS

AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre
sécuritaires, suivez ces instructions. Le non-respect de ces
avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre
en mesurant une tension ou un courant de valeur connue.

• N’utilisez jamais le multimètre sur un circuit dont la tension
dépasse la tension correspondant à la cote de sécurité de l’appareil.

• N'utilisez pas le multimètre lors d'orages électriques ou par
temps humide.

• N’utilisez pas le multimètre ou les fils d’essai s’ils semblent avoir
étéendommagés.

• Utilisez uniquement des fils d’essai conformes à la norme CAT III
ou CAT IV.

• Assurez-vous que les fils d’essai sont bien installés et évitez de
toucher les contacts métalliques des sondes lors de la mesure.

• N'ouvrez pas le multimètre pour remplacer les piles lorsque les
sondes sont connectées.

• Faites preuve de prudence lors de mesures sur des circuits
de plus de 25V c.a. RMS ou de 60V c.c. De telles tensions
constituent un risque d’électrocution.

• Pour éviter les lectures faussées pouvant provoquer une
électrocution, remplacez les piles lorsque l'indicateur de piles
faibles apparaît.

• Ne tentez pas de mesurer la résistance ou la continuité sur un
circuit alimenté en électricité.

• Assurez-vous de respecter en tout temps les codes de sécurité
locaux et nationaux. Utilisez de l’équipement de protection
individuelle pour prévenir l’électrocution et les blessures causées
par les arcs électriques lorsque des conducteurs nus alimentés
potentiellement dangereux sont présents.

SYMBOLES SUR LE MULTIMÈTRE

C.A. (courant alternatif) C.C. (courant continu)
Résistance (en ohms)
Double isolation, Classe II Mise à la masse
Avertissement ou mise en garde
Tension (volts)

V

Indicateur sonore de continuité

Risque de choc électrique

Ampérage (A)

A

SYMBOLES À L’AFFICHAGE ACL

C.A. (courant alternatif)

AC

Lecture négative Maintien des données
Sélection automatique

del'échelle
Pile faible
Méga (valeur x 106)

M

milli (valeur x 10-3)

m

Ampères Ohms

A

28

C.C. (courant continu)

DC

Maintien de la valeur

MAX

maximale
Indicateur sonore de continuité
kilo (valeur x 103)

k

Volts

V

CARACTÉRISTIQUES DÉTAILLÉES

3

11

9

10

2

1

6

4

7

8

5

REMARQUE: Ce multimètre ne contient aucune pièce réparable.

1. Affichage ACL jusqu’à 2000lectures 7. Bouton RANGE (Échelle)

Commutateur de sélection de fonctions

2.

3.4.Pince

FicheCOM

5.6.Fiche VΩ

Bouton de rétroéclairage

8. Bouton MAX (Maximum)

9. Bouton HOLD (Maintien

des données)
Gâchette de pince (appuyer

10.

pour ouvrir la pince)

11. Marquages de flèche
29

FRANÇAIS

BOUTONS DE FONCTION

ON/OFF (MARCHE/ARRÊT)

Pour allumer le multimètre, tournez le commutateur de sélection
de fonctions

du réglage OFF à tout autre réglage de mesure.

2

Pour éteindre le multimètre, tournez le commutateur de sélection
de fonctions

vers l’un des réglages OFF. Par défaut, l’appareil

2

s’éteint automatiquement après 15minutes d’inactivité. Si le
multimètre s’éteint automatiquement lorsqu’un réglage de mesure
est sélectionné, tournez le commutateur de sélection de fonctions

vers tout autre réglage (à l’exception du réglage OFF) pour

2

allumer l’appareil.

RÉTROÉCLAIRAGE

6

Appuyez sur le bouton avec le symbole de rétroéclairage

pour
activer ou désactiver le rétroéclairage. Le rétroéclairage ne s’éteint
pas automatiquement.

RANGE (ÉCHELLE)

Par défaut, le multimètre est en mode échelle automatique

.
Ce mode automatique détermine l’échelle la plus appropriée pour
les mesures effectuées.
mesures en utilisant une autre échelle, utilisez le bouton Range

1. Appuyez sur le bouton RANGE

manuellement l’échelle (
Appuyez sur le bouton RANGE

Pour forcer le multimètre à effectuer des

7.

pour sélectionner

7

est désactivé sur l’affichage ACL).

à plusieurs reprises pour

7

parcourir les échelles disponibles et arrêtez lorsque vous avez
atteint la plage souhaitée.

2. Pour retourner en mode échelle automatique, appuyez sur

le bouton RANGE

pendant plus d’une seconde ( est

7

réactivé).

MAX

8

Lorsque le bouton MAX

est enfoncé, le multimètre mémorise la

valeur maximale tout en continuant à faire des lectures.

1. Pendant la mesure, appuyez sur le bouton MAX 8 pour

afficher la valeur maximale. Si une nouvelle valeur maximale
est mesurée, l’affichage est actualisé et affiche la nouvelle
valeur.

2. Appuyez de nouveau sur le bouton MAX 8 pour revenir au mode

de lecture normal.

HOLD (MAINTIEN DES DONNÉES)

Appuyez sur le bouton HOLD (Maintien des données)

pour que

9

la lecture actuelle demeure affichée. Appuyez de nouveau pour
retourner au mode de lecture en temps réel.

30

INSTRUCTIONS D’UTILISATION

BRANCHEMENT DES FILS D’ESSAI

N’effectuez pas de test si les fils d’essai ne sont pas installés
correctement. Cela pourrait causer des lectures intermittentes. Pour
assurer un raccordement approprié, enfoncez complètement les fils
d’essai dans la prise d’entrée.

INCORRECT

CORRECT

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATIII/CATIV

Assurez-vous que l’écran de protection des fils d’essai est enfoncé
complètement. Le fait de ne pas utiliser l’écran de protection
CATIII/CATIV augmente le risque d’arc électrique.

5/32"

4 mm

(4 mm)

(5/32 po)

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATII

Les écrans de protection CATIII/CATIV peuvent être retirés dans
les emplacements CATII. Cela permet d’effectuer des tests sur des
conducteurs encastrés, par exemple les prises murales standard.
Assurez-vous de ne pas perdre les écrans de protection.

.7" (18 mm)

18 mm (0,7 po)

31

FRANÇAIS

INSTRUCTIONS D’UTILISATION

COURANT C.A. (INFÉRIEUR À 400A)

Le courant c.a. est mesuré en appuyant sur la gâchette de la pince

pour ouvrir la pince et en la plaçant autour d’un fil sous tension.

10

Lors de la mesure, il faut veiller à ce que la pince soit complètement
fermée et la gâchette complètement relâchée

; le fil doit passer

10

perpendiculairement à travers le centre de la pince, aligné avec les
flèches

.

11

FIL

Pour mesurer le courant:

1. Tournez le commutateur de sélection de fonctions

2

pour

sélectionner le réglage 200/400A.

2. Placez la pince autour du fil. La mesure du courant apparaît sur

l’affichage de l’appareil.

REMARQUE: Si la mesure est inférieure à 20A, tournez le
commutateur de sélection de fonctions

2

pour sélectionner la

réglage 2/20A afin d’augmenter la résolution.

Débranchez les  ls d’essai lorsque vous faites des mesures
avec la pince.

32

INSTRUCTIONS D’UTILISATION

COURANT C.A./C.C. (INFÉRIEUR À 600V)

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM
sélection de fonctions
c.c.

ou Tension c.a. . Remarquez DC (c.c.) ou AC (c.a.)

, puis tournez le commutateur de

4

pour sélectionner le réglage Tension

2

et le fil d’essai

5

affiché à l’écran.

Fil rougeFil noir

OU

2. Appliquez les fils d’essai au circuit à tester pour mesurer la

tension. Le multimètre choisira l’échelle automatiquement
pourafficher la mesure dans l’échelle la plus appropriée.

REMARQUE: Si «–» apparaît sur l’affichage ACL, les fils
d’essaisont appliqués au circuit selon la polarité inverse.
Inversezla position des fils pour corriger cette situation.

REMARQUE: Lorsqu’une fonction de test de tension est
sélectionnée et les fils d’essai forment un circuit ouvert, des
lectures de l’ordre du mV peuvent apparaître à l’écran. Il s’agit
debruit normal. En mettant les fils d’essai en contact pour
fermerle circuit, le multimètre mesurera zéro volt.

REMARQUE: Pour accéder à l’échelle mV pour la tension c.a.
le bouton RANGE

7 doit être utilisé.

,

33

FRANÇAIS

INSTRUCTIONS D’UTILISATION

MESURES DE RÉSISTANCE

1. Insérez le fil d’essai ROUGE dans la prise VΩ 5 et le fil d’essai

NOIR dans la prise COM 4, puis tournez le commutateur de
sélection de fonctions 2 pour sélectionner le réglage Résistance

. Le symbole de résistance apparaît.

2. Coupez l’alimentation du circuit.

3. Mesurez la résistance en connectant les fils d’essai de part et

d’autre du circuit. Le multimètre choisira l’échelle automatiquement
pour afficher la mesure dans l’échelle la plus appropriée.

Fil rougeFil noir

REMARQUE: Lorsqu’une fonction de test de résistance est
sélectionnée et les fils d’essai ne sont pas en contact (ils ne sont
pas connectés de part et d’autre d’une résistance), ou encore,
lorsqu’une résistance défectueuse est testée, l’écran affiche
«O.L.». Cela est normal.

NE tentez PAS de mesurer la résistance sur un circuit
alimenté en électricité.

CONTINUITÉ

1. Insérez le fil d’essai ROUGE dans la prise VΩ 5 et le fil d’essai

NOIR dans la prise COM 4, puis tournez le commutateur de
sélection de fonctions 2 pour sélectionner le réglage Continuité .

2. Coupez l’alimentation du circuit.

3. Testez la continuité en connectant un conducteur ou un circuit

aux fils d’essai. Si la résistance mesurée est inférieure à 10Ω,
un signal sonore et l’affichage indiquent une valeur de résistance
correspondant à la continuité. Si le circuit est ouvert, l’affichage
indique «OL».

Fil rougeFil noir

NE tentez PAS de mesurer la continuité sur un circuit
alimenté en électricité.

34

ENTRETIEN

REMPLACEMENT DES PILES

Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire
de remplacer les piles.

1. Retirez la vis de la porte du compartiment à piles.

2. Remplacez les 3piles AAA (tenez compte de la polarité).

3. Replacez la porte du compartiment à piles et fixez-la solidement

à l’aide de la vis.

P

our éviter le risque d’électrocution, débranchez les  ls
d’essai de toute source de tension avant de retirer la porte
ducompartiment à piles.

Pour éviter le risque d’électrocution, n’utilisez pas le
multimètre lorsque la porte du compartiment à piles
estretirée.

35

FRANÇAIS

NETTOYAGE

Assurez-vous d’éteindre le multimètre, puis essuyez-le à l’aide
d’un linge non pelucheux propre.

N’utilisez pas de nettoyant

abrasif ou de solvant.

RANGEMENT

Retirez les piles lorsque vous prévoyez ne pas utiliser le
multimètre pendant une longue période. N’exposez pas
l’appareil à des températures élevées ou à un taux d’humidité
élevé. Après une période de stockage dans des conditions
extrêmes (hors des limites mentionnées dans la section
Caractéristiques générales), laissez le multimètre revenir
àdesconditions d’utilisation normales avant de l’utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l’appareil et ses accessoires au rebut.
Ces articles doivent être éliminés conformément aux
règlements locaux. Pour de plus amples renseignements,
consultez les sites www.epa.gov ou www.erecycle.org.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[email protected]

www.kleintools.com

1390113 Rev 01/16 E
