Klein Tools 57032 User manual

40

30

20

10

35

25

15

5

IN.LB.

CONVERSION TABLE TABELA DE CONVERSÃO

ESPAÑOL

ESPAÑOL

PORTUGUÉS

PORTUGUÉS

LE FRANÇAIS

LE FRANÇAIS

ENGLISH

ENGLISH

40

30

20

10

35

25

15

5

IN.LB.

TO CONVERT FROM TO MULTIPLY BY

lb.in. oz.in 16
lb.in. lb.ft. .08333
lb.in. kg.cm. 1.1519
lb.in. kg.m. .011519
lb.in. N.m. .113
lb.in. daN.m. 1.13
lb.ft. kg.m. .1382
lb.ft. N.m. 1.356
N.m. daN.m. 10
N.m. kg.cm. 10.2
N.m. kg.m. .102
oz.in. lb.in. .0625
lb.ft. lb.in. 12

kg.cm. lb.in. .8681

kg.m. lb.in. 86.81

N.m. lb.in. 8.85

daN.m. lb.in. .885

kg.m. lb.ft. 7.236

N.m. lb.ft. .7376
daN.m. N.m. .10
kg.cm. N.m. .09807

kg.m. N.m. 9.807

TABLA DE CONVERSIONES TABLE DE CONVERSION

PARA CONVERTIR DE A MULTIPLICAR POR

lb in oz in 16
lb in lb pies 0,08333
lb in kg cm 1,1519
lb in kg m 0,011519
lb in Nm 0,113

lb in daNm 1,13
lb pies kg m 0,1382
lb pies Nm 1,356

Nm daNm 10
Nm kg cm 10,2
Nm kg m 0,102

oz in lb in 0,0625

lb pies lb in 12

kg cm lb in 0,8681

kg m lb in 86,81

Nm lb in 8,85

daNm lb in 0,885

kg m lb pies 7,236

Nm lb pies 0,7376
daNm Nm 0,10
kg cm Nm 0,09807

kg m Nm 9,807

Converter de PARA MULTIPLICAR POR

lb.pol. onça.pol. 16
lb.pol. lb.pé 0,08333
lb.pol. kg.cm 1,1519
lb.pol. kg.m 0,011519
lb.pol. N.m. 0,113
lb.pol. daN.m. 1,13

lb.pé kg.m 0,1382
lb.pé N.m. 1,356
N.m. daN.m. 10
N.m. kg.cm 10,2
N.m. kg.m 0,102

onça.pol. lb.pol. 0,0625

lb.pé lb.pol. 12

kg.cm lb.pol. 0,8681

kg.m lb.pol. 86,81
N.m. lb.pol. 8,85

daN.m. lb.pol. 0,885

kg.m lb.pé 7,236
N.m. lb.pé 0,7376

daN.m. N.m. 0,10

kg.cm N.m. 0,09807

kg.m N.m. 9,807

CERTIFICATION: This torque screwdriver as calibrated at the factory
and is certified to meet the accuracy in specifications:
ASME B 107.14-2004 and ISO 6789:2003. Additionally all torque
screwdrivers are calibrated on a torque standard traceable to the
National Institute of Standards Technology (N.I.S.T.).

FOR WARRANTY CLAIMS OR RE-CALIBRATION SERVICE INQUIRIES,
CONTACT KLEIN TOOLS CUSTOMER SERVICE.

PARA SU ARCHIVO PERMANENTE:
Número de Modelo:

Número de Serie:
CERTIFICACIÓN: Este desarmador de torsión se calibra en

fábrica y se certifica que cumple con exactitud las siguientes
especificaciones: ASME b 107.14-2004 e ISO 6789:2003. Además,
todos los desarmadores de torsión se calibran según una norma
correspondiente regulada por el Instituto Nacional de Normas y
Tecnología (N.I.S.T, por sus siglas en inglés).

SI DESEA REALIZAR RECLAMOS DE GARANTÍA O SI TIENE PREGUNTAS
SOBRE EL SERVICIO DE RECALIBRACIÓN, COMUNÍQUESE CON EL SERVICIO
AL CLIENTE DE KLEIN TOOLS.

PARA SEU ARQUIVO PERMANENTE:
Número do Modelo:

Número de Série:

POUR CONVERTIR DE À MULTIPLIER PAR

lb-po oz-po 16
lb-po lb-pi 0,08333
lb-po kg-cm 1,1519
lb-po kg-m 0,011519
lb-po N·m 0,113
lb-po daN·m 1,13
lb-pi kg-m 0,1382
lb-pi N·m 1,356

N·m daN·m 10
N·m kg-cm 10,2
N·m kg-m 0,102

oz-po lb-po 0,0625

lb-pi lb-po 12

kg-cm lb-po 0,8681

kg-m lb-po 86,81

N·m lb-po 8,85

daN·m lb-po 0,885

kg-m lb-pi 7,236

N·m lb-pi 0,7376
daN·m N·m 0,10
kg-cm N·m 0,09807

kg-m N·m 9,807

CERTIFICAÇÃO:

na fábrica, é certificada para cumprir a precisão das especificações:
ASME B 107.14-2004 e ISO 6789:2003. Além disso, todas as chaves
de fenda de torque são calibradas de acordo com um padrão de torque
rastreável pelo Instituto Nacional de Padrões e Tecnologia (NIST).

PARA RECLAMAÇÕES DE GARANTIA OU DÚVIDAS A RESPEITO DE SERVIÇOS
DE RECALIBRAÇÃO, ENTRE EM CONTATO COM O ATENDIMENTO AO CLIENTE
DA KLEIN TOOLS.

POUR VOTRE DOSSIER PERMANENT:
Numéro de Modèle:

Numéro de Série:
CERTIFICATION: Ce tournevis dynamométrique est étalonné et certifié

en usine pour respecter les normes de précision: ASME B 107.14-2004
et ISO 6789:2003. De plus, tous les tournevis dynamométriques
sont étalonnés à l’aide d’une norme de couple provenant du National
Institute of Standards Technology (N.I.S.T).

POUR LES RÉCLAMATIONS AU TITRE DE LA GARANTIE ET LES DEMANDES
D’ÉTALONNAGE, COMMUNIQUEZ AVEC LE SERVICE À LA CLIENTÈLE DE
KLEIN TOOLS.

Phone: / Teléfono: / Telefone: / Téléphone: [phone]
www.kleintools.com

FORM 20-275-KLI

Essa chave de fenda de torque, conforme calibrada

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

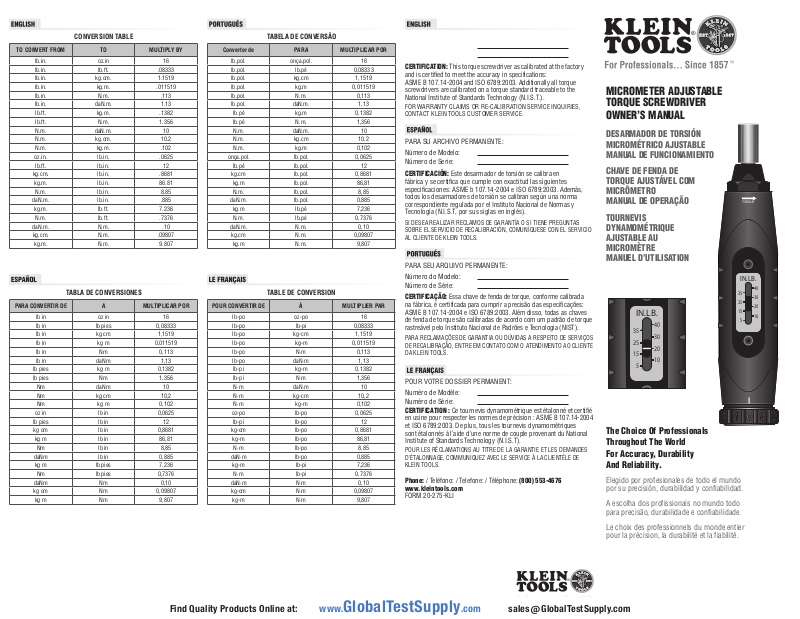

MICROMETER ADJUSTABLE
TORQUE SCREWDRIVER
OWNER’S MANUAL

DESARMADOR DE TORSIÓN
MICROMÉTRICO AJUSTABLE
MANUAL DE FUNCIONAMIENTO

CHAVE DE FENDA DE
TORQUE AJUSTÁVEL COM
MICRÔMETRO
MANUAL DE OPERAÇÃO

TOURNEVIS
DYNAMOMÉTRIQUE
AJUSTABLE AU
MICROMÈTRE
MANUEL D’UTILISATION

IN.LB.

40

35

30

25

20

15

10

5

The Choice Of Professionals
Throughout The World
For Accuracy, Durability
And Reliability.

Elegido por profesionales de todo el mundo
por su precisión, durabilidad y confiabilidad.

A escolha dos profissionais no mundo todo
para precisão, durabilidade e confiabilidade.

Le choix des professionnels du monde entier
pour la précision, la durabilité et la fiabilité.

WARNINGS / ADVERTENCIAS / ADVERTÊNCIA

40

30

20

10

35

25

15

5

IN.LB.

ESPAÑOL

PORTUGUÉS

LE FRANÇAIS

403020

10

352515

5

IN.LB.

ENGLISH

ENGLISH

ESPAÑOL

PORTUGUÉS

LE FRANÇAIS

Read operations manual completely before using torque
instrument and store this document for future reference.

Lea el manual de funcionamiento en su totalidad antes de
utilizar el instrumento de torsión y guarde este documento
parareferencia futura.

Leia o manual de operação com atenção antes de usar
o instrumento de torque e guarde este documento para
consultasposteriores.

Lire le manuel d’utilisation au complet avant d’utiliser
l’instrument de torsion et conserver le manuel à des fins
deréférence.

Always wear approved eye protection.

Los usuarios y los espectadores deben usar gafas de seguridad.
O usuário e o espectador devem usar óculos de proteção.
L’utilisateur de l’outil et toutes les personnes présentes

devraient porter des lunettes de protection.

An out of calibration torque wrench can cause part or
tool breakage.

Periodic re-calibration is necessary to maintain accuracy.
Do not exceed rated torque as overtorquing can cause

wrench or part failure.
Do not use torque instrument to break fasteners loose.

Un desarmador de torsión no calibrado puede provocar una
rotura de la pieza o de la herramienta.

Es necesario realizar periódicamente una recalibración de la
herramienta para mantener su precisión.

No supere el valor de torsión nominal porque podría dañar la
pieza o la llave.

No utilice un instrumento de torsión para aflojar los sujetadores.
Uma chave de fenda de torque fora de calibração pode causar

a ruptura de peças ou da ferramenta.
Recalibração periódica é necessária para manter a precisão.
Não exceda o torque nominal já que torque excessivo pode

causar falha da chave ou de peças.
Não use instrumentos de torque para soltar elementos

de fixação.
Lorsqu’un tournevis dynamométrique est mal étalonné, la pièce

ou l’outil peut se briser.
Il est nécessaire de réétalonner périodiquement l’outil pour qu’il

conserve sa précision.
Éviter de dépasser le couple indiqué, car un serrage excessif

peut provoquer le bris de la pièce ou de l’outil.
Ne pas utiliser un instrument de torsion pour desserrer de force

des dispositifs de fixation.

Do not use cheater extension on the handle to apply torque.
Broken or slipping tools can cause injury.

No utilice extensiones en el mango para aplicar torsión.
Si la herramienta se rompe o se desliza, se pueden
provocar lesiones.

Não use barras de torção no cabo para aplicar torque.
Ferramentas quebradas ou com deslizamento podem causar
acidentes pessoais.

Ne pas utiliser de rallonge sur le manche pour appliquer un
couple supérieur.
Un outil qui se brise ou qui glisse peut provoquer des blessures

NOT insulated. Will NOT protect against electrical shock.

Herramienta SIN aislamiento. NO protege contra las descargas
eléctricas

Não isolados. Não irá proteger contra choque elétrico.
Outil NON isolé. NE protège PAS contre les chocs électriques.

/ ADVERTISSEMENTS

1/4” Female Hex Drive

Desarmador Magnético Hexagonal de 1/4”

• The torque screwdrivers internal mechanism is properly and

permanently lubricated during assembly. Do not attempt to

lubricate the internal mechanism.

• Clean torque screwdriver by wiping. Do not immerse.

MAINTENANCE / SERVICE

• Store torque screwdriver in protective case at its lowest torque

setting. Do not force handle below lowest setting.

MANTENIMIENTO / SERVICIO

• El mecanismo interno de los desarmadores de torsión se lubrica

adecuada y permanentemente durante el ensamble. No intente
lubricar el mecanismo interno.

• Limpie el desarmador de torsión con un paño. Nunca lo sumerja.

• Guarde el desarmador de torsión (ajustado a su valor de torsión

más bajo) en un estuche protector. No fuerce el mango por
debajo del valor más bajo.

Para desbloquear la perilla de ajuste, sostenga el cuerpo
del desarmador y tire firmemente la perilla hacia atrás. (Vea
la Figura4).

Ejemplo: Ajuste el desarmador al valor de torsión 22, por ejemplo.

• Gire la perilla de ajuste en el sentido de las agujas del reloj hasta

que la línea de graduación principal esté alineada con el 20 en la
escala (vea la Figura 1) y el indicador en el cuerpo del desarmador
esté alineado con el “0” de la graduación en la perilla de ajuste.

• Gire la perilla de ajuste dos incrementos en el sentido de las agujas

del reloj. El desarmador ahora está ajustado en 22 (vea la Figura 2).

• Para bloquear la perilla de ajuste, empuje hacia el desarmador
hasta que se escuche un clic y quede fija en la posición de
bloqueo. (Vea la Figura 3).

• Para la torsión del sujetador, mantenga la mano en el centro del
mango del desarmador. Gire el desarmador en el sentido de las
agujas del reloj hasta que escuche un clic o sienta un impulso.
El desarmador se reajustará automáticamente para la próxima
operación.

AJUSTES DE LOS VALORES DE TORSIÓN

Chave Allen Fêmea De 1/4”
Embout Femelle Hexagonal 1/4 Po

Major Graduations

Graduaciones Mayores
Maiores Graduações
Traits De Graduations Principaux

MANUTENÇÃO / SERVIÇO

• O mecanismo interno das chaves de fenda de torque recebe

lubrificação correta e permanente durante a montagem. Não
tentelubri car o mecanismo interno.

• Limpe a chave de fenda esfregando-a com um pano. Não faça
submersão.

• Armazene a chave de fenda de torque em um estojo de proteção
em sua configuração de torque mais baixa. Não force o cabo

abaixo da con guração mais baixa.

ENTRETIEN ET RÉPARATION

• Le mécanisme interne du tournevis dynamométrique est lubrifié
correctement et à vie lors de l’assemblage. Ne pas tenter de
lubri er le mécanisme interne.

• Nettoyer le tournevis dynamométrique en l’essuyant. Ne pas le
plonger dans l’eau.

• Ranger le tournevis dynamométrique dans son étui de protection
en le réglant au couple le plus bas. Ne pas tourner le manche en

forçant pour dépasser le réglage le plus bas.

Para destravar o botão de ajuste, segure o corpo da chave de fenda
e puxe o botão para trás com firmeza. (Consulte a figura 4).

Exemplo: Coloque a chave de fenda no torque desejado de 22,
porexemplo.

• Gire o botão de ajuste no sentido horário até que a maior linha de
graduação fique alinhada com o 20 na escala (Consulte a figura1)
e a seta indicadora no corpo da chave de fenda fique alinhada à
graduação “0” no botão de ajuste.

• Gire o botão de ajuste dois incrementos no sentido horário.
Agora, a chave de fenda está ajustada em 22 (consulte a figura 2).

• Para travar o botão de ajuste, empurre-o em direção à chave até
que faça um clique na posição travada. (Consulte a figura 3).

• Para apertar o elemento de fixação, mantenha a mão centralizada
naempunhadura da chave de fenda. Gire a chave de fenda no
sentido horário até que um clique/impulso possa ser ouvido ou
sentido.A chave de fenda será automaticamente zerada para a
próxima operação.

Pour déverrouiller le bouton d’ajustement, tenir le corps du tournevis

ADUSTMENT OF TORQUE SETTINGS:

To unlock adjusting knob, hold body of screwdriver and firmly pull
knob to rear. (See Figure 4).

Example: Set screwdriver to desired torque of 22, for example.

• Turn adjusting knob clockwise until the major graduation line

is aligned with the 20 on the scale. (See Figure 1) and indicator
on screwdriver body is in line with “0” graduation on the

Find Quality Products Online at: [e-mail]

adjusting knob.

• Turn adjusting knob two increments clockwise.

Screwdriver is now set at 22 (See Figure 2).

• To lock adjusting knob, push towards the drive until it clicks into
lock position. (See Figure 3).

• To torque fastener, keep hand centered on the screwdriver grip.
Turn screwdriver clockwise until a click/impulse is heard or felt.
The screwdriver will automatically reset for the next operation.

www.GlobalTestSupply.com

et tirer fermement le bouton vers l’arrière. (Voir la Figure4).
Exemple: Régler le tournevis au couple souhaité de 22, par exemple.

• Tourner le bouton d’ajustement dans le sens horaire jusqu’à ce que

le trait de graduation principal soit aligné au 20 sur l’échelle (voir la
Figure 1) et que l’indicateur sur le corps du tournevis se trouve en
face du trait «0» sur le bouton d’ajustement.

• Tourner le bouton d’ajustement de deux positions dans le sens

horaire. Le tournevis est maintenant réglé à 22 (voir la Figure 2).

• Pour verrouiller le bouton d’ajustement, le pousser vers l’embout
du tournevis jusqu’à ce qu’un «clic» se fasse entendre. (Voir la
Figure 3).

• Pour visser un dispositif de fixation, s’assurer de maintenir la main
au centre du manche du tournevis. Tourner le tournevis dans le
sens horaire jusqu’à ce qu’un «clic» ou un choc soit entendu
ou ressenti.Le tournevis se réamorcera automatiquement pour la
prochaine opération.

AJUSTES DAS CONFIGURAÇÕES DE TORQUE

AJUSTEMENT DU RÉGLAGE DE COUPLE

Minor Graduations

Graduaciones Menores
Menores Graduações
Traits De Granduation Secondaires

Arrow Indicator

Indicador De Flecha
Seta Indicadora
Curseur Avec Fléche

403020

10

IN.LB.

5

352515

Adjusting Knob
Pull To Unlock And
Set Torque Value

Perilla de ajuste
Tirar para desbloquear y
establecer valor de torsión

Botão de ajuste
Puxe para destravar e
definir o valor de torque.

Bouton d’ajustement
Tirer pour débloquer et
régler la valeur de couple

IN.LB.

35

25

15

5

40

30

20

10

IN.LB.

35

25

15

5

Fig. 1 Fig. 2

403020

10

IN.LB.

5

352515

Fig. 3: Adjusting Knob Locked Position

Posición de bloqueo de la perilla de ajuste
Posição travada do botão de ajuste
Bouton d’ajustement à la position verrouillée

Fig. 4: Adjusting Knob Unlocked Position

Posición de desbloqueo de la perilla de ajuste
Posição destravada do botão de ajuste
Bouton d’ajustement à la position déverrouillée

40

30

20

10
