Klarstein 10030028, 10033322 User Manual
Porterhouse
Elektrogrill
Parrilla eléctrica
Grill électrique
Griglia elettrica
10030028 10033322
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten:
INHALTSVERZEICHNIS
DE
Sicherheitshinweise4
Zusammenbau5
Bedienung8
Reinigung und Pege10
Fehlersuche und Fehlerbehebung10
Hinweise zur Entsorgung11
TECHNISCHE DATEN
Artikelnummer 10030028, 10033322
Stromversorgung 230 V ~ 50 Hz
Leistung (max.) 2200 W
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
English 13
Español 23
Français 33
Italiano 43
3
DE
SICHERHEITSHINWEISE
• Schließen Sie das Gerät so an, dass der Netzstecker jederzeit leicht zugänglich ist.
• Untersuchen Sie das Netzkabel regelmäßig auf Beschädigungen. Falls das
Netzkabel beschädigt ist, muss es vom Hersteller oder einem autorisierten
Fachbetrieb oder einer ähnlich qualizierten Person ersetzt werden.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden, versuchen Sie nicht
das Gerät selbst zu reparieren.
• Schließen Sie das Gerät nicht an einen Timer oder eine ferngesteuerte Steckdose
an.
• Tauchen Sie das Gerät, das Netzkabel und den Stecker niemals in Wasser oder
andere Flüssigkeiten.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Ziehen sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn
beim Abziehen mit der Hand fest.
• Benutzen Sie das Kabel nicht als Handgriff.
• Verlegen Sie das Kabel so, dass keiner darüber stolpert.
• Lassen Sie das Kabel nicht über scharfe Kanten verlaufen.
• Benutzen Sie das Gerät nicht in nassen Räumen oder im Regen.
• Stellen Sie das Gerät so auf, dass es nicht in Wasser fallen kann. Sollte es doch in
Wasser fallen, ziehen Sie sofort den Stecker aus der Steckdose und fassen Sie das
Gerät erst dann an.
• Ziehen Sie den Stecker aus der Steckdose wenn Sie das Gerät nicht mehr benutzen.
• Halten Sie das Gerät fern von offenem Feuer und Wärmequellen.
• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur
benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen
und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Halten Sie Kinder vom Grill fern und lassen Sie das Gerät während des Betriebs
nicht unbeaufsichtigt.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.
• Achten Sie darauf, dass sich um den Grill herum keine leicht entzündlichen
Gegenstände und Materialien benden.
• Halten Sie mindestens 30 cm Abstand zu Wänden.
• Fassen Sie während des Betriebs nicht den Grillrost oder andere heiße Oberächen an.
• Bewegen Sie das Gerät erst wenn es komplett abgekühlt ist. Fassen Sie das Gerät
nur an den dafür vorgesehenen Griffen an.
• Stellen Sie das Gerät nur auf hitzeunempndliche Oberächen. Stellen Sie das
Gerät so auf, dass es nicht zu nah am Rand steht.
• Um einen Hitzestau zu vermeiden, stellen Sie das Gerät nicht direkt unter
Küchenschränke oder regale.
• Stellen Sie das Gerät nicht auf oder in die Nähe eines Herdes.
• Setzen Sie das Gerät nicht allzu hohen Temperaturen und Wetterschwankungen aus.
• Befüllen Sie den Grill niemals mit Flüssigkeiten.
• Falls Teile beschädigt sind, benutzen Sie den Grill nicht weiter.
4
ZUSAMMENBAU
DE
Windschutz
1
Grillplatte
2
Fettwanne
3
Grillwanne
4
Rahmen
5
Untere Ablage
6
Beine (4x)
7
Führungsschiene
8
Seitliche Ablage (2x)
9
Griff (2x)
10
Heizspirale
11
Abüsse
12
Windschutz-Halter (2x)
13
Schrauben (8x)
14
Flügelmutter (8x)
15
Thermostat
16
Betriebsleuchte
17
5
DE
1
2 3
4 5
6
6 7

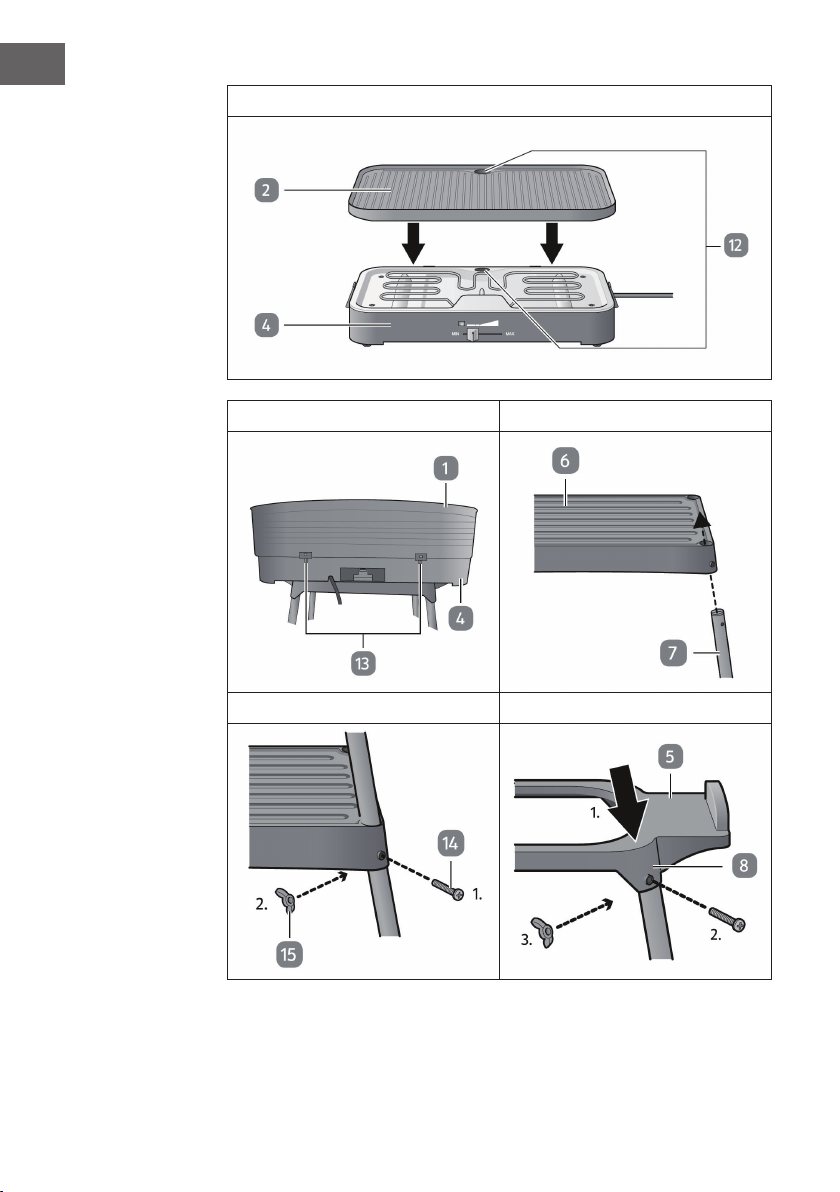

Vor dem Zusammenbau
Nehmen Sie den Grill aus der Verpackung und überprüfen Sie alle Teile vorhanden
sind. Überprüfen Sie alle Teile auf Beschädigung. Falls Teile beschädigt sind, wenden
Sie sich an den Hersteller.
Zusammenbau
• Stellen Sie das Gerät auf einen ebenen, hitzebeständigen Untergrund.
• Setzen Sie die Grillplatte auf die Grillwanne und richten Sie die Abüsse vertikal
aneinander aus.
• Versichern Sie sich, dass die Platte fest auf der Wanne sitzt. Sollte das der Fall sein,
können Sie mit dem Grillen beginnen.
DE
Windschutz anbringen
Wenn Sie den Grill im Freien nutzen möchten, empfehlen wir Ihnen den Windschutz
anzubringen:
Setzen Sie das Seitenende des Windschutzes rechts oder links vom Grill an.
Drücken Sie den Windschutz von oben herunter, so dass die Klammern oben an der
Rückseite der Grillwanne einrasten.
7
DE

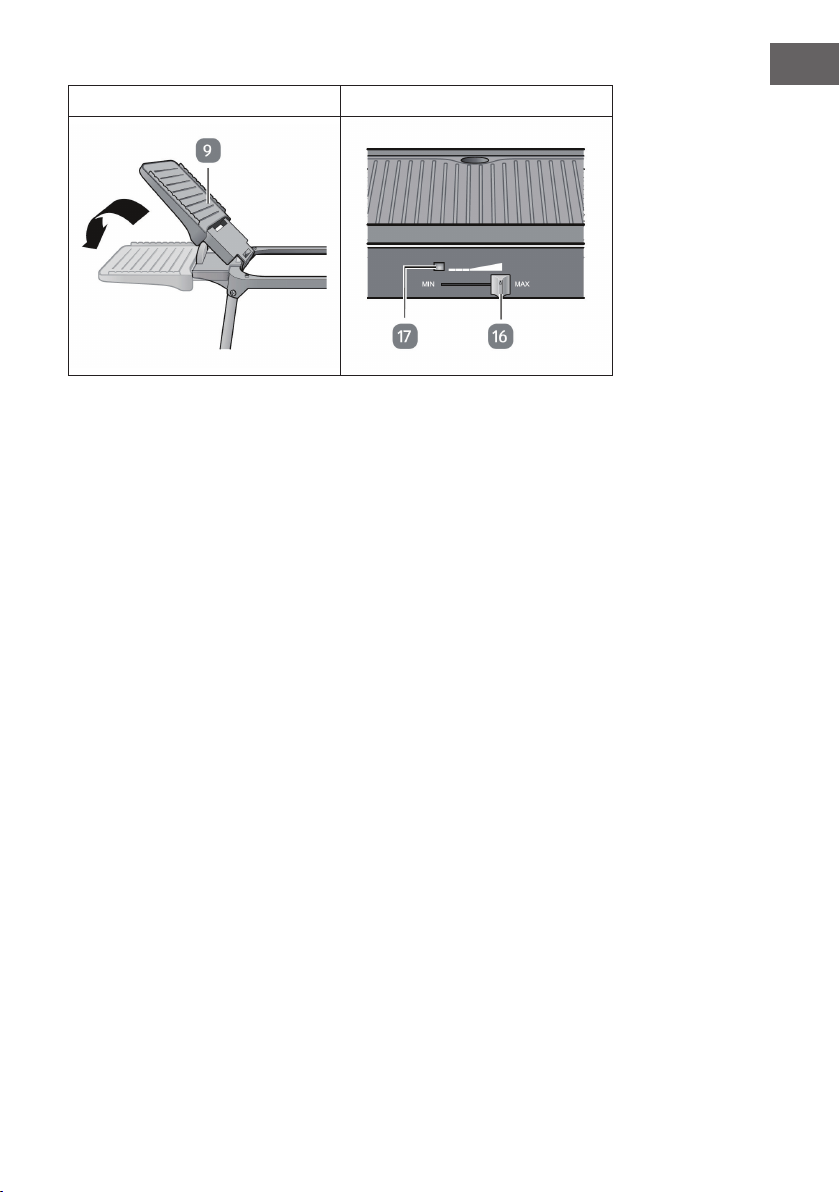

Rahmen anbringen
Sie können den Grill auch mit einem Stativ benutzen. Der Rahmen und Ablagen (für
Fleisch oder ähnliches) sind im Lieferumfang enthalten. Bauen Sie den Rahmen wie folgt
auf:
• Stecken Sie von unten eines der Beine durch die Öffnung in der Ecke der Ablage.
• Schieben Sie das Bein soweit, bis die Löcher in der Ablage und am Bein vertikal
ausgerichtet sind.
• Schieben Sie eine Schraube durch das Loch an der Vorderseite.
• Sichern Sie die Schraube mit einer Flügelmutter.
• Bringen Sie die anderen 3 Beine auf die gleiche Art an.
• Setzen Sie den Rahmen so auf die 4 Füße, dass die Beine in den Führungsschienen
laufen und die Löcher in den Beine und den Führungsstangen vertikal ausgerichtet
sind.
• Schieben Sie eine Schraube durch das Loch an der Vorderseite.
• Sichern Sie die Schraube mit einer Flügelmutter.
• Wiederholen Sie die Schritte für die anderen 3 Ecken.
• Setzen Sie den Tischgrill auf den Rahmen.
• Versichern Sie sich, dass der Tischgrill in den Rahmen einrastet.
• Der Rahmen ist nun montiert und kann auf einem Stativ verwenden werden.
BEDIENUNG
Wenn Sie den Grill erstmalig benutzen
• Entfernen Sie das komplette Verpackungsmaterial.
• Bauen Sie den Grill zusammen.
• Reinigen Sie den Grill.
• Stellen Sie das Gerät an einem geeigneten Ort auf.
• Stecken Sie den Stecker in die Steckdose.
• Drehen Sie den Temperaturregler auf MAX.
• Lassen Sie den Grill bei höchster Temperatur 10-15 Minuten lang vorheizen.
• Drehen Sie den Regler danach auf MIN.
• Ziehen Sie den Stecker aus der Steckdose.
• Lassen Sie den Grill abkühlen.
• Wiederholen Sie die Schritte 6-10.
• Jetzt können Sie mit dem Grillen beginnen.
Hinweis: Drehen Sie den Temperaturregler zuerst auf MIN (Aus), bevor Sie den
Stecker in die Steckdose stecken. Benutzen Sie kein Gas und keine Kohle für den
Grill.
8
Grillen
• Stecken Sie den Stecker in die Steckdose.
• Drehen Sie den Regler auf MAX. Der Grill heizt sich nun automatisch auf. Sobald
die gewünschte Temperatur erreicht ist erlischt die Kontrollleuchte. Der Heizprozess
endet. Sobald die eingestellte Temperatur unterschritten wird leuchtet die
Kontrollleuchte wieder auf und das Gerät heizt sich erneut auf. Der Heizprozess
wird erst beendet wenn die eingestellte Temperatur wieder erreicht ist. Für optimale
Ergebnisse, lassen Sie den Grill 10-15 Minuten vorheizen.
• Geben Sie das Grillgut auf die den Grill.
• Um die Hitze zu reduzieren, drehen Sie den Regler nach links, damit empndliches
Grillgut, wie Pilze, nicht zu schnell verbrennt.
• Um den Grill auszuschalten, drehen Sie den Regler nach dem Grillen auf MIN
(Aus).
• Nehmen Sie das Essen vom Grill.
• Entnehmen Sie die Fettwanne und entleeren Sie sie.
• Schieben Sie die Fettwanne wieder in den Grill.
• Ziehen Sie den Stecker aus der Steckdose.
• Lassen Sie den Grill komplett abkühlen.
• Reinigen Sie den Grill wie im Kapitel „Reinigung und Pege“ beschrieben.
• Verstauen Sie den Grill, wie im Kapitel „Reinigung und Pege“ beschrieben.
Grill-Tipps
• Grillen Sie empndliche Lebensmittel, wie Fisch oder Pilze bei niedriger Temperatur.
• Um Essen warm zu halten, drehen Sie den Regler auf niedrige Hitze.
• Falls sie das Fleisch saftig mögen, bohren Sie keine Löcher hinein, andernfalls
trocknet es aus.
• Benutzen Sie eine Grillzange, um Ihr Grillgut zu wenden.
• Wenden Sie ihr Grillgut regelmäßig, damit es von allen Seiten gleichmäßig
durchgart.
• Würzen Sie das Grillgut vor dem Grillen.
• Versichern Sie sich dass das Grillgut komplett durchgegart ist, bevor Sie es
verzehren.
DE
9
DE
REINIGUNG UND PFLEGE
Wichtige Hinweise
• Ziehen Sie immer zuerst den Stecker aus der Steckdose, bevor Sie das Gerät
reinigen.
• Achten Sie darauf, dass kein Wasser ins Gehäuse eindringt, es könnte einen
Kurzschluss auslösen.
• Tauchen Sie den Grill, das Kabel und den Stecker nicht in Wasser oder andere
Flüssigkeiten.
• Benutzen Sie zur Reinigung keine aggressiven Reiniger und keine metallenen oder
scharfen Gegenstände, wie Messer oder Kratzer.
Reinigung
• Ziehen Sie den Stecker aus der Steckdose.
• Lassen Sie den Grill komplett abkühlen.
• Reinigen Sie die Fettwanne.
• Nehmen Sie den Windschutz ab.
• Nehmen Sie die Grillplatte aus dem Grill.
• Wischen Sie das Heizelement mit einem trockenen Lappen ab.
• Wischen Sie die Außenseite des Grills mit einem feuchten Lappen ab.
• Reinigen Sie die Grillplatte, die Fettwanne und den Windschutz mit Wasser und
Spülmittel.
Grill verstauen
• Verstauen Sie den Grill zusammengebaut, damit das Heizelement nicht beschädigt wird.
• Verstauen Sie den Grill an einem trockenen Ort.
FEHLERSUCHE UND FEHLERBEHEBUNG
Problem Mögliche Ursache Lösung
Das Gerät heiz dich nicht
auf.
Das Gerät geht von
alleine aus.
10
Das Gerät ist nicht
angeschlossen.
Sobald die eingestellte
Temperatur erreicht ist
geht der Thermostat
automatisch aus.
Stecken Sie den Stecker in
die Steckdose.
Sobald die Temperatur
unterschritten wird
geht der Thermostat
automatisch wieder an.
Drehen Sie den Thermostat
auf eine höhere
Temperatur.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
DE
11
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user mannual and other information about
the product.
CONTENT
Safety Instructions14
Assembly15
Operation18
Cleaning and Care20
Troubleshooting20
Hints on Disposal21
TECHNICAL DATA
Item number 10030028, 10033322
Power supply 230 V ~ 50 Hz
Power (max) 2200 W
EN
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
13
EN
SAFETY INSTRUCTIONS
• Connect the device so that the mains plug is easily accessible at all times.
• Inspect the power cord regularly for damage. If the power cord is damaged, it
must be replaced by the manufacturer or an authorized service center or a similarly
qualied person.
• Repairs may only be carried out by qualied personnel, do not attempt to repair the
device yourself.
• Do not connect the unit to a timer or a remote control power outlet.
• Never immerse the appliance, power cord or plug in water or other liquids.
• Do not handle the plug with wet hands.
• Do not pull the plug out of the socket by the cable, but hold it rmly by hand when
pulling it off.
• Do not use the cable as a handle.
• Lay the cable in such a way that no one will trip over it.
• Do not let the cable run over sharp edges.
• Do not use the unit in wet rooms or in the rain.
• Place the appliance in such a way that it cannot fall into water. If it does fall into
water, immediately unplug the appliance from the wall outlet and only then touch
the appliance.
• Unplug the appliance from the wall outlet when it is no longer in use.
• Keep the appliance away from open re and heat sources.
• Children, physically and mentally handicapped persons should only use the
appliance if they have been thoroughly familiarized with its functions and safety
precautions by a supervisor.
• Keep children away from the grill and do not leave the appliance unattended
during operation.
• Place the appliance on a stable, level surface.
• Make sure that there are no easily inammable objects or materials around the grill.
• Keep at least 30 cm away from walls.
• Do not touch the grill grate or other hot surfaces during operation.
• Do not move the appliance until it has cooled down completely. Only touch the
appliance by the handles provided for this purpose.
• Only place the appliance on surfaces that are insensitive to heat. Position the
appliance so that it is not too close to the edge.
• To avoid heat build-up, do not place the appliance directly under kitchen cabinets
or shelves.
• Do not place the appliance on or near a stove.
• Do not expose the appliance to excessive temperatures and weather variations.
• Never ll the grill with liquids.
• If parts are damaged, do not continue to use the grill.
14
ASSEMBLY
EN
Wind shield
1
Grill plate
2
Fat drip tray
3
Grill tray
4
Support frame
5
Shelf
6
Support leg (4x)
7
Guide rail
8
Side tray (2x)
9
Handle (2x)
10
Heating coil
11
Drains
12
Wind shield holder (2x)
13
Screw (8x)
14
Wing nut (8x)
15
Thermostat
16
Indicator light
17
15
EN
1
2 3
4 5
16
6 7
Before Assembly
Take the tabletop grill out of the packaging. Check to make sure that the delivery is
complete. Check whether the tabletop grill or the individual parts exhibit damage. If this
is the case, do not use the tabletop grill. Contact the manufacturer.
Assembly
• Place the grill tray on a dry, level surface.
• Place the grill plate on the grill tray so that both drains in the grill plate and the grill
tray are vertically aligned.
• Check to make sure that the grill plate has locked onto the grill tray.
EN
Mounting the windscreen
If you would like to use the tabletop grill outdoors, you should also mount the windscreen on the tabletop grill:
Place the side ends of the windscreen on the left or right side of the grill tray. From
above, push the back wall of the windscreen into the two windscreen brackets on the
back wall of the grill tray.
17
Loading...
