VNET USB RS232 INTERFACE
USB RS232 Interface for VNET
V 1.0
2 3
VNET USB RS232 INTER FACE
重要的安全须知
带有此标志的
终端设备具有
强大的电流, 存
在触电危险。 仅限使用带
有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。
所有的安装或调整均须
由合格的专业人员进行。
此标志提醒您,
产品内存在未绝
缘的危险电压,
有 触电危险。
此标志提醒您
查阅所附的重要
的使用及维修
说明。 请阅读有关手册。
小心
为避免触电
危险, 请勿打开机顶盖
(或背面挡板)。 设备内没
有可供用户维修使用的
部件。 请将维修事项交由
合格的专业人员进行。
小心
为避免着火或
触电危险, 请勿将此设备
置于雨淋或潮湿中。 此设
备也不可受液体滴溅, 盛
有液体的容器也不可置
于其上, 如花瓶等。
小心
维修说明仅是
给合格的专业维修人员
使用的。 为 避免触电危
险, 除了使用说明书提到
的以外, 请勿进行任何其
它维修。 所有维修均须由
合格的专业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些
说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方
使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安
装本产品时请遵照厂家
的说明。
8. 请勿将本产品安装在
热源附近, 如 暖 气 片, 炉
子或其它产生热量的设
备 ( 包 括功放器)。
9. 请勿移除极性插头或
接地插头的安全装置。
接地插头是由两个插塞
接点及一个接地头构成。
若随货提供的插头不适
合您的插座, 请找电工更
换一个合适的插座。
10. 妥善保护电源线, 使
其不被践踏或刺破, 尤其
注意电源插头、多用途插
座及设备连接处。
11. 请只使用厂家指定
的附属设备和配 件。
12. 请只使
用厂家指
定的或随
货销售的
手推车, 架
子, 三 角架, 支架和桌子。
若使用手推车来搬运设
备, 请注意安全放置设
备, 以 避免手推车和设备
倾倒而受伤。
13. 遇闪电雷鸣或长期不
使用本设备时, 请 拔出电
源插头。
14. 所有维修均须由合
格的维修人员进行。 设
备受损时需进行维修,
例如电源线或电源插头
受损, 液体流入或异物落
入设备内, 设备遭雨淋或
受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时
一定要有接地保 护。
16. 若电
源插头或
器具耦合
器用作断
电装置, 应
当保证它
们处于随时可方便操作
状态。
17. 本产品
仅适用于
海拔 2000
米以下地
区, 本产品
仅适用于
非热带气
候条件下。
法律声明
对于任何因在此说明书
提到的全部或部份描述、
图片或声明而造成的损
失, Music Tribe 不负任何
责任。 技术参数和外观
若有更改, 恕不另行通
知。 所有的商标均为其各
自所有者的财产。 Midas,
Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound,
TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim,
Auratone, Aston Microphones
和 Coolaudio 是 Music Tribe
Global Brands Ltd. 公司的商
标或注册商标。 © Music
Tribe Global Brands Ltd. 2021
版权所有。
保修条款
有关音乐集团保修的适
用条款及其它相关信息,
请登陆 musictribe.com/
warranty 网站查看完整的
详细信息。
快速启动向导
4 5
VNET USB RS232 INTER FACE
快速启动向导
重要安全信息
请仔细阅读并保留以下说明和安全信息。 注意所有警告并遵守所有指示。
• • 请勿拆下盖子。 里面没有用户可维修的零件。 请把维修交给合格的维修人员。
• • 仅使用制造商指定的 附件 / 配件。
• • 当设备以任何方式损坏时, 例如液体溅出或物体掉入设备, 设备暴露于雨水或
湿气, 无法正常工作或掉落时, 都需要进行维修。
快速开始
• • 安装驱动程序
• • 通过 USB 或 RS232 连接计算机
• • 如果使用 RS2 32, 请接通电源
• • 通过 RJ45 电缆连接设备
谢谢你
感谢您为您的应用选择该产品。 请花点时间学习本指南的内容, 以便从本机获得
最佳性能。
开箱
打开设备包装后, 请仔细检查是否有损坏。 如果发现损坏, 请立即通知有关承
运人。 收货人您必须提出任何索赔要求。 请保留所有包装, 以备将来重新运输
时使用。

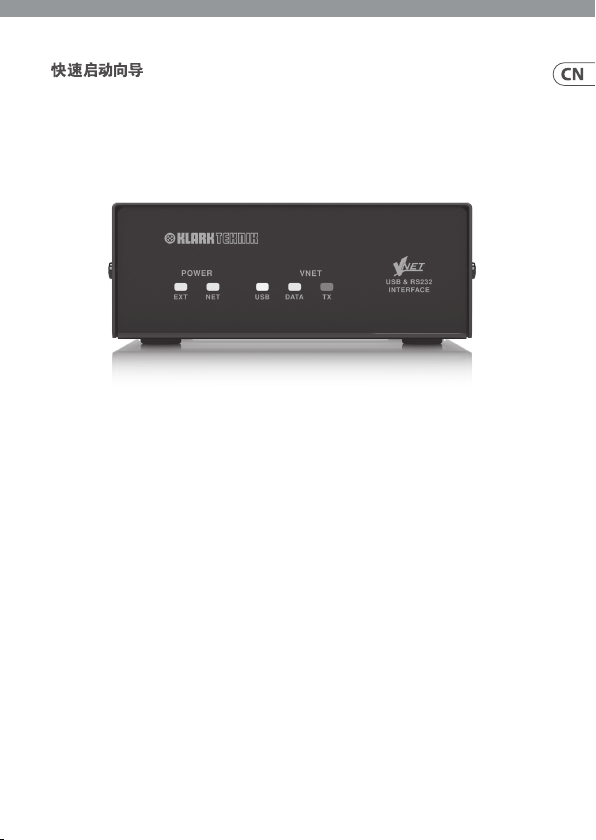

简介 / 主要功能
该产品使您的个人计算机可以连接到配备 VNET™ 的设备网络, 从而可以对其进行
控制和监视。 VNET™ 接口可以通过 US B 或串行 （RS232） 连接。
VNET™ 是一种快速的网络拓扑, 它使用标准的 Cat 5 电缆通过简单的电缆方案互连
兼容的设备。 没有中继器的情况下, 网络的总跨度可能至少为 1 km。 在此限制内,
单个跨度没有最大长度。
它装在一个方便, 坚固的钢制外壳中, 可以独立使用, 也可以使用机架安装套件在
1U 机架空间中与多达两个其他附件产品一起机架放置。
特征:
• • 坚固的钢制外壳
• • 独立式或机架安装选件
• • 坚固的 Ethercon 网络连接器
• • 自供电 （使用 USB）
• • 能够驱动 1 km 的网线
• • 无需特殊电缆
计算机系统要求
最低要求:
• • 配备奔腾处理器的 PC
• • 32 位 Windows TM 操作系统 （NT, 2000, XP, Vista）
• • CD-ROM 驱动器或 Inter net 访问
• • RS232 或 USB 端口*
*请注意, 使用 R S232 时, 网络运行速度会稍快一些, 因此这是首选的连接方法。
