快速启动向导
4 5
VNET2-DANTE BRIDGE
谢谢
感谢您为您的专业音频应用选择 Dante Bridge。 请研究本指南的内容, 以从本机获得最佳性能。
主要功能包括:
• • 坚固的钢制外壳
• • 独立式或机架安装选件
快速启动向导
• • 使用以太网供电 （PoE） 自供 电
开箱
打开设备包装后, 请仔细检查是否有损坏。 如果发现损坏, 请立即通知有关运输承运人。 作为
收货人, 您必须提 出任何索赔。 请保留所有包装, 以备需要重新运输时使用。
• • 能够驱动 1 km 的 VNE T 网线
• • 无需特殊电缆
计算机系统要求
简介 / 主要特点
Dante 是由 Audinate （audinate.com） 开发, 获得专利并获得许可的低延迟多通道数字音频网 络
技术。
Dante Bri dge 可将计算机或IT系统连接到本机不支持 Dante 的一系列产品。
但丁桥的三个主要 用途 是:
• • 通过 VNET TM 控制将 Dante 音频转换为 AES 3 （用于配备 VNET 2 的产品 , 例如 TANNOY QFlex）
• • 将 Dante 音频转换为模拟音频（用于连接任何具有模拟输入的产品）
• • 通过 VNET 控制将 Dante 音频转换为模拟音频 （与配备第一代 V NET 的产品一起使用）
当 Dante Bri dge 连接到配备 VNE T 的设备网络时, 可以通过 PC 上的直接以太网连接来控制和监
视所有设备。
Dante Bri dge 装在坚固的钢制外壳中, 可以在 1U 机架空间中独立使用或机架安装 （以及最多两
个附加 的附件产品）。
最低要求：
• • 配备 > 1 GHz 处理器的 PC
• • > 512 kb 的 RAM
• • 32 位 Windows™ 操作系统 （NT, 2000, XP, Vista, Windows 7）
• • CD-ROM 驱动器或 Inter net 访问
• • 以太网连接
安装
由于 Dante Br idge 使用以太网 , 因此不需要安装任何驱动程序。 但是, 您将需要安装 Audinate
的 Dante Cont roller PC 软件来控制音频路由, 并 安装 PodWa re 应用程序来控制和监视 VNET 设备。
外接电源
本产品可能由以太网供电 （PoE） 以太网交换机供电。 但是, 如果没有这样的开关 , 则可以通过带
有 3.5 毫米插孔的电缆从外部附件电源为设备供电。 一个或两个兼容的附件可以由单个电源
供电。 可以使用 A 或 B 输出, 因为它们是相同的。
6 7
Dante audio source
Ethernet
Devices
Power supply
PoE Ethernet Interface Dante Bridge
VNET2-DANTE BRIDGE
快速启动向导
连接电脑
您可以通过以下两种方式之一将计算机连接到Dante B rid ge：
• • 通过从计算机的以太网端口直接连接到 Dante Bridge
• • 通过将计算机连接到以太网交换机 , 并将同一 台交换机 （或同一 网络上的另一台交换机）
连接到 Dante Bridge
Computer
Ethernet
Computer
Dante Bridge 不需要手动 IP 地址。 默认情况下将其设置为 DHCP, 因此您的 DHCP 服务器将自动
分配 IP 地址。 如果没有 DHCP 服务器, 它将使用 “零配置”。 无论哪种情况, 寻址都是全自动的。
有关此主题的更 多信息, 请参考 Audinate 网站上与自动配置有关的信息。
VNET
In Link
VNET
In Link
Dante VNETAudio 1Audio 2
Dante Bridge
EXT
Devices
VNET
In Link
VNET
In Link
PodWare 设置
PodWare 应用程序使用通过以太网的直接连接来通过 Dante Br idge 与所连接的设备进行通信。
使用 PodWar e V5.68 或更高版本, 在 “网络” -> “添加网络” 对话框下选择并添加 Dante B ridge
网络。
您可以通过以太网将多个 Dante 桥接器连接到 PodWare 。 桥接器对 PodWare 是透明的, 并且这
些设备将出现在设备树中 的 Dante 桥接 器网络下。
连接设备
• • 对于模拟音频应用, 只需将一个或两个音频输出 XLR 连接到设备的模拟输入即可。
• • 对于 VNET 设备, 将 Dante Bridge 上的 VNET Lin k 套接字连接到要控制的第一个设备的 VNET In
A B
EXT
Dante VNETAudio 1Audio 2
套接字; 然后将该设备的 VNE T Link 套接字连接到下一个设备的 VNET In 套接字, 并根据需要
继续操作。 设备的连接顺序并不重要。 不需要连接 “链” 中最后一个设备的 Link 插槽。
• • 对于 VNET 2 设备 （已将远程 AE S3 与 VNET 网络集成在一起）, 无需连接到音频输出 , 因为音频
将以数字格式传送到设备。 （有必要在设备上选择数字输入）。
Ethernet Switch
Dante Bridge Analogue Device
EXT
Dante VNETAudio 1Audio 2
Audio in 2Audio in 1
VNET Device
Audio in 1
EXT
Dante VNETAudio 1Audio 2
VNET
In Link
VNET2 Device
VNET
EXT
Dante VNETAudio 1Audio 2
如果要在具有 16 个以上 VNE T 节点或 100 m 以 上 VNET 电缆 的系统中使用本产品, 请参考应用
笔记 DQ2707 “VNE T 的大型系统统计信息”。
In Link
8 9
VNET2-DANTE BRIDGE
音频路由
3. 使用在 2 中卸下的两颗螺钉, 将一个安装支架松 散地固定在配件的侧面, “耳朵” 朝前, 朝外
快速启动向导
Dante Bridge 可以使用 Dante 流中的一个或两个音频通道。 通常, 将设备配置为将通道路由至输
入1和输入 2。 但是, 这些未在产品中使用。 音频路 由是使用 Dante Controller 应用程序完成的。
您可能会发现为所有 Dante 设备命名以阐明路由很有帮助。
机架安装
Dante 桥和附件电源可以独立使用。 如果要将它们安装在 19 英寸机架中, 则可以使用附件安
装套件。
请注意, 该产品会产生一些热量, 这是正常现象。 但 是, 为防止过 热, 请让空气在设备周围自由
流动。 请勿将设备堆叠在一起。
要在 “安装套件” 面板中安装附件, 请执行以下操作:
1. 通过卸下两个螺母, 卸下覆盖您要安装附件的孔的两个安装支架和 Lexan 盲板。 （保留这些
以及螺丝和垫圈）。
2. 从附件的一侧卸下两颗螺钉。
4. 另一侧重复 2 和 3。 现在, 将盖子向本机的后部推到底 , 直到将其完全对准 , 然后将支架耳
对准盖子的前边缘。 现在拧紧螺丝。
5. 将附件及其安装支架提供到安装面板的背面, 并使用在1中卸下的两组螺钉, 垫圈和螺母将
其固定在适当的位置。
POWER NET DANTE
Dante
EXT POE DATA SYNCDATA
BRIDGE
请注意, 如果 需要, 可以将支架后端 的孔用作 电缆绑扎点 。
10 11
(1) (2) (5)(4)(3)
(1) (2) (5)(4)(3)
VNET2-DANTE BRIDGE
手术
将 Dante Bri dge 连接到计算机 / 交换机和音频设备 （以及电源 （如果适用）） 之后, 就无需在设备
本身上进行任何进一步 的调整。 设备正面的指示灯操作如下:

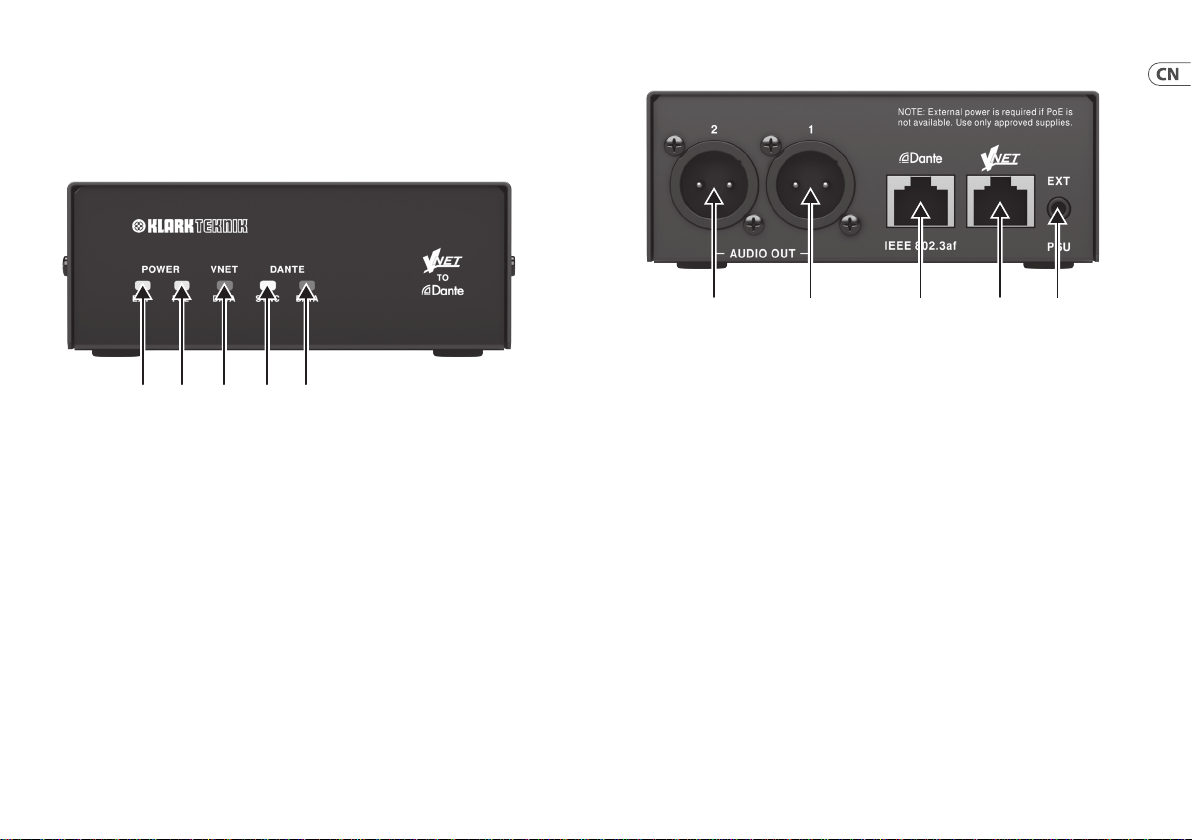

前面板
后面板
音频输出 2 公 XLR 连接器 (1) 承载第二个通道的模拟音频信号。
音频输出 1 公 XLR 连接器 (2) 承载第一个通道的模拟音频信号。
快速启动向导
将直流电源连接到设备背面的 EXT Powe r 插座时, EXT Powe r 指示灯 (1) 点亮。
当以太网供电 （PoE） 交换机提供直流电源时, PoE 电源指示灯 (2) 点亮。
从 VNET 网络接收数据 时, Net DATA 指示灯 (3) 点亮。
向本机提供 Dante Clock 信号时, Dante SYNC (4) 指示灯点亮。 注意它不会如果设备充当时钟主
设备, 则该指示灯点亮。
当本机通过以太网接收控制数据时, Dante DATA (5) 指示灯将点亮。
Dante RJ 45 连接器 (3) 是以太网端口, 应从计算机或以太网交换机连接。
VNET RJ 45 插槽 (4) 是串行 VNET 网络连接, 应将其连接到 VNET 网络中的第一个 VNET 设 备。
启用 VNET 2 时, 它会传输控制数据和 A ES3 数字音频。 如果您仅将桥接 器用于音频 （不用于控
制）, 则此套接字未使用。
Ext 3.5 m m 插孔 (5) 用于为桥接器提供外部电源。 仅使用认可的直流电源。 如果您使用的是
PoE 交换机, 则此连接器未建立任何连接。
12 13
VNET2-DANTE BRIDGE
快速启动向导
故障排除
EXT 电源指示灯不亮
如果没有与 PoE 以太网交换机的连接, 则需要使用 附件电源。 确保正确连接。 检查电源上的
电源指示灯是否点亮。 如果您使用的是 Po E 以太网交换机, 则不需要外部电源, 并且该指示灯
不会亮起。
连接 的设 备上没 有音 频
检查 Dante Aud io 信号是否已路由到正确的通道。 如果使用 V NET 2, 请检查是否已选择 “数字输
入”。 还要检查音频电缆。
Dante Controller 找不到网桥
检查 Dante Data 指示灯是否闪烁以指示存在以太网连接。 确保以太网电缆不太长, 正确连接
并且没有损坏。 关闭计算机上的无线端口。 检查以太网 交换机是否具有 Qo S 功能。 另请参阅:
audinate.com 上的 “设置 Dante 常见问题解答” 和 “疑难解答常见问 题解答”
PodWare 未找到任何设备
检查是否已在 Po dWare 中添加了 Dan te Network 节点。 同时检查相应的指示灯是否亮起。
（看上面）。 确保 VNET 网络布线时间不太长, 连接正确且未损坏。 电缆必须符合应用说明
DQ2707。 当 PodWare 尝试 联机时, 请检查 VNET 数据指示灯是否闪烁。 如果不是, 则可能是
VNET 电缆存在问题。 检查以确定是否有防火墙阻止 PodWare 访 问网络。
技术参数
乙太网路
遵守
网络
电缆类型
最大限度。 电缆总长
最大限度。 网络范围
连接器
扩展电源
力量
消费
模拟音频
连接器
频率响应
总谐波失真
动态范围
最大限度。 输出水平
环境的
温度
湿度
身体的
尺寸 （高 x 宽 x 深） 45 x 117 x 117 毫米 （1.8 x 4.6 x 4.6 英寸）
重量
100 base T 或 100 0 base T
5 类 UTP （或更高级别）
1 公里
1 公里
标准 RJ45
仅由电源通过 3.5 毫米 Jack-to-Jack 引线提供
最高 3 W
3 针锁定公 XLR
20 Hz 至 20 kHz + - 0.2 dB
<0.005% （典型值） 在1 kHz
114 dB （A 加权）
+10 dBu 到 600 欧姆
0 至 + 45°C
相对湿度 0 至 80% （非凝结）
0.6 公斤 （1.3 磅）
14 15
VNET2-DANTE BRIDGE
快速启动向导
其他的重要信息
其他的重要信息
1. 在线注册。 请购买
Music Tribe 产品后立即在
musictribe.com 网站注册。 网页
上有简单的在线注册表格。
这有助于我们更快更有效率
地处理您维修等事宜。 请阅
读保修的相关条款及条件。
2. 无法正常工作。 若您的
Music Tribe 产品无法正常工作,
我们会为您尽快修复。 请联系
您购买产品的销售商。 若你所
在地区没有 Music Tribe 销售商,
请联系 musictribe.com 网站的
“WHERETOBUY” 一栏下的所列出
的子公司或经销商。
3. 电源连接。 将本设备连
接电源前, 请确保使用的电压
正确。 保险丝需要更换时, 必须
使用相同型号及定额的保险丝。
