DM8008
8 Channel Output Box with ULTRANET Connectivity
V 1.0
2 DM8008
9. ニ極式プラグおよびアースタイプ
18. ブックケースなどのような、閉じたス
クイックスタートガ イド
3
安全にお 使いいただくために
注意
感電 の. 恐れ が ありますの で、
カバーやその他の部品を取り
外したり、開 け たりしないでください 。高
品質なプロ用スピーカーケーブル（¼" T S 標
準ケーブルおよびツイスト ロッキング プ
ラグケーブル）を 使 用してくだ さ い 。
注意
火事および感電の 危 険 を防ぐ
ため、本装置を水分や湿気の
あ る と こ ろ に は 設 置 し な い で 下 さ い 。装 置
には決して水分がかからないように注意
し、花瓶など水分を含んだものは、装置の
上 に は 置 か な いようにしてくださ い 。
注意
このマークが 表示されてい る
箇所には、内部に高圧電流が
生じています。手を触れると感電の恐れが
あります。
注意
取り扱いとお手入れの方法に
ついての重 要な説 明 が付属 の
取扱説明書に記載されています。ご使用の
前に 良くお 読 みください 。
注意
1. 取 扱 説明 書 を通してご 覧くだ さ い 。
2. 取 扱 説 明 書 を大 切 に保 管してく だ
さ い。
3. 警告に従ってください。
4. 指 示 に 従 ってく だ さい 。
5. 本機を水の近くで使用しないでくだ
さ い。
6. お手入れの際は常に乾燥した布巾を使
ってくだ さい 。
7. 本機は、取扱説明書の指示に従い、
適切な換気を妨げない場所に設置してく
だ さ い 。取 扱 説 明 書 に 従 って 設 置 し てく だ
さい。
8. 本 機 は 、電 気 ヒ ー タ ー や 温 風 機 器 、
ス ト ー ブ 、調 理 台 や ア ン プ と い っ た 熱 源 か
ら離して 設 置してください 。
( 三 芯) プラグの安全ピンは取り外さない
で く だ さ い 。ニ 極 式 プ ラ グ に は ピ ン が 二 本
ついており、そのうち一本はもう一方よりも
幅 が 広 くな っ て い ま す 。ア ー ス タ イ プ の 三 芯
プラグにはニ本のピンに加えてアース用の
ピンが一本ついています。これらの幅の広
いピン、およびアースピンは、安全のための
ものです。備え付けのプラグが、お使いの
コンセントの形状と異なる場合は、電器技
師 に 相 談 してコン セントの 交 換 をして 下さ
い。
10. 電源コードを踏みつけたり、挟んだり
し な い よ う ご 注 意 く だ さ い 。電 源 コ ー ド や
プラグ、コンセント及び製品との接続には
十 分 にご 注 意ください 。
11. す べ て の 装 置 の 接 地（ ア ー ス ）が 確 保
されてい る ことを 確 認して 下さい 。
12. 電 源 タップ や
電源プラグは電
源 遮 断 機として 利
用されている場合
に は 、こ れ が 直 ぐ
に操作 できるよう
手 元 に設 置して 下
さ い。
13. 付属 品 は 本機 製造 元が 指 定したもの
のみ をお使いください 。
14. カートスタンド、三 脚、ブラケット、
テーブルなどは、本機 製造元が指定したも
の 、も し く は 本 機 の 付 属 品 と な る も の の み
をお使いください。カートを使 用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。
15. 雷雨の場合、もしくは長期間ご使用に
ならない場合は、電源プラグをコンセント
から 抜 い てく だ さい 。
16. 故障の際は当社指定のサービス技術
者 に お 問 い 合 わ せ く だ さ い 。電 源 コ ー ド も
しくはプラグの損傷、液体の装置内への浸
入、装置の上に物が落下した場合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは装置を地面に落
下 さ せ て し ま っ た 場 合 な ど 、い か な る 形 で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検 を 受 け てくだ さい 。
17. 本 製品に電 源コード
が付属されている場 合、
付属の電 源 コードは 本 製
品以 外で はご 使用いただ
け ま せ ん 。電 源 コ ー ド は
必ず本製品に付属された
電源コードの み ご 使 用く
ださい。
ペース には 設 置しないでくだ さい 。
19. 本機の上に点火した蝋燭などの裸火
を置 かないでください 。
20. 電池廃棄の際には、環境へのご配慮
をお願いします。電池は、かならず電池回
収 場 所 に 廃 棄してく だ さい 。
21. 本装置は 45°C 以下の温帯気候でご使
用ください。
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全
体 ま た は 一 部 に 依 拠 し て 、い か な る 人 が
損害を生じさせた場合にも、Music Tribe
は 一 切 の 賠 償 責 任 を 負 い ま せ ん 。技 術
仕様、外観およびその他の情報は予告
な く 変 更 に な る 場 合 が あ り ま す 。商 標
はすべて、それぞれの所有者に帰属し
Midas、Klark Teknik、Lab Gruppen、
ます。
Lake、Tannoy、Turbosound、TC Electronic、
TC Helicon、Behringer、Bugera、Oberheim、
Auratone、Aston Microphones および Coolaudio
は Music Tribe Global Brands Ltd. の商標または
登 録 商 標 です。
© Music Tribe Global Brands Ltd.
2021 無断転用禁止。
限定保証
適用される保証条件と
保 証 に 関 す る 概 要 に つ い て は 、オ ン ラ イ ン
上
musictribe.com/warranty にて 詳 細をご確 認
ください 。
Music Tribe の限定
前書き

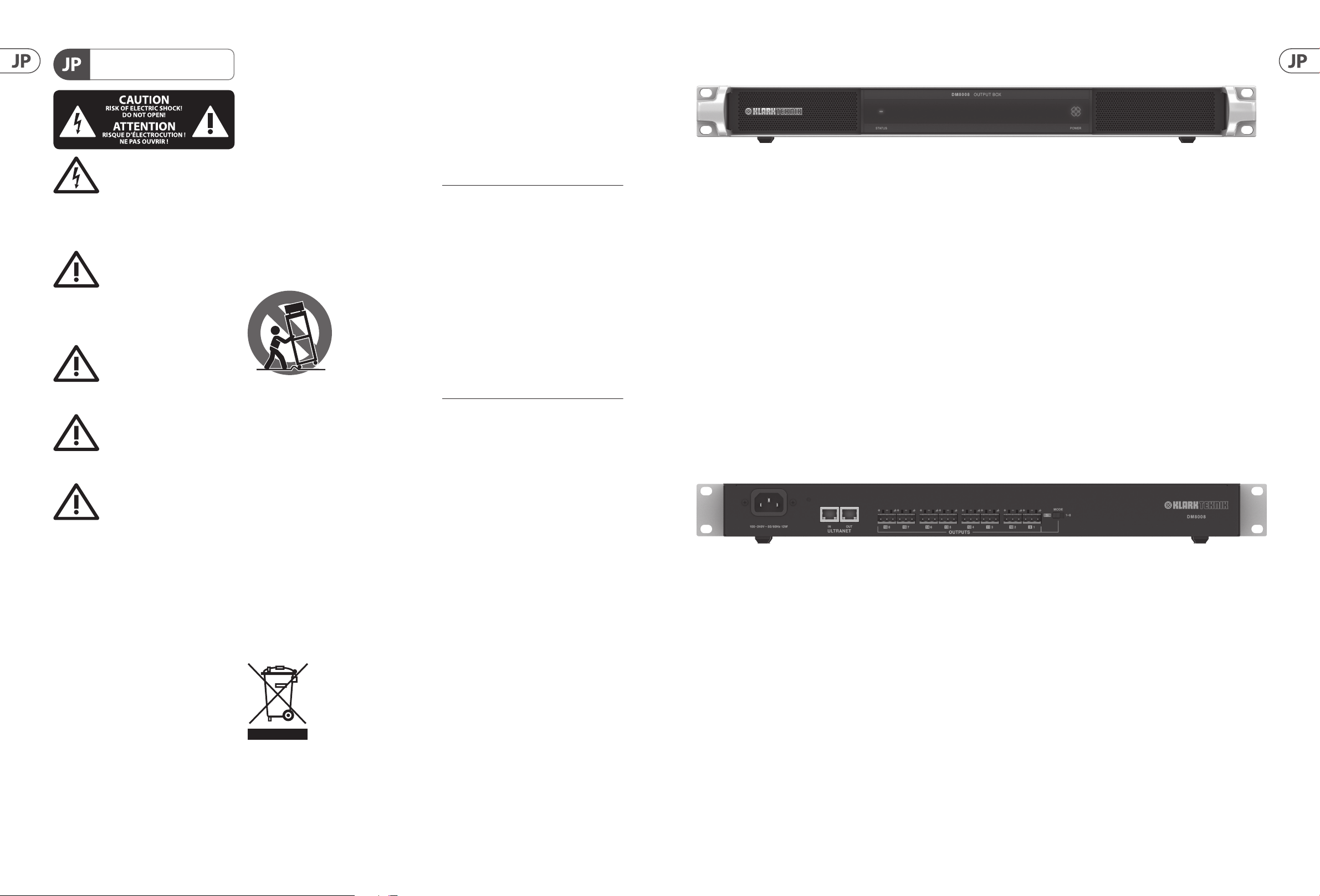

DM8008 - フロントパ ネ ル
ようこそ
DM8008 8 チャンネル出力ボックスをお買い上げいただきありがと
うご ざ い ます。
Klark Teknik DM8008 チャンネル出力ボックスユニットは、頑丈な 19
イ ン チ 1 U ラ ッ ク マ ウ ン ト シ ャ ー シ に 収 納 さ れ て お り 、ロ ー ド フ ラ イ
トケースでの使用と保管に適しています。
すべてのコネクタはユニットの背 面にあり、すべてのアナログ 出 力
は バランス 型ユ ー ロブ ロックコ ネクタを 使 用 してい ます。ULTRANET
デジタル 接 続 は RJ45 接 続 を 使 用 しま す。
特徴
• • ULTRANET を介した 8 チャンネル のアナロ グ 出 力
• • アナ ロ グ オー ディオ 接 続 用の 標 準 Euroblock コネクタ
• • サンプルレ ート 48 kHz の高品質 24 ビット D / A コンバーター
• • 設置を容 易にする頑 丈な 1U ラック マウントシャ ー シ
• • オートレンジユ ニ バーサルスイッチモ ード 電 源
DM8008 - リアパ ネル
このマニュアルについて
DM8008 8 チ ャ ン ネ ル 出 力 ボ ッ ク ス の 取 扱 説 明 書 で す。こ の マ ニュ
アル は 、開 梱 、設 置、接 続 、セ ットアップ、お よび 操 作 の 手 順 を説
明することにより、ユニットをできるだけ早く設 置して操作 できる
ように することを目 的 としていま す。DM8008 8 に 慣 れ る た め に 、フ
ロントパネルとリアパネルの説明と、わかりやすいユーザー指示
が ありま す。
4 DM8008
クイックスタートガ イド
5
はじめに
このセクション で は、DM8008 出 力 ボ ッ ク ス を 開 梱 、イ ン ス ト ー ル 、
接続、電源投入、および構成する方法について説明します。
この機器は、感電の原因となる可能性のある主電源
電圧によって供給されます。この装置を設置、セット
ア ッ プ 、ま た は 操 作 す る 前 に 、こ の セ ク シ ョ ン の す べ
て と 、こ の ド キ ュ メ ン ト の 冒 頭 に あ る「 重 要 な 安 全 上
の注 意 」を読 み、完全 に 理 解して い ることを 確 認してください 。
開梱
DM8008 デジタルオーディオプロセッサを慎 重に開梱します。
次に、輸送中に発 生した可能性のある損傷の兆候 がないか
DM8008 を 注 意 深 く 検 査 し 、発 見 し た 場 合 は 直 ち に 宅 配 便 業 者 に
通 知しま す。
DM8008 機 器 パ ッ ケ ー ジの 内 容 を 確 認してください 。不 足してい
る、正しくない、または欠陥のある部品がある場合は、最寄りの
販売 店またはこのマニュアル の冒 頭 に あるアドレスの Klark Teknik
に 連 絡してくだ さい 。
機器を製造元またはサプライヤに返却する必要がある場 合、また
は 後でユ ニットを 輸 送 ま たは 出 荷 する 必 要 が あ る 場 合 に 備 えて、
元 の 梱 包 を 保 持 してください 。
インストール
この 装 置を設 置して 操 作 する前 に、各 主 電 源リ ード 線を 介して主
電源電圧供給ソケット出口の保護接地導体に正しく接続されて
い る こ とを 確 認してくだ さ い 。
理想的には、配電設備やその他の潜在的な干渉源から離れた、
涼しい場所 が望ましいです。
換気 の 悪い 場 所に機器を設 置しないでください 。
過度の熱 、ほこり、または 機械的 振 動にさらされる場所にこの装
置を設置しないでください。機器の周囲に十分な換気を行い、
ファンと通気口が塞がれていないことを確認してください。可能
な 限 り 、機 器 を 直 射 日 光 に さ ら さ な い で く だ さ い 。
ラックにの み 取り 付 け てください 。
機器の取り扱い
機器を持ち上 げ たり移動したりするときは 、常にそのサイズと重
量を 考 慮 してください 。
機器を電気的に完全に隔離し、すべてのケーブルを機器から外し
てか ら移 動 してくだ さい 。
通気口など、機 器 の隙間や開口部に指や手を挿入しないでくだ
さい｡
電界
FCC 規則および規制のパート 15 に 従 い 、｢ … コ ン プ ラ イ ア ン ス の 責
任を負う当事 者によって明示 的に 承 認されていない変更または修
正は 、機器を操 作するユーザーの権限を無効にする可能性があり
ます｡ 」
この製品を可聴周波数信号（20 Hz~20 kHz）で振幅変調された電磁
界で 使 用すると、信号対雑音比が低下する可能性 が あります。変
調信号に対 応 する周波 数 で最大 60 dB の劣化が、極端な条件下
(3 V / m、90% 変 調 ) で発 生 する可能 性 があります。
接続する
DM8008 デジタルオーディオプロセッサは、次のリード線とコネク
タを 使 用 しま す。
一次アナログ出力:
メイン出力-バランス型ユーロブロックコネクタ– 50R ソース
一次 デ ジタル入 力/ 出 力:
ULTRANET – RJ45 コネクタ
電源接続:
IEC メインインレット– 100-240 V AC~50-60 Hz
DM8000 と組み合わせて使用されるコネクタの詳細については、
セクション 4. アナログオーディオコネクタを参照してください。
フロントパネルとバックパネル
(1)
(2)
(1) 状態 LED は、システム 全 体のステータスを示します
(緑= OK、赤 = エ ラ ー ）。
(2) パワー 接 続 に は 、付 属 の IEC 電 源 ケーブル を 使 用 でき
ます。
(3) ウルトラネットイン/アウト接続は、RJ45 コネクタ付
きの CAT5 ケ ーブ ル を 使 用 す る こ と に よ り 、独 自 の
ULTRANET ネットワ ー ク機 能 を提 供しま す。ULTRANET
を 使 用 す る と 、ユ ー ザ ー は 最 大 16 の独 立した 24 ビッ
トオーディオチャネルを一方向に送信できます。1 本
のULTRANET ケーブルで 最 大 7 台のデバイスを直 列に
接 続 できま す。DM8008 は、ULTRANET を 使 用してメイン
DM8000 ユニット に接 続しま す。
(4) 出力 セクションで は 、Euroblock コネクタを 使用したバ
ランスの 取れた アナロ グオー ディオの 8 つの出力チャ
ネル を提 供 しま す。
(5) モ ード スイッ チ は 、DM8008 が チャネル 1~8 または 9~16
のどちらを出力するかを決定します。
(3) (4)
主電源
アナログオーディオコネクタ
機器の正確で信頼性の高い動作を保証するには、高品質のバラ
ンスの 取 れた、遮 蔽され たツイストペアオー ディオケーブルの み
を使用する必要があります。XLR コネクタシェルは、接続時にスク
リーンを提供するように金 属 構造にする必要があり、必要に応じ
て、ピン1をケーブルスクリーンに接続する必要があります。
DM8008 は、すべてのアナログオーディオ接続に Euroblock コネクタ
を 使 用 しま す。
次の図は、一般的なオーディオコネクタ（XLR、¼"、RCA）を Euroblock
接 続 に 正 しく配 線 するた め の ガ イダ ンスを 提 供しま す。
1
X
+
N/C
+
X
2
1
3
S
T
T
S
力
内部電源は、入力主電源電圧を自動的に検出するスイッチモード
タ イ プ で あ り 、公 称 電 圧 が 100 VAC~240 VAC の範囲にある場合に機
能しま す。
ユニットが出 荷されたエリアで接 続 するための正しいリード線は、
ユ ニットに付 属して い ます。機 器 は 、付属 のリード 線 を 使 用して 主
電源コンセントにのみ接続する必要があります。
付属のメインケーブルに取り付けられているプラグが、ユニットの
メイン IEC コネクタにしっかりと取り付けられていることを確 認し
てください。プラグを取り付けたり取り外したりするときは、プラ
グ 自 体 を 常に持 ち、ケーブ ル を 使 用しないでください 。ケーブ ル が
損傷する可能性があります。濡れ た手でコン セントを抜き差しし
ないでください 。
りま す。
各メインインレットは、壁に 取り付 けられた独自のメ
イン ア ウトレットソケットか ら 供 給 され る必 要 が あり
ます。それ以外の場合は、地域の安全規制を満たす
ために、両方の主電源を適切に分散させる必要があ
1. 平衡および不平衡出力。 次のピン配置の女性 XLR（バランス）
および男性 RCA（ ア ン バ ラ ン ス ）へ の ユ ー ロ ブ ロ ッ ク :
XLR: 1 = グラウンド; 2 = ホット (+); および 3 = 寒 い（ - ）。
RCA: スリーブ=アース; ヒント=ホット（+）; リング=接続されてい
ません。
6 DM8008
クイックスタートガ イド
7
技術仕様
アナログ出力
チャネル 数
タイプ ユ ー ロ ブ ロ ッ ク（ バ ラ ン ス ）
出力インピー ダンス
ULTRANET デジ タル ネットワーク
チャネル 数
サンプリングレート
レイテンシー
コネクタ
ケーブル
ケーブル の長 さ
パフォ ーマ ンス
周波数応答
THD + N（20 Hz~20 kHz @ 0dB ゲイン + 4 dBu
出力）
ダイナミックレン ジ
D / A 変換 マル チビット ΣΔ
電力要件
電圧
周波数
消費
寸法 / 重量
寸 法（ H x W x D） 49 x 483 x 165 mm（1.9 x 19 x 6.5"）
重量
温度範囲
操作
ストレージ
8
100 Ω、バ ラ ン ス
16 イン / 16 アウト
48 kHz
<0.5 ミリ秒
2 x RJ45
SFTP CAT 5e TIA / EIA 568B
最大 75m / 250 フィート
20 Hz~20 kHz（±0.4 dB、入 力 か ら 出 力
@ +4 dBu）
<0.004%
> 110 dB (20 kHz BW、入 力 か ら 出 力
@ +24 dBu)
100~240 V~
50/60 Hz
12 W
2.0 kg（4.4 ポ ンド）
+ 0°C~ + 45°C
-20°C から + 60°C
その他の重要な情報
その他の重要な情報
1. ヒューズの格納部 / 電圧の選択:
ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を
使用していることを確認してください。
ユニットによっては、230 V と 120 V の
2 つの違うポジションを切り替えて使う、
ヒューズの格納部を備えているものが
あります。正しくない値のヒューズは、
絶対に適切な値のヒューズに交換されて
いる必要がありま す。
2. 故障: Music Tribe ディーラーがお客様
のお近くにないときは、musictribe.com の
“Support” 内に列記されている、お客様の国
の Music Tribe ディストリビューターにコン
タクトすることができます。お 客様の国
がリストにない場合は、同じ musictribe.com
の “Support” 内にある “OnlineSupport” でお客
様の問題が処理できないか、チェックし
てみてください。あるいは、商品を返送
する前に、musictribe.com で、オンラインの
保証請求を要請してください。
3. 電源接続: 電源ソケットに電源コー
ドを接続する前に、本製品に適切な電圧
を使用していることをご確認ください。
不具合が発生したヒューズは必ず電圧お
よび電流、種類が同じヒューズに交換す
る必要があります。
継 続 的な 改 善の方 針 に より、Klark Teknik は、通知なしにいつでも機能または仕様を変更する権利を留
保しま す。
