BUILT-IN ELECTRIC MICROWAVE/OVEN

COMBINATION OWNER’S MANUAL

MANUEL D’UTILISATION DU ENSEMBLE FOUR À

MICRO-ONDES ENCASTRÉ

MANUAL DEL PROPIETARIO COMBINACIÓN DE

HORNO/MICROONDAS ELÉCTRICO INTEGRADO

Table of Contents/Table des matières/Índice

BUILT-IN MICROWAVE/OVEN

COMBO SAFETY.............................. 2

Built-In Microwave/Oven

Combination Safety.........................2

MICROWAVE OVEN MAINTENANCE

AND CARE ......................................5

General Cleaning............................ 5

Self-Cleaning Cycle.........................6

Steam Clean (on some models) .........7

INSTALLATION INSTRUCTIONS ......... 8

REQUIREMENTS..............................8

Tools and Parts .............................. 8

Location Requirements .................... 8

Electrical Requirements ................. 10

INSTALLATIONS ............................ 11

Prepare Built-In Oven .................... 11

Remove Oven Door(s) ................... 11

Make Electrical Connection............. 12

Install Oven ................................. 13

Install Deflector Kit ........................ 15

Replace Oven Door(s) ................... 16

Complete Installation ..................... 17

SÉCURITÉ DE L’ENSEMBLE FOUR ÉLECTRIQUE/FOUR À MICRO-

ONDES ENCASTRÉ ........................ 18

Sécurité de l’ensemble four électrique/four à micro-ondes

encastré ..................................... 18

ENTRETIEN ET RÉPARATION DU

FOUR À MICRO-ONDES .................. 22

Nettoyage général ........................ 22

Programme d’autonettoyage ........... 24

Steam Clean (nettoyage à la vapeur)

(sur certains modèles) ................... 25

INSTRUCTIONS D’INSTALLATION.... 25

SPÉCIFICATIONS........................... 25

Outils et pièces............................. 25

Exigences d’emplacement .............. 26

Spécifications électriques ............... 27

INSTALLATION .............................. 28

Préparer le four encastré ................ 28

Enlever la/les porte(s) du four.......... 28

Raccordement électrique................ 29

Installation du four......................... 31

Installation de l’ensemble de

déflecteurs .................................. 33

Réinstallation de la/des porte(s) du

four............................................ 34

Achever l’installation...................... 35

SEGURIDAD DE LA COMBINACIÓN DE HORNO MICROONDAS/HORNO

INTEGRADO.................................. 36

Seguridad de la combinación de horno microondas/horno integrado ... 36

MICROWAVE OVEN MAINTENANCE

AND CARE .................................... 40

Limpieza general .......................... 40

Ciclo de autolimpieza..................... 42

Steam Clean (Limpieza con vapor)

(en algunos modelos) .................... 43

INSTRUCCIONES DE

INSTALACIÓN................................ 43

REQUISITOS ................................. 43

Herramientas y piezas ................... 43

Requisitos de ubicación ................. 44

Requisitos eléctricos ..................... 45

INSTALACIONES............................ 46

Preparación del horno empotrado .... 46

Retire las puertas del horno ............ 46

Hacer la conexión eléctrica ............. 47

Para instalar el horno..................... 49

Instale el kit de deflector................. 51

Vuelva a colocar las puertas del

horno ......................................... 52

Finalización de la instalación ........... 53

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

IMPORTANT:

Guarde para tener a disposición del inspector de electricidad local.

W11655510A

BUILT-IN MICROWAVE/OVEN COMBINATION SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

You can be killed or seriously injured if you don't

DANGER

immediately follow instructions.

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

You can be killed or seriously injured if you don’t follow instructions.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following: � Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code, CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian Electrical Code. Be sure your appliance is properly installed and grounded by a qualified technician.

� Never Use Your Appliance for Warming or Heating the

Room.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use. They should never be allowed to sit or stand on any part of the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual. All other servicing should be referred to a qualified technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at home using a 3D printer).

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let potholder touch hot heating elements. Do not use a towel or other bulky cloth.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot even though they are dark in color. Interior surfaces of an oven become hot enough to cause burns. During and after use, do not touch, or let clothing or other flammable materials contact heating elements or interior surfaces of oven until they have had sufficient time to cool. Other surfaces of the appliance may become hot enough to cause burns – among these surfaces are the coil and cooktop elements, oven vent openings and surfaces near these openings, oven doors, and windows of oven doors.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following: � Placement of Oven Racks – Always place oven racks in

desired location while oven is cool. If rack must be moved while oven is hot, do not let potholder contact hot heating element in oven.

For self-cleaning ovens:

� CAUTION: DO NOT LEAVE FOOD OR COOKING

UTENSILS, ETC., IN OVEN DURING THE PYROLYTIC SELF-CLEANING MODE OF OPERATION.

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage, or move the gasket.

� Do not use a protective coating to line the oven and do not

use commercial oven cleaner unless Certified for use in a self-cleaning oven.

� Clean Only Parts Listed. � Before Self-Cleaning the Oven – Remove broiler pan and

other utensils, and wipe off all excessive spillage.

For smart enabled ranges and ovens:

� Remote Operation – This appliance is configurable to allow

remote operation at any time. Do not store any flammable materials or temperature sensitive items inside, on top or near surface units of the appliance.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

When using electrical appliances basic safety precautions should be followed, including the following:

WARNING: To reduce the risk of burns, electric shock, fire, injury to persons, or exposure to excessive microwave energy:

� Read all instructions before using the appliance. � Read and follow the specific "PRECAUTIONS TO AVOID

POSSIBLE EXPOSURE TO EXCESSIVE MICROWAVE ENERGY" found in this manual.

� This appliance must be grounded. Connect only to properly

grounded outlet. See “GROUNDING INSTRUCTIONS” found in this section.

� Install or locate this appliance only in accordance with the

provided Installation Instructions.

� Some products such as whole eggs and sealed containers -

for example, closed glass jars - are able to explode and should not be heated in this oven.

� Use this appliance only for its intended use as described in

the manual. Do not use corrosive chemicals or vapors in this appliance. This type of oven is specifically designed to heat, cook, or dry food. It is not designed for industrial or laboratory use.

� As with any appliance, close supervision is necessary when

used by children.

� Do not operate this appliance if it has a damaged cord or

plug, if it is not working properly, or if it has been damaged or dropped.

� This appliance should be serviced only by qualified service

personnel. Contact nearest authorized service facility for examination, repair, or adjustment.

� Do not cover or block any openings on the appliance. � Do not store this appliance outdoors. Do not use this

product near water – for example, near a kitchen sink, in a wet basement, near a swimming pool, or similar locations.

� Do not immerse cord or plug in water. � Keep cord away from heated surfaces. � Do not let cord hang over edge of table or counter.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at home using a 3D printer).

� See door surface cleaning instructions in the Microwave

Oven and Maintenance Care section.

� To reduce the risk of fire in the oven cavity:

• Do not overcook food. Carefully attend appliance when paper, plastic, or other combustible materials are placed inside the oven to facilitate cooking.

• Remove wire twist-ties from paper or plastic bags before placing bag in oven.

• If materials inside the oven ignite, keep oven door closed, turn oven off, and disconnect the power cord, or shut off power at the fuse or circuit breaker panel.

• Do not use the cavity for storage purposes. Do not leave paper products, cooking utensils, or food in the cavity when not in use.

� Liquids, such as water, coffee, or tea are able to be

overheated beyond the boiling point without appearing to be boiling. Visible bubbling or boiling when the container is removed from the microwave oven is not always present. THIS COULD RESULT IN VERY HOT LIQUIDS SUDDENLY BOILING OVER WHEN THE CONTAINER IS DISTURBED OR A UTENSIL IS INSERTED INTO THE LIQUID.

For microwave ovens not intended for use above another heating appliance:

� Do not operate any heating or cooking appliance beneath

this appliance.

� Do not mount unit over or near any portion of a heating or

cooking appliance.

� Do not mount over a sink. � Do not store anything directly on top of the appliance

surface when the appliance is in operation.

SAVE THESE INSTRUCTIONS

PRECAUTIONS TO AVOID POSSIBLE EXPOSURE TO EXCESSIVE MICROWAVE ENERGY

(a) Do not attempt to operate this oven with the door open since

open-door operation can result in harmful exposure to microwave energy. It is important not to defeat or tamper with the safety interlocks.

(b) Do not place any object between the oven front face and the

door or allow soil or cleaner residue to accumulate on sealing surfaces.

Internet Connectivity Guide for Connected Appliances Only

IMPORTANT: Proper installation of your appliance prior to use is your responsibility. Be sure to read and follow the installation

instructions that came with your appliance. Connectivity requires Wi-Fi and account creation. App features and functionality are subject to change. Data rates may apply. Once

installed, launch the app. You will be guided through the steps to set up a user account and to connect your appliance.

You Will Need:

� A home wireless router supporting Wi-Fi, 2.4 Ghz with WPA2 security. If you are unsure of your router’s capabilities, refer to the router

manufacturer’s instructions.

� The router to be on and have a live internet connection. � The 10–character SAID code for your appliance. The SAID code is either printed on a label on the appliance or found on the LCD

screen.

Federal Communications Commission (FCC) Compliance Notice

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Industry Canada (IC) Compliance Notice

This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:

1. This device may not cause interference.

2. This device must accept any interference, including interference that may cause undesired operation of the device.

Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication.

To comply with FCC and Industry Canada RF radiation exposure limits for general population, antenna(s) used for this transmitter must be installed such that a minimum separation distance of 20 cm is maintained between the radiator (antenna) and all persons at all times and must not be co-located or operating in conjunction with any other antenna or transmitter.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures:

� Reorient or relocate the receiving antenna. � Increase the separation between the equipment and receiver.

important that the oven door close properly and that there is no damage to the:

(1) Door (bent), (2) Hinges and latches (broken or loosened), (3) Door seals and sealing surfaces

(d) The oven should not be adjusted or repaired by anyone

except properly qualified service personnel.

� Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

� Consult the dealer or an experienced radio/TV technician for

help.

MICROWAVE OVEN MAINTENANCE AND CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the oven and cooktop are cool. Always follow label instructions on cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless otherwise noted.

STAINLESS STEEL AND BLACK STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner, steel-wool pads, gritty washcloths or abrasive paper towels. Damage may occur to stainless steel surfaces, even with one-time or limited use.

Rub in direction of grain to avoid damaging.

Cleaning Method:

� Affresh

� Liquid detergent or all-purpose cleaner: Rinse with clean water

� Vinegar for hard water spots.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some models)

Food spills containing acids, such as vinegar and tomato, should be cleaned as soon as the entire oven is cool. These spills may affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner or nonabrasive scrubbing

� Affresh

MICROWAVE OVEN DOOR AND EXTERIOR

The area where the oven door and frame touch when closed should be kept clean.

Cleaning Method:

� Mild, nonabrasive soaps and detergents:

� Glass cleaner and paper towels or nonabrasive plastic

(not included) or affresh Number W10355049 (not included):

See the Quick Start Guide for ordering information.

and dry with soft, lint-free cloth.

pad: Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

W10355010 (not included): See the Quick Start Guide for ordering information.

Rinse with clean water. and dry with soft, lint-free cloth.

scrubbing pad: Apply glass cleaner to towel, not directly to surface.

† Stainless Steel Cleaner Part Number W10355016

Kitchen and Appliance Cleaner Part Number

Stainless Steel Cleaning Wipes Part

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive cleaners, steel-wool pads, gritty washcloths or abrasive paper towels.

The area where the oven door and frame touch when closed should be kept clean.

Cleaning Method:

� Glass cleaner and a soft cloth or sponge or nonabrasive

plastic scrubbing pad: Apply glass cleaner to soft cloth or sponge, not directly on panel/Surface.

� Affresh

W10355010 (not included): See the Quick Start Guide for ordering information.

Kitchen and Appliance Cleaner Part Number

OVEN DOOR INTERIOR

Cleaning Method:

� Self-Cleaning cycle:

For optimal door cleaning result, wipe away any deposits with a damp sponge before running cycle.

OVEN CAVITY

Do not use oven cleaners. Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain and staining, etching, pitting or faint white spots can result.

Cleaning Method:

� Self-Cleaning cycle:

See “Self-Cleaning Cycle” first. Remove racks or they will discolor and become harder to slide. If this happens, a light coating of vegetable oil applied to the rack guides will help them slide.

MICROWAVE OVEN CAVITY

To avoid damage to microwave oven cavity, do not use soap-filled scouring pads, abrasive cleaners, steel-wool pads, gritty washcloths, or some paper towels.

On stainless steel models, rub in direction of grain to avoid damaging.

The area where the oven door and frame touch when closed should be kept clean.

Cleaning Method: Average Soil

� Mild, nonabrasive soaps and detergents:

Rinse with clean water and dry with soft, lint-free cloth.

Heavy Soil

� Mild, nonabrasive soaps and detergents:

Heat 1 cup (250 mL) of water for 2 to 5 minutes in oven. Steam will soften soil. Rinse with clean water and dry with soft, lint-free cloth.

Odors

� Lemon juice or vinegar: � Heat 1 cup (250 mL) of water with 1 tablespoon (15 mL) of

either lemon juice or vinegar for 2 to 5 minutes in oven.

OVEN RACKS

� Steel-wool pad � Dishwasher � For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help them slide.

†affresh®is a registered trademark of Whirlpool, U.S.A.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust removers, ammonia or sodium hydroxide (lye) because paint surface may stain.

MICROWAVE OVEN CEILING

The broil element does not need cleaning since the intense heat will burn off any food spatters. However, the ceiling above the broil element may need regular cleaning.

Cleaning Method:

� Warm water, mild detergent, and a sponge.

To Clean:

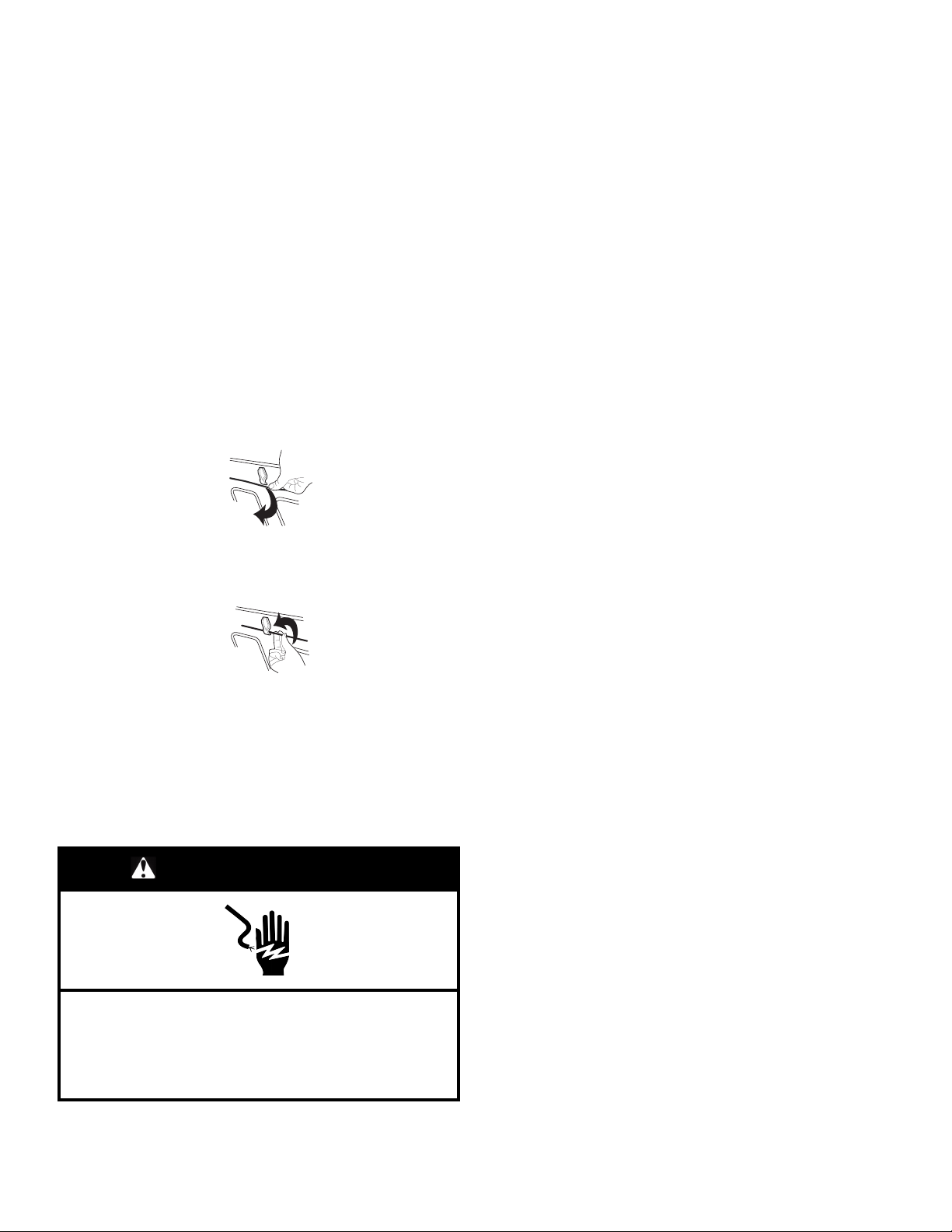

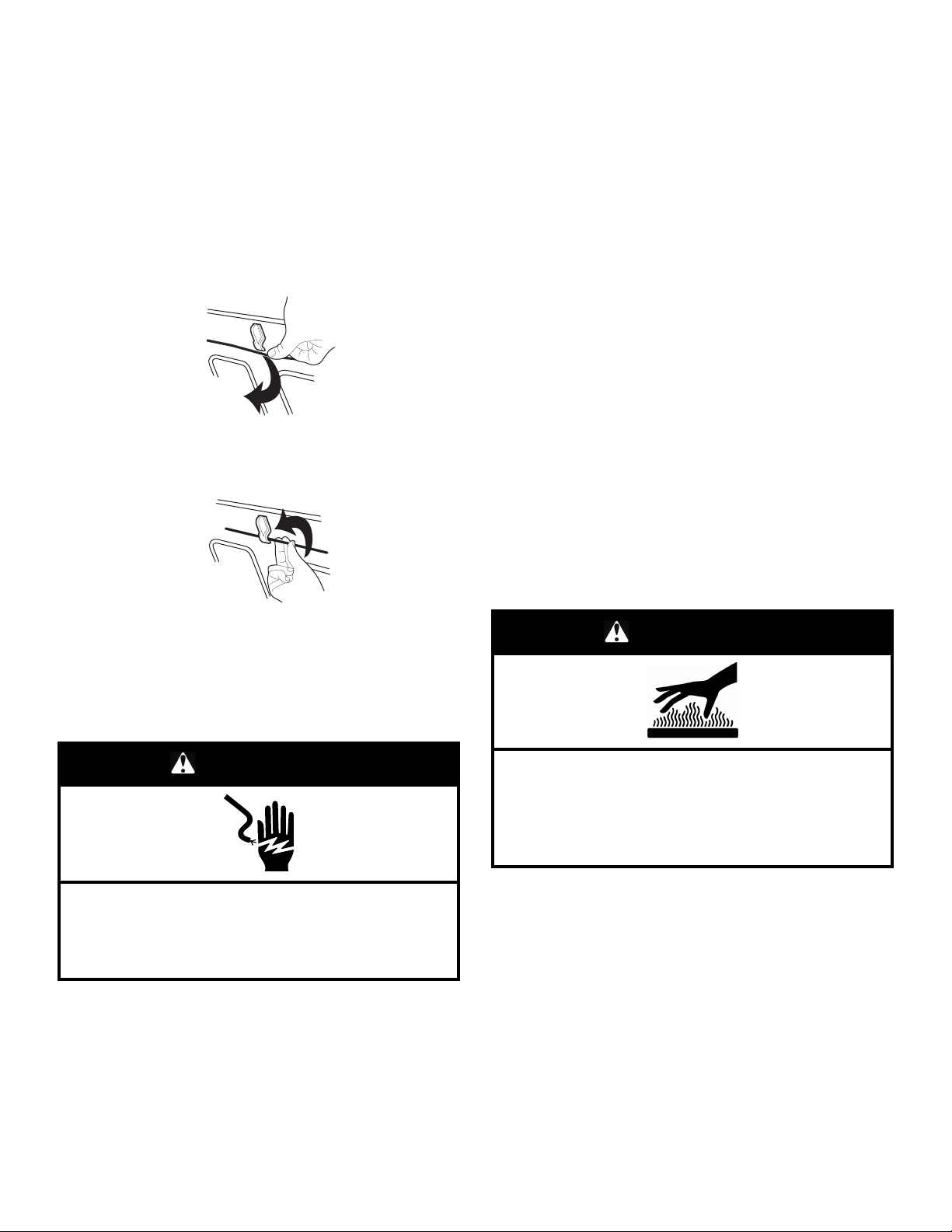

1. Push the fastening thread gently towards the back of the

ceiling and then lower it to release the broil element.

2. Lower the front of the broil element to access the ceiling for

cleaning.

3. Raise broil element back up and return the fastening thread

back to its original location.

� Affresh

Stubborn soils on the +Baking Stone Attachment can be cleaned with baking soda and a non scratch heavy duty scrub sponge. Rub cream into surface with a damp paper towel or soft cloth. Continue rubbing until white film disappears.

See the Smart Oven +Powered Attachments User Instructions for more detailed instructions.

Cooktop Cleaner:

TURNTABLE

Replace turntable immediately after cleaning. Do not operate the microwave oven without the turntable in place.

Cleaning Method:

� Mild cleanser and scouring pad � Dishwasher

CRISPER PAN

To avoid damage to browning pan, do not immerse or rinse with water while the crisper pan is hot. Do not use steel-wool pads.

Cleaning Method:

� Warm water, mild detergent, and a sponge. Heavily soiled

areas can be cleaned with a scouring pad and mild cleanser

� Dishwasher

BAKING TRAY

� Dishwasher

KITCHENAID™ STEAMER VESSEL

� Dishwasher

TURNTABLE SUPPORT AND ROLLERS, HUB, CRISPER PAN HANDLE

� Dishwasher

Always return the broil element to the cooking position after cleaning.

+POWERED ATTACHMENTS (on some models)

To avoid damage to the nonstick surfaces, do not use abrasive cleaners, steel-wool pads, gritty washcloths, or abrasive paper towels. Food spills should be cleaned when the +Powered Attachment cools.

WARNING

Electrical Shock Hazard

Do not immerse heating element in water or place in dishwasher.

Doing so can result in death or electrical shock.

Do not soak or immerse the Heating Element.

Cleaning Method:

� Soap, water, and a soft cloth or sponge:

Wipe the Heating Element when it is cool. All attachments can be cleaned with soap, water, and a soft cloth or sponge.

� Dishwasher:

The Base Pan, +Grill Attachment, +Baking Stone Attachment, and +Steamer Attachment are dishwasher-safe.

Self-Cleaning Cycle

WARNING

Burn Hazard Do not touch the oven during the Self-Cleaning cycle. Keep children away from the oven during Self-Cleaning

cycle. Failure to follow these instructions can result in burns.

IMPORTANT: The health of some birds is extremely sensitive to

the fumes given off during the Self-Cleaning cycle. Exposure to the fumes may result in death to certain birds. Always move birds to another closed and well-ventilated room.

Self-clean the oven before it becomes heavily soiled. Heavy soil results in longer cleaning and more smoke.

Keep the kitchen well-ventilated during the Self-Cleaning cycle to help get rid of heat, odors, and smoke.

Do not block the oven vent(s) during the Self-Cleaning cycle. Air must be able to move freely. See the “Oven Vents” section in the Quick Start Guide.

Do not clean, rub, damage, or move the oven door gasket. The door gasket is essential for a good seal.

Prepare Oven

� Remove the broiler pan, grid, cookware and bakeware, and,

on some models, the temperature probe from the oven.

� Remove oven racks to keep them shiny and easy to slide. See

“General Cleaning” section for more information.

� Remove any foil from the oven because it may burn or melt,

damaging the oven.

� Hand clean inside door edge and the 1

around the inside oven cavity frame, being certain not to move or bend the gasket. This area does not get hot enough during self-cleaning to remove soil. Do not let water, cleaner, etc., enter slots on door frame. Use a damp cloth to clean this area.

� Wipe out any loose soil to reduce smoke and avoid damage.

At high temperatures, foods react with porcelain. Staining, etching, pitting or faint white spots can result. This is normal and will not affect cooking performance.

How the Cycle Works IMPORTANT:

The heating and cooling of porcelain on steel in the oven may result in discoloring, loss of gloss, hairline cracks and popping sounds.

The Self-Cleaning Cycle uses very high temperatures, burning soil to a powdery ash.

Suggested clean times are 3 hours for light soil, 4 hours for medium soil, and 5 hours for heavy soil (includes a 30 minute cool-down time).

Once the oven has completely cooled, remove ash with a damp cloth. To avoid breaking the glass, do not apply a cool damp cloth to the inner door glass before it has completely cooled.

The oven lights will not work during the Self-Cleaning cycle. On double-oven models, only one oven can self-clean at a time.

If one oven is self-cleaning, the other oven cannot be set or turned on.

NOTE: The oven has a two-speed cooling fan motor. During the Self-Cleaning cycle, the fan(s) will operate at its highest speed to increase airflow to better exhaust the hotter air through the oven vent(s). An increase in noise may be noticeable during and after the Self-Cleaning cycle until the oven cools.

To Start Self-Cleaning

Before Self-Cleaning, make sure the door is closed completely or it will not lock and the cycle will not begin. When the oven is locked, the doors of the oven cannot be opened. To avoid damage to the doors, do not force the doors open when the oven is locked.

1. Touch the Tools keypad.

2. Select the Self Clean icon.

(On double-oven models): Select Upper Cavity or Lower Cavity.

3. Select type of Self-Cleaning: Steam: 1 hour: Clean up after everyday light spills using lower

heat and 1

High temp: 4 hours: 3 hour cycle and 1 hour cooling. High temp: 5 hours: 4 hour cycle and 1 hour cooling. High temp: 6 hours: 5 hour cycle and 1 hour cooling.

4. Follow the prompts on the oven display to prepare the oven.

/4cups (295.74 mL) of water.

/2" (3.8 cm) area

5. Select START to begin the cleaning process. OR

Select DELAY START to set a delayed Self-Cleaning cycle. See the “To Delay Start Self-Cleaning Cycle” Section.

The oven doors will automatically lock. NOTE: It may take a couple moments for the oven door to

automatically lock after starting the Self-Clean Cycle. When the self cleaning cycle is complete and the oven cools,

the oven doors will unlock.

6. When the oven is completely cooled, remove ash with a damp

cloth.

To Delay Start of Self-Cleaning

Follow steps 1 through 4 above, then:

1. Select DELAY STARTor DELAY.

2. Select the start time of when the Self-Cleaning cycle should

begin by scrolling from left to right.

3. Select START DELAY.

The oven doors will automatically lock after the Delay Start countdown.

When the Self-Cleaning cycle is complete and the oven cools, the oven doors will unlock.

4. When the oven is completely cooled, remove ash with a damp

cloth.

To Stop Self-Cleaning anytime

Touch the Oven Cancel Keypad for single oven models, or the keypads for double oven models. If the oven temperature is too high, the door will remain locked. It will not unlock until the oven cools.

Steam Clean (on some models)

The Steam Clean feature is designed for light oven cavity bottom cleaning on models that have hidden bake in the oven.

Do not use oven cleaners. Allow the oven to cool to room temperature before using the

Steam Clean feature. If your oven cavity is above 200°F (93°C), the Steam Clean feature will not activate until it cools down.

Remove all racks and accessories from the oven cavity. For best results, use 10 oz (295.7 mL) of distilled or filtered water. The Steam Clean feature will take approximately 1 hour. A tone

will sound at the end of the cycle. IMPORTANT: Because the water in the oven bottom is hot, do not

open the oven door during the Steam Clean cycle. Touch the Oven Cancel keypad for single oven models and the

Upper/Lower keypads for double oven models at any time to end the cycle. The display will return to the time of day.

Helpful Hints

� Once the Steam Clean cycle is complete and the oven is

completely cooled, remove all remaining water in the bottom of the oven with a sponge or cloth.

� Wipe any remaining moisture from the oven door interior, oven

cavity interior sides, and cooktop.

� Use a soft brush or nylon scrubber to wipe the oven interior.

This may help with more stubborn stains.

� It is recommended to use distilled or filtered water, as tap

water may leave mineral deposits on the oven bottom. Use a cloth soaked with vinegar or lemon juice to remove any mineral deposits that may be left after the Steam Clean cycle.

� If the oven is heavily soiled, use the Self-Cleaning cycle. The

Steam Clean cycle may be used first to eliminate most of the debris, resulting in a more effective self-cleaning.

To Steam Clean:

1. Open the oven door of the selected oven and remove all racks

and accessories from the oven cavity.

2. Pour 10 oz (295.7 mL) of distilled or filtered water into the

oven bottom. Then close the oven door.

3. Touch the Tools keypad.

On double-oven models: Select Upper Cavity or Lower Cavity.

4. Select STEAM CLEAN.

5. Select START.

6. After approximately 1 hour, a tone will sound to signal the end

of the cycle. Touch the Oven Cancel keypad for single oven models and the Upper/Lower keypad for double oven models to clear the display.

7. When the oven is completely cooled, remove any excess

water with a sponge or cloth and wipe down oven interior. If needed, use a non-scratch copper scrubbing pad to remove stubborn soils.

INSTALLATION INSTRUCTIONS REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here

Tools Needed

� Phillips screwdriver � Measuring tape � Hand or electric drill (for wall cabinet installations) � 1" (2.5 cm) drill bit (for wall cabinet installations) � Level � Flat-blade screwdriver

Parts Supplied

� #8-14 x 3/4" (1.9 cm) screws (2) � #8-18 x 3/8" (9.5 mm) Phillips head screws - bottom vent

shield (2)

� #8-18 x 3/8" (9.5 mm) Phillips head screws - bottom vent trim

(2)

� #8-18 x 3/8" (9.5 mm) Hex head screws - plastic feet (4) � Rear feet (2) � Front feet (2) � Bottom vent shield � Bottom vent trim

Parts Needed

� Deflector Kit (on some models) (for ovens installed above

warming drawer or for ovens installed using flush installation cabinetry): See the Online Ordering Information section of your Quick Start Guide.

Check local codes. Check existing electrical supply. See the “Electrical Requirements” section.

It is recommended that all electrical connections be made by a licensed, qualified electrical installer

NOTE: Be sure to purchase only whirlpool factory-certified parts and accessories for your appliance. Your installation may require additional parts. To order, refer to the contact information referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

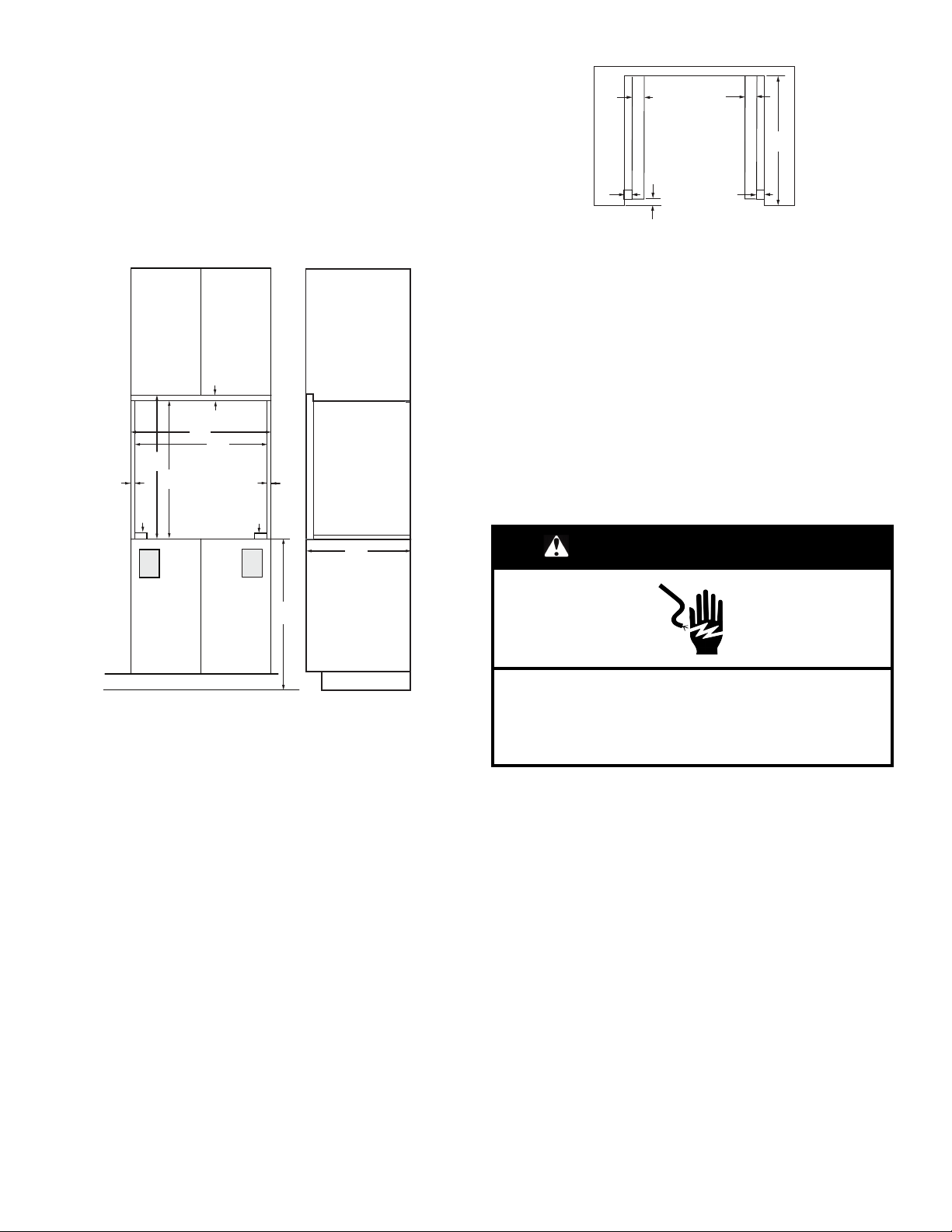

� Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance with oven.

� Recessed installation area must provide complete enclosure

around the recessed portion of the oven.

� Grounded electrical supply is required. See “Electrical

Requirements” section.

� Electrical supply junction box should be located 3" (7.6 cm)

maximum below the support surface when the oven is installed in a wall cabinet. A 1" (2.5 cm) minimum diameter hole should have been drilled in the right rear or left rear corner of the support surface to pass the appliance cable through to the junction box.

� Oven support surface must be solid, level and flush with

bottom of cabinet cutout. Floor must be able to support a total weight (microwave and built-in oven) of 253 lbs (115 kg) for 27" (68.6 cm) models or 280 lbs (127 kg) for 30" (76.2 cm) models.

IMPORTANT: To avoid damage to your cabinets, check with your builder or cabinet supplier to make sure that the materials used will not discolor, delaminate or sustain other damage. This oven has been designed in accordance with the requirements of UL and CSA International and complies with the maximum allowable wood cabinet temperatures of 194°F (90°C).

Cabinet Dimensions — Built-in Microwave/Oven

Combination

Standard Installation

Flush Installation

A 25" (63.5 cm) minimum cutout depth is required. These dimensions will result in a 1/4" (6 mm) reveal on the top, a

1/4" (6 mm) reveal on the sides, and a 1/8" (3 mm) reveal on the bottom of the wall oven. Top and bottom gaps are not required for installation.

The front face of the cleats and platform will be visible and should be treated as a finished surface.

Front View Side View

27" (68.6 cm) models

A. 27" (68.6 cm) minimum cabinet

width

B. 1

/4" (3.2 cm) top of cutout to

bottom of upper cabinet door

C. 19

/4" (48.9 cm) bottom of cutout to floor is recommended.

7.5"-19

/4" (19.1-48.9 cm) bottom of cutout to floor is acceptable.

D. 25

/2" minimum (64.8 cm)

cutout width

E. 1

/2" (3.8 cm) minimum bottom

of cutout to top of cabinet door

F. 41

/16" (105 cm)*

recommended cutout height

G. 24" (60.7 cm) cutout depth

*NOTE: The cutout height can be between 411/8" (104.5 cm) and

/2" (105.6 cm) for microwave/oven combination.

30" (76.2 cm) models

A. 30" (76.2 cm) minimum cabinet

width

B. 1

/4" (3.2 cm) top of cutout to

bottom of upper cabinet door

C. 19

/4" (48.9 cm) bottom of cutout to floor is recommended.

7.5"-19

/4" (19.1-48.9 cm) bottom of cutout to floor is acceptable.

D. 28

/2" (72.4 cm) minimum

cutout width

E. 1

/2" (3.8 cm) minimum bottom

of cutout to top of cabinet door

F. 41

/16" (105 cm)*

recommended cutout height

G. 24" (60.7 cm) cutout depth

27" (68.6 cm) models

A. 3/4" (1.9 cm) top cleat*

B. 27

/4" (69.2 cm) minimum

width of flush inset cutout

C. 25

/8" (65.7 cm) minimum

width of opening

D. 43" (109.2 cm) minimum height

of flush inset cutout

E. 42

/2" (107.3 cm)

recommended cutout height F. 11/16" (1.7 cm) side cleat* G. 1/4" (0.6 cm) recommended

with foot. 15/16" to 1

(2.3 cm to 3.5 cm) allowable

without foot. H. Recommended junction box

location

I. 4

/8"-191/4" (11.7-48.9 cm)

bottom of cutout to floor J. 25" (63.5 cm) minimum depth

of cutout

/16"

30" (76.2 cm) models

A. 3/4" (1.9 cm) top cleat*

B. 30

/4" (76.8 cm) minimum

width of flush inset cutout

C. 28

/8" (73.3 cm) minimum

width of opening

D. 43" (109.2 cm) minimum height

of flush inset cutout

E. 42

/2" (107.3 cm)

recommended cutout height F. 11/16" (1.7 cm) side cleat* G. 1/4" (0.6 cm) recommended

with foot. 15/16" to 1

(2.3 cm to 3.5 cm) allowable

without foot. H. Recommended junction box

location

I. 4

/8"-191/4" (11.7-48.9 cm)

bottom of cutout to floor J. 25" (63.5 cm) minimum depth

of cutout

/16"

*Cleats and spacers must be recessed 13/8" (3.5 cm) from the front of the cabinet.

A A

Top View

27" (68.6 cm) models

A. 2" (5.1 cm) spacer the entire

depth of the cutout*

B. 25" (63.5 cm) depth of cutout

C. 1

/2" (3.5 cm) recess from front

of cabinet

D. 11/16" (1.7 cm) side cleat*

30" (76.2 cm) models

A. 2" (5.1 cm) spacer the entire

depth of the cutout*

B. 25" (63.5 cm) depth of cutout

C. 1

/2" (3.5 cm) recess from front

of cabinet

D. 11/16" (1.7 cm) side cleat*

*Cleats and spacers must be recessed 13/8" (3.5 cm) from the front of the cabinet.

Electrical Requirements

WARNING

Electrical Shock Hazard Electrically ground appliance. Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrical installer determine that the ground path and the wire gauge are in accordance with local codes.

Check with a qualified electrical installer if you are not sure the oven is properly grounded.

This oven must be connected to a grounded metal, permanent wiring system.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Electrical Connection

To properly install your oven, you must determine the type of electrical connection you will be using and follow the instructions provided for it here.

� Oven must be connected to the proper electrical voltage,

amperage, and frequency as specified on the model/serial/rating plate. See the following illustration.

A. Model/serial/rating plate

� Models rated from 7.3 to 9.6 kW at 240 V (6.3 to 8.3 kW at

208 V) require a separate 40 A circuit. Models rated from 4.9 to 7.2 kW at 240 V (4.3 to 6.2 kW at 208 V) require a separate 30 A circuit. Models rated at 4.8 kW and below at 240 V (4.2 kW and below at 208 V) require a separate 20 A circuit.

� A circuit breaker is recommended. � Connect directly to the fused disconnect (or circuit breaker

box) through flexible, armored or nonmetallic sheathed, copper cable (with grounding wire). See the “Make Electrical Connection” section.

� Flexible conduit from the oven should be connected directly to

the junction box.

� Do not cut the conduit. The length of conduit provided

is for serviceability of the oven.

� A UL listed or CSA approved conduit connector

must be provided.

� If the house has aluminum wiring, follow the procedure below:

Connect the aluminum wiring using special connectors and/or tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer’s recommended procedure. Aluminum/copper connection must conform with local codes and industry accepted wiring practices.

Be sure that the electrical connection and wire size are adequate and in conformance with the National Electrical Code, ANSI/ NFPA 70-latest edition or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. O-M91-latest edition, and all local codes and ordinances. A copy of the above code standards can be obtained from: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575.

INSTALLATIONS

Prepare Built-In Oven

1. Decide on the final location for the oven. Avoid drilling or

cutting into house wiring during installation.

3. Locate the oven door hinge locks in both corners of the oven

door, and rotate the hinge locks toward the oven door to the unlocked position. If the door hinge lock is not rotated fully (see unlocked position in illustration), the door will not remove properly.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall appliance.

Failure to do so can result in back or other injury.

2. To avoid floor damage, set the oven onto cardboard prior to

installation. Do not use handle or any portion of the front frame for lifting.

3. Remember to remove bottom vent from the foam packing on

top of oven.

4. Remove the shipping materials and tape from the oven.

Remember to keep the corner posts and other materials that may be needed for installation.

5. Remove the hardware package from inside the bag containing

literature.

6. Remove and set aside racks and other parts from inside the

oven.

7. Move oven and cardboard close to the oven’s final location.

Remove Oven Door(s)

IMPORTANT: Use 2 hands to remove oven door. For double

ovens, repeat the process for each door.

1. Prior to removing the oven door, prepare a surface where you

will place it. This surface should be flat and covered with a soft blanket, or use the corner posts from your packaging material.

2. Fully open the oven door.

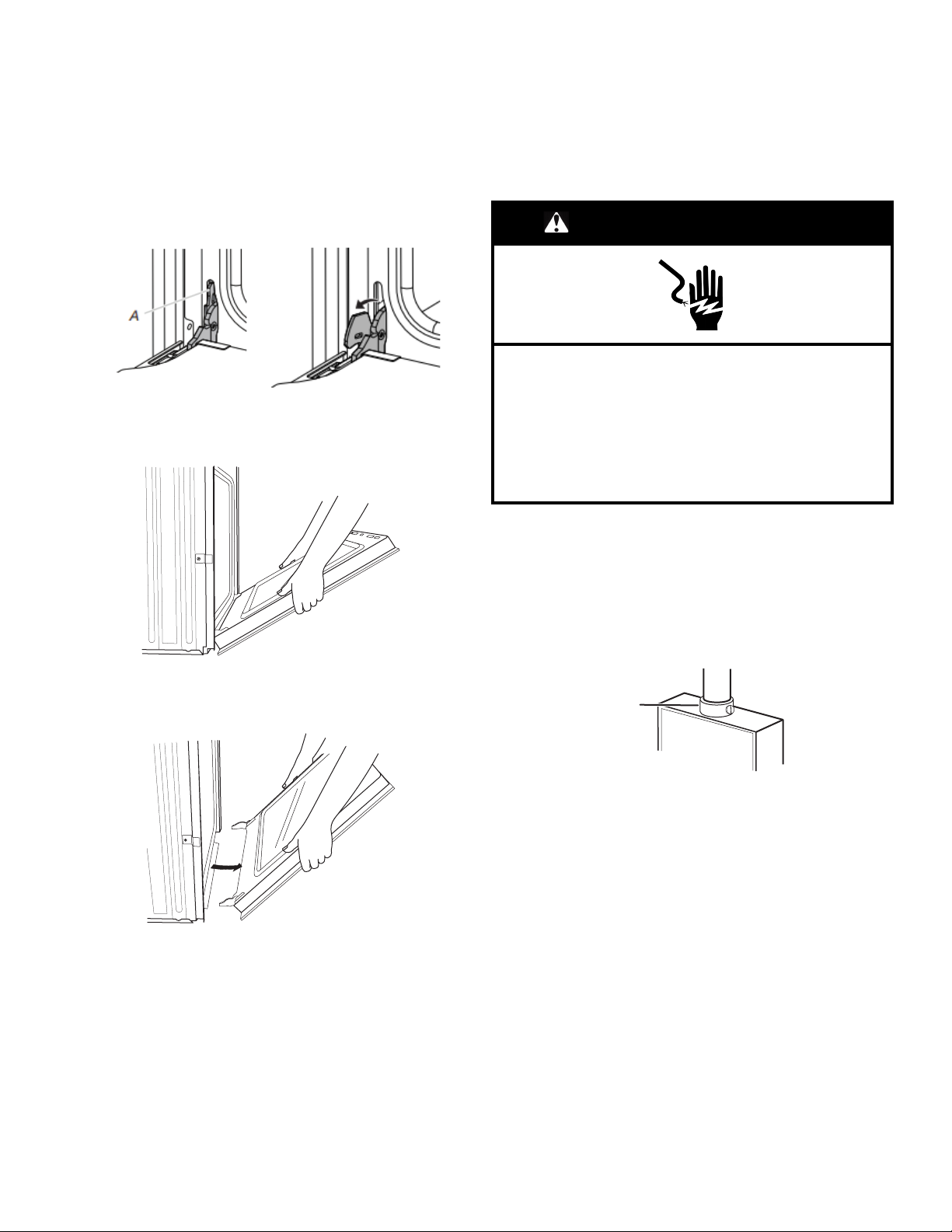

Oven door hinge lock in locked position

A. Grip here to rotate

4. Gently start to close the door. The door will stop at a partially

closed position.

5. Using 2 hands, grasp the edges of the oven door. Close the

oven door slightly past the stop position to take the weight off of the door hinges, and then pull the oven door up.

Oven door hinge lock in unlocked position

A. Door hinges

6. Pull the oven door toward you, and then remove. You may

need to gently shift door from side to side as you pull.

7. Set the oven door aside on the prepared covered work

surface with the oven door resting on its handle.

8. To continue with the oven installation, go to the

“Positioning Oven Feet for Multiple Cabinet Cutout Heights” section.

Make Electrical Connection

1/2"

(1.3 cm)

1/2"

(1.3 cm)

IMPORTANT: For Flush installation before making electrical connection, the oven feet or spacers need to be installed to allow a microwave/oven combination to be installed in a recommended cutout height. Please contact service for feet to be shipped to you free of charge.

WARNING

Electrical Connection Options Chart

If your home has: Go to section:

4-wire

4-Wire Cable from Home Power Supply

Electrical Shock Hazard Disconnect power before servicing. Use 8 gauge copper wire. Electrically ground oven. Failure to follow these instructions can result in death,

fire, or electrical shock.

This oven is manufactured with a neutral (white) power supply wire and a cabinet-connected green (or bare) ground wire.

1. Disconnect power.

2. Feed the flexible conduit from the oven through the opening in

the cabinet.

3. Remove junction box cover, if it is present.

4. Install a UL listed or CSA approved conduit connector to the

junction box.

A. UL listed or CSA approved conduit connector

5. Route the flexible conduit from the oven to the junction box

through a UL listed or CSA approved conduit connector.

6. Tighten screws on conduit connector.

7. See “Electrical Connection Options Chart” to complete

installation for your type of electrical connection.

3-wire

3-Wire Cable from Home Power Supply

4-Wire Cable from Home Power Supply

IMPORTANT: Use the 4-wire cable from home power supply in

the U.S. where local codes do not allow grounding through neutral, New Branch circuit installations (1996 NEC), mobile homes and recreational vehicles, new construction and in Canada.

A. Cable from home power supply B. Black wires C. Red wires D. 4-wire flexible conduit from

oven

E. Junction box

1. Connect the 2 black wires (B) together using a UL listed wire

connector.

2. Connect the 2 red wires (C) together using a UL listed wire

connector.

3. Connect the 2 white wires (F) together using a UL listed wire

connector.

4. Connect the green (or bare) ground wire (H) from the oven

cable to the green (or bare) ground wire (in the junction box) using a UL listed wire connector.

5. Install junction box cover.

F. White wires G. UL listed wire connectors H. Green (or bare) ground wires I. UL listed or CSA approved

conduit connector

3-Wire Cable from Home Power Supply – U.S.

B C

Only

IMPORTANT: Use the 3-wire cable from home power supply

where local codes permit a 3-wire connection.

4. Securely fasten the oven to the cabinet using the

#8-14 x 3/4" screws provided. Insert the screws through hole in black trim aligning with hole

in oven frame. Do not overtighten screws.

A. Cable from home power supply B. Junction box C. Black wires D. White wires E. Green (or bare) ground wire

(from oven)

F. 4-wire flexible conduit from

oven G. Red wires H. UL listed wire connectors I. UL listed or CSA approved

conduit connector

1. Connect the 2 black wires (C) together using a UL listed wire

connector.

2. Connect the 2 white wires (D) and the green (or bare) ground

wire (of the oven cable) using a UL listed wire connector.

3. Connect the 2 red wires (G) together using a UL listed wire

connector.

4. Install junction box cover.

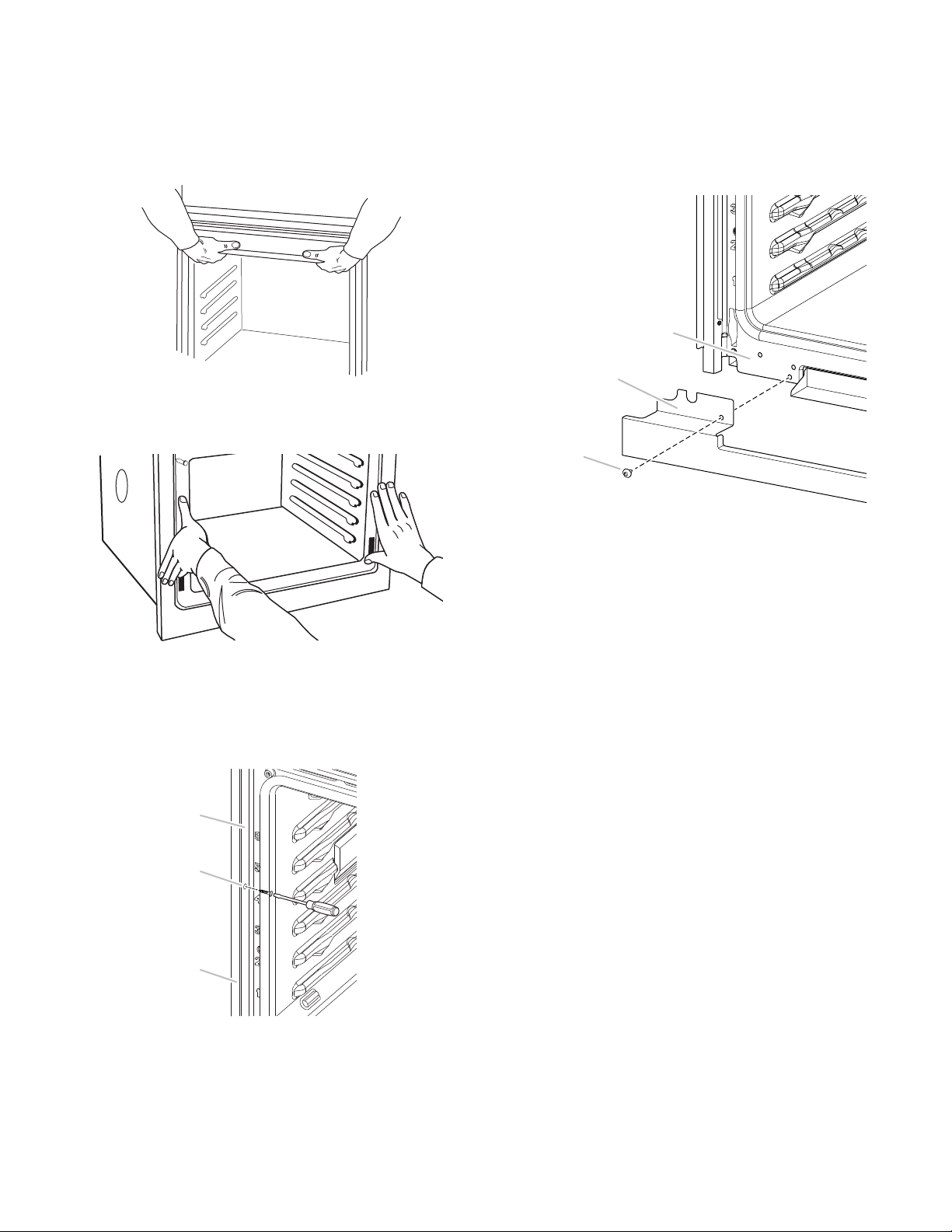

Install Oven

1. Using two or more people, lift oven partially into cabinet

cutout. Use the oven opening as an area to grip. NOTE: Push against seal area of oven front frame when

pushing oven into cabinet. Do not push against outside edges.

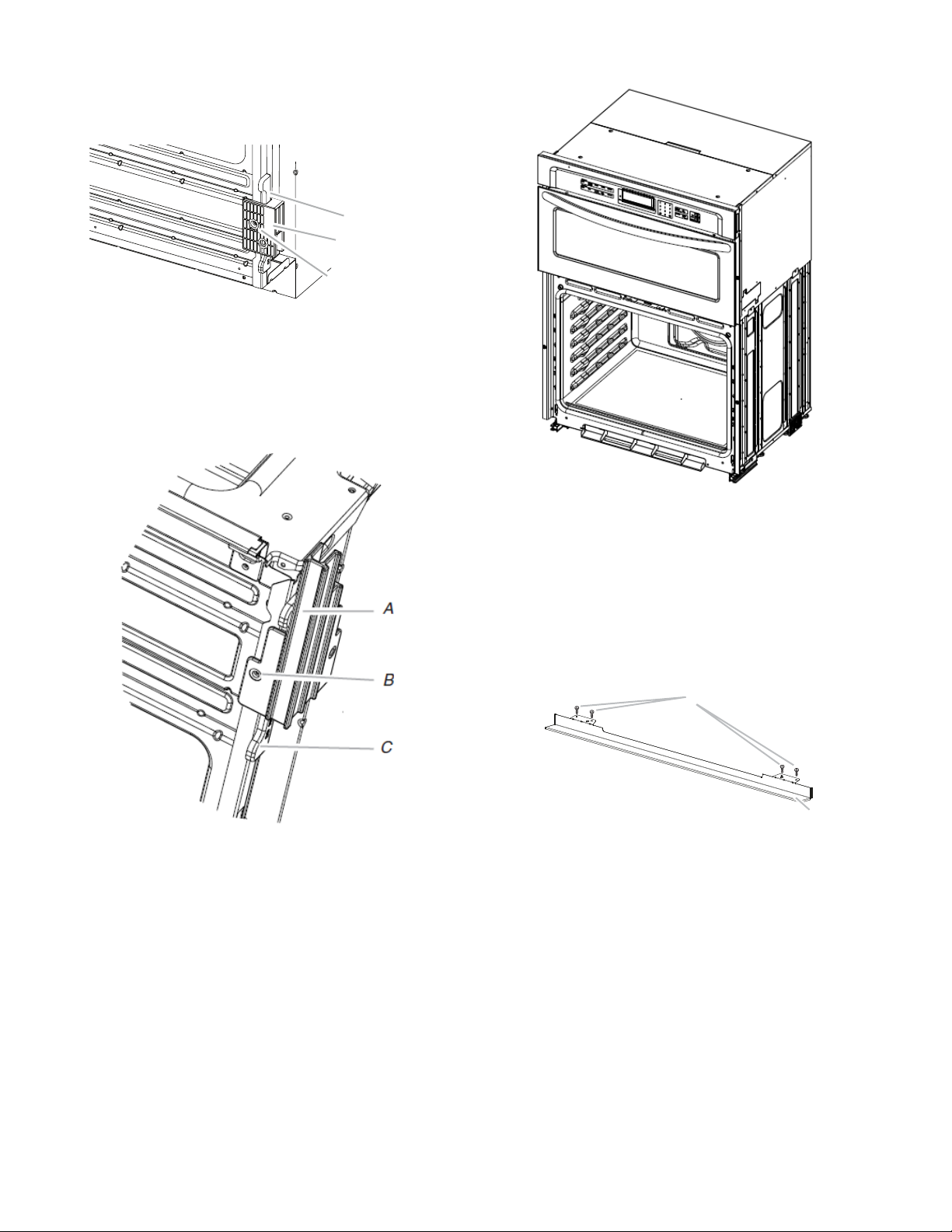

Oven frame

A. B. Side trim hole C. Side trim piece

5. The bottom vent trim and bottom vent shield are shipped in

the foam packing at the top of the oven. � Align bottom vent shield tab (B) with oven frame (A) as

shown.

� Using one #8-18 x 3/8" (9.5 mm) screw (C) on each side of

the bottom vent shield tab (B), fasten the vent shield securely to the oven frame (A).

2. Push against the seal area of the front frame to push the oven

into the cabinet until the back surface of the front frame touches the front wall of the cabinet.

Oven frame

B. Bottom vent

shield tab

C. #8-18 x 3/8" (9.5 mm)

screws

3. Push oven completely into cabinet and center oven into

cabinet cutout.

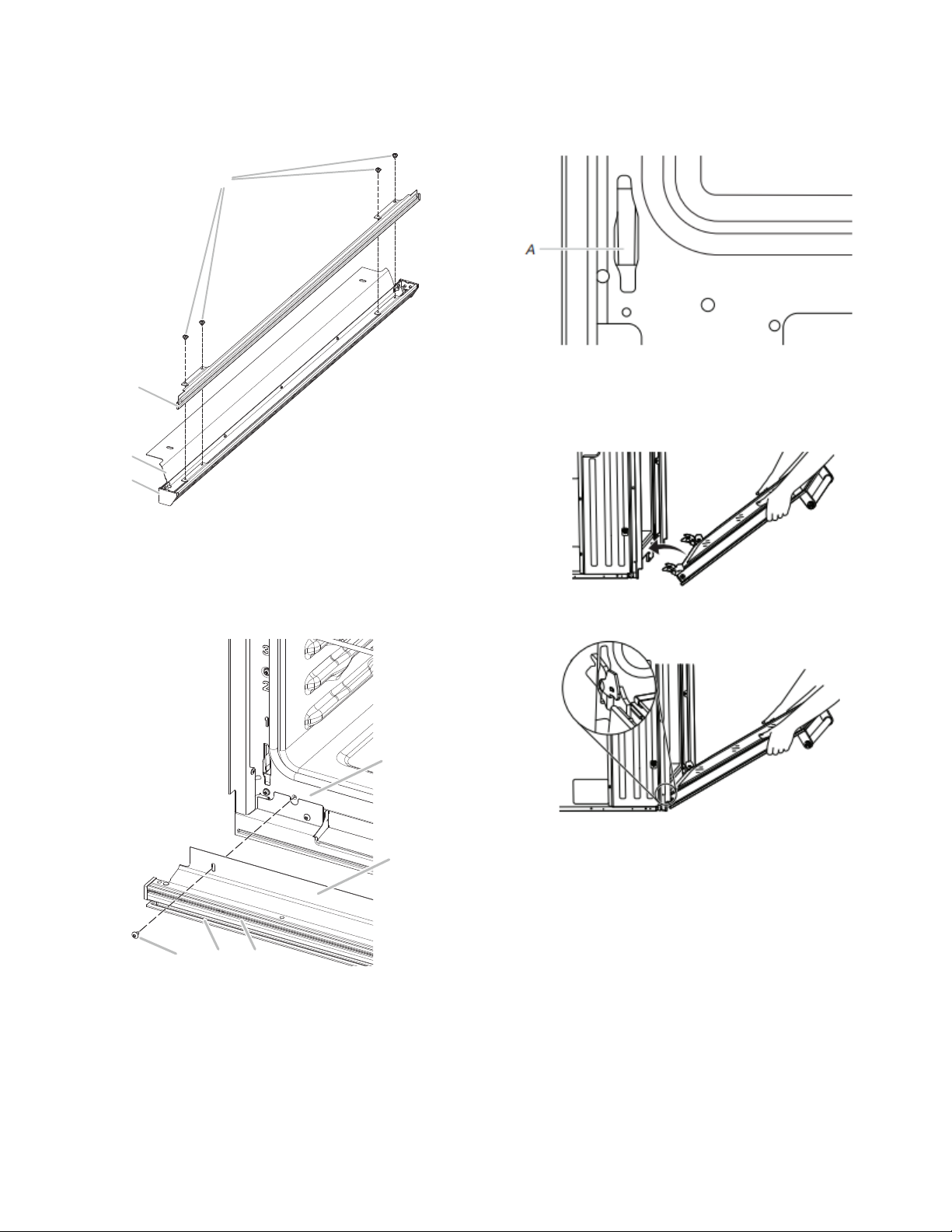

6. After the bottom vent shield is installed.

DBE

� Align the bottom vent trim tab (B) with the oven frame (A)

as shown.

� Using one #8-18 x 3/8" (9.5 mm) screw (C) on each side of

the trim tab (B), align the top edge of the bottom vent trim tab (E) with the hinge receiver edge (D) as shown.

� Fasten the bottom vent trim securely to the oven frame (A).

12. The display panel will light briefly, and “PF” may appear in the

display.

13. If the display panel does not light, refer the Warranty.

14. If F9E0 error code is encountered upon powering up the unit,

the appliance is wired incorrectly at the Junction Box or Electrical Panel. Contact a qualified electrician to verify the home electrical supply and the hardwire connection at the Junction Box or Electrical Panel (See the Electrical Connection Options section).

Positioning Oven Feet

The oven feet need to be installed to allow the microwave/oven combination to be installed in a Flush Installation or in Standard Installations where the cutout height is 42

NOTE: Do not remove the spacers.

/2" (107.9 cm) or more.

A. Oven frame B. Trim tab

C. #8-18 x 3/8" (9.5 mm)

screw D. Hinge receiver edge E. Bottom Vent Trim Tab top

edge

7. Replace the oven racks.

8. Replace the oven door. See the “Replace Oven Door(s)”

section.

9. Check that the door is free to open and close. If it is not,

repeat the removal and installation procedures. See the “Prepare Built-In Oven” section.

10. Repeat for lower oven door. IMPORTANT: For proper oven operation, check that the gap

between bottom trim of the door and bottom vent trim is at least 1/4" (6.4 mm).

11. Reconnect power.

A. Spacers

1. Using 2 or more people, place the on its back on a covered

surface.

2. Install a foot on the left rear spacer using a #8-18 x 3/8"

(9.5 mm) screw. NOTE: Position the foot so the long side of the foot is facing

toward the top of the oven.

A. Spacers B. Foot C. #8-18 x 3/8" (9.5 mm) screw.

3. In the same manner, install a foot on the right rear of the oven.

4. Install a front foot on the left front spacer using a #8-18 x 3/8"

(9.5 mm). NOTE: Position the foot so the long side of the foot is facing

toward the inside of the oven.

6. Using 2 or more people, place the oven in its upright position.

7. Go to the “Make Electrical Connection” section in the

Installation Instructions provided with your built-in oven.

A. Front foot B. #8-18 x 3/8" (9.5 mm) screw. C. Spacer

5. In the same manner, install a front foot on the right front of the

oven.

Install Deflector Kit

On single and double oven models installed above a warming drawer or for ovens installed using flush installation cabinetry, a deflector kit must be installed. See the “Tools and Parts” section for information on ordering.

Parts Supplied in Deflector Kit

A. Phillips head screws (4), only 2 screws for 27"

(68.6 cm) size

B. Deflector (1)

Install Deflector Kit

1. Install the deflector (B) to the lower vent piece (D) using two

#8-18 x 1/4" (6.4 mm) screws on each side. NOTE: On 27" (68.6 cm) models, only one #8-18 x 1/4"

(6.4 mm) screw is used on each side.

Replace Oven Door(s)

1. Using two hands, grasp side edges of door at the midpoint.

Face the oven cavity.

2. Locate the slots on each side of the oven cavity for the door

hinge locks.

A. Slot in the oven cavity for door hinge lock

3. Using 2 hands, grasp the edges of the oven door. At a 45°

angle, insert the hinges at the same time, and push the oven door into the oven cavity slot to replace. You may need to gently shift the door from side to side as you push.

A. #8-18 x 1/4"

(6.4 mm) screws

B. Deflector

2. Align vent tab (B) with oven frame (A) as shown in the

following illustration.

3. Using one #8-18 x 3/8" (9.5 mm) screw (E) on each side of the

vent tab (B), fasten the vent securely to the oven.

C. Upper vent piece D. Lower vent piece

4. Make sure the door hinge notch is engaged on the bottom

of the oven cavity slot.

IMPORTANT: Do not close the door at this step or damage may occur to the door hinge.

5. Lower the oven door to the fully open position. If the oven door

does not open to a full 90°, repeat steps 1 through 3.

A. Oven frame B. Vent tab C. Oven vent

D. Deflector E. #8-18 x 3/8" (9.5 mm) screw

6. Locate the oven door hinge locks in the corners of the oven

door, and rotate the hinge locks toward the oven cavity to the locked position.

A. Unlocked

position

7. After the door hinges have been locked, gently swing the door

upward to close. The door should not be forced closed.

8. When the hinges are properly installed and the door is closed,

there should be an even gap between the door and the control panel. If one side of the oven door is lower than the other, the hinge on that side is not properly installed.

B. Locked position

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. For oven cleaning, read the “Oven Maintenance and Care”

section.

Check Operation of Single and Double Ovens

1. Turn on power.

2. At first use, set up the languages, clock, and any other

preferences, if available. For more information, read the online “Control Guide”.

3. Start a broil cycle. NOTE: Odors and smoke are normal when the oven is used

the first few times.

4. Wait 5 minutes, then check for heat. If Oven(s) Does Not Operate, Check the Following:

� Household fuse is intact and tight; or circuit breaker has

not tripped.

� Electrical supply is connected. � See the online “Troubleshooting”.

5. Place the SatinGlide Oven+ Attachments in the lowest rack position in the unit to make sure the correct accessory rack is on the bottom.

6. Press UPPER CANCEL/LOWER CANCEL on double ovens, or press CANCEL on single ovens.

™ Roll-Out Extension Rack for Smart

If you need Assistance or Service:

Please refer to the Quick Start Guide for contact information.

Check Operation of Microwave Oven

1. Fill a microwave-safe container with 1 cup (250 mL) of water

and place container inside microwave oven. Close door firmly.

2. Press MICROWAVE.

3. Select Cooking Method.

4. Set microwave oven cook time to 2 minutes.

5. Press START. The interior microwave oven light should be on,

and the remaining cooking time should be displayed. When display reads “1:00”, open microwave oven door. The

microwave should stop cooking. Close door firmly. The interior microwave oven light should turn off.

6. Press START. Microwave oven should begin cooking, and the

microwave oven interior light should be on. Let microwave oven complete cooking time. A tone will sound

four times at the end of the cooking time, and the microwave oven will shut off.

7. Open microwave oven door and slowly remove container.

Water in container should be hot.

If you need Assistance or Service:

Please refer to the Quick Start Guide for contact information, or contact the dealer from whom you purchased your built-in electric ovens and microwave ovens.

SÉCURITÉ DE L’ENSEMBLE FOUR ÉLECTRIQUE/FOUR À

MICRO-ONDES ENCASTRÉ

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

suivez pas immédiatement les instructions.

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment : � Bonne installation – l’appareil, lorsqu’il est installé, doit être

relié à la terre conformément aux codes locaux, ou en l’absence de codes locaux, au National Electrical Code,

ANSI/NFPA 70 ou au Code canadien de l’électricité CSA C22.1-02. Au Canada, l’appareil doit être relié à la

terre en respectant le Code canadien de l’électricité. S’assurer que l’appareil est bien installé et que la mise à la terre est réalisée par un technicien qualifié.

� Ne jamais utiliser l’appareil pour chauffer ou réchauffer la

pièce.

� Ne pas laisser les enfants seuls – Les enfants ne doivent

pas être laissés seuls ou sans surveillance dans la zone où l’appareil est utilisé. Ils ne doivent jamais être autorisés à s’asseoir ou à se tenir debout sur une partie quelconque de l’appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on utilise l’appareil.

� Entretien par l’utilisateur – Ne pas réparer ou remplacer

une quelconque pièce de l’appareil sans recommandation spécifique du manuel. Toutes les autres tâches d’entretien doivent être effectuées par un technicien qualifié.

� Entreposage dans ou sur l’appareil – Les matières

inflammables ne doivent pas être entreposées dans un four ou près de la surface de la table.

� Cet appareil n’est pas conçu pour servir d’espace de

rangement.

� Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu

ou la flamme ou utiliser un extincteur avec agent chimique sec ou mousseux.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces fabriquées à la maison à l’aide d’une imprimante 3D).

� Utiliser uniquement des maniques sèches – Les maniques

humides ou trempées sur les surfaces chaudes peuvent provoquer des brûlures dues à la vapeur. Ne pas laisser les maniques toucher des éléments chauffants et chauds. Ne pas utiliser un chiffon ou tout autre tissu encombrant.

� Ouvrir la porte lentement – Laisser la chaleur ou la vapeur

s’échapper avant de retirer ou de remettre en place un plat.

� NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU

LES SURFACES INTÉRIEURES DU FOUR – Les éléments chauffants peuvent être chauds même s’ils sont de couleur foncée. Les surfaces intérieures du four peuvent être suffisamment chaudes pour provoquer des brûlures. Pendant et après l’utilisation, ne pas toucher ou laisser des vêtements ou d’autres matériaux inflammables en contact avec les éléments chauffants ou les surfaces intérieures tant qu’ils n’ont pas suffisamment refroidi. Les autres surfaces de l’appareil peuvent devenir suffisamment chaudes pour causer des brûlures – les serpentins et éléments de cuissons, les ouvertures de ventilation et les surfaces autour de ces ouvertures, les portes du four et les hublots de portes font partie de ces surfaces.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert

– L’accumulation de pression pourrait faire éclater le contenant et causer des blessures.

� Garder dégagés les conduits de ventilation du four. � Position des grilles du four – toujours placer les grilles à la

position souhaitée lorsque le four est froid. Si une grille doit être déplacée pendant que le four est chaud, ne pas laisser la poignée entrer en contact avec l’élément chaud du four.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

Pour les fours autonettoyants :

� AVERTISSEMENT : NE PAS LAISSER D’ALIMENTS,

D’USTENSILES DE CUISSON, ETC. DANS LE FOUR PENDANT L’UTILISATION DU MODE DE NETTOYAGE PYROLYTIC.

� Ne pas nettoyer le joint de la porte – Le joint de la porte est

essentiel pour une bonne étanchéité. Faire attention à ne pas frotter, endommager ou déplacer le joint.

� Ne pas utiliser de revêtement de protection pour recouvrir

le four et ne pas utiliser de nettoyant commercial pour four, sauf s’il est certifié pour une utilisation dans les fours autonettoyants.

� Ne nettoyer que les pièces indiquées. � Avant d’effectuer l’autonettoyage du four – Retirer la

lèchefrite et les autres ustensiles, puis essuyer tous les excès de déversement.

Pour les cuisinières et fours intelligents :

� Utilisation à distance – cet appareil peut être configuré pour

permettre l’utilisation à distance en tout temps. Ne pas ranger de matériaux inflammables ou sensibles à la température sur le dessus ou près de la surface de l’appareil.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

Lors de l’utilisation d’appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT: Pour réduire les risques de brûlure, de décharges électriques, d’incendie, de blessures ou d’exposition à un

rayonnement excessif de micro-ondes :

� Lire toutes les instructions avant d’utiliser l’appareil. � Lire et respecter les « PRÉCAUTIONS POUR ÉVITER LES

EXPOSITIONS POSSIBLES À UN RAYONNEMENT EXCESSIF AUX MICRO-ONDES » spécifiques de ce manuel.

� Cet appareil doit être relié à la terre. Brancher uniquement

dans une prise reliée à la terre. Consulter le point « INSTRUCTIONS DE LIAISON À LA TERRE » de cette section.

� Installer ou placer cet appareil en respectant toutes les

instructions d’installation fournies.

� Certains produits comme les œufs entiers et les contenants

scellés, comme un pot en verre fermé, peuvent exploser et ne devraient pas être chauffés dans ce four.

� Utiliser cet appareil uniquement dans le cadre de l’usage

auquel il se destine comme décrit dans le manuel. Ne pas utiliser de produits chimiques corrosifs ou dégageant des vapeurs dans cet appareil. Ce type de four est spécialement conçu pour chauffer, cuire ou sécher des aliments. Il n’est pas conçu pour une utilisation à des fins industrielles ou en laboratoires.

� Comme pour tout appareil, une bonne supervision est

nécessaire lorsqu’un enfant utilise l’appareil.

� Ne pas utiliser ce produit si la fiche ou le cordon est

endommagé, s’il ne fonctionne pas correctement ou s’il a subi une chute ou a été endommagé de quelque façon que ce soit.

� Seule une personne qualifiée est habilitée à effectuer une

intervention d’entretien sur cet appareil. Communiquer avec l’entreprise de service autorisé la plus près de chez vous pour la vérification, la réparation et le réglage.

� Ne pas couvrir ou obstruer les ouvertures de l’appareil. � Ne pas ranger l’appareil à l’extérieur. Ne pas utiliser cet

appareil près d’une source d’eau comme un évier de cuisine, un sous-sol humide, une piscine ou tout autre emplacement semblable.

� Ne pas immerger le cordon ou la fiche dans l’eau. � Maintenir le cordon à l’écart de toute surface chaude. � Ne pas laisser le cordon pendre par-dessus le bord d’une

table ou d’un comptoir.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces fabriquées à la maison à l’aide d’une imprimante 3D).

� Voir les instructions de nettoyage de la surface de la porte

dans la section « Entretien et réparation du four à microondes ».

� Pour réduire les risques d’incendie dans la cavité du four :

• Ne pas trop faire cuire les aliments. Surveiller attentivement l’appareil lorsque du papier, du plastique ou d’autres matériaux combustibles sont placés à l’intérieur pour faciliter la cuisson.

• Retirer les attaches des sacs en papier ou en plastique avant de placer le sac dans le four.

• Si des matériaux prennent en feu dans le four, garder la porte du four fermée, éteindre le four et débrancher le cordon d’alimentation ou fermer l’alimentation au fusible ou disjoncteur.

• Ne pas utiliser la cavité comme remisage. Ne pas laisser de produits en papier, d’ustensiles de cuisson ou d’aliments dans la cavité lorsque l’appareil n’est pas utilisé.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

Lors de l’utilisation d’appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT: Pour réduire les risques de brûlure, de décharges électriques, d’incendie, de blessures ou d’exposition à un

rayonnement excessif de micro-ondes : � Les liquides, comme l’eau, le café ou le thé, peuvent être

chauffés au-delà du point d’ébullition sans pour autant avoir l’air de bouillir. Des bulles ou une ébullition lorsque le contenant est sorti du four à micro-ondes ne sont pas toujours visibles. LE CONTENU LIQUIDE TRÈS CHAUD PEUT AINSI SOUDAINEMENT BOUILLIR LORSQUE LE CONTENANT EST DÉPLACÉ OU SI UN USTENSILE EST INSÉRÉ DANS LE LIQUIDE.

Pour les fours à miro-ondes qui ne sont pas conçus pour être utilisés au-dessus d’un autre appareil qui produit de la chaleur :

� Ne pas utiliser un appareil de chauffage ou de cuisson sous

cet appareil.

� Ne pas fixer l’appareil au-dessus ou près d’un appareil de

chauffage ou de cuisson.

� Ne pas installer au-dessus d’un évier. � Ne rien placer directement sur le dessus de l’appareil

lorsque ce dernier est utilisé.

CONSERVER CES INSTRUCTIONS

PRÉCAUTIONS POUR ÉVITER TOUTE EXPOSITION ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICRO-ONDES ET UTILISER L’APPAREIL SANS DANGER

(a) Ne pas tenter de faire fonctionner ce four lorsque la porte est

ouverte puisque l’utilisation la porte ouverte peut entraîner une exposition dangereuse au rayonnement des microondes. Il est important de ne pas modifier ou contourner le verrouillage de sécurité.

(b) Ne placer aucun objet entre le devant du four à micro-ondes

et la porte ou ne pas permettre à de la saleté ou des résidus de nettoyage de s’accumuler sur les surfaces des joints d’étanchéité.

très important que la porte du four ferme correctement et qu’il n’y ait pas de dommage à :

(1) la porte (tordue); (2) les charnières et loquets (brisées ou lâches); (3) les joints d’étanchéité de la porte et leur surface.

(d) Le four ne doit pas être réglé ou réparé par une personne

autre qu’une personne d’entretien qualifiée.

Guide de connexion Internet pour appareils connectés seulement

IMPORTANT : Il est de la responsabilité de l’utilisateur de bien installer l’appareil avant de l’utiliser. Bien lire et suivre le guide

d’installation qui accompagne l’appareil. La connectabilité nécessite un réseau Wi-Fi et la création d’un compte. Les fonctions de l’application peuvent changer. Des frais de

transfert de données peuvent s’appliquer. Une fois installée, lancer l’application. Suivre les étapes de configuration du compte d’utilisateur et de connexion de l’appareil.

Il faut :

� Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel

d’instructions du fabricant du routeur.

� Le routeur devra être en marche et connecté à Internet. � Le numéro SAID à 10 caractères de votre appareil. Le numéro SAID est imprimé sur une étiquette collée sur l’appareil ou peut être

affiché à l’écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage dommageable et

2. cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

Tous changements ou toutes modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à utiliser l’appareil.

Déclaration de conformité d’Industrie Canada (IC)

Cet appareil satisfait aux prescriptions des documents CNR/RSS d’Industrie Canada (utilisation sans licence). Le bon fonctionnement de l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage.

2. Cet appareil doit être compatible avec n’importe quelle interférence, y compris des interférences causées par l’utilisation involontaire

de l’appareil.

En vertu des règlements d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’à l’aide d’une antenne d’un type et de gain maximum (ou moins) approuvé pour l’émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres utilisateurs, le type d’antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d’Industrie Canada sur l’exposition aux radiations de radiodiffusion, les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu’il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu’une autre antenne ou qu’un émetteur.

Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, pouvant être déterminées par le fait d’allumer et d’éteindre l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences en suivant l’un des conseils suivants :

� Réorienter ou déplacer l’antenne de réception. � Augmenter la distance séparant l’appareil du récepteur.

� Brancher l’appareil sur un circuit différent de celui où le

récepteur est branché.

� Contacter un revendeur ou un technicien radio/télévision

qualifié pour obtenir de l’aide.

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-ONDES

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont éteintes et que le four et la table de cuisson sont froids. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est suggéré en priorité, sauf indication contraire.

ACIER INOXYDABLE ET ACIER INOXYDABLE NOIR (sur certains modèles)

REMARQUE : Afin d’éviter d’endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d’acier, de chiffons de lavage rêches ou d’essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après une seule ou quelques applications.

Frotter dans la direction du grain pour éviter les dommages.

Méthode de nettoyage :

� Affresh

� Détergent liquide ou nettoyant tout usage : Rincer à l’eau

� Vinaigre pour les taches d’eau dure.

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains modèles)

Les éclaboussures alimentaires acides, telles que vinaigre et tomate, doivent être nettoyées dès que le four a refroidi. Ces salissures peuvent endommager le fini.

Méthode de nettoyage :

� Nettoyant à vitre nettoyant doux liquide ou tampon à récurer

� Nettoyant affresh

EXTÉRIEUR ET PORTE DU FOUR À MICRO-ONDES

La zone de contact de la porte et du cadre du four, quand la porte est fermée, doit être maintenue propre.

Méthode de nettoyage :

� Savons et détergents doux, non abrasifs :

� Nettoyant à vitre et serviette de papier ou tampon à récurer

pièce W10355016 (vendu séparément) ou chiffons pour acier inoxydable affresh séparément) :

Consulter le Guide de démarrage rapide pour les informations de commande.

propre et sécher avec un chiffon doux sans charpie.

non abrasif : Nettoyer délicatement autour de la plaque signalétique, car le

frottement pourrait en effacer les chiffres.

numéro de pièce W10355010 (vendu séparément) : Consulter le Guide de démarrage rapide pour les informations

de commande.

Rincer à l’eau propre et sécher avec un chiffon doux sans charpie.

non abrasif en plastique : Vaporiser du nettoyant à vitre sur la serviette, pas directement

sur la surface.

† Nettoyant pour acier inoxydable – numéro de

– numéro de pièce W10355049 (vendu

pour cuisine et appareils ménagers –

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE DU FOUR

Afin d’éviter d’endommager le tableau de commande, ne pas utiliser de nettoyants abrasifs, de tampons en laine d’acier, de chiffons de lavage rêches ou d’essuie-tout abrasifs.

La zone de contact de la porte et du cadre du four, quand la porte est fermée, doit être maintenue propre.

Méthode de nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge ou tampon à

récurer non abrasif en plastique : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge et non directement sur le tableau.

� Nettoyant affresh

numéro de pièce W10355010 (vendu séparément) : Consulter le Guide de démarrage rapide pour les informations

de commande.

pour cuisine et appareils ménagers –

INTÉRIEUR DE LA PORTE DU FOUR

Méthode de nettoyage :

� Programme d’autonettoyage :

Pour un nettoyage optimal de la porte, essuyer tout dépôt avec une éponge humide avant de lancer le programme.

CAVITÉ DU FOUR

Ne pas utiliser de nettoyants à four. Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À haute température, les aliments réagissent avec l’émail et peuvent provoquer la formation de taches, une attaque acide, des piqûres ou des décolorations blanchâtres.

Méthode de nettoyage :

� Programme d’autonettoyage :

Voir d’abord « Programme d’autonettoyage ». Retirer les grilles pour qu’elles ne décolorent pas et qu’elles ne deviennent pas difficiles à faire glisser. Le cas échéant, une légère couche d’huile végétale appliquée sur les glissières facilitera le glissement des grilles.

CAVITÉ DU FOUR À MICRO-ONDES

Afin d’éviter d’endommager la cavité du four à micro-ondes, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de tampons en laine d’acier, de chiffons de lavage rêches ou certains essuie-tout.

Sur les modèles en acier inoxydable, frotter dans le sens du grain pour éviter d’endommager le fini.

La zone de contact de la porte et du cadre du four, quand la porte est fermée, doit être maintenue propre.

Méthode de nettoyage : Saleté moyenne

� Savons et détergents doux, non abrasifs :

Rincer à l’eau propre et sécher avec un chiffon doux sans charpie.

Saleté intense

� Savons et détergents doux, non abrasifs :

Faire chauffer une tasse (250 ml) d’eau pendant 2 à 5 minutes dans le four. La vapeur amollira la saleté. Rincer à l’eau propre et sécher avec un chiffon doux sans charpie.

Odeurs

� Jus de citron ou vinaigre : � Faire chauffer une tasse (250 ml) d’eau avec 1 c. à soupe

(15 ml) de jus de citron ou de vinaigre pendant 2 à 5 minutes dans le four.

†affresh®est une marque déposée de Whirlpool, É-U.

GRILLES DU FOUR

� Tampon en laine d’acier � Lave-vaisselle � Pour les grilles ternies qui glissent difficilement, enduire

légèrement les glissières d’huile végétale; cela facilitera leur glissement.

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent de blanchiment, de produits antirouille, d’ammoniaque ou d’hydroxyde de sodium (soude), car la surface peinte pourrait se tacher.

PLAFOND DU FOUR À MICRO-ONDES

L’élément de cuisson au gril ne nécessite pas un nettoyage sachant que la chaleur intense brûle toute projection de nourriture. Cependant, la paroi supérieure au-dessus de l’élément de cuisson au gril nécessite un nettoyage régulier.

Méthode de nettoyage :

� Eau tiède, détergent doux et éponge.

Nettoyage :

1. Pousser doucement le cordon de fixation vers l’arrière de la

paroi supérieure puis l’abaisser pour dégager l’élément de cuisson au gril.

2. Abaisser l’avant de l’élément de cuisson au gril pour accéder

à la paroi supérieure et nettoyer.

3. Soulever à nouveau l’élément de cuisson au gril puis

réinstaller le cordon de fixation à son emplacement d’origine.

Toujours remettre l’élément de cuisson au gril en position pour la cuisson après le nettoyage.

ACCESSOIRES ALIMENTÉS (sur certains modèles)

Afin d’éviter d’endommager la surface antiadhésive, ne pas utiliser de nettoyants abrasifs, de tampons en laine d’acier, de chiffons de lavage rêches ou d’essuie-tout abrasifs. Les éclaboussures alimentaires doivent être nettoyées une fois l’accessoire alimenté refroidi.

Méthode de nettoyage :

� Savon, eau et chiffon doux ou éponge :

Essuyer l’élément chauffant lorsqu’il est froid. Tous les accessoires peuvent être nettoyés à l’aide d’une eau chaude savonneuse et d’un chiffon doux ou d’une éponge.

� Lave-vaisselle :

Le plateau inférieur, l’accessoire de gril, la pierre de cuisson et le cuiseur-vapeur peuvent être lavés au lave-vaisselle.

� Nettoyant affresh

Les taches tenaces de la pierre de cuisson peuvent être nettoyées à l’aide de bicarbonate de soude et d’une éponge douce et robuste. Frotter la crème sur la surface avec un essuie-tout ou un linge doux humide. Continuer de frotter jusqu’à ce que la pellicule blanche disparaisse.

Consulter le guide d’utilisation de l’accessoire alimenté pour four intelligent pour obtenir des instructions détaillées.

Nettoyant pour table de cuisson :

PLATEAU ROTATIF

Remettre le plateau rotatif en place immédiatement après le nettoyage. Ne pas faire fonctionner le four à micro-ondes lorsque le plateau rotatif est enlevé.

Méthode de nettoyage :

� Nettoyant doux et tampon à récurer � Lave-vaisselle

PLAT À CROUSTILLER

Afin d’éviter d’endommager le plat brunisseur, ne pas l’immerger ou le rincer sous l’eau tant que le plat à croustiller est encore chaud. Ne pas utiliser de tampons en laine d’acier.

Méthode de nettoyage :

� Eau tiède, détergent doux et éponge. Les zones très sales

peuvent être nettoyées avec un tampon à récurer et un nettoyant doux

� Lave-vaisselle

PLAQUE DE CUISSON

� Lave-vaisselle

KITCHENAID™ CUISEUR-VAPEUR

� Lave-vaisselle

SUPPORT ET ROULETTES DU PLATEAU ROTATIF, AXE ET POIGNÉE DU PLAT À CROUSTILLER

� Lave-vaisselle

AVERTISSEMENT

Risque de décharge électrique

Ne pas plonger l’élément chauffant dans l’eau ou le placer au lave-vaisselle.

Le non-respect de cette instruction peut causer un décès ou une décharge électrique.

Ne pas faire tremper ou immerger l’élément chauffant.

Programme d’autonettoyage

WARNING

Risque de brûlures

Ne pas toucher le four au cours du programme d’autonettoyage.

Garder les enfants loin du four au cours du programme d’autonettoyage.

Le non-respect de ces instructions peut causer des brûlures.

IMPORTANT : La santé de certains oiseaux est très sensible aux

émanations qui surviennent durant le programme d’autonettoyage. L’exposition aux émanations peut entraîner la mort de certains oiseaux. Toujours déplacer les oiseaux dans une autre pièce fermée et bien aérée.

Procéder à l’autonettoyage du four avant qu’il ne devienne très sale. Les saletés intenses nécessitent un nettoyage plus long et dégagent plus de fumée.

Veiller à ce que la cuisine soit bien aérée pendant le programme d’autonettoyage afin d’aider à éliminer la chaleur, les odeurs et la fumée.

Ne pas obstruer le ou les évents du four durant le programme d’autonettoyage. L’air doit pouvoir circuler librement. Voir la

section « Évents du four » du Guide de démarrage rapide. Ne pas nettoyer, frotter, endommager ou déplacer le joint

d’étanchéité de la porte du four. Le joint de la porte est essentiel pour une bonne étanchéité.

Préparation du four

� Sortir du four la lèchefrite, les grilles et les ustensiles de

cuisson au four et, sur certains modèles, la sonde thermométrique.

� Sortir les grilles du four pour les garder brillantes et pour

qu’elles glissent facilement. Voir la section « Nettoyage général » pour plus de renseignements.

� Enlever tout papier d’aluminium du four; celui-ci risquerait de

brûler ou de fondre et d’endommager le four.

� Nettoyer manuellement l’intérieur de la porte et une zone de

/2po (3,8 cm) sur le pourtour du cadre de la cavité du four, en prenant soin de ne pas déplacer ni plier le joint d’étanchéité. Cette section ne devient pas assez chaude au cours du programme d’autonettoyage pour éliminer la saleté. Ne pas laisser d’eau, de nettoyant, etc. pénétrer dans les fentes du cadre de la porte. Nettoyer avec un chiffon humide.

� Essuyer toute saleté décollée afin de réduire la fumée et

d’éviter les dommages. À des températures élevées, les aliments réagissent avec la porcelaine. Cette réaction peut causer des taches, des attaques, des piqûres ou de légères taches blanches. Ceci est normal et n’affecte pas la performance de cuisson.

Comment fonctionne le programme IMPORTANT :

Le chauffage et le refroidissement de la porcelaine sur l’acier dans le four peuvent causer une décoloration, une perte de lustre, des fissures minuscules et des craquements.

Le programme d’autonettoyage utilise des températures très élevées, brûlant les saletés pour les réduire en cendre.

Les durées de nettoyage suggérées sont de 3 h pour les saletés légères, 4 h pour les saletés moyennes, et 5 h pour les saletés moyennes à intenses (incluant 30 minutes de refroidissement).

Lorsque le four a complètement refroidi, retirer la cendre avec un chiffon humide. Afin d’éviter de briser le verre, ne pas appliquer de chiffon humide et froid sur la partie interne du hublot de la porte avant qu’il n’ait complètement refroidi.

Les lampes du four ne fonctionnent pas durant le programme d’autonettoyage.

Sur les modèles à double four, seul un four à la fois peut effectuer un autonettoyage. Lorsqu’un four effectue un programme d’autonettoyage, l’autre four ne peut pas être réglé ni allumé.

REMARQUE : Le four possède un moteur de ventilateur de refroidissement à deux vitesses. Pendant le programme d’autonettoyage, les ventilateurs fonctionneront à la vitesse la plus élevée pour augmenter le flux d’air et faciliter l’évacuation de l’air chaud par les évents du four. Une augmentation du bruit peut être constatée pendant et après le programme d’autonettoyage jusqu’au refroidissement du four.

Démarrage l’autonettoyage

Avant l’autonettoyage, s’assurer que la porte est complètement fermée sinon elle ne se verrouillera pas et le programme ne commencera pas. Lorsque le four est verrouillé, les portes du four ne peuvent être ouvertes. Pour éviter d’endommager les portes, ne pas les forcer ouvertes lorsqu’elles sont verrouillées.

1. Appuyer sur la touche Tools (outils).

2. Sélectionner l’icône SelfClean (autonettoyage).

(Sur les modèles à four double) : Sélectionner la cavité supérieure ou la cavité inférieure.

3. Sélectionner le type d’autonettoyage : Vapeur : 1 heure : Nettoyer après de légers déversements

quotidiens à l’aide de la chaleur inférieure et de 1 d’eau (295,74 mL).

Température élevée : 4 heures : Programme de 3 heures + 1 heure de refroidissement.

Température élevée : 5 heures : Programme de 4 heures + 1 heure de refroidissement.

Température élevée : 6 heures : Programme de 5 heures + 1 heure de refroidissement.

4. Suivre les directives à l’écran pour préparer le four.

5. Sélectionner START (mise en marche) pour commencer le

processus de nettoyage.

Sélectionner DELAY START (mise en marche différée) pour commencer le programme d’autonettoyage à un autre moment. Voir la section « Mise en marche différée du programme d’autonettoyage ».

Les portes du four se verrouillent automatiquement. REMARQUE : La porte peut ne pas se verrouiller

immédiatement après la mise en marche du programme d’autonettoyage.

Lorsque le programme d’autonettoyage est terminé et que le four est froid, les portes du four se déverrouillent.

6. Lorsque le four a complètement refroidi, retirer la cendre avec un chiffon humide.

/4tasse

Pour différer l’autonettoyage

Suivre les étapes 1 à 4 présentées ci-dessus, puis :

1. Sélectionner DELAY START (mise en marche différée) ou

DELAY (différer).

2. Sélectionner l’heure de départ du programme d’autonettoyage

en naviguant de gauche à droite.

3. Sélectionner START DELAY (démarrer la mise en marche

différée). Les portes du four vont se verrouiller automatiquement après

le début du compte à rebours. Lorsque le programme d’autonettoyage est terminé et que le

four est froid, les portes du four se déverrouillent.

4. Lorsque le four a complètement refroidi, retirer la cendre avec

un chiffon humide.

Pour arrêter le programme d’autonettoyage à tout moment

Appuyer sur la touche Cancel (annuler) du clavier four pour les modèles à four simple ou des claviers pour les modèles de four double. Si la température du four est trop élevée, la porte reste verrouillée. Elle ne se déverrouille pas tant que le four n’a pas refroidi.

Steam Clean (nettoyage à la vapeur) (sur certains modèles)

La fonction de nettoyage à la vapeur est conçue pour un nettoyage léger de la cavité inférieure sur les modèles équipés d’un élément de cuisson dissimulé dans le four.

Ne pas utiliser de nettoyants à four. Laisser le four refroidir et atteindre la température ambiante avant

d’utiliser le programme de nettoyage à la vapeur. Si la température de la cavité du four est supérieure à 200 °F (93 °C), la fonction de nettoyage à la vapeur ne s’active pas. Elle attendra que la température soit moins élevée.

Retirer les grilles et accessoires de la cavité du four. Pour de meilleurs résultats, utiliser 10 oz (295,7 mL) d’eau

distillée ou filtrée. La fonction de nettoyage à la vapeur fonctionne pendant environ

1 heure. Un signal sonore sera émis à la fin du programme. IMPORTANT : Puisque l’eau dans le fond du four est chaude, ne

pas ouvrir la porte du four pendant le cycle de nettoyage à la vapeur.

Toucher Oven Cancel (annulation de la fonction d’alimentation du four) ou Upper/Lower (supérieur/inférieur) sur les modèles à four double pour mettre fin au cycle en tout temps. L’affichage de l’heure est rétabli.

Conseils utiles

� Une fois le programme de nettoyage à la vapeur terminé et le

four complètement refroidi, essuyer l’eau restante dans le fond du four à l’aide d’une éponge ou d’un linge.

� Essuyer toute humidité présente dans l’intérieur du four, les

parois latérales internes de la cavité du four et la table de cuisson.

� Utiliser une brosse à poils doux ou un ustensile de récurage en

nylon pour essuyer l’intérieur du four. Ceci pourra être utile pour les taches les plus tenaces.

� Il est recommandé d’utiliser une eau distillée ou filtrée, car

l’eau du robinet peut laisser des dépôts minéraux sur le fond du four. Utiliser un linge imbibé de vinaigre ou de jus de citron pour retirer tout dépôt de minéraux qui peut être présent après le programme de nettoyage à la vapeur.

� Si le four est très sale, utiliser le programme d’autonettoyage.

Le programme de nettoyage à la vapeur peut être utilisé pour éliminer la majorité des débris, ce qui rendra le programme d’autonettoyage plus efficace.

Nettoyage à la vapeur :

1. Ouvrir la porte du four sélectionné et retirer les grilles et

accessoires de la cavité.

2. Verser 10 oz (295,7 mL) d’eau distillée ou filtrée dans le fond du four. Fermer ensuite la porte du four.

3. Appuyer sur la touche Tools (outils). Sur les modèles à four double : Sélectionner la cavité

supérieure ou la cavité inférieure.

4. Sélectionner STEAM CLEAN (nettoyage à la vapeur).

5. Sélectionner START (mise en marche).

6. Après environ 1 heure, une tonalité résonnera pour signaler

que le programme est terminé. Toucher Oven Cancel (annulation de la fonction d’alimentation du four) ou Upper/Lower (supérieur/inférieur) sur les modèles à four double pour effacer l’écran.

7. Lorsque le four a complètement refroidi, éponger l’excédant d’eau à l’aide d’une éponge ou d’un linge, puis essuyer l’intérieur du four. Au besoin, utiliser un tampon à récurer en cuivre non abrasif pour retirer les souillures tenaces.

INSTRUCTIONS D’INSTALLATION SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous

Outils nécessaires

� Tournevis à tête cruciforme � Ruban à mesurer � Perceuse manuelle ou électrique (pour installation dans une

armoire)

� Foret de 1 po (2,5 cm) (pour installation dans une armoire) � Niveau � Tournevis à tête plate

Pièces fournies

� Vis no 8-14 x 3/4 po (1,9 cm) (2) � Vis à tête cruciforme no 8-18 x 3/8 po (9,5 mm) – plaque de

protection de l’évent inférieur (2)

� Vis à tête cruciforme no 8-18 x 3/8 po (9,5 mm) – garniture de

l’évent inférieur (2)

� Vis à tête hexagonale no 8-18 x 3/8 po (9,5 mm) – pieds en

plastique (4)

� Pied arrière (2) � Pieds avant (2) � Protecteur de l’évent inférieur � Garniture de l’évent inférieur

Pièces nécessaires

� Ensemble de déflecteurs (sur certains modèles) (pour

l’installation des fours au-dessus d’un tiroir de réchauffage ou pour les fours installés en affleurement avec une armoire) : Voir la section des informations de commande en ligne du guide de démarrage rapide.

Consulter les codes locaux. Vérifier l’alimentation électrique existante. Voir la section « Spécifications électriques ».

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié

REMARQUE : S’assurer d’acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se peut que l’installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur. � Respecter les dimensions indiquées pour les ouvertures à

découper dans les armoires. Ces dimensions tiennent compte des dégagements de séparation nécessaires pour le four.

� L’espace d’installation dans un encastrement doit permettre la

formation d’une enceinte complète autour de la partie encastrée du four.

� Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section « Spécifications électriques ».

� Le boîtier de connexion doit être situé 3 po (7,6 cm) maximum

au-dessous de la surface d’appui lorsque le four est installé dans une armoire murale. Un trou d’un diamètre minimum de 1 po (2,5 cm) doit avoir été percé dans l’angle arrière gauche ou arrière droit de la surface de support pour le passage du câble d’alimentation de l’appareil jusqu’au boîtier de connexion.

� La surface de support du four doit être robuste, horizontale et

en affleurement avec le bas de l’ouverture découpée dans l’armoire. Le plancher doit être capable de supporter un poids total (four à micro-ondes et four encastré) de 253 lb (115 kg) pour les modèles de 27 po (68,6 cm) ou 280 lb (127 kg) pour les modèles de 30 po (76,2 cm).

IMPORTANT: Pour éviter d’endommager les armoires, consulter le constructeur de la maison ou le fabricant des armoires pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d’autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximums permises de 194 °F (90 °C) pour les armoires en bois.

Dimensions de l’armoire – Ensemble four électrique/four à micro-ondes encastré

Installation standard

Modèles : 27 po (68,6 cm)

A. 27 po (68,6 cm) de largeur

minimum pour l’armoire

B. Du sommet de la découpe au

bas de la porte de l’armoire supérieure : 1

C. 19

/4po (48,9 cm) du fond de l’encastrement au plancher (recommandé).

7,5 po à 19 48,9 cm) du fond de la découpe au plancher (accessible).

D. 25

/2po (64,8 cm) minimum de largeur pour l’ouverture découpée

E. 1

/2po (3,8 cm) minimum entre le bas de l’encastrement et le haut de la porte de l’armoire supérieure

F. Hauteur recommandée de la

découpe : 41

G. 24 po (60,7 cm) de profondeur

de découpe

/4po (3,2 cm)

/4po (19,1 cm à

/16po (105 cm)*

*REMARQUE : Pour les combinaisons four à micro-ondes/four, la hauteur de la découpe peut être comprise entre 41 (104,5 cm) et 41

/2po (105,6 cm).

Modèles : 30 po (76,2 cm)

A. 30 po (76,2 cm) de largeur

minimum pour l’armoire

B. Du sommet de la découpe au

bas de la porte de l’armoire supérieure : 1

C. 19

/4po (48,9 cm) du fond de l’encastrement au plancher (recommandé).

7,5 po à 19 48,9 cm) du fond de la découpe au plancher (accessible).

D. 28

/2po (72,4 cm) de largeur minimum pour l’ouverture découpée

E. 1

/2po (3,8 cm) minimum entre le bas de l’encastrement et le haut de la porte de l’armoire supérieure

F. Hauteur recommandée de la

découpe : 41

G. 24 po (60,7 cm) de profondeur

de découpe

/4po (3,2 cm)

/4po (19,1 cm à

/16po (105 cm)*

/8po

Installation en affleurement

A A

L’ouverture doit avoir une profondeur minimum de 25 po (63,5 cm).

Ces dimensions donneront un dégagement de 1/4 po (6 mm) au sommet, un dégagement de 1/4 po (6 mm) sur les côtés et un dégagement de 1/8 po (3 mm) au bas du four mural. Les écarts supérieurs et inférieurs ne sont pas nécessaires pour l’installation.

Le côté avant des tasseaux et de la plate-forme sera visible et doit être traité comme une surface de finition.

Vue de face Vue latérale

Modèles : 27 po (68,6 cm)

A. Tasseau supérieur de 3/4 po

(1,9 cm)*

B. 27

/4po (69,2 cm) de largeur minimum d’ouverture intégrée en affleurement

C. 25

/8po (65,7 cm) de largeur minimum pour l’ouverture

D. 43 po (109,2 cm) de hauteur

minimum pour l’ouverture intégrée en affleurement

E. Hauteur recommandée de la

découpe : 42

F. Tasseau latéral de 11/16 po

(1,7 cm)*

G. Recommandé avec pied :

1/4 po (0,6 cm). Dimension autorisée de 15/16 po à

/16po (2,3 cm à 3,5 cm)

sans pieds.

H. Emplacement recommandé

pour la boîte de jonction

I. 4

/8po à 191/4po (11,7 cm à 48,9 cm) du fond de la découpe au plancher

J. 25 po (63,5 cm) de profondeur

minimum pour l’ouverture

*Les tasseaux et les cales d’espacement doivent être encastrés à

/8po (3,5 cm) depuis l’avant du placard.

/2po (107,3 cm)

Modèles : 30 po (76,2 cm)

A. Tasseau supérieur de 3/4 po

(1,9 cm)*

B. 30

/4po (76,8 cm) de largeur minimum d’ouverture intégrée en affleurement

C. 28

/8po (73,3 cm) de largeur minimum pour l’ouverture

D. 43 po (109,2 cm) de hauteur

minimum pour l’ouverture intégrée en affleurement

E. Hauteur recommandée de la

découpe : 42

F. Tasseau latéral de 11/16 po

(1,7 cm)*

G. Recommandé avec pied :

1/4 po (0,6 cm). Dimension autorisée de 15/16 po à

/16po (2,3 cm à 3,5 cm)

sans pieds.

H. Emplacement recommandé

pour la boîte de jonction

I. 4

/8po à 191/4po (11,7 cm à 48,9 cm) du fond de la découpe au plancher

J. 25 po (63,5 cm) de profondeur

minimum pour l’ouverture

/2po (107,3 cm)

Vue de dessus

Modèles : 27 po (68,6 cm)

A. 2 po (5,1 cm) pour la cale

d’espacement sur la profondeur totale de l’ouverture*

B. 25 po (63,5 cm) de profondeur

pour l’ouverture

C. 1

/2po (3,5 cm) pour l’encastrement à partir de l’avant de l’armoire

D. Tasseau latéral de 11/16 po

(1,7 cm)*

*Les tasseaux et les cales d’espacement doivent être encastrés à

/8po (3,5 cm) depuis l’avant du placard.

Modèles : 30 po (76,2 cm)

A. 2 po (5,1 cm) pour la cale

d’espacement sur la profondeur totale de l’ouverture*

B. 25 po (63,5 cm) de profondeur

pour l’ouverture

C. 1

/2po (3,5 cm) pour l’encastrement à partir de l’avant de l’armoire

D. Tasseau latéral de 11/16 po

(1,7 cm)*

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique Appareil relié à la terre. Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si on utilise un conducteur distinct de liaison à la terre et lorsque les codes le permettent, il est recommandé qu’un électricien qualifié vérifie que la liaison à la terre et le calibre des fils sont conformes aux codes locaux.

En cas de doute quant à la qualité de la liaison à la terre du four, consulter un électricien qualifié.

Ce four doit être raccordé à un système permanent, métallique de câblage relié à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Raccordement électrique

Pour installer le four de façon appropriée, il faut établir le type de raccords électriques que l’on utilisera et suivre les instructions de ce document.

� Le four doit être alimenté par une source d’électricité

appropriée (caractéristiques de tension, ampérage et fréquence spécifiées sur la plaque signalétique). Voir l’illustration suivante.

A. Plaque signalétique du numéro de modèle et de série

� Les modèles à 240 V de 7,3 à 9,6 kW (208 V de 6,3 à 8,3 kW)

doivent être alimentés par un circuit indépendant de 40 A. Les modèles à 240 V de 4,9 à 7,2 kW (208 V de 4,3 à 6,2 kW) doivent être alimentés par un circuit indépendant de 30 A. Un modèle à 240 V de 4,8 kW ou moins (208 V de 4,2 kW ou moins) doit être alimenté par un circuit indépendant de 20 A.

� L’emploi d’un disjoncteur est recommandé. � Raccorder l’appareil directement au tableau de distribution par

un câble à conducteur de cuivre et gaine métallique flexible ou gaine non métallique (avec conducteur de liaison à la terre). Voir la section « Raccordement électrique ».

� Le câble flexible du four doit être connecté directement dans le

boîtier de connexion.

� Ne pas couper le conduit. La longueur du conduit fourni est

destinée à faciliter l’entretien/le dépannage éventuel du four.

� L’installateur doit fournir un connecteur de conduit

(homologation UL ou CSA).

� Si le domicile possède un câblage en aluminium, suivre la

procédure ci-dessous : Connecter le câblage en aluminium en utilisant des capuchons

ou des outils spécialement conçus et homologués UL pour raccorder le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/cuivre doivent satisfaire aux prescriptions des codes locaux et de l’industrie, et être conformes aux pratiques de câblage reconnues.

S’assurer que la connexion électrique et le calibre des fils sont appropriés et conformes au National Electrical Code, aux normes ANSI/NFPA 70 – dernière édition, ou aux normes CSA C22.1-94, au Code canadien de l’électricité, Partie 1 et C22.2 No O-M91 – dernière édition, et à tous les codes et règlements locaux. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575.

INSTALLATION

Préparer le four encastré

1. Choisir l’emplacement final pour l’installation du four. Éviter de

percer ou de sectionner le câblage du domicile pendant l’installation.

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l’appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d’autres blessures.

2. Pour éviter d’endommager le plancher, placer le four sur une

feuille de carton avant l’installation. Pour soulever l’appareil, ne pas prendre prise sur la poignée ou sur une autre partie de l’avant du châssis.

3. Ne pas oublier de retirer l’évent inférieur de l’emballage en

mousse du dessus du four.

4. Enlever les matériaux d’emballage et les rubans adhésifs du

four. S’assurer de bien conserver les cornières de protection et autres matériaux pouvant être requis pour l’installation.

5. Enlever le matériel à l’intérieur du sachet de documentation.

6. Retirer et mettre de côté les grilles et autres pièces qui se

trouvent à l’intérieur du four.

7. Approcher le four et la feuille de carton de l’emplacement final

du four.

Enlever la/les porte(s) du four

IMPORTANT : Retirer la porte du four avec les 2 mains. Pour les

fours doubles, répéter le procédé pour chaque porte.

1. Avant de retirer la porte du four, préparer une surface sur

laquelle la poser. Cette surface doit être plate et recouverte d’une couverture douce. On peut aussi utiliser les cornières de l’emballage.

2. Ouvrir complètement la porte du four.

A. Charnières de porte

3. Trouver les loquets de charnière de la porte du four dans les

deux angles de la porte; faire pivoter les loquets de charnière vers la porte du four jusqu’à la position de déverrouillage. Si le loquet de charnière de porte n’est pas complètement tourné (voir la position déverrouillée dans l’illustration), la porte ne se retirera pas correctement.

Loquet de charnière de la porte du four en position de verrouillage

A. Tenir ici pour faire pivoter

4. Commencer à fermer doucement la porte. La porte s’arrêtera

en position partiellement fermée.

Loquet de charnière de la porte du four en position de déverrouillage

Raccordement électrique

IMPORTANT : Pour une installation en affleurement, avant

d’effectuer le raccordement électrique, les pieds du four ou les cales doivent être installés pour permettre à l’ensemble four à micro-ondes/four d’être installé dans la hauteur de découpe recommandée. Veuillez communiquer avec le service pour obtenir des pieds qui vous seront livrés gratuitement.

AVERTISSEMENT

Risque de décharge électrique Déconnecter la source de courant électrique avant

l’entretien. Utiliser du fil de cuivre de calibre 8. Relier le four à la terre. Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

5. Saisir les bords de la porte du four avec les 2 mains. Fermer

la porte du four légèrement dépassé la position d’arrêt pour réduire la charge supportée par les loquets, puis tirer la porte de four vers le haut.

6. Tirer la porte du four vers soi et enlever la porte. Si

nécessaire, basculer doucement la porte d’un côté et de l’autre en la tirant.

7. Garder la porte du four à part sur la surface de travail couverte

en la faisant reposer sur sa poignée.

8. Pour continuer l’installation du four, aller à la section

« Positionnement des pieds du four pour des ouvertures d’encastrement dans l’armoire ».

Le câblage d’alimentation de ce four comporte un conducteur neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre connecté à la caisse.

1. Débrancher l’alimentation.

2. Placer le conduit de câble flexible depuis le four jusqu’à

l’espace d’installation dans l’armoire.

3. Le cas échéant, enlever le couvercle du boîtier de connexion.

4. Installer un connecteur de conduit (homologation UL ou CSA)

sur le boîtier de connexion.

A. Connecteur de conduit (homologation UL ou CSA)

5. Acheminer le conduit de câble flexible depuis le four jusqu’au

boîtier de connexion – utiliser un connecteur de conduit (homologation UL ou CSA).

6. Serrer les vis sur le connecteur de conduit.

7. Voir le « Tableau des options de raccordement électrique »

pour terminer l’installation correspondant à votre type de raccordement électrique.

Tableau des options de raccordement électrique

1/2 po

(1,3 cm)

1/2 po

(1,3 cm)

B C

Si le domicile comporte : Voir la section :

4 conducteurs

Câble à 4 conducteurs depuis l’alimentation électrique du domicile

Câble à 3 conducteurs depuis l’alimentation électrique du domicile – É.-U. seulement

IMPORTANT : Utiliser le câble à 3 conducteurs depuis

l’alimentation électrique du domicile lorsque les codes locaux autorisent un tel raccordement.

3 conducteurs

Câble à 3 conducteurs depuis l’alimentation électrique du domicile

Câble à 4 conducteurs depuis l’alimentation électrique du domicile

IMPORTANT : Utiliser le câble à 4 conducteurs provenant de

l’alimentation électrique du domicile aux États-Unis lorsque les codes ne permettent pas la mise à la terre par l’intermédiaire du conducteur neutre, en cas de nouvelle installation avec alimentation par un circuit secondaire (1996 NEC), dans les résidences mobiles et les véhicules récréatifs, dans une nouvelle construction et au Canada.

A. Câble depuis le point de

distribution du domicile B. Boîtier de connexion C. Conducteur noir D. Conducteur blanc E. Conducteur vert (ou nu) de

liaison à la terre (depuis le

four)

F. Câble flexible à 4 conducteurs

depuis le four G. Conducteurs rouges H. Connecteurs de fils

(homologation UL) I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (C) avec un

capuchon de connexion (homologation UL).

2. Connecter les 2 conducteurs blancs (D) et le conducteur vert

(ou nu) de liaison à la terre (du câble du four) avec un capuchon de connexion (homologation UL).

3. Connecter ensemble les 2 connecteurs rouges (G) avec un

capuchon de connexion (homologation UL).

4. Installer le couvercle du boîtier de connexion.

A. Câble depuis le point de

distribution du domicile B. Conducteur noir C. Conducteurs rouges D. Câble flexible à 4 conducteurs

depuis le four E. Boîtier de connexion

F. Conducteur blanc G. Connecteurs de fils

(homologation UL)

H. Connecteurs verts (ou nus) de

liaison à la terre

I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (B) avec un

capuchon de connexion (homologation UL).

2. Connecter ensemble les 2 conducteurs rouges (C) avec un

capuchon de connexion (homologation UL).

3. Connecter ensemble les 2 connecteurs blancs (F) avec un

capuchon de connexion (homologation UL).

4. Connecter le conducteur vert (ou nu) de liaison à la terre (H)

du câble du four au conducteur vert (ou nu) de liaison à la

terre dans le boîtier de connexion – utiliser un capuchon de

connexion (homologation UL).

5. Installer le couvercle du boîtier de connexion.

Installation du four

1. À l’aide de deux personnes ou plus, soulever partiellement le

four dans l’ouverture de l’armoire. Utiliser l’ouverture du four

comme zone de prise.

REMARQUE : Pousser le four pour l’introduire dans l’armoire

en poussant contre la zone du joint du four sur le châssis

avant. Ne pas pousser contre les bords externes.

2. Pousser contre la zone du joint du châssis avant pour

introduire le four dans l’armoire, jusqu’à ce que la surface

arrière du châssis avant soit au contact de la paroi avant de

l’armoire.

5. La garniture de l’évent inférieur et le protecteur de l’évent

inférieur sont expédiés dans l’emballage en mousse du dessus du four.

� Aligner l’onglet du protecteur de l’évent inférieur (B) avec

le châssis du four (A) comme illustré.

� Avec une vis no 8-18 x 3/8 po (9,5 mm) (C) pour chaque

côté de l’onglet l’écran de l’évent inférieur (B), fixer solidement l’évent au châssis du four (A).

3. Pousser complètement le four dans l’armoire et centrer le four

dans la cavité de l’armoire.

4. Fixer solidement le four à l’armoire à l’aide des vis

no 8-14 x 3/4 po fournies.

Insérer les vis dans les trous de la garniture noire en les

alignant avec les trous du châssis du four. Ne pas serrer

excessivement les vis.

Châssis du four

B. Onglet du

protecteur d’évent inférieur

C. Vis no 8-18 x 3/8 po

(9,5 mm)

Châssis du four

B. Trou de la garniture latérale C. Pièce de la garniture latérale

6. Une fois le protecteur de l’évent inférieur installé.

DBE

� Aligner la languette de la garniture de l’évent inférieur (B)

avec le châssis du four (A) comme illustré.

� Avec une vis no 8-18 x 3/8 po (9,5 mm) (C) pour chaque

côté de l’onglet de la garniture (B), alignez le rebord supérieur de l’onglet de la garniture inférieure (E) avec le rebord du récepteur de la charnière (D) comme illustré.

� Serrer la garniture de l’évent inférieur de façon sécuritaire

au châssis du four (A).

12. Le tableau d’affichage s’allume brièvement et « PF » devrait

apparaître sur l’affichage.

13. Si le tableau d’affichage ne s’allume pas, se reporter à la

section « Garantie ».

14. Si le code d’anomalie F9E0 s’affiche au moment de la mise

sous tension de l’appareil, c’est que l’appareil est mal raccordé au boîtier de connexion ou au panneau de distribution. Communiquer avec un électricien qualifié pour vérifier l’alimentation électrique de la maison et le raccordement de l’appareil au boîtier de connexion ou au panneau de distribution (consulter la section Options de raccordement électrique).

Positionnement des pieds du four

Les pieds du four doivent être installés pour permettre à l’ensemble four/four à micro-ondes d’être encastré ou installé de façon standard lorsque la hauteur de la découpe est de

/2(107,9 cm) ou plus.

REMARQUE : Ne pas retirer les cales d’espacement.

A. Châssis du

four

B. Onglet de la

garniture

C. Vis no 8-18 x 3/8 po

(9,5 mm)

D. Rebord du récepteur de la

charnière

E. Rebord supérieur de

l’onglet de la garniture inférieure

7. Réinstaller les grilles du four.

8. Réinstaller la porte du four. Voir la section « Réinstaller la ou

les portes du four ».

9. Vérifier que la porte s’ouvre et se ferme facilement. Si ce n’est

pas le cas, répéter la procédure pour enlever et reposer la

porte. Voir la section « Préparer le four encastré ».

10. Répéter cette procédure pour la porte du four inférieur. IMPORTANT : Pour que le four fonctionne correctement, vérifier

que l’espace entre le bas de la garniture de la porte et la garniture de l’évent inférieur est d’au moins 1/4 po (6,4 mm).

11. Rebrancher l’alimentation.

A. Cales d’espacement

1. À l’aide d’au moins 2 personnes, placer l’appareil sur sa partie

arrière, sur une surface couverte.

2. Installer un pied sur la cale d’espacement arrière gauche avec

une vis no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Positionner le pied de façon à ce que le côté

long du pied soit orienté vers le sommet du four.

A. Cales B. Pied C. Vis no 8-18 x 3/8 po (9,5 mm)

3. De la même manière, installer un pied sur le coin arrière droit

du four.

4. Installer un pied avant sur la cale d’espacement avant gauche

avec une vis no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Positionner le pied de façon à ce que le côté

long du pied soit orienté vers l’intérieur du four.

6. À l’aide d’au moins 2 personnes, placer le four en position

verticale.

7. Passer à la section « Raccordement électrique » des

instructions d’installation fournies avec le four encastré.

A. Pied avant B. Vis no 8-18 x 3/8 po (9,5 mm) C. Cale

5. De la même manière, installer un pied avant sur le coin avant

droit du four.

Installation de l’ensemble de déflecteurs

Sur les modèles de four simple et double installé au-dessus d’un tiroir-réchaud ou pour les fours installés en affleurement avec une armoire, un ensemble de déflecteurs pour tiroir-réchaud doit être installé. Voir la section « Outils et pièces » pour des renseignements sur le processus de commande.

Pièces fournies avec l’ensemble de déflecteurs

A. 4 vis à tête cruciforme uniquement – 2 vis pour

dimension de 27 po (68,6 cm)

B. Déflecteur (1)

Installation de l’ensemble de déflecteurs

1. Installer le déflecteur (B) sur la pièce d’évent inférieure (D) à

l’aide de deux vis no 8-18 x 1/4 po (6,4 mm) de chaque côté.

REMARQUE : Sur les modèles de 27 po (68,6 cm), utiliser

une seule vis no 8-18 x 1/4 po (6,4 mm) de chaque côté.

Réinstallation de la/des porte(s) du four

1. Saisir les bords latéraux de la porte par le milieu avec les

deux mains. Se placer face à la cavité du four.

2. Repérer les encoches situées de chaque côté de la cavité du

four pour les loquets de charnière de la porte.

A. Encoche située dans la cavité du four pour le loquet

de charnière de la porte

3. Saisir les bords de la porte du four avec les 2 mains. Avec un

angle de 45°, insérer les charnières en même temps et pousser la porte du four dans les fentes de la cavité du four pour la réinstaller. Si nécessaire, basculer doucement la porte d’un côté et de l’autre en la poussant.

A. Vis no

8-18 x 1/4 po (6,4 mm)

B. Déflecteur

2. Aligner la languette de l’évent (B) avec le châssis du four (A)

comme dans l’illustration suivante.

3. Avec une vis no 8-18 x 3/8 po (9,5 mm) (E) pour chaque côté

du support de l’évent (B), fixer solidement l’évent au four.

C. Pièce d’évent supérieure D. Pièce d’évent inférieure

4. S’assurer que les encoches de charnière de la porte sont

engagées au fond des fentes de la cavité du four.

IMPORTANT : Ne pas fermer la porte à cette étape pour ne pas endommager la charnière de la porte.

5. Abaisser la porte du four jusqu’à ce qu’elle soit complètement

ouverte. Si la porte du four ne s’ouvre pas complètement à un angle de 90°, répéter les étapes 1 à 3.

A. Châssis du four B. Onglet de l’évent C. Évent du four

D. Déflecteur E. Vis no 8-18 x 3/8 po (9,5 mm)

6. Identifier les loquets de charnière de la porte du four dans les

angles de la porte; faire pivoter les loquets de charnière vers

la cavité du four jusqu’à la position de verrouillage.

A. Position

déverrouillée

7. Après que les charnières de la porte ont été verrouillées,

fermer doucement la porte. La fermeture de la porte ne doit

pas être forcée.

8. Une fois les charnières correctement installées et la porte

fermée, l’espace entre la porte et le tableau de commande

doit être égal. Si l’un des côtés de la porte du four est plus bas

que l’autre, la charnière de ce côté-ci n’est pas correctement

installée.

B. Position verrouillée

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Éliminer/recycler tous les matériaux d’emballage.

4. Pour le nettoyage du four, lire la section « Entretien et

réparation du four à micro-ondes ».

Vérifier le fonctionnement d’un four simple et double

1. Mettre l’appareil sous tension.

2. Avant la première utilisation, choisir la langue, régler l’horloge

et toute autre préférence réglable, le cas échéant. Consulter

le « Guide de commande » en ligne pour plus de

renseignements.

3. Lancer un programme de cuisson au gril.

REMARQUE : Au cours des premières utilisations du four, il

est normal qu’il dégage des odeurs et de la fumée.

4. Attendre 5 minutes, puis vérifier la chaleur.

Si le four ne fonctionne pas, vérifier ce qui suit :

� Le fusible domestique est intact et bien visé ou le

disjoncteur n’est pas ouvert.

� La prise de courant est correctement alimentée.

� Consulter la section « Dépannage » en ligne.

5. Placer la grille coulissante SatinGlide

ainsi que les accessoires dans la position de grille du bas pour

s’assurer que la bonne grille accessoire se trouve au fond.

6. Pour les fours doubles, appuyer sur

UPPER CANCEL/LOWER CANCEL (annulation

four supérieur/annulation four inférieur). Pour les fours

simples, appuyer sur CANCEL (annulation).

™ pour four intelligent,

Pour obtenir de l’assistance ou une visite de service :

Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

Vérifier le fonctionnement du four à micro-ondes

1. Remplir un récipient adapté aux micro-ondes avec 1 tasse

(250 mL) d’eau et placer le récipient dans le four à micro-ondes. Bien fermer la porte.

2. Appuyer sur MICROWAVE (four à micro-ondes).

3. Sélectionner une méthode de cuisson.

4. Régler le four à micro-ondes pour une durée de cuisson de

2 minutes.

5. Appuyer sur START (mise en marche). La lampe intérieure du

four à micro-ondes doit s’allumer et la durée de cuisson restante doit s’afficher.

Lorsque l’afficheur indique « 1:00 », ouvrir la porte du four à micro-ondes. La cuisson par micro-ondes devrait cesser. Bien fermer la porte. La lampe intérieure du four à micro-ondes doit s’éteindre.

6. Appuyer sur START (mise en marche). Le four à micro-ondes

doit commencer la cuisson et la lampe intérieure du four à micro-ondes doit être allumée.

Laisser le four à micro-ondes terminer la durée de cuisson. Un signal sonore retentit quatre fois à la fin de la durée de cuisson et le four à micro-ondes s’éteint.

7. Ouvrir la porte du four à micro-ondes et retirer lentement le

récipient. L’eau dans le contenant doit être chaude.

Pour obtenir de l’assistance ou une visite de service :

Consulter le guide de démarrage rapide pour obtenir les coordonnées ou communiquer avec le marchand chez qui le four et le four à micro-ondes ont été achetés.

SEGURIDAD DE LA COMBINACIÓN DE HORNO MICROONDAS/HORNO

INTEGRADO

Su seguridad y la de los demás son muy importantes.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted

y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Usted puede morir o sufrir una lesión grave si no sigue de inmediato las instrucciones.

Si no sigue las instrucciones, puede morir o sufrir una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga

precauciones básicas, entre ellas las siguientes: � Instalación correcta: el electrodoméstico, cuando se

instale, deberá conectarse a tierra de acuerdo con los códigos locales, o en la ausencia de códigos locales, con el

Código Nacional Eléctrico, ANSI/NFPA 70 o el Código Canadiense de Electricidad, CSA C22.1-02. En Canadá, el

electrodoméstico se debe conectar a tierra de acuerdo con el Código Canadiense de Electricidad. Cerciórese de que la instalación y puesta a tierra del electrodoméstico sean efectuadas adecuadamente por un técnico calificado.

� Nunca use el electrodoméstico como calefacción de una

habitación.

� No deje a los niños solos: no se debe dejar a los niños sin

supervisión en el área donde el electrodoméstico esté en uso. Jamás se les debe permitir que se sienten ni se paren en parte alguna del electrodoméstico.

� Use ropa apropiada: nunca debe ponerse ropa holgada o

que quede colgando mientras esté usando el electrodoméstico.

� Servicio del usuario: no repare ni reemplace pieza alguna

del electrodoméstico a menos que se recomiende específicamente en el manual. Cualquier otro servicio se debe dejar en las manos de un técnico competente.

� Almacenaje en o sobre el electrodoméstico: los materiales

inflamables no deben almacenarse en el horno o cerca de las unidades exteriores.

� Este electrodoméstico no ha sido diseñado para almacenar

objetos.

� No use agua en incendios provocados por grasa: el

incendio o la llama o use un extinguidor de tipo espuma o químico seco.

� No use piezas de repuesto que no hayan sido

recomendadas por el fabricante (por ejemplo, piezas hechas en casa con una impresora 3D).

� Use solo agarradores que estén secos: los agarradores

húmedos o mojados en las superficies calientes pueden ocasionar quemaduras por vapor. No deje que el agarrador toque los elementos calefactores calientes. No use una toalla ni otros paños voluminosos.

� Tenga cuidado al abrir la puerta: deje que salga el aire

caliente o el vapor antes de quitar o volver a colocar alimentos.

� NO TOQUE LOS ELEMENTOS CALEFACTORES NI LAS

SUPERFICIES INTERIORES DEL HORNO: los elementos calefactores podrían estar calientes, incluso si su color es oscuro. Las superficies interiores de un horno se calientan lo suficiente como para causar quemaduras. Durante y después del uso, no toque, ni deje que la ropa u otros materiales inflamables entren en contacto con los elementos de calentamiento o las superficies interiores del horno hasta que hayan tenido tiempo suficiente para enfriarse. Otras superficies del electrodoméstico pueden calentarse lo suficiente como para causar quemaduras, entre esas superficies están los elementos de la bobina y de la superficie de cocción, los orificios de ventilación del horno y las superficies cercanas a esos orificios, las puertas del horno y las ventanas de las puertas del horno.

� No ponga a calentar recipientes de alimentos cerrados: la

acumulación de presión puede hacer que el recipiente explote y ocasione lesiones.

� Mantenga los ductos de ventilación del horno sin

obstrucciones.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga

precauciones básicas, entre ellas las siguientes: � Colocación de las parrillas del horno: siempre coloque las

parrillas del horno en el lugar deseado mientras el horno esté frío. Si es necesario mover la parrilla mientras el horno está caliente, no deje que la agarradera entre en contacto con la resistencia caliente del horno.

Para los hornos con autolimpieza:

� PRECAUCIÓN: NO DEJE ALIMENTOS O UTENSILIOS

PARA COCINAR, ETC., EN EL HORNO DURANTE EL MODO DE FUNCIONAMIENTO AUTOLIMPIEZA PIROLÍTICA.

� No limpie la junta de la puerta: la junta de la puerta es

esencial para un cierre hermético. Deberá tenerse cuidado de no frotar, dañar ni mover la junta.

� No use revestimiento protector para forrar el horno ni

productos de limpieza comerciales para horno a menos que estén certificados para el uso en hornos con autolimpieza.

� Limpie solamente las partes enlistadas. � Antes de hacer la autolimpieza del horno, quite la charola

para asar a la parrilla y otros utensilios y limpie todos los derrames excesivos.

Para estufas y hornos inteligentes habilitados:

� Operación remota: este electrodoméstico es configurable

para autorizar la operación remota en cualquier momento. No almacene materiales inflamables o artículos sensibles a la temperatura en el interior, en o cerca de la superficie del electrodoméstico.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Al utilizar aparatos eléctricos, se deben seguir siempre las precauciones básicas de seguridad, entre las que se incluyen las siguientes:

ADVERTENCIA: Para minimizar el riesgo de quemaduras, choque eléctrico, incendio, lesiones a las personas o exposición a

energía de microondas excesiva: � Lea todas las instrucciones antes de usar el

electrodoméstico.

� Lea y siga las “PRECAUCIONES PARA EVITAR LA

POSIBLE EXPOSICIÓN A ENERGÍA DE MICROONDAS EXCESIVA” específicas que se muestran en este manual.

� Este electrodoméstico debe estar conectado a tierra.

Conéctelo solamente a un contacto debidamente conectado a tierra. Consulte las “INSTRUCCIONES DE CONEXIÓN A TIERRA” que se muestran en esta sección.

� Instale o ubique este electrodoméstico solo según las

instrucciones de instalación proporcionadas.

� Algunos productos, como los huevos enteros y los

contenedores cerrados (por ejemplo, frascos de vidrio cerrados), pueden explotar y no deben calentarse en este horno.

� Utilice este electrodoméstico solo para su uso previsto

como se indica en este manual. No utilice químicos corrosivos o vapores en este electrodoméstico. Este tipo de horno está diseñado específicamente para calentar, cocinar o secar alimentos. No está diseñado para uso de laboratorio ni industrial.

� Como con cualquier aparato, si lo utilizan niños es

necesario supervisarlo constantemente.

� No encienda el electrodoméstico si el cable o enchufe se

encuentran dañados, no están funcionando adecuadamente o han sufrido daños o caídas.

� Solo personal calificado debe realizar el mantenimiento del

electrodoméstico. Comuníquese con el lugar más cercano de servicio autorizado para su examen, reparación o ajuste.

� No cubra ni bloquee ninguna abertura del

electrodoméstico.

� No almacene el electrodoméstico en exteriores. No use

este producto cerca del agua, por ejemplo, cerca de un fregadero, en un sótano húmedo, o cerca de una piscina o lugares similares.

� No sumerja el cable ni el enchufe en agua. � Mantenga el cable lejos de las superficies calientes. � No deje que el cable cuelgue del borde de la mesa o del

mostrador.

� No use piezas de repuesto que no hayan sido

recomendadas por el fabricante (por ejemplo, piezas hechas en casa con una impresora 3D).

� Vea las instrucciones de limpieza de la superficie de la

puerta en la sección “Mantenimiento y cuidado del horno de microondas”.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Al utilizar aparatos eléctricos, se deben seguir siempre las precauciones básicas de seguridad, entre las que se incluyen las siguientes:

ADVERTENCIA: Para minimizar el riesgo de quemaduras, choque eléctrico, incendio, lesiones a las personas o exposición a

energía de microondas excesiva: � Para reducir el riesgo de incendio en la cavidad del horno:

• No recueza los alimentos. Vigile el electrodoméstico si utiliza papel, plástico u otros materiales combustibles dentro de este para facilitar la cocción.

• Retire las amarras de alambre de las bolsas de papel o plástico antes de introducirlas en el horno.

• Si algún material se incendia dentro del horno, mantenga la puerta cerrada, apague el horno y desenchúfelo o corte la corriente en el panel de fusibles o del disyuntor.

• No utilice la cavidad para almacenar objetos. No deje productos de papel, utensilios de cocina ni alimentos en la cavidad cuando no esté en uso.

� Los líquidos, como el agua, café o té, pueden sobrepasar

el punto de ebullición sin que parezca que están hirviendo. La ebullición o las burbujas visibles no se encuentran siempre presentes al retirar el contenedor del microondas. ESTO PUEDE RESULTAR EN LÍQUIDOS MUY CALIENTES QUE HIERVEN REPENTINAMENTE AL MOVER EL CONTENEDOR O INSERTAR UN UTENSILIO EN EL LÍQUIDO.

Para hornos de microondas no diseñados para el uso sobre otro aparato de calefacción:

� No ponga a funcionar ningún aparato de calefacción ni de

cocción debajo de este electrodoméstico.

� No instale la unidad sobre un aparato de calefacción o

cocción, ni cerca de ninguna parte de este.

� No monte el electrodoméstico sobre un fregadero. � No almacene nada directamente encima de la superficie

del electrodoméstico mientras esté en funcionamiento.

GUARDE ESTAS INSTRUCCIONES

PRECAUCIONES PARA EVITAR UNA POSIBLE EXPOSICIÓN A UNA ENERGÍA EXCESIVA DE MICROONDAS

(a) No intente operar este horno si la puerta está abierta, ya que

el funcionamiento con la puerta abierta puede resultar en una exposición nociva a la energía del microondas. Es importante no anular ni alterar los bloqueos de seguridad.

(b) No coloque ningún objeto entre la cara frontal del horno y la

puerta, ni permita que se acumule suciedad ni residuos de productos de limpieza en las superficies de sellado.

importante que la puerta del horno cierre de la manera adecuada y que no haya daños en:

(1) la puerta (doblada), (2) las bisagras y cerraduras (rotas o flojas), (3) los sellos de la puerta y en las superficies de sellado.

(d) El horno debe ser reparado o ajustado solo por personal de

servicio calificado.

Guía de conectividad a Internet solo para electrodomésticos conectados

IMPORTANTE: La instalación correcta del electrodoméstico antes del uso es su responsabilidad. Asegúrese de leer y seguir las

instrucciones de instalación incluidas con el electrodoméstico. La conectividad requiere Wi-Fi y crear una cuenta. Las características y las funciones de la aplicación están sujetas a cambios. Es

posible que se apliquen tarifas para transmisión de datos. Una vez instalada, inicie la aplicación. Se le guiará por los pasos para configurar una cuenta de usuario y conectar su electrodoméstico.

Necesitará:

� Un enrutador inalámbrico doméstico que admita Wi-Fi, 2,4 GHz con seguridad WPA2. Si no está seguro de las capacidades de su

enrutador, consulte las instrucciones del fabricante de su enrutador.

� El enrutador debe estar encendido y tener una conexión a Internet activada. � El código SAID de 10 caracteres para su electrodoméstico. El código SAID está impreso en una etiqueta en el electrodoméstico o

puede encontrarlo en la pantalla LCD.

Aviso de conformidad con la Comisión Federal de Comunicaciones (FCC)

Este dispositivo cumple con la Parte 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

1. Este aparato no provocará interferencias nocivas y

2. Este aparato debe aceptar cualquier interferencia recibida, incluida una que pueda causar un funcionamiento no deseado.

Los cambios o las modificaciones sin aprobación expresa de la parte responsable del cumplimiento podrían anular la autorización del usuario para operar el equipo.

Aviso de conformidad con Industry Canada (IC)

Este dispositivo cumple con las normas RSS exentas de licencia de Industry Canada. El funcionamiento está sujeto a las siguientes dos condiciones:

1. Es posible que este dispositivo no cause interferencia.

2. Este dispositivo debe aceptar cualquier interferencia, incluida una que pueda causar un funcionamiento no deseado del dispositivo.

Según la normativa de Industry Canada, este radiotransmisor solo puede operar con una antena de un tipo y máxima (o menor) ganancia aprobada para el transmisor por Industry Canada. Para reducir la potencial interferencia de radio para otros usuarios, el tipo de antena y su ganancia deben elegirse de modo que la potencia radiada isotrópicamente equivalente (e.i.r.p.) no sea mayor que la necesaria para una comunicación satisfactoria.

Para cumplir con los límites de exposición a radiación RF de la FCC e Industry Canada para la población general, las antenas usadas para este transmisor deben instalarse de modo que se mantenga una distancia de separación mínima de 20 cm entre el radiador (antena) y todas las personas en todo momento y no se debe ubicar ni operar junto con ninguna otra antena o transmisor.

Si este equipo causa interferencia perjudicial en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia tomando una de las siguientes medidas:

� Reoriente o reubique la antena receptora. � Aumente la separación entre el equipo y el receptor.

� Conecte el equipo a un tomacorriente en un circuito diferente

del que se usa para conectar el receptor.

� Consulte al distribuidor o a un técnico en radio/TV con

experiencia en caso de necesitar ayuda.

MICROWAVE OVEN MAINTENANCE AND CARE

Limpieza general

IMPORTANTE: Antes de la limpieza, asegúrese de que todos los

controles estén apagados y que el horno y la superficie de cocción estén fríos. Siempre siga las instrucciones de las etiquetas de los productos de limpieza.

En primer lugar, se sugiere el empleo de jabón, agua y una esponja o paño suave, salvo que se indique lo contrario.

ACERO INOXIDABLE Y ACERO INOXIDABLE NEGRO (en algunos modelos)

NOTA: Para evitar daños a las superficies de acero inoxidable, no

use estropajos precargados con jabón, productos de limpieza abrasivos, limpiador para superficies de cocción, estropajos de lana de acero, paños de lavar ásperos o toallas de papel abrasivas. Se podrían producir daños en las superficies de acero inoxidable, incluso aunque solo se usen una vez o de forma limitada.

Frote en la dirección de la veta para evitar daños.

Método de limpieza:

� Affresh

� Detergente líquido o limpiador multiuso: Enjuague con agua

� Vinagre para manchas de agua dura.

SUPERFICIES EXTERIORES DE ESMALTE DE PORCELANA (en algunos modelos)

Los derrames de alimentos que contienen ácidos, como vinagre y tomate, deben limpiarse apenas se enfríe por completo la estufa. Esos derrames pueden afectar el acabado.

Método de limpieza:

� Limpiavidrios limpiador líquido suave o estropajo no abrasivo:

� Affresh

PUERTA Y EXTERIOR DEL HORNO DE MICROONDAS

Se debe mantener limpia la zona donde la puerta del horno entra en contacto con el marco cuando está cerrada.

Método de limpieza:

� Jabones y detergentes suaves, no abrasivos:

� Limpiavidrios y toallas de papel o un estropajo plástico no

W10355016 (no incluido) o toallitas limpiadoras de acero inoxidable affresh

Para obtener información sobre pedidos, consulte la Guía de inicio rápido.

limpia y seque con un paño suave que no deje pelusa.

Limpie cuidadosamente alrededor de la placa con el número de modelo/serie/clasificación porque el fregado puede borrar los números.

de pieza W10355010 (no se incluye): Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

Enjuague con agua limpia y seque con un paño suave que no deje pelusa.

abrasivo: Aplique el limpiador de vidrios a la toalla, no lo haga

directamente sobre la superficie.

† Limpiador de acero inoxidable número de pieza

número de pieza W10355049 (no incluido):

Limpiador para cocina y electrodomésticos Número

PANEL DE CONTROL Y EXTERIOR DE LA PUERTA DEL HORNO

Para evitar daños en el panel de control, no use productos de limpieza abrasivos, estropajos de lana de acero, paños de lavar ásperos ni toallas de papel abrasivas.

Se debe mantener limpia la zona donde la puerta del horno entra en contacto con el marco cuando está cerrada.

Método de limpieza:

� Limpiador de vidrios y un paño o esponja suave o un estropajo

de plástico no abrasivo: aplique el limpiador de vidrios a un paño suave o esponja, no directamente sobre el panel/superficie.

� Affresh

de pieza W10355010 (no se incluye): Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

Limpiador para cocina y electrodomésticos Número

INTERIOR DE LA PUERTA DEL HORNO

Método de limpieza:

� Ciclo de autolimpieza:

Para conseguir un resultado óptimo con la limpieza, elimine la suciedad acumulada con una esponja húmeda antes de realizar el ciclo.

CAVIDAD DEL HORNO

No use productos de limpieza para hornos. Los derrames de alimentos deben limpiarse cuando el horno se

enfría. A altas temperaturas, la reacción química de los alimentos con la porcelana puede ocasionar manchas, corrosión, picaduras o puntos blancos tenues.

Método de limpieza:

� Ciclo de autolimpieza:

Vea primero “Ciclo de autolimpieza”. Quite las parrillas o se decolorarán y será más difícil deslizarlas. Si esto ocurre, la aplicación de una capa ligera de aceite vegetal en las guías de la parrilla ayudará a que se deslicen con mayor facilidad.

CAVIDAD DEL HORNO DE MICROONDAS

Para evitar daños en la cavidad del horno de microondas, no use estropajos precargados con jabón, limpiadores abrasivos, estropajos de lana de acero, paños de lavar ásperos o algunas toallas de papel.

En los modelos de acero inoxidable, frote en la dirección de la veta para evitar daños.

Se debe mantener limpia la zona donde la puerta del horno entra en contacto con el marco cuando está cerrada.

Método de limpieza: Suciedad promedio

� Jabones y detergentes suaves, no abrasivos:

Enjuague con agua limpia y seque con un paño suave que no deje pelusa.

Heavy Soil (Suciedad profunda) � Jabones y detergentes suaves, no abrasivos:

Caliente una taza (250 mL) de agua durante 2 a 5 minutos en el horno. El vapor ablandará la suciedad. Enjuague con agua limpia y seque con un paño suave que no deje pelusa.

Olores

� Jugo de limón o vinagre: � Caliente en el horno 1 taza (250 mL) de agua con 1 cucharada

(15 mL) de jugo de limón o vinagre durante 2 a 5 minutos.

†affresh®es una marca registrada de Whirlpool, U.S.A.

PARRILLAS DEL HORNO

� Estropajo de lana de acero � Lavavajillas � Para las parrillas que se han decolorado y que no se deslizan

con facilidad, la aplicación de una capa delgada de aceite vegetal a las guías de la parrilla hará que se deslicen con más facilidad.

PINTURA METÁLICA (en algunos modelos)

No use productos de limpieza abrasivos, limpiadores con blanqueador, removedores de óxido, amoníaco ni hidróxido de sodio (lejía), ya que se pueden manchar las superficies pintadas.

TECHO DEL HORNO DE MICROONDAS

El elemento para asar no necesita limpieza ya que la intensidad del calor ayuda a quemar cualquier salpicadura de alimentos. Sin embargo, es posible que el techo que se encuentra sobre el elemento para asar requiera limpieza periódica.

Método de limpieza:

� Agua tibia, detergente suave y una esponja.

Para limpiar:

1. Presione suavemente la rosca de sujeción hacia la parte

posterior del techo y luego bájelo para liberar el elemento para asar.

2. Para limpiarlo, baje la parte frontal del elemento para asar

para tener acceso al techo.

3. Suba el elemento para asar nuevamente y regrese la rosca

de sujeción a su posición original.

Devuelva siempre el elemento para asar a la posición de cocción después de limpiar.

ACCESORIOS +POWERED (eléctricos) (en algunos modelos)

Para evitar daños en las superficies antiadherentes, no use limpiadores abrasivos, estropajos de lana de acero, paños de lavar ásperos ni toallas de papel abrasivas. Las salpicaduras de alimentos deben limpiarse cuando los accesorios +Powered (eléctricos) se enfríen.

Método de limpieza:

� Jabón, agua y una esponja o paño suave:

Limpie el elemento calefactor cuando esté fresco. Todos los accesorios pueden limpiarse con jabón, agua y una esponja o paño suave.

� Lavavajillas:

La bandeja de la base, el accesorio +Grill (parrilla), el accesorio +Baking Stone (piedra para hornear) y el accesorio +Steamer (vaporera) pueden lavarse en lavavajillas.

� Affresh

La suciedad rebelde en el accesorio +Baking Stone (piedra para hornear) puede limpiarse con bicarbonato de sodio y una esponja para fregar resistente que no raye. Frote la crema sobre la superficie con una toalla de papel húmeda o un paño suave. Continúe frotando hasta que la película blanca desaparezca.

Vea las Instrucciones para el usuario de los accesorios eléctricos del horno Smart Oven+ para ver instrucciones a detalle.

Limpiador de superficies de cocción:

BANDEJA GIRATORIA

Vuelva a colocar la bandeja giratoria de inmediato después de la limpieza. No ponga a funcionar el horno de microondas sin la bandeja giratoria en su lugar.

Método de limpieza:

� Producto de limpieza suave y estropajo � Lavavajillas

BANDEJA DE TOSTADO

Para evitar daño a la bandeja de tostado, no sumerja ni enjuague con agua mientras la bandeja de tostado esté caliente. No utilice estropajo de lana de acero.

Método de limpieza:

� Agua tibia, detergente suave y una esponja. Puede limpiar las

áreas muy manchadas con estropajo y un limpiador suave.

� Lavavajillas

BANDEJA PARA HORNEAR

� Lavavajillas

KITCHENAID™ VAPORERA

� Lavavajillas

SOPORTE Y RODILLOS GIRATORIOS, CUBO, ASA DE LA BANDEJA DE TOSTADO

� Lavavajillas

ADVERTENCIA

Peligro de choque eléctrico

No sumerja el elemento calefactor en agua ni lo introduzca en el lavavajillas.

Hacerlo puede ocasionar la muerte o un choque eléctrico.

No remoje ni sumerja el elemento calefactor.

Ciclo de autolimpieza

ADVERTENCIA

Peligro de quemaduras No toque el horno durante el ciclo de Autolimpieza. Mantenga a los niños lejos del horno durante el ciclo de

Autolimpieza. No seguir estas instrucciones podría ocasionar

quemaduras.

IMPORTANTE: La salud de algunos pájaros es sumamente

sensible a los gases emanados durante el ciclo de autolimpieza. La exposición a las emanaciones puede ocasionar la muerte de ciertas aves. Siempre traslade las aves a otra habitación cerrada y bien ventilada.

Ponga a funcionar la autolimpieza del horno antes de que se impregne de suciedad. La suciedad intensa dará como resultado una limpieza más larga y más humo.

Mantenga la cocina bien ventilada durante el ciclo de autolimpieza; esto ayudará a que haya menos calor, olores y humo.

No bloquee las ventilaciones del horno durante el ciclo de autolimpieza. El aire debe moverse con libertad. Consulte la sección “Ventilación del horno” en la Guía de inicio rápido.

No limpie, frote, dañe ni mueva la junta de la puerta del horno. La junta de la puerta es esencial para que quede bien sellada.

Prepare el horno

� Retire la bandeja para asar, la rejilla, los utensilios de cocina,

los utensilios para hornear y, en algunos modelos, la sonda de temperatura del horno.

� Retire las parrillas del horno para mantenerlas brillantes y

fáciles de deslizar. Vea la sección “Limpieza general” para obtener más información.

� Quite cualquier papel del horno, ya que se puede quemar o

derretir, lo que dañará al horno.

� Limpie a mano el borde interior de la puerta y la superficie de

3,8 cm (1 horno, con cuidado de no mover ni doblar la junta. Esta zona no se calienta lo suficiente durante la autolimpieza como para quitar la suciedad. No deje que entre agua, limpiador, etc. en las ranuras del marco de la puerta. Use un paño húmedo para limpiar esta zona.

� Limpie cualquier suciedad que esté suelta para reducir el

humo y evitar daños. A altas temperaturas, los alimentos reaccionan con la porcelana. Esto puede dar lugar a manchas, marcas, picaduras o manchas blancas tenues. Esto es normal y no afecta al resultado de la cocción.

Funcionamiento del ciclo IMPORTANTE:

Si la porcelana se calienta o se enfría sobre el acero en el horno, se puede producir cambio de color, pérdida de brillo, pequeñas fisuras y sonidos de estallido.

El ciclo de autolimpieza usa temperaturas muy altas que queman la suciedad, convirtiéndola en ceniza.

/2") alrededor del marco de la cavidad interna del

Los tiempos de limpieza recomendados son 3 horas para suciedad ligera, 4 horas para suciedad media y 5 horas para suciedad intensa (incluye 30 minutos de enfriamiento).

Una vez que se haya enfriado el horno por completo, quite las cenizas con un paño húmedo. Para evitar la rotura del vidrio, no le aplique un paño húmedo y frío al vidrio interior de la puerta antes de que se haya enfriado por completo.

Las luces del horno no funcionan durante el ciclo de autolimpieza. En los modelos de horno doble, solo se puede autolimpiar un

horno a la vez. Si un horno está haciendo autolimpieza, el otro horno no se puede ajustar ni encender.

NOTA: Cada horno tiene un motor de ventilador enfriador de dos velocidades. Durante el ciclo de autolimpieza, los ventiladores funcionan a máxima velocidad para aumentar el flujo de aire y eliminar mejor el aire caliente a través de los respiraderos de los hornos. Es posible que se observe aumento del ruido durante y después del ciclo de autolimpieza hasta que el horno se enfríe.

Para iniciar la autolimpieza

Antes de la autolimpieza, asegúrese de que la puerta esté completamente cerrada; de lo contrario no quedará bloqueada y no comenzará el ciclo de autolimpieza. Si el horno está bloqueado, no se pueden abrir las puertas del mismo. Para evitar daños a las puertas, no las fuerce para abrirlas cuando el horno esté bloqueado.

1. Toque la tecla Herramientas.

2. Seleccione el icono de autolimpieza.

(En modelos de horno doble): Seleccione la cavidad superior o la inferior.

3. Seleccione el tipo de autolimpieza: Vapor: 1 hora: Limpie las salpicaduras leves después de

cada día con calor inferior y 1 Alta temperatura: 4 horas: ciclo de 3 horas y 1 hora

enfriamiento. Alta temperatura: 5 horas: ciclo de 4 horas y 1 hora

enfriamiento. Alta temperatura: 6 horas: ciclo de 5 horas y 1 hora

enfriamiento.

4. Siga las indicaciones de la pantalla del horno para prepararlo.

5. Seleccione START (iniciar) para empezar el proceso de

limpieza.

Seleccione DELAY START (inicio diferido) para ajustar un ciclo de autolimpieza retrasado. Consulte la sección “Para retrasar el inicio del ciclo de autolimpieza”.

Las puertas de los hornos se bloquearán automáticamente. NOTA: Después de iniciar el ciclo de autolimpieza, el bloqueo

automático de las puertas puede tardar un momento. Cuando haya terminado el ciclo de autolimpieza y el horno se

enfríe, las puertas de los hornos se desbloquearán.

6. Una vez que se haya enfriado el horno por completo, quite las cenizas con un paño húmedo.

Para retrasar el inicio de Self-Clean (Autolimpieza)

Siga los pasos del 1 al 4 de arriba, luego:

1. Seleccione DELAY START (inicio diferido) o DELAY (atrasar).

2. Seleccione el tiempo de inicio del ciclo de autolimpieza

mediante el desplazamiento de izquierda a derecha.

3. Seleccione START DELAY (iniciar retraso). Las puertas de los hornos se bloquearán automáticamente

después de la cuenta regresiva del inicio diferido. Cuando haya terminado el ciclo de autolimpieza y el horno se

enfríe, las puertas de los hornos se desbloquearán.

/4tazas (295,74 mL) de agua.

O BIEN

4. Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo.

Para detener la autolimpieza en cualquier momento

Toque el teclado Oven Cancel (cancelar horno) para modelos de un solo horno, o los teclados para modelos de doble horno. Si la temperatura es demasiado alta, las puertas de los hornos permanecerán bloqueadas. No se desbloquearán hasta que se enfríen los hornos.

6. Después de aproximadamente 1 hora, sonará una señal para indicar que el ciclo ha terminado. Toque Oven Cancel (Cancelar horno) en los modelos con un horno o Upper/Lower (Superior/inferior) en los modelos con dos hornos si desea limpiar la pantalla.

7. Cuando el horno se haya enfriado por completo, retire el agua sobrante con una esponja o un paño y limpie el interior del horno. Si es necesario, utilice una esponja de cobre que no raye para eliminar la suciedad rebelde.

Steam Clean (Limpieza con vapor) (en algunos modelos)

La función Steam Clean (limpieza con vapor) está pensada para la limpieza ligera de la base de la cavidad del horno en los modelos con horneado oculto en el horno.

No use limpiadores para horno. Espere a que el horno se enfríe a temperatura ambiente antes de

utilizar la función Steam Clean (Limpieza con vapor). Si la cavidad del horno está por encima de 93 °C (200 °F), la función de limpieza con vapor no se activará hasta que se enfríe.

Quite todas las parrillas y accesorios de la cavidad del horno. Para mejores resultados, utilice 295,7 mL (10 oz) de agua

destilada o filtrada. La función de limpieza con vapor tarda 1 hora aproximadamente.

Se emitirá un sonido al final del ciclo. IMPORTANTE: Dado que el agua de la base del horno estará

caliente, no abra el horno durante el ciclo de limpieza con vapor. Toque Oven Cancel (cancelar horno) en los modelos con un

horno o Upper/Lower (Superior/inferior) en los modelos con dos hornos en cualquier momento si desea finalizar el ciclo. La pantalla regresará a la hora del día.

Consejos útiles

� Una vez que el ciclo Steam Clean (Limpieza con vapor) haya

concluido y el horno se haya enfriado por completo, retire el resto de agua de la base del horno con una esponja o un paño.

� Seque la humedad restante del interior de la puerta del horno,

los lados interiores de la cavidad del mismo y la superficie de cocción.

� Use un cepillo suave o un raspador de plástico para limpiar el

interior del horno. Esto puede ayudar con manchas más rebeldes.

� Se recomienda usar agua destilada o filtrada, ya que el agua

del grifo puede dejar depósitos de minerales en la base del horno. Use un paño empapado con vinagre o jugo de limón para retirar los depósitos de minerales que puedan haber quedado después del ciclo Steam Clean (Limpieza con vapor).

� Si el horno está muy sucio, utilice el ciclo de autolimpieza. El

ciclo de limpieza con vapor puede utilizarse inicialmente para eliminar la mayoría de residuos y conseguir después una autolimpieza más eficaz.

Para realizar la limpieza con vapor:

1. Abra la puerta del horno seleccionado y retire todas las

parrillas y accesorios de la cavidad del horno.

2. Vierta 295,7 mL (10 oz) de agua destilada o filtrada en la base

del horno. A continuación cierre la puerta del horno.

3. Toque la tecla Herramientas.

En modelos de horno doble: Seleccione la cavidad superior o la inferior.

4. Seleccione STEAM CLEAN (Limpieza con vapor).

5. Seleccione START (Inicio).

INSTRUCCIONES DE INSTALACIÓN

REQUISITOS

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.

Herramientas necesarias

� Destornillador Phillips � Cinta métrica � Taladro manual o eléctrico (para instalaciones en gabinetes de

pared)

� Broca de 1" (2,5 cm) (para instalaciones en gabinetes de

pared)

� Nivel � Destornillador de cabeza plana

Piezas suministradas

� Tornillos n.° 8-14 x 3/4" (1,9 cm)(2) � Tornillos Phillips n.° 8-18 x 3/8" (9,5 mm) - protector de

ventilación inferior (2)

� Tornillos Phillips n.° 8-18 x 3/8" (9,5 mm) - moldura de

ventilación inferior (2)

� Tornillos de cabeza hexagonal n.° 8-18 x 3/8" (9,5 mm) - patas

de plástico (4)

� Patas traseras (2) � Patas delanteras (2) � Ducto de ventilación inferior � Borde de ducto de ventilación inferior

Piezas necesarias

� Kit de deflector (en algunos modelos) (para hornos instalados

sobre el cajón de calentamiento o para hornos instalados con gabinete enrasado): Consulte la sección de información sobre pedidos en línea de su Guía de inicio rápido.

Verifique los códigos locales. Compruebe el suministro eléctrico existente. Consulte la sección “Requisitos eléctricos”.

Es recomendable que todas las conexiones eléctricas sean realizadas por un instalador eléctrico competente

NOTA: Asegúrese de comprar únicamente piezas y accesorios Whirlpool certificados de fábrica para su electrodoméstico. Su instalación puede requerir piezas adicionales. Para pedirlas, consulte la información de contacto que figura en la Guía rápida para comenzar.

Requisitos de ubicación

IMPORTANTE: Respete todos los códigos y las ordenanzas vigentes.

� Deben usarse las dimensiones de la abertura del gabinete que

se muestran. Las dimensiones dadas proveen un espacio mínimo, con el horno.

� El área de instalación empotrada debe estar completamente

cerrada alrededor de la parte empotrada del horno.

� Se requiere un suministro eléctrico conectado a tierra.

Consulte la sección “Requisitos eléctricos”.

� La caja de empalmes del suministro eléctrico debe estar como

máximo a 3" (7,6 cm) por debajo de la superficie de soporte cuando el horno se instale en un gabinete de pared. Se debe perforar un orificio de 1" (2,5 cm) de diámetro como mínimo en la esquina trasera derecha o izquierda de la superficie de soporte para pasar el cable del electrodoméstico a través de la caja de empalmes.

� La superficie de apoyo del horno debe ser maciza, estar

nivelada y alineada con la parte inferior del recorte del gabinete. El piso debe poder soportar el peso total (microondas y horno integrados) de 253 lb (115 kg) para los modelos de 27" (68,6 cm) o de 280 lb (127 kg) para los modelos de 30" (76,2 cm).

IMPORTANTE: Para evitar daños a los gabinetes, consulte al constructor o al proveedor de los gabinetes para asegurarse de que los materiales empleados no cambien de color, no se desprenda el laminado ni sufran ningún otro tipo de daño. Este horno fue diseñado de acuerdo con los requisitos de UL y CSA International y cumple con las temperaturas máximas permitidas para gabinetes de madera de 194 °F (90 °C).

Dimensiones del gabinete: Combinación de horno de microondas/horno integrado

Instalación estándar

Modelos de 27" (68,6 cm)

A. 27" (68,6 cm) de ancho mínimo

del gabinete

B. 1

/4" (3,2 cm) de la parte superior del recorte a la parte inferior de la puerta superior del gabinete

C. Se recomiendan 19

(48,9 cm) de la parte inferior del corte al piso.

7.5"-19

/4" (19,1-48,9 cm) de la parte inferior del corte al piso es aceptable.

D. 25

/2" (64,8 cm) de ancho

mínimo de recorte

E. 1

/2" (3,8 cm) mínimo de la parte inferior del recorte a la parte superior de la puerta del gabinete

F. Altura de corte recomendada:

/16" (105 cm)*

G. 24" (60,7 cm) profundidad de

recorte

*NOTA: La altura del recorte puede ser de 411/8" (104,5 cm) y

/2" (105,6 cm) para la combinación de microondas/horno.

/4"

Modelos de 30" (76,2 cm)

A. 30" (76,2 cm) de ancho mínimo

del gabinete

B. 1

/4" (3,2 cm) de la parte superior del recorte a la parte inferior de la puerta superior del gabinete

C. Se recomiendan 19

(48,9 cm) de la parte inferior del corte al piso.

7.5"-19

/4" (19,1-48,9 cm) de la parte inferior del corte al piso es aceptable.

D. 28

/2" (72,4 cm) de ancho

mínimo de recorte

E. 1

/2" (3,8 cm) mínimo de la parte inferior del recorte a la parte superior de la puerta del gabinete

F. Altura de corte recomendada:

/16" (105 cm)*

G. 24" (60,7 cm) profundidad de

recorte

/4"

Instalación alineada

A A

Se requiere de una profundidad de recorte mínima de 25" (63,5 cm).

Estas dimensiones resultarán en una mocheta de 1/4" (6 mm) en la parte superior, una mocheta de 1/4" (6 mm) en los lados y otra de 1/8" (3 mm) en la parte inferior de la pared del horno. No se requieren espacios en la parte superior e inferior para la instalación.

La cara frontal de los tacos y la plataforma será visible y debe tratarse como una superficie terminada.

Vista frontal Vista lateral

Vista superior

Modelos de 27" (68,6 cm)

A. 2" (5,1 cm) espaciador de toda

la profundidad del recorte*

B. 25" (63,5 cm) de profundidad

de recorte

C. 1

/2" (3,5 cm) hueco del frente

del gabinete

D. 11/16" (1,7 cm) taco lateral*

Modelos de 30" (76,2 cm)

A. 2" (5,1 cm) espaciador de toda

la profundidad del recorte*

B. 25" (63,5 cm) de profundidad

de recorte

C. 1

/2" (3,5 cm) hueco del frente del gabinete

D. 11/16" (1,7 cm) taco lateral*

*Los tacos y espaciadores deben estar empotrados 13/8" (3,5 cm) desde el frente del gabinete.

Requisitos eléctricos

ADVERTENCIA

Peligro de choque eléctrico Conecte este aparato con conexión a tierra. No seguir estas instrucciones podría causar la muerte,

un incendio o una descarga eléctrica.

Modelos de 27" (68,6 cm)

A. 3/4" (1,9 cm) taco superior*

B. 27

/4" (69,2 cm) de ancho mínimo de recorte empotrado al ras

C. 25

/8" (65,7 cm) de ancho mínimo de apertura

D. 43" (109,2 cm) de altura

mínima de recorte empotrado al ras

E. Altura de corte recomendada:

F. 11/16" (1,7 cm) taco lateral* G. 1/4" (0,6 cm) recomendado

H. Ubicación recomendada para

I. 4

J. 25" (63,5 cm) de profundidad

/2" (107,3 cm)

con pie. 15/16" a 1 (de 2,3 cm a 3,5 cm) permitido sin pie.

la caja de conexiones

/8"-191/4" (11,7-48,9 cm) de la parte inferior del recorte al piso

mínima de recorte

/16"

Modelos de 30" (76,2 cm)

A. 3/4" (1,9 cm) taco superior*

B. 30

/4" (76,8 cm) de ancho mínimo de recorte empotrado al ras

C. 28

/8" (73,3 cm) de ancho mínimo de apertura

D. 43" (109,2 cm) de altura

mínima de recorte empotrado al ras

E. Altura de corte recomendada:

/2" (107,3 cm)

F. 11/16" (1,7 cm) taco lateral* G. 1/4" (0,6 cm) recomendado

con pie. 15/16" a 1 (de 2,3 cm a 3,5 cm) permitido sin pie.

H. Ubicación recomendada para

la caja de conexiones

I. 4

/8"-191/4" (11,7-48,9 cm) de la parte inferior del recorte al piso

J. 25" (63,5 cm) de profundidad

mínima de recorte

*Los tacos y espaciadores deben estar empotrados 13/8" (3,5 cm) desde el frente del gabinete.

Si los códigos lo permiten y utiliza un cable de conexión a tierra separado, es recomendable que un instalador eléctrico competente determine si la ruta de conexión a tierra y el calibre del cable cumplen con los códigos locales.

Si no está seguro de que la conexión a tierra del horno sea adecuada, verifíquela con un instalador eléctrico competente.

Este horno debe estar conectado a un sistema de cableado de metal permanente, conectado a tierra.

Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y en conformidad con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70, última edición, o las

/16"

normas de CSA C22.1-94, Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N.° O-M91, última edición, y todos los códigos y ordenanzas locales.

Puede obtener una copia de los códigos antes indicados en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Conexión eléctrica

Para instalar el horno correctamente, debe determinar el tipo de conexión eléctrica que va a usar y seguir las instrucciones que aquí se proveen para el caso.

� El horno debe estar conectado al voltaje eléctrico, amperaje y

frecuencia apropiados según se especifica en la placa con el número de clasificación del modelo/serie. Vea la siguiente ilustración.

A. Placa de modelo/serie/valores nominales

� Los modelos clasificados entre 7,3 y 9,6 kW a 240 V (entre 6,3

y 8,3 kW a 208 V) requieren un circuito de 40 A separado. Los modelos clasificados entre 4,9 y 7,2 kW a 240 V (entre 4,3 y 6,2 kW a 208 V) requieren un circuito de 30 A separado. Los modelos clasificados a 4,8 kW o menos a 240 V (a 4,2 kW o menos 208 V) requieren un circuito de 20 A separado.

� Se recomienda usar un disyuntor. � Conecte el horno directamente a un cortacircuitos con fusible

(o a una caja de cortacircuitos), a través de un cable flexible, blindado o con forro no metálico, de cobre (con alambre a tierra). Vea la sección “Haga la conexión del suministro eléctrico”.

� El conducto flexible del horno deberá conectarse directamente

a la caja de empalmes.

� No corte el conducto. La longitud del conducto provisto es

para permitir darle servicio al horno.

� Deberá proveerse un conector de conducto que esté en la lista

de UL o aprobado por CSA.

� Si la casa tiene cableado de aluminio, siga el procedimiento a

continuación: Conecte el cableado de aluminio con conectores especiales

y/o herramientas diseñadas y homologadas por UL para unir el cobre al aluminio.

Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de cobre/aluminio deberá hacerse en conformidad con los códigos locales y las prácticas de cableado aceptadas por la industria.

Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y en conformidad con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70, última edición, o las normas de CSA C22.1-94, Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N.° O-M91, última edición, y todos los códigos y ordenanzas locales. Puede obtener una copia de los códigos antes indicados en: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575.

INSTALACIONES

Preparación del horno empotrado

1. Decida cuál será la ubicación final del horno. Evite perforar o

cortar el cableado de la casa durante la instalación.

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en la espalda o de otro tipo.

2. Para evitar daños al piso, coloque el horno sobre un cartón

antes de la instalación. No levante el horno sujetándolo de la manija o de cualquier parte del marco frontal.

3. Recuerde quitar la ventila inferior del empaque de espuma

sobre la parte superior del horno.

4. Quite los materiales de envío y la cinta adhesiva del horno.

Recuerde conservar los esquineros y otros materiales que pueden ser necesarios para la instalación.

5. Retire el paquete con piezas de ferretería que está dentro de

la bolsa que contiene el material impreso.

6. Retire las parrillas y otras piezas del interior del horno y

colóquelas a un lado.

7. Traslade el horno y la caja cerca de la ubicación final del

horno.

Retire las puertas del horno

IMPORTANTE: Use las 2 manos para retirar la puerta del horno.

Para los hornos dobles, repita el proceso con cada puerta.

1. Antes de retirar la puerta del horno, prepare una superficie

donde la colocará. Esa superficie debe ser plana y estar cubierta con una manta blanda; también se pueden usar los esquineros del material de embalaje.

2. Abra por completo la puerta del horno.

A. Bisagras de puerta

3. Ubique las trabas de las bisagras de la puerta en ambas

esquinas de la puerta del horno y gire las trabas de las bisagras hacia la puerta del horno a la posición destrabada. Si la traba de las bisagras no se gira por completo (vea la posición trabada en la ilustración B), la puerta no se retirará correctamente.

Traba de bisagra de la puerta del horno en posición trabada

A. Aferre aquí para girar

4. Comience a cerrar la puerta con suavidad. La puerta se

detendrá en una posición parcialmente cerrada.

5. Tome la puerta del horno por los bordes con las 2 manos.

Cierre un poco la puerta del horno más allá de la posición del tope para retirar el peso de las bisagras de la puerta; después, tire de la puerta del horno hacia arriba.

Traba de bisagra de la puerta del horno en posición destrabada

Hacer la conexión eléctrica

IMPORTANTE: Para la instalación alineada antes de realizar la

conexión eléctrica, las patas o los espaciadores del horno deben instalarse para permitir la instalación de una combinación de microondas/horno en una altura de corte recomendada. Comuníquese con servicio para que le envíen las patas sin costo alguno.

ADVERTENCIA

Peligro de choque eléctrico

Desconecte el suministro eléctrico antes de realizar el servicio.

Utilice alambre de cobre de calibre 8. Conecte el horno a tierra. No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

Este horno se ha fabricado con cable de suministro eléctrico neutro (blanco), y un cable de conexión a tierra verde (o desnudo) conectado a la carcasa.

1. Desconecte el suministro eléctrico.

2. Pase el conducto flexible del horno a través de la abertura en

la carcasa.

3. Quite la cubierta de la caja de empalmes, si está presente.

4. Instale un conector de conducto homologado por UL o

aprobado por CSA en la caja de empalmes.

A. Conector de conducto homologado por UL o aprobado por

5. Dirija el conducto flexible del horno a la caja de empalmes,

con un conector de conducto que esté en la lista de UL o aprobado por CSA.

6. Apriete los tornillos en el conector de conducto.

7. Vea el “Cuadro de opciones de conexión eléctrica” para

completar la instalación para el tipo de conexión eléctrica.

6. Tire de la puerta del horno hacia usted para retirarla. Puede

ser necesario mover suavemente la puerta de un lado a otro mientras tira de ella.

7. Aparte la puerta del horno sobre la superficie de trabajo

cubierta que preparó y apóyela sobre la manija.

8. Para seguir con la instalación del horno, vaya a la sección

“Ubicación de las patas del horno para múltiples alturas de corte del armario”.

CSA

Cuadro de opciones de conexión eléctrica

1/2"

(1,3 cm)

1/2"

(1,3 cm)

B C

Si la casa tiene: Vaya a la sección:

4 hilos

Cable de 4 hilos desde el suministro eléctrico

Cable de 3 hilos del suministro de energía de la casa. Solo en EE. UU.

IMPORTANTE: Use el cable de 3 hilos del suministro de energía

de la casa cuando los códigos locales permitan la conexión de 3 hilos.

3 hilos

Cable de 3 hilos desde el suministro eléctrico

Cable de 4 hilos desde el suministro eléctrico

IMPORTANTE: Use el cable de 4 hilos del suministro eléctrico de

la casa en los EE. UU. donde los códigos locales no permitan la puesta a tierra a través del neutro, nuevas instalaciones de circuitos derivados (1996 NEC), casas rodantes y vehículos de recreación, en construcciones nuevas y en Canadá.

A. Cable desde el suministro de

energía de la casa B. Cables negros C. Cables rojos D. Conducto flexible de 4 hilos del

horno E. Caja de empalmes

F. Cables blancos G. Conectores para cable

homologados por UL

H. Cables verdes (o desnudos) de

puesta a tierra

I. Conector de conducto

homologado por UL o aprobado por CSA

A. Cable desde el suministro de

energía de la casa B. Caja de empalmes C. Cables negros D. Cables blancos E. Cable verde (o desnudo) de

puesta a tierra (desde el horno)

F. Conducto flexible de 4 hilos del

horno G. Cables rojos H. Conectores para cable

homologados por UL I. Conector de conducto

homologado por UL o

aprobado por CSA

1. Conecte los 2 cables negros (C) juntos usando un conector

de cables que esté en la lista de UL.

2. Conecte los 2 cables blancos (D) al alambre verde (o

desnudo) de puesta a tierra (del cable del horno), usando un conector de cables que esté en la lista de UL.

3. Conecte los 2 cables rojos (G) juntos usando un conector de

cables que esté en la lista de UL.

4. Instale la cubierta de la caja de empalmes.

1. Conecte los 2 cables negros (B) juntos usando un conector de

cables que esté en la lista de UL.

2. Conecte los 2 cables rojos (C) juntos usando un conector de

cables que esté en la lista de UL.

3. Conecte los 2 cables blancos (F) juntos usando un conector

de cables que esté en la lista de UL.

4. Conecte el cable verde (o desnudo) de puesta a tierra (H)

desde el cable del horno al alambre verde (o desnudo) de puesta a tierra (en la caja de empalmes), usando un empalme plástico que esté en la lista de UL.

5. Instale la cubierta de la caja de empalmes.

Para instalar el horno

1. Con la ayuda de dos o más personas, levante el horno

parcialmente dentro del recorte del gabinete. Use la abertura del horno como una zona para aferrar.

NOTA: Empuje contra la zona del sello del marco delantero del horno cuando empuje el horno dentro del gabinete. No empuje contra los bordes externos.

2. Empuje contra la zona del sello del marco delantero para

empujar el horno dentro del armario hasta que la superficie trasera del marco delantero toque la pared delantera del armario.

5. La moldura de la ventilación inferior y el protector de

ventilación inferior se envían en el empaque de espuma en la parte superior del horno.

� Alinee la lengüeta del protector de ventilación inferior (B)

con el marco del horno (A) como se muestra.

� Con un tornillo # 8-18 x 3/8" (9,5 mm) (C) en cada lado de

la lengüeta del protector de la ventilación (B), fije el protector de ventilación de manera segura al marco del horno (A).

3. Empuje el horno completamente dentro del gabinete y

céntrelo en el recorte del mismo.

4. Sujete con seguridad el horno al gabinete con los tornillos

n.° 8-14 x 3/4" (1,9 cm) que se proveen. Inserte los tornillos a través del orificio de la moldura negra

alineándolos con el orificio del marco del horno. No apriete demasiado los tornillos.

Marco del horno

B. Lengüeta del

protector de la ventilación inferior

C. Tornillos n.° 8-18 x 3/8"

(9,5 mm)

Marco del horno

B. Orificio del moldura lateral C. Pieza de moldura lateral

6. Después de instalar el protector de ventilación inferior.

DBE

� Alinee la lengüeta de la moldura de la ventilación inferior

(B) con el marco del horno (A) como se muestra.

� Con un tornillo n.° 8-18 x 3/8" (9,5 mm) (C) a cada lado de

la lengüeta de la moldura (B), alinee la parte superior de la lengüeta de la moldura de ventilación inferior (E) con el borde del receptor de bisagra (D) como se muestra.

� Apriete el moldura de la ventilación inferior firmemente al

marco del horno (A).

11. Reconecte el suministro eléctrico.

12. El panel de la pantalla se iluminará brevemente y puede

aparecer “PF” en la pantalla.

13. Si el panel de la pantalla no se enciende, consulte la

Garantía.

14. Si se encuentra el código de error F9E0 al encender la

unidad, el electrodoméstico está mal cableado en la caja de empalmes o en el cuadro eléctrico. Póngase en contacto con un electricista calificado para que verifique el suministro eléctrico de la vivienda y la conexión del cableado en la caja de empalmes o el cuadro eléctrico (consulte la sección Opciones de conexión eléctrica).

Ubicación de las patas del horno

Es necesario instalar las patas del horno para que este pueda montarse en una instalación empotrada o estándar en que la altura del recorte sea 42

NOTA: No retire los espaciadores.

/2" (107,9 cm) o más.

A. Marco del

horno

B. Lengüeta de la

moldura

C. Tornillo n.° 8-18 x 3/8"

(9,5 mm)

D. Borde del receptor de

bisagra

E. Parte superior de la

lengüeta de la moldura de ventilación

7. Vuelva a colocar las parrillas del horno.

8. Vuelva a colocar la puerta del horno. Vea la sección “Vuelva a

colocar la o las puerta(s) del horno”.

9. Verifique que la puerta pueda abrirse y cerrarse bien. De lo

contrario, repita los procedimientos para retirar y colocar la puerta. Vea la sección “Prepare el horno integrado”.

10. Repita el procedimiento para la puerta del horno inferior. IMPORTANTE: Para un funcionamiento correcto del horno,

verifique que el espacio entre la parte inferior de moldura la puerta y la moldura de la ventilación inferior sea de al menos 1/4" (6,4 mm).

A. Separadores

1. Con ayuda de 2 o más personas, coloque sobre la parte

trasera sobre una superficie cubierta.

2. Instale una pata en el espaciador trasero izquierdo con un

tornillo n.° 8-18 x 3/8" (9,5 mm). NOTA: Ubique la pata de modo que el lado largo de la pata

esté orientado hacia la parte superior del horno.

A. Espaciadores B. Pata C. Tornillo n.° 8-18 x 3/8" (9,5 mm).

3. Instale de la misma manera una pata en la parte trasera

derecha del horno.

4. Instale una pata delantera en el espaciador delantero

izquierdo con un tornillo n.° 8-18 x 3/8" (9,5 mm). NOTA: Ubique la pata de modo que el lado largo esté

orientado hacia el interior del horno.

6. Con la ayuda de 2 o más personas, coloque el horno en su

posición vertical.

7. Vaya a la sección “Hacer conexión eléctrica” en las

instrucciones de instalación provistas con su horno integrado.

A. Pata delantera B. Tornillo n.° 8-18 x 3/8" (9,5 mm). C. Espaciador

5. Instale de la misma manera una pata delantera en la parte

delantera derecha del horno.

Instale el kit de deflector

En los modelos de horno simple y doble instalados encima de un cajón de calentamiento o para hornos instalados con gabinetes de instalación empotrada, debe instalarse un kit de deflector. Vea la sección “Herramientas y piezas” para obtener información sobre pedidos.

Piezas suministradas en el kit de deflector

A. Tornillos Phillips (4), solo 2 tornillos para el tamaño de

27" (68,6 cm)

B. Deflector (1)

Instale el kit de deflector

1. Instale el deflector (B) en la pieza inferior del ducto de

ventilación (D) con dos tornillos n.° 8-18 x 1/4" (6,4 mm) a cada lado.

NOTA: En los modelos de 27" (68,6 cm), se usa un solo tornillo n.° 8-18 x 1/4" (6,4 mm) a cada lado.

Vuelva a colocar las puertas del horno

1. Tome la puerta del horno por el punto central de los bordes

laterales con las dos manos. Enfrente la cavidad del horno.

2. Ubique las ranuras a cada lado de la cavidad del horno para

las trabas de las bisagras de la puerta.

A. Ranura en la cavidad del horno para la traba de

bisagra de la puerta

3. Tome la puerta del horno por los bordes con las 2 manos.

Inserte las bisagras simultáneamente en un ángulo de 45° y empuje la puerta del horno dentro de la ranura de la cavidad para volver a colocarla. Puede ser necesario mover suavemente la puerta de un lado a otro mientras la empuja.

A. Tornillo

n.° 8-18 x 1/4" (6,4 mm)

B. Deflector

2. Alinee la lengüeta del ducto de ventilación (B) con el marco

del horno (A) como se muestra en la ilustración que sigue.

3. Con un tornillo n.° 8-18 x 3/8" (9,5 mm) (E) en cada lado de la

lengüeta de ventilación (B), fije la ventilación de manera segura al horno.

C. Pieza superior del ducto de

ventilación

D. Pieza inferior del ducto de

ventilación

4. Asegúrese de que la muesca de la bisagra de la puerta se

enganche en la parte inferior de la ranura de la cavidad del horno.

IMPORTANTE: No cierre la puerta en este paso para evitar dañar la bisagra de la puerta.

5. Descienda la puerta del horno hasta la posición

completamente abierta. Si la puerta del horno no se abre totalmente a 90°, repita los pasos 1 a 3.

A. Marco del horno B. Lengüeta de

ventilación

C. Ducto de

ventilación del

horno

D. Deflector E. Tornillo n.° 8-18 x 3/8"

(9,5 mm)

6. Ubique las trabas de las bisagras de la puerta del horno en

las esquinas de la puerta y gire las trabas hacia la cavidad del horno hasta la posición trabada.

A. Posición

destrabada

7. Una vez que las bisagras de la puerta estén trabadas, gire

con suavidad la puerta hacia arriba para cerrarla. La puerta no debe forzarse para cerrarla.

8. Cuando las bisagras están correctamente instaladas y la

puerta está cerrada, debe haber un espacio uniforme entre la puerta y el panel de control. Si uno de los lados de la puerta del horno está más bajo que el otro, la bisagra de ese lado no está correctamente instalada.

B. Posición trabada

Finalización de la instalación

1. Verifique que todas las piezas estén ahora instaladas. Si

sobra alguna pieza, repase todos los pasos para averiguar cuál omitió.

2. Verifique que tenga todas las herramientas.

3. Deseche o recicle todo el material de empaque.

4. Para limpiar el horno, lea la sección “Mantenimiento y cuidado

del horno”.

Verifique el funcionamiento de hornos simples y dobles

1. Encienda el suministro eléctrico.

2. En el primer uso, configure el idioma, el reloj y cualquier otra

preferencia que esté disponible. Para obtener más información, lea la “Guía de control”.

3. Inicie un ciclo de asado. NOTA: Es normal que haya olores y humo cuando el horno se

usa las primeras veces.

4. Espere 5 minutos, luego revise para ver si hay calor. Si el o los hornos no funcionan, revise lo siguiente:

� Que el fusible de la casa esté intacto y ajustado, o que no

se haya disparado el disyuntor.

� Que el suministro eléctrico esté conectado. � Consulte “Solución de problemas” en línea.

5. Coloque la parrilla deslizable extensible SatinGlide accesorios del horno Smart Oven+ en la posición más baja para parrillas en la unidad para asegurarse de que la parrilla correcta esté en el fondo.

6. Oprima UPPER CANCEL/LOWER CANCEL (superior cancelar/inferior cancelar) en los hornos dobles, u oprima CANCEL (cancelar) en los hornos sencillos.

™ para los

Si necesita ayuda o servicio técnico:

Consulte la Guía de inicio rápido para ver la información de contacto.

Verifique el funcionamiento del horno microondas

1. Llene un recipiente apto para microondas con 1 taza (250 mL)

de agua y colóquelo dentro del horno de microondas. Cierre la puerta con firmeza.

2. Presione MICROWAVE (Microondas).

3. Seleccione Cooking Methods (Métodos de cocción).

4. Ajuste el tiempo de cocción del microondas en 2 minutos.

5. Presione START (Inicio). La luz interior del horno de

microondas debe estar encendida y debe aparecer el tiempo de cocción restante.

Cuando en la pantalla aparezca “1:00”, abra la puerta del horno de microondas. El microondas deberá detener la cocción. Cierre la puerta con firmeza. La luz interior del horno de microondas deberá apagarse.

6. Presione START (Inicio). El horno de microondas debe

comenzar a cocinar y la luz interior del microondas debe estar encendida.

Espere hasta que el horno de microondas complete el tiempo de cocción. Sonará un tono cuatro veces al final del tiempo de cocción y el horno de microondas se apagará.

7. Abra la puerta del horno de microondas y saque el recipiente

lentamente. El agua en el recipiente deberá estar caliente.

Si necesita ayuda o servicio técnico:

Consulte la Guía de inicio rápido para obtener más información o comuníquese con el distribuidor a quien le compró el horno eléctrico y el microondas integrados.

W11655510A

04/23

NOTES

KITCHENAID KOEC530PBS, KOEC530PSS, KOEC527PBS, KOEC527PSS User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

BUILT-IN MICROWAVE/OVEN COMBINATION SAFETY

MICROWAVE OVEN MAINTENANCE AND CARE

General Cleaning

Self-Cleaning Cycle

Steam Clean (on some models)

Tools and Parts

Location Requirements

Electrical Requirements

INSTALLATIONS

Prepare Built-In Oven

Remove Oven Door(s)

Make Electrical Connection

Install Oven

Install Deflector Kit

Replace Oven Door(s)

Complete Installation

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-ONDES

Nettoyage général

Programme d’autonettoyage

Steam Clean (nettoyage à la vapeur) (sur certains modèles)

Outils et pièces

Exigences d’emplacement

Spécifications électriques

INSTALLATION

Préparer le four encastré

Enlever la/les porte(s) du four

Raccordement électrique

Installation du four

Installation de l’ensemble de déflecteurs

Réinstallation de la/des porte(s) du four

Achever l’installation

MICROWAVE OVEN MAINTENANCE AND CARE

Limpieza general

Ciclo de autolimpieza

Steam Clean (Limpieza con vapor) (en algunos modelos)

INSTRUCCIONES DE INSTALACIÓN

REQUISITOS

Herramientas y piezas

Requisitos de ubicación

Requisitos eléctricos

INSTALACIONES

Preparación del horno empotrado

Retire las puertas del horno

Hacer la conexión eléctrica

Para instalar el horno

Instale el kit de deflector

Vuelva a colocar las puertas del horno

Finalización de la instalación
