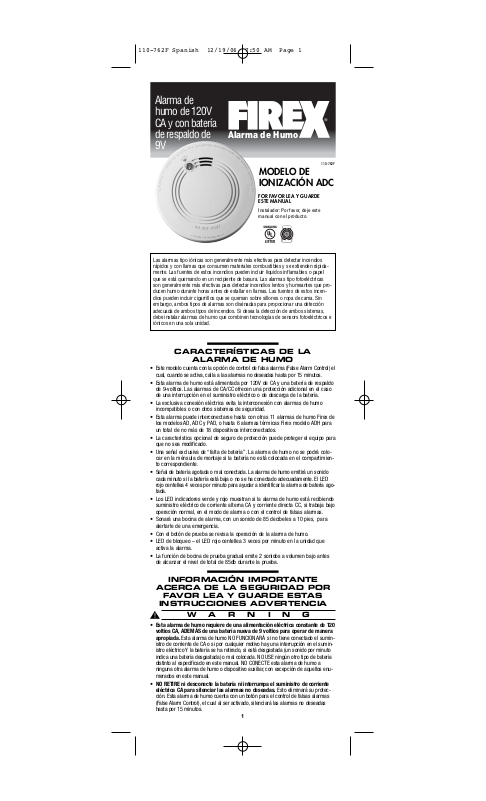

Kidde ADC Owner's Manual

Alarma de Humo

Alarma de
humo de 120V
CA y con batería
de respaldo de
9V

110-762F

MODELO DE
IONIZACIÓN ADC

FOR FAVOR LEA Y GUARDE
ESTE MANUAL

Instalador: Por favor, deje este
manual con el producto.

T

I

N

S

I

G

A

C

L

L

I

F

F

O

O

R

E

N

T

I

A

A

T
S

S

L

T

A

A

H

T

E

S

R

F

A

I

S

R

M

E

E

E

C

R

I

V

Las alarmas tipo iónicas son generalmente más efectivas para detectar incendios
rápidos y con llamas que consumen materiales combustibles y se extienden rápida­mente. Las fuentes de estos incendios pueden incluir líquidos inflamables o papel
que se está quemando en un recipiente de basura. Las alarmas tipo fotoeléctricas
son generalmente más efectivas para detectar incendios lentos y humeantes que pro­ducen humo durante horas antes de estallar en llamas. Las fuentes de estos incen­dios pueden incluir cigarrillos que se queman sobre sillones o ropa de cama. Sin
embargo, ambos tipos de alarmas son disénadas para propocionar una detección
adecuada de ambos tipos de incendios. Si desea la detección de ambos sistemas,
debe instalar alarmas de humo que combinen tecnologías de sensors fotoeléctricos e
iónicos en una sola unidad.

CARACTERÍSTICAS DE LA

ALARMA DE HUMO

• Este modelo cuenta con la opción de control de falsa alarma (False Alarm Control) el
cual, cuando se activa, calla a las alarmas no deseadas hasta por 15 minutos.

• Esta alarma de humo está alimentada por 120V de CA y una batería de respaldo
de 9-voltios. Las alarmas de CA/CC ofrecen una protección adicional en el caso
de una interrupción en el suministro eléctrico o de descarga de la batería.

• La exclusiva conexión eléctrica evita la interconexión con alarmas de humo
incompatibles o con otros sistemas de seguridad.

• Esta alarma puede interconectarse hasta con otras 11 alarmas de humo Firex de
los modelos AD, ADC y PAD, o hasta 6 alarmas térmicas Firex modelo ADH para
un total de no más de 18 dispositivos interconectados.

• La característica opcional de seguro de protección puede proteger el equipo para
que no sea modificado.

• Una señal exclusiva de “falta de batería”. La alarma de humo no se podrá colo­car en la ménsula de montaje si la batería no está colocada en el compartimien­to correspondiente.

• Señal de batería agotada o mal conectada. La alarma de humo emitirá un sonido
cada minuto si la batería está baja o no se ha conectado adecuadamente. El LED
rojo centellea 4 veces por minuto para ayudar a identificar la alarma de batería ago­tada.

• Los LED indicadores verde y rojo muestran si la alarma de humo está recibiendo
suministro eléctrico de corriente alterna CA y corriente directa CC, si trabaja bajo
operación normal, en el modo de alarma o con el control de falsas alarmas.

• Sonará una bocina de alarma, con un sonido de 85 decibeles a 10 pies, para
alertarle de una emergencia.

• Con el botón de prueba se revisa la operación de la alarma de humo.

• LED de bloqueo – el LED rojo centellea 3 veces por minuto en la unidad que
activa la alarma.

• La función de bocina de prueba gradual emite 2 sonidos a volumen bajo antes
de alcanzar el nivel de total de 85db durante la prueba.

INFORMACIÓN IMPORTANTE

ACERCA DE LA SEGURIDAD POR

FAVOR LEA Y GUARDE ESTAS

INSTRUCCIONES ADVERTENCIA

!

• Esta alarma de humo requiere de una alimentación eléctrica constante de 120
voltios CA, ADEMÁS de una batería nueva de 9 voltios para operar de manera
apropiada. Esta alarma de humo NO FUNCIONARÁ si no tiene conectado el sumin-

istro de corriente de CA o si por cualquier motivo hay una interrupción en el sumin­istro eléctrico Y la batería se ha retirado, si está desgastada (un sonido por minuto
indica una batería desgastada) o mal colocada. NO USE ningún otro tipo de batería
distinto al especificado en este manual. NO CONECTE esta alarma de humo a
ninguna otra alarma de humo o dispositivo auxiliar, con excepción de aquellos enu­merados en este manual.

• NO RETIRE ni desconecte la batería ni interrumpa el suministro de corriente
eléctrica CA para silenciar las alarmas no deseadas. Esto eliminará su protec-

ción. Esta alarma de humo cuenta con un botón para el control de falsas alarmas
(False Alarm Control), el cual al ser activado, silenciará las alarmas no deseadas
hasta por 15 minutos.

WARNING

1

• El botón de prueba permite verificar de manera precisa todas las funciones de
la alarma de humo. NO USE ningún otro método de prueba. Pruebe semanalmente

la alarma de humo para garantizar que opera adecuadamente.

• Únicamente un electricista con licencia y debidamente calificado deberá
instalar esta alarma. En la instalación se deben observar y seguir todos los códi­gos eléctricos y de construcción locales y nacionales.

• Esta alarma contra incendios NO ESTÁ diseñada como protección

PRIMARIA de edificios que requieren de sistemas completos de alarmas de
incendios. Los edificios de este tipo incluyen hoteles, moteles, dormitorios,

asilos y hogares. Esto es válido incluso si se trata de edificaciones que fueron
hogares para una sola familia alguna vez. Sin embargo, esta alarma contra

incendios PUEDE utilizarse en habitaciones individuales como protección
COMPLEMENTARIA.

• Instale una alarma de humo en cada habitación y en cada piso de la casa. El
humo podría no llegar a la alarma de humo por muchos motivos. Por ejemplo, si un
incendio se inicia en una parte remota del hogar, en otro nivel, en una chimenea,
pared, techo o del otro lado de una puerta cerrada, en estos casos el humo podría
no alcanzar la alarma de humo a tiempo para alertar a los habitantes de la casa.
Una alarma de humo no detecta de inmediato un incendio, EXCEPTO en la zona o
habitación en la que está ubicada.

• La interconexión de las alarmas de humo instaladas en cada habitación y en
cada nivel del hogar es lo que ofrece la máxima protección. La Asociación
Nacional para la Protección contra Incendios (NFPA) recomienda la interconexión de
las alarmas de humo de modo que cuando una de las alarmas detecta el humo y
hace sonar la alarma, el resto de las alarmas también comenzará a sonar. No inter­conecte las alarmas de humo de una unidad familiar individual a otra. No conecte
esta alarma de humo a ningún otro tipo de alarma o dispositivo auxiliar.

• Las alarmas de humo podrían no alertar a todos los miembros del hogar cada
vez que se activen. Podrían haber circunstancias limitantes en las que un miembro
del hogar podría no escuchar la alarma (por ejemplo, cuando hay ruido en el interior
o el exterior, si la persona duerme profundamente, cuando se ha abusado del alco­hol o las drogas, si la persona tiene dificultades para escuchar, etc.) Si sospecha
que esta alarma contra humo podría no alertar a algún miembro del hogar, instale y
mantenga alarmas de humo especiales. Existen estudios recientes en los que se
demuestra que las alarmas de humo no siempre logran despertar a las personas
que se encuentran durmiendo y que es responsabilidad de las personas en el hogar
que tengan capacidad de ayudar a otros el auxiliar a aquellos que podrían no
haberse despertado con el sonido de la alarma, o a aquellos que no son capaces de
evacuar el área de manera segura si no reciben apoyo.

• Las alarmas de humo no deben usarse con protecciones para el detector,a
menos que la combinación de la alarma y el protector se hayan evaluado y se
determine que el sistema es adecuado para dicho propósito.

• Las alarmas de humo se activarán únicamente cuando detecten la presencia
de humo. Las alarmas de humo detectan las partículas de combustión en el aire.
No detectan el calor, las llamas o gases. Esta alarma de humo está diseñada para
generar una advertencia sonora cuando se desarrolla un incendio. Sin embargo,
muchas llamas queman los materiales rápidamente, generan explosiones o son
intencionales. Otros incendios son provocados por la falta de cuidado o por riesgos
en la seguridad. El humo generado podría no alcanzar a la alarma LO SUFICIENTE­MENTE RÁPIDO como para garantizar una evacuación segura del sitio.

• Las alarmas de humo tienen limitaciones. Esta alarma no es a prueba de errores
y no se garantiza que sirva de protección total de la vida o la propiedad en contra
de los incendios. Las alarmas de humo no son un sustituto de los seguros. Los
propietarios y los inquilinos deben continuar asegurando sus vidas y sus
propiedades. Además, es posible que la alarma de humo falle en cualquier momen­to. Por este motivo usted debe probar la alarma de humo cada semana y cam-

biarla cada 10 años.

DÓNDE DEBE INSTALAR LAS

ALARMAS DE HUMO

Invensys Controls Americas recomienda una protección de cobertura completa, la cual
se obtiene por medio de la instalación de una alarma de humo en cada habitación de
su hogar. La Norma 72 de la Sección 2 de la
Asociación Nacional de Protección contra
Incendios (NFPA), establece el requisito mínimo,
como se indica a continuación:

“2-2.1.1.1 Deben instalarse detectores de humo
en el exterior de cada área para dormir, junto a las
recamaras (dormitorios) y en cada piso de la
unidad residencial, incluyendo sótanos y excluyendo espacios
confinados y áticos no terminados. En las construcciones
nuevas se debe instalar un detector de humo en cada
recámara”.

En el Capítulo 2, también se lee lo siguiente:
“2-2.2.1 En una construcción nueva, en dónde el inciso 2-2.1

indique que se requiere más de un detector de humo, los
detectores se deben colocar de modo que la operación de
cada detector de humo provoque que suene la alarma en
todos los detectores de humo dentro de la vivienda”.

En el Apéndice A de la edición de 1993 de la NFPA,
se establece además que:

“El número de detectores de humo que se
requieren puede no proporcionar la protec-

SALA DE TV

ción confiable de una advertencia temprana
para las áreas separadas por puertas de las
áreas protegidas con los detectores de

DORMITORIO

humo requeridos. Por esta razón, se recomienda que los habitantes consideren utilizar
detectores de humo adicionales para aquellas áreas y brindar mayor protección.

Estas áreas adicionales incluyen: sótanos, recámaras, comedor, cuarto del calefactor,
cuarto de servicios y corredores que no se encuentren protegidos por los detectores
de humo requeridos”.

Asimismo, como lo requiere la Dirección del cuerpo de bomberos del estado de
California:

COCINA

COMEDOR DORMITORIO

CUARTO DE ESTAR

VESTIBULA

DORMITORIO DORMITORIO

CUARTO
DE ESTAR

SÓTANO

COMEDOR COCINA

CUARTO DE ESTAR

DORMITORIO

DORMITORIO

COCINA

DORMITORIO

DORMITORIO

2

“La detección y advertencia temprana de incendios se logra mejor por medio de la
instalación de equipo de detección en todas las habitaciones y áreas del hogar como
se indica a continuación: La instalación de un detector de humo en cada área para
dormir (en la vecindad, pero fuera de las recámaras), además de detectores de humo
en las habitaciones, comedores, recámaras, cocinas, corredores, áticos,cuarto del
calefactor, guardarropas, cuartos de servicios y almacenaje, sótanos y cocheras”.

PARA LOGRAR LA MEJOR

PROTECCIÓN, LE RECOMEN­DAMOS INSTALAR UNA ALARMA
DE HUMO EN CADA HABITACIÓN

Asimismo recomendamos que se inter­conecten todas las alarmas de humo.

Casa de un Ambiente
(Apartamento)

• Instale una alarma de humo en el
techo o la pared más cercana al área
de dormitorios.

Area Para Dormir

APARTAMENTO DE AHORRO

Area De La Cocina

DE ENERGIA

Y De Estar

Dormitorio

Cuarto

De

Cocina Cuarto De Estar

Bano

HOGAR MOVIL

Casa Rodante Típica

NOTA: Para las casas rodantes construidas antes de 1978, instale alarmas de

humo en una pared interior a una distancia de entre 4 y 12 pulgadas desde
el techo (las casas rodantes anteriores a esa fecha tienen muy poco o
ningún aislante en el techo). Esto es especialmente importante si el techo
se mantiene inusualmente frío o caliente.

• Instale una alarma de humo dentro de cada recámara y en el corredor exterior
de cada área de dormitorios por separado.

Casa Típica de un Solo Nivel

• Instale una alarma de humo en el techo o una
pared, dentro de cada recámara y en el corredor
exterior de cada área de dormitorios por separa­do. Si el corredor de alguna de las áreas de dor­mitorios tiene una longitud mayor de 30 pies (9
m), instale una alarma de humo en cada
extremo.

Dormitorio

Sótano

UN SOLO PISO

Dormitorio

Cuarto De
La Estufa

Cuarto

De

Bano

Si existe un sótano:

• Instale una alarma de humo en el techo del
sótano en la parte inferior del cubo de las
escaleras.

Casa Típica de Dos Pisos o con
Desniveles

• Instale una alarma de humo en el techo o una
pared, dentro de cada recámara y en el corredor
exterior de cada área de dormitorios por separa­do. Si el corredor de alguna de las áreas de dor­mitorios tiene una longitud mayor de 30 pies 9
m), instale una alarma de humo en cada extremo.

Clave

• Alarma de humo (ionización)
Alarma de humo por ionización con control de alarmas
falsas (False Alarm Control) o alarma de humo fotoeléctrica

Atico Habitado

Cuarto

De

Dormitorio Dormitorio

Bano

Cuarto
De Estar

Cuarto De

Sótano

La Estufa

DOS PISO

Comedor

• Instale una alarma de humo en la parte superior del cubo de las escaleras que
permiten el paso del primero al segundo nivel.

Si existe un sótano:

• Instale una alarma de humo en el techo del sótano en la parte inferior del cubo
de las escaleras.

INFORMACIÓN IMPORTANTE

ACERCA DE LA COLOCACIÓN DE

LA ALARMA DE HUMO Y DE LAS

EXCEPCIONES:

• Instale una alarma de humo lo más cerca posible
del centro del techo. Si esto no es práctico, móntela
a una distancia de al menos 4 pulgadas (10 cm)
desde la pared o esquina. Asimismo, si los códigos
lo permiten, instale las alarmas de humo sobre las
paredes, a una distancia de entre 4 y 12 pulgadas
(10 a 30 cm) desde las intersecciones de las pare­des/techo.

• Instale un mínimo de dos alarmas de humo en
cada hogar, sin importar qué tan pequeño sea. Los
nuevos códigos de construcción requieren un míni­mo de dos alarmas de humo interconectadas en
los hogares de construcción reciente.

• Instale una alarma de humo en cada habitación
que se encuentre dividida por una pared parcial (ya
sea que descienda desde el techo al menos 24 pul­gadas (60 m) o ascienda desde el piso).

• Instale alarmas de humo en los techos en forma de
pico, abovedados o de dos aguas, a una distancia de
3 pies (90 cm) desde el punto más elevado (medido
horizontalmente).

• Instale una alarma de humo en áticos habitados o
áticos en los que se alberguen equipos eléctricos,
como por ejemplo calefactores, acondicionares de
aire o calentadores.

3

PARED ALCOLIAR

TECHOS

ACEPTABLE AQUI

NUNCA AQUI

PARTE SUPERIOR DEL

DETECTOR ACEPTABLE AQUI

TECHO

ACCEPTABLE EN

LA AREA

4 IN

(0.1m )

TECHOS ADOS
VERITENTES

8"

4 IN
(0.1m )
MINIMO

PARED
LATERAL

(0.3 m )

MAXIMO

12 IN

NO INSTALE una alarma de humo:

Cerca de electrodomésticos o áreas en donde ocurra de forma regu­lar una combustión normal (cocinas, cerca de los calefactores, calen­tadores de agua). Para estas áreas use alarmas de humo especiales
con control de alarmas no deseadas.

En las áreas con una humedad elevada, como en los baños o áreas
cercanas a lavaplatos o máquinas lavadoras. Instale a una distancia
de por lo menos 10 pies (3 metros) de estas áreas, si esto es posible.

Cerca de retornos de aire o conductos de suministro de aire acondi­cionado de enfriamiento o calentamiento. El aire podría arrastrar el
humo lejos del detector, interrumpiendo la alarma.

En habitaciones en donde las temperaturas puedan caer por debajo
de los 40°F (4°C) o superar los 100°F (38°C).

En áreas extremadamente llenas de polvo, suciedad o infestadas de
insectos. Las partículas suspendidas interfieren con la operación de
la alarma de humo.

CÓMO SE DEBE INSTALAR LA

ALARMA DE HUMO

!

PELIGRO: RIESGO DE CHOQUE ELÉCTRICO. Apague

!

ADVERTENCIA: Únicamente un electricista debida-

ESTA ALARMA DE HUMO DEBE INSTALARSE DE ACUERDO CON LA NORMA 72 DE
LA ASOCIACIÓN NACIONAL DE PROTECCIÓN CONTRA INCENDIOS (National Fire
Protection Association, Batterymarch Park, Quincy, MA 02269).

• Instale la alarma de humo únicamente en
una caja de conexiones octagonal de 4 pul­gadas (10 cm) o de conexión simple.

1. Por la parte posterior de la alarma de humo,
retire la placa de montaje. (Para posterior­mente enganchar el seguro de protección,
gire, saque y coloque a un lado uno de los
pernos moldeados en la placa, ambos son
exactamente iguales.)

2. Alinee las ranuras de la placa con los orifi­cios de montaje de la caja de conexiones
octagonal de 4 pulgadas o la caja de conex­ión simple.

3. Tire suavemente de los cables de la insta­lación doméstica a través del orificio de la
parte central de la placa.

4. Asegure la placa a la caja de conexiones usando los tornillos de montaje.

5. Con un conector pequeño para el cable, conecte el cable blanco de la clavija al
cable blanco de la instalación doméstica.

6. Conecte el cable negro de la clavija al cable negro de la instalación doméstica.

7. Si se desea efectuar una interconexión, conecte el cable amarillo al cable de
interconexión entre las diferentes alarmas. Consulte la sección, INTERCONEXIÓN
DE LAS ALARMAS DE HUMO.

NOTA: Si ésta será una alarma de humo con una sola estación, cubra el cable

amarillo con cinta de aislar y fíjelo en la caja de conexiones.

8. Levante la tapa de la compuerta de la batería.

9. Inserte una batería nueva de 9 voltios en el conector correspondiente dentro

del compartimiento. ASEGÚRESE DE QUE LA
BATERÍA SE ENCUENTRE BIEN CONECTADA.
La alarma de humo emitirá un sonido corto
cuando se instala la batería.

10.Cierre la tapa de la batería, embonándola en

su sitio. (Para que el sistema resista la manip­ulación, use unas pinzas de punta larga para
retirar el plástico delgado de la muesca del
borde de la alarma de humo.)

11.Inserte la clavija de conexión a las terminales

de la parte posterior de la alarma de humo. La
clavija sólo puede insertarse en una dirección,
además se debe embonar en su sitio.

12.Tire suavemente de la conexión para asegurarse que se ha fijado de manera segura.

13.Coloque la alarma de humo sobre la placa de montaje y gírela en el sentido de

las manecillas del reloj para fijarla en su sitio. (Para que el sistema resista la
manipulación, inserte el perno dentro de la ranura del borde de la alarma de
humo después de que ésta se haya colocado apropiadamente en la base,
consulte el inciso 10 de la página anterior.)

el suministro eléctrico en el interruptor
principal o interruptor de circuito retirando
el fusible o moviendo el interruptor para
colocarlo en la posición de apagado (OFF).

mente calificado deberá instalar esta
alarma contra humo. El cableado eléc­trico utilizado para la alarma contra
humo debe cumplir con las disposi­ciones del Artículo 210 y 760 del
Código Eléctrico Nacional, los están­dares ANSI/NFPA 70 y cualquier código
local aplicable. La ubicación del
cableado de interconexión debe
cumplir con el artículo 300.3B de NEC.

Retire el plástico

delgado de la muesca.

4

Inserte la
patilla aquí

NOTA: La alarma de humo no se podrá montar en la placa si no se ha instalado

la batería.

14.Encienda el suministro eléctrico desde la caja de fusibles o del interruptor

del circuito.

15.Pruebe la alarma de humo. Vea la sección titulada PRUEBA DE LA ALARMA

DE HUMO.

BLANCO BLANCO BLANCO

AMARILLO AMARILLO

NEGRO NEGRO NEGRO

A NEUTRO

A 120 V CA (Calor)

INTERCONEXIÓN DE LAS

ALARMAS DE HUMO

• Esta alarma puede interconectarse hasta con otras 11 alarmas de humo Firex de
los modelos AD, ADC y PAD, o hasta 6 alarmas térmicas Firex modelo ADH para
un total de no más de 18 dispositivos interconectados. NO CONECTE a ningún
otro tipo o modelo de alarma de humo.

• Conecte las alarmas de humo a una sola derivación del circuito eléctrico de CA. Si
el código local lo permite, asegúrese que el cable neutro sea común a ambas
fases.

INDICADORES LED ROJO Y VERDE

Esta alarma de humo cuenta con indicadores LED por separado verde y rojo. Los LED
indican lo siguiente:

LED VERDE

ON (encendido) – Está presente el suministro de CA.
OFF (apagado) – No está presente el suministro de CA.

RED LED – puede observarse accionando el botón de

Centelleo una vez por minuto – esto indica una operación normal.
Centello una vez por segundo – la alarma de humo detecta la presencia de

Centelleo una vez cada 10 segundos – la alarma de humo calla una alarma no

Centelleo 3 veces por minuto – esto indica que esta unidad ha accionado

Centelleo 4 veces por minuto – esto indica que la batería esta
precedido de un sonido audible desgastada o mal conectada

(Únicamente para el sistema de interconexión):
OFF (apagado) – otra alarma de humo dentro de la red ha detectado la presencia

de humo y está señalando esta alarma.

prueba.

humo y simultáneamente emite una alarma
sonora.

deseada.

una alarma dentro del sistema de inter­conexión (oprima el botón de prueba TEST
para restablecerlo).

CONTROL DE FALSA ALARMA

(FALSE ALARM CONTROL)

El modelo ADC cuenta con la opción de control de falsa alarma (False Alarm
Control) el cual, cuando se activa, calla a las alarmas no deseadas hasta por 15
minutos.

Para usar el control de falsa alarma (False Alarm Control):
Oprima y suelte el botón de prueba durante una alarma no deseada. La alarma

debe detenerse en 10 segundos. Esto significa que la alarma de humo se encuen­tra en el modo de control de falsa alarma (False Alarm Control). En un sistema de
interconexión, el LED rojo en la alarma iniciadora continuará centelleando hasta su
restablecimiento al oprimir el botón de prueba TEST.

Si la alarma de humo no se coloca en el modo de control de falsa alarma (False
Alarm Control) y continúa sonando con la bocina de alarma en volumen alto, o si
inicialmente se colocó en ese modo (False Alarm Control) y entonces vuelve a
sonar la alarma, el humo presente es demasiado denso y puede estar ante una
situación muy peligrosa, en ese caso debe actuar como en una emergencia.

PRUEBA DE LA ALARMA

DE HUMO

ADVERTENCIA

!

• Pruebe cada una de las alarmas de humo para asegurarse que se han instalado
de manera correcta y que operan de manera apropiada.

• Pruebe todas las alarmas de humo dentro de un sistema interconectado después
de haberlo instalado.

• El botón de prueba permite verificar de manera precisa todas las funciones. NO
USE una llama abierta para probar esta alarma de humo. Podría incendiar y
dañar la alarma de humo o su casa.

5

• Pruebe las alarmas de humo cada semana, cuando regrese de unas vacaciones
o cuando nadie haya habitado la casa durante varios días.

• Colóquese a una distancia igual a la de su brazo cuando pruebe la alarma. La
bocina de la alarma tiene un volumen alto con la finalidad de alertar en caso de
emergencia, sin embargo puede ocasionar lesiones en el oído.

NOTIFICACIÓN ACERCA DE LA IMPORTANCIA DE LA PRUEBA
DE LA INSTALACIÓN:

Cuando de requiera realizar una prueba en la instalación por parte de inspectores
locales o cualquier otra entidad, ésta se debe realizar usando únicamente el
Analizador de sensibilidad para el detector de humo modelo #501-1 fabricado por
la empresa Gemini Scientific Corporation. Siga la prueba con el equipo Gemini y las
instrucciones de configuración ofrecidas por el fabricante, además deben usarse
los límites de visibilidad indicados en la parte posterior de la alarma de humo.
Consulte el manual de instrucciones de la alarma de humo para conocer las opera­ciones de mantenimiento y del botón de prueba.

Prueba de aprobación / desaprobación

Se puede realizar una prueba funcional de aprobación de la unidad usando el
Equipo de prueba de detector de humo modelo #25S, fabricado por Home
Safeguard Industries, Inc. Siga las instrucciones incluidas con el equipo de prueba.

Pruebe cada semana todas las alarmas de humo con el
siguiente procedimiento:

1. Observe el LED de color verde. Una luz continua indica que la alarma de humo
está recibiendo un suministro eléctrico de 120V CA.

2. Oprima con firmeza el botón de prueba por al menos cinco (5) segundos. La
alarma de humo emitirá un sonido en volumen alto unas cuatro (4) veces en un
segundo. La alarma sonará con dos (2) señales cortas a bajo volumen, después
un sonido corto a volumen elevado seguido de una pausa, para después repetir
este patrón. La alarma podrá sonar hasta por 10 segundos después de soltar el
botón de prueba.

NOTA: Si las alarmas de humo están interconectadas, todas las alarmas de humo

deberán sonar 3 segundos después de que se oprima cualquier botón,
además de que también comenzará a sonar la alarma de humo sometida a
prueba.

3. Si la alarma de humo no suena, apague la caja de conexión principal o el interrup­tor del circuito y verifique la conexión eléctrica. Vuelva a probar la alarma de humo.

CAMBIE O DEVUELVA LA ALARMA SI LA FUNCIÓN DE OPRIMIR PARA PROBAR
(PUSH-TO-TEST) NO FUNCIONA ADECUADAMENTE DESPUÉS DE EFECTUAR LOS
PROCEDIMIENTOS EXPLICADOS ANTERIORMENTE (Refiérase a la sección
REPARACIÓN de la página 7).

!

PELIGRO: Si suena la bocina de alarma y la alarma de

humo no se está probando, la alarma de
humo ha detectado la presencia de humo.
SIEMPRE QUE SUENE LA ALARMA SE
REQUIERE SU ATENCIÓN Y ACCIÓN INMEDIATA.

MANTENIMIENTO Y LIMPIEZA

Además de la revisión semanal, esta alarma de humo requiere el cambio anual de
la batería y una limpieza periódica para retirar el polvo, suciedad y residuos.

!

PELIGRO:RIESGO DE CHOQUE ELÉCTRICO.

REEMPLAZO DE LA BATERÍA

Siempre debe desconectarse el suministro eléctrico de la alarma antes de reem­plazar la batería. Cambie la batería al menos una vez al año o de inmediato cuando
suene la señal de batería agotada (un sonido cada minuto indica la presencia de
una batería baja). El LED rojo también centelleará 4 veces cada minuto después de
cada sonido de advertencia de batería baja. Las baterías deben cambiarse cada
año, incluso cuando la alarma de humo reciba suministro de corriente alterna CA.

Use únicamente los siguientes tipos de batería de reemplazo en esta alarma de
humo:

Eveready 522 o 1222, Duracell MN 1604 o Ultralife U9VL-J.

!

ADVERTENCIA: NO USE NINGÚN OTRO TIPO DE

1. Desconecte el suministro eléctrico de la alarma de humo desde el tablero de
servicio principal.

2. Gire la alarma de humo en sentido contrario a las manecillas del reloj para
desengancharla de la placa de montaje.

3. Tire de la alarma de humo suavemente hacia abajo.Tenga cuidado de no sepa­rar las conexiones del cableado.

4. Desconecte la clavija eléctrica de la parte posterior de la alarma de humo.

5. Desde la parte posterior de la alarma de humo, eleve la pestaña para abrir la
compuerta de la batería.

6. Retire la batería del compartimiento. Desconecte y elimine la batería gastada de
la conexión correspondiente.

7. Conecte una batería nueva de 9 voltios. La batería sólo puede colocarse en un
sentido. Tenga cuidado de que la conexión de la batería se fije de manera segura
a las terminales correspondientes.

8. Coloque la batería en el compartimiento correspondiente.

9. Cierre la compuerta de la batería. Empuje hacia abajo hasta que embone en

su sitio.

Desconecte el suministro eléctrico en el
tablero de servicio principal retirando el
fusible o moviendo el interruptor de cir­cuito apropiado para colocarlo en la posi­ción de apagado (OFF) antes de cambiar la
batería o limpiar la alarma de humo.

BATERÍA, SALVO LAS ESPECIFI­CADAS EN ESTE MANUAL. NO USE
BATERÍAS RECARGABLES

6

10. Vuelva a colocar la clavija de conexión. La conexión embonará en su sitio.Tire

suavemente de la conexión para asegurarse que se ha fijado de manera apropia­da.

11. Vuelva a fijar la alarma de humo en la placa de montaje haciéndola girar en el

sentido de las manecillas del reloj hasta que embone dentro de la placa.

12. Restablezca el suministro eléctrico y pruebe la alarma de humo usando el

botón de prueba.

LIMPIEZA

Limpie la alarma de humo al menos una vez al mes para retirar el polvo,
suciedad o residuos. Siempre debe desconectarse el suministro eléctrico de la
alarma de humo antes de limpiarla.

• Use un cepillo suave o un accesorio apropiado conectado a una aspiradora, pase
la aspiradora por todos los lados y la cubierta de la alarma de humo. Asegúrese
de retirar los residuos de todos los orificios de ventilación.

• En caso de ser necesario, apague el suministro eléctrico y use un paño húmedo
para limpiar la cubierta de la alarma de humo.

• Nunca rocíe la alarma de humo con limpiadores. Siempre coloque primero los
limpiadores sobre un paño, para después limpiar la alarma con el mismo.

IMPORTANTE: Nunca intente retirar la cubierta o limpiar la parte interior de la

alarma de humo. ESTO ANULARÁ SU GARANTÍA.

REPARACIÓN

!

PRECAUCIÓN: No intente reparar esta alarma de humo.

En caso de que la alarma de humo no opere de manera adecuada, revise la sec­ción titulada LOCALIZACIÓN DE AVERÍAS. En caso de ser necesario, siempre que la
garantía se encuentre vigente, devuelva la alarma de humo a Invensys Controls
Americas. Empáquela en una caja de cartón con el material de protección adecua­do, con el envío previamente pagado y una nota en la que se describa la naturaleza
del problema y un comprobante de compra a:

Si la alarma de humo ya tiene vencida la garantía, haga que un electricista debida­mente acreditado cambie de inmediato la alarma de humo con un equipo equiva­lente de la marca Firex.

Si lo intenta anulará su garantía.

Invensys Controls Americas

Product Service Department
28C Leigh Fisher Blvd.
El Paso, TX 79906

PRINCIPIOS PRÁCTICOS DE

SEGURIDAD CONTRA INCENDIOS

Si la alarma de humo acciona la bocina y usted no ha oprimido el botón de prueba,
esto advierte de una situación de peligro.
Es necesario que responda de inmediato. Para prepararse ante tal evento, desar­rolle planes de evacuación, discútalos con TODOS los miembros del hogar, además
de practicarlos de manera regular.

• Demuestre a todos el sonido que emite la alarma de humo y explique su significa­do.

• Determine DOS salidas para cada habitación y una ruta de escape hacia el exte­rior para cada salida.

• Enseñe a todos los miembros de su hogar que deben tocar la puerta y usar una
salida alterna si la misma está caliente. EXPLIQUE QUE NO DEBEN ABRIR LA
PUERTA SI ÉSTA SE ENCUENTRA CALIENTE.

• Enseñe a los miembros del hogar que deben arrastrarse por el suelo para man­tenerse lejos de del humo, gases y vapores peligrosos.

• Determine un sitio de reunión seguro para todos los miembros en el exterior
del edificio.

QUÉ HACER EN CASO

DE INCENDIO

1. No entre en pánico, mantenga la calma.

2. Abandone el edificio lo más rápido posible. Toque las puertas antes de
abrirlas para sentir si están calientes. En caso necesario use salidas
alternas. Arrástrese por el piso, NO se detenga para tomar cosas.

3. Reúnase en el sitio previamente establecido en el exterior del edificio.

4. Llame al departamento de bomberos desde el EXTERIOR del edificio.

5. NUNCA REGRESE AL INTERIOR DE UN EDIFICIO INCENDIADO. Espere la
llegada de los bomberos.

Estas pautas le ayudarán en caso de presentarse un incendio. Sin embargo, para
reducir la probabilidad de generación de incendios, ponga en práctica las reglas de
seguridad contra incendios y prevenga las situaciones de peligro.

LOCALIZACIÓN DE AVERÍAS

!

PELIGRO: Desconecte siempre el suministro eléctrico

!

ADVERTENCIA: NUNCA desconecte la batería ni el sum-

desde la caja de fusibles principal o desde el
interruptor de circuito antes de realizar la
localización de averías.

inistro eléctrico de CA para silenciar
una alarma no deseada. Esto eliminará
su protección. Ventile el aire o abra una
ventana para retirar el humo o polvo.

7

PROBLEMA SOLUCIÓN

La alarma de humo no
suena cuando se somete a
prueba.

NOTA: ¡Oprima el botón de
prueba durante al menos
cinco (5) segundos cuando
realice la prueba!

1. Revise que se encuentre activado el suministro eléc­trico de CA.

2. Desconecte el suministro eléctrico. Retire la alarma
de humo de la placa de montaje y:

a. Revise que la clavija de conexión se haya inserta-

do de manera segura.

b. Revise que la batería se haya insertado de

manera apropiada a la conexión correspondiente.

3. Limpie la alarma de humo.

La bocina emite dos
sonidos a bajo volumen y
uno a volumen alto durante
la prueba.

Las luces LED comienzan a
parpadear y la alarma emite
un zumbido de forma
simultánea cada 60 segun­dos.

La luz LED comienza a
parpadear y 30 segundos
después emite un zumbido –
esto se repite a intervalos de
60 segundos.

Las alarmas de humo
emiten sonidos de alarma
no deseados de manera
intermitente o cuando uno
de los residentes cocina,
toma un baño, etc.

Las alarmas de humo inter­conectadas no emiten
ningún sonido cuando se
prueba el sistema.

La alarma suena de modo
diferente al usual. Se arran­ca y detiene.

CAMBIE O DEVUELVA LA ALARMA SI LA FUNCIÓN DE OPRIMIR PARA PROBAR
(PUSH-TO-TEST) NO FUNCIONA ADECUADAMENTE DESPUÉS DE EFECTUAR LOS
PROCEDIMIENTOS EXPLICADOS ANTERIORMENTE (Refiérase a la sección
REPARACIÓN de la página 7).

La alarma opera de manera correcta. El modelo ADC
cuenta con la característica de prueba gradual de la
bocina. Esta prueba le permite soltar el botón de prue­ba antes de que la alarma accione los sonidos a volu­men elevado.

1. La batería esta baja - ¡CÁMBIELA DE INMEDIATO!

2. Asegúrese de que se haya apagado el LED rojo
después de cambiar la batería.

La unidad no funciona. ¡CÁMBIELA O DEVUÉLVALA DE
INMEDIATO PARA SU REPARACIÓN!

1. Contrate a un electricista para cambiar la alarma de
humo a un nuevo sitio. Vea la sección titulada
DÓNDE DEBE INSTALAR LAS ALARMAS DE HUMO

2. Limpie la alarma de humo.
Vea la sección de Limpieza en MANTENIMIENTO Y
LIMPIEZA.

Oprima y mantenga oprimido el botón de prueba (TEST)
por lo menos tres segundos después del primer sonido
emitido por la unidad.

La alarma opera de manera correcta. Esta alarma incor­pora la señal de bocina de reconocimiento internacional
para indicar una evacuación. El patrón de la bocina es
de 3 sonidos cortos seguido de una pausa de 2 segun­dos para después repetir la secuencia.

INFORMACIÓN DE LA GARANTÍA

GARANTÍA LIMITADA DE 5 AÑOS PARA LA ALARMA DE HUMO Y GARANTÍA

LIMITADA DE 10 AÑOS PARA LA BATERÍA DE LITIO ULTRALIFE U9VL-J
(CUANDO SE VENDE JUNTO CON LA ALARMA DE HUMO INVENSYS

Invensys Controls Americas garantiza al consumidor o comprador original de cada alar­ma de humo nueva que el equipo estará libre de defectos en el material y la mano de obra
bajo condiciones de uso y servicio normal por un periodo de cinco (5) años, contados a
partir de la fecha de compra. Para las alarmas de humo Invensys Controls Americas que
se venden con la batería de litio Ultralife U9VL-J de 9 voltios, Invensys Controls Americas
garantizará al comprador o consumidor original que cada una de las baterías nuevas
Ultralife U9VL-J de 9 voltios se encuentra libre de defectos en los materiales y mano de
obra, considerando un servicio y uso normales, por un periodo de diez (10) años, conta­dos a partir de la fecha de compra. Invensys Controls Americas está de acuerdo en
reparar o cambiar, de acuerdo con su criterio, cualquier alarma de humo o batería
Ultralife U9VL-J de 9 voltios que se encuentren defectuosas (cuando la batería se venda
junto con la alarma de humo Invensys Controls Americas) siempre que se devuelva el
artículo con envío previamente pagado y el comprobante de compra a Invensys Controls
Americas. Esta garantía no cubre los daños que sean el resultado de un accidente, mal
uso, abuso o ausencia de un cuidado razonable del producto. Esta garantía se ofrece en
sustitución del resto de las garantías, obligaciones o responsabilidades explícitas. LAS
GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN Y ADECUACIÓN A UN PROPÓSITO EN
PARTICULAR SE LIMITAN A UN PERIODO DE CINCO (5) AÑOS PARA LA ALARMA DE
HUMO Y DE DIEZ (10) AÑOS PARA LA BATERÍA DE LITIO ULTRALIFE U9VL DE 9 VOLTIOS
(CUANDO SE VENDA JUNTO CON LA ALARMA DE HUMO INVENSYS CONTROLS AMER­ICAS) CONTADOS A PARTIR DE LA FECHA DE COMPRA. En algunos estados no se per­miten las limitaciones con respecto a la duración de la garantía implícita, de modo que
en esos casos las limitaciones anteriores podrían no aplicarse a usted. EN NINGÚN
CASO INVENSYS CONTROLS AMERICAS SERÁ RESPONSABLE DE NINGÚN DAÑO INCI­DENTAL O INDIRECTO DERIVADO DE VIOLACIONES A ESTA O CUALESQUIERA OTRAS
GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, INCLUSO SI LA PÉRDIDA O DAÑO ES CAUSA­DO POR SU NEGLIGENCIA O FALLA. Algunos estados no permiten la exclusión o lim­itación de los daños incidentales o indirectos, por lo que la limitación o exclusión arriba
mencionada puede no aplicarse en su caso. Esta garantía le otorga derechos legales
específicos y usted puede tener otros derechos legales que varían de un estado a otro.

La fabricación y distribución de esta alarma de incendios están autorizadas por la
Comisión Nuclear Reguladora de los Estados Unidos.

Este producto cumple con los requerimientos de la Norma 217 de U.L.

Para devolver las baterías de litio Ultralife con garantía vigente de 10 años, incluya
la batería de litio, una nota describiendo la naturaleza del problema, un compro­bante de compra y el porte de envío y devolución previamente pagados a:

CONTROLS AMERICAS)

ULTRALIFE BATTERIES, INC.

c/o INVENSYS CONTROLS AMERICAS

P.O. Box 622

1350 Route 88 South

Newark, NY 14513

191 E. North Avenue
Carol Stream, Illinois 60188 USA
www.invensyscontrols.com
©2006 Invensys Controls 110-762F

8
