CAR AUDIO SYSTEM I

사용설명서

A type I ACB00HDDG, ACB01HDDG, ACB02HDDG

멀티미디어 상담 (카오디오) : 1588-7278

K_PU 17FL_G3.0A[ECO_KO]AUDIO COVER.indd 2-3K_PU 17FL_G3.0A[ECO_KO]AUDIO COVER.indd 2-3 2016-06-22 오후 5:54:192016-06-22 오후 5:54:1

Page 2

고객 카드

현대모비스 제품을 구입해 주셔서 대단히 감사합니다.

성명 제품명

전화번호 모델명

주소

보증내용

1. 제품을 구입하신 날로부터 품질 보증 기간 내에 정상적으로 사용하신 상태에서 고장이 발생한 경우에는 무상으로 수리해 드립니다.

2. 다음의 고장 발생 경우에는 기술료와 부품비를 실비로 받습니다.

■

고객의 취급 부주의로 인한 고장 발생 시

■

천재지변(화재, 지진, 수해, 낙뢰 등)으로 인한 고장 발생 시

■

사용전원의 이상으로 인한 고장 발생 시

■

접속기기의 불량으로 인한 고장 발생 시

■

현대모비스 서비스 센터 기사 또는 서비스 지정점의 수리기사가 아닌 자가

상담안내

■

현대모비스 제품 구입 시 구입방법, 제품가격, 제품안내 등 문의사항이 있을 경우

■

애프터 서비스 지정점이나 대리점에 의뢰하여도 신속히 처리되지 않았을 경우

■

기타 불편한 사항이 있을 경우

소비자 피해 보상 기준

본 제품의 소비자 피해에 대한 보상은 공정거래위원회 한국소비자원 피해보상 규정에 따릅니다.

제품을 수리, 개조하여 고장 발생 시

■

고객 카드를 분실했을 경우

3. 본 제품의 수리용 부품 보유기간은 8년입니다.

■

수리용 부품 보유기간은 제품단종일로부터 산정됩니다.

고객 상담실 전화번호

※ A/S, 고객상담 및 불만신고 전화 :

☎

1588-7278

4. 보증에서 제외되는 사항은 차량보증서에 기재되어 있는 부분을 참조하십시오.

본 책자 내용의 일부 혹은 전체를 사전 서면동의 없이 무단으로 인쇄, 복사, 기록 등의 방법을 이용하여, 어떠한 형태로도 복제, 재생, 배포하는 것을 금합니다.

K_PU 17FL_G3.0A[ECO_KO]AUDIO COVER.indd 4-5K_PU 17FL_G3.0A[ECO_KO]AUDIO COVER.indd 4-5 2016-06-22 오후 5:54:292016-06-22 오후 5:54:2

Page 3

안전을 위하여 반드시 읽어 주십시오.

안전을 위하여 반드시 읽어 주십시오. 본 사용설명서에는 운전자나 타인이 상해를 입을 수 있는 경우와 그에 대처하는 방법에 대해 아래 표시(경고 사항, 주의 사항, 주의/정보/참고)로 기술하고 있습니다. 본 내용들은 안전과 관계된 매우 중요한 사항이므로, 반드시 읽고 준수하여 주십시오.

사용설명서에 표시된 기호 설명

경고 사항

본 사용설명서에 기술된 경고 사항을 지키지 않으면 생명과 관계되는 중대한 상해, 사고로 연결될 우려가 있는 사항에 관한 표시

주의 사항

본 사용설명서에 기술된 주의 사항을 지키지 않으면 사고로 연결되어 부상 당하거나, 자동차의 손상 또는 고장 등의 우려가 있는 사항에 관한 표시

주의

• 부상이나 자동차의 손상 또는 고장 등이 발생할 수 있는 사항에 관한 설명

• 사용자의 안전을 위한 세부 정보에 관한 설명

정보

• 제품 사용 시 사용자가 알고 있으면 편리한 사항에 관한 설명

※

본 사용설명서의 내용으로 표시된 해당 기능 및 서비스는 성능 개선을 위

해서 사전 고지 없이 변경될 수 있으며, 실제 차량의 기능 내지 성능 등과

차이가 있을 수 있습니다.

차량에 관한 정확한 정보는 카탈로그 등을 통해 확인하시기 바랍니다

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 1K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 1 2016-06-22 오후 5:54:372016-06-22 오후 5:54:3

참고

• 올바른 제품 사용 및 기능의 이해를 위한 세부 정보에 관한 설명

• 기능 설명 시 관련 용어에 관한 설명

선택 또는 미장착 사양표시

본 사용설명서에는 모든 선택사양을 포함하여 설명하고 있습니다. 따라서 고객님 차량에 장착되지 않은 사양이 설명 될 수 있습니다.

Page 4

AUDIO SYSTEM을 구입해주셔서 진심으로 감사합니다.

본 사용설명서는 오디오 시스템의 사용법에 대하여 설명하고 있 습니다. 제품을 사용하시기 전에 본 사용설명서를 반드시 숙지하 셔서 제품을 안전하게 사용하시기 바랍니다.

본 사용설명서에 사용된 화면은 제품의 실제 화면과 다를 수 있습

니다.

본 제품의 외관 및 규격은 제품의 개선을 위해 예고 없이 변경될

수 있습니다.

차량을 타인에게 양도할 경우, 다음 운전자의 제품 사용을 위해

본 설명서를 동봉해 주십시오.

차내 온도가 높을 경우, 창을 열어 환기를 시킨 후 오디오를 동

작시켜 주십시오.

외부기기(USB/iPodⓇ, AUX)를 연결하여 음악을 들으며 비포장

도로를 운행할 때 차체 내에 심한 충격이 가해지면 연결상태 (접 촉불량)가 나빠져서 연결이 해제되는 현상이 발생할 수 있습니다.

USB/iPodⓇ을 사용하실 경우에는 각 매체의 제조회사 및 제조

방법과 사용자의 녹음 방식에 따라 재생이 안 될 수도 있습니다. 이 경우, 계속하여 사용하면 고장의 원인이 될 수 있습니다.

Ⓡ

iPod

iPodⓇ은 Apple Inc.의 등록상표입니다.

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 2K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 2 2016-06-22 오후 5:54:382016-06-22 오후 5:54:3

Page 5

차례 보기

경고 및 주의

안전을 위한 경고 사항 ⋯⋯⋯⋯⋯⋯ 4 안전을 위한 주의 사항 ⋯⋯⋯⋯⋯⋯ 5

각 부분의 명칭과 기능

헤드유닛 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 스티어링 휠 리모트 컨트롤 ⋯⋯⋯⋯ 8

오디오시스템 사용하기

라디오

라디오 모드 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9 FM/AM 모드 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9

미디어

MP3 사용안내 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 10 USB 사용안내 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12 iPodⓇ 사용안내 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15 미디어 모드 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 17 USB 모드 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 iPodⓇ 모드 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18 AUX 모드 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18

설정

사운드 설정 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 차속연동 음량 설정 ⋯⋯⋯⋯⋯⋯⋯⋯19 화면 끄기 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19

자동차에 연결하는 방법 ⋯⋯⋯ 20

규격 및 성능

전원 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 21 튜너 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 21 오디오⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 21 KC 인증 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 21

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 3K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 3 2016-06-22 오후 5:54:382016-06-22 오후 5:54:3

Page 6

경고 및 주의

안전을 위한 경고 사항

주행 중에 운전자가 화면을 볼 때는 반드시 최소한의 시간으로

보아 주십시오. 화면 주시 시간이 길어지면 교통 사고의 원인 이 될 수 있습니다.

본 오디오 시스템을 분해하거나 개조하지 마십시오. 사고, 화재,

감전의 원인이 됩니다.

주행 중에 전화 기능을 사용하는 경우 교통 상황에 집중하지

못하고 주의가 분산되어 사고 위험이 증가할 수 있습니다. 차가 정지된 상태에서만 전화 기능을 사용하십시오.

기구 내부에 물이나 이물질이 유입되는 것에 유의하여 주십

시오. 발연, 발화, 고장 등의 원인이 됩니다.

화면이 보이지 않거나 소리가 나오지 않는 등의 고장 상태로

사용하지 마십시오. 사고(화재, 감전 등)나 치명적인 제품 고 장의 원인이 됩니다.

천둥이 칠 때는 안테나 선을 만지지 마십시오. 낙뢰에 의한 감전

위험이 있습니다.

본 오디오 시스템 조작 시 주, 정차 금지 구역에서는 조작하지

마십시오. 안전 사고의 원인이 될 수 있습니다.

반드시 차량 시동 후 본 시스템을 사용하여 주십시오. 자동차

의 시동을 끈 상태로 장시간 사용하지 마십시오. 배터리 방전 의 원인이 될 수 있습니다.

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 4K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 4 2016-06-22 오후 5:54:382016-06-22 오후 5:54:3

Page 7

안전을 위한 주의 사항

경고 및 주의

주행 중의 기기 조작은 전방 주시 소홀 등으로 인하여 사고를

유발할 수 있습니다. 반드시 정차시킨 후 조작하여 주십시오.

운전 중의 음량은 차 밖의 소리가 들리는 정도의 음량으로 사

용하여 주십시오. 차 밖의 소리가 들리지 않는 상태로 운전하 면 사고 발생의 원인이 될 수 있습니다.

전원 ON 시 음량 크기에 주의하여 주십시오. 전원 ON 시에 갑

자기 큰 소리가 나와서 청력 손상 등의 원인이 될 수 있습니다. (전원 OFF 시 적당한 음량으로 조절하고 OFF하여 주십시오.)

본 오디오 시스템의 장착위치를 변경할 때는 안전을 위해 반드

시 구입한 판매점 또는 지정된 A/S센터에 의뢰하여 주십시오. 장착하거나 분해하는 것은 전문 기술이 필요합니다.

제품에 무리한 충격을 가하지 마십시오. 모니터 전면에 직접적

인 압력을 주면 액정 패널이 파손될 수 있습니다.

스크린을 청소할 때에는 전원을 끈 후 잘 마른 부드러운 헝겊

으로 닦아 주십시오. 딱딱한 헝겊이나 화학걸레 또는 유기용제 (알콜, 벤젠, 신나 등)는 패널 표면에 상처를 내거나 변질시킬 우려가 있으므로 절대로 사용하지 마십시오. 특히 에어컨 통풍 구에 방향제 부착시 방향제가 흘러 내려 제품 표면을 변형시킬 수 있습니다.

오디오 시스템 가까이에 음료수를 두지 마십시오. 음료수를

쏟을 경우 시스템이 손상될 수 있습니다.

만일 제품에 이상이 생기면 판매점 또는 A/S센터로 연락하여

조치를 받으십시오.

전자파 환경에 놓일 경우 오디오 출력에 잡음이 섞일 수 있습

니다.

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 5K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 5 2016-06-22 오후 5:54:392016-06-22 오후 5:54:3

Page 8

각 부분의 명칭과 기능

∨

∧

헤드유닛

󱂓

󱂔

󱂕

󱂖

※ 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.

설명서 표시 내용

RADIO

󱂓

MEDIA

󱂔

전원/

󱂕

음량 노브

󱂖

SEEK

• FM, AM 라디오 실행

• 버튼을 누를 때마다 라디오 모드를 순차적으로 변경

• USB(iPodⓇ), AUX 실행

• 버튼을 누를 때마다 미디어 모드를 순차적으로 변경

• 누르면 전원을 켜거나 끔

• 좌/우로 돌리면 오디오 음량 조절

버튼을 짧게 누를 경우

• 라디오 모드: 이전/다음 주파수 검색

• 미디어 모드: 이전/다음 곡 변경 (AUX 제외)

버튼을 길게 누를 경우

• 라디오 모드: 누르고 있는 동안 주파수가 빠르게 증가/감 소하고 놓는 시점부터 다음 주파수 검색

• 미디어 모드: 곡을 빠르게 탐색(FF/REW) (AUX 제외)

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 6K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 6 2016-06-22 오후 5:54:392016-06-22 오후 5:54:3

Page 9

∨

∧

󱂛

※ 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.

󱂚

󱂙

󱂗

󱂘

설명서 표시 내용

󱂗

󱂘

SETUP

BACK

설명 화면 표시

이전 화면으로 전환

• 라디오 모드: 좌/우로 돌리면 방송 주파수를 수동으로 탐색

튠 노브

󱂙

• 미디어 모드: 좌/우로 돌리면 노래 목록이 표시되고, 누 르면 선택한 노래 재생

FLDR

󱂚

USB 모드: 재생 폴더 변경

버튼을 짧게 누를 경우

󱂛 프리셋

라디오 모드: 저장된 프리셋 주파수 수신

•

1 RPT

• 미디어 모드:

을 누르면 반복,

면 랜덤 기능 수행(AUX 제외)

• 메뉴 팝업: 팝업 내 번호를 선택하면 해당 메뉴 실행

버튼을 길게 누를 경우

• 라디오 모드: 재생 중인 주파수를 해당 프리셋에 저장

2 RDM

각 부분의 명칭과 기능

을 누르

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 7K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 7 2016-06-22 오후 5:54:392016-06-22 오후 5:54:3

Page 10

각 부분의 명칭과 기능

스티어링 휠 리모트 컨트롤

※ 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.

설명서 표시 내용

󱂓

󱂔

󱂕

󱂖

MUTE

MODE

오디오 음량 조절

통화 중

버튼을 짧게 누를 경우

• 라디오 모드: 이전/다음 프리셋 주파수 수신

• 미디어 모드: 이전/다음 곡으로 변경 (AUX 제외)

버튼을 길게 누를 경우

• 라디오 모드: 누르고 있는 동안 주파수가 빠르게 증가/

• 미디어 모드: 곡을 빠르게 탐색(FF/REW) (AUX 제외)

• 라디오, 미디어 모드를 순차적으로 전환

• 매체가 연결되어 있지 않은 경우 해당 모드를 인식하지

• 길게 누르면 AUDIO ON/OFF 동작을 수행

• 전원이 꺼진 상태에서 버튼을 누르면 전원이 켜짐

MUTE

버튼 누르면 마이크 음소거

감소하고 놓는 시점부터 다음 주파수 검색

못함

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 8K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 8 2016-06-22 오후 5:54:392016-06-22 오후 5:54:3

Page 11

라디오

∨

∧

라디오 모드

모드 변경

RADIO

버튼을 누르면 라디오(FM/AM) 모드가

순차적으로 변경됩니다.

방송 검색

SEEK

•

습니다.

• 버튼을 짧게 누르면: 다음 주파수를 탐색할 수

있습니다.

• 버튼을 길게 누르면: 버튼을 누르고 있는 동안

주파수가 이동되며, 버튼을 놓는 시점에서 다

음 주파수를 탐색합니다.

버튼을 눌러서 방송을 검색할 수 있

주파수 변경

튠 노브를 돌리면 주파수를 변경할 수 있습니다.

저장 방송

• 프리셋 [1~3] 버튼을 눌러서 저장된 주파수를

수신하거나 저장할 수 있습니다.

• 버튼을 짧게 누르면: 각 버튼에 저장되어 있는

주파수를 수신합니다.

• 버튼을 길게 누르면: 프리셋 버튼을 중 원하는

버튼을 길게 누르면 현재 수신하고 있는 방송

을 저장할 수 있습니다.

FM/AM 모드

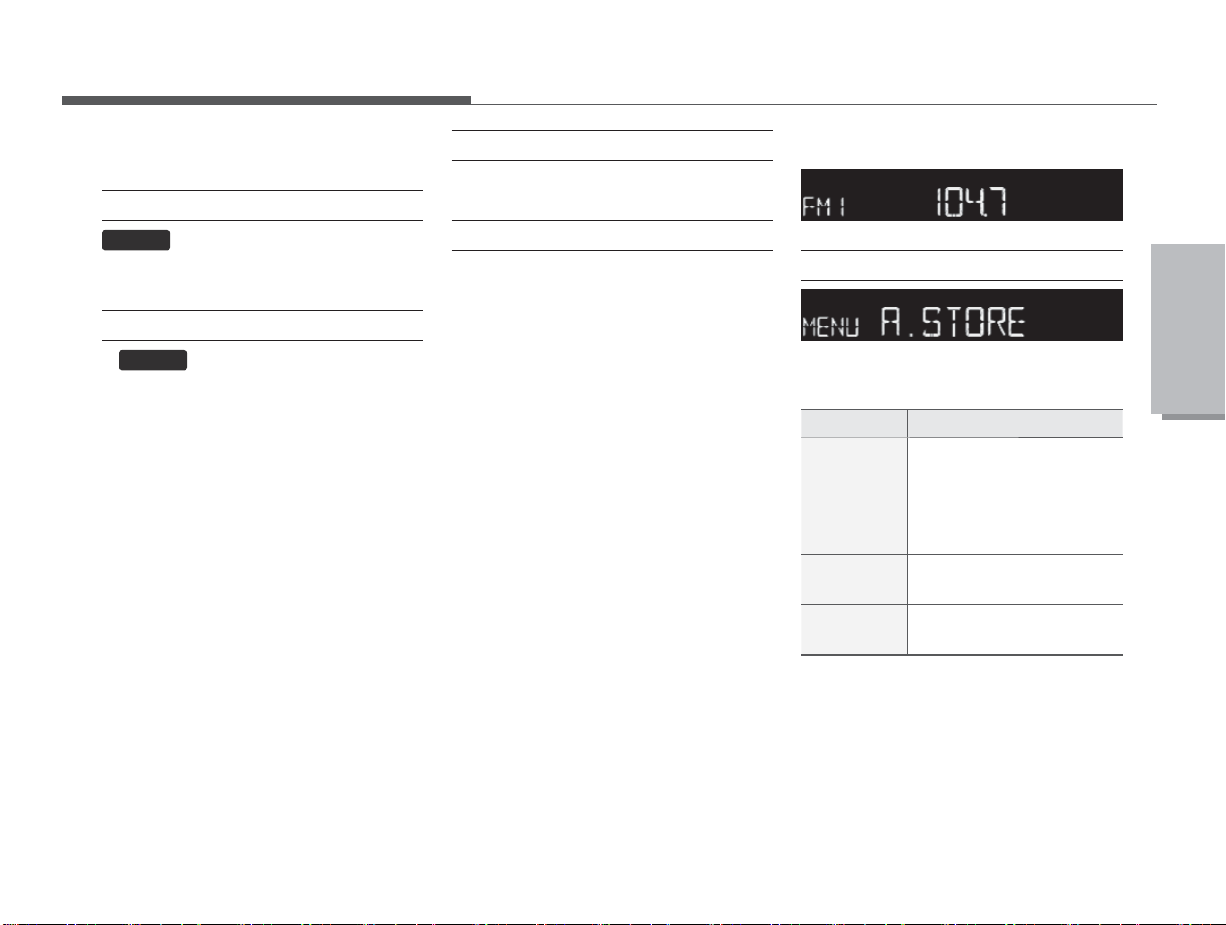

메뉴 선택

튠 노브를 누르면 메뉴 팝업이 표시됩니다. 튠 노브

돌려 메뉴 를 선택할 수 있습니다.

명칭 설명

• 수신 상태가 좋은 주파수를

A.STORE (자동 선국)

SCAN

(스캔)

SOUND

(사운드 설정)

프리셋 버튼에 저장

• 수신된 주파수가 없는 경우에 는 마지막으로 수신한 주파수 수신

수신 가능한 모든 방송을 5초간 청취

오디오 사운드 설정

라디오

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 9K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 9 2016-06-22 오후 5:54:432016-06-22 오후 5:54:4

Page 12

미디어

MP3 사용안내

사용 가능한 오디오 형식

MPEG1 Audio Layer3

압축 오디오 규격

참고

위와 같은 형식을 따르지 않는 파일 형식은 재생 또는 인식을 못할 수도 있 으며, 파일명 등의 정보가 표시되지 않을 수도 있습니다.

MPEG2 Audio Layer3

MPEG2.5 Audio Layer3

Windows Media Audio Ver 7.X & 8.X

압축 파일 재생 가능 범위

1. 비트 레이트(BIT RATE) 범위(Kbps)

MPEG1 MEPG2 MEPG2.5 WMA

Layer3 High Range

32 8

40 16

48 24

56 32

64 40

80 48

96 56

112 64

BIT RATE (kbps)

128 80

160 96

192 112

224 128

256 144

320 160

112

128

144

160

128

160

192

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 10K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 10 2016-06-22 오후 5:54:432016-06-22 오후 5:54:4

Page 13

2. 샘플링 주파수(Hz)

MPEG1 MPEG2 MPEG2.5 WMA

44100 22050 11025 32000

48000 24000 12000 44100

32000 16000 8000 48000

• MP3/WMA등의 압축파일은 비트 레이트에 따라 음질에 다소 차이가 있

습니다. (비트 레이트가 높으면 좀 더 좋은 음질을 감상할 수 있습니다.)

• 본 제품은 MP3/WMA 확장자 를 갖는 파일만을 인식하므로 확장자가 불

명확할 경우 인식하지 못합니다.

3. 인식 가능한 폴더 및 파일의 수

• 폴더: USB는 1000개

• 파일: USB는 5000개

• 폴더 계층은 인식 제한 없음

미디어

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 11K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 11 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 14

미디어

USB 사용안내

USB 장치가 연결된 상태에서 시동을 걸 경우 USB 장치가 손상

될 수 있으니 시동 ON 시에는 USB 장치를 분리하여 주십시오.

USB 외부장치가 연결된 상태에서 차량의 시동을 걸거나 끌 경우

USB 외부장치가 동작하지 않을 수 있습니다.

USB 외부장치 연결/분리 시 정전기에 주의하여 주십시오.

암호화된 MP3 플레이어를 외부장치로 연결하였을 경우 인식이

되지 않습니다.

USB 외부장치 연결 시 USB 외부장치 상태에 따라 인식이 되지

않는 경우가 있을 수 있습니다.

Byte/Sector 선택이 64Byte 이하로 포맷된 제품만 인식 가능

합니다.

FAT 12/16/32로 포맷된 USB 장치만 지원하며 NTFS 파일

시스템은 지원하지 않습니다.

일부 USB 기기의 경우 호환성 문제로 지원되지 않을 수 있습

니다.

USB 연결부위에 사람의 신체나 물체가 닿지 않게 하십시오.

USB 장치를 짧은 시간 동안 반복적으로 연결 및 해제 경우

고장의 원인이 됩니다.

USB 분리 시에 이상음이 발생할 수 있습니다.

USB 외부장치는 반드시 오디오 전원을 OFF한 상태에서 연결

및 해제 하십시오.

USB 외부장치의 종류 또는 용량 및 저장된 파일의 형식에 따

라서 인식하는 시간에 차이가 발생할 수 있으나 이는 제품의 고장이 아닙니다.

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 12K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 12 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 15

음악파일 재생 용도 외의 USB 기기 사용을 금지 합니다.

이미지, 동영상 재생은 지원하지 않습니다.

일부 MP3 플레이어, 휴대폰, 디지털 카메라 등(이동식 디스

크로 인식되지 않는 USB 기기)을 연결하였을 경우 정상적으 로 동작이 되지 않을 수 있습니다.

USB I/F를 이용한 충전, 발열 등의 USB 액세서리 기기 사용시

제품의 성능 저하 및 고장발생의 원인이 되므로 삼가주십시오.

시중에서 별도로 구입한 USB HUB 및 연장 케이블 등의 기기

를 사용시 차량의 오디오에서 USB 를 인식하지 못할 수 있으 니 USB를 직접 차량의 USB 단자에 연결하여 사용하시기 바 랍니다.

논리적 드라이브가 분리된 대용량 USB 장치의 경우 최상위에

있는 논리 드라이브에 저장된 파일만 재생 가능 합니다. 특정 USB에 응용 프로그램을 탑재하는 경우 파일이 재생 되지 않을 수 있습니다.

일부 모바일 기기의 경우, USB를 통한 충전이 지원되지 않을

수 있습니다.

규격품(Metal Cover Type) USB Memory 외에는 동작을

보증하지 않습니다.

HDD Type, CF, SD, Memory는 동작을 보증하지 않습니다.

DRM(Digital Rights Management)이 적용된 파일은 재생

되지 않습니다.

SD Type USB 메모리 및 CF Type USB 메모리, 기타

어댑터에 꽂아서 사용하는 USB는 인식되지 않을 수 있습니다.

미디어

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 13K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 13 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 16

미디어

USB HDD나 기구적으로 커넥터 부분이 차량진동에 의해 접촉

불량이 발생되는 USB는 보증이 되지 않습니다. (i-stick type 등)

열쇠고리 및 핸드폰 액세서리 등의 용도로

사용되는 USB 제품은 USB 잭에 손상을 주고 재생에 영향을 줄 수 있으니 사용을 삼가주십시오. 다음 그림과 같은 Plug 타 입 커넥터 적용 제품만 사용하십시오.

MP3 기기나 폰을 AUX/USB 모드로 동시에 여러 경로로 연

결할 경우 팝 노이즈나 오동작 등이 발생할 수 있습니다.

인증마크가 없는 USB 구매 사용시 인식하지 않을 수 있습니

다. 인증마크가 표시되어 있는 정품 USB 사용을 권장합니다.

Plug 타입 커넥터

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 14K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 14 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 17

iPod® 사용안내

iPodⓇ 장치가 연결된 상태에서 차량의 시동을 걸거나 끌 경우

Ⓡ

장치가 손상 또는 동작하지 않을 수 있습니다.

iPod

오디오의 iPodⓇ 제어기능을 사용하기 위해서는 iPodⓇ 기기

구입시 제공된 전용 케이블을 사용하시길 바랍니다.

차량 ACC ON 상태에서 iPodⓇ을 연결하면 iPodⓇ 충전이

됩니다.

iPodⓇ 케이블을 연결하실 때는 반드시 단자의 끝부분까지 밀어

넣어 주십시오.

iPodⓇ 등의 외부기기와 시스템의 EQ를 동시에 활성화시킨 경

우 서로의 효과가 중첩되어 음질이 나빠지거나 왜곡이 발생할 수 있으므로, 가급적이면 외부기기의 EQ 기능을 비활성화시 켜 사용하시기 바랍니다.

iPodⓇ/AUX가 연결된 상태에서는 노이즈가 발생할 수 있습

니다. 사용하지 않을 때에는 분리하여 보관하시기 바랍니다.

iPodⓇ/AUX 외부기기의 전원을 파워잭에 연결한 상태로 오디

오를 이용하면, 외부기기의 특성에 따라 노이즈가 유입되어 잡 음을 발생시킬 수 있습니다. 이러한 경우 외부기기를 파워잭에 서 분리하여 주십시오.

iPodⓇ/iPhoneⓇ 기기의 특성에 따라 음 끊김이나 오동작이

발생할 수 있습니다.

iPodⓇ 재생 도중 차량 연결시 1~2초간 고음이 발생할 수 있습

Ⓡ

니다. iPod

통신 프로토콜이 지원되지 않는 버전이거나 자체의 기기이상,

자체 결함으로 인한 다운 등으로 인해 iPod 경우에는 iPod

멈춤/일시정지 상태에서 연결하시기 바랍니다.

Ⓡ

이 인식되지 않는

Ⓡ

모드를 실행 할 수 없습니다.

미디어

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 15K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 15 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 18

미디어

iPodⓇ 나노 5세대는 배터리가 부족할 경우 iPodⓇ 인식이 잘

안될 수 있습니다. 충전 후 사용하시기 바랍니다.

iPodⓇ 기기 자체의 검색 및 노래 재생순서는 오디오에서 검색

되는 순서와 상이할 수 있습니다.

iPodⓇ 기기 자체의 결함으로 다운이 되었을 경우 iPodⓇ을

Ⓡ

RESET하여 사용하기 바랍니다. (iPod

iPodⓇ은 버전에 따라 SYSTEM과의 연동 기능이 동작하지 않

을 수 있으며, 미디어를 인식하기 전에 미디어 제거 또는 탈거 시 이전 모드로 전환되지 않을 수 있습니다. (iPad 지원하지 않습니다)

iPodⓇ/iPhoneⓇ 제품을 살 때 제공되는 1m 케이블 외 긴

케이블은 인식을 하지 않을 수 있습니다.

매뉴얼 참조)

Ⓡ

는 충전을

iPodⓇ에 다른 음악 어플리케이션을 사용하는 경우 iPodⓇ 어플

리케이션의 오동작에 따라 SYSTEM 연동기능이 동작하지 않을 수 있습니다.

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 16K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 16 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 19

미디어 모드

∨

∧

모드 변경

MEDIA

•

USB(iPod

• USB, AUX를 연결하면 자동으 로 해당 매체가

재생됩니다. 재생 중인 매체 연결이 해제될 경

우 이전 모드가 재생됩니다.

반복

• iPodⓇ 모드:

→ 해제 순으로 동작합니다.

• USB 모드:

→ 폴더 반복 → 해제 순으로 동작합니다.

• 한 곡 반복: 현재 재생중인 곡을 반복해서 재생

합니다.

• 폴더 반복: 현재 재생중인 폴더에 있는 모든 곡 을 반복 재생합니다.

버튼을 누르면 연결된 매체에 따라

Ⓡ

) → AUX 순서로 변경됩니다.

1 RPT

버튼을 누르면 한 곡 반복

1 RPT

버튼을 누르면 한 곡 반복

참고

랜덤

• iPodⓇ 모드:

→ 해제 순으로 동작합니다.

• USB 모 드:

→ 전체 랜덤 → 해제 순으 로 동작합니다.

참고

• 폴더 랜덤: 현재 재생중인 폴더의 모든 곡을 무 작위로 재생합니다.

• 전체 랜덤: 전체 파일들을 무작위로 재생합니다.

2 RDM

버튼을 누르면 전체 랜덤

2 RDM

버튼을 누르면 폴더 랜덤

곡(파일) 변경

SEEK

• 짧게 누르면: 현재 재생중인 곡을 처음부터 재

생합니다.

참고

재생 후 약 3초 내에 다시 면 이전 곡으로 변경됩니다.

• 길게 누르면: 곡 앞쪽으로 빠르게 검색(REW)

하면서 재생합니다.

SEEK

버튼을 누르

SEEK

• 짧게 누르면: 다음 곡을 재생합니다.

• 길게 누르면: 곡 뒤쪽으로 빠르게 검색(FF) 하

면서 재생합니다.

참고

AUX는 FF/REW 기능을 지원하지 않습니다.

곡(파일) 검색

튠 노브를 돌리면 곡(파일) 목록이 표시되며, 튠

노브를 누르면 선택 곡(파일)이 재생됩니다.

참고

AUX 및 iPodⓇ 모드에서는 곡(파일) 목록을 지원 하지 않습니다.

폴더 검색

현재 폴더를 기준으로 상위/하위 폴더를 검색합

니다.

참고

• 튠 노브를 눌러 폴더를 선택하면 선택된 폴더에 들어있는 첫 번째 파일을 재생합니다.

• USB 모드에서만 동작 가능합니다.

미디어

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 17K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 17 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 20

미디어

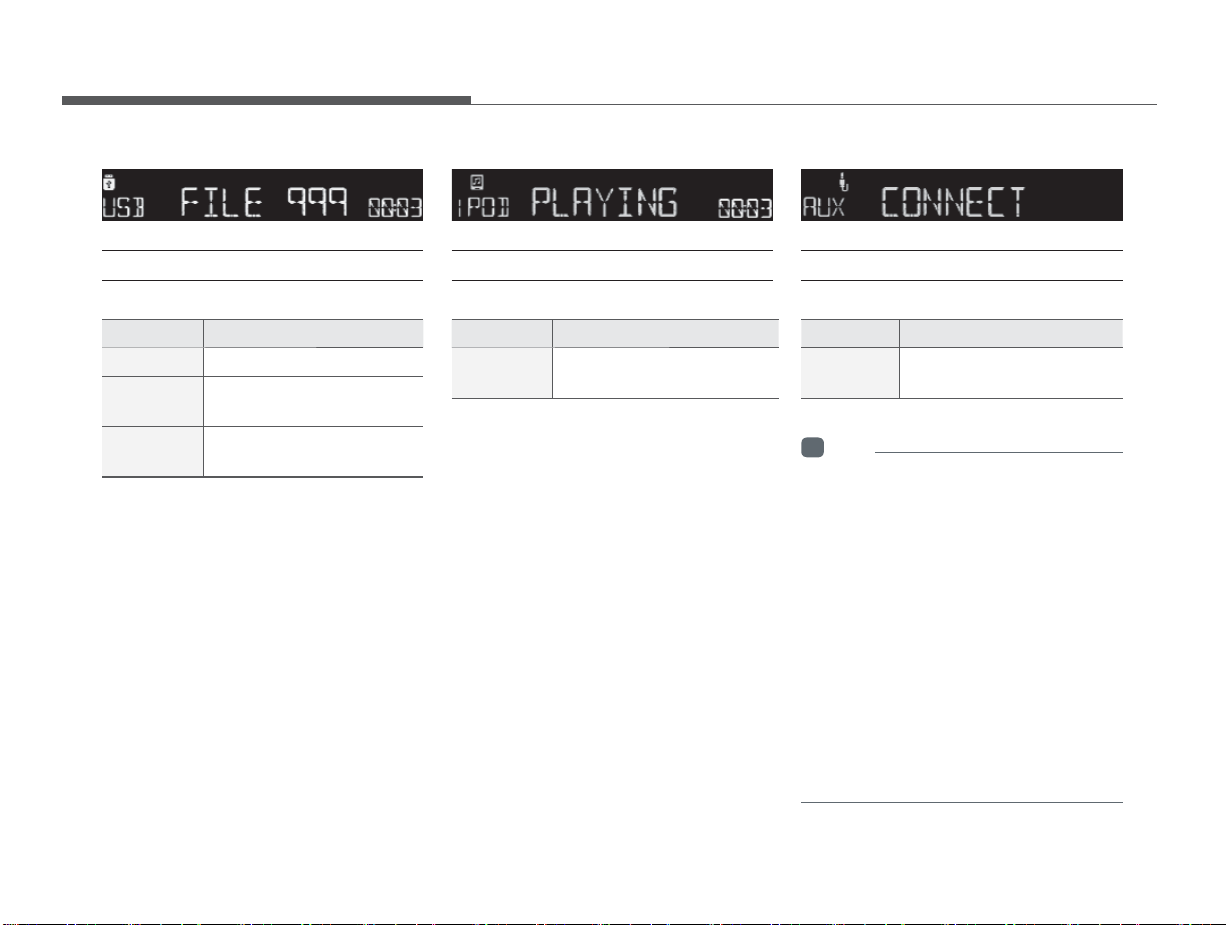

USB 모드

메뉴 선택

튠 노브를 누르면 메뉴 팝업이 표시됩니다.

명칭 설명

LIST (목록) 재생 가능한 음악 목록 표시

SCAN

(스캔)

SOUND

(사운드 설정)

다음 곡부터 모든 곡을 10초씩 재생

사운드 설정 화면으로 전환

iPod® 모드

메뉴 선택

튠 노브를 누르면 메뉴 팝업이 표시됩니다.

명칭 설명

SOUND

(사운드 설정)

사운드 설정 화면으로 전환

AUX 모드

메뉴 선택

튠 노브를 누르면 메뉴 팝업이 표시됩니다.

명칭 설명

SOUND

(사운드 설정)

정보

• AUX 모드는 외부 AUDIO 플레이어가 연결된

상태에서만 사용이 가능합니다.

• 외부기기가 없는 상태에서도 연결용 잭을 꽂아놓

으면

발생할 수 있습니다. 따라서, 외부기기를 사용하

지 않을 때는 연결용 잭을 탈거해서 보관하시기

바랍니다.

• 외부기기 전원을 파워잭에 연결한 상태로 모드화

면에서

이 발생할 수 있습니다. 이 때는 외부기기자체 전

원을 사용하십시오.

사운드 설정 화면으로 전환

AUX 모드로 전환이 가능하지만 노이즈가

재생하면 외부기기의 종류에 따라서 잡음

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 18K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 18 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 21

설정

사운드 설정

버튼 누른 후 ▶ [SOUND] 선택

SETUP

• 저, 중, 고음: 사운드의 상세 음량을 조절할 수

있습니다.

• 좌,우(BALANCE): 좌,우 음량을 조절할 수 있

습니다.

• 초기화(DEFAULT): 사운드 설정을 초기화합

니다.

차속연동 음량 설정

버튼 누른 후 ▶ [SDVC] 선택

SETUP

• 차속연동 음량 설정 시 차량 속도에 따라 자동

으로 음량이 조절됩니다.

화면 끄기

버튼 누른 후 ▶ [DISP OFF] 선택

SETUP

• 눈부심 방지를 위하여 오디오 전원이 켜진 상

태에서 화면을 끌 수 있습니다.

설정

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 19K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 19 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 22

자동차에 연결하는 방법

헤드유닛 및 각종 유닛의 손상를 방지하기 위해서는 반드시 연결도에 의해서 각종 커넥터를 연결하여 주십시오.

PIN NO SIGNAL PIN NO SIGNAL PIN NO SIGNAL PIN NO SIGNAL

A1 NC A20 NC B1 NC B20 NC A2 A3 USB_GND A22 NC B3 NC B22 ACC A4 USB_DATA_HI A23 NC B4 NC B23 NC A5 USB_DATA_LO A24 AUX_AUDIO_L B5 NC B24 NC A6 USB_VCC A25 AUX_AUDIO_GND B6 ILL+ B25 NC A7 NC A26 S/WHEEL_KEY_GND B7 NC B26 NC A8 NC A27 NC B8 NC B27 NC

A9 NC A28 NC B9 NC B28 NC A10 AUX_AUDIO_R A29 NC B10 BATT+ B29 NC A11 AUX_DETECT A30 NC B11 BATT+ B30 NC A12 S/WHEEL_KEY A31 NC B12 GND B31 NC A13 DR_SPKR_FRT_LEFT(+) A32 NC B13 GND B32 NC A14 DR_SPKR_FRT_LEFT(-) A33 NC B14 NC B33 NC A15 DR_SPKR_FRT_RIGHT(-) A34 NC B15 NC B34 NC A16 DR_SPKR_FRT_RIGHT(+) A35 NC B16 NC B35 NC A17 NC A36 NC B17 NC A18 NC A37 NC B18 SPEED A19 NC A38 NC B19 ILL (-)

NC A21 NC B2 NC B21 NC

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 20K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 20 2016-06-22 오후 5:54:442016-06-22 오후 5:54:4

Page 23

규격 및 성능

전원

전원전압

전체 규격

(W×H×D)

중 량 1.4 kg

튜너

수신주파수 87.

실용감도(MONO)

(30dB S/N)

신호대 잡음비 50 dB 이상

스테레오 20 dB 이상

수신주파수 531 ~ 1602 (KHz)

실용감도

20dB S/N)

(

신호대 잡음비 45 dB 이상

14.4 V (9 ~ 16 V 가능) Negative ground

177 X 51 X 180 (mm)

5 ~ 108 (MHz)

10 dBμ 이하

35 dBμ 이하

오디오

최대출력 45W × 2 ch (POWER IC)

KC 인증

전파인증 F1E, G1E

채널 수 79개

사용온도 -20℃ ~ 50℃

기기의 명칭

모델명

인증번호

인증받은 자의 상호 현대모비스(주)

제조사/제조국 현대모비스(주)/한국

주의

• 제작자 및 설치자는 당해 무선설비가 전파혼신 가능성이 있으므로 인명안전

과 관련된 서비스는 할 수 없습니다.

• 이 기자재는 가정용 (B급) 전자파 적합 기기로서 주로 가정에서 사용하는

것을 목적으로 하며, 모든 지역에서 사용 할 수 있습니다.

특정소출력무선기기 (무선데이터통신시스템용 무선기기)

ACB00HDDG, ACB01HDDG, ACB02HDDG

MSIP-REM-HMO-ACB00HDDG

규격 및 성능

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 21K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 21 2016-06-22 오후 5:54:452016-06-22 오후 5:54:4

Page 24

MEMO

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 22K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 22 2016-06-22 오후 5:54:452016-06-22 오후 5:54:4

Page 25

MEMO

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 23K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 23 2016-06-22 오후 5:54:452016-06-22 오후 5:54:4

Page 26

MEMO

K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 24K_PU 17FL_G3.0A[ECO_KO]AUDIO.indd 24 2016-06-22 오후 5:54:452016-06-22 오후 5:54:4
