Поздравляем Вас с приобретением охранной системы экстра-класса KGB! Данная

KGB FX-10

система разработана с расчетом на использование в течение многих лет, не нуждаясь в ремонте или замене. В то же время, поскольку система достаточно сложна и обладает множеством различных функций, она должна быть установлена только авторизованным дилером, имеющим соответствующий сертификат.

ПРАВИЛА БЕЗОПАСНОГ

Данная охранная система (автосигнализация) предст тронное устройство. Монтаж, подключение и настройка автосигнализации подробно изложены в “Инструкции по установке” и могут быть произведены потребителем в полном объёме самостоятельно.

Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) сервисному центру, который специализируется на установке в автомобили сигнализаций и/или дополнительного электронного оборудования, (далее – сертифицированный сервисный центр).

Автосигнализация предназначена для стационарной установки на автотранспортном средстве с питанием от его бортовой сети напряжением 12 В постоянного тока, отрицательный полюс батареи соединен с "массой" автомобиля.

Перед установкой автосигнализации на автомобиль подсоедините к ней предварительно все провода в пробном режиме, убедитесь, что все соединения сделаны правильно, подключите питание от аккумуляторной батареи и удостоверьтесь, что автосигнализация работает нормально.

Если установка автосигнализации требует сверления отверстий или любого другого изменения заводских деталей автомобиля, обязательно предварительно проконсультируйтесь о корректности такого вмешательства в конструкцию у ближайшего дилера.

Никогда не устанавливайте центральный блок автосигнализации там, гд е он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от системы отопления автомобиля. Также избегайте мест, в которых центральный блок автосигнализации и её компонентов будут подвергаться воздействию сильной вибрации, или на них будет попадать пыль или грязь.

Используйте только прилагающиеся к установочному комплекту автосигнализации крепежные изделия. В этом случае установка будет надежной и безопасной. Использование деталей, не входящих в установочный комплект автосигнализации, может привести к нарушению ее нормальной работы.

О ИСПОЛЬЗОВАНИЯ АВТОСИГНАЛИЗАЦИИ

авляет собой сложное элек-

KGB FX-10

Page 4

Во время мойки автомобиля недопустимо попадание воды и моющих средств на поверхность или внутрь центрального блока автосигнализации, на её компоненты (сирену, датчики, антенный модуль, концевые выключатели), поскольку это может привести к повреждению автосигнализации. Для обеспечения влагозащищённости целесообразно изначально смонтировать компоненты автосигнализации в недоступных для потока жидкостей и брызг местах, а если необходимо - принять меры предосторожности во время мойки или закрыть (обернуть) компоненты доступным бытовым водонепроницаемым материалом, например полиэтиленовой плёнкой и т.п.

да не засовывайте какие-либо предметы внутрь центрального блока авто-

Никог сигнализации или ее компонентов во избежание повреждения электронных блоков и систем.

Не пытайтесь в случае предполагаемой Вами поломки самостоятельно вскрыть корпус автосигнализации (её компонентов), и исключите, пожалуйста, поручение диагностики и/или ремонта некомпетентным лицам. Если автосигнализация неисправна обратитесь в сертифицированный сервисный центр.

Очистка. Не пытайтесь очищать брелок-передатчик или другие компоненты автосигнализации с помощью каких-либо агрессивных жидкостей, растворителей или химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки используйте чистую сухую хлопчатобумажную салфетку (мягкую кисть)

Page 5

КОМПЛЕКТ ПОСТАВКИ СИСТЕМЫ

1. Основной блок системы .......................................................................................... 1 шт.

2. 3-кнопочный брелок-передатчик с обратной связью и ЖК-дисплеем ............ 1 шт.

3. 3-кнопочный брелок-передатчик дистанционного управления системой ...... 1 шт.

4. Модуль приемопередающей антенны* ................................................................. 1 шт.

5. Двухуровневый датчик у

дара с соединительным кабелем ................................ 1 шт.

6. Сирена ....................................................................................................................... 1 шт.

7. Внешний датчик температуры ............................................................................... 1 шт.

8. Светодиодный индикатор с соединительным кабелем ...................................... 1 шт.

9. Сервисная кнопка Valet с соединительным кабелем .......................................... 1 шт.

10. Концевой выключатель кнопочного типа с соединительной клеммой ............ 1 шт.

11. Комплект проводки Molex с разъёмом для подсоединения

основного блока системы ....................................................................................... 1 шт.

12. Комплект проводки Molex с 6-конт

актным силовым разъемом системы

дистанционного запуска двигателя ...................................................................... 1 шт.

13. 6-контактный разъём Molex с готовой проводкой для подключения

электроприводов замков дверей ........................................................................... 1 шт.

14. Элемент питания 3В типа CR2032 (установлен в 3-х кнопочный брелок) ........ 2 шт.

15. Элемент питания 1,5В типа ААА ............................................................................. 1 шт.

16. Инструкция по эксплуатации .................................................................................. 1 шт.

17. Инструкция по установке ........................................................................................ 1 шт.

18. Памятка пользователя ............................................................................................ 1 шт.

19. Г

арантийный талон .................................................................................................. 1 шт.

20. Кабель для подсоединения CAN модуля.............................................................. 1 шт.

* Модуль приемопередающей антенны с кнопкой вызова водителя, встроенным датчиком

температуры (для измерения температуры в салоне автомобиля) и соединительным кабелем

KGB FX-10

Page 6

СОДЕРЖАНИЕ

Комплект поставки системы 5 Функции системы 8 Функции брелоков-передатчиков системы 10

Жидкокристаллический дисплей передатчика с 2-сторонней связью .....................................................14

Дополнительные функции передатчика с 2-сторонней связью .................................................................16

Управление автосигнализацией 23

Включение охраны при помощи радиопередатчика ..................................................................................23

«Бесшумный» режим охраны .....................................................................................................................24

Включение режима охраны с работающим двигателем ............................................................................25

Автоматическое (пассивное) включение охраны * ....................................................................................27

Автоматический перезапуск системы через 30 секунд * ........................................................................28

Включение режима охраны без помощи передатчика ..............................................................................

Обход неисправной зоны при постановке на охрану .................................................................................30

Выключение охраны ....................................................................................................................................31

Защитные функции 33

Режим тревоги (срабатывание системы) ....................................................................................................33

Режим иммобилайзера * ...........................................................................................................................36

2-Step avp – выключение охраны в 2 этапа * ...........................................................................................37

Предупреждение о попытке проникновения .............................................................................................38

Режим «Паника» .........................................................................................................................................38

Включение режима Anti-Hijack с передатчика ...........................................................................................38

Включение режима Anti-Hijack с помощью переключателя valet .............................................................40

Сервисные функции 43

Отключение/включение датчика удара системы........................................................................................43

Отключение/включение дополнительного датчика системы .....................................................................43

Предпусковой подогреватель ......................................................................................................................44

Оповещение о невыключенных габаритах ..................................................................................................45

Режим “Valet” ...............................................................................................................................................45

Аварийное отключение системы. Отключение системы с помощью персонального кода. ......................46

Управление запиранием/отпиранием дверей с помощью передатчика ...................................................48

Выход 1-го дополнительного радиоуправляемого канала системы .........................................................49

Выход 2-го дополнительного радиоуправляемого канала системы .........................................................50

Выход 3-го дополнительного радиоуправляемого канала системы .........................................................51

Режим “Turbo” * ..........................................................................................................................................52

Page 7

«Поиск автомобиля» / Контроль температуры двигателя .........................................................................54

Проверка состояния системы / Контроль температуры салона .................................................................55

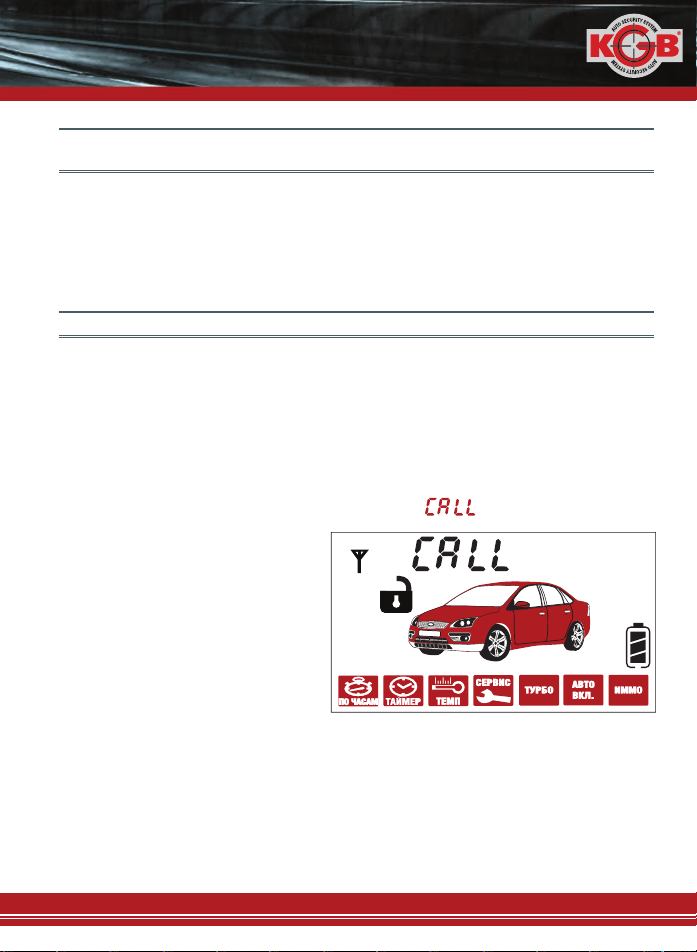

Функция вызова водителя автомобиля ......................................................................................................55

Предупреждения о незакрытой двери автомобиля * ...............................................................................56

Индикация количества запрограммированных передатчиков системы ..................................................56

Контроль исправности концевых выключателей автомобиля ...................................................................56

Память состояния системы при отключении питания ................................................................................56

Режимы работы светодиодного индикатора системы ...............................................................................57

Управление системой дистанционного запуска двигателя 58

Перед испо

льзованием функции дистанционного запуска двигателя автомобиля .................................58

Обязательные меры безопасности при использовании функции

дистанционного или автоматического запуска двигателя автомобиля ...................................................58

Дистанционный запуск двигателя...............................................................................................................60

Продление времени работы двигателя после дистанционного запуска ...................................................63

Дистанционная остановка двигателя автомобиля ......................................................................................64

Начало движения после дистанционного запуска двигателя автомобиля ...............................................64

Функция “Safe start” (процедура проверки “логической нейтрали” для автомобилей с ручной коробкой

передач) .......................................................................................................................................................65

Функция автоматического запуска двигателя в предустановленное время * .........................................66

Функция автоматического запуска двигателя по таймеру *.....................................................................67

Функция автоматического запуска двигателя по температуре * .............................................................69

Техническое обслуживание 71 Хранение, транспортирование, ресурс, утилизация 72 Гарантии поставщика 73 Сведения об установке 74

* данная функция является программируемой

KGB FX-10

Page 8

ФУНКЦИИ СИСТЕМЫ

8192-канальный сверхузкополосный ЧМ-р

адиотрак

Диалоговый радиокод с абсолютной защитой от электронного вскрытия

3-кнопочный программируемый радиопередатчик с 2-сторонней связью и ЖК-дисплеем 3-кнопочный программируемый радиопередатчик

Курсорный принцип выбора команд управления системой Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью Функция звукового или вибрационного оповещения передатчиком с двусторонней связью Радиус действия в режиме упр

авления до 600 м* Радиус действия в режиме оповещения до 1200 м* Защита от нападения Anti-HiJack Встроенное реле блокировки стартер Возможность подключения дополнительной цепи блокировки двигателя Встроенное реле для управления указателями поворота по 2-м цепям Встроенный модуль центрального замк 7 независимых зон охраны Постановка на охрану с отключением датчика удара по 2-м зонам Сервисный режим “Valet” Программируемый 1-, 2- или 3-значный персональный код отключения системы Динамическое снятие системы с охраны Бесшумная постановка и снятие системы с охраны «Бесшумный» режим охраны Режим иммобилайзер Режим «Паника» «Поиск» автомобиля Выходы 3-х дополнительных радиоуправляемых каналов системы с программируемыми режимами работы 2-step AVP – выключение охраны в 2 этап Включение режима охраны без передатчик Автоматическое (пассивное) включения охраны с запиранием или без запирания дверей Автоматическая повторная постановка системы в охрану Автоматическое запирание/отпирание дверей при включении/выключении зажигания или при нажатии педали тормоз Функция предупреждения о незакрытой двери во время движения автомобиля Выбираемая длительность импульса управления замками дверей и режимом "Комфорт" Управление замками дверей с помощью передатчика во время движения автомобиля Раздельная индикация температуры в салоне автомобиля и под капотом Возможность управления внутрисалонным освещением

Page 9

Возможность управления закрыванием окон автомобиля Возможность отпирания дверей в 2 этапа при выключении охраны Возможность подключения клаксона автомобиля Возможность использования дополнительных беспроводных цифровых реле блокировки двигателя Память на срабатывания системы / Предупреждение о попытке проникновения Указание и обход неисправного триггер Защита дверей автомобиля / Защита багажника и капот Память состояния системы при отключении питания Полная совместимость с автоматической и ручной тр

ансмиссией Совместимость с бензиновым и дизельным двигателем Программируемая продолжительность работы двигателя Возможность продления времени работы двигателя с помощью передатчик Постановка системы на охрану с работающим двигателем Функция автоматического запуска двигателя по таймеру Функция автоматического запуска двигателя в предустановленное время Функция автоматического запуска двигателя при низкой температур Специальный режим для автомобилей, имеющих двигатели с турбонаддувом Программируемый выход для дополнительных устройст Контроль работы двигателя по генератору, тахометру или по напряжению АКБ Возможность восстановления заводских настроек программируемых функций системы

* Дальность действия передатчика зависит от рельефа местности, характера застройки,

взаимного расположения передатчика и приемника и от совокупности других физических факторов

KGB FX-10

Page 10

ФУНКЦИИ БРЕЛОКОВПЕРЕДАТЧИКОВ СИСТЕМЫ

Кнопка /

Комбинация кнопок

““ ““

““

Функция Примечание

““

Включает режим охраны / запирает двери при

включенном зажигании или в режиме Valet

Отключает зону предупре-

““

ждения датчика удара

Отключает обе зоны датчика

““

удара

Включает обе зоны датчика

““

удара

Нажать и отпустить

Нажать и отпустить кнопку

Нажать и отпустить кнопку после отключения зоны предупреждения

Нажать и отпустить кнопку при отключенном датчике

дважды в течение 0,5 с

““

дважды в течение 0,5 с

““

дважды в течение 0,5 с

““

Page 11

Кнопка /

Комбинация кнопок

““

””

““

””

““

””

”” ””

””

““

””

Функция Примечание

Включает режим охраны бесшумно

Включение «бесшумного» режима охраны

Включает режима «Паника» Нажать и удерживать одновременно до подачи

Включает режим Anti-HiJack Нажать и удерживать одновременно до подачи

Выключает режим Anti-

HiJack

Выключает режим охраны / отпирает двери при

включенном зажигании или в режиме Valet

Отпирает все двери после выключения охраны

Отключает сигналы тревоги без отключения режима охраны

Выключает режим охраны бесшумно

Включает режим охраны с включенным двигателем

Отключает зону предупреждения дополнительного датчика

Отключает обе зоны дополнительного датчика

Нажать и удерживать кнопку ного звукового сигнала, затем нажать и отпустить кнопку ““ еще раз

Нажать и удерживать кнопку ного звукового сигнала, затем нажать и отпустить кнопку ””

мелодичного звукового сигнала при выключенном зажигании

мелодичного звукового сигнала при включенном зажигании

Нажать и отпустить кнопку жать и отпустить кнопку ”” передатчика еще раз

Нажать и отпустить

Нажать и отпустить после выключения охраны (если данная функция подключена)

Нажать и отпустить

Нажать и удерживать кнопку ного звукового сигнала, затем нажать и отпустить кнопку ”” еще раз

Нажать и отпустить кнопку зажигании, затем нажать и отпустить кнопку ““ для включения охраны

Быстро нажать и отпустить кнопку течение 0,5 с

Быстро нажать и отпустить кнопку ние 0,5 с после отключения зоны предупреждения

до подачи мелодич-

““

до подачи мелодич-

““

передатчика, затем на-

””

до подачи мелодич-

””

при включенном

””

дважды в

””

дважды в тече-

””

KGB FX-10

Page 12

Кнопка /

Комбинация кнопок

””

CC, ““

CC, ””

““

Функция Примечание

Включает обе зоны дополнительного датчика

Управляет выходом дополнительного канала 1 системы

Управляет выходом дополнительного канала 2 системы

Управляет выходом дополнительного канала 3 системы

Проверка состояния системы / Контроль температуры салона

Включает режим "Поиск автомобиля» / Контроль температуры двигателя".

Включает режим программирования текущего времени, будильника и таймера обратного отсчета

Активизация курсорного выбора следующих функций: автоматический запуск двигателя по будильнику, автоматический запуск по таймеру, автоматический запуск по температуре, режим Valet, режим турботаймера, режим иммобилайзера, автоматическое включение режима охраны

Дистанционно запускает двигатель

Быстро нажать и отпустить кнопку течение 0,5 с при отключенном датчике

Нажать и удерживать кнопку дичного звукового сигнала, затем нажать и отпустить кнопку ““

Нажать и удерживать кнопку дичного звукового сигнала, затем нажать и отпустить кнопку ””

Нажать и удерживать кнопку дичного звукового сигнала, затем нажать и отпустить кнопку CC еще раз

Нажать и отпустить

Нажать и отпустить кнопку

Нажать и удерживать до подачи мелодичного звукового сигнала, затем 1 длинного и 2 коротких сигналов

- Нажать и удерживать кнопку мелодичного и затем 1 короткого звуковых сигналов.

- Отпустить кнопку CC. На ЖК-дисплее начнет мигать одна из иконок нижнего ряда.

- Короткими нажатиями кнопки CC брелока установите курсор на нужную иконку и включите требуемый режим нажатием кнопки ““ или выключите нажатием кнопки ””.

Нажать и удерживать кнопку ного звукового сигнала, затем нажать и отпустить кнопку CC

дважды в

””

до подачи мело-

CC 2 раза

до подачи 1

до подачи мелодич-

““

Page 13

Кнопка /

Комбинация кнопок

““

””

““

””

Функция Примечание

Продлевает время работы двигателя

Дистанционно останавливает двигатель

Включает блокировку кнопок передатчика

Выключает блокировку кнопок передатчика

При дистанционно запущенном двигателе -нажать и удерживать кнопку ““ до подачи мелодичного звукового сигнала, затем нажать и отпустить кнопку

Нажать и удерживать кнопку ного звукового сигнала, затем нажать и отпустить кнопку CC

Нажать и отпустить одновременно

до подачи мелодич-

””

KGB FX-10

Page 14

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ ПЕРЕДАТЧИКА С

РУЧНАЯ КПП

ПИНКОД

БЛОК. КНОПОК

2-СТОРОННЕЙ СВЯЗЬЮ

ПИНКОД

РУЧНАЯ КПП

БЛОК. КНОПОК

ИКОНКИ ИНДИКАЦИИ КОМАНД И РЕЖИМОВ РАБОТЫ СИГНАЛИЗАЦИИ

Режим автоматического запуска в предустановленное время (вкл/выкл)

Режим автоматического запуска по таймеру (вкл/выкл)

Режима автоматического запуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим «Turbo» (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Page 15

ИКОНКИ ИНДИКАЦИИ КОМАНД И РЕЖИМОВ РАБОТЫ СИГНАЛИЗАЦИИ

Режим иммобилайзера (вкл/выкл)

Блокировка кнопок брелока включена

Включен режим отключения системы с помощью персонального кода

Режим ручной коробки передач включен

ИКОНКИ СОСТОЯНИЯ СИСТЕМЫ И АВТОМОБИЛЯ

KGB FX-10

‰ ˆ

„

†

— {

™

Замки дверей закрыты

Замки дверей открыты

Включен режим охраны со звуковыми сигналами тревоги

Включен «бесшумный» режим охраны

Включено зажигание

Работает двигатель

Включен режим Anti-HiJack

Индикация состояния элемента питания передатчика

Температура в салоне автомобиля / Температура двигателя

Включен будильник

Page 16

ИКОНКИ СОСТОЯНИЯ СИСТЕМЫ И АВТОМОБИЛЯ

Включен таймер обратного отсчета времени

‡

Открыты двери , капот багажник

Не затянут стояночный тормоз / Нажат ножной тормоз

}} ~~

Обход зоны предупреждения датчика удара

Обход зоны предупреждения дополнительного датчика

Обход обеих зон датчика удара

Обход обеих зон дополнительного датчика

šš Сработала зона предупреждения датчика удара

‡

Сработала зона предупреждения дополнительного датчика

›› šš

Сработала основная зона датчика удара

›› Сработала основная зона дополнительного датчика

Сработал 1-уровневый дополнительный датчик

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ПЕРЕДАТЧИКА С 2-СТОРОННЕЙ СВЯЗЬЮ

Контроль наличия 2-сторонней связи

Если передатчик с 2-сторонней связью находится вне зоны действия 2-сторонней

связи, то при нажатии любой кнопки передатчика

» Включится символ

Установка текущего времени

Для установки текущего времени:

1. Нажмите кнопку

передатчика и удерживайте ее нажатой

» Сначала 1 мелодичный сигнал

‹‹

w w vv

[брелок]

Page 17

» 1 короткий сигнал » Затем еще 2 коротких звуковых сигнала.

2. Отпустите кнопку

3. Нажимайте кнопку

нажимайте кнопку ”” для уменьшения значения часов

При удерживании кнопки будет происходить быстрое изменение значения часов, при корот-

ких нажатиях кнопки – изменение будет происходить на одну единицу.

передатчика

» Включится режим установки часов текущего

времени

» Мигание поля часов.

передатчика для увеличения значения часов текущего времени

““

w w vv

[брелок]

4. Нажмите и отпустите кнопку CC передатчика для перехода к установке минут текущего времени

» Мигание поля минут.

5. Нажимайте кнопку

нажимайте кнопку ”” для уменьшения значения минут

При удерживании кнопки будет происходить быстрое изменения значения минут, при корот-

ких нажатиях кнопки – изменение будет происходить на одну единицу.

передатчика для увеличения значения минут текущего времен

““

w w vv

[брелок]

Для выхода из режима программирования текущего времени:

6. Нажмите кнопку

или подождите 10 секунд

Установка времени будильника. Включение функции будильника.

Для уст

ановки времени будильника:

1. Нажмите кнопку

передатчика и удерживайте ее нажатой

» 1 короткий звуковой сигнал

передатчика и удерживайте ее нажатой

w w vv

[брелок]

KGB FX-10

Page 18

» Сначала 1 мелодичный сигнал » 1 короткий сигнал » Затем еще 2 коротких звуковых сигнала.

2. Отпустите кнопку

3. Нажмите и отпустите кнопку

4. Нажимайте кнопку

нажимайте кнопку ”” для уменьшения значения часов

При удерживании кнопки будет происходить быстрое изменение значения часов, при корот-

ких нажатиях кнопки – изменение будет происходить на одну единицу.

передатчика

» Включится режим установки часов текущего

времени

» Мигание поля часов

передатчика 2 раза

» Включится режим установки часов будильника » Включится символ будильника » Мигание поля часов.

передатчика для увеличения значения часов будильника

““

w w vv

™™

[брелок]

5. Нажмите и отпустите кнопку CC передатчика для перехода к установке минут будильника

» Мигание поля минут.

6. Нажимайте кнопку

нажимайте кнопку ”” для уменьшения значения минут

При удерживании кнопки будет происходить быстрое изменение значения минут, при корот-

ких нажатиях кнопки – изменение будет происходить на одну единицу.

передатчика для увеличения значения минут будильника

““

w w vv

[брелок]

7. Нажмите и отпустите кнопку CC передатчика.

8. Для включения режима будильника нажмите и отпустите кнопку

““

Page 19

» Включится надпись ON.

9. Для выключения режима будильника нажмите и отпустите кнопку

Для выхода из режима программирования установок будильника:

10. Нажмите кнопку

или подождите 10 секунд

передатчика и удерживайте ее нажатой

» Включится надпись OFF.

» 1 короткий звуковой сигнал.

w w vv

[брелок]

””

w w vv

[брелок]

При включенном режиме будильника на ЖК-дисплее передатчика будет включена иконка

При срабатывании будильника встроенный динамик передатчика в течение 20 секунд будет подавать мелодичный звуковой сигнал. Для отключения сигнала будильника – нажмите и

отпустите кнопку C передатчика.

Включение таймера обратного отсчета

Для установки длительности работы таймера обратного отсчета:

1. Нажмите кнопку

2. Отпустите кнопку

3. Нажмите и отпустите кнопку

4. Нажимайте кнопку

KGB FX-10

передатчика и удерживайте ее нажатой

» Сначала 1 мелодичный сигнала » 1 короткий сигнал » Затем еще 2 коротких звуковых сигнал.

передатчика

» Включится режим установки часов текущего

времени

» Мигание поля часов

передатчика 5 раз

» Включится режим установки часов таймера » Включится символ таймера » Мигание поля часов.

передатчика для увеличения значения часов таймера

““

ŠŠ

™

w w vv

[брелок]

Page 20

нажимайте кнопку ”” для уменьшения значения часов

При удерживании кнопки будет происходить быстрое изменение значения часов, при корот-

ких нажатиях кнопки – изменение будет происходить на одну единицу.

5. Нажмите и отпустите кнопку CC передатчика для перехода к установке минут таймера

» Мигание поля минут.

6. Нажимайте кнопку

нажимайте кнопку ”” для уменьшения значения минут

При удерживании кнопки будет происходить быстрое изменение значения минут, при корот-

ких нажатиях кнопки – изменение будет происходить на одну единицу.

передатчика для увеличения значения минут таймера

““

w w vv

[брелок]

7. Нажмите и отпустите кнопку CC передатчика

8. Для включения режима таймера обратного отсчета нажмите и отпустите кнопку

» Включится надпись ON.

9. Для выключения режима таймера нажмите и отпустите кнопку

» Включится надпись OFF.

Для выхода из режима программирования установок таймера обратного отсчета

w w vv

””

w w vv

““

[брелок]

Нажмите кнопку

или подождите 10 секунд

передатчика и удерживайте ее нажатой

» 1 короткий звуковой сигнал.

w w vv

[брелок]

Page 21

Отсчет времени таймера обратного отсчета начнется немедленно после включения

функции. Максимальная длительность работы таймера – 23 часа 59 минут. При включенном режиме таймера на ЖК-дисплее передатчика будет мигать иконка Š и текущее время

таймера. По истечении времени работы таймера обратного отсчета встроенный динамик передатчика подаст 8 двойных сигналов (для отключения звуковых сигналов – нажмите и отпустите кнопку

Контроль состояния системы / температуры в салоне автомобиля

Нажмите и отпустите кнопку CC передатчика

Температура, показываемая на ЖК-дисплее передатчика, может отличаться от реальной

температуры в салоне, так как она зависит от места установки приемопередающего модуля системы (например, при нахождении модуля на солнце, показываемая на ЖК-дисплее

температура будет выше реальной температуры в салоне автомобиля).

Блокировка кнопок передатчиков

Вы можете временно заблокировать кнопки передатчика системы

Нажмите и отпустите о

Для отключения блокировки кнопок передатчика

Нажмите и отпустите о

передатчика) и иконка Š выключится.

» Встроенный динамик передатчика подаст мело-

дичный звуковой сигнал

» Появится индикация текущего состояния системы » Появится индикация температуры в салоне авто-

мобиля.

дновременно кнопки ““ и CC передатчика

» 2 звуковых сигнала » Включение иконки

дновременно кнопки ”” и CC передатчика

» 1 мелодичный сигнал передатчика » Выключение иконки

‘‘

w w vv

[брелок]

KGB FX-10

Page 22

Предупреждение о разряде батареи передатчика. Замена элементов питания

В передатчиках системы используются различные элементы питания: в передатчике с ЖК-дисплеем используется 1 элемент питания “ААА” 1,5В, в передатчике без ЖК-дисплея используется 2 элемента питания “CR2032“ 3В.

Время работы элементов питания передатчиков зависит: от частоты пользования передатчика, от частоты срабатывания пейджера, от выбранного режима оповещения, от типа установленного элемента питания. Емкости элементов пит продаже, могут отличаться в несколько раз.

Передатчик с 2-сторонней связью и ЖК-дисплеем

При разряде бат

ареи передатчика с 2-сторонней связью и ЖК-дисплеем на дисплее

появится символ , что говорит о необходимости замены батареи.

Для замены батареи передатчик

а с 2-сторонней связью:

1. Откройте крышку отделения для батареи и выньте старую батарею.

2. Установите новый элемент питания (типа “ААА” 1,5В), соблюдая его полярность.

3. Установите крышку отделения для батареи обратно.

4. После замены элемента питания откорректируйте показания текущего времени.

Передатчик с 2-сторонней связью без ЖК-дисплея

В корпусе передатчика уст

ановлен маленький светодиод, который подтверждает

нажатие кнопок передатчика.

Для замены батареи передатчик

а:

1. Открутите винт на нижней крышке передатчика и откройте крышку.

2. Выньте старые элементы питания и установите новые, соблюдая полярность. Правиль- ное положение элемента питания указано на корпусе брелка под крышкой.

3. Закройте крышку передатчика и закрутите крепежный винт.

ания, имеющихся в

Page 23

УПРАВЛЕНИЕ АВТОСИГНАЛИЗАЦИЕЙ

ВКЛЮЧЕНИЕ ОХРАНЫ ПРИ ПОМОЩИ РАДИОПЕРЕДАТЧИКА

Для включения охраны

1. Нажмите и отпустите кнопку зажигание и закрыты все двери, капот и багажник автомобиля

[система]

» Включится блокировка двигателя

uutt

» Запрутся двери автомобиля (если подключены

электроприводы замков дверей)

» Закроются окна автомобиля (если данная опция

подключена)

» 1 сигнал сирены » 1 мигание указателей поворота » Светодиодный Индикатор (СИД) системы начнет

медленно мигать

передатчика один раз после того, как было выключено

““

» Встроенный динамик подаст 1

сигнал

» Включатся символы ‰‰ и ŒŒ.

Если в Вашем автомобиле установлена функция штатной задержки выключения внутриса-

лонного освещения, необходимо при помощи функции # 1.3 выбрать необходимое значение задержки включения зон охраны системы (30, 45 или 60 секунд). Данная задержка также может

быть необходима в случае использования дополнительного датчика объема. В этом случае при постановке на охрану система будет подавать стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей поворота) даже если в момент постановки на охрану включено внутрисалонное освещение, открыта одна из дверей или активен один из датчиков. После окончания времени задержки указатели поворота включатся 1 раз и система автоматически возьмет все зоны под охрану.

KGB FX-10

w w vv

[брелок]

Page 24

Для включения охраны бесшумно

1. Нажмите и удерживайте кнопку

2. Нажмите и отпустите кнопку

[система]

» 1 мигание указателей поворота

uutt

» Светодиодный индикатор (СИД) системы начнет

медленно мигать

при бесшумном включении охраны 4 сигнала сирены (Предупреждение об обходе неисправной

зоны) не будут отключаться.

передатчика

““

» Мелодичный звуковой сигнал.

еще раз

““

» 1 звуковой сигнал » Включатся символы ‰‰ и ŒŒ.

w w vv

[брелок]

«БЕСШУМНЫЙ» РЕЖИМ ОХРАНЫ

Вы также можете использовать специальный “Бесшумный” режим охраны. В этом случае при срабатывании системы сирена работать не будет, но будут мигать указатели поворота автомобиля и немедленно будет передан сигнал на передатчик с 2-сторонней связью.

Для включения «бесшумного» режима охраны

1. Нажмите и удерживайте кнопку

2. Нажмите и отпустите кнопку

[система]

» 1 мигание указателей поворота

uutt

» Включится блокировка двигателя » Запрутся двери автомобиля (если подключены

электроприводы замков дверей)

» Закроются окна автомобиля (если данная опция

подключена)

передатчика

““

» Мелодичный звуковой сигнал

””

w w vv

[брелок]

Page 25

» 1 звуковой сигнал » Включатся символы ‰‰ и @@.

При включении «бесшумного» режима охраны 4 сигнала сирены (предупреждение об обходе

неисправной зоны) не будут отключаться.

w w vv

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ

Перед включением режима охраны с работающим двигателем

1. Включите стояночный тормоз.

2. Откройте о

3. При работающем двигателе нажмите и отпустите кнопку

дну из дверей автомобиля

[система]

» СИД системы начнет быстро мигать.

uutt

» Мелодичный звуковой сигнал » Включится символ работающего двигателя » Включится одна из иконок, соответствующая за-

программированной длительности работы двигателя

, , , (10 минут, 20 минут, 30

минут или без ограничения по времени)

передатчика

””

w w vv

[брелок]

KGB FX-10

Page 26

[система]

» СИД системы будет гореть постоянно

uutt

» Указатели поворота будут вспыхивать, гореть по-

стоянно или останутся погашенными в зависимости от состояния программируемой функции.

4. Выньте ключ из замка зажигания, выйдите из автомобиля и закройте все двери, капот, багажник

5. Нажмите и отпустите кнопку

[система]

» Двигатель будет продолжать работать под управ-

uutt

лением системы.

передатчика

““

[система]

» Сирена подаст 1 сигнал

uutt

» Указатели поворота включатся 1 раз

» 1 короткий звуковой сигнал » Включатся символы ‰‰, ŒŒ, » Появится индикация времени работы двигателя

w w vv

[брелок]

По истечении запрограммированного времени работы двигателя, двигатель будет автомати-

чески остановлен и система перейдет в стандартный режим охраны. Зоны зажигания, датчика удара и дополнительного датчика будут немедленно взяты под охрану. СИД системы начнет

мигать медленно.

Page 27

АВТОМАТИЧЕСКОЕ (ПАССИВНОЕ) ВКЛЮЧЕНИЕ ОХРАНЫ (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

Активация функции

Для включения функции автоматического включения охраны:

1. Нажмите и у

2. Короткими нажатиями кнопки

3. Нажмите и отпустите кнопку

Для отключения автоматического включения охраны:

держивайте кнопку CC передатчика

» 1 мелодичный и затем 1 короткий звуковой сигнал » Начнет мигать одна из иконок нижнего ряда.

передатчика установите курсор на иконку yy.

передатчика

““

[система]

» Указатели поворота вспыхнут 1 раз

uutt

» 1 длинный мелодичный звуковой сигнал

» Мигание надписи ––

» Начнет постоянно гореть иконка yy.

w w vv

[брелок]

1. Повторно установите курсор на иконку

2. Нажмите и отпустите кнопку ”” передатчика

[система]

» Указатели поворота включатся 2 раза

uutt

Работа функции

Если Вы используете функцию автоматического включения охраны, то после того, как было выключено зажиг включением охраны.

[система]

» 1 сигнал сирены

uutt

» 1 мигание указателей поворота

KGB FX-10

ание и закрыты все двери автомобиля начнётся отсчет перед

» Встроенный динамик передатчика подаст мело-

дичный звуковой сигнал

» Мигание надписи » Выключится иконка yy.

••

w w vv

[брелок]

Page 28

Через 10 секунд после закрывания последней двери включится режим охраны

[система]

» Система автоматически заблокирует двигатель

uutt

» Двери автомобиля запрутся (если данная функция

запрограммирована и подключены электроприводы замков дверей)

» 1 сигнал сирены » 1 мигание указателей поворота » СИД системы начнет медленно мигать

w w vv

» 1 звуковой сигнал » Включатся символы ‰‰, ŒŒ,

Если неисправен один из концевых выключателей дверей автомобиля, то автоматическое

включение охраны не будет возможно. См. раздел «Контроль исправности концевых выключателей автомобиля».

Если при автоматическом включении охраны открыт капот или багажник, или не включен стояночный тормоз, то сирена подаст 4 предупреждающих сигнала и указатели поворота включатся 4 раза.

АВТОМАТИЧЕСКИЙ ПЕРЕЗАПУСК СИСТЕМЫ ЧЕРЕЗ 30 СЕКУНД

(ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

Если включена функция автоматического перезапуска системы - через 30 секунд

после выключения охраны с помощью передатчика и если за это время не была открыта

одна из дверей, багажник или капот, режим охраны автоматически включится вновь

[система]

» Двигатель будет заблокирован

uutt

» Двери автомобиля запрутся (если данная опция

запрограммирована

[брелок]

Page 29

» 1 сигнал сирены » 1 раз включатся указатели поворота

» 1 звуковой сигнал » Включатся символы ‰‰, ŒŒ.

ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ ПОМОЩИ ПЕРЕДАТЧИКА

В том случае, если функция автоматического включения охраны отключена, Вы можете поставить систему на охрану без использования передатчика. Это может быть

Если же в течение 30 секунд после выключения охраны Вы откроете дверь, капот или багажник,

или включите зажигание, то автоматический перезапуск системы будет отменен. Данная функция используется для того, чтобы Вы не смогли случайно отключить охрану и оста-

вить Ваш автомобиль незащищенным.

необходимо в том случае, если, например, передатчик утерян, неисправен или если разрядилась батарея передатчика.

Для включения режима охраны без помощи передатчик

1. При включенном зажигании откройте дверь автомобиля.

[система]

» СИД системы будет быстро мигать.

uutt

2. Нажмите и отпустите сервисную кнопку Valet 3 раза

[система]

» СИД системы погаснет приблизительно на 5 секунд.

uutt

3. Пока СИД системы не горит - выключите зажигание

[система]

» 1 звуковой сигнал

uutt

» Указатели поворота включатся 1 раз, подтверждая

начало 20-секундного отсчета времени перед последующим автоматическим включением режима охраны.

4. Выйдите из автомобиля и закройте двери автомобиля ключом, убедитесь, что капот и багажник также закрыты.

w w vv

[брелок]

KGB FX-10

Page 30

5. Через 20 секунд после подтверждающих сигналов сирены и указателей поворота будет автоматически включен режим охраны, независимо от состояния дверей, капота и

багажника.

[система]

» Указатели поворота включатся 1 раз

uutt

» СИД системы начнет медленно мигать.

Если на момент включения режима охраны капот, багажник окажутся плохо закрытыми, или

будет нажат ножной тормоз (или будет выключен стояночный тормоз) или неисправен один из соответствующих концевых выключателей, то система автоматически обойдет данную

активную зону без каких-либо дополнительных сигналов оповещения.

ОБХОД НЕИСПРАВНОЙ ЗОНЫ ПРИ ПОСТАНОВКЕ НА ОХРАНУ

Если при включении охраны одна из дверей, багажник или капот не были закрыты или если не был включен стояночный тормоз (для РКПП) или была нажата педаль тормоза (для АКПП), или если одна из этих цепей неисправна, то данная цепь будет

обойдена.

[система]

» 4 сигнала сирены

uutt

» 4 включения указателей поворота

» 4 звуковых сигнала » Появится символ обойденной зоны

Если открыта и обойдена одна из дверей автомобиля, то на ЖК-дисплее передатчик допол-

нительно появится символ ˆ.

w w vv

[брелок]

Закройте все двери, капот и багажник, убедитесь, что взведен стояночный тормоз (для

РКПП). Система автоматически немедленно возьмет обойденную зону под охрану. Встроенный динамик передатчика с 2-сторонней связью подаст 1 звуковой сигнал, а на ЖК-дисплее

передатчика исчезнет символ обойденной зоны.

Page 31

ВЫКЛЮЧЕНИЕ ОХРАНЫ

a) Для выключения охраны и отпирания дверей автомобиля:

1. Нажмите и отпустите кнопку

[система]

» Режим охраны выключится

uutt

» Двери автомобиля отопрутся » Блокировка двигателя отключится » Внутрисалонное освещение автомобиля включит-

ся на запрограммированное время (если данная опция установлена)

» 2 сигнала сирены » 2 раза включатся указатели поворота » СИД системы погаснет

Если выполнены необходимые подключения для реализации функции отпирания дверей

в 2 этапа, то при выключении охраны будет отпираться только дверь водителя. Для отпирания всех остальных дверей автомобиля после подтверждающих сигналов выклю-

чения охраны необходимо будет нажать и отпустить кнопку ” передатчика еще раз. Если включена функция выключения охраны в 2 этапа (2-step AVP), то для отключения блокировки двигателя необходимо будет выполнить дополнительные действия (см. раздел «2-step AVP - выключение охраны в 2 этапа» ниже). Если при снятии системы с охраны Вы услышите 3 сигнала сирены и указатели поворота включатся 3 раза, это значит, что система срабатывала за время Вашего отсутствия (см. раздел “Информация о предыдущих срабатываниях системы” ниже).

передатчика один раз

””

» 2 звуковых сигнала » Символы ‰‰и ŒŒ сменятся сим-

волом ˆˆ.

w w vv

[брелок]

b) Для выключения охраны бесшумно:

1. Нажмите и удерживайте кнопку

KGB FX-10

передатчика

””

Page 32

» Мелодичный звуковой сигнал

2. Нажмите и отпустите кнопку

1. Нажмите и отпустите кнопку

[система]

» 2 раза включатся указатели поворота

uutt

» СИД системы погаснет

Если система срабатывала, то 3 предупреждающих сигнала сирены будут подаваться

всегда, даже если охрана была выключена бесшумно (см. раздел “Информация о предыдущих срабатываниях системы” ниже).

c) Для выключения охраны при работающем двигателе:

[система]

» Режим охраны выключится, но двигатель будет

uutt

продолжать работать » 2 сигнала сирены » 2 включения указателей поворота » СИД системы будет продолжать гореть постоянно

еще раз

””

» 2 звуковых сигнала » Символы ‰‰ и ŒŒ сменятся символом

передатчика

””

» 2 звуковых сигнала » Символы ‰‰, ŒŒи†† сменятся символами ˆˆ,

ŒŒи††

w w vv

[брелок]

ˆˆ

w w vv

[брелок]

Page 33

ЗАЩИТНЫЕ ФУНКЦИИ

РЕЖИМ ТРЕВОГИ (СРАБАТЫВАНИЕ СИСТЕМЫ)

a) Включение тревоги:

Когда охрана включена, система немедленно сработает и включит режим тревоги при ударе по корпусу автомобиля, или при открывании одной из дверей, багажника или капота, или при попытке включить зажигание или нажать педаль тормоза. В течение этого времени (или до тех пор, пока Вы не отключите режим тревоги с передатчика) будут мигать указатели поворот новлена) и будет непрерывно звучать сирена системы.

Встроенный динамик передатчика с 2-сторонней связью будет подавать звуковые сигналы тревоги, а на ЖК-дисплее передатчика включится символ зоны, вызвавшей срабатывание системы (см. таблицу зон охраны ниже). Все время, пока работает сирена системы на ЖК-дисплее передатчика будет мигать символ ŒŒ и все время, пока мигают указатели поворота автомобиля, на ЖК-дисплее будут мигать фары автомобиля.

Длительность одного цикла режима тревоги и максимально возможное количество циклов для различных зон охраны сигнализации указаны в таблице ниже

Если включен «бесшумный» режим охраны, то при срабатывании системы сирена включаться

не будет, а только включатся указатели поворота и внутрисалонное освещение (если данная

опция подключена) и сигналы оповещения на передатчике с 2-сторонней связью. После окончания 30-секундного режима тревоги вновь автоматически включится режим охраны, если причина срабатывания системы была устранена. Если же одна из этих цепей осталась открыта (или неисправна), то данная открытая или неисправная цепь будет обойдена системой. Когда же «обойденная» цепь будет закрыта или исправлена, система немедленно возьмет ее под охрану.

Если режим тревоги был отключен с передатчика, то отсчет количества циклов тревоги при периодически срабатывающем датчике или триггере начинается заново.

а, внутрисалонное освещение (если данная опция уста-

Зона охраны

Зона предупреждения датчика удара

KGB FX-10

Индикация на дисплее передатчика

Таблица зон охраны системы

Длительность одного цикла тревоги

3 сигнала сирены 6 включений указателей поворота

Количество циклов при постоянном срабатывании

8 подряд 8

Количество циклов при одном срабатывании

Page 34

Зона охраны

Индикация на дисплее передатчика

Таблица зон охраны системы

Длительность одного цикла тревоги

Количество циклов при постоянном срабатывании

Количество циклов при одном срабатывании

Основная зона датчика удара

Зона предупреждения дополнительного датчика

20 секунд 8 подряд 8

3 сигнала сирены 6 включений указате-

8 подряд 8

лей поворота

Основная зона дополнительного

20 секунд 8 подряд 8

датчика

Дверь 30 секунд 1

Капот

Багажник

30 секунд 1

Без ограни-

чений

Без ограни-

чений

Без ограни-

чений

Page 35

Зона охраны

Индикация на дисплее передатчика

Таблица зон охраны системы

Длительность одного цикла тревоги

Количество циклов при постоянном срабатывании

Количество циклов при одном срабатывании

Зажигание 30 секунд

Тормоз

30 секунд 1

Без ограни-

чений

b) Отключение тревоги: если система сработала, то нажав кнопку

один раз до окончания цикла режима тревоги, Вы только отключите сигналы сирены.

Без ограни-

чений

Без ограни-

чений

передатчика

””

Охрана при этом не будет выключена.

Если на момент выключения режима тревоги причина срабатывания сигнализации была устранена, то звуковые сигналы и индикация на ЖК-дисплее передатчика прекратятся, кроме зоны предупреждения датчиков. Если же на момент выключения тревоги причина срабатывания сигнализации не будет устранена, то на ЖК-дисплее передатчика будет продолжать отображаться соответствующая иконка. Активная зона охраны будет временно обойдена. Иконка на дисплее погаснет только после устранения причины срабатывания, в подтверждение встроенный динамик передатчика подаст 1 короткий звуковой сигнал.

Для отключения только звуковых сигналов тревоги передатчика нажмите кнопку

передатчика. При этом сигналы тревоги системы и индикация на ЖК-дисплее

передатчика будут продолжаться.

KGB FX-10

Page 36

РЕЖИМ ИММОБИЛАЙЗЕРА (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ

ПРОГРАММИРУЕМОЙ)

Активация функции

а) Для включения режима иммобилайзера:

1. Нажмите и у

2. Короткими нажатиями кнопки

3. Нажмите и отпустите кнопку ““ передатчика

б) Для отключения функции режима иммобилайзера

держивайте кнопку CC передатчика

» 1 длинный и затем 1 короткий звуковые сигналы » Начнет мигать одна из иконок нижнего ряда.

передатчика установите курсор на иконку

[система]

» Указатели поворота вспыхнут 1 раз

uutt

» 1 длинный мелодичный звуковой сигнал » Мигание надписи » Начнет постоянно гореть иконка

––

w w vv

[брелок]

w w vv

[брелок]

1. Повторно уст

2. Нажмите и отпустите кнопку ”” передатчика

Если Вы используете режим иммобилайзера – каждый раз через 30 секунд после выключения зажигания система будет автоматически блокировать двигатель автомобиля. Если включить зажигание когда система находится в режиме иммобилайзера – двигатель не запустится и СИД системы будет гореть постоянно, показывая, что включен

режим иммобилайзера.

Для отключения режима иммобилайзера необходимо нажать и отпустить кнопку

ановите курсор на иконку

[система]

» Указатели поворота включатся 2 раза

uutt

дичный звуковой сигнал

Работа режима

Отключение режима

» Встроенный динамик передатчика подаст мело-

» Мигание надписи » Выключится иконка

•• zz

w w vv

[брелок]

Page 37

передатчика. Если передатчик утерян или не работает, Вы можете отключить режим

””

иммобилайзера нажав и отпустив кнопочный выключатель Valet при выключенном зажигании.

[система]

» 2 сигнала сирены

uutt

» 2 раза включатся указатели поворота

» 2 звуковых сигнала.

Данная функция может использоваться только в том случае, если не используется функция

режима «Turbo».

w w vv

[брелок]

2-STEP AVP – ВЫКЛЮЧЕНИЕ ОХРАНЫ В 2 ЭТАПА (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

Функция выключения охраны в 2 этапа позволяет еще более повысить противоугонную защиту Вашего автомобиля как от попыток отключения охранной системы с помощью различных электронных устройств, так и от кражи Ваших ключей автомобиля с брелком-передатчиком системы.

Если данная функция включена, то после выключения охраны передатчиком – система подаст стандартные сигналы подтверждения, отопрет двери автомобиля и отключит триггеры системы, однако двигатель автомобиля останется заблокированным. Для отключения цепей блокировки двигателя – откройте дверь автомобиля и оствьте её открытой, включите зажигание и в течение 20 секунд нажмите и отпустите кнопочный переключатель Valet 3 раза или введите Ваш персональный код отключения системы (в зависимости от состояния программируемой функции # 1.9). После этого выключите зажигание. Блокировки двигателя будут отключены и Вы сможете запустить двигатель автомобиля.

[система]

» 2 сигнала сирены (при отключении блокировок без

uutt

кода)

» 2 включения указателей поворота (при отключении

блокировок с помощью персонального кода)

» 2 звуковых сигнала.

данная функция не может быть реализована при отключении режима охраны с запущенным

двигателем.

KGB FX-10

w w vv

[брелок]

Page 38

ПРЕДУПРЕЖДЕНИЕ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ

Если была попытка проникновения в автомобиль и система срабатывала, но режим тревоги не отключался с помощью передатчика, то подтверждающие сигналы при выключении охраны сменятся на 3 сигнала сирены + 3 включения указателей поворота. Это произойдет даже в том случае, если Вы выключите охрану бесшумно. Кроме того, на ЖК-дисплее передатчика включатся символы, соответствующие зонам охраны, вызвавшим срабатывания системы (см. раздел «Таблица зон охраны системы»).

Если же режим тревоги был отключен с передатчика, то при выключении режима охраны последуют только 2 сигнала сирены и 2 включения указателей поворот случае на ЖК-дисплее передатчика не будет индикации причин срабатывания систе-

мы.

РЕЖИМ «ПАНИКА»

Для включения режима «Паника»

1. Одновременно нажмите и удерживайте длительно кнопки выключенном зажигании.

[система]

» Сирена подаст 3 сигнала

uutt

» Указатели поворота включатся 3 раза

» 1 звуковой сигнал

Если режим «Паника» был включен при выключенной охране, то система автоматически

также запрет двери автомобиля. После выключения режима «Паника» автоматически

включится режим охраны, но дополнительной индикации на дисплее передатчика с 2-сторонней связью не будет.

и ”” передатчика при

““

w w vv

а. В этом

[брелок]

ВКЛЮЧЕНИЕ РЕЖИМА ANTI-HIJACK С ПЕРЕДАТЧИКА

Для включения режима Anti-HiJack:

1. Если включена соответствующая программируемая функция (функция # 1.8), нажмите и удерживайте кнопки

и ”” передатчика при включенном зажигании

““

Page 39

[система]

» Начнет непрерывно звучать сирена

uutt

» Будут мигать указатели поворота и гореть внутри-

салонное освещение автомобиля (если данная функция подключена)

В зависимости от состояния программируемой функции # 1.8 система либо немедленно

включит цепи блокировки двигателя, либо блокировка двигателя включится после первого

нажатия на педаль тормоза. При любом варианте включения сначала в течение 30 секунд блокировка двигателя будет периодически импульсно включаться на доли секунды, вызывая тем самым снижение скорости автомобиля до безопасного уровня, после чего цепь зажигания и цепь стартера автомобиля будут заблокированы

Для отключения режима Anti-HiJack:

1. Нажмите и отпустите кнопку ном зажигании

[система]

» После первого нажатия кнопки ”” отключатся

uutt

сигналы тревоги » Автоматически включится режим охраны » СИД системы начнет медленно мигать

KGB FX-10

» Включатся иконки » Динамик передатчика будет подавать сигналы

тревоги

передатчика дважды при включенном или выключен-

””

‰‰, ŒŒ, „„

w w vv

[брелок]

Page 40

После второго нажатия кнопки ”” режим охраны выключится, система отопрет две-

ри автомобиля и отключит блокировки двигателя

[система]

» 2 сигнала сирены

uutt

» 2 включения указателей поворота » СИД системы погаснет

» 2 звуковых сигнала » Включится символ

ВКЛЮЧЕНИЕ РЕЖИМА ANTI-HIJACK С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ VALET

данная система позволяет Вам также использовать автоматическое включение функции Anti-HiJack. В том случае, если Вы предполагаете возможность нападения или ощущаете опасность, Вы можете активизировать функцию Anti-HiJack заблаговременно.

Для включения режима Anti-HiJack:

1. Нажмите и удерживайте в течении 1 секунды кнопку Valet при включенном зажигании.

[система]

» Никаких сигналов, подтверждающих активизацию

uutt

Вы можете проверить, активизирован ли режим Anti-HiJack

2. Нажмите кнопку

3. Срабатывание режима Anti-HiJack произойдет автоматически после открывания двери при включенном зажигании

4. Через 30 секунд после открывания двери автомобиля

режима Anti-HiJack, не будет.

передатчика

» Включится символ BB.

[система]

» СИД системы и указатели поворота начнут мигать.

uutt

[система]

» Сирена начнет подавать предупреждающие сигна-

uutt

лы.

ˆˆ

w w vv

[брелок]

Page 41

5. Еще через 30 секунд

[система]

» Сирена начнет звучать непрерывно

uutt

» Система автоматически запрет двери автомобиля

В зависимости от состояния программируемой функции # 1.8 система либо немедленно

включит цепи блокировки двигателя, либо блокировка двигателя включится после первого

» Включатся иконки » Динамик передатчика будет подавать сигналы

тревоги.

Для отключения режима Anti-HiJack

а) Отключение функции Anti-HiJack до момента включения сирены

Нажмите кнопку

б) После того, как включилась сирена и цепи блокировки двигателя, способ от-

ключения режима Anti-HiJack будет зависеть от состояния программируемой функции

# 1.9:

Если функция # 1.9 запрограммирована как «без кода»,

1. Откройте дверь

2. Включите зажиг тель Valet 3 раза

3. Выключите зажигание

Если функция # 1.9 запрограммирована как «1, 2 или 3-значный персональный код»,

то для отключения режима Anti-HiJack необходимо

1. Открыть дверь автомобиля (включится режим тревоги)

KGB FX-10

[система]

» Режим охраны выключится и блокировки двигате-

uutt

передатчика

””

ание и в течение 20 секунд нажмите и отпустите кнопочный выключа-

ля будут отключены

‰‰, ŒŒ, „„

w w vv

[брелок]

Page 42

2. В течение 20 секунд включить зажигание и ввести Ваш персональный код отключения системы

3. Если введен правильный код, то режим охраны выключится

[система]

» Указатели поворота включатся 2 раза

uutt

Page 43

СЕРВИСНЫЕ ФУНКЦИИ

ОТКЛЮЧЕНИЕ/ВКЛЮЧЕНИЕ ДАТЧИКА УДАРА СИСТЕМЫ

Вы можете неограниченное количество раз в течение одного цикла охраны позонно

отключать и включать датчик удара системы.

a) Для отключения зоны предупреждения датчика удара

1. Нажмите и отпустите кнопку охране

[система]

» 2 вспышки указателей поворота

uutt

b) Для отключения обеих зон датчика удара

2. Нажмите и отпустите кнопку охране

[система]

» 3 вспышки указателей поворота

uutt

c) Для повторного включения обеих зон датчика удара

3. Нажмите и отпустите кнопку охране

[система]

» 1 вспышка указателей поворота

uutt

передатчика дважды в течение 0,5 с при включенной

““

» Мелодичный звуковой сигнал » Включатся символы

передатчика дважды в течение 0,5 с при включенной

““

» 3 звуковых сигнала » Включатся символы

передатчика дважды в течение 0,5 с при включенной

““

» 1 звуковой сигнал » Выключатся символы

}}

w w vv

и ‡‡.

w w vv

и .

w w vv

и .

[брелок]

ОТКЛЮЧЕНИЕ/ВКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА СИСТЕМЫ

Вы можете неограниченное количество раз в течение одного цикла охраны позонно

отключать и включать обратно дополнительный датчик системы.

a) Для отключения зоны предупреждения дополнительного датчика

1. Нажмите и отпустите кнопку охране

KGB FX-10

передатчика дважды в течение 0,5 с при включенной

””

Page 44

[система]

» 2 вспышки указателей поворота

uutt

[брелок]

’’

и .

w w vv

и .

w w vv

» Мелодичный звуковой сигнал

b) Для отключения обеих зон дополнительного датчика

2. Нажмите и отпустите кнопку охране

[система]

» 3 вспышки указателей поворота

uutt

c) Для повторного включения обеих зон дополнительного датчика

3. Нажмите и отпустите кнопку охране

[система]

» 1 вспышка указателей поворота

uutt

ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ

Данная система может оповещать Вас о включении предпускового подогревателя (при использовании входа дополнительного датчика как 1-уровневый, функция 1-го

меню #4.2 или #4.4).

1. При включении пит

ны.

uutt

ания предпускового подогревателя при включенном режиме охра-

[система]

» Указатели поворота включатся 3 раза » 3 сигнала сирены

» Включатся символы

передатчика дважды в течение 0,5 с при включенной

””

» 3 звуковых сигнала » Включатся символы

передатчика дважды в течение 0,5 с при включенной

””

» 1 звуковой сигнал » Выключатся символы

» 3 звуковых сигнала » Мигание в течение 10 секунд надписи

~~ и‡‡

Page 45

ОПОВЕЩЕНИЕ О НЕВЫКЛЮЧЕННЫХ ГАБАРИТАХ

Данная система может оповещать Вас о невыключенных габаритных огнях автомобиля (при использовании входа дополнительного датчика как 1-уровневый, функция 1-го меню #4.2 или #4.4).

В этом случае, если водитель забыл выключить габаритные огни автомобиля, то при постановке системы на охрану дополнительно к одному короткому сигналу сирены прозвучат ещё три.

РЕЖИМ “VALET”

В сервисном режиме отключаются охранные и противоугонные функции системы, но можно будет дистанционно отпирать и запирать двери автомобиля помощью радиопередатчика и управлять выходом дополнительного канала 1. Однако использование системы дистанционного или автоматического запуска двигателя в режиме Valet – невозможно. Данный режим сохраняется при отключении питания системы и может использоваться при техобслуживании автомобиля.

Для включения сервисного режима

1. Нажмите и у

2. Короткими нажатиями кнопки

3. Нажмите и отпустите кнопку

держивайте кнопку

[система]

» Указатели поворота вспыхнут 3 раза

uutt

» Постоянно включится СИД системы

передатчика

» Сначала 1 длинный затем 1 короткий звуковые

сигналы

» Начнет мигать одна из иконок нижнего ряда.

передатчика установите курсор на иконку ww.

передатчика

““

w w vv

» 1 длинный мелодичный звуковой

сигнал

» Начнет постоянно гореть иконка

w w vv

[брелок]

KGB FX-10

Page 46

Для отключения режима Valet

1. Повторно установите курсор на иконку

2. Нажмите и отпустите кнопку ”” передатчика

[система]

цедура аварийного отключения системы). Это необходимо в том случае, если, например,

передатчик утерян, неисправен или если разрядились батарейки.

с использованием выключателя Valet) или кодированный режим (с помощью 1-значного, 2-значного или 3-значного персонального кода, программируемая функция # 1.9).

ния режима Anti-HiJack (“стандартный” или “кодированный”).

1. Откройте дверь ключом

uutt

» Указатели поворота включатся 3 раза » СИД системы выключится

АВАРИЙНОЕ ОТКЛЮЧЕНИЕ СИСТЕМЫ. ОТКЛЮЧЕНИЕ СИСТЕМЫ

С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА.

Данная система может быть снята с охраны без использования передатчика (про-

Вы можете использовать стандартный режим аварийного снятия с охраны (без кода,

Обратите внимание, что выбор данной функции также определяет способ отключе-

Стандартный режим аварийного снятия с охраны (или режим «без кода»)

[система]

» Включится сирена

uutt

» Начнут мигать указатели поворота » Начнет мигать внутрисалонное освещение

Если режим охраны был включен без помощи передатчика, то вместо включения режима

тревоги указатели поворота включатся 4 раза

» Встроенный динамик передатчика подаст мело-

дичный звуковой сигнал

» Выключится иконка ww.

w w vv

[брелок]

2. Включите зажигание.

3. В течение 20 секунд нажмите и отпустите кнопочный выключатель Valet 3 раза.

4. Выключите зажигание

Page 47

[система]

» Указатели поворота включатся 2 раза

uutt

» Режим тревоги отключится » СИД системы погаснет.

Обратите внимание, что при этом система не будет находиться в режиме Valet. Это значит,

что если включена функция пассивной постановки на охрану, то после следующего выключения

зажигания и закрывания всех дверей, капота и багажника автомобиля начнется 30 секундный отсчет перед пассивной постановкой на охрану.

Аварийное снятие системы с охраны с помощью персонального кода

В том случае, если включен кодированный режим снятия с охраны (на ЖК-дисплее передатчика будет включена иконка персональный код отключения системы (см. раздел “Программирование персонального кода отключения системы” ниже). Персональный код отключения системы может состоять из 1, 2 или 3-х цифр, каждая цифра кода может принимать значение от 1 до 6 включительно.

Для выключения охраны с использованием персонального кода:

1. Откройте дверь ключом и ост

[система]

» Включится сирена

uutt

» Начнут мигать указатели поворота » Начнет мигать внутрисалонное освещения.

2. В течение 20 секунд включите зажигание и нажмите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода.

3. Выключите зажигание.

Если Ваш персональный код состоит только из одной цифры – пропустите шаги 4,5,6 и 7

авьте ее открытой

), Вы можете запрограммировать свой

4. В течение 20 секунд включите зажигание и нажмите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода.

5. Выключите зажигание.

KGB FX-10

Page 48

Если Ваш персональный код состоит только из двух цифр – пропустите шаги 6 и 7

6. В течение 20 секунд включите зажигание и нажмите кнопочный выключатель Valet количество раз, равное 3-й цифре Вашего персонального кода.

7. Выключите зажигание

Если был введен правильный код

[система]

» Указатели поворота включатся 2 раза

uutt

» Режим тревоги отключится » СИД системы погаснет

Если режим охраны не выключится после введения Вашего персонального кода, возможно

20-секундный интервал времени был превышен или был введен неверный код. В этом случае

выключите зажигание и повторите процедуру введения Вашего персонального кода отключения системы еще раз.

УПРАВЛЕНИЕ ЗАПИРАНИЕМ/ОТПИРАНИЕМ ДВЕРЕЙ С

ПОМОЩЬЮ ПЕРЕДАТЧИКА

a) При нажатии кнопки ““ передатчика при включенном зажигании - система будет

запирать двери автомобиля.

[система]

» Закроются замки дверей

uutt

[брелок]

б) При нажатии кнопки ”” передатчика при включенном зажигании - система будет

последовательно отпирать двери автомобиля

[система]

» Откроются замки дверей

uutt

» Включатся символы ‰‰ и

» Включатся символы ˆˆ и

„„

w w vv

Page 49

ВЫХОД 1-ГО ДОПОЛНИТЕЛЬНОГО РАДИОУПРАВЛЯЕМОГО КАНАЛА СИСТЕМЫ

a) Данная система имеет выход 1-гo дополнительного радиоуправляемого канала, который может быть использован для дистанционного отпирания замка багажника или для включения дополнительных устройств (заводская установка функции # 1.13). Управление выходом 1-го канала возможно при любом состоянии системы.

Для включения выхода 1-го к

1. Нажмите и удерживайте кнопку

2. Нажмите и отпустите кнопку

[система]

» Указатели поворота включатся 3 раза

uutt

Если выход 1-го канала системы активизирован при включенном режиме охраны

[система]

» Система автоматически обойдет вход триггера

uutt

багажника и входы датчиков.

Система вновь возьмет зоны триггера багажника и датчиков через 5 секунд после за-

крывания багажника, при этом мигающие символы обойденных зон исчезнут с ЖК-дисплея передатчика и встроенный динамик передатчика подаст 1 звуковой сигнал.

анала системы:

передатчика

» Мелодичный звуковой сигнал.

““

» 3 звуковых сигнала.

» Появятся мигающие символы ,

w w vv

[брелок]

}}

KGB FX-10

Page 50

Если выход 1-го канала системы активизирован при выключенном режиме охраны

» Появятся мигающий символ открытого багажника

Индикация открытого багажника и обойденных датчиков на ЖК-дисплее передатчика

появится только в том случае, если крышка багажника была открыта при активизации

канала.

b) Режим работы выхода 1-го канала системы может быть также запрограммирован

при установке системы как:

“таймерный, вариант 1” сигнал, активизируемый при последовательном нажатии

кнопок мирована на любой промежуток времени от 1 с до 60 с (программируемая функция #

1.13, опция 2). При активизации канала в режиме охраны система также автоматически отключит вход датчика удара и вход дополнительного датчика.

“таймерный, вариант 2” сигнал, активизируемый при последовательном нажатии

кнопок CC и ““ передатчика. Длительность работы канала может быть запрограммирована на любой промежуток времени от 1 с до 60 с (программируемая функция # 1.13, опция 3).

“постоянный” сигнал (или “защелка”), активизируемый при последовательном

нажатии кнопок CC и ““ передатчика и работающий до следующего последовательного нажатия кнопок CC и ““.

a) Выход 2-го дополнительного канала системы может использоваться для отпира-

ния всех дверей после выключения режима охраны, если используется функция отпирания дверей в 2 этапа (заводская установка функции # 1.14). В этом случае данный выход

будет активизирован на 0,7 с при нажатии кнопки ”” передатчика после выключения

охраны.

b) Режим работы выхода 2-го канала системы может быть также запрограммирован

при установке системы как:

“таймерный, вариант 1” сигнал, активизируемый при последовательном нажатии

кнопок CC и ”” передатчика. Длительность работы канала может быть запрограммирована на любой промежуток времени от 1 с до 60 с (программируемая функция #

и ““ передатчика. Длительность работы канала может быть запрограм-

ВЫХОД 2-ГО ДОПОЛНИТЕЛЬНОГО РАДИОУПРАВЛЯЕМОГО

КАНАЛА СИСТЕМЫ

w w vv

[брелок]

Page 51

1.14, опция 2). При активизации канала в режиме охраны система также автоматически отключит вход датчика удара и вход дополнительного датчика.

“таймерный, вариант 2” сигнал, активизируемый при последовательном нажатии

кнопок CC и ”” передатчика. Длительность работы канала может быть запрограммирована на любой промежуток времени от 1 с до 60 с (программируемая функция # 1.14, опция 3).

“постоянный” сигнал (или “защелк

нажатии кнопок CC и ”” передатчика и работающий до следующего последовательного нажатия кнопок CC и ””.

В этом случае для включения выхода 2-го к

1. Нажмите и удерживайте кнопку

2. Нажмите и отпустите кнопку

[система]

» Указатели поворота включатся 3 раза

uutt

Управление выходом 2-го канала возможно при любом состоянии системы.

””

а”), активизируемый при последовательном

анала системы

» Мелодичный звуковой сигнал.

» Встроенный динамик передатчика подаст 3 звуко-

вых сигнала.

w w vv

[брелок]

ВЫХОД 3-ГО ДОПОЛНИТЕЛЬНОГО РАДИОУПРАВЛЯЕМОГО КАНАЛА СИСТЕМЫ

a) Для включения выхода 3-го канала системы:

1. Нажмите и у

2. Нажмите и отпустите кнопку

держивайте кнопку

» Мелодичный звуковой сигнал.

еще раз

w w vv

[брелок]

KGB FX-10

Page 52

» Встроенный динамик передатчика подаст 3 звуко-

вых сигнала.

Управление выходом 3-го канала возможно при любом состоянии системы.

w w vv

[брелок]

b) Режим работы выхода 3-го канала системы может быть также запрограммирован

при установке системы как:

“импульсный” сигнал, активизируемый на 0,7 с при последовательных длительном

и коротком нажатии кнопки CC передатчика.

“таймерный, вариант 1” сигнал, активизируемый при последовательных дли-

тельном и коротком нажатии кнопки

может быть запрограммирована на любой промежуток времени от 1 с до 60 с (программируемая функция # 1.15, опция 2). При активизации канала в режиме охраны система также автоматически отключит вход датчика удара и вход дополнительного датчика.

“таймерный, вариант 2” сигнал, активизируемый при последовательных дли-

тельном и коротком нажатии кнопки

может быть запрограммирована на любой промежуток времени от 1 с до 60 с (программируемая функция # 1.15, опция 3).

“постоянный” сигнал (или “защелка”), активизируемый при последовательных

длительном и коротком нажатии кнопки CC передатчика и работающий до следую-

щего при последовательных длительного и короткого нажатия кнопки CC.

РЕЖИМ “TURBO” (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

После активной езды на автомобиле с двигателем, оснащенным турбонаддувом, перед остановкой двигателя и включением охраны обычно рекомендуется охладить турбину и сохранить ресурс ее работы, дав поработать двигателю несколько минут на холостых оборотах. Использование режима “Turbo” позволяет автоматизировать эту процедуру.

Для включения режима «Турбо»

1. Нажмите и удерживайте кнопку CC передатчика

передатчика. Длительность работы канала

» 1 мелодичный и затем 1 короткий звуковой сигнал

w w vv

[брелок]

Page 53

[система]

» Начнет мигать одна из иконок нижнего ряда.

uutt

2. Короткими нажатиями кнопки

3. Нажмите и отпустите кнопку

[система]

» Указатели поворота вспыхнут 1 раз

uutt

Для отключения режима «Turbo»

1. Установите курсор на иконку xx .

2. Нажмите и отпустите кнопку

[система]

» Указатели поворота включатся 2 раза

uutt

» СИД системы выключится

Работа режима «Турбо»:

При включенном режиме «Turbo» его активизация происходит всегда только при

работающем двигателе, закрытых дверях и включенном стояночном тормозе:

1. Припаркуйте автомобиль и, пока двиг ходу, переключите рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте автомобиль на стояночный тормоз.

2. В зависимости от состояния программируемой функции # 2.12 - поверните ключ в замке зажигания в положение "выключено" и выньте ключ из замка или нажмите и отпустите кнопку ключено" и выньте ключ из замка

передатчика, а затем поверните ключ в замке зажигания в положение "вы-

””

[система]

» Двигатель будет продолжать работать на холостом

uutt

ходу под управлением системы дистанционного запуска

» СИД системы будет постоянно включен

передатчика установите курсор на иконку xx.

передатчика.

““

» 1 длинный мелодичный звуковой сигнал » Начнет постоянно гореть иконка xx .

передатчика

””

» 1 длинный мелодичный звуковой сигнал » Выключится иконка xx .

атель автомобиля все еще работает на холостом

w w vv

[брелок]

KGB FX-10

Page 54

» Включится символ работающего двигателя || и ин-

дикация, соответствующая запрограммированному времени работы режима «Turbo» ( = 1 минута,

= 2 минуты, = 3 минуты,

минуты).

После этого Вы можете включить режим охраны и запереть двери автомобиля с помощью

передатчика. Система в этом случае не будет блокировать двигатель и обойдет вход зажигания и вход датчика удара на время работы режима «Турбо».

После завершения работы режима «Турбо» двигатель будет автоматически остановлен и немедленно заблокирован, система возьмет под охрану обойденные цепи. СИД системы начнет мигать медленно.

«ПОИСК АВТОМОБИЛЯ» / КОНТРОЛЬ ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ

Для включения режима “Поиск автомобиля”

1. Нажмите дважды в течение 1 секунды кнопку

[система]

» Сирена подаст 6 сигналов

uutt

» Указатели поворота включатся 6 раз

» Мелодичный сигнал брелока » Высветится текущая температура двигателя

автомобиля.

C C

передатчика

w w vv

[брелок]

= 4

[брелок]

5454

KGB FX-10

Page 55

ПРОВЕРКА СОСТОЯНИЯ СИСТЕМЫ / КОНТРОЛЬ ТЕМПЕРАТУРЫ САЛОНА

Нажмите кнопку

ФУНКЦИЯ ВЫЗОВА ВОДИТЕЛЯ АВТОМОБИЛЯ

При нажатии кнопки вызова водителя на корпусе приемопередающего модуля ан-

тенны системы

[система]

» 3 раза включатся указатели поворота

uutt

Для отключения сигналов передатчика нажмите и отпустите кнопку CC.

C C

передатчика

» Мелодичный сигнал брелока » Высветится текущая температура салона автомо-

биля.

» В течение 20 секунд короткие звуковые сигналы

вызова

» Появится символ .

w w vv

[брелок]

KGB FX-10

Page 56

ПРЕДУПРЕЖДЕНИЯ О НЕЗАКРЫТОЙ ДВЕРИ АВТОМОБИЛЯ (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

Если включена программируемая функция # 1.7, то при выключенной охране

вспышки указателей поворота будут предупреждать Вас о том, что двери открыты. Продолжительность световых сигналов предупреждения может быть запрограммирована 10, 20 или 30 с.

ИНДИКАЦИЯ КОЛИЧЕСТВА ЗАПРОГРАММИРОВАННЫХ ПЕРЕДАТЧИКОВ СИСТЕМЫ

При включенном зажигании нажмите и отпустите кнопку CC передатчика. СИД системы вспыхнет 1, 2,3 или 4 раза, показывая количество передатчиков, запрограммированных в данный момент в память системы.

КОНТРОЛЬ ИСПРАВНОСТИ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АВТОМОБИЛЯ

В данной системе предусмотрена возможность контроля исправности концевых выклю-

чателей дверей, капота и багажника. Если при выключенном режиме охраны и включенном зажигании открыть одну из дверей, капот или багажник автомобиля, то СИД системы должен начать мигать. Если же при открывании дверей, капота и багажника СИД системы не мигает, значит соответствующий концевой выключатель неисправен.

ПАМЯТЬ СОСТОЯНИЯ СИСТЕМЫ ПРИ ОТКЛЮЧЕНИИ ПИТАНИЯ

Система вновь вернется в то же самое состояние (на охране, снята с охраны, режим Valet, режим Anti-HiJack), в котором она находилась до момента отключения питания, передатчик с 2-сторонней связью подаст мелодичный звуковой сигнал:

Состояние системы до отключения питания Состояние системы при восстановлении питания

Режим охраны выключен Режим охраны выключен

Режим охраны включен Режим охраны включен

Режим тревоги, причина срабатывания устранена

Режим тревоги, причина срабатывания не устранена (одна из зон охраны активна)

Режим пассивной блокировки двигателя включен

Режим охраны включен

Режим тревоги

Режим пассивной блокировки двигателя включен

KGB FX-10

Page 57

Состояние системы до отключения питания Состояние системы при восстановлении питания

Режим Anti-HiJack Режим Anti-HiJack

Включен режим “Valet” (служебный режим) Включен режим “Valet” (служебный режим)

РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ

Режим работы системы Режим мигания СИДа

Режим охраны включен Медленно мигает

Режим охраны выключен Не горит

Двигатель запущен дистанционно Горит постоянно

Включен режим иммобилайзера Горит постоянно

Включен режим «Turbo» Горит постоянно

Открыта дверь, капот или багажник (при включенном зажигании)

Включен режим автоматического запуска двигателя по таймеру или запуск в предустановленное время

Включен режим автоматического запуска двигателя по температуре

Включены о го запуска двигателя по таймеру или запуск в

дновременно режим автоматическо-

предустановленное время и запуск по температуре

Включен служебный режим Valet Включен постоянно

Быстро мигает

2 вспышки... пауза

3 вспышки... пауза

4 вспышки... пауза

KGB FX-10

Page 58

УПРАВЛЕНИЕ СИСТЕМОЙ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ

Функция дистанционного запуска системы позволяет дистанционно запустить двигатель автомобиля и контролировать его работу в течение запрограммированного периода времени. Это позволяет заранее прогревать двигатель автомобиля, а также устанавливать комфортную температуру внутри салона автомобиля с помощью штатной системы климат-контроля или кондиционера.

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ФУНКЦИИ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ АВТОМОБИЛЯ

Всегда паркуйте Ваш автомобиль на открытой, хорошо проветриваемой площадке.

Всегда ставьте автомобиль на стояночный тормоз.

Перед тем, как заглушить двигатель, обязательно установите рычаг управления автоматической трансмиссией в положение "PARK", а рычаг переключения передач трансмиссии с ручным управлением – в нейтральное положение.

Установите желаемые настройки для кондиционера, отопителя и других дополнительных устройств Вашего автомобиля.

Включите функцию "рециркуляции" системы вентиляции вашего автомобиля для

более эффективного прогрева или охлаждения салона.

Если в Вашем автомобиле используется ручная коробка передач, Вы обязательно должны использовать процедуру подготовки системы к запуску “Safe Start” (проверка “логической нейтрали").

Перед тем, как использовать функцию автоматического запуска двигателя по таймеру или функцию автоматического запуска двигателя по датчику температуры, убедитесь, что в топливном баке имеется достаточное количество топлива.

Перед дистанционным запуском двигателя автомобиля нет необходимости снимать систему с охраны. В течение всего времени работы двигателя автомобиля после дистанционного или автоматического запуска система не будет реагировать на срабатывания датчика удара, дополнительного датчика и входа зажигания.

ОБЯЗАТЕЛЬНЫЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ФУНКЦИИ ДИСТАНЦИОННОГО ИЛИ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ АВТОМОБИЛЯ

Никогда не используйте функцию дистанционного запуска двигателя автомобиля, если он припаркован в ограниченном пространстве, где не обеспечивается достаточная вентиляция.

Никогда не давайте брелки-передатчики системы детям.

Никогда не используйте функции ShortStop или функции автоматического запуска двигателя, если автомобиль припаркован в ограниченном пространстве, где не обеспечивается достаточная вентиляция.

Page 59

Никогда не используйте функцию дистанционного запуска двигателя автомобиля

или функцию ShortStop, если в автомобиле находится человек или животное.

Никогда не запускайте двигатель автомобиля, если кто-либо находится перед авто-

мобилем или позади него.

Перед дистанционным запуском двигателя с помощью передатчика или перед включением какого-либо из режимов автоматического запуска двигателя обязательно ознакомьтесь со следующими особенност

ями работы системы запуска двигателя:

1. Для успешной реализации функций дистанционного или автоматического запусков двигателя на этапе установки сигнализации должны быть запрограммированы следующие параметры:

- тип коробки переключения передач автомобиля - ручная коробка передач (РКПП) или автоматическая коробка передач (АКПП). Для этого, на автомобилях с РКПП необходимо разрезать черную петлю в жгуте проводов 18-контактного разъема центрального блока. На автомобилях с АКПП петля в жгуте 18-контактного разъема должна быть сохранена.

- тип двигателя автомобиля - бензиновый или дизельный. Для этого, войдите в режим программирования функции # 2.10 и в зависимости от типа двигателя установите требуемое время задержки включения стартера после включения зажигания при первой попытке запуска двигателя. Для дизельных двигателей задержка включения стартера, необходимая для прогрева свечей - 4, 6, 10 секунд. Для бензиновых двигателей задержка фиксирована - 4 секунды.

- для автомобилей с кнопкой запуска – запрограммируйте функцию 8 (табл.2) на вариант 3.

2. Дистанционный запуск двигателя не может быть осуществлен в следующих случаях: включено зажигание, открыт капот, выключен стояночный тормоз или нажата педаль тормоза ножной тормоз, не выполнена подготовка к запуску двигателя на автомобилях с РКПП.

3. За один цикл запуска система может предпринять 4 попытки пуска двигателя. Если после 4-ой попытки двигатель не запустится, то на ЖК-дисплее передатчика с

2-сторонней связью (при условии, что он находится в зоне приема) отобразится надпись

, и встроенный динамик передатчика подаст 4 звуковых сигнала, индицируя оконча-

ние попыток запуска двигателя, указатели поворота включатся 4 раза.

4. Максимальное время первой попытки прокрутки стартера может быть запрограм- мировано при установке системы как 0,8 с, 1,2 с или 2,0 с - при контроле по генератору / напряжению или 3,6 с - при контроле запуска двигателя по сигналу тахометра. Время

каждой последующей попытки прокрутки стартера в течение одного цикла запуска автоматически увеличивается на 0,2 секунды.

KGB FX-10

Page 60

5. Если двигатель будет запущен до истечения максимального времени прокрутки

стартера, то при условии контроля работы двигателя по сигналам тахометра или генератора, стартер выключится досрочно. При контроле работы двигателя по напряжению

бортовой сети время прокрутки стартера определяется запрограммированным значением 0,8 с, 1,2 с или 2,0 с (функция # 2.9).

6. Если запущенный двигатель заглохнет до окончания запрограммированного

времени прогрева, то бу

7. Функция автоматического запуска двигателя по температуре может быть включена независимо от состояния функций автоматического запуска двигателя в предустановленное время или по таймеру.

8. Одновременное включение функций автоматического запуска двигателя в пред-

установленное и по таймеру невозможно. Попытка одновременного включения данных функций приведет к включению той функции, которая была активизирована последней.

9. Поездка на автомобиле и просадки напряжения питания ниже +10В при разря-

женной АКБ в момент запуска двигателя отменяют все автоматические режимы запуска

двигателя.

ДИСТАНЦИОННЫЙ ЗАПУСК ДВИГАТЕЛЯ

Для дистанционного запуска двигателя автомобиля

1. Нажмите и у

2. Нажмите и отпустите кнопку

держивайте кнопку ““ передатчика

[система]

» Указатели поворота минут 3 раза

uutt

» Загорится СИД системы

дет предпринят новый цикл запуска двигателя.

» Мелодичный звуковой сигнал.

w w vv

» 1 мелодичный сигнал » Появится символ

w w vv

[брелок]

Page 61

Данная система совместима с дизельными двигателями и позволяет перед запуском двига-

теля на необходимое время включить свечи его предпускового прогрева. В этом случае запуск

стартера будет отложен на запрограммированное время (4, 6 или 10 секунд).

3. Через несколько секунд (в зависимости от типа двигателя и штатного электрооборудования автомобиля) система начнет процедуру запуска двигателя автомобиля

[система]

» СИД системы начнет гореть постоянно

uutt

» Также, если данная опция включена, включится

режим охраны и система запрет двери автомобиля (только для автомобиля с автоматической коробкой передач)

Если запуск успешен

[система]

» Указатели поворота автомобиля включатся 3 раза

uutt

» Мелодичный звуковой сигнал » Включится символ » Мигание символа работающего двигателя » Включится одна из иконок , ,

или ному времени прогрева двигателя (10, 20, 30 минут или без ограничения времени). Режим работы указателей поворота в течение времени работы двигателя

соответствующая запрограммирован-

„„

программируются функцией # 2.6.

w w vv

[брелок]

KGB FX-10

Page 62

Если двигатель автомобиля не запустится

В течение запрограммированного промежутка времени, система отключит стартер и через несколько секунд автоматически попытается запустить двигатель автомобиля еще раз. При этом время работы стартера будет увеличено на 0,2 с. Только в том случае, если двигатель автомобиля не будет запущен после 4-х попыток, система окончательно

отменит выполнение процедуры запуска автомобиля.

[система]

» Указатели поворота включатся 4 раза

uutt

» 4 коротких звуковых сигнала » Появится символ

w w vv

[брелок]

Если по той или иной причине дистанционный запуск невозможен

Мигает иконка

Включена иконка

[система]

» 4 коротких сигнала сирены

uutt

» Указатели поворота включатся 4 раза

» 4 коротких звуковых сигнала, » Появится символ

можности запуска двигателя:

‚‚

„„

Открыт капот автомобиля

Выключен стояночный тормоз автомобиля

Нажата педаль тормоза автомобиля

Включено зажигание автомобиля

w w vv

и индикация причины невоз-

[брелок]

Page 63

4. За 1 минуту до истечения времени работы двигателя

[система]

» Указатели поворота автомобиля включатся 4 раза

uutt

» 2 серии по 4 коротких звуковых сигнала.

5. Двигатель будет автоматически остановлен через запрограммированное время (заводская установка 10 минут)

[система]

» Указатели поворота включатся 4 раза,

uutt

» 4 звуковых сигнала » Выключится символ

ПРОДЛЕНИЕ ВРЕМЕНИ РАБОТЫ ДВИГАТЕЛЯ ПОСЛЕ ДИСТАНЦИОННОГО ЗАПУСКА

После того, как двигатель был дистанционно запущен, он будет работать в течение заранее запрограммированного времени (заводская установка 10 минут). Вы можете “продлить” время работы двигателя, если это необходимо.

Для этого, в любой момент, когда двигатель работает под управлением системы дистанционного запуска (за исключением режима “без ограничения времени”):

1. Нажмите и у

2. Нажмите и отпустите кнопку

Продлевать время работы двигателя можно максимум 6 раз (т.е. не более, чем на 30 минут).

держивайте кнопку ““ передатчика

» Мелодичный звуковой сигнал.

[система]

» Один короткий сигнал сирены

uutt

» Указатели поворота вспыхнут 1 раз

» 1 мелодичный сигнал » Общее время работы двигателя будет увеличено

на 5 минут.

w w vv

и появится иконка .

w w vv

[брелок]

KGB FX-10

Page 64

ДИСТАНЦИОННАЯ ОСТАНОВКА ДВИГАТЕЛЯ АВТОМОБИЛЯ

Вы можете в любой момент дистанционно остановить двигатель автомобиля, рабо-

тающий под управлением системы дистанционного запуска:

1. Нажмите и у

2. Нажмите и отпустите кнопку

Данная система позволяет Вам сесть в автомобиль с двигателем, работающим на

холостом ходу под управлением системы дистанционного запуска, и начать движение,

не выключая перед этим дистанционно запущенный двигатель. Для этого:

1. Ког дистанционного запуска, нажмите и отпустите кнопку ”” передатчика для выключения охраны

2. Сядьте в автомобиль, вставьте ключ в замок зажигания и поверните его в положение

"зажигание."

3. Нажмите на педаль тормоза

3. Отключите стояночный тормоз

держивайте кнопку ”” передатчика

» Мелодичный звуковой сигнал

w w vv

[брелок]

[система]

» Двигатель остановится

uutt

» 4 раза включатся указатели поворота

» Мелодичный сигнал » Выключится символ

НАЧАЛО ДВИЖЕНИЯ ПОСЛЕ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ АВТОМОБИЛЯ

да двигатель автомобиля работает на холостом ходу под управлением системы

» Отобразится состояние автомобиля с выключен-

ным режимом охраны и включенным символом ||.

Если у Вас автоматическая коробка передач

Если у Вас ручная коробка передач

††

w w vv

и появится иконка .

w w vv

[брелок]

Page 65

[система]

» Указатели поворота включатся 4 раза

uutt

» Встроенный динамик передатчика подаст 4 звуко-

Двигатель бу

ФУНКЦИЯ “SAFE START” (ПРОЦЕДУРА ПРОВЕРКИ “ЛОГИЧЕСКОЙ НЕЙТРАЛИ” ДЛЯ АВТОМОБИЛЕЙ С РУЧНОЙ КОРОБКОЙ ПЕРЕДАЧ)

Информация, приведенная в данном разделе, касается только автомобилей с ручной коробкой

передач (на ЖК-дисплее передатчика постоянно включена иконка

дет продолжать работать уже под управлением ключа зажигания.

вых сигнала.

Исходя из соображений безопасности, при дистанционном или автоматическом запуске двигателя автомобиля рычаг переключения передач должен находиться в нейтральном положении. Для того чтобы обеспечить возможность последующего безопасного запуска двигателя автомобиля, каждый раз перед тем, как покинуть автомобиль, Вы должны будете произвести следующие действия:

1. Припаркуйте автомобиль и, пока двиг ходу, переключите рычаг переключения передач в нейтральное положение и поставьте автомобиль на стояночный тормоз.

2. В зависимости от состояния программируемой функции # 2.12 - поверните ключ в замке зажигания в положение "выключено" и выньте ключ из замка или нажмите и отпустите кнопку

3. Выньте ключ из замка зажиг нием системы.

передатчика для включения выхода системы на поддержку зажигания

””

Примечание. Если включен режим «T

), то вместо символа на ЖК-дисплее включится индикация, соответству-

ющая запрограммированному времени работы режима «Turbo» ( = 1 минута,

= 2 минуты, = 3 минуты, = 4 минуты).

ания. Двигатель будет продолжать работать под управле-

атель автомобиля все еще работает на холостом

» На ЖК-дисплее передатчика включатся символы

| |

urbo» (на ЖК-дисплее включена иконка

w w vv

[брелок]

KGB FX-10

Page 66

4. Покиньте автомобиль и закройте все двери, капот и багажник и включите режим охраны. Автомобиль теперь подготовлен к последующему дистанционному или автоматиче-

скому запуску двигателя.

Открывание любой из дверей автомобиля или отключение стояночного тормоза после

активизации «программной нейтрали» отменяет ее действие. Необходимо будет повторить

процедуру “Safe Start” заново

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ В

ПРЕДУСТАНОВЛЕННОЕ ВРЕМЯ (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ

ПРОГРАММИРУЕМОЙ)

Для включения функции автоматического запуска двигателя в предустановленное время:

1. Проверьте правильность установки текущего времени передатчика системы.

2. Запрограммируйте желаемое время автоматического запуска двигателя с помощью программирования передатчика и включите будильник передатчика.

» Включится символ

3. Нажмите и удерживайте кнопку CC передатчика

» 1 мелодичный и затем 1 короткий звуковые

сигналы

» Начнет мигать одна из иконок нижнего ряда

4. Короткими нажатиями кнопки

5. Нажмите и отпустите кнопку

[система]

» Указатели поворота включатся 1 раз

uutt

» СИД системы начнет мигать сериями по 2 раза

Для отключения функции автоматического запуска двигателя в предустановленное время

1. Установите курсор на иконку

2. Нажмите и отпустите кнопку ”” передатчика

передатчика установите курсор на иконке tt.

передатчика

““

» 1 мелодичный звуковой сигнал » В дополнение к символу ™™ включится символ tt.

™™

w w vv

[брелок]

Page 67

[система]

» Указатели поворота включатся 2 раза

uutt

» 1 мелодичный звуковой сигнал » Выключатся символы

Нахождение передатчика в зоне действия 2-сторонней связи на момент выполнения автоза-

пуска двигателя по будильнику не требуется.

Время запуска двигателя может отличаться от запрограммированного времени будильника в пределах 1 минуты. Функция автоматического запуска двигателя в предустановленное время включается на один цикл запуска. Для нового пуска двигателя необходимо каждый раз снова активизировать функцию с помощью передатчика как описано выше.

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ ПО ТАЙМЕРУ (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

Вы можете использовать функцию автоматического запуска двигателя автомобиля через определенные промежутки времени. После включения данной функции система будет автоматически запускать двигатель на заранее запрограммированное время (заводская установка – 10 минут, программируется функцией # 2.2) через каждые 2 часа (заводская установка). Интервал времени между автоматическими запусками двигателя по таймеру может быть также запрограммирован на 3, 4 или 24 часа (программируемая функция # 2.3).

™™

w w vv

и tt.

[брелок]

KGB FX-10

Page 68

Для включения функции автоматического запуска двигателя по таймеру:

1. Нажмите и удерживайте кнопку

2. Короткими нажатиями кнопки

3. Нажмите и отпустите кнопку

[система]

» Указатели поворота включатся 1 раз

uutt

» СИД системы начнет мигать сериями по 2 раза

Одновременно с включением функции произойдет запуск двигателя и его прогрев в

течение запрограммированного времени.

Для отключения функции автоматического запуск

1. Установите курсор на иконку

нажмите и отпустите кнопку ”” передатчика

[система]

» Указатели поворота включатся 2 раза

uutt

““

передатчика

» 1 мелодичный и затем 1 короткий звуковой

сигналы

» Начнет миг

передатчика установите курсор на иконку uu.

передатчика

» 1 мелодичный звуковой сигнал » Включится иконка uu.

» 1 мелодичный звуковой сигнал » Выключится иконка uu.

ать одна из иконок нижнего ряда

а двигателя в предустановленное время

w w vv

[брелок]

Page 69

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ ПО ТЕМПЕРАТУРЕ (ДАННАЯ ФУНКЦИЯ ЯВЛЯЕТСЯ ПРОГРАММИРУЕМОЙ)

Вы можете использовать функцию автоматического запуска двигателя автомобиля, если температура двигателя (определяется внешним температурным датчиком, закрепленным у двигателя) падает ниже запрограммированного уровня. При понижении температуры двигателя ниже -5°С (заводская установка) двигатель будет автоматически запускаться на заранее запрограммированное время (заводская установка – 10 минут, программируется функцией # 2.2) Вы также можете запрограммировать систему на автоматический запуск двиг (программируемая функция # 2.4).

Система начинает отслеживать показания температурного датчика сразу с момента включения функции. Минимальный интервал между повторными автоматическими запусками, отсчитываемый с момента предыдущего запуска без учета времени прогрева двигателя, - 1 час. После активизации функции количество автоматических запусков двигателя по температуре не ограничивается

Для включения функции автоматического запуска двигателя по температуре:

1. Нажмите и удерживайте кнопку

2. Короткими нажатиями кнопки

3. Нажмите и отпустите кнопку

[система]

» Указатели поворота включатся 1 раз

uutt

» СИД системы начнет мигать сериями по 3 раза

ателя при температуре двигателя ниже -10°С, -18°С или -25°С

» 1 мелодичный и затем 1 короткий звуковой

сигналы

» Начнет мигать одна из иконок нижнего ряда.

передатчика установите курсор на иконку .

передатчика

““

w w vv

» 1 мелодичный звуковой сигнал » Включится иконка vv » На некоторое время включится

индикация значения температуры, при которой двигатель будет запущен, например,

w w vv

[брелок]

KGB FX-10

Page 70

Для отключения функции автоматического запуска двигателя в предустановленное время

1. Установите курсор на иконку

2. Нажмите и отпустите кнопку ”” передатчика

[система]

» Указатели поворота включатся 2 раза

uutt

» 1 мелодичный звуковой сигнал » Выключится иконка vv.

w w vv

[брелок]

Page 71

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для правильного и надежного функционирования автосигнализации необходимо:

1. Следить за состоянием концевых выключателей дверей (управление салонным

светом), капот

а и багажника. Рекомендуется регулярно смазывать концевые выключа-

тели, в случае неисправности менять.

2. Для сохранения наглядности оптических сигналов содержать в исправном со-

стоянии лампы наружной световой сигнализации автомобиля.

3. Содержать в исправном состоянии замок зажигания.

4. При мойке моторного отсека защищать пластиковым чехлом (полиэтиленовым

пакетом) сирену автосигнализации от попадания на неё воды под давлением.

5. По мере разряда бат

арей питания брелоков-передатчиков меняйте батарейки на новые того же типа, соблюдая полярность. Методика замены батареек описана в соответствующем разделе данной инструкции.

6. Два раза в год - с наступлением холодного и теплого сезонов - рекомендуется проверять чувствительность датчика. При необходимости регулировки обращайтесь в сертифицированный сервисный центр, в котором вы установили данную сигнализацию.

KGB FX-10

Page 72

ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ

Автосигнализацию рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при

димости транспортировать любым видом гражданского транспорта в оригинальной заводской упаковке по

необхо группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы центрального блока автосигнализации, антенного модуля, брелоков-передатчиков, датчика, сирены установлен изготовителем в соответствии с п. 2. ст. 5 Закона РФ «О защите прав потребителей» общей продолжительностью 5 лет.

Автосигнализация не содержит вредных материалов и безопасна при эксплуатации и утилизации (кроме сжи-

гания в неприспособленных условиях). Элементы питания брелоков-передатчиков должны утилизироваться соглас-

дательству по охране окружающей среды.

но законо

Page 73

ГАРАНТИИ ПОСТАВЩИКА

Гарантийное обслуживание данного вида обору

дования осуществляется предприятием, осуществляющим его продажу с учетом условий, указанных ниже. Качество установки оборудования подтверждается соответствующими гарантийными документами фирмы-установщика. Условия гарантийного обслуживания:

1. Гарантия действительна в течение срока, указанного в гарантийном талоне на данный вид оборудования. Срок исчисляется со дня приобретения оборудования при соблюдении потребителем условий эксплуатации, уст новки и хранения.

2. В течение гарантийного срока производится бесплатный ремонт оборудования или замена его дефектных частей или компонентов. Гарантийный срок продлевается на время нахождения оборудования в гарантийном ремонте.

3. Гарантийный ремонт оборудования (или в случае невозможности его замена) производится в течение срока, действующего на предприятии, продавшем это оборудование, с обязательным изложением претензии к качеству изделия.

4. Безвозмездный гарантийный ремонт или замена оборудования производится только в случае обнаружения производственного дефекта. Заключение о характере дефекта производится в сертифицированном сервисном центре предприятия-поставщика.

5. Для предъявления требования о замене дефектного оборудования необходимыми условиями являются наличие полного комплекта поставки, включая упаковочные принадлежности – коробка, пакеты, описание по эксплуатации и установке, а также наличие заполненного гарантийного талона.

6. Гарантия недействительна в следующих случаях:

- при отсутствии или неправильном заполнении гарантийного талона (карты);

- при нарушении заводских пломб (если они предусмотрены конструкцией) или при наличии следов вскрытия оборудования;

- при обнаружении следов механических повреждений или повреждений, вызванных несоблюдением требований хранения или эксплуатации (следы ударов, трещины, потертости или царапины корпусов и т.п.);

- при повреждении изделия, вызванном неквалифицированной установкой или повреждении прямо или кос-

венно вызванном внешними причинами пожаром, стихийными бедствиями, водой, агрессивными жидкостями и пр.).

7. Гарантия не распространяется на элементы питания, используемые в брелоках дистанционного управления, приемниках пейджеров, а также на любые другие расходные материалы, поставляемые с данным видом оборудования.

8. В случае возникновения дефектов или повреждений, не связанных с производственными дефектами и по истечении гарантийного срока, диагностика и ремонт оборудования производится в соответствии с действующими расценками фирмы-поставщика.

Дату изготовления автосигнализации можно определить по 5-му и 6-му символу серийного номера, приведенного на индивидуальной упаковке и на центральном блоке: 8 – 2008 год, 9 – 2009 год, 0 – 2010 год и т.д.; А – январь, В – февраль, С – март и т.

а-

KGB FX-10

Page 74

Автомобиль

Дата установки

Фирма установщик

Элемент системы Место расположения

Блок управления

Предохранители

Реле блокировки

Кнопка VALET

Индикатор системы

Датчик перемещения

Датчик удара

СВЕДЕНИЯ ОБ УСТАНОВКЕ

Схема расположения элементов системы

Page 75

KGB FX-10

Page 76
