1 - AVVERTENZE PER LA SICUREZZA
IT
ATTENZIONE – ISTRUZIONI ORIGINALI – importanti istruzioni di sicurezza. É importante per la sicurezza delle persone se­guire le seguenti istruzioni di sicurezza. Conservare queste
istruzioni.
Leggere attentamente le istruzioni prima di eseguire l’installazione.
La progettazione e la fabbricazione dei dispositivi che com­pongono il prodotto e le informazioni contenute nel presente manuale rispettano le normative vigenti sulla sicurezza. Ciò nonostante un’installazione e una programmazione errata pos­sono causare gravi ferite alle persone che eseguono il lavoro e a quelle che useranno l’impianto. Per questo motivo, durante l’installazione, è importante seguire attentamente tutte le istru­zioni riportate in questo manuale.
Non procedere con l’installazione se si hanno dubbi di qualunque natura e richiedere eventuali chiarimenti al Servizio Assistenza Key Automation.
Per la legislazione Europea la realizzazione di una porta auto­matica o un cancello automatico deve rispettare le norme pre­viste dalla Direttiva 2006/42/CE (Direttiva Macchine) e in parti­colare, le norme EN 12445; EN 12453; EN 12635 e EN 13241-1, che consentono di dichiarare la conformità dell’automazione.
In considerazione di ciò, il collegamento denitivo dell’automatismo
alla rete elettrica, il collaudo dell’impianto, la sua messa in servizio e la manutenzione periodica devono essere eseguiti da personale
qualicato ed esperto, rispettando le istruzioni riportate nel riquadro
“Collaudo e messa in servizio dell’automazione”.
Inoltre, egli dovrà farsi carico di stabilire anche le prove previste in
funzione dei rischi presenti e dovrà vericare il rispetto di quanto
previsto da leggi, normative e regolamenti: in particolare, il rispetto di tutti i requisiti della norma EN 12445 che stabilisce i metodi di
prova per la verica degli automatismi per porte e cancelli.
ATTENZIONE - Prima di iniziare l’installazione, effettuare le se­guenti analisi e veriche:
vericare che i singoli dispositivi destinati all’automazione siano
adatti all’impianto da realizzare. Al riguardo, controllare con partico­lare attenzione i dati riportati nel capitolo “Caratteristiche tecniche”. Non effettuare l’installazione se anche uno solo di questi dispositivi non è adatto all’uso;
vericare se i dispositivi acquistati sono sufcienti a garantire la si­curezza dell’impianto e la sua funzionalità;
eseguire l’analisi dei rischi che deve comprendere anche l’elenco dei requisiti essenziali di sicurezza riportati nell’Allegato I della Di­rettiva Macchine, indicando le soluzioni adottate. L’analisi dei rischi è uno dei documenti che costituiscono il fascicolo tecnico dell’au­tomazione. Questo dev’essere compilato da un installatore profes­sionista.
Considerando le situazioni di rischio che possono vericarsi durante le fasi di installazione e di uso del prodotto è necessa­rio installare l’automazione osservando le seguenti avvertenze:
comunque da una persona con qualica similare in modo da preve­nire ogni rischio;
se sostanze liquide penetrano all’interno delle parti dei componenti dell’automazione, scollegare immediatamente l’alimentazione elet­trica e rivolgersi al Servizio Assistenza Key Automation. L’utilizzo dell’automazione in tali condizioni può causare situazioni di pericolo;
non mettere i vari componenti dell’automazione vicino a fonti di ca-
lore né esporli a amme libere. Tali azioni possono danneggiarli ed
essere causa di malfunzionamenti, incendio o situazioni di pericolo;
tutte le operazioni che richiedono l’apertura del guscio di protezio­ne dei vari componenti dell’automazione, devono avvenire con la centrale scollegata dall’alimentazione elettrica. Se il dispositivo di sconnessione non è a vista, apporre un cartello con la seguente
dicitura: “MANUTENZIONE IN CORSO”;
tutti i dispositivi devono essere collegati ad una linea di alimentazio­ne elettrica dotata di messa a terra di sicurezza;
il prodotto non può essere considerato un efcace sistema di prote­zione contro l’intrusione. Se desiderate proteggervi efcacemente,
è necessario integrare l’automazione con altri dispositivi;
il prodotto può essere utilizzato esclusivamente dopo che è stata effettuata la “messa in servizio” dell’automazione, come previsto nel paragrafo “Collaudo e messa in servizio dell’automazione”;
prevedere nella rete di alimentazione dell’impianto un dispositivo di disconnessione con una distanza di apertura dei contatti che con­senta la disconnessione completa nelle condizioni dettate dalla ca­tegoria di sovratensione III;
per la connessione di tubi rigidi e essibili o passacavi utilizzare
raccordi conformi al grado di protezione IP55 o superiore;
l’impianto elettrico a monte dell’automazione deve rispondere alle vigenti normative ed essere eseguito a regola d’arte;
si consiglia di utilizzare un pulsante di emergenza da installare nei
pressi dell’automazione (collegato all’ingresso STOP della scheda
di comando) in modo che sia possibile l’arresto immediato in caso di pericolo;
questo dispositivo non è destinato a essere usato da persone (bam­bini compresi) le cui capacità siche, sensoriali o mentali siano ri­dotte, oppure con mancanza di esperienza o di conoscenza, a meno
che esse abbiano potuto beneciare, attraverso l’intermediazione di
una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso del dispositivo;
prima di avviare l’automazione assicurarsi che le persone non siano nelle immediate vicinanze;
prima di procedere a qualsiasi operazione di pulizia e manutenzione dell’automazione eseguire la disconnessione dalla rete elettrica;
particolare attenzione per evitare lo schiacciamento tra la parte gui-
data ed eventuali elementi ssi circostanti;
non eseguire modiche su nessuna parte dell’automatismo se non
quelle previste nel presente manuale. Operazioni di questo tipo possono solo causare malfunzionamenti. Il costruttore declina ogni responsabilità per danni derivanti da prodotti modicati arbitraria­mente; evitare che le parti dei componenti dell’automazione possano venire immerse in acqua o in altre sostanze liquide. Durante l’installazio­ne evitare che i liquidi possano penetrare all’interno dei dispositivi presenti;
se il cavo di alimentazione risulta danneggiato esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o
i bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.
ATTENZIONE - Il materiale dell’imballaggio di tutti i componenti dell’automazione deve essere smaltito nel pieno rispetto della normativa presente a livello locale.
ATTENZIONE - I dati e le informazioni indicate in questo ma­nuale sono da ritenersi suscettibili di modica in qualsiasi mo­mento e senza obbligo di preavviso da parte di Key Automation S.r.l.
3
IT
2 - INTRODUZIONE AL PRODOTTO
2.1 - Descrizione del prodotto
I motoriduttori SUN sono destinati all’installazione in impianti di automazione per cancelli scorrevoli. I motoriduttori SUN sono pro­gettati e costruiti per il montaggio su cancelli scorrevoli nei limiti di
peso riportati nella tabella delle speciche tecniche.
E’ vietato l’utilizzo dei motoriduttori per applicazioni differenti da quelle sopra indicate.
2.2 - Modello e caratteristiche tecniche
Codice Descrizione
SUN4024 Motoriduttore 24 Vdc con necorsa meccanici, peso massimo cancello 400 Kg SUN4224 Motoriduttore 24 Vdc con necorsa meccanici, peso massimo cancello 400 Kg SUN7024/SUN7024M* Motoriduttore 24 Vdc con necorsa meccanici, peso massimo cancello 700 Kg SUN7224 Motoriduttore 24 Vdc con necorsa meccanici, peso massimo cancello 700 Kg SUN11024/SUN11024M* Motoriduttore 24 Vdc con necorsa meccanici, peso massimo cancello 1100 Kg SUN52 Motoriduttore 230 Vac con necorsa meccanici, peso massimo cancello 500 Kg SUN82 Motoriduttore 230 Vac con necorsa meccanici, peso massimo cancello 800 Kg SUN122 Motoriduttore 230 Vac con necorsa meccanici, peso massimo cancello 1200 Kg
* necorsa magnetici
DATI TECNICI
MODELLO SUN4024 SUN4224
SPECIF. TECNICHE
Velocità cm/s 21 21 25 25 20 16 16 16 Coppia Nm 12 12 26 26 38 16 23 35 Ciclo di lavoro % 50 50 80 80 80 30 30 30 Centrale di comando 14A CT10224 14A CT10224 14A CT102B CT102B CT102B Alimentazione Vac(Vdc) 230(24) 230(24) 230(24) 230(24) 230(24) 230 230 230 Assorbimento motore A 1,1 1,1 2,5 2,5 2,3 1,3 1,9 2,6 Potenza assorbita W 250 250 500 500 450 300 450 600 Condensatore µF - - - - - 12,5 16 20 Termoprotezione °C - - - - - 150 150 150 Luce integrata SI - SI - SI - - ­Grado di protezione IP 44 44 44 44 44 44 44 44 Dimensioni (L-P-H) mm 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 Peso Kg 12 12 12,5 12,5 13 15,5 16 16,5 Temp. di esercizio °C -20+55 -20+55 -20+55 -20+55 -20+55 -20+55 -20+55 -20+55 Peso massimo anta Kg 400 400 700 700 1100 500 800 1200
SUN7024/
SUN7024M
SUN7224
SUN11024/
SUN11024M
SUN52 SUN82 SUN122
3 - VERIFICHE PRELIMINARI
Prima di installare il prodotto vericare e controllare i seguenti punti:
- Controllare che il cancello o la porta siano adatti ad essere auto­matizzati
- Il peso e la dimensione del cancello o della porta devono rientrare nei limiti d’impiego massimi consentiti
- Controllare la presenza e la solidità degli arresti meccanici di sicu­rezza del cancello o della porta
- Vericare che la zona di ssaggio del prodotto non sia soggetta
ad allagamenti
- Condizioni di elevata acidità o salinità o la vicinanza a fonti di calo­re potrebbero causare malfunzionamenti del prodotto
- In caso di condizioni climatiche estreme (per esempio in presenza di neve, ghiaccio, elevata escursione termica, temperature eleva­te) gli attriti potrebbero aumentare e quindi la forza necessaria per la movimentazione e lo spunto iniziale potrebbe essere superiori a quella necessaria in condizioni normali.
4
- Controllare che la movimentazione manuale del cancello o della
porta sia uida e priva di zone di maggiore attrito o vi sia rischio di
deragliamento dello stesso
- Controllare che il cancello o la porta siano in equilibrio e rimanga­no quindi fermi se lasciati in qualsiasi posizione
- Vericare che la linea elettrica a cui sarà collegato il prodotto sia
provvista di opportuna messa a terra di sicurezza e protetta da un dispositivo magnetotermico e differenziale
- Prevedere nella rete di alimentazione dell'impianto un dispositi­vo di disconnessione con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni dettate dalla categoria di sovratensione III.
- Vericare che tutto il materiale utilizzato per l’installazione sia con­forme alle normative vigenti
4 - INSTALLAZIONE DEL PRODOTTO
4.1 - Installazione
ù
Prima di procedere con l’installazione, vericare l’integrità del pro­dotto e che tutti i componenti siano presenti nella confezione. Vericare inoltre che il peso del cancello sia come da tabella (pa­ragrafo 2.2) e le dimensioni di ingombro del motoriduttore siano ri­spettate (Fig.1).

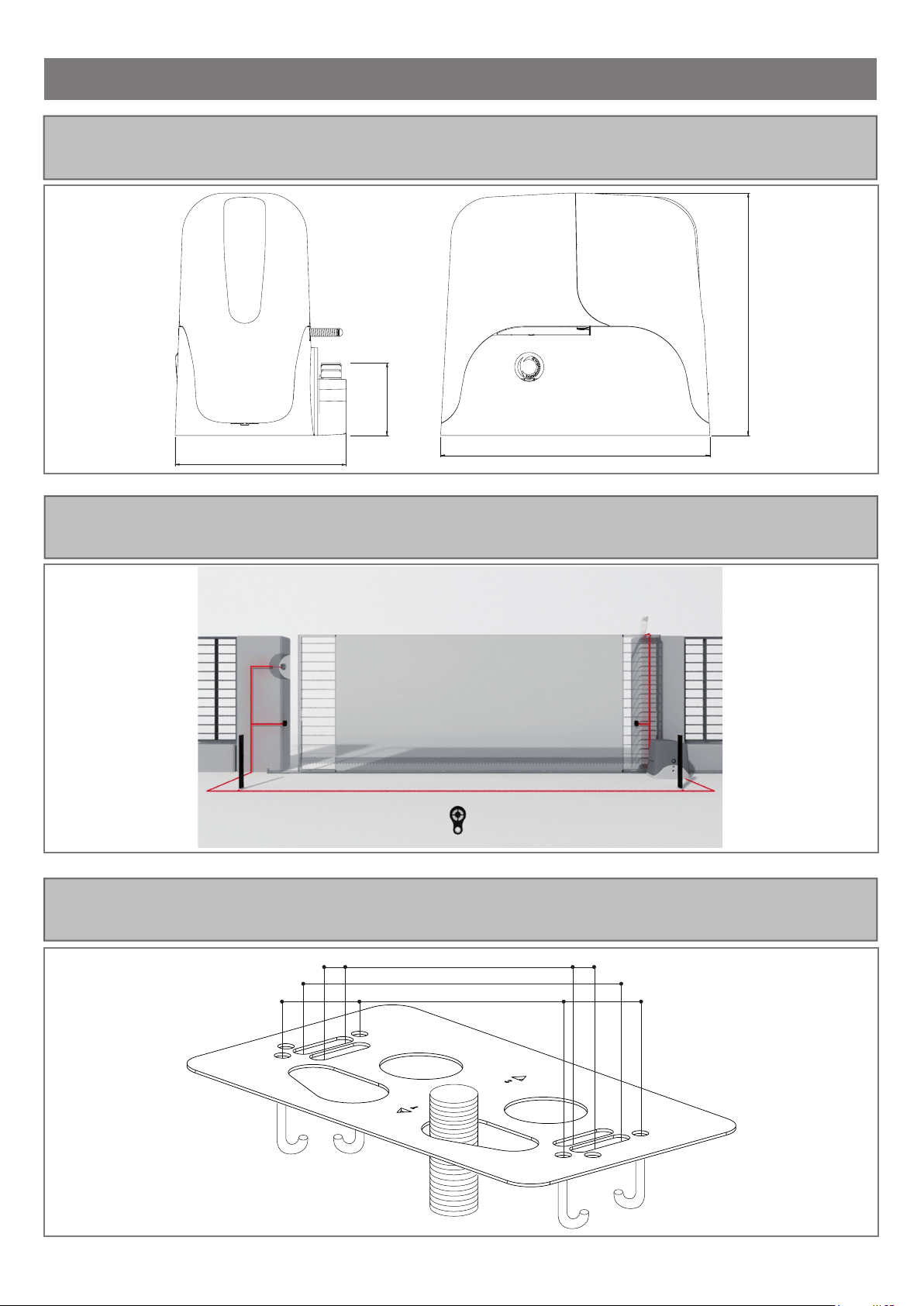

In Fig.2 è rappresentato un esempio di installazione tipica:
- Motoriduttore
- Fotocellule
- Colonnine per fotocellule
- Lampeggiante con antenna incorporata
- Selettore a chiave o tastiera digitale
IT
Fissaggio della cremagliera
Portare il cancello in completa apertura. Appoggiare un elemento di cremagliera al pignone e ssare lo stes­so con viti e distanziali al cancello (Fig.9). Spostare manualmente il cancello portando il pignone in corrispon­denza dell’ultimo distanziale.
Fissare l’elemento di cremagliera denitivamente.
Per un corretto posizionamento degli altri elementi e garantire la loro rettilineità, è necessario utilizzare un elemento di cremagliera usan-
dolo come appoggio e riferimento. Bisogna garantire inoltre un’aria
fra cremagliera e pignone di 2 mm così da non far gravare il peso del cancello sul pignone del motoriduttore.
Fissaggio della piastra di fondazione
Vericare le dimensioni d’ingombro della piastra di base e l’orienta­mento (S=SUN, T=TURBO), quindi ssarla a terra mediante 4 robu-
sti tasselli ad espansione oppure annegarla nel calcestruzzo (Fig.3). Prevedere una o più guaine per il passaggio dei cavi elettrici.
ATTENZIONE: è necessario conoscere le dimensioni della cre­magliera per poter calcolare con precisione il posizionamento
della contropiastra.
Sblocco del motoriduttore
Sbloccare il motoriduttore (Fig.4) togliendo il coperchio e svitando la vite (Fig.5) e facendo leva con un cacciavite sulle sedi ai lati (Fig.6).
ATTENZIONE: nei motori con luci notturne integrate (Night Light System) fare attenzione a non strappare il cavo che colle­ga le luci del coperchio alla centrale di comando. Eventualmen­te scollegare il morsetto bianco (Fig.7).
Appoggiare il motoriduttore sulla piastra. Fissare i 4 dadi. E’ importante bloccare energicamente i dadi, assicurandosi che du­rante tutta la corsa del cancello il motoriduttore sia ben saldo a terra. Qualora la regolazione consentita dalla cremagliera non fosse suf-
ciente, è possibile compensare l’altezza del motoriduttore agendo
sulle quattro viti di regolazione (Fig.8). Si consiglia, dopo alcune manovre del motoriduttore, un ulteriore s­saggio delle viti.

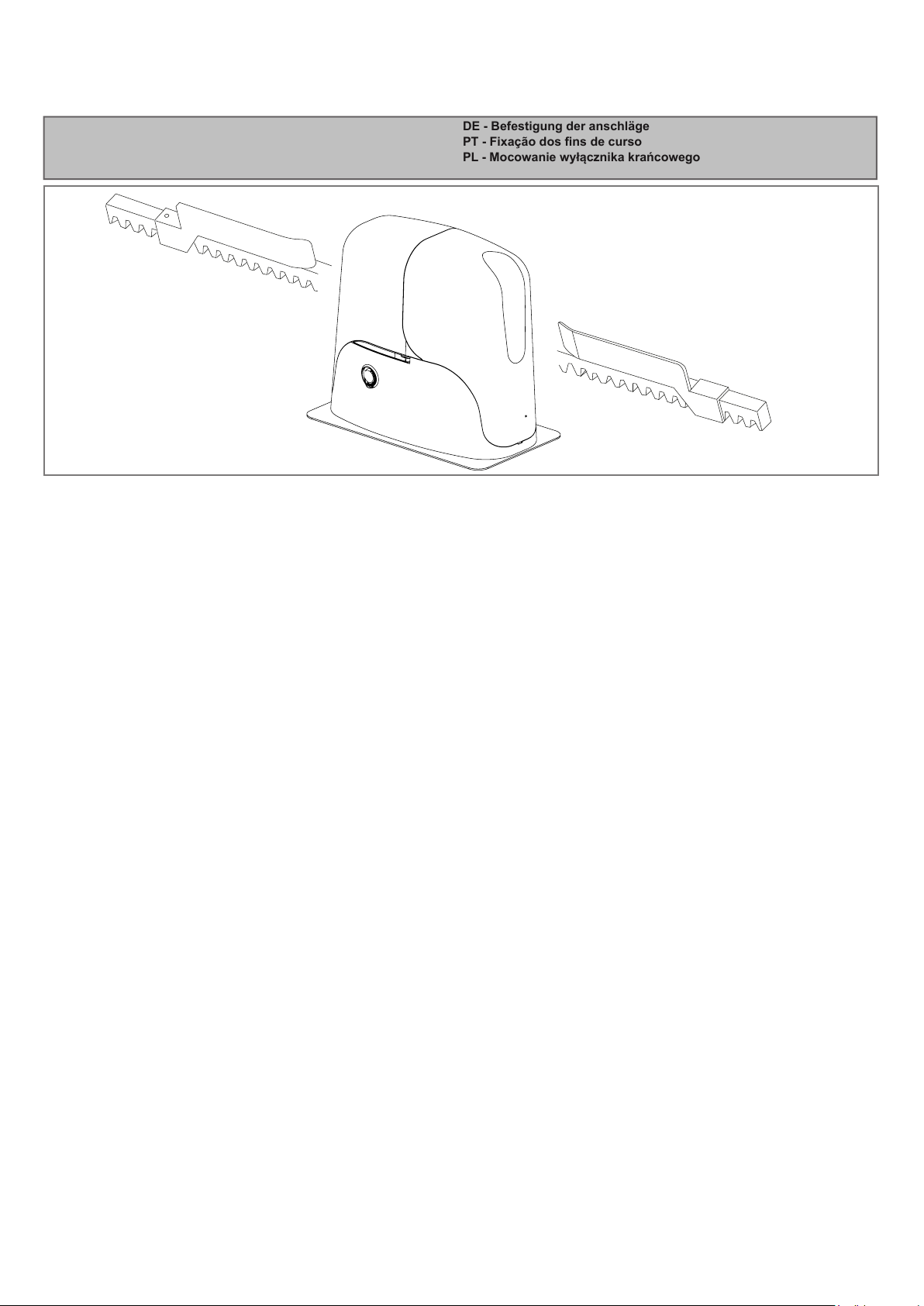

Fissaggio dei necorsa
ATTENZIONE: il cancello deve essere dotato di fermi di arresto
in apertura e in chiusura che impediscano il deragliamento del
cancello stesso.
La posizione del fermo d’arresto deve garantire che le staffe di ne­corsa non entrino in collisione con il pignone. Portare manualmente il cancello in apertura lasciando, a seconda del peso del cancello, una luce da 30 a 50 mm tra il portone stesso e l’arresto meccanico.
Fissare la staffa del necorsa mediante i grani (Fig.10) in modo che il micro necorsa sia premuto. Ripetere l’operazione con il portone in chiusura.
Seguire le istruzioni della scheda di comando e inne richiudere e ssare il coperchio.
5
IT
5 - COLLAUDO E MESSA IN SERVIZIO DELL’AUTOMAZIONE
Il collaudo dell’impianto va eseguito da un tecnico qualicato che
deve effettuare le prove richieste dalla normativa di riferimento in
funzione dei rischi presenti, vericando il rispetto di quanto previsto
5.1 - Collaudo
Tutti i componenti dell’impianto devono essere collaudati seguendo
le procedure indicate nei rispettivi manuali di istruzioni
Controllare che siano rispettate le indicazioni del Capitolo 1 – Avver­tenze per la sicurezza Controllare che il cancello o la porta si possano muovere libera­mente una volta sbloccata l’automazione e che siano in equilibrio e rimangano quindi fermi se lasciati in qualsiasi posizione
5.2 - Messa in servizio
A seguito del positivo collaudo di tutti (e non solo di alcuni) i disposi­tivi dell’impianto si può procedere con la messa in servizio
E’ necessario realizzare e conservare per 10 anni il fascicolo tecni­co dell’impianto che dovrà contenere lo schema elettrico, il disegno o foto dell’impianto, l’analisi dei rischi e le soluzioni adottate, la di­chiarazione di conformità del fabbricante di tutti i dispositivi collega­ti, il manuale istruzioni di ogni dispositivo e il piano di manutenzione dell’impianto
dalle normative, in particolare la norma EN12445 che indica i meto­di di prova per gli automatismi per porte e cancelli.
Controllare il corretto funzionamento di tutti i dispositivi collegati (fo­tocellule, bordi sensibili, pulsanti di emergenza, altro) effettuando delle prove di apertura, chiusura e arresto del cancello o della porta tramite i dispositivi di comando collegati (trasmettitori, pulsanti, se­lettori)
Effettuare le misurazioni della forza d’impatto come previsto dalla normativa EN12445 regolando le funzioni di velocità, forza motore e rallentamenti della centrale nel caso in cui le misurazioni non diano
i risultati desiderati no a trovare il giusto settaggio
Fissare una targa che indichi le operazioni necessarie per sbloccare manualmente l’impianto
Realizzare e consegnare all’utilizzatore nale la dichiarazione di conformità , le istruzioni e avvertenze d’uso per l’utilizzatore nale e
il piano di manutenzione dell’impianto
Accertarsi che l’utilizzatore abbia compreso il corretto funzionamen­to automatico, manuale e di emergenza dell’automazione.
Fissare sul cancello o la porta una targa indicante i dati dell’automa­zione, il nome del responsabile della messa in servizio, il numero di matricola e l’anno di costruzione, il marchio CE
Informare anche in forma scritta l’utilizzatore nale sui pericoli e ri­schi ancora presenti
6
6 - ISTRUZIONI ED AVVERTENZE DESTINATE ALL’UTILIZZATORE FINALE
IT
Key Automation S.r.l. produce sistemi per l’automazione di cancelli, porte garage, porte automatiche, serrande, barriere per parcheg­gi e stradali. Key Automation non è però il produttore della vostra automazione, che è invece il risultato di un’opera di analisi, valu­tazione, scelta dei materiali, e realizzazione dell’impianto eseguita
dal vostro installatore di ducia. Ogni automazione è unica e solo il
vostro installatore possiede l’esperienza e la professionalità neces­sarie ad eseguire un impianto secondo le vostre esigenze, sicuro ed
afdabile nel tempo, e soprattutto a regola d’arte, rispondente cioè
alle normative in vigore. Anche se l’automazione in vostro possesso soddisfa il livello di sicurezza richiesto dalle normative, questo non esclude l’esistenza di un “rischio residuo”, cioè la possibilità che si possano generare situazioni di pericolo, solitamente dovute ad un utilizzo incosciente o addirittura errato, per questo motivo desideria­mo darvi alcuni consigli sui comportamenti da seguire :
• Prima di usare per la prima volta l’automazione, fatevi spiegare
dall’installatore l’origine dei rischi residui.
• Conservate il manuale per ogni dubbio futuro e consegnatelo ad
un eventuale nuovo proprietario dell’automazione.
• Un uso incosciente ed improprio dell’automazione può farla diven­tare pericolosa: non comandate il movimento dell’automazione se nel suo raggio di azione si trovano persone, animali o cose.
• Bambini: Se adeguatamente progettato un impianto di automa­zione garantisce un alto grado di sicurezza, impedendo con i suoi sistemi di rilevazione il movimento in presenza di persone o cose, e garantendo un’attivazione sempre prevedibile e sicura. È comun­que prudente vietare ai bambini di giocare in prossimità dell’auto­mazione e per evitare attivazioni involontarie non lasciare i teleco­mandi alla loro portata.
• Anomalie: Non appena notate qualunque comportamento anoma­lo da parte dell’automazione, togliete alimentazione elettrica all’im­pianto ed eseguite lo sblocco manuale. Non tentate da soli alcuna riparazione, ma richiedete l’intervento del vostro installatore di du­cia: nel frattempo l’impianto può funzionare come un’apertura non automatizzata, una volta sbloccato il motoriduttore con apposita chiave di sblocco data in dotazione con l’impianto.
• In caso di rotture o assenza di alimentazione: Attendendo l’inter­vento del vostro installatore, o il ritorno dell’energia elettrica se l’im­pianto non è dotato di batterie tampone, l’automazione può essere azionata come una qualunque apertura non automatizzata. Per fare ciò è necessario eseguire lo sblocco manuale.
• Sblocco e movimento manuale: prima di eseguire questa opera­zione porre attenzione che lo sblocco può avvenire solo quando l’anta è ferma.
• Manutenzione: Come ogni macchinario la vostra automazione ha bisogno di una manutenzione periodica afnché possa funzio-
nare più a lungo possibile ed in completa sicurezza. Concordate con il vostro installatore un piano di manutenzione con frequenza periodica; Key Automation consiglia un intervento ogni 6 mesi per un normale utilizzo domestico, ma questo periodo può variare in funzione dell’intensità d’uso. Qualunque intervento di controllo, ma­nutenzione o riparazione deve essere eseguito solo da personale
qualicato.
• Non modicate l’impianto ed i parametri di programmazione e di
regolazione dell’automazione: la responsabilità è del vostro instal­latore.
• Il collaudo, le manutenzioni periodiche e le eventuali riparazioni
devono essere documentate da chi le esegue e i documenti conser­vati dal proprietario dell’impianto.
Gli unici interventi che vi sono possibili e vi consigliamo di effettua­re periodicamente sono la pulizia dei vetrini delle fotocellule e la rimozione di eventuali foglie o sassi che potrebbero ostacolare l’au­tomatismo. Per impedire che qualcuno possa azionare il cancello o la porta, prima di procedere, ricordatevi di sbloccare l’automatismo e di utilizzare per la pulizia solamente un panno leggermente inu­midito con acqua.
• Smaltimento: Al termine della vita dell’automazione, assicuratevi che lo smaltimento sia eseguito da personale qualicato e che i
materiali vengano riciclati o smaltiti secondo le norme valide a livello locale.
• Azionare il comando del cancello o della porta (con telecomando,
con selettore a chiave, ecc.); se tutto è a posto il cancello o la porta si aprirà o chiuderà normalmente, altrimenti il lampeggiante farà al­cuni lampeggi e la manovra non partirà.
Con le sicurezze fuori uso è necessario far riparare quanto prima l’automatismo.
Sostituzione pila del telecomando: se il vostro trasmettitore dopo qualche tempo vi sembra funzionare peggio, oppure non funzionare affatto, potrebbe semplicemente dipendere dall’esaurimento della
pila (a seconda dell’uso, possono trascorrere da diversi mesi no ad
oltre un anno). Ve ne potete accorgere dal fatto che la spia di con­ferma della trasmissione non si accende, oppure si accende solo per un breve istante.
Le pile contengono sostanze inquinanti: non gettarle nei riuti co­muni ma utilizzare i metodi previsti dai regolamenti locali.
Vi ringraziamo per aver scelto keyautomation e vi invitiamo a visi­tare il nostro sito internet www.keyautomation.it per ulteriori infor­mazioni.
7
EN
INDEX
1
Safety warnings
pag. 9
2
2.1
2.2
Product overview
Product description Models and technical characteristics
pag. 10 pag. 10 pag. 10
3
Preliminary checks
pag. 10
4
4.1
Installing the product
Installation
pag. 11
5
5.1
5.2
Testing and commissioning
Testing
Commissioning
pag. 12 pag. 12 pag. 12
6
Instructions and warnings for the end
user
pag. 13
7
Images pag. 44
8
EC Declaration of Conformity
pag. 48
8
1 - SAFETY WARNINGS
EN
CAUTION – ORIGINAL INSTRUCTIONS - important safety in­structions. Compliance with the safety instructions below is important for personal safety. Save these instructions.
Read the instructions carefully before proceeding with installation.
The design and manufacture of the devices making up the product and the information in this manual are compliant with current safety standards. However, incorrect installation or programming may cause serious injury to those working on or using the system. Compliance with the instructions provided here when installing the product is therefore extremely impor-
tant.
If in any doubt regarding installation, do not proceed and contact the
Key Automation Technical Service for clarications.
Under European legislation, an automatic door or gate system must comply with the standards envisaged in the Directive 2006/42/EC (Machinery Directive) and in particular standards EN 12445; EN 12453; EN 12635 and EN 13241-1, which enable declaration of presumed conformity of the automation system.
Therefore, nal connection of the automation system to the electri­cal mains, system testing, commissioning and routine maintenance
must be performed by skilled, qualied personnel, in observance of the instructions in the “Testing and commissioning the automation
system” section.
do not allow parts of the automation system to be immersed in water or other liquids. During installation ensure that no liquids are able to enter the various devices;
should this occur, disconnect the power supply immediately and contact a Key Automation Service Centre. Use of the automation system in these conditions may cause hazards;
never place automation system components near to sources of heat
or expose them to naked lights. This may damage system compo­nents and cause malfunctions, re or hazards;
all operations requiring opening of the protective housings of va­rious automation system components must be performed with the control unit disconnected from the power supply. If the disconnect
device is not in a visible location, afx a notice stating: “MAINTE­NANCE IN PROGRESS”:
connect all devices to an electric power line equipped with an earthing system;
the product cannot be considered to provide effective protection against intrusion. If effective protection is required, the automation system must be combined with other devices;
the product may not be used until the automation system “commis­sioning” procedure has been performed as specied in the “Auto­mation system testing and commissioning” section;
The aforesaid personnel are also responsible for the tests required
to verify the solutions adopted according to the risks present, and for ensuring observance of all legal provisions, standards and regu­lations, with particular reference to all requirements of the EN 12445 standard which establishes the test methods for testing door and gate automation systems.
WARNING - Before starting installation, perform the following checks and assessments:
ensure that every device used to set up the automation system is suited to the intended system overall. For this purpose, pay special attention to the data provided in the “Technical specications” sec­tion. Do not proceed with installation if any one of these devices is not suitable for its intended purpose;
check that the devices purchased are sufcient to guarantee system
safety and functionality;
perform a risk assessment, including a list of the essential safety requirements as envisaged in Annex I of the Machinery Directive,
specifying the solutions adopted. The risk assessment is one of the documents included in the automation system’s technical le. This
must be compiled by a professional installer.
Considering the risk situations that may arise during instal­lation phases and use of the product, the automation system must be installed in compliance with the following safety pre­cautions:
never make modications to any part of the automation system other than those specied in this manual. Operations of this type can only lead to malfunctions. The manufacturer declines all liability for damage caused by unauthorised modications to products;
if the power cable is damaged, it must be replaced by the manufac­turer or its after-sales service, or in all cases by a person with similar
qualications, to prevent all risks;
the system power supply line must include a circuit breaker device with a contact gap allowing complete disconnection in the condi-
tions specied by class III overvoltage;
use unions with IP55 or higher protection when connecting hoses, pipes or cable glands;
the electrical system upstream of the automation system must com­ply with the relevant regulations and be constructed to good wor­kmanship standards;
users are advised to install an emergency stop button close to the
automation system (connected to the control PCB STOP input) to
allow the door to be stopped immediately in case of danger;
this device is not intended for use by persons (including children) with impaired physical, sensory or mental capacities, or with lack of experience or skill, unless a person responsible for their safety provides surveillance or instruction in use of the device;
before starting the automation system, ensure that there is no-one in the immediate vicinity;
before proceeding with any cleaning or maintenance work on the automation system, disconnect it from the electrical mains;
special care must be taken to avoid crushing between the part ope-
rated by the automation system and any xed parts around it;
children must be supervised to ensure that they do not play with the equipment.
WARNING - The automation system component packaging ma­terial must be disposed of in full observance of current local waste disposal legislation.
WARNING - The data and information in this manual are subject to modication at any time, with no obligation on the part of Key Automation S.r.l. to provide notice.
9
EN
2 - INTRODUCING THE PRODUCT
2.1 - Description of the product
The gear motor SUN is intended to be installed within systems for the automation of sliding gates. The SUN gear motors have been
designed to automate sliding gates within the weight limits indicated
in the technical specications table. The use of gear motors for applications which differ from those
indicated above is prohibited.
2.2 - Model and technical characteristics
Code Description
SUN4024 24 Vdc gear motor with mechanical limit switches, gate maximum weight 400 kg SUN4224 24 Vdc gear motor with mechanical limit switches, gate maximum weight 400 Kg SUN7024/SUN7024M* 24 Vdc gear motor with mechanical limit switches, gate maximum weight 700 Kg SUN7224 24 Vdc gear motor with mechanical limit switches, gate maximum weight 700 Kg SUN11024/SUN11024M* 24 Vdc gear motor with mechanical limit switches, gate maximum weight 1100 Kg SUN52 230 Vac gear motor with mechanical limit switches, gate maximum weight 500 Kg SUN82 230 Vac gear motor with mechanical limit switches, gate maximum weight 800 Kg SUN122 230 Vac gear motor with mechanical limit switches, gate maximum weight 1200 Kg
* magnetic limit switches
TECHNICAL DATA
MODELS SUN4024 SUN4224
TECHNICAL SPEC.
Speed cm/s 21 21 25 25 20 16 16 16 Torque Nm 12 12 26 26 38 16 23 35 Working cycle % 50 50 80 80 80 30 30 30 Control unit 14A CT10224 14A CT10224 14A CT102B CT102B CT102B Power supply Vac(Vdc) 230(24) 230(24) 230(24) 230(24) 230(24) 230 230 230 Absorption A 1,1 1,1 2,5 2,5 2,3 1,3 1,9 2,6 Engine power W 250 250 500 500 450 300 450 600 Capacitor µF - - - - - 12,5 16 20 Thermoprotection °C - - - - - 150 150 150 Integrated lights YES - YES - YES - - ­Degree of protection IP 44 44 44 44 44 44 44 44 Dimensions (L-P-H) mm 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 330-210-300 Weight Kg 12 12 12,5 12,5 13 12 13 14 Operating temperat. °C -20+55 -20+55 -20+55 -20+55 -20+55 -20+55 -20+55 -20+55 Leaves max weight Kg 400 400 700 700 1100 500 800 1200
SUN7024/
SUN7024M
SUN7224
SUN11024/
SUN11024M
SUN52 SUN82 SUN122
3 - PRELIMINARY CHECKS
Before installing this product, verify and check the following steps:
- Check that the gate or door are suitable for automation
- The weight and size of the gate or door must be within the maxi­mum permissible operating limits
- Check the presence and strength of the security mechanical stops of the gate or door
- Check that the mounting area of the product is not subject to ood­ing
- Conditions of high acidity or salinity or proximity to heat sources could cause malfunction of the product
- Extreme weather conditions (for example the presence of snow, ice, high temperature range, high temperatures) may increase the friction and therefore the force required for the handling and initial starting point may be higher than under normal conditions.
10
- Check that the manual operation of gate or door is smooth and friction-free and there is no risk of derailment of the same
- Check that the gate or door are in equilibrium and stationary if left in any position
- Check that the power line to supply the product is equipped with proper grounding safety and protected by a magnetothermal and differential security device
- Provide the power system with a disconnecting device with a gap of contacts enabling full disconnection under the conditions dictated by the overvoltage category III.
- Ensure that all materials used for the installation comply with cur­rent regulations
4 - PRODUCT INSTALLATION
4.1 - Installation
ù
Before proceeding with the installation, check the integrity of the
product and that all components are present in the package. Check that the gate weight respects the limit of the table (paragraph
2.2) and dimensions of the gear motor are met (Fig. 1).
Fig.2 shows a typical installation:
- Gear motor
- Photocells
- Columns for photocells
- Flashing light with antenna
- Key switch or digital keypad

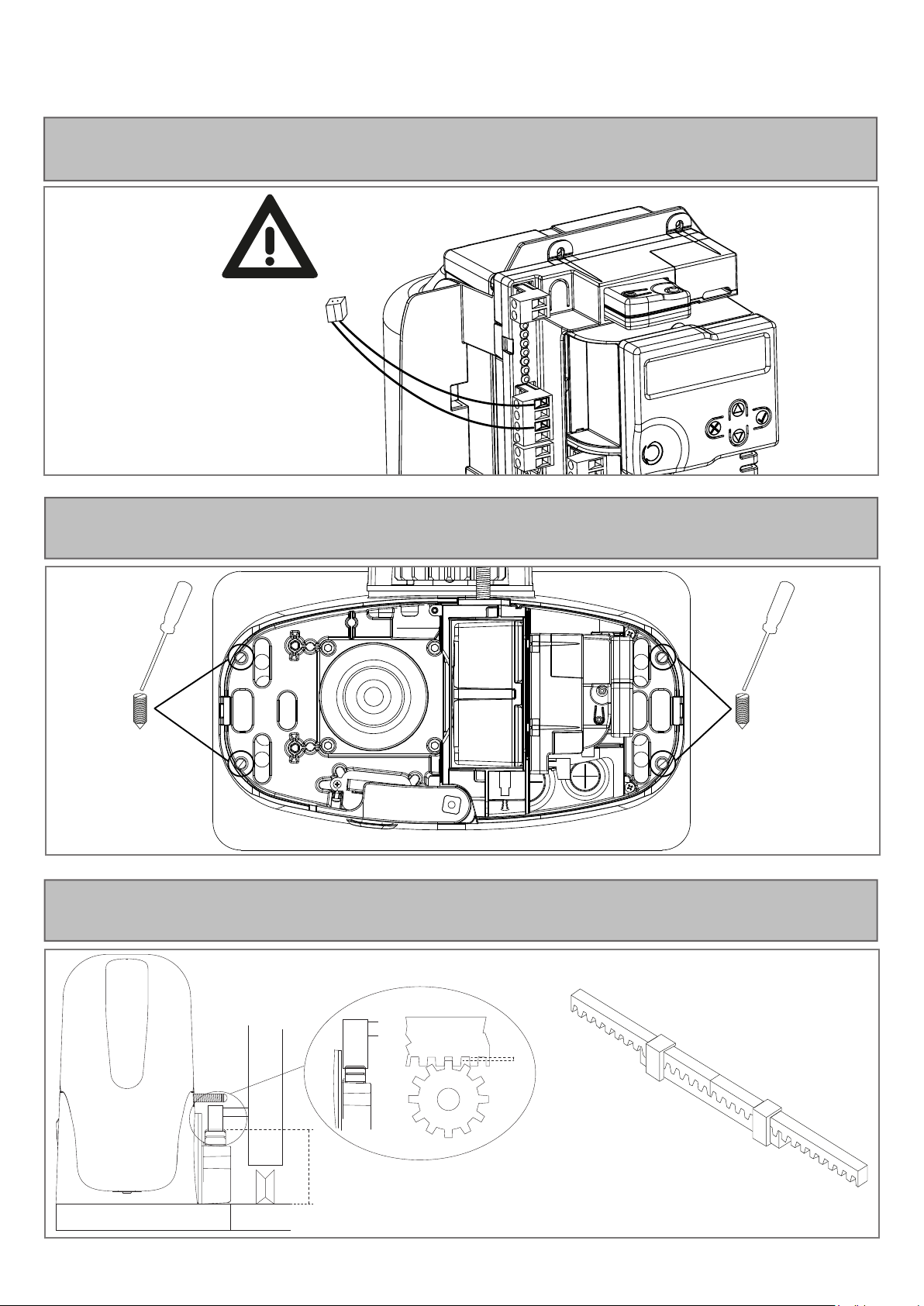

Installing the foundation box
Verify the orientation and the overall dimensions of the base plate
(S=SUN, T=TURBO), x to ground the base-plate through 4 sturdy
screw-anchors or drown it into the concrete (Fig.3). Plan for one or more sheathing for the passage of the power lines.
ATTENTION: The exact dimensions of the rack must be known to allow precise calculation of the counterplate position.

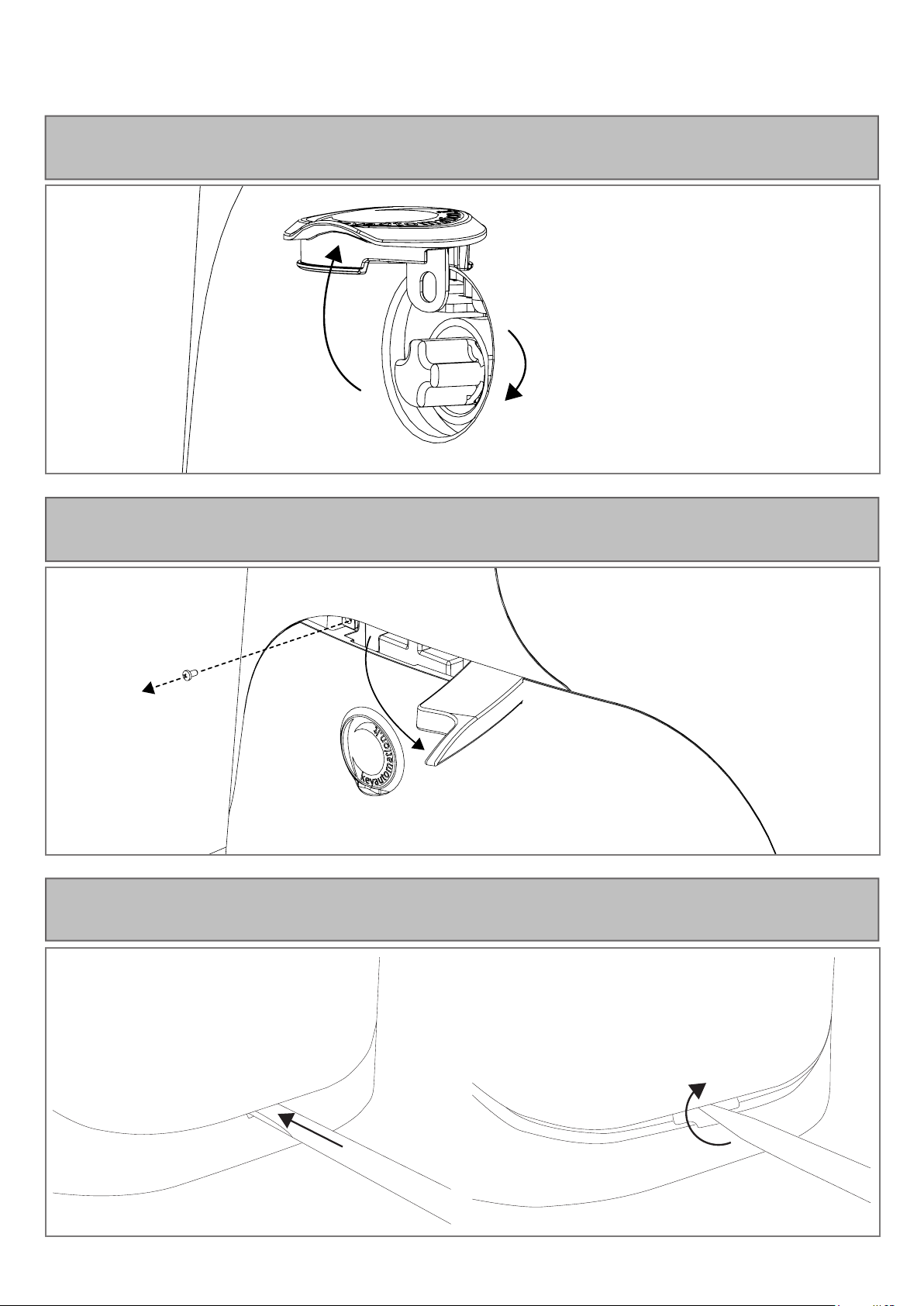

Motor unlock
Release the gearmotor (Fig.4). Take the lid off unscrewing the screw (Fig.5) and use a screwdriver
to pull up gently the sides of the cover (Fig.6).
WARNING: with motors with integrated night lights (Night Light System) make sure not to rip off the cable that connects the leds on the cover with the control board. In case disconnect the white terminal. (Fig. 7).
EN
Rack assembling
Open entirely the gate. Put a rack element on the pinion gear and fasten it to the gate with screw and spacing bars (Fig.9). Move the gate manually bringing the pinion gear into line with the last spacing bar. Fasten the rack element for good. For a correct positioning of the other elements and to assure their straightness, it is necessary to employ a rack element using it as support and reference. It is besides necessary to assure an aperture of 2 mm between rack and pinion gear, so that the gate weight doe­sn’t rest on the gearmotor pinion gear.
Limit switch xing
ATTENTION: The gate has to be equipped with stop locks at the opening and closing, which prevent the gate derailment.
The stop lock position must assure that the limit switch brackets don’t
collide with the pinion gear.
Haul the gate manually at the opening leaving, depending on the
gate weight, a crack from 30 to 50 mm between the main gate and mechanical stop. Fasten the limit switch bracket through the dowels so that the limit switch is pressed (Fig.10).
Follow the instructions of the control panel and close the cover.
Lay the gear motor on the base plate. Fix the 4 nuts. It is important to lock the nuts forcefully, making sure, that the gear­motor is steady on the ground, during the whole gate running.
If the regulating allowed by the rack is not sufcient, it is possible to
counterbalance the gearmotor high working on the four screws (Fig.8). The screws should be tightened again after the motor has been ope­rated a few times.
11
EN
5 - TESTING AND COMMISSIONING THE AUTOMATION SYSTEM
The testing of the system must be performed by qualied techni­cians who must perform the tests required by relevant legislation related to risks, ensuring compliance with the provisions of the
5.1 - Testing
All system components must be tested following the procedures outlined in the respective instruction manuals.
Check that they meet the guidelines in Chapter 1 - Safety warnings Check that the gate or door can move freely once the automation is unlocked, and that they are in equilibrium and stationary if left in any position.
5.2 - Commissioning
Following the successful testing of all (and not just some) devices in the system you can proceed with the commissioning.
You must prepare, and keep for 10 years, the technical le of the
system with the wiring diagram, drawing or photo of the system, risks analysis and solutions adopted, manufacturer declaration of conformity of all devices connected, instruction manual of each de­vice and maintenance schedule of the system.
Fix on the gate or door a plaque indicating the automation data, the name of the person responsible for the commissioning, the serial number and year of construction, the CE mark.
regulations, in particular the EN12445 standard, which species the
testing methods for the automation of doors and gates.
Check the correct operation of all connected devices (photocells, sensitive edges, emergency buttons, etc.), testing the opening, closing and stopping of the gate or door via the connected control devices (transmitters, buttons, switches).
Carry out measurements of the impact force, as prescribed by standard EN12445 adjusting the functions of speed, motor force and deceleration of the unit if the measurements do not give the
desired results until you nd the right setting.
Attach a plaque indicating the steps required to manually unlock the system.
Implement and deliver to the end user the declaration of conform­ity, the instructions and warnings for use for the end user and the maintenance schedule of the system.
Make sure the user understands proper automatic, manual and emergency operation of the automation.
Inform the end user in writing of the dangers and risks still present.
12
6 - INSTRUCTIONS AND WARNINGS FOR THE END USER
EN
Key Automation S.r.l. produces systems for the automation of gates, garage doors, automatic doors, shutters, parking lots and road bar­riers. However, Key Automation is not the manufacturer of your au­tomation system, which is rather the result of a process of analysis, evaluation, selection of materials, and installation performed by your own installer. Each automated system is unique and only your installer has the experience and professionalism required to create a system to suit your needs, safe and reliable over time, and carried out in a workmanlike manner, i.e. compliant with the current regula­tions. Even if your automation system meets the security level re­quired by law, this does not exclude the existence of “residual risks”, i.e. the possibility that it may cause dangerous situations, usually as a result of improper or irresponsible use; for this reason we would like to give you some suggestions:
• Before using the automation for the rst time, ask the installer to
explain the origin of residual risks.
• Keep this manual for future use and deliver it to any new owner of
the automation.
• Inappropriate or improper use of the automation can make it dan­gerous: do not command the movement of the automation if people, animals or things are in its range.
• Children: If properly designed, an automation system ensures a
high degree of security, preventing movement in the presence of people or things with its detection systems, and ensuring always predictable and safe activation. It is prudent to prevent children from playing near the automation and keep remote controls out of their reach to prevent accidental activation.
• Maintenance: Like any machine, your automation needs periodic
maintenance to ensure its long life and total safety. Agree with your installer on a maintenance plan on a periodic basis; Key Automation recommends a frequency of 6 months for normal domestic use, but this period may vary depending on the intensity of use. All inspec-
tion, maintenance or repairs should be performed only by qualied
personnel.
• Do not change the system and control or programming parameters
of the automation: the responsibility lies with your installer.
• The testing, routine maintenance and any repairs must be docu­mented by the person who performs them, and related documents must kept by the owner.
The only interventions that are possible for the user and should be
carried out periodically are the cleaning of the slides and photo­cells, as well as the removal of any leaves or rocks that could hinder
the automation. To prevent anyone from activating the gate or door,
before proceeding, remember to release the automation and clean only with a cloth slightly dampened with water.
• Disposal: At the end of the automation useful life, make sure that the dismantling is carried out by qualied personnel and the mate-
rials are recycled or disposed of according to local regulations in force.
• Operate the gate or door (with remote control, key switch, etc..);
if everything is working properly, the gate or the door will open and close normally, otherwise the ashing light ashes and the maneu­ver does not start.
• Malfunctions: As soon as you notice any malfunctions, disconnect
the system from the power supply and operate the manual release. Do not attempt any repairs by yourself, but require the assistance of your installer: meanwhile, the system can operate like a non-au­tomated opening device after releasing the motor reducer with the release key supplied with the system.
• In case of failures or power failures: While awaiting the arrival of
your installer or the restore of the electricity, if the system is not equipped with backup batteries, the automation can be operated as
any normal non-automated opening device. To do this, you must run
the manual release.
Release and manual movement: before performing this operation
pay attention that the device can be released only when the door is stationary.
With the safeties out of use, the automation must be repaired as soon as possible.
Replacing the remote control battery: if your remote control seems
to work worse or not work at all after a while, this may simply de­pend on the exhaustion of the battery (depending on use, it may take several months to over a year). In that case, you will see that
the conrmation of transmission light does not turn on, or comes on only briey.
The batteries contain polluting substances: do not throw them in the
garbage but use the methods prescribed by local regulations.
Thank you for choosing keyautomation; for more information feel
free to visit our website www.keyautomation.it.
13
FR
SOMMAIRE
1
Avertissements pour la sécurité
page 15
2
2.1
2.2
Introduction au produit
Description du produit Modèle et caractéristiques techniques
page 16 page 16 page 16
3
Contrôles préliminaires
page 16
4
4.1
Installation du produit
Installation
page 17
5
5.1
5.2
Essai et mise en service
Essai Mise en service
page 18 page 18 page 18
6
Instructions et avertissements destinés à l’utilisateur nal
page 19
7
Images page 44
8
Déclaration CE de conformité
page 48
14
1 - AVERTISSEMENTS POUR LA SÉCURITÉ
FR
ATTENTION – INSTRUCTIONS ORIGINALES – importantes consi­gnes de sécurité. Il est important, pour la sécurité des personnes, de respecter les consignes de sécurité suivantes. Conserver ces
instructions.
Lire attentivement les instructions avant d’effectuer l’installation.
La conception et la fabrication des dispositifs qui composent le produit et les informations contenues dans ce guide respectent les normes de sécurité en vigueur. Néanmoins, une installation et une programmation erronées peuvent causer de graves blessu­res aux personnes qui exécutent le travail et à celles qui utilise­ront l’installation. C’est pourquoi il est important, durant l’installa­tion, de suivre scrupuleusement toutes les instructions fournies dans ce guide.
Ne pas effectuer l’installation en cas de doute, de quelque nature que ce soit, et, au besoin, demander des éclaircissements au service après-vente de Key Automation.
Pour la législation européenne, la réalisation d’une porte ou d’un portail automatique doit respecter les normes prévues par la di­rective 2006/42/CE (directive Machines) et, en particulier, les nor­mes EN 12445, EN 12453, EN 12635 et EN 13241-1, qui permettent de déclarer la conformité de l’automatisme.
C’est pourquoi le branchement dénitif de l’automatisme au réseau
électrique, la réception de l’installation, sa mise en service et la main-
tenance périodique doivent être conés à du personnel qualié et
spécialisé qui interviendra selon les instructions fournies dans la sec-
tion « Réception et mise en service de l’automatisme ».
De plus, il devra se charger de procéder aux essais prévus en fonction
des risques présents et vérier le respect de toutes les prescriptions
des lois, normes et règlements : en particulier, le respect de toutes les
exigences de la norme EN 12445 qui dénit les méthodes d’essai pour la vérication des automatismes pour portes et portails.
ATTENTION - Avant de commencer l’installation, effectuer les analyses et vérications suivantes:
vérier que chacun des dispositifs destinés à l’automatisme est adapté
à l’installation à réaliser. À ce sujet, contrôler tout particulièrement les
données indiquées dans le chapitre « Caractéristiques techniques ».
Ne pas effectuer l’installation si ne serait-ce qu’un seul de ces disposi­tifs n’est pas adapté à ce type d’utilisation;
vérier que les dispositifs achetés sont sufsants pour garantir la sécu­rité de l’installation et son bon fonctionnement;
effectuer l’analyse des risques, qui doit aussi comprendre la liste des exigences essentielles de sécurité contenues dans l’annexe I de la di­rective Machines, en indiquant les solutions adoptées. L’analyse des risques est l’un des documents qui constituent le dossier technique de l’automatisme. Ce dernier doit être rédigé par un installateur pro­fessionnel.
si des substances liquides pénètrent à l’intérieur des pièces des com­posants de l’automatisme, débrancher immédiatement l’alimentation électrique et s’adresser au service après-vente Key Automation. L’u­tilisation de l’automatisme dans ces conditions peut être source de danger;
ne pas mettre les différents composants de l’automatisme à proximité
de sources de chaleur et ne pas les exposer à des ammes libres. Ces
actions peuvent les endommager et causer des problèmes de fonction­nement, un incendie ou des dangers;
toutes les opérations qui nécessitent l’ouverture de la coque de pro­tection des différents composants de l’automatisme doivent s’effectuer avec la logique de commande débranchée de l’alimentation électrique. Si le dispositif de mise hors tension ne peut pas être surveillé, il faut
poser dessus un écriteau indiquant : « MAINTENANCE EN COURS »;
tous les dispositifs doivent être raccordés à une ligne d’alimentation électrique avec mise à la terre de sécurité ;
le produit ne peut pas être considéré comme un système de protection efcace contre l’intrusion. Si vous souhaitez vous protéger efcace­ment, il faut intégrer d’autres dispositifs à l’automatisme;
le produit ne peut être utilisé qu’après les opérations de « mise en
service » de l’automatisme, comme cela est prévu dans le paragraphe « Réception et mise en service de l’automatisme »;
prévoir dans le réseau d’alimentation de l’installation un dispositif de disjonction avec une distance d’ouverture des contacts qui garantisse la disjonction complète dans les conditions prévues par la catégorie de surtension III;
pour le raccordement de tubes rigides et exibles ou de passe-câ­bles, utiliser des raccords conformes à l’indice de protection IP55 ou supérieur;
l’installation électrique en amont de l’automatisme doit être conforme aux normes en vigueur et être réalisée dans les règles de l’art ;
il est conseillé d’utiliser un bouton d’urgence à installer à proximité de
l’automatisme (raccordé à l’entrée STOP de la carte de commande) de
manière à pouvoir arrêter immédiatement le portail ou la porte en cas de danger;
ce dispositif n’est pas destiné à être utilisé par des personnes (y com­pris les enfants) dont les capacités physiques, sensorielles ou menta­les sont limitées ou qui manquent d’expérience ou de connaissance, à moins qu’elles aient pu bénécier, par le biais d’une personne respon­sable de leur sécurité, d’une surveillance ou d’instructions relatives à l’utilisation du dispositif;
si le câble d’alimentation est détérioré, il doit être remplacé par le con­structeur, par son service après-vente ou, dans tous les cas, par une
personne ayant une qualication similaire, de manière à prévenir tout
risque éventuel;
Compte tenu des situations de risque qui peuvent se présenter durant les phases d’installation et d’utilisation du produit, il est nécessaire d’installer l’automatisme en respectant les consignes suivantes :
ne pas apporter de modications à une quelconque partie de l’auto­matisme, en dehors de celles qui sont prévues dans ce guide. Ce type d’interventions ne peut que causer des problèmes de fonctionnement. Le constructeur décline toute responsabilité en cas de dommages déri-
vant de produits modiés de manière arbitraire ;
il faut faire en sorte que les pièces des composants de l’automatisme ne soient jamais plongées dans l’eau ni dans d’autres substances li­quides. Durant l’installation, éviter que des liquides puissent pénétrer à l’intérieur des dispositifs présents;
si le câble d’alimentation est détérioré, il doit être remplacé par le con­structeur, par son service après-vente ou, dans tous les cas, par une
personne ayant une qualication similaire, de manière à prévenir tout
risque éventuel;
avant d’actionner l’automatisme, s’assurer que personne ne se trouve à proximité;
avant d’effectuer une quelconque opération de nettoyage et de mainte­nance de l’automatisme, le débrancher du réseau électrique;
les enfants doivent être surveillés an de s’assurer qu’ils ne jouent pas
avec l’appareil.
ATTENTION - Les matériaux d’emballage de tous les composants de l’automatisme doivent être éliminés conformément à la norme locale en vigueur.
ATTENTION - Les données et les informations fournies dans ce guide peuvent être modiées par Key Automation S.r.l. à tout mo­ment et sans obligation de préavis.
15
Loading...
+ 35 hidden pages
