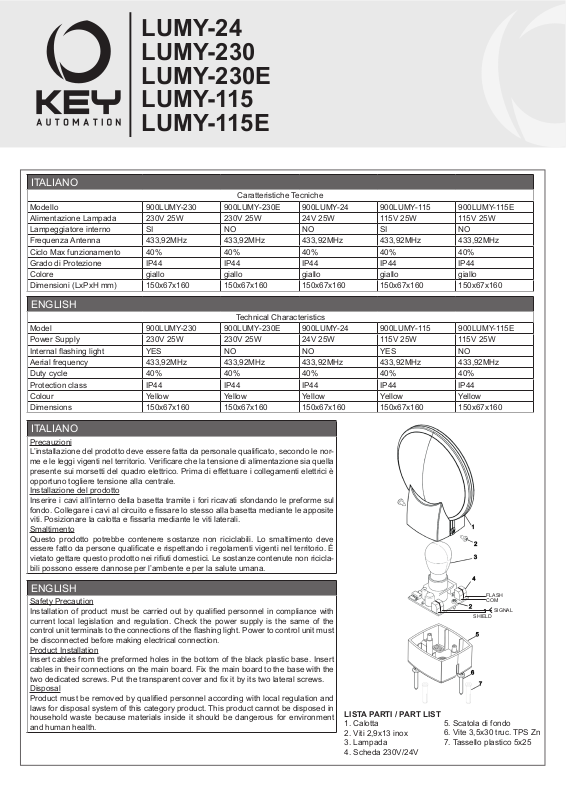

Key Gates Lumy User Manual

LUMY-24
LUMY-230
LUMY-230E
LUMY-115
LUMY-115E

ITALIANO

Caratteristiche Tecniche
Modello 900LUMY-230 900LUMY-230E 900LUMY-24 900LUMY-115 900LUMY-115E
Alimentazione Lampada 230V 25W 230V 25W 24V 25W 115V 25W 115V 25W
Lampeggiatore interno SI NO NO SI NO
Frequenza Antenna 433,92MHz 433,92MHz 433,92MHz 433,92MHz 433,92MHz
Ciclo Max funzionamento 40% 40% 40% 40% 40%
Grado di Protezione IP44 IP44 IP44 IP44 IP44
Colore giallo giallo giallo giallo giallo
Dimensioni (LxPxH mm) 150x67x160 150x67x160 150x67x160 150x67x160 150x67x160

ENGLISH

Technical Characteristics
Model 900LUMY-230 900LUMY-230E 900LUMY-24 900LUMY-115 900LUMY-115E
Power Supply 230V 25W 230V 25W 24V 25W 115V 25W 115V 25W
Internal ashing light YES NO NO YES NO
Aerial frequency 433,92MHz 433,92MHz 433,92MHz 433,92MHz 433,92MHz
Duty cycle 40% 40% 40% 40% 40%
Protection class IP44 IP44 IP44 IP44 IP44
Colour Yellow Yellow Yellow Yellow Yellow
Dimensions 150x67x160 150x67x160 150x67x160 150x67x160 150x67x160

ITALIANO

Precauzioni

L’installazione del prodotto deve essere fatta da personale qualicato, secondo le nor­me e le leggi vigenti nel territorio. Vericare che la tensione di alimentazione sia quella

presente sui morsetti del quadro elettrico. Prima di effettuare i collegamenti elettrici è
opportuno togliere tensione alla centrale.
Installazione del prodotto
Inserire i cavi all’interno della basetta tramite i fori ricavati sfondando le preforme sul

fondo. Collegare i cavi al circuito e ssare lo stesso alla basetta mediante le apposite
viti. Posizionare la calotta e ssarla mediante le viti laterali.

Smaltimento
Questo prodotto potrebbe contenere sostanze non riciclabili. Lo smaltimento deve

essere fatto da persone qualicate e rispettando i regolamenti vigenti nel territorio. É
vietato gettare questo prodotto nei riuti domestici. Le sostanze contenute non ricicla-

bili possono essere dannose per l’ambente e per la salute umana.

ENGLISH

Safety Precaution

Installation of product must be carried out by qualied personnel in compliance with

current local legislation and regulation. Check the power supply is the same of the

control unit terminals to the connections of the ashing light. Power to control unit must

be disconnected before making electrical connection.
Product Installation
Insert cables from the preformed holes in the bottom of the black plastic base. Insert
cables in their connections on the main board. Fix the main board to the base with the

two dedicated screws. Put the transparent cover and x it by its two lateral screws.

Disposal

Product must be removed by qualied personnel according with local regulation and

laws for disposal system of this category product. This product cannot be disposed in
household waste because materials inside it should be dangerous for environment
and human health.

LISTA PARTI / PART LIST

1. Calotta

2. Viti 2,9x13 inox

3. Lampada

4. Scheda 230V/24V

FLASH
COM

SIGNAL

SHIELD

5. Scatola di fondo

6. Vite 3,5x30 truc. TPS Zn

7. Tassello plastico 5x25

DICHIARAZIONE DI INCORPORAZIONE DI QUASI-MACCHINA

DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY

Il sottoscritto Nicola Michelin, Amministratore Delegato dell’azienda

The undersigned Nicola Michelin, General Manager of the company

dichiara che il prodotto tipo:

declares that the product type:

Models:

Models:

E’ conforme a quanto previsto dalle seguenti direttive comunitarie:

Is in conformity with the following community (EC) regulations:

Secondo quanto previsto dalle seguenti norme armonizzate:

In accordante with the following harmonized standards regulations:

Dichiara che la documentazione tecnica pertinente al prodotto è stata redatta conformemente a quanto previsto dalla
direttiva 2006/42/CE Allegato VII parte B e verrà fornita a fronte di una richiesta adeguatamente motivata dalle
autorità nazionali.

Declares that the technical documentation is compiled in accordance with the directive 2006/42/EC Annex VII part B
and will be transmitted in response to a reasoned request by the national authorities.

Dichiara altresì che non è consentita la messa in servizio del prodotto finchè la macchina, in cui il prodotto è
incorporato, non sia stata dichiarata conforme alla direttiva 2006/42/CE.

He also declares that is not allowed to use the above mentioned product until the machine, in which this product is
incorporated, has been identified and declared in conformity with the regulation 2006/42/EC.

Noventa di Piave (VE), 30/04/13

Amministratore Delegato

General Manager

Nicola Michelin

Key Automation srl, Via Alessandro Volta, 30 - 30020 Noventa di Piave (VE) – ITALIA

LUMY

Lampeggiante a incandescenza per automazioni

Incadescent flashing light for automations

900LUMY-230, 900LUMY-230E, 900LUMY-24, 900LUMY-115, 900LUMY-115E

Direttiva macchine /
Direttiva bassa tensione /
Direttiva compatibilità elettromagnetica /

EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001+ A2:2008
EN 61000-3-2:2006 + A1 + A2:2009
EN 61000-3-3:2008
EN 60335-1
EN 60335-2
EN 55022

Machinery Directive

Low voltage Directive

2006/42/EC

2006/95/EC

EMC Directive

2004/108/EC

Key Automation S.r.l.
Via A. Volta, 30 Capitale sociale 1.000.000,00 i.v.
30020 Noventa di Piave (VE) Reg. Imprese di Venezia 03627650264
P.IVA 03627650264 C.F. 03627650264 REA VE 326953

[e-mail]

www.keyautomation.it

Management
System
ISO 9001:2008

www.tuv.com
ID 9105043769

Key Automation S.r.l.

Via A. Volta 30 - 30020 Noventa di Piave (VE)
T. +39 0421.307.456 - F. +39 0421.656.98
[e-mail] - www.keyautomation.it

Instruction version

580ISLUMY rev.03
