Kettler TX3 User Manual [en, de, it, fr, es +4]

D

GB

F

NL

E

I

PL

Montageanleitung Laufband

„Marathon TX 3“

Art.-Nr. 07883-500

Abb. ähnlich

A

B

C

A B C
194,5 88 144

cm

150 kg
max.

110 kg

P

DK

2

Wichtige Hinweise

D

Zu Ihrer Sicherheit

■ Das Laufband darf nur für seinen bestimmungsgemäßen
Zweck verwendet werden, d. h. für das Lauf- und Gehtraining
erwachsener Personen.

■ Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen. Jegliche
andere Verwendung ist unzulässig und möglicherweise gefährlich.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden,
die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wur­den.

■ Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des
Gerätes beeinträchtigen. Entziehen Sie deshalb das Gerät bis zur
Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur
Original KETTLER-Ersatzteile.

■ Das Laufband entspricht den vorgeschriebenen Sicherheits ­bestimmungen. Durch unsachgemäße Reparaturen und bauliche
Veränderungen (Demontage von Originalteilen, Anbau von nicht
zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.

■ Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt
werden. Achten Sie unbedingt darauf, daß das Elektrokabel nicht ein­geklemmt oder zur „Stolperfalle” wird.

■ Achten Sie auch darauf, daß der Raum unter dem Laufband freige­halten wird und sich niemals z. B. Gegenstände oder Haustiere unter
dem Gerät befinden!

■ Fassen Sie unter gar keinen Umständen mit den Händen an das sich
bewegende Endlosband. Auch dürfen sich keine Gegen stände in der
Nähe des Bandes oder der Laufrollen befinden, die eingezogen wer­den könnten. Verletzungsgefahr oder Be schä digung des Laufbandes!

■ Das Laufband ist nicht für Personen mit einem Körpergewicht von mehr
als 120 kg geeignet.

■ Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zur
Seite und 2m nach hinten zu wahren.

■ Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. Der
Anschluß darf nur an einer mit 16 A einzeln abgesicherten und geer­deten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an
Ihrem Stromnetz selber vor, beauftragen Sie ggf. qualifiziertes
Fachpersonal!

■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei
Verwendung eines Verlängerungskabels muß dieses den VDE­Richtlinien entsprechen.

■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus
der Steckdose.

Bitte lesen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige
Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur
Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zur Handhabung

■ Normen: Das Gerät entspricht der DIN EN 957-1/6, Klasse HB. Es
ist dementsprechend nicht für den therapeutischen Einsatz geeignet.

■ Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ord­nungsgemäßen Ausführung und Überprüfung der Montage aufge­nommen wird.

■ Eine Verwendung des Gerätes in Feuchträumen nicht gestattet.

Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke,
Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu
Korrosionen führen.

■ Das Laufband ist als Trainingsgerät für Erwachsene konzipiert und
keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch
das natürliche Spielbedürfnis und Temperament von Kindern oft
unvorhergesehene Situationen entstehen können. Falls Sie dennoch

Kinder an ein Laufband lassen, unterweisen Sie sie in der richtigen
Benutzung des Gerätes und beaufsichtigen Sie sie.

■ Tragen Sie bei der Benutzung des Laufbands geeignetes
Schuhwerk (Sportschuhe).

■ Machen Sie sich vor dem ersten Training auf dem Laufband mit

allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.

■ Führen Sie bei regelmäßigem Trainingsbetrieb in angemessenen

Abständen Kontrollen aller Geräteteile, insbesondere der
Schrauben durch.

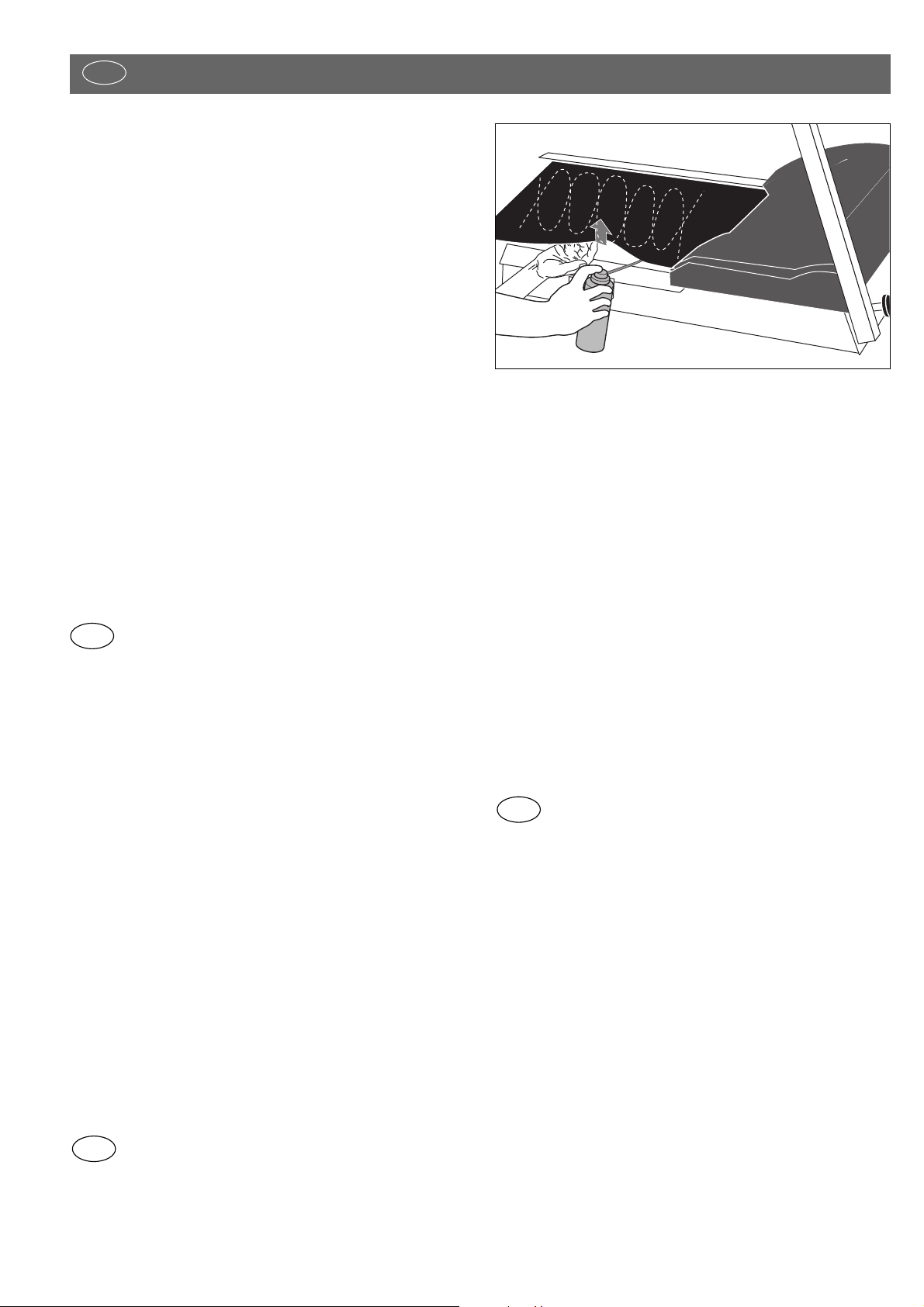

■ Zwischen Bodenbrett und Laufband ist werksseitig ein Gleitmittel

aufgetragen. Je nach Häufigkeit der Benutzung muß dieses erneu­ert werden. Benutzen Sie dafür das beiliegende hochwertige
Silikonöl (siehe Wartungshinweis).

■ Bei Reinigungs- und Wartungsarbeiten muß das Gerät unbedingt

spannungsfrei geschaltet werden (Netzstecker ziehen)!

■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräte innere

gelangt! Dies gilt auch für Körperschweiß.

■ Reparaturen an elektrischen Teilen und Baugruppen dürfen nur von

qualifiziertem Fachpersonal durchgeführt werden!

■ Beachten Sie weiterhin die allgemeinen Sicherheits be stimmung en und

-vorkehrungen für den Umgang mit elektrischen Geräten.

■ Beachten Sie auch unbedingt die Hinweise zur Trainingsge staltung in

der Trainingsanleitung!

■ Das KETTLER Laufband verfügt zu Ihrer Sicherheit über eine Not-Stop-

Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des

Sicherheitsschlüssels an Ihrer Kleidung. Falls das Laufband durch
Abziehen des Sicherheits schlüssels ausgeschaltet wurde, stecken Sie
ihn wieder auf. Ein automatischer Wieder anlauf des Endlosbandes
findet nicht statt. Weitere Hinweise zur Handhabung der

Sicherheitsabschaltung finden Sie in der Bedienungsanleitung des
Computers.

■ Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann

durch Abziehen und Verwahrung des Sicherheitsschlüssels ver­mieden werden.

■ Im Notfall halten Sie sich mit beiden Händen an den Handläufen fest,

und verlassen das Band auf die seitlichen Flächen der
Seitenplattformen. Betätigen sie die Not-Stop-Vorrichtung
(Sicherheitsabschaltung).

■ Alle elektrischen Geräte senden beim Betrieb elektromagneti-

sche Strahlung aus. Achten Sie darauf, besonders strahlungsin­tensive Geräte (z. B. Handys) nicht in direkter Nähe des
Cockpits oder der Steuerungselektronik abzustellen, da sonst
Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).

■ Alle hier nicht beschriebenen Eingriffe / Manipulationen

am Gerät können eine Beschädigung hervorrufen oder
auch eine Gefährdung der Person bedeuten.
Weitergehende Eingriffe sind nur vom KETTLER-Service
oder von KETTLER geschultem Fachpersonal zulässig.

■ Um das konstruktiv vorgegebene Sicherheitsniveau dieses

Gerätes langfristig garantieren zu können, sollte das Gerät regel­mäßig vom Spezialisten (Fachhandel) geprüft und gewartet wer­den (einmal im Jahr).

■ Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen
Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse lassen wir in unsere Entwicklung einfließen. Aus diesem Grunde
behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte
es trotzdem Grund für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.

3

Wichtige Hinweise

Handhabung

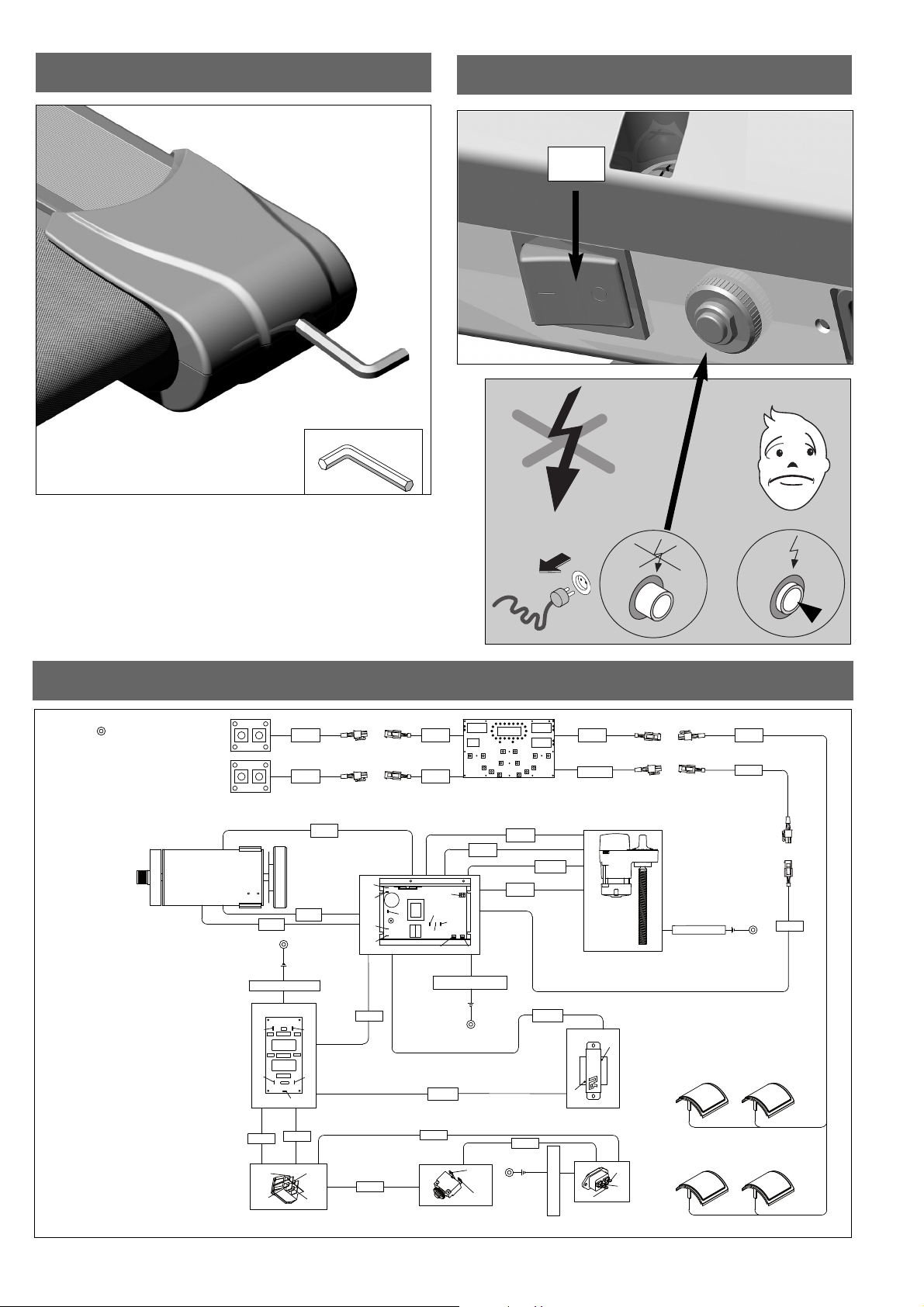

Bandjustierung: Die Bandjustierung geschieht während des

Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weni­ger) Bei der Justierung darf keine Person auf dem Band laufen!

Wandert das Band nach rechts, drehen Sie die rechte Stellschraube
(Bild 8) mit dem beiliegenden Steckschlüssel um maximal eine
Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und
kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis
das Band wieder gerade läuft.

Weicht das Band nach links ab, drehen Sie die rechte
Stellschraube (Bild 8) mit dem beiliegenden Steckschlüssel um

maximal eine Viertel Umdrehung gegen den Uhrzeigersinn.

Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen
Sie den Vorgang solange, bis das Band wieder gerade läuft.

Bandstraffung: Drehen Sie die Stellschraube (Bild 8) max. eine

Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an
der anderen Seite. Kontrollieren Sie, ob das Endlosband durch­rutscht. Ist dies der Fall, müssen Sie den beschriebenen Vorgang
noch einmal durchführen.

Gehen Sie bei der Bandjustierung und -straffung sehr sorgfältig
vor; eine extreme Über- oder Unterspannung kann zu Schäden
am Laufband führen!

D

Zur Pflege und Wartung

■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche,
keinesfalls aggressive oder ätzende Mittel.

■ Die elektrischen Teile und Baugruppen des Laufbandes sind war-
tungsarm. Es besteht keine Veranlassung, in diesen Teil des
Gerätes einzugreifen. Ausgenommen sind Reparaturen oder
Wartungschecks durch qualifiziertes Fachpersonal.

■ Bewahren Sie die Originalverpackung des Gerätes gut auf,
damit sie später u. U. als Transportverpackung verwendet wer­den kann. Warenretouren sind nur nach Absprache und mit
transportsicherer (Innen-)Verpackung, möglichst im
Originalkarton vorzunehmen. Wichtig ist eine detaillierte
Fehlerbeschreibung/Schadensmeldung!

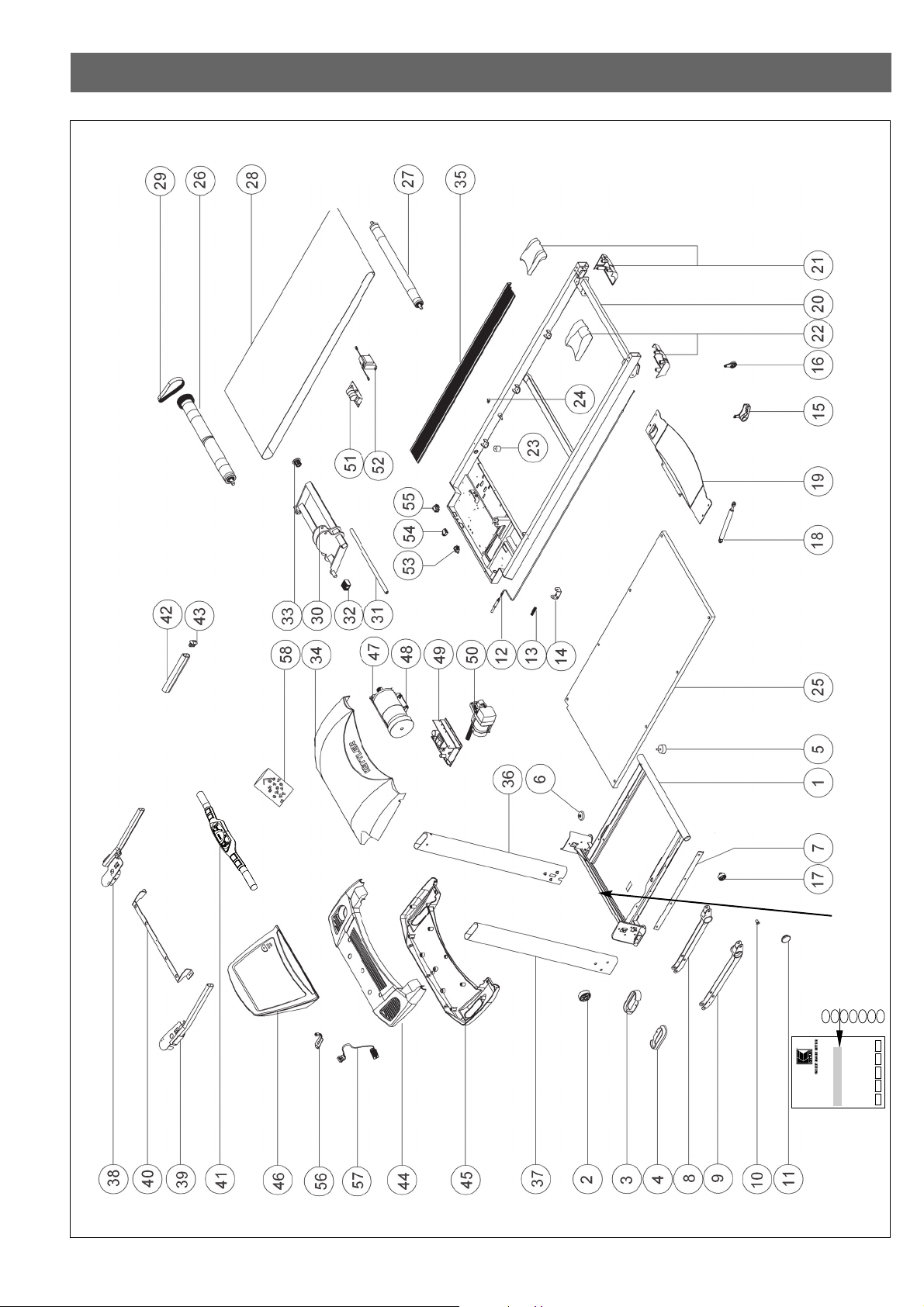

■ Für Ersatzteilbestellungen benutzen Sie bitte die Ersatzteil -
stückliste. Geben Sie bei Ersatzteilbestellungen bitte immer die

vollständige Artikelnummer, die Ersatzteilbestellnummer, die
benötigte Stückzahl sowie die Seriennummer des Gerätes an.

Bestellbeispiel: „Artikelnummer 07883-500/ Ersatzteilnr.
68006220 / 1 Stück / Seriennummer ...“

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne
Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an
entsprechendem Verschraubungsmaterial besteht, ist diese durch
den Zusatz „mit Verschraubungsmaterial“ bei der
Ersatzteilbestellung anzugeben.

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führen Sie das
Gerät am Ende der Nutzungsdauer einer sachgerech­ten Entsorgung zu (ortliche Sammelstelle).

DE 60229750

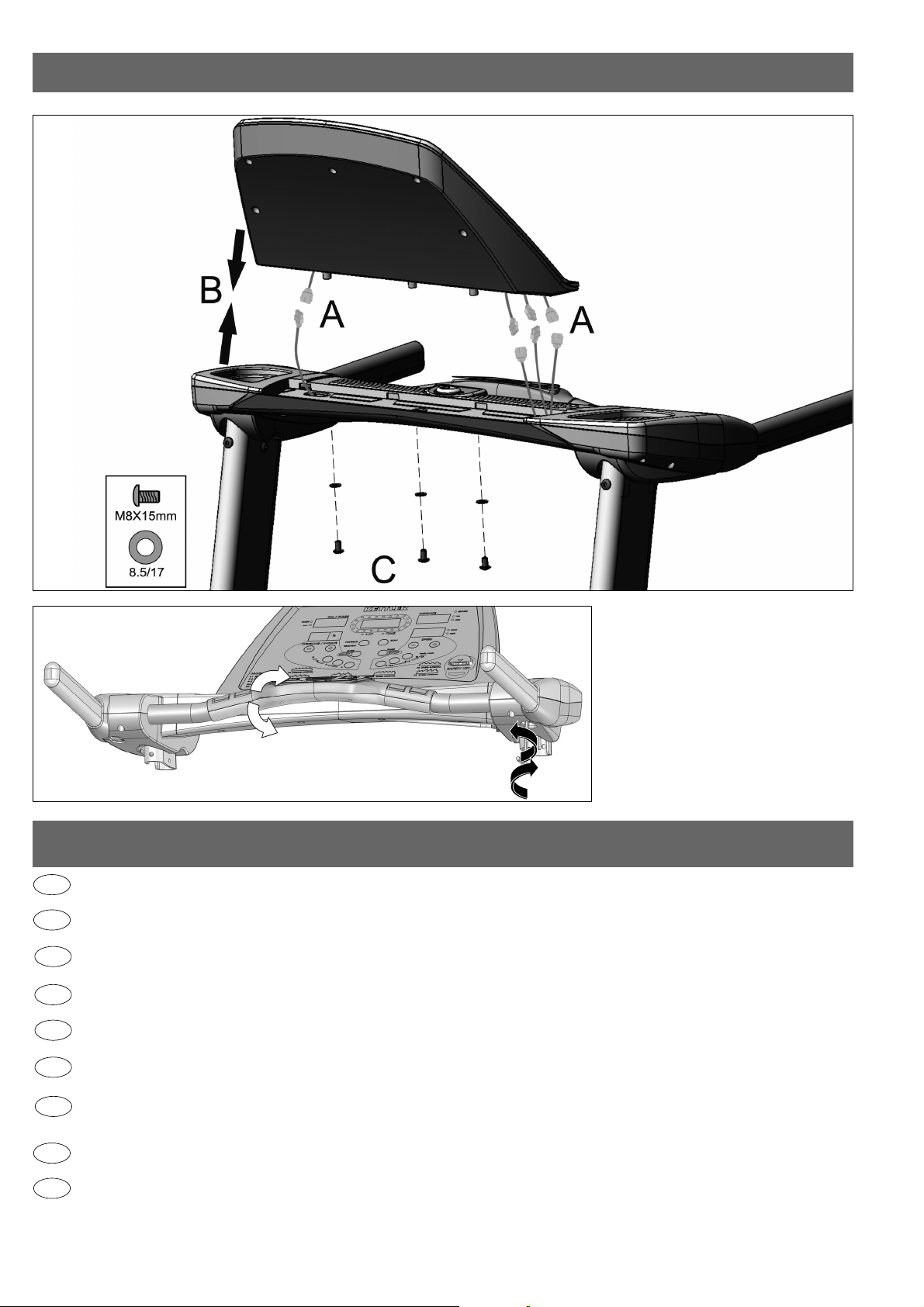

Montagehinweise

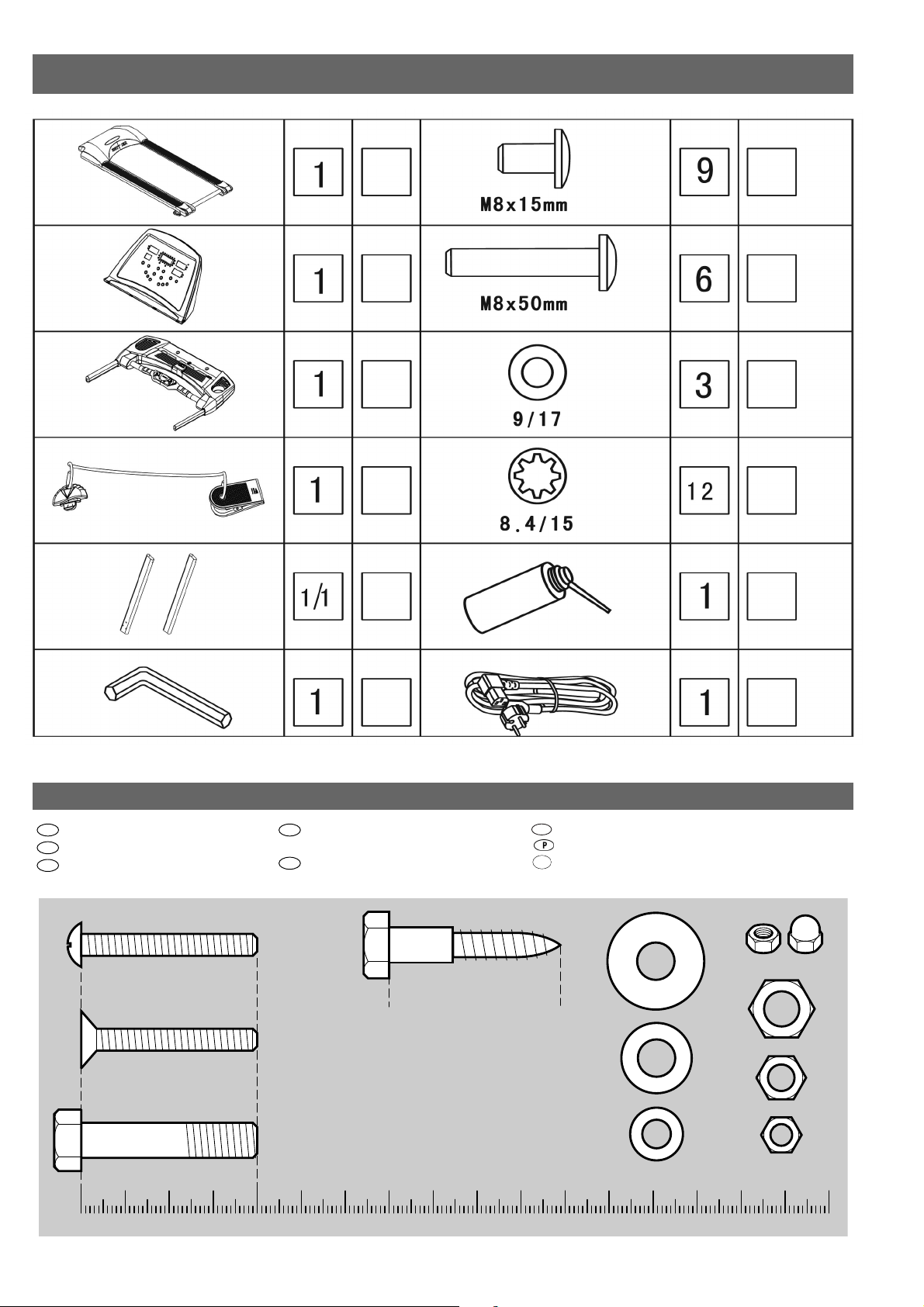

■ Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile
vorhanden sind (s. Checkliste) und ob Transportschäden vor­liegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie
sich bitte an Ihren Fachhändler.

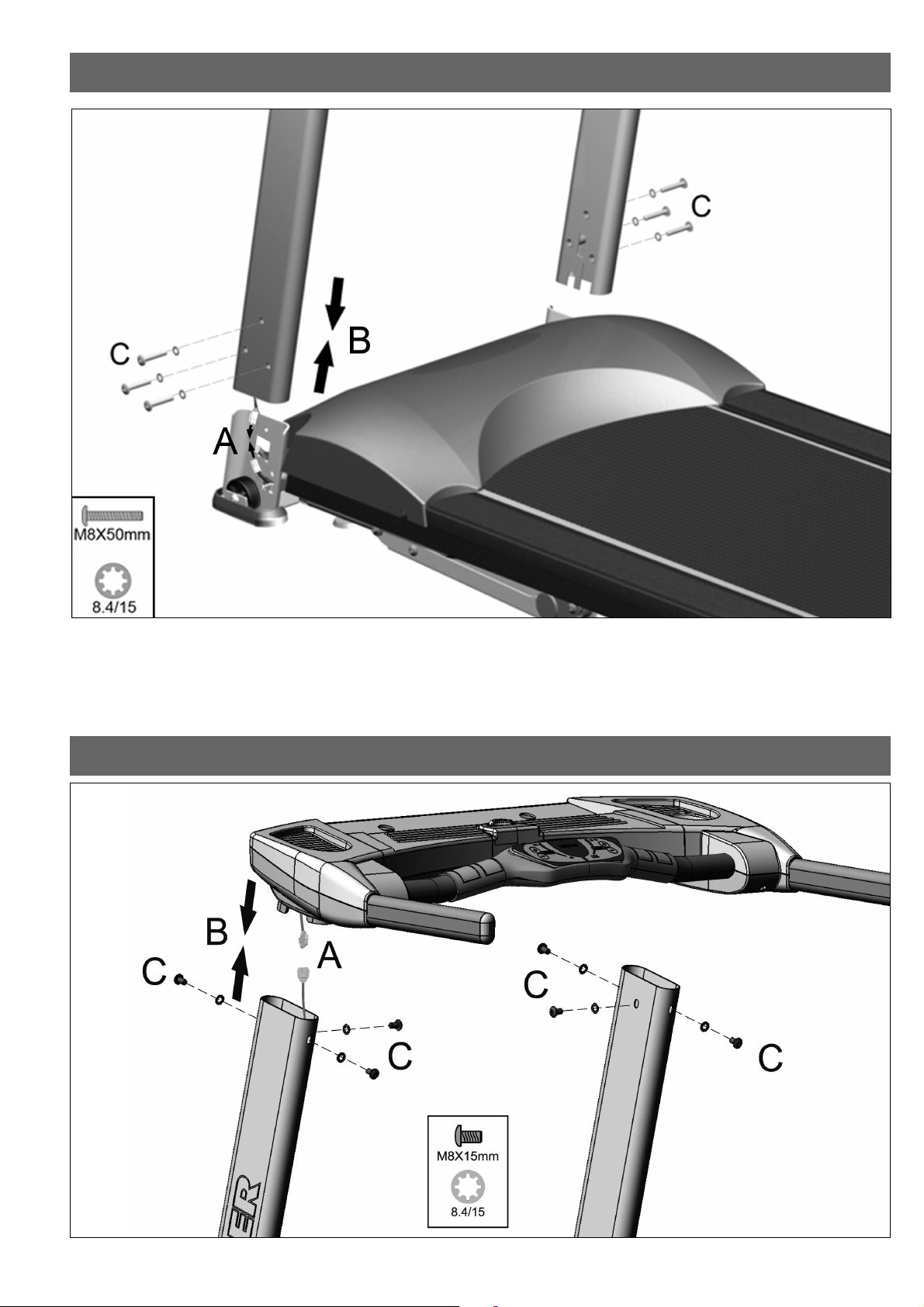

■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie
das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen
Abbildungen ist der Montageablauf durch Großbuchstaben
vorgegeben.

■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei
handwerklichen Tätigkeiten

immer

eine mögliche
Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und
umsichtig bei der Montage des Gerätes vor!

■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie
z. B. kein Werkzeug umherliegen.

Deponieren Sie z. B. Verpackungsmaterial so, dass keine
Gefahren davon ausgehen kann. Bei Folien/Kunststofftüten für
Kinder Erstickungsgefahr!

■ Die Montage des Gerätes muß sorgfältig und von einer erwach-
senen Person vorgenommen werden. Nehmen Sie im Zweifelsfall
die Hilfe einer weiteren, technisch begabten Person in Anspruch.

■ Das für einen Montageschritt notwendige Verschraubungs-
material ist in der dazugehörigen Bildleiste dargestellt. Setzen
Sie das Verschraubungsmaterial exakt entsprechend der
Abbildungen ein. Alles erforderliche Werkzeug finden Sie im
Kleinteilebeutel.

■ Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren
Sie deren richtigen Sitz. Anschließend ziehen Sie sie mit einem
Schraubenschlüssel richtig fest.

■ Bewahren Sie die Originalverpackung des Gerätes gut auf,
damit sie später u. U. als Transportverpackung verwendet wer­den kann.

■ Aus fertigungstechnischen Gründen behalten wir uns die
Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

■ Beobachten Sie beim Betrieb die Kantenbewegung des
Laufbandes; weicht das Band seitlich ab, so ist eine Nach­justierung erforderlich (siehe hierzu Abbildung 8).

■ Je nach Beanspruchung und Belastung kann sich das Endlosband
mit der Zeit u. U. etwas längen und „durchrutschen”. Korrigieren
Sie die Bandstraffung wie in „Handhabung“ beschrieben.

Lauftipp: Ein gerades Laufen auf dem Laufband wird durch

Fokussierung auf einen fest stehenden Gegenstand vor
Ihnen im Raum erleichtert. Laufen Sie, als ob Sie auf das
Objekt zugehen wollten.

WICHTIG: Bitte bewahren Sie den Sicherheitsschalter sorgfältig auf und

verhindern, dass Kinder an den Sicherheitsschalter gelangen!

Heinz KETTLER GmbH & Co. KG

SERVICECENTER
Henry-Everling-Str. 2 · D-59174 Kamen
Tel.: 02307 / 974-2111 · Fax: 02307 / 974-2295
www.kettler.de · Mail: [email protected]

KETTLER Austria GmbH

Ginzkeyplatz 10 · A - 5020 Salzburg
Tel: [phone]

· Fax [phone]

e-mail: offi[email protected] / www.kettler.at
Trisport AG Im Bösch 67 · CH - 6331 Hünenberg

Servicehotline Schweiz: Tel. [phone]
www.kettler.ch

CH

A

D

4

Assembly Instructions

GB

For Your Safety

■ The running belt should be used only for its intended purpose,
i.e. for physical exercise (walking and jogging) by one (1) adult
persons.

■ The running belt is not suitable for commercial use

■ Any other use of the equipment is prohibited and may be dan-

gerous. The manufacturer cannot be held liable for damage or
injury caused by improper use of the equipment.

■ Damaged components may endanger your safety or reduce the
lifetime of the equipment. For this reason, worn or damaged
parts should be replaced immediately and the equipment taken
out of use until this has been done. Use only original KETTLER
spare parts.

■ The running belt has been designed in accordance with the
latest standards of safety. Incorrect repairs and structural modi­fications (e.g. removal or replacement of original parts) may
endanger the safety of the user.

■ The running belt must be set up on firm even ground. Ensure
that the power cable is not pinched and that no-one can trip
over it.

■ Always ensure that the space under the running belt is kept free,
i.e. that there are no objects, pets etc. beneath it.

■ Never touch the moving belt with your hands. Also ensure that
there are no objects close to the belt or the rollers which could
be pulled into it thus causing injury or damaging the unit itself.

■ The running belt is not suitable for use by persons weighing
over 120 kg.

■ The unit should be positioned in such a way that there is a space
of 100 cm on both sides and 200 cm behind it.

■ The treadmill is a training device driven by a motor and requi­res special safety instructions and knowledge when being used.
Persons with limited physical, sensory or mental skills and child­ren have to be instructed upon the correct use of the device and
must never use the device without supervision.

■ The continuous sound level of the device is 72 dB at maximum
speed.

■ The unit requires a power supply of 230 V / 50 Hz. It should be
connected only to grounded safety socket with a single 16-A
fuse. Do not under any circumstances carry out electrical repairs
or alterations yourself. Always ensure that such work is done
by a properly qualified electrician.

■ Do not use a multiple power socket for the running belt. If an
extension cable is being used, ensure that it complies with the
local safety regulations of electrical equipment..

■ When the unit is not in use, unplug it from the power supply.

■ To ensure that the safety level is kept to the highest possible stan-

dard, determined by its construction, this product should be
serviced regulary (once a year) by specialist retailers.

■ Before carrying out cleaning or maintenance work, always dis­connect the running belt from the power supply (i.e. pull the
plug out of the socket).

■ Please ensure that liquids or perspiration never enter the machi­ne or the electronics.

■ Repairs on the electrical components in the unit should be car­ried out by qualified persons only.

■ Always observe the general safety rules and precautions for
working with electrical equipment.

■ All electric appliances emit electromagnetic radiation when in

operation. Please do not leave especially radiation-intensive
appliances (e.g. mobile telephones) directly next to the cockpit
or the electronic controlsystem as otherwise values displayed
might be distorted (e.g. pulse measurement). )

■ Prior to training attach the cord of the running belt stop trip to
your clothing.

■ The KETTLER treadmill has an emergency stop mechanism for
your safety. Before starting your workout, fasten the cord of the
safety key to your clothing. If the treadmill has been shut down
by removing the safety key, restart it by reinserting the key. An
automatic restart of the treadmill belt does not occur. Further
instructions concerning the handling of the safety cut-out can be
found in the operating instructions for the training computer.

■ An unmonitored use of the treadmill by other people can be
prevented by removing the safety key and keeping it safely hid­den.

■ In case of an emergency, hold on tightly to the handrail with
both hands and leave the treadmill by means of the antislipping
surface of the lateral platform. Activate the emergency stop
mechanism (safety cut-out).

■ Any interference with parts of the product that are not described
within the manual may cause damage, or endanger the person
using this machine. Extensive repairs must only be carried out by
KETTLER service staff or qualified personnel trained by KETTLER.

■ Should you be in any doubt, please consult your dealer.

Please read these instructions carefully prior to carrying out assembly and using for the first time. They contain infor­mation which is important for your safety as well as for the use and maintenance of the appliance. Keep these instruc­tions in a safe place for reference purposes, maintenance work and to assist you when ordering spare parts.

Handling the equipment

Standards: The machine complies with the DIN EN 957 - 1/6, class

HB. It is therefore unsuitable for therapeutic use.

■ Before using the equipment for exercise, check carefully to ensu­re that it has been correctly assembled and checked.

■ Usage of the equipment in damp rooms is not permitted. Please
ensure that no part of the machine comes in contact with liquids
(drinks, perspiration etc.). This may cause corrosion.

■ Always wear suitable shoes (running shoes) when using the run­ning belt.

■ Before beginning your first training session, familiarize yourself
thoroughly with all the functions and settings of the unit.

■ If the equipment is in regular use, check all its components
thoroughly at appropriate intervals. Pay particular attention to
the tightness of bolts and nuts.

All KETTLER products are designed in accordance with the latest safety regulations and undergo a constant process of quality control during manufacturing. The knowledge
gained in this process is used to constantly improve and develop our products. In order to offer our customers the very best in product quality, we reserve the right to make
technical changes at any time. In spite of this, should you have any cause for complaint, please contact your KETTLER dealer.

5

Assembly Instructions

GB

Handling

Instructions for Assembly

■ Ensure that you have received all the parts required (see check
list) and that they are undamaged. Should you have any cause
for complaint, please contact your KETTLER dealer.

■ Before assembling the equipment, study the drawings carefully
and carry out the operations in the order shown by the dia­grams. The correct sequence is given in capital letters.

■ The equipment must be assembled with due care by an adult
person. If in doubt call upon the help of a second person, if
possible technically talented.

■ Please note that there is always a danger of injury when wor­king with tools or doing manual work. Therefore please be
careful when assembling this machine.

■ Ensure that your working area is free of possible sources of dan­ger, for example don’t leave any tools lying around. Always
dispose packaging material in such a way that it may not cause
any danger. There is always a risk of suffocation if children play
with plastic bags!

■ The fastening material required for each assembly step is shown
in the diagram inset. Use the fastening material exactly as
instructed. The required tools are supplied with the equipment.

■ Bolt all the parts together loosely at first, and check that they
have been assembled correctly. Then use spanner to finally tigh­ten screws/nuts

■ Please keep original packaging of this article, so that it may be
used for transport at a later date, if necessary. Goods may only
be returned after prior arrangement and in (internal) packaging,
which is safe for transportation, in the original box if possible.
It is important to provide a detailed defect description / dama­ge report!

■ For technical reasons, we reserve the right to carry out prelimi­nary assembly work (e.g. addition of tubing plugs).

Belt adjustment:

Adjust the belt while running it at a speed of about 6 km/h (if
necessary, less). No person must be on the belt while adjusting
it!
If the belt moves to the right, carefully turn the right adjusting
screw clockwise by max. a quarter of a rotation with the enclo­sed socket spanner. Operate the belt and check the course of the
belt. Repeat this process until the belt runs straight away.
If the belt moves to the left, carefully turn the right adjusting screw
counter-clockwise by max. a quarter of a rotation with the
enclosed socket spanner. Operate the belt and check the course
of the belt. Repeat this process until the belt runs straight away.

Belt straightening:

Turn the adjusting screw to the right by max. one turn. Repeat
this process on the other side. Check as to whether the conti­nuous belt slips. If this is the case, repeat the described process
once again.
Be very careful when adjusting and straightening the belt. An
extreme over- or under-tension may damage the running belt!

KETTLER Ltd.
KETTLER House, Merse Road

●

North Moons Moat ●Redditch,

Worcestershire

●

B 98 9 HL ●Great Britain

KETTLER International Inc.
1355 London Bridge Road

●

Virginia Beach, Virginia 23453 ●USA

Care and Maintenance

■ Do not use corrosive or abrasive materials to clean the equip­ment. Ensure that such materials are not allowed to pollute the
environment.

■ The electrical elements and components do not require special
maintenance. No alterations or repairs (except mantainance
checks) should be made to these parts unless by a qualified
electrician.

■ When ordering spare parts, always state the full item number,
spare-part number, the quantity required and the serial number
of the product.

Example order: Art. no. 07883-500 / spare-part no. 68006220/

1 pieces / serial no......

Important: spare part prices do not include fastening material; if
fastening material (bolts, nuts, washers etc.) is required, this
schould be clearly stated on the order by adding the words „with
fastening material“.

Waste Disposal

KETTLER products are recyclable. At the end of its use­ful life please dispose of this article correctly and safe­ly (local refuse sites).

■ In case of a regular use of the running belt, the cold running belt
has to be serviced with silicone oil.

■ Depending on the degree of use and load to which the unit is
subjected, the belt may tend to stretch or slip. Tighten the belt as
described. Adjust the tightness of the belt as described in section
„handling“.

■ Observe the movement of the edge of the belt when it is in use. If
it tends to run towards the side, readjust it accordingly.

Running Tip: Running straight on the treadmill is made easier by

focussing on a fixed object in front of you in the
room. Run as if you wanted to approach the object.

Importantly: Please keep the safety key in a safe place and ensu-

re that it is kept out of reach of children!

Veuillez lire attentivement ces instructions avant le montage et la première utilisation. Vous y trouverez des indications
impor tantes concernant votre sécurité, ainsi que l’utilisation et la maintenance du tapis roulant .Conservez soigneusement
ces instructions pour votre information et/ou pour les travaux de maintenance ou les commandes de pièces de rechange.

Instrucions de montage

F

Tous les produits KETTLER sont conçus conformément à l’état actuel des prescriptions de sécurité et fabriqués sous une surveillance con­stante de la qualité. Les connaissances acquises sont utilisées lors de notre travail de développement. Pour cette raison, nous nous réser­vons le droit de procéder à des modifica tions de la technique et de la stylique, afin de pouvoir toujours proposer à nos clients des pro­duits de qualité optimale. Au cas où vous au riez malgré tout un motif de réclama tion, veuillez vous adresser à votre vendeur spécialisé.

Pour votre sécurité

— Le tapis roulant ne doit être utilisé que dans un but conforme à

sa destination, c’est-à-dire pour l’entraînement de course et de
marche de personnes adultes.

— Cet appareil n'est pas destiné à une utilisation commerciale
— Toute autre utilisation est inadmissible et peut être dange reuse.

Le fabricant ne pourra pas être rendu responsable de domma ­ges dus à une utilisation non conforme à la destination.

— Des pièces endommagées peuvent altérer votre sécurité et rédui-

re la durée de vie de l’appareil. Pour cette raison, remplacez im ­médiatement les pièces endommagées ou usées et veillez à ce
que l’appareil ne soit pas utilisé avant sa remise en état. Le cas
échéant, n’utilisez que des pièces de rechange KETTLER origina ­les.

— Le tapis roulant est conforme aux dispositions de sécurité pre-

scrites. Des réparations mal faites et des modifications de la
construction (démontage de pièces originales, montage de piè ­ces non admissibles etc.) peuvent présenter des dangers pour
l’utilisateur.

— Il faut installer l'appareil d'entraînement de course sur une sur-

face ferme et plane. Veillez absolument à ce que le câble élec­trique ne soit pas coincé ou ne se transforme pas en.

— Veillez également à ce que l'emplacement se trouvant au-des-

sous de la bande de roulement soit toujours libre et à ce qu'il n'y
ait jamais, p.e., d'objets ou d'animaux domestiques sous
l'appareil!

— Ne touchez en aucun cas avec les mains la bande sans fin en

train de se déplacer. A proximité de la bande ou des rouleaux,
il ne doit pas y avoir non plus d'objets pouvant être entraînés.
Risque de blessures ou endommagement de la bande de roule­ment!

— Cet appareil d'entraînement de course n'est pas approprié à

des personnes pesant plus de 120 kg.

— Lors de l'installation de l'appareil, il faut maintenir une zone de

sécurité de 100 cm de chaque côté et de 200 cm vers l'arrière.

— Le tapis de course est un appareil d'entraînement à moteur

nécessitant des mesures de sécurité et des connaissances spé­ciales quant à son usage. Les personnes dont les capacités phy­siques, sensorielles et mentales sont limitées doivent être instrui­tes de l'utilisation correcte de l'appareil et surveillées.

— La pression acoustique continue de l'appareil comporte 72 dB

à vitesse maximale.

— Cet appareil nécessite une tension de secteur de 230 V, 50 Hz.

Le branchement ne doit avoir lieu que dans une prise de courant
à contact de protection de 16 A séparément protégée par fusi­ble et mise à la terre. N'intervenez jamais vous-même dans
votre secteur mais engagez le cas échéant du personnel quali­fié!

— Pour le branchement, n'utilisez pas de prise de courant multiple.

En cas d'utilisation d'un câble de rallonge, il faut veiller à ce
qu'il soit conforme aux directives locale d’utilisation d'appareils
électriques.

— Après utilisation, retirez toujours la fiche de contact de

l'appareil de la prise de courant.

— Lors de travaux de nettoyage et d'entretien, l'appareil doit abso-

lument se trouver hors tension (retirer la fiche de contact)!

— Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de

l'appareil ou dans les dispositifs électroniques de l'appareil.
Cela est également valable pour de la sueur!

— Les réparations touchant aux pièces et ensembles électriques ne

doivent être effectuées que par du personnel qualifié!

— Observez également les stipulations et dispositions de sécurité

générales relatives à la manipulation d'appareils électriques.

— Avant de commencer l’entraînement, fixer sur vos vêtements le

câble de la clé de sécurité (Safety Key) pour l’arrêt du tapis. Si
le tapis roulant est arrêté par la clé de sécurité, remettez-la. Le
tapis roulant ne redémarre pas automatiquement.

– Le trottoir roulant KETTLER dispose pour votre sécurité d'un dis-

positif d'arrêt d'urgence. Fixez la corde de la clé de sécurité sur
vos vêtements avant de commencer votre entraînement. Si le
trottoir roulant a été arrêté par la suite d'un retrait de la clé de
sécurité, enfoncez-la de nouveau. Il n’y aura pas de redémar­rage automatique du tapis. Pour de plus amples renseignements
sur la manipulation de la coupure sécuritive, consultez le mode
d'emploi de l´ ordinateur.

— Afin de garantir de sécurité indiqué par le construction à long

terme, l’appareil devrait être contrôlé et révisé réulièrement (une
fois par ans) par un spécialiste (revendeur spécialisé).

– Vous pourrez prévenir à une utilisation incontrôlable du trottoir

roulant par des tiers si vous retirez la clé de sécurité pour la
laisser en garde.

– En cas d'urgence, tenez-vous bien aux mains courantes à l'aide

des deux mains ; ensuite, sortez du trottoir via les surfaces anti­glissement latérales des plates-formes latérales. Actionnez le dis­positif d'arrêt d'urgence (coupure sécuritive).

– Tous les vélos branchés sur secteur produisent un champ

magnétique. Veillez à ne pas laisser des appareils produisant
également des ondes magnétiques (par ex.téléphone portable)
à proximité du compteur ou du freinage electro magnétique ce
qui pourrait fausser les indications (pulsations cardiaques).

– Touts manipulation/modification á l’appareil peut provoquer

des dommage ou représenter un danger de la personne. Des
modifications ne peuvent être apportées que par du personnel
qualifié formé par la Ste. KETTLER.

— En cas de questions, veuillez vous adresser à votre commerçant

spécialisé.

Manipulation

— NORME:
— L’appareil correspond à la norme DIN EN 957 - 1/6, HB et ne convient

pas donc pour soins thérapeutiques.

— Veillez à ce que personne ne s’entraîne avant l’exécution cor -

recte et la vérification du montage.

7

Ajustage du tapis roulant:

L’ajustage du tapis s’effectue par vitesse de fonctionnement d’environ
6 km/h (le cas échéant moins) lors du service du tapis roulant.
Personne ne doit se trouver sur le tapis roulant lors de son ajustage!

Si la bande se déplace vers la droite, tourner la vis de réglage dro­ite (illustration 6) d’un quart de tour max. dans le sens horaire.
Marcher sur le tapis et contrôler l’avancement de la bande. Répéter
la procédure jusqu’à ce que la ligne coïncide de nouveau avec le
recouvrement.

Si la bande se déplace vers la gauche, tourner la vis de réglage
droite (illustration 6) d’un quart de tour max. dans le sens horaire.
Marcher sur le tapis et contrôler l’avancement de la bande. Répéter
la procédure jusqu’à ce que la ligne coïncide de nouveau avec le
recouvrement.

Tension du tapis roulant:

Tourner la vis de réglage (illustration 6) vers la droite en effectuant
au maximum un tour. Répéter la procédure de l’autre côté.
Contrôler, si le tapis roulant glisse vers le bas. Dans ce cas, répé­ter la procédure décrite. Pour finir, resserrer les vis latérales.
Effectuer l’ajustage et la tension du tapis roulant de façon extrê­mement délicate. Un excès ou un manque de tension extrême peut
détériorer le tapis roulant!

Instrucions de montage

F

KETTLER S. a. r. l. l B. P. 2 l F-67130 Lutzelhouse

Trisport AG l Im Bösch l CH-6331 Hünenberg

KETTLER Benelux B. V. l Filiaal Belgie l Brandekensweg 9 l B-2627

Schelle

www.kettler.de

Entretien et maintenance

— Pour le nettoyage et l’entretien, utilisez des produits respec tueux de

l’environnement, en aucun cas des produits corro sifs ou caustiques.

— Les pièces et ensembles électriques de l'appareil d'entraînement

de course ne nécessitent que peu d'entretien. Il n'y a aucune
raison d'intervenir dans cette partie de l'appareil. Les seules
exceptions sont les réparations ou des contrôles effectuées par
du personnel qualifié.

— Lors des commandes de pièces de rechange, prière d’indiquer

le numèro d’article complet, le numèro de la pièce de rechange,
la quantitè nècessaire ainsi que le numèro de serie.

Exemple de commande: no. d’art. 07883-500 / no. de pièce de
rechange 68006220 / 2 pièce / no. de serie ...
Important: les pièces de rechange à visser sont toujours facturèes
et livrèes sans matèriel de vissage. Si vous avez besoin du matèri­el de vissage correspondant, ceci doit ètre indiquè par le supplè­ment «avec matèriel de vissage» lors de la commande des pièces
de rechange .

Remarque relative à la gestion des déchets

Les produits KETTLER sont recyclables. A la fin de sa
durée d’utilisation, remettez l’appareil à un centre de
gestion de déchets correct (collecte locale).

adulte. Dans le doute, demandez de l'aide à une personne tech­niquement versée.

— La visserie nécessaire à chacune des opérations est représentée

en bordure de chacune des figures. Observer strictement l'ordre
d'utilisation des vis et écrous.L'outillage nécessaire se trouve
dans le sachet avec les petites pièces.

— D'abord, assemblez toutes les parties sans serrer les vis et contrôlez

leur bonne mise en place. Ensuite, serrez-les à l'aide d'une clé.

— Conservez l’emballage d’origine du produit afin de pouvoir

l’utiliser ultérieurement comme emballage de transport. Il ne faut
effectuer des retours de marchandises qu’après accord préala­ble et dans un emballage (intérieur) sûr pour le transport, si pos­sible dans son carton original. Il est important d’établir une
description de défaut détaillée / déclaration de dommages!

— Nous nous réservons le droit de monter certains composants (tels

que les bouchons des tubes), et ce, pour des raisons techniques.

Instrucions de montage

— S´assurer que toutes les pièces (liste récapitulative) ont été four-

nies et que l'envoi n'a subi aucun dommage pendant le trans­port. En cas de réclamation, on est prié de s'adresser á son
concessionnaire.

— Etudier les illustrations et procéder au montage dans l'ordre

prévu par les différentes figures. Dans chacune d'elles l'ordre de
montage est marqué par des majuscules.

— N'oubliez pas que toute utilisation d'outils et toute activité arti-

sanale présente toujours des risques de blessure. Travaillez avec
soin et soyez prudents lors du montage de l'appareil!

— Assurez que la zone de travail ne présente aucun risque. Ne

laissez pas traîner par exemple des outils et rangez p. ex. le
matériau d'emballage de manière à ce qu'il ne constitue pas de
dangers. Des feuilles / sacs plastiques présentent un risque
d'étouffement pour les enfants!

— L'appareil doit être monté soigneusement par une personne

Utilisation

— L’emploi de l’appareil en locaux humides n’est pas autorisé. Veillez

à ce qu'aucun liquide (boisson, sueur etc.) n'entre en contact avec des
parties de l'appareil. Cela pourrait entraîner de la corrosion.

— Portez des chaussures adéquates lors de l’utilisation du tapis

roulant (chaussures de sport).

— Avant le premier entraînement de course, familiarisez-vous avec

toutes les fonctions et possibilités de réglage de l'appa reil.

— En cas d’entraînement régulier, effectuez à des intervalles adap -

tés des contrôles de tous les éléments de l’appareil, en particu­lier des vis.

— Un lubrifiant a été appliqué entre la planche du fond et le tapis

roulant en usine. Son application doit être renouvelée en fonc­tion de la fréquence d’utilisation. Pour cela, utilisez une huile au
silicone de qualité supérieure (magasins spécialisés) qui sera

légèrement pulvérisée à l’aide d’une boîte aérosol.

— Surveillez, durant l´utilisation le mouvement des bords de la

bande de roulement; si cette dernière dévie latéralement, il est
alors nécessaire de la réajuster .

— Selon l'effort et la charge auxquels la bande sans fin est sou-

mise, il se peut que celle-ci, avec le temps, s'allonge un peu et
«dérape». Corrigez le raidissement de la bande comme décrit.

Conseil: La tenue droite en marchant sur le tapis sera facilitée si

l’on se concentre sur un objet fixe devant soi. Courrez
comme si vous désiriez rejoindre cet objet.

Important: Veuillez conserver soigneusement l’interrupteur de sécu-

rité et éviter impérativement qu’il soit à la portée des
enfants.

8

Lees vóór montage en eerste ingebruikneming van dit toestel deze handleiding zorgvuldig door voor belangrijke tips
voor uw veiligheid alsmede voor gebruik en onderhoud van de loopband . Wij adviseren u deze handleiding zorgvuldig te
bewaren voor eventuele nadere informatie, onderhoud of onderdeelbestellingen.

Montagehandleiding

NL

Alle KETTLER-produkten zijn volgens de nieuwste veiligheidsvoorschriften gekonstrueerd en op de fabricage wordt nauwlettend toe­zicht gehouden. De hiermee verworven kennis komt ten goede aan de ontwikkeling van nieuwe produkten resp. wijziging van
bestaande produkten. Om deze reden behouden wij ons het recht voor zowel technische als wijzigingen in het model aan te bren­gen om onze klanten steeds een optimaal produkt te kunnen bieden. Indien u desondanks klachten over dit KETTLER fitnessapparaat
mocht hebben, gelieve u zich tot uw vakhandelaar te wenden.

Voor uw veiligheid

■ De loopband mag alleen gebruikt worden voor het doel, waar-
voor het gemaakt is, n.l. voor de looptraining van volwassenen.

■ Het toestel is niet bedoeld voor bedrijfsmatig gebruik

■ Ieder ander gebruik is niet toelaatbaar en kan mogelijkerwijze

gevaar opleveren. De fabrikant kan niet aansprakelijk worden
gesteld voor schade, die veroorzaakt is door een onoordeel­kundig gebruik.

■ Beschadigde onderdelen kunnen uw veiligheid in gevaar bren-
gen en de levensduur van dit produkt verkorten. Verwissel daa­rom onmiddellijk beschadigde of versleten delen en vervang
deze indien nodig door originele KETTLER onderdelen. Gebruik
het apparaat niet meer totd de reparatie is voltooid.

■ De loopband voldoet aan de voorgeschreven veiligheidsvoor-
schriften. Door onoor-deelkundige reparaties en wijzigingen
(demontage van originele delen, montage van niet toegestane
delen enz.) kan gevaar voor de gebruiker ontstaan.

■ De loopband dient op een vlakke, vaste ondergrond te worden
geplaatst. Let u er vooral op, dat de elektrische kabel niet wordt
ingeklemd of als "struikelblok" kan fungeren.

■ Let u er ook op, dat de ruimte onder de loopband vrij blijft en dat zich
nooit b.v. voorwerpen of huisdieren onder het toestel bevinden!

■ Raakt u onder geen enkele voorwaarde de bewegende ein-
deloze band met uw handen aan! Ook hier mogen zich geen
voorwerpen in de buurt van de band of de looprollen bevinden,
die naar binnen zouden kunnen worden getrokken. Gevaar voor

verwondingen of beschadigingen aan de loopband!

■ De loopband is niet geschikt voor personen die zwaarder zijn
dan 120 kg

■ Bij de plaatsing dient een veiligheidsruimte van 100 cm
aan beide zijden en 200 cm naar achter te worden
aangehouden.

■ Het toestel heeft een netspanning van 230 V en
50 Hz nodig en mag alleen worden aangesloten aan een geaard
veiligheidsstopcontact met een eigen zekering van 16A. Wijzigt
u nooit zelf iets aan uw stroomnet, maar laat u dit eventueel
door een vakman uitvoeren.

■ Gebruikt u geen meervoudige stekkerdoos voor de aan sluiting.
Bij gebruik van een verlengingskabel dient u erop te letten, dat
deze voldoet aan de lokale richtlijnen een veiligheidsbepalin­gen voor elektrische apparaten.

■ Trekt u na gebruik altijd de netstekker van het toestel uit het stop-
contact.

■ Bij reinigings- en onderhoudswerkzaamheden dient het toestel abso­luut spanningsvrij geschakeld te zijn. (netstekker eruit trekken)!

■ U dient erop toe te zien, dat nooit vloeistoffen in het toestel
terecht kunnen komen! Dit geldt ook voor transpiratie!

■ Reparaties aan elektrische delen en bouwgroepen mogen alleen
worden uitgevoerd door gekwalificeerd vakpersoneel!

■ Om het construktief bepaalde veililgheidsniveau van dit apparaat
langdurig te kunnen garanderen, dient het aparaat regelmatig
door één specialist (vakhandelaar) gecontroleerd en onderhouden
te worden (één keer per jaar).

■ Let u ook op de algemene veiligheidsbepalingen en -voorschrif-
ten voor de omgang met elektrische apparaten.

■ De loopband van KETTLER beschikt speciaal voor uw veiligheid

over een noodstopinrichting. Bevestigt u a.u.b. voor trainings-

begin het koord van de veiligheidssleutel aan uw kleding. Indien
de loopband door het verwijderen van de veiligheidssleutel uit­geschakeld werd, brengt u de sleutel dan weer aan. Er vindt
geen automatische herstart van de lopende band plaats.

Verdere aanwijzingen m.b.t. de werking van deze veiligheid­suitschakeling vindt u in de Gebruiksaanwijzing Computer.

■ Een ongecontroleerd gebruik van de loopband door derden

kan door het verwijderen en wegsluiten van de veiligheidssleu­tel vermeden worden.

■ A

lle elektrische apparaten zenden tijdens gebruik elektromag­netische staling uit. Let erop dat u vooral stralingsvoelige appa­raten (bijv. mobieltjes) niet in de buurt van de computer of de
besturingselektronica neerlegt, daardoor kunnen er verkeerde
weergaves optreden (bijv. polsslagmeting).

■ In geval van nood, dient u zich met beide handen aan de hand­grepen vast te houden en dient u de loopband via de anti-slip­vlakken van de zijdelings aangebrachte platvormen te verlaten.
Bedient u de noodstopinrichting (veiligheidsuitschakeling).

■ Alle ingrepen en manipulaties aan het apparaat die hier niet beschre-

ven worden kunnen een beschadiging veroorzaken of een gevaar voor
de persoon opleveren. Grotere ingrepen mogen alleen door KETTLER­service of door KETTLER geschoold vakpersoneel uitgevoerd worden.

■ Bij eventuele vragen gelieve u zich tot uw vakhandelaar te wenden.

Gebruik

■ Voorschriften: De loopband voldoet aan de veiligheidsvoor­schriften volgens DIN EN 957, 1/6, Klasse HB. Het apparaat
is dientengevolge voor therapeutisch gebruik niet geschikt.

■ Overtuig u ervan dat het apparaat niet gebruikt wordt voordat

het apparaat geheel is gemonteerd en gekontroleerd.

■ Gebruik van het apparaat in vochtige ruimtes is niet toegestaan.

Er dient op gelet te worden dat er geen vocht in de apparaat
binnendringt.

■ De loopband is ontworpen voor training door volwassenen en

is niet geschikt als kinderspeelgoed. Door de natuurlijke speels­heid van kinderen kunnen onvoorziene situaties kunnen ont-

staan. Indien u desondanks kinderen van het apparaat gebruik
wilt laten maken, dient u hen op een juiste gebruik te wijzen en
ervoor te zorgen dat een volwassene toezicht houdt

■ Draag bij het gebruik van het toestel geschikte schoenen (sport-
schoenen).

■ Zorgt u ervoor, dat u vóór de eerste training vertrouwd bent met
alle functies en afstelmogelijkheden van het toestel.

■ Kontroleer regelmatig alle onderdelen en vooral de schroefver-
bindingen.

9

Het afstellen van de band:

De band wordt afgesteld wanneer deze bij een snelheid van ca.
6 km/h (eventueel minder) loopt. Tijdens het afstellen mag nie­mand op de band lopen!

Als de band naar rechts beweegt, moet u de rechter stelschroef
(afb. 8) met de bijgevoegde steeksleutel voorzichtig met de wij­zers van de klok maximaal een kwartslag meedraaien. Beloop
de band en controleer de loop van de band. Dit proces zolang
herhalen tot de band weer tegen de afdekking ligt.

Als de band naar links wijkt, moet u de rechter stelschroef (afb.

8) met de bijgevoegde steeksleutel voorzichtig tegen de wijzers
van de klok maximaal een kwartslag in draaien. Beloop de band
en controleer de loop van de band. Dit proces zolang herhalen
tot de band weer tegen de afdekking ligt.

Het straktrekken van de band:

Draai de stelschroef (afb. 8) max. één slag naar rechts. Doe het­zelfde aan de andere kant. Controleer of de doorlopende band
doorglijdt. Als dit het geval is, moet u de beschreven handelswij­ze nog een keer uitvoeren.

Ga bij het afstellen en straktrekken van de band zeer zorgvuldig
te werk; een extreme over- of onderspanning kan schade aan de
loopband tot gevolg hebben!

Montagehandleiding

NL

KETTLER Benelux B. V. ● Indumastraat 18 ● NL-5753 RJ Deurne
Tel: [phone]

● e-mail: [email protected]

KETTLER Benelux B. V.

● Filiaal Belgie ● Brandekensweg 9 ●

B-2627 Schelle ● www.kettler.be

Handleiding

Onderhoud

■ Gebruik voor het schoonmaken en onderhoud alleen milieuvri-
endelijke, in geen geval agressieve of bijtende middelen.

■ De elektrische delen en bouwgroepen van de loopband hebben
geen speciaal onderhoud nodig. Er bestaat dus geen reden
voor werkzaamheden aan dit deel van het apparaat, behalve
eventuele reparaties die u door gekwalificeerd vakpersoneel
dient te laten uitvoeren.

■ Geef bij bestelling van onderdelen s.v.p. het volledige artikel- en
onderdeelnummer, het benodigde aantal evenals het serien­nummer an.

Bestelvoorbeeld: artikelnr. 07883-500 / onderdeelnr. 68006220

/ 1 stucks / seriennummer ........

Belangrijk: Vast te schroeven onderdelen worden in principe zon­der schroefmateriaal berekend en geleverd. Indien er behoefte aan
dit schroefmaterial bestaat, dan kan dit door de toevoeging „met

schroefmateriaal“ bij de bestelling worden vermeld.
Verwijderingsaanwijzing

KETTLER producten zijn recyclebaar. Breng het appa­raat aan het einde van de gebruiksduur naar en vaek­kundig verzamelpunt voor recycling.

DE 60229750

Montagetips

■ Controleer bij ontvangst of het apparaat kompleet is (zie check-

lijst) en of het toestel tijdens het transport niet beschadigd is. Voor
reklamaties gelieve u zich tot uw vakhandelaar te wenden.

■ Bekijk eerst rustig de tekeningen en monteer vervolgens het

apparaat in de volgorde van de afbeeldingen. Op de afzon­derlijke tekeningen wordt het montageverloop met hoofdletters
aangegeven.

■ Let erop dat bij elk gebruik van gereedschap en bij handenar-

beid er

altijd

kans op blessure is. Werk daarom zorgvuldig en

voorzichtig bij het monteren van het apparaat!

■ Zorg voor een gevarenvrije werkomgeving, laat bijvoorbeeld

geen gereedschap slingeren. Deponeer bijv. verpakkingsmate­riaal zo, dat geen gevaren daaruit voort kunnen kommen. Bij
folies/plastic zakken bestaat verstikkingsgevaar!

■ Het apparaat dient door een volwassene gemonteerd te wor-

den. In geval van twijfel de hulp van een extra, technisch aan­gelegde persoon inroepen.

■ Het voor een bepaalde handeling benodigde schroefmateriaal
wordt in het bijbehorende kader afgebeeld. Gebruik het schro­efmateriaal precies zoals aangegeven op de afbeeldingen. Het
benodigde gereedschap vindt u in het bijgeleverde gereed­schapzakje.

■ Schroef eerst alle onderdelen losjes vast en controleer of ze op de
juist plek zitten. Vervolgens schroeft u ze met een sleutel goed vast.

■ Om productietechnische redenen behouden wij ons het recht voor
sommige delen (bij-voorbeeld buisstoppen) vóór te monteren.

■ Bewaar de originele verpakking, zodat u deze later indien
nodig als transportverpakking kunt gebruiken. Retourgoederen
mogen uitsluitend na afspraak opgestuurd worden in een voor
transport deugdelijke (binnen) verpakking. Bij voorkeur de ori­ginele doos. Stuur een goede, gedetailleerde beschrijving van
de fout / schade mee!

■ Bij regelmatig gebruik van de loopband dient de koude band
met siliconenolie gesmeerd te worden

.

■ Let er bij ingebruikneming van het toestel op dat de loopband
goed in het spoor blijft. Indien de loopband naar de zijkant
afwijkt, dient deze loopband te worden bijgesteld.

■ Afhankelijk van de gebruiksintensiteit en belasting kan de ein­deloze band op den duur iets uitrekken en „doorslippen“.
Corrigeert u de bandspanning zoals beschreven staat.

Looptip: het recht lopen op de loopband gaat eenvoudiger

door te focussen op een vast voorwerp voor u in de
ruimte. Loop alsof u naar het voorwerp toe wilt lopen.

Veiligheidsvoorschrift:

Draag er zorg voor, dat de veiligheidsknop (nood­stop) goed beschermd wordten voorkom dat kinde­ren deze kunnen aanraken!

10

Para su seguridad

■ La cinta para caminar y correr sólo se debe emplear para su fin
y conforme a lo prescrito, es decir, para el entrenamiento de
correr y andar de personas adultas

■ El aparato no está previsto para su uso comercial.

■ Cualquier otro empleo es inadmisible y posiblemente peligro-

so. No se le podrá reclamar responsabilidad al fabricante por
los daños causados por un uso no conforme a lo prescrito.

■ Los componentes dañados pueden afectar a su seguridad y a la
vida útil del aparato. Por tanto, retirar del uso el aparato hasta
su reparación. En caso necesario, utilizar sólo piezas de recam­bio originales de KETTLER.

■ La cinta para caminar y correr corresponde a las normas de
seguridad prescritas. Por reparaciones y modificaciones con­structivas inadecuadas (desmontaje de piezas originales, adi­ciones de piezas no admisibles, etc.), se pueden originar peli­gros para el usuario.

■ Instalar la cinta para caminar y correr encima de una base sóli­da y plana. Prestar especial atención a que el cable eléctrico no
quede atrapado y se convierta en un obstáculo con el que se
puede tropezar.

■ Tener también cuidado de que el espacio debajo de la cinta para
caminar y correr se mantenga libre y ¡que nunca se encuentren
p. ej. objetos ni animales domésticos debajo del aparato!

■ En ningún caso sujetar con las manos la cinta sinfín en movi­miento. Tampoco debe haber objetos cerca de la cinta o de los
rodillos, que pudieran ser atrapados. ¡Riesgo de lesiones o de

daños en la cinta para caminar y correr!

■ La cinta para caminar y correr no es apropiada para personas
con un peso corporal de más de 120 kg.

■ Al instalar el aparato, guardar una distancia de seguridad de
respectivamente 1 m hacia los lados y 2 m hacia atrás.

■ El aparato precisa una tensión de alimentación de 230 V, 50 Hz.
La conexión solamente debe efectuarse en un enchufe con toma
de tierra y un fusible individual de 16 A. ¡No efectúe nunca Vd.
mismo intervenciones en su red eléctrica, encargarlas si fuera
necesario a personal técnico cualificado!

■ ¡No utilizar enchufes múltiples para la conexión! Al utilizar una
alargadera, ésta debe corresponder a las disposiciones de segu­ridad locales de aparatos eléctricos.

■ Después del uso, retirar siempre del enchufe la clavija de red del
aparato.

■ ¡Al realizar trabajos de limpieza o de mantenimiento, el apara-

Rogamos leer estas instrucciones atentamente antes del montaje y del primer uso. Obtendrá importantes informaciones
para su seguridad, así como para el uso y para el mantenimiento de la cinta para caminar y correr. Guardar cuidadosamen­te las instrucciones para su información, así como para los trabajos de mantenimiento o los pedidos de piezas de repuesto.

Acerca del manejo

■

Normas:

El aparato corresponde a DIN EN 957-1/6, clase

HB. Por lo tanto no es apropiado para el uso terapéutico.

■ Asegurarse de que la función de entrenamiento no se inicie
antes de la correcta realización y supervisión del montaje.

■ No está permitido un empleo del aparato en espacios húme­dos. Observar también que no caigan líquidos (bebidas, sudor,

etc.) sobre los elementos del aparato. Podrían causar corrosio­nes.

■ La cinta para caminar y correr ha sido diseñada como aparato
de entrenamiento para adultos y en ningún caso es apropiada

como juguete para niños. Tengan en cuenta que por la natural
necesidad de jugar y el temperamento de los niños, frecuente­mente pueden producirse situaciones imprevistas. Si no obstan­te permite el acceso de los niños a la cinta para caminar y cor­rer, debe instruirlos en el correcto uso del aparato y vigilarlos.

■ Al utilizar la cinta para caminar y correr, llevar calzado apro­piado (zapatillas de deporte).

■ Familiarícese antes del primer entrenamiento en la cinta para
caminar y correr con todas las funciones y posibilidades de aju­ste del aparato.

to debe estar siempre desconectado de la tensión (desenchufar
la clavija de red)!

■ ¡Asegurarse de que nunca entren líquidos en el interior del apa­rato! Esto también es válido para el sudor corporal.

■ ¡Las reparaciones en los componentes y conjuntos eléctricos
deben ser ejecutados únicamente por personal técnico espe­cializado!

■ Observar además las disposiciones y los dispositivos generales
de seguridad en el manejo de aparatos eléctricos.

■ ¡Respetar también obligatoriamente las informaciones sobre la
configuración del entrenamiento en las instrucciones del mismo!

■ Para su seguridad, la cinta para caminar y correr KETTLER dis­pone de un dispositivo de parada de emergencia. Sujetar el

cordón de la llave de seguridad en la ropa antes de iniciar el
entrenamiento. Si la cinta para caminar y correr fue desconec­tada al retirar la llave de seguridad, volver a introducirla. No
tiene lugar un arranque de nuevo automático de la cinta sin fin.

Encontrará más informaciones sobre el manejo de la descone­xión de seguridad en las instrucciones de servicio del ordena­dor.

■ Si se retira y guarda la llave de seguridad, se puede evitar el
uso descontrolado de la cinta para caminar y correr por parte
de terceros.

■ En caso de emergencia, sujetarse con las dos manos en los
pasamanos y abandonar la cinta a las superficies laterales de
las plataformas laterales. Accionar el dispositivo de parada de
emergencia (desconexión de seguridad).

■ Todos los aparatos eléctricos emiten radiación electromagnética
al funcionar. Procurar no depositar los equipos con radiaciones
especialmente intensas (p. ej. teléfonos móviles) en las inme­diaciones del Cockpit o del sistema electrónico de control, ya
que de lo contrario, los valores indicados podrían ser incorrec­tos (p. ej. la medición del pulso).

■ Todas las intervenciones / manipulaciones en el aparato que no
están descritas aquí, pueden causar daños o también significar
un riesgo para las personas. Intervenciones más concretas sola­mente deben ser realizadas por el servicio técnico de KETTLER o
por personal técnico formado por KETTLER.

■ Para poder garantizar el nivel de seguridad predeterminado
por el diseño de este aparato a largo plazo, es necesario que
el aparato sea revisado periódicamente por un especialista (tien­da especializada) y mantenido (una vez al año).

■ En caso de dudas, diríjase por favor a su tienda especializada.

Informaciones importantes

E

Todos los productos de KETTLER son diseñados conforme al nivel actual de las normas de seguridad y se fabrican bajo una supervisión

continua de la calidad. Los conocimientos así obtenidos los empleamos en nuestro desarrollo. Por ello nos reservamos el derecho de
cambios en la técnica y en el diseño, para poder ofrecer a nuestros clientes siempre una calidad óptima del producto. Si a pesar de
ello hubiera cualquier causa de reclamación, rogamos dirigirse a su tienda especializada.

11

Informaciones importantes

E

Acerca del cuidado y mantenimiento

■ Utilizar para la limpieza y el cuidado productos ecológicos y
bajo ningún contexto agresivos ni cáusticos.

■ Los elementos y conjuntos eléctricos de la cinta para caminar y
correr apenas precisan mantenimiento. No existe ninguna nece­sidad para intervenir en esta parte del aparato. Quedan excep­tuadas las reparaciones o revisiones de mantenimiento por parte
de personal técnico cualificado.

■ Utilizar para los pedidos de las piezas de repuesto la lista de las
mismas. Indicar en los pedidos de las piezas de repuesto siem­pre el número completo del artículo, el número de pedido de la
pieza de repuesto, las unidades necesarias, así como el núme­ro de serie del aparato.

Ejemplo de pedido: “Número de artículo 07883-500 / número de

pieza de repuesto 68006220 / 1 unidad / núm. de serie. ...“

Importante: las piezas de repuesto que se tienen que atornillar, se

facturan y se suministran, como norma general, sin material
para atornillar. Si tuviera necesidad del correspondiente mate­rial para atornillar, habrá que indicarlo añadiendo “con mate­rial para atornillar” en el pedido de la piezas de repuesto.

Informaciones para la evacuación

Los productos de KETTLER son riciclables. Cuando se
termina la vida útil de un aparato o una máquina, ent­réguelos a una empresa local de eliminación de resi­duos para su reciclaje.

DE 60229750

Manejo

Ajuste de la cinta:

El ajuste de la cinta se realiza durante el funcionamiento de la
misma con una velocidad de aprox. 6 km / h (si fuera necesario,
menor). ¡Durante el ajuste, nadie debe caminar o correr en la
cinta!

Si la cinta se desplaza hacia la derecha, apretar el tornillo de aju­ste derecho (figura 8) con la llave de cubo adjunta como máximo
un cuarto de vuelta en el sentido horario. Correr encima de la
cinta y comprobar el funcionamiento. Repetir el proceso hasta que
cinta vuelva a desplazarse rectamente.

Si la cinta se desplaza hacia la izquierda, apretar el tornillo de aju-
ste derecho (figura 8) con la llave de cubo adjunta como máximo

un cuarto de vuelta en el sentido contrario de las agujas del reloj.

Correr encima de la cinta y comprobar el funcionamiento. Repetir
el proceso hasta que la cinta vuelva a avanzar de forma recta.

Tensado de la cinta:

Girar el tornillo de ajuste (figura 8) como máximo una vuelta en el
sentido horario. Repetir el proceso en el otro lado. Comprobar si
la cinta sinfín patina. Si fuera así, deberá volver a realizar el pro­ceso descrito.

Proceder con mucho cuidado en el ajuste y tensado de la cinta;
¡un exceso o una falta extremos de tensión pueden causar daños
en la cinta para caminar y correr!

Instrucciones de montaje

■ Comprobar si se han recibido todas las piezas correspondientes
al volumen de suministro (ver lista de comprobación) y si se han
producido daños de transporte. Si hubiera cualquier razón de
reclamación, diríjase a su tienda especializada.

■ Observar los planos detenidamente y montar el equipo confor­me a la secuencia de las imágenes. En las distintas imágenes se
predetermina la secuencia del montaje con letras mayúsculas.

■ Tener en cuenta, que ¡con cada uso de una herramienta o en las
actividades manuales, existe siempre un posible riesgo de lesio­nes! Por ello, ¡proceda cuidadosa y precavidamente en el mon­taje del aparato!

■ Procurar un entorno de trabajo sin peligros, p. ej. Asegurarse de
recoger todas las herramientas. Depositar p. ej. el material de
embalaje de manera que no represente ningún peligro. En caso
de láminas / bolsas de plástico, existe un ¡riesgo de asfixia
para los niños!

■ El montaje del aparato debe ser realizado cuidadosamente y
por una persona adulta. En caso de dudas, solicitar la ayuda de
otra persona que tenga experiencia técnica.

■ El material para atornillar necesario para una fase del montaje
está reflejado en la correspondiente lista de imágenes. Introducir
el material para atornillar exactamente conforme a las figuras.
Encontrará todas las herramientas necesarias en la bolsa de
piezas pequeñas.

■ Atornillar primero todas las piezas sin apretar y comprobar su
correcto ajuste. A continuación, apretarlas del todo con la llave.

■ Guarde bien el embalaje original del aparato para usarlo más
tarde como embalaje de transporte en el caso dado. Las devo­luciones de mercancía solamente son posibles previo acuerdo y
con embalaje (interior) apto y seguro para el transporte, en lo
posible en la caja original. Importante: ¡Descripción detallada
del error / aviso de daños!

■ Por razones técnicas de la fabricación nos reservamos el dere­cho del montaje previo de los componentes (p. ej. tapones de
los tubos.

■ Al utilizar la cinta regularmente para el entrenamiento, realizar
en intervalos apropiados controles de los elementos del apara­to, especialmente de los tornillos.

■ Entre la tabla del suelo y la cinta para caminar y correr, de
fábrica se ha aplicado un producto deslizante. En función de la
frecuencia del uso es necesario renovarlo. Utilizar para ello el
aceite de silicona de alta calidad que se adjunta (ver indica­ción de mantenimiento).

■ Observar durante el funcionamiento el movimiento de los bordes
de la cinta para caminar y correr; si la cinta se desvía lateral­mente, será necesario reajustarla (ver para ello la figura 8).

■ En función del esfuerzo y de la carga, la cinta sinfín puede even­tualmente alargarse ligeramente con el tiempo y “patinar”.
Corregir el tensado de la cinta conforme a lo descrito en
“Manejo” (ver para ello la figura 8).

Sugerencia de marcha:

Una marcha recta sobre la cinta rodante se facilita al enfocar la
mirada sobre un objeto que esté fijo en el local delante de usted.
Caminen ustedes como si quisieran ir hacia el objeto.

Importantemente:

¡Guarde bien la llave de seguridad y cuide de que no esté al
alcance de niños!

BM Sportech S.A. · C/Terracina · 12 PLA-ZA ·

E-50197 Zaragoza · www.kettler.de

12

Per la Sua sicurezza

■ Il Tappeto mobile (tapis roulant) può essere impiegato soltanto
per lo scopo previsto, ossia per l’allenamento alla corsa ed alla
marcia di persone adulte.

■ L'apparecchio non è stato progettato per un uso commerciale

■ Qualsiasi altro impiego può comportare pericoli ed è pertanto

interdetto. La Casa costruttrice declina qualsiasi responsabilità
per eventuali danni riconducibili ad un uso non conforme allo
scopo previsto.

■ Eventuali difetti dei componenti possono compromettere la Sua
sicurezza e ridurre la durata dell'apparecchio. Per questo moti­vo è opportuno evitare di utilizzare un apparecchio difettoso
fino a che non viene riparato. Ove necessario devono essere uti­lizzate soltanto parti di ricambio originali della KETTLER.

■ Il Tappeto mobile è conforme alle pertinenti norme di sicurezza.
Eventuali riparazioni eseguite in modo incorretto e modifiche
strutturali (smontaggio di parti originali, montaggio di parti non
autorizzate ecc.) possono comportare pericoli per l'utilizzatore.

■ Il Tappeto mobile va montato su una base stabile e piana. Fare
in ogni caso attenzione affinché i cavi elettrici non vengano
schiacciati e che non vi si possa inciampare sopra.

■ Fare attenzione affinché lo spazio sotto al Tappeto mobile sia
sempre libero e che sotto all'apparecchio non vi siano mai
oggetti o animali domestici.

■ Non afferrare in alcun caso con le mani il nastro continuo in
movimento. La zona in prossimità del nastro o dei rulli deve
essere priva di oggetti che potrebbe essere trascinati. Pericolo di

lesioni o di danneggiamento del Tappeto mobile!

■ Il Tappeto mobile non è adatto per persone con un peso corpo­reo superiore a 120 kg.

■ Per l’ubicazione dell'apparecchio si deve prevedere una zona di
sicurezza di 1 m sui lati e di 2 m verso il lato posteriore.

■ L'apparecchio deve essere alimentato con una tensione di rete di
230 V, 50 Hz. L'allacciamento deve essere eseguito esclusivamen­te con una presa da 16 A con contatto di terra e con fusibile sepa­rato. Non apportare mai modifiche alla rete elettrica, incaricare
eventualmente del personale specializzato e qualificato.

■ Non utilizzare prese multiple per l'allacciamento! Se si utilizza
un cavo di prolunga è necessario che sia conforme alle diretti­ve di sicurezza per l’impiego di apparecchi elettrici locale.

■ Dopo l’impiego si deve estrarre sempre la spina dell'appa­recchio dalla presa di rete.

■ Prima della pulizia e della manutenzione è assolutamente neces­sario scollegare l’alimentazione di tensione dell’apparecchio
(estrarre la spina)!

La preghiamo di leggere attentamente le presenti istruzioni prima di montare e di utilizzare per la prima volta
l'apparecchio. Esse contengono importanti avvisi per la Sua sicurezza nonché per l’impiego e la manutenzione dell'appa­recchio. Conservi accuratamente le presenti istruzioni, le quali Le potranno essere utili a scopo d’informazione nonché se
deve eseguire operazioni di manutenzione o l’ordinazione di parti di ricambio.

Utilizzo

■ Norme: L'apparecchio è conforme alla norma DIN EN 957-1/6,
categoria HB e quindi non è adatto per un impiego terapeutico.

■ Assicurarsi che l’allenamento non venga iniziato prima di aver
terminato il montaggio e di aver controllato che sia stato ese­guito in modo corretto.

■ Non è consentito utilizzare l'apparecchio in locali umidi. Fare
attenzione affinché le parti dell'apparecchio non vengano a con­tatto con liquidi (bevande, sudore ecc.) che potrebbero causare
corrosioni.

■ L'apparecchio è stato progettato per gli adulti ed è assoluta-

mente inadatto come giocattolo per bambini. È opportuno tener
presente che il temperamento e la vivacità dei bambini posso­no spesso causare situazioni imprevedibili. Se i bambini hanno
tuttavia accesso al Tappeto mobile è necessario che vengano
sorvegliati ed istruiti in merito al suo corretto utilizzo.

■ Per l’utilizzo dell'apparecchio sono necessarie scarpe adatte
(scarpe da ginnastica)

■ Prima di iniziare per la prima volta l’allenamento sul Tappeto
mobile è opportuno familiarizzarsi con tutte le funzioni e con le
possibilità di regolazione dell'apparecchio.

■ Si deve fare attenzione affinché nessun liquido penetri mai all’in­terno dell'apparecchio! Ciò vale anche per il sudore.

■ Le riparazioni riguardanti componenti o gruppi elettrici devono
essere eseguite esclusivamente da parte di personale speciali­zzato e qualificato!

■ Rispettare, inoltre, le generali norme e misure di sicurezza per
l’impiego di apparecchi elettrici.

■ Rispettare in ogni caso gli avvisi per la programmazione dell’al­lenamento contenute nelle istruzioni per l’allenamento.

■ Il Tappeto mobile è dotato di un dispositivo di arresto
d'emergenza idoneo a garantire la sicurezza dell’utilizzatore.

Prima di iniziare l’allenamento si deve fissare su un capo
d’abbigliamento il cordoncino della chiave di protezione. Se il
Tappeto mobile viene disinserito in seguito all’estrazione della
chiave di protezione, si deve fissare nuovamente il cordoncino
sul proprio corpo. Il nastro non viene riavviato automatica­mente. Per ulteriori informazioni sull’impiego del disinserimento

di sicurezza si prega di consultare le istruzioni per l’uso del
computer.

■ Un impiego non autorizzato del Tappeto mobile da parte di
terzi può essere evitato estraendo e conservando la chiave di
protezione.

■ In caso d'emergenza si devono afferrare con ambedue le mani
i corrimano ed uscire dal nastro passando sulle superfici delle
pedane laterali. Azionare il dispositivo per l'arresto
d'emergenza (disinserimento di sicurezza).

■ Tutti gli apparecchi elettrici emanano radiazioni elettromagneti­che durante il loro funzionamento. Fare quindi attenzione affin­ché apparecchi con forti intensità di radiazione (p. es. handys)
non vengano deposti in immediata prossimità del cockpit o
dell’elettronica di controllo, altrimenti sono possibili alterazioni
dei valori indicati (p. es. della misurazione della frequenza car­diaca).

■ Tutte le operazioni e le modificazioni dell'apparecchio qui
descritte possono causare danneggiamenti o comportare rischi
per le persone.

Soltanto il Service della KETTLER o il personale addestrato dalla
KETTLER è autorizzato ad eseguire interventi più estesi.

■ Al fine di garantire a lungo termine il progettato livello di sicu­rezza di questo apparecchio è opportuno lasciarlo controllare e
manutenzionare (una volta all’anno) da un esperto (negozi spe­cializzati)

■ In caso di dubbi o di domande, La preghiamo di rivolgersi al
Suo rivenditore specializzato.

Avvisi importanti

I

Tutti i prodotti KETTLER sono costruiti in base alle più attuali norme sulla sicurezza e vengono sottoposti ad un continuo controllo della
qualità Le cognizioni così evinte vengono da noi utilizzate per lo sviluppo di nuovi prodotti. Per questo motivo ci riserviamo il diritto
di apportare modifiche tecniche e variazioni del design, al fine di offrire ai nostri clienti una qualità sempre ottimale dei nostri prodot­ti. Se dovessero tuttavia sussistere motivi di reclamo, La preghiamo di rivolgersi al suo rivenditore specializzato.

13

Avvisi importanti

I

Pulizia e manutenzione

■ Non impiegare mai detergenti aggressivi o corrosivi per la puli­zia e la manutenzione dell'apparecchio.

■ I componenti ed i gruppi elettrici del Tappeto mobile non richie­dono pressoché alcuna manutenzione. Non sussiste alcun moti­vo per intervenire in questo ambito dell'apparecchio, salvo in
caso di riparazioni o di controlli di manutenzione da parte di
personale qualificato.

■ Per l’ordinazione di parti di ricambio si prega di consultare
l’apposita lista. Nelle ordinazioni di parti di ricambio devono
essere indicati sempre il completo numero di articolo, il numero
di ordinazione della parte di ricambio nonché il numero di serie.

Esempio di ordinazione: “Numero di articolo 07883-500 / Numero
parte di ricambio 68006220 / 1 unità / Numero di serie ...”

Importante: Le parti di ricambio da avvitare vengono di norma fat­turate e consegnate senza materiali di assemblaggio (viti ecc.). Se
si necessitano rispettivi materiali di assemblaggio si deve aggiun­gere la frase “con materiali di assemblaggio” nell’ordinazione
delle parti di ricambio.

Indicazione sullo smaltimento

I prodotti KETTLER sono reciclabill. Quando
l’apparecchio non servirà più, portatelo in un appo­sito punto di raccolta della Vostra città (Punti di rac­colta comunall).

DE 60229750

Impiego

Regolazione del nastro

La regolazione del nastro viene eseguita con nastro in funzione
ad una velocità di circa 6 km/h (o anche più lentamente). Durante
la regolazione nessuna persona deve correre sul nastro.

Se il nastro sbanda verso destra, si deve ruotare di massimo un
quarto di giro in senso orario la vite di regolazione di destra (B,
figura 8) utilizzando la chiave a tubo fornita in dotazione.
Percorrere il nastro e controllarne lo scorrimento.

Ripetere quest’operazione fino a che il nastro non scorre diritto.
Se il nastro sbanda verso sinistra, si deve ruotare di massimo un

quarto di giro in senso antiorario la vite di regolazione di destra
(figura 8) utilizzando la chiave a tubo fornita in dotazione.
Percorrere il nastro e controllarne lo scorrimento. Ripetere quest’o­perazione fino a che il nastro non scorre nuovamente diritto.

Regolazione della tensione del nastro

Ruotare la vite di regolazione (figura 8) di max. un giro in senso
orario. Ripetere questa operazione sull’altro lato. Controllare il
nastro. Se continua a slittare si deve ripetere ancora una volta
l'operazione sopra descritta.

La regolazione e la messa in tensione del nastro devono essere
eseguite con la massima accuratezza; una tensione estremamen-
te superiore o inferiore a quella prevista può causare danneggia­menti del Tappeto mobile!

Istruzioni per il montaggio

■ Si prega di controllare che siano presenti tutti i componenti com­presi nell’ambito di fornitura (v. lista di controllo) e di verificare
che non abbiano subito danni durante il trasporto. Se dovesse­ro tuttavia sussistere motivi di reclamo, La preghiamo di rivol­gersi al suo rivenditore specializzato.

■ Esaminare attentamente i disegni e montare l'apparecchio in
conformità alla sequenza di disegni. La sequenza di montag­gio nei singoli disegni è evidenziata mediante lettere maiuscole.

■ Si prega di tener presente che l’impiego di utensili e le opera­zioni di montaggio implicano sempre un pericolo di lesioni. Per
questo motivo è importante che queste operazioni vengano ese­guite con prudenza ed accuratezza.

■ Provvedere affinché la zona di lavoro sia esente da pericoli, p.
es. non lasciare in giro gli utensili. Il materiale d’imballaggio
deve p. es. essere depositato in modo tale da non costituire un
pericolo. I fogli e le buste d’imballaggio comportano rischi di
soffocamento per i bambini.

■ Il montaggio dell'apparecchio deve essere eseguito accurata­mente da una persona adulta. In caso di dubbi è opportuno
richiedere l’intervento di una persona versata in lavori tecnici.

■ Il materiale di assemblaggio necessario per una singola fase di
montaggio è riportato nella rispettiva sequenza di immagini. Il
materiale di assemblaggio deve essere impiegato esattamente
come mostrano le rispettive figure.

Tutti gli utensili necessari sono contenuti nel sacchetto delle minu-

terie.

■ Si prega di avvitare tutte le parti dapprima senza serrarle e di
controllare quindi il loro corretto alloggiamento. Dopodiché si
provvede a serrarle in modo corretto con un giravite.

■ Si prega di conservare l’imballo originale di questo articolo,
cosicché possa essere utilizzato per il trasporto in futuro, se
necessario. La merce può essere rispedita al mittente solo dietro
previo accordo col medesimo, utilizzando un imballaggio adat­to al trasporto e se possibile riutilizzando la scatolaoriginale. È
importante fornire una descrizione dettagliata dell’errore o del
danno!

■ Per motivi tecnici riguardanti la produzione ci riserviamo il dirit­to di premontaggio dei componenti (p. es. tappi sui tubi).

■ In caso di frequente allenamento si devono controllare ad interval­li regolari tutti i componenti dell'apparecchio e soprattutto le viti.

■ La casa costruttrice ha provveduto ad applicare un lubrificante
tra il fondo ed il Tappeto mobile. A seconda della frequenza
d'impiego è necessario rinnovare questo lubrificante. A tale
scopo si può utilizzare l'olio siliconico di alta qualità fornito in
dotazione (vedasi istruzioni per la manutenzione).

■ Controllare i bordi del Tappeto mobile durante il funzionamen­to; in caso di sbandamenti laterali del nastro è necessaria una
regolazione (vedasi figura 8)

■ A seconda delle sollecitazioni e del carico è possibile che a
lungo andare il nastro continuo si allunghi e slitti. Correggere in
tal caso la tensione del nastro come descritto al capitolo “impie­go (vedasi figura 8).

Suggerimento per la corsa:

Una corsa rettilinea sul tappeto mobile può risultare più facile fis­sando lo sguardo in avanti su un oggetto presente nel locale. Si
deve correre come se si volesse raggiungere l’oggetto.

D´importanza:

Custodite gelosamente la chiave di sicurezza ed evitate che giun­ga nelle mani di bambini!

GARLANDO S.P.A • Via Regione Piemonte 32 • Zona Ind.D1 •

I 15058 Pozzolo Formigaro (AL) • http://www.garlando.it

14

Bezpieczeństwo

■ Bieżnia może być użytkowana tylko zgodnie z jej przeznacze-
niem, tzn. do treningu biegu lub chodu osób dorosłych.

■ Urządzenie nie jest przeznaczone do użytku profesjonalnego

■ Każde inne zastosowanie jest niedozwolone i potencjalnie niebez-

pieczne. Producent nie może odpowiadać za szkody spowodo-
wane użyciem urządzenia niezgodnym z jego przeznaczeniem.

■ Uszkodzone części mogą zagrażać bezpieczeństwu i trwałości
urządzenia. Po stwierdzeniu uszkodzenia jakiejś części należy
wyłączyć urządzenie z eksploatacji. W razie potrzeby do
naprawy używać tylko oryginalnych części marki KETTLER.

■ Bieżnia spełnia wymogi stosownych przepisów bezpieczeńst-
wa. Nieprawidłowe naprawy i zmiany konstrukcyjne (demon­taż części oryginalnych, montaż części niedopuszczonych,
itp.) mogą stać się źródłem niebezpieczeństwa dla użytkowni-
ka.

■ Bieżnię należy posadowić na mocnym i równym podłożu.
Koniecznie uważać na to, aby nie przygnieść kabla. Kabel
musi być poprowadzony w taki sposób, aby nie stwarzał
niebezpieczeństwa potknięcia się o niego.

■ Pamiętać także o tym, aby przestrzeń pod bieżnią była zaws-
ze wolna. Nie mogą znajdować się pod nią żadne przedmio-
ty, ani przebywać np. zwierzęta!

■ Pod żadnym pozorem nie dotykać rękami poruszającej się
taśmy. W pobliżu taśmy i rolek bieżnych nie mogą znajdować
się żadne przedmioty, które mogłyby zostać przez niewciąg-
nięte. W przeciwnym razie zachodzi niebezpieczeńs-two
odniesienia urazu lub uszkodzenia taśmy!

■ Bieżnia nie może być użytkowana przez osoby przekraczają-
ce wagę 120 kg.

■ Przy posadowieniu urządzenia należy zapewnić bezpieczną
wolną przestrzeń wokół niego: po 1 m po bokach i po 2 m
ztyłu i z przodu.

■ Urządzenie wymaga zasilania napięciem 230 V, 50 Hz.
Bieżnię można podłączyć wyłącznie do gniazdka ze stykiem
ochronnym, uziemionego i zabezpieczonego pojedynczo bez­piecznikiem 16 A. Nigdy nie manipulować samodzielnie przy
przyłączu elektrycznym, wszelkie prace w tym zakresie
powierzać wykwalifikowanemu elektromonterowi!

■ Do podłączenia urządzenia nie używać gniazd wielokrot-
nych! W wypadku konieczności zastosowania kabla prze-
dłużającego, musi on odpowiadać wymogom VDE.

Przed montażem i pierwszym użyciem urządzenia należy starannie zapoznać się z niniejszą instrukcją.
Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, użytkowania i konserwacji bieżni. Instrukcja
jest także źródłem informacji z zakresu prac konserwacyjnych i zamawiania części zamiennych i dlatego
należy ją starannie przechowywać w dostępnym miejscu.

Obchodzenie się z urządzeniem

■ Normy: Urządzenie jest zgodne z normą DIN EN 957 -

1/6, klasa HB. Tym samym nie jest ono przystosowane do
celów terapeutycznych.

■ Trening na urządzeniu można zacząć dopiero po sprawdzeniu

prawidłowości wykonania montażu.

■ Używanie urządzenia w wilgotnych pomieszczeniach jest niedozwo-
lone. Na części urządzenia nie może dostawać się żadna ciecz
(napoje, pot, itp.), ponieważ mogłoby to powodować korozję.

■ Bieżnia jest przeznaczona do treningu osób dorosłych i w żad-
nym wypadku nie może być traktowana jako zabawka dla dzie-

ci. Trzeba pamiętać, że naturalna potrzeba zabawy i tempera-
ment dzieci prowadzą często do powstawania nieprzewidzi-
anych sytuacji. Jeśli jednak dopuścimy dzieci do kontaktu z
urządzeniem, należy pouczyć je w zakresie prawidłowego kor-
zystania z urządzenia i nie pozostawiać bez nadzoru.

■ Podczas korzystania z bieżni należy nosić stosowne obuwie
sportowe.

■ Przed pierwszym treningiem na bieżni należy zapoznać się ze
wszystkimi funkcjami i możliwościami regulacji urządzenia.

■ W przypadku regularnych treningów należy przeprowadzać w

■ Po zakończeniu użytkowania urządzenia należy zawsze

wyciągać wtyczkę z gniazda sieciowego.

■ Podczas czyszczenia i prac konserwacyjnych urządzenie
należy koniecznie odciąć od źródła napięcia (wyjąć wtyczkę!)!

■ Pamiętać, aby do wnętrza urządzenia nie dostała się żadna
ciecz! Dotyczy to także potu.

■ Naprawy na częściach i podzespołach elektrycznych mogą
być wykonywane tylko przez wykwalifikowany personel!

■ Przestrzegać ogólnych przepisów i zasad bezpieczeństwa
dotyczących obchodzenia się z urządzeniami elektrycznymi.

■ Koniecznie przestrzegać wskazówek odnośnie kształtu treningu
opisanych w instrukcji treningowej!

■ Dla Państwa bezpieczeństwa bieżnia firmy KETTLER wyposażo-
na jest w wyłącznik awaryjny. Przed rozpoczęciem treningu
przymocować sznur klucza zabezpieczającego do ubrania. Jeśli
bieżnia wyłączy się w wyniku odciągnięcia klucza, należy
założyć go z powrotem. Nie następuje ponowne automatyczne
ruszenie taśmy. Dalsze wskazówki dotyczące wyłącznika zabez-
pieczającego opisane są w instrukcji obsługi komputer

a.

■ Niekontrolowanego użycia bieżni przez osoby trzecie można

uniknąć przez ściągnięcie i schowanie klucza zabezpieczającego.

■ W sytuacji awaryjnej przytrzymać się obydwoma rękami
poręczy i zejść z taśmy na boczne powierzchnie platformy.
Następnie uruchomić wyłącznik awaryjny.

■ Wszystkie urządzenia elektryczne w czasie pracy emitują pro-
mieniowanie elektromagnetyczne. Z tego powodu nie należy
odstawiać w pobliżu kokpitu lub układu sterującego urządzeń
o szczególnie intensywnej emisji, np. telefonów komórkowych.
W przeciwnym razie wyświetlane wartości parametrów (np.
pomiar pulsu) mogą zostać zafałszowane.

■ Wszystkie nieopisane tutaj ingerencje i manipulacjeurządze-
niem mogą spowodować jego uszkodzenie, a nawet zagroże-
nie dla bezpieczeństwa osób. Takiego rodzaju ingerencje i
manipulacje na elementach urządzenia mogą być wykonywa­ne wyłącznie przez serwis firmy KETTLER lub wyszkolony prze­zeń personel.

■ Aby w trwały sposób zagwarantować wyjściowy poziom bez-
pieczeństwa tego urządzenia, powinno być ono poddawane
regularnym (1 raz w roku) przeglądom specjalistycznym (ser-
wis z punktów sprzedaży).

■ W przypadku pytań prosimy zwracać się do najbliższego
punktu

sprzedaży.

Ważne wskazówki

PL

Wszystkie produkty firmy KETTLER są konstruowane zgodnie z aktualnym stanem przepisów bezpieczeństwa i produkowane
pod stałym nadzorem jakościowym. Stale zdobywana nowa wiedza i doświadczenia są wykorzystywane do rozwoju
nowych rozwiązań technicznych. Z tego względu zastrzegamy sobie prawo do wprowadzania zmian technicznych i doty­czących wzornictwa, mających na celu zapewnienie naszym klientom optymalnej jakości produktów. Jeśli mimo to stwierdzo-
na zostanie podstawa do reklamacji prosimy o zwrócenie się do jednego z punktów sprzedaży naszych produktów.

15

Ważne wskazówki

PL

Pielęgnacja i konserwacja

■ Do czyszczenia i konserwacji urządzenia stosować wyłącz-

nie łagodne, ekologiczne środki. W żadnym razie nie
używać środków agresywnych i żrących.

■ Części i podzespoły elektryczne nie wymagają konser-

wacji. Nie ma więc żadnego powodu, żeby ingerować w
te części. Wyjątkiem są naprawy i przeglądy prowadzone
przez wykwalifikowany personel.

■ Do zamówień części zamiennych prosimy używać listy części

zamiennych. Przy zamówieniach prosimy podawać zawsze
pełny numer artykułu, numer części zamiennej, potrzebną
ilość w sztukach oraz numer serii.

Przykład zamówienia: „Nr artykułu 07883-500/ nr części
zamiennej: 68006220/ 1 sztuka/ numer serii ...”
Ważne: Części zamienne przykręcane za pomocą śrub są
naliczane i dostarczane bez śrub. Jeśli do zamówienia potr­zebne są także śruby, należy dopisać w nim uwagę ”wraz ze
śrubami”.

Wskazówka dotycząca usuwania odpadów

Produkty firmy KETTLER podlegają recyklingowi. Pod
koniec okresu używalnoścl proszę oddać urządzenie
do wlaściwego punktu usuwania odpadów (lokalny
punkt zbiorczy).

DE 60229750

Regulacja

Regulacja biegu taśmy:

Regulacji taśmy dokonuje się podczas jej biegu z prędkością
6 km/ h (lub mniej). Podczas regulacji na taśmie nie może
znajdować się żadna osoba!
Jeśli taśma wędruje na prawo, należy obrócić kluczem nasa­dowym prawą śrubę nastawczą (rys. 8) o maksimum 1/4
obrotu w kierunku ruchu wskazówek zegara. Przebiegnąć się
po taśmie i skontrolować jej bieg. Czynność powtarzać do
chwili uzyskania prawidłowego biegu taśmy.
Jeśli taśma wędruje na lewo, należy obrócić kluczem nasado­wym lewą śrubę nastawczą (rys. 8) o maksimum 1/4 obrotu
w kierunku przeciwnym do ruchu wskazówek zegara.
Przebiegnąć się po taśmie i skontrolować jej bieg. Czynność
powtarzać do chwili uzyskania prawidłowego biegu taśmy.

Naprężanie taśmy:

Obrócić śrubę nastawczą (rys. 8) o maksimum 1 obrót w kie­runku ruchu wskazówek zegara. Czynność powtórzyć dla
drugiej strony. Sprawdzić, czy taśma ślizga się na rolkach.
Jeśli tak, powtórzyć wyżej opisane czynności.

Podczas regulacji biegu i naprężania taśmy należy postępo­wać bardzo ostrożnie. Zbyt mocne lub za słabe naprężenie
taśmy może spowodować jej uszkodzenie!

Wskazówki montażowe

■ Po zakupie urządzenia prosimy sprawdzić, czy zawiera

ono wszystkie należące do niego części (patrz: Lista kontrol­na) oraz czy nie zostało ono uszkodzone w transporcie. W
przypadku stwierdzenia powodu do reklamacji proszę
zwracać się do punktu sprzedaży urządzenia.

■ Proszę w spokoju przyjrzeć się rysunkom i rozpocząć mon-

taż w kolejności jak pokazano na ilustracjach. Na poszc­zególnych rysunkach przebieg montażu wyjaśniony jest
przy pomocy dużych liter.

■ Proszę pamiętać, że użyciu narzędzi i wykonywaniu prac

montażowych towarzyszy zawsze ryzyko skaleczenia.
Podczas montażu urządzenia należy zachować uwagę i
roztropność.

■ Zapewnić sobie bezpieczne otoczenie pracy, np. nie

pozostawiać wokół siebie porozrzucanych narzędzi.
Opakowanie urządzenia należy usunąć w taki sposób, aby
nie stwarzało ono dodatkowego zagrożenia. Folie i torebki
plastikowe trzymać poza zasięgiem dzieci.
Niebezpieczeństwo uduszenia!

■ Montaż urządzenia musi być wykonany starannie przez

osobę dorosłą. W razie wątpliwości poprosić o pomoc
osobę o większych umiejętnościach technicznych.

■ Śruby potrzebne dla jednego etapu montażu przedstawione

są na odnośnych rysunkach. Śrub używać ściśle wg przed­stawionych rysunków. Wszystkie potrzebne narzędzia znaj­dują się w torebce z małymi częściami.

■ Wszystkie części skręcamy najpierw luźno i sprawdzamy

ich prawidłowe osadzenie. Po sprawdzeniu mocno dokrę­camy śruby.

■ Radzimy zachować oryginalne opakowanie, by w razie potr-

zeby móc je wykorzystać do transportu. Zwrotów towarów
należy dokonywać tylko po uzgodnieniu i przy użyciu opako­wania (wewnętrznego) zabezpieczonego na czas transportu,
w miarę możliwości w oryginalnym kartonie. Ważny jest szc­zegółowy opis usterki / zgłoszenie szkody!

■ Ze względów technicznych zastrzegamy sobie możliwość

fabrycznego montażu części (np. zatyczki rur).

regularnych odstępach kontrole wszystkich części urządzenia, w
szczególności śrub.

■ Między płytą dolną a ruchomą taśmą naniesiony jest fabrycznie
środek antyadhezyjny. W zależności od częstości użytkowania

urządzenia należy go wymieniać. Do tego celu należy stosować
dołączony olej silikonowy (patrz Konserwacja).

■ Podczas pracy urządzenia należy obserwować ruch krawędzi
taśmy, w przypadku stwierdzenia odchyłek od kierunku ruchu,
należy dokonać stosownej regulacji (patrz rys. 8).

■ W zależności od stopnia obciążenia pracą taśma ruchoma
może się z czasem wydłużyć i nieco „wyślizgać”. Należy
wówczas poprawić naprężenie taśmy (patrz Regulacja, rys. 8).

Wskazówka do biegania:

proste biegnięcie na taśmie jest łatwiejsze po skoncentrowaniu
wzroku na nieruchomym przedmiocie, znajdującym się przed
Państwem w pomieszczeniu. Należy biec tak, jak gdyby chciało

się zbliżyć do tego obiektu.
Poważny:

Proszę starannie przechowywać klucz bezpieczeństwa i nie dop.

KETTLER Polska • ul. Kossaka 110 • PL-64-92 Pila

www.kettler.pl

16

Para sua segurança

■ A passadeira só pode ser utilizada para o fim a que se destina,
ou seja, para a prática de corrida e caminhadas por pessoas
adultas.

■ O aparelho não se destina ao uso comercial. Qualquer outra
utilização não é permitida e possivelmente será perigosa. O
fabricante não pode ser responsabilizado por danos causados
por uma utilização imprópria.

■ Componentes danificados podem prejudicar a sua segurança e
a duração do aparelho. Suspenda a utilização do aparelho
até que este tenha sido reparado e, em caso de necessidade,
use apenas peças sobressalentes originais KETTLER.

■ A passadeira corresponde às disposições de segurança pre­scritas. Reparações inadequadas e alterações à construção do
aparelho (desmontagem de peças originais, montagem de
peças não autorizadas, etc.) podem originar perigos para o
utilizador.

■ A passadeira deve ser instalada sobre uma superfície plana e
fixa. Tenha atenção para que o cabo eléctrico não fique enta­lado ou dê origem a tropeções.

■ Certifique-se de que o espaço por baixo da passadeira é mant­ido livre e que nunca se encontram p. ex. objectos ou animais
de estimação por baixo da mesma!

■ Nunca, sob circunstância alguma, meta as mãos no tapete em
movimento. Também não se podem encontrar quaisquer objec­tos na proximidade do tapete ou dos rolos que possam ser
puxados pelos mesmos. Risco de ferimentos ou de danos na
passadeira!

■ A passadeira não é adequada para utilização por pessoas
com um peso superior a 120 kg.

■ Durante a instalação do aparelho, assegurar uma área de segu­rança de respectivamente 1m dos lados e 2m atrás e à frente.

■ A passadeira é um aparelho de treino accionado por motor
cujo utilizador tem de estar familiarizado com os requisitos de
segurança e os conhecimentos especiais necessários. As pes­soas com limitações físicas, sensoriais ou psíquicas e as cri­anças têm de ser instruídas sobre a utilização correcta do apa­relho e têm de ser vigiadas.

■ A pressão acústica contínua do aparelho é de 72 dB à veloci­dade máxima.

■ O aparelho necessita de uma tensão de rede de 230 V, 50
Hz. A ligação só pode ser efectuada com uma tomada tipo
Schuko de 16 A individualmente protegida e ligada à rede.
Nunca efectue intervenções na sua rede eléctrica. Se neces­sário, contrate pessoal especializado qualificado!

■ Não utilize blocos de tomadas para a ligação! Se for utilizada
uma extensão, esta deve corresponder às normas VDE.

Leia estas instruções atentamente e na íntegra antes da montagem e da primeira utilização. São-lhe dadas indicações
importantes para a sua segurança e para a utilização e manutenção da passadeira. Guarde cuidadosamente estas
instruções para informação, para trabalhos de manutenção ou para a encomenda de peças sobressalentes.

Manuseamento

Normas: O aparelho corresponde à norma DIN EN 957 - -1/6,
classe HB. Por consequência, não é adequado para fins terapêu­ticos.

■ Antes de utilizar o equipamento para fazer exercício, assegure­se de que a montagem foi feita correctamente.

■ Não é permitida a utilização do aparelho em espaços húmi­dos. Evite também que o aparelho entre em contacto com líqui­dos (bebidas, suor, etc.). Poderá causar corrosão.

■ Use calçado adequado (calçado para desporto) ao utilizar a
passadeira.

■ Retire a ficha de rede do aparelho da tomada após cada uti­lização.

■ Para trabalhos de limpeza e manutenção, o aparelho tem de
estar impreterivelmente isento de corrente (retirar a ficha da
tomada)!

■ Certifique-se de que nunca entram líquidos no interior do apa­relho! Isto é válido também para o suor.

■ As reparações em peças e componentes eléctricos só podem
ser efectuados por pessoal especializado qualificado!

■ Respeite também as disposições e providências gerais de segu­rança no manuseamento de aparelhos eléctricos.

■ Respeite sempre as indicações sobre a elaboração dos treinos
nas instruções de treino!

■ Para sua segurança, a passadeira KETTLER dispõe de um dis­positivo de paragem de emergência. Antes do início do treino,
prenda a fita da chave de segurança (Safety Key) ao vestuário.
Se a passadeira se tiver desligado por ter sido puxada a chave
de segurança, volte a inserir a chave. O tapete não começa a
funcionar automaticamente. Mais indicações relativas ao manu­seamento do desligamento de segurança encontram-se no
manual de instruções do computador.

■ É possível evitar uma utilização descontrolada da passadeira
por terceiros, retirando a chave de segurança e guardando-a.

■ Em caso de emergência segure-se com ambas as mãos nos
suportes e saia da passadeira pelas superfícies laterais das pla­taformas laterais. Accione o dispositivo de paragem de emer­gência (desligamento de segurança).

■ Todos os aparelhos eléctricos emitem radiação electromagnéti­ca quando estão em funcionamento. Não coloque dispositivos
emissores de radiações particularmente intensas (p. ex.
telemóveis) próximo do cockpit ou da electrónica de comando,
caso contrário os valores indicados poderão ser distorcidos (p.
ex. na medição da pulsação).

■ Todas as intervenções/manipulações no aparelho que não este­jam aqui descritas poderão causar danos ou colocar em peri­go a pessoa que o utiliza. As intervenções extensas apenas
podem ser executadas por pessoal da assistência técnica da
KETTLER ou por pessoal especializado treinado pela KETTLER.

■ A fim de garantir a longo prazo o nível de segurança da con­strução deste aparelho, o mesmo deve ser verificado regular­mente e a sua manutenção deve ser feita por especialistas
(comércio especializado) (uma vez por ano).

■ Em caso de dúvidas, dirija-se ao seu revendedor.

Indicações importantes

P

Todos os produtos KETTLER são construídos de acordo com as actuais prescrições de segurança e fabricados sob um
rigoroso controlo de qualidade. Os conhecimentos adquiridos com a experiência são utilizados no desenvolvimento dos
nossos produtos. Por este motivo, reservamo-nos o direito de proceder a alterações técnicas e de design, para poder
oferecer sempre aos nossos clientes produtos de óptima qualidade. Se houver, no entanto, alguma razão para recla­mação, por favor dirija-se ao seu revendedor.

17

Indicações importantes

P

Limpeza e conservação

■ Para a limpeza e conservação utilize produtos que não preju­diquem o meio ambiente, e não produtos agressivos ou ácidos.

■ As peças e os componentes eléctricos da passadeira quase não
necessitam de manutenção. Por isso, não há necessidade de
intervir nestas partes do aparelho. A não ser que seja neces­sário efectuar reparações ou revisões por pessoal especializa­do qualificado.

■ Conserve bem a embalagem original do aparelho, para que
mais tarde possa ser utilizada como embalagem de transporte,
caso seja necessário. As devoluções só são possíveis após auto­rização e com uma embalagem (interior) segura para o trans­porte, se possível dentro da embalagem original. É importante
uma descrição detalhada/relatório dos danos!

■ Para encomendar peças sobressalente utilize a lista de peças
sobressalentes. Ao encomendar peças sobressalentes, por favor

indique sempre o número completo do artigo, o número da
peça sobressalente, o número de unidades necessárias e o
número de série do aparelho.

Exemplo: “Número do artigo 07883-500/ n.º de peça sobressa­lente 68006220 / 1 unidade / número de série...”

Importante: Os materiais de aparafusamento são cobrados e forne­cidos à parte das peças sobressalentes para aparafusar. Se forem
necessários materiais de aparafusamento, tal deverá ser indicado
na encomenda, acrescentando “com materiais de aparafusamen­to”.

Indicação para a eliminação
Os produtos KETTLER são recicláveis. No fim da vida útil o apa-

relho deve ser eliminado de forma adequada (ponto de recolha

Manueamento

Ajuste do tapete:

O ajuste do tapete é feito com o mesmo em funcionamento a uma
velocidade de aprox. 6 km/h (ou inferior). Durante o ajuste não se
pode encontrar ninguém em cima da passadeira!

Se o tapete se deslocar para a direita, rode o parafuso de ajuste
direito (figura 8) com a chave fornecida junto no máximo um quar­to de volta para a direita. Caminhe sobre o tapete e verifique o
deslocamento do mesmo. Repita o processo até o tapete se des­locar correctamente.

Se o tapete se deslocar para a esquerda, rode o parafuso de aju­ste esquerdo (figura 8) com a chave fornecida junto no máximo um
quarto de volta para a esquerda. Caminhe sobre o tapete e veri­fique o deslocamento do mesmo. Repita o processo até o tapete se
deslocar correctamente.

Tensionamento do tapete:

Rode o parafuso de ajuste (figura 8) no máx. uma volta para a
direita. Repita o processo do outro lado. Verifique se o tapete está
frouxo. Se for o caso, repita novamente o processo descrito.

Proceda de forma cuidadosa durante o ajuste e o tensionamento
do tapete; um tensionamento extremamente excessivo ou reduzido
pode causar danos na passadeira!

Instruções de montagem

■ Verifique se recebeu todas as peças (ver lista de verificação) e
se existem danos de transporte. Se houver alguma razão para
reclamação, por favor dirija-se ao seu revendedor.

■ Observe os desenhos com atenção e monte o aparelho seguin­do a sequência das imagens. Dentro de cada figura, a sequên­cia de montagem é indicada em letras maiúsculas.

■ Tenha em conta que na utilização de ferramentas e na exe­cução de trabalhos manuais existe sempre algum risco de feri­mentos. Por isso tenha cuidado durante a montagem do apa­relho!

■ Assegure uma área de trabalho isenta de possíveis fontes de
perigo, p. ex. não deixe as ferramentas espalhadas. Elimine o
material de embalagem de forma a não poder originar qual­quer perigo. Os sacos de plástico representam um perigo de
asfixia para as crianças.

■ A montagem do aparelho tem de ser feita com o devido cui­dado e por um adulto. Em caso de dúvida, recorra à ajuda de
uma pessoa com conhecimentos técnicos.

■ Os materiais de aparafusamento necessários para cada etapa
da montagem estão representados na barra com as figuras.
Utilize os materiais de aparafusamento exactamente como most­rado nas figuras. Todas as ferramentas necessárias encontram­se no saco com as peças pequenas.

■ Primeiro aparafuse todas as peças sem apertar e verifique se
ficaram montadas correctamente. Em seguida aperte-as bem
com uma chave.

■ Conserve bem a embalagem original do aparelho, para que
mais tarde possa ser utilizada como embalagem de transporte,
caso seja necessário.

■ Por razões técnicas, reservamo-nos o direito de efectuar a pré­montagem de alguns componentes (p. ex. tampões dos tubos).

■ Antes de iniciar a sua primeira sessão de treino na passadeira,
familiarize-se com todas as funções e possibilidades de regu­lação do aparelho.

■ No caso de uma utilização regular, efectue um controlo perió­dico de todas as peças do aparelho, especialmente dos para­fusos.

■ Entre a tábua do solo e a passadeira foi aplicado de fábrica
um lubrificante. Este terá de ser renovado em função da fre­quência de utilização. Para este efeito, use o óleo de silicone de
alta qualidade fornecido junto (ver indicação de manutenção).

■ Durante o funcionamento, observe a movimentação nos cantos
da passadeira, se o tapete se desviar lateralmente, é neces­sário um reajuste (ver figura 8).

■ Consoante o uso e o esforço, o tapete pode começar a ficar
mais comprido ou frouxo. Corrija a tensão do tapete da forma
descrita em “Manuseamento”.

Dica sobre a corrida/caminhada:

Focado um objecto fixo na sala facilita a corrida/caminhada recta
na passadeira. Corra/caminhe como se fosse querer alcançar o
objecto.

IMPORTANTE:

Guarde cuidadosamente o interruptor de segurança e mantenha­o afastado de crianças!

BM Sportech S.A.

C/Terracina, 12 PLA-ZA
50197 Zaragoza

Tel.: [phone]
Fax: [phone]
Mail: [email protected]

18

For din egen sikkerheds skyld

■ Løbebåndet må kun benyttes til det tiltænkte formål, dvs. til løbe­og gåtræning for voksne personer.

■ Løbebåndet er ikke beregnet til erhvervsmæssigt formål. Enhver
ikke bestemmelsesmæssig brug er forbudt og kan medføre, at
der opstår fare. Fabrikanten kan ikke gøres ansvarlig for skader,
der måtte opstå ved ikke bestemmelsesmæssig brug.

■ Beskadigede komponenter kan have negativ indflydelse på sik­kerheden og løbebåndets levetid. Benyt derfor ikke løbebån­det, før det er istandsat og anvend kun originale KETTLER-reser­vedele.

■ Løbebåndet opfylder de foreskrevne sikkerhedsbestemmelser.
Brugeren kan udsættes for fare, hvis der foretages usagkyndige
reparationer og konstruktionsmæssige ændringer (afmontering
af originale reservedele, montering af ulovlige komponenter,
osv.).

■ Løbebåndet skal opstilles på en fast, jævn overflade. Pas på at
elkablet ikke klemmes fast eller man kan snuble over det.

■ Sørg for at pladsen under løbebåndet holdes frit, og at der ikke
ligger genstande eller husdyr under løbebåndet!

■ Tag under ingen omstændigheder fat i det endeløse bånd med
hænderne, når det roterer. Der må heller ikke befinde sig gen­stande i nærheden af båndet eller løberullerne, som kan trækkes
ind. Der er risiko for at blive kvæstet, og at båndet beskadiges!

■ Løbebåndet er ikke egnet til personer, der vejer over 120 kg.

■ Ved opstilling af løbebåndet skal der holdes en sikkerhedsaf-

stand på 1 m på hver side og 2 m bagud.

■ Løbebåndet er et motorisk drevet træningsapparat, der kræver
specielle sikkerhedskrav og kendskab til brug. Personer med
nedsatte fysiske, sensoriske eller mentale evner og børn skal
instrueres i korrekt brug af træningsapparatet og holdes under
opsyn.

■ Træningsapparatets konstante lydtryk udgør 72 dB ved maksi­mal hastighed.

■ Løbebåndet kræver en netspænding på 230 V, 50 Hz. Det må
kun tilsluttes en 16 A enkelt sikret og jordforbundet sikkerheds­stikkontakt. Forsøg aldrig selv at gøre indgreb i strømnettet men
lad om nødvendigt en elektriker udføre dette arbejde!

■ Anvend aldrig multistikdåser ved tilslutningen! Hvis der benyttes
en forlængerledning, skal direktiverne udstedt af VDE (German
Association of Electrical Engineers) følges.

■ Træk altid stikket på løbebåndet ud af stikkontakten, hvis det
ikke skal benyttes mere.

Læs venligst denne vejledning opmærksomt før montering og førstegangs ibrugtagning. Den indeholder vigtige oplys­ninger om sikkerhed, brug og vedligeholdelse af løbebåndet. Opbevar vejledningen på et sikkert sted af hensyn til
information, vedligeholdelsesarbejder og bestilling af reservedele.

Håndtering

Normer: Løbebåndet opfylder kravene i DIN EN 957-1/6, klasse

HB. Det er derfor ikke egnet til terapeutisk brug.

■ Kontrollér først om monteringen er udført korrekt, inden der træ­nes første gang.

■ Det er forbudt at benytte løbebåndet i fugtige rum. Sørg for, at
der ikke kommer væske (drikke, sved, osv.) på apparatets kom­ponenter. Det kan medføre korrosion.

■ Benyt egnet skotøj, når løbebåndet benyttes (sportssko).

■ Gør dig først fortrolig med alle løbebåndets funktioner og ind-

stillingsmuligheder, inden du træner første gang.

■ Kontrollér alle komponenter på løbebåndet med passende mel­lemrum, især skruerne, ved regelmæssig træning.

■ Mellem bundbrættet og løbebåndet er der på fabrikken påført et
smøremiddel. Alt efter, hvor tit løbebåndet benyttes, skal smøre­midlet udskiftes. Anvend den højt kvalitative silikoneolie, der er
vedlagt (se vedligeholdelsesanvisningen).

■ Iagttag kantens bevægelse på løbebåndet, når båndet er i
gang. Hvis båndet afviger i siden, skal det efterjusteres (se bil­lede 8).

■ Løbebåndet skal gøres spændingsfrit, inden der udføres
rengørings- og vedligeholdelsesarbejder (træk netstikket ud)!

■ Pas på at der ikke løber væske ind i løbebåndet! Det samme
gælder kropssved.

■ Reparationer på elektriske komponenter må kun udføres af en
elektriker!

■ Følg desuden de generelle sikkerhedsbestemmelser og –foran­staltninger for håndtering af elapparater.

■ Anvisningerne om udformningen af træningen, der findes i træ­ningsvejledningen, skal desuden følges!

■ KETTLER-løbebåndet er for din egen sikkerheds skyld udstyret
med en nødstop-anordning. Fastgør snoren til sikkerhedsnøglen
(Safety Key) på tøjet, inden du begynder at træne. Hvis løbe­båndet slukkes som følge af, at sikkerhedsnøglen er trukket ud,
sættes sikkerhedsnøglen på plads igen. Automatisk genstart af
det endeløse løbebånd finder ikke sted. I betjeningsvejledningen
til computeren findes yderligere oplysninger om sikkerhedsslu­kning.

■ Ukontrolleret benyttelse af løbebåndet via tredjemand kan for­hindres ved at fjerne og opbevare sikkerhedsnøglen på et sik­kert sted.

■ I nødstilfælde tages der fat i håndgrebene med begge hænder,
og båndet forlades ved at gå ud til siden på sideplatformens
trædeflade. Aktivér nødstop-anordningen (sikkerhedsslukning).

■ Alle elapparater udsender elektromagnetisk stråling under drif­ten. Vær opmærksom på dette, især på strålingsintensive appa­rater (f.eks. mobiltelefoner), og opbevar dem ikke direkte i nær­heden af cockpittet eller styreelektronikken på løbebåndet, da
værdierne, der vises, ellers vil kunne forfalskes (f.eks. pulsmå­ling).

■ Alle indgreb / manipulationer, som ikke er beskrevet i denne
vejledning, kan beskadige løbebåndet eller bevirke, at personer
udsættes for fare. Yderligere indgreb må kun udføres af KETT­LER-service eller af sagkyndigt personale, der er uddannet af
KETTLER.

■ Løbebåndet skal kontrolleres og vedligeholdes regelmæssigt af
specialister (specialforretninger) (én gang om året) for langfristet
at kunne garantere det konstruktivt fastlagte sikkerhedsniveau
for dette løbebånd.

■ Kontakt venligst din forhandler, hvis du har spørgsmål.

Vigtige anvisninger

DK

Alle Kettler-produkter er konstrueret i henhold til sikkerhedsforskrifternes aktuelle niveau og fremstilles ved konstant kva­litetsovervågning. Det herved opnåede kendskab anvender vi i forbindelse med udviklingen. Vi forbeholder os derfor
ret til at foretage tekniske ændringer samt at ændre designet for altid at kunne tilbyde vore kunder en optimal pro­duktkvalitet. Kontakt venligst din forhandler i tilfælde af nødvendig reklamation.

19

Vigtige anvisninger

DK

Pleje og vedligeholdelse

■ Anvend aldrig stærke eller ætsende midler til rengøring

■ Løbebåndets elektriske komponenter og moduler kræver så at

sige ingen vedligeholdelse. Det er aldrig nødvendigt at gribe
ind i disse komponenter. En undtagelse er, når kvalificeret sag­kyndigt personale udfører reparationer eller kontrolarbejder.

■ Opbevar løbebåndets originale emballage på et sikkert sted så
den senere kan bruges i forbindelse med evt. transport.
Returnering må kun foretages efter aftale i en transportsikker
(indvendig) emballage, helst i den originale karton. Det er vig­tigt, at fejlen/skadesmeldingen beskrives detaljeret!

■ Benyt venligst reservedelsstyklisten ved bestilling af reservedele
og angiv altid det fuldstændige artikelnummer, reservedels­nummer, nødvendigt antal stk. samt løberullens serienummer.

Eksempel på bestilling: ”Artikelnummer 07883-500/reservedels­nr. 68006220/1 stk./serienummer...”

Vigtigt: Reservedele, der skal skrues fast, beregnes og leveres prin­cipielt uden forskruningsmateriale. Hvis der skal bruges forskru­ningsmateriale, skal det angives ved bestilling af reservedele ved
hjælp af følgende tekst ”med forskruningsmateriale”.

Bortskaffelse
KETTLER-produkter kan genbruges. Bortskaf løbebån-

det i henhold til bestemmelserne, hvis det ikke skal bru­ges mere (på et lokalt indsamlingssted).

Håndtering

Båndjustering:

Båndet justeres, mens det kører med en hastighed på ca. 6 km i
timen eller langsommere. Båndet må ikke benyttes, når det justeres!

Hvis båndet ”vandrer” mod højre, drejes højre justerskrue (billede

8) maks. en kvart omgang i urets retning med vedlagte topnøgle.

Løb på båndet og kontrollér, om det løber rigtigt. Gentag proce­duren indtil båndet løber lige igen.

Afviger båndet mod venstre, drejes højre justerskrue (billede 8)
maks. en kvart omgang imod uret med vedlagte topnøgle. Løb på
båndet og kontrollér, om det løber rigtigt. Gentag proceduren ind­til båndet løber lige igen.

Båndstramning:

Drej justerskruen (billede 8) maks. en omgang i urets retning.
Gentag proceduren på den anden side. Kontrollér om det endelø­se bånd ”skrider”. Hvis det er tilfældet, gentages den beskrevne
procedure.

Vær meget forsigtig ved justering og stramning af båndet, da løbe­båndet kan beskadiges, hvis det strammes alt for meget eller alt for
lidt

Monteringsanvisninger

■ Kontrollér om alle komponenter er inkluderet i leveringsomfanget
(se checklisten), og om de er blevet beskadiget under transpor­ten. Hvis det er tilfældet, bedes du kontakte din forhandler.

■ Giv dig tid til at se på tegningerne og montér løbebåndet i hen­hold til rækkefølgen af billederne. På hvert enkelt billede ses et
stort bogstav, der angiver monteringsforløbet.

■ Vær opmærksom på, at der altid er risiko for at komme til skade
ved benyttelse af værktøj og ved udførelse af håndværksmæs­sigt arbejde. Gå derfor omhyggeligt og forsigtigt til værks ved
montering af løbebåndet!

■ Sørg for at arbejdsområdet er risikofrit og lad f.eks. ikke værk­tøj ligge og flyde. Deponer emballagen således, at den ikke er
til fare. Folie/plastposer er farlige for børn – de kan blive kvalt!

■ Løbebåndet skal monteres omhyggeligt af en voksen person.
Spørg evt. en teknisk begavet person til råds i tvivlstilfælde.

■ Forskruningsmaterialet, der skal bruges til et monteringstrin,
vises i den dertil hørende billedrubrik. Anvend forskruningsma­terialet nøjagtigt som vist på billederne. Alt værktøj, du skal
bruge, findes i posen med smådele.

■ Skru først alle komponenter løst på og kontrollér om de er pla­ceret rigtigt. Skru dem derefter fast med en skruenøgle.

■ Opbevar løbebåndets originale emballage på et sikkert sted så
den senere kan bruges i forbindelse med evt. transport.

■ Af produktionstekniske årsager forbeholder vi os ret til at for­montere komponenter (f.eks. propper i rør).

■ Alt efter hvor tit det endeløse bånd benyttes og belastes, kan det
forekomme, at længden øges og båndet ”skrider”. Korrigér
båndstramningen som beskrevet under ”Håndtering”.

Løbetips:

Det er nemmere at løbe lige på løbebåndet ved at iagttage en fast-

stående genstand, der er anbragt forude. Løb som om du vil nå
hen til genstanden.

Vigtigt:

Opbevar sikkerhedsnøglen på et sikkert sted for at forhindre at
børn får fat i den!

Proline A/S • Bohrsvej 14 • DK-8600 Silkeborg •
Dänemark • Tel: [phone]

20

Checkliste

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170

M5x40

M8x40

M5x40

ø8x39

M8

ø22

ø16

ø12

M6

M5

Messhilfe für Verschraubungsmaterial

Wzornik do połączeń śrubowych

Auxiliar de medição para materiais de aparafusamento

DK Hjælp til måling af skruer

PL

Measuring help for screw connections
Gabarit pour système de serrage
Meethulp voor schroefmateriaal

NL

F

GB

Referencia de medición para el material

de atornilladura

Misura per il materiale di avvitamento

I

E

21

1

2

Schrauben zuerst nur lose anziehen, nach Schritt 2 festziehen.
Bolt all parts together loosely at first, tighten screws firmly after step 2.
D'abord, assemblez sans serrer les vis. Après opération 2, serrez-les à fond.
Schroeven eerst losjes vastdraaien, na stap 2 goed vastdraaien
Primero apriete levemente los tornillos y, al terminar con paso 2, apriételos fuertemente.

Avvitare dapprima le viti, quindi stringerle una volta terminata la sequenza 2.

Początkowo śruby dokręcić tylko lekko, po kroku 2 należy je dokręcić mocno.

Primeiro aperte apenas ligeiramente os parafusos, depois apertar segundo o passo 2.
Skru først skruerne løst på og spænd dem fast efter trin 2.

22

3

4 Handhabung

Handling Indications relatives à la manipulation Bedieningsinstrukties Instrucciones de manejo
Avvertenze per il maneggio

Wskazówki obsługowe Manueamento Håndtering

A

C

B

Achtung!

Stellen Sie das Laufband nur aufrecht, wenn die Steigung der Lauffläche in der niedrigsten Postition ist! Ansonsten besteht Beschädigungsgefahr!

Warning!

The treatmill must only be folded for storage with the inclination set in its lowest position, as this could cause damage to the treatmill!

Attention!

Soulevez uniquement le tapis lorsqu’il se trouve incliné en position la plus basse ! Sinon il peut être endommagé.

Let op!

Zet de loopband alleen rechtop als de hellingshoek van het loopvlak in de laagste positie staat! Anders bestaat er beschadigingsgevaar.

¡Atención!

¡Colocar la cinta rodante solamente en vertical cuando la inclinación de la zona de andar esté en la posición más baja! De lo contrario existe riesgo de lesiones.

Attenzione!

Il tappeto mobile può essere sistemato in posizione verticale soltanto se l’inclinazione del piano di corsa è regolata sulla posizione più bassa! Altrimenti sussiste il rischio di danneggiamenti!

Uwaga!

Bieżnię należy ustawiać pionowo tylko pod warunkiem, że powierzchnia bieżni ustawiona jest w najniższej pozycji! Inaczej istnieje niebezpieczeństwo uszkodzenia.

Atenção!

Coloque a passadeira apenas na vertical se o tapete se encontrar na posição mais baixa! Caso contrário existe perigo de danos!

OBS!

Løbebåndet må kun stilles i opret position, hvis løbefladens hældning er i laveste position! Ellers er der risiko for, at det beskadiges!

D

GB

P

DK

F

NL

E

I

PL

23

!

!

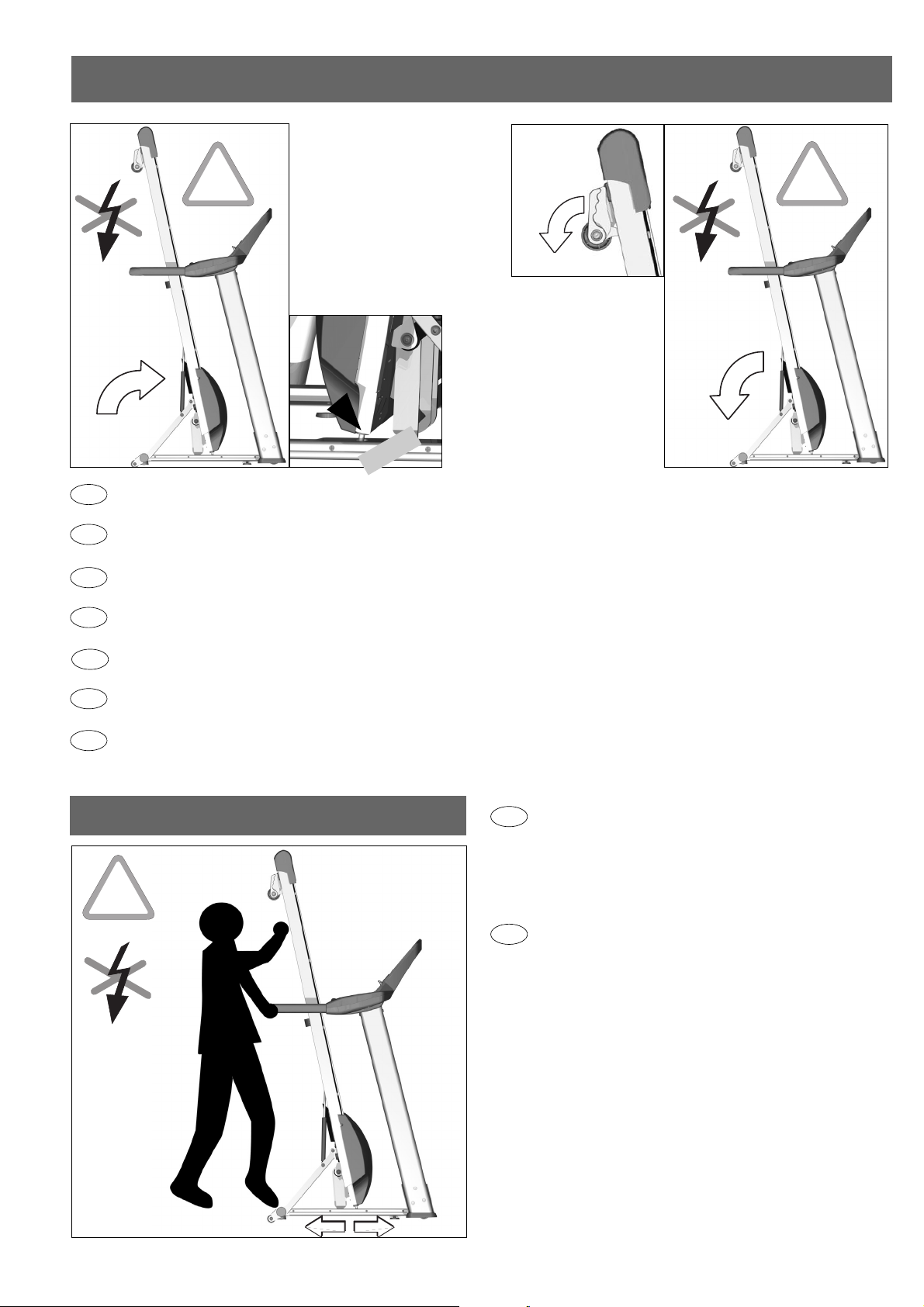

Handhabung

Handling Indications relatives à la manipulation Bedieningsinstrukties Instrucciones de manejo
Avvertenze per il maneggio

Wskazówki obsługowe Manueamento Håndtering

!

klick!

A

B

5 Transport

!

Verriegeln: Klappen Sie die Lauffläche zum Transport hoch; Sie muss mit einem deutlich hörbaren “Klick” einrasten.
Entriegeln: Betätigen Sie den Entriegelungshebel und halten Sie dabei die Lauffläche fest. Nach dem Entriegelung können Sie dann die Lauffläche nach unten klappen.

To lock: For transportation the running surface is to be folded at the top. It clicks into place with a clear "Click".
To unlock: Pull the lever as shown to unlock the frame. Hold the running surface firmly and fold downwards.

Verrouillage: Pour le transport, replier la surface de marche vers le haut. Elle s’enclenche en émettant un “Click” parfaitement audible.
Déverrouillage: Actionnez le levier de déblocage tout en maintenant la surface de marche. Vous pouvez rabattre ensuite la surface de marche après l’avoir déverrouillé.

Vergrendelen: voor transport het loopvlak omhoog klappen. Deze vergrendelt met een duidelijk hoorbare “klik”.
Ontgrendelen: Gebruik de ontgrendelingshendel en houd daarbij het loopvlak tegen. Na de ontgrendeling kunt u het loopvlak neerklappen.

Enclavar: Para el transporte hay que rebatir hacia arriba la superficie de marcha. Encaja mediante un “clic” audible.
Desenclavar: Presionar hacia abajo con el pie la palanca situada en el marco interior derecho, mantener sujeta a la vez la superficie de marcha y abatir hacia abajo.

Bloccaggio: Per il trasporto è necessario ribaltare verso l’alto la piastra di scorrimento. Allo scatto in posizione del piastra si ode un netto “click”.
Sbloccaggio: Azionare la leva di sbloccaggio e tenere fermo il tappeto scorrevole elettrico. Una volta sboccato, il tappeto può essere ribaltato in basso.

Zamykanie: Do transportu należy podnieść bieżnię. Zatrzaskuje się ona z wyraźnym „kliknięciem”.
Odblokowywanie: Nacisnąć dźwignię odblokowującą i przytrzymać przy tym mocno powierzchnię bieżną. Po odblokowaniu można

następnie odchylić powierzchnię bieżną w dół.

D

GB

P

DK

F

NL

E

I

PL

Bloquear: Dobre a passadeira para cima para efei-

tos de transporte; ele tem de encaixar com
um “clique” audível.

Desbloquear: Accione a alavanca de desbloqueio e segu-

re a passdeira. Depois de desbloquear,
abra a passadeira.

Låsning: Vip løbefladen op, når den skal transporte-

res. Den skal tydeligt falde i hak med et hør­bart “klik”.

Oplukning: Aktiver oplukningsgrebet og hold samtidig

fast i løbefladen. Efter oplukning kan løbef­laden klappes ned.

24

Blockschaltbild 07883-500

I/O

?

A

B

7 EIN / AUS – Rücksetzen der Sicherung

6 Bandspannung

GROUNDING HOLE

57036
Motor, 2HP

BLACK

F3

YELLOW

63121
Cable,
extension
key

\GREEN

BLACK

BLACK

EARTH

BLACK

BLACK

RED

68006054
INCLINE MOTOR

JOINT 3

JOINT 1

YELLOW/GREEN

SPEED

FRAME

L

63018
Controller, 230V

GRADE

DISPLAY

GRADE

BLACK

BLACK

COM

UP

YELLOW

COM

DOWN

SPEED

63012
Assy, PCB, T863

WHITE

DOWN

\GREEN

UP

DISPLAY

FRAME

BLACK

BLACK

JOINT 4

JOINT 5

GRAY

M-

M+

RED

M+

N

M-

L

N

BLACK

BLACK

JOINT 2

BLACK

F4

IN HOT

Loutput

OUT HOT

IN HOT

BLACK

Noutput

Linput

Ninput

68006059
POWER SWITCH

WHITE

OUT NEU

IN NEU

EARTH

IN NEU

Loutput

Noutput

OUT NEU

68006055
FILTER

OUT HOT

Ninput

Linput

WHITE

BLACK

LOAD

BLACK

WHITE

68006058
CIRCUIT BREAKER

LINE

F2

LOAD

LINE

BLACK

F1

BLACK

68006056
CHOKE

C1

\GREEN

YELLOW

C2

C1

51361

C2

L

N

E

68006057
AC INLET

N

L

E

62879
Bracket, sensor

25

Pflege und Wartung

D

Wartung des Bandes und der Laufplatte:

ACHTUNG: Die Schmierung, bzw. Pflege des Bandes ist die wichtigste
Wartungsmaßnahme! Eine nicht ausreichende Schmierung und eine damit
verbundene deutliche Zunahme der Reibung führt zu einem starken
Verschleiß und einer Beschädigung von Endlosband, Laufplatte, Motor und
Platine! Schäden, die aufgrund mangelnder oder unterlassener

Pflege, bzw. Wartung des Bandes entstehen, werden nicht durch
die Garantie abgedeckt!

Bei regelmäßiger Nutzung des Laufbandes muss ca. alle 100 Betriebsstunden
oder alle 2 Monate oder bei Anzeige der Service-LED im Computerdisplay
(siehe auch Computeranleitung) eine Wartung des kalten Bandes mit
Silikonöl Art.-Nr. 43008001 vorgenommen werden.

Vor der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes muss
diese Wartung ebenfalls vorgenommen werden.

Führen Sie das Sprühröhrchen zwischen Band und Laufplatte ein
und geben 3 kurze (ca. 1 Sekunde) Sprühstöße Silikongleitmittel
zwischen Band und Laufplatte. Das Sprühröhrchen sollte dabei
seitlich bewegt werden, um eine Benetzung der gesamten Band­unterseite zu gewährleisten. Das Band per Hand weiterdrehen,
so dass anschließend die gesamte Fläche zwischen Endlosband und
Laufplatte geschmiert ist.

Überschüssiges Gleitmittel abwischen.

Care and maintenance

Maintenance of the belt and the running board:

ATTENTION: The lubrication and care of the belt is the most important main­tenance measure! An insufficient lubrication and the associated clear increa­se of friction leads to more wear and tear and to damage of the treadmill belt,
running board, motor and circuit board! Damages which occur from

defective or neglected care and maintenance of the belt are not
covered by the guarantee!

In case of a regular use of the running belt, the cold running belt has to be
serviced every 100 operating hours or every 2 month or when the service­LED is displayed (also see computer manual) with silicone oil, article number

43008001.

Prior to the 1st commissioning of the device or after a longer period of not
using the device, this service has to be performed as well.

Insert the small spray pipe between the belt and the running
board and give 3 short (about 1 second) spray bursts of silicone
lubricant between the belt and the running board. The spray pipe
should be moved to one side to ensure that the entire lower side
of the belt is moistened. Then further turn the belt over by hand
so that the entire surface between the belt and the running board
is lubricated.

Wipe away any superfluous lubricant.

Entretien et maintenance

Entretien du tapis et de la plaque de marche:

ATTENTION: Le plus important est le graissage ou l’entretien du tapis! Un
graissage insuffisant engendre un accroissement très sensible de la friction, ce

qui augmente l’usure et détériore le tapis, la plaque de marche, le moteur et
la platine! Toute détérioration issue d’un manque d’entretien ou de

maintenance du tapis ne sera pas couverte par la garantie!

Lorsque le tapis de marche est utilisé régulièrement, il faut le lubrifier avec
de l’huile à la silicone réf. 43008001, dès qu’il est refroidi, à peu près tou­tes les 100 heures de fonctionnement ou tous les 2 mois ou dès que le témoin
de Service s’allume dans l’affichage de l’ordinateur (voir aussi le manuel de
l’ordinateur).

Cet entretien est égale ment à effectuer avant la première mise en service ou
en cas de non-utilisation de l'appareil de longue durée.

Introduisez la canule du spray entre le tapis et la plaque de marche
et donnez 3 petites injections (environ 1 seconde) de lubrifiant à la
silicone entre le tapis et la plaque de marche. Faites un mouvement
latéral avec le spray, afin d’humecter tout le dessous du tapis.
Faites tourner le tapis à la main, pour assurer un graissage unifor­me de la surface entre le tapis et la plaque de marche.

Essuyez les bavures de lubrifiant.

Verzorging en onderhoud

Onderhoud van de band en het loopvlak:

LET OP: het smeren cq. onderhoud van de band is de belangrijkste onderhouds­maatregel! Een onvoldoende smering en een daarmee verbonden duidelijke toen­ame van de wrijving voert tot een sterke slijtage en een beschadiging van de lopen­de band, loopvlak, motor en printplaat! Schade die door te weinig of nagela-

ten onderhoud van de band ontstaat, valt niet onder de garantie!

Bij regelmatig gebruik van de loopband dient ca. elke 100 gebruiksuren of elke 2
maanden of bij oplichten van de service-LED op de computerdisplay (zie ook com­puterhandleiding) een onderhoud doorgevoerd te worden met siliconenolie art.nr.
43008001 op een koude band.

Voor het eerste gebruik of na langere stilstand van het apparaat dient u dit ook te doen.

Voer het sproeibuisje tussen de band en het loopvlak en sproei 3 keer
kort (ca. 1 seconde) siliconenglijmiddel tussen band en loopvlak. Het
sproeibuisje dient daarbij zijwaarts bewogen te worden om gegaran­deerd de hele onderzijde van de band te bereiken. De band met de
hand verder draaien, zodat vervolgens het hele vlak tussen loop­band en loopvlak gesmeerd wordt.

Overtollig glijmiddel verwijderen.

GB

F

NL

26

Cuidados y mantenimiento

Mantenimiento de la cinta y de la placa de marcha:

ATENCIÓN: ¡El engrase o el cuidado de la cinta es la medida de manteni­miento más importante! ¡Un engrase insuficiente y un marcado aumento del
rozamiento debido a ello, conduce a un fuerte desgaste y a un dañado de la
cinta sin fin, de la placa de marcha, del motor y de la platina! ¡La garantía

no cubrirá los daños que se originen a causa de un cuidado o man­tenimiento insuficiente, defectuoso o no realizado de la cinta!

El uso regular de la cinta de andar-correr implica que cada 100 horas de ser­vicio o cada 2 meses o al aparecer la indicación “servicio” en la pantalla de
la computadora (véa también las instrucciones de uso de la computadora), se
deberá realizar un mantenimiento de la cinta fría con aceite de silicona, Art.
No. 43008001.

Antes de la 1ª puesta en servicio o después de no haber utilizado el aparato
durante mucho tiempo, también se tiene que realizar este mantenimiento.

Introducir el tubito de pulverización entre la cinta y la placa de marcha y
dar 3 impulsos de pulverización cortos (aprox. 1 segundo) de lubricante
de silicona entre la cinta y la placa de marcha. Para esto se debería
mover lateralmente el tubito de pulverización, a fin de garantizar que se
humedezca toda la cara inferior de la cinta. Continuar girando la cinta a
mano, de forma que acto seguido esté engrasada toda la superficie entre
la cinta sin fin y la placa de marcha.

Limpiar con un trapo el lubricante sobrante.

Pulizia e manutenzione

Manutenzione del nastro e della piastra di scorrimento:

ATTENZIONE: L’intervento di manutenzione più importante consiste nella lubri­ficazione e pulizia del nastro! Una lubrificazione insufficiente ed il conse­guente aumento dell’attrito causano un usura precoce ed il danneggiamento
del nastro, della piastra di scorrimento, del motore e della scheda! I danni
dovuti ad un’insufficiente o mancata pulizia e manutenzione del nastro non
sono coperti dalla nostra garanzia!

Se il tappeto scorrevole elettrico viene utilizzato regolarmente, è
necessario che il nastro freddo venga sottoposto a manutenzione
con olio di silicone ogni 2 mesi, oppure ogni 100 ore di servizio,
ovvero quando il LED di servizio situato nel display del computer
si accende (vedi anche istruzioni per l’uso del computer) no di art.

43008001.
Questa manutenzione deve inoltre essere eseguita prima della

messa in funzione iniziale o dopo un lungo periodo di inattività
dell'apparecchio.

Inserire il tubetto di spruzzaggio tra il nastro e la piastra di scorrimen­to e spruzzare 3 volte brevemente (per circa 1 secondo) il lubrificante al
silicone tra il nastro e la piastra di scorrimento. Per umettare completa­mente il lato inferiore del nastro è necessario muovere lateralmente il
tubetto durante lo spruzzaggio. Continuare a ruotare manualmente il
nastro fino a lubrificare l’intera superficie tra il nastro e la piastra di
scorrimento.

Eliminare con un panno il lubrificante eccessivo.

Pielęgnacja i konserwacja

Konserwacja taśmy i płyty bieżni:

UWAGA: Smarowanie wzgl. pielęgnacja taśmy to najważniejsza
operacja konserwacyjna! Niewystarczające smarowanie i
związany z tym znaczny wzrost tarcia powoduje silne zużycie i
uszkodzenie taśmy, płyty bieżni, silnika i płytki! Uszkodzenia

spowodowane niewystarczającą lub zaniedbaną
pielęgnacją wzgl. konserwacją nie są objęte gwaran­cją!

Przy regularnym użytkowaniu bieżni treningowej należy co
około 100 godzin pracy bieżni lub co dwa miesiące, bądź też
w przypadku wskazania LED - Service - na wyświetlaczu kompu­tera, przeprowadzić konserwację zimnej bieżni olejem silikono­wym, nr artykułu 43008001.

Wsunąć rurkę aerozolu pomiędzy taśmę i bieżnię, wtryskując 3
porcje (ok. 1 sekundy) smaru silikonowego pomiędzy taśmę i bież­nię. Należy przy tym poruszać rurką aerozolu na boki, aby zape­wnić przesmarowanie całej dolnej powierzchni taśmy. Przesuwać
dalej taśmę ręką, aby na koniec przesmarowana została cała
powierzchnia pomiędzy taśmą i płytą bieżni.

Usunąć nadmiar smaru ślizgowego.

Limpeza e conservação

Manutenção do tapete e da plataforma:
ATENÇÃO: A lubrificação e a limpeza do tapete é uma das medi-

das de manutenção mais importantes! Uma lubrificação insufi­ciente e a fricção elevada devido à mesma pode causar um des­gaste muito forte e danos no tapete, na passadeira, no motor e na
platina! Danos causados por uma conservação ou manutenção
insuficiente do tapete não são cobertos pela garantia!

Em caso de utilização regular da passadeira, é necessário efectuar
a cada 100 horas de serviço ou a cada 2 meses ou aquando da
indicação do LED de serviço no display do computador (ver tam­bém instruções do computador) uma manutenção do tapete frio
com óleo de silicone n.º de artigo 43008001.

Também tem de ser efectuada uma manutenção antes da 1.ª colo­cação em serviço ou se a passadeira não tiver sido usado duran­te período de tempo prolongado.

Introduza o tubinho de vaporização entre o tapete e a plataforma
e aplique 3 curtas vaporizações (aprox. 1 segundo) de lubrificante
de silicone entre o tapete e a plataforma. Enquanto vaporiza,
movimente o tubinho de um lado para o outro para garantir o
revestimento de toda a superfície inferior do tapete. Rode o tape­te manualmente de forma a que toda a superfície entre o tapete e
a plataforma fique lubrificada.

Limpe o lubrificante em excesso.

Vedligeholdelse og service

Vedligeholdelse af bånd og løbeplade:
OBS! Smøring og pleje af båndet er den vigtigste vedligeholdelse!

Utilstrækkelig smøring og et dermed forbundet betydeligt tiltag af
friktionen medfører stærk slitage og beskadigelse af det endeløse
bånd, løbepladen, motoren og printkortet!

Der ydes ikke garanti, hvis der skulle opstå skader som følge af
mangelfuld eller undladt pleje og vedligeholdelse af båndet!

Ved regelmæssig benyttelse af løbebåndet skal det kolde bånd
smøres ca. hver 100. driftstime eller hver anden måned og ved
visning af service-LEDen i computerdisplayet (se desuden compu­tervejledningen) med silikoneolie, art.-nr. 43008001.

Inden førstegangs ibrugtagning, eller hvis båndet ikke benyttes i en
længere periode, skal denne vedligeholdelse ligeledes udføres.

Led sprøjterøret ind mellem båndet og løbepladen og sprøjt siliko­ne-smøremidlet ind mellem båndet og løbepladen ved at udføre 3
korte sprøjtestød (ca. 1 sekund). Bevæg sprøjterøret til siden for at
garantere, at hele båndets underside bliver smurt. Led båndet vide­re med hånden så hele fladen mellem det endeløse bånd og løbe­pladen smøres.

Tør overskydende smøremiddel af.

I

P

E

PL

DK

27

Ersatzteilzeichnung

Beispiel Typenschild - Seriennummer

Example Type label - Serial number

Example Plaque signalétique - Numèro de ser

Bij voorbeeld Typeplaatje - Seriennummer

Ejemplo Placa identificativa - Número de seri

Esempio Targhetta tecnica - Numero di serie

Przyklady Tabliczka identyfikacyjna - Numer

PL

I

E

NL

F

GB

D

HEINZ KETTLER

GmbH & Co. KG

D-59463 Ense-Parsit

Trainingsgerät nach

DIN EN 957-1, 5

Nicht für therapeutische Zwecke geeignet

Art.-Nr.: 07961-800

Serien-Nr.: 1-334 O - 1801 00001

max Belastung 130 kg

Made in Germany

1 2 3 4 5

1-334 O - 1801 00001

Pos. Bezeichnung Ersatzteilnr. TX3

1 Grundrahmen 68006200
2 Rad 68006001
3 Bodenrohrabdeckung rechts 68006201
4 Bodenrohrabdeckung links 68006202
5 Bodenschoner verstellbar 68006004
6 Bodenschoner 68006005
7 Kabelabdeckung 68006006
8 Strebe rechts 68006203

9 Strebe links 68006204
10 Distanzhülse 68006009
11 Deckel 68006010
12 Bowdenzug kpl. für Verriegelung 68006011
13 Druckfeder für Verriegelungsbolzen 68006012
14 Führungsstück für Verriegelungsbolzen 68006013
15 Entriegelungshebel Teil 1 68006205
16 Entriegelungshebel Teil 2 68006206
17 Rad für Höhenverstellung 68006016
18 Gasdruckfeder 68006017
19 Grundrahmenabdeckung unten 68006018
20 Hauptrahmen 68006207
21 Endkappe kompl. Rechts 68006208
22 Endkappe kompl. Links 68006209
23 Dämpfer 68006024
24 Anschlagwinkel 68006025
25 Bodenplatte 68006026
26 Antriebsrolle 68006027
27 Spannrolle 68006028
28 Gurt 68006029
29 Antriebsriemen 68006030
30 Höhenverstellung 68006210
31 Befestigungsstange 68006032
32 Gleitstück 68006033
33 Buchse 68006034
34 Motorabdeckung TX3 68006211
35 Kuststoffprofil 68006212
36 Handlaufständer rechts 68006213
37 Handlaufständer links 68006214
38 Handlauf rechts 68006221
39 Handlauf links 68006222
40 Brücke 68006215
41 Handlauf horizontal kpl. 68006216
42 Insulschlauch für seitlichen Handlauf 68006046
43 Rohrendkappe 68006047
44 Cockpitaufnahme Oberteil 68006217
45 Cockpitaufnahme Unterteil 68006218
46 Cockpit kompl. TX3 68006219
47 Motor 230V, 2PS 68006079
48 Motorkonsole 68006052
49 Controler 230V 68006080
50 Höhenverstellungsmotor 230V 68006054
51 Filter 68006055
52 Drossel 68006056
53 Stromaufnahmebuchse 68006057
54 Sicherungsautomat 230V 68006058
55 Hauptschalter 68006059
56 Telemetrieempfänger 68006061
57 Safetykey

68006220

58 Kleinteilebeutel 68006062

Ersatzteilliste Laufband “TX 3” Art.-Nr. : 07883-500

docu 2212b / 07.09

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D -59463 Ense -Parsit

www.kettler.de
