Page 1
RUS
A86cm
B59cm
C 142 cm
29,2 kg
max.
110 kg
A
C
B
30 – 40 Min.

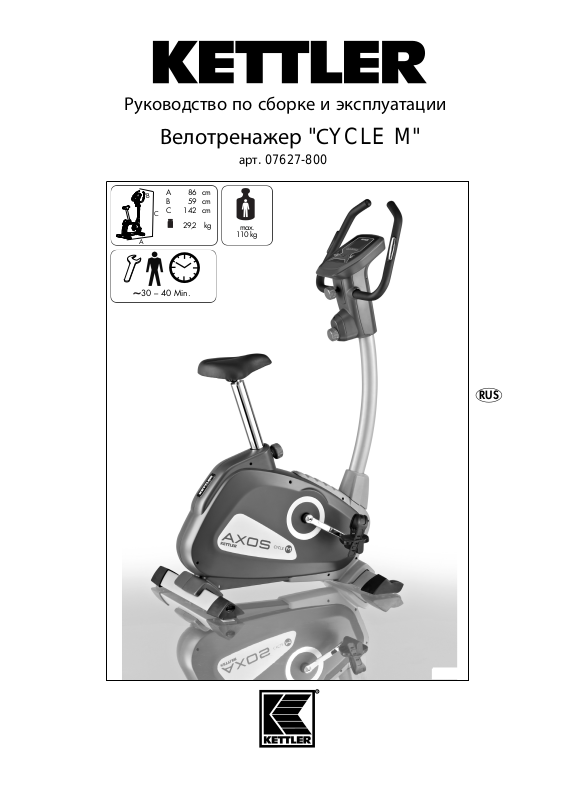

Руководство по сборке и эксплуатации

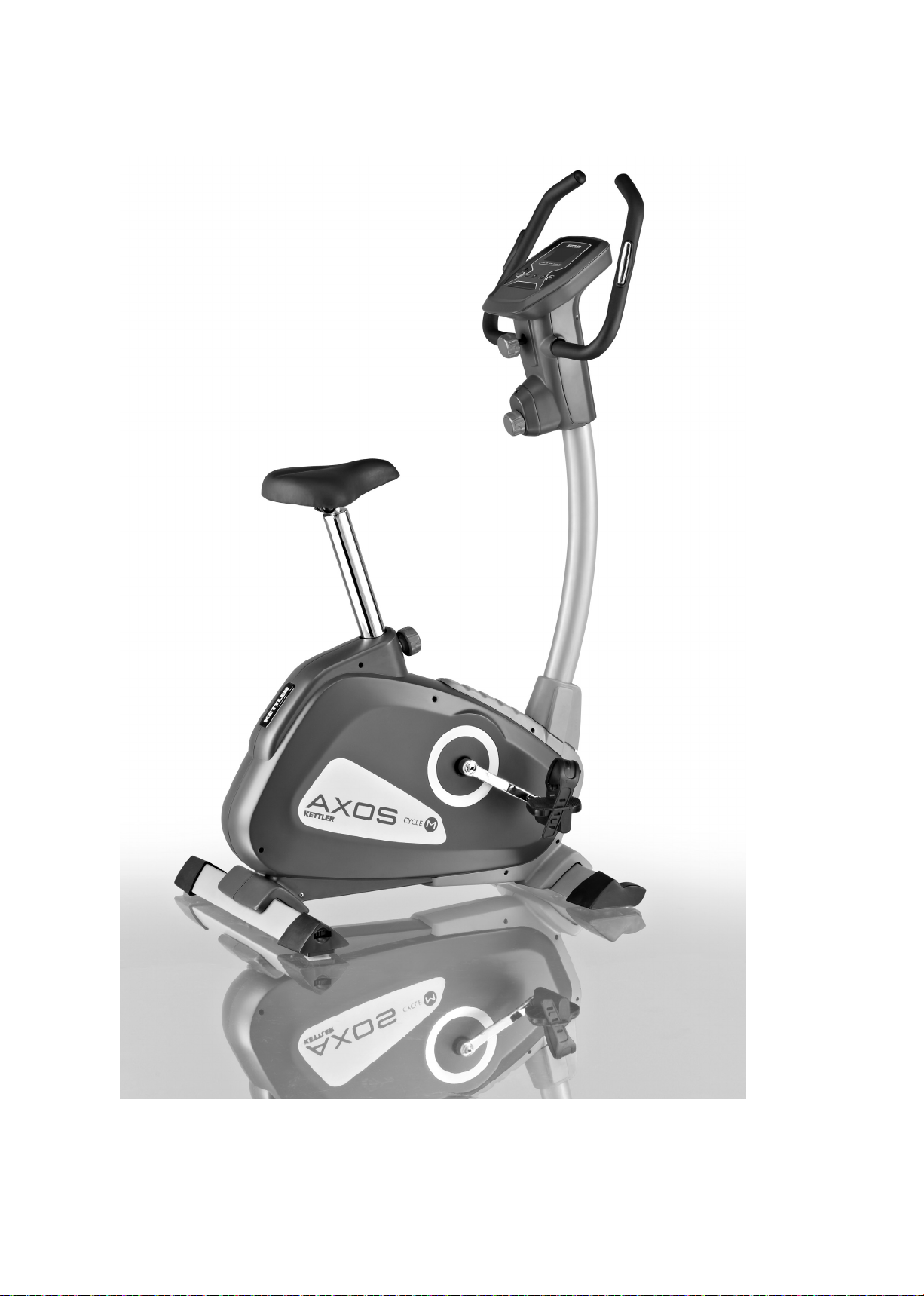

Велотренажер "СYCLE M"
арт. 07627-800
Page 2
16
Обращение с устройством
ОПАСНОСТЬ! Использование устройства поблизости от
влажных помещений не рекомендуется из-за опасности
образования ржавчины. Также следите, чтобы на детали
устройства не попадали жидкости (напитки, пот и т. д.).
Это может привести к коррозии.
• Обратите внимание, что тренировки нельзя начинать до
тех пор, пока монтаж не будет выполнен и проверен надлежащим образом.
• Перед первой тренировкой ознакомьтесь со всеми функциями и возможностями настройки устройства.
!
• Тренажер разработан для взрослых, и его ни в коем случае
нельзя использовать детям во время игр. Помните, что изза природной потребности детей в игре и их темперамента
часто могут возникать непредвиденные ситуации, ответственность за последствия которых со стороны изготовителя исключена. Но если вы все-таки разрешите ребенку
пользоваться тренажером, обязательно проинструктируйте его и присматривайте за ним.
Для вашей собственной безопасности
ОПАСНОСТЬ! Проинструктируйте при-
сутствующих людей (в особенности детей) о возможных
опасностях во время упражнений.
ОПАСНОСТЬ! Во время монтажа изделия не подпускайте к себе детей (используются мелкие детали,
которые ребенок может проглотить).
ОПАСНОСТЬ! Системы контроля частоты сокращений
сердца могут быть неточными. Избыточная нагрузка
может привести к серьезным нарушениям здоровья
или смерти. Если у вас появятся головокружение или
чувство слабости, немедленно прекратите тренировку.
ВНИМАНИЕ! Устройство можно использовать только
по назначению, т. е. для физической тренировки
взрослых людей.
ОПАСНОСТЬ! Применение в иных целях является
недопустимым и может быть опасным. Изготовитель не
несет ответственности за ущерб, причиненный пользователю вследствие использования не по назначению.
ВНИМАНИЕ! Обязательно соблюдайте указания по
проведению тренировок, приведенные в руководстве.
ОПАСНОСТЬ! Все электроприборы во время работы
создают электромагнитное излучение. Не кладите
устройства с высоким уровнем излучения (например,
мобильные телефоны) вблизи кокпита или управляющей электроники, поскольку в противном случае в
показателях (например, пульса) могут быть ошибки.
ОПАСНОСТЬ! Обязательно следите за тем, чтобы
электрокабель не пережимался или не мешал проходу
• ОПАСНОСТЬ! Для тренажера необходимо сетевое напряжение 230 В, 50 Гц. Подключайте кабель сетевого питания
в штепсельную розетку с заземляющим контактом.
• Не используйте при подключении розетки с несколькими
гнездами! Применяемый вами шнур-удлинитель должен
соответствовать требованиям безопасности.
• Если вы не пользуетесь тренажером длительное время,
выньте его штепсельную вилку из розетки.
• Вы пользуетесь устройством, сконструированным с учетом
самых актуальных норм техники безопасности. Производитель приложил усилия, чтобы избежать образования
опасных мест, в которых пользователь может причинить
себе травму, или закрыть их.
!!!!!
!!!
• ОПАСНОСТЬ! Вследствие неправильного ремонта и изменения конструкции (демонтажа оригинальных деталей,
установки деталей, не допущенных к эксплуатации, и т.
д.) может возникнуть опасность для пользователя.
• Поврежденные детали снижают уровень вашей безопасности и отрицательно влияют на срок службы устройства.
Поэтому заменяйте поврежденные или изношенные детали.
Не пользуйтесь устройством до тех пор, пока оно не будет
исправно и готово к применению. Если понадобиться
заменить детали, используйте только оригинальные запчасти KETTLER.
• Проверяйте каждые 1-2 месяца все детали тренажера, в
частности винты и гайки. Особенно это касается крепления
седла и дужки.
• Чтобы гарантировать предписанный уровень безопасности этого устройства в течение длительного срока, его
регулярно должен проверять и обслуживать специалист
(один раз в год).
• Перед началом тренировок проконсультируйтесь у врача,
чтобы быть уверенными в том, что вам можно использовать
это устройство для тренировок. Решение врача должно
быть основанием для составления вашей программы тренировок. Неправильная тренировка или чрезмерная
нагрузка могут привести к причинению вреда здоровью.
• ВНИМАНИЕ! Любые манипуляции с тренажером, не
описанные в данной инструкции, могут привести к
его повреждению или создать опасность для людей.
Подобные действия разрешается выполнять только
сотрудникам сервисного центра KETTLER или специалистам, обученным компанией KETTLER.
• Мы обеспечиваем непрерывный контроль качества своей
продукцией с применением новых технологий. В связи с
этим мы оставляем за собой право на технические изменения.
• В случае сомнения и по всем вопросам обращайтесь к
своему дилеру.
• Для установки устройства следует выбрать такое место,
чтобы оно находилось на безопасном расстоянии от препятствий. Не устанавливайте устройство вблизи проходов,
дорожек и ворот.
• Отрегулируйте руль и седло так, чтобы ваше положение
во время тренировки было максимально удобным.
• При монтаже изделия соблюдайте рекомендуемые
значения затяжки момента (М = хх Нм).
• Домашний тренажер соответствует стандарту DIN EN 957
- 1/5, класс HC. Соответственно, он не предназначен для
терапевтического применения
Важные указания
RUS
Пожалуйста, внимательно прочтите эту инструкцию перед монтажом и первым использованием.
В ней содержатся важные указания по технике безопасности, а также по использованию и техническому обслуживанию устройства. Сохраните эту инструкцию — она может пригодиться вам в
будущем, например, при проведении работ по техобслуживанию или заказе запчастей.
Page 3
17

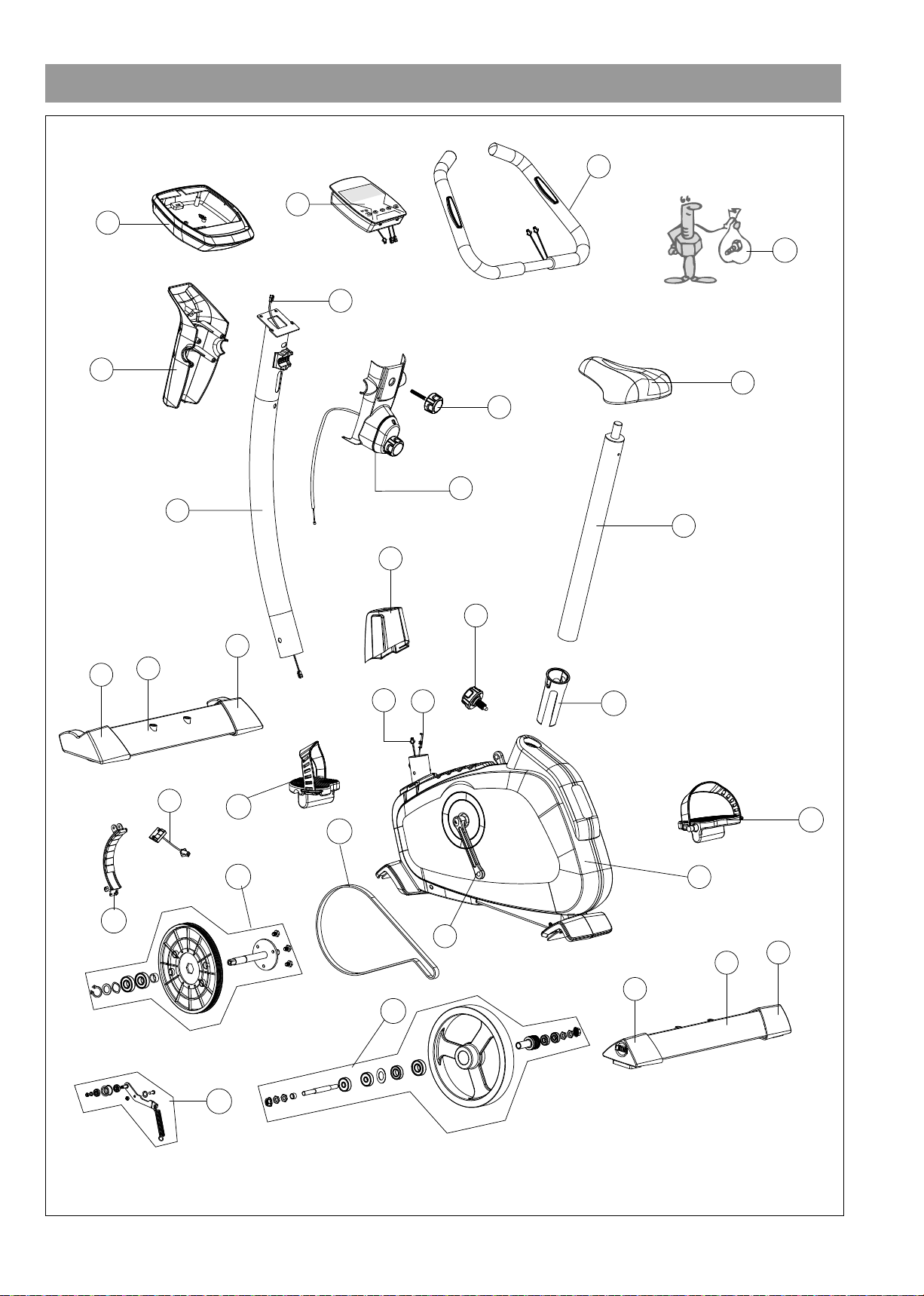

Заказ запчастей, стр. 28-29
Оформляя заказ на запчасти, указывайте полный артикульный номер, номер запасной детали, необходимое
количество и серийный номер устройства.
Пример заказа: Арт. № 07627-800 / № зап. детали
68009024 / 1 шт./ Серийный номер: ....................
Сохраните оригинальную упаковку устройства, чтобы
позже ее можно было использовать для транспортировки.
Возврат товара осуществляется только по согласованию
и в безопасной упаковке, по возможности в оригинальной
картонной коробке. Необходимо детальное описание
брака или повреждений!
Важно: Запчасти, соединяемые с помощью резьбы, поставляются без крепежных материалов. Если вам нужны соответствующие крепежные материалы, добавьте в заказ
фразу « с крепежным материалом».
Указание касательно утилизации
Изделия KETTLER пригодны для переработки и вторичного использования. После завершения срока службы
обеспечьте надлежащую утилизацию устройства, сдав
его в местный пункт сбора.
СПОРТМАСТЕР
Кочновский проезд, д.4, корп. 3
125319 Москва +7 495 755-81-94
+7 495 755-81-46
www.kettler.ru
Указания по монтажу
ОПАСНОСТЬ! Примите меры, чтобы минимизировать
количество источников опасности на рабочем месте,
например, не разбрасывайте инструмент. Сложите
упаковочный материал так, чтобы от него не могла
исходить опасность. Пленку и полиэтиленовые пакеты
следует хранить в месте, недоступном для детей.
Опасность удушья при надевании во время игры!
• Пожалуйста, проверьте наличие всех деталей, входящих в комплект поставки (см. контрольный список),
и их целостность. При наличии поводов для рекламаций обращайтесь к своему дилеру.
• Внимательно рассмотрите чертежи и смонтируйте
устройство в последовательности, представленной на
рисунках. В пределах отдельных рисунков указана
очередность действий.
• Монтаж следует выполнять тщательно. Монтировать
устройство должен взрослый человек. В случае
сомнений обратитесь за помощью к человеку, который
лучше разбирается в подобных вопросах.
• ОПАСНОСТЬ! Примите меры, чтобы минимизировать
количество источников опасности на рабочем месте,
например, не разбрасывайте инструмент. Сложите
!
упаковочный материал так, чтобы от него не могла
исходить опасность. Пленку и полиэтиленовые пакеты
следует хранить в месте, недоступном для детей.
Опасность удушья при надевании во время игры!
• Материалы, необходимые для каждого этапа монтажа,
показаны на соответствующем рисунке. Сложите материалы в полном соответствии с рисунками. Все необходимые инструменты вы найдете в пакетике с мелкими
деталями.
• Пожалуйста, сначала просто сложите детали, не свинчивая их плотно, и проверьте правильность их установки. Сначала закрутите самостопорящиеся гайки от
руки до ощутимого сопротивления, затем правильно
затяните их с помощью гаечного ключа. Проверьте
прочность установки всех резьбовых соединений после
завершения этапа монтажа. Внимание: открученные
стопорные гайки становятся непригодными к дальнейшему применению (из-за разрушения фиксатора)
и подлежат замене.
• По производственно-техническим причинам мы сами
выполняем предварительный монтаж компонентов
(например, трубных заглушек).
• Если во время работы устройства слышен тихий шум, создаваемый маховиком, это никак не влияет на работу
устройства. Шумы, появляющиеся при вращении педалей
в обратную сторону, обусловлены техническими причинами и также не свидетельствуют о каких-либо неполадках.
• Используйте для регулярной очистки, ухода и технического
обслуживания наш комплект изделий для ухода за тренажерами KETTLER (артикульный номер 07921-000). Вы
можете приобрести его в специализированном магазине
спорттоваров.
• Устройство снабжено магнитной системой торможения.
• Спортивный тренажер представляет собой устройство,
работа которого зависит от частоты вращения педалей.
• Не допускайте проникновения жидкостей внутрь
корпуса или в электронику устройства. Это также
касается пота!
• Перед каждым использованием проверяйте все резьбовые
и штекерные соединения, а также соответствующие предохранительные приспособления на предмет прочности
установки.
• Во время тренировок используйте подходящую обувь
(спортивную).
• Во время тренировки никому нельзя находиться в непосредственной близости от тренирующегося человека.
RUS
Page 4
18

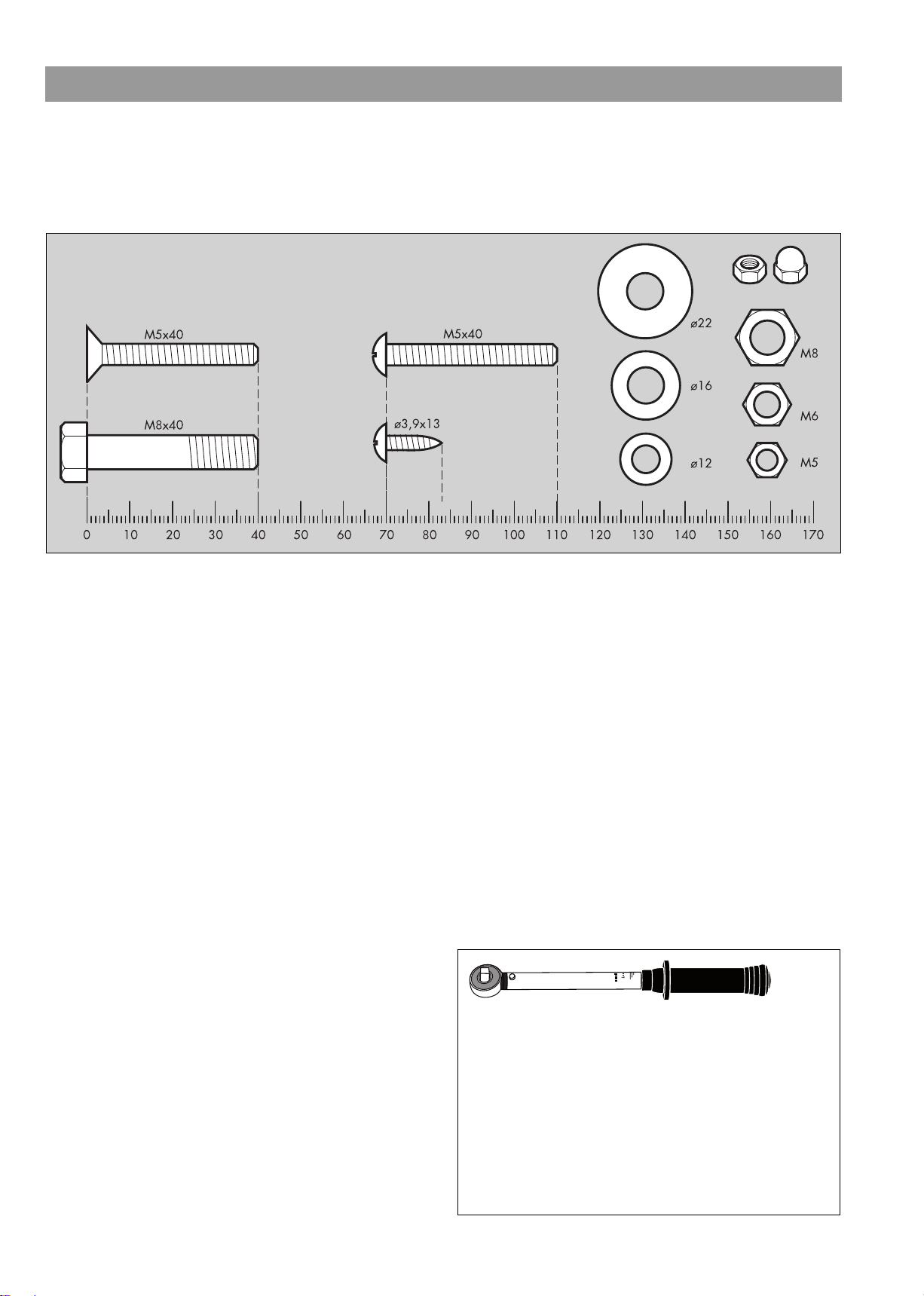

Messhilfe für Verschraubungsmaterial
– GB – Measuring help for screw connections
– S – Mäthjälp för fastskruvmaterial
– FIN – Ruuvausmateriaalin mittausapu
– EST – Abiks kinnikeeramisvahendite mõõtmisel
– LV – mērīšanas palīgierīce saskrūves materiālam
– LT – Kaip matuoti priveržimo priemones
– RUS –
– D – Beispiele; – GB – Examples; – S – Exempel; – FIN – Esimerkki;
– EST – Näide; – LV – Piemērs; – LT – Pavyzdys; – RUS – Примеры
– D – Gehört nicht zum Lieferumfang.
– GB – Not included.
– S – Ingår inte i köpet.
– FIN – Ei sisälly toimitukseen
– EST – Ei kuulu tarnekomplekti.
– LV – Neietilpst piegādes komplektā.
– LT – Neįeina į pristatymo komplektą!
– RUS –
Размеры крепежного материала
Не входит в комплект поставки
Page 5
19

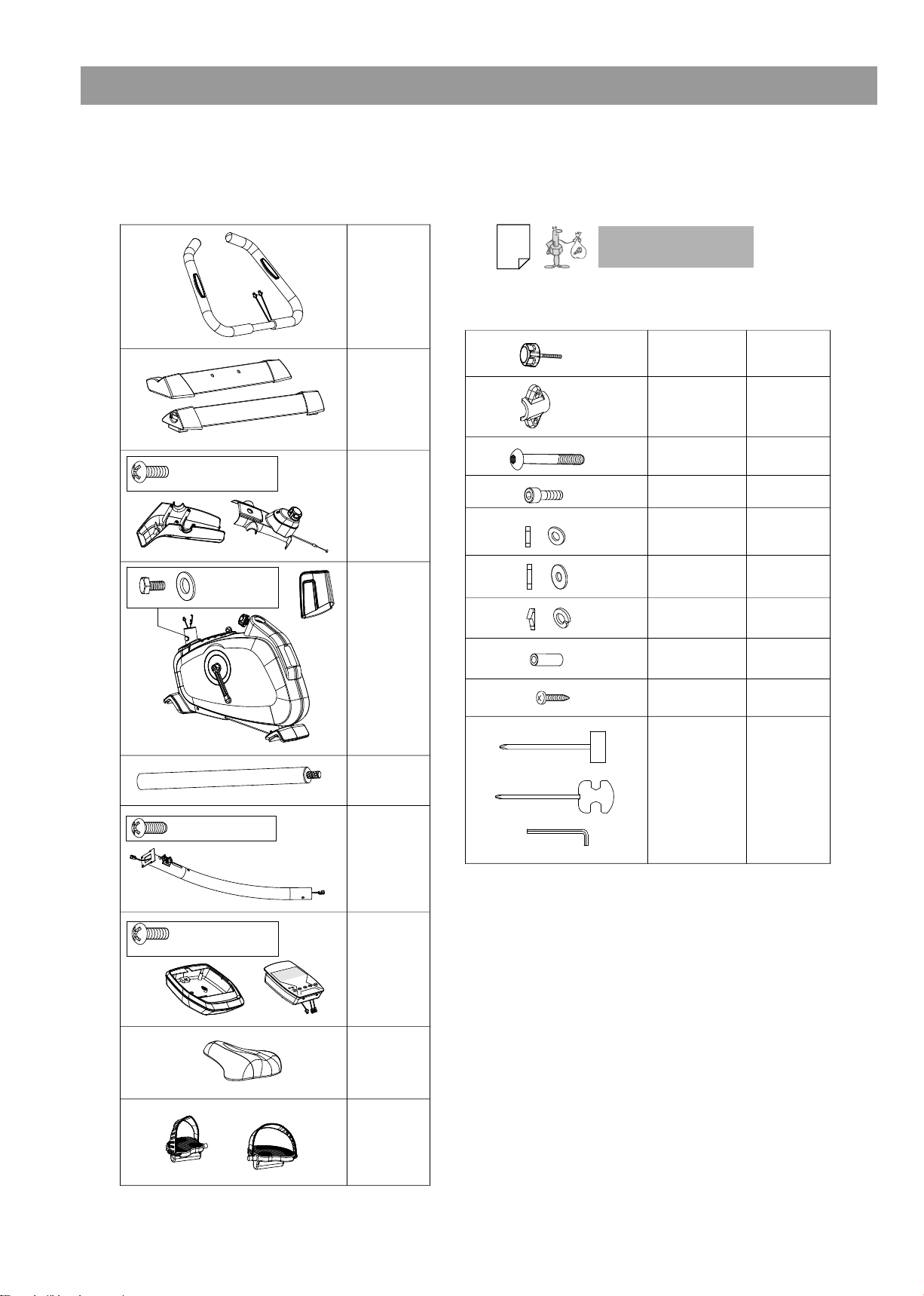

Checkliste (Packungsinhalt)
– GB – Checklist (contents of packaging)
– S – Kontrollista
(förpackningens innehåll)
– FIN – Tarkastusluettelo (Pakkauksen sisältö)
– EST – Kontrollnimekiri (pakendi sisu)
– LV – Pārbaudes saraksts (iepakojuma saturs)
– LT – Patikros sąrašas (pakuotės turinys)
– RUS – Контрольный список
1
1
Stck.
35
Pos. 30
1
1
1
1
1
1
1
1
1
1
4
ø 7
1
ø 8x19
2
M 8x60
ø 7x25
M 7x30
4
ø 7
4
3x16
4
1
2x M5x16
4x M8x20
2x M5x16
4x M5x16
Page 6

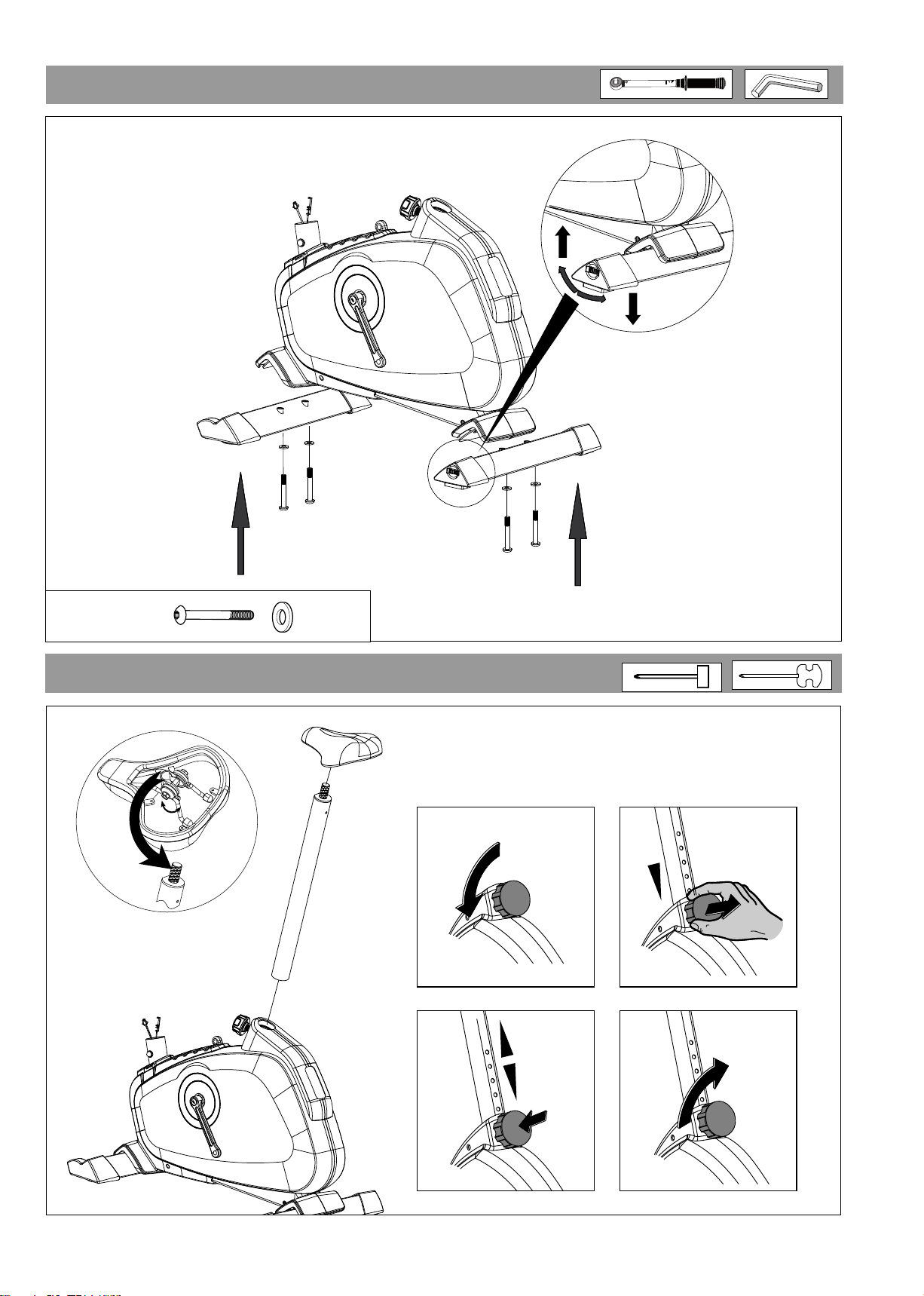

20
2
Ø 8x19
M 8x60 = 15 Nm
1
B
A
C
D
E
F
!
G

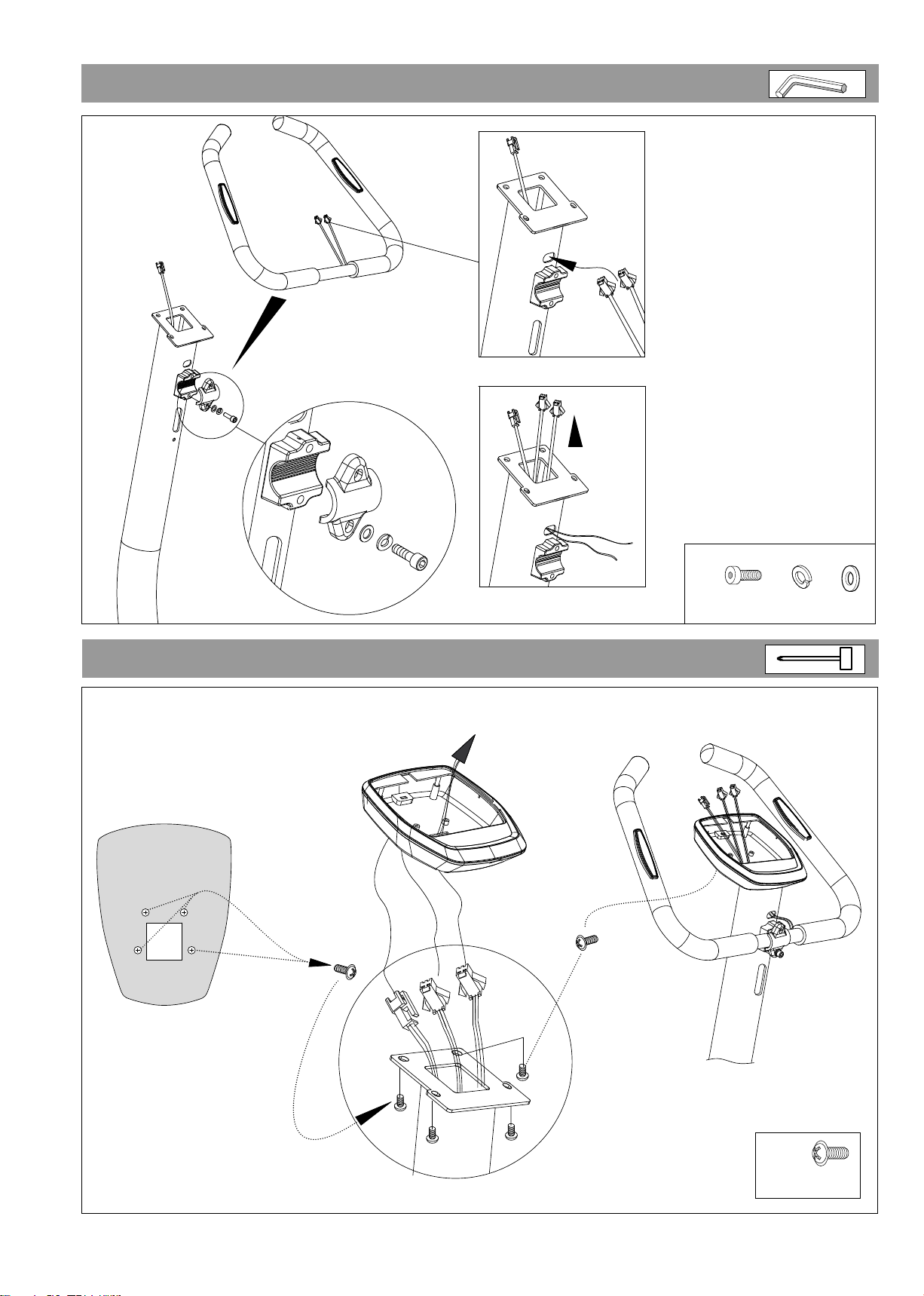

Page 7
21
3
M 7x30
1x
Ø 7
Ø 7
A
B
C
D
4
M5x12
4x
A
B
B
C
C
A/C

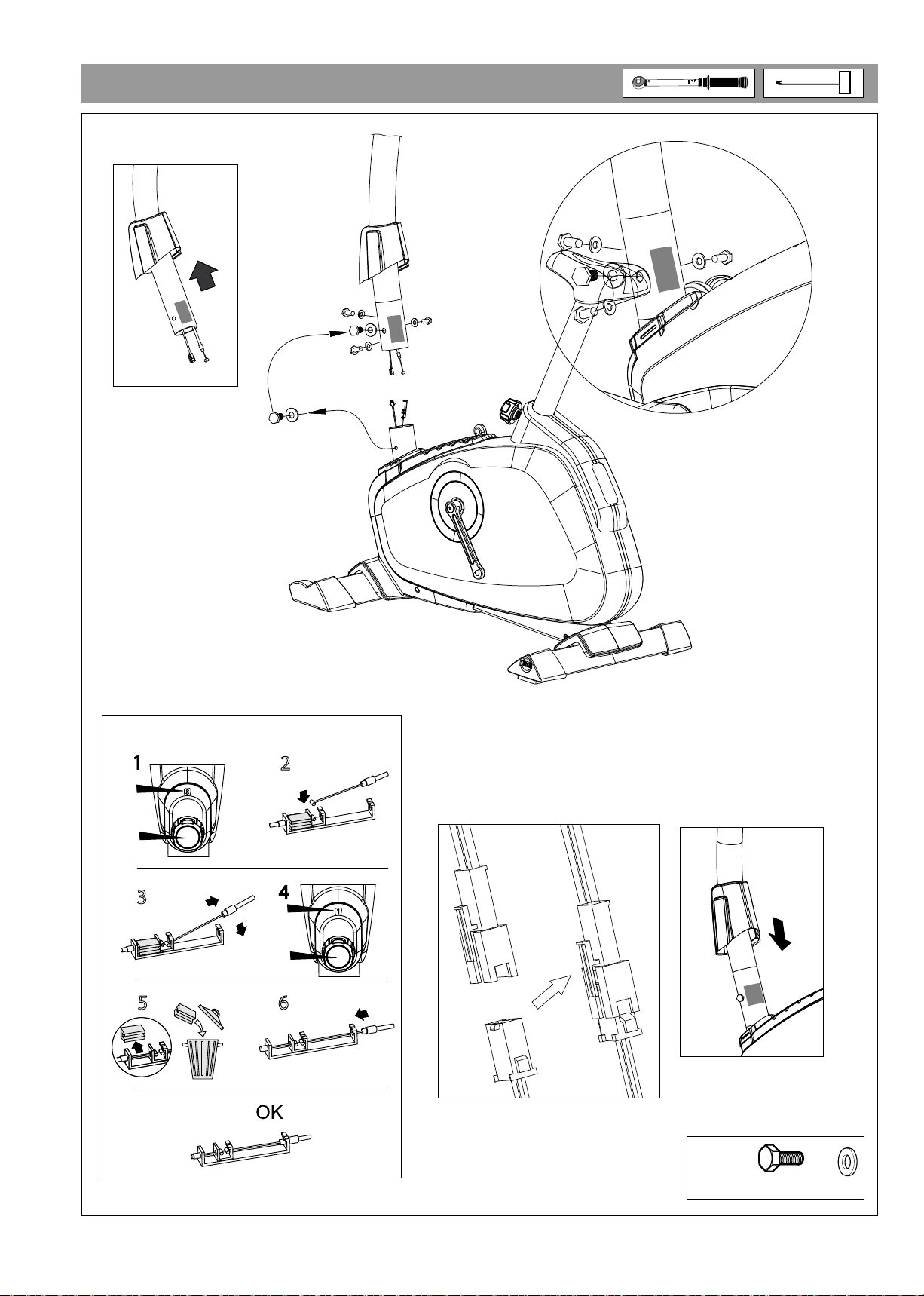

Page 8

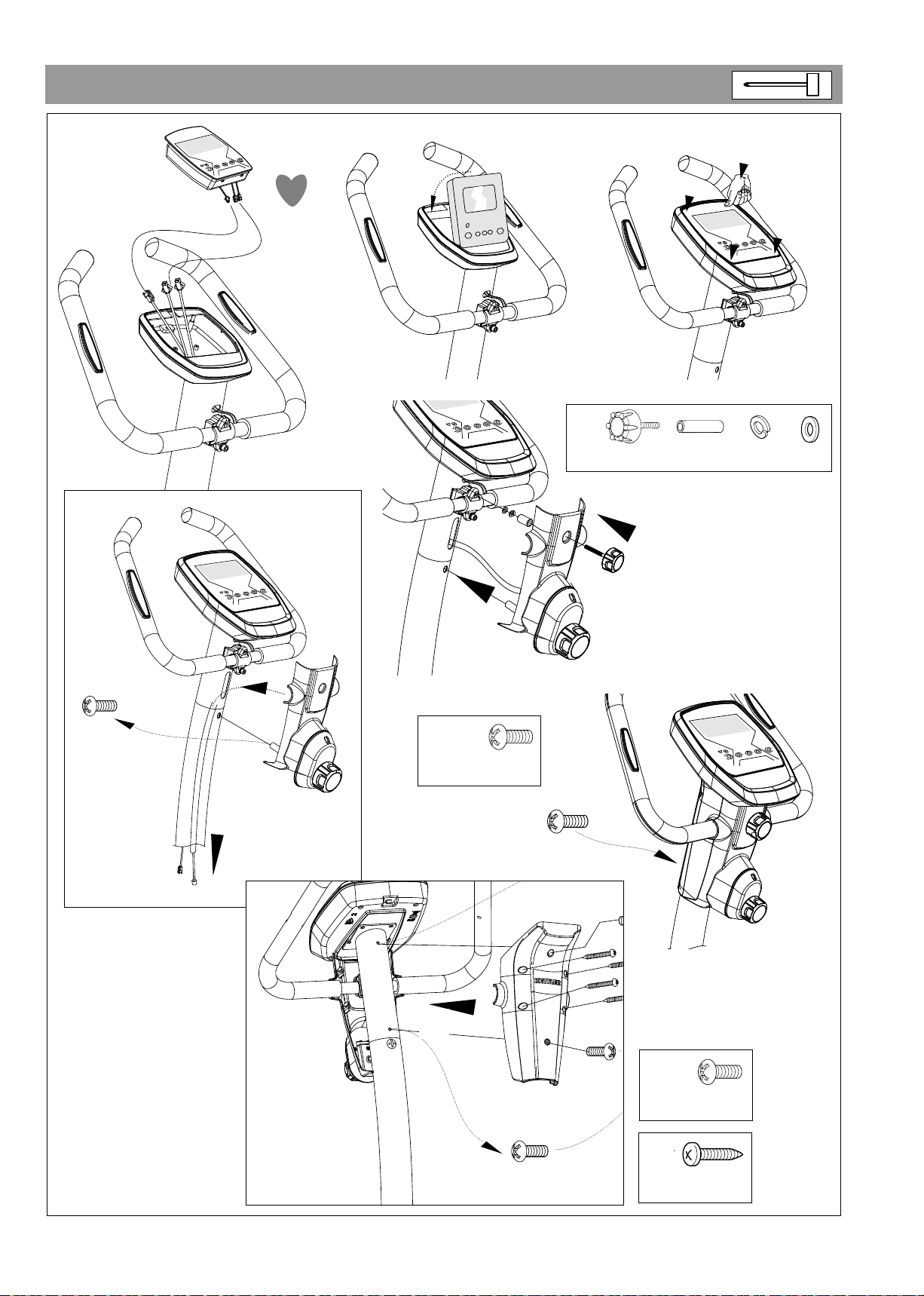

22
M 5 x12
1x
M 5 x14
2x
D/i
3x16
4x
J/L
M
5
A
B
C
C
D
E
F
G
H
M 7x50
1x
Ø 7
Ø 7x25
Ø 7
H
i
J
J
K
L
L
M
Page 9
23
6
6x
Ø 8x19
B
C
E
M 8x20=20Nm
A/E
A
D
E
F

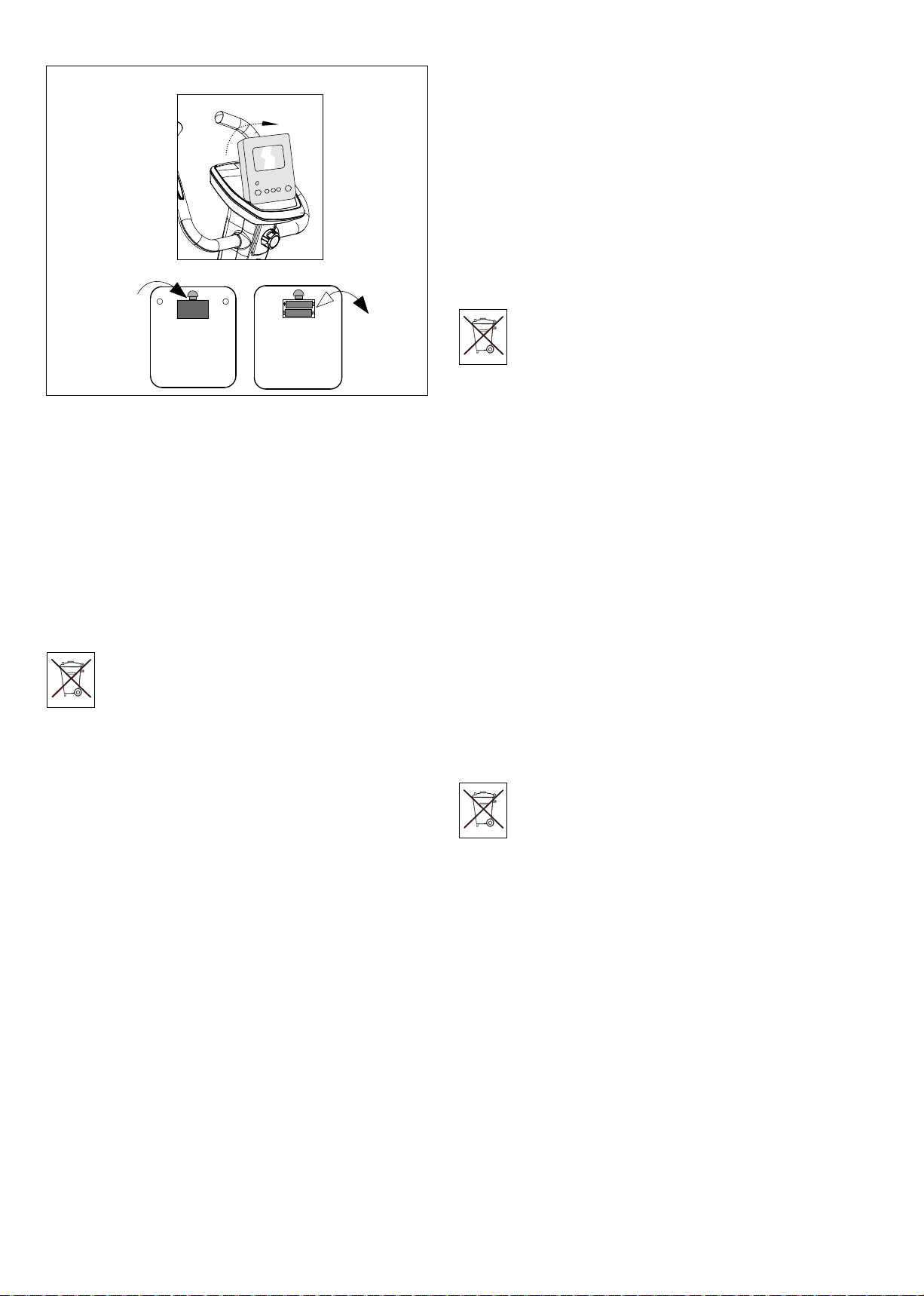

Page 10
24

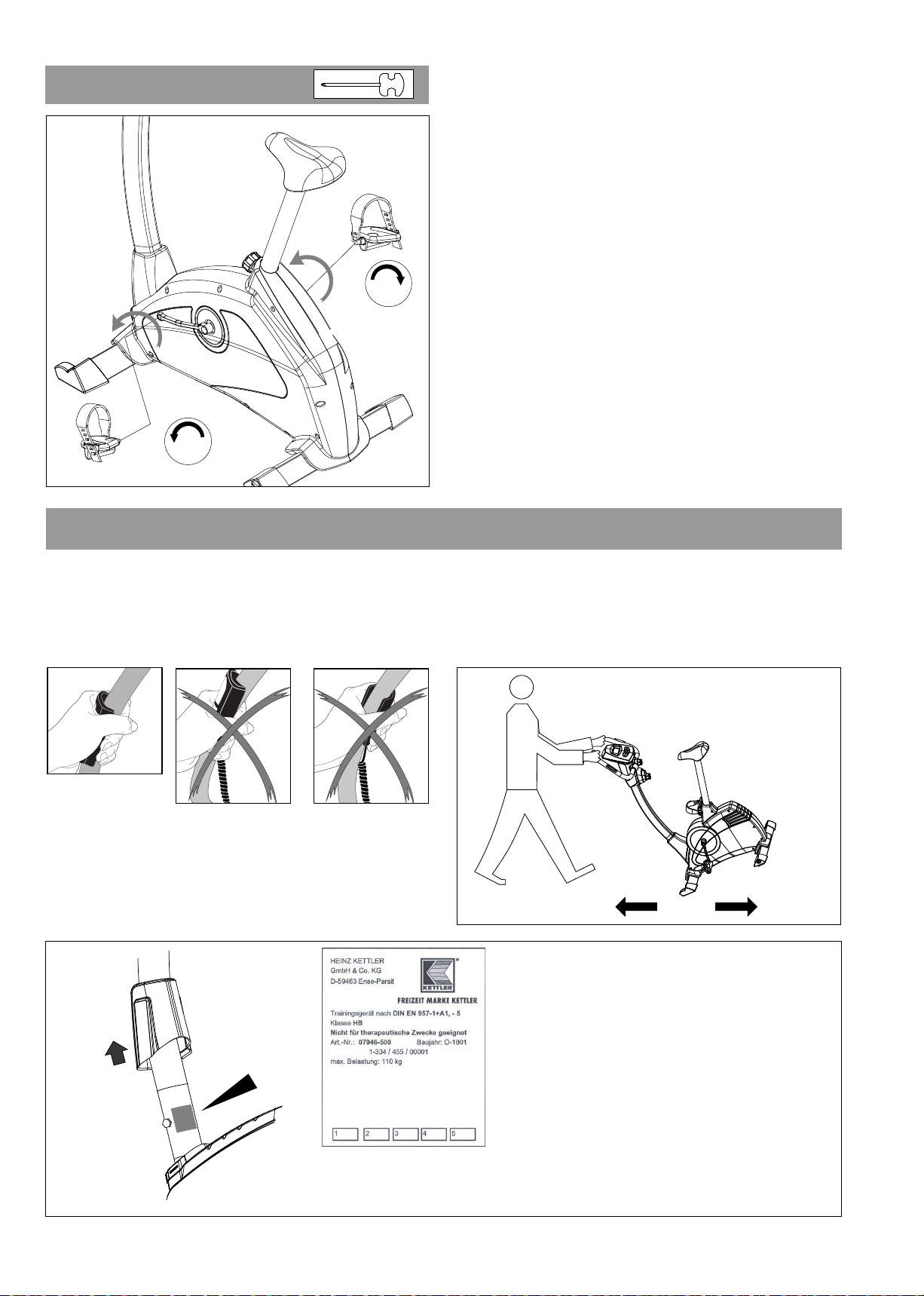

– GB – Handling
– S – Produktens hantering
– FIN – Käyttöohjeet
– EST – Käsitsemisjuhised
– LV – Lietošanas norādes
– LT – Eksploatacijos instrukcija
– RUS – Указания по обращению
Handhabungshinweise
L
R
8
– D – Beispiel Typenschild – Seriennummer
– GB – Example Type label – Serial number
– S – Exempel typskylt – serienummer
– FIN – Esimerkki tyyppikilpi – sarjanumero
– EST – Tüübisildi näide – seerianumber
– LV – Piemērs: datu plāksnīte – sērijas numurs
– LT – Specifikacijos lentelės pavyzdys – serijos numeris
– RUS – Пример заводской таблички с серийным
номером
abc
abc defghi jjjjk assd abc defgabc defg
bc defg
Seriennr.:
bc defgabc de
abc dh
Page 11
25
Eine schwache oder erloschene Computeranzeige macht einen Batterie wechsel erforderlich. Der Computer ist mit zwei Batterien ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor:
• Nehmen Sie den Batteriefachdeckel ab und ersetzen Sie die Batterien durch zwei neue vom Typ AA 1,5V.
• Achten Sie beim Einsatz der Batterien auf die Kennzeichnung
im Batteriefachboden.
• Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kommen,
klemmen Sie die Batterien noch einmal kurz ab und wieder an.
Wichtig: Aufgebrauchte Batterien fallen nicht unter die
Garantie bestim mun gen.
Entsorgung von gebrauchten Batterien und Akkus.
Dieses Symbol weist darauf hin, dass Batterien und Akkus
nicht mit dem normalen Hausmüll entsorgt werden dürfen.
Die Buchstaben Hg (Quecksilber) und Pb (Blei) unter der
durchgestrichenen Mülltonne weisen zusätzlich darauf hin, dass in
der Batterie/dem Akku ein Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalten ist. Falsches Entsorgen schädigt
Umwelt und Gesundheit, Materialrecycling schont kostbare Rohstoffe.
Entfernen Sie bei der Stillegung dieses Produktes alle Batterien/Akkus
und geben Sie sie an einer Annahmestelle für das Recycling von
Batterien oder elektrischen und elektronischen Geräten ab.
Informationen über entsprechende Annahmestellen erhalten Sie
bei Ihrer örtlichen Kommunalbehörde, Entsorgungsbetrieb oder
der Verkaufsstelle dieses Gerätes.

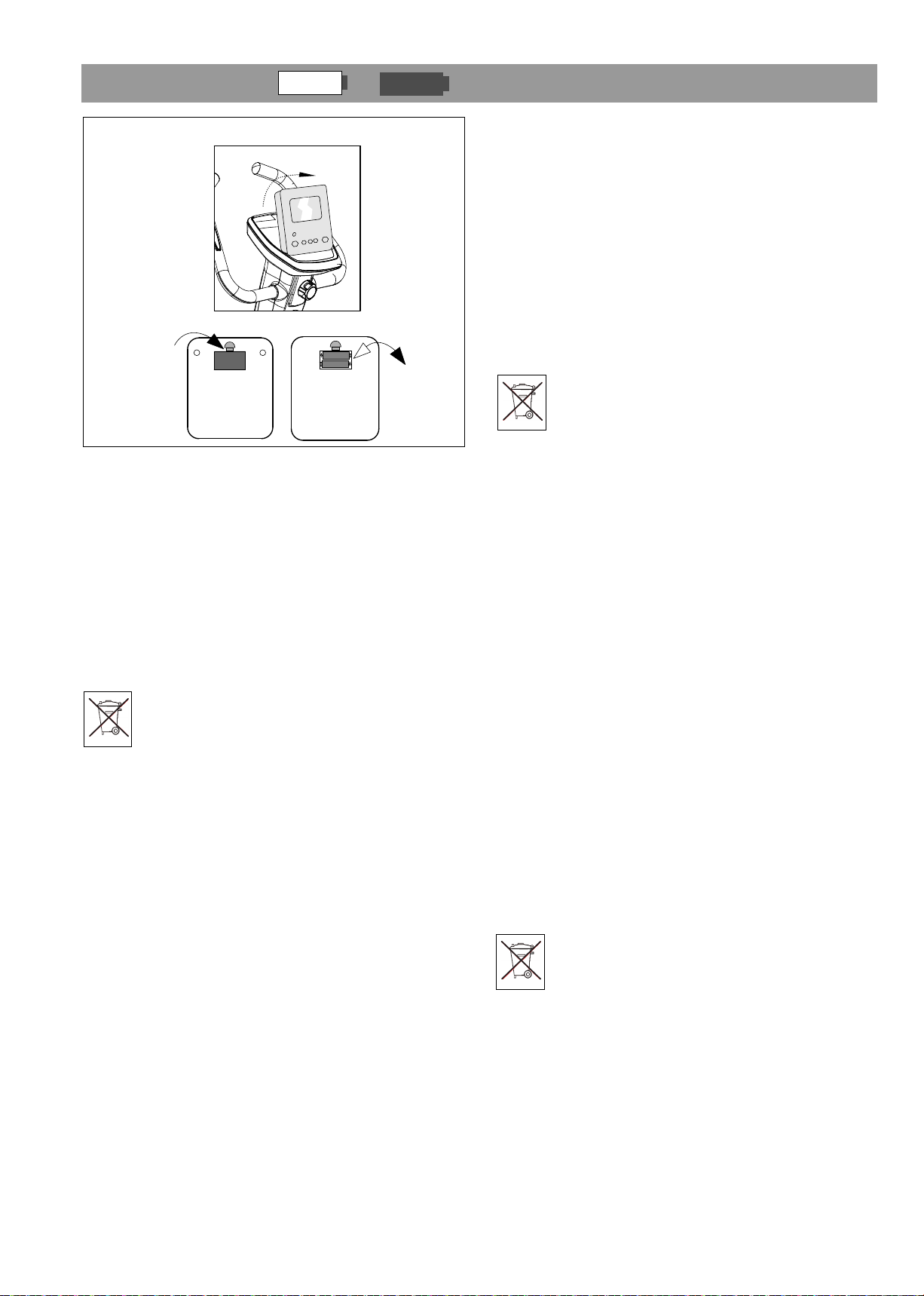

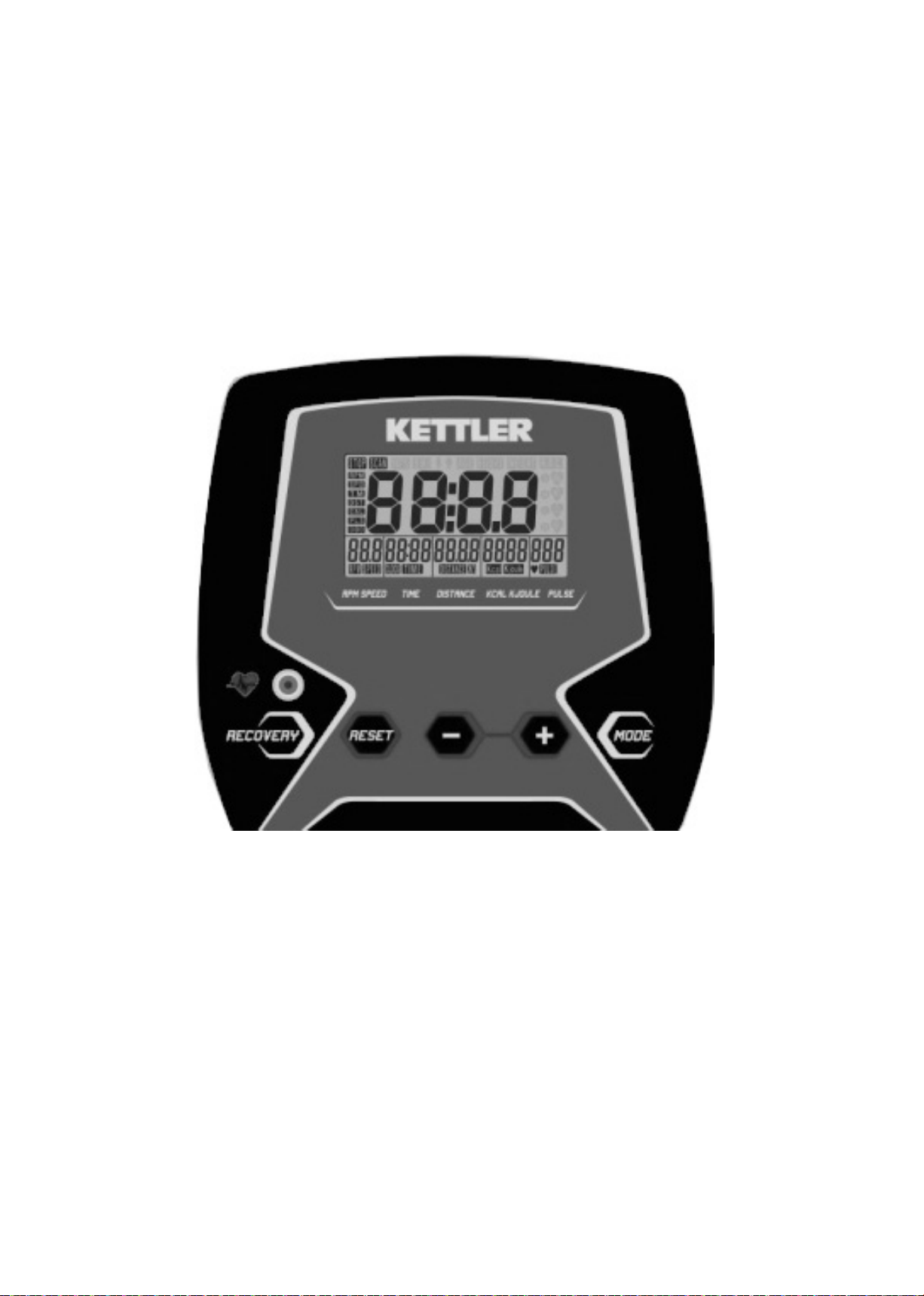

– GB – Battery change
A weak or an extinguished computer display makes a battery
change necessary. The computer is equipped with two batteries.
Perform the battery change as described below:
• Remove the lid of the battery compartment and replace the batteries by two new batteries of type AA 1,5V.
• When inserting the batteries pay attention to the designation an
the bottom of the battery compartment.
• Should there be any misoperation after switching on the computer again, shortly disconnect the batteries once again and reinsert them.
IImportant: The guarantee does not cover worn-out batteries.
Disposal of used batteries and storage batteries
This symbol tells you that batteries and storage batteries
must not be disposed of with the normal household waste.
The symbols Hg (mercury) and Pb (lead) underneath the
crossed-out rubbish bin also tell you that the battery or
storage battery contains more than 0.0005% mercury or more than
0.004% lead.
Improper disposal damages the environment and can damage
people’s health. Recycling of materials conserves precious raw materials. When disposing of the appliance, remove all batteries and
storage batteries from the product and hand them over to the
collection point for the recycling of batteries or electrical or electronic appliances. Information about the appropriate collection
points can be obtained from your local authorities, your waste disposal team or in the outlet where this appliance was sold.
– S – Byta batterier
Om datorns display har slocknat helt eller endast lyser svagt är det
dags att byta batteriero. Datorn har två stycken batterier. Gör så
här för att byta ut dem:
• Ta av batterifackets lockoch byt ut batterierna mot två nya av
typ r AA 1,5V.
• Observera märkningen på batterifackets botten när du sätter i
batterierna.
• Om du skulle få en felfunktion när du sätter på produkten igen
efter ett batteribyte så klämmer du av batterierna helt kort och
ansluter dem sedan igen.
Viktigt: Garantibestämmelserna gäller inte för förbrukade
batterier.
Avfallshantering för förbrukade batterier och laddningsbara batterier.
Denna symbol betyder att du inte får slänga förbrukade
batterier och laddningsbara batterier i hushållssoporna.
Bokstäverna Hg (kvicksilver) och Pb (bly) under den överstrukna soptunnan betyder att batteriet7det laddningsbara
batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly.
Om du inte sköter avfallshanteringen på föreskrivet sätt skadar detta
både miljön och hälsan. Återvinning skonar våra naturliga resurser.
När du kasserar denna produkt är det viktigt att du tar bort alla
batterier/laddningsbara batterier och att du lämnar in dem till ett
samlingsställe för batterier eller elektriska och lektroniska produkter.
Informationer om var sådana samlingsställe finns får du hos kommunen, avfallshanteringsbolag eller butiken där du köpte produkten.
C
B
A
Batteriewechsel
Pb
Pb
Pb
Page 12
26

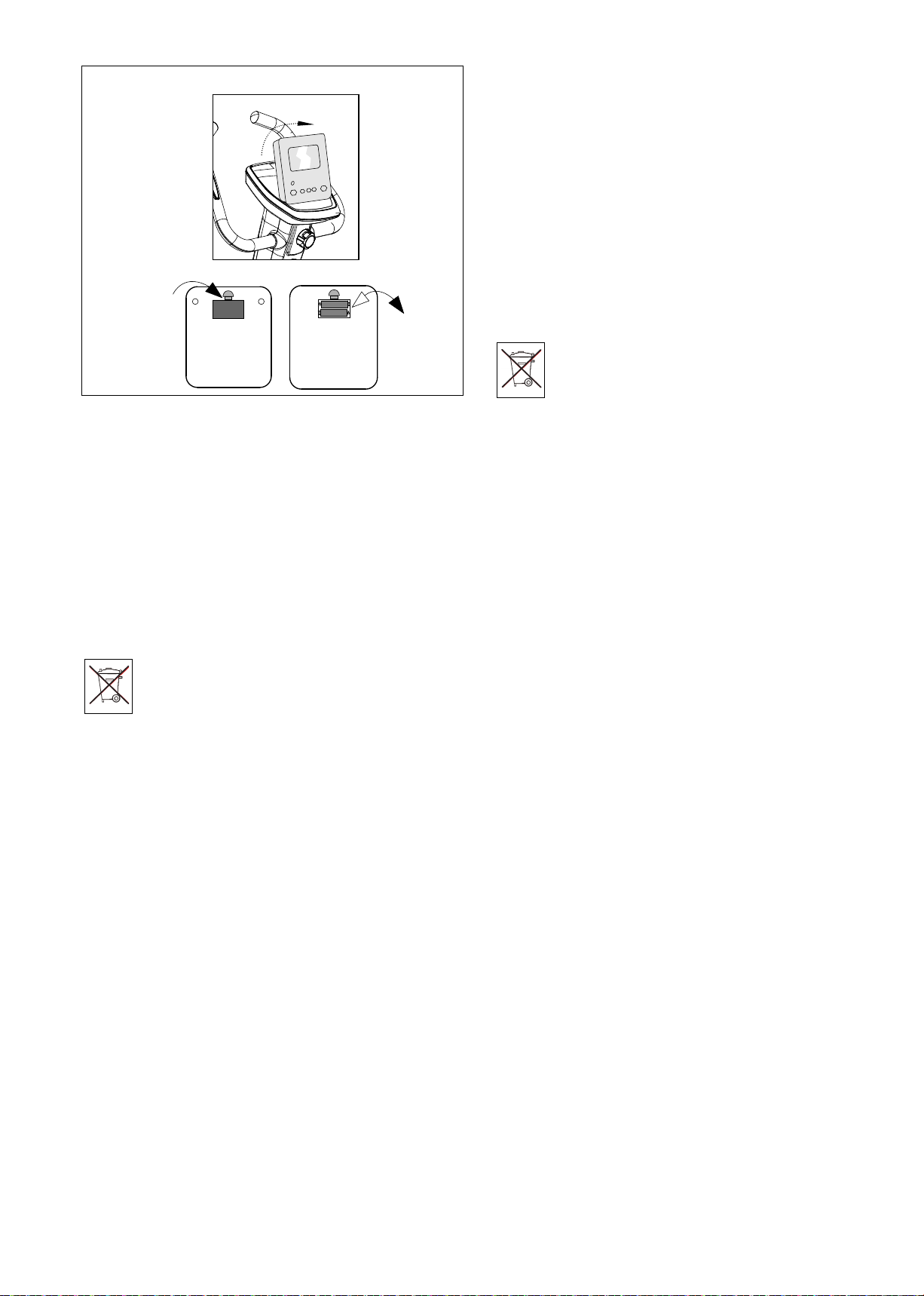

– FIN – Paristojen vaihto
Heikko tai sammunut tietokonenäyttö on merkki siitä, että paristo
on vaihdettava. Tietokoneessa on kaksi paristoa. Suorita paristonvaihto seuraavasti:
• Poista paristotilan kansi ja vaihda vanhat paristot kahteen uuteen
paristoon, tyyppi AA 1,5V.
• Huomioi paristoja paikoilleen asentaessasi paristotilan pohjassa
olevat merkinnät.
• Mikäli uudelleen käynnistettäessä esiintyy vikatoimintoja, irrota
paristot hetkeksi ja kiinnitä sitten takaisin paikoilleen
TÄRKEÄÄ: Käytetyt paristot eivät sisälly takuuehtoihin.
Käytettyjen paristojen ja akkujen hävitys
Tämä symboli ilmoittaa, ettei paristoja ja akkuja saa
hävittää normaalina talousjätteenä.
Kirjaimet Hg (elohopea)ja Pb (lyijy) jäteastiassa, jonka yli
on vedetty risti viittaavat lisäksi siihen, että paristo /akku sisältää
yli 0,0005% elohopeata tai 0,004% lyijyä
Väärä hävittäminen vahingoittaa ympäristöä ja terveyttä, materiaalin
kierrätys säästää arvokkaita raaka-aineita
Poista kaikki paristot ja akut, kun et enää käytä tätä laitetta ja toimita
ne paristojen tai sähkötoimisten- tai elektronisten laitteiden kierrätyspisteeseen
Tietoja vastaavista keräyspisteistä saat vastaavilta paikallisilta virastoilta, jätelaitokselta tai tämän laitteen myyntipisteestä.
– EST – Patareide vahetamine
Nõrk või kustunud kuva arvutil tähendab, et patareid tuleb välja
vahetada. Arvutil on kaks patareid. Patareide vahetamiseks toimige
järgmiselt:
• Võtke ära patareipesa kaas ja vahetage patareid kahe AA 1,5
V tüüpi patarei vastu.
• Jälgige patareide kohale asetamisel patareipesa põhjal olevaid
tähiseid.
• Juhul kui pärast uuesti sisse lülitamist tekib tõrge, võtke patareid
korraks välja ja asetage seejärel uuesti kohale.
Tähtis: Tühjaks saanud patareid ei kuulu garantii alla.
Vanade akude ja patareide kõrvaldamine
See sümbol näitab, et patareisid ja akusid ei tohi kõrvaldada tavalise olmejäätmena.
Tähed Hg (elavhõbe) ja Pb (plii) läbikriipsutatud prügikasti
all tähendavad lisaks seda, et aku/patarei sisaldab üle 0,0005%
elavhõbedat või 0,004% pliid.
Vale kõrvaldamine kahjustab keskkonda ja tervist, materjalide
ümbertöötamine säästab väärtuslikke tooraineid.
Eemaldage selle toote kasutusest kõrvaldamisel kõik patareid/akud
ja viige need patareide või elektri- ja elektroonikaseadmete kogumispunkti.
Teavet kogumiskohtade kohta saate kohalikust omavalitsusest, jäätmekäitlusettevõttest või selle seadme müüjalt.
– LV – Bateriju maiņa
Bateriju maiņa ir nepieciešama, ja attēls datora displejā ir pārāk
gaišs vai izdzisis. Dators ir aprīkots ar divām baterijām. Bateriju
maiņu veiciet šādi:
• Noņemiet bateriju nodalījuma vāciņu un nomainiet baterijas ar
divām jaunām AA tipa 1,5V baterijām.
• Ievietojot baterijas, ņemiet vērā apzīmējumus bateriju nodalījuma
apakšā.
• Ja pēc ieslēgšanas dators nedarbojas, izņemiet un vēlreiz ievi-
etojiet baterijas.
Svarīgi: uz izlietotajām baterijām neattiecas garantijas noteikumi.
Izlietoto bateriju un akumulatoru likvidēšana.
Šis simbols norāda, ka baterijas un akumulatorus nedrīkst
izmest kopā ar sadzīves atkritumiem.
Burti Hg (dzīvsudrabs) un Pb (svins) zem pārsvītrotās
atkritumu tvertnes vēl papildus norāda uz to, ka baterija/akumulators
satur vairāk nekā 0,0005% dzīvsudraba vai 0,004% svina.
Nepareiza likvidēšana ir kaitīga videi un veselībai, materiālu otrreizējā pārstrāde saudzē vērtīgās izejvielas.
Pārtraucot šī izstrādājuma lietošanu, izņemiet visas baterijas/akumulatorus un nododiet tos bateriju vai elektrisko un elektronisko ierīču pieņemšanas vietā otrreizējai pārstrādei.
Informāciju par attiecīgajām pieņemšanas vietām jūs saņemsiet
vietējā pašvaldībā, atkritumu pārstrādes uzņēmumā vai šīs ierīces
pārdošanas vietā.
C
B
A
Pb
Pb
Pb
Page 13
27
– LT – Baterijos keitimas
Jeigu vaizdas kompiuteryje yra neryškus arba dingstą, būtina
pakeisti bateriją. Kompiuteryje yra dvi baterijos. Baterijas keiskite
taip:
• Nuimkite baterijų skyriaus dangtį ir senas baterijas pakeiskite naujomis AA 1,5 V tipo baterijomis.
• Įdedami baterijas atkreipkite dėmesį į žymėjimą baterijų skyriaus
dugne.
• Jeigu po įjungimo prietaisas neveikia, trumpam ištraukite baterijas ir vėl įstatykite.
Svarbu: Išnaudotoms baterijoms garantija neteikiama.
Panaudotų baterijų ir akumuliatorių baterijų utilizavimas
Šis ženklas reiškia, kad baterijos ir akumuliatoriaus baterijos negali būti išmetamos kartų su buitinėmis šiukšlėmis.
Po užbrauktu šiukšliadėžės piešiniu parašytos raidės Hg
(gyvsidabris) ir Pb (švinas) papildomai nurodo, kad baterijoje / akumuliatoriuje yra daugiau nei 0,0005 % gyvsidabrio arba 0,004%
švino.
Netinkamas utilizavimas kenkia aplinkai ir sveikatai, medžiagų perdirbimas padeda taupyti brangias žaliavas.
Jeigu prietaisas nedirba ilgesnį laiką, išimkite iš jo visas baterijas
/ akumuliatorius ir priduokite perdirbti į baterijų ar elektros ir elektronikos prietaisų surinkimo aikštelę.
Dėl išsamesnės perdirbimo informacijos kreipkitės į vietinę savivaldybę, šių prietaisų utilizavimo įmonę arba supirkimo aikštelę.
– RUS – Замена батареек
изображение на дисплее плохо видно или отсутствует
вообще, необходимо заменить батарейки. Компьютер
комплектуется двумя батарейками. Выполните замену
батареек следующим образом:
• Снимите крышку отсека для батареек и вставьте две
новых батарейки типа AA с напряжением 1,5 В.
• При вставке батареек обратите внимание на маркировку
на дне отсека.
• Если после повторного включения компьютер не функ-
ционирует правильно, еще раз ненадолго извлеките
батарейки и снова вставьте их.
Важно: гарантия не распространяется на батарейки.
Утилизация использованных батареек и аккумуля-
торов.
Этот значок указывает на то, что батарейки и
аккумуляторы нельзя выбрасывать вместе с
бытовыми отходами.
Буквы Hg (ртуть) и Pb (свинец) под зачеркнутым
мусорным баком говорят о том, что в батарейке/
аккумуляторе
доля ртути составляет более 0,0005% или доля свинца
составляет более 0,004%."
Неправильная утилизация вредит окружающей среде и
здоровью людей, повторная переработка материалов
позволяет сберечь ценное сырье.
При выводе этого изделия из эксплуатации извлеките
батарейки/аккумуляторы и сдайте их в приемный пункт,
ответственный за утилизацию батареек, электроприборов и электроники.
Сведения о соответствующих приемных пунктах вы
можете получить в местных органах власти, на предприятии, занимающемся утилизацией, или в магазине, в
котором было приобретено устройство.
C
B
A
Если
Pb
Pb
Page 14
28
Ersatzteilzeichnung
31
4
5
16
13
15
2
6
7
33
30
3
32
9
12
26
27
28
19
21
27
23
24
22
25
18
14
17
19
10
20
1
Page 15
29
Ersatzteilbestellung
– GB – Spare parts order
– S – Reservdelar för
– FIN – Varaosat järjestys
– EST – Varuosad et
– LV – Rezerves daļas, lai
– LT – Atsarginės dalys, kad
– RUS – Заказ запчастей
07627-800
07627-800
18 1x 68009022
19 1x 68009015
20 1x 68009014
21 1x 68009012
22 1x 68009016
23 1x 68009028
24 1x 68009026
25 1x 68009027
27 1x 68009008
28 1x 68009009
30 1x 68009011
31 1x 68009001
32 1x 68009025
33 1x 68009029
1 1x 68009000
2 1x 68009002
3 1x 68009005
4 1x 68009006
5 1x 68009003
6 1x 68009024
7 1x 68009023
9 1x 68009010
10 1x 68009013
12 1x 68009007
13 1x 68009017
14 1x 68009020
15 1x 68009018
16 1x 68009019
17 1x 68009021
Page 16
30
Page 17
31
Page 18
docu 3067/02.12
HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D - 59463 Ense -Parsit
www.kettler.de
Loading...
