KERN & Sohn GmbH
Ziegelei 1
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Internet: www.kern-sohn.com
Betriebsanleitung
Zählwaagen
KERN CIB
Version 1.0
2020-09
D
D-72336 Balingen
Fax: +49-[0]7433-9933-149
CIB-BA-d-2010
KERN CIB
Zählwaagen
D
Version 1.0 2020-09
Betriebsanleitung
Inhaltsverzeichnis
1 Technische Daten .......................................................................................... 4
2 Geräteübersicht ............................................................................................. 5
2.1 Anzeigenübersicht ................................................................................................................... 6
2.1.1 Anzeige Gewicht ......................................................................................................................... 6
2.1.2 Anzeige Referenzgewicht ........................................................................................................... 7
2.1.3 Anzeige Stückzahl ...................................................................................................................... 7
2.1.4 Netzteilanzeige ........................................................................................................................... 7
2.2 Tastaturübersicht ..................................................................................................................... 8
3 Grundlegende Hinweise (Allgemeines) ...................................................... 11
3.1 Bestimmungsgemäße Verwendung ..................................................................................... 11
3.2 Sachwidrige Verwendung ...................................................................................................... 11
3.3 Gewährleistung ....................................................................................................................... 11
3.4 Prüfmittelüberwachung ......................................................................................................... 12
4 Grundlegende Sicherheitshinweise ........................................................... 12
4.1 Hinweise in der Betriebsanleitung beachten ....................................................................... 12
4.2 Ausbildung des Personals .................................................................................................... 12
5 Transport und Lagerung ............................................................................. 12
5.1 Kontrolle bei Übernahme ....................................................................................................... 12
5.2 Verpackung/Rücktransport ................................................................................................... 12
6 Auspacken, Aufstellung und Inbetriebnahme ........................................... 13
6.1 Aufstellort, Einsatzort ............................................................................................................ 13
6.2 Auspacken, Lieferumfang ..................................................................................................... 13
6.2.1 Aufstellen .................................................................................................................................. 14
6.3 Netzanschluss ........................................................................................................................ 14

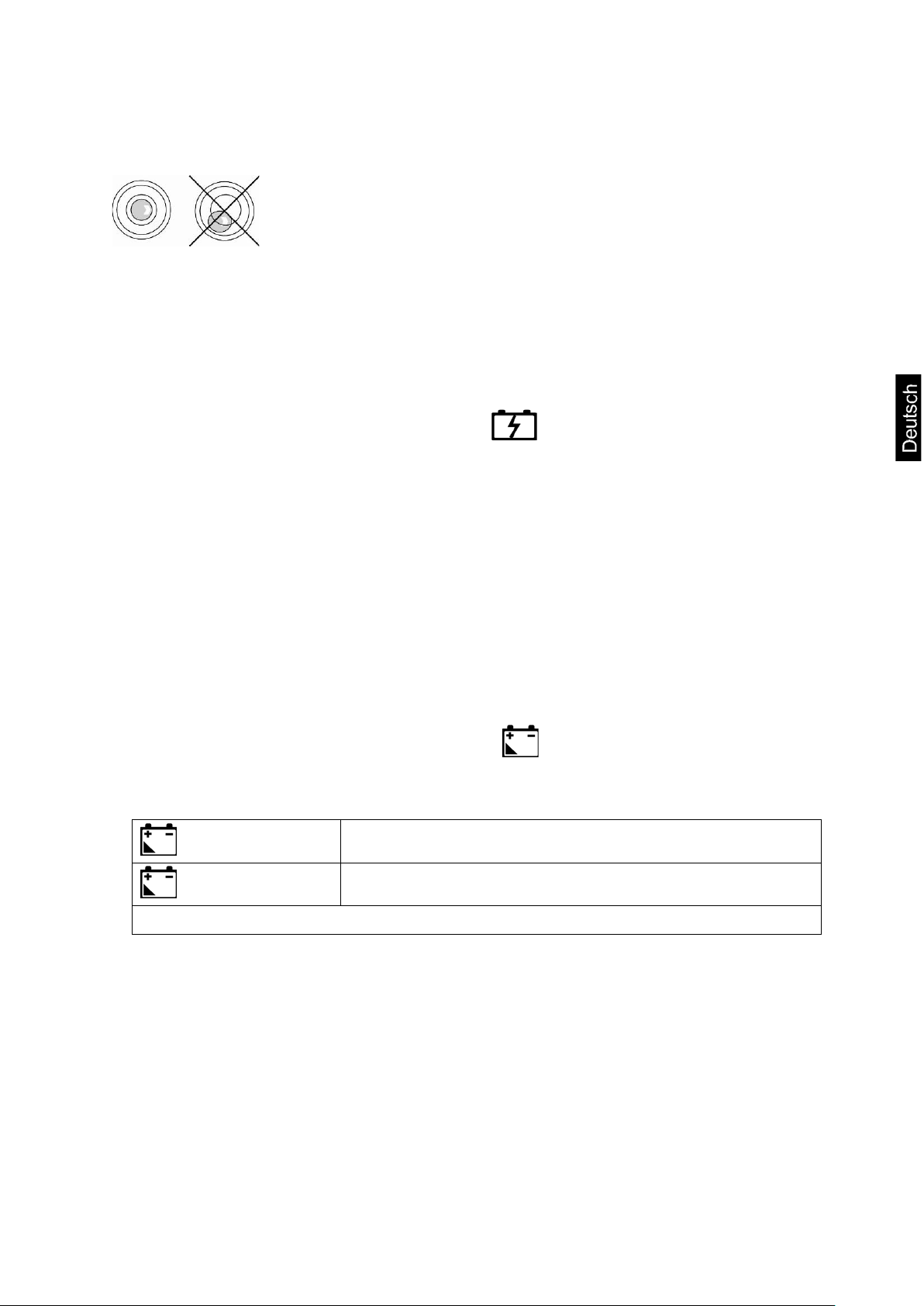

6.4 Akkubetrieb ............................................................................................................................. 14
6.5 Erstinbetriebnahme ................................................................................................................ 14
6.5.1 Einschalten ............................................................................................................................... 15
6.5.2 Ausschalten .............................................................................................................................. 16
6.5.3 Waage Null-Anzeige ................................................................................................................. 16
6.5.4 Stabilitäts-Anzeige .................................................................................................................... 16
6.6 Justierung ............................................................................................................................... 16

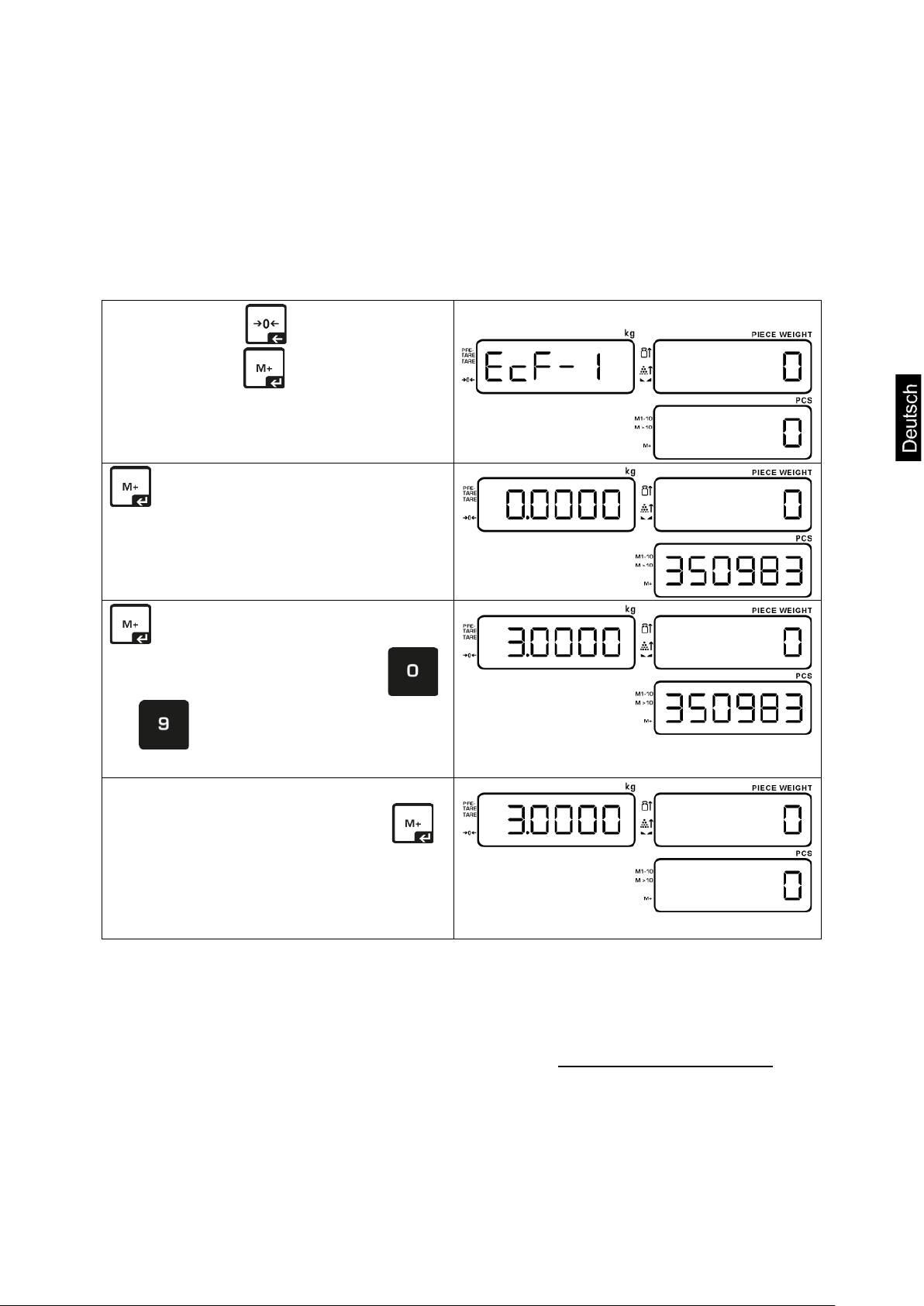

6.6.1 Justage-Menü ........................................................................................................................... 17
7 Stückzählen .................................................................................................. 19
7.1 Ermittlung des Referenzgewichts durc h Wä g u ng .............................................................. 19
7.2 Numerische Eingabe des Referenz gewichts ....................................................................... 20
7.3 Referenzgewicht löschen ...................................................................................................... 20
7.4 Automatische Referenzoptimierung ..................................................................................... 20

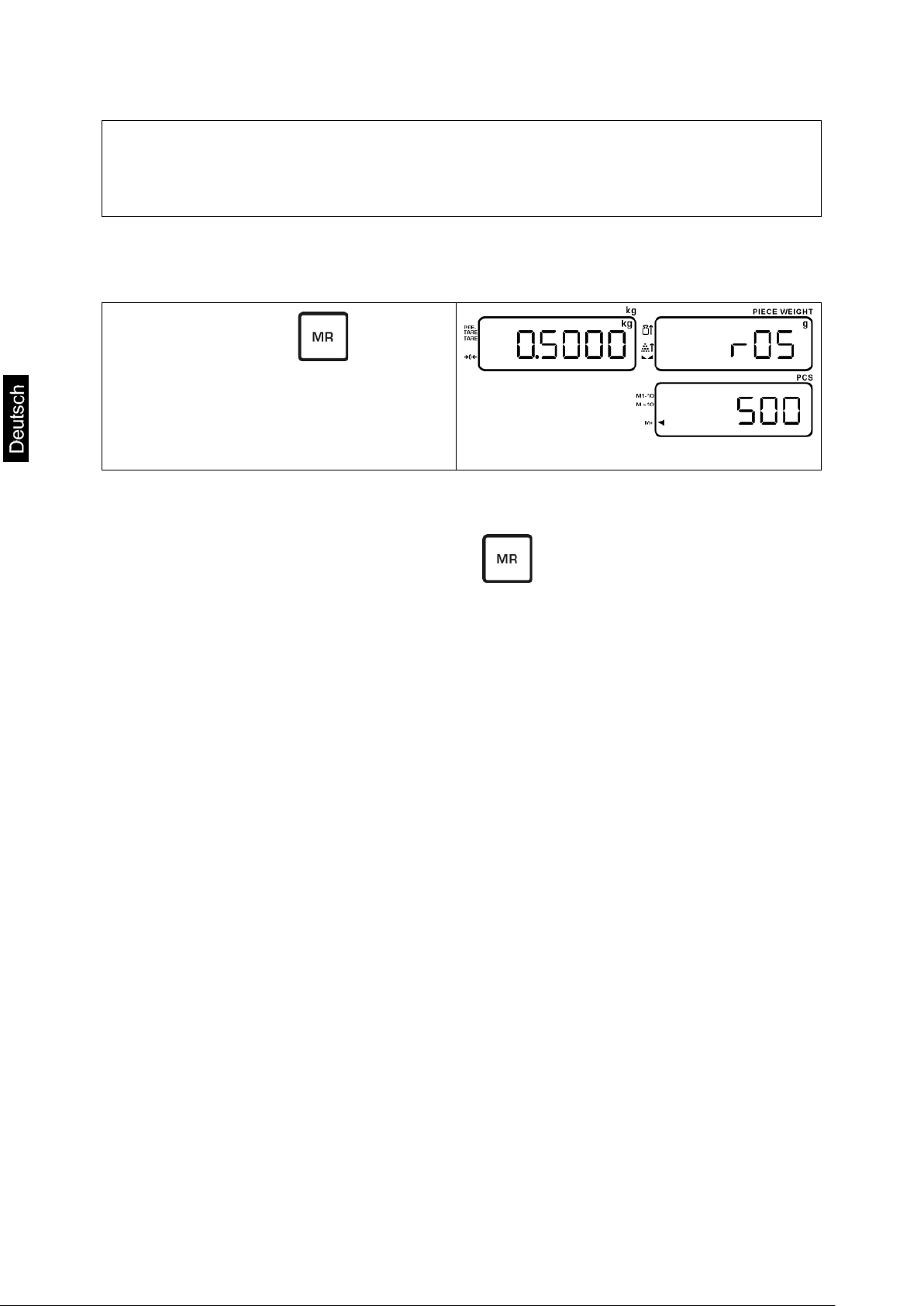

7.5 Referenzgewicht speichern/aufrufen ................................................................................... 21
7.5.1 Speichern über numerisc he Tas ten ......................................................................................... 21
7.5.2 Aufrufen über numerische Tasten ............................................................................................ 22
7.5.3 Speichern über Schnell-Tasten ................................................................................................ 22
7.5.4 Aufrufen über Schnell-Tasten ................................................................................................... 23
7.6 Zählen mit Zielstückzahl ........................................................................................................ 24
7.6.1 Zielstückzahl setzen ................................................................................................................. 24
7.7 Zählen mit Toleranzkontrolle – Fill to target ........................................................................ 25
7.7.1 Toleranzbereich eingeben ........................................................................................................ 25
CIB-BA-d-2010 2
8 Tarieren ......................................................................................................... 27
8.1 Ermittlung des Taragewichts durch Wägung ...................................................................... 27

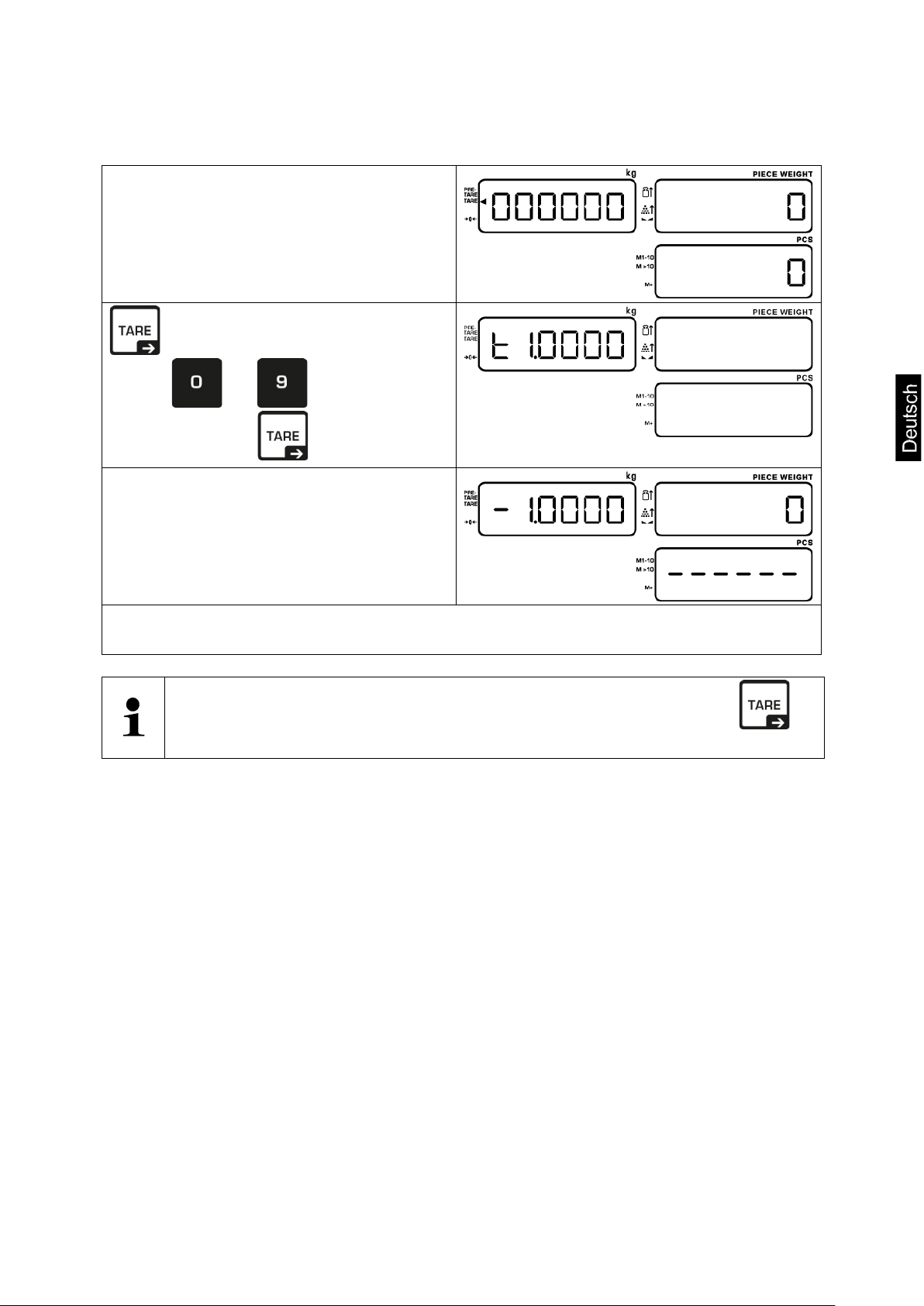

8.2 Numerische Eingabe des Taragewichts (PRE-TARE) ......................................................... 28
9 Summieren ................................................................................................... 29
9.1 Summieren „Anzahl Teile“ .................................................................................................... 29
9.2 Summieren „Gewicht“ ........................................................................................................... 30
9.3 Löschen der gespeicherten Werte ........................................................................................ 31
10 Menü ............................................................................................................. 32
10.1 Navigation im Menü ................................................................................................................ 32
10.2 Menü-Übersicht Funktionsmenü „UF 1-10“ ......................................................................... 33
11 Betrieb .......................................................................................................... 35
11.1 Automatische Abschaltfunktion – UF-3 ............................................................................... 35
11.2 Hinterleuchtung der Anzeige – UF-4 .................................................................................... 36
12 Wartung, Instandhaltung, Entsorgung ....................................................... 38
12.1 Reinigen .................................................................................................................................. 38
12.2 Wartung, Instandhaltung ....................................................................................................... 38
12.3 Entsorgung ............................................................................................................................. 38
12.4 Fehlermeldungen .................................................................................................................... 38
13 Kleine Pannenhilfe ....................................................................................... 39
14 Konformitätserklärung ................................................................................ 40
3 CIB-BA-d-2010
Wägeplatte, Edelstahl
1 Technische Daten
KERN TCIB
3K-4-A
Ablesbarkeit (d) 0,2 g 0,5 g 1 g 2 g
Wägebereich (Max) 3 kg 6 kg 15 kg 30 kg
Reproduzierbarkeit 0,2 g 0,5 g 1 g 2 g
Linearität ± 0,4 g ± 1,0 g ± 2 g ± 4 g
Einschwingzeit 2 sec. 2 sec. 2 sec. 2 sec.
Empfohlenes Justierge-
wicht, nicht beigegeben
(Klasse)
Wägeeinheit kg kg kg kg
Kleinstes Teilegewicht
beim Stückzählen unter
Laborbedingungen*
Kleinstes Teilegewicht
beim Stückzählen unter
Normalbedingungen**
3 kg (M1) 5 kg (M1) 15 kg (M1) 30 kg (M1)
0,1 g 0,2 g 0,5 g 1 g
1 g 2 g 5 g 10 g
TCIB
6K-4-A
TCIB
15K-3-A
TCIB
30K-3-A
Anwärmzeit
(Betriebstemperatur)
Referenzstückzahl frei wählbar
Nettogewicht (kg) 4 kg
Zulässige Umgebungs-
bedingung
Luftfeuchtigkeit 15% - 85% (nicht kondensierend)
Abmessungen Gehäuse
(B x T x H)
Netzanschluss Netzadapter 100-240 V, 50/60 Hz; Waage 12 V, 1000 mA
Akku Ohne Anzeigenhinterleuchtung:
Betriebsdauer ca. 160 Std. / Ladezeit ca. 14 Std.
Betriebsdauer ca. 90 Std. / Ladezeit ca. 14 Std.
350 x 330 x 120 mm
Mit Anzeigenhinterleuchtung:
30 min
-10° C bis 40° C
315 x 215 mm
CIB-BA-d-2010 4
1. Wägeplatte
6. Stellfüße
7. Akkufach
2 Geräteübersicht
2. Tastenfeld
3. Anzeige
4. Akkuladezustandsanzeige
5. Libelle
8. Netzanschluß
9. Justierschalter
5 CIB-BA-d-2010
Gewicht
Referenzgewicht
Stückzahl
LED Netzteil
2.1 Anzeigenübersicht
2.1.1 Anzeige Gewicht
Hier wird das Gewicht Ihres Wägeguts angezeigt.
Das eingeblendete zeigt an:
Tarawert in Speicher
aufgelegtes Wägegut tariert
Nullstellanzeige
CIB-BA-d-2010 6
2.1.2 Anzeige Referenzgewicht
Hier wird das Referenzgewicht einer Probe angezeigt. Dieser Wert wird entweder
durch den Benutzer eing eg eben oder dur c h die Waage berechnet.
Das eingeblendete zeigt an:
Aufgelegtes Referenzgewicht zur Referenzermittlung zu klein
Aufgelegte Stückzahl zur Referenzermittlung zu klein/
Stabilitätsanzeige
2.1.3 Anzeige Stückzahl
Hier werden alle aufgelegten Teile sofort in Stück angezeigt.
Das eingeblendete zeigt an:
Speicherplätze 01-10
Speicherplätze 11-20
Daten in Summenspeicher
2.1.4 Netzteilanzeige
grün
Leuchtet die LED neben diesem Symbol grün, ist das
Netzteil korrekt angeschlossen und der Akku wird geladen.
7 CIB-BA-d-2010
2.2 Tastaturübersicht
CIB-BA-d-2010 8
Auswahl
Funktion
Schnelltasten Speicherplätze 1-20
-
Wechseltaste zwischen Schnelltasten 1-10 und 11-20
Addition in Summenspeicher
-
-
Aufruf Summenspeicher
Waage ein- bzw. ausschalten
Zifferntasten
Dezimalpunkt
Lösch-Taste
Zurück in den Wägemodus
Aufruf Zählen mit Zielgewicht
Aufruf Zählen mit Toler anz k ontr ol le
Eingabe Referenzgewicht durch Wägung
Anzeige des zuletzt gespeicherten Referenzgewichts
Speichern von Referenzgewichten in Speicher
Aufruf gespeicherter Referenzgewichte
9 CIB-BA-d-2010
Aufruf Summenspeich er
Im Menü: zurück blättern
Dezimalstelle: nach links
Im Menü: nach vorne blättern
Dezimalstelle: nach rechts
Addition in Summenspeicher
Aufruf Summenspeicher
Im Menü: gewählte Einstellung bestätigen
Nullstell-Taste
Tarier-Taste
CIB-BA-d-2010 10
3 Grundlegende Hinw eise (Allgemeines)
3.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwidrige Verwendung
• Waage nicht für dynamische Verwiegungen verwenden, wenn kleine Mengen
vom W ägegut entnommen oder zugeführt werden. Durch die in der Waage vorhandene „Stabilitätskompensation“ könnten falsche Wägeergebnisse angezeigt
werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der
Waage befindlichen Behäl t er . )
• Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
• Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max),
abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden.
Waage könnte hierdurch beschädigt werden.
• Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.
• Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage
führen.
• Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden.
Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich
freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder Öffnen des Gerätes
• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes
11 CIB-BA-d-2010
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte
sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
4 Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten
Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit
KERN- Waagen verfügen.
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim
Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung/Rücktransport
Alle Teile der Originalverpackung für einen eventuell not-
wendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu
verwenden.
Vor dem Versand alle angeschlossenen Kabel und lo-
sen/beweglic hen Teile tr enne n.
Evt. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc.
gegen Verrutschen und Beschädigung sichern.
CIB-BA-d-2010 12
Waage
Wägeplatte
Netzgerät
Arbeitsschutzhaube
Interner Akku
Betriebsanleitung
6 Auspacken, Aufstellung und Inbetriebnahme
6.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.
Am Aufstellort folgendes beachten:
• Waage auf eine stabile, gerade Fläche stellen.
• Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden.
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.
• Erschütterungen während des Wägens vermeiden.
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.
• Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht
erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht
wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur akklimatisieren.
• Statische Aufladung von Wägegut, Wägebehälter vermeiden.
• Nicht in explosivstoffgefährdeten Bereichen oder in durch Gase, Dämpfe und
Nebel sowie durch Stäube ex plos i onsg efährdeten Bereichen betreiben!
• Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waage innen oder
außen angreifen und beschädigen können, sind fernzuhalten.
Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie
bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.
6.2 Auspacken, Lieferumfang
Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen
und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.
Lieferumfang / Serienmäßiges Zubehör
13 CIB-BA-d-2010
blinkt
Waage schält sich automatisch aus, wenn die Akkukapazität unter 5.4 V liegt
6.2.1 Aufstellen
Die Waage mit Fußschrauben nivellieren, bis sich die Luft-
blase in der Libelle im vorgeschriebenen Kreis befindet.
Nivellierung regelmäßig überprüfen.
6.3 Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtli chen Spannung übereinsti m me n.
Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.
Leuchtet die LED neben dem Netzteil-Symbol grün, ist das Netzteil korrekt angeschlossen.
6.4 Akkubetrieb
Der interne Akku wird über das mitgelieferte Netzteil geladen.
Der Akku sollte vor der ersten Benutzung mindestens 14 Stunden über das Netzteil
geladen werden. Die Betriebsdauer des Akkus beträgt ca. 160 Std. ohne Hinterleuchtung bzw. 90 Std. mit Hinter l euchtung. Die Ladedauer bis zur vollständigen Wiederaufladung beträgt ca. 14 S td.
Erscheint in der Anzeige das Batteriesymbol, ist die Kapazität des Akkus bald erschöpft. Wird während der roten LED-Anzeige nicht geladen, schaltet die Waage
nach ca. 20-30 Minuten automatisch ab. Schließen Sie baldmöglichst den Netzadapter an, um den Akku zu laden.
• Erscheint in der Anzeige das Batteriesymbol ist die Kapazität des Akkus bald
erschöpft. Akku über das mitgelieferte Netzteil laden.
wird angezeigt
6.5 Erstinbetriebnahme
Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die
Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die
Waage muss für diese Anwär mz ei t an die Stromversorgung (Netzanschluss, Akku
oder Batterie) angeschlossen sein.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel Justierung beachten.
Akkukapazität liegt unter 5.6 V
Akkukapazität liegt unter 5.5 V
CIB-BA-d-2010 14
6.5.1 Einschalten
Waage mit einschalten.
Nach dem Einschalten wird kurz die Software-Version angezeigt:
(Beispiel)
Danach führt die Waage einen Segmenttest durch:
Danach wechselt die Waage aut om ati sc h in den Wägemodus, die Nullanzeige erscheint in allen drei Anzeigefenstern und die Waage ist somit betriebsbereit:
Drückt man während des Segmentstests mit langem Tastendruck auf
wird das Softwaredatum angezeigt. Bsp:
2020-04-01.
15 CIB-BA-d-2010
Stabilisierung ist erforderlich.
6.5.2 Ausschalten
Waage mit ausschalten.
6.5.3 Waage Null-Anzeige
Umwelteinflüsse können dazu führen, dass die Waage trotz entlasteter Waagschale
nicht genau Null anzeigt. Sie können jedoch die Anzeige Ihrer Waage jederzeit auf
Null zurücksetzen und damit sicherstellen, dass die Wägung wirklich bei Null beginnt.
Das Nullstellen bei aufgelegtem Gewicht ist nur innerhalb eines bestimmten, typenabhängigen Bereichs möglich. Falls sich die Waage bei aufgelegtem Gewicht nicht
auf Null zurückstellen lässt, wurde dieser Bereich (± 0,2 % Max) überschritten.
Zur Rückstellung der Waage auf Null die -Taste drücken. Im Display wird neben dem -Symbol ein Dreieck eingeblendet.
6.5.4 Stabilitäts-Anzeige
Wird im Display neben dem Symbol ein Dreieck eingeblendet
ist die Waage in einem stabilen Zustand. Bei instabilem Zustand verschwindet die
- Anzeige.
6.6 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn
die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser
Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel
sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.
• Erforderliches Justiergewicht bereitstellen, s. Kap. 1.
Das zu verwendende Justiergewicht ist abhängig von der Kapazität der Waage. Justierung möglichst nahe an der Höchstlast durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com
• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur
CIB-BA-d-2010 16
drücken
drücken.
6.6.1 Justage-Menü
Um die Waage zu Justieren sind Voreinstellungen im Justage-Menü vorzunehmen.
Navigation im Justage-Menü:
Menü aufrufen
Im Wägemodus gedrückt
halten und zusätzlich
drücken.
Der erste Menüpunkt ECF-1
wird angezeigt.
Menüblock anwählen
• Mit Menüpunkt zurück wechseln
• Mit Menüpunkt nach vorne wechseln
Parameter einstellen
Mit Zifferntasten bis
Einstellung bestätigen
Zurück in den Wägemodus / Funktion verlassen ohne zu speichern
Menü-Übersicht Justage-Menü
Menüpunkt
Funktionsbeschreibung
ECF-1 Justage Gewicht
ECF-2 Nullpunkt-Justage
ECF-3 Justage Gewicht und AD-Wandler-Wert
17 CIB-BA-d-2010
Justiergewicht der entsprechenden
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap. 1) zur Stabilisierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der
Wägeplatte befinde n.
Justierung durchführen
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinde n.
Im Wägemodus gedrückt halten
und gleichzeitig drücken. Der erste
Menüpunkt „ECF-1“ wird angezeigt.
drücken, im PCS-Fenster wird der
AD-Wandler-Wert angezeigt. 0.0 g wird
angezeigt
erneut drücken. Die Gewichtsan-
zeige blinkt. Mit den Zifferntasten
bis Wert des erforderlichen Jus-
(Beispiel)
tiergewichts eingeben.
Größe auf die Wägeplatte stellen,
drücken um die Justierung
abzuschließen.
Die Waage wechselt danach
automatisch in den Wägemodus.
* Die Justierung sollte mit dem empfohlenen Justiergewicht (siehe Kap. 1 „Techn.
Daten“) durchgeführt werden. Die Justierung ist aber auch mit Gewichten anderer
Nennwerte möglich, messtechnisch aber nicht optimal.
Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com
CIB-BA-d-2010 18
der Teile werden angez ei g t.
7 Stückzählen
Bei der Stückzählung können Sie entweder Teile in einen Behälter einzählen oder
Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen
zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche
Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist
die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.
7.1 Ermittlung des Referenzgewichts durch Wägung
Waage auf Null stellen und falls nötig
tarieren. Eine bekannte Anzahl von
Einzelteilen als Referenzgewicht
auflegen. Ist die Waage stabil, Anzahl
der aufgelegten Teile über die
Zifferntasten eing ebe n. Die Eingabe wird
im Referenzgewichts-Fenster angezeigt.
(Beispiel)
drücken, das Gesamtgewicht der
Teile, das Stückgewicht und die Anzahl
Wägeplatte entlasten und zu zählende
Teile auf die Wägeplatte aufbringen.
Das Gewicht aller Teile, das
Stückgewicht und die Anz ahl der Teile
werden angezeigt.
19 CIB-BA-d-2010
Stückzahlparamet er wer den ang ezeigt.
7.2 Numerische Eingabe d es Referenzgewichts
Waage entlasten und Refer enz gewicht
über die Zifferntasten eingeben und mit
bestätigen.
Nun die zu zählenden Teile auf die
Wägeplatte aufbring en. Alle
(Beispiel)
7.3 Referenzgewicht löschen
Bei entlasteter Wägeplatte drücken, das Referenzgewicht ist somit gelöscht.
7.4 Automatische Referenzoptimierung
Falls keine Referenz gebildet werden konnte, weil das Wägegut zu instabil oder das
Referenzgewicht zu klein war, wird während der Referenzermittlung im Referenzgewichtsfenster die [ ] Anzeige eingeblendet.
Das eingeblendete zeigt an:
Aufgelegte Stückzahl zur Referenzermittlung zu klein
< 40 d
Aufgelegtes Referenzgewicht zur Referenzermittlung zu klein
< 4/5 d
Füllen Sie jetzt weitere Teile ein, bis die [ ] Anz eige erlischt.
Ein akustisches Signal ertönt, wenn die Referenzoptimierung ausgeführt worden ist.
Bei jeder Referenzoptimierung wird das Referenzgewicht neu berechnet. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz
genauer.
CIB-BA-d-2010 20
Bei entlasteter Wägeplatte
Gewünschten Speicherplatz über die
7.5 Referenzgewicht speichern/aufrufen
Es stehen 50 Speicherplätze (+ 20 Schnellspeicherplätze) zur Verfügung.
7.5.1 Speichern über numerische Tasten
Referenzgewicht über die numerischen
Tasten eingeben. Danach langer
Tastendruck auf .
(Beispiel)
Danach langer Tastendruck auf .
„S 00“ wird blinkend angezeigt.
numerischen Tasten ei ng eben un d mi t
bestätigen.
Der Speicherplatz wurde nun mit dem
Referenzgewicht belegt, die Waage
befindet sich nun im Wägemodus.
21 CIB-BA-d-2010
Mit den numerischen Tasten
Referenzgewicht gezählt werden.
Bei entlasteter Wägeplatte
Anschließend gewünschte Schnelltaste
7.5.2 Aufrufen über numerische Tasten
Wird das Referenzgewicht zu einem späteren Zeitpunkt benötigt, kann es
mit der -Taste und der entsprechenden Speicherplatznummer wieder aufgerufen werden.
Bei entlasteter Wägeplatte langer
Tastendruck auf . „G00“ wird
blinkend angezeigt.
Speicherplatz eingeben und mit
bestätigen.
Das diesem Speicherplatz hinterlegte
Referenzgewicht erscheint.
Die Waage befindet sich im Wägemodus
und es kann nun mit diesem
7.5.3 Speichern über Schnell-Tasten
Referenzgewicht über die numerischen
Tasten eingeben.
Danach , gefolgt von
drücken. „PLU 00“ wird angezeigt.
drücken.
(Beispiel)
Das Referenzgewicht ist nun dieser Taste hinterlegt.
CIB-BA-d-2010 22
Mit kann zwischen den Speicherplätzen 1-10 und 11-20 gewechselt werden.
Im Stückzahlfenster zeigt die [ ] Anz ei g e w elche Spei cher platzgruppe moment an
gewählt wurde:
7.5.4 Aufrufen über Schnell-Tasten
Bei entlasteter Wägeplatte entsprechende Schnelltaste drücken, das hinterlegte Referenzgewicht wird angezeigt. Es kann nun gezählt werden.
23 CIB-BA-d-2010
Zielwert
Optisches Signal
Akustisches Signal
7.6 Zählen mit Zielstückzahl
Mit dieser Funktion ist eine Zielstückzahl programmierbar. Das Erreichen des Zielwerts wird durch ein optisches und ein akustisches Signal unterstützt:
Aufgelegte Stückzahl geringer als Zielwert
Aufgelegte Stückzahl entspricht Zielwert
Aufgelegte Stückzahl über
Zielwert
Anzeigenhinterleuchtung
leuchtet gelb
Anzeigenhinterleuchtung
leuchtet grün
Anzeigenhinterleuchtung
leuchtet rot
7.6.1 Zielstückzahl setzen
Zunächst wie in Kap. 7.1 oder 7.2 beschrieben, Stückgewicht festlegen.
drücken und über die numeri-
schen Tasten Zielstückzahl eingeben.
Langsames Piepsen
Kein Piepsen
Schnelles Piepsen
(Beispiel)
(Beispiel)
Mit bestätigen. „On“ wird kurz
angezeigt, die Funktion ist somit
aktiviert.
Die Waage wechselt automatisch in den
Zielstückzahl-Modus.
(Beispiel)
Teile einzählen, bei grüner Anzeige und kei n em Signalton ist die Zielstückzahl erreicht.
CIB-BA-d-2010 24
Zielwert
Optisches Signal
Akustisches Signal
drücken und „000000“ eingeben und mit bestätigen.
Zunächst wie in Kap. 7.1 oder 7.2 be-
Toleranzwert lösch en:
Im Wägemodus drücken und „000000“ eingeben und mit bestä-
tigen.
7.7 Zählen mit Toleranzkontrolle – Fill to target
Mit dieser Funktion wird das Einzählen von Teilen innerhalb einer zuvor festgelegten
Toleranz ermöglicht.
Das Erreichen des Zielwerts wird durch ein optisches und ein akustisches Signal unterstützt:
Aufgelegte Stückzahl unterhalb der Toleranz
Aufgelegte Stückzahl innerhalb der Toleranz
Aufgelegte Stückzahl
oberhalb der Toleranz
Anzeigenhinterleuchtung
leuchtet gelb
Anzeigenhinterleuchtung
leuchtet grün
Anzeigenhinterleuchtung
leuchtet rot
7.7.1 Toleranzbereich ein g eb en
Hinweis:
Wurde zuvor über die Taste ein Zielwert ermittelt, muss dieser zunächst
wieder gelöscht werden:
Langsames Piepsen
Kein Piepsen
Schnelles Piepsen
schrieben, Stückgewicht festlegen.
Langer Tastendruck au f , die Anzeige zur Eingabe des unteren Grenzwertes „PCS L“ wird angezeigt.
Unteren Grenzwer t eing eben und mi t
bestätigen.
25 CIB-BA-d-2010
(Beispiel)
(Beispiel)
Die Waage wechselt automatisch zur
Mit Eingabe beenden und Werte neu eingeben.
Eingabe des oberen Grenzwertes.
Oberen Grenzwert eingeben und mit
bestätigen.
„on“ wird kurz angezeigt
Die Waage wechselt automatisch in den
Toleranzwägemodus.
(Beispiel)
Teile einzählen, wenn si c h die Stückzahl innerhalb der Toleranz befindet, wechselt
die Anzeigen-Hinterleuchtung auf grün.
Hinweis:
Erscheint in der Anzeige:
wurde eine falsche Eing abe gem acht.
Toleranzwert löschen:
Im Wägemodus drücken und „000000“ eingeben und mit bestä-
tigen.
CIB-BA-d-2010 26
Leeren Tarabehälter auf die Wägeplatte
8 Tarieren
Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren,
damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt
wird.
8.1 Ermittlung des Taragewichts durch Wägung
stellen. Das Gesamtgewicht des aufgelegten Behälters wird angezeigt.
(Beispiel)
drücken
Nach Stillstandskontrolle erfolgt die
Rücksetzung der Anzeige auf „0“. Das
Gewicht des Behälters ist nun intern gespeichert. Die Nullanzeige und der Pfeil
neben dem -Symbol erscheint.
Wägegut in den Behälter legen und Gewicht ablesen.
• Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem
Vorzeichen angezeigt.
• Zum Löschen des gespeicherten Taraw er tes entlast en Si e di e Wägeplatte und drücken anschließend die TARE-Taste, die [ ] Anzeige ne-
ben dem -Symbol erlischt.
• Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze
ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.
27 CIB-BA-d-2010
Das Taragewicht erscheint als negativer
8.2 Numerische Eingabe des Taragewichts (PRE-TARE)
Sicherstellen, dass sich keine Last auf
der Wägeplatte befindet.
drücken und mit den numerisc h en
Tasten bis Pre-Tarwert
eingeben und mit bestätigen.
Wert.
Nun kann in den Behälter eingewogen werden, das Taragewicht wird automatisch
abgezogen.
• Zum Löschen des Pre-Tarewertes bei entlasteter Wägeplatte
drücken.
CIB-BA-d-2010 28
und mit bestätigen.
zahl Teile der 2. Wägung.
9 Summieren
Die Waage verfügt über einen Zählsummenspeicher zum Aufsummieren von gleichen Zählteilen in Gesamtstück und Gesamtgewicht.
9.1 Summi eren „ Anzahl Teile“
Referenzgewicht, das einer bestimmten
Anzahl Teile entsprechen soll, auflegen
und über die numerischen Taste n
bis die Anzahl der Teile eingeben
Das Referenzgewicht, das Stückgewicht und die Anzahl Teile wird angezeigt.
(Beispiel)
Referenzgewicht entfernen und für die
erste Summierung Anzahl Teile auflegen
und drücken. „r01“ wird kurz angezeigt, gefolgt vom Gewicht, dem
Stückgewicht und der Anz ahl Teil e.
Die [ ] Anzeige neben „M+“ signalisiert
den gespeicherten Wert.
Teile entfernen und Teile der zweiten
Zählung auflegen und drücken.
„r02“ wird kurz angezeigt, gefolgt vom
Gewicht, dem Stückgewicht und der An-
↓
(Beispiel)
(Beispiel)
Weitere Teile bei Bedarf wie beschrieben einwiegen. Darauf achten, dass die Waage
zwischen den einzelnen Wägungen entlastet werden muss.
Dieser Vorgang kann bis zu 99mal wiederholt werden, bzw. bis der Wägebereich der
Waage erschöpft ist.
29 CIB-BA-d-2010
und die Anzahl der Teile wird angezeigt.
zahl Teile der 2. Wägung.
Anzeige der gespeicherten Wägedaten:
Bei entlasteter Waage drücken.
Das Gesamtgewicht, Anzahl der Wä-
gungen sowie die Gesamtstückzahl
werden 3 sec. lang angezeigt.
9.2 Summi eren „Gewicht“
Beliebige Anzahl von Teilen auflegen
und mit den numerischen Tasten
bis Stückgewicht eingeben und
mit bestätigen.
Das Gesamtgewicht, das Stückgewicht
Wägeplatte entlasten und Wägegut für
die erste Wägung auflegen und
drücken.
„r01“ wird kurz angezeigt, gefolgt vom
Gewicht, dem Stückgewicht und der Anzahl Teile.
Die [ ] Anzeige neben „M+“ signalisiert
den gespeicherten Wert.
(Beispiel)
↓
(Beispiel)
Wägegut entfernen und Wägegut der
zweiten Zählung auflegen und
drücken.
„r02“ wird kurz angezeigt, gefolgt vom
Gewicht, dem Stückgewicht und der An-
CIB-BA-d-2010 30
Weitere Wägungen bei Bedarf wie beschrieben einwiegen. Darauf achten, dass die
Waage zwischen den einzelnen Wägungen entlastet wird.
Dieser Vorgang kann bis zu 99mal wiederholt werden, bzw. bis der Wägebereich der
Waage erschöpft ist.
Anzeige der gespeicherten Wägedaten:
Bei entlasteter Waage drücken.
Das Gesamtgewicht, Anzahl der Wä-
gungen sowie die Gesamtstückzahl
werden 3 sec. lang angezeigt.
9.3 Löschen der gespeicherten Werte
Zum Löschen der gespeicher te n Wägedaten drücken und so lange gedrückt
halten, bis 2x ein Signalton ertönt. Die gespeicherten Werte, Gesamtgewicht, Gesamtstückzahl und Anzahl Wägungen werden auf Null gesetzt.
Die [ ] Anzeige neben „M+“ erlischt.
31 CIB-BA-d-2010
drücken
drücken.
10 Menü
Im Menü können die Einstellungen der Waage geändert werden, um die Waage an
individuelle Wägebedü rfniss e anzupas sen
10.1 Navigation im Menü
Menü aufrufen
Im Wägemodus und
drücken.
Der erste Menüpunkt UF1 (Interner Wert bzw. aktuelle Voltzahl des Akkus/der Batterie)
wird angezeigt.
Menüblock anwählen
• Mit Menüpunkt zurück wechseln
• Mit Menüpunkt nach vorne wechseln
Parameter einstellen
• Mit Zifferntasten bis
Einstellung bestätigen
Zurück in den Wägemodus / Funktion verlassen ohne zu speichern
CIB-BA-d-2010 32
UF-1
tät
864650
Interner Wert
bat. 6.4
Zeigt die aktuelle Voltzahl der Batterie
Interner Wert
UF-2
Durchschnittliches Stückgewicht zur
Referenzoptimierung
AavG 1
an
aus
UF-3
AoFF00
Wert 0 0 - Auto off ausgeschaltet
UF-4
Lit 0
Hinterleuchtung automatisch
Lit 1
Hinterleuchtung an
Lit 2
Hinterleuchtung aus
UF-5
„A“ erster Wert:
0
Stabilität muss angezeigt werden
1
Stabilität muss nicht angezeigt werden
„B“ zweiter Wert:
0
Nulldurchlauf muss stattfinden, um die nächste
Summierung durchzuführen
1
Nulldurchlauf muss nicht stattfinden, um die
nächste Summierung durchzuführen
UF-6
Schnittstelle
Keine Schnittstelle vorhanden
UF-7
Speed 1
Speed kann von 1 bis 3 eingestellt werden (1 =
Speed 2
Speed 3
10.2 Menü-Übersicht Funktionsmenü „UF 1-10“
Menüpunkt Untermenü
Interner Wert/
Batteriekapazi-
350994
Durchschnittliches Stückgewicht
Auto-Off
Hinterleuchtung
AavG 2
Funktionsbeschreibung
• AoFF00 ist als Standard definiert
• Es können Werte von 0-99 eingegeben
werden (in Minuten)
•
Einstellungen
Summierfunktion
RS232-
A/D Update
Rate
langsam (7,5hz), 2 = mittel (15hz), 3 = schnell
(30hz)
33 CIB-BA-d-2010
UF-8
ZP 0
Nicht dokumentiert
ZP 1
ZP 2
ZP 3
ZP 4
ZP 5
UF-9
Funktion gesperrt.
Wert angepasst werden.
UF-10
Nicht dokumentiert
Gravitation
Nach Betätigen des Justierschalters kann der
CIB-BA-d-2010 34
11 Betrieb
11.1 Automatische Abschaltfunktion – UF-3
Hier kann die Anzahl der Minuten eingestellt werden, nach der die Waage automatisch abgeschalten wird. Es können Werte von 0-99 eingegeben werden.
Die automatische Abschaltfunktion lässt sich wie folgt einstellen:
Im Wägemodus und
drücken. „UF-1“ wird
angezeigt.
so oft drücken, bis
„UF-3“ angezeigt wird.
drücken, „AoFF00“ wird
blinkend angezeigt.
Mit den numerischen Tasten
die Anzahl der Minuten
einstellen, nach der die
Anzeige automatisch
abgeschalten wird.
Hier als Beispiel 10 Minuten.
Eingabe mit bestätigen,
die Waage wechselt
automatisch zurück ins Menü.
(Beispiel)
35 CIB-BA-d-2010
Mit zurück in den
Wägemodus.
Bei Eingabe „AoFF00“ ist die automatische Abschaltfunktion ausgeschalten.
11.2 Hinterleuchtung der Anzeige – UF-4
Die Hinterleuchtung der Anzeige lässt sich wie folgt einstellen:
Im Wägemodus und
drücken. „UF-1“ wird
angezeigt.
so oft drücken, bis
„UF-4“ angezeigt wird.
drücken, „Lit 0“ wird
blinkend angezeigt.
Folgende Einstellungen können nun vorgenommen werden:
• Lit 0 = Auto Backlight (Hinterleuchtung schaltet sich nach ca. 10 Sek. nach
Erreichen eines stabilen Wägewertes ab)
• Lit 1 = Hinterleuchtung an
• Lit 2 = Hinterleuchtung aus
CIB-BA-d-2010 36
Mit den numerischen Tasten
entsprechende Zahl de r
gewünschten
Hinterleuchtungsart eingeben.
Eingabe mit bestätigen,
die Waage wechselt
automatisch zurück ins Menü.
Mit zurück in den
Wägemodus.
Die Anzeige erscheint in der
gewünschten Einstellung.
37 CIB-BA-d-2010
Fehlermeldung
Anzeige
Beschreibung
Err L
Gewicht
Interner Fehler
12 Wartung, Instandhaltung, Entsorgung
12.1 Reinigen
Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.
Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern
nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine
Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch
nach.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.
Verschüttetes Wägegut sofort entfernen.
12.2 Wartung, Instandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.
12.3 Entsorgung
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.
12.4 Fehlermeldungen
Err n Gewicht Instabile Last
Err H Gewicht Interner Fehler
hhhhh Gewicht Überlast
hhhhh Stückzahl Anzahl Teile über Anzeigebereich
CIB-BA-d-2010 38
• Es sind keine Batterien eingelegt.
13 Kleine Pannenhilfe
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.
Störung Mögliche Ursache
Die Gewichtsanzeige leuchtet nicht.
Die Gewichtsanzeige ändert sich
fortwährend
Das Wägeergebnis ist offensichtli ch
falsch
• Die Waage ist nicht eingeschaltet.
• Die Verbindung zum Netz ist unterbro-
chen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.
• Die Batterien sind falsch eingelegt oder
leer
• Luftzug/Luftbewegungen
• Vibrationen des Tisches/B od ens
• Die Wägeplatte hat Berührung mit
Fremdkörpern.
• Elektromagnetische Felder/ Statische
Aufladung(anderen Aufstellungsort wählen/ falls möglich störe ndes Ger ät aus schalten)
• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
• Es herrschen starke Temperaturschwan-
kungen.
• Elektromagnetische Felder/ Statische
Aufladung(anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschalten)
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.
Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
39 CIB-BA-d-2010
ist die
14 Konformitätserklärung
Die aktuelle EG/EU-Konformitätserklärung fin den Si e onl i ne unt er :
www.kern-sohn.com/ce
Bei geeichten Waagen (= konformitätsbewerteten Waagen)
Konformitätserklärung im Lieferumfang enthalten.
CIB-BA-d-2010 40
Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler
gemäß Batterieverordnung verpflichtet, Endverbr auc her au f folg end es hinzuweisen:
/Akkus können nach Gebrauch in kommunalen Sammelstellen
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch-
schlaggebenden Schwermetalls versehen.
Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem
cher üblicherweise entledigen.
Hinweis gemäß Batterieverordnung – BattV
QYP 05 (Rev. 1.0)
Nur gültig für Deutschland!
Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien
oder im Handel zurückgegeben werden.
Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.
gestrichenen Mülltonne un d dem chemischen Symbol (Cd = Cadmium, Hg =
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus-
Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.
Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau-
41 CIB-BA-d-2010
Loading...
