Mode d'emploi Dynamomètre
numérique
SAUTER FL
Version 2.0
01/2020
FR
MESURE PROFESSIONNELLE
2 FL-BA-fr-2020
FR
SAUTER FL
V. 2.0 01/2020
Mode d'emploi Dynamomètre numérique
Félicitations pour votre achat d'un dynamomètre numérique avec cellule de mesure
interne ou externe de SAUTER. Nous espérons que vous apprécierez votre appareil
de mesure de qualité et sa large gamme de fonctions. Si vous avez des questions, des
demandes ou des suggestions, n'hésitez pas à nous contacter.
Table des matières :
1 Introduction .................................................................................................... 3
2 Étendue de la livraison .................................................................................. 3
3 Informations complémentaires lors de l'utilisation du logiciel AFH ......... 3
4 Données techniques ...................................................................................... 4
4.1 Caractéristiques techniques FL avec cellule de charge interne jusqu'à 1kN .................... 4
4.2 Données techniques FL avec cellule de charge externe à partir de 2kN ........................... 5
4.3 Caractéristiques techniques cellule de charge externe (à partir de 2kN) .......................... 6
4.4 Données techniques FL TM ..................................................................................................... 7
5 Indicateur de batterie / alimentation ............................................................. 8
6 Afficher ........................................................................................................... 8
7 Touches de commande ................................................................................. 9
8 Fonctions ...................................................................................................... 10
8.1 Affichage de la valeur limite Bon / Mauvais ........................................................................ 10
8.2 Inverser l'affichage ................................................................................................................. 10
8.3 Stocker la valeur mesurée dans la mémoire ....................................................................... 10
8.4 Mémoire / Stockage ................................................................................................................ 11
8.5 Diagnostics ............................................................................................................................. 12
8.6 Sélectionner la sortie ............................................................................................................. 12
9 Contrôle par ordinateur de la jauge de force ............................................ 13
10 Signal de sortie RS232 ................................................................................ 13
10.1 Protocole d'interface .............................................................................................................. 14
10.2 Affectation de l'interface de données RS232 ...................................................................... 14
11 Avertissements ............................................................................................ 15
12 Instructions de réglage FL .......................................................................... 17
13 Dessins techniques ..................................................................................... 21
FL-BA-fr-2020 FL-BA-fr-20203
1 Introduction
Lisez attentivement ce mode d'emploi avant la mise en service, même si vous avez
déjà de l'expérience avec les appareils de mesure SAUTER.
Après avoir reçu le dynamomètre, vérifiez au préalable qu'aucun dommage n'est
survenu pendant le transport, qu'il s'agisse de l'emballage extérieur, du boîtier en
plastique, d'autres pièces ou même du dynamomètre lui-même. Si des dommages
sont apparents, veuillez en informer immédiatement SAUTER GmbH.
Le FL peut mesurer les forces de traction et de compression avec une grande
précision et il est facile à utiliser. Il peut être tenu à la main pour les mesures ou
monté sur un banc d'essai approprié.
SAUTER propose des logiciels et des accessoires en option afin de rendre l'appareil
de mesure plus polyvalent dans son utilisation. Veuillez vous renseigner auprès de
SAUTER ou du fournisseur de SAUTER, ou visitez notre site Internet à l'adresse
www.sauter.eu.
2 Étendue de la livraison
• SAUTER FL, avec batterie interne rechargeable
• Mallette de transport
• Chargeur
• 5 vis M3 x 8 pour le montage sur les bancs d'essai SAUTER
3 Informations complémentaires lors de l'utilisation du logiciel AFH
Si vous souhaitez connecter un FL avec la combinaison banc d'essai et logiciel (AFHLD ou AFH-FD) à un PC, vous devez connecter le FL via le câble FL-A04 (Sub-D 9
broches à PS2) au port de l'équipement du banc d'essai et le banc d'essai via le port
de l'ordinateur au PC.
4 FL-BA-fr-2020
4 Données techniques
4.1 Caractéristiques techniques FL avec cellule de charge interne jusqu'à 1kN
Dispositif de
mesure
FL 5
FL 10
FL 20
FL 50
FL 100
FL 200
FL 500
FL 1K
Capacité
5N
10N
20N
50N
100N
200N
500N
1000N
Incertitude de
mesure
±0,2% du Max (plage de mesure)
Travail
température
15°C à 35°C
Humidité
relative
15 % à 80 % d'humidité
Poids
(sans
accessoires)
Environ 500g
Dimensions
Unité
d'affichage
(LxLxH)
160x75x30mm
Fil conducteur
M6
FL-BA-fr-2020 FL-BA-fr-20205
4.2 Données techniques FL avec cellule de charge externe à partir de 2kN
Dispositif de
mesure
FL 2k
FL 5k
FL 10k
FL 20k
Capacité
2000N
5000N
10000N
20000N
Incertitude de
mesure
±0,2% du Max (plage de mesure)
Température de
travail
15°C à 35°C
Humidité
relative
15 % à 80 % d'humidité
Unité
d'affichage du
poids
Environ 500g
Dimensions
unité d'affichage
(LxLxH)
160x75x30mm
6 FL-BA-fr-2020
4.3 Caractéristiques techniques cellule de charge externe (à partir de 2kN)
Charge
maximale
LxLxH
Type de
filetage
Longueur
du câble
2 kN
76x51x19mm
M12x1,75
Environ
2,5 m
5 kN
76x51x28mm
M12x1,75
10 kN
76x51x28mm
M12x1,75
20 kN
76x51x28mm
M12x1,75
FL-BA-fr-2020 FL-BA-fr-20207
4.4 Données techniques FL TM
4.4.1 Capteurs
Le capteur doit être commandé séparément. Service FL-C01 nécessaire.
4.4.2 Raccordement de la cellule de mesure
Soudez les câbles de la cellule de mesure à la fiche fournie. L'affectation des broches
sur le connecteur est la suivante :
Pin 1 : Alimentation ( - )
Broche 2 : Signal ( + )
Broche 3 : Signal ( - )
Broche 4 : Alimentation ( + )
Broche 1 : EXC ( - )
Broche 2 : Signal ( + )
Broche 3 : Signal ( - )
Broche 4 : EXC ( + )
Plages de
mesure
réglables
5N ; 10N ; 25N ;
50N ; 100N ;
250N ; 500N
1kN ; 2,5kN ; 5kN
; 10kN ; 20kN ;
50kN
Valeur
caractéristique
max.
1mV/V
2mV/V
Incertitude de
mesure
±0,2% à 1% de Max (plage de
mesure), selon le capteur utilisé
Température de
travail sans
capteur
15°C à 35°C
Unité
d'affichage du
poids
Environ 500g
Dimensions
unité d'affichage
(LxLxH)
160x75x30mm
8 FL-BA-fr-2020
674 2 3 5 8
1
5 Indicateur de batterie / alimentation
Niveau de la batterie > 4,8 V
4,8 V > Niveau de la batterie > 4,7 V
4,7 V > Niveau de la batterie > 4,4 V
4,4 V > Niveau de la batterie > 4,0 V
Niveau de la batterie < 4,0 V
• Si la tension de la batterie est inférieure à 3,9 V, le message indiquant que
la batterie est épuisée apparaît et l'appareil s'éteint automatiquement.
Le FL est équipé de quatre batteries Nickel Metal Hybrid (NiMH) de type AAA. Pour
des raisons de sécurité pendant le transport, les batteries sont fournies non
chargées. Pour obtenir une durée de vie maximale des piles, nous vous
recommandons de les charger uniquement avec le chargeur d'origine (inclus)
pendant une période de 14 à 16 heures avant d'utiliser le lecteur pour la première
fois.

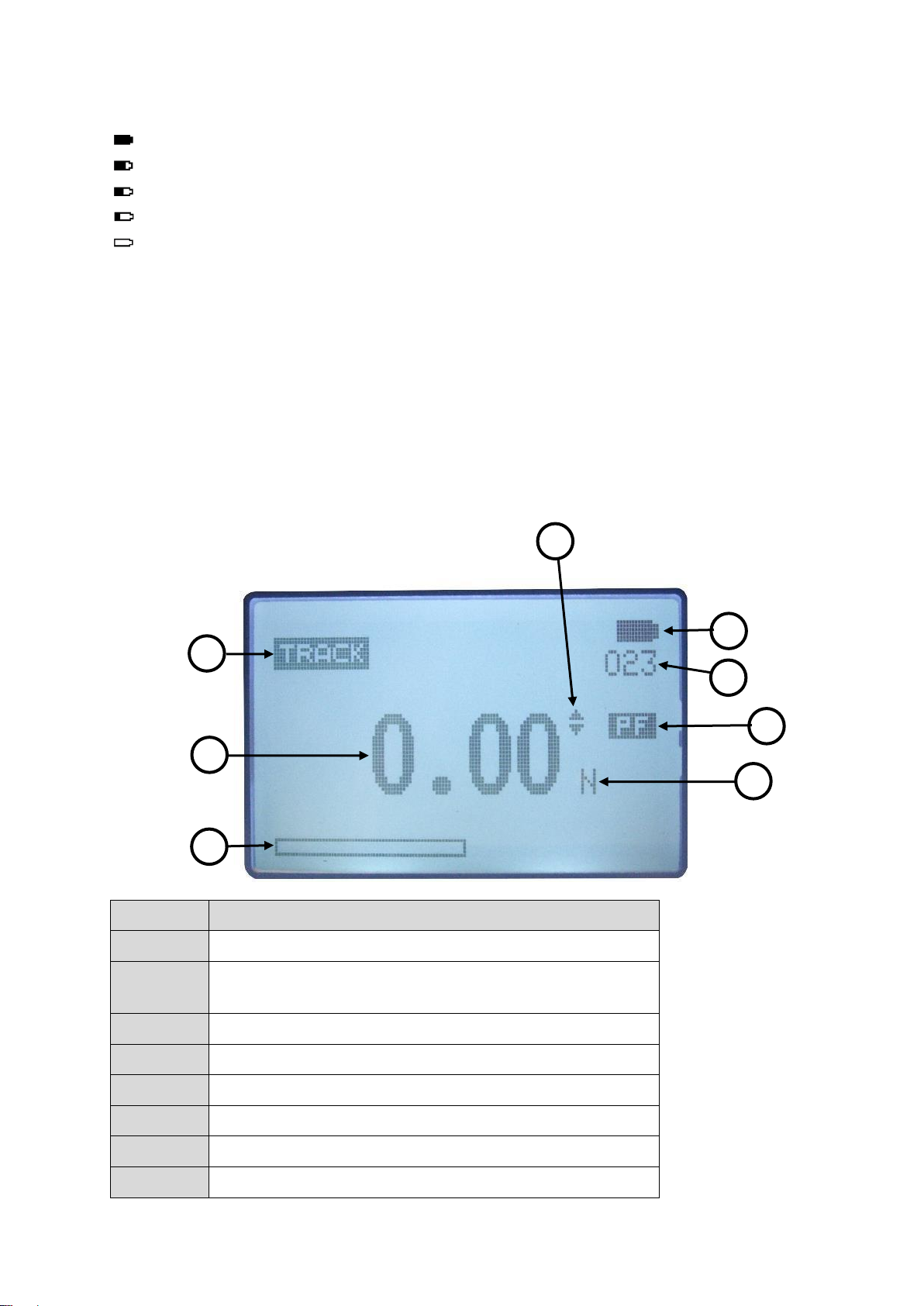

6 Indication de l'affichage
Position
Description
1
Résultat de la mesure
2
Mode d'affichage (Track, Peak (Train), Peak
(Pressure))
3
Affichage de la direction de la force
4
indicateur de charge de la batterie
5
Nombre d'emplacements mémoire occupés
6
Critère "Pass-Fail" activé
7
Unité d'affichage du résultat de la mesure
8
Diagramme des forces
FL-BA-fr-2020 FL-BA-fr-20209
7 Touches de commande
MENU/ESC :
• Ouvre la fenêtre de menu avec les sous-menus individuels
• En appuyant sur la touche MENU/ESC dans le menu, vous retournez à la page
précédente.
ZERO (mise à zéro) :
• Remise à zéro de l'affichage en mode Track (fonction tare)
ENTER :
• Confirmer la sélection dans le menu
• Sauvegarde d'une valeur mesurée en mode PEAK
PRINT (fonction d'impression) :
• Sortie du contenu de la mémoire vers un PC ou une imprimante
RESET (suppression de la fonction) :
• Suppression de la valeur PEAK actuelle
UNIT (unités de mesure) :
• Appuyez brèvement sur la touche : Changement entre N, gf, kgf, ozf, lbf, mN
Mode (Changement de mode) :
Affectation avec trois fonctions :
• Mode de Track (mesure continue)
• Train en mode pointe
• Pression de mode de pointe
ON / OFF :
• Bouton marche / arrêt (appuyer sur le bouton pendant environ 1 s)
10 FL-BA-fr-2020
8 Fonctions
8.1 Affichage de la valeur limite Bon / Mauvais
Indicateur LED pour les tests bon/mauvais
Couleur
Fonction
Rouge
Dépassement de la valeur limite supérieure
Vert
Indique que le critère de réussite ou d'échec a
été atteint.
Jaune
Sous-cotation de la valeur limite inférieure
Une valeur limite supérieure et une valeur limite inférieure peuvent être
programmées. Le dispositif de mesure compare le résultat de la mesure avec les
valeurs limites et émet le résultat sous forme de signal dans des diodes lumineuses
rouges ou vertes.
Réglage des valeurs limites voir MENU →PASS-FAIL
La touche fléchée gauche permet de déplacer le curseur sur la valeur souhaitée. La
valeur peut être modifiée à l'aide des touches UP ou DOWN. En appuyant sur l'une
de ces touches et en la maintenant enfoncée, il est possible d'effectuer un
défilement. La touche fléchée vers la droite est utilisée pour changer l'unité. En
appuyant sur la touche ENTER, vous enregistrez les réglages et vous revenez au
menu principal.
L'écran affiche maintenant un "PF".
L'option PASS-FAIL n'est automatiquement pas possible si les valeurs des limites
supérieure et inférieure sont fixées ici à 0 Newton. La valeur inférieure doit
également toujours être inférieure à la valeur supérieure.
8.2 Inverser l'affichage
L'écran peut être tourné de 180°. Pour ce faire, procédez comme suit:
Lorsque l'appareil est éteint, la touche "MENU/ESC" est maintenue enfoncée. En
outre, on appuie sur la touche "On/Off", ce qui met l'appareil en marche et fait tourner
l'écran.
8.3 Stocker la valeur mesurée dans la mémoire
Toute lecture peut être mise en mémoire à tout moment en appuyant sur la touche
ENTER. Un maximum de 500 relevés peut être stocké.
FL-BA-fr-2020 FL-BA-fr-202011
8.4 Mémoire / Stockage
La mémoire est utilisée pour visualiser les données stockées. 500 valeurs mesurées
peuvent être stockées. Actuellement, il est possible de supprimer des entrées
individuelles ou l'ensemble des données, ou d'imprimer les données mesurées de la
mémoire.
Pour accéder au menu MEMOIRE, appuyez sur le bouton MENU/ESC. Utilisez le
bouton UP ou DOWN pour déplacer le curseur sur MEMORY. Confirmez ensuite
avec la touche ENTER et vous êtes sur la page de la mémoire. Appuyez sur le
bouton ESC pour revenir à la page du menu principal.
Les touches fléchées UP et DOWN peuvent être utilisées pour changer de page à
l'intérieur de la mémoire et, en maintenant l'une de ces deux touches enfoncée, il est
possible de faire défiler les pages vers le haut ou vers le bas.
En appuyant sur la touche PRINT, le contenu de la mémoire peut être imprimé via le
port série.
En appuyant sur le bouton ZERO, vous pouvez accéder au menu DELETE (effacer
les données).
Utilisez les touches fléchées HAUT et BAS pour sélectionner l'option de suppression
souhaitée. Si NO est sélectionné ici et confirmé avec la touche ENTER, le lecteur
revient à la page de mémoire.
Si l'on sélectionne DELETE et que l'on appuie sur la touche ENTER pour confirmer,
la lecture actuellement enregistrée est supprimée et l'instrument revient à la page de
mémoire.
Si l'on sélectionne DELETE ALL et que l'on appuie sur la touche ENTER pour
confirmer, toutes les mesures enregistrées sont supprimées et l'instrument revient à
la page mémoire.
12 FL-BA-fr-2020
8.5 Diagnostics
Cette fonction est utilisée pour vérifier la cellule de charge. Si l'on soupçonne que le
capteur a été surchargé, l'état peut être déterminé immédiatement.
Pour ce faire, l'appareil est placé en position horizontale sur une surface plane et la
page du menu principal est appelée. Pour accéder au menu DIAGNOSTIC, appuyez
sur la touche MENU/ESC. Utilisez le bouton UP ou DOWN pour déplacer le curseur
sur DIAGNOSTIC et confirmez avec le bouton ENTER. Vous êtes maintenant sur la
page DIAGNOSTIC.
En appuyant sur la touche ESC, vous revenez à la page du menu principal.
Si le pourcentage de tassement est compris entre 5% et 10%, veuillez contacter le
fournisseur pour remplacer la cellule de charge. Ces valeurs sont données à titre
indicatif. Le besoin réel d'étalonnage/de remplacement du capteur varie en fonction
de ses caractéristiques individuelles.
8.6 Sélectionner la sortie
Cette option permet de sélectionner la sortie de données utilisée, RS 232 ou USB.
Il y a une sortie analogique sur l'appareil. Cela génère un signal qui va de +2V à -2V.
Ce signal est un pourcentage de la valeur maximale du dynamomètre. E.G. : FL100
50N sont mesurés dans le sens de la tension, alors un signal -1 V est présent sur la
sortie analogique. 75N en compression, alors + 1.5V est présent à la sortie
analogique. Si l'instrument est en mode PASS - Fail, la sortie analogique est de 2V
pour PASS et 0V pour FAIL.
FL-BA-fr-2020 FL-BA-fr-202013
9 Contrôle par ordinateur de la jauge de force
L'interface RS 232 peut être utilisée pour établir une connexion entre le
dynamomètre et le PC en envoyant des commandes RS232.
Commande
RS232
Action
„m“
Changer le mode de mesure
„u“
Changer l'unité de mesure
„z“
Réglez le dispositif sur
"zéro".
„r“
Effectuer une réinitialisation
de l'appareil
10 Signal de sortie RS232
La mesure FL affichée à l'écran peut être transférée au PC en appuyant sur la
touche PRINT ou en envoyant une commande au dynamomètre à partir du PC.
Commande
RS232
Action
“l”
Envoyer la lecture directe avec l'unité
“p”
Envoyer la valeur de crête (en tension) avec l'unité
“c”
Envoyer la valeur de crête (en compression) avec l'unité
"x" ou en
appuyant sur
touche
PRINT
- Envoyer la lecture directe avec l'unité lorsque le mode
actuel est le mode Track.
- Envoyer la valeur de pointe (en traccion) avec l'unité si
le mode actuel est le mode de pointe
- Envoyer la valeur de crête (en compression) avec
l'unité lorsque le mode actuel est le mode d'impression
de la valeur de crête.
“d”
Envoyer la sauvegarde
“!”
Envoyer des informations sur l'appareil telles que le
modèle, la capacité, le numéro de série, la révison du
micrologiciel, le décalage d'origine, le décalage en
cours, le compteur de surcharge.
14 FL-BA-fr-2020
10.1 Protocole d'interface
Paramètres RS-232
- Vitesse de transmission : 9600
- Bit de données : 8
- Parité : Aucun
- Stop bit : 1
- Bit de départ 1
La valeur mesurée est demandée par le caractère ASCII "9".
La valeur mesurée renvoyée ressemble à ceci :
Par exemple, 0011.70 signifie -11.70 Newton, si Newton est défini.
| _______> le premier caractère décrit le signe (0 = moins = compression ;
1 = plus = traction)
--------|____> les 6 chiffres restants décrivent la valeur mesurée sous forme
de chaîne ASCII
ou : 1021.15 signifie +21,15 N (force de traction)
10.2 Affectation de l'interface de données RS232
Bro
che
Signal
Illustration
2
TxD
Sortie de données
3
GND
Terrain
6
RxD
Entrée pour le signal de
commande
FL-BA-fr-2020 FL-BA-fr-202015
11 Avertissements
Les mesures de force effectuées de manière incorrecte peuvent causer des
blessures graves aux personnes et des dommages aux objets et ne doivent donc
être effectuées que par un personnel formé et expérimenté.
En particulier, il faut éviter d'appliquer des forces qui dépassent la charge maximale
de la jauge (Max) ou qui ne sont pas appliquées axialement par l'intermédiaire de la
cellule de charge externe et interne; ou si des forces d'impulsion élevées sont
appliquées à la jauge.
Évitez de tordre le capteur, sinon il pourrait être endommagé et, dans tous les cas, la
précision de mesure diminuera.
Utilisation inappropriée
N'utilisez pas l'appareil pour des pesées médicales.
Si de petites quantités du matériau à mesurer sont retirées ou ajoutées, des résultats
de mesure incorrects peuvent être affichés en raison de la "compensation de
stabilité" prévue dans l'appareil de mesure ! (Exemple : écoulement lent de liquides
hors d'un récipient suspendu à la cellule de mesure).
Ne permettez pas qu'une charge continue soit appliquée à un dispositif de mesure
avec une cellule de mesure externe.
Surcharges
Veuillez éviter que l’appareil soit surchargé au-delà de la charge maximale spécifiée
(Max), moins toute charge de tare existante. Cela peut endommager l‘appareil
(risque de casse !).
16 FL-BA-fr-2020
Attention :
• Assurez-vous qu'il n'y a jamais de personnes ou d'objets sous la charge, car ils
pourraient être blessés ou endommagés !
• L'appareil de mesure n'est pas adapté à la pesée de personnes, ne pas l'utiliser
comme appareil de mesure pour nourrissons !
• Le dispositif de mesure n'est pas conforme à la loi sur les dispositifs médicaux
(MPG).
• N'utilisez jamais l'appareil de mesure dans des locaux présentant un risque
d'explosion. La version standard n'est pas protégée contre les explosions.
• Le dispositif de mesure ne doit pas être modifié de manière constructive. Cela
peut entraîner des résultats de mesure erronés, des défauts liés à la sécurité et la
destruction de l'appareil de mesure.
• Le dispositif ne doit être utilisé ou entretenu que par du personnel qualifié.
• L'appareil de mesure ne peut être utilisé que conformément aux spécifications
décrites.
• Les domaines d'utilisation/application divergents doivent être approuvés par écrit
par SAUTER.
Garantie
La garantie expire en cas de
• Non-respect de nos consignes d'utilisation
• Utilisation en dehors du champ d'application décrit
• Modifications ou ouverture de l'appareil
• les dommages mécaniques et ceux causés par des agents tels que les liquides
ont été causés
• Surcharge de la cellule de mesure
Surveillance des équipements d'inspection
Dans le cadre de l'assurance qualité, les propriétés métrologiques de l'appareil de
mesure et du poids de contrôle éventuellement présent doivent être vérifiées à
intervalles réguliers. L'utilisateur responsable doit définir un intervalle approprié pour
cela ainsi que le type et la portée de ce contrôle.
Des informations sur le contrôle des appareils de mesure et les poids de contrôle
nécessaires à cet effet sont disponibles sur la page d'accueil de SAUTER
(www.sauter.eu). Les poids et appareils de mesure peuvent être vérifiés et ajustés
(traçabilité à la norme nationale) rapidement et à des prix avantageux dans le
laboratoire accrédité DAkkS de KERN.
Annotation :
Pour consulter la déclaration CE, veuillez cliquer sur le lien suivant :
https://www.kern-sohn.com/shop/de/DOWNLOADS/
FL-BA-fr-2020 FL-BA-fr-202017
12 Instructions de réglage FL
Introduction :
Ce manuel décrit la procédure de réglage, bien que certains modes de
programmation soient protégés par un mot de passe.
Important. Dans la procédure d'étalonnage, tous les poids doivent être étalonnés
pour charger la sonde.
Trempe :
Avant de remettre l'instrument de mesure au laboratoire d'étalonnage, il faut vérifier
que l'instrument en question n'est pas endommagé et que les spécifications de la
commande sont respectées.
Avant de commencer le réglage, l'instrument de mesure doit être tempéré pendant
au moins 2 heures jusqu'à ce qu'il atteigne la température de travail du laboratoire
d'étalonnage.
Préparation :
Insérez un jeu complet de piles chargées dans le compartiment à piles ou connectez
une alimentation standard.
Calibrage :
1. Allumez le dispositif
2. Sélectionnez le menu principal en appuyant sur la touche MENU et utilisez les
touches de curseur HAUT et BAS pour sélectionner la fonction du menu
d'ÉTALONNAGE. Appuyez ensuite sur la touche ENTER. La fenêtre ENTER
PASSWORD apparaît à l'écran.
ENTRER LE MOT DE PASSE [Entrer le mot de passe]
4 FIGURES
MOT DE PASSE : 0000*
* mot de passe root = 7780
Utilisez les touches fléchées UP et DOWN pour faire défiler les positions vers le haut
et vers le bas. Utilisez les flèches gauche et droite pour sélectionner les positions
gauche ou droite. Pour modifier un chiffre, appuyez sur la valeur correspondante et
maintenez-la enfoncée pendant un moment.
Appuyez sur la touche ENTER pour confirmer le mot de passe. Si le mot de passe
est correct, la fenêtre du menu d'étalonnage apparaît à l'écran.
18 FL-BA-fr-2020
MENU DE CALIBRAGE
1) CHARGE MAXIMALE
2) AUGMENTATION DE LA TENSION
3) GAIN DE COMPRESSION
4) DÉFINIR UN NOUVEAU MOT DE
PASSE
3. Sélectionnez la valeur correcte du poids pour le compteur en question. Pour
définir la charge, utilisez les touches fléchées UP et DOWN pour sélectionner la
fonction du menu CAPACITÉ MAX, puis appuyez sur la touche ENTER. La
fenêtre du menu de réglage de la charge maximale apparaît à l'écran.
RÉGLAGE MAX. CHARGE 1/2
RÉGLAGE MAX. CHARGE 2/2
4. Utilisez les touches fléchées UP et DOWN pour sélectionner la charge maximale,
appuyez sur la valeur sélectionnée et maintenez-la pendant un moment.
Appuyez sur la touche ENTER pour enregistrer la valeur sélectionnée. Revenez
ensuite au menu d'étalonnage.
FL-BA-fr-2020 FL-BA-fr-202019
5. Calibrage dans le sens de la tension : sélectionnez la fonction GAIN DE
TENSION dans le menu de calibrage à l'aide des touches fléchées UP et DOWN,
puis appuyez sur la touche ENTER. Une fenêtre de menu pour le gain de tension
apparaît sur l'écran.
5.1. Tension nulle
• Installez l'appareil de mesure avec les accessoires nécessaires pour effectuer
l'étalonnage de la tension.
• appliquer au poids la force de 100% de la puissance du dispositif
• Retirer la charge, laisser le dispositif en place
• Dès que l'affichage devient stable, appuyez sur la touche ZERO pour
sauvegarder l'affichage du zéro.
5.2. tension maximale
• appliquer la force de tension de 100% de la puissance du codeur
• Utilisez les touches fléchées UP, DOWN, RIGHT et LEFT pour calibrer
l'augmentation de la tension jusqu'à ce que le dispositif affiche le résultat de la
tension maximale.
• appuyez sur la touche ENTER pour sauvegarder les résultats pour toute
l'échelle de contrainte.
6. Calibrage de la compression : dans le menu de calibrage, utilisez les flèches
HAUT et BAS pour sélectionner la fonction de menu GAIN DE COMPRESSION,
puis appuyez sur ENTRÉE. L'écran affiche une fenêtre de menu pour le gain de
compression.
20 FL-BA-fr-2020
6.1. Compression nulle
• Installez le dispositif de mesure avec les accessoires nécessaires pour
effectuer l'étalonnage de la compression.
• appliquer au poids la force de 100% de la puissance du dispositif
• Retirer la charge, laisser le dispositif en place
• Dès que l'affichage devient stable, appuyez sur la touche ZERO pour
sauvegarder l'affichage du zéro.
6.2. compression maximale
• appliquer la force de compression de 100 % de la puissance de la jauge
• Utilisez les touches fléchées HAUT, BAS, DROITE et GAUCHE pour calibrer
le gain de compression jusqu'à ce que l’ecran affiche le résultat de
compression maximum.
• appuyez sur la touche ENTER pour sauvegarder les résultats pour toute
l'échelle de compression.
7. Une fois l'étalonnage réussi, retirez tous les accessoires du dispositif et placez le
dispositive à l'envers sur une surface plane.
Sélectionnez la fenêtre de menu Voltage Gain, appuyez sur la touche ZERO pour
obtenir le décalage d'étalonnage primaire, la date et l'heure, et réinitialiser le
compteur de surcharge.
FL-BA-fr-2020 FL-BA-fr-202021
13 Dessins techniques
M8
Loading...
