KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Zusatzbeschreibung
Supplementary instructions
Instructions supplémentaires
KERN KFE-TM
Version 1.0
10/2011
Dieses Dokument ersetzt die Beschreibung der
Justierung beiliegender Betriebsanleitung!
This document replaces the adjustment instructions in attached user manual.
Ce document remplace les instructions pour l’ajustage du
mode d’emploi annexé.
KFE-TM-ZB-def-1110
D
KERN KFE-TM
Version 1.0 10/2011
1 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jedes Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk
auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es
sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.
• Bei geeichten Wägesystemen ist die Justierung gesperrt.
Zusatzbeschreibung
Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und
der Jumper auf der Leiterplatte gesteckt sein.
Achtung:
Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine
autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht
werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.
• Das zu verwendende Justiergewicht ist abhängig von der Kapazität des
Wägesystems. Justierung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com.
• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi-
lisierung ist erforderlich.
2 KFE-TM-ZB-def-1110
Menü aufrufen
Ö Im Wägemodus und gleichzeitig drücken, der erste
Menüblock wird angezeigt.
Ö wiederholt drücken bis angezeigt wird.
Ö drücken, die Passwortabfrage wird angezeigt.
Ö , , nacheinander drücken, der erste Menüpunkt
wird angezeigt.
Ö wiederholt drücken, bis
angezeigt wird.
Ö drücken und mit eingestellten Waagentyp auswäh-
len.
= Einbereichswaage
= Zweibereichswaage
= Mehrteilungswaage
Ö Mit bestätigen.
Ö wiederholt drücken, bis angezeigt wird.
Ö Mit bestätigen und mit gewünschte Einstellung
auswählen.
= Justierung
= Linearisierung
Ú
Ú
Ú
KFE-TM-ZB-def-1110 3

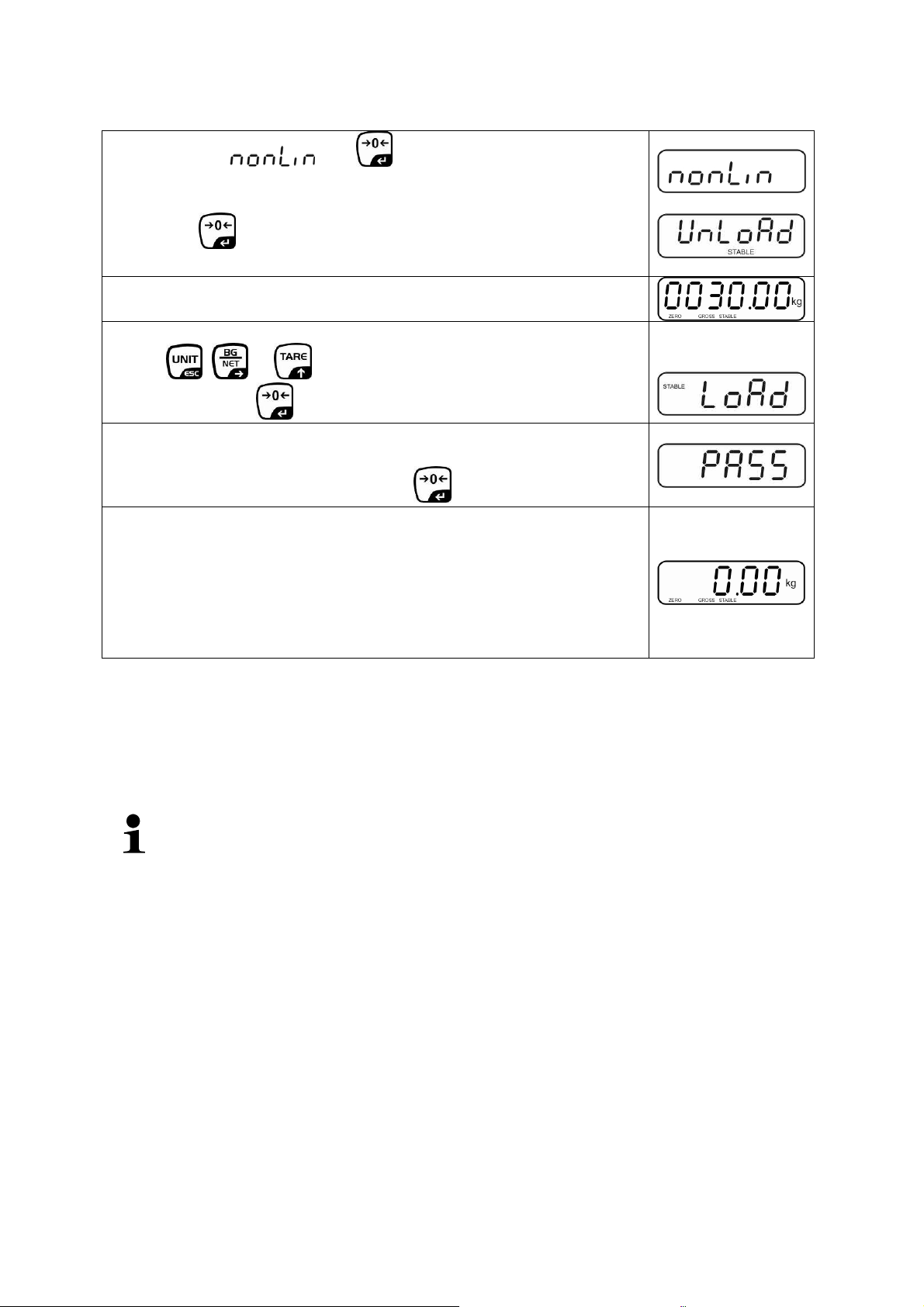

Justierung durchführen:
Ö Menüeinstellung mit bestätigen.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden.
Ö Stabilitätsanzeige abwarten, dann drücken.
Ö Das aktuell eingestellte Justiergewicht wird angezeigt.
Ø
Ö Entweder das angezeigte Justiergewicht verwenden oder mit
, u. ändern, die jeweils aktive Stelle blinkt.
Ö Mit bestätigen, „LoAd“ wird angezeigt.
Ö Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen.
Stabilitätsanzeige abwarten, dann drücken.
Ö Nach erfolgreicher Justierung führt die Waage einen Selbst-
test durch. Während des Selbsttests Justiergewicht abneh-
men, die Waage kehrt automatisch in den Wägemodus zurück.
Bei einem Justierfehler oder falschem Justiergewicht wird
eine Fehlermeldung angezeigt, Justiervorgang wiederholen.
2 Linearisierung
Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum
Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an.
Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann
diese durch eine Linearisierung verbessert werden.
• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnis-
sen im Umgang mit Waagen durchgeführt werden.
• Bei geeichten Wägesystemen ist die Linearisierung gesperrt.
Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und
der Jumper auf der Leiterplatte gesteckt sein.
Achtung:
Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine
autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht
werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.
• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der
Waage abgestimmt sein.
• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi-
lisierung ist erforderlich.
• Nach erfolgter Linearisierung muss eine Kalibrierung durchgeführt wer-
den.
4 KFE-TM-ZB-def-1110

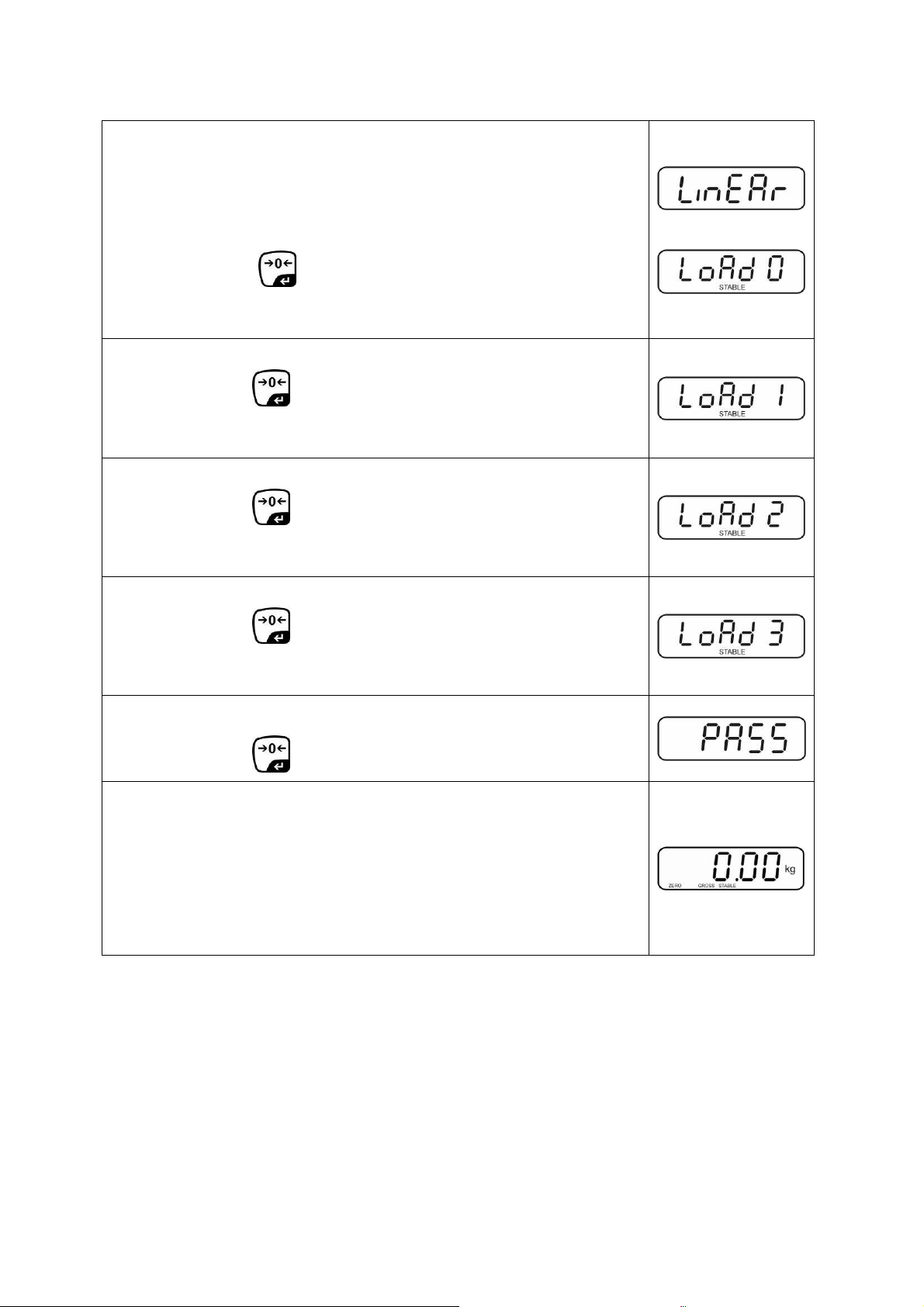

Durchführung:
Ö Menüpunkt aufrufen, s. Kap. 1.
Ö Mit bestätigen.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden.
Ö Stabilitätsanzeige „STABLE“ abwarten, dann drücken. .
Bei Anzeige „LoAd 1“ erstes Justiergewicht (1/3 Max) vorsichtig in die Mitte der Wägeplatte stellen.
Ö Stabilitätsanzeige „STABLE“ abwarten, dann drücken. .
Bei Anzeige „LoAd 2“ zweites Justiergewicht (2/3 Max) vorsichtig in die Mitte der Wägeplatte stellen.
Ö Stabilitätsanzeige „STABLE“ abwarten, dann drücken. .
Bei Anzeige „LoAd 3“ drittes Justiergewicht (Max) vorsichtig
in die Mitte der Wägeplatte stellen.
Ø
Ö Stabilitätsanzeige „STABLE“ abwarten, dann drücken.
Ö Nach erfolgter Justierung führt die Waage einen Selbsttest
durch. Justiergewicht während des Selbsttests abnehmen,
das Gerät kehrt automatisch in den Wägemodus zurück.
Bei einem Justierfehler oder falschem Justiergewicht wird
eine Fehlermeldung angezeigt, Justiervorgang wiederholen.
KFE-TM-ZB-def-1110 5
GB
KERN KFE-TM
Version 1.0 10/2011
1 Adjustment
As the acceleration value due to gravity is not the same at every location on earth,
each display unit with connected weighing plate must be coordinated - in compliance
with the underlying physical weighing principle - to the existing acceleration due to
gravity at its place of location (only if the weighing system has not already been adjusted to the location in the factory). This adjustment process must be carried out for
the first commissioning, after each change of location as well as in case of fluctuating
environment temperature. To receive accurate measuring values it is also recommended to adjust the display unit periodically in weighing operation.
• The adjustment is locked for verified balances.
Supplementary instructions
In order to unlock the access, the seal must be destroyed and the
jumper on the printed circuit board must be fitted.
Attention:
After destruction of the seal the weighing system must be re-verified by
an authorised agency and a new verification wire/seal mark fitted before
it can be reused for applications subject to verification.
• The weight to be used depends on the capacity of the scale. Carry out
adjustment as near as possible to the scale’s maximum weight. Info
about test weights can be found on the Internet at: http://www.kernsohn.com.
• Observe stable environmental conditions. Stabilisation requires a certain
warm-up time.
6 KFE-TM-ZB-def-1110
Call-up menu
Ö In weighing mode press and at the same time and
the first menu block will appear.
Ö Press repeatedly until is displayed.
Ö Press , password query will appear.
Ö Press , , subsequently until the first menu item
is shown.
Ö Press repeatedly until is displayed.
Ö Confirm by .
Ö Press repeatedly until the currently balance typ will be
displayed.
= Singel range
= Dual range
= Multi interval
Ö Confirm by .
Ö Press repeatedly until
will be displayed.
Ö Confirm by and select by .
= Justierung
= Linearisierung
Ú
Ú
Ú
KFE-TM-ZB-def-1110 7
Procedure
Ö Confirm menu setting by .
Ensure that there are no objects on the weighing plate.
Ö Wait for stability display, then press .
Ö The currently set adjustment weight will be displayed.
Ø
Ö Either use the displayed adjustment weight or change it with
, and , the active digit is flashing.
Ö Confirm by
Ö Carefully place adjusting weight in the centre of the weighing
plate. Wait for stability display, then press .
Ö After the adjustment the balance will carry out a self-test.
Remove adjusting weight during selftest, balance will return
into weighing mode automatically.
An adjusting error or incorrect adjusting weight will be indicated by the error message; repeat adjustment procedure.
, „LoAd“ will be shown.
2 Linearization
Linearity shows the greatest deviation of a weight display on the scale to the value of
the respective test weight according to plus and minus over the entire weighing
range.
If linearity deviation is discovered during a testing instrument control, you can improve this by means of linearization.
• Carrying out linearization is restricted to specialist staff possessing well
acquainted with the workings of weighing scales.
• The linearisation is locked for verified weighing systems.
In order to unlock the access, the seal must be destroyed and the
jumper on the printed circuit board must be fitted.
Attention:
After destruction of the seal the weighing system must be re-verified by
an authorised agency and a new verification wire/seal mark fitted before
it can be reused for applications subject to verification.
• The test weights to be used must be adapted to the weighing scale’s
specifications.
• Observe stable environmental conditions. Stabilisation requires a certain
warm-up time.
• After successful linearization you will have to carry out calibration; see
chapter “testing instruments control”
8 KFE-TM-ZB-def-1110
Procedure:
Ö Call-up menu setting , see chap. 1.
Ö Acknowledge with .
Ensure that there are no objects on the weighing plate.
Ö Wait for stability display „STABLE“, then press . When
“LoAd 1“ is displayed, put the first adjustment weight (1/3
max) carefully in the centre of the weighing platform.
Ö Wait for stability display „STABLE“, then press . When
“LoAd 2“ is displayed, put the second adjustment weight (2/3
max) carefully in the centre of the weighing platform.
Ö Wait for stability display „STABLE“, then press . When
“LoAd 3“ is displayed, put the third adjustment weight (1/3
max) carefully in the centre of the weighing platform.
Ö Wait for stability display „STABLE“, then press .
Ø
Ö After the adjustment the balance will carry out a self-test.
Remove adjusting weight during selftest, the appliance will
return into weighing mode automatically.
An adjusting error or incorrect adjusting weight will be indicated by the error message; repeat adjustment procedure.
KFE-TM-ZB-def-1110 9
F
KFE-TM
Version 1.0 02/2011
1 Ajustage
Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur
la terre, il est nécessaire d´adapter chaque appareil d’affichage avec plateau de pesée branché – conformément au principe physique fondamental de pesée – à
l´accélération de la pesanteur du lieu d´installation (uniquement si le système de pesée n´a pas déjà été ajusté au lieu d´installation en usine). Ce processus d´ajustage
doit être effectué à chaque première mise en service et après chaque changement
de lieu d´installation et à fluctuations du température d’environs. Pour obtenir des
valeurs de mesure précises, il est recommandé en supplément d´ajuster aussi périodiquement l’appareil d’affichage en fonctionnement de pesée.
• L’ajustage est bloqué sur les systèmes de pesage étalonnées.
Instructions supplémentaires
Afin d’enlever le blocage de l‘accès, il faut briser le cachet et fixer le cavalier de la platine au circuit imprimé.
Attention:
Après la destruction de la marque scellée, le système de pesage doit
être ré-étalonné ensuite par un service homologué qui devra apposer un
nouveau sceau, avant de le pouvoir réutiliser dans des applications
soumises à l´obligation d’étalonnage.
• Le poids d’ajustage à utiliser dépend de la capacité du système de pe-
sée. Réaliser l’ajustage le plus près possible de la charge maximale du
système de pesée. Vous trouverez de plus amples informations sur les
poids de contrôle sur le site internet: http://www.kern-sohn.com.
• Veillez à avoir des conditions environnementales stables. Un temps de
préchauffage est nécessaire pour la stabilisation.
10 KFE-TM-ZB-def-1110
Appeler le menu
Ö Le premier bloc du menu est affiché en mode de
pesée et en appuyant simultanément sur et .
Ö Répétez l’appel jusqu’à ce que s’affiche.
Ö Appuyez sur , la demande du mot de passe
s‘affiche.
Ö Appuyer sur , , successivement, le premier
point du menu est affiché.
Ö Répétez l’appel jusqu’à ce que s’affiche.
Ö Appuyer sur .
Ö Avec choisir le type de balance.
= Balance à gamme de mesure singulière
= Balance à plusieurs échelles
= Balance à plusieurs gammes de mesure
Ö Confirmer sur
Ö Appuyer plusieurs fois sur jusqu’à ce que
ché.
Ö Confirmer sur et choisir sur .
= Ajustage
= Linéarisation
est affi-
Ú
Ú
Ú
KFE-TM-ZB-def-1110 11
Exécution :
Ö Confirmer sur .
Aucun objet ne doit se trouver sur le plateau de pesage.
Ö Attendez l’affichage de la stabilité puis appuyez sur la
touche .
Ö Le poids d’ajustage actuellement établi est affiché.
Ø
Ö Ou utiliser le poids d’ajustage affiché ou le changer à l’aide
de , et , l’endroit actif clignote.
Ö Confirmer sur
Ö Déposez avec précaution le poids de ajustage au centre du
plateau de pesage. Attendre l’affichage de la stabilité „STA-
BLE“ puis appuyez sur la touche .
Ö L’appareil effectue à la suite de l’ajustage un contrôle auto-
matique. Retirez le poids d’ajustage en cours de contrôle
automatique, l’appareil revient automatiquement en mode
de pesée.
En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage.
, „LoAd“ est affiché.
2 Linéarisation
La linéarité indique le plus grand écart possible pour l’affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives
que négatives sur toute l’étendue de pesage.Si un écart de linéarité est constaté lors
d’une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.
• Seul un professionnel chevronné ayant des connaissances approfon-
dies dans le maniement de balances est habilité à réaliser la linéarisation.
• La linéarisation est bloqué sur les systèmes de pesage étalonnées. Afin
d’enlever le blocage de l‘accès, il faut briser le cachet et fixer le cavalier
de la platine au circuit imprimé. Attention:
Après la destruction de la marque scellée, le système de pesage doit
être ré-étalonné ensuite par un service homologué qui devra apposer un
nouveau sceau, avant de le pouvoir réutiliser dans des applications
soumises à l´obligation d’étalonnage.
• Les poids de contrôle à utiliser doivent être adaptées aux spécifications
de la balance.
• Veillez à avoir des conditions environnementales stables. Un temps de
préchauffage est nécessaire pour la stabilisation.
• Après linéarisation il faut exécuter un calibrage.
12 KFE-TM-ZB-def-1110
Exécution :
Ö Appeler le point de menu P2 modÖCalÖLinEAr,
voir chap. 1
Ö Confirmer sur .
Observer qu’aucun objet ne se trouve sur le plateau de pesage.
Ö Attendre l’affichage de la stabilité „STABLE“ puis appuyez
sur la touche . Lorsque „LoAd 1“ est affiché posez le
premier poids d’ajustage (1/3 max) avec précaution au centre du plateau de pesée.
Ö Attendre l’affichage de la stabilité „STABLE“ puis appuyez
sur la touche . Lorsque „LoAd 2“ est affiché posez le
deuxième poids d’ajustage (2/3 max) avec précaution au
centre du plateau de pesée.
Ø
Ö Attendre l’affichage de la stabilité „STABLE“ puis appuyez
sur la touche . Lorsque „LoAd 3“ est affiché posez le
troisième poids d’ajustage (max) avec précaution au centre
du plateau de pesée.
Ö Attendre l’affichage de la stabilité „STABLE“ puis appuyez
sur la touche
Ö La balance effectue à la suite de l’ajustage un contrôle au-
tomatique. Retirez le poids d’ajustage en cours de contrôle
automatique, l’appareil revient automatiquement en mode
de pesée.
En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage.
.
KFE-TM-ZB-def-1110 13
Loading...
