KERN & Sohn GmbH

Ziegelei 1

E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0

Internet: www.kern-sohn.com

Betriebsanleitung Analysenwaage

KERN ADB-A / ADB-C / ADJ

Version 3.2

D-72336 Balingen

Fax: +49-[0]7433-9933-149

2020-11 D

ADB_ADJ-BA-d-2032

KERN ADB_ADJ

Betriebsanleitung Analysenwaage

Version 3.2 2020-11

Inhaltsverzeichnis

1 Technische Daten .......................................................................................... 4

2 Konformitätserklärung .................................................................................. 5

3 Geräteübersicht ............................................................................................. 6

3.1 Komponenten ........................................................................................................................... 6

3.2 Tastaturübersicht ..................................................................................................................... 7

3.3 Anzeigenübersicht ................................................................................................................... 8

4 Grundlegende Hinweise (Allgemeines) ........................................................ 9

4.1 Bestimmungsgemäße Verwendung ....................................................................................... 9

4.2 Sachwidrige Verwendung ........................................................................................................ 9

4.3 Gewährleistung ......................................................................................................................... 9

4.4 Prüfmittelüberwachung ......................................................................................................... 10

5 Grundlegende Sicherheitshinweise ........................................................... 10

5.1 Hinweise in der Betriebsanleitung beachten ....................................................................... 10

5.2 Ausbildung des Personals .................................................................................................... 10

6 Transport und Lagerung ............................................................................. 10

6.1 Kontrolle bei Übernahme ....................................................................................................... 10

6.2 Verpackung/Rücktransport ................................................................................................... 10

7 Auspacken, Aufstellung und Inbetriebnahme ........................................... 12

7.1 Aufstellort, Einsatzort ............................................................................................................ 12

7.2 Auspacken, Prüfen und Aufstellen ....................................................................................... 13

7.3 Nivellieren ............................................................................................................................... 13

7.4 Stromversorgung ................................................................................................................... 14

7.5 Erstinbetriebnahme ................................................................................................................ 14

7.6 Anschluss von Peripheriegeräten ........................................................................................ 14

8 Justierung .................................................................................................... 15

8.1 Modelle ADJ ............................................................................................................................ 15

8.2 Modelle ADB ........................................................................................................................... 16

9 Basisbetrieb ................................................................................................. 18

9.1 Einschalten ............................................................................................................................. 18

9.2 In den Standby-Modus schalten ........................................................................................... 18

10 Applikationen ............................................................................................... 21

ADB_ADJ-BA-d-2032 2

11 Menü ............................................................................................................. 24

11.1 Navigation im Menü ................................................................................................................ 24

11.2 Menü-Übersicht ...................................................................................................................... 26

12 RS232C-Schnittstelle ................................................................................... 27

12.1 Technische Daten ................................................................................................................... 27

12.2 Schnittstellenkabel: ................................................................................................................ 28

12.3 Schnittstellenparameter......................................................................................................... 28

12.3.1 Baudrate ............................................................................................................................... 28

12.3.2 Ausgabebedingung .............................................................................................................. 29

12.4 Musterprotokolle (KERN YKB-01N) ...................................................................................... 29

13 Wartung, Instandhaltung, Entsorgung ....................................................... 30

14 Kleine Pannenhilfe ....................................................................................... 31

14.1 Fehlermeldungen .................................................................................................................... 31

3 ADB_ADJ-BA-d-2032

1 Technische Daten

600 ct

0,002 ct

± 0.004ct

(Klasse)

Anwärmzeit

8 h

Kleinstes Teilegewicht bei

1 mg (unter Laborbedingungen)

Nettogewicht (kg)

4,4

3,8

Luftfeuchtigkeit

20 ~ 85 % relativ (nicht kondensierend)

Waage

KERN ADB 100-4 ADB 200-4 ADB 600-C3

Artikelnummer / Typ ADB 100-4A ADB 200-4A ADB 600-C3 Voreingestellte Einheit g g ct

Ablesbarkeit (d) 0,0001 g 0,0001 g

Wägebereich (Max) 120 g 210 g

Reproduzierbarkeit 0,0002 g 0,0002 g

Linearität ± 0.0004 g ± 0.0004 g Empfohlenes Justierge-

wicht nicht beigegeben

Mögliche Justierpunkte

100 g (E2) 200 g (E2) 100 g (E2)

100 g 100 g 100 g

- 200 g -

Einschwingzeit 4 sec

Einheiten

g, oz, ct, lb

0,001 ct

0,0001 g

120 g

0,0002 g

± 0,0004 g

Stückzählung

Referenzstückzahlen bei Stückzählung

10 mg (unter Normalbedingungen)

10, 20, 50,100, 1000

Wägeplatte, Edelstahl ø 90 mm Abmessungen Gehäuse

(B x T x H) mm

Zulässige Umgebungsbedingung

Netzteil Eingangspannung

Eingangspannung

230 x 310 x 330 230 x 310 x 230

+10° C bis +30° C

AC 100 - 240 V, 50 - 60 Hz 2,0 A

DC 12 V, 2A

Schnittstelle RS232C

ADB_ADJ-BA-d-2032 4

KERN ADJ 100-4 ADJ 200-4 ADJ 600-C3

Artikelnummer / Typ

TADJ 100-4-A

TADJ 200-4-A

TADJ 600-C3-A

0,001 ct

600 ct

Anwärmzeit

8 h

Kleinstes Teilegewicht bei

1 mg (unter Laborbedingungen)

Wägeplatte, Edelstahl

ø 90 mm

Nettogewicht (kg)

4,9

3,8

Luftfeuchtigkeit

20 ~ 85 % relativ (nicht kondensierend)

Waage Eingangspann ung

DC 12 V, 2A

Voreingestellte Einheit g g ct Ablesbarkeit (d) 0,0001 g 0,0001 g

Wägebereich (Max) 120 g 210 g

Reproduzierbarkeit 0,0002 g 0,0002 g

Linearität ± 0.0004 g ± 0.0004 g

Justiergewicht intern Einschwingzeit 4 sec

Einheiten

Stückzählung

Referenzstückzahlen bei Stückzählung

10 mg (unter Normalbedingungen)

10, 20, 50,100, 1000

g, oz, ct, lb

0,0001 g

120 g

0,002 ct

0,0002 g

± 0.004ct

± 0,0004 g

Abmessungen Gehäuse (B x T x H) mm

Zulässige Umgebungsbedingung

Netzteil Eingangspannung

230 x 310 x 330 230 x 310 x 230

+10° C bis +30° C

AC 100 - 240 V, 50 - 60 Hz 2,0 A

Schnittstelle RS232C

2 Konformitätserklärung

Die aktuelle EG/EU-Ko n formitätserklärung fin den Si e onl i ne unt er :

www.kern-sohn.com/ce

5 ADB_ADJ-BA-d-2032

3 Geräteübersicht

Pos.

Bezeichnung

3.1 Komponenten

1 Glaswindschutz 2 RS 232 Schnittstelle 3 Wägeplatte 4 Libelle 5 Anzeige 6 Tastatur 7 Fussschraube 8 Griff für Bedienung der seitlichen Windschutztür 9 Anschluss Netzadapter

ADB_ADJ-BA-d-2032 6

3.2 Tastaturübersicht

Taste Bezeichnung Funktion

ON/OFF-Taste

CAL-Taste  Justieren

TARE-Taste

MODE-Taste

MENU-Taste

PRINT-Taste

 Ein-/Ausschalten  Menü verlassen

 Tarieren  Nullstellen  Einstellung speichern

 Wägeeinheit umsc halten  Applikation wählen

 Referenz speichern  Hinterleuchtung der Anzeige ein- / ausschalten

 Einstellung im Menü ändern  Angezeigten Wert ausdrucken

(Tasten lange gedrückt halten)

7 ADB_ADJ-BA-d-2032

3.3 Anzeigenübersicht

Anzeige Beschreibung

Stabilitätsanzeige Waage befindet sich im Standbymodus

g Wägeeinheit [Gramm]

ct lb

Pcs

Wägeeinheit [Karat] Wägeeinheit [Pfund] Wägeeinheit [Unze] Applikation Stückzählen Applikation Prozentbestimmung

ADB_ADJ-BA-d-2032 8

4 Grundlegende Hinw eise (Allgemeines)

4.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

4.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden, wenn kleine Mengen vom Wägegut entnommen oder zugeführt werden. Durch die in der Waage vorhandene „Stabilitätskompensation“ könnten falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

4.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten

natürlichem Verschleiß und Abnützung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

9 ADB_ADJ-BA-d-2032

4.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

5 Grundlegende Sicherheitshinweise

5.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verf ügen.

5.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

6 Transport und Lagerung

6.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

6.2 Verpackung/Rücktransport

 Alle Teile der Originalverpackung für einen eventuell not-

wendigen Rücktransport aufbewahren.

 Für den Rücktransport ist nur die Originalverpackung zu

verwenden.

 Vor dem Versand alle angeschlossenen Kabel und lo-

sen/beweglic hen Teile tr enne n.

 Anzeigegerät, Wägeplatte + Zubehör und Netzteil separat

verpacken.

 Glaswindschutz gegen Verrutschen sichern (z. B. mit Kle-

bestreifen).

ADB_ADJ-BA-d-2032 10

 Alle Teile wie nachfolgend abgebil d et geg en V err ut sc he n

und Beschädigung sicher n.

11 ADB_ADJ-BA-d-2032

7 Auspacken, Aufstellung und Inbetriebnahme

7.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Am Aufstellort folgendes beachten:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben

der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine

nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

ADB_ADJ-BA-d-2032 12

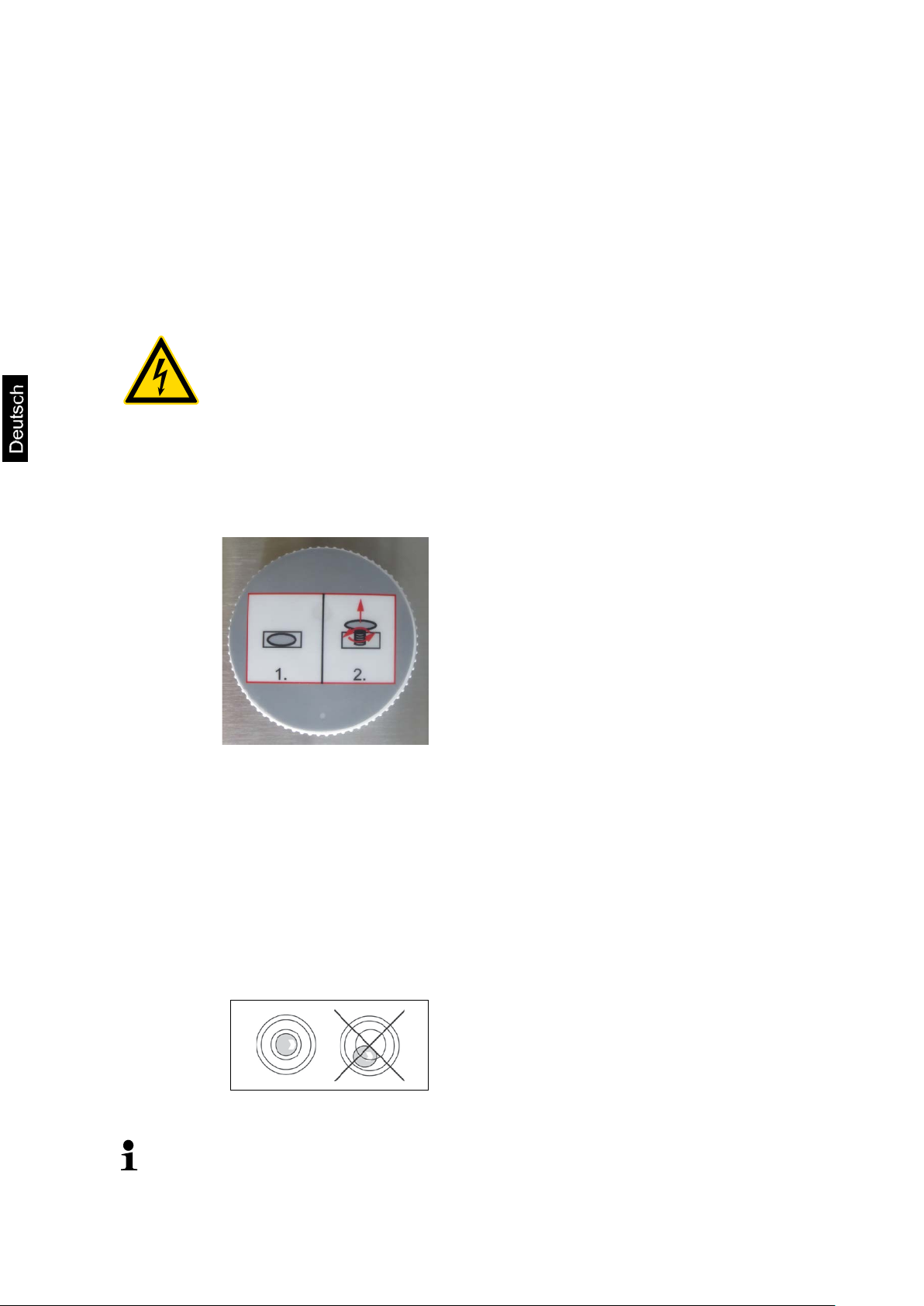

7.2 Auspacken, Prüfen und Aufstellen

Für alle Aufbau Stromversorgung

Verpackung öffnen und alle Teile vorsichtig entnehmen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

Lieferumfang / Serienmäßiges Zubehör

• Waage (s. Kap. 3.1)

• Netzadapter

• Betriebsanleitung

- und Montagearbeiten muss die Waage von der getrennt sein.

 Waage am vorgesehenen Ar bei tsplatz aufstell en.

Zur Genauigkeit der Wägeresultate von hochauflösenden Analysenwaagen trägt der richtige Standard entscheidend bei (s. Kap. 7.1).

 Transportsicherung entfernen (Nur Modelle ADJ)

 Folgende Teile der Reihenfolge nach installieren

• Seitengläser ganz nach hinten schieben

• Träger für die Wägeplatte auflegen

• Wägeplatte auflegen

7.3 Nivellieren

 Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im

vorgeschriebenen Kreis befindet.

Nivellierung regelmäßig überprüfen.

13 ADB_ADJ-BA-d-2032

7.4 Stromversorgung

Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn

Fabrikate bedarf der Zustimmung von KERN.

Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.

Länderspezifischen Netzstecker auswählen.

die Angaben an dem Instrument (Aufkleber) und die ortsübliche Netzspannung identisch sind.

Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer

Wichtig:

 Vor Inbetriebnahme das Netzkabel auf Beschädigungen überprüfen.  Darauf achten, dass das Netzgerät nicht mit Flüssigkeiten in Berüh-

rung kommt.

 Der Netzstecker muss jederzeit zugänglich sein.

Netzadapter an die Ansc hlus sbuchse auf der Rückseite der Waage und an das Stromnetz anschließen.

Die Anzeige leuchtet auf. Sobald die Waage über das Netzgerät mit Strom versorgt ist, wird das Powersymbol [ ] angezeigt.

Erscheint die Fehlermel dung <P FAIL>, wurde die Waage von der

7.5 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwär mz ei t an die Str omv er sor gung (Netzanschluss , Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

7.6 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

Stromversorgung getrennt, ohne zuvor die zu ON/OFF-Taste betätigen. Abhilfe: ON/OFF-Taste drücken. Die Waage führt einen Anzeigentest durch.

ADB_ADJ-BA-d-2032 14

8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren. Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.

8.1 Modelle ADJ

8.1.1 Automatische Justierung mit internem Gewicht

Menüeinstellung: <C1-0>, s. Kap. 11.2

Eine automatische Justierung wird durchgeführt:

• sobald eine Temperaturänderung von 2°C zur letzten Justierung festgestellt wird.

• nach Ablauf eines definierten Zeitintervalls, wählbar 2, 3, 4, 6, 8 Stunden (C7-0 – C7-4, s. Kap. 11.2)

Ablauf:

Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display die Fehlermeldung <CAL NO>, Justiervorgang wiederholen.

15 ADB_ADJ-BA-d-2032

8.1.2 Manueller Start der int ern en Just i er un g

Menüeinstellung: <C1-2>, s. Kap. 11.2

Durchführung:

Im Wägemodus CAL-T aste drücken.

8.2 Modelle ADB

• Justierung möglichst nahe an der Höchstlast der Waage durchführen (erforderliches Justiergewicht s. Kap. 1). Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com

Die Justierung läuft automatisch ab.

Nach erfolgreicher Justierung, kehrt die Waage automatisch in den Wägemodus zurück.

Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display die Fehlermeldung <CAL NO>, Justiervorgang wiederholen.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.

• Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.

• Erforderliche Menüeinstellung <C1-1> beachten, s. Kap. 11.2.

• Bei Modell ADB 200-4A ist eine Justierung auch mit einem Gewicht von

100 g möglich, messtechnis ch aber ni cht opt imal.

• Bei Modell ADB 60 0-C3 darauf achten, dass als Wägeei nheit [Gramm] gewählt ist.

ADB_ADJ-BA-d-2032 16

Durchführung:

Im Wägemodus CAL-T aste drücken.



Der Wert des erforderli chen J ust ier gewichts (z.B. 100 g) wird angezeigt.

Bei Modell ADB 200-4A mit der TARE-Taste

<CAL 200> wählen CAL-Taste erneut drücken, <CAL in> wird angezeigt..

Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinde n.



Warten bi s <CAL dn> angezeigt wird, dann Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen und Windschutztüren schließen.

Nach erfolgreicher Justierung wird <CAL up> angezeigt

Justiergewic ht abnehm en, di e Waage kehrt automatisch in den Wägemodus zurück.

17 ADB_ADJ-BA-d-2032

9 Basisbetrieb

9.1 Einschalten



Sobald die Waage über das Netzgerät mit Strom versorgt ist, wird das Powersymbol [ ] angezeigt.

Zum Einschalten ON/OFF-Taste drücken.

Die Waage führt einen Anzei g entes t dur ch. Sobald die Gewichtsanzeige erscheint, ist die Waage

wägebereit.

9.2 In den Standby-Modus schalten

ON/OFF-Taste drücken, die Anzeige erlischt.

Das Powersymbol [ ] wird angezeigt.

 Im Standby-Modus ist die Waage sofort nach dem Einschalten ohne An-

wärmzeit betriebsbereit.

 Um die Waage vollständig auszuschalten, diese vom Netz trennen.  Die Waage startet in dem Modus, in dem sie ausgeschaltet wurde.

ADB_ADJ-BA-d-2032 18

9.3 Nullstellen

Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich

Um optimale Wägerergebnisse zu erreichen, vor dem Wägen die Waage nullstellen.

Waage entlasten. TARE-Taste drücken.

Warten bis die Nullanzeige erscheint.

9.4 Einfaches Wägen

Wägegut auflegen und Windschutztüren schließen.



Überlast-Warnung einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Ge-

rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „E“ angezeigt. Wägesystem entlasten bzw. Vorlast verringern.

Stabilitätsanzeige abwarten. Wägeergebnis ablesen.

19 ADB_ADJ-BA-d-2032

9.5 Einheitenwechsel

Leeren Wägebehälter auflegen. Das Gewicht wird ange-

gespeicherte Tarawert mit negativem

Durch wiederholtes Drücken der MODE-Taste kann der Gewichtswert in die verfügbaren Wäge- und Applikationseinheiten umgeschaltet w er den.

9.6 Wägen mit Tara

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

Waage nullstellen

zeigt.

Stabilitätsanzei g e abw ar ten, dann TARE-Taste drücken.

Die Nullanzeige erscheint.

Wägegut einwiegen, das Nettogewicht wird angezeigt.

• Bei entlasteter Waage wird der Vorzeichen angezeigt.

• Zum Löschen des gespeicherten Tarawertes Wägeplatte entlas t en und TARE-Taste drücken.

ADB_ADJ-BA-d-2032 20

10 Applikationen

10.1 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das G esa mtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschni ttlichen Stückgewichts wird anschließend die Zählung durchgeführt.

1. Referenzstückzahl wählen

Im Wägemodus Menüpunkt „C2“ aufrufen, s. Kap. 11.1 Mit der PRINT-Taste gewünschte Referenzstückzahl

wählen, s. Kap. 11.2. Einstellung mit TARE-Taste bestätigen. Mit ON/OFF-Taste Menü verlass en: Ab frag e „ SAV E“

mit TARE-Taste bestätigen. Die Waage kehrt automatisch in den Wägemodus

zurück

2. Applikation aufrufen

MODE-Taste wiederholt drücken bis „Pcs“ angezeigt

wird.

3. Nullstellen /Tarieren TARE-Taste drücken, um die Waage auf Null zu stellen

bzw. bei Einsatz eines Wägebehälters zu tarieren.

21 ADB_ADJ-BA-d-2032

4. Referenzteile einwägen

So viele Zählteile auflegen, wie die eingestellte Referenzstückzahl verlangt.

Referenz mit MENU-Taste speichern, die Waage bildet automatisch das Durchschnittsgewicht je Teil. Referenzgewicht abnehmen. Die Waage befindet sich nun im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden.

5. Stücke zählen

Wägegut auflegen und Stückzahl ablesen.

6. Umschalten der Anzeige zwischen Stückzahl und Gewicht

Mit der MODE-Taste kann die Anzeige in die verfügbaren Einheiten umgeschaltet werden, s. Kap. 9.5

Musterprotokoll (KERN YKB-01N)

100 pcs s

• Mindeststückgewicht (siehe Kap. 1 „Technische Daten“) beachten.

• Das Referenzgewicht bleibt auch nach Ausschalten der Waage gespei-

chert, bis die Referenz neu gesetzt wird.

7. Drucken

Bei Anschluss eines optionalen Druckers wird nach Drücken der PRINT-Taste (Werkseinstellung) der Anzeigenwert ausgegeben.

ADB_ADJ-BA-d-2032 22

10.2 Prozentbestimmung

Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100 % entspricht.

1. Applikation aufrufen

MODE -Taste wiederholt drücken bis „%“ angezeigt

wird.

2. Nullstellen /Tarieren TARE-Taste drücken, um die Waage auf Null zu stellen

bzw. bei Einsatz eines Wägebehälters zu tarieren.

3. Referenz einstellen (100 %-Wert)

Referenzgewicht, das 100 % entspricht auflegen.

Musterprotokoll (KERN YKB-01N)

49.99 % s

Referenz mit MENU-Taste speichern.

Referenzgewicht abnehmen.

4. Prozentbestimmung

Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewic ht, angezeigt.

5. Umschalten der Anzeige zwischen Prozent und Gewicht

Mit der MODE-Taste kann die Anzeige in die verfügbaren Einheiten umgeschaltet werden, s. Kap. 9.5

6. Drucken

Bei Anschluss eines optionalen Druckers wird nach Drücken der PRINT-Taste (Werkseinstellung) der Anzeigenwert ausgegeben.

Das Referenzgewicht (100 %) bleibt auch nach Ausschalten der Waage gespeichert, bis die Referenz neu gesetzt wird.

23 ADB_ADJ-BA-d-2032

11 Menü

11.1 Navigation im Menü

Einstieg ins Menü

 Im Wägemodus erst MENU-Taste, dann

PRINT-Taste drücken. Der erste Menüpunkt

„C1“ mit der aktuellen Einstellung wird angezeigt.

Menüpunkte anwählen

 Mit der TARE-Taste lassen sich die einzelnen

Menüpunkte mit den aktuellen Einstellungen der Reihe nach anwählen.

Einstellungen ändern

 Mit der PRINT-Taste lässt sich die Einstellung

im angewählten Menüpunkt ändern. Bei jedem Drücken der PRINT -Taste wird die nächste Einstellung angezeigt.

ADB_ADJ-BA-d-2032 24

 Einstellung mit TARE-Taste bestätigen, der

nächste Menüpunkt wird angezeigt. Entweder weitere Einstellungen vornehmen oder Menü verlassen und speichern (siehe Schritt 4 bzw. 5)

Einstellungen speichern und Menü verlassen

 ON/OFF-Taste drücken, „SAVE“ wird ange-

zeigt.

 Durch Drücken der TARE-Taste werden die

vorgenommenen Änderungen abgespeichert. Die Waage kehrt automatisch in den Wägemodus zurück.

Abbrechen

 ON/OFF -Taste erneut drücken, die vorge-

nommenen Änderungen werden nicht gespeichert. Die Waage kehrt automatisch in den Wägemodus zurück.



25 ADB_ADJ-BA-d-2032

11.2 Menü-Übersicht

C1 - 1

Externe Justierung

C1 - 2

Manuelle interne Justierung (Modelle ADJ)

C2 - 4

1000

Automatische

C3 - 0

Auto Zero ausgeschaltet

C3 – 1*

Auto Zero-Bereich 1 Digit

C3 - 6

Nicht dokumentiert

Baudrate

C4 - 0

1200

C5 - 2

Kontinuierliche Datenausgabe

C5 – 3*

Ausgabe stabiler und instabiler Wägewerte nach Drü-

Ton bei

C6 – 0

eingeschaltet

C6 - 1*

ausgeschaltet

C7 – 0*

2 Stunden

Filter

C8 - 0*

Ruhiger Aufstellungsort

C8 - 1

Normale Umgebungsbedingungen

C8 - 2

Unruhiger Aufstellungsort

Menüpunkt Einstellungen Beschreibung Justiermodus C1 - 0 Automatische interne Justierung (Modelle ADJ)

(Modelle ADB: Immer diese Einstellung verwenden) Anmerkung: Bei Waagen mit internem Justiergewicht

empfehlen wir keine externe Justierung.

Referenzstückzahl C2 – 0* 10

C2 - 1 20 C2 - 2 50 C2 - 3 100

Nullpunktkorrektur

C3 - 2 Auto Zero-Bereich 2 Digits C3 - 3 Auto Zero-Bereich 3 Digits C3 - 4 Auto Zero-Bereich 4 Digits C3 - 5 Auto Zero-Bereich 5 Digits

C4 - 1* 2400 C4 - 2 4800 C4 - 3 9600

Datenausgabe C5 - 0 Automatische Ausgabe stabiler Wägewerte

C5 - 1 Per Fernsteuerbefehl W (w)

Tastendruck Zeitintervall für die

automatische interne Justierung (nur Modelle ADJ)

cken der

C7 –1 3 Stunden C7 – 2 4 Stunden C7 – 3 6 Stunden

-Taste

C7 – 4 8 Stunden

C8 - 3 Not documented

* = Werkseinstellung

ADB_ADJ-BA-d-2032 26

12 RS232C-Schnittstelle

Für den Anschluss eines Peripheriegeräts (Drucker, Computer) ist die Waage serienmäßig mit einer RS232C-Schnittstelle ausgestattet.

Für die Kommunikation zwischen Waage und Peripheriegeräte müssen folgende Bedingungen erfüllt sein:

• Waage mit einem geeigneten Kabel mit der Schnittstelle des Peripheriegerätes verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERNSchnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Peripheriegerät müssen üb er eins ti m me n.

Die Datenübertragung erfolgt asynchron im ASCII - Code.

12.1 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse

Baud-Rate 1200 / 2400 / 4800 / 9600 wählbar Parität 8 bits, keine Parität / 1 Stoppbit / 1 Startbit

Pin 2: Receive data Pin 3: Transmit data Pin 5: Signal ground

27 ADB_ADJ-BA-d-2032

12.2 Schnittstellenkabel:

Waage 9-polig

PC 9-polig

Waage 9-polig

Drucker 9-polig

2 3 3 2 5 5

12.3 Schnittstellenparameter

12.3.1 Baudrate

In diesem Menüpunkt erfolgt die Anpassung der Date nü ber tr ag ung zu verschiedenen RS232C-Pheripheriegeräten.Die Baudrate bestimmt die Geschwindigkeit der Datenübertragung über die serielle Schnittstelle. Für einwandfreie Datenübertragung müssen Waage und Peripheriegerät auf den gleichen Wert eingestellt sein.

Menüpunkt „C4“ aufrufen, s. Kap. 11.1 Mit der PRINT-Taste gewünschte Einstellung wählen. Wählbar:

C4 - 0 1200 Baud C4 - 1 2400 baud C4 - 2 4800 baud C4 - 3 9600 baud

Speichern / zurück in den Wägemodus, s.Kap. 11.1

ADB_ADJ-BA-d-2032 28

12.3.2 Ausgabebedingung

In diesem Menüpunkt erfolgt die Festlegung, wie die Daten übertragen werden sollen

Menüpunkt „C5“ aufrufen, s. Kap. 11.1 Mit der PRINT-Taste gewünschte Einstellung wählen. Wählbar:

C5 - 0 C5 - 1 C5 - 2

Automatische Ausg abe stabil er Wägewer te Per Fernsteuerbefehl W (w) Kontinuierliche Datenausgabe

C5 - 3

Ausgabe stabiler und instabiler Wägewerte nach Drücken der PRINT-Taste

Speichern / zurück in den Wägemodus, s.Kap. 11.1

12.4 Musterprotokolle (KERN YKB-01N)

+ 10.0000 g s Stabiler / positiver Wägewer t

- 10.0000 g us Instabiler / negativ er Wägewert

100 pcs s Stückzählen (Stabiler Wäg ewert)

49.99 % s Prozentbestimmung (Stabil er Wägew ert)

12.5 Fernsteuerbefehle

Befehl Terminator

ASCII Hex <CR> <LF>

O 4F 0D 0A T 54 0D 0A C 43

M 4D

Funktion

Funktion wie ON/OFF-Taste Funktion wie TARE-Taste Funktion wie CAL-Taste

Funktion wie MODE-Taste W 57 w 77

0D 0D

0A 0A

Funktion wie PRINT-Taste

29 ADB_ADJ-BA-d-2032

13 Wartung, Instandhaltung, Entsorgung

Vor allen Wartungs der Betriebsspannung tr ennen.

-, Reinigungs- und Reparaturarbeiten das Gerät von

13.1 Reinigen

Keine aggressiven Reini g ungsmittel (Lösungs mitt el o. ä.) be nutzen, sondern nur ein mit milder Seifenlaug e ang e feuc hte t es T uch. D ar au f achte n, dass kei ne Flüss i g kei t in das Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut sofort entfernen.

13.2 Wartung, Instandhaltung

 Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni-

kern geöffnet werden.

 Vor dem Öffnen vom Netz trennen.

13.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen oder regionalen Recht des Benutzerortes durchzuführen.

ADB_ADJ-BA-d-2032 30

14 Kleine Pannenhilfe

Wägebereich überschritten, aufgelegte Last übersteigt Kapazität der Waage. Waage entlasten.

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netz-

kabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

Die Gewichtsanzeige ändert sich fortwährend

Das Wägeergebnis ist offensichtlich falsch

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/B od ens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder / Statische Aufladung

(anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten)

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Die Waage steht nicht eben.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.
