KERN-SOHN ABP 100-5M, ABP 200-5M Instructions

Download

KERN & Sohn GmbH

Ziegelei 1

Tel: +49-[0]7433- 9933-0

Betriebsanleitung Analysenwaage

KERN TABP

Version 1.1

2021-06

D-72336 Balingen E-Mail: info@kern-sohn.com

Fax: +49-[0]7433-9933-149 Internet: www.kern-sohn.com

TABP-BA-d-2111

KERN ABP

Analysenwaage

Version 1.1 2021-06

Betriebsanleitung

Inhaltsverzeichnis

1 Technische Daten .......................................................................................... 5

2 Konformitätserklärung .................................................................................. 8

3 Geräteübersicht ............................................................................................. 9

3.1 Komponenten ........................................................................................................................... 9

3.2 Tastatur ................................................................................................................................... 11

3.2.1 Numerische Eingabe ................................................................................................................ 12

3.3 Anzeige .................................................................................................................................... 13

4 Grundlegende Hinweise (Allgemeines) ...................................................... 16

4.1 Bestimmungsgemäße Verwendung ..................................................................................... 16

4.2 Sachwidrige Verwendung ...................................................................................................... 16

4.3 Gewährleistung ....................................................................................................................... 16

4.4 Prüfmittelüberwachung ......................................................................................................... 17

5 Grundlegende Sicherheitshinweise ........................................................... 17

5.1 Hinweise in der Betriebsanleitung beachten ....................................................................... 17

5.2 Ausbildung des Personals .................................................................................................... 17

6 Transport und Lagerung ............................................................................. 17

6.1 Kontrolle bei Übernahme ....................................................................................................... 17

6.2 Verpackung/Rücktransport ................................................................................................... 18

7 Auspacken, Aufstellung und Inbetriebnahme ........................................... 20

7.1 Aufstellort, Einsatzort ............................................................................................................ 20

7.2 Auspacken und Prüfen .......................................................................................................... 20

7.2.1 Aufstellen .................................................................................................................................. 22

7.3 Netzanschluss ........................................................................................................................ 25

7.3.1 Einschalten der Stromversorgung ............................................................................................ 26

7.4 Erstinbetriebnahme ................................................................................................................ 26

7.5 Anschluss von Peripheriegeräten ........................................................................................ 27

8 Justierung .................................................................................................... 27

8.1 Automatische Justierung durch PSC Funktion .................................................................. 28

8.2 Zeitgesteuerte Automatische Justierung............................................................................. 30

8.3 Manuelle Justierung per Tastendruck [CAL-‚Taste] ........................................................... 31

8.3.1 Justierfunktion der CAL-Taste einstellen .................................................................................. 31

8.3.2 Justierung mit internem Gewicht .............................................................................................. 31

8.3.3 Justiertest mit internem Gewicht .............................................................................................. 32

8.3.4 Justierung mit externem Gewicht ............................................................................................. 32

8.3.5 Justiertest mit externem Gewicht ............................................................................................. 33

8.4 Justierprotokoll ...................................................................................................................... 34

8.5 Regelmäßige Inspektionskontrolle ....................................................................................... 35

9 Eichung ......................................................................................................... 37

10 Basisbetrieb ................................................................................................. 39

10.1 Standardwägemodus aktivieren ........................................................................................... 39

10.2 Einfaches Wägen .................................................................................................................... 39

10.3 Tarieren ................................................................................................................................... 40

10.4 Unterflurwägung ..................................................................................................................... 41

10.5 Waage ausschalten ................................................................................................................ 42

10.6 Wägeeinheit umschalten ....................................................................................................... 42

TABP-BA-d-2111 2

10.7 Ablesbarkeit ändern (1D/10D) (bei geeichten Modelle nicht verfügbar) ........................... 42

10.8 Tara / Netto / Brutto anzeigen ............................................................................................... 43

10.9 Dezimalpunkt als Punkt oder Komma anzeigen ................................................................. 44

11 Menü ............................................................................................................. 45

11.1 Navigation im Menü ................................................................................................................ 45

11.1.1 Standard-Wägemodus ......................................................................................................... 46

11.1.2 Wägeeinstellungen ............................................................................................................... 47

11.1.3 Systemeinstellungen ............................................................................................................ 49

11.1.4 Applikationseinstellungen..................................................................................................... 51

11.2 Menü-Übersicht ...................................................................................................................... 51

11.3 Menürückstellung ................................................................................................................... 52

11.4 Menüsperre ............................................................................................................................. 53

11.5 Menüeinstellungen protokollieren ........................................................................................ 54

11.6 Menü Historie .......................................................................................................................... 55

12 Beschreibung einze lner Funktionen .......................................................... 56

12.1 Nullstell- und Tarierfunktionen ............................................................................................. 56

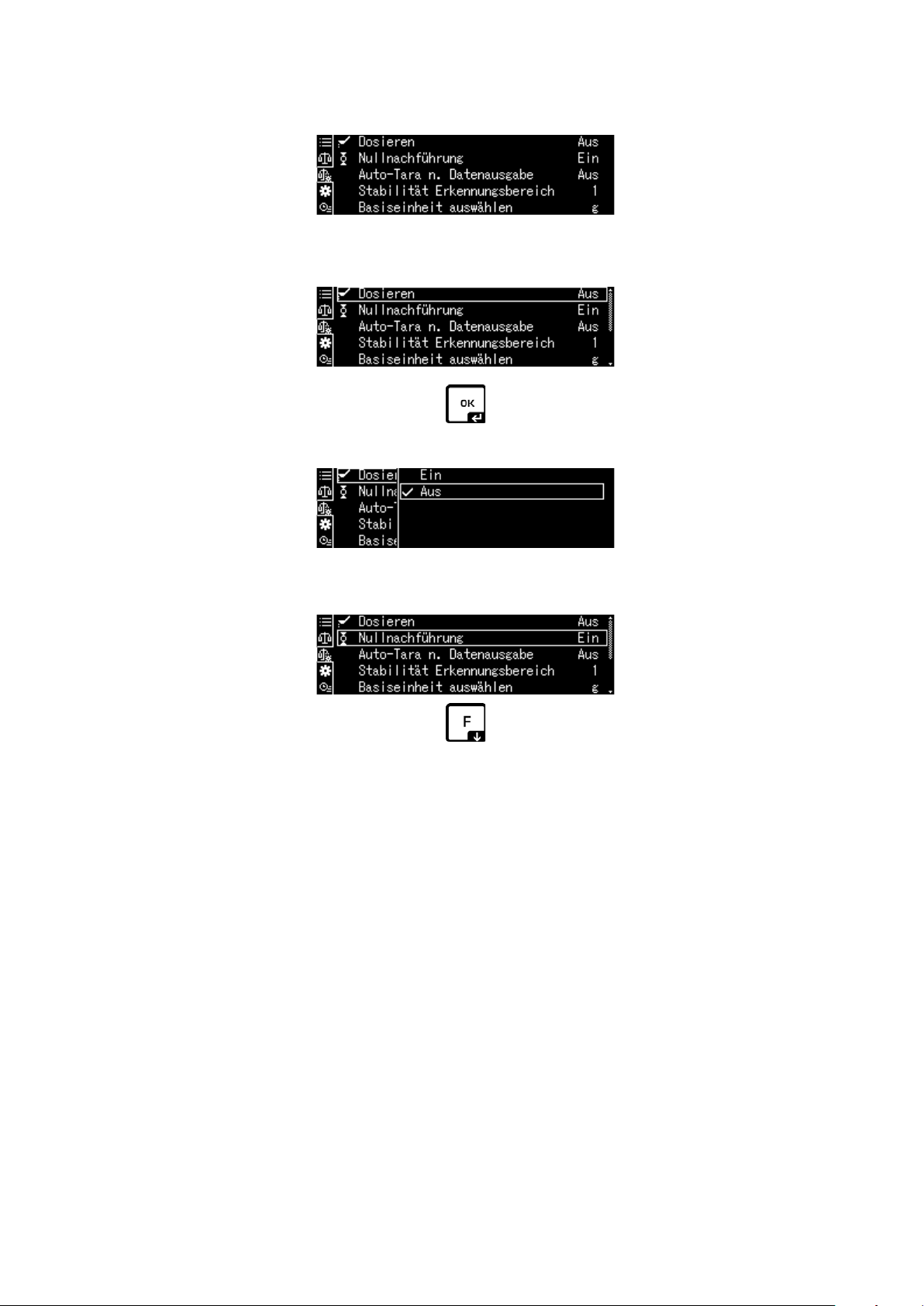

12.2 Nullnachführung (Zero tracking) .......................................................................................... 56

12.3 Auto Tare Funktion ................................................................................................................. 57

12.4 Stabilitäts- und Reaktionseinstellungen .............................................................................. 58

12.4.1 Stabilität- und Reaktionseinstellungen über „Smart Setting-Anzeige“ (ohne Menüaufruf) . 58

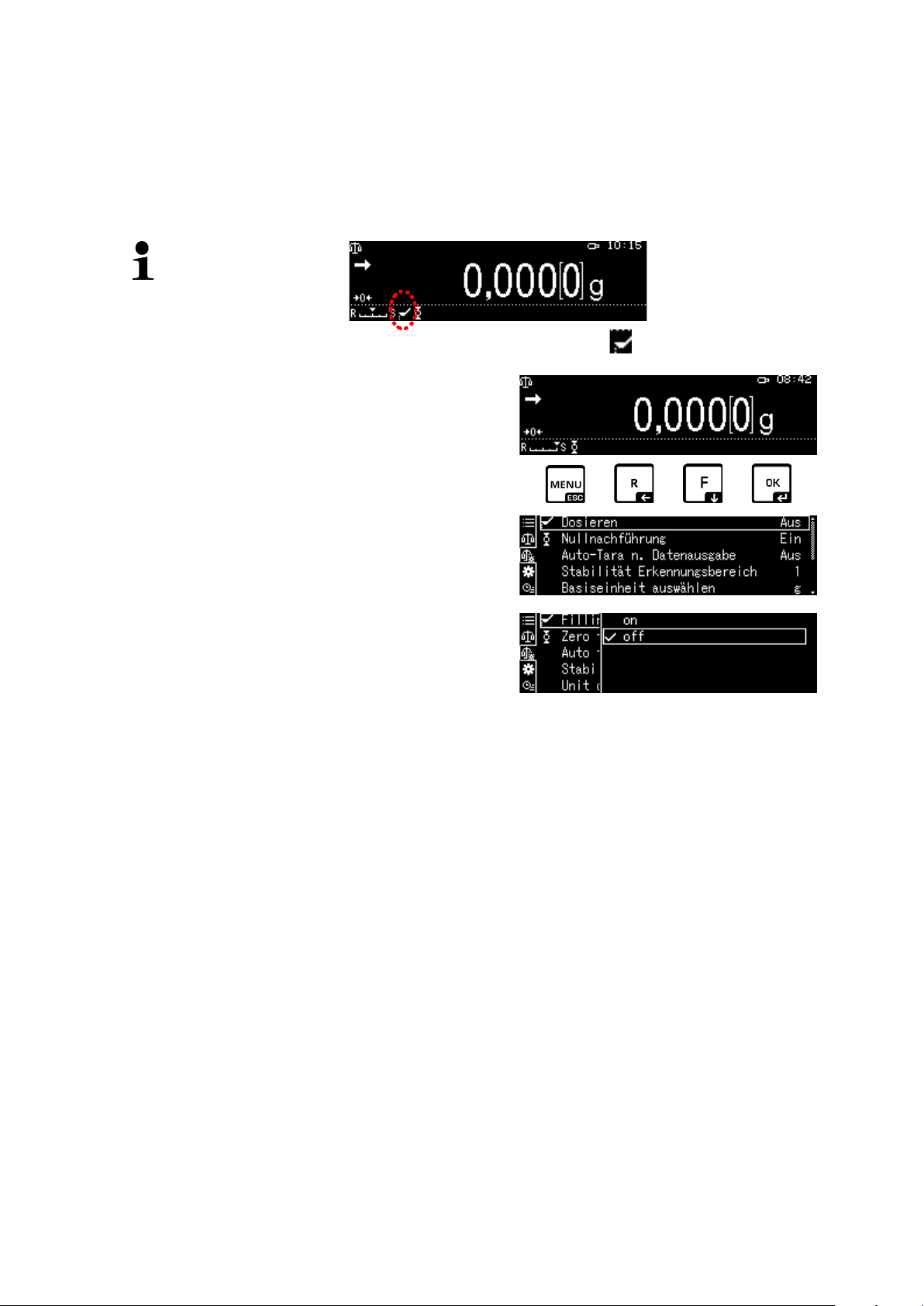

12.5 Dosieren .................................................................................................................................. 59

12.6 Stillstandsbreite ...................................................................................................................... 60

12.7 Wägeeinheiten ........................................................................................................................ 61

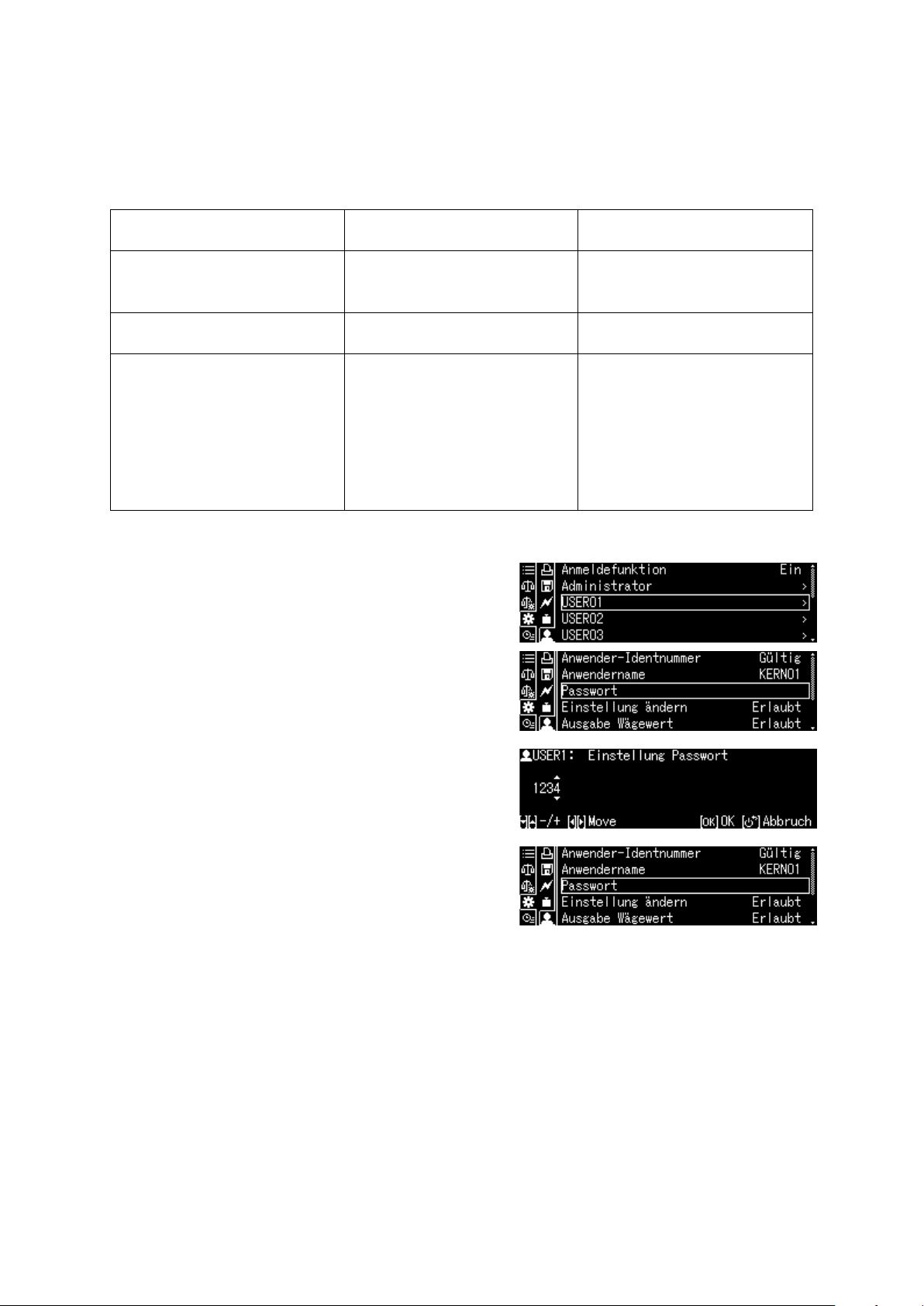

12.8 Benutzerverwaltung Log-in Funktion ................................................................................... 61

13 Waageneinstellungen .................................................................................. 68

13.1 Bildschirmschoner ................................................................................................................. 68

13.2 Anzeigeneinstellungen im Betriebsmodus .......................................................................... 69

13.3 Waagenidentifikations–Nr. .................................................................................................... 69

13.4 Datum und Uhrzeit eingeben ................................................................................................. 69

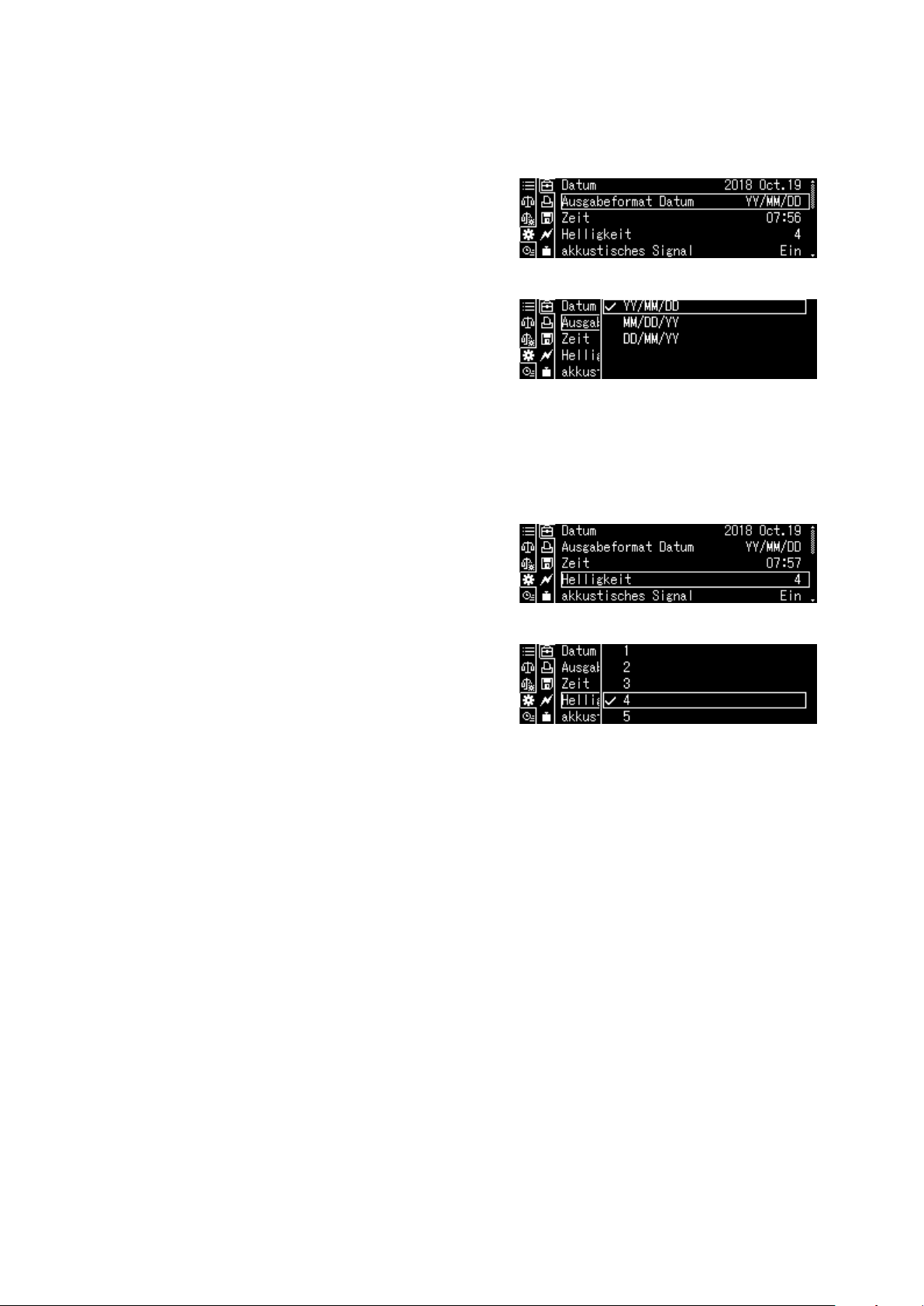

13.5 Datumsformat ......................................................................................................................... 70

13.6 Helligkeit der Anzeige ............................................................................................................ 70

13.7 Akkustisches Signal bei Tastendruck und Stabilitätsanzeige .......................................... 71

13.8 Bedienersprache .................................................................................................................... 71

14 Applikationsfunktionen ............................................................................... 72

14.1 Stückzählen ............................................................................................................................. 73

14.1.1 Einstellungen ........................................................................................................................ 73

14.1.2 Anzeige einstellen ................................................................................................................ 75

14.1.3 Teile zählen .......................................................................................................................... 75

14.1.4 Einstellungen ändern ........................................................................................................... 76

14.1.5 Umschalten zwischen Zähl- und Wägemodus ..................................................................... 76

14.2 Prozentbestimmung ............................................................................................................... 77

14.2.1 Einstellungen ........................................................................................................................ 77

14.2.2 Anzeige einstellen ................................................................................................................ 79

14.2.3 Prozentbestimmung durchführen ......................................................................................... 80

14.2.4 Einstellungen ändern ........................................................................................................... 80

14.2.5 Umschalten zwischen Pro zent- und Wägemodus ............................................................... 81

14.3 Dichtebestimmung von Feststoffen und Flüssigkeiten ..................................................... 81

14.4 Summieren .............................................................................................................................. 82

14.5 Rezeptieren ............................................................................................................................. 85

14.5.1 Freies Rezeptieren ............................................................................................................... 85

14.5.2 Rezepte definieren und abarbeiten ...................................................................................... 88

14.5.3 Rezept ändern ...................................................................................................................... 92

14.5.4 Musterprotokoll (K ERN YK B-01N): ...................................................................................... 93

14.6 Pufferlösungen zubereiten .................................................................................................... 94

14.7 Probenzubereitung ................................................................................................................. 97

14.7.1 Gespeicherte Probe ändern ................................................................................................. 99

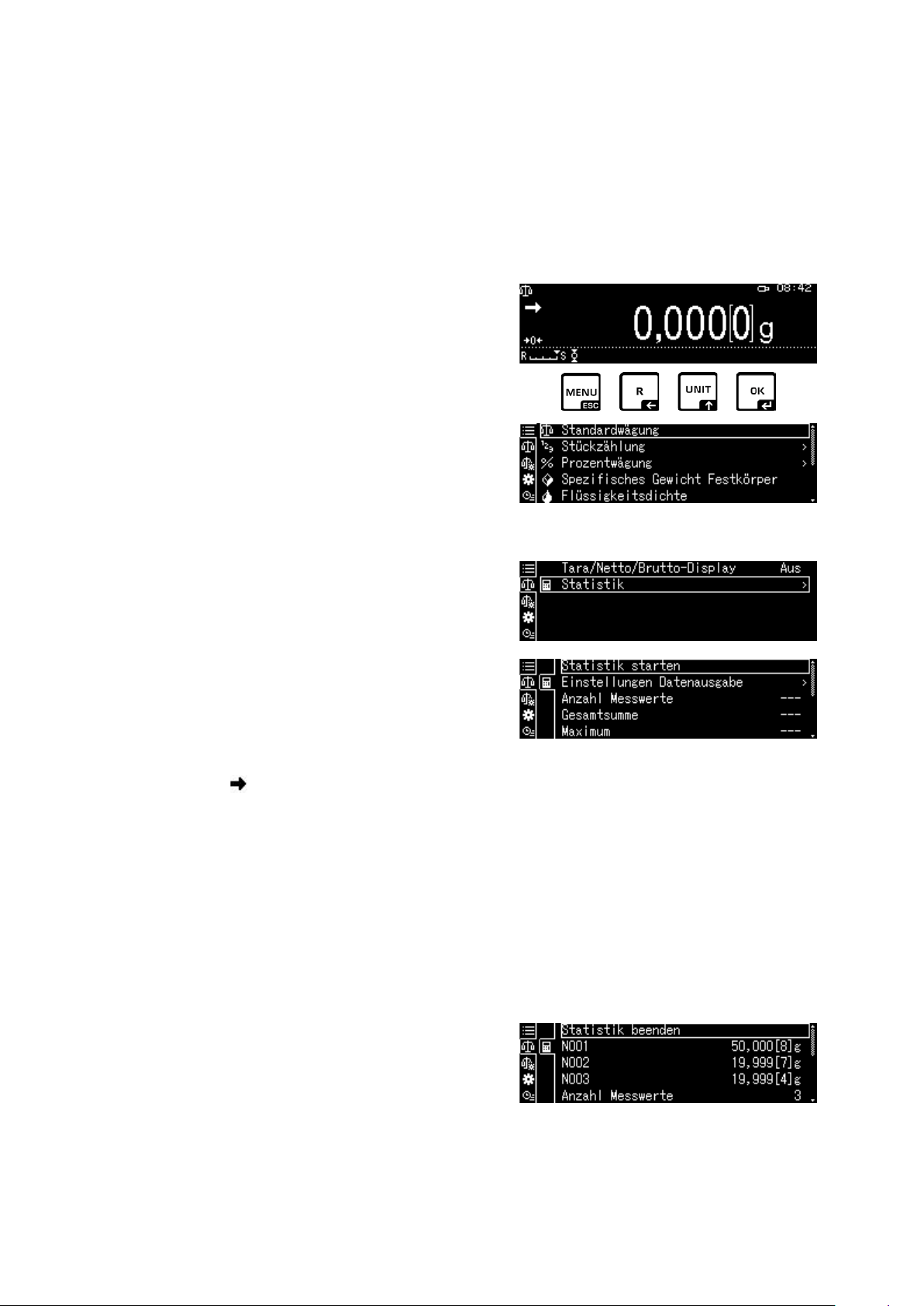

14.8 Statistik .................................................................................................................................. 100

14.9 Kontroll- und Zielwägen....................................................................................................... 102

14.9.1 Zielwägen ........................................................................................................................... 102

3 TABP-BA-d-2111

14.9.2 Kontrollwägen (Pass / Fail Auswertung) ............................................................................ 104

14.10 Mindesteinwaage ............................................................................................................. 106

15 Schnittstellen ............................................................................................. 107

15.1 Drucker anschließen ............................................................................................................ 107

15.2 PC anschließen ..................................................................................................................... 107

15.3 Serielle Geräte / speicherprogrammierbare Steuerung (SPS / PLC) anschließen ........ 108

15.4 Schnittstellenkabel (RS232) ................................................................................................ 108

15.5 Datenübertragungsformat ................................................................................................... 109

15.6 Schnittstellenbefehle ........................................................................................................... 110

15.7 Kommunikationsparameter ................................................................................................. 114

15.7.1 Standardeinstellung wählen ............................................................................................... 114

15.7.2 Benutzerdefinierte Einstellungen (Anzeigenbeispiel für KERN YKB-01N ......................... 115

15.8 Ausgabe-Funktionen ............................................................................................................ 117

15.8.1 Automatische Datenausgabe / Auto Print Funktion ........................................................... 117

15.8.2 Kontinuierliche Datenausgabe ........................................................................................... 118

15.8.3 GLP Output Funktion ......................................................................................................... 120

15.8.4 Ausgabedetails definieren .................................................................................................. 121

15.10 USB-Anschluss ................................................................................................................ 122

15.10.1 Wägedaten, Justierprotokolle und Screenshots an USB-Speichermedium ausgeben ..... 123

15.10.2 Datentransfer mittels Barcodeleser .................................................................................... 126

16 Wartung, Instandhaltung, Entsorgung ..................................................... 127

16.1 Reinigen ................................................................................................................................ 127

16.2 Wartung, Instandhaltung ..................................................................................................... 128

16.3 Entsorgung ........................................................................................................................... 129

17 Kleine Pannenhilfe ..................................................................................... 129

18 Ionisator (Factory option) ......................................................................... 130

18.1 Allgemeines .......................................................................................................................... 130

18.2 Grundlegende Sicherheitshinweise ................................................................................... 130

18.3 Technische Daten ................................................................................................................. 132

18.4 Inbetriebnahme ..................................................................................................................... 132

18.5 Wartung und Reinigung ....................................................................................................... 134

TABP-BA-d-2111 4

1 Technische Daten

KERN ABP 100-4M ABP 100-5DM ABP 100-5M

Artikelnummer / Typ TABP 100-4M-A TABP 100-5DM-A TABP 135-5M-A Ablesbarkeit (d) 0,0001 g 0,00001 g/0,0001 g 0,00001 g Wägebereich (Max) 120 g 52 g/120 g 135 g Mindestlast (Min) 0,01 g 0,001 g 0,001 g Eichwert (e) 0,001 g 0,001 g 0,001 g Eichklasse I I I Reproduzierbarkeit 0,0001 g 0,00002 g / 0,0001 g 0,00005 g

Linearität ± 0,0002 g

Einschwingzeit 2 s 2 s / 8 s 8 s Justiergewicht intern

Anwärmzeit 8 h Wägeeinheiten mg, g, ct (ungeeicht)

Kleinstes Teilegewicht beim Stückzählen

Referenzstückzahlen be i Stückzählung

Wägeplatte, Edelstahl ø 91mm Abmessungen Gehäuse

(B x T x H) [mm] Abmessungen

Glaswindschutz [mm] Nettogewicht (kg) 7 8 7,9

212 x 367 x 345 212 x 411 x 345 213 x 433 x 344

1mg (unter Laborbedingungen*)

10 mg (unter Normalbedingungen**)

170 x 165 x 220 mm (Wägeraum)

± 0,00005 g /

0,0002g

g, ct (geeicht)

1 - 100

± 0,0002 g

Zulässige Umgebungsbedingung

Luftfeuchtigkeit 20 ~ 85 % relativ (nicht kondensierend) Netzteil

Eingangspannung

Waage Eingangspannung

Verschmutzungsgrad 2 Überspannungskategorie Kategorie II Höhenmeter Bis 2000 m Aufstellort Nur in geschlossenen Räumen Schnittstellen RS-232, USB (Typ B, PC-Anschluss), USB-Host(Typ A)

AC 100 -240 V, 300 mA 50/60Hz

AC 100 -240 V, 320 – 190 mA 50/60Hz

+10° C bis +30° C

oder

DC 12 V, 1,0 A

5 TABP-BA-d-2111

KERN ABP 200-4M ABP 200-5DM ABP 220-5M

Artikelnummer / Typ TABP 200-4M-A TABP 200-5DM-A TABP 220-5M-A Ablesbarkeit (d) 0,0001 g 0,00001 g/0,0001 g 0,0001 g Wägebereich (Max) 220 g 102 g/220 g 220 g Mindestlast (Min) 0,01 g 0,001 g 0,02 g Eichwert (e) 0,001 g 0,001 g 0,001 g Eichklasse I I I Reproduzierbarkeit 0,0001 g 0,00005 g / 0,0001 g 0,00015 g

Linearität ± 0,0002 g ± 0,0001 g / 0,0002 g ± 0,0002 g

Einschwingzeit 2 s 2 s / 8 s 8 s Justiergewicht intern

Anwärmzeit 8 h Wägeeinheiten mg, g, ct (ungeeicht)

g, ct (geeicht)

1mg (unter Laborbedingungen*)

Kleinstes Teilegewicht beim Stückzählen

10 mg (unter Normalbedingungen**)

Referenzstückzahlen be i Stückzählung

Wägeplatte, Edelstahl ø 91mm Abmessungen Gehäuse

(B x T x H) [mm] Abmessungen

Glaswindschutz [mm] Nettogewicht (kg) 7 8 7,9 Zulässige

Umgebungsbedingung Luftfeuchtigkeit 20 ~ 85 % relativ (nicht kondensierend) Netzteil

Eingangspannung

Waage Eingangspannung

Verschmutzungsgrad 2 Überspannungskategorie Kategorie II Höhenmeter Bis 2000 m

212 x 367 x 345 212 x 411 x 345 213 x 433 x 344

170 x 165 x 220 mm (Wägeraum)

AC 100 -240 V, 300 mA 50/60Hz

AC 100 -240 V, 320 – 190 mA 50/60Hz

1 - 100

+10° C bis +30° C

oder

DC 12 V, 1,0 A

Aufstellort Nur in geschlossenen Räumen Schnittstellen RS-232, USB (Typ B, PC-Anschluss), USB-Host(Typ A)

TABP-BA-d-2111 6

KERN ABP 300-4M

Artikelnummer / Typ TABP 300-4M-A Ablesbarkeit (d) 0,0001 g Wägebereich (Max) 320 g Mindestlast (Min) 0,01 g Eichwert (e) 0,001 g Eichklasse I Reproduzierbarkeit 0,00015 g

Linearität ± 0,0003 g

Einschwingzeit 2 s Justiergewicht intern

Anwärmzeit 8 h Wägeeinheiten mg, g, ct (ungeeicht)

g, ct (geeicht)

1mg (unter Laborbedingungen*)

Kleinstes Teilegewicht beim Stückzählen

Referenzstückzahlen be i Stückzählung

Wägeplatte, Edelstahl ø 91mm Abmessungen Gehäuse

(B x T x H) [mm] Abmessungen

Glaswindschutz [mm] Nettogewicht (kg) 7 Zulässige

Umgebungsbedingung Luftfeuchtigkeit 20 ~ 85 % relativ (nicht kondensierend) Netzteil

Eingangspannung

Waage Eingangspannung

10 mg (unter Normalbedingungen**)

1 - 100

212 x 367 x 345

170 x 165 x 220 mm (Wägeraum)

+10° C bis +30° C

AC 100 -240 V, 300 mA 50/60Hz

oder

AC 100 -240 V, 320 – 190 mA 50/60Hz

DC 12 V, 1,0 A

Verschmutzungsgrad 2 Überspannungskategorie Kategorie II Höhenmeter Bis 2000 m Aufstellort Nur in geschlossenen Räumen Schnittstellen RS-232, USB (Typ B, PC-Anschluss), USB-Host(Typ A)

7 TABP-BA-d-2111

* Kleinstes Teilegewicht beim Stückzählen - unter Laborbedingungen:

Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die

 Es herrschen ideale Umgebungsbedingungen für hochauflösenden Zählungen  Die Zählteile haben keine Streuung

** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen:

 Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen)  Die Zählteile streuen

2 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung fin den Si e onl i ne unt er :

www.kern-sohn.com/ce

Konformitätserklärung im Lieferumfang enthalten.

TABP-BA-d-2111 8

3 Geräteübersicht

3.1 Komponenten

Modelle d = 0,0001 g Modelle d = 0,00001 g/0,0001 g

Pos. Bezeichnung

1 Tastatur 2 Libelle 3 Anzeige 4 Windschutz 5 Wägeplatte 6 Befestigungspunkt Ionisator (Option) 7 Glaswindschutz 8 USB Host-Anschluss 9 Fußschraube

9 TABP-BA-d-2111

Rückansicht:

Modelle d = 0,0001 g

Pos. Bezeichnung

10 Serielle Schnittstelle RS232

Modelle d = 0,00001 g/0,0001

11 USB-Geräteanschluss 12 Anschluss für Ionisator 13 Anschluss für Netzadapt er 14 Befestigungspunkt f ür Di ebs tahl si cherung 16 Befestigungsöse für Diebstahlschutzkette oder Draht 17 Anschluss für Power pack 18 Externe Elektronikbox

TABP-BA-d-2111 10

3.2 Tastatur

Funktion

Kurzer Tastendruck

Langer Tastendruck

Im Menü

• Menü aufrufen

Statistik aufrufen

Setup Menü Ionisa-

(Factory option)

Taste Bezeichnung

Umschalten zwi-

[ON/OFF]

[1d/10d]

schen Betriebs- und Standby-Modus.

Ablesbarkeit ändern

Zurück in den Wägemodus

[CAL]

Justierung starten

Setup Menü „Justierung“ aufrufen

Datenausgabe an ex-

[PRINT]

[TARE]

ternes Gerät (Wägemodus)

Tarieren Nullstellen

• Applikationsspe-

[MENU]

zifische Einstellungen aufrufen

•

Setup Menü „Print“ aufrufen

Setup Menü „Nullstellen/Tarieren“ aufrufen

11 TABP-BA-d-2111

[Ionizer]

[OK] - -

Ionisator ein / aus (Factory option)

tor aufrufen

Eingabe

bestätigen

[R]

zeigen

Taste

Bezeichnung

Funktion

Navigationstaste 

Reaktionseinstellung der Anzeige ändern

Menüpunkt anwählen.

[UNIT]

Navigationstaste 

[F]

Navigationstaste 

[S]

Navigationstaste 

3.2.1 Numerische Eingabe

Wägemodus: Wägeeinheit umschalten. Zählmodus: Stückgewicht anzeigen Prozentbestimmung: Referenzgewicht an-

Wägemodus / Applikationsmodus umschalten

Stabilitätseinstellung der Anzeige ändern

Setup Menü „Einheiten“ aufrufen

Im Menü vorwärts blättern

Im Menü rückwärts blättern

Menüpunkt anwählen.

Navigationstaste 

Navigationstaste 

Navigationstaste 

Blinkende Ziffer (0 – 9) oder Zeichen (, [blank], -, A – Z) erhöhen

Blinkende Ziffer (0 – 9) oder Zeichen (, [blank], -, A – Z) verringern

Ziffernanwahl nach rechts

Navigationstaste  Ziffernanwahl nach links

Navigationstaste

Eingabe bestätigen

ESC Eingabe abbrechen

TABP-BA-d-2111 12

3.3 Anzeige

Datenausgabe an externe Geräte

USB-Speichermedium ist anges chl ossen

Menüsperre

Anzeige des Wägeresultates in der aktuellen Wägeeinheit

Stabilitätsanzeige

Nettogewicht

Taragewicht

Bruttogewicht

Holdfunktion aktiv

Nullanzeige

Negativer Wägewert

Nettogewicht beim Rezeptieren

Bei geeichten Waagen ist der nicht geeichte Wert geklammert

Neben der Anz eige des Wägeres ultats kann v on ihr aus au f alle Funk tionen des Menüs zugegriffen werden. Die Anzeige variiert, je nachdem, ob sich die Waage im Betriebsmodus oder Einstellmodus befindet. Spezielle Tasten (z.B. CAL-, TARE-, PRINT-Taste) ermöglichen einen schnellen und gezielten Zugriff auf das jeweilige Setup Menü. Über die Navigationstasten ist eine intuitive Bedienung mö g l i ch.

Anzeigenbeispiel Betriebsmodus:

Die Anzeige ist in vier Bereiche unterteilt.

Nr. Status Beschreibung

1 Betriebsmodus Aktuelle Anwendu ng 2 Benutzerfeld Anzeige des eingeloggten Benutzers und aktuelle

Uhrzeit

3 Wägewert

Toleranzmarke

13 TABP-BA-d-2111

Kapazitätsanzeige

Statusanzeige

Aktuelle Einstellungen

Minimaleinwaage

Stabilitäts- und Reaktionseinstellungen

Drucker-Einstellungen

Auto-print Funktion akt iv

Blinkt während der autom. Ausgabe

Kontinuierliche Ausg abe aktiv

Blinkt während der kont. Ausgabe

Wägeeinstellungen

Dosiermodus

Zero tracking (Autom. Nullpunktkorrektur)

Statistik

Fehlermeldungen

Justierung erforderlich (PSC-Funktion)

Stromversorgung mangelhaft

USB-Anschluss mangelhaft

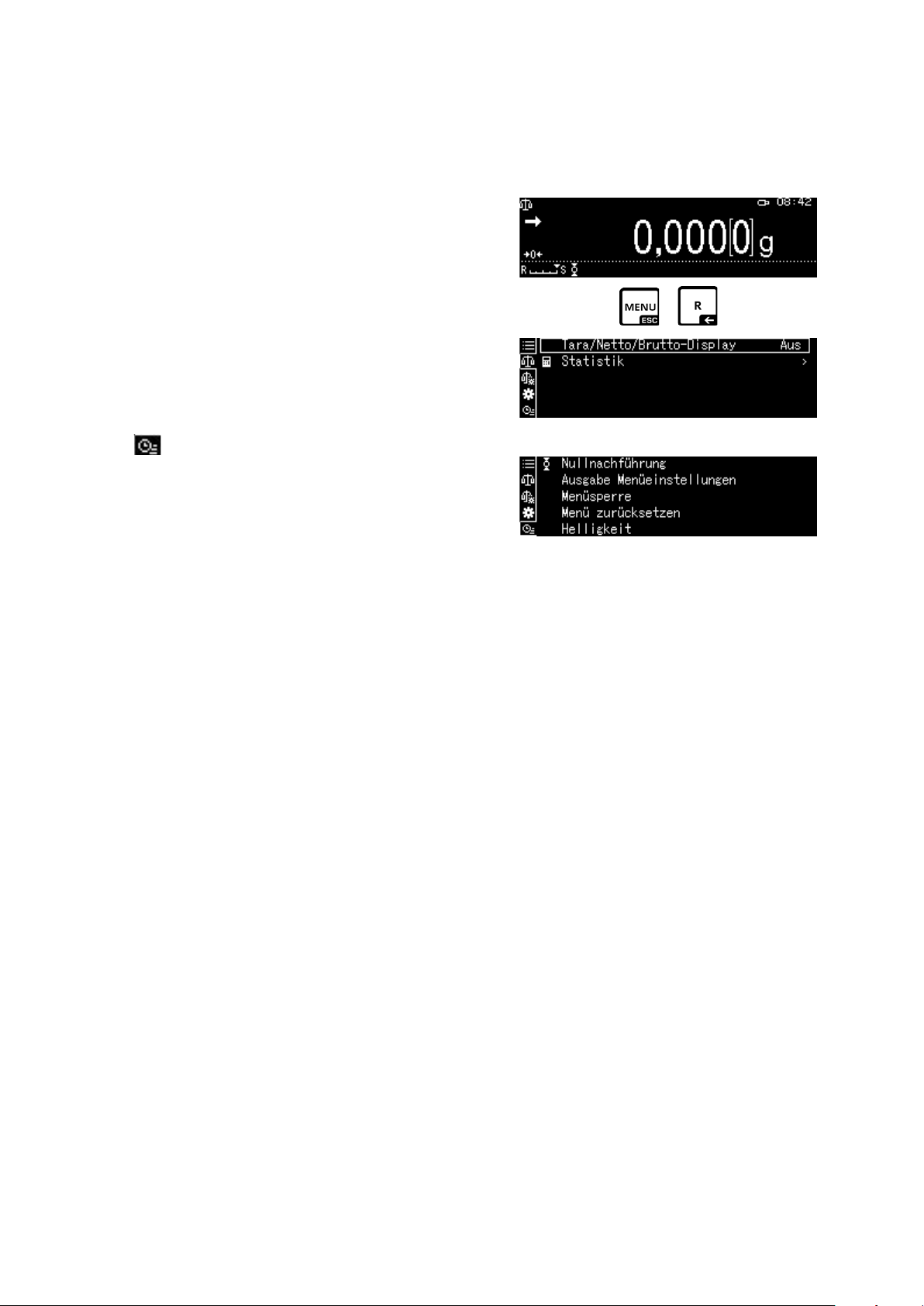

Anzeigenbeispiel Einstellmodus:

Nach Drücken der MENU-Taste im Wägemodus wechselt die Anzeige in den Einstellmodus.

Abbildungsbeispiel : Systemeinstellu ng en, s . Kap. 11.1.3

TABP-BA-d-2111 14

Symbol Beschreibung Applikations-Symbole

Das Symbol der ge-

wird angezeigt

Wägemodus Stückzählen

Level 1

Applikation wählen

Prozentbestimmung Dichtebestimmung <Feststoffe> Dichtebestimmung <Flüssigkeiten>

wählten Applikation

Summieren Rezeptieren Rezeptur Zubereitung Pufferlösung Zubereitung

Probenzubereitung

Symbol Beschreibung Applikations-Symbole

Level 2

Symbol der gewählten Applikation

Die verfügbaren Einstellungen werden in Level 1 angezeigt.

Level 1

Wägeeinstellungen

Systemeinstellungen

Historie

Dosieren Zero tracking Waageneinstellungen Einstellungen <Drucken> Einstellungen <Datensicherung> Einstellungen <Kommunikation> Einstellungen <Justierung>

Einstellungen <Benutzer>

Die letzten zehn Menüschritte werden angezeigt.

15 TABP-BA-d-2111

Weitere Information zur Bedienung der Anzeige finden Sie in Kap. 11.1

4 Grundlegende Hinw eise (Allgemeines)

4.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

4.2 Sachwidrige Verwe ndung

Waage nicht für dyna mische Verwieg ungen verwenden, wenn klei ne Mengen vom Wägegut entnommen oder zugeführt werden. Durch die in der Waage vorhandene „Stabilitätskompensation“ könnten falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nic ht k onstruk tiv v erändert w er den. D ies ka nn z u fal schen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

4.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhal b der besc hr i e ben en A nwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten

natürlichem Verschleiß und Abnützung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

TABP-BA-d-2111 16

4.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der v erantw or tli che Benutz er hat hi er für ein g eeignet es In terv al l sowie die Art und den U mfang dies er Prü fung z u defini eren. Inf ormati one n bez ügl ich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewi cht e si nd auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrier laborato rium können bei KER N schnell und kost engünst ig Prüfgew ichte und Waagen kalibriert werden (Rückführung au f das nati o nal e Nor mal ) .

5 Grundlegende Sicherheitshinweise

5.1 Hinweise in der Betriebsanleitung beachten

 Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetrieb-

nahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

 Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.

Verbindlich ist das deutsche Originaldokument.

5.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

6 Transport und Lagerung

6.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

17 TABP-BA-d-2111

6.2 Verpackung/Rücktransport

 Alle Teile der Originalverpackung für einen eventuell not-

wendigen Rücktransport aufbewahren.

 Für den Rücktransport ist nur die Originalverpackung zu

verwenden.

 Vor dem Versand alle angeschlossenen Kabel und lo-

sen/beweglic hen Teile tr enne n.

Abbildungsbeispiel Modelle d = 0,0001 g

 Evtl. vorgesehene Transportsicherungen wieder anbringen.  Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. ge-

gen Verrutschen und Beschädigung sichern.

 Netzadapter und Zubehör ein die kleine Schachtel packen

 Waage mit beiden Händen anheben

TABP-BA-d-2111 18

19 TABP-BA-d-2111

7 Auspacken, Aufstellung und Inbetriebnahme

7.1 Aufstello rt, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben

der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine

nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Str omver sorg ung s ind gr oße Anz eig eabweic hungen ( fal sche Wägerg ebnisse) möglich. Der Standort muss dann gewechselt werden.

7.2 Auspacken und Prüfen

Gerät und Zubehör aus der Verp acku ng neh men, Verpackungsmaterial entferne n und am vorgesehenen Ar beitspl atz au fstellen . Überprüfen, ob alle Teile des Lieferum fangs vorhanden und unbeschädigt sind.

TABP-BA-d-2111 20

Lieferumfang / Serienmäßiges Zubehör

Nur Modelle d = 0,00001 g/0,0001 g:

Pos. Bezeichnung

1 Waage 2 Wägeplatte 3 Träger Wägeplatte 4 Zentrierring (nur Modelle d = 0,0001 g) 5 Arbeitsschutzhaube 6 Netzadapter 7 Halter für Adapterkabel (nur Modelle d = 0,0001 g) 8 Betriebsanleitung

9 Externe Elektronikbox 10 Schutzblech 11 Windschutz 12 Multifunktionswägeplatte 13 Träger Multifunktionswägeplatte

21 TABP-BA-d-2111

7.2.1 Aufstellen

 Schutzfolie abziehen und lt. Abbildung befestigen.

 Zentrierring, Träger der Wägeplatte und Wägeplatte der Reihenfolge nach  Arbeitsschutzhaube befestigen

Zur Genauigkeit der Wägeresultate v on hoc h au flösenden Analysenwaagen trägt der richtige Standort entscheidend bei (s. Kap.7.1).

1. Halter für Adapterkabel befestigen (nur Modelle d = 0,0001 g)

2. Wägeplatte installieren

Modelle d = 0,0001 g

anbringen.

TABP-BA-d-2111 22



Zentrierring, Träger der Wägeplatte und Wägeplatte der Reihenfolge nach Arbeitsschutzhaube befestigen

anbringen.



Modelle d = 0,00001 g/0,0001 g

 Schutzblech vorsichtig in die Wägekammer legen

23 TABP-BA-d-2111

3. Multifunktionswägeplatte installieren (nur Modelle d = 0,00001 g/0,0001 g)

 Waage von der Stromversorgung

trennen

 Standardwägplatt e lt. Abb.

entfernen.

Anwendungsbeispiele:

Nach dem Tausch der Wägeplatte ist eine Justierung erforderlich, Durchführung s. Kap. 8

 Multifunktionswägeplatte mit dem

Träger installieren. Auf Zentrierung achten!

Standardwägeplatte Träger Multifunktionswägeplatte

TABP-BA-d-2111 24

4. Nivellieren

 Die Waage mit den Fußschrauben nivellieren, bis sich die Luftblase in der Li-

belle im vorgeschriebenen Kreis befindet.

 Nivellierung regelmäßig überprüfen

, ob die Spannungsaufnahme der Waage richtig eingestellt

ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn

Fabrikate bedarf der Zustimmung von KERN.

7.3 Netzanschluss

25 TABP-BA-d-2111

Länderspezifischen Netzstecker auswählen und am Netzgerät einstecken.

Kontrollieren die Angaben an der Waage (Aufkl eber) und die or tsübliche Netz spannung

identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer

Wichtig:

 Vor Inbetriebnahme das Netzkabel auf Beschädigungen überprüfen.  Darauf achten, dass das Netzgerät nicht mit Flüssigkeiten in Berüh-

rung kommt.

 Der Netzstecker muss jederzeit zugänglich sein.

7.3.1 Einschalten der Stromversorgung

Modelle d = 0,0001 g Modelle d = 0,00001 g/0,0001 g

Waage über den Netzadapter mit Str om versorgen. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Eine interne Justierung wird automatisch gestartet (s. Kap. 8.3.2). Das Motorengeräusch des Ladesystems für das interne Justiergeweicht ist hörbar.



Mit der ON/OFF-Taste kann die Justierung abgebrochen werden.

Der Selbsttest ist beendet, wenn in der Anzeige „AUS“ erscheint. Ab hier befindet sich die Waage im Stand-by Modus. Die Waage ist fortwährend eing es chal tet, solange sie an die Stromversorgung angeschlossen ist.

Mit der ON/OFF-Taste die Anzeige einbzw. ausschalten.

Bei aktivierter Log-in Funktion mit den Navigationstast en entsprechenden Benutzer wählen und Passwort eingeben, s. Kap. 12.8

7.4 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.



TABP-BA-d-2111 26

7.5 Anschluss von Peripheriegeräten

Stabile Umgebungsb edingung en beachten. Eine Anw ärmzeit (s. Kap. 1) zur

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herr s chen de E rdbes chleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

• Stabilisierung ist erforderlich.

• Darauf achten, dass sich keine Geg enstände auf der Wägeplatt e be fin de n.

• Vibrationen und Luftströme vermeiden.

• Justierung nur bei aufgelegter Standardwägeplatte durchführen.

• Die interne Justierung kann mit der ON/OFF-Taste abgebrochen werden.

• Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion er-

folgt die Ausgabe des Justier pr otokolls, s. Kap. 8.4

27 TABP-BA-d-2111

8.1 Automatische Justierung durch P SC Funktion

Kraftkompensierte Waagen reagier en empfindlich auf Temperaturv er änder u ng en. Je höher die Empfindlichkeit der Waage ist, desto ausgeprägter ist dieser Effekt. Durch die temperaturgesteuerte PSC-Funktion ist die Waage in der Lage den Einfluss einer Temperaturänderung vollautomatisch zu korrigieren.

PSC bedeutet Perfec t Self Calibration und ermög l ic ht ein e vollautomatische interne Waagenjustierung mittels eines internen Gewichts, basierend auf Zeit und / oder Temperatur-Kriterien. Die Justierung läuft im Wägemodus unter folgenden Umständen automatisch ab:

(1) wenn eine Veränderung in der Umgebungstemperatur vorliegt (∆t 1°C) (2) wenn seit der letzten Justierung über vier Stunden vergangen sind

(3) wenn die Waage vom Standby-Status in den Wägemodus umgeschaltet

wird und Bedingung (1) oder (2) erfüllt worden ist.

Wenn im Wägemodus eine der obigen Bedingungen erfüllt ist, blinkt das Gewichts-

symbol etwa zwei Minuten lang als Hinweis auf die bevorstehende Justierung.

Während des Betriebs sc halt et die Anzeige automatisch um und das Motorengeräusch des Gewichtsladesystems wird hörbar.

Um den korrekten PSC-Betrieb zu gewährleisten, müssen Vibrationen und Luftströme vermieden werden.



TABP-BA-d-2111 28

• Die PSC-Funktion ist immer aktiv und kann nicht abgeschaltet werden.

bei belasteter Wägeplatte erscheint

• Während der automatischen Justierung k önn en kein e Mess ung en dur chge- führt werden.

• Blinkt das Gewichtssymbol folgende Meldung



Wägeplatte entlasten

• Um zu verhindern, dass die Justierung möglicherweise mitten in einer Messreihe gestartet wird, ON/OFF-Taste betätigen, sobald das Gewichts-

symbol erscheint. Die Justierung wird abgebrochen und die Messreihe kann fortgesetzt wer den.

Kurze Zeit später wird die Justierung mit dem blinkenden Gewichtssymbol

erneut angefordert.

29 TABP-BA-d-2111

8.2 Zeitgesteuerte Automatische Justierung

Die Waage kann so eingerichtet werden, dass sie mit Hilfe ihres internen Justiergewichtes und ihrer eingebauten Uhr zu festgelegten Uhrzeiten (bis zu drei Mal täglich) eine automatische Justierung vornimmt. Diese Funktion ist besonders dann sehr nützlich, wenn Justierberichte über regelmäßige Justierungen gewünscht werden oder Justierungen in Pausenzeiten durchgeführt werden sollen, um Unterbrechungen der Messtätigkeiten auszuschließen.

Das Gewichtssymbol blinkt etwa zwei Minuten lang als Hinweis auf die bevorstehende Justierung. Bei Betätigung der [ON/OFF]-Taste während dieses Hinweises kann die automatische Justierung angehalten werden.

Parametereinstellung:

CAL-Taste ca. 3 sec. lang gedrückt hal-

ten, das Menü <CAL-Taste def.> wird angezeigt.

Mit den Navigationstasten <CAL Timer> wählen und mit OK-Taste bestätigen.

Erste Uhrzeit <Timer 1> wählen und mit OK-Taste bestätigen.

Einstellung [ein] oder [aus] w ähl en un d mit OK-Taste bestätigen.

Zur Einstellung der Uhrzeit [Einstellungen] wählen und mit OK-Taste bestätigen.



Mit den Navigationstasten Uhrzeit eingeben und mit OK-Taste bestätigen.

Uhrzeit für <Timer 2> / <Timer 3> auf dieselbe Art und Weise einstellen.

TABP-BA-d-2111 30

8.3 Manuelle Justierung per Tastendru ck [CAL-‚Taste]

8.3.1 Justierfunktion der CAL-Taste einstellen

Sie können ein voreingestelltes Justierverfahren starten, ohne in das Menü gehen zu müssen. Das eingestellte Justierverfahren kann durch einfache Betätigung der

[CAL]-Taste aus dem Wägemodus heraus ausgeführ t w er den

CAL-Taste ca. 3 sec. lang gedrückt halten,

das Menü <CAL-Taste def.> wird angezeigt.

Mit OK-Taste bestätigen, die verfügbaren Einstellungen werden angezeigt.

 Justierung mit internem Gewicht, s. Kap. 8.3.2  Justiertest mit internem Gewicht, s. Kap. 8.3.3  Justierung mit externem Gewicht , s. Kap. 8.3.4  Justiertest mit externem Gewicht, s. Kap. 8.3.5

Einstellung mit den Navigationstasten wählen und mit OK-Taste bestätig en.

Mit ON/OFF-Taste zurück in den Wägemo- dus

8.3.2 Justierung mit internem Gewicht

Sicherstellen, dass die CAL-Taste mit der Funktion <Justierung intern> belegt ist, s. Kap. 8.3.1.

CAL-Taste drücken, die Justierung wird gestartet.



Nach erfolgreicher Justierung kehrt die

 Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display eine Fehlermeldung, Justiervorgang wiederholen.

31 TABP-BA-d-2111

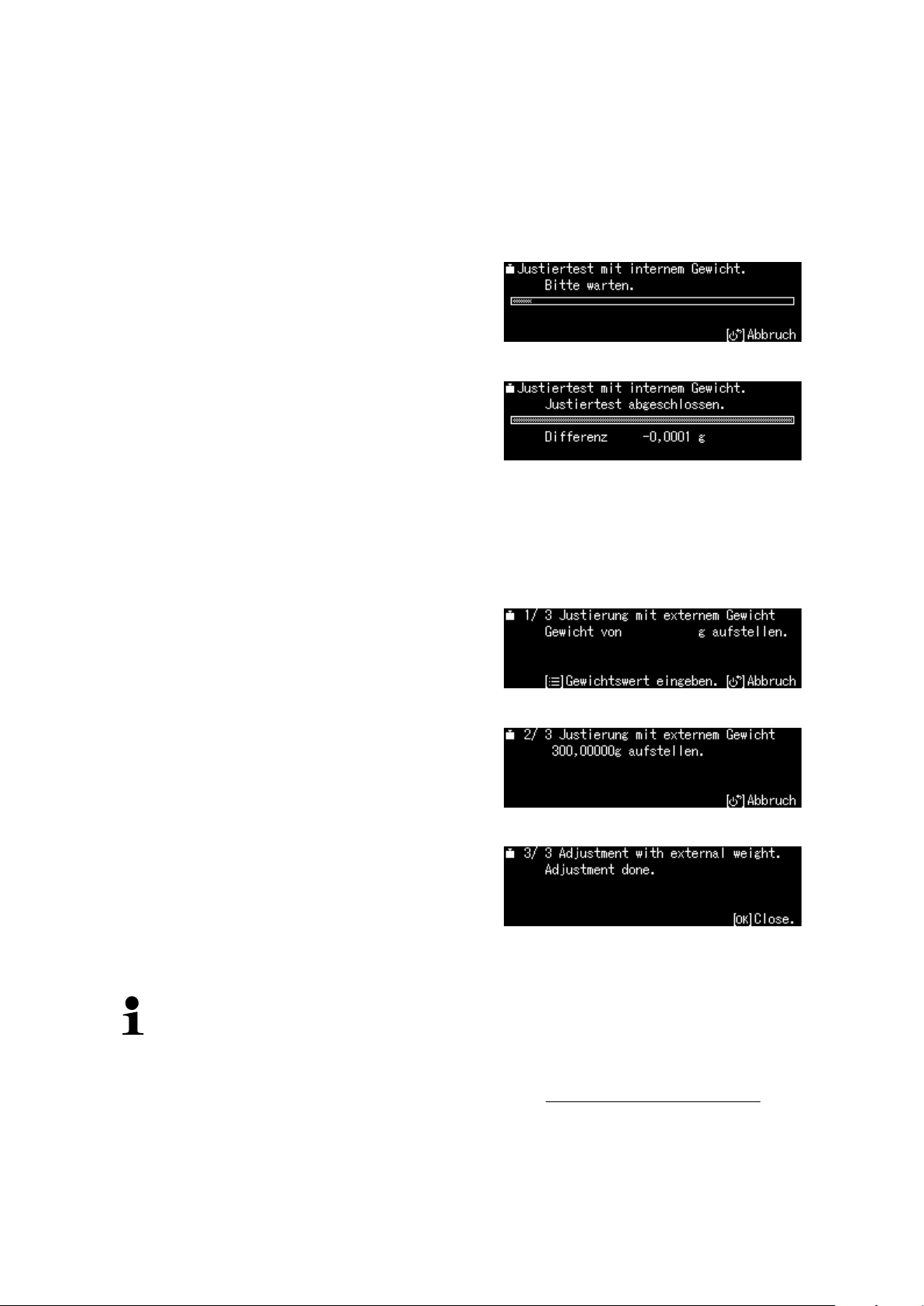

8.3.3 Justiertest mit internem Gewicht

Während des Justiertests vergleicht die Waage den gespeicherten Wert des Justiergewichtes mit dem tatsächlichen. Es findet nur eine Überprüfung statt, d.h. es werden keine Werte verändert. Sicherstellen, dass die CAL-Taste mit der Funk ti on < Justiertest intern > belegt ist, s. Kap. 8.3.1.

CAL-Taste drücken, der Test wird gestartet.

Die Differenz zur vorherigen Justierung wird angezeigt.

8.3.4 Justierung mit externem Gewicht

Sicherstellen, dass die CAL-Taste mit der Funktion <Justierung extern> belegt ist, s. Kap. 8.3.1.

CAL-Taste drücken, der Gewichtswert für das Justiergewicht wird blinkend angezeigt. (Zum Ändern des Gewichtswertes MENUTaste drücken und den Anweisungen der Anzeige folgen*).

Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Windschutztüren vollständig schließen. Warten bis die Aufforderung zum Abnehmen des Justiergewichts angezeigt wird.



Justiergewicht abnehmen.

*Das zu verwendende Justiergewicht ist abhängig von der Kapazität der Waage. Justierung mög l i chs t nahe an der Höc hstl as t der Waage du r chf ühr e n (empfohlenes Justiergewicht s. Kap. 1). Die Justierung ist aber auch mit Gewichten anderer Nennwerte möglich, messtechnisch aber ni cht optimal. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com

TABP-BA-d-2111 32

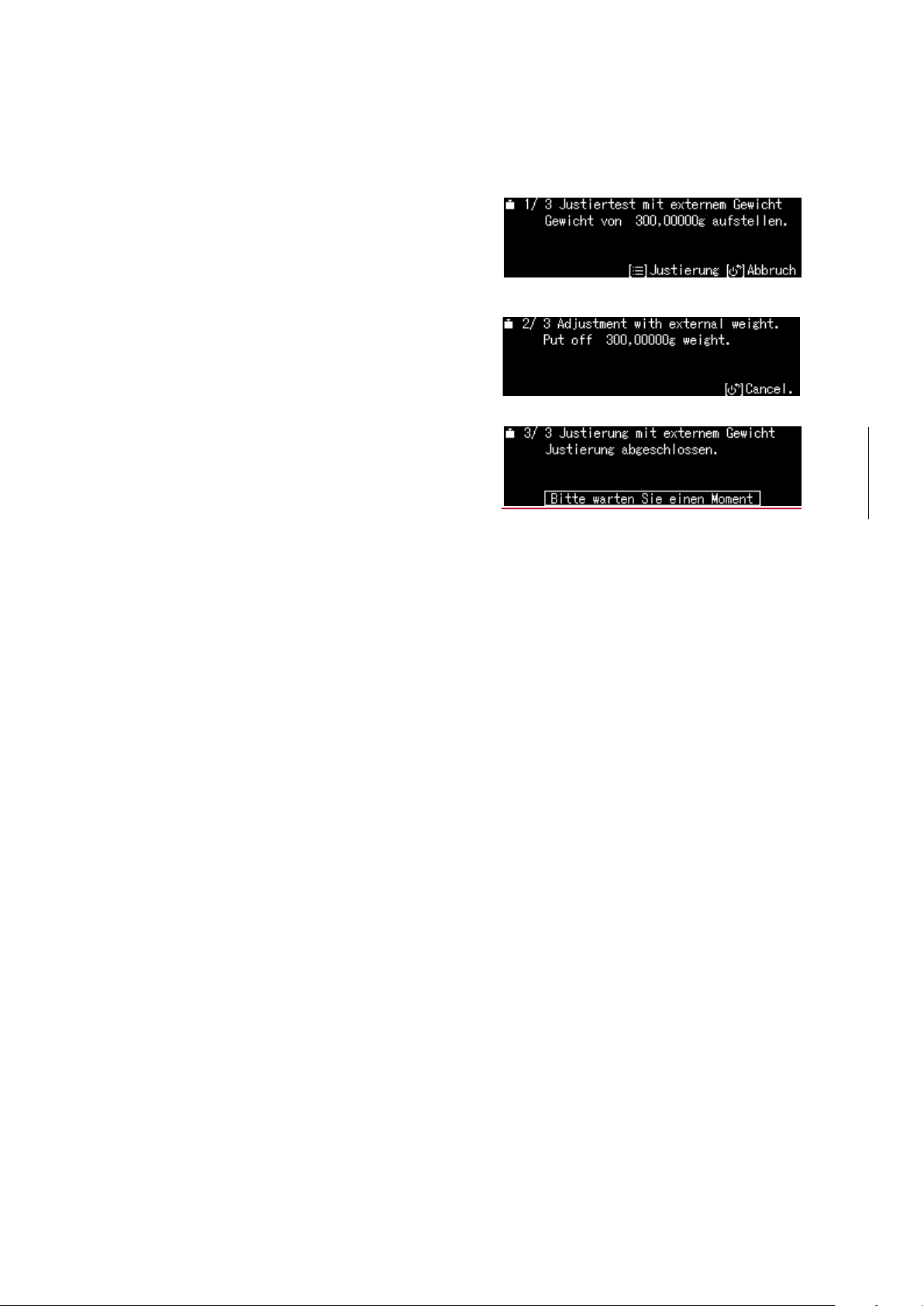

8.3.5 Justiertest mit externem Gewicht

Sicherstellen, dass die CAL-Taste mit der Funktion <External Weight Test> belegt ist, s. Kap. 8.3.1.

CAL-Taste drücken, der Gewichtswert für das Justiergewicht wird blinkend angezeigt. (Zum Ändern des Gewichtswertes MENUTaste drücken und den Anweisungen der Anzeige folgen).

Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Windschutztüren vollständig schließen. Warten bis die Aufforderung zum Abnehmen des Justiergewichts angezeigt wird.

Die Differenz zur vorherigen Justierung wird angezeigt.



33 TABP-BA-d-2111

8.4 Justierprotokoll

KERN & Sohn GmbH

Firma

TYPE

ABP 300-4M

Modell

D319300002

Serien-Nr.

BALID

1234

Waagenidentifikations-Nr.

DATE

2018 Aug. 17

Datum

TIME

09.14.21

Uhrzeit

REF

200.0000g

Verwendetes Justiergewicht

BFR

200.0001g

Vor Justierung

AFT

200.0000g

Nach Justierung

-COMPLETE

-SIGNATURE-

Bearbeiter

Bei Anschluss eines optionalen Druckers und aktivierter GLP-Funktion erfolgt nach jeder Justierung eine automatische Protokollausgabe.

Ausdruckbeispiel (KERN YKB-01N):

CAL –INTERNAL

+ GLP-Funktion aktivieren / definieren, s. Kap. 15.8.3

Justierart

TABP-BA-d-2111 34

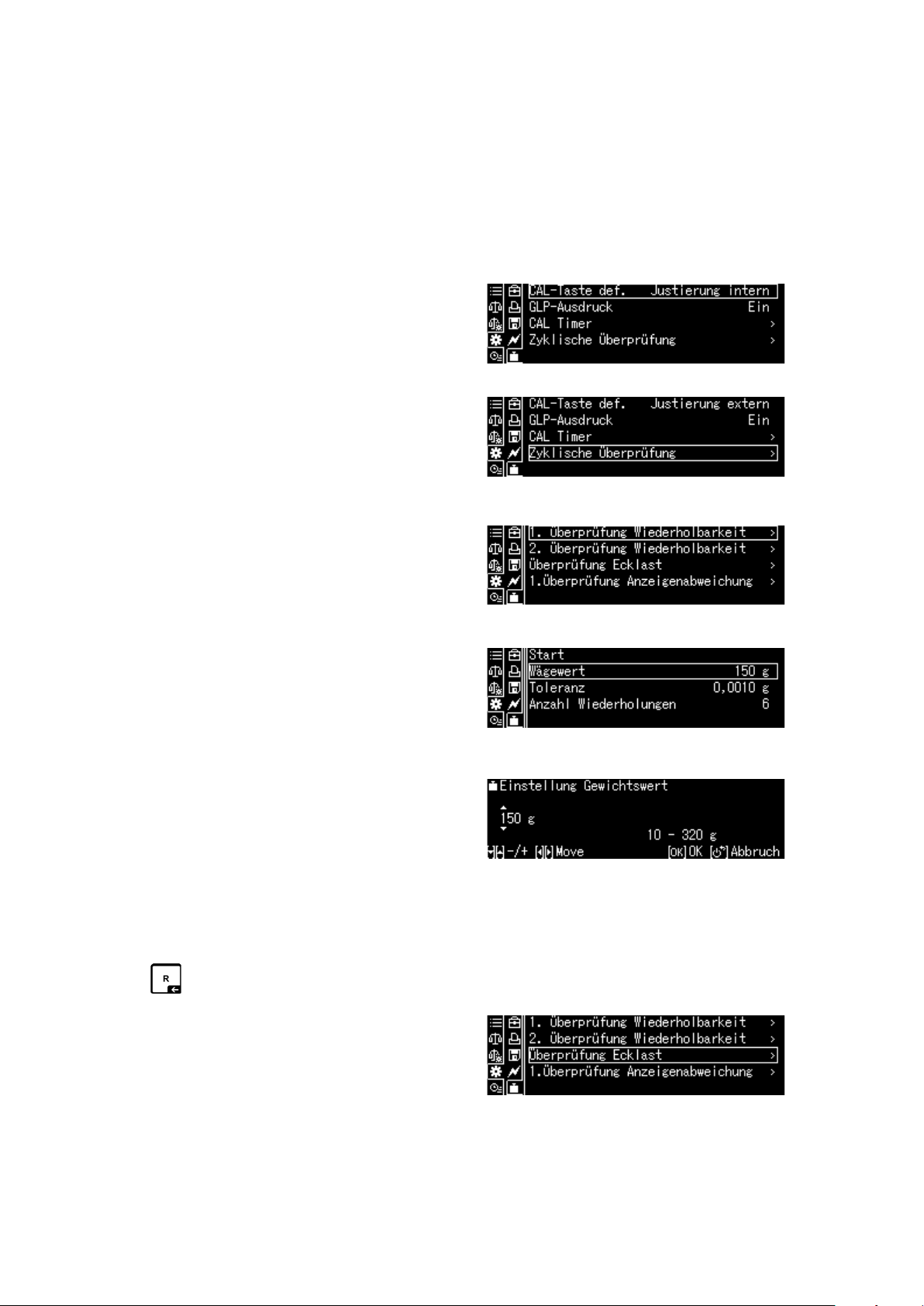

8.5 Regelmäßige Inspektionskontrolle

Die ABP Serie unterstützt die regelmäßige Inspektion Ihrer Waage. Mit dieser Funktion können die Wiederholbarkeit, die außermittige Belastung (Ecklastfehler) und die Linearität überprüft werden. Die Anweisungen im Display unterstützen bei der Durchführung der einzelnen Schritte.

Parametereinstellung:

Menü aufrufen: CAL-Taste ca. 3 sec. lang gedrückt hal-

ten, das Menü <CAL-Taste def.> wird angezeigt.

Mit den Navigationstasten <Zyklische Überprüfung> w ählen und mit OKTaste bestätigen.



1. Einstellungen Wiederholbarkeit

<1. Überprüfung Wiederholbark eit> wählen und mit OK-Taste bestätigen.

Gewünschte Einstellung wählen und mit OK-Taste bestätigen.

Zur Eingabe des Gewichts wertes für das Prüfgewichts <Wägewert> wählen und mit OK-Taste bestätigen.

Mit den Navigationstasten Wert eingeben und mit OK-Taste bestätig en.

Weitere Einstellung en für <Toleranz>, <Anzahl Wiederholungen> auf dieselbe Art und Weise eins tel len.

Mit zurück ins Menü



2. Einstellungen Außermittige

Belastung

Einstellungen auf dieselbe Art und Weise wie bei „Punkt 1 Wiederholbarkeit“ ausführen.

35 TABP-BA-d-2111

3. Einstellungen Linearisierung

Einstellungen auf dieselbe Art und Weise wie bei „Punkt 1 Wiederholbarkeit“ ausführen.

Prüfablauf ausführen:

Menü aufrufen: CAL-Taste ca. 3 sec. lang gedrückt

halten, das Menü <CAL-Taste def.> wird angezeigt.

Mit den Navigationstasten <Zyklische Überprüfung> w ählen und mit OKTaste bestätigen.

Gewünschte Prüfung wählen und mit OK-Taste bestätigen.



<Start> wählen und mit OK-Taste bestätigen. Zur Ausführung den Anweisungen der Anzeige folgen.

TABP-BA-d-2111 36

9 Eichung

Allgemeines:

Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Ver kehr, w enn der Pr eis ein er Ware durch Wägung best immt

wird.

b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im me-

dizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken d) bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt. Waagen im gesetzlich geregelten Bereich (-> geeichte Waagen) müssen im Eichgül-

tigkeitszeitraum die Verkehrsfehlergrenzen einhalten – diese betragen i.d.R. die doppelten Eichfehlergrenzen. Läuft dieser Eichgültigkeitszeitraum ab, so muss eine Nacheichung erfolgen. Sollte zum Bestehen dieser Nacheichung eine Justage der Waage zum Einhalten der Eichfehlergrenzen notwendig sein, so stellt dies kein Garantiefall dar.

Eichhinweise: Für die in den t echnisc hen Daten als eichfähi g gekennz eichnete Waagen lieg t eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei geeichten Waagen weisen die angebrachten Siegelmarken darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden dar f. Bei zer s tör ten Si eg el m ar ken erl is cht die Ei c h g ül ti g k eit . Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.

37 TABP-BA-d-2111

Position Siegelmarken

TABP-BA-d-2111 38

10 Basisbetrieb

oder

KERN & Sohn GmbH

Firma

TYPE

ABP 300-4M

Modell

D319300002

Serien-Nr.

BALID

1234

Waagenidentifikations-Nr. (s. Kap. 13.3)

DATE

2018 Aug. 17

Datum

TIME

09.14.21

Uhrzeit

19,999[8]g

Wägewert

-SIGNATURE-

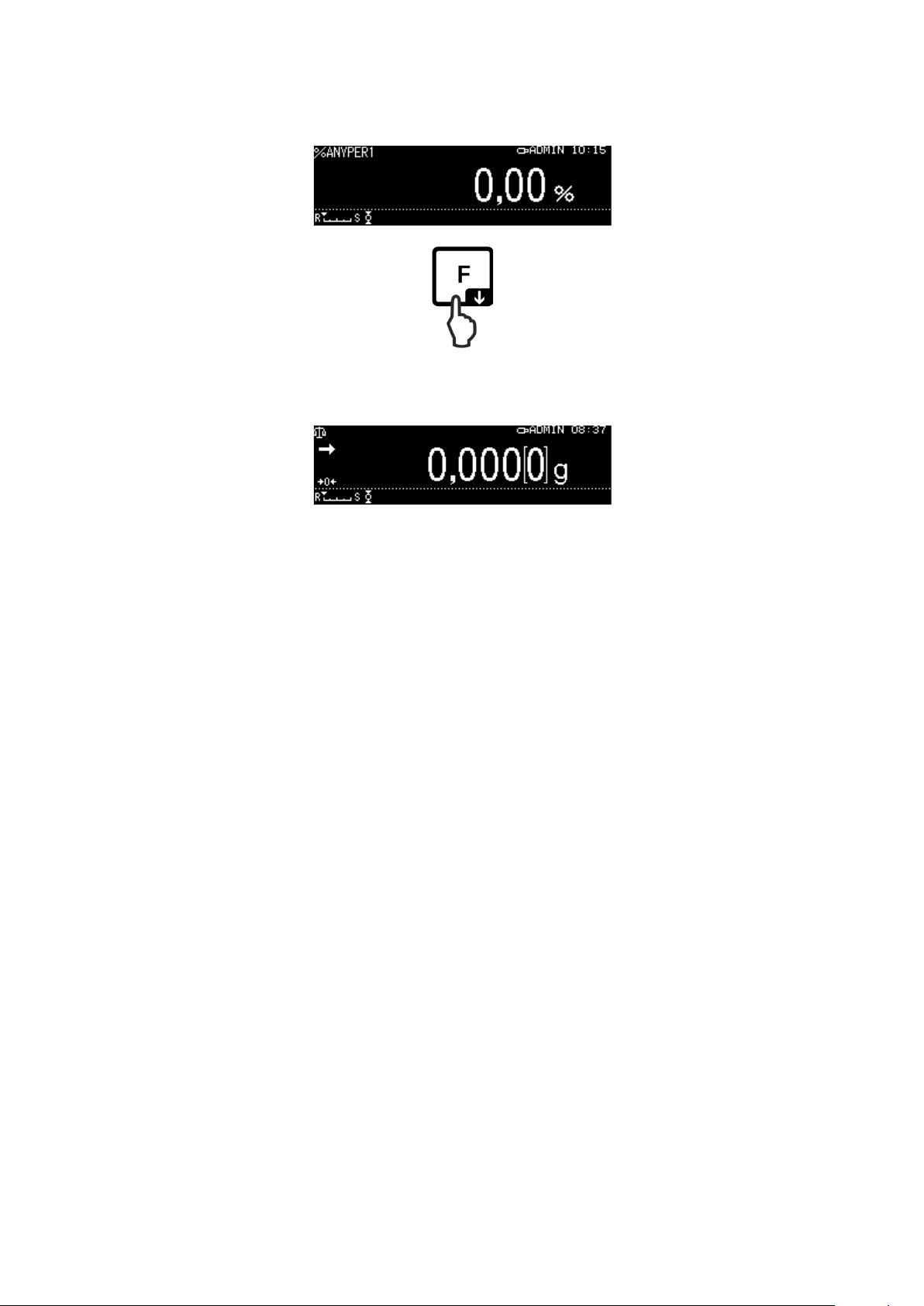

10.1 Standardwägemodus aktivieren

Status Waage Aktion

Waage befindet sich im Stand-by-Modus

Waage befindet sich in einer

ON/OFF-Taste drücken.

F-Taste drücken

anderen Betriebsart

  [ ] [ ] Waage befindet sich im Menü ON/OFF-Taste drücken Nach numerischer Eingabe ON/OFF-Taste wiederholt drücken

10.2 Einfaches Wägen

Eine Anwärmzeit zur Stabilisierung ist erforderlich (siehe Kap. 1).

 Nullanzeige abwarten, ggf. mit TARE-Taste nullstellen.  Wägegut auflegen und Windschutztüren schließen  Warten bis die Stabilitätsanzeige ( ) erscheint.  Wägeresultat ablesen.

Bei Anschluss eines optionalen Druckers kann der Wägewert ausgegeben werden.

Ausdruckbeispiel bei aktivierter GLP-Funktion (s. Kap. 15.8.3):

Bearbeiter

39 TABP-BA-d-2111

Ausdruckbeispiel bei deaktivierter GLP-Funktion (s. Kap. 15.8.3):

19,999[8]g

Wägewert

Zum Löschen des gespeicherten Tarawertes Wägeplatte entlasten und

Der Tariervor g ang k ann b el i ebige Male wiede r hol t werden. Die Gr en ze ist

10.3 Tarieren

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

 Wägebehälter auf die Wägeplatte stellen und Windschutztüren schließen.  Warten bis die Stabilitätsanzeige ( ) erscheint, dann TARE drücken. Das Ge-

wicht des Gefäßes ist nun intern gespeichert.

 Wägegut einwiegen und Windschutztüren schließen.  Warten bis die Stabilitätsanzeige ( ) erscheint.  Nettogewicht ablesen.

Hinweis:

• Die Waage kann immer nur einen Tarawert speichern.

• Bei entlasteter Waage w ird der gespei chert e Taraw ert mi t negati vem Vor -

zeichen angezeigt.

• TARE drücken.

• dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

TABP-BA-d-2111 40

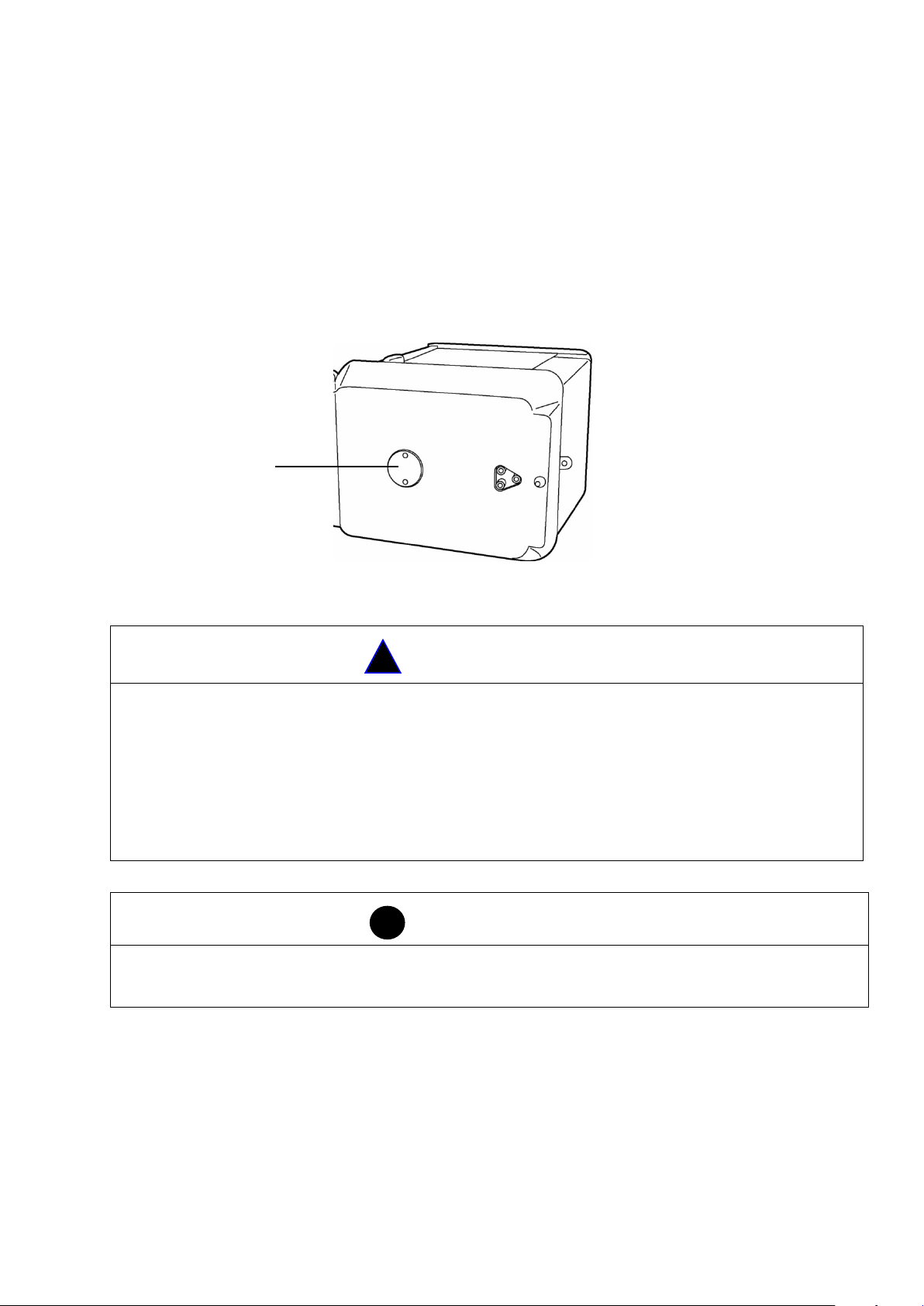

10.4 Unterflurwägung

(1)

Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor:

 Waage ausschalten.  Verschlussdeckel (1) am Waagenboden öffnen.  Waage über ei ne Öf fn ung stellen.  Wägegut an den Haken hängen und Wägung durchführen.

Abb. 1: Unterflurwäg eei nr i chtung

VORSICHT

• Achten Sie unbedingt darauf, dass alle angehängten Gegenstände stabil genug

sind, um das gewünschte Wägegut sicher zu halten (Bruchgefahr).

• Niemals Lasten über die angegebene Höchstlast (Max) hinaus anhängen

(Bruchgefahr)

Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen könnten.

HINWEIS

Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz).

41 TABP-BA-d-2111

10.5 Waage ausschalten

Beim Einschalten der Waage wird die Einheit angezeigt, in welcher die

1d Display

10d Display

 ON/OFF-Taste drücken. Die Waage befindet sich im

Stand-by-Modus, d.h. die Waage befindet sich im betriebsbereiten Zustand. Sie ist sofort nach dem Einschalten (beliebige Taste drücken) ohne Anwärmzeit betriebsbereit.

 Um die Waage komplett auszuschalten, Waage von

der Stromversorgung trennen.

Bei Anzeige von Meldungen wie z.B. [Communication] die Waage nicht von der Stromversorgung trennen.

10.6 Wägeeinheit umschalten

Durch Drücken der UNIT-Taste kann die Anzeige in die zuvor im Menü aktivierten Einheiten umgeschal te t w er den, s. Kap. 12.7.



Waage ausgeschaltet wurde.

10.7 Ablesbarkeit ändern (1D/10D) (bei geeichten Modelle nicht verfügbar)

TABP-BA-d-2111 42

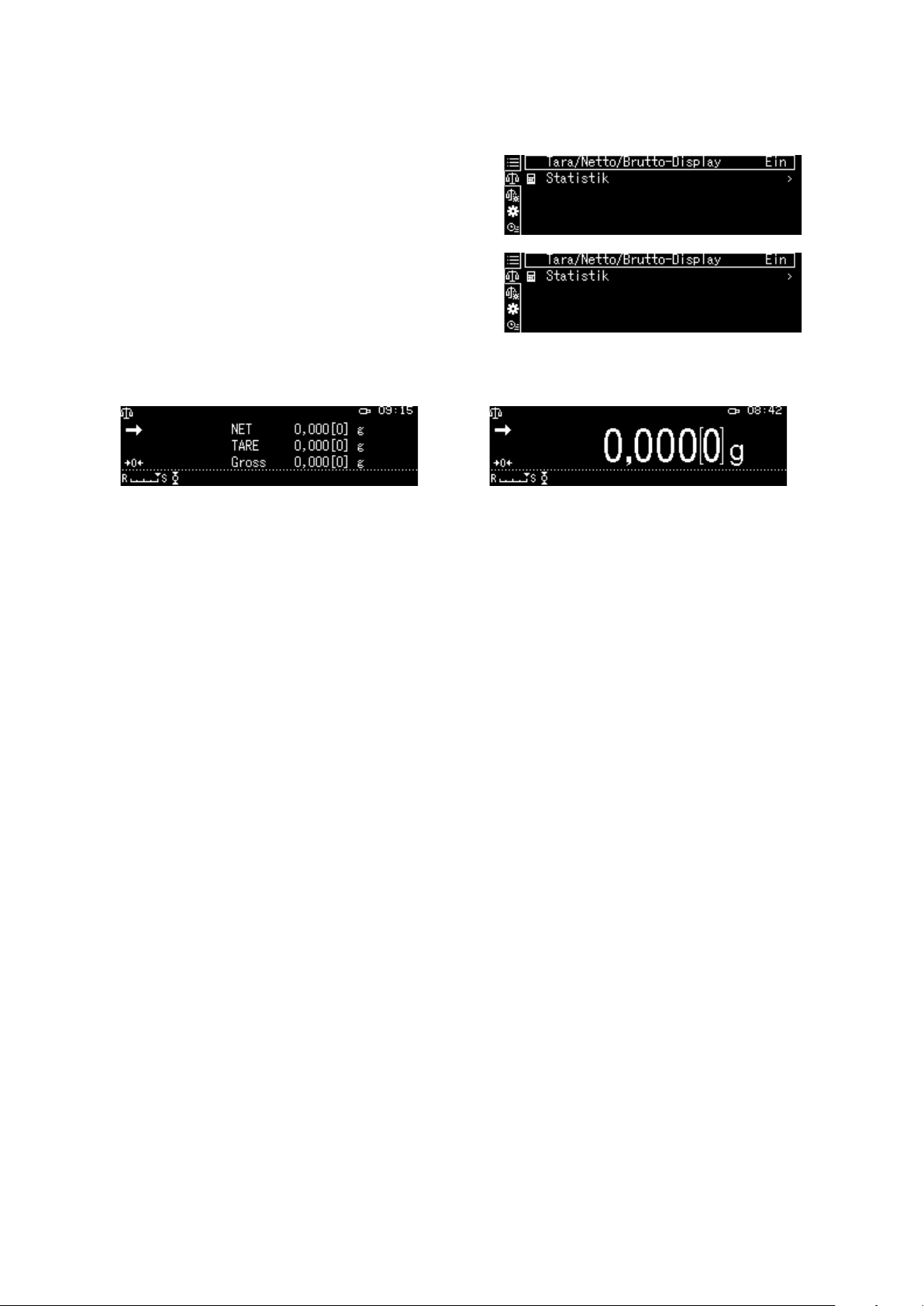

10.8 Tara / Netto / Brutto anzeigen

Im Wägemodus MENU -Taste drücken.

<Tara/Netto/Brutto-Display> wählen und mit OK-Taste bestätigen.

Einstellung <ein> wählen und mit OK-Taste bestätigen.

Anzeige bei Einstellung <Ein> Anzeige bei Einstellung <Aus>

43 TABP-BA-d-2111

10.9 Dezimalpunkt als Punkt oder Komma anzeigen

<Systemeinstellungen> wählen mit OK-Taste bestätigen.

<Anzeige Dezimalstelle> wählen und mit OK- Taste bestätigen.

Gewünschte Einstellung [Punkt] oder [Komma] wählen und mit OK-Taste bestätigen.

Mit ON/OFF-Taste zurück in den Wägemo- dus

   



TABP-BA-d-2111 44

11 Menü

Mit Navigationstaste rückwärts blättern.

11.1 Na vigation im Me nü

Menü aufrufen



Menüblock anwählen Mit d en Navigationstasten lassen sich die einzelnen Menüb-

löcke der Reihe nach anwählen.

Mit Navigationstaste vorwärts blättern.

Mit Navigationstaste rückwärts blättern.

Menüpunkt anwählen

Ausgewählten Menüblock mit bestätigen. Der erste Menüpunkt des ausgewählten Menüblockes w ird angezeigt.

Mit den Navigationstaste lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.

Mit Navigationstaste vorwärts blättern.

Einstellung anwählen

Ausgewählten Menüpunkt mit bestätigen, die aktuelle Einstellung wird angezeigt

Einstellungen ändern Mit den Navigationstasten kann in die verfügbaren Einstel-

lungen umgeschaltet werden.

Mit Navigationstaste vorwärts blättern.

Mit Navigationstaste rückwärts blättern.

Einstellung bestätigen

Mit bestätigen oder mit verwerfen.

Zurück ins vorige Menü

drücken

Zurück in den Wägemodus

45 TABP-BA-d-2111

drücken

Anzeigenbeispiele: Allgemeine Navigation:

Alle wählbaren Funktionen und Einstellungen auf dem Display erreichen Sie indem Sie mit den Pfeiltasten [, ,,] navigieren und mit der OK-Taste bestätigen.

Die Umrandung zeigt die aktive Auswahl an.

Bei Anzeige des Symbols ist nach Drückern der S-Taste ein Untermenü verfügbar. Bei Anzeige einer Scroll-Leiste können mit den Navigationstasten ,  weitere Par ameter

angezeigt werden. Menüeinstellungen in eckigen Klammern sind nicht verfügbar. Mit R-Taste zurück insvorige Menü. Numerische Eingabe s. Kap. 3.2.1

11.1.1 Standard-Wägemodus

Die Liste der verfügbare Einstellungen wird angezei gt

1. Tare/net/gross display

Einstellung ändern

Mit den Navigationstasten ge wüns c hte

Einstellungen

,  wählen und mit

OK-Taste bestätigen

TABP-BA-d-2111 46

2. Statistik

11.1.2 Wägeeinstellungen

Bei Anzeige des Symbols ist nach Drü-

ckern von ein Untermenü verfügbar.

Mit den Navigationstasten ge wüns c hte Einstellungen

OK-Taste bestätigen.

Mit zurück ins vorige Menü

,  wählen und mit

47 TABP-BA-d-2111

Die Liste der verfügbare Einstellungen wird angezei gt.

Mit OK-Taste bestätigen. Die Umrandung zeigt die ak t ive Aus wahl an.

Mit der F-Taste gewünschte Einstellungen wählen.

Auswahl mit der OK-Taste zur Änderung aufrufen.

Mit den Navigationstasten

Mit der F-Taste weitere Ein stell ung en wäh len und wie zu vor bes c hrieb en änd er n.

,  gewünschte Einstellungen wählen und

mit OK-Taste bestätigen.

TABP-BA-d-2111 48

11.1.3 Systemeinstellungen

Die Liste der verfügbare Menüblöcke wird angezeigt.

Mit OK-Taste bestätigen. Die Umrandung zeigt die aktive Auswahl an. Mit den

Navigationstasten ,  gewünschten Menüblock wählen (z.B. Systemeinstellungen).

Auswahl mit der OK-Taste bestätigen

Die Liste der verfügbare Einstellungen wird ang e zei gt.

49 TABP-BA-d-2111

Mit den Navigationstasten ,  gewünschte Einstellung (z.B. Helligkeit) wählen .

Auswahl mit der OK-Taste zur Änderung aufrufen.

Mit den Navigationstasten

Mit der F-Taste weitere Ein stell ung en wäh len und wie zu vor bes c hrieb en änd er n.

,  gewünschte Einstellung und mit OK-Taste bestätigen.

TABP-BA-d-2111 50

11.1.4 Applikationseinstellungen

Die verfügbareApllikationen werden angezeigt.

OK -Taste drücken und mit den Navigationstasten ,  gewünschte Appl ik ation wähl en,

z. B. Stückzählen. . Die Um randu ng ze igt die ak tive Aus wahl an.



Mit OK-Taste bestätigen, die applikaionsspezifischen Einstellungen werden angezeigt

Die applikaionsspezifischen Einstellungen werden in den jeweiligen Kapiteln beschrieben.

11.2 Menü-Übersicht

Die Menü-Übersicht ist als separates Dokument im Lieferumfang der Waage enthalten.

51 TABP-BA-d-2111

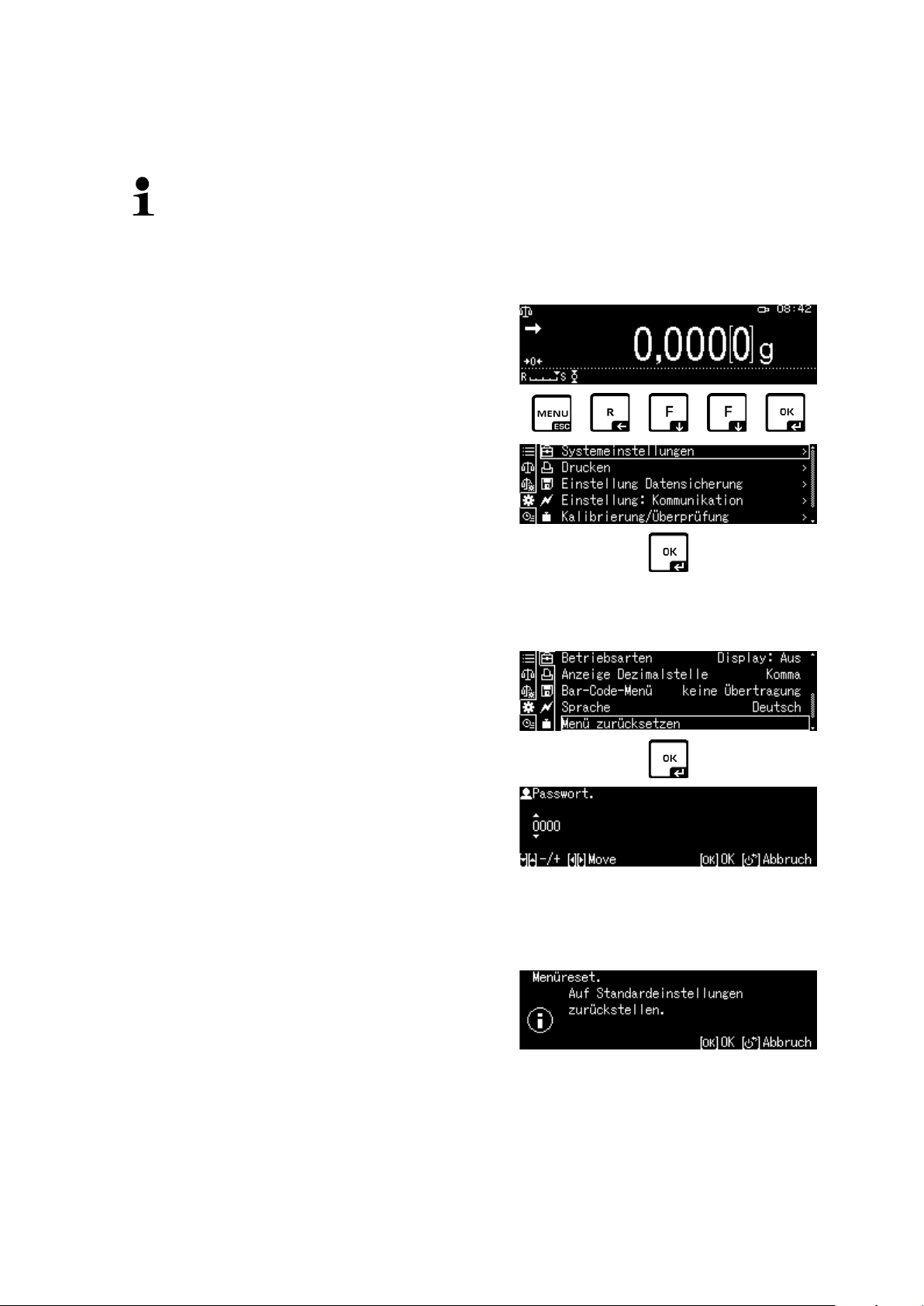

11.3 Menürückstellung

Mit dieser Funktion können Sie sämtliche Waageneinstellungen auf Werkseinstellunge zurücksetzen.

• Die Werkseinstellungen sind in der Menü-Übersicht durch ein

1. Systemeinstellungen aufrufen

 s. Kap. 11.1.3

“*” gekennzeichnet.

• Bei aktivierter Benutzerverwaltung kann die Menürückstellung nur von

einem berechtigten Benutzer ausgeführt werden.

2. Funktion aktivieren / deaktivieren

Mit den Navigationstasten ,  <Menü zurücksetzen> wählen und mit OKTaste bestätigen. Die Passwortabfrage wird angezeigt. Passwort eingeben und mit OKTaste bestätigen („Numerische Eingabe“ s. Kap. 3.2.1).

Entweder

   

Benutzerdefiniertes Passwort eingeben

oder

Standardpasswor t [99 99] ei ng ebe n (Werkseinstellung)

Abfrage mit OK-Taste bestätigen. Die Waage kehrt automatisch in den Wäge-

modus zurück. Alle be nut z er - und applikationsspezifischen Einstellungen werden auf Werkseinstellung zurückgesetzt.

TABP-BA-d-2111 52

11.4 Menüsperre

Um versehentliche Änderungen der Menüeinstellungen zu verhindern, können Einstellvorgänge gesperrt werden. Diese Menüsperre wird auf nachfolgend beschriebene Art und Weise aktiviert:

1. Systemeinstellungen aufrufen

 s. Kap. 11.1.3

2. Funktion aktivieren / deaktivieren

Mit den Navigationstasten ,  <Menüsperre> wählen und mit OK-Taste bestätigen. Die Passwortabfrage wird angezeigt. Passwort eingeben, s. Kap. 3.2.1 „Numerische Eingabe“ und mit OK-Taste bestätigen.

Entweder

   

Benutzerdefiniertes Passwort eingeben

oder

Standardpasswor t [99 99] ei ng ebe n (Werkseinstellung)

Abfrage mit OK-Taste bestätigen. Mit den Navigationstasten ,  Funktion

aktivieren (Ein) / deaktivieren (Aus) und mit

OK-Taste bestätigen..

3. Zurück in den Wägemodus ON/OFF-Taste drücken

53 TABP-BA-d-2111

• Bei aktivierter Funktion wird das Symbol angezeigt.

• Wägungen und Justierung können trotz Menüsperre ausgeführt

werden.

• Die Berechtigung zur Ausführung dieser Funktion kann jedem

Benutzer zugewiesen werden.

• Wenn Sie bei aktivierter Menüsperre versuchen, ein Menüelement

auszuwählen, erscheint die Meldung “LOCKED” und die Menüauswahl wird unterbunden. Um die Menüsperre zu deaktivieren, Einstellungen [off] wählen.

11.5 Menüeinstellungen protokollieren

Bei Anschluss eines optionalen Druckers kann eine Liste der aktuellen Menüeinstellungen ausgedruckt werden.

1. Systemeinstellungen aufrufen

 s. Kap. 11.1.3

2. Funktion aktivieren

Mit den Navigationstasten ,  <Ausgabe Menüeinstellungen> wählen und mit OK-Taste bestätigen.

   

Abfrage mit OK-Taste bestätigen, der Ausdruck wird gestartet.

Die Waage kehrt automatisch in den Wägemodus zurück.

TABP-BA-d-2111 54

11.6 Menü Historie

Mit dieser Funktion werden die letzten zehn Menüschritte angezeigt.

Mit den Navigationstasten ,  < > wählen, die letzten zehn Menüschritte

werden angezeigt



55 TABP-BA-d-2111

12 Beschreibung einzelner Funkt ionen

Wählbare Funktionen:

Beschreibung

Werden kleine Mengen vom Wägegut entnommen oder

empfiehlt es sich daher, diese Funktion auszuschalten.

12.1 Nullstell- und Tarierfunktionen

1. Nullnachführung

Mit dieser Funktion werden kleine Gewichtsschwankungen, die direkt nach dem Einschalten auftreten

+ s. Kap. 12.2

automatisch korrigiert.

zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (z.B. Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter, Verdampfungsprozesse). Bei Dosierungen mit kleinen Gewichtsschwankungen

2. Auto tare Funktion

Nach Datenausgabe e r folg t ein e auto ma t is che Tarierung

s. Kap. 12.3

12.2 Nullnachführung (Zero tracking)

Bei aktivierter Zero tracking Funktion wird das Symbol angezeigt.

1. Funktion aufrufen

 s. Kap. 11.1.2

oder

TARE-Taste lange drücken

Mit den Navigationstasten ,  <Nullnachführung> wählen und mit OK-Taste bestätigen.

2. Funktion aktivieren / deaktivieren

Mit den Navigationstasten ,  Funktion aktivieren (Ein) / deaktivieren (Aus) und mit

OK-Taste bestätigen.

3. Zurück in den Wägemodus

  

ON/OFF-Taste drücken

TABP-BA-d-2111 56

12.3 Auto Tare Funktion

1. Funktion aufrufen

 s. Kap. 11.1.2 oder

TARE-Taste lange drücken

Mit den Navigationstasten ,  <Auto Tara> wählen und mit OK-Taste bestätigen.

2. Funktion aktivieren / deaktivieren

Mit den Navigationstasten ,  Funktion aktivieren (Ein) / deaktivieren (Aus) und mit

OK-Taste bestätigen.

3. Zurück in den Wägemodus ON/OFF-Taste drücken

  

57 TABP-BA-d-2111

12.4 Stabilitäts- und Reaktionseinstellungen

Smart Setting-Anzeige

Es besteht die Möglichkeit, die Stabilität der Anzeige und den Reaktionsgrad der Waage auf die Anforderungen bestimmter Anwendungen oder die Umgebungsbedingungen abzustimmen. Messungen können überwiegend mit den Werkseinstellungen durchgeführt werden. Im Standardwägemodus haben Stabilität und Reaktion dieselbe Priorität. Für bestimmte Anwendungen wie z.B. Dosieren verwenden Sie den Dosiermodus. Im Dosiermodus hat der Reaktionsgrad die höhere Priorität. Neben der Auswahl Standard-/ Dosiermodus kann die Stabilität der Anzeige und der Reaktionsgrad der Waage zusätzlich im Menü angepasst werden. Beachten Sie, dass g runds ätz li ch eine a uf hö here St abil ität ausg eric htete D atenv er arbeitung eine Verlangsamung der Reaktionszeiten bewirkt, während sich eine Beschleunigung der Reaktionszeiten zu Lasten der Stabilität auswirkt.

12.4.1 Stabilität- und Reaktionseinstellungen über „Smart Setting-Anzeige“ (ohne Menüaufruf)

Ändern sich die Umgebungsbedingungen so kann das Ansprechverhalten oder die Stabiltät der Waage –auch während der Wägung- per einfachem Tastendruck optimiert werden.

 Im Wägemodus für Reaktionseinstellungen oder für Stabilitätsein-

stellungen drücken.

Priorität auf Reaktion

Mit jedem Tastendruck wird die Priorität auf die Reaktion erhöht. Das Symbol  bewegt sich in Richtung <R>.

Smart Setting-Anzeige

Bedienung

Priorität auf Stab ilität

Mit jedem Tastendruck wird die Priorität auf die Stabilität erhöht.

Das Symbol  bewegt sich in Richtung <S>.

TABP-BA-d-2111 58

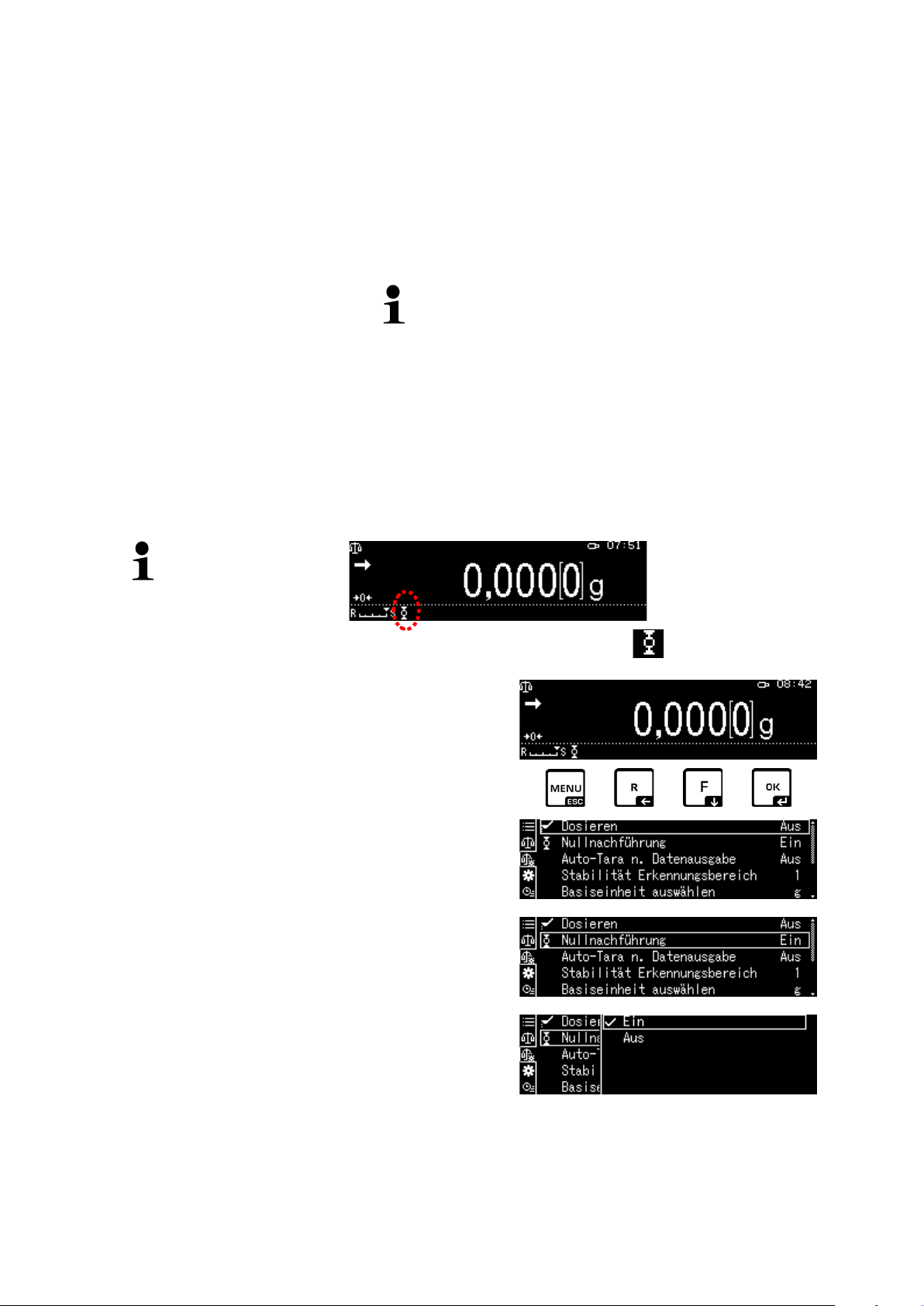

12.5 Dosieren

Nutzen Sie diese Funktion, wenn Sie die Anzeigegeschwindigkeit erhöhen wollen, z. B. beim Dosieren. Beachten Sie jedoch, dass die Waage sehr empfindlich auf die Umgebungsbedingungen reagiert.

Bei aktivierter Funktion wird das Symbol angezeigt.

1. Funktion aufrufen

 s. Kap. 11.1.2

<Dosieren> mit OK-Taste bestätigen.

2. Funktion aktivieren / deaktivieren

Mit den Navigationstasten ,  Funktion aktivieren (Ein) / deaktivieren (Aus) und mit

OK-Taste bestätigen.

3. Zurück in den Wägemodus ON/OFF-Taste drücken

  

59 TABP-BA-d-2111

12.6 Stillstandsbreite

Leuchtet die Stabil it ätsanzeige ( ) auf, so ist das Wägeergebnis innerhalb des durch die Stillstandsbreite angegebenen Bereichs stabil.

Bereich für die Stabilitätsermittlung einstellen:

1. Funktion aufrufen

 s. Kap. 11.1.2

  

Mit den Navigationstasten ,  <Stabilität Erkennungsbereich> wählen und mit OK-Taste bestätigen.

2. Bereich für die Stabilitätsermittlung einstellen

Mit den Navigationstasten ,  Einstellung wählen und mit OK-Taste bestätigen.

0.5d Stabilitätsanzeige ( ) sehr ruhige Umgebung

1000d Stabilitätsanzeige ( ) unruhige Umgebung

3. Zurück in den Wägemodus

ON/OFF-Taste drücken

TABP-BA-d-2111 60

12.7 Wägeeinheiten

Mit dieser Funktion legen Sie fest, mit wel chen Wägeeinheiten Sie arbei ten m öchten. Durch Drücken der UNIT-Taste kann die Anzeige in die zuvor im Menü aktivierten Einheiten umgeschal te t w er den. Bei Waagen mit Baurtzulassung kann in folg e nde Ei nh ei ten umgeschaltet werden:

[g] → [mg] → [ct]

1. Funktion aufrufen

Im Wägemodus UNIT-Taste ca. 3 sec. lang gedrückt halten, das Menü <Benötigte Einheiten a us wählen> wird angezeigt.

Mit OK-Taste bestätigen, die verfügbaren Einheiten werden angezeigt.

Mit den Navigationstasten ,  Einheit wählen und mit OK-Taste bestätigen.

2. Einheit aktivieren / deaktivieren

Mit den Navigationstasten ,  Funktion aktivieren (Ein) / deaktivieren (Aus) und mit

OK-Taste bestätigen.

3. Zurück in den Wägemodus

ON/OFF-Taste drücken

12.8 Benutzerverwaltung Log-in Funktion

Die Waage verfügt über eine Benutzerverwaltung, mit der sich auf Administrator- und Benutzerebene individuelle Zugriffsrechte festlegen lassen. Der Zug r if f erfor dert die Eingabe eines Benutzer na mens und Passwortes. Der Administrator kann alle Funktionen nutzen und er hat alle Rechte. Nur er kann neue Benutzerpro fil e e r st ell en und Zug r iffsrechte erteilen. Ein Benutzer hingegen kann nicht alle Funktionen nutzen. Er hat eingeschränkte Rechte, welche im Benutzerprofil festgelegt werden. Maximal 10 Benutzer können angelegt werden.

61 TABP-BA-d-2111

a) Funktion a k t ivieren / deaktivieren

Alle Benutzer haben Administratorrechte

Log-in Funktion [off] Log-in Funktion [on]

Es gibt nur einen Administrator und

und vollen Zugriff (Werkseinstellung).

1. Systemeinstellungen aufrufen

 s. Kap. 11.1.3

max. 10 Benutzer

Mit den Navigationstasten ,  <Benutzerdefiniert> wählen und mit OK-Taste bestätigen.

2. Funktion aktivieren / deaktivieren

Mit den Navigationstasten ,  Funktion aktivieren (Ein) / deaktivieren (Aus) und mit OK-Taste bestätigen.

   

Die Waage kehrt zurück ins Menü. Ab hier sind Sie als Administrator angemeldet

und können nachfolgende Einstellungen vorgenehmen.

TABP-BA-d-2111 62

b) Benutzerprofil erstellen

Administrator

Nur der Administrator kann neue Benutzerprofile erstellen und Zugriffsrechte erteilen.

Ein Benutzerprofil kann auch nur von dem Administrator geändert wer den.

1. Administrator bzw. Benutzer wählen

Mit den Navigationstasten ,  bzw. Benutzer <Administrator oder User 01 - 10> wählen und mit OK-Taste bestätigen.

2. Benutzerauswahl festlegen, welche beim Einloggen angezeigt werden soll

Mit den Navigationstasten ,  <AnwenderIdentummer> wählen und mit OK-Taste bestätigen.

Mit den Navigationstasten ,  <Gültig> oder <Ungültig> wählen und mit OK-Taste bestätigen.

Bei Auswahl <Gültig> Eingabe wie im nächsten Schritt besch r i eben for ts etzen. Bei Auswahl <Ungültig> mit ON/OFF-Taste zurück in den Wägemodus

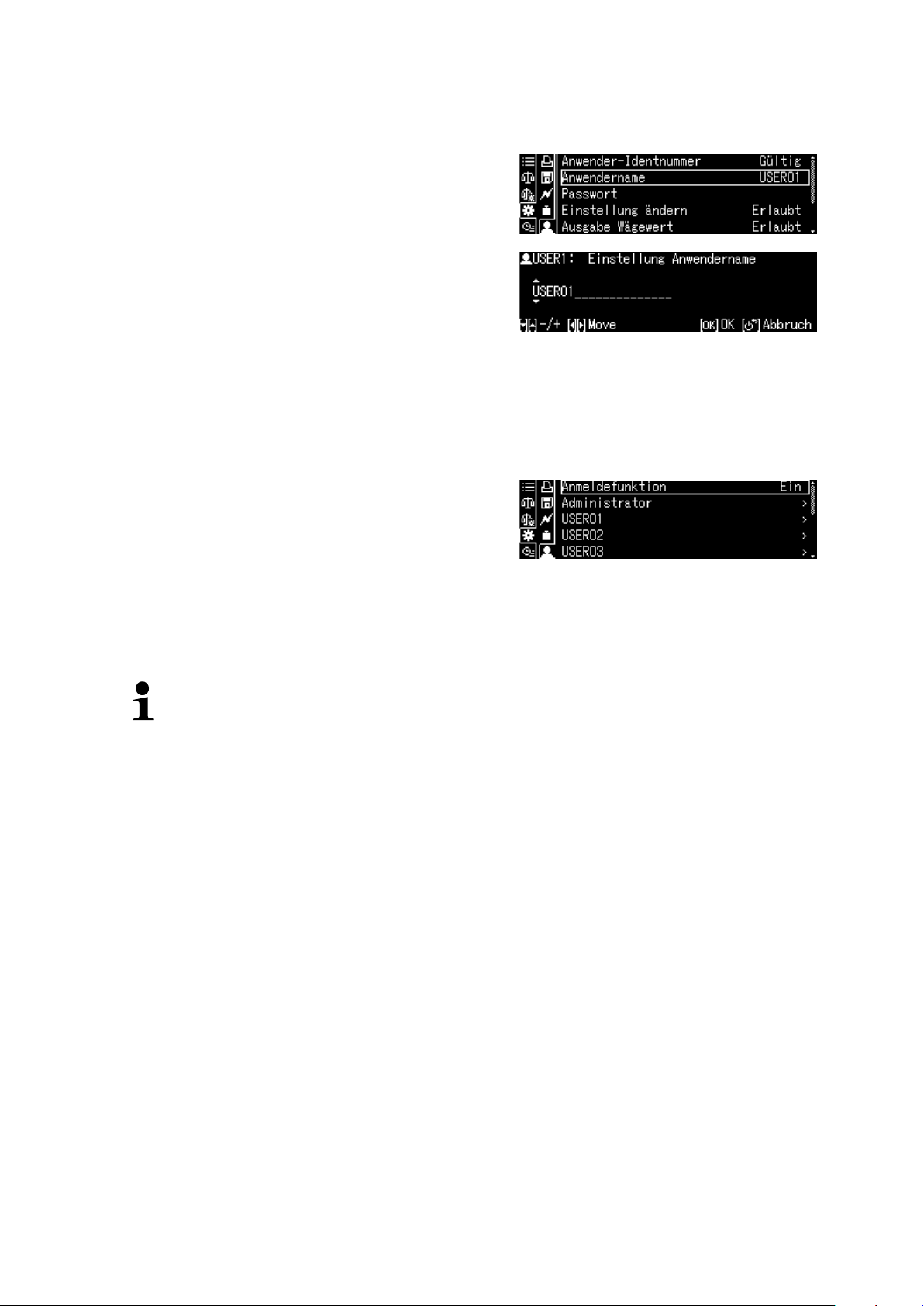

3. Benutzername ändern

Mit den Navigationstasten ,  <Anwendername> wählen und mit OK-Taste bestätigen.

Gewünschten Benutzernamen eingeben (numerische Eingabe, s. Kap. 3.2.1)

Eingabe mit OK-Taste bestät igen. Die Waage kehrt zurück ins Menü. Hier können die Einstellungen nachfolgender

Beschreibung vorgenommen werden.

63 TABP-BA-d-2111

c) Passwort festlegen

Abhängig vom Benutzer oder Administrator sind verschiedene Passwörter erforderlich.

Typ Administrator Passwort Benutzer Passwort

Werkseinstellung für d as Passwort

Log-in Administrator ID Benutzer ID Zugriffsrechte alle Funktionen und

Rechte

Benutzer wählen und mit OK-Taste bestätigen.

Mit den Navigationstasten ,  <Passwort > wählen und mit OK-Taste bestätigen.

9999 0000

Eingeschränkte Rechte, welche im Benutzerprofil festgelegt werden.

Bei Werkseinstellung [0000] ist keine Passwort Eingabe erforderlic h.

Passwort eingeben (numerische Eingabe, s. Kap. 3.2.1

Eingabe mit OK-Taste bestät igen. Die Waage kehrt zurück ins Menü. Hier können die Einstellungen nachfolgender

Beschreibung vorgenommen werden.

TABP-BA-d-2111 64

d) Benutzerrechte vergeben

Der Administrator l eg t fes t, w el che der folg enden Tätigkeiten der Be nutzer ausführen darf.

<Einstellungen änder n > Einstellungen im Menü vornehmen <Ausgabe Wägewert> Datenausgabe an externe Geräte <USB benutzen> Zugriff auf USB-Speicher <Justierung> Justiereinst el l ung en än der n <Test> Regelmäßige Inspektionskontrolle durchführen

Mit den Navigationstasten ,  Aktion wählen z.B <Einstellung ändern>, auf welche das Zugriffsrecht vergeben oder verweigert werden soll. Auswahl mit OK-Taste bestätigen.

Mit den Navigationstasten ,  gewünschte Einstellungen wähl en und mit OK-Taste bestätigen.

Die Waage kehrt zurück ins Menü.

Mit den Navigationstasten ,  nächsten Menüpunkt wählen z.B <Ausgabe Wägewert> und die Einstellungen wie oben beschrieb en vornehmen.

Vorgang für alle fünf Menüpunkte wiederholen.

Zurück in den Wägemodus: ON/OFF-Taste drücken

65 TABP-BA-d-2111

e) Benutze rname ändern

Mit den Navigationstasten ,  <Anwendername> wählen und mit OK-Taste bestätigen.

Gewünschten Benutzername eingeben (numerische Eingabe, s. Kap. 3.2.1)

Eingabe mit OK-Taste bestät igen.

Die Waage kehrt zurück ins Menü. Hier können die Einstellungen nachfolgender

Beschreibung vorgenommen werden.

Der Benutzername wird während des Betriebs ober rechts auf dem Display angezeigt, solange das jeweilige Benutzerprofil aktiviert ist.

TABP-BA-d-2111 66

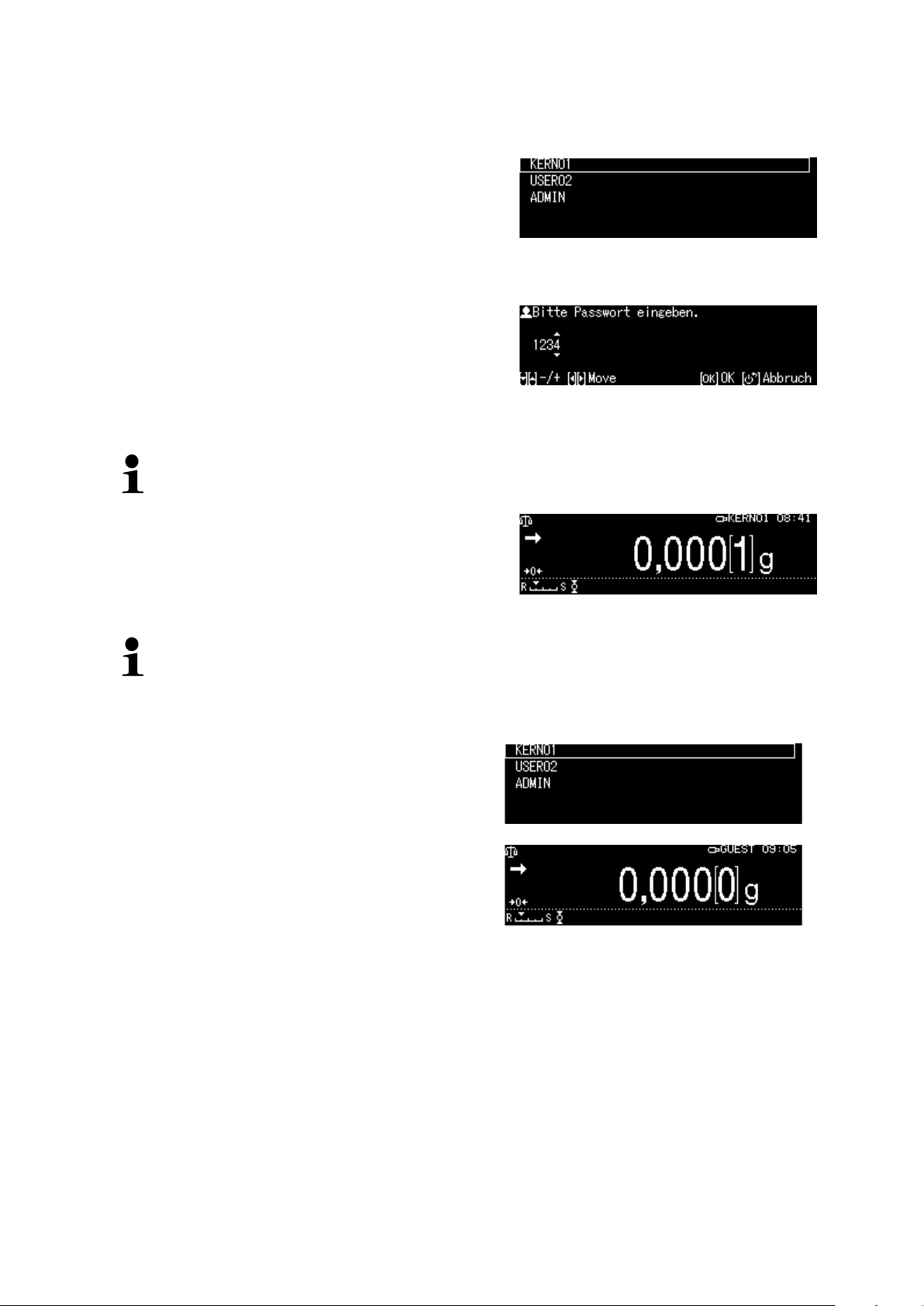

f) Einloggen

Bei aktivierter Log-in Funktion wird beim Einschalten die Benutzerauswahl angezeigt.

Mit den Navigationstasten ,  Benutzer wählen und mit OK-Taste bestätigen.

Die Passwortabfrage wird angezeigt. Passwort eingeben und mit OK-Taste

bestätigen (numerische Eingabe, s. Kap.

3.2.1).

Bei Anmeldung eines Benutzers mit Standardpasswort [0000] erfolgt keine Passwortabfrage.

Die Anzeige wechselt in den Betriebsmodus, der gewählte Benutzer ist aktiviert und wird oben auf dem Display angezeigt.

• Neben Administrator oder Benutzer ist es möglich sich als „Gast“

Prozedur:

Bei angezeigter Benutzerauswahl ON/OFF-Taste drücken

Die Anzeige wechselt in den Betriebsmodus, der gewählte Benutzer <GUEST>ist aktiviert und wird oben auf dem Display angezeigt.

anzumelden.

• Von einem angemeldetenr Gast können nur Wägungen durchgeführt werden.

67 TABP-BA-d-2111

13 Waageneinstellungen

13.1 Bildschirmschoner

Bei aktivierter Funktion wechselt die Waage nach einer definierten Zeit ohne Lastwechsel oder Bedienung automatisch in den Standby Modus. Sie können die Funktion ausschalten oder eine Zeit definieren, nach der die Waage in den Standby Modus wechselt. Zum Wiedereinschalten ist die ON/OFF-Taste zu drücken.

Systemeinstellung en aufrufen, s. Kap. 11.1.3

Mit den Navigationstasten ,  <Bildschirmschoner> wählen und mit OKTaste bestätigen.

Mit den Navigationstasten ,  Abschaltzeit wähl en un d mit OK-Taste bestätigen.

Wählbar: off, 5, 10, 15, 20, 30 min.

   

Mit der ON/OFF-Taste zurück in den Wägemodus

TABP-BA-d-2111 68

13.2 Anzeigeneinstellungen im Betriebsmodus

Systemeinstellung en aufrufen, s. Kap. 11.1.3

Mit den Navigationstasten ,  <Betriebsarten Display> wählen und mit OKTaste bestätigen.

Mit den Navigationstasten ,  gewünschte Einstellung wählen und mit OKTaste bestätigen.

Mit der ON/OFF-Taste zurück in den Wägemodus

13.3 Waagenidentifikations–Nr.

Diese Einstellung bezieht sich auf die ID-Nummer der Waage, die im Justierprotokoll mit ausgegeben wird

Systemeinstellung en aufrufen, s. Kap. 11.1.3 Mit den Navigationstasten , 

<Waagen-Identnummer> wählen und mit OKTaste bestätigen.

Mit den Navigationstasten ,  Bezeichnung eingeben (max. 16 Zeichen ) und mit OK-Taste bestätigen.

Numerische Eingabe, s. Kap. 3.2.1. Mit der ON/OFF-Taste zurück in den Wäge-

modus

13.4 Datum und Uhrzeit eingeben

Systemeinstellung en aufrufen, s. Kap. 11.1.3 Mit den Navigationstasten , 

<Datum> oder <Zeit> wählen und mit OKTaste bestätigen.

Mit den Navigationstasten ,  Datum oder Uhrzeit einstellenund mit OKTaste bestätigen.

Numerische Eingabe, s. Kap. 3.2.1. Mit der ON/OFF-Taste zurück in den Wäge-

modus

69 TABP-BA-d-2111

13.5 Datumsformat

Systemeinstellung en aufrufen, s. Kap. 11.1.3

Mit den Navigationstasten ,  <Ausgabeformat Datum> wählen und mit OKTaste bestätigen.

Mit den Navigationstasten ,  Ausgabeformat einstellen und mit OK-Taste bestätigen.

Mit der ON/OFF-Taste zurück in den Wägemodus

13.6 Helligkeit der Anzeige

Systemeinstellung en aufrufen, s. Kap. 11.1.3

Mit den Navigationstasten ,  <Helligkeit> wählen und mit OK-Taste bestätigen.

Mit den Navigationstasten ,  Helligkeit einstellen und mit OK-Taste bestätigen

Mit der ON/OFF-Taste zurück in den Wägemodus

TABP-BA-d-2111 70

13.7 Akkustisches Signal bei Tastendr uck und Stabilitätsanz ei ge

Systemeinstellung en aufrufen, s. Kap. 11.1.3

Mit den Navigationstasten ,  <akkustisches Signal> wählen und mit OKTaste bestätigen.

Mit den Navigationstasten ,  Einstellung [Ein] oder [Aus] wählen und mit OK-Taste bestätigen

Mit der ON/OFF-Taste zurück in den Wägemodus

13.8 Bedienersprache

Systemeinstellung en aufrufen, s. Kap. 11.1.3

Mit den Navigationstasten ,  <Sprache> wählen und mit OK-Taste bestätigen.

Mit den Navigationstasten ,  Sprache wählen und mit OK-Taste bestätigen

Mit der ON/OFF-Taste zurück in den Wägemodus

71 TABP-BA-d-2111

14 Applikationsfunktionen

  

Dichtebestimmung <Feststoffe>

  

Dichtebestimmung <Flüssigkeiten>

  



Übersicht der verfügbaren Applikationen:

Symbol Funktion

Stückzählen

Prozentbestimmung

Summieren Freies Rezeptieren Rezeptur Zubereitung - Pufferlösung Zubereitung - -

Probenzubereitung - -

Kombinierbare Funktionen

Statistik Checkweighing Minimaleinwaage

- -

• Die Waage startet in dem Modus, in dem sie ausgeschaltet wurde.

• Zum Umschalten zwischen Applikations- und Wägemodus F-Taste

drücken.

TABP-BA-d-2111 72

14.1 Stückzählen

Beim Stückzählen können Sie entweder Teile in einen Behälter einzählen oder Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.

14.1.1 Einstellungen

+ Funktion aktivieren und Berechnung des Stückgew ichts dur ch Wägen ei-

ner bekannten Referenzstückzahl

1. Applikation wählen

 s. Kap. 11.1.4

Die verfügbaren Applikationen werden angezeigt.

Mit den Navigationstasten ,  <Stückzählung> wählen. Die Umrandung zeigt die aktive Auswahl an. Mit OK-Taste bestätigen, die applikationsspezifischen Einstellungen wer den ang ezeigt.

2. Speicherplatz-Nr. /- Name bei Ersteingabe

Mit den Navigationstasten ,  Speicherplatz wählen und mit OK-Taste bestätigen.

  

Bei Ersteingabe erscheint die Anzeige zur Eingabe einesSpeich e r nam ens. Mit den Navigationstasten ,  Speicherplatz wählen und mit OK-Taste bestätigen.

Ggfs. Bezeichnung änder n und mit OK-Taste bestätigen.

Zum Überschreiben eines gespeicherten Stückgewicht weiter bei Kap. 14.1.4

73 TABP-BA-d-2111



3. Referenz setzen

Referenzstückz ahl ein g eben und und mit OK-Taste bestätigen.

Anzahl Teile entsprechend der gewählten Referenzstückzahl auflegen. Stabilitätsanzeige abwarten, dann mit OK-Taste bestätigen.

Die Waage ermittelt das durchschnittliche Stückgewicht und zeigt dieses an. Mit OK-Taste bestätigen

+ Stückgewicht als Zahlenwert eingeben



 Im Zählmodus MENU-Taste drücken.  Mit den Navigationstasten , 

<Stückgewicht> wählen und mit OK-Taste bestätigen.

 Bekanntes Stückgewicht eingeben und

mit OK-Taste bestätigen.



TABP-BA-d-2111 74

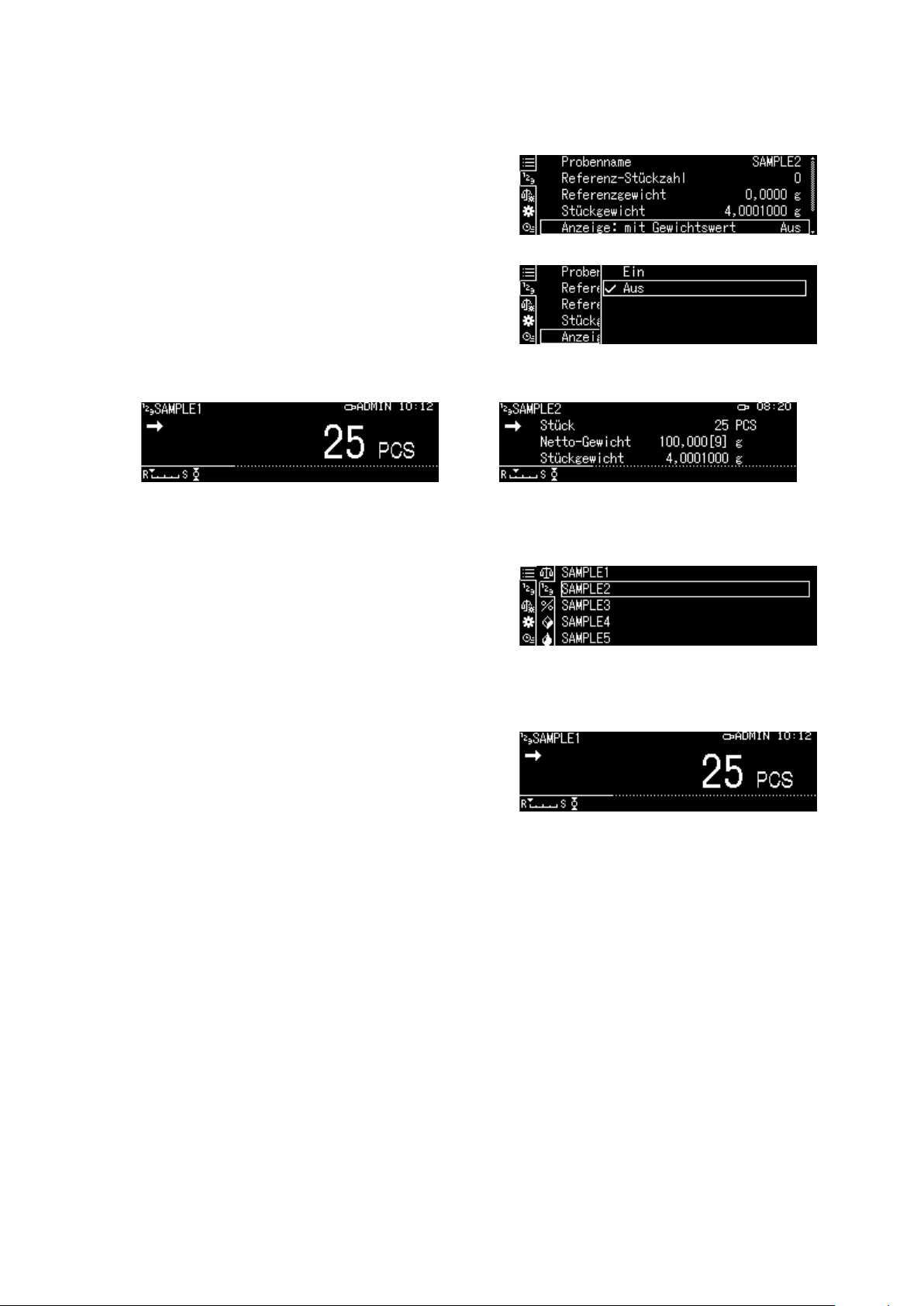

14.1.2 Anzeige einstellen

 Im Zählmodus MENU-Taste drücken.  Mit den Navigationstasten , 

<Anzeige mit Gewichtswert> wählen und mit OK-Taste bestätigen.

 Einstellung <on> oder <off> wählen und

mit OK-Taste bestätigen.



Einstellung <Aus> Einstellung <Ein>

14.1.3 Teile zählen

 Im Zählmodus ein gespeichertes

Stückgewicht wählen und OK-Taste bestätigen (Kap. 14.1.1).

 Leeren Behälter auf die Waage stellen und

tarieren.

 Wägegut in den Behälter füllen und St ück -

zahl ablesen.

75 TABP-BA-d-2111

14.1.4 Einstellungen ändern

 Im Zählmodus Menu-Taste drücken.  <Anwender wechseln> wählen und mit

OK-Taste bestätigen. Folgende Änderungen könn en vergenommen werden:

Produkt-Name:

Name ändern und mit und mit OK-Taste bestätigen.

Referenzstückzahl:

Referenzstückzahl ändern und mit OK- Taste bestätigen.

Referenzgewicht:

Gewicht auflegen und mit OK-Taste bestätigen.

 Die vorgenommenen Änderungen werden

angezeigt.

 Mit der ON/OFF-Taste zurück in den Zähl-

modus

14.1.5 Umschalten zwischen Zähl- und Wägemodus



TABP-BA-d-2111 76

14.2 Prozentbestimmung

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht.

Die Waage bietet zwei Möglichkeiten:

1. Aufgelegtes Referenzgewicht = 100 %

2. Aufgelegtes Referenzgewicht = benutzerdefiniert

14.2.1 Einstellungen

+ Funktion aktivieren

Applikation wählen (s. Kap. 11.1.4)

Die verfügbaren Applikationen werden angezeigt.

Mit den Navigationstasten ,  Prozentbestimmung wählen. Die Umrandung zeigt die aktive Auswahl an.

Mit OK-Taste bestätigen, die applikationsspezifischen Einstellungen werden angezeigt.

100PER1 -3: Aufgelegtes Referenzgewicht = 100 %

ANYPER1, 2: Aufgelegtes Referenzgewicht = benutzerdefiniert [%]

  

77 TABP-BA-d-2111

Bei Ersteingabe erscheint die Anzeige zur Eingabe einesSpeich e r nam ens. Mit den Navigationstasten ,  Speicherplatz wählen und mit OK-Taste bestätigen.

Ggfs. Bezeichnung änder n und mit OK-Taste bestätigen.

Zum Überschreiben einer gespeicherten Referenz weiter bei Kap. 14.2.4 Weitere Schritte :

 Aufgelegtes Referenzgewicht = 100 %

oder

 Aufgelegtes Referenzgewicht = benutzerdefiniert [%]

+ Aufgelegtes Referenzgewicht = 100 %

 100PER1, 2 oder 3 (oder eigene

Bezeichnung) wählen und mit OK-Taste bestätigen

 Falls nötig, leeren Behälter auf die Waage

stellen und tarieren.

 Referenzgewicht, das 100 % entspricht

auflegen (Mindestgewicht: Ablesbarkeit d x 100). Stabilitätsanzeige ( ) abwarten, dann mit OK-Taste bestätigen.

 Die Referenz wird übernommen und

angezeigt.

 Mit OK-Taste bestätigen  Ab hier wird das Gewicht der Probe in

Prozent, bezogen auf das Referenzgewicht, angezeigt

TABP-BA-d-2111 78

+ Aufgelegtes Referenzgewicht = benutzerdefiniert [%]

 ANYPER1 oder 2 (oder eigene

Bezeichnung) wählen und mit OK-Taste bestätigen

 Prozentwert Ihrer Wahl mit den Navigati-

onstasten eingeben und mit OK-Taste bestätigen.

 Falls nötig, leeren Behälter auf die Waage

stellen und tarieren.

 Referenzgewicht, das dem eingegebenen

Prozentwert entspri cht au fleg en, da nn mi t OK-Taste bestätigen.

 Die Referenz wird übernommen und

angezeigt.

 Mit OK-Taste bestätigen  Ab hier wird das Gewicht der Probe in

Prozent, bezogen auf das Referenzgewicht, angezeigt

14.2.2 Anzeige einstellen

 Im Prozentmodus MENU-Taste drücken.  Mit den Navigationstasten , 

< Anzeige mit Gewichtswert > wählen und mit OK-Taste bestätigen.

 Einstellung <Ein> oder <Aus> wählen und

mit OK-Taste bestätigen.

Einstellung <Aus> Einstellung <Ein>



79 TABP-BA-d-2111

14.2.3 Prozentbestimmung durchführen

 Im Prozentmodus eine gespeicherte

Referenz wählen und OK-Taste bestätigen (Kap. 14.2.1).

 Leeren Behälter auf die Waage stellen und

tarieren.

 Wägegut in den Behälter füllen. Das Ge-

wicht des Wägeguts wird in Prozent angezeigt.

14.2.4 Einste llungen ändern

 Im Prozentmodus Menu-Taste drücken.  <Anwender wechseln> wählen und mit

OK-Taste bestätigen. Folgende Änderungen könn en vergenommen werden:

Produkt-Name:

Name ändern und mit und mit OK-Taste bestätigen.

Referenzgewicht:

Gewicht auflegen und mit OK-Taste bestätigen.

 Die vorgenommenen Änderungen werden

angezeigt.

 Mit der ON/OFF-Taste zurück in den Pro-

zentmodus

TABP-BA-d-2111 80

14.2.5 Umschalten zwischen Prozent- und Wägemodus



14.3 Dichtebestimmung von Feststoffen und Flüssigkeiten

Für die Dichtebestimmung empfehlen wir Ihnen mit dem optional erhältlichen Dichtebestimmungsset zu arbeiten.

Das Set enthält alle erforderlichen Aufbauten und Hilfsmittel, die Sie für eine komfortable und präzise Dichtebestimmung benötigen.

Die Durchführung entnehmen Sie bitte der Betriebsanleitung, die dem Dichtebestimmungsset beiliegt.

81 TABP-BA-d-2111

14.4 Summieren

Bei dieser Funktion werden beliebig viele Einzelwägungen automatisch zu einer Gesamtsumme addiert. Nach erfolgter Stillstandskontrolle ( ) wird der Wägewert automatisch an einen optionalen Drucker oder PC ausgegeben. Der Anzeigewert wird in den Summenspeicher addiert. Anschließend erfolgt die automatische Tarierung. Dieser Vorgang wiederholt sich für jede Probe, die nachfolgend auf die Waagschale gelegt wird. Nach Beendigung der letzten Einzelwägungen erscheint die Gesamtsumme (“TOTAL=”) durch Drücken der PRINT-Taste.

 Applikation wählen, s. Kap. 11.1.4

Die verfügbaren Applikationen werden angezeigt.

  

 Mit den Navigationstasten ,  <Add-on>

wählen. Die Umrandung zeigt die aktive Auswahl an.

 Falls nötig leeren Behälter auf die Waage

stellen und tarieren.

 Zum Start des Summiervorgangs

OK-Taste drücken. Bei Anschluss eines optinalen Druckers

erfolgt die Ausgabe der Kopfzeile

 Erstes Wägegut auflegen.

Nach erfolgter Stillstandskontrolle ( ) wird der Wägewert automatisch an den optionalen Drucker ausgegeben. Der Anzeigewert wird in den Summenspeicher addiert. Anschließend erfolg t di e automatische Tarierung.



TABP-BA-d-2111 82

 Vorgange für jede weitere Komponente

N001 =

1,004[1]g

N002 =

0,999[2]g

N005 =

0,994[8]g

TOTAL =

4,996[2]g

wiederholen

 Zum Abschließen des Vorgangs und zur

Anzeige der Gesamtsumme PRINT-Taste drücken.

 Zum Start eines neuen Summiervor g angs

OK-Taste drücken

Datenausgabe:

 Im Summiermodus MENU-Taste drücken.  Mit den Navigationstasten , 

<Drucken> wählen und mit OK-Taste bestätigen.

1. Postenzahl ausgeben

 Mit den Navigationstasten , 

<Ausgabe Komponentennummer> wählen und mit OK-Taste bestätigen.

 Einstellung <Ein> oder <Aus> wählen und

mit OK-Taste bestätigen.

Musterprotokoll

Ausgabe Komponentennummer <Ein>

ADDON MODE ADDON MODE

N003 = 0,999[0]g 0,999[0]g

Ausgabe Komponentennummer <Aus>

Musterprotokoll



83 TABP-BA-d-2111

N004 = 0,999[1]g 0,999[1]g

TOTAL = 4,996[2]g

2. Gesamtgewicht <TOTAL> ausgeben

ADDON MODE

N003 =

0,999[0]g

N003 =

0,999[0]g

N004 =

0,999[1]g

N004 =

0,999[1]g

 Mit den Navigationstasten , 

<Ausgabe Gesamtgewicht> wählen und mit OK-Taste bestätigen.



 Einstellung <Ein> oder <Aus> wählen und

mit OK-Taste bestätigen.

Musterprotokoll

Ausgabe Gesamtgewicht <Ein>

N001 = 1,004[1]g N001 = 1,004[1]g N002 = 0,999[2]g N002 = 0,999[2]g

N005 = 0,994[8]g N005 = 0,994[8]g

TOTAL = 4,996[2]g

 Mit der ON/OFF-Taste zurück in den Sum-

miermodus

Musterprotokoll

Ausgabe Gesamtgewicht <Aus>

TABP-BA-d-2111 84

14.5 Rezeptieren

14.5.1 Freies Rezeptieren

Mit dieser Funktion lassen sich verschiedene Komponenten einer Mischung zuwiegen. Zur Kontrolle kann das Gewicht aller Komponenten (N001, N002 usw.), sowie das Gesamtgewicht (TOTAL) an einen opti o n al en Dr uck er oder PC aus g eg eben w er den. Die Waage arbeitet mit einem getrennten Speicher für das Gewicht des Wägebe-hälters und der Rezepturbestandteile.

1. Applikation wählen

 s. Kap. 11.1.4

  

Die verfügbaren Applikationen werden angezeigt.

 Mit den Navigationstasten , 

<Rezepturmodus> wählen. Die Umrandung zeigt die aktive Auswahl an. Mit OK-Taste bestätig en.

2. Komponenten einwiegen

 Falls nötig leeren Behälter auf die Waage

stellen und tarieren.

 Zum Start des Rezepturvorgangs

OK-Taste drücken. Bei Anschluss eines optionalen Druckers

erfolgt die Ausgabe der Kopfzeile



 Erste Komponente einwägen.

Stabiltitätsanzeige ( ) abwarten, dann OK-Taste drücken.Der Wägewert wird automatisch ausgegebe n . un d in den Summenspeicher addiert. A nsc hli eß e nd erfolgt die automatische Tarie r ung . Die Waage ist bereit für des Einwiegen der zweiten Komponente.

85 TABP-BA-d-2111



 Weitere Komponenten w ie vors tehend

FORMULATION MODE

N002 =

19,919[1]g

N003 =

4,999[9]g

beschrieben einwiegen

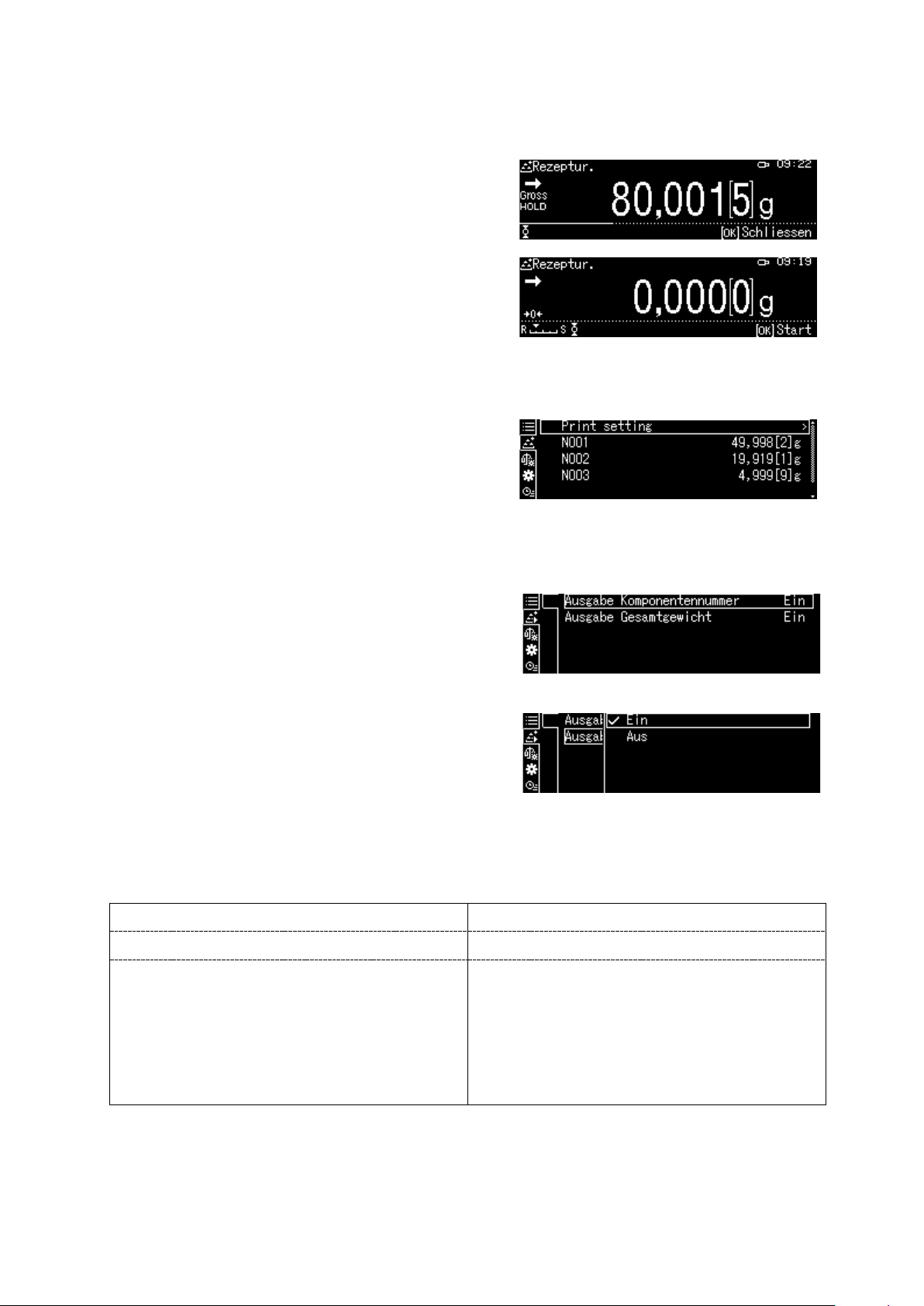

 Zum Abschließen der Rezeptur PRINT-

Taste drücken. Das Gesamtsumme wird angezeigt und ausgegeben.

 Zum Start einer neuen Rezeptur

OK-Taste drücken

Datenausgabe:

 Im Rezepturmodus MENU-Taste

drücken.

 Mit den Navigationstasten , 

<Einstellungen Drucken> wählen und mit

OK-Taste bestätigen.

1. Postenzahl ausgeben

 Mit den Navigationstasten , 

<Ausgabe Komponentennummer> wählen und mit OK-Taste bestätigen.

 Einstellung <Ein> oder <Aus> wählen und

mit OK-Taste bestätigen.

Musterprotokoll

Ausgabe Komponentennummer <Ein>

Ausgabe Komponentennummer

Musterprotokoll

<Aus>



N001 = 49,998[2]g 49,998[2]g

TOTAL = 74,917[2]g

TABP-BA-d-2111 86

TOTAL = 74,917[2]g

2. Gesamtgewicht <TOTAL> ausgeben

N003 =

4,999[9]g

TOTAL =

74,917[2]g

 Mit den Navigationstasten , 

<Ausgabe Gesamtgewicht> wählen und mit OK-Taste bestätigen.



 Einstellung <Ein> oder <Aus> wählen

und mit OK-Taste bestätigen.

Musterprotokoll

Ausgabe Gesamtgewicht <Ein>

FORMULATION MODE FORMULATION MODE N001 = 49,998[2]g 49,998[2]g N002 = 19,919[1]g 19,919[1]g

 Mit der ON/OFF-Taste zurück in den

Rezepturmodus

Musterprotokoll

Ausgabe Gesamtgewicht <Aus>

87 TABP-BA-d-2111

14.5.2 Rezepte definieren und abarbeiten

Die Waage verfügt über einen internen Speicher für komplette Rezepturen mit allen Komponenten und den dazugehörigen Parametern (z. B. Rezeptname, Toleranzen, autom. Tarieren). Beim Abarbeiten dieser Rezepturen führt Sie die Waage Schritt für Schritt durch das Einwägen der Komponenten.

+ Rezept definieren

1. Applikation wählen

 s. Kap. 11.1.4

  

Die verfügbaren Applikationen werden angezeigt.

Mit den Navigationstasten ,  <Rezeptur Zubereitung> wählen. Die Umrandung zeigt die aktive Auswahl an. Mit OK-Taste bestätigen.

2. Rezeptur wählen  Mit den Navigationstasten , 

gewünschte Rezeptur <RECEIPE 1 - 5> wählen und mit OK-Taste bestätigen.

3. Rezeptname (bei Ersteingabe)

Zum Überschreiben einer gespeicherten Rezeptur weiter bei Kap. 14.1.4

Bei Ersteingabe erscheint die Anzeige zur Eingabe eines Rezeptnamens. <Rezepturname> mit OK-Taste bestätigen.



TABP-BA-d-2111 88

Rezepturname z.B. MiHo-Creme eingeben und mit OK-Taste bestätigen.

4. Manuelle oder automatische Tarierung nach Übernahme der einzelnen Komponenten

 Mit den Navigationstasten , 

<Tarawert abziehen> wählen und mit OK- Taste bestätigen.

 Gewünschte Einstellun g wähl en

Manuell:

Nach Übernahme des Wägew er ts der Komponente mit der OK-Taste erfolgt eine Tarierung nach Drücken der TARE-Taste.

Automatisch: Nach Übernahme des Wägew er ts der

Komponente mit der OK-Taste erfolgt eine automatische Tarier un g.

5. Komponenten definieren

 Mit den Navigationstasten ,  eine

Komponente <Komponente 1 - 10> wählen und mit OK-Taste bestätigen. Einstellung [Ein] mit OK-Taste übernehmen

 Mit den Navigationstasten , 

<Einstellungen Datenausgabe> wählen und mit OK-Taste bestätigen. Nacheinander die Para met er für die Komponente definieren.

Komponenten-Name  Komponenten-Name z.B. Milch eingeben

(max. 20 Zeichen) und mit OK-Taste bestätigen



89 TABP-BA-d-2111

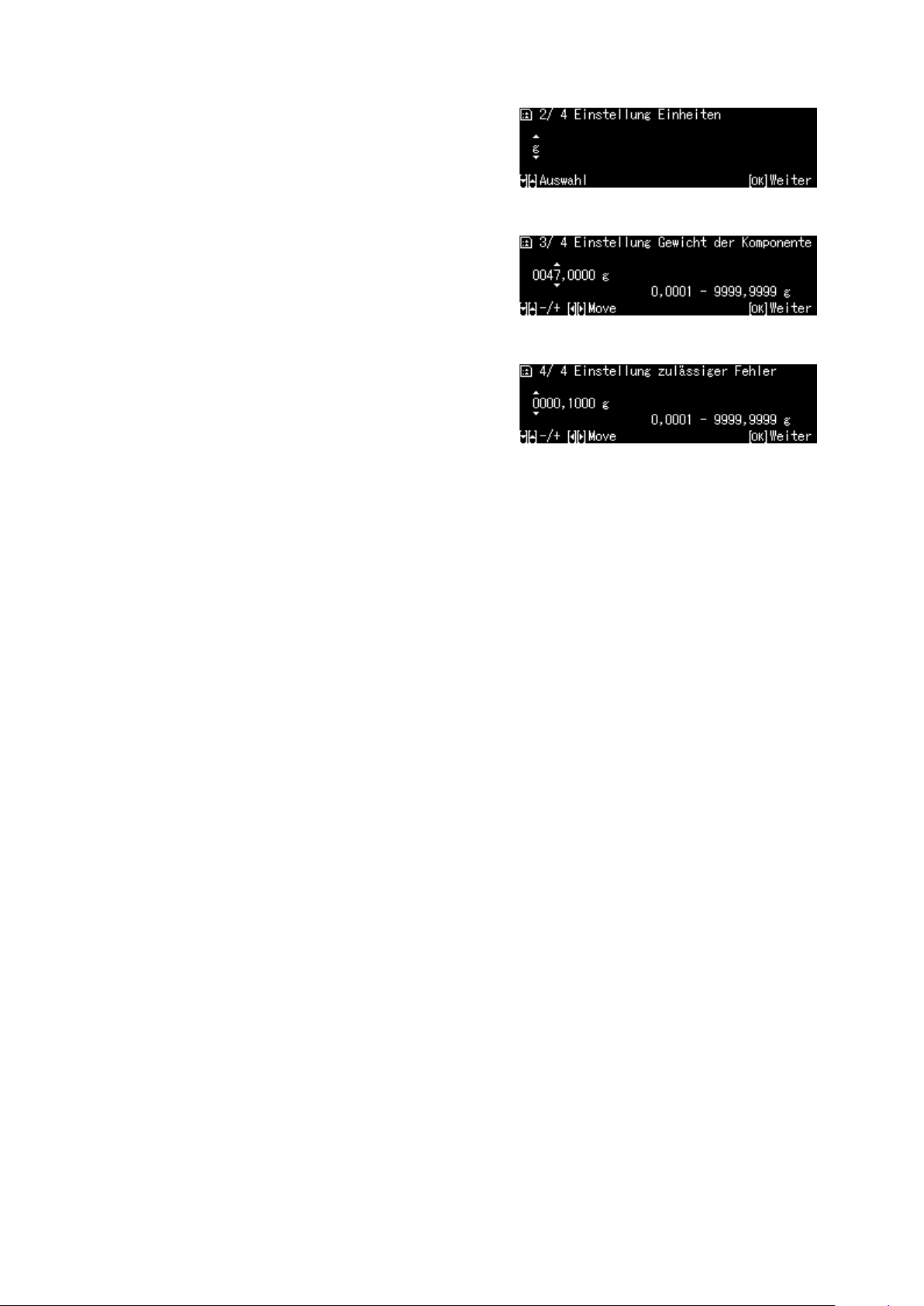

Wägeeinheit

 Wägeeinheit wählen u nd mi t OK-Taste be-

stätigen

Komponenten-Gewicht  Gewicht eingeben und mit OK-Taste

bestätigen

Toleranz der Komponente  Toleranz eingeben und mit OK-Taste

bestätigen

 Schritt 5 für alle Komponenten der Rezeptur wiederholen

 Mit der ON/OFF-Taste zurück in den Rezepturmodus



TABP-BA-d-2111 90

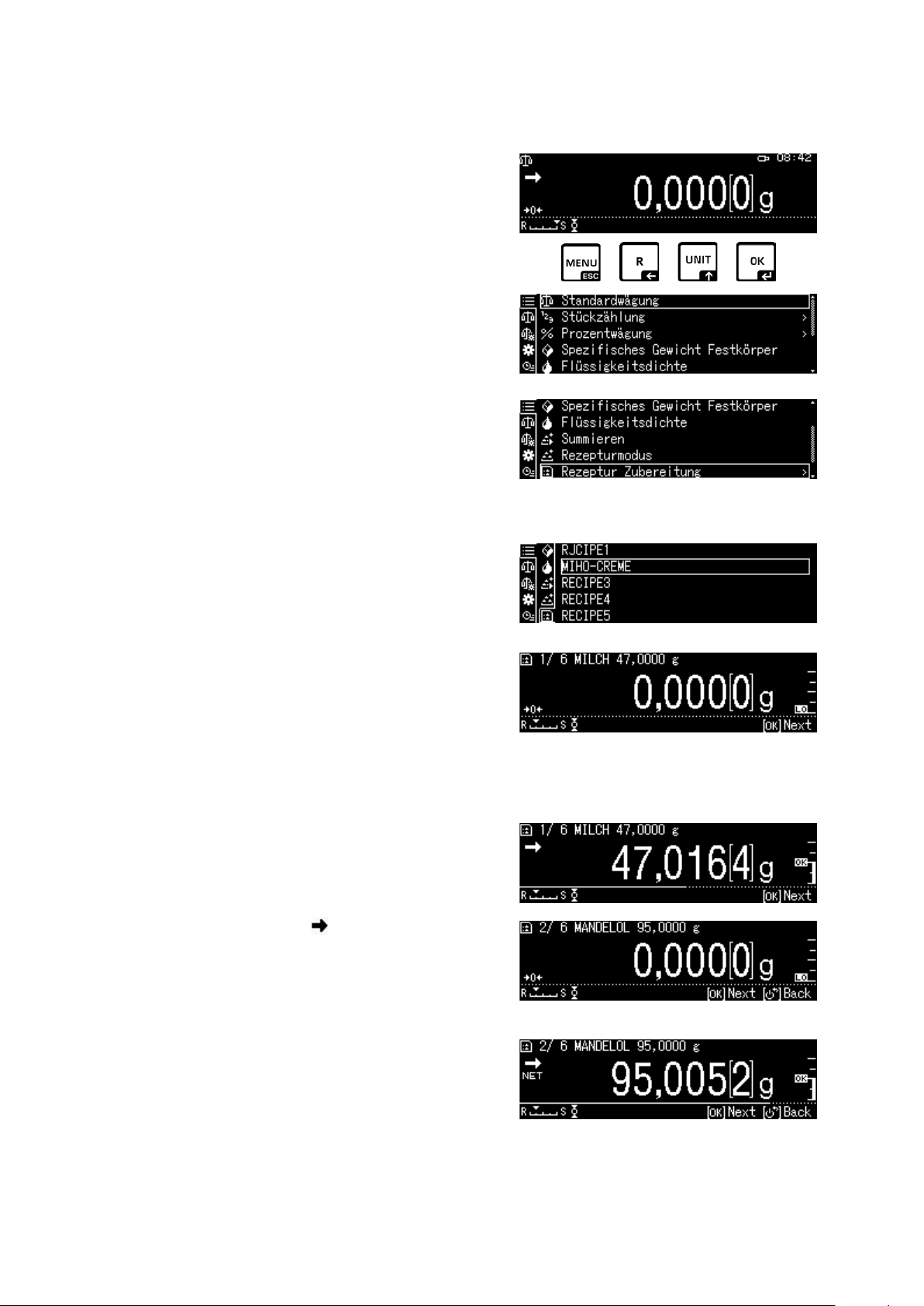

+ Rezept abarbeiten



1. Applikation wählen

 s. Kap. 11.1.4

  

Die verfügbaren Applikationen werden angezeigt.

Mit den Navigationstasten ,  <Rezeptur Zubereitung> wählen. Die Umrandung zeigt die aktive Auswahl an. Mit OK-Taste bestätigen.

2. Rezeptur wählen

 Mit den Navigationstasten , 

gewünschte Rezeptur z.B. MiHo-Creme wählen und mit OK-Taste bestätigen.

 Die Waage ist für das Einwägen der ersten

Komponente bereit. Die Anzahl Komponenten (z.B. 1 von 6), KomponentenName und das Sollgewicht werden angezeigt.

 Wägebehälter auflegen und tarieren.

3. Komponenten einwägen

 Erste Komponente einwägen.

Die grafische Einwägehilfe mit den Toleranzmarken erleichtert die Einwaage auf den Sollwert.

 Stabiltitätsanzeige ( ) abwarten Das er-

reichte Sollgewicht mit der OK-Taste übernehmen. Je nach Einstellung wird die Anzeige automatisch oder durch Drücken der TARE-Taste auf null gesetzt. Die Waage ist bereit für das Einwägen der zweiten Komponente.

91 TABP-BA-d-2111



 Weitere Komponenten wie bei der ersten

Komponente beschrie ben ei nwägen. Bei jeder Übernahme mit der OK-Taste wird der ermittelte Einzelwert abgespeichert.

4. Rezeptierung beenden

 Bei Übernahme der letzten Komponente

wird das Resultat der Rez eptur angezeigt und automatisch ausgegeben.



 Rezeptur mit OK-Taste abschließen.

Der Speicher wird gelöscht. Eine neue Rezeptierung kann gestartet werden.

14.5.3 Rezept ändern

 Im Rezepturmodus MENU-Taste drücken.  <Anwender wechseln> wählen und mit

OK-Taste bestätigen.

 Änderungen wie im Abschnitt „Rezept

definieren„ beschrieben vornehmen.



TABP-BA-d-2111 92

14.5.4 Musterprotokoll (KERN YKB-01N):

TGT=

47,000[0]g

Sollwert

RNG=

0,100[0]g

Toleranz

WEI=

47,014[1]g

Einwaage

DIF=

0,014[1]g

Abweichung zum Sollwert

TGT=

95,000[0]g

Sollwert

RNG=

0,100[0]g

Toleranz

WEI=

95,005[7]g

Einwaage

DIF=

0,005[7]g

Abweichung zum Sollwert

TGT=

8,000[0]g

Sollwert

RNG=

0,100[0]g

Toleranz

WEI=

7,990[6]g

Einwaage

DIF=

0,009[4]g

Abweichung zum Sollwert

TGT=

0,600[0]g

RNG=

0,100[0]g

Toleranz

WEI=

0,600[6]g

Einwaage

DIF=

0,000[6]g

Abweichung zum Sollwert

TGT=

0,600[0]g

Sollwert

RNG=

0,100[0]g

Toleranz

WEI=

0,611[8]g

Einwaage

DIF=

0,011[8]g

Abweichung zum Sollwert

RECEIPE FUNCTION

NAME MIHO-CREME

N001 MILCH

N002 MANDELOEL

N003 HONIG

Rezeptname

1. Komponente

2. Komponente

3. Komponente

N004 BEZOE- OEL

N005 WEIHRAUCH-OEL

TOTAL = 151,222[8]g

Einstellungen für die Datenausgabe, siehe Kap. 14.5.1 „Datenausgabe“.

4. Komponente

Sollwert

5. Komponente

Gesamtsumme

93 TABP-BA-d-2111

14.6 Pufferlösungen zubereiten

Nr.

Stoffmengenkonzentration

Puffersystem

pH-Wert 1

100mM

Phosphorsäure (Natrium)

pH = 2,1

10 mM

Phosphorsäure (Natrium)

pH = 2,6

50mM

Phosphorsäure (Natrium)

pH = 2,8

100mM

Phosphorsäure (Natrium)

pH = 6,8

10mM

Phosphorsäure (Natrium)

pH = 6,9

20mM

Zitronensäure (Natrium)

pH = 3,1

20mM

Zitronensäure Natrium)

pH = 4,6

10mM

Weinsäure (Natrium)

pH = 2,9

10mM

Weinsäure (Natrium)

pH = 4,2

20mM

Essigsäure (Äthanolamin)

pH = 9,6

100mM

Essigsäure (Natrium)

pH = 4,7

100mM

Borsäure (Kalium)

pH = 9,1

100mM

Borsäure (Natrium)

pH = 9,1

Werkseitig bietet die Waage folgende 13 Rezepturen zur Herstellung von Pufferlösungen an.

1. Applikation wählen

 s. Kap. 11.1.4

Die verfügbaren Applikationen werden angezeigt.

Mit den Navigationstasten ,  <Pufferlösung Zubereitung> wählen. Mit OK-Taste bestätigen.

  

TABP-BA-d-2111 94

2. Puffersystem wählen

 Mit den Navigationstasten , 

gewünschten Puffer aus der Liste wählen und mit OK-Taste bestätigen.

3. Toleranz der Komponente

 MENU-Taste drücken  <Zulässige Fehler> w ählen und mit OK-

Taste bestätigen.

 Toleranz eingeben und mit OK-Taste

bestätigen, wählbar 0,0001g – 9,9999g.

 Mit der MENU-Taste zurück zum vorigen

Menü

4. Volumen eingeben

 Volumen eingeben und mit OK-Taste

bestätigen.

 Die Waage ist für das Einwägen der ersten

Komponente bereit. Die Komponenten-Bezeichnung und das Sollgewicht werden angezeigt.

 Wägebehälter auflegen und tarieren.

95 TABP-BA-d-2111

5. Komponenten hinzufügen

 Angezeigte Komponente einwägen.

Die grafische Einwägehilfe mit den Toleranzmarken erleichtert die Einwaage auf den Sollwert.

 Stabiltitätsanzeige ( ) abwarten Das er-

reichte Sollgewicht mit der OK-Taste übernehmen.

 Angezeigtes Volumen der zweiten Kompo-

nente mit Hilfe einer Pipette dazugeben.

 Mit OK-Taste bestätigen

6. Rezeptierung beenden

 Bei Übernahme der letzten Komponente

wird das Resultat angezeigt und automatisch ausgegeben.



 Mit OK-Taste abschließen.

Der Speicher wird gelöscht. Eine neue Rezeptierung kann gestartet werden.

TABP-BA-d-2111 96

14.7 Probenzubereitung

Mit Hilfe dieser Funktion können Standardlösungen mit einem speziellen Bestandteil auf Basis von Hydrochlorid- oder Hydratverbindungen automatisch berechnet und hergestellt werden.

Folgende Probenarten sind verfügbar.

Salze

Zielgewicht (g)=

(Hydrochlorid)

Molekulargewicht

Zielgewicht (g)=

Hydrat

Zielgewicht (g)=

Reinheit

Zielgewicht (g)=

+ Probenzubereitung definieren

Applikation wählen, s. Kap. 11.1.4

Molekulargewicht

x Wirkstoff (g)

Molekulargewicht - Salzgewicht x 36,45

Molekulargewicht

x Wirkstoff (g)

Molekulargewicht des Wirkstoffes

Molekulargewicht

x Wirkstoff (g)

Molekulargewicht - Hydratgewicht x 18,02

100%

x Wirkstoff (g)

Reinheit (%)

Die verfügbaren Applikationen werden angezeigt.

Mit den Navigationstasten ,  <Probenzubereitung> wählen. Die Umrandung zeigt die aktive Auswahl an. Mit OK-Taste bestätigen.

  

97 TABP-BA-d-2111

Bei Ersteingabe erscheint die Anzeige zur Eingabe einesSpeich e r nam ens. Mit den Navigationstasten ,  Speicherplatz wählen und mit OK-Taste bestätigen.

Ggfs. Bezeichnung änder n und mit OK-Taste bestätigen.

Zum Überschreiben einer gespeicherten Probe weiter bei Kap. 14.7.1

 Mit den Navigationstasten , 

Probenart wählen wähl en und mit OK- Taste bestätigen. Wählbar: <Hydrat> <Reinheit> <Molekulargewicht> <Hydrochlorid>



 Gewicht des benötigten Wirkstoffes

eingeben und mit OK-Taste bestätigen.

 Toleranz eingeben und mit OK-Taste

bestätigen.

 Molekulargewicht der Komponente

eingeben und mit OK-Taste bestätigen.

 Anzahl der Chloridgruppen eingeben

und mit OK-Taste bestätigen.

 Mit OK-Taste übernehmen. Die Werte

für die Probe werden angezeigt.

TABP-BA-d-2111 98

+ Probe zubereiten

Die Toleranzmarke „OK“

1. Applikation <Probenzubereitung> wählen

 siehe vorigen Abschnitt „ Probenzuberei-

tung definieren

2. Probe wählen

 Mit den Navigationstasten , 

gewünschte Probe wählen und mit OK- Taste bestätigen.

3. Komponente einwägen

 Komponente solange einwägen bis das

Zielgewicht identisch mit dem Bruttogewicht ist. Die grafische Einwägehilfe mit den erleichtert die Einwaage auf den Sollwert.

Zielgewicht

Aktueller Wägewert

Wirkstoff

zeigt das Erreichen des Zielgewichts an

14.7.1 Gespeicherte Probe ändern

 Im Probenzubereitungs-Modus MENU-

Taste drücken.

 <Aktuelle Probe bearbeiten> wählen und

mit OK-Taste bestätigen.

 Änderungen wie im vorigen Abschnitt

beschrieben vornehmen.



99 TABP-BA-d-2111

14.8 Statistik

Die Statistik-Funktion ermöglicht die statistische Auswertung von Wägewerten. Kombinierbare Funktionen:

Standardwägemodus, Stückzählen, Prozentbestimmung, Tierwägen, Dichte-bestimmung <Feststoffe>, Dichtebestimmung <Flüssigkeiten>

1. Applikation wählen, auf welche die Statistik angewendet werden soll

 s. Kap. 11.1.4

Die verfügbaren Applikationen werden angezeigt.

  

 Mit den Navigationstasten , 

gewünschte Applikation wählen. Die Umrandung zeigt die aktive Auswahl an. Mit OK-Taste bestätigen.

2. Statistik starten

 MENU-Taste drücken.  <Statistik> wählen und mit OK-Taste

bestätigen.

 < Statistik starten> wählen und mit OK-

Taste bestätigen. Die Kopfzeile wird an einen optionalen Drucker ausgegeben.

 Erstes Wägegut auflegen und Stabilitäts-

anzeige ( ) abwarten.

 Wägewert mit der PRINT-Taste in die Sta-

tistik übernehmen.

 Weiteres Wägegut auflegen und jeden

Wägewert mit der PRINT-Taste in die Statistik übernehmen. Bei jeder Übernahme eines Wertes wird dieser automatisch protkolliert.

3. Statistik beenden

 MENU-Taste drücken.  <Statistik beenden>

Das Resultat wird automatisch ausgegeben.

TABP-BA-d-2111 100

KERN-SOHN ABP 100-5M, ABP 200-5M Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Technische Daten

2 Konformitätserklärung
