KERN & Sohn GmbH

Ziegelei 1 D-72336 Balingen E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0 Fax: +49-[0]7433-9933-149 Internet: www.kern-sohn.com

Provozní manuál Präzisionswaage

KERN PES/PEJ

Verze 1.6

04/2013 CZ

1 PES/PEJ-BA-cz-1316

PES/PEJ-BA-cz-1316

KERN PES/PEJ

Verze 1.6 04/2013

Instrukce obsluhy Elektronické přesné váhy

Obsah

1. Technické údaje _______________________________________________ 5

2. Prohlášení o shodě ____________________________________________ 10

3. Základní informace (obecné informace) ___________________________ 11

3.1. Použití ve shodě s předurčením _________________________________ 11

3.2. Použití v rozporu s předurčením _________________________________ 11

3.3. Záruka_______________________________________________________ 11

3.4. Dohled nad kontrolnímu prostředky ______________________________ 12

4. Základní bezpečnostní instrukce _________________________________ 12

4.1. Dodržování návodu dle instrukce obsluhy _________________________ 12

4.2. Zaškolení obsluhy _____________________________________________ 12

5. Transport a uskladnění _________________________________________ 12

5.1. Kontrola při přejímce __________________________________________ 12

5.2. Balení _______________________________________________________ 12

6. Rozbalená, umístění a zprovoznění _______________________________ 13

6.1. Místo pro provoz ______________________________________________ 13

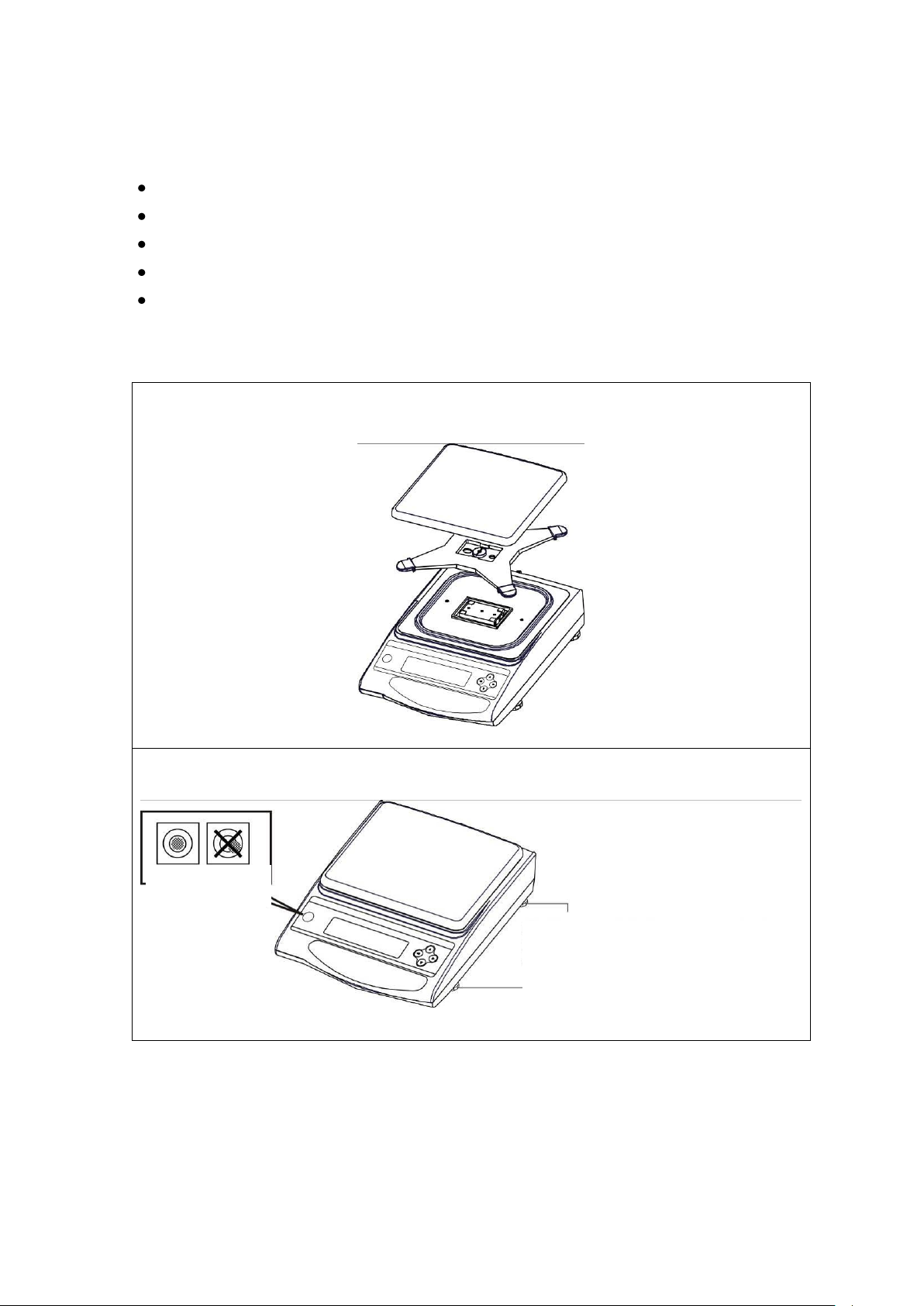

6.2. Rozbalení ____________________________________________________ 13

6.3. Rozsah dodávky ______________________________________________ 15

6.4. Umístění _____________________________________________________ 15

6.5. Síťový adaptér ________________________________________________ 16

6.6. Provoz na akumulátor (opčně) __________________________________ 16

6.7. Periferní zařízení ______________________________________________ 16

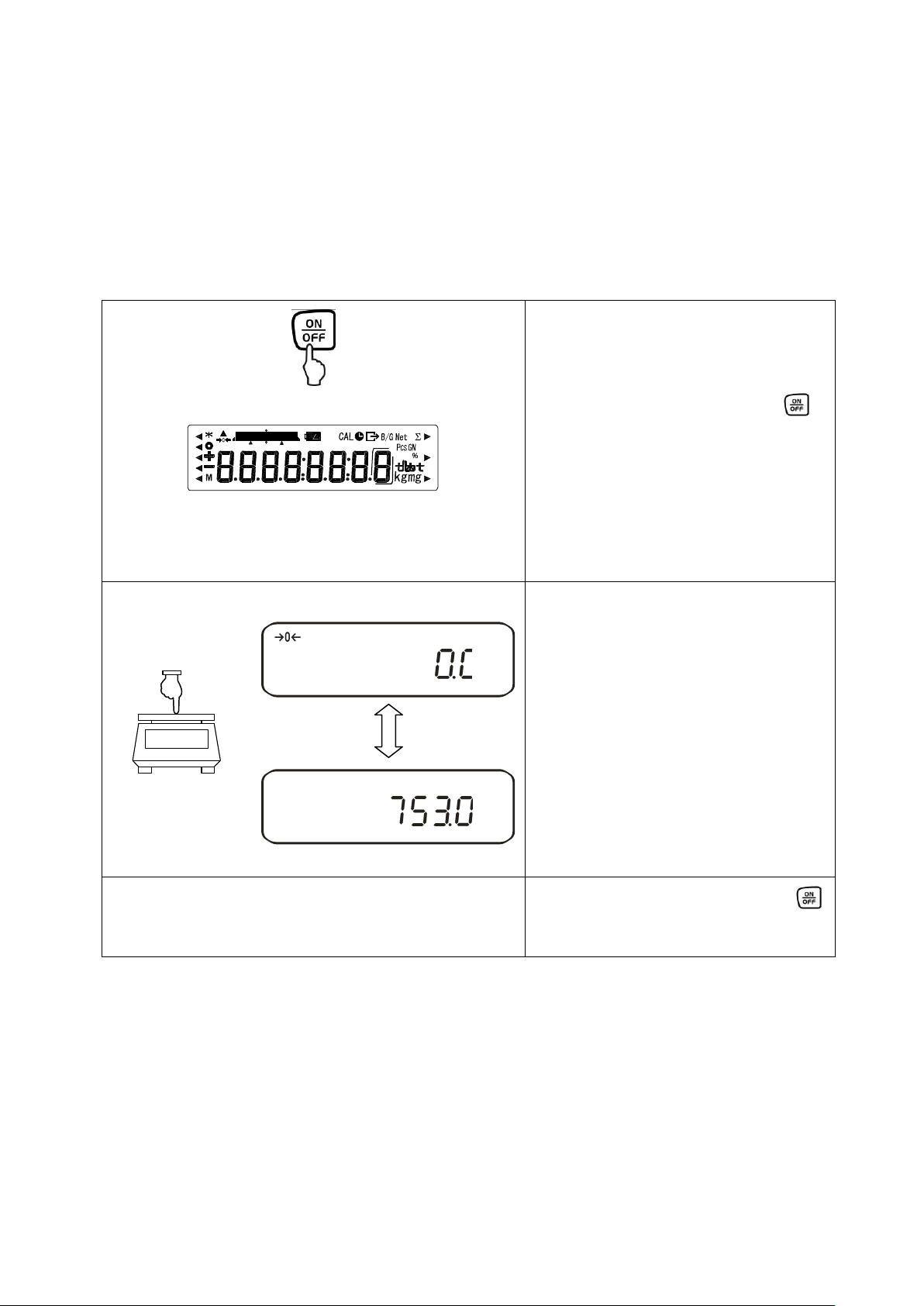

6.8. První zprovoznění _____________________________________________ 17

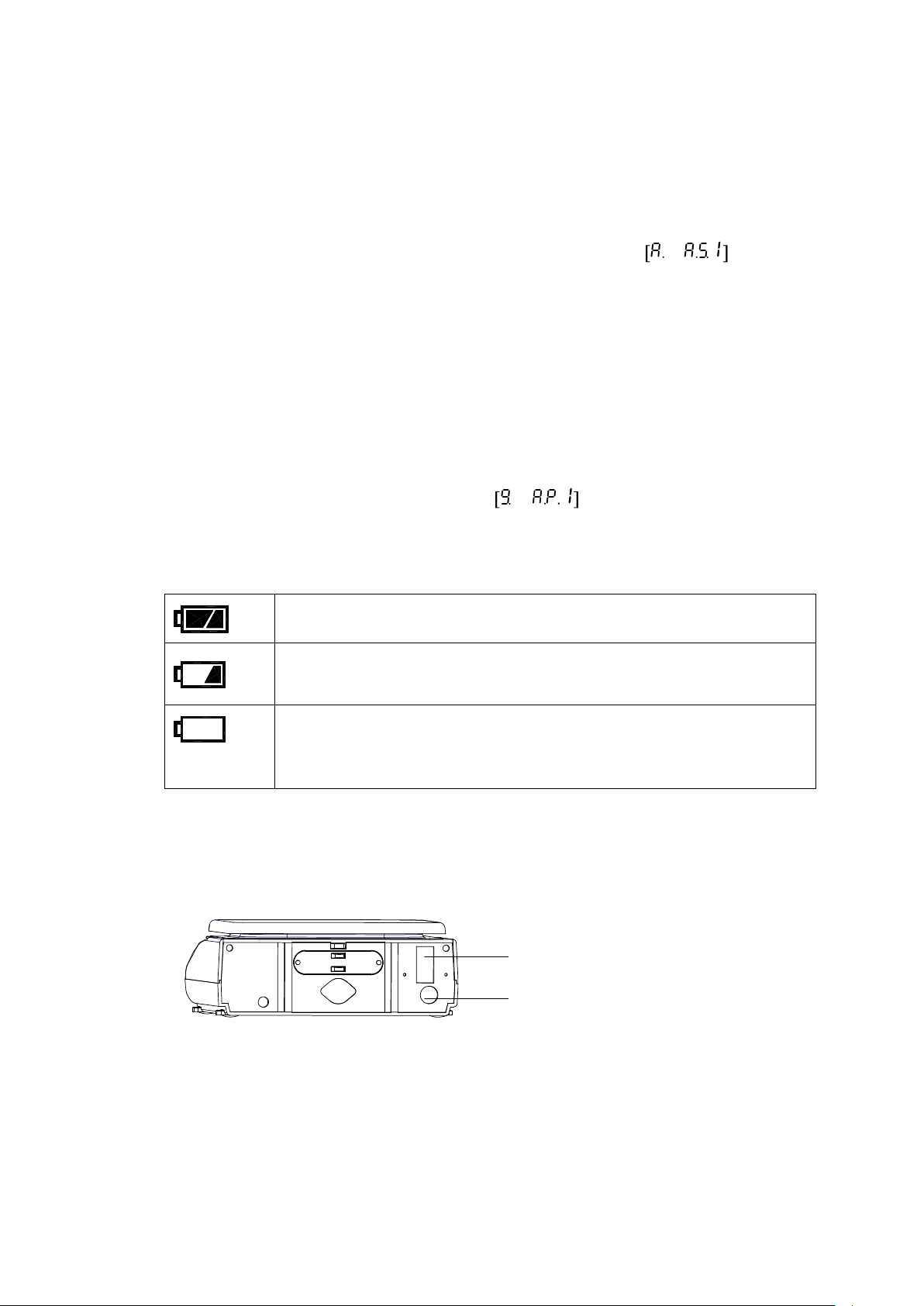

6.8.1. Ukazatel napájení __________________________________________ 17

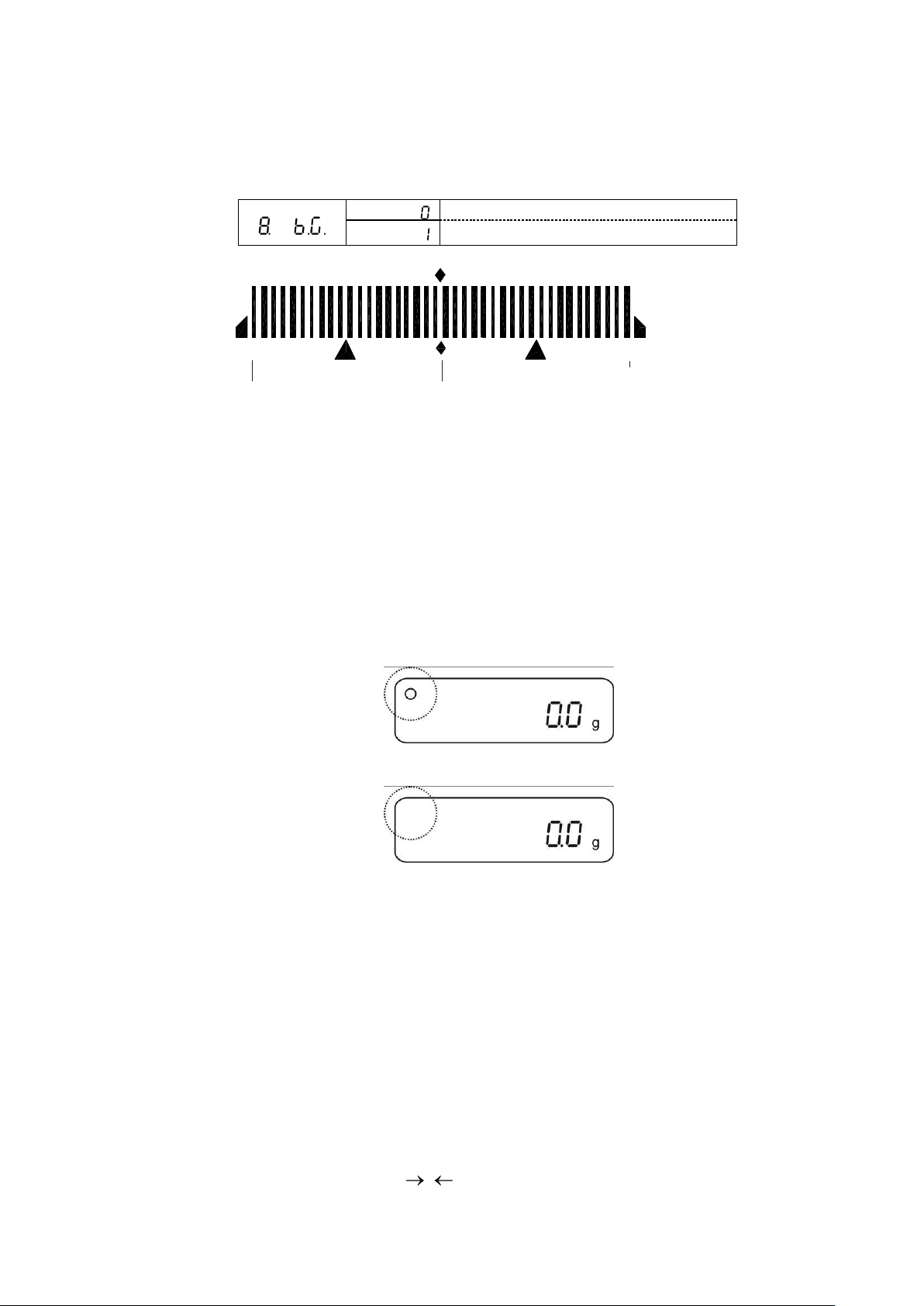

6.8.2. Grafický sloupkový ukazatel _________________________________ 18

6.8.3. Ukazatel stability __________________________________________ 18

6.8.4. Ukazatel nuly _____________________________________________ 18

6.9. Kalibrace ____________________________________________________ 19

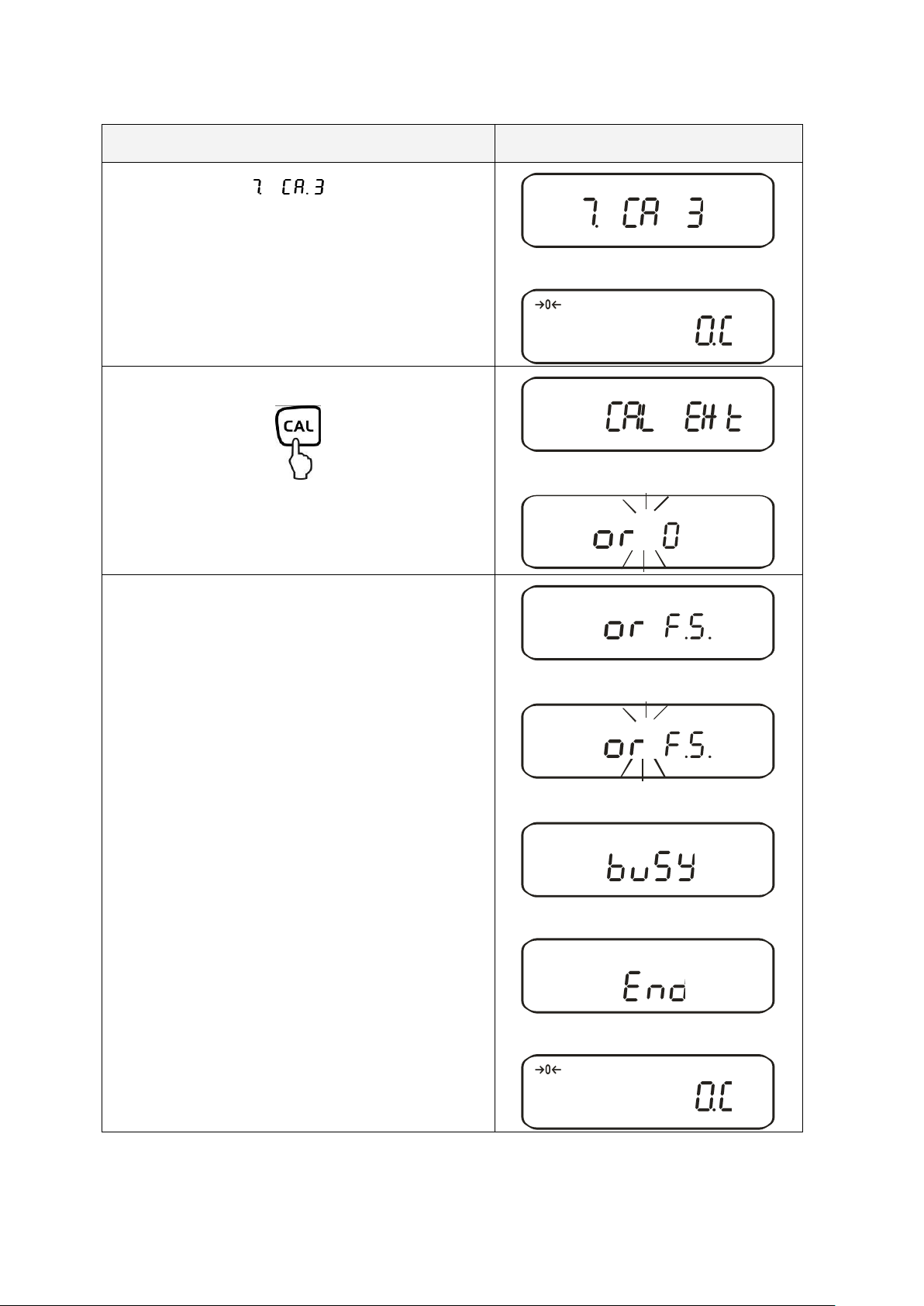

6.9.1. Kalibrace s vnější hmotností (pouze PES) ______________________ 19

PES/PEJ-BA-cz-1316

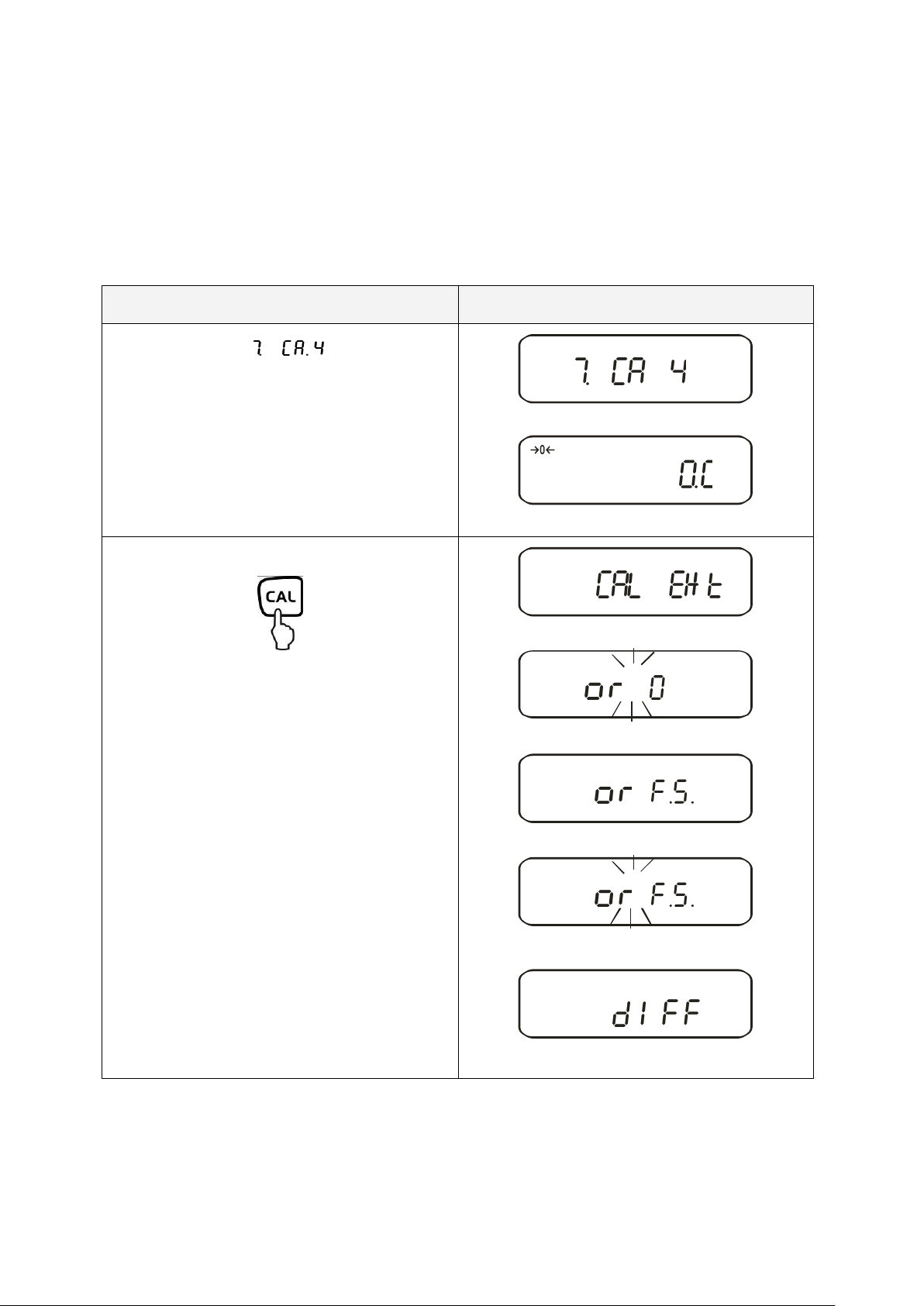

6.9.2. Test kalibrace s vnější hmotností (pouze PES) __________________ 21

6.9.3. Automatické justování (pouze PEJ) ___________________________ 22

6.9.4. Kalibrace s vnitřní hmotností (pouze PEJ) _____________________ 23

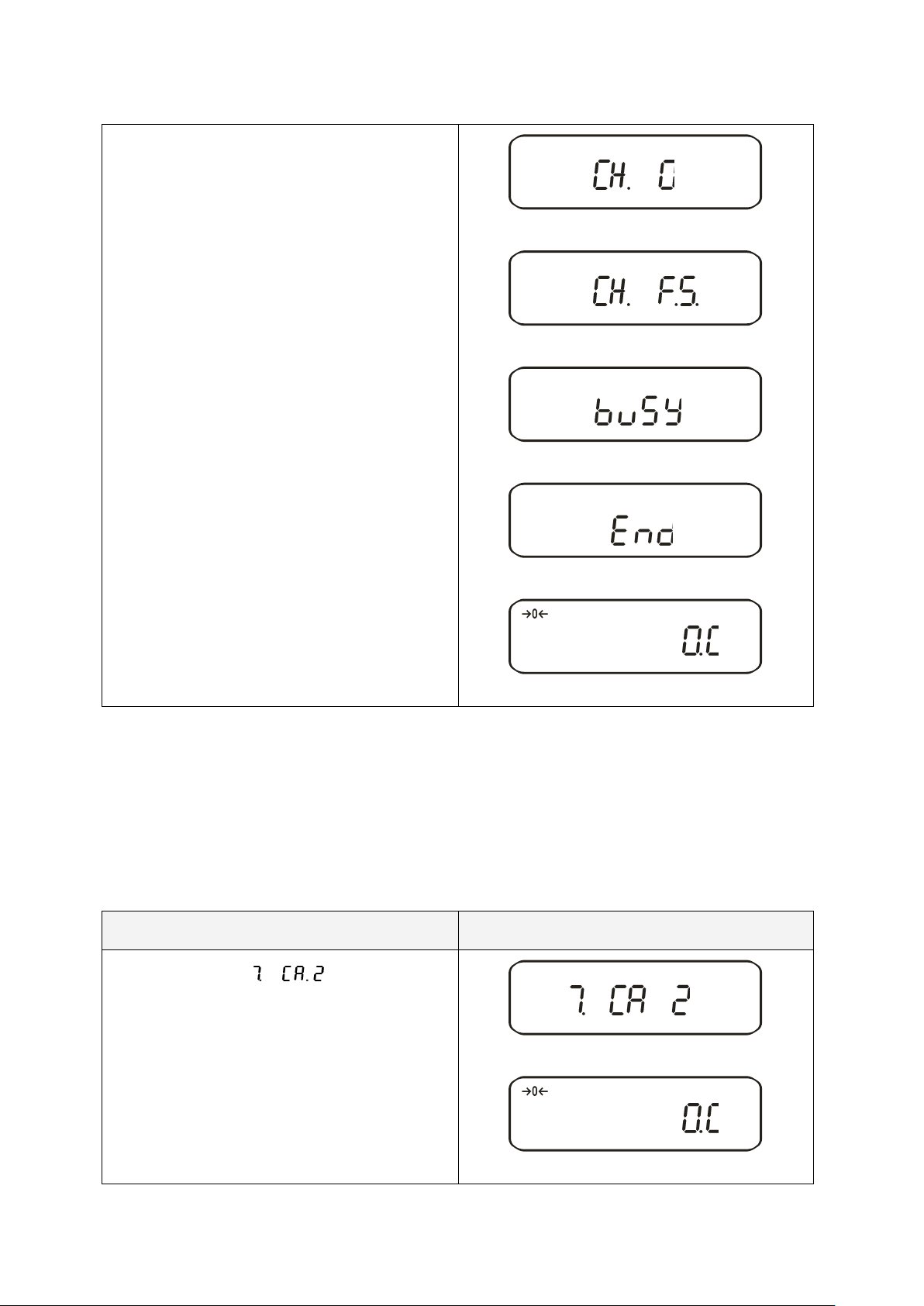

6.9.5. Test kalibrace a vnitřní hmotností (pouze PEJ) __________________ 24

6.10. Cejchování _______________________________________________ 26

6.10.1. Přepínač cejchování a plomba _______________________________ 27

7. Menu aplikací a konfigurační menu 1 _____________________________ 28

7.1. Zásada obsluhy menu _________________________________________ 28

7.2. Struktura menu _______________________________________________ 30

7.2.1. Parametry dodatečných funkcí _______________________________ 32

7.2.2. Parametry sériového rozhraní ________________________________ 33

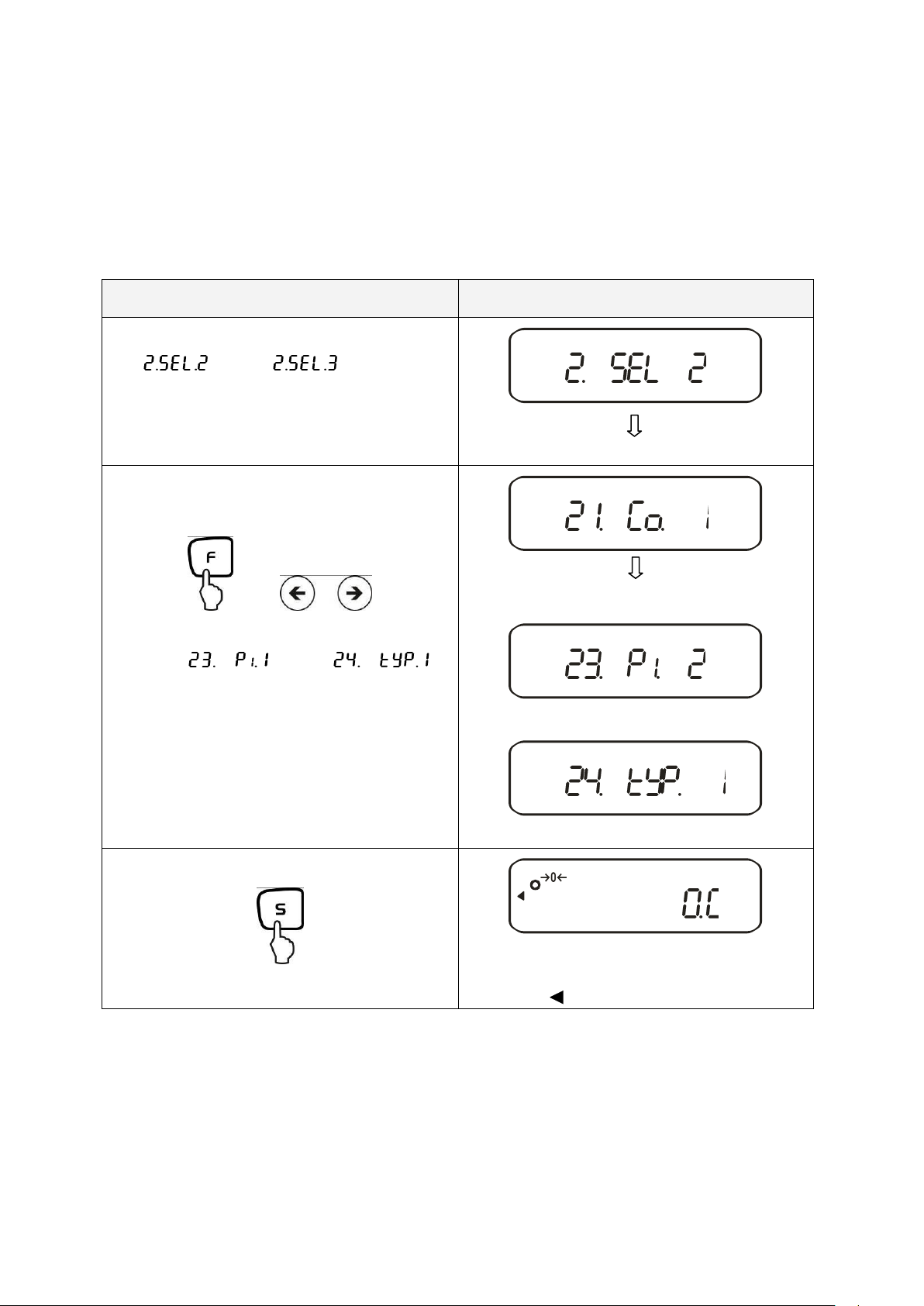

8. Konfigurační menu 2 __________________________________________ 35

8.1. Zásada obsluhy menu __________________________________________ 35

8.2. Struktura menu _______________________________________________ 36

9. Provoz ______________________________________________________ 37

9.1. Klávesnice ___________________________________________________ 37

9.2. Displej _______________________________________________________ 38

10. Režim vážení _________________________________________________ 39

10.1. Vážení ___________________________________________________ 39

10.1.1. Tárování _________________________________________________ 40

10.1.2. Netto/brutto _______________________________________________ 42

10.2. Počítání kusů _____________________________________________ 43

10.3. Procentní vážení ___________________________________________ 47

10.3.1. Vstup referenční hmotnosti vážením __________________________ 47

10.3.2. Numerický vstup referenční hmotnosti ________________________ 48

10.4. Výpočet hustoty pevných látek (hydrostatické vážení) ___________ 51

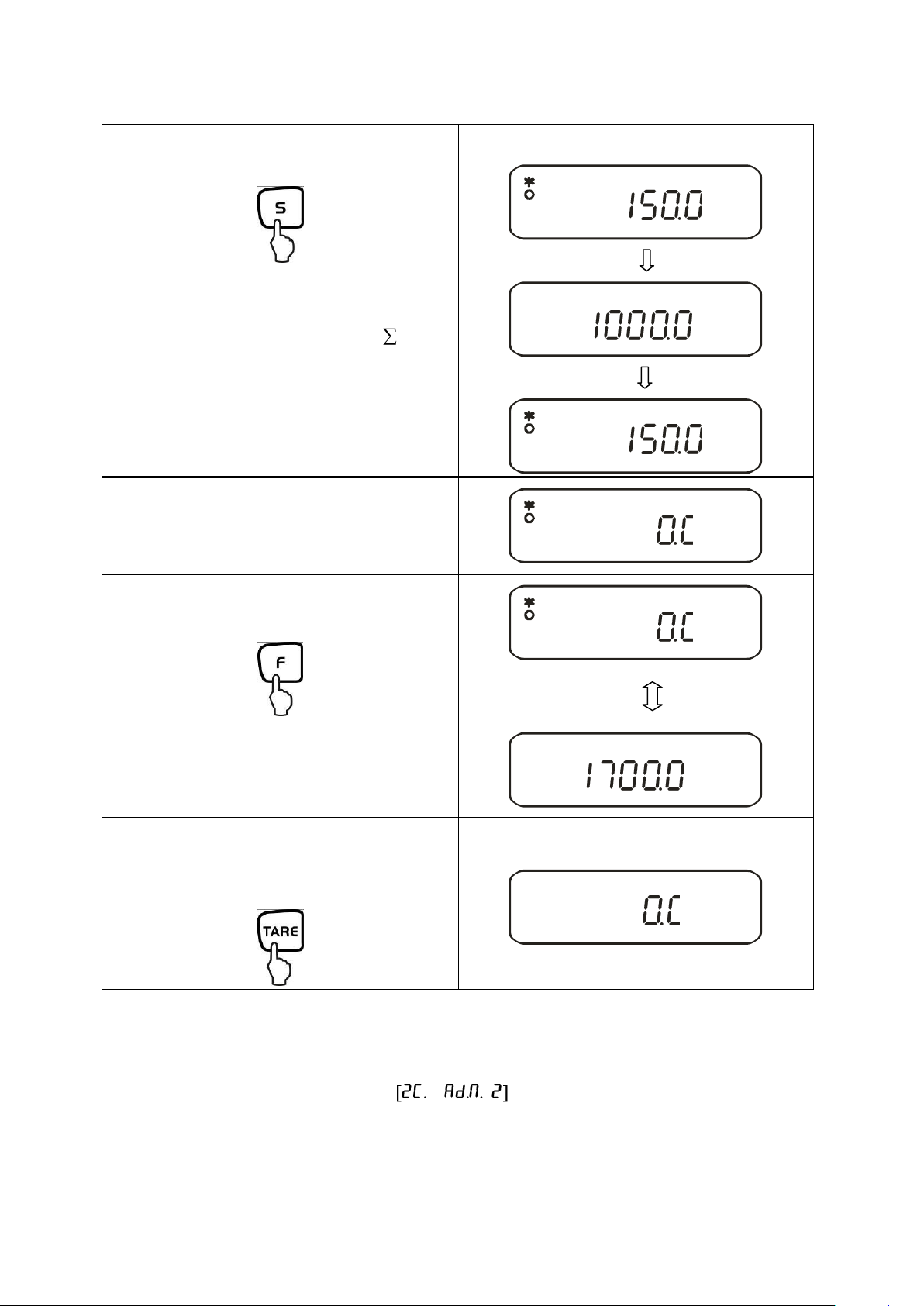

11. Provádění součtů _____________________________________________ 55

11.1. Provádění součtů s funkcí AUTO-TARA ________________________ 56

12. Vážení se stanovenou tolerancí __________________________________ 57

12.1. Obecné informace _________________________________________ 57

12.2. Prezentace výsledků _______________________________________ 58

12.2.1. Při 2 mezích tolerance ______________________________________ 58

12.2.2. Pomocí 3 nebo 4 mezí tolerance _____________________________ 59

12.3. Základní nastavení (vážení s tolerancí) ________________________ 59

12.4. Výsledky v absolutních hodnotách ___________________________ 60

12.4.1. Vstup 2 mezních hodnot vážením ____________________________ 60

PES/PEJ-BA-cz-1316

12.4.2 Vstup 3 nebo 4 mezních hodnot ______________________________ 63

12.4.3 Numerický vstup 2 mezních hodnot ___________________________ 66

12.5 Výsledky v hodnotách rozdílu ___________________________________ 69

12.5.1.Vstup 2 mezních hodnot vážením ______________________________ 69

12.5.2. Vstup 3 nebo 4 mezních hodnot vážením _______________________ 72

12.5.3. Numerický vstup 2 mezních hodnot ___________________________ 72

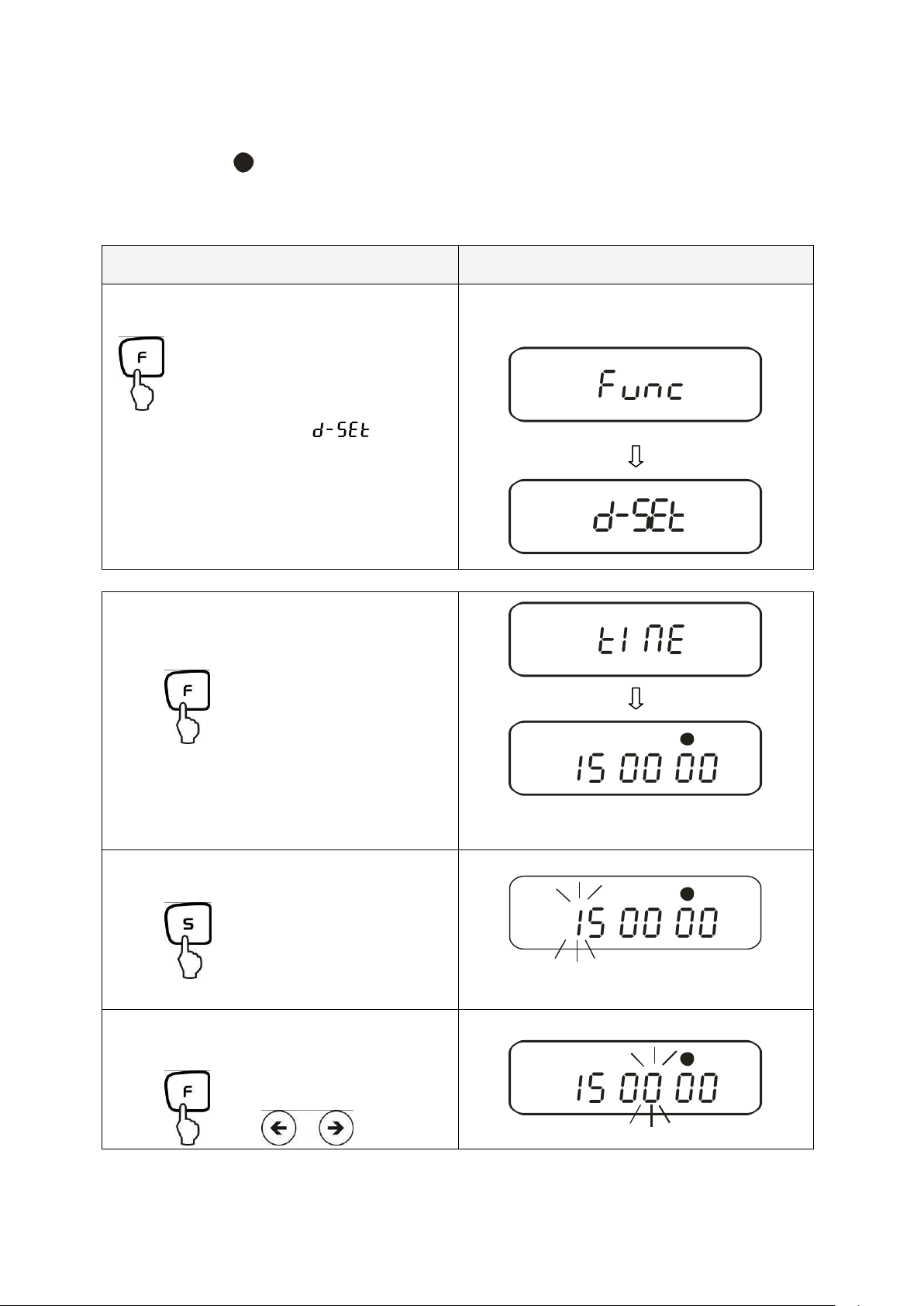

13. Nastavení data a času __________________________________________ 76

13.1 Čas _________________________________________________________ 76

13.2. Datum ___________________________________________________ 78

13.3. Funkce výstupu údajů ______________________________________ 81

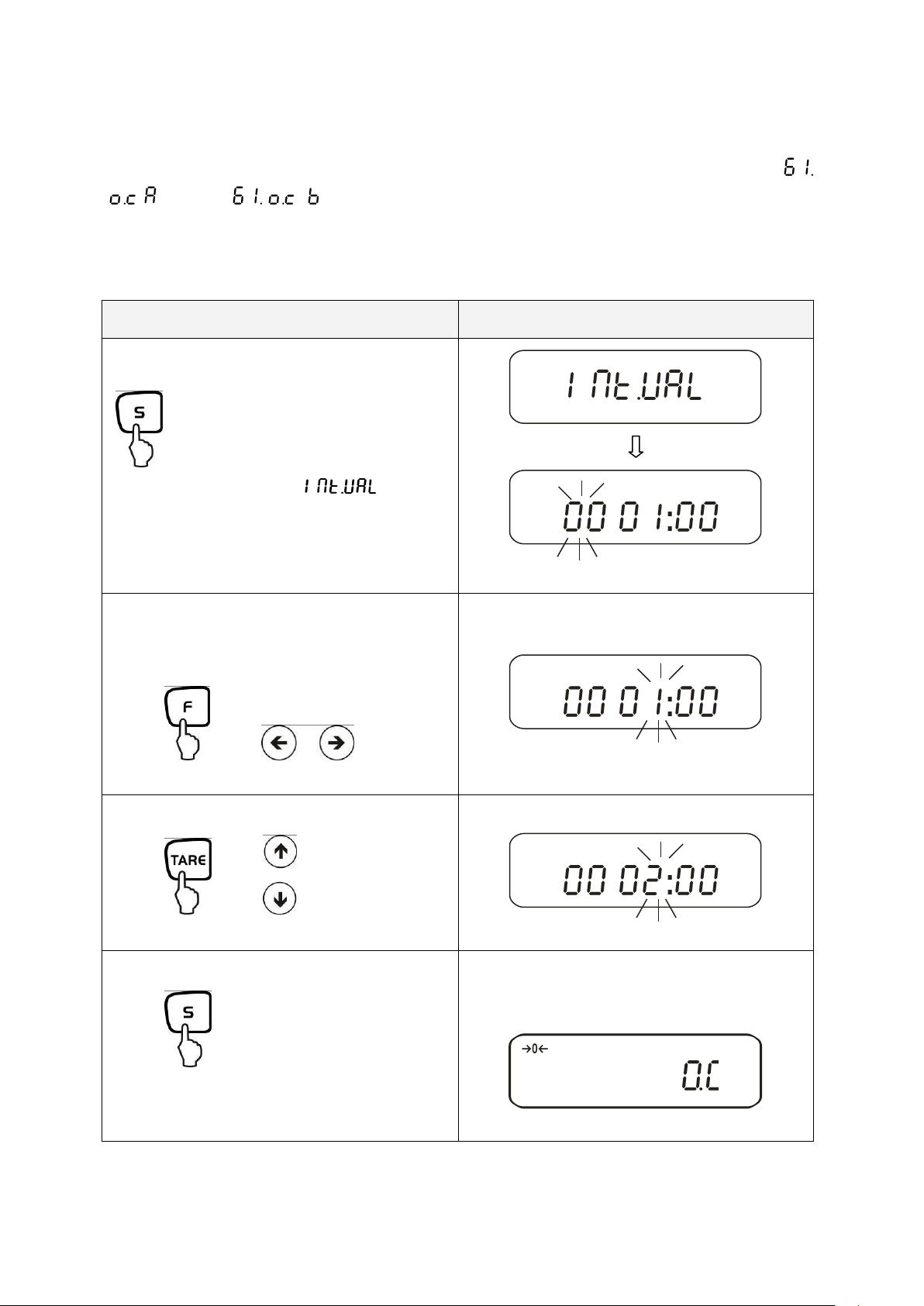

13.3.1. Nastavení intervalu ________________________________________ 81

13.3.2. Start/Stop výstupu údajů v intervalu __________________________ 82

13.4. Nastavení identifikačního čísla váhy __________________________ 83

14. Výstup údajů _________________________________________________ 85

14.1. Rozhraní RS 232C _________________________________________ 85

14.2. Napojení tiskárny (jednosměrný výstup) _______________________ 86

14.3. Popis rozhraní ____________________________________________ 86

14.4. Výstup údajů ______________________________________________ 87

14.4.1. Formáty přenosu údajů _____________________________________ 87

14.4.2. Znaménko hodnoty ________________________________ ________ 87

14.4.3. Údaje ____________________________________________________ 87

14.4.4. Jednotky _________________________________________________ 88

14.4.5. Hodnocení výsledků (vážení s tolerancí) _______________________ 88

14.4.6. Status údajů ______________________________________________ 89

14.4.7. Interval výstupu údajů ______________________________________ 89

14.4.8. Výstup času ______________________________________________ 89

14.5. Instrukce pro dálkové řízení _________________________________ 90

15. Údržba, utilizace ______________________________________________ 91

15.1. Čištění ___________________________________________________ 91

15.2. Údržba, udržování provozního stavu __________________________ 91

15.3. Utilizace __________________________________________________ 91

16. Pomoc v případě malých poruch _________________________________ 92

PES/PEJ-BA-cz-1316

1. Technické údaje

KERN

PES 220-3M

PES 420-3M

PES 620-3M

Přesnost vážení(d)

0,001 g

Rozsah vážení (max.)

220 g

420 g

620 g

Minimální zatížení(min.)

0,02 g

0,1 g

Kalibrační hodnota (e)

0,01 g

Třída přesnosti

Reprodukovatelnost

0,001 g

Linearita

± 0,002 g

± 0,003 g

Doba narůstání signálu

3 s

Doporučovaná kalibrační

hmotnost, nedodaná (třída)

200 g (F1)

2 x 200 g (E2)

500 g (E2)

Filtr vibrace

Minimální hmotnost kusu

0,001 g

Počet referenčních kusů

5, 10, 30, 100

Hmotnost netto (kg)

4 kg

Rozsah provozní teploty

od 10°C do 30°C

Vlhkost vzduchu

max. 80%, relativní (bez kondenzace)

Jednotky váhy

g, kg, ct

Deska váhy, z nerezové oceli

140 x 120 mm

Rozměr schránky (Š x H X V)

220 x 330 x 93 mm

Síťový adaptér

Síťový adaptér 220V-240V; AC; 50Hz

Akumulátor (opčně)

Provozní doba cca 6 hod. / doba nabíjení cca12 hod.

PES/PEJ-BA-cz-1316

KERN

PES 2200-2M

PES 4200-2M

PES 6200-2M

Přesnost vážení(d)

0,01 g

Rozsah vážení (max.)

2200 g

4200 g

6200 g

Minimální zatížení(min.)

0,5 g

1 g

Kalibrační hodnota (e)

0,1 g

Třída přesnosti

Reprodukovatelnost

0,01 g

Linearita

± 0,02 g

± 0,03 g

Doba narůstání signálu

3 s

Doporučovaná kalibrační

hmotnost, nedodaná (třída)

2 kg (F1)

2 x 2 kg (E2)

5 kg (E2)

Filtr vibrace

Minimální hmotnost kusu

0,01 g

Počet referenčních kusů

5, 10, 30, 100

Hmotnost netto (kg)

4 kg

Rozsah provozní teploty

od 10°C do 30°C

Vlhkost vzduchu

max. 80%, relativní (bez kondenzace)

Jednotky váhy

g, kg, ct

Deska váhy, z nerezové oceli

200 x 200 mm

Rozměr schránky (Š x H X V)

220 x 333 x 93 mm

Síťový adaptér

Síťový adaptér 220V-240V; AC; 50Hz

Akumulátor (opčně)

Provozní doba cca 6 hod. / doba nabíjení cca12 hod.

PES/PEJ-BA-cz-1316

KERN

PES 8200-1M

PES 15000-1M

PES 31000-1M

Přesnost vážení(d)

0,1 g

Rozsah vážení (max.)

8200 g

15000 g

31 000g

Minimální zatížení(min.)

5 g

Kalibrační hodnota (e)

1 g

Třída přesnosti

Reprodukovatelnost

0,1 g

0,1

0,1 g

Linearita

± 0,2 g

0,4 g

Doba narůstání signálu

3 s

Doporučovaná kalibrační

hmotnost, nedodaná (třída)

5 kg + 2 kg (F1)

10 kg + 5 kg (F1)

20 kg+10 kg (F1) Filtr vibrace

4 4 4

Minimální hmotnost kusu

0,1 g

0,5 g

Počet referenčních kusů

5,10, 30, 100

Hmotnost netto (kg)

4 4 8,9

Rozsah provozní teploty

od 10°C do 30°C

Vlhkost vzduchu

max. 80%, relativní (bez kondenzace)

Jednotky

g, kg, ct

Deska váhy, z nerezové oceli

200x200 mm

250x220 mm

Rozměr schránky (Š x H X V)

220x333x93 mm

260x330x110 mm

Síťový adaptér

Síťový adaptér 220V-240V; AC; 50Hz

Akumulátor (opčně)

Provozní doba cca 6 hod. / doba nabíjení cca12 hod.

PES/PEJ-BA-cz-1316

KERN

PEJ 220-3M

PEJ 420-3M

PEJ 620-3M

Přesnost vážení(d)

0,001 g

Rozsah vážení (max.)

220 g

420 g

620 g

Minimální zatížení(min.)

0,02 g

0,1 g

Kalibrační hodnota (e)

0,01 g

Třída přesnosti

Reprodukovatelnost

0,001 g

Linearita

± 0,002 g

± 0,003 g

Doba narůstání signálu

3 s

Kalibrační hmotnost

vnitřní

Filtr vibrace

Minimální hmotnost kusu

0,001 g

Počet referenčních kusů

5, 10, 30, 100

Hmotnost netto (kg)

6 kg

Rozsah provozní teploty

od 10°C do 30°C

Vlhkost vzduchu

max. 80%, relativní (bez kondenzace)

Jednotky váhy

g, kg, ct

Deska váhy, z nerezové oceli

140 x 120 mm

Rozměr schránky (Š x H X V)

220 x 330 x 93 mm

Síťový adaptér

Síťový adaptér 220V-240V; AC; 50Hz

Akumulátor (opčně)

Provozní doba cca 6 hod. / doba nabíjení cca12 hod.

PES/PEJ-BA-cz-1316

KERN

PEJ 2200-2M

PEJ 4200-2M

Přesnost vážení(d)

0,01 g

Rozsah vážení (max.)

2200 g

4200 g

Minimální zatížení(min.)

0,5 g

Kalibrační hodnota (e)

0,1 g

Třída přesnosti

Reprodukovatelnost

0,01 g

Linearita

± 0,02 g

Doba narůstání signálu

3 s

Kalibrační hmotnost

vnitřní

Filtr vibrace

Minimální hmotnost kusu

0,01 g

Počet referenčních kusů

5,10, 30, 100

Hmotnost netto (kg)

Rozsah provozní teploty

od 10°C do 30°C

Vlhkost vzduchu

max. 80%, relativní (bez kondenzace)

Jednotky

g, kg, ct

Deska váhy, z nerezové oceli

200 x 200 mm

Rozměr schránky (Š x H X V)

220 x 333 x 93 mm

Síťový adaptér

Síťový adaptér 220V-240V; AC; 50Hz

Akumulátor (opčně)

Provozní doba cca 6 hod. / doba nabíjení cca12 hod.

PES/PEJ-BA-cz-1316

2. Prohlášení o shodě

KERN & Sohn GmbH

Ziegelei 1 D-72336 Balingen E-mail: info@kern-sohn.com

Tel.: 0049-[0]7433- 9933-0 Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.com

Konformitätserklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.

Declaration of conformity

We hereby declare that the product to which this declaration refers conforms with the following standards.

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.

Declaración de conformidad

Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes

Déclaration de conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.

Dichiarazione di conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.

Conformiteitverklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.

Declaração de conformidade

Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.

RUS

Заявление о соответствии

Мы заявляем, что продукт, к которому относится данная декларация, соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 61000-3-2:2006/A1:2009/A2:2009 EN 61000-3-3:2008 EN 55022:2006/A1:2007 EN 55024:1998/A1:2001/A2:2003

2006/95/EC

EN60950-1:2006/A11:2009/A1:2010/A12:2011

Signatur

Signature

Datum

Date

20.03.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com

Prohlášení o shodě

EC-Konformitätserklärung EC-Declaration of -Conformity EC- Déclaration de conformité EC-Declaración de Conformidad EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN PES/PEJ

PES/PEJ-BA-cz-1316

3. Základní informace (obecné informace)

Váhu mohou otevírat v souladu se směrnicemi firmy KERN pouze zaškolení servisní pracovníci.

Před otevřením nutno váhu odpojit od sítě! Záruka pozbývá platnost v případě nedovoleného otevření.

Vážní systém FEJS nesmí být provozován v prostředí s nebezpečím výbuchu nebo poblíž trhavin.

3.1. Použití ve shodě s předurčením

Předmětná váha slouží k určení hmotnosti (hodnoty vážení) váženého materiálu,

který je nutné umístit opatrně ve středu desky váhy. Hodnotu vážení odečteme po

dosažení stabilní hodnoty.

3.2. Použití v rozporu s předurčením

Váhu nelze použít pro dynamické vážení. Pokud se množství váženého materiálu

nepatrně zmenší nebo zvětší, může kompenzační a stabilizační mechanizmus váhy

způsobit nepřesnosti vážení (kupř. při pomalém vytékání kapaliny z vážené

nádoby.) Desky váhy nesmí být dlouhodobě zatěžovány, jelikož by mohlo dojít k poškození

měřicího mechanizmu.

Váhu nelze vystavovat nárazům ani přetížení při zohlednění hmotnosti tára, což by

rovněž mohlo váhu poškodit. Váhu musíme provozovat v prostředí bez nebezpečí výbuchu, jelikož sériové provedení váhy není nevýbušné. Konstrukci váhy nelze měnit, neboť může dojít k porušení bezpečnostních technických podmínek provozu, chybnému měření a rovněž ke zničení váhy. Váha musí být provozována pouze v souladu s popsanými směrnicemi. Jiné použití vyžaduje písemný souhlas firmy KERN.

3.3. Záruka

Na váhu se nevztahuje záruka v případech, když je zjištěno:

- nedodržování předepsané instrukce obsluhy

- použití v rozporu s předurčením

- provádění konstrukčních změn nebo otevírání

- mechanické poškození nebo poškození v důsledku působení médií či kapalin

- přirozené opotřebení

- nesprávné postavení nebo je zjištěna nesprávná elektrická instalace

- přetížení měřicího mechanizmu

PES/PEJ-BA-cz-1316

3.4. Dohled nad kontrolnímu prostředky

Před umístěním a zprovozněním váhy je nutné se důkladně

seznámit s předmětnou instrukcí obsluhy, a to i v případě předchozích zkušeností s váhami firmy KERN.

Závazná je německá verze dokumentu, všechny jazykové

verze obsahují nezávazné překlady.

V rámci systému zajištění kvality vážení je třeba pravidelně kontrolovat technické parametry váhy a případně dostupné kontrolní závaží. Z toho důvodu je nutné, aby

zodpovědný uživatel určil přiměřený časový harmonogram, druh a rozsah kontroly.

Informace týkající se dohledu nad kontrolními prostředky a kontrolními závažími jsou dostupné na webových stránkách firmy KERN (www.kern-sohn.com). Kontrolní

závaží a váhy je možné rychle a levně zkalibrovat v akreditované laboratoři pro kalibraci DKD (Deutsche Kalibrierdienst) firmy KERN ( zohlednění normy závazné v daném státě).

4. Základní bezpečnostní instrukce

4.1. Dodržování návodu dle instrukce obsluhy

4.2. Zaškolení obsluhy

Zařízení může provozovat a stanoveným způsobem provádět údržbu pouze zaškolená obsluha

5. Transport a uskladnění

5.1. Kontrola při přejímce

Ihned po obdržení zásilky je nutné ověřit, zda nedošlo k případnému viditelnému

poškození, totéž je nutno provést po rozbalení zásilky.

5.2. Balení

Všechny části originálního balení je třeba ponechat pro případný zpětný transport,

pro který je nutné originální balení použít.

Před zpětným transportem je třeba odpojit všechny kabely a volné nebo pohyblivé

části.

Je nutno použit všech prostředků zabezpečujících dopravované zařízení (pokud

takové prostředky existují). Všechny části váhy, kupř. větrný kryt, desku váhy, adaptér, atd. je nutno (vzhledem k možnosti volného pohybu a následného poškození během transportu) vhodným způsobem zabezpečit.

PES/PEJ-BA-cz-1316

6. Rozbalená, umístění a zprovoznění

6.1. Místo pro provoz

Váhy byly zkonstruovány ano, aby v normálních provozních podmínkách byly

docilovány věrohodné výsledky vážení. Volba správného místa usnadní přesné a rychlé vážení.

Kritéria výběru provozního místa:

- postavit váhu na stabilním plochém povrchu;

- vyvarovat se extrémních teplot a teplotních výkyvů, kupř. v případě postavení

váhy v blízkosti topných těles nebo v místech na něž přímo působí slunečné paprsky;

- zabezpečit váhu před působením průvanu způsobeného otevřenými okny a

dveřmi;

- během vážení nesmí být váha vystavena otřesům;

- zabezpečit váhu před vysokou vlhkostí vzduchu, výpary a prachem;

- zabezpečit váhu před dlouhodobým působením extrémní vlhkosti. V případě

přenesení váhy do teplejšího prostředí může dojít v důsledku kondenzace k jejímu orosení. V tomto případě je třeba váhu odpojenou od napájení 2 hodiny aklimatizovat.

- zabezpečit váhu před působením statických nábojů, které mají zdroj ve

váženém materiálu, v nádobě váhy a ve větrném krytu.

V případě působení elektromagnetických polí (kupř. vyvolaných mobilními telefony nebo rádiovými zařízeními ), statických nábojů a v případě nestabilního elektrického

napájení je možný výskyt velkých chyb měření. V tomto případě je nutné váhu přemístit.

6.2. Rozbalení

Váhu je třeba opatrně vyjmout, sejmout plastikový kryt a postavit na určené místo.

PES/PEJ-BA-cz-1316

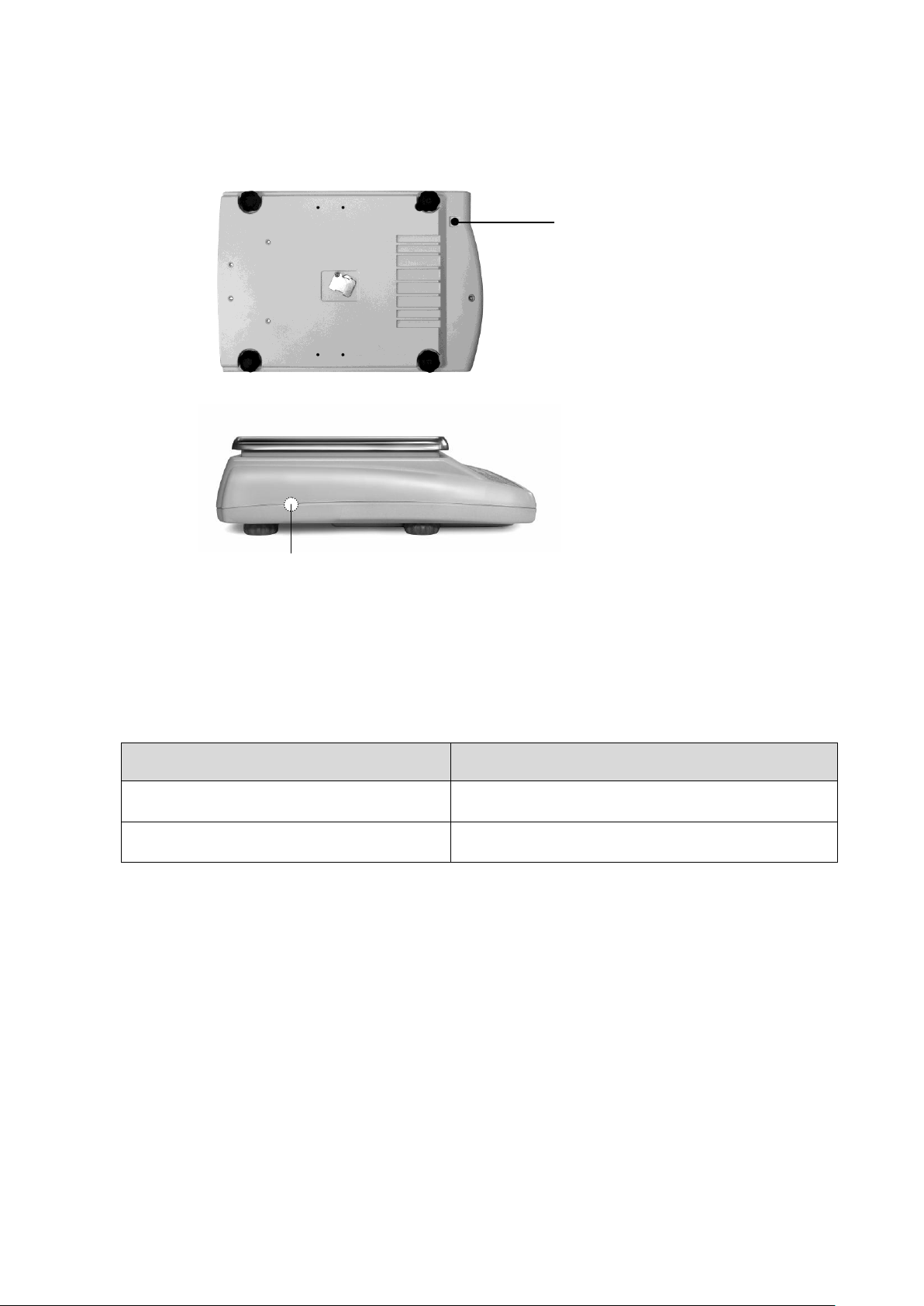

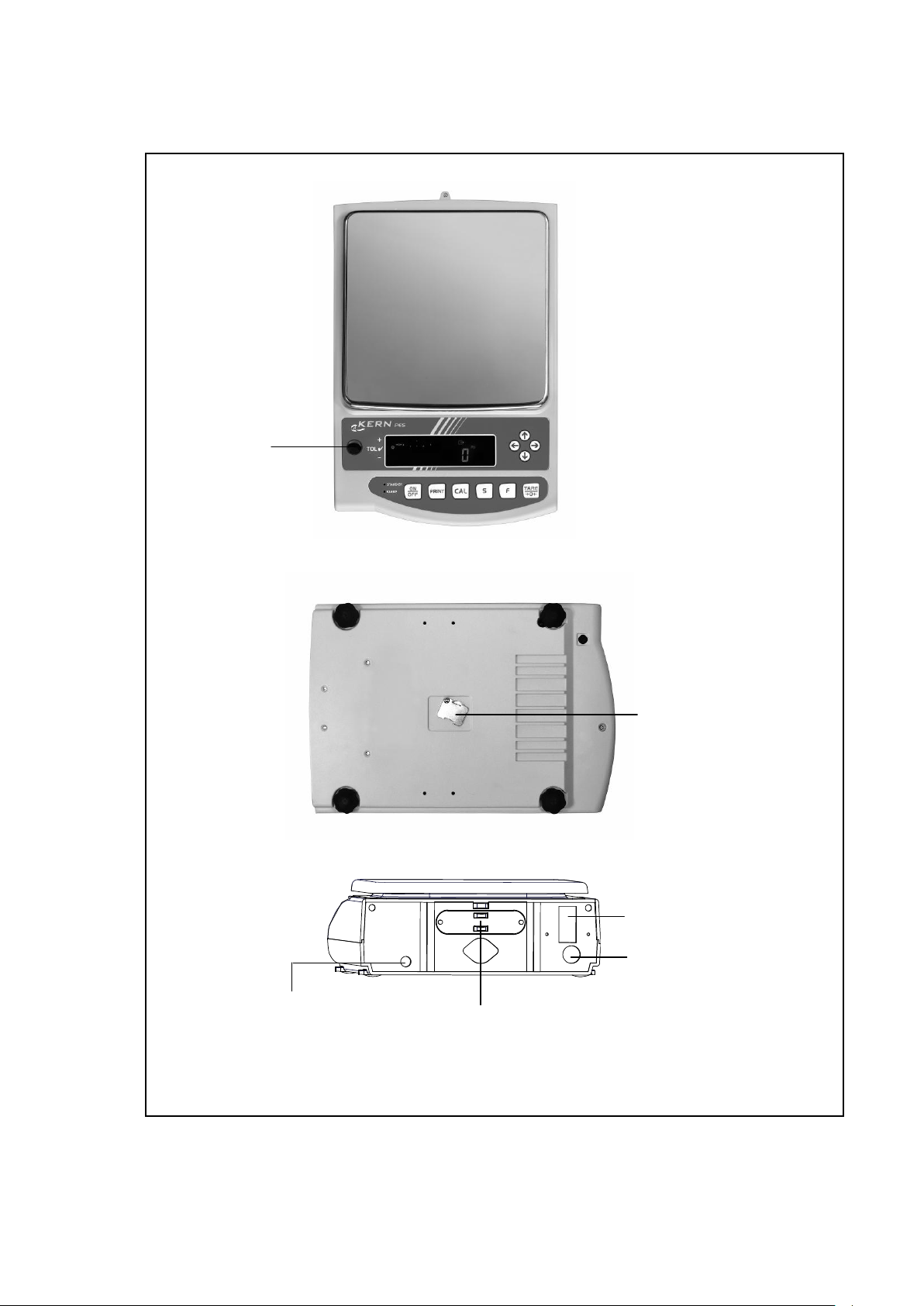

Vodováha

Kryt váhy (k vážení

pod podlahou) Napojení síťového

adaptéru

Zabezpečení proti krádeži

Pohled zezadu

Pohled na váhu:

Rozhraní RS 232 Napojení tiskárny

PES/PEJ-BA-cz-1316

6.3. Rozsah dodávky

Nastavení správné pozice desky váhy:

Nastavení vodorovné polohy:

Nastavit vodorovnou polohu pomocí

šroubovacích nožiček, vzduchová bublina se

musí nacházet ve vymezeném prostoru Pozice vzduchové bubliny

Standardní příslušenství:

Váha Deska váhy Síťový adaptér Instrukce obsluhy Pracovní kryt

6.4. Umístění

PES/PEJ-BA-cz-1316

6.5. Síťový adaptér

Akumulátor je nabitý.

Akumulátor je před vybitím, je nutno akumulátor dobít pomocí síťového adaptéru ( v tomto stavu kalibrace není možná).

bliká

Napětí pokleslo pod stanovené minimum. Je nutno zapnout síťový adaptér, napojit napájení váh na síť, akumulátor se nabije (15 h).

Rozhraní RS 232 Napojení tiskárny

Zařízení je napájeno pomocí vnějšího síťového adaptéru. Hodnota napětí uvedena na adaptéru musí být v souladu s lokálním napětím.

Je nutno pouze používat originální adaptéry firmy KERN. Použití jiných výrobků vyžaduje souhlas firmy Kern.

Funkci AUTO-SLEEP (režim spánku) možno aktivovat v menu . V režimu napájení pomocí síťového adaptéru se váha přepne do předmětného po 3 minutách bez změny zatížení nebo po zmáčknutí tlačítka. Váha se automaticky aktivuje po změně zatížení nebo po zmáčknutí libovolného tlačítka.

6.6. Provoz na akumulátor (opčně) Opční akumulátor se nabíjí pomocí dodaného síťového adaptéru.

Před prvním použitím je nutno akumulátor nabíjet pomocí síťového adaptéru minimálně 15 hodin. Provozní doba akumulátoru činí cca 6 hodin, maximální doba

nabíjení činí cca 15 hodin. Funkci AUTO-OFF možno aktivovat v menu . Po 3 minutách bez změny

zatížení se váha automaticky přepne do úsporného režimu. V průběhu provozu na akumulátor zobrazují se na displeji následující symboly:

6.7. Periferní zařízení

PES/PEJ-BA-cz-1316

6.8. První zprovoznění

Provádí se samodiagnóza váhy.

Napájet váhu síťovým adaptérem. Váha se nachází v režimu standby

(svítí zelená dioda LED). Zapnout váhu pomocí tlačítka .

Váhu můžeme otestovat, zda se

zobrazení změní.

Stand by



Vypnout váhu pomocí tlačítka . Váha se nachází v režimu standby (svítí zelená dioda LED).

Doba ohřevu 10 minut po zapojení umožňuje stabilizaci měřicích hodnot. Přesnost váhy závisí na lokální místní gravitaci, je nutno dodržovat instrukce

obsažené v kapitole 6.9 „Kalibrace”.

6.8.1. Ukazatel napájení

PES/PEJ-BA-cz-1316

6.8.2. Grafický sloupkový ukazatel

Sloupkový ukazatel deaktivován

Zobrazení sloupkového ukazatele

Wägeplatte ist unbelastet halbe Höchstlast Waage ist mit Höchstlast belastet

Váha není zatížená

Poloviční zatížení Váha je zatížena maximálním zatížením

V konfiguračním (kapitola 7) možno aktivovat/deaktivovat sloupkový ukazatel.

Rozsah vážení váhy je pokryt 40 grafickými sloupci. V případě, když váha není zatížena, na displeji se zobrazí nula (0). Když má váha poloviční zátěž, na displeji se zobrazí 20 grafických sloupků.

V konfiguračním menu (kapitola 7) je možno grafický sloupkový ukazatel

aktivovat/deaktivovat . Volba parametrů:

6.8.3. Ukazatel stability

Váha ve stabilní poloze

Váha v nestabilní poloze

V případě, když se na displeji zobrazí stabilizace [ο], nachází se váha ve stabilním stavu. V nestabilním stavu zobrazení [ο] zmizí.

6.8.4. Ukazatel nuly

Vliv prostředí může způsobit, že na displeji se nezobrazí přesná hodnoty „000.0”, i když je váha bez zátěže. V každém okamžiku je možné provést vynulování ukazatele nuly, aby byla jistota, že se začíná vážit od nuly. V případě, když je váha zatížena, je možno provést nulování jen u některých typů a to pouze ve specifickém rozsahu. V případě, když se váha se zátěží vynulovat nedá, znamená to, že specifický rozsah byl překročen.

Na displeji se zobrazí symbol [o - Err ] V tomto případě je nutno zmáčknout tlačítko TARE. Za okamžik bude váha vynulována. Dodatečně se zobrazí symbol nuly [ 0 ]:

PES/PEJ-BA-cz-1316

Modely

Doporučovaná

kalibrační

hmotnost

Jiné jmenovité kalibrační

hodnoty(nejsou optimální z hlediska

měřicí techniky)

PES 220-3M

200 g (F1)

100 g

PES 420-3M

2 x 200 g (E2)

200 g

PES 620-3M

500 g (E2)

300 g

PES 2200-2M

2 kg (F1)

1000 g

PES 4200-2M

2 x 2 kg (E2)

2000 g

PES 6200-2M

5 kg (E2)

3000 g

PES 8200-1M

5 kg + 2 kg (F1)

4000 g

PES 15000-1M

5 kg + 2 kg (F1)

7000 g

6.9. Kalibrace

Protože hodnota zemského zrychlení se může dle polohy na zeměkouli různit, je

nutno každou váhu v souladu s fyzikálními zákony kalibrovat (pokud váha nebyla kalibrována výrobcem v místě provozu ). Tento cejchovací proces se musí provést při každém uvedení do provozu, po každé změně stanoviště, jakož i v případě

kolísání teploty prostředí. Aby se při měření dosáhly přesné hodnoty, doporučuje se

za tím účelem váhu periodicky seřizovat i během vážního provozu.

6.9.1. Kalibrace s vnější hmotností (pouze PES)

Kalibraci je nutno provést pomocí doporučované kalibrační hmotnosti (viz kapitola1 „Technické údaje”). Kalibraci je možno provést pomocí jiných kalibračních hmotností

(viz níže uvedená tabulka), není to však optimální řešení z hlediska měřicí techniky.

Informace týkající se kalibračních hmotností je možno najít na adrese:

http://www.kern-sohn.com

Postup kalibrace:

Kalibrace musí být provedena ve stabilním prostředí, je nutno dodržet nezbytnou dobu ohřevu cca 30 minut. Na desce váhy se v průběhu kalibrace nesmějí nacházet

žádné předměty. Cejchované váhy mají kalibraci zablokovanou pomocí přepínače (s výjimkou třídy přesnosti I). Kalibraci je možno provést pomocí přepínače kalibrace , viz

kapitola6.10.1. (s výjimkou třídy přesnosti I).

PES/PEJ-BA-cz-1316

Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).



Následuje uložení do paměti nulového bodu.

CAL



CAL

Položit kalibrační hmotnost do středu desky váhy.

Kalibrace se spustí.

Kalibrace je ukončena.

Sejmout kalibrační hmotnost, váha se automaticky přepne do režimu vážení. V případě neúspěšné kalibrace nebo chybné kalibrační hmotnosti se zobrazí symbol [-Err] , zopakovat postup kalibrace.

CAL



CAL



CAL



PES/PEJ-BA-cz-1316

6.9.2. Test kalibrace s vnější hmotností (pouze PES)

Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).



Zahájení testu kalibrace:

Opatrně položit kalibrační hmotnost doprostřed desky váhy.

Zobrazí se rozdíl mezi hodnotou

uloženou do paměti a naměřenou

hodnotou.

CAL



CAL



CAL



CAL



V průběhu testu kalibrace váhy se porovnává hodnota kalibrační hmotnosti se skutečnou hmotností (žádné hodnoty se nemění).

Postup:

Váha musí být umístěna ve stabilním prostředí. Doba ohřevu trvá cca 1 hodinu. Na desce váhy se nesmí nacházet v průběhu kalibrace žádné předměty.

PES/PEJ-BA-cz-1316

Sejmout kalibrační hmotnost. Zmáčknout libovolné tlačítko, postup

kalibrace se ukončí a váha se přepne zpět do režimu vážení.



CAL



Zapněte váhu tlačítkem ON/OFF.

Během autodiagnostiky váhy se zobrazí

blikající symbol „M“. Následně se spustí automatické justová-

ní: Zobrazí se blikající indikace „Aut. CAL“,

a pak „CH. 0“ a „CH. F.S.“.

Zobrazení indikace „End“ znamená, že

automatické justování bylo úspěšně u- končeno.

Váha se automaticky přepne do režimu

vážení a je připravena k vážení.



6.9.3. Automatické justování (pouze PEJ)

Automatické justování s vnitřním kalibračním závažím nastává po zapnutí váhy.

PES/PEJ-BA-cz-1316

Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).



Zahájení automatické kalibrace:

Automatická kalibrace trvá.

CAL



6.9.4. Kalibrace s vnitřní hmotností (pouze PEJ)

Pomocí instalované kalibrační hmotnosti můžeme kdykoliv ověřit a nastavit přesnost

váhy.

Postup kalibrace:

Kalibrace musí být provedena ve stabilním prostředí, je nutno dodržet nezbytnou

dobu ohřevu cca 1 hodinu. Na desce váhy se v průběhu kalibrace nesmějí nacházet žádné předměty.

PES/PEJ-BA-cz-1316

Postup kalibrace byl ukončen.

Váha se automaticky přepne zpět do režimu vážení.

CAL



CAL



CAL



Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).



6.9.5. Test kalibrace a vnitřní hmotností (pouze PEJ)

Během testu kalibrace je hodnota kalibrační hmotnosti porovnávána s váženou

hodnotou (jedná se pouze o test, žádná hodnota se nezmění).

Postup:

Kalibrace musí být provedena ve stabilním prostředí, je nutno dodržet nezbytnou

dobu ohřevu cca 1 hodinu. Na desce váhy se v průběhu kalibrace nesmějí nacházet žádné předměty.

PES/PEJ-BA-cz-1316

Zahájení testu kalibrace:

Automatický test trvá.

CAL



CAL



CAL

Zobrazí se rozdíl mezi měřenou hodnotou a hodnotou uloženou do

paměti.

Zmáčknout libovolné tlačítko, postup kalibrace se ukončí, váha se přepne do režimu vážení.



PES/PEJ-BA-cz-1316

6.10. Cejchování

Základní informace: V případě, když jsou váhy používány níže uvedeným způsobem , musí být v souladu

se směrnicí EU 90/384/EU úředně cejchovány ( v těchto zákonem vymezených případech):

a) v obchodním styku, pokud cena zboží je určována na základě jeho zvážení , b) při výrobě léků v lékárnách, pro účely analýzy v nemocničních a

farmaceutických laboratořích, c) pro úřední účely , d) při výrobě hotových obalů.

Údaje týkající se cejchování Váhy vhodné pro cejchování mají přístup na trhy v rámci EU. Pokud má být váha

použita v rámci EU, kde je cejchování nutné, pak se musí toto cejchování úředně a pravidelně obnovovat. Opětovné cejchování probíhá v souladu s předpisy závaznými v příslušném statě. Kupř. v Německu platnost cejchování trvá zpravidla 2 roky. Je nutné dodržovat závazné předpisy v daném statě!

Cejchovaná váha nesmí být provozována když:

se výsledek vážení pohybuje za hranicí přípustné chyby. Z toho důvodu

je třeba pravidelně zatěžovat váhu kontrolním závažím známé hmotnosti (cca

1/3 maximálního zatížení) a docílenou hodnotu vážení s kontrolním závažím

porovnávat.

Byl překročen termín aktualizace cejchování.

Před cejchováním modelů PES 2200-2M, PES 4200-2M, PES 8200-1M, PES 15000-1M je nutno aktivovat funkci kalibrace „ ” (omezeno stavem

cejchování).

PES/PEJ-BA-cz-1316

6.10.1. Přepínač cejchování a plomba

Poloha přepínače cejchování

Status

zepředu

váha je odblokována, kalibrace je možná

zezadu

blokáda kalibrace

Poloha:

 Přepínač cejchování  Plomba

Plomba

Po cejchování dochází k zaplombování váhy ve vymezené pozici.

Cejchování váhy bez „plomby” je neplatné.

Přístup k přepínači cejchování po eventuálním odstranění plomby (cejchování bez plomby je neplatné!) a gumové zátky (viz výkres).

PES/PEJ-BA-cz-1316

Obsluha

Zobrazení

Zapnutí váhy:

Vyvolávání menu:

mačkat po dobu cca4 sekund, až

se zobrazí symbol [ ].

Po uvolnění tlačítka se zobrazí první funkce [ ].

7. Menu aplikací a konfigurační menu 1

Menu umožňuje změnu nastavení váhy a aktivací funkcí, což umožňuje nastavit

váhu dle individuálních potřeb zákazníka. Menu se dělí na:

 Menu aplikací: K nastavení váhy dle potřeb uživatele.

 Konfigurační menu 1: K definici základních funkcí.

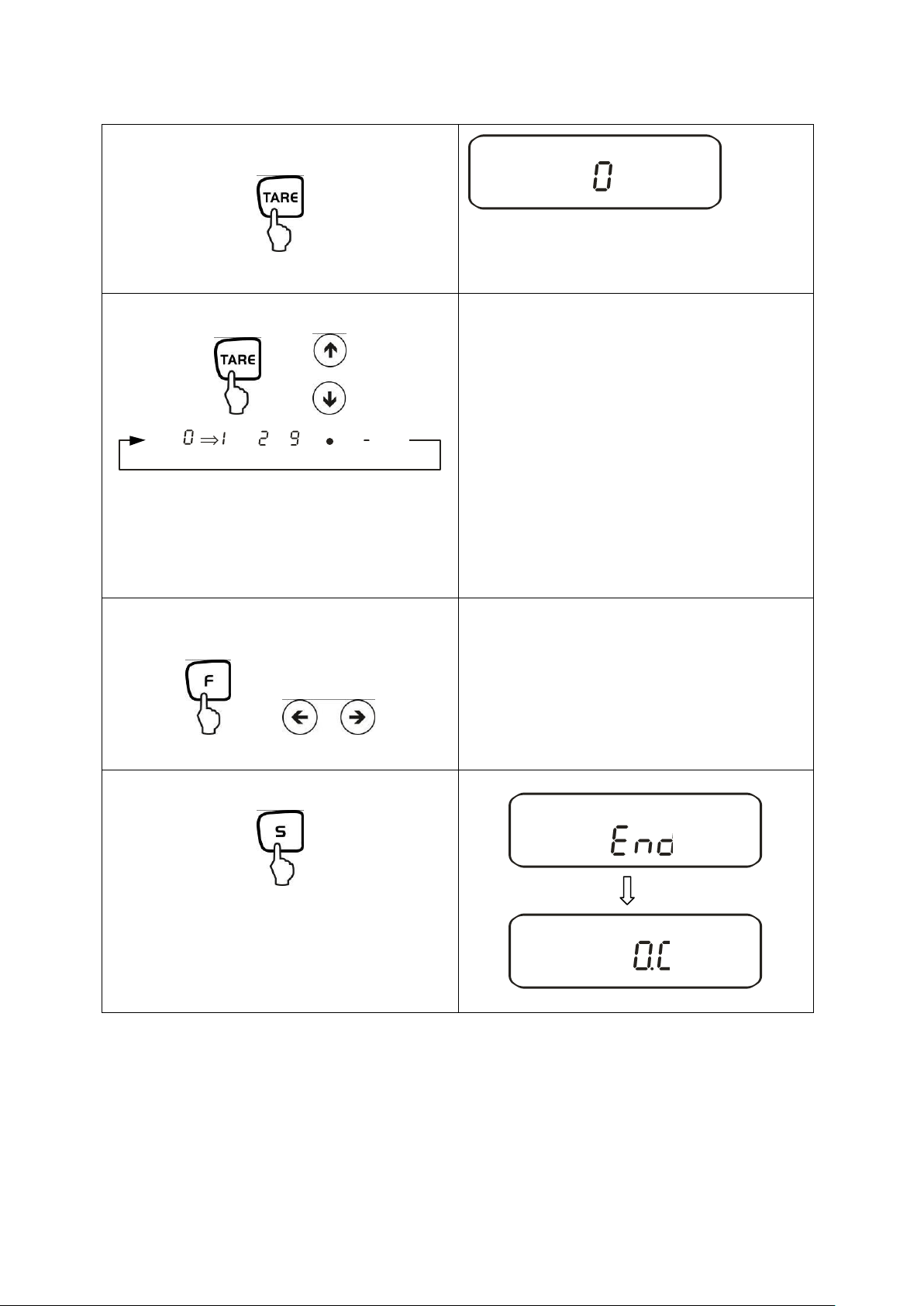

7.1. Zásada obsluhy menu

PES/PEJ-BA-cz-1316

Změna funkce:

nebo

Další zmáčknutí tlačítka umožňuje vyvolání různých funkcí menu (viz

tabulka, kapitola7.2).

Změna parametru:

nebo

Pro změnu parametru na posledním místě, zmáčknout tlačítko TARE nebo tlačítko se šipkami.

Uložení do paměti vlastních

nastavení:

Opuštění menu funkce a přechod zpět do režimu vážení.

Zvětšení číselné

hodnoty

Krok v menu

dopředu

Krok v menu dozadu

Zmenšení číselné

hodnoty

Obecné informace týkající se vstupu pomocí tlačítek se šipkami:

Obsluha pomocí tlačítek se šipkami je rychlejší a komfortnější , než pomocí tlačítka TARE a tlačítka F.

Přiřazení tlačítek se šipkami:

PES/PEJ-BA-cz-1316

7.2. Struktura menu

Funkce

Zobrazení

nebo

Volba

nebo

Popis

možností volby

Režim vážení

Vážení

Počítání kusů

Procentní vážení

Měření hustoty pevných látek

Výpočet hustoty

Pomocné médium

Destilovaná voda

Libovolná kapalina (k měření hustoty pevných těles)

Výstup údajů

Výstup pouze měřené hodnoty hustoty

Výstup všech parametrů hustoty

Automatický výstup údajů

Vypnuto (Výstup údajů pouze po zmáčknutí tlačítka PRINT)

Zapnuto

Dodatečné funkce

Vypnuto

Provádění součtů 

Vážení s tolerancí

viz kapitola7.2.1

Kombinace

vážení s tolerancí / provádění součtů

Nulování Bez korekce nulového bodu

Automatická korekce nulového bodu je aktivní.

Filtr vibrace

Citlivý a rychlý (velmi klidné provozní místo). 

Necitlivý a pomalý (velmi neklidné provozní místo

Rychlost zobrazení

Nastavení pro dávkování Citlivá a rychlá

 Necitlivá a pomalá

Rozhraní (viz kapitola7.2.1)

není aktivní

6-číslicový formát údajů

viz kapitola15.4.1 7-číslicový formát údajů

rozšířený, 7-číslicový formát údajů

není dokumentováno

Od výrobce byla váha nastavena v souladu se standardní konfigurací (označení

symbolem *.

PES/PEJ-BA-cz-1316

Kalibrace * : Nastavení od výrobce PEJ * : Nastavení od výrobce PES,

třída přesnosti I * : Nastavení od výrobce PES,

třída přesnosti II

Tlačítko CAL není aktivní

Automatická vnitřní kalibrace

Test kalibrace s vnitřní hmotností

Vnější kalibrace

Test kalibrace vnější hmotností

Sloupkový grafický ukazatel Sloupkový grafický ukazatel zakryt

Sloupkový grafický ukazatel zobrazen

Automatické vypnutí při provozu na akumulátor (funkce je aktivní pouze v případě v režimu provozu na akumulátor)

Automatické vypnutí po 3 minutách provozu na akumulátor (opčně) - vypnuto.

Automatické vypnutí po 3 minutách provozu na akumulátor(opčně) - zapnuto.

Funkce Auto Sleep během režimu provozu na akumulátor Vypnuto

Po zapnutí napájení se váha přepne do režimu spánku po 3 minutách bez změny zatížení nebo po zmáčknutí tlačítka

Jednotky A

(g)

(kg)

[ ] (ct)

Jednotky B

Předmětné nastavení umožňuje zobrazení vážené hodnoty v různých jednotkách

zobrazení(A nebo B). Volba tlačítkem F.

Bez udání jednotky

(g)

(kg)

[ ] (ct)

Zobrazení posledního místa po desetinné čárce

Ano; vždy používat předmětné nastavení!

Soulad s ISO/GLP/GMP

Ano

Pouze při nastavení

Výstup: kalibrace/test kalibrace

Ano

Soulad s ISO/GLP/GMP

Ano

Volba jazyka

angličtina

není dokumentováno

Datum Výstup data ve formátu rok-měsíc-den

Výstup data ve formátu měsíc-den-rok

Výstup data ve formátu den-měsíc-rok

Čas

Výstup - Ne

Výstup - Ano

Okamžité zprovoznění

Po zapojení síťového adaptéru se váha automaticky přepne do režimu Stand by

Zapnutí váhy po zapojení síťového adaptéru

Rozhraní

není dokumentováno

PES/PEJ-BA-cz-1316

7.2.1. Parametry dodatečných funkcí

Funkce

Zobrazení

nebo

Volba

nebo

Popis možností

volby

Podmínky zobrazení symbolu tolerance

Symbol tolerance se zobrazí vždy, rovněž tehdy, když kontrola stavu stability se ještě nezobrazuje.

Symbol tolerance se zobrazí pouze ve spojení s kontrolou stavu stability.

Rozsah tolerance

Symbol tolerance se zobrazí pouze nad rozsahem nulového bodu (minimálně + 5).

Symbol tolerance se zobrazí v celém rozsahu.

Počet mezí tolerance 1 mez tolerance(OK/-)

2 meze tolerance(+/OK/-)

3 meze tolerance(1-4)

4 meze tolerance(1-5)

Hodnocení

Hodnocení v absolutních hodnotách

Hodnocení v hodnotách rozdílu (s referenční hmotností)

Signál poblíž meze tolerance 1

Bez signálu poblíž meze tolerance1(-)

Signál poblíž meze tolerance1(-)

Signál poblíž meze

tolerance 2

Bez signálu poblíž meze tolerance 2(OK)

Signál poblíž meze tolerance 2(OK)

Signál poblíž meze

tolerance 3

Bez signálu poblíž meze tolerance 3(+)

Signál poblíž meze tolerance 3(+)

Signál poblíž meze

tolerance 4

Bez signálu poblíž meze tolerance

Signál poblíž meze tolerance 4

Signál poblíž meze

tolerance5

Bez signálu poblíž meze tolerance 5

Signál poblíž meze tolerance 5

Zobrazení výsledku

Zobrazení pomocí +, OK nebo -

Při nastavení 2 mezí je možné zobrazení pomocí sloupkového ukazatele

Nastavení reléového výstupu

Kontinuální výstup, závislý na vnějším signálu

Výstup řízený vnějším signálem

Provádění součtů

Funkce provádění součtů

Funkce provádění součtů (funkcí AUTO-TARA)

Nezobrazují se v režimu nastavení menu „ “

PES/PEJ-BA-cz-1316

7.2.2. Parametry sériového rozhraní

Funkce

Zobrazení

nebo

Volba

nebo

Popis

možností volby

Výstupní podmínka pro rozhraní

Bez výstupu údajů

Kontinuální výstup údajů

Kontinuální výstup stabilní hodnoty vážení

Výstup stabilní i nestabilní hodnoty vážení po zmáčknutí tlačítka PRINT

Výstup stabilní hodnoty vážení po předchozím odtížení váhy

Výstup při stabilní hodnotě vážení (bez výstupu v případě nestabilní hodnoty vážení). Opětovný výstup po stabilizaci.

Výstup při stabilní hodnotě vážení. Kontinuální výstup při nestabilní hodnotě vážení.

Výstup stabilní hodnoty vážení po zmáčknutí tlačítka PRINT

Jednorázový okamžitý výstup po určitém čase (viz kapitola14.5)

Jednorázový okamžitý výstup po určitém čase a při stabilní hodnotě vážení (viz kapitola14.5)

Rychlost přenosu

1200 bps

2400 bps

4800 bps

9600 bps

19200 bps

Nezobrazují se v režimu nastavení menu „ ” (rozhraní není aktivní).

PES/PEJ-BA-cz-1316

Parita

pouze při nastavení

nebo

Bez bitu parity

Stav parity „neparitní”

Stav parity „paritní”

Údajový bit

pouze při nastavení

7 bitů

8 bitů

Stop bit

pouze při nastavení

1 bit

2 bity

není dokumentováno

Vždy používat toto nastavení

není dokumentováno

Vždy používat toto nastavení

PES/PEJ-BA-cz-1316

8. Konfigurační menu 2

Obsluha

Zobrazení

Zapnutí váhy:

Vyvolávání menu:

Tak dlouho mačkat tlačítko F (při současně zmáčknutém tlačítku TARE),

až se zobrazí symbol [ ].

Po uvolnění obou tlačítek se zobrazí

první funkce [ ]

Změna funkce:

nebo Dalším zmáčknutím tlačítek můžeme procházet různé funkce menu.

8.1. Zásada obsluhy menu

PES/PEJ-BA-cz-1316

Změna parametru:

nebo

V případě, když chceme změnit parametr na posledním místě, je nutno

zmáčknout tlačítko TARE nebo tlačítko se šipkou.

Uložení do paměti vlastních

nastavení:

Opuštění menu a přechod zpět do

režimu vážení.

Funkce

Zobrazení

Volba

Popis

možností volby

Nastavení čís. ID váhy

Vypnuto

Zapnuto

Není dokumentováno

Vždy používat toto nastavení

Změna kalibrační hmotnosti

Poznámka:

Změnu může provést pouze

specializovaný odborník!

Vypnuto

Zapnuto

Není dokumentováno

Vždy používat toto nastavení

8.2. Struktura menu

Od výrobce byla váha nastavena v souladu s určitou standardní konfigurací

(označení pomocí symbolu *.

PES/PEJ-BA-cz-1316

9. Provoz

Volba

Funkce

Zapnutí/vypnutí

Výstup hodnoty hmotnosti na tiskárnu nebo počítač

Uložení do paměti parametrů funkce Přičtení zobrazené hodnoty k paměti součtu Volba menu „Vstup mezí tolerance”

Přepojení zobrazovaných hodnot (g, ct, ks, %) Vstup numerické hodnoty Volba uživatelských hodnot v rámci funkcí

Volba jednotlivých funkcí (možnost vícenásobného

zmáčknutí)

Pokaždé po zmáčknutí se nastavované místo přesune o

jednu pozici vlevo

Tárování nebo nulování ukazatele hmotnosti Individuální nastavení v rámci jednotlivých funkcí Změna parametrů

Spuštění vnitřní kalibrace

V případě násobných voleb funkcí tlačítka se šipkami

nahrazují tlačítka nebo (viz kapitola7.1)

Dioda LED (zelená)

Dioda „Stand by” svítí v případě, když je váha napojena na

síť pomocí síťového adaptéru, ale je vypnuta.

Dioda LED

(červená)

Funkce „Sleep” šetří displej, je možno ji vypnout

zmáčknutím tlačítka nebo změnou zatížení váhy.

9.1. Klávesnice

PES/PEJ-BA-cz-1316

9.2. Displej

Zobrazení

Popis

g, kg

Gram, kilogram

Ukazatel nuly

Mínus

Ukazatel stability

Net

Hmotnost netto

B/G

Hmotnost brutto

Pcs

Počítání kusů

Procentní vážení

Vážení s tolerancí

Aktivní funkce provádění součtů

∑

Celkový součet

Výstup data/času

Váha má nastavena funkci vážení, kupř. počítání kusů /

zobrazeni hodnot paměti

CAL

Ukazatel kalibrace, signalizuje proces kalibrace.

Ukazatel váhové jednotky

Sloupkový ukazatel

Ukazatel provozu na akumulátor (opčně), viz kapitola6.6.

Zobrazení posledního místa po desetinné čárce

PES/PEJ-BA-cz-1316

10. Režim vážení

Obsluha

Zobrazení

Zapnutí váhy:

Váha je připravena k vážení ihned po

zobrazení hodnot „0.0” na ukazateli hmotnosti.

Spustí se samodiagnóza váhy.

Položit vážený materiál na váhu, zobrazí se hodnota hmotnosti.

Vícenásobným zmáčknutím tlačítka vyvoláme další aktivované

funkce/váhové jednotky.

K dispozici jsou 4 různé režimy vážení:

1. Vážení [ ]

2. Vážení/počítání kusů [ ]

3. Vážení/procentní vážení [ ]

4. Vážení/měření hustoty[ ]

V případě, když je aktivováno vážení/měření hustoty, je možno kromě volby režimu vážení aktivovat další funkce, kupř. vážení s tolerancí, provádění součtů (viz kapitola7.2 „Dodatečné funkce”). Díky tomu je možno zajistit zobrazení měřených hodnot v souladu s potřebami klienta.

Zmáčknutím tlačítka přepneme váhu na další aktivní funkce (kupř. z „g” na „Pcs”).

10.1. Vážení

PES/PEJ-BA-cz-1316

10.1.1. Tárování

Obsluha

Zobrazení

Postavit prázdnou nádobu na desku váhy, na displeji se zobrazí její hmotnost.

Reset zobrazení na hodnotu „0”:

Net

Hmotnost nádoby se uloží do paměti, na

displeji se zobrazí symbol „Net”.

Vložit vážený materiál do nádoby táry.

Odečíst z displeje hmotnost váženého

materiálu.

Net

Nádobu určenou k vážení můžeme vytárovat zmáčknutím tlačítka, díky čemu se na displeji bude zobrazovat hmotnost netto váženého materiálu.

PES/PEJ-BA-cz-1316

Postup tárování můžeme opakovat libovolněkrát, kupř. při vážení více složek směsi

Reset zobrazení na hodnotu „0”:

Net

Zobrazí se celková hmotnost nádoby.

Přidat další složky do nádoby

(dovažování).

Odečíst na displeji hmotnost

dovažovaného materiálu.

Net

(dovažování).

Upozornění:

Váha může mít uloženou do paměti pouze jednu hodnotu táry.

V případě když je váha bez zátěže, zobrazí se na displeji hodnota táry se znaménkem „mínus”.

Hodnotu táry uloženou do paměti vymažeme tím způsobem, že desku váhy

odtížíme a zmáčkneme tlačítko TARE.

Proces tárování můžeme opakovat libovolněkrát, jediným omezením je plný

rozsah vážení.

PES/PEJ-BA-cz-1316

10.1.2. Netto/brutto

Obsluha

Zobrazení

Postavit prázdnou nádobu na desku váhy, na displeji se zobrazí zobrazení hmotnosti.

Reset zobrazení na hodnotu „0”:

Net

Hmotnost nádoby se uloží do paměti, na

displeji se zobrazí symbol táry „Net”.

Vážený materiál vložit do nádoby táry.

Zobrazí se hmotnost netto váženého

materiálu.

Net

Zobrazí se hmotnost brutto ( vážený

materiál + nádoba táry), na displeji se zobrazí symbol brutto/netto „B/G”.

B/G

Hmotnost nádoby můžeme pomocí příslušného tlačítka vytárovat. V následujícím

průběhu vážení se může zobrazit hmotnost netto váženého materiálu, jak rovněž

hmotnost brutto a hmotnost nádoby táry.

Vstupní podmínka:

Aktivní funkce [ ] (viz kapitola7)

PES/PEJ-BA-cz-1316

Možnost přepnutí ze zobrazení

hmotnosti netto na brutto a naopak

pomocí tlačítka F.

Tento postup je možno opakovat libovolněkrát (jediným omezením je

rozsah vážení váhy).

Net

B/G

Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).

Na displeji se zobrazí symbol počítání

kusů „Pcs”.

Pcs

10.2. Počítání kusů

V rámci tohoto režimu vážení můžeme počítat kusy vkládané do nádoby nebo odpočítávat kusy vyndávané z nádoby. Pro tento výpočet je nutné stanovit průměrnou hodnotu jednoho kusu pomocí určitého počtu kusů, tzv. počtu referenčních kusů. Čím větší počet referenčních kusů, tím vyšší přesnost počítání.

V případě lehkých nebo velmi různorodých kusů musí být hodnota počtu referenčních kusů zvláště vysoká.

Počítání kusů má čtyři kroky:

tárování nádoby , určení počtu referenčních kusů, vážení počtu referenčních kusů, počítání kusů.

PES/PEJ-BA-cz-1316

Zmáčknout tlačítko v případě, když

se používá nádoba táry

PES/PEJ-BA-cz-1316

Určení počtu referenčních kusů:

, mačkat cca 4 sekundy, až se na

displeji zobrazí symbol [U. SEt.], poté

tlačítko uvolnit

Na displeji se zobrazí blikající hodnota

počtu referenčních kusů , který byl jako poslední uložen do paměti.

Pcs

Zobrazená hodnota (kupř. 10

Pcs

)

znamená počet referenčních kusů, který

je nutno zvážit.

Změna počtu referenčních kusů:

nebo

Pomocí tlačítka TARE nebo tlačítek se

šipkami možno počet referenčních kusů měnit v rámci níže uvedených hodnot:

Důležité: Čím větší počet referenčních

kusů, tím přesnější počítání kusů.

Pcs

Vážení počtu referenčních kusů:

Položit na váhu požadovaný počet

referenčních kusů

Zobrazí se blikající počet referenčních kusů.

Pcs

Váha umožňuje optimalizaci hodnoty referenční hmotnosti (hmotnost počtu

referenčních kusů) zmáčknutím tlačítka

Optimalizace hodnoty referenční

hmotnosti:

Hodnotu referenční hmotnosti můžeme

optimalizovat doložením dalších částí (až do hodnoty trojnásobného počtu) .

Při každé optimalizaci je hodnota referenční hmotnosti počítána znovu.

Pcs

10 5 30

100

PES/PEJ-BA-cz-1316

Protože dodávané části zvětšují bázi pro

výpočet, stává se hodnota referenční hmotnosti stále přesnější.

Hodnota referenční hmotnosti se uloží

do paměti. Sejmout referenční hmotnost.

Pcs

Počítání kusů:

Nyní možno naplnit nádobu počítanými kusy, na displeji se zobrazí počítaný

počet kusů.

Pcs

Vícenásobné zmáčknutí tlačítka

umožňuje zobrazit:

počet vážených kusů „Pcs”,

průměrnou hmotnost kusu ( g/kus)

„g/Pcs”,

hmotnost vážených kusů v „g”.

Pcs

Upozornění:

Zobrazení oznámení chyby „Sub” znamená trojnásobné překročení počtu při optimalizaci hodnoty Zobrazení oznámení chyby „L-Err” znamená podkročení minimální hmotnosti pro počítání kusů.

Zobrazení oznámení chyby „Add” znamená, že počet kusů v nádobě je příliš nízký pro správný

referenční hmotnosti

výpočet hodnoty referenční hmotnosti (nutno doložit další kusy).

PES/PEJ-BA-cz-1316

10.3. Procentní vážení

Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).

Na displeji se zobrazí symbol %.

Nastavení referenční hmotnosti :

mačkat po dobu cca 4 sekund, až

se na displeji zobrazí symbol [ ],

poté tlačítko uvolnit

Na displeji se zobrazí blikající referenční hmotnost, která byla jako poslední

uložena do paměti

Položit na váhu referenční hmotnost

(= 100 %)

Akustický signálu znamená, že

referenční hmotnost byla uložena do

paměti.

Sejmout referenční hmotnost.

Procentní vážení umožňuje zobrazení hmotnosti v procentech ve vztahu k referenční hmotnosti (standardní nastavení referenční hmotnosti: 100%).

10.3.1. Vstup referenční hmotnosti vážením

PES/PEJ-BA-cz-1316

Od tohoto momentu se vážená

hmotnost zobrazí v %.

Vícenásobným zmáčknutím tlačítka můžeme váženou hodnotu zobrazit v „g”

nebo „%”.

Obsluha

Zobrazení

Aktivovat funkci [ ] (viz kapitola7).

Na displeji se zobrazí symbol %.

Nastavení referenční hmotnosti :

mačkat po dobu cca 4 sekund, až

se na displeji zobrazí symbol [ ],

poté tlačítko uvolnit.

Na displeji se zobrazí blikající referenční

hmotnost, která byla jako poslední uložena do paměti

Upozornění:

Zobrazení oznámení chyby „o-Err” znamená, že se referenční hmotnost

nachází mimo rozsah vážení.

Referenční hodnota (100%) bude platná až do momentu odpojení váhy od

sítě.

10.3.2. Numerický vstup referenční hmotnosti

PES/PEJ-BA-cz-1316

Zobrazení blikající hodnoty „0” znamená signál pro vstup referenční hmotnosti

Vstup číselné hodnoty:

nebo

Þ Þ Þ ÞÞÞ»

Každým zmáčknutím tlačítka TARE nebo tlačítek se šipkami se budou

postupně zobrazovat číslice 0-9, desetinná čárka a znaménko mínus.

Volba číslice, která se má změnit

(aktuální pozice bliká):

nebo

Akustický signál znamená, že referenční

hmotnost byla uložena do paměti

PES/PEJ-BA-cz-1316

Od tohoto momentu se vážená

hmotnost zobrazí v %.

Vícenásobným zmáčknutím tlačítka můžeme váženou hodnotu zobrazit v „g”

nebo „%”.

Upozornění:

Zobrazení oznámení chyby „o-Err” znamená, že se referenční hmotnost

nachází mimo rozsah vážení.

Referenční hodnota 100% bude platná až do momentu odpojení váhy od sítě.

PES/PEJ-BA-cz-1316

10.4. Výpočet hustoty pevných látek (hydrostatické vážení)

Obsluha

Zobrazení

Hustotu měříme pomocí vybavení k vážení pod podlahou. Příprava měření hustoty:

otočit váhu, Zašroubovat háček k vážení pod podlahou (opce), Umístit váhu nad otvorem, Zavěsit úchyt váženého tělesa, Nalít měřicí kapalinu do nádoby (kupř.do kádinky) za účelem docílení

stálé teploty.

Aktivovat funkci [ ] (viz kapitola7).

Volba měřicí kapaliny.

[ ] : Destilovaná voda [ ] : Libovolná měřicí kapalina

známé hustoty

V případě, když jsme volili destilovanou vodu je nutno nastavit její teplotu (rozsah vstupu od 0,0 do 99,9°).

Zmáčknout a podržet zmáčknuté tlačítko tak dlouho, až se zobrazí blikající zobrazení

Hustotu je poměr hmotnosti [g] k objemu [cm3]. Hodnotu hmotnost získáme pomocí

vážení předmětného tělesa ve vzduchu. Objem získáme pomocí hodnoty výtlaku [g] předmětného tělesa ponořeného do kapaliny známé hustoty [g/cm3] ( Archimédův

zákon).

PES/PEJ-BA-cz-1316

Nastavení teploty:

nebo

Þ Þ Þ ÞÞÞ»

Každým zmáčknutím tlačítka TARE nebo tlačítek se šipkami se budou

postupně zobrazovat číslice 0-9,

desetinná čárka a znaménka mínus.

Volba číslice, která se má změnit (aktuální aktivní pozice bliká):

nebo

Uložení do paměti, zazní akustický signál

Po volbě libovolné měřicí kapaliny je nutno nastavit její hustotu (rozsah vstupu od 0,0001 do 9,9999 g/cm3).

Zmáčknout podržet zmáčknuté tlačítko,

až se na displeji ukáže blikající

zobrazení

Hustotu nastavíme pomocí tlačítka TARE a tlačítka F, uložení do paměti pomocí tlačítka S (viz „nastavení teploty”)

PES/PEJ-BA-cz-1316

Po nastavení parametrů měřicí kapaliny následuje výpočet hustoty předmětného tělesa

1. Hmotnost tělesa ve vzduchu

tárování váhy s úchytem tělesa

Umístit těleso

Počkat, až bude zobrazení hmotnosti stabilní

hmotnost tělesa ve vzduchu se

uloží do paměti

2. Hmotnost tělesa v měřicí kapalině

Ponořit a vytárovat úchyt tělesa



PES/PEJ-BA-cz-1316

Umístit a ponořit vážené těleso

Počkat, až bude zobrazení hmotnosti

stabilní.

hmotnost tělesa ponořeného

do kapaliny se uloží do paměti



Hustota tělesa se zobrazí vpravo od symbolu u.

Návrat do režimu výpočtu hustoty

PES/PEJ-BA-cz-1316

11. Provádění součtů

Obsluha

Zobrazení

1. Aktivovat funkci [ ] (viz kapitola7).

2. Volit jedno z níže uvedených nastavení:

[ ] : Provádění součtů [ ] : Provádění součtů s funkcí

AUTO-TARA

3. Položit hmotnost A, počkat, až se zobrazí symbol stability []

4. Zobrazovaná hodnota se přičte k

paměti součtu. Na okamžik se zobrazí součet [ ]

5. Sejmout referenční hmotnost

6. Počkat, až se zobrazí ukazatel nulování váhy, poté položit hmotnost B

Jednotlivé vážené hodnoty lze automaticky sčítat , kupř. lze sečíst všechny vážené hodnoty jedné série. Funkci provádění součtů je možno spustit ve všech režimech vážení (s výjimkou výpočtu hustoty).

PES/PEJ-BA-cz-1316

7. Počkat, až se zobrazí symbol stability []:

Zobrazovaná hodnota se přičte k

paměti součtu. Na okamžik zobrazí součet [ ].

Sejmout hmotnost a další vážené hmotnosti, vždy zopakovat kroky od 4 do 6

8. Součet všech jednotlivých vážení:

Přepojení na další funkce aktivováno vícenásobným zmáčknutím tlačítka F.

9. Nulování paměti součtu: Zobrazit celkový součet (krok 7), poté

zmáčknout tlačítko TARE.

11.1. Provádění součtů s funkcí AUTO-TARA

Provádění součtů zobrazovaných hodnot je možné rovněž bez sundávání vážené hmotnosti.

Vstupní podmínka: aktivní funkce Postup je stejný jako v případě standardního provádění součtů (viz kapitola11).

Je nutno vynechat krok 4. Nulování váhy probíhá automaticky, bez sundávání hmotnosti.

PES/PEJ-BA-cz-1316

12. Vážení se stanovenou tolerancí

Referenční

hodnota

Dolní mez

tolerance

Horní mez

tolerance

Vážení

1000,0 g

970,0 g

1050,0 g

Hodnocení v absolutních hodnotách

1000,0 g

970,0 g

1050,0 g

Hodnocení v hodnotách rozdílu

1000,0 g

-30,0 g

50,0 g

12.1. Obecné informace

Váhy mohou být použité pro dávkování a třídění s možností nastavit horní a dolní mez tolerance, jednotlivé operace signalizuje akustický signál.

Aktivovat v menu funkci vážení s tolerancí (viz kapitola7):

[ ]

nebo kombinaci vážení s tolerancí/provádění součtů (kontrola tolerance pro každé jednotlivé vážení):

[ ]

Vstup mezních hodnot tolerance je možný v rámci následujících funkcí:

Vážení Počítání kusů Procentní vážení Vážení s libovolně programovatelnou jednotkou váhy

Hodnocení dodržení mezí tolerance se může dvojím způsobem:

1. Hodnocení dodržení hodnoty pomocí absolutních hodnot mezí tolerance [ ]:

Nastavena je přesná hodnota meze tolerance (kupř. 1 kg).

2. Hodnocení pomocí hodnoty rozdílu [ ]:

Jako referenční hodnota je nastavena horní a dolní mez tolerance.

Příklad:

PES/PEJ-BA-cz-1316

Meze tolerance je možno nastavit dvěmi různými způsoby:

Vážený materiál je nad horní mezí tolerance

Vážený materiál je v mezích tolerance

Vážený materiál je pod dolní mezí tolerance

Zobrazení

Nastavena je dolní mez

Nastavena je horní a dolní mez

+ (high)

Bez zobrazení

Hmotnost > horní mez tolerance

TOL  (OK)

Dolní mez tolerance hmotnost

Dolní mez tolerance hmotnost Horní mez tolerance

- (low)

Dolní mez tolerance> hmotnost

1. Položit vážený předmět na váhu -

> uložit hodnotu hmotnosti do paměti

2. Numerické nastavení hodnoty -

 uložit hodnotu hmotnosti do paměti pomocí klá- vesnice.

Upozornění:

 Nastavena hodnota meze tolerance je uložena v paměti až do momentu vypnutí váhy.  Pro funkcí vážení, počítání kusů a procentního vážení je možno nastavit různé meze.  Při nastavování meze tolerance nutno zohlednit výše uvedený způsob nastavení meze.

12.2. Prezentace výsledků

12.2.1. Při 2 mezích tolerance

Trojúhelníkový symbol tolerance ( ) informuje, zda se vážený materiál nachází v mezích tolerance. Symbol tolerance se zobrazuje pouze v režimu vážení s tolerancí, v jiných režimech se nezobrazuje.

Symbol tolerance poskytuje následující informaci:

PES/PEJ-BA-cz-1316

12.2.2. Pomocí 3 nebo 4 mezí tolerance

Obsluha

Zobrazení

1. Aktivovat funkci vážení s tolerancí [ ] nebo [ ]

(viz kapitola7).

2. Volba parametrů tolerance

nebo

Každé další zmáčknutí tlačítka F umožňuje volbu dalšího nastavení, viz kapitola 7.2.1

Zobrazí se první parametr nastavení symbolu tolerance.

3. Změna hodnoty parametru

nebo

Mez tol. 5

4. mez tolerance hmotnost

Mez tol. 4

3. mez tolerance hmotnost < 4. mez

tolerance

Mez tol. 3

2. mez tolerance hmotnost < 3. mez

tolerance

Mez tol. 2

1. mez tolerance hmotnost < 2. mez

tolerance

Mez tol. 1

Hmotnost < 1. mez tolerance

Zobrazení symbolu tolerance:

+  Mez tolerance 5  Mez tolerance 4

TOL   Mez tolerance 3  Mez tolerance 2  Mez tolerance 1

12.3. Základní nastavení (vážení s tolerancí)

PES/PEJ-BA-cz-1316

12.4. Výsledky v absolutních hodnotách

Obsluha

Zobrazení

1. Aktivovat funkci vážení s tolerancí [ ] nebo [ ]

(viz kapitola7).

2. Požadovaná volba parametrů

nebo

tak dlouho mačkat, až se zobrazí

symbol [ ] nebo [ ];

další libovolné nastavení (viz kapitola7.2.1) probíhá analogicky

Volba parametrů pro 2 meze tolerance:

Volba parametrů pro absolutní hodnoty:

3. Opuštění menu funkce

Váha se nachází režimu vážení s tolerancí; zobrazí se symbol tolerance( )

12.4.1. Vstup 2 mezních hodnot vážením Důležité upozornění!

Nejprve je nutno nastavit dolní hodnotu meze tolerance, teprve poté horní mez tolerance.

PES/PEJ-BA-cz-1316

4. Nastavení hodnoty meze tolerance:

mačkat po dobu cca 4 sekund, až

se zobrazísymbol [ ], poté tlačítko

uvolnit

Blikající zobrazení (hodnoty, která byla uložena jako poslední do paměti) signalizuje vstup hodnoty dolní meze

tolerance ( )

5. Položit na desku váhy hodnotu hmotnosti dolní (menší) meze tolerance:

6. Uložení do paměti:

Zazní akustický signál, hodnota hmotnosti dolní meze tolerance se na okamžik zobrazí.*

Blikající zobrazení (poslední hodnoty uložené do paměti) signalizuje vstup horní meze tolerance ( )

PES/PEJ-BA-cz-1316

7. Položit na desku váhy vzorek horní (větší ) hodnoty meze tolerance:

8. Uložení do paměti:

Váha se vrací do režimu vážení s tolerancí. Od tohoto okamžiku se vážený materiál hodnotí, zda se nachází v rozmezí dvou mezí tolerance.

Zazní akustický signál, hodnota hmotnosti horní meze tolerance se na okamžik zobrazí.

* V případě, když chceme nastavit vážení s tolerancí pouze pro jednu mez (volba

parametru [ ]), je nutno ignorovat krok 7 a 8.

PES/PEJ-BA-cz-1316

12.4.2 Vstup 3 nebo 4 mezních hodnot

Obsluha

Zobrazení

1. Aktivovat funkci vážení s tolerancí [ ] nebo [ ]

(viz kapitola7).

2. Požadovaná volba parametrů

nebo

tak dlouho mačkat, až se zobrazí symbol

[ ] nebo [ ];

další libovolná nastavení (viz kapitola12.3) probíhají analogicky

Volba parametrů pro 3 meze tolerance

Volba parametrů pro 4 meze tolerance

Volba parametrů pro nastavení absolutní hodnoty:

3. Opuštění funkce menu

PES/PEJ-BA-cz-1316

4. Nastavení hodnoty meze tolerance:

mačkat po dobu cca 4 sekund, až

se zobrazí symbol [ ], poté uvolnit

tlačítko

Blikající zobrazení (hodnoty, která byla

uložena do paměti jako poslední)

signalizuje vstup první dolní hodnoty meze tolerance ( )

5. Položit na desku váhy vzorek první hodnoty meze tolerance:

6. Uložení do paměti:

Zazní akustický signál, hodnota první meze tolerance se na okamžik zobrazí.*

Blikající zobrazení (hodnoty, která byla

uložena do paměti jako poslední)

signalizuje vstup druhé hodnoty meze tolerance ( )

7. Položit na desku váhy vzorek druhé hodnoty meze tolerance:

PES/PEJ-BA-cz-1316

8. Uložení do paměti:

Zazní akustický signál, hodnota druhé meze tolerance se na okamžik zobrazí.

Blikající zobrazení (hodnoty, která byla

uložena do paměti jako poslední)

signalizuje vstup třetí hodnoty meze

tolerance ( )

9. Za účelem nastavení 3. nebo 4. hodnot meze tolerance nutno zopakovat kroky 7 a 8

10. Uložení do paměti:

Váha se vrací do režimu vážení s tolerancí. Od tohoto momentu začíná hodnocení, zda se vážený materiál nachází v mezích tolerance.

Zazní akustický signál , do paměti

uložena 3. nebo 4. hodnota meze tolerance se na okamžik zobrazí.

Symbol tolerance:

+  [ ] 4. mez tolerance  [ ] 3. mez tolerance

TOL   [ ] 2. mez tolerance  [ ] 1. mez tolerance

PES/PEJ-BA-cz-1316

12.4.3 Numerický vstup 2 mezních hodnot

Obsluha

Zobrazení

1. Aktivovat funkci vážení s tolerancí [ ] nebo [ ]

(viz kapitola7).

2. Volba parametrů

nebo

nastavit symbol [ ] nebo [

];

další nastavení (viz kapitola12.3) probíhá analogicky

Volba parametrů pro 2 meze tolerance:

Volba parametrů pro absolutní hodnotu:

3. Opuštění menu funkce

Váha se nachází v režimu vážení s tolerancí; zobrazí se symbol tolerance ( )

4. Vstup mezní hodnoty:

mačkat tlačítko po dobu cca 4

sekund, až se zobrazí symbol [ ],

poté tlačítko uvolnit

Zobrazí se blikající hodnota meze tolerance, která byla jako poslední uložena do paměti

PES/PEJ-BA-cz-1316

Zobrazení se změní na blikající hodnotu

„zero

Zobrazení blikajícího ukazatele signalizuje numerický vstup hodnoty dolní meze tolerance

6. Vstup číslice hodnoty dolní meze tolerance

nebo

Þ Þ Þ ÞÞÞ»

Každé zmáčknutí tlačítka TARE nebo tlačítek s šipkami způsobí zobrazení (postupné) číslic 0-9, desetinné čárky a

znaménka mínus

Volba měněné číslice (aktivní pozice bliká)

nebo

PES/PEJ-BA-cz-1316

7. Uložení do paměti:

Zazní akustický signál, hodnota dolní

meze tolerance, která byla uložena do

paměti, se na okamžik zobrazí.

Blikající zobrazení (hodnoty, která byla jako poslední uložena do paměti) signalizuje nastavení hodnoty horní meze tolerance

8. Pro nastavení číselné hodnoty horní meze tolerance je nutno zopakovat kroky 5 a 6

9. Uložení do paměti:

Váha se vrací do režimu vážení s tolerancí. Od tohoto momentu se provádí hodnocení, zda vážený materiál se nachází v rozsahu dvou mezí tolerance.

Zazní akustický signál, hodnota horní meze tolerance, která se ukládá do

paměti, se na okamžik zobrazí.

Za účelem numerického nastavení hodnoty 3. nebo 4. meze tolerance [ ] -

[ ] nebo [ ], je nutno vždy opakovat kroky od 5 do 7 (viz rovněž kapitola 12.4.2).

PES/PEJ-BA-cz-1316

12.5 Výsledky v hodnotách rozdílu

Obsluha

Zobrazení

1. Aktivovat funkci vážení s tolerancí [ ] nebo [ ]

(viz kapitola7).

2. Volba parametrů

nebo

nastavit zobrazení symbolu [ ]

nebo [ ];

Další nastavení (viz kapitola12.3)

probíhá analogicky

Volba parametrů pro 2 meze tolerance:

Volba parametrů pro hodnotu rozdílu:

3. Opuštění menu funkce

Váha se nachází v režimu vážení s tolerancí; zobrazuje se symbol tolerance ( )

12.5.1.Vstup 2 mezních hodnot vážením

Důležité upozornění!

Nejprve nastavit hodnotu dolní, poté horní meze tolerance.

PES/PEJ-BA-cz-1316

4. Vstup referenční hmotnosti:

mačkat tlačítko po dobu cca 4

sekund, až se na displeji zobrazí symbol

[ ], poté tlačítko uvolnit

Blikající zobrazení (hodnoty, která byla

jako poslední uložena do paměti) signalizuje nastavení referenční

hmotnosti

5. Položit referenční hmotnost na desku váhy:

6. Uložení do paměti

Zaznívá akustický signál, hodnota

referenční hmotnosti, která se ukládá do

paměti, se na okamžik zobrazí.*

Blikající zobrazení (hodnoty, která byla

jako poslední uložena do paměti)

signalizuje nastavení hodnoty meze tolerance

PES/PEJ-BA-cz-1316

7. Položit na desku váhy vzorek hodnoty první meze tolerance:

8. Uložení do paměti

Zaznívá akustický signál, hodnota rozdílu dolní meze tolerance, která se

ukládá do paměti, se na okamžik

zobrazí.

Blikající zobrazení (hodnoty, která byla

jako poslední uložena do paměti)

signalizuje nastavení horní hodnoty meze tolerance

9. Položit na desku váhy vzorek hodnoty horní (větší) meze tolerance:

10. Uložení do paměti

Sejmout vzorek z desky váhy. Váha se vrací do režimu vážení s tolerancí. Od tohoto momentu začíná hodnocení, zda se vážený materiál nachází v rozsahu dvou mezí tolerance.

Zaznívá akustický signál, horní hodnota rozdílu meze tolerance, která se ukládá do paměti, se na okamžik zobrazí.

* V případě, když chceme nastavit pouze vážení s tolerancí 1 meze (volba parametrů

[ ) , je nutno nastavení ukončit.

PES/PEJ-BA-cz-1316

12.5.2. Vstup 3 nebo 4 mezních hodnot vážením

Obsluha

Zobrazení

1. Aktivovat funkci vážení s tolerancí [ ] nebo [ ]

(viz kapitola7).

2. Volba parametrů

nebo

Nastavit zobrazení symbolu [ ]

nebo [ ];

Další nastavení (viz kapitola12.3) probíhá analogicky

Volba parametrů pro 2 meze tolerance:

Volba parametrů hodnoty rozdílu:

3. Opuštění menu funkce

Váha se nachází v režimu vážení s tolerancí; zobrazuje se symbol tolerance ( )

Za účelem nastavení 3. nebo 4. hodnot mezí tolerance [ ] - [ ] nebo [ ], je nutno opakovat kroky 7 a 8 (viz rovněž kapitola 12.4.2).

Symbol tolerance:

+  [ ] 4. mez tolerance  [ ] 3. mez tolerance TOL   [ ] Referenční hmotnost  [ ] 2. mez tolerance  [ ] 1. mez tolerance

12.5.3. Numerický vstup 2 mezních hodnot

PES/PEJ-BA-cz-1316

4. Vstup referenční hmotnosti :

zmáčknout tlačítko a podržet

zmáčknuté po dobu cca 4 sekund, až se

na displeji se zobrazí symbol [ ],

poté tlačítko uvolnit Zobrazí se blikající hodnota referenční hmotnosti, která byla uložena jako poslední do paměti

Zobrazení se změní na blikající hodnotu

„zero”

Zobrazení blikajícího ukazatele signalizuje numerický vstup referenční hmotnosti

6. Vstup číselné hodnoty

nebo

Þ Þ Þ ÞÞÞ»

Každým zmáčknutím tlačítka TARE nebo tlačítka se šipkou se postupně zobrazují číslice 0-9, desetinná čárka a znaménko

mínus.

Volba měněné číslice (aktuální aktivní pozice bliká)

nebo

PES/PEJ-BA-cz-1316

7. Potvrzení

Zaznívá akustický signál, hodnota

referenční hmotnosti, která se ukládá do

paměti, se na okamžik zobrazí.

Blikající zobrazení (hodnoty, která byla

jako poslední uložena do paměti)

signalizuje nastavení hodnoty dolního rozdílu meze tolerance

8. Vstup hodnoty dolní meze tolerance

(opakovat kroky 5 a 6)

9. Potvrzení

Zaznívá akustický signál, hodnota dolního rozdílu meze tolerance, která se

ukládá do paměti, se na okamžik

zobrazí.

Blikající zobrazení (hodnoty, která byla

jako poslední uložena do paměti)

signalizuje nastavení hodnoty horního rozdílu meze tolerance

10. Nastavení horní meze tolerance

(opakovat kroky 5 a 6)

PES/PEJ-BA-cz-1316

11. Uložení do paměti

Váha se vrací do režimu vážení s tolerancí. Od tohoto momentu se začíná

hodnocení, zda se vážený materiál vážený nachází v rozsahu dvou mezí

tolerance.

Zaznívá akustický signál, hodnota horního rozdílu meze tolerance, která se ukládá do paměti, se na okamžik zobrazí.

Za účelem numerického nastavení 3. nebo 4. hodnoty meze tolerance [ ] - [ ] nebo [ ], je nutno pokaždé zopakovat kroky 8 a 9 (viz rovněž

kapitola 12.4.2).

PES/PEJ-BA-cz-1316

13. Nastavení data a času

Obsluha

Zobrazení

1. Vyvolávání menu

podržet zmáčknuté tlačítko, až se

zobrazí symbol [ ].

opět zmáčknout

: :

Zobrazí se čas, který byl naposledy

uložen do paměti.*

2. Změna nastavení času

: :

Měněná číslice bliká

Volba měněné číslice (aktuální aktivní pozice bliká):

nebo

: :

Symbol [ L ]

13.1 Čas

PES/PEJ-BA-cz-1316

Změna číslicových hodnot

nebo

: :

3. Uložení do paměti

Po uložení nastavení do paměti se zobrazí aktuálně nastavené datum

4. Návrat do režimu vážení

* Poznámka: Pomocí tlačítka TARE je možno zobrazení času zaokrouhlit (od

30 sekund nahoru, do 29 sekund dolů).

PES/PEJ-BA-cz-1316

13.2. Datum

Obsluha

Zobrazení

1. Vyvolávání menu

podržet zmáčknuté tlačítko, až se

zobrazí symbol [ ].

opět zmáčknout

: :

Zobrazí se čas, který byl jako poslední

uložen do paměti.

Datum můžeme nastavit v bodě menu [ ] (viz „Struktura menu”, kapitola

7.2.).

PES/PEJ-BA-cz-1316

opět zmáčknout

Zobrazí se datum, který bylo jako poslední uloženo do paměti

PES/PEJ-BA-cz-1316

2. Změna data

Měněná číslice bliká

Volba měněné číslice (aktuální aktivní pozice bliká):

nebo

Změna číslicových hodnot

nebo

3. Uložení do paměti

Po uložení nastavení do paměti váha se přepne automaticky zpět do režimu vážení.

PES/PEJ-BA-cz-1316

13.3. Funkce výstupu údajů

Obsluha

Zobrazení

1. Vyvolávání menu

podržet zmáčknuté tlačítko, až se

zobrazí symbol [ ].

Měněná číslice bliká

2. Nastavení interwału

Volba měněné číslice (aktuální aktivní pozice bliká):

nebo

Změna číslicové hodnoty

nebo

3. Uložení do paměti:

Po uložení do paměti se váha automaticky přepne zpět do režimu vážení.

V tomto bodě můžeme nastavit interval výstupu údajů (aktivovat funkci v menu [

] nebo [ ] -viz kapitola7.2.1)

13.3.1. Nastavení intervalu

PES/PEJ-BA-cz-1316

13.3.2. Start/Stop výstupu údajů v intervalu

Obsluha

Zobrazení

start výstupu

stop výstupu

Váha se automaticky přepne zpět do režimu vážení.

PES/PEJ-BA-cz-1316

13.4. Nastavení identifikačního čísla váhy

Obsluha

Zobrazení

1. Vyvolávání menu

Tak dlouho mačkat tlačítko F při zmáčknutém tlačítku TARE, až se

zobrazí symbol [ ], viz kapitola8.

Po uvolnění tlačítek se zobrazí první funkce [ ]

2. Aktivace funkce

nebo

3. Zobrazení čísla ID

Zobrazí se číslo (naposledy uložené do

paměti)

4. Nastavení čísla ID

Měněná číslice bliká

Symboly: [  ] a [  ]

Pomocí alfanumerických znaků [0-9], [A-F] a [-] je možno nastavit 6-místé

identifikační číslo.

Zobrazení mezery:[ _ ].

PES/PEJ-BA-cz-1316

Volba měněné číslice (aktuálně aktivní pozice bliká):

nebo

Změna hodnoty číslice

nebo

5. Uložení do paměti:

Nastavení se uloží do paměti a zobrazí se další bod menu.

6. Návrat do režimu vážení

PES/PEJ-BA-cz-1316

14. Výstup údajů

Čís. pinu

Signál

Vstup/výstup

Funkce

1 -

RXD

Vstup

příjem údajů

(Receive datum)

TXD

Výstup

výstup údajů

(Transmit datum)

DTR

Výstup

HIGH

GND

uzemnění (Signal

ground)

6 - -

7 - - 8 - - 9 - -

Váha je standardně vybavena rozhraním RS 232C a napojením na tiskárnu.

14.1. Rozhraní RS 232C

Pomocí rozhraní RS 232C se může realizovat dvoustranná výměna údajů mezi váhou a vnějšími zařízeními. Asynchronní přenos údajů v kódu ASCII.

Struktura výstupních pinů váhy:

PES/PEJ-BA-cz-1316

14.2. Napojení tiskárny (jednosměrný výstup)

Čís. pinu

Signál

Vstup/výstup

Funkce

EXT.TARE

vstup

Vnější funkce

tárování

2 - 3 -

TXD

výstup

Transmise údajů

(Transmit datum)

GND

uzemnění (Signal

ground)

6 - -

7 - - 8 - -

1 2 3 4 5 6

Struktura výstupních pinů váhy:

14.3. Popis rozhraní

Volba určeného provozního režimu umožňuje následné nastavení formátu výstupních údajů, řízení výstupu, rychlosti přenosu a bitu parity. Různé možnosti jsou popsány v kapitole 7.2 „Parametry sériového rozhraní”.

PES/PEJ-BA-cz-1316

14.4. Výstup údajů

1 2 3 4 5 6 7 8 9

P 1

Kód

Význam

2 B H

Údaje se rovnají nule 0 nebo jsou kladné - 2 D H

Údaje jsou záporné

D1-D7, D8, D9

Kód

Význam

0 - 9

30 H – 39 H

Údaje od 0 do 9 (max.6 znaků v 6-číslicovým formátu)

2 EH

Pohyblivá desetinná čárka,

20 H

Mezera, vodicí nula je skrytá

2 FH

Lomítko „/” následuje hodnotu „e”

14.4.1. Formáty přenosu údajů

Na základě volby funkce váhy je možno nastavit jeden ze dvou následujících formátů údajů, viz „Struktura menu”, kapitola 7.2:

6-číslicový formát údajů

Skládá se ze 14 slov, včetně ukončovacího znaku; CR=0DH, LF=0AH (CR=přesun kurzoru / LF=přesun řádku)

7-číslicový formát údajů

Upozornění: Formát 7-číslicový je identický s 6-číslicovým, s výjimkou dodatečného znaku D8.

rozšířený, 7-číslicový formát údajů

Není dokumentováno

14.4.2. Znaménko hodnoty

P 1 = 1 slovo

14.4.3. Údaje

6-číslicový formát údajů (D1-D7): 7 slov 7-číslicový formát údajů (D1-D8): 8 slov

PES/PEJ-BA-cz-1316

14.4.4. Jednotky

Kód

Význam

Symbol

(SP)

20H

47H

gram

K G 4BH

47H

kilogram

kg C T

43H

54H

karát

P C 50H

43H

kus

Pcs

(SP)

20H

25H

procento

Kód

Význam

4CH

Vážený materiál pod dolním rozsahem tolerance

1 nebo 2 meze tolerance

47H

Vážený materiál v rozsahu tolerance

48H

Materiál vážený nad horní hranici tolerance

31H

Mez tolerance 1

3 nebo 4 meze tolerance

32H

Mez tolerance 2

33H

Mez tolerance 3

34H

Mez tolerance 4

35H

Mez tolerance 5

54H

Hodnota součtu

Typ souboru

55H

Hodnota hmotnosti

(SP)

20H

Bez hodnocení

64H

Brutto

U 1, U 2 = 2 slova v kódu ASCII

14.4.5. Hodnocení výsledků (vážení s tolerancí)

S 1 = 1 slovo

PES/PEJ-BA-cz-1316

14.4.6. Status údajů

S 2

Kód

Význam

53 H

Stabilizované údaje *

55 H

Nestabilizované údaje(výkyvy) *

45 H

Chyby, všechny údaje mimo S 2 nejsou věrohodné. Váha signalizuje chybu (o-Err, u-Err)

20 H

Bez speciálního statusu

1 2 3 4 5 6 7 8 9

- - - - - - - - - - - - - - -

1 2 3 4 5 6 7

h h : m m : s

S 2 = 1 slovo

14.4.7. Interval výstupu údajů

Současně se spuštěním nebo zastavením intervalu výstupu údajů se zobrazí následující informace:

Spuštění výstupu

 Řádek složený z 15 slov

Ukončení výstupu

 Přeskok dvou řádků.

Přeskok dvou řádků.

14.4.8. Výstup času

* hh: hodiny (00-23), mm: minuty (00-59), ss: sekundy (00-59)

PES/PEJ-BA-cz-1316

14.5. Instrukce pro dálkové řízení

Kód

Význam

0 0 4FH

30H

Bez výstupu údajů

0 1 4FH

31H

Kontinuální výstup údajů

0 2 4FH

32H

Kontinuální výstup stabilní hodnoty vážení

0 3 4FH

33H

Výstup stabilní i nestabilní hodnoty vážení po zmáčknutí tlačítka PRINT

0 4 4FH

34H

Výstup stabilní hodnoty vážení po předchozím odtížení váhy

0 5 4FH

35H

Výstup v případě stabilní hodnoty vážení. Bez výstupu v případě nestabilní hodnoty vážení. Opětovný výstup po stabilizaci

0 6 4FH

36H

Výstup v případě stabilní hodnoty vážení. Kontinuální výstup v případě nestabilní hodnoty vážení.

0 7 4FH

37H

Výstup stabilní hodnoty vážení po zmáčknutí tlačítka PRINT

0 8 4FH

38H

Jednorázový okamžitý výstup

0 9 4FH

39H

Jednorázový výstup po stabilizaci

0 A 4FH

41H

Jednorázový okamžitý výstup po určitém čase

0 B 4FH

42H

Jednorázový okamžitý výstup po určitém čase a stabilní hodnotě vážení

PES/PEJ-BA-cz-1316

15. Údržba, utilizace

15.1. Čištění

Před zahájením čištění musí být váha vypnuta. K čištění nelze použít agresivní čisticí prostředky (rozpouštědla, atd.), váhu je nutné

čistit utěrkou při použití jemného mýdlového louhu. Terminál váhy je vybaven zařízením k vyrovnávání přítlaku, které se nachází

v dolní části terminálu a je vybaveno nalepenou membránou. Během čištění je nutno dbát na to, aby nedošlo k poškození membrány nebo aby nedošlo k jejímu znečištění.

15.2. Údržba, udržování provozního stavu

Zařízení mohou obsluhovat a udržovat v provozu pouze zaškolení pracovníci, autorizováni firmou KERN. Před otevřením musí být váha vypnuta.

15.3. Utilizace

Utilizaci obalu a zařízení je nutné provést v souladu s místními závaznými předpisy.

PES/PEJ-BA-cz-1316

Porucha

Možná příčina

Nesvítí zobrazení hmotnosti.

Váha není zapnuta.

Přerušeno napájení ze sítě

(poškozený/ nezapnutý kabel).

Síť není pod napětím.

Zobrazení hmotnosti není stabilní

Průvan/pohyby vzduchu

Vibrace stolu/podloží

Deska váhy má kontakt z okolním

tělesem

Elektromagnetické pole/statický náboj

(volit jiné provozní místo /pokud je to

možné vypnout zařízení způsobující

poruchu)

Výsledek vážení zřetelně chybný

Ukazatel váhy není vynulován

Nesprávná kalibrace.

Silné teplotní výkyvy. Elektromagnetické pole/statický náboj

(volit jiné provozní místo /pokud je to

možné vypnout zařízení způsobující

poruchu)

Oznámení chyby

Možná příčina o-Err

Překročení rozsahu vážení

u-Err

Deska váhy má kontakt s cizími tělesy

b-Err

Ověřit provozní podmínky (průvan, vibrace, atd.)

d-Err

Poškozená elektronika

A-Err

Poškozená automatická kalibrace

1-Err

Chybná kalibrační hmotnost

2-Err

Odchylka vůči poslední vnější kalibraci > 1%

3-Err

V průběhu kalibrace se na desce váhy nacházela nějaká hmotnost.

4-Err

Odchylky vůči poslední vnitřní kalibraci > 1%

7-Err

Nedostatečně nabitý akumulátor (k provedení kalibrace).

16. Pomoc v případě malých poruch

V případě poruchy je třeba váhu na chvíli vypnout a odpojit od sítě, poté je možné znovu vážit od začátku.

V případě, když se objeví jiné signalizace chyb, je třeba váhu vypnout a znovu zapnout. Když se bude chyba objevovat i nadále, je třeba se obrátit na výrobce.

PES/PEJ-BA-cz-1316

Kern PES 220-3M, PES 420-3M, PES 620-3M, PES 2200-2M, PES 4200-2M User guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
