Инструкция обслуживания
Электронные прецизионные
весы

KERN PES/PEJ

Версия 1.6

04/2013
RUS

2 PES/PEJ-BA-rus-1316

3

RUS

KERN PES/PEJ

Версия 1.6 04/2013

Инструкция обслуживания
Электронные прецизионные весы

Содержание

1. Технические данные _________________________________________ 6

2. Декларация соответствия ___________________________________ 11

3. Основные указания (общие информации) ______________________ 12

3.1 Применение в соответствии с назначением ____________________________ 12

3.2 Применение не соответственно с назначением _________________________ 12

3.3 Гарантия __________________________________________________ 12

3.4 Надзор над контрольными средствами ________________________ 13
4 Основные указания безопасности ____________________________ 13

4.1 Соблюдение указаний, содержащихся в инструкции обслуживания 13

4.2 Обучение обслуживающего персонала ________________________ 13
5 Транспортировка и складирование ___________________________ 13

5.1 Контроль при приемке ______________________________________ 13

5.2 Упаковка __________________________________________________ 14
6 Распаковка, установка и запуск _______________________________ 15

6.1 Место установки, место эксплуатации _________________________ 15

6.2 Распаковка ________________________________________________ 15

6.3 Объѐм поставки ____________________________________________ 17

6.4 Установка ________________________________ _________________ 17

6.5 Сетевой разъѐм ____________________________________________ 18

6.6 Эксплуатация с внутренним аккумуляторным питанием (оснащение
опциональное) __________________________________________________ 18

6.7 Вывод внешнего оборудования ______________________________ 18

6.8 Первый запуск _____________________________________________ 19

6.8.1 Индикатор питания _________________________________________ 19

6.8.2 Столбиковые показатели в виде графического изображения. ____ 20

6.8.3 Индикатор стабилизации ________________________________ ____ 20

6.8.4 Индикатор нуля весов _______________________________________ 21

6.9 Юстировка _________________________________________________ 21

6.9.1 Юстировка с внешним весом (только PES) _____________________ 22

PES/PEJ-BA-rus-1316

4

6.9.2 Тест юстировки с внешним калибровочным грузом (только PES) _ 24

6.9.3 Автоматическая юстировка (только PEJ) ______________________ 25

6.9.4 Юстировка с внутренним грузом (только PEJ) __________________ 26

6.9.5 Тест юстировки с внутренним грузом (только PEJ) ______________ 27

6.10 Поверка ___________________________________________________ 29

6.10.1 Пломбы и переключатель блокировки ________________________ 30
7 Меню применений и конфигурационное меню 1 ________________ 31

7.1 Правила обслуживания меню ________________________________ 31

7.2 Просмотр меню ____________________________________________ 33

7.2.1 Параметры дополнительных функций ________________________ 35

7.2.2 Параметры рядового интерфейса ____________________________ 37
8 Конфигурационное меню 2 ___________________________________ 39

8.1 Правила обслуживания меню ________________________________ 39

8.2 Просмотр меню ____________________________________________ 40
9 Эксплуатация ______________________________________________ 41

9.1 Просмотр клавиатуры _______________________________________ 41

9.2 Вид индикатора ____________________________________________ 42
10 Режим взвешивания ________________________________________ 43

10.1 Взвешивание _______________________________________________ 43

10.1.1 Тарирование _______________________________________________ 44

10.1.2 Нетто/брутто _______________________________________________ 46

10.2 Счѐт штук __________________________________________________ 47

10.3 Определение значения в процентах ___________________________ 50

10.3.1 Ввод контрольного веса с помощью взвешивания ______________ 50

10.3.2 Чисельный ввод контрольного веса __________________________ 53

10.4 Определение плотности твѐрдых тел (гидростатическое
взвешивание) ___________________________________________________ 56

11 Суммирование высвечиваемых результатов __________________ 60

11.1 Суммирование с функцией AUTO-TARA ________________________ 61
12 Взвешивание с диапазоном допуска __________________________ 62

12.1 Общие информации _________________________________________ 62

12.2 Демонстрация результатов __________________________________ 63

12.2.1 При 2 предельных пунктах ___________________________________ 63

12.2.2 При 3 или 4 предельных пунктах _____________________________ 64

12.3 Основные установки при взвешивании с диапазоном допуска ___ 64

PES/PEJ-BA-rus-1316

5

12.4 Оценка в значениях абсолютных _____________________________ 65

12.4.1 Ввод 2 предельных величин с помощью взвешивания __________ 65

12.4.2 Ввод 3 или 4 предельных значений с помощью взвешивания ____ 68

12.4.3 Чисельный ввод 2 предельных значений ______________________ 72

12.5 Оценка с помощью дифференциальных значений ______________ 75

12.5.1 Ввод 2 предельных значений с помощью взвешивания _________ 75

12.5.2 Ввод 3 или 4 предельных значений с помощью взвешивания ____ 78

12.5.3 Чисельный ввод 2 предельного значения _____________________ 78
13 Установка даты и времени ___________________________________ 82

13.1 Время _____________________________________________________ 82

13.2 Дата ______________________________________________________ 84

13.3 Функция интервала выдачи данных __________________________ 86

13.3.1 Установка интервала ________________________________________ 86

13.3.2 Старт/Стоп выдачи с интервалом _____________________________ 87

13.4 Ввод идентификационного номера весов ______________________ 88
14 Выход данных _____________________________________________ 90

14.1 Интерфейс RS 232C _________________________________________ 90

14.2 Соединение друкарки (односторонняя замена данных) __________ 91

14.3 Описание интерфейса _______________________________________ 91

14.4 Выход данных _____________________________________________ 92

14.4.1 Форматы пересылки данных _________________________________ 92

14.4.2 Знак значения ______________________________________________ 92

14.4.3 Данные ____________________________________________________ 92

14.4.4 Единицы измерения ________________________________________ 93

14.4.5 Оценка результатов при взвешивании с диапазоном допуска ____ 93

14.4.6 Статус данных _____________________________________________ 94

14.4.7 Интервал выдачи данных ___________________________________ 94

14.4.8 Выдача время ______________________________________________ 94

14.5 Команды дальнего управления _______________________________ 95
15 Текущее содержание, удерживание в исправном состоянии,

утилизация ______________________________________________________ 98

15.1 Очищение _________________________________________________ 98

15.2 Текущее содержание в исправном состоянии __________________ 98

15.3 Утилизация ________________________________________________ 98
16 Помощь в случае мелких неполадок __________________________ 98

PES/PEJ-BA-rus-1316

6

1. Технические данные

KERN

PES 220-3M

PES 420-3M

PES 620-3M

Ценаделения (d)

0,001 г

0,001 г

0,001 г

Диапазон взвешивания
(макс.)

220 г

420 г

620 г

Минимальная загрузка

(мин.)

0,02 г

0,02 г

0,1 г

Параметр поверки (е)

0,01 г

0,01 г

0,01 г

Класс точности

II

II

I

Воспроизводимость

0,001 г

0,001 г

0,001 г

Линейность

± 0,002 г

± 0,003 г

± 0,003 г

Время нарастания сигнала

3 с

3 с

3 с

Рекомендуемый
калибровочный вес,

неприбавленный (класс)

200 г (F1)

2 x 200 г (E2)

500 г (E2)

Фильтр вибрации

4

Вес минимальной части

0,001 г

Количество контрольных

штук

5, 10, 30, 100

Вес нетто (кг)

4 кг

Допустимые условия

окружающей среды

от 10°C до 30°C

Влажность воздуха

макс. 80%, относительная (отсутствие конденсации)

Единицы измерения

г, кг, ct

Платформа весов с

нержавеющей стали

140 x 120 мм

Размеры весов
(Ш x Вx Г)

220 x 330 x 93 мм

Сетевой разъѐм

Сетевой адаптер 220V-240V; AC; 50Hz

Аккумулятор
(опционально)

Время эксплуатации ок. 6 час. / время зарядки ок. 12

час.

PES/PEJ-BA-rus-1316

7

KERN

PES 2200-2M

PES 4200-2M

PES 6200-2M

Ценаделения (d)

0,01 г

0,01 г

0,01 г

Диапазон взвешивания
(макс.)

2200 г

4200 г

6200 г

Минимальная загрузка

(мин.)

0,5 г

0,5 г

1 г

Параметр поверки (е)

0,1 г

0,1 г

0,1 г

Класс точности

II

II

I

Воспроизводимость

0,01 г

0,01 г

0,01 г

Линейность

± 0,02 г

± 0,02 г

± 0,03 г

Время нарастания сигнала

3 с

3 с

3 с

Рекомендуемый
калибровочный вес,

неприбавленный (класс)

2 кг (F1)

2 x 2 кг (E2)

5 кг (E2)

Фильтр вибрации

4

Вес минимальной части

0,01 г

Количество контрольных

штук

5, 10, 30, 100

Вес нетто (кг)

4 кг

Допустимые условия

окружающей среды

от 10°C до 30°C

Влажность воздуха

макс. 80%, относительная (отсутствие конденсации)

Единицы измерения

г, кг, ct

Платформа весов с

нержавеющей стали

200 x 200 мм

Размеры весов
(Ш x Вx Г)

220 x 333 x 93 мм

Сетевой разъѐм

Сетевой адаптер 220V-240V; AC; 50Hz

Аккумулятор

(опционально)

Время эксплуатации ок. 6 час. / время зарядки ок.

12 час.

PES/PEJ-BA-rus-1316

8

KERN

PES 8200-1M

PES 15000-1M

PES 31000-1M

Ценаделения (d)

0,1 г

0,1 г

0,1 г

Диапазон взвешивания
(макс.)

8200 г

15000 г

31000 г

Минимальная загрузка

(мин.)

5 г

5 г

5 г

Параметр поверки (е)

1 г

1 г

1 г

Класс точности

II

II

II

Воспроизводимость

0,1 г

0,1г

0,1г

Линейность

± 0,2 г

± 0,2 г

± 0,4 г

Время нарастания сигнала

3 с

3 с

3 с

Рекомендуемый
калибровочный вес,

неприбавленный (класс)

5 кг + 2 кг (F1)

10 кг + 5 кг (F1)

20 кг + 10кг (F1)

Фильтр вибрации

4 4 4

Вес минимальной части

0,1 г

0,1 г

0,5 г

Количество контрольных

штук

5,10, 30, 100

Вес нетто (кг)

4 4 8,9

Допустимые условия

окружающей среды

от 10°C до 30°C

Влажность воздуха

макс. 80%, относительная (отсутствие конденсации)

Единицы измерения

г, кг, ct

Платформа весов с

нержавеющей стали

200 x 200 мм

200 x 200 мм

250 x 220 мм

Размеры весов
(Ш x Вx Г)

220 x 333 x 93 мм

220 x 333 x 93 мм

260 x 330 x

110мм

Сетевой разъѐм

Сетевой адаптер 220V-240V; AC; 50Hz

Аккумулятор

(опционально)

Время эксплуатации ок. 6 час. / время зарядки ок.

12 час.

PES/PEJ-BA-rus-1316

9

KERN

PEJ 220-3M

PEJ 420-3M

PEJ 620-3M

Ценаделения (d)

0,001 г

0,001 г

0,001 г

Диапазон взвешивания
(макс.)

220 г

420 г

620 г

Минимальная загрузка

(мин.)

0,02 г

0,02 г

0,1 г

Параметр поверки (е)

0,01 г

0,01 г

0,01 г

Класс точности

II

II

I

Воспроизводимость

0,001 г

0,001 г

0,001 г

Линейность

± 0,002 г

± 0,003 г

± 0,003 г

Время нарастания сигнала

3 с

3 с

3 с

Калибровочный вес

внутренний

внутренний

внутренний

Фильтр вибрации

4

Вес минимальной части

0,001 г

Количество контрольных

штук

5, 10, 30, 100

Вес нетто (кг)

6 кг

Допустимые условия

окружающей среды

от 10°C до 30°C

Влажность воздуха

макс. 80%, относительная (отсутствие конденсации)

Единицы измерения

г, кг, ct

Платформа весов с

нержавеющей стали

140 x 120 мм

Размеры весов
(Ш x Вx Г)

220 x 330 x 93 мм

Сетевой разъѐм

Сетевой адаптер 220V-240V; AC; 50Hz

Аккумулятор

(опционально)

Время эксплуатации ок. 6 час. / время зарядки ок.

12 час.

PES/PEJ-BA-rus-1316

10

KERN

PEJ 2200-2M

PEJ 4200-2M

Ценаделения (d)

0,01 г

0,01 г

Диапазон взвешивания
(макс.)

2200 г

4200 г

Минимальная загрузка

(мин.)

0,5 г

0,5 г

Параметр поверки (е)

0,1 г

0,1 г

Класс точности

II

II

Воспроизводимость

0,01 г

0,01 г

Линейность

± 0,02 г

± 0,02 г

Время нарастания сигнала

3 с

Калибровочный вес

внутренний

Фильтр вибрации

4

Вес минимальной части

0,01 г

Количество контрольных

штук

5,10, 30, 100

Вес нетто (кг)

6

Допустимые условия

окружающей среды

от 10°C до 30°C

Влажность воздуха

макс. 80%, относительная (отсутствие конденсации)

Единицы измерения

г, кг, ct

Платформа весов с

нержавеющей стали

200 x 200 мм

Размеры весов
(Ш x Вx Г)

220 x 333 x 93 мм

Сетевой разъѐм

Сетевой адаптер 220V-240V; AC; 50Hz

Аккумулятор

(опционально)

Время эксплуатации ок. 6 час. / время зарядки ок.

12 час.

PES/PEJ-BA-rus-1316

11

2. Декларация соответствия

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-mail: [e-mail]

Тел.: 0049-[0]7433- 9933-0
Факс: 0049-[0]7433-9933-149
Сайт: www.kern-sohn.com

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o
shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 61000-3-2:2006/A1:2009/A2:2009
EN 61000-3-3:2008
EN 55022:2006/A1:2007
EN 55024:1998/A1:2001/A2:2003

2006/95/EC

EN60950-1:2006/A11:2009/A1:2010/A12:2011

Signatur

Signature

Datum

Date

20.03.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Декларация соответствия

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN PES/PEJ

PES/PEJ-BA-rus-1316

12

3. Основные указания (общие информации)

Только обученный технический персонал сервисной службы может

открывать оборудование соответственно с указаниями фирмы KERN.
Перед открытием оборудования следует отключить его от электросети!
В случае открытия оборудования гарантия недействительна.

Системы для взвешивания PES/PEJ не следует эксплуатировать во
взрывоопасных зонах и вблизи взрывоопасных материалов.

3.1 Применение в соответствии с назначением

Приобретѐнные Вами весы применяються для определения веса (величины
взвешивания) взвешиваемого материала. Предусмотрены они для применения

как «весы не самостоятельные», тоесть взвешиваемый продукт следует

вручную осторожно разместить на середине платформы весов. Результат

взвешивания можна отчитать после достижения стабильного состояния.

3.2 Применение не соответственно с назначением

Не взвешивать на весах динамично. Если количество взвешиваемого
материала будет незначительно уменьшено или увеличено, тогда имеющийся в
весах «компесационно-стабилизирующий» механизм может вызывать

показание ошибочных результатов взвешивания! (Пример: Медленное

вытекание жидкости с упаковки находящейся на весах).

Не допускать, что бы платформа весов была длительное время загружена.

Может это привести к повреждению измерительного механизма.

Категорически избегать ударений и взвешивания продуктов весом
превышающим максимально (макс.) допустимый предел взвешивания, с учѐтом

веса тары. Это может быть причиной повреждения весов.

Никогда не пользоваться весами в помещении, в котором есть угроза взрыва.

Весы серийных марок не имеют противовзрывной защиты.

Запрещается производить изменение конструкции весов. Это может быть

причиной ошибочных результатов взвешивания, нарушения технических
условий безопасности, а также повреждения весов.

Весы могут быть эксплуатированы только в соответствии с описанными
указаниями. Иной диапазон употребления / область применения, требуют

письменного согласия фирмы KERN.

3.3 Гарантия

Гарантия недействительна в случаях:

несоблюдения наших указаний, содержащихся в инструкции

обслуживания,
применения не соответствующего с описанным назначением,
осуществления изменений либо открытия оборудования,

• механического повреждения и повреждения в результате деятельности

электросети, жидкости,

натурального износа,
неправильной установки или не соответствующей электросети,
перегрузки измерительного устройства.

PES/PEJ-BA-rus-1316

13

3.4 Надзор над контрольными средствами

Перед тем, как установить и привести в действие весы,
следует внимательно прочитать настоящую инструкцию по
обслуживанию, даже тогда, когда у вас есть опыт работы

с весами фирмы KERN.
Все языковые версии содержат необязывающий перевод.

Обязывающим является оригинальный документ на

немецком языке.

В пределах системы обеспечения качества, следует в регулярных отрезках
времени проверять технические данные измерительной способности весов а
также по возможности доступного, образца гири. С этой целью ответственный
пользователь должен определить соответствующий предел времени, а также

вид и периодичность проведения контрольного осмотра.
Информация, относительно надзора над контрольными средствами, которыми

являються весы, как и необходимые образцы гирь, доступны на сайте фирмы

KERN (www.kern-sohn.com). Образцы гирь и весы можна быстро и дѐшево
калибровать в акридитированной DKD (Deutsche Kalibrierdienst)
калибрационной лаборатории фирмы KERN (восстановление в соответствии с
нормами обязывающими в данной стране).

4 Основные указания безопасности

4.1 Соблюдение указаний, содержащихся в инструкции обслуживания

4.2 Обучение обслуживающего персонала

Оборудование может обслуживать и консервировать только обученный
персонал.

5 Транспортировка и складирование

5.1 Контроль при приемке

Немедленно после получения пачки следует проверить, нет ли на ней
заметных повреждений, и это же касается оборудования, после снятия
упаковки.

PES/PEJ-BA-rus-1316

14

5.2 Упаковка

Все части оригинальной упаковки следует сохранять на случай обратной

транспортировки.

В случае обратной транспортировки следует пользоватся только оригинальной

упаковкой.

Перед тем как выслать, следует отключить все подключенные кабеля и

свободные/движущиеся части.

Все части, напр. платформу весов, адаптер и т.п. следует обеспечить от

возможности соскальзывания и повреждения.
Следует замонтировать, предохраняющие (если такие существуют) во время
транспортировки элементы. Все части, например стеклянную ветрозащитную

витрину, платформу весов, адаптер и т. п. следует забеспечить от

соскальзывания и повреждений.

PES/PEJ-BA-rus-1316

15

6 Распаковка, установка и запуск

6.1 Место установки, место эксплуатации

Весы сконструированы таким образом, что бы в нормальных условиях

эксплуатации были получены достоверные результаты взвешивания.

Правильный выбор места установки весов обеспечивает их точность и

быстроту работы.

Поэтому выбирая место установки, следует соблюдать

нижеследующие правила:

весы устанавливать на стабильной, плоской поверхности;
избегать экстремальных температур, как и резких изменений

температуры, например в случае установки возле калориферов или
в местах, подверженных на непосредственную деятельность
солнечных лучей;

предохранять от сквозняков, которые появились в следствии

открытия окон и дверей;

избегать сотрясений во время взвешивания;
предохранять весы от большой влажности воздуха, опарами и

пылью;

не поддавать оборудования длительному влиянию высокой

влажности. Не желаемое оседание влаги (конденсация влажности,

содержащейся в воздухе, на оборудование) может появиться, когда
холодное оборудование поместить в помещении со значительно
высшей температурой. В таком случае отключенное от электросети
оборудование, следует ок. 2 часов аклиматизировать в

соответствии с температурой окружающей среды;

избегать статического наэлектризования, исходящего со

взвешиваемых продуктов, ѐмкости для взвешивания и
ветрозащитной витрины.

В случае наявности электромагнетического поля, статистических напряжений,

как и нестабильного электропитания, возможны большие отклонения

результатов взвешивания (ошибочный результат взвешивания). В таком случае
следует изменить место размещения весов.

6.2 Распаковка

Осторожно вынуть весы с упаковки, снять упаковочный материал и установить

весы в предусмотренном для них месте эксплуатации.

PES/PEJ-BA-rus-1316

16

Сферическ
ий уровень

(уровень)

Рабочий
защитный чехол
оснащения для
взвешивания с
нижней стороны

весов

Разъем сетевого

адаптера

Противоугонное устройство

Вид с тыльной

стороны

Интерфейс RS 232

Соединение

принтера

Вид весов:

PES/PEJ-BA-rus-1316

17

6.3 Объѐм поставки

Позиционирование платформы весов:

Установка весов в горизонтальном положении:

Серийное оснащение:

Весы
Платформа весов
Сетевой адаптер
Инструкция обслуживания
Рабочий защитный чехол

6.4 Установка

Tekst na rysunku: Установить весы в горизонтальном положении с помощью регулируемых
ножек, пузырѐк воздуха должен находиться в соответствующей зоне.

PES/PEJ-BA-rus-1316

18

6.5 Сетевой разъѐм

Аккумулятор достаточно заряжен

Аккумулятор разрядится в течении короткого времени. С
целью зарядки его, следует по возможности быстро

подключить сетевой адаптер (юстировка невозможна).

мигает

Напряжение понизилось ниже определенного, минимально
возможного. Следует подключить сетевой адаптер,

подключить весы к сети, аккумулятор зарядится (15 час).

Интерфейс RS 232
Соединение принтера

Электропитание происходит с помощью внешнего сетевого адаптера.

Величина напряжения, напечатанная на сетевом адаптере, должна

соответствовать напряжению в местной электросети.
Следует пользоваться только оригинальными сетевыми адаптерами
фирмы KERN. Применение иных продуктов требует согласия фирмы KERN.

Функцию AUTO-SLEEP можна активировать в меню . В режиме
сетевого питания весы переключаются в режим „усыпания” через 3 мин. без
изменения загрузки или нажатия клавиши. Автоматическая активация

индикатора происходит после изменения загрузки или нажатия произвольной

клавиши.

6.6 Эксплуатация с внутренним аккумуляторным питанием (оснащение
опциональное)

Опциональный аккумулятор заряжается с помощью поставленного

сетевого адаптера.

Перед первым запуском аккумулятор следует заряжать с помощью сетевого
адаптера в течении мин. 15 часов. Время эксплуатации аккумулятора ок 6
часов, время зарядки до полного повторного состояния зарядки ок. 15 часов.

Функцию AUTO-OFF можна активировать в меню . Через 3 минуты,

без изменения загрузки, весы автоматически переключаются в режим экономии

аккумулятора.
Во время эксплуатации весов с аккумуляторным питанием на дисплее

высвечиваются нижеследующие символы:

6.7 Вывод внешнего оборудования

PES/PEJ-BA-rus-1316

19

6.8 Первый запуск

Происходит самопроверка весов.

Подключить весы к электросети

через сетевой адаптер.

Весы находятся в режиме

standby (светится зеленый диод
LED).

Включить весы с помощью

клавиши .

g

g

Нажимая легко пальцем, можна

проверить, изменяются ли

показания весов.

Stand by



Включить весы с помощью

клавиши . Весы находятся
повторно в режиме standby
(светится зеленый диод LED).

Время нагревания в течении 10 мин после включения дает возможность
стабильности измерительных величин.

Точность весов зависит от ускорения земли в данном регионе.
Независимо от этого следует соблюдать, содержащиеся в разделе 6.9
„Юстировка”, указания.

6.8.1 Индикатор питания

PES/PEJ-BA-rus-1316

20

6.8.2 Столбиковые показатели в виде графического изображения.

Укрытие столбикового показателя

*

Высвечивание столбикового

показателя

В конфигурационом меню (разд. 7) можна активировать/дезактивировать

столбиковый показатель.

Предел взвешивания весов поделен на 40 графических прямоугольных
параллелепипедов. Если весы не загружены, то на графическом индикаторе

высвечивается ноль (0). Если весы будут загружены до половины диапазона

взвешивания, то высвечивается 20 прямоугольных параллелепипедов
гарфического изображения.

6.8.3 Индикатор стабилизации

Стабильная

Нестабильная

Если на дисплее видим показатель стабильности [ο], весы находятся в
стабильном состоянии. В состоянии нестабильном индикатор [ο] исчезает.

PES/PEJ-BA-rus-1316

21

6.8.4 Индикатор нуля весов

Влияние окружающей среды может привести к тому, что независимо от
загрузки платформы весов, на дисплее весов не высвечивается точная

величина „000.0”. В любое время возможной всѐтаки есть установка индикатора

на ноль, а благодаря этому обеспечение, что взвешивание действительно
начинается с нуля. При загрузке весов установка на ноль возможна только в

определенном и специфическом для данного типа диапазона. Отсутствие
возможности установки на ноль значит, что диапазон этот преувеличен.
На дисплее высвечивается символ [o - Err ]
Если независимо от того, что платформа весов незагружена, показатель весов
не равен нулю, с целью начала установки весов на нулевой уровень следует
нажать клавишу TARE. Через короткое время весы будут повторно

установлены на ноль. Дополнительно будет высветлен знак показания нуля

весов [ 0 ]:

6.9 Юстировка

В связи с тем, что ускорение земли есть иное в разных местах Земного шара,
каждые весы следует настроить – в соответствии с правилами взвешивания,
исходящими с основ физики – к соответствующему ускорению Земного шара,
на территории, где они будут эксплуатированы (только если весы не были
выюстированы производителем в месте установки).

Эта процедура юстировки должна выполняться при каждым вводе в
эксплуатацию, после каждой смены места установки, а также при колебаниях

окружающей температуры. Для того, что бы получать точный результат
взвешивания, дополнительно следует юстировать весы циклично, также во
время взвешивания.

PES/PEJ-BA-rus-1316

22

Модели

Рекомендуемый

калибровочный

груз

Иные номинальные значения для

произведения юстировки,

неоптимальные с точки зрения

измерительной техники.

PES 220-3M

200 г (F1)

100 г

PES 420-3M

2 x 200 г (E2)

200 г

PES 620-3M

500 г (E2)

300 г

PES 2200-2M

2 кг (F1)

1000 г

PES 4200-2M

2 x 2 кг (E2)

2000 г

PES 6200-2M

5 кг (E2)

3000 г

PES 8200-1M

5 kg + 2 кг (F1)

4000 г

PES 15000-1M

5 kg + 2 кг (F1)

7000 г

6.9.1 Юстировка с внешним весом (только PES)

Юстировку следует произвести с помощью рекомендуемого калибровочного

груза (смотри разд. 1 „Технические данные”). Юстировку можна также
выполнять с помощью грузов иных номинальных значений (смотри
нижеследующую таблицу), не является это всѐтаки номиналом с точки зрения
измерительной техники.

Информацию, относительно калибровочных грузов, можна найти в Интернете
на сайте: http://www.kern-sohn.com

Действия во время юстировки:

Позаботиться о стабильных условиях окружающей среды. С целью

стабилизации необходимым есть время нагревания ок. 30 минут. Следует при

этом обращать внимание, что бы платформа весов не была загружена.
В случае поверяемых весов юстировка заблокирована с помощью
переключателя (за исключением класса точности I). С целью возможности

произведения калибровки, изменить позицию переключателя блокады, смотри

разд. 6.10.1. (за исключением класса точности I).

PES/PEJ-BA-rus-1316

23

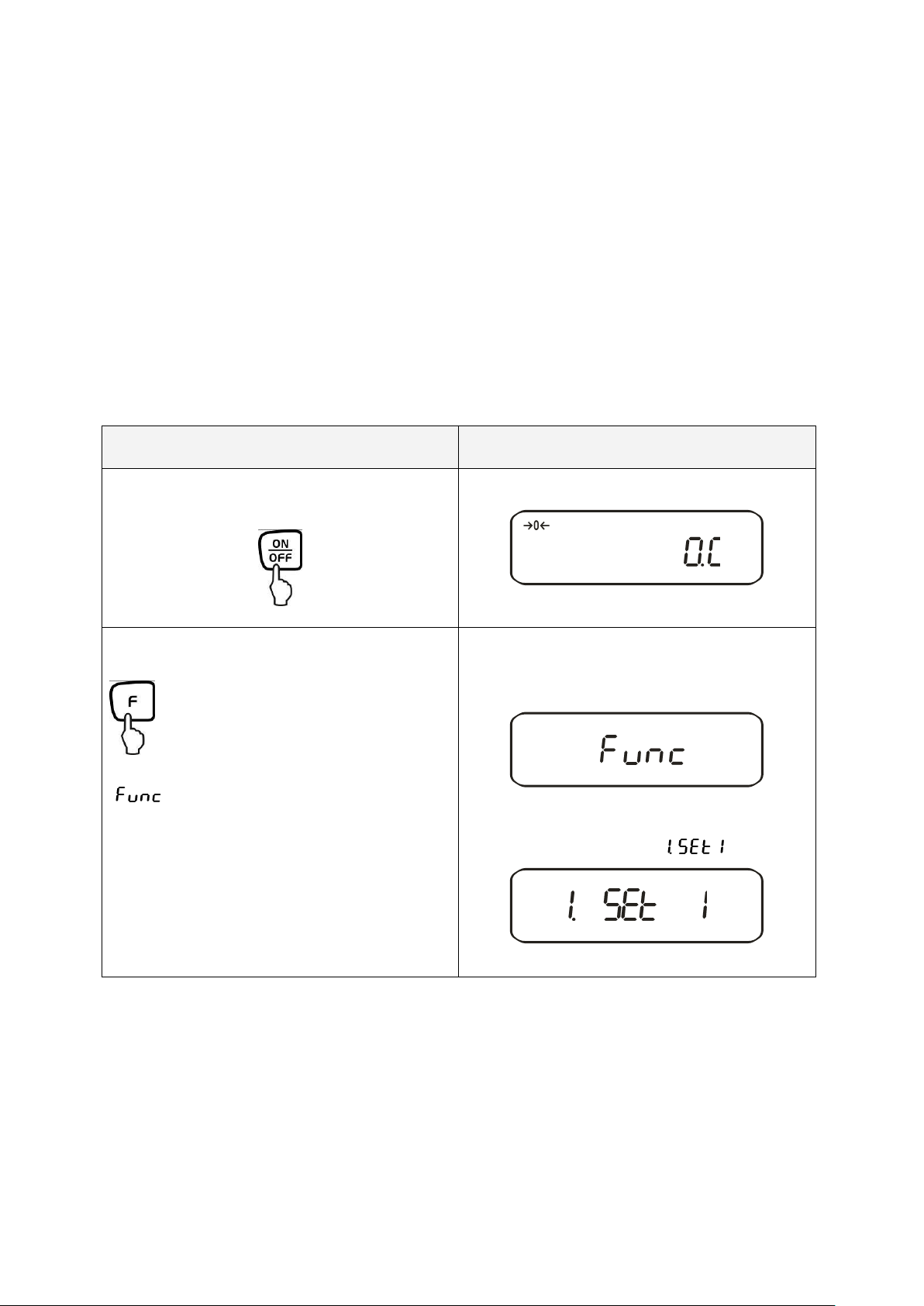

Обслуживание

Показание

Активировать функцию [ ] (смотри
разд. 7).



g

Происходить запоминание нулевого

пункта.

CAL



CAL

Затем установить калибровочный груз на

середине платформы весов.

Процесс юстировки приведѐн в действие.

Процесс юстировки закончен.

Снять калибровочный груз, весы

автоматически переключаются обратно в
режим взвешивания. В случае ошибки
юстировки или ошибочного
калибровочного груза высвечивается

символ [-Err] , повторить процесс
юстировки.

CAL



CAL





CAL



g

PES/PEJ-BA-rus-1316

24

6.9.2 Тест юстировки с внешним калибровочным грузом (только PES)

Обслуживание

Показание

Активировать функцию [ ]
(смотри разд. 7).



g

Приведение в действие теста

юстировки:

Осторожно разместить
калибровочный груз на середине

платформы весов.

Высвечивается разница между
значением записанным в памяти и

измеренным.

CAL



CAL



CAL



CAL





Во время теста юстировки весов, записанное значение калибровочного груза
сравнивается с реальным значением. Производится это только в качестве

проверки, тоесть никакие значения не измняются.

Процедура выполнения:

Позаботиться о стабильных условиях окружающей среды. С целью

стабилизации необходимым есть время нагревания в течении ок. 1 часа.

Следует при этом обращать внимание, что бы платформа весов не была

загружена.

PES/PEJ-BA-rus-1316

25

Снять калибровочный груз.
Нажать произвольную клавишу,

процесс юстировки закончен, а весы
переключаются обратно в режим

взвешивания.

g



CAL



g

Включить весы кнопкой ON/OFF.

Выполняется автодиагностика весов,

высвечивается мигающий символ „M”.

Затем включается автоматическая

юстировка:
высвечивается мигающее сообщение

„Aut. CAL”, а затем „CH. 0” и „CH. F.S.”.

Высвечивание сообщение „End”

обозначает, что юстировка успешно

завершена.

Весы будут автоматически
переключены в режим взвешивания и

готовы к взвешиванию.











g

6.9.3 Автоматическая юстировка (только PEJ)

Автоматическая юстировка с внутренней калибровочной массой происходит
после включения весов.

PES/PEJ-BA-rus-1316

26

Обслуживание

Показание

Активировать функцию [ ]
(смотри разд. 7).



g

Приведение в действие автоматической

юстировки:

Автоматическая юстировка протекает.

CAL



6.9.4 Юстировка с внутренним грузом (только PEJ)

С помощью вмонтированного калибровочного груза можна в любое время

проверить и настроить точность.

Действия во время юстировки:

Позаботиться о стабильных условиях окружающей среды. С целью
стабилизации необходимым есть время нагревания ок. 1 часа. Следует при

этом обращать внимание, что бы платформа весов была не загружена.

PES/PEJ-BA-rus-1316

27

Процесс юстировки закончен.

Весы автоматически переключаются

обратно в режим взвешивания.

CAL



CAL





CAL



g

Обслуживание

Показание

Активировать функцию [ ]
(смотри разд. 7).



g

6.9.5 Тест юстировки с внутренним грузом (только PEJ)

Во время юстировки весов, запоминаемая величина калибровочного груза,
сравнивается с реальной величиной. Происходит это только в качестве

проверки, тоесть никакие значения не измняются.

Процедура выполнения:

Позаботиться о стабильных условиях окружающей среды. С целью
стабилизации необходимым есть время нагревания в течении ок. 1 часа.
Следует при этом обращать внимание, что бы платформа весов не была

загружена.

PES/PEJ-BA-rus-1316

28

Приведение в действие теста

юстировки:

Автоматический тест протекает.

CAL





CAL



CAL

Высвечивается разница между
величинами: записаной в памяти и
измеренной.

Нажать произвольную клавишу,
процесс юстировки закончен, а весы

переключаются обратно в режим

взвешивания.



g





g

PES/PEJ-BA-rus-1316

29

6.10 Поверка

Общие информации:
В соответствии с директивой WE 90/384/EWG весы должны быть поверены

соответствующим органом, если используются следующим образом (предел

определѐн законом):

a) в торговли, когда цена товара определяется с помощью взвешивания
его,
b) при приготовлении лекарств в аптеках, как и при проведении анализов в

медицинских и фармакологических лабораториях,

c) для целей госучреждений,
d) при производстве готовых упаковок.

В сомнительных случаях следует обратиться в Палату мер и весов.
Указания относительно поверки

Весы обозначенные в технических данных как поверяемые обладают допуском

типа, обязывающие на территори ЕС. Если весы будут применяться в
описанном выше диапазоне, требующем поверки, то должна она производиться
соответствующим государственным органом и регулярно возобновляться.

Повторная поверка производится в соответствии с правилами обязывающими
в даной стране. Например в Германии период важности поверки весов обычно

равен 2 года. Следует соблюдать законодательство, обязывающее в стране
пользователя!

Весы поверяемые следует изъять из эксплуатации, если:

результат взвешивания веса находится поза пределом допустимого

отклонения. Поэтому тоже, весы следует регулярно загружать

образцовой гирей знаного веса (ок. 1/3 максимальной загрузки) и
высвечиваемую величину сравнивать с образцовой гирей.

срок повторной поверки просрочен.

Перед поверкой модели PES 2200-2M, PES 4200-2M, PES 8200-1M,
PES 15000-1M следует активировать функцию юстировки „ ”. Благодаря

ей внешняя юстировка в поверенном состоянии ограничена.

PES/PEJ-BA-rus-1316

30

6.10.1 Пломбы и переключатель блокировки

Положение переключателя

блокировки

Статус

спереди

весы одблокированы к процессу

юстировки, процесс юстировки возможен

с тыльной стороны

положение поверки – блокировка
юстировки

Положение:
 Переключатель

блокировки

 Пломба

Пломба

После процесса поверки весы пломбируются в обозначенной позиции.

Поверка весов без „пломбы” не действительна.

Доступ к переключателю блокировки после удаления возможно выступающей

пломбы (поверка становиться недействительной!) и резиновой пробки (смотри
рисунок).

PES/PEJ-BA-rus-1316

31

Обслуживание

Показание

Включение весов:

g

Вызов меню:

, нажимать в течении ок. 4

секунды, до высветления символа

[ ].

После освобождения его будет

высветлена функция [ ].

7 Меню применений и конфигурационное меню 1

Меню дает возможность настройки весов и активации функций. Это даѐт

возможность настройки весов по индивидуальному желанию. Меню поделено

на:

 Меню применеий: Для приспособления весов к

потребностям пользователя.

 Конфигурационное меню : Для определения основных функций.

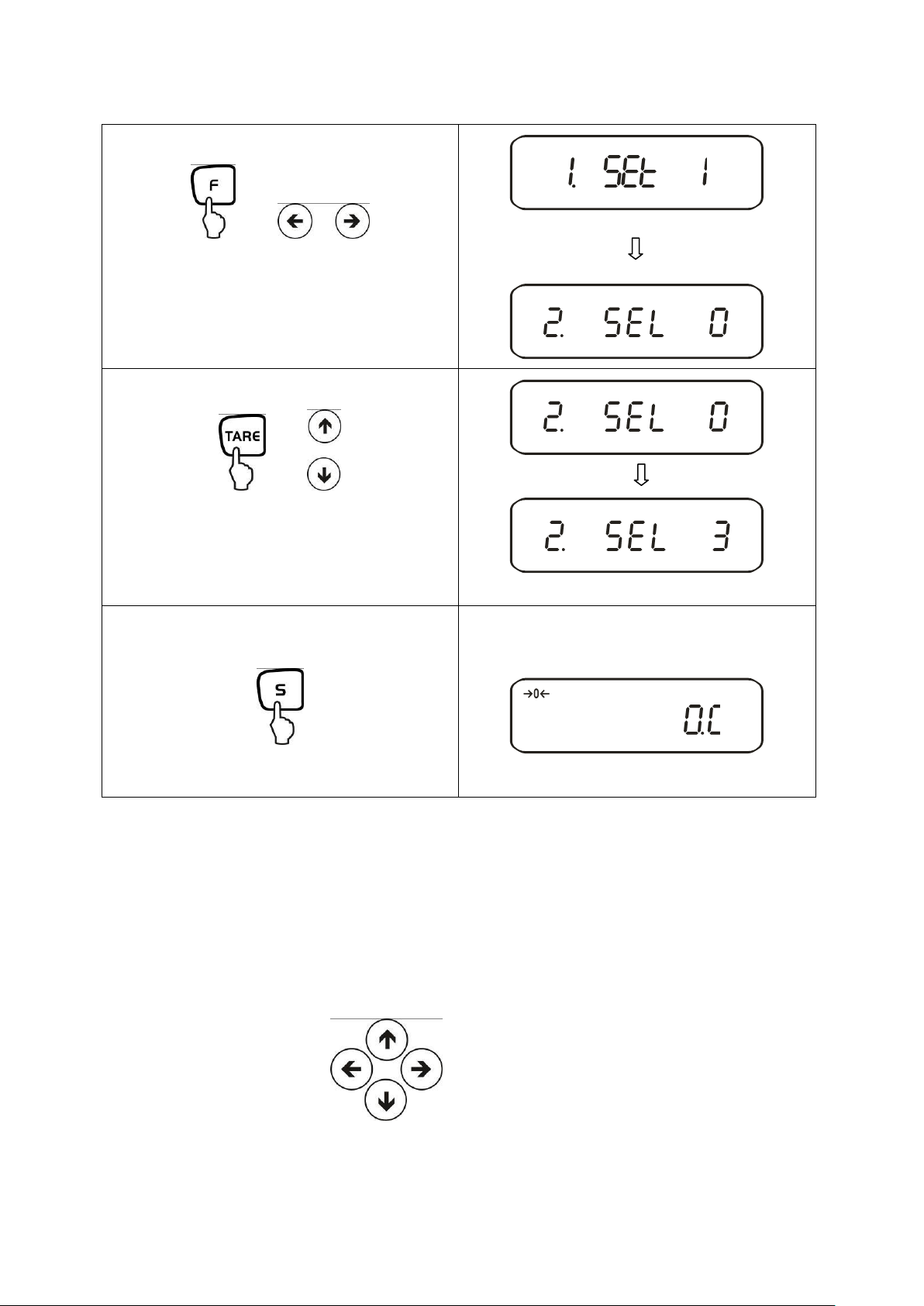

7.1 Правила обслуживания меню

PES/PEJ-BA-rus-1316

32

Изменение функции:

или

Поочередное нажатие клавиши дает
возможность просмотра разных

функций меню (смотри таблица. 7.2).

Изменение параметра:

или

Что бы изменить параметр на

последнем месте, нажать клавишу
TARE или клавиши стрелок.

Запоминание индивидуальных

установок:

Выход с меню функции и переход

обратно в режим взвешивания.

g

Увеличение

чисельного значения

Шаг меню назад

Шаг меню дальше

Уменьшение

чисельного значения

Общие информации относительно ввода с помощью клавиш стрелок:

Обслуживание с помощью клавиш стрелок является более быстрым и более

комфортовым чем с помощью клавиши TARE и клавиши F.
Присваивание клавиш стрелок:

PES/PEJ-BA-rus-1316

33

7.2 Просмотр меню

Функция

Показани

е

или

Выбор

или

Описание возможности выбора

Режим взвешивания

*

Взвешивание

Счет штук

Обозначение процента

Обозначение плотности инородных тел

Определение

плотности

Рабочее
измерительное

тело

*

Дистилированная вода

Произвольная измерительная жидкость

Выход данных

*

Выдача только измерительной величины
плотности

Выдача всех параметров плотности

Автоматическая

выдача данных

*

Выключено (Выдача данных только после
нажатия клавиши PRINT)

Включено

Дополнительные

функции

*

Выключено

Суммирование 

Взвешивание с допуском

смотри разд.

7.2.1

Комбинированное взвешивание

с допуском / суммирование

Установка на ноль
Отстутствие корректировки нулевого пункта

*

Автоматическая корректировка нулевого пункта

активная.

Фильтр вибрации

*

Чувствительный и быстрый (очень спокойное
место размещения).



Нечувствительный, но свободный (очень

неспокойное место размещения).

Скорость показаний

Установка для дозировки
Чувствительная и быстрая


Нечувствительная, но медленная

*

Интерфейс
(смотри разд. 7.2.1)

неактивный

*

6-позиционный формат
данных

смотри разд. 15.4.1

7-позиционный формат
данных

расширенный, 7-

позиционный формат

данных

неудокументировано

Производителем весы настроены в соответствии с определенной стандартной

конфигурацией. Обозначена она символом *.

PES/PEJ-BA-rus-1316

34

Юстировка
* : Заводская установка PEJ
* : Заводская установка PES,

класс точности I
* : Заводская установка PES,

класс точности II

Клавиша CAL неактивная

*

Внутренняя автоматическая юстировка

Тест юстировки с внутренним весом

*

Внешняя юстировка

*

Тест юстировки с внешним весом

Столбиковый графический

показатель

Столбиковый показатель невидим

*

Высвечивание столбикового показателя.

Автоматическое выключание
при функционировании с
аккумуляторным питанием
(функция доступна только при

аккумуляторном питании)

Автоматическое выключение через 3 минуты
при функционировании с аккумулятрорным

питанием (опционально) - выключено.

*

Автоматическое выключение через 3 минуты
при функционировании с аккумуляторным

питанием - включено.

Функция Auto Sleep во время

функционирования с

аккумуляторным питанием.
Выключена

*

После включения сетевого питания, весы
переключаются в режим „усыпления”, а через
3 минуты без изменения загрузки или нажатия
клавиши

Единицы измерения A

*

(г)

(кг)

[ ] (ct)

Единицы измерения B

Установка эта дает
возможность высвечивания
взвешиваемого результата в

разных единицах измерения (A
или B). С целью выбора между
единицами измерения A и B
следует нажать клавишу F.

*

Отсутствие единиц измерения

(г)

(кг)

[ ] (ct)

Высвечивание последнего

места после запятой

Нет

*

Да; всегда пользоваться этой установкой!

Соответствие с ISO/GLP/GMP

*

Нет

Да

Только при

установке

Выход: юстировка/тест
юстировки

Нет

*

Да

Соответствие с

ISO/GLP/GMP

*

Нет

Да

Выбор языка

*

английский

неудокументировано

Data

Выдача даты в формате год-месяц-день

Выдача даты в формате месяц-день-год

*

Выдача даты в формате день-месяц-год

Время

*

Выдача - Нет

Выдача - Да

Немедленное приведение в

действие

*

После подключения сетевого адаптера весы
будут немедленно переключены в режим

Stand by

Включение весов после подключения

сетевого адаптера

Интерфейс выхода

неудокументировано

неудокументировано

*

неудокументировано

PES/PEJ-BA-rus-1316

35

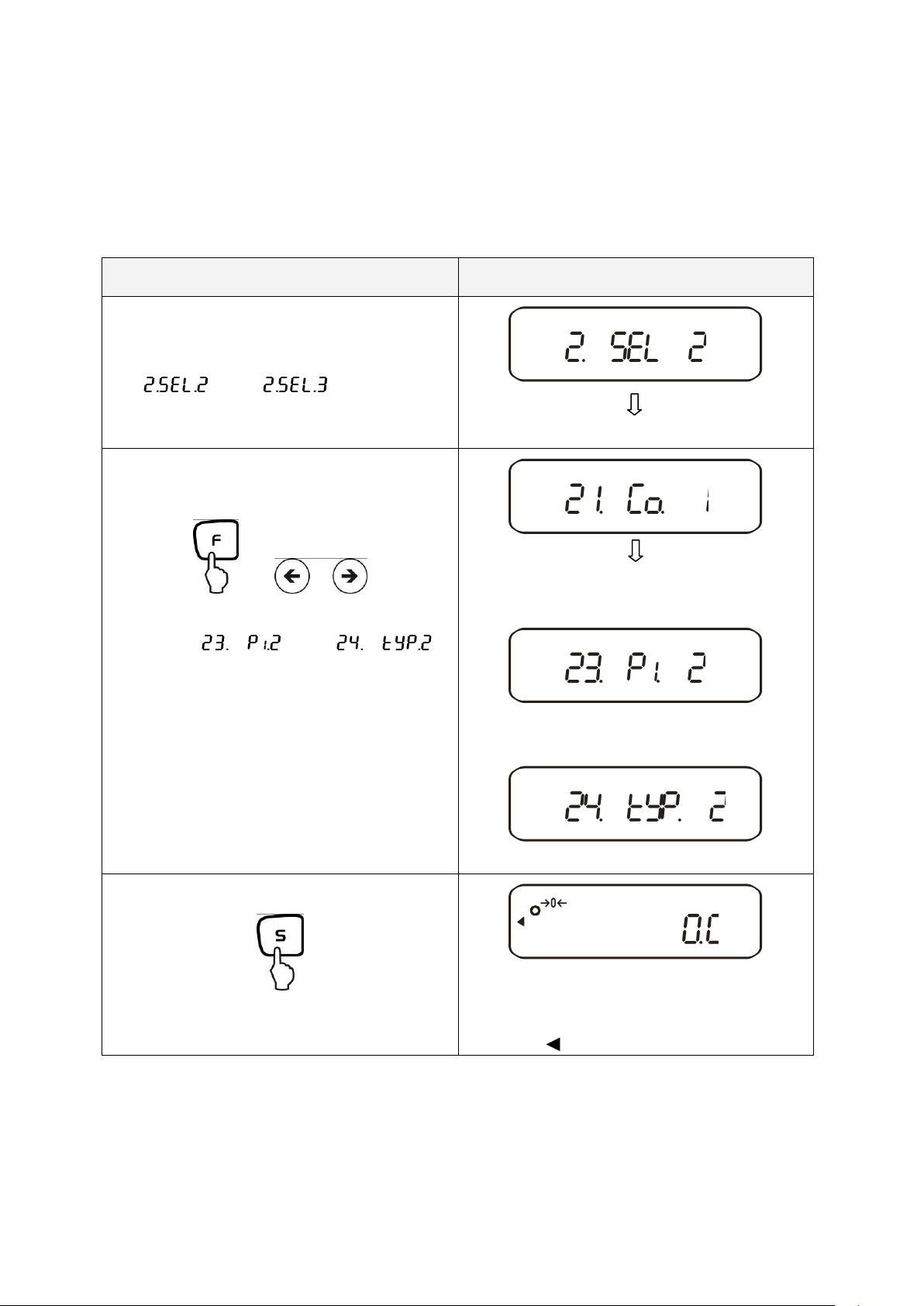

7.2.1 Параметры дополнительных функций

Функция

Показание

или

Выбор

или

Описание возможности выбора

Условия
высвечивания знака
допустимого

диапазона

*

Знак допустимого диапазона высвечивается
всегда, также тогда, когда контроль состояния

стабилизации ещѐ не высвечивается.

Знак допустимого диапазона высвечивается
только в совокупности с контролем состояния

стабильности.

Допустимый предел

Знак допустимого диапазона высвечивается
только при значении превышающим нулевой

пункт (минимум + 5).

*

Знак допустимого предела высвечивается в
полном диапазоне.

Количество

предельных пунктов

1 предельный пункт (OK/-)

*

2 предельные пункты (+/OK/-)

3 предельные пункты (1-4)

4 предельные пункты (1-5)

Оценка

*

Оценка в абсолютных значениях

Оценка в разностных значениях.
(с контрольным весом)

Сигнал предельного

значения 1

*

Отсутствие сигнала предельного значения 1(-)

Сигнал предельного значения 1(-)

Сигнал предельного

значения 2

*

Отсутствие сигнала предельного значения
2(OK)

Сигнал предельного значения 2(OK)

Сигнал предельного

значения 3

*

Отсутствие сигнала предельного значения
3(+)

Сигнал предельного значения 3(+)

Сигнал предельного

значения 4

*

Отсутствие сигнала предельного значения

Сигнал предельного значения 4

Не высвечиваются во время установки меню „ “

PES/PEJ-BA-rus-1316

36

Сигнал предельного

значения 5

*

Отсутствие сигнала предельного значения 5

Сигнал предельного значения 5

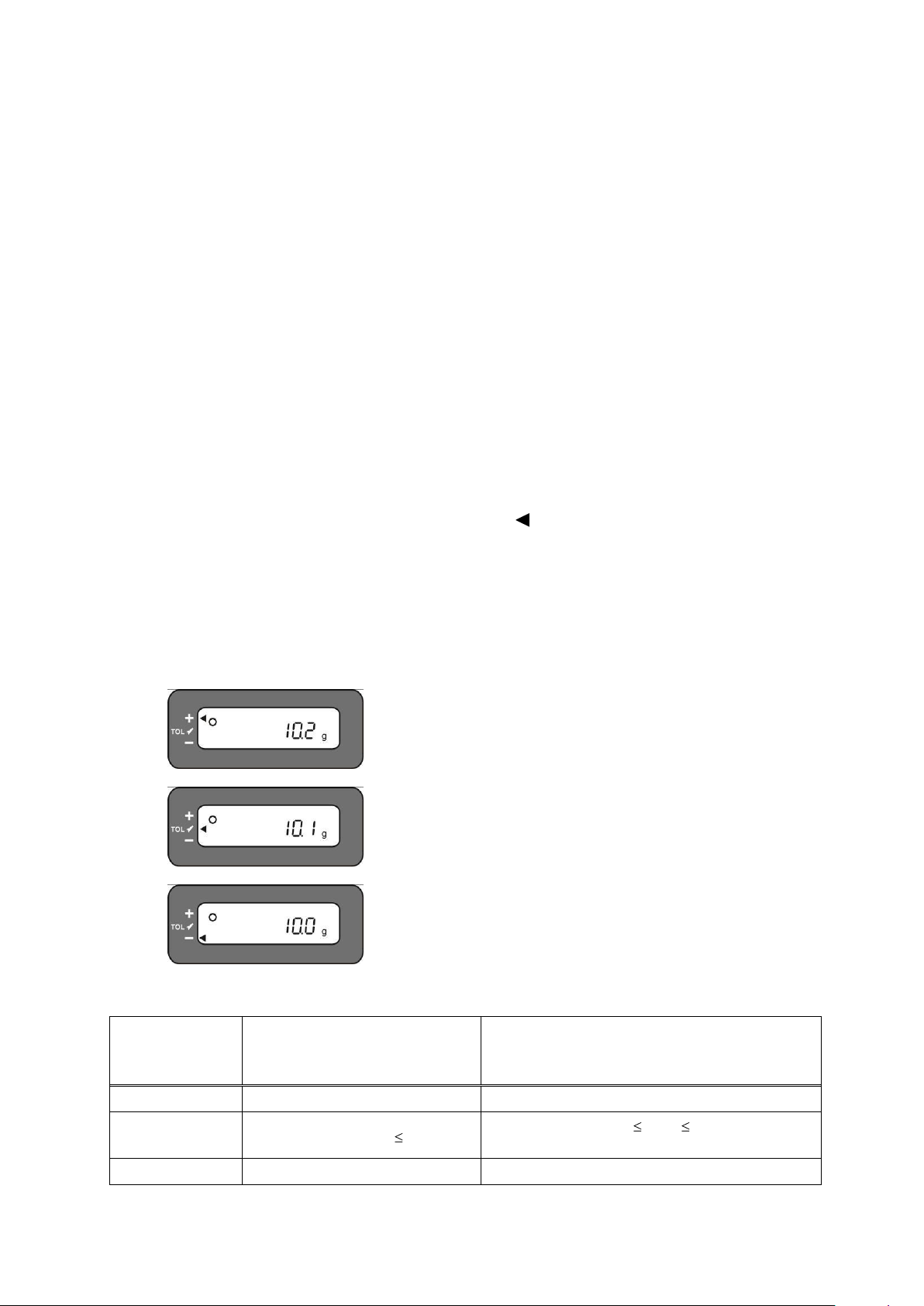

Высвечивание
результата

*

Указание с помощью +, OK или -

При установке 2 переделов возможным есть

высветление на столбиковом индикаторе

Выходное реле

*

Непрерывная выдача, зависящая от внешнего

сигнала

Выдача, управляемая внешним сигналом

Суммирование

*

Функция суммирования

Функция суммирования с функцией AUTO-

TARA

PES/PEJ-BA-rus-1316

37

Функция

Показание

или

Выбор

или

Описание возможности выбора

Условие выхода

для интерфейса

Нет возможности выдачи данных

Непрерывная выдача данных

Непрерывная выдача стабильной

величины взвешивания

Выдача стабильной и нестабильной

величины взвешивания после нажатия

клавиши PRINT

Выдача стабильной величины после
разгрузки весов.

Выдача при стабильной величине

взвешивания. Нет возможности выдачи

при нестабильной величине

взвешивания. Повторная выдача после
стабилизации.

Выдача при стабильной величине

взвешивания. Непрерывная выдача при
нестабильной величине взвешивания.

*

Выдача стабильной величины
взвешивания после нажатия клавиши

PRINT

Однократная, мгновенная выдача после

определѐнного времени (смотри разд.

14.5)

Однократная, мгновенная выдача после
определѐнного времени и при стабильной

величине взвешивания (смотри разд. 14.5)

Скорость передачи

*

1200 bps

2400 bps

4800 bps

9600 bps

19200 bps

7.2.2 Параметры рядового интерфейса

Не высвечиваются во время установки меню „ ” (интерфейс

неактивен).

PES/PEJ-BA-rus-1316

38

Чѐтность

только при установках

или

*

Отсутствие бита чѐтности

Чѐтность „нечѐтная”

Чѐтность „чѐтная”

Биты данных

только при установке

7 битов

*

8 битов

Биты стопа

только при установке

1 бит

*

2 биты

неудокументировано

*

Всегда применять эту установку

неудокументировано

*

Всегда применять эту установку

PES/PEJ-BA-rus-1316

39

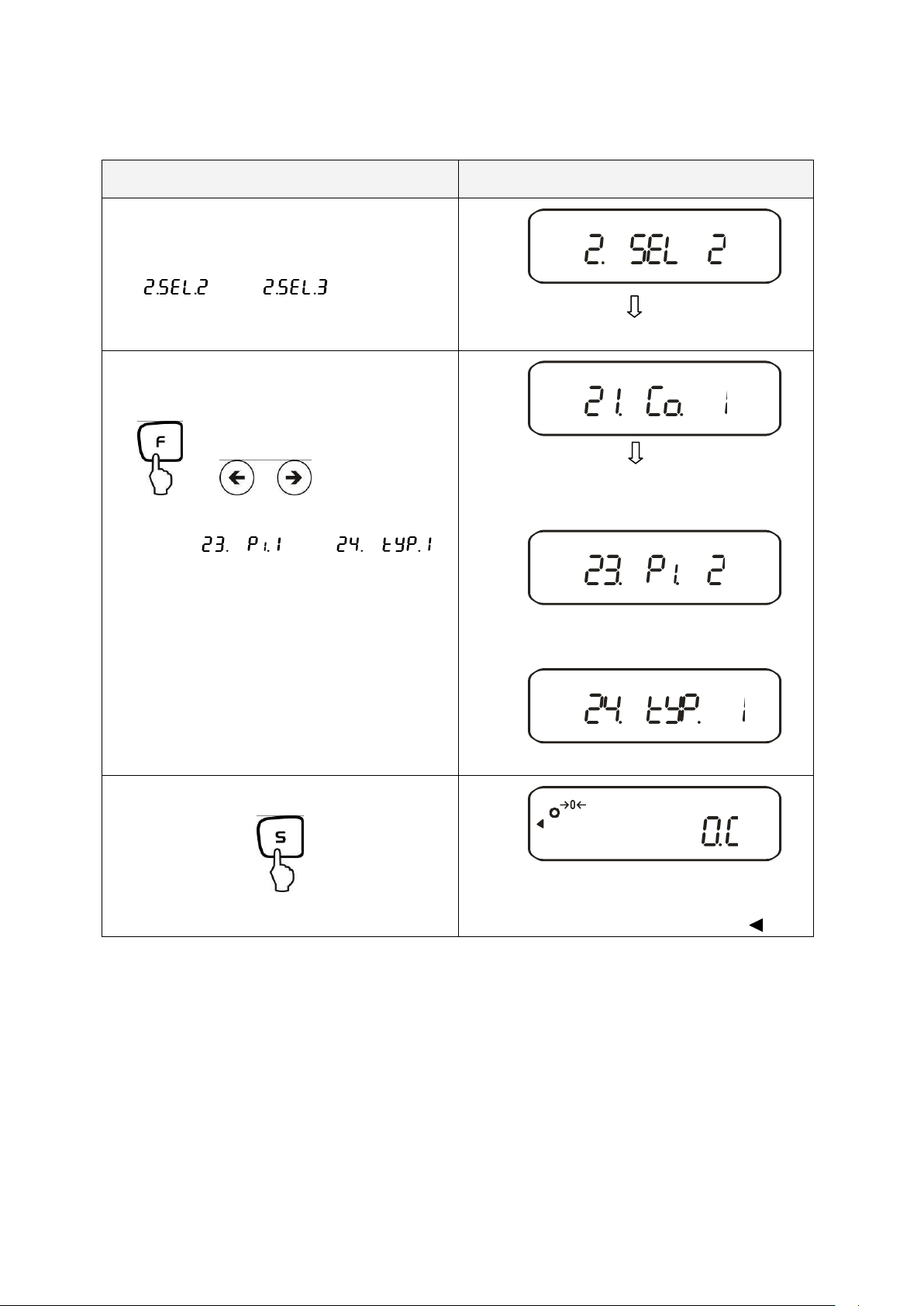

8 Конфигурационное меню 2

Обслуживание

Показание

Включение весов:

g

Вызов меню:

+

Дольше нажимать клавишу F при
втиснутой клавише TARE, до

высветления символа [ ].

После освобождения их будет

высветлена первая функция [

]

Изменение функции:

или

Поочередное нажатие клавиш даѐт
возможность просмотр разных

функций меню.

8.1 Правила обслуживания меню

PES/PEJ-BA-rus-1316

40

Изменение параметра:

или

Что бы изменить параметр на

последнем месте, нажать клавишу
TARE или клавиши стрелок.

Запись в памяти весов

индивидуальных установок:

Выход с меню и переход обратно в

режим взвешивания.

g

Функция

Показание

Выбор

Описание возможности

выбора

Установка № ID весов

*

Выключено

Включено

Неудокументировано

*

Всегда пользоваться этой

установкой

Надписывание калибровочного

веса

Внимание:

Изменение может выполнять
только специально обученный

персонал!

*

Выключено

Включено

Неудокументировано

*

Всегда пользоваться этой

установкой

8.2 Просмотр меню

Производителем весы установлены в соответствии с определенной

стандартной конфигурацией. Обозначена она с помощью символа *.

PES/PEJ-BA-rus-1316

41

9 Эксплуатация

Выбор

Функция

Включить/выключить

Выдача величины веса на внешнее оборудование

(принтер) или компьютер

Запись в памяти весов параметров функции
Прибавление высвечиваемого результата к памяти суммы
Вызов меню „Ввод допустимых пределов диапазона”

Переключение высвечиваемой величины (г, ct (карат), шт,

%)
Ввод чисельной величины
Выбор функциональных величин в пределах функции
Вызов отдельных функций (возможность многократного

нажимания)
Каждый раз место ввода передвигается на одну позицию

влево

Тарирование или установка на ноль показателя веса
Индивидуальная установка в пределах определѐнных

функций
Изменение параметров

Приведение в действие юстировки/тест юстировки

При многих функциях ввода, клавиши стрелок замещают

клавишу или (смотри разд. 7.1)

Диод LED (зелѐный)

Диод „Stand by” светится, когда весы функционируют с

помощью питания от электросети, но выключены.

Диод LED (красный)

Функция „Sleep” имеет задание „экономии дисплея” и

можна еѐ дезактивировать с помощью нажатия клавиши

или изменения загрузки.

9.1 Просмотр клавиатуры

PES/PEJ-BA-rus-1316

42

9.2 Вид индикатора

Показание

Описание

г, кг

Грамм, килограмм

0

Показатель нулевой величины

-

Минус

ο

Показатель стабилизации

Net

Символ тары

B/G

Брутто

Pcs

Счет штук

%

Процентное взвешивание

Взвешивание с диапазоном допуска

*

Функция суммирования активная

∑

Полная сумма

L

Выдача даты/времени

M

Весы находяться в процессе функции взвешивания, напр.
счѐт штук / высвечивание величины памяти

CAL

Показатель юстировки. Сигнализирует процесс юстировки.

Показатель единицы измерения веса

Столбиковый показатель

Показатель функционирования с аккумуляторным питанием
(опционально), смотри разд. 6.6.

Высвечивание последнего места после запятой

PES/PEJ-BA-rus-1316

43

10 Режим взвешивания

Обслуживание

Показание

Включение весов:

Весы готовы к взвешиванию сразу

после высветления величины „0.0” на
индикаторе веса.

Происходит самопроверка весов.

g

Разместить взвешиваемый материал
на весах, будет высвечена величина

веса.

g

Многократное нажатие даѐт
возможность переключания
высвечиваемой величины на
поочерѐдно активированные

функции/единицы измерения веса.

К услугам 4 разные режимы взвешивания:

1. Взвешивание [ ]

2. Взвешивание/счет штук [ ]

3. Взвешивание/обозначение процента [ ]

4. Взвешивание/обозначение плотности [ ]

Кроме того при взвешивании/определению плотности можна активировать,

кроме выбора режима взвешивания, также очередные функции, напр.

взвешивание с диапазоном допуска, суммирование (смотри разд. 7.2
„Дополнительные функции”. Благодаря этому существует возможность

высвечивания измерительных величин в соответствии с личными

потребностями.
Нажатие клавиши призводит к переключению высвечиваемой величины на

активную в данное время функцию (напр. с „г” на „Pcs”).

10.1 Взвешивание

PES/PEJ-BA-rus-1316

44

10.1.1 Тарирование

Обслуживание

Показание

Разместить пустую ѐмкость тары на

платформе весов. Будет высветлен
полный вес размещѐнной ѐмкости.

g

Перезагрузка индикатора до

величины „0”:

g

Net

Вес ѐмкости будет записан во

внутренней памяти, дополнительно на
дисплее высвечивается символ тары
„Net”.

Взвешиваемый материал разместить

в ѐмкости тары.

Затем считать на индикаторе вес

взвешиваемого материала.

g

Net

Собственный вес произвольной ѐмкости, используемой при взвешивании

можна вытарировать нажимая клавишу, благодаря этому во время очередных

процессов взвешивания будет высвечиваться вес нетто, взвешиваемого
материала.

PES/PEJ-BA-rus-1316

45

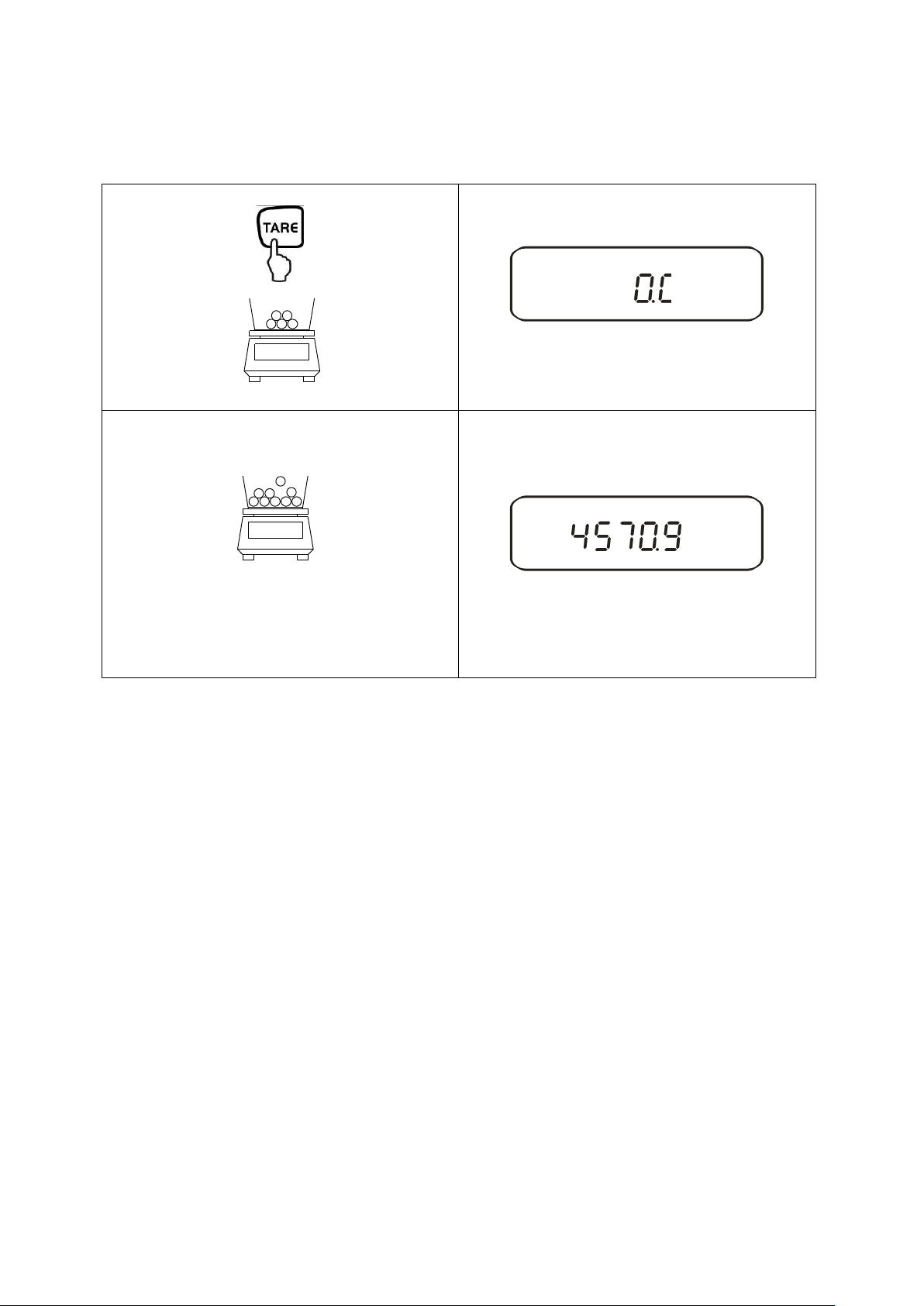

Процесс тарирования можна повторять довольное количество раз, например

Перезагрузка показания до величины

„0”:

g

Net

Высвечивается полный вес ѐмкости.

Доложить очередные компоненты в

ѐмкость весов (довзвешивание).

Затем считать с индикатора вес
доложенного взвешиваемого

материала.

g

Net

при взвешивании нескольких компонентов смеси (довзвешивание).

Указание:

Весы могут помнить всегда только одно значение тары.

Если весы не загружены, записанное в памяти значение тары,

высвечивается со знаком „минус”.

С целью сброса записанного в памяти значения тары, следует разгрузить

платформу весов, а затем нажать клавишу TARE.
Процесс тарирования можна повторять произвольное количество раз.

Предел достигается в моменте исчерпания полного диапазона

взвешивания.

PES/PEJ-BA-rus-1316

46

10.1.2 Нетто/брутто

Обслуживание

Показание

Разместить пустую ѐмкость тары на

платформе весов. Высветится полный
вес размещѐнной ѐмкости.

g

Перезагрузка индикатора до

величины „0”:

g

Net

Вес ѐмкости будет записан во
внутренней памяти, дополнительно на
дисплее высвечивается символ тары

„Net”.

Взвешиваемый материал разместить

в ѐмкости тары.

Высвечивается вес нетто,
взвешиваемого материала.

g

Net

Будет высветлен вес брутто
(взвешиваемый материал + ѐмкость
тары), на дисплее высвечивается

символ брутто/нетто „B/G”.

g

B/G

Собственный вес произвольной ѐмкости, используемой при взвешивании,
можна вытарировать, нажимая клавишу. Благодаря этому, во время очередных
процессов взвешивания может высвечиваться вес нетто взвешиваемого
материала и ѐмкости тары.

Предварительное условие: активная функция [ ] (смотри разд. 7)

PES/PEJ-BA-rus-1316

47

Переключение с веса нетто на брутто
и обратно происходит с помощью

клавиши F.

Процесс этот можна повторять
произвольно часто (макс. диапазон

взвешивания весов).

g

Net

g

B/G

Обслуживание

Показание

Активировать функцию [ ]
(смотри разд. 7).

На дисплее высветится символ счѐта

штук „Pcs”.

Pcs

, если используется ѐмкость

весов

10.2 Счѐт штук

Во время счѐта штук можна или досчитывать докладываемые в ѐмкость части,

или отсчитывать вынимаемые с ѐмкости части. Для возможности подсчѐта
большего количества частей, следует определить средний вес одной части с
помощью малого количества частей (количество контрольных штук). Чем

больше количество контрольных штук, тем точнее результат обсчѐта. В случае

маленьких или очень разнообразных частей, контрольная величина должна

быть особо высокой.
Процесс функционирования происходит с помощью четырѐх шагов:

тарирование ѐмкости весов,
определение количества контрольных штук,
взвешивание количества контрольных штук,
счѐт штук.

PES/PEJ-BA-rus-1316

48

Определение количества

контрольных штук:

, нажимать в течении ок. 4 секунды,
до высветления символа [U. SEt.], а
затем освободить

На дисплее высветится мигающая,
последняя, записанная величина

контрольных штук.

Pcs

M

При показании напр. 10

Pcs

, в качестве

контрольной величины требуется

разместить 10 частей.

Изменение количества контрольных

штук:

или

С помощью клавиши TARE или клавиш

стрелок количество контрольных штук
можна изменять в пределах

нижеследующих величин:

Важно: чем больше количество
контрольных штук, тем точнее счѐт штук.

Pcs

M

Взвешивание количества контрольных

штук:

Разместить на весах такое количество
считаемых частей, какое требуется в
соответствии с размещѐнным

количеством контрольных штук.

Высветится мигающее значение

количества контрольных штук.

Pcs

Весы дают возможность оптимализации
контрольной величины. Что бы ей не

производить, нажать клавишу F.

Контрольную величину можна

оптимализировать с помощью

размещения очередных частей (до 3-

разового количества). При каждой
оптимализации контрольной величины,
контрольный вес обсчитывается наново.
В связи с тем, что дополнительные части
увеличивают базу для обсчѐта,
контрольная величина становится тоже

точнее.

Pcs

10 5 30

100

PES/PEJ-BA-rus-1316

49

Контрольная величина записывается

в памяти весов.
Снять контрольный вес.

Pcs

Счѐт штук:

Теперь можна наполнить ѐмкость

считаемыми частями.

Соответствующее количество штук

высветится на дисплее.

Pcs

Многократное нажатие клавиши даѐт

возможность переключения
высвечиваемой величины напр. в

виде:

количества наложенных частей в

штуках „Pcs”,

среднего веса части г/штуки „г/Pcs”,

веса наложенных частей в „г”.

Pcs

Pcs

g

g

Указание:

Высвечивание сообщения ошибки „Sub” обозначает 3-разовое

преувеличение количества при оптимализации контрольной величины.

Высвечивание сообщения ошибки „L-Err” обозначает что измерительный

результат ниже уровня минимального веса счѐта.

Высвечивание сообщения ошибки „Add” обозначает, что в ѐмкости

находится очень малое количество штук для правильного определения

контрольной величины. С целью образования контрольной величины на
весы следует положить следующие штуки.

PES/PEJ-BA-rus-1316

50

10.3 Определение значения в процентах

Обслуживание

Показание

Активировать функцию [ ]
(смотри разд. 7).

На дисплее высвечивается символ %.

%

Определение контрольного веса:

, нажимать в течении oк. 4

секунд, до высветления на дисплее

символа [ ], а затем

освободить клавишу.

На дисплее высвечивается мигающий
последний записанный в памяти

весов контрольный вес.
Разместить контрольный вес

(= 100 %)

Процентное взвешивание даѐт возможность высвечивания веса в процентах,
относительно контрольной величины. Высветливаемая величина веса

перенимается как постоянная, предварительно поданная величина в процентах
(стандартная установка: 100%).

10.3.1 Ввод контрольного веса с помощью взвешивания

PES/PEJ-BA-rus-1316

51

Звук акустического сигнала

обозначает, что контрольный вес

записан в памяти весов.

Снять контрольный вес.

%

PES/PEJ-BA-rus-1316

52

От этого момента размещѐнный

контрольный вес высвечивается в w

%.

%

Многократное нажатие клавиши даѐт
возможность переключания

высвечиваемой величины в „г” или
„%”.

g

%

Указание:

Высвечивание сообщения ошибки „o-Err” значит, что контрольный вес

находиться за пределом взвешивания.

Контрольная величина 100% будет сохраняться до момента отключения

весов с сети.

PES/PEJ-BA-rus-1316

53

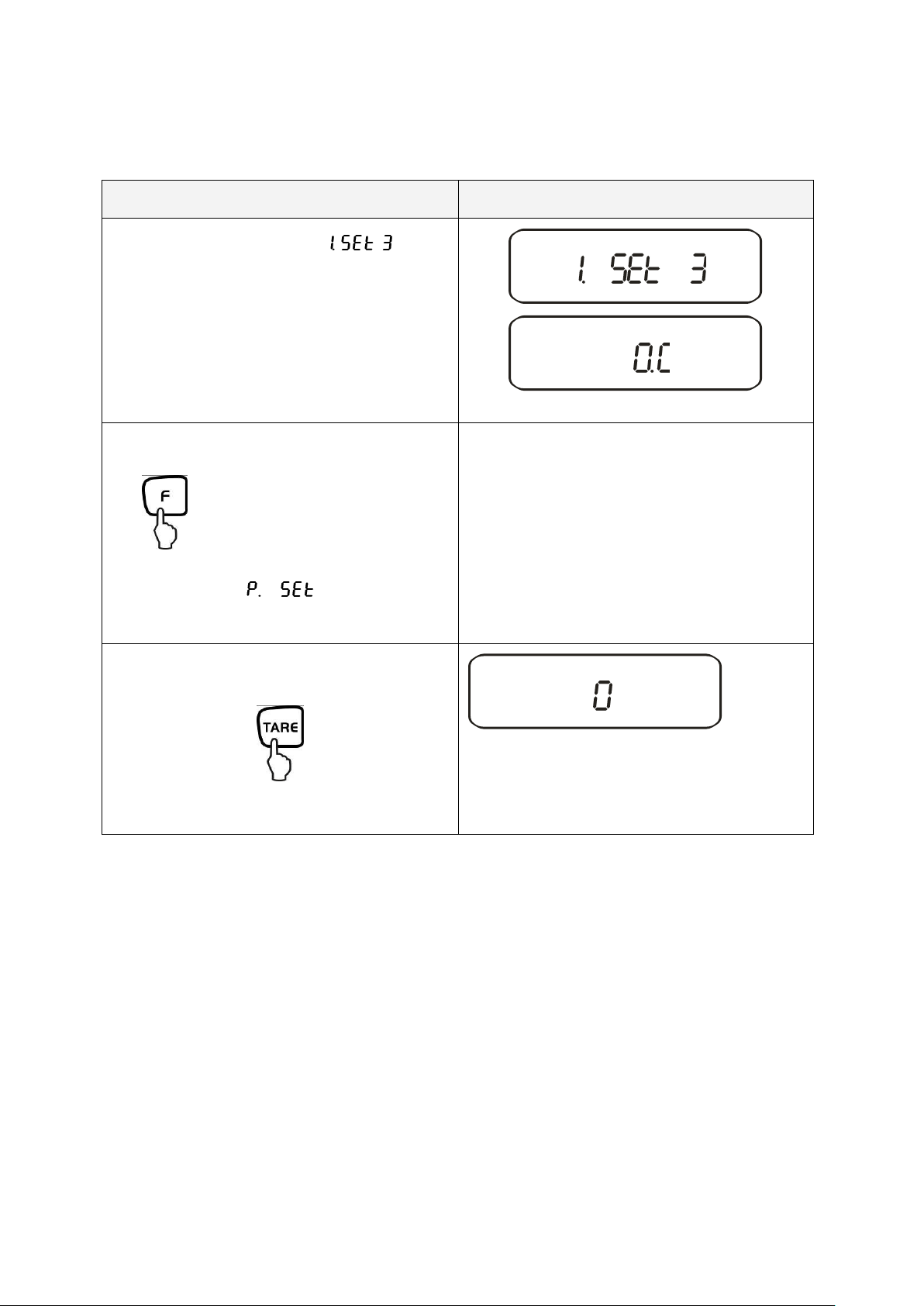

Обслуживание

Указание

Активировать функцию [ ]
(смотри разд. 7).

На дисплее будет высветлен символ

%.

%

Определение контрольного веса:

, нажимать в течении ок. 4

секунд, до высветления на дисплее

символа [ ], а затем

освободить клавишу.

На дисплее высветится мигающая
записанная как последняя величина

контрольного веса.

g

Высвечивание мигающего значения

„0” обозначает требование ввода

контрольного веса

10.3.2 Чисельный ввод контрольного веса

PES/PEJ-BA-rus-1316

54

Ввод чисельного значения:

или

Þ Þ Þ ÞÞÞ»

Каждое нажатие клавиши TARE или

клавиши стрелки призводит к

высвечиванию поочерѐдно чисел 0-9,
десятичного пункта или знака минус.

Выбор цифры, которая должна быть
изменена (актуально активная

позиция мигает):

или

Звук акустического сигнала
обозначает, что введенное значение

контрольного веса записано в памяти.

%

PES/PEJ-BA-rus-1316

55

От этого момента размещѐнный вес

высвечивается в %.

%

Многократное нажатие клавиши даѐт

возможность переключения
высвечиваемого значения в „г” или
„%”.

g

%

Указания:

Высвечиваемое сообщение ошибки „o-Err” значит, что контрольный вес

находится поза допустимым пределом взвешивания.

Контрольное значение 100% будет сохраняться до момента отключения

весов с сети.

PES/PEJ-BA-rus-1316

56

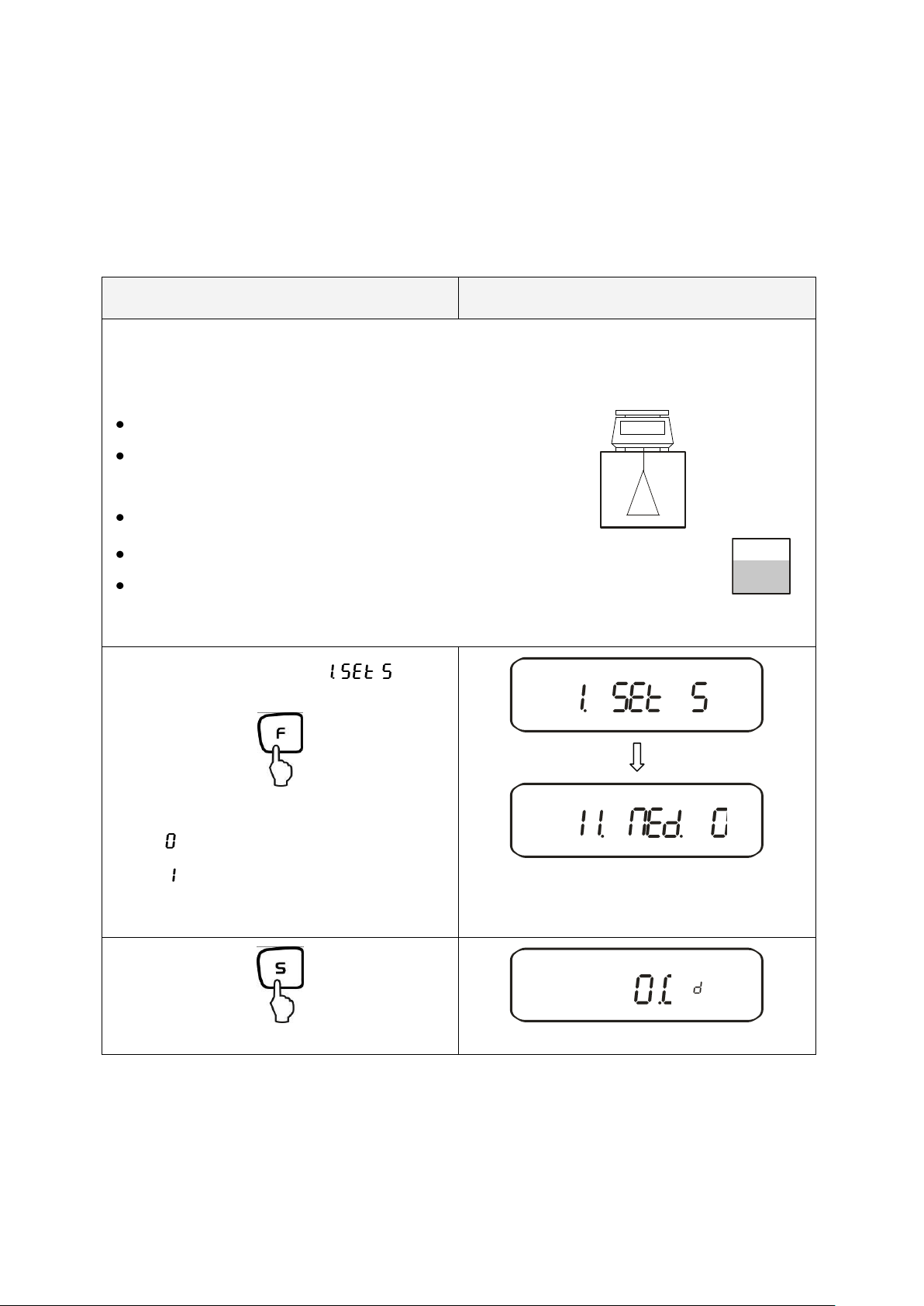

10.4 Определение плотности твѐрдых тел (гидростатическое

Обслуживание

Указание

Определение плотности происходит с помощью оснащения для взвешивания с

нижней стороны весов.
Весы следует подготовить следующим образом:

перевернуть весы,
вкрутить крючок для взвешивания с нижней

стороны весов (опция),

разместить весы над отверстием,
подвесить ручку образца,

влить измерительную жидкость в ѐмкость (напр. стеклянную

мензурку) и получить постоянную температуру.

Активировать функцию [ ]
(смотри разд. 7).

Выбор измерительной жидкости.

[ ] : Дистилированная вода
[ ] : Произвольная измерительная

жидкость знаной плотности

g

взвешивание)

Плотность – это отношение веса [г] к объѐму [см3]. Вес определяется с
помощью взвешивания образца в воздухе. Объѐм определяется с помощью
вытеснения [г] образца, погруженного в жидкость. Плотность [г/см3] этой течи
известна (закон Архимеда).

PES/PEJ-BA-rus-1316

57

После выбора дистилированной воды в качестве измерительной жидкости

следует ввести температуру воды (предел ввода от 0,0 до 99,9°).

Нажать и придержать втиснутой, до

высветления мигающего показания

Ввод температуры:

или

Þ Þ Þ ÞÞÞ»

Каждое нажатие клавиши TARE или

клавиши со трелками призводит к

высветлению поочерѐдно чисел 0-9,
десятичного знака и знака минус.

Выбор числа, которое должно быть
изменено (актуально активная
позиция мигает):

или

Запись в памяти, звучит акустический
сигнал

g

PES/PEJ-BA-rus-1316

58

После выбора произвольной измерительной жидкостим следует
ввести еѐ плотность (предел ввода от 0,0001 до 9,9999 г/см3).

Нажать и придержать втиснутой, до

высветления мигающего показания

u

Ввод плотности происходит с

помощью клавиши TARE и клавиши F,
запись в памяти с помощью клавиши
S (смотри „Ввод температуры”)

По введению параметров измерительной жидкости, происходит определение

плотности образца

1. Вес образца в воздухе

, тарирование весов с ручкой

образца

g

Разместить образец

Подождать, до момента стабилизации
показателя веса

, вес образца в воздухе

записывается

g

PES/PEJ-BA-rus-1316

59

2. Вес образца в измерительной
жидкости

Погрузить в жидкость и вытарировать

ручку образца

g



ƒ

Разместить и погрузить образец

Подождать, до момента стабильности
показания веса.

, вес образца в

измерительной жидкости
записывается

g



ƒ

u

Высвечиваемая плотность образца
обозначена с правой стороны с

помощью символа u.

Возвращение в режим определения

плотности

g

PES/PEJ-BA-rus-1316

60

11 Суммирование высвечиваемых результатов

Обслуживание

Показание

1. Активировать функцию [ ]
(смотри разд. 7).

2. Выбрать одну из нижеследующих
установок:

[ ] : Суммирование
[ ] : Суммирование с функцией

AUTO-TARA

3. Разместить вес A, подождать до

высветления показателя

стабилизации []

g

4.

Высвечиваемое значение

прибавляется в память суммы.

На короткое время высвечивается

сумма [ ]

g

5. Снять контрольный вес

g

6. Подождать, до высветления

нулевого показания весов, затем

разместить вес B

Произвольное количество единичных взвешиваний прибавляется

автоматически, образуя полную сумму, например все единичные взвешивания

одной партии.
Функция суммирования возможна во всех функциях взвешивания (кроме
определяния плотности).

PES/PEJ-BA-rus-1316

61

7. Подождать до высветления

показателя стабилизации []:

Высвечиваемое значение будет

прибавлено в память суммы.

На короткое время высветится

сумма [ ].

g

g

g

Снять вес и размещать следующие,

при каждом весе повторять действия

от 4 до 6

g

8. Сумма всех отдельных

взвешиваний:

Переключание высвечиваемого
значения на очередные
активированные функции с
помощью многократного нажатия

клавиши F.

g

g

9. Сброс памяти суммы:

Высветить полный вес (действие

7), затем нажать клавишу TARE.

g

11.1 Суммирование с функцией AUTO-TARA

Суммирование высвечиваемых значений, возможно также без снятия данного
веса.

Предварительное условие: активная функция

Реализация протекает так же, как при обычном суммировании (смотри разд.

11).

Следует при этом пропустить действие 4. Установка весов на нулевой уровень

происходит автоматически, без снятия веса.

PES/PEJ-BA-rus-1316

62

12 Взвешивание с диапазоном допуска

Контрольная

величина

Нижний

предел

Верхний

предел

Взвешивание

1000,0 г

970,0 г

1050,0 г

Оценка в значениях

абсолютных

1000,0 г

970,0 г

1050,0 г

Оценка с помощью

дифференцированных

величин

1000,0 г

-30,0 г

50,0 г

12.1 Общие информации

Весы можна использовать как весы дозирующие, так и сортирующие, при чем
каждоразово следует программировать нижний и верхний допустимые
пределы. Позиционирование, дозирование или сортирование сопровождается
акустическим сигналом.

Активировать функцию взвешивания с диапазоном допуска в меню (смотри

разд. 7):

[ ]

или комбинированное взвешивание с диапазоном допуска/суммирования
(контроль диапазона допуска для каждого единичного взвешивания):

[ ]

Вввод предельных значений возможен при следующих функциях:

Взвешивание
Счѐт штук
Определение значения в процентах
Взвешивание с произвольно программированной единицей измерения

Оценка предельной величины может производиться двумя способами:

1. Оценка значений абсолютных [ ]:
Устанавливается точная контрольная величина (напр. 1 кг).

2. Оценка с помощью дифференцированных величин [ ]:

Для контрольной величины устанавливается верхний и нижний предел.

Пример:

PES/PEJ-BA-rus-1316

63

Пределы допустимого диапазона можна устанавливать двумя разными

Взвешиваемый материал превышает

верхний предел диапазона допуска

Взвешиваемый материал в пределах

диапазона допуска

Взвешиваемый материал ниже нижнего

предела диапазона допуска

Показание

Результат

Если один пункт

установлен как нижний

предел

Если два пункта установлены как

верхний и нижний пределы

+ (high)

Нет показания

Вес > верхний предел

TOL  (OK)

Нижний предел вес

Нижний предел вес верхний
предел

- (low)

Нижний предел > вес

Нижний предел > вес

способами:

1. Разместить величину (предмет) на весах -

> Записать в памяти весов эту величину

2. Чисельный ввод величины -

> Ввести пределы с помощью клавиатуры.

Указание:

 Установленная предельная величина остаѐтся в памяти до момента выключения весов.
 Для функции взвешивания, счѐта, определения значения в процентах можна установить

отдельные пределы.

 При вводе предельных величин следует обращать особое внимание на то, какой способ

оценки установлен.

12.2 Демонстрация результатов

12.2.1 При 2 предельных пунктах

Треугольный знак допустимого диапазона ( ) в верхней части индикатора

показывает, находится ли взвешиваемый материал в зоне между двумя

пределами допустимого диапазона.

Знак допустимого диапазона используется только в режиме взвешивания с

диапазоном допуска, в иных режимах невидим.
Знак диапазона допуска информирует о следующем:

PES/PEJ-BA-rus-1316

64

12.2.2 При 3 или 4 предельных пунктах

Обслуживание

Показание

1. Активировать функцию

взвешивания с диапазоном

допуска

[ ] или [ ]
(смотри разд. 7).

2. Выбор параметров диапазона

допуска

или

Каждое очередное нажатие клавиши F

даѐт возможность выбора очередной

установки, смотри разд. 7.2.1

Высвечивается первый параметр

установки знака диапазона допуска.

3. Изменение величины параметра

или

Предел 5

4. предельный пункт вес

Предел 4

3. предельный пункт вес < 4.
предельный пункт

Предел 3

2. предельный пункт вес < 3.
предельный пункт

Предел 2

1. предельный пункт вес < 2.
предельный пункт

Предел 1

Вес < 1. предельный пункт

Показание знака диапазона допуска:

+  Предел 5
 Предел 4

TOL   Предел 3
 Предел 2
 Предел 1

12.3 Основные установки при взвешивании с диапазоном допуска

PES/PEJ-BA-rus-1316

65

12.4 Оценка в значениях абсолютных

Обслуживание

Показание

1. Активировать функцию

взвешивания с диапазоном

допуска

[ ] или [ ]
(смотри разд. 7).

2. Требуемый выбор параметров

или

долго нажимать, до высветления

символа [ ] или [ ];

очередная произвольная установка
(смотри разд. 7.2.1) протекают

аналогично

Выбор параметров для 2 предельных

пунктов:

Выбор параметров для абсолютной

величины:

3. Выход с меню функций

g

Весы находятся теперь в режиме
взвешивания с диапазоном допуска;

высвечивается знак диапазона ( )

12.4.1 Ввод 2 предельных величин с помощью взвешивания
Важное указание!

Сначала всегда следует ввести нижнюю предельную величину, а потом

верхнюю.

PES/PEJ-BA-rus-1316

66

4. Ввести предельное значение:

, нажимать в течении ок. 4

секунд, до высветления символа [

], а затем освободить

Мигающее показание (записанного
последнего значения) значит

требование ввода нижнего

предельного значения ( )

5. Разместить на платформе весов

образец нижнего (тоесть

меньшего) предельного значения:

6. Запись в памяти:

Звучит акустический сигнал,

записанное в памяти значение
нижнего веса, будет высветлено на
короткое время*.

Мигающее показание (последнего
записанного в памяти значения)

обозначает требование ввода

верхнего предельного значения

( )

PES/PEJ-BA-rus-1316

67

7. Разместить на платформе весов

образец для верхнего (тоесть

большего) предельного значения:

8. Запись в памяти весов:

Весы возвращаются в режим

взвешивания с диапазоном допуска.

От этого момента происходит оценка,
находится ли взвешиваемый
материал в зоне двух границ

диапазона допуска.

Звучит акустический сигнал,
записанное в памяти верхнее
значение веса, на короткое время

высвечивается.

* Желая настроить весы на режим взвешивания с диапазоном допуска только

для 1 предельного пункта (выбор параметров [ ]), следует
игнорировать действия 7 и 8.

PES/PEJ-BA-rus-1316

68

12.4.2 Ввод 3 или 4 предельных значений с помощью взвешивания

Обслуживание

Показание

1. Активировать функцию

взвешивания с диапазоном

допуска

[ ] или [ ]
(смотри разд. 7).

2. Требуемый выбор параметров

или

так долго нажимать, до высветления

символа [ ] или [ ];

очередные произвольные установки
(смотрт разд. 12.3) протекают
аналогично

Выбор параметров для 3 предельных
пунктов

Выбор параметров для 4 предельных
пунктов

Выбор параметров для абсолютных

значений:

3. Выход из меню функции

g

PES/PEJ-BA-rus-1316

69

4. Ввод предельных значений:

, нажимать в течении ок. 4

секунд, до высветления символа [

], а затем освободить

g

Мигающее показание (последнее
записанное значение) обозначает

требование ввода первого нижнего

предельного значения ( )

5. Разместить на платформе весов

образец для первого предельного

значения:

6. Запись в памяти:

Звучит акустический сигнал,

записанное первое значение веса на

короткое время высветится.*

g

Мигающее показание (последнего
записанного в памяти значения)

обозначает требование ввода второго

предельного значения ( )

PES/PEJ-BA-rus-1316

70

7. Разместить на платформе весов

образец для второго предельного

значения:

8. Запись в памяти:

Звучит акустический сигнал,
записанное второе значение веса на

короткое время высветится.

g

Мигающее показание (последнего
записанного в памяти значения)
обозначает требование ввода
третьего предельного значения

( )

9. С целью ввод 3 или 4 предельных
значений повторить действия 7 и 8

10. Запись в памяти:

Весы возвращаются в режим

взвешивания с диапазоном допуска.

С этого момента происходит оценка,
находится ли взвешиваемый
материал в зоне пределов диапазона

допуска.

Звучит акустический сигнал,
записанное 3. или 4. значение веса на

короткое время высветится.

g

PES/PEJ-BA-rus-1316

71

Показатель знака диапазона допуска:

+  [ ] 4. предельный пункт
 [ ] 3. предельный пункт

TOL 
 [ ] 2. предельный пункт
 [ ] 1. предельный пункт

PES/PEJ-BA-rus-1316

72

12.4.3 Чисельный ввод 2 предельных значений

Обслуга

Показание

1. Активировать функцию
взвешивания с диапазоном
допуска

[ ] или [ ]
(смотри разд. 7).

2. Требуемый выбор параметров

или

долго нажимать, до высветления

символа [ ] или [ ];

очередные произвольные установки
(смотри разд. 12.3) протекают
аналогично

Выбор параметров для 2 предельных

пунктов:

Выбор параметров для абсолютных

значений:

3. Выход с меню функций

g

Весы находятся теперь в режиме

взвешивания с диапазоном допуска;
высвечивается знак диапазона ( )

PES/PEJ-BA-rus-1316

73

4. Ввод предельного значения:

, нажимать в течении ок. 4

секунд, до высветления символа [

], а затем освободить

Высветится мигающее, записанное

последнее предельное значение

5.

Показание будет изменено на

мигающее значение „ноль”

Высветление мигающего показания
обозначает требование ввода
чисельного нижнего предельного

значения

6. Ввод знака значения для нижнего
предельного значения

или

Þ Þ Þ ÞÞÞ»

Каждое нажатие клавиши TARE или

клавиш со стрелками призводит к

высветлению очередных чисел 0-9,
десятичного знака или знака минус

PES/PEJ-BA-rus-1316

74

Выбор цифры, которая должна быть
изменена (актуально активная
позиция мигает)

или

7. Запись в памяти:

Звучит акустический сигнал,
записанное в памяти нижнее

значение веса на короткое время

высвечивается.

Мигающее показание (последней
запомненной величины) обозначает
требование ввода верхнего

предельного значения.

8. С целью ввода чисельной

величины для верхнего
предельного значения, следует

повторить действия 5 и 6

9. Запись в памяти:

Весы возвращаются в режим

взвешивания с диапазоном допуска.

От этого момента происходит оценка,
находится ли взвешиваемый
материал в зоне двух пределов

диапазона.

Звучит акустический сигнал,
записанное в памяти верхнее
значение веса на короткое время

высвечивается.

С целью чисельного ввода 3. или 4. предельных значений [ ] - [ ] или

[ ], каждый раз повторить действия от 5 до 7 (смотри также разд. 12.4.2).

PES/PEJ-BA-rus-1316

75

12.5 Оценка с помощью дифференциальных значений

Обслуживание

Показание

1. Активировать функцию

взвешивания с диапазоном

допуска

[ ] или [ ]
(смотри разд. 7).

2. Требуется выбор параметров

или

долго нажимать, до высветления

символа [ ] или [ ];

очередная произвольная установка
(смотри разд. 12.3) протекает
аналогично

Выбор параметров для 2 граничных

пунктов:

Выбор параметров для

дифференциального значения:

3. Выход из функции меню

g

Весы находятся теперь в режиме
взвешивания с диапазоном допуска;

высвечивается знак диапазона

допуска ( )

12.5.1 Ввод 2 предельных значений с помощью взвешивания
Важное указание!

Всегда следует ввести нижнее предельное значение, а только потом верхнее.

PES/PEJ-BA-rus-1316

76

4. Ввод контрольного веса:

, нажимать в течении ок. 4

секунды, до высветления на дисплее

символа [ ], а затем освободить

Мигающее показание (последней
запомненной величины) обозначает
требование ввода контрольного веса.

5. Разместить контрольный вес на
платформе весов:

6. Запись в памяти

Звучит акустический сигнал,

записанное в памяти значение

контрольного веса на короткое время

высвечивается.*

Мигающее показание (последней
запомненной величины) обозначает
требование ввода нижнего
предельного значения.

PES/PEJ-BA-rus-1316

77

7. Разместить на платформе весов

образец для первого предельного

значения:

8. Запись в памяти

Звучит акустический сигнал, записанная в
памяти величина нижнего предельного
дифференционного значения на короткое

время высвечивается.

Мигающее показание (последней
запомненной величины) обозначает
требование ввода верхнего предельного

значения.

9. Разместить на платформе весов
образец для верхнего (тоесть
большего) предельного значения:

10. Запись в памяти весов

Снять образей с платформы весов.

Весы возвращаются в режим

взвешивания с диапазоном допуска.

С этого момента происходит оценка,
находится ли взвешиваемый материал в

зоне двух пределов диапазона допуска.

Звучит акустический сигнал, записанная в
памяти величина верхнего предельного
дифференционного значения на короткое

время высвечивается.

* Желая установить взвешивание с диапазоном допуска только для 1

предельного пункта (выбор параметров [ ]), ввод следует закончить.

PES/PEJ-BA-rus-1316

78

12.5.2 Ввод 3 или 4 предельных значений с помощью взвешивания

Обслуживание

Показание

1. Активировать функцию

взвешивания с диапазоном

допуска

[ ] или [ ]
(смотри разд. 7).

2. Требуемый выбор параметров

или

долго нажимать, до высветления

символа [ ] или [ ];

очередные произвольные установки
(смотри разд. 12.3) протекает
аналогично

Выбор параметров для 2 предельных

пунктов:

Выбор параметров для

дифференционного значения:

С целью ввода 3. или 4. предельные значения [ ] - [ ] или [

], каждый раз повторить действия 7 и 8 (смотри также разд. 12.4.2).

Показатель знака диапазона допуска:

+  [ ] 4. предельный пункт
 [ ] 3. предельный пункт
TOL   [ ] Контрольный вес
 [ ] 2. предельный пункт
 [ ] 1. предельный пункт

12.5.3 Чисельный ввод 2 предельного значения

PES/PEJ-BA-rus-1316

79

3. Выход с меню функции

g

Весы находятся теперь в режиме

взвешивания с диапазоном допуска;

высвечивается знак диапазона

допуска ( )

4. Ввод контрольного веса:

, нажимать в течении ок. 4

секунд, до высветления на дисплее

символа [ ], а затем освободить

Высвечивается мигающая, последняя

записанная величина контрольного

веса

5.

Показание будет изменено на

мигающую величину „ноль”

Высвечиваение мигающего
показателя обозначает требование
ввода чисельного показания

контрольного веса

6. Ввод чисельной величины

albo

Þ Þ Þ ÞÞÞ»

Каждое нажатие клавиши TARE или

клавиши стрелок призводит к

высветлению поочерѐдно цифр 0-9,
десятичного знака и знака минус.

PES/PEJ-BA-rus-1316

80

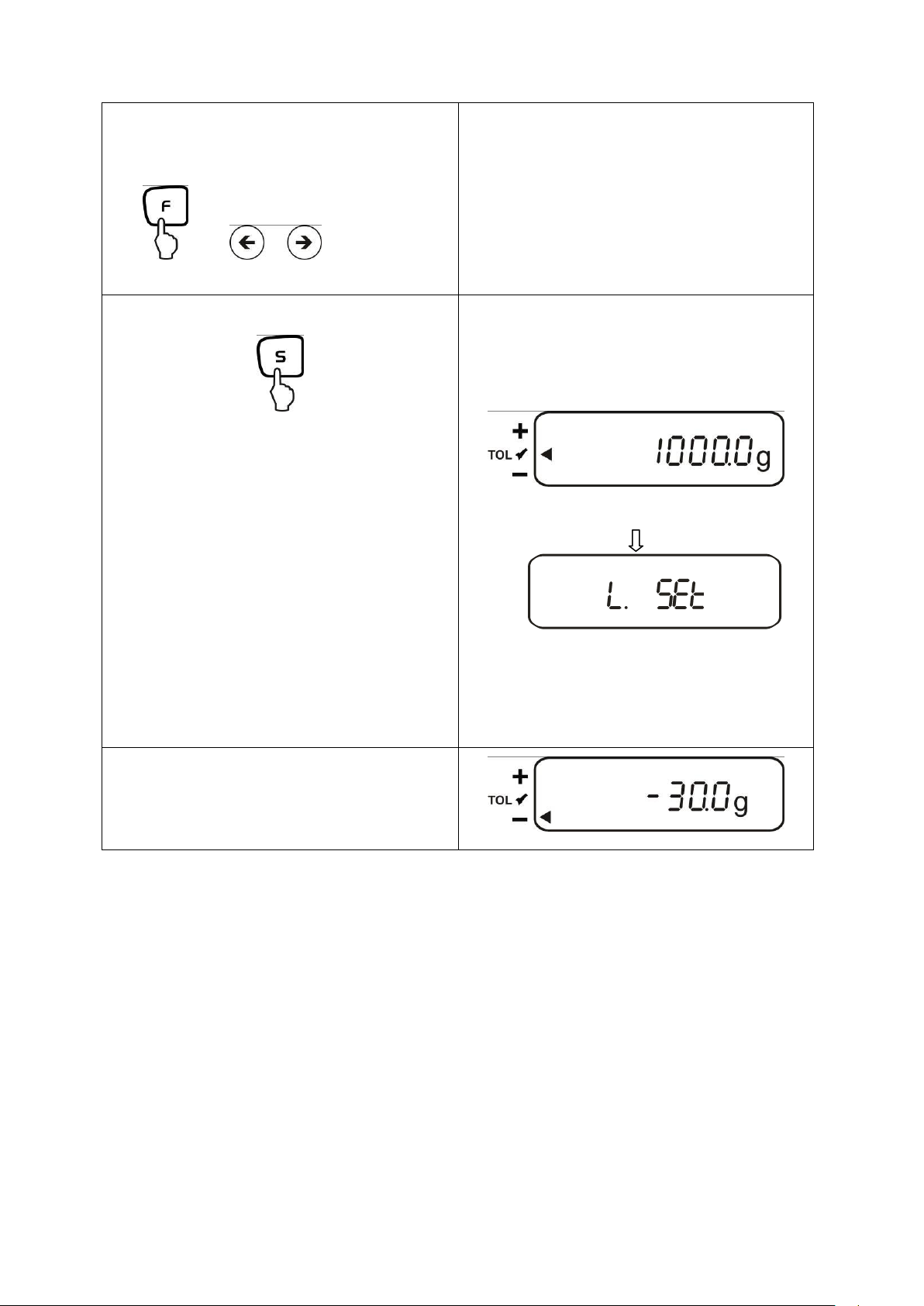

Выбор цифры, которая должна быть
изменена (актуально активная
позиция мигает)

или

7. Подтверждение

Звучит акустический сигнал,

записанная в памяти величина

контрольного веса на короткое время

высвечивается.

Мигающее показание (последней
запомненной величины) обозначает
требование ввода величины нижнего
дифференционного значения

8. Ввод нижнего предельного
значения

повторить действия 5 и 6

PES/PEJ-BA-rus-1316

81

9. Подтверждение

Звучит акустический сигнал,

записанная в памяти величина

нижнего дифференционного значения
контрольного веса на короткое время

высвечивается.

Мигающее показание (последней
запомненной величины) обозначает
требование ввода величины верхнего
дифференционного значения

10. Ввод верхнего предела
Повторить действия 5 и 6

11. Запись в памяти

Весы возвращаются в режим

взвешивания с диапазоном допуска.

С этого момента происходит оценка,
находится ли взвешиваемый
материал в зоне двух пределов

диапазона допуска.

Звучит акустический сигнал,

записанная в памяти величина

верхнего дифференционного
значения на короткое время

высвечивается.

С целью чисельного ввода 3. или 4. предельной величины [ ] - [ ]
или [ ], каждый раз повторить действия 8 и 9 (смотри также разд. 12.4.2).

PES/PEJ-BA-rus-1316

82

Обслуживание

Показание

1. Вызов меню

, придержать втиснутой, до

высветления символа [ ].

, повторно нажать

: :

L

Высветится последнее запомненное

время.*

2. Изменение показателя времени
часов

: :

L

Изменяемая цифра мигает

Выбор цифры, которая должна быть
изменена (актуально активная
позиция мигает):

или

: :

L

13 Установка даты и времени

Символ индикатора [ L ]

13.1 Время

PES/PEJ-BA-rus-1316

83

Изменение чисельной величины

или

: :

L

3. Запись в памяти

После записи в памяти весов
установок, будет высветлен

показатель даты

L

4. Возвращение в режим
взвешивания

g

* Внимание: С помощью клавиши TARE показание можна заокруглить вверх (от

30 секунд) или вниз (до 29 секунд).

PES/PEJ-BA-rus-1316

84

13.2 Дата

Обслуживание

Показание

1. Вызов меню

, придержать втиснутой, до

высветления символа [ ].

, нажать повторно

: :

L

Высветится последнее записанное

время.

, нажать повторно

L

Высветится последняя записанная

дата

Способ высвечивания даты можна определить в пункте меню

(смотри „Просмотр меню”, разд. 7.2.).

PES/PEJ-BA-rus-1316

85

2. Изменение даты

L

Изменяемая цифра мигает

Выбор цифры, которая должна быть
изменена (актуально активная
позиция мигает):

или

L

Изменение чисельной величины

или

L

3. Запись в памяти

После записания в памяти установок,

весы автоматически переключаются

обратно в режим взешивания.

g

PES/PEJ-BA-rus-1316

86

13.3 Функция интервала выдачи данных

Обслуживание

Показание

1. Вызов меню

, придержать втиснутой, до

высветления символа [ ].

::

Изменяемая цифра мигает

2. Установка интервала

Выбор цифры, которая должна быть
изменена (актуально активная
позиция мигает):

или

::

Изменение чисельной величины

или

::

3. Запись в памяти:

После записания в памяти установок,

весы автоматически переключаются

обратно в режим взешивания.

g

В этом пункте меню можна определить, в каких интервалах времени должна

происходить выдача данных. С этой целью следует активировать функцию в
меню [ ] или [ ] (смотри разд. 7.2.1)

13.3.1 Установка интервала

PES/PEJ-BA-rus-1316

87

13.3.2 Старт/Стоп выдачи с интервалом

Обслуживание

Показание

, старт выдачи

g

L

, стоп выдачи

g

Весы автоматически переключаются

обратно в режим взешивания.

PES/PEJ-BA-rus-1316

88

13.4 Ввод идентификационного номера весов

Обслуживание

Показание

1. Вызов меню

+

Долго нажимать клавишу F при
втиснутой клавиши TARE, до

высветление символа [ ],
смотри разд. 8.

После освобождения их

высвечивается первая функция [

]

2. Активация функций

или

3. № ID индикатора

Высветится последний записанный в

памяти номер

4. № ID ввода

Изменяемая цифра мигает

Символ дисплея [  ] и [  ]
Используя знаки [0-9]. [A-F] - [-] можна ввести 6-позиционный номер.

Пробел высвечивается как [ _ ].

PES/PEJ-BA-rus-1316

89

Выбор цифры, которая должна быть
изменена (актуально активная
позиция мигает):

или

Изменение чисельной величины

или

5. Запись в памяти:

Установка будет записана в памяти и

высветится следующий пункт меню.

6. Возвращение в режим
взвешивания

g

PES/PEJ-BA-rus-1316

90

14 Выход данных

№ пина

Сигнал

Вход/выход

Функция

1 -

2

RXD

Вход

прием данных

(Receive data)

3

TXD

Выход

пересылка

данных

(Transmit data)

4

DTR

Выход

HIGH

5

GND

-

вес (Signal

ground)

6 - -

7 - - 8 - - 9 - -

Весы серийного производства оборудованы в интерфейс RS 232C и
соединение принтера.

14.1 Интерфейс RS 232C

С помощью интерфейса RS 232C может происходить двусторонняя замена
данных между весами и внешним оборудованием. Передача данных
происходить асинхронно в коде ASCII.

Назначение пинов вилки выхода весов:

PES/PEJ-BA-rus-1316

91

14.2 Соединение друкарки (односторонняя замена данных)

№ пина

Сигнал

Вход/выход

Функция

1

EXT.TARE

Вход

наружная функция

тарирования

2 - 3 -

4

TXD

Выход

пересылка данных

(Transmit data)

5

GND

-

вес (Signal ground)

6 - -

7 - - 8 - -

1 2 3 4 5 6

7

8

Назначение пинов вилки выхода весов:

14.3 Описание интерфейса

Выбор определѐнного режима работы даѐт возможность установки формата

передаваемых данных, управления выдачей, скорости передачи и бита
чѐтности. Разные возможности описаны в разд. 7.2 „Параметры рядового
интерфейса”.

PES/PEJ-BA-rus-1316

92

14.4 Выход данных

1 2 3 4 5 6 7 8 9

10

11

12

13

14

P1

D1

D2

D3

D4

D5

D6

D7

U1

U2

S1

S2

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

P1

D1

D2

D3

D4

D5

D6

D7

D8

U1

U2

S1

S2

CR

LF

P 1

Код

Значение

+

2 B H

Данные равны 0 или положительные

-

2 D H

Данные отрицательные

D1-D7, D8, D9

Код

Значение

0 - 9

30 H – 39 H

Данные от 0 до 9 (макс. 6 знаков в формате 6-
позиционном)

.

2 EH

Десятичный знак, с изменяющей место запятой

Sp

20 H

Пробел, ведущий ноль укрыт

/

2 FH

Дробь „/” вставляется после значения „e”

14.4.1 Форматы пересылки данных

Благодаря соответствующему выбору функции, весы можна установить в один

из двух следующих форматов данных, смотри „Просмотр меню”, разд. 7.2:

6-позиционный формат данных

Складывается с 14 слов, вместе со знаком конца; CR=0DH, LF=0AH
(CR=передвижение каретки / LF=передвижение линии)

7-позиционный формат данных

Указание: Формат 7-позиционный является идентичным с 6-

позиционным, за исключением дополнительного знака D8.

расширенный, 7-позиционный формат данных

Неудокументировано

14.4.2 Знак значения

P 1 = 1 слово

14.4.3 Данные

6-позиционный формат данных (D1-D7): 7 слов
7-позиционный формат данных (D1-D8): 8 слов

PES/PEJ-BA-rus-1316

93

14.4.4 Единицы измерения

U1

U2

Код

Значение

Символ

(SP)

G

20H

47H

Грамм

г

K G 4BH

47H

Килограмм

кг C T

43H

54H

Карат

P C 50H

43H

Штука

Pcs

(SP)

%

20H

25H

Процент

%

S1

Код

Значение

L

4CH

Взвешиваемый материал ниже нижнего

предела диапазона

1 или 2

предельные

пункта

G

47H

Взвешиваемый материал в пределах

диапазона

H

48H

Взвешиваемый материал превышает

верхний предел диапазона допуска

1

31H

Предел 1

3 или 4

предельные

пункта

2

32H

Предел 2

3

33H

Предел 3

4

34H

Предел 4

5

35H

Предел 5

T

54H

Значение суммы

Тип файла

U

55H

Значение веса

(SP)

20H

Отсутствие оценки

d

64H

Брутто

U 1, U 2 = 2 слова в коде ASCII

14.4.5 Оценка результатов при взвешивании с диапазоном допуска

S 1 = 1 слово

PES/PEJ-BA-rus-1316

94

14.4.6 Статус данных

S 2

Код

Значение

S

53 H

Стабилизированные данные *

U

55 H

Не стабилизированные данные (колебания) *

E

45 H

Ошибка данных, все данные поза S 2 недостоверные.
Весы показывают ошибку (o-Err, u-Err)

sp

20 H

Нет специального статуса

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

- - - - - - - - - - - - - - -

1 2 3 4 5 6 7

8

ч

ч : м

м : с

с

S 2 = 1 слово

14.4.7 Интервал выдачи данных

Вместе с приведением в действие или задержкой выдачи данных с интервалом,

происходит выдача строки заглавия и строки выходных данных.
Строка заглавия

 Складывается с 15 слов

Строка выходных данных

 Вставлены два передвижения строки.

14.4.8 Выдача время

* hh: часы (00-23), mm: минуты (00-59), ss: секунды (00-59)

PES/PEJ-BA-rus-1316

95

14.5 Команды дальнего управления

C1

C2

Код

Значение

0 0 4FH

30H

Отсутствие возможности выдачи данных

0 1 4FH

31H

Непрерывная выдача данных

0 2 4FH

32H

Непрерывная выдача стабильной величины

взвешивания

0 3 4FH

33H

Выдача стабильной и нестабильной величины

взвешивания после нажатия клавиши PRINT

0 4 4FH

34H

Выдача стабильной величины взвешивания
после предварительной разгрузки весов

0 5 4FH

35H

Выдача при стабильной величине взешивания.

Отсутствие выдачи при нестабильной величине

взвешивания. Повторная выдача после
стабилизации.

0 6 4FH

36H

Выдача при стабильной величине взешивания.
Непрерывная выдача при нестабильной

величине взвешивания.

0 7 4FH

37H

Выдача стабильной величины взвешивания

после нажатия клавиши PRINT

0 8 4FH

38H

Однократная, мгновенная выдача

0 9 4FH

39H

Однократная выдача после стабилизации

0 A 4FH

41H

Однократная, мгновенная выдача после

определѐнного времени

0 B 4FH

42H

Однократная, мгновенная выдача после

определѐнного времени и при стабильной
величине взвешивания

PES/PEJ-BA-rus-1316

96

15 Текущее содержание, удерживание в исправном состоянии,

утилизация

15.1 Очищение

Перед началом очистки, оборудование следует отключить от источника

питания.

Не следует применять агресивных чистящих средств (растворитель, и т.д.),

только чистить оборудование тряпкой напитанной мягким мыльным щѐлоком.
Терминал весов оборудован в оснащение для выравнивания нажатия.

Размещено оно в нижней части терминала и складывается с наклеенной

мембраны.

Во время очистки следует особо обращать внимание, что бы не повредить

мембрану или не загрязнить еѐ.

15.2 Текущее содержание в исправном состоянии

Оборудование может обслуживать и консервировать только обученный и

сертифицированный фирмой KERN персонал.
Перед вскрытием, весы следует отключить от сети питания.

15.3 Утилизация

Утилизацию упаковки и оборудования следует производить в соответствии с
требованиями соответствующих государственных или региональных норм и

правил, обязывающих по месту эксплуатации оборудования.

16 Помощь в случае мелких неполадок

В случае помех в функционировании программы, весы следует на короткое
время выключить и отключить от питания. Затем процесс взвешивания начать с

начала.

PES/PEJ-BA-rus-1316

97

Помехи

Возможная причина

Показатель веса не светится.

Весы не включены.

Прервано подключение к эл. сети

(питающий кабель не
подключен/повреждѐн).

Нет напряжения в сети.

Показание веса постоянно изменяется

Сквозняк/движение воздуха

Вибрация стола/основания

Платформа весов притрагивается к

инородным телам.

Электромагнетическое

поле/электростатическое напряжение
(выбрать иное место установки весов/если
это возможно,выключить оборудование
которое является причиной расстройства

весов).

Ошибочный результат взвешивания

Показатель весов не установлен на

нулевом уровне.

Не правильная юстировка.

Происходят резкие изменения

температуры.

Электромагнетические

поля/электростатическое напряжение
(выбрать иное место установки весов, если

это возможно, выключить оборудование
которое является причиной расстройства
весов)

Сообщение

ошибок

Возможная причина

o-Err

Преувеличение предела взвешивания

u-Err

Платформа весов имеет контакт с инородными телами

b-Err

Проверить условия окружающей среды (сквозняк, вибрации, и т.д.)

d-Err

Повреждена электроника

A-Err

Повреждена внутренняя автоматическая калибровка

1-Err

Ошибочный калибровочный груз

2-Err

Отклонение относительно последней внешней юстировки > 1%

3-Err

Во время юстировки на платформа весов была загружена.

4-Err

Отклонение относительно последней внутренней юстировки > 1%

7-Err

Очень малая ѐмкость аккумулятора для проведения юстировки

В случае указания иного сообщения ошибок, выключить и наново включить

весы. Если сообщение появляется опять, поинформировать производителя.

PES/PEJ-BA-rus-1316
