Manual de instrucciones
Balanza de precisión

KERN PES/PEJ

Versión 1.6

04/2013
E

PES/PEJ-BA-s-1316

2

E

KERN PES/PEJ

Versión 1.6 04/2013

Manual de instrucciones
Balanza de precisión

Indice de asuntos

1. Datos técnicos ............................................................................................... 5

2. Declaración de conformidad ....................................................................... 10

3. Indicaciones fundamentales (Generalidades) ........................................... 11

3.1. Uso conforme a las normas ................................................................ ........ 11

3.2. Uso inapropiado .......................................................................................... 11

3.3. Garantía ........................................................................................................ 11

3.4. Control de medios de ensayo ..................................................................... 12

4. Indicaciones de seguridad básicas............................................................ 12

4.1. Observar las instrucciones de servicio ..................................................... 12

4.2. Formación del personal .............................................................................. 12

5. Transporte y almacenaje ............................................................................. 12

5.1. Control en el momento de entrega del aparato ......................................... 12

5.2. Embalaje ....................................................................................................... 12

6. Desembalaje, emplazamiento y puesta en marcha ................................... 13

6.1. Lugar de emplazamiento, lugar de uso ..................................................... 13

6.2. Desempaquetar ............................................................................................ 13

6.3. Volumen de entrega .................................................................................... 15

6.4. Emplazamiento ............................................................................................ 15

6.5. Conexión a la red ......................................................................................... 16

6.6. Funcionamiento de acumulador interno (no reequipable) ....................... 16

6.7. Salida de aparato externo ........................................................................... 16

6.8. Primera puesta en servicio ......................................................................... 17

6.8.1. Indicación de energía .............................................................................. 17

6.8.2. Escala gráfica de carga ........................................................................... 18

6.8.3. Indicación de estabilidad......................................................................... 18

6.8.4. Balanza indicador cero ............................................................................ 18

6.9. Ajuste ............................................................................................................ 19

6.9.1. Ajuste con peso externo (sólo PES) ....................................................... 19

PES/PEJ-BA-s-1316

3

6.9.2. Prueba de ajuste con peso externo (sólo PES) ..................................... 21

6.9.3. Ajuste automático (únicamente en el modelo PEJ) .............................. 23

6.9.4. Ajuste con peso interno (sólo PEJ) ........................................................ 24

6.9.5. Prueba de ajuste con peso interno (sólo PEJ) ...................................... 25

6.10. Verificación ............................................................................................... 27

6.10.1. Marcas de sello e interruptores de desbloqueo .................................... 28

7. Menú de aplicación y de configuración 1 .................................................. 29

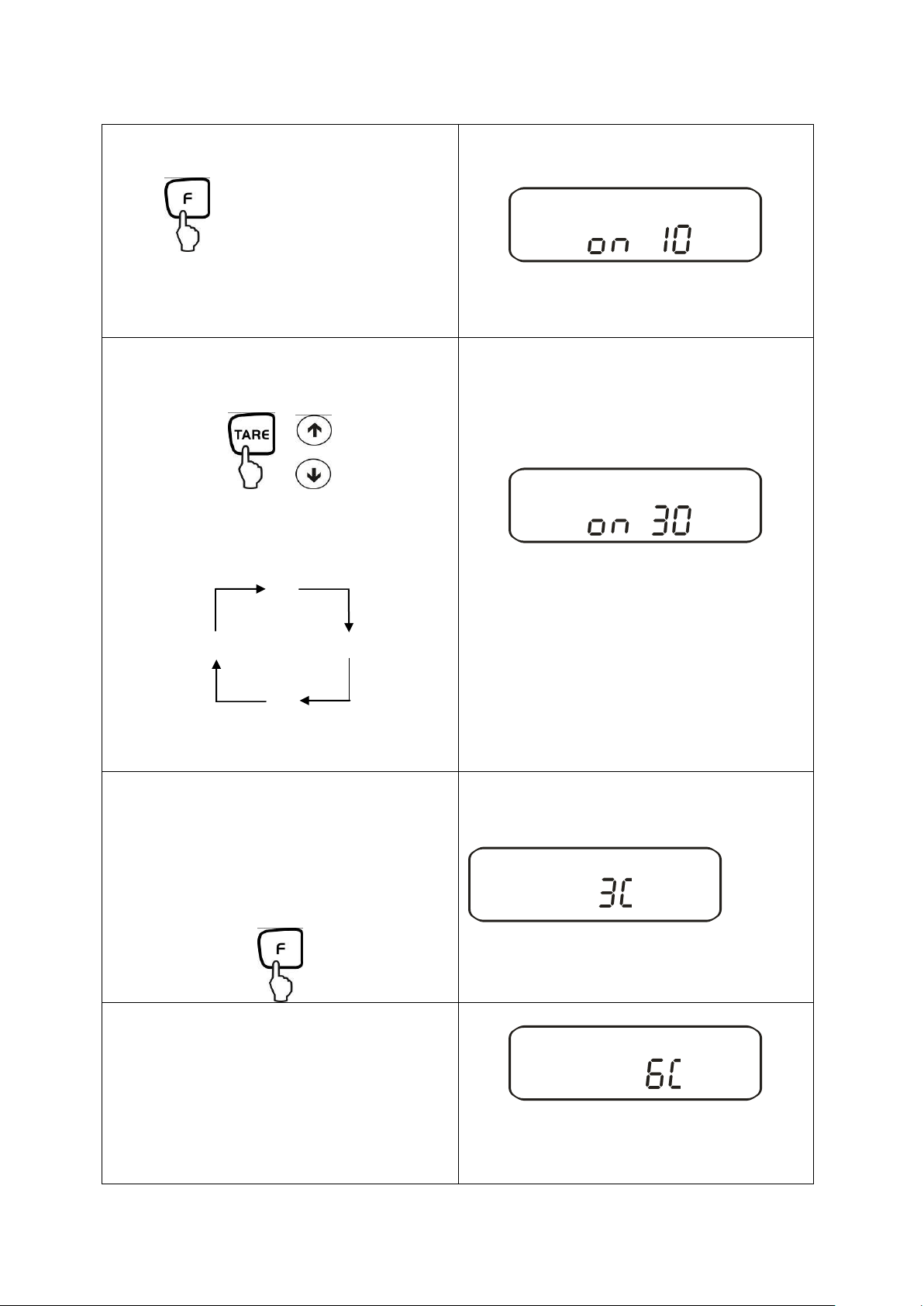

7.1. Principio operativo del mando del menú ................................................... 29

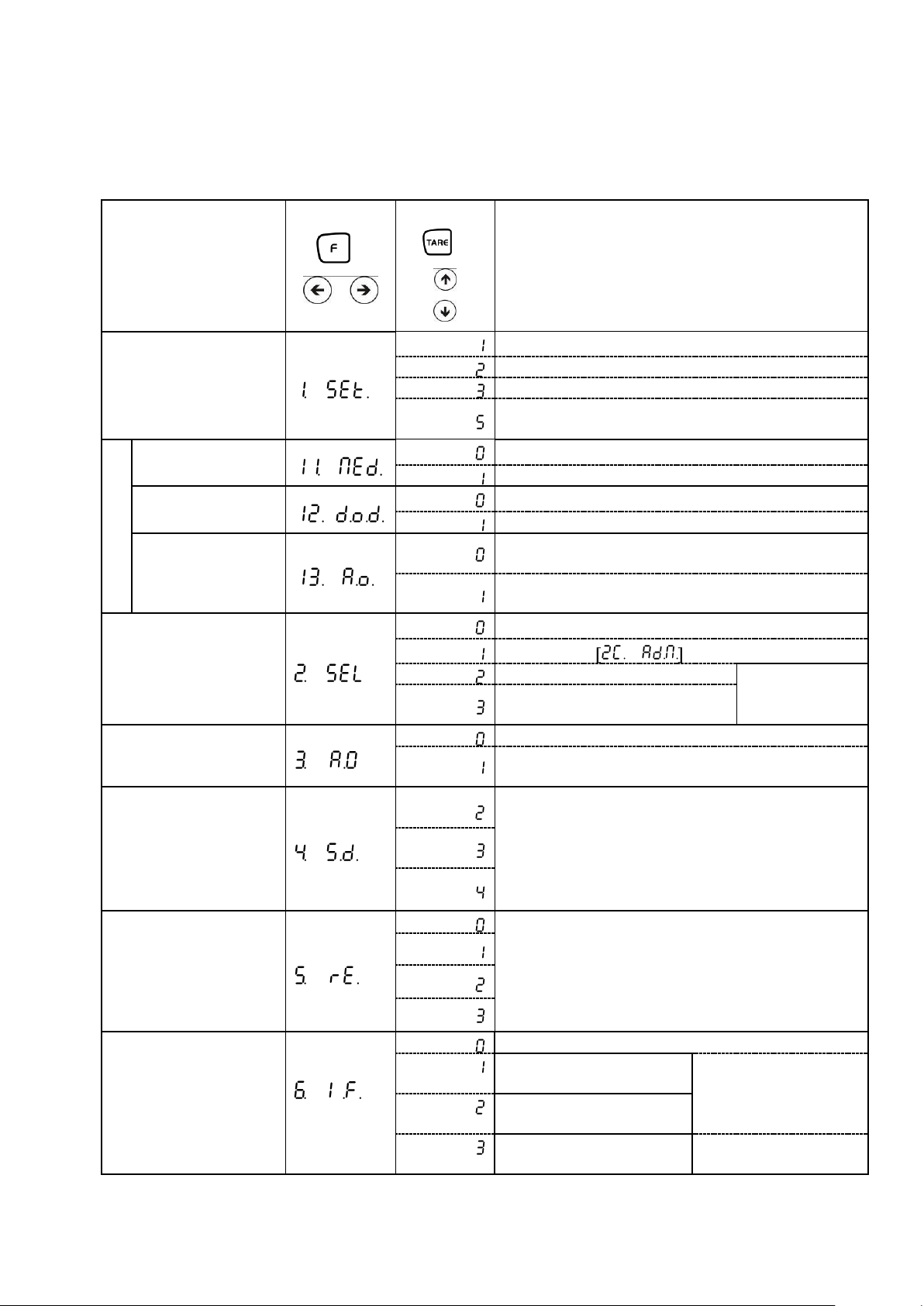

7.2. Vista de conjunto del menú ........................................................................ 31

7.2.1. Parámetro funciones adicionales ........................................................... 34

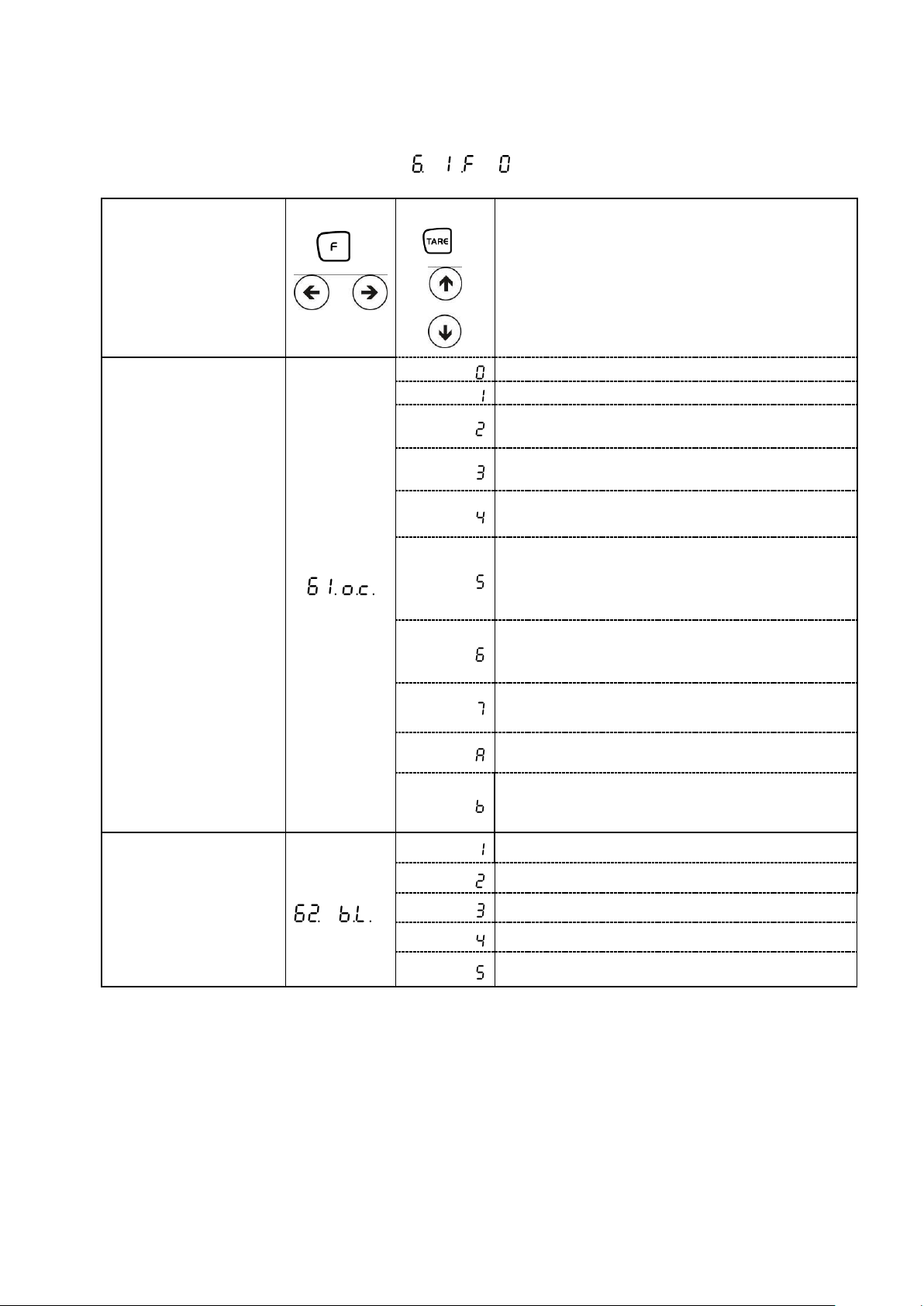

7.2.2. Parámetros para interface serial............................................................. 35

8. Menú de configuración 2 ............................................................................. 37

8.1. Principio operativo del mando del menú ................................................... 37

8.2. Vista de conjunto del menú ........................................................................ 38

9. Funcionamiento ........................................................................................... 39

9.1. Vista general del teclado ............................................................................. 39

9.2. Resumen de las indicaciones ..................................................................... 40

10. Modo de pesaje ............................................................................................ 41

10.1. Pesaje ........................................................................................................ 41

10.1.1. Taraje ......................................................................................................... 42

10.1.2. Neto/Bruto ................................................................................................. 44

10.2. Contaje de piezas ..................................................................................... 45

10.3. Definición del porcentaje ......................................................................... 49

10.3.1. Entrar el peso referencial mediante pesaje ........................................... 49

10.3.2. Entrada numérica del peso referencial .................................................. 50

10.4. Definción de densidad de material sólido (pesaje hidrostático).......... 53

11. Sumar valores indicados ............................................................................ 57

11.1. Sumar con AUTO-TARA ........................................................................... 58

12. Pesar con margen de tolerancia................................ ................................. 59

12.1. Generalidades .......................................................................................... 59

12.2. Representación de los resultados .......................................................... 60

12.2.1. En 2 puntos límite .................................................................................... 60

12.2.2. En 3 o 4 puntos límite .............................................................................. 61

12.3. Ajustes básicos para pesajes con margen de tolerancia ..................... 61

12.4. Estimación de los valores absolutos ..................................................... 62

12.4.1. Entrada de 2 valores límite mediante pesaje ......................................... 62

PES/PEJ-BA-s-1316

4

12.4.2. Entrada de 3 o 4 valores límite mediante pesaje ................................... 65

12.4.3. Entrada numérica de 2 valores límite ..................................................... 68

12.5. Estimación con valores diferenciales .................................................... 71

12.5.1. Entrada de 2 valores límite mediante pesaje ......................................... 71

12.5.2. Entrada de 3 o 4 valores límite mediante pesaje ................................... 74

12.5.3. Entrada numérica de 2 valores límite ..................................................... 74

13. Ajuste de hora y fecha ................................................................................. 77

13.1. Hora ........................................................................................................... 77

13.2. Fecha ......................................................................................................... 79

13.3. Función edición intervalo ................................ ................................ ........ 81

13.3.1. Ajuste de intervalo ................................................................................... 81

13.3.2. Arranque/paro edición de intervalo ........................................................ 82

13.4. Entrada número identificador de balanza .............................................. 83

14. Salida de datos ............................................................................................ 85

14.1. Interface RS 232C ..................................................................................... 85

14.2. Interface de impresora (intercambio unidireccional de datos) ............ 86

14.3. Descripción del interface......................................................................... 86

14.4. Edición de datos ...................................................................................... 87

14.4.1. Formatos de la transmisión de datos ..................................................... 87

14.4.2. Prefijo ........................................................................................................ 87

14.4.3. Datos ......................................................................................................... 87

14.4.4. Unidades ................................................................................................... 88

14.4.5. Valoración de resultado para pesajes con margen de tolerancia ....... 88

14.4.6. Estado de los datos ................................................................................. 89

14.4.7. Edición datos intervalo ............................................................................ 89

14.4.8. Edición hora ............................................................................................. 89

14.5. Órdenes de control remoto ..................................................................... 90

15. Mantenimiento, conservación, eliminación ............................................... 91

15.1. Limpieza .................................................................................................... 91

15.2. Mantenimiento, conservación ................................................................. 91

15.3. Remoción ................................................................ ................................ .. 91

16. Pequeño servicio de auxilio ........................................................................ 91

PES/PEJ-BA-s-1316

5

1. Datos técnicos

KERN

PES 220-3M

PES 420-3M

PES 620-3M

Lectura (d)

0,001g

0,001g

0,001g

Campo de pesaje (Max)

220g

420g

620g

Carga mínima (Min)

0,02g

0,02g

0,1g

Valor de verificación (e)

0,01g

0,01g

0,01g

Clase de exactitud

II

II

I

Reproducibilidad

0,001g

0,001g

0,001g

Linearidad

± 0,002g

± 0,003g

± 0,003g

Tiempo de estabilización

3 sec.

3 sec.

3 sec.

Recomendada pesa de
ajuste, no añadido (clase)

200g (F1)

2 x 200g (E2)

500g (E2)

Filtro de vibración

4

Peso mínimo de pieza

0,001 g

Cantidades referenciales

5, 10, 30, 100

Peso neto (kg)

4kg

Temperatura ambiente

permisible 10° C a 30° C

Humedad del aire

max. 80 % relativo (no condensado)

Unidades de pesaje

g, kg, ct

Platillo de pesaje, acero
inoxidable

140 x 120 mm

Dimensiones de la carcasa
(A x P x a)

220 x 330 x 93 mm

Conexión a la red

Adaptador de red 220V-240V; AC; 50Hz

Acumulador (opcional)

Periodo de funcionamiento aprox. 6 horas /

tiempo de carga aprox. 12 horas

PES/PEJ-BA-s-1316

6

KERN

PES 2200-2M

PES 4200-2M

PES 6200-2M

Lectura (d)

0,01g

0,01g

0,01g

Campo de pesada (Max)

2.200g

4.200g

6.200g

Carga mínima (Min)

0,5g

0,5g

1g

Valor de verificación (e)

0,1g

0,1g

0,1g

Clase de exactitud

II

II

I

Reproducibilidad

0,01g

0,01g

0,01g

Linearidad

±0,02g

±0,02g

±0,03g

Tiempo de estabilización

3 sec.

3 sec.

3 sec.

Recomendada pesa de
ajuste, no añadido (clase)

2 kg (F1)

2 x 2 kg (E2)

5 kg (E2)

Filtro de vibración

4

Peso mínimo de pieza

0,01g

Cantidades referenciales

5, 10, 30, 100

Peso neto (kg)

4kg

Temperatura ambiente

permisible 10° C a 30° C

Humedad del aire

max. 80 % relativo (no condensado)

Unidades de pesaje

g, kg, ct

Platillo de pesaje, acero
inoxidable

200 x 200 mm

Dimensiones de la carcasa
(A x P x a)

220 x 333 x 93 mm

Conexión a la red

Adaptador de red 220V-240V; AC; 50Hz

Acumulador (opcional)

Periodo de funcionamiento aprox. 6 horas /

tiempo de carga aprox. 12 horas

PES/PEJ-BA-s-1316

7

KERN

PES 8200-1M

PES 15000-1M

PES 31000-1M

Lectura (d)

0,1g

0,1g

0,1g

Campo de pesada (Max)

8.200g

15.000g

31.000g

Carga mínima (Min)

5g

5g

5g

Valor de verificación (e)

1g

1g

1g

Clase de exactitud

II

II

II

Reproducibilidad

0,1g

0,1g

0,1g

Linearidad

±0,2g

±0,2 g

±0,4 g

Tiempo de estabilización

3 sec.

3 sec.

3 sec.

Recomendada pesa de
ajuste, no añadido (clase)

5 kg + 2 kg (F1)

10 kg + 5 kg (F1)

20kg+10kg(F1)

Filtro de vibración

4 4 4

Peso mínimo de pieza

0,1 g

0,1g

0,5g

Cantidades referenciales

5,10, 30, 100

Peso neto (kg)

4 4 8,9

Temperatura ambiente

permisible 10° C a 30° C

Humedad del aire

max. 80 % relativo (no condensado)

Unidades

g, kg, ct

Platillo de pesaje, acero
inoxidable

200x200 mm

200 x 200 mm

250x220mm

Dimensiones de la carcasa
(A x P x a)

220x333x93 mm

220x333x93 mm

260x330x110

Conexión a la red

Adaptador de red 220V-240V; AC; 50Hz

Acumulador (opcional)

Periodo de funcionamiento aprox. 6 horas /

tiempo de carga aprox. 12 horas

PES/PEJ-BA-s-1316

8

KERN

PEJ 220-3M

PEJ 420-3M

PEJ 620-3M

Lectura (d)

0,001g

0,001g

0,001g

Campo de pesada (Max)

220g

420g

620g

Carga mínima (Min)

0,02g

0,02g

0,1g

Valor de verificación (e)

0,01g

0,01g

0,01g

Clase de exactitud

II

II

I

Reproducibilidad

0,001g

0,001g

0,001g

Linearidad

± 0,002g

± 0,003g

± 0,003g

Tiempo de estabilización

3 sec.

3 sec.

3 sec.

Peso de ajuste

interno

interno

interno

Filtro de vibración

4

Peso mínimo de pieza

0,001g

Cantidades referenciales

5, 10, 30, 100

Peso neto (kg)

6kg

Temperatura ambiente

permisible 10° C a 30° C

Humedad del aire

max. 80 % relativo (no condensado)

Unidades

g, kg, ct

Platillo de pesaje, acero
inoxidable

140 x 120 mm

Dimensiones de la carcasa
(A x P x a)

220 x 330 x 93 mm

Conexión a la red

Adaptador de red 220V-240V; AC; 50Hz

Acumulador (opcional)

Periodo de funcionamiento aprox. 6 horas /

tiempo de carga aprox. 12 horas

PES/PEJ-BA-s-1316

9

KERN

PEJ 2200-2M

PEJ 4200-2M

Lectura (d)

0,01g

0,01g

Gama de pesaje (max)

2.200g

4.200g

Carga mínima (Min)

0,5g

0,5g

Valor de verificación (e)

0,1g

0,1g

Clase de exactitud

II

II

Reproducibilidad

0,01g

0,01g

Linearidad

±0,02g

±0,02 g

Tiempo de estabilización

3 sec.

Peso de ajuste

interno

Filtro de vibración

4

Peso mínimo de pieza

0,01 g

Cantidades referenciales

5,10, 30, 100

Peso neto (kg)

6

Temperatura ambiente

permisible 10° C a 30° C

Humedad del aire

max. 80 % relativo (no condensado)

Unidades

g, kg, ct

Platillo de pesaje, acero
inoxidable

200 x 200 mm

Dimensiones de la carcasa
(A x P x a)

220 x 333 x 93 mm

Conexión a la red

Adaptador de red 220V-240V; AC; 50Hz

Acumulador (opcional)

Periodo de funcionamiento aprox. 6 horas /

tiempo de carga aprox. 12 horas

PES/PEJ-BA-s-1316

10

2. Declaración de conformidad

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.com

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 61000-3-2:2006/A1:2009/A2:2009
EN 61000-3-3:2008
EN 55022:2006/A1:2007
EN 55024:1998/A1:2001/A2:2003

2006/95/EC

EN60950-1:2006/A11:2009/A1:2010/A12:2011

Signatur

Signature

Datum

Date

20.03.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Declaración de conformidad

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN PES/PEJ

PES/PEJ-BA-s-1316

11

3. Indicaciones fundamentales (Generalidades)

El aparato debe sólo ser abierto por técnicos de asistencia técnica instruidos
según las especificaciones de KERN.

¡Separar el aparato de la red eléctrica antes de abrirlo!
La garantía caduca al abrir el aparato.

El sistema de pesaje PES/PEJ no se debe utilizar en zonas con riesgo de
explosión o expuestas a materiales susceptibles de deflagración.

3.1. Uso conforme a las normas

La balanza que usted adquirió sirve para determinar el peso de material de pesaje.
Esta balanza ha sido diseñada como „balanza no automática“, es decir que el
material de pesaje se tiene que colocar de manera manual y cuidadosa en el centro
del platillo de pesaje. En cuanto se obtenga un valor de pesaje estable, se puede
proceder a leer el valor indicado por la balanza.

3.2. Uso inapropiado

La balanza no se puede utilizar para efectuar pesajes dinámicos. ¡Si se retiran o
añaden pequeñas cantidades al material de pesaje, es posible que la balanza
indique valores de pesaje equivocados como consecuencia de la función de
„compensación de estabilidad“ integrada en el aparato! (Ejemplo: la salida lenta de
un líquido que se encuentre sobre la balanza dentro de un recipiente.)
Evitar que el platillo de pesaje esté expuesto a una carga continua. Esto podría
dañar el mecanismo medidor de la balanza.
También es sumamente importante evitar que la balanza sea expuesta a golpes y
sobrecargas superiores a la carga máxima permisible (máx.) teniéndose en cuenta
una carga de tara eventualmente ya existente. Esto podría averiar la balanza.
Nunca utilizar la balanza en lugares potencialmente explosivos. Los modelos
fabricados en serie no están protegidos contra explosión.
No está permitido modificar la construcción de la balanza. Esto podría provocar
resultados de pesaje falsos, deficiencias en la seguridad de la balanza o la
destrucción de la misma.
La balanza sólo se debe utilizar en conformidad con las especificaciones descritas
aquí. Si se desea utilizar la balanza en otros campos de aplicación, se requiere una
autorización escrita de parte de la empresa KERN.

3.3. Garantía

El derecho de garantía queda excluido en los siguientes casos:

Inobservancia de las especificaciones contenidas en estas instrucciones de servicio
Utilización de la balanza fuera de los campos de aplicación descritos
Modificación o manipulación (apertura) del aparato
Daños mecánicos y daños causados por líquidos u otras sustancias
Desgaste y deterioro natural
Emplazamiento e instalación eléctrica realizados inadecuadamente
Sobrecarga del mecanismo medidor

PES/PEJ-BA-s-1316

12

3.4. Control de medios de ensayo

Antes de instalar y poner en funcionamiento la balanza léase
el manual de instrucciones, incluso si tiene experiencia con las
balanzas de KERN.

Las traducciones a otros idiomas no tienen valor vinculante.
Únicamente el original en alemán tiene valor vinculante.

En el marco de aseguramiento de calidad es necesario que se controlen con
regularidad las cualidades de medición de la balanza así como la aptitud de una
eventual pesa de calibración. El usuario responsable tiene que determinar el
intervalo adecuado así como el tipo y las dimensiones de este control. Para más
información sobre el control de medios de ensayo de balanzas así como sobre las
pesas de calibración requeridas para tal efecto, véase la página web de la empresa
KERN (www.kern-sohn.com). En el acreditado laboratorio de calibración DKD de la
empresa KERN es posible calibrar balanzas y pesas de calibración de una manera
rápida y rentable (aquí se realiza el ajuste a la medida normal válida a nivel
nacional).

4. Indicaciones de seguridad básicas

4.1. Observar las instrucciones de servicio

4.2. Formación del personal

Sólo personal debidamente capacitado debe manejar y cuidar estos aparatos.

5. Transporte y almacenaje

5.1. Control en el momento de entrega del aparato

Por favor, controlar en el momento de entrega de la balanza si el embalaje o el
aparato muestran algún daño externo visible.

5.2. Embalaje

Guarde todas las partes del embalaje original para el eventual caso de tener que
devolver el aparato.
Sólo utilizar el embalaje original para la devolución del aparato.
Retire todos los cables conectados así como todas las piezas sueltas o movibles
antes de enviar el aparato.
Vuelva a montar los seguros de transporte. Asegure todas las piezas, como p.ej. la
guardabrisa, el platillo de pesaje o la fuente de alimentación, contra posibles
movimientos y, por consiguiente, contra daños que se puedan producir durante el
transporte.

PES/PEJ-BA-s-1316

13

6. Desembalaje, emplazamiento y puesta en marcha

6.1. Lugar de emplazamiento, lugar de uso

La balanza está construida de tal forma que siempre se obtendrá resultados de
pesaje fiables, siempre y cuando el pesaje se realice bajo condiciones de uso
habituales.
Usted podrá trabajar con rapidez y exactitud si elige el lugar de emplazamiento ideal
para su balanza.

Por eso debe observar los siguientes puntos respecto al lugar de
emplazamiento:

Colocar la balanza sobre una superficie sólida y plana
No colocarla junto a una calefacción asi como fluctuación de

temperatura por exponerla a la radiación solar para evitar que se
caliente demasiado

Proteger la balanza contra corrientes de aire dejando ventanas y

puertas cerradas
Evitar sacudidas de la balanza durante el proceso de pesaje:
Proteger la balanza contra polvo, vapores y una humedad del aire

demasiado alta;
No exponer el aparato a una fuerte humedad por tiempo prolongado. Se

pueden formar gotas de rocío (condensación de la humedad del aire en

el aparato), cuando se coloque un aparato frío en un entorno mucho

más caliente. En este caso hay que dejar que el aparato se aclimatice a

la temperatura ambiente durante aprox. unas dos horas sin conectarlo a

la red.
Evitar la carga electroestática del material y del recipiente de pesaje así

como de la guardabrisa.

En caso de existir campos electromagnéticos o producirse corrientes de cargas
electroestáticas así como alimentación de corriente inestable pueden haber grandes
divergencias en los valores de medición indicados por la balanza (resultados de
pesaje falsos). En este caso se tiene que emplazar el aparato en otro lugar.

6.2. Desempaquetar

Extraer cuidadosamente la balanza del embalaje, sacar la funda de plástico y
colocarla en el lugar previsto.

PES/PEJ-BA-s-1316

14

Burbuja de
aire ibelle

Tapa de cierre sobre
dispositivo de pesaje
sumergido

Conexión adaptador de red
Seguro antirrobo

Parte trasera:

Su balanza en vista de conjunto:

interface RS 232
interface impresora

PES/PEJ-BA-s-1316

15

6.3. Volumen de entrega

Posicionamiento del platillo de pesaje:

Nivelar balanza:

Nivelar la balanza con ayuda
de los tornillos nivelantes en
los pies hasta que la burbuja
de aire del nivel de burbuja se
encuentre dentro de las
respectivas marcas.

Componentes de serie:

Balanza
Platillo de pesaje
Adaptador de red
Instrucciones de servicio
Capota protectora de trabajo

6.4. Emplazamiento

PES/PEJ-BA-s-1316

16

6.5. Conexión a la red

Acumulador suficientemente cargado

Capacidad el acumulador agotada dentro de breve tiempo.
Conecte el adaptador de red lo más pronto posible para cargar
la batería (ajuste imposible).

centellea

Voltaje caído bajo el mínimo consentido. Conectar adaptador
de red, balanza alimentada a través de la red, la batería es
cargada (15h).

Interface RS 232
Interface impresora

La balanza es alimentada con corriente a través de una fuente de alimentación
externa. La tensión especificada en el rótulo de la fuente de alimentación debe
coincidir con la tensión proporcionada por la red local.
Use exclusivamente fuentes de alimentación originales de KERN. Para el uso de
otros modelos se requiere la autorización de parte de la empresa KERN.

En el menú se puede activar la función AUTO-SLEEP . En
funcionamiento de red la balanza pasa después de 3 min sin cambio de carga o
presión de tecla al modo sleep. Activación automática del indicador mediante
cambio de carga o al apretar cualquier tecla.

6.6. Funcionamiento de acumulador interno (no reequipable)
El acumulador opcional es cargado a través del adaptador de red entregado.

Antes del primer uso el acumulador debería ser cargado por lo menos 15 horas a
través del adaptador de red. El periodo de servicio del acumulador es aprox. 6
horas, el periodo de carga hasta la recarga completa aprox. 15 horas.

En el menú se puede activar la función AUTO-OFF . Después de 3
minutos sin cambiar de carga, la balanza se desconecta automaticamente para
ahorrar el acumulador.

Si la balanza se encuentra en funcionamiento a batería, aparecen los siguientes
símbolos en la pantalla:

6.7. Salida de aparato externo

PES/PEJ-BA-s-1316

17

6.8. Primera puesta en servicio

La balanza efectúa un autotest

Abastecer la balanza con corriente
a través del adaptador de red.

La balanza se encuentra en el
modo stand by (LED verde
encendido).

Encender la balanza con la tecla

.

g

g

Mediante un ligero apretón del
dedo se puede controlar si el
indicador de pesaje cambia.

Stand by



Encender la balanza con la tecla

. La balanza se encuentra de
nuevo en el modo stand by (LED
verde encendido).

Un tiempo de calentamiento de 10 minutos después del conectar estabiliza los
valores de medición.

La precisión de la balanza depende de la aceleración de caída o gravedad existente
en ese punto geográfico.
Leer obligatoriamente las indicaciones del capítulo 6.9 "Ajuste".

6.8.1. Indicación de energía

PES/PEJ-BA-s-1316

18

6.8.2. Escala gráfica de carga

Suprimir barografo

*

Mostrar barografo

Wägeplatte ist unbelastet halbe Höchstlast Waage ist mit Höchstlast belastet

La balanza no está cargada La balanza está cargada La baldanza está cargada
hasta la mitad con el peso maximo

En el menú de configuraciones 1 (cap. 7) se puede activar/desactivar el indicador
del barografo.

La escala del alcance de pesaje de la balanza está dividido en 40 secciones. Si no
se encuentra ningún peso sobre la balanza, el valor cero (0) es indicado en la escala
gráfica. Si la balanza está cargando un peso equivalente a la mitad de su alcance de
pesaje, la escala gráfica de la pantalla mostrará 20 líneas.

6.8.3. Indicación de estabilidad

estable

inestable

Si en el display aparece la indicación de estabilidad [ο], la balanza se halla en un
estado estable. En caso de situación inestable, la indicación [ο] desaparece.

6.8.4. Balanza indicador cero

Influencias ambientales pueden ser la causa de que la balanza no indique
exactamente el valor „000.0“ a pesar de estar descargada. Sin embargo siempre se
tiene la posibilidad de poner a cero la indicación en la pantalla de su balanza y
asegurar de este modo que el pesaje de piezas empiece verdaderamente en cero.
Una puesta a cero con peso encima de la balanza solamente es posible dentro de
un determinado margen, dependiente del tipo de balanza. Si la balanza no se deja
poner a cero con peso encima, significa que este margen ha sido sobrepasado.
En la pantalla aparece entonces [o - Err ]
Si la balanza a pesar de platillo de pesaje descargado no indicara exactamente cero,
apriete la tecla TARE y la balanza comienza a reponerse a cero. Tras un corto
tiempo de espera su balanza es puesta a cero. En la pantalla aparece el signo de la
balanza para "indicación de valor cero" [ 0 ] .

PES/PEJ-BA-s-1316

19

Modelos

Recomendada

pesa de ajuste

No es ideal para el ajuste del valor

nominal metrologico

PES 220-3M

200 g (F1)

100 g

PES 420-3M

2 x 200 g (E2)

200 g

PES 620-3M

500 g (E2)

300 g

PES 2200-2M

2 kg (F1)

1000 g

PES 4200-2M

2 x 2 kg (E2)

2000 g

PES 6200-2M

5 kg (E2)

3000 g

PES 8200-1M

5 kg + 2 kg (F1)

4000 g

PES 15000-1M

10 kg + 5 kg (F1)

7000 g

6.9. Ajuste

Como la aceleración de la gravedad no es igual en todos los puntos de nuestro
planeta, es necesario ajustar la balanza a la aceleración de la gravedad existente en
el respectivo lugar de emplazamiento teniéndose en consideración el principio físico
de pesaje en que se basa la misma (sólo si la balanza aún no ha sido ajustada en
fábrica al respectivo lugar de emplazamiento). Este proceso de ajuste se tiene que
efectuar en cada puesta en marcha de la balanza así como después de cada
cambio del lugar de emplazamiento y para fluctuaciones de temperatura ambiental.
Para obtener valores de medición exactos, también se recomienda ajustar la
balanza de vez en cuando durante el pesaje.

6.9.1. Ajuste con peso externo (sólo PES)

El ajuste la balanza debe de ser ejucutado con la pesa de ajuste recomendada (ver
capítulo 1 „Datos técnicos“). El ajuste tambien se puede realisar con pesas de ajuste
diferentes pero no es ideal de la prespectiva metrológia.

Procedimiento al ajustar:

Observar las condiciones de estabilidad ambiental. Un tiempo de calentamiento de
aprox. 60 minutos para la estabilización es necesario.
Tenga atención que no se encuentre ningún objeto en el platillo de pesaje.
En balanzas verificadas el ajuste está bloqueado mediante interruptor (menos clase
de exactitud I). Para poder realizar el ajuste, voltear el interruptor de desbloqueo ver
cap. 6.10.1. (menos clase de exactitud I).

PES/PEJ-BA-s-1316

20

Manejo

Indicación

Activar función [ ], (ver cap. 7).



g

El punto cero es almacenado en memoria.

CAL



CAL

Colocar con cuidado la pesa de ajustar en el
centro del platillo.

Comienza el proceso de ajuste.

El proceso de calibración ha concluido.

Retirar la pesa de ajuste, la balanza regresa
automaticamente al modo de pesaje. Si hay
un error de ajuste o una pesa de ajuste
incorrecta, aparece [-Err] en la indicación, en
este caso hay que repetir el proceso de
ajuste.

CAL



CAL





CAL



g

PES/PEJ-BA-s-1316

21

6.9.2. Prueba de ajuste con peso externo (sólo PES)

Manejo

Indicación

Activar función [ ], (ver cap. 7).



g

Durante la prueba de calibración, la balanza compara el valor almacenado de la
pesa de calibración con el real. Sólo se efectúa un control, quiere decir que no se
modifican valores.

Modo de proceder:

Observar las condiciones de estabilidad ambiental. Un tiempo de calentamiento de
aprox. 60 minutos para la estabilización es necesario. Tenga atención que no se
encuentre ningún objeto en el platillo de pesaje.

PES/PEJ-BA-s-1316

22

Inicio de la prueba de calibración:

Colocar con cuidado la pesa de ajustar
en el centro del platillo.

Se indica la diferencia entre el valor
almacenado y el valor medido.

Quitar la pesa de calibración,
Apretar una tecla cualquiera; el proceso

de ajuste es terminado y la balanza
regresa al modo de pesaje.

CAL



CAL



CAL



CAL





g



CAL



g

PES/PEJ-BA-s-1316

23

Encender la balanza mediante la tecla
ON/OFF.

La balanza procede al autodiagnóstico,
aparece, parpadeando el símbolo "M”.

A continuación, se inicia el ajuste
automático:

aparece parpadeando el mensaje
“Aut. CAL” seguido por "CH. 0” y
"CH. F.S.”.

La aparición del mensaje “End” significa

que el ajuste automático finalizo con
éxito.

La balanza pasa automáticamente al
modo de pesaje y está lista para
trabajar.











g

6.9.3. Ajuste automático (únicamente en el modelo PEJ)

El ajuste automático con masa de calibración interna empieza tras el encendido de
la balanza.

PES/PEJ-BA-s-1316

24

6.9.4. Ajuste con peso interno (sólo PEJ)

Manejo

Indicación

Activar función [ ], (ver cap. 7).



g

Inicio de la calibración automática:

El proceso de calibración es ejecutado
automáticamente.

CAL





CAL



CAL





Con la pesa de ajuste montada se puede comprobar y reajustar la exactitud de
pesaje en cualquier momento.

Procedimiento al ajustar:

Observar las condiciones de estabilidad ambiental. Un tiempo de calentamiento de
aprox. 60 minutos para la estabilización es necesario. Tenga atención que no se
encuentre ningún objeto en el platillo de pesaje.

PES/PEJ-BA-s-1316

25

El proceso de calibración ha concluido.

La balanza retorna automáticamente al
modo de pesaje.

CAL



g

Manejo

Indicación

Activar función [ ], (ver cap. 7).



g

Inicio de la prueba de calibración:

El proceso de prueba es ejecutado

automáticamente.

CAL





6.9.5. Prueba de ajuste con peso interno (sólo PEJ)

Durante la prueba de calibración, la balanza compara el valor almacenado de la
pesa de calibración con el real. Sólo se efectúa un control, quiere decir que no se
modifican valores.

Modo de proceder:

Observar las condiciones de estabilidad ambiental. Un tiempo de calentamiento de
aprox. 60 minutos para la estabilización es necesario. Tenga atención que no se
encuentre ningún objeto en el platillo de pesaje.

PES/PEJ-BA-s-1316

26

CAL



CAL

Se indica la diferencia entre el valor
almacenado y el valor medido.

Apretar una tecla cualquiera; el proceso
de ajuste es terminado y la balanza
regresa al modo de pesaje.



g





g

PES/PEJ-BA-s-1316

27

6.10. Verificación

Generalidades:
Según la norma 90/384/CEE de la UE, es necesario verificar las balanzas

oficialmente cuando son utilizadas en los siguientes ámbitos de aplicación (ámbitos
prescritos por la ley):

a) En relaciones comerciales, cuando el precio de una mercancía es

determinado mediante pesaje.

b) En la producción de medicamentos en farmacias así como para el análisis en

laboratorios médicos y farmacéuticos.
c) Para fines oficiales
d) En la producción de paquetes de productos elaborados

Consulte al almotacén local en caso de duda.
Indicaciones de verificación

Todas las balanzas especificadas en los datos técnicos como balanzas verificables
disponen de una autorización de tipo de construcción de la UE. Si la balanza es
utilizada en uno de los ámbitos arriba mencionados, ésta tiene que haber sido
verificada oficialmente y tiene que volver a ser verificada en el futuro en intervalos
regulares.
La realización de una nueva verificación depende de las normas legales vigentes en
el respectivo país. En Alemania, por ejemplo, la verificación oficial de balanzas por
lo general tiene una validez de 2 años.
¡Observar las normas legales vigentes en el país de uso de la balanza!

PES/PEJ-BA-s-1316

28

Posición:

 Interruptor de desbloqueo
 Sello

Sello

Las balanzas con verificación obligatoria deben ser puestas fuera de
funcionamiento, si:

el resultado de pesaje de la balanza está fuera de la tolerancia oficial.

Por eso cargar la balanza regularmente con la pesa de calibración conocida

(aprox. 1/3 de la carga max.) y comparar con el valor indicado.

el plazo de verificación posterior ha sido traspasado.

Antes de verificar los modelos P 2200-2M, P 4200-2M, P 8200-1M, P 15000-1M, la
función de ajuste „7 CA 4“ debe ser activada.
Ajuste externo en modo de verificación es posible

6.10.1. Marcas de sello e interruptores de desbloqueo

Después del proceso de verificación la balanza es sellada en los puntos marcados.

La verificación realizada no tiene validez si la balanza no ha sido „sellada“.

Se obtiene el acceso al interruptor de desbloqueo al quitar la marca de sello tal vez
existente (¡verificación inválida!) y de la tapa de caucho (ver dibujo).

PES/PEJ-BA-s-1316

29

Posición del interruptor de
desbloqueo

Estado

Hacia delante

Balanza desbloqueada parael proceso de
ajuste, ajuste es posible

Hacia atrás

Posición de verificación - Bloqueo del ajuste

Manejo

Indicación

Encender la balanza:

g

Solicitud del menú:

apretar aprox. 4 segundos hasta

que aparezca [ ].

Al soltar aparece la primera función

[ ].

7. Menú de aplicación y de configuración 1

En el menú se pueden modificar los ajustes de la balanza y activar las funciones.
Con esto se puede adaptar la balanza a las necesidades individuales de pesaje. El
menú está dividido en

 Menú de aplicación: Para adaptar la balanza a las necesidades del usuario
 Menú de configuración 1: Para definir las funciones básicas

7.1. Principio operativo del mando del menú

PES/PEJ-BA-s-1316

30

Modificar la función:

o
Al seguir pulsando las teclas se puede
acceder a las diferentes funciones del
menú (ver tabla cap. 7.2)

Modificar el parámetro:

o

Para modificar la última cifra del
parámetro, pulsar la tecla TARE o las
teclas flecha.

Memorizar sus ajustes:

Al mismo tiempo se abandona el menú
de funciones y se retorna al modo de
pesaje.

g

Aumentar el valor numérico

Paso de menú atrás

Paso de menú adelante

Reducción del valor numérico

Generalidades de la entrada a través de teclas flecha:

El manejo a través de las teclas flecha es más rápido y más confortable que a través
de las teclas TARE y F.

Ocupación de teclado de las teclas flecha:

PES/PEJ-BA-s-1316

31

7.2. Vista de conjunto del menú

Función

Indicación

o

Selección

o

Descripción de las

posibilidades de selección

Modo de pesaje

*

Pesaje

Contaje de piezas

Definición del porcentaje

Determinación de la densidad de cuerpos
sólidos

Medición de la

densidad

Medio de
medición:

*

Dest. Agua

líquido medidor según su elección

Edición de datos

*

Sólo emisión valor de medición densidad

Emisión de todos los parámetros de densidad

Sierra circular
longitudinal
automática
Edición de datos

*

Desc. (Emisión sólo después de apretar la
tecla PRINT

Conectada

Funciones
adicionales

*

Desconectada

Sumar 

Pesaje de tolerancia

(véase cap.

7.2.1)

Combinación Pesaje de
tolerancia/sumar

Compensación cero
Ninguna corrección del punto cero

*

Corrección automática del punto cero
activada.

Filtro de vibración

*

Sensible y rápido (lugar de emplazamiento
muy tranquilo)



Insensible pero lento (lugar de emplazamiento
muy movimentado)

Velocidad de
indicación

Ajuste para dosificación
Sensible y rápido



Insensible pero lento

*

Interfaz
(véase cap. 7.2.1)

desactivado

*

Formato de datos de 6
cifras

ver cap. 14.4.1

Formato de datos de 7
cifras

Formato ampliado de
datos de 7 cifras

no documentado

La balanza es ajustada en fábrica a una configuración estándar. Esta configuración
está marcada con el símbolo *.

PES/PEJ-BA-s-1316

32

Ajuste

* : ajustada en fábrica PEJ
* : ajustada en fábrica PES,

clase I
* : ajustada en fábrica PES,

clase II

Tecla CAL desactivada

*

Ajuste automático interno

Prueba de ajuste con peso interno

*

Ajuste externo

*

Prueba de ajuste con peso externo

Barografo (escala gráfica
de carga)

Suprimir barografo

*

Mostrar barografo

Desconexión automática
en caso de
funcionamiento con
acumulador (función
únicamente disponible
durante el funcionamiento
con acumulador)

Desconexión automática después de 3 min.
en funcionamiento de batería (opcional) ­desc.

*

Desconexión automática después de 3 min.
en funcionamiento de batería (opcional) ­con.

Función Auto Sleep en
funcionamiento de red

Desconectada

*

3 minutos después de haber conectado a la
alimentación de corriente, la balanza pasa
al modo sleep si no hay cambio de carga o
apretón de tecla

Unidades A

*

(g)

(kg)

[ ] (ct)

Mediante este ajuste se
pueden ajustar
diferentes unidades
indicadoras (A o B)
para un valor de pesaje.

Apriete la tecla F para
seleccionar entre las
unidades A y B.

*

Ninguna unidad

(g)

(kg)

[ ] (ct)

Indicación último punto
detrás de la coma

No

*

¡Sí, utilizar siempre este ajuste!

En armonía con el
ISO/GLP/GMP

*

No

Sí

sólo en configuración

Edición
ajuste/prueba de
ajuste

No

*

Sí

En armonía con el
ISO/GLP/GMP

*

No

Sí

Selección del
idioma

*

Inglés

No documentado

PES/PEJ-BA-s-1316

33

Fecha
Edición en Año - Mes - Día

Edición en Mes - Día - Año

*

Edición en Día - Mes - Año

Hora

*

Edición - no

Edición - sí

Start en seguida

*

Al conectar el adaptador de red la balanza
pasa inmediatamente al modo Stand by

La balanza se conecta al enchufar el
adaptador de red

Emisión interface

No documentado

No documentado

*

No documentado

PES/PEJ-BA-s-1316

34

7.2.1. Parámetro funciones adicionales

Función

Indicación

o

Selección

o

Descripción de las posibilidades de

selección

Condiciones de
indicación de la
marca de tolerancia

*

La marca de tolerancia es siempre indicada,
también en el caso de que el control de
inmovilización no esté todavía indicado.

La marca de tolerancia solamente es indicada en
combinación con el control de inmovilización.

Margen de tolerancia

La marca de tolerancia es indicada sólo por cima
de la margen del punto cero (por lo menos
+ 5).

*

La marca de tolerancia es indicada en toda la
margen.

Cantidad de puntos
límite

1- Punto límite (OK/ -)

*

2- Puntos límite (+/OK/ -)

3- Puntos límite (1-4)

4- Puntos límite (1-5)

Estimación

*

Estimación con valores absolutos

Estimación con valores diferenciales
(con peso referencial)

Señal en límite 1

*

Ninguna señal en límite 1(-)

Señal en límite 1(-)

Señal en límite 2

*

Ninguna señal en límite 2(Ok)

Señal en límite 2(Ok)

Señal en límite 3

*

Ninguna señal en límite 3(+)

Señal en límite 3(+)

Señal en límite 4

*

Ninguna señal en límite

Señal en límite 4

Señal en límite 5

*

Ninguna señal en límite 5

Señal en límite 5

Indicación de los
Resultados

*

Indicación sobre +, OK ó -

En ajuste 2 límites, la indicación es posible en la
gráfica de carga

Relé ajuste emisión
*

Emsión permanente, dependiente señal externa

Emisión mandada por señal externa

Acumulación

*

Función de sumar

Función de sumar con AUTO-TARA

No son indicados en ajuste de menú " "

PES/PEJ-BA-s-1316

35

7.2.2. Parámetros para interface serial

Función

Indicación

o

Selección

o

Descripción de las

posibilidades de selección

Condición de editar
en el interface

Ninguna emisión de datos

Permanente emisión de datos

Permanente emisión de datos de valores
estables de pesaje

Emisión de valores estables e inestables de
pesaje después de apretar la tecla PRINT

Una emisión de valor estable de pesaje
después de haber descargado la balanza

Una emisión con valor de pesaje estable
Una emisión con valores de pesaje
inestables. Emisión reiterada después de
estabilización

Una emisión con valor de pesaje estable
Emisión continua con valores de pesaje
inestables.

*

Emisión de valores estables de pesaje
después de apretar la tecla PRINT

Emisión única inmediata después de
intervalo definido (ver cap. 14.5)

Emisión única inmediata después de
intervalo definido y valor de pesaje estable
(ver cap. 14.5)

Cuota baud

*

1200 bps

2400 bps

4800 bps

9600 bps

19200 bps

No se indica con el ajuste de menú „ “ (interface desactivado).

PES/PEJ-BA-s-1316

36

Paridad

sólo en configuración

o

*

Ningún bit de paridad

Paridad impar

Paridad par

Data Bits

sólo en configuración

7 bits

*

8 bits

Stop Bits

sólo en configuración

1 bit

*

2 bit

No documentado

*

siempre utilizar esta configuración

No documentado

*

siempre utilizar esta configuración

PES/PEJ-BA-s-1316

37

8. Menú de configuración 2

Manejo

Indicación

Encender la balanza:

g

Solicitud del menú:

+

Apretar tecla F con la tecla TARE
apretada hasta que aparezca [ ].

Al soltar aparece la primera función
[ ]

Modificar la función:

o
Pulsando las teclas repetidas veces se
puede acceder a las diferentes
funciones de menú.

8.1. Principio operativo del mando del menú

PES/PEJ-BA-s-1316

38

Modificar el parámetro:

o

Para modificar la última cifra del
parámetro, pulsar la tecla TARE o las
teclas flecha.

Memorizar sus ajustes:

Al mismo tiempo se abandona el menú y

se retorna al modo de pesaje

g

Función

Indicación

Selecció

n

Descripción de las

posibilidades de selección

Setup balanzas N° Id.

*

Desconectada

Conectada

No documentado

*

siempre utilizar esta
configuración

Sobreescritura del peso de
calibración

Atención:

¡Sólo personal especializado
puede realizar las
modificaciones!

*

Desconectada

Conectada

No documentado

*

siempre utilizar esta
configuración

8.2. Vista de conjunto del menú

La balanza es ajustada en fábrica a una configuración estándar. Esta configuración
está marcada con el símbolo *.

PES/PEJ-BA-s-1316

39

9. Funcionamiento

Selección

Función

Conectar / desconectar

Salida del peso a un aparato externo (impresora) o a un

PC

Almacenamiento de parámetros de función
Suma de valores indicados en la memoria de sumas
Llamada de menú "entrada límites de tolerancia"

Conmutación del valor indicado (g, ct, Pcs, %)
Entrada de valores numéricos
Selección de los valores dentro de la función
Llamada de cada una de las funciones (impresión

múltiple)

El punto de entrada cada vez es desplazado una cifra

hacia la izquierda

Tarar o poner a cero la indicación de peso
Ajuste individual dentro de la función
Modificación de parámetros

Inicio ajuste/prueba de ajuste

Las teclas flecha reemplazan en muchas funciones de

entrada la tecla o (ver cap. 7.1)

LED (verde)

"Stand by" se ilumina cuando la balanza funciona con

energía de la red pero se halla deconectada.

LED (rojo)

"Sleep" tiene la función de un "ahorrador de display" y

puede desactivarse mediante apretón de tecla o al
cambiar de carga.

9.1. Vista general del teclado

PES/PEJ-BA-s-1316

40

9.2. Resumen de las indicaciones

Indicación

Descripción

g, kg

Gramo, kilogramo

0

Indicación de posición cero

-

menos

ο

Indicación de estabilidad

Net

Símbolo tara

B/G

Bruto

Pcs

Contado de piezas

%

Pesaje en tantos por ciento

Pesaje de tolerancia

*

Función de sumar activa

∑

Suma total

L

Emisión Fecha / hora

M

La balanza ejecuta una función, p. ej. contaje de piezas /
indicación de un valor almacenado en memoria

CAL

Indicación para ajuste. Señala el proceso de ajuste.

Indicación de unidades de pesaje

Gráfica de carga

Indicación de funcionamiento con acumulador (opcional), ver cap.

6.6

Indicación último punto detrás de la coma

PES/PEJ-BA-s-1316

41

10. Modo de pesaje

Manejo

Indicación

Encender la balanza:

En cuanto aparezca "0.0" en la pantalla,
la balanza estará lista para realizar
pesajes.

La balanza efectúa un autotest

g

Colocar el material a pesar, se indica el
valor de pesaje.

g

Mediante reiterado apriete de las teclas
posibilidad de conmutar el valor indicado
en otras funciones/unidades de pesaje
activados)

Están a su disposición 4 diferentes modos de pesaje:

1. Pesaje [ ]

2. Pesar/contar piezas [ ]

3. Pesar/definición de porcentaje [ ]

4. Pesar/contar piezas [ ]

Además de pesar/definición de densidad se pueden activar al lado de selección de
un modo de pesaje otras funciones más como p.ej. pesaje de tolerancia, sumar (ver
cap. 7.2 "Funciones adicionales"). Así puede hacer indicar sus valores de medición
de acuerdo a sus necesidades.

Al accionar la tecla el valor indicado se conmuta a la respectiva función
activada (p.ej. "g" en "Pcs").

10.1. Pesaje

PES/PEJ-BA-s-1316

42

10.1.1. Taraje

Manejo

Indicación

Colocar el recipiente a tarar vacío sobre
el platillo de pesaje. El peso total del
recipiente es indicado en la pantalla.

g

Reponer la indicación a "0".

g

Net

El peso del envase está ahora
internamente memorizado, además
aparece en el display el simbolo de tara
"Net".

Coloque el material a pesar en el
recipiente de taraje.

Lea ahora el peso del material a pesar
en el indicador.

g

Net

El peso propio de algunos recipientes de pesaje se puede deducir mediante apriete
al botón para que en los pesajes siguientes se indique sólo el peso neto del material
que se va a pesar.

PES/PEJ-BA-s-1316

43

El proceso de tara se puede repetir cualquier cantidad de veces, por ejemplo al

Reponer la indicación a "0".

g

Net

El peso total del recipiente es tarado.

Eche más componentes al recipiente de
pesaje (agregar componentes
sucesivamente).

Lea el peso del componente añadido
que ahora es indicado en la pantalla.

g

Net

tener que pesar varios componentes de una mezcla (agregándose los componentes
sucesivamente).

Nota:

La balanza solamente puede almacenar un valor de tara a la vez.

Cuando la balanza no lleva peso encima, el valor de tara almacenado es
indicado con signo negativo.
Para borrar el valor de tara almacenado se tiene que retirar el peso del platillo
de pesaje y luego presionar la tecla TARE.
El proceso de tara se puede repetir cualquier cantidad de veces. El límite está
alcanzado cuando toda la gama de pesaje está ocupada.

PES/PEJ-BA-s-1316

44

10.1.2. Neto/Bruto

Manejo

Indicación

Colocar el recipiente a tarar vacío sobre
el platillo de pesaje. El peso total del
recipiente es indicado en la pantalla.

g

Reponer la indicación a "0".

g

Net

El peso del envase está ahora
internamente memorizado, aparece en
el display el simbolo de tara "Net".

Coloque el material a pesar en el
recipiente de taraje.

Se visualiza el peso neto del material de
pesaje.

g

Net

El peso bruto (material de pesaje +
recipiente tara) es indicado, en el
display aparece el símbolo Brutto/Gross
"B/G".

g

B/G

El peso propio de cualquier recipiente de pesaje se puede destarar mediante un
apriete al botón. En los pesajes sucesivos se puede indicar el peso neto del material
de pesaje, así como el peso bruto del material de pesaje más el recipiente tara.

Requisito: Función [ ] activa (ver cap. 7)

PES/PEJ-BA-s-1316

45

Mediante la tecla F se conmuta del peso
neto al peso bruto o al revés.

Este proceso se puede repetir cuando
quiera (margen de pesaje max. de la
balanza).

g

Net

g

B/G

10.2. Contaje de piezas

Contaje de piezas significa que se pueden agregar o extraer piezas de un recipiente
conociéndose siempre la respectiva cantidad. Para poder contar una cantidad de
piezas elevada, es necesario determinar primero el peso medio de las piezas a base
de una cantidad pequeña (número de piezas de referencia). Mientras más elevado
sea el número de piezas de referencia, más precisos serán los resultados de
contaje. En el caso de piezas pequeñas o de piezas de peso variable es necesario
elegir una cantidad de referencia especialmente elevada.

El proceso de contaje se divide en cuatro pasos:

Tarar el recipiente de pesaje
Determinar el número de piezas de referencia
Pesar el número de piezas de referencia
Contar las piezas

PES/PEJ-BA-s-1316

46

Manejo

Indicación

Activar función [ ]
(ver cap. 7).

En el display aparece el símbolo de
contado de piezas "Pcs".

Pcs

si usted utiliza un recpiente de

pesaje

PES/PEJ-BA-s-1316

47

Determinar el número de piezas de

referencia:

apretar aprox. 4 segundos
hasta que aparezca [U. SEt.],
después soltar

En el display aparece centelleante el
último número referencial de piezas.

Pcs

M

Mediante la indicación p.ej. 10 Pcs
uested es invitado a poner 10 piezas
como referencia.

Cambiar cantidad de piezas

referenciales:

o
Mediante la tecla TARE o las teclas
flecha se puede cambiar entre las
siguientes cantidades de piezas
referenciales:

Importante: Mientras más grande el
número de piezas de referencia, más
preciso el contaje de piezas.

Pcs

M

Pesar la cantidad de piezas

referenciales:

Coloque el número exacto de piezas de
contaje sobre la balanza que exige el
número de piezas de referencia
actualmente ajustado.

La cantidad de piezas referenciales
aparece centelleante.

Pcs

La balanza ofrece la posibilidad para
optimización de referencia. Si no se la
deberá hacer, apretar tecla F.

Al poner más piezas (hasta la triple
cantidad) se puede optimizar la
referencia. En cada optimización de
referencia, el peso referencial es
recalculado. Ya que las piezas
adicionales aumentan la base para el
cálculo, también la referencia se hace
más exacta.

Pcs

10 5 30

100

PES/PEJ-BA-s-1316

48

El peso de referencia es almacenado en
memoria.
Quitar el peso referencial.

Pcs

Contar las piezas:

Ahora puede colocar las piezas a contar
dentro del recipiente.
El respectivo número de piezas es
indicado en la pantalla.

Pcs

Al apretar repetidamente, posibilidad de
conmutar el valor de indicación, p.ej. en:

Cantidad de piezas puestas "Pcs"

Peso promedio de la pieza "g/Pcs"

Peso de las piezas puestas en "g"

Pcs

Pcs

g

g

Nota:

Al aparecer el mensaje de fallo „Sub“ en la optimización referencial se había
Si aparece el aviso de fallo “L-Err “ , el peso mínimo admisible de contaje no ha
Si aparece el mensaje de error „Add“, significa que el número de piezas

excedido la triple cantidad
sido alcanzado.
colocado sobre la balanza es demasiado pequeño para una determinación

correcta de la cantidad referencial. Coloque más piezas sobre la balanza para
poder determinar el valor de referencia.

PES/PEJ-BA-s-1316

49

10.3. Definición del porcentaje

Manejo

Indicación

Activar función [ ] , (ver cap. 7).

En el display aparece el símbolo %.

%

Definir peso referencial:

apretar aprox. 4 segundos hasta

que [ ] aparece, después soltar

En el display aparece centelleante el
último peso referencial memorizado

Poner peso referencial (=100 %)

Suena una señal acústica, el peso
referencial es memorizado.

Quitar el peso referencial.

%

El pesaje porcentual permite la indicación del peso en porcientos, con referencia a
un peso referencial. El valor de peso indicado es aceptado como valor porcentual fijo
(ajuste estándar: 100%).

10.3.1. Entrar el peso referencial mediante pesaje

PES/PEJ-BA-s-1316

50

A partir de ahora el peso aplicado es
indicado en %.

%

Al apretar repetidamente, posibilidad de

conmutar el valor de indicación en „g“ o

%“

g

%

Manejo

Indicación

Activar función [ ] , (ver cap. 7).

En el display aparece el símbolo %.

%

Definir peso referencial:

apretar aprox. 4 segundos hasta

que [ ] aparece, después soltar

En el display aparece centelleante el
último peso referencial memorizado

Nota:

Si aparece el mensaje de error "o-Err ", el peso referencial está fuera de la

margen de pesaje

La referencia de 100% se conserva hasta que la balanza sea desconectada

de la red eléctrica.

10.3.2. Entrada numérica del peso referencial

PES/PEJ-BA-s-1316

51

g

Mediante la "0" centelleante usted es
invitado a la entrada numérica del peso
referencial

Entrada del valor numérico:

o

Þ Þ Þ ÞÞÞ»

A cada apretar de la tecla TARE o la
tecla flecha se corre a través de los
números de 0-9, punto décimo y menos

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

Suena una señal acústica, el peso
referencial entrado es memorizado.

%

PES/PEJ-BA-s-1316

52

A partir de ahora el peso aplicado es
indicado en %.

%

Al apretar repetidamente, posibilidad de
conmutar el valor de indicación en „g“ o
%“

g

%

Nota:

Si aparece el mensaje de error "o-Err ", el peso referencial está fuera de la

margen de pesaje

La referencia de 100% se conserva hasta que la balanza sea desconectada

de la red eléctrica.

PES/PEJ-BA-s-1316

53

10.4. Definción de densidad de material sólido (pesaje hidrostático)

Manejo

Indicación

Se define la densidad mediante le dispositivo de pesaje sumergido.
Preparar la balanza como sigue:

Voltear la balanza
Enroscar gancho para pesaje subterraneo (opción)
Coloque la balanza por cima de una abertura.
Enganchar soporte de muestra
Llenar líquido medidor un un vaso (p.ej. copa) y temperarlo

Activar función [ ], (ver cap. 7).

Selección del líquido medidor:

[ ] : Dest. Agua
[ ] : Líquido medidor según su

elección, cuya densidad sea conocida

g

Si usted como líquido medidor ha escogido Agua [ . seleccionado,
después viene la entrada de la temperatura del agua (zona de entrada 0,0 hasta
99,9°).

Apretar y mantener apretado hasta que
aparezca el indicador centelleante

La densidad es la relación del peso [g] : con el volumen [cm3]. El peso resulta del
pesaje de la muestra al aire. El volumen se define del empuje hidrostático [g] de la
muestra sumergida en un líquido. La densidad [g/cm3] de este líquido está conocido
(principio de Arquimedes).

PES/PEJ-BA-s-1316

54

Entrada de la temperatura:

o

Þ Þ Þ ÞÞÞ»

A cada apretar de la tecla TARE o la
tecla flecha se corre a través de los
números de 0-9, punto décimo y menos

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

Almacenar, suena una señal acústica

g

Si ha escogido un líquido medidor de su selección [ . , después viene la
entrada de su densidad (zona de entrada 0,0001 hasta 9,9999 g/cm3).

Apretar y mantener apretado hasta que
aparezca el indicador centelleante

u

La entrada de la densidad viene
mediante la tecla TARE y F, se
memoriza mediante la tecla S (ver
entrada de temperatura)

PES/PEJ-BA-s-1316

55

Después de entrar los parámetros para el líquido medidor se define la densidad de
su muestra

1. Peso de la muestra en aire

Tarar la balanza con el soporte de

muestra

g

Poner la muestra

Espere hasta que la indicación del peso
de la balanza se haya estabilizado.

El peso de la muestra al aire es

memorizado

g

.

2. Peso de la muestra en el líquido
medidor

Sumergir el soporte de muestra y tarar

g



ƒ

PES/PEJ-BA-s-1316

56

Poner la muestra y sumergir

Espere hasta que la indicación del peso
de la balanza se haya estabilizado.

El peso de la muestra en el

líquido medidor es memorizado

g



ƒ

u

Se indica la densidad de su muestra,
marcada por el símbolo u arriba
derecha.

Regresar al modo de definir densidad

g

PES/PEJ-BA-s-1316

57

11. Sumar valores indicados

Manejo

Indicación

1. Activar función [ ]
(ver cap. 7).

2. Seleccionar entre los siguientes
ajustes

[ ] : Acumulación
[ ] : Sumar con AUTO-TARA

3. Poner el peso A y esperar hasta
aparezca la indicación de estabilidad
[]

g

4.
El valor de indicación es sumado a la

memoria de sumas.
La suma [ ] aparece brevemente

g

5. Quitar el peso

g

6. Esperar que aparezca la indicación
cero de la balanza, después poner
peso B

Cualquier cantidad de pesajes únicos es automaticamente añadida a una suma
total, por ejemplo todos los pesajes individuales de un lote.
La función de sumar es posible en todas las funciones del modo de pesaje (menos
en definición de la densidad).

PES/PEJ-BA-s-1316

58

7. Esperar que aparezca la indicación
de estabilidad []:

el valor de indicación es sumado a la
memoria de sumas.

La suma [ ] aparece brevemente.

g

g

g

Quitar el peso y poner más pesos; a
cada peso repetir los pasos 4 hasta 6

g

8. Suma de todos los pesajes
individuales:

Conmutación del valor de indicación
en más funciones activadas al pulsar
repetidamente la tecla F.

g

g

9. Borrado del acumulador de sumas
Indicar suma total (paso 7), después

pulsar tecla TARE.

g

11.1. Sumar con AUTO-TARA

También se pueden sumar los valores de indicación sin quitar el peso respectivo.
Requisito: Función [ activada

La ejecución es como el sumado simple (ver cap. 11).
En este caso omitir la fase 4. Se resetea la balanza automaticamente a cero, sin
quitarle el peso.

PES/PEJ-BA-s-1316

59

12. Pesar con margen de tolerancia

Valor referencial

Límite inferior

Límite

superior

Pesaje

1.000,0 g

970,0 g

1.050,0 g

Estimación de los
valores absolutos

1.000,0 g

970,0 g

1.050,0 g

Estimación con valores
diferenciales

1.000,0 g

-30,0 g

50,0 g

12.1. Generalidades

Esta balanza se puede utilizar como balanza de dosificación o como balanza de
clasificación. En ambos casos es posible programar el respectivo valor límite
superior e inferior del margen de tolerancia. Una señal acústica apoya el
porcionamiento, el dosaje o la selección.

Active en el menú (ver cap. 7) la función de pesaje de tolerancia:

[ ]

o la combinación pesaje de tolerancia/sumar (control de tolerancia en el
respectivo pesaje):

[ ]

En los siguientes modos de servicio es posible entrar valores límite:

Pesaje
Contaje de piezas
Definición del porcentaje
Pesar con unidad de pesaje libremente programable

Se pueden valorizar los valores límite de dos maneras.

1. Estimación de valores absolutos [ ]:
Un valor referencial exacto (p.ej. 1 kg) es ajustado.

2. Estimación con valores diferenciales [ ]:
Se ajustan un límite superior y un límite inferior para un valor referencial.

Ejemplo:

PES/PEJ-BA-s-1316

60

Los límites de tolerancia se pueden ajustar de dos maneras diferentes:

Material de pesaje por cima del límite de
tolerancia superior

Material de pesaje dentro del límite de
tolerancia

Material de pesaje debajo del límite de
tolerancia inferior

Indicación
Resultado

Si un punto es ajustado

como límite inferior ....

Si dos puntos son ajustados como

límite inferior y superior

+ (high)

Ninguna señal

Peso > Límite superior

TOL  (OK)

Límite inferior peso

Límite inferior Peso Límite
superior

- (low)

Límite inferior > peso

Límite inferior > peso

1. Ponga los valores (objeto) en la balanza -

> Salve este valor

2. Entrada numérica de valores -

> Entre los límites a través del teclado.

Nota:

 Si un valor límite ha sido ajustado, este quede memorizado, hasta que la balanza es

desconectada.

 Para cada de las funciones pesaje, contado, porcentaje, se pueden definir sus propios límites.
 Al entrar los límites hay que observar especialmente cual tipo de estimación ha sido

seleccionado.

12.2. Representación de los resultados

12.2.1. En 2 puntos límite

La marca triangular de tolerancia ( ) en la parte superior de la indicación avisa si el
material de pesaje está dentro de los límites de tolerancia.
La marca de tolerancia está sólo en funcionamiento durante el modo operativo
pesaje de tolerancia, sino, no se la puede ver.

La marca de tolerancia suministra la siguiente información:

PES/PEJ-BA-s-1316

61

12.2.2. En 3 o 4 puntos límite

Manejo

Indicación

1. Activar función pesaje de tolerancia
[ ] o [ ] (ver cap. 7).

2. Selección de los parámetros de
tolerancia

o

A cada apriete siguiente de la tecla F,
puede seleccionar sus demás ajustes,
ver cap. 7.2.1

Aparece el primer parámetro para el
ajuste de la marca de tolerancia.

3. Cambiar el valor paramétrico

o

Límite 5

4. Punto límite Peso

Límite 4

3. Punto límite Peso < 4. Punto límite

Límite 3

2. Punto límite Peso < 3. Punto límite

Límite 2

1. Punto límite Peso < 2. Punto límite

Límite 1

Peso < 1. Punto límite

Indicación marca de tolerancia:

+  Límite 5
 Límite 4

TOL   Límite 3
 Límite 2
 Límite 1

12.3. Ajustes básicos para pesajes con margen de tolerancia

PES/PEJ-BA-s-1316

62

12.4. Estimación de los valores absolutos

Manejo

Indicación

1. Activar función pesaje de tolerancia
[ ] o [ ] (ver cap. 7).

2. Accionar selección de parámetros
necesaria

o

hasta que aparezca [ ] o
[ ];

más ajustes a su selección (ver cap.

7.2.1) funcionan analógicos

Selección de parámetros para 2 puntos
límite:

Selección de parámetros para valor
absoluto:

3. Salir del menú de función

g

La balanza se encuentra ahora en el
modo de pesaje de tolerancia; aparece
la marca de tolerancia ( )

12.4.1. Entrada de 2 valores límite mediante pesaje

¡Nota importante!

Siempre entrar primero el valor límite inferior y después el valor límite superior.

PES/PEJ-BA-s-1316

63

4. Entrada de los valores límite:

apretar aprox. 4 segundos hasta

que aparezca [ ], después soltar

La indicación centelleante (valor
memorizado como último) lo invita a

entrar el valor límite inferior ( )

5. Colocar una muestra para el valor
límite inferior (o sea el valor más
pequeño) sobre el platillo de la
balanza:

6. Memorizar:

Suena una señal acústica, el valor límite
inferior memorizado aparece
brevemente.*

La indicación centelleante (valor
memorizado como último) lo invita a
entrar el valor límite superior ( )

PES/PEJ-BA-s-1316

64

7. Colocar la muestra para el valor
límite superior (= el valor más
grande) sobre el platillo de la
balanza:

8. Memorizar:

La balanza regresa al modo de pesaje
de tolerancia.
A partir de acá se estima si el material
de pesaje se encuentra dentro de los
límites de tolerancia.

Suena una señal acústica, el valor límite
superior memorizado aparece
brevemente.

* Si para su pesaje de tolerancia quiere poner sólo un punto límite
(selección de parámetros [ ]), deje aparte los pasos 7 y 8.

PES/PEJ-BA-s-1316

65

12.4.2. Entrada de 3 o 4 valores límite mediante pesaje

Manejo

Indicación

1. Activar función pesaje de tolerancia
[ ] o [ ] (ver cap. 7).

2. Accionar selección de parámetros
necesaria

o

hasta que aparezca [ ] o
[ ];

más ajustes a su selección (ver cap.

12.3) funcionan analogicamente

Selección de parámetros para 3 puntos
límite:

Selección de parámetros para 4 puntos
límite:

Selección de parámetros para valor
absoluto:

3. Salir del menú de función

g

PES/PEJ-BA-s-1316

66

4. Entrada de los valores límite:

apretar aprox. 4 segundos hasta

que aparezca [ ], después

soltar

g

La indicación centelleante (valor
memorizado como último) lo invita a
entrar el primer valor límite inferior

( )

5. Colocar una muestra para el primer
valor límite sobre el platillo de pesaje:

6. Memorizar:

Suena una señal acústica, el primer
valor de peso memorizado aparece
brevemente.*

g

La indicación centelleante (valor
memorizado como último) lo invita a

entrar el segundo valor límite ( )

7. Colocar una muestra para el
segundo valor límite sobre el platillo
de pesaje:

PES/PEJ-BA-s-1316

67

8. Memorizar:

Suena una señal acústica, el segundo
valor de peso memorizado aparece
brevemente.

g

La indicación centelleante (valor
memorizado como último) lo invita a

entrar el tercero valor límite ( )

9. Para la entrada del tercero o del
cuarto valor límite repetir los pasos 7
y 8

10. Memorizar:

La balanza regresa al modo de pesaje
de tolerancia. A partir de acá se estima
si el material de pesaje se encuentra
dentro de los límites de tolerancia.

Suena una señal acústica, el valor
tercero o cuarto valor de peso
memorizado aparece brevemente.

g

Indicación marca de tolerancia:

+  [ ] 4. Punto límite
 [ ] 3. Punto límite

TOL 
 [ ] 2. Punto límite
 [ ] 1. Punto límite

PES/PEJ-BA-s-1316

68

12.4.3. Entrada numérica de 2 valores límite

Manejo

Indicación

1. Activar función pesaje de tolerancia
[ ] o [ ] (ver cap. 7).

2. Accionar selección de parámetros
necesaria

o

hasta que aparezca [ ] o
[ ];

más ajustes a su selección (ver cap.

12.3) funcionan analogicamente

Selección de parámetros para 2 puntos
límite:

Selección de parámetros para valor
absoluto:

3. Salir del menú de función

g

La balanza se encuentra ahora en el
modo de pesaje de tolerancia; aparece
la marca de tolerancia ( )

4. Entrada de los valores límite:

apretar aprox. 4 segundos hasta

que aparezca [ ], después soltar

El valor límite memorizado como último
aparece centelleante

PES/PEJ-BA-s-1316

69

5.

La indicación cambia para un "cero"

centelleante

Mediante la indicación centelleante
usted es invitado a la entrada numérica
del valor límite inferior

6. Entrada del valor numérico para el
valor límite inferior

o

Þ Þ Þ ÞÞÞ»

A cada apretar de la tecla TARE o la
tecla flecha se corre a través de los
números de 0-9, punto décimo y menos

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

PES/PEJ-BA-s-1316

70

7. Memorizar:

Suena una señal acústica, el valor límite
inferior memorizado aparece
brevemente.

La indicación centelleante (valor
memorizado como último) lo invita a
entrar el valor límite superior

8. Para la entrada del valor numérico
para el valor límite superior repetir los
pasos 5 - 6

9. Memorizar:

La balanza regresa al modo de pesaje
de tolerancia.
A partir de acá se estima si el material
de pesaje se encuentra dentro de los
límites de tolerancia.

Suena una señal acústica, el valor límite
superior memorizado aparece
brevemente.

Para entrar 3 o 4 valores límite [ ] - [ ] o [ ] repetir los pasos 5
hasta 7 (ver también cap. 12.4.2).

PES/PEJ-BA-s-1316

71

12.5. Estimación con valores diferenciales

Manejo

Indicación

1. Función pesaje de tolerancia
[ ] o activar [ ] (ver

cap. 7).

2. Accionar selección de parámetros
necesaria

o

hasta que aparezca [ ] o
[ ]; más ajustes a su

selección (ver cap. 12.3) funcionan
analogicamente

Selección de parámetros para 2 puntos
límite:

Selección de parámetros para valor
diferencial:

3. Salir del menú de función

g

La balanza se encuentra ahora en el
modo de pesaje de tolerancia; aparece
la marca de tolerancia ( )

12.5.1. Entrada de 2 valores límite mediante pesaje

¡Nota importante!

Siempre entrar primero el valor límite inferior y después el valor límite superior.

PES/PEJ-BA-s-1316

72

4. Entrada de un peso referencial:

apretar aprox. 4 segundos hasta

que aparezca [ ], después soltar

La indicación centelleante (valor
memorizado como último) lo invita a
entrar un peso referencial

5. Poner peso referencial en el platillo
de pesaje:

6. Memorizar

Suena una señal acústica, el peso
referencial memorizado aparece
brevemente.*

La indicación centelleante (valor
memorizado como último) lo invita a
entrar el valor límite inferior

PES/PEJ-BA-s-1316

73

7. Colocar una muestra para el primer
valor límite sobre el platillo de pesaje:

8. Memorizar

Suena una señal acústica, el valor
diferencial inferior memorizado aparece
brevemente.

La indicación centelleante (valor
memorizado como último) lo invita a
entrar el valor límite superior

9. Colocar la muestra para el valor
límite superior (= el valor más
grande) sobre el platillo de la
balanza:

10. Memorizar

Quitar la muestra del platillo de pesaje.
La balanza regresa al modo de pesaje
de tolerancia.
A partir de acá se estima si el material
de pesaje se encuentra dentro de los
límites de tolerancia.

Suena una señal acústica, el valor límite
superior memorizado aparece
brevemente.

* Si para su pesaje de tolerancia quiere poner sólo un punto límite
(selección de parámetros [ ]), la entrada entonces está concluida.

PES/PEJ-BA-s-1316

74

12.5.2. Entrada de 3 o 4 valores límite mediante pesaje

Manejo

Indicación

1. Activar función pesaje de tolerancia
[ ] o [ ] (ver cap. 7).

2. Accionar selección de parámetros
necesaria

o

hasta que aparezca [ ] o
[ ]; más ajustes a su selección

(ver cap. 12.3) funcionan
analogicamente

Selección de parámetros para 2 puntos
límite:

Selección de parámetros para valor
diferencial:

3. Salir del menú de función

g

La balanza se encuentra ahora en el
modo de pesaje de tolerancia; aparece
la marca de tolerancia ( )

Para la entrada numérica de 3 o 4 valores límite [ ] - [ ] o [ ]
repetir los pasos 8 y 7 (ver también cap. 12.4.2).

Indicación marca de tolerancia:

+  [ ] 4. Punto límite
 [ ] 3. Punto límite
TOL   [ ] Peso referencial
 [ ] 2. Punto límite
 [ ] 1. Punto límite

12.5.3. Entrada numérica de 2 valores límite

PES/PEJ-BA-s-1316

75

4. Entrada de un peso referencial:

apretar aprox. 4 segundos hasta

que aparezca [ ], después soltar

Aparece centelleante el peso referencial
memorizado como último

5.

La indicación cambia para un "cero"

centelleante

Mediante la indicación centelleante
usted es invitado a la entrada numérica
de un peso referencial

6. Entrada del valor numérico

o

Þ Þ Þ ÞÞÞ»

A cada apretar de la tecla TARE o la
tecla flecha se corre a través de los
números de 0-9, punto décimo y menos

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

PES/PEJ-BA-s-1316

76

7. Confirmar

Suena una señal acústica, el peso
referencial memorizado aparece
brevemente.

La indicación centelleante (valor

memorizado como último) lo invita a

entrar el valor diferencial inferior

8. Entrada del límite inferior
Repetir los pasos 5 y 6

9. Confirmar

Suena una señal acústica, el valor
diferencial inferior memorizado aparece
brevemente.

La indicación centelleante (valor

memorizado como último) lo invita a

entrar el valor diferencial superior

10. Entrada del límite superior
Repetir los pasos 5 y 6

PES/PEJ-BA-s-1316

77

11. Memorizar

La balanza regresa al modo de pesaje
de tolerancia.
A partir de acá se estima si el material
de pesaje se encuentra dentro de los
límites de tolerancia.

Suena una señal acústica, el valor límite
superior memorizado aparece
brevemente.

Manejo

Indicación

1. Solicitud del menú

mantener apretado hasta que

aparezca [ ] .

Para la entrada numérica de 3 o 4 valores límite [ ] - [ ] o [ ]
repetir los pasos 8 y 9 (ver también cap. 12.4.2).

13. Ajuste de hora y fecha

Símbolo de pantalla [ L ]

13.1. Hora

PES/PEJ-BA-s-1316

78

Apretar otra vez

: :

L

Aparece la hora memorizada como
última.*

2. Cambio de la hora

: :

L

La cifra que se va a cambiar centellea

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

: :

L

Cambio del valor numérico

o

: :

L

3. Memorizar

Después de memorizar sus ajustes
aparece la fecha indicada

L

4. Regresar al modo de pesaje

g

*Nota: Mediante la tecla TARE se puede redondear el valor indicado hacia

arriba (a partir de 30 s) o hacia abajo (hasta 29 s).

PES/PEJ-BA-s-1316

79

13.2. Fecha

Manejo

Indicación

1. Solicitud del menú

mantener apretado hasta que

aparezca [ ] .

Apretar otra vez

: :

L

Aparece la hora memorizada como
última

Apretar otra vez

L

Aparece la fecha memorizada como
última

El modo de su indicación de fecha lo puede definir en el punto de menú
(ver vista de conjunto de los menús cap. 7.2.).

PES/PEJ-BA-s-1316

80

2. Modificar fecha

L

La cifra que se va a cambiar centellea

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

L

Cambio del valor numérico

o

L

3. Memorizar

Después de memorizar sus ajustes, la
balanza regresa automaticamente al
modo de pesaje.

g

PES/PEJ-BA-s-1316

81

13.3. Función edición intervalo

Manejo

Indicación

1. Solicitud del menú

mantener apretado hasta

que aparezca [ ].

::

La cifra que se va a cambiar centellea

2. Ajuste de intervalo

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

::

Cambio del valor numérico

o

::

3. Memorizar:

Después de memorizar sus ajustes, la
balanza regresa automaticamente al
modo de pesaje.

g

Bajo este punto de menú se puede determinar después de qué intervalo deben
emitirse datos. Para esto active en el menú la función [ ] o [ ]

(ver cap. 7.2.1)

13.3.1. Ajuste de intervalo

PES/PEJ-BA-s-1316

82

13.3.2. Arranque/paro edición de intervalo

Manejo

Indicación

Iniciar emisión

g

L

Parar emisión

g

La balanza retorna automáticamente al
modo de pesaje.

PES/PEJ-BA-s-1316

83

13.4. Entrada número identificador de balanza

Manejo

Indicación

1. Solicitud del menú

+

Apretar tecla F con la tecla TARE
apretada hasta que aparezca [ ],

ver cap. 8.

Al soltar aparece la primera función
[ ]

2. Activar función

o

3. Indicación n° ID

Aparece el número memorizado como
último

4. Entrada n° ID

La cifra que se va a cambiar centellea

Símbolo de pantalla [  ] y [  ]
Se puede entrar un número de 6 dígitos con los números [0-9], [A-F] y [ - . Un

espacio se indica como [ _ ].

PES/PEJ-BA-s-1316

84

Selección de la cifra que deberá ser
modificada (el respectivo punto activo
centellea)

o

Cambio del valor numérico

o

5. Memorizar:

Su ajuste es memorizado y el siguiente
punto del menú aparece.

6. Regresar al modo de pesaje

g

PES/PEJ-BA-s-1316

85

14. Salida de datos

N° pin

Señal

Input/Output

Función

1 - 2

RXD

Input

Receive data

3

TXD

Output

Transmit data

4

DTR

Output

HIGH

5

GND

-

Signal ground

6 - -

7 - - 8 - - 9 - -

La balanza está equipada de serie con un interface RS 232C y un interface de
impresora.

14.1. Interface RS 232C

Mediante el interface RS 232C se puede realizar un intercambio bidireccional de
datos desde la FEJ a los equipos externos. Se transfieren los datos asincronamente
en código ASCII.

Dotación de los pines del conector salida de la balanza:

PES/PEJ-BA-s-1316

86

14.2. Interface de impresora (intercambio unidireccional de datos)

N° pin

Señal

Input/Output

Función

1

EXT.TARE

Input

Función tara externa

2 - 3 - 4

TXD

Output

Transmit data

5

GND

-

Signal ground

6 - -

7 - - 8 - -

1 2 3

4 5 6 7

8

Dotación de los pines del conector salida de la balanza:

14.3. Descripción del interface

Seleccionando un determinado modo de servicio es posible ajustar el formato de
salida, el mando de salida, la velocidad de transmisión así como el bit de paridad.
Las diferentes posibilidades están descritas en el cap. 7.2.1 „Parámetros para el
interfaz de serie“.

PES/PEJ-BA-s-1316

87

14.4. Edición de datos

1 2 3 4 5 6 7 8 9

10

11

12

13

14

P1

D1

D2

D3

D4

D5

D6

D7

U1

U2

S1

S2

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

P1

D1

D2

D3

D4

D5

D6

D7

D8

U1

U2

S1

S2

CR

LF

P 1

Código

Significado

+

2 B H

Los datos son 0 o positivos

-

2 D H

Los datos son negativos

D1-D7, D8, D9

Código

Significado

0 - 9

30 H – 39 H

Datos 0 hasta 9 (max. 6 caracteres en formato de

6)

.

2 EH

Punto décimo, posición no fija

Sp

20 H

Espacios, cero antepuesto suprimido

/

2 FH

La barra inclinada „/“ es insertada después del

valor e.

14.4.1. Formatos de la transmisión de datos

Mediante la respectiva selección de funciones en la balanza se puede ajustar uno de
los siguientes formatos de datos, ver vista de conjunto de los menús cap. 7.2:

Formato de datos de 6 cifras
Compuesto por 14 palabras, incluyendo los signos finales; CR=0DH, LF=0AH
(CR= retorno de carro / LF= avance de línea)

Formato de datos de 7 cifras

Nota: El formato de 7 cifras es idéntico al de 6 cifras a excepción del signo
adicional D8.

Formato de datos ampliado de 7 cifras

No documentado

14.4.2. Prefijo

P 1 = 1 palabra

14.4.3. Datos

Formato de datos de 6 cifras (D1-D7): 7 palabras
Formato de datos de 7 cifras (D1-D8): 8 palabras

PES/PEJ-BA-s-1316

88

14.4.4. Unidades

U1

U2

Código

Significado

Símbolo

(SP)

G

20H

47H

gramos

g

K G 4BH

47H

kilogramos

kg C T

43H

54H

quilates

P C 50H

43H

pzas.

Pcs

(SP)

%

20H

25H

porcientos

%

S1

Códig

o

Significado

L

4CH

Material de pesaje debajo del límite de
tolerancia inferior

1 o 2 puntos
límite

G

47H

Material de pesaje dentro del límite de
tolerancia

H

48H

Material de pesaje por cima del límite de
tolerancia superior

1

31H

Límite 1

3- o 4 puntos
límite

2

32H

Límite 2

3

33H

Límite 3

4

34H

Límite 4

5

35H

Límite 5

T

54H

Valor suma

Tipo de
fichero

U

55H

Valor de peso

(SP)

20H

Ninguna evaluación

d

64H

Bruto

U 1, U 2 = 2 palabras como códigos ASCII

14.4.5. Valoración de resultado para pesajes con margen de
tolerancia

S 1 = 1 palabra

PES/PEJ-BA-s-1316

89

14.4.6. Estado de los datos

S 2

Código

Significado

S

53 H

Datos estabilizados *

U

55 H

Datos no estabilizados (difieren) *

E

45 H

Error de datos, todos los datos menos S 2 inseguros.
La balanza indica un error (o-Err, u-Err).

sp

20 H

Ningún estado especial

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

- - - - - - - - - - - - - - -

1 2 3 4 5 6 7

8

h h : m m : s

s

S 2 = 1 palabra

14.4.7. Edición datos intervalo

Si una edición de intervalo es iniciada o parada, se emite una línea de cabeza y de
pie.

Renglón cabezal

 consiste en 15 palabras

Renglón pie

 Dos avances de renglón se introducen.

14.4.8. Edición hora

* hh: horas (00-23), mm: minutos (00-59), ss: segundos (00-59)

PES/PEJ-BA-s-1316

90

14.5. Órdenes de control remoto

C1

C2

Código

Significado

0 0 4FH

30H

Ninguna emisión de datos

0 1 4FH

31H

Permanente emisión de datos

0 2 4FH

32H

Permanente emisión de datos de valores estables
de pesaje

0 3 4FH

33H

Emisión de valores estables e inestables de pesaje
después de apretar la tecla PRINT

0 4 4FH

34H

Una emisión de valor estable de pesaje después de
haber descargado la balanza

0 5 4FH

35H

Una emisión con valor de pesaje estable Una
emisión con valores de pesaje inestables. Emisión
reiterada después de estabilización

0 6 4FH

36H

Una emisión con valor de pesaje estable Emisión
continua con valores de pesaje inestables.

0 7 4FH

37H

Emisión de valores estables de pesaje después de
apretar la tecla PRINT

0 8 4FH

38H

Emisión única inmediata

0 9 4FH

39H

Emisión única después de estabilización

0 A 4FH

41H

Emsión única instantánea según intervalo definido

0 B 4FH

42H

Emsión única instantánea según intervalo definido y
valor de pesaje estable

PES/PEJ-BA-s-1316

91

15. Mantenimiento, conservación, eliminación

15.1. Limpieza

Antes de la limpieza hay que separar el aparato de la red eléctrica.
No utilice detergentes agresivos (disolventes o cosas por el estilo), sino solamente

un paño humedecido con una lejía de jabón suave.
El terminal de pesaje tiene un dispositivo compensador de presión.
Este se halla en el lado inferior del terminal y consiste en una membrana adherida.
En la limpieza especialmente hay que observar que la membrana no sea

estropeada o ensuciada.

15.2. Mantenimiento, conservación

Sólo técnicos de servicio capacitados y autorizados por la empresa KERN deben
abrir el aparato.
Separar el aparato de la red eléctrica antes de abrirlo.

15.3. Remoción

El explotador debe eliminar el embalaje y/o la balanza conforme a las leyes
nacionales o regionales vigentes en el lugar de uso del aparato.

16. Pequeño servicio de auxilio

En caso de avería en la secuencia de programa, se tiene que apagar la balanza y
desconectarla de la red por unos segundos. Esto significa que se tiene que volver a
efectuar el proceso de pesaje desde el principio.

PES/PEJ-BA-s-1316

92

Avería

Causa posible

La indicación de peso no ilumina.

La balanza no está encendida.

La conexión entre balanza y red eléctrica

está interrumpida (cable de la red no
enchufado o defectuoso).

Ha habido un apagón.

El valor del peso indicado cambia
continuamente.

Corriente de aire / circulación de aire

Vibraciones de la mesa / del suelo

El platillo de pesaje tiene contacto con

cuerpos ajenos.

Campos electromagnéticos / carga

electroestática (elegir otro lugar de
emplazamiento; si es posible,
desconectar el aparato causante de las
perturbaciones)

El resultado del pesaje es
obviamente falso

La indicación de la balanza no se

encuentra en el punto cero.

El ajuste ya no está correcto.

Existen fuertes oscilaciones de

temperatura.

Campos electromagnéticos / carga

electroestática (elegir otro lugar de
emplazamiento; si es posible,
desconectar el aparato causante de las
perturbaciones)

Mens. error

Causa posible

o-Err

Gama de pesaje excedida

u-Err

El platillo de pesaje tiene contacto con cuerpos ajenos.

b-Err

Verificar las condiciones ambientales (corriente de aire. vibración
etc.)

d-Err

Electrónica dañada

A-Err

Automático interno de ajuste averiado

1-Err

Peso de ajuste incorrecto

2-Err

Divergencia del último ajuste > 1%

3-Err

Al ajustar había un peso en el platillo de pesaje

4-Err

Divergencia del último ajuste interno > 1%

7-Err

Capacidad de la batería para ajuste demasiado débil

En caso de que aparezcan otros avisos de error, desconectar la balanza y volverla a
conectar. Si el mensaje de error se queda, informar el fabricante.

PES/PEJ-BA-s-1316
