Gebruiksaanwijzing
Elektronische
precisieweegschalen

KERN PES/PEJ

Version 1.6

04/2013
NL

2 PES/PEJ-BA-nl-1316

3

NL

KERN PES/PEJ

Versie 1.6 04/2013

Gebruiksaanwijzing
Elektronische precisieweegschalen

Inhoudsopgave

1. Technische gegevens.................................................................................... 6

2. Verklaring van overeenstemming .............................................................. 11

3. Grondopmerkingen (algemene informatie) ............................................... 12

3.1. Gebruik volgens bestemming ..................................................................... 12

3.2. Afwijkend gebruik ........................................................................................ 12

3.3. Garantie ........................................................................................................ 12

3.4. Toezicht over controlemiddelen ................................................................. 13

4. Veiligheid grondrichtlijnen .......................................................................... 13

4.1. Richtlijnen van de gebruiksaanwijzing nakomen ..................................... 13

4.2. Personeelscholing ....................................................................................... 13

5. Vervoer en opslag ........................................................................................ 13

5.1. Controle bij ontvangst ................................................................................. 13

5.2. Verpakking ................................................................................................... 13

6. Uitpakken, installeren en aanzetten ........................................................... 14

6.1. Plaats van installatie, gebruikslocatie ....................................................... 14

6.2. Uitpakken ...................................................................................................... 14

6.3. Leveringsbereik ........................................................................................... 16

6.4. Plaatsing ....................................................................................................... 16

6.5. Contactdoos ................................................................................................ . 17

6.6. Bedrijf met interne accuvoeding (optionele uitrusting) ............................ 17

6.7. Uitgang van randapparatuur ................................................................ ....... 17

6.8. Eerste ingebruikname ................................................................................. 18

6.8.1. Aanduiding van de voeding ..................................................................... 18

6.8.2. Grafische balkaanduiding ....................................................................... 19

6.8.3. Stabilisatieaanduiding ............................................................................. 19

6.8.4. Aanduiding van weegschaalnul .............................................................. 19

6.9. Justeren ........................................................................................................ 20

6.9.1. Justeren met extern gewicht (enkel PES) .............................................. 20

PES/PEJ-BA-nl-1316

4

6.9.2. Justeertest met extern gewicht (enkel PES) .......................................... 22

6.9.3. Automatisch justeren (enkel PEJ) .......................................................... 23

6.9.4. Justeren met intern gewicht (enkel PEJ) ............................................... 24

6.9.5. Justeertest met intern gewicht (enkel PEJ) ........................................... 25

6.10. IJking ......................................................................................................... 27

6.10.1. Zegels en blokkeerschakelaar ................................................................ 28

7. Gebruiksmenu en configuratiemenu 1 ...................................................... 29

7.1. Regels voor menubediening ................................................................ ....... 29

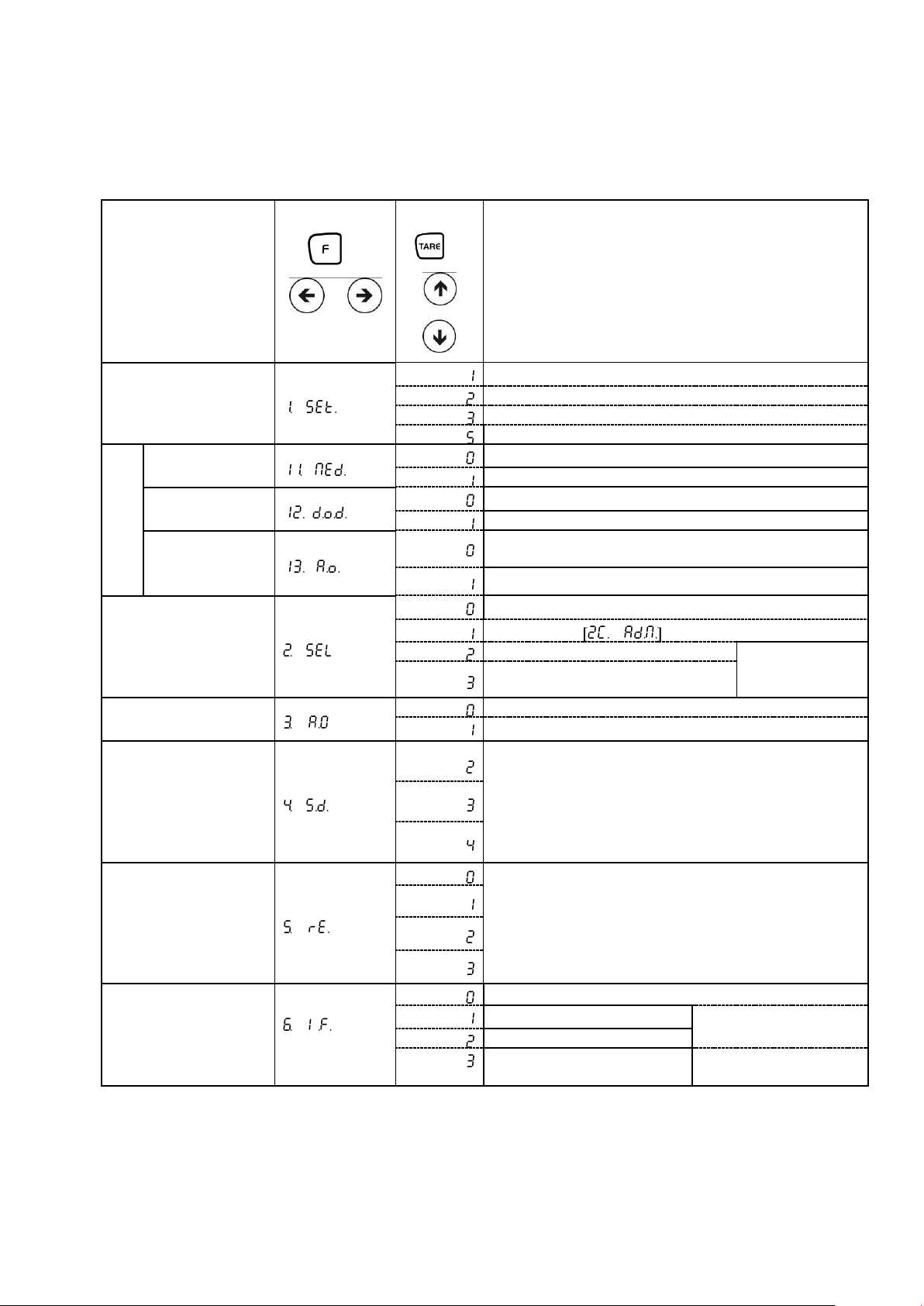

7.2. Menuoverzicht .............................................................................................. 31

7.2.1. Parameters van extra functies ................................................................ 33

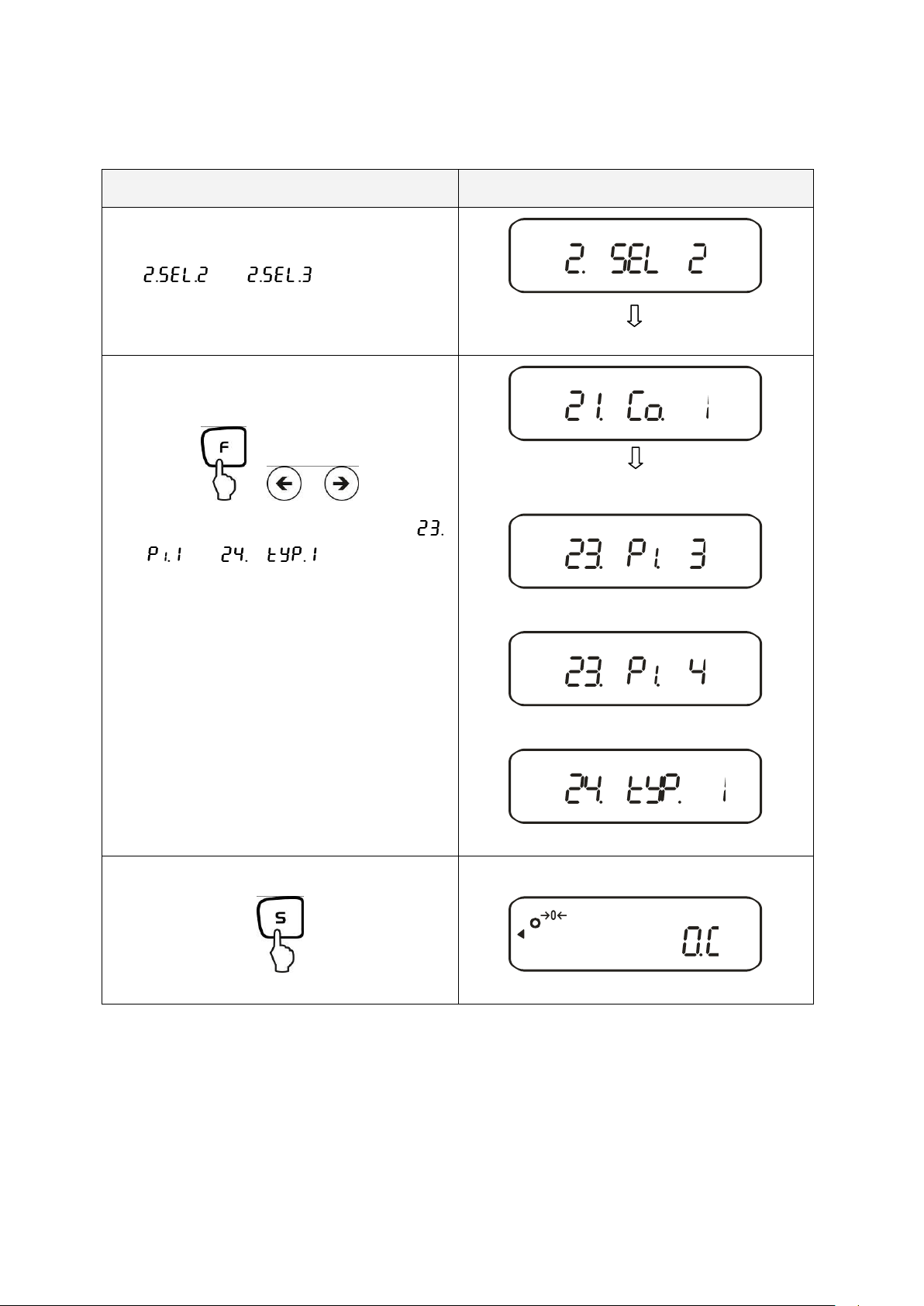

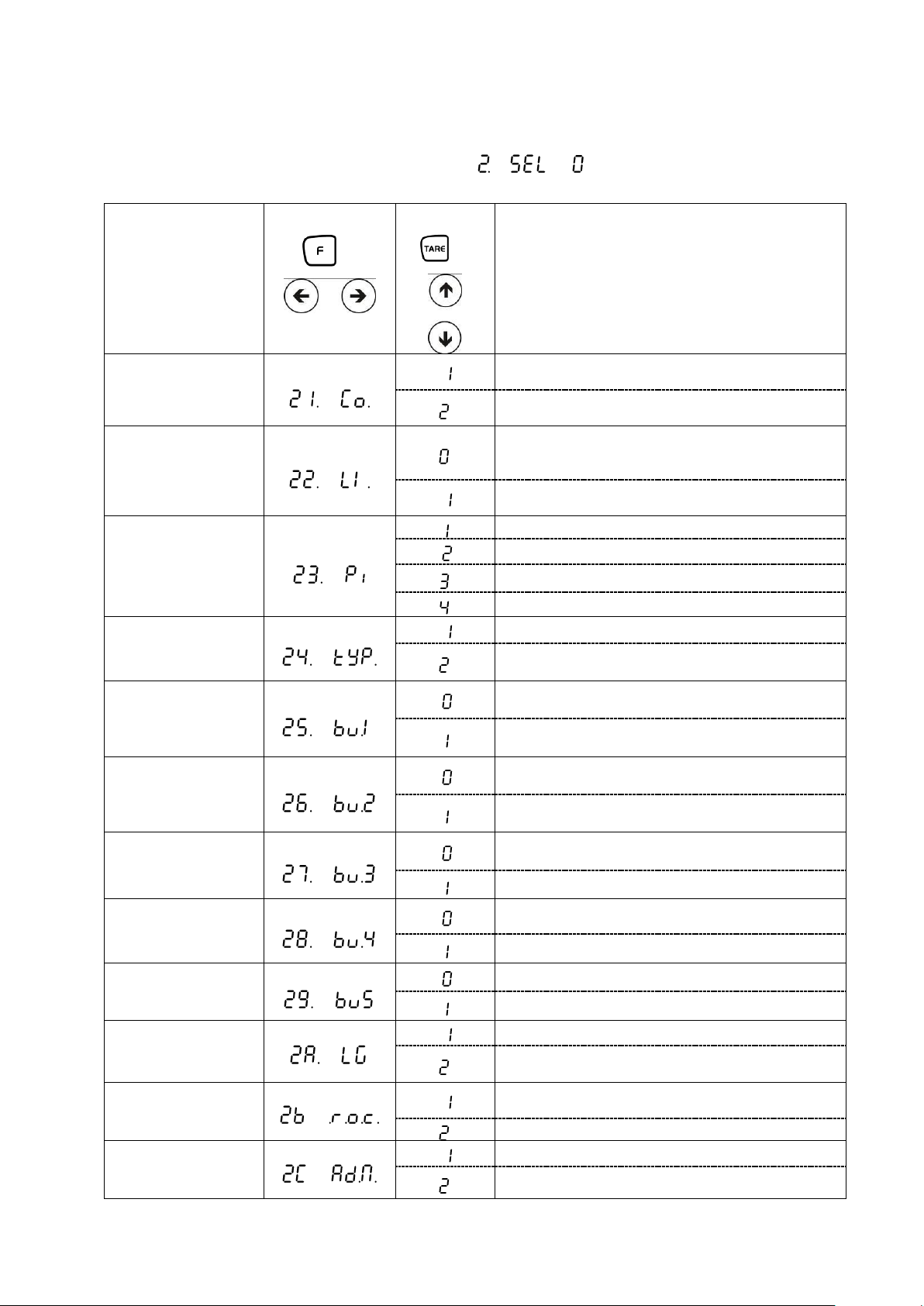

7.2.2. Parameters van serieel interface ............................................................ 34

8. Configuratiemenu 2 ..................................................................................... 36

8.1. Regels voor menubediening ................................................................ ....... 36

8.2. Menuoverzicht .............................................................................................. 37

9. Bedrijf ........................................................................................................... 38

9.1. Toetsenbordoverzicht ................................................................................. 38

9.2. Displayaanzicht ............................................................................................ 39

10. Weegmodus ................................................................................................. 40

10.1. Weging ...................................................................................................... 40

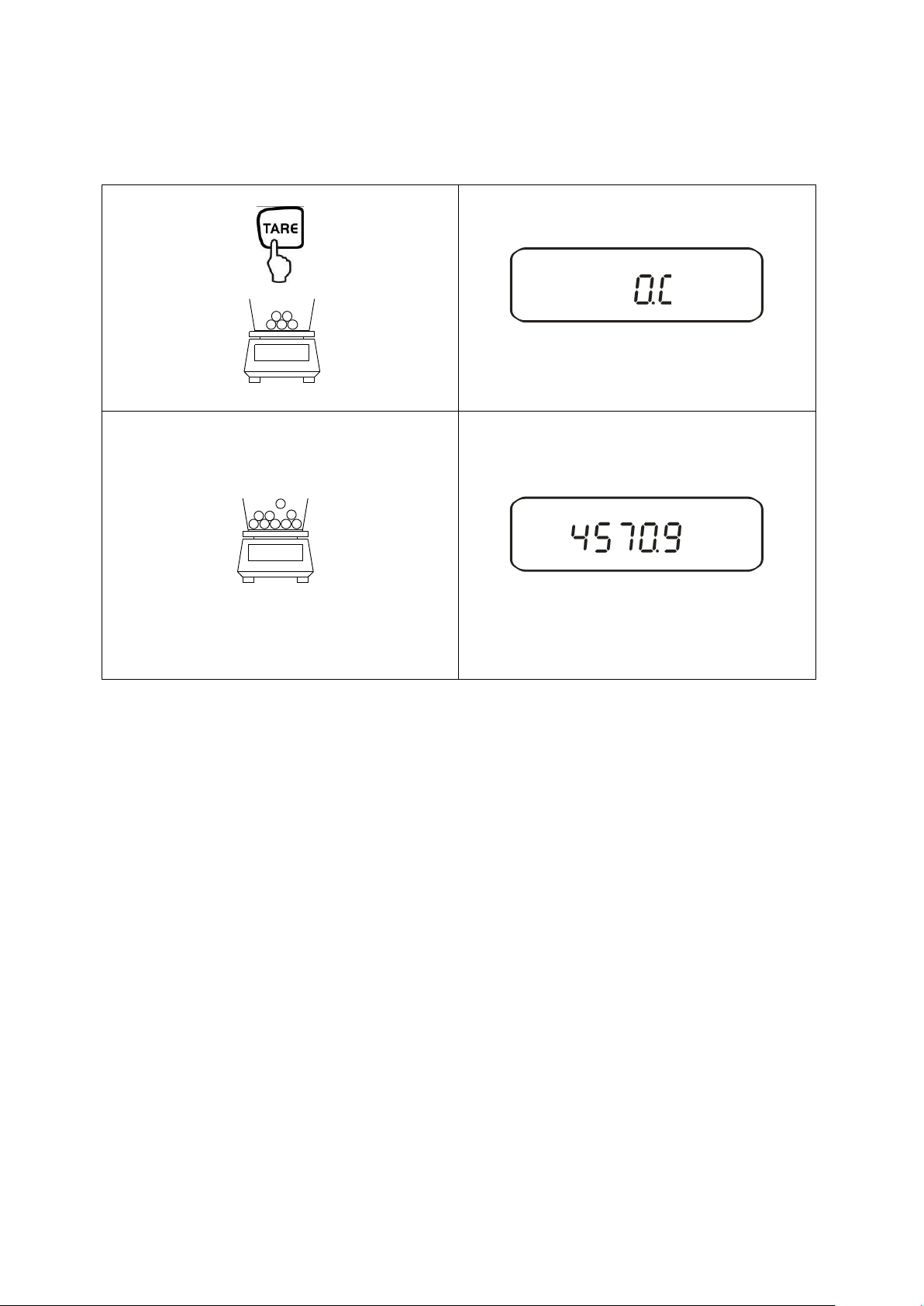

10.1.1. Tarreren ..................................................................................................... 41

10.1.2. Netto/bruto ................................ ................................ ................................ 43

10.2. Optellen ..................................................................................................... 44

10.3. Percentagebepaling ................................................................................. 46

10.3.1. Referentiegewicht door weging invoeren .............................................. 47

10.3.2. Numerieke invoer van het referentiegewicht ......................................... 48

10.4. Dichtheidbepaling van vaste stoffen (hydrostatisch wegen) ............... 51

11. Afgelezen waarden optellen ........................................................................ 55

11.1. Optellen met functie AUTO-TARA ................................ ........................... 56

12. Weging met tolerantiebereik ................................................................ ....... 57

12.1. Algemene informatie ................................................................................ 57

12.2. Presentatie van resultaten ....................................................................... 58

12.2.1. Bij 2 grenspunten ..................................................................................... 58

12.2.2. Bij 3 of 4 grenspunten .............................................................................. 59

12.3. Basisinstellingen bij wegingen met tolerantiebereik ............................ 59

12.4. Beoordeling in absolute waarden ........................................................... 60

PES/PEJ-BA-nl-1316

5

12.4.1. 2 grenswaarden door weging invoeren .................................................. 60

12.4.2. 3 of 4 grenswaarden door weging invoeren .......................................... 63

12.4.3. Numerieke invoer van 2 grenswaarden .................................................. 66

12.5. Beoordeling met differentiewaarden ...................................................... 69

12.5.1. 2 grenswaarden door weging invoeren .................................................. 69

12.5.2. 3 of 4 grenswaarden door weging invoeren .......................................... 72

12.5.3. Numerieke invoer van 2 grenswaarden .................................................. 72

13. Datum en tijd instellen ................................................................................. 75

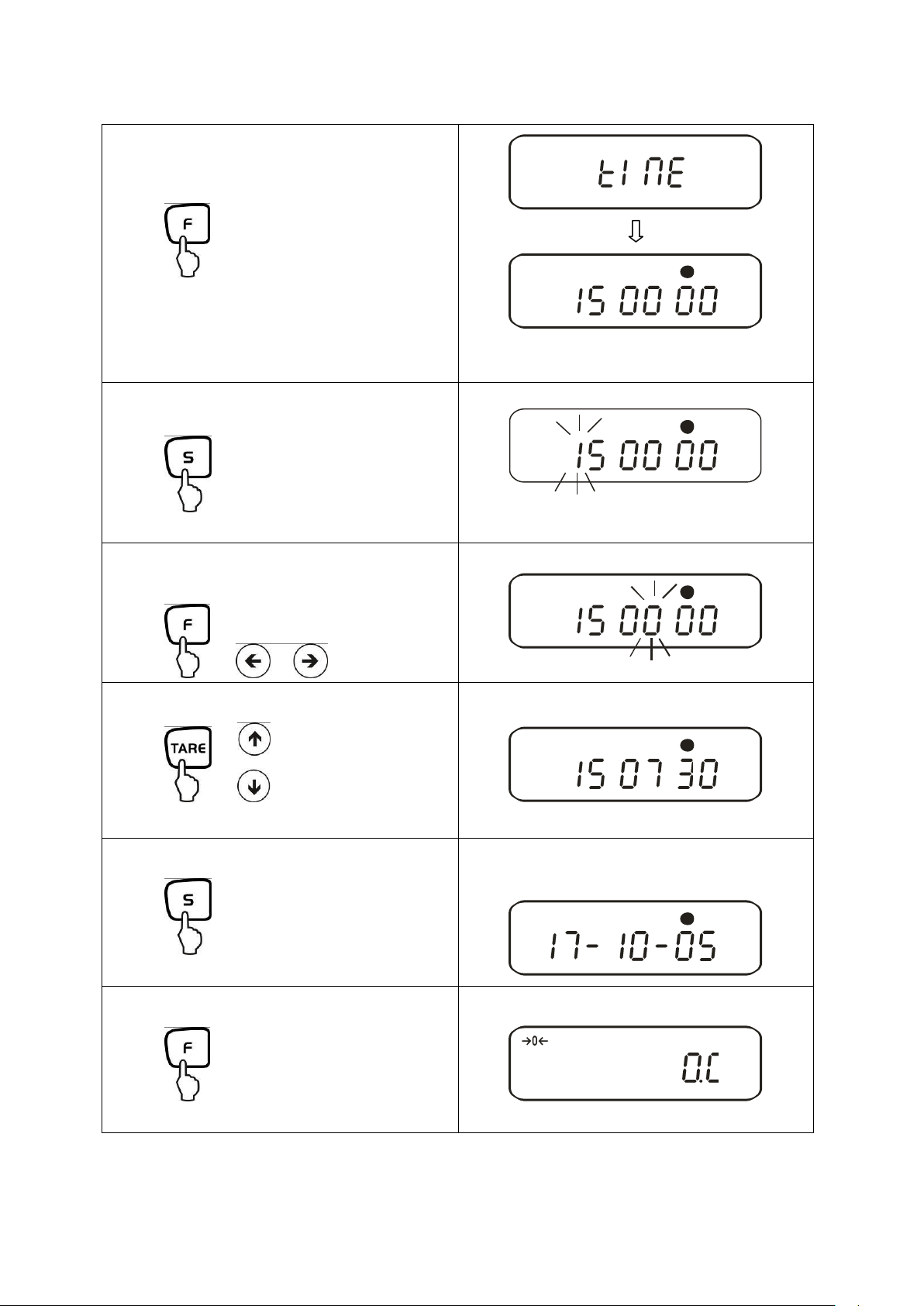

13.1. Tijd ............................................................................................................. 75

13.2. Datum ........................................................................................................ 77

13.3. Functie interval van gegevensuitgave .................................................... 79

13.3.1. Intervalinstellingen ................................................................................... 79

13.3.2. Start/Stop van intervaluitgave ................................................................. 80

13.4. Invoer van ID nummer van de weegschaal ............................................ 81

14. Gegevensuitgave ......................................................................................... 83

14.1. Interface RS 232C ..................................................................................... 83

14.2. Printeraansluiting (gegevenstransmissie in één richting) ................... 84

14.3. Interfacebeschrijving ............................................................................... 84

14.4. Gegevensuitgave ...................................................................................... 85

14.4.1. Formaat van gegevenstransmissie......................................................... 85

14.4.2. Waardeteken ............................................................................................. 85

14.4.3. Gegevens .................................................................................................. 85

14.4.4. Eenheden .................................................................................................. 86

14.4.5. Resultatenbeoordeling bij wegingen met tolerantiebereik ................... 86

14.4.6. Gegevensstatus........................................................................................ 87

14.4.7. Interval van gegevensuitgave ................................................................. 87

14.4.8. Uitgave van tijd ......................................................................................... 87

14.5. Bevel van afstandbediening .................................................................... 88

15. Onderhoud, behouden van werkprestatie, verwijdering .......................... 89

15.1. Reinigen .................................................................................................... 89

15.2. Onderhoud, behouden van werkprestatie.............................................. 89

15.3. Verwijderen ................................................................ ............................... 89

16. Hulp bij kleine storingen ............................................................................. 89

PES/PEJ-BA-nl-1316

6

1. Technische gegevens

KERN

PES 220-3M

PES 420-3M

PES 620-3M

Afleesbaarheid (d)

0,001 g

0,001 g

0,001 g

Weegbereik (max.)

220 g

420 g

620 g

Minimale last (min.)

0,02 g

0,02 g

0,1 g

IJkwaarde (e)

0,01 g

0,01 g

0,01 g

Precisieklasse

II

II

I

Reproduceerbaarheid

0,001 g

0,001 g

0,001 g

Liniariteit

± 0,002 g

± 0,003 g

± 0,003 g

Duur van signaaltoename

3 s

3 s

3 s

Aanbevolen
kalibratiegewicht, niet
toegevoegd (klasse)

200 g (F1)

2 x 200 g (E2)

500 g (E2)

Vibratiefilter

4

Minimaal
elementengewicht

0,001 g

Aantal referentiestuks

5, 10, 30, 100

Netto gewicht (kg)

4 kg

Toegelaten
omgevingsomstandigheden

van 10°C tot 30°C

Luchtvochtigheid

max. 80%, relatief (geen condensatie)

Weegeenheden

g, kg, ct

Weegschaalplateau van
edelstaal

140 x 120 mm

Behuizingafmetingen
(breedte x diepte x hoogte)

220 x 330 x 93 mm

Netwerkcontact

Netadapter 220V-240V; AC; 50Hz

Accu (optioneel)

Bedrijfstijd ca. 6 uur / oplaadtijd ca. 12 uur

PES/PEJ-BA-nl-1316

7

KERN

PES 2200-2M

PES 4200-2M

PES 6200-2M

Afleesbaarheid (d)

0,01 g

0,01 g

0,01 g

Weegbereik (max.)

2200 g

4200 g

6200 g

Minimale last (min.)

0,5 g

0,5 g

1 g

IJkwaarde (e)

0,1 g

0,1 g

0,1 g

Precisieklasse

II

II

I

Reproduceerbaarheid

0,01 g

0,01 g

0,01 g

Liniariteit

± 0,02 g

± 0,02 g

± 0,03 g

Duur van signaaltoename

3 s

3 s

3 s

Aanbevolen
kalibratiegewicht, niet
toegevoegd (klasse)

2 kg (F1)

2 x 2 kg (E2)

5 kg (E2)

Vibratiefilter

4

Minimaal
elementengewicht

0,01 g

Aantal referentiestuks

5, 10, 30, 100

Netto gewicht (kg)

4 kg

Toegelaten
omgevingsomstandigheden

van 10°C tot 30°C

Luchtvochtigheid

max. 80%, relatief (geen condensatie)

Weegeenheden

g, kg, ct

Weegschaalplateau van
edelstaal

200 x 200 mm

Behuizingafmetingen
(breedte x diepte x hoogte)

220 x 333 x 93 mm

Netwerkcontact

Netadapter 220V-240V; AC; 50Hz

Accu (optioneel)

Bedrijfstijd ca. 6 uur / oplaadtijd ca. 12 uur

PES/PEJ-BA-nl-1316

8

KERN

PES 8200-1M

PES 15000-1M

PES 31000-1M

Afleesbaarheid (d)

0,1 g

0,1 g

0,1g

Weegbereik (max.)

8200 g

15000 g

31000g

Minimale last (min.)

5 g

5 g

5g

IJkwaarde (e)

1 g

1 g

1g

Precisieklasse

II

II

II

Reproduceerbaarheid

0,1 g

0,1g

0,1g

Liniariteit

± 0,2 g

± 0,2 g

± 0,4 g

Duur van signaaltoename

3 s

3 s

3 s

Aanbevolen
kalibratiegewicht, niet
toegevoegd (klasse)

5 kg + 2 kg (F1)

10 kg + 5 kg (F1)

20kg+10kg(F1)

Vibratiefilter

4 4 4

Minimaal
elementengewicht

0,1 g

0,1 g

0,5g

Aantal referentiestuks

5,10, 30, 100

Netto gewicht (kg)

4 4 8,9

Toegelaten
omgevingsomstandigheden

van 10°C tot 30°C

Luchtvochtigheid

max. 80%, relatief (geen condensatie)

Eenheden

g, kg, ct

Weegschaalplateau van
edelstaal

200 x 200 mm

200 x 200 mm

250x220mm

Behuizingafmetingen
(breedte x diepte x hoogte)

220 x 333 x 93 mm

220 x 333 x 93 mm

260x330x110

Netwerkcontact

Netadapter 220V-240V; AC; 50Hz

Accu (optioneel)

Bedrijfstijd ca. 6 uur / oplaadtijd ca. 12 uur

PES/PEJ-BA-nl-1316

9

KERN

PEJ 220-3M

PEJ 420-3M

PEJ 620-3M

Afleesbaarheid (d)

0,001 g

0,001 g

0,001 g

Weegbereik (max.)

220 g

420 g

620 g

Minimale last (min.)

0,02 g

0,02 g

0,1 g

IJkwaarde (e)

0,01 g

0,01 g

0,01 g

Precisieklasse

II

II

I

Reproduceerbaarheid

0,001 g

0,001 g

0,001 g

Liniariteit

± 0,002 g

± 0,003 g

± 0,003 g

Duur van signaaltoename

3 s

3 s

3 s

Kalibratiegewicht

intern

intern

intern

Vibratiefilter

4

Minimaal
elementengewicht

0,001 g

Aantal referentiestuks

5, 10, 30, 100

Netto gewicht (kg)

6 kg

Toegelaten
omgevingsomstandigheden

van 10°C tot 30°C

Luchtvochtigheid

max. 80%, relatief (geen condensatie)

Weegeenheden

g, kg, ct

Weegschaalplateau van
edelstaal

140 x 120 mm

Behuizingafmetingen
(breedte x diepte x hoogte)

220 x 330 x 93 mm

Netwerkcontact

Netadapter 220V-240V; AC; 50Hz

Accu (optioneel)

Bedrijfstijd ca. 6 uur / oplaadtijd ca. 12 uur

PES/PEJ-BA-nl-1316

10

KERN

PEJ 2200-2M

PEJ 4200-2M

Afleesbaarheid (d)

0,01 g

0,01 g

Weegbereik (max.)

2200 g

4200 g

Minimale last (min.)

0,5 g

0,5 g

IJkwaarde (e)

0,1 g

0,1 g

Precisieklasse

II

II

Reproduceerbaarheid

0,01 g

0,01 g

Liniariteit

± 0,02 g

± 0,02 g

Duur van signaaltoename

3 s

Kalibratiegewicht

intern

Vibratiefilter

4

Minimaal
elementengewicht

0,01 g

Aantal referentiestuks

5,10, 30, 100

Netto gewicht (kg)

6

Toegelaten
omgevingsomstandigheden

van 10°C tot 30°C

Luchtvochtigheid

max. 80%, relatief (geen condensatie)

Eenheden

g, kg, ct

Weegschaalplateau van
edelstaal

200 x 200 mm

Behuizingafmetingen
(breedte x diepte x hoogte)

220 x 333 x 93 mm

Netwerkcontact

Netadapter 220V-240V; AC; 50Hz

Accu (optioneel)

Bedrijfstijd ca. 6 uur / oplaadtijd ca. 12 uur

PES/PEJ-BA-nl-1316

11

2. Verklaring van overeenstemming

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-mail: [e-mail]

Tel.: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.com

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja
zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 61000-3-2:2006/A1:2009/A2:2009
EN 61000-3-3:2008
EN 55022:2006/A1:2007
EN 55024:1998/A1:2001/A2:2003

2006/95/EC

EN60950-1:2006/A11:2009/A1:2010/A12:2011

Signatur

Signature

Datum

Date

20.03.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Verklaring van overeenstemming

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN PES/PEJ

PES/PEJ-BA-nl-1316

12

3. Grondopmerkingen (algemene informatie)

Het apparaat mag conform richtlijnen van de firma KERN enkel door
geschoolde servicetechnici worden geopend.

Voordat men het apparaat opent dient het van het netwerk te worden
gescheiden!

De garantie vervalt ingeval van openen van het apparaat.

Het weegsysteem PES/PEJ dient niet te worden gebruikt in omgevingen met
explosiegevaar of in de nabijheid van explosieven.

3.1. Gebruik volgens bestemming

e door u aangekochte weegschaal dient ter bepaling van het gewicht (weegwaarde)
van het gewogen materiaal. Hij is ontworpen voor gebruik als een “niet-zelfstandige

weegschaal”, d.w.z. het gewogen materiaal dient met de hand voorzichtig te worden

geplaatst in het midden van de weegplateau De weegwaarde kan na bereiken van
een stabiele waarde worden afgelezen.

3.2. Afwijkend gebruik

De weegschaal niet voor dynamisch wegen gebruiken. Indien de hoeveelheid
gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de

weegschaal geplaatste “compensatie en stabilisatie” mechanisme uitlezing van

foutieve weegresultaten veroorzaken! (Voorbeeld: De vloeistof vloeit langzaam van
de container uit die op de weegschaal is geplaatst.)
Het weegplateau niet aan langdurige belasting blootstellen. Het kan beschadiging
van het meetmechanisme veroorzaken.
Stoten en overbelasting van de weegschaal boven aangegeven maximale last
(max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van
de weegschaal veroorzaken.
De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is
geen explosiebestendige uitvoering.
Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot
foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot
beschadiging van de weegschaal leiden.
De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere
gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de
firma KERN.

3.3. Garantie

De garantie vervalt ingeval van:

niet naleven van onze richtlijnen bepaald in de gebruiksaanwijzing,
gebruik niet volgens beschreven toepassingen,
wijziging of openen van de apparatuur,
mechanische beschadiging of door werking van media, vloeistoffen,
natuurlijk verbruik,
onjuiste plaatsing of onjuiste elektrische installatie,
overbelasting van het meetmechanisme.

PES/PEJ-BA-nl-1316

13

3.4. Toezicht over controlemiddelen

Vóór plaatsen en aanzetten van de weegschaal dient men
onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook
indien u al ervaring met KERN weegschalen hebt.

Alle taalversies worden bezorgd door de vrijblijvende vertaling.
Bindend is alleen het originele document in het Duits.

In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische
meeteigenschappen van de weegschaal en eventueel beschikbare
controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker
een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.
Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook
noodzakelijke controlegewichten zijn toegankelijk op de website van de firma KERN (
www.kern-sohn.com). De controlegewichten en weegschalen kan men snel en
goedkoop kalibreren in een kalibratielaboratorium van de firma KERN geaccrediteerd
door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald
land).

4. Veiligheid grondrichtlijnen

4.1. Richtlijnen van de gebruiksaanwijzing nakomen

4.2. Personeelscholing

Het apparaat mag enkel door geschoolde medewerkers worden bediend en
onderhouden.

5. Vervoer en opslag

5.1. Controle bij ontvangst

Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare
beschadigingen aanwezig zijn, hetzelfde betreft het apparaat na uitpakken..

5.2. Verpakking

Alle delen van de originele verpakking dienen te worden behouden voor het geval
van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
Vóór verzenden dienen alle aangesloten kabels en losse/bewegende elementen te
worden gescheiden.
Indien aanwezig dient vervoerbescherming te worden aangebracht. Alle delen, bv.
glazen windscherm, weegschaalplateau, netadapter, e.d. dienen voor uitglijden en
beschadiging te worden beveiligd.

PES/PEJ-BA-nl-1316

14

6. Uitpakken, installeren en aanzetten

6.1. Plaats van installatie, gebruikslocatie

De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale
gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.
De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle
werking.

Daarom dient men bij keuze van plaats van installatie volgende regels in acht
te nemen:

de weegschaal op stabiele, even oppervlakte plaatsen;
extreme temperaturen als ook temperatuurschommelingen bij bv.

plaatsing bij verwarming of in plaatsen met directe werking van
zonnestralen mijden;

tegen directe werking van tocht beveiligen die door open ramen en

deuren wordt veroorzaakt;
bij wegingen stoten mijden;
de weegschaal tegen hoge luchtvochtigheid, dampen en stof

beschermen;
het apparaat niet aan langdurige werking van grote vochtigheid

blootleggen. Ongewenst dauwen (condensatie van luchtvocht op het

apparaat) kan voorkomen indien een koud apparaat in een veel

warmere ruimte wordt geplaatst. In dergelijk geval dient het van netwerk

gescheiden apparaat ca. 2 uur aanpassingtijd van de temperatuur met

de omgeving te ondergaan;
atische ladingen mijden die van gewogen materiaal en

weegschaalcontainer komen.

Ingeval van elektromagnetische velden, statische ladingen als ook instabiele
elektrische voeding zijn grote afwijkingen in weergave mogelijk (foutief
weegresultaat). Men dient de weegschaal dan te verplaatsen.

6.2. Uitpakken

De weegschaal voorzichtig uit de verpakking halen, plastic zakje afnemen en de
weegschaal in een aangegeven werkplek plaatsen.

PES/PEJ-BA-nl-1316

15

Libel

Deksel onder
de uitrusting
voor wegen
onder de vloer

Contact van
netadapter

Diefstalbeveiliging

Aanzicht van achteren:

Weegschaalaanzicht:

Interface RS 232
Printeraansluiting

PES/PEJ-BA-nl-1316

16

6.3. Leveringsbereik

Weegschaalplateau positioneren:

Weegschaal waterpas zetten:

De weegschaal met schroefvoeten
waterpas zetten zodat de luchtbel in
libel zich in het juiste bereik bevindt.

Serietoebehoren:

Weegschaal
Weegschaalplateau
Netadapter
Gebruiksaanwijzing
Bedrijfsdeksel

6.4. Plaatsing

PES/PEJ-BA-nl-1316

17

6.5. Contactdoos

Accu is voldoende opgeladen

De accucapaciteit wordt binnenkort verbruikt. Om de accu op
te laten dient men zo snel mogelijk de netadapter aansluiten
(justeren niet mogelijk).

blinkt

De spanning is beneden bepaald minimum gevallen.
Netadapter dient te worden aangesloten, de weegschaal van
netwerk voeden, accu wordt geladen (15 h).

Interface RS 232
Printeraansluiting

Elektrische voeding gebeurt door een extern netadapter. De zichtbare
spanningwaarde moet in overeenstemming zijn met lokale spanning.
Enkel originele netadapters van de firma KERN gebruiken. Gebruik van andere
producten vereist toestemming van de firma Kern.

De functie AUTO-SLEEP kan in menu worden geactiveerde . In modus
netwerkvoeding wordt de weegschaal in sleep modus omgeschakeld na 3 minuten
zonder lastwijziging of drukken van een toets. De aanduiding wordt automatisch
geactiveerd na lastwijziging of drukken van een willekeurige toets.

6.6. Bedrijf met interne accuvoeding (optionele uitrusting)
Optionele accu wordt met geleverde netadapter opgeladen.

Vóór eerste ingebruikname dient de accu met netadapter minstens 15 uur lang te
worden opgeladen. De bedrijfstijd van de accu bedraagt ca. 6 uur, oplaadtijd tot
volgend vol opladen bedraagt ca. 15 uur.

De functie AUTO-OFF kan in menu worden geactiveerd. Na 3 minuten
zonder lastwijziging wordt de weegschaal automatisch in de modus accubesparing
omgezet.

Bij bedrijf van de weegschaal met accuvoeding verschijnen volgende symbolen op
display:

6.7. Uitgang van randapparatuur

PES/PEJ-BA-nl-1316

18

6.8. Eerste ingebruikname

De weegschaal wordt zelfgediagnosticeerd.

De weegschaal door netadapter
voeden.

De weegschaal bevindt zich in
standby modus (groene LED
brandt).

Met de toets de weegschaal
inschakelen.

g

g

Om te controleren of de
weegschaalaanduiding verandert
kan men licht met een vinger
drukken.

Stand by



Met de toets de weegschaal
uitschakelen. De weegschaal
bevindt zich weer in standby
modus (groene LED brandt).

Door opwarmingstijd van 10 minuten na inschakelen is stabilisatie van meetwaarden
mogelijk.

De weegschaalprecisie is afhankelijk van de valversnelling.
Men dient absoluut de richtlijnen van het hoofdstuk 6.9 “Justeren” op te volgen.

6.8.1. Aanduiding van de voeding

PES/PEJ-BA-nl-1316

19

6.8.2. Grafische balkaanduiding

Balkaanduiding verborgen

*

Balkaanduiding verschijnt

In configuratiemenu (hoofdstuk 7) kan de bulkaanduiding worden
geactiveerd/gedeactiveerd.

Weegbereik van de weegschaal wordt in 40 grafische balken verdeeld. Indien de
weegschaal niet belast is, wordt nul (0) op de grafische aanduiding afgelezen. Indien
de weegschaal tot de helft van haar weegbereik wordt belast, worden 20 grafische
balken afgelezen.

6.8.3. Stabilisatieaanduiding

Stabiel

Onstabiel

Indien op display de stabilisatieaanduiding [o] verschijnt, is de weegschaal stabiel.
Bij onstabiele toestand verdwijnt de aanduiding [o].

6.8.4. Aanduiding van weegschaalnul

Door omgevingsinvloed kan op display een precieze waarde "000.0” worden
afgelezen ondanks ontlasting van de schaal. Op elk moment is het echter mogelijk
om de weegschaalaanduiding op nul te zetten en daarmee om de weging werkelijk
vanaf nul te beginnen. Bij belasting van de weegschaal is het afstellen van nulpunt
enkel in een bepaald en specifiek bereik mogelijk. Geen mogelijkheid om nulpunt
van de weegschaal af te stellen betekent dat dit bereik is overschreden.
Op display verschijnt het symbool [o - Err ].
Indien ondanks een onbelaste schaal op de weegschaalaanduiding geen nul waarde
verschijnt, dient men de toets TARE te drukken en de weegschaal wordt op nul
gezet. Na kort afwachten wordt de weegschaal weer op nul gezet.
Aanvullen verschijnt een teken van weegschaalnul [ 0 ].

PES/PEJ-BA-nl-1316

20

Modellen

Aanbevolen

kalibratiegewicht

Andere nominale waarden voor justeren,

niet optimaal overeenkomstig de

meettechniek

PES 220-3M

200 g (F1)

100 g

PES 420-3M

2 x 200 g (E2)

200 g

PES 620-3M

500 g (E2)

300 g

PES 2200-2M

2 kg (F1)

1000 g

PES 4200-2M

2 x 2 kg (E2)

2000 g

PES 6200-2M

5 kg (E2)

3000 g

PES 8200-1M

5 kg + 2 kg (F1)

4000 g

PES 15000-1M

5 kg + 2 kg (F1)

7000 g

6.9. Justeren

Omdat de waarde van de valversnelling niet op elke plaats op aarde gelijk is, dient
elke weegschaal aangepast te worden - conform de weegregel voortvloeiende uit
regels van natuurkunde - aan de valversnelling op de plaats van instelling van de
weegschaal (enkel indien de weegschaal niet in de fabriek op locatie is gejusteerd).
Een dergelijk justeerproces dient men uit te voeren bij iedere ingebruikname, na elke
wijziging van locatie als ook bij veranderingen in de omgevingtemperatuur. Om
precieze meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de
weegschaal te justeren ook in de weegmodus.

6.9.1. Justeren met extern gewicht (enkel PES)

Justeren dient te worden uitgevoerd met aanbevolen kalibratiegewicht (zie hoofdstuk
1 “Technische gegevens”). Justeren kan ook met gewichten worden uitgevoerd met
andere nominale waarden (zie tabel onderaan), maar het is niet optimaal
overeenkomstig de meettechniek.

Informatie betreffende kalibratiegewichten kunnen op internet worden gezocht onder:

http://www.kern-sohn.com

Handelingen tijdens justeren:

Voor stabiele omgevingsomstandigheden zorgen. Voor stabilisatie is een
opwarmingstijd noodzakelijk van ca. 30 minuut. Men dient daarbij op te letten dat
zich op het weegschaalplateau geen voorwerpen bevinden.
Bij geijkte weegschalen is justeren door een verbindingstuk geblokkeerd (met
uitzondering van de precisieklasse I). Om kalibratie mogelijk te maken dient men de
positie van blokkeerschakelaar te wijzigen, zie hoofdstuk 6.10.1. (met uitzondering
van de precisieklasse I).

PES/PEJ-BA-nl-1316

21

Bediening

Aanduiding

Activering van de functie [ ] (zie
hoofdstuk 7).



g

Nulpunt wordt opgeslagen.

CAL



CAL

Vervolgens het kalibratiegewicht in het
midden van het weegschaalplateau plaatsen.

Justeerproces wordt gestart.

Justeerproces is voltooid.

Kalibratiegewicht afnemen, de weegschaal
keert automatisch terug naar weegmodus. Bij
foutief justeren of foutieve kalibratiemassa
wordt het symbool [-Err] afgelezen ,
justeerproces herhalen.

CAL



CAL





CAL



g

PES/PEJ-BA-nl-1316

22

6.9.2. Justeertest met extern gewicht (enkel PES)

Bediening

Aanduiding

Activering van de functie [

(zie hoofdstuk 7).



g

Justeertest gestart:

Het kalibratiegewicht voorzichtig in het
midden van het weegschaalplateau
plaatsen.

Het verschil tussen de gememoriseerde
en de meetwaarde verschijnt.

CAL



CAL



CAL



CAL





Tijdens justeertest wordt de gememoriseerde waarde van het kalibratiegewicht
vergeleken met de feitelijke waarde. Het gebeurt enkel als een toetsing, d.w.z. dat
geen waarden gewijzigd worden.

Handelingen:

Voor stabiele omgevingsomstandigheden zorgen. Voor stabilisatie is een
opwarmingstijd nodig van ca. 1 uur. Men dient daarbij op te letten dat zich op het
weegschaalplateau geen voorwerpen bevinden.

PES/PEJ-BA-nl-1316

23

Het kalibratiegewicht afnemen.
Willekeurige toets drukken, het

justeerproces wordt voltooid en de
weegschaal keert terug naar
weegmodus.

g



CAL



g

De weegschaal met de toets ON/OFF
aanzetten.

De weegschaal wordt
zelfgediagnosticeerd, het blinkende
symbool "M" verschijnt.

Vervolgens wordt automatisch justeren
gestart:

de blinkende melding “Aut. CAL”
verschijnt en vervolgens “CH. 0” en
“CH. F.S.”.

Wanneer de melding “End” verschijnt,

betekent het dat automatisch justeren
succesvol is afgerond.

De weegschaal wordt automatisch naar
de weegmodus gezet en staat paraat.











g

6.9.3. Automatisch justeren (enkel PEJ)

Automatisch justeren met intern kalibratiegewicht gebeurt nadat de weegschaal
wordt aangezet.

PES/PEJ-BA-nl-1316

24

Bediening

Aanduiding

Activering van de functie [

(zie hoofdstuk 7).



g

Automatisch justeren gestart:

Automatisch justeren duurt.

CAL



6.9.4. Justeren met intern gewicht (enkel PEJ)

Met behulp van ingebouwd kalibratiegewicht kan men op elk moment de
weegschaalprecisie controleren en opnieuw instellen.

Handelingen tijdens justeren:

Voor stabiele omgevingsomstandigheden zorgen. Voor stabilisatie is een
opwarmingstijd nodig van ca. 1 uur. Men dient daarbij op te letten dat zich op het
weegschaalplateau geen voorwerpen bevinden.

PES/PEJ-BA-nl-1316

25

Justeerproces is voltooid.

De weegschaal keert automatisch terug
naar weegmodus.

CAL



CAL





CAL



g

Bediening

Aanduiding

Activering van de functie [

(zie hoofdstuk 7).



g

6.9.5. Justeertest met intern gewicht (enkel PEJ)

Tijdens justeertest wordt de gememoriseerde waarde van het kalibratiegewicht
vergeleken met de feitelijke waarde. Het gebeurt enkel als een toetsing, d.w.z. dat
geen waarden gewijzigd worden.

Handelingen:

Voor stabiele omgevingsomstandigheden zorgen. Voor stabilisatie is een
opwarmingstijd nodig van ca. 1 uur. Men dient daarbij op te letten dat zich op het
weegschaalplateau geen voorwerpen bevinden.

PES/PEJ-BA-nl-1316

26

Justeertest gestart:

Automatische test duurt.

CAL





CAL



CAL

Het verschil tussen de gememoriseerde
en de meetwaarde verschijnt.

Willekeurige toets drukken, het
justeerproces wordt voltooid en de
weegschaal keert terug naar
weegmodus.



g





g

PES/PEJ-BA-nl-1316

27

6.10. IJking

Algemene informatie:
Conform de Richtlijn EG 90/384/EEG moeten weegschalen officieel worden geijkt

indien ze als volgt worden gebruikt (door wet bepaalde omvang):

a) bij verkoop, indien de productprijs door wegen wordt bepaald,
b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in

medische en farmaceutische laboratoria,
c) voor officiële doeleinden,
d) bij vervaardiging van verpakkingen.

Ingeval van twijfels richt u zich a.u.b. aan lokale Instantie voor Maten en Gewichten.
Aanwijzingen betreffende ijking

Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald,
hebben een typetoelating geldig op het gebied van EU. Indien de weegschaal op het
bovengenoemde gebied dient te worden gebruikt, moet zijn ijking officieel en
regelmatig vernieuwd worden.
Nieuwe ijking van de weegschaal gebeurt conform voorschriften geldig in bepaald
land. Bv. in Duitsland duurt de ijking geldigheidsperiode in de regel 2 jaar.
Men dient voorschiften van de wetgeving te volgen die in het land van gebruik geldig
zijn!

De weegschalen die voor ijken geschikt zijn dienen uit gebruik te worden
genomen indien:

het weegresultaat van de wegschaal buiten de grens van toegelaten fout

ligt. Daarom dient men de weegschaal regelmatig met een controlegewicht

met bekende massa te belasten (ca. 1/3 van nominale last) en de afgelezen

waarde met controlegewicht te vergelijken.

de nieuwe ijkingtermijn is overschreden.

Vóór ijking van modellen PES 2200-2M, PES 4200-2M, PES 8200-1M,
PES 15000-1M dient de justeerfunctie te worden geactiveerd “ ”. Daardoor

wordt extern justeren in geijkte toestand beperkt.

PES/PEJ-BA-nl-1316

28

6.10.1. Zegels en blokkeerschakelaar

Positie van blokkeerschakelaar

Status

voorkant

weegschaal voor justeerproces ontgrendeld,
justeren is mogelijk

achterkant

ijkingpositie - justeerblokkade

Plaatsing:

 Blokkeerschakelaar
 Zegel

Zegel

Na ijking wordt de weegschaal verzegeld op de getekende plaats.

IJking is zonder “zegel” niet geldig.

Toegang tot de blokkeerschakelaar na verwijderen van eventuele zegel (ijking wordt
ongeldig!) en rubberen dop (zie afbeelding).

PES/PEJ-BA-nl-1316

29

Bediening

Aanduiding

Weegschaal aanzetten:

g

Menu opvragen:

, drukken ca. 4 seconden lang

totdat het symbool [ ] verschijnt.

Na vrijlaten verschijnt de eerste functie

[ ].

7. Gebruiksmenu en configuratiemenu 1

Menu maakt het mogelijk om de weegschaalinstellingen te wijzigen en de functie te
activeren Daardoor is het mogelijk om de weegschaal aan individuele behoeften aan
te passen. Menu is verdeeld in:

 Gebruiksmenu: Voor aanpassing van de weegschaal aan

gebruikersbehoeften.

 Configuratiemenu 1: Voor definiëren van hoofdfuncties.

7.1. Regels voor menubediening

PES/PEJ-BA-nl-1316

30

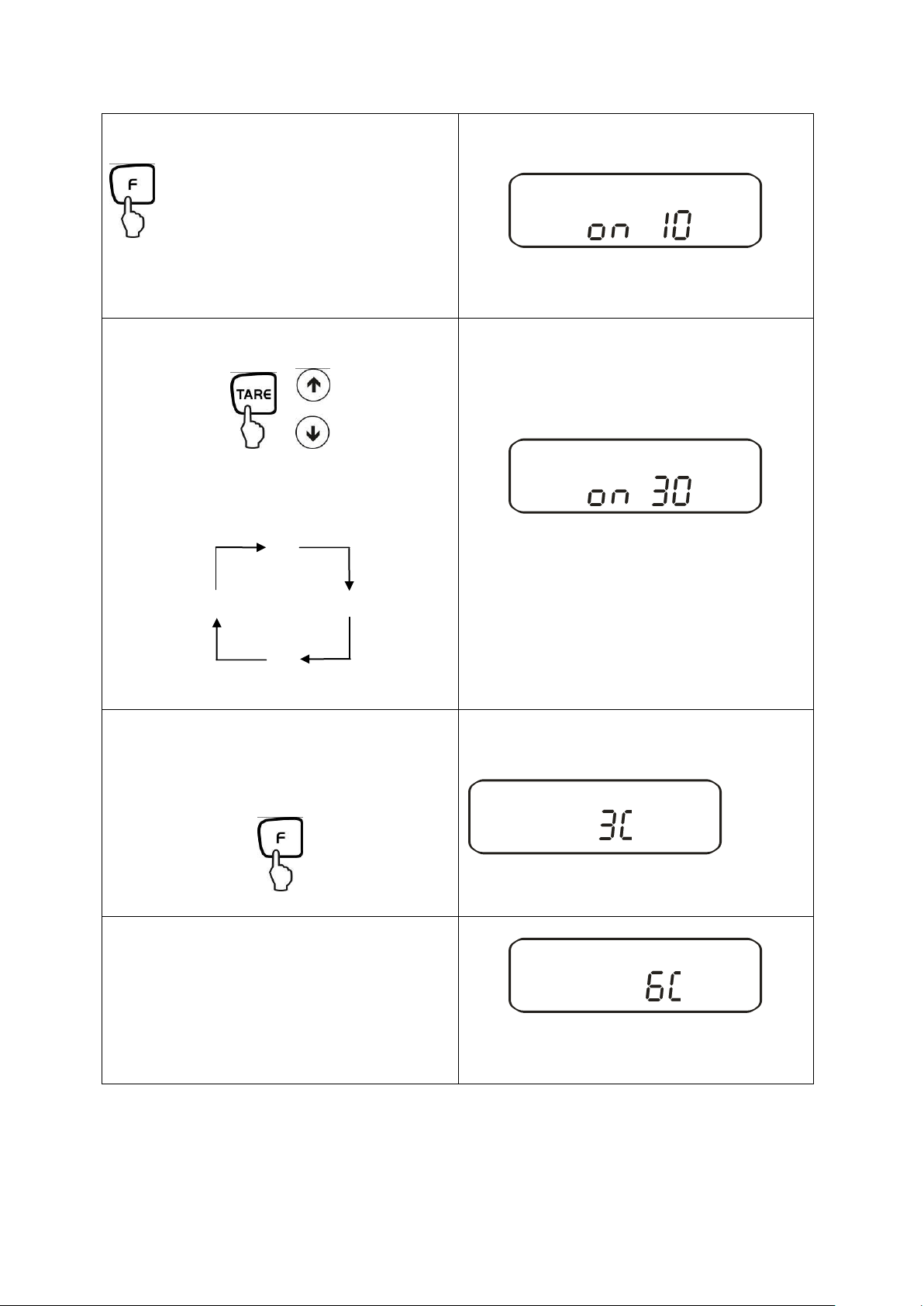

Functie wijzigen:

of
Door opnieuw de toets te drukken is het
mogelijk om verschillende menufuncties
te scrollen (zie tabel, hoofdstuk 7.2).

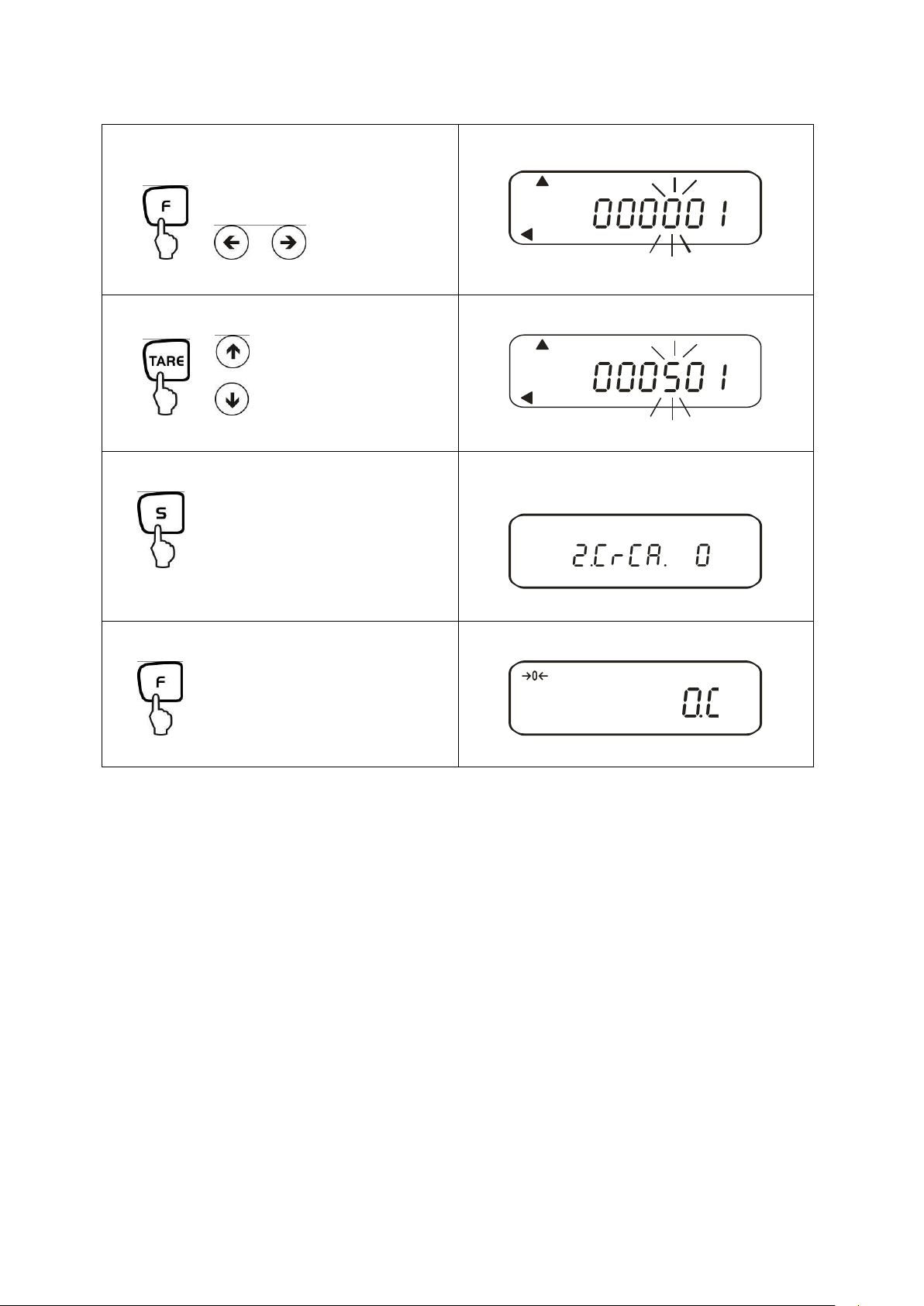

Parameter wijzigen:

of

Om parameter op de laatste positie te
wijzingen de toets TARE of de pijltoets
drukken.

Eigen instellingen memoriseren:

Functiemenu verlaten en terug naar
weegmodus overgaan.

g

Numerieke waarde

vergroten

Menustap terug

Menustap verder

Numerieke waarde

verkleinen

Algemene informatie betreffen invoeren met pijltoetsen:

Bediening met pijltoetsen is sneller en meer comfortabel dan met de toetsen TARE
en F.

Bepaling van pijltoetsen:

PES/PEJ-BA-nl-1316

31

7.2. Menuoverzicht

Functie

Aanduiding

of

Keuze

of

Beschrijving

van keuzemogelijkheid

Weegmodus

*

Weging

Optellen

Percentagebepaling

Dichtheidsbepaling van vreemde lichamen

Dichtheidsbepaling

Meetmedium

*

Gedestilleerd water

Willekeurige meetvloeistof

Gegevensuitgav
e

*

Enkel uitgave van dichtheidsmeetwaarde

Uitgave van alle dichtheidsparameters

Automatische
gegevensuitgav
e

*

Uitgeschakeld (gegevensuitgave enkel na drukken
van de toets PRINT)

aan

Extra functies

*

Uitgeschakeld

Optellen 

Weging met tolerantie

zie hoofdstuk

7.2.1

Combinatie weging met tolerantie
/ optellen

Op nul zetten
Geen nulpuntcorrectie

*

Automatische nulpuntcorrectie is actief

Vibratiefilter

*

Gevoelig en snel (zeer rustige lokalisatie)


Niet gevoelig maar traag (zeer onrustige lokalisatie).

Aanduidingsnelheid

Instelling voor doseren
Gevoelig (sensitief) en snel


Ongevoelig maar traag

*

Interface
(zie hoofdstuk 7.2.1)

niet actief

*

6-stand gegevensformaat

zie hoofdstuk 15.4.1
7-stand gegevensformaat

7-stand gegevensformaat,
verbreed

Niet gedocumenteerd

>In fabriek wordt de weegschaal ingesteld conform bepaalde standaardconfiguratie.
Deze wordt gemarkeerd met het symbool *.

PES/PEJ-BA-nl-1316

32

Justeren
* : Fabriekinstelling PEJ
* : Fabriekinstelling PES,

precisieklasse I
* : Fabriekinstelling PES,

precisieklasse II

Toets CAL niet actief

*

Automatisch intern justeren

Justeertest met intern gewicht

*

Extern justeren

*

Justeertest met extern gewicht

Grafische balkaanduiding
Balkaanduiding verborgen

*

Balkaanduiding verschijnt

Automatisch uitzetten bij bedrijf
met accuvoeding (functie
toegankelijk enkel bij
accuvoeding)

Automatisch uitzetten na 3 minuten bij bedrijf
met accuvoeding (optioneel) - uit

*

Automatisch uitzetten na 3 minuten bij bedrijf
met accuvoeding (optioneel) - aan

Functie Auto Sleep bij bedrijf
met accuvoeding

uitgeschakeld

*

Na aanzetten van netwerkvoeding wordt de
weegschaal in een sleep modus omgeschakeld
na 3 minuten zonder lastwijziging of drukken van
een toets

Eenheden A

*

(g)

(kg)

{0><}77{>[ ] (ct)<0}

Eenheden B
Door deze functie is het
mogelijk om de weegwaarde in
verschillende afleeseenheden (a
of B) af te lezen. Om tussen de
eenheden A en B te kiezen,
dient men de toets F te drukken.

*

Geen eenheid

(g)

(kg)

{0><}100{>[ ] (ct)<0}

Aflezen van laatste decimaal
Nee

*

Ja: altijd deze instelling toepassen!

Conform ISO/GLP/GMP

*

Nee

Ja

Enkel bij

instelling

Uitgang:
justeren/justeertest

Nee

*

Ja

Conform ISO/GLP/GMP

*

Nee

Ja

Taalkeuze

*

Engels

Niet gedocumenteerd

Datum
Datumuitgave in formaat jaar-maand-dag

Datumuitgave in formaat maand-dag-jaar

*

Datumuitgave in formaat dag-maand-jaar

Tijd

*

Uitgave - Nee

Uitgave - Ja

Onmiddellijk aanzetten

*

Na aansluiten van netadapter wordt de
weegschaal onmiddellijk in standby modus
omgezet

Weegschaal inschakelen na aansluiting van
netadapter

Uitgangsinterface

Niet gedocumenteerd

Niet gedocumenteerd

*

Niet gedocumenteerd

PES/PEJ-BA-nl-1316

33

7.2.1. Parameters van extra functies

Functie

Aanduiding

of

Keuze

of

Beschrijving van keuzemogelijkheid

Voorwaarden voor
aflezen van
tolerantieteken

*

Tolerantieteken verschijnt altijd, ook indien de
stabilisatiecontrole nog niet wordt afgelezen.

Tolerantieteken verschijnt enkel in verband met
stabilisatiecontrole.

Toleratntiebereik

Het tolerantieteken verschijnt enkel boven het
nulpuntbereik (tenminste
+ 5).

*

Het tolerantieteken verschijnt in het gehele
bereik.

Aantal grenspunten
1 grenspunt (OK/-)

*

2 grenspunten (+/OK/-)

3 grenspunten (1-4)

4 grenspunten (1-5)

Beoordeling

*

Beoordeling in absolute waarden

Beoordeling in differentiewaarden
(met referentiegewicht)

Signaal bij grens 1

*

Geen signaal bij grens 1(-)

Signaal bij grens 1(-)

Signaal bij grens 2

*

Geen signaal bij grens 2(OK)

Signaal bij grens 2(OK)

Signaal bij grens 3

*

Geen signaal bij grens 3(+)

Signaal bij grens 3(+)

Signaal bij grens 4

*

Geen signaal bij grens

Signaal bij grens 4

Signaal bij grens 5

*

Geen signaal bij grens 5

Signaal bij grens 5

Aflezing
van resultaat

*

Aanduiding met +, OK of -

Bij instelling van 2 grenzen is het mogelijk om in
balkaanduiding af te lezen

Uitganginstelling
relais

*

Ononderbroken uitgave, afhankelijk van extern
signaal

Uitgave gestuurd door extern signaal

Optellen

*

Optelfunctie

Optelfunctie met functie AUTO-TARA

Verschijnen niet tijdens instelling van menu “ ”

PES/PEJ-BA-nl-1316

34

7.2.2. Parameters van serieel interface

Functie

Aanduiding

of

Keuze

of

Beschrijving

van keuzemogelijkheid

Uitgangsvoorwaar
de voor interface

Geen gegevensuitgave

Ononderbroken gegevensuitgave

Ononderbroken uitgave van stabiele
weegwaarde

Uitgave van stabiele en onstabiele
weegwaarde na drukken van de toets
PRINT

Uitgave van stabiele weegwaarde na
ontlasten van de weegschaal

Uitgave bij stabiele weegwaarde. Geen
uitgave bij onstabiele weegwaarde.
Volgende uitgave na stabilisatie

Uitgave bij stabiele weegwaarde.
Ononderbroken uitgave bij onstabiele
weegwaarde.

*

Uitgave van stabiele weegwaarde na drukken
van de toets PRINT

Eenmalige, onmiddellijke uitgave na
bepaalde tijd (zie hoofdstuk 14.5)

Eenmalige, onmiddellijke uitgave na
bepaalde tijd en bij stabiele weegwaarde (zie
hoofdstuk 14.5)

Transmissiesnelheid

*

1200 bps

2400 bps

4800 bps

9600 bps

19200 bps

Verschijnen niet tijdens instelling van menu “ ” (interface niet actief).

PES/PEJ-BA-nl-1316

35

Pariteit

enkel bij instelling

2 of

*

Geen pariteitbit

Pariteit “oneven”

Pariteit “even”

Gegevensbit

enkel bij instelling

7 bit

*

8 bit

Stopbit

enkel bij instelling

1 bit

*

2 bit

Niet gedocumenteerd

*

Altijd deze instelling toepassen

Niet gedocumenteerd

*

Altijd deze instelling toepassen

PES/PEJ-BA-nl-1316

36

8. Configuratiemenu 2

Bediening

Aanduiding

Weegschaal aanzetten:

g

Menu opvragen:

+

Zo lang de toets F drukken bij gedrukte
toets TARE, totdat het symbool [

] verschijnt.

Na vrijlaten verschijnt de eerste functie [

]

Functie wijzigen:

of
Door opnieuw de toets te drukken is het
mogelijk om verschillende menufuncties
te scrollen.

8.1. Regels voor menubediening

PES/PEJ-BA-nl-1316

37

Parameter wijzigen:

of

Om parameter op de laatste positie te
wijzingen de toets TARE of de pijltoets
drukken.

Eigen instellingen memoriseren:

Menu verlaten en terug naar weegmodus

overgaan.

g

Functie

Aanduidin

g

Keuze

Beschrijving

van keuzemogelijkheid

Instelling van ID nr. van de
weegschaal

*

Uitgeschakeld

aan

Niet gedocumenteerd

*

Altijd deze instelling toepassen

Kalibratiegewicht overschrijven
Let op:
Wijzigingen kunnen uitsluiten
door vakkundig personeel
worden aangebracht!

*

Uitgeschakeld

aan

Niet gedocumenteerd

*

Altijd deze instelling toepassen

8.2. Menuoverzicht

In fabriek wordt de weegschaal ingesteld conform bepaalde standaardconfiguratie.
Deze wordt gemarkeerd met het symbool *.

PES/PEJ-BA-nl-1316

38

9. Bedrijf

Keuze

Functie

Aan-/uitschakelen

Uitgave van gewichtswaarde naar randapparatuur (printer)

of computer

Functieparameters opslaan
Afgelezen waarde aan optelgeheugen toevoegen
Menu “Tolerantiegrenzen invoeren” opvragen

Afgelezen waarde (g, ct, stuk, %) omschakelen
Invoer van de numerieke waarde
Keuze van functioneerwaarden binnen een functie
Afzonderlijke functies opvragen (meermals drukken

mogelijk)

Elke keer wordt de invoerplaat één positie naar links

verschoven

Gewichtsaanduiding tarreren of op nul zetten
Individuele instelling binnen afzonderlijke functies
Parameters wijzigen

Justeren/justeertest inschakelen

Bij veel invoerfuncties staan de pijltoetsen voor de toets

of (zie hoofdstuk 7.1)

LED (groen)

De “Standby” Led brandt indien de weegschaal met

netwerkvoeding werkt maar niet uitgeschakeld is.

LED (rood)

De taak van functie “Sleep” is “besparing van display" en ze

kan worden gedeactiveerd door drukken van de toets of
wijziging van de last.

9.1. Toetsenbordoverzicht

PES/PEJ-BA-nl-1316

39

9.2. Displayaanzicht

Aanduiding

Beschrijving

g, kg

Gram, kilogram

0

Aanduiding van nulwaarde

-

Minus

ο

Stabilisatieaanduiding

Net

Tarrasymbool

B/G

Bruto

Pcs

Optellen

%

Percentageweging

Weging met tolerantie

*

Actieve optelfunctie

∑

Totaal

L

Uitgave van datum/tijd

m

De weegschaal voert weegfunctie uit, bv. optellen / aflezen van
geheugenwaarde

CAL

Justeeraanduiding. Justeerproces wordt gesignaleerd.

Aanduiding van weegeenheid

Balkaanduiding

Aanduiding van bedrijf met accuvoeding (optioneel), zie hoofdstuk

6.6.

Aflezen van laatste decimaal

PES/PEJ-BA-nl-1316

40

10. Weegmodus

Bediening

Aanduiding

Weegschaal aanzetten:

De weegschaal is paraat direct na

verschijnen van de waarde “0.0” op

gewichtsaanduiding.

De weegschaal wordt
zelfgediagnosticeerd.

g

Het gewogen materiaal op de
weegschaal leggen, gewichtswaarde
verschijnt.

g

Door meermals te drukken is het
mogelijk om afgelezen waarde naar
volgende geactiveerd
functies/weegeenheden om te
schakelen.

Er staan 4 verschillende weegmodi ter beschikking:

1. Weging [ ]

2. Weging/optellen [ ]

3. Weging/percentbepaling [ ]

4. Weging/dichtheidsbepaling [ ]

Bovendien kunnen bij weging/dichtheidsbepaling behalve weegmodus ook volgende
functie worden geactiveerd, bv. weging met tolerantie, optellen (zie hoofdstuk 7.2
“Extra functies”). Daardoor is het mogelijk om meetwaarden conform eigen
behoeften af te lezen.

Door de toets te drukken wordt de afgelezen waarde naar actueel actieve functie
omgeschakeld (bv. van “g” naar “Pcs”).

10.1. Weging

PES/PEJ-BA-nl-1316

41

10.1.1. Tarreren

Bediening

Aanduiding

Lege tarracontainer op het
weegschaalplateau leggen. Totaal
gewicht van gelegde container
verschijnt.

g

De aanduiding van de waarde “0”

terugzetten:

g

Net

Containergewicht wordt intern
opgeslagen, aanvullend verschijnt op
display het tarrasymbool "Net".

Het gewogen materiaal in de
tarracontainer leggen.

Vervolgens op display het gewicht van
gewogen materiaal aflezen.

g

Net

Eigen gewicht van willekeurige container die voor wegen wordt gebruikt kan worden
getarreerd door de toets te drukken, waardoor tijdens volgende weegprocessen netto
gewicht van het gewogen materiaal wordt getoond.

PES/PEJ-BA-nl-1316

42

Het tarreerproces kan willekeurige aantal keren worden herhaald, bijvoorbeeld bij het

De aanduiding van de waarde “0”

terugzetten:

g

Net

Totaal gewicht van de container
verschijnt.

Volgende ingrediënten aan de
weegschaalcontainer toevoegen
(bijwegen).

Vervolgens op display het gewicht van
toegevoegd gewogen materiaal aflezen.

g

Net

wegen van enkele ingrediënten van een mengsel (bijwegen).

Opmerking:

De weegschaal kan telkens alleen één tarrawaarde opslaan.

Indien de weegschaal niet belast is wordt de gememoriseerde tarrawaarde met

een “minus” teken afgelezen.

Om de gememoriseerde tarrawaarde te wissen dient men het

weegschaalplateau te ontlasten en vervolgens de toets TARE drukken.

Het tarreerproces kan willekeurige aantal keren worden herhaald. De grens

wordt bereikt op het moment dat het hele weegbereik wordt gebruikt.

PES/PEJ-BA-nl-1316

43

10.1.2. Netto/bruto

Bediening

Aanduiding

Lege tarracontainer op het
weegschaalplateau leggen. Totaal
gewicht van gelegde container
verschijnt.

g

De aanduiding van de waarde “0”

terugzetten:

g

Net

Containergewicht wordt intern
opgeslagen, op display verschijnt het
tarrasymbool "Net".

Het gewogen materiaal in de
tarracontainer leggen.

Het netto gewicht van het gewogen
materiaal verschijnt.

g

Net

Het bruto gewicht (gewogen materiaal +
tarracontainer) verschijnt, op display
verschijnt het bruto/netto symbool “B/G”.

g

B/G

Het eigen gewicht van gewenste container gebruikt voor wegingen kan worden
getarreerd door de toets te drukken. Daardoor kan tijdens volgende weegprocessen
het nettogewicht van gewogen materiaal als ook bruto gewicht van gewogen
materiaal en tarracontainer worden afgelezen.

Voorafgaande voorwaarde: actieve functie [ ] (zie hoofdstuk 7)

PES/PEJ-BA-nl-1316

44

Omschakelen van netto naar bruto
gewicht en omgekeerd gebeurt door de
toets F.

Dit proces kan willekeurige aantal keren
worden herhaald (max. weegbereik van
de weegschaal).

g

Net

g

B/G

Bediening

Aanduiding

Activeren van de functie [
(zie hoofdstuk 7).

Op display verschijnt het optelsymbool
“Pcs”.

Pcs

, indien een tarracontainer wordt

gebruikt

10.2. Optellen

Bij optellen kan men de in de container toegevoegde elementen bijtellen of de uit de
container gehaalde elementen aftellen. Om tellen van grotere aantallen mogelijk te
maken dient het gemiddelde gewicht van één element te worden bepaald met behulp
van klein aantal elementen (referentieaantal). Hoe groter het referentieaantal hoe
preciezer het tellen. Ingeval van zeer kleine of verschillende elementen moet de
referentiewaarde bijzonder groot zijn.

De handeling gebeurt in vier stappen:

de weegschaalcontainer tarreren,
aantal referentiestuks bepalen,
aantal referentiestuks wegen,
optellen.

PES/PEJ-BA-nl-1316

45

Aantal referentiestuks bepalen:

, drukken ca. 4 seconden lang totdat
het symbool [U. SEt.] verschijnt en
vervolgens vrijlaten

Op display verschijnt blinkend, laatst
opgeslagen aantal referentiestuks.

Pcs

M

Bij aanduiding van bv. 10

Pcs

, wordt als
referentiewaarde opleggen van 10
elementen vereist.

Aantal referentiestuks wijzigen:

of

Met de toets TARE of pijltoetsen kan het
aantal referentiestuk binnen volgende
waarden worden gewijzigd:

Belangrijk: Hoe groter het referentieaantal
hoe preciezer het optellen.

Pcs

M

Aantal referentiestuks wegen:

Op de weegschaal zo veel te tellen
elementen leggen als vereist conform
ingesteld aantal referentiestuks.

Op display verschijnt blinkend aantal
referentiestuks.

Pcs

De weegschaal maakt optimalisering van de
referentiewaarde mogelijk. Om deze niet uit
te voeren, de toets F drukken.

De referentiewaarde kan worden
geoptimaliseerd door opleggen van
volgende elementen (tot 3 keer de
hoeveelheid). Bij elke optimalisering van
referentiewaarde wordt opnieuw het
referentiegewicht berekend. Omdat de extra
elementen de berekeningsbasis vergroten,
wordt de referentiewaarde preciezer.

Pcs

10 5 30

100

PES/PEJ-BA-nl-1316

46

De referentiewaarde wordt gememoriseerd.
Het referentiegewicht afnemen.

Pcs

Optellen:

Nu kan de container met de te tellen
elementen worden gevuld.
Juist aantal verschijnt op display.

Pcs

Door meermals de toets te drukken is het
mogelijk om de afgelezen waarde om te
schakelen bv. in de vorm van:

aantal opgelegde elementen in stuks

„Pcs”,

gemiddeld elementengewicht in g/stuk

“g/Pcs”

gewicht van opgelegde elementen in “g”

Pcs

Pcs

g

g

Opmerking:

De foutmelding “Sub” betekent dat bij optimalisering van referentiewaarde het
De foutmelding “L-Err” betekent dat er onder minimaal optelgewicht is gegaan.

De foutmelding “Add” betekent te klein aantal in de container voor juiste bepaling

10.3. Percentagebepaling

Door percentagewegen is aflezen van gewicht in percent, ten aanzien van
referentiegewicht, mogelijk. Afgelezen gewichtswaarde wordt als vaste, vooraf
bepaalde percentagewaarde overgenomen
(standaardinstelling: 100%).

aantal 3 keer is overschreden.

van de referentiewaarde. Om de referentiewaarde te vervaardigen dient men op
de weegschaal volgende elementen te leggen.

PES/PEJ-BA-nl-1316

47

10.3.1. Referentiegewicht door weging invoeren

Bediening

Aanduiding

Functie [ ] activeren (zie
hoofdstuk 7).

Op display verschijnt het symbool %.

%

Het referentiegewicht bepalen:

, drukken ca. 4 seconden lang

totdat op display het symbool [

verschijnt en vervolgens de

toets vrijlaten.

Op display verschijnt blinkend, laatst
opgeslagen referentiegewicht.

Het referentiegewicht opleggen
(= 100 %)

Akoestisch signaal betekent dat het
referentiegewicht is gememoriseerd.

Het referentiegewicht afnemen.

%

PES/PEJ-BA-nl-1316

48

Vanaf dat moment wordt het gelegde
gewicht in % afgelezen.

%

Door meermals de toets te drukken is
het mogelijk om de afgelezen waarde
om te schakelen in “g” of “%”.

g

%

Bediening

Aanduiding

Functie [ ] activeren (zie
hoofdstuk 7).

Op display verschijnt het symbool %.

%

Het referentiegewicht bepalen:

, drukken ca. 4 seconden lang

totdat op display het symbool [

verschijnt en vervolgens de

toets vrijlaten

Op display verschijnt blinkend, laatst
opgeslagen referentiegewicht.

Opmerking:

De foutmelding “o-Err” betekent dat het referentiegewicht buiten het

weegbereik ligt.

De referentiewaarde 100% wordt behouden totdat de weegschaal van

netwerk is gescheiden.

10.3.2. Numerieke invoer van het referentiegewicht

PES/PEJ-BA-nl-1316

49

g

Als de blinkende waarde "0" verschijnt,
betekent het dat het referentiegewicht
ingevoerd dient te worden.

Invoer van de numerieke waarde:

of

Þ Þ Þ ÞÞÞ»

Na elk drukken van de toets TARE of
van een pijltoets verschijnen de cijfers 0­9, de decimaal en het min-teken.

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt):

of

Akoestisch signaal betekent dat het
ingevoerde referentiegewicht is
gememoriseerd.

%

PES/PEJ-BA-nl-1316

50

Vanaf dat moment wordt het gelegde
gewicht in % afgelezen.

%

Door meermals de toets te drukken is
het mogelijk om de afgelezen waarde
om te schakelen in “g” of “%”.

g

%

Opmerking:

De foutmelding “o-Err” betekent dat het referentiegewicht buiten het

weegbereik ligt.

De referentiewaarde 100% wordt behouden totdat de weegschaal van

netwerk is gescheiden.

PES/PEJ-BA-nl-1316

51

10.4. Dichtheidbepaling van vaste stoffen (hydrostatisch wegen)

Bediening

Aanduiding

Dichtheid wordt bepaald met behulp van uitrusting voor wegingen onder de vloer.
De weegschaal wordt als volgt voorbereid:

weegschaal omdraaien,
haak voor wegen onder de vloer (optie) vastdraaien,
de weegschaal boven de opening plaatsen,
de monstergreep ophangen,
meetvloeistof in de container (bv. glazen maatcilinder) doen en vaste

temperatuur verkrijgen.

Functie[ ] activeren (zie
hoofdstuk 7).

Meetvloeistof kiezen.

[ ] : Gedestilleerd water
[ ] : Willekeurig meetvloeistof met

bekende densiteit

g

Na keuze van gedestilleerde water als meetvloeistof dient men de
watertemperatuur in te voeren (invoerbereik van 0,0 tot 99,9°).

Drukken en gedrukt houden totdat de
blinkende aanduiding verschijnt

De densiteit is de relatie van het gewicht [g] tot de capaciteit [cm3]. Het gewicht wordt
verkregen door weging van een monster in de lucht. De capaciteit wordt bepaald op
grond van drijfvermogen [g] van een monster gedoken in het water. De dichtheid
[g/cm3] van dat vloeistof is bekend (wet van Archimedes).

PES/PEJ-BA-nl-1316

52

Invoer van de temperatuur:

of

Þ Þ Þ ÞÞÞ»

Na elk drukken van de toets TARE of
van een pijltoets verschijnen de cijfers 0­9, de decimaal en het min-teken.

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt):

of

Opslaan, akoestisch signaal luidt

g

Na keuze van willekeurig meetvloeistof dient men de densiteit in te
voeren (invoerbereik van 0,0001 tot 9,9999).

Drukken en gedrukt houden totdat de
blinkende aanduiding verschijnt

u

De densiteit wordt ingevoerd met de
toets TARE en de toets F, opslaan met
de toets S (zie "Invoer van de
temperatuur”)

PES/PEJ-BA-nl-1316

53 Na invoer van parameters van meetvloeistof wordt de monsterdichtheid bepaald

1. Monstergewicht in de lucht

, weegschaal met monstergreep

tarreren

g

Monster opleggen

Afwachten totdat de gewichtsaanduiding
aan de weegschaal stabiel is

, monstergewicht in de lucht wordt

opgeslagen

g

2. Monstergewicht in
meetvloeistof

Monstergreep onderdompelen en
tarreren

g



ƒ

PES/PEJ-BA-nl-1316

54

Monster opleggen en onderdompelen

Afwachten totdat de gewichtsaanduiding
aan de weegschaal stabiel is.

, monstergewicht in

meetvloeistof wordt opgeslagen

g



ƒ

u

Afgelezen monsterdichtheid wordt
bepaald met symbool u rechts.

Terug naar modus dichtheidsbepaling

g

PES/PEJ-BA-nl-1316

55

11. Afgelezen waarden optellen

Bediening

Aanduiding

1. De functie [ ]
activeren (zie hoofdstuk 7).

2. Eén van onderstaande instellingen
kiezen:

[ ] : Optellen
[ ] : Optellen met functie AUTO-

TARA

3. Het gewicht A opleggen, afwachten
totdat de stabilisatieaanduiding []
verschijnt

g

4.
Afgelezen waarde wordt in het

optelgeheugen toegevoegd.
Het totaal [ ] verschijnt kort.

g

5. Het referentiegewicht afnemen

g

6. Afwachten totdat aanduiding van
weegschaalnul verschijnt, vervolgens
het gewicht B opleggen

Willekeurig aantal enkelvoudige wegingen wordt automatisch samengeteld tot een
totaal, bij voorbeeld van alle enkelvoudige wegingen van één partij.
De optelfunctie is mogelijk in alle weegfuncties (behalve dichtheidsbepaling).

PES/PEJ-BA-nl-1316

56

7. Afwachten totdat de

stabilisatieaanduiding [] verschijnt:

Afgelezen waarde wordt in het
optelgeheugen toegevoegd.

Het totaal [ ] verschijnt kort.

g

g

g

Het gewicht afnemen en volgend
opleggen, bij elk gewicht de stappen 4
tot 6 herhalen.

g

8. Totaal van alle enkelvoudige
wegingen:

Door meermals de toets F te
drukken is het mogelijk om afgelezen
waarde naar volgende geactiveerd
functies om te schakelen.

g

g

9. Somgeheugen wissen:
Het totaal aflezen (stap 7),

vervolgens de toets TARE drukken.

g

11.1. Optellen met functie AUTO-TARA

Optellen van afgelezen waarden is ook mogelijk zonder bepaald gewicht af te
nemen.

Voorafgaande voorwaarde: actieve functie
Wordt op dezelfde manier uitgevoerd als bij gewoon optellen (zie hoofdstuk 11).

Men dient daarbij de stap 4 weg te laten. De weegschaal wordt automatisch op nul
gezet, zonder afnemen van het gewicht.

PES/PEJ-BA-nl-1316

57

12. Weging met tolerantiebereik

Referentiewaar

de

ondergrens

bovengrens

Weging

1000,0 g

970,0 g

1050,0 g

Beoordeling in absolute
waarden

1000,0 g

970,0 g

1050,0 g

Beoordeling met
differentiewaarden

1000,0 g

-30,0 g

50,0 g

12.1. Algemene informatie

De weegschalen kunnen als doseer- en sorteerweegschalen worden gebruikt,
waarbij telkens de boven en onder tolerantiegrens wordt geprogrammeerd.
Positioneren, doseren of sorteren wordt met een akoestisch signaal gesteund.

Functie wegen met tolerantie in menu activeren (zie hoofdstuk 7):

[ ]

of combinatie van weging met tolerantie/optellen (tolerantiecontrole voor elke
enkelvoudige weging):

[ ]

Invoer van grenswaarden is mogelijk bij volgende functies:

Weging
Optellen
Percentagebepaling
Weging met willekeurig geprogrammeerde weegeenheid

Beoordeling van grenswaarde kan op twee manieren gebeuren:

1. Beoordeling van absolute waarden [ ]:
Referentiewaarde wordt precies ingesteld (bv. 1 kg).

2. Beoordeling met differentiewaarden [ ]:
Voor een referentiewaarde wordt een boven en ondergrens bepaald.

Voorbeeld:

PES/PEJ-BA-nl-1316

58

De tolerantiegrenzen kunnen op twee verschillende manieren worden ingesteld:

Het gewogen materiaal boven de boven
tolerantiegrens.

Het gewogen materiaal in het
tolerantiebereik.

Het gewogen materiaal beneden het onder
tolerantiebereik.

Aanduiding

Resultaat

Indien één punt als

ondergrens is bepaald

Indien twee punten als boven- en

ondergrens zijn bepaald

+ (high)

Geen aanduiding

Gewicht > bovengrens

TOL  (OK)

Ondergrens gewicht

Ondergrens gewicht bovengrens

- (low)

Ondergrens > gewicht

Ondergrens > gewicht

1. De waarde (voorwerp) op de weegschaal plaatsen -

> De waarde opslaan

2. Numerieke invoer van de waarde -

> Grenzen met toetsenbord invoeren.

Opmerking:

 De bepaalde grenswaarde blijft opgeslagen zo lang de weegschaal ingeschakeld is.
 Voor functies wegen, optellen, percentbepaling kunnen afzonderlijke grenzen worden

ingesteld.

 Bij invoer van grenswaarden dient men in het bijzonder op te letten welke beoordelingsmanier

is ingesteld.

12.2. Presentatie van resultaten

12.2.1. Bij 2 grenspunten

De driehoek tolerantieteken ( ) bovenaan display toont of het gewogen materiaal
zich in het bereik tussen twee tolerantiegrenzen bevindt.
Het tolerantieteken wordt gebruikt enkel in bedrijfsmodus van wegen met tolerantie,
in andere modi blijft hij onzichtbaar.

Het tolerantieteken geeft volgende informatie:

PES/PEJ-BA-nl-1316

59

12.2.2. Bij 3 of 4 grenspunten

Bediening

Aanduiding

1. Functie wegen met tolerantie
activeren

[ ] of [ ]
(zie hoofdstuk 7).

2. Keuze van tolerantieparameters

of

Door de toets F elke keer opnieuw te
drukken is het mogelijk om volgende
instelling te kiezen, zie hoofdstuk 7.2.1

Het eerste instellingparameter van
tolerantieteken verschijnt.

3. Parameterwaarde wijzigen

of

Grens 5

4. grenspunt gewicht

Grens 4

3. grenspunt gewicht < 4. grenspunt y

Grens 3

2. grenspunt gewicht < 3. grenspunt

Grens 2

1. grenspunt gewicht < 2. grenspunt

Grens 1

gewicht < 1. grenspunt

Aanduiding van tolerantieteken:

+  Grens 5
 Grens 4

TOL   Grens 3
 Grens 2
 Grens 1

12.3. Basisinstellingen bij wegingen met tolerantiebereik

PES/PEJ-BA-nl-1316

60

12.4. Beoordeling in absolute waarden

Bediening

Aanduiding

1. Functie wegen met tolerantie
activeren

[ ] of [ ]
(zie hoofdstuk 7).

2. Verplichte keuze van parameters

of

zo lang drukken totdat het symbool [

] of [ ] verschijnt;

volgende gelijke instellingen
(zie hoofdstuk 7.2.1) verlopen

vergelijkbaar

Parameterkeuze voor 2 grenspunten:

Parameterkeuze voor absolute waarde:

3. Functiemenu verlaten

g

De weegschaal staat nu in de modus
weging met tolerantie; het
tolerantieteken ( ) verschijnt

12.4.1. 2 grenswaarden door weging invoeren
Belangrijke opmerking!

De ondergrenswaarde dient altijd als eerste te worden ingevoerd, pas dan de
bovengrens
.

PES/PEJ-BA-nl-1316

61

4. Invoer van de grenswaarde:

, drukken ca. 4 seconden lang

totdat het symbool [ verschijnt

en vervolgens vrijlaten

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis
van invoer van ondergrenswaarde

( )

5. Op het weegschaalplateau een
monster voor onder (dus kleinere)
grenswaarde leggen:

6. Opslaan:

Akoestisch signaal luidt,
gememoriseerde onder gewichtsgrens
verschijnt kort.*

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis
van invoer van bovengrenswaarde
( )

PES/PEJ-BA-nl-1316

62

7. Op het weegschaalplateau een
monster voor boven (dus grotere)
grenswaarde leggen:

8. Opslaan:

De weegschaal keert terug naar
weegmodus met tolerantie.
Vanaf dat moment wordt beoordeeld of
het gewogen materiaal zich binnen de
twee tolerantiegrenzen bevindt.

Akoestisch signaal luidt,
gememoriseerde boven gewichtsgrens
verschijnt kort.

* om weging met tolerantie voor enkel 1 grenspunt in te stellen (parameterkeuze [

]), dienen stappen 7 en 8 worden genegeerd.

PES/PEJ-BA-nl-1316

63

12.4.2. 3 of 4 grenswaarden door weging invoeren

Bediening

Aanduiding

1. Functie wegen met tolerantie
activeren

[ ] of [ ]
(zie hoofdstuk 7).

2. Verplichte keuze van parameters

of

zo lang drukken totdat het symbool [

] of [ ] verschijnt;

volgende willekeurige instellingen (zie
hoofdstuk 12.3) verlopen vergelijkbaar

Parameterkeuze voor 3 grenspunten

Parameterkeuze voor 4 grenspunten

Parameterkeuze voor absolute waarde:

3. Functiemenu verlaten

g

PES/PEJ-BA-nl-1316

64

4. Invoer van de grenswaarde:

, drukken ca. 4 seconden lang totdat

het symbool [ ] verschijnt en

vervolgens vrijlaten

g

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van
invoer van eerste ondergrenswaarde

( )

5. Op het weegschaalplateau een monster
voor eerste grenswaarde leggen:

6. Opslaan:

Akoestisch signaal luidt, gememoriseerde
eerste gewichtsgrens verschijnt kort.*

g

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van

invoer van tweede grenswaarde ( )

7. Op het weegschaalplateau een monster
voor tweede grenswaarde leggen:

PES/PEJ-BA-nl-1316

65

8. Opslaan:

Akoestisch signaal luidt, gememoriseerde
tweede gewichtsgrens verschijnt kort.

g

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van

invoer van derde grenswaarde ( )

9. Om de 3de of 4de grenswaarde in te
voeren, stappen 7 en 8 herhalen

10. Opslaan:

De weegschaal keert terug naar weegmodus
met tolerantie.
Vanaf dat moment wordt beoordeeld of het
gewogen materiaal zich binnen de
tolerantiegrenzen bevindt.

Akoestisch signaal luidt, gememoriseerde
3de of 4de gewichtsgrens verschijnt kort.

g

Aanduiding van tolerantieteken:

+  [ ] 4. grenspunt
 [ ] 3. grenspunt

TOL 
 [L2.SET ] 2. grenspunt
 [L1.SET ] 1. grenspunt

PES/PEJ-BA-nl-1316

66

12.4.3. Numerieke invoer van 2 grenswaarden

Bediening

Aanduiding

1. Functie wegen met tolerantie
activeren

[ ] of [ ]
(zie hoofdstuk 7).

2. Verplichte keuze van parameters

of

zo lang drukken totdat het symbool [

] of [ ] verschijnt;

volgende willekeurige instellingen (zie
hoofdstuk 12.3) verlopen vergelijkbaar

Parameterkeuze voor 2 grenspunten:

Parameterkeuze voor absolute waarde:

3. Functiemenu verlaten

g

De weegschaal staat nu in de modus
weging met tolerantie; het
tolerantieteken ( ) verschijnt

4. Invoer van de grenswaarde:

, drukken ca. 4 seconden lang

totdat het symbool [ ], verschijnt

en vervolgens vrijlaten

Blinkende, laatst gememoriseerde
grenswaarde verschijnt

PES/PEJ-BA-nl-1316

67

5.

De aanduiding wordt gewijzigd in een

blinkende “nul” waarde

Blinkende aanduiding betekend eis van
numerieke invoer van onder
grenswaarde

6. Waardeteken voor onder
grenswaarde invoeren

of

Þ Þ Þ ÞÞÞ»

Na elk drukken van de toets TARE of
van een pijltoets verschijnen de cijfers 0­9, de decimaal en het min-teken

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt)

of

PES/PEJ-BA-nl-1316

68

7. Opslaan:

Akoestisch signaal luidt, gememoriseerde
onder gewichtsgrens verschijnt kort.

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van
invoer van bovengrenswaarde

8. Om de numerieke waarde voor de
bovengrenswaarde in te voeren, stappen
5 en 6 herhalen

9. Opslaan:

De weegschaal keert terug naar weegmodus
met tolerantie.
Vanaf dat moment wordt beoordeeld of het
gewogen materiaal zich binnen de twee
tolerantiegrenzen bevindt.

Akoestisch signaal luidt, gememoriseerde
boven gewichtsgrens verschijnt kort.

Om de 3de of 4de grenswaarde numeriek in te voeren [ ] - [ ] of [

], elke keer de stappen van 5 tot 7 herhalen (zie ook hoofdstuk 12.4.2).

PES/PEJ-BA-nl-1316

69

12.5. Beoordeling met differentiewaarden

Bediening

Aanduiding

1. Functie wegen met tolerantie
activeren

[ ] of [ ]
(zie hoofdstuk 7).

2. Verplichte keuze van parameters

of

zo lang drukken totdat het symbool [

] of [ ] verschijnt;

volgende willekeurige instellingen (zie
hoofdstuk 12.3) verlopen vergelijkbaar

Parameterkeuze voor 2 grenspunten:

Parameterkeuze voor differentiewaarde:

3. Functiemenu verlaten

g

De weegschaal staat nu in de modus
weging met tolerantie; het
tolerantieteken ( ) verschijnt

12.5.1. 2 grenswaarden door weging invoeren
Belangrijke opmerking!

De ondergrenswaarde dient altijd als eerste te worden ingevoerd, pas dan de
bovengrens
.

PES/PEJ-BA-nl-1316

70

4. Invoer van het referentiegewicht:

, drukken ca. 4 seconden lang

totdat het symbool [ ] op display

verschijnt en vervolgens vrijlaten

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis
van invoer van het referentiegewicht

5. Referentiegewicht op het
weegschaalplateau leggen:

6. Opslaan

Akoestisch signaal luidt, de
gememoriseerde waarde van het
referentiegewicht verschijnt kort.*

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis
van invoer van ondergrenswaarde

PES/PEJ-BA-nl-1316

71

7. Op het weegschaalplateau een monster
voor eerste grenswaarde leggen:

8. Opslaan

Akoestisch signaal luidt, gememoriseerde
onder differentiewaarde verschijnt kort.

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van
invoer van bovengrenswaarde

9. Op het weegschaalplateau een monster
voor boven (dus grotere) grenswaarde
leggen:

10. Opslaan

Monster van het weegschaalplateau
afnemen.
De weegschaal keert terug naar weegmodus
met tolerantie.
Vanaf dat moment wordt beoordeeld of het
gewogen materiaal zich binnen de twee
tolerantiegrenzen bevindt.

Akoestisch signaal luidt, gememoriseerde
boven differentiewaarde verschijnt kort.

* om weging met tolerantie voor enkel 1 grenspunt in te stellen (parameterkeuze [

]), dient de invoer te worden afgesloten.

PES/PEJ-BA-nl-1316

72

12.5.2. 3 of 4 grenswaarden door weging invoeren

Bediening

Aanduiding

1. Functie wegen met tolerantie
activeren

[ ] of [ ]
(zie hoofdstuk 7).

2. Verplichte keuze van parameters

of

zo lang drukken totdat het symbool [

] of [ ] verschijnt;

volgende willekeurige instellingen (zie
hoofdstuk 12.3) verlopen vergelijkbaar

Parameterkeuze voor 2 grenspunten:

Parameterkeuze voor differentiewaarde:

3. Functiemenu verlaten

g

De weegschaal staat nu in de modus
weging met tolerantie; het
tolerantieteken ( ) verschijnt

Om de 3de of 4de grenswaarde in te voeren [ ] - [ ] of [ ], elke
keer de stappen van 7 tot 8 herhalen (zie ook hoofdstuk 12.4.2).

Aanduiding van tolerantieteken:

+  [ ] 4. grenspunt
 [ ] 3. grenspunt
TOL   [ ] Referentiegewicht
 [ ] 2. grenspunt
 [ ] 1. grenspunt

12.5.3. Numerieke invoer van 2 grenswaarden

PES/PEJ-BA-nl-1316

73

4. Invoer van het referentiegewicht:

, drukken ca. 4 seconden lang totdat

het symbool [ ] op display verschijnt en

vervolgens vrijlaten

Blinkende waarde van het laatst
gememoriseerde referentiegewicht
verschijnt

5.

De aanduiding wordt gewijzigd in een

blinkende “nul” waarde

Blinkende aanduiding betekend eis van
numerieke invoer van het referentiegewicht

6. Invoer van de numerieke waarde

of

Þ Þ Þ ÞÞÞ»

Na elk drukken van de toets TARE of van
een pijltoets verschijnen de cijfers 0-9, de
decimaal en het min-teken.

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt)

of

PES/PEJ-BA-nl-1316

74

7. Bevestigen

Akoestisch signaal luidt, de
gememoriseerde waarde van het
referentiegewicht verschijnt kort.

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van
invoer van onder differentiewaarde

8. Invoer van ondergrens
stappen 5 en 6 herhalen

9. Bevestigen

Akoestisch signaal luidt, gememoriseerde
onder differentiewaarde verschijnt kort.

Blinkende aanduiding (van laatst
gememoriseerde waarde) betekend eis van
invoer van boven differentiewaarde

10. Invoer van bovengrens
stappen 5 en 6 herhalen

PES/PEJ-BA-nl-1316

75

11. Opslaan

De weegschaal keert terug naar
weegmodus met tolerantie.
Vanaf dat moment wordt beoordeeld of
het gewogen materiaal zich binnen de
twee tolerantiegrenzen bevindt.

Akoestisch signaal luidt,
gememoriseerde boven
differentiewaarde verschijnt kort.

Bediening

Aanduiding

1. Menu opvragen

, gedrukt houden totdat het

symbool [ ] verschijnt.

Om de 3de of 4de grenswaarde numeriek in te voeren [ ] - [ ] of [

], elke keer de stappen van 8 tot 9 herhalen (zie ook hoofdstuk 12.4.2).

13. Datum en tijd instellen

Displaysymbolen [ L ]

13.1. Tijd

PES/PEJ-BA-nl-1316

76

, opnieuw drukken

: :

L

De laatst gememoriseerde tijd
verschijnt.*

2. Tijd wijzigen

: :

L

Het gewijzigde cijfer blinkt

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt):

of

: :

L

Numerieke waarde wijzigen

of

: :

L

3. Opslaan

Na opslaan van instellingen verschijnt de
datumaanduiding

L

4. Terug naar weegmodus

g

* Let op: Met de toets TARE kan de aanduiding naar boven (vanaf 30 seconden)

of naar beneden (tot 29 seconden) worden afgerond.

PES/PEJ-BA-nl-1316

77

13.2. Datum

Bediening

Aanduiding

1. Menu opvragen

, gedrukt houden totdat het

symbool [ ] verschijnt.

, opnieuw drukken

: :

L

De laatst gememoriseerde tijd verschijnt.

, opnieuw drukken

L

De laatst gememoriseerde datum
verschijnt.

De wijze van datumaflezing kan in menupunt worden bepaald. (zie
“Menuoverzicht”, hoofdstuk 7.2.).

PES/PEJ-BA-nl-1316

78

2. Datum wijzigen

L

Het gewijzigde cijfer blinkt

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt):

of

L

Numerieke waarde wijzigen

of

L

3. Opslaan

Na opslaan van instellingen keert de
weegschaal automatisch terug naar
weegmodus.

g

PES/PEJ-BA-nl-1316

79

13.3. Functie interval van gegevensuitgave

Bediening

Aanduiding

1. Menu opvragen

, gedrukt houden totdat het

symbool [ ] verschijnt.

::

Het gewijzigde cijfer blinkt

2. Intervalinstelling

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt):

of

::

Numerieke waarde wijzigen

of

::

3. Opslaan:

Na opslaan van instellingen keert de
weegschaal automatisch terug naar
weegmodus.

g

In deze menupunt kan men bepalen in welke tijdsintervallen de gegevens worden
uitgegeven. Daarvoor dient men de functie in menu te activeren [ ] of

[ ] (zie hoofdstuk 7.2.1)

13.3.1. Intervalinstellingen

PES/PEJ-BA-nl-1316

80

13.3.2. Start/Stop van intervaluitgave

Bediening

Aanduiding

, uitgavestart

g

L

, uitgavestop

g

De weegschaal keert automatisch terug
naar weegmodus.

PES/PEJ-BA-nl-1316

81

13.4. Invoer van ID nummer van de weegschaal

Bediening

Aanduiding

1. Menu opvragen

+

Zo lang de toets F drukken bij gedrukte
toets TARE, totdat het symbool [

] verschijnt, zie hoofdstuk 8.

Na vrijlaten verschijnt de eerste functie [

]

2. Functie activeren

of

3. ID nummer van aanduiding

Het laatst gememoriseerde nummer

verschijnt

4. ID nummer van invoeren

Het gewijzigde cijfer blinkt

Displaysymbolen [  ] en [  ]
Door de tekens [0-9]. [A-F] - [-] te gebruiken kan men een 6-positie nummer

invoeren.
De spatie verschijnt als [ _ ].

PES/PEJ-BA-nl-1316

82

Keuze van het te wijzigen cijfer (actueel
actieve positie blinkt):

of

Numerieke waarde wijzigen

of

5. Opslaan:

Instelling wordt opgeslagen en volgende
menupunt verschijnt.

6. Terug naar weegmodus

g

PES/PEJ-BA-nl-1316

83

14. Gegevensuitgave

Pin nr.

Signaal

Ingang/Uitgang

Functie

1 -

2

RXD

Ingang

gegevensontvangst

(Receive data)

3

TXD

Uitgang

gegevenstransmissi

e (Transmit data)

4

DTR

Uitgang

HIGH

5

GND

-

gewicht (Signal

ground)

6 - -

7 - - 8 - - 9 - -

De weegschaal is in serie-uitvoering voorzien van interface RS 232C en
printeraansluiting.

14.1. Interface RS 232C

Met interface RS 232C kunnen gegevens in beide richtingen worden gewisseld
tussen de weegschaal en randapparatuur. Gegevenstransmissie gebeurt asynchroon
in de ASCII code.

Pinvaststelling van de weegschaaluitgang:

PES/PEJ-BA-nl-1316

84

14.2. Printeraansluiting (gegevenstransmissie in één richting)

Pin nr.

Signaal

Ingang/Uitgang

Functie

1

EXT.TARE

Ingang

externe tarreerfunctie

2 - 3 -

4

TXD

Uitgang

gegevenstransmissie

(Transmit data)

5

GND

-

gewicht (Signal

ground)

6 - -

7 - - 8 - -

1 2 3 4 5 6

7

8

Pinvaststelling van de weegschaaluitgang:

14.3. Interfacebeschrijving

Door een bepaalde werkmodus te kiezen wordt instelling van formaat
gegevensuitgave, transmissiesturing, transmissiesnelheid en pariteitsbit mogelijk.
Verschillende mogelijkheden worden beschreven in hoofdstuk 7.2 “Parameters van
serieel interface”.

PES/PEJ-BA-nl-1316

85

14.4. Gegevensuitgave

1 2 3 4 5 6 7 8 9

10

11

12

13

14

P1

D1

D2

D3

D4

D5

D6

D7

U1

U2

S1

S2

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

P1

D1

D2

D3

D4

D5

D6

D7

D8

U1

U2

S1

S2

CR

LF

P 1

Code

Betekenis

+

2 B H

Gegevens gelijk aan 0 of positief

-

2 D H

Gegevens negatief

D1-D7, D8, D9

Code

Betekenis

0 - 9

30 H – 39 H

Gegevens van 0 tot 9 (max. 6 tekens in 6-stand
formaat)

.

2 EH

Decimaal met veranderende komma

Sp

20 H

Spatie, leidend nul is verborgen

/

2 FH

De schuine streep “/” verschijnt na de waarde “e”

14.4.1. Formaat van gegevenstransmissie

Dank de juiste keuze van weegschaalfunctie kan men een van twee volgende
gegevensformaten kiezen, zie “Menuoverzicht“ hoofdstuk 7.2:

6-stand gegevensformaat
Bestaat uit 14 woorden, eindteken inbegrepen; CR=0DH, LF=0AH
(CR=verplaatsing van de drager/ LF=verplaatsing van de lijn)

7-stand gegevensformaat

Opmerking: De 7-stand formaat is gelijk aan 6-stand formaat, met uitzondering

van een extra D8 teken.

7-stand gegevensformaat, verbreed

Niet gedocumenteerd

14.4.2. Waardeteken

P 1 = 1 woord

14.4.3. Gegevens

7-stand gegevensformaat (D1-D7): 7 woorden
7-stand gegevensformaat (D1-D8): 8 woorden

PES/PEJ-BA-nl-1316

86

14.4.4. Eenheden

U1

U2

Code

Betekenis

Symbool

(SP)

G

20H

47H

Gram

g

K G 4BH

47H

Kilogram

kg

{0><}1
00{>C

<0}

T

43H

54H

Karaat

P C 50H

43H

Stuk

Pcs

(SP)

%

20H

25H

Percent

%

S1

Code

Betekenis

L

4CH

Het gewogen materiaal beneden het onder
tolerantiebereik.

1 of 2
grenspunten

G

47H

Het gewogen materiaal in het
tolerantiebereik.

H

48H

Het gewogen materiaal boven de boven
tolerantiegrens.

1

31H

Grens 1

3 of 4
grenspunten

2

32H

Grens 2

3

33H

Grens 3

4

34H

Grens 4

5

35H

Grens 5

T

54H

Totaal waarde

Bestandtype

U

55H

Gewichtswaarde

(SP)

20H

Geen beoordeling

d

64H

Bruto

U 1, U 2 = 2 woorden in code ASCII

14.4.5. Resultatenbeoordeling bij wegingen met tolerantiebereik

S 1 = 1 woord

PES/PEJ-BA-nl-1316

87

14.4.6. Gegevensstatus

S 2

Code

Betekenis

S

53 H

Gestabiliseerde gegevens *

U

55 H

Niet gestabiliseerde gegevens (schommelingen) *

E

45 H

Gegevensfout, alle gegevens behalve S 2 zijn noet
betrouwbaar.

De weegschaal toont een fout (o-Err, u-Err)

sp

20 H

Geen speciale status

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

- - - - - - - - - - - - - - -

1 2 3 4 5 6 7

8

h h : m m : s

s

S 2 = 1 woord

14.4.7. Interval van gegevensuitgave

Bij activeren of stoppen van gegevensuitgave met interval worden opschriftregel en
voetnootregel uitgegeven.

Opschriftregel

 samengevat uit 15 woorden

Voetnootregel

 Twee regelverschuivingen worden geplaatst.

14.4.8. Uitgave van tijd

* hh: uur (00-23), mm: minuut (00-59), ss: seconden (00-59)

PES/PEJ-BA-nl-1316

88

14.5. Bevel van afstandbediening

C1

C2

Code

Betekenis

0 0 4FH

30H

Geen gegevensuitgave

0 1 4FH

31H

Ononderbroken gegevensuitgave

0 2 4FH

32H

Ononderbroken uitgave van stabiele weegwaarde

0 3 4FH

33H

Uitgave van stabiele en onstabiele weegwaarde na
drukken van de toets PRINT

0 4 4FH

34H

Uitgave van stabiele weegwaarde na ontlasten van
de weegschaal

0 5 4FH

35H

Uitgave bij stabiele weegwaarde. Geen uitgave bij
onstabiele weegwaarde. Volgende uitgave na
stabilisatie

0 6 4FH

36H

Uitgave bij stabiele weegwaarde. Ononderbroken
uitgave bij onstabiele weegwaarde.

0 7 4FH

37H

Uitgave van stabiele weegwaarde na drukken van
de toets PRINT

0 8 4FH

38H

Enkelvoudige, onmiddellijke uitgave

0 9 4FH

39H

Enkelvoudige uitgave na stabilisatie

0 A 4FH

41H

Eenmalige, onmiddellijke uitgave na bepaalde tijd

0 B 4FH

42H

Eenmalige, onmiddellijke uitgave na bepaalde tijd en
bij stabiele weegwaarde

PES/PEJ-BA-nl-1316

89

15. Onderhoud, behouden van werkprestatie, verwijdering

15.1. Reinigen

Voordat men met reiniging begint dient met het apparaat van voedingbron scheiden.
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar

het apparaat enkel met een doekje reinigen met zeeploog.
De weegschaalterminal is voorzien van uitrusting voor drukcorrectie.
Deze is geplaatst onderaan de terminaal en bestaat uit een gekleefde membraan.
Bij reiniging dient men bijzonder op te letten dat de membraan niet beschadigd of

niet vervuild wordt.

15.2. Onderhoud, behouden van werkprestatie

Het apparaat mag enkel door geschoolde en door de firma KERN bevoegde
medewerkers worden bediend en onderhouden.
Voordat men de weegschaal opent dient ze van het netwerk te worden gescheiden.

15.3. Verwijderen

Verpakking en apparaat dienen conform de landelijke of regionale wetgeving geldig
op de gebruikslocatie van het apparaat te worden verwijderd.

16. Hulp bij kleine storingen

Ingeval van storingen in programmaloop dient men de weegschaal kort uitzetten en
van het netwerk scheiden. Vervolgens het weegproces opnieuw beginnen.

PES/PEJ-BA-nl-1316

90

Storing

Mogelijke oorzaak

Gewichtsaanduiding brandt niet.

De weegschaal is niet aangezet.

Onderbroken verbinding met het netwerk

(voedingskabel niet
aangesloten/beschadigd).

Gebrek aan netwerkspanning.

Gewichtsaanduiding verandert
continu

Tocht/luchtbeweging

Tafel-/grondvibratie

Het weegschaalplateau is in contact met

vreemde lichamen.

Elektromagnetische velden/statische

ladingen (andere instellingplaats voor de
weegschaal kiezen/indien mogelijk het
apparaat uitzetten dat storingen
veroorzaakt)

Weegresultaat is duidelijk
foutief

Weegschaalaanduiding is niet op nul

gezet

Onjuist justeren

Grote temperatuurschommelingen.
Elektromagnetische velden/statische

ladingen (andere instellingplaats voor de
weegschaal kiezen/indien mogelijk het
apparaat uitzetten dat storingen
veroorzaakt)

Foutmelding

Mogelijke oorzaak

o-Err

Weegbereik overschreden

u-Err

Het weegschaalplateau is in contact met vreemde lichamen

b-Err

Omgevingsomstandigheden controleren (tocht, vibratie e.d.)

d-Err

Elektronica beschadigd

A-Err

Interne automatische controle beschadigd

1-Err

Foutief kalibratiegewicht

2-Err

Afwijking ten opzichte van laats extern justeren > 1%

3-Err

Tijdens justeren bevond zich een gewicht op de schaal.

4-Err

Afwijking ten opzichte van laats intern justeren > 1%

7-Err

Te kleine accucapaciteit voor uitvoeren van justeren

Ingeval andere foutmeldingen voorkomen, de weegschaal uit- en opnieuw aanzetten.
Indien de foutmelding nog steeds voorkomt, bij de producent melden.

PES/PEJ-BA-nl-1316
