Electronic Balance: KERN PES/PEJ
PES/PEJ-BA-p-1316
12
3. Indicações básicas (informações gerais)
Só os técnicos de serviço treinados podem abrir o equipamento em
conformidade com determinações da empresa KERN.
O equipamento deve ser desligado da rede antes de aberto!
A garantia expira se o dispositivo for aberto.
Sistema de pesagem PES/PEJ não deve ser utilizado nas áreas onde haja
risco de explosão ou perto de materiais explosivos.
3.1. Uso adequado
A balança que você adquiriu serve para a determinação de pesos (valores de
pesagem) de materiais pesados. É destinada para uso como “balança não-
autônoma”, isto é, o material de pesagem deve ser colocado manual e
cuidadosamente no centro do prato de pesagem. O valor de pesagem poderá ser
lido quando estiver estável.
3.2. Uso inadequado
Não utilizar a balança para pesagem dinâmica. Caso a quantidade de material
pesado for aumentada ou diminuída insignificantemente, o mecanismo de
“compensação –estabilização” implantado na balança pode causar a projecção de
resultados errôneos de pesagem! (Exemplo: vazamento lento de líquido do
recipiente que se encontra sobre a balança).
O prato de pesagem não pode sofrer sobrecarga prolongadamente. Isso pode
causar dano no mecanismo de medição.
Evitar completamente golpes e sobrecargas acima do valor máximo (max.) dado,
diminuindo o valor de tara já existente. Isso poderia danificar a balança.
Jamais fazer uso da balança em locais onde haja risco de explosão. A produção em
série não possui proteção anti-explosão.
Jamais realizar modificações na construção da balança. Isto pode causar resultados
de pesagem errôneos, violação das condições técnicas de segurança, bem como
destruição do equipamento.
A balança pode ser usada somente de acordo com as determinações expostas.
Outros modos de uso ou aplicação dependem de permissão por escrito por parte da
firma KERN.
3.3. Garantia
A garantia expira em caso de:
não observação de nossas determinações contidas na instrução de uso,
uso em desacordo com as devidas aplicações,
modificações ou abertura do equipamento,
danificação mecânica e causada por efeitos externos, líquidos,
desgaste natural,
regulagem imprópria ou instalação eléctrica incorreta,
sobrecarga do mecanismo de medição.
PES/PEJ-BA-p-1316
13
3.4. Inspecção sobre os meios de controle
Antes de regular e colocar em funcionamento a balança,
deve-se ler com muita atenção a presente instrução de uso,
mesmo no caso de você já possuir experiência com balanças
da empresa KERN.
Todas as versões linguísticas contêm a tradução não
vinculativa. O documento original em língua alemã é
vinculativo.
Para garantir qualidade ao sistema, deve-se em espaços de tempo regulares
conferir as propriedades técnicas de medição da balança e, eventualmente, do peso
padrão disponível. Neste sentido, um usuário responsável deve determinar espaços
de tempo correspondentes, bem como a espécie e âmbito de tais controles.
Informações sobre o supervisionamento sobre os meios de controle, tais como as
balanças, como também pesos padrões indispensáveis estão a disposição no sítio
da empresa KERN (www.kern-sohn.com). Os pesos de controlo metrológico e as
balanças podem ser calibradas de forma rápida e barata num laboratório de
calibração com crédito DKD (Deutsche Kalibrierdienst) da empresa KERN
(restabelecimento das normas vigentes em determinado país).
4. Indicações básicas de segurança
4.1. Seguimento das indicações contidas na instrução de uso
4.2. Treinamento do pessoal
O equipamento pode ser usado e conservado somente por operadores treinados
5. Transporte e armazenagem
5.1. Controle no recebimento
Deve-se imediatamente ao recebimento dos pacotes conferir se existem danos
visíveis, sendo o mesmo feito após a desembalagem.
5.2. Embalagem
Todas as peças da embalagem original deverão ser guardadas para a eventualidade
de um envio de retorno.
Para o transporte de retorno deve-se utilizar a embalagem original.
Antes do envio deverão ser desligadas todas as peças soltas/móveis e os cabos.
Devem ser montados os dispositivos de segurança no transporte, se existirem.
Todas as peças, como a protecção contra o vento em vidro, o prato da balança, o
transformador etc., devem ser protegidas contra deslizamentos e danificações.
PES/PEJ-BA-p-1316
14
6. Desembalagem, montagem e colocação em uso
6.1. Locais de montagem e exploração
As balanças foram fabricadas de modo que, em condições normais de exploração,
sejam obtidos resultados de pesagem idôneos.
A escolha de um local adequado para a balança garante sua operação rápida e
precisa.
Por isto também, ao escolher um local para a instalação, sejam observados os
seguintes critérios:
instalar a balança numa área estável e plana;
evitar temperaturas extremas, como também oscilações de temperatura
que podem surgir p.ex. próximo a aquecedores ou em locais expostos
directamente a acção dos raios solares;
proteger contra a acção direta de correntezas de vento causada pela
permanência de portas e janelas abertas;
evitar golpes durante a pesagem;
proteger a balança da acção de alta humidade do ar, vapores e poeira;
não colocar o equipamento sob a acção por tempo prolongado de forte
humidade. Uma humidificação imprópria (condensação da humidade do
ar no dispositivo) poderá surgir, se o equipamento em estado frio for
colocado num local significativamente mais quente. Neste caso, o
equipamento deverá permanecer por aproximadamente 2 horas
desligado da rede, para que haja uma devida aclimatização ao meio;
evitar cargas estáticas oriúndas do material pesado, embalagem da
balança e protecção contra o vento.
Em caso de surgimento de pólos eletromagnéticos, cargas estáticas, como também
carregamento eléctrico instável, podem ocorrer consideráveis erros nos resultados
da pesagem. Deve-se então mudar a localização da balança.
6.2. Desembalagem
Retirar a balança da embalagem com prudência, removendo a bolsa plástica e
instalando a balança no lugar destinado para a operação da mesma.
PES/PEJ-BA-p-1316
15
Niveladora
Tampa debaixo
do dispositivo
para pesagens
suspensas
Tomada do
transformador
Protecção contra roubo
Vista de trás:
Visual da balança:
Interface RS 232
Junta da impressora
PES/PEJ-BA-p-1316
16
6.3. Extensão de fornecimento
Posicionamento do prato de pesagem:
Nivelamento da balança:
Nivelar a balança através dos
pezinhos reguláveis até a bobina
de ar na niveladora ficar na faixa
apropriada.
Acessórios de série:
Balança
Prato de pesagem
Transformador
Instrução de uso
Cobertura de protecção
6.4. Montagem
PES/PEJ-BA-p-1316
17
6.5. Tomada de rede
Pilha suficientemente carregada
Capacidade da pilha esgotar-se-á daqui a pouco. Para
carregar a pilha deve-se ligar o transformador o mais rápido
possível (ajustagem impossível).
pisca
A tensão caiu abaixo do mínimo determinado. Ligar o
transformador, alimentar a balança da rede, a pilha será
carregada (15 h).
Interface RS 232
Junta da impressora
A alimentação eléctrica realiza-se através do transformador externo. O valor da
tensão impresso no transformador deve estar de acordo com a tensão local.
Deve-se usar somente transformadores originais da firma KERN. A utilização de
outros produtos depende da aprovação da firma KERN.
A função AUTO-SLEEP pode ser activada no menu . No modo da
alimentação de rede a balança é comutada em modo de dormência após 3 min. sem
mudança da carga ou pressão da tecla. Activação automática do visor ocorre após
mudar a carga ou pressionar qualquer tecla.
6.6. Funcionamento a pilhas internas (equipamentoopcional)
A pilha opcional é carregada por meio do transformador fornecido.
Antes do primeiro uso carregar a pilha através do transformador por pelo menos 15
horas. Autonomia da pilha é aprox. 6 horas, tempo de carregamento até o estado
de plena carga é de cerca 15 horas
A função AUTO-OFF pode ser activada no menu . Após 3 minutos sem
que a carga seja mudada, a balança é comutada automaticamente em modo de
poupança de pilha.
Quando a balança funcionar a pilhas os seguintes símbolos serão projectados no
visor:
6.7. Saída dos dispositivos externos
PES/PEJ-BA-p-1316
18
6.8. Primeira colocação em uso
O autodiagnóstico da balança está sendo
realizado.
Alimentar a balança através do
transformador.
A balança encontra-se no modo
standby (diodo LED verde está
iluminado).
Ligar a balança pressionando a
tecla .
g
g
Pressionando levemente com dedo
pode-se verificar se a indicação da
balança se modifica.
Stand by
Desligar a balança pressionando a
tecla . A balança encontra-se de
novo no modo standby (diodo LED
verde está iluminado).
O período de aquecimento que dura 10 minutos após a ligação possibilita a
estabilização dos valores de medida.
A precisão da balança depende da aceleração gravitacional local.
Independentemente disto seguir as instruções contidas no capítulo 6.9„Ajustar”.
6.8.1. Indicação de alimentação
PES/PEJ-BA-p-1316
19
6.8.2. Mostrador gráfico em coluna
Escondimento do mostrador em
coluna
*
Projecção do mostrador em coluna
No menu de configuração (cap. 7) pode ser activado/desactivado o mostrador em
coluna.
O campo de
pesagem da balança é dividido em 40 linhas gráficas. Caso sobre a balança não
houver carga, no mostrador gráfico aparece a cifra zero (0). Caso a balança estiver
carregada até a metade de sua capacidade, então serão projectadas 20 linhas
gráficas.
6.8.3. Mostrador de estabilização
Estável
Instável
Caso no visor estiver projectado o mostrador de estabilização [o], a balança
encontra-se estável. O mostrador [o] desaparece se estiver instável.
6.8.4. Mostrador zero da balança
Influências do meio podem causar que, mesmo não havendo carga sobre o prato de
pesagem, no visor não se faz projectado exactamente o valor „000.0”. Em cada
momento pode-se zerar o visor da balança, o que garante que a pesagem inicia-se
realmente do zero. Quando carregada, a zeragem é possível somente para
determinados e específicos âmbitos de pesagem. A impossibilidade de zeragem da
balança quando carregada significa que tal âmbito de capacidade foi ultrapassado.
No visor aparecerá o símbolo [o - Err ]
Caso mesmo não estando carrregado o prato da balança não surgir o valor zero no
visor, deve-se pressionar a tecla TARE para iniciar-se a zeragem. Após um breve
momento de espera a balança será novamente zerada.
Adicionalmente aparecerá o sinal de mostrador zero da balança [0]:
PES/PEJ-BA-p-1316
20
Modelos
Peso de
calibração
recomendável
Outros valores nominais para ajustar,
não óptimos do ponto de vista da
técnica de medição
PES 220-3M
200 g (F1)
100 g
PES 420-3M
2 x 200 g (E2)
200 g
PES 620-3M
500 g (E2)
300 g
PES 2200-2M
2 kg (F1)
1000 g
PES 4200-2M
2 x 2 kg (E2)
2000 g
PES 6200-2M
5 kg (E2)
3000 g
PES 8200-1M
5 kg + 2 kg (F1)
4000 g
PES 15000-1M
5 kg + 2 kg (F1)
7000 g
6.9. Ajustar
Pelo facto da aceleração gravitacional não ser igual em cada lugar da Terra, cada
balança deve ser adaptada – de acordo com o princípio de pesagem resultante das
bases da física – à aceleração reinante no local de instalação da balança (somente
se a balança não tiver sido calibrada de fábrica para o local de instalação). Este
processo de ajuste tem que realizar-se em cada colocação em funcionamento,
depois de cada mudança de lugar, assim como em caso de oscilações da
temperatura ambiental. Para a obtenção de valores de medição precisos, é
recomendável adicionalmente ajustar a balança ciclicamente também no modo de
pesagem.
6.9.1. Ajustagem com o peso externo (só PES)
Deve-se ajustar por meio do peso de calibração recomendado (ver cap. 1 „Dados
técnicos”). A ajustagem pode ser também efectuada através de pesos de outros
valores nominais (veja a tabela abaixo), mas isto não é óptimo do ponto de vista da
técnica de medição.
Informações sobre pesos de calibração você pode encontrar na Internet acessando:
http://www.kern-sohn.com
Procedimento durante a ajustagem:
Cuidar para que as condições do meio estejam estáveis. Para a estabilização é
indispensável um período de aquecimento de 30 minutos. Deve-se tomar cuidado
para que no prato de pesagem não se encontrem nenhuns objectos.
No caso de balanças aferidas a ajustagem é bloqueada por meio de conjunção (com
exceção da classe de precisão I). Para tornar possível a calibração mudar a posição
do comutador de bloqueio, veja o cap. 6.10.1. (com exceção da classe de precisão
I).
PES/PEJ-BA-p-1316
21
Manuseamento
Indicação
Activar a função [ ] (veja cap. 7).
g
O ponto zero é memorizado.
CAL
CAL
Depois colocar o peso de calibração no
centro do prato de pesagem.
O processo de ajustagem é iniciado.
O processo de ajustagem foi terminado.
Retirar o peso de calibração, a balança
automaticamente será comutada de volta ao
modo de pesagem. Em caso de erro durante
a ajustagem ou uso de peso de calibração
errado, será projectado o símbolo [-Err] ,
repetir o processo de ajustagem.
CAL
CAL
CAL
g
PES/PEJ-BA-p-1316
22
6.9.2. Teste de ajustagem com o peso externo (só PES)
Manuseamento
Indicação
Activar a função [ ] (veja cap. 7).
g
Início do teste de ajustagem:
Colocar cuidadosamente o peso de
calibração no centro do prato de
pesagem.
A diferença entre o valor lembrado e
medido tornar-se-á visível.
CAL
CAL
CAL
CAL
Durante o teste de ajustagem da balança o valor do peso de calibração memorizado
é comparado com o valor real. É só uma verificação, isto é, nenhuns valores são
mudados.
O modo de procedimento:
Cuidar para que as condições do meio estejam estáveis. Para a estabilização é
indispensável um período de aquecimento de 1 hora. Deve-se tomar cuidado para
que no prato de pesagem não se encontrem nenhuns objectos.
PES/PEJ-BA-p-1316
23
Remover o peso de calibração.
Apertar uma tecla qualquer, o processo
de ajustagem será terminado e a
balança será comutada de volta para o
modo de pesagem.
g
CAL
g
Ligar a balança com o botão ON/OFF.
O autodiagnóstico da balança está
sendo realizado, o símbolo piscante „M”
é projetado.
Depois o ajustamento automático é
iniciado:
projeta-se o comunicado piscante
„Aut. CAL”, e em seguida „CH. 0” e
„CH. F.S.”.
A projeção do comunicado „End”
significa que o ajustamento automático
foi terminado com sucesso.
A balança é comutada automaticamente
ao modo de pesagem e está pronta a
pesar.
g
6.9.3. Ajustamento automático (só PEJ)
Ajustamento automático com peso de calibração interno ocorre após ligar a balança.
PES/PEJ-BA-p-1316
24
Manuseamento
Indicação
Activar a função [ ] (veja cap. 7).
g
Início da ajustagem automática:
Ajustagem automática continua.
CAL
6.9.4. Ajustagem com o peso interno (só PEJ)
Por meio do peso de calibração embutido na balança é possível verificar e reajustar
a precisão dela em qualquer momento.
Procedimento durante a ajustagem:
Cuidar para que as condições do meio estejam estáveis. Para a estabilização é
indispensável um período de aquecimento de cerca 1 hora. Deve-se tomar cuidado
para que no prato de pesagem não se encontrem nenhuns objectos.
PES/PEJ-BA-p-1316
25
O processo de ajustagem foi terminado.
A balança será automaticamente
comutada de volta para o modo de
pesagem.
CAL
CAL
CAL
g
PES/PEJ-BA-p-1316
26
6.9.5. Teste de ajustagem com o peso interno (só PEJ)
Manuseamento
Indicação
Activar a função [ ] (veja cap. 7).
g
Durante o teste de ajustagem da balança o valor do peso de calibração memorizado
é comparado com o valor real. É só uma verificação, isto é, nenhuns valores são
mudados.
O modo de procedimento:
Cuidar para que as condições do meio estejam estáveis. Para a estabilização é
indispensável um período de aquecimento de 1 hora. Deve-se tomar cuidado para
que no prato de pesagem não se encontrem nenhuns objectos.
PES/PEJ-BA-p-1316
27
Início do teste de ajustagem:
Teste automático continua.
CAL
CAL
CAL
A diferença entre o valor lembrado e
medido tornar-se-á visível.
Apertar uma tecla qualquer, o processo
de ajustagem será terminado e a
balança será comutada de volta para o
modo de pesagem.
g
g
PES/PEJ-BA-p-1316
28
6.10. Aferição
Informações gerais:
De acordo com a directiva 90/384/CEE as balanças devem ser aferidas
administrativamente, caso forem utilizadas nos seguintes modos (âmbito
determinado legalmente):
a) no comércio, quando o preço da mercadoria é determinado pelo seu peso,
b) na produção de medicamentos nas farmácias, bem como em análises em
laboratórios médicos e farmacêuticos,
c) para fins administrativos,
d) para a produção de embalagens prontas.
Em caso de dúvida, dirija-se à Repartição de Medidas e Pesos local.
Indicações sobre a aferição
As balanças determinadas nos dados técnicos como passíveis de aferição possuem
permissão para os tipos obrigatórios no território da UE. Caso a balança seja usada
num dos âmbitos descritos acima, exigindo-se aferição, então a mesma deverá ser
administrativa e regularmente renovada.
Cada nova aferição realiza-se de acordo com as recomendações obrigatórias em
dado país. P.ex. na Alemanha o período de validade da aferição de balanças dura,
via de regra, aproximadamente 2 anos.
Devem ser observadas as recomendações legais obrigatórias no país onde será
utilizada!
As balanças passíveis de aferição deverão ser retiradas de uso, em caso de:
resultados de pesagem das balanças estarem fora dos limites de erro
aceitável. Por isto também as balanças deverão ser carregadas de pesos de
controlo metrológico de massa conhecida (aprox. 1/3 da carga máxima) e o
peso demonstrado pelo visor ser comparado com o peso padrão.
ter expirado o prazo para a nova aferição.
Antes da aferição dos modelos PES 2200-2M, PES 4200-2M, PES 8200-1M,
PES 15000-1M é preciso activar a função de ajustar „ ”. Graças a isto
ajustagem externa no estado aferido é limitada.
PES/PEJ-BA-p-1316
29
6.10.1. Lacres e interruptor de bloqueio
Localização do interruptor de
bloqueio
Estado
de frente
balança desbloqueada, ajustagem é
possível
de trás
situaçăo da aferição – bloqueio de
ajustagem
Localização:
Interruptor de bloqueio
Lacre
Lacre
Após a aferição, a balança será lacrada na posição indicada.
Aferição da balança sem lacre não é válida.
Acesso ao interruptor de bloqueio após remover eventual lacre (aferição torna-se
inválida!) e rolha de borracha (veja a ilustração).
PES/PEJ-BA-p-1316
30
Manuseamento
Indicação
Ligar a balança:
g
Abertura do menu:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado.
Quando ela for soltada a primeira função
[ ] surgirá.
7. Menu de aplicações e menu de configuração 1
O menu permite modificar parâmetros da balança e activar a função. Isto permite
ajustar a balança às necessidades individuais. Menu é dividido em:
Menu de aplicações: Para adaptar a balança às necessidades do
usuário.
Menu de configuração 1: Para definir as funções básicas.
7.1. Princípio de manuseamento do menu
PES/PEJ-BA-p-1316
31
Mudança da funçăo:
ou
A pressão consecutiva da tecla permite
rebobinar várias funções do menu (veja
a tabela, cap. 7.2).
Modificação do parâmetro:
ou
Para mudar o parâmetro no último lugar,
pressionar a tecla TARE ou teclas de
setas.
Memorizaçăo dos próprios
parâmetros:
Saída do menu de função e retorno ao
modo de pesagem.
g
Aumento do valor
numérico
Um passo de
menu para trás
Um passo de menu para
frente
Diminuição do valor
numérico
Informações gerais relativas à inserção através das teclas de setas:
Manuseamento por meio das teclas de setas é mais rápido e cómodo do que
através de teclas TARE e F.
Atribuição das teclas de setas:
PES/PEJ-BA-p-1316
32
7.2. Revisão do menu
Funçăo
Indicação
ou
Escolh
a
ou
Descriçăo
das possibilidades de escolha
Modo de pesagem
*
Pesagem
Contagem de peças
Cálculo percentual
Cálculo densimétrico de corpos estranhos
Cálculo
densimétrico
Utensílio de
medição
*
Água destilada
Qualquer líquido de medição
Saída de dados
*
Transmissão só do valor de medição da densidade
Transmissão de todos os parâmetros da densidade
Transmissão
automática de
dados
*
Desligada (transmissão de dados só após pressionar
a tecla PRINT)
Ligada
Funções
adicionais
*
Desligadas
Totalizar
Pesagem com tolerância
veja o cap. 7.2.1
Combinação
pesagem com tolerância / totalizar
Zerar
Sem correcção do ponto zero
*
Correcção automática do ponto zero está activa.
Filtro de vibrações
*
Sensível e rápido (lugar de instalação muito calmo).
Insensível mas lento (lugar de instalação muito
inquieto).
Velocidade de
indicações
Regulação da dosagem
Sensível e rápida
Insensível porém lenta
*
Interface
(veja cap. 7.2.1)
inactivo
*
Formato de dados de 6
casas
veja o cap. 15.4.1
Formato de dados de 7
casas
ampliado,formato de
dados de 7 casas
não documentado
A balança foi programada na fábrica em conformidade com certa configuração de
série. É marcada através do símbolo *.
PES/PEJ-BA-p-1316
33
Ajustar
* : Ajuste de fábrica PEJ
* : Ajuste de fábrica PES,
classe de precisão I
* : Ajuste de fábrica PES,
classe de precisão II
Tecla CAL inactiva
*
Ajustagem automática interna
Teste de ajustagem com o peso interno
*
Ajustagem externa
*
Teste de ajustagem com o peso externo
Mostrador gráfico em coluna
Escondimento do mostrador em coluna
*
Projecção do mostrador em coluna
Autodesconectante no
funcionamento a pilhas (função
disponível só no funcionamento
com pilhas recarregáveis)
Autodesconectante após 3 minutos ao funcionar
a pilhas (opcional) - desligado
*
Autodesconectante após 3 minutos ao funcionar
a pilhas (opcional) – ligado.
Função Auto Sleep durante o
funcionamento a pilhas
Desligada
*
Após ligar alimentação de rede a balança é
comutada em modo de dormência após 3
minutos sem mudança da carga ou pressão da
tecla
Unidades A
*
(g)
(kg)
[ ] (ct)
Unidades B
Este ajuste permite projectar o
valor de pesagem em várias
unidades (A ou B). Para
escolher entre unidades A e B
pressionar a tecla F.
*
Falta de unidade
(g)
(kg)
[ ] (ct)
Projecção de última casa depois
da vírgula
Não
*
Sim; sempre usar este parâmetro!
Conformidade com
ISO/GLP/GMP
*
Não
Sim
Só quando for
ajustado
Saída: ajustar/teste de
ajustagem
Não
*
Sim
Conformidade com
ISO/GLP/GMP
*
Não
Sim
Escolha de idioma
*
inglês
não documentado
Data
Emissão da data no formato ano-mês-dia
Emissão da data no formato mês-dia-ano
*
Emissão da data no formato dia-mês-ano
Hora
*
Emissão - Não
Emissão - Sim
Iniciação imediata
*
Após conectar o transformador a balança é
comutada imediatamente no modo Stand by
Ligação da balança após conectar o
transformador
Interface de saída
não documentado
não documentado
*
não documentado
PES/PEJ-BA-p-1316
34
7.2.1. Parâmetros de funções adicionais
Funçăo
Indicação
ou
Escolha
ou
Descrição das possibilidades de escolha
Condições de
projecção do sinal de
tolerância
*
Sinal de tolerância é projectado sempre, também
quando o controle de estabilização ainda não
aparece.
Sinal de tolerância é projectado só em
combinação com o controle de estabilização.
Faixa de tolerância
Sinal de tolerância é projectado só acima da faixa
do ponto zero (pelo menos
+ 5).
*
Sinal de tolerância é projectado em toda a faixa.
Número de pontos
limites
1 ponto limite (OK/-)
*
2 pontos limites (+/OK/-)
3 pontos limites (1-4)
4 pontos limites (1-5)
Avaliação
*
Avaliação em valores absolutos
Avaliação em valores diferenciais
(com peso de referência)
Sinal no limite 1
*
Sem sinal no limite 1(-)
Sinal no limite 1(-)
Sinal no limite 2
*
Sem sinal no limite 2(OK)
Sinal no limite 2(OK)
Sinal no limite 3
*
Sem sinal no limite 3(+)
Sinal no limite 3(+)
Sinal no limite 4
*
Sem sinal no limite
Sinal no limite 4
Sinal no limite 5
*
Sem sinal no limite 5
Sinal no limite 5
Projecção
do resultado
*
Indicação por meio de +, OK ou -
Ao ajustar 2 limites é possível projectar no
mostrador em coluna
Transmissor do
ajuste de saída
*
Transmissão contínua, dependente do sinal
externo
Transmissão controlada pelo sinal externo
Totalizar
*
Funçăo de totalizar
Função de totalizar com função AUTO-TARA
Não aparecem durante a regulação do menu „ “
PES/PEJ-BA-p-1316
35
7.2.2. Parâmetros da interface de série
Funçăo
Indicação
ou
Escolha
ou
Descriçăo
das possibilidades de escolha
Condição de saída
para a interface
Sem transmissão de dados
Transmissão contínua de dados
Transmissão contínua do valor estável de
pesagem
Emissão do valor de pesagem estável e
instável após pressionar a tecla PRINT
Emissão do valor de pesagem estável após
descarregar anteriormente a balança
Transmissão no caso do valor estável de
pesagem. Sem transmissão no caso do
valor de pesagem instável. Nova
transmissão após a estabilização
Transmissão no caso do valor estável de
pesagem. Transmissão contínua no caso do
valor de pesagem instável.
*
Emissão do valor de pesagem estável após
pressionar a tecla PRINT
Emissão imediata de uma vez após um certo
tempo (veja o cap. 14.5)
Emissão imediata de uma vez após um certo
tempo e no caso do valor de pesagem
estável (veja o cap. 14.5)
Velocidade de
transmissão
*
1200 bps
2400 bps
4800 bps
9600 bps
19200 bps
Não aparecem durante a regulação do menu „” (interface inactiva).
PES/PEJ-BA-p-1316
36
Paridade
só ao escolher
ou
*
Sem bit de paridade
Paridade „ímpar”
Paridade „par”
Bits de dados
só ao escolher
7 bits
*
8 bits
Bits de paragem
só ao escolher
1 bit
*
2 bits
não documentado
*
Sempre usar este parâmetro
não documentado
*
Sempre usar este parâmetro
PES/PEJ-BA-p-1316
37

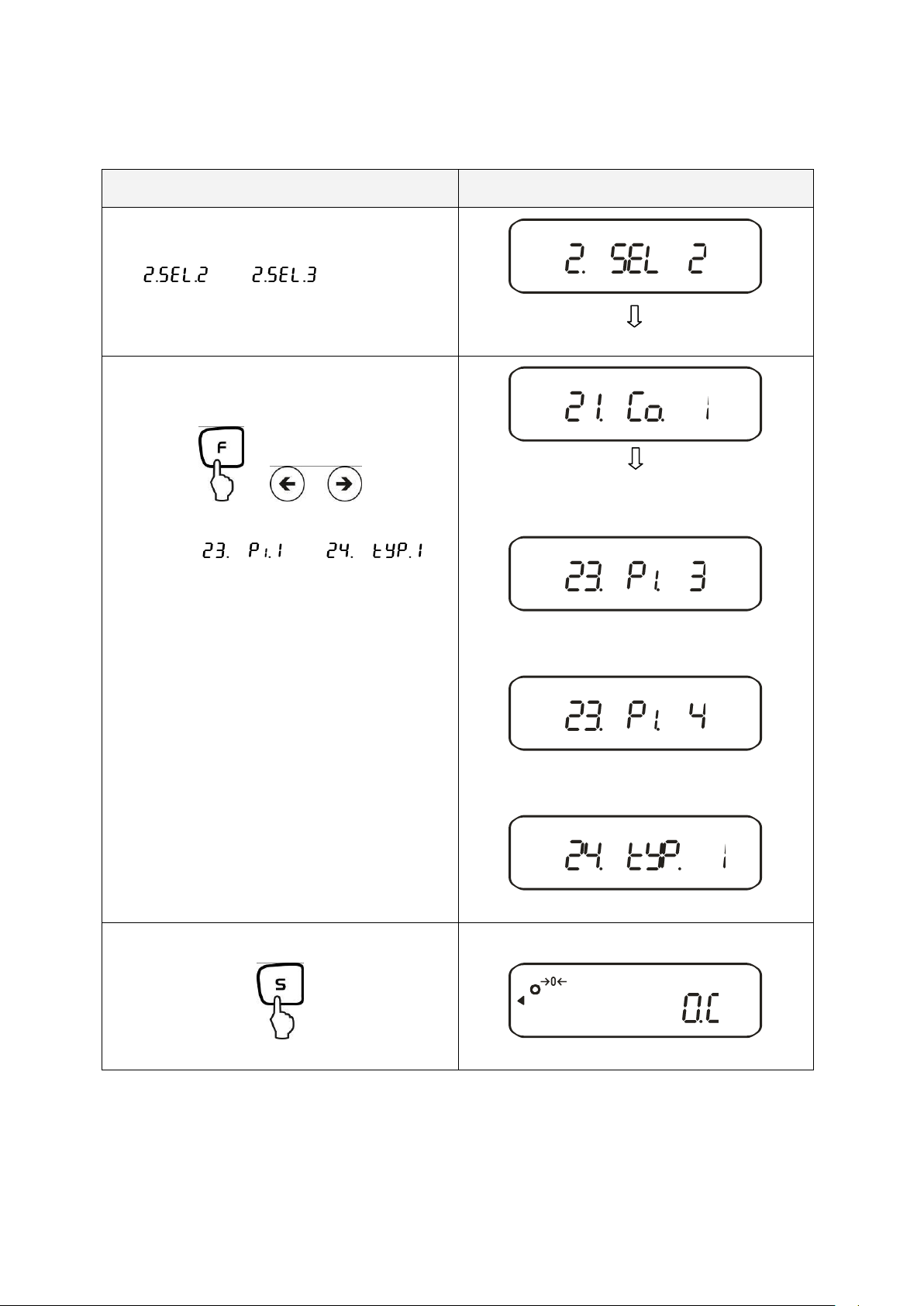

8. Menu de configuração 2
Manuseamento
Indicação
Ligar a balança:
g
Abertura do menu:
+
Apertar a tecla F por tanto tempo
mantendo ao mesmo tempo pressionada
a tecla TARE até ser projectado o
símbolo [ ].
Quando elas forem soltadas a primeira
função [ ] surgirá
Mudança da funçăo:
ou
A pressão consecutiva das teclas
permite rebobinar várias funções do
menu.
8.1. Princípio de manuseamento do menu
PES/PEJ-BA-p-1316
38
Modificação do parâmetro:
ou
Para mudar o parâmetro no último lugar,
pressionar a tecla TARE ou teclas de
setas.
Memorizaçăo dos próprios
parâmetros:
Saída do menu e retorno ao modo de
pesagem.
g
Funçăo
Indicação
Escolha
Descriçăo
das possibilidades de
escolha
Acerto do no. de ID da balança
*
Desligado
Ligado
Não documentado
*
Sempre usar este parâmetro
Sobrescritura do peso de
calibração
Atenção:
As mudanças podem ser
realizadas só por pessoal
especializado!
*
Desligada
Ligada
Não documentado
*
Sempre usar este parâmetro
8.2. Revisão do menu
A balança foi programada na fábrica em conformidade com certa configuração de
série. É marcada através do símbolo *.
PES/PEJ-BA-p-1316
39
9. Exploração
Escolha
Funçăo
Ligar/desligar
Transmissão dos valores de peso para equipamento
externo (impressora) ou computador
Memorização de parâmetros da função
Adição do valor projectado à memória da soma
Abertura do menu „Inserção dos limites de tolerância”
Comutação do valor projectado (g, ct, peças, %)
Introduçăo do valor numérico
Selecção de valores funcionais dentro da função
Evocação de funções particulares (possibilidade de
pressão repetida)
O lugar de inserção é deslocado a cada vez por uma
posição à esquerda
Taragem ou zeragem do indicador de peso
Acerto individual dentro de funções particulares
Modificação de parâmetros
Iniciação de ajustagem/teste de ajustagem
Nas várias funções de inserção as teclas de setas
substituem a tecla ou (veja o cap. 7.1)
Diodo LED (verde)
Diodo „Stand by” é iluminado quando a balança funciona
com alimentação de rede mas está desligada.
Diodo LED
(vermelho)
Função „Sleep” tem por objetivo „poupar o visor” e pode
ser desactivada através da pressão da tecla ou mudança
de carga.
9.1. Revisão do teclado
PES/PEJ-BA-p-1316
40
9.2. Visual do visor
Indicação
Descriçăo
g, kg
Grama, quilograma
0
Indicação de valor zero
-
Menos
ο
Mostrador de estabilização
Net
Símbolo de tara
B/G
Bruto
Pcs
Contagem de peças
%
Pesagem percentual
Pesagem com tolerância
*
Funçăo de totalizar activa
∑
Soma total
L
Transmissão de data/hora
M
Balança realiza a função de pesagem, p.ex. contagem de peças
/ projecção do valor da memória
CAL
Indicador de ajustagem. Sinaliza o processo de ajustagem.
Visor da unidade de pesagem
Mostrador em coluna
Visor do funcionamento a pilhas (opcional), veja o cap. 6.6.
Projecção de última casa depois da vírgula
PES/PEJ-BA-p-1316
41
10. Modo de pesagem
Manuseamento
Indicação
Ligar a balança:
A balança está pronta para a pesagem
logo após a projecção do valor „0,0” no
indicador de peso.
O autodiagnóstico da balança está
sendo realizado.
g
Colocar o material a ser pesado sobre a
balança, o valor do peso será mostrado.
g
Pressão múltipla permite comutar o valor
projectado para funções/unidades de
pesagem activadas sucessivamente.
4 diferentes modos de pesagem são disponíveis:
1. Pesagem [ ]
2. Pesagem/contagem de peças [ ]
3. Pesagem/cálculo percentual [ ]
4. Pesagem/cálculo densimétrico [ ]
Além disso, na pesagem/cálculo densimétrico é possível activar, não só selecção do
modo de pesagem, como também outras funções, p.ex. pesagem com tolerância,
totalização (veja o cap. 7.2 „Funções adicionais”). Graças a isto, existe a
possibilidade de projectar valores de medição de acordo com suas necessidades.
Ao pressionar a tecla o valor projectado é comutado à função atualmente activa
(p.ex. de „g” para „Pcs”).
10.1. Pesagem
PES/PEJ-BA-p-1316
42
10.1.1. Tarar
Manuseamento
Indicação
Colocar o recipiente de tara vazio sobre
o prato de pesagem. Será projectado o
peso total do recipiente.
g
Zeragem do visor:
g
Net
O peso do recipiente é lembrado
internamente, adicionalmente no visor
aparece o símbolo de tara „Net”.
Colocar o material a ser pesado no
recipiente de tara.
Em seguida ler no visor o peso do
material pesado.
g
Net
O peso próprio de um recipiente utilizado para a pesagem pode-se tarar
pressionando a tecla, graças a qual durante os próximos processos de pesagem
aparecerá somente o peso líquido do material pesado.
PES/PEJ-BA-p-1316
43
O processo de tarar pode ser repetido qualquer número de vezes, por exemplo ao
Zeragem do visor:
g
Net
Será projectado o peso total do
recipiente.
Colocar outros componentes no
recipiente da balança (pesagem
cumulativa).
Em seguida ler no visor o peso do
material colocado.
g
Net
pesar alguns ingredientes da mistura (pesagem cumulativa).
Sugestão:
A balança pode sempre memorizar só um valor da tara.
Caso a balança não estiver carregada, o valor da tara memorizado deverá
aparecer com o sinal “menos”.
Para anular valor memorizado da tara, deve-se tirar a carga do prato e então
pressionar a tecla TARE.
O processo de tara pode ser repetido quantas vezes desejar-se. O limite é
alcançado no momento de esgotamento da gama completa de pesagem.
PES/PEJ-BA-p-1316
44
10.1.2. Líquido/bruto
Manuseamento
Indicação
Colocar o recipiente de tara vazio sobre
o prato de pesagem. Será projectado o
peso total do recipiente.
g
Zeragem do visor:
g
Net
O peso do recipiente é lembrado
internamente, no visor aparece o
símbolo de tara „Net”.
Colocar o material a ser pesado no
recipiente de tara.
O peso líquido do material pesado
surgirá.
g
Net
O peso bruto aparecerá (material
pesado + recipiente de tara), no visor é
projectado o símbolo bruto/líquido „B/G”.
g
B/G
O peso próprio de um recipiente utilizado para a pesagem pode-se tarar
pressionando a tecla. Graças a isto durante os próximos processos de pesagem
pode aparecer o peso líquido do material pesado, como também o peso bruto do
material pesado e recipiente de tara.
Condição inicial: função activa [ ] (veja o cap. 7)
PES/PEJ-BA-p-1316
45
Comutação do peso líquido para bruto e
vice-versa ocorre por meio da tecla F.
Este processo pode ser repetido sempre
(gama de pesagem máx. da balança).
g
Net
g
B/G
Manuseamento
Indicação
Activar a função [ ] (veja cap. 7).
No visor aparecerá o símbolo da
contagem de peças „Pcs”.
Pcs
, se for utilizado o recipiente da
balança
10.2. Contagem de peças
Durante a contagem de peças pode-se fazê-lo ou colocando as peças no recipiente,
ou ao retirá-las do mesmo. Para possibilitar a contagem de um maior número de
peças, deve-se determinar o peso médio através de um número pequeno das
mesmas (número de peças de referência). Quanto maior o número de peças de
referência, maior será a precisão na contagem. Em caso de peças muito pequenas
ou diferenciadas, o valor de referência deverá ser especialmente alto.
O procedimento se divide em quatro passos:
tarar o recipiente da balança,
determinar o número de peças de referência,
pesar o número de peças de referência,
contar as peças.
PES/PEJ-BA-p-1316
46
Determinação do número de peças de
referência:
, pressionar por cerca de 4
segundos até o símbolo [U. SEt.] ser
projectado e depois soltar
No visor surgirá piscando o número de
peças de referência ultimamente
memorizado.
Pcs
M
À indicação p.ex. 10
Pcs
, como valor de
referência deve-se colocar 10 peças.
Mudança do número de peças de
referência:
ou
Através de tecla TARE ou teclas de
setas pode-se mudar o número de
peças de referência dentro dos valores
abaixo:
Importante: Quanto maior o número de
peças de referência, maior será a
precisão na contagem de peças.
Pcs
M
Pesagem do número de peças de
referência:
Colocar sobre a balança a quantidade
exigida das peças contadas conforme o
número de peças de referência
acertado.
O número de peças de referência
aparecerá piscando.
Pcs
A balança permite optimizar o valor de
referência. Para não fazer isto,
pressionar a tecla F.
10 5 30
100
PES/PEJ-BA-p-1316
47
O valor de referência pode ser
optimizado ao colocar peças
consecutivas (até a quantidade
triplicada). A cada optimizaçăo do valor
de referência o peso de referência é
calculado novamente. Visto que as
peças adicionais aumentam a base de
contagem, o valor de referência torna-se
também mais preciso.
Pcs
PES/PEJ-BA-p-1316
48
O valor de referência fica memorizado.
Remover o peso de referência.
Pcs
Contagem de peças:
Agora pode-se colocar as peças
contadas no recipiente.
O número de peças correspondente
aparecerá no visor.
Pcs
Pressão repetida da tecla permite
comutar o valor projectado p.ex. em
forma de:
número de peças colocadas em
peças „Pcs”,
peso médio da peça em g/peça
„g/Pcs”,
peso de peças colocadas em „g”.
Pcs
Pcs
g
g
Wskazówka:
Wyświetlenie komunikatu błędu „Sub” oznacza 3-krotne przekroczenie ilości przy
optymalizacji wartości referencyjnej.
Wyświetlenie komunikatu błędu „L-Err” oznacza zejście poniżej minimalnej masy
zliczanej.
Wyświetlenie komunikatu błędu „Add”oznacza, że ilość sztuk w pojemniku jest
zbyt niska dla prawidłowego określenia wartości referencyjnej. W celu utworzenia
wartości referencyjnej na wadze należy położyć kolejne sztuki.
PES/PEJ-BA-p-1316
49
10.3. Cálculo percentual
Manuseamento
Indicação
Activar a função [ ]
(veja o cap. 7).
No visor aparecerá o símbolo %.
%
Determinação do peso de referência:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado no visor e depois soltar a
tecla.
No visor surgirá piscando o peso de
referência ultimamente memorizado.
Colocar o peso de referência (= 100 %)
O som do sinal acústico significa que o
peso de referência foi lembrado.
Remover o peso de referência.
%
Pesagem percentual permite mostrar o peso em %, em relação ao peso de
referência. O valor do peso projectado é interceptado como valor percentual fixado
inicialmente
(ajuste padrão: 100%).
10.3.1. Introdução do peso de referência através da pesagem
PES/PEJ-BA-p-1316
50
A partir deste momento a massa
colocada é visualizada em %.
%
Pressão repetida da tecla permite
comutar o valor projectado em „g” ou
„%”.
g
%
Manuseamento
Indicação
Activar a função [ ]
(veja o cap. 7).
No visor aparecerá o símbolo %.
%
Determinação do peso de referência:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado no visor e depois soltar a
tecla.
No visor surgirá piscando o peso de
referência ultimamente memorizado.
Sugestão:
Projecção do comunicado de erro „o-Err” significa que o peso de referência
encontra-se além da gama de pesagem.
O valor de referência 100% permanecerá até o momento de desconexăo da
balança da rede.
10.3.2. Inserção numérica do peso de referência
PES/PEJ-BA-p-1316
51
g
Projecção do valor piscante „0” significa
que é necessário inserir o peso de
referência
Introduçăo de valor numérico:
ou
ÞÞ ÞÞÞÞ»
Cada pressão da tecla TARE ou tecla de
seta causa a projecção sucessiva de
números 0-9, ponto decimal e sinal de
menos.
Escolha do algarismo a ser mudado
(casa atualmente activa pisca):
ou
O som do sinal acústico significa que o
peso de referência inserido foi lembrado.
%
PES/PEJ-BA-p-1316
52
A partir deste momento a massa
colocada é visualizada em %.
%
Pressão repetida da tecla permite
comutar o valor projectado em „g” ou
„%”.
g
%
Sugestão:
Projecção do comunicado de erro „o-Err” significa que o peso de referência
encontra-se além da gama de pesagem.
O valor de referência 100% permanecerá até o momento de desconexăo da
balança da rede.
PES/PEJ-BA-p-1316
53
Manuseamento
Indicação
Cálculo densimétrico ocorre por meio do dispositivo para pesagens suspensas.
A balança é preparada da seguinte maneira:
virar a balança,
pendurar gancho para pesagens suspensas
(opcional),
colocar a balança sobre o orifício,
pendurar o puxador da amostra,
deitar o fluido de medição no recipiente (p. ex. proveta graduada de
vidro) e atingir uma temperatura fixa.
Activar a função [ ]
(veja o cap. 7).
Escolha do fluido de medição.
[ ] : Água destilada
[ ] : Um fluido de medição qualquer
de densidade conhecida
g
Após seleccionar água destilada como fluido de medição é preciso
introduzir a temperatura de água (gama de inserção de 0,0 a 99,9°).
Apertar e manter pressionada até surgir
a indicação piscante
10.4. Cálculo densimétrico de corpos sólidos (pesagem hidrostática)
Densidade é a proporção do peso [g] para o volume [cm3]. O peso é obtido através
da pesagem de amostra no ar. O volume é definido na base da força ascensional
[g] da amostra mergulhada no líquido. A densidade [g/cm3] deste líquido é
conhecida (princípio de Arquimedes).
PES/PEJ-BA-p-1316
54
Introdução de temperatura:
ou
ÞÞ ÞÞÞÞ»
Cada pressão da tecla TARE ou tecla de
seta causa a projecção sucessiva de
números 0-9, ponto decimal e sinal de
menos.
Escolha do algarismo a ser mudado
(casa atualmente activa pisca):
ou
Memorização, o sinal acústico é emitido
g
Após seleccionar um fluido de medição qualquer é preciso entrar a
sua densidade (gama de inserção de 0,0001 a 9,9999 g/cm3).
Apertar e manter pressionada até surgir
a indicação piscante
u
Introdução da densidade acontece por
meio de teclas TARE e F, memorização
através da tecla S (veja „Introdução de
temperatura”)
PES/PEJ-BA-p-1316
55
Depois da inserção dos parâmetros do fluido de medição ocorre o cálculo
densimétrico da amostra
1. O peso da amostra no ar
, tarar a balança com o puxador da
amostra
g
Colocar uma amostra
Esperar até a indicação do peso pela
balança ser estável
, o peso da amostra no ar é
memorizado
g
2. O peso da amostra no fluido de
medição
Mergulhar e tarar o puxador da amostra
g
ƒ
PES/PEJ-BA-p-1316
56
Colocar e mergulhar a amostra
Esperar até a indicação do peso pela
balança ser estável.
, o peso da amostra no fluido
de medição é memorizado
g
ƒ
u
A densidade projectada da amostra é
marcada à direita por meio do símbolo
u.
Volta ao modo de cálculo densimétrico
g
PES/PEJ-BA-p-1316
57
11. Totalização dos valores projectados
Manuseamento
Indicação
1. Activar a função [ ]
(veja o cap. 7).
2. Escolher um dos parâmetros abaixo:
[ ] : Totalizar
[ ] : Totalizar com função AUTO-
TARA
3. Colocar o peso A, esperar até que
apareça o mostrador de estabilização
[]
g
4.
O valor projectado é adicionado à
memória da soma.
Por um momento aparecerá a soma
[ ]
g
5. Remover o peso de referência
g
6. Esperar até ser projectado o visor de
zeragem da balança, depois colocar
o peso B
Um número ilimitável de pesagens individuais é somado automaticamente, dando a
soma total, por exemplo todas as pesagens individuais duma lote.
A função de totalizar é possível em todas as funções de pesagem (com exceção do
cálculo densimétrico).
PES/PEJ-BA-p-1316
58
7. Esperar até que apareça o mostrador
de estabilização []:
O valor projectado é adicionado à
memória da soma.
Por um momento aparecerá a soma
[ ].
g
g
g
Tirar o peso e colocar outros, a cada
peso repetir passos de 4 a 6
g
8. Soma de todas as pesagens
individuais:
Comutação do valor visualizado para
funções activadas sucessivamente
através da pressão múltipla da tecla
F.
g
g
9. Cancelamento da memória da soma:
Projectar a soma total (passo 7),
depois pressionar a tecla TARE.
g
11.1. Totalizar com função AUTO-TARA
Totalização dos valores apresentados é possível também sem tirar aquele peso.
Condição inicial: função activa
A realização ocorre assim como na totalização normal (veja o cap. 11).
Com isso deve-se omitir o passo 4. Zeragem da balança ocorre automaticamente,
sem tirar o peso.
PES/PEJ-BA-p-1316
59
12. Pesagem com margem de tolerância
Valor de
referęncia
Limite mínimo
Limite máximo
Pesagem
1000,0 g
970,0 g
1050,0 g
Avaliaçăo em valores
absolutos
1000,0 g
970,0 g
1050,0 g
Avaliaçăo por meio dos
valores relativos
1000,0 g
-30,0 g
50,0 g
12.1. Informações gerais
As balanças podem ser usadas como balanças doseadoras ou sorteadoras, o limite
mínimo e máximo de tolerância precisa ser programado a cada vez.
Posicionamento, dosagem ou classificação são auxiliados pelo sinal acústico.
Activar a função de pesagem com tolerância no menu (veja cap. 7):
[]
ou combinação de pesagem com tolerância/totalizar (controle de tolerância
para cada pesagem individual):
[]
Inserção de valores limites é possível nas seguintes funções:
Pesagem
Contagem de peças
Cálculo percentual
Pesagem com unidades de peso programáveis livremente
Avaliação dos valores limites pode acontecer de duas maneiras:
1. Avaliação dos valores absolutos []:
O valor de referência exato é acertado (p.ex. 1 kg).
2. Avaliação por meio dos valores relativos []:
Para o valor de referência é seleccionado limite máximo e mínimo.
Exemplo:
PES/PEJ-BA-p-1316
60
Limites de tolerância podem ser regulados de duas maneiras diferentes:
Material pesado acima do limite maximo da
tolerância
Material pesado dentro do alcance da
tolerância
Material pesado abaixo do alcance mínimo
da tolerância
Indicação
Resultado
Se um ponto foi
seleccionado como limite
mínimo
Se dois pontos foram seleccionados
como limite máximo e mínimo
+ (high)
Sem indicação
Peso > limite máximo
TOL (OK)
Limite mínimo peso
Limite mínimo peso limite máximo
- (low)
Limite mínimo > peso
Limite mínimo > peso
1. Colocar o valor (objecto) sobre a balança -
> Memorizar este valor
2. Inserção numérica do valor -
> Entrar os limites através do teclado.
Sugestão:
O valor limite ajustado permanece memorizado até o momento de desligamento da balança.
Para funções de pesagem, contagem, cálculo percentual pode-se acertar limites diferentes.
Na introdução de valores limites é preciso prestar especial atenção que tipo de avaliação é
seleccionado.
12.2. Apresentação dos resultados
12.2.1. Em 2 pontos limites
O sinal triangular de tolerância () na parte superior do visor indica se o material
pesado encontra-se na área entre os dois limites de tolerância.
O sinal de tolerância é usado só no modo de pesagem com tolerância, não está
visível nos outros modos.
O sinal de tolerância informa o seguinte:
PES/PEJ-BA-p-1316
61
12.2.2. Em 3 ou 4 pontos limites
Manuseamento
Indicação
1. Activar a função de pesagem com
tolerância
[] ou []
(veja cap. 7).
2. Selecçăo dos parâmetros de
tolerância
ou
Cada pressão consecutiva da tecla F
permite escolher próximo ajuste, veja o
cap. 7.2.1
Aparece o primeiro parâmetro de acerto
do sinal de tolerância.
3. Modificação do valor do parâmetro
ou
Limite 5
4. ponto limite peso
Limite 4
3. ponto limite peso < 4. ponto limite
Limite 3
2. ponto limite peso < 3. ponto limite
Limite 2
1. ponto limite peso < 2. ponto limite
Limite 1
Peso < 1. ponto limite
Visor do sinal de tolerância:
+Limite 5Limite 4
TOLLimite 3Limite 2Limite 1
12.3. Regulações básicas na pesagem com margem de tolerância
PES/PEJ-BA-p-1316
62
12.4. Avaliaçăo em valores absolutos
Manuseamento
Indicação
1. Activar a função de pesagem com
tolerância
[] ou []
(veja cap. 7).
2. Selecçăo exigida de parâmetros
ou
apertar por tanto tempo até surgir o
símbolo [] ou [];
todos os ajustes seguintes
(veja cap. 7.2.1) ocorrem analogamente
Escolha de parâmetros para 2 pontos
limites:
Escolha de parâmetros para o valor
absoluto:
3. Saída do menu de função
g
Balança encontra-se agora no modo de
pesagem com tolerância; o sinal de
tolerância () é visível
12.4.1. Introdução de 2 valores limites através da pesagem
Aviso importante!
Primeiro é preciso sempre introduzir o valor limite mínimo e só depois o máximo
.
PES/PEJ-BA-p-1316
63
4. Introduçăo do valor limite:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado e depois soltar
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o valor limite mínimo ()
5. Colocar sobre o prato de pesagem a
amostra para o valor limite mínimo
(então menor):
6. Memorização:
O sinal acústico é emitido, o mínimo
valor do peso memorizado aparecerá
por um momento.*
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o valor limite máximo ()
PES/PEJ-BA-p-1316
64
7. Colocar sobre o prato de pesagem a
amostra para o valor limite máximo
(então maior):
8. Memorização:
A balança volta ao modo de pesagem
com tolerância.
A partir deste momento ocorre avaliação
se o material pesado encontra-se dentro
dois limites de tolerância.
O sinal acústico é emitido, o máximo
valor do peso memorizado aparecerá
por um momento.
* Para ajustar pesagem com tolerância só para 1 ponto limite (escolha de
parâmetros []), deve-se ignorar passo 7 e 8.
PES/PEJ-BA-p-1316
65
12.4.2. Introdução de 3 ou 4 valores limites através da pesagem
Manuseamento
Indicação
1. Activar a função de pesagem com
tolerância
[] ou []
(veja cap. 7).
2. Selecçăo exigida de parâmetros
ou
apertar por tanto tempo até surgir o
símbolo [] ou [];
todos os ajustes seguintes
(veja cap. 12.3) ocorrem analogamente
Escolha de parâmetros para 3 pontos
limites
Escolha de parâmetros para 4 pontos
limites
Escolha de parâmetros para o valor
absoluto:
3. Saída do menu de função
g
PES/PEJ-BA-p-1316
66
4. Introduçăo do valor limite:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado e depois soltar
g
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o primeiro valor limite mínimo
()
5. Colocar no prato de pesagem a
amostra para o primeiro valor limite:
6. Memorização:
O sinal acústico é emitido, o primeiro
valor do peso memorizado aparecerá
por um momento.*
g
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o segundo valor limite ()
7. Colocar no prato de pesagem a
amostra para o segundo valor limite:
PES/PEJ-BA-p-1316
67
8. Memorização:
O sinal acústico é emitido, o segundo
valor do peso memorizado aparecerá
por um momento.
g
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o terceiro valor limite ()
9. Para introduzir 3 ou 4 valor limite
repetir passos 7 e 8
10. Memorização:
A balança volta ao modo de pesagem
com tolerância.
A partir deste momento ocorre avaliação
se o material pesado encontra-se dentro
dos limites de tolerância.
O sinal acústico é emitido, 3. ou 4. valor
do peso memorizado aparecerá por um
momento.
g
Visor do sinal de tolerância:
+[ ] 4. ponto limite
[ ] 3. ponto limite
TOL[ ] 2. ponto limite
[ ] 1. ponto limite
PES/PEJ-BA-p-1316
68
12.4.3. Inserção numérica de 2 valores limites
Manuseamento
Indicação
1. Activar a função de pesagem com
tolerância
[] ou []
(veja cap. 7).
2. Selecçăo exigida de parâmetros
ou
apertar por tanto tempo até surgir o
símbolo [] ou [];
todos os ajustes seguintes
(veja cap. 12.3) ocorrem analogamente
Escolha de parâmetros para 2 pontos
limites:
Escolha de parâmetros para o valor
absoluto:
3. Saída do menu de função
g
Balança encontra-se agora no modo de
pesagem com tolerância; o sinal de
tolerância () é visível
PES/PEJ-BA-p-1316
69
4. Introduçăo do valor limite:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado e depois soltar
Aparecerá piscando o valor limite
ultimamente memorizado
5.
A indicação mudar-se-á para o valor
piscante „zero”
A projecção do visor lampejante
significa a exigência da inserção
numérica do valor limite mínimo
6. Inserção do sinal de valor para o
valor limite mínimo
ou
ÞÞ ÞÞÞÞ»
Cada pressão da tecla TARE ou teclas
de setas causa a projecção sucessiva
de números 0-9, ponto decimal e sinal
de menos
Escolha do algarismo a ser mudado
(casa atualmente activa pisca)
ou
PES/PEJ-BA-p-1316
70
7. Memorização:
O sinal acústico é emitido, o mínimo
valor do peso memorizado aparecerá
por um momento.
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o valor limite máximo
8. Para introduzir o valor numérico para
valor limite máximo é preciso repetir
passos 5 e 6
9. Memorização:
A balança volta ao modo de pesagem
com tolerância.
A partir deste momento ocorre avaliação
se o material pesado encontra-se dentro
dois limites de tolerância.
O sinal acústico é emitido, o máximo
valor do peso memorizado aparecerá
por um momento.
Para inserir numericamente o 3. ou 4. valor limite [] - [] ou [
], repetir a cada vez os passos de 5 a 7 (veja também o cap. 12.4.2).
PES/PEJ-BA-p-1316
71
12.5. Avaliaçăo por meio dos valores diferenciais
Manuseamento
Indicação
1. Activar a função de pesagem com
tolerância
[] ou []
(veja cap. 7).
2. Selecçăo exigida de parâmetros
ou
apertar por tanto tempo até surgir o
símbolo [] ou [];
todos os ajustes seguintes
(veja cap. 12.3) ocorrem analogamente
Escolha de parâmetros para 2 pontos
limites:
Escolha de parâmetros para o valor
diferencial:
3. Saída do menu de função
g
Balança encontra-se agora no modo de
pesagem com tolerância; o sinal de
tolerância () é visível
12.5.1. Introdução de 2 valores limites através da pesagem
Aviso importante!
Primeiro é preciso sempre introduzir o valor limite mínimo e só depois o máximo
.
PES/PEJ-BA-p-1316
72
4. Inserção do peso de referência:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado no visor e depois soltar
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o peso de referência
5. Colocar o peso de referência no
prato de pesagem:
6. Memorização
O sinal acústico é emitido, o valor do
peso de referência memorizado
aparecerá por um momento.*
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o valor limite mínimo
PES/PEJ-BA-p-1316
73
7. Colocar no prato de pesagem a
amostra para o primeiro valor limite:
8. Memorização
O sinal acústico é emitido, o mínimo
valor diferencial memorizado aparecerá
por um momento.
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o valor limite máximo
9. Colocar sobre o prato de pesagem a
amostra para o valor limite máximo
(então maior):
10. Memorização
Remover a amostra do prato de
pesagem.
A balança volta ao modo de pesagem
com tolerância.
A partir deste momento ocorre avaliação
se o material pesado encontra-se dentro
dois limites de tolerância.
O sinal acústico é emitido, o máximo
valor diferencial memorizado aparecerá
por um momento.
* Para ajustar pesagem com tolerância só para 1 ponto limite (escolha de
parâmetros []), deve-se terminar a introdução.
PES/PEJ-BA-p-1316
74
12.5.2. Introdução de 3 ou 4 valores limites através da pesagem
Manuseamento
Indicação
1. Activar a função de pesagem com
tolerância
[] ou []
(veja cap. 7).
2. Selecçăo exigida de parâmetros
ou
apertar por tanto tempo até surgir o
símbolo [] ou [];
todos os ajustes seguintes
(veja cap. 12.3) ocorrem analogamente
Escolha de parâmetros para 2 pontos
limites:
Escolha de parâmetros para o valor
diferencial:
3. Saída do menu de função
g
Balança encontra-se agora no modo de
pesagem com tolerância; o sinal de
tolerância () é visível
Para inserir 3. ou 4. valor limite [] - [] ou [], repetir a cada
vez os passos 7 e 8 (veja também o cap. 12.4.2).
Visor do sinal de tolerância:
+[ ] 4. ponto limite
[ ] 3. ponto limite
TOL[ ] Peso de referência
[ ] 2. ponto limite
[ ] 1. ponto limite
12.5.3. Inserção numérica de 2 valores limites
PES/PEJ-BA-p-1316
75
4. Inserção do peso de referência:
, pressionar por cerca de 4
segundos até o símbolo [] ser
projectado no visor e depois soltar
Aparecerá piscando o valor do peso de
referência ultimamente memorizado
5.
A indicação mudar-se-á para o valor
piscante „zero”
A projecção do visor lampejante
significa a exigência da inserção
numérica do peso de referência
6. Introduçăo de valor numérico
ou
ÞÞ ÞÞÞÞ»
Cada pressão da tecla TARE ou tecla de
seta causa a projecção sucessiva de
números 0-9, ponto decimal e sinal de
menos.
Escolha do algarismo a ser mudado
(casa atualmente activa pisca)
ou
PES/PEJ-BA-p-1316
76
7. Confirmação
O sinal acústico é emitido, o valor do
peso de referência memorizado
aparecerá por um momento.
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
entrar o valor diferencial mínimo
8. Introdução do limite mínimo
repetir os passos 5 e 6
9. Confirmação
O sinal acústico é emitido, o mínimo
valor diferencial memorizado aparecerá
por um momento.
Indicação piscante (valor memorizado
ultimamente) significa a necessidade de
inserir o valor diferencial máximo
10. Introdução do limite máximo
repetir os passos 5 e 6
PES/PEJ-BA-p-1316
77

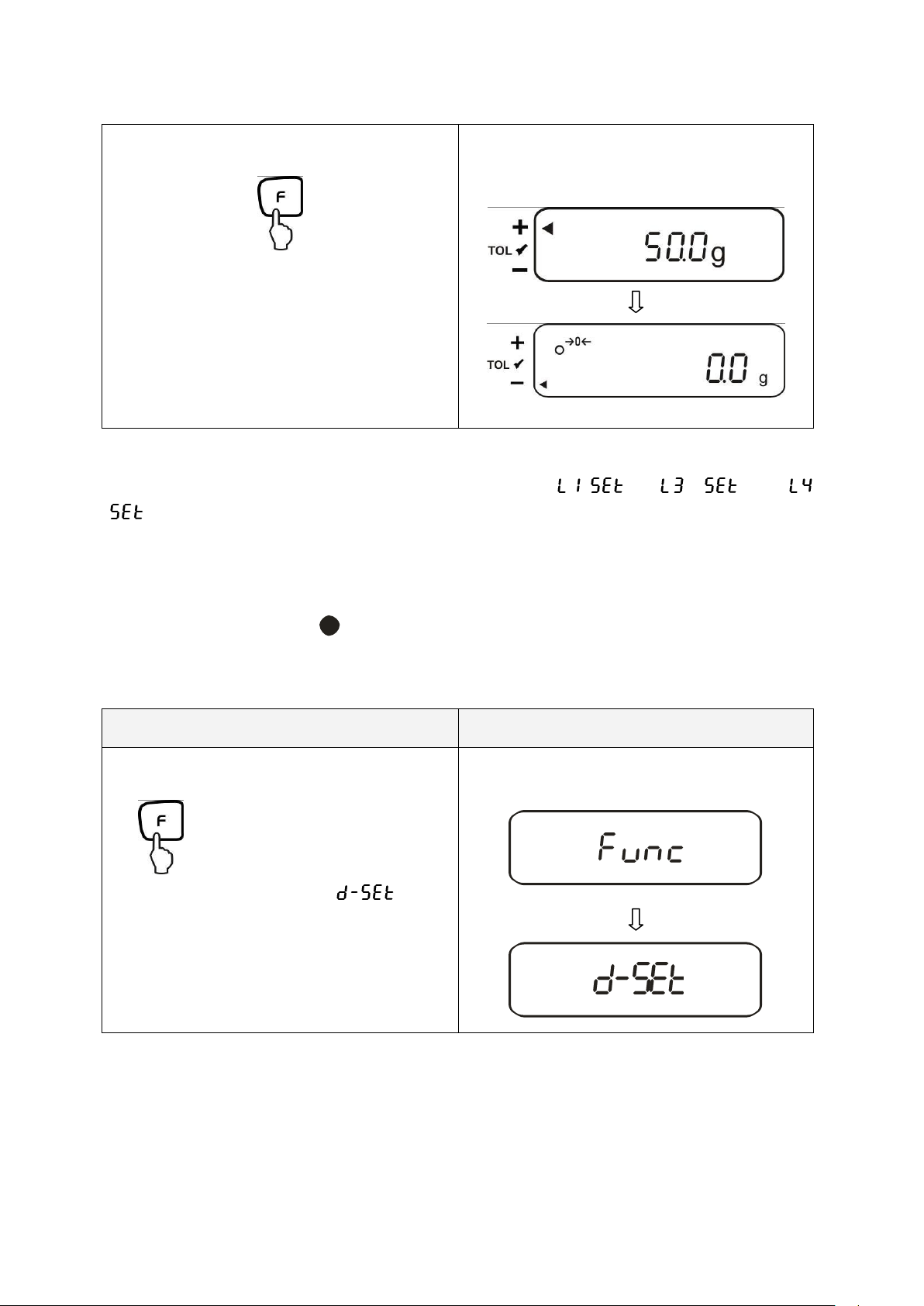

11. Memorização
A balança volta ao modo de pesagem
com tolerância.
A partir deste momento ocorre avaliação
se o material pesado encontra-se dentro
de dois limites de tolerância.
O sinal acústico é emitido, o máximo
valor diferencial memorizado aparecerá
por um momento.
Manuseamento
Indicação
1. Abertura do menu
, manter pressionada até ser
projectado o símbolo [].
Para inserir numericamente o 3. ou 4. valor limite [] - [] ou [
], repetir a cada vez os passos 8 e 9 (veja também o cap. 12.4.2).
13. Acerto de data e hora
Símbolos do visor [ L ]
13.1. Hora
PES/PEJ-BA-p-1316
78
, apertar novamente
::
L
Aparecerá a hora memorizada
ultimamente.*
2. Mudança da hora do relógio
::
L
O algarismo que está sendo mudado
pisca
Escolha do algarismo a ser mudado
(casa atualmente activa pisca):
ou
::
L
Modificação do valor numérico
ou
::
L
3. Memorização
Depois da memorização dos acertos o
visor da data surgirá
L
4. Volta ao modo de pesagem
g
* Atenção: Através da tecla TARE a indicação pode ser arredondada para cima (a
partir de 30 segundos) ou para baixo (até 29 segundos).
PES/PEJ-BA-p-1316
79
13.2. Data
Manuseamento
Indicação
1. Abertura do menu
, manter pressionada até ser
projectado o símbolo [].
, apertar novamente
::
L
Aparecerá a hora memorizada
ultimamente.
, apertar novamente
L
A data memorizada ultimamente será
visualizada
É possível escolher a maneira de visualização da data no ponto de menu (veja „Revisão do menu”, cap. 7.2.).
PES/PEJ-BA-p-1316
80
2. Modificação da data
L
O algarismo que está sendo mudado
pisca
Escolha do algarismo a ser mudado
(casa atualmente activa pisca):
ou
L
Modificação do valor numérico
ou
L
3. Memorização
Depois da memorização dos acertos a
balança será automaticamente posta de
volta no modo de pesagem.
g
PES/PEJ-BA-p-1316
81
13.3. Função de intervalo da emissão de dados
Manuseamento
Indicação
1. Abertura do menu
, manter pressionada até ser
projectado o símbolo [].
::
O algarismo que está sendo mudado
pisca
2. Regulagem do intervalo
Escolha do algarismo a ser mudado
(casa atualmente activa pisca):
ou
::
Modificação do valor numérico
ou
::
3. Memorização:
Depois da memorização dos acertos a
balança será automaticamente posta de
volta no modo de pesagem.
g
Neste ponto do menu pode-se determinar em quais espaços de tempo deve ocorrer
a emissão de dados. Para isto é preciso activar no menu a função [] ou
[ ] (veja o cap. 7.2.1)
13.3.1. Regulagem do intervalo
PES/PEJ-BA-p-1316
82
13.3.2. Início/Paragem da emissão com intervalo
Manuseamento
Indicação
, início da emissão
g
L
, paragem da emissão
g
A balança será automaticamente
comutada de volta para o modo de
pesagem.
PES/PEJ-BA-p-1316
83
13.4. Introdução do número de identificação da balança
Manuseamento
Indicação
1. Abertura do menu
+
Apertar a tecla F por tanto tempo
mantendo ao mesmo tempo pressionada
a tecla TARE até ser projectado o
símbolo [ ], veja o cap. 8.
Quando elas forem soltadas a primeira
função [ ] surgirá
2. Activação da função
ou
3. No. ID do visor
O número memorizado ultimamente
será visualizado
4. No. ID de inserção
O algarismo que está sendo mudado
pisca
Símbolos do visor [ ] e [ ]
Utilizando caracteres [0-9]. [A-F] - [-] pode-se inserir o número de 6 casas.
Espaço é visualizado como [ _ ].
PES/PEJ-BA-p-1316
84
Escolha do algarismo a ser mudado
(casa atualmente activa pisca):
ou
Modificação do valor numérico
ou
5. Memorização:
O ajuste será memorizado e surgirá o
próximo ponto do menu.
6. Volta ao modo de pesagem
g
PES/PEJ-BA-p-1316
85
14. Saída de dados
No. do
pino
Sinal
Entrada/saída
Funçăo
1 -
2
RXD
Entrada
recebimento de
dados (Receive
data)
3
TXD
Saída
transmissão de
dados (Transmit
data)
4
DTR
Saída
HIGH
5
GND
-
Sinal de terra
(signal ground)
6 - -
7 - - 8 - - 9 - -
A balança é equipada de fábrica com interface RS 232C e junta da impressora.
14.1. Interface RS 232C
Através da interface RS 232C pode ocorrer um intercâmbio bidirecional de dados
entre a balança e os dispositivos externos. Transferência de dados é assincrónica
no código ASCII.
Distribuição de pinos de tomada de saída da balança:
PES/PEJ-BA-p-1316
86
14.2. Junta da impressora (intercâmbio unidirecional de dados)
No. do
pino
Sinal
Entrada/saída
Funçăo
1
EXT.TARE
Entrada
função externa da
tara
2 - 3 -
4
TXD
Saída
transmissão de
dados (Transmit
data)
5
GND
-
Sinal de terra (signal
ground)
6 - -
7 - - 8 - -
123456
7
8
Distribuição de pinos de tomada de saída da balança:
14.3. Descrição da interface
Selecção dum determinado modo de funcionamento permite ajustar o formato da
emissão de dados, controlar a emissão, velocidade de transmissão e bit de
paridade. As diversas possibilidades foram descritas no cap. 7.2„Parâmetros da interface de série”.
PES/PEJ-BA-p-1316
87
14.4. Saída de dados
1 2 3 4 5 6 7 8 9
10
11
12
13
14
P1
D1
D2
D3
D4
D5
D6
D7
U1
U2
S1
S2
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
P1
D1
D2
D3
D4
D5
D6
D7
D8
U1
U2
S1
S2
CR
LF
P 1
Código
Significado
+
2 B H
Os dados são iguais a 0 ou positivos
-
2 D H
Os dados são negativos
D1-D7, D8, D9
Código
Significado
0 - 9
30 H – 39 H
Os dados de 0 a 9 (máx. 6 caracteres no formato
de 6 casas)
.
2 EH
Ponto decimal, vírgula flutuante
Sp
20 H
Espaço, zero condutor é escondido
/
2 FH
Barra oblíqua „/” é inserida após o valor „e”
14.4.1. Formatos de transferência de dados
Por meio da selecção adequada de função da balança é possível ajustar um dos
dois formatos de dados, veja „Revisão do menu”, cap. 7.2:
Formato de dados de 6 casas
É constituído por 14 palavras, junto com o sinal de fim; CR=0DH, LF=0AH
(CR=deslocamento de carro / LF=mudança de linha)
Formato de dados de 7 casas
Sugestão: O formato de 7 casas é idêntico ao de 6 casas, com exceção do
sinal adicional D8.
ampliado, formato de dados de 7 casas
Não documentado
14.4.2. Sinal de valor
P 1 = 1 palavra
14.4.3. Dados
Formato de dados de 6 casas (D1-D7): 7 palavras
Formato de dados de 7 casas (D1-D8): 8 palavras
PES/PEJ-BA-p-1316
88
14.4.4. Unidades
U1
U2
Código
Significado
Símbolo
(SP)
G
20H
47H
Grama
g
K G 4BH
47H
Quilograma
kg C T
43H
54H
Quilate
P C 50H
43H
Peça
Pcs
(SP)
%
20H
25H
Percentagem
%
S1
Códig
o
Significado
L
4CH
Material pesado abaixo do alcance mínimo
da tolerância
1 ou 2 pontos
limites
G
47H
Material pesado dentro do alcance da
tolerância
H
48H
Material pesado acima do limite máximo da
tolerância
1
31H
Limite 1
3 ou 4 pontos
limites
2
32H
Limite 2
3
33H
Limite 3
4
34H
Limite 4
5
35H
Limite 5
T
54H
Valor da soma
Tipo de
ficheiro
U
55H
Valor do peso
(SP)
20H
Sem avaliação
d
64H
Bruto
U 1, U 2 = 2 palavras no código ASCII
14.4.5. Avaliação dos resultados em pesagens com margem de tolerância
S 1 = 1 palavra
PES/PEJ-BA-p-1316
89
14.4.6. Estado de dados
S 2
Código
Significado
S
53 H
Dados estabilizados *
U
55 H
Dados não estabilizados (oscilações) *
E
45 H
Erro de dados, todos os dados além de S 2 são
inacreditáveis.
A balança indica erro (o-Err, u-Err)
sp
20 H
Sem estado especial
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
- - - - - - - - - - - - - - -
1 2 3 4 5 6 7
8
h h : m m : s
s
S 2 = 1 palavra
14.4.7. Intervalo da emissão de dados
Junto com a iniciação ou paragem da emissão de dados com intervalo, ocorre a
emissão da linha de cabeçalho e linha de pé.
Emissão do valor de pesagem estável e instável
após pressionar a tecla PRINT
0 4 4FH
34H
Emissão do valor de pesagem estável após
descarregar anteriormente a balança
0 5 4FH
35H
Transmissão no caso do valor estável de pesagem.
Sem transmissão no caso do valor de pesagem
instável. Nova transmissão após a estabilização
0 6 4FH
36H
Transmissão no caso do valor estável de pesagem.
Transmissão contínua no caso do valor de
pesagem instável.
0 7 4FH
37H
Emissão do valor de pesagem estável após
pressionar a tecla PRINT
0 8 4FH
38H
Emissão imediata de uma vez
0 9 4FH
39H
Emissão de uma vez após a estabilização
0 A 4FH
41H
Emissão imediata de uma vez após um certo tempo
0 B 4FH
42H
Emissão imediata de uma vez após um certo tempo
e no caso do valor de pesagem estável
PES/PEJ-BA-p-1316
91
15. Conservação, manutenção em bom estado, utilização
15.1. Limpeza
O equipamento deverá ser desligado da fonte de alimentação antes de iniciar-se a
limpeza.
Não deve-se utilizar produtos de limpeza agressivos (p.ex. solventes etc), mas
limpar o equipamento somente com um pano humedecido levemente com um
saponáceo.
Terminal de pesagem está equipado com aparelho para nivelar a pressão.
Ele está instalado na parte inferior do terminal e é constituído por membrana colada.
Durante a limpeza deve-se tomar especial cuidado para não danificar a membrana
nem sujá-la.
15.2. Conservação, manutenção em bom estado
O equipamento pode ser operado e conservado somente por funcionários treinados
e autorizados pela firma KERN.
A balança deverá ser desligada da rede antes de aberta.
15.3. Utilização
A utilização de embalagem e equipamento deve ser feita de acordo com as leis da
região ou país obrigatórias no local de exploração do equipamento.
16. Auxílio em caso de pequenas avarias
Em caso de interferência no processo do programa da balança, deve-se desligá-la e
desconectá-la da rede por um momento. Em seguida deve-se novamente recomeçar
o processo de pesagem.
PES/PEJ-BA-p-1316
92
Interferência
Possível causa
Indicação de peso não está
iluminada.
A balança está desligada.
Interrupção da ligação com a rede (cabo
de alimentação não plugado ou
danificado).
Queda de tensão na rede.
O peso demonstrado freqüentemente
modifica-se
Correnteza ou movimento de vento
Vibrações de mesa/piso
Contacto do prato de pesagem com
corpos estranhos.
Polos electromagnéticos/cargas estáticas
(escolha outro lugar de instalação da
balança. Caso seja possível, desligue o
aparelho causador da interferência)
O resultado da pesagem está
evidentemente errado
O visor da balança não está zerado
Ajustagem incorreta.
Há fortes oscilações de temperatura.
Polos electromagnéticos/cargas estáticas
(escolha outro lugar de instalação da
balança. Caso seja possível, desligue o
aparelho causador da interferência)
Comunicado
de erros
Possível causa
o-Err
Ultrapassagem da gama de pesagem
u-Err
Contacto do prato de pesagem com corpos estranhos
b-Err
Verificar as condições ambientais (correntezas de vento,
vibrações etc.)
d-Err
Electrônica danificada
A-Err
Ajuste automático interno danificado
1-Err
Peso de calibração errado
2-Err
O desvio em relação à última ajustagem externa > 1%
3-Err
Durante ajustagem havia peso no prato de pesagem.
4-Err
O desvio em relação à última ajustagem interna > 1%
7-Err
A capacidade da pilha é pequena demais para ajustar
Em caso de surgimento de outros comunicados de erro, desligue e novamente ligue
a balança. Caso o comunicado de erro continue surgindo, informe o fabricante.
PES/PEJ-BA-p-1316
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
