Kern PCD 250-3, PCD 400-3, PCD 2500-2, PCD 4000-2, PCD 10K0.1 User guide [cs]

KERN & Sohn GmbH
Ziegelei 1 D-72336 Balingen E-mail:info@kern-sohn.com
Tel: +49-[0]7433- 9933-0 Fax: +49-[0]7433-9933-149 Internet: www.kern-sohn.com
Instrukce pro obsluhu Váha pro přesné měření
KERN PCD
Verze 1.1
10/2012 CZ
PCD-BA-cz-1211
CZ
KERN PCD
Verze 1.0 10/2012
Instrukce pro obsluhu
Váha pro přesné měření
Obsah
1 Technické údaje ............................................................................................. 4
2 Základní instrukce (obecné informace) ....................................................... 6
2.1 Použití v souladu s předurčením ................................................................................................ 6
2.2 Použití v rozporu s předurčením ................................................................................................. 6
2.3 Záruka ........................................................................................................................................ 6
2.4 Dohled nad kontrolními prostředky ............................................................................................. 6
3 Základní bezpečnostní instrukce ................................................................. 7
3.1 Dodržování instrukce pro obsluhu .............................................................................................. 7
3.2 Zaškolení obsluhy ....................................................................................................................... 7
4 Transport a uskladnění ................................................................................. 7
4.1 Kontrola při přejímce .................................................................................................................. 7
4.2 Balení/ zpětný transport .............................................................................................................. 7
5 Rozbalení, umístění a zprovoznění .............................................................. 8
5.1 Místo pro provoz ......................................................................................................................... 8
5.2 Rozbalení/umístění ..................................................................................................................... 8
5.3 Připojení k síti .......................................................................................................................... 12
5.4 Provoz na baterie / akumulátor ( opčně ) ................................................................................. 12
5.5 Připojení periferních zařízení .................................................................................................... 13
5.6 Zprovoznění .............................................................................................................................. 13
5.7 Kalibrace ................................................................................................................................... 13
5.8 Provedení kalibrace .................................................................................................................. 14
6 Obslužné prvky ................................................................ ............................ 15
6.1 Displej ....................................................................................................................................... 15
6.2 Klávesnice ................................................................................................................................ 15
7 Provoz ........................................................................................................... 16
7.1 Zapnutí ...................................................................................................................................... 16
7.2 Vypnutí ...................................................................................................................................... 16
7.3 Vážení ....................................................................................................................................... 16
7.4 Tárování.................................................................................................................................... 17
7.5 Funkce Pre-Tare ....................................................................................................................... 18
7.6 Vážení plus/minus .................................................................................................................... 18
7.7 Počítání kusů ............................................................................................................................ 19
7.8 Vážení Netto-Total .................................................................................................................... 20
7.9 Stanovení procenta ................................................................................................................... 20
PCD-BA-cz-1211 2
8 Menu ............................................................................................................. 21
8.1 Navigace v menu ...................................................................................................................... 21
8.2 Přehled menu ........................................................................................................................... 24
8.3 Popis jednotlivých bodů menu .................................................................................................. 26
8.3.1 Jednotky váhy ........................................................................................................................... 26
8.3.2 Dávkování a Zero-Tracking ..................................................................................................... 27
8.3.3 Volba kalibrační hmotnosti ....................................................................................................... 28
8.3.4 Podsvětlení displeje .................................................................................................................. 29
8.3.5 Funkce vážení zvířat ................................................................................................................. 30
8.3.6 Nožní tlačítko ............................................................................................................................ 31
8.3.7 Návrat k původním nastavením ................................................................................................ 31
8.4 Parametry rozhraní ................................................................................................................... 32
8.4.1 Režim přenosu.......................................................................................................................... 32
8.4.2 Tisk ........................................................................................................................................... 33
8.4.3 Příklad výtisku ........................................................................................................................... 34
8.4.4 Přenosová rychlost ................................................................................................................... 34
9 Výstup dat rozhraním RS 232 C ................................................................. 35
9.1 Technické údaje ....................................................................................................................... 35
9.2 Struktura pinů zásuvky váhy ..................................................................................................... 35
9.3 Popis přenosu dat ..................................................................................................................... 35
9.4 Výstup na tiskárnu Barcode ...................................................................................................... 37
10 Údržba, utilizace .......................................................................................... 38
10.1 Čištění ....................................................................................................................................... 38
10.2 Udržování provozního stavu ..................................................................................................... 38
10.3 Utilizace .................................................................................................................................... 38
11 Pomoc v případě malých poruch ................................................................ 39
3 PCD-BA-cz-1211
1 Technické údaje
KERN
PCD 250-3
PCD 400-3
Přesnost vážení (d)
0.001 g
0.001 g
Rozsah vážení (Max)
250 g
400 g
Rozsah táry (subtraktivní)
250 g
400 g
Reprodukovatelnost
0.002 g
0.002 g
Linearita
±0.005 g
±0.005 g
Minimální hmotnost při počítání ku
0.002 g
0.002 g
Doba ohřevu
2 Hodiny
4 Hodiny
Referenční počet kusů
5, 10, 20, 25, 50
Jednotky váhy
Podrobnosti Jednotky váhy“ viz kapitola 8.3.1
Doporučená kalibrační hmotnost, není součástí standardní dodávky
(třída) Podrobnosti „Volba kalibrační hmotnosti“ viz kapitola 8.3.3
250 g (F1)
400 g (F1)
Doba náběhu (typická)
3 sec.
Provozní teplota
+ 5° C .... + 35° C
Vlhkost vzduchu
max. 80 % (bez kondenzace)
Rozměry smontovaného kompletu (B x T x H) mm
165 x 245 x 142
Pravoúhlý větrný kryt v mm
vnitřek: 146x146x70
vnějšek: 158x158x63
Rozměry krytu displeje
140 x 75 x 46
Deska váhy mm
Ø 10.5
Hmotnost kg (netto)
1.1
Napájení
220V-240V AC, 50 Hz / 9 V, 300 mA
Provoz na baterie
9 V-Blokové baterie (opčně)
Akumulátor (opčně)
Doba provozu s podsvětlením 24 h Doba provozu bez podsvětlení 48 h Doba nabíjení 8 h
Rozhraní
RS 232
PCD-BA-cz-1211 4
KERN
PCD 2500-2
PCD 4000-2
PCD 10K0.1
Přesnost vážení (d)
0.01 g
0.01 g
0.1 g
Rozsah vážení (Max)
2500 g
4000 g
10 kg
Rozsah táry (subtraktivní)
2500 g
4000 g
10 kg
Reprodukovatelnost
0.02 g
0.02 g
0.1 g
Linearita
±0.05 g
±0.05 g
±0.3 g
Minimální hmotnost při počítání ku
0.02 g
0.02 g
0.2 g
Doba ohřevu
4 Hodiny
4 Hodiny
2 Hodiny
Referenční počet kusů
5, 10, 20, 25, 50
Jednotky váhy
Podrobnosti Jednotky váhy“ viz kapitola 8.3.1
Doporučená kalibrační hmotnost, není součástí standardní dodávky
(třída) Podrobnosti „Volba kalibrační hmotnosti“ viz kapitola 8.3.3
2500 g (F1)
4000 g (F1)
10 kg (F1)
Doba náběhu (typická)
3 sec.
Provozní teplota
+ 5° C .... + 35° C
Vlhkost vzduchu
max. 80 % (bez kondenzace)
Rozměry smontovaného kompletu (B x T x H) mm
165 x 280 x 73
Rozměry krytu displeje
140 x 75 x 46
Deska váhy mm
pravoúhlá: 160x100
Hmotnost kg (netto)
1.6
Napájení
220V-240V AC, 50 Hz / 9 V, 300 mA
Provoz na baterie
9 V-Blokové baterie (opčně)
Akumulátor (opčně)
Doba provozu s podsvětlením 24 h Doba provozu bez podsvětlení 48 h Doba nabíjení 8 h
Rozhraní
RS 232
5 PCD-BA-cz-1211
2 Základní instrukce (obecné informace)
2.1 Použití v souladu s předurčením
Předmětná váha slouží k určení hmotnosti (hodnoty vážení) váženého materiálu,
který je nutné umístit opatrně na střed desky váhy. Vána není „automatická“,
výsledek vážení odečteme po dosažení stabilní hodnoty.
2.2 Použití v rozporu s předurčením
Váhu nelze použít pro dynamické vážení. Pokud se množství váženého materiálu nepatrně zmenší nebo zvětší, může kompenzační a stabilizační mechanizmus váhy
způsobit nepřesnosti vážení (kupř. při pomalém vytékání kapaliny z vážené
nádoby.)
Desky váhy nesmí být dlouhodobě zatěžovány, jelikož by mohlo dojít k poškození měřicího mechanizmu.
Váhu nelze vystavovat nárazům ani přetížení při zohlednění hmotnosti tára, což by
rovněž mohlo váhu poškodit.
Váhu musíme provozovat v prostředí bez nebezpečí výbuchu, jelikož sériové provedení váhy není nevýbušné.
Konstrukci váhy nelze měnit, neboť může dojít k porušení bezpečnostních technických podmínek provozu, chybnému měření a rovněž ke zničení váhy. Váha musí být provozována pouze v souladu s popsanými směrnicemi. Jiné použití vyžaduje písemný souhlas firmy KERN.
.
2.3 Záruka
Na váhu se nevztahuje záruka v případech, když je zjištěno:
- nedodržování předepsané instrukce obsluhy
- použití v rozporu s předurčením
- provádění konstrukčních změn nebo otevírání
- mechanické poškození nebo poškození v důsledku působení médií či kapalin
- přirozené opotřebení
- nesprávné postavení nebo je zjištěna nesprávná elektrická instalace
- přetížení měřicího mechanizmu
2.4 Dohled nad kontrolními prostředky
V rámci systému zajištění kvality vážení je třeba pravidelně kontrolovat technické parametry váhy a případně dostupné kontrolní závaží. Z toho důvodu je nutné, aby
zodpovědný uživatel určil přiměřený časový harmonogram, druh a rozsah kontroly. Informace týkající se dohledu nad kontrolními prostředky a kontrolními závažími
jsou dostupné na webových stránkách firmy KERN (www.kern-sohn.com). Kontrolní závaží a váhy je možné rychle a levně kalibrovat v akreditované laboratoři pro kalibraci DKD (Deutsche Kalibrierdienst) firmy KERN ( zohlednění normy závazné v daném státě).
PCD-BA-cz-1211 6
3 Základní bezpečnostní instrukce
Před postavením a zprovozněním váhy je nutné se důkladně
seznámit s předmětnou instrukcí obsluhy, a to i v případě předchozích zkušeností s váhami firmy KERN.
Závazná je německá verze dokumentu, všechny jazykové verze
obsahují nezávazné překlady.
Všechny části originálního balení je nutno zachovat pro případ
eventuálního zpětného transportu.
Pro zpětný transport je nutno použít pouze originální balení.  Před transportem je nutno odpojit všechny připojené kabely i
volně připojené části.
Pokud byla dodána zabezpečovací zařízení pro transport, je
nutno je použít.
 Všechny části, kupř. skleněný větrný kryt, desku váhy, adaptér
apod. je nutno zabezpečit před skluzem a poškozením
3.1 Dodržování instrukce pro obsluhu
3.2 Zaškolení obsluhy
Zařízení může provozovat a stanoveným způsobem provádět údržbu pouze
zaškolená obsluha
4 Transport a uskladnění
4.1 Kontrola při přejímce
Ihned po obdržení zásilky je nutné ověřit, zda nedošlo k případnému viditelnému
poškození, totéž je třeba provést po rozbalení zásilky.
.
4.2 Balení/ zpětný transport
7 PCD-BA-cz-1211
5 Rozbalení, umístění a zprovoznění
5.1 Místo pro provoz
Váhy byly zkonstruovány ano, aby v normálních provozních podmínkách byly docilovány věrohodné výsledky vážení. Volba správného místa usnadní přesné a rychlé vážení.
Kritéria pro volbu místa pro provoz:
postavit váhu na stabilním plochém povrchu; Vyvarovat se extrémních teplot a teplotních výkyvů, kupř. v případě postavení
váhy v blízkosti topných těles nebo v místech na něž přímo působí slunečné paprsky;
Zabezpečit váhu před působením průvanu způsobeného otevřenými okny a
dveřmi; Během vážení nesmí být váha vystavena otřesům; Zabezpečit váhu před vysokou vlhkostí vzduchu, výpary a prachem ; Zabezpečit váhu před dlouhodobým působením extrémní vlhkosti. V případě
přenesení váhy do teplejšího prostředí může dojít v důsledku kondenzace
k jejímu orosení. V tomto případě je třeba váhu odpojenou od napájení 2 hodiny
aklimatizovat Zabezpečit váhu před působením statických nábojů majících zdroj ve váženém
materiálu a v nádobě váhy. Vyvarovat se výbušného prostředí, plynů, výparů a prachu! Vyvarovat se chemikálií (kupř. kapalin nebo plynů), které by mohly váhu z vnitřní
nebo vnější strany poškodit. Dodržovat stupeň ochrany IP. V případě působení elektromagnetických polí (kupř. vyvolaných mobilními
telefony nebo rádiovými zařízeními ), statických nábojů a v případě nestabilního
elektrického napájení je možný výskyt velkých chyb měření. V tomto případě je
nutné váhu přemístit nebo zdroj rušení odstranit.
5.2 Rozbalení/umístění
Zařízení nutno opatrně vyjmout, odstranit obal a položit na předpokládané místo provozu
PCD-BA-cz-1211 8
Váha Deska váhy Síťový adaptér Provozní kryt Instrukce pro obsluhu Větrný kryt (pouze modely PCD 400-3)
1. Zamontovaný displej
Před demontáži nutno odstranit montážní plech po předchozím odšroubování
montážních šroubů. Poté lze displej položit volně.
Standardní rozsah dodávky
Umístit displej tak, aby byl dobře viditelný a mohl být dobře obsluhován.
9 PCD-BA-cz-1211
2. Displej volně položený
PCD-BA-cz-1211 10
3. Použití se stativem (opce)
nebo
Nastavit vodorovnou polohu pomocí šroubovacích nožiček,
vzduchová bublina se musí nacházet ve vymezeném prostoru.
V případě potřeby můžeme displej namontovat na opční stativ (KERN PCD-A03).
Montáž je popsána v instrukci pro obsluhu stativu.
Položit váhu tak, aby deska váhy byla ve vodorovné poloze.
11 PCD-BA-cz-1211
5.3 Připojení k síti
„AF on“:
Váha se vypne za účelem šetření baterií automaticky po 3 minutách po ukončeném vážení.
„AF off“:
Funkce automatického vypínání baterií je deaktivována.
Váha je napájena síťovým adaptérem. Jmenovité napětí musí být v souladu s napětím sítě. Nutno používat originální výrobky firmy KERN. Použití jiných výrobků pouze se souhlasem firmy KERN.
5.4 Provoz na baterie / akumulátor ( opčně )
Odebrat kryt zespod váhy a zapojit 9 V-blokové baterie. Opět nasadit kryt baterií.
Pro provoz na baterie existuje automatická funkce, nastavitelná v menu:
 V režimu vážení zmáčknout s podržet zmáčknuté tlačítka PRINT, až se
zobrazí nápis Unit.
Mačkat opakovaně tlačítka MODE, až se zobrazí nápis AF“.Zmáčknout tlačítka SET.  Pomocí tlačítka MODE je možno volit mezi následujícími nastaveními:
Potvrdit volbu tlačítkem SET. Váha se přepne zpět do režimu vážení.
PCD-BA-cz-1211 12
Přípoj akumulátoru
Přípoj baterií
V případě, když je baterie vybitá, zobrazí se na displeji „LO“. Zmáčknout tlačítka ON/OFF a vyměnit ihned baterie.
V případě, když se baterie nepoužívají po delší dobu , je nutno je vyjmout, neboť elektrolyt může váhu poškodit.
Akumulátor lze opčně připojit pomocí separátní přípojky, dodané s akumulátorem.
5.5 Připojení periferních zařízení
Před připojením nebo odpojením periferních zařízení (tiskárna , PC) pomocí rozhraní musí být váha odpojena od sítě. Používat pouze příslušenství a periferní zařízení firmy KERN, které jsou pro tento účel optimální.
5.6 Zprovoznění
Aby bylo možno docilovat přesné výsledky vážení, musí být docílená provozní teplota ( viz doba ohřevu, kapitola 1 ). Během doby ohřevu musí být váha napájena (síťový adaptér, baterie, akumulátor ).
Přesnost váhy je závislá na místní zemské gravitaci. Nutno dodržovat instrukce týkající se gravitace.
5.7 Kalibrace
Protože zemská gravitace je proměnlivá, je třeba každou váhu v souladu se zákony fyziky vhodným způsobem kalibrovat (pokud již váha nebyla kalibrována). Proces
kalibrace je třeba provést při prvním zprovoznění, dále při každé změně umístění
váhy a rovněž v případě výkyvů teploty okolí. Abychom obdrželi přesné hodnoty měření, doporučuje se dodatečné cyklické kalibrování váhy v rámci běžného
provozu.
13 PCD-BA-cz-1211
5.8 Provedení kalibrace
Kalibrace by měla být provedena s doporučenou kalibrační hmotností ( viz kapitola 1 „Technické údaje“). Kalibrace je možno provést rovněž pomocí jiných kalibračních
hmotností (viz tabulka 1) , ale tento postup není optimální.
Předpoklad kalibrace:
Nutno zajistit stabilní prostředí a dodržet dobu ohřevu (viz kapitola 1).
Váhu zapnout tlačítkem ON/OFF. Zmáčknout a podržet zmáčknuté tlačítka MODE, na displeji se na okamžik
zobrazí nápis CAL“. Poté se na displeji zobrazí blikající přesná hodnota volené kalibrační hmotnosti (viz kapitola 8.3.3).
Položit Kalibrační hmotnost na střed desky váhy.  Zmáčknout tlačítka SET. Zakrátko se zobrazí CAL F“, poté se váha
automaticky přepne do režimu vážení. Na displeji se zobrazí hodnota kalibrační hmotnosti.
V případě chybného postupu nebo chybné kalibrační hmotnosti se zobrazí CAL E“. Kalibraci nutno zopakovat.
Kalibrační hmotnost přechovávat poblíž váhy. V případě, když je vyžadována vyšší přesnost, doporučuje se denní kontrola kalibrace.
PCD-BA-cz-1211 14

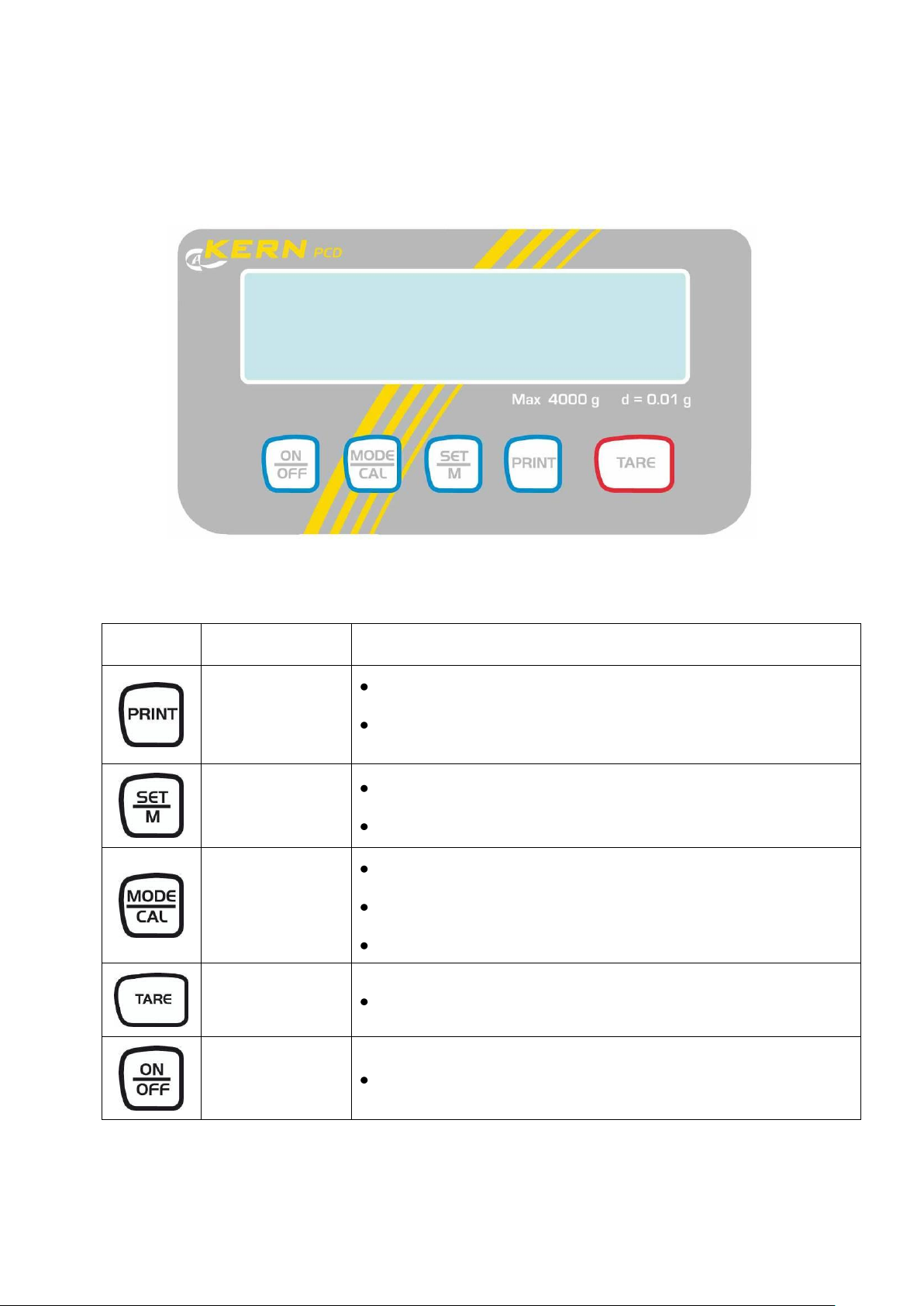

6 Obslužné prvky
Tlačítka
Popis
Funkce
PRINT-Tlačítka
Přenos dat přes rozhraní Vyvolávání menu (podržet zmáčknuté tlačítka, až se
zobrazí nápis UNIT )
SET-Tlačítka
Potvrzení nastavení v menu Uschovávání dat do paměti a opuštění menu
MODE-Tlačítka
Volba bodů menu Změna nastavení v menu Kalibrace
TARE-Tlačítka
Tárování
ON/OFF-
Tlačítka
Zapnutí/vypnutí
6.1 Displej
6.2 Klávesnice
15 PCD-BA-cz-1211
7 Provoz
ON
OFF
Zmáčknout tlačítka ON.
Spustí se samodiagnóza. Po zobrazení ukazatele hmotnosti je váha připravena k vážení.
ON
OFF
Zmáčknout tlačítka OFF, displej se vypne
Položit nákladPočkat na zobrazení symbolu stability (na displeji vpravo
se zobrazí jednotka váhy, kupř. g nebo kg)
Odečíst výsledek vážení.
Pokud náklad přesahuje přípustné zatížení, zobrazí se na
displeji „Error“ (=přetížení).
7.1 Zapnutí
7.2 Vypnutí
7.3 Vážení
PCD-BA-cz-1211 16

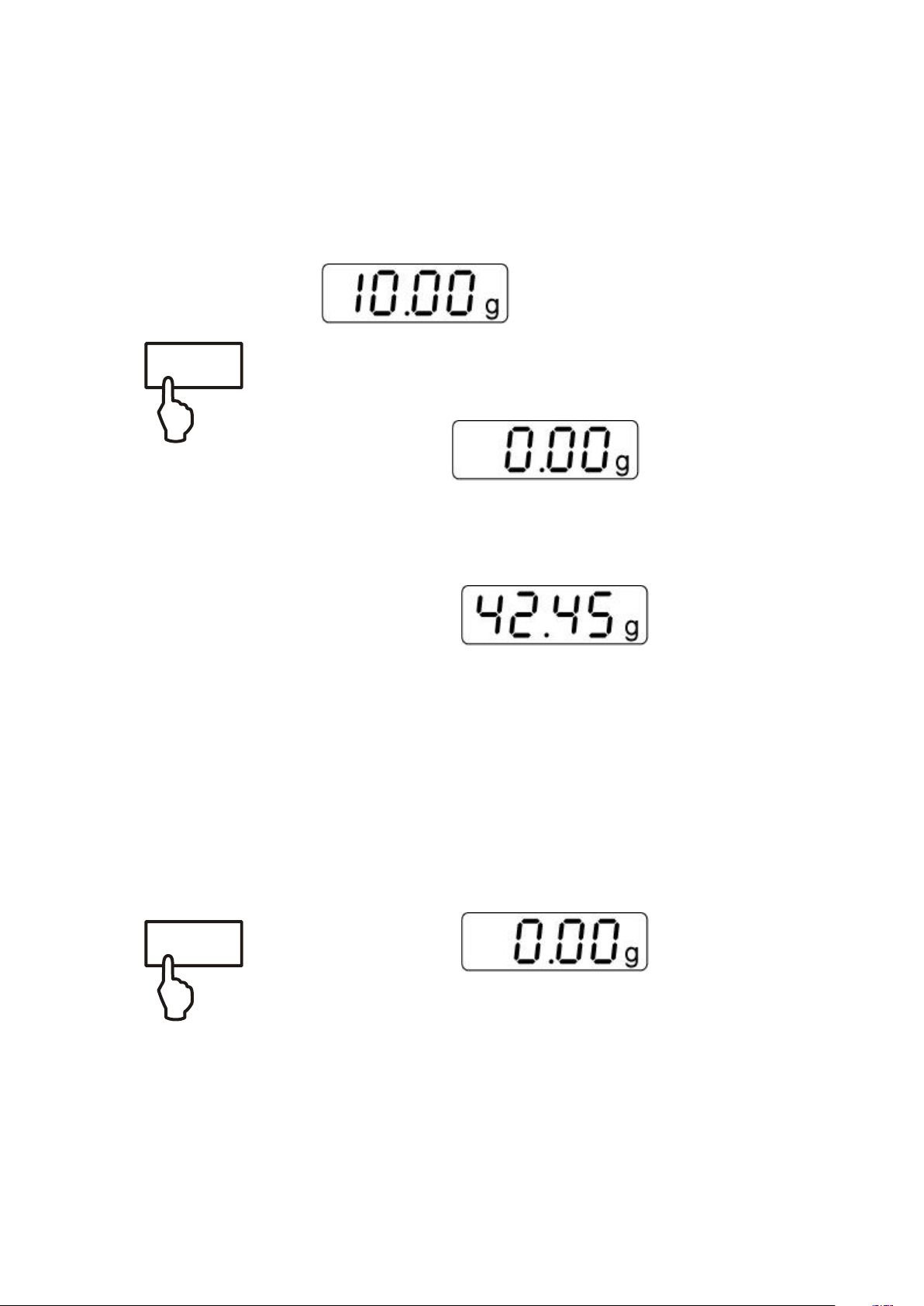

Položit na váhu prázdnou nádobu, zobrazí se hodnota
její hmotnosti.
TARE
Zmáčknout tlačítka TARE, zobrazí se nula. Hodnota
hmotnosti táry je uložena v paměti až do jejího vymazání.
Zvážit náklad, zobrazí se hmotnost netto.
Tárování můžeme opakovat libovolněkrát , kupř. při postupném navažování komponentů směsi. Jediným omezením je rozsah vážení.
Po sejmutí nádoby se zobrazí její hmotnost s záporným znaménkem.
Hodnota táry je uložena v paměti až do jejího vymazání.
Vymazat hodnotu táry
TARE
Odtížit váhu a zmáčknout tlačítka TARE, zobrazí se nula.
7.4 Tárování
17 PCD-BA-cz-1211
MODE
CAL
Pomocí této funkce se uschovává hmotnost nádoby táry do paměti. Rovněž po vypnutí/zapnutí váhy se uchovává hodnota táry v paměti.
V režimu vážení položit nádobu na desku váhy MODE-tlačítka vícenásobně zmáčknout, až se zobrazí
blikající nápis PtArE.
Pomocí SET-tlačítka uložit aktuální hmotnost na desce
váhy jako PRE-TARE do paměti.
Vymazat hodnotu PRE-TARE
MODE
CAL
Odtížit váhy a pomoci TARE-tlačítka nastavit na nulu.  MODE-tlačítka mačkat vícenásobně , až se zobrazí blikající
nápis PtArE“.
Potvrdit pomocí SET-tlačítka . Hodnota PRE-TARE se
vymaže, zobrazí se nula.
TARE
Slouží kupř. ke kontrole hmotnosti kusu, kontrole nastavené hmotnosti apod.
Referenční hmotnost položit na desku váhy a tárovat
pomocí tlačítka TARE.
Sejmout referenční hmotnost Ověřované kusy pokládat na váhu, každá odchylka se
zobrazí se znaménkem „+“ a -. Stejný postup lze opakovat v případě kontroly hmotnosti
obalů.
Zpět do režimu vážení zmáčknutí tlačítka TARE.
7.5 Funkce Pre-Tare
7.6 Vážení plus/minus
PCD-BA-cz-1211 18
MODE
CAL
SET
M
Kusy se mohou počítat přidáváním do nádoby nebo
odnímáním z nádoby. Čím větší počet má být spočítán, tím větší musí být počet referenčních kusů. Čím větší počet referenčních kusů, tím větší musí být přesnost vážení. Referenční hmotnost kusu nesmí být příliš malá. Čím větší počet referenčních kusů, tím větší přesnost počítání.
Postup má čtyři kroky:
tárovat nádobu váhy stanovit počet referenčních kusů stanovit referenční hmotnost kusu počítat kusy
 V režimu vážení MODE-tlačítka krátce zmáčknout, zobrazí
se blikající hodnota referenčního počtu kusů 5
PCS
“.
Vícenásobným zmáčknutím MODE-tlačítka se mohou
nastavit další referenční počty kusů 5, 10, 20, 25 a 50 . Položit na váhu počet kusů shodný s nastavením.
 Potvrdit pomocí SET-tlačítka. Od tohoto okamžiku se váha
nachází v režimu počítání kusů a počítá všechny kusy, které se nacházejí na desce váhy.
Zpět do režimu vážení
MODE-tlačítko zmáčknout.
Oznámení chyby „Er 1“
Hmotnost kusu menší než přípustná, viz kapitola 1 „Technické údaje“. MODE-tlačítko zmáčknout a spustit
znovu nastavení referenční hodnoty.
Tárování
Vytárované nádoby se mohou používat při počítání kusů. Před počítáním nutno nádobu vytárovat pomocí TARE­tlačítka.
7.7 Počítání kusů
19 PCD-BA-cz-1211
SET
M
Tento režim se používá v případě, když potřebujeme po zvážení více komponentů v nádobě koncovou sumu všech vážení (Netto-Total, tzn. hmotnost netto bez nádoby).
Případ:
1. Položit nádobu na misku váhy . TARE-tlačítko zmáčknout, zobrazí se nula.
2. Navážit složku , zmáčknout SET-tlačítko, zobrazí se nula. Symbol[] se zobrazí na levém okraji displeje.
3. Navážit složku , zmáčknout SET-tlačítko. Zobrazí se Netto-Total (součet složek a ).
4. SET-tlačítka opět zmáčknout, zobrazí se nula.
5. Navážit složku , zmáčknout SET-tlačítko, zobrazí se Netto-Total (součet složek , a .).
Pokračovat v případě potřeby dále, vždy dle kroků 4-5.  Zpět do režimu vážení zmáčknutím TARE-tlačítka.
MODE
CAL
SET
M
Výsledek vážení můžeme zobrazovat v procentech ve vztahu k referenční hmotnosti (100 %).
V režimu vážení MODE-tlačítko mačkat vícenásobně,
až se zobrazí blikající ukazatel „100 %“ .
Položit referenční hmotnost, (100 %).  Pomocí SET-tlačítka uložit referenční hmotnost do paměti.
Poté, co začne zobrazení blikat, sundat referenční hmotnost.
Položit vážený materiál.
Hmotnost se zobrazí v procentech vůči referenční hmotnosti.
Zpět do režimu vážení zmáčknutím MODE-tlačítka.
7.8 Vážení Netto-Total
7.9 Stanovení procenta
PCD-BA-cz-1211 20
8 Menu
Vstup do menu
V režimu vážení PRINT-tlačítka podržet zmáčknuté, až se zobrazí nápis „Unit“ .
PRINT
Volit body menu
Pomocí MODE-tlačítka lze volit jednotlivé body menu.
MODE
CAL
Změna nastavení
Volené body menu potvrdit pomocí SET­tlačítka, zobrazí se aktuální nastavení.
Pomocí MODE-tlačítka lze měnit nastavení. Po každém zmáčknutí MODE-tlačítka se zobrazí další nastavení, viz kapitola8.2 „Přehled menu“.
SET
M
MODE
CAL
1. Změnu bodu menu uložit do paměti a opustit menu
Zmáčknout SET -tlačítko, váha se
epne zpět do režimu vážení.
SET
M
8.1 Navigace v menu
21 PCD-BA-cz-1211
2. Změna nastavení více bodů menu
Potvrdit volený bod pomocí SET-tlačítka , zobrazí se aktuální nastavení.
Pomocí MODE-tlačítka měnit nastavení.
Zmáčknout TARE-tlačítko, zobrazí se Exit“.
Buď
potvrdit pomocí SET-tlačítka (ano), zobrazí se StorE, uložit do paměti (SET-tlačítko) eventuálně volbu zrušit (PRINT-tlačítko) a opustit menu ,
nebo
Zmáčknout PRINT-tlačítko (ne) a provést změnu dalších bodů dle výše uvedeného popisu
SET
M
MODE
CAL
TARE
SET
M
PCD-BA-cz-1211 22
Uložit do paměti/ Zrušit volbu a opustit menu
Buď
zmáčknout SET-tlačítko (ano) a uložit volené změny do paměti. Váha se vrací automaticky zpět do režimu vážení.
anebo
zrušit nastavené změny zmáčknutím PRINT-tlačítka (ne). Váha se automaticky vrací zpět do režimu vážení.
SET
M
uložit do paměti
SET
M
odhodit
PRINT
23 PCD-BA-cz-1211
8.2 Přehled menu
Popis funkce
Funkce
Parametr
Popis jednotek
Jednotky váhy-změna (viz kapitola8.3.1 )
UNIT
g*
Gram
oz
Libra
ozt
Unce
ct
Karat (závislost na druhu)
tlh
Tael Hongkong
tlt
Tael Taiwan
gn
Grain(závislost na druhu)
dwt
Pennyweight (závislost na druhu)
mo
Momme
Tol
Tola
FFA
Volně volený parametr
Režim přenosu dat (viz
kapitola 8.4.1)
PR
rE CR*
Výstup dat pomocí dálkového ovládání (viz kapitola 9.3)
Pr PC
Výstup dat pomocí zmáčknutí PRINT-tlačítka (viz kapitola 9.3)
AU PC
Kontinuální výstup dat (viz kapitola 9.3)
bA Pr
Výstup na Barcode-Drucker (viz kapitola 9.4)
AU Pr
Autom. výstup dat po docílení stability váhy (viz kapitola 9.3)
Volba Druckvýstup (viz kapitola 8.4.2 )
LAPr
Hdr*
Výstup záhlaví
GrS
Výstup celkové hmotnosti
Net
Výstup hmotnosti netto
tAr
Výstup hmotnosti táry
N7E
Výstup uložené hmotnosti
PCS
Výstup počtu kusů
AUJ
Výstup hmotnosti kusu
Rqt
Výstup referenčního počtu kusů
FFd
Výstup podélného posuvu před začátkem tisku
FFE
Výstup podélného posuvu na konci tisku
PCD-BA-cz-1211 24
Hodnota baudů (viz kapitola 8.4.4)
bAUd
19200
9600*
4800
2400
1200
Auto off (Provoz na baterie), viz kapitola 5.4)
AF
on*
Zapnout automatickou funkci vypínání po 3 minutách bez zatížení
off
Vypnout automatickou funkci vypínání po 3 minutách bez zatížení
Auto Zero (viz kapitola 8.3.2)
tr on*
zapnout
off
vypnout
Volba kalibrační hmotnosti (viz kapitola
8.3.3)
CAL
400
*závislost na druhu
4000
Podsvětlení displeje, (viz kapitola 8.3.4)
bL
on*
Podsvětlení displeje zapnuto
off
Podsvětlení displeje vypnuto
CH
Podsvětlení displeje se vypne
po 10 sekundách po docílení stability vážení
Režim vážení zvířat (viz kapitola 8.3.5)
ANL
off*
Vypnuto
3
Rozsah 3 Sekund
5
Rozsah 5 Sekund
10
Rozsah 10 Sekund
15
Rozsah 15 Sekund
Nožní tlačítko (viz kap. 8.3.6)
FOOt S
tAr
Tárování váhy stlačením
nožního tlačítka
Pr
Tisk hodnoty vážení stlačením
nožního tlačítka
Návrat k původním nastavením (viz kapitola
8.3.7)
rSt
no*
ne
yes
ano
*= Nastavení od výrobce
25 PCD-BA-cz-1211

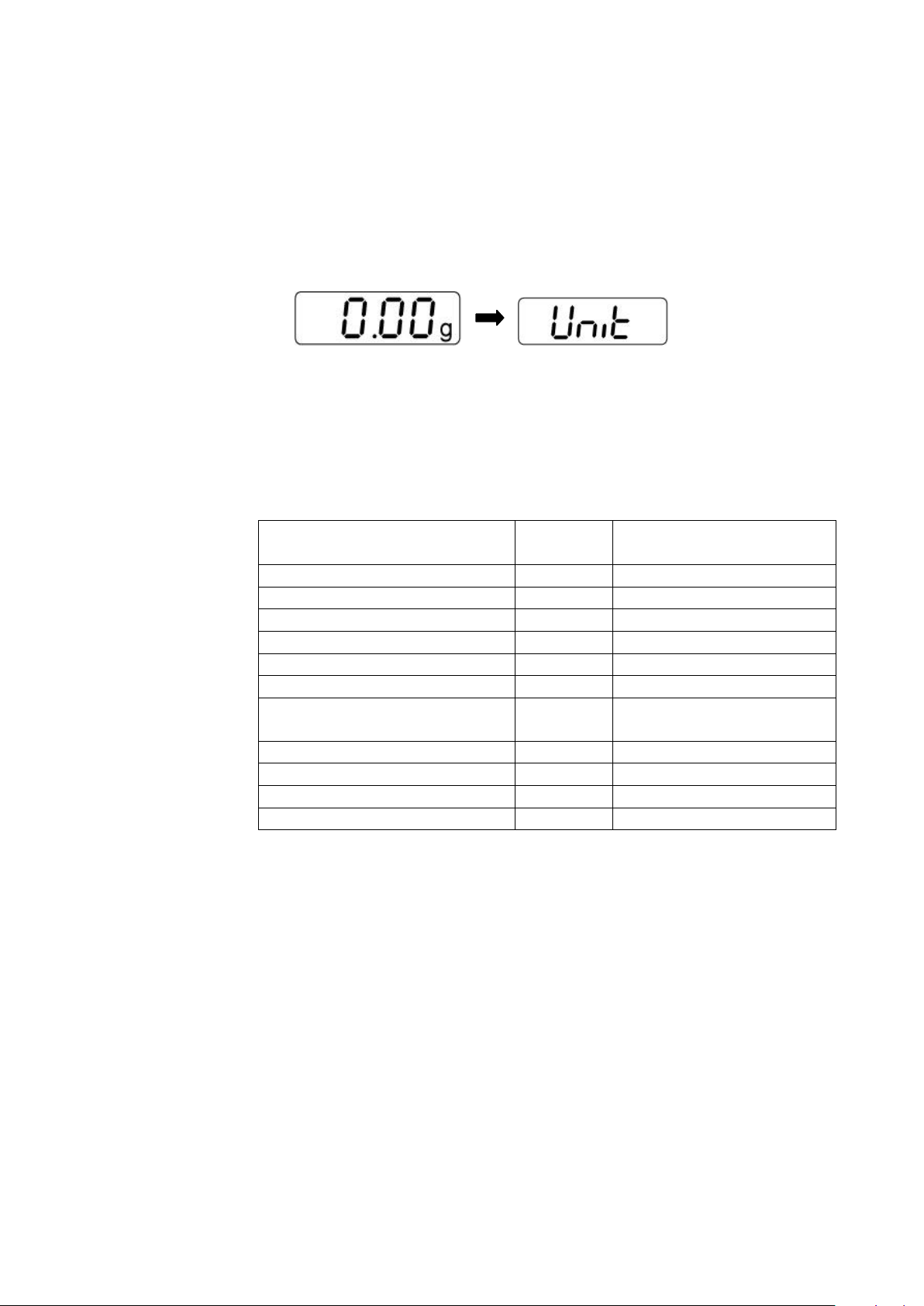

 V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí nápis [Unit] .
Zmáčknout SET-tlačítko, zobrazí se nastavena jednotka.  Pomocí MODE-tlačítka můžeme volit mezi různými jednotkami
váhy (viz níže uvedená tabulka).
Potvrdit volenou jednotku pomocí SET-tlačítka.
Zobraze ní
Přepočet * 1 g =
Gram
g
1. Unce
oz
0.035273962
Trojská unce
ozt
0.032150747
Tael Hongkong
tlh
0.02671725
Tael Taiwan
tlt
0.0266666
Grain (závislost na druhu)
gn
15.43235835
Pennyweight (závislost na druhu)
dwt
0.643014931
Momme
mom
0.2667
Tola
tol
0.0857333381
Karát (závislost na druhu)
ct 5
Volně volený faktor*
FFA
xx.xx
*) Nastavení přepočtu
Dle výše uvedeného návodu mačkat MODE-tlačítko
vícenásobně, až se zobrazí nápis FFA“.
Mačkat SET-tlačítko, aktivní pozice bliká.
Pomocí MODE-tlačítka se zobrazovaná číslice zvedne o 1, pomocí PRINT-tlačítka se o 1 zmenší. Pomocí TARE-tlačítka se volí číslice směrem doleva.
Uložit do paměti pomocí SET-tlačítka.  Opakovaným zmáčknutím SET-tlačítka se „Volně volený
faktor“ uloží jako aktuální do paměti.
8.3 Popis jednotlivých bodů menu
8.3.1 Jednotky váhy
PCD-BA-cz-1211 26
Pomocí der Auto-Zero-Funkce se malé hmotnosti automaticky tárují. V případě, když se odebere nebo přidá malé množství, tak může
„Stabilizačně – kompenzační “ mechanizmus způsobit chybný výsledek vážení (kupř. pomalé vytékání kapaliny z nádoby umístěné na váze).
Při dávkování malých hmotností se doporučuje tuto funkci
vypnout, ale při vypnuté funkce Zero-Tracking je znázornění
hmotnosti neklidné. V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí nápis Unit.

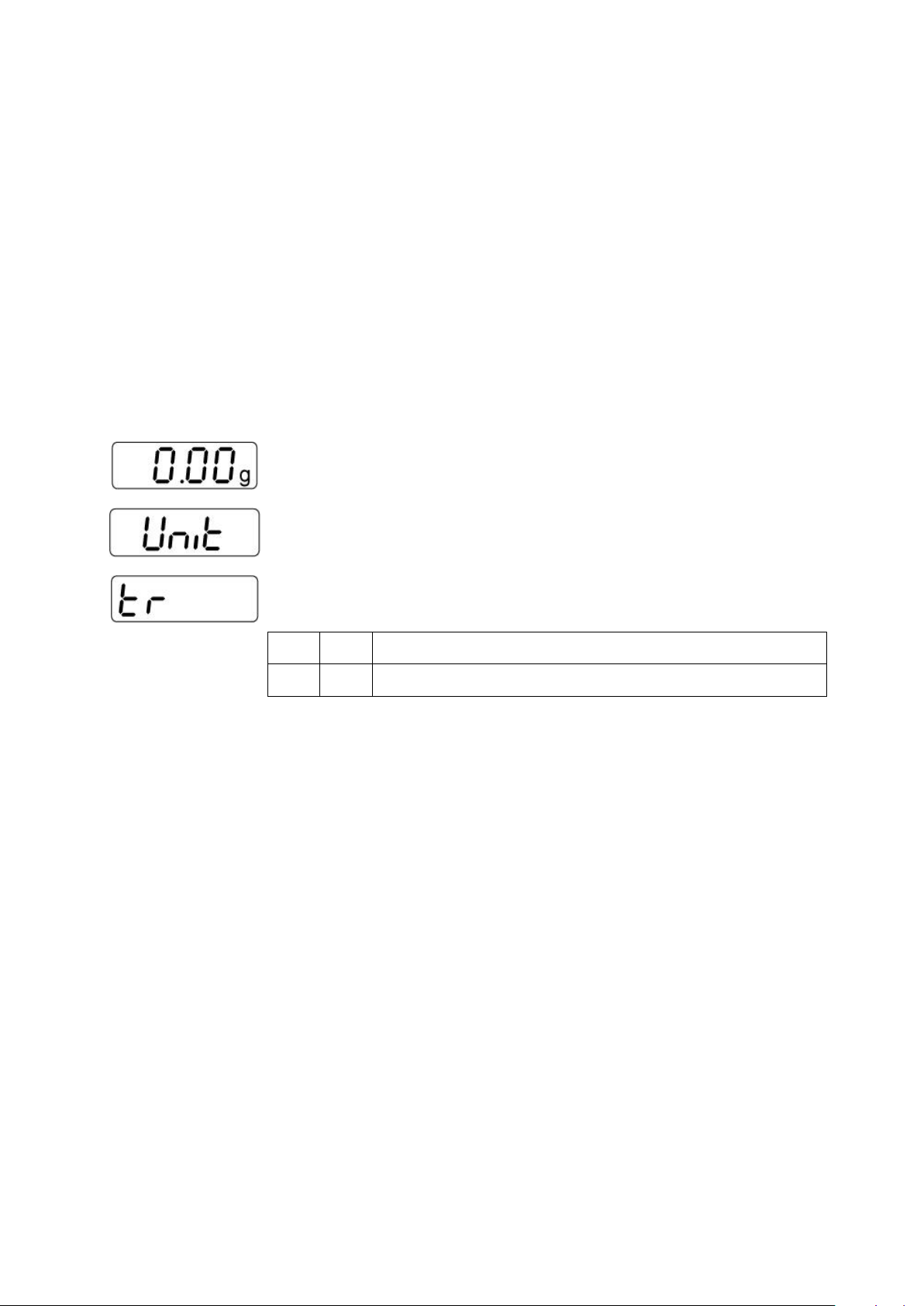

mačkat vícenásobně MODE-Tlačítka, až se zobrazí tr“ . Potvrdit pomocí SET-tlačítka, zobrazí se aktuální nastavení. Pomocí MODE-tlačítka volit požadované nastavené.
tr
on
Funkce aktivována
tr
off
Funkce deaktivována
Volba pomocí SET-Tlačítka potvrdit.
8.3.2 Dávkování a Zero-Tracking
27 PCD-BA-cz-1211
Modely řady KERN PCD umožňují volbu kalibrační hmotnosti z vícero možností (kupř. cca.1/4; 1/2; 3/4; max.) (viz následující tabulka, nastavení od výrobce je šedé). Abychom
docilovali přesné výsledky, je nutno volit vysokou jmenovitou hodnotu kalibrační hmotnosti. Jako opci je možno volit jiné kalibrační hmotnosti.
V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí [Unit] .
MODE-tlačítka mačkat vícenásobně, až se zobrazí CAL“ . Potvrdit pomocí SET-tlačítka, zobrazí se aktuální nastavení. Pomocí MODE-Tlačítka volit požadované nastavení. Volba pomocí SET-Tlačítka potvrdit.
PCD 250-3
PCD 400-3
PCD 2500-2
PCD 4000-2
PCD 10K0.1
-
100 g - - - 50 g
200 g
500 g
0.5 kg
-
100 g
250 g
1000 g
1 kg
2 kg
150 g
300 g
1500 g
2 kg
5 kg
200 g
350 g
2000 g
3 kg
7 kg
250 g
400 g
2500 g
4 kg
10 kg
8.3.3 Volba kalibrační hmotnosti
Možné hodnoty kalibrační hmotností:
PCD-BA-cz-1211 28
 V režimu vážení PRINT-tlačítko podržet zmáčknuté, až se
zobrazí Unit.
Mačkat vícenásobně MODE-tlačítko, až se zobrazí bl“. Pomocí SET-Tlačítka potvrdit, zobrazí se aktuální nastavení. Pomocí MODE-Tlačítka volit požadované nastavení.
bl
on
Podsvětlení displeje zapnuto
Kontrastní zobrazení viditelné ve tmě.
bl
off
Podsvětlení displeje vypnuto
Úspora baterie
bl
Ch
Podsvětlení displeje se vypne po 10 sekundách po docílení stabilní hodnoty
Úspora baterie
Volbu pomocí SET-Tlačítka potvrdit.
8.3.4 Podsvětlení displeje
29 PCD-BA-cz-1211
Funkce se používá, když se předpokládá neklidný průběh vážení. Čím je vážení neklidnější, tím delší časový rozsah n nutno volit.
V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí Unit.

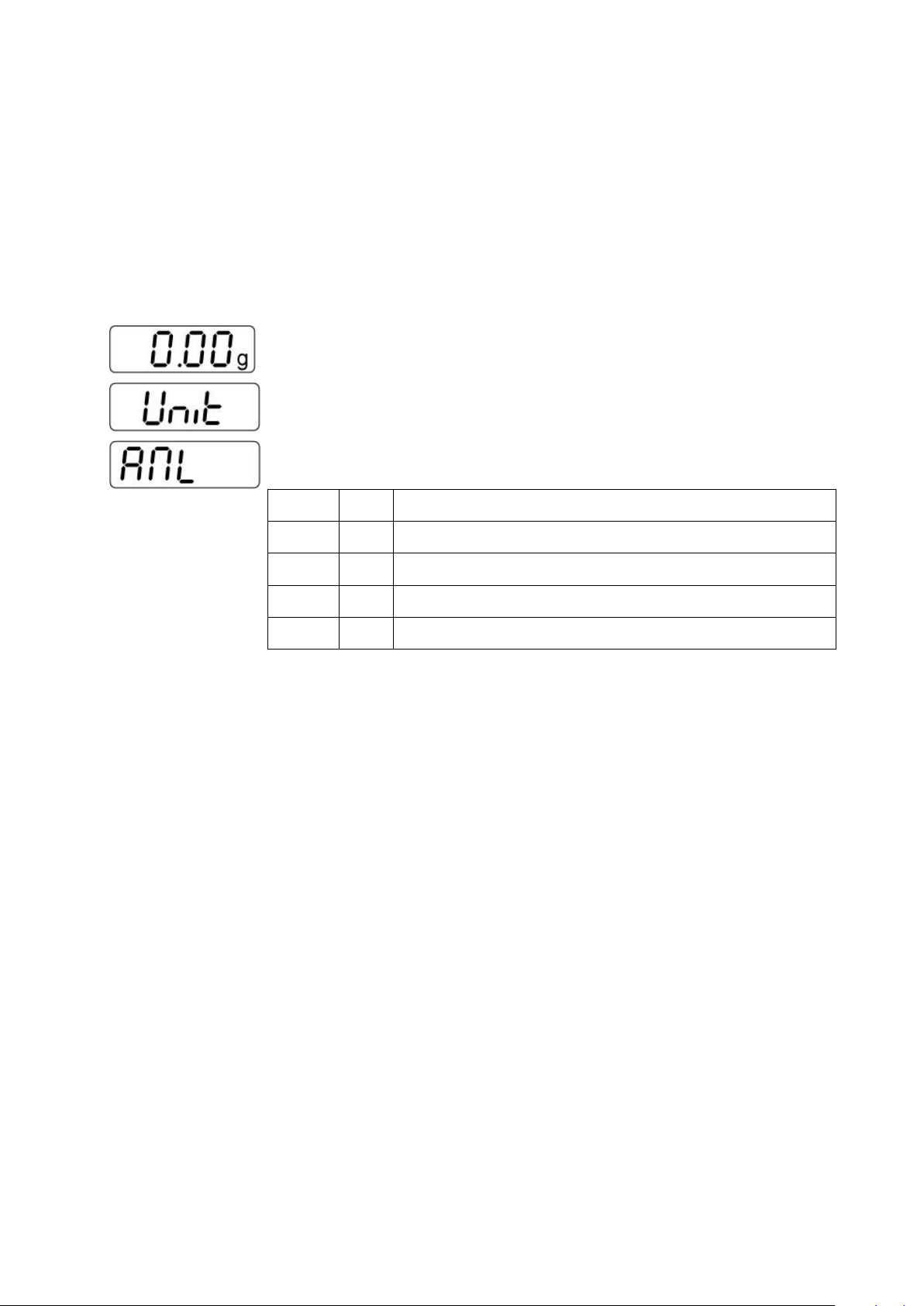

Mačkat vícenásobně MODE-tlačítko, až se zobrazí ANL“ . Pomocí SET-Tlačítka potvrdit, zobrazí se aktuální nastavení. Pomocí MODE-Tlačítka volit požadované nastavení
ANL
3
Časový rozsah 3 sekundy
ANL
5
Časový rozsah 5 sekundy
ANL
10
Časový rozsah 10 sekundy
ANL
15
Časový rozsah 15 sekundy
ANL
off
Vážení zvířat není aktivní
Volba pomocí SET-tlačítka potvrdit.
Umístit objekt vážení na misce váhy a potvrdit pomocí SET-
tlačítka. Na displeji se zobrazí „Countdown“. Pomocí funkce vážení zvířat se zobrazí výsledek (a znehybní se).
Pomocí SET-tlačítka lze volit mezi vážením zvířat a
normálním lem vážením.
Pomocí SET-tlačítka se spustí znovu vážení zvířat.
8.3.5 Funkce vážení zvířat
PCD-BA-cz-1211 30
Pomocí této funkce se lze vrátit k původním nastavením.
 V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí Unit.
Mačkat vícenásobně MODE-tlačítko, až se zobrazí rSt.  Potvrdit pomocí SET-tlačítka, zobrazí se aktuální nastavení. Pomocí MODE-tlačítka volit požadované nastavení
rSt
yes
Váha se vrací k původním nastavením
rSt
no
Váha zůstává v individuálním nastavení
Potvrdit volbu pomocí SET-tlačítka. Váha se vrací do režimu
vážení.
8.3.6 Nožní tlačítko
Nožní tlačítko slouží k zasílání hodnoty vážení do tiskárny nebo počítače.
Alternativně umožňuje také tárování.
Způsob připojení a obsluhy je uveden v návodu k obsluze, který je přiložen k
nožnímu tlačítku.
8.3.7 Návrat k původním nastavením
31 PCD-BA-cz-1211
8.4 Parametry rozhraní
V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí Unit.

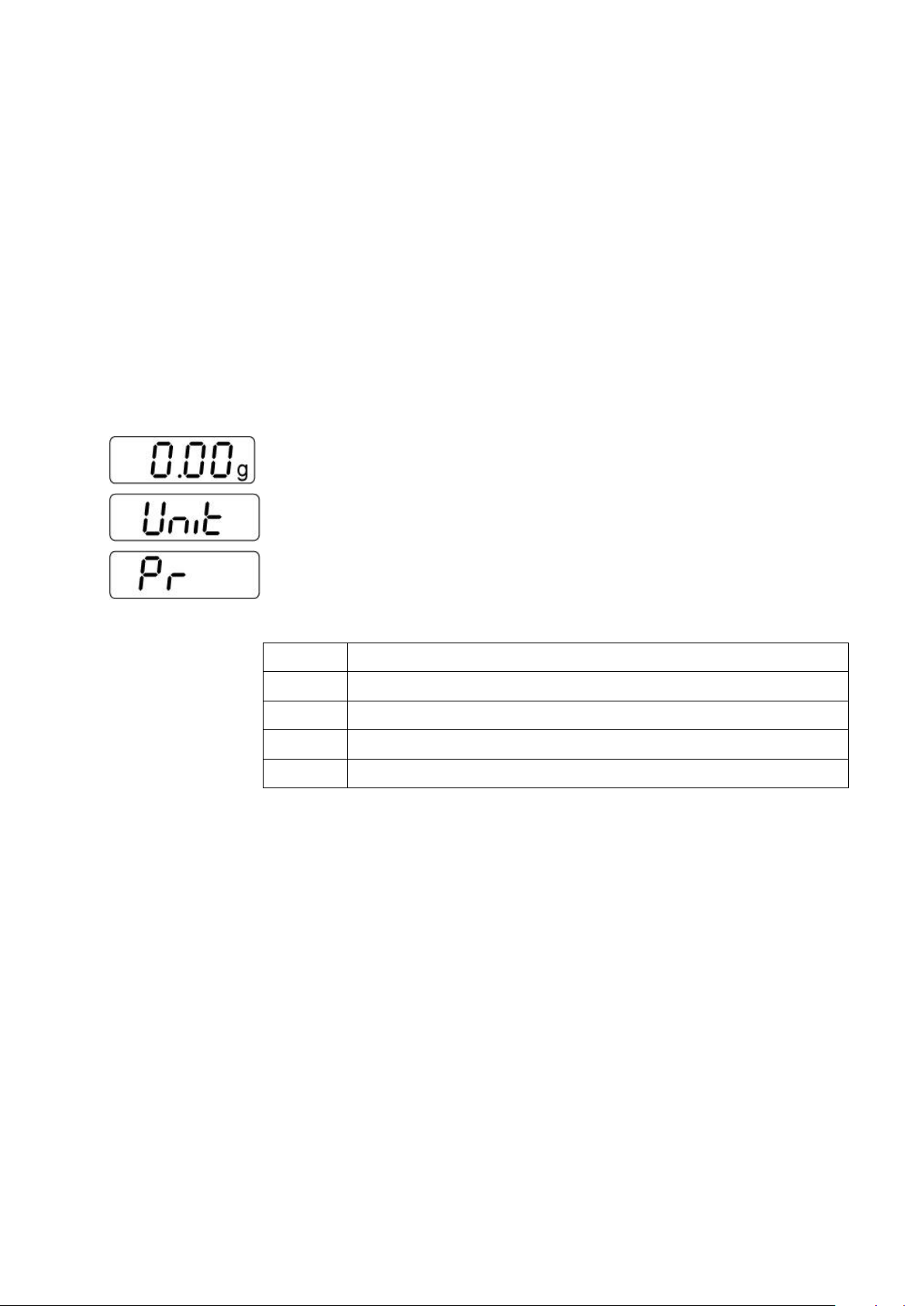

Mačkat vícenásobně MODE-tlačítko, až se zobrazí Pr“. Pomocí SET-tlačítka potvrdit, zobrazí se aktuální nastavení. Pomocí MODE-tlačítka volit požadované nastavení
rE CR
Výstup dat pomocí instrukcí pro dálkové řízení
Pr PC
Výstup dat pomocí zmáčknutí PRINT-tlačítka
AU PC
Kontinuální výstup dat
bA Pr
Výstup na tiskárnu Barcode
AU Pr
Automatický výstup stabilní hodnoty vážení
Volba pomocí SET-tlačítka potvrdit. Váha se přepne zpět do
režimu vážení.
Data vystupují rozhraním RS 232 C.
Podmínka výstupu
Váha a periferní zařízení (kupř. tiskárna, PC ...) musí být stejně nastaveny (kupř. baudy , režim přenosu...) .
8.4.1 Režim přenosu
PCD-BA-cz-1211 32
Pomocí této funkce se provádí selekce, která data se budou vysílat ( neplatí pro režim přenosu BAPr ).
 V režimu vážení podržet zmáčknuté PRINT-tlačítka, až se
zobrazí Unit.
Mačkat vícenásobně MODE-tlačítko, až se zobrazí LAPr“. Pomocí SET-tlačítka potvrdit, zobrazí se aktuální nastavení. Pomocí MODE-tlačítka volit parametr
Hdr
Výstup záhlaví
GrS
Výstup celkové hmotnosti
Net
Výstup hmotnosti netto
tAr
Výstup hmotnosti tára
N7E
Výstup uložené hmotnosti kusu
PCS
Výstup počtu kusů
AUJ
Výstup celkové hmotnosti všech kusů
Rqt
Výstup referenčního počtu kusů
FFd
Výstup posunu řádku při zahájení tisku
FFE
Výstup posunu řádku po ukončení tisku
Volbu pomocí SET-tlačítka potvrdit, zobrazí se aktuální status (
on / off ).
Pomocí MODE- a PRINT-tlačítka se mění status
on off“.
Volba pomocí SET-tlačítka potvrdit. Váha se přepne zpět do
režimu vážení.
Tímto způsobem může uživatel konfigurovat výstup, který se pošle
na tiskárnu nebo do PC.
8.4.2 Tisk
33 PCD-BA-cz-1211
Posun řádku při startu
line1
Výstup záhlaví
line 2
line 3
line 4
line 5
G
135.81 g
Celková hmotnost
N
28.27 g
Hmotnost netto T 1.49 g
Hmotnost tára M 12.25 g
Uložená hmotnost
P
5 pcs
Počet kusů A 5.63 g
Hmotnost kusu R 2 pcs
Referenční počet kusů
Posun řádku na konec tisku
Pomocí hodnoty baudů lze nastavit rychlost přenosu rozhraním, 1 baud = 1 bit/sekundu.
 V režimu vážení podržet zmáčknuté PRINT-tlačítko, až se
zobrazí Unit.
Mačkat vícenásobně MODE-tlačítko, až se zobrazí bAUd“. Pomocí SET-tlačítka potvrdit, zobrazí se aktuální nastavení. Pomocí MODE-tlačítka volit požadované nastavení
9600 4800 2400 1200 19200
Volbu pomocí SET-tlačítka potvrdit. Váha se vrací zpět do
režimu vážení.
8.4.3 Příklad výtisku
8.4.4 Přenosová rychlost
PCD-BA-cz-1211 34
5 1
9 6
Pin 2: Transmit data Pin 3: Receive data Pin 5: Signal ground
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
9 Výstup dat rozhraním RS 232 C
9.1 Technické údaje
 8-bit kód ASCII  1 start bit, 8 datových bitů, 1 stop bit, bez bitu parity  Volby baudů: 1200, 2400, 4800 , 9600 a 19200 baudů  Nutná miniaturní zástrčka (9 pólů , D-Sub)  Pouze kabel firmy KERN (max. 2m) zajišťuje bezporuchový provoz.
9.2 Struktura pinů zásuvky váhy
Čelní pohled:
9.3 Popis přenosu dat Pr PC:
Zmáčknout PRINT-tlačítko, při stabilní hmotnosti se přenáší formát z LAPR .
a. Formát pro stabilní hodnotu hmotnosti/počtu kusů/procenta
b. Formát v případě chyby
AU Pr:
Jakmile je výsledek vážení stabilní, přenáší se automaticky formát z LAPR .
c. Formát pro stabilní hodnotu hmotnosti/počtu kusů/procenta
d. Formát v případě chyby
35 PCD-BA-cz-1211
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
s
Funkce:
Stabilní výsledek vážení se vyšle pomocí rozhraní RS232
w
Funkce:
Výsledek vážení (stabilní nebo nestabilní ) se vyšle pomocí rozhraní RS232
t
Funkce:
Nevysílají se žádná data, provádí se tárování.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
AU PC:
Výsledek vážení vystupuje automaticky a kontinuálně, nezávisle na tom, zda je či není hodnota stabilní.
e. Formát pro stabilní hodnotu hmotnosti/počtu kusů/procenta
f. Formát v případě chyby
g. Formát pro stabilní hodnotu hmotnosti/počtu kusů/procenta
rE Cr:
Instrukce pro dálkové řízení s/w/t se vysílají z řídicí jednotky pro dálkové řízení váhy v kódu ASCII. Jakmile váha obdrží příkaz s/w/t , předmětná data vyšle.
Níže uvedené instrukce pro dálkové řízení se musí vysílat bez následných CR LF .
h. Formát pro stabilní hodnotu hmotnosti/počtu kusů/procenta
i. Formát v případě chyby
j. Formát pro stabilní hodnotu hmotnosti/počtu kusů/procenta
PCD-BA-cz-1211 36
Symboly
M
Mezera nebo M
S
Mezera nebo záporné znaménko (-)
N1 … N10
10 numerických kódů ASCII pro hodnotu hmotnosti včetně desetinné tečky nebo mezery
U1 U3
3 kódy ASCII pro jednotku váhy - kusy / % / nebo mezera
B
Mezera
E, o, r
Kód ASCII nebo “E, o, r”
CR
Návrat kurzoru
LF
(posun řádku)
9.4 Výstup na tiskárnu Barcode
Nastavit modus přenosu dat na „BA Pr“ ( viz kapitola 8.4.1). Předpokládá se použití tiskárny Zebra, model LP2824.
Výstupní formát váhy je pevně definován a nesmí se měnit. Formát tisku je uložen v tiskárně, tzn. při poruše nelze tiskárnu vyměnit za novou, nýbrž musí se u firmy KERN objednat příslušný software.
Tiskárna Zebra a váha se spojí ve vypnutém stavu pomocí kabelu rozhraní . Po zapnutí obou přístrojů a docílení připravenosti k provozu se po zmáčknutí tlačítka
PRINT vytiskne etiketa.
37 PCD-BA-cz-1211
Před údržbou, čištěním a opravami musí být přístroj odpojen od
napájení.
10 Údržba, utilizace
10.1 Čištění
Nepoužívat žádné agresivní čisticí prostředky (kupř. rozpouštědla), čistit jemnou utěrkou napuštěnou jemným mýdlovým louhem. Dovnitř přístroje se nesmí dostat kapalina, sušit pomocí jemné utěrky.
Čistit nerezové části pomocí měkkého hadříku vhodným čisticím prostředkem.  Nečistit nerezové části pomocí prostředků obsahujících sodný louh, kyselinu
octovou, solnou nebo siřičitou.
Nepoužívat k čištění kovové kartáče nebo ocelovou vlnu, může to způsobit
korozi.
10.2 Udržování provozního stavu
Zařízení mohou udržovat pouze znalé osoby autorizované firmou KERN.  Vážní systém musí být pravidelně kalibrován , viz kapitola Dohled nad
kontrolními prostředky.
10.3 Utilizace
Utilizace obalu a přístroje musí proběhnout v souladu s místními předpisy
PCD-BA-cz-1211 38
Porucha
Možná příčina
Nezobrazuje se ukazatel hmotnosti.
Váha není zapnuta.
Přerušení napájení (není zapnut napájecí
kabel ).
Zánik napětí v síti.
Baterie je vybitá nebo špatně vložena.
Baterie není vložena.
Zobrazení hmotnosti se stále mění.
Průvan/pohyb vzduchu.
Vibrace stolu/podloží.
Deska váhy má s prostředím. Elektromagnetické pole/ statické náboje
(volit jiné provozní místo / vyloučit zdroj poruch)
Výsledek vážení je evidentně chybný
Po odtížení nosníků se na displeji
nezobrazuje nula.
Nesprávná kalibrace.
Silné teplotní výkyvy Elektromagnetické pole/ statické náboje
(volit jiné provozní místo/pokud je to možné, odstranit příčinu poruchy)
11 Pomoc v případě malých poruch
V případě poruchy vážního systému je nutno zařízení na okamžik vypnout a odpojit od sítě. Poté proces vážení zopakovat.
Pomoc:
V případě dalších poruch vypnout a opět zapnout váhu. Pokud se oznámení chyby bude stále zobrazovat, bude nutno kontaktovat výrobce.
39 PCD-BA-cz-1211
Loading...
