3 PCD-BA-nl-1211
1 Technische gegevens
KERN
PCD 250-3
PCD 400-3
Afleesbaarheid (d)
0.001 g
0.001 g
Weegbereik (max.)
250 g
400 g
Tarrabereik (subtractief)
250 g
400 g
Reproduceerbaarheid
0.002 g
0.002 g
Lineariteit
±0.005 g
±0.005 g
Minimaal elementengewicht bij
optellen
0.002 g
0.002 g
Opwarmingstijd
2 uur
4 uur
Aantal referentiestuks bij optellen
5, 10, 20, 25, 50
Weegeenheden
details, zie hoofdstuk 8.3.1 "Weegeenheden”
Aanbevolen kalibratiegewicht, niet
toegevoegd (klasse) details, zie
hoofdstuk 8.3.3“Keuze van het kalibratiegewicht”
250 g (F1)
400 g (F1)
Duur van signaaltoename (typisch)
3 s
Bedrijfstemperatuur
+ 5°C .... +35°C
Luchtvochtigheid
Max. 80% (geen condensatie)
Afmetingen in complete toestand (B
x D x H) mm
165 x 245 x 142
Rechthoekig windscherm mm
intern: 146 x 146 x 70
extern: 158 x 158 x 63
Afmetingen van de
displaybehuizing
140 x 75 x 46
Weegschaalplateau mm
Ø 10.5
Totaal gewicht kg (netto)
1.1
Elektrische voeding
220–240 V AC, 50 Hz / 9 V, 300 mA
Bedrijf met batterijvoeding
platte batterij 9 V (optioneel)
Accu (optioneel)
bedrijfstijd met verlichte achtergrond 24 h
bedrijfstijd zonder verlichte achtergrond 48 h
oplaadtijd 8 h
Interface
RS 232
PCD-BA-nl-1211 4
KERN
PCD 2500-2
PCD 4000-2
PCD 10K0.1
Afleesbaarheid (d)
0.01 g
0.01 g
0.1 g
Weegbereik (max.)
2500 g
4000 g
10 kg
Tarrabereik (subtractief)
2500 g
4000 g
10 kg
Reproduceerbaarheid
0.02 g
0.02 g
0.1 g
Lineariteit
±0.05 g
±0.05 g
±0.3 g
Minimaal elementengewicht bij
optellen
0.02 g
0.02 g
0.2 g
Opwarmingstijd
4 uur
4 uur
2 uur
Aantal referentiestuks bij optellen
5, 10, 20, 25, 50
Weegeenheden
details, zie hoofdstuk 8.3.1 "Weegeenheden”
Aanbevolen kalibratiegewicht, niet
toegevoegd (klasse) details, zie
hoofdstuk 8.3.3“Keuze van het kalibratiegewicht”
2500 g (F1)
4000 g (F1)
10 kg (F1)
Duur van signaaltoename (typisch)
3 s
Bedrijfstemperatuur
+ 5°C .... +35°C
Luchtvochtigheid
Max. 80% (geen condensatie)
Afmetingen in complete toestand (B
x D x H) mm
165 x 280 x 73
Afmetingen van de
displaybehuizing
140 x 75 x 46
Weegschaalplateau mm
160 x 160
Totaal gewicht kg (netto)
1.6
Elektrische voeding
220–240 V AC, 50 Hz / 9 V, 300 mA
Bedrijf met batterijvoeding
platte batterij 9 V (optioneel)
Accu (optioneel)
bedrijfstijd met verlichte achtergrond 24 h
bedrijfstijd zonder verlichte achtergrond 48 h
oplaadtijd 8 h
Interface
RS 232
5 PCD-BA-nl-1211
2 Basisopmerkingen (algemene informatie)
2.1 Gebruik volgens bestemming
De door u aangekochte weegschaal dient ter bepaling van het gewicht (de
weegwaarde) van het gewogen materiaal. Hij dient te worden beschouwd als een
“niet-zelfstandige weegschaal” d.w.z. de gewogen voorwerpen dienen met de hand
voorzichtig te worden geplaatst in het midden van het weegschaalplateau. De
weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.
2.2 Afwijkend gebruik
De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid
gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de
weegschaal geplaatste “compensatie en stabilisatie” mechanisme uitlezing van
foutieve weegresultaten veroorzaken! (Voorbeeld: de vloeistof vloeit langzaam van
de container uit die op de weegschaal is geplaatst).
Het weegplateau niet aan langdurige belasting blootstellen. Het kan beschadiging
van het meetmechanisme veroorzaken.
Stoten en overbelasting van de weegschaal boven aangegeven maximale last
(max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van
de weegschaal veroorzaken.
De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is
geen explosiebestendige uitvoering.
Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot
foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot
beschadiging van de weegschaal leiden.
De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere
gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de
firma KERN.
2.3 Garantie
De garantie vervalt ingeval van:
niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;
gebruik niet volgens beschreven toepassingen;
wijziging of opening van de apparatuur;
mechanische beschadiging of door werking van media, vloeistoffen;
gewoon verbruik;
onjuiste plaatsing of onjuiste elektrische installatie;
overbelasting van het meetmechanisme.
PCD-BA-nl-1211 6
Vóór het plaatsen en aanzetten van de weegschaal dient men
onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien
u al ervaring met KERN weegschalen hebt.
Alle taalversies worden bezorgd door de vrijblijvende vertaling.
Bindend is alleen het originele document in het Duits.
Alle delen van de originele verpakking dienen te worden
behouden voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
Vóór versturen dienen alle aangesloten kabels en
losse/bewegende onderdelen te worden afgekoppeld.
Indien aanwezig dient de vervoerbescherming opnieuw te
worden aangebracht.
Alle delen, bv. het glazen windscherm, het weegplateau, de
netadapter, e.d. dienen voor uitglijden en beschadiging te
worden beveiligd.
2.4 Toezicht over controlemiddelen
In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische
meeteigenschappen van de weegschaal en eventueel beschikbare
controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker
een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.
Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook
over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma
KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel
en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd
door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald
land).
3 Veiligheid grondrichtlijnen
3.1 Richtlijnen van de gebruiksaanwijzing nakomen
3.2 Personeelscholing
Het toestel mag enkel door geschoolde medewerkers worden bediend en
onderhouden.
4 Vervoer en opslag
4.1 Controle bij ontvangst
Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare
beschadigingen aanwezig zijn, hetzelfde betreft het toestel na het uitpakken.
4.2 Verpakking / retourvervoer
7 PCD-BA-nl-1211
5 Uitpakken, installeren en aanzetten
5.1 Plaats van installatie, gebruikslocatie
De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale
gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.
De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle
werking.
Op de plaats van installatie dient men volgende regels op te volgen:
De weegschaal op stabiele, effen oppervlakte plaatsen.
Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij
verwarming of in plaatsen met directe werking van zonnestralen mijden.
Tegen directe werking van tocht beveiligen die door open ramen en deuren wordt
veroorzaakt.
Bij wegen stoten mijden.
De weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen.
Het toestel niet aan langdurige werking van grote vochtigheid blootleggen.
Ongewenst dauwen (condensatie van luchtvocht op het toestel) kan voorkomen
indien een koud toestel in een veel warmere ruimte wordt geplaatst. In dergelijk
geval dient het van netwerk gescheiden toestel ca. 2-godzinnej uur
acclimatisering aan de omgevingstemperatuur te ondergaan.
statische ladingen mijden die van het gewogen materiaal en van de
weegschaalcontainer komen.
De toestellen niet in gebieden gebruiken met explosiegevaar of in gebieden waar
gevaar bestaat voor explosie van gassen, dampen, nevels en stoffen!
Ver van chemische middelen (bv. vloeistoffen of gassen) houden die agressief op
de interne en externe weegschaaloppervlaktes kunnen uitwerken en deze
beschadigen.
De IP-beschermingklasse van het toestel behouden.
Ingeval van elektromagnetische velden, statische ladingen als ook instabiele
elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief
weegresultaat). Men dient dan de weegschaal te verplaatsen.
5.2 Uitpakken/instellen
De weegschaal voorzichtig uit de verpakking halen, plastic zakje uitnemen en de
weegschaal in een aangegeven werkplek plaatsen.
Om de montageplaat te demonteren de gemarkeerde schroeven verwijderen door ze
los te draaien.
Vervolgens kan de afleeseenheid separaat worden ingesteld.
Leveringsomvang / serietoebehoren
De afleeseenheid dient zo te worden geplaatst dat hij toegankelijk en goed leesbaar
is.
9 PCD-BA-nl-1211
2. De afleeseenheid separaat ingesteld
PCD-BA-nl-1211 10
3. Gebruik met statief (optie)
of
De weegschaal waterpas zetten met schroefvoeten, de
luchtbel in de libel (waterpas) moet zich in het
aangetekende bereik bevinden.
Om de afleesinrichting te heffen kan deze op een optioneel statief worden
gemonteerd (KERN PCD-A03).
De montage dient volgens de instructie voor statiefinstallatie worden uitgevoerd.
De weegschaal zo plaatsen dat het weegschaalplateau precies horizontaal ligt.
11 PCD-BA-nl-1211

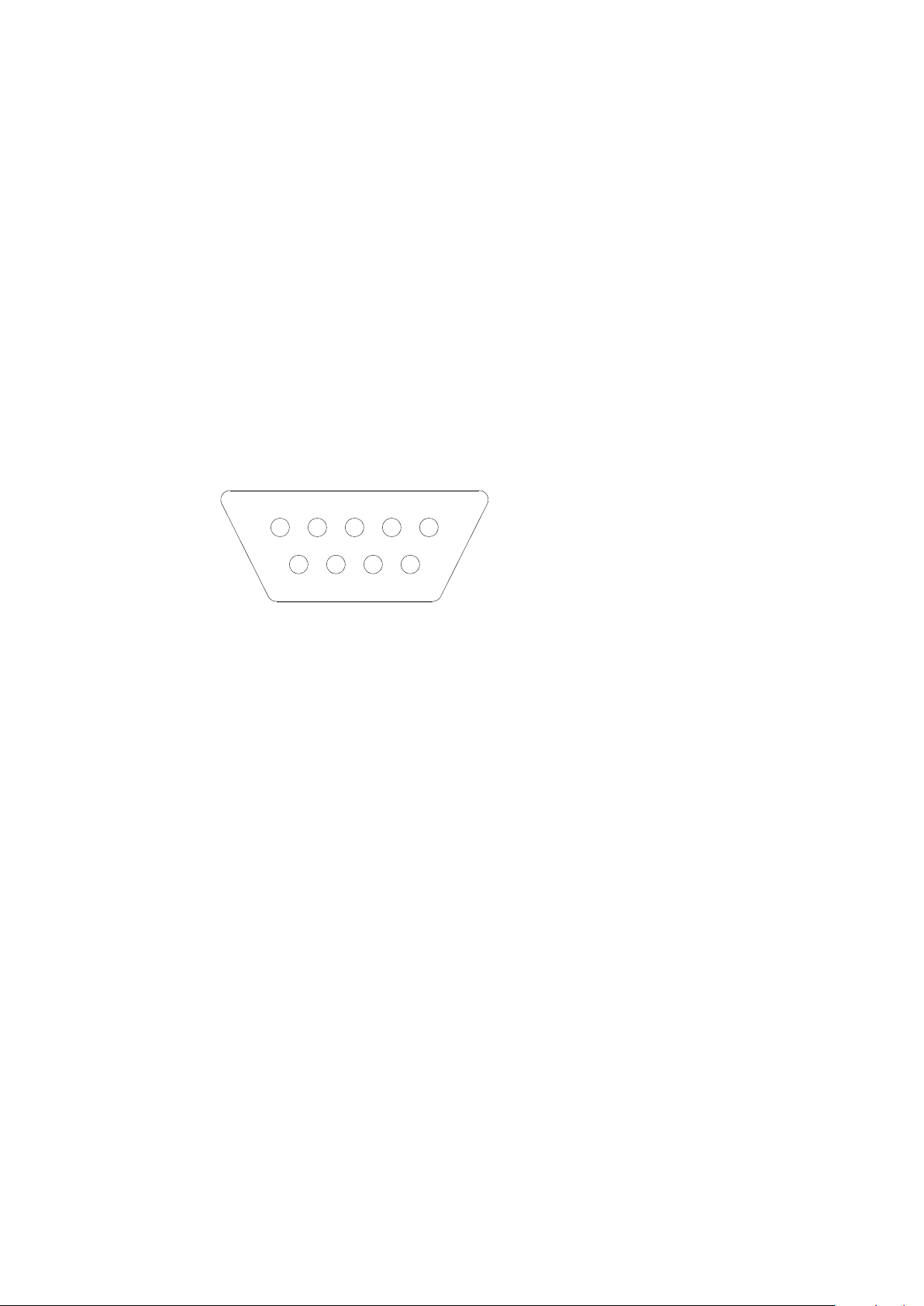

5.3 Contactdoos
“AFon”:
Om de batterij te besparen wordt de weegschaal automatisch 3
minuten na afronden van de weging uitgezet.
“AFoff”:
De uitschakelfunctie wordt gedeactiveerd.
Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde
zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning.
Enkel originele netadapters van de firma KERN gebruiken. Gebruik van andere
producten vereist toestemming van de firma KERN.
5.4 Bedrijf met batterijvoeding / bedrijf met accuvoeding (optioneel)
Het deksel van de batterijcontainer onderaan de weegschaal afnemen. De platte
batterij 9 V aansluiten.
Het deksel van de batterijcontainer opnieuw opleggen.
In de modus batterijvoeding beschikt de weegschaal over de functie automatisch
uitschakelen die in het menu geactiveerd en gedeactiveerd kan worden:

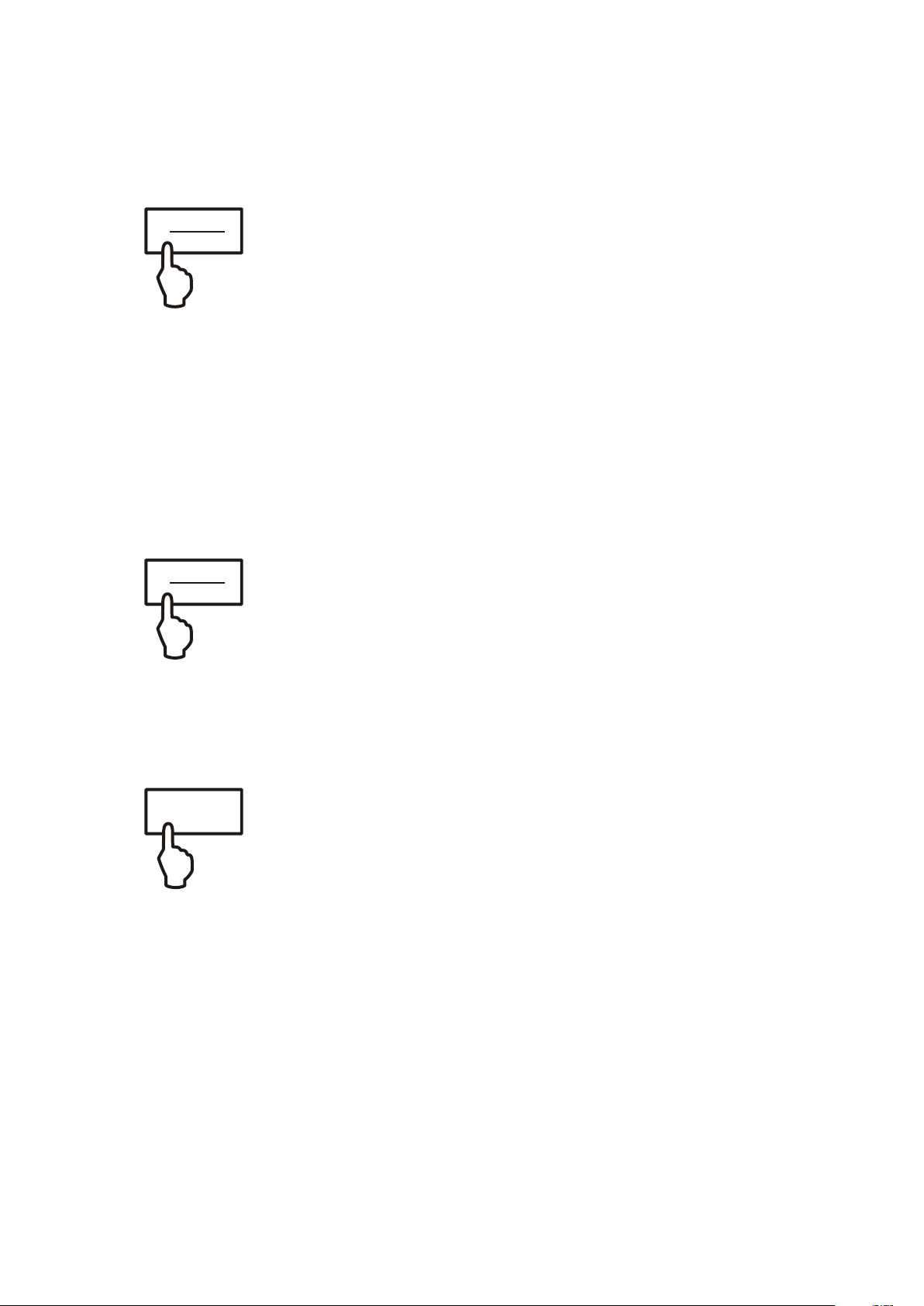

In de weegmodus de toets PRINT drukken en zo lang gedrukt houden totdat
de melding “Unit” verschijnt.
De toets MODE meermals drukken totdat de menublok “AF” verschijnt.
Met de toets SET bevestigen.
Door de toets MODE is het mogelijk om één van twee onderstaande
instellingen te kiezen:
De keuze met de toets SET bevestigen. De weegschaal wordt terug naar de
weegmodus gezet.
PCD-BA-nl-1211 12
Accuaansluiting
Batterijaansluiting
Indien de accu leeg is, verschijnt op display het symbool “LO”. De toets ON/OFF
drukken en de batterij onmiddellijk vervangen.
Indien de weegschaal langere tijd niet wordt gebruikt, de batterijen uithalen en
separaat bewaren. Door uitvloeien van elektrolyt van de batterij kan de weegschaal
worden beschadigd.
Indien een optionele accu toegankelijk is, kan deze door een afzonderlijke
contactdoos in de batterijcontainer worden aangesloten. Men dient dan tevens de
met de accu geleverde netadapter te gebruiken.
5.5 Randapparatuur aansluiten
Vóór aansluiten of afkoppelen van extra apparatuur (printer, computer) aan de
gegevensinterface dient de weegschaal noodzakelijk van netwerk te worden
gescheiden.
Alleen accessoires en randapparatuur van de firma KERN die optimaal aan de
weegschaal worden aangepast, mogen met de weegschaal worden gebruikt.
5.6 Eerste ingebruikname
Om precieze weegresultaten met behulp ban elektronische weegschalen te krijgen
dienen ze een juiste werkingstemperatuur te bereiken (zie “Opwarmingstijd”,
hoofdstuk 1). Tijdens opwarming moet de weegschaal elektrisch gevoed worden
(contact, accu of batterij).
De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk.
Men dient de voorschriften van het hoofdstuk "Justeren” absoluut te volgen.
13 PCD-BA-nl-1211
5.7 Justeren
Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke
weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels
van natuurkunde - aan de valversnelling op de plaats van installatie van de
weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de
plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste
ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij
temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te
bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in
de weegmodus.
5.8 Justeren
Het justeren dient te worden uitgevoerd met behulp van het aanbevolen
kalibratiegewicht (zie hoofdstuk 1“ Technische gegevens”). Het justeren mag tevens
worden uitgevoerd met behulp van gewichten met andere nominale waarden (zie
tabel 1), het is echter meettechnisch niet optimaal.
Handelingen tijdens justeren:
Voor stabiele omgevingsomstandigheden zorgen. Vereiste opwarmingstijd
verzekeren (zie hoofdstuk 1) voor de stabilisatie van de weegschaal.
De weegschaal met de toets ON/OFF aanzetten.
De toets MODE drukken en zo lang gedrukt houden totdat op display het
symbool “CAL” kort verschijnt. Vervolgens verschijnt op display de blinkende,
nauwkeurige waarde van het gekozen kalibratiegewicht (zie hoofdstuk 8.3.3).
Het kalibratiegewicht in het midden van het weegplateau plaatsen.
De toets SET drukken. Kort daarna verschijnt de melding “CAL F” en
vervolgens keert de weegschaal automatisch naar de weegmodus. Op de
display verschijnt de waarde van het kalibratiegewicht.
Bij een justeerfout of een onjuist kalibratiegewicht verschijnt op display de
melding “CAL E”. Het justeren herhalen.
Het kalibratiegewicht naast de weegschaal bewaren. Bij toepassingen met een
kwaliteitsbelang wordt aanbevolen om de afleesbaarheid van de weegschaal
dagelijks te controleren.
PCD-BA-nl-1211 14
6 Bedienelementen
Toets
Bepaling
Functie
Toets PRINT
Weeggegevens door interface doorgeven
Het menu opvragen (de toets gedrukt houden totdat
het menu UNIT verschijnt)
De toets SET
De instellingen in het menu bevestigen
Het menu opslaan en verlaten
De toets MODE
Keuze van de menupunten
De instellingen in het menu wijzigen
Justeren
De toets TARE
Tarreren
De toets
ON/OFF
Aan-/uitzetten

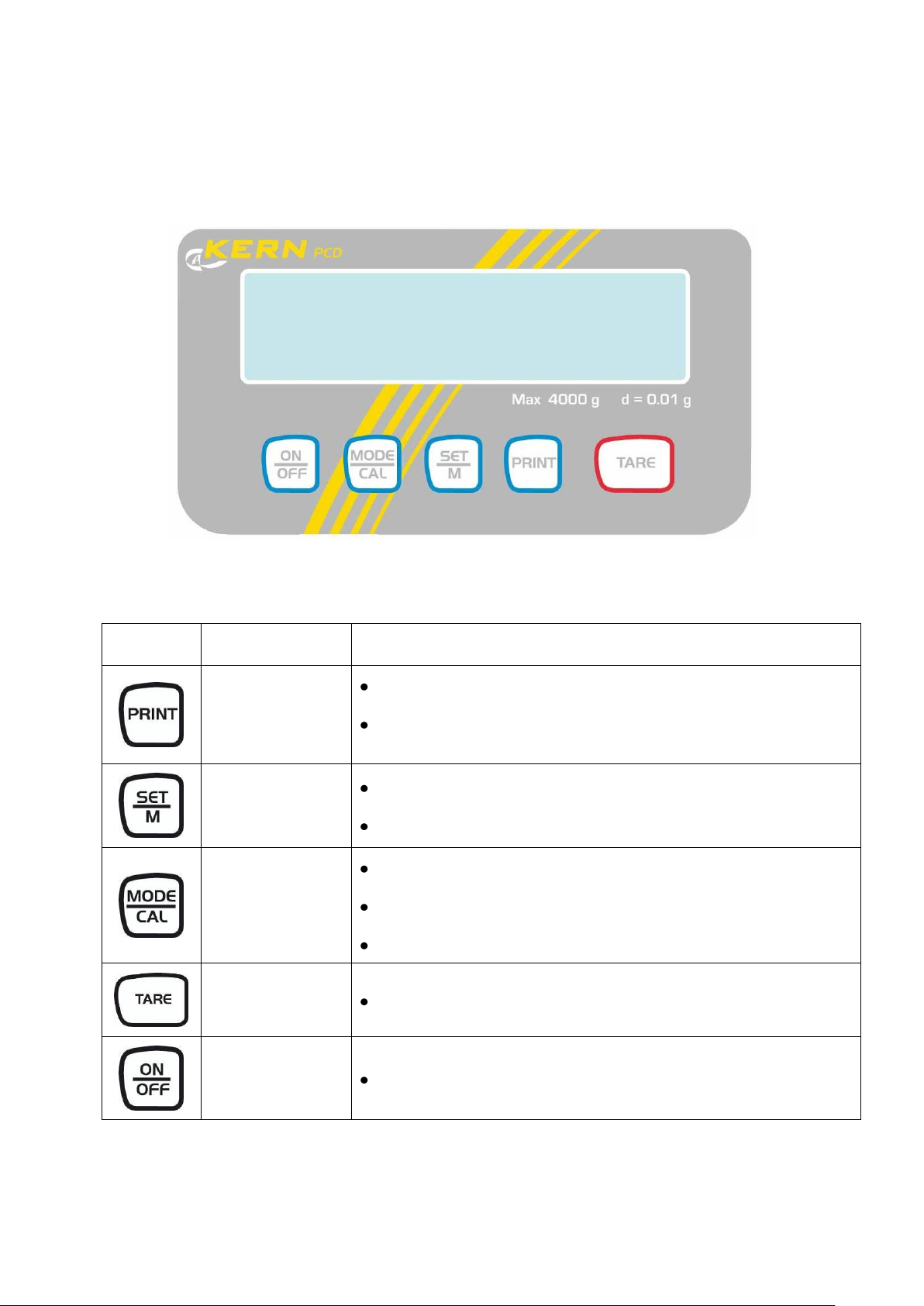

6.1 Aanduidingoverzicht
6.2 Toetsenbordoverzicht
15 PCD-BA-nl-1211
7 Basismodus
ON
OFF
De toets ON drukken.
De weegschaal wordt zelfgediagnosticeerd. De
weegschaal is paraat direct nadat de gewichtsaanduiding
verschijnt.
ON
OFF
De toets OFF drukken, de display verdwijnt.
Het gewogen materiaal opleggen.
Nadat een stabilisatiecontrole wordt voltooid en de
stabilisatietoestand positief wordt beoordeeld, verschijnt
aan de rechter kant van de display de weegeenheid (bv.
g of kg).
Het weegresultaat aflezen.
Indien het gewogen materiaal zwaarder is dan het
weegbereik, verschijnt op display het symbool “Error” (=
overbelasting).
7.1 Aanzetten
7.2 Uitzetten
7.3 Wegen
PCD-BA-nl-1211 16

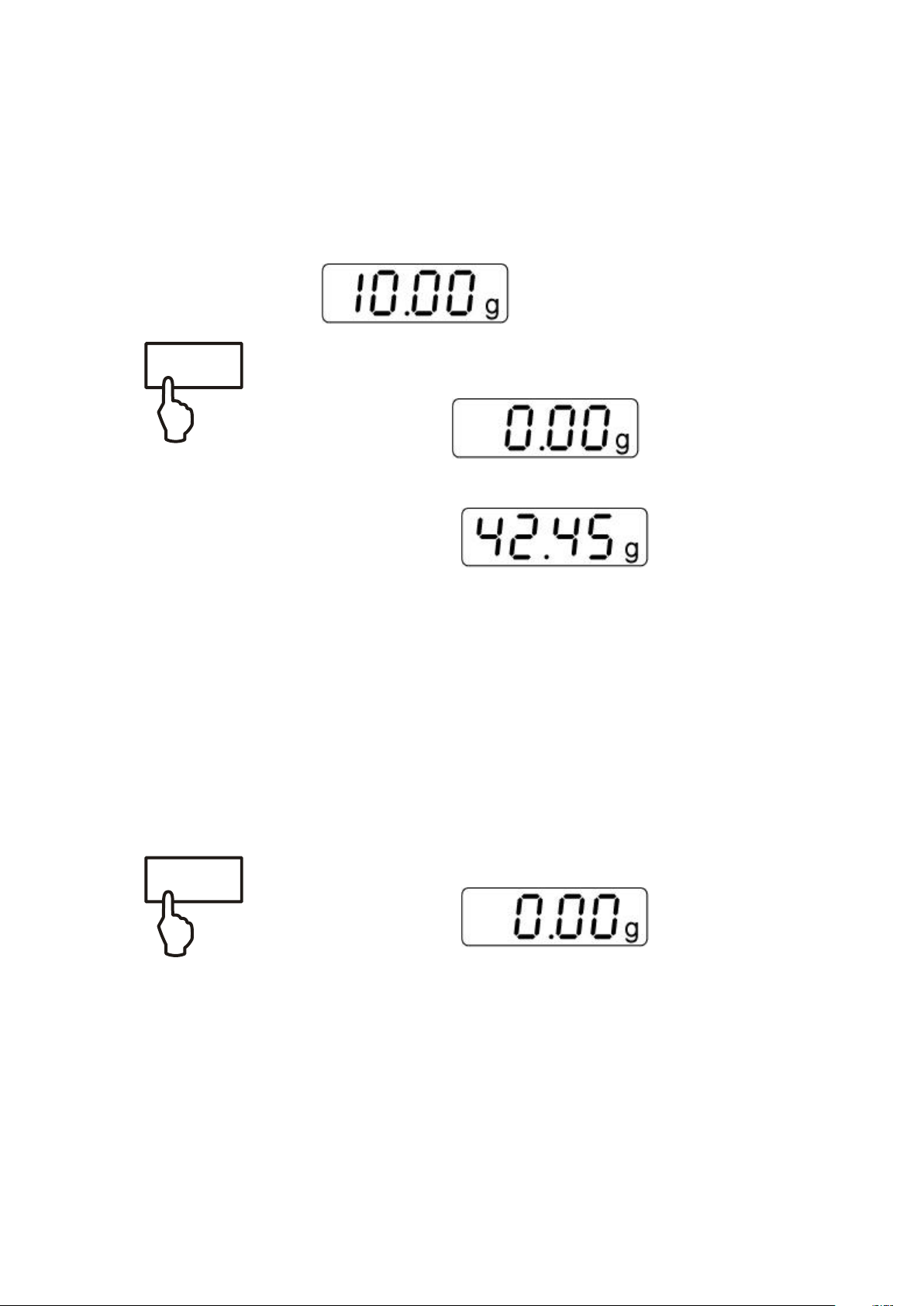

De lege weegschaalcontainer leggen, het gewicht van de
weegschaalcontainer verschijnt.
TARE
De toets TARE drukken, op nulaanduiding wachten. Het
tarragewicht blijft opgeslagen totdat het gewist wordt.
Het gewogen materiaal wegen, het netto gewicht verschijnt.
Het tarreren kan willekeurige aantal keren worden
herhaald, bijvoorbeeld bij het wegen van enkele
ingrediënten van een mengsel (bijwegen). De grens wordt
bereikt op het moment dat het hele weegbereik wordt
gebruikt.
Nadat de weegschaalcontainer wordt weggenomen,
verschijnt zijn gewicht als een negatieve aanduiding.
Het tarragewicht blijft gememoriseerd totdat het gewist
wordt.
Tarra wissen
TARE
De weegschaal ontlasten en de toets TARE drukken, op
nulaanduiding wachten.
7.4 Tarreren
17 PCD-BA-nl-1211
MODE
CAL
Door deze functie wordt het mogelijk het gewicht van de
tarracontainer op te slaan. Na uit- en aanzetten werkt de
weegschaal steeds met de gememoriseerde tarrawaarde.
In de weegmodus de tarracontainer op het weegplateau
stellen.
De toets MODE meermals drukken totdat de blinkende
melding “PtArE” verschijnt.
Met de toets SET het actuele gewicht dat zich op het
weegplateau bevindt, als PRE-TARRA waarde opslaan
De PRETARRAWAARDE
wissen
MODE
CAL
Met de toets TARE de weegschaal ontlasten en op nul
zetten.
De toets MODE meermals drukken totdat de blinkende
melding “PtArE” verschijnt.
Met de toets SET bevestigen. De PRE-TARRA waarde
wordt gewist, de nulaanduiding verschijnt.
TARE
Bijvoorbeeld voor controle van het stukgewicht, controle tijdens
de productie, etc.
Het aangegeven gewicht op het weegschaalplateau leggen
en met de toets TARE tarreren.
Het aangegeven gewicht afnemen.
De gecontroleerde voorwerpen achter elkaar op het
weegschaalplateau leggen, elke afwijking van het
aangegeven gewicht wordt met het juiste waardeteken “+”
en “-“ afgelezen.
Op dezelfde manier kunnen tevens verpakkingen worden
geproduceerd met hetzelfde gewicht ten opzichte van het
aangegeven gewicht.
Nadat de toets TARE wordt gedrukt, keert het apparaat
terug naar de weegmodus.
7.5 Functie Pre-Tare
7.6 Plus/minus wegen
PCD-BA-nl-1211 18
MODE
CAL
SET
M
Bij optellen van stuks kan men de in de container toegevoegde
elementen bijtellen of de uit de container gehaalde elementen
aftellen. Om het tellen van grotere aantallen mogelijk te maken
dient het gemiddelde gewicht van één element te worden
bepaald met behulp van klein aantal elementen
(referentieaantal).
Hoe groter het referentieaantal hoe preciezer het optellen.
Ingeval van zeer kleine of verschillende elementen moet de
referentiewaarde bijzonder groot zijn.
Hoe groter het referentieaantal hoe preciezer het optellen.
De handeling gebeurt in vier stappen:
de weegschaalcontainer tarreren,
aantal referentiestuks bepalen,
het referentiegewicht wegen,
optellen.
In de weegmodus de toets MODE kortdrukken. Het
blinkende actuele aantal referentiestuks “5
PCS
” verschijnt.
Door de toets MODE meermals te drukken wordt het
opvragen van de volgende aantallen referentiestuks
mogelijk: 5, 10, 20, 25 en 50. Zo veel te tellen elementen
op de weegschaal opleggen als vereist in
overeenstemming met het ingestelde aantal
referentiestuks.
Met de toets SET bevestigen. De weegschaal staat vanaf
nu in de optelmodus en telt alle elementen samen die zich
op het weegplateau bevinden.
Terug naar de weegmodus
de toets MODE drukken.
Foutmelding “Er 1”
De onderste grens van het minimale elementengewicht
overschreden, zie hoofdstuk 1 "Technische gegevens”. De
toets MODE drukken en de bepaling van de
referentiewaarde opnieuw starten.
Tarreren
De tarracontainer kunnen ook bij het optellen worden
gebruikt. Voor het optellen de tarracontainer met de toets
TARE tarreren.
7.7 Optellen
19 PCD-BA-nl-1211
SET
M
Gebruikt bij wegen in een tarracontainer van een mengsel van
enkele ingrediënten, en uiteindelijk vereist voor controle van
het totale gewicht van alle gewogen ingrediënten (netto-totaal,
d.w.z. zonder het gewicht van de tarracontainer).
Voorbeeld:
1. De tarracontainer op het weegschaalplateau stellen. De
toets TARE drukken, op nulaanduiding wachten.
2. Ingrediënt wegen. De toets SET drukken, op
nulaanduiding wachten. Bij de linker rand van de display
verschijnt het symbool [].
3. Ingrediënt wegen, de toets SET drukken. De waarde
netto-totaal (som van de gewichten van de ingrediënten
en ) verschijnt.
4. De toets SET opnieuw drukken, op nulaanduiding wachten.
5. Ingrediënt wegen, de toets SET drukken. De waarde
netto-totaal (som van de gewichten van de ingrediënten ,
en ) verschijnt.
Indien nodig het recept naar de gewenste eindwaarde
aanvullen. Voor elk volgend ingrediënt de stappen 4-5
herhalen.
Nadat de toets TARE wordt gedrukt, keert het apparaat
terug naar de weegmodus.
7.8 Netto-totaal wegen
PCD-BA-nl-1211 20
MODE
CAL
SET
M
Door bepaling van percenten is het mogelijk om het gewicht in
percenten af te lezen, ten aanzien van het referentiegewicht
gelijk aan de waarde 100%.
In de weegmodus de toets MODE meermals drukken totdat
op de display de blinkende waarde “100%” verschijnt.
Het referentiegewicht gelijk aan de waarde 100% opleggen.
De referentiewaarde opslaan door de toets SET te drukken.
Wanneer de aanduiding niet meer blinkt, het
referentiegewicht afnemen.
Het gewogen materiaal opleggen.
Het monstergewicht verschijnt in percenten, ten aanzien
van het referentiegewicht.
Nadat de toets MODE wordt gedrukt, keert het apparaat terug
naar de weegmodus.
7.9 Percentagebepaling
21 PCD-BA-nl-1211
8 Menu
Ingang tot het menu
In de weegmodus de toets PRINT
drukken en zo lang gedrukt houden
totdat de melding “Unit” verschijnt.
PRINT
Keuze van de menupunten
De afzonderlijke menupunten kunnen
achter elkaar worden gekozen door de
toets MODE te drukken.
MODE
CAL
Wijziging van de instellingen
De gekozen menupunt met de toets SET
bevestigen, de actuele instelling
verschijnt.
De instelling kan met de toets MODE
worden gewijzigd. Nadat de toets MODE
elke keer wordt gedrukt, wordt de
volgende instelling afgelezen, zie
hoofdstuk 8.2 “Menuoverzicht”.
SET
M
MODE
CAL
1. De wijziging van de menupunt
opslaan en het menu verlaten
De toets SET drukken, de
weegschaal wordt terug in de
weegmodus gezet.
SET
M
8.1 Navigatie in het menu
PCD-BA-nl-1211 22
2. De instellingen van enkele
menupunten wijzigen
De gekozen menupunt met de toets SET
bevestigen, de actuele instelling
verschijnt.
De instelling met de toets MODE
wijzigen.
De toets TARE drukken, de melding
“Exit” verschijnt.
Of
Met de toets SET (Ja) bevestigen, de
melding “StorE” verschijnt. Opslaan
(toets SET) of wissen (toets PRINT) en
het menu verlaten.
of
De toets PRINT (nee) drukken en zoals
boven omschreven de wijzigingen in de
volgende menupunten invoeren.
SET
M
MODE
CAL
TARE
SET
M
23 PCD-BA-nl-1211
Opslaan/wissen en het menu verlaten
Of
De ingevoerde wijzigingen me te toets
SET (ja) opslaan. De weegschaal wordt
automatisch terug naar de weegmodus
gezet.
of
Om de wijzigingen te wissen de toets
PRINT (nee) drukken. De weegschaal
wordt automatisch terug naar de
weegmodus gezet.
SET
M
Opslaan
SET
M
Wissen
PRINT
PCD-BA-nl-1211 24
8.2 Menuoverzicht
Functieomschrijving
Functie
Parameter
Omschrijving van de
keuzemogelijkheid
Omschakelen van
weegeenheden
(zie hoofdstuk 8.3.1)
UNIT
g*
gram
oz
pond
ozt
ons
ct
karaat (afhankelijk van model)
tlh
tael (Hongkong)
tlt
tael (Taiwan)
gn
grain (afhankelijk van model)
dwt
pennyweight (afhankelijk van
model)
mo
momme
Tol
tola
FFA
willekeurig gekozen index
Modus
gegevenstransmissie (zie
hoofdstuk 8.4.1)
PR
rE CR*
gegevensuitgave met behulp
van bevelen van
afstandbediening (zie hoofdstuk
9.3)
Pr PC
gegevensuitgave door de toets
PRINT te drukken (zie
hoofdstuk 9.3)
AU PC
constante gegevensuitgave (zie
hoofdstuk 9.3)
bA Pr
barcodes naar de printer
uitgeven (zie hoofdstuk 9.4)
AU Pr
automatische gegevensuitgave
voor stabiele weegwaarden (zie
hoofdstuk 9.3)
Keuze van de
uitdrukgegevens (zie
hoofdstuk 8.4.2)
LAPr
Hdr*
opschrift printen
GrS
het totale gewicht printen
Net
het netto gewicht printen
tAr
het tarragewicht printen
N7E
het opgeslagen gewicht printen
PCS
aantal stuks printen
AUJ
stukgewicht printen
Rqt
aantal referentiestuks printen
FFd
bevel voor verschuiving van de
pagina bij starten van de
printopdracht
FFE
bevel voor verschuiving van de
pagina bij voltooien van de
printopdracht
25 PCD-BA-nl-1211
Transmissiesnelheid
(zie hoofdstuk 8.4.4)
bAUd
19200
9600*
4800
2400
1200
Auto off
(bedrijf met
batterijvoeding), zie
hoofdstuk 5.4)
AF
on*
de functie automatisch uitzetten na
3 min. zonder lastwijziging aan
off
de functie automatisch uitzetten na
3 min. zonder lastwijziging uit
Auto Zero
(zie hoofdstuk 8.3.2)
tr
on*
aan
off
uit
Keuze van het
kalibratiegewicht (zie
hoofdstuk 8.3.3)
CAL
400
* afhankelijk van model
4000
Verlichte achtergrond van
de display (zie hoofdstuk
8.3.4)
bL
on*
verlichte achtergrond aan
off
verlichte achtergrond uit
CH
De verlichte achtergrond wordt
automatisch uitgeschakeld 10
seconden nadat de stabiele
weegwaarde wordt bereikt
Functie dieren wegen
(zie hoofdstuk 8.3.5)
ANL
off*
uit
3
tijdsinterval 3 s
5
tijdsinterval 5 s
10
tijdsinterval 10 s
15
tijdsinterval 15 s
Voetpedaal
(zie hoofdstuk 8.3.6)
FOOt S
tAr
Tarreren van de weegschaal
door het voetpedaal te drukken
Pr
De weegwaarde printen door
het voetpedaal te drukken
Naar fabriekinstellingen
terugzetten (zie hoofdstuk
8.3.7)
rSt
no*
nee
yes
ja
* = fabriekinstelling
PCD-BA-nl-1211 26
8.3 Beschrijving van de afzonderlijke menupunten
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding [Unit] verschijnt.
De toets SET drukken, de actueel ingestelde eenheid verschijnt.
Door de toets MODE is het mogelijk om tussen verschillende
eenheden te kiezen (zie onderstaande tabel)
Met de toets SET de gekozen eenheid bevestigen.
Aanduidi
ng
Omrekeningscoëfficië
nt*
1 g =
Gram
g 1
Ons
oz
0,035273962
Troy ounce
ozt
0,032150747
Tael (Hongkong)
tlh
0,02671725
Tael (Taiwan)
tlt
0,0266666
Grain (afhankelijk van
model)
gn
15,43235835
Pennyweight (afhankelijk
van model)
dwt
0,643014931
Momme
mom
0,2667
Tola
tol
0,0857333381
Karaat (afhankelijk van
model)
ct
5
Willekeurig gekozen index *)
FFA
xx,xx
*) De omrekeningscoëfficiënt invoeren
Zoals boven omschreven de toets MODE drukken totdat het
symbool “FFA” verschijnt.
Om de coëfficiënt in te voeren de toets SET drukken, de actieve
positie blinkt.
Met de toets MODE wordt de afgelezen waarde met 1 vergroot
en met de toets PRINT met 1 verkleind.
Met de toets TARE het cijfer links kiezen.
De ingevoerde waarde met de toets SET bevestigen.
Door de toets SET meermals te drukken wordt de actuele
weegeenheid als “willekeurig gekozen index” overgenomen.
8.3.1 Weegeenheden
27 PCD-BA-nl-1211
Door de functie automatisch op nul zetten (Auto-Zero) is het
mogelijk om kleine gewichtschommelingen automatisch te
tarreren.
Indien de hoeveelheid gewogen materiaal enigszins verminderd
of vergroot wordt, kan het in de weegschaal geplaatste
“compensatie en stabilisatie” mechanisme uitlezing van foutieve
weegresultaten veroorzaken! (Voorbeeld: de vloeistof vloeit
langzaam van de container uit die op de weegschaal is
geplaatst).
Tijdens doseren met kleine gewichtschommelingen is het
aanbevolen om deze functie uit te zetten.
Nadat zero trackingwordt uitgezet, wordt de
weegschaalaanduiding echter onstabiel.
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENU meermals drukken totdat het menu “tr”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen.
tr
on
functie actief
tr
off
functie gedeactiveerd
De keuze met de toets SET bevestigen.
8.3.2 Doseren en zero tracking
PCD-BA-nl-1211 28
Bij de modellen serie KERN PCD kan het kalibratiegewicht van
vier vooraf bepaalde nominale waarden worden gekozen (ca. 1/4;
1/2; 3/4; Max.) (zie tabel onderaan, de fabriekinstellingen met
grijze achtergrond) Om de meest waardevolle voor meettechniek
weegresultaten te bereiken is het aanbevolen om de mogelijk
grootste nominale waarde te kiezen. Optioneel kan naar de
kalibratiegewichten worden verwezen die niet door de firma
KERN worden geleverd.
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding [Unit] verschijnt.
De toets MENU meermals drukken totdat het menu“CAL”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen.
De keuze met de toets SET bevestigen.
PCD 250-3
PCD 400-3
PCD 2500-2
PCD 4000-2
PCD 10K0.1
-
100 g - - - 50 g
200 g
500 g
0.5 kg
-
100 g
250 g
1000 g
1 kg
2 kg
150 g
300 g
1500 g
2 kg
5 kg
200 g
350 g
2000 g
3 kg
7 kg
250 g
400 g
2500 g
4 kg
10 kg
8.3.3 Keuze van het kalibratiegewicht
Mogelijke justeerpunten:
29 PCD-BA-nl-1211
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENUmeermals drukken totdat het menu “bl”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen.
bl
on
verlichte achtergrond aan
een contrastaanduiding die
ook in het donker kan worden
afgelezen
bl
off
verlichte achtergrond uit
accubesparing
bl
Ch
de verlichte achtergrond wordt
automatisch uitgeschakeld 10
seconden nadat de stabiele
weegwaarde wordt bereikt
accubesparing
De keuze met de toets SET bevestigen.
8.3.4 Verlichte achtergrond
PCD-BA-nl-1211 30
De functie dieren wegen kan bij onrustige wegingen worden
gebruikt. Binnen een bepaald tijdsinterval wordt een gemiddelde
waarde van de weegresultaten geschapen.
Hoe onstabieler het gewogen materiaal, hoe langer tijdsinterval
dient te worden gekozen.
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENU meermals drukken totdat het menu “ANL”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen.
ANL
3
tijdsinterval 3 s
ANL
5
tijdsinterval 5 s
ANL
10
tijdsinterval 10 s
ANL
15
tijdsinterval 15 s
ANL
off
dieren wegen inactief
De keuze met de toets SET bevestigen.
Het gewogen materiaal (dier) op het weegschaalplateau stellen
en de toets SET drukken. Op display verloopt het “aftellen”.
Op display wordt de gemiddelde waarde van de
weegresultaten afgelezen.
Door de toets SET is het mogelijk om tussen dieren wegen en
normaal wegen om te schakelen.
Door de toets SET te drukken wordt de cyclus dieren wegen
opnieuw gestart.
8.3.5 Functie dieren wegen
31 PCD-BA-nl-1211
Met deze functie worden alle instellingen in het menu naar
fabriekinstellingen teruggezet.
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENUmeermals drukken totdat het menu ” rSt”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen.
rSt
yes
de fabriekinstellingen van de weegschaal worden
teruggezet
rSt
no
de individuele weegschaalinstellingen worden
bewaard
De keuze met de toets SET bevestigen. De weegschaal wordt
terug naar de weegmodus gezet.
8.3.6 Voetpedaal
Het voetpedaal dient om de weegwaarden naar de printer of naar de computer door
te sturen. Optioneel maakt het ook tarreren mogelijk.
Aansluiting en bediening wordt in de gebruiksaanwijzing van het voetpedaal
weergegeven.
8.3.7 Naar fabriekinstellingen terugzetten
PCD-BA-nl-1211 32
8.4 Parameters van de interface
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENUmeermals drukken totdat het menu “Pr”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen.
rE CR
gegevensuitgave met behulp van bevelen van
afstandbediening
Pr PC
gegevensuitgave enkel nadat de toets PRINT wordt
gedrukt
AU PC
Constante gegevensuitgave
bA Pr
uitgave van de barcodes naar de printer
AU Pr
automatische uitgave van stabiele weegwaarden
De keuze met de toets SET bevestigen. De weegschaal wordt
terug naar de weegmodus gezet.
De gegevens worden via interface RS 232 C uitgegeven.
Algemene informatie
Een voorwaarde voor de gegevenstransmissie tussen de weegschaal en het
randapparaat (bv. printer, computer, …) is de instelling van gelijke
interfaceparameters voor beide apparaten (bv. transmissiesnelheid,
transmissiemodus, …).
8.4.1 Modus gegevenstransmissie
33 PCD-BA-nl-1211
Door de functie is het mogelijk om gegevens te selecteren die via
interface RS232C worden verstuurd.
(niet van toepassing op de modus gegevenstransmissie BAPr).
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENUmeermals drukken totdat het menu “LAPr”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste printparameters kiezen.
Hdr
opschrift printen
GrS
het totale gewicht printen
Net
het netto gewicht printen
tAr
het tarragewicht printen
N7E
het opgeslagen gewicht printen
PCS
aantal stuks printen
AUJ
stukgewicht printen
Rqt
aantal referentiestuks printen
FFd
bevel voor verschuiving van de pagina bij starten van de
printopdracht
FFE
bevel voor verschuiving van de pagina bij voltooien van
de printopdracht
De keuze met de toets SET bevestigen, de actuele status
(on/off) verschijnt.
De status wordt gewijzigd met de toetsen MODE en PRINT:
“on ”.
De keuze met de toets SET bevestigen. De weegschaal wordt
terug naar de weegmodus gezet.
Op dezelfde manier kan een gebruiker eigen gegevensblokken
configureren die later naar de printer of naar de computer worden
gestuurd.
8.4.2 Afdruk
PCD-BA-nl-1211 34
verschuiving van de pagina nadat
de afdruk begint
line1
opschrift printen
line 2
line 3
line 4
line 5
G
135.81 g
totaal gewicht
N
28.27 g
netto gewicht T 1.49 g
tarragewicht M 12.25 g
opgeslagen gewicht
P
5 pcs
aantal stuks A 5.63 g
stukgewicht R 2 pcs
aantal referentiestuks
verschuiving van de pagina na
voltooide afdruk
De transmissiesnelheid bepaalt de snelheid van
gegevenstransmissie via interface, 1 baud = 1 bit per seconde.
In de weegmodus de toets PRINT drukken en zo lang gedrukt
houden totdat de melding “Unit” verschijnt.
De toets MENUmeermals drukken totdat het menu “bAUd”
verschijnt.
Met de toets SET bevestigen, de actuele instelling verschijnt.
Met de toets MODE de gewenste instellingen kiezen:
9600 4800 2400 1200 19200.
De keuze met de toets SET bevestigen. De weegschaal wordt
terug naar de weegmodus gezet.
8.4.3 Voorbeeld van afdruk
8.4.4 Transmissiesnelheid
35 PCD-BA-nl-1211
5 1
9 6
Pin 2: Gegevenstransmissie
(Transmit data)
Pin 3: gegevensontvangst
(Receive data)
Pin 5: gewicht
(Signal ground)
9 Interface RS 232 C
9.1 Technische gegevens
8-bit code ASCII
1 startbit, 8 gegevensbits, 1 stopbit, geen pariteit;
gekozen transmissiesnelheid: 1200, 2400, 4800, 9600 en 19200 baud;
miniatuurstekker (9-pin, D-Sub) vereist;
Een storingvrij interfacebedrijf wordt enkel verzekerd bij toepassing van een juiste
interfaceleiding van de firma KERN (max. 2 m).
9.2 Pinvastlegging van het uitgangscontact van de weegschaal
Aanzicht vooraan:
PCD-BA-nl-1211 36
9.3 Beschrijving van de gegevenstransmissie
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
Pr PC:
De toets PRINT drukken, bij sta biel gewicht wordt de waarde in de LAPR-formaat
verstuurd.
a. Formaat bij stabiele gewichtswaarde/aantallen stuks/ percentagewaarde
b. Formaat ingeval van een fout
AU Pr:
Direct nadat de weegwaarde stabiliseert, wordt ze automatisch in de LAPR-formaat
verstuurd.
c. Formaat bij stabiele gewichtswaarde/aantallen stuks/ percentagewaarde
d. Formaat ingeval van een fout
AU PC:
De weegwaarde worden automatisch en constant verstuurd, onafhankelijk daarvan
of de waarde stabiel of instabiel is.
e. Formaat bij stabiele gewichtswaarde/aantallen stuks/ percentagewaarde
f. Formaat ingeval van een fout
g. Formaat bij instabiele gewichtswaarde/aantallen stuks/ percentagewaarde
37 PCD-BA-nl-1211
rE Cr:
s
Functie:
Via interface RS232 wordt een stabiele gewogen
gewichtswaarde verstuurd.
w
Functie:
Via interface RS232 wordt een (stabiele of instabiele)
gewogen gewichtswaarde verstuurd.
t
Functie:
Geen gegevens worden verstuurd, de weegschaal voert
de tarreerfunctie uit.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
De bevelen van afstandsbediening s/w/t worden verstuurd van de afstandsbediening
naar de weegschaal in de vorm van een ASCII code. Nadat de weegschaal de
bevelen s/w/t ontvangt, verstuurt de weegschaal de volgende gegevens.
Men dient daarbij op te letten dat de onderaan vermelde bevelen van
afstandsbediening zonder de daaropvolgende tekens CR LF dienen te worden
verstuurd.
h. Formaat bij stabiele gewichtswaarde/aantallen stuks/ percentagewaarde
i. Formaat ingeval van een fout
j. Formaat bij instabiele gewichtswaarde/aantallen stuks/ percentagewaarde
PCD-BA-nl-1211 38
Symbolen
M
spatie of M
S
spatie of minusteken (-)
N1 … N10
10 numerieke ASCII codes voor de weegwaarden met de decimalen
of spaties
U1 … U3
3 ASCII codes voor de weegeenheid, stuks / % / of spatie
B
spatie
E, o, r
ASCII code of "E, o, r”
CR
terugkeer van de drager (Carriage Return)
LF
volgende regel (Line Feed)
9.4 Uitgave van de barcodes naar de printer
De modus gegevenstransmissie dient te worden ingesteld op “BA Pr” (zie hoofdstuk
8.4.1).
De standaardprinter van de barcodes is de printer Zebra model LP2824.
Men dient daarbij op te letten dat het uitgangsformaat vast is gedefinieerd en niet
kan worden gewijzigd,
Het afdrukformaat is in de printer opgeslagen. Dat betekent dat een beschadigde
printer niet zomaar door een nieuwe kan worden vervangen, maar in de firma KERN
moet eerder juiste software worden geïnstalleerd.
De printer Zebra en de weegschaal dienen te worden aangesloten als ze uitgezet
zijn met behulp van de meegeleverde interfacekabel.
Nadat beide toestellen worden aangezet en paraat zijn, wordt een etiket geprint elke
keer nadat de toets PRINT wordt gedrukt.
39 PCD-BA-nl-1211
Voordat met alle werkzaamheden wordt gestart verbonden met
onderhoud, reinigen en reparatie, dient het toestel van de
bedrijfsspanning te worden ontkoppeld.
10 Onderhoud, behouden van werkprestatie, verwijderen
10.1 Reinigen
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar
het apparaat enkel met een doekje reinigen met lichte zeeploog. Men dient daarbij
op te letten dat het vloeistof niet binnen het toestel doordringt en na reinigen de
weegschaal drogen met een zacht doekje.
Elementen uit roestvast staal met een zacht doekje met acht reinigingsmiddel
voor roestvast staal reinigen.
Voor elementen uit roestvast staal geen reinigingsmiddelen gebruiken die
natronloog, azijnzuur, zoutzuur of citroenzuur bevatten.
Geen stalen borstels of sponzen uit staalwol gebruiken omdat deze tot corrosie
van de oppervlakte kunnen leiden.
10.2 Onderhoud, behouden van werkprestatie
Het toestel mag enkel door geschoolde en door de firma KERN gekeurde
medewerkers worden bediend en onderhouden.
Controleren of de weegschaal regelmatig gekalibreerd wordt, zie hoofdstuk
“Toezicht over controlemiddelen”.
10.3 Verwijderen
Verpakking en toestel dienen conform de landelijke of regionale wetgeving geldig op
de gebruikslocatie van het toestel te worden verwijderd.
PCD-BA-nl-1211 40
11 Hulp bij kleine storingen
Storing
Mogelijke oorzaak
Gewichtsaanduiding brandt niet.
De weegschaal staat niet aan.
Onderbroken verbinding met het netwerk
(voedingskabel niet
aangesloten/beschadigd).
Gebrek aan netwerkspanning.
De batterij onjuist ingezet of leeg.
Geen batterij.
Gewichtsaanduiding verandert
continu.
Tocht/luchtbeweging
Tafel-/grondvibratie.
Het weegplateau is in contact met
vreemde lichamen.
Elektromagnetische velden/statische
ladingen (andere instellingplaats voor de
weegschaal kiezen/indien mogelijk het
apparaat uitzetten dat storingen
veroorzaakt)
Weegresultaat is duidelijk foutief.
Weegschaalaflezing is niet op nul gesteld.
Onjuist justeren.
Grote temperatuurschommelingen.
Elektromagnetische velden/statische
ladingen (andere instellingplaats voor de
weegschaal kiezen/indien mogelijk het
apparaat uitzetten dat storingen
veroorzaakt).
Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld
en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.
Hulp:
Ingeval andere foutmeldingen voorkomen, de weegschaal uit- en opnieuw aanzetten.
Indien de foutmelding nog steeds voorkomt, bij de producent melden.
41 PCD-BA-nl-1211
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
