Instrukcja obsługi
Waga precyzyjna
KERN PCD
Wersja 1.1
10/2012
PL
PCD-BA-pl-1211
PL
KERN PCD
Wersja 1.1 10/2012
Instrukcja obsługi
Waga precyzyjna
Spis treści
1 Dane techniczne ............................................................................................ 4
2 Wskazówki podstawowe (informacje ogólne) ............................................. 6
2.1 Zastosowanie zgodne z przeznaczeniem ................................................................................... 6
2.2 Zastosowanie niezgodne z przeznaczeniem .............................................................................. 6
2.3 Gwarancja................................................................................................................................... 6
2.4 Nadzór nad środkami kontrolnymi .............................................................................................. 7
3 Podstawowe wskazówki bezpieczeństwa ................................................... 7
3.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi ........................................................ 7
3.2 Przeszkolenie personelu ............................................................................................................. 7
4 Transport i składowanie ................................................................................ 7
4.1 Kontrola przy odbiorze ................................................................................................................ 7
4.2 Opakowanie / transport zwrotny ................................................................................................. 7
5 Rozpakowanie, ustawienie i uruchomienie ................................................. 8
5.1 Miejsce ustawienia, miejsce eksploatacji ................................................................................... 8
5.2 Rozpakowanie/ustawienie .......................................................................................................... 8
5.3 Gniazdo sieciowe ...................................................................................................................... 12
5.4 Praca z zasilaniem bateryjnym / praca z zasilaniem akumulatorowym (opcjonalnie) .............. 12
5.5 Podłączanie urządzeń peryferyjnych ........................................................................................ 13
5.6 Pierwsze uruchomienie ............................................................................................................. 13
5.7 Justowanie ................................................................................................................................ 13
5.8 Justowanie ................................................................................................................................ 14
6 Elementy obsługowe ................................................................................... 15
6.1 Przegląd wskaźnika .................................................................................................................. 15
6.2 Przegląd klawiatury ................................................................................................................... 15
7 Tryb podstawowy ......................................................................................... 16
7.1 Włączanie ................................................................................................................................. 16
7.2 Wyłączanie ............................................................................................................................... 16
7.3 Ważenie .................................................................................................................................... 16
7.4 Tarowanie ................................................................................................................................. 17
7.5 Funkcja Pre-Tare ...................................................................................................................... 18
7.6 Ważenie plus/minus ................................................................................................................. 18
7.7 Zliczanie sztuk .......................................................................................................................... 19
7.8 Ważenie netto-ogółem .............................................................................................................. 20
7.9 Oznaczanie procentu ................................................................................................................ 21
PCD-BA-pl-1211 2
8 Menu ............................................................................................................. 22
8.1 Nawigacja w menu.................................................................................................................... 22
8.2 Przegląd menu .......................................................................................................................... 25
8.3 Opis poszczególnych punktów menu ....................................................................................... 27
8.3.1 Jednostki wagowe .................................................................................................................... 27
8.3.2 Dozowanie i śledzenie zera ...................................................................................................... 28
8.3.3 Wybór masy kalibracyjnej ......................................................................................................... 29
8.3.4 Podświetlenie wyświetlacza ...................................................................................................... 30
8.3.5 Funkcja ważenia zwierząt ......................................................................................................... 31
8.3.6 Przycisk nożny .......................................................................................................................... 32
8.3.7 Resetowanie do ustawień fabrycznych ..................................................................................... 32
8.4 Parametry interfejsu ................................................................................................................. 33
8.4.1 Tryb przesyłania danych ........................................................................................................... 33
8.4.2 Wydruk ..................................................................................................................................... 34
8.4.3 Przykład wydruku ...................................................................................................................... 35
8.4.4 Szybkość transmisji .................................................................................................................. 35
9 Interfejs RS 232 C ........................................................................................ 36
9.1 Dane techniczne ....................................................................................................................... 36
9.2 Obłożenie pinów gniazda wyjściowego wagi ............................................................................ 36
9.3 Opis transmisji danych ............................................................................................................. 37
9.4 Wydawanie na drukarkę kodów paskowych ............................................................................. 39
10 Konserwacja, utrzymywanie w stanie sprawności, utylizacja ................. 40
10.1 Czyszczenie .............................................................................................................................. 40
10.2 Konserwacja, utrzymywanie w stanie sprawności .................................................................... 40
10.3 Utylizacja................................................................................................................................... 40
11 Pomoc w przypadku drobnych awarii ........................................................ 41
3 PCD-BA-pl-1211
1 Dane techniczne
KERN
PCD 250-3
PCD 400-3
Dokładność odczytu (d)
0.001 g
0.001 g
Zakres ważenia (Maks.)
250 g
400 g
Zakres tary (subtraktywny)
250 g
400 g
Powtarzalność
0.002 g
0.002 g
Liniowość
±0.005 g
±0.005 g
Minimalna masa części przy
zliczaniu sztuk
0.002 g
0.002 g
Czas nagrzewania
2 godziny
4 godziny
Liczba sztuk referencyjnych przy
zliczaniu sztuk
5, 10, 20, 25, 50
Jednostki wagowe
szczegóły, patrz rozdz. 8.3.1 „Jednostki wagowe”
Zalecana masa kalibracyjna,
niedodana (klasa)
szczegóły, patrz rozdz. 8.3.3
„Wybór masy kalibracyjnej”
250 g (F1)
400 g (F1)
Czas narastania sygnału (typowy)
3 s
Temperatura pracy
+ 5°C .... +35°C
Wilgotność powietrza
maks. 80% (brak kondensacji)
Wymiary w stanie kompletnym
(S x G x W) mm
165 x 280 x 73
Osłona przeciwwiatrowa
prostokątna mm
wewnętrzna: 146 x 146 x 70
zewnętrzna: 158 x 158 x 63
Wymiary obudowy wyświetlacza
140 x 75 x 46
Płytka wagi mm
Ø 10.5
Masa całkowita kg (netto)
1.1
Zasilanie elektryczne
220–240 V AC, 50 Hz / 9 V, 300 mA
Praca z zasilaniem bateryjnym
bateria płaska 9 V (opcjonalnie)
Akumulator (opcjonalnie)
czas eksploatacji z podświetlaniem wyświetlacza 24 h
czas eksploatacji bez podświetlania wyświetlacza 48 h
czas ładowania 8 h
Interfejs
RS 232
PCD-BA-pl-1211 4
KERN
PCD 2500-2
PCD 4000-2
PCD 10K0.1
Dokładność odczytu (d)
0.01 g
0.01 g
0.1 g
Zakres ważenia (Maks.)
2500 g
4000 g
10 kg
Zakres tary (subtraktywny)
2500 g
4000 g
10 kg
Powtarzalność
0.02 g
0.02 g
0.1 g
Liniowość
±0.05 g
±0.05 g
±0.3 g
Minimalna masa części przy
zliczaniu sztuk
0.02 g
0.02 g
0.2 g
Czas nagrzewania
4 godziny
4 godziny
2 godziny
Liczba sztuk referencyjnych przy
zliczaniu sztuk
5, 10, 20, 25, 50
Jednostki wagowe
szczegóły, patrz rozdz. 8.3.1 „Jednostki wagowe”
Zalecana masa kalibracyjna,
niedodana (klasa)
szczegóły, patrz rozdz. 8.3.3
„Wybór masy kalibracyjnej”
2500 g (F1)
4000 g (F1)
10 kg (F1)
Czas narastania sygnału (typowy)
3 s
Temperatura pracy
+ 5°C .... +35°C
Wilgotność powietrza
maks. 80% (brak kondensacji)
Wymiary w stanie kompletnym
(S x G x W) mm
165 x 280 x 73
Wymiary obudowy wyświetlacza
140 x 75 x 46
Płytka wagi mm
160 x 160
Masa całkowita kg (netto)
1.6
Zasilanie elektryczne
220–240 V AC, 50 Hz / 9 V, 300 mA
Praca z zasilaniem bateryjnym
bateria płaska 9 V (opcjonalnie)
Akumulator (opcjonalnie)
czas eksploatacji z podświetlaniem wyświetlacza 24 h
czas eksploatacji bez podświetlania wyświetlacza 48 h
czas ładowania 8 h
Interfejs
RS 232
5 PCD-BA-pl-1211
2 Wskazówki podstawowe (informacje ogólne)
2.1 Zastosowanie zgodne z przeznaczeniem
Nabyta przez Państwa waga służy do określania masy (wartości ważenia) ważonego
materiału. Należy traktować ją jako „wagę niesamodzielną”, tzn. przedmioty
podlegające ważeniu umieszcza się ostrożnie ręcznie na środku płyty wagi. Wartość
ważenia można odczytać po osiągnięciu stabilnej wartości.
2.2 Zastosowanie niezgodne z przeznaczeniem
Nie stosować wagi do ważenia dynamicznego. Jeżeli ilość ważonego materiału
zostanie nieznacznie zmniejszona lub zwiększona, wówczas umieszczony w wadze
mechanizm „kompensacyjno-stabilizacyjny” może powodować wyświetlanie błędnych
wyników ważenia! (Przykład: powolne wypływanie cieczy z pojemnika znajdującego
się na wadze).
Płytki wagi nie poddawać działaniu długotrwałego obciążenia. Może to spowodować
uszkodzenie mechanizmu pomiarowego.
Bezwzględnie unikać uderzeń i przeciążeń wagi ponad podane obciążenie
maksymalne (maks.), odejmując już występujące obciążenie tarą. Mogłoby to
spowodować uszkodzenie wagi.
Nigdy nie użytkować wagi w pomieszczeniach zagrożonych wybuchem. Wykonanie
seryjne nie jest wykonaniem przeciwwybuchowym.
Nie wolno dokonywać zmian konstrukcyjnych wagi. Może to spowodować błędne
wyniki ważenia, naruszenie technicznych warunków bezpieczeństwa, jak również
zniszczenie wagi.
Waga może być eksploatowana tylko zgodnie z opisanymi wytycznymi. Inne zakresy
użytkowania / obszary zastosowania wymagają pisemnej zgody firmy KERN.
2.3 Gwarancja
Gwarancja wygasa w przypadku:
nieprzestrzegania naszych wytycznych zawartych w instrukcji obsługi;
użycia niezgodnego z opisanymi zastosowaniami;
dokonania zmian lub otwierania urządzenia;
mechanicznego uszkodzenia i uszkodzenia w wyniku działania mediów, cieczy;
naturalnego zużycia;
nieprawidłowego ustawienia lub niewłaściwej instalacji elektrycznej;
przeciążenia mechanizmu pomiarowego.
PCD-BA-pl-1211 6
Przed ustawieniem i uruchomieniem wagi należy dokładnie
przeczytać niniejszą instrukcję obsługi, nawet wtedy, gdy macie
już Państwo doświadczenie z wagami firmy KERN.
Wszystkie wersje językowe zawierają niewiążące tłumaczenie.
Wiążący jest oryginalny dokument w języku niemieckim.
Wszystkie części oryginalnego opakowania należy
zachować na wypadek ewentualnego transportu zwrotnego.
Do transportu zwrotnego należy używać tylko oryginalnego
opakowania.
Przed wysyłką należy odłączyć wszystkie podłączone kable
i luźne/ruchome części.
Należy ponownie zamontować zabezpieczenia
transportowe, jeżeli takie występują.
Wszystkie części, np. szklaną osłonę przeciwwiatrową,
płytkę wagi, zasilacz itp. należy zabezpieczyć przed
ześliźnięciem i uszkodzeniem.
2.4 Nadzór nad środkami kontrolnymi
W ramach systemu zapewnienia jakości należy w regularnych odstępach czasu
sprawdzać techniczne własności pomiarowe wagi oraz ewentualnie dostępnego
odważnika wzorcowego. W tym celu odpowiedzialny użytkownik powinien określić
odpowiedni przedział czasowy, jak również rodzaj i zakres takiej kontroli. Informacje
dotyczące nadzoru nad środkami kontrolnymi, jakimi są wagi, jak również niezbędne
odważniki wzorcowe dostępne są na stronie domowej firmy KERN (www.kern-
sohn.com). Odważniki wzorcowe oraz wagi można szybko i tanio skalibrować
w akredytowanym przez DKD (Deutsche Kalibrierdienst) laboratorium kalibracyjnym
firmy KERN (przywrócenie do normy obowiązującej w danym kraju).
3 Podstawowe wskazówki bezpieczeństwa
3.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi
3.2 Przeszkolenie personelu
Urządzenie może być obsługiwane i konserwowane tylko przez przeszkolonych
pracowników.
4 Transport i składowanie
4.1 Kontrola przy odbiorze
Niezwłocznie po otrzymaniu paczki należy sprawdzić, czy nie posiada ona
ewentualnych widocznych uszkodzeń, to samo dotyczy urządzenia po jego
rozpakowaniu.
4.2 Opakowanie / transport zwrotny
7 PCD-BA-pl-1211
5 Rozpakowanie, ustawienie i uruchomienie
5.1 Miejsce ustawienia, miejsce eksploatacji
Wagi zostały skonstruowane w taki sposób, aby w normalnych warunkach
eksploatacyjnych były uzyskiwane wiarygodne wyniki ważenia.
Wybór prawidłowej lokalizacji wagi zapewnia jej dokładną i szybką pracę.
Na miejscu ustawienia należy przestrzegać następujących zasad:
Wagę ustawiać na stabilnej, płaskiej powierzchni.
Unikać ekstremalnych temperatur, jak również wahań temperatury
występujących, np. przy ustawieniu obok grzejników lub w miejscach narażonych
na bezpośrednie działanie promieniowania słonecznego.
Zabezpieczyć przed bezpośrednim działaniem przeciągu powodowanego przez
otwarte okna i drzwi.
Unikać wstrząsów podczas ważenia.
Zabezpieczyć wagę przed wysoką wilgotnością powietrza, oparami i pyłem.
Nie wystawiać urządzenia na długotrwałe działanie silnej wilgoci. Niepożądane
obroszenie (kondensacja na urządzeniu wilgoci zawartej w powietrzu) może
wystąpić, gdy zimne urządzenie zostanie umieszczone w znacznie cieplejszym
pomieszczeniu. W takim przypadku odłączone od sieci urządzenie należy poddać
ok. 2-godzinnej aklimatyzacji do temperatury otoczenia.
Unikać ładunków statycznych pochodzących z ważonego materiału, pojemnika
wagi.
Nie eksploatować urządzeń w obszarach zagrożonych wybuchem lub w
obszarach zagrożonych wybuchem gazów, oparów, mgieł, jak również pyłów!
Utrzymywać z dala środki chemiczne (np. ciecze lub gazy), które mogą
oddziaływać agresywnie na wewnętrzne i zewnętrzne powierzchnie wagi oraz je
uszkodzić.
Zachować stopień ochrony IP urządzenia.
W przypadku występowania pól elektromagnetycznych, ładunków statycznych,
jak również niestabilnego zasilania elektrycznego możliwe są duże odchyłki
wskazań (błędny wynik ważenia). Należy wówczas zmienić lokalizację wagi.
5.2 Rozpakowanie/ustawienie
Ostrożnie wyjąć wagę z opakowania, zdjąć torebkę plastikową i ustawić wagę
w przewidzianym dla niej miejscu pracy.
PCD-BA-pl-1211 8
Waga
Płytka wagi
Zasilacz sieciowy
Pokrywa robocza
Instrukcja obsługi
Osłona przeciwwiatrowa (tylko modele PCD 400-3)
1. Zamontowany wyświetlacz
W celu demontażu blachy montażowej usunąć zaznaczone śruby, wykręcając je.
Następnie wyświetlacz można ustawić osobno.
Zakres dostawy/ akcesoria seryjne
Wyświetlacz należy ustawić w taki sposób, aby był łatwo dostępny i dobrze czytelny.
9 PCD-BA-pl-1211

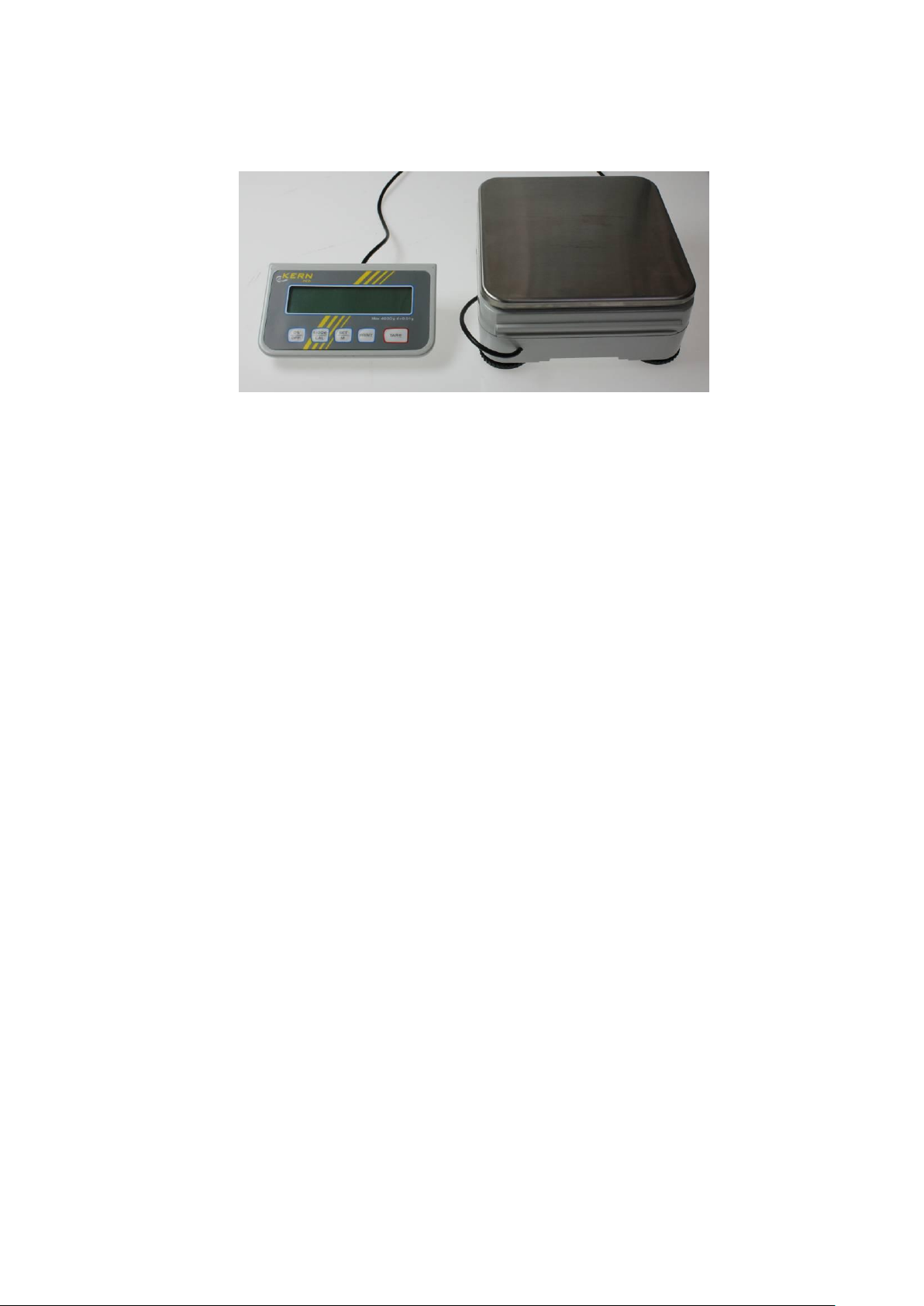

2. Wyświetlacz ustawiony osobno
PCD-BA-pl-1211 10
3. Zastosowanie ze statywem (opcja)
albo
Wypoziomować wagę za pomocą łap ze śrubami,
pęcherzyk powietrza w libelce (poziomnicy) musi
znajdować się w zaznaczonym obszarze.
W celu podniesienia wyświetlacza można go zamontować na statywie dostępnym
jako opcja (KERN PCD-A03).
Montaż należy wykonać zgodnie z instrukcją instalacji statywu.
Wagę należy ustawić w taki sposób, aby płytka wagi była ustawiona dokładnie
poziomo.
11 PCD-BA-pl-1211
5.3 Gniazdo sieciowe
„AF on”:
W celu oszczędzania baterii waga wyłączana jest automatycznie
3 minuty po zakończeniu ważenia.
„AF off”:
Funkcja wyłączania jest dezaktywowana.
Zasilanie elektryczne odbywa się poprzez zewnętrzny zasilacz sieciowy.
Nadrukowana wartość napięcia musi być zgodna z napięciem lokalnym.
Należy używać tylko oryginalnych zasilaczy sieciowych firmy KERN. Zastosowanie
innych produktów wymaga zgody firmy KERN.
5.4 Praca z zasilaniem bateryjnym / praca z zasilaniem akumulatorowym
(opcjonalnie)
Zdjąć pokrywę zasobnika baterii w dolnej części wagi. Podłączyć baterię płaską 9 V.
Ponownie założyć pokrywę zasobnika baterii.
W trybie zasilania bateryjnego waga dysponuje funkcją automatycznego wyłączania,
którą można aktywować i dezaktywować w menu:
W trybie ważenia nacisnąć i przytrzymać wciśnięty przycisk PRINT, aż
zostanie wyświetlone menu „Unit”.
Wielokrotnie nacisnąć przycisk MODE aż zostanie wyświetlony podmenu
„AF”.
Potwierdzić, naciskając przycisk SET.
Przycisk MODE umożliwia wybór jednego z dwóch poniższych ustawień:
Potwierdzić wybór, naciskając przycisk SET. Waga zostaje przełączona z
powrotem w tryb ważenia.
PCD-BA-pl-1211 12
Przyłącze akumulat
Przyłącze bateria
Jeżeli bateria jest wyczerpana, na wyświetlaczu wyświetlany jest symbol „LO”.
Nacisnąć przycisk ON/OFF i natychmiast wymienić baterię.
Jeżeli waga nie będzie używana przez dłuższy czas, wyjąć baterie i przechować je
oddzielnie. Elektrolit wypływający z baterii mógłby spowodować uszkodzenie wagi.
Jeżeli dostępny jest opcjonalny akumulator, wówczas można po podłączyć poprzez
oddzielne gniazdo wtykowe znajdujące się w zasobniku baterii. W takim przypadku
należy również zastosować zasilacz sieciowy dostarczany wraz z akumulatorem.
5.5 Podłączanie urządzeń peryferyjnych
Przed podłączeniem lub odłączeniem urządzeń dodatkowych (drukarka, komputer)
do interfejsu danych wagę należy koniecznie odłączyć od sieci.
Razem z wagą należy używać wyłącznie akcesoriów i urządzeń peryferyjnych firmy
KERN, które zostały dopasowane do wagi w sposób optymalny.
5.6 Pierwsze uruchomienie
Chcąc uzyskiwać dokładne wyniki ważenia za pomocą wag elektronicznych, należy
zapewnić im uzyskanie odpowiedniej temperatury pracy (patrz „Czas nagrzewania”,
rozdz. 1). W czasie nagrzewania waga musi być zasilana elektrycznie (gniazdo
sieciowe, akumulator lub bateria).
Dokładność wagi zależy od lokalnego przyspieszenia ziemskiego.
Bezwzględnie należy przestrzegać wskazówek zawartych w rozdziale „Justowanie”.
5.7 Justowanie
Ponieważ wartość przyspieszenia ziemskiego nie jest równa w każdym miejscu
Ziemi, każdą wagę należy dopasować - zgodnie z zasadą ważenia wynikającą z
podstaw fizyki - do przyśpieszenia ziemskiego panującego w miejscu ustawienia
wagi (tylko jeżeli waga nie została już wyjustowana fabrycznie w miejscu ustawienia).
Taki proces justowania należy wykonać przy pierwszym uruchomieniu, po każdej
zmianie lokalizacji wagi, jak również w przypadku wahań temperatury otoczenia. Aby
uzyskiwać dokładne wartości pomiarowe, dodatkowo zalecane jest cykliczne
justowanie wagi także w trybie ważenia.
13 PCD-BA-pl-1211
Loading...
