Istruzioni d’uso
Bilancia di precisione
KERN PCB
Versione 1.2
10/2007
I
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
PCB-BA-i-0712
I
KERN PCB
Versione 1.2 12/2007
Istruzioni d'uso
Bilancia di precisione
Indice
1 Dati tecnici_____________________________________________________ 4
2 Dichiarazione di conformità_______________________________________ 9
3 Avvertenze fondamentali (generalità)______________________________ 10
3.1 Applicazioni consentite______________________________________ 10
3.2 Uso non conforme__________________________________________ 10
3.3 Garanzia __________________________________________________ 10
3.4 Verifica dei mezzi di controllo ________________________________ 11
4 Norme di sicurezza fondamentali _________________________________ 11
4.1 Seguire le indicazioni nelle istruzioni per l’uso __________________ 11
4.2 Formazione del personale ___________________________________ 11
5 Trasporto e immagazzinamento __________________________________ 11
5.1 Controllo alla consegna _____________________________________ 11
5.2 Imballaggio________________________________________________ 11
6 Disimballaggio, installazione e messa in servizio____________________ 12
6.1 Luogo d’installazione/ d’impiego______________________________ 12
6.2 Disimballaggio_____________________________________________ 12
6.2.1 Assemblaggio_____________________________________________ 12
6.2.2 Volume di fornitura_________________________________________ 13
6.3 Allacciamento da rete _______________________________________ 13
6.4 Funzionamento delle batterie / funzionamento dell'accumulatore___ 13
6.5 Collegamento di strumenti periferici___________________________ 14
6.6 Prima messa in esercizio ____________________________________ 14
6.7 Calibratura ________________________________________________ 14
6.8 Calibratura ________________________________________________ 14
6.9 Pesatura sotto pavimento____________________________________ 15
7 Esercizio _____________________________________________________ 16
7.1 Descrizione del display______________________________________ 16
7.2 Pesare____________________________________________________ 16
7.3 Tarare ____________________________________________________ 17
2
PCB-BA-i-0712
7.4 Funzione PRE-tare__________________________________________ 17
7.5 Pesature plus/minus ________________________________________ 17
7.6 Conteggio pezzi____________________________________________ 18
7.7 Pesature totale netto________________________________________ 19
7.8 Pesature percentuali ________________________________________ 19
7.9 Unità di pesatura (unit) ______________________________________ 20
7.10 Illuminazione del display ____________________________________ 22
7.11 Funzione pesatura di animali _________________________________ 23
8 Impostazioni __________________________________________________ 24
8.1 Richiamare la struttura del menu______________________________ 24
8.2 Abbandonare la struttura del menu____________________________ 25
8.3 Dosaggio e zero-tracking ____________________________________ 25
8.4 Scelta del peso di calibratura_________________________________ 26
8.5 Interfaccia RS232C _________________________________________ 27
8.5.1 Modalità trasmissione dati ___________________________________ 27
8.5.2 Baudrate_________________________________________________ 27
8.6 Scelta uscita di stampa______________________________________ 28
8.7 Ritorno all'impostazione di fabbrica ___________________________ 29
9 Uscita dati RS 232 C____________________________________________ 30
9.1 Dati tecnici ________________________________________________ 30
9.2 Disposizione contatti della presa di uscita (Vista frontale), ________ 30
9.3 Descrizione del trasferimento dei dati__________________________ 30
9.3.1 Pr PC ___________________________________________________ 30
9.3.2 AU Pr___________________________________________________ 30
9.3.3 AU PC__________________________________________________ 31
9.3.4 rE Cr ___________________________________________________ 31
9.4 Uscita sul codice a barre-stampante___________________________ 32
10 Assistenza, Manutenzione, Smaltimento _________________________ 33
10.1 Pulizia ____________________________________________________ 33
10.2 Assistenza, manutenzione ___________________________________ 33
10.3 Smaltimento_______________________________________________ 33
11 Manualetto in caso di guasto___________________________________ 34
PCB-BA-i-0712
3
1 Dati tecnici
KERN PCB 40-3 PCB 60-3 PCB 100-3 PCB 160-3
Leggibilità (d) 0,001 g 0,001 g 0,001 g 0,001 g
Portata (Max) 40 g 60 g 100 g 160 g
Campo di taratura (Sottrattivo) 40 g 60 g 100 g 160 g
Riproducibilità 0,001 g 0,001 g 0,001 g 0,001 g
Linearità ±0,003 g ±0,003 g ±0,003 g ±0,003 g
Peso unitario minimo per
conteggio pezzi
Tempo di riscaldamento 2 ore 2 ore 2 ore 2 ore
Quantità di riferimento per
conteggio pezzi
Unità di pesatura
Peso di calibratura, non
aggiunto (categoria)
Periodo di assestamento
(Tipico)
Temperatura d’esercizio + 5° C .... + 35° C
Umidità dell'aria max. 80 %, senza formazione di condensa
0,002 g 0,002 g 0,002 g 0,002 g
5, 10, 25, 50
Dettagli „Unità di pesatura“ capitolo 7.9
40g (F1) 50g (F2) 100 g (F1) 150 g (F1)
3 sec.
Custodia (L x P x A) mm
Piatto pesa mm Ø 81
Peso in kg. (Netto) 1,1
Dispositivo di pesatura sotto
pavimento
Ganci da sottopavimento
4
163 x 245 x 79 (senza frangivento)
163 x 245 x 123 (con frangivento)
✓
✓
PCB-BA-i-0712
KERN PCB 200-2 PCB 400-1 PCB 400-2 PCB 600-2
Leggibilità (d) 0,01 g 0,1 g 0,01 g 0,01 g
Portata (Max) 200 g 400 g 400 g 600 g
Campo di taratura (Sottrattivo) 200 g 400 g 400 g 600 g
Riproducibilità 0,01 g 0,1 g 0,01 g 0,01 g
Linearità ± 0,02 g ±0,2 g ±0,03 g ±0,03 g
Peso unitario minimo per
conteggio pezzi
Tempo di riscaldamento 30 minuti 10 minuti 2 minuti 2 minuti
Quantità di riferimento per
conteggio pezzi
Unità di pesatura
Peso di calibratura, non
aggiunto (categoria)
Periodo di assestamento
(Tipico)
Temperatura d’esercizio + 5° C .... + 35° C
Umidità dell'aria max. 80 %, senza formazione di condensa
0,02 g 0,2 g 0,02 g 0,02 g
5, 10, 25, 50
Dettagli „Unità di pesatura“ capitolo 7.9
200g (M1) 400g (M2) 400g (F2) 500 g (F2)
3 sec.
Custodia (L x P x A) mm 163 x 245 x 79
Piatto pesa mm Ø 105 130 x 130 Ø 105 Ø 105
Peso in kg. (Netto) 1,1
Dispositivo di pesatura sotto
pavimento
Ganci da sottopavimento
PCB-BA-i-0712
✓
✓
5
KERN PCB 800-2 PCB 1000-1 PCB 1000-2 PCB 1600-2
Leggibilità (d) 0,01 g 0,1 g 0,01 g 0,01 g
Portata (Max) 800 g 1000 g 1000 g 1600 g
Campo di taratura
(Sottrattivo)
Riproducibilità 0,01 g 0,1 g 0,01 g 0,01 g
Linearità ± 0,03 g ±0,2 g ±0,03 g ±0,03 g
Peso unitario minimo per
conteggio pezzi
Tempo di riscaldamento 2 ore 30 minuti 2 ore 2 ore
Quantità di riferimento
per conteggio pezzi
Unità di pesatura
Peso di calibratura, non
aggiunto (categoria)
800 g 1000 g 1000 g 1600 g
0,02 g 0,2 g 0,02 g 0,02 g
5, 10, 25, 50
Dettagli „Unità di pesatura“ capitolo 7.9
700 g (F1) 1000g (M1) 1000g (F1) 1500g (F1)
Periodo di assestamento
(Tipico)
Temperatura d’esercizio + 5° C .... + 35° C
Umidità dell'aria max. 80 %, senza formazione di condensa
Custodia (L x P x A) mm
Piatto pesa mm 130 x 130
Peso in kg. (Netto) 1,1
Dispositivo di pesatura
sotto pavimento
Ganci da sottopavimento
3 sec.
163 x 245 x 79
✓
✓
6
PCB-BA-i-0712
KERN PCB 2000-1 PCB 4000-0 PCB 4000-1
Leggibilità (d) 0,1 g 1 g 0,1 g
Portata (Max) 2000 g 4000 g 4000 g
Campo di taratura (Sottrattivo) 2000 g 4000 g 4000 g
Riproducibilità 0,1 g 1 g 0,1 g
Linearità ±0,2 g ±2,0 g ± 0,3 g
Peso unitario minimo per
conteggio pezzi
Tempo di riscaldamento 30 minuti 10 minuti 2 ore
Quantità di riferimento per
conteggio pezzi
Unità di pesatura
Peso di calibratura, non
aggiunto (categoria)
Periodo di assestamento
(Tipico)
Temperatura d’esercizio + 5° C .... + 35° C
Umidità dell'aria max. 80 %, senza formazione di condensa
0,2 g 2,0 g 0,2g
5, 10, 25, 50
Dettagli „Unità di pesatura“ capitolo 7.9
2000 g(M1) 4000 g (M2) 4000 g (F2)
3 sec.
Custodia (L x P x A) mm 163 x 245 x 79
Piatto pesa mm 130 x 130 150 x 170 150 x 170
Peso in kg. (Netto) 1,1
Dispositivo di pesatura sotto
pavimento
Ganci da sottopavimento
PCB-BA-i-0712
✓
✓
7
KERN PCB 6000-0 PCB 6000-1 PCB 8000-1 PCB 10000-1
Leggibilità (d) 1 g 0,1 g 0,1 g 0,1 g
Portata (Max) 6 kg 6 kg 8 kg 10 kg
Campo di taratura
(Sottrattivo)
Riproducibilità 1 g 0,1 g 0,1 g 0,1 g
Linearità ± 2 g ± 0,3 g ± 0,3 g ± 0,3 g
Peso unitario minimo per
conteggio pezzi
Tempo di riscaldamento 2 ore 2 ore 2 ore 2 ore
Quantità di riferimento
per conteggio pezzi
Unità di pesatura
Peso di calibratura, non
aggiunto (categoria)
6 kg 6 kg 8 kg 10 kg
2 g 0,2 g 0,2 g 0,2 g
5, 10, 25, 50
Dettagli „Unità di pesatura“ capitolo 7.9
5 kg (M2) 5 kg (F2) 7 kg (F1) 10 kg (F1)
Periodo di assestamento
(Tipico)
Temperatura d’esercizio + 5° C .... + 35° C
Umidità dell'aria max. 80 %, senza formazione di condensa
Custodia (L x P x A) mm 163 x 245 x 79
Piatto pesa mm 150 x 170
Peso in kg. (Netto) 1,1
Dispositivo di pesatura
sotto pavimento
Ganci da sottopavimento
3 sec.
✓
✓
8
PCB-BA-i-0712
2 Dichiarazione di conformità
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
Email info@kern-sohn.de
Tel.: 0049-[0]7433- 9933-0
Fax.: 0049-[0]7433-9933-149
Internet www.kern-sohn.de
Dichiarazione di conformità
Declaration of conformity for apparatus with CE mark
Konformitätserklärung für Geräte mit CE-Zeichen
Déclaration de conformité pour appareils portant la marque CE
Declaración de conformidad para aparatos con marca CE
Dichiarazione di conformità per apparecchi contrassegnati con la marcatura CE
Inglese
Deutsch
Français
Español
Italiano
We hereby declare that the product to which this declaration refers conforms to the
following standards.
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den
nachstehenden Normen übereinstimmt.
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente
déclaration, est conforme aux normes citées ci-après.
Manifestamos en la presente que el producto al que se refiere esta declaración está de
acuerdo con las normas siguientes
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è
conforme alle norme di seguito citate.
Electronic Balances: KERN PCB
Mark applied EU Directive Standards
89/336EEC EMC EN 55022: 1998+A1 : 2000
Data: 15.11.2007 Signature:
Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
EN 61000-3-2 : 2000
EN 61000-3-3 : 1995+A1 : 2001
EN 55024: 1998+A1 : 2001
Gottl. KERN & Sohn GmbH
Management
PCB-BA-i-0712
9
3 Avvertenze fondamentali (generalità)
3.1 Applicazioni consentite
La bilancia da Lei acquistata è destinata alla definizione del peso di prodotti da
pesare. Non è previsto un uso di “bilancia automatica”, ciò significa che i prodotti da
pesare vengono posizionati a mano e con cura al centro sul piano di pesatura. Dopo
il raggiungimento di un valore di peso stabile si può rilevare il valore di peso.
3.2 Uso non conforme
Non utilizzare la bilancia per pesature dinamiche. Se vengono tolte o aggiunte
piccole quantità del prodotto da pesare è possibile che vengano indicati valori errati
di peso a causa del meccanismo di compensazione di stabilità della bilancia!
(Esempio: La lenta fuoriuscita di liquidi che si trovano in un contenitore sulla
bilancia.)
Non sottoporre il piano di pesatura a carichi costanti; Può risultarne danneggiato il
meccanismo di misurazione.
Evitare assolutamente urti e sovraccarichi oltre il carico massimo consentito
dichiarato, dedotto l’eventuale carico di tara già applicato. La bilancia ne potrebbe
risultare danneggiata.
Non usare la bilancia in ambienti potenzialmente esplosivi. Il modello di serie non è
protetto contro le esplosioni.
Non si devono apportare modifiche costruttive alla bilancia. Ciò può comportare
risultati di pesatura errati, rischi di sicurezza e la distruzione della bilancia.
La bilancia deve essere impiegata soltanto secondo le indicazioni descritte. Usi
divergenti necessitano dell’autorizzazione scritta di KERN.
3.3 Garanzia
La garanzia decade quando
• non vengono osservate le indicazioni delle istruzioni per l’uso
• non viene usata in conformità agli impieghi descritti
• avvengono modifiche o l’apertura dell’apparecchio
• c’è un danno meccanico o danno per mezzo di liquidi ed altro,
usura e consumo naturale
• montaggio o installazione elettrica non conforme
• sovraccarico del sistema di misurazione
10
PCB-BA-i-0712
3.4 Verifica dei mezzi di controllo
Nell’ambito della garanzia di qualità vanno verificati periodicamente le caratteristiche
di misurazione della bilancia e del peso di controllo ove esistente. L’operatore
responsabile deve definire l’intervallo adatto e le modalità della verifica. Informazioni
in merito alla verifica dei mezzi di controllo di bilance e ai pesi di controllo sono
disponibili sul sito Internet di KERN (www.kern-sohn.com). Nel suo laboratorio DKD
di calibratura accreditato della KERN si possono calibrare pesi di controllo e bilance
rapidamente e a basso costo (retroazione alla norma nazionale).
4 Norme di sicurezza fondamentali
4.1 Seguire le indicazioni nelle istruzioni per l’uso
Prima del montaggio e della messa in servizio, leggere attentamente le istruzioni per
l’uso, anche se Lei ha già lavorato con bilance KERN.
4.2 Formazione del personale
L’uso e la manutenzione dell’apparecchio va eseguito esclusivamente da personale
qualificato
5 Trasporto e immagazzinamento
5.1 Controllo alla consegna
Controllare subito alla consegna se l’imballaggio o l’apparecchio presentino eventuali
danni esterni visibili.
5.2 Imballaggio
Conservare tutte le parti dell’imballaggio per un’eventuale rispedizione ove
necessaria.
Per la rispedizione va usato solamente l’imballaggio originale.
Prima della spedizione sezionare tutti i cavi collegati e le parti mobili.
Applicare eventuali dispositivi di sicurezza di trasporto. Collocare tutti gli accessori al
come piatti di pesatura, alimentatore ecc. al sicuro da cadute e danneggiamenti.
PCB-BA-i-0712
11
6 Disimballaggio, installazione e messa in servizio
6.1 Luogo d’installazione/ d’impiego
La bilancia è costruita in modo tale da garantire risultati di pesatura affidabili in
condizioni d’impiego consueti.
Un lavoro esatto e veloce è garantito dalla scelta corretta del luogo d’installazione
della bilancia.
Osservare il seguente sul luogo d’installazione:
• installare la bilancia su una superficie stabile e diritta;
• evitare calore estremo ed anche cambiamenti della temperatura installandola
in vicinanza di termosifoni o in luoghi con sole diretto;
• proteggere la bilancia contro correnti d’aria dirette a causa di finestre e porte
aperte;
• evitare vibrazioni durante la pesatura;
• proteggere la bilancia contro l’umidità, vapori e polvere;
• non esporre l’apparecchio a forte umidità per un periodo prolungato. può
presentarsi condensa indesiderata (acqua di condensa sull’apparecchio), se
l’apparecchio freddo viene portato in ambienti molto più caldi. In questo caso,
acclimatizzare l’apparecchio sezionato dalla rete per ca. 2 ore a temperatura
ambiente.
• evitare l’accumulo di cariche statiche nel materiale da pesare e contenitori.
In caso di campi elettromagnetici e (ad es. da telefonino cellulare oppure apparecchi
radio), di cariche elettrostatici ed anche erogazione di energia elettrica instabile sono
possibili grandi deviazioni d’indicazione (risultati di pesatura errati). Dunque cambiare
il locale oppure eliminare fonti di anomalie.
6.2 Disimballaggio
Togliere con precauzione la bilancia dall’ imballaggio, eliminare l’ involucro di plastica
e sistemarla al posto di lavoro previsto.
6.2.1 Assemblaggio
I nstallare la bilancia in modo che il piano di pesatura sia perfettamente orizzontale.
12
PCB-BA-i-0712
6.2.2 Volume di fornitura
Accessori di serie:
• Bilancia (incl. calotta di protezione)
• Piatto di pesatura
• Adattatore di rete
• Istruzioni per l'uso
• Paravento (PCB 40-3, PCB 60-3, PCB 100-3, PCB 160-3)
6.3 Allacciamento da rete
L’alimentazione elettrica avviene tramite apparecchio esterno. Il valore di tensione
sopraindicato deve corrispondere alla tensione locale.
Usare solo apparecchi di collegamento alla rete KERN originali. L’uso di prodotti di
fabbricazione diversa necessita dell’autorizzazione di KERN.
6.4 Funzionamento delle batterie / funzionamento dell'accumulatore ( opzionale )
Togliere il coperchio delle batterie sul lato inferiore della bilancia. Collegare un blocco
batterie da 9 V. Rimettere il coperchio delle batterie.
Per il funzionamento delle batterie la bilancia dispone di una funzione automatica di
disinserimento che può essere attivata oppure disattivata nel menu (cap. 8.1). A
questo scopo, si proceda come segue:
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Premere il tasto
Azionare il tasto
e tenerlo premuto finché sull'indicatore appaia „UNIT“.
4 volte, sul display appare „AF“.
Confermare con il tasto .
Allora con il tasto è possibile selezionare tra le due seguenti impostazioni:
1) „AF on“: Per il buon uso delle batterie la bilancia si disattiva 3 minuti
dopo la fine della pesatura.
2) „AF off“: Funzione di disattivazione disattivata.
Confermare l’impostazione selezionata con il tasto
.
Se è presente un accumulatore acquistabile opzionalmente, allora questo deve
essere collegato allo scomparto delle batterie tramite un connettore separato. Ora
deve essere utilizzata anche la parte dell'alimentazione a spina fornita con
l'accumulatore.
PCB-BA-i-0712
13
6.5 Collegamento di strumenti periferici
Prima di collegare o sezionare apparecchi addizionali (stampante, PC) con
l’interfaccia dati, la bilancia va sezionata dalla rete.
Per la Vostra bilancia, utilizzare esclusivamente accessori e apparecchi periferici
KERN, sintonizzati perfettamente con la Vostra bilancia.
6.6 Prima messa in esercizio
Per ottenere risultati esatti con la bilancia elettronica, la bilancia deve avere raggiunto
la sua temperatura di esercizio (vedi tempo di riscaldamento cap. 1). Per questo
tempo di riscaldamento, la bilancia dev’essere collegata all’alimentazione di corrente
(rete, accumulatore o batteria)
La precisione della bilancia dipende dall’accelerazione di caduta locale.
Rispettare assolutamente le indicazioni nel capitolo CALIBRATURA.
6.7 Calibratura
Visto che il valore di accelerazione terrestre non è uguale dappertutto, ogni bilancia
deve essere adattata sul luogo d’installazione all’accelerazione terrestre locale,
secondo il principio di pesatura fisico fondamentale (solo se la bilancia non è già
stata calibrata in fabbrica per il luogo d’installazione). Questo processo di calibratura
deve essere eseguito durante la prima messa in servizio, dopo ogni cambiamento di
posizione come anche dopo cambiamenti della temperatura. Per ottenere valori di
misurazione precisi si raccomanda inoltre di aggiustare la bilancia periodicamente
anche durante l’esercizio di pesatura.
6.8 Calibrare
Eseguire la calibratura tramite il peso di calibratura raccomandato (vedere cap. 1
„Dati tecnici“). La calibratura è anche possibile con i pesi di altri valori nominali (vedi
tabella 1), ma non è ottimo secondo la tecnica di misurazione.
Procedimento di calibratura:
Provvedere a che le condizioni ambientali siano stabili. Per la stabilizzazione è
necessario un periodo di riscaldamento ( vedere cap.1 ).
Accendere la bilancia con il tasto
Premere il tasto e tenerlo premuto dopo che sul display appare per breve tempo
il segnale acustico „CAL“. Successivamente sul display viene visualizzata
lampeggiante l'esatta grandezza del peso di calibratura scelto (cap.8.4) .
Ora mettere il peso di calibratura al centro della piastra di pesatura.
Azionare il tasto
automaticamente nella modalità di pesatura normale. Sul visualizzatore appare il
valore del peso di calibratura.
In caso di un errore di calibratura oppure di errato peso di calibratura appare „CAL
E“. Ripetere la procedura.
Conservare nella bilancia il peso di calibratura. In caso di impiego per scopi di
controllo qualità o comunque dove la precisione sia determinante, si raccomanda di
verificare la calibratura quotidianamente.
.. Poco tempo dopo appare „CAL F“, quindi si salta
.
14
PCB-BA-i-0712
6.9 Pesatura sotto pavimento
Con l’aiuto della pesatura sotto pavimento possono venire pesati oggetti che
normalmente, a causa delle loro dimensioni o forma, non potrebbero venire collocati
sul piatto della bilancia. Si proceda come segue:
• Spegnere la bilancia.
• Aprire il coperchio situato sul fondo della bilancia.
• Collocare accuratamente e con cautela il gancio di pesatura a ponte.
• Collocare la bilancia sopra un’apertura di dimensioni adeguate.
• Agganciare l’oggetto da pesare ed eseguire la pesatura.
Fig. 1: Preparazione della bilancia per pesature a ponte
!
ATTENZIONE
• Assicurarsi che tutto quanto impiegato per sostenere l’oggetto da pesare siano
sufficientemente robusti da sostenerne il peso (Pericolo di rotture).
• Mai agganciare carichi superiori alla portata massima consentita (Pericolo di
rotture).
Fare sempre attenzione a che lo spazio direttamente sotto il carico in sospensione
sia sgombro da oggetti od animali.
NOTA
Al termine di ogni pesatura sotto pavimento richiudere sempre l’apertura (Evitare la
penetrazione di polvere).
PCB-BA-i-0712
15
7 Esercizio

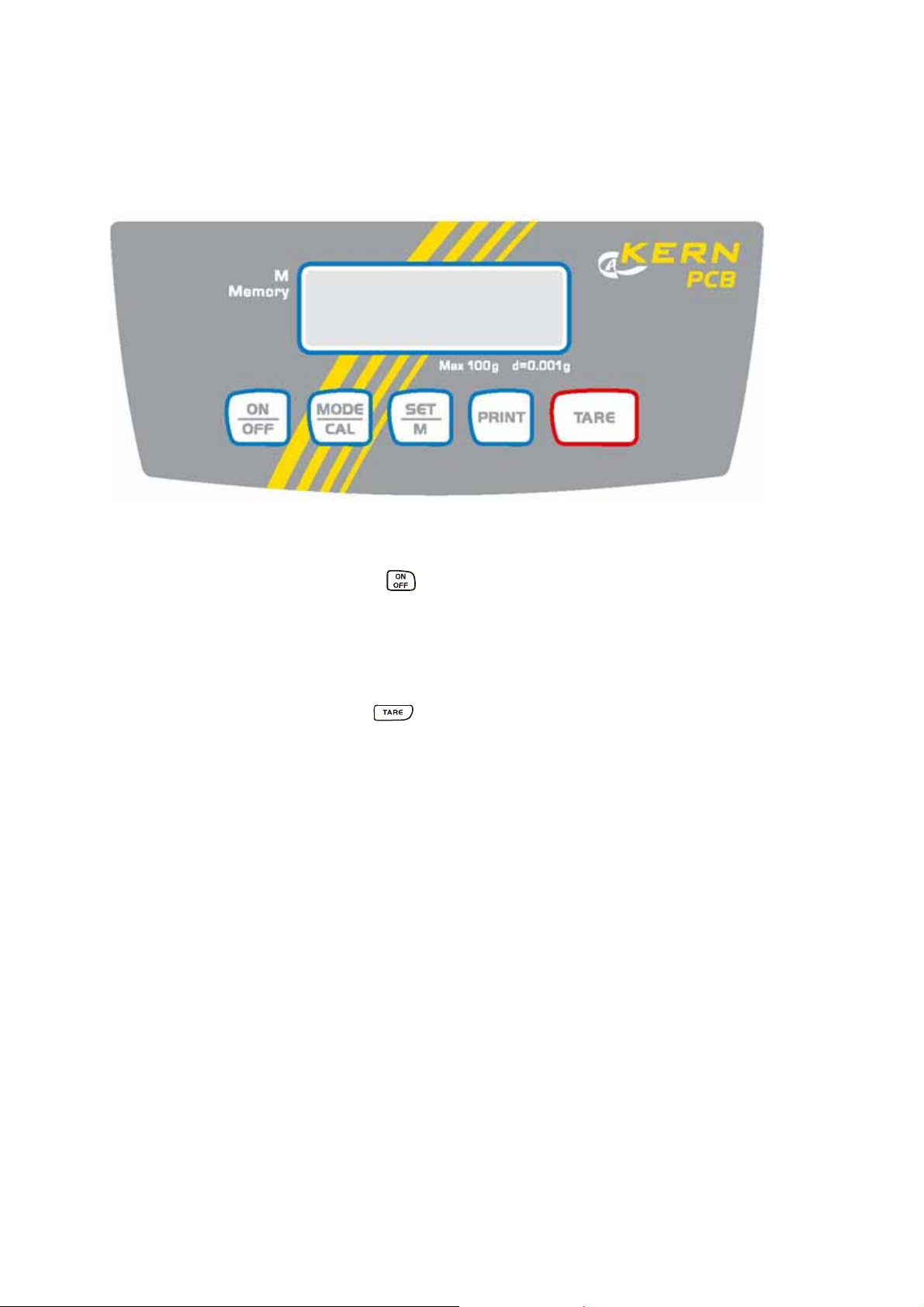

7.1 Descrizione del display
7.2 Pesare
Accendere la bilancia con il tasto .
La bilancia mostra per quasi 3 secondi „88888“ sul display e quindi va su „0“. Ora è
pronta per il funzionamento.
Importante: Se la visualizzazione dovesse lampeggiare oppure non dovesse
essere a „0“, premere il tasto .
Solo ora (!) mettere la merce da pesare sul piatto della bilancia. Fare attenzione che
la merce da pesare non sfiori il contenitore della bilancia oppure la base.
Ora viene visualizzato il peso, in cui dopo l'avvenuto controllo di arresto a destra del
display appare l'unità di pesatura (ad esempio g oppure kg).
Nel caso in cui il peso ecceda la portata della bilancia, il display indica "Error"
(=Sovraccarico) ed emette un segnale acustico.
16
PCB-BA-i-0712
7.3 Tarare
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Mettere il contenitore della tara sul piatto di pesatura e premere il tasto . La
visualizzazione della bilancia va a „0“. Il peso relativo al contenitore è ora
memorizzato internamente.
Se dopo la fine del procedimento di pesatura si preme di nuovo il tasto , sul
display appare di nuovo „0“.
il procedimento di taratura può venire ripetuto a piacere, ad esempio per la pesatura
progressiva di diversi ingredienti di una miscela.
Il solo limite è costituito dalla portata delle bilancia stessa.
Al rimuovere il contenitore tara, il peso totale viene indicato come valore negativo.
7.4 Funzione PRE-tare
Con questa funzione può essere memorizzato il peso di un contenitore della tara.
Questo valore rimane memorizzato anche se la bilancia è stata nel frattempo
disattivata ed attivata di nuovo.
Perciò accendere la bilancia con il tasto ed aspettare finchè sull'indicatore
appaia „0“.
Mettere il contenitore della tara sul piatto della bilancia e premere il tasto 6 volte,
fino a quando sul display lampeggia „PtArE“. Azionando il tasto , ora viene
memorizzato come peso PRE-tare il peso attuale sul piatto di pesatura.
Per disattivare questa funzione, con il piatto di pesatura scaricato, si deve premere il
tasto
premere il tasto
6 volte fino a quando sul display lampeggia “PtArE”. Successivamente
. Il peso PRE-tare memorizzato viene cancellato.
7.5 Pesature plus/minus
Ad esempio per il controllo del peso dei pezzi, per il controllo di produzione etc.
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Tarare il peso teorico sul piatto di pesatura su „0“ con il tasto . Togliere il peso
teorico.
Mettere i campioni uno dopo l'altro sul piatto della bilancia, ogni deviazione dal peso
teorico viene visualizzato con un segno „+“ e „-“.
Secondo lo stesso procedimento possono essere prodotti anche imballi con lo stesso
peso, rispetto ad un peso teorico.
Indietro nella modalità di pesatura premendo il tasto .
PCB-BA-i-0712
17
7.6 Conteggio pezzi
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Premere il tasto brevemente.
Appare il numero del pezzo di riferimento 5.
Azionando più volte il tasto possono essere richiamati altri numeri del pezzo di
riferimento 10, 25 e 50.
Mettere sul piatto di pesatura tante parti di conteggio quante ne richiede il numero del
pezzo di riferimento impostato.
Confermare con il tasto .
La bilancia si trova nuovamente in regime di conteggio e conta tutti pezzi che si
trovano sul piatto di pesatura.
Premendo il tasto la bilancia ritorna alla modalità di pesatura e mostra il peso
delle parti conteggiate.
Importante: maggiore è il numero di pezzi di riferimento, maggiore è l’esattezza
del conteggio dei pezzi stessi.
Per il più piccolo peso del conteggio vedere la tabella „Dati tecnici“, se questo viene
superato, sul display appare„Er 1“ Con il tasto indietro nella modalità di
pesatura.
I contenitori possono essere utilizzati come tara anche nella funzione di conteggio dei
pezzi. Prima che abbia inizio il conteggio, tarare il contenitore con il tasto .
18
PCB-BA-i-0712
7.7 Pesature totale netto
E' utile se viene pesato un miscuglio di diversi componenti in un contenitore della
tara ed alla fine, per controllo, è necessario il peso totale di tutti i componenti pesati
(totale netto, cioè senza il peso del contenitore della tara)
Esempio:
Mettere il contenitore della tara sul piatto di pesatura, tarare con il tasto su „0“.
Pesare il componente n, tarare con il tasto (memory) su „0“. L'attivazione di
memory viene visualizzata tramite un triangolo all'angolo destro del display.
Pesare il componente o, premendo il tasto appare il netto-totale, cioè il peso
totale dei componenti n e o. Tarare con il tasto su „0“.
Pesare il componente p, premendo il tasto appare il netto-totale,
cioè il peso totale dei componenti n e o e p.
Eventualmente compilare lo schema per il valore finale desiderato.
Indietro nella modalità di pesatura premendo il tasto .
7.8 Pesature percentuali
Simbolo: %
Questo procedimento rende possibile la visualizzazione dei pesi in forma di valori
percentuali riferiti ad un peso di riferimento.
Accendere la bilancia con il tasto
Azionare brevemente il tasto più volte. Passare attraverso i numeri del pezzo di
riferimento della funzione di conteggio, successivamente sul display appare „100%“
Mettere il corpo di riferimento sul piatto di pesatura.
Premere il tasto
Ora è possibile iniziare a collocare dei campioni sul piatto della bilancia, il valore
percentuale viene visualizzato sul display.
Indietro nella modalità di pesatura premendo il tasto .
, il peso del corpo viene adottato come riferimento (100%).
ed aspettare finchè sull'indicatore appaia „0“.
PCB-BA-i-0712
19
7.9 Unità di pesatura (unit)
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Premere il tasto e tenerlo premuto finché sull'indicatore appaia „UNIT“.
Azionare brevemente , l'unità impostata appare sul display.
Con il tasto è possibile scegliere tra le diverse unità (vedere tabella).
Premendo il tasto viene adottata l'unità di pesatura impostata.
Display
indicazione
Grammi g 1.
Chilogrammi kg 0.001
Pound Lb 0.0022046226
Once oz 0.035273962
Troy once ozt 0.032150747
Tael Hongkong tlh 0.02671725
Tael Taiwan tlt 0.0266666
Grain verde 15.43235835
Pennyweight dwt 0.643014931
Momme mo 0.2667
Tola tol 0.0857333381
Carati ct 5
Fattore selezionabile a
piacere *)
*)
Per inserire un proprio fattore di calcolo, come sopra descritto, è necessario premere
FFA xx.xx
Fattore di conversione
1 g =
il tasto
nella scelta. L’ultima casella comincia a lampeggiare. Con il tasto il valore
visualizzato viene aumentato di 1, con il tasto
si salta di volta in volta di un posto verso sinistra. Se sono state eseguite tutte
le modifiche, con il tasto viene memorizzato questo valore e tramite una normale
pressione del tasto il „fattore selezionabile a piacere“ viene adottato come unità
di pesatura attuale.
20
fino a quando sul display appare „FFA“. Premendo il tasto si giunge
viene diminuito di 1. Con il tasto
PCB-BA-i-0712
Nei diversi modelli di bilance sono stati integrati diverse unità di peso straniere;
I dettagli possono essere presi da questa tabella:
Modello
Unità
PCB 40-3
PCB 60-3
PCB 100-3
PCB 160-3
PCB 200-2
PCB 400-1
PCB 400-2
PCB 600-2
PCB 800-2
PCB 1000-1
PCB 1000-2
PCB 1600-2
PCB 2000-1
PCB 4000-0
PCB 4000-1
PCB 6000-0
PCB 6000-1
PCB 8000-1
PCB 10000-1
Grammi
Chilogrammi
Pound
Unze
Troy once
Tael Hongkong
Tael Taiwan
Grain
Pennyweight
Momme
Tola
Carati
Fattore
selezionabile a
piacere
x x x x x x x x x x x x x x x x x x x
x x x x x x x x
x x x x x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
x x x x x x x x x x x
x x x x x x x x x x x x x x x x x x x
PCB-BA-i-0712
21
Illuminazione del display
Nel menu l’illuminazione di sfondo del display può essere attivata oppure disattivata.
A tal scopo è necessario procedere nel modo seguente:
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Premere il tasto e tenerlo premuto finché sull'indicatore appaia „UNIT“.
Azionare il tasto 7 volte, sul display appare „bl“.
Confermare con il tasto .
Allora con il tasto
Indicatore Regolazione Funzionamento
„bl“ on
„bl“ off
„bl“ Ch
Confermare l’impostazione selezionata con il tasto .
è possibile selezionare tra la seguenti impostazioni:
Illuminazione di sfondo
abilitata
Illuminazione di sfondo
disabilitata
L’illuminazione di sfondo si
disattiva automaticamente
10 secondi dopo aver
raggiunto un valore di pesatura
stabile.
Display di pieno
contrasto, che si può
leggere anche
nell’oscurità.
Buon uso delle batterie
Buon uso delle batterie
22
PCB-BA-i-0712
7.10 Funzione pesatura di animali
La bilancia ha una funzione integrata di pesatura animali (formazione di valore
medio). Con essa è possibile pesare con esattezza gli animali domestici oppure gli
animali piccoli, anche se essi non rimangono fermi sul piatto di pesatura.
Annotazione: In caso di movimento vivace non è possibile eseguire una pesatura
esatta.
Nel menu la funzione della pesatura animali può essere attivata oppure disattivata. A
tal scopo è necessario procedere nel modo seguente:
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Premere il tasto
Azionare il tasto
Confermare con il tasto .
Allora con il tasto è possibile selezionare una tra la seguenti impostazioni:
Indicatore Funzionamento
„ANL“ off
„ANL“ 3
„ANL“ 5
„ANL“ 10
„ANL“ 15
Confermare l’impostazione selezionata con il tasto .
Azionamento:
Accendere la bilancia con il tasto ON ed aspettare finchè sull'indicatore appaia „0“.
e tenerlo premuto finché sull'indicatore appaia „UNIT“.
8 volte, nel display appare „ANL“.
La funzione della pesatura animali è disattivata
Rilevazione del valore di pesatura per 3 s fino alla
visualizzazione del valore
Rilevazione del valore di pesatura per 5 s fino alla
visualizzazione del valore
Rilevazione del valore di pesatura per 10 s fino alla
visualizzazione del valore
Rilevazione del valore di pesatura per 15 s fino alla
visualizzazione del valore
Mettere la merce da pesare (animale) sul piatto di pesatura ed azionare il tasto
. Nel display viene visualizzato il tempo prescelto in secondi ed avviene il conteggio
all'indietro. Durante questo periodo di tempo la bilancia registra diversi valori di
misurazione. Quando si raggiunge lo „0“ risuona un segnale acustico e viene
visualizzato il valore di pesatura rilevato.
Premendo più volte il tasto la bilancia ritorna nella modalità di pesatura
normale.
Una nuova pressione del tasto attiva nuovamente questa funzione.
PCB-BA-i-0712
23
8 Impostazioni

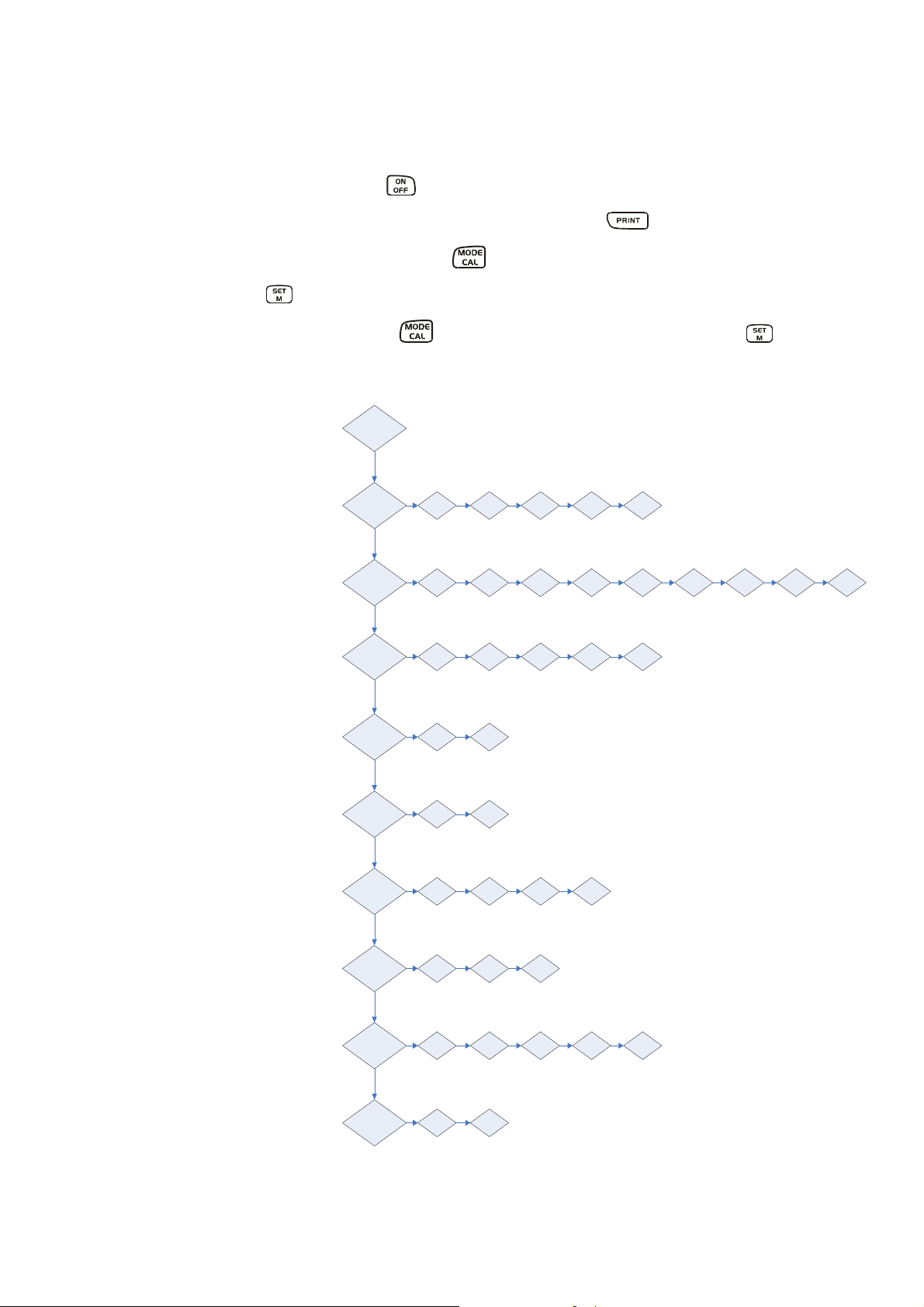

8.1 Richiamare la struttura del menu
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Per accedere alla struttura del menu tenere premuto il tasto per circa 3 sec.
finché appare „UNIT “. Azionando il tasto vengono richiamati i diversi punti del
menu. Con il tasto viene scelto un punto del menu. All'interno di questo punto di
menu la scelta avviene con il tasto . Con l'azionamento ripetuto del tasto
viene memorizzata l'impostazione.
Azionare il tasto PRINT
per 3 secondi
->
Capitolo 8.5.1
Modalità trasmissione dati
Capitolo 8.6
Scelta uscita di stampa
Capitolo 8.5.2
Baudrate
Capitolo 6.4
Funzionamento a batteria
Capitolo 8.3
Zero-Tracking
Capitolo 8.4
Scelta peso di calibratura
Capitolo 7.10
Illuminazione di sfondo
Capitolo 7.11
Funzione pesatura di
animali
Capitolo 8.7
Ripristinare a
impostazione di fabbrica
Unit
Pr
LAPr
baud
AF
tr
CAL
bl
ANL
rst
rE C R PrPC AU PC AU Pr BA Pr
Hdr GrS Net tA r N7E PCS AUJ rqt FFD
19200 9600 4800 2400 1200
on off
on off
100 200 300 400
on off CH
off 3 5 10 15
no yes
24
PCB-BA-i-0712
8.2 Abbandonare la struttura del menu
Ovunque nel menu è possibile abbandonare la struttura del menu e quindi
memorizzare oppure rifiutare le modifiche eseguite.
Dopo che il tasto è stato premuto, sul display appare „Exit“.
A: Confermare con il tasto ( sì ). Quindi sul visualizzatore appare „store“. Se
deve essere memorizzato, il tasto deve essere premuto più volte.
Se si deve abbandonare il menu senza memorizzare,
è necessario premere il tasto ( no ).
B: Il tasto (non abbandonare) deve essere premuto per giungere al punto del
menu successivo. Dopo aver eseguito le singole impostazioni, può essere
memorizzato.
8.3 Dosaggio e zero-tracking
Con la funzione auto-zero vengono tarate automaticamente piccole oscillazioni di
peso.
Se vengono tolte o aggiunte piccole quantità del prodotto da pesare è possibile che
vengano indicati valori errati di peso a causa del meccanismo di compensazione di
stabilità della bilancia! (Esempio: La lenta fuoriuscita di liquidi che si trovano in un
contenitore sulla bilancia).
In caso di dosaggi con piccole oscillazioni di peso è consigliabile quindi disattivare
questa funzione.
Con il zero-tracking disattivato la visualizzazione della bilancia diventa tuttavia
irregolare.
Attivare/disattivare lo zero-tracking Visualizzazione
della bilancia
1. Tenere il tasto premuto fino a quando viene
visualizzato „Unit".
2. Premere il tasto più volte fino a quando viene
visualizzato „tr“.
3. Premendo il tasto la funzione può essere attivata.
4. Tramite la normale pressione del tasto la funzione
viene disattivata.
5. Con il tasto viene adottata l'impostazione modificata.
6. La bilancia rientra nel regime di pesatura. 0,0 g
Unit
tr
tr on
tr off
PCB-BA-i-0712
25
8.4 Scelta del peso di calibratura
Nel modello KERN PCB il peso di calibratura può essere scelto da quattro valori
nominali prestabiliti (circa1/4; 1/2; 3/4; max) (vedere anche tabella 1 di seguito,
l'impostazione di fabbrica è evidenziata in grigio). Per ottenere risultati di pesatura di
elevata qualità dal punto di vista del sistema di rilevamento, si raccomanda di
scegliere un valore nominale più elevato possibile.
Tabella 1:
PCB 40-3 PCB 60-3 PCB 100-3 PCB 160-3 PCB 200-2
10g 10g 20g 50g 50g
20g 20g 50g 100g 100g
30g 50g 70g 120g 150g
40g 60g 100g
150g
200g
PCB 400-1 PCB 400-2 PCB 600-2 PCB 800-2 PCB1000-1
100g 100g 100g 200g 200g
200g 200g 200g 500g 500g
300g 300g 400g 700g 700g
400g 400g 500g 800g 1000g
600g
PCB1000-2 PCB 1600-2 PCB2000-1 PCB 4000-0 PCB 4000-1
200g 500g 500g 1000g 1000g
500g 1000g 1000g 2000g 2000g
700g 1200g 1500g 3000g 3000g
1000g 1500g 2000g 4000g 4000g
PCB 6000-0 PCB 6000-1 PCB 8000-1 PCB 10000-1
1000g 1000g 2000g 2000 g
2000g 2000g 5000g 5000g
5000g 5000g 7000g 7000g
6000g 6000g 8000g 10000g
26
PCB-BA-i-0712
8.5 Interfaccia RS232C
Uscita dei dati tramite interfaccia RS 232 C
Cenni generali
Il presupposto per la trasmissione dei dati tra la bilancia ed un dispositivo periferico
(ad esempio stampante, PC ...) è che entrambi i dispositivi siano impostati sullo
stesso parametro di interfaccia (ad esempio velocità di trasmissione, modalità di
trasmissione...).
8.5.1 Modalità trasmissione dati
Impostare la modalità di trasmissione dei dati Visualizzazione
della bilancia
1. Tenere il tasto premuto fino a quando viene
visualizzato „Unit".
2. Premere il tasto , appare „Pr“.
3. Per modificare l'impostazione azionare il tasto .
4. Con il tasto può essere modificata la modalità (Pr PC;
AU PC; AU Pr ; re Cr ; BA Pr, dettagli capitolo 9.4).
5. Con il tasto viene adottata l'impostazione modificata.
6. La bilancia rientra nel regime di pesatura. 0,0 g
8.5.2 Baudrate
La velocità di trasmissione per trasmettere i valori di misurazione può essere
impostata.
Nell'esempio seguente la velocità di trasmissione viene impostata a 9600 baud.
Impostare la velocità di trasmissione Visualizzazione
1. Tenere il tasto premuto fino a quando viene
visualizzato „Unit".
Unit
Pr
Pr PC
AU Pr
della bilancia
Unit
2. Premere il tasto .
3. Premere il tasto , appare “baud“.
4. Confermare con il tasto .
5. Con il tasto può essere modificata la velocità di
trasmissione (1200, 2400, 4800, 9600, 19200).
6. Con il tasto viene adottata l'impostazione modificata.
7. La bilancia rientra nel regime di pesatura. 0,0 g
PCB-BA-i-0712
Pr
Baud
4800
9600
27
8.6 Scelta uscita di stampa
Con questa funzione viene selezionato quali dati vengono inviati tramite RS232C.
A tal scopo è necessario procedere nel modo seguente: ( non vale per la modalità di
trasmissione dei dati BAPr )
Accendere la bilancia con il tasto ed aspettare finchè sull'indicatore appaia „0“.
Premere il tasto e tenerlo premuto finché sull'indicatore appaia „UNIT“.
Azionare il tasto 2 volte, sul display appare „LAPr“.
Confermare con il tasto .
Con il tasto è possibile scorrere in avanti nei parametri di uscita disponibili, con
il tasto all'indietro.
Dopo aver azionato il tasto viene visualizzato lo stato attuale ( on / off ).
Con il tasto oppure lo stato può essere modificato.
Successivamente con il viene memorizzato lo stato attuale e viene
abbandonato il menu.
In questo modo l'utente può configurare da solo il proprio blocco di dati che viene
puoi inviato ad una stampante oppure ad un PC.
Indicatore Stato Funzionamento
„Hdr“ on/off
„GrS“ on/off
„Net“ on/off
„tAr“ on/off
„N7E“ on/off
„PCS“ on/off
„AUJ“ on/off
„rqt“ on/off
„FFd“ on/off
Uscita delle intestazioni
Uscita del peso totale
Uscita del peso netto
Uscita del peso della tara
Uscita del peso memorizzato
Uscita del numero dei pezzi
Uscita del peso dei pezzi
Uscita del numero del pezzo di riferimento
Uscita di un avanzamento di fogli
28
PCB-BA-i-0712
8.7 Ritorno all'impostazione di fabbrica
Con questa funzione le modifiche delle impostazioni eseguite manualmente nel menu
possono essere reimpostate all'impostazione di fabbrica.
Perciò accendere la bilancia con il tasto ed aspettare finchè sull'indicatore
appaia „0“.
Premere il tasto e tenerlo premuto finché sull'indicatore appaia „UNIT“.
Azionare il tasto 9 volte, sul display appare „rst“.
Per la scelta azionare il tasto . Viene visualizzato lo stato attuale „no“.
Con il tasto
Con l'azionamento del tasto
fabbrica e contemporaneamente lo stato viene posto di nuovo su „no“.
Quindi si salta indietro alla modalità di pesatura.
ora lo stato può essere posto su „YES“.
viene eseguito un reset sull'impostazione di
PCB-BA-i-0712
29
9 Uscita dati RS 232 C
9.1 Dati tecnici
8 bit ASCII code
1 bit di partenza, 8 bit di informazione, 1 bit di arresto, nessun bit di parità
Baudrate selezionabile su 1200, 2400, 4800 e 9600 Baud
Microspinotto necessario (9 pol D - sub)
Allo scopo di garantire il corretto funzionamento, per l’esercizio a mezzo
interfaccia è necessario impiegare il corrispondente cavo KERN (Max. 2 m)
9.2 Disposizione contatti della presa di uscita (Vista frontale),
5 1
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
9 6
9.3 Descrizione del trasferimento dei dati
9.3.1 Pr PC Premere il tasto PRINT, in caso di valore stabile il formato viene trasmesso da
LAPR.
a. Formato per valori stabili per peso/numero dei pezzi/indicazione percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B*B B B B B B B B 0 . 0 B g B B CR LF
b. Formato in caso di errore
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Non appena il valore di pesatura è stabile, il formato viene trasmesso
automaticamente da LAPR.
c. Formato per valori stabili per peso/numero dei pezzi/indicazione percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B*B B B B B B B B 0 . 0 B g B B CR LF
d. Formato in caso di errore
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
30
PCB-BA-i-0712
9.3.3 AU PC
I valori di pesatura vengono inviati automaticamente e continuamente,
indipendentemente dal fatto se il valore è stabile oppure instabile.
e. Formato per valori stabili per peso/numero dei pezzi/indicazione percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B*B B B B B B B B 0 . 0 B g B B CR LF
f. Formato in caso di errore
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
g. Formato per valori instabili per peso/numero dei pezzi/indicazione
percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
*
B
B B B B B B B B 0 . 0 B CR LF
9.3.4 rE Cr
I comandi a distanza s/w/t vengono inviati dall'unità di comando a distanza alla
bilancia come codice ASCII. Dopo che la bilancia ha ricevuto i comandi s/w/t, invia i
dati successivi.
A tal scopo è necessario fare attenzione al fatto che i seguenti comandi a distanza
siano inviati senza successivo CR LF.
s Funzione: Il valore di pesatura stabile per il peso viene inviato tramite
l'interfaccia RS232
w Funzione: Il valore di pesatura per il peso (stabile oppure instabile) viene
inviato tramite l'interfaccia RS232
t Funzione: Non vengono inviati alcuni dati, la bilancia esegue la funzione
della tara.
h. Formato per valori stabili per peso/numero dei pezzi/indicazione percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B*B B B B B B B B 0 . 0 B g B B CR LF
i. Formato in caso di errore
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
j. Formato per valori instabili per peso/numero dei pezzi/indicazione
percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
*
B
B B B B B B B B 0 . 0 B CR LF
PCB-BA-i-0712
31
SIMBOLI:
B* = carattere di spaziatura oppure M
B / 0 /.
= carattere di spaziatura / valori per peso / punto decimale, in funzione
del
valore di pesatura
g = unità di peso / pzo. / %
E, o, r = codice ASCII oppure “E, o, r”
CR = carattere di rientro (Carriage Return)
LF = carattere di avanzamento linee (Line Feed)
9.4 Uscita sul codice a barre-stampante
La modalità di trasmissione dei dati deve essere impostata su „BA Pr“ ( capitolo
8.5.1).
Come codice a barre-stampante è prevista una stampante Zebra modello LP2824.
Inoltre è necessario fare attenzione al fatto che il formato di uscita della bilancia sia
definito in maniera fissa e non possa essere modificato.
Il formato di stampa deve essere memorizzato nella stampante. Cioè in caso di un
difetto la stampante non può essere sostituita con una nuova di fabbrica, ma presso
KERN deve essere prima eseguito il software corrispondente.
La stampante Zebra e la bilancia devono essere collegate, nello stato disattivato, al
cavo di interfaccia incluso.
Dopo l'attivazione dei due dispositivi ed il raggiungimento della disponibilità di
funzionamento, durante la stampa del tasto
etichetta.
viene di volta in volta emessa una
32
PCB-BA-i-0712
10 Assistenza, Manutenzione, Smaltimento
10.1 Pulizia
Prima della pulizia sezionare l’apparecchio dalla tensione di funzionamento.
Non usare detersivi aggressivi (solventi e simili), ma invece un panno inumidito con
acqua e sapone neutro. Fare attenzione che non entrino liquidi nell’apparecchio e
asciugare con un panno morbido e asciutto.
Polveri e resti di sostanze superficiali si possono rimuovere con un pennello o un
piccolo aspirapolvere.
Rimuovere subito prodotti di pesatura versati.
10.2 Assistenza, manutenzione
L’apparecchio deve essere aperto solo da tecnici specializzati e autorizzati di KERN.
Prima dell’apertura sezionare dalla rete.
10.3 Smaltimento
Lo smaltimento dell’imballaggio e dell’apparecchio deve essere eseguito
dall’operatore secondo le vigenti leggi nazionali o regionali in materia.
PCB-BA-i-0712
33
11 Manualetto in caso di guasto
In caso di guasto durante l’esercizio, la bilancia va spenta e sezionata dalla rete
elettrica. In seguito il processo di pesatura deve essere eseguito una seconda volta.
Rimedio:
Guasto Possibile causa
L’indicazione di peso non s’illumina.
L’indicazione di peso cambia
continuamente
• La bilancia non è accesa.
• Il collegamento con la rete elettrica è
interrotto (Cavo di alimentazione non
inserito/difettoso).
• Manca la tensione di rete.
• Le batterie sono mal collocate o scariche
• Non sono collocate le batterie.
• Corrente d’aria/Movimento d’aria
• Vibrazioni del tavolo/pavimento
• Il piano di pesatura è a contatto con corpi
estranei.
• Campi elettromagnetici / carica
elettrostatica (scegliere un altro luogo di
istallazione /se possibile spegnere
l’apparecchio disturbante)
Il risultato di pesatura è
evidentemente sbagliato
In caso di altri guasti spegnere la bilancia e riaccenderla. Messaggio di errore non
eliminabile, informare il fabbricante
34
• L’indicatore della bilancia non è sullo zero
• La calibratura non è più corretta.
• Vi sono forti oscillazioni di temperatura.
• Campi elettromagnetici / carica
elettrostatica (scegliere un altro luogo di
istallazione /se possibile spegnere
l’apparecchio disturbante)
PCB-BA-i-0712
Loading...
