Gebruiksaanwijzing
Precisieweegschaal
KERN PCB
Versie 1.5
02/2013
NL
PCB-BA-nl-1315
2
NL
KERN PCB
Versie 1.5 02/2013
Gebruiksaanwijzing
Precisieweegschaal
Inhoudsopgave
1 Technische gegevens.................................................................................... 4
2 Conformiteitverklaring .................................................................................. 7
3 Fundamentele aanwijzingen (algemeen) ..................................................... 8
3.1 Reglementair gebruik ............................................................................................................... 8
3.2 Ongeoorloofd gebruik .............................................................................................................. 8
3.3 Waarborg ................................................................................................................................... 8
3.4 Toezicht op de testmiddelen ................................................................................................... 8
4 Essentiële veiligheidsinstructies ................................................................. 9
4.1 Aanwijzingen in de gebruiksaanwijzing in acht nemen ........................................................ 9
4.2 Scholing van het personeel ..................................................................................................... 9
5 Transport en opslag ...................................................................................... 9
5.1 Controle bij overname .............................................................................................................. 9
5.2 Verpakking ................................................................................................................................ 9
6 Uitpakken, installatie en inbedrijfstelling .................................................. 10
6.1 Opstelplaats, inzetgebied ...................................................................................................... 10
6.2 Uitpakken/installeren ............................................................................................................. 10
6.3 Netaansluiting ......................................................................................................................... 11
6.4 Werking met batterijvoeding/accuvoeding (optioneel) ...................................................... 12
6.5 Aansluiting van randapparatuur ........................................................................................... 12
6.6 Eerste inbedrijfstelling ........................................................................................................... 13
6.7 Justering.................................................................................................................................. 13
6.8 Justeren ................................................................................................................................... 13
6.9 Ondergrondse weging ........................................................................................................... 14
7 Bedieningselementen .................................................................................. 15
7.1 Overzicht van de displays ..................................................................................................... 15
7.2 Toetsenbordoverzicht ............................................................................................................ 15
8 Basiswerking................................................................................................ 16
Inschakelen .......................................................................................................................................... 16
Uitschakelen ......................................................................................................................................... 16
Wegen ................................................................................................................................................... 16
Tarreren ................................................................................................................................................ 16
Functie PRE-TARE .............................................................................................................................. 17
Plus/minus wegingen .......................................................................................................................... 18
Hoeveelheden ...................................................................................................................................... 18
Wegingen “Netto totaal” ..................................................................................................................... 19
Procentuele bepaling .......................................................................................................................... 20
PCB-BA-nl-1315
3
9 Menu ............................................................................................................. 21
9.1 Navigatie in het menu ............................................................................................................ 21
9.2 Menuoverzicht ........................................................................................................................ 24
9.3 Beschrijving van individuele menupunten .......................................................................... 26
Weegeenheden .................................................................................................................................... 26
Dosering en “Zero-tracking” .............................................................................................................. 27
Selectie Justeergewicht ...................................................................................................................... 27
Achtergrondver lichting van het display ........................................................................................... 29
Functie Dier wegen ............................................................................................................................. 30
Terugstellen op fabrieks-instelling .................................................................................................... 31
9.4 Interfaceparameter ................................................................................................................. 32
Modus “Gegevensoverdracht” .......................................................................................................... 32
Afdrukuitvoer ....................................................................................................................................... 33
Transmissiesnelheid ........................................................................................................................... 34
10 Gegevensuitgang RS 232 C ........................................................................ 34
10.1 Technische gegevens ............................................................................................................ 34
10.2 Pinbezetting van de uitgangsbus van de weegschaal ....................................................... 34
10.3 Beschrijving van de gegevenstransfer ................................................................................ 35
10.4 Uitvoer op barcodeprinter ..................................................................................................... 37
11 Onderhoud, instandhouding, afvalverwerking .......................................... 37
11.1 Reiniging ................................................................................................................................. 37
11.2 Onderhoud, instandhouding ................................................................................................. 37
11.3 Afvalverwerking ...................................................................................................................... 37
12 Kleine hulp bij pannes ................................................................................. 38
PCB-BA-nl-1315
4
1 Technische gegevens
KERN
PCB 100-3
PCB 200-2
PCB 250-3
PCB 350-3
Afleesbaarheid (d)
0,001 g
0,01 g
0,001 g
0,001 g
Weegbereik (max.)
100 g
200 g
250 g
350 g
Tarreerbereik (subtractief)
100 g
200 g
250 g
350 g
Reproduceerbaarheid
0,001 g
0,01 g
0,001 g
0,002 g
Lineariteit
±0,003 g
± 0,02 g
±0,003 g
±0,004 g
Minimaal gewicht per stuk bij telling
van het aantal stuks
0,002 g
0,02 g
0,002 g
0,002 g
Opwarmtijd
2 uren
Referentieaantallen bij telling van
het aantal stuks
5, 10, 20, 25, 50
Weegeenheden
Details „Weegeenheden“ zie hoofdstuk 9.3
Aanbevolen justeergewicht, niet
toegevoegd (klasse)
Details over de „Keuze van het
justeergewicht“ zie hoofdstuk 9.3
100 g (F1)
200 g (M1)
200 g (F1)
300 g (F1)
Overgangstijd (typisch)
3 sec.
Bedrijfstemperatuur
+ 5° C .... + 35° C
Luchtvochtigheid
max. 80 % (niet condenserend)
Behuizing (b x d x h) mm
163 x 245 x 79
Windscherm mm
Ø 106,
hoogte 42
-
Ø 106, hoogte 42
Weegplaat mm
Ø 81
Ø 105
Ø 81
Gewicht kg (netto)
1,1
Stroomvoorziening
220V-240V AC, 50 Hz / 9 V, 300 mA
Batterijvoeding
9 V-blokbatterij (optioneel)
Accu (optioneel)
Gebruiksduur met achtergrondverlichting van het display
24 h; Gebruiksduur zonder achtergrond-verlichting van
het display 48 h; Laadtijd 8 h
Interface
RS 232
Ondergrondse weeginrichting
standaard
PCB-BA-nl-1315
5
KERN
PCB 1000-1
PCB 1000-2
PCB 2000-1
PCB 2500-2
Afleesbaarheid (d)
0,1 g
0,01 g
0,1 g
0,01 g
Weegbereik (max.)
1000 g
1000 g
2000 g
2500 g
Tarreerbereik (subtractief)
1000 g
1000 g
2000 g
2500 g
Reproduceerbaarheid
0,1 g
0,01 g
0,1 g
0,01 g
Lineariteit
±0,2 g
±0,03 g
±0,2 g
±0,03 g
Minimaal gewicht per stuk bij
telling van het aantal stuks
0,2 g
0,02 g
0,2 g
0,02 g
Opwarmtijd
30 min.
2 uren
30 min.
2 uren
Referentieaantallen bij telling van
het aantal stuks
5, 10, 20, 25, 50
Weegeenheden
Details „Weegeenheden“ zie hoofdstuk 9.3
Aanbevolen justeergewicht, niet
toegevoegd (klasse)
Details over de „Keuze van het
justeergewicht“ zie hoofdstuk 9.3
1000 g (M1)
1000 g (F1)
2000 g (M1)
2000 g (F1)
Overgangstijd (typisch)
3 sec.
Bedrijfstemperatuur
+ 5° C .... + 35° C
Luchtvochtigheid
max. 80 % (niet condenserend)
Behuizing (b x d x h) mm
163 x 245 x 79
Weegplaat mm
130 x 130
Gewicht kg (netto)
1,4
Stroomvoorziening
220V-240V AC, 50 Hz / 9 V, 300 mA
Batterijvoeding
9 V-blokbatterij (optioneel)
Accu (optioneel)
Gebruiksduur met achtergrondverlichting van het display 24
h; Gebruiksduur zonder achtergrond-verlichting van het
display 48 h; Laadtijd 8 h
Interface
RS 232
Ondergrondse weeginrichting
standaard
PCB-BA-nl-1315
6
KERN
PCB 3500-2
PCB 6000-1
PCB 6000-0
PCB 10000-1
Afleesbaarheid (d)
0,01 g
0,1 g
1 g
0,1 g
Weegbereik (max.)
3500 g
6 kg
6 kg
10 kg
Tarreerbereik (subtractief)
3500 g
6 kg
6 kg
10 kg
Reproduceerbaarheid
0,02 g
0,1 g
1 g
0,1 g
Lineariteit
0,04 g
± 0,3 g
± 2 g
± 0,3 g
Minimaal gewicht per stuk bij
telling van het aantal stuks
0,02 g
0,2 g
2 g
0,2 g
Opwarmtijd
2 uren
2 uren
30 min.
2 uren
Referentieaantallen bij telling van
het aantal stuks
5, 10, 20, 25, 50
Weegeenheden
Details „Weegeenheden“ zie hoofdstuk 9.3
Aanbevolen justeergewicht, niet
toegevoegd (klasse);Details over
de „Keuze van het
justeergewicht“ zie hoofdstuk
9.3
3000 g (F1)
5000 g (F2)
5000 g (M2)
10 kg (F1)
Overgangstijd (typisch)
3 sec.
Bedrijfstemperatuur
+ 5° C .... + 35° C
Luchtvochtigheid
max. 80 % (niet condenserend)
Behuizing (b x d x h) mm
163 x 245 x 79
Weegplaat mm
130 x 130
150 x 170
150 x 170
150 x 170
Gewicht kg (netto)
1.4
2.0
2.0
2.0
Stroomvoorziening
220V-240V AC, 50 Hz / 9 V, 300 mA
Batterijvoeding
9 V-blokbatterij (optioneel)
Accu (optioneel)
Gebruiksduur met achtergrondverlichting van het display 24 h;
Gebruiksduur zonder achtergrond-verlichting van het display
48 h; Laadtijd 8 h
Interface
RS 232
Ondergrondse weeginrichting
standaard
PCB-BA-nl-1315
7
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN 61326-1: 2006
EN 61326-2-2: 2006
EN 61000-3-2: 2006
EN 61000-3-3: 2008
2006/95/EC
EN 60950-1:2006+A11:2009
Date: 06.03.2012
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
2 Conformiteitverklaring
Conformiteitverklaring
EC-conformiteitverklaring EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN FCB, FCE, FKB…A, PCB
PCB-BA-nl-1315
8
3 Fundamentele aanwijzingen (algemeen)
3.1 Reglementair gebruik
De door u aangekochte weegschaal dient om de weegwaarde van te wegen goed te
bepalen. Z is voor het gebruik als "niet-automatische weegschaal" voorzien. Dit
betekent dat het te wegen goed met de hand voorzichtig en in het midden van de
weegplaat aangebracht wordt. Nadat er een stabiele weegwaarde bereikt werd, kan
de weegwaarde afgelezen worden.
3.2 Ongeoorloofd gebruik
Weegschaal niet voor dynamische wegingen gebruiken. Indien er kleine hoeveelheden van
het te wegen goed verwijderd of toegevoerd worden, kunnen er door de in de weegschaal
aanwezige "stabiliteitscompensatie" foutieve weegresultaten aangegeven worden!
(Voorbeeld: langzaam uitstromen van vloeistoffen uit een op de weegschaal gesitueerd
reservoir). Geen permanente belasting op de weegplaat achterlaten. Deze kan het
meetsysteem beschadigen. Schokken en overbelastingen van de weegschaal boven de
aangegeven maximale belasting („Max.“), te verminderen met een eventueel reeds
aanwezige tarralast, onvoorwaardelijk vermijden. Weegschaal zou hierdoor beschadigd
kunnen worden.
Weegschaal nooit in explosieve ruimten bedienen. De standaarduitvoering niet explosievast.
De weegschaal mag vanuit constructief oogpunt niet gewijzigd worden. Dit kan tot foutieve
weegresultaten, veiligheidstechnische tekortkomingen en ook tot de vernieling van de
weegschaal leiden. De weegschaal mag uitsluitend in overeenstemming met de beschreven,
vooraf bepaalde gegevens gebruikt worden. Afwijkende gebruiksmogelijkheden
/toepassingsgebieden dienen door de firma KERN schriftelijk goedgekeurd te worden.
3.3 Waarborg
Garantie komt te vervallen bij
Veronachtzaming van onze in de gebruiksaanwijzing vooraf bepaalde gegevens
Gebruik buiten de beschreven toepassingen
Wijzigen of openen van het apparaat
Mechanische beschadiging en beschadiging door media, vloeistoffen
Natuurlijke slijtage en afslijting
Ondeskundig uitgevoerde installatie of elektrische installatie
Overbelasting van het meetsysteem
3.4 Toezicht op de testmiddelen
In het kader van de kwaliteitsborging moeten de meettechnische eigenschappen van
de weegschaal en van een eventueel aanwezig testgewicht met regelmatige
tussentijden gecontroleerd worden. De verantwoordelijke gebruiker dient hiervoor
een geschikt interval en dient tevens de aard en de omvang van deze test te
definiëren. Informatie met betrekking tot het toezicht op de testmiddelen van
weegschalen evenals de hiervoor noodzakelijke testgewichten zijn op de Homepage
van de firma KERN (www.kern-sohn.com) beschikbaar. In haar geaccrediteerde
DKD-kalibreerlaboratorium kunnen er bij de firma KERN snel en voordelig
testgewichten en weegschalen gekalibreerd worden (herleiding tot de nationale
norm).
PCB-BA-nl-1315
9
4 Essentiële veiligheidsinstructies
Vóór het plaatsen en aanzetten van de weegschaal dient men
onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook
indien u al ervaring met KERN weegschalen hebt.
Alle taalversies bevatten vertaling die niet bindend is.
Het oorspronkelijke document in het Duits is bindend.
4.1 Aanwijzingen in de gebruiksaanwijzing in acht nemen
4.2 Scholing van het personeel
Het apparaat mag uitsluitend door geschoolde medewerkers bediend en
onderhouden worden.
5 Transport en opslag
5.1 Controle bij overname
Gelieve de verpakking onmiddellijk bij ontvangst en ook het apparaat bij het
uitpakken op eventueel zichtbare, uitwendige beschadigingen te controleren.
5.2 Verpakking
Bewaar alle onderdelen van de originele verpakking voor een eventueel noodzakelijk
transport naar de fabrikant.
Voor het transport naar de fabrikant mag enkel de originele verpakking gebruikt
worden.
Torn vóór de verzending alle aangesloten kabels en losse/beweegbare onderdelen
los.
Breng eventueel voorziene transportbeveiligingen aan. Beveilig alle onderdelen,
bijvoorbeeld weegplaat, voedingseenheid etc., tegen het wegglijden en tegen
beschadiging.
PCB-BA-nl-1315
10
De weegschaal waterpas zetten met schroefvoeten, de
luchtbel in de libel (waterpas) moet zich in het
aangetekende bereik bevinden.
6 Uitpakken, installatie en inbedrijfstelling
6.1 Opstelplaats, inzetgebied
De weegschalen zijn zodanig geconstrueerd, dat er in de gebruikelijke gebruiksomstandigheden betrouwbare weegresultaten behaald worden. Exact en snel werkt
u indien u de juiste plaats van installatie voor uw weegschaal kiest.
Naam daarom op de plaats van installatie het volgende in acht:
Weegschaal op een stabiel, recht oppervlak zetten;
Extreme warmte alsook temperatuurschommelingen, bijvoorbeeld door installatie
naast de verwarmingsinstallatie of vlakke zoninstraling, vermijden;
Weegschaal tegen directe tocht door geopende vensters en deuren beschermen;
Trillingen tijdens het wegen vermijden;
Weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen;
Stel het apparaat niet gedurende een langere periode aan aanzienlijke
vochtigheid bloot. Een ongeoorloofde bedauwing (condensatie van
luchtvochtigheid aan het apparaat) kan zich voordoen indien er een koud
apparaat in een beduidend warmere omgeving gebracht wordt. Acclimatiseer in
dit geval het van het stroomnet verbroken apparaat ca. 2 uur lang bij
kamertemperatuur.
Statische oplading van te wegen goed, weegreservoir vermijden.
Bij het opduiken van elektromagnetische velden (bijvoorbeeld door mobiele
telefoontoestellen of zendontvangapparaten), bij statische opladingen en ook bij een
onstabiele stroomvoorziening zijn er grote displayafwijkingen (foutieve
weegresultaten) mogelijk. De plaats van opstelling moet dan gewijzigd of de
storingsbron verholpen te worden.
6.2 Uitpakken/installeren
De weegschaal voorzichtig uit de verpakking nemen, plastic hoes verwijderen en de
weegschaal op de voorziene werkplaats installeren.
De weegschaal dient zodanig geïnstalleerd te worden, dat de weegplaat exact
waterpas staat.
PCB-BA-nl-1315
11
Weegschaal
Weegplaat
Voedingsapparaat
Arbeidsbeschermende kap
Gebruiksaanwijzing
Windscherm (PCB 100-3, PCB 250-3, PCB 350-3)
Omvang van de levering/standaardtoebehoren
6.3 Netaansluiting
De stroomvoorziening gebeurt door middel van het externe voedingsapparaat. De
opgedrukte spanningswaarde moet met de lokale spanning overeenstemmen.
Maak enkel gebruik van originele voedingsapparaten van de firma KERN. Het
gebruik van andere fabrikaten vereist de toestemming van de firma KERN.
PCB-BA-nl-1315
12
6.4 Werking met batterijvoeding/accuvoeding (optioneel)
„AF on“:
Om zuinig met de batterij om te gaan, schakelt de weegschaal 3
minuten na beëindigde weging automatisch uit.
„AF off“:
Uitschakelfunctie gedeactiveerd.
Deksel van de batterijhouder aan de onderzijde van de weegschaal afnemen. 9 Vblokbatterij aansluiten.
Deksel van de batterijhouder terug aanbrengen.
Voor de werking met batterijvoeding beschikt de weegschaal over een automatische
uitschakelfunctie, die in het menu (zie hoofdstuk 9) geactiveerd of gedeactiveerd kan
worden.
In de weegmodus toets PRINT ingedrukt houden totdat [Unit] aangegeven
wordt.
Toets MODE herhaaldelijk indrukken totdat „AF“ verschijnt.
Met toets SET bevestigen.
Met toets MODE kan er nu uit volgende instellingen een keuze gemaakt
worden:
Selectie met toets SET bevestigen. De weegschaal keert terug naar de
weegmodus.
Als de batterijen verbruikt zijn, verschijnt er op het display „LO“. Toets „ON/OFF“
indrukken en onmiddellijk batterijen wisselen.
Indien de weegschaal langere tijd niet gebruikt wordt, batterijen uitnemen en
afzonderlijk bewaren. Het uitlopen van batterijvloeistof zou de weegschaal kunnen
beschadigen.
Indien er een optioneel verkrijgbare accu aanwezig is, dient deze in de batterijhouder
door middel van een aparte steekverbinding aangesloten te worden. Nu moet ook de
met de accu bijgeleverde stekkervoedingseenheid gebruikt worden.
6.5 Aansluiting van randapparatuur
Voordat er randapparatuur (printer, PC) op het gegevensinterface aangesloten
wordt, moet de weegschaal onvoorwaardelijk van het stroomnet verbroken te
worden.
Gebruik met uw weegschaal uitsluitend accessoires en randapparatuur van de firma
KERN. Deze zijn optimaal op uw weegschaal afgestemd.
PCB-BA-nl-1315
13
6.6 Eerste inbedrijfstelling
Om bij elektronische weegschalen nauwkeurige weegresultaten te behalen, moet de
weegschaal zijn bedrijfstemperatuur (zie „Opwarmtijd“ hoofdstuk 1) bereikt hebben.
De weegschaal moet voor deze opwarmtijd op de stroomvoorziening (netaansluiting,
accu of batterij) aangesloten zijn.
De nauwkeurigheid van de weegschaal is afhankelijk van de lokale valversnelling.
Onvoorwaardelijk de aanwijzingen in het hoofdstuk „Justering“ in acht nemen.
6.7 Justering
Omdat de waarde van de g-versnelling niet op iedere plaats op aarde gelijk is, moet
iedere weegschaal – in overeenstemming met het ten grondslag dienende fysieke
weegprincipe – op de plaats van opstelling op de aldaar heersende g-versnelling
afgestemd worden (enkel indien de weegschaal niet reeds in de fabriek op de plaats
van opstelling gejusteerd werd). Dit justeerprocédé moet bij de eerste
inbedrijfstelling, telkens na een wissel van de locatie en ook bij schommelingen van
de omgevingstemperatuur doorgevoerd worden. Om tot nauwkeurige meetwaarden
te komen, is het bovendien aanbevelenswaardig, ook in de weegmodus periodiek te
justeren.
6.8 Justeren
De justering dient met het aanbevolen justeergewicht (zie hoofdstuk 1 "Technische
gegevens") doorgevoerd te worden. De justering is echter ook met gewichten van
andere nominale waarden (zie tabel 1) mogelijk, maar vanuit meettechnisch oogpunt
niet optimaal.
Werkwijze bij de justering:
Stabiele omgevingsomstandigheden in acht nemen. Een opwarmtijd (zie hoofdstuk
1) voor de stabilisatie is noodzakelijk.
Weegschaal met toets ON/OFF inschakelen.
Toets MODE indrukken en ingedrukt houden, op het display wordt even
„CAL“ aangegeven. Vervolgens wordt op het display knipperend de exacte
grootte van het geselecteerde (zie hoofdstuk 9.3) justeergewicht
aangegeven.
Nu het justeergewicht in het midden van de weegplaat zetten.
Toets SET indrukken. Even later verschijnt „CAL F“, daarna volgt
automatisch de achterwaartse sprong naar de weegmodus. Op het display
verschijnt de waarde van het justeergewicht.
In geval van een justeerfout of een verkeerd justeergewicht
verschijnt „CAL E“. Justering herhalen.
Justeergewicht in de nabijheid van de weegschaal bewaren. Dagelijkse controle van
de weegnauwkeurigheid wordt bij toepassingen, waarbij de kwaliteit een rol speelt,
aanbevolen.
PCB-BA-nl-1315
14
6.9 Ondergrondse weging
OPGEPAST
▬ Let er onvoorwaardelijk op dat alle vastgehaakte voorwerpen
stabiel genoeg zijn om het gewenste te wegen goed veilig te
handhaven (gevaar voor een breuk).
▬ Nooit lasten van meer dan de aangegeven maximale belasting
(“Max.”) vasthaken (gevaar voor een breuk)
▬ Er dient steeds op gelet te worden dat er zich onder de last geen
levende wezens of voorwerpen, die schade zouden kunnen
oplopen, bevinden.
Na beëindiging van de ondergrondse weging moet de opening op de
bodem van de weegschaal onvoorwaardelijk terug afgesloten worden
(bescherming tegen stof).
Met behulp van de ondergrondse weging kunnen voorwerpen, die omwille van hun
omvang of vorm niet op de weegschaal gezet kunnen worden, gewogen worden.
Ga als volgt te werk:
Weegschaal uitschakelen.
Afsluitdeksel op de bodem van de weegschaal openen.
Haak voor een ondergrondse weging voorzichtig en volledig vasthaken.
Weegschaal boven een opening plaatsen.
Te wegen goed aan de haak hangen en weging doorvoeren.
Afbeelding 1 Instellen van de weegschaal voor ondergrondse wegingen
PCB-BA-nl-1315
15
7 Bedieningselementen
Toets
Omschrijving
Functie
Toets PRINT
Weeggegevens via interface overbrengen
Menu oproepen (toets ingedrukt houden totdat UNIT
verschijnt)
Toets SET
Instellingen in het menu bevestigen
Opslaan en menu verlaten,
Toets MODE
Menupunten oproepen
Instellingen in het menu wijzigen
Justeren
Toets TARE
Tarreren
ON/OFF-toets
In- / uitschakelen
7.1 Overzicht van de displays
7.2 Toetsenbordoverzicht
PCB-BA-nl-1315
16
8 Basiswerking
Inschakelen
ON
OFF
Toets ON indrukken.
De weegschaal voert een zelftest door. Wanneer de
gewichtsaanduiding verschijnt, is de weegschaal gereed
om te wegen
Uitschakelen
ON
OFF
Toets OFF indrukken, het display dooft
Wegen
Te wegen goed opleggen
Stilstandcontrole afwachten, nadat de stilstand
gecontroleerd werd, wordt rechts op het display de
weegeenheid (bijvoorbeeld g of kg) aangegeven
Weegresultaat aflezen.
Indien het te wegen goed zwaarder dan het weegbereik is,
verschijnt er op het display "Error" (=overbelasting) en ook
een fluittoon.
Tarreren
Leeg weegreservoir opleggen, het gewicht van het
weegreservoir wordt aangegeven.
TARE
Toets TARE indrukken, de nulaanduiding verschijnt. Het
tarragewicht blijft zolang opgeslagen totdat het gewist
wordt.
PCB-BA-nl-1315
17
Te wegen goed inwegen, het nettogewicht wordt
aangegeven.
Het tarreerprocédé kan willekeurig vaak herhaald worden,
bijvoorbeeld bij het afwegen van meerdere componenten
bij een mengsel (bijwegen). De grens is bereikt wanneer
het complete weegbereik bezet is.
Na het afnemen van het weegreservoir verschijnt het
gewicht van het weegreservoir als minusaanduiding.
Het tarragewicht blijft zolang opgeslagen totdat het gewist
wordt.
Tarra wissen
TARE
Weegschaal ontlasten en toets TARE indrukken, de
nulaanduiding verschijnt.
Functie
PRE-TARE
MODE
CAL
Met deze functie wordt het gewicht van een tarravat
opgeslagen. Ook na het uit-/inschakelen werkt de weegschaal
met de opgeslagen tarrawaarde verder.
In de weegmodus tarravat op de weegplaat zetten
Toets MODE herhaaldelijk indrukken totdat „PtArE“
knipperend aangegeven wordt.
Met toets SET het actuele gewicht op de weegplaat als
PRE-TARE waarde opslaan.
PRE-TARE waarde
wissen
MODE
CAL
Weegschaal ontlasten en toets MODE herhaaldelijk
indrukken totdat „PtArE“ knipperend aangegeven wordt.
Met toets SET bevestigen. De PRE-TARE waarde wordt
gewist, de nulaanduiding verschijnt.
PCB-BA-nl-1315
18
Plus/minus
wegingen
TARE
Bijvoorbeeld ter controle van het gewicht per stuk,
productiecontrole, enz.
Gewenst gewicht op de weegplaat zetten en met toets
TARE tarreren.
Gewenst gewicht afnemen
Testitems achtereenvolgens op de weegplaat leggen,
respectievelijke afwijking van het gewenste gewicht wordt
correct volgens de voortekenen volgens „+“ en „-“
aangegeven.
Volgens dezelfde methode kunnen er ook verpakkingen
met hetzelfde gewicht, gebaseerd op een gewenst gewicht,
vervaardigd worden.
Terug naar de weegmodus door de toets TARE in te
drukken.
Hoeveelheden
MODE
CAL
SET
M
Bij de telling van het aantal stuks kunnen er ofwel stukken in
een reservoir ingeteld of stukken uit een reservoir uitgeteld
worden. Om een groteter aantal stukken te kunnen tellen,
moet met een kleine hoeveelheid (aantal referentiestukken)
het gemiddelde gewicht per stuk opgespoord worden.
Hoe hoger het aantal referentiestukken, hoe hoger de
telnauwkeurigheid is. De referentie moet bij kleine of sterk
verschillende stukken uiterst hoog gekozen te worden.
Hoe groter het aantal referentiestukken, hoe nauwkeuriger de
telling van het aantal stuks.
Het verloop van de werkzaamheden wordt in vier stappen
onderverdeeld:
Weegreservoir tarreren
Aantal referentiestukken vastleggen
Referentiegewicht inwegen
Stukken tellen
In de weegmodus toets MODE even indrukken.
Referentieaantal „5
PCS
“ wordt knipperend weergegeven.
Door de toets MODE herhaaldelijk in te drukken, kunnen er
nog andere referentieaantallen 5, 10, 20, 25 en 50
opgeroepen worden. Zoveel te tellen exemplaren op de
weegplaat leggen als het referentieaantal verlangt.
Met toets SET bevestigen. De weegschaal bevindt zich
thans in de modus “Aantal stuks” en telt alle stukken, die
zich op de weegplaat bevinden.
PCB-BA-nl-1315
19
Terug naar de weegmodus
Toets MODE indrukken.
Foutmelding „Er 1“
Onder het minimale gewicht per stuk gebleven, zie
hoofdstuk 1 „Technische gegevens“. Toets MODE
indrukken en referentievorming herstarten.
Tarreren
Tarrareservoirs kunnen ook bij de telling van het aantal
stuks gebruikt worden. Vóór het begin van de telling van het
aantal stuks tarrareservoir met
toets TARE weg tarreren.
Wegingen
“Netto totaal”
SET
M
Nuttig als men een mengeling van meerdere componenten in
een tarrareservoir inweegt en tot slot ter controle het
totaalgewicht van alle ingewogen componenten nodig heeft
(netto totaal, d.w.z. zonder het gewicht van het tarravat).
Voorbeeld:
1. Tarrareservoir op de weegplaat zetten. Toets TARE
indrukken, de nulaanduiding verschijnt.
2. Component inwegen. Toets TARE indrukken, de
nulaanduiding verschijnt. [] wordt aan de linkerrand van
het display aangegeven.
3. Component inwegen, toets SET indrukken. Netto - totaal
(totaalgewicht van componenten en ) wordt
aangegeven.
4. Toets SET opnieuw indrukken, de nulaanduiding verschijnt.
5. Component inwegen, toets SET indrukken. Netto - totaal
(totaalgewicht van componenten en en .) wordt
aangegeven.
Receptuur eventueel tot aan de gewenste eindwaarde
aanvullen. Voor iedere bijkomende component stap 4-5
herhalen.
Terug naar de weegmodus door de toets TARE in te
drukken.
PCB-BA-nl-1315
20
Procentuele
bepaling
MODE
CAL
SET
M
De procentuele bepaling maakt de gewichtsaanduiding in
procent, gebaseerd op een referentiegewicht, dat met 100%
overeenstemt, mogelijk.
In de weegmodus toets MODE herhaaldelijk indrukken
totdat [100 %] aangegeven wordt.
Referentiegewicht, dat met 100% overeenstemt, opleggen.
Met toets SET referentie opslaan. Referentiegewicht
afnemen.
Te wegen goed opleggen.
Het gewicht van het proefstuk wordt in procent, gebaseerd
op het referentiegewicht, aangegeven.
Terug naar de weegmodus door de toets MODE in te drukken.
PCB-BA-nl-1315
21
9 Menu
Toegang tot het menu
In de weegmodus toets PRINT ingedrukt
houden totdat [Unit] aangegeven wordt.
PRINT
Menupunten oproepen
Met de toets MODE kunnen de
individuele menupunten om beurten
opgeroepen worden.
MODE
CAL
Instellingen wijzigen
Opgeroepen menupunt met toets SET
bevestigen, de actuele instelling wordt
aangegeven.
Met de toets MODE kan de instelling
gewijzigd worden. Telkens wanneer de
toets MODE ingedrukt wordt, wordt de
volgende instelling aangegeven, zie
hoofdstuk 9.2 „Menuoverzicht“.
SET
M
MODE
CAL

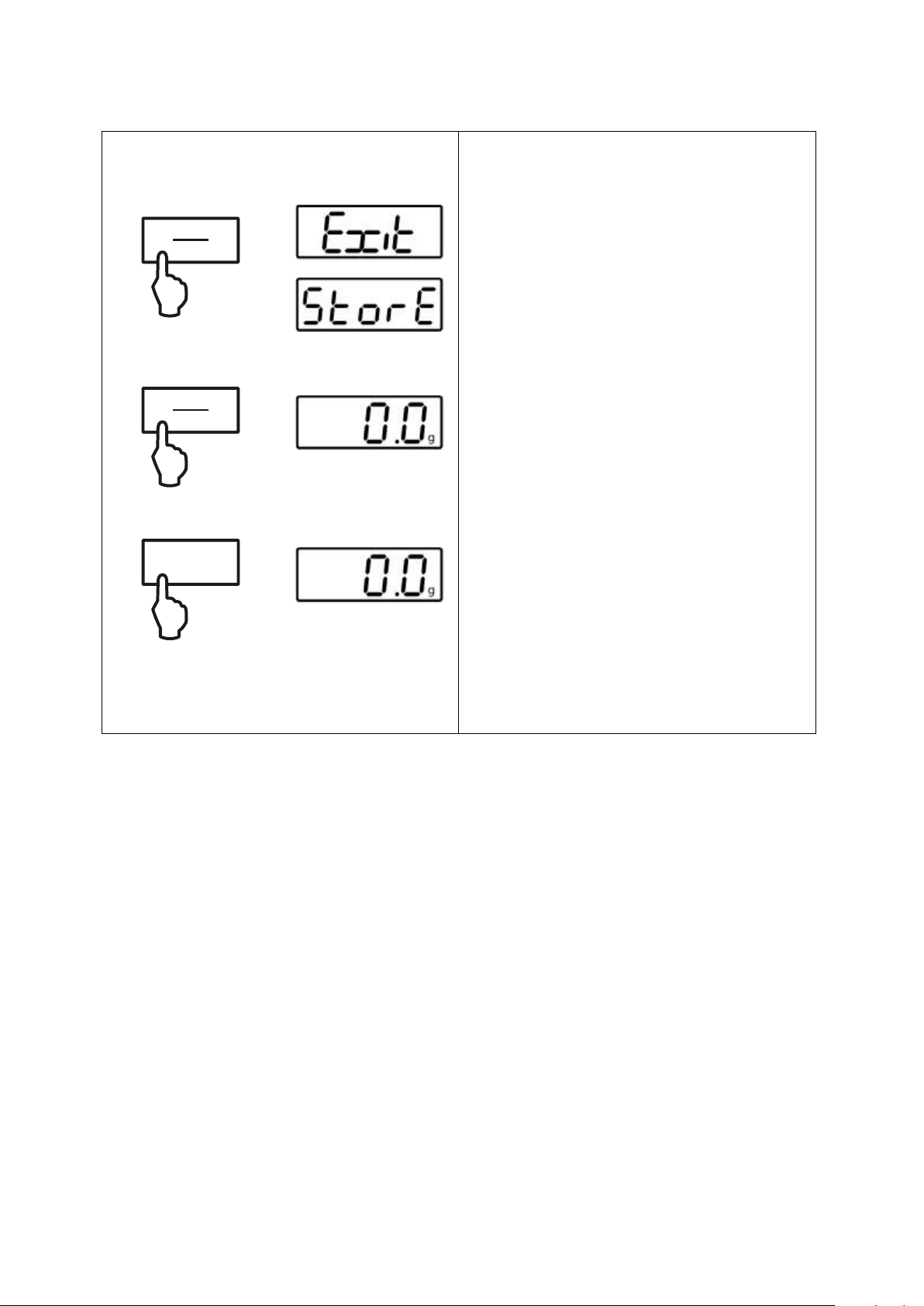

1. Wijziging van een menupunt
opslaan en menu verlaten
Toets SET indrukken, de weegschaal
keert terug naar de weegmodus.
SET
M
9.1 Navigatie in het menu
PCB-BA-nl-1315
22
2. Instelling van meerdere
menupunten wijzigen
Opgeroepen menupunt met toets SET
bevestigen, de actuele instelling wordt
aangegeven.
Met de toets MODE instelling wijzigen.
Toets TARE indrukken „Exit“ verschijnt.
Ofwel
Met toets SET (“Ja”) bevestigen, „StorE“
wordt aangegeven. Opslaan (toets SET)
c.q. verwerpen (toets PRINT) en menu
verlaten,
of
toets PRINT (“Neen”) indrukken en
wijzigingen aan nog andere menupunten
zoals hierboven beschreven doorvoeren
SET
M
MODE
CAL
TARE
SET
M
PCB-BA-nl-1315
23
Opslaan/verwerpen en menu
verlaten
Ofwel
Door het indrukken van de toets SET
(“Ja”) de doorgevoerde wijzigingen in het
geheugen opslaan. De weegschaal keert
automatisch terug naar de weegmodus.
of
Om de wijzigingen te verwerpen toets
PRINT (“Neen”) indrukken. De
weegschaal keert automatisch terug
naar de weegmodus.
SET
M
Opslaan
SET
M
Verwerpen
PRINT
PCB-BA-nl-1315
24
9.2 Menuoverzicht
Beschrijving van de
werking
Functie
Parameter
s
Beschrijving van de
keuzemogelijkheden
Omschakeling tussen
weegeenheden
(zie hfdst. 9.3)
UNIT
g*
Gram
kg
Kilogram (afhankelijk van het model)
oz
Ons
ozt
Troy ons
lb
Pound
tlh
Tael Hongkong
tlt
Tael Taiwan
gn
“Grain” (afhankelijk van het model)
dwt
Pennyweight (afhankelijk van model)
mo
Momme
Tol
Tola
ct
Carat (afhankelijk van het model)
FFA
Vrij kiesbare factor
Modus
“Gegevenstransmissie”
(zie hoofdstuk 9.4)
Pr
rE CR*
Gegevensuitvoer via op afstand
bestuurde commando’s (zie
hoofdstuk 10.3)
Pr PC
Gegevensuitvoer door het
indrukken van de toets PRINT
(zie hoofdstuk 10.3)
AU PC
Continue gegevensuitvoer (zie
hoofdstuk 10.3)
bA Pr
Uitvoer op barcodeprinter (zie
hoofdstuk 10.4)
AU Pr
Automatische Gegevensuitvoer
van stabiele weegwaarden (zie
hoofdstuk 10.3)
Afdrukuitvoer
(zie hoofdstuk 9.4)
LAPr
Hdr*
Selectie van de kopregels
GrS
Uitvoer van het totale gewicht
Net
Uitvoer van het nettogewicht
tAr
Uitvoer van het tarragewicht
N7E
Uitvoer van het opgeslagen gewicht
PCS
Uitvoer van het aantal stuks
AUJ
Uitvoer van het gewicht per stuk
Rqt
Uitvoer van het referentieaantal
FFd
Uitgave van een bladaanvoer bij
start afdrukuitvoer
FFE
Uitgave van een bladaanvoer bij
einde afdrukuitvoer
PCB-BA-nl-1315
25
Transmissiesnelheid
(zie hfdst. 9.4)
bAUd
19200
9600*
4800
2400
1200
Auto off
(batterijvoeding), zie
hoofdstuk 6.4
AF
on*
Automatische uitschakelfunctie na
3 minuten zonder lastwijziging
“Aan”
“off”
Automatische uitschakelfunctie na
3 minuten zonder lastwijziging “Uit”
Auto Zero
(zie hfdst. 9.3)
tr
on*
Aan
“off”
Uit
Selectie justeergewicht
(zie hoofdstuk 9.3)
CAL
100
*van het model afhankelijk
200
300
Achtergrondverlichting
van het display, (zie
hoofdstuk 9.3)
bL
on*
Achtergrondverlichting
ingeschakeld
“off”
Achtergrondverlichting
uitgeschakeld
CH
Achtergrondverlichting wordt 10
seconden na het bereiken van
een stabiele weegwaarde
automatisch uitgeschakeld
Functie “Dier wegen”
(zie hoofdstuk 9.3)
ANL
off*
Uit
3
Tijdspanne 3 seconden
5
Tijdspanne 5 seconden
10
Tijdspanne 10 seconden
15
Tijdspanne 15 seconden
Terug op fabrieksinstelling
zetten (zie hoofdstuk 9.3)
rSt
no*
neen
yes
ja
* = Fabrieksinstelling
PCB-BA-nl-1315
26
9.3 Beschrijving van individuele menupunten
Weegeenheden
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets SET indrukken, de ingestelde eenheid wordt
weergegeven.
Met de toets MODE kan er uit de verschillende eenheden (zie
hierna volgende tabel) een keuze gemaakt worden.
Geselecteerde eenheid met toets SET bevestigen.
Weergave
Omrekeningsfactor
1 g =
Gram
g
1. Ons
oz
0.035273962
Troy Unze
ozt
0.032150747
Pound
lb
0.0022046226
Tael Hongkong
tlh
0.02671725
Tael Taiwan
tlt
0.0266666
Grain (afhankelijk van het
model)
gn
15.43235835
Pennyweight
(afhankelijk van het model)
dwt
0.643014931
Momme
mom
0.2667
Tola
tol
0.0857333381
Carat (afhankelijk van het model)
ct 5
Vrij kiesbare factor *)
FFA
xx.xx
*) Invoer omrekeningsfactor
Zoals hierboven beschreven toets MODE herhaaldelijk
indrukken totdat „FFA“ aangegeven wordt.
Voor de invoer van de factor toets SET indrukken, het actieve
cijfer knippert.
Met de MODE-toets wordt de aangegeven waarde met 1
verhoogd, met de PRINT-toets met 1 verlaagd.
Met de toets TARE selectie van het cijfer naar links.
Selectie met toets SET bevestigen.
Door de toets SET nogmaals in te drukken, wordt de „vrij
kiesbare factor“ als actuele weegeenheid overgenomen.
PCB-BA-nl-1315
27
Dosering en
“Zero-tracking”
Met de functie “Auto-Zero” (“Automatisch nul”) worden kleine
snelheidsschommelingen automatisch getarreerd.
Indien er kleine hoeveelheden van het te wegen goed verwijderd
of toegevoerd worden, kunnen er door de in de weegschaal
aanwezige "stabiliteitscompensatie" foutieve weegresultaten
aangegeven worden! (Voorbeeld: Langzaam uitstromen van
vloeistoffen uit een op de weegschaal gesitueerd reservoir.)
Bij doseringen met kleine gewichtsschommelingen is het daarom
aanbevelenswaardig, deze functie uit te schakelen.
Bij een uitgeschakelde Zero-Tracking wordt het display van de
weegschaal echter onrustiger.
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „tr“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste instellingen selecteren.
tr
“on
”
Functie geactiveerd
tr
“off
”
Functie gedeactiveerd
Selectie met toets SET bevestigen.
Selectie
Justeergewicht
Bij de modelserie KERN FKB_A kan het justeergewicht uit drie
vooropgestelde nominale waarden (ca.1/3; 2/3; max.) gekozen
worden (zie hierna volgende tabel, fabrieksinstelling met grijze
achtergrond). Om meettechnisch hoogwaardige meetresultaten te
verlangen, is de selectie van een zo hoog mogelijke nominale
waarde aanbevelenswaardig. Als optie kunnen de niet ingesloten
justeergewichten bij de firma KERN verkregen worden.
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „CAL“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste instellingen selecteren.
Selectie met toets SET bevestigen.
PCB-BA-nl-1315
28
PCB 100-3
PCB 200-2
PCB 250-3
PCB 350-3
PCB 1000-1
20g
50g
50g
100g
200g
50g
100g
100g
150g
500g
70g
150g
150g
200g
700g
100g
200g
200g
300g
1000g
250g
350g
PCB 1000-2
PCB 2000-1
PCB 2500-2
PCB 3500-2
PCB 6000-0
200g
500g
500g
1000g
1000g
500g
1000g
1000g
1500g
2000g
700g
1500g
1500g
2000g
5000g
1000g
2000g
2000g
3000g
6000g
2500g
3500g
PCB 6000-1
PCB 10000-1
1000g
2000 g
2000g
5000g
5000g
7000g
6000g
10000g
PCB-BA-nl-1315
29
Achtergrondver
lichting van het
display
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „bl“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste instellingen selecteren.
bl
“on
”
Achtergrondverlichting
ingeschakeld
Contrastrijk display, dat ook in
het donker afgelezen kan
worden.
bl
“off
”
Achtergrondverlichting
uitgeschakeld
Zuinige batterijmodus
bl
Ch
Achtergrondverlichting wordt
10 seconden na het bereiken
van een stabiele weegwaarde
automatisch uitgeschakeld
Zuinige batterijmodus
Selectie met toets SET bevestigen.
PCB-BA-nl-1315
30
Functie
Dier wegen
Van de functie “Dier wegen” kan bij onrustige wegingen gebruik
gemaakt worden. Gedurende een vastgelegde tijdspanne wordt de
gemiddelde waarde van de weegresultaten gevormd.
Hoe onrustiger het te wegen goed is, hoe langer de tijdspanne
gekozen dient te worden.
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „ANL“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste instellingen selecteren
ANL
3
Tijdspanne 3 seconden
ANL
5
Tijdspanne 5 seconden
ANL
10
Tijdspanne 10 seconden
ANL
15
Tijdspanne 15 seconden
ANL
“off
”
Dierweging niet actief
Selectie met toets SET bevestigen.
Te wegen goed (dier) op de weegplaat zetten en toets SET
indrukken. Op het display loopt er een „countdown“.
De gemiddelde waarde van de weegresultaten wordt
aangegeven en blijft op het display staan.
Met de toets SET kan er tussen “Dier wegen” en “Normaal
wegen” gewisseld worden.
Met de toets SET wordt de weegcyclus voor het wegen van een
dier herstart.
PCB-BA-nl-1315
31
Terugstellen
op fabrieksinstelling
Met deze functie worden alle weegschaalinstellingen terug op
fabrieksinstellingen gezet.
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „rSt“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste instellingen selecteren
rSt
yes
Weegschaal wordt terug op fabrieksinstelling
gezet
rSt
no
Weegschaal blijft in individuele instelling
Selectie met toets SET bevestigen. De weegschaal keert terug
naar de weegmodus.
PCB-BA-nl-1315
32

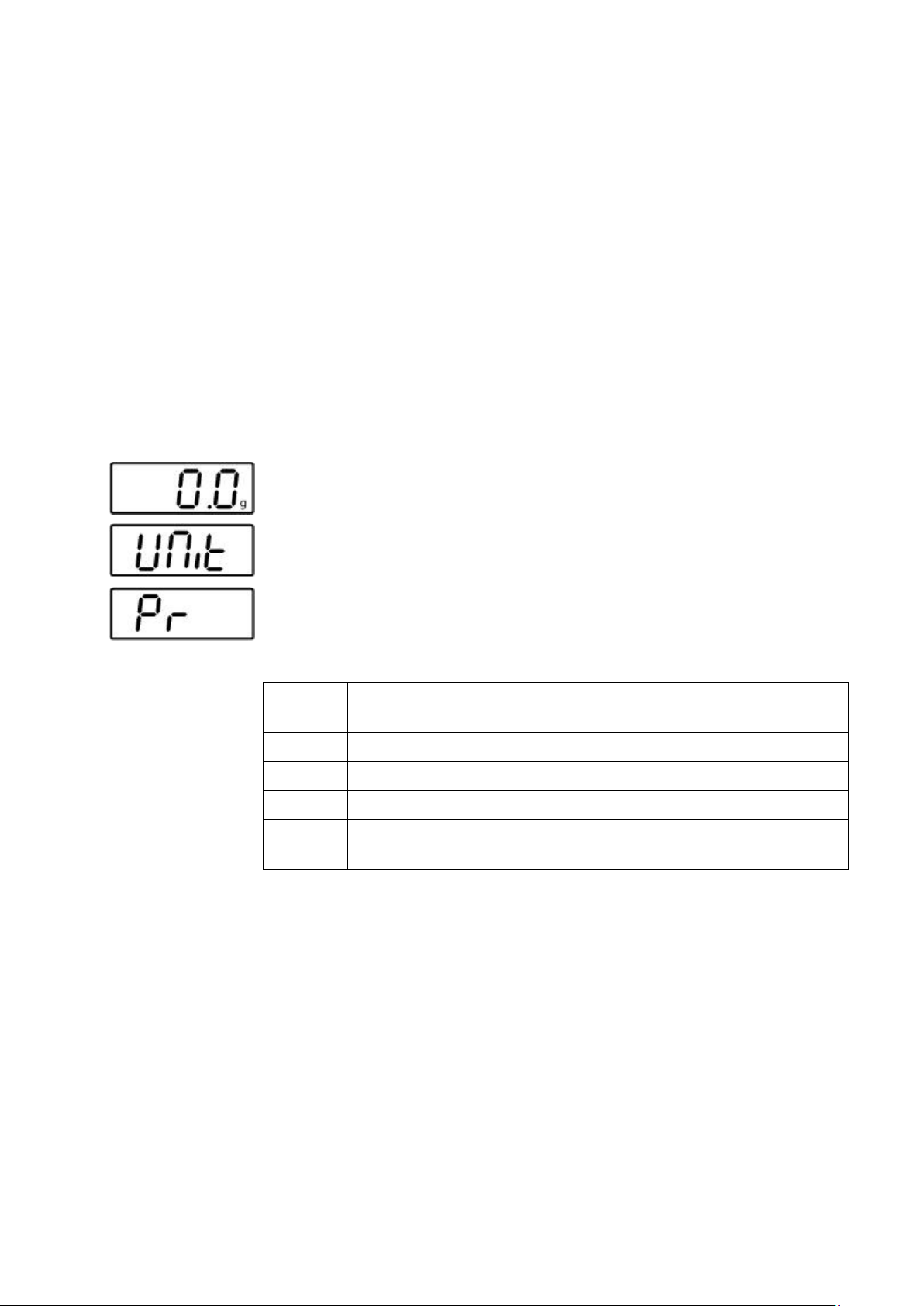

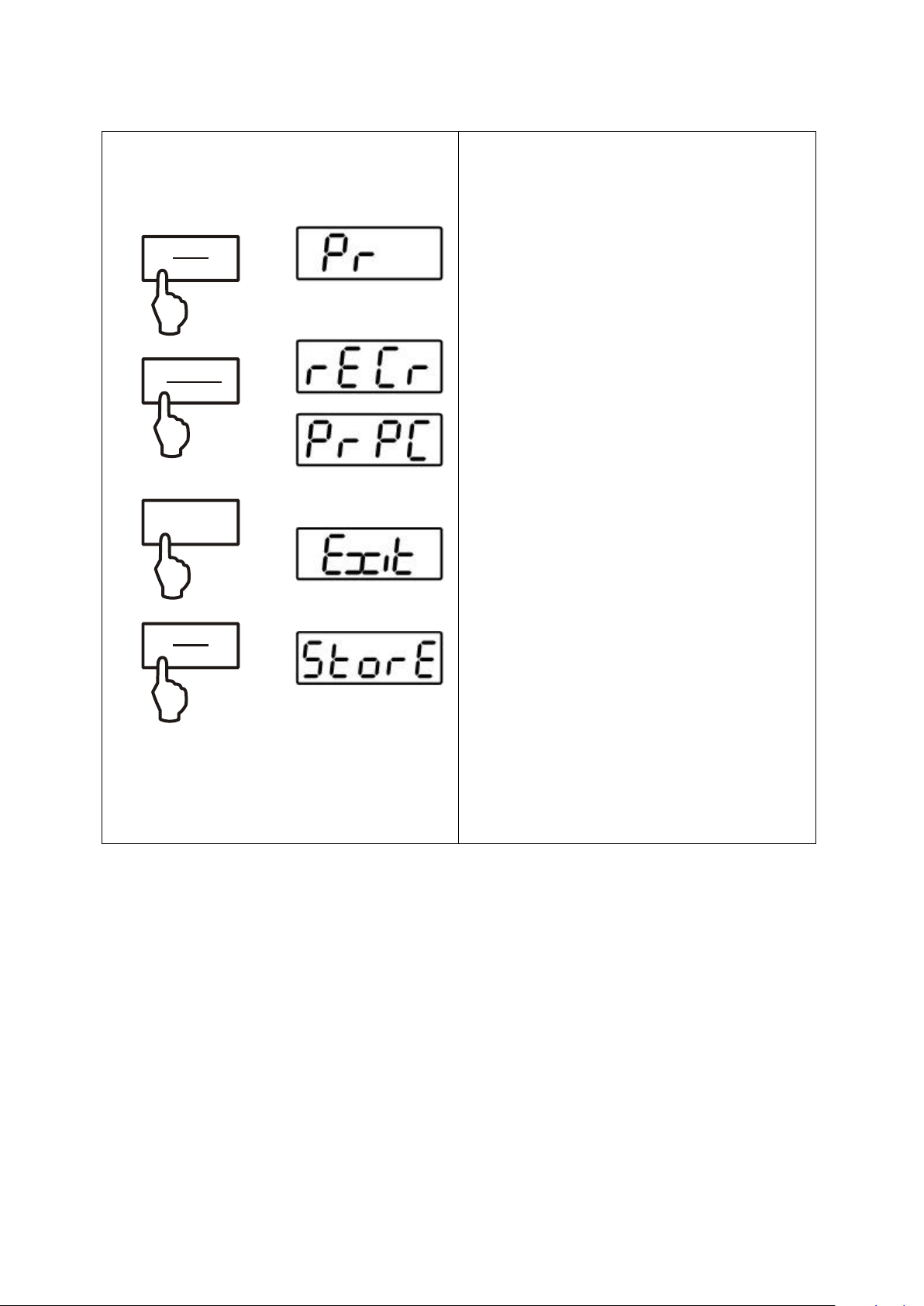

9.4 Interfaceparameter
Modus
“Gegevensover
dracht”
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „Pr“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste instellingen selecteren
rE CR
Gegevensuitvoer door middel van op afstand bestuurde
commando’s
Pr PC
Gegevensuitvoer door het indrukken van de toets PRINT
AU PC
Continue gegevensuitvoer
bA Pr
Uitvoer op barcodeprinter
AU Pr
Automatische Gegevensuitvoer van stabiele
weegwaarden
Selectie met toets SET bevestigen. De weegschaal keert terug
naar de weegmodus.
De gegevensuitvoer gebeurt door middel van interface RS 232 C.
Algemeen
De vereiste voorwaarde voor de gegevensoverdracht tussen weegschaal en een
randapparaat (bijvoorbeeld printer, PC ...) is dat beide apparaten op dezelfde
interfaceparameters (bijvoorbeeld transmissiesnelheid, transmissiemodus...)
ingesteld zijn.
PCB-BA-nl-1315
33

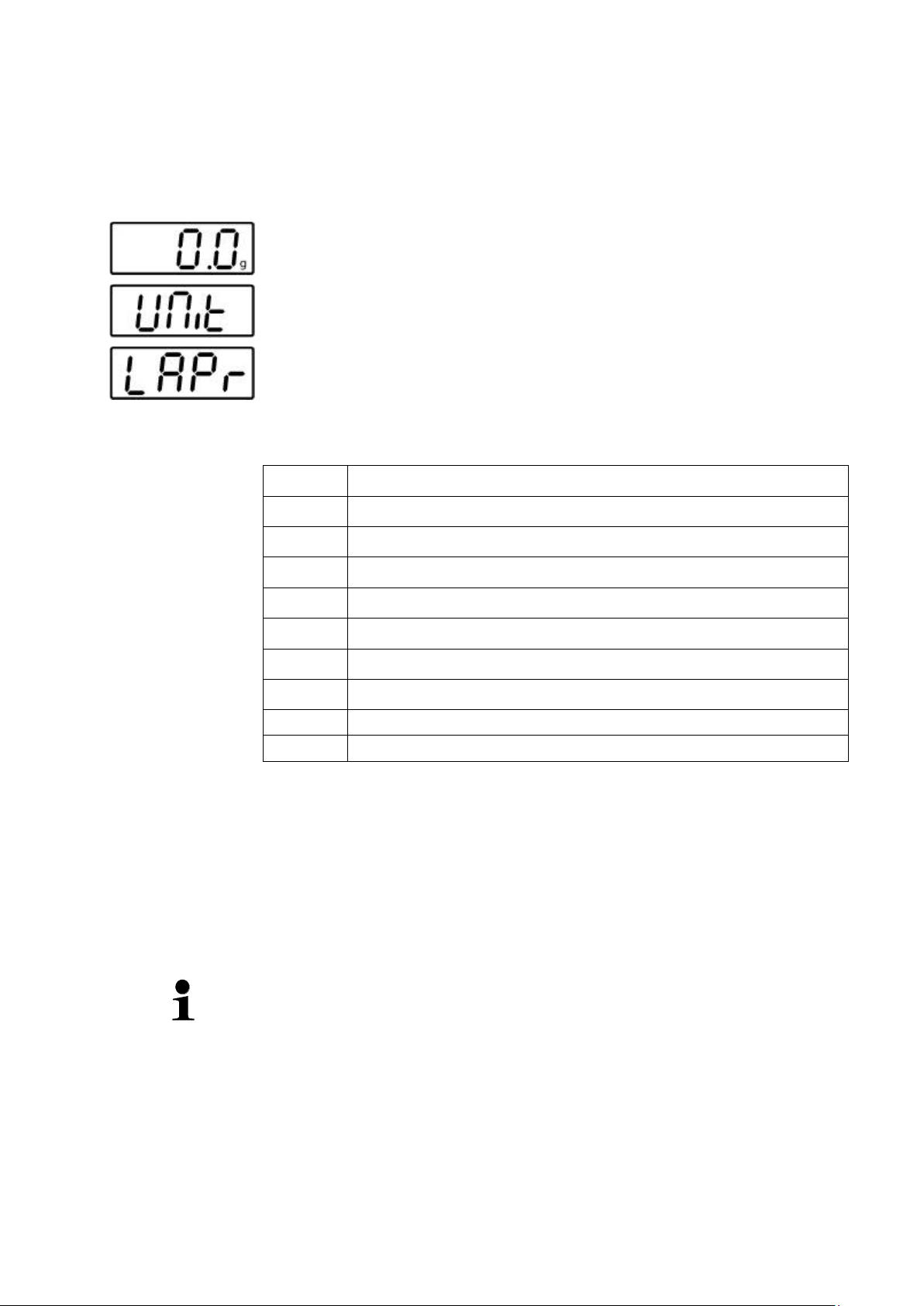

Afdrukuitvoer
Met deze functie wordt geselecteerd, welke gegevens door middel
van het interface RS232C gezonden worden (geldt niet voor modus
“Gegevenstransmissie” BAPr ).
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „LAPr“ aangegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met toets MODE gewenste uitvoerparameter selecteren
Hdr
Selectie van de kopregels
GrS
Uitvoer van het totale gewicht
Net
Uitvoer van het nettogewicht
tAr
Uitvoer van het tarragewicht
N7E
Uitvoer van het opgeslagen gewicht
PCS
Uitvoer van het aantal stuks
AUJ
Uitvoer van het gewicht per stuk
Rqt
Uitvoer van het referentieaantal
FFd
Uitgave van een bladaanvoer bij start afdrukuitvoer
FFE
Uitgave van een bladaanvoer bij einde afdrukuitvoer
Selectie met toets SET bevestigen, de actuele status ( on / off )
wordt aangegeven.
Met toets MODE en toets PRINT wordt de status gewijzigd
„on off“.
Selectie met toets SET bevestigen. De weegschaal keert terug
naar de weegmodus.
Op deze manier kan de gebruiker zijn eigen gegevensblok
configureren, dat dan naar een printer of PC gezonden wordt.
PCB-BA-nl-1315
34
Transmissiesne
lheid
De transmissiesnelheid bepaalt de snelheid van de overdracht door
middel van het interface, 1 baud = 1 bit/seconde.
In de weegmodus toets PRINT ingedrukt houden totdat [Unit]
aangegeven wordt.
Toets MODE herhaaldelijk indrukken totdat „bAUd“ weergegeven
wordt.
Met toets SET bevestigen, de actuele instelling wordt
aangegeven.
Met de MODE-toets de gewenste instellingen kiezen
9600 4800 2400 1200 19200
Selectie met toets SET bevestigen. De weegschaal keert terug
naar de weegmodus.
5 1
9 6
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
10 Gegevensuitgang RS 232 C
10.1 Technische gegevens
8-bit ASCII-code
1 startbit, 8 databits, 1 stopbit, geen pariteitbit
Transmissiesnelheid kiesbaar op 1200, 2400, 4800 , 9600 en 19200 Baud
Miniatuurstekker noodzakelijk (9 polige D-Sub)
Bij de werking met interface is een foutloze werking enkel met de
corresponderende KERN-interfacekabel (max. 2m) gegarandeerd
10.2 Pinbezetting van de uitgangsbus van de weegschaal
Frontaanzicht:
PCB-BA-nl-1315
35
10.3 Beschrijving van de gegevenstransfer
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
Pr PC:
Toets PRINT indrukken, bij een stabiel gewicht wordt het formaat uit LAPR
overgedragen.
a. Formaat voor stabiele waarden voor gewicht/aantal stuks/procentuele
weergave
b. Formaat in geval van (een) fout(en)
AU Pr:
Zodra de weegwaarde stabiel is, wordt het formaat uit LAPR automatisch
overgedragen.
c. Formaat voor stabiele waarden voor gewicht/aantal stuks/procentuele
weergave
d. Formaat in geval van (een) fout(en)
AU PC:
Weegwaarden worden automatisch en continu gezonden en dit onafhankelijk het
feit, of de waarde stabiel of onstabiel is.
e. Formaat voor stabiele waarden voor gewicht/aantal stuks/procentuele
weergave
f. Formaat in geval van (een) fout(en)
g. Formaat voor onstabiele waarden voor gewicht/aantal stuks/procentuele
weergave
PCB-BA-nl-1315
36
rE Cr:
s
Functie:
Stabiele weegwaarde voor het gewicht wordt door middel
van het RS232-interface gezonden.
w
Functie:
Weegwaarde voor het gewicht (stabiel of onstabiel) wordt
door middel van het RS232-interface gezonden.
t
Functie:
Er worden geen gegevens gezonden, de weegschaal voert
de functie “Tarra” uit.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
M
Spatie of M
S
Spatie of negatief waardeteken (-)
N1 … N10
10 numerieke ASCII-Codes voor de gewichtswaarden samen met
decimaal of spatie
U1 … U3
3 ASCII-Codes voor de weegeenheid stuk / % / of spatie
B
Spatie
E, o, r
ASCII-code of “E, o, r”
CR
Carriage Return
LF
Line Feed
Op afstand bestuurde commando’s “s/w/t” worden door de
afstandsbesturingseenheid naar de weegschaal als ASCII-code gezonden. Nadat de
weegschaal de commando’s “s/w/t” ontvangen heeft, zendt ze gegevens.
Daarbij dient in acht genomen te worden dat de volgende op afstand bestuurde
commando’s zonder daaropvolgende CR LF gezonden moeten worden.
h. Formaat voor stabiele waarden voor gewicht/aantal stuks/procentuele
weergave
i. Formaat in geval van (een) fout(en)
j. Formaat voor onstabiele waarden voor gewicht/aantal stuks/procentuele
weergave
Symbolen
PCB-BA-nl-1315
37
10.4 Uitvoer op barcodeprinter
De modus “Gegevensoverdracht” dient op „BA Pr“ gezet te worden (zie hoofdstuk
9.4).
Als barcodeprinter is het Zebra-printer model LP2824 voorzien.
Daarbij dient erop gelet te worden dat het uitvoerformaat van de weegschaal vast
gedefinieerd is en niet gewijzigd kan worden.
Het afdrukformaat is in de printer opgeslagen. Dit betekent dat de printer in geval
van een defect niet door een fabrieksnieuwe printer vervangen kan worden, maar
van tevoren bij de firma KERN op de corresponderende software afgestemd moet
worden.
De Zebra-printer en de weegschaal dienen in een uitgeschakelde toestand met de
bijgeleverde interfacekabel verbonden te worden.
Nadat beide apparaten ingeschakeld werden en de gebruiksgereedheid bereikt
werd, wordt er telkens bij het indrukken van de toets PRINT een etiket afgedrukt.
11 Onderhoud, instandhouding, afvalverwerking
11.1 Reiniging
Vóór de reiniging het apparaat van de bedrijfsspanning verbreken.
Geen agressieve reinigingsmiddelen (oplosmiddel of dergelijke), maar enkel een met
een milde zeepoplossing bevochtigd doekje gebruiken. Erop letten dat er geen
vloeistof in het apparaat binnendringt en met een droog, zacht doekje nawrijven.
Losse monsterresten/poeder kunnen voorzichtig met een penseel of handstofzuiger
verwijderd worden.
Gemorst te wegen goed onmiddellijk verwijderen.
11.2 Onderhoud, instandhouding
Het apparaat mag uitsluitend door geschoolde en door de firma gemachtigde
servicetechnici geopend worden.
Vooraleer te openen, van het stroomnet verbreken.
11.3 Afvalverwerking
De afvalverwerking van verpakking en apparaat dient door de exploitant in
overeenstemming met het geldende nationale of regionale recht van de locatie van
de gebruiker doorgevoerd te worden.
PCB-BA-nl-1315
38
12 Kleine hulp bij pannes
Storing
Mogelijke oorzaak
De gewichtsaanduiding is niet
verlicht.
De weegschaal is niet ingeschakeld.
De verbinding met het stroomnet is
onderbroken (netsnoer niet
ingestoken/defect).
De netspanning is uitgevallen.
De batterijen zijn verkeerd ingelegd of
leeg
Er zijn geen batterijen ingelegd.
De gewichtsaanduiding verandert
voortdurend
Tocht/luchtbewegingen
Trillingen van de tafel/vloer
Die weegplaat heeft contact met vreemde
voorwerpen.
Elektromagnetische velden/statische
oplading (andere plaats van opstelling
kiezen/zo mogelijk, storend apparaat
uitschakelen)
Het weegresultaat is blijkbaar foutief
Het display van de weegschaal staat niet
op nul
De justering is niet meer correct.
Er heersen aanzienlijke
temperatuurschommelingen.
Elektromagnetische velden/statische
oplading (andere plaats van installatie
kiezen/zo mogelijk, storend apparaat
uitschakelen)
In geval van een storing in het verloop van het programma dient de weegschaal even
uitgeschakeld en van het stroomnet verbroken te worden. Met het weegprocédé
moet men dan terug vanaf het begin van start gaan.
Hulp:
Als er zich andere foutmeldingen voordoen, weegschaal uit- en nogmaals
inschakelen. Indien de foutmelding blijft bestaan, fabrikant op de hoogte brengen.
PCB-BA-nl-1315
Loading...
