Kern PBS-A04, PBS-A03 User guide [de]
KERN & Sohn GmbH
Ziegelei 1
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Internet: www.kern-sohn.com
Betriebsanleitung
Set zur Dichtebestimmung
KERN PBS-A03/A04
Version 1.3
01/2012
D
D-72336 Balingen
Fax: +49-[0]7433-9933-149
PBS-A03/A04-BA-d-1213
KERN PBJ/PBS
KERN PBS-A03/A04
D
Inhaltsverzeichnis:
1 EINLEITUNG .................................................................................................................................. 3
1.1 LIEFERUMFANG ........................................................................................................................ 3
1.2 ABMESSUNGEN ........................................................................................................................ 5
2 DICHTEBESTIMMUNGSSET INSTALLIEREN ............................................................................. 6
3 PRINZIP DER DICHTEBESTIMMUNG .......................................................................................... 8
3.1 EINFLUSSGRÖßEN UND FEHLERQUELLEN ................................................................................... 9
4 DICHTEBESTIMMUNG VON FESTSTOFFEN ............................................................................ 10
4.1 FUNKTION AKTIVIEREN ............................................................................................................ 10
4.2 EINGABE „DICHTE MESSFLÜSSIGKEIT“ ..................................................................................... 11
4.3 MESSUNG „DICHTE FESTSTOFF“ ............................................................................................. 12
Version 1.3 01/2012
Betriebsanleitung
Set zur Dichtebestimmung für Präzisionswaagen
5 DICHTEBESTIMMUNG VON FLÜSSIGKEITEN ......................................................................... 13
5.1 VOLUMENBESTIMMUNG DES SENKKÖRPERS ............................................................................. 13
5.2 DICHTEBESTIMMUNG BEI BEKANNTEM VOLUMEN DES SENKKÖRPERS ........................................ 14
6 BEDINGUNGEN FÜR PRÄZISE MESSUNGEN ......................................................................... 16
6.1 BERECHNUNG DER ERGEBNISSE ............................................................................................. 16
6.2 EINFLUßFAKTOREN FÜR MEßFEHLER ....................................................................................... 17
6.2.1 Luftblasen ........................................................................................................................ 17
6.2.2 Festkörperprobe............................................................................................................... 17
6.2.3 Flüssigkeiten .................................................................................................................... 17
6.2.4 Oberfläche ....................................................................................................................... 17
6.3 ALLGEMEINE INFORMATIONEN ................................................................................................. 18
6.3.1 Dichte / relative Dichte ..................................................................................................... 18
6.3.2 Drift der Waagenanzeige ................................................................................................. 18
7 DICHTETABELLE FÜR FLÜSSIGKEITEN ................................................................................. 19
8 MESSUNSICHERHEIT BEI FESTKÖRPER DICHTEBESTIMMUNG ......................................... 20
9 GEBRAUCHSHINWEISE ............................................................................................................. 21
PBS-A03/A04-BA-d-1213 2
1 Einleitung
KERN PBS-A03 KERN PBS-A04
• Set zur Dichtebestimmung für Präzisionswaagen der Serien KERN
PBJ/PBS mit großer Wägeplatte
(180 x 170 mm).
• Bei Gebrauch des Dichtesets reduziert sich die Kapazität der Waage
um ca. 100 g.
• Um einen sicheren und reibungslosen Betrieb zu gewährleisten,
bitte Betriebsanleitung aufmerksam durchlesen.
• Diese Anleitung beschreibt nur das Arbeiten mit dem Set zur Dichtebestimmung. Weitere Informationen zur Bedienung Ihrer Waage
entnehmen Sie bitte der Betriebsanleitung, die der jeweiligen Waage beiliegt.
• Set zur Dichtebestimmung für Präzisionswaagen der Serien KERN
PBJ/PBS mit kleiner Wägepl a t te
(105 x 105 mm).
• Bei Gebrauch des Dichtesets redu-
ziert sich die Kapazität der Waage
um ca. 290 g.
1.1 Lieferumfang

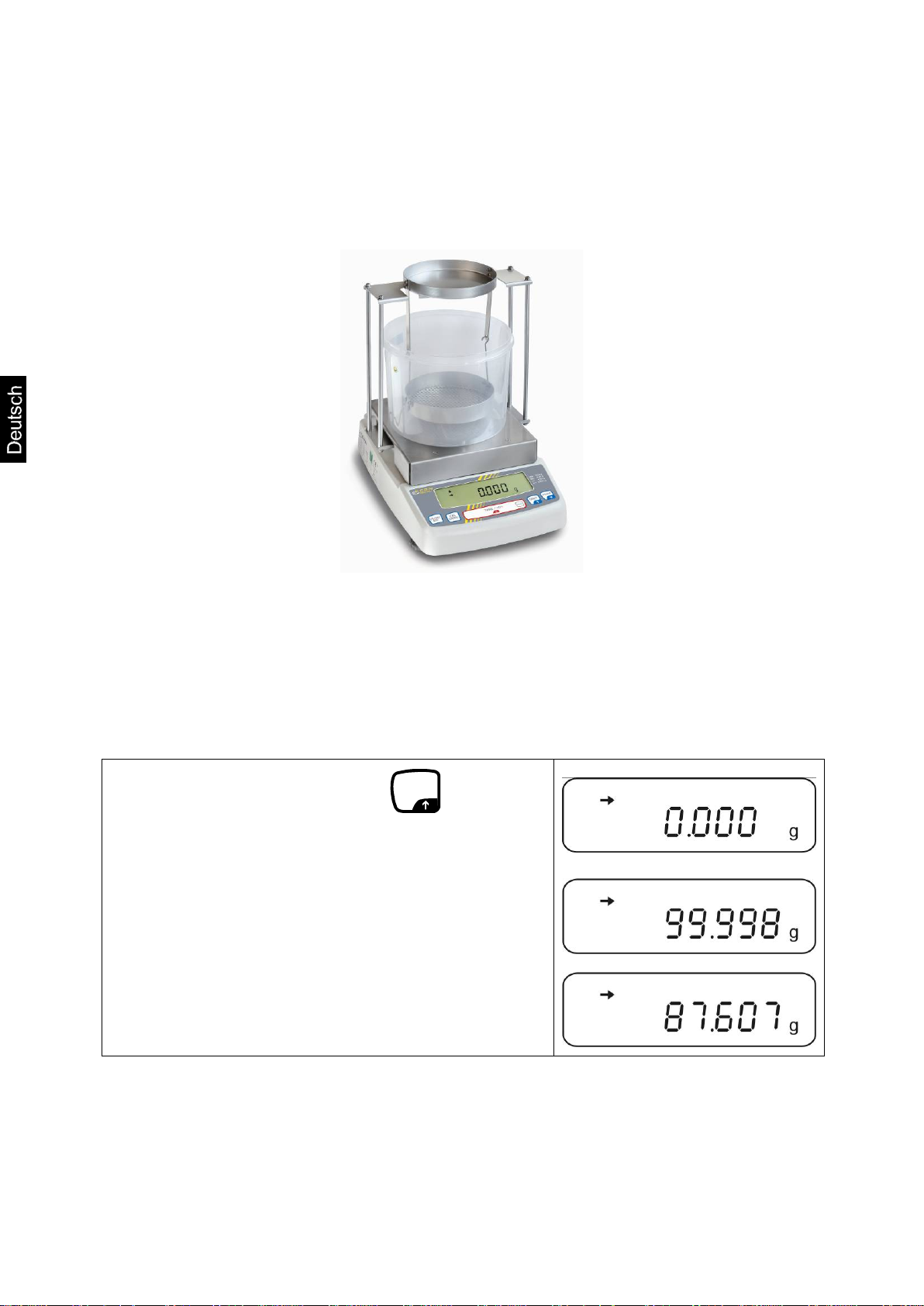

Abb. 1: Installiertes Di chtes e t KERN PBS-A04
3 PBS-A03/A04-BA-d-1213
1. Waagschalenhalter
2. Kombinationswaagschale
3. Behältertisch
4. Behälter
5. Waagschalenträger,
4 Stck.
6. Glassenkkörper
PBS-A03/A04-BA-d-1213 4
1.2 Abmessungen
5 PBS-A03/A04-BA-d-1213
2 Dichtebestimmungsset installieren
gleicher Weise zu installieren.
• Falls nötig, erforderliche Justierung vor der Installation des Dichtesets durch-
1. Waage ausschalten und von der Stromversorgung trennen.
2. Standardwägeplatte entfernen.
3. Träger der Standardwägeplatte entfernen und durch Waagschalenträger
des Dichtesets ersetzen.
führen.
• Bei installiertem Dichteset ist eine korrekte Justierung nicht möglich.
• Zur Justierung Dichteset abnehmen und Standardwägeplatte aufsetzen.
• Die nachfolgenden Abbildungen zei g en das D i cht eset KERN PBS-A03 an
einer Waage mit großer Wägeplatte. Das Dichtesets KERN PBS-A04 ist in
4. Waagschalenhalter lt. Abb. in die vier
Waagschalenträger setzen. Dabei auf
die richtige Positionierung achten, die
Öffnungen an der Oberseite müssen
nach vorne zeigen
PBS-A03/A04-BA-d-1213 6
A
B
5. Behältertisch so platzieren, dass er
den Waagschalenhalter nicht berührt.
6. Behälter mittig auf den Behältertisch
stellen
7. Kombinationswaagschale lt. Abb.
einhängen. Darauf ach ten, das s si e
den Behälter nicht berührt.
7 PBS-A03/A04-BA-d-1213
