1 Technické údaje modelů PBJ:
KERN PBJ 420-3M PBJ 620-3M PBJ 1020-3
Přesnost vážení (d) 0,001 g 0,001 g 0,001 g
Rozsah vážení (max.) 420 g 620 g 1020 g
Minimální zatížení (min.) 0,02 g 0,1 g Kalibrační hodnota (e) 0,01 g 0,01 g Třída cejchování II I Reprodukovatelnost 0,001 g 0,001 g 0,001 g
Linearita ±0,002 g ±0,002 g ±0,003 g
Doba narůstání signálu 2,5 s 2,5 s 2,5 s
Doba ohřevu 4 h 4 h 8 h
Kalibrační hmotnost vnitřní
Jednotky váhy (cejchované váhy) g, kg, pcs, %
Min. hmotnost v režimu počítání
kusů
Počet referenčních (kusů v režimu
počítání kusů)
Deska váhy z nerezové oceli
Rozměry krytu
(š x h x v) [mm]
Rozměry větrného krytu
[mm]
5, 10, 20, 50 100, 200
Vnitřní 180 x 193 x 87
Vnější 202 x 228 x 103
1 mg
108 x 105 mm
209 x 322 x 78
Hmotnost netto (kg) 3,7 kg
Provozní teplota od +10°C do +30°C
Vlhkost vzduchu max. 80%, relativní (bez kondenzace)
Rozhraní RS-232
Vybavení pro podpodlažní vážení Háček
Vstupní napětí AC 100 -240 V, 400 mA 50/60Hz
Sekundární napětí napáječe DC 12 V, 1 A
Stupeň znečištění 2
Kategorie přepětí Kategorie II
Výška instalace v metrech
(dosl. metr výšky)
Do 2000 m
Místo umístění pouze v uzamčených prostorách
PBS/PBJ-BA-cz-1314
7
Deska váhy z nerezové oceli
KERN PBJ 4200-2M PBJ 6200-2M PBJ 8200-1M
Přesnost vážení (d) 0,01 g 0,01 g 0,1 g
Rozsah vážení (max.) 4,2 kg 6,2 kg 8,2 kg
Minimální zatížení (min.) 0,5 g 1 g 5 g
Kalibrační hodnot (e) 0,1 g 0,1 g 1 g
Třída cejchování II I II
Reprodukovatelnost 0,01 g 0,01 g 0,08 g
Linearita ±0,02 g ±0,02 g ±0,1 g
Doba ohřevu 4 h 4 h 2 h
Doba narůstání signálu 2,5 s 2,5 s 1,2 s
Kalibrační hmotnost Vnitřní
Jednotky váhy (cejchované váhy) g, kg, pcs, %
Min. hmotnost v režimu počítání
kusů
Počet referenčních (kusů v režimu
počítání kusů)
10 mg 100 mg
5, 10, 20, 50 100, 200
170 x 180 mm
Rozměry krytu
(š x h x v) [mm]
209 x 322 x 78
Hmotnost netto (kg) 4,8 kg
Provozní teplota od +10°C do +30°C
Vlhkost vzduchu max. 80%, relativní (bez kondenzace)
Rozhraní RS-232
Vybavení k podpodlažnímu vážení
Háček
Vstupní napětí AC 100 -240 V, 400 mA 50/60Hz
Sekundární napětí napáječe DC 12 V, 1 A
Stupeň znečištění 2
Kategorie přepětí Kategorie II
Výška instalace v metrech
(dosl. metr výšky)
Místo umístění pouze v uzamčených prostorách
PBS/PBJ-BA-cz-1314
Do 2000 m
8
KERN PBS 420-3M PBS 620-3M PBS 1020-3
Přesnost vážení (d) 0,001 g 0,001 g 0,001 g
Rozsah vážení (max.) 420 g 620 g 1020 g
Minimální zatížení (min.) 0,02 g 0,1 g Kalibrační hodnota (e) 0,01 g 0,01 g Třída cejchování II I Reprodukovatelnost 0,001 g 0,001 g 0,001 g
Linearita ±0,002 g ±0,002 g ±0,003 g
Doba narůstání signálu 2,5 s 2,5 s 2,5 s
Doba ohřevu 4 h 4 h 8 h
Doporučovaná kalibrační
hmotnost, není součástí
400 g (E2) 600 g (E2) 1000 g (E2)
standardní dodávka (třída)
Možné rozsahy kalibrace 100–420 g 100–620 g 100–1020 g
Jednotky váhy (cejchované váhy) g, kg, pcs, %
Min. hmotnost v režimu počítání kusů 1 mg
Počet referenčních (kusů v režimu
počítání kusů)
Deska váha z nerezové oceli
Rozměry krytu
(š x h x v) [mm]
Rozměry větrného krytu [mm]
Hmotnost netto (kg) 3 kg
Provozní podmínky od +5°C do +40°C
Vlhkost vzduchu max. 80%, relativní (bez kondenzace)
Rozhraní RS-232
Vybavení k podpodlažnímu vážení Háček
Vstupní napětí AC 100 -240 V, 400 mA 50/60Hz
Sekundární napětí napáječe DC 12 V, 1 A
5, 10, 20, 50 100, 200
108 x 105 mm
209 x 322 x 78
Vnitřní 180 x 193 x 87
Vnější 202 x 228 x 103
Stupeň znečištění 2
Kategorie přepětí Kategorie II
Výška instalace v metrech
(dosl. metr výšky)
Místo umístění pouze v uzamčených prostorách
Do 2000 m
PBS/PBJ-BA-cz-1314
9
Deska váhy z nerezové oceli
KERN PBS 4200-2M PBS 6200-2M PBS 8200-1M
Přesnost vážení (d) 0.01 g 0.01 g 0.1 g
Rozsah vážení (max.) 4.2 kg 6.2 kg 8.2 kg
Minimální zatížení (min.) 0.5 g 1 g 5 g
Kalibrační hodnota (e) 0.1 g 0.1 g 1 g
Třída cejchování II I II
Reprodukovatelnost 0.01 g 0.01 g 0.1 g
Linearita ± 0.02 g ± 0.02 g ± 0.2 mg
Doba ohřevu 4 h 4 h 2 h
Doba narůstání signálu 2.5 sec 2.5 sec 1.2 sec
Doporučovaná kalibrační
hmotnost, není součástí
4 kg (E2) 5 kg (E2) 7 kg (E2)
standardní dodávka (třída)
Možné rozsahy kalibrace 1000 – 4200 g 1000 – 6200 g 1000 – 8200 g
Jednotky váhy
(cejchované váhy)
Minimální hmotnost při počítání
kusů
Referenční počet kusů při počítání
kusů
10 mg 100 mg
g, kg, pcs, %
5, 10, 20, 50 100, 200
170 x 180
Rozměry krytu
(š x h x v) [mm]
209 x 322 x 78
Hmotnost netto (kg) 3 kg
Provozní podmínky +5° C bis +40° C
Vlhkost vzduchu max. 80 % relativní (bez kondenzace)
Rozhraní RS-232
Vybavení k podpodlažnímu vážení Háček
Vstupní napětí AC 100 -240 V, 400 mA 50/60Hz
Sekundární napětí napáječe DC 12 V, 1 A
Stupeň znečištění 2
Kategorie přepětí Kategorie II
Výška instalace v metrech
(dosl. metr výšky)
Místo umístění pouze v uzamčených prostorách
PBS/PBJ-BA-cz-1314
Do 2000 m
10
2 Prohlášení o shodě
KERN & Sohn GmbH
D-72322 Balingen-Frommern
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, že das Produkt, auf das sich diese Erklärung bezieht, mit
den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shodě
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
Signature
Datum
27.03.2013
Ort der Ausstellung
Place of issue
72336 Balingen
Albert Sauter
KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
P.O.Box4052
Fax: 0049-[0]7433-9933-149
Prohlášení o shodě
EC-Prohlášení o shodě EC-Declaration of -Conformity
Déclaration de conformité EC-Declaración de Conformidad
ECEC-Dichiarazione di conformit à EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shodě
EC-Deklaracja zgodności EC-Заявление о соответствии
Elektronická váha: KERN P BS / PBJ
Směrnice Normy
2004/108/EC EN 61326-1:2006
2006/95/EC EN 61010-1: 2010
Date
Signatur
PBS/PBJ-BA-cz-1314
11

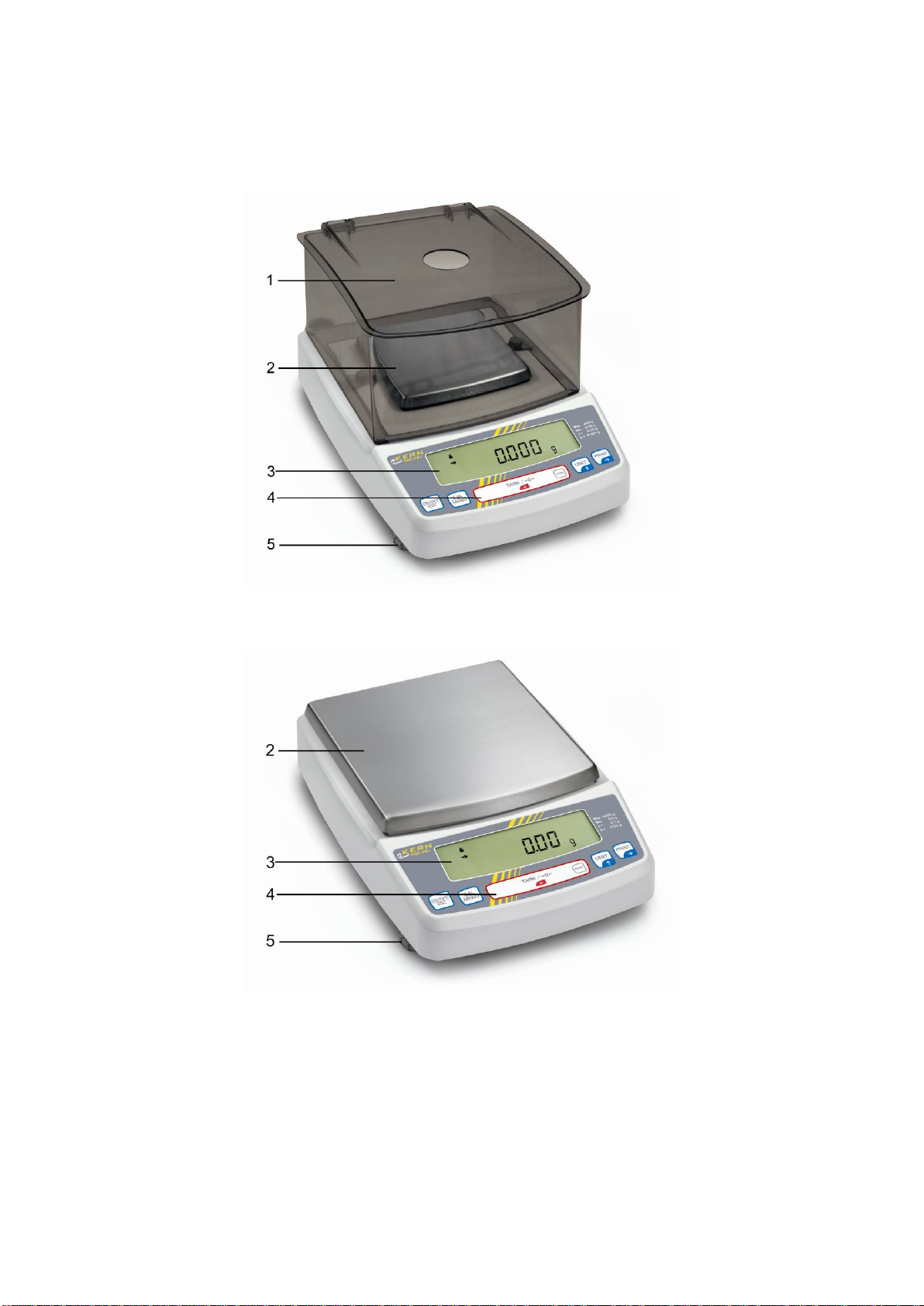

3 Přehled zařízení
Modely s přesností vážení d = 0,001 g:
Modely s přesností vážení d ≥ 0,01 g:
1. Větrný kryt
2. Deska váhy
3. Displej
4. Klávesnice
5. Šroubovací nožička
PBS/PBJ-BA-cz-1314
12
Jednou zmáčknout a uvolnit
Držet cca 3 sekundy
zmáčknuté
ESC
ON/OFF
MENU
CAL
TARE /
UNIT
PRINT
3.1 Klávesnice
Režim vážení:
Tlačítko
Označení
[ON/OFF]
[CAL]
[TARE] Tárování nebo nastavení nuly. (*2) Není funkční.
Přepíná mezi provozním režimem
a režimem Stand-by.
Vyvolává kalibraci nebo volbu
menu. (*1)
Opouští aplikační funkce a
vrací se do režimu vážení
Ukazuje poslední nastavení
menu.
[UNIT] Změna jednotky váhy (*3) Není funkční
[PRINT]
Výstup hodnoty hmotnosti na
externí zařízení (Tiskárna, PC)
Výstup data a času na externí
zařízení.
*1 Toto tlačítko slouží k nastavení hodnot jako procento (%), počet kusů (PCS),
Hustoty pevných látek (▼d) nebo hustoty kapalin (d).
*3 Jiné jednotky než „g“ se musí před použitím nastavit. Od výrobce jsou nastaveny pouze
jednotky gram (g), procentní vážení (%) a počítání kusů (PCS) .
PBS/PBJ-BA-cz-1314
13
Jednou zmáčknout a uvolnit
ESC
ON/OFF
MENU
CAL
TARE /
UNIT
blikající pozici o 1.
PRINT
paměti, nutno se vrátit do menu pomocí tlačítka a uložení zopakovat .
Menu:
Označení
[ON/OFF]
[CAL]
[TARE]
Návrat k menu, eventuálně do
režimu vážení
Přechod k dalšímu nastavení v
menu.
Zobrazí se poslední nastavení
menu.
Tlačítko
Vstupuje číslicová hodnota.
[UNIT]
Zvýšení číslicové hodnoty na
[PRINT]
Vstup číslicové hodnoty.
Přechod k další pozici.
3.1.1 Numerické nastavení
Držet cca 3 sekundy zmáčknuté
Zpět do režimu vážení
Ukazuje poslední krok v menu.
Není funkční
Není funkční
Není funkční
Tlačítko Označení Funkce
Navigační tlačítko
Zvětšení hodnoty blikající číslice
Navigační tlačítko
Volba číslice zprava
Navigační tlačítko
Potvrzení nastavení údajů
ESC Anulování nastavených údajů
• V průběhu numerického nastavování se zobrazuje symbol [#].
• Symbol „SET” signalizuje, že uložení hodnoty do paměti proběhlo úspěšně.
• Zobrazení symbolu „ERR” signalizuje, že hodnota nebyla uložena do
PBS/PBJ-BA-cz-1314
14
3.1.2 Nastavení desetinné tečky při vstupu numerické hodnoty
PRINT
PRINT
UNIT
TARE /
Nastavení desetinné tečky je vyžadováno pouze při stanovení hustoty nebo při
stanovení násobitele pro jednotku definovanou uživatelem.
• Vícenásobně zmačknout tlačítko
Ještě jednou zmáčknout tlačítko
, až začne blikat poslední pozice.
, aby došlo k vyvolání režimu nastavení
desetinného bodu. Bliká symbol trojúhelníka ▼ nebo aktuální desetinný bod.
• Abychom přesunuli desetinný bod o jedno místo směrem k požadované
pozici, nutno zmáčknout tlačítko
.
• Abychom uložili nastavení desetinného bodu do paměti, nutno zmáčknout
tlačítko
. Na okamžik se zobrazí oznámení „SEt” , což signalizuje, že
uložení do paměti proběhlo úspěšně.
PBS/PBJ-BA-cz-1314
15
Displej
Označení
Popis
Oznamuje, že výsledek vážení je stabilní. (*1) Při volbě ukazuje
aktuální pozici menu.
Symbol táry
Oznamuje, že byla nastavena hodnota táry.
Svítí během nastavení kalibrace. Při volbě menu ukazuje
(cejchované modely PBS se nemohou kalibrovat)
[ ]
Znak číslice
Oznamuje vstup číslicové hodnoty.
Symbol menu
Ukazuje se během volby, když je přístup k menu zablokován.
Asterisk
Oznamuje, že zobrazovaná číslicová hodnota není hmotností.
RS-232C. Signalizuje, že komunikace je zapnuta.
Obrácený
trojúhelníkový symbol
Oznamuje nastavení specifických funkcí. Slouží jako desetinná
tečka.
→0←
Zobrazení nuly
Symbol vážení zvířat
Ukazuje nastavení funkce vážení zvířat.
Symbol pro
nastavení nuly.
M
Symbol paměti
Váha se nachází v režimu receptury
Symbol pro
automatický tisk
Stand-by.
Analogové ukazatelé
Digitální ukazatelé
%NETBPTG
PCS
mg
kg
BATT AP WARM-UP STAND-BY
3.2 Přehled ukazatelů
HI
GO
Symbol stability
Symbol hmotnosti
LO
lbGN
mom
ctdwt
oztl
nastavení kalibrace. Bliká před spuštěním automatické kalibrace.
Návod:
Když automatická kalibrace není aktivována, musí uživatel
nastavit parametry kalibrace , jakmile tento symbol bliká:
• pomocí interního závaží(modely PBJ , viz kap.8.1.1)
• pomocí externího závaží (modely PBS, viz kap.8.1.2).
Závorky Cejchované váhy zobrazují necejchované hodnoty v závorce.
Symbol komunikace
▼
automatické
uchovávání dat a
Stand-by-Symbol
*1 Symbol stability
Zobrazovaná hodnota může při dlouhodobě rozsvíceném symbolu stability kolísat, když se zatížení
váhy mění po delší dobu nebo pásmo identifikace symbolu stability je nastaveno na vysokou hodnotu.
Svítí během komunikace s externími zařízeními pomocí kabelu
Oznamuje automatické uchovávání dat a nastavení nuly.
Oznamuje nastavení automatického tisku.
Zobrazuje se, když se napájení váhy nachází v režimu Stand-by.
Zobrazuje se rovněž, když aplikační funkce přechází do režimu
PBS/PBJ-BA-cz-1314
16
4 Základní informace (obecné informace )
4.1 Použití v souladu s předurčením
Předmětná váha slouží k určení hmotnosti (hodnoty vážení) váženého materiálu,
který je nutné umístit opatrně ve středu desky váhy. Hodnotu vážení odečteme po
dosažení stabilní hodnoty.
4.2 Použití v rozporu s předurčením
Váhu nelze použít pro dynamické vážení. Pokud se množství váženého materiálu
nepatrně zmenší nebo zvětší, může kompenzační a stabilizační mechanizmus váhy
způsobit nepřesnosti vážení (kupř. při pomalém vytékání kapaliny z vážené
nádoby.)
Desky váhy nesmí být dlouhodobě zatěžovány, jelikož by mohlo dojít k poškození
měřicího mechanizmu.
Váhu nelze vystavovat nárazům ani přetížení při zohlednění hmotnosti táry, což by
rovněž mohlo váhu poškodit.
Váhu musíme provozovat v prostředí bez nebezpečí výbuchu, jelikož sériové
provedení váhy není nevýbušné.
Konstrukci váhy nelze měnit, neboť může dojít k porušení bezpečnostních
technických podmínek provozu, chybnému měření a rovněž ke zničení váhy.
Váha musí být provozována pouze v souladu s popsanými směrnicemi. Jiné použití
vyžaduje písemný souhlas firmy KERN.
4.3 Záruka
Na váhu se nevztahuje záruka v případech, když je zjištěno:
- nedodržování předepsané instrukce obsluhy
- použití v rozporu s předurčením
- provádění konstrukčních změn nebo otevírání
- mechanické poškození nebo poškození v důsledku působení médií či kapalin
- přirozené opotřebení
- nesprávné postavení nebo je zjištěna nesprávná elektrická instalace
- přetížení měřicího mechanizmu
PBS/PBJ-BA-cz-1314
17
4.4 Dohled nad kontrolními prostředky
V rámci systému zajištění kvality vážení je třeba pravidelně kontrolovat technické
parametry váhy a případně dostupné kontrolní závaží. Z toho důvodu je nutné, aby
zodpovědný uživatel určil přiměřený časový harmonogram, druh a rozsah kontroly.
Informace týkající se dohledu nad kontrolními prostředky a kontrolními závažími
jsou dostupné na webových stránkách firmy KERN (www.kern-sohn.com). Kontrolní
závaží a váhy je možné rychle a levně kalibrovat v akreditované laboratoři pro
kalibraci DKD (Deutsche Kalibrierdienst) firmy KERN ( zohlednění normy závazné
v daném státě).
5 Základní bezpečnostní instrukce
5.1 Dodržování návodu dle instrukce obsluhy
Před postavením a zprovozněním váhy je nutné se důkladně seznámit s předmětnou
instrukcí obsluhy, a to i v případě předchozích zkušeností s váhami firmy KERN.
5.2 Zaškolení obsluhy
Zařízení může provozovat a stanoveným způsobem provádět údržbu pouze
zaškolená obsluha
6 Transport a uskladnění
6.1 Kontrola při přejímce
Ihned po obdržení zásilky je nutné ověřit, zda nedošlo k případnému viditelnému
poškození, totéž je nutno provést po rozbalení zásilky.
6.2 Balení
Všechny části originálního balení je nutno zachovat pro
případ eventuálního zpětného transportu.
Pro zpětný transport je nutno použít pouze originální balení.
Před transportem je nutno odpojit všechny připojené kabely
i volně připojené části.
Pokud byla dodána zabezpečovací zařízení pro transport, je
nutno je použít.
Všechny části, kupř. skleněný větrný kryt, desku váhy,
adaptér apod. je nutno zabezpečit před skluzem a
poškozením
PBS/PBJ-BA-cz-1314
18
7 Rozbalení, umístění a zprovoznění
7.1 Místo pro provoz
Váhy byly zkonstruovány tak, aby v normálních provozních podmínkách byly
docilovány věrohodné výsledky vážení.
Volba správného místa usnadní přesné a rychlé vážení.
Kritéria výběru provozního místa:
- Zařízení můžete používat výlučně v uzavřených prostorech
- postavit váhu na stabilním plochém povrchu;
- vyvarovat se extrémních teplot a teplotních výkyvů, kupř. v případě postavení
váhy v blízkosti topných těles nebo v místech na něž přímo působí slunečné
paprsky;
- zabezpečit váhu před působením průvanu způsobeného otevřenými okny a
dveřmi;
- během vážení nesmí být váha vystavena otřesům;
- zabezpečit váhu před vysokou vlhkostí vzduchu, výpary a prachem;
- zabezpečit váhu před dlouhodobým působením extrémní vlhkosti. V případě
přenesení váhy do teplejšího prostředí může dojít v důsledku kondenzace
k jejímu orosení. V tomto případě je třeba váhu odpojenou od napájení 2
hodiny aklimatizovat.
- zabezpečit váhu před působením statických nábojů, které mají zdroj ve
váženém materiálu, v nádobě váhy a ve větrném krytu.
V případě působení elektromagnetických polí (kupř. vyvolaných mobilními telefony
nebo rádiovými zařízeními ), statických nábojů a v případě nestabilního elektrického
napájení je možný výskyt velkých chyb měření. V tomto případě je nutné váhu
přemístit.
7.2 Rozbalení / rozsah dodávky
Vyjmout zařízení s příslušenstvím z obalu, odstranit obal a položit na předpokládané
provozní místo. Ověřit, zda dodávka je kompletní a nepoškozená.
PBS/PBJ-BA-cz-1314
19
Rozsah standardní dodávky:
• Síťový adaptér
Vzpěra desky váhy
Provozní kryt
Deska váhy
2 šroubky
Větrný kryt
2 šroubky
Základní váha
Modely s přesností vážení d = 0,001 g: Modely s přesností vážení d ≥ 0,01 g:
provozního krytu
PBS/PBJ-BA-cz-1314
• Instrukce obsluhy
• Přehled menu
20
7.3 Umístění
Odstraňování transportního zabezpečení zařízení (modely PBJ)
Za účelem uvolnění transportního zabezpečení odšroubovávat oba šroubky [1] proti
směru hodinových ručiček až do jejich aretace , viz informační tabulka [2]).
Za účelem transportu přišroubovat oba šroubky ve směru hodinových ručiček, až do
jejich aretace.
Na sazení provozního krytu
Odstranit ochrannou fólii ze samopřílepných proužků a nasadit kryt tak, aby nebyl v
kontaktu s deskou váhy.
PBS/PBJ-BA-cz-1314
21
Na stavení vodorovné polohy
Vešroubovat až po doraz všechny tři šroubovací nožičky [1].
Lehce přitlačit dolů levou přední stranu váhy a vešroubovat obě přední
vymezeného prostoru.
Stále lehce tlačit váhu dopředu a odšroubovat zadní šroubovací nožičku tak,
Pravidelné ověřovat nastavení vodorovné polohy.
šroubovací nožičky, až se vzduchová bublina [3] ve vodováze [2] dostane do
aby byla váha ve stabilní poloze.
PBS/PBJ-BA-cz-1314
22
Instalace desky váhy
Modely s přesností vážení d ≥ 0,01 g:
PBS/PBJ-BA-cz-1314
23
Modely s přesností vážení d = 0,001 g:
Odstranit gumové zátky (viz výkres).
Nasadit větrný kryt a přišroubovat.
Instalovat desku váhy ve správné
pozici(viz výkres).
.
Nasadit větrný kryt.
PBS/PBJ-BA-cz-1314
24
7.4 Síťový adaptér
Zapojit napájení pomocí síťového adaptéru. Rozsvítí se displej, spustí se
připravena k vážení ihned po zobrazení ukazatele hmotnosti.
Zařízení je napájeno pomocí vnějšího síťového adaptéru.
Hodnota napětí uvedena na adaptéru musí být v souladu s lokálním napětím.
Je nutno pouze používat originální adaptéry firmy KERN. Použití jiných výrobků
vyžaduje souhlas firmy Kern.
Modely PBJ:
Před napojením sítě nutno uvolnit šrouby transportního zabezpečení v
souladu s informačním štítkem, viz kapitola 7.3.
7.5 Zapojení napájení
samodiagnóza váhy.
Modely PBS
Po úspěšné samodiagnóze se zobrazí oznámení „OFF”.
Váhu zapnout tlačítkem ON/OFF. Spustí se diagnóza displeje. Váha je
PBS/PBJ-BA-cz-1314
25
Rozhraní na zadní straně
1
RS-232C-Rozhraní
2
DATA IO-Rozhraní
3
AUX-Rozhraní
4
DC-IN-Přípojka
5
Klávesnice rozhraní
5
4 3 2
1
7.6 Periferní zařízení
Před zapojením nebo odpojením periferních zařízení (tiskárna, PC) přes rozhraní
musí být váha odpojena od sítě.
Je nutno používat výhradně příslušenství a periferní zařízení firmy KERN, které jsou
pro tento účel určeny.
Výstup externích zařízení:
7.7 První zprovoznění
Abychom dosahovali přesné výsledky vážení pomocí elektronických vah, je nutno
zajistit odpovídající provozní teplotu (viz „Doba ohřevu”, kapitola 1). V průběhu
ohřevu musí být váha ohřívána elektricky (síťový adaptér, akumulátor nebo baterie).
Přesnost váhy závisí na lokální gravitaci.Je nutno dodržovat instrukce, dle kapitoly
„Kalibrace”.
PBS/PBJ-BA-cz-1314
26
8 Kalibrace
Kalibraci nutno provádět ve stabilním prostředí, dodržovat dobu ohřevu (viz
Protože zemská gravitace je proměnlivá, je třeba každou váhu v souladu se zákony
fyziky vhodným způsobem kalibrovat (pokud již váha nebyla kalibrována). Proces
kalibrace je třeba provést při prvním zprovoznění, dále při každé změně umístění
váhy a rovněž v případě výkyvů teploty okolí. Abychom obdrželi přesné hodnoty
měření, doporučuje se dodatečné cyklické kalibrování váhy v rámci běžného
provozu.
(pouze modely PBJ)
kapitola 1) .Na desce váhy se nasmí nacházet žádné předměty.
8.1 Ruční kalibrace pomocí tlačítka CAL
Od výrobce jsou váhy nastaveny tak, aby kalibraci bylo možno spustit pomocí tlačítka
CAL přímo z režimu vážení.
• Modely PBJ: kalibrace s vnitřní kalibrační hmotností
• Modely PBS: kalibrace s vnější kalibrační hmotností (zablokována v případě
provozování cejchovaných vah)
Jiné postupy možno aktivovat v menu.

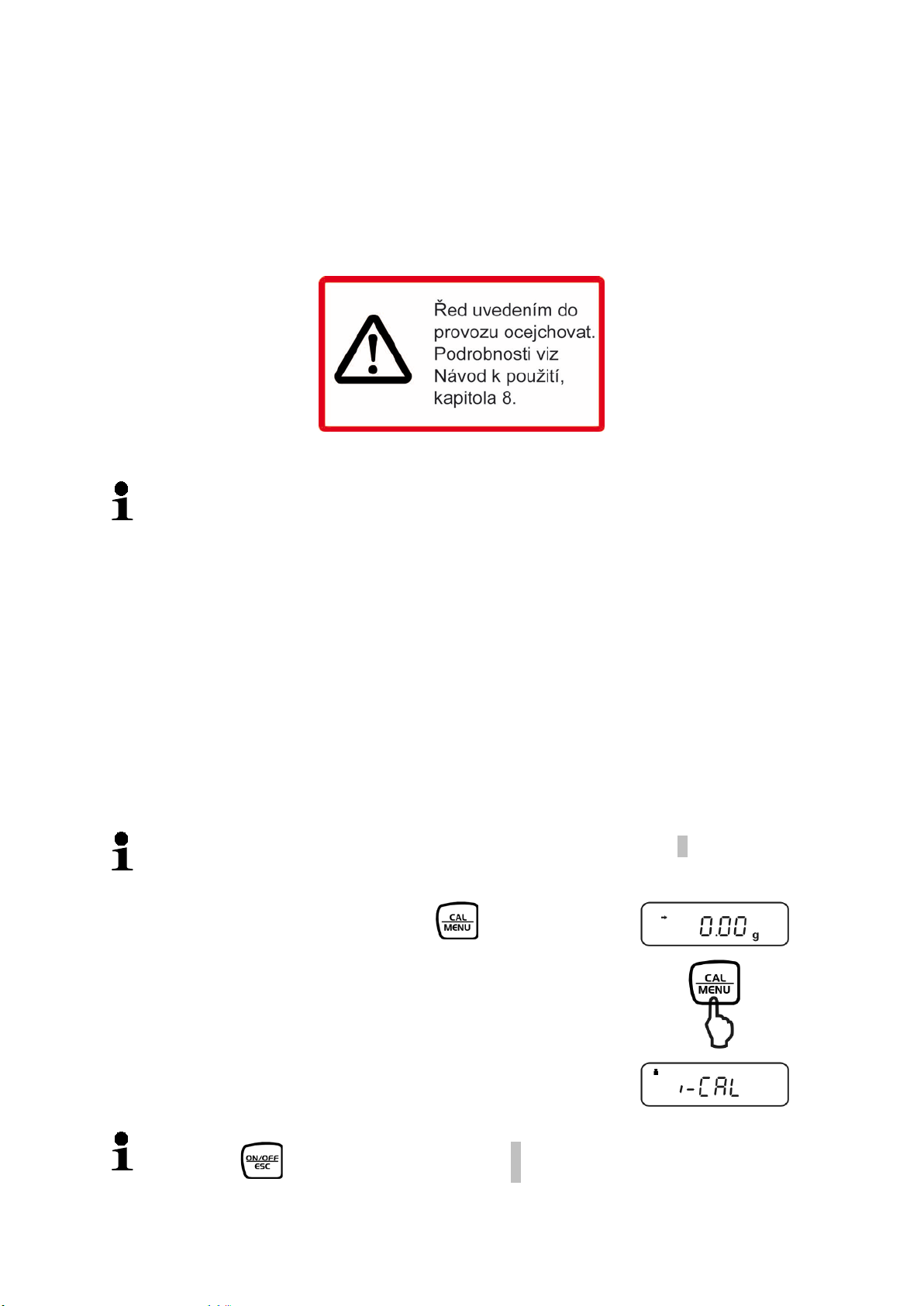

8.1.1 Kalibrace s vnitřní kalibrační hmotností (pouze modely PBJ)
Vstupní podmínka: nastavení menu „I.CAL” / element menu 1.
1. V režimu vážení zmáčknout tlačítko . Zobrazí se
bod menu „I-CAL”.
Pokud se bod menu „I-CAL” nezobrazí se, vrátit se do menu vážení
pomocí a aktivovat element menu 1, viz „Přehled menu”.
PBS/PBJ-BA-cz-1314
27
TARE /
- - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - -
KERN
Firma
TYPE
PBJ4200-2M
Model
SN
WBxxxxxxxxx
Sériové číslo
ID
1234
Identifikační číslo váhy (viz
DATE
27-01-2011
TIME
11.54.53
REF
4000.00g
Používaná kalibrační hmotnost
BFR
4003.97g
Před kalibrací
AFT
4000.00g
Po kalibraci
-COMPLETE
-SIGNATURE-
Zpracoval
- - - - - - - - - - - - - - - - -
2. Zmáčknout tlačítko
, kalibrace probíhá
automaticky.
3. Po úspěšné kalibraci se váha přepne automaticky zpět
do režimu vážení.
V případě chybné kalibrace (kupř. Když se na desce
váhy nacházejí předměty) se na displeji zobrazí
oznámení chyby, proce kalibrace nutno zopakovat.
V případě zapojení opční tiskárny a aktivace funkce
GLP následuje tisk protokolu kalibrace, viz kapitola. 8.5.
Příklad výtisku KERN YKB-01N):
CAL –INTERNAL
Režim kalibrace
kapitola. 8.5.1)
PBS/PBJ-BA-cz-1314
28
8.1.2 Kalibrace s vnější kalibrační hmotnosti (modely PBS nastaveny u
výrobce)
• Vstupní podm í nka: nastavení menu „E-CAL” / element menu 3.
• Cejchované váhy mají kalibraci zablokovanou pomocí tlačítka (s výjimkou
třídy přesnosti I). Kalibraci lze provést po odstranění plomby a zmáčknutí
tlačítka kalibrace. Umístění tlačítka kalibrace, viz kapitola. Chyba!
Nenalezen zdroj odkazů..
Poznámka
Po odstranění plomby je nutno před opětovným použitím váhy, v případech
vyžadujících cejchování, váhu opět předepsaným způsobem zaplombovat a
označit (což provádí oprávněna notifikační organizace).
• Pokud možno provést kalibraci s hmotností srovnatelnou s maximálním
zatížením váhy (doporučená kalibrační hmotnost, viz kapitola. 1). Kalibraci
možno rovněž provést pomocí jiných nominálních hmotností nebo tříd
tolerance, ale není to optimální postup z hlediska měřicí techniky. Přesnost
kalibrační hmotnosti musí odpovídat přesnosti měření d váhy (nebo vyšší
přesnosti).
Informace týkající se kontrolních závaží je možno najít na internetu na
adrese:http://www.kern-sohn.com
V režimu vážení zmáčknout tlačítko . Zobrazí se
bod menu „E-CAL”.
Když se bod menu „E-CAL” nezobrazí se, vrátit se do menu vážení pomocí
tlačítka a aktivovat element menu 3, viz „Přehled menu”.
Zmáčknout tlačítko , zobrazí se blikající hodnota
doporučené kalibrační hmotnosti (viz kapitola. 1).
Když chceme změnit hodnotu hmotnosti, zmáčkneme tlačítko , bliká
aktivní pozice. Nastavit pomocí navigačních tlačítek (viz kapitola. 3.1.1
„Numerické nastavení”).
Opatrně položit kalibrační hmotnost na střed desky
váhy, zmáčknout tlačítko .
PBS/PBJ-BA-cz-1314
29
Počkat až zobrazení nuly začne blikat.
Příklad výtisku KERN YKB-01N:
- - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - -
KERN
Firma
TYPE
PBS4200-2M
Model
SN
WBxxxxxxxxx
Sériové číslo
ID
1234
Identifikační číslo váhy (viz
DATE
27-01-2011
TIME
11.54.53
REF
4000.00g
Používaná kalibrační hmotnost
BFR
3999.97g
Před kalibrací
AFT
4000.00g
Po kalibraci
-COMPLETE
-SIGNATURE-
Zpracoval
- - - - - - - - - - - - - - - - -
Sejmout kalibrační hmotnost a zmáčknout tlačítko .
Po úspěšné kalibraci se váha přepne automaticky zpět do
režimu vážení.
V případě chybné kalibrace (kupř. na desce váhy se
nacházejí předměty) se na displeji zobrazí oznámení
chyby, postup kalibrace nutno zopakovat.
V případě zapojení opční tiskárny a aktivace funkce GLP
následuje výtisk protokolu kalibrace, viz kapitola. 8.5.
CAL –EXTERNAL
Režim kalibrace
kapitola. 8.5.1)
PBS/PBJ-BA-cz-1314
30
8.2 Test kalibrace
Nastavení uložené do paměti možno vyvolat přímo pomocí tlačítka .
Aktivace funkce:
V režimu vážení 3 krát zmáčknout tlačítko .
Zobrazí se skupina menu 1 „Kalibrace”, ukazatel bliká.
Potvrdit zmáčknutím tlačítka , aktuální
nastavení bliká.
C
Kalibrace s vnitřní hmotností „I-CAL”
(pouze modele PBJ, viz kapitola. 8.1.1), element
menu 1.
Test kalibrace s vnitřní hmotností „I-tESt”
(pouze modely PBJ, viz kapitola. 8.2.2), element
menu 2.
Kalibrace s vnější hmotností „E-CAL”
(viz kapitola. 8.1.2), element menu 3.
Test kalibrace s vnější hmotností „E-tESt”
(viz kapitola. 8.2.1), element menu 4.
Potvrdit zmáčknutím tlačítka .
Vícekrát zmáčknout nebo po dobu více než 3 s podržet
zmáčknuté tlačítko , váha se vrací do režimu
vážení.
PBS/PBJ-BA-cz-1314
31
8.2.1 Test kalibrace s vnější hmotností Vstupní podmínka: nastavení menu „E-tESt” / element menu 4.
Cejchované váhy mají kalibraci zablokovanou pomocí tlačítka (s výjimkou třídy
přesnosti I). Kalibraci lze provést po odstranění plomby a zmáčknutí tlačítka
kalibrace. Umístění tlačítka kalibrace, viz kapitola. Chyba! Nenalezen zdroj
odkazů..
Poznámka:
Po odstranění plomby je nutno před opětovným použitím váhy, v případech
vyžadujících cejchování, váhu opět předepsaným způsobem zaplombovat a
označit (což provádí oprávněna notifikační organizace)..
PBS/PBJ-BA-cz-1314
32
Sundat kalibrační hmotnost a zmáčknout tlačítko
.
Na okamžik počkat, zobrazí se rozdíl vůči dřívější
kalibraci.
Buď
zmáčknout tlačítko , hodnota „d” se vynuluje.
Váha se kalibruje po tomto vynulování.
anebo
Zmáčknout tlačítko , hodnota „d” se nevynuluje.
Kalibrace dále nepokračuje
PBS/PBJ-BA-cz-1314
33

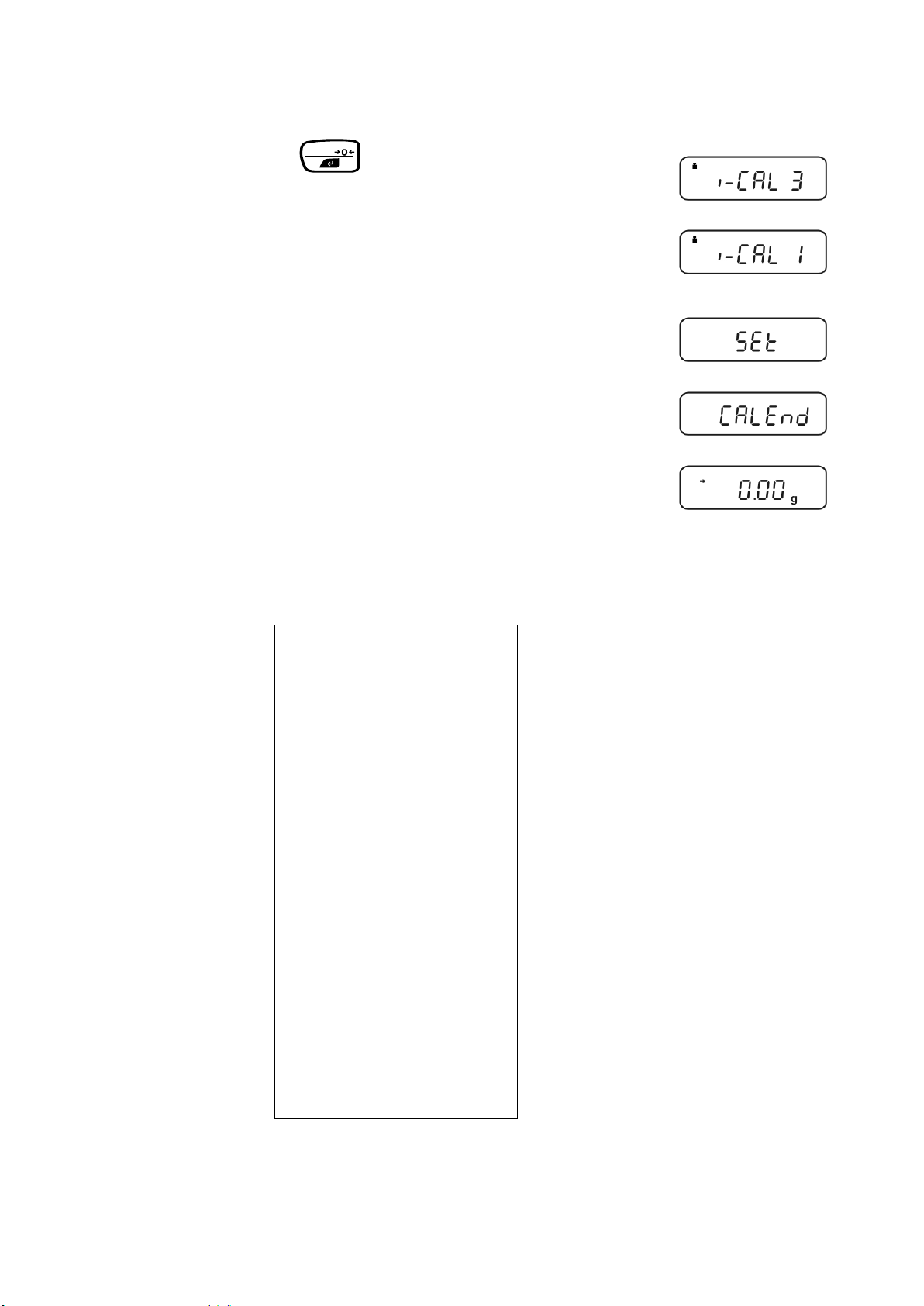

8.2.2 Test kalibrace s vnitřní hmotností
Vstupní podmínka: nastavení menu „I-tESt” / element menu 2.
V režimu vážení zmáčknout tlačítko . Zobrazí se
bod menu „I-tESt”.
Když se bod menu „I-tESt” nezobrazí, vrátit se do menu vážení pomocí
tlačítka a aktivovat element menu 2, viz „Přehled menu”.
Zmáčknout tlačítko , test probíhá automaticky.
Na chvíli počkat, zobrazí se rozdíl vůči předchozí kalibraci.
Buď
zmáčknout tlačítko , hodnota „d” se vynuluje.
Váha se kalibruje po tomto vynulování.
anebo
Zmáčknout tlačítko , hodnota „d” se nevynuluje.
Kalibrace dále nepokračuje.
PBS/PBJ-BA-cz-1314
34

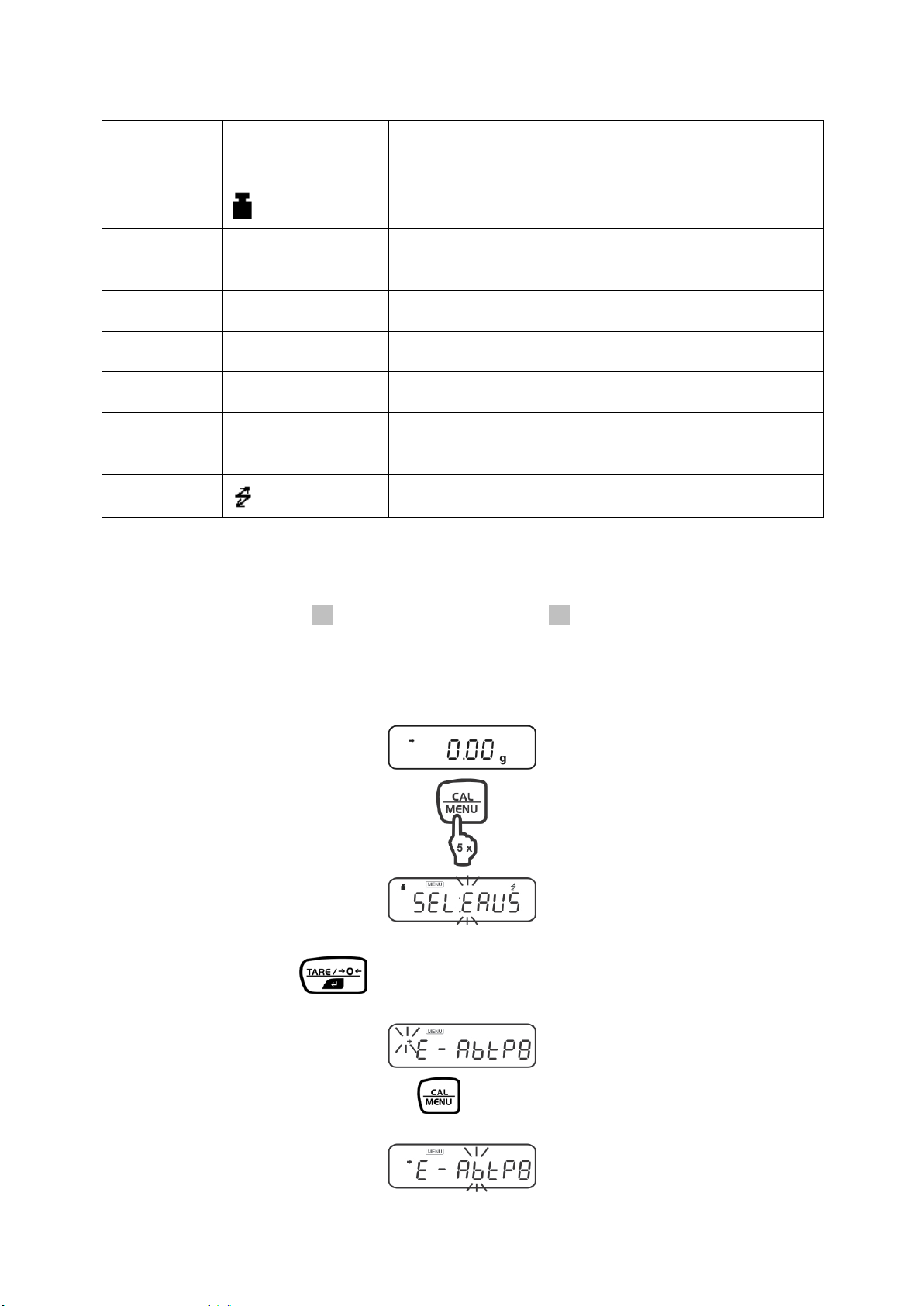

8.3 Automatická kalibrace pomocí funkce PSC (Perfect Self Calibration), pouze modely PBJ
Funkce PSC umožňuje kdykoliv stanovit teplotu okolí váhy. Překročení horní nebo
dolní hodnoty tolerance je signalizováno a spustí se automaticky nutná kalibrace,
což zajišťuje kdykoliv optimální připravenost provozování váhy.
Aktivace funkce:
V režimu vážení 3 krát zmáčknout tlačítko .
Zobrazí se skupina menu 1 „Kalibrace”, ukazatel
bliká.
Potvrdit zmáčknutím tlačítka , aktuální
nastavení bliká.
Vícekrát zmáčknout tlačítko , až začne blikat
symbol „A”.
Potvrdit zmáčknutím tlačítka .
Tlačítko umožňuje přepojování mezi následujícími
nastaveními.
„PSC on” (element menu 5) = funkce aktivní
„PSC off” (element menu 6) = funkce není aktivní
Aktuální nastavení signalizuje ukazatel stability ( ).
Potvrdit volbu tlačítkem .
Vícekrát zmáčknout nebo po dobu více než 3 s podržet
zmáčknuté tlačítko , váha se vrací do režimu
vážení.
PBS/PBJ-BA-cz-1314
35
• Blikájící symbol hmotnosti
8.4 Automatická kalibrace pomocí funkce Clock-CAL (pouze modely PBJ)
Váha může pomocí její vnitřní kalibrační hmotnosti a vestavěných hodin provést
automaticky kalibraci v určitých nastavených časech (až 3 krát denně, „ACALt1”,
„ACALt2” i „ACALt3”). Funkce Clock-CAL je zvláště užitečná, když jsou vyžadovány
protokoly pravidelně prováděné kalibrace nebo když kalibrace by se měla provádět
v průběhu přestávek, aby byla vyloučena možnost přerušení vážení.
Funkci Clock-Cal vyvoláme, když splníme níže uvedené podmínky za účelem
nastavení časů. Když tyto podmínky nesplníme během jedné minuty, kalibrace se
neprovede.
kalibrace.
• Aby se kalibrace nespustila během vážení, je nutno zmáčknout
tlačítko v průběhu blikání symbolu hmotnosti. Po zmáčknutí tlačítka
se kalibrace automaticky přeruší,
• Není-li funkce PSC není aktivní, musí uživatel provést kalibraci s vnitřní
kalibrační hmotností (kapitola. 8.1.1), když symbol hmotnosti bliká.
signalizuje, že se blíží automatická
o Váha se musí nacházet v režimu vážení nebo v režimu stand-by.
o Musí se zobrazovat ukazatel stability.
o Zatížení desky váhy musí být přibližně nulové.
o Nemůže být spuštěn žáden jiný proces kalibrace.
o Symbol hmotnosti bliká po dobu cca ě minuty jako signál upozorňující na
blížící se kalibraci.
o Aby se kalibrace nespustila během vážení, je nutno zmáčknout
tlačítko v průběhu blikání symbolu hmotnosti. Po zmáčknutí tlačítka se
kalibrace automaticky přeruší.
o Když jsou všechny časy nastaveny na „00:00”, je funkce vypnuta.
PBS/PBJ-BA-cz-1314
36

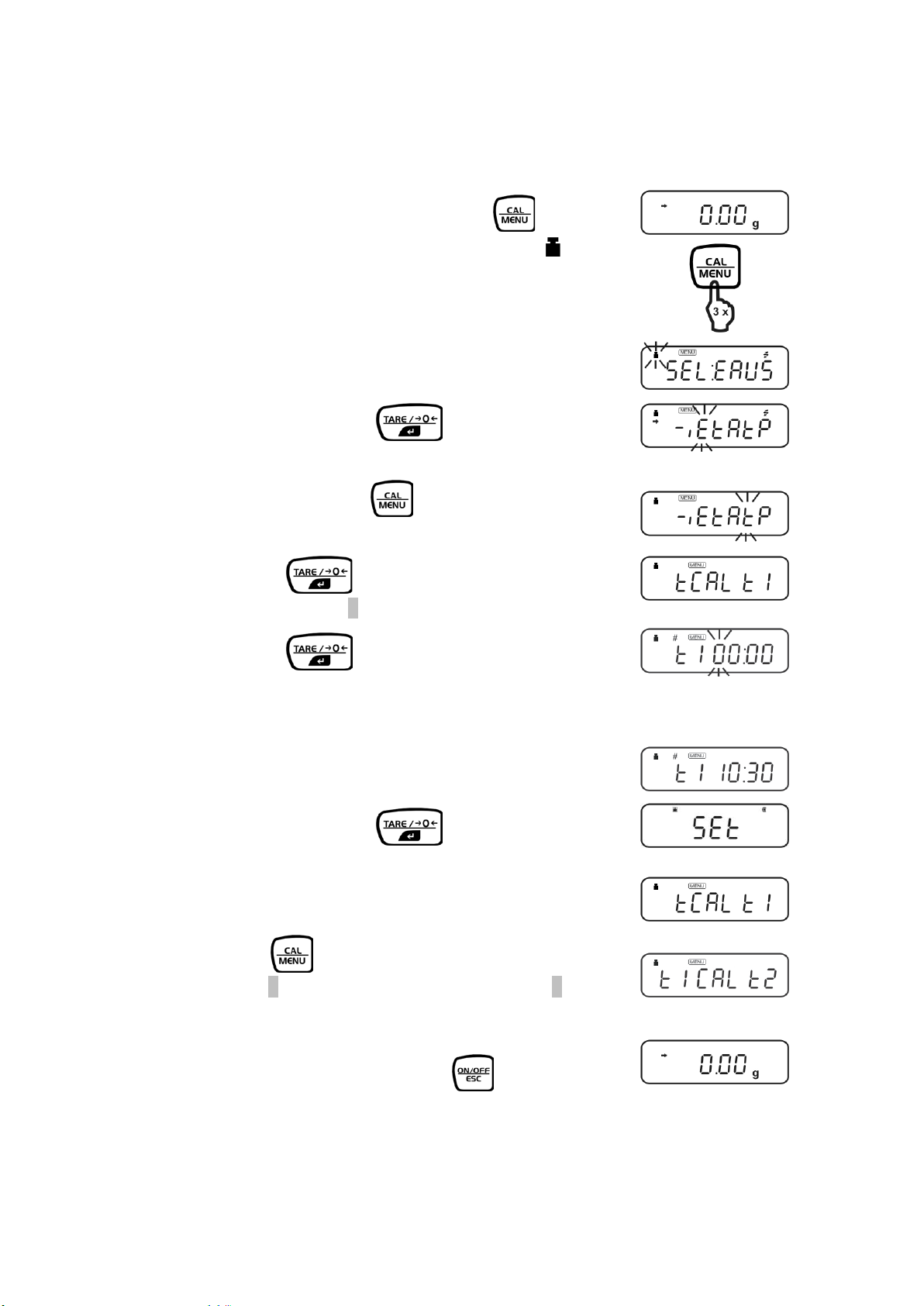

Nastavení času pro funkci Clock-CAL:
Příklad pro „ACALt1” ve . 12 hodin v poledne.
V režimu vážení 3 krát zmáčknout tlačítko .
Zobrazí se skupina menu 1 „kalibrace”, ukazatel
bliká.
Potvrdit zmáčknutím tlačítka , aktuální nastavení
bliká.
Vícekrát zmáčknout tlačítko , až začne blikat
symbol „t”.
Potvrdit tlačítkem , zobrazí se první čas
„tCAL t1” (element menu 7).
Potvrdit tlačítkem , zobrazí se aktuální nastavení
(aktivní pozice bliká).
Pomocí navigačních tlačítek nastavit požadovaný čas
(viz kapitola. 3.1.1 „Numerické nastavení”).
Potvrdit zmáčknutím tlačítka .
Pomocí tlačítka vyvolat další časy „tCAL t2
(element menu 8) nebo „tCAL t3” (element menu 9) a
nastavit požadovaný čas dle výše popsaného způsobu.
Návrat do režimu vážení, vícekrát zmáčknout nebo po
dobu 3 s podržet zmáčknuté tlačítko .
PBS/PBJ-BA-cz-1314
37
8.5 Protokol ISO/GLP
Ověřit, zda parametry komunikace váhy a tiskárny jsou shodné.
V systémech řízení kvality jsou požadovány výtisky výsledků vážení a standardní
kalibrace váhy včetně uvedení data, času a identifikačního čísla váhy, což
nejsnadněji umožňuje docílit zapojena tiskárna.
Parametry komunikace, viz kapitola. 17.4..
8.5.1 Nastavení protokolu kalibrace a identifikačního čísla váhy
V režimu vážení vícekrát zmáčknout tlačítko , až
začne blikat symbol „S”.
Potvrdit zmáčknutím tlačítka .
Vícekrát zmáčknout tlačítko , až začne blikat
symbol „C”.
Potvrdit zmáčknutím tlačítka .
Zmáčknout tlačítko .
Tlačítko umožňuje přepojení mezi následujícími
nastaveními.
„GLP on” (element menu 68) = funkce aktivní
„GLP off” (element menu 69) = funkce není aktivní
Aktuální nastavení zobrazuje ukazatele stability ( ).
PBS/PBJ-BA-cz-1314
38
Potvrdit volbu tlačítkem .
Návrat do menu pomocí tlačítka .
Pomocí tlačítka vyvolat element menu 70.
Potvrdit tlačítkem , zobrazí se aktuálně
nastavené identifikační číslo váhy (aktivní pozice bliká).
Pomocí navigačních tlačítek nastavit 4 číslicové číslo v
rozsahu od „0000” do „9999” (viz kapitola. 3.1.1
„Numerické nastavení”).
Potvrdit zmáčknutím tlačítka .
Návrat do režimu vážení, vícekrát zmáčknout nebo po
dobu více než 3 s podržet zmáčknuté tlačítko .
PBS/PBJ-BA-cz-1314
39
9 Cejchování
Plomba
Plomba / tlačítko cejchování
Základní informace:
V případě, když jsou váhy používány níže uvedeným způsobem , musí být v souladu
se směrnicí EU 90/384/EU úředně cejchovány ( v těchto zákonem vymezených
případech):
a) v obchodním styku, pokud cena zboží je určována na základě jeho zvážení ,
b) při výrobě léků v lékárnách, pro účely analýzy v nemocničních a
farmaceutických laboratořích,
c) pro úřední účely ,
d) při výrobě hotových obalů.
V případě pochybnosti je nutno se obrátit na místí úřad měr a vah.
Instrukce týkající se cejchování
Váhy vhodné pro cejchování mají přístup na trhy v rámci EU. Pokud má být váha
použita v rámci EU, kde je cejchování nutné, pak se musí toto cejchování úředně a
pravidelně obnovovat.
Opětovné cejchování probíhá v souladu s předpisy závaznými v příslušném statě.
Kupř. v Německu platnost cejchování trvá zpravidla 2 roky.
Je nutné dodržovat závazné předpisy v daném statě!
Cejchování váhy bez plomb není platné.
Cejchované váhy může otevírat a provádět údržbu pouze zaškolený a
oprávněný specializovaná osoba. Odstranění plomby znamená přerušení
platnosti cejchování. Je nutno dodržovat místní předpisy. V Německu je
vyžadováno opětovné cejchování.
Poloha plomb a tlačítka kalibrace:
PBS/PBJ-BA-cz-1314
40
10 Zá k ladní režim
Vypnutí:
10.1 Zapnutí a vypnutí váhy
Zapnutí:
1. Po zapojení napájení se na displeji váhy zobrazí
oznámení . Zapneme váhu zmáčknutím
tlačítka , spustí se samodiagnóza váhy, poté se
váha dostane do režimu vážení.
2. Když se váha nachází v režimu stand-by, nutno
zmáčknout tlačítko . Váha je připravena k vážení (
bez doby ohřevu) .
1. Zmáčknout tlačítko . Váha se přepne do režimu
stand-by, tzn. váha je připravena k vážení.
2. Za účelem úplného vypnutí váhy nutno odpojit napájení.
Pokud se na displeji zobrazuje [WAIT] nebo [SET] , neodpojovat napájení.
10.1 Nulování
Odtížit váhu.
Zmáčknout tlačítko , zobrazí se nula.
PBS/PBJ-BA-cz-1314
41
10.2 Zjednodušené vážení
oL
Přetížení, nedošlo k překročení rozsahu vážení váhy
-oL
Váha není dotížena, zatížení váhy je nedostatečné
50.5[7] g
1999.93 g
Výkladek vážení
08:51 25/02/11
Výstup času/data
50.5[7] g
Výstup výsledku vážení
Abychom docilovali přesné výsledky vážení, nutno zajistit požadovanou
provozní teplotu (viz „Doba ohřevu”, kapitola. 1).
Počkat, až se zobrazí nula, v případě potřeby vynulovat pomocí
tlačítka .
Položit vážený materiál.
Počkat, až se zobrazí ukazatel stability ( ).
Odečíst výsledek vážení.
Signalizace chyb v průběhu vážení
Po zapojení opční tiskárny možno výsledek vážení vytisknout.
Příklady výtisků(KERN YKB-01N):
1. Cejchované modely
2. Necejchované modely
3. Výstup času/data
V případě provozování cejchovaných vah se výsledek
vážení nachází v závorce.
PBS/PBJ-BA-cz-1314
42
10.3 Tárování
Hmotnost libovolné nádoby využívané k vážení možno vytárovat zmáčknutím
tlačítka, čím další výsledky vážení se zobrazí jako netto váženého materiálu.
Položit nádobu na desku váhy.
Počkat, až se zobrazí ukazatel stabilizaci ( ), poté zmáčknout
tlačítko . Hmotnost nádoby se uloží do paměti váhy.
Zvážit materiál.
Počkat, až se zobrazí ukazatel stabilizaci ( ).
Odečíst hmotnost netto.
Návod:
• Když není váha dotížena, hodnota bary se zobrazí se znaménkem
„minus”.
• Hodnotu táry uloženou do paměti vymažeme po odtížení váhy
zmáčknutím tlačítka .
• Postup tárování můžeme zopakovat libovolněkrát, jediným omezením je
rozsah vážení.
• Funkce PRE-TARE, pomocí které odečteme známou hmotnost nádoby,
možno aktivovat v menu, viz kapitola. / element menu 36.
PBS/PBJ-BA-cz-1314
43
10.4 Podpodlažní vážení
Pomocí podpodlažního vážení lze vážit předměty, které s ohledem na jejich velikost
nebo tvar nelze položit na váhu.
Postup:
• Vypnout váhu.
• Vyjmout záslepku v postavci váhy.
• Umístit váhu nad otvorem.
• Zavěsit vážený materiál na háčku a provést vážení.
OPATRNĚ
• Všechny zavěšované předměty musí být dostatečně stabilní a vážený materiál
musí být řádně připevněn (nebezpečí utržení).
• Nikdy nezavěšovat předměty překračující dovolené zatížení (max.) (nebezpečí
utržení).
Pod břemenem se nesmí nacházet nic, co by se mohlo poškodit.
INSTRUKCE
Po ukončení podpodlažního vážení nutno opět uzavřít otvor v podstavci váhy
(ochrana před prachem).
PBS/PBJ-BA-cz-1314
44
11 Menu
Během
11.1 Navigace v menu
Menu se skládá ze 7 skupin a 4 úrovní.
Nastavení jednotlivých elementů vytváří strukturu menu, přístup k požadovaným
funkcím usnadňuje očíslování elementů menu.
Navigace je popsána v „Přehledu menu”.
navigace v menu se zobrazí symbol .
Vyvolání funkce:
V režimu vážení 3 krát zmáčknout tlačítko .
Zobrazí se první skupina menu - „Kalibrace”, ukazatel bliká.
Pomocí tlačítka volit požadovanou skupinu menu. Po každém zmáčknutí
tlačítka bliká odpovídající symbol, viz níže uvedené vysvětlivky.
PBS/PBJ-BA-cz-1314
45
Skupina
menu
1
2 Analogový
Blikájící
symbol
Popis
Kalibrace
Zobrazení rozsahu, kontrolní a docílové vážení
ukazatel
3 E Okolí, ve kterém se provádí instalace a tárování
4 A Vážení a automatický výstup
5 U Přepočet jednotek a stanovení měrné hmotnosti
6 S Nastavení hodin a generování protokolu
kalibrace
7
Komunikace s vnějšími zařizeními
Provedení nastavení:
Jako ppříklad je uveden postup přepnutí podmínek ohodnocení stability z jednoho
počítání (element menu 27) na čtyři (element menu 29).
Na základě čísla funkce v přehledu menu nutno najít a nastavit následující
nastavení váhy.
Vyvolat skupinu menu 3, bliká symbol „E”.
Zmáčknout tlačítko , zobrazí se další úroveň menu.
Vícenásobně zmáčknout tlačítko , až začne blikat symbol „b”.
PBS/PBJ-BA-cz-1314
46
Zmáčknout tlačítko , zobrazí se symbol „Eb-1” (element menu 27).
MENU
CAL
Když je aktuálně nastaven „Eb-1”, svítí ukazatel stability ( ).
Vícenásobně zmáčknout tlačítko , až se zobrazí symbol „Eb-4” (element
menu 29).
Uložit do paměti zmáčknutím tlačítka . Zobrazí se oznámení „SET”, a
poté se zobrazí aktuální nastavení „Eb-4” označené ukazatelem stability ( ).
Návrat do menu nebo do režimu vážení:
Krátkodobé zmáčknutí tlačítka , návrat do menu.
Zmáčknutí tlačítka po delší dobu , návrat do režimu vážení.
11.2 Užitečné doprovodné funkce
11.2.1 Opětovné vyvolání posledního menu
Tato funkce je užitečná tehdy, když jsou požadovány časté změny určitého
elementu menu.
V režimu vážení nebo během volby zmáčknout a po dobu cca 3 sekundy podržet
zmáčknuté tlačítko
. Zobrazí se element menu, který se naposledy měnil nebo
nastavoval.
PBS/PBJ-BA-cz-1314
47
11.2.2 Resetování menu
V
Pomocí této funkce se lze vrátit ke všem původním nastavením od výrobce. V
přehledu menu je nastavení od výrobce označeno pomocí „#
,
”.
přehledu menu volit element menu 72.
V režimu vážení vícekrát zmáčknout tlačítko , až
začne blikat symbol „S”.
Potvrdit zmáčknutím tlačítka .
Vícekrát zmáčknout tlačítko , až začne blikat
symbol „r”.
Potvrdit zmáčknutím tlačítka . Zobrazí se dotaz
týkající se resetování menu „rESEt?”.
Zmáčknout tlačítko . Oznámení „rESEt”
signalizuje, že resetování menu bylo ukončeno.
Návrat do režimu vážení, vícenásobně zmáčknout nebo
po dobu přes 3 s podržet zmáčknuté tlačítko .
PBS/PBJ-BA-cz-1314
48
11.3 Blokáda menu
Blokování přístupu k menu:
Zapojit napájení váhy.
Během zobrazení „off” podržet zmáčknuté
tlačítko , až se zobrazí se oznámení „Locked”.
Přístup k menu je zablokován a oznámení „Locked” je
viditelné ihned poté, když obsluha chce provádět volbu v
menu.
Odstraňování blokády :
Odpojit napájení váhy. Počkat 10 sekund a poté opět
váhu zapnout.
V průběhu zobrazení nápisu „off” podržet zmáčknuté
tlačítko , až se zobrazí oznámení „release”.
PBS/PBJ-BA-cz-1314
49
12 Na s tavení instalovaných hodi n
Volit element menu
12.1 Datum
V režimu vážení vícekrát zmáčknout tlačítko , až
začne blikat symbol „S”.
Potvrdit zmáčknutím tlačítka .
Vícekrát zmáčknout tlačítko , až začne blikat
symbol „d”.
Zmáčknout tlačítko .
63, viz kapitola 11.1.
Opět zmáčknout tlačítko , zobrazí se aktuálně
nastavené datum.
Změnit pomocí navigačních tlačítek (viz kapitola 3.1.1
„Numerické nastavení”).
Potvrdit nastavené údaje zmáčknutím tlačítka .
Buď
Návrat do režimu vážení pomocí tlačítka .
anebo
Přechod k nastavení formátu data pomocí
tlačítka .
Zmáčknout tlačítko , zobrazí se aktuálně
nastavený formát.
PBS/PBJ-BA-cz-1314
50
pomocí funkce korekce sekund (±), viz kapitola 12.3.
Volit
Tlačítko umožňuje volbu mezi následujícími
formáty.
Y.m.d.
d.m.Y.
m.d.Y.
Potvrdit nastavené údaje zmáčknutím tlačítko .
nebo
Návrat do režimu vážení, vícenásobně zmáčknout
nebo po dobu přes 3 s podržet zmáčknuté tlačítko
.
element menu 63a
element menu 63b
element menu 63c
• Vestavené hodiny se automaticky řídí korekcemi pro přestupný rok.
• Po zmáčknutí tlačítka za účelem zakončení nastavení data
následuje nulování sekund. Když je datum nastaveno po nastavení času,
nejsou sekundy nastaveny správně. Z toho důvodu je nutno nejdřív
nastavit datum a poté čas, eventuálně korigovat nastavení sekund
12.2 Čas
Nastavit čas tak jako datum(viz kapitola 12.1).
element menu 64, viz kapitola 11.1.
PBS/PBJ-BA-cz-1314
51
12.3 Nastavení režimu stand-by
Když má se zobrazovat čas
Když se má
Když se nemá zobrazovat
kapitola
00 sekund).
Je nutno rozhodnout, co má být zobrazováno v režimu stand-by.
Když se v režimu stand-by zobrazuje čas, jsou k dispozici další dvě funkce:
• Zobrazení sekund:
Pomocí tlačítka možno aktivovat zobrazení / vypnutí zobrazení
sekund.
• Korekce o ±30 sekund:
Během zobrazení sekund zmáčknout tlačítko . Když se zobrazuje
údaj v rozsahu 00–29 sekund, dojde k zaokrouhlení na nulu, v případě
rozsahu 30–59 sekund dojde k zaokrouhlení na celou minutu ( a
zobrazovat datum, volit element menu 66, viz kapitola 11.1.
11.1.
, volit element menu 65, viz kapitola 11.1.
ani čas ani datum, volit element menu 67, viz
PBS/PBJ-BA-cz-1314
52
13 Funkce přizpůsobující stabilitu okolním vlivům
MODE
13.1 Stabilita a reakce (průměrné hodnoty)
Existuje možnost přizpůsobit stabilitu zobrazení a stupeň reakce váhy vzhledem k
požadavkům nebo prostředí. Je možno provést volbu z pěti provozních režimů,
zpomalením času reakce zvýší stabilitu a zrychlení času reakce stabilitu sníží. Váhy
série PBS/PBJ jsou nastaveny tak, aby byl zajištěn rychlý čas reakce a aby
zobrazení váhy bylo vysoce stabilní.
13.1.1 Automatický režim
Volit element menu 22 :
Váha provede v průběhu vážení automatickým a dynamickým způsobem optimální
výpočet průměrné hodnoty. V případě, když váha není ovlivněna mimořádnými
okolnostmi, doporučuje se toto nastavení používat.
13.1.2 Režim odolný vůči záchvěvům
Volit element menu 23 :
Tento režim je vhodný k vážení stálých objemů kapalin, je odolný vůči průvanu a
vibracím.
(V případě, když je aktivován, můžeme pomocí tlačítka
přepínat mezi 3
nastaveními stability.)
13.1.3 Standardní režim
Volit element menu 24 :
Tento režim je vhodný k vážení v normálních podmínkách. Průměrná hodnota se
vypočítává stabilním způsobem a ne dynamicky, jak v automatickém režimu.
13.1.4 Antivibrační režim
Volit element menu 25 :
Tento režim je vhodný k vážení, když se váha nachází na místě se silnými vibracemi
a zobrazení v automatickém režimu není stabilní.
Reakce váhy se v důsledku malých změn hmotnosti zhoršuje.
13.1.5 Režim odolný vůči větru
Volit element menu 26 :
Tento režim je vhodný k vážení, když se váha nachází na místě s výskytem průvanu
a zobrazení v automatickém režimu není stabilní.
Reakce váhy se zhoršuje ještě více než v antivibračním režimu, ale průběh vážení je
nesrovnatelně stabilnější.
PBS/PBJ-BA-cz-1314
53
13.2 Pásmo indikace stability
27
pro
1 Počítání
28
pro
2 Počítání
29
pro
4 Počítání
30
pro
8 Počítání
(v případě cejchovaných modelů platí pro 8 počítání, v případě necejchovaných
modelů platí pro 64 počítání)
Umožňuje volbu podmínek, při kterých by vážení mělo být stabilní. Pokud je voleno
1 vážení, a zobrazení (v rámci počítání zobrazení ) zůstává stabilní, považuje se
vážení za stabilní a svítí symbol stability . Pásmo indikace stability je možno
nastavit na 2 až 62 vážení
Volit element menu:
13.3 Sledování
Sledování je funkcí, která umožňuje zobrazení aktuální hodnoty v delším časově
možném rozmezí.
Tuto funkci můžeme AKTIVOVAT pomocí volby elementu menu číslo 34.
Tuto funkci můžeme DEZAKTIVOVAT pomocí volby elementu menu číslo 35.
PBS/PBJ-BA-cz-1314
54
14 Ukaz atel rozsahu
Tato funkce umožňuje zobrazit zatížení desky váhy pomocí sloupkového diagramu.
Slouží eliminaci náhlých stavů přetížení(„oL”) během vážení. Abychom nastavili celý
rozsah, je nutno volit element menu 11:
(1)
(2)
Pokud se sloupkový diagram nemá zobrazovat, nutno volit element menu 21.
Sloupek nacházející se v dolní mezi rozsahu měřítka
signalizuje, že váha je málo zatížena. (1)
Sloupek sáhající až k horní mezi rozsahu měřítka
signalizuje, že zatížení váhy dosahuje téměř horní
meze rozsahu vážení.
(2)
PBS/PBJ-BA-cz-1314
55
UNIT
MENU
CAL
tlačítka
TARE /
.
Jednotka byla uložena do paměti.
15 Přepojování jednotek váhy
Pomocí vícenásobného zmáčknutí tlačítka
můžeme přepojovat aktivované
jednotky.
Nastavení od výrobce nabízí následující možnosti:
[g] → [%] → [PCS] → [%]
Jiná nastavení je možno aktivovat následujícím způsobem:
Přehled menu – čísla elementů od 54 do 62:
(příklad)
Jednotky přepneme zmáčknutím tlačítka
Volenou jednotku uložíme do paměti zmáčknutím
Na chvíli se zobrazí symbol „SET”.
.
PBS/PBJ-BA-cz-1314
56
15.1 Procentní vážení
UNIT
zobrazí symbol „%“
Nastavení 100%-referenční hodnoty:
Zmáčknout tlačítko
TARE /
a vytárovat váhu.
pomocí jednotky „g“.
Jakmile se zobrazí symbol stability , zmáčknout tlačítko
MENU
CAL
.
Na okamžik se zobrazí nápis „SET“.
Zobrazí se 100% - hodnota referenční hmotnosti.
referenční hmotnosti.
V režimu vážení vícenásobně zmáčknout tlačítko
, až se
Položit na váhu 100%-hodnotu referenční hmotnosti.
Tato hodnota musí být použitelná pro 100 nebo více vážení
Následující vážení se zobrazí v procentním vyjádření vůči
PBS/PBJ-BA-cz-1314
57
16 Aplikační funkce
UNIT
TARE /
MENU
CAL
MENU
CAL
TARE /
16.1 Počítání kusů
V rámci tohoto režimu vážení můžeme počítat kusy vkládané do nádoby nebo
odpočítávat kusy vyndávané z nádoby. Pro tento výpočet je nutné stanovit
průměrnou hodnotu jednoho kusu pomocí určitého počtu kusů, tzv. počtu
referenčních kusů. Čím větší počet referenčních kusů, tím vyšší přesnost počítání.
V případě lehkých nebo velmi různorodých kusů musí být hodnota počtu
referenčních kusů zvláště vysoká.
Počítání kusů má čtyři kroky:
• tárování nádoby ,
• určení počtu referenčních kusů,
• vážení počtu referenčních kusů,
• počítání kusů.
Předpoklad : Funkci PCS aktivovat pomocí elementu menu 57 (pokud již není
aktivována, funkce PCS je nastavena od výrobce.)
Váha se musí nacházet v režimu vážení, na displeji se zobrazuje symbol „g“)
- Vícenásobně zmáčknout tlačítko, až se zobrazí symbol
PCS.
Položit nádobu na desku váhy a vytárovat váhu pomocí tlačítka
.
Položit do nádoby na váhu 5 (nebo 10, 20, 50, 100 nebo 200)
kusů.
- Zmáčknout tlačítko.
(Příklad)
Zmáčknutím tlačítka
5pcs“…“Ld 200pcs“, „Ld 5pcs“…
přepneme zobrazení mezi „Ld
Standardní nastavení je „Ld 10pcs“.
- Zmáčknout tlačítko, jakmile zobrazení počtu odpovídá
počtu kusů vložených do nádoby.
Počet referenčních kusů je uložen do paměti.
PBS/PBJ-BA-cz-1314
58
16.2 Kontrolní a cílová vážení
16.2.1 Kontrolní vážení (srovnávání )- typ zobrazení 1
Tato metoda je nejvhodnější pro posouzení vážení nebo chyb vážení.
Volit v menu element 15.
Použité symboly zobrazení
Horní mez, označena pomocí horního trojúhelníka
, definována pomocí elementu menu 16.
Dolní mez, označena pomocí dolního trojúhelníka,
definována pomocí elementu menu 17.
Poznámka:
Posouzení probíhá následujícím způsobem:
Horní mez < vážená hmotnost HI
Dolní mez ≤ Vážená hmotnost ≤ horní mez GO
Vážená hmotnost < dolní mez LO
16.2.2 Kontrolní vážení (srovnávání)- typ zobrazení 2
Tento režim vážení je nutno používat pro posouzení na základě hmotnosti vzorku.
Zobrazení vypadá jako sloupkový diagram, ale obsahuje rovněž funkci kontrolního
vážení.
Volit element menu 18.
Použité symboly zobrazení
Horní mez, označena pomocí horního trojúhelníka
, definována pomocí elementu menu 19.
Dolní mez, označena pomocí dolního trojúhelníka,
definována pomocí elementu menu 20.
Poznámka:
Posouzení probíhá následujícím způsobem:
Horní mez < vážená hmotnost HI
Dolní mez ≤ Vážená hmotnost ≤ horní mez GO
Vážená hmotnost < dolní mez LO
PBS/PBJ-BA-cz-1314
59
16.2.3 Cílové vážení
Cílová hodnota
Bez zatížení
Se zatížením
Tento režim se používá při vážení stálých objemů kapalin a pro posouzení nadměrné
nebo nedostatečné hodnoty hmotnosti.
Cílová hodnota je numerickou hodnotou, která odpovídá používané jednotce váhy a
nachází se mezi horní a dolní mezí. Cílová hodnota je na analogovém diagramu
zobrazena jako středová čára, meze jsou označeny pomocí trojúhelníků. Pohyblivý
sloupek zobrazuje aktuální hmotnost na misce vah.
Režim cílového vážení volíme pomocí elementu menu 12.
Použité symboly zobrazení
Nastavit „cílovou hodnotu“ ,která odpovídá středové
čáře sloupkového diagramu, pomocí elementu
menu 13.
Mezní hodnotu, která odpovídá vzdálenosti mezi
středovou čárou a horním a dolním trojúhelníkem
uprostřed mezí
nastavíme pomoc elementu menu 14.
PBS/PBJ-BA-cz-1314
60
16.3 Stanovení hustoty
ESC
ON/OFF
UNIT
TARE /
MENU
CAL
TARE /
16.3.1 Pevné látka
Hustotu v pevných látkách stanovíme tak, že vzorek zvážíme ve vzduchu a
v kapalině o známé hustotě a z těchto údajů se vypočte hustota. Symbol
▼signalizuje hustotu pevné látky. Hustota se stanoví pomocí zařízení
k podpodlažnímu vážení.
Ještě jednodušší je stanovení hustoty pomocí opční sady. Bližší informace je možno
nalézt v instrukci obsluhy, která je součástí dodávky předmětné sady.
Volit element menu 60.
• Pomocí níže uvedené tabulky (kapitola 16.3.2) nastavit hustotu kapaliny
(voda, alkohol atd.), do které bude vzorek ponořen . (Nastavení numerických
hodnot , viz kapitola 11.4, nastavení desetinné tečky , viz kapitola. 11.7).
Nastavení stornujeme jeho vynulováním.
• Sejmout kryt háčku k podpodlažnímu vážení v dolní části váhy.
• Zavěsit misku váhy na háček a ponořit ji do nádoby s kapalinou o známé
hustotě.
• Pomocí tlačítka
tlačítko
, až se zobrazí symbol „▼d” .
• Potvrdit tlačítkem
vstoupit do režimu vážení a vícenásobně zmáčknout
.
• Položit vzorek na desku váhy(pokud se zobrazí „dSP oL“, neznamená to
poruchu).
• Po zobrazení symbolu stability zmáčknout tlačítko
.
• Položit vzorek na závěsnou misku váhy, zobrazí se jeho hustota.
Instrukce:
• Hustota se zobrazuje s přesností 4 desetinných míst. Pokud nelze váhu
stabilizovat na všech 4 desetinných místech je nutno váhu přepnout 1d/10d
(viz kapitola 12.8).
• Je nutno ověřit, zda je vzorek v kapalině ponořen úplně.
• Váha se nevynuluje, když se během aplikace této funkce zmáčkne tlačítko
.
PBS/PBJ-BA-cz-1314
61
16.3.2 Tabulka závislosti teploty a hustoty
Teplota
Hustota ρ [g/cm
3
]
Voda
Etylalkohol
Metylalkohol
10
0.9997
0.7978
0.8009
12
0.9995
0.7961
0.7991
13
0.9994
0.7953
0.7982
14
0.9993
0.7944
0.7972
15
0.9991
0.7935
0.7963
16
0.9990
0.7927
0.7954
17
0.9988
0.7918
0.7945
18
0.9986
0.7909
0.7935
19
0.9984
0.7901
0.7926
20
0.9982
0.7893
0.7917
21
0.9980
0.7884
0.7907
22
0.9978
0.7876
0.7898
23
0.9976
0.7867
0.7880
24
0.9973
0.7859
0.7870
25
0.9971
0.7851
0.7870
26
0.9968
0.7842
0.7861
28
0.9963
0.7824
0.7842
29
0.9960
0.7816
0.7833
31
0.9954
0.7800
0.7814
32
0.9951
0.7791
0.7805
34
0.9944
0.7774
0.7886
35
0.9941
0.7766
0.7877
[°C]
11 0.9996 0.7969 0.8000
27 0.9965 0.7833 0.7852
30 0.9957 0.7808 0.7824
33 0.9947 0.7783 0.7896
PBS/PBJ-BA-cz-1314
62
16.3.3 Kapaliny
ESC
ON/OFF
UNIT
MENU
CAL
Hustotu kapaliny stanovíme tak, že hmotnost referenčního tělíska z pevné látky o
známém objemu zvážíme ve vzduchu a ve zkoumané kapalině. Hustotu kapaliny
vypočteme na základě takto získaných hodnot.
Zobrazovanou jednotkou hustoty kapaliny je „d”.
Ještě jednodušší je stanovení hustoty pomocí opční sady. Bližší informace je možno
nalézt v instrukci obsluhy, která je součástí dodávky předmětné sady.
Volit element menu 61.
• Nastavit hustotu pomocného tělíska.
• Sejmout kryt háčku k vážení v dolní části váhy.
• Zavěsit pomocné tělísko na háček a ponořit jej v nádobě se zkoumanou
kapalinou.
• Pomocí tlačítka
, až se zobrazí symbol „d”.
nastavit režim vážení a vícekrát zmáčknout tlačítko
• Položit pomocné tělísko na desku váhy.
• Po zobrazení symbolu stability zmáčknout tlačítko
. (pokud se zobrazí
symbol „dSP oL”, nešznamená to poruchu.)
• Položit referenční tělísko na misku váhy a ponořit jej ve zkoumané kapalině.
Zobrazí se hustota zkoumané kapaliny.
Instrukce:
• Hustota se zobrazuje s přesností 4 desetinných míst. Pokud nelze váhu
stabilizovat na všech 4 desetinných místech je nutno váhu přepnout 1d/10d
(viz kapitola 12.8).
• Pomocné referenční tělísko na misce váhy musí být ve zkoumané kapalině
ponořeno úplně.
16.4 Stanovení extrémních hodnot
(vhodné pro necejchované modely)
„Extrémní hodnota“ je největší nebo nejmenší hodnota která se zobrazí, po které se
změní hodnota vážení, když je překročen pětinásobek nulové oblasti.
Volbu extrémní hodnoty nastavíme, když v menu provedeme volbu elementu 49.
PBS/PBJ-BA-cz-1314
63
16.5 Automatický tisk (Auto Print)
PRINT
TARE /
TARE /
TARE /
TARE /
(platí pouze pro necejchované modely)
Funkce automatického tisku umožňuje automatický tisk údajů bez nutnosti
zmáčknutí tlačítka
pro každé jednotlivé vážení. Když je tato funkce aktivována,
svítí symbol Auto-Print .
Je možno volit mezi 6 typy automatického tisku. Informace týkající se nastavení
rozsahu nuly se nacházejí v kapitole 11.7.
Tisk při zatížení:
Volit element menu 42.
Vzorek je nutno položit na váhu, když se zobrazení nachází v rozsahu nuly. Údaje
se vytisknou automaticky, když se zobrazí symbol stability , a zobrazovaná kladná
hodnota 5-násobně překročí hodnotu rozsahu nuly. K dalšímu tisku údajů dojde
tehdy, když zobrazení po vyprázdnění váhy nebo po zmáčknutí tlačítka
se
bude opět nacházet v rozsahu nuly.
Tisk při zatížení i odtížení :
Volit element menu 43.
Vzorek je nutno položit nebo sejmout, když se zobrazení nachází v rozsahu nuly.
Údaje se vytisknou automaticky, když se zobrazí symbol stability , a zobrazovaná
kladná nebo záporná hodnota 5-násobně překročí hodnotu rozsahu nuly. K dalšímu
tisku údajů dojde teprve tehdy, když zobrazení po vyprázdnění váhy nebo po
zmáčknutí tlačítka
se bude opět nacházet v rozsahu nuly.
Tisk při zatížení a při nule:
Volit element menu 44.
Vzorek je nutno položit, když se zobrazení nachází v rozsahu nuly. Údaje se
vytisknou automaticky, když se zobrazí symbol stability , a zobrazovaná kladná
hodnota 5-násobně překročí hodnotu rozsahu nuly. Sejmout vzorek nebo
zmáčknout tlačítko
. K dalšímu tisku dojde tehdy, když se zobrazovaná
hodnota bude nacházet v rozsahu nuly a zobrazí se symbol stability .
Tisk při zatížení, odtížení a při nule:
Volit element menu 45.
Vzorek je nutno položit, když se zobrazení nachází v rozsahu nuly. Údaje se
vytisknou automaticky, když se zobrazí symbol stability , a zobrazovaná kladná
nebo záporná hodnota 5-násobně překročí hodnotu rozsahu nuly. Sejmout vzorek
nebo zmáčknout tlačítko
. K dalšímu tisku dojde tehdy, když se zobrazovaná
hodnota bude nacházet v rozsahu nuly a zobrazí se symbol stability .
PBS/PBJ-BA-cz-1314
64
16.6 Automatické nulování
PRINT
TARE /
TARE /
ESC
ON/OFF
PRINT
ESC
ON/OFF
(použitelné pouze pro necejchované modely)
Nulování nastane automaticky v případě, když se zobrazení hodnoty nachází v
oblasti nuly a zobrazuje se symbol stability.
Funkci zapneme, když v menu provedeme volbu prvku 41
16.7 Oblast nul y
„Oblast nuly“ slouží jako referenční hodnota ke zjištění, zda byl na váhu položen
vážený vzorek.
„Oblast nuly“ zapneme, když v menu provedeme volbu prvku 48 .
16.8 Tárování/tisk po dosažení stability (modely PBJ)
Před zmáčknutím tlačítka
nebo
je nutno stanovit, zda se váha musí
předtím stabilizovat.
V případě, když chceme provést tisk nebo tárování bez čekání na docílení
stability váhy:
(rychlý provoz)
• Volit element menu 39.
V případě, když tisk nebo tárování má proběhnout až po docílení stability váhy:
(čekání na stability)
• Volit element menu 40.
Upozornění:
V průběhu čekání na docílení stability se zobrazuje symbol „----”.
• Po zmáčknutí tlačítka
se zobrazí symbol
„---“. V případě, když má být předmětná funkce deaktivována a tárování
přerušeno, je nutno zmáčknout tlačítko
.
• Po zobrazení symbolu komunikace a symbolu režimu stand-by a
po zmáčknutí tlačítka
je nutno počkat na zobrazení symbolu stability .
K tisku dojde po zobrazení symbolu stability . V případě, když v průběhu
čekání zmáčkneme tlačítko
, přepne se váha do režimu stand-by. K
tisku dojde, když v následném průběhu vážení bude docílena stabilita.
PBS/PBJ-BA-cz-1314
65
16.9 Režim receptury
PRINT
ESC
ON/OFF
TARE /
TARE /
PRINT
ESC
ON/OFF
PRINT
PRINT
ESC
ON/OFF
Pomocí tohoto režimu můžeme pohodlně použít, když vážíme jednotlivé složky
podle určité receptury. Hmotnost každé složky se zobrazí a uchová do paměti po
každém zmáčknutí tlačítka
. Hmotnosti těchto složek jsou tisknuty pomocí
rozhraní RS-232C nebo DATA I/O a zobrazení se automaticky nuluje (pro
umožnění vážení další složky).
Po provedení vážení všech složek následuje provedení součtu a zobrazení celkové
hmotnosti. K tisku této hodnoty dojde po zmáčknutí tlačítka
.
Volit element menu 51.
• 1. Když je režim receptury aktivován, ukazatel se nachází v režimu stand-by
receptury až do momentu spuštění. Na displeji jsou zobrazovány symboly
Add-On, symbol paměti a symbol režimu stand-by. Je nutno položit nádobu
(pokud se používá ) a zmáčknout tlačítko
tárování. Tárování pomocí tlačítka
zmáčkneme tlačítko
zmáčknutí tlačítka
• 2. Zmáčknout tlačítko
(jako v kroku 2). Tárování můžeme opět provést po
(jako v kroku 5).
. V případě, když je periferní zařízení zapnuto,
nebude akceptováno, pokud dříve
za účelem provedení
zobrazí se „--------- REŽIM RECEPTURY ---------”.
• 3. Položit první složku a zmáčknout tlačítko
. Hodnota hmotnosti se
zobrazí s označením „CMP001”. Poté se zobrazení automaticky vynuluje.
• 4. Krok číslo 3 je nutno zopakovat pro všechny vážené složky.
• 5. Zmáčknout tlačítko
. Celková hmotnost se zobrazí a dojde k výstupu
této hodnoty na periferní zařízení s jednotkou „TOTAL=”.
• 6. Vyprázdnit desku váhy, je možno zahájit další recepturu od 1. kroku.
PBS/PBJ-BA-cz-1314
66
16.10 Automatické uchovávání dat a nastavení nuly
TARE /
PRINT
PRINT
ESC
ON/OFF
ESC
ON/OFF
PRINT
PRINT
ESC
ON/OFF
Tato funkce se používá k vážení velkého počtu jednotlivých vzorků. Když je tato
funkce aktivována, zobrazí se symbol automatického ukládání do paměti a nulování
.
Volit element menu 52.
• Když se funkce automatického ukládání do paměti a nulování nachází v
režimu stand-by, položit váženou nádobu na váhu a zmáčknout tlačítko
(symbol automatického ukládání do paměti a nulování a symbol
režimu stand-by .)
Váha se vynuluje.
• Zmáčknout tlačítko
. Symbol stand-by zmizne a je možno zahájit vážení v
rámci automatického ukládání do paměti a nulování.
• Položit první vzorek na misku váhy. Pokaždé, když se zobrazí symbol
stability a zobrazí se hodnota, která odpovídá pětinásobku rozsahu nuly
nebo je větší, nebo když se použije tlačítko
, následuje výstup
zobrazované hodnoty a nulování váhy.
• V dalším průběhu vážení nemusíme používat tlačítko
• Zmáčknout tlačítko
, váha se vrací do režimu stand-by funkce
.
automatického uchovávání do paměti a nulování, zobrazí se celková hmotnost
netto nacházející se na misce váhy. K tisku této hodnoty dojde po zmáčknutí
tlačítka
.
Návod:
• V případě, když se zobrazuje symbol stability a zobrazovaná hodnota se
nachází v rozsahu nuly, dochází k nulování automaticky.
• Po zmáčknutí tlačítka
, v případě když se zobrazovaná hodnota nachází
pod hodnotou pětinásobku rozsahu nuly, k nulování dochází po výstupu
údajů. (ruční instrukce)
• Po zmáčknutí tlačítka
uchovávání a nulování nachází ve stavu stand-by, následuje rovněž přepnutí
síťového napájení do režimu stand-by.
v okamžiku, když se funkce automatického
PBS/PBJ-BA-cz-1314
67
16.11 Vážení zvířat
TARE /
TARE /
ESC
ON/OFF
PRINT
(pro necejchované modely)
Pomocí této funkce lze vážit zvířata. V případě, když je režim vážení zvířat aktivní,
zobrazí se příslušný symbol .
Volit element menu 53.
• Položit nádobu k vážení na misku váhy a zmáčknout tlačítko
.
Návod:
Po položení nádoby k vážení na misku váhy může dojít k výstupu údajů, což v tomto
případě není porucha.
• Položit zvíře na misku váhy, hodnota hmotnosti zvířete musí být větší než
padesátinásobek rozsahu nuly.
• K výstupu výsledku vážení dojde automaticky po docílení stability vážené
hmotnosti.
• Zmáčknout tlačítko
nebo sejmout zvíře z misky váhy.
• Když je zobrazovaná hodnota stabilní, ale se nachází pod 10 násobkem
hodnoty rozsahu nuly, váha se automaticky vynuluje. Vše co zůstane na
misce váhy (výkaly nebo kůže) se automaticky stornují a vynulují. V případě,
když k nulování váhy nedojde, je nutno zvětšit hodnotu rozsahu nuly. (kapitola
13.7?)
Tato funkce je vhodná pro vážení zvířat. Když je režim vážení zvířat aktivní,
zobrazuje se symbol .
Návod:
• V rámce funkce vážení zvířat nelze aktivovat režim stand-by.
• V případě, když chceme přepnout do režimu stand-by síťové napájení, je
nutno zmáčknout tlačítko
.
• V případě, když vážíme zvířata v režimu vážení zvířat, dochází k
automatickému rozšíření pásma identifikace stability. Reprodukovatelnost
získaných údajů je trochu menší než v jiných provozních režimech.
• V případě, když vážené zvíře nelze zkontrolovat a automatická funkce tisku
není použitelná, je možno vytisknout zobrazenou hodnotu pomocí tlačítka
a sejmout zvíře z váhy. Dokonce i tehdy, když se zobrazí symbol stability
dříve, než se zvíře z váhy sejme, k tisku opět nedojde.
• Symbol stability se zobrazí v důsledku nastavení v menu širšího pásma
identifikace stability.
• V případě, když se váha vrací příliš pomalu k nulovému bodu, je nutno
nastavit rozsah nuly na větší hodnotu.
• Funkci vstupního tárování nelze používat ve spojení s funkcí vážení zvířat.
PBS/PBJ-BA-cz-1314
68
17 V ý s t up da t
Strana PC
Strana váhy
Hmotnost
Ochrana
Hmotnost
Strana PC
Strana váhy
17.1 PC – RS-232C
17.1.1 Napojení kabelu Návod:
Pomocí rozhraní RS-232C/AUX vah série PBS/PBJ mohou vystupovat rovněž jiné
signály než RS-232C. Chybné propojení vedení může PC nebo váhu poškodit. Z
toho důvodu je nutno ověřit, zda je správně zapojen kabel zajišťující komunikaci
mezi váhou a PC.
Některé typy počítačů nefungují řádně, když jsou propojeny pomocí opčního
kabelu RS-232C níže uvedeným způsobem.
(1) Počítač IBM PC/AT a kompatibilní osobní počítač (spoj D-nebo 9-pinový)
(2) IEEE-Standard (D-sub 25-pin)
(Tento kabel není vždy
nutný).
PBS/PBJ-BA-cz-1314
69
17.2 Formát dat
První znak
Minus: '−': Není to „minus“ nýbrž mezera
2. až11. znak:
Numerické hodnoty nebo „ [“, ”]“ se zarovnávají vpravo. Pozice
desetinné tečky je variabilní v závislosti na typu přístroje zařízení.
12. až13. znak:
Jednotky jako kupř. g nebo kg
14. až15. znak:
Omezovač
Níže uvedena vysvětlivka se týká případu, když je volen element menu 77 (formát
typu EB). Vysvětlivky týkající se jiných formátů se nacházejí v instrukcích týkajících
se údajů datových formátů kompatibilních počítačů.
Návod:
Znak znamená kód mezery a <omezovač> znamená kód omezovače.
1. Pro měřené hodnoty:
Návod:
• Když je omezovačem instrukce CR nebo LF (byla provedena volba elementu
menu 94 nebo 95), není 13. znak funkční.
• V průběhu tisku informací týkajících se stability, se před prvním z výše
uvedených znaků budou nacházet znaky:
Stabilní čas: S
Nestabilní čas: D
2. Pro „oL“ nebo „-oL“
„oL“ OL <omezovač>
„-oL“ − OL <omezovač>
PBS/PBJ-BA-cz-1314
70
17.3 Použití kódů instrukcí
1. Instrukce zakončené číslicí, písmenem nebo jiným znakem než [=]:
instrukce pro váhu musí být vyslány s omezovačem (pro každou instrukci).
Příklad 1:
PRINT<CR> ... Stejný postup, jak po zmáčknutí tlačítka
PRINT
2. Instrukce zakončené znakem [=] : Číslice pro váhu musí být vyslány
s omezovačem.
Příklad 2:
TIME=1234 <CR> .. 12:34 předmětný čas se nastaví jako
aktuální čas.
Příklad 3:
P.TARE=1.23 <CR> (příklad pro dvě desetinná místa).
táry.
Příklad 4:
P.TARE=0.00 <CR> (příklad pro dvě desetinná místa)
...vymazává (stornuje) vstupní hodnotu tárování.
Návod:
V případě, když jsou parametry komunikace chybně nastaveny, zobrazí se znamení
chyby „ComErr”.
...1,23g předmětná hodnota se nastaví jako vstupní hodnota
Návod:
Počet pozicí, desetinná tečka a pozice desetinné tečky sdělované po znaku =’
jsou stejné jako v případě nastavení numerické hodnoty pomocí klávesnice.
Je nutno používat stejný počet desetinných míst jak v režimu vážení.
Toto omezení se netýká instrukcí USER=, SOLID= a LIQUID=.
PBS/PBJ-BA-cz-1314
71
Příklad 6:
#=2.56 <CR>
Příklad 7:
#=12.345.67 <CR>
PRINT
3. Zpětná instrukce
{
N ≤30.
Příklad 8:
ABCDEFG12345<CR>
ABCDEFG12345<CR> , výstup na tiskárnu je možný.
4. Instrukce pro formáty typu EB (element menu 77 ) a typu Old EB
(element menu 78 )
(i) Výstupní instrukce
D01
Kontinuální výstup
D03
Kontinuální výstup s informací týkající se stability
D05
Jednotlivý výstup
D06
Nastavení automatického tisku (typ automatického tisku se nastavuje
samostatně)
D07
Jednotlivý výstup s informací týkající se stability
D09
Zrušení kontinuálního výstupu a automatického tisku
Návod:
• Když se v čtyřčislicovém čísle objeví na začátku 0, vstup v tomto bodě končí
a následná volba menu rovněž končí.
• Provedení této instrukce je závislé na typu váhy.
Počítač umožňuje stanovit význam používaných čísel pro vážení
a zobrazení.
V případě instrukcí týkajících se příkladů 6 a 7, na displeji se
zobrazí hodnoty [#2.56] a [#12.345.67]. Po zmáčknutí tlačítka
, na výstupu váhy dojde k výstupu řetězce znaků
’2-56<CR>’ a ’12-345-67<CR>’.
Váha vysílá zpět řetězec N znaků, které se jsou ohraničeny zpětnou instrukcí
a omezovačem.
V nárazníkové paměti váhy nezůstávají žádné nezpracované zpětné instrukce pro
... Po přijetí této instrukce dojde k výstupu řetězce znaků
Návod
K výstupu pomocí elektronické tiskárny se mohou používat pouze velká písmena a
určité symboly (desetinná tečka, symbol desetinné tečky atp.). Maximální počet
znaků v řádku: 15.
PBS/PBJ-BA-cz-1314
72
(ii) Instrukce týkající se obslužných tlačítek
Pomocí tlačítka
ESC
ON/OFF
Pomocí tlačítka
ESC
ON/OFF
Pomocí tlačítka
MENU
CAL
Pomocí tlačítka
ESC
ON/OFF
Pomocí tlačítka
MENU
CAL
Pomocí tlačítka
UNIT
Pomocí tlačítka
PRINT
Tlačítko
ESC
ON/OFF
držet zmáčknuté po dobu cca 3 Sekundy.
Tlačítko
MENU
CAL
držet zmáčknuté po dobu cca 3 Sekundy.
Tlačítko
UNIT
držet zmáčknuté po dobu cca 3 Sekundy.
Tlačítko
PRINT
držet zmáčknuté po dobu cca 3 Sekundy.
(iii) Instrukce týkající se aplikačních použití
ADDON
Nastavuje režim automatického uchovávání do paměti a nulování.
Nastavuje se ihned po nastavení automatického uchovávání do paměti
a nulování.
A
Nastavuje režim vážení zvířat.
ANIMAL
Nastavuje režim vážení zvířat.
R
Odstraňuje režim aplikačního použití.
(iv) Instrukce týkající se přepočtu jednotek vážení
g
Přepíná váhu na jednotku „g“.
kg
Registruje a přepíná jednotku „kg“.
PERCENT
Registruje a přepíná jednotku „%“.
%
Nastavuje 100%, když je nastaveno procentní vážení „%“.
G
Přepnutí g - %
PCS
Registruje a přepíná jednotku „PCS“.
SDENSE
Registruje a přepíná jednotku „Hustota pevných látek“.
LDENSE
Registruje a přepíná jednotku „Hustota kapalin“.
RSTUNIT
Návrat k standardním nastavením.
POWER
Q
MENU
TARE
T
UNIT
PRINT
POWER+
MENU+
UNIT+
PRINT+
+
PBS/PBJ-BA-cz-1314
73
(v) Instrukce týkající se odečtu nastavených hodnot
TARGET
Odečet nastavené cílové hodnoty.
Odečet nastavené mezní hodnoty.
G.LO
Odečet nastavené dolní meze v rámci kontrolního vážení -ukazatel1.
G.UP
Odečet nastavené horní meze v rámci kontrolního vážení –ukazatel 1.
L.LO
Odečet nastavené dolní meze v rámci kontrolního vážení -ukazatel2.
L.UP
Odečet nastavené horní meze v rámci kontrolního vážení –ukazatel 2
UW
Odečet nastavené hodnoty jednotky váhy.
G/PCS
Odpovídá tlačítku g/PCS.
CALWIT
Odečet nastavené externí kalibrační hodnoty.
ACALT1
Odečet času 1 v režimu Clock-CAL.
ACALT2
Odečet času 2 v režimu Clock-CAL.
ACALT3
Odečet času 2 v režimu Clock-CAL.
P.TARE
Odečet nastavené vstupní hodnoty táry.
ZRNG
Odečet hodnoty nastavení nuly .
USER
Odečet přepočtových koeficientů pro jednotky uživatele.
VOL
Odečet nastavené hodnoty referenční hodnoty.
DENSE
Odečet nastavené hodnoty hustoty pomocné kapaliny.
ITIME
Odečet nastavené hodnoty timeru hodin.
(vi) Instrukce týkající se nastavení numerických hodnot
CALWIT=
Nastavuje hodnotu externí kalibrační hodnoty.
ACALT1=
Nastavuje čas 1 v režimu Clock-CAL .
ACALT2=
Nastavuje čas 2 v režimu Clock-CAL
ACALT3=
Nastavuje čas 3 v režimu Clock-CAL
UW=
Nastavuje jednotku hmotnosti.
VOL=
Nastavuje objem referenční hmotnosti.
SDENSE=
Nastavuje hustotu pomocné kapaliny
DATE=
Nastavuje datum .
TIME=
Nastavuje čas.
TARGET=
Nastavuje cílovou hodnotu.
LIMIT
Nastavuje mezní hodnotu.
G.LO=
Nastavuje dolní mezní hodnotu v rámci kontrolního vážení -ukazatel1
G.UP=
Nastavuje horní mezní hodnotu v Samci kontrolního vážení -ukazatel1
L.LO=
Nastavuje dolní mezní hodnotu v Samci kontrolního vážení -ukazatel2
L.UP=
Nastavuje horní mezní hodnotu v Samci kontrolního vážení -ukazatel2
PCS=
Nastavuje libovolný počet kusů.
#=
Odpovídá numerickým tlačítkům klávesnice
ID=
Nastavuje ID .
LIMIT
PBS/PBJ-BA-cz-1314
74
(vii) Instrukce týkající se zvláštních funkcí
CAL
Vyvolává režim kalibrace v rámci rozsahu vážení.
C18
Vyvolává režim kalibrace v rámci rozsahu vážení.
LOCK
Stanovuje blokádu menu.
RELEASE
Ruší blokádu menu.
TIME
Čte datum a čas.
ADJCLK
Způsobuje korekci +/- 30 sekund.
RSTMN
Návrat k předchozímu menu
MENU=
Umožňuje vyvolání libovolného menu.
{
Zpětné hlášení.
}
Zpětné hlášení.
[@]
Přepíná do režimu vícebodového spojení . (@ pro malá písmena)
5. Kompatibilní instrukce s elektronickými váhami série Mettler Toledo
S
Jednorázový výstup ve stabilním stavu
SI
Okamžitý jednorázový výstup
SIR
Kontinuální výstup
SR
Kontinuální výstup ve stabilním stavu
T
Tárování po docílení stability
TI
Okamžité tárování
Z
Nastavení nuly (totéž jako okamžité tárování)
5. Kompatibilní instrukce s elektronickými váhami série Sartorius
<ESC>P
Jednorázové tárování
<ESC>T
Tárování
Návod:
<ESC> pro kód výstupu (1BH)
17.4 Aplikační nastavení
17.4.1 Přehled
Pomocí tohoto menu lze nastavit technické parametry komunikace mezi váhou a
počítačem nebo elektronickou tiskárnou.
Návod:
Toto menu se týká rozhraní RS-232C a rovněž rozhraní DATA I/O.
Pro zařízení, která mají zapojeno rozhraní DATA I/O, jako kupř. elektronická
tiskárna, je nutno nastavit parametry komunikace váhy standardním způsobem, tedy
volit následující elementy menu: 76, 77, 83, 89, 92, 94.
17.4.2 Handshaking
Pomocí funkce handshaking lze určit, zda periferní zařízení mohou či nemohou
odebírat komunikační údaje váhy. Nepřenáší status váhy do periferních zařízení.
Váha může tak dlouho odebírat údaje, na kolik to dovolí její vyrovnávací paměť.
PBS/PBJ-BA-cz-1314
75
Funkce je připravena k provozu ihned poté, jak se zobrazí symbol „oFF”. V jiných
V případě, když handshaking nebude používán, je nutno volit element
menu:
73
V případě, když handshaking bude prováděn níže uvedeným způsobem, je
spustí.
74
V případě, když hardwarový handshaking bude prováděn níže uvedeným
75
Abychom spustili časově řízenou hardwarovou a handshakingovou funkci,
je nutno volit element menu:
76
stavech nelze garantovat , že předmětná funkce bude bezporuchová.
V případě, když výstup údajů váhy bude funkcí nandshaking zablokován, dojde k
zablokování zobrazení na displeji váhy.
Funkci handshaking je nutno správně nastavit.
nutno volit element menu:
• Poté, když váha přijme instrukci X-OFF (13H), výstup údajů váhy
se přeruší.
• Poté, když váha přijme instrukci X-ON (11H), výstup údajů váhy se
způsobem, je nutno volit element menu:
• V případě, když se parametr DTR nastaví na OFF, výstup údajů z
váhy se přeruší.
• V případě, když se parametr DTR nastaví na ON, výstup údajů z
váhy se spustí.
PBS/PBJ-BA-cz-1314
76
17.4.3 Formát
Bez parity, počet bitů: 8
Volit element menu 89
Hodnocení parity: lichá, počet bitů: 7
Volit element menu 90
Hodnocení parity: sudá, počet bitů: 7
Volit element menu 91
Stop bit 1:
Volit element menu 92
Stop bit 2:
Volit element menu 93
Nastavení CR(0DH):
Volit element menu 94
Nastavení LF(0AH):
Volit element menu 95
Nastavení CR+LF(0D0AH):
Volit element menu 96
Je nutno nastavit formát výstupu váhy.
Pro standardní formát výstupu elektronických vah firmy KERN
• Volit element menu 77.
Pro starý formát výstupu elektronických vah firmy KERN:
• Volit element menu 78.
17.4.4 Rychlost komunikace
Rychlost komunikace můžeme nastavit na následující hodnoty (300, 600, 1200,
2400, 4800, 9600, 19200 nebo 38400 bps).
Hodnota „b-xxx” udává počet bps (bit/sekunda). Pojmy Baud-Rate a bps jsou
identické.
Volit elment menu 81 až 88
17.4.5 Parita /počet bitů
Je nutno nastavit paritu a počet bitů.
17.4.6 Stop bit
Je nutno volit počet stop bitů.
17.4.7 Omezovač
„Omezovač” slouží k oddělení jednotlivých údajů nebo instrukcí. Způsob nastavení
omezovače:
PBS/PBJ-BA-cz-1314
77
18 Údržba, Utilizace
18.1 Čištění
Před zahájením čištění musí být váha vypnuta.
K čištění nelze použít agresivní čisticí prostředky (rozpouštědla, atd.), váhu je nutné
čistit utěrkou při použití jemného mýdlového louhu. Voda nesmí proniknout dovnitř a
po ukončení čištění je nutné vytřít váhu do sucha měkkou utěrkou.
Volně ležící zbytky vzorků/prachu je možné opatrně odstranit pomocí štětce nebo
pomocí ručního vysavače.
Rozsypaný vážený materiál je nutné ihned odstranit.
18.2 Udržování provozního stavu
Zařízení mohou obsluhovat a udržovat v provozu pouze zaškolení pracovníci,
autorizováni firmou KERN.
Před otevřením musí být váha vypnuta.
18.3 Utilizace
Utilizaci obalu a zařízení je nutné provést v souladu s místními závaznými předpisy.
PBS/PBJ-BA-cz-1314
78
19 P om oc v případě malých poruch
Ukazatel
Význam
Minimální zobrazení se vrací k původnímu počtu desetinných
míst.
Test kalibrace odhalil velkou chybu. (je nutno kontaktovat
obchodního zástupce.)
Test kalibrace odhalil velkou chybu. (je nutno kontaktovat
obchodního zástupce.)
Všechny číslicové znaky
blikají.
V případě poruchy je třeba váhu na chvíli vypnout a odpojit od sítě, poté je možné
znovu vážit od začátku.
Obecné ukazatelé:
Čekat na další zobrazení.
Rozlišovací schopnost se snížila o jedno desetinné místo.
Výstup data a času.
Postup přerušen.
Aplikační použití umožněno.
Aktivní blokáda menu.
Blokáda menu odstraněna.
Proveden reset menu.
Nové nastavení a součinitel byly uchovány do paměti.
Obnovení výpadku síťového napájení.
Vestavená hmotnost není v klidu, je nutno čekat.
Je nutno položit zobrazovanou kalibrační hmotnost.
PBS/PBJ-BA-cz-1314
79
Oznámení chyb:
Zobrazované
symboly
Význam
Pomoc
Porucha mechaniky nakládání.
Provést kontrolu šroubů určených
pro transport.
Váha se závažím na misce vah není
poloze.
Velký drift nulového bodu v průběhu
kalibrace.
Vyprázdnit misku vah.
Velký drift během PCAL.
Použít správnou hmotnost.
Velký drift při kalibraci rozsahu
měření.
Kalibrační hmotnost není správná.
Použít správnou hmotnost.
Porucha váhy.(při tomto zobrazení
se provoz váhy zastaví)
Přijímač kódu instrukce není v
pořádku.
Celkový počet zobrazovaných
jednotek přesahuje 7 míst.
Snížit zátěž.
Porucha váhy.
PCAL-chybné heslo.
Prověřit heslo.
Porucha síťového napětí.
Přezkoušet síťové napětí.
Je nutno se spojit s obchodním zástupcem.
v průběhu kalibrace ve stabilní
Použít správnou hmotnost
∗
Přezkoušet omezovač apod.
∗
PBS/PBJ-BA-cz-1314
80
Indikace chyb:
Symptom
Pravděpodobná příčina
Postup při odstranění
Nesvítí zobrazení
• Není zapojen síťový adaptér.
• Napětí není v pořádku.
Přezkoušet síťové napětí a
Zobrazení „OL“ nebo
„-OL“
Aretovací šroub není uvolněn.
Uvolnit aretovací šroub proti
směru hodinových ručiček
Podpěra misky vah není
namontována.
Namontovat podpěru misky vah
Zatížit váhu v rámci dovoleného
zatížení.
Zobrazení nereaguje,
když se váha zatíží.
Miska vah není ve správná pozice.
Správně položit misku vah.
Zobrazení kolísá.
Vliv vibrací nebo průvanu.
Postavit váhu na vhodné místo.
prostředí
Ochranný kryt se dotýká misky vah.
Připevnit kryt k hlavní jednotce
Výsledky vážení
nejsou přesné.
Není provedena kalibrace rozsahu
měření.
Provést správně kalibraci
Není provedeno tárování.
Váhu před vážením vytárovat
Váha nezobrazuje
nastavenou jednotku.
Jednotka nebyla správně nastavena.
Nastavit jednotku
Volba elementu menu
neproběhla.
Menu je zablokováno.
Menu odblokovat
hmotnosti.
Zatížení misky vah je příliš velké.
• Vypínač není v pořádku.
správně zapojit síťový adaptér
Pokusit se změnit nastavení vlivu
PBS/PBJ-BA-cz-1314
Loading...
