Tubus
Okular
Sehfeld
Objektiv
Ständer
Beleuchtung
KERN OPTICS KATALOG 2020

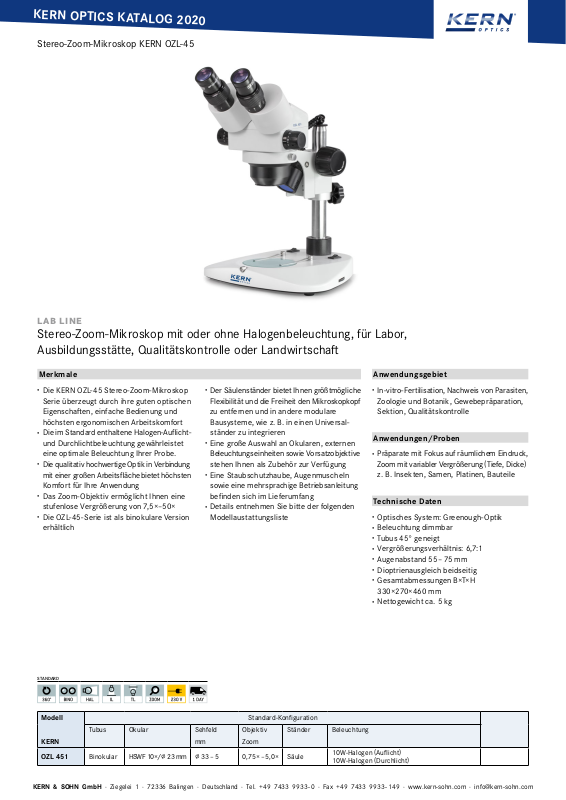

Stereo-Zoom-Mikroskop KERN OZL-45
LAB LINE
Stereo-Zoom-Mikroskop mit oder ohne Halogenbeleuchtung, für Labor,
Ausbildungsstätte, Qualitätskontrolle oder Landwirtscha
Merkmale
·
Die KERN OZL-45 Stereo-Zoom-Mikroskop
Serie überzeugt durch ihre guten optischen
Eigenschaen, einfache Bedienung und
höchsten ergonomischen Arbeitskomfort
·
Die im Standard enthaltene Halogen-Auflichtund Durchlichtbeleuchtung gewährleistet
eine optimale Beleuchtung Ihrer Probe.
·
Die qualitativ hochwertige Optik in Verbindung
mit einer großen Arbeitsfläche bietet höchsten
Komfort für Ihre Anwendung
·
Das Zoom-Objektiv ermöglicht Ihnen eine
stufenlose Vergrößerung von 7,5×–50×
·
Die OZL-45-Serie ist als binokulare Version
erhältlich
·
Der Säulenständer bietet Ihnen größtmögliche
Flexibilität und die Freiheit den Mikroskopkopf
zu entfernen und in andere modulare
Bausysteme, wie z. B. in einen Universalständer zu integrieren
·
Eine große Auswahl an Okularen, externen
Beleuchtungseinheiten sowie Vorsatzobjektive
stehen Ihnen als Zubehör zur Verfügung
·
Eine Staubschutzhaube, Augenmuscheln
sowie eine mehrsprachige Betriebsanleitung
befinden sich im Lieferumfang
·
Details entnehmen Sie bitte der folgenden
Modellaustattungsliste
Anwendungsgebiet
·
In-vitro-Fertilisation, Nachweis von Parasiten,
Zoologie und Botanik, Gewebepräparation,
Sektion, Qualitätskontrolle
Anwendungen/Proben
·
Präparate mit Fokus auf räumlichem Eindruck,
Zoom mit variabler Vergrößerung (Tiefe, Dicke)
z.B. Insekten, Samen, Platinen, Bauteile
Technische Daten
·
Optisches System: Greenough-Optik
·
Beleuchtung dimmbar
·
Tubus 45° geneigt
·
Vergrößerungsverhältnis: 6,7:1
·
Augenabstand 55 – 75 mm
·
Dioptrienausgleich beidseitig
·
Gesamtabmessungen B×T×H
330×270×460 mm
·
Nettogewicht ca. 5 kg
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Deutschland · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 149 · www.kern-sohn.com · info@kern-sohn.com
STANDARD
Modell
KERN
OZL 451
Standard-Konfiguration
mm
Binokular Säule
HSWF 10×/∅ 23 mm ∅ 33 – 5 0,75× – 5,0×
Zoom
10W-Halogen (Auflicht)
10W-Halogen (Durchlicht
)
04
KERN OPTICS KATALOG 2020
Stereo-Zoom-Mikroskop KERN OZL-45
Okular
Vergrößerung Standard Vorsatzobjektive
1,0×
HWF 5×
HSWF 10×
HWF 15×
HSWF 20×
HWF 25×
Arbeitsabstand
Maximale Probenhöhe
Modellausstattung Modell KERN Bestellnummer
Gesamtvergrößerung
Sehfeld mm
Gesamtvergrößerung
Sehfeld mm
Gesamtvergrößerung
Sehfeld mm
Gesamtvergrößerung
Sehfeld mm
Gesamtvergrößerung
Sehfeld mm
3,75× – 25× 1,875× – 12,5× 2,813× – 18,75× 7,5× – 50×
∅ 31 – 4,6 ∅ 61,3 – 9,2 ∅ 41,3 – 6,1 ∅ 16 – 2,5
7,5× – 50× 3,75× – 25× 5,625× – 37,5× 15× – 100×
∅ 33 – 5 ∅ 65 – 10 ∅ 44 – 6,7 ∅ 16 – 2,5
11,25× – 75× 5,625× – 37,5× 8,438× – 56,25× 22,5× – 150×
∅ 24 – 4,2 ∅ 48 – 8,5 ∅ 32 – 5,6 ∅ 12 – 2
15× – 100× 7,5× – 50× 11,25× – 75× 30× – 200×
∅ 20 – 3,5 ∅ 40 – 7 ∅ 26,7 – 4,7 ∅ 10 – 1,8
18,75× – 125× 9,375× – 62,5× 14,063× – 93,75× 37,5× – 255×
∅ 15,8 – 2,4 ∅ 31,5 – 4,8 ∅ 24,1 – 3,2 ∅ 7,9 – 1,2
113 mm 177 mm 117 mm 35 mm
120 mm 60 mm 90 mm 165 mm
Eigenschaen – Objektive
0,5× 0,75× 2,0×
HWF 5×/∅ 23,2 mm
HSWF 10×/∅ 23 mm
Okulare
(
Vorsatzobjektive
Ständer
Ständereinsatz
Beleuchtung 10W-Ersatzbirne (Durchlicht + Auflicht
Tisch mechanisch
(
Anfrage
Externe
Beleuchtung
)
30,0 mm
Vormontage auf
)
HWF 15×/∅ 15 mm
HSWF 20×/∅ 14,5 mm
HWF 25×/∅ 11,7 mm
0,5×
0,75×
2,0×
Säule, mit 12V/10W-Halogenbeleuchtung
(
Durchlicht + Auflicht
Milchglas/∅ 95 mm
schwarz-weiß/∅ 95 mm
Abmessungen B×T 180×155 mm, Weg 75×55 mm,
für Auf- und Durchlicht
Die Informationen zu externen Beleuchtungseinheiten finden Sie im Katalog auf Seite 90 und auf unserer Website www.kern-sohn.com
Die Informationen zu externen Beleuchtungseinheiten finden Sie im Katalog auf Seite 90 und im Internet
)
OZL 451
OZB-A4112
OZB-A4118
OZB-A4119
OZB-A4120
OZB-A4121
OZB-A4209
OZB-A4210
OZB-A4206
OZB-A4805
OZB-A4806
)
= Im Lieferumfang enthalten = Option
OZB-A4804
OZB-A4605
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Deutschland · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 149 · www.kern-sohn.com · info@kern-sohn.com
KERN OPTICS KATALOG 2020
Piktogramme
360 ° rotierbarer
Mikroskopkopf
Fluoreszenzbeleuchtung für
uflichtmikroskope
A
Mit 3W-LED-Beleuchtung und Filter
Datenschnittstelle WLAN
Zur Übertragung des Bildes an ein
mobiles Anzeigegerät
Monokulares Mikroskop
Für den Einblick mit einem Auge
Binokulares Mikroskop
Für den Einblick mit beiden Augen
Trinokulares Mikroskop
Für den Einblick mit beiden Augen und
zusätzlicher Option auf den Anschluss
einer Kamera
Abbe-Kondensor
Mit hoher numerischer Apertur, zur
htbündelung und -fokussierung
Lic
Halogen-Beleuchtung
Für ein besonders helles und
kontrastreiches Bild
LED-Beleuchtung
Kalte, stromsparende und besonders
langlebige Leuchtquelle
Beleuchtungsart Auflicht
Für intransparente Proben
Beleuchtungsart Durchlicht
Für transparente Proben
Phasenkontrasteinheit
Für stärkere Kontraste
Dunkelfeldkondensor/Einheit
Kontrastverstärkung durch indirekte
Beleuchtung
Polarisationseinheit
Zur Polarisierung des Lichtes
Infinity-System
Unendlich korrigiertes optisches System
Zoomfunktion
bei Stereomikroskopen
Paralleles optisches System
Für Stereomikroskope, ermöglicht
ein ermüdungsfreies Arbeiten
Längenmessung
Im Okular eingearbeitete Skala
SD-Karte
Zur Datenspeicherung
HDMI Digitalkamera
Zur direkten Übertragung des Bildes
anein Anzeigegerät
PC Soware
Zur Übertragung der Messdaten vom
Gerät an einen PC.
Automatische Temperaturkompensation
Für Messungen zwischen 10 °C und 30 °C
Staub- und Spritzwasserschutz IPxx
Die Schutzklasse ist im Piktogramm angegeben
Batterie-Betrieb
Für Batterie-Betrieb vorbereitet.
Der Batterietyp ist beim jeweiligen
Gerät angegeben.
Batterie-Betrieb wiederaufladbar
Für einen wiederaufladbaren
Batterie-Betrieb vorbereitet.
Netzadapter
230V/50Hz. Serienmäßig Standard EU.
Auf Bestellung auch in Standard GB,
USA oder AUS auf Anfrage.
Fluoreszenzbeleuchtung
Für Stereomikroskope
Fluoreszenzbeleuchtung für
uflichtmikroskope
A
Mit 100W-Hochdruckdampflampe und Filter
Abkürzungen
C-Mount
FPS
H(S)WF
Adapter für den Anschluss einer
Kamera an Trinokulare Mikroskope
Frames per second
(
Hoch
Super) Weitfeld (Okular mit
hohem Blickpunkt für Brillenträger
Ihr KERN Fachhändler
USB 2.0 Digitalkamera
Zur direkten Übertragung des Bildes
an einen PC
USB 3.0 Digitalkamera
Zur direkten Übertragung des Bildes
an einen PC
LWD
N.A.
SLR
)
Kamera
Großer Arbeitsabstand
Numerische Apertur
Spiegelreflex Kamera
Netzteil
Im Mikroskop integriert. 230V/50Hz Standard
EU. Weitere Standards, wie z. B. GB, USA oder
AUS auf Anfrage.
Paketversand per Kurierdienst
Die Dauer der internen Produktbereit stellung in
Tagen ist im Piktogramm angegeben.
SWF
W.D.
WF
Super Weitfeld
∅ 23 mm bei 10× Okular
Arbeitsabstand
Weitfeld
bei 10× Okular
(
Sehfeldzahl mind.
)
(
Sehfeldzahl bis ∅ 22 mm
)
