Gebruiksaanwijzing Elektronische hangweegschaal
Logboek Regelmatig onderhoud en reparatie
KERN HCB / HCN
Versie 4.1 09/2013 NL
D-72336 Balingen
Fax: +49-[0]7433-9933-149
HCB / HCN-BA-nl-1341
KERN HCB / HCN
Elektronische hangweegschaal
NL
Versie 4.1 09/2013
Gebruiksaanwijzing/logboek
Inhoud
1. Technische gegevens ________________________________________________________ 4
1.1 Afmetingen _________________________________________________________________ 10
1.1.1 HCB ≤ 200 kg _______________________________________________________________ 10
1.1.2 HCB 05T-3 _________________________________________________________________ 11
1.1.3 HCB 1T-3 __________________________________________________________________ 12
1.1.4 Modellen HCN ______________________________________________________________ 13
1.1.5 Karabijnhaak en haak (modellen HCB ≤ 200 kg en modellen HCN) ____________________ 14
2. Algemene veiligheidsopmerkingen ____________________________________________ 15
2.1 Verplichtingen van de gebruiker ________________________________________________ 15
2.2 Organisatorische maatregelen __________________________________________________ 15
2.3 Omgevingsomstandigheden ___________________________________________________ 15
2.4 Richtlijnen van de gebruiksaanwijzing nakomen ____________________________________ 16
2.5 Gebruik volgens bestemming __________________________________________________ 16
2.6 Afwijkend gebruik ____________________________________________________________ 16
2.7 Garantie ___________________________________________________________________ 16
2.8 Bedrijf volgens de veiligheidsregels ______________________________________________ 17
2.9 Toezicht over controlemiddelen _________________________________________________ 17
2.10 Controle bij ontvangst ________________________________________________________ 17
2.11 Eerste ingebruiknam e ________________________________________________________ 17
2.12 Buitenbedrijfstelling en opslag __________________________________________________ 17
3. Over de hangweegs chaal ____________________________________________________ 18
3.1 Overzicht __________________________________________________________________ 18
3.2 Overzicht aanduidingen en toetsenbord __________________________________________ 21
3.3 Sticker ____________________________________________________________________ 22
4. Aanzetten _________________________________________________________________ 23
4.1 Uitpakken __________________________________________________________________ 23
4.2 Leveringsomvang ____________________________________________________________ 23
4.3 Controle van de originele afmetingen ____________________________________________ 24
4.4 Bedrijf met batterijvoeding _____________________________________________________ 24
4.5 De weegschaal ophangen _____________________________________________________ 25
5. B ediening _________________________________________________________________ 26
5.1 Veiligheidsopmerkingen _______________________________________________________ 26
5.2 De hangweegsc ha al la den _____________________________________________________ 27
5.3 Aan-/uitzetten _______________________________________________________________ 30
5.4 Tarreren ___________________________________________________________________ 30
5.5 Wegen ____________________________________________________________________ 30
5.6 Omschakelen van weegeenheden _______________________________________________ 31
5.7 Functies ___________________________________________________________________ 31
6. Menu _____________________________________________________________________ 33
HCB_HCN-BA-nl-1341 2
7. J usteren __________________________________________________________________ 34
8. Onderhoud, reinigen en verwijderen ___________________________________________ 35
8.1 Reinigen en verwijderen_______________________________________________________ 35
8.2 Regelmatig onderhoud en reparatie _____________________________________________ 36
8.3 Controlelijst “Regelmatige onderhoudswerkzaamheden”, (zie hoofdstuk 8.2) _____________ 38
9. B ijlage ____________________________________________________________________ 41
9.1 Controlelijst “Uitgebreide onderhoudswerkzaamheden” (algemene controle) ______________ 41
9.2 Lijst “Reserveonderdelen en reparatie van de voor veiligheid relevante elementen” ________ 42
10. C onformiteit-verklaring ______________________________________________________ 43
3 HCB_HCN-BA-nl-1341

1. Technische gegeve ns

Aanbevolen kalibratiegewicht,
KERN HCB 20K10 HCB 20K50 HCB 50K20
Afleesbaarheid (d) 10 g 50 g 20 g Weegbereik (max.) 20 kg 20 kg 50 kg Tarrabereik (subtractief) 20 kg 20 kg 50 kg Reproduceerbaarheid 10 g 50 g 20 g Lineariteit ±20 g ±100 g ±40 g
niet toegevoegd (klasse) Duur van signaaltoename 2 s Nauwkeurigheid 0,2% van de max. waarde Opwarmingstijd 10 min Eenheden kg, lb, N Functie Auto off 3 min Toegestane
omgevingstemperatuur Luchtvochtigheid van de
omgeving (max.)
Batterijen (serieel)
10 kg (M3) 10 kg (M3) 20 kg (M3)
5…+35°C
80%
3 x 1,5 V, type AA
bedrijfstijd 300 h
Afleesinrichting cijferhoogte 12 mm Behuizinggrootte B x D x H 80 mm x 45 mm x 150 mm Behuizingmateriaal kunststof Materiaal van de haak en de
karabijnhaak Netto gewicht 400 g
HCB_HCN-BA-nl-1341 4
roestvast staal
Aanbevolen kalibratiegewicht,
KERN HCB 50K100 HCB 99K50 HCB 100K200
Afleesbaarheid (d) 100 g 50 g 200 g Weegbereik (max.) 50 kg 99 kg 100 kg Tarrabereik (subtractief) 20 kg 20 kg 50 kg Reproduceerbaarheid 100 g 50 g 200 g Lineariteit ±200 g ±100 g ±400 g
niet toegevoegd (klasse) Duur van signaaltoename 2 s Nauwkeurigheid 0,2% van de max. waarde Opwarmingstijd 10 min Eenheden kg, lb, N Functie Auto off 3 min Toegestane
omgevingstemperatuur Luchtvochtigheid van de
omgeving (max.)
Batterijen (serieel)
20 kg (M3) 50 kg (M3) 50 kg (M3)
5…+35°C
80%
3 x 1,5 V, type AA
bedrijfstijd 300 h
Afleesinrichting cijferhoogte 12 mm Behuizinggrootte B x D x H 80 mm x 45 mm x 15 0 mm Behuizingmateriaal kunststof Materiaal van de haak en de
karabijnhaak Netto gewicht 400 g
5 HCB_HCN-BA-nl-1341
roestvast staal
Aanbevolen kalibratiegewicht,
KERN HCB 200K100 HCB 200K500
Afleesbaarheid (d) 100 g 500 g Weegbereik (max.) 200 kg 200 kg Tarrabereik (subtractief) 200 kg 200 kg Reproduceerbaarheid 100 g 500 g Lineariteit ±200 g ±1000 g
niet toegevoegd (klasse) Duur van signaaltoename 2 s Nauwkeurigheid 0,2% van de max. waarde Opwarmingstijd 10 min Eenheden kg, lb, N Functie Auto off 3 min Toegestane
omgevingstemperatuur Luchtvochtigheid van de
omgeving (max.)
Batterijen (serieel)
100 kg (M3) 100 kg (M3)
5…+35°C
80%
3 x 1,5 V, type AA
bedrijfstijd 300 h
Afleesinrichting cijferhoogte 12 mm Behuizinggrootte B x D x H 80 mm x 45 mm x 150 mm Behuizingmateriaal kunststof Materiaal van de haak en de
karabijnhaak Netto gewicht 400 g
HCB_HCN-BA-nl-1341 6
roestvast staal
Aanbevolen kalibratiegewicht,
KERN HCB 0.5T-3 HCB 1T-3
Afleesbaarheid (d) 1 kg 2 kg Weegbereik (max.) 500 kg 1000 kg Tarrabereik (subtractief) 500 kg 1000 kg Reproduceerbaarheid 1 kg 2 kg Lineariteit ±1 kg ±4 kg
niet toegevoegd (klasse) Duur van signaaltoename 2 s Nauwkeurigheid 0,2% van de max. waarde Opwarmingstijd 10 min Eenheden kg, lb, N Functie Auto off 3 min Toegestane
omgevingstemperatuur Luchtvochtigheid van de
omgeving (max.)
Batterijen (serieel)
200 kg (M3) 500 kg (M3)
5…+35°C
80%
3 x 1,5 V, type AA
bedrijfstijd 300 h
Afleesinrichting cijferhoogte 12 mm Behuizinggrootte B x D x H 80 mm x 45 mm x 150 mm Behuizingmateriaal kunststof Hangmateriaal roestvast staal Netto gewicht 400 g
7 HCB_HCN-BA-nl-1341
KERN HCN 20K50IP HCN 50K100IP
Afleesbaarheid (d) 50 g 100 g Weegbereik (max.) 20 kg 50 kg Tarrabereik (subtractief) 20 kg 50 kg Reproduceerbaarheid 50 g 100 g Lineariteit ±100 g ±200 g Aanbevolen kalibratiegewicht,
niet toegevoegd (klasse) Duur van signaaltoename 2 s Nauwkeurigheid 0,2% van de max. waarde Opwarmingstijd 10 min Eenheden kg, lb, N Functie Auto off 3 min Toegestane
omgevingstemperatuur Luchtvochtigheid van de
omgeving (mx.)
Batterijen (serieel)
10 kg (M3) 50 kg (M3)
5…+35°C
80%
2 x 1,5 V, type AA
bedrijfstijd 200 h
Afleesinrichting cijferhoogte 12 mm Behuizinggrootte B x D x H 95 mm x 55 mm x 175 mm Behuizingmateriaal roestvast staal Materiaal van de haak en de
karabijnhaak Netto gewicht 800 g Bescherming tegen stof en
spetterend water
HCB_HCN-BA-nl-1341 8
roestvast staal
IP 65
KERN HCN 100K200IP HCN 200K500IP
Afleesbaarheid (d) 200 g 500 g Weegbereik (max.) 100 kg 200 kg Tarrabereik (subtractief) 100 kg 200 kg Reproduceerbaarheid 200 g 500 g Lineariteit ±400 g ±1 kg Aanbevolen kalibratiegewicht,
niet toegevoegd (klasse) Duur van signaaltoename 2 s Nauwkeurigheid 0,2% van de max. waarde Opwarmingstijd 10 min Eenheden kg, lb, N Functie Auto off 3 min Toegestane
omgevingstemperatuur Luchtvochtigheid van de
omgeving (max.)
Batterijen (serieel)
50 kg (M3) 100 kg (M3)
5…+35°C
80%
2 x 1,5 V, type AA
bedrijfstijd 200 h
Afleesinrichting cijferhoogte 12 mm Behuizinggrootte B x D x H 95 mm x 55 mm x 1 75 mm Behuizingmateriaal roestvast staal Materiaal van de haak en de
karabijnhaak Netto gewicht 800 g Bescherming tegen stof en
morswater
9 HCB_HCN-BA-nl-1341
roestvast staal
IP 65

1.1 Afmetingen

1.1.1 HCB ≤ 200 kg

HCB_HCN-BA-nl-1341 10

1.1.2 HCB 05T-3

11 HCB_HCN-BA-nl-1341

1.1.3 HCB 1T-3

HCB_HCN-BA-nl-1341 12

1.1.4 Modellen HCN

13 HCB_HCN-BA-nl-1341

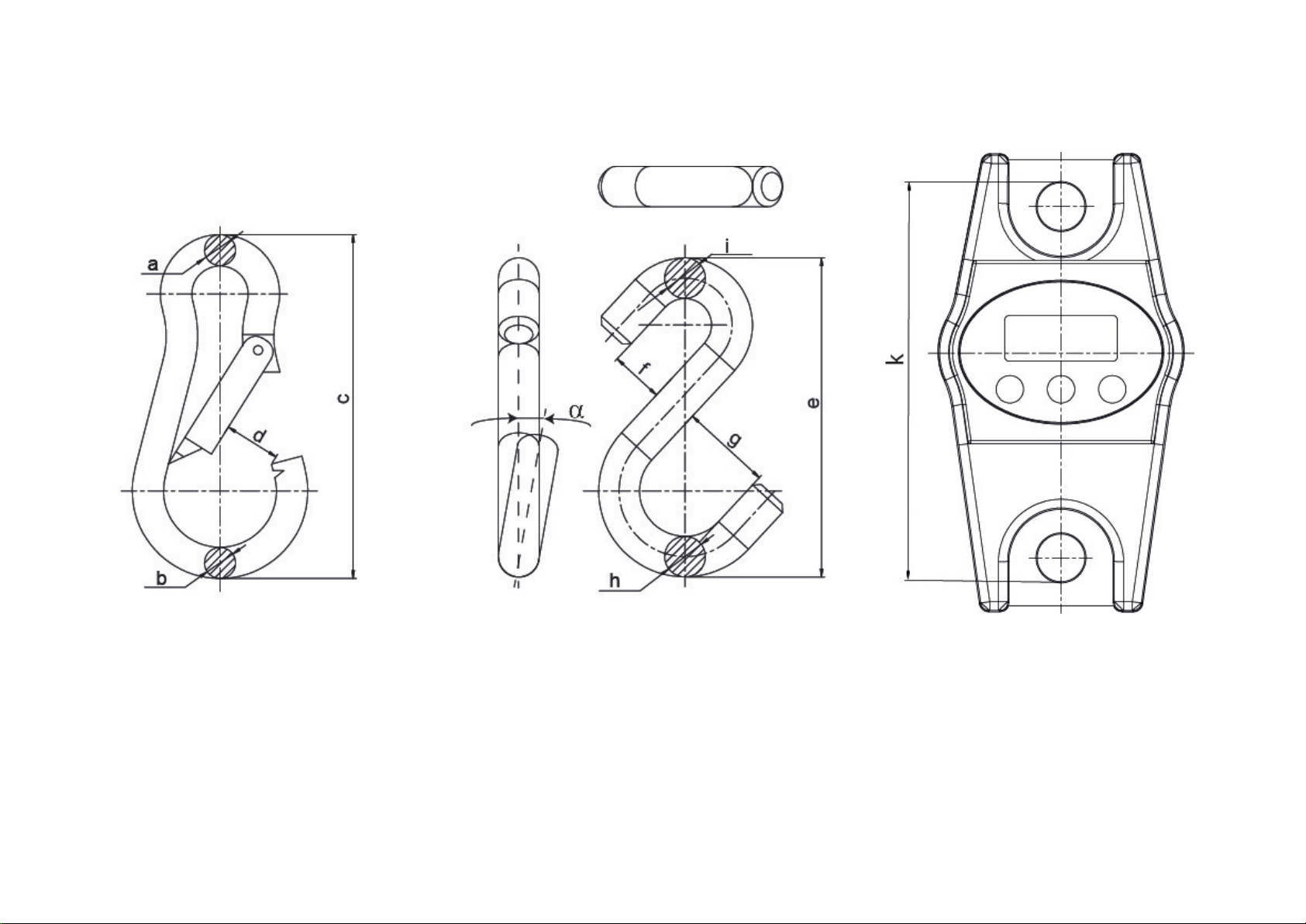

1.1.5 Karabijnhaak en haak (modellen HCB ≤ 200 kg en modellen HCN)

HCB_HCN-BA-nl-1341 14

2. Algemene veiligheidsopmerkingen

2.1 Verplichtingen van de gebruiker De landelijke ARBO- voorschriften als ook de bedrijfs-, exploitatie- en

veiligheidsinstructies van de gebruikersonderneming opvolgen.
Alle veiligheidsvoorschriften van de brugkraanfabrikant (kraanfabrikant) opvolgen. De weegschaal gebruiken volgens de bestemming. Elk gebruik dat in deze
instructie niet wordt omschreven geldt als een onjuist gebruik. Voor materiële en persoonlijke schade voortvloeiende uit het onjuiste gebruik is uitsluitend de eigenaar - in geen geval de firma KERN & Sohn aansprakelijk. De firma KERN & Sohn is niet aansprakelijk voor willekeurige wijzigingen en het onjuiste gebruik van de hangweegschaal en voor de daaruit voortvloeiende schade.
De hangweegschaal, brugkraan (kraan) en de elementen voor ophangen van de
lading regelmatig onderhouden en in goede technische stand houden (zie hoofdstuk 8.3).
Het resultaat van de controle registreren en in het logboek bewaren.

2.2 Organisatorische maatregelen

De bediening uitsluiten aan geschoolde en voorgelichte personen opdragen. De gebruiksaanwijzing voortdurend op de bedrijfsplaats van de hangweegschaal
toegankelijk maken.
De montage, ingebruikname en onderhoud enkel aan geschoold vakpersoneel
opdragen.
De constructie-elementen die de last dragen nooit vervangen.

2.3 Omgevingsomstandigheden

De hangweegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-
uitvoering is geen explosiebestendige uitvoering.
De hangweegschaal enkel in omgevingsomstandigheden, zoals in deze
gebruiksaanwijzing omschreven, gebruiken (in het bijzonder hoofdstuk 1 “Technische gegevens”).
De hangweegschaal niet aan werking van grote vochtigheid blootleggen.
Ongewenst dauwen (condensatie van luchtvocht op het apparaat) kan voorkomen indien een koud apparaat in een veel warmere ruimte wordt geplaatst. In dergelijk geval dient het van netwerk gescheiden toestel ca. 2 uur acclimatisering aan de omgevingstemperatuur te ondergaan.
De hangweegschaal niet in een corrosieve omgeving gebruiken. De hangweegschaal tegen hoge luchtvochtigheid, dampen, vloeistoffen en stof
beschermen.
Ingeval van elektromagnetische velden (bv. van mobiele telefoons of
radioapparatuur), statische ladingen als ook instabiele elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient in dat geval de weegschaal te verplaatsen of de storingsbron verwijderen.
15 HCB_HCN-BA-nl-1341

2.4 Richtlijnen van de gebruiksaanwijzing nakomen

Vóór plaatsen en aanzetten van het apparaat dient men onderhavige
gebruiksaanwijzing nauwkeurig te lezen, ook indien u al ervaring met KERN weegschalen hebt.
Alle taalversies bevatten vertaling die niet bindend is.
Het oorspronkelijke document in het Duits is bindend.

2.5 Gebruik volgens bestemming

De door u aangekochte weegschaal dient ter bepaling van het gewicht (de weegwaarde) van het gewogen materiaal. Hij dient te worden beschouwd als een “niet-zelfstandige weegschaal” d.w.z. de gewogen voorwerpen dienen met de hand voorzichtig te worden geplaatst in het midden van de weegplateau. De weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.
De hangweegschaal uitsluitend voor het hijsen en wegen van ladingen gebruiken
die vrij kunnen bewegen.
Door gebruik niet volgens bestemming kunnen letsels worden opgelopen. Bv. het
is niet toegestaan om:
- de toegestane nominale belasting van de brugkraan (kraan), van de
hangweegschaal of enige apparatuur voor het hijsen van de lading te overschrijden;
- personen te vervoeren;
- de ladingen schuin te trekken;
- de ladingen te schokken, op te trekken of te sleuren.
Het is verboden om wijzigingen of aanpassingen aan de hangweegschaal of aan
de brugkraan (kraan) aan te brengen.

2.6 Afwijkend gebruik

De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de weegschaal geplaatste “compensatie en stabilisatie” mechanisme uitlezing van foutieve weegresultaten veroorzaken! (Voorbeeld: De vloeistof vloeit langzaam van de container uit die op de weegschaal is opgehangen.) De weegschaal niet aan langdurige belasting blootstellen. Het kan tot beschadiging van het meetmechanisme of van de voor de veiligheid relevante elementen leiden. De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de firma KERN.

2.7 Garantie

De garantie vervalt ingeval van:
niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald; gebruik niet volgens beschreven toepassingen; wijziging of opening van het toestel; mechanische beschadiging of door werking van media, vloeistoffen; gewoon verbruik; onjuiste plaatsing of onjuiste elektrische installatie; overbelasting van het meetmechanisme.
HCB_HCN-BA-nl-1341 16

2.8 Bedrijf volgens de veiligheidsregels

Niet onder hangende belasting blijven, zie hoofdstuk 5.1. De brugkraan (kraan) enkel zo instellen dat de lading verticaal wordt gehesen. Tijdens werkzaamheden met de brugkraan (kraan) en met de hang weegschaal
persoonlijke beschermingsmiddelen (helm, veiligheidsschoenen etc.) dragen.

2.9 Toezicht over controlemiddelen

In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische meeteigenschappen van de weegschaal en eventueel beschikbare controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen. Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald land).

2.10 Controle bij ontvangst

Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare beschadigingen aanwezig zijn, hetzelfde betreft het apparaat na uitpakken, zie hoofdstuk 4.1.

2.11 Eerste ingebruikn am e

Om precieze weegresultaten met behulp van elektronische weegschalen te krijgen, dient de geïntegreerde weegschaal de juiste werkingstemperatuur te bereiken (zie “Opwarmingsti jd” , hoofdst uk 1) . Tijdens opwarming moet de weegschaal elektrisch gevoed worden (contact, accu of batterij). De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk. Men dient de voorschriften van het hoofdstuk "Juster en” abs oluut te volgen. Controle van de originele afmetingen, zie hoofdstuk 4.3.

2.12 Buitenbedrijfstelling en opslag

De hangweegschaal van de brugkraan (kraan) afnemen en alle elementen voor
ophangen afnemen.
De hangweegschaal niet buiten opslaan.
17 HCB_HCN-BA-nl-1341

3. Over de hangweegschaal

3.1 Overzicht

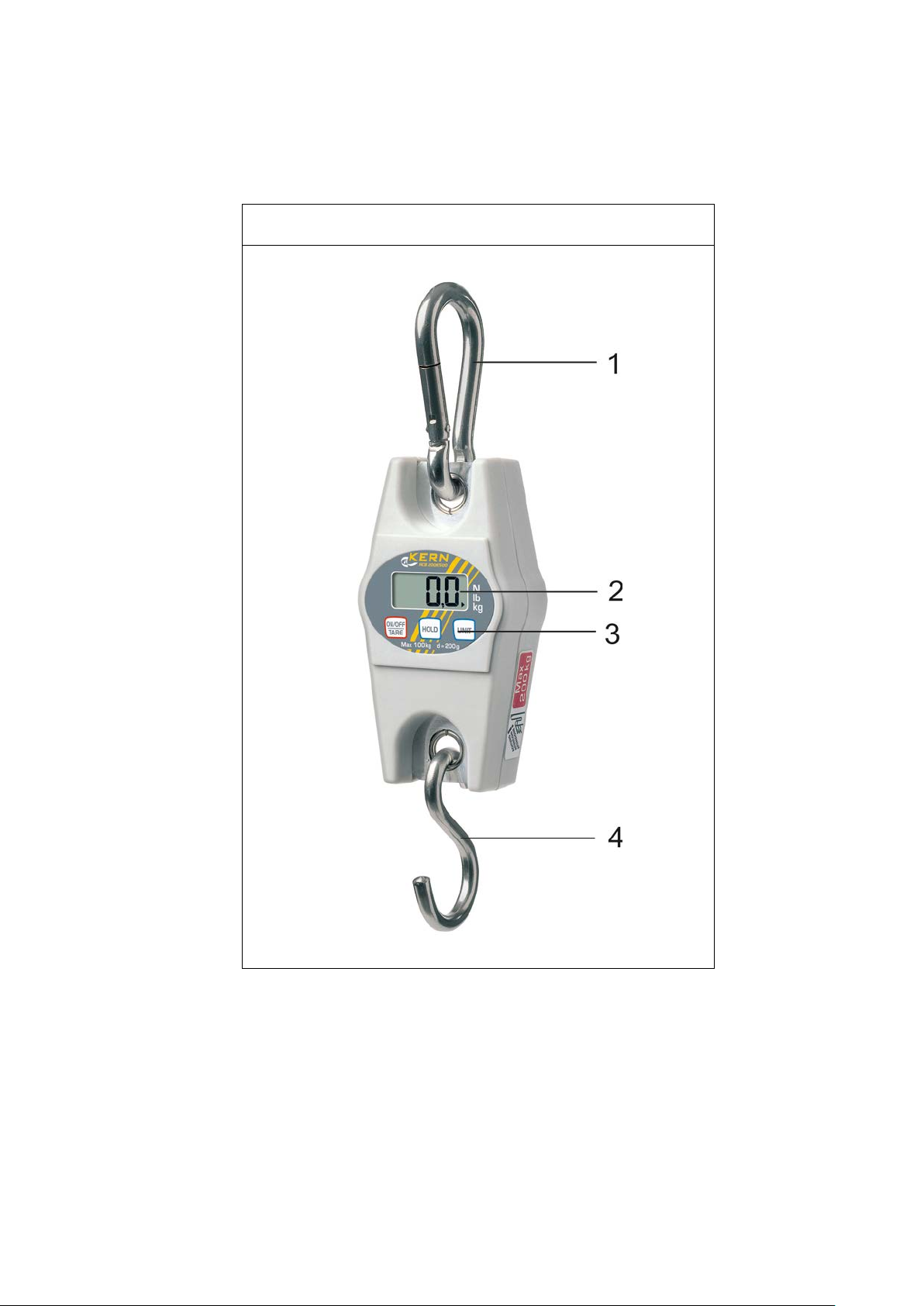

Modellen HCB ≤ 200 kg
1 Karabijnhaak met veil i g hei dsk li nk 2 Afleesinrichting 3 Toetsenbord 4 Haak
HCB_HCN-BA-nl-1341 18
Modellen HCB ≥ 500 kg
1 Hangoog 2 Afleesinrichting 3 Toetsenbord
Bij modellen met weegbereik ≥ 500 kg worden de elementen voor ophangen niet meegeleverd.
Voor bevestigen van de belasting worden de standaard hangelementen gebruikt.
19 HCB_HCN-BA-nl-1341
Aanzicht vooraan
Aanzicht achteraan
Modellen HCN
1 Karabijnhaak met veil i g hei dsk li nk 2 Afleesinrichting 3 Toetsenbord 4 Haak 5 Tweede display 6 Batterijcontainer
HCB_HCN-BA-nl-1341 20

3.2 Overzicht aanduidingen en toetsenbord

Toets
Bepaling
Functieomschrijving
Aanzetten van de weegschaal Uitzetten van de weegschaal (de toets drukken
In het menu naar voren scrollen
Blokkeren van de gewichtsaanduiding
Het menu instelling bevestigen
Aanduiding:
kg De actuele weegeenheid is kilogram.
lb De actuele weegeenheid is pond.
N De actuele weegeenheid is newton.
Bepaalt de weegwaarde afhankelijk van de actieve instelling H1–
LO De batterij leeg
E Overbelasting
Toetsenbord:
H6 (zie hoofdstuk 5.7). H1–H4: Functie “Data-Hold” H5 Functie dieren weg en H6 Functie van de topwaarde
De toets
ON/OFF
en houden)
Tarreren
Toets UNIT Omschakelen van weegeenheden (kglbN)
Toets HOLD
21 HCB_HCN-BA-nl-1341
Aflezen van de gemiddelde waarde bij wegen van dieren

3.3 Sticker

(voorbeeld)
Niet onder de hangende lading staan of lopen. Niet op de bouwplaats gebr ui ken. Altijd op de opgehangen lading letten.
De nominale belasting van de weegschaal niet
overschrijden.
Het product voldoet aan de eisen van de Duitse
wet betreffende de veiligheid van toestellen en producten.
HCB_HCN-BA-nl-1341 22

4. Aanzetten

Wij danken u voor uw begrip. Afdeling kwaliteitsborging van de firma KERN
Hangweegschaal, zie hoofdstuk 3.0
+ De opmerkingen van het hoofdstuk 2 “Algemene

4.1 Uitpakken

veiligheidsregels” absoluut opvolgen!
De verstuurde en uitgepakte hangweegschalen worden niet retour ontvangen.
VEILIGHEIDSOPMERKI
NG
betreffende de
breukbeveiliging
De hangweegschaal wordt door de firma KERN verzegeld.
De karabijnhaak en de haak worden verzegeld Het uitnemen van de verpakking vanwege de zegel is
niet mogelijk.
+ Beschadiging van de zegel verplicht tot aankoop.
Afb.: Zegel

4.2 Leveringsomvang

De weegschaal en het accessoir uit de verpakking afnemen, de verpakking verwijderen. Controleren of alle elementen die bij de leveringsomvang horen aanwezig en niet beschadigd zijn.
Karabijnhaak, alleen bij modellen ≤ 200 kg
Haak, alleen bij modellen ≤ 200 kg
Batterijen (modellen HCB 3 x 1,5 V, type AA; modellen HCN: 2 x 1,5 V, type
AA)
Gebruiksaanwijzing/logboek
23 HCB_HCN-BA-nl-1341

4.3 Controle van de originele afmetingen

De originele afmetingen van de productie informatieblad dienen in de grijze
vakken van de controlelijst te worden ingevuld, hoofdstuk 8.3.
De originele afmetingen van de hangweegschaal controleren, zoals omschreven
zie hoofdstuk 8.3 “Regelmatig onderhoud".
Alle gegevens (datum, controleur, resultaten) in de eerste regel van de
controlelijs, post “Controle voor eerste ingebruikname” invullen (zie hoofdstuk
8.3). Indien de afmetingen van de eerste veiligheidscontrole niet met
de door de firma KERN gegeven afmetingen corresponderen, mag de weegschaal niet in gebruik worden genomen. In een
VOORZICHTIG

4.4 Bedrijf met batterijvoeding

Modellen HCB Modellen HCN
dergelijk geval dient contact met een door KERN geautoriseerde servicepartner te worden opgenomen.
3 x batterij1,5 V, type AA 2 x batterij1,5 V, type AA
Indien de batterijen verbruikt zijn, verschijnt op display van de weegschaal het symbool “LO”. De toets ON/OFF drukken en de batterijen vervangen. De batterijcontainer openen, de batterijen vervangen en de container sluiten.
Om de batterij te besparen wordt de weegschaal automatisch 4 minuten van de slaapstand uitgez et. Functie van automatisch uitschakelen kan gedeactiveerd worden, zie hoofdstuk 6.
Indien de hangweegschaal langere tijd niet wordt gebruikt, de batterijen eruitnemen.
HCB_HCN-BA-nl-1341 24

4.5 De weegschaal ophangen

Voorafgaande voorwaarde
De haak van de brugkraan (kraan) dient met een veiligheidsklink (1) te worden voorzien die het vallen van een onbelaste hangweegschaal onmogelijk maakt. Bij gebrek of beschadiging van de veiligheidsklink dient contact met de fabrikant van de brugkraan (kraan) te worden opgenomen om de haak met dergelijke beveiligingsapparatuur te verkrijgen.
De hangweegschaal op de onderste haak van de brugkraan (kraan) ophangen en
de veiligheidsklink sluiten. Het bovenste oog van de hangweegschaal dient in de zadel van de haak (2).
25 HCB_HCN-BA-nl-1341

5. Bediening

Telkens met grootste voorzichtigheid en conform de
en kraanbediening
de hijsbanden, kabels, kettingen etc.) op te groot
Bij vaststelling van een storing van de veiligheidsklink
of bij gebreke
Schommelingen en horizontale krachten absoluut
Alle soorten stoten, draaien (vastdraaien) of
(voorbeeld)
De toegestane nominale belasting van brugkraan
(kraan), van de hangweegschaal of enige apparatuur

5.1 Veiligheidsopmerkingen

GEVAAR
Letselgevaar van de vallende lading!
algemene regels van de brugkraan­werken.
Alle elementen (haak, karabijnhaak, ringen, touwen van
verbruik en beschadigingen controleren.
van de haak van brugkraan (kraan) daarvan mag de weegschaal niet worden gebruikt.
Enkel met gepaste snelheid werken.
mijden. schommelen (bv. vanwege scheve ophang) mijden.
De hangweegschaal niet voor vervoer van ladingen
gebruiken.
Niet onder de hangende lading staan of lopen.
Niet op de bouwplaats gebr ui ken.
Altijd op de opgehangen lading letten.
HCB_HCN-BA-nl-1341 26
voor het hijsen van de lading niet overschrijden.

5.2 De hangweegschaal laden

Om de correcte weegresultaten te bereiken dienen de volgende regels te worden gevolgd – tekeningen, zie volgende bladz i j de:
Enkel apparatuur voor ophangen van de lading gebruiken waar op één punt wordt
opgehangen en waarvan de weegschaal vrij hangt.
Te grote elementen voor het ophangen van de lading waarop niet op één punt
wordt opgehangen, niet gebruiken.
Geen meervoudige hijsbanden gebruiken. De lading bij belaste weegschaal niet trekken of duwen. De haak niet horizontaal trekken.
De weegschaallading
1. De haak van de hangweegschaal boven de lading plaatsen.
2. De hangweegschaal zodanig dalen dat het ophangen van de lading op de weegschaalhaak moge l i jk wordt . Nadat de juiste hoogte wordt bereikt, de snelheid reduceren.
3. De lading op het ophangelement ophangen. Men dient zeker te gaan dat belangrijke veiligheidselementen werken (bv. dat de veiligheidsklink is gesloten). Bij bevestiging van de lading met hijsbanden, controleren of de hijsbanden volledig in de zadel van de weegschaalhaak worden uitgezet.
4. De lading langzaam hijsen. Bij bevestiging van de lading met hijsbanden, controleren of de lading uitgewogen
is en de hijsbanden correct zijn ingesteld.
27 HCB_HCN-BA-nl-1341
+ Altijd de passende elementen voor ophangen van de lading gebruiken, op
voorbeeld van de weegschaal HCB 100K200
Enkel elementen voor ophangen van de lading gebruiken waar op één punt wordt opgehangen en waarvan de weegschaal vr ij hangt.
Te grote elementen voor het ophangen van de lading waarop niet op één punt wordt opgehangen, niet gebruiken.
HCB_HCN-BA-nl-1341 28

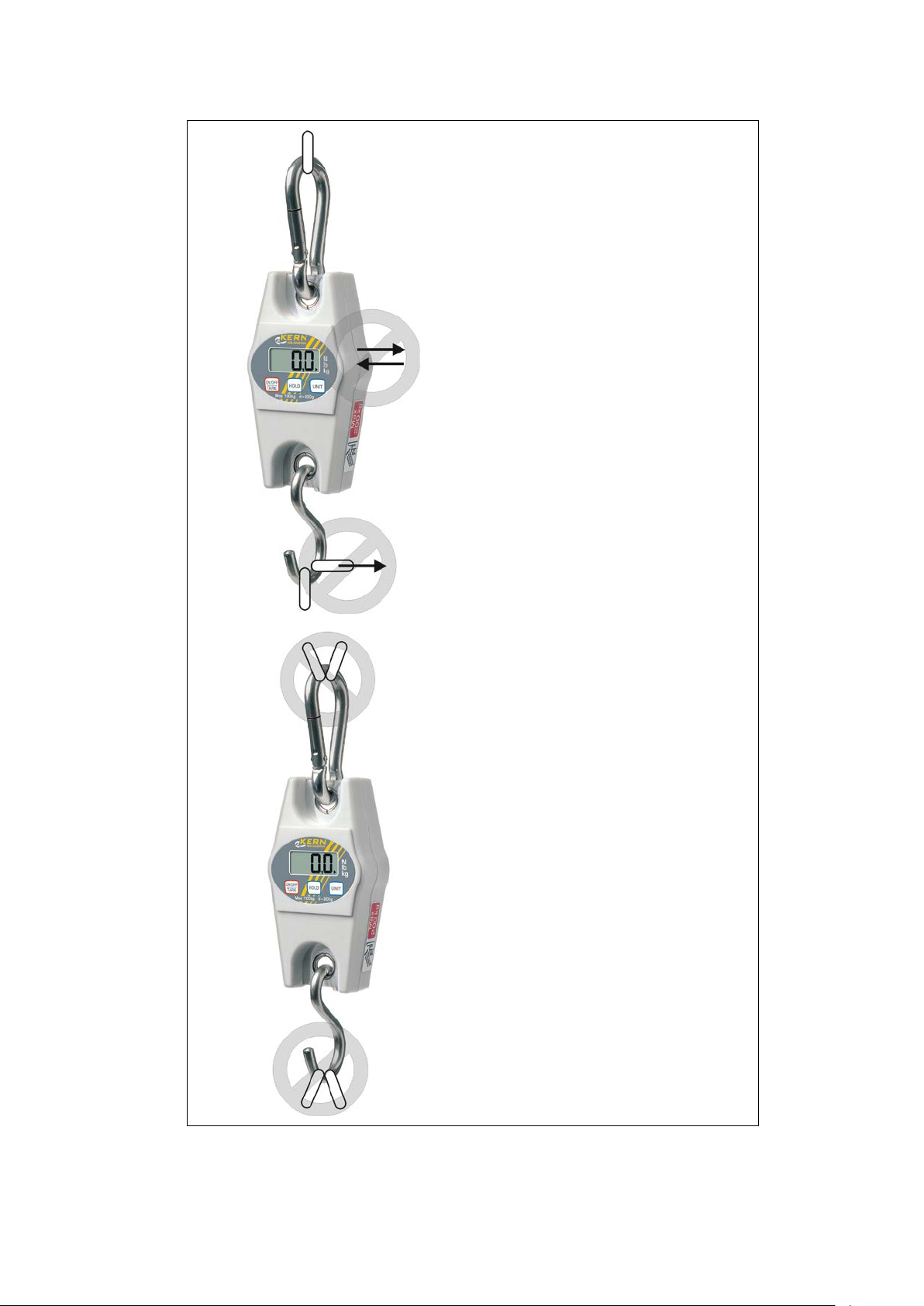

Niet trekken en niet duwen.
De haak niet opzij schuiven.
Geen meervoudige hijsbanden gebruiken.
29 HCB_HCN-BA-nl-1341

5.3 Aan-/uitzetten

Aanzetten
De toets ON/OFF drukken. De afle eseenheid wordt aangezet en de weegschaal
wordt zelfgediagnosticeerd. De zelfdiagnose is voltooid als op display de gewichtswaarde 0 verschijnt.
Uitzetten De toets ON/OFF drukken en houden.

5.4 Tarreren

De voorbelasting ophangen.
De toets TARE drukken, op nulaanduiding wachten. Het containergewicht wordt eerst in het weegschaalg eheug en opgeslagen.
Het gewogen materiaal wegen, het netto gewicht verschijnt. Nadat de voorbelastin g wordt weggenomen, verschijnt zijn gewicht als een
negatieve aanduiding.
Om de tarrawaarde te wissen dient de hangweegschaal te worden ontlast en de
toets TARE gedrukt.

5.5 Wegen

De hangweegschaal laden.
De gewichtswaarde verschijnt onmiddellijk.
Waarschuwing voor overbelasting
Overbelasting van de weegschaal boven de aangegeven maximale last (Max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de weegschaal veroorzaken. Het overschrijden van de max i male last wordt opgemerkt met de aandui di ng “E ". De weegschaal ontlasten of de voorbelasting verminderen.
HCB_HCN-BA-nl-1341 30

5.6 Omschakelen van weegeenh eden

Na elk drukken van de toets UNIT wordt de actuele weegwaarde kglbN afgelezen. De aanduiding toont de actieve eenheid.

5.7 Functies

Door de toets Hold te drukken kan men volgende functies activeren:
Instelling Functie
H1 Functie Data-Hold 1
Nadat de toets Hold wordt gedrukt, wordt de weegwaarde voor 5 s bevroren.
H2 Functie Data-Hold 2
Nadat de toets Hold wordt gedrukt, wordt de weegwaarde bevroren totdat de willekeurige toets wordt gedrukt.
H3 Functie Data-Hold 3
De weegwaarde wordt automatisch voor 5s bevroren.
H4 Functie Data-Hold 4De weegwaarde bevroren
nadat de stabiele waarde wordt bereikt totdat de willekeurige toets wordt gedrukt.
H5 F unct ie di er en w eg en
H6 Functie van de topwaarde
+ zie
hoofdstuk 5.7. 1
+ zie
hoofdstuk 5.7. 2
+ zie
hoofdstuk 5.7. 3
31 HCB_HCN-BA-nl-1341

5.7.1 Functie Data-Hold

De weegschaal aanzetten, de toe ts HOLD gedrukt houd en totdat de actuele
instelling “Hx” (H1–H6) wordt afgelezen.
De toets ON/OFF meermals drukken totdat de instelling “H1–H4” verschijnt. De instellingen met de toets HOLD bevestigen. Gewogen materiaal ophangen. Afhankelijk van de instelling (H1–H4) wordt de geblokkeerde weerwaarde
afgelezen (zie hoofdstuk 5.7), het wordt gesignaleerd door het symbool [] bovenaan links.

5.7.2 Functie dieren wegen

De functie wordt bedoeld voor onrustige weegprocedures. Het resultaat is de gemiddelde waarde van de 16 weegwaarden bereikt gedurende 3s.
De weegschaal aanzetten, de toe ts HOLD gedrukt houd en totdat de actuele
instelling “Hx” (H1–H6) wordt afgelezen.
De toets ON/OFF meermals drukken totdat de instelling “H5” verschijnt. De instellingen met de toets HOLD bevestigen. Gewogen materiaal ophangen. De toets HOLD drukken, op de display verschijnt het aftellen van 3 tot 1. Het
verschijnt de berekende gemiddelde waarde, het wordt gesignaleerd door het symbool [] bovenaan links.
Om volgende metingen uit te voeren de toets ON/OFF/TARE drukken.
HCB_HCN-BA-nl-1341 32

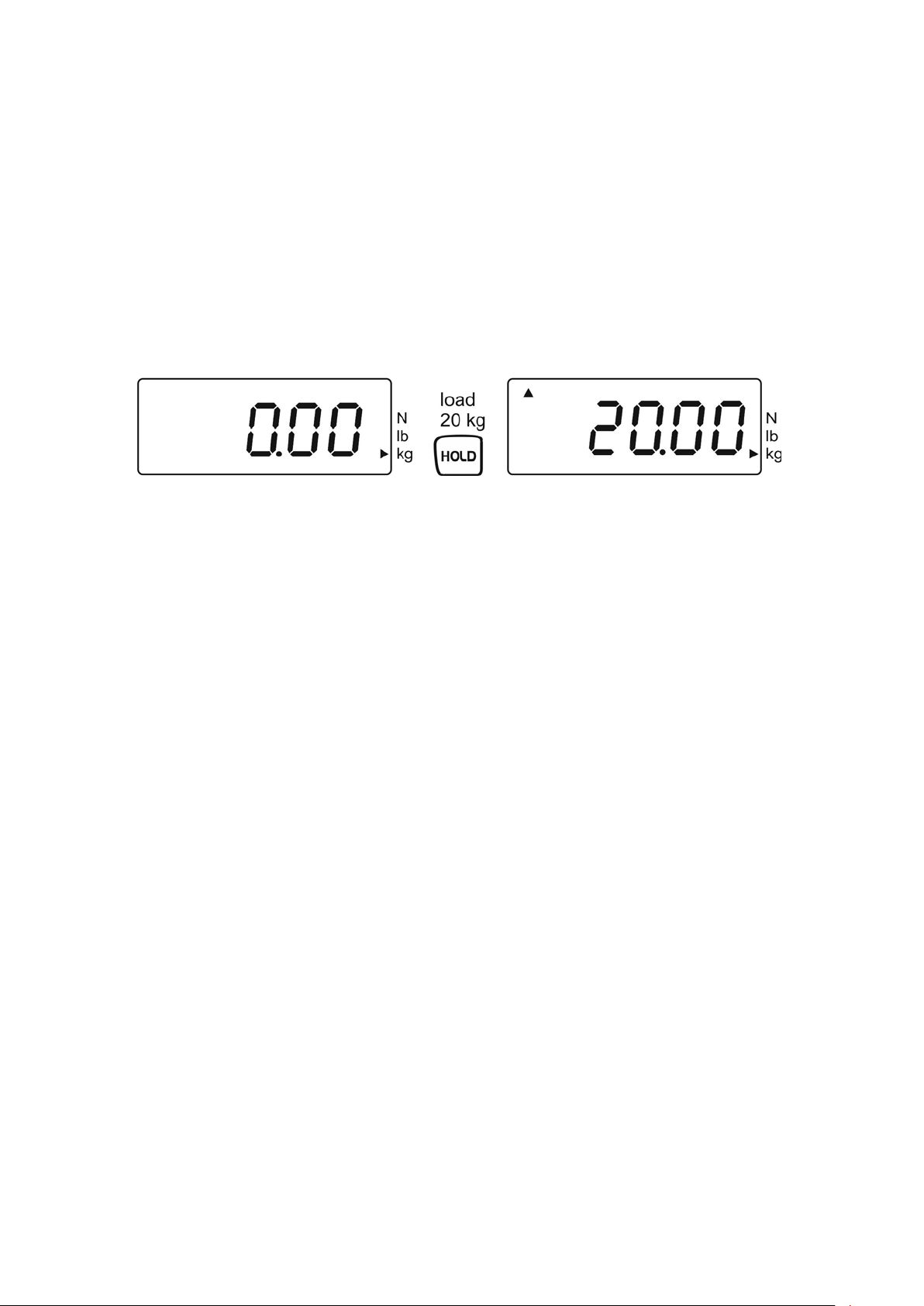

5.7.3 Functie van de topwaarde

Door deze functie is het mogelijk om de hoogste lastwaarde (de topwaarde) van de weging af te lezen. Meetfrequentie: 200 ms.
Let op:
De topwaarde mag nooit de weegschaal boven aangegeven maximale last overbelasten (!!!instortgevaar!!!).
De weegschaal aanzetten, de toe ts HOLD gedrukt houden totdat de actuel e
instelling “Hx” (H1–H6) wordt afgelezen.
De toets ON/OFF meermals drukken totdat de instelling “H6” verschijnt. De instellingen met de toets HOLD bevestigen. Gewogen materiaal ophangen. Het verschijnt de berekende topwaarde, het wordt gesignaleerd door het symbool
[] bovenaan links. De weegschaal wordt automatisch op nul gezet en staat paraat.

6. Menu

Bij uitgeschakelde weegschaal de toets HOLD drukken en gedrukt houden. De toets HOLD niet vrijlaten. De toets ON/OFF/TARE ook drukken en gedrukt
houden.
De toets ON/OFF/TARE gedruk t hou den, maar de toets HOLD vrijlaten. De toets HOLD opnieuw drukken. De beide toets tegelijk gedrukt houden totdat de aanduiding “tr” verschijnt. De toetsen vrijlaten. De weegschaal staat in de menumodus Door de e toets ON/OFF/TARE te drukken kan men één van de volgende functies
kiezen:
tr (Zero tracking): ON/OFF AF (Automatisch uitschakelen): ON/OFF
rST (fabriekinstellingen herstellen). YES/NO  Met de toets HOLD de gekozen functie bevestigen.  Op de display wordt de actuele instelling afgelezen ”ON" of “OFF” of “YES” of
NO". Door de toets ON/OFF/TARE kan men kiezen tussen “ON” of „OFF” of “YES” of “NO”. De keuze met de toets HOLD bevestigen. De weegschaal wordt
automatisch terug naar de weegmodus gezet.
33 HCB_HCN-BA-nl-1341

7. Justeren

Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels van natuurkunde - aan de valversnelling op de plaats van installatie van de weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in de weegmodus. Voor stabiele omgevingsomstandigheden zorgen. Voor de stabilisatie is een opwarmingstijd vereist van ca. 1 minuut. Het vereiste kalibratiegewicht voorbereiden, details, zie hoofdstuk 1 “Technische gegevens”.
De weegschaal uitzetten, indien nodig de hulphandgreep ophangen.
De weegschaal m et de hulpgreep aanzetten.
De toets Unit drukken en gedrukt houden (ca. 3s ) totdat op de display de aanduiding “CAL” verschijnt.
Afwachten totdat de weegwaarde van het vereiste kalibratiegewicht wordt
afgelezen, bv. 10 kg (zie hoofdstuk 1).
Het kalibratiegewicht ophangen, kort daarna verschijnt de aanduiding “F”.
Na succesvol justeren wordt de weegschaal automatisch terug in de weegmodus
gezet. Ingeval van een justeerfout of een foutief kalibratiegewicht verschijnt een foutmelding - het just e er pr oces herhalen.
HCB_HCN-BA-nl-1341 34

8. Onderhoud, reinigen en verwijderen

Gevaar van letsels en materiële schade!
Het vervangen van onderdelen enkel aan geschoold vakpersoneel
De hangweegschaal maakt deel uit van het hangapparaat! Om veilige bediening te waarborgen dienen de onderstaande opmerkingen te worden gevolgd:
GEVAAR
Het regelmatige onderhoud enkel aan geschoold vakpersoneel
opdragen.
Regelmatig onderhoud en reparaties doorvoeren, zie hoofdstuk
8.3.
opdragen.
Bij het vaststellen van onregelmatigheden betreffende de
veiligheid ten opzichte van de controlelijst, mag de weegschaal niet in gebruik worden gesteld.
De hangweegschaal niet zelfstandig repareren. De reparaties
mogen uitsluitend door geautoriseerde servicepartners van de firma KERN worden uitgevoerd.

8.1 Reinigen en verwijderen

Beschadiging van de hangweegschaal!
Geen industriële oplosmiddelen of chemische stoffen (bv. zuren
VOORZICHTIG
Het toetsenbord en de display met een zacht doekje met een glasreiniger
schoonmaken.
Verpakking en apparaat dienen conform de landelijke of regionale wetgeving
geldig op de gebruikslocatie van het apparaat te worden verwijderd.
brosheid) gebruiken.
35 HCB_HCN-BA-nl-1341

8.2 Regelmatig onderhoud en reparatie

De reg el matige onderhoudsw erk zaamheden om de 3 maanden mog en enkel
door een vakman met basiskennis van bediening van hangweegschalen worden doorgevoerd. Daarbij de landelijke ARBO-voorschriften als ook de b edr ij fs-, exploitatie- en veiligheidsinstructies van de gebruikersonderneming opvolgen.
Voor controle van de afmetingen enkel geijkte controletoestellen gebruiken. De regelmatige onderhoudswerkzaamheden om de 12 maand en mogen enkel
door geschoold vakpersoneel worden doorgevoerd (service van de firma KERN).
De onderhoudsresultaten dienen in de controlelijst worden ingevoerd (hoofdstuk
8.3).
De aanvullende resultaten van het uitgebreide onderhoud dienen in de
controlelijst worden ingevoerd (hoofdstuk 9.1).
Voordat de controle wordt uitgevoerd, dienen de elementen voor ophangen van
de lading schoon worden gemaakt, zie hoofdstuk 8.1.
De vervangen onderdelen dienen tevens te worden ingevoerd (hangelementen
van de lading), (zie hoofdstuk 9.2).
HCB_HCN-BA-nl-1341 36
Regelmatige onderhoudswerkzaamheden:
Vóór elk gebruik
Controle op de juiste werking van de hangelementen.
Bij vaststelling van overschrijden van de toegelaten afwijking
servicepartner te documenteren (zie “Lijst”, hoofdstuk 9.2).
wegingen
Eerste ingebruikname elke 3 maanden of telkens na 12 500 wegingen
Elke 12 maanden of telkens na 50.000 wegingen
Controle van alle afmetingen, zie “Controlelijst”, hoofdstuk
8.3.
De controle van het verbruik van hangelementen, zoals bv.
plastische vervorming, mechanische beschadiging (onregelmatigheden), ribbels, groeven, krassen, corrosie en lussen.
Controle op beschadiging en juiste werking van beveiliging
van veiligheidsklink.
van de primaire afmeting (zie Controlelijst, hoofdstuk 8.3) of andere onregelmatigheden, de weegschaal onmiddellijk van bedrijf intrekken.
Alle reparaties en reserveonderdelen (bv haak) dient de
De uitgebreide onderhoudswerkzaamheden dienen door
geschoold vakpersoneel te worden doorgevoerd (service van de firma KERN). Tijdens deze algemene c ontr ol e di en en alle lastdragende ele m ente n met m ag neti s ch e poeder op scheuren te worden gecontroleerd.
Elke 10 jaar of telkens na 500.000
Opmerking
Tijdens de verbruikcontrole de opmerkingen op onderstaande tekeningen opvolgen (hoofdstuk 8.3).
Uitsluitingcriteria: De hangelementen worden nooit meer gebruikt indien bv.
De hangweegschaal compleet vervangen.
+ gedurende verrichtte controles zoals in onderhoudwerken aanbevolen, de
afwijkingen worden vastgesteld.
+ Geen typeplaat of geen werklastplaat wordt voorzien. + De hangelementen de sporen van overbelasting of andere schadelijke
invloeden hebben en worden uitgesloten of eerst na de verrichtte controle opnieuw gebruikt.
37 HCB_HCN-BA-nl-1341
k
8.3 Controlelijst “Regelmatige onderhoudswerkzaamheden”, (zie hoofdstuk 8 .2) Originele afmeting hangweegschaal, serienummer: ………………………………… Weegbereik ……………………………… Karabijnhaak Haak Afstand tussen de hangogen
a (mm) b (mm ) c (mm) d (mm) Verbruik e (mm) f (mm ) g (mm) h (mm ) i (mm) Verbruik
Hoek α (°)
k (mm)
Datum ………………………………… Controleur ……………………………………… Deze gegevens worden vermeld in het document van de weegschaal. Het document onmiddellijk bewaren.
Karabijnhaak Haak Hangogen
Veiligheidskl ink
Juiste werking
e f g
h i
1% 5% 5% 5% 5%
α
10°
Verbruik (zie gearceerde velden)
Geen vervormingen of scheuren
Afstand
1%
Datum
Max. toegelaten afwijking
Controle vóór het eerste gebruik
3 maanden/12.500 x 6 maanden/25.000 x 9 maanden/37.500 x 12 maanden/50.000 x 15 maanden/62.500 x 18 maanden/75.000 x 21 maanden/87.500 x
a b c d
5% 5% 1% 5%
Verbruik (zie gearceerde velden)
Geen vervormingen of scheuren
HCB_HCN-BA-nl-1341 38
Control eur
k
Maks. Max. toegelaten afwijking
Controle vóór het eerste gebruik
24 maanden/100.000 x
27 maanden/112.500 x 30 maanden/125.000 x 33 maanden/137.500 x
36 maanden/150.000 x
39 maanden/162.500 x 21 maanden/87.500 x 42 maanden/175.000 x 45 maanden/187.500 x
48 maanden/200.000 x
51 maanden/212.500 x 54 maanden/225.000 x 57 maanden/237.500 x
Karabijnhaak Haak Hangogen
a b c d
5% 5% 1% 5%
Verbruik (zie gearceerde velden)
Geen vervormingen of scheuren
Veiligheidskl ink
Juiste werking
e f g
h i
1% 5% 5% 5% 5%
10°
α
Verbruik (zie gearceerde velden)
Geen vervormingen of scheuren
Afstand
1%
Datum
Control eur
60 maanden/250.000 x
Alle lastdragende elementen dienen door een geautoriseerde servicepartner van de firma KERN te worden vervangen.
Vetgedrukt lettertype = Deze onderhoudswerkzaamheden dienen door een geautoriseerde servicepartner van de firma KERN worden
doorgevoerd.
HCB_HCN-BA-nl-1341 39
HCB_HCN-BA-nl-1341 40

9. Bijlage

9.1 Controlelijst “Uitgebreide onderhoudswerkzaamheden” (al gemene c ontrole)
De uitgebreide conservatiewerkzaamheden dienen door een geautoriseerde servicepartner van de firma KERN te worden doorgevoerd.
Hangweegschaal Model ………………………………….. Serienummer ……………………………………….
Onderzoek op
Cyclus
scheuren met magnetische poeder
Haak Karabijnhaak Hangogen Datum Naam Handtekening
12 maanden/50.000 x
24 maanden/100.000 x
36 maanden/150.000 x
48 maanden/200.000 x
60 maanden/250.000 x
72 maanden/300.000 x
84 maanden/350.000 x
96 maanden/400.000 x
108 maanden/450.000 x
120 maanden/500.000 x
De hangweegschaal compleet vervangen.
HCB_HCN-BA-nl-1341 41
9.2 Lijst “Reserveonderdelen en reparatie van de voor veiligheid relevante elementen”
Hangelementen (haak,
Model ………………………………….. Serienummer ……………………………………….
karabijnhaak) van de hangweegschaal
Onderdeel Handeling Datum Naam Handtekening
HCB_HCN-BA-nl-1341 42

10. Conformiteit-verklaring

KERN & Sohn GmbH
D-72322 Balingen-Frommern
Tel: 0049-[0]7433- 9933-0
D
Konformitäts­erklärung
Wir erklären hierm it, dass das Produkt, auf das sich diese Erk lärung bezieht, mit den nachstehenden Normen übereinstimmt.
GB
Declaration of conformity
We hereby declare that the produc t to which this declaration refer s conforms with the following standards.
CZ
Prohlášení o shode
Tímto prohlašujem e, že výrobek , kterého se toto proh lášení t ýká, je v souladu s níže uvedenými normami.
E
Declaración de conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de conformité
Nous déclarons avec cela res ponsabilité que l e produit, auquel se r apporte la présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
NL
Conformiteit­verklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
Signature
Datum
10.07.2013
Ort der Ausstellung
72336 Balingen
Albert Sauter KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
Postfach 4052 E-Mail: info@kern-sohn.de
Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.de
Konformitätserklärung
EG-Konformitätserklärung EC-Declaration of -Conformity EC-
Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balan ce: KERN HC B/ HCN
2004/108/EC EN 61326-1: 2006
EN 61326-2-1:2006 2006/95/EC EN 61010-1:2010 2006/42/EC EN 13155/A2:2009
Date
Place of issue
HCB_HCN-BA-nl-1341
Signatur
HCB_HCN-BA-nl-1341
Loading...
