3 Grundlegende Hinweise (Allgemeines)
3.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwidrige Verwendung
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene
„Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.). Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk
beschädigen. Stöße und Überlastungen der Waage über die angegebene Höchstlast
(Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden.
Waage könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
• natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte
sind auf der KERN- Homepage (www.kern-sohn.com
tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig
Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
) verfügbar. In seinem akkredi-
9 FCB-BA-d-0911
4 Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung
Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport auf.
Für Rücktransport ist nur die Originalverpackung zu verwenden.
Trennen Sie vor dem Versand alle angeschlossenen Kabel und losen/beweglichen
Teile.
Bringen sie evt. vorgesehene Transportsicherungen an. Sichern Sie alle Teile z.B.
Wägeplatte, Netzteil etc gegen verrutschen und Beschädigung.
6 Auspacken, Aufstellung und Inbetriebnahme
6.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.
Beachten Sie deshalb am Aufstellort folgendes:
• Waage auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der
Heizung oder direkte Sonneneinstrahlung vermeiden;
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht
erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten,
wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei
Raumtemperatur.
• statische Aufladung von Wägegut, und Wägebehälter vermeiden.
FCB-BA-d-0911 10
Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind
große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss
dann gewechselt oder die Störquelle beseitigt werden.
6.2 Auspacken/Aufstellen
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die
Waage am vorgesehenen Arbeitsplatz aufstellen.
Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.
• Waage auf eine waagrechte feste Unterlage stellen.
• Transportsicherung an 4-Punkt-Aufnahme entfernen.
• Evtl. vorhandene Schutzfolie auf Wägeplatte abziehen.
• Wägeplatte aufsetzen.
Lieferumfang/Serienmäßiges Zubehör
• Waage
• Wägeplatte
• Transportsicherung
• Netzgerät
• Arbeitsschutzhaube
• Betriebsanleitung
6.3 Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.
11 FCB-BA-d-0911
6.4 Batteriebetrieb / Akkubetrieb ( optional )
Batteriefachdeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen.
Batteriefachdeckel wieder einsetzen.
Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion,
die im Menü (s. Kap. 9) aktiviert oder deaktiviert werden kann.
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
Ö MODE-Taste wiederholt drücken bis „AF“ erscheint.
Ö Mit SET-Taste bestätigen.
Ö Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausgewählt
werden:
„AF on“:
„AF off“:
Ö Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zu-
rück.
Sind die Batterien verbraucht, erscheint im Display „LO“. ON/OFF-Taste drücken und
sofort Batterien wechseln.
Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt
aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.
Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über
eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku
mitgelieferte Steckernetzteil verwendet werden.
6.5 Anschluss von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.
Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von
KERN, diese sind optimal auf Ihre Waage abgestimmt.
Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung automatisch ab.
Abschaltfunktion deaktiviert.
FCB-BA-d-0911 12
6.6 Erstinbetriebnahme
Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die
Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder
Batterie ) angeschlossen sein.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel Justierung beachten.
6.7 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn
die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei
Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.
6.8 Justieren
Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Daten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal.
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich.
Ö Waage mit ON/OFF-Taste einschalten.
Ö MODE-Taste drücken und gedrückt halten, im Display wird kurz „CAL“ ange-
zeigt. Anschließend wird im Display blinkend die genaue Größe des ausgewählten (s. Kap.9.3) Justiergewichtes angezeigt.
Ö Nun das Justiergewicht in die Mitte der Wägeplatte stellen.
Ö SET-Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt au-
tomatisch der Rücksprung in den Wägemodus. In der Anzeige erscheint der
Wert des Justiergewichtes.
Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Justierung wiederholen.
Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagengenauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.
13 FCB-BA-d-0911
7 Bedienungselelmente
7.1 Anzeigenübersicht
7.2 Tastaturübersicht
Taste Bezeichnung Funktion
• Wägedaten über Schnittstelle übermitteln
PRINT-Taste
•Menü aufrufen (Taste gedrückt halten, bis UNIT er-
scheint)
•Einstellungen im Menü bestätigen
SET-Taste
• Speichern und Menü verlassen
• Menüpunkte anwählen
MODE-Taste
• Einstellungen im Menü ändern
• Justieren
TARE-Taste
• Tarieren
ON/OFF-Taste
• Ein-/Ausschalten
FCB-BA-d-0911 14

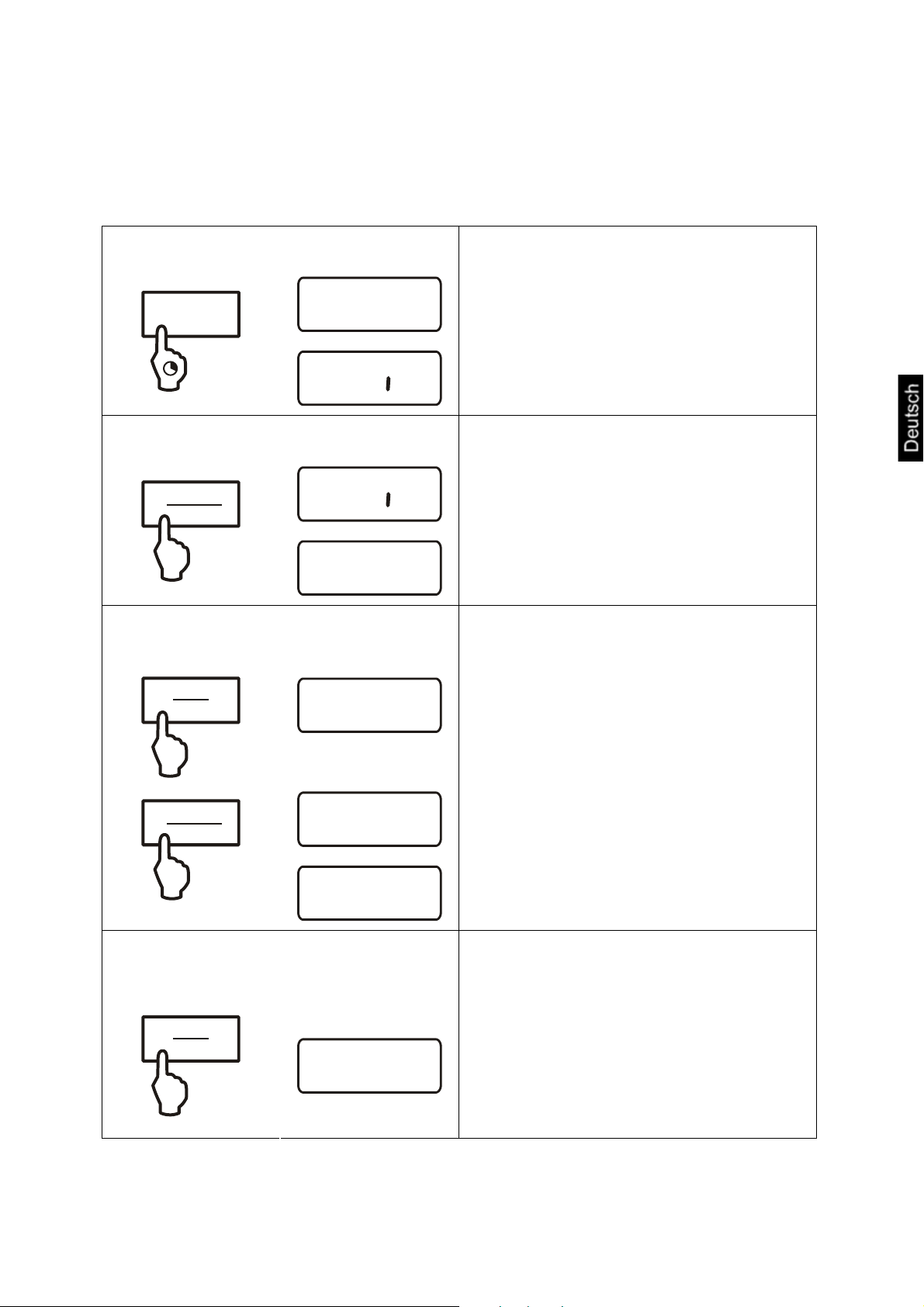

8 Basisbetrieb
Einschalten
ON
OFF
Ausschalten
ON
OFF
Wägen
ÖON-Taste drücken.
Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.
8888
Ö OFF-Taste drücken, die Anzeige erlischt
0.0
Ö Wägegut auflegen
g
0.0
g
Ö Stillstandskontrolle abwarten, nach erfolgter Stillstands-
kontrolle wird rechts im Display die Wägeeinheit (z. B. g
oder kg) angezeigt
Ö Wägeresultat ablesen.
Ist das Wägegut schwerer als der Wägebereich, erscheint im
Display „Error“ (=Überlast), sowie ein Pfeifton.
Tarieren
TARE
Ö Leeren Wägebehälter auflegen, das Gewicht des Wäge-
behälters wird angezeigt.
ÖTARE-Taste drücken, die Nullanzeige erscheint. Das Ta-
ragewicht bleibt so lange gespeichert, bis es gelöscht
wird.
10.0
0.0
g
g
15 FCB-BA-d-0911
Tara löschen
TARE
Ö Wägegut einwiegen, das Nettogewicht wird angezeigt.
47.2
Der Tariervorgang kann beliebige Male wiederholt werden,
beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.
Nach Abnehmen des Wägebehälter erscheint das Gewicht
des Wägebehälter als Minus-Anzeige.
Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.
Ö Waage entlasten und TARE-Taste drücken, die Nullanzeige
erscheint.
0.0
g
g
PRE-TAREFunktion
MODE
CAL
PRE-TARE Wert
löschen
MODE
CAL
Mit dieser Funktion wird das Gewicht eines Taragefäßes gespeichert. Auch nach dem Aus-/Einschalten arbeitet die Waage
mit dem gespeicherten Tarawert weiter.
Ö Im Wägemodus Taragefäß auf die Wägeplatte stellen
Ö MODE-Taste wiederholt drücken bis „PtArE“ blinkend an-
gezeigt wird.
Ö Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als
PRE-TARE Wert speichern.
Ö Waage entlasten und MODE-Taste wiederholt drücken bis
„PtArE“ blinkend angezeigt wird.
Ö Mit SET-Taste bestätigen. Der PRE-TARE Wert wird ge-
löscht, die Nullanzeige erscheint.
FCB-BA-d-0911 16
Plus/MinusWägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle
usw.
Ö Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste
tarieren.
TARE
Ö Sollgewicht abnehmen
Ö Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige
Abweichung zum Sollgewicht wird vorzeichenrichtig nach
„+“ und „-“ angezeigt.
Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt
werden.
Ö Zurück in den Wägemodus durch Drücken der TARE-
Taste.
Stückzählen
MODE
CAL
Bei der Stückzählung können entweder Teile in einen Behälter
eingezählt oder Teile aus einem Behälter herausgezählt werden. Um eine größere Menge von Teilen zählen zu können,
muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden.
Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.
Je größer die Referenzstückzahl, desto genauer die Stückzählung.
Tarabehälter können auch bei der Stückzählung verwendet
werden. Vor Beginn der Stückzählung Tarabehälter mit
TARE- Taste austarieren.
Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluss zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters).
Beispiel:
1. Tarabehälter auf die Wägeplatte stellen. TARE-Taste drü-
cken, die Nullanzeige erscheint.
2. Komponente n einwiegen. SET-Taste drücken, die Nullan-
zeige erscheint. [c] wird am linken Rand des Displays angezeigt.
3. Komponente o einwiegen, SET-Taste drücken. Netto-Total
(Summengewicht von Komponenten n und o) wird angezeigt.
4. SET-Taste erneut drücken, die Nullanzeige erscheint.
5. Komponente p einwiegen, SET-Taste drücken. Netto-Total
(Summengewicht von Komponenten n und o und p.) wird
angezeigt.
Ö Rezeptur gegebenenfalls zum gewünschten Endwert auffül-
len. Für jede weitere Komponente Schritt 4-5 wiederholen.
Ö Zurück in den Wägemodus durch Drücken der TARE-
Taste.
FCB-BA-d-0911 18
Prozentbestimmung
MODE
CAL
SET
M
Die Prozentbestimmung ermöglicht die Gewichtsanzeige in
Prozent, bezogen auf ein Referenzgewicht, das 100 % entspricht.
Ö Im Wägemodus MODE-Taste wiederholt drücken,
bis [100 %] angezeigt wird.
Ö Referenzgewicht, das 100 % entspricht auflegen.
Ö Mit SET-Taste Referenz speichern. Referenzgewicht ab-
nehmen.
Ö Wägegut auflegen.
Das Gewicht der Probe wird in Prozent, bezogen auf das
Referenzgewicht, angezeigt.
Zurück in den Wägemodus durch Drücken der MODE-Taste.
19 FCB-BA-d-0911
9 Menü
9.1 Navigation im Menü
Einstieg ins Menü
PRINT
Menüpunkte anwählen
MODE
CAL
Einstellungen ändern
SET
M
MODE
CAL
0.0
Vn
Vn
g
T
T
PR
PR
RE CR
Pl PC
Im Wägemodus PRINT-Taste gedrückt
halten, bis [Unit] angezeigt wird.
Mit der MODE-Taste lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.
Angewählten Menüpunkt mit SET-Taste
bestätigen, die aktuelle Einstellung wird
angezeigt.
Mit der MODE-Taste lässt sich die Einstellung ändern. Bei jedem Drücken der
MODE-Taste wird die nächste Einstellung angezeigt, siehe Kap.9.2 „MenüÜbersicht“.
1. Änderung eines Menüpunktes
speichern und Menü verlassen
SET
M
0.0
FCB-BA-d-0911 20
ÖSET -Taste drücken, die Waage kehrt
in den Wägemodus zurück.
g
2. Einstellung mehrerer Menüpunkte
ändern
SET
M
MODE
CAL
TARE
PR
RE CR
Pl PC
m
i
T
E
j
SET
M
STQRE
Angewählten Menüpunkt mit SET-Taste
bestätigen, die aktuelle Einstellung wird
angezeigt.
Mit der MODE-Taste Einstellung ändern.
TARE-Taste drücken „Exit“ wird angezeigt.
Entweder
Mit SET-Taste (Ja) bestätigen, „StorE“
wird angezeigt. Speichern (SET-Taste)
bzw. Verwerfen (PRINT-Taste) und Menü verlassen,
oder
PRINT-Taste (Nein) drücken und Ände-
rungen an weiteren Menüpunkten wie
oben beschrieben vornehmen
21 FCB-BA-d-0911
Speichern/verwerfen und Menü
verlassen
SET
M
Ö Speichern
SET
M
STQRE
E
m
i
j
0.0
Ö Verwerfen
PRINT
0.0
T
Entweder
Durch Drücken der SET-Taste (Ja) die
vorgenommenen Änderungen abspeichern. Die Waage kehrt automatisch in
g
den Wägemodus zurück.
oder
g
Zum Verwerfen der Änderungen PRINT-
Taste (Nein) drücken. Die Waage kehrt
automatisch in den Wägemodus zurück.
FCB-BA-d-0911 22
9.2 Menü-Übersicht
Funktionsbeschreibung FunktionParameter Beschreibung der
Datenausgabe über Fernsteuerbefehle (s. Kap. 10.3)
Datenausgabe durch Drücken
der PRINT-Taste (s. Kap. 10.3)
Kontinuierliche Datenausgabe
(s. Kap. 10.3)
Ausgabe auf Barcode-Drucker
(s. Kap. 10.4)
Autom. Datenausgabe stabiler
Wägewerte (s. Kap. 10.3)
Ausgabe der Kopfzeilen
Ausgabe des Gesamtgewichts
Net
tAr
N7E
PCS
AUJ
Rqt
FFd
FFE
23 FCB-BA-d-0911
Ausgabe der Nettogewichts
Ausgabe der Taragewichts
Ausgabe des gespeicherten
Gewichts
Ausgabe der Stückzahl
Ausgabe der Stückgewichts
Ausgabe der Referenzstückzahl
Ausgabe eines Seitenvorschubs
bei Start Druckausgabe
Ausgabe eines Seitenvorschubs
bei Ende Druckausgabe
Baudrate
(siehe Kap. 9.4)
Auto off
(Batteriebetrieb), siehe
Kap. 6.4
Auto Zero
(siehe Kap. 9.3)
Auswahl Justiergewicht
(siehe Kap. 9.3)
Hinterleuchtung der Anzeige, (siehe Kap. 9.3)
bAUd
AF
tr
CAL
bL
19200
9600*
4800
2400
1200
on*
off
on*
off
100
200
300
on*
off
Automatische Abschaltfunktion
nach 3 min ohne Laständerung ein
Automatische Abschaltfunktion
nach 3 min ohne Laständerung aus
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange-
zeigt wird.
0.0
Ö SET-Taste drücken, die eingestellte Einheit wird angezeigt.
Ö Mit der MODE-Taste kann zwischen den verschiedenen Einhei-
ten (siehe nachfolgendeTabelle) gewählt werden.
Ö Ausgewählte Einheit mit SET-Taste bestätigen.
Gramm g 1.
Unze oz 0.035273962
Troy Unze ozt 0.032150747
Pound lb 0.0022046226
Tael Hongkong tlh 0.02671725
Tael Taiwan tlt 0.0266666
Grain (modellabhängig) gn 15.43235835
Pennyweight
(modellabhängig)
Momme mom 0.2667
Tola tol 0.0857333381
Carat (modellabhängig) ct 5
Frei wählbarer Faktor*) FFA xx.xx
*) Eingabe Umrechnungsfaktor
g
Vn
AnzeigeUmrechnungsfaktor
dwt 0.643014931
T
1 g =
Ö Wie oben beschrieben, MODE-Taste wiederholt drücken bis
„FFA“ angezeigt wird.
Ö Zur Eingabe des Faktors SET-Taste drücken, die aktive Stelle
25 FCB-BA-d-0911
blinkt.
Mit der MODE-Taste wird der angezeigte Wert um 1 erhöht, mit
der PRINT-Taste um 1 verringert.
Mit der TARE-Taste Auswahl der Ziffer nach links.
Ö Eingabe mit SET-Taste bestätigen.
Ö Durch nochmaliges Drücken der SET-Taste wird der „Frei wähl-
barer Faktor“ als aktuelle Wägeeinheit übernommen.
Dosierung und
Zero-tracking
Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankungen automatisch tariert.
Werden kleine Mengen vom Wägegut entnommen oder zugeführt,
so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames Herausfließen von Flüssigkeiten aus einem auf der
Waage befindlichen Behälter).
Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es
sich daher, diese Funktion auszuschalten.
Bei ausgeschaltetem Zero-Tracking wird die Waagenanzeige
jedoch unruhiger.
0.0
Vn
T
Tl
Auswahl
Justiergewicht
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an-
g
gezeigt wird.
Ö MODE-Taste wiederholt drücken bis „tr“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange-
zeigt.
Ö Mit MODE-Taste gewünschte Einstellungen auswählen.
tr on
tr off
Ö Auswahl mit SET-Taste bestätigen.
Bei der Modellreihe KERN FCB kann das Justiergewicht aus drei
vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden
(siehe nachfolgende Tabelle, Werkseinstellung grau unterlegt).
Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist
die Auswahl eines möglichst hohen Nennwertes zu empfehlen.
Als Option können die nicht beigegebenen Justiergewichte von
KERN bezogen werden.
Funktion aktiviert
Funktion deaktiviert
0.0
Vn
T
CAL
FCB-BA-d-0911 26
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an-
g
gezeigt wird.
Ö MODE-Taste wiederholt drücken bis „CAL“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange-
zeigt.
Ö Mit MODE-Taste gewünschte Einstellungen auswählen.
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an-
gezeigt wird.
Ö MODE-Taste wiederholt drücken bis „bl“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange-
zeigt.
Ö Mit MODE-Taste gewünschte Einstellungen auswählen.
bl on
bl off
bl Ch
Hinterleuchtung
eingeschaltet
Hinterleuchtung
ausgeschaltet
Hinterleuchtung schaltet sich
10 Sekunden nach Erreichen
eines stabilen Wägewertes
automatisch ab
Kontrastreiche Anzeige, die
auch im Dunkeln abgelesen
werden kann.
Batterieschonung
Batterieschonung
27 FCB-BA-d-0911
Ö Auswahl mit SET-Taste bestätigen.
Tierwägefunktion
Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt
werden. Während einer festgelegten Zeitspanne wird der Mittelwert
der Wägeresultate gebildet.
Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne
gewählt werden.
0.0
Vn
T
ANL
Ö Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste betä-
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange-
g
zeigt wird.
Ö MODE-Taste wiederholt drücken bis „ANL“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange-
zeigt.
Ö Mit MODE-Taste gewünschte Einstellungen auswählen
ANL 3
ANL5
ANL10
ANL15
ANLoff
Ö Auswahl mit SET-Taste bestätigen.
tigen. In der Anzeige läuft ein „Countdown“.
Der Mittelwert der Wägeresultate wird angezeigt und bleibt in
der Anzeige stehen.
Zeitspanne 3 Sekunden
Zeitspanne 5 Sekunden
Zeitspanne 10 Sekunden
Zeitspanne 15 Sekunden
Tierwägung nicht aktiv
Ö Mit der SET-Taste kann zwischen Tierwägen und normalem
Wagen gewechselt werden.
Ö Mit der SET-Taste wird die Wägezyklus für die Tierwägung er-
neut gestartet.
FCB-BA-d-0911 28
Rücksetzen
auf Werkseinstellung
0.0
Vn
T
Mit dieser Funktion werden alle Waageneinstellungen auf
Werkseinstellungen zurückgesetzt.
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange-
g
zeigt wird.
Ö MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange-
zeigt.
RST
Ö Mit MODE-Taste gewünschte Einstellungen auswählen
rSt yes
rSt no
Ö Auswahl mit SET-Taste bestätigen. Die Waage kehrt in zurück
in den Wägemodus.
Waage wird auf Werkseinstellung zurückgesetzt
Waage bleibt in individueller Einstellung
29 FCB-BA-d-0911
9.4 Schnittstellenparameter
Die Datenausgabe erfolgt über Schnittstelle RS 232 C.
Allgemeines
Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter
(z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.
Datenübertragungsmodus
0.0
Vn
g
T
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit]
angezeigt wird.
Ö MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird
angezeigt.
PR
Ö Mit MODE-Taste gewünschte Einstellungen auswählen
rE CR
Pr PC Datenausgabe durch Drücken der PRINT-Taste
AU PC
bA Pr
AU Pr
Ö Auswahl mit SET-Taste bestätigen. Die Waage kehrt in
den Wägemodus zurück.
Datenausgabe über Fernsteuerbefehle
Kontinuierliche Datenausgabe
Ausgabe auf Barcode-Drucker
Autom. Datenausgabe stabiler Wägewerte
FCB-BA-d-0911 30
Druckausgabe
0.0
Vn
T
Mit dieser Funktion wird selektiert, welche Daten über die RS232C
gesendet werden
(gilt nicht für der Datenübertragungsmodus BAPr ).
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange-
g
zeigt wird.
Ö MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
LAPR
Ö Mit MODE-Taste gewünschten Ausgabeparameter auswählen
Hdr*
GrS
Net
tAr
N7E
PCS
AUJ
Rqt
FFd
FFE
Ö Auswahl mit SET-Taste bestätigen, der aktuelle Status ( on / off )
wird angezeigt.
Ö Mit MODE- und PRINT-Taste wird der Status geändert
„on ' off“.
Ausgabe der Kopfzeilen
Ausgabe des Gesamtgewichts
Ausgabe der Nettogewichts
Ausgabe der Taragewichts
Ausgabe des gespeicherten Gewichts
Ausgabe der Stückzahl
Ausgabe der Stückgewichts
Ausgabe der Referenzstückzahl
Ausgabe eines Seitenvorschubs bei Start Druckausgabe
Ausgabe eines Seitenvorschubs bei Ende Druckausgabe
Ö Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä-
gemodus zurück.
Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock
31 FCB-BA-d-0911
konfigurieren, der dann an einen Drucker oder PC gesendet wird.
Baudrate
0.0
Vn
T
Die Baudrate bestimmt die Geschwindigkeit der Übertragung über
die Schnittstelle, 1 Baud = 1 Bit/Sekunde.
Ö Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange-
g
zeigt wird.
Ö MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird.
Ö Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
BAUD
Ö Mit MODE-Taste gewünschte Einstellungen auswählen
9600 B 4800 B 2400 B 1200 B 19200
Ö Auswahl mit SET-Taste bestätigen. Die Waage kehrt in zurück in
den Wägemodus.
10 Datenausgang RS 232 C
10.1 Technische Daten
8-bit ASCII Code
1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200Baud
Miniatur-Stecker notwendig (9 pol D-Sub)
Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen-
den KERN- Schnittstellenkabel (max. 2m) sichergestellt
10.2 Pinbelegung der Waagenausgangsbuchse
Frontansicht:
5 1
9 6
FCB-BA-d-0911 32
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
10.3 Beschreibung des Datentransfers
Pr PC:
PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen.
a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CRLF
b. Format im Fehlerfall
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
AU Pr:
Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.
c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CRLF
d. Format im Fehlerfall
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
AU PC:
Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob
der Wert stabil oder instabil ist.
e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CRLF
f. Format im Fehlerfall
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
*
B
B B B B B B B B 0 . 0 B CR LF
33 FCB-BA-d-0911
rE Cr:
Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als
ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten.
Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfolgendes CR LF gesendet werden müssen.
s
Funktion: Stabiler Wägewert für das Gewicht wird über RS232-
Schnittstelle gesendet
w
Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über
RS232-Schnittstelle gesendet
t
Funktion: Es werden keine Daten gesendet, die Waage führt die Ta-
ra-Funktion aus.
h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CRLF
i. Format im Fehlerfall
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
*
B
B B B B B B B B 0 . 0 B CR LF
Symbole
B* Leerzeichen oder M
B / 0 /. Leerzeichen / Werte für Gewicht / Dezimalpunkt, abhängig vom Wäge-
wert
g Gewichtseinheit / Stk. / %
E, o, r ASCII-Code oder “E, o, r”
CR Wagenrücklauf-Zeichen (Carriage Return)
LF Zeilenvorschub-Zeichen (Line Feed)
FCB-BA-d-0911 34
10.4 Ausgabe auf Barcode-Drucker
Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen ( s. Kap.9.4).
Als Barcode-Drucker ist das Zebra-Drucker ModellLP2824 vorgesehen.
Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht
geändert werden kann.
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker
nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN
zuvor die entsprechende Software aufgespielt werden.
Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitgelieferten Schnittstellenkabel zu verbinden.
Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird
jeweils beim Drücken der PRINT-Taste ein Etikett ausgedruckt.
11 Wartung, Instandhaltung, Entsorgung
11.1 Reinigung
Vor der Reinigung das Gerät von der Betriebsspannung trennen.
Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen, sondern nur ein
mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in
das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.
Verschüttetes Wägegut sofort entfernen.
11.2 Wartung, Instandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.
11.3 Entsorgung
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.
35 FCB-BA-d-0911
12 Kleine Pannenhilfe
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.
