Kern FCB 3K0.1, FCB 6K0.5, FCB 6K1, FCB 8K0.1, FCB 12K1 User guide [pl]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-Mail: [e-mail]

Instrukcja obsługi

Tel.: +49-[0]7433- 9933-0
Faks: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Waga kompaktowa

KERN FCB

Wersja 1.1
01/2009
PL

FCB-BA-pl-0911

PL

KERN FCB

Wersja 1.1 01/2009

Instrukcja obsługi
Waga kompaktowa

Spis treści

1 Dane techniczne............................................................................................. 4

2 Deklaracja zgodności .................................................................................... 8

3 Podstawowe wskazówki (informacje ogólne) ............................................. 9

3.1 Zastosowanie zgodne z przeznaczeniem .............................................................................. 9

3.2 Zastosowanie niezgodne z przeznaczeniem ......................................................................... 9

3.3 Gwarancja ................................................................................................................................. 9

3.4 Kontrola przyrządów mierniczych.......................................................................................... 9

4 Podstawowe wskazówki dotyczące bezpieczeństwa ............................... 10

4.1 Należy przestrzegać wskazówek zawartych w instrukcji obsługi .................................... 10

4.2 Wyszkolenie personelu.......................................................................................................... 10

5 Transport i magazynowanie........................................................................ 10

5.1 Kontrola przy odbiorze ..........................................................................................................10

5.2 Opakowanie ............................................................................................................................ 10

6 Rozpakowanie, montaż i uruchomienie ..................................................... 10

6.1 Miejsce ustawienia, miejsce użytkowania ........................................................................... 10

6.2 Rozpakowanie/Instalacja ....................................................................................................... 11

Zawarte w dostawie/ Akcesoria seryjne ...........................................................................................11

6.3 Podłączenie do sieci .............................................................................................................. 11

6.4 Zasilanie bateryjne/zasilanie akumulatorowe (opcjonalnie).............................................. 12

6.5 Podłączenie urządzeń peryferyjnych ................................................................................... 12

6.6 Pierwsze uruchomienie ......................................................................................................... 13

6.7 Justowanie .............................................................................................................................. 13

6.8 Justowanie .............................................................................................................................. 13

7 Elementy obsługi ......................................................................................... 14

7.1 Przegląd wskaźników ............................................................................................................ 14

7.2 Przegląd klawiatur.................................................................................................................. 14

2

FCB-BA-pl-0911

8 Tryb podstawowy......................................................................................... 15

Włączanie ............................................................................................................................................. 15

Wyłączanie ........................................................................................................................................... 15

Ważenie ................................................................................................................................................ 15

Tarowanie............................................................................................................................................. 15

Funkcja PRE-TARE............................................................................................................................. 16

Ważenia plus / minus .......................................................................................................................... 17

Liczenie sztuk ...................................................................................................................................... 17

Ważenia netto-total ............................................................................................................................. 18

Określenie wartości procentowej...................................................................................................... 19

9 Menu ............................................................................................................. 20

9.1 Nawigacja w menu ................................................................................................................. 20

9.2 Przegląd menu ........................................................................................................................ 23

9.3 Opis poszczególnych punktów menu .................................................................................. 25

Jednostki wagowe............................................................................................................................... 25

Dozowanie i śledzenie zera ................................................................................................................ 26

Wybór odważnika do justowania ....................................................................................................... 26

Podświetlenie wyświetlacza............................................................................................................... 27

Funkcja ważenia zwierząt................................................................................................................... 28

Powrót do ustawień producenta....................................................................................................... 29

9.4 Parametry interfejsu............................................................................................................... 30

Tryb transmisji danych ....................................................................................................................... 30

Wydruk.................................................................................................................................................. 31

Baud oraný........................................................................................................................................... 32

10 Wyjście danych RS 232 C............................................................................ 32

10.1 Dane techniczne ..................................................................................................................... 32

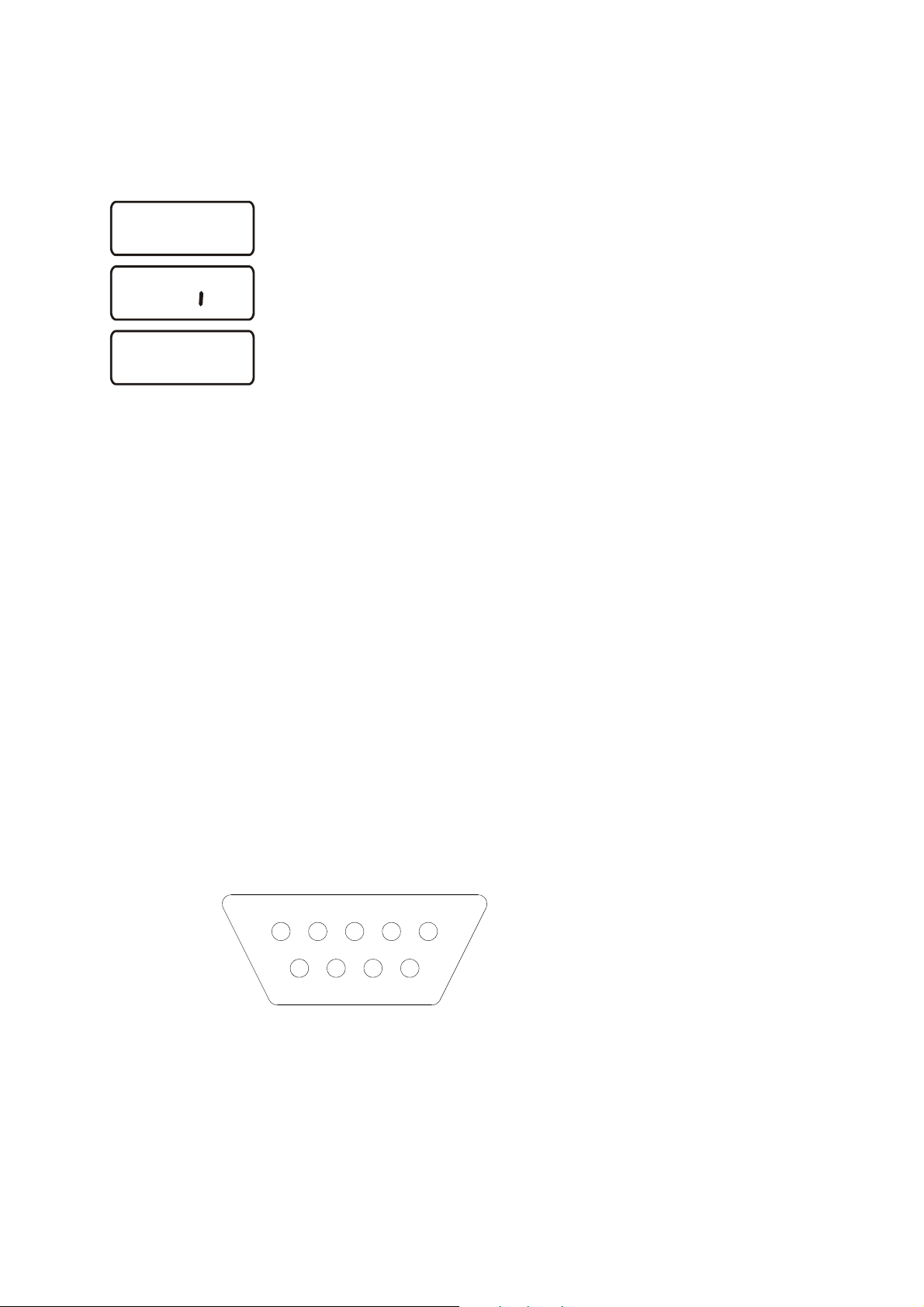

10.2 Rozmieszczenie wyprowadzeń gniazdka wyjściowego wagi........................................... 32

10.3 Opis transferu danych ...........................................................................................................33

10.4 Wyprowadzenie na drukarce kodu kreskowego ................................................................. 35

11 Konserwacja, Utrzymywanie urządzenia w dobrym stanie, Likwidacja .. 35

11.1 Czyszczenie ............................................................................................................................ 35

11.2 Konserwacja, Utrzymanie w dobrym stanie ........................................................................ 35

11.3 Utylizacja ................................................................................................................................. 35

12 Mała pomoc w przypadku awarii ................................................................ 36

FCB-BA-pl-0911

3

1 Dane techniczne

KERN FCB 3K0.1 FCB 6K0.5 FCB 6K1

Dokładność odczytu (d) 0.1 g 0.5 g 1 g

Zakres ważenia (Maks) 3 kg 6 kg 6 kg

Zakres tarowania (subtraktywny) 3 kg 6 kg 6 kg

Powtarzalność 0.1 g 0.5 g 1 g

Liniowość 0.3 g 1.5 g 3 g

Minimalna masa sztuki przy
liczeniu sztuk

Czas nagrzewania 2 godziny 30 minut 30 minut

Referencyjne liczby sztuk przy
liczeniu sztuk

Jednostki wagowe

Zalecany odważnik do justowania,
nie załączony (klasa)
Szczegóły dotyczące „Wyboru
odważnika do justowania “
zobacz: Rozdział 9.3

Czas nieustalony (typowy) 3 sek.

Temperatura robocza + 5° C ... + 35° C

Wilgotność powietrza max. 80 % (nie kondensująca)

0.2 g 1 g 2 g

5, 10, 20,25, 50

Szczegóły dotyczące „Jednostek wagowych“

patrz: rozdz. 9.3

3 kg (M1) 6 kg (F2) 6 kg (M2)

Obudowa (B x T x H) mm 270 x 345 x 106

Płytka wagi mm 252 x 228

Masa kg (netto) 3

4

FCB-BA-pl-0911

KERN FCB 8K0.1 FCB 12K1 FCB 15K5

Dokładność odczytu (d) 0.1 g 1 g 5 g

Zakres ważenia (Maks) 8 kg 12 kg 15 kg

Zakres tarowania (subtraktywny) 8 kg 12 kg 15 kg

Powtarzalność 0.1 g 1 g 5 g

Liniowość 0.3 g 3 g 10 g

Minimalna masa sztuki przy
liczeniu sztuk

Czas nagrzewania 2 godziny 30 minut 10 minut

Referencyjne liczby sztuk
przy liczeniu sztuk

Jednostki wagowe

Zalecany odważnik do justowania,
nie załączony (klasa)
Szczegóły dotyczące „Wyboru
odważnika do justowania “
zobacz: Rozdział 9.3

Czas nieustalony (typowy) 3 sek.

Temperatura robocza + 5° C ... + 35° C

Wilgotność powietrza max. 80 % (nie kondensująca)

0.2 g 2 g 10 g

5, 10, 20, 25, 50

Szczegóły dotyczące „Jednostek wagowych“

patrz: rozdz. 9.3

8 kg (F2) 12 kg (M1) 15 kg (M2)

Obudowa (B x T x H) mm 270 x 345 x 106

Płytka wagi mm 252 x 228

Masa kg (netto) 3

FCB-BA-pl-0911

5

KERN FCB 16K0.2 FCB 24K1 FCB 24K2

Dokładność odczytu (d) 0.2 g 1 g 2 g

Zakres ważenia (Maks) 16 kg 24 kg 24 kg

Zakres tarowania (subtraktywny) 16 kg 24 kg 24 kg

Powtarzalność 0.2 g 1 g 2 g

Liniowość 0.6 g 3 g 6 g

Minimalna masa sztuki przy
liczeniu sztuk

Czas nagrzewania 2 godziny 30 minut 30 minut

Referencyjne liczby sztuk
przy liczeniu sztuk

Jednostki wagowe

Zalecany odważnik do justowania,
nie załączony (klasa)
Szczegóły dotyczące „Wyboru
odważnika do justowania “
zobacz: Rozdział 9.3

Czas nieustalony (typowy) 3 sek.

Temperatura robocza + 5° C ... + 35° C

Wilgotność powietrza max. 80 % (nie kondensująca)

0.4 g 2 g 4 g

5, 10, 20, 25, 50

Szczegóły dotyczące „Jednostek wagowych“

patrz: rozdz. 9.3

16 kg (M1) 20 kg (M1) 20 kg (M1)

Obudowa (B x T x H) mm 270 x 345 x 106

Płytka wagi mm 252 x 228

Masa kg (netto) 3

6

FCB-BA-pl-0911

KERN FCB 24K10 FCB 30K0.5 FCB 30K1

Dokładność odczytu (d) 10 g 0.5 g 1 g

Zakres ważenia (Maks) 24 kg 30 kg 30 kg

Zakres tarowania (subtraktywny) 24 kg 30 kg 30 kg

Powtarzalność 10 g 0.5 g 1 g

Liniowość 20 g 1.5 g 3 g

Minimalna masa sztuki przy
liczeniu sztuk

Czas nagrzewania 10 minut 2 godziny 30 minut

Referencyjne liczby sztuk
przy liczeniu sztuk

Jednostki wagowe

Zalecany odważnik do justowania,
nie załączony (klasa)
Szczegóły dotyczące „Wyboru
odważnika do justowania “
zobacz: Rozdział 9.3

Czas nieustalony (typowy) 3 sek.

Temperatura robocza + 5° C ... + 35° C

Wilgotność powietrza max. 80 % (nie kondensująca)

20 g 1 g 2 g

5, 10, 20, 25, 50

Szczegóły dotyczące „Jednostek wagowych“

patrz: rozdz. 9.3

20 kg (M3) 30 kg (M1) 30 kg (M1)

Obudowa (B x T x H) mm 270 x 345 x 106

Płytka wagi mm 252 x 228

Masa kg (netto) 3

FCB-BA-pl-0911

7

2 Deklaracja zgodności

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel.: 0049-[0]7433- 9933-0
Faks: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

Deklaracja zgodności

EC-Konformitätserklärung EC-Declaration of -Conformity

Déclaration de conformité EC-Declaración de Conformidad

EC­EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

D

GB

CZ

E

F

I

NL

P

PL

RUS

Konformitäts­erklärung
Declaration of
conformity
Prohlášení o
shode
Declaración de
conformidad
Déclaration de
conformité
Dichiarazione di
conformitá
Conformiteit­verklaring
Declaração de
conformidade
Deklaracja
zgodności

Заявление о
соответствии

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
We hereby declare that the product to which this declaration refers conforms
with the following standards.
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie
dotyczy, jest zgodny z poniższymi normami.

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

Electronic Scale: KERN NDE, PCB, FCB, FKB…A, FCE

Mark applied EU Directive Standards

2004/108/EC EN 55022: 1998+A1+A2

Data: 27.10.2008 Signature:

Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149

8

EN 61000-3-2: 2000+A2
EN 61000-3-3: 1995+A1
EN 55024: 1998+A1+A2

Gottl. KERN & Sohn GmbH
Management

FCB-BA-pl-0911

3 Podstawowe wskazówki (informacje ogólne)

3.1 Zastosowanie zgodne z przeznaczeniem

Zakupiona przez Państwa waga służy do określania wartości wagowej ważonych
przedmiotów. Jest to waga „niesamodzielna“, tzn. ważony towar trzeba manualnie,
ostrożnie umieścić pośrodku płytki wagi. Po osiągnięciu stabilnej wartości wagowej
można odczytać daną wartość wagową.

3.2 Zastosowanie niezgodne z przeznaczeniem

Nie należy używać wagi do ważenia dynamicznego. Jeśli są odejmowane albo
dodawane małe ilości ważonego towaru, z uwagi na istniejącą w wadze
„kompensację stabilności“ mogą wyświetlać się błędne wyniki ważenia! (Przykład:
Wolne wydostawanie się cieczy z jednego pojemnika znajdującego się na wadze).
Nie pozostawiać na dłuższy okres czasu na płycie wagi żadnego obciążenia. Może
to być przyczyną uszkodzenia mechanizmu pomiarowego. Koniecznie unikać
uderzeń i przeciążeń wagi ponad podane obciążenie maksymalne (Max), odliczając
ewent. już istniejący ciężar tary. Mogłoby to uszkodzić wagę.
Nigdy nie używać wagi w pomieszczeniach, w których istnieje ryzyko eksplozji.
Niniejsza wersja nie posiada ochrony przeciwwybuchowej.
Zabrania się przeprowadzania zmian konstrukcyjnych wagi. Może to prowadzić do
nieprawidłowych wyników ważenia, do powstania wad technicznych i wad
zabezpieczeń, jak też do zniszczenia wagi.
Wagę można używać tylko zgodnie z opisanym przeznaczeniem. Zakres
użytkowania i stosowania wagi odbiegający od zakresu określonego przez
producenta, musi pisemnie potwierdzić i zezwolić firma KERN.

3.3 Gwarancja

Gwarancja wygasa w przypadku:

• nieprzestrzegania naszych zaleceń podanych w instrukcji eksploatacji

• zastosowania wykraczającego poza zakres opisanego użytkowania

• wykonanie zmian w urządzeniu albo otwarcie przyrządu

• mechaniczne uszkodzenie, uszkodzenie przez nośniki, środki, ciecze

• naturalnego zużycia

• nieprawidłowe ustawienie (montaż) albo instalacja elektryczna

• przeciążenia mechanizmu pomiarowego

3.4 Kontrola przyrządów mierniczych

W ramach zabezpieczenia jakości należy regularnie kontrolować techniczno­pomiarowe właściwości wagi i ewentualnie istniejącego odważnika wzorcowego.
Stosowny odstęp czasu między poszczególnymi kontrolami, jak również sposób i
zakres tej kontroli, musi zdefiniować użytkownik wagi. Informacje dotyczące kontroli
przyrządów mierniczych wag jak również potrzebnych w tym celu odważników
wzorcowych znajdują się na stronie internetowej firmy KERN (www.kern-sohn.com).
KERN w swoim akredytowanym laboratorium wzorcowania DKD może szybko i
korzystnie cenowo przeprowadzić kalibrację wag i odważników wzorcowych
(odwołując się do wzorca narodowego).

FCB-BA-pl-0911

9

4 Podstawowe wskazówki dotyczące bezpieczeństwa

4.1 Należy przestrzegać wskazówek zawartych w instrukcji obsługi

Przed ustawieniem (montażem) oraz uruchomieniem należy dokładnie przeczytać
niniejszą instrukcję eksploatacji, nawet wtedy, gdy posiadają już Państwo
doświadczenie z obsługą wag firmy KERN.

4.2 Wyszkolenie personelu

Urządzenie mogą obsługiwać i mogą dbać o nie wyłącznie wyszkoleni pracownicy.

5 Transport i magazynowanie

5.1 Kontrola przy odbiorze

Prosimy natychmiast po dostarczeniu urządzenia skontrolować opakowanie, jak
również w trakcie rozpakowywania skontrolować urządzenie, czy nie ma widocznych
zewnętrznych uszkodzeń.

5.2 Opakowanie

Prosimy zachować oryginalne części opakowania w celach ewentualnego transportu
zwrotnego. Do transportu zwrotnego trzeba użyć tylko oryginalnego opakowania.
Przed transportem należy odłączyć wszystkie podłączone kable i luźne/ruchome
części. Prosimy założyć ewent. istniejące zabezpieczenia transportu. Prosimy
zabezpieczyć wszystkie części, np. płytkę wagi, zasilacz itp. przed wyślizgnięciem się
albo uszkodzeniem.

6 Rozpakowanie, montaż i uruchomienie

6.1 Miejsce ustawienia, miejsce użytkowania

Wagi są tak skonstruowane, że w normalnych, zwyczajnych warunkach użytkowania
osiąga się niezawodne wyniki pomiarowe. Mogą Państwo pracować dokładnie i
szybko, pod warunkiem, że wybiorą Państwo właściwe miejsce ustawienia wagi.

W miejscu ustawienia należy uwzględnić następujące zalecenia:

• Postawić wagę na stabilnej, równej powierzchni;

• Unikać ekstremalnie wysokich temperatur jak również wahań temperatury,

spowodowanych np. ustawieniem wagi obok ogrzewania albo bezpośrednio w
zasięgu działania promieni słonecznych;

• Chronić wagę przed bezpośrednim przeciągiem spowodowanym otwartymi
oknami albo drzwiami;

• Unikać wstrząsów podczas ważenia;

• Chronić wagę przed dużą wilgotnością powietrza, oparami i kurzem;

• Nie wystawiać urządzenia przez dłuższy czas na działanie dużej wilgotności.

Może wystąpić niepożądane obroszenie (kondensacja wilgoci powietrza na
urządzeniu), jeśli zimne urządzenie zostało umieszczone w relatywnie ciepłym
otoczeniu. W takim wypadku należy aklimatyzować wyłączone z sieci urządzenie
średnio przez 2 godziny w temperaturze pokojowej.

• Unikać statycznego załadowywania przedmiotów ważonych i pojemników
wagowych.

10

FCB-BA-pl-0911

W przypadku wystąpienia pól elektromagnetycznych (np. wywołanych telefonami
komórkowymi albo urządzeniami radiowymi), statycznych załadowań, jak również
niestabilnego zasilania możliwe jest duże odchylenie wyświetlonych wartości (złe
wyniki pomiarowe). Należy wówczas zmienić miejsce ustawienia wagi albo usunąć
źródło zakłóceń.

6.2 Rozpakowanie/Instalacja

Ostrożnie wyjąć wagę z opakowania, usunąć plastikową osłonę i ustawić wagę w
przeznaczonym do tego miejscu.
Wagę należy postawić tak, aby płytka wagi znajdowała się dokładnie w pozycji
poziomej.

• Wagę należy ustawić na stabilnej, poziomej podstawie.

• Usunąć zabezpieczenia transportowe umieszczone w 4 uchwytach.

• Zdjąć z płytki wagi folię ochronną, jeśli taka istnieje.

• Nasadzić płytkę wagi.

Zawarte w dostawie/ Akcesoria seryjne

• Waga

• Płytka wagi

• Zabezpieczenie transportowe

• Zasilacz sieciowy

• Pokrywa robocza

• Instrukcja obsługi

6.3 Podłączenie do sieci

Waga jest zasilana zewnętrznym urządzeniem sieciowym. Wartość zasilania podana
na etykiecie musi być zgodna z miejscowym napięciem.
Używać tylko oryginalnych urządzeń sieciowych firmy KERN. Stosowanie innych
produktów wymaga zgody firmy KERN.

FCB-BA-pl-0911

11

6.4 Zasilanie bateryjne/zasilanie akumulatorowe (opcjonalnie)

Zdjąć pokrywę przegródki na baterie, która znajduje się na spodzie wagi. Podłączyć
baterię blokową o mocy 9 V. Ponownie włożyć pokrywę baterii.

W przypadku trybu bateryjnego waga dysponuje automatyczną funkcją wyłączania
się, którą można aktywować wzgl. dezaktywować w menu (zob. Rozdz. 9).

Ö W trybie ważenia przytrzymać wciśnięty przycisk PRINT, aż pojawi się [Unit].

Ö Wciskać przycisk MODE, aż pojawi się „AF“.

Ö Potwierdzić klawiszem SET.

Ö Klawiszem MODE można wybrać jedno z poniższych ustawień:

„AF on“:

„AF off“:

Ö Potwierdzić wybór klawiszem SET. Waga powraca do trybu ważenia.

Jeśli baterie są zużyte, na wyświetlaczu pojawi się „LO“. Wcisnąć przycisk ON/OFF i
natychmiast wymienić baterie.
Jeśli waga nie będzie przez dłuższy czas użytkowana, należy wyjąć z niej baterie i
przechowywać je oddzielnie. Wydostanie się cieczy z baterii mogłoby prowadzić do
uszkodzenia wagi.

Jeśli dana opcja została wyposażona w akumulator, należy go podłączyć w
przegródce na baterie za pomocą oddzielnego złącza wtykowego. Należy także
wykorzystać dostarczony z akumulatorem zasilacz wtyczkowy.

6.5 Podłączenie urządzeń peryferyjnych

Przed podłączeniem albo odłączeniem urządzeń peryferyjnych (drukarka, PC) do
interfejsu danych należy koniecznie odłączyć wagę od sieci.
Prosimy używać z wagą wyłącznie osprzętu i urządzeń dodatkowych firmy KERN,
ponieważ są one optymalnie dopasowane do danej wagi.

W celu oszczędzania baterii waga wyłączy się automatycznie po
3 minutach od ukończenia ważenia.

Funkcja wyłączania jest dezaktywowana.

12

FCB-BA-pl-0911

6.6 Pierwsze uruchomienie

Aby w przypadku wag elektronicznych osiągnąć dokładne wyniki pomiarowe, waga
musi osiągnąć swoją temperaturę pracy (zob.: Czas osiągania odpowiedniej
temperatury, rozdz.1). Na czas nagrzewania należy podłączyć wagę do zasilania
(złącze sieciowe, akumulator albo baterie).
Dokładność wagi zależy od miejscowego przyspieszenia ziemskiego.
Koniecznie uwzględnić wskazówki zawarte w rozdziale „Justowanie“.

6.7 Justowanie

Ponieważ wartość przyspieszenia ziemskiego nie jest jednakowa w każdym miejscu
ziemi, każda waga – zgodnie z podstawowym, stosownym dla tego miejsca
fizycznym prawem ważenia – w miejscu jej ustawienia musi być dostosowana do
panującego w tym miejscu przyspieszenia ziemskiego ( tylko wówczas, jeśli waga nie
została już wyregulowana przez producenta stosownie do miejsca jej ustawienia).
Proces justowania należy przeprowadzić przy pierwszym uruchomieniu, po każdej
zmianie miejsca ustawienia wagi, jak również przy wahaniach temperatury otoczenia.
Aby otrzymać dokładne wyniki pomiarowe, zaleca się dodatkowo, periodycznie
justować wagę również w trakcie jej eksploatacji.

6.8 Justowanie

Justowanie należy wykonać za pomocą zalecanego odważnika do justowania (zob.:
Rozdz. 1 "Dane techniczne"). Justowanie jest również możliwe za pomocą
odważników o innych wartościach znamionowych (zob. tabela 1), z punktu widzenia
techniczno-pomiarowego nie jest to jednak optymalne.

Postępowanie przy justowaniu:

Uwzględnić stabilne warunki otoczenia. Aby waga osiągnęła stabilność, konieczny
jest czas nagrzewania (zob. Rozdz. 1).

Ö Włączyć wagę przyciskiem ON/OFF.

Ö Wcisnąć przycisk MODE i przytrzymać, na wyświetlaczu pojawi się na chwilę

napis „CAL“. Następnie na wyświetlaczu pojawi się pulsująca dokładna
wielkość wybranego odważnika do justowania (zobacz: Rozdział 9.3).

Ö Ustawić odważnik do justowania pośrodku płytki wagi.

Ö Wcisnąć klawisz SET. Za chwilę pojawi się „CAL F“, potem waga

automatycznie powróci do trybu ważenia. Na wyświetlaczu pojawi się wartość
odważnika do justowania.

W przypadku błędu w justowaniu albo nieprawidłowego odważnika do
justowania wyświetli się „CAL E“. Powtórzyć justowanie.

Odważnik do justowania przechowywać z wagą. W przypadku zastosowań
wymagających najlepszej jakości zaleca się codzienną kontrolę dokładności wagi.

FCB-BA-pl-0911

13

7 Elementy obsługi

7.1 Przegląd wskaźników

7.2 Przegląd klawiatur

Przycisk Oznaczenie Funkcjonowanie

• Przesyłanie danych z pomiaru za pomocą interfejsu

Klawisz PRINT

• Wywołanie menu (przytrzymać wciśnięty przycisk, aż
pojawi się UNIT)

• Potwierdzenie ustawień w menu

Klawisz SET

• Zapisywanie i wyjście z menu

• Wybranie punktu menu

Klawisz MODE

• Zmiana ustawień w menu

• Justowanie

Klawisz TARE

• Tarowanie

Klawisz

ON/OFF

• Włączyć/wyłączyć

14

FCB-BA-pl-0911

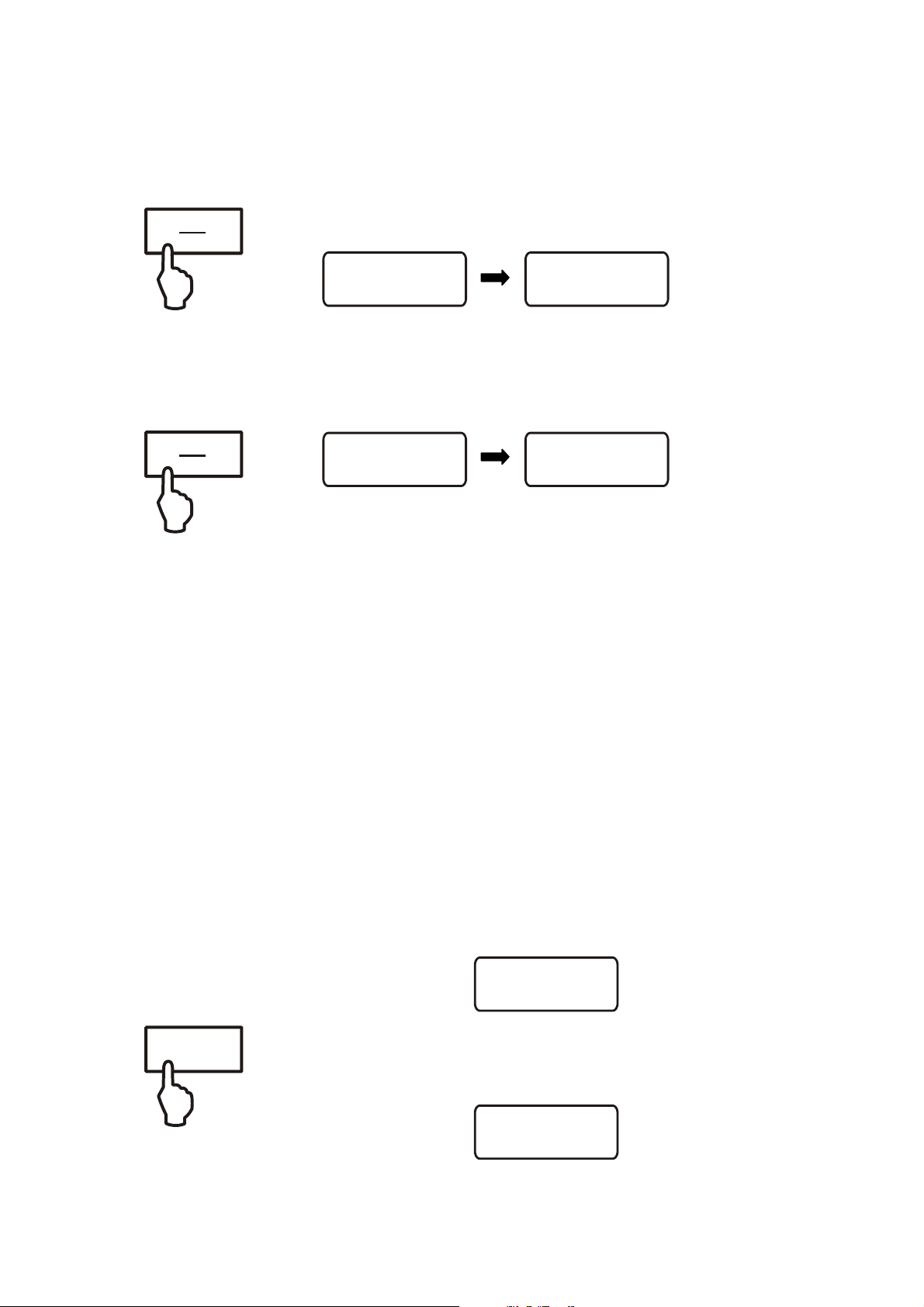

8 Tryb podstawowy

Włączanie

ON

OFF

Wyłączanie

ON

OFF

Ważenie

Ö Wcisnąć przycisk „ON”:

Waga przeprowadza samotest. W momencie pojawienia
się wskaźnika masy waga jest gotowa do ważenia.

8888

Ö Wcisnąć przycisk OFF, wskazanie zniknie

0.0

Ö Nałożyć towar do ważenia.

g

0.0

g

Ö Poczekać, aż waga osiągnie stabilność, po kontroli

równomierności z prawej strony na wyświetlaczu pojawi
się jednostka wagowa (np. g lub kg).

Ö Odczytać wynik ważenia.

Jeśli ważony towar jest cięższy niż zakres ważenia, na
wyświetlaczu pojawi się "Error" (=przeciążenie) oraz będzie
słychać gwizd.

Tarowanie

TARE

Ö Nałożyć pusty pojemnik wagowy, ciężar pojemnika pojawi

się na wyświetlaczu.

Ö Wcisnąć przycisk TARE, pojawi się zero. Masa tary

pozostaje w pamięci tak długo, dopóki nie zostanie
skasowana.

10.0

g

FCB-BA-pl-0911

0.0

g

15

Skasować tarę

TARE

Ö Odważyć przedmiot przeznaczony do ważenia, pojawi się

masa netto.

47.2

Proces tarowania można powtórzyć dowolną ilość razy, na
przykład podczas odważania kilku składników do jakiejś
mieszanki (doważanie). Granica zostanie osiągnięta
dopiero wówczas, gdy wykorzystano cały zakres ważenia.

Po zdjęciu pojemnika wagowego masa pojemnika
wagowego wyświetli się jako wartość ujemna.

Masa tary pozostaje w pamięci tak długo, dopóki nie
zostanie skasowana.

Ö Odciążyć wagę i wcisnąć klawisz TARE, pojawi się

wskaźnik zera.

0.0

g

g

Funkcja PRE-TARE

MODE

CAL

Usuwanie
wartości
PRE-TARE

MODE

CAL

Za pomocą tej funkcji zostanie zapamiętana masa pojemnika
tary. Również po wyłączeniu/włączeniu waga będzie pracować
z zapamiętaną wartością tary.

Ö W trybie ważenia postawić na płytce wagi pojemnik tary.

Ö Wciskać przycisk MODE, aż pojawi się pulsujący napis

„PtArE“.

Ö Przyciskiem SET zapisać w pamięci aktualną masę

znajdującą się na płytce wagi jako wartość PRE-TARE.

Ö Odciążyć wagę i wciskać klawisz MODE, aż pojawi się

pulsujący napis „PtArE“.

Ö Potwierdzić klawiszem SET. Wartość PRE-TARE zostanie

usunięta, pojawi się zero.

16

FCB-BA-pl-0911

Ważenia plus / minus

Na przykład w celu kontroli masy sztuki, kontroli wykonawczej,
itd

Ö Ustawić na płytce wagi żądaną masę i wytarować

przyciskiem TARE.

TARE

Ö Zdjąć żądany ciężar

Ö Kolejno układać na płytce wagi kontrolowane przedmioty,

każde odchylenie od masy żądanej wyświetli się z
odpowiednim znakiem „+“ albo „-“.

Podobnie można tworzyć paczuszki, opakowania o takiej
samej masie, odnosząc się do masy żądanej.

Ö Powrót do trybu ważenia poprzez wciśnięcie klawisza

TARE.

Liczenie sztuk

MODE

CAL

Przy liczeniu sztuk można liczyć części wkładając je do
pojemnika lub wyjmując je z pojemnika. Aby możliwe było
liczenie większych ilości elementów, trzeba ustalić za pomocą
mniejszej ilości (referencyjna liczba sztuk) średnią masę
elementów.
Im większa referencyjna liczba sztuk, tym wyższa dokładność
liczenia. W przypadku małych albo bardzo różnych elementów
trzeba wybrać szczególnie dużą referencję.
Im większa referencyjna liczba sztuk, tym dokładniejsze
liczenie sztuk.

Proces dzieli się na cztery etapy:

Tarowanie pojemnika do ważenia
Określenie referencyjnej liczby sztuk
Naważanie masy referencyjnej
Liczenie sztuk

Ö W trybie ważenia wcisnąć na chwilę przycisk MODE.

Pojawi się referencyjna masa sztuk „5
pulsować.

PCS

“ i będzie

SET

M

FCB-BA-pl-0911

Ö Kilkakrotnym wciśnięciem przycisku MODE można wywołać

kolejne referencyjne liczby sztuk 10, 25 oraz 50. Położyć na
płytce wagi tyle części przeznaczonych do liczenia, ile
wymaga ustawiona referencyjna liczna sztuk.

Ö Potwierdzić klawiszem SET. Waga znajduje się teraz w

trybie wyznaczania liczby sztuk i liczy wszystkie części
znajdujące się na płytce wagi.

17

• Powrót do trybu ważenia

Ważenia netto­total

SET

M

Wcisnąć przycisk MODE.

• Komunikat błędu „Er 1“
Nie osiągnięto minimalnej masy sztuki, zobacz rozdz. 1
„Dane techniczne“. Wcisnąć przycisk MODE i ponownie
rozpocząć tworzenie referencji.

• Tarowanie
Pojemniki tary można stosować również przy liczeniu sztuk.
Przed rozpoczęciem liczenia sztuk wytarować pojemniki tary
klawiszem TARE.

Użyteczne, gdy się odważa mieszankę kilku komponentów w
jednym pojemniku tary a na końcu potrzebuje w celach
kontrolnych masę sumaryczną wszystkich odważanych
komponentów (Netto-Total, tzn. bez masy pojemnika tary).

Przykład:

1. Ustawić pojemniki tary na płytce wagi. Wcisnąć przycisk

TARE, pojawi się zero.

2. Odważyć n komponenty. Wcisnąć przycisk SET, pojawi się

zero. [c] pojawi się z lewej strony wyświetlacza.

3. Odważyć o komponenty, wcisnąć klawisz SET. Wyświetli

się Netto-Total (łączna masa komponentów n oraz o).

4. Ponownie wcisnąć przycisk SET, pojawi się zero.

5. Odważyć p komponenty, wcisnąć klawisz SET. Wyświetli

się Netto-Total (łączna masa komponentów n oraz o oraz

p.)

Ö W razie potrzeby uzupełnić recepturę do żądanej wartości

końcowej. Dla każdego dalszego komponentu powtarzać
kroki 4-5.

Ö Powrót do trybu ważenia poprzez wciśnięcie klawisza

TARE.

18

FCB-BA-pl-0911

Określenie wartości procentowej

MODE

CAL

SET

M

Określenie wartości procentowej pozwala na wyświetlenie
masy w procentach, w odniesieniu do masy referencyjnej,
która odpowiada 100 %.

Ö W trybie ważenia wciskać przycisk MODE, aż pojawi się

[100 %].

Ö Położyć masę referencyjną, która odpowiada 100 %.

Ö Klawiszem SET zapisać referencję w pamięci. Zdjąć ciężar

referencyjny.

Ö Nałożyć towar do ważenia.

Masa próbki pojawi się w procentach, w odniesieniu do
masy referencyjnej.

Powrót do trybu ważenia poprzez wciśnięcie klawisza MODE.

FCB-BA-pl-0911

19

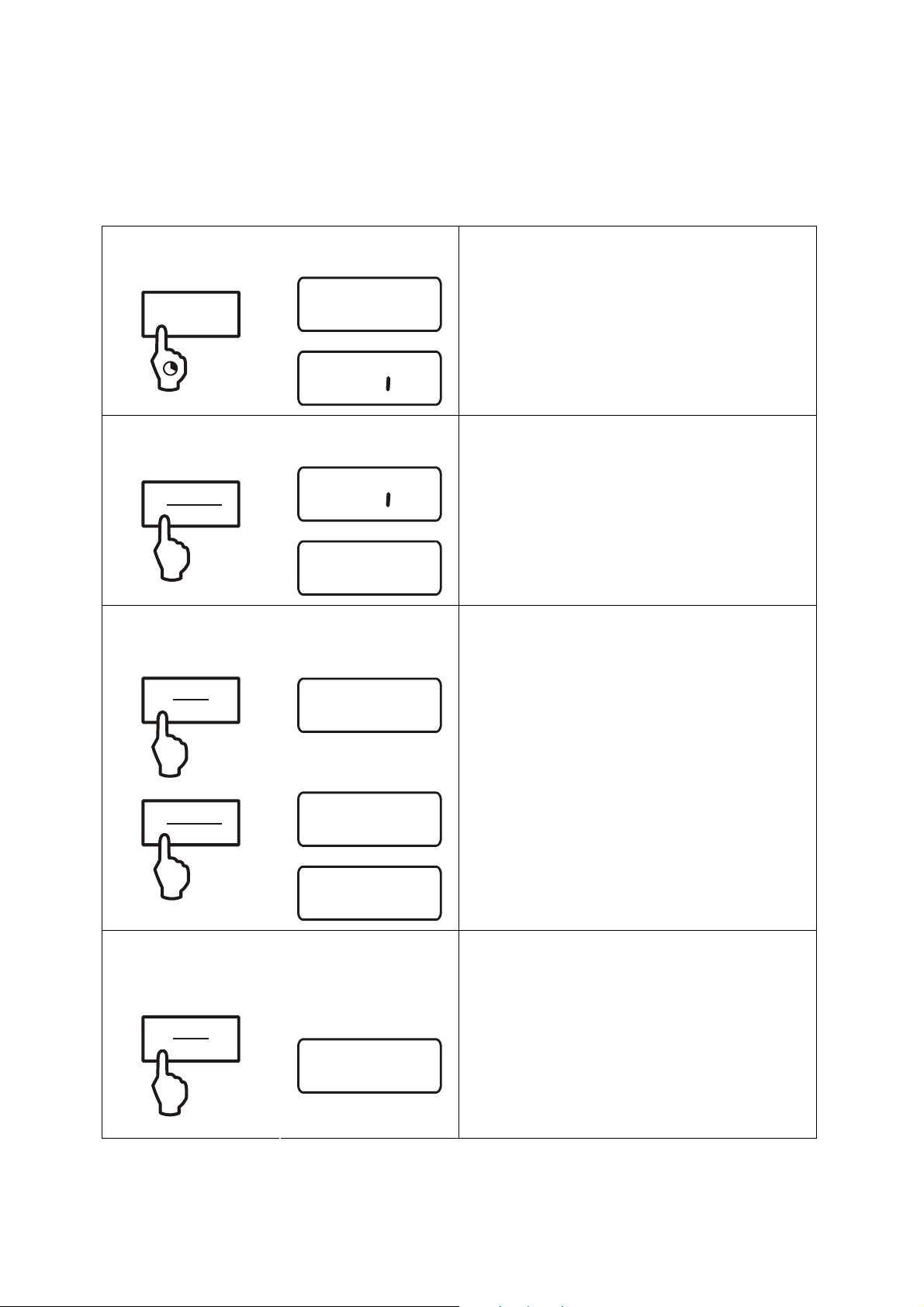

9 Menu

9.1 Nawigacja w menu

Wejście do menu

PRINT

Wybranie punktu menu

MODE

CAL

Zmiana ustawień

SET

M

MODE

CAL

0.0

Vn

Vn

g

T

T

PR

PR

RE CR

Pl PC

W trybie ważenia wciskać przycisk
PRINT, aż pojawi się [Unit].

Klawiszem MODE można wybierać
kolejno poszczególne punkty menu.

Wybrany punkt menu potwierdzić
klawiszem SET, pojawi się aktualne
ustawienie.

Klawiszem MODE można zmienić to
ustawienie. Każde kolejne wciśnięcie
przycisku MODE spowoduje
wyświetlenie się następnego ustawienia,
zobacz: rozdz. 9.2 „Przegląd menu“.

1. Zapamiętanie zmiany punktu menu

i wyjście z menu

SET

M

0.0

20

g

Ö Wcisnąć klawisz SET, waga powraca

do trybu ważenia.

FCB-BA-pl-0911

2. Zmiana ustawień kilku punktów

menu

SET

M

MODE

CAL

TARE

PR

RE CR
Pl PC

m

i

T

E

j

SET

M

STQRE

Wybrany punkt menu potwierdzić
klawiszem SET, pojawi się aktualne
ustawienie.

Klawiszem MODE zmienić ustawienie.

Wcisnąć przycisk TARE, pojawi się
„Exit“.

Ewentualnie .

Potwierdzić klawiszem SET (tak), pojawi
się „StorE“. Zapamiętać (klawisz SET)
wzgl. odrzucić (klawisz PRINT) i wyjść z
menu,

lub

wcisnąć klawisz PRINT (nie) i wykonać
zmiany kolejnych punktów menu tak, jak
opisano powyżej.

FCB-BA-pl-0911

21

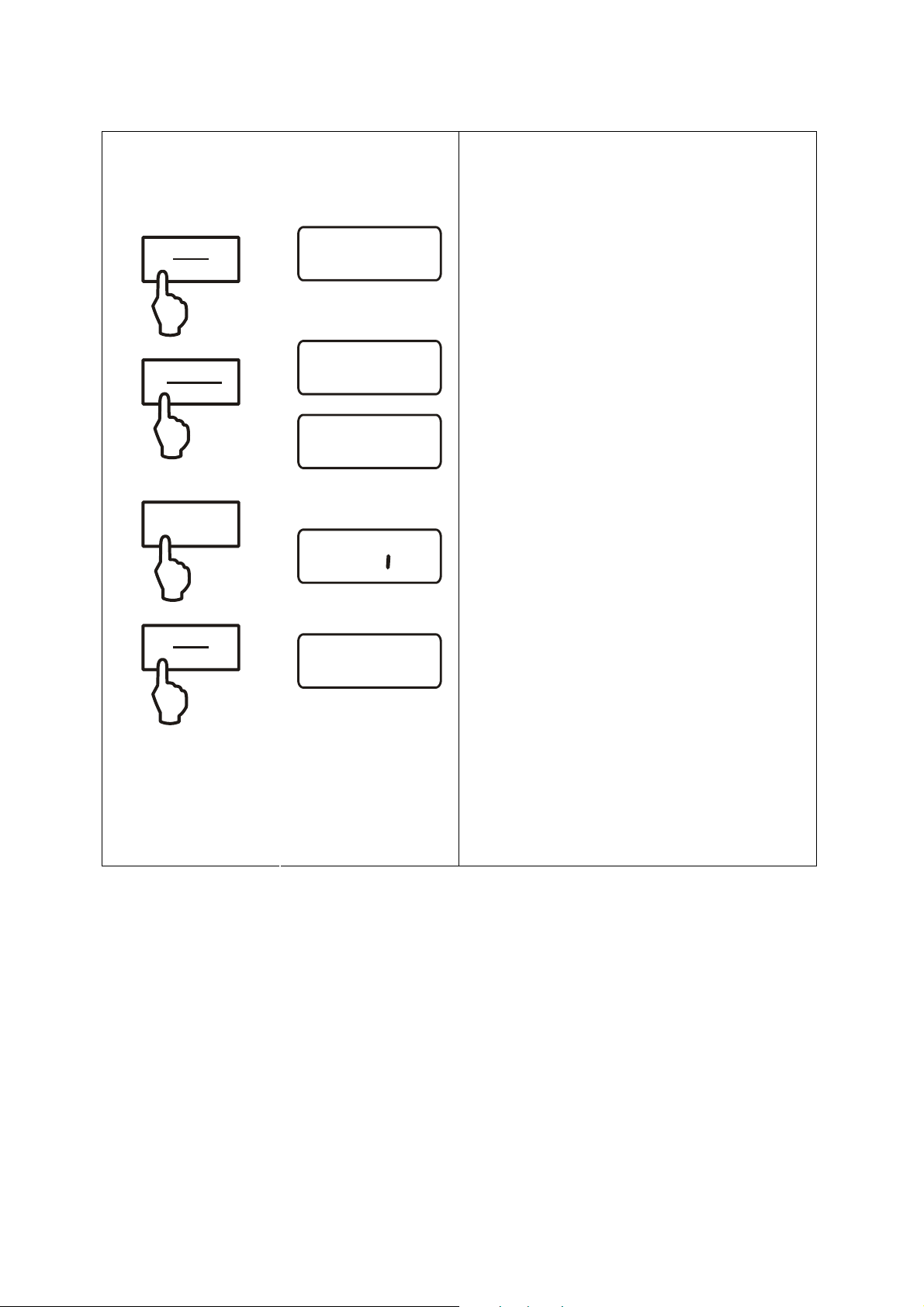

Zapamiętanie/odrzucenie i wyjście z
menu

SET

M

Ö Zapis

SET

M

STQRE

E

m

i

j

T

0.0

Ö Odrzucić

PRINT

0.0

Ewentualnie

Wciśnięcie klawisza SET (tak)
spowoduje zapamiętanie
przeprowadzonych zmian. Waga

g

powraca automatyczne do trybu
ważenia.

lub

g

Aby odrzucić zmiany, należy wcisnąć
klawisz PRINT (nie). Waga powraca
automatyczne do trybu ważenia.

22

FCB-BA-pl-0911

9.2 Przegląd menu

Opis działania

Przełączenie jednostki
wagowej
(zobacz rozdz. 9.3)

Tryb transmisji danych
(zobacz rozdz. 9.4)

Wybranie wydruku
(zobacz Rozdz. 9.4)

Funkcjo

nowanie

UNIT

PR

LAPr

parametr Opis możliwości wyboru

g*
kg
oz

ozt

lb
tlh

tlt
gn

dwt

mo
Tol

ct

FFA

rE CR*

Pr PC

AU PC

bA Pr

AU Pr

Hdr*

GrS

Net

tAr

N7E

PCS

AUJ

Rqt

Gram
Kilogram (w zależności od modelu)
Funt
Uncja
Uncja aptekarska
Tael Hongkong
Tael Taiwan
Grain (w zależności od modelu)
Pennyweight (w zależności od

modelu)
Momme
Tola
Karat (w zależności od modelu)
Dowolny współczynnik
Wyprowadzenie danych za

pomocą rozkazów zdalnego
sterowania (zob. Rozdz. 10.3)

Wyprowadzenie danych za
pomocą wciśnięcia przycisku
PRINT (zob. Rozdz. 10.3)

Ciągłe wyprowadzanie danych
(zob. Rozdz. 10.3)

Wyprowadzenie na drukarce kodu
kreskowego (zob. Rozdz. 10.4)

Autom. Wyprowadzenie danych
stabilnych wartości wagowych
(zob. Rozdz. 10.3)

Wyprowadzenie wiersza nagłówka
Wyprowadzenie całkowitej masy
Wyprowadzenie masy netto
Wyprowadzenie masy tary
Wyprowadzenie zapamiętanej masy
Wyprowadzenie liczby sztuk
Wyprowadzenie masy sztuk
Wyprowadzenie ref. liczby sztuk

FCB-BA-pl-0911

FFd

FFE

Przesuw strony w momencie
rozpoczęcia wydruku

Przesuw strony w momencie
zakończenia wydruku

23

Baud oraný

(zobacz rozdz. 9.4)

Auto off (Tryb zasilania
bateryjnego), zobacz
Rozdz. 6.4

Auto Zero
(zobacz rozdz. 9.3)

Wybór odważnika do
justowania (zobacz
Rozdz. 9.3)

bAUd

AF

tr

CAL

19200

9600*

4800

2400

1200

on*

off

on*

off

100

200

300

Automatyczna funkcja wyłączania
po upływie 3 minut, w ciągu których
nie doszło do zmiany ciężaru –
włącz.

Automatyczna funkcja wyłączania
po upływie 3 minut, w ciągu których
nie doszło do zmiany ciężaru –
wyłącz.

wł.

wył.

*w zależności od modelu

Podświetlenie wskazania,
(zob. Rozdz. 9.3)

Funkcja ważenia zwierząt
(zob. Rozdz. 9.3)

Powrót do ustawień
producenta (zobacz
Rozdz. 9.3)

* = Ustawienie producenta

bL

ANL

rSt

on*

off

CH

off*

3

5

10

15

no*

yes

Podświetlenie włączone

Podświetlenie wyłączone

Podświetlenie wyłącza się
automatycznie po upływie 10
sekund po osiągnięciu stabilnej
wartości wagowej.

wył.

Przedział czasu 3 sekundy

Przedział czasu 5 sekundy

Przedział czasu 10 sekundy

Przedział czasu 15 sekundy

nie

tak

24

FCB-BA-pl-0911

9.3 Opis poszczególnych punktów menu

Jednostki wagowe

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się [Unit].

0.0

Ö Wcisnąć klawisz SET, pojawi się ustawiona jednostka.

Ö Klawiszem MODE można zmieniać poszczególne jednostki

(zob.: poniższa tabela).

Ö Wybraną jednostkę zatwierdzić klawiszem SET.

g

Vn

T

Gram g 1.
Uncja oz 0.035273962
Uncja aptekarska ozt 0.032150747
Funt lb 0.0022046226
Tael Hongkong tlh 0.02671725
Tael Taiwan tlt 0.0266666
Grain (w zależności od

modelu)

Pennyweight

(w zależności od modelu)
Momme mom 0.2667
Tola tol 0.0857333381
Karat (w zależności od

modelu)
Dowolny współczynnik *) FFA xx.xx

*) Wprowadzenie przelicznika

Wskazanie Przelic z n i k

1 g =

gn 15.43235835

dwt 0.643014931

ct 5

FCB-BA-pl-0911

Ö Tak jak opisano powyżej, wciskać przycisk MODE, aż pojawi się

„FFA“.

Ö Aby wprowadzić współczynnik, wcisnąć klawisz SET, aktywne

miejsce pulsuje.
Klawiszem MODE wyświetlona wartość zwiększy się o 1,
klawiszem PRINT zmniejszy się o 1.
Klawiszem TARE wybiera się cyfry w lewo.

Ö Potwierdzić wprowadzenie klawiszem SET.

Ö Poprzez powtórne wciśnięcie przycisku SET „dowolnie dający

się wybrać współczynnik “ przyjmie aktualną jednostkę wagową.

25

Dozowanie i śledzenie zera

0.0

Za pomocą funkcji Auto-Zero są automatycznie tarowane małe
wahania masy.
Jeśli są odejmowane albo dodawane małe ilości ważonego
towaru, z uwagi na istniejącą w wadze „kompensację stabilności“
mogą wyświetlać się błędne wyniki ważenia! (Przykład: Powolny
wyciek płynów z jednego pojemnika znajdującego się na wadze).
W przypadku dozowania z małymi wahaniami masy zaleca się
wyłączyć tę funkcję.
Z wyłączonym śledzeniem zera wskazanie wagi staje się jednak
bardziej niespokojne.

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się

g

[Unit].

Ö Wciskać przycisk MODE, aż pojawi się „tr“.

Vn

T

Tl

Wybór odważnika do justowania

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienia.

tr on

tr off

Ö Potwierdzić wybór klawiszem SET.

Przy modelach KERN FKB_A można wybrać odważnik do
justowania w jednej z trzech istniejących wartościach
znamionowych (ok.1/3; 2/3; Max) (zob.: poniższa tabela,
ustawienie producenta na szarym tle). W celu osiągnięcia
precyzyjnych wyników ważenia zaleca się wybranie możliwie
wysokiej wartości znamionowej. Opcjonalnie można zastosować
odważniki firmy KERN, które nie znajdują się w wyposażeniu
wagi.

Funkcja aktywowana

Funkcja dezaktywowana

Vn

CAL

26

0.0

T

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się

g

[Unit].

Ö Wciskać przycisk MODE, aż pojawi się „CAL“.

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienia.

Ö Potwierdzić wybór klawiszem SET.

FCB-BA-pl-0911

FCB 3K0.1 FCB 6K0.5 FCB 6K1 FCB 8K0.1

1000 2000 2000 2000
2000 4000 4000 5000
3000 6000 6000 8000

FCB 12K1 FCB 15K5 FCB 16K0.2 FCB 24K1

4000 5000 5000 10000
8000 10000 10000 15000

12000 15000 16000 20000

FCB 24K2 FCB 24K10 FCB 30K0.5 FCB 30K1

10000 10000 10000 10000
15000 15000 20000 20000
20000 20000 30000 30000

Podświetlenie wyświetlacza

0.0

Vn

T

BL

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się

g

[Unit].

Ö Wciskać przycisk MODE, aż pojawi się „bl“.

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienia.

bl on

bl off

bl Ch

Podświetlenie włączone Mocno oświetlone wskazanie,

które można odczytać również

Podświetlenie wyłączone

Podświetlenie wyłącza się
automatycznie po upływie 10
sekund po osiągnięciu stabilnej
wartości wagowej.

w ciemności.
Oszczędzanie baterii

Oszczędzanie baterii

FCB-BA-pl-0911

Ö Potwierdzić wybór klawiszem SET.

27

Funkcja ważenia zwierząt

0.0

Funkcję ważenia zwierząt można stosować przy ważeniach
niestabilnych. W ustalonym przedziale czasu powstanie średnia
wartość wyniku ważenia.
Im bardziej niespokojny ważony towar, tym dłuższy przedział czasu
należy wybrać.

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się [Unit].

g

Ö Wciskać przycisk MODE, aż pojawi się „ANL“.

Vn

ANL

T

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienie.

ANL 3

ANL 5

ANL 10

ANL 15

ANL off

Ö Potwierdzić wybór klawiszem SET.

Ö Ustawić ważny towar (zwierzę) na płytce wagi i wcisnąć klawisz

SET. Na wyświetlaczu przebiega „odliczanie”.
Pojawi się średnia wartość wyniku pomiaru i zatrzyma się na
wyświetlaczu.

Ö Klawiszem SET można przejść z funkcji ważenia zwierząt do

normalnego ważenia i odwotnie.

Przedział czasu 3 sekundy

Przedział czasu 5 sekundy

Przedział czasu 10 sekundy

Przedział czasu 15 sekundy

Funkcja ważenia zwierząt nie jest włączona

28

Ö Klawiszem SET zostanie ponownie uruchomiony cykl ważenia

dla funkcji ważenia zwierząt.

FCB-BA-pl-0911

Powrót do ustawień producenta

0.0

Za pomocą tej funkcji wszystkie ustawienia powrócą do ustawień
fabrycznych.

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się [Unit].

g

Ö Wciskać przycisk MODE, aż pojawi się „rSt“.

Vn

T

RST

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienie.

rSt yes
rSt no

Ö Potwierdzić wybór klawiszem SET. Waga powróci do trybu

ważenia.

Waga powróci do ustawień fabrycznych.
Waga pozostanie w indywidualnych ustawienaich

FCB-BA-pl-0911

29

9.4 Parametry interfejsu

Dane zostaną wyprowadzone interfejsem RS 232 C.

Uwagi ogólne

Warunkiem transmisji danych pomiędzy wagą a urządzeniem peryferyjnym (np.
drukarka, PC ...) jest ustawienie obydwóch urządzeń na takich samych parametrach
interfejsu (np. szybkość przenoszenia, parzystość ...).

Tryb transmisji danych

0.0

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się [Unit].

g

Ö Wciskać przycisk MODE, aż pojawi się „Pr“.

Vn

T

PR

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienie.

rE CR

Pr PC

AU PC

bA Pr

AU Pr

Ö Potwierdzić wybór klawiszem SET. Waga powraca do trybu

ważenia.

Wyprowadzenie danych za pomocą rozkazów zdalnego
sterowania

Wyprowadzenie danych za pomocą wciśnięcia przycisku
PRINT

Ciągłe wyprowadzanie danych

Wyprowadzenie na drukarce kodu kreskowego

Autom. wyprowadzenie danych stabilnych wartości
wagowych

30

FCB-BA-pl-0911

Wydruk

0.0

Za pomocą tej funkcji można dokonać selekcji, które dane zostaną
wyprowadzone interfejsem RS232C (nie dotyczy trybu transmisji
danych BAPr ).

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się [Unit].

g

Ö Wciskać klawisz MODE, aż pojawi się „LAPr“.

Vn
LAPR

T

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane parametry wyprowadzania

danych.

Hdr*

GrS

Net

tAr

N7E

PCS

AUJ

Rqt

FFd

FFE

Ö Potwierdzić wybór klawiszem SET, wyświetli się aktualny status (

on / off ).

Wyprowadzenie wiersza nagłówka

Wyprowadzenie całkowitej masy

Wyprowadzenie masy netto

Wyprowadzenie masy tary

Wyprowadzenie zapamiętanej masy

Wyprowadzenie liczby sztuk

Wyprowadzenie masy sztuk

Wyprowadzenie referencyjnej liczby sztuk

Przesuw strony w momencie rozpoczęcia wydruku

Przesuw strony w momencie zakończenia wydruku

FCB-BA-pl-0911

Ö Klawiszami MODE oraz PRINT zmienia się istniejący status

„on ' off“.

Ö Potwierdzić wybór klawiszem SET. Waga powraca do trybu

ważenia.

W ten sposób użytkownik może skonfigurować własny blok danych,
który następnie zostanie przesłany do drukarki albo PC .

31

Baud oraný

0.0

Szybkość przenoszenia (Baudrate) określa prędkość transmisji
danych interfejsem, 1 Baud = 1 bit/sekundę.

Ö W trybie ważenia wciskać przycisk PRINT, aż pojawi się [Unit].

g

Ö Wciskać przycisk MODE, aż pojawi się „bAUd“.

Vn

T

BAUD

Ö Potwierdzić klawiszem SET, pojawi się aktualne ustawienie.

Ö Klawiszem MODE wybrać żądane ustawienia

9600 B 4800 B 2400 B 1200 B 19200

Ö Potwierdzić wybór klawiszem SET. Waga powróci do trybu

ważenia.

10 Wyjście danych RS 232 C

10.1 Dane techniczne

 8-bit ASCII Code
 1 bit startu, 8 bitów danych, 1 bit zatrzymania, brak bitu parzystości
 Baudrate do wyboru: 1200, 2400, 4800 , 9600 oraz 19200 Baud
 Konieczna jest miniaturowa wtyczka (D-Sub 9 pin.)
 W przypadku eksploatacji z interfejsem bezusterkowe działanie zapewnia

stosowanie tylko odpowiedniego kabla do interfejsu firmy KERN (max. 2m)

10.2 Rozmieszczenie wyprowadzeń gniazdka wyjściowego wagi

Widok z przodu:

5 1

9 6

32

Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground

FCB-BA-pl-0911

10.3 Opis transferu danych Pr PC:

Wcisnąć klawisz PRINT, w przypadku stabilnej masy format zostanie przeniesiony z
LAPR.

a. Format dla stabilnych wartości masy /liczby sztuk/wskazania procent.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CR LF

b. Format w przypadku błędu
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF

AU Pr:

Jak tylko wartość wagowa będzie stabilna, format zostanie automatycznie
przeniesiony z LAPR.

c. Format dla stabilnych wartości masy /liczby sztuk/wskazania procent.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CR LF

d. Format w przypadku błędu
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF

AU PC:

Wartości wagowe są przesyłane automatycznie i nieprzerwanie, niezależnie od tego,
czy wartość jest stabilna, czy nie.

e. Format dla stabilnych wartości masy /liczby sztuk/wskazania procent.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CR LF

f. Format w przypadku błędu
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF

g. Format dla niestabilnych wartości masy/ liczby sztuk/wskazania procent.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
B* B B B B B B B B 0 . 0 B CR LF

FCB-BA-pl-0911

33

rE Cr:

Rozkazy zdalnego sterowania s/w/t są przesyłane z jednostki zdalnego sterowania
do wagi jako kod ASCII. Po otrzymaniu przez wagę rozkazów s/w/t, przesyła ona
następne dane.

Trzeba przy tym uwzględnić to, że następne rozkazy zdalnego sterowania należy
przesyłać bez następnego CR LF.

s

w

t

h. Format dla stabilnych wartości masy /liczby sztuk/wskazania procent.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B* B B B B B B B B 0 . 0 B g B B CR LF

i. Format w przypadku błędu
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF

j. Format dla niestabilnych wartości masy/ liczby sztuk/wskazania procent.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
B* B B B B B B B B 0 . 0 B CR LF

Symbole

Funkcjon
owanie:
Funkcjon
owanie:
Funkcjon
owanie:

Stabilna wartość wagowa masy jest przesyłana poprzez
interfejs RS232
Wartość wagowa masy (stabilna albo niestabilna) jest
przesyłana poprzez interfejs RS232
Nie są przesyłane żadne dane, waga realizuje funkcję tary.

B* Spacja albo M
B / 0 /. Spacja / wartości dla masy / punkt dziesiętny, niezależnie od wartości

wagowej
g Jednostka masy / szt. / %
E, o, r Kod ASCII albo “E, o, r”
CR Znak powrotu karetki (Carriage Return)
LF Znak wysuwu wiersza (Line Feed)

34

FCB-BA-pl-0911

10.4 Wyprowadzenie na drukarce kodu kreskowego

Tryb transmisji danych należy ustawić na „BA Pr“ ( zob. Rozdział 9.4).
Jako drukarka kodu kreskowego została przewidziana drukarka Zebra Model
LP2824.
Należy przy tym uwzględnić fakt, że format wyjściowy wagi jest pewnie zdefiniowany
i nie można go zmienić.
Format drukowania jest zapisany w drukarce, tzn. w przypadku pojawienia się
uszkodzenia nie można jej wymienić za nowe urządzenie, lecz przedtem firma KERN
musi nagrać odpowiednie oprogramowanie.

Drukarkę Zebra oraz wagę należy połączyć dostarczonym kablem interfejsu, gdy
obydwa urządzenia są wyłączone.

Po włączeniu obydwóch urządzeń i po osiągnięciu stanu przygotowania do
eksploatacji, po każdym wciśnięciu klawisza PRINT wydrukuje się etykietka.

11 Konserwacja, Utrzymywanie urządzenia w dobrym stanie,

Likwidacja

11.1 Czyszczenie

Przed przystąpieniem do czyszczenia urządzenia, należy je odłączyć od zasilania.

Nie stosować żadnych agresywnych środków czyszczących (rozpuszczalników itp.),
lecz wyłącznie szmatkę nasączoną łagodnym ługiem mydlanym. Uważać przy tym,
aby do urządzenia nie przedostały się żadne płyny, w tym celu należy je jeszcze
powycierać suchą, miękką ściereczką.
Luźne pozostałości próbek/ proszki usunąć ostrożnie za pomocą pędzelka albo
ręcznego odkurzacza.

Natychmiast usunąć rozlany, rozsypany towar.

11.2 Konserwacja, Utrzymanie w dobrym stanie

Tylko wyszkoleni i autoryzowani przez firmę KERN technicy serwisowi mogą
otworzyć urządzenie.
Przed otworzeniem odłączyć urządzenie od sieci.

11.3 Utylizacja

Chcąc zlikwidować opakowanie i urządzenie użytkownik musi stosować się do
obowiązujących narodowych i regionalnych przepisów prawnych.

FCB-BA-pl-0911

35

12 Mała pomoc w przypadku awarii

W przypadku zakłócenia w przebiegu programu wagę należy na chwilę wyłączyć i
odłączyć ją od sieci. Proces ważenia trzeba potem zacząć od początku.

Pomoc:

Zakłócenie Możliwa przyczyna

Wskazane masy nie świeci się.

Wskazanie masy zmienia się
nieustannie.

• Waga nie jest włączona.

• Połączenie z siecią zostało przerwane

(kabel sieciowy nie jest włożony/ jest
uszkodzony).

• Nastąpiła awaria zasilania.

• Baterie są umieszczone nieprawidłowo

albo są puste

• Nie włożono baterii.

• Przeciąg/cyrkulacja powietrza

• Wibracje stołu/podłoża

• Płytka wagi styka się z ciałami obcymi.

• Pola elektromagnetyczne/ Ładowanie

statyczne (wybrać inne miejsce
ustawienia/ jeśli to możliwe, wyłączyć
urządzenie zakłócające)

Wynik ważenia jest jednoznaczny źle

W przypadku wystąpienia innych komunikatów zakłóceń należy wyłączyć i ponownie
włączyć wagę. Jeśli komunikat błędu znów się pojawi, skontaktować się z
producentem.

36

• Wskaźnik wagi nie jest na zerze.

• Justowanie już się nie zgadza.

• Istnieją silne wahania temperatur.

• Pola elektromagnetyczne/ Ładowanie

statyczne (wybrać inne miejsce
ustawienia/ jeśli to możliwe, wyłączyć
urządzenie zakłócające).

FCB-BA-pl-0911
