Kern CPB 6K0.1N, CPB 15K0.2N, CPB 30K0.5N, CPB 6K1DM, CPB 15K2DM User guide [de]
...
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail:
info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet:
www.kern-sohn.com
Betriebsanleitung
Zählwaage
KERN CPB-N / CPB-DM
Version 2.3
01/2013
D
CPB-N / CPB-DM-BA-d-1323
3
D
KERN CPB-N / CPB-DM
Version 2.3 01/2013
Betriebsanleitung
Zählwaage
Inhaltsverzeichnis
1 Technische Daten .......................................................................................... 5
2 Geräteübersicht ............................................................................................. 7
2.1 Anzeigenübersicht ..................................................................................................... 8
2.1.1 Anzeige Gewicht ......................................................................................................................... 8
2.1.2 Anzeige Referenzgewicht ........................................................................................................... 8
2.1.3 Anzeige Stückzahl ...................................................................................................................... 8
2.2 Tastaturübersicht ....................................................................................................... 9
3 Grundlegende Hinweise (Allgemeines) ..................................................... 10
3.1 Bestimmungsgemäße Verwendung ..........................................................................10
3.2 Sachwidrige Verwendung .........................................................................................10
3.3 Gewährleistung .........................................................................................................10
3.4 Prüfmittelüberwachung .............................................................................................11
4 Grundlegende Sicherheitshinweise ........................................................... 11
4.1 Hinweise in der Betriebsanleitung beachten .............................................................11
4.2 Ausbildung des Personals ........................................................................................11
5 Transport und Lagerung ............................................................................. 11
5.1 Kontrolle bei Übernahme ..........................................................................................11
5.2 Verpackung/Rücktransport .......................................................................................11
6 Auspacken, Aufstellung und Inbetriebnahme ........................................... 12
6.1 Aufstellort, Einsatzort ................................................................................................12
6.2 Auspacken ................................................................................................................12
6.2.1 Aufstellen .................................................................................................................................. 12
6.2.2 Lieferumfang ............................................................................................................................. 14
6.3 Netzanschluss ..........................................................................................................14
6.4 Akkubetrieb (optional) ...............................................................................................14
6.5 Anschluss von Peripheriegeräten .............................................................................14
6.6 Erstinbetriebnahme ...................................................................................................14
6.7 Justierung .................................................................................................................15
6.7.1 Modelle CPB-N (nicht geeichte Modelle) .................................................................................. 15
6.7.2 Modelle CPB-DM (geeichte Modelle) ....................................................................................... 17

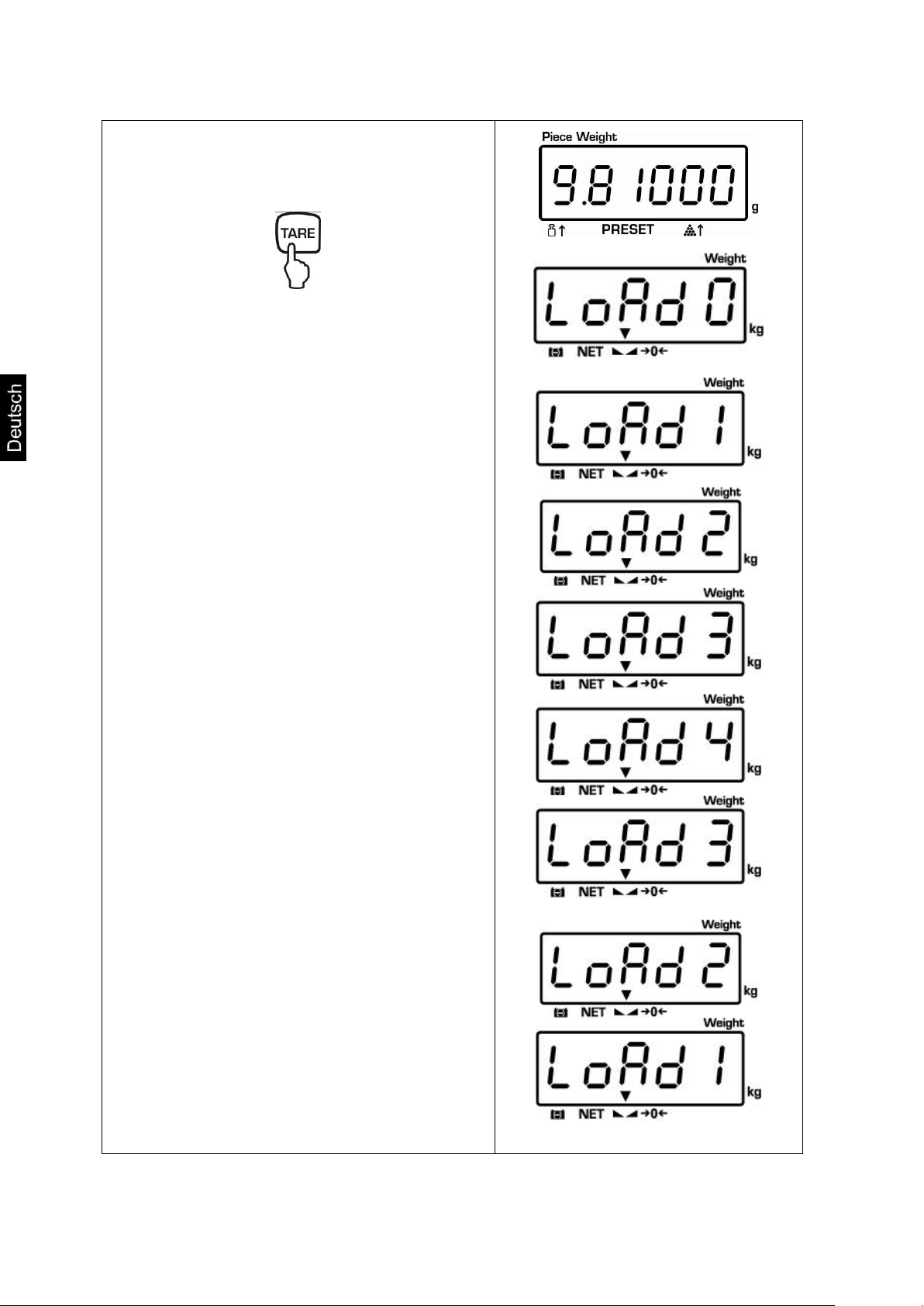

6.8 Linearisierung (nur nicht geeichte Modelle) ..............................................................19
6.9 Eichung ....................................................................................................................22
6.9.1 Justierschalter und Siegelmarken ............................................................................................ 23
6.10 Überprüfung der Waageneinstellungen bezüglich der Eichung einer Waage ...........23

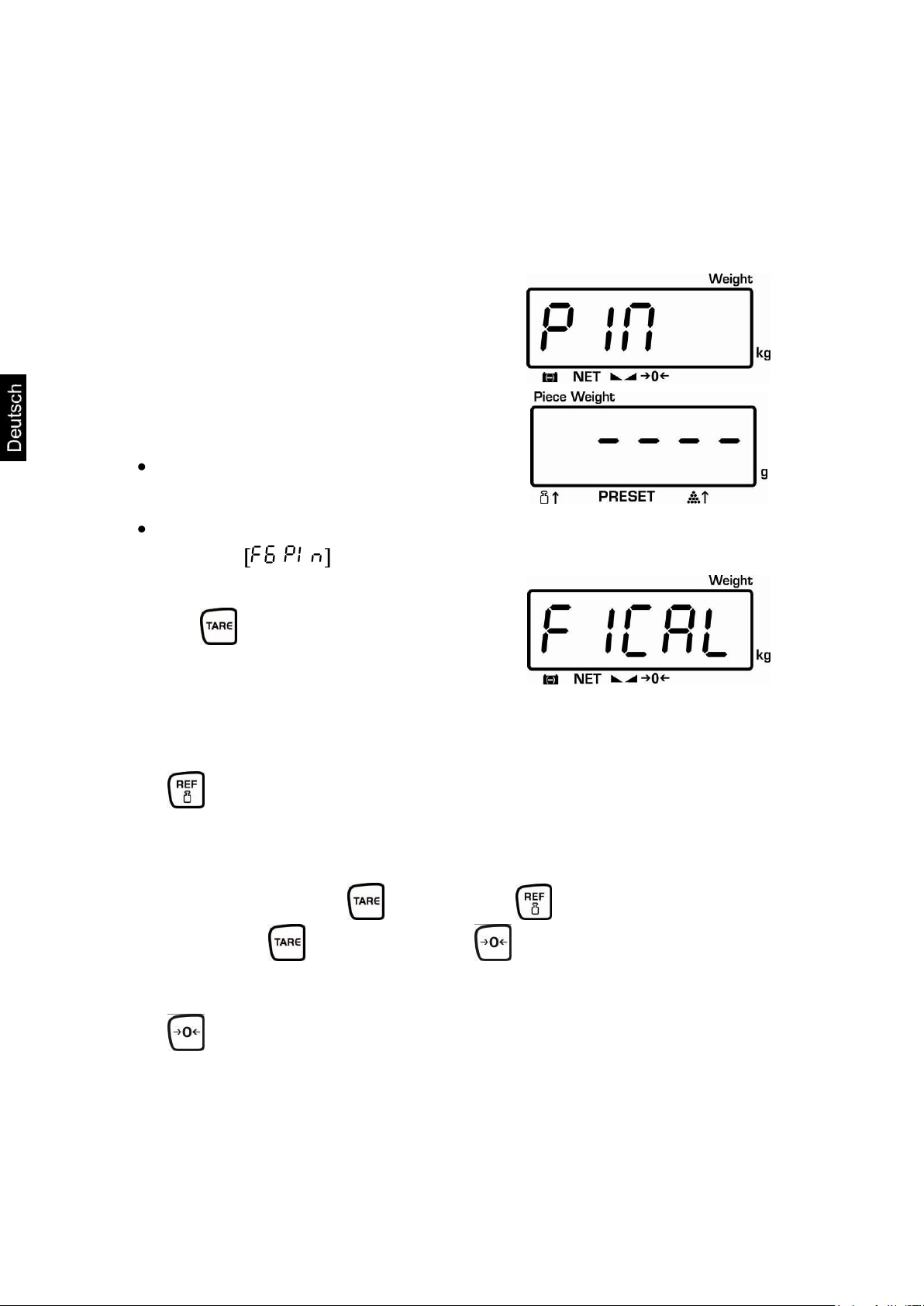

6.11 Servicemode (geeichte Modelle) ...............................................................................24
CPB-N / CPB-DM-BA-d-1323
4
7 Betrieb .......................................................................................................... 27
7.1 Ein-/Ausschalten und auf Null stellen ........................................................................27
7.2 Einfaches Wägen .....................................................................................................27
7.3 Wägen mit Tara ........................................................................................................28
7.4 Hinterleuchtung der Anzeige .....................................................................................30
8 Stückzählen .................................................................................................. 31
8.1 Ermittlung des Referenzgewichts durch Wägung .....................................................31
8.2 Numerische Eingabe des Referenzgewichts .............................................................33
9 Summieren ................................................................................................... 34
9.1 Manuelles Summieren ..............................................................................................34
9.2 Automatisches Summieren ....................................................................................... 37
10 Einwägen auf Zielstückzahl oder Zielgewicht und Toleranzkontrolle .... 38

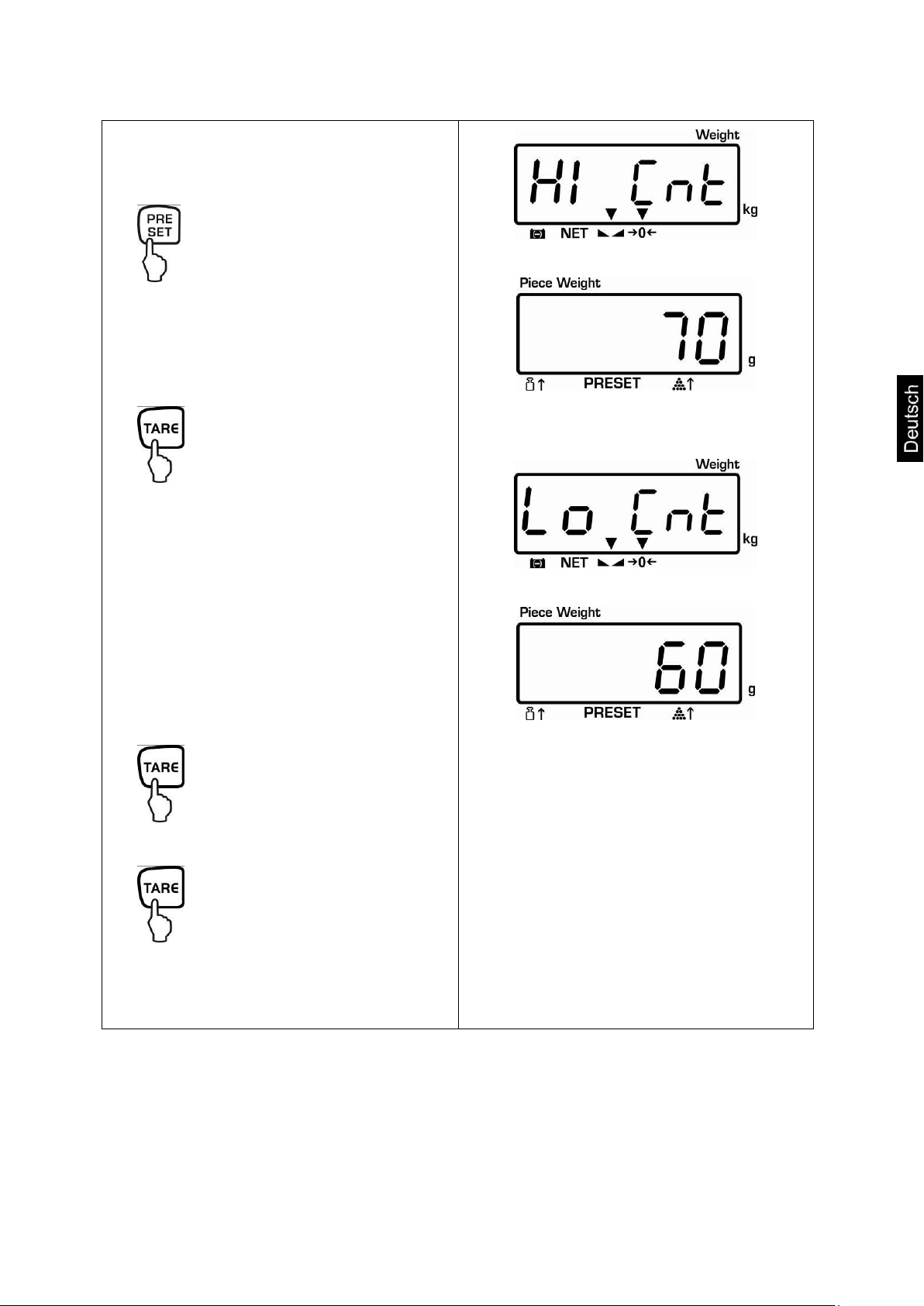

10.1 Toleranzkontrolle auf Zielstückzahl ...........................................................................38
10.2 Toleranzkontrolle auf Zielgewicht ..............................................................................40
11 Ablesbarkeit ändern (nur Modelle CPB-M) ................................................ 42
12 Menü (nicht eichfähige Modelle) ................................................................ 43
12.1 Menü-Übersicht: .......................................................................................................44
13 Datenausgang RS 232 C.............................................................................. 46
13.1 Technische Daten .....................................................................................................46
13.2 Fernsteuerbefehle.....................................................................................................46
14 Wartung, Instandhaltung, Entsorgung ....................................................... 47
14.1 Reinigen ...................................................................................................................47
14.2 Wartung, Instandhaltung ..........................................................................................47
14.3 Entsorgung ...............................................................................................................47
14.4 Fehlermeldungen ......................................................................................................47
15 Kleine Pannenhilfe ....................................................................................... 48
16 Konformitätserklärung ................................................................................ 49
CPB-N / CPB-DM-BA-d-1323
5
KERN
CPB 6K0.1N
CPB 15K0.2N
CPB 30K0.5N
Ablesbarkeit (d)
0.0001 kg
0.0002 kg
0.0005 kg
Wägebereich (Max)
6 kg
15 kg
30 kg
Reproduzierbarkeit
0.0001 kg
0.0002 kg
0.0005 kg
Linearität
± 0.0002 kg
± 0.0004 kg
± 0.002 kg
Empfohlenes Justiergewicht (nicht beigegeben)
5 kg (F2) +
1 kg (F2)
10 kg (F2) +
5 kg (F2)
20 kg (F2) +
10 kg (F2)
Wägeeinheiten
kg, lb
Einschwingzeit
2 sec.
Anwärmzeit
120 min.
Mindeststückgewicht
100 mg
250 mg
500 mg
Referenzstückzahl
frei wählbar
Eingangsspannung
220 V – 240 V AC 50 Hz
Netzteil
Sekundärspannung
12 V, 500 mA
Akku (optional)
Betriebsdauer
Hinterleuchtung an: 60 h
Hinterleuchtung aus: 70 h
Akku Ladezeit
12 h
Auto-Off (Batterie)
wählbar: 3, 5, 15, 30 min.
Abmessungen komplett
montiert (B x T x H)
320 x 350 x 125 mm
Wägefläche
294 x 225 mm
Zulässige Umgebungsbedingung
0° C bis + 40° C
Luftfeuchtigkeit
max. 80 % relativ (nicht kondensierend)
Nettogewicht (kg)
3,8 kg
1 Technische Daten
CPB-N / CPB-DM-BA-d-1323
6
KERN
CPB 6K1DM
CPB 15K2DM
CPB 30K5DM
Ablesbarkeit (d)
0.001 kg; 0.002 kg
0.002 kg;0.005 kg;
0.005 kg;0.01 kg;
Wägebereich (Max)
3 kg; 6 kg
6 kg; 15 kg
15 kg; 30 kg
Mindestgewicht (min)
20 g
40 g
100 g
Reproduzierbarkeit
0.001 kg; 0.002 kg
0.002 kg; 0.005 kg
0.005 kg; 0.01 kg
Linearität
± 0.002 kg;
± 0.004 kg
± 0.004 kg;
± 0.01 kg
± 0.01 kg;
± 0.02 kg
Eichwert (e)
1 g
2 g
5 g
Genauigkeitsklasse
III
Empfohlenes Justiergewicht (nicht beigegeben)
5 kg (F2) +
1 kg (F2)
10 kg (F2) +
5 kg (F2)
20 kg (F2) +
10 kg (F2)
Wägeeinheiten
kg
Einschwingzeit
2 sec.
Anwärmzeit
10 min.
Mindeststückgewicht
100 mg
250 mg
500 mg
Referenzstückzahl
frei wählbar
Eingangsspannung
220 V – 240 V AC 50 Hz
Netzteil
Sekundärspannung
12 V, 500 mA
Akku (optional)
Betriebsdauer
Hinterleuchtung an: 60 h
Hinterleuchtung aus: 70 h
Akku Ladezeit
14 h
Auto-Off (Batterie)
wählbar: 3, 5, 15, 30 min.
Abmessungen komplett
montiert (B x T x H)
320 x 350 x 125 mm
Wägefläche
294 x 225 mm
Zulässige Umgebungsbedingung
-10° C bis + 40° C
Luftfeuchtigkeit
max. 80 % relativ (nicht kondensierend)
Nettogewicht (kg)
3,8 kg
CPB-N / CPB-DM-BA-d-1323
7
2 Geräteübersicht
1. Wägeplatte / Akkufach (unter Wägeplatte)
2. Libelle
3. RS 232 Schnittstelle
4. Fußschrauben
5. Ein/Aus-Schalter
6. Anschluss Netzadapter
7. Justierschalter
CPB-N / CPB-DM-BA-d-1323
8
Gewicht
Referenzgewicht
Stückzahl
Akkuladezustandsan-
zeige
Die Pfeile über den Symbolen zeigen an:
Kapazität des Akkus bald erschöpft
NET
Nettogewicht
Stabilitätsanzeige
Nullstellanzeige
Die Pfeile über den Symbolen zeigen an:
Aufgelegtes Referenzgewicht zu klein
PRESET
Gespeicherte Zielstückzahl/Zielgewicht
Aufgelegte Stückzahl zu klein
Die Pfeile über den Symbolen zeigen an:
M
Daten im Summenspeicher
2.1 Anzeigenübersicht
2.1.1 Anzeige Gewicht
Hier wird das Gewicht Ihres Wägeguts in [kg] angezeigt.
2.1.2 Anzeige Referenzgewicht
Hier wird das Referenzgewicht einer Probe in [g] angezeigt. Dieser Wert wird entweder durch den Benutzer eingegeben oder durch die Waage berechnet.
2.1.3 Anzeige Stückzahl
Hier werden alle aufgelegten Teile sofort in Stück angezeigt.
CPB-N / CPB-DM-BA-d-1323
9
Auswahl
Funktion
Zifferntasten
Lösch-Taste
Zielstückzahl-und Zielgewichts-Modus aufrufen
Addition in Summenspeicher
Aufruf Summenspeicher
Eingabe/Anzeige Grenzwert bei Toleranzkontrolle
Aufruf Hinterleuchtung der Anzeige (langer Tastendruck)
Ausgabe an externes Gerät (Drucker) oder PC
Eingabe Referenzgewicht durch Wägung
Numerische Eingabe Referenzgewicht
Funktion-/Parameterauswahl
Tarier-Taste
Speichern
Nullstell-Taste
Zurück in Wägemodus
2.2 Tastaturübersicht
CPB-N / CPB-DM-BA-d-1323
10
3 Grundlegende Hinweise (Allgemeines)
3.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von
Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das
Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach
Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwidrige Verwendung
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage
könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen
Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage
führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
Nichtbeachten unserer Vorgaben in der Betriebsanleitung
Verwendung außerhalb der beschriebenen Anwendungen
Veränderung oder Öffnen des Gerätes
mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung
nicht sachgemäße Aufstellung oder elektrische Installation
Überlastung des Messwerkes
CPB-N / CPB-DM-BA-d-1323
11
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.
Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.
Verbindlich ist das deutsche Originaldokument.
Alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu verwen-
den.
Vor dem Versand alle angeschlossenen Kabel und lo-
sen/beweglichen Teile trennen.
Evt. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen
Verrutschen und Beschädigung sichern.
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte
sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
4 Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim
Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung/Rücktransport
CPB-N / CPB-DM-BA-d-1323
12
Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.
6 Auspacken, Aufstellung und Inbetriebnahme
6.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.
Beachten Sie deshalb am Aufstellort folgendes:
Waage auf eine stabile, gerade Fläche stellen;
extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden;
Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
Erschütterungen während des Wägens vermeiden;
Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine
nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge-
bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät
ca. 2 Stunden bei Raumtemperatur.
statische Aufladung von Wägegut, Wägebehälter vermeiden.
Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie
bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche
Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.
6.2 Auspacken
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die
Waage am vorgesehenen Arbeitsplatz aufstellen.
6.2.1 Aufstellen
CPB-N / CPB-DM-BA-d-1323
13
Transportsicherung unbedingt entfernen
(nur bei 6 kg-Modellen vorhanden)
1
Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn
herausdrehen.
Zum Transport Transportschraube vorsichtig bis auf Anschlag im Uhrzeigersinn
eindrehen und dann mit Kontermutter fixieren.
CPB-N / CPB-DM-BA-d-1323
14
Waage
Wägeplatte
Netzkabel
Arbeitsschutzhaube
Betriebsanleitung
6.2.2 Lieferumfang
Serienmäßiges Zubehör:
6.3 Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.
6.4 Akkubetrieb (optional)
Der interne Akku wird über das mitgelieferte Netzkabel geladen.
Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzkabel geladen werden. Die Betriebsdauer des Akkus beträgt ca. 70 Std. Die Ladedauer
bis zur vollständigen Wiederaufladung beträgt ca. 12 Std.
AUTO-OFF Funktion wählbar nach 3, 5, 15, 30 min. zur Schonung des Akkus (s.
Kap.12).
Erscheint in der Gewichtsanzeige ein Pfeil oberhalb des Batteriesymbols ,
bzw. „bat lo“ beim Einschalten der Waage ist die Kapazität des Akkus bald erschöpft. Die Waage ist noch ca. 10 Stunden betriebsbereit, danach schaltet sie sich
automatisch ab. Stecken Sie baldmöglichst das Netzkabel ein, um den Akku zu laden.
Die LED-Anzeige unter dem Stückzahlfenster informiert Sie während des Ladens
über den Ladezustand des Akkus.
rot: Akku ist fast entladen
grün: Akku ist vollständig geladen
6.5 Anschluss von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.
Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von
KERN, diese sind optimal auf Ihre Waage abgestimmt.
6.6 Erstinbetriebnahme
Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel Justierung beachten.
CPB-N / CPB-DM-BA-d-1323
15
Bedienung
Anzeige
Waage einschalten und während des
Selbsttests die TARE-Taste drücken
Mit den Zifferntasten Passwort eingeben,
Standardpasswort „0000“
Sollte diese Passworteingabe nicht möglich
sein, kann ein persönliches Passwort einge-
geben werden; (Eingabe unter Funktion
s. Kap.11.1).
Der Justiervorgang kann aber auch durch
Drücken der -Taste fortgesetzt werden.
6.7 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss
jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am
Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur
wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser
Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel
sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im
Wägebetrieb periodisch zu justieren.
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der
Wägeplatte befinden.
Justiergewicht bereitstellen, Details siehe Kap. 1 „Techn. Daten“.
6.7.1 Modelle CPB-N (nicht geeichte Modelle)
CPB-N / CPB-DM-BA-d-1323
16
TARE-Taste drücken, der Wert der Erd-
beschleunigung wird angezeigt.
TARE-Taste erneut drücken.
„UnLoAd“, gefolgt von „LoAd“ wird angezeigt
Justiergewicht (s. Kap. 1) vorsichtig in die
Mitte der Wägeplatte stellen, „PASS“ wird
angezeigt.
Während die Waage einen Selbsttest
durchführt, Justiergewicht abnehmen.
Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück.
Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im
Display, Justiervorgang wiederholen.
CPB-N / CPB-DM-BA-d-1323
Loading...
