Kern CPB 6K0.1N, CPB 15K0.2N, CPB 30K0.5N, CPB 6K1DM, CPB 15K2DM User guide [fr]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen

E-mail:

[e-mail]

Tel.: +49-[0]7433- 9933-0
Télécopie: +49-[0]7433­9933-149

Internet:

www.kern-sohn.com

Mode d'emploi
Balance compteuse de pièces

KERN CPB-N / CPB-DM

Version 2.3

01/2013
F

CPB-N / CPB-DM-BA-f-1323

3

F

KERN CPB-N / CPB-DM

Version 2.3 01/2013

Mode d'emploi
Balance compteuse de pièces

Table des matières

1 Caractéristiques techniques ......................................................................... 5

2 Aperçu de l'appareil ....................................................................................... 7

2.1 Aperçu de l'afficheur .................................................................................................. 8

2.1.1 Affichage du poids ...................................................................................................................... 8

2.1.2 Affichage du poids de référence ................................................................................................. 8

2.1.3 Affichage de la quantité de pièces .............................................................................................. 8

2.2 Vue du clavier ............................................................................................................ 9

3 Indications fondamentales (généralités) ................................................... 10

3.1 Utilisation conforme aux prescriptions ......................................................................10

3.2 Utilisation inadéquate ...............................................................................................10

3.3 Garantie ....................................................................................................................10

3.4 Surveillance des instruments de contrôle ..................................................................11

4 Indications fondamentales concernant la sécurité................................... 11

4.1 Observez les indications du mode d´emploi ..............................................................11

4.2 Formation du personnel ............................................................................................11

5 Transport et stockage ................................................................................. 11

5.1 Contrôle à la réception de l'appareil ..........................................................................11

5.2 Emballage/transport renvoyé ................................ ....................................................11

6 Déballage, installation et mise en service ................................................. 12

6.1 Lieu d´installation, lieu d´utilisation ...........................................................................12

6.2 Déballage .................................................................................................................12

6.2.1 Mise en place ............................................................................................................................ 12

6.2.2 Étendue de livraison ................................................................................................................. 14

6.3 Prise secteur .............................................................................................................14

6.4 Fonctionnement sur accu (optionnel) ........................................................................14

6.5 Raccordement des périphériques .............................................................................14

6.6 Première mise en service .........................................................................................15

6.7 Ajustage ...................................................................................................................15

6.7.1 Modèle CPB-N (modèles non homologués) ............................................................................. 16

6.7.2 Modèle CPB-DM (modèles homologués) ................................................................................. 18

6.8 Linéarisation (modèles non homologués seulement) ................................................20

6.9 Homologation ...........................................................................................................23

6.9.1 Bouton d'ajustage et scellés ..................................................................................................... 24

6.10 Vérification des réglages de la balance pour l'étalonnage de celle-ci........................24

6.11 Mode de service (modèles homologués) ..................................................................25

CPB-N / CPB-DM-BA-f-1323

4

7 Exploitation .................................................................................................. 28

7.1 Mise en marche/ arrêt et remise à zéro ....................................................................28

7.2 Pesage simple ..........................................................................................................28

7.3 Pesée avec tare ........................................................................................................29

7.4 Eclairage du fond de l’écran d’affichage ...................................................................31

8 Comptage de pièces .................................................................................... 32

8.1 Détermination du poids de référence par pesée .......................................................32

8.2 Saisie numérique du poids de référence ...................................................................34

9 Totalisation ................................................................................................... 35

9.1 Totalisation manuelle ................................................................................................35

9.2 Totalisation automatique ...........................................................................................38

10 Pesée par rapport à un poids cible ou à une quantité cible et contrôle de

la tolérance ............................................................................................................. 39

10.1 Contrôle de tolérance sur quantité de pièces ciblée ..................................................39

10.2 Contrôle de la tolérance par rapport au poids ciblé ...................................................41

11 Changer la lisibilité (seulement les modèles CPB-M) ............................... 43

12 Menu (modèles non étalonnables) ............................................................. 44

12.1 Aperçu des menus: ...................................................................................................45

13 Sortie de données RS 232 C ................................................................ ....... 47

13.1 Caractéristiques techniques ......................................................................................47

13.2 Commandes à distance ............................................................................................47

14 Maintenance, entretien, élimination ........................................................... 48

14.1 Nettoyage .................................................................................................................48

14.2 Maintenance, entretien .............................................................................................48

14.3 Mise au rebut ............................................................................................................48

14.4 Messages d’erreur ....................................................................................................48

15 Aide succincte en cas de panne ................................................................. 49

16 Déclaration de conformité ........................................................................... 50

CPB-N / CPB-DM-BA-f-1323

5

KERN

CPB 6K0.1N

CPB 15K0.2N

CPB 30K0.5N

Lisibilité (d)

0,0001 kg

0,0002 kg

0,0005 kg

Plage de pesée (Maxi)

6 kg

15 kg

30 kg

Reproductibilité

0,0001 kg

0,0002 kg

0,0005 kg

Linéarité

±0,0002 kg

±0,0004 kg

±0,002 kg

Poids de calibrage (non
ajoutés)

5 kg (F2) +

1 kg (F2)

10 kg (F2) +

5 kg (F2)

20 kg (F2) +

10 kg (F2)

Unités de pesée

kg, lb

Temps de croissance d'un
signal

2 s

Temps de chauffe

120 min

Poids de pièce mini

100 mg

250 mg

500 mg

Quantité de pièces de
référence

choix libre

Tension d'entrée

220 V – 240 V AC 50 Hz

Bloc d'alimentation secteur
tension secondaire

12 V, 500 mA

Accu (optionnel)
autonomie

rétroéclairage activé: 60 h

rétroéclairage désactivé : 70 h

Temps de chargement de
l'accu

12 h

Auto-Off (piles)

choix libre: 3, 5, 15, 30 min

Dimensions dans l’état

complet (L x P x H)

320 x 350 x 125 mm

Surface de pesée

294 x 225 mm

Conditions ambiantes
autorisées

de 0°C à +40°C

Humidité d'air

80% maxi, relative (pas de condensation)

Poids net (kg)

3,8 kg

1 Caractéristiques techniques

CPB-N / CPB-DM-BA-f-1323

6

KERN

CPB 6K1DM

CPB 15K2DM

CPB 30K5DM

Lisibilité (d)

0,001 kg; 0,002 kg

0,002 kg;0,005 kg;

0,005 kg; 0,01 kg;

Plage de pesée (Maxi)

3 kg; 6 kg

6 kg; 15 kg

15 kg; 30 kg

Poids mini (min)

20 g

40 g

100 g

Reproductibilité

0,001 kg; 0,002 kg

0,002 kg; 0,005 kg

0,005 kg; 0,01 kg

Linéarité

±0,002 kg;

±0,004 kg

±0,004 kg;

±0,01 kg

±0,01 kg;

±0,02 kg

Échelon d'homologation
(e)

1 g

2 g

5 g

Classe de précision

III

Poids de calibrage
recommandé (non ajouté)

5 kg (F2) +

1 kg (F2)

10 kg (F2) +

5 kg (F2)

20 kg (F2) +

10 kg (F2)

Unités de pesée

kg

Temps de croissance d'un signal

2 s

Temps de chauffe

10 min

Poids de pièce mini

100 mg

250 mg

500 mg

Quantité de pièces de
référence

choix libre

Tension d'entrée

220 V – 240 V AC 50 Hz

Bloc d'alimentation secteur
tension secondaire

12 V, 500 mA

Accu (optionnel)
autonomie

rétroéclairage allumé: 60 h

rétroéclairage éteint : 70 h

Temps de chargement de
l'accu

14 h

Auto-Off (piles)

choix libre: 3, 5, 15, 30 min

Dimensions dans l’état
complet (L x P x H)

320 x 350 x 125 mm

Surface de pesée

294 x 225 mm

Conditions ambiantes
autorisées

de -10°C à +40°C

Humidité d'air

80% maxi, relative (pas de condensation)

Poids net (kg)

3,8 kg

CPB-N / CPB-DM-BA-f-1323

7

2 Aperçu de l'appareil

1. Plateau de la balance / compartiment à accu (sous le plateau
de la balance)

2. Niveau

3. Interface RS 232

4. Pieds à vis

5. Interrupteur Marche/Arrêt

6. Raccord du bloc d'alimentation secteur

7. Bouton d'ajustage

CPB-N / CPB-DM-BA-f-1323

8

Poids

Poids de référence

Quantité de pièces

Indicateur d'état de l'accu

Les flèches au-dessus des symboles indiquent:

La capacité de l’accumulateur sera bientôt

épuisée

NET

Poids net

Indicateur de stabilisation

Indicateur de valeur de zéro

Les flèches au-dessus des symboles indiquent:

Le poids de référence appliqué est trop
faible

PRESET

Quantité cible de pièces/ poids cible
mémorisés

Quantité faible de pièces déposées sur la
balance

Les flèches au-dessus des symboles indiquent:

M

Données dans la mémoire totalisatrice

2.1 Aperçu de l'afficheur

2.1.1 Affichage du poids

Le poids de l'objet à peser en [kg] est affiché ici:

2.1.2 Affichage du poids de référence

Le poids de référence de l'échantillon en [g] est affiché ici. Cette valeur est saisie par
l'utilisateur ou calculée par la balance.

2.1.3 Affichage de la quantité de pièces

Tous les articles déposés sur la balance sont ici immédiatement affichés en pièces.

CPB-N / CPB-DM-BA-f-1323

9

Selection

Fonction

Touches numériques

Touche d'effacement
Appel du mode quantité de pièces ciblée et de poids

ciblé

Ajout dans la mémoire de sommes

Appel de la mémoire de somme

Saisie/affichage de la valeur seuil lors du contrôle de

tolérance

Appel Eclairage du fond de l’écran d’affichage (pression

prolongée sur la touche)

Émission vers un périphérique (imprimante) ou vers

l'ordinateur

Saisie du poids de référence par pesage

Saisie numérique du poids de référence
Sélection de fonction/paramètre

Touche de tarage
Enregistrer

Touche de remise à zéro
Retour au mode de pesage

2.2 Vue du clavier

CPB-N / CPB-DM-BA-f-1323

10

3 Indications fondamentales (généralités)

3.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination du poids (de la valeur de
pesée) de matières devant être pesées. Elle est conçue pour être utilisée comme
„balance non automatique―, c'est-à-dire que les matières à peser seront posées
manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée
peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites
quantités des matières à peser seraient retirées ou ajoutées, le dispositif de «
compensation de stabilité » intégré dans la balance peut alors provoquer l´affichage
de résultats de pesée erronés! (Exemple: lorsque des liquides dégoulinent lentement
d´un récipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. Cette charge est
susceptible d´endommager le système de mesure.
Éviter impérativement de cogner la balance ou de charger cette dernière au-delà de
la charge maximale indiquée (Maxi) après déduction d´une charge de tare déjà
existante. Sinon, la balance pourrait être endommagée.
Ne jamais utiliser la balance dans les locaux à risque d'explosion. L'exécution de
série n'est pas une exécution antidéflagrante.
Il est interdit de modifier la construction de la balance. Cela peut entraîner les
résultats de pesage erronés, la violation des conditions techniques de sécurité et
aussi l'endommagement de la balance.
La balance ne peut être utilisée qu'en conformité avec les directives décrites.
D'autres champs d'application nécessitent une autorisation écrite de KERN

3.3 Garantie

La garantie n'est plus valable en cas:

de non-observation de nos directives contenues dans le mode d'emploi;
d'utilisation non-conforme aux applications décrites,
de modifications ou d'ouverture de l'appareil
d'endommagement mécanique ou d'endommagement dû à l'impact des fluides,

des liquides, de l'usure normale

de mise en place incorrecte ou d'installation électrique inappropriée
de surcharge du mécanisme de mesure.

CPB-N / CPB-DM-BA-f-1323

11

Lisez attentivement le présent mode d'emploi avant l'installation et la
mise en service de la balance, et ce même si vous avez déjà utilisé
des balances KERN.
Toutes les versions en langues étrangères incluent une traduction
sans engagement.
Seul fait foi le document allemand original.

 Conservez l´ensemble des pièces de l´emballage d´origine

pour le cas où l´appareil devrait être renvoyé au fabricant.

 L´appareil ne peut être renvoyé que dans l´emballage

d´origine.

 Avant l´expédition, détachez tous les câbles raccordés et

toutes les pièces démontables/amovibles.

 Réinstallez les éventuelles sécurités prévues pour le

transport.

 Veillez à ce qu´aucune pièce, comme le paravent en verre,

le plateau de pesée, le bloc d’alimentation etc., ne puisse

glisser et être endommagée.

3.4 Surveillance des instruments de contrôle

Les propriétés techniques de mesure de la balance, ainsi que du poids de contrôle
éventuellement utilisé, doivent être contrôlées à intervalles réguliers dans le cadre
des contrôles d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un
intervalle de temps approprié ainsi que le type et l'étendue d'un tel contrôle. Des
informations, qui concernent la surveillance des instruments de contrôle des
balances ainsi que les poids de contrôle nécessaires à cette opération, sont
disponibles sur le site KERN (www.kern-sohn.com). Les poids de contrôle et les
balances peuvent être calibrés de façon rapide et économique au laboratoire de
calibrage de KERN accrédité par DKD (Deutsche Kalibrierdienst) (sur la base de la
norme nationale en vigueur).

4 Indications fondamentales concernant la sécurité

4.1 Observez les indications du mode d´emploi

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des agents formés à cette fin.

5 Transport et stockage

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du
déballage que l'appareil ne présente pas de dommages éventuels visibles.

5.2 Emballage/transport renvoyé

CPB-N / CPB-DM-BA-f-1323

12

Procéder à la mise à niveau de la balance à l´aide des
pieds à vis , jusqu´à ce que la bulle d´air du niveau se
trouve dans le cercle marqué.

6 Déballage, installation et mise en service

6.1 Lieu d´installation, lieu d´utilisation

Les balances ont été construites de manière à pouvoir obtenir des résultats de
pesée fiables dans les conditions d´utilisation d´usage.
Vous pouvez travailler rapidement et avec précision à condition d´installer votre
balance à un endroit approprié.

A cette fin, tenez compte des principes suivants concernant le lieu
d'installation choisi:

placer la balance sur une surface solide et plane;
éviter d'exposer la balance à des températures extrêmes ainsi qu'à une

fluctuation de température, par exemple en la plaçant prés d'un chauffage, ou
de l'exposer directement aux rayons du soleil;

protéger la balance contre les courants d'air directs pouvant être provoqués

par des fenêtres ou des portes ouvertes;
éviter les secousses durant le pesage;
protéger la balance contre l'humidité atmosphérique élevée, des vapeurs et

de la poussière;
n'exposez pas trop longtemps la balance à une humidité élevée. L'installation

d'un appareil froid dans un endroit beaucoup plus chaud peut provoquer

l'apparition d'une couche d'humidité non désirée (condensation de l'humidité

atmosphérique sur l'appareil). Dans ce cas, laissez l'appareil coupé du

secteur s'acclimater à la température ambiante pendant env. 2 heures;
évitez les charges statiques provenant des produits à peser, du récipient de

pesée et du paravent.

L´apparition de champs électromagnétiques ou de charges électrostatiques, ainsi
que l'électricité instable peut provoquer des divergences d´affichage importantes
(résultats de pesée erronés). Il faut alors installer la balance à un autre endroit.

6.2 Déballage

Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et
installer la balance au poste de travail prévu à cet effet.

6.2.1 Mise en place

CPB-N / CPB-DM-BA-f-1323

13

Il est impératif d’enlever les protections de transport
(seulement pour les modèles de 6 kg)

1

Afin de desserrer la protection de transport dévissez le vis de transport [1]
dans le sens anti horaire.

Pour le Transport vissez soigneusement le vis de transport au maximum
dans le sens horaire et ensuite bloquez-le avec un écrou de protection.

CPB-N / CPB-DM-BA-f-1323

14

Balance
Plateau de pesée
Câble d'alimentation secteur
Capot de protection de travail
Mode d'emploi

6.2.2 Étendue de livraison

Accessoires séries :

6.3 Prise secteur

L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation
secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension
locale.
N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres
marques n´est possible qu´avec l´autorisation de KERN.

6.4 Fonctionnement sur accu (optionnel)
L'accu interne est chargé à l'aide d'un câble d'alimentation secteur livré.

Avant sa première utilisation, l'accu devrait être chargée pendant au moins 12
heures à l’aide d'un câble d'alimentation secteur. L'autonomie de l'accu est d'environ
70 heures. Le temps de chargement pour atteindre une recharge complète est
d’environ 12 heures.
La fonction AUTO-OFF — au choix après 3, 5, 15 min — pour économiser l'accu
(voir chap. 12).
Si, après avoir allumé la balance, il s'affiche une flèche  sur l'affichage de poids

au-dessus du symbole de l'accu ou du symbole „bat lo‖, la capacité de l'accu

sera bientôt épuisée. La balance dispose alors d’une autonomie supplémentaire de
10 heures, après quoi elle s’éteindra automatiquement. Branchez le câble

d'alimentation secteur le plus vite possible afin de rétablir la charge de
l’accumulateur.
En cours de chargement le voyant LED au-dessous de la fenêtre indiquant la
quantité comptée vous informe de l’état de chargement de l’accumulateur.
rouge: l'accu est quasi déchargé
vert: l'accu est entièrement chargé.

6.5 Raccordement des périphériques

Avant le raccordement ou le débranchement d´appareils supplémentaires
(imprimante, ordinateur) à l´interface de données, la balance doit impérativement
être coupée du secteur.
N´utilisez votre balance qu'avec des accessoires et des périphériques livrés par
KERN, ces derniers étant adaptés de manière optimale à votre balance.

CPB-N / CPB-DM-BA-f-1323

15

6.6 Première mise en service

Un temps de chauffe de 2 h intervenant après la mise en marche stabilise les
valeurs de mesure.
La précision de la balance dépend de l´accélération due à la pesanteur.
Il est impératif de tenir compte des indications contenues au chapitre "Ajustage".

6.7 Ajustage

Étant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur
la Terre, il est nécessaire d´adapter chaque balance – conformément au principe
physique fondamental de pesée – à l´accélération de la pesanteur du lieu
d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation
en usine).
Un tel processus d´ajustage doit être effectué à la première mise en service et après
chaque changement de lieu d´installation et ainsi qu'en cas des fluctuations de la
température ambiante. Pour obtenir des valeurs de mesure précises, il est en plus
recommandé d´ajuster périodiquement la balance aussi au mode de pesée.

Procédure à suivre pour l’ajustage:

Veillez à ce que les conditions environnementales soient stables. Assurez un temps
de chauffe requis (voir chap.1) pour stabiliser la balance. Aucun objet ne doit se
trouver sur le plateau de pesée.

CPB-N / CPB-DM-BA-f-1323

16

Commande

Affichage

 Mettez la balance en marche et, au cours

de l'autodiagnostic, appuyez sur la touche
TARE.

 Saisissez le mot de passe moyennant

les touches numériques:

Mot de passe standard „0000―

S’il est impossible de saisir le mot de passe,
on peut saisir un mot de passe personnalisé;

(saisie à l’aide de la fonction ,

voir chapitre 11.1).
Mais il est aussi possible de continuer

le processus d’ajustage en appuyant
sur la touche

.



6.7.1 Modèle CPB-N (modèles non homologués)

CPB-N / CPB-DM-BA-f-1323

17

 Appuyez sur la touche TARE, il sera

affiché la valeur d´accélération de la
pesanteur.

 Réappuyez sur la touche TARE.

Il sera affiché le message „UnLoAd‖, et

ensuite „LoAd‖.



 Déposez avec précaution le poids de

calibrage au centre du plateau de pesée
(voir chap.1), il sera affiché le message
„PASS‖.

 Ôtez le poids de calibrage au cours de

l'autodiagnostic effectué par la balance.

Une fois l'ajustage terminé avec succès, la
balance repassera automatiquement au
mode de pesée.

En cas d’erreur d’ajustage ou d’un poids de

calibrage erroné, le message d'erreur sera

affiché sur l’écran, il faut alors répéter le

processus d’ajustage.





CPB-N / CPB-DM-BA-f-1323

18

En cas de balances homologuées, l'ajustage est verrouillé. Afin de
permettre d'effectuer l'ajustage, il faut détruire le scellé et appuyer sur le
bouton d'ajustage au cours de l'allumage de la balance. La position du
bouton d'ajustage, voir chap. 6.9.1.

Nota:
Après avoir détruit le scellé et avant de réutiliser la balance soumise à une
homologation, la balance devra être réhomologuée par un organisme notifié
et convenablement marquée par mise en place d'un nouveau scellé.

Commande

Affichage

 Mettez la balance en marche et, au cours

de l'autodiagnostic, appuyez sur la touche
TARE

 Saisissez le mot de passe moyennant les

touches numériques:

ou

mot de passe standard „0000‖:

ou

mot de passe personnalisé,

mémorisation au niveau de la fonction

, voir chap. 12.

 Validez, en appuyant sur la TARE.



6.7.2 Modèle CPB-DM (modèles homologués)

CPB-N / CPB-DM-BA-f-1323

19

 Appuyez sur la touche TARE, il sera

affiché le message „UnLoAD‖.

 Réappuyez sur la touche TARE.

Cet appui entraînera l'affichage du

message„LoAd‖ et l'affichage de manière

clignotante du poids de calibrage
actuellement réglé.

ou

Validez, en appuyant sur la TARE.

ou

Pour modifier la valeur du poids de

calibrage désirée, saisissez le poids
de calibrage moyennant les touches
numériques et le validez par appui sur
la touche TARE.

Pour obtenir les meilleurs résultats de pesée
possibles du point de vue de la technique
métrologique, il est recommandé de choisir la
plus grande valeur nominale possible
Nous recommandons la valeur égale à 80%
par rapport à la valeur Maxi.



+

(exemple)

 Déposez avec précaution le poids de

calibrage au centre du plateau de pesée.

 Patientez jusqu'à ce que l'indicateur de

stabilisation soit affiché et puis appuyez
sur la touche TARE.

 Ôtez le poids de calibrage au cours de

l'autodiagnostic effectué par la balance.

Une fois l'ajustage terminé avec succès, la
balance repassera automatiquement au
mode de pesée.

En cas d’erreur d’ajustage ou d’un poids de

calibrage erroné, le message d'erreur sera

affiché sur l’écran, il faut alors répéter le

processus d’ajustage.



CPB-N / CPB-DM-BA-f-1323

20

La linéarisation ne peut être effectuée que par des techniciens ayant

une connaissance approfondie des balances.

Les poids étalons utilisés devront être conformes à la spécification

technique de la balance, voir chap. 3.4 "Surveillance des instruments
de contrôle".

Veillez à ce que les conditions environnementales soient stables.

Assurez un temps de chauffe requis pour stabiliser la balance.

Un fois la linéarisation terminée avec succès, procédez au calibrage,

voir chap. 3.4 "Surveillance des instruments de contrôle".

Poids de
calibrage

CPB 6K0.1N

CPB 15K0.2N

CPB 30K0.5N

1.

1 kg

2.5 kg

5 kg

2.

2 kg

5 kg

10 kg

3.

4 kg

10 kg

15 kg

4.

6 kg

15 kg

30 kg

Commande

Affichage

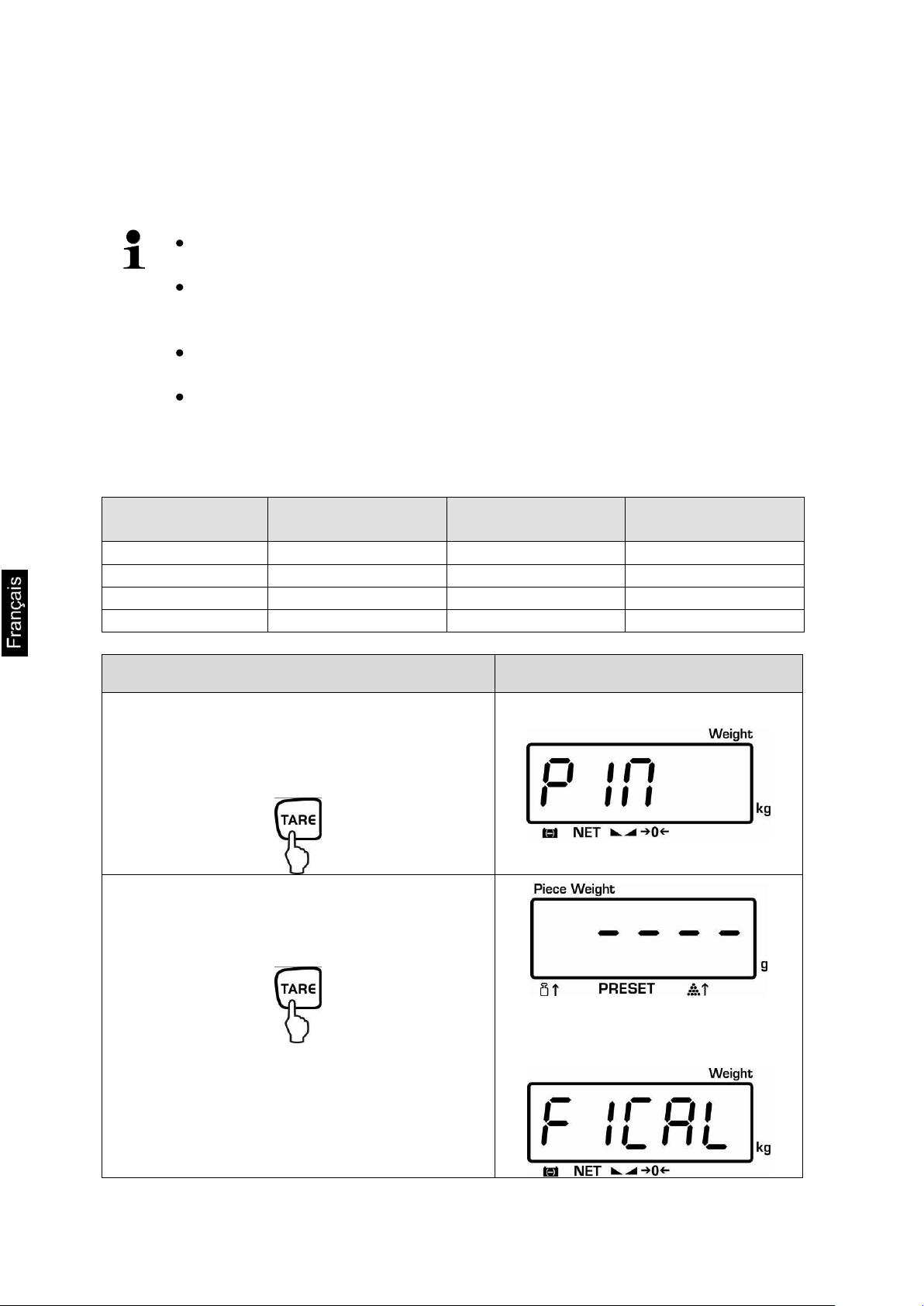

Procédure à suivre pour la linéarisation:

 Mettez la balance en marche et, au cours

de l'autodiagnostic, appuyez sur la touche
TARE.

 Saisissez le mot de passe „0000‖

moyennant les touches numériques:

 Validez, en appuyant sur la touche TARE.



6.8 Linéarisation (modèles non homologués seulement)

La linéarité est la plus grande plage admissible de variation de l’indication de poids
(en plus et en moins) sur toute l'étendue du pesage par rapport au poids étalon.
Après avoir constaté l'écart de linéarité par surveillance des instruments de contrôle,
la correction de cet écart est possible par la réalisation de la linéarisation.

Tab. 1: Points d'ajustage

CPB-N / CPB-DM-BA-f-1323

21

 Appuyer sur la touche TARE, la valeur de

la gravité de la pesanteur terrestre est
affichée.

 Appelez de nouveau la touche TARE

„LoAd 0― apparaît, après un bref laps de
temps un signal sonore retentit et „LoAd 1―

apparaît

 Premier poids d’ajustage (voir au tableau

1)
Après un bref laps de temps un signal
sonore retentit et „LoAd 2― est affiché

 Deuxième poids d’ajustage

Après un bref laps de temps un signal
sonore retentit et „LoAd 3― est affiché.

 Troisième poids d’ajustage

Après un bref laps de temps un signal
sonore retentit et „LoAd 4― est affiché.

 Quatrième poids d’ajustage

Après un bref laps de temps un signal
sonore retentit et „LoAd 3― est affiché.

 Quatrième poids d’ajustage

Après un bref laps de temps un signal
sonore retentit et „LoAd 2― est affiché.

 Troisième poids d’ajustage

Après un bref laps de temps un signal
sonore retentit et „LoAd 1― est affiché.

(exemple)



CPB-N / CPB-DM-BA-f-1323

22

 Deuxième poids d’ajustage

Après un bref laps de temps un signal
sonore retentit et „LoAd 0― est affiché.

 Premier poids d’ajustage
 Une fois la linéarisation correctement

réalisée la balance revient
automatiquement en mode de pesée.

En cas d’une erreur d’ajustage ou d’une valeur d’ajustage erronée, un message
d’erreur est généré à l’écran et il faut alors recommencer le processus de

linéarisation.

CPB-N / CPB-DM-BA-f-1323

23

6.9 Homologation

Informations générales:
D´après la directive UE 90/384/CEE, les balances doivent faire l´objet d´un

étalonnage lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la
loi):

a) dans le cadre de relations commerciales, lorsque le prix d´une marchandise

est déterminé par pesée;

b) dans le cas de la fabrication de médicaments dans les pharmacies ainsi que

pour les analyses effectuées dans les laboratoires médicaux et

pharmaceutiques;

c) à des fins officielles;

d) dans le cas de la fabrication d´un emballage tout prêt.
En cas de doute, adressez-vous au Bureau des Balances et Mesures local.
Une fois étalonnée, la balance est scellée aux endroits marqués.

Sans ces "plombs", l'étalonnage officiel de la balance est considéré comme
invalide.

Indications concernant l'étalonnage
Il existe une homologation UE pour les balances désignées comme homologuées à

l'étalonnage dans les données techniques. Si la balance est utilisée comme décrit ci­dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire
l'objet d'un étalonnage et être régulièrement étalonnée par la suite.
Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales
en vigueur des pays d'utilisation. En Allemagne par exemple, la durée de validité
d'étalonnage pour les balances est de 2 ans en régie générale.
Les prescriptions légales du pays d'utilisation doivent être respectées!

Les balances soumises à l´obligation d'étalonnage officiel doivent être arrêtées
lorsque:

Le résultat de pesage de la balance dépasse la limite d'erreur

admissible. C´est pourquoi la balance doit être chargée à intervalles

réguliers d´un poids étalon connu (env. 1/3 de la charge nominale) et la
valeur affichée devra être comparée avec celle du poids étalon.

Le délai fixé pour l'étalonnage ultérieur a été dépassé.

CPB-N / CPB-DM-BA-f-1323

24

Le mode de service permet de modifier tous les paramètres de la balance.
Il ne faut pas modifier les paramètres de service, car cette opération pourrait
avoir l'impact sur les réglages de la balance.

6.9.1 Bouton d'ajustage et scellés

Scellés possibles: obligatoirement et ou .

1. Scellé 1

2. Protecteur

3. Bouton d'étalonnage

4. Fil du plomb d'étalonnage

6.10 Vérification des réglages de la balance pour l'étalonnage de celle-ci

Pour procéder à l'ajustage, la balance doit passer au mode de service.

En cas de balances homologuées, le mode de service est verrouillé par
l'interrupteur. Afin de déverrouiller l'accès, il faut détruire le scellé et appuyer sur le
bouton. La position du bouton, voir chap. 6.9.1.
Nota:
Après avoir détruit le scellé et avant de réutiliser la balance soumise à une
homologation, la balance devra être réhomologuée par un organisme notifié et
convenablement marquée par mise en place d'un nouveau scellé.

CPB-N / CPB-DM-BA-f-1323

25

6.11 Mode de service (modèles homologués)

 Mettez la balance en marche et, au cours

de l'autodiagnostic, appuyez sur la touche
TARE.

 Saisissez le mot de passe moyennant les

touches numériques:

ou

mot de passe standard „0000‖.

ou

mot de passe personnalisé,

mémorisation au niveau de la fonction

, voir chap. 12.

 Validez, en appuyant sur la touche TARE.



L'aperçu des paramètres de service ne sert qu'à une vérification des paramètres
réglés précédemment par les organismes compétents. N'y apportez aucune
modification.

Procédure à suivre dans le menu:

Sélection de la fonction:

 Les fonctions respectives présentant les paramètres actuels peuvent être

sélectionnées l'une après l'autre en appuyant sur le bouton .

Validation/sauvegarde des réglages:

 Validez la fonction sélectionnée en appuyant sur la touche . Sélectionnez le

réglage désiré en appuyant sur la touche et validez en appuyant sur la

touche ou annuler en appuyant sur la touche .

Quitter le menu:

 Une fois la touche appuyée, la balance revient au mode de pesée.

CPB-N / CPB-DM-BA-f-1323

26

Bloc du
menu principal

Point de
sous-menu

Réglages disponibles / explication

F1 CAL 

Ajustage

F2 rES 

6000d *

Résolution

duAL

Utilisez toujours ce réglage

30000 d

3000 d

F3 Cnt

Valeur du convertisseur analogique - numérique

F4 AU

Mode de
totalisation et
d'émission des
données

AU on*

Mode de
totalisation
automatique

b9600*, b600,
b1200, b2400,
b4800

LP 50

EnG

CHi

non
documentés

tP

Réglages standard de
l'imprimante

P ASt

b9600*, b600,
b1200, b2400,
b4800

EnG

CHi

Commandes de
télécommande

P Cont

b9600*, b600,
b1200, b2400,
b4800

Sd0 on

Envoyer zéro
marche

Émission
continue des
données

Sd0 off

Envoyer zéro
arrêt

AU off

Mode de
totalisation
manuel

b9600*, b600,
b1200, b2400,
b4800

LP 50

EnG

CHi

non
documentés

tP

Réglages standard de
l'imprimante

F5 tAr 

Fonction Pre­Tare

Pt oFF*

Valeur du pré-tarage désactivée :Utilisez toujours ce
réglage

Pt on

Valeur du pré-tarage activée

F6 Pin 

Mot de passe

Pin 1*

Saisie du nouveau mot de passe

Pin 2

Validation du nouveau mot de passe

F7 SPd 

Vitesse des
affichages

SPd 7.5*

non documentée
SPd 15

SPd 30

SPd 60

F8 oFF

Fonction Auto­Off

oF 0*

Mise hors tension automatique désactivée

oF 3

Mise hors tension automatique après 3 min

oF 5

Mise hors tension automatique après 5 min

oF 15

Mise hors tension automatique après 15 min

oF 30

Mise hors tension automatique après 30 min

Aperçu des paramètres de service:

* = Réglage d’usine



= Elément du menu bloqué, pour saisir les modifications - appuyer sur la touchede

justification.

CPB-N / CPB-DM-BA-f-1323

27

F9 Grv 

Pesanteur

non documenté

F10 bEP

Signal
acoustique

ok*

Signal acoustique qui retentit lorsque l'article pesé se situe
dans la plage précédemment réglée

Low

Signal acoustique qui retentit lorsque l'article pesé se situe
au-dessous de la valeur seuil inférieure

nG

Signal acoustique qui retentit lorsque l'article pesé se situe en
dehors de la plage précédemment réglée

HiGH

Signal acoustique qui retentit lorsque l'article pesé se situe
au-dessus de la valeur seuil supérieure

F11 t n 

P-tArE

Utilisez toujours ce réglage

o-tArE

F12 rSt

Rétablissement des réglages d'usine

CPB-N / CPB-DM-BA-f-1323

28

Commande

Afficheur

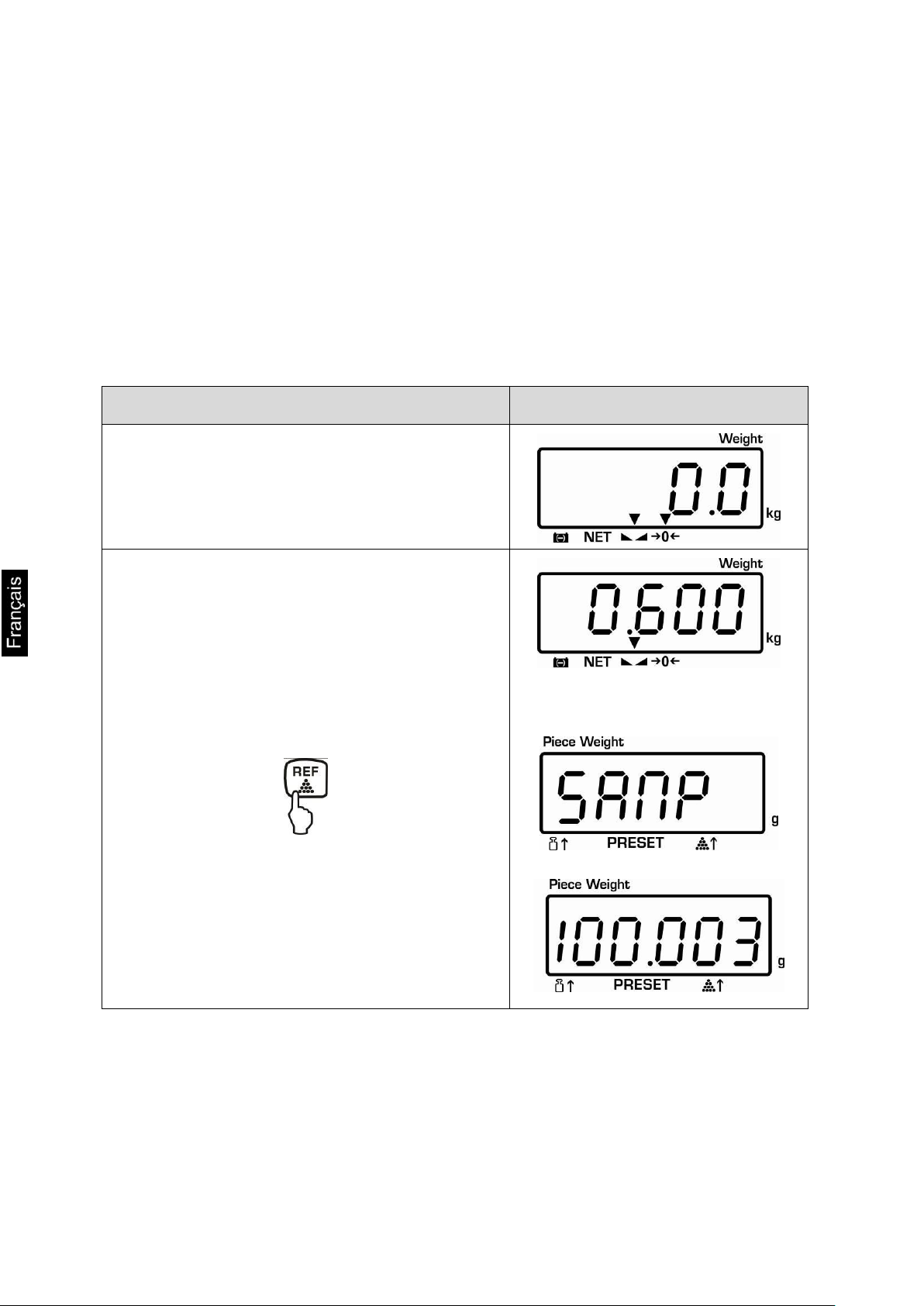

1. Allumer la balance

Presser le bouton ON/OFF et le maintenir
brièvement (sur la partie inférieure droite de
la balance)

La balance effectue un contrôle automatique.

Dès que les trois fenêtres
d’affichage affichent la valeur “0“,
votre balance est prête à peser.

2. Remise à zéro

L’affichage zéro et la flèche au­dessus du symbole „ 0 ―
s’affichent.

Commande

Afficheur

Déposer le produit sur la plaque de pesée

Relever le résultat de la pesée

Lorsque les valeurs de pesée sont
stables, une flèche s'affiche au
dessus du symbole .

Si le produit pesé est plus lourd que la valeur

seuil, l’écran affiche ―QL― (=surcharge) et un

sifflement retentit.

7 Exploitation

7.1 Mise en marche/ arrêt et remise à zéro

7.2 Pesage simple

CPB-N / CPB-DM-BA-f-1323

29

Commande

Afficheur

Poser le récipient à tarer vide sur le plateau de
pesée. Le poids total du récipient posé
s’affiche.

(exemple)

Mise à zéro de l’affichage; "0":

Ceci indique que l’enregistrement

interne du poids du récipient a eu

lieu. L’affichage zéro et les flèches

au-dessus des symboles -

- s’affichent.

Posez l’objet à peser dans le récipient de la

tare.

Lisez maintenant le poids de l’objet

à peser sur l’affichage.

Le processus de tarage peut être répété autant de fois que souhaité, par

exemple lors de la pesée de plusieurs composants qui sont mélangés
(pesée par addition). La limite est atteinte, lorsque toute la gamme de
pesage est sollicitée.

La valeur de tare est arrondie selon la lisibilité de la balance.

7.3 Pesée avec tare

Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur

simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de
l’objet pesé.

CPB-N / CPB-DM-BA-f-1323

30

Mise à zéro de l’affichage; "0":

Le poids total du récipient est taré
et retiré.

Ajoutez d’autres composants dans le récipient

de pesée (pesée par addition).

Lisez maintenant à l’affichage le

poids des matières à peser
ajoutées.

Effacer la valeur tare:

 Délester le plateau de pesée et appuyer sur .

CPB-N / CPB-DM-BA-f-1323

31

Tenir enfoncé en mode de pesée.
Le dernier réglage sélectionné est affiché

Sur il est possible de sélectionner entre
les réglages suivants:

Eclairage du fond de l’écran d’affichage

éteint

Eclairage du fond de l’écran d’affichage

allumé

Eclairage du fond de l’écran d’affichage

automatiquement éteint

Validez le réglage désiré sur .
Le réglage est repris et la balance change

dans le mode de pesage.

7.4 Eclairage du fond de l’écran d’affichage

La balance possède les possibilités de réglage suivantes pour l’éclairage du fond de

l’écran d’affichage:

CPB-N / CPB-DM-BA-f-1323

32

Commande

Afficheur

 Calez à zéro la balance ou si nécessaire

tarez le récipient de pesée vide.

Fixer la référence:

 Déposer un nombre connu de pièces

individuelles en tant que référence

 Attendez l’affichage de la stabilité, puis

saisissez le nombre de pièces sur les
touches à chiffres. Valider ensuite dans un
intervalle de 5 secondes:

„SAMP― s'affiche brièvement;

Le poids de référence est recherché et
affiché.



8 Comptage de pièces

Lors du comptage de pièces, il vous est possible, soit d’additionner le nombre de

pièces placées dans un récipient, soit de soustraire le nombre de pièces retirées

d’un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids
moyen par pièce doit être déterminé à l’aide d’une petite quantité (quantité de pièces

de référence). Plus la quantité de pièces de référence est importante, plus la
précision de comptage est élevée. Dans le cas de petites pièces ou de pièces
fortement différentes, veillez à ce que la référence soit particulièrement élevée.

8.1 Détermination du poids de référence par pesée

CPB-N / CPB-DM-BA-f-1323

33

Compter les pièces:

Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces.

Poids déposé:

Poids de référence:

Quantité de pièces déposées:

En connectant une imprimante en option, la valeur d’affichage est indiquée en appuyant sur

.

Exemples d’impresson KERN YKB-01N

Compteur de positions

NO.

0

Poids posé

GS

0.300

kg

Poids de référence

U.W.

100.0000

g

Quantité de pièces
posées

PCS

3

pcs

Remarques:
 Si nécessaire, le poids de référence est calculé de nouveau si on applique d’autres

pièces dont le nombre est inférieur à la référence appliquée. Cette optimisation de
référence est indiquée par un signal sonore.

 Le poids référentiel est uniquement recherché avec des valeurs pondérales stables
 Pour les valeurs de pesée en dessous de zéro, l’affichage de comptage des pièces

indique une quantité de pièces négative.

Effacer référence

Appuyer sur , le poids référentiel est effacé.

CPB-N / CPB-DM-BA-f-1323

34

Fixer la référence:

Mémoriser le poids de référence par
l’intermédiaire des touches numériques

Valider ensuite dans un intervalle de 5
secondes:

Compter les pièces:

Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces.

Poids déposé:

Poids de référence:

Quantité de pièces déposées:

En connectant une imprimante en option, la valeur d’affichage est indiquée en appuyant sur

.

Exemples d’édition KERN YKB-01N

Compteur de positions

NO.

0

Poids posé

GS

0.500

kg

Poids de référence

U.W.

100

g

Quantité de pièces
posées

PCS

5

pcs

8.2 Saisie numérique du poids de référence

Si vous connaissez le poids de référence/ pièces, vous pouvez l’entrer moyennant

les touches numériques.

CPB-N / CPB-DM-BA-f-1323

35

Réglage du menu: [ ], voir au chap. 12.2.1

 Posez les objets à peser A sur la

balance.

 Attendez l’affichage de la stabilité

puis appuyez sur la touche . Les

valeurs d’affichage sont additionnées

dans la mémoire totalisatrice et
éditées sur une imprimante
raccordée en option. Le poids, le
nombre de pesées (ACC 1) ainsi que
le nombre de pièces s’affichent
pendant 2 secondes.

Poids de pièce actuellement déposé

Poids par pièce sélectionné

Quantité de pièces actuellement

déposée

9 Totalisation

Cette fonction vous permet d’effectuer plusieurs pesées. Ensuite, le dispositif vous

transmettra le nombre total de pièces, le poids total et le nombre de pesées
effectuées.

9.1 Totalisation manuelle

 Extrapoler le poids moyen à la pièce (voir chap. 8.1) ou le saisir manuellement

(voir chap. 8. 2).

CPB-N / CPB-DM-BA-f-1323

36

Exemple d’impression KERN YKB-01N:

Nombre de pesées

NO.

1

Poids posé

GS

2.000

kg

Poids de référence

U.W.

100

g

Quantité de pièces
posées

PCS

20

pcs

 Retirez l’objet à peser. Les autres objets à peser ne peuvent être additionnés,

qu’une fous que l’affiche ≤ zéro.

 Posez les objets à peser B sur la

balance.

 Attendez l’affichage de la stabilité

puis appuyez sur la touche .

Les valeurs d’affichage sont

additionnées dans la mémoire
totalisatrice et éditées sur une
imprimante raccordée en option. Le
poids total, le nombre de pesées
(ACC 2) ainsi que le nombre total de
pièces s’affichent pendant 2
secondes.

Exemples d’impression KERN YKB-01N:

Nombre de pesées

NO.

2

Poids posé

GS

5.000

kg

Poids de référence

U.W.

100

g

Quantité de pièces
posées

PCS

50

pcs

CPB-N / CPB-DM-BA-f-1323

37

 Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit

précédemment. Tenez compte du fait, que le système de pesée doit être
déchargé entre les différentes pesées.

 Ce procédé peut être répété tant de fois jusqu’à ce que la capacité du système

de pesée soit épuisée.

Affichage de la somme totale:

 Appuyer sur , le poids total, le

nombre de pesées et la quantité
totale de pièces est brièvement
affichée.

Pour l’édition des données, pendant

cet affichage appuyer sur .

Poids total

Nombre de pesées

Quantité totale de pièces actuelle

Exemples d’édition KERN YKB-01N

Somme finale

Total

Nombre de pesées

NO.

2

Poids total

wgt

5.000

kg

Nombre total de pièces

PCS

50

pcs

*************************************

Effacer la mémoire de sommes

 Appeler , le poids total, le nombre de pesées ainsi que le nombre total de

pièces s’affichent. Appeler pendant cet affichage. Toutes les données dans
la mémoire de totalisation sont effacées.

CPB-N / CPB-DM-BA-f-1323

38

Réglages du menu: [ ]

Totalisation:

 Posez les objets à peser A sur la balance.

Un bip signale la fin du contrôle de la stabilité. Retirez les objets pesés, la valeur
de la pesée est additionnée à la mémoire de totalisation (ACC1) et éditée.

 Posez les objets à peser B sur la balance.

Un bip signale la fin du contrôle de la stabilité. Retirez les objets pesés, la valeur
de la pesée est additionnée à la mémoire de totalisation (ACC2) et éditée.

 Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit

précédemment.
Tenez compte du fait, que la balance doit être déchargée entre les différentes
pesées.

 Ce procédé peut être répété 99 fois ou bien jusqu’à ce que le seuil du domaine

de pesée de la balance soit atteint.

Afficher et effacer la somme totale, ainsi que l’exemple d’impression, voir au

chap. 9.1.

9.2 Totalisation automatique

Par cette fonction sont automatiquement additionnées les valeurs de pesées
individuelles sans appel de dans la mémoire totalisatrice lors du délestage de la

balance et éditées sur une imprimante raccordée en option.

CPB-N / CPB-DM-BA-f-1323

39

Sélectionner le mode quantité ciblée
de pièces:

Tenir enfoncée la touche , le mode
réglé apparaît

Check psc - contrôle de tolérance sur
quantité cible de pièces

Appuyer sur

Check off – contrôle de tolérance mis à
l’arrêt

Appuyer sur

Check net -: Contrôle de la tolérance par
rapport au poids ciblé

10 Pesée par rapport à un poids cible ou à une quantité cible et

contrôle de la tolérance

Un signal acoustique retentit lorsque le nombre de pièces déposées ou une certaine
valeur pondérale atteint ou dépasse ou est inférieure à une valeur seuil préréglée
(dépendant du réglage dans le menu F10)
En option:

OK Signal sonore si le produit pesé est à l’intérieur de la gamme réglée
Low Signal sonore, si le produit pesé est au-dessous de la valeur seuil inférieure
NG Signal sonore si le produit pesé est au delà de la gamme réglée
High Signal sonore, si le produit pesé est au-dessus de la valeur seuil supérieure

10.1 Contrôle de tolérance sur quantité de pièces ciblée

CPB-N / CPB-DM-BA-f-1323

40

Pose des valeurs-limites:
Définir la valeur seuil supérieure pour
la quantité cible de pièces:

 Appuyer sur , „Hi Cnt― apparaît:

 Saisir la valeur seuil supérieure sur

les touches numériques, p.ex.: 70
Pcs

 Appuyer sur

„Lo Cnt― apparaît:

Définir la valeur seuil pour la quantité
cible de pièces:

 Saisir la valeur seuil inférieure sur les

touches numériques, p.ex.: 60 Pcs

 Appuyer sur

 Appuyer sur de façon répétée

jusqu’à ce que la balance se trouve

en mode de pesée

CPB-N / CPB-DM-BA-f-1323

41

Démarrer le contrôle de la tolérance

 Extrapoler le poids moyen à la pièce (voir chap. 8.1) ou le saisir manuellement

(voir chap. 8. 2).

 Appliquer le produit à peser et attendre jusqu’à ce que le signal acoustique

retentit, dépendant du réglage dans le menu „F10― (voir chap. 11.2, à l’exclusion

de modèles étalonnés).

Effacer les valeurs limites:

 Dans toutes les valeurs seuil saisir „0― et confirmer sur la touche TARE.

Sélectionner le mode poids ciblé:

Tenir enfoncée la touche , le mode
réglé apparaît

Check psc - contrôle de tolérance sur
quantité cible de pièces

Appuyer sur

Check off – contrôle de tolérance mis à
l’arrêt

Appuyer sur

Check net -: Contrôle de la tolérance par
rapport au poids ciblé

10.2 Contrôle de la tolérance par rapport au poids ciblé

CPB-N / CPB-DM-BA-f-1323

42

Sélectionner le mode poids ciblé:

En tenant enfoncée la touche , le
mode désiré de pesée à tolérance peut
être sélectionné :

Check off – contrôle de tolérance

mis à l’arrêt

Check psc - contrôle de tolérance

sur quantité cible de pièces

Check net -: Contrôle de la tolérance

par rapport au poids ciblé

Pose des valeurs-limites:
Définir la valeur seuil supérieure pour
poids ciblé:

 Appuyer sur de façon répétée

et confirmer sur la touche TARE
jusqu’à ce que „Hi nEt― apparaît:

 Saisir la valeur seuil supérieure par

les touches numériques, p.ex. 100 g

 Valider ensuite dans un intervalle de

5 secondes:

 „Lo nEt― apparaît:

CPB-N / CPB-DM-BA-f-1323

43

Définir la valeur seuil inférieure pour
poids ciblé:

 Saisir la valeur seuil inférieure sur les

touches numériques, p.ex.: 90 g

 Valider ensuite dans un intervalle de

5 secondes:

Appeler de façon répétée jusqu’à
ce que la balance se trouve en mode de
pesée

Démarrer le contrôle de la tolérance

 Appliquer le produit à peser et attendre jusqu’à ce que le signal acoustique

retentit, dépendant du réglage dans le menu „F10― (voir chap. 11.2, à l’exclusion
de modèles étalonnés).

Effacez les valeurs limites:

 Dans toutes les valeurs seuil saisir „0― et confirmer sur la touche TARE.

Cette valeur n’est pas étalonnée!

11 Changer la lisibilité (seulement les modèles CPB-M)

Afin de changer la lisibilité, tenir enfoncée la touche . La dernière place

décimale clignote env. 3 sec. Dans ce temps il est possible lire la valeur dans l’autre

résolution.

CPB-N / CPB-DM-BA-f-1323

44

 Mettre en marche la balance et pendant

le test automatique appuyer sur la touche
TARE.

 Entrer le mot de passe moyennant les

touches numériques:

Soit :

Mot de passe standard "0000"

ou

Mot de passe personnel, saisie sous

la fonction F6 PKn voir au
chap.11.1

 Confirmer sur la touche TARE



12 Menu (modèles non étalonnables)

Entrée au menu :

Sélectionner la fonction:

 Sur peuvent être appelés successivement les différentes fonctions avec les

réglages actuels les uns après les autres.

Changement / mémorisation des réglages:

 Validez sur la fonction sélectionnée. Sur sélectionnez le réglage voulu

et validez sur ou rejetez sur .

Quitter le menu:

 Sur appel de la balance retour en mode de pesage.

CPB-N / CPB-DM-BA-f-1323

45

Bloc de menu
Menu princ.

Point de
menu
Menu
subsidiaire

Réglages disponibles / Explication

F1 CAL

Ajustage

F2 di

d 6000*

Résolution

d 3000

d 60000

d 30000

d 15000

F3 Cnt

Valeur A/D

F4 AU

Mode de
totalisation
et édition de
données

AU on*

Mode de
totalisation
automatique

b9600*, b600,
b1200, b2400,
b4800

LP 50

EnG

CHi

non
documenté

tP

Réglage standard de
l’imprimante

P ASt

b9600*, b600,
b1200, b2400,
b4800

EnG

CHi

Commandes à
distance

P Cont

b9600*, b600,
b1200, b2400,
b4800

EnG

CHi

Edition
continue des
données

AU off

Mode de
totalisation
manuel

b9600*, b600,
b1200, b2400,
b4800

LP 50

EnG

CHi

non
documenté

tP

Réglage standard de
l’imprimante

F5 AZn

Plage de mise à
zéro

2d*

Remise à zéro automatique, à choisir entre 0.5d, 1d, 2d et 4d

4d

0.5d

1d

F6 Pin

Mot de passe

Pin 1*

Saisir nouveau mot de passe

Pin 2

Confirmer nouveau mot de passe

F7 SPd

Vitesse
d’affichage

SPd 7.5*

non documenté
SPd 15

SPd 30

SPd 60

F8 oFF

Auto Off

oF 0*

Coupure automatique désactivée

oF 3

Coupure automatique après 3 minutes

oF 5

Coupure automatique après 5 minutes

oF 15

Coupure automatique après 15 minutes

oF 30

Coupure automatique après 30 minutes

12.1 Aperçu des menus:

CPB-N / CPB-DM-BA-f-1323

46

F9 Gru

Gravité

non documenté

F10 bEP

Signal
acoustique

ok*

Signal sonore si le produit pesé est à l’intérieur de la gamme

réglée

Low

Signal sonore, si le produit pesé est au-dessous de la valeur
seuil inférieure

nG

Signal sonore si le produit pesé est au delà de la gamme
réglée

HiGH

Signal sonore, si le produit pesé est au-dessus de la valeur
seuil supérieure

F11 rSt

RAZ au réglages d’usine

* réglage d’usine

CPB-N / CPB-DM-BA-f-1323

47

Raccordement

Douille D-Sub 9 pol
Broche 2 sortie
Broche 3 entrée
Broche 7 terre de signalisation

Taux de baud

Au choix 600/1200/2400/4800/9600

Parité

8 bits, aucune parité

T

Tarer le récipient de pesée sur le plateau

Z

Remise à zéro

C

Effacer

P

Transmettre nombre de pièces

S

Transmettre valeur stable

W

Transmettre valeur instable

13 Sortie de données RS 232 C

La balance est fournie en série avec une sortie de données RS 232C. Les données

de pesée peuvent être éditées selon le réglage du menu via l’interface soit

automatiquement soit par appel de .
Le transfert des données est asynchrone et sous forme de codification ASCII.
Les conditions suivantes doivent être réunies pour la communication entre la
balance et l’imprimante:

Reliez la balance avec l’interface d’une imprimante par un câble approprié.

Seul un câble d’interface KERN correspondant vous assure une exploitation

sans panne.

Les paramètres de communication (vitesse de transmission en bauds, bits

et parité) doivent coïncider entre la balance et l’imprimante, voir au chap.

11.2, Bloc de menu „F4 AU―..

13.1 Caractéristiques techniques

en caractères gras= réglage d’usine

13.2 Commandes à distance

Les ordres de télécommande sont transmis par l’unité de télécommande à la

balance sous forme de code ASCII. Après que la balance a reçu les ordres, elle
émet les données suivantes.

Il convient d’observer ici, que les ordres de télécommande suivants doivent être
émis sans CR LF à la suite.

CPB-N / CPB-DM-BA-f-1323

48

Message

d’erreur

Description

Err4

La plage de réglage du zéro est dépassée

Err5

Saisie non valable

Err6

Système électronique endommagé

Err9

Résultat de pesée instable

14 Maintenance, entretien, élimination

14.1 Nettoyage

Avant le nettoyage, coupez l´appareil de la tension de fonctionnement.

N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires)
mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à
ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce
dernier avec un chiffon doux sec.
Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide
d´un pinceau ou d´un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

14.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant
reçu l´autorisation de KERN.
Avant d´ouvrir l´appareil, couper ce dernier du secteur.

14.3 Mise au rebut

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon
le droit national ou régional en vigueur au lieu d´utilisation.

14.4 Messages d’erreur

Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la
balance. En cas de perduration du message d’erreur, faites appel au fabricant.

CPB-N / CPB-DM-BA-f-1323

49

Panne

Cause possible

L´affichage de poids ne s´allume pas.

La balance n´est pas en marche.

La connexion au secteur est coupée

(câble de secteur pas
branché/défectueux).

Panne de tension de secteur.

Les piles ont été interverties à leur

insertion ou sont vides

Aucune pile n’est insérée.

L’affichage du poids change sans

discontinuer

Courant d´air/circulation d´air
Vibrations de la table/du sol

Le plateau de pesée est en contact avec

des corps étrangers.

Champs électromagnétiques/ charge

électrostatique (changer de lieu
d´installation/ si possible, arrêter
l´appareil provoquant l´anomalie)

Le résultat de la pesée
est manifestement faux

L´affichage de la balance n´est pas sur

zéro

L´ajustage n´est plus bon.

Changements élevés de température.
Champs électromagnétiques/ charge

électrostatique (changer de lieu
d´installation/ si possible, arrêter
l´appareil provoquant l´anomalie)

15 Aide succincte en cas de panne

En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée
pendant un court laps de temps et coupée du secteur. Le processus de pesée doit
alors être recommencé depuis le début.

CPB-N / CPB-DM-BA-f-1323

50

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN55022: 2006 A1:2007
EN61000-3-3:1995+A1:2001+A2:2005
EN55024: 1998+A1:2001+A2:2003

2006/95/EC

EN 60950-1:2006
EN 60065:2002+A1:2006

2005/32/EC

Date: 04.03.2011

Signature:

KERN & Sohn GmbH

Management

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

16 Déclaration de conformité

Déclaration de conformité

EG-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN CPB-N

CPB-N / CPB-DM-BA-f-1323

51

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN55022: 2006 A1:2007
EN61000-3-3:1995+A1:2001+A2:2005
EN55024: 1998+A1:2001+A2:2003

2006/95/EC

EN 60950-1:2006
EN 60065:2002+A1:2006

Date: 16.02.2011

Signature:

KERN & Sohn GmbH

Management

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Déclaration de conformité

EG-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN CPB-DM

CPB-N / CPB-DM-BA-f-1323
