Kern CPB 6K0.1N, CPB 15K0.2N, CPB 30K0.5N, CPB 6K1DM, CPB 15K2DM User guide [nl]

...
KERN & Sohn GmbH
Ziegelei 1 D-72336 Balingen
E-mail:
Tel.: +49-[0]7433- 9933-0 Fax: +49-[0]7433-9933-149
Internet:
www.kern-sohn.com
Gebruiksaanwijzing Telweegschaal
KERN CPB-N / CPB-DM
Versie 2.3
01/2013 NL
CPB-N / CPB-DM-BA-nl-1323
3
NL
KERN CPB-N / CPB-DM
Versie 2.3 01/2013
Gebruiksaanwijzing Telweegschaal
Inhoudsopgave
1 Technische gegevens.................................................................................... 5
2 Overzicht van de apparatuur ........................................................................ 7
2.1 Aanduidingoverzicht................................................................................................... 8
2.1.1 Gewichtsaanduiding ................................................................................................................... 8
2.1.2 De aanduiding van het referentiegewicht ................................................................................... 8
2.1.3 Aanduiding van het aantal stuks ................................................................................................. 8
2.2 Toetsenbordoverzicht ................................................................................................ 9
3 Grondopmerkingen (algemene informatie) ............................................... 10
3.1 Gebruik volgens bestemming ...................................................................................10
3.2 Afwijkend gebruik .....................................................................................................10
3.3 Garantie ....................................................................................................................10
3.4 Toezicht over controlemiddelen ................................................................................11
4 Veiligheid grondrichtlijnen .......................................................................... 11
4.1 Richtlijnen van de gebruiksaanwijzing nakomen ....................................................... 11
4.2 Personeelscholing ....................................................................................................11
5 Vervoer en opslag ........................................................................................ 11
5.1 Controle bij ontvangst ...............................................................................................11
5.2 Verpakking / retourvervoer .......................................................................................11
6 Uitpakken, installeren en aanzetten ........................................................... 12
6.1 Plaats van installatie, gebruikslocatie .......................................................................12
6.2 Uitpakken .................................................................................................................12
6.2.1 Instelling .................................................................................................................................... 12
6.2.2 Leveringsomvang ..................................................................................................................... 14
6.3 Contactdoos .............................................................................................................14
6.4 Bedrijf met accuvoeding (optioneel) ..........................................................................14
6.5 Randapparatuur aansluiten .......................................................................................14
6.6 Eerste ingebruikname ...............................................................................................14
6.7 Justeren ....................................................................................................................15
6.7.1 Model CPB-N (niet-geijkte modellen) ....................................................................................... 15
6.7.2 Model CPB-DM (geijkte modellen) ........................................................................................... 17
6.8 Liniarisatie (enkel de niet-geijkte modellen) ..............................................................19
6.9 IJking ........................................................................................................................22
6.9.1 Justeertoets en zegels .............................................................................................................. 23
6.10 Instelling van de weegschaal in verband met de ijking van de weegschaal controleren .. 23

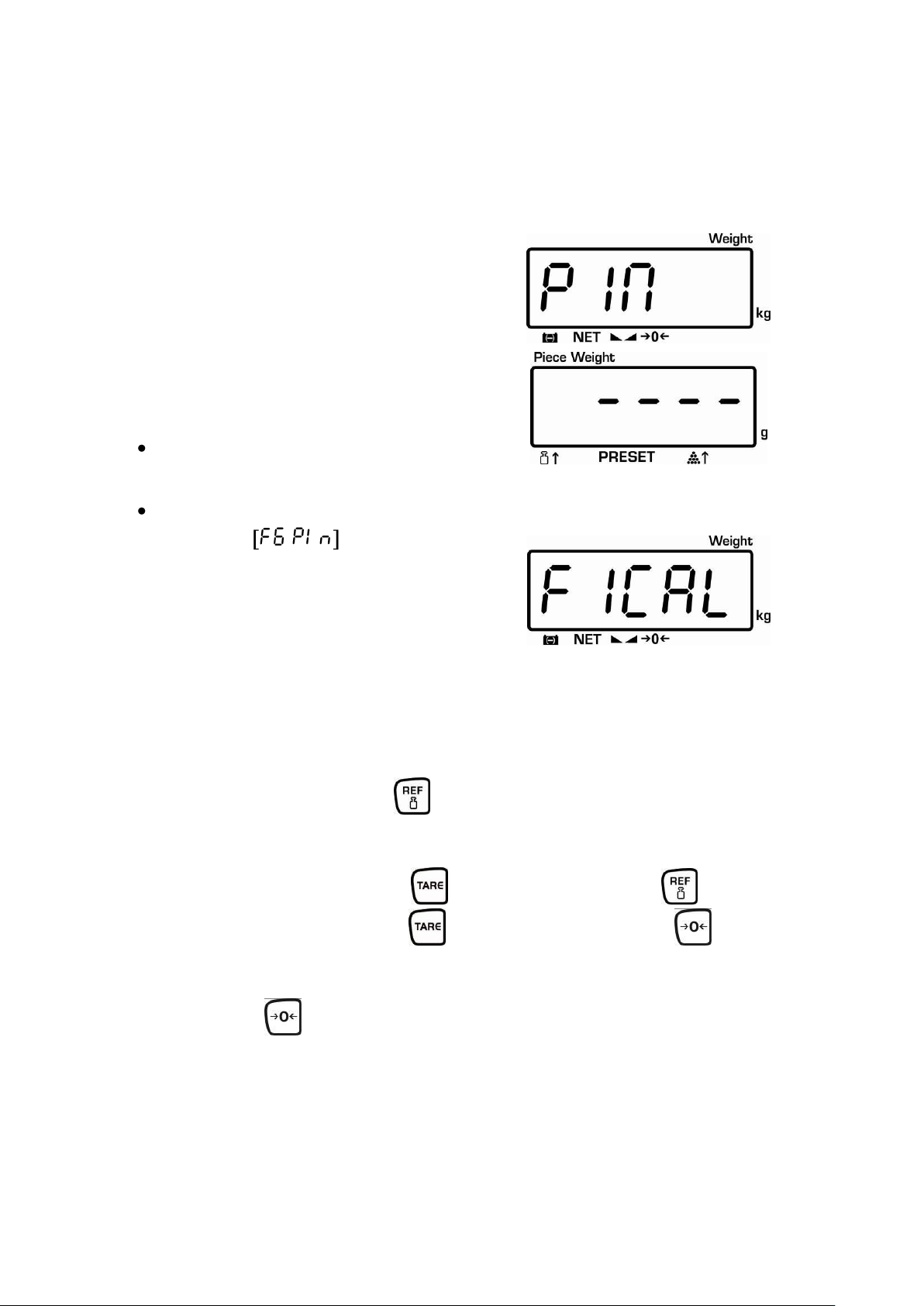

6.11 Service modus (geijkte modellen) .............................................................................24
CPB-N / CPB-DM-BA-nl-1323
4
7 Bedrijf ........................................................................................................... 27
7.1 Aan-/uityetten en op nul zetten .................................................................................27
7.2 Vereenvoudigd wegen ..............................................................................................27
7.3 Wegen met tarra .......................................................................................................28
7.4 Verlichte achtergrond van de display ........................................................................30
8 Stuks tellen ................................................................................................... 31
8.1 Het referentiegewicht door wegen bepalen ...............................................................31
8.2 Numerieke invoer van het referentiegewicht .............................................................33
9 Optellen ........................................................................................................ 34
9.1 Manueel optellen ......................................................................................................34
9.2 Automatisch optellen ................................................................................................37
10 Wegen van het doelaantal stuks of het doelgewicht en tolerantiecontrole . 38
10.1 De tolerantiecontrole op het doelaantal stuks ...........................................................38
10.2 Tolerantiecontrole op doelgewicht ............................................................................40
11 Wijziging van de afleesbaarheid (enkel modellen CPB-M) ....................... 42
12 Menu (modellen die niet voor ijking zijn geschikt) ................................... 43
12.1 Menuoverzicht: .........................................................................................................44
13 Interface RS 232 C ....................................................................................... 46
13.1 Technische gegevens ...............................................................................................46
13.2 Bevelen voor afstandsbediening ...............................................................................46
14 Onderhoud, behouden van werkprestatie, verwijderen ........................... 47
14.1 Reinigen ...................................................................................................................47
14.2 Onderhoud, behouden van werkprestatie .................................................................47
14.3 Verwijderen ...............................................................................................................47
14.4 Foutmeldingen ..........................................................................................................47
15 Hulp bij kleine storingen ............................................................................. 48
16 Verklaring van overeenstemming .............................................................. 49
CPB-N / CPB-DM-BA-nl-1323
5
KERN
CPB 6K0.1N
CPB 15K0.2N
CPB 30K0.5N
Afleesbaarheid (d)
0,0001 kg
0,0002 kg
0,0005 kg
Weegbereik (max.)
6 kg
15 kg
30 kg
Reproduceerbaarheid
0,0001 kg
0,0002 kg
0,0005 kg
Lineariteit
±0,0002 kg
±0,0004 kg
±0,002 kg
Aanbevolen kalibratiegewicht (niet toegevoegd)
5 kg (F2) +
1 kg (F2)
10 kg (F2) +
5 kg (F2)
20 kg (F2) +
10 kg (F2)
Weegeenheden
kg, lb
Duur van signaaltoename
2 s
Opwarmingstijd
120 min
Minimaal elementengewicht
100 mg
250 mg
500 mg
Aantal referentiestuks
willekeurig gekozen
Ingangsspanning
220 V – 240 V AC 50 Hz
Netadapter secundaire spanning
12 V, 500 mA
Accu (optioneel) bedrijfstijd
Verlichte achtergrond aan: 60 h
Verlichte achtergrond uit: 70 h
Accu oplaadtijd
12 h
Auto-Off (batterijen)
willekeurig gekozen: 3, 5, 15, 30 min.
Afmetingen in complete toestand (B x D x H)
320 x 350 x 125 mm
Weegoppervlakte
294 x 225 mm
Toegelaten omgevingsomstandigheden
van 0°C tot +40°C
Luchtvochtigheid
Max. 80%, relatief (geen condensatie)
Netto gewicht (kg)
3,8 kg
1 Technische gegevens
CPB-N / CPB-DM-BA-nl-1323
6
KERN
CPB 6K1DM
CPB 15K2DM
CPB 30K5DM
Afleesbaarheid (d)
0,001 kg; 0,002 kg
0,002 kg;0,005 kg;
0,005 kg; 0,01 kg;
Weegbereik (max.)
3 kg; 6 kg
6 kg; 15 kg
15 kg; 30 kg
Minimaal gewicht (min)
20 g
40 g
100 g
Reproduceerbaarheid
0,001 kg; 0,002 kg
0,002 kg; 0,005 kg
0,005 kg; 0,01 kg
Lineariteit
±0,002 kg;
±0,004 kg
±0,004 kg;
±0,01 kg
±0,01 kg;
±0,02 kg
IJkwaarde (e)
1 g
2 g
5 g
Nauwkeurigheidsklasse
III
Aanbevolen kalibratiegewicht (niet toegevoegd)
5 kg (F2) +
1 kg (F2)
10 kg (F2) +
5 kg (F2)
20 kg (F2) +
10 kg (F2)
Weegeenheden
kg
Duur van signaaltoename
2 s
Opwarmingstijd
10 min
Minimaal elementengewicht
100 mg
250 mg
500 mg
Aantal referentiestuks
willekeurig gekozen
Ingangsspanning
220 V – 240 V AC 50 Hz
Netadapter secundaire spanning
12 V, 500 mA
Accu (optioneel) bedrijfstijd
Verlichte achtergrond aan: 60 h
Verlichte achtergrond uit: 70 h
Accu oplaadtijd
14 h
Auto-Off (batterijen)
willekeurig gekozen: 3, 5, 15, 30 min.
Afmetingen in complete toestand (B x D x H)
320 x 350 x 125 mm
Weegoppervlakte
294 x 225 mm
Toegelaten omgevingsomstandigheden
van -10°C tot +40°C
Luchtvochtigheid
Max. 80%, relatief (geen condensatie)
Netto gewicht (kg)
3,8 kg
CPB-N / CPB-DM-BA-nl-1323
7
2 Overzicht van de apparatuur
1. Weegschaalplateau / accucontainer (onder het weegschaalplateau)
2. Libel (waterpas)
3. Interface RS 232
4. Schroefvoeten
5. Schakelaar Aan/Uit
6. Contact van de netadapter
7. Justeertoets
CPB-N / CPB-DM-BA-nl-1323
8
Gewicht
Referentiegewicht
Aantal stuks
Aanduiding van de accu-oplaadstand
De pijltjes boven de symbolen tonen:
Het accuvolumen wordt binnenkort verbruikt
NET
Netto gewicht
Stabilisatieaanduiding
Aanduiding van de nulwaarde
De pijltjes boven de symbolen tonen:
Te klein referentiegewicht opgelegd.
PRESET
Het doelaantal/ doelgewicht opgeslagen
Het opgelegde aantal stuks is te klein
De pijltjes boven de symbolen tonen:
M
De gegevens in het somgeheugen
2.1 Aanduidingoverzicht
2.1.1 Gewichtsaanduiding
Hier verschijnt het gewicht van het gewogen materiaal in [kg].
2.1.2 De aanduiding van het referentiegewicht
Hier verschijnt het referentiegewicht van het monster in [g]. Deze waarde wordt door de gebruiker ingevoerd of door de weegschaal berekend.
2.1.3 Aanduiding van het aantal stuks
Hier verschijnen alle opgelegde elementen onmiddellijk in stuks.
CPB-N / CPB-DM-BA-nl-1323
9
Keuze
Functie
Cijfertoetsen
Wistoets De modus doelaantal stuks en modus doelgewicht
opvragen
Toevoegen aan het optelgeheugen
Het optelgeheugen opvragen
De grenswaarde bij de tolerantiecontrole
invoeren/aflezen
Functie van de verlichte achtergrond opvragen (de toets
drukken en gedrukt houden)
Uitgave naar de randapparatuur (printer) of computer
Het referentiegewicht door wegen invoeren
Numerieke invoer van het referentiegewicht De functie / parameter kiezen
Tarreertoets Opslaan
Toets van op nul zetten Terug naar de weegmodus
2.2 Toetsenbordoverzicht
CPB-N / CPB-DM-BA-nl-1323
10
3 Grondopmerkingen (algemene informatie)
3.1 Gebruik volgens bestemming
De door u aangekochte weegschaal dient ter bepaling van het gewicht (de weegwaarde) van het gewogen materiaal. Hij dient te worden beschouwd als een ―niet-zelfstandige weegschaal‖ d.w.z. de gewogen voorwerpen dienen met de hand voorzichtig te worden geplaatst in het midden van het weegschaalplateau. De weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.
3.2 Afwijkend gebruik
De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de
weegschaal geplaatste ―compensatie en stabilisatie‖ mechanisme uitlezing van
foutieve weegresultaten veroorzaken! (Voorbeeld: De vloeistof vloeit langzaam van de container uit die op de weegschaal is geplaatst.) Het weegplateau niet aan langdurige belasting blootstellen. Het kan beschadiging van het meetmechanisme veroorzaken. Stoten en overbelasting van de weegschaal boven aangegeven maximale last (max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de weegschaal veroorzaken. De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is geen explosiebestendige uitvoering. Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot beschadiging van de weegschaal leiden. De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de firma KERN.
3.3 Garantie
De garantie vervalt ingeval van:
niet naleven van onze richtlijnen bepaald in de gebruiksaanwijzing; gebruik niet volgens beschreven toepassingen; wijziging of opening van de apparatuur; mechanische beschadiging of door werking van media, vloeistoffen, natuurlijk
verbruik; onjuiste plaatsing of onjuiste elektrische installatie; overbelasting van het meetmechanisme.
CPB-N / CPB-DM-BA-nl-1323
11
Vóór het plaatsen en aanzetten van de weegschaal dient men onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien u al ervaring met KERN weegschalen hebt.
Alle taalversies worden bezorgd door de vrijblijvende vertaling. Bindend is alleen het originele document in het Duits.
Alle delen van de originele verpakking dienen te worden
behouden voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken. Vóór versturen dienen alle aangesloten kabels en
losse/bewegende onderdelen te worden afgekoppeld.
Indien aanwezig dient de vervoerbescherming opnieuw te
worden aangebracht.
Alle delen, bv. de glazen windscherm, het weegplateau, de
netadapter, e.d. dienen voor uitglijden en beschadiging te worden beveiligd.
3.4 Toezicht over controlemiddelen
In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische meeteigenschappen van de weegschaal en eventueel beschikbare controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen. Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald land).
4 Veiligheid grondrichtlijnen
4.1 Richtlijnen van de gebruiksaanwijzing nakomen
4.2 Personeelscholing
Het apparaat mag enkel door geschoolde medewerkers worden bediend en onderhouden.
5 Vervoer en opslag
5.1 Controle bij ontvangst
Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare beschadigingen aanwezig zijn, hetzelfde betreft het apparaat na uitpakken.
5.2 Verpakking / retourvervoer
CPB-N / CPB-DM-BA-nl-1323
12
De weegschaal waterpas zetten met schroefvoeten, de luchtbel in de libel (waterpas) moet zich in het aangetekende bereik bevinden.
6 Uitpakken, installeren en aanzetten
6.1 Plaats van installatie, gebruikslocatie
De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt. De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle werking.
Daarom dient men bij keuze van plaats van installatie volgende regels in acht te nemen:
de weegschaal op stabiele, even oppervlakte plaatsen; extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij
verwarming of in plaatsen met directe werking van zonnestralen mijden;
tegen directe werking van tocht beveiligen die door open ramen en deuren
wordt veroorzaakt; bij wegen stoten mijden; de weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen; De weegschaal niet aan langdurige werking van grote vochtigheid
blootleggen. Ongewenst dauwen (condensatie van luchtvocht op het
apparaat) kan voorkomen indien een koud apparaat in een veel warmere
ruimte wordt geplaatst. In dergelijk geval dient het van netwerk gescheiden
apparaat ca. 2-godzinnej uur acclimatisering aan de omgevingstemperatuur te
ondergaan; statische ladingen mijden die van gewogen materiaal, weegschaalcontainer
en windscherm komen.
Ingeval van elektromagnetische velden, statische ladingen als ook instabiele elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient dan de weegschaal te verplaatsen.
6.2 Uitpakken
De weegschaal voorzichtig uit de verpakking halen, plastic zakje uitnemen en de weegschaal in een aangegeven werkplek plaatsen.
6.2.1 Instelling
CPB-N / CPB-DM-BA-nl-1323
13
Vervoerbeveiliging noodzakelijk verwijderen. (enkel in de modellen met weegbereik van 6 kg)
1
Om de vervoerbeveiliging los te maken de transportschroef [1] losdraaien door tegen de klok in te draaien.
Voor de tijd van vervoer de schroef voorzichtig volledig met de klok mee indraaien en vervolgens met de beveiligingsdop vastmaken.
CPB-N / CPB-DM-BA-nl-1323
14
Weegschaal Weegschaalplateau Netwerkkabel Bedrijfsdeksel Gebruiksaanwijzing
6.2.2 Leveringsomvang
Serietoebehoren:
6.3 Contactdoos
Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning. Enkele originele netadapters van de firma KERN gebruiken. Gebruik van andere producten vereist toestemming van de firma KERN.
6.4 Bedrijf met accuvoeding (optioneel) De interne accu wordt met behulp van de geleverde netwerkkabel opgeladen.
Vóór eerste ingebruikname dient de accu met de netwerkkabel tenminste 12 uur lang te worden opgeladen. De bedrijfstijd van de accu bedraagt ca. 70 uur. De oplaadtijd totdat de accu opnieuw vol is bedraagt ca. 12 uur. Functie AUTO-OFF gekozen tijd 3, 5, 15 min. om de accu te besparen (zie hoofdstuk 12). Nadat de weegschaal wordt aangezet betekent het pijltje boven het
accusymbool of het symbool ―bat lo‖ dat het accu binnenkort leeg wordt. De weegschaal kan nog ca. 10 uur werken, vervolgens wordt hij automatisch uitgeschakeld. De netwerkkabel zo snel mogelijk aansluiten om de accu op te laden.
Tijdens het opladen informeert de LED aanduiding onder het kader van aantal stuks over de oplaadstand van de accu. rood: de accu is bijna leeg groen: de accu is volledig opgeladen
6.5 Randapparatuur aansluiten
Vóór aansluiten of afkoppelen van extra apparatuur (printer, computer) aan het gegevensinterface dient de weegschaal noodzakelijk van netwerk te worden gescheiden. Alleen accessoires en randapparatuur van de firma KERN die optimaal aan de weegschaal worden aangepast, mogen met de weegschaal worden gebruikt.
6.6 Eerste ingebruikname
Door de opwarmingstijd van 2 uur na inschakelen is de stabilisatie van de meetwaarden mogelijk. De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk. Men dient de voorschriften van het hoofdstuk "Justeren‖ absoluut te volgen.
CPB-N / CPB-DM-BA-nl-1323
15
Bediening
Aanduiding
De weegschaal aanzetten en tijdens de
zelfdiagnose van de weegschaal de toets TARE drukken.
Met de cijfertoetsen het wachtwoord
invoeren:
standaardwachtwoord ―0000‖.
Indien het wachtwoord niet kan worden ingevoerd, kan een persoonlijk wachtwoord worden ingevoerd; (invoeren met de functie
, zie hoofdstuk 11.1).
Het justeerproces kan echter Wordem
vervolgd door de toets te drukken.
6.7 Justeren
Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels van natuurkunde - aan de valversnelling op de plaats van installatie van de weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in de weegmodus.
Handelingen tijdens justeren:
Voor stabiele omgevingsomstandigheden zorgen. Vereiste opwarmingstijd verzekeren (zie hoofdstuk 1) voor de stabilisatie van de weegschaal. Men dient daarbij op te letten dat zich op het weegschaalplateau geen voorwerpen bevinden.
6.7.1 Model CPB-N (niet-geijkte modellen)
CPB-N / CPB-DM-BA-nl-1323
16
De toets TARE drukken, de waarde van
de valversnelling verschijnt.
De toets TARE opnieuw drukken.
De melding ―UnLoAd‖ en vervolgens ‖LoAd‖
verschijnen.
Het kalibratiegewicht voorzichtig in het
midden van het weegschaalplateau leggen (zie hoofdstuk 1), de melding ―PASS‖ verschijnt.
Tijdens de zelfdiagnose van de
weegschaal het kalibratiegewicht afnemen.
Na succesvol justeren wordt de weegschaal automatisch terug in de weegmodus gezet.
Ingeval van een justeerfout of een foutief kalibratiegewicht verschijnt een foutmelding op de display, het justeerproces herhalen.
CPB-N / CPB-DM-BA-nl-1323
17
6.7.2 Model CPB-DM (geijkte modellen)
Bij geijkte weegschalen is justeren geblokkeerd. Om het uitvoeren van de kalibratie mogelijk te maken dient de zegel te worden vernield en tijdens het aanzetten van de weegschaal de justeertoets te worden gedrukt. De plaatsing van de justeertoets, zie hoofdstuk 6.9.1.
Let op: Nadat de zegel wordt verbroken en voordat de weegschaal opnieuw wordt gebruikt in toepassingen die de ijking vereisen, dient de weegschaal opnieuw te worden geijkt door een bevoegde genotificeerde instelling en betreffend te worden gemarkeerd met een nieuwe zegel.
Bediening
Aanduiding
De weegschaal aanzetten en tijdens de
zelfdiagnose van de weegschaal de justeertoets en de toets TARE drukken.
Met de cijfertoetsen het wachtwoord
invoeren:
Of
standaardwachtwoord ―0000‖:
of
persoonlijk wachtwoord, invoeren
onder de functie , zie hoofdstuk 12.
Met de toets TARE bevestigen.
CPB-N / CPB-DM-BA-nl-1323
18
De toets TARE drukken, de melding
―UnLoAD‖ verschijnt:
De toets TARE opnieuw drukken.
Daardoor verschijnt de melding ―LoAd‖ en
het blinkende, actueel ingestelde kalibratiegewicht.
Of
Met de toets TARE bevestigen.
of
Om de gewenste gewichtswaarde te
wijzigen met de cijfertoetsen het kalibratiegewicht invoeren en met de toets TARE bevestigen.
Om de meest waardevolle voor meettechniek weegresultaten te bereiken is het aanbevolen om de mogelijk grootste nominale waarde te kiezen. De waarde gelijk aan 80% max. wordt aanbevolen.
+
(przykład)
Het kalibratiegewicht voorzichtig in het
midden van het weegplateau plaatsen.
Wachten totdat de stabilisatieaanduiding
verschijnt en vervolgens de toets TARE drukken.
Tijdens de zelfdiagnose van de
weegschaal het kalibratiegewicht afnemen.
Na succesvol justeren wordt de weegschaal automatisch terug in de weegmodus gezet.
Ingeval van een justeerfout of een foutief kalibratiegewicht verschijnt een foutmelding op de display, het justeerproces herhalen.
CPB-N / CPB-DM-BA-nl-1323
19
6.8 Liniarisatie (enkel de niet-geijkte modellen)
De liniarisatie mag uitsluitend worden uitgevoerd door een vakkundige met
een grondige kennis van het omgaan met de weegschalen.
De gebruikte controlegewichten dienen conform de weegschaalspecificatie te
zijn, zie hoofdstuk 3.4 ―Toezicht over controlemiddelen‖.
Voor stabiele omgevingsomstandigheden zorgen. Voor de stabilisatie is een
opwarmingstijd vereist.
Na succesvolle liniarisatie dient de kalibratie te worden uitgevoerd, zie
hoofdstuk 3.4 ―Toezicht over controlemiddelen‖.
Kalibratiegewich t
CPB 6K0.1N
CPB 15K0.2N
CPB 30K0.5N
1.
1 kg
2.5 kg
5 kg
2.
2 kg
5 kg
10 kg
3.
4 kg
10 kg
15 kg
4.
6 kg
15 kg
30 kg
Bediening
Aanduiding
Liniarisatie uitvoeren:
De weegschaal aanzetten en tijdens de
zelfdiagnose van de weegschaal de toets TARE drukken.
Met de cijfertoetsen het wachtwoord
―0000‖ invoeren.
Met de toets TARE bevestigen.
De lineariteit betekent de grootste afwijking van de gewichtsaanduiding van de weegschaal ten opzichte van de gewichtswaarde van een bepaald controlegewicht, in plus en in minus, in het gehele weegbereik. Nadat een afwijking van de lineariteit door toezicht over de controlemiddelen wordt vastgesteld, is de verbetering daarvan mogelijk door liniarisatie.
Tab. 1: Justeerpunten
CPB-N / CPB-DM-BA-nl-1323
20
De toets TARE drukken, de waarde van
de valversnelling verschijnt.
De toets TARE opnieuw drukken.
De aanduiding ―LoAd 0‖ verschijnt, na een korte tijd luidt een akoestisch signaal en verschijnt de aanduiding ―LoAd 1‖.
Het eerste kalibratiegewicht (zie tab. 1).
Na een korte tijd luidt een akoestisch signaal en verschijnt de aanduiding ―LoAd 2‖.
Het tweede kalibratiegewicht.
Na een korte tijd luidt opnieuw een akoestisch signaal en verschijnt de aanduiding ―LoAd 3‖.
Het derde kalibratiegewicht.
Na een korte tijd luidt opnieuw een akoestisch signaal en verschijnt de aanduiding ―LoAd 4‖.
Het vierde kalibratiegewicht.
Na een korte tijd luidt opnieuw een akoestisch signaal en verschijnt de aanduiding ―LoAd 3‖.
Het vierde kalibratiegewicht.
Na een korte tijd luidt een akoestisch signaal en verschijnt de aanduiding ―LoAd 2‖.
Het derde kalibratiegewicht.
Na een korte tijd luidt een akoestisch signaal en verschijnt de aanduiding ―LoAd 1‖.
(voorbeeld)
CPB-N / CPB-DM-BA-nl-1323
21
Het tweede kalibratiegewicht.
Na een korte tijd luidt een akoestisch signaal en verschijnt de aanduiding ―LoAd 0‖.
Het eerste kalibratiegewicht. Na succesvolle liniarisatie wordt de
weegschaal automatisch terug in de weegmodus gezet.
Ingeval van een liniarisatiefout of een foutief kalibratiegewicht verschijnt een foutmelding op de display, het liniarisatieproces herhalen.
CPB-N / CPB-DM-BA-nl-1323
22
6.9 IJking
Algemene informatie: Conform de Richtlijn 90/384/EEG moeten de weegschalen worden geijkt indien ze
als volgt worden gebruikt (door de wet bepaalde omvang):
a) bij verkoop, indien de productprijs door wegen wordt bepaald; b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in
medische en farmaceutische laboratoria;
c) voor officiële doeleinden;
d) bij vervaardiging van verpakkingen. Ingeval van twijfels richt u zich a.u.b. aan lokale Instantie voor Maten en Gewichten. Na de ijking wordt de weegschaal op aangegeven plaats verzegeld.
De ijking van de weegschaal is zonder “zegels” niet geldig.
Opmerkingen betreffende de ijking Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald,
hebben een typetoelating geldig op het gebied van de EU. Indien de weegschaal op het bovengenoemde gebied dient te worden gebruikt waar ijking vereist is, moet zijn ijking en regelmatig vernieuwd worden. Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een bepaald land. Bv. in Duitsland duurt de ijkinggeldigheidsperiode in de regel 2 jaar. Men dient de voorschiften te volgen die in het land van gebruik geldig zijn!
De weegschalen die voor ijken geschikt zijn dienen uit gebruik te worden genomen indien:
het weegresultaat van de wegschaal buiten de grens van toegelaten fout
ligt. Daarom dient men de weegschaal regelmatig met een controlegewicht met bekend gewicht te belasten (ca. 1/3 van de maximale last) en de afgelezen waarde met het controlegewicht te vergelijken.
de nieuwe ijkingtermijn is overschrijden.
CPB-N / CPB-DM-BA-nl-1323
23
6.9.1 Justeertoets en zegels
Door de service modus is het mogelijk om alle weegschaalparameters te wijzigen. De serviceparameters dienen niet te worden gewijzigd omdat het invloed kan hebben op de weegschaalinstellingen.
Mogelijke zegels: verplicht en of .
1. Zegel 1
2. Scherm
3. IJkingtoets
4. De draad van de ijkingzegel
6.10 Instelling van de weegschaal in verband met de ijking van de weegschaal
controleren
Om de justeerfunctie te activeren dient de weegschaal in servicemodus te worden omgeschakeld.
Bij geijkte weegschalen is de service modus met een koppeling geblokkeerd. Om de toegangsblokkade te verwijderen dient de zegel te worden vernield en de toets te worden gedrukt. De plaatsing van de toets, zie hoofdstuk 6.9.1. Let op: Nadat de zegel wordt verbroken en voordat de weegschaal opnieuw wordt gebruikt in toepassingen die de ijking vereisen, dient de weegschaal opnieuw te worden geijkt door een bevoegde genotificeerde instelling en betreffend te worden gemarkeerd met een nieuwe zegel.
CPB-N / CPB-DM-BA-nl-1323
24
6.11 Service modus (geijkte modellen)
De weegschaal aanzetten en tijdens de
zelfdiagnose van de weegschaal de toets TARE drukken.
Met de cijfertoetsen het wachtwoord
invoeren:
Of
standaardwachtwoord ―0000‖.
of
persoonlijk wachtwoord, invoeren
onder de functie , zie hoofdstuk 12.
Met de toets TARE bevestigen.
Een overzicht van de serviceparameters dient enkel ter controle van de ingestelde parameters door de ijkinginstellingen. Geen wijzigingen mogen worden ingevoerd.
Ingang tot de menu:
Functiekeuze:
De afzonderlijke functies met de actuele instellingen kunnen achter elkaar
worden gekozen door de toets te drukken.
De instellingen bevestigen/ opslaan:
Met de toets de gekozen functie bevestigen. Met de toets de gewenste
instelling kiezen en met de toets bevestigen of met de toets wissen.
Menu verlaten:
Nadat de toets wordt gedrukt, keert de weegschaal terug naar de
weegmodus.
CPB-N / CPB-DM-BA-nl-1323
25
Overzicht van de service parameters:
*
Fabriekinstellingen
Menupunt geblokkeerd; om wijzigingen aan te brengen de justeertoets drukken
Blok van de hoofdmenu
Punt van de submenu
Toegankelijke instellingen/ verklaring
F1 CAL 
Justeren
F2 rES 
6000d *
Resolutie
duAL
Altijd deze instelling gebruiken
30000 d
3000 d
F3 Cnt
De waarde van de analoog-digitaalomzetter.
F4 AU
Optelmodus en modus van gegevensuitgave
AU on*
Automatisch e optelmodus
b9600*, b600, b1200, b2400, b4800
LP 50
EnG
CHi
Niet gedocumenteer d
tP
Standaardinstellingen van de printer
P ASt
b9600*, b600, b1200, b2400, b4800
EnG
CHi
Bevelen voor afstandsbedieni ng
P Cont
b9600*, b600, b1200, b2400, b4800
Sd0 on
Nuluitgave aan
Constante gegevensuitgav e
Sd0 off
Nuluitgave uit
AU off
Manuele optelmodus
b9600*, b600, b1200, b2400, b4800
LP 50
EnG
CHi
Niet gedocumenteer d
tP
Standaardinstellingen van de printer
F5 tAr 
Functie Pre-Tare
75{*Pt oFF*
De waarde van het voortarreren uit: Altijd deze instelling gebruiken
Pt on
De waarde van het voortarreren aan:
F6 Pin 
Wachtwoord
Pin 1*
Nieuw wachtwoord invoeren
Pin 2
Nieuw wachtwoord bevestigen
F7 SPd 
Indicatiesnelheid
SPd 7.5*
Niet gedocumenteerd SPd 15
SPd 30
SPd 60
F8 oFF
Functie Auto-Off
oF 0*
Automatisch uitzetten uit
oF 3
Automatisch uitschakelen na 3 min
oF 5
Automatisch uitschakelen na 5 min
oF 15
Automatisch uitschakelen na 15 min
oF 30
Automatisch uitschakelen na 30 min
CPB-N / CPB-DM-BA-nl-1323
26
F9 Grv 
Zwaartekracht
Niet gedocumenteerd
F10 bEP
Akoestisch signaal
ok*
Het akoestische signaal dat luidt indien het gewogen materiaal zich in het ingestelde bereik bevindt
Low
Het akoestische signaal dat luidt indien het gewogen materiaal zich onder de onderste grenswaarde bevindt
nG
Het akoestische signaal dat luidt indien het gewogen materiaal zich buiten het ingestelde bereik bevindt
HiGH
Het akoestische signaal dat luidt indien het gewogen materiaal zich boven de bovenste grenswaarde bevindt
F11 t n 
P-tArE
Altijd deze instelling gebruiken
o-tArE
F12 rSt
De fabriekinstellingen herstellen
CPB-N / CPB-DM-BA-nl-1323
27
Bediening
Aanduiding
1. De weegschaal aanzetten.
De toets ON/OFF (rechts onderaan de weegschaal) drukken en kort gedrukt houden .
De weegschaal wordt zelfgediagnosticeerd.
De weegschaal is paraat nadat in alle drie vensters van de
afleeseenheid de waarde ―0
verschijnt.
2. Op nul zetten
De nulaanduiding en een pijl boven
het symbool ― 0 ‖ verschijnen.
Bediening
Aanduiding
Het gewogen materiaal op het
weegschaalplateau leggen.
Het weegresultaat aflezen.
Bij stabiele aanduidingswaarde verschijnt een pijl boven het symbool .
Indien het gewogen materiaal zwaarder is dan het weegbereik, verschijnt op display het
symbool ― ― (= overbelasting) en het luidt
een akoestisch signaal (piep).
7 Bedrijf
7.1 Aan-/uityetten en op nul zetten
7.2 Vereenvoudigd wegen
CPB-N / CPB-DM-BA-nl-1323
28
Bediening
Aanduiding
De lege weegschaalcontainer op het weegschaalplateau stellen. Het totale gewicht van de gestelde container verschijnt.
(voorbeeld)
Hertstellen van de aanduiding naar de ―0‖ waarde:
Het containergewicht wordt eerst in het weegschaalgeheugen opgeslagen, De nulaanduiding verschijnt en voven de symbolen
- - verschijnt een
pijl.
Het gewogen materiaal in de tarracontainer doen.
Vervolgens op display het gewicht van het gewogen materiaal aflezen.
Het tarreren kan willekeurige aantal keren worden herhaald, bijvoorbeeld bij
het wegen van enkele ingrediënten van een mengsel (bijwegen). De grens wordt bereikt op het moment dat het hele weegbereik wordt gebruikt.
De tarrawaarde wordt afhankelijk van de afleesbaarheid van de weegschaal
afgerond.
7.3 Wegen met tarra
Het eigen gewicht van een willekeurige container gebruikt voor weging kan worden getarreerd door de toets te drukken, waardoor bij volgende weegprocessen het nettogewicht van het gewogen materiaal verschijnt.
CPB-N / CPB-DM-BA-nl-1323
29
Hertstellen van de aanduiding naar de ―0‖
waarde:
Het totale containergewicht wordt getarreerd.
Volgende ingrediënten in de weegschaalcontainer doen (bijwegen).
Vervolgens op display het gewicht van het gewogen materiaal aflezen.
De tarrawaarde wissenŁ
Bij ontlast weegschaalplateau de toets drukken.
CPB-N / CPB-DM-BA-nl-1323
30
, drukken en in de weegmodus gedrukt
houden. De laatst gekozen instelling verschijnt.
Door de toets is het mogelijk om tussen de volgende instellingen te kiezen:
Verlichte achtergrond van de display uit
Verlichte achtergrond van de display
aan
Verlichte achtergrond van de display
automatisch uitgeschakeld
De gekozen instelling bevestigen, . De instelling wordt door de weegschaal
overgenomen en de weegschaal wordt in de weegmodus omgeschakeld.
7.4 Verlichte achtergrond van de display
De weegschaal beschikt over de volgende mogelijkheid om de achtergrond van de display te verlichten:
CPB-N / CPB-DM-BA-nl-1323
31
Bediening
Aanduiding
De weegschaal op nul zetten of, indien
nodig, een lege weegschaalcontainer tarreren.
Referentiewaarde instellen:
Als referentiewaarde een bekend aantal
afzonderlijke stuks opleggen.
Afwachten totdat de stabilisatieaanduiding
verschijnt, vervolgens met de cijfertoetsen het aantal afzonderlijke elementen invoeren. Binnen 5 s. bevestigen:
De aanduiding ―SAMP‖ verschijnt kort.
Het referentiegewicht wordt bepaald en afgelezen.
8 Stuks tellen
Bij optellen van stuks kan men de in de container toegevoegde elementen bijtellen of de uit de container gehaalde elementen aftellen. Om het tellen van grotere aantallen mogelijk te maken dient het gemiddelde gewicht van één element te worden bepaald met behulp van klein aantal elementen (referentieaantal). Hoe groter het referentieaantal hoe preciezer het tellen. Ingeval van zeer kleine of verschillende elementen moet de referentiewaarde bijzonder groot zijn.
8.1 Het referentiegewicht door wegen bepalen
CPB-N / CPB-DM-BA-nl-1323
32
Stuks tellen:
Indien nodig de weegschaal tarreren, het gewogen materiaal opleggen en het aantal stuks aflezen.
Opgelegd gewicht:
Referentiegewicht:
Opgelegd aantal stuks:
Nadat een optionele printer wordt aangesloten kan de aanduidingwaarde door het drukken van de toets worden geprint.
Uitdraaivoorbeeld KERN YKB-01N:
Positieteller
NO.
0
Opgelegd gewicht
GS
0.300
kg
Referentiegewicht
U.W.
100.0000
g
Opgelegd aantal stuks
PCS
3
pcs
Opmerkingen: Indien nodig bij opleggen van volgende elementen, waarvan het aantal kleiner is dan de
opgelegde referentiewaarde, wordt het referentiegewicht opnieuw door de weegschaal berekend. Een dergelijke optimalisering van de referentiewaarde wordt gesignaleerd door een akoestisch signaal.
Het referentiegewicht wordt enkel bepaald bij stabiele weegwaarden. Bij de weegwaarden onder nul verschijnt op de aanduiding van het aantal stuk een
negatief aantal stuks.
De referentiewaarde wissen
De toets drukken, het referentiegewicht wordt gewist.
CPB-N / CPB-DM-BA-nl-1323
33
Referentiewaarde instellen:
Met de cijfertoetsen het referentiegewicht invoeren.
Binnen 5 s. bevestigen:
Stuks tellen:
Indien nodig de weegschaal tarreren, het gewogen materiaal opleggen en het aantal stuks aflezen.
Opgelegd gewicht:
Referentiegewicht:
Opgelegd aantal stuks:
Nadat een optionele printer wordt aangesloten kan de aanduidingwaarde door het drukken van de toets worden geprint.
Uitdraaivoorbeeld KERN YKB-01N:
Positieteller
NO.
0
Opgelegd gewicht
GS
0.500
kg
Referentiegewicht
U.W.
100
g
Opgelegd aantal stuks
PCS
5
pcs
8.2 Numerieke invoer van het referentiegewicht
Indien de gewichtwaarde/het aantal stuks bekend is, kan deze waarde met de cijfertoetsen worden ingevoerd.
CPB-N / CPB-DM-BA-nl-1323
34
Instelling in het menu: [ ], zie hoofdstuk 12.2.1
Het gewogen materiaal A opleggen.
Afwachten totdat de
stabilisatieaanduiding verschijnt en vervolgens de toets drukken. De
aanduidingwaarden worden aan het optelgeheugen toegevoegd en nadat een optionele printer wordt aangesloten, geprint. Het gewicht, het aantal wegingen (ACC 1) en het aantal stuks worden 2 s. lang afgelezen.
Het actueel opgelegde gewicht
Gekozen stukgewicht
Het actueel opgelegde aantal stuks
9 Optellen
Dankzij deze functie is het mogelijk om meerdere wegingen door te voeren. Vervolgens worden het totale aantal stuks, het totale gewicht en het aantal wegingen bepaald.
9.1 Manueel optellen
Het gemiddelde stukgewicht door wegen (zie hoofdstuk 8.1) of numeriek (zie
hoofdstuk 8.2) bepalen.
CPB-N / CPB-DM-BA-nl-1323
35
Uitdraaivoorbeeld KERN YKB-01N:
Aantal wegingen
NO.
1
Opgelegd gewicht
GS
2.000
kg
Referentiegewicht
U.W.
100
g
Opgelegd aantal stuks
PCS
20
pcs
Het gewogen materiaal afnemen. Het volgende weegmateriaal kan pas worden
toegevoegd als de aanduiding ≤ nul bedraagt.
Het gewogen materiaal B opleggen.
Afwachten totdat de
stabilisatieaanduiding verschijnt en
vervolgens de toets drukken. De aanduidingwaarden worden aan het optelgeheugen toegevoegd en nadat een optionele printer wordt aangesloten, geprint. Het totale gewicht, het aantal wegingen (ACC
2) en het totale aantal stuks worden 2 s. lang afgelezen.
Uitdraaivoorbeeld KERN YKB-01N:
Aantal wegingen
NO.
2
Opgelegd gewicht
GS
5.000
kg
Referentiegewicht
U.W.
100
g
Opgelegd aantal stuks
PCS
50
pcs
CPB-N / CPB-DM-BA-nl-1323
36
Indien nodig het volgende gewogen materiaal zoals bovenbeschreven optellen.
Tussen de afzonderlijk wegingen dient het weegsysteem te worden ontlast.
Dat proces kan willekeurig aantal keren worden herhaald totdat het weegbereik
van het weegsysteem wordt gebruikt.
Het totale aantal aflezen:
De toets drukken, de waarden
van het totale gewicht, het aantal wegingen en het totale aantal stuks verschijnen kort. Om de gegevens van deze
aanduiding te printen, de toets drukken.
Totaal gewicht
Aantal wegingen
Het actuele totaal aantal stuks
Uitdraaivoorbeeld KERN YKB-01N:
Eindtotaal
Total
Aantal wegingen
NO.
2
Totaal gewicht
wgt
5.000
kg
Totaal aantal stuks
PCS
50
pcs
*************************************
Het optelgeheugen wissen
De toets drukken, de waarden van het totale gewicht, het aantal wegingen
als ook het totale aantal stuks verschijnen. Tijdens deze aanduiding de toets
drukken. De gegevens in het optelgeheugen worden gewist.
CPB-N / CPB-DM-BA-nl-1323
37
Instellingen van het menu: [ ]
Optellen:
Het gewogen materiaal A opleggen.
Na succesvolle stabilisatiecontrole luidt een akoestisch signaal. Het gewogen materiaal afnemen, de weegwaarde wordt aan het somgeheugen (ACC 1) toegevoegd en geprint.
Het gewogen materiaal B opleggen.
Na succesvolle stabilisatiecontrole luidt een akoestisch signaal. Het gewogen materiaal afnemen, de weegwaarde wordt aan het somgeheugen (ACC 2) toegevoegd en geprint.
Indien nodig het volgende gewogen materiaal zoals bovenbeschreven optellen.
Tussen de afzonderlijke wegingen dient de weegschaal te worden ontlast.
Deze procedure kan 99 keer worden herhaald of totdat het weegbereik van de
weegschaal is opgebruikt.
Het aflezen en wissen van het totaal, als ook een afdrukvoorbeeld, zie hoofdstuk 9.1.
9.2 Automatisch optellen
Door deze functie is het mogelijk om de afzonderlijke weegwaarden aan het optelgeheugen na ontlasten van de weegschaal toe te voegen zonder de toets
te drukken en deze na aansluiten van de optionele printer te printen.
CPB-N / CPB-DM-BA-nl-1323
38
Keuze van de modus doelaantal stuks:
Door de toets te drukken en gedrukt te houden wordt de ingestelde modus afgelezen.
Check psc - De tolerantiecontrole op het
doelaantal stuks
De toets drukken.
Check off Tolerantiecontrole uit
De toets drukken.
Check net -: Tolerantiecontrole op
doelgewicht
10 Wegen van het doelaantal stuks of het doelgewicht en
tolerantiecontrole
Het akoestische signaal luidt wanneer het aantal opgelegde elementen of bepaalde gewichtswaarde de vooraf bepaalde grenswaarde bereikt of naar beneden of naar boven overschrijdt (afhankelijk van de instelling in het menu F10). Keuzemogelijkheid:
OK Het akoestische signaal dat luidt indien het gewogen materiaal zich in
het ingestelde bereik bevindt.
Low Het akoestische signaal dat luidt indien het gewogen materiaal zich
onder de onderste grenswaarde bevindt.
NG Het akoestische signaal dat luidt indien het gewogen materiaal zich
buiten het ingestelde bereik bevindt.
High Het akoestische signaal dat luidt indien het gewogen materiaal zich
boven de bovenste grenswaarde bevindt.
10.1 De tolerantiecontrole op het doelaantal stuks
CPB-N / CPB-DM-BA-nl-1323
39
Grenswaarden instellen: De bovenste grenswaarde van het doelaantal stuks bepalen:
, de aanduiding ―Hi Cnt‖
verschijnt:
Met de cijfertoetsen de bovenste
grenswaarde invoeren, bv.: 70 stuk
.
De aanduiding ―Lo Cnt‖ verschijnt:
De onderste grenswaarde van het doelaantal stuks bepalen:
Met de cijfertoetsen de onderste
grenswaarde invoeren, bv.: 60 stuk
.
, zo vaak drukken totdat de
weegschaal in de weegmodus wordt omgeschakeld.
CPB-N / CPB-DM-BA-nl-1323
40
De tolerantiecontrole starten
Het gemiddelde stukgewicht door wegen (zie hoofdstuk 8.1) of numeriek (zie
hoofdstuk 8.2) bepalen.
Het gewogen materiaal opleggen, op het akoestische signaal wachten,
afhankelijk van de instelling in het menu ―F10‖ (zie hoofdstuk 11.2, enkel niet­geijkte modellen).
Grenswaarden wissen:
Voor alle grenswaarden de waarde ―0‖ invoeren en met de toets TARE
bevestigen.
Keuze van de modus doelgewicht:
Door de toets te drukken en gedrukt te houden wordt de ingestelde modus afgelezen.
Check psc - De tolerantiecontrole op het
doelaantal stuks
De toets drukken.
Check off – Tolerantiecontrole uit
De toets drukken.
Check net -: Tolerantiecontrole op
doelgewicht
10.2 Tolerantiecontrole op doelgewicht
CPB-N / CPB-DM-BA-nl-1323
41
Keuze van de modus doelgewicht:
Door de toets te drukken en gedrukt te houden kan de gewenste weegmodus met tolerantie worden gekozen:
Check off – Tolerantiecontrole uit Check psc - De tolerantiecontrole op
het doelaantal stuks
Check net -: Tolerantiecontrole op
doelgewicht
Grenswaarden instellen: De bovenste grenswaarde van het doelgewicht bepalen:
meermals drukken en met de
toets TARE bevestigen, totdat de aanduiding ―Hi nEt‖ verschijnt.
Met de cijfertoetsen de bovenste
grenswaarde invoeren, bv.: 100 g.
Binnen 5 s. bevestigen:
De aanduiding ―Lo nEt‖ verschijnt:
CPB-N / CPB-DM-BA-nl-1323
42
De onderste grenswaarde van het doelgewicht bepalen:
Met de cijfertoetsen de onderste
grenswaarde invoeren, bv.: 90 g.
Binnen 5 s. bevestigen:
, zo vaak drukken totdat de weegschaal in de weegmodus wordt omgeschakeld.
De tolerantiecontrole starten
Het gewogen materiaal opleggen, op het akoestische signaal wachten,
afhankelijk van de instelling in het menu ―F10‖ (zie hoofdstuk 11.2, enkel niet­geijkte modellen).
Grenswaarden wissen:
Voor alle grenswaarden de waarde ―0‖ invoeren en met de toets TARE
bevestigen.
Deze waarde wordt niet geijkt!
11 Wijziging van de afleesbaarheid (enkel modellen CPB-M)
, drukken en gedrukt houden om de afleesbaarheid te wijzigen. De laatste decimaal blinkt ca. 3 s lang. Dan kan de waarde bij andere resolutie worden afgelezen.
CPB-N / CPB-DM-BA-nl-1323
43
De weegschaal aanzetten en tijdens de
zelfdiagnose de toets TARE drukken.
Met de cijfertoetsen het wachtwoord
invoeren:
Of
standaardwachtwoord ―0000‖,
of
persoonlijk wachtwoord, invoeren met
de functie , zie hoofdstuk
11.1.
Met de toets TARE bevestigen.
12 Menu (modellen die niet voor ijking zijn geschikt)
Ingang tot het menu:
Functiekeuze:
De afzonderlijke functies met de actuele instellingen kunnen achter elkaar
worden gekozen door de toets te drukken.
De instellingen bevestigen/ opslaan:
De gekozen functie met de toets bevestigen. Met de toets de gewenste
instelling kiezen en met de toets bevestigen of met de toets annuleren.
Menu verlaten:
Nadat de toets ; wordt gedrukt, wordt de weegschaal terug in de
weegmodus omgeschakeld.
CPB-N / CPB-DM-BA-nl-1323
44
Blok van het hoofdmenu
Punt van het submenu
Toegankelijke instellingen/ verklaring
F1 CAL
Justeren
F2 di
d 6000*
Resolutie
d 3000
d 60000
d 30000
d 15000
F3 Cnt
De waarde van de analoog-digitaalomzetter.
F4 AU
Optelmodus en gegevensuitdraai
AU on*
Automatisch e optelmodus
b9600*, b600, b1200, b2400, b4800
LP 50
EnG
CHi
Niet gedocumentee rd
tP
Standaardinstellingen van de printer
P ASt
b9600*, b600, b1200, b2400, b4800
EnG
CHi
Bevelen voor afstandsbedien ing
P Cont
b9600*, b600, b1200, b2400, b4800
EnG
CHi
Ononderbroke n gegevensuitdra ai
AU off
Manuele optelmodus
b9600*, b600, b1200, b2400, b4800
LP 50
EnG
CHi
Niet gedocumentee rd
tP
Standaardinstellingen van de printer
F5 AZn
Bereik van op nul zetten
2d*
Automatisch op nul zetten, keuzemogelijkheid tussen 0.5 d, 1 d, 2 d en 4 d
4d
0.5d
1d
F6 Pin
Wachtwoord
Pin 1*
Nieuw wachtwoord invoeren
Pin 2
Nieuw wachtwoord bevestigen
F7 SPd
Indicatiesnelheid
SPd 7.5*
Niet gedocumenteerd SPd 15
SPd 30
SPd 60
F8 oFF
Functie “Auto­Off”
oF 0*
Automatisch uitzetten uit
oF 3
Automatisch uitschakelen na 3 minuten
oF 5
Automatisch uitschakelen na 5 minuten
oF 15
Automatisch uitschakelen na 15 minuten
oF 30
Automatisch uitschakelen na 30 minuten
12.1 Menuoverzicht:
CPB-N / CPB-DM-BA-nl-1323
45
F9 Gru
Zwaartekracht
Niet gedocumenteerd
F10 bEP
Akoestisch signaal
ok*
Het akoestische signaal dat luidt indien het gewogen materiaal zich in het ingestelde bereik bevindt
Low
Het akoestische signaal dat luidt indien het gewogen materiaal zich onder de onderste grenswaarde bevindt
nG
Het akoestische signaal dat luidt indien het gewogen materiaal zich buiten het ingestelde bereik bevindt
HiGH
Het akoestische signaal dat luidt indien het gewogen materiaal zich boven de bovenste grenswaarde bevindt
F11 rSt
Naar fabriekinstellingen terugzetten
* Fabriekinstelling
CPB-N / CPB-DM-BA-nl-1323
46
Contact
D-Sub 9-polarig contact Pin 2 - uitgang Pin 3 - ingang Pin 7 – aarding
Transmissiesnelhei d
Keuzemogelijkheid 600/1200/2400/4800/9600 Pariteit
8 bits, geen pariteit
T
De opgestelde weegschaalcontainer tarreren
Z
Op nul zetten
C
Wissen
P
Aantal stuks versturen
S
Stabiele waarde versturen
w
Onstabiele waarde versturen
13 Interface RS 232 C
De weegschaal is serieel met interface RS 232C voorzien. Afhankelijk van de instelling in de menu kunnen de weginggegevens door de interface automatisch of
door drukken van de toets worden uitgegeven. De gegevens worden asynchroon in de ASCII code getransmitteerd. Om de communicatie tussen de weegschaal en de printer te verzekeren moet er aan volgende eisen worden voldaan:
De weegschaal met de printerinterface met een juiste leiding verbinden. Een
storingvrij bedrijf wordt enkel verzekerd bij toepassing van een juiste interfaceleiding van de firma KERN.
De communicatieparameters (transmissiesnelheid, bits en pariteit) van de
weegschaal en de printer, moeten met elkaar overeenstemmen, zie hoofdstuk
11.2, menublok ―F4 AU‖.
13.1 Technische gegevens
vette druk = fabriekinstelling
13.2 Bevelen voor afstandsbediening
De bevelen van afstandsbediening worden verstuurd van de afstandsbediening naar de weegschaal in de vorm van een ASCII code. Nadat de weegschaal de bevelen ontvangt, verstuurt de weegschaal de volgende gegevens.
Men dient daarbij op te letten dat de onderaan vermelde bevelen van afstandsbediening zonder de daaropvolgende tekens CR LF dienen te worden verstuurd.
CPB-N / CPB-DM-BA-nl-1323
47
Foutmelding
Omschrijving
Err 4
Nulbereik overschreden
Err 5
Onjuist ingevoerde gegevens
Err 6
De elektronica beschadigd
Err 9
Onstabiel weegresultaat
14 Onderhoud, behouden van werkprestatie, verwijderen
14.1 Reinigen
Voordat men aan reiniging begint dient het apparaat van de voedingsbron te worden gescheiden.
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar het toestel enkel met een doekje reinigen met lichte zeeploog. Men dient daarbij op te letten dat het vloeistof niet binnen het toestel doordringt en na reinigen drogen met een zacht doekje. Losse monsterrestanten / poeder kan men voorzichtig met een kwast of handstofzuiger verwijderen.
Verstrooid gewogen materiaal onmiddellijk verwijderen.
14.2 Onderhoud, behouden van werkprestatie
Het toestel mag enkel door geschoolde en door de firma KERN gekeurde medewerkers worden bediend en onderhouden. Vóór openen dient het van netwerk te worden gescheiden.
14.3 Verwijderen
Verpakking en apparaat dienen conform de landelijke of regionale wetgeving geldig op de gebruikslocatie van het toestel te worden verwijderd.
14.4 Foutmeldingen
Ingeval van andere foutmeldingen, de weegschaal uit- en opnieuw aanzetten. Indien de foutmelding nog steeds voorkomt, bij de producent melden.
CPB-N / CPB-DM-BA-nl-1323
48
Storing
Mogelijke oorzaak
Gewichtsaanduiding brandt niet.
De weegschaal staat niet aan.
Onderbroken verbinding met het netwerk
(voedingskabel niet aangesloten/ beschadigd)
Gebrek aan netwerkspanning.
Onjuist geplaatste of lege batterijen.
Geen batterij.
Gewichtsaanduiding verandert continu.
Tocht/luchtbeweging Tafel-/grondvibratie.
Het weegschaalplateau is in contact met
vreemde lichamen.
Elektromagnetische velden/statische
ladingen (andere instellingplaats voor de weegschaal kiezen – indien mogelijk het toestel uitzetten dat storingen veroorzaakt).
Weegresultaat is duidelijk foutief.
Weegschaalaflezing is niet op nul gezet.
Onjuist justeren.
Grote temperatuurschommelingen. Elektromagnetische velden/statische
ladingen (andere instellingplaats voor de weegschaal kiezen – indien mogelijk het toestel uitzetten dat storingen veroorzaakt).
15 Hulp bij kleine storingen
Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.
CPB-N / CPB-DM-BA-nl-1323
49
KERN & Sohn GmbH
D-72322 Balingen-Frommern Postfach 4052 E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0 Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.de
D
Konformitäts­erklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
GB
Declaration of conformity
We hereby declare that the product to which this declaration refers conforms with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.
E
Declaración de conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
NL
Conformiteit­verklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007 EN61000-3-3:1995+A1:2001+A2:2005 EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006 EN 60065:2002+A1:2006
2005/32/EC
Date: 04.03.2011
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
16 Verklaring van overeenstemming
Conformiteitverklaring
EG-Konformitätserklärung EC-Declaration of -Conformity EC- Déclaration de conformité EC-Declaración de Conformidad EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN CPB-N
CPB-N / CPB-DM-BA-nl-1323
50
KERN & Sohn GmbH
D-72322 Balingen-Frommern Postfach 4052 E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0 Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.de
D
Konformitäts­erklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
GB
Declaration of conformity
We hereby declare that the product to which this declaration refers conforms with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.
E
Declaración de conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
NL
Conformiteit­verklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007 EN61000-3-3:1995+A1:2001+A2:2005 EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006 EN 60065:2002+A1:2006
Date: 16.02.2011
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
Conformiteitverklaring
EG-Konformitätserklärung EC-Declaration of -Conformity EC- Déclaration de conformité EC-Declaración de Conformidad EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN CPB-DM
CPB-N / CPB-DM-BA-nl-1323
Loading...
