Instrukcja obsługi
Waga do wyznaczania liczby
sztuk
KERN CPB-N / CPB-DM
Wersja 2.3
01/2013
PL
CPB-N / CPB-DM-BA-pl-1323
3
PL
KERN CPB-N / CPB-DM
Wersja 2.3 01/2013
Instrukcja obsługi
Waga do wyznaczania liczby sztuk
Spis treści
1 Dane techniczne ............................................................................................ 5
2 Przegląd urządzeń ......................................................................................... 7
2.1 Przegląd wskaźnika ................................................................................................... 8
2.1.1 Wskaźnik masy .......................................................................................................................... 8
2.1.2 Wskaźnik masy referencyjnej ..................................................................................................... 8
2.1.3 Wskaźnik liczby sztuk ................................................................................................................. 8
2.2 Przegląd klawiatury .................................................................................................... 9
3 Wskazówki podstawowe (informacje ogólne) ........................................... 10
3.1 Zastosowanie zgodne z przeznaczeniem ..................................................................10
3.2 Zastosowanie niezgodne z przeznaczeniem .............................................................10
3.3 Gwarancja ................................................................................................................10
3.4 Nadzór nad środkami kontrolnymi .............................................................................11
4 Podstawowe wskazówki bezpieczeństwa ................................................. 11
4.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi .......................................11
4.2 Przeszkolenie personelu ...........................................................................................11
5 Transport i składowanie .............................................................................. 11
5.1 Kontrola przy odbiorze ..............................................................................................11
5.2 Opakowanie / transport zwrotny ................................................................................11
6 Rozpakowanie, ustawienie i uruchomienie ............................................... 12
6.1 Miejsce ustawienia, miejsce eksploatacji ..................................................................12
6.2 Rozpakowanie ..........................................................................................................12
6.2.1 Ustawianie ................................................................................................................................ 12
6.2.2 Zakres dostawy ......................................................................................................................... 14
6.3 Gniazdo sieciowe ......................................................................................................14
6.4 Praca z zasilaniem akumulatorowym (opcjonalnie) ...................................................14
6.5 Podłączanie urządzeń peryferyjnych .........................................................................14
6.6 Pierwsze uruchomienie .............................................................................................14
6.7 Justowanie ................................................................................................................15
6.7.1 Model CPB-N (modele nielegalizowane) .................................................................................. 15
6.7.2 Model CPB-DM (modele legalizowane) .................................................................................... 17
6.8 Linearyzacja (tylko modele nielegalizowane) ............................................................19
6.9 Legalizacja ................................................................................................................22
6.9.1 Przycisk justowania i plomby .................................................................................................... 23
6.10 Sprawdzenie ustawień wagi dotyczących legalizacji wagi .........................................23
6.11 Tryb serwisowy (modele legalizowane) .....................................................................24
CPB-N / CPB-DM-BA-pl-1323
4
7 Eksploatacja ................................................................................................. 27
7.1 Włączanie/wyłączanie i zerowanie ............................................................................27
7.2 Ważenie uproszczone ..............................................................................................27
7.3 Ważenie z tarą ..........................................................................................................28
7.4 Podświetlanie wyświetlacza ......................................................................................30
8 Zliczanie sztuk ............................................................................................. 31
8.1 Określenie masy referencyjnej poprzez ważenie ......................................................31
8.2 Numeryczne wprowadzenie masy referencyjnej .......................................................33
9 Sumowanie ................................ ................................ ................................ ... 34
9.1 Sumowanie ręczne ...................................................................................................34
9.2 Sumowanie automatyczne ........................................................................................37
10 Odważanie docelowej liczby sztuk lub masy docelowej i kontrola
tolerancji.................................................................................................................. 38
10.1 Kontrola tolerancji pod kątem docelowej liczby sztuk ................................................38
10.2 Kontrola tolerancji pod kątem masy docelowej .........................................................40
11 Zmiana dokładności odczytu (tylko modele CPB-M) ................................ 42
12 Menu (modele nienadające się do legalizacji) ........................................... 43
12.1 Przegląd menu: ........................................................................................................44
13 Interfejs RS 232 C ........................................................................................ 46
13.1 Dane techniczne .......................................................................................................46
13.2 Polecenia zdalnego sterowania ................................................................................46
14 Konserwacja, utrzymywanie w stanie sprawności, utylizacja ................. 47
14.1 Czyszczenie ..............................................................................................................47
14.2 Konserwacja, utrzymywanie w stanie sprawności .....................................................47
14.3 Utylizacja ..................................................................................................................47
14.4 Komunikaty błędów ...................................................................................................47
15 Pomoc w przypadku drobnych awarii ........................................................ 48
16 Deklaracja zgodności .................................................................................. 49
CPB-N / CPB-DM-BA-pl-1323
5
KERN
CPB 6K0.1N
CPB 15K0.2N
CPB 30K0.5N
Dokładność odczytu (d)
0,0001 kg
0,0002 kg
0,0005 kg
Zakres ważenia (Maks.)
6 kg
15 kg
30 kg
Powtarzalność
0,0001 kg
0,0002 kg
0,0005 kg
Liniowość
±0,0002 kg
±0,0004 kg
±0,002 kg
Zalecana masa
kalibracyjna (niedodana)
5 kg (F2) +
1 kg (F2)
10 kg (F2) +
5 kg (F2)
20 kg (F2) +
10 kg (F2)
Jednostki wagowe
kg, lb
Czas narastania sygnału
2 s
Czas nagrzewania
120 min
Minimalna masa części
100 mg
250 mg
500 mg
Liczba sztuk
referencyjnych
dowolnie wybierana
Napięcie wejściowe
220 V – 240 V AC 50 Hz
Zasilacz
napięcie wtórne
12 V, 500 mA
Akumulator (opcjonalnie)
czas eksploatacji
podświetlanie włączone: 60 h
podświetlanie wyłączone: 70 h
Czas ładowania
akumulatora
12 h
Auto-Off (baterie)
wybierana dowolnie: 3, 5, 15, 30 min
Wymiary w stanie
kompletnym (S x G x W)
320 x 350 x 125 mm
Powierzchnia ważenia
294 x 225 mm
Dopuszczalne warunki
otoczenia
od 0°C do +40°C
Wilgotność powietrza
maks. 80%, względna (brak kondensacji)
Masa netto (kg)
3,8 kg
1 Dane techniczne
CPB-N / CPB-DM-BA-pl-1323
6
KERN
CPB 6K1DM
CPB 15K2DM
CPB 30K5DM
Dokładność odczytu (d)
0,001 kg; 0,002 kg
0,002 kg;0,005 kg;
0,005 kg; 0,01 kg;
Zakres ważenia (Maks.)
3 kg; 6 kg
6 kg; 15 kg
15 kg; 30 kg
Masa minimalna (min)
20 g
40 g
100 g
Powtarzalność
0,001 kg; 0,002 kg
0,002 kg; 0,005 kg
0,005 kg; 0,01 kg
Liniowość
±0,002 kg;
±0,004 kg
±0,004 kg;
±0,01 kg
±0,01 kg;
±0,02 kg
Działka legalizacyjna (e)
1 g
2 g
5 g
Klasa dokładności
III
Zalecana masa
kalibracyjna (niedodana)
5 kg (F2) +
1 kg (F2)
10 kg (F2) +
5 kg (F2)
20 kg (F2) +
10 kg (F2)
Jednostki wagowe
kg
Czas narastania sygnału
2 s
Czas nagrzewania
10 min
Minimalna masa części
100 mg
250 mg
500 mg
Liczba sztuk
referencyjnych
dowolnie wybierana
Napięcie wejściowe
220 V – 240 V AC 50 Hz
Zasilacz
napięcie wtórne
12 V, 500 mA
Akumulator (opcjonalnie)
czas eksploatacji
podświetlanie włączone: 60 h
podświetlanie wyłączone: 70 h
Czas ładowania
akumulatora
14 h
Auto-Off (baterie)
wybierana dowolnie: 3, 5, 15, 30 min
Wymiary w stanie
kompletnym (S x G x W)
320 x 350 x 125 mm
Powierzchnia ważenia
294 x 225 mm
Dopuszczalne warunki
otoczenia
od -10°C do +40°C
Wilgotność powietrza
maks. 80%, względna (brak kondensacji)
Masa netto (kg)
3,8 kg
CPB-N / CPB-DM-BA-pl-1323
7
2 Przegląd urządzeń
1. Płytka wagi / zasobnik akumulatora (pod płytką wagi)
2. Libelka (poziomnica)
3. Interfejs RS 232
4. Łapy ze śrubami
5. Przełącznik Włącz/Wyłącz
6. Gniazdo zasilacza sieciowego
7. Przycisk justowania
CPB-N / CPB-DM-BA-pl-1323
8
Masa
Masa referencyjna
Liczba sztuk
Wskaźnik stanu
naładowania akumulatora
Strzałki nad symbolami wskazują na:
Pojemność akumulatora zostanie wkrótce
wyczerpana
NET
Masa netto
Wskaźnik stabilizacji
Wskaźnik wartości zerowej
Strzałki nad symbolami wskazują na:
Nałożona za mała masa referencyjna
PRESET
Zapamiętana docelowa liczba sztuk / masa
docelowa
Nałożona za mała liczba sztuk
Strzałki nad symbolami wskazują na:
M
Dane w pamięci sumy
2.1 Przegląd wskaźnika
2.1.1 Wskaźnik masy
Tutaj wyświetlana jest masa ważonego materiału w [kg].
2.1.2 Wskaźnik masy referencyjnej
Tutaj wyświetlana jest masa referencyjna próbki w [g]. Wartość ta wprowadzana jest
przez użytkownika albo obliczana przez wagę.
2.1.3 Wskaźnik liczby sztuk
Tutaj wszystkie nałożone części natychmiast wyświetlane są w sztukach.
CPB-N / CPB-DM-BA-pl-1323
9
Wybór
Funkcja
Przyciski z cyframi
Przycisk kasowania
Wywołanie trybu docelowej liczby sztuk i trybu masy
docelowej
Dodawanie do pamięci sumy
Wywołanie pamięci sumy
Wprowadzanie/wyświetlanie wartości granicznej przy
kontroli tolerancji
Wywołanie funkcji podświetlania wskaźnika (naciśnięcie i
przytrzymanie przycisku)
Wydanie do urządzenia zewnętrznego (drukarka) lub
komputera
Wprowadzenie masy referencyjnej poprzez ważenie
Numeryczne wprowadzenie masy referencyjnej
Wybór funkcji/parametru
Przycisk tarowania
Zapisywanie
Przycisk zerowania
Powrót do trybu ważenia
2.2 Przegląd klawiatury
CPB-N / CPB-DM-BA-pl-1323
10
3 Wskazówki podstawowe (informacje ogólne)
3.1 Zastosowanie zgodne z przeznaczeniem
Nabyta przez Państwa waga służy do określania masy (wartości ważenia) ważonego
materiału. Należy traktować ją jako „wagę niesamodzielną”, tzn. przedmioty
podlegające ważeniu umieszcza się ostrożnie ręcznie na środku płyty wagi. Wartość
ważenia można odczytać po osiągnięciu stabilnej wartości.
3.2 Zastosowanie niezgodne z przeznaczeniem
Nie stosować wagi do ważenia dynamicznego. Jeżeli ilość ważonego materiału
zostanie nieznacznie zmniejszona lub zwiększona, wówczas umieszczony w wadze
mechanizm „kompensacyjno-stabilizacyjny” może powodować wyświetlanie błędnych
wyników ważenia! (Przykład: Powolne wypływanie cieczy z pojemnika znajdującego
się na wadze.)
Płytki wagi nie poddawać działaniu długotrwałego obciążenia. Może to spowodować
uszkodzenie mechanizmu pomiarowego.
Bezwzględnie unikać uderzeń i przeciążeń wagi ponad podane obciążenie
maksymalne (maks.), odejmując już występujące obciążenie tarą. Mogłoby to
spowodować uszkodzenie wagi.
Nigdy nie użytkować wagi w pomieszczeniach zagrożonych wybuchem. Wykonanie
seryjne nie jest wykonaniem przeciwwybuchowym.
Nie wolno dokonywać zmian konstrukcyjnych wagi. Może to spowodować błędne
wyniki ważenia, naruszenie technicznych warunków bezpieczeństwa, jak również
zniszczenie wagi.
Waga może być eksploatowana tylko zgodnie z opisanymi wytycznymi. Inne zakresy
użytkowania / obszary zastosowania wymagają pisemnej zgody firmy KERN.
3.3 Gwarancja
Gwarancja wygasa w przypadku:
nieprzestrzegania naszych wytycznych zawartych w instrukcji obsługi;
użycia niezgodnego z opisanymi zastosowaniami;
dokonania zmian lub otwierania urządzenia;
mechanicznego uszkodzenia lub uszkodzenia w wyniku działania mediów, cieczy,
naturalnego zużycia;
nieprawidłowego ustawienia lub niewłaściwej instalacji elektrycznej;
przeciążenia mechanizmu pomiarowego.
CPB-N / CPB-DM-BA-pl-1323
11
Przed ustawieniem i uruchomieniem wagi należy dokładnie
przeczytać niniejszą instrukcję obsługi, nawet wtedy, gdy macie już
Państwo doświadczenie z wagami firmy KERN.
Wszystkie wersje językowe zawierają niewiążące tłumaczenie.
Wiążący jest oryginalny dokument w języku niemieckim.
Wszystkie części oryginalnego opakowania należy zachować na
wypadek ewentualnego transportu zwrotnego.
Do transportu zwrotnego należy używać tylko oryginalnego
opakowania.
Przed wysyłką należy odłączyć wszystkie podłączone kable i
luźne/ruchome części.
Należy ponownie zamontować zabezpieczenia transportowe,
jeżeli takie występują.
Wszystkie części, np. szklaną osłonę przeciwwiatrową, płytkę
wagi, zasilacz itp. należy zabezpieczyć przed ześliźnięciem i
uszkodzeniem.
3.4 Nadzór nad środkami kontrolnymi
W ramach systemu zapewnienia jakości należy w regularnych odstępach czasu
sprawdzać techniczne własności pomiarowe wagi oraz ewentualnie dostępnego
odważnika wzorcowego. W tym celu odpowiedzialny użytkownik powinien określić
odpowiedni przedział czasowy, jak również rodzaj i zakres takiej kontroli. Informacje
dotyczące nadzoru nad środkami kontrolnymi, jakimi są wagi, jak również niezbędne
odważniki wzorcowe dostępne są na stronie domowej firmy KERN (www.kern-
sohn.com). Odważniki wzorcowe oraz wagi można szybko i tanio skalibrować w
akredytowanym przez DKD (Deutsche Kalibrierdienst) laboratorium kalibracyjnym
firmy KERN (przywrócenie do normy obowiązującej w danym kraju).
4 Podstawowe wskazówki bezpieczeństwa
4.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi
4.2 Przeszkolenie personelu
Urządzenie może być obsługiwane i konserwowane tylko przez przeszkolonych
pracowników.
5 Transport i składowanie
5.1 Kontrola przy odbiorze
Niezwłocznie po otrzymaniu paczki należy sprawdzić, czy nie posiada ona
ewentualnych widocznych uszkodzeń, to samo dotyczy urządzenia po jego
rozpakowaniu.
5.2 Opakowanie / transport zwrotny
CPB-N / CPB-DM-BA-pl-1323
12
Wypoziomować wagę za pomocą łap ze śrubami,
pęcherzyk powietrza w libelce (poziomnicy) musi
znajdować się w zaznaczonym obszarze.
6 Rozpakowanie, ustawienie i uruchomienie
6.1 Miejsce ustawienia, miejsce eksploatacji
Wagi zostały skonstruowane w taki sposób, aby w normalnych warunkach
eksploatacyjnych były uzyskiwane wiarygodne wyniki ważenia.
Wybór prawidłowej lokalizacji wagi zapewnia jej dokładną i szybką pracę.
Dlatego też, wybierając miejsce ustawienia, należy przestrzegać następujących
zasad:
wagę ustawiać na stabilnej, płaskiej powierzchni;
unikać ekstremalnych temperatur, jak również wahań temperatury
występujących, np. przy ustawieniu obok grzejników lub w miejscach
narażonych na bezpośrednie działanie promieniowania słonecznego;
zabezpieczyć przed bezpośrednim działaniem przeciągu powodowanego
przez otwarte okna i drzwi;
unikać wstrząsów podczas ważenia;
zabezpieczyć wagę przed wysoką wilgotnością powietrza, oparami i pyłem;
nie wystawiać urządzenia na długotrwałe działanie silnej wilgoci. Niepożądane
obroszenie (kondensacja na urządzeniu wilgoci zawartej w powietrzu) może
wystąpić, gdy zimne urządzenie zostanie umieszczone w znacznie
cieplejszym pomieszczeniu. W takim przypadku odłączone od sieci
urządzenie należy poddać ok. 2godzinnej aklimatyzacji do temperatury
otoczenia;
unikać ładunków statycznych pochodzących z ważonego materiału, pojemnika
wagi i osłony przeciwwiatrowej.
W przypadku występowania pól elektromagnetycznych, ładunków statycznych, jak
również niestabilnego zasilania elektrycznego możliwe są duże odchyłki wskazań
(błędny wynik ważenia). Należy wówczas zmienić lokalizację wagi.
6.2 Rozpakowanie
Ostrożnie wyjąć wagę z opakowania, zdjąć torebkę plastikową i ustawić wagę w
przewidzianym dla niej miejscu pracy.
6.2.1 Ustawianie
CPB-N / CPB-DM-BA-pl-1323
13
Koniecznie usunąć zabezpieczenie transportowe.
(dostępne tylko w modelach 6 kg)
1
W celu poluzowania zabezpieczenia transportowego wykręcić śrubę transportową [1]
w kierunku przeciwnym do ruchu wskazówek zegara.
W celu transportu ostrożnie wkręcić aż do oporu śrubę transportową w kierunku
zgodnym z ruchem wskazówek zegara, a następnie zablokować nakrętką
zabezpieczającą.
CPB-N / CPB-DM-BA-pl-1323
14
Waga
Płytka wagi
Kabel sieciowy
Pokrywa robocza
Instrukcja obsługi
6.2.2 Zakres dostawy
Akcesoria seryjne:
6.3 Gniazdo sieciowe
Zasilanie elektryczne odbywa się poprzez zewnętrzny zasilacz sieciowy.
Nadrukowana wartość napięcia musi być zgodna z napięciem lokalnym.
Należy używać tylko oryginalnych zasilaczy sieciowych firmy KERN. Zastosowanie
innych produktów wymaga zgody firmy KERN.
6.4 Praca z zasilaniem akumulatorowym (opcjonalnie)
Wewnętrzny akumulator ładowany jest za pomocą dostarczonego kabla
sieciowego.
Przed pierwszym użyciem akumulator należy ładować za pomocą kabla sieciowego
przez co najmniej 12 godzin. Czas eksploatacji akumulatora wynosi ok. 70 godzin.
Czas ładowania do stanu pełnego ponownego naładowania wynosi ok. 12 godz.
Funkcja AUTO-OFF — wybierany czas 3, 5, 15 min — w celu oszczędzania
akumulatora (patrz rozdz. 12).
Po włączeniu wagi wyświetlenie na wskaźniku masy strzałki nad symbolem
akumulatora lub symbolu „bat lo” oznacza, że pojemność akumulatora zostanie
wkrótce wyczerpana. Waga może jeszcze pracować ok. 10 godzin, następnie
zostanie wyłączona automatycznie. W celu naładowania akumulatora należy
możliwie szybko podłączyć kabel sieciowy.
W czasie ładowania wskaźnik LED pod okienkiem liczby sztuk informuje o stanie
naładowania akumulatora.
czerwony: akumulator jest prawie rozładowany
zielony: akumulator jest w pełni naładowany
6.5 Podłączanie urządzeń peryferyjnych
Przed podłączeniem lub odłączeniem urządzeń dodatkowych (drukarka, komputer)
do interfejsu danych wagę należy koniecznie odłączyć od sieci.
Razem z wagą należy używać wyłącznie akcesoriów i urządzeń peryferyjnych firmy
KERN, które zostały dopasowane do wagi w sposób optymalny.
6.6 Pierwsze uruchomienie
Czas nagrzewania trwający 2 godziny po włączeniu umożliwia stabilizację wartości
pomiarowych.
Dokładność wagi zależy od lokalnego przyspieszenia ziemskiego.
Bezwzględnie należy przestrzegać wskazówek zawartych w rozdziale „Justowanie”.
CPB-N / CPB-DM-BA-pl-1323
15

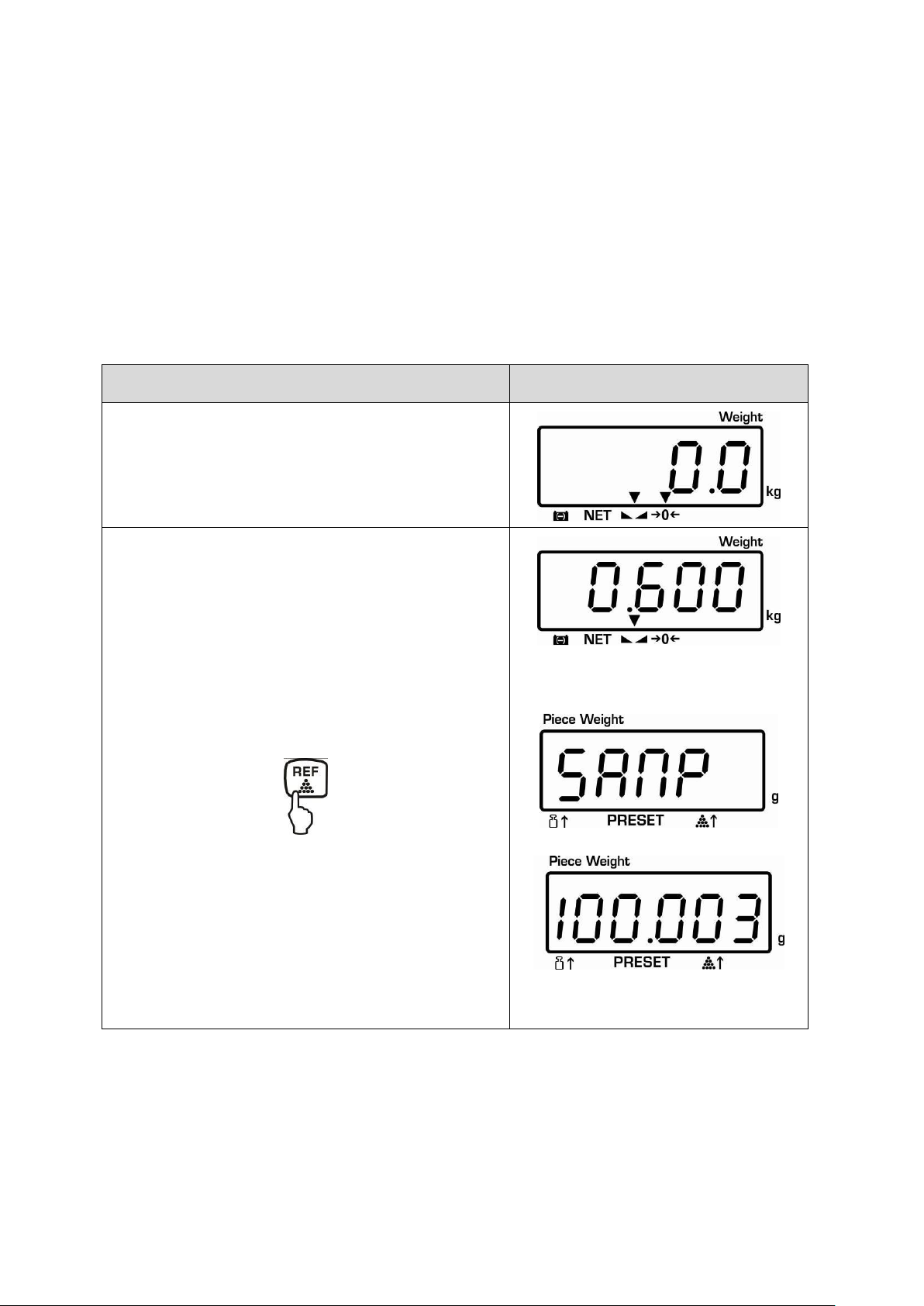

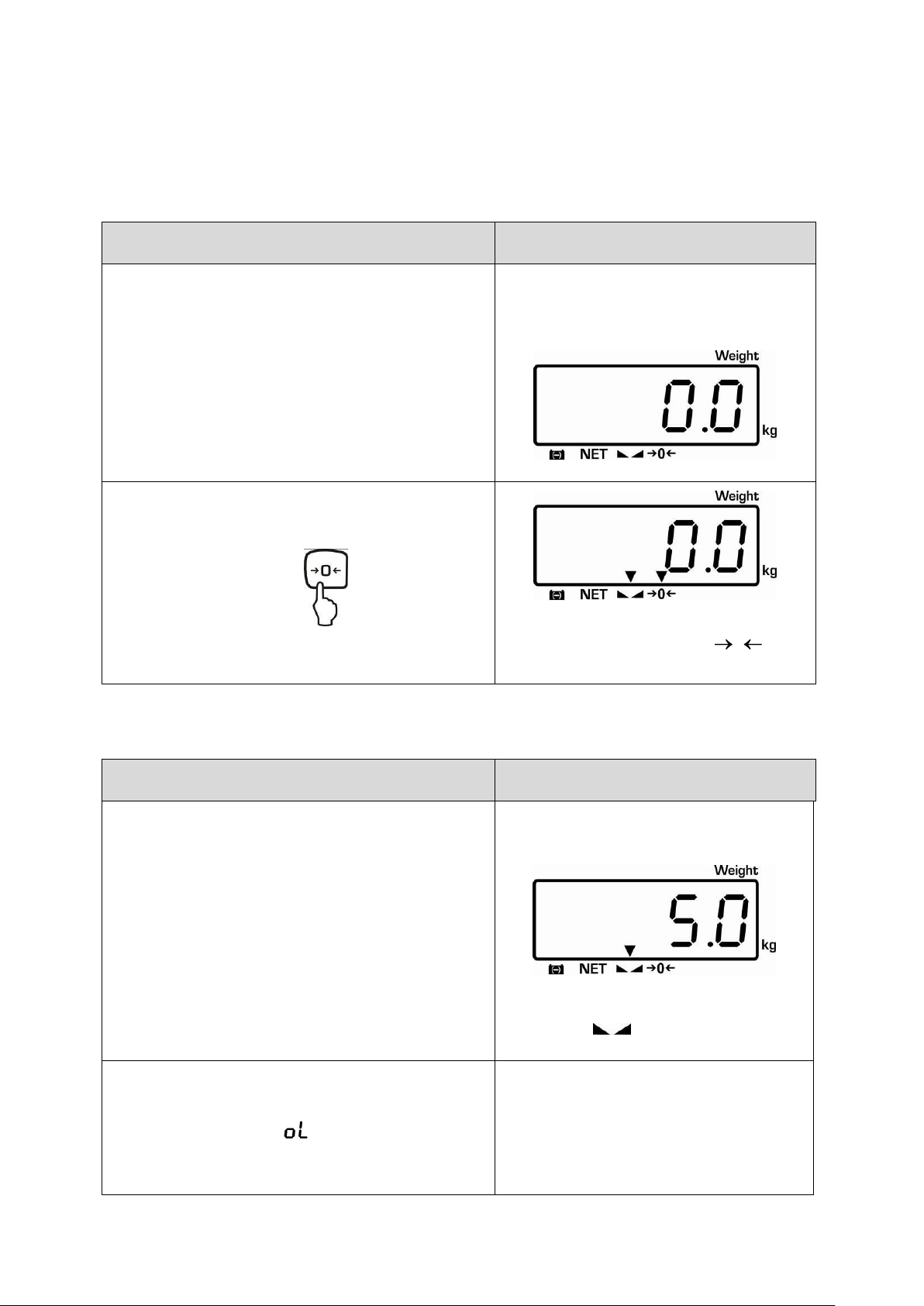

Obsługa
Wskazanie

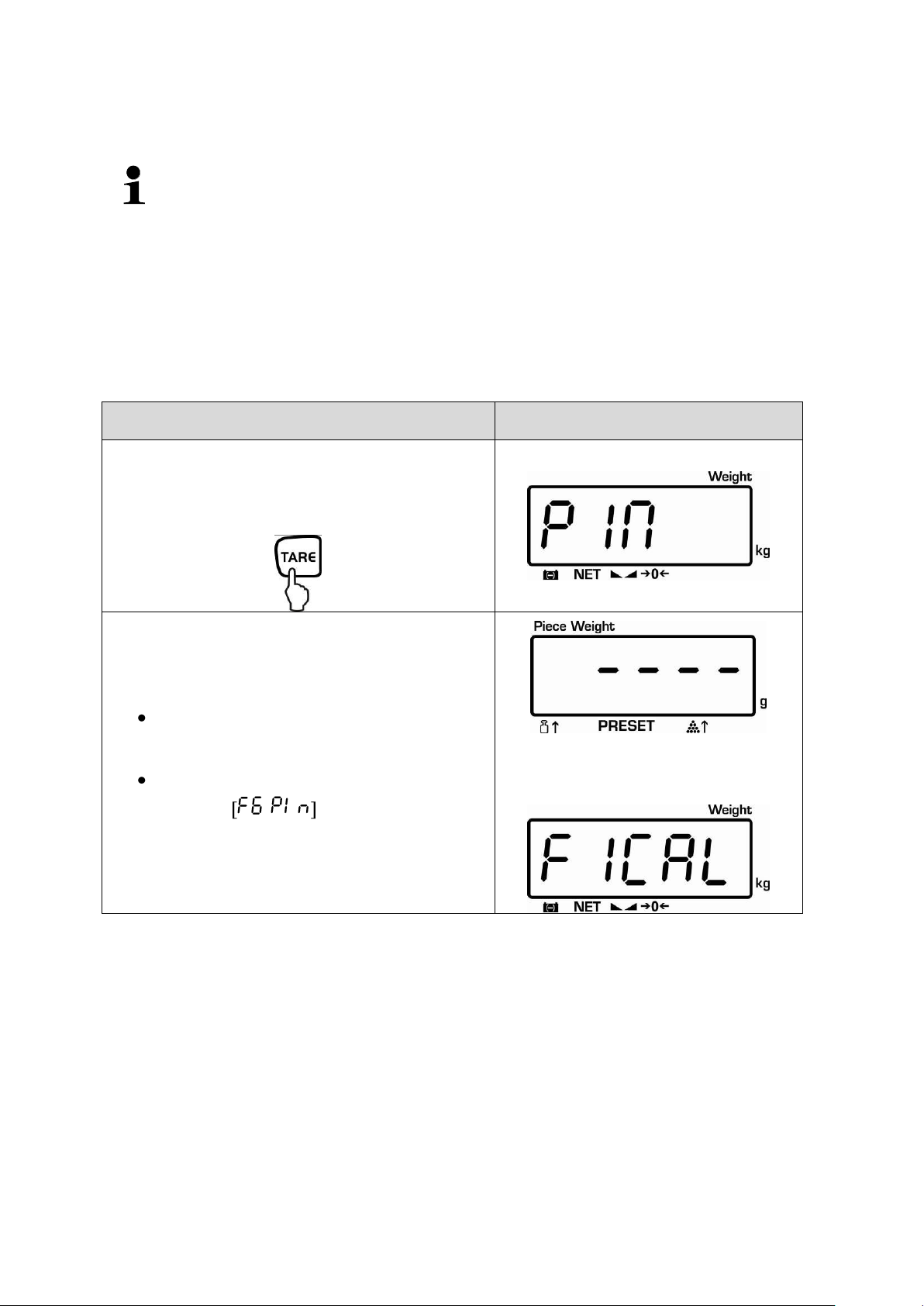

Włączyć wagę i w czasie samodiagnozy
wagi nacisnąć przycisk TARE.
Za pomocą przycisków z cyframi
wprowadzić hasło:
hasło standardowe „0000”.
Jeżeli wprowadzenie hasła nie jest możliwe,
można wprowadzić hasło osobiste;
(wprowadzanie za pomocą funkcji
, patrz rozdz. 11.1).
Ale proces justowania można również
kontynuować, naciskając przycisk .
6.7 Justowanie
Ponieważ wartość przyspieszenia ziemskiego nie jest równa w każdym miejscu
Ziemi, każdą wagę należy dopasować – zgodnie z zasadą ważenia wynikającą z
podstaw fizyki – do przyśpieszenia ziemskiego panującego w miejscu ustawienia
wagi (tylko jeżeli waga nie została już wyjustowana fabrycznie w miejscu ustawienia).
Taki proces
justowania należy wykonać przy pierwszym uruchomieniu, po każdej zmianie
lokalizacji wagi, jak również w przypadku wahań temperatury otoczenia. Aby
uzyskiwać dokładne wartości pomiarowe, dodatkowo zalecane jest cykliczne
justowanie wagi także w trybie ważenia.
Postępowanie w czasie justowania:
Zadbać o stabilne warunki otoczenia. Zapewnić wymagany czas nagrzewania (patrz
rozdz. 1) w celu stabilizacji wagi. Należy przy tym uważać, aby na płytce wagi nie
znajdowały się żadne przedmioty.
6.7.1 Model CPB-N (modele nielegalizowane)
CPB-N / CPB-DM-BA-pl-1323
16
Nacisnąć przycisk TARE, zostanie
wyświetlona wartość przyspieszenia
ziemskiego.
Ponownie nacisnąć przycisk TARE.
Zostanie wyświetlony komunikat „UnLoAd”, a
następnie „LoAd”.
Ostrożnie położyć na środku płytki wagi
masę kalibracyjną (patrz rozdz. 1),
zostanie wyświetlony komunikat „PASS”.
W trakcie wykonywania przez wagę
samodiagnozy zdjąć masę kalibracyjną.
Po zakończonym powodzeniem justowaniu
waga zostanie automatycznie przełączona z
powrotem w tryb ważenia.
W przypadku błędu justowania lub błędnej
masy kalibracyjnej na wyświetlaczu zostanie
wyświetlony komunikat błędu, powtórzyć
proces justowania.
CPB-N / CPB-DM-BA-pl-1323
17
6.7.2 Model CPB-DM (modele legalizowane)
W przypadku wag legalizowanych justowanie jest zablokowane. W celu
umożliwienia przeprowadzenia kalibracji należy zniszczyć plombę i podczas
włączania wagi nacisnąć przycisk justowania. Położenie przycisku
justowania, patrz rozdz. 6.9.1.
Uwaga:
Po zniszczeniu plomby, a przed ponownym użyciem wagi w
zastosowaniach wymagających legalizacji, waga musi zostać ponownie
zalegalizowana przez uprawnioną jednostkę notyfikowaną i odpowiednio
oznakowana, poprzez umieszczenie nowej plomby.
Obsługa
Wskazanie
Włączyć wagę i w czasie samodiagnozy
wagi nacisnąć przycisk justowania i
nacisnąć przycisk TARE.
Za pomocą przycisków z cyframi
wprowadzić hasło:
Albo
hasło standardowe „0000”:
albo
hasło osobiste, wprowadzanie pod
funkcją , patrz rozdz. 12.
Zatwierdzić, naciskając przycisk TARE.
CPB-N / CPB-DM-BA-pl-1323
18
Nacisnąć przycisk TARE, zostanie
wyświetlony komunikat „UnLoAD”.
Ponownie nacisnąć przycisk TARE.
Powoduje to wyświetlenie komunikatu „LoAd”
oraz migającej, aktualnie ustawionej masy
kalibracyjnej.
Albo
Potwierdzić, naciskając przycisk
TARE.
albo
W celu zmiany żądanej wartości masy
wprowadzić masę kalibracyjną za
pomocą przycisków z cyframi i
zatwierdzić ją, naciskając przycisk
TARE.
Aby uzyskiwać najbardziej wartościowe z
punktu widzenia techniki pomiarowej wyniki
ważenia, zalecany jest wybór możliwie
największej wartości nominalnej.
Zalecamy wartość równą 80% Maks.
+
(przykład)
Ostrożnie ustawić masę kalibracyjną na
środku płyty wagi.
Poczekać na wyświetlenie wskaźnika
stabilizacji, a następnie nacisnąć przycisk
TARE.
W trakcie wykonywania przez wagę
samodiagnozy zdjąć masę kalibracyjną.
Po zakończonym powodzeniem justowaniu waga
zostanie automatycznie przełączona z powrotem
w tryb ważenia.
W przypadku błędu justowania lub błędnej masy
kalibracyjnej na wyświetlaczu zostanie
wyświetlony komunikat błędu, powtórzyć proces
justowania.
CPB-N / CPB-DM-BA-pl-1323
19
6.8 Linearyzacja (tylko modele nielegalizowane)
Linearyzacja może być wykonywane wyłącznie przez specjalistę
posiadającego gruntowną wiedzę w zakresie obchodzenia się z wagami.
Używane odważniki wzorcowe muszą być zgodne ze specyfikacją wagi, patrz
rozdz. 3.4 „Nadzór nad środkami kontrolnymi”.
Zadbać o stabilne warunki otoczenia. W celu stabilizacji niezbędny jest czas
nagrzewania.
Po zakończonej powodzeniem linearyzacji należy przeprowadzić kalibrację,
patrz rozdz. 3.4 „Nadzór nad środkami kontrolnymi”.
Masa
kalibracyjna
CPB 6K0.1N
CPB 15K0.2N
CPB 30K0.5N
1.
1 kg
2.5 kg
5 kg
2.
2 kg
5 kg
10 kg
3.
4 kg
10 kg
15 kg
4.
6 kg
15 kg
30 kg
Obsługa
Wskazanie
Wykonanie linearyzacji:
Włączyć wagę i w czasie samodiagnozy
wagi nacisnąć przycisk TARE.
Za pomocą przycisków z cyframi
wprowadzić hasło „0000”.
Zatwierdzić, naciskając przycisk TARE.
Liniowość oznacza największą odchyłkę wskazania masy przez wagę względem
wartości masy danego odważnika wzorcowego, na plus i minus, w całym zakresie
ważenia.
Po stwierdzeniu odchyłki liniowości przez nadzór nad środkami kontrolnymi, jej
poprawa możliwa jest poprzez przeprowadzenie linearyzacji.
Tab. 1: Punkty justowania
CPB-N / CPB-DM-BA-pl-1323
20
Nacisnąć przycisk TARE, zostanie
wyświetlona wartość przyspieszenia
ziemskiego.
Ponownie nacisnąć przycisk TARE.
Zostanie wyświetlone wskazanie „LoAd 0”,
po krótkim czasie zabrzmi sygnał dźwiękowy
i zostanie wyświetlone wskazanie „LoAd 1”.
Pierwsza masa kalibracyjna (patrz
Tab. 1).
Po krótkim czasie zabrzmi sygnał
dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 2”.
Druga masa kalibracyjna.
Po krótkim czasie ponownie zabrzmi
sygnał dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 3”.
Trzecia masa kalibracyjna.
Po krótkim czasie ponownie zabrzmi
sygnał dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 4”.
Czwarta masa kalibracyjna.
Po krótkim czasie ponownie zabrzmi
sygnał dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 3”.
Czwarta masa kalibracyjna.
Po krótkim czasie zabrzmi sygnał
dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 2”.
Trzecia masa kalibracyjna.
Po krótkim czasie zabrzmi sygnał
dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 1”.
(przykład)
CPB-N / CPB-DM-BA-pl-1323
21
Druga masa kalibracyjna.
Po krótkim czasie zabrzmi sygnał
dźwiękowy i zostanie wyświetlone
wskazanie „LoAd 0”.
Pierwsza masa kalibracyjna.
Po zakończonej powodzeniem
linearyzacji waga zostanie automatycznie
przełączona z powrotem w tryb ważenia.
W przypadku błędu linearyzacji lub błędnej masy kalibracyjnej na wyświetlaczu
zostanie wyświetlony komunikat błędu, powtórzyć proces linearyzacji.
CPB-N / CPB-DM-BA-pl-1323
22
6.9 Legalizacja
Informacje ogólne:
Zgodnie z dyrektywą 90/384/EWG wagi muszą być, jeżeli są wykorzystywane w
następujący sposób (zakres określony prawem):
a) w obrocie handlowym, gdy cena towaru określana jest poprzez jego ważenie;
b) przy wytwarzaniu leków w aptekach, jak również przy analizach w
laboratoriach medycznych i farmaceutycznych;
c) do celów urzędowych;
d) przy produkcji opakowań gotowych.
W razie wątpliwości należy zwrócić się do lokalnego Urzędu Miar i Wag.
Po legalizacji waga zostaje zaplombowana w zaznaczonej pozycji.
Legalizacja wagi bez „plomb” jest nieważna.
Wskazówki dotyczące legalizacji
Wagi oznaczone w danych technicznych jako nadające się do posiadają
dopuszczenie typu obowiązujące na terenie UE. Jeżeli waga ma być stosowana w
opisanym wyżej obszarze wymagającym, wówczas jej musi być regularnie
odnawiana.
Ponowna legalizacja wagi odbywa się zgodnie z przepisami obowiązującymi w
danym kraju. Np. w Niemczech okres ważności legalizacji wag wynosi z reguły 2 lata.
Należy przestrzegać przepisów prawa obowiązujących w kraju użytkowania!
Wagi nadające się do legalizacji należy wycofać z eksploatacji, jeżeli:
wynik ważenia wagi leży poza granicą dopuszczalnego błędu. Dlatego też,
wagę należy regularnie obciążać odważnikiem wzorcowym o znanej masie
(ok. 1/3 obciążenia maks.) i wyświetlaną wartość porównywać z masą
wzorcową.
został przekroczony termin ponownej legalizacji.
CPB-N / CPB-DM-BA-pl-1323
23
6.9.1 Przycisk justowania i plomby
Tryb serwisowy umożliwia zmianę wszystkich parametrów wagi.
Parametrów serwisowych nie należy zmieniać, ponieważ może to mieć wpływ
na ustawienia wagi.
Możliwe plomby: obowiązkowo oraz lub .
1. Plomba 1
2. Osłona
3. Przycisk legalizacji
4. Drut plomby legalizacji
6.10 Sprawdzenie ustawień wagi dotyczących legalizacji wagi
W celu uruchomienia justowania wagę należy przełączyć w tryb serwisowy.
W przypadku wag legalizowanych tryb serwisowy zablokowane jest za pomocą
przełącznika. W celu usunięcia blokady dostępu należy zniszczyć plombę i nacisnąć
przycisk. Położenie przycisku, patrz rozdz. 6.9.1.
Uwaga:
Po zniszczeniu plomby, a przed ponownym użyciem wagi w zastosowaniach
wymagających legalizacji, waga musi zostać ponownie zalegalizowana przez
uprawnioną jednostkę notyfikowaną i odpowiednio oznakowana, poprzez
umieszczenie nowej plomby.
CPB-N / CPB-DM-BA-pl-1323
24
6.11 Tryb serwisowy (modele legalizowane)
Włączyć wagę i w czasie samodiagnozy
wagi nacisnąć przycisk TARE.
Za pomocą przycisków z cyframi
wprowadzić hasło:
Albo
hasło standardowe „0000”.
albo
hasło osobiste, wprowadzanie pod
funkcją , patrz rozdz. 12.
Zatwierdzić, naciskając przycisk TARE.
Przegląd parametrów serwisowych służy jedynie sprawdzeniu ustawionych
parametrów przez właściwe urzędy legalizujące. Nie można wprowadzać żadnych
zmian.
Wejście do menu:
Wybór funkcji:
Poszczególne funkcje z aktualnymi ustawieniami można wybierać kolejno,
naciskając przycisk .
Zatwierdzanie/zapisywanie ustawień:
Zatwierdzić wybraną funkcję, naciskając przycisk . Wybrać żądane
ustawienie, naciskając przycisk i zatwierdzić, naciskając przycisk lub
anulować za pomocą przycisku .
Opuszczenie menu:
Po naciśnięciu przycisku waga powraca do trybu ważenia.
CPB-N / CPB-DM-BA-pl-1323
25
Przegląd parametrów serwisowych:
Blok
menu głównego
Punkt
podmenu
Dostępne ustawienia / objaśnienie
F1 CAL
Justowanie
F2 rES
6000d *
Rozdzielczość
duAL
Zawsze używać tego ustawienia
30000 d
3000 d
F3 Cnt
Wartość przetwornika analogowo-cyfrowego
F4 AU
Tryb sumowania
i wydawania
danych
AU on*
Automatyczn
y tryb
sumowania
b9600*, b600,
b1200, b2400,
b4800
LP 50
EnG
CHi
nieudokumento
wane
tP
Standardowe ustawienia drukarki
P ASt
b9600*, b600,
b1200, b2400,
b4800
EnG
CHi
Polecenia
zdalnego
sterowania
P Cont
b9600*, b600,
b1200, b2400,
b4800
Sd0 on
Wysyłanie zera
włączone
Ciągłe
wydawanie
danych
Sd0 off
Wysyłanie zera
wyłączone
AU off
Ręczny tryb
sumowania
b9600*, b600,
b1200, b2400,
b4800
LP 50
EnG
CHi
nieudokumento
wane
tP
Standardowe ustawienia drukarki
F5 tAr
Funkcja Pre-Tare
Pt oFF*
Wartość tarowania wstępnego wyłączona: Zawsze
używać tego ustawienia
Pt on
Wartość tarowania wstępnego włączona
F6 Pin
Hasło
Pin 1*
Wprowadzanie nowego hasła
Pin 2
Potwierdzanie nowego hasła
F7 SPd
Prędkość
wskazań
SPd 7.5*
nieudokumentowane
SPd 15
SPd 30
SPd 60
F8 oFF
Funkcja Auto-Off
oF 0*
Automatyczne wyłączanie wyłączone
oF 3
Automatyczne wyłączanie po 3 min
oF 5
Automatyczne wyłączanie po 5 min
oF 15
Automatyczne wyłączanie po 15 min
oF 30
Automatyczne wyłączanie po 30 min
* = Ustawienie fabryczne
= Punkt menu zablokowany, w celu dokonania zmian nacisnąć przycisk
justowania.
CPB-N / CPB-DM-BA-pl-1323
26
F9 Grv
Grawitacja
nieudokumentowane
F10 bEP
Sygnał
akustyczny
ok*
Sygnał dźwiękowy, jaki rozbrzmiewa, gdy materiał ważony
znajduje się w ustawionym zakresie
Low
Sygnał dźwiękowy, jaki rozbrzmiewa, gdy materiał ważony
znajduje się poniżej dolnej wartości granicznej
nG
Sygnał dźwiękowy, jaki rozbrzmiewa, gdy materiał ważony
znajduje się poza ustawionym zakresem
HiGH
Sygnał dźwiękowy, jaki rozbrzmiewa, gdy materiał ważony
znajduje się powyżej górnej wartości granicznej
F11 t n
P-tArE
Zawsze używać tego ustawienia
o-tArE
F12 rSt
Przywrócenie ustawień fabrycznych
CPB-N / CPB-DM-BA-pl-1323
27
Obsługa
Wskazanie
1. Włączyć wagę.
Nacisnąć i krótko przytrzymać przycisk
ON/OFF (na dole, po prawej stronie wagi).
Wykonywana jest samodiagnoza wagi.
Waga jest gotowa do pracy po
wyświetleniu we wszystkich trzech
oknach wskaźnika wartości „0”.
2. Zerowanie
Zostanie wyświetlony wskaźnik zera
i strzałka nad symbolem „ 0 ”.
Obsługa
Wskazanie
Położyć materiał ważony na płytce wagi.
Odczytać wynik ważenia.
Przy stabilnej wartości ważenia nad
symbolem zostanie
wyświetlona strzałka.
Jeżeli materiał ważony jest cięższy niż zakres
ważenia, na wyświetlaczu zostanie
wyświetlony symbol „ ” (= przeciążenie)
oraz rozbrzmi sygnał dźwiękowy (pisk).
7 Eksploatacja
7.1 Włączanie/wyłączanie i zerowanie
7.2 Ważenie uproszczone
CPB-N / CPB-DM-BA-pl-1323
28
Obsługa
Wskazanie
Ustawić pusty pojemnik tary na płytce wagi.
Zostanie wyświetlona masa całkowita
postawionego pojemnika.
(przykład)
Resetowanie wskaźnika do wartości „0”:
Masa pojemnika zostanie zapisana
w pamięci wagi. Zostanie
wyświetlone wskazanie zerowe, a
nad symbolami - -
zostanie wyświetlona strzałka.
Włożyć ważony materiał do pojemnika tary.
Następnie odczytać na wskaźniku
masę ważonego materiału.
Proces tarowania można powtarzać dowolną ilość razy, na przykład przy
odważaniu kilku składników mieszaniny (doważanie). Granicę osiąga się w
momencie wyczerpania pełnego zakresu ważenia.
Wartość tary zaokrąglana jest odpowiednio do dokładności odczytu wagi.
7.3 Ważenie z tarą
Masę własną dowolnego pojemnika wykorzystywanego do ważenia można
wytarować poprzez naciśnięcie przycisku, dzięki czemu podczas kolejnych procesów
ważenia wyświetlana będzie masa netto ważonego materiału.
CPB-N / CPB-DM-BA-pl-1323
29
Resetowanie wskaźnika do wartości „0”:
Masa całkowita pojemnika zostanie
wytarowana.
Dołożyć kolejne składniki do pojemnika wagi
(doważanie).
Następnie odczytać na wskaźniku
masę dodanego materiału
ważonego.
Kasowanie wartości tary:
Przy odciążonej płytce wagi nacisnąć przycisk .
CPB-N / CPB-DM-BA-pl-1323
30
, nacisnąć i przytrzymać wciśnięty w
trybie ważenia.
Zostanie wyświetlone ostatnio wybrane
ustawienie.
Przycisk umożliwia wybór pomiędzy
następującymi ustawieniami:
Podświetlanie wyświetlacza wyłączone
Podświetlanie wyświetlacza włączone
Podświetlanie wyświetlacza wyłączane
automatycznie
Potwierdzić wybrane ustawienie, .
Ustawienie zostanie przejęte przez wagę i
waga zostanie przełączona w tryb ważenia.
7.4 Podświetlanie wyświetlacza
Waga dysponuje następującymi możliwościami podświetlania wyświetlacza:
CPB-N / CPB-DM-BA-pl-1323
31
Obsługa
Wskazanie
Wyzerować wagę lub w razie potrzeby
wytarować pusty pojemnik wagi.
Ustawianie wartości referencyjnej:
Jako wartość referencyjną położyć znaną
liczbę pojedynczych części.
Poczekać na wyświetlenie wskaźnika
stabilizacji, następnie za pomocą
przycisków z cyframi wprowadzić liczbę
pojedynczych części. Potwierdzić w ciągu
5 s:
Na chwilę zostanie wyświetlone wskazanie
„SAMP”.
Masa referencyjna zostanie określona i
wyświetlona.
8 Zliczanie sztuk
W czasie zliczania sztuk można albo doliczać części dokładane do pojemnika, albo
odliczać części wyjmowane z pojemnika. Aby umożliwić policzenie większej ilości
części, należy wyznaczyć średnią masę jednej części za pomocą małej liczby części
(liczba sztuk referencyjnych). Im większa liczba sztuk referencyjnych, tym wyższa
dokładność zliczania. W przypadku małych lub bardzo różnorodnych części wartość
referencyjna musi być szczególnie wysoka.
8.1 Określenie masy referencyjnej poprzez ważenie
CPB-N / CPB-DM-BA-pl-1323
32
Zliczanie sztuk:
W razie potrzeby wytarować, położyć materiał ważony i odczytać liczbę sztuk.
Nałożona masa:
Masa referencyjna:
Nałożona liczba sztuk:
Po podłączeniu opcjonalnej drukarki wartość wskazania można wydrukować, naciskając
przycisk .
Przykład wydruku KERN YKB-01N:
Licznik pozycji
NO.
0
Nałożona masa
GS
0.300
kg
Masa referencyjna
U.W.
100.0000
g
Nałożona liczba sztuk
PCS
3
pcs
Wskazówki:
W razie potrzeby przy nakładaniu kolejnych części, których liczba jest mniejsza niż
nałożona wartość referencyjna, masa referencyjna zostanie ponownie obliczona przez
wagę. Taka optymalizacja wartości referencyjnej sygnalizowana jest za pomocą sygnału
dźwiękowego.
Określenie masy referencyjnej odbywa się tylko przy stabilnych wartościach ważenia.
Przy wartościach ważenia poniżej zera na wskaźniku liczby sztuk wyświetlana jest
ujemna liczba sztuk.
Kasowanie wartości referencyjnej
Nacisnąć przycisk , masa referencyjna zostanie skasowana.
CPB-N / CPB-DM-BA-pl-1323
33
Ustawianie wartości referencyjnej:
Wprowadzić masę referencyjną za pomocą
przycisków z cyframi.
Potwierdzić w ciągu 5 s:
Zliczanie sztuk:
W razie potrzeby wytarować, położyć materiał ważony i odczytać liczbę sztuk.
Nałożona masa:
Masa referencyjna:
Nałożona liczba sztuk:
Po podłączeniu opcjonalnej drukarki wartość wskazania można wydrukować, naciskając
przycisk .
Przykład wydruku KERN YKB-01N:
Licznik pozycji
NO.
0
Nałożona masa
GS
0.500
kg
Masa referencyjna
U.W.
100
g
Nałożona liczba sztuk
PCS
5
pcs
8.2 Numeryczne wprowadzenie masy referencyjnej
Jeżeli wartość masy/liczby sztuk jest znana, można ją wprowadzić za pomocą
przycisków z cyframi.
CPB-N / CPB-DM-BA-pl-1323
34
Ustawienie menu: [ ], patrz rozdz. 12.2.1
Położyć materiał ważony A.
Poczekać na wyświetlenie wskaźnika
stabilizacji, a następnie nacisnąć
przycisk . Wartości wskazania
zostaną dodane do pamięci sumy i
wydrukowane po podłączeniu
opcjonalnej drukarki. Masa, liczba
ważeń (ACC 1) oraz liczba sztuk
wyświetlane są przez 2 s.
Aktualnie nałożona masa
Wybrana masa sztuki
Aktualnie nałożona liczba sztuk
9 Sumowanie
Funkcja ta umożliwia przeprowadzenie wielu ważeń. Następnie zostanie wyznaczona
łączna liczba sztuk, masa całkowita i liczba ważeń.
9.1 Sumowanie ręczne
Wyznaczyć średnią masę sztuki (patrz rozdz. 8.1) lub wprowadzić ją ręcznie
(patrz rozdz. 8.2).
CPB-N / CPB-DM-BA-pl-1323
35
Przykład wydruku KERN YKB-01N:
Liczba ważeń
NO.
1
Nałożona masa
GS
2.000
kg
Masa referencyjna
U.W.
100
g
Nałożona liczba sztuk
PCS
20
pcs
Zdjąć ważony materiał. Kolejny materiał ważony można dodać dopiero wtedy,
gdy wskazanie jest ≤ zero.
Położyć materiał ważony B.
Poczekać na wyświetlenie wskaźnika
stabilizacji, a następnie nacisnąć
przycisk . Wartości wskazania
zostaną dodane do pamięci sumy i
wydrukowane po podłączeniu
opcjonalnej drukarki. Masa całkowita,
liczba ważeń (ACC 2) oraz łączna
liczba sztuk wyświetlane są przez
2 s.
Przykład wydruku KERN YKB-01N:
Liczba ważeń
NO.
2
Nałożona masa
GS
5.000
kg
Masa referencyjna
U.W.
100
g
Nałożona liczba sztuk
PCS
50
pcs
CPB-N / CPB-DM-BA-pl-1323
36
W razie potrzeby zsumować kolejny materiał ważony w sposób opisany
powyżej.
Pomiędzy poszczególnymi ważeniami system ważący należy odciążyć.
Proces ten można powtarzać dowolnie często, aż do wyczerpania zakresu
ważenia systemu ważącego.
Wyświetlanie sumy całkowitej:
Nacisnąć przycisk , na chwilę
zostaną wyświetlone wartości masy
całkowitej, liczby ważeń i łącznej
liczby sztuk.
W celu wydrukowania danych tego
wskazania nacisnąć przycisk .
Masa całkowita
Liczba ważeń
Aktualna łączna liczba sztuk
Przykład wydruku KERN YKB-01N:
Suma końcowa
Total
Liczba ważeń
NO.
2
Masa całkowita
wgt
5.000
kg
Łączna liczba sztuk
PCS
50
pcs
*************************************
Kasowanie pamięci sumy
Nacisnąć przycisk , zostaną wyświetlone wartości masy całkowitej, liczby
ważeń oraz łącznej liczby sztuk. W czasie wyświetlania tego wskazania nacisnąć
przycisk . Dane w pamięci sumy zostaną skasowane.
CPB-N / CPB-DM-BA-pl-1323
37
Ustawienia menu: [ ]
Sumowanie:
Położyć materiał ważony A.
Po zakończonej powodzeniem kontroli ustabilizowania rozbrzmiewa sygnał
dźwiękowy. Zdjąć materiał ważony, wartość ważenia zostanie dodana do pamięci
sumy (ACC 1) i wydrukowana.
Położyć materiał ważony B.
Po zakończonej powodzeniem kontroli ustabilizowania rozbrzmiewa sygnał
dźwiękowy. Zdjąć materiał ważony, wartość ważenia zostanie dodana do pamięci
sumy (ACC 2) i wydrukowana.
W razie potrzeby zsumować kolejny materiał ważony w sposób opisany powyżej.
Pomiędzy poszczególnymi ważeniami wagę należy odciążyć.
Proces ten można powtarzać 99 razy lub do wyczerpania zakresu ważenia wagi.
Wyświetlanie i kasowanie sumy całkowitej, jak również przykład wydruku, patrz
rozdz. 9.1.
9.2 Sumowanie automatyczne
Funkcja ta umożliwia automatyczne dodawanie poszczególnych wartości ważenia do
pamięci sumy po odciążeniu wagi bez naciskania przycisku oraz wydrukowanie
ich po podłączeniu opcjonalnej drukarki.
CPB-N / CPB-DM-BA-pl-1323
38
Wybór trybu docelowej liczby sztuk:
Naciśnięcie i przytrzymanie wciśniętego
przycisku powoduje wyświetlenie
ustawionego trybu.
Check psc - Kontrola tolerancji pod kątem
docelowej liczby sztuk
Nacisnąć przycisk .
Check off – Kontrola tolerancji wyłączona
Nacisnąć przycisk .
Check net -: Kontrola tolerancji pod kątem
masy docelowej
10 Odważanie docelowej liczby sztuk lub masy docelowej i kontrola
tolerancji
Sygnał dźwiękowy zabrzmi, gdy liczba nałożonych części lub określona wartość
masy osiągnie, albo przekroczy w górę lub w dół, wstępnie określoną wartość
graniczną (w zależności od ustawienia w menu F10).
Możliwość wyboru:
OK Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony znajduje się w
ustawionym zakresie.
Low Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony znajduje się
poniżej dolnej wartości granicznej.
NG Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony znajduje się poza
ustawionym zakresem.
High Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony znajduje się
powyżej górnej wartości granicznej.
10.1 Kontrola tolerancji pod kątem docelowej liczby sztuk
CPB-N / CPB-DM-BA-pl-1323
39
Ustawianie wartości granicznych:
Określanie górnej wartości granicznej
docelowej liczby sztuk:
, zostanie wyświetlone
wskazanie „Hi Cnt”:
Wprowadzić górną wartość graniczną
za pomocą przycisków z cyframi, np.:
70 szt.
.
Zostanie wyświetlone wskazanie
„Lo Cnt”:
Określanie dolnej wartości granicznej
docelowej liczby sztuk:
Wprowadzić dolną wartość graniczną
za pomocą przycisków z cyframi, np.:
60 szt.
.
, naciskać tak często, aż waga
zostanie przełączona w tryb ważenia.
CPB-N / CPB-DM-BA-pl-1323
40
Uruchamianie kontroli tolerancji
Wyznaczyć średnią masę sztuki (patrz rozdz. 8.1) lub wprowadzić ją ręcznie
(patrz rozdz. 8.2).
Położyć materiał ważony, poczekać na sygnał dźwiękowy, w zależności od
ustawienia w menu „F10” (patrz rozdz. 11.2, tylko modele nielegalizowane).
Kasowanie wartości granicznych:
Dla wszystkich wartości granicznych wprowadzić wartość „0” i potwierdzić,
naciskając przycisk TARE.
Wybór trybu masy docelowej:
Naciśnięcie i przytrzymanie wciśniętego
przycisku powoduje wyświetlenie
ustawionego trybu.
Check psc - Kontrola tolerancji pod kątem
docelowej liczby sztuk
Nacisnąć przycisk .
Check off – Kontrola tolerancji wyłączona
Nacisnąć przycisk .
Check net -: Kontrola tolerancji pod kątem
masy docelowej
10.2 Kontrola tolerancji pod kątem masy docelowej
CPB-N / CPB-DM-BA-pl-1323
41
Wybór trybu masy docelowej:
Naciśnięcie i przytrzymanie wciśniętego
przycisku umożliwia wybór
żądanego trybu ważenia z tolerancją:
Check off – Kontrola tolerancji
wyłączona
Check psc - Kontrola tolerancji pod
kątem docelowej liczby sztuk
Check net -: Kontrola tolerancji pod
kątem masy docelowej
Ustawianie wartości granicznych:
Określanie górnej wartości granicznej
masy docelowej:
, nacisnąć wielokrotnie i
potwierdzić, naciskając przycisk
TARE, aż zostanie wyświetlone
wskazanie „Hi nEt”:
Wprowadzić górną wartość graniczną
za pomocą przycisków z cyframi, np.:
100 g.
Potwierdzić w ciągu 5 s:
Zostanie wyświetlone wskazanie
„Lo nEt”:
CPB-N / CPB-DM-BA-pl-1323
42
Określanie dolnej wartości granicznej
masy docelowej:
Wprowadzić dolną wartość graniczną
za pomocą przycisków z cyframi, np.:
90 g.
Potwierdzić w ciągu 5 s:
, naciskać tak często, aż waga
zostanie przełączona w tryb ważenia.
Uruchamianie kontroli tolerancji
Położyć materiał ważony, poczekać na sygnał dźwiękowy, w zależności od
ustawienia w menu „F10” (patrz rozdz. 11.2, tylko modele nielegalizowane).
Kasowanie wartości granicznych:
Dla wszystkich wartości granicznych wprowadzić wartość „0” i potwierdzić,
naciskając przycisk TARE.
Wartość ta nie jest legalizowana!
11 Zmiana dokładności odczytu (tylko modele CPB-M)
, nacisnąć i przytrzymać wciśnięty w celu zmiany dokładności odczytu. Ostatnia
pozycja dziesiętna miga przez ok. 3 s. W tym czasie można odczytać wartość przy
innej rozdzielczości.
CPB-N / CPB-DM-BA-pl-1323
43
Włączyć wagę i w trakcie samodiagnozy
nacisnąć przycisk TARE.
Za pomocą przycisków z cyframi
wprowadzić hasło:
Albo
hasło standardowe „0000”,
albo
hasło osobiste, wprowadzanie za
pomocą funkcji , patrz
rozdz. 11.1.
Potwierdzić, naciskając przycisk TARE.
12 Menu (modele nienadające się do legalizacji)
Wejście do menu:
Wybór funkcji:
Poszczególne funkcje z aktualnymi ustawieniami można wybierać kolejno,
naciskając przycisk .
Zatwierdzanie/zapisywanie ustawień:
Potwierdzić wybraną funkcję, naciskając przycisk . Wybrać żądane
ustawienie, naciskając przycisk i potwierdzić, naciskając przycisk lub
anulować, naciskając przycisk .
Opuszczanie menu:
Po naciśnięciu przycisku waga zostanie przełączona z powrotem w tryb
ważenia.
CPB-N / CPB-DM-BA-pl-1323
44
Blok menu
głównego
Punkt
podmenu
Dostępne ustawienia/objaśnienie
F1 CAL
Justowanie
F2 di
d 6000*
Rozdzielczość
d 3000
d 60000
d 30000
d 15000
F3 Cnt
Wartość przetwornika analogowo-cyfrowego
F4 AU
Tryb sumowania
i wyduk danych
AU on*
Automatyczn
y tryb
sumowania
b9600*, b600,
b1200, b2400,
b4800
LP 50
EnG
CHi
Nieudokument
owane
tP
Standardowe ustawienie drukarki
P ASt
b9600*, b600,
b1200, b2400,
b4800
EnG
CHi
Polecenia
zdalnego
sterowania
P Cont
b9600*, b600,
b1200, b2400,
b4800
EnG
CHi
Ciągły wydruk
danych
AU off
Ręczny tryb
sumowania
b9600*, b600,
b1200, b2400,
b4800
LP 50
EnG
CHi
Nieudokument
owane
tP
Standardowe ustawienie drukarki
F5 AZn
Zakres zerowania
2d*
Zerowanie automatyczne, możliwość wyboru pomiędzy 0.5 d,
1 d, 2 d i 4 d
4d
0.5d
1d
F6 Pin
Hasło
Pin 1*
Wprowadzanie nowego hasła
Pin 2
Potwierdzanie nowego hasła
F7 SPd
Prędkość
wskazań
SPd 7.5*
Nieudokumentowane
SPd 15
SPd 30
SPd 60
F8 oFF
Funkcja
„Auto-Off”
oF 0*
Automatyczne wyłączanie wyłączone
oF 3
Automatyczne wyłączanie po 3 minutach
oF 5
Automatyczne wyłączanie po 5 minutach
oF 15
Automatyczne wyłączanie po 15 minutach
oF 30
Automatyczne wyłączanie po 30 minutach
12.1 Przegląd menu:
CPB-N / CPB-DM-BA-pl-1323
45
F9 Gru
Grawitacja
Nieudokumentowane
F10 bEP
Sygnał
akustyczny
ok*
Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony
znajduje się w ustawionym zakresie
Low
Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony
znajduje się poniżej dolnej wartości granicznej
nG
Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony
znajduje się poza ustawionym zakresem
HiGH
Sygnał dźwiękowy rozbrzmiewa, gdy materiał ważony
znajduje się powyżej górnej wartości granicznej
F11 rSt
Resetowanie do ustawień fabrycznych
* Ustawienie fabryczne
CPB-N / CPB-DM-BA-pl-1323
46
Gniazdo
Wtyczka D-sub 9-biegunowa
Pin 2 – wyjście
Pin 3 – wejście
Pin 7 – uziemienie
Szybkość
transmisji
Możliwość wyboru 600/1200/2400/4800/9600
Parzystość
8 bitów, brak parzystości
T
Tarowanie postawionego pojemnika wagi
Z
Zerowanie
C
Kasowanie
P
Wysyłanie liczby sztuk
S
Wysyłanie wartości stabilnej
W
Wysyłanie wartości niestabilnej
13 Interfejs RS 232 C
Waga seryjnie wyposażona jest w interfejs RS 232C. W zależności od ustawienia w
menu dane ważenia mogą być wydawane poprzez interfejs automatycznie albo po
naciśnięciu przycisku .
Transmisja danych odbywa się asynchronicznie w kodzie ASCII.
W celu zapewnienia komunikacji pomiędzy wagą i drukarką muszą być spełnione
następujące warunki:
Wagę połączyć z interfejsem drukarki za pomocą właściwego przewodu.
Praca bez zakłóceń zapewniona jest tylko z odpowiednim przewodem
interfejsu firmy KERN.
Parametry komunikacji (szybkość transmisji, bity i parzystość) wagi i drukarki
muszą być zgodne, patrz rozdz. 11.2, blok menu „F4 AU”.
13.1 Dane techniczne
czcionka pogrubiona = ustawienie fabryczne
13.2 Polecenia zdalnego sterowania
Komendy zdalnego sterowania wysyłane są z jednostki zdalnego sterowania do wagi
w postaci kodu ASCII Po otrzymaniu przez wagę komend, waga wysyła następujące
dane.
Należy przy tym pamiętać, że niżej wymienione polecenia zdalnego sterowania
muszą być wysyłane bez następujących po nich znaków CR LF.
CPB-N / CPB-DM-BA-pl-1323
47
Komunikat
błędu
Opis
Err 4
Przekroczenie zakresu zerowego
Err 5
Nieprawidłowo wprowadzone dane
Err 6
Uszkodzona elektronika
Err 9
Niestabilny wynik ważenia
14 Konserwacja, utrzymywanie w stanie sprawności, utylizacja
14.1 Czyszczenie
Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania.
Nie stosować agresywnych środków czyszczących (rozpuszczalnik, itp.), lecz czyścić
urządzenie tylko ścierką nasączoną łagodnym ługiem mydlanym. Należy przy tym
uważać, aby ciecz nie dostała się do wnętrza urządzenia, a po wyczyszczeniu
wytrzeć je do sucha za pomocą miękkiej ścierki.
Luźne resztki próbek/proszek można ostrożnie usunąć za pomocą pędzla lub
odkurzacza ręcznego.
Rozsypany materiał ważony natychmiast usuwać.
14.2 Konserwacja, utrzymywanie w stanie sprawności
Urządzenie może być obsługiwane i konserwowane tylko przez pracowników
przeszkolonych i autoryzowanych przez firmę KERN.
Przed otwarciem należy odłączyć je od sieci.
14.3 Utylizacja
Utylizację opakowania i urządzenia należy przeprowadzić zgodnie z prawem
krajowym lub regionalnym obowiązującym w miejscu eksploatacji urządzenia.
14.4 Komunikaty błędów
W przypadku wystąpienia innych komunikatów błędów wyłączyć i ponownie włączyć
wagę. Jeżeli komunikat błędu występuje nadal, powiadomić producenta.
CPB-N / CPB-DM-BA-pl-1323
48
Zakłócenie
Możliwa przyczyna
Nie świeci wskaźnik masy.
Waga nie jest włączona.
Przerwane połączenie z siecią
(niepodłączony/uszkodzony kabel
zasilający).
Zanik napięcia sieci.
Nieprawidłowo włożone lub rozładowane
baterie.
Brak baterii.
Wskazanie masy ulega ciągłej
zmianie.
Przeciąg/ruchy powietrza.
Wibracje stołu/podłoża.
Płytka wagi ma kontakt z ciałami obcymi.
Pola elektromagnetyczne/ładunki
statyczne (wybrać inne miejsce
ustawienia wagi — jeżeli to możliwe,
wyłączyć urządzenie powodujące
zakłócenia).
Wynik ważenia jest ewidentnie
błędny.
Wskaźnik wagi nie jest wyzerowany.
Nieprawidłowe justowanie.
Występują silne wahania temperatury.
Pola elektromagnetyczne/ładunki
statyczne (wybrać inne miejsce
ustawienia wagi — jeżeli to możliwe,
wyłączyć urządzenie powodujące
zakłócenia).
15 Pomoc w przypadku drobnych awarii
W przypadku zakłóceń przebiegu programu wagę należy na chwilę wyłączyć i
odłączyć od sieci. Następnie proces ważenia należy rozpocząć od nowa.
CPB-N / CPB-DM-BA-pl-1323
49
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007
EN61000-3-3:1995+A1:2001+A2:2005
EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006
EN 60065:2002+A1:2006
2005/32/EC
Date: 04.03.2011
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
16 Deklaracja zgodności
Deklaracja zgodności
EG-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN CPB-N
CPB-N / CPB-DM-BA-pl-1323
50
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007
EN61000-3-3:1995+A1:2001+A2:2005
EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006
EN 60065:2002+A1:2006
Date: 16.02.2011
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
Deklaracja zgodności
EG-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN CPB-DM
CPB-N / CPB-DM-BA-pl-1323
Loading...
