Mode d’emploi
Balances pour le comptage
KERN CKE/CDS
Version 2.5
10/2013
F
CKE/CDS-BA-f-1325
2
F
KERN CKE/CDS
Version 2.5 10/2013
Mode d’emploi
Balances pour le comptage
Table des matières
1 MODE – MENU ....................................................................................................... 3
2 Caractéristiques techniques ................................................................................. 4
2.1 KERN CKE .......................................................................................................................................... 4
3 Indications fondamentales (généralités) ............................................................. 9
3.1 Utilisation conforme aux prescriptions ................................................................................................ 9
3.2 Utilisation inadéquate .......................................................................................................................... 9
3.3 Garantie .............................................................................................................................................. 9
3.4 Vérification des moyens de contrôle ................................................................................................... 9
4 Indications de sécurité générales ...................................................................... 10
4.1 Observez les indications du mode d´emploi ..................................................................................... 10
4.2 Formation du personnel .................................................................................................................... 10
5 Transport et stockage ......................................................................................... 10
5.1 Contrôle à la réception de l´appareil ................................................................................................. 10
5.2 Emballage / réexpédition ................................................................................................................... 10
6 Déballage, installation et mise en service ......................................................... 11
6.1 Lieu d´installation, lieu d´utilisation .................................................................................................... 11
6.2 Déballage .......................................................................................................................................... 11
6.2.1 Implantation ....................................................................................................................................... 11
6.3 Branchement secteur ........................................................................................................................ 11
6.4 Raccordement d’appareils périphériques ......................................................................................... 11
6.5 Première mise en service ................................................................................................................. 11
6.6 Ajustage ............................................................................................................................................ 12
6.7 Ajustages voir au chapitre 7.2.1 ........................................................................................................ 12
6.8 Etalonnage ........................................................................................................................................ 12
7 Fonctionnement ................................................................................................... 13
7.1 Plage de commande affichage CKE/CDS ........................................................................................ 13
7.2 Commande ....................................................................................................................................... 14
7.2.1 Ajustage ............................................................................................................................................ 14
7.2.2 Vitesse .............................................................................................................................................. 14
7.2.3 Auto Off ............................................................................................................................................. 14
7.2.4 Eclairage du fond de l’écran d’affichage ........................................................................................... 16
7.3 Sortie de données RS 232 C ............................................................................................................ 16
7.4 Interface RS 232C ............................................................................................................................. 17
7.4.1 Il y a 4 types de sorties des données sur RS 232C ......................................................................... 17
7.4.2 Description du transfert des données ............................................................................................... 17
7.4.3 Numérateur ....................................................................................................................................... 18
7.5 Imprimante ........................................................................................................................................ 18
7.6 Pesage en sous-sol ........................................................................................................................... 18
8 Maintenance, entretien, élimination ................................................................... 19
8.1 Nettoyage .......................................................................................................................................... 19
8.2 Maintenance, entretien ...................................................................................................................... 19
8.3 Elimination ......................................................................................................................................... 19
9 Aide succincte en cas de panne ........................................................................ 19
10 Déclaration de conformité .................................................................................. 20
CKE/CDS-BA-f-1325
3
1 MODE – MENU
Réglages d’usine:
9600bd: YES
Fast: 3
Aperçu du clavier / Fonction
No
Yes
/ CDS
Appel du menu mode : Mettre en marche la balance, maintenir enclenchée la touche de tarage et
appuyer sur la touche ON/OFF; relâcher de nouveau la touche de tarage.
CKE/CDS-BA-f-1325
4
KERN
CKE 360-3
CKE 2000-2
CKE 3600-2
CKE 6K0.02
Lisibilité (d)
0,001 g
0,01 g
0,01 g
0,02 g
Plage de pesée (max)
360 g
2.000 g
3.600 g
6.000 g
Plage de tarage (par
soustraction)
360 g
2.000 g
3.600 g
6.000 g
Reproductibilité
0,002 g
0,01 g
0,02 g
0,04 g
Linéarité
±0,005 g
±0,03 g
±0,05 g
±0,1 g
Plus petit poids à la pièce
0,001 g
0,01 g
0,01 g
0,02 g
Points d’ajustage
100/200/300/
360 g
0,5/1,0/1,5/2,0 kg
1,0/2,0/3,0/3,6 kg
2/4/5/6 kg
Poids d’ajustage
recommandé F1
300 g
2 kg
2 kg + 1 kg
5 kg
Degré hygrométrique
max. 80% rel. (non condensant)
Essai de stabilité (typique)
3 sec.
Température ambiante
+10 °C ... + 40 °C
Temps de préchauffage
2 heures
2 heures
4 heures
4 heures
Boîtier larg x prof x haut mm
167 x 250 x 85
167 x 250 x 85
167 x 250 x 85
350 x 390 x 120
Filtre vibrant
oui
Plateau de pesée, acier inox
Ø 81
150 x 170
150 x 170
340 x 240
Unités
voir menu
Poids kg (net)
1,1
1,7
1,7
6,5
Interface données
oui (RS232)
2 Caractéristiques techniques
2.1 KERN CKE
CKE/CDS-BA-f-1325
5
KERN
CKE 8K0.05
CKE 16K0.05
CKE 16K0.1
Lisibilité (d)
0,05 g
0,05 g
0,1 g
Plage de pesée (max)
8.000 g
16.000 g
16.000 g
Plage de tarage (par
soustraction)
8.000 g
16.000 g
16.000 g
Reproductibilité
0,05 g
0,1 g
0,1 g
Linéarité
±0,15 g
±0,25 g
± 0,3 g
Plus petit poids à la pièce
0,05 g
0,05 g
0,1 g
Points d’ajustage
2/4/5/7/8 kg
5/10/15/16 kg
5/10/15/16 kg
Poids d’ajustage
recommandé F1
5 kg + 2 kg
10 kg + 5 kg
10 kg + 5 kg
Degré hygrométrique
max. 80% rel. (non condensant)
Essai de stabilité (typique)
3 sec.
Température ambiante
+10 °C ... + 40 °C
Temps de préchauffage
2 heures
4 heures
2 heures
Boîtier larg x prof x haut mm
350 x 390 x 120
Filtre vibrant
oui
Plateau de pesée, acier inox
340 x 240
Unités
voir menu
Poids kg (net)
6,5
Interface données
oui (RS232)
CKE/CDS-BA-f-1325
6
KERN
CKE 36k0.1
CKE 65K0.2
CKE 65K0.5
Lisibilité (d)
0,1 g
0,2 g
0,5 g
Plage de pesée (max)
36.000 g
65.000
65.000
Plage de tarage (par
soustraction)
36.000 g
65.000
65.000
Reproductibilité
0,2 g
0,4 g
0,5 g
Linéarité
±0,5 g
±1,0 g
± 1,5 g
Plus petit poids à la pièce
0,1 g
0,2 g
0,5 g
Points d’ajustage
10/20/30/36 kg
20/30/50/60 kg
20/30/50/60 kg
Poids d’ajustage
recommandé F1
20 kg + 10 kg
50 kg
50 kg
Degré hygrométrique
max. 80% rel. (non condensant)
Essai de stabilité (typique)
3 sec.
Température ambiante
+10 °C ... + 40 °C
Temps de préchauffage
2 heures
4 heures
2 heures
Boîtier larg x prof x haut mm
350 x 390 x 120
Filtre vibrant
oui
Plateau de pesée, acier inox
340 x 240
Unités
voir menu
Poids kg (net)
6,5
Interface données
oui (RS232)
CKE/CDS-BA-f-1325
7
KERN
CDS
8K0.05
CDS
15K0.05
CDS
16K0.1
CDS
30K0.1
CDS
30K0.1L
Lisibilité (d)
0,05 g
0,05 g
0,1 g
0,1 g
0,1 g
Plage de pesée (max)
8.000 g
15.000 g
16.000 g
30.000 g
30.000 g
Plage de tarage (par
soustraction)
8.000 g
15.000 g
16.000 g
30.000 g
30.000 g
Reproductibilité
±0,05 g
±0,2 g
0,1 g
0,2 g
0,2 g
Linéarité
±0,15 g
±0,25 g
±0,3 g
±0,5 g
± 0,5 g
Plus petit poids à la pièce
0,05 g
0,05 g
0,1 g
0,1 g
0,1 g
Points d’ajustage kg
2/4/5/7/8
2/5/10/15
2/5/10/15/16
10/15/20/30
10/15/20/30
Poids d’ajustage
recommandé F1
5 kg + 2 kg
10 kg + 5 kg
10 kg + 5 kg
20 kg + 10 kg
20 kg + 10 kg
Degré hygrométrique
max. 80% rel. (non condensant)
Essai de stabilité (typique)
3 sec.
Température ambiante
autorisée
+10 °C ... + 40 °C
Temps de préchauffage
2 heures
4 heures
4 heures
2 heures
4 heures
Boîtier larg x prof x haut mm
315 x 305 x 70
450 x 350 x 115
Filtre vibrant
oui
Plateau de pesée, acier inox
315 x 305
450 x 350
Unités
voir menu
Poids kg (net)
7,5
9,5
Interface données
oui (RS232)
CKE/CDS-BA-f-1325
8
KERN
CDS 36K0.2L
CDS 60K0.2
CDS 100K0.5
Lisibilité (d)
0,2 g
0,2 g
0,5 g
Plage de pesée (max)
36.000 g
60.000 g
100.000 g
Plage de tarage (par
soustraction)
36.000 g
60.000 g
100.000 g
Reproductibilité
0,2 g
0,4 g
0,5 g
Linéarité
±0,6 g
±1,0 g
±1,5 g
Plus petit poids à la pièce
0,2 g
0,2 g
0,5 g
Points d’ajustage kg
10/15/20/30/36
20/30/50/60
20/50/100
Poids d’ajustage
recommandé F1
20 kg + 10 kg
50 kg
50 kg +50 kg
Degré hygrométrique
max. 80% rel. (non condensant)
Essai de stabilité (typique)
3 sec.
Température ambiante
autorisée
+10 °C ... + 40 °C
Temps de préchauffage
2 heures
2 heures
2 heures
Boîtier larg x prof x haut mm
450 x 350 x 115
Filtre vibrant
oui
Plateau de pesée, acier inox
450 x 350
Unités
voir menu
Poids kg (net)
9,5
Interface données
oui (RS232)
CKE/CDS-BA-f-1325
9
3 Indications fondamentales (généralités)
Lire à fond et observer la totalité de la notice d’utilisation avant l’implantation et la mise en service!
3.1 Utilisation conforme aux prescriptions
La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être
pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c´à d. que les matières à peser
seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être
lue une fois stabilisée.
3.2 Utilisation inadéquate
Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à
peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut
provoquer l´affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement
d´un récipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible
d´endommager le système de mesure.
Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale
indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. Sinon, la balance pourrait être
endommagée.
Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle
série n´est pas équipé d´une protection contre les explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée
erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application
dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.
3.3 Garantie
La garantie n´est plus valable en cas
- non-observation des prescriptions figurant dans notre mode d´emploi
- utilisation outrepassant les applications décrites
- modification ou d´ouverture de l´appareil
- d´endommagement mécanique et d´endommagement lié à des matières ou des liquides
- de détérioration naturelle et d´usure
- mise en place ou d´installation électrique inadéquates
- surcharge du système de mesure
3.4 Vérification des moyens de contrôle
Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être
contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette fin, l´utilisateur
responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des
informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle
nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire
de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les
balances (sur la base du standard national).
CKE/CDS-BA-f-1325
10
4 Indications de sécurité générales
Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la
mise en service de la balance, et ce même si vous avez déjà utilisé des
balances KERN.
Toutes les versions en langues étrangères incluent une traduction sans
engagement.
Seul fait foi le document allemand original.
Conservez tous les éléments de l’emballage d’origine en vue d’un éventuel
transport en retour.
L´appareil ne peut être renvoyé que dans l´emballage d´origine.
Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces
détachées et mobiles.
Evtl. remontez les cales de transport prévues.
Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc
d’alimentation etc. contre les déplacements et les dommages.
4.1 Observez les indications du mode d´emploi
4.2 Formation du personnel
L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.
5 Transport et stockage
5.1 Contrôle à la réception de l´appareil
Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que l´appareil ne
présente pas de dommages extérieurs visibles.
En cas de dommages apparents, veuillez vous faire confirmer par signature les dommages par le porteur. Ne
pas modifier la marchandise ni l’emballage, ne pas dissocier d’éléments de la livraison. Déclarer le vice sur-le-
champ (en l’espace de 24 heures) par écrit au service délivreur.
5.2 Emballage / réexpédition
CKE/CDS-BA-f-1325
11
6 Déballage, installation et mise en service
6.1 Lieu d´installation, lieu d´utilisation
La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions
d´utilisation d´usage.
Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié.
A cette fin, tenez compte des points suivants concernant le lieu d´installation:
- Placer la balance sur une surface solide et plane;
- Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de température, par
exemple en la plaçant près d´un chauffage, ou de l´exposer directement aux rayons du soleil;
- Protéger la balance des courants d´air directs pouvant être provoqués par des fenêtres ou des portes
ouvertes;
- Eviter les secousses durant la pesée;
- Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
- N´exposez pas trop longtemps l’appareil à une humidité élevée. L´installation d´un appareil froid dans
un endroit nettement plus chaud peut provoquer l´apparition d´une couche d´humidité (condensation
de l´humidité atmosphérique sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil coupé du
secteur s´acclimater à la température ambiante pendant env. 2 heures.
- Eviter une charge électrostatique des matières à peser, du récipient et de la cage de pesée.
L´apparition de champs électromagnétiques ou de charges électrostatiques, ainsi que électricité instable peut
provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut alors installer la
balance à un autre endroit.
6.2 Déballage
Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et installer la balance au poste
de travail prévu à cet effet.
6.2.1 Implantation
La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l´horizontale.
6.3 Branchement secteur
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension
imprimée sur l´appareil doit concorder avec la tension locale.
N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible
qu´avec l´autorisation de KERN.
6.4 Raccordement d’appareils périphériques
Avant le raccordement ou le débranchement d´appareils supplémentaires (imprimante, PC) à l´interface de
données, la balance doit impérativement être coupée du secteur.
N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant
adaptés de manière optimale à votre balance.
6.5 Première mise en service
Un temps de chauffe de 2 heures intervenant après la mise en marche stabilise les valeurs de mesure.
La précision de la balance dépend de l´accélération due à la pesanteur.
Il est impératif de tenir compte des indications du chapitre Ajustage.
CKE/CDS-BA-f-1325
12
6.6 Ajustage
Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire
d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la
pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en
usine). Ce processus d´ajustage doit être effectué à chaque première mise en service et après chaque
changement de lieu d´installation et à fluctuations du température d’environs. Pour obtenir des valeurs de
mesure précises, il est recommandé en supplément d´ajuster aussi périodiquement la balance en
fonctionnement de pesée.
6.7 Ajustages voir au chapitre 7.2.1
Avec un poids d’ajustage la précision de la pesée est susceptible d’être contrôlée et réajustée à tout moment.
Attention: Les balances déjà étalonnées ne peuvent plus être ajustées.
Procédure à suivre pour l’ajustage:
Veillez à avoir des conditions environnementales stables. Un bref temps de réchauffage d’env. 15 minutes est
judicieux pour la stabilisation.
6.8 Etalonnage
Généralités:
D´après la directive UE 90/384/CEE, les balances doivent faire l´objet d´un vérification officiel lorsqu´elles sont
utilisées tel qu´indiqué ci-dessous (domaine régi par la loi):
a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise est déterminé par pesée.
b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses
effectuées dans les laboratoires médicaux et pharmaceutiques.
c) A des fins officielles
d) Dans le cas de la fabrication d´un emballage tout prêt
En cas de doute, adressez-vous à la D.R.I.R.E. local.
Indications concernant la vérification
Il existe une homologation UE pour les balances désignées comme homologuées à la vérification dans les
données techniques. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l´obligation
de vérification, elle doit alors faire l´objet d´une vérification officiel et être régulièrement vérifiée par la suite.
Les vérifications ultérieurs doivent être effectués selon les prescriptions légales respectives des pays
d´utilisation. En Allemagne par ex., la durée de validité de la vérification pour les balances est de 2 ans en
règle générale.
Les prescriptions légales du pays d´utilisation doivent être respectées.
CKE/CDS-BA-f-1325
13
7 Fonctionnement
MARCHE / ARRET
Tarage ;
Appeler le mode menu en liaison avec la touche ON/OFF.
Constitution de la référence avec 5 pièces ;
dans le mode menu : fonction NO
Constitution de la référence avec 10 pièces
Constitution de la référence avec 20 pièces ;
dans le menu mode : fonction YES
Commutation pcs ↔g;
dans le menu: Fonction mode.
Impression du résultat de la pesée.
Symbole
d’affichage
Signification
==OVERLOAD==
Surcharge : La plage de pesée est dépassée
=============
Charge insuffisante : La plage de pesée n’est pas
atteinte
<< .
En mode de comptage et %: pièce trop légère
.
La balance est en régime de comptage et affiche
actuellement la valeur pondérale de la quantité de
comptage
7.1 Plage de commande affichage CKE/CDS
CKE/CDS-BA-f-1325
14
7.2 Commande
7.2.1 Ajustage
7.2.2 Vitesse
7.2.3 Auto Off
CKE/CDS-BA-f-1325
15
CKE/CDS-BA-f-1325
16
5 1
9 6
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
Réglage de la vitesse de transmission en bauds KERN CKE
Affichage
1. Allumer la balance
2. Appuyer sur la touche tarage et la garder enclenchée
3. Effleurer la touche ON/OFF et relâcher de nouveau la touche de tarage
Sur l’affichage apparaît “Cal?”
4. Appuyer sur la touche de commutation „pcs ↔ g“ jusqu’à ce qu’apparaisse
„Printer“ sur l’affichage et valider sur la touche „20x“. Sur l’affichage apparaît
2.400 Bd.
5. Sélectionner sur la touche de commutation „pcs ↔ g“ la vitesse de
transmission en bauds et valider sur la touche „20x“. Retourner en mode de
pesage par pression sur la touche de tarage.
PRINTER?
2400
Baud
4800
Baud
4800 Baud X
0,0 g
7.2.4 Eclairage du fond de l’écran d’affichage
La balance mise en marche et l’affichage zéro activé, appeler le menu de balance comme décrit au chapitre 1.
Sélectionner le point de menu „Backlight“ à l’aide de la touche nécessaire pour le modèle correspondant. Pour
confirmer enfoncer la touche „YES“ pour illuminer l’éclairage d’arrière-plan. L’éclairage d’arrière-plan est
désactivé en appuyant sur la touche „NO“.
Si l’éclairage du fond de l’écran d’affichage doit être éteint par la commande temporisée (pour ménager la
batterie), en appuyant sur la touche respective pour continuer le menu on peut appeler le point de menu
„Backlight auto“ et la confirmer à l’aide de la touche „YES“. L’éclairage d'arrière-plan se met automatiquement
hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée.
7.3 Sortie de données RS 232 C
Caractéristiques techniques
Code ASCII de 8 bits
1 bit de démarrage, 8 bits de donnée, 1 bit d’arrêt, pas de bit de parité
Taux bit/sec pouvant être sélectionné entre 2400, 4800 et 9600 bauds (réglage d’usine) et 19200 bauds.
connecteur D-Sub, à 9 pôles à connexion soudée indispensable
pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN respectif de max. 2 m
permet un fonctionnement irréprochable

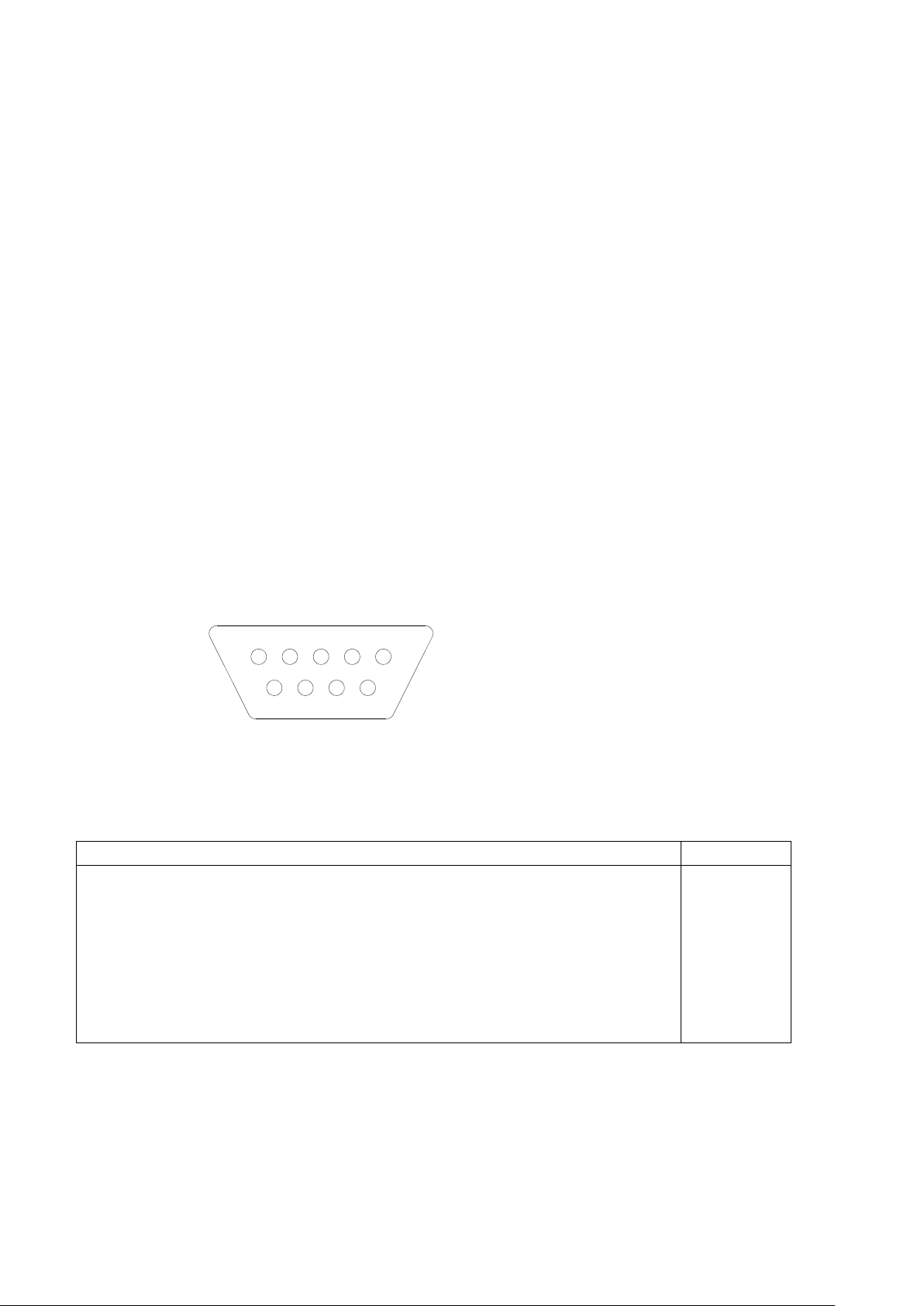

Attribution des broches du boîtier de sortie de la balance (aperçu frontal)
Connecteur D-SUB, à 9 pôles
Taux Baud
La vitesse de transmission en bauds pour le transfert des valeurs de mesure se règle sur la touche MODE.
Dans l’exemple suivant la transmission est réglée à 4800 bauds.
CKE/CDS-BA-f-1325
17
7.4 Interface RS 232C
Bit-Nr.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18 N N N N B B B B B
0 . 0 0 E E E
CR
LF
Edition de données sur RS 232C
Généralités
Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC ...) suppose que les deux
appareils soient réglés en fonction des mêmes paramètres d’interface (p. ex. vitesse de transmission en
bauds, parité ...).
7.4.1 Il y a 4 types de sorties des données sur RS 232C
Edition de données sur la touche PRINT
Le processus d’impression peut être déclenché sur la touche PRINT.
Les réglages AUTOPRINT et AUTOPRINT PC devraient être hors circuit.
AUTOPRINT (édition des données après dépose d’un poids)
Le réglage AUTOPRINT se trouve sur le chemin du fichier PRINTER et peut y être mis en marche ou à l’arrêt.
Si AUTOPRINT est activé, la valeur de la pesée actuelle est transférée par l’interface RS 232 après délestage
de la balance et chargement consécutif après mise à l’arrêt complet.
AUTOPRINT PC (édition permanente des données)
Le réglage AUTOPRINT C se trouve sur le chemin du fichier PRINTER et peut y être mis en marche ou à
l’arrêt. Si AUTOPRINT PC est activé, les valeurs de la pesée actuelles sont transférées en permanence par
l’interface RS 232.
Edition des données par commande à distance
Par commandes à distance, qui sont transférées sous forme de signes ASCII à la balance, il est possible de
déclencher les fonctions suivantes à la balance (clôturer respectivement par CR, LF!):
t Tarage
w Une valeur de pesée (même instable) est envoyée par la balance par le truchement
de l’interface sérielle
s Une valeur de pesée stable est envoyée par la balance par le truchement de l’interface sérielle
Après réception de l’un des signes w ou s la balance émet sans pause d’impression entre les signes.
7.4.2 Description du transfert des données
Chaque transfert de données se compose de la façon suivante:
N = Numérateur
B*: = Espace blanc ou en autotarage dans la gamme du zéro.
B, 0, ., g: = Espace blanc ou valeur de pesée avec unité, en fonction de la charge de la balance.
E = Unité
CR: = Carriage Return
LF: = Line Feed
CKE/CDS-BA-f-1325
18
7.4.3 Numérateur
Le numérateur figure sous le point du menu "Printer" et peut être activé ou désactivé.
Pour l’édition de données sur la touche d’impression, celles-ci sont augmentées d’une unité.
7.5 Imprimante
Une imprimante peut être raccordée par l’interface sérielle RS 232. Sur l’impression le poids est indiqué en
grammes. En mode de comptage c’est la quantité ou le poids qui est édité.
En mode à pourcent ce sont les pourcentages ou le poids qui sont édités.
L’édition s’effectue sur appel de la touche PRINT.
Le numérateur permet de numéroter en continu chaque édition.
Par la mise hors circuit ou l’utilisation de la fonction CLEAR, le numérateur est remis à zéro (000).
7.6 Pesage en sous-sol
Des objets, qui par leur taille ou leur forme ne peuvent être déposés sur le plateau de la balance, peuvent être
pesés grâce au système de pesage par en dessous.
Procédez de la manière suivante:
Mettez la balance hors circuit.
Retourner la balance en veillant que le plateau de pesage ne soit pas mis sous charge.
Ouvrez le couvercle au fond de la balance.
Accrocher les crochets pour le pesage en sous-sol
Posez la balance sur une ouverture.
Accrochez l’objet à peser au crochet et réalisez la pesée.
! Attention !
Veillez à ce que le crochet servant au pesage par en dessous soit bien stable afin d’obtenir un bon
résultat de pesage (risque de rupture). Veillez toujours, à ce qu’il n’y ait pas d’être vivant ou d’objet
sous la charge, qui risquerait d’être lésé ou endommagé.
! Remarque!
A la fin du pesage en sous-sol, il faut obligatoirement refermer la trappe dans le fond de la balance
(protection contre la poussière).
CKE/CDS-BA-f-1325
19
8 Maintenance, entretien, élimination
Défaut
Cause possible
L´affichage de poids ne s´allume pas.
La balance n´est pas en marche.
La connexion au secteur est coupée (câble de secteur
pas branché/défectueux).
Panne de tension de secteur.
L´affichage de poids change
Courant d´air/circulation d´air
continuellement
Vibrations de la table/du sol
Le plateau de pesée est en contact avec des corps
étrangers.
Champs électromagnétiques/ charge électrostatique
(changer de lieu d´installation/ si possible, arrêter
l´appareil provoquant l´anomalie)
Il est évident que le résultat de pesée est
L´affichage de la balance n´est pas sur zéro
faux
L´ajustage n´est plus bon.
Changements élevés de température.
Champs électromagnétiques/ charge électrostatique
(changer de lieu d´installation/ si possible, arrêter
l´appareil provoquant l´anomalie)
8.1 Nettoyage
Avant le nettoyage, coupez l´appareil de la tension de fonctionnement.
N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un
chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer
dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec. Les poudres/restes d´échantillon épars
peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateur-balai.
Retirer immédiatement les matières à peser renversées sur la balance.
8.2 Maintenance, entretien
L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN.
Avant d´ouvrir l´appareil, couper ce dernier du secteur.
8.3 Elimination
L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou
régional en vigueur au lieu d´utilisation.
9 Aide succincte en cas de panne
En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de
temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.
Aide:
Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. Si le message d´erreur
ne disparaît pas, informer le fabricant.
CKE/CDS-BA-f-1325
20
10 Déclaration de conformité
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN 61000-6-3 :2007
EN 55011:2009/A1:2010
EN 55022:2010/AC:2011
EN 55024:2010
EN 61000-3-2 : 2006-04 + A1 : 2009 + A2 : 2009
EN61000-3-3 : 2008
EN45501 :1992-10+AC :1993-08
OIML R 76-1 :2006
2006/95/EC
EN60950
Signatur
Signature
Datum
Date
08.04.2013
Ort der Ausstellung
Place of issue
72336 Balingen
Albert Sauter
KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
Déclaration de conformité
EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN CKE / CDS
CKE/CDS-BA-f-1325
Loading...
