KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
Email [e-mail]

Tel.: +49-[0]7433- 9933-0
Fax.: +49-[0]7433-9933-149
Internet www.kern-sohn.com

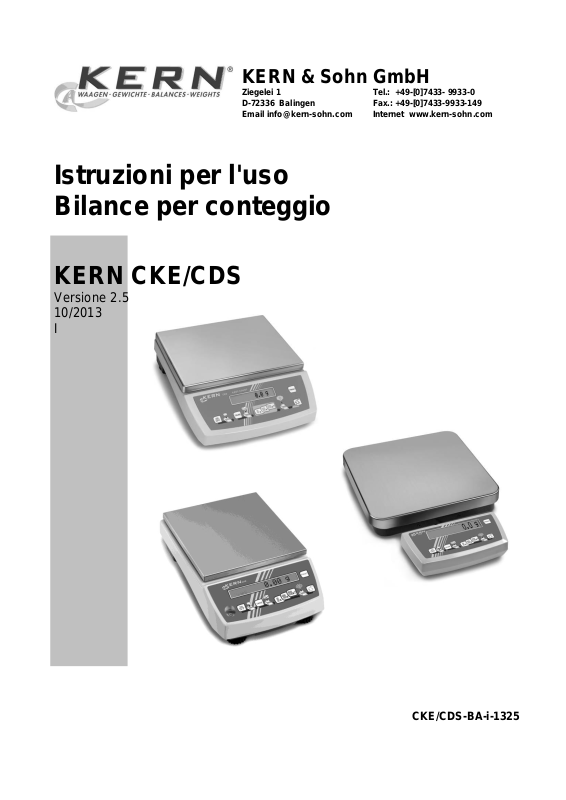

Istruzioni per l'uso
Bilance per conteggio

KERN CKE/CDS

Versione 2.5

10/2013
I

CKE/CDS-BA-i-1325

2

I

KERN CKE/CDS

Versione 2.5 10/2013

Istruzioni per l'uso
Bilance per conteggio

Indice

1 MODE – MENU ....................................................................................................... 3

2 Dati tecnici ............................................................................................................. 4

2.1 KERN CKE .......................................................................................................................................... 4

2.2 KERN CDS .......................................................................................................................................... 7

3 Avvertenze fondamentali (generalità) .................................................................. 9

3.1 Applicazioni consentite ........................................................................................................................ 9

3.2 Uso non conforme ............................................................................................................................... 9

3.3 Garanzia .............................................................................................................................................. 9

3.4 Verifica dei mezzi di controllo .............................................................................................................. 9

4 Norme di sicurezza fondamentali ....................................................................... 10

4.1 Seguire le indicazioni nelle istruzioni per l’uso .................................................................................. 10

4.2 Formazione del personale ................................................................................................................. 10

5 Trasporto e immagazzinamento ......................................................................... 10

5.1 Controllo alla consegna ..................................................................................................................... 10

5.2 Imballaggio / trasporto di ritorno ........................................................................................................ 10

6 Disimballaggio, installazione e messa in servizio ............................................ 11

6.1 Luogo d’installazione/ d’impiego ....................................................................................................... 11

6.2 Disimballaggio ................................................................................................................................... 11

6.2.1 Assemblaggio .................................................................................................................................... 11

6.3 Allacciamento da rete ........................................................................................................................ 11

6.4 Collegamento di strumenti periferici .................................................................................................. 11

6.5 Prima messa in esercizio .................................................................................................................. 11

6.6 Calibratura ......................................................................................................................................... 12

6.7 Calibratura (vedi cap. 7.2.1) .............................................................................................................. 12

6.8 Taratura ............................................................................................................................................. 12

7 Esercizio ............................................................................................................... 13

7.1 Quadro di comando display CKE ...................................................................................................... 13

7.2 Azionamento ..................................................................................................................................... 14

7.2.1 Calibratura ......................................................................................................................................... 14

7.2.2 Velocità ............................................................................................................................................. 14

7.2.3 Auto Off ............................................................................................................................................. 14

7.2.4 Illuminazione di sfondo del display .................................................................................................... 16

7.3 Uscita dati RS 232 C ......................................................................................................................... 16

7.4 Interfaccia RS 232C .......................................................................................................................... 17

7.4.1 Esistono 4 tipi di invio dei dati tramite RS 232C ............................................................................... 17

7.4.2 Descrizione del trasferimento dei dati ............................................................................................... 17

7.4.3 Numeratore ....................................................................................................................................... 17

7.5 Stampante ......................................................................................................................................... 18

7.6 Pesatura a ponte ............................................................................................................................... 18

8 Assistenza, Manutenzione, Smaltimento ........................................................... 19

8.1 Pulizia ................................................................................................................................................ 19

8.2 Assistenza, manutenzione ................................................................................................................ 19

8.3 Smaltimento ...................................................................................................................................... 19

9 Manualetto in caso di guasto ............................................................................. 19

10 Dichiarazione di conformità ................................................................................ 20

CKE/CDS-BA-i-1325

3

1 MODE – MENU

Impostazione di fabbrica:

9600bd: YES
Fast: 3

Complessivo dei tasti / Funzione

No

Yes

/ CDS

Richiamare il menu MODE:
Accendere la bilancia, tenere premuto il tasto della tara e premere il tasto ON/OFF.
Rilasciare il tasto della tara.

CKE/CDS-BA-i-1325

4

KERN

CKE 360-3

CKE 2000-2

CKE 3600-2

CKE 6K0.02

Leggibilità (d)

0,001 g

0,01 g

0,01 g

0,02 g

Portata (Max)

360 g

2.000 g

3.600 g

6.000 g

Campo di taratura (Sottrattivo)

360 g

2.000 g

3.600 g

6.000 g

Riproducibilità

0,002 g

0,01 g

0,02 g

0,04 g

Linearità ±

±0,005 g

±0,03 g

±0,05 g

±0,1 g

Peso unitario minimo

0,001 g

0,01 g

0,01 g

0,02 g

Punti di calibratura

100/200/300/

360 g

0,5/1,0/1,5/2,0 kg

1,0/2,0/3,0/3,6 kg

2/4/5/6 kg

Peso consigliato per la
calibratura F1

300 g

2 kg

2 kg + 1 kg

5 kg

Umidità dell'aria

max. 80% rel. (non condensante)

Periodo di assestamento (Tipico)

3 sec.

Temperatura ambiente
consentita

+10 °C ... + 40 °C

Tempo di riscaldamento

2 Std

2 ore

4 ore

4 ore

Custodia (L x P x A) mm

167 x 250 x 85

167 x 250 x 85

167 x 250 x 85

350 x 390 x 120

Filtraggio vibrazioni

si

Piatto bilancia, acciaio
inossidabile

Ø 81

150 x 170

150 x 170

340 x 240

Unità

vedi menu

Peso in kg. (Netto)

1,1

1,7

1,7

6,5

I/O dati

si (RS232)

2 Dati tecnici

2.1 KERN CKE

CKE/CDS-BA-i-1325

5 KERN

CKE 8K0.05

CKE 16K0.05

CKE 16K0.1

Leggibilità (d)

0,05 g

0,05 g

0,1 g

Portata (Max)

8.000 g

16.000 g

16.000 g

Campo di taratura (Sottrattivo)

8.000 g

16.000 g

16.000 g

Riproducibilità

0,05 g

0,1 g

0,1g

Linearità ±

±0,15 g

±0,25 g

± 0,3 g

Peso unitario minimo

0,05 g

0,05 g

0,1 g

Punti di calibratura

2/4/5/7/8 kg

5/10/15/16 kg

5/10/15/16 kg

Peso consigliato per la
calibratura F1

5 kg + 2 kg

10 kg + 5 kg

10 kg + 5 kg

Umidità dell'aria

max. 80% rel. (non condensante)

Periodo di assestamento (Tipico)

3 sec.

Temperatura ambiente
consentita

+10 °C ... + 40 °C

Tempo di riscaldamento

2 ore

4 ore

2 ore

Custodia (L x P x A) mm

350 x 390 x 120

Filtraggio vibrazioni

si

Piatto bilancia, acciaio
inossidabile

340 x 240

Unità

vedi menu

Peso in kg. (Netto)

6,5

I/O dati

si (RS232)

CKE/CDS-BA-i-1325

6

KERN

CKE 36k0.1

CKE 65k0.2

CKE 65k0.5

Leggibilità (d)

0,1 g

0,2 g

0,5 g

Portata (Max)

36.000 g

65.000 g

65.000

Campo di taratura (Sottrattivo)

36.000 g

65.000 g

65.000

Riproducibilità

0,2 g

0,4 g

0,5 g

Linearità ±

±0,5 g

±1,0 g

± 1,5 g

Peso unitario minimo

0,1 g

0,2 g

0,5 g

Punti di calibratura

10/20/30/36 kg

20/30/50/60 kg

20/30/50/60 kg

Peso consigliato per la
calibratura F1

20 kg + 10 kg

50 kg

50 kg

Umidità dell'aria

max. 80% rel. (non condensante)

Periodo di assestamento (Tipico)

3 sec.

Temperatura ambiente
consentita

+10 °C ... + 40 °C

Tempo di riscaldamento

2 ore

4 ore

2 ore

Custodia (L x P x A) mm

350 x 390 x 120

Filtraggio vibrazioni

si

Piatto bilancia, acciaio
inossidabile

340 x 240

Unità

vedi menu

Peso in kg. (Netto)

6,5

I/O dati

si (RS232)

CKE/CDS-BA-i-1325

7

KERN

CDS

8K0.05

CDS

15K0.05

CDS

16K0.1

CDS

30K0.1

CDS

30K0.1L

Leggibilità (d)

0,05 g

0,05 g

0,1 g

0,1 g

0,1 g

Portata (Max)

8.000 g

15.000 g

16.000 g

30.000 g

30.000 g

Campo di taratura (Sottrattivo)

8.000 g

15.000 g

16.000 g

30.000 g

30.000 g

Riproducibilità

0,05 g

0,2 g

0,1 g

0,2 g

0,2 g

Linearità ±

±0,15 g

±0,25 g

±0,3 g

±0,5 g

± 0,5 g

Peso unitario minimo

0,05 g

0,05 g

0,1 g

0,1 g

0,1 g

Punti di calibratura kg

2/4/5/7/8 kg

2/5/10/15 kg

2/5/10/15/16

10/15/20/30

10/15/20/30

Peso consigliato per la
calibratura F1

5 kg + 2 kg

10 kg + 5 kg

10 kg + 5 kg

20 kg + 10 kg

20 kg + 10 kg

Umidità dell'aria

max. 80% rel. (non condensante)

Periodo di assestamento (Tipico)

3 sec.

Temperatura ambiente
consentita

+10 °C ... + 40 °C

Tempo di riscaldamento

2 ore

4 ore

4 ore

2 ore

4 ore

Custodia (L x P x A) mm

315 x 305 x 70

450 x 350 x 115

Filtraggio vibrazioni

si

Piatto bilancia, acciaio
inossidabile

315 x 305

450 x 350

Unità

vedi menu

Peso in kg. (Netto)

7,5

9,5

I/O dati

si (RS232)

2.2 KERN CDS

CKE/CDS-BA-i-1325

8

KERN

CDS 36K0.2L

CDS 60K0.2

CDS 100K0.5

Leggibilità (d)

0,2 g

0,2 g

0,5 g

Portata (Max)

36.000 g

60.000 g

100.000 g

Campo di taratura (Sottrattivo)

36.000 g

60.000 g

100.000 g

Riproducibilità

0,2 g

0,4 g

0,5 g

Linearità ±

±0,6 g

±1,0 g

±1,5 g

Peso unitario minimo

0,2 g

0,2 g

0,5 g

Punti di calibratura kg

10/15/20/30/36

20/30/50/60

20/50/100

Peso consigliato per la
calibratura F1

20 kg + 10 kg

50 kg

50 kg +50 kg

Umidità dell'aria

max. 80% rel. (non condensante)

Periodo di assestamento (Tipico)

3 sec.

Temperatura ambiente
consentita

+10 °C ... + 40 °C

Tempo di riscaldamento

2 ore

2 ore

2 ore

Custodia (L x P x A) mm

450 x 350 x 115

Filtraggio vibrazioni

si

Piatto bilancia, acciaio
inossidabile

450 x 350

Unità

vedi menu

Peso in kg. (Netto)

9,5

I/O dati

si (RS232)

CKE/CDS-BA-i-1325

9

3 Avvertenze fondamentali (generalità)

Prima di procedere all’installazione e alla messa in funzione leggere e osservare rigorosamente tutte le
istruzioni d’uso.

3.1 Applicazioni consentite

La bilancia da Lei acquistata è destinata alla definizione del peso di prodotti da pesare. Non è previsto un uso

di “bilancia automatica”, ciò significa che i prodotti da pesare vengono posizionati a mano e con cura al centro

sul piano di pesatura. Dopo il raggiungimento di un valore di peso stabile si può rilevare il valore di peso.

3.2 Uso non conforme

Non utilizzare la bilancia per pesature dinamiche. Se vengono tolte o aggiunte piccole quantità del prodotto da
pesare è possibile che vengano indicati valori errati di peso a causa del meccanismo di compensazione di
stabilità della bilancia! (Esempio: La lenta fuoriuscita di liquidi che si trovano in un contenitore sulla bilancia.)
Non sottoporre il piano di pesatura a carichi costanti; Può risultarne danneggiato il meccanismo di misurazione.
Evitare assolutamente urti e sovraccarichi oltre il carico massimo consentito dichiarato, dedotto l’eventuale
carico di tara già applicato. La bilancia ne potrebbe risultare danneggiata.
Non usare la bilancia in ambienti potenzialmente esplosivi. Il modello di serie non è protetto contro le
esplosioni.
Non si devono apportare modifiche costruttive alla bilancia. Ciò può comportare risultati di pesatura errati,
rischi di sicurezza e la distruzione della bilancia.
La bilancia deve essere impiegata soltanto secondo le indicazioni descritte. Usi divergenti necessitano
dell’autorizzazione scritta di KERN.

3.3 Garanzia

La garanzia decade quando

- non vengono osservate le indicazioni delle istruzioni per l’uso

- non viene usata in conformità agli impieghi descritti

- avvengono modifiche o l’apertura dell’apparecchio

- danno meccanico o danno per mezzo di liquidi ed altro

- usura e consumo naturale

- montaggio o installazione elettrica non conforme

- sovraccarico del sistema di misurazione

3.4 Verifica dei mezzi di controllo

Nell’ambito della garanzia di qualità vanno verificati periodicamente le caratteristiche di misurazione della
bilancia e del peso di controllo ove esistente. L’operatore responsabile deve definire l’intervallo adatto e le
modalità della verifica. Informazioni in merito alla verifica dei mezzi di controllo di bilance e ai pesi di controllo
sono disponibili sul sito Internet di KERN (www.kern-sohn.com). Nel nostro laboratorio di calibratura
accreditato DKD si possono calibrare pesi di controllo e bilance in modo rapido ed economico (conversione
allo standard nazionale).

CKE/CDS-BA-i-1325

10

Prima di collocamento e messa in funzione della bilancia, è indispensabile
leggere attentamente il presente manuale d’istruzioni per l’uso, anche nel
caso si abbia già esperienza nell’uso delle bilance della ditta KERN.

Tutte le versioni di manuale contengono esclusivamente una traduzione
non vincolante. L’unico documento vincolante è quello originale in lingua
tedesca.

 Tutte le parti dell’imballaggio originale si devono conservare per il caso

d’eventuale trasporto di ritorno.

 Per il trasporto di ritorno si deve usare esclusivamente l’imballaggio originale.
 Prima della spedizione, si devono scollegare tutti i cavi connessi e parti

allentate/mobili.

 È necessario rimontare le protezioni per trasporto, se presenti.
 Tutte le parti quali, per esempio, gabbia antivento di vetro, piatto della bilancia,

alimentatore, ecc. si devono proteggere contro scivolamento e danneggiamento.

4 Norme di sicurezza fondamentali

4.1 Seguire le indicazioni nelle istruzioni per l’uso

4.2 Formazione del personale

L’uso e la manutenzione dell’apparecchio va eseguito esclusivamente da personale qualificato

5 Trasporto e immagazzinamento

5.1 Controllo alla consegna

Controllare subito alla consegna se l’imballaggio o l’apparecchio presentino eventuali danni esterni visibili.
In caso di danni visibili far confermare il danno dal vettore tramite firma. Non modificare la merce e l’imballo,

non prelevare alcuna parte della fornitura. Comunicare immediatamente il danno (entro 24 ore) al corriere in
forma scritta.

5.2 Imballaggio / trasporto di ritorno

CKE/CDS-BA-i-1325

11

6 Disimballaggio, installazione e messa in servizio

6.1 Luogo d’installazione/ d’impiego

La bilancia è costruita in modo tale da garantire risultati di pesatura affidabili in condizioni d’impiego consueti.
Un lavoro esatto e veloce è garantito dalla scelta corretta del luogo d’installazione della bilancia.

Osservare il seguente sul luogo d’installazione:

- installare la bilancia su una superficie stabile e diritta;

- evitare calore estremo ed anche cambiamenti della temperatura installandola in vicinanza di

termosifoni o in luoghi con sole diretto;

- proteggere la bilancia contro correnti d’aria dirette a causa di finestre e porte aperte;

- evitare vibrazioni durante la pesatura;

- proteggere la bilancia contro l’umidità, vapori e polvere;

- non esporre l’apparecchio a forte umidità per un periodo prolungato. può presentarsi condensa

indesiderata (acqua di condensa sull’apparecchio), se l’apparecchio freddo viene portato in ambienti

molto più caldi. In questo caso, acclimatare l’apparecchio sezionato dalla rete per ca. 2 ore a
temperatura ambiente.

- evitare carica elettrostatica dei prodotti di pesatura, del contenitore di pesatura e del paravento.

In caso di campi elettromagnetici e cariche elettrostatiche ed anche erogazione di energia elettrica instabile
sono possibili grandi deviazioni d’indicazione (risultati di pesatura errati). In questi casi, il luogo d’installazione
va cambiato.

6.2 Disimballaggio

Togliere con precauzione la bilancia dall’ imballaggio, eliminare l’ involucro di plastica e sistemarla al posto di

lavoro previsto.

6.2.1 Assemblaggio

Installare la bilancia in modo che il piano di pesatura sia perfettamente orizzontale.

6.3 Allacciamento da rete

L’alimentazione elettrica avviene tramite apparecchio esterno. Il valore di tensione sopraindicato deve
corrispondere alla tensione locale.
Usare solo apparecchi di collegamento alla rete KERN originali. L’uso di prodotti di fabbricazione diversa
necessita dell’autorizzazione di Kern.

6.4 Collegamento di strumenti periferici

Prima di collegare o sezionare apparecchi addizionali (stampante, PC) con l’interfaccia dati, la bilancia va

sezionata dalla rete.
Per la Vostra bilancia, utilizzare esclusivamente accessori e apparecchi periferici KERN, sintonizzati
perfettamente con la Vostra bilancia.

6.5 Prima messa in esercizio

Un tempo di riscaldamento di 2 ore dopo aver acceso l’apparecchio stabilizza i valori di misurazione.
La precisione della bilancia dipende dall’accelerazione di caduta locale.

Rispettare assolutamente le indicazioni nel capitolo CALIBRATURA.

CKE/CDS-BA-i-1325

12

6.6 Calibratura

Visto che il valore di accelerazione terrestre non è uguale dappertutto, ogni bilancia deve essere adattata sul

luogo d’installazione all’accelerazione terrestre locale, secondo il principio di pesatura fisico fondamentale (solo
se la bilancia non è già stata calibrata in fabbrica per il luogo d’installazione). Questo processo di calibratura

deve essere eseguito durante la prima messa in servizio, dopo ogni cambiamento di posizione come anche
dopo cambiamenti della temperatura. Per ottenere valori di misurazione precisi si raccomanda inoltre di
calibrare la bilancia periodicamente anche durante l’esercizio di pesatura.

6.7 Calibratura (vedi cap. 7.2.1)

Mediante il peso di calibratura, la precisione della bilancia è verificabile ed aggiustabile in qualsiasi momento.

Attenzione: Se la bilancia è stata tarata, la calibratura non è possibile.
Procedimento di calibratura:

Provvedere a che le condizioni ambientali siano stabili. È richiesto un breve tempo di preriscaldamento di circa
15 min. a scopo di stabilizzazione.

6.8 Taratura

Cenni generali:
Secondo la direttiva UE 90/384/CEE le bilance devono essere ufficialmente tarate quando vengono usate nel

modo seguente (ambito regolato per legge):

a) nel commercio, quando il prezzo della merce viene definito per mezzo della pesatura.
b) nella produzione di farmaci nelle farmacie e durante analisi nei laboratori medici e farmaceutici.
c) per usi ufficiali
d) nella produzione di preconfezionamenti

In caso di dubbio rivolgersi alle autorità di taratura locali.
Avvertenze di taratura
Per le bilance contrassegnate nei dati tecnici come tarabili esiste un permesso di costruzione UE. Se la

bilancia viene impiegata, come sopra descritto, in luoghi con obbligo di taratura, deve essere ufficialmente
tarata e la taratura va ripetuta periodicamente.
La taratura periodica della bilancia avviene secondo le disposizioni di legge dei singoli paesi. La validità di
taratura per bilance in Germania è di solito di 2 anni.
Osservare le disposizioni di legge nel paese d’impiego!

CKE/CDS-BA-i-1325

13

ON/OFF

Tarare;
Richiamare il menu MODE in combinazione con il tasto ON/OFF.

Creare il riferimento con 5 elementi;
Nel menu MODE: Funzione NO

Creare il riferimento con 10 elementi

Creare il riferimento con 20 elementi;
Nel menu MODE: Funzione YES

Commutazione pcs ↔ g;
Nel menu: Funzione MODE.

Stampare l’esito di pesatura.

Visualizzazione
display

Significato

==OVERLOAD==

Sovraccarico: Superamento della portata

=============

Carico ridotto: La portata è inferiore

<< .

In modalità conteggio e %: Elemento troppo leggero

 .

La bilancia si trova in esercizio di conteggio e
visualizza nel momento il valore di peso e la quantità
contata

7 Esercizio

7.1 Quadro di comando display CKE

CKE/CDS-BA-i-1325

14

7.2 Azionamento

7.2.1 Calibratura

7.2.2 Velocità

7.2.3 Auto Off

CKE/CDS-BA-i-1325

15

CKE/CDS-BA-i-1325

16

5 1

9 6

Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground

Impostare la velocità di trasmissione KERN CKE

Indicatore

1. Accendere la bilancia

2. Premere e tenere premuto il tasto tara.

3. Premere il tasto ON/OFF e rilasciare il tasto tara.
Nel display appare “Cal?”.

4. Tenere premuto il tasto „pcs ↔ g“ fino a quando sul display non compare
"Printer" e confermare premendo il tasto "20x". Il display visualizza 2.400 Bd.

5. Selezionare la velocità di trasmissione per mezzo del tasto di commutazione
„pcs ↔ g“ e confermare con il tasto „20x“ . Ritornare alla modalità di pesatura
premendo il tasto tara.

PRINTER?

2400

Baud

4800

Baud

4800 Baud X

0,0 g

7.2.4 Illuminazione di sfondo del display

Accendere la bilancia e la visualizzazione a zero, quindi chiamare il menù di bilancia come descritto nel
capitolo 1. Scegliere il punto di menù „Backlight“ tramite il tasto necessario per il vostro modello. Confermare

con il tasto „YES“ per accendere l’illuminazione di sfondo in maniera permanente. Premere il tasto „NO“ per
spegnere l’illuminazione di sfondo.

Se l’illuminazione del display deve spegnersi dopo un tempo impostato (per preservare la batteria), premere il
tasto rispettivo per continuare il menù per scegliere il punto di menù „Backlight auto“ e confermarlo con il tasto
„YES“. Questa si spegne automaticamente 10 secondi dopo aver raggiunto un valore di pesatura stabile.

7.3 Uscita dati RS 232 C
Dati tecnici

8 bit ASCII code

 1 bit di partenza, 8 bit di informazione, 1 bit di arresto, nessun bit di parità
 velocità di trasmissione selezionabile a 2400, 4800, 9600 baud (impostazione di fabbrica)

e 19200 baud.

 richiesto connettore Sub-D a 9 poli
 allo scopo di garantire il corretto funzionamento, per l’esercizio a mezzo interfaccia è necessario impiegare

il corrispondente cavo KERN (Max. 2 m)

Disposizione contatti della presa di uscita (Vista frontale)

presa Sub-D a 9 poli

Baudrate

La velocità di trasmissione dei valori di misurazione si imposta premendo il tasto MODE. Nell'esempio
seguente la velocità di trasmissione viene impostata a 4800 baud.

CKE/CDS-BA-i-1325

17

7.4 Interfaccia RS 232C

Bit-Nr.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18 N N N N B B B B B

0 . 0 0 E E E

CR

LF

Invio dei dati tramite interfaccia RS 232C
Cenni generali

Il presupposto per la trasmissione dei dati tra la bilancia ed un dispositivo periferico (ad esempio stampante,
PC ...) è che entrambi i dispositivi siano impostati sullo stesso parametro di interfaccia (ad esempio velocità di
trasmissione, parità...).

7.4.1 Esistono 4 tipi di invio dei dati tramite RS 232C

Invio dei dati per mezzo del tasto PRINT

L’operazione di stampa può essere attivata per mezzo del tasto PRINT.
A tal scopo occorre disattivare le impostazioni AUTOPRINT e AUTOPRINT PC.

AUTOPRINT (invio dei dati dopo aver collocato il peso)

L’impostazione AUTOPRINT si trova nel percorso PRINTER dal quale è attivabile/disattivabile. Se
l’impostazione AUTOPRINT è attiva, dopo aver scaricato la bilancia e successivamente collocato un peso,
dopo l’arresto il valore di pesatura corrente viene trasmesso tramite l’interfaccia dati RS 232.

AUTOPRINT PC (invio continuo dei dati)

L’impostazione AUTOPRINT PC si trova nel percorso PRINTER dal quale è attivabile/disattivabile. Se
l’impostazione AUTOPRINT PC è attiva, i valori di pesatura vengono trasmessi in continuo tramite l’interfaccia

dati RS 232.

Invio dei dati tramite comandi remoti

Con i comandi remoti trasmessi alla bilancia sotto forma di caratteri ASCII è possibile attivare le seguenti
funzioni della bilancia (chiudere di volta in volta con CF, LF!):

t Taratura
w Un valore di pesatura (anche instabile) viene trasmesso dalla bilancia tramite l’interfaccia seriale.
s Un valore di pesatura stabile viene trasmesso dalla bilancia tramite l’interfaccia seriale.

Dopo aver ricevuto uno dei caratteri w o s, la bilancia trasmette tra i caratteri senza intervallo stampante.

7.4.2 Descrizione del trasferimento dei dati

Ogni trasmissione dati ha la seguente struttura:

N = Numeratore
B*: = Vuoto o, in caso di autotara on nell’ambito zero.
B, 0, ., g: = Vuoto o valore di pesatura con unità, a seconda del carico della bilancia
E = Unità
CR: = Carriage Return
LF: = Line Feed

7.4.3 Numeratore

Il numeratore è collocato nella voce di menu "Printer" e può essere attivato o disattivato.
Incrementa di una posizione in caso di invio dei dati tramite il tasto Print.

CKE/CDS-BA-i-1325

18

7.5 Stampante

È possibile collegare una stampante tramite l’interfaccia seriale RS 232. Sulla stampa il peso compare in
grammi. In modalità conteggio viene stampato il numero di pezzi o l’indicazione di peso.
In modalità percentuale viene stampata la percentuale o l’indicazione di peso.
La stampa avviene premendo il tasto PRINT.
Ogni stampa può essere numerata progressivamente per mezzo del numeratore.
Spegnendo la bilancia o utilizzando la funzione CLEAR si riporta il numeratore a (000).

7.6 Pesatura a ponte

Gli oggetti che non possono essere sistemati sul piatto di pesatura della bilancia a causa della loro forma o
delle loro dimensioni, possono essere pesati con la pesatura a ponte.

Si proceda come segue:

Spegnere la bilancia.
Capovolgere la bilancia facendo attenzione che il piatto della bilancia non sia carico.
Aprire il coperchio situato sul fondo della bilancia
Appendere il gancio per la pesatura al ponte
Collocare la bilancia sopra un’apertura di dimensioni adeguate.
Agganciare l’oggetto da pesare ed eseguire la pesatura.

! Attenzione !

Avere cura che i ganci utilizzati per le pesature a ponte siano sufficientemente robusti e possano
reggere il prodotto da pesare (pericolo di rottura). Fare sempre attenzione a che lo spazio direttamente
sotto il carico in sospensione sia sgombro da oggetti od animali.

! Avvertenza !

Al termine di ogni pesatura a ponte richiudere sempre l’apertura (Evitare la penetrazione di polvere).

CKE/CDS-BA-i-1325

19

8 Assistenza, Manutenzione, Smaltimento

Guasto

Possibile causa

L’indicazione di peso non s’illumina.

La bilancia non è accesa.

Il collegamento con la rete elettrica è interrotto (Cavo di

alimentazione non inserito/difettoso).

Manca la tensione di rete.

L’indicazione di peso cambia

Corrente d’aria/Movimento d’aria

continuamente

Vibrazioni del tavolo/pavimento

Il piatto della bilancia è in contatto con corpi estranei
Campi elettromagnetici / carica elettrostatica (scegliere

un altro luogo di istallazione /se possibile spegnere
l’apparecchio disturbante)

Il risultato di pesatura è evidentemente

L’indicatore della bilancia non è sullo zero

Errore

La calibratura non è più corretta.

Vi sono forti oscillazioni di temperatura.
Campi elettromagnetici / carica elettrostatica (scegliere

un altro luogo di istallazione /se possibile spegnere
l’apparecchio disturbante)

8.1 Pulizia

Prima della pulizia sezionare l’apparecchio dalla tensione di funzionamento.
Non usare detersivi aggressivi (solventi e simili), ma invece un panno inumidito con acqua e sapone neutro.

Fare attenzione che non entrino liquidi nell’apparecchio e asciugare con un panno morbido e asciutto. Polveri e
resti di sostanze superficiali si possono rimuovere con un pennello o un piccolo aspirapolvere.

Rimuovere subito prodotti di pesatura versati.

8.2 Assistenza, manutenzione

L’apparecchio deve essere aperto solo da tecnici specializzati e autorizzati di KERN.
Prima dell’apertura sezionare dalla rete.

8.3 Smaltimento

Lo smaltimento dell’imballaggio e dell’apparecchio deve essere eseguito dall’operatore secondo le vigenti leggi

nazionali o regionali in materia.

9 Manualetto in caso di guasto

In caso di guasto durante l’esercizio, la bilancia va spenta e sezionata dalla rete elettrica. In seguito il processo
di pesatura deve essere eseguito una seconda volta.

Rimedio:

In caso di altri guasti spegnere la bilancia e riaccenderla. Se la comunicazione di errore sussiste, contattare il
costruttore.

CKE/CDS-BA-i-1325

20

10 Dichiarazione di conformità

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о
соответствии

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 61000-6-3 :2007
EN 55011:2009/A1:2010
EN 55022:2010/AC:2011
EN 55024:2010
EN 61000-3-2 : 2006-04 + A1 : 2009 + A2 : 2009
EN61000-3-3 : 2008
EN45501 :1992-10+AC :1993-08
OIML R 76-1 :2006

2006/95/EC

EN60950

Signatur

Signature

Datum

Date

08.04.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Dichiarazione di conformità

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN CKE / CDS

CKE/CDS-BA-i-1325
