Instruções de utilização
Balanças de suspensão
KERN CH
Version 2.7
07/2009
P
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
CH-BA-p-0927
CH-BA-p-0927 2
P Instruções de utilização Balanças de suspensão
1 Dados técnicos
KERN
Leitura
Gama de
pesagem
2 Indicações básicas
2.1 Utilizo conforme destino A balança adquirida por você serve para determinar o valor de pesagem do material pesado. Esta balança foi construida como „balança não automática“, quer dizer o material de pesagem tem que suspender-se manualmente e cuidadosamente. Após atingir um valor de pesagem estável, pode-se ler o valor de pesagem.
2.2 Uso inapropiado A balança não se pode utilizar para executar pesagens
dinámicas. Se se retiram ou acrescentam pequenas
quantidades ao material de pesagem, é possível que a
balança indique valores de pesagem erróneos como
consequência da função de „compensação de estabilidade“
integrada nela! (Exemplo: a saída lenta dum líquido dum
recipiente que se encontre pendurado na balança.) Não
deixar pendurada carga permanente na balança. Isto
poderia danar o mecanismo medidor. Evitar golpes, torções
e bascular de qualquer maneira (p.ex. ao levantar a balança
em posição inclinada). Também è muito importante evitar
que a balança seja exposta a sobrecargas superiores à
carga máxima admissível (máx.) considerando uma carga
de tara eventualmente já presente. Isto poderia avariar a
balança (risco de ruptura).
Atenção:
• Assegure-se que não haja pessoas ou objectos
debaixo da carga que se poderiam ferir ou danar!
• A balança não está apropriada para pesar pessoas,
nem crianças de leite!
• A balança não corresponde à lei de produtos
médicos (MPG).
Nunca utilizar a balança em locais potencialmente
explosivos. Os modelos fabricados em série não estão
protegidos contra explosão. Fica proibido modificar a
construção da balança. Isto poderia provocar resultados de
pesagem erróneos, deficiências técnicas de segurança da
balança e a destruição da mesma. A balança só se pode
empregar em conformidade com as especificações
descritas.
Se deseja utilizar a balança noutras áreas de aplicação, se
precisa duma autorização escrita de parte da empresa
KERN.
2.3 Prestação de garantia
O direito de garantia fica excluido nos seguintes casos:
• Inobservância das nossas especificações contidas
nestas instruções de utilização
• Utilização da balança fora dos campos de aplicação
descritos
• Alteração ou manipulação (abertura) do aparelho
Danos mecânicos e danos causados por líquidos ou
outras substâncias
• Desgaste e deterioro natural
• Implantação e instalação eléctrica inadecuadamente
realizadas
• Sobrecarga do mecanismo medidor
CH15K20 CH50K50 CH50K100 CH50K500
20 g 50g 100g 500g
15 kg 50kg 50kg 50kg
2.4 Controle dos médios de ensaio Para satisfazer as exigências ao asseguramento de
qualidade, as características técnicas de medição da
balança e dum peso de controle talvez ainda existente
devem verificar-se em intervalos regulares. O usuário
responsável tem que redefinir um intervalo apropriado
assim como o tipo e o volume desta inspecção. Poderá
encontrar as informações sobre o controle dos médios de
ensaio de balanças para isso necessários sobre a página
web da KERN (www.kern-sohn.com
calibração acreditado DKD, a empresa KERN pode calibrar
rápida e econômicamente os pesos de ensaio e as
balanças (retorno ao normal nacional).
3 Indicações básicas de segurança
Não utilizar a balança de suspensão para transportar
cargas
Evitar golpes, torções e bascular de qualquer maneira
(p.ex. ao levantar a balança em posição inclinada).
). No seu laboratório de
Nunca carregar a balança de suspensão além da carga
máxima indicada (!!Risco de ruptura!!).
Observar sempre que debaixo da carga não haja
objectos nem seres vivos que poderiam sofrer lesões
devido a uma queda.

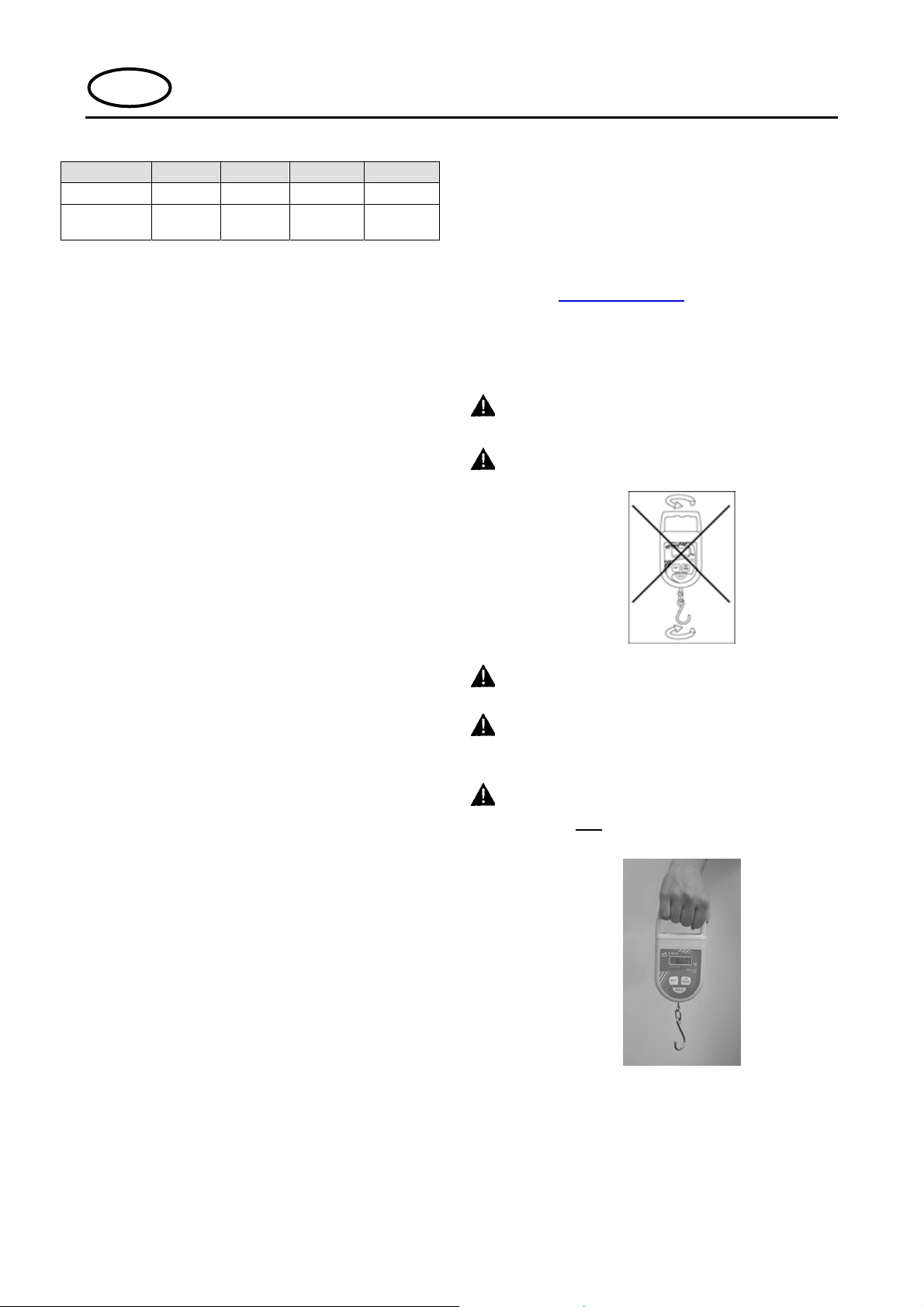

As balanças de suspensão electrónicas da série KERN
CH são apropriadas para funcionar na mão (ver
ilustração). Não estão apropriadas para supender em
ganchos técnicos como p.ex. a ganchos de gru.
3.1 Observar as notas nas instruções de utilização Leia as instrucções de utilização atentamente antes de
proceder com o acionamento da balança, mesmo se já tem
experiência com as balanças da marca KERN.
3.2 Treinamento do pessoal Só pessoal devidamente capacitado pode manuseiar e
cuidar destos aparelhos.
CH-BA-p-0927
3
4 Transporte e armazenagem
4.1 Controlo no momento de entrega
Faz favor controloar no momento de entrega da balança se
a embalagem e o aparelho presentam algum dano e xterno
visível.
4.2 Embalagem
Guarde todas as partes da embalagem original para o
eventual caso de ter que devolver o aparelho.
Só utilizar a embalagem original para a devolução do
aparelho.
5 Desembalagem, implantação e acionamento
5.1 Lugar de implantação, lugar de emprego
A balança está construida de tal forma que sempre se
obtêm resultados de pesagem fiáveis, sempre e quando a
pesagem se realize sob condições de uso habituais.
Você pode trabalhar com rapidez e exacto se escolhe o
lugar de implantação ideal para a vossa balança.
Por isso têm que observar os seguintes pontos respeito
ao lugar de emprego:
• Não empregar a balança perto de esquentadores nem
a expôr a oscilação de temperatura ou à radiação solar
directa para evitar um sobreaquecimento.
• Proteger a balança contra correntes de ar deixando
janelas e portas fechadas;
• Evitar sacudidas da balança durante o processo de
pesagem;
• Proteger a balança contra poeira, vapores e humidade
do ar demasiado alta
• Não expôr o apare lho a uma forte humidade por tempo
prolongado. Podem formar-se gotas de orvalho
(condensação da humidade do ar não aparelho),
quando se coloque um aparelho frio num ambiente
muito mais quente. Neste caso deixe o aparelho
aclimatizar-se à temperatura ambiente durante aprox.
duas horas.
• Evitar a carga electroestática do material e do
recipiente de pesagem assim como do páravento.
Em caso de existirem campos electromagnéticos ou
produzirse correntes de cargas electroestáticas assim como
alimentação de corriente inestável, pode haver grandes
divergências nos valores de medição indicados pela
balança (resultados de pesagem erróneos). Neste caso se
tem que mudar o aparelho de lugar.
5.2 Tirar da embalagem
Retirar a balança cuidadosamente da sua embalagem,
afastar a envoltura de plástico.
5.2.2 Conteúdo da entrega
• Balança de supensão
• Pilha
• Instruções de utilização
5.3 Funcionamento e troca das pilhas Puxar fora a tampa do compartimento de pilha em sentido
da seta no traseiro da balança. Insertar pilha a bloco de 9 V.
Voltar a enfiar a tampa para pilhas. Se as pilhas estão
gastas, no display da balança aparece “LO”. Apertar a tecla
ON/OFF/TARE e trocar as pilhas em seguida. Para poupar
as pilhas, a balança desliga-se depois de 4 minutos sem
pesagem. Esta função Auto Off pode desactivar-se no
menu como segue:
5.4 O menú Ö Desligar a balança, apertar e deixar apertada a tecla
HOLD
Ö Não soltar a tecla HOLD. Também apertar e deixar
apertada a tecla ON/OFF/TARE
Ö Deixar apertada a tecla ON/OFF/TARE, mas soltar a
tecla HOLD
Ö Apertar outra vez a tecla HOLD
Ö Manter apertadas ambas as teclas até no visor
aparecer “tr”
Ö Soltar ambas as teclas. A balança encontra-se no
menu.
Ö Mediante a tacla ON/OFF/TARE pode-se selecionar
entre as seguintes funções:
tr (zero tracking) : ON/OFF
AF (Auto off): ON/OFF
rST (repor a regulagem de fábrica): YES/NO
Ö Confirmar a função selecionada mediante a tecla
HOLD
Ö No visor aparece a regulagem actual, „ON“ ou „OFF“
ou „YES“ ou „NO“. Mediante a tecla ON/OFF/TARE
se pode escolher entre „ON“ ou „OFF“ ou „YES“ ou
„NO“. Confirme a vossa seleção com a tecla HOLD.
Depois de breve tempo, a balança regressa
automaticamente ao modo de pesagem.
6 Regulagem
Dado que o valor da aceleração de queda não é o mesmo
num lugar qualquer da terra, cada balança – segundo o
princípio de pesagem físico em que se baseia – tem que ser
adaptada à aceleração de queda lá válida (só se a balança
ainda não foi ajustada antes na fábrica ao lugar de
colocação). Este processo de ajuste tem que realizar-se na
primeira colocação em funcionamento, depois de cada
mudança de lugar, assim como em caso de oscilações da
temperatura ambiental. Para obter valores de medição
exactos, além disso recomendamos reajustar a balança
periodicamente durante o funcionamento de pesagem.
6.1 Ajustar
Mediante o peso de ajuste se pode comprobar e regular a
exactidão de pesagem em qualquer momento.
Procedimento ao ajustar:
Observar as condições de estabilidade ambiental. Um
breve tempo de aquecimento de aprox. 1 minuto para a
estabilização é necessário.
Apertar a tecla UNIT e a deixar apertada, no display
aparece primeiro brevemente „CAL“, a seguir aparece lá o
tamanho exacto do peso de ajuste. Enganchar o peso de
ajuste, pouco tempo depois aparece „F“, depois a balança
deligar-se-á automaticamente.
Em caso dum falho de ajuste ou um peso de ajuste
incorrecto, aparece „E“ no display.
Peso de ajuste recomendado: (não adjunto)
CH15K20 CH50K50 CH50K100 CH50K500
10kg (M3) 20kg (M3) 20kg (M3 ) 20kg (M3)
4 CH-BA-p-0927
7 Operação
7.1 Pesagem
• A balança é ligada ao apertar a tecla „ON/OFF/TARE“ .
• A balança indica „0,00“.
• Enganchar cuidadosamente o material para pesar.
• Se o material a pesar está mais pesado do que o âmbito
de pesagem, no display aparecerá „E“ (=carga
excessiva). Evitar absolutamente sobrecargas, ver cap.
2.2 „Utilização não conforme“.
• A balança é desligada ao apertar uma vez a tecla
„ON/OFF/TARE“.
7.2 Comutação das unidades de pesagem
Mediante a tecla Unit se pode comutar o visor entre N, lb e
kg. O X caracteriza a regulagem activa.
7.3 Tarar
• Ligar a balança mediante a tecla ON/OFF/TARE e
esperar que apareça o visor „0“. Enganchar
cuidadosamente a carga tara e apertar a tecla
ON/OFF/TARE.
• O visor da balança salta para „0.00“. O peso da carga
tara, porém, está memorizado internamente. Agora se
pode preencher cuidadosamente o material a pesar n o
recipiente tara e ler o valor de pesagem.
7.4 Tecla HOLD / Pesagem de animais / Pesagem de valor máximo
Mediante a tecla Hold se podem activar funções diferentes.
Para selecionar e activar esta função, proceder da maneira
seguinte:
Ligar a balança, manter a tecla HOLD apertada até
aparecer „H x“ no display.
A função actual activa é visualizada através de „H1-H6“
e um triângulo no display.
Para selecionar entre as funções apertar a tecla
ON/OFF/TARE. Ao apertar brevemente a tecla HOLD,
a regulagem é memorizada.
7.4.1 Funções
Função „Hold”:
Mediante a função Hold se podem indicar no display valores
de pesagem fixados por um maior periodo.
Os critérios de ligar/desligar podem selecionar-se segundo
o âmbito de emprego desde 4 possibilidades (H1-H4).
• Na regulagem “H1” os valores de pesagem são
congelados por 5 segundos depois de apertar a tecla
HOLD.
• Na regulagem “H2” os valores de pesagem são
congelados após apertar a tecla HOLD até apertar
outra tecla.
• Na regulagem “H3” os valores de pesagem são
automaticamente congelados por 5 segundos
• Na regulagem “H4” os valores de pesagem são
automaticamente congelados até apertar outra tecla.
A função „Hold” é ajustada da seguinte maneira:
• Ligar a balança apertando o botão ON/OFF/TARE.
• Apertar e manter pressionada a tecla HOLD, até que o
acerto desejado apareça no visor (ver acima „H1–H4”)
• Salvar o ajuste ao pressionar brevemente a tecla
HOLD
Função de pesagem de animais:
Esta função é apropriada para pesagens inquietas. O
resultado é um valor médio de 16 valores de pesagem.
A função de pesagem de animais é ajustada da seguinte
maneira:
• Ligar a balança apertando o botão ON/OFF/TARE.
• Apertar e manter pressionada a tecla HOLD, até que o
comunicado „H x” apareça no visor da balança.
• Pressionar a tecla ON/OFF/TARE com tanta freqüência
até o ajuste „H5” ser projetado no visor.
• Salvar o ajuste ao pressionar brevemente a tecla
HOLD.
• Pressionar novamente a tecla HOLD.
• À esquerda, ao cimo do visor começa a piscar o
símbolo de triângulo.
• Pendurar a carga.
• Dura nte o piscar do símbolo de triângulo obtêm-se os
valores da pesagem.
• Em seguida, o valor médio da pesagem projeta-se a
partir dos valores obtidos.
Visor de valor máximo:
Esta função indica o valor de carga máximo duma
pesagem.
Frequência de medição: 200ms
Atenção:
O valor máximo nunca deve carregar a balança de
suspensão além da carga máxima indicada
(!!Risco de ruptura!!).
A função de valor máximo é regulada assim.
• Ligar a balança apertando o botão ON/OFF/TARE.
• Apertar e manter pressionada a tecla HOLD, até que o
comunicado „H x” apareça no visor da balança.
• Pressionar a tecla ON/OFF/TARE com tanta freqüência
até o ajuste „H6” ser projetado no visor.
• Salvar o ajuste ao pressionar brevemente a tecla
HOLD.
• Pendurar a carga.
• Funcionamento da função do valor máximo é indicado
por meio do símbolo de triângulo ao cimo, à esquerda.
O valor negativo
balança.
(-) projeta-se logo após descarregar a
CH-BA-p-0927
5
8 Manutenção, conservação, eliminação
8.1 Limpar
Não utilize detergentes agressivos (dissolventes ou coisas
parecidas), mas somente um pano humedecido com uma
lixívia de sapão suave. Preste atenção que nenhum líquido
entre ao interior do aparelho, seque as superfícies com um
pano seco, suave e limpo.
8.2 Manutenção, conservação O operador-proprietário tem que cuidar que os
componentes que sustentam cargas sejam revisados por
um perito em intervalos de máximo um ano.
Segundo as condições de utilização, tais revisões podem
resultar necessárias dentro de intervalos menores do que
um ano. Isto vale sobretudo em caso de utilização
frequente, desgaste aumentado e corrosão.
Só técnicos de serviço capacitados e autorizados pela
empresa KERN podem abrir o aparelho.
Separar o aparelho da rede eléctrica antes de abri-lo.
8.3 Remoção O explotador tem que eliminar a embalagem e/ou a ba lança
conforme as leis nacionais ou regionais vigentes no lugar
de emprego do aparelho.
9 Pequeno serviço de auxílio
Em caso duma avaria na sequência de programas a balança tem
que apagar-se brevemente. Isto significa que se tem que voltar a
efectuar o processo de pesagem desde o princípio.
Avaria Causa possível
O visor de peso
não ilumina.
• A balança não está acendida.
• As pilhas recarregáveis estão mal
inseridas ou vazias
O visor do peso
altera sempre
• Não se inseriram pilhas.
• Corrente de ar / circulação de ar
• Vibrações nos pontos de supensão da
balança
• Campos electromagnéticos / carga
electroestática (elegir outro lugar de
implantação/ se é possível, desligar o
aparelho causante das perturbações)
O resultado de
pesagem
obviamente está
mal
• O visor da balança não se encontra
em zero.
• Existem fortes oscilações de
temperatura.
• Campos electromagnéticos / carga
electroestática (elegir outro lugar de
implantação/ se é possível, desligar o
aparelho causante das perturbações)
Em caso de que apareçam outros avisos de error, desligar
a balança e voltar a ligar. Se o aviso de falho não
desaparece, informar o fabricante da balança.
6 CH-BA-p-0927
Loading...
