Betriebsanleitung Zählwaage/Zählsystem
KERN CFS/CCS
Version 2.1
03/2014
D
D-72336 Balingen
Fax: +49-[0]7433-9933-149
CFS/CCS-BA-d-1321
KERN CFS/CCS
Betriebsanleitung Zählwaage/Zählsystem
D
Version 2.1 03/2014
Inhaltsverzeichnis
1 Technische Daten .................................................................................... 4
1.1 KERN CFS .......................................................................................................................... 4
1.2 Zählsysteme KERN CCS ................................................................................................... 7
2 Geräteübersicht ...................................................................................... 35
2.1 Zählwaagen KERN CFS ................................................................................................... 35
2.2 Zählsysteme KERN CCS ................................................................................................. 37
2.3 Zählsysteme mit Mengenwaage Ihrer Wahl .................................................................. 37
2.4 Anzeigenübersicht ........................................................................................................... 39
2.4.1 Anzeige Gewicht ................................................................................................................ 40
2.4.2 Anzeige durchschnittliches Stückgewicht .......................................................................... 40
2.4.3 Anzeige Stückzahl ............................................................................................................. 40
2.5 Tastaturübersicht ............................................................................................................ 41
3 Grundlegende Hinwei se ........................................................................ 44
3.1 Bestimmungsgemäße Ve rwendung ............................................................................... 44
3.2 Sachwidrige Verwendung ............................................................................................... 44
3.3 Gewährleistung ................................................................................................................ 44
3.4 Prüfmittelüberwachung .................................................................................................. 45
4 Grundlegende Sicherheitshi nweise ..................................................... 45
4.1 Hinweise in der Betriebsanleitung beachten ................................................................ 45
4.2 Ausbildung des Personals .............................................................................................. 45
5 Transport und Lagerung........................................................................ 45
5.1 Kontrolle bei Überna h m e ................................................................................................ 45
5.2 Verpackung / Rücktransport........................................................................................... 45
6 Auspacken, Aufstellung und Inbetriebnahme ..................................... 46
6.1 Aufstellort, Einsatzort ..................................................................................................... 46
6.2 Auspacken, Lieferumfang ............................................................................................... 46
6.2.1 Lieferumfang/ Serienmäßiges Zubehör ............................................................................. 46
6.3 Aufstellen/Transportsicherung entfernen ..................................................................... 47
6.4 Netzanschluss .................................................................................................................. 48
6.5 Akkubetr ieb (optional) ..................................................................................................... 48
6.6 Anschluss von Peripheriegeräten .................................................................................. 49
6.7 Erstinbetriebnahme ......................................................................................................... 49
6.8 Justierung ........................................................................................................................ 49
7 Basisbetrieb............................................................................................ 50
7.1 Ein- und Ausschalten ...................................................................................................... 50
7.2 Nullstellen ......................................................................................................................... 50
7.3 Umschalten Referenzwaage Mengenwaage bei Einsatz als Zählsystem .............. 50
7.4 Wägen mit Tara ................................................................................................................ 52
7.4.1 Tarieren ............................................................................................................................. 52
7.4.2 Numerische Eingabe des Taragewichts ............................................................................ 52
7.4.3 Wägeeinheit umschalten ................................................................................................... 52
8 Stückzählen ............................................................................................ 53
8.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung............................ 54
2 CFS/CCS-BA-d-1321
8.2 Numerische Eingabe des durchschnittlichen Stückgewichts ..................................... 57
8.3 Automatische Referenzoptimierung .............................................................................. 59
8.4 Zählen mit Zählsystem..................................................................................................... 60
9 Fill-to-target-Funktion ............................................................................ 62
9.1 Toleranzkontrolle auf Zielgewicht .................................................................................. 63
9.2 Toleranzkontrolle auf Zielstückzahl ............................................................................... 65
10 Summieren .............................................................................................. 67
10.1 Manuelles Summieren ..................................................................................................... 67
10.2 Automatisches Summieren ............................................................................................. 69
11 Artikelinformationen speichern ............................................................ 70
11.1 Artikel speichern .............................................................................................................. 70
11.2 Artikel aufrufen ................................................................................................................. 73
11.3 Artikel-Direkttasten ~ (nur Modell CFS 50K-3) ............................................ 74
12 Menü ........................................................................................................ 76
12.1 Navigation im Menü ......................................................................................................... 76
12.2 Menü-Übersicht ................................................................................................................ 77
13 Konfiguration Mengenwaage ................................................................ 79
14 Justieren ................................................................................................. 85
14.1 Modelle CFS 300-3, CFS 3K-5 ......................................................................................... 85
14.2 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 ............................................................... 86
14.3 Modell KERN CFS 50K-3 .................................................................................................. 88
15 Linearisierung ........................................................................................ 89
15.1 Modelle CFS 300-3, CFS 3K-5 ......................................................................................... 92
15.2 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 ............................................................... 94
15.3 Modell KERN CFS 50K-3 .................................................................................................. 95
16 Zweitwaagenschnittstelle ...................................................................... 97
17 RS 232C Schnittstelle ............................................................................ 97
17.1 Technische Daten ............................................................................................................ 97
17.2 Druckerbetrieb .................................................................................................................. 98
17.2.1 Ausdruckbeispiele KERN YKB-01N / Modelle CFS 300-3, CFS 3K-5 ............................... 98
17.2.2 Ausdruckbeispiele KERN YKB-01N / CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 .................. 99
17.2.3 Ausdruckbeispiele KERN YKB-01N / Modell CFS 50K-3 ................................................. 103
17.3 Fernsteuerbefehle .......................................................................................................... 104
17.3.1 Alle Modelle außer KERN CFS 50-3 ................................................................................ 104
17.3.2 Steuerbefehle ................................................................................................................... 104
17.3.3 Druckbefehle .................................................................................................................... 104
17.3.4 Modell CFS 50-3 .............................................................................................................. 105
17.3.5 Benutzeridentifikation, Waagenidentifikation, Artikelbezeichnung speichern ................. 105
17.3.6 Artikel über RS232 anlegen / abrufen .............................................................................. 105
18 Wartung, Instandhaltung, Entsorgung ............................................... 106
18.1 Reinigen .......................................................................................................................... 106
18.2 Wartung, Instandhaltung ............................................................................................... 106
18.3 Entsorgung ..................................................................................................................... 106
19 Kleine Pannenhilfe ............................................................................... 107
19.1 Fehlermeldungen ........................................................................................................... 108
20 Batterieverordnung .............................................................................. 109
21 Konformitätserklärung ......................................................................... 110
CFS/CCS-BA-d-1321 3

1 Technische Daten

1.1 KERN CFS KERN CFS 300-3 CFS 3K-5 CFS 6K0.1

Ablesbarkeit (d) 0.001 g 0.01 g 0.1 g Wägebereich (Max) 300 g 3 kg 6 kg Reproduzierbarkeit 0.002 g 0.02 g 0.1 g Linearität ± 0.004 g ± 0.04 g ± 0.2 g Einschwingzeit 2 s Wägeeinheiten g, lb kg, lb Empfohlenes Justierge-
wicht (nicht beigegeben)
200 g(F1) +
100 g(F1)
2 kg(F1) +
1 kg(F1)
6 kg (F2)
Anwärmzeit 2 h Mindeststückgewicht bei
Stückzählung Referenzstückzahl bei
Stückzählung
5 mg 50 mg 100 mg
frei wählbar
Nettogewicht (kg) 2.5 kg 3.8 kg Zulässige Umgebungsbe-
dingung
0° C bis 40° C
Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Wägeplatte, Edelstahl
Abmessungen Windschutz [mm]
80 mm
innen
158 x 143 x 61
außen
167 x 154 x 80
294 x 225 mm
-
Abmessungen Gehäuse (B x T x H) ; [mm]
Netzanschluss
Netzadapter 230 V AC, 50 Hz; Waag e 12 V DC, 500 m A
320 x 350 x 125 mm
Akku (optional) Betriebsdauer ca. 70 Std. / Ladezeit ca. 12 Std.
4 CFS/CCS-BA-d-1321
KERN CFS 15K0.2 CFS 30K0.5 CFS 50K-3
Ablesbarkeit (d) 0.2 g 0.5 g 1 g Wägebereich (Max) 15 kg 30 kg 50 kg Reproduzierbarkeit 0.2 g 0.5 g 1 g Linearität ± 0.4 g ± 1 g ± 2 g Einschwingzeit 2 s Wägeeinheiten kg, lb Empfohlenes Justierge-
wicht (nicht beigegeben)
15 kg (F2) 30 kg (F2) 50 kg (F2)
Anwärmzeit 2 h Mindeststückgewicht bei
Stückzählung Referenzstückzahl bei
Stückzählung
200 mg 500 mg 1 g
frei wählbar
Nettogewicht (kg) 3.8 kg 5.5 kg Zulässige Umgebungsbe-
dingung
0° C bis 40° C
Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Wägeplatte, Edelstahl 294 x 225 370 x 240 Abmessungen Gehäuse
(B x T x H); [mm]
320 x 350 x 125 370 x 360 x 125
Netzanschluss
Netzadapter 230 V AC, 50 Hz; Waag e 12 V DC, 500 mA
Akku (optional) Betriebsdauer ca. 70 Std. / Ladezeit ca. 12 Std.
CFS/CCS-BA-d-1321 5
Modelle
Modell
Abmessungen:
CFS 300-3
CFS 3K-5
CFS 6K0.1
CFS 15K0.2
CFS 30K0.5
CFS 50K-3
6 CFS/CCS-BA-d-1321

1.2 Zählsysteme KERN CCS

CFS
g
g
Modell
KERN
Mengenwaage
KFP
CCS 6K-6 KFP 6V20M
CCS 10K-6 KFP 15V20M
CCS 30K0.01 KFP 30V20M
CCS 30K0.1 KFP 30V20M
CCS 60K0.01 KFP 60V20M
CCS 60K0.01L KFP 60V20LM
CCS 60K0.1 KFP 60V20M
CCS 60K0.1L KFP 60V20LM
CCS 150K0.01 KFP150V20M
CCS 150K0.01L KFP150V20LM
Wäge-
bereich
[Max]
kg
Ables-
barkeit
[d]
g
Wägeplatte Empfohlenes
6 2 230x230x100 15 5 300x240x100 30 10 400x300x128 30 10 400x300x128 60 20 400x300x128 60 20 500x400x137 60 20 400x300x128 60 20 500x400x137
150 50 500x400x137 150 50 650x500x142
Justierge­wicht,
beigegeben,
kg [Klasse F1]
nicht
6 15 30 30 50 50 50 50
150 150
Referenz­waage
CFS300-3
CFS 300-3
CFS 3K-5
CFS 6K0.1
CFS 3K-5
CFS 3K-5
CFS 6K0.1
CFS 6K0.1
CFS 3K-5
CFS 3K-5
Wäge-
bereich
[Max]
Ablesbarkeit
[d]
Kleinstes Teilegewicht [Zählen] g/Stück
300 0.001 0.005
300 0.001 0.005 3000 0.01 0.05 6000 0.1 0.1 3000 0.01 0.05 3000 0.01 0.05 6000 0.1 0.1 6000 0.1 0.1 3000 0.01 0.05 3000 0.01 0.05
CCS 150K0.1 KFP150V20M
CCS 150K0.1L KFP150V20M
CCS 300K0.1 KFP300V20M
CCS 300K0.01 KFP300V20M
150 50 500x400x137 150 50 650x500x142 300 100 650x500x115 300 100 650x500x115
150 150 300 300
CFS/CCS-BA-d-1321 7
CFS 6K0.1
CFS 6K0.1
CFS 6K0.1
CFS 3K-5
6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 3000 0.01 0.05

2 Geräteübersicht

2.1 Zählwaagen KERN CFS

Modell: CFS 300-3
Modelle: CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5
1. Wägeplatte / Akkufach (unter Wägeplatte)
2. Windschutz
3. Libelle
4. RS 232 Schnittstelle
5. Zweitwaagenschnittstelle
6. Fußschrauben
7. Ein/Aus-Schalter
8. Anschluss Netzadapter
CFS/CCS-BA-d-1321 35
Modell CFS 50K-3
1. Wägeplatte
2. Libelle
3. RS 232 Schnittstelle
4. Zweitwaagenschnittstelle
5. Fußschrauben
6. Anschluß Netzadapter
7. Ein/Aus-Schalter
36 CFS/CCS-BA-d-1321
Werkseitig ist das Zählsystem KERN CCS so vorkonfiguriert, dass in der Regel keine Änderungen vorzunehmen sind.
Mengenwaage KERN KFP
Referenzwaage KERN CFS
Bei Anschluss einer Mengenwaage (nicht vorkonfiguriert durch KERN) muss
Mengenwaage justieren / literarisieren, s. Kap. 14 / 15
Referenzwaage KERN CFS

2.2 Zählsysteme KERN CCS

2.3 Zählsysteme mit Mengenwaage Ihrer Wahl

Folgendes beachtet werden: Mengenwaage mit einem geeigneten Kabel über die
Zweitwaagenschnittstelle anschließen. Belegung des Schnittstellenanschlusses s. Kap. 16.
Mengenwaage konfigurieren, siehe Kap. 13
Beispiel 1: Hochlastige Mengenwaagen
CFS/CCS-BA-d-1321 37
Mengenwaage KERN KFP
Referenzwaage KERN CFS 50K-3
Beispiel 2: Hochlastige Referenzwaage
38 CFS/CCS-BA-d-1321
Gewicht
Durchschnittliches Stückgewicht
Stückzahl
Ladezustand Akku, s. Kap. 6.5
Gewicht
Durchschnittliches Stückgewicht
Ladezustand Akku, s. Kap. 6.5
Stückzahl

2.4 Anzeigenübersicht Modelle CFS 300-3, CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5:

Modell CFS 50K-3:
CFS/CCS-BA-d-1321 39
CFS 50K-3
1
2
2. Mengenwaage z. B. KERN KFP

2.4.1 Anzeige Gewicht

Hier wird das Gewicht des Wägeguts in [kg] angezeigt.
Der Indikator [] über den Symbol zeigt an:
NET
Akkuladestandsanzeige Nettogewicht
Modell
a
lb/kg
Stabilitätszustandsanzeige
Nullstellanzeige Aktuelle Wägeeinheit

2.4.2 Anzeige durchschnittliches Stückgewicht

Hier wird das durchschnittliche Stückgewicht in [g] angezeigt. Dieser Wert wird ent­weder durch den Benutzer numerisch eingegeben oder durch Einwägen von der Waage berechnet.
Der Indikator [] über den Symbol zeigt an:
Aufgelegte Stückzahl zu klein
M+
Mindeststückgewicht unterschritten Daten in Summenspeicher Aktive Waage:
1. Referenzwaage KERN CFS

2.4.3 Anzeige Stückzahl

Hier wird die aktuelle Stückzahl (PCS = pieces) bzw. im Summiermodus die Summe der aufgelegten Teile angezeigt (s. Kap.10)
Der Indikator [] über den Symbol zeigt an:
+
TOL
Toleranzkontrolle im Zählmodus Toleranzkontrolle im Wägemodus Wägegut oberhalb oberer Toleranzgrenze Wägegut im Toleranzbereich
-
40 CFS/CCS-BA-d-1321
Wägegut unterhalb unterer Toleranzgrenze
Summieren
Datenausgabe (Menüeinstellung , s. Kap. 12.2)
Im Menü blättern

2.5 Tastaturübersicht

Modelle CFS 300-3, CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5
Auswahl Funktion im Wägemodus
Numerische Tasten
…..
Dezimalpunkt
Bei numerischer Eingabe Ziffernanwahl nach links
Löschen
Anzeige Gesamtgewicht/Anzahl Wägun-
gen/Gesamtstückzahl
Bei numerischer Eingabe Ziffernanwahl nach rechts

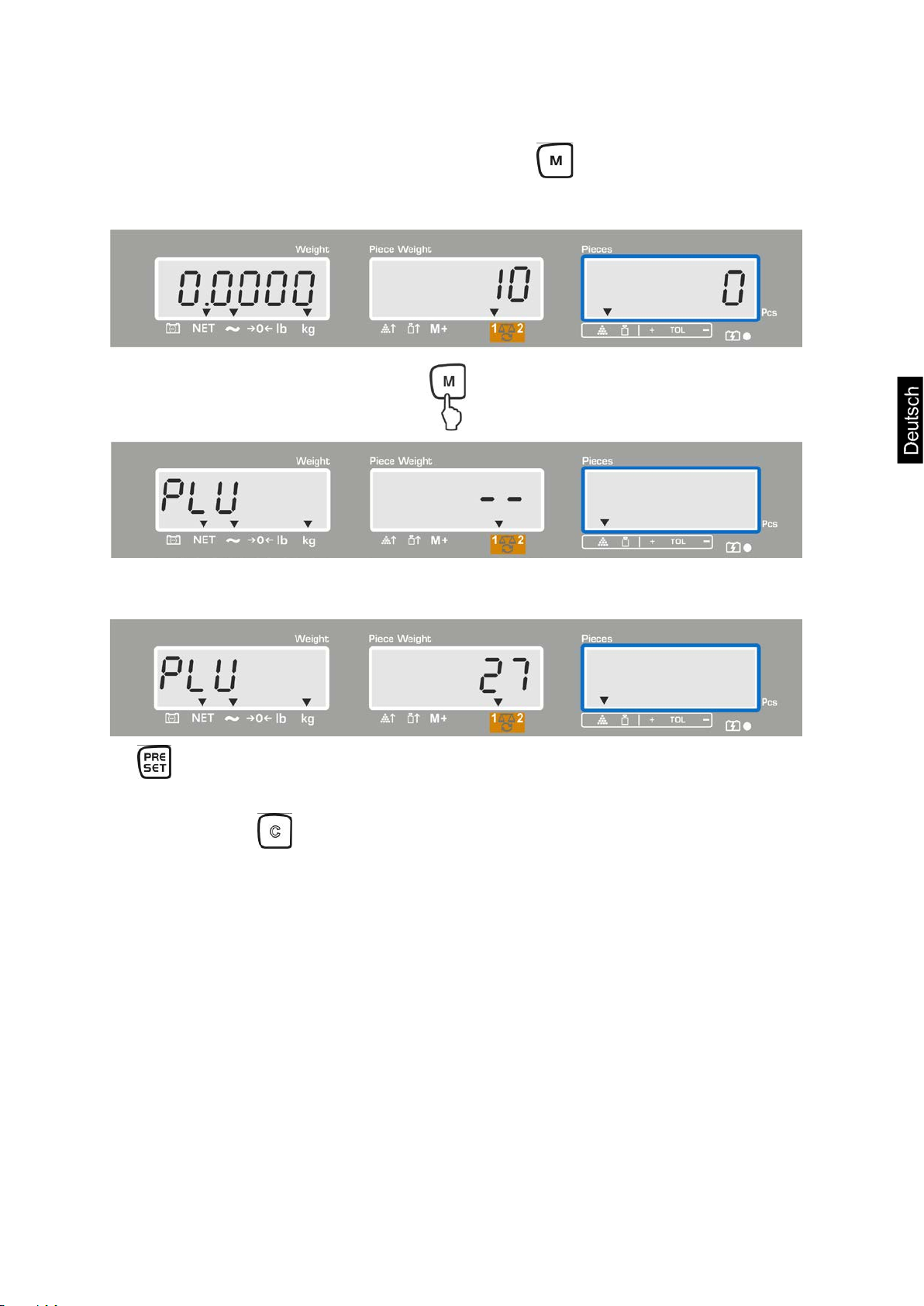

Artikel speichern / abrufen, s. Kap. 11.1 / 11.2
Fill-to-target-Funktion (s. Kap. 9)
Waage umschalten,
(s. Kap. 7.3)
Eingabe des durchschnittlichen Stückgewichts durch Wä­gung (s. Kap. 8.1)
Numerische Eingabe des durchschnittlichen Stückgewichts (s. Kap. 8.2)
Wägeeinheit umschalten
CFS/CCS-BA-d-1321 41
Menü/Wägemodus
Tarieren
Bestätigen
Nullstellen
Zurück ins
Modell CFS 50K-3:
Auswahl Funktion im Wägemodus
Artikel-Direkttasten
…..
s. Kap. 11.3
Numerische Tasten
…..
Dezimalpunkt
Löschen
42 CFS/CCS-BA-d-1321
Datenausgabe (Menüeinstellung , s. Kap. 12.2)
Summieren / drucken(Menüeinstellung , s. Kap. 12.2
Anzeige Gesamtgewicht/Anzahl Wägungen/Gesamtstückzahl
Fill-to-target-Funktion (s. Kap. 9)
Artikel speichern / abrufen, s. Kap. 11.1 / 11.2
Waage umschalten, s. Kap. 9.3
Bei numerischer Eingabe Ziffernanwahl nach links
Eingabe des durchschnittlichen Stückgewichts durch Wägung,
(s. Kap. 8.1)
Im Menü blättern
Numerische Eingabe des durchschnittlichen Stückgewichts (s.
Kap. 8.2)
Wägeeinheit umschalten
Tarieren
Bestätigen
Nullstellen
Bei numerischer Eingabe Ziffernanwahl nach rechts.
Zurück ins Menü / Wägemodus
CFS/CCS-BA-d-1321 43

3 Grundlegende Hinweise

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage / Zählsystem dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage / Zählsystem nicht für dynamische Verwiegungen verwenden. Werden klei­ne Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschä­digen. Stöße und Überlastungen der Waage / Zählsystem über die angegebene Höchst­last (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt ver­meiden. Waage könnte hierdurch beschädigt werden. Waage / Zählsystem niemals in explosionsgefährdeten Räumen betreiben. Die Se­rienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die W aage / das Zählsystem darf nur gemäß den beschriebenen Vorgaben einge­setzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei
Nichtbeachten unserer Vorgaben in der Betriebsanleitung
Verwendung außerhalb der beschriebenen Anwendungen
Veränderung oder Öffnen des Gerätes
mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung
nicht sachgemäße Aufstellung oder elektrische Installation
Überlastung des Messwerkes
44 CFS/CCS-BA-d-1321

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Ab­ständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

4 Grundlegende Siche rheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.
Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.
Verbindlich ist das deutsche Originaldokument.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung / Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu verwen-
den.
Vor dem Versand alle angeschlossenen Kabel und losen / beweg-
lichen Teile trennen.
Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen
Verrutschen und Beschädigung sichern.
CFS/CCS-BA-d-1321 45
Waage (s. Kap. 2.1)
Referenzwaage KERN CFS (s. Kap. 2).2
Netzkabel
Mengenwaage KERN KFP (s. Kap. 2.2)
Arbeitsschutzhaube
Betrie bsanleitung KERN CFS/CCS
Betriebsanleitung
Betriebsanleitung KERN KFP

6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen / Zählsysteme sind so konstruiert, dass unter den üblichen Einsatzbe­dingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage / Zählsystem wählen.
Am Aufstellort folgendes beachten:
Waage / Zählsystem auf eine stabile, gerade Fläche stellen;
Extreme W ärme sowie Temperaturschwankungen z.B. durch Aufstellen ne-
ben der Heizung oder direkte Sonneneinstrahlung vermeiden;
Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
Erschütterungen während des Wägens vermeiden;
Waage / Zählsystem vor hoher Luftfeuchtigkeit, Dämpfen und Staub schüt-
zen;
Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auf­treten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge­bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
Statische Aufladung von Wägegut, Wägebehälter vermeiden.
Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken, Lieferumfang

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Liefer­umfangs vorhanden und unbeschädigt sind.

6.2.1 Lieferumfang/ Serienmäßiges Zubehör KERN CFS KE RN CCS

46 CFS/CCS-BA-d-1321
Ggf. Transportsicherung entfernen

6.3 Aufstellen/Transportsicherung entfernen

KERN CFS 3K0.5, CFS 6K0.1:
KERN CFS 300-3:
Mengenwaage KERN KFP (Abbildungsbeispiel):
KERN KFP 6V20M, KFP 6V20LM, KFP 15V20M.
Weitere Det ails entnehm en Sie bitte der Installationsanleitung welche der Plattform beilieg t .
CFS/CCS-BA-d-1321 47
Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle
im vorgeschriebenen Kreis befindet.
Nivellierung regelmäßig überprüfen
Zweitwaagenschnittstelle miteinander verbinden.
Falls nötig Wägeplatte und ggf. Windschutz installieren.
Bei Zählsystemen KERN CCS die Referenz- und Mengenwaage über die

6.4 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span­nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.5 Akkubetrieb (optional) Der Akku wird über das mitgelieferte Netzkabel geladen.

Der Akku sollte vor der ersten Benutzung mindestens 15 Stunden über das Netz­kabel geladen werden. Die Betriebsdauer des Akkus beträgt ca. 70 Std. Bei An­schluss einer Zweitwaage reduziert sich die Betriebsdauer. Zur Schonung des Akkus kann im Menü (siehe Kap.12.2) die automatische Ab­schaltfunktion [„  „ „] aktiviert werden, Abschaltzeit wählbar nach 0, 3, 5, 15, 30 Minuten.
Erscheint in der Gewichtsanzeige ein Pfeil [] oberhalb des Batteriesymbols , bzw. „bat lo “ beim Einschalten der W aage ist die Kapazität des Akkus bald er­schöpft. Die Waage ist noch ca. 10 Std. betriebsbereit, danach schaltet sie sich automatisch ab. Stecken Sie baldmöglichst das Netzkabel ein, um den Akku zu la­den. Die Ladedauer bis zur vollständigen Wiederaufladung beträgt ca. 12 Std.
Die LED-Anzeige informiert Sie während des Ladens über den Ladezustand des Akkus.
rot: Spannung unter das vorgeschriebene Minimum abgefallen. Netzadapter
anschließen, um den Akku zu laden. grün: Akku ist vollständig geladen gelb: Kapazität des Akkus bald erschöpft. Baldmöglichst Netzadapter an-
schließen, um den Akku zu laden.
48 CFS/CCS-BA-d-1321

6.6 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt­stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.7 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

6.8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.
Durchführung siehe Kap. 14.
CFS/CCS-BA-d-1321 49

7 Basisbetrieb

7.1 Ein- und Ausschalten

Zum Einschalten Ein-/Ausschalter (s. Kap. 2) auf der rechten Unterseite der
Waage nach vorne betätigen. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.
Zum Ausschalten Ein-/Ausschalter auf der rechten Unterseite der Waage nach
hinten betätigen.

7.2 Nullstellen

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Werksseitig ist der Nullstellbereich der Waage auf ± 2% Max. eingestellt. Weitere Einstellungen sind im Menü möglich (s. Kap. 12).
Bei Einsatz als Zählsystem kann der Nullstellbereich beider Waagen im Menü ein­gestellt werden (s. Kap. 13).
Manuell
Waage entlasten
drücken, die Waage beginnt mit der Rückstellung auf Null.
Das [] Symbol über a erscheint.
Automatisch
Im Menü kann die automatische Nullpunktkorrektur ausgeschaltet oder der Betrag geändert werden (s. Kap. 13).
7.3 Umschalten Referenzwaage Mengenwaage bei Einsatz als Zählsystem
Für die Stückzählung kann eine Plattform über die Zweitwaagenschnittstelle ange­schlossen werden. Im Zählsystem KERN CCS findet die Mengenstückzählung auf der Mengenwaage KERN KFP statt. Die Referenzwaage KERN CFS ermöglicht durch ihre hohe Auflösung eine sehr präzise Ermittlung des durchschnittlichen Stückgewichts.
Die Zweitwaage lässt sich genauso bedienen wie die erste Waage.
Durch Drücken von wechselt die Anzeige von der einen zur anderen Waage. In der Anzeige erscheint bzw. .
Das eingeblendete [] zeigt die aktive Waage an.
50 CFS/CCS-BA-d-1321
(1) Referenzwaage KERN CFS
Anzeigebeispiel Modell CFS 6K0.1:
(2)
Mengenwaage z. B.: KERN KFP bei Zählsystem KERNCCS
CFS/CCS-BA-d-1321 51
Der Tarawert wird entsprechend der Ablesbarkeit der Waage gerundet, z. B. als -105 g angezeigt.

7.4 Wägen mit Tara

Ein Tarawert kann sowohl für die Referenz- als auch für die Mengenwaage einge­geben werden. Vor Einstellung eines Tarawertes aktive Waage auswählen, s. Kap. 9.3.

7.4.1 Tarieren

Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle TARE-Taste drü-
cken. Die Nullanzeige und der Indikator []über NET erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert.
Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter
als Minus-Anzeige.
Zum Löschen des Tarawertes Wägeplatte entlasten und TARE-Taste drücken. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim
Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

7.4.2 Numerische Eingabe des Taragewichts

Waage entlasten und nullstelllen. Bekanntes Taragewicht über die numerischen Tasten mit Dezimalpunkt einge-
ben und mit TARE-Taste bestätigen. Das eingegebene Gewicht wird als Taragewicht gespeichert und mit negativem Vorzeichen angezeigt. Der Indikator [] über NET erscheint.
Gefüllten Wägebehälter auf die Waage stellen, das Nettogewicht wird ange-
zeigt.
Der Tarawert bleibt solange gespeichert, bis er mit der TARE-Taste gelöscht
wird.
bei einer Waage 60 kg Max/5 g Ablesbarkeit wird der Eingabewert von 103 g

7.4.3 Wägeeinheit umschalten

Durch Drücken der UNIT-Taste kann modellabhängig von g / kg  lb umgeschaltet werden (nur bei Menüeinstellung F1 oFFUnit kg / lb). Der Indikator [] zeigt die aktive Einheit an.
52 CFS/CCS-BA-d-1321

8 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh­lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be­rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durch­geführt. Hier gilt: Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit.
Das durchschnittliche Stückgewicht kann nur von stabilen Wägewerten
ermittelt werden.
Bei Wägewerten unter Null, zeigt die Stückzählanzeige eine negative
Stückzahl an.

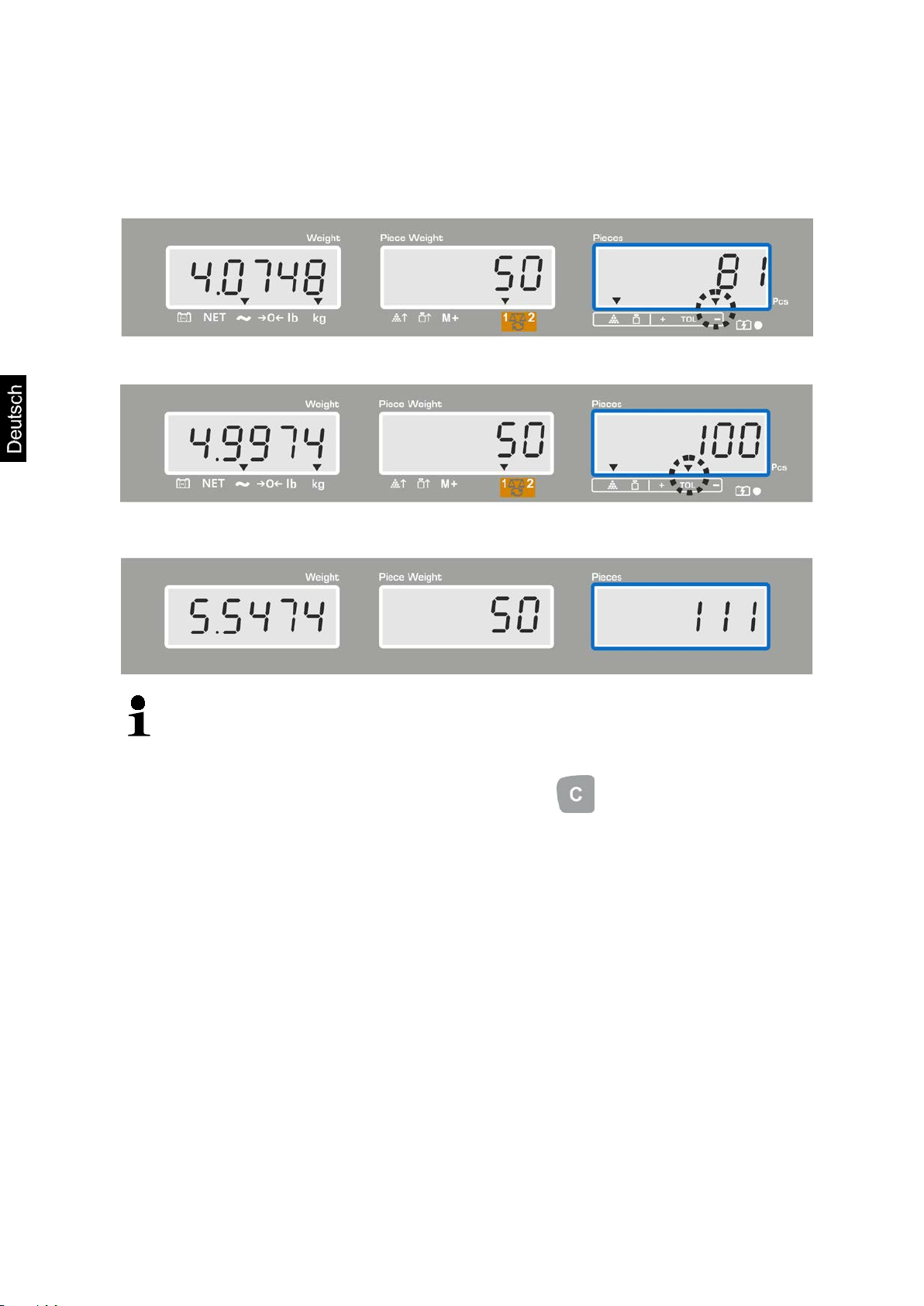

Die Genauigkeit des durchschnittlichen Stückgewichts kann jederzeit
während der Stückzählung erhöht werden, indem Sie die angezeigte Stückzahl eingeben und mit bzw. (Modell CFS 50K-3) bestäti-
gen. Nach erfolgter Referenzoptimierung ertönt ein Signalton. Da die zu­sätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer.
CFS/CCS-BA-d-1321 53

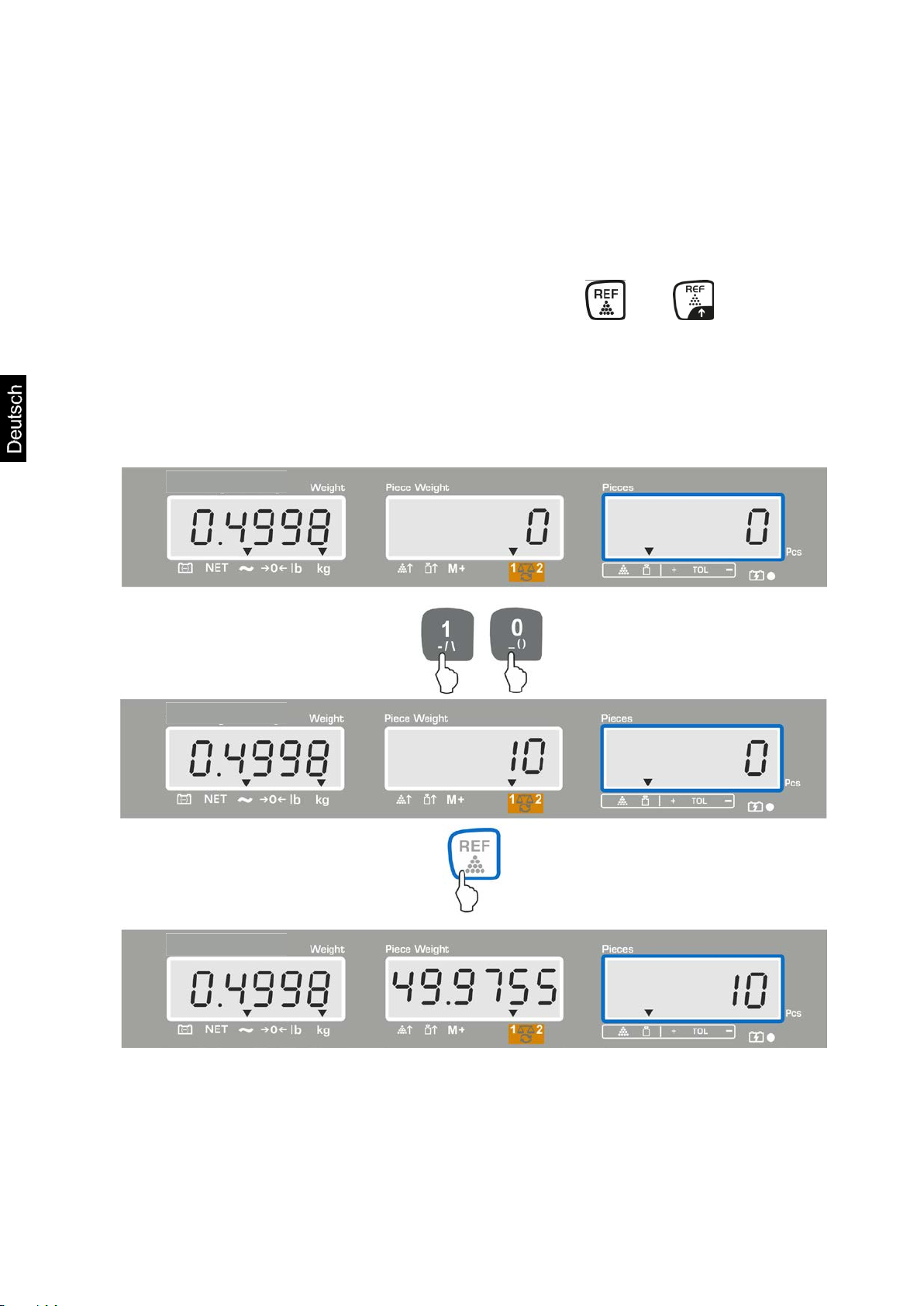

8.1 Ermittlung des durchschnittlichen S tüc kgewichts durch Wägung Referenz setzen

Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren. Eine bekannte Anzahl (z. B. 10 Stück) von Einzelteilen als Referenz auflegen.
Die Anzahl an Referenzteilen über die Zifferntasten eingeben. Stabilitätsanzeige abwarten und innerhalb 5 sec mit bzw.
(Modell CFS 50K-3) bestätigen. Die Waage ermittelt das durchschnittliche Stückgewicht und zeigt anschließend
die Stückzahl an.
Anzeigebeispiel Modell CFS 6K0.1:
54 CFS/CCS-BA-d-1321
Anzeigebeispiel Modell CFS 50K-3:
CFS/CCS-BA-d-1321 55
Aktive Waag e (s. Kap. 7.3)
Benutzeridentifikations-Nr. (s. Kap. 12.2)
N 2.4986 kg
Nettogewicht
49.9755 g / pcs
Durchschnittliche Stückgewicht
50 pcs
Stückzahl
Stücke zählen
Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.
Anzeigebeispiel Modell CFS 6K0.1:
Anzeigebeispiel Modell CFS 50K-3:
Bei Anschluss eines optionalen Druckers kann der Anzeigenwert durch Drücken von ausgegeben werden
(Menüeinstellungen F1 oFF ACC off; F2 Prt P mode Print Au OFF, s. Kap. 14.2).
Ausdruckbeispiel KERN YKB 01N / CFS 6K0.1:
S1 ID: 123456
Durchschnittliches Stückgewicht löschen
drücken
56 CFS/CCS-BA-d-1321

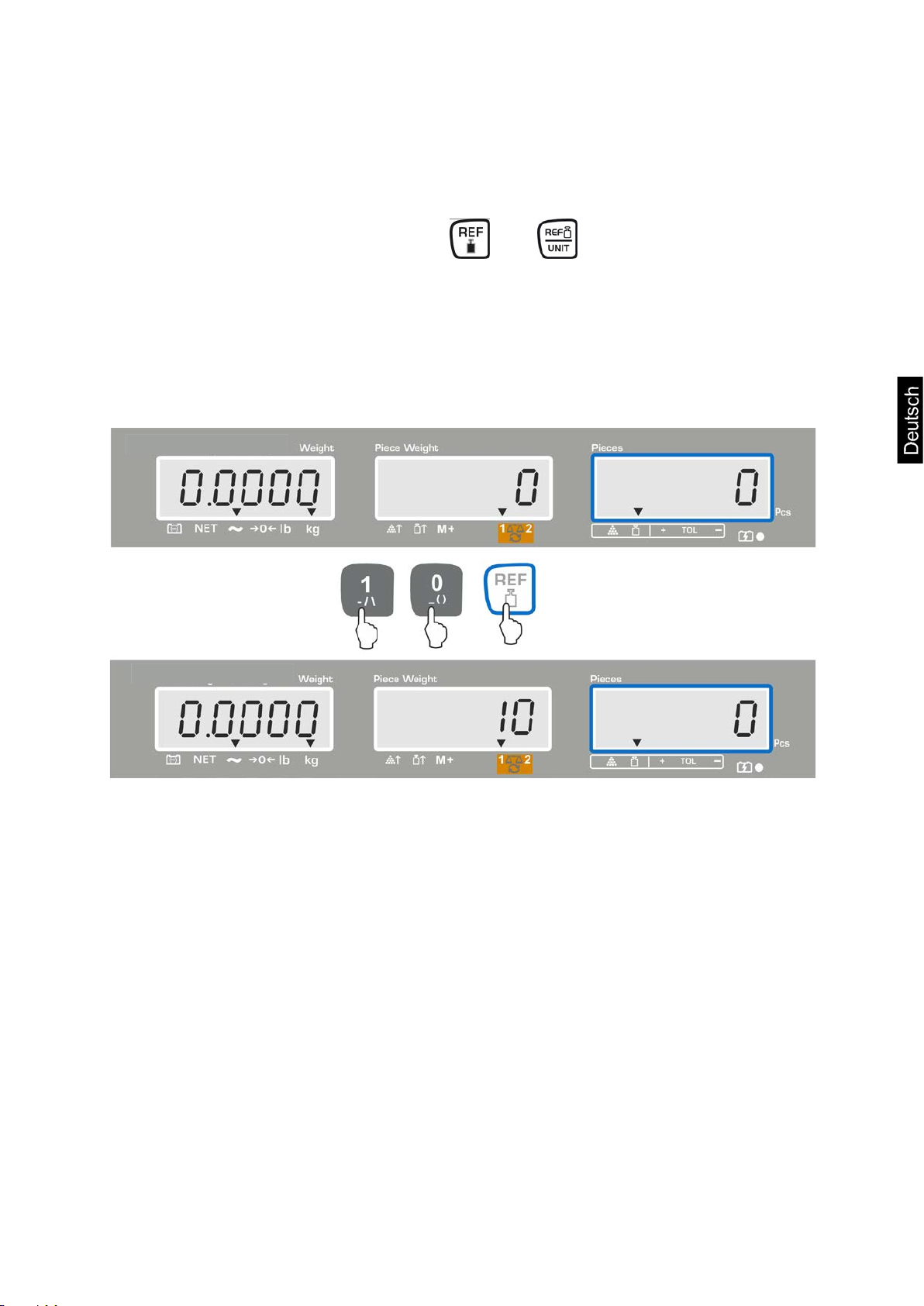

8.2 Numerische Eingabe des durchschnittlichen Stückgewichts Referenz setzen

Bekanntes durchschnittliches Stückgewicht z. B. 10 g mit den numerischen Tas-
ten eingeben und innerhalb 5 sec mit bzw. (Modelle CFS 50K-3) bestätigen.
Ist in der Gewichtsanzeige als Wägeeinheit [kg] aktiv, wird das durchschnittliche Stückgewicht in [g] angezeigt. Ist als Wägeeinheit [lb] aktiv, wird das durchschnitt­liche Stückgewicht ebenfalls in [lb] angezeigt.
Anzeigebeispiel Modell CFS 6K0.1:
CFS/CCS-BA-d-1321 57
Anzeigebeispiel Modell CFS 50K-3:
Stücke zählen
Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.
Bei Anschluss eines optionalen Druckers kann der Anzeigenwert durch Drücken von ausgegeben werden, Anzeige- und Ausdruckbeispiel s. Kap. 10.1.
Durchschnittliches Stückgewicht löschen
drücken
58 CFS/CCS-BA-d-1321

8.3 Automatische Referenzoptimierung

Ist bei der Referenzermittlung das aufgelegte Gewicht bzw. die aufgelegte Stück­zahl zu klein, wird in der Anzeige des durchschnittlichen Stückgewichts das Drei-
ecksymbol über [ ] bzw. [ ] eingeblendet. Um das errechnete durchschnittliche Stückgewicht automatisch zu optimieren, müssen weitere Teile aufgelegt werden, deren Anzahl kleiner wie bei der ersten Referenzbestimmung ist. Nach erfolgter Referenzoptimierung ertönt ein Signalton. Bei jeder Referenzoptimierung wird das durchschnittliche Stückgewicht neu be­rechnet. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer.
Durch Drücken von bzw. (Modelle CFS 50K-3) kann die Wiederberech­nung vermieden und damit das Referenzgewicht gesperrt werden.
Die automatische Referenzoptimierung wird deaktiviert, sobald die Zahl von addier­ten Teilen die gespeicherte Referenzstückzahl überschreitet.
CFS/CCS-BA-d-1321 59
(Abb. Beispiel)
Mengenwaage z .B. KERN KFP
Referenzwaage KERN CFS

8.4 Zählen mit Zählsystem

Hier findet die Stückzählung großer Mengen statt.
Große Teile (Max > 3kg) werden auf der Plattform gezählt.
Wird bei der Ermittlung des durchschnittlichen Stückgewichts keine so hohe Auflösung wie die der KERN CFS gefordert, kann die Referenzbildung auch an der Mengewaage erfolgen.
Zählen mit Mengenwaa ge:
1. Auf der Referenzwaage KERN CFS durchschnittliches Stückgewicht setzen, s. Kap. 8.1. bzw. Kap. 8.2.
2. Waage mit umschalten (s. Kap. 7.3)
3. Leeren Behälter auf die Wägeplatte der Mengenwaage stellen und tarieren.
Durch ihre hohe Auflösung ist sie für die präzise Ermittlung des durch­schnittlichen Stückgewichts zuständig.
Kleinstteile (Max < 3kg) werden auf der präzisen KERN CFS gezählt.
4. Zählmenge in den Behälter auf der Mengenwaage einfüllen. Die Stückzahl wird im Display angezeigt.
60 CFS/CCS-BA-d-1321
Um Fehler bei der Stückzahlermittlung zu vermeiden, müssen beide Waagen tung ergeben sich Zählfehler!
Anzeigebeispiel Modell CFS 6K0.1:
mit derselben Fallbeschleunigung justiert sein (s. Kap. 14). Bei Nichtbeach-
CFS/CCS-BA-d-1321 61

9 Fill-to-target-Funktion

Die Waage ermöglicht das Einwägen von Gütern auf ein bestimmtes Zielgewicht oder Zielstückzahl innerhalb festgelegter Toleranzen. Mit dieser Funktion lässt sich auch überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Toleranzkontrolle ist im Wäge- oder Zählmodus möglich. Das Erreichen des Zielwertes wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarke ) angezeigt.
Akustisches Signal:
Das akustische Signal ist abhängig von der Einstellung im Menüblock „F1 oFFBEEP“. Wählbar:
bEEP off akustisches Signal ausgeschaltet bEEP on in akustisches Signal ertönt, wenn das Wägegut innerhalb der
vorgegebener Toleranz liegt
bEEP on out akustisches Signal ertönt, wenn Wägegut außerhalb der
vorgegebener Toleranz liegt
Optisches Signal:
Die Toleranzmarke liefert folgende Information:
Zielstückzahl / Zielgewicht über vorgegebener Toleranz
Zielstückzahl / Zielgewicht innerhalb vorgegebener Toleranz
Zielstückzahl / Zielgewicht unter vorgegebener Toleranz e
62 CFS/CCS-BA-d-1321

9.1 Toleranzkontrolle auf Zielgewicht

drücken, der aktive Toleranzwägemodus wird angezeigt.
Falls nötig mit bzw. (Modelle CFS 50K-3) Toleranzkontrolle auf Ziel-
gewicht (PSt nEt) auswählen.
Anzeigebeispiel Modell CFS 6K0.1:
 TARE-Taste drücken, der aktuell eingestellte obere Grenzwert wird angezeigt.  Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 5.500 kg ein-
geben.
Mit TARE-T aste bestätigen, der aktuell eingestellte untere Grenzwert wird ange-
zeigt.
Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 5.0000 kg
eingeben.
Mit TARE-T aste bestätigen, die Toleranzkontrolle wird gestartet.
Der Indikator über erscheint.
CFS/CCS-BA-d-1321 63
Zur Toleranzkontrolle kann auch nur ein Grenzwert gesetzt werden.
Wägegut auflegen und anhand der Toleranzmarke / akustischem Signal
prüfen, ob das Wägegut sich innerhalb der vorgegebenen Toleranz befindet.
Anzeige Toleranzmarke , wenn Wägegut unter der vorgegebenen Toleranz:
Anzeige Toleranzmarke , wenn Wägegut innerhalb der vorgegebenen Toleranz:
Anzeige Toleranzmarke , wenn Wägegut über der vorgegebenen Toleranz:
Werden beide Grenzwerte gelöscht ist die Toleranzkontrolle deaktiviert. Grenzwerte löschen:
Bei Eingabe oberer und unterer Grenzwert - Taste drücken und mit TARE-Taste bestätigen.
64 CFS/CCS-BA-d-1321

9.2 Toleranzkontrolle auf Zielstückzahl

drücken, der aktive Toleranzwägemodus wird angezeigt.
Falls nötig mit bzw. (Modelle CFS 50K-3) Toleranzkontrolle auf Ziel-
gewicht (PSt Cnt) auswählen.
Anzeigebeispiel Modell CFS 6K0.1:
 TARE-Taste drücken, der aktuell eingestellte obere Grenzwert wird angezeigt.  Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 100 Stück
eingeben.
Mit TARE-T aste bestätigen, der aktuell eingestellte untere Grenzwert wird ange-
zeigt.
Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 90 Stück
eingeben.
Mit TARE-T aste bestätigen, die Toleranzkontrolle wird gestartet.
Der Indikator über erscheint.
CFS/CCS-BA-d-1321 65
Zur Toleranzkontrolle kann auch nur ein Grenzwert gesetzt werden.
Durchschnittliches Stückgewicht ermitteln (s. Kap. 10.1 oder 10.2), Wägegut
auflegen und anhand der Toleranzmarke prüfen, ob die Anzahl der aufgeleg­ten Teile unter, innerhalb oder über der vorgegeben Toleranz liegt.
Anzeige Toleranzmarke , wenn Wägegut unter der vorgegebenen Toleranz:
Anzeige Toleranzmarke , wenn Wägegut innerhalb der vorgegebenen Toleranz:
Anzeige Toleranzmarke , wenn Wägegut über der vorgegebenen Toleranz:
Werden beide Grenzwerte gelöscht ist die Toleranzkontrolle deaktiviert. Grenzwerte löschen:
Bei Eingabe oberer und unterer Grenzwert - Taste drücken und mit TARE-Taste bestätigen.
66 CFS/CCS-BA-d-1321
Vor dem Summiervorgang aktive Waage auswählen (s. Kap. 7.3)

10 Summieren

Summieren ist im Wäge- oder Zählmodus möglich. Bei Einsatz im Zählsystem unabhängig davon, ob sich das Wägegut auf der Refe­renz- oder Mengenwaage befindet.
Vorbereiten:
Bei Einsatz als Zählsystem mit die Waage auswählen, auf welcher sum-
miert werden soll. Das eingeblendete [] zeigt die aktive Waage an.
Bei Summieren im Zählmodus durchschnittliches Stückgewicht setzen.
(s. Kap. 8.1 oder 8.2)
Falls nötig leeren Wägebehälter tarieren.

10.1 Manuelles Summieren

Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausge­geben.
Menüeinstellungen:
Summieren:
Wägegut A auflegen.
Warten bis Stabilitätsanzeige erscheint, dann bzw. (Modelle CFS 50K-3) drücken. Der Gewichtswert bzw. die Stückzahl werden gespeichert und bei An­schluss eines optionalen Druckers ausgegeben.
Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An-
zeige ≤ Null.
F1 off“ ACCON“ (nicht verfügbar bei Modell CFS 50K-3) „F2 Prt“ P mode“ PrintAu OFF“ (s. Kap. 12.2)
Bei Einsatz als Zählsystem kann sowohl auf der Referenz- als auch auf der Mengenwaage summiert werden.
Wägegut B auflegen.
Warten bis Stabilitätsanzeige erscheint, dann bzw. (Modelle CFS 50K-3) drücken. Der Gewichtswert bzw. die Stückzahl wird in den Summenspeicher ad­diert und ausgedruckt. Das Gesamtgewicht, Anzahl der Wägungen sowie die Ge­samtstückzahl werden 2 sec. lang angezeigt.
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.
Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet wer­den muss.
CFS/CCS-BA-d-1321 67
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s. Kap. 12.2)
No. 2
Anzahl Wägungen
C 4.9975kg
Gesamtgewicht
C 500 pcs
Gesamtstückzahl
Dieser Vorgang kann 99-mal wiederholt werden bzw. bis die Kapazität der Waage
erschöpft ist.
Anzeige der gespeicherten Wägedaten:
drücken, das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstück-
zahl werden angezeigt und bei Anschluss eines optionalen Druckers ausgegeben.
Anzeigebeispiel Modell CFS 6K0.1:
Aufgelegtes Gesamt gewicht: Anzahl Wägung en: Gesamtstückzahl:
Ausdruckbeispiele KERN YKB 01N:
C
Weitere Ausdruckbeispielesiehe Kap. 17.2.
Wägedaten löschen:
bzw. (Modelle CFS 50K-3) drücken, das Gesamtgewicht, Anzahl der Wä-
gungen sowie die Gesamtstückzahl werden angezeigt. Während dieser Anzeige
drücken. Die Daten im Summenspeicher werden gelöscht.
68 CFS/CCS-BA-d-1321
siehe Kap. 10.1.

10.2 Automatisches Summieren

Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von bzw.
(Modelle CFS 50K-3) automatisch beim Entlasten der Waage in den Sum-
menspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.
Menüeinstellungen: „F1 off“ ACCON“ (nicht verfügbar bei Modell CFS 50K-3)
F2 Prt“ P mode“ PrintAu ON“, s. Kap. 12.2
Bei Einsatz als Zählsystem kann sowohl auf der Referenz- als auch auf der Mengenwaage summiert werden. Vor dem Summiervorgang aktive Waage auswählen, s. Kap. 7.3.
Summieren:
Wägegut A auflegen.
Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Wägegut abnehmen, der Wägewert wird in den Summenspeicher addiert und ausgedruckt.
Wägegut B auflegen.
Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Wägegut abnehmen, der Wägewert wird in den Summenspeicher addiert und ausgedruckt.
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.
Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss.
Dieser Vorgang kann 99-mal wiederholt werden bzw. bis der Kapazität der Waa-
ge erschöpft ist.
Anzeige und Löschen der Wägedaten, sowie Ausdruckbeispiel
CFS/CCS-BA-d-1321 69

11 Artikelinformationen speichern

Die Waage verfügt über 100 Artikelspeicherplätze für oft benutzte Tarawerte, durchschnittliche Stückgewichte und Artikelbezeichungen. Diese Daten können für einen bestimmten Artikel durch Aufrufen der entsprechen­den Nummer abgerufen werden.
Bei Modell CFS 50K-3 stehen zusätzlich 5 Direkttasten ~ zur Verfügung, s. Kap.11.3).

11.1 Artikel speichern Vorbereitung:

Falls nötig Waage mit Nullstellen. Bei Verwendung eines Wägebehälters tarieren.
Bei Zählsystem darauf achten, ob Mengen- oder Zählwaage tariert werden soll. Dem entsprechend mit Mengen- bzw. Referenzwaage auswählen. Das
eingeblendete [] zeigt die aktive Waage an, s. Kap. 7.3. Entweder Wägebehälter auflegen und mit TARE-Taste tarieren (s. Kap. 7.4.1)
oder Tarawert numerisch eingeben (s. Kap. 7.4.2). Tarawerte können nur gespeichert werden, wenn sie im zulässigen Tarierbe­reich liegen (Werkseinstellung > 2 % Max).
Bei Werten < 2 % Max Waage mit Nullstellen.
Bei Einsatz als Zählsystem mit Referenzwaage auswählen. Durchschnittliches Stückgewicht (z.B. 10 g) entweder durch Wägung (siehe
Kap. 8.1) ermitteln oder numerisch eingeben (siehe Kap. 8.2).
70 CFS/CCS-BA-d-1321
Artikel speichern:
Zur Eingabe der Speicherplatz-Nr. (z.B. Nr. 27) drücken
Anzeigebeispiel Modell CFS 6K0.1:
Mit den numerischen Tasten „2“ und „7“ eingeben.
drücken, die aktuell hinterlegte Artikelbezeichnung wird angezeigt. Die erste
Stelle blinkt.
Falls nötig mit löschen und neue Artikelbezeichnung wie nachfolgend be-
schrieben eingeben (max. 12 Zeichen, z. B. „KERN 1234 AB“).
CFS/CCS-BA-d-1321 71
1
- / \ 2
A B C
3
D E F
4
G H I
5
J K L
6
M N O
7
P Q R S
8
T U V
9
W X Y Z
0
_ [ ]
_ = Space
aufgerufen werden, s. Kap. 17.3.5 (nicht verfügbar bei Modell CFS 50-3K)
Für die Eingabe von Zahlen numerische Taste kurz betätigen. Für die Eingabe von Buchstaben numerische Taste drücken und gedrückt hal-
ten bis der gewünschte Buchstabe angezeigt wird. Die Buchstaben entspre­chend der Tastenbelegung werden durchlaufen.
Übersicht Dateneingabe/Datenausgabe:
Mit Ziffernanwahl nach links, die jeweils aktive Stelle blinkt. Mit Ziffernanwahl nach rechts, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen. Die Daten (Tarawert, durchschnittliches Stückge-
wicht, Artikelbezeichung) werden unter der eingegeben PLU-Nr. gespeichert. Durch Aufrufen der entsprechenden PLU-Nr. können die Daten jederzeit abge­rufen werden.
Artikelinformation können auch über die RS232 Schnittstelle gespeichert und
72 CFS/CCS-BA-d-1321

11.2 Artikel aufrufen

Bei Einsatz als Zählsystem mit die Waage auswählen, bei welcher der
Tarawert hinterlegt ist. Das eingeblendete [] zeigt die aktive Waage an.
drücken, die Anzeige „PLU“ zur Eingabe der Speicherplatz –Nr. erscheint.
Gewünschten Nummer z.B. 27 aufrufen, dazu die numerischen Tasten „2“ und
„7“ drücken.
erneut drücken, die Speicherplatz-Nr. (z.B. PLU 27) und die Artikelbe-
zeichnung werden 1 s lang angezeigt. Sollen die Daten länger angezeigt werden, gedrückt halten.
Die Anzeige wechselt in den Zählmodus, der hinterlegte Tarawert z. B. 500 g und das durchschnittliches Stückgewicht z. B 10g /Stck. werden angezeigt.
Wägegut auflegen und Stückzahl ablesen.
CFS/CCS-BA-d-1321 73
N. 1.9990 kg
10 g/pcs
200 pcs
Bei Anschluss eines optionalen Druckers werden die Daten durch Drücken
von ausgegeben.
Ausdruckbeispiel KERN YKB 01N:
S 1 ID: 123456 KERN 1244 AB
Aktive Waage (s. Kap. 7.3)
Benutzeridentifikations-Nr. (s. Kap. 12.2) Artikelbezeichnung (s. Kap. 11.1)
Aufgelegtes Nettog ewicht Durchschnittliches Stückgewicht Aufgelegte Stück zahl

11.3 Artikel-Direkttasten ~ (nur Modell CFS 50K-3)

1. Vorbereitung s. Kap. 11.1
2. Artikel speichern
Gewünschte Direkttaste z.B. für ca. 3 Sekunden gedrückt halten,
Speicherplatz „1“ und die aktuell hinterlegte Artikelbezeichnung wird angezeigt. Die erste Stelle blinkt.
Artikelbezeichnung wie in Kap. 11.1 beschrieben eingeben (max. 12 Zeichen)
Eingabe mit bestätigen. Die Daten (Tarawert, durchschnittliches Stückge-
wicht, Artikelbezeichung) werden unter der ausgewählten Direkttaste. gespei­chert.
74 CFS/CCS-BA-d-1321
1.9990 kg NET
10 g U.W:
200 pcs
Aufgelegte Stückzahl
TOTAL
--------------------------------
1.9990 kg NET
Gesamtgewicht
200 pcs
Gesamtstückzahl
1 NO
Anzahl Wägungen
3. Artikel aufrufen
Direkttaste z.B. drücken, die Speicherplatz-Nr. und die Artikelbezeichnung
werden 1 s lang angezeigt.
Die Anzeige wechselt in den Zählmodus, der hinterlegte Tarawert z. B. 500 g und das durchschnittliches Stückgewicht z. B 10g /Stck. werden angezeigt.
Wägegut auflegen und Stückzahl ablesen.
Bei Anschluss eines optionalen Druckers werden die Daten durch Drücken
von in den Summenspeicher addiert und ausgegeben.
Ausdruckbeispiel CFS 50K-3 / KERN YKB 01N:
LOCAL SCALE ID: 123456 ABCDEF
Aktive Waage (s. Kap. 7.3)
Benutzeridentifikations-Nr. (s. Kap. 12.2) Artikelbezeichnung
Aufgelegtes Nettog ewicht Durchschnittliches Stückgewicht
CFS/CCS-BA-d-1321 75
drücken. Der erste Menüblock wird angezeigt.
einzelnen Menüpunkte der Reihe nach anwählen.
fügbaren Einstellungen umgeschaltet werden.
Menü.

12 Menü

Das Menü gliedert sich in folgende Menüblöcke.
1.
2.
3.
4.
5.
Waageneinstellungen Einstellungen serielle Schnittstelle Benutzeridentifikations-Nummer eingeben / anzeigen Waagenidentifikations-Nummer eingeben / anzeigen Konfiguration Mengenwaage

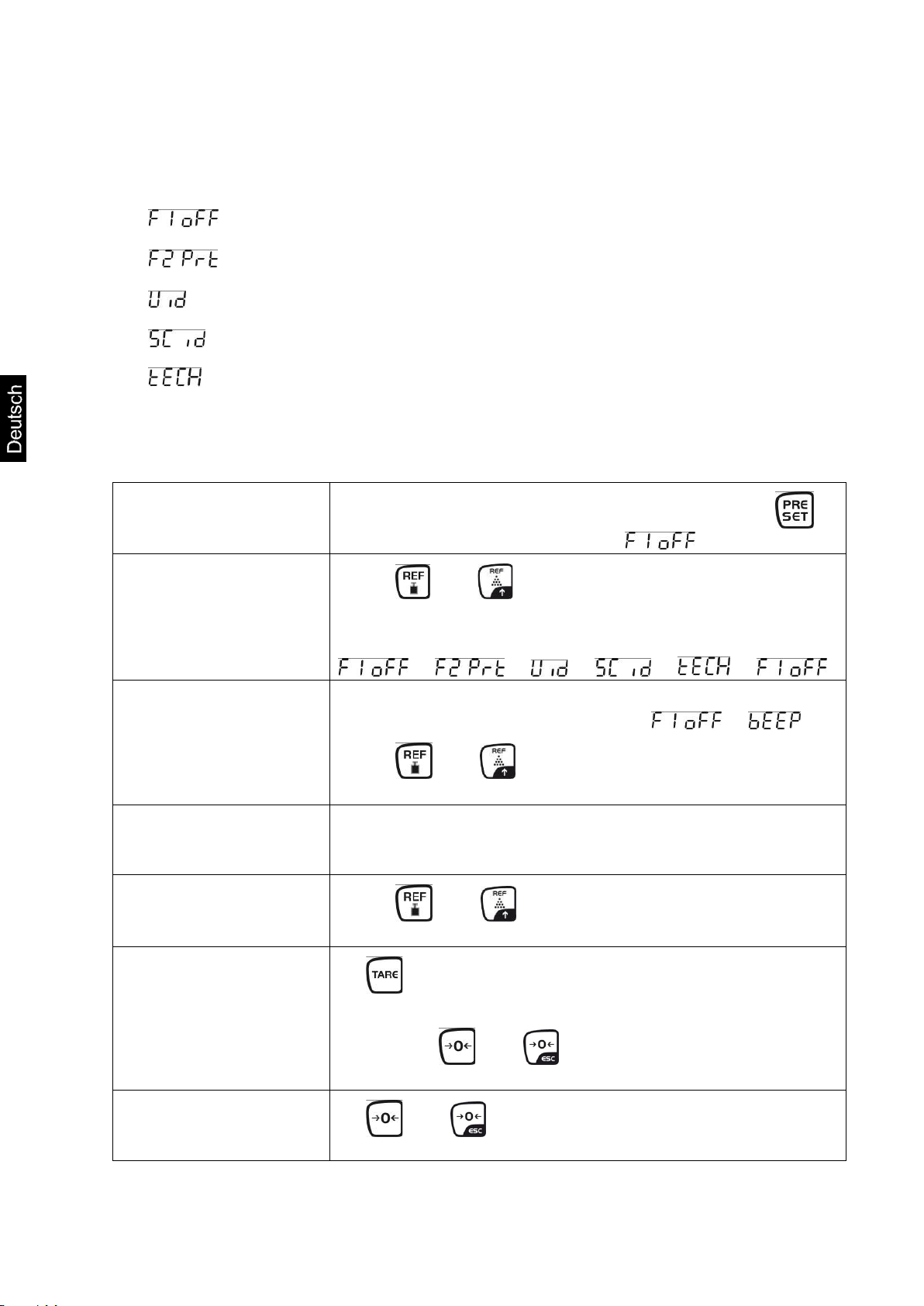

12.1 Navigation im Menü

Menü aufrufen
Menüblock anwählen
Waage einschalten und während des Selbsttests
Mit bzw. (Modell CFS 50K-3) lassen sich die
einzelnen Menüblöcke der Reihe nach anwählen.
Menüpunkt anwählen  Ausgewählten Menüblock mit TARE bestätigen. Der ers-
te Menüpunkt wird angezeigt. z.B.
Mit bzw. (Modell CFS 50K-3) lassen sich die
Einstellung anwählen  Ausgewählten Menüpunkt mit TARE bestätigen. Die ak-
tuelle Einstellung wird angezeigt.
Einstellungen ändern
Mit bzw. (Modell CFS 50K-3) kann in die ver-
Einstellung bestäti­gen/Menü verlassen
drücken, die Waage kehrt zurück ins Untermenü.  Entweder im Menü weitere Einstellungen vornehmen
oder mit bzw. (Modell CFS 50K-3) zurück ins
Zurück in den Wägemodus
bzw. (Modell CFS 50K-3) erneut drücken
76 CFS/CCS-BA-d-1321
Menüblock Hauptmenü
Menüpunkt Untermenü
Verfügbare Einstellungen

12.2 Menü-Übersicht

Erklärung
bzw.
(Modell CFS 50K-3)
Signalton ausgeschaltet Signalton ein, wenn Wägewert inner-
halb Toleranzgrenzen Signalton ein, wenn Wägewert au-
ßerhalb Toleranzgrenzen Hinterleuchtung der Anzeige aus
Hinterleuchtung der Anzeige ein Hinterleuchtung schaltet sich bei Be-
lastung oder Tastendruck aut oma­tisch ein
Wägeeinheit mit umschaltbar kg  lb
Wägeeinheit „ kg“ Wägeeinheit „ lb“ Auto-off-Funktion, Waage schaltet
sich nach der eingestellten Zeit au­tomatisch ab. Wählbar 0/3/ 5/15/30 Minuten.
(nicht verfügbar bei Modell CFS 50K-3)
Summiermodus ein Summiermodus aus
Datenausgabe stabiler Wägewerte nach Drücken
von Automatische Datenausgabe stabiler
Wägewerte nach Ent lasten der Waa­ge
Fernsteuerbefehle Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3
Fernsteuerbefehle Modelle CFS 300-3, CFS 3K-5
Fortlaufende Datenausgabe aller Wägedaten, (Summieren deaktiviert)
Fortlaufende Datenausgabe nur Gewichtswert.
CFS/CCS-BA-d-1321 77
Baudrate 600
Baudrate 1200 Baudrate 2400 Baudrate 4800 Baudrate 9600 8 bits, keine Parität 7 bits, gerade Parität 7 bits, ungerade Parität Standarddruckereinstellung Nicht dokumentiert
(nicht verfügbar bei Modellen CFS 300-3 CFS 3K-5 CFS 50K-3)
Benutzeridentifikations-Nummer eingeben / anzeigen,
Datenausgabeformat Ausdruckbeispiele s. Kap. 17.2
max. 6 Zeichen Waagenidentifikations-Nummer eingeben / anzeigen max. 6 Zeichen
Details s. Kap. 13
Konfigurationsmenü (Passwortgeschützt)
78 CFS/CCS-BA-d-1321

13 Konfiguration Mengenwaage

Änderungen dürfen nur von geschultem Fachpersonal durchgeführt werden.
Werkseitig sind die Waagen KERN CF S bzw. die Zählsysteme KERN CCS so vor­konfiguriert, dass in der Regel keine Änderungen vorzunehmen sind. Liegen aber besondere Einsatzbedingungen vor bzw. wenn als Mengenwaage eine andere Plattform (nicht vorkonfiguriert durch KERN) angeschlossen wird, können
im Menüblock „
Technische Daten:
Versorgungsspannung 5 VDC Max. Signalspannung 0-20 mV Nullstellbereich 0-5 mv
“ die erforderlichen Einstellungen vorgenommen werden.
Empfindlichkeit > 0.02 μv Widerstandswert 87 Ω Min., 4 x 350 Ω Lastzelle Anschluss 4 polig Max. Kabellänge 6 Meter Anschluss Stecker 9 pin d-Subminiaturbuchse
Navigation im Menü:
Mit bzw. (Modell CFS 50K-3) lassen sich die einzelnen Menüpunkte
der Reihe nach anwählen.
Ausgewählten Menüpunkt mit bzw. (Modell CFS 50K-3) bestätigen.
Die aktuelle Einstellung wird angezeigt.
Mit bzw. (Modell CFS 50K-3) kann in die verfügbaren Einstellungen
umgeschaltet werden.
Entweder mit bzw. (Modell CFS 50K-3) speichern oder mit
bzw. (Modell CFS 50K-3)verwerfen.
CFS/CCS-BA-d-1321 79
Der erste Menüblock wird angezeigt.
Passworts wird angezeigt.
Mit bestätigen
angezeigt.
Einstellungen im Menü:
Menü aufrufen
Waage einschalten und während des Selbsttests
drücken.
bzw. (Modell CFS 50K-3) wiederholt drücken bis
angezeigt wird.
Mit bestätigen. Die Aufforderung zur Eingabe des
Entweder als Standardpasswort vier Mal Null „0000“ oder das
hinterlegte Passwort (Eingabe siehe Parameter „Pin“) einge­ben. (Not-Passwort „9999“)
„F1 oFF“
„tECH“
„Pin“
„Pin“ „----„
Mit Mengenwaage „tECH“ „rEmotE“ auswählen.
Mit bestätigen.
Mit bzw. (Modell CFS 50K-3) die Wägeeinheit
[kg oder lb] auswählen, bei welcher die Einstellungen erfolgen soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
Mit bestätigen, der nächste Menüpunkt „Cnt“ wird
„tECH“ „LoCAL“
„tECH“ „rEmotE“
tECH“ „Unit“
„Cnt“
80 CFS/CCS-BA-d-1321
2. Position Dezimalpunkt / Kapazität
CAP
Mit nächsten Menüpunkt „div“ anwählen.
3. Ablesbarkeit
„div“
Mit nächsten Menüpunkt „AZt“ anwählen.
bei Änderung der Anzeige
Mit nächsten Menüpunkt „0 AUto“ anwählen.
(1) Mengewaage konfigurieren, alle Modelle außer CFS 50K-3
1. Interne Auflösung
drücken, die interne Auflösung wird angezeigt.
Mit zurück ins Menü. Mit nächsten Menüpunkt „Cap“ anwählen.
Bei Anzeige „CAP“ drücken, die aktuell eingestellte Po-
sition des Dezimalpunkts wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-
stätigen. Die aktuell eingestellte Kapazität wird angezeigt.
Für Änderungen Anzeige mit löschen und mit numeri­schen Tasten gewünschten Wert eingeben.
Eingabe mit bestätigen, die Waage kehrt zurück ins Menü.
„Cnt“
„dESC“ „0.00“
„SEL“ „000030“
„CAP“
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen und mit be­stätigen, die Waage kehrt zurück ins Menü.
4. Automatische Nullnachführung
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen und mit be­stätigen, die Waage kehrt zurück ins Menü.
„inC“ „1“
„div“
„AZt“
„AZn“ „2d“
„AZt“
CFS/CCS-BA-d-1321 81
wird.
anwählen.
auf Null gesetzt wird
7. Passwort für Menüzugang „tECH“
„Pin“
Mit nächsten Menüpunkt „GrA“ anwählen.
Nicht dokumentiert
5. Nullsetzbereich
Lastbereich, in dem die Anzeige nach dem Einschalten auf Null gesetzt
Bei Anzeige „0 AUto“ drücken, die aktuelle Einstellung
wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-
stätigen, die Waage kehrt zurück ins Menü.
Mit nächsten Menüpunkt „0 manl“
6. Manuelle Nullnachführung
Lastbereich, bei dem die Anzeige nach Drücken der Zero-Taste
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen und mit be­stätigen, die Waage kehrt zurück ins Menü.
„0 AUto“
Einstellungen sind nur an der Referenzwaage mög­lich.
„0 mAnL“
„0 mAnL“ „2“
Mit nächsten Menüpunkt „Pin“ anwählen.
„Pin“
drücken und mit den numerischen Tasten neues Pass-
wort eingeben. Mit bestätigen und Passworteingabe wiederholen.
„Pin1“ „----„
„Pin2“ „----„
Mit bestätigen die W aage kehrt zurück ins Menü. Bei
erfolgreicher Eingabe wird „donE“ angezeigt, bei fehlerhafter Ein­gabe „FAIL“. In diesem Fall Eingabe wiederholen.
„donE“
8. Lokale Gravitationskonstante „GrA“
Nach der Konfiguration ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 14. / Linearisierung s. Kap.15.
82 CFS/CCS-BA-d-1321
2. Position Dezimalpunkt /
dESC
Mit nächsten Menüpunkt „CAP“ anwählen.
3. Kapazität
4. Ablesbarkeit
„div“
„div“

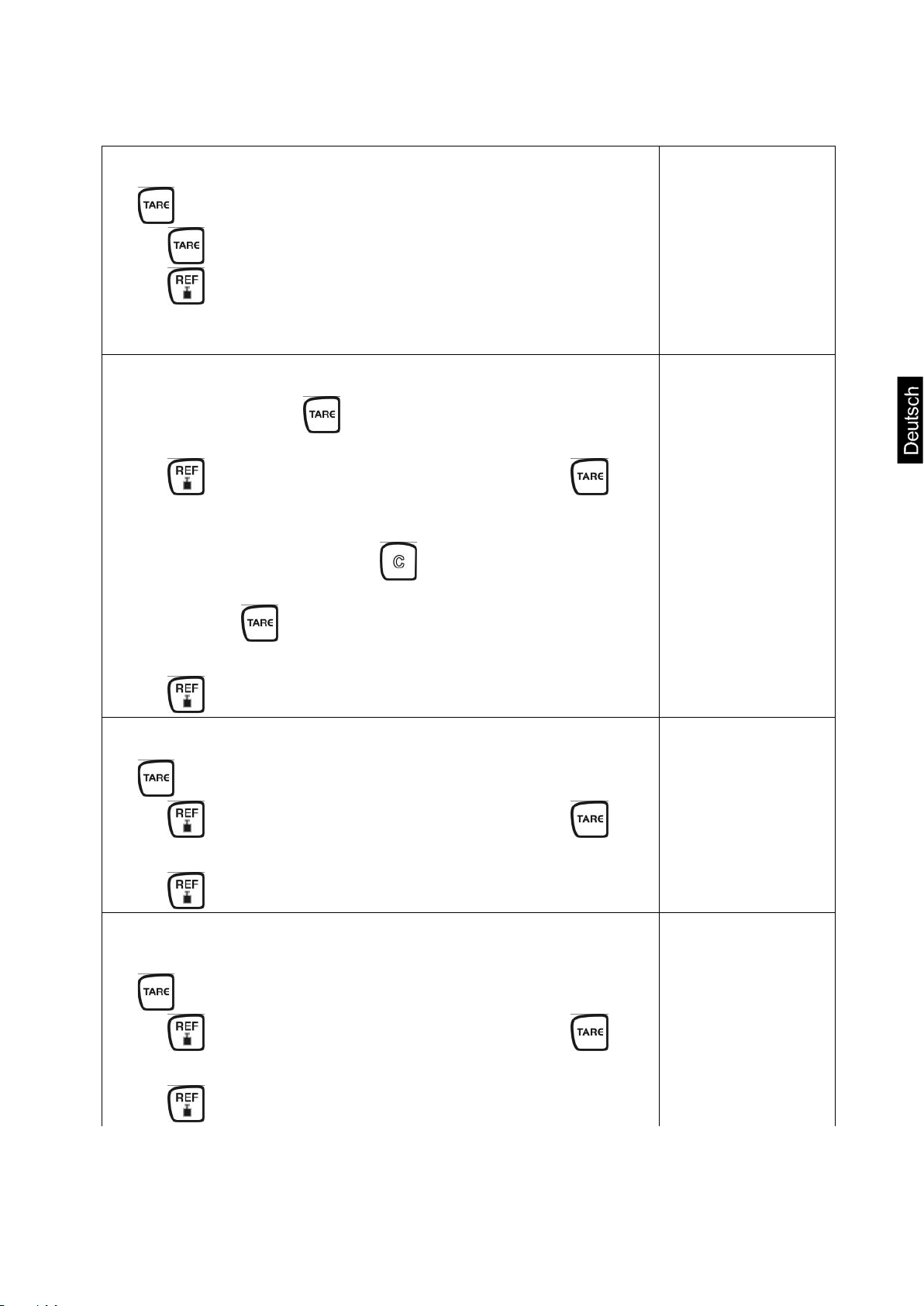

(2) Mengewaage konfigurieren, Modell CF S 50K-3
1. Interne Auflösung
drücken, die interne Auflösung wird angezeigt.
Mit zurück ins Menü. Mit nächsten Menüpunkt „dESC“ anwählen.
Bei Anzeige „dESC drücken, die aktuell eingestellte Po-
sition des Dezimalpunkts wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-
stätigen.
„Cnt“
„dESC“ „0.00“
CAP
Bei Anzeige „CAP drücken, die aktuell eingestellte Ka-
pazität wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-
stätigen. Für Änderungen Anzeige mit löschen und mit numeri-
schen Tasten gewünschten Wert eingeben. Eingabe mit bestätigen, die Waage kehrt zurück ins
Menü.
Mit nächsten Menüpunkt „div“ anwählen.
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen und mit be­stätigen, die Waage kehrt zurück ins Menü.
CAP
„SEL“ „060.000“
„CAP“
„inC“ „5“
Mit nächsten Menüpunkt „AZt“ anwählen.
CFS/CCS-BA-d-1321 83
bei Änderung der Anzeige
„AZt“
auf Null gesetzt wird
7. Passwort für Menüzugang „tECH“
„Pin“
Mit nächsten Menüpunkt „GrA“ anwählen.
5. Automatische Nullnachführung
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen und mit be­stätigen, die Waage kehrt zurück ins Menü.
Mit nächsten Menüpunkt „0 AUto“ anwählen.
6. Manuelle Nullnachführung
Lastbereich, bei dem die Anzeige nach Drücken der Zero-Taste
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen und mit be­stätigen, die Waage kehrt zurück ins Menü.
Mit nächsten Menüpunkt „Pin“ anwählen.
„AZt“
„AZn“ „2d“
„0 mAnL“
„0 mAnL“ „2“
„Pin“
drücken und mit den numerischen Tasten neues Pass-
wort eingeben. Mit bestätigen und Passworteingabe wiederholen.
Mit bestätigen die Waage kehrt zurück ins Menü. Bei
erfolgreicher Eingabe wird „donE“ angezeigt, bei fehlerhafter Ein­gabe „FAIL“. In diesem Fall Eingabe wiederholen.
Nach der Konfiguration ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 14. / Linearisierung s. Kap.15.
„Pin1“ „----„
„Pin2“ „----„
„donE“
84 CFS/CCS-BA-d-1321
Bei Nichtbeachtung ergeben sich Zählfehler!
drücken.
Eingabe mit bestätigen.
kg oder lb] auswählen, mit der linearisiert
Mit bestätigen.

14 Justieren

Erforderliches Justiergewicht bereitstellen, s. Kap. 1.

14.1 Modelle CFS 300-3, CFS 3K-5

Das zu verwendende Justiergewicht ist abhängig von der Kapazität der Waa­ge / Zählsystems. Justierung möglichst nahe an der Höchstlast durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-
sohn.com
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich.
Um Fehler bei der Stückzahlermittlung zu vermeiden, müssen beide Waagen mit derselben Fallbeschleunigung justiert sein.
Bedienung Anzeige
Waage einschalten und während des Selbsttests
Mit den Zifferntasten Passwort eingeben:
Entweder als Standardpasswort vier Mal Null „0000“ oder das benutzerdefinierte Passwort (Eingabe siehe Parame­ter „Pin“ Kap. 13) eingeben.
Mit Mengen- bzw. Referenzwaage auswählen. Das
eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-
waage als auch die Referenzwaage zu justieren. Eine Linearisierung ist an beiden Waagen durchzuführen.
Falls nötig, bei Waage-Nullanzeige mit die
Wägeeinheit [g / werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
„Pin“
„Pin“ „----„
„tECH“ „LoCAL“
„tECH“ „rEmotE“
„tECH“ „Unit“
CFS/CCS-BA-d-1321 85
erlischt), dann drücken.
vorgang wiederholen.
drücken.
Eingabe mit bestätigen.
Mit bestätigen.
Mit bestätigen.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über
Bei Anzeige „LoAd “ erforderliches Justiergewicht vorsich-
tig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Nach erfolgter Justierung führt die Waage einen Selbst-
test durch. Während des Selbsttests Justiergewicht ab­nehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht er­scheint eine Fehlermeldung ( ), Justier-

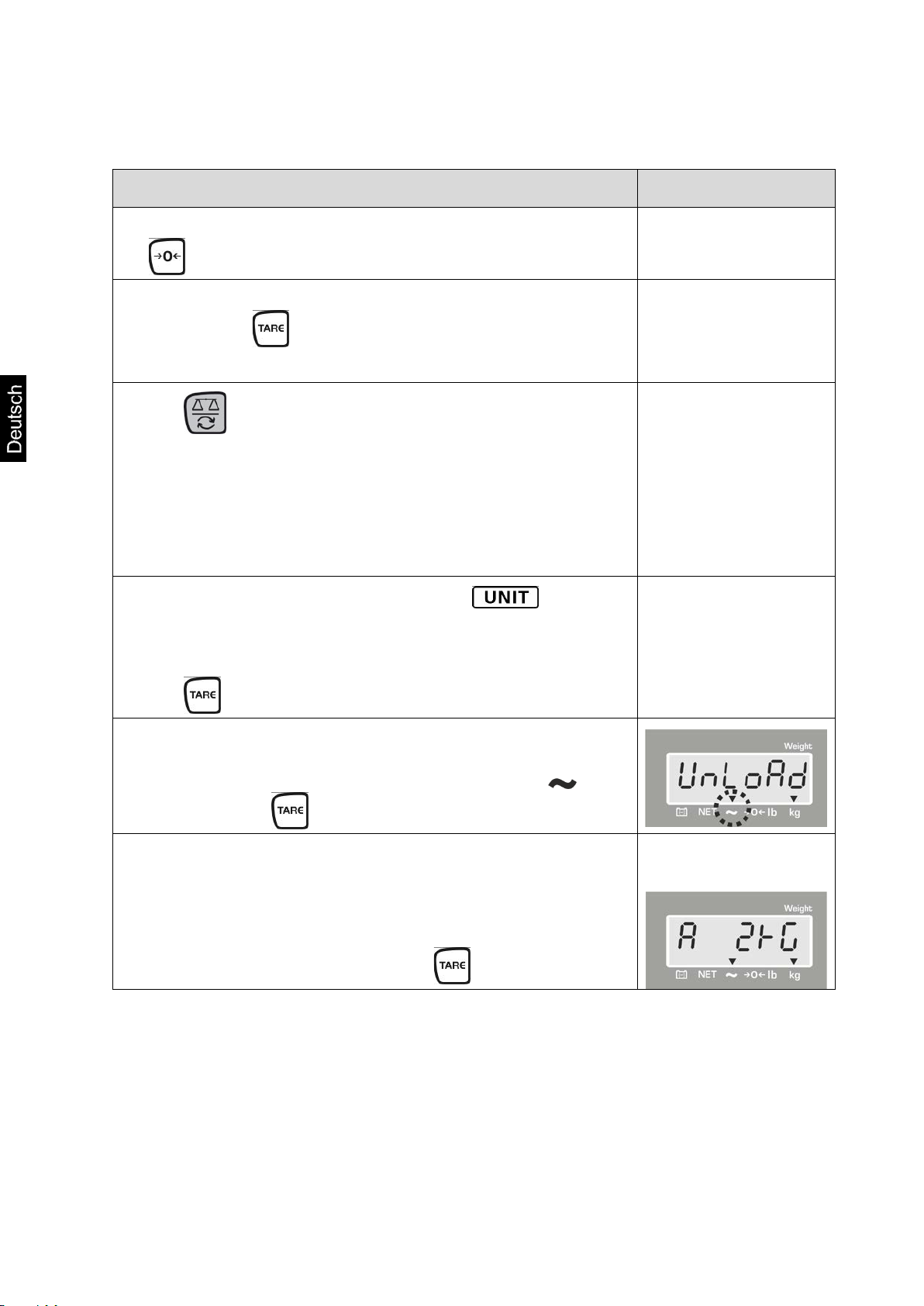

14.2 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

Bedienung Anzeige
Waage einschalten und während des Selbsttest
Mit den Zifferntasten Passwort eingeben:
Entweder als Standardpasswort vier Mal Null „0000“ oder das benutzerdefinierte Passwort (Eingabe siehe Parame­ter „Pin“ Kap. 13) eingeben.
Bei Verwendung als Zählsystem ist sowohl die Mengen-
waage als auch die Referenzwaage zu justieren. Der Jus­tiervorgang ist an beiden Waagen durchzuführen.
Mit Mengen- bzw. Referenzwaage auswählen. Das eingeblendete [] zeigt die aktive Waage an.
„Pin“
„Pin“ „----„
„tECH“ „LoCAL“
„tECH“ „rEmotE“
Mit die Wägeeinheit [kg oder lb] auswählen, mit
der justiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
86 CFS/CCS-BA-d-1321
„tECH“ „Unit“
erscheint), dann drücken.
vorgang wiederholen.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden.
Stabilitätsanzeige abwarten (Indikator [] über
Das aktuell eingestellte Justiergewicht (z.B. 6 kg) wird
angezeigt. Gegebenenfalls den angezeigten Gewichtswert mit den numerischen Tasten ändern.
Mit bestätigen.
Anzeigebeispiele
Modell CFS 6K0.1
Bei Anzeige „LoAd “den angezeigten Gewichtswert für die
Justierung vorsichtig in die Mitte der Wägeplatte stellen
Stabilitätsanzeige abwarten, dann drücken. Nach erfolgter Justierung führt die Waage einen Selbst-
test durch. Während des Selbsttests Justiergewicht ab­nehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht er­scheint eine Fehlermeldung ( ), Justier-
CFS/CCS-BA-d-1321 87
drücken.
Eingabe mit bestätigen.
Mit bestätigen.
Mit bestätigen.
erscheint), dann drücken.
Stabilitätsanzeige abwarten, dann drücken.
gang wiederholen.

14.3 Modell KERN CFS 50K-3 Bedienung Anzeige

Waage einschalten und während des Selbsttest
Mit den Zifferntasten Passwort eingeben: Entweder als Standardpasswort vier Mal Null „0000“ oder
das benutzerdefinierte Passwort (Eingabe siehe Parameter „Pin“ Kap. 13) eingeben.
Mit Mengen- bzw. Referenzwaage auswählen. Das
eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengenwaa-
ge als auch die Referenzwaage zu justieren. Der Justiervor­gang ist an beiden Waagen durchzuführen.
„Pin“
„Pin“ „----„
„tECH“ „LoCAL“
„tECH“ „rEmotE“
Mit die Wägeeinheit [kg oder lb] auswählen, mit der
justiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden.
Stabilitätsanzeige abwarten (Indikator [] über
Bei Anzeige „LoAd“ erforderliches Justiergewicht (s. Kap. 1)
vorsichtig in die Mitte der Wägeplatte stellen
Nach erfolgter Justierung führt die Waage einen Selbsttest
durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht er­scheint eine Fehlermeldung ( ), Justiervor-
„tECH“ „Unit“
88 CFS/CCS-BA-d-1321
300 g
3 kg
6 kg
15 kg
30 kg

15 Linearisierung

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.
Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.
Die zu verwendenden Justiergewichte müssen auf die Spezifikationen der Waage abgestimmt sein (s. Kap. 3.4 „Prüfmittelüberwachung“).
Erforderliche Justiergewichte bereitstellen, siehe nachfolgende Tabelle1 bzw. Tabelle 2.
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisie­rung ist erforderlich.
Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen (s. Kap. 3.4 „Prüfmittelüberwachung“).
Tabelle 1: Erforderliche Justiergewichte KERN CFS
Max 1. 2. 3. 4.
50 g 100 g 200 g 300 g
0.5 kg 1 kg 2 kg 3 kg 3 kg 6 kg - ­8 kg 15 kg - -
15 kg 30 kg - -
50 kg
15 kg 30 kg 50 kg -
CFS/CCS-BA-d-1321 89
load 1
(1/5 Max)
load 2
(1/3 Max)
load 3
(2/3 Max)
load 4
(Max)
load 0
load 4
(Max)
load 3
(2/3 Max
load 2
(1/3 Max)
load 1
(1/5 Max)
load 1
(1/2 Max)
load 2
(Max)
Tabelle 2: Erforderliche Justiergewichte für angeschlossene Mengenwaage
1. Zählsysteme mit Referenzwaage KERN CFS 300-3
15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg
3 kg 6 kg 10 kg 30 kg 60 kg 100 kg 300 kg 600 kg
5 kg 10 kg 20 kg 50 kg 100 kg 200 kg 500 kg 1000 kg
10 kg 20 kg 40 kg 100 kg 200 kg 400 kg 1000 kg 2000 kg
15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg
0 kg 0 kg 0 kg 0 kg 0 kg 0 kg 0 kg 0 kg
15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg
10 kg 20 kg 40 kg 100 kg 200 kg 400 kg 1000 kg 2000 kg
5 kg 10 kg 20 kg 50 kg 100 kg 200 kg 500 kg 1000 kg
3 kg 6 kg 10 kg 30 kg 60 kg 100 kg 300 kg 600 kg
2. Zählsysteme mit Referenzwaage KERN CFS 3K-5
3 kg 6 kg 15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg
load 1 load 2 load 3
1 kg 1,5 kg 5 kg 10 kg 20 kg 50 kg 100 kg 200 kg 500 kg 1000 kg
2 kg 4 kg 10 kg 20 kg 40 kg 100 kg 200 kg 400 kg 1000 kg 2000 kg
3 kg 6 kg 15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg
3. Zählsysteme mit Referenzwaage KERN CFS 6K0.1
6kg 15kg 30kg 60kg 150kg 300kg 600kg 1500kg 3000 kg
3kg 7kg 15kg 30kg 100kg 150kg 300kg 700kg 1500kg
6kg 15kg 30kg 60kg 150kg 300kg 600kg 1500kg 3000kg
90 CFS/CCS-BA-d-1321
load 1
(1/2 Max)
load 2
(Max)
load 1
(1/2 Max)
load 2
(Max)
load 1
(1/3 Max)
load 2
(2/3 Max)
load 3
(Max)
4. Zählsysteme mit Referenzwaage KERN CFS 15K0.2
15kg 30kg 60kg 150kg 300kg 600kg 1500kg 3000 kg
7kg 15kg 30kg 100kg 150kg 300kg 700kg 1500kg
15kg 30kg 60kg 150kg 300kg 600kg 1500kg 3000kg
5. Zählsysteme mit Referenzwaage KERN CFS 30K0.5
30kg 60kg 150kg 300kg 600kg 1500kg 3000 kg
15kg 30kg 100kg 150kg 300kg 700kg 1500kg
30kg 60kg 150kg 300kg 600kg 1500kg 3000kg
6. Zählsysteme mit Referenzwaage KERN CFS 50-3
15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg
5kg 10kg 20kg 50kg 100kg 200kg 500kg 1000kg
10kg 20kg 40kg 100kg 200kg 400kg 1000kg 2000kg
15kg 30kg 60kg 150kg 300kg 600kg 1500kg 3000kg
CFS/CCS-BA-d-1321 91
drücken.
Mit bestätigen.
lischt), dann drücken.

15.1 Modelle CFS 300-3, CFS 3K-5

Bedienung Anzeige
Waage einschalten und während des Selbsttests
Mit den Zifferntasten Passwort „9999“ eingeben:
„Pin“
Eingabe mit bestätigen.
Mit Mengen- bzw. Referenzwaage auswählen. Das
eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-
waage als auch die Referenzwaage zu linearisieren. Eine Linearisierung ist an beiden Waagen durchzuführen.
Falls nötig, bei Waage-Nullanzeige mit die
Wägeeinheit [kg oder lb] auswählen, mit der linearisiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über er-
„Pin“ „----„
„tECH“ „LoCAL“
„tECH“ „rEmotE“
„tECH“ „Unit“
Bei Anzeige „LoAd 1“ erstes Justiergewicht vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 2“ zweites Justiergewicht vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 3“ drittes Justiergewicht vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
92 CFS/CCS-BA-d-1321
vorgang wiederholen.
Bei Anzeige „LoAd 4“ viertes Justiergewicht vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 0“ darauf achten, dass sich keine Ge-
genstände auf der Wägeplatte befinden. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 4“ viertes Justiergewicht erneut vor-
sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 3“ drittes Justiergewicht erneut
vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 2“ zweites Justiergewicht erneut
vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 1“ erstes Justiergewicht erneut
vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 0“ darauf achten, dass sich keine Ge-
genstände auf der Wägeplatte befinden. Stabilitätsanzeige abwarten, dann drücken.
Nach erfolgter Linearisierung führt die Waage einen
Selbsttest durch. Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht er­scheint eine Fehlermeldung ( ), Justier-
CFS/CCS-BA-d-1321 93
drücken.
Mit bestätigen.
scheint), dann drücken.
Stabilitätsanzeige abwarten, dann drücken.

15.2 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

Bedienung Anzeige
Waage einschalten und während des Selbsttests
Mit den numerischen Tasten Passwort „9999“ eingeben:
„Pin“
Eingabe mit bestätigen.
Mit Mengen- bzw. Referenzwaage auswählen. Das
eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-
waage als auch die Referenzwaage zu linearisieren. Eine Linearisierung ist an beiden Waagen durchzuführen.
Falls nötig, bei Waage-Nullanzeige mit die
Wägeeinheit [kg oder lb] auswählen, mit der linearisiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über er-
„Pin“ „----„
„tECH“ „LoCAL“
„tECH“ „rEmotE“
„tECH“ „Unit“
Der Gewichtswert für das erste Justiergewicht wird ange-
zeigt.
Den angezeigten Gewichtswert für das erste Justierge-
wicht vorsichtig in die Mitte der Wägeplatte stellen
94 CFS/CCS-BA-d-1321
Anzeigebeispiel
Modell CFS 6K0.1
Stabilitätsanzeige abwarten, dann drücken.
vorgang wiederholen.
drücken.
Mit bestätigen.
Mit bestätigen.
Der Gewichtswert für das zweite Justiergewicht wird an-
gezeigt.
Den angezeigten Gewichtswert für das zweite Justierge-
wicht vorsichtig in die Mitte der Wägeplatte stellen
Nach erfolgter Justierung führt die Waage einen Selbst-
test durch. Während des Selbsttests Justiergewicht ab­nehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht er­scheint eine Fehlermeldung ( ), Justier-

15.3 Modell KERN CFS 50K-3 Bedienung Anzeige

Waage einschalten und während des Selbsttest
Mit den numerischen Tasten Passwort „9999“ eingeben:
Eingabe mit bestätigen.
Mit Mengen- bzw. Referenzwaage auswählen.
Das eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-
waage als auch die Referenzwaage zu justieren. Der Justiervorgang ist an beiden Waagen durchzuführen.
„Pin“
„Pin“ „----„
„tECH“ „LoCAL“
„tECH“ „rEmotE“
Mit die Wägeeinheit [kg oder lb] auswählen, mit
der justiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.
CFS/CCS-BA-d-1321 95
„tECH“ „Unit“
erscheint), dann drücken.
tiervorgang wiederholen.
Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über
Bei Anzeige „LoAd 1“ erstes Justiergewicht vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 2“ zweites Justiergewicht vorsichtig
in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „LoAd 3“ drittes Justiergewicht vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Nach erfolgter Linearisierung führt die Waage einen
Selbsttest durch. Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht er­scheint eine Fehlermeldung ( ), Jus-
96 CFS/CCS-BA-d-1321
Pin 5 Signalerde

16 Zweitwaagenschnittstelle

Bei Einsatz als Zählsystem muss die Plattform mit einem geeigneten Kabel über die Zweitwaagenschnittstelle angeschlossen werden.
9 pin d-Subminiaturbuchse der Wa age Anschluss Plattform KERN KFP Pin-Nr. Anschluss Waage
Pin 1 oder 2 EXC+ (5V) Siehe Kennzeichnung Lastzelle Pin 4 oder 5 EXC– (0) Pin 7 SIG– Pin 8 SIG+

17 RS 232C Schnittstelle

Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet. Die Wägedaten können je nach Einstellung im Menü automatisch oder durch Drücken
von bzw. Modell CFS 50K-3) über die Schnittstelle ausgegeben werden. Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun­gen erfüllt sein:
Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver­binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN­Schnittstellenkabel sichergestellt.
Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru­cker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstellenpa­rameter siehe Kap. 12.2, Menüblock „
„.

17.1 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse
Pin 2 Eingang
Baud-Rate Parität
fett gedruckt = Werkseinstellung
CFS/CCS-BA-d-1321 97
Pin 3 Ausgang
600/1200/2400/4800/9600 8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität
Aktive Waag e (s. Kap. 7.3)
Benutzeridentifikations-Nr. (s. Kap. 12.2)
N 0.25000 kg
Nettogewicht 10 g / pcs
Durchschnittliche Stückgewicht
pcs
Stückzahl S 1
Aktive Waag e ( s . Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 0.49948 kg
Aufgelegtes Nettog ewicht
10 g/Pcs
Durchschnittliches Stückgewicht
50 Pcs
Aufgelegte Stück zahl
No. 1
Anzahl Wägungen
C 0.49948 kg
Gesamtgewicht
C 50 pcs
Gesamtstückzahl
S 1
Aktive Waag e ( s . Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 1.04903 kg
Aufgelegtes Nettog ewicht
10 g/Pcs
Durchschnittliches Stückgewicht
105 Pcs
Aufgelegte Stück zahl
No. 2
Anzahl Wägungen
C 1.54851 kg
Gesamtgewicht
C 155 pcs
Gesamtstückzahl
S 1
Aktive Waag e ( s . Kap. 7.3)
No. 2
Anzahl Wägungen
C 1.54851 kg
Gesamtgewicht
C 155 pcs
Gesamtstückzahl

17.2 Druckerbetrieb

17.2.1 Ausdruckbeispiele KERN YKB-01N / Modelle CFS 300-3, CFS 3K-5

Zählen
S1 ID: 123456
Summieren
1. Wägung
C
2. Wägung
C
Gesamtsumme
C
98 CFS/CCS-BA-d-1321
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s. Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 5.0002 kg
Aufgelegtes Nettog ewicht
10 g/Pcs
Durchschnittliches Stückgewicht
500 Pcs
Aufgelegte Stück zahl
No. 1
Anzahl Wägungen
C 5.0002 kg
Gesamtgewicht
C 500 pcs
Gesamtstückzahl
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 2.0002 kg
Aufgelegtes Nett ogewicht
10 g/Pcs
Durchschnittliches Stückgewicht
200 Pcs
Aufgelegte Stück zahl
No. 1
Anzahl Wägungen
C 7.0004 kg
Gesamtgewicht
C 700 pcs
Gesamtstückzahl
S 1
Aktive Waage (s. Kap. 7.3)
No. 2
Anzahl Wägungen
C 7.0004 kg
Gesamtgewicht
C 700 pcs
Gesamtstückzahl

17.2.2 Ausdruckbeispiele KERN YKB-01N / CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

Summieren / Menüeinstellung „F2 PrtForm 1 (s. Kap.12.2)
1. Wägung
C
2. Wägung
C
Gesamtsumme
C
CFS/CCS-BA-d-1321 99
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 2.5003 kg
Aufgelegtes Nettog ewicht
G 3.0000 kg
Aufgelegtes Brutt ogewicht
T 0.4997 kg
Taragewicht
10 g/Pcs
Durchschnittliches Stückgewicht
250 Pcs
Aufgelegte Stück zahl
No. 1
Anzahl Wägungen
C 2.5003 kg
Gesamtgewicht
C 250 pcs
Gesamtstückzahl
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 5.5003 kg
Aufgelegtes Nettog ewicht
G 6.0000 kg
Aufgelegtes Brutt ogewicht
T 0.4997 kg
Taragewicht
10 g/Pcs
Durchschnittliches Stückgewicht
550 Pcs
Aufgelegte Stück zahl
No. 2
Anzahl Wägungen
C 8.0006 kg
Gesamtgewicht
C 800 pcs
Gesamtstückzahl
S 1
Aktive Waage (s. Kap. 7.3)
No. 2
Anzahl Wägungen
C 8.0006 kg
Gesamtgewicht
C 800 pcs
Gesamtstückzahl
Summieren / Menüeinstellung „F2 PrtForm 2 (s. Kap.12.2)
1. Wägung
C
2. Wägung
C
Gesamtsumme
C
100 CFS/CCS-BA-d-1321
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. ( s . Kap. 12. 2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 2.5002 kg
Aufgelegtes Nettog ewicht
G 2.9999 kg
Aufgelegtes Brutt ogewicht
T 0.4997 kg
Taragewicht
10 g/Pcs
Durchschnittliches Stückgewicht
250 Pcs
Aufgelegte Stück zahl
HI 100 PCS
Obere Toleranzgrenze, s. Kap. 9.2
LO 90 PCS
Untere Toleranzgrenze, s. Kap. 9.2
---------HI----------
Zielstückzahl über der vorgegebenen Toleranz
No. 1
Anzahl Wägungen
C 2.5002 kg
Gesamtgewicht
C 250 pcs
Gesamtstückzahl
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 0.5002 kg
Aufgelegtes Nettog ewicht
G 0.9999 kg
Aufgelegtes Brutt ogewicht
T 0.4997 kg
Taragewicht
10 g/Pcs
Durchschnittliches Stückgewicht
50 Pcs
Aufgelegte Stück zahl
HI 100 PCS
Obere Toleranzgrenze, s. Kap. 9.2
LO 90 PCS
Untere Toleranzgrenze, s. Kap. 9.2
---------LO----------
Zielstückzahl unter der vorgegebenen Toleranz
No. 2
Anzahl Wägungen
C 3.0004 kg
Gesamtgewicht
C 300 pcs
Gesamtstückzahl
Summieren / Menüeinstellung „F2 PrtForm 3 (s. Kap.12.2)
1. Wägung
C
2. Wägung
C
CFS/CCS-BA-d-1321 101
S 1
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEF
Artikelbezeichnung ( s. Kap. 11)
N 1.0002 kg
Aufgelegtes Nettog ewicht
G 1.4999 kg
Aufgelegtes Brutt ogewicht
T 0.4997 kg
Taragewicht
10 g/Pcs
Durchschnittliches Stückgewicht
100 Pcs
Aufgelegte Stück zahl
HI 100 PCS
Obere Toleranzgrenze, s. Kap. 9.2
LO 90 PCS
Untere Toleranzgrenze, s. Kap. 9.2
---------OK----------
Zielstückzahl innerhalb der vorgegebenen Toleranz
No. 3
Anzahl Wägungen
C 4.0006 kg
Gesamtgewicht
C 400 pcs
Gesamtstückzahl
S 1
Aktive Waage (s. Kap. 7.3)
No. 3
Anzahl Wägungen
C 4.0006 kg
Gesamtgewicht
C 400 pcs
Gesamtstückzahl
3. Wägung
C
Gesamtsumme
C
102 CFS/CCS-BA-d-1321
LOCAL SCALE
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEFGHIJKL
Artikelbezeichnung ( s. Kap. 11.3)
6.500 kg NET
Aufgelegtes Nettog ewicht
100 g U. W.
Durchschnittliches Stückgewicht
65 PCS
Aufgelegte Stück zahl
6.500 kg NET
Gesamtgewicht
65 TPC
Gesamtstückzahl
1 NO
Anzahl Wägungen
LOCAL SCALE
Aktive Waage (s. Kap. 7.3)
ID: 123456
Benutzeridentifikations-Nr. (s . Kap. 12.2)
ABCDEFGHIJKL
Artikelbezeichnung ( s. Kap. 11.3)
14.502 kg NET
Aufgelegtes Nettog ewicht
100 g U. W.
Durchschnittliches Stückgewicht
145 PCS
Aufgelegte Stück zahl
21.002 kg NET
Gesamtgewicht
210 TPC
Gesamtstückzahl
2 NO
Anzahl Wägungen
LOCAL SCALE
Aktive Waage (s. Kap. 7.3)
21.002 kg NET
Gesamtgewicht
210 TPC
Gesamtstückzahl
2 NO
Anzahl Wägungen

17.2.3 Ausdruckbeispiele KERN YKB-01N / Modell CFS 50K-3

Summieren
1. Wägung
TOTAL
2. Wägung
TOTAL
Gesamtsumme
TOTAL
CFS/CCS-BA-d-1321 103

17.3 Fernsteuerbefehle

17.3.1 Alle Modelle außer KERN CFS 50-3

Alle Eingaben mit <CR><LF> (Wagenrücklauf / Zeilenvorschub) beenden. Bei falschen Eingaben wird dem Befehl „ER“ vorangestellt z. B. Befehl „NN<CR><LF>“, Fehlermeldung „ER NN<CR><LF>“.

17.3.2 Steuerbefehle

PLUxx Artikel aus Datenspeicher abrufen T Aufgelegten Wägebehälter tarieren T123.456
Tarawert z. Β. 123.456 numerisch eingeben Z Nullstellen P Drucken M+ Wägedaten in Summenspeicher addieren und drucken MR Daten aus Summenspeicher abrufen MC Summenspeicher löschen U123.456 Durchschnittliches Stückgewicht 123.456 [g] bzw. [lb] numerisch
eingeben S123 Durchschnittliches Stückgewicht über Wägung bestimmen.
Funktion identisch wie -Taste. SL Umschalten zur Referenzwaage SR Umschalten zur Mengenwaage

17.3.3 Druckbefehle

\L Auswahl Referenz- oder Mengenwaage \I Benutzeridentifikations-Nummer \S Waagenidentifikations-Nummer \N Nettogewicht \G Bruttogewicht \U Durchschnittliches Stückgewicht \T Tarawert \P Zählen \C Gesamtstückzahl \W Gesamtgewicht \M Anzahl Summiervorgänge \B Leerzeile einfügen
104 CFS/CCS-BA-d-1321
P
Drucken
SUID
xxxxxx
<CR>
Max. 6 Zeichen
SSID
xxxxxx
<CR>
Max. 6 Zeichen
SSID
xx,
xxxxxxxxxxxx
<CR>
2 Zeichen + Komma
Max. 12 Zeichen
Funktion
Befehl
1. Tarawert z. B. 500 g eingeben
T0.500<CR>
Wird kein Tarawert benötigt, Wert Null eingeben
T0<CR>
2.
Durchschnittliches Stückgewicht z.B. 12.3456 g/ Stück eingeben
U12.3456<CR>
3.
Speicherplatz z. B. 1 (PLU01) gefolgt von der Artikelbezeichnung z. B. M4 screws
SPLU01,M4screws<CR>

17.3.4 Modell CFS 50-3

Eingaben nicht mit <CR><LF> (Wagenrücklauf / Zeilenvorschub) beenden.
T Tarieren
Z Nullstellen

17.3.5 Benutzeridentifi kation, Waagenidentifikation, Artikelbezeichnung speichern

Benutzeridentifikations-Nr.
Waagenidentifikations-Nr.
Speicherplatz
Artikelbezeichnung
Nicht verfügbar bei Modell CFS 50-3

17.3.6 Artikel über RS232 anlegen / abrufen

Artikel anlegen:
Artikel abrufen:
Befehl „PLUxx <CR>“, z. B. „PLU01“: Der hinterlegte Tarawert z. B. 500 g, das durchschnittliches Stückgewicht z.B.
12.3456 g und die Artikelbezeichnung
z.B. M4 screws werden abgerufen und angezeigt.
Nicht verfügbar bei Modell CFS 50-3
CFS/CCS-BA-d-1321 105

18 Wartung, Instandhaltung, E ntsorgung

Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen.

18.1 Reinigen

Keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsau­ger entfernt werden.
Verschüttetes Wägegut sofort entfernen.

18.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni-
kern geöffnet werden.
Vor dem Öffnen vom Netz trennen.

18.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem natio­nalen oder regionalen Recht des Benutzerortes durchzuführen.
106 CFS/CCS-BA-d-1321
Die Gewichtsanzeige
Die Gewichtsanzeige ändert
Das Wägeergebnis ist

19 Kle ine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begon­nen werden.
Störung Mögliche Ursache
leuchtet nicht.
sich fortwährend
offensichtlich falsch
Die Waage ist nicht eingeschaltet.
Die Verbindung zum Netz ist unterbrochen (Netz-
kabel nicht eingesteckt/defekt).
Die Netzspannung ist ausgefallen.
Luftzug/Luftbewegungen
Vibrationen des Tisches/Bodens
Die Wägeplatte hat Berührung mit Fremdkörpern.
Elektromagnetische Felder/ Statische Aufladung
(anderen Aufstellort wählen/ falls möglich stören­des Gerät ausschalten)
Die Waagenanzeige steht nicht auf Null
Die Justierung stimmt nicht mehr.
CFS/CCS-BA-d-1321 107
Die Waage steht nicht eben.
Es herrschen starke Temperaturschwankungen.
Die Anwärmzeit wurde nicht eingehalten.
Elektromagnetische Felder / Statische Aufladung
(anderen Aufstellort wählen / falls möglich, stören­des Gerät ausschalten )

19.1 Fehlermeldungen

Fehlermeldung Beschreibung Mögliche Ursachen
Nullstell-Bereich beim Ein­schalten der Waage bzw.
Drücken von über­schritten (normalerweise 4% Max)
Tastaturfehler
Wert außerhalb A/D Wand­ler Bereich
Justierfehler
Gegenstand auf der Wägeplatte
Überlast bei Nu lls tellen
Unsachgemäße
Justierung
Beschädigte Wägezelle
Beschädigte Elektronik
Unsachgemäße
Bedienung der Waage
Wägeplatte nicht installiert
Beschädigte Wägezelle
Beschädigte Elektronik
Unsachgemäße
Justierung
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
108 CFS/CCS-BA-d-1321
Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler sen:
/Akkus können nach Gebrauch in kommunalen Sammelstellen
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer
haltig ausschlaggebenden Schwermetalls versehen.
Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem cher üblicherweise entledigen.

20 Batterieverordnung

Hinweis gemäß Batterieverordnung – BattV
Nur gültig für Deutschland!
gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuwei-
Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver­pflichtet. Batterien oder im Handel zurückgegeben werden.
Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons­ten muss Vorsorge gegen Kurzschluss getroffen werden.
durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmi­um, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoff-
 Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.
Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau-
CFS/CCS-BA-d-1321 109
KERN & Sohn GmbH
D-72322 Balingen-Frommern
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Internet: www.kern-sohn.de
D
Konformitäts­erklärung
Wir erk lären hiermit, dass das Produk t, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
GB
Declaration of conformity
We hereby declare that the product to which this dec laration refers conform s with the following standards.
CZ
Prohlášení o shode
Tímto prohlašujem e, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.
E
Declaración de conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de conformité
Nous déclarons avec cela respons abilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.
NL
Conformiteit­verklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007 EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006 EN 60065:2002+A1:2006
Signature
Datum
24.02.2014
Ort der Ausstellung
Place of issue
72336 Balingen
Albert Sauter KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com

21 Konformitätserklärung

Postfach 4052
Fax: 0049-[0]7433-9933-149
Konformitätserklärung
EC-Konformitätserklärung EC-Declaration of -Conformity
Déclaration de conformité EC-Declaración de Conformidad
EC­EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balan ce: KERN CFS
EN61000-3-3:1995+A1:2001+A2:2005
Date
110 CFS/CCS-BA-d-1321
