Kenwood ProTalk Digital TK-3401D Quick Reference Manual

TK-3401D

UHF DIGITAL TRANSCEIVER

QUICK REFERENCE GUIDE

ÉMETTEUR-RÉCEPTEUR NUMÉRIQUE UHF

GUIDE DE RÉFÉRENCE RAPIDE

TRANSCEPTOR DIGITAL UHF

GUÍA DE REFERENCIA RÁPIDA

RICETRASMETTITORE DIGITALE UHF

GUIDA DI RIFERIMENTO RAPIDO

UHF DIGITAL FUNKGERÄT

KURZANLEITUNG

UHF DIGITALE ZENDONTVANGER

BEKNOPTE HANDLEIDING

UHF SAYISAL EL TELSİZİ

HIZLI REFERANS KILAVUZU

ΨΗΦΙΑΚΟΣ ΠΟΜΠΟΔΕΚΤΗΣ UHF

ΟΔΗΓΌΣ ΓΡΉΓΟΡΗΣ ΑΝΑΦΟΡΆΣ

TRANSCETOR DIGITAL UHF

GUIA DE CONSULTA RÁPIDA

B5A-0036-10 (E)

TK-3401D

UHF DIGITAL TRANSCEIVER

QUICK REFERENCE GUIDE

The AMBE+2TM voice coding Technology embodied in this product is protected by intellectual property rights including patent rights, copyrights and trade secrets of Digital Voice Systems, Inc. This voice coding Technology is licensed solely for use within this Communications Equipment. The user of this Technology is explicitly prohibited from attempting to extract, remove, decompile, reverse engineer, or disassemble the Object Code, or in any other way convert the Object Code into a human-readable form. U.S. Patent Nos. #8,315,860, #8,595,002, #6,199,037, #6,912,495, #8,200,497, #7,970,606, and #8,359,197.

ENGLISH

THANK YOU

We are grateful you have chosen KENWOOD for your dPMR446 applications.

This Quick Reference Guide covers only the basic operations of your dPMR446

on any customized features they may have added to your radio. For using details instruction manual, refer to the following URL.

http://manual2.jvckenwood.com/en_contents/search/

(Digital Private Mobile Radio). Ask your dealer for information

OPERATING CONDITIONS

Open locations (no obstructions) : Up to 9.0 km

Note:

◆ The above range is based on ﬁ eld testing and may vary with your operating conditions and individual transceiver.

NOTICES TO THE USER

Refer service to qualiﬁ ed technicians only.

Safety: It is important that the operator is aware of, and understands, hazards common to the operation of any transceiver.

This equipment complies with the essential requirements of Directive 1999/5/EC.

Information on Disposal of Old Electrical and Electronic Equipment and Batteries (applicable for countries that have adopted separate waste collection systems)

Products and batteries with the symbol (crossed-out wheeled bin) cannot be disposed as household waste. Old electrical and electronic equipment and batteries should be recycled at a facility capable of handling these items and their waste byproducts. Contact your local authority for details in locating a recycle facility nearest to you. Proper recycling and waste disposal will help conserve resources whilst preventing detrimental effects on our health and the environment. Notice: The sign “Pb” below the symbol for batteries indicates that this battery contains lead.

Firmware Copyrights

The title to and ownership of copyrights for ﬁ rmware embedded in KENWOOD product memories are reserved for JVC KENWOOD Corporation.

PRECAUTIONS

• Do not charge the transceiver and battery pack when they are wet.

• Ensure that there are no metallic items located between the transceiver and the battery pack.

• Do not use options not speciﬁ ed by KENWOOD.

• If the die-cast chassis or other transceiver part is damaged, do not touch the damaged parts.

• If a headset or headphone is connected to the transceiver, reduce the transceiver volume. Pay attention to the volume level when turning the squelch off.

• Do not place the microphone cable around your neck while near machinery that may catch the cable.

• Do not place the transceiver on unstable surfaces.

• Ensure that the end of the antenna does not touch your eyes.

• When the transceiver is used for transmission for many hours, the radiator and chassis will become hot. Do not touch these locations when replacing the battery pack.

• Do not immerse the transceiver in water.

• Always switch the transceiver power off before installing optional accessories.

• The charger is the device that disconnects the unit from the AC mains line. The AC plug should be readily accessible.

Turn the transceiver power off in the following locations:

• In explosive atmospheres (inﬂ ammable gas, dust particles, metallic powders, grain powders, etc.).

• While taking on fuel or while parked at gasoline service stations.

• Near explosives or blasting sites.

• In aircraft. (Any use of the transceiver must follow the instructions and regulations provided by the airline crew.)

• Where restrictions or warnings are posted regarding the use of radio devices, including but not limited to medical facilities.

• Near persons using pacemakers.

• Do not disassemble or modify the transceiver for any reason.

• Do not place the transceiver on or near airbag equipment while the vehicle is running. When the airbag inﬂ ates, the transceiver may be ejected and strike the driver or passengers.

• Do not transmit while touching the antenna terminal or if any metallic parts are exposed from the antenna covering. Transmitting at such a time may result in a high-frequency burn.

• If an abnormal odor or smoke is detected coming from the transceiver, switch the transceiver power off immediately, remove the battery pack from the transceiver, and contact your KENWOOD dealer.

Use of the transceiver while you are driving may be against trafﬁ c

• laws. Please check and observe the vehicle regulations in your area.

• Do not expose the transceiver to extremely hot or cold conditions.

• Do not carry the battery pack (or battery case) with metal objects, as they may short the battery terminals.

• Danger of explosion if the battery is incorrectly replaced; replace only with the same type.

• When attaching a commercial strap to the transceiver, ensure that the strap is durable. In addition, do not swing the transceiver around by the strap; you may inadvertently strike and injure another person with the transceiver.

• If a commercially available neck strap is used, take care not to let the strap get caught on nearby machine.

• When operating the transceiver in areas where the air is dry, it is easy to build up an electric charge (static electricity). When using an earphone accessory in such conditions, it is possible for the transceiver to send an electric shock through the earphone and to your ear. We recommend you use only a speaker/microphone in these conditions, to avoid electric shocks.

iii

Information concerning the battery pack:

The battery pack includes ﬂ ammable objects such as organic solvent. Mishandling may cause the battery to rupture producing ﬂ ames or extreme heat, deteriorate, or cause other forms of damage to the battery. Please observe the following prohibitive matters.

• Do not disassemble or reconstruct battery!

The battery pack has a safety function and protection circuit to

avoid danger. If they suffer serious damage, the battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not short-circuit the battery!

Do not join the + and – terminals using any form of metal (such

as a paper clip or wire). Do not carry or store the battery pack in containers holding metal objects (such as wires, chain-necklaces or hairpins). If the battery pack is short-circuited, excessive current will ﬂ ow and the battery may generate heat or smoke, rupture, or burst into ﬂ ame. It will also cause metal objects to heat up.

• Do not incinerate or apply heat to the battery!

If the insulator is melted, the gas release vent or safety function is

damaged, or the electrolyte is ignited, the battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not leave the battery near ﬁ re, stoves, or other heat

generators (areas reaching over 80°C/ 176°F)!

If the polymer separator is melted due to high temperature, an

internal short-circuit may occur in the individual cells and the battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Avoid immerse the battery in water or get it wet by other

means!

If the battery’s protection circuit is damaged, the battery may

charge at extreme current (or voltage) and an abnormal chemical reaction may occur. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not charge the battery near ﬁ re or under direct sunlight!

If the battery’s protection circuit is damaged, the battery may

charge at extreme current (or voltage) and an abnormal chemical reaction may occur. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Use only the speciﬁ ed charger and observe charging

requirements!

If the battery is charged in unspeciﬁ ed conditions (under high

temperature over the regulated value, excessive high voltage or current over regulated value, or with a remodeled charger), it may overcharge or an abnormal chemical reaction may occur. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not pierce the battery with any object, strike it with an

instrument, or step on it!

This may break or deform the battery, causing a short-circuit. The

battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not jar or throw the battery!

An impact may cause the battery to leak, generate heat or smoke,

rupture, and/or burst into ﬂ ame. If the battery’s protection circuit is damaged, the battery may charge at an abnormal current (or voltage), and an abnormal chemical reaction may occur. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not use the battery pack if it is damaged in any way!

The battery may generate heat or smoke, rupture, or burst into

ﬂ ame.

• Do not solder directly onto the battery!

If the insulator is melted or the gas release vent or safety function

is damaged, the battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not reverse the battery polarity (and terminals)!

When charging a reversed battery, an abnormal chemical reaction

may occur. In some cases, an unexpected large amount of current may ﬂ ow upon discharging. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not reverse-charge or reverse-connect the battery!

The battery pack has positive and negative poles. If the battery

pack does not smoothly connect with a charger or operating equipment, do not force it; check the polarity of the battery. If the battery pack is reverse-connected to the charger, it will be reversecharged and an abnormal chemical reaction may occur. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not touch a ruptured and leaking battery!

If the electrolyte liquid from the battery gets into your eyes, wash

your eyes with fresh water as soon as possible, without rubbing your eyes. Go to the hospital immediately. If left untreated, it may cause eye-problems.

• Do not charge the battery for longer than the speciﬁ ed time!

If the battery pack has not ﬁ nished charging even after the

regulated time has passed, stop it. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

• Do not place the battery pack into a microwave or high

pressure container!

The battery may generate heat or smoke, rupture, or burst into

ﬂ ame.

• Keep ruptured and leaking battery packs away from ﬁ re!

If the battery pack is leaking (or the battery emits a bad odor),

immediately remove it from ﬂ ammable areas. Electrolyte leaking from battery can easily catch on ﬁ re and may cause the battery to generate smoke or burst into ﬂ ame.

• Do not use an abnormal battery!

If the battery pack emits a bad odor, appears to have different

coloring, is deformed, or seems abnormal for any other reason, remove it from the charger or operating equipment and do not use it. The battery may generate heat or smoke, rupture, or burst into ﬂ ame.

CONTENTS

UNPACKING AND CHECKING EQUIPMENT .......................... 1

PREPARATION .......................................................... 2

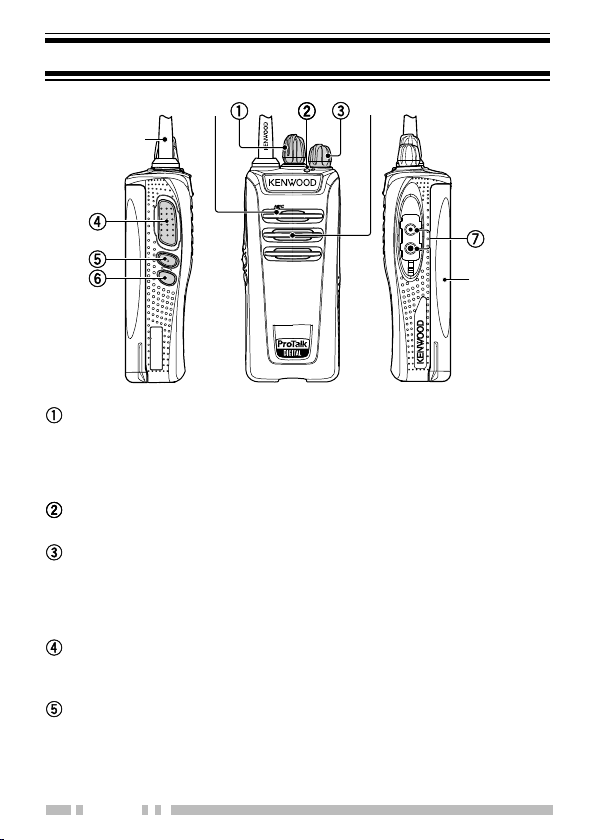

ORIENTATION ........................................................... 6

CHANNEL LIST .......................................................... 8

UNPACKING AND CHECKING EQUIPMENT

Carefully unpack the transceiver. If any of the items listed below are missing or damaged, ﬁ le a claim with the carrier immediately.

SUPPLIED ACCESSORIES

• Battery charger/ AC adapter (KSC-35S) ................................1

• Li-ion Battery pack (KNB-45L) ............................................... 1

• Cap .........................................................................................1

• Locking bracket ......................................................................1

• Belt clip (KBH-10) ...................................................................1

• Screw (M3 x 8 mm) ................................................................2

• Quick Reference Guide .........................................................1

Note:

◆ Refer to “PREPARATION” {p. 2} for accessory installation

instructions.

PREPARATION

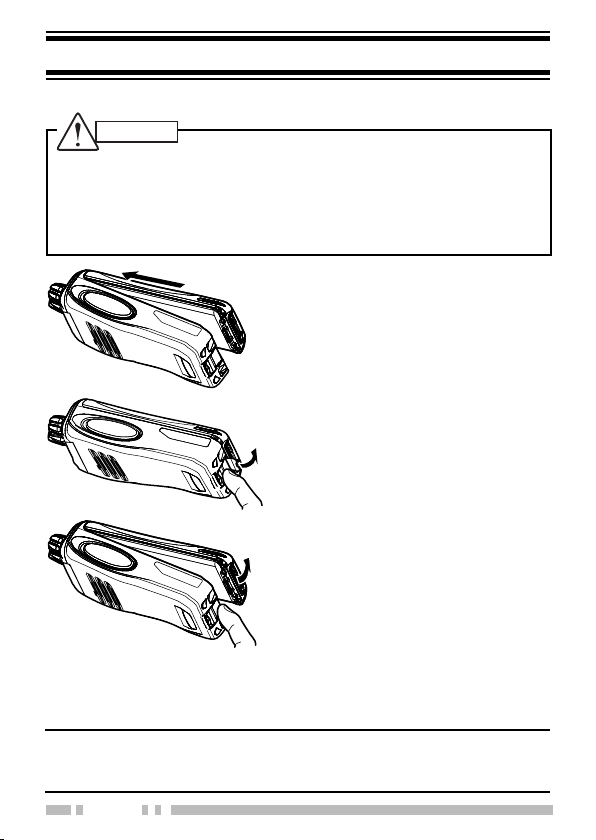

INSTALLING/ REMOVING THE BATTERY PACK

◆ Do not short the battery terminals or dispose of the battery by ﬁ re.

◆ Never attempt to remove the casing from the battery pack.

◆ Install the battery pack after cleaning the battery pack contacts and

the transceiver terminals.

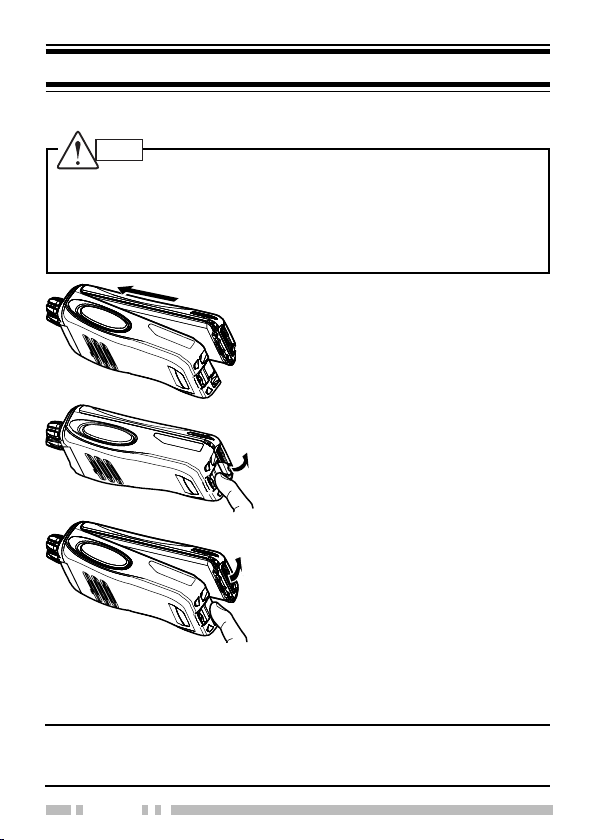

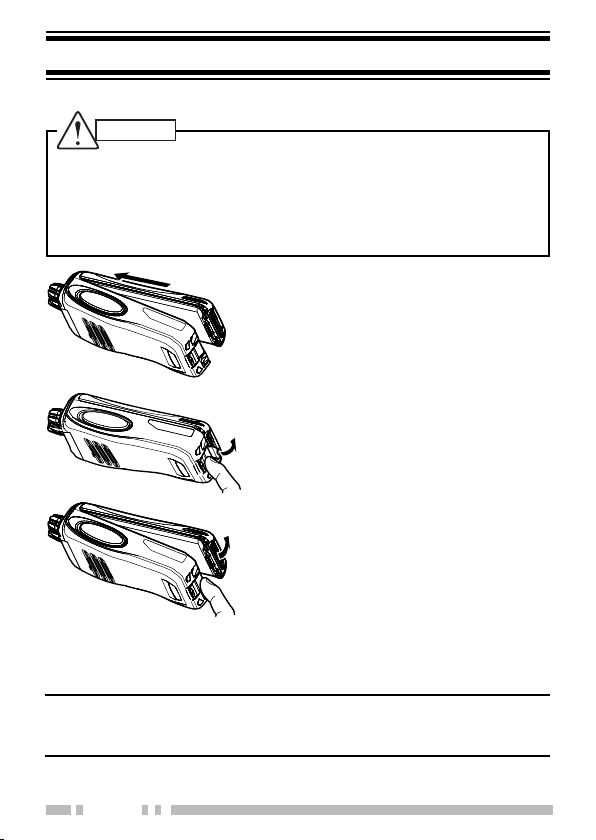

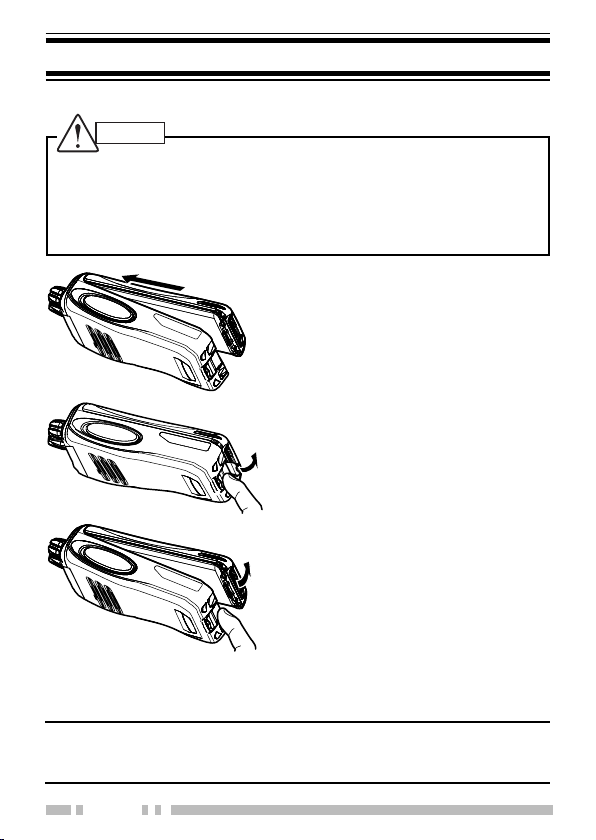

1 Align the battery pack with the

back of the transceiver, then press the battery pack and transceiver ﬁ rmly together until the release latch on the base of the transceiver locks.

2 To remove the battery pack, lift the

safety catch on the base of the transceiver, then press the release latch underneath the safety catch.

3 While pressing the release latch,

pull the battery pack away from the transceiver.

CHARGING THE BATTERY PACK

The battery pack is not charged at the factory; charge it before use.

ATTENTION:

◆ Always switch OFF a transceiver equipped with a battery pack

before inserting the transceiver into the charger.

1 Plug the AC adapter cable into the jack located on the rear

of the charger.

2 Plug the AC adapter into an AC outlet.

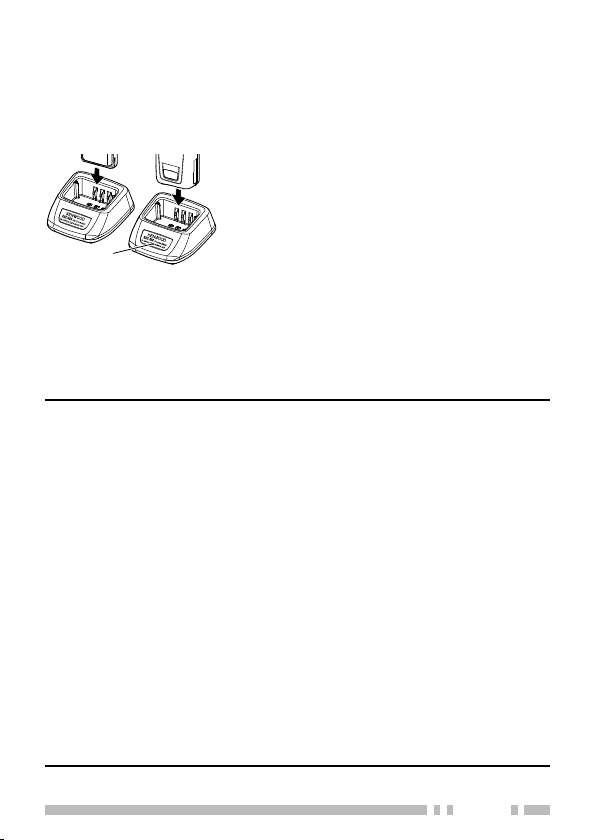

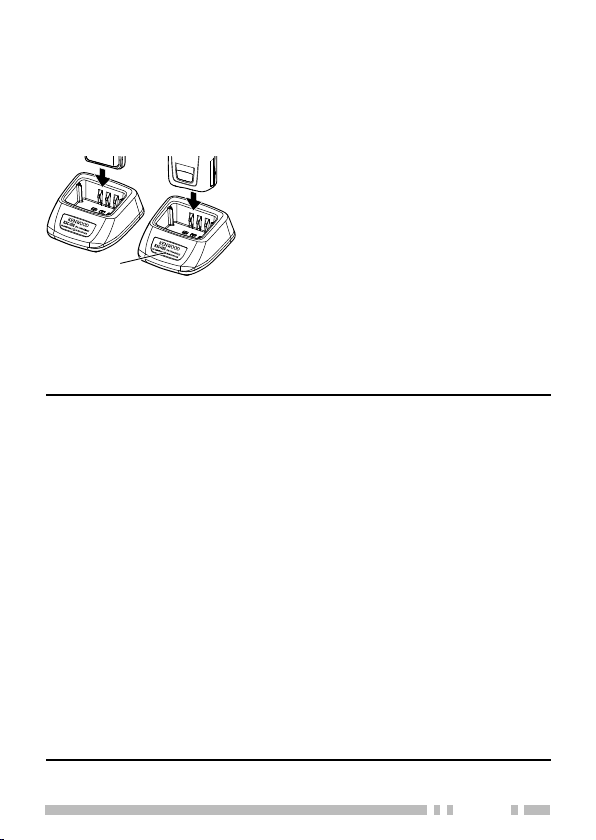

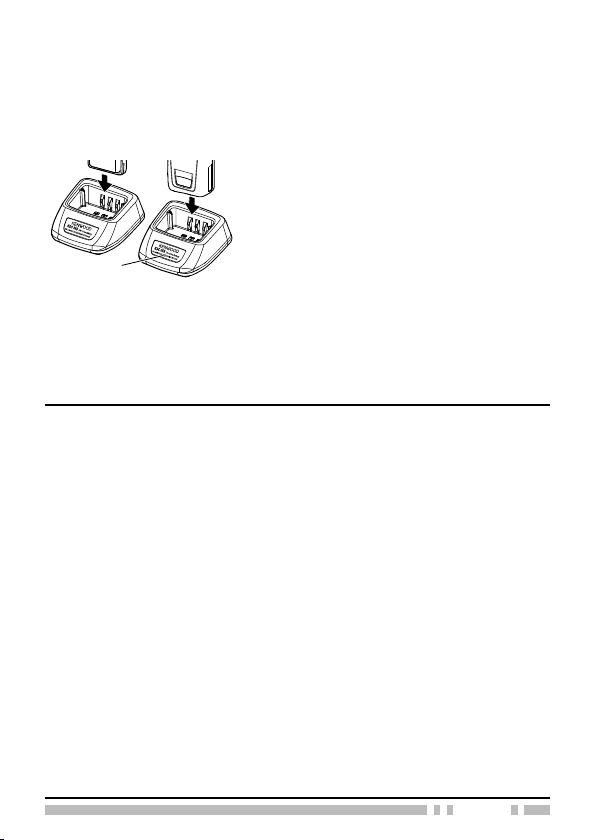

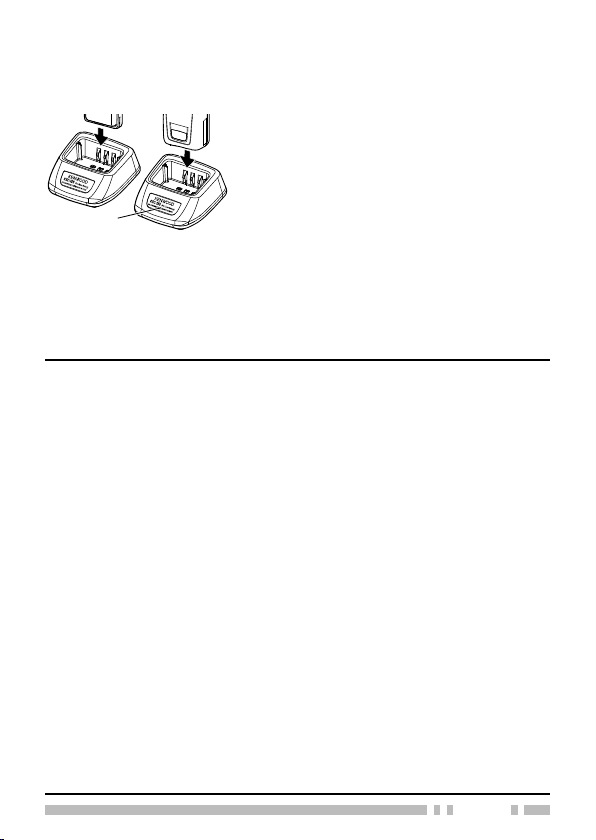

3 Slide a battery pack or a transceiver equipped with a

battery pack into the charging slot of the charger.

• Make sure the metal contacts of the battery pack mate securely with the charger terminals.

Indicator

• The indicator lights red and charging begins.

4 When charging is completed, the indicator lights green.

Remove the battery pack or the transceiver from the charging slot of the charger.

• It takes approximately 3 hours to charge the battery pack.

• When the charger will not be used for a long time, unplug the AC adapter from the AC outlet.

Note:

◆ When an abnormality occurs during charging, the indicator performs as follows:

Blinks Red: The battery pack is either defective or the battery pack

contacts are not properly mated with those of the charger. Alternates Flashing Green and Orange: The battery pack has not satisﬁ ed the charging start temperature. Remove the battery pack from the charger and wait until it reaches a normal temperature before charging it again.

◆ The ambient temperature should be between 5°C and 40°C while charging is in progress. Charging outside this range may not fully charge the battery.

◆ The battery pack life is over when its operating time decreases even though it is fully and correctly charged. Replace the battery pack.

◆ While operating the transceiver using a Li-ion battery pack in areas of an ambient temperature of –10°C and lower, operating time may be shortened.

◆ Average battery pack life (calculated using 5% transmit time, 5% receive time, and 90% standby time) is 14 hours.

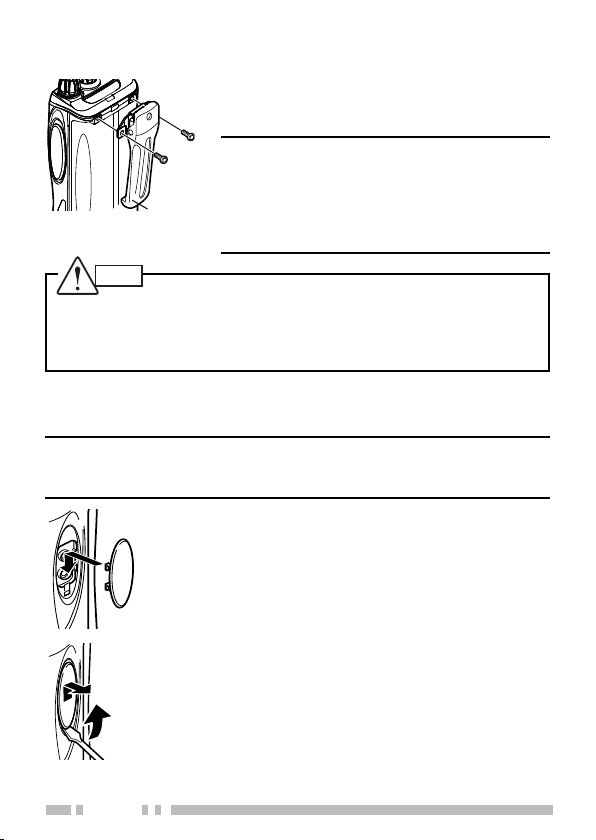

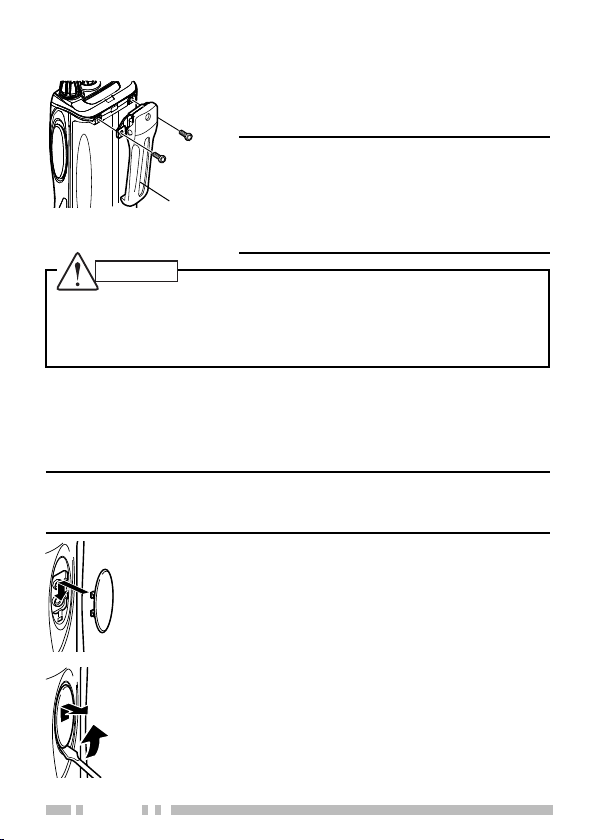

INSTALLING THE BELT CLIP

If necessary, attach the belt clip using the two supplied M3 x 8 mm screws.

Note:

◆ If the belt clip is not installed, its mounting location may get hot during

Belt clip

Do not use glue which is designed to prevent screw loosening when installing the belt clip, as it may cause damage to the transceiver. Acrylic ester, which is contained in these glues, may crack the transceiver’s back panel.

continuous transmission or when left sitting in a hot environment.

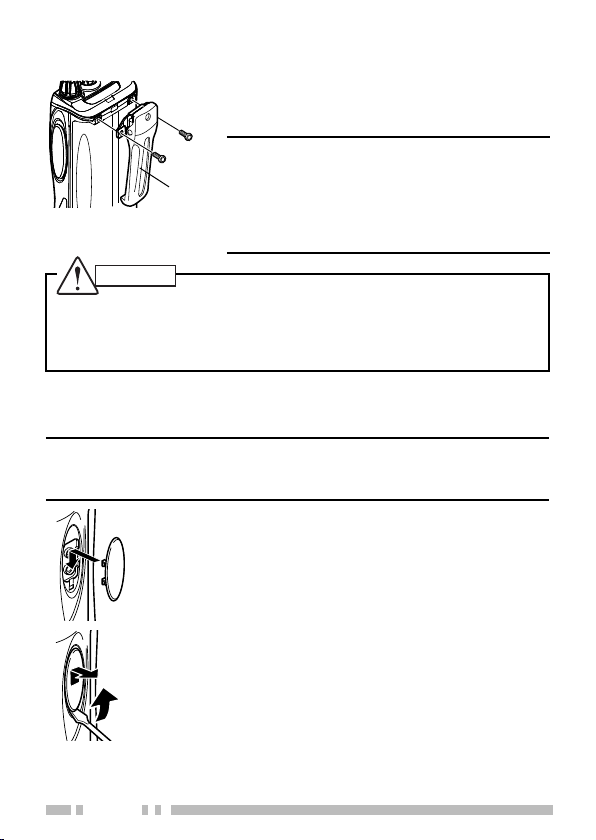

INSTALLING THE CAP OVER THE SPEAKER/ MICROPHONE JACKS

Install the cap over the speaker/ microphone jacks when not using an optional speaker/ microphone.

Note:

◆ To keep the transceiver water resistant, you must cover the speaker/ microphone jacks with the supplied cap.

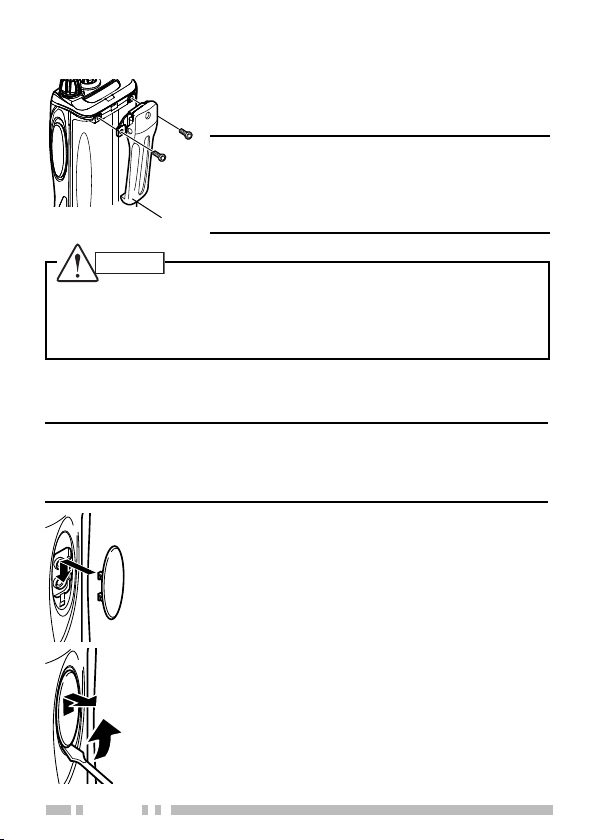

1 Place the cap over the jacks so that the locking

tabs insert into the transceiver grooves.

2 While holding the cap in place, push it towards

the bottom of the transceiver until the tabs on the cap click into place.

• To remove the cap, hold the top of the cap in place with your ﬁ nger while inserting a 2 mm or smaller ﬂ at blade screwdriver under the bottom of the cap. Slowly slide the screwdriver in until its tip touches the tab inside the cap, then gently pry the cap up (handle of screwdriver moving away from

the transceiver) to remove the cap.

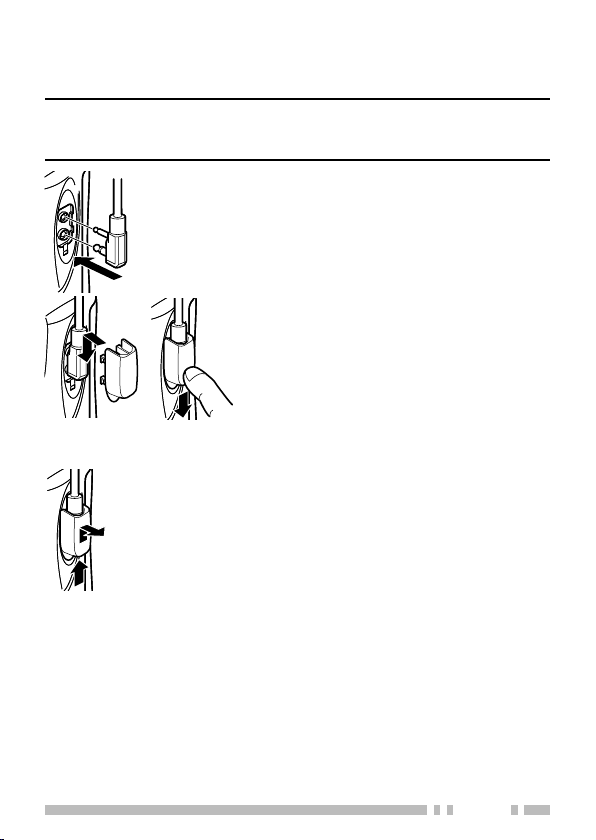

INSTALLING THE OPTIONAL SPEAKER/ MICROPHONE (OR HEADSET)

Note:

◆ The transceiver is not fully water resistant when using a speaker/ microphone or headset.

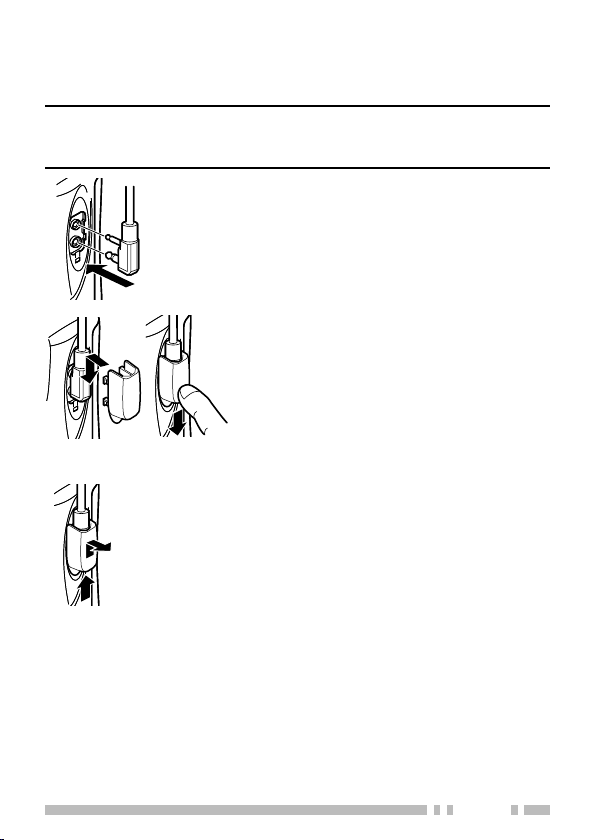

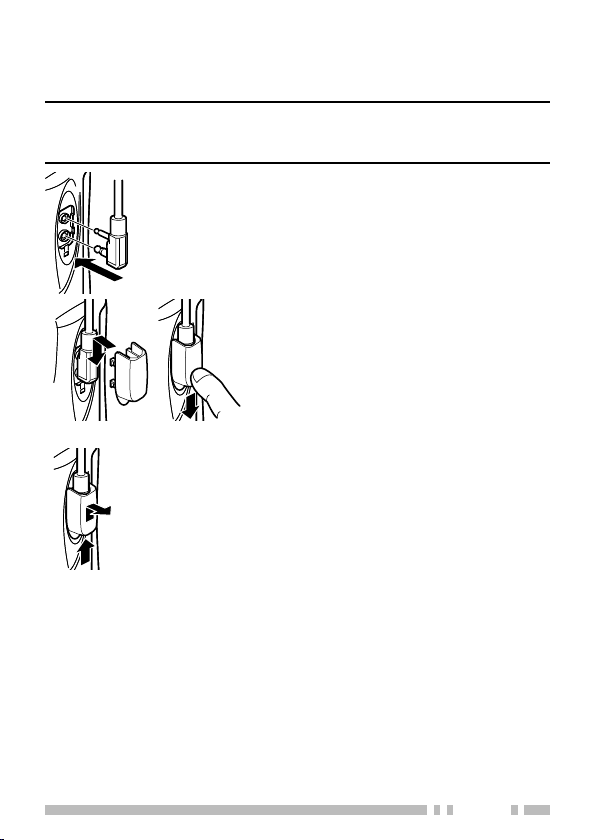

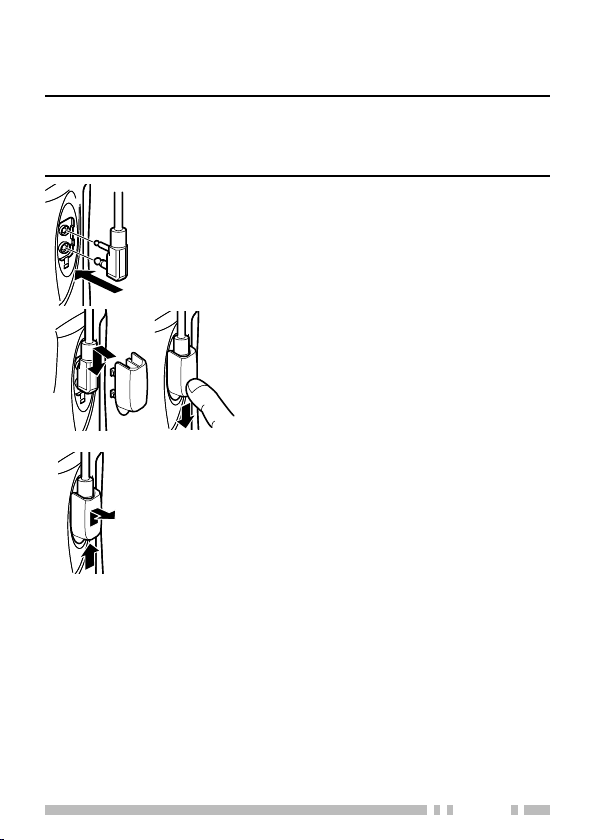

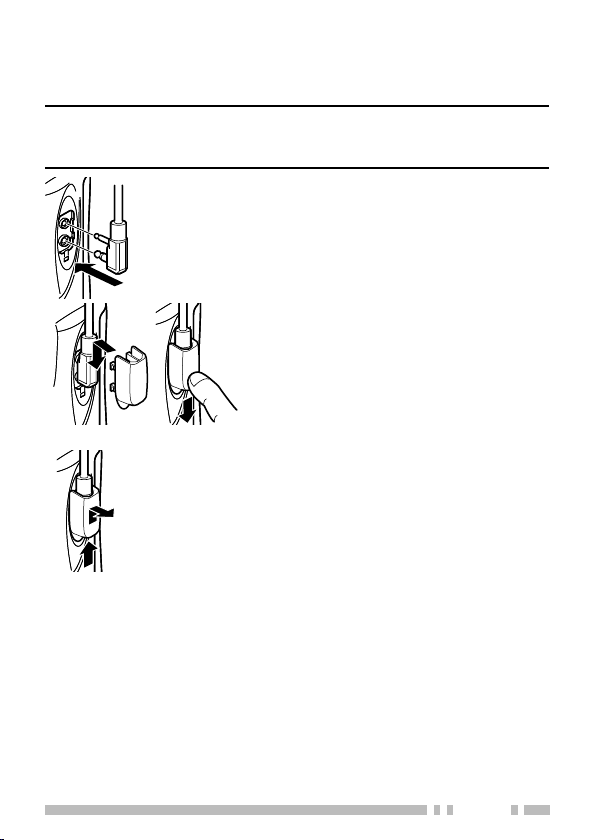

1 Insert the speaker/ microphone (or

headset) plugs into the speaker/ microphone jacks of the transceiver.

2 Place the Locking bracket over the

speaker/ microphone (or headset) plugs so that the locking tabs insert into the transceiver grooves.

• Push down on the Locking bracket to slide it into place.

3 While holding the Locking bracket in

place, push it towards the bottom of the transceiver until the tabs on the bracket click into place.

• To remove the Locking bracket, push the bracket up from the base.

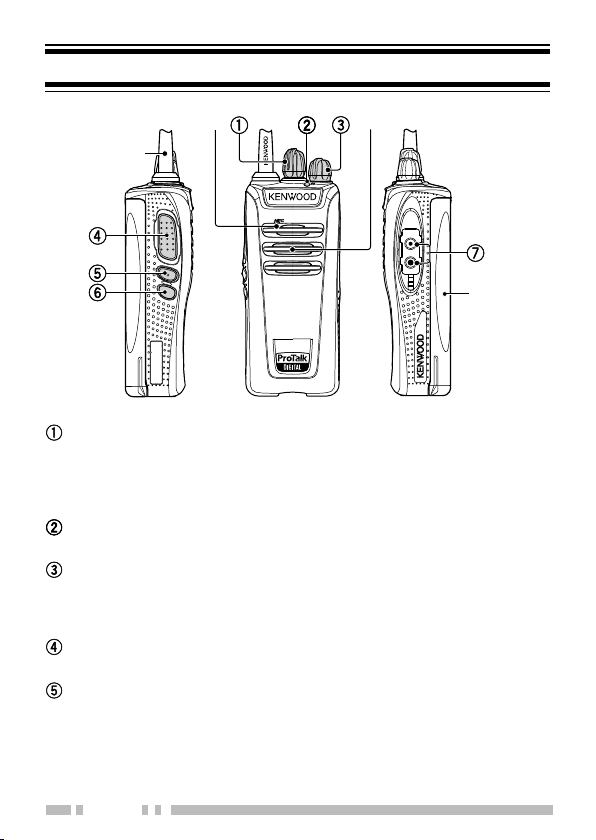

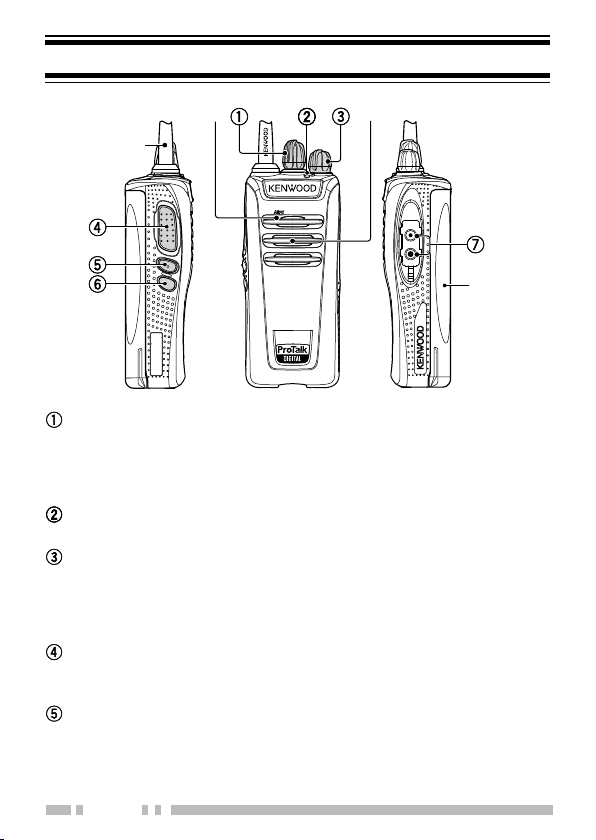

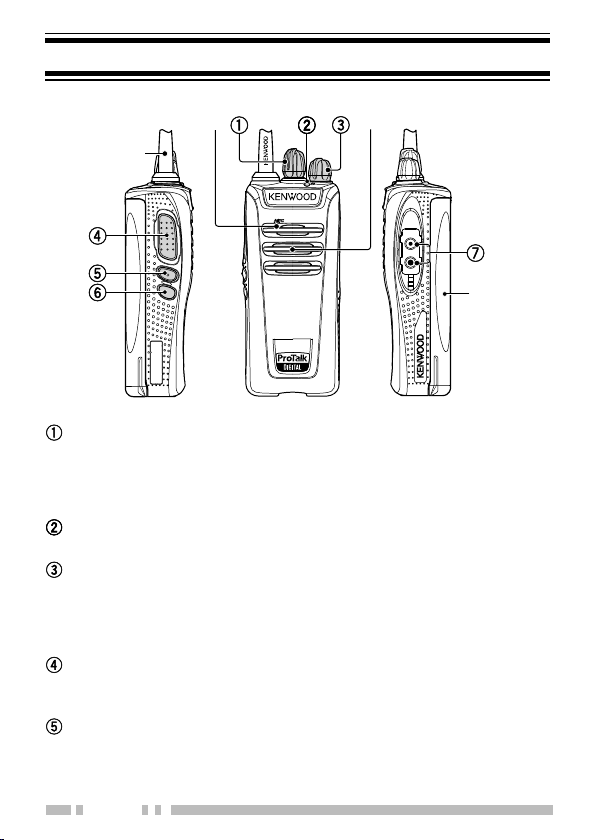

ORIENTATION

Microphone

Antenna

Speaker

Battery pack

Selector

Rotate to change the operating channel.

• Channel Annunciation: When changing channels, the

transceiver will announce the newly selected channel number. (This can be deactivated by your dealer.)

LED indicator

Refer to the LED indicator status. {p. 7}

Power switch/ Volume control

Turn clockwise to switch the transceiver ON. To switch the

transceiver OFF, turn counterclockwise until a click sounds. Rotate to adjust the volume level.

PTT (Push to Talk) switch

Press and hold, then speak into the microphone to transmit.

Side 1 key

Press and hold this key to select the Digital mode and

Analog mode.

Side 2 key

Press and hold this key to hear background noise. Release

the key to return to normal operation. (Squelch Off Momentary)

Speaker/ microphone jacks

Insert the Speaker/ microphone or Headset plug into this

jack.

LED Indicator Status

Indicator Color Meaning

Flashes blue Flashes orange

Lights red Transmitting Lights green Receiving a call Blinks red Battery power is low while transmitting Blinks green Scanning

Blinks red/orange

Digital mode Analog mode

The selected channel has not been programmed and cannot be used.

CHANNEL LIST

This transceiver allows you to reprogram each of the channels with different frequencies and ID (Digital)/ QT/DQT (Analog) settings. The table below lists the default channel settings.

Channel Number

1 446.103125 1 446.00625 94.8 Hz 2 446.109375 2 446.09375 88.5 Hz 3 446.115625 3 446.03125 103.5 Hz 4 446.121875 4 446.06875 79.7 Hz 5 446.128125 5 446.04375 118.8 Hz 6 446.134375 6 446.01875 123.0 Hz 7 446.140625 7 446.08125 127.3 Hz 8 446.146875 8 446.05625 85.4 Hz

9 446.153125 9 446.00625 107.2 Hz 10 446.159375 10 446.09375 110.9 Hz 11 446.165625 11 446.03125 114.8 Hz 12 446.171875 12 446.06875 82.5 Hz 13 446.178125 13 446.04375 D132N 14 446.184375 14 446.01875 D155N 15 446.190625 15 446.05625 D134N 16 446.196875 16 446.08125 D243N

Digital Analog

Frequency

(MHz)

Frequency

(MHz)

QT/DQT

TK-3401D

ÉMETTEUR-RÉCEPTEUR NUMÉRIQUE UHF

GUIDE DE RÉFÉRENCE RAPIDE

La technologie de codage de la voix AMBE +2™ intégrée dans ce produit est protégée par des droits sur la propriété intellectuelle y compris les droits de brevet, les droits d’auteur et les secrets de fabrication du Digital Voice Systems, Inc. Cette technologie de codage de la voix est autorisée uniquement pour une utilisation avec cet équipement de communication. Il est formellement interdit de la part de l’utilisateur de cette technologie d’essayer d’extraire, de retirer, de décompiler, de procéder à une ingénierie inverse, ou de démonter le code objet, ou d’aucune autre manière que ce soit de convertir l’objet code dans un langage humain intelligible. Brevets américains n°. #8,315,860, #8,595,002, #6 199 037, #6 912 495, #8 200 497, #7 970 606 et #8 359

197.

FRANÇAIS

MERCI

Nous sommes heureux que vous ayez choisi KENWOOD pour vos applications de dPMR446.

Ce Guide de référence rapide concerne uniquement les opérations de base de votre dPMR446 (radio portable privée numérique). Demandez à votre revendeur pour plus d’informations sur la personnalisation des fonctions qu’il pourrait avoir ajoutées à votre radio.Pour utiliser ce manuel d’instruction en détail, reportez-vous à l’URL suivante.

http://manual2.jvckenwood.com/en_contents/search/

CONDITIONS D’UTILISATION

Lieux ouverts (aucun obstacle) : Jusqu’à 9,0 km

Remarque :

◆ La plage ci-dessus est basée sur un test de terrain et peut varier selon vos conditions d’utilisation et selon votre émetteurécepteur individuel.

REMARQUES DESTINÉES À L’UTILISATEUR

En ce qui concerne l’entretien, adressez-vous uniquement à des techniciens qualifiés.

Sécurité : Il est important que l’utilisateur soit conscient et comprenne les dangers inhérents à l’utilisation d’un émetteur-récepteur.

Cet équipement est conforme aux principales exigences de la Directive 1999/5/CE.

Information sur l’élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays de qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces équipements et leurs déchets par produit. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l’élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l’environnement. Avis: Le symbole “Pb” ci-dessous sur des piles électrique indique que cette pile contient du plomb.

Droits d’auteur du micrologiciel

Le titre et la propriété des droits d’auteur pour le micrologiciel intégré dans la mémoire du produit KENWOOD sont réservés pour JVC KENWOOD Corporation.

F-i

PRÉCAUTIONS

• Ne chargez pas l’émetteur-récepteur et le bloc-piles lorsqu’ils sont mouillés.

• Assurez-vous qu’aucun élément métallique n’est situé entre l’émetteurrécepteur et le bloc-piles.

• N’utilisez pas d’options non indiquées par KENWOOD.

• Si le châssis fondu ou une partie de l’émetteur-récepteur est endommagé, ne touchez pas aux parties endommagées.

• Si un casque téléphonique ou des écouteurs sont connectés à l’émetteurrécepteur, réduisez le volume de l’émetteur-récepteur. Faites attention au niveau du volume lors de la désactivation du silencieux.

• Ne placez le câble du microphone autour de votre cou lorsque vous vous trouvez à proximité d’installations qui pourraient entraîner le câble.

• Ne placez pas l’émetteur-récepteur sur des surfaces instables.

• Veillez à ce que l’extrémité de l’antenne n’entre pas en contact avec vos yeux.

• Lorsque l’émetteur-récepteur est utilisé pendant des périodes de temps prolongées, le radiateur et le châssis chauffent. Ne touchez pas à ces emplacements lors du remplacement du bloc-piles.

• Ne plongez pas l’émetteur-récepteur dans l’eau.

• Veillez à toujours mettre l’émetteur-récepteur hors tension avant d’installer des accessoires en option.

• Le chargeur est le dispositif de déconnexion du réseau électrique. La prise de connexion au réseau électrique doit être facile d’accès.

AVERTISSEMENT

Mettez l’émetteur-récepteur hors tension lorsque vous vous trouvez dans les lieux suivants :

• Des atmosphères explosives (gaz inflammables, particules de poussière, poudre métalliques, poudre de grain, etc.),

• Lorsque vous prenez de l’essence ou lorsque vous êtes garé dans une station d’essence,

• À côté de sites explosifs ou de sites de dynamitage,

• En avion (toute utilisation de l’émetteur-récepteur doit se faire conformément aux instructions et règlements indiqués par l’équipage de l’avion),

• Là où des restrictions ou des avertissements sont affichés concernant l’utilisation d’appareils radio, incluant (mais sans être limité) les bâtiments hospitaliers,

• À proximité de personnes utilisant un stimulateur cardiaque.

F-ii

ATTENTION

• Ne démontez et ne modifiez en aucun cas l’émetteur-récepteur.

• Ne placez pas l’émetteur-récepteur sur ou à proximité des coussins d’air lorsque le véhicule roule. Si les coussins d’air sont déployés, l’émetteurrécepteur risque d’être éjecté et d’heurter le conducteur ou les passagers.

• Ne procédez à aucune transmission lorsque vous êtes en contact avec le terminal de l’antenne ou lorsque des parties métalliques du boîtier de l’antenne sont exposées, faute de quoi une brûlure de haute fréquence risque d’être occasionnée.

• Si une odeur anormale ou de la fumée est générée par l’émetteur-récepteur, mettez immédiatement l’émetteur-récepteur hors tension, retirez le bloc-piles de l’émetteur-récepteur et contactez votre revendeur KENWOOD.

• Il est possible que l’utilisation de l’émetteur-récepteur pendant la conduite d’un véhicule soit contraire aux règles de circulation. Veuillez vérifier et respecter les réglementations routières de l’endroit où vous vous trouvez.

• N’exposez pas l’émetteur-récepteur à des environnements extrêmement froids ou chauds.

• Ne transportez pas le bloc-piles (ou le boîtier piles) avec des objets métalliques. Au contact des bornes des piles, un court-circuit pourrait se produire.

• Danger d’explosion si la batterie n’est pas correctement placée; remplacezla uniquement par un modèle identique.

• Lors de la fixation de la dragonne de l’émetteur-récepteur vendu dans le commerce, assurez-vous que la dragonne est durable. En outre, ne pas faire tourner l’émetteur-récepteur par le cordon ; vous pouvez par inadvertance frapper et blesser quelqu’un d’autre avec le transmetteur.

• Si un tour de cou disponible dans le commerce est utilisé, veillez à ne pas laisser la dragonne s’accrocher à une machine à proximité.

• Lors de l’utilisation de l’émetteur-récepteur dans des zones où l’air est sec, de l’électricité statique peut facilement se produire. Si vous utilisez une oreillette dans ces conditions d’air sec, l’émetteur-récepteur risque d’envoyer un choc électrique à votre oreille à travers cet accessoire. Pour éviter tout risque de choc électrique nous vous recommandons, dans de telles conditions, d’utiliser uniquement un microphone à haut parleur.

F-iii

Informations concernant le bloc-piles :

Le bloc-piles contient des produits inflammables tels qu’un solvant organique, par exemple. Une mauvaise manipulation de la batterie peut la fissurer et entraîner des flammes ou une chaleur extrême, ou encore la détériorer et provoquer d’autres formes de dégâts. Veuillez respecter les interdictions suivantes.

• Ne démontez et ne réassemblez pas la batterie !

Le bloc-piles dispose d’une fonction de sécurité et d’un circuit de protection

permettant d’éviter les risques. S’ils sont endommagés de manière sérieuse, la batterie peut générer de la chaleur ou de la fumée, se fissurer ou s’enflammer.

• Ne court-circuitez pas la batterie !

Ne reliez pas les bornes + et – à l’aide d’un objet métallique (un trombone

ou un fil électrique, par exemple). Ne transportez et ne stockez pas le bloc-pile dans des récipients qui contiennent des objets métalliques (fils électriques, colliers ou épingles à cheveux, par exemple). En cas de courtcircuit du bloc-piles, un courant excessif sera généré et la batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer. Les objets métalliques deviendront alors très chauds.

• N’incinérez et ne soumettez pas la batterie à la chaleur !

Si l’isolant fond, si l’orifice d’échappement des gaz ou la fonction de sécurité

est endommagé ou si l’électrolyte s’enflamme, la batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• N’utilisez et ne laissez pas la batterie à proximité d’un feu, d’un poêle

ou d’appareils générant de la chaleur (zones où la température est supérieure à 80°C/ 176°F) !

En as de fonte de l’isolant polymère suite à des températures élevées, un

court-circuit interne peut survenir au niveau des cellules individuelles et la batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• Ne plongez pas la batterie dans l’eau et ne la mouillez en aucun cas !

Si le circuit de protection de la batterie est endommagé, la batterie peut

accumuler un courant (ou une tension) extrême et une réaction chimique anormale risque de survenir. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• Ne chargez pas la batterie à proximité d’un feu ou à la lumière directe

du soleil !

Si le circuit de protection de la batterie est endommagé, la batterie peut

F-iv

• Utilisez uniquement le chargeur indiqué et respectez les exigences de

chargement !

Si les conditions indiquées pour le chargement de la batterie ne sont pas

respectées (si la température dépasse la valeur indiquée, si la tension ou le courant dépasse la valeur indiqué ou si le chargeur a été modifié), la batterie risque de se charger de manière excessive ou une réaction chimique anormale risque de survenir. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• Ne percez la batterie avec aucun objet, ne la frottez avec aucun

instrument et ne la piétinez pas !

Cela peut casser ou déformer la batterie et entraîner un court-circuit. La

batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• Ne secouez et ne jetez pas la batterie !

En cas d’impact, la batterie risque de fuir, de générer de la chaleur ou de

la fumée, de se fissurer et/ou de s’enflammer. Si le circuit de protection de la batterie est endommagé, la batterie peut accumuler un courant anormal (ou une tension anormale) et une réaction chimique anormale risque de survenir. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• Vous ne devez en aucun cas utiliser un bloc-piles endommagé !

La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou

de s’enflammer.

• Ne soudez pas directement sur la batterie !

Si l’isolant fond ou si l’orifice d’échappement des gaz ou la fonction de

sécurité est endommagé, la batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• N’inversez pas la polarité (et les bornes) de la batterie !

Lors du chargement d’une batterie inversée, une réaction chimique

anormale risque de survenir. Dans certains cas, une quantité très importante de courant peut s’accumuler lors du déchargement. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• N’inversez pas le chargement ou le branchement de la batterie !

Le bloc-piles dispose de bornes positives et négatives. Si le bloc-piles ne

se connecte pas facilement à un chargeur ou un équipement d’exploitation, ne forcez pas. Vérifiez la polarité de la batterie. Si le branchement du bloc-piles au niveau du chargeur est inversé, le chargement sera également inversé et une réaction chimique anormale risque de survenir. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

F-v

• Ne touchez pas à une batterie fissurée ou qui fuit !

Si le liquide de l’électrolyte de la batterie entre en contact avec vos yeux,

rincez dès que possible vos yeux avec de l’eau fraîche, sans les frotter. Rendez-vous immédiatement à l’hôpital. En l’absence de traitement, vous risquez des problèmes oculaires.

AVERTISSEMENT

• Ne chargez pas la batterie pendant une période plus longue que celle indiquée !

Si le chargement du bloc-piles n’est pas terminé à l’issue de la durée

indiquée, interrompez le chargement. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

• Ne placez pas le bloc-piles dans un four à micro-ondes ou un

récipient sous haute pression !

La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou

de s’enflammer.

• Maintenez les blocs-piles fissurés ou qui fuient à l’abri du feu !

Si le bloc-piles fuit (ou si la batterie émet une mauvaise odeur), retirez-le

immédiatement des zones inflammables. La fuite d’électrolyte de la batterie peut facilement prendre feu et la batterie risque de générer de la fumée ou de s’enflammer.

• N’utilisez pas une batterie anormale !

Si le bloc-piles émet une mauvaise odeur, semble décoloré, est déformé

ou semble anormal pour toute autre raison, retirez-le du chargeur ou de l’équipement d’exploitation et ne l’utilisez pas. La batterie risque d’émettre de la chaleur ou de la fumée, de se fissurer ou de s’enflammer.

F-vi

TABLE DES MATIÈRES

DÉBALLAGE ET VÉRIFICATION DE L’ÉQUIPEMENT ...............1

PRÉPARATION .........................................................2

ORIENTATION ..........................................................6

LISTE DES CANAUX ...................................................8

DÉBALLAGE ET VÉRIFICATION DE L’ÉQUIPEMENT

Déballez soigneusement l’émetteur-récepteur. Si l’un des éléments énumérés ci-dessous manque ou est endommagé, remplissez immédiatement un formulaire de plainte avec le livreur.

ACCESSOIRES FOURNIS

• Chargeur de batterie/ adaptateur CA (KSC-35S) ................................1

• Bloc-piles au lithium-ion (KNB-45L) .....................................................1

• Cache ..................................................................................................1

• Crochet de blocage .............................................................................. 1

• Crochet de ceinture (KBH-10) .............................................................1

• Vis (

M3 x 8 mm) .......................................................................................... 2

• Guide de référence rapide ...................................................................1

Remarque :

◆ Se reporter à “PRÉPARATION” {p. 2} pour obtenir des instructions

d’installation sur les accessoires.

F-1

PRÉPARATION

POSE/ DÉPOSE DU BLOC-PILES

ATTENTION

◆ Ne court-circuitez pas les bornes de la batterie et ne la détruisez

pas en la brûlant.

◆ Ne tentez jamais d’enlever le boîtier du bloc-piles.

◆ Installez la batterie après nettoyage des contacts de la batterie et

des bornes du transmetteur.

1 Alignez le bloc-piles avec l’arrière

de l’émetteur-récepteur, ensuite, appuyez fermement sur le bloc-piles et l’émetteur-récepteur en même temps jusqu’à ce que le loquet de blocage sur la base de l’émetteur-récepteur soit verrouillé.

2 Pour enlever le bloc-piles, soulevez

le cran de sécurité sur la base de l’émetteur-récepteur, ensuite, appuyez sur le loquet de blocage sous le cran de sécurité.

3 Lorsque vous appuyez sur le loquet

de blocage, enlevez le bloc-piles de l’émetteur-récepteur.

CHARGEMENT DU BLOC-PILES

Le bloc-piles n’est pas chargé à l’usine; chargez-le avant utilisation.

ATTENTION :

◆ Mettez toujours hors tension un émetteur-récepteur équipé d’un

bloc-piles avant d’insérer l’émetteur-récepteur dans le chargeur.

1 Branchez le câble de l’adaptateur CA sur la prise située à l’arrière

du chargeur.

F-2

2 Branchez l’adaptateur CA sur la prise CA. 3 Faites glisser un bloc-piles ou un émetteur-récepteur équipé d’un

bloc-piles dans le logement de chargement du chargeur.

• Veillez à ce que les contacts métalliques du bloc-piles se connectent correctement avec les bornes du chargeur.

• L’indicateur s’allume en rouge et le

Indicateur

chargement commence.

4 Lorsque le chargement est terminé, l’indicateur s’allume en vert.

Enlevez le bloc-piles ou l’émetteur-récepteur du logement de chargement du chargeur.

• Il faut environ 3 heures pour charger le bloc-piles.

• Si vous ne comptez pas utiliser le chargeur pendant un long moment, débranchez l’adaptateur CA de la prise CA.

Remarques :

◆ Lorsqu’un problème se produit pendant le chargement, le voyant se comporte comme suit :

Clignote en rouge : La batterie est soit défectueuse soit les

contacts de la batterie ne sont pas correctement insérés dans ceux du chargeur.

Alterne un clignotement vert et orange : La batterie n’a pas

satisfait à la température de début de charge. Retirez la batterie du chargeur et attendez jusqu’à ce qu’elle atteigne une température normale, avant de la charger à nouveau.

◆ Pendant le chargement, la température ambiante devrait se situer entre 5°C et 40°C. En dehors de cette plage de températures, les piles risquent de ne pas être chargées complètement.

◆ La durée de vie du bloc-piles est épuisée lorsque le temps d’utilisation diminue même s’il est chargé complètement et correctement. Remplacez le bloc-piles.

◆ Lors de l’utilisation de l’émetteur-récepteur avec une batterie Li-ion dans des endroits où la température ambiante est de – 10 °C et inférieure, la durée de fonctionnement peut être réduite.

◆ La durée de vie moyenne du bloc-piles (calculée sur base d’une durée d’émission équivalant à 5% , d’une durée de réception équivalant à 5% et d’une durée de veille équivalant à 90%) est de 14 heures.

F-3

INSTALLATION DU CROCHET DE CEINTURE

Si nécessaire, fixez le crochet de ceinture à l’aide des deux vis M3 x 8 mm fournies.

Remarque :

◆ Si le crochet de ceinture n’est pas

Crochet de ceinture

ATTENTION

En installant le crochet de ceinture, n’utilisez pas de colle spécifique pour empêcher que la vis se détache, elle peut endommager l’émetteurrécepteur. L’ester acrylique qui est présent dans ces colles peut fissurer la face arrière de l’émetteur-récepteur.

installé, sa position de fixation peut devenir chaude pendant une émission continue ou lorsque l’appareil est laissé dans un environnement chaud.

INSTALLATION DU CACHE DES PRISES DU MICRO À HAUTPARLEUR

Installez le cache des prises du micro à haut-parleur lorsque vous n’utilisez pas le microphone à haut-parleur en option.

Remarque:

◆ Pour que l’émetteur-récepteur reste résistant à l’eau, vous devez

couvrir les prises du microphone à haut-parleur avec le cache fourni.

1 Placez le cache sur les prises de sorte que les

languettes de blocage s’insèrent dans les rainures de l’émetteur-récepteur.

2 Tout en maintenant le cache en place, poussez-le vers

la base de l’émetteur-récepteur jusqu’à ce que les languettes sur le cache s’emboîtent.

• Pour enlever le cache, maintenez le dessus du cache en place en vous aidant de votre doigt tout en insérant un tournevis à tête plate de 3 mm maximum sous la base du cache. Faites lentement glisser le tournevis à l’intérieur jusqu’à ce que la pointe touche la languette à l’intérieur du cache, ensuite, soulevez doucement le cache en faisant levier (le manche du tournevis s’éloignant de l’émetteurrécepteur) pour enlever le cache.

F-4

+ 118 hidden pages

Kenwood ProTalk Digital TK-3401D Quick Reference Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
