Kenmore Elite 665.17054401 User Manual

ULTRA WASH ®Dishwasher

Lavavajillas ULTRA WASH ®
Lave-vaisselle ULTRA WASH ®

Models/Modelos/Modeles 665.1605_, 665.1705_, 665.1626:_, 665.1726:_

= color number, nQmero de color, numero de couleur

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

8558362 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

TABLEOF CONTENTS

PROTECTION AGREEMENTS ....................................................... 2

In the U.S.A ................................................................................... 2

In Canada ..................................................................................... 3

WARRANTY ..................................................................................... 3

DISHWASHER SAFETY .................................................................. 4

Before Using Your Dishwasher .................................................... 5

PARTS AND FEATURES ................................................................ 6

Control Panels .............................................................................. 7

ULTRA WASH ° Soil Removal System ......................................... 7

START-UP GUIDE .......................................................................... 8

Using Your New Dishwasher ........................................................ 8

DISHWASHER LOADING ............................................................... 8

Loading Suggestions .................................................................... 8

Loading Top Rack ........................................................................ 9

Loading Bottom Rack ............................................................... 10

Loading Silverware Basket ........................................................ 11

DISHWASHER USE ..................................................................... 12

Detergent Dispenser .................................................................. 12

Rinse Aid Dispenser .................................................................. 13

Dishwasher Efficiency Tips ....................................................... 13

Cycle Selection Charts .............................................................. 14

Canceling a Cycle ...................................................................... 14

Changing a Cycle or Setting ..................................................... 15

Adding Items During a Cycle ..................................................... 15

Option Selections ...................................................................... 15

Cycle Status Indicators ............................................................. 16

Active Vent ................................................................................. 16

Overfill Protection Float ............................................................. 16

WASHING SPECIAL ITEMS ........................................................ 17

DISHWASHER CARE ................................................................... 18

Cleaning ..................................................................................... 18

Drain Air Gap ............................................................................. 18

Storing ....................................................................................... 18

TROUBLESHOOTING .................................................................. 19

SERVICE NUMBERS ............................................... BACK COVER

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new
Kenmore ®product is designed and manufactured for years of
dependable operation. But like all products, it may require
preventive maintenance or repair from time to time. That's when
having a Master Protection Agreement can save you money and
aggravation.

Purchase a Master Protection Agreement now and protect
yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of
your new product. Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists
v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve
months

v' Product replacement if your covered product can't be fixed
v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair
scheduling

v' Power surge protection against electrical damage due to

power fluctuations

v' Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that
it takes for you to schedule service. You can call anytime day or
night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have
access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your
Master Protection Agreement today!

Some limitations and exclusions apply. For prices and
additional information, call 1-800-827-6655.

Sears Installation Service
For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the
U.S.A. call 1-800-4-MY-HOME ®.

Maintenance Agreements
Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service
Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:
We Service What We Sell.

Your Kenmore ®product is designed, manufactured and tested to
provide years of dependable operation. But like all products, it
may require service from time to time. The Sears Maintenance
Agreement offers you an outstanding service program, affordably
priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products
requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive
Maintenance Check, at your request, to ensure that your
product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

WARRANTY

FULL ONE-YEAR WARRANTY ON THIS KENMORE
ELITE TMDISHWASHER

For one year from the date of purchase, when this dishwasher is
installed and operated according to instructions provided in the
Installation Instructions and Use & Care Guide, Sears will repair
this dishwasher, free of charge, if defective in material or
workmanship.

FULL TWO-YEAR WARRANTY ON ELECTRONIC
CONTROL AND POWER SUPPLY BOARD

For two years from the date of purchase, when this dishwasher is
installed and operated according to instructions provided in the
Installation Instructions and Use & Care Guide, Sears will repair
or replace, free of charge, the electronic module and power
supply board if defective in material or workmanship.

FULL WARRANTY FOR THE LIFE OF THE DISHWASHER,
ON ELITETMSTAINLESS STEEL TUB MODELS, AGAINST

LEAKS IN THE TUB AND INNER DOOR PANEL

Forthe lifeof the dishwasher,if a leakshould occur as a result of
rust-through of the stainless steel tub or inner door panel, Sears

will replace free of charge the tub or innerdoor panel.

LIMITED FIVE-YEAR WARRANTY ON UPPER AND
LOWER RACKS

After the first year and until five years from the date of purchase,
when the dishwasher is installed and operated in accordance
with the instructions provided in the Installation Instructions and
Use & Care Guide, Sears will replace parts for the upper or lower

dishrack if the rack rusts due to defective materials or
workmanship. Customer assumes any labor costs associated

with dishrack replacement.

LIMITED TWO-YEAR WARRANTY ON THE WASH
SYSTEM

After the first year and until two years from the date of purchase,
when the dishwasher is installed and operated in accordance
with the instructions provided in the Installation Instructions
and Use & Care Guide, Sears will replace any part of the
wash system (motor, pump, spray arms, ULTRA FLOW TMwater
feed tube, motor seals and pump gasket) due to defective
materials or workmanship. Customer assumes any labor costs
associated with replacement of these parts.

WARRANTY RESTRICTION

If the dishwasher is subject to other than private family use, the
above warranty coverage is effective for only 90 days.

WARRANTY SERVICE

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE
NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA. This warranty applies only while the product is in
use in the United States or Canada.

This warranty gives you specific legal rights and you may also
have other rights which vary from state to state or province to
province.

Warranty terms may vary in Canada.
For Sears Warranty information in the United States or Canada,

please reference the service numbers located on the back page
of this manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial
number, and purchase date. You can find this information on the
model and serial number label, located as shown in the Parts and

Features section of this book. Have this information available to
help you quickly obtain assistance or service when you contact

Sears concerning your appliance.

Model number 665.

Serial number

Purchase date

Save these instructions and your sales receipt for future
reference.

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or

This is the safety alert symbol.
"WARNING." These words mean:

You can be killed or seriously injured if you don't
immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can happen if the instructions are not followed.

MMPORTANT SAFETY MNSTRUCTMONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher.
[] Use the dishwasher only for its intended function.
[] Use only detergents or rinse agents recommended

for use in a dishwasher, and keep them out of the
reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to
damage the door seal; and

2) Load sharp knives with the handles up to reduce
the risk of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivaUent. For plastic
items not so marked, check the manufacturer"s

recommendations.
Do not touch the heating element during or

immediately after use.

SAVE THESE mNSTRUCTUONS

[] Do not operate the dishwasher unless all enclosure

panels are properly in place.

[] Do not tamper with controls.
[] Do not abuse, sit on, or stand on the door, lid, or dish

racks of the dishwasher.

[] To reduce the risk of injury, do not allow children to

play in or on the dishwasher.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been
used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been
used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow
from each for several minutes. This will release any

accumulated hydrogen gas. As the gas isflammable,
do not smoke or use an open flame during this time.

Remove the door or lid to the washing compartment

when removing an old dishwasher from service or
discarding it.

iib!i!i!A_o_i@Li!:siii!'_ii!yi])!i:ii!,¸¸_i!iiil)_iS;iiiiw_i!!!!:lSil,i@t....

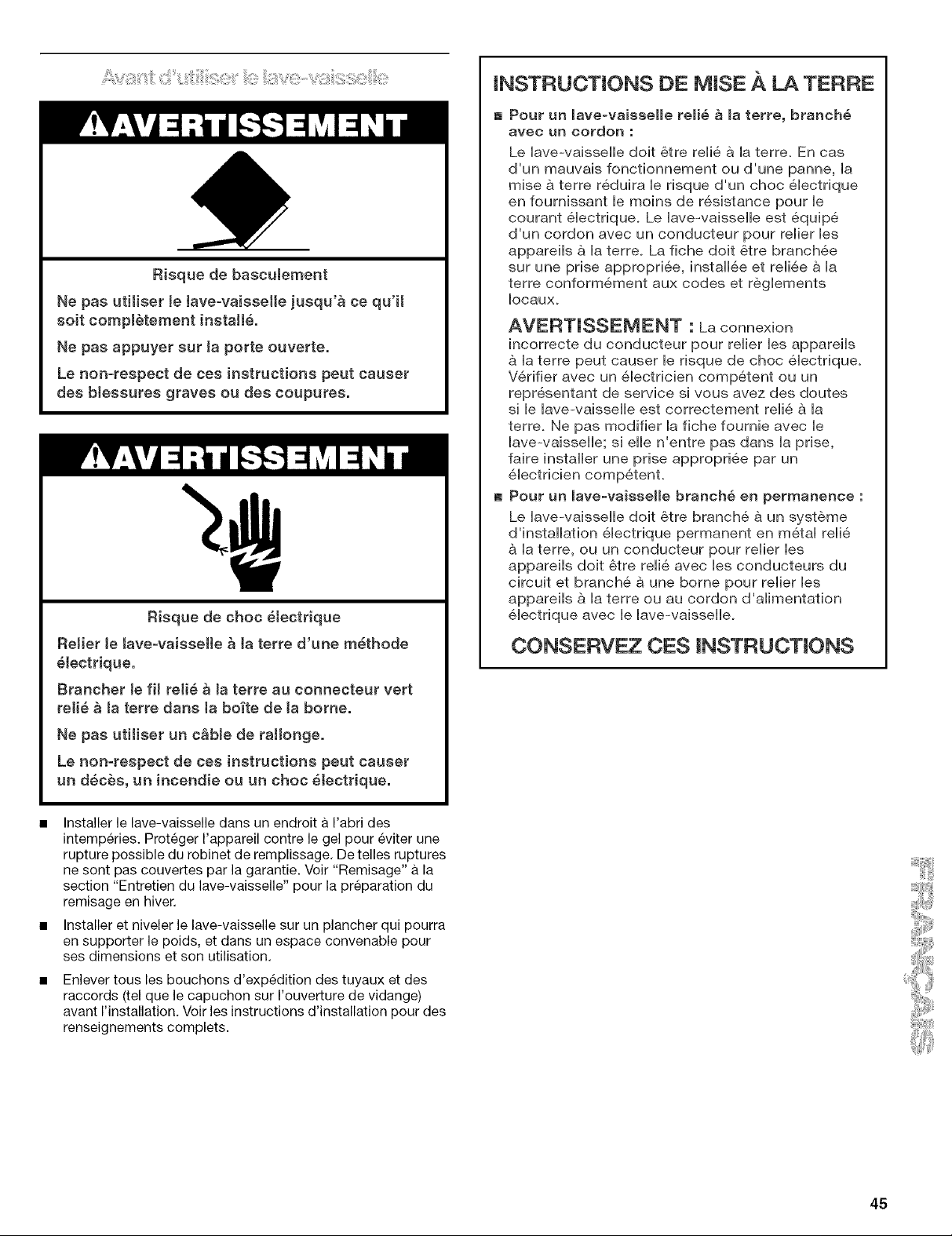

Tip Over Hazard
Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cute.

GROUNDmNG mNSTRUCTmONS

For a grounded, cord-connected dishwasher:
The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will
reduce the risk of electric shock by providing a
path of least resistance for electric current. The

dishwasher is equipped with a cord having an
equipment-grounding conductor and a grounding
plug. The plug must be plugged into an
appropriate outlet that is installed and grounded in

accordance with all local codes and ordinances.
WARNING: Improper connection of the

equipment-grounding conductor can result in a
risk of electric shock. Check with a qualified

electrician or service representative if you are in
doubt whether the dishwasher is properly
grounded. Do not modify the plug provided with

the dishwasher; if it will not fit the outlet, have a
proper outlet installed by a qualified electrician.

For a permanentJy connected dishwasher:
The dishwasher must be connected to a
grounded metal, permanent wiring system, or an

equipment-grounding conductor must be run
with the circuit conductors and connected to the

equipment-grounding terminal or lead on the
dishwasher.

Electrical Shock Hazard

Electricaly ground dishwasher.
Connect ground wire to green ground connector

in terminal box.
Do not use an e×teneion cord.
Failure to follow these instructions can result in

death, fire, or electrical shock.

Install where dishwasher is protected from the elements.
Protect against freezing to avoid possible rupture of fill valve.
Such ruptures are not covered by the warranty. See "Storing"
in the "Dishwasher Care" section for winter storage

information.
Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use,
Remove all shipping plugs from hoses and connectors (such

as the cap on the drain outlet) before installing. See
Installation Instructions for complete information.

SAVE THESE iNSTRUCTiONS

iiiiiiiiiiiiiiiiiiiili

PARTSAND FEATURES

This manual covers several different models. The features on your dishwasher may vary from those shown below.

A

B

L_

D

E
F

G

H

R

S

/

U

W

A. Upper level wash

B. Utensil basket (on some models)
C. Top rack adjusters
D. Removable top rack
E. Flexible tines (on some models)

F. Model and serial number label

G. Fold-down tines

H. Bottom rack

I. Water inlet opening (in tub wall)

J. Heating element

K. Detergent dispenser

L.Active vent

M. Cup shelves (on some models)

N. No-flip clips (on some models)
O. Top spray arm

tq ULTRA FLOW TM water feed tube

Q. TURBOZONE TM spray jets

R. Silverware basket
S. Lower spray arm

T. Overfill protection float

U. ULTRA WASt-P module

V.Rinse aid dispenser

Vt4Control panel

(0)------_@)-------(@)-------(@)------_0)

WASHHNG SENSRNG DHYHNG $ANmZED CLEAN

OPTmONS

LOCK ON

2 4 6

Models 665.1626_, 665.1726_

_;<= color number

The ULTRA WASH _Soil Removal System gives you sparkling clean dishes, while using less energy and time. The ULTRA WASH _ Soil
Removal System includes:

• A heavy-duty grinder that acts as a food disposer to grind
and dispose of large food particles.

• An ULTRA WASH _sensor to monitor soil level and adjust the
cycles as needed.

An Automatic Temperature Control (ATC) that ensures the
proper water temperature for the selected wash cycle, and

soil level of the load.
A Triple Action Filtration system that intermittently filters soil

from the wash water.

How the smarkvash TMwash cycle works

When the smartwash TMcycle is selected, it saves energy and
water by adjusting the wash cycle as needed.

• Sensors detect the size of the dish load, the soil level, and the
water temperature in the dishwasher.

• Sensors automatically adjust the temperature and the
amount of water used for the load.

How the TURBOZONE TMwash option works

When the TURBOZONETM option is selected, it provides a
concentrated wash to a specific zone in the back of the lower
dishrack for large, hard-to-clean dishes.

• Spray jets on the TURBOZONETM manifold are periodically
activated at the back of the tub throughout the wash cycle.

• Intensified cleaning is provided only to this specific wash
area, allowing you to gently clean the rest of the dish load.

START-UP GUIDE

Before using your dishwasher, remove all packaging materials.
Read this entire Use and Care Guide. You will find important
safety information and useful operating tips.

Rinse aid is essential for good drying. Be sure to fill the
dispenser before you use your new dishwasher. Each filling
will last about 1 to 3 months depending on your usage.

2=

Scrape large food soil and hard items (toothpicks or bones)
from dishes.

3.

Properly load the dishwasher. (See "Dishwasher Loading.")
Load dishes with space in between so water will reach the
soiled surfaces. Make sure nothing prevents the spray arm(s)
from spinning freely.

\

4. Add detergent. Always use a quality brand detergent. (See
"Dishwasher Use.")

5. Push door firmly closed. The door latches automatically.

6. Run hot water at the sink nearest your dishwasher until the
water is hot. (See "Dishwasher Efficiency Tips.") Turn off

water.

DISHWASHER LOADING

Remove leftover food, bones, toothpicks and other hard
items from the dishes. To conserve water, energy and save
time, it is not necessary to rinse dishes before putting them

into the dishwasher.
NOTE: Dishes soiled with tomato-based products should be

prerinsed to avoid staining.
The wash module removes food particles from the water. The

module contains a chopping device which will reduce the size
of food items.

NOTE: If hard items such as fruit seeds, nuts, and eggshells
enter the wash module, you might hear chopping, grinding,
crunching, or buzzing sounds. These sounds are normal

when hard items enter the module. Do not let metallic items
(such as pot handle screws) get into the wash module.

Damage can occur.

• For best drying, water must be able to drain from all surfaces.

• It is important for the water spray to reach all soiled surfaces.

• Load dishes so they are not stacked or overlapping if
possible.

• Use special care when loading heavy pots and pans. Heavy
items can damage the interior of the door if they are dropped
or bumped.

• Make sure pot lids and handles, pizza pans, cookie sheets,
etc., do not interfere with the spray arm rotation.

Conserve water, energy and save time over hand rinsing by
running a rinse cycle to keep dishes moist if you do not plan
to wash them soon. Foods such as eggs, rice, pasta,
spinach, and cooked cereals may be hard to remove if they
are left to dry over a period of time.

• Place items so open ends face down for best cleaning and
draining.

7.

Press the desired cycle and option selections. (See
"Dishwasher Use.")

8=

Press START/RESUME, or press START/RESUME to repeat
the same cycle and options as the previous cycle.

IMPORTANT: The Start/Resume light will flash if the door is
opened during a cycle. Power interruptions during a cycle
may also cause the Start/Resume light to flash. Press START/
RESUME to continue a cycle.

START

RESUME

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the racks.

• Make sure pot lids and handles, pizza pans, cookie sheets,
etc., do not touch interior walls or interfere with the rotation of
the spray arm.

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed during
dishwasher operation to prevent noise transfer through drains.

Thetoprackisdesignedforcups,glasses,andsmalleritems.
Manyitems,upto11"(28cm),fitinthetoprack.(See
recommendedloadingpatternsshown.)

NOTE:Thefeaturesonyourdishwasherrackmayvaryfromthe
drawingsshown.

10place setting

Cup shelves (on some models)

Fold down the extra shelf on the left-hand or right-hand side of
the top rack to hold additional cups, stemware or long items such

as utensils and spatulas.
NOTE: The features on your dishwasher may vary from those

shown below.

Deluxe adjustable 2-position top rack (on some models)

You can raise or lower the top rack to fit tall items in either the top
or bottom rack. Raise the top rack to accommodate items up to
9" (22 cm) in the top rack and 13" (33 cm) in the bottom rack, or
lower the top rack to accommodate items up to 11" (28 cm) in
both the top and bottom racks. Adjusters are located on each
side of the top rack.

!2 place setting

• Place items so open ends face down for cleaning and
draining.

• Load glasses in top rack only. The bottom rack is not
designed for glasses. Damage can occur.

• Place cups and glasses in the rows between tines. Placing
them over the tines can lead to breakage and water spots.

• China, crystal, and other delicate items must not touch each
other during dishwasher operation. Damage may occur.

• Load lightweight plastic items in the top rack only. Only
plastic items marked "dishwasher safe" are recommended.

• Load plastic items so the force of the spray does not move
them during the cycle.

• To avoid chipping, do not let stemware touch other items.

• Small bowls, pans, and other utensils can be placed in the
top rack. Load bowls in the center section for best stability.

Utensil basket (on some models)

Use this extra capacity basket in the back of the top rack to hold
spatulas, wooden spoons, and similar items.

To raise the top rack
Lift the rack on both sides until the rack is level.

NOTE: The top rack must be level.
To lower the top rack

Depress both tabs on rack adjusters, as shown above, and slide
the rack back to its original position.

Standard adjustable 2-position top rack
(on some models)

You can raise or lower the top rack to fit tall items in either the top
or bottom rack. Raise the top rack to accommodate items up to
9" (22 cm) in the top rack and 13" (33 cm) in the bottom rack, or
lower the top rack to accommodate items up to 11" (28 cm) in
both the top and bottom racks. Two adjusters are located on
each side of the top rack. Each adjuster has 2 preset positions.
The high and low positions are marked on the adjuster.

To adjust the top rack

1. Hold the top rack with one hand near the adjuster.

2. Withtheotherhand,pulloutthetopoftheadjuster. •

3. Raiseorlowertheracktooneofthepresetpositions.

4. Releasetheadjuster.

5. Repeatthestepsfortheremainingadjusters. •
NOTE:Thetoprackmustbelevel. •

Flexible tines (on some models)

The row of tines on the left-hand and right-hand sides of the top

rack can be adjusted to make room for a variety of dishes.

Do not load glasses, cups, or lightweight plastic items in the
bottom rack. Load small items in the bottom rack only if they
are secured in place.

Load plates, soup bowls, etc., between tines.
Overlap the edges of plates for large loads.
Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls
securely between the rows of tines. Do not nest bowls
because the spray will not reach all surfaces.

To adjust the flexible tines

1. Grasp the tip of the tine that is in the tine holder.

2. Gently push the tine out of the holder.

3. Lay the tines down, toward the center of the rack,

No-flip clips (on some models)

The no-flip clips hold lightweight plastic items such as cups, lids,

or bowls in place during washing.

To move a clip

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

The bottom rack is designed for plates, pans, casseroles, and

utensils. Many items, up to 13" (33 cm) tall, fit in the bottom rack.
(See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the
drawings shown.

12place setting

• Load cookie sheets, cake pans, and other large items at the
sides and back. Loading such items in front can keep the
water spray from reaching the detergent dispenser.

• Secure heavily soiled cookware face down in the rack.

• Make sure pot handles and other items do not stop rotation
of the spray arm(s). The spray arm(s) must move freely.

• Do not load items between the bottom rack and the side of
the dishwasher tub because they might block the water inlet

opening.

TURBOZONE TM wash area

The TURBOZONETM wash area is located at the back of the lower

dishrack.
NOTE: You must select the TURBOZONETM wash option to utilize

this wash feature. Do not face items toward the rear of the unit if
you are not using this wash option.

10

TURBOZONETM wash area

Load pans, casserole dishes, etc. in the back of the lower
dishrack with the soiled surfaces facing the TURBOZONETM
spray jets. Make sure items do not interfere with the water
feed tube or top spray arm.

Tip items toward the rear of the unit between the back two
rows of tines to maximize coverage.

10 place setting

IMPORTANT: Only one row of items may face the
TURBOZONETM spray jets. Stacking, overlapping, or nesting
items will prevent the TURBOZONETM spray jets from reaching

all of the surfaces.

TURBOZONETM wash area side view

Suggested 10 place setting loading patterns

Load the silverware basket while it is in the bottom rack or take
the basket out for loading on a counter or table.

NOTE: Unload or remove the basket before unloading the racks
to avoid spilling water droplets onto the silverware.

• Place small items such as baby bottle caps, jar lids, corncob
holders, etc., in a covered section. Close the cover to hold
small items in place.

Use suggested loading patterns, as shown, to increase
washability of your silverware.

This silverware basket can be separated and placed into the
bottom rack in several locations. Load silverware in all

sections or just one, depending upon your load.
If your silverware basket does not have covers or when

covers are up, mix items in each section of the basket with
some pointing up and some down to avoid nesting. Spray

cannot reach nested items.

TURBOZONETM 10place setting top rack load

TURBOZONETM 10 place setting bottom rack load

Fold-down tines

You can fold down one row of tines at the back of the bottom
rack.

1. Grasp the tip of the tine that is inthe tine holder.

2. Gently pull the tine out of the tine holder.

3. Lay the row of tines down in the rack to make room for larger
dishes, bowls, pots, pans or roasters.

IMPORTANT: Always load items (knives, skewers, etc.) pointing
down.

To remove a small basket

1. Hold the center basket and one small basket. Slide the small
basket forward to release the tabs from the corresponding

slots.

2. Pull the baskets apart.

NOTES:

• Do not load silver or silver-plated silverware with stainless
steel. These metals can be damaged by contact with each

other during washing.

• Some foods (such as salt, vinegar, milk products, fruit juices,
etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

11

DISHWASHER USE

The detergent dispenser has two sections. The smaller Pre-Wash

section empties detergent into the dishwasher when you close

the door. The larger Main Wash section automatically empties

detergent into the dishwasher during the wash. (See the "Cycle
Selection Charts.")

A. Cover latch

B. Main Wash section

C. Pre-Wash section

• Use automatic dishwashing detergent only. Other detergents
can produce excessive suds that can overflow out of the
dishwasher and reduce washing performance.

• Add detergent just before starting cycle.

• Store tightly closed detergent in a cool, dry place. Fresh
automatic dishwasher detergent results in better cleaning.

NOTE: Do not use detergent with a Quick Rinse cycle.

Filling the dispenser

1. If the dispenser cover is closed, open the cover by moving
the cover latch to the right.

2. Add the correct amount of detergent to the Main Wash
section of the dispenser according to the chart below. If you
are using a tablet detergent, it must be placed in the Main
Wash section. (See "How much detergent to use.")

3. Add the correct amount of detergent to the Pre-Wash section
of the dispenser, if needed, according to the chart below.

4. Close the dispenser cover.

It is normal for the cover to open partially when dispensing
detergent.

NOTE: See the "Cycle Selection Charts" for which section to fill
depending on the cycle selected.

How much detergent to use

• The amount of detergent to use depends on the soil level of • Water hardness can change over a period of time. Find out
your dishes, hardness of your water, and the type of your water's hardness by asking your Sears Sales Associate,
detergent. If you use too little, dishes will not be clean. If you local water department, water softener company, or county
use too much in soft water, glassware will etch. extension agent.

Detergent Dispenser fill recommendations per dish load soil level and water hardness

Water Hardness

Main Wash section Pre-Wash section Main Wash section Pre-Wash section

Soft 4 tsp (20 mL) Empty 6 tsp (30 mL) 2 tsp (10 mL)

(0-2 grains per Fill to Soft Water line Fill above the Soft Water line Fill to Soft Water line

U.S. gallon}

Medium 6 tsp (30 mL) 2 tsp (10 mL) 6 tsp (30 mL) 4 tsp (20 mL)

(2-6 grains per Fill above the Soft Water line Fill to Soft Water line Fill above the Soft Water line Fill to Hard Water line

U.S. gallon}

Hard 8 tsp (40 mL) 4 tsp (20 mL) 9 tsp (45 mL) 7 tsp (35 mL)

(7 grains per U.S. gallon Fill to Hard Water line Fill to Hard Water line Fill cup completely Fill cup completely

and above)

NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if you use liquid or concentrated powdered

detergent. Tablet detergents should be placed in the main wash section of the detergent dispenser with the cover closed. Follow
instructions on the package when using liquid dishwasher detergent, concentrated powdered detergent or tablet detergent.

Light Soil or Prerinsed Normal - Heavy Soil

12

IMPORTANT: Your dishwasher is designed to use a liquid rinse
aid. The use of rinse aids greatly improves drying by allowing
water to drain from the dishes after the final rinse. They also
prevent water from forming droplets that can dry as spots or
streaks. Do not use a solid or bar-type rinse aid,

Rinse aid setting

The amount of rinse aid released into the final rinse can be
adjusted. For most water conditions, the factory setting of 2 will

give good results. If you have hard water or notice rings or
calcium spots on your glasses or dishes, try a higher setting.

Filling the dispenser

The rinse aid dispenser holds 5 oz (150 mL) of rinse aid. Under
normal conditions, this will last for about 1 to 3 months.

1. Make sure the dishwasher door is fully open.

2. Turn the dispenser knob to "Open" and lift it out.

Opon ll/ )))

A. Dispenser knob

B. Indicator

C. Indicator window

3=

Pour rinse aid into the opening until the indicator points to
"Full." Take care not to overfill. (When the rinse aid indicator
drops to the "Add" level, add more rinse aid.)

Full
Add

4. Clean up any spilled rinse aid with a damp cloth.

5. Place the knob back into the opening and turn to the "Lock"
position.

Lock

Open

To adjust the setting

1. Remove the dispenser knob.

2. Turn the arrow adjuster inside the dispenser to the desired
setting by either using your fingers or inserting a flat-blade
screwdriver into the center of the arrow and turning.

3. Replace the dispenser knob.

Hot water dissolves and activates the dishwashing detergent.
Hot water also dissolves grease on dishes and helps glasses dry

spot-free. For best dishwashing results, water should be 120°F
(49°C) as it enters the dishwasher. Loads may not wash as well if

the water temperature is too low. Water that is too hot can make
some soils harder to remove and cause certain detergent

ingredients not to function. Ifyour water heater is located far from
the dishwasher, it may be necessary to run the hot water at the

faucet closest to the dishwasher to minimize the amount of cold
water in the water line.

To check water temperature

1. Run hot water at the faucet closest to your dishwasher for at
least 1 minute.

2. Place a candy or meat thermometer in a glass measuring
cup.

55555S_

3. Check the temperature on the thermometer as the water is
running into the cup.

• To save water, energy and time, do not rinse dishes before
putting them into the dishwasher.

• Use a delay feature to run your dishwasher during off-peak
hours. Local utilities recommend avoiding heavy usage of
energy at certain times of day.

• During the summer, run your dishwasher at night. This
reduces daytime heat buildup in the kitchen.

• Use a rinse aid to improve drying.

13

Use cycles or options that add extra heat to the wash or rinse
portion of the cycle only when needed.

If your home is equipped with a water softener, you may want
to avoid starting the dishwasher during the regeneration of
the softener, since this may contribute to poor wash
performance.

Normal Wash

Use this cycle for loads with normal amounts of food soil. (The
energy-usage label is based on this cycle.) During the wash
cycle, the wash action will repeatedly pause for several

seconds.

Use both detergent dispenser sections.

Select the wash cycle and options desired. Or press START/
RESUME to use the same cycle and options as the previous
cycle.

NOTE: If the last cycle you completed was a rinse cycle, the
dishwasher will run the last full wash cycle and options that you
selected when you press START/RESUME.

A "O" shows the steps that are in each cycle.

Water usage is shown in U.S. gallons/liters.

These models meet the ENERGY STAR®guidelines for energy

efficiency.
IMPORTANT: These sensor-based cycles may take several

hours depending on cycle selected, water temperature, and soil
level sensed.

Smart Wash

Use this cycle for all day-to-day soil types when washing full to
partial dish loads. During the cycle, the sensors will determine

water temperature, wash time, and water amount based on the
soil level and the dish load size. During the main wash, the wash

action will repeatedly pause for several seconds.

Use both detergent dispenser sections when

washing a full soiled dish load.

Use one detergent dispenser section when

washing lightly soiled, partial dish loads.

Dish Soil Wash Main Rinse Final Dry Approx- Water
load Level Wash or Rinse imate Usage

Sensed Purge Time (gal/L)

Full Heavy • • • • • 2,5 hrs* 5.6-6.5/

Light • • • • • 2 hrs* 5.6/21.2

Par- Heavy • • • • • 2 hrs* 5.6/21.2

tial Purge

Light • • • • • 1.5 hrs* 5.6/21.2

Purge 21,2-24.6

Purge

Purge

Pots Pans

Use this cycle for hard-to-clean, heavily soiled pots, pans,
casseroles, and regular tableware.

Use both detergent dispenser sections.

Wash Main Rinse Final Dry Approx- Water

• • • • • 2 hrs* 5,6-6.5/

Wash or Rinse imate Usage

Purge Time (gal/L)

Purge 21.2-24.6

_hina Gentle

Use this cycle for china and crystal. This cycle uses a light
wash and gentle dry. During the heated dry, the heating
element cycles on and off.

Use main detergent dispenser section.

Wash Main Rinse Final Dry Approx- Water

• • • • • 1,5 hrs* 5,9-6.8/

Wash or Rinse imate Usage

Purge Time (gal/L)

Purge cycled 22.3-25.7

Quick Rinse

Use this rinse cycle for rinsing dishes, glasses, and silverware
that will not be washed right away.

Do not use detergent with this cycle.

Wash Main Rinse Final Dry Time Water

Wash or Rinse (rain) Usage

Purge (gal/L)

• 10 1,8-2.2/

Rinse 6.8-8.3

*If the incoming water temperature is less than the

recommended temperature or food soils are heavy, the cycle will

automatically compensate by adding time, heat and water as

needed.

1. Press CANCEL/DRAIN. The Cancel/Drain light glows.

2. The dishwasher starts a 2-minute drain (if needed). Let the
dishwasher drain completely. The light turns off after

2 minutes. The door must be closed for the dishwasher to
drain.

To stop the drain

You can press CANCEL!DRAIN again to stop the drain.
Remember to drain the dishwasher before starting a new cycle.

Wash Main Rinse Final Dry Approx- Water

• • • • • 2,5 hrs* 6.9-7,8/

Wash or Rinse imate Usage

Purge Time (gal/L)

Rinse 26.1-29.5

14

To clear the indicators

Press CANCEL!DRAIN before starting the dishwasher to clear all
options and cycles.

TURBOZONE TM wash option

During the first minute of a cycle

1. Select a new cycle and/or options.

2. Check the detergent dispensers. They must be filled properly
for the new cycle.

3. The Start/Resume light will flash when the door is opened.
Make sure the door is closed.

4. Press START/RESUME.

After the first minute of a cycle

1. Press CANCEL/DRAIN. The Cancel/Drain light glows. Your
dishwasher starts a 2-minute drain (if needed). Let the
dishwasher drain completely.

2. Check the detergent dispensers. They must be filled properly
for the new cycle.

3. Make sure the door is closed.

4. Select a new cycle and/or options.

5. Press START/RESUME.

You can add an item anytime before the main wash starts. Open
the door and check the detergent dispenser. If the cover is still
closed, you can add items.

To add items

Select this option to activate the TURBOZONETM spray jets and
provide intensified water spray to the back of the lower dishrack.

The TURBOZONETM wash option provides a concentrated wash
action to pans, casseroles, etc. with tough food soil.

This option may add heat and wash time to the cycle.
NOTE: TURBOZONETM is an option with the SMART WASH TM,

Pots Pans, and Normal Wash cycles.
IMPORTANT:

• Load pans, casserole dishes, etc. facing the TURBOZONETM
spray jets in the back of the lower dishrack. Tip items toward
the rear of the dishrack to maximize coverage. Only one row
of items may face the TURBOZONETM spray jets. Stacking,
overlapping, or nesting items will prevent the TURBOZONETM
spray jets from reaching all of the surfaces.

• Turn the TURBOZONETM wash option off if not loading items
for this option.

Side view of TURBOZONE TM wash area

1. Carefully open the door slightly to stop the cycle. Wait for the
spraying action to stop before opening the door. The Start/
Resume light will flash.

2. Open the door. Ifthe detergent dispenser cover is still closed,
add the item.

3. Close the door firmly until it latches.

4. Press START/RESUME.

IMPORTANT: If Lock On is selected, turn off the lock (see Lock
On section in "Option Selections"), or the Start/Resume light will

continue to flash.

You can customize your cycles by pressing an option. If you
change your mind, press the option again to turn the option off,
or select a different option if desired.

You can change an option anytime before the selected option
begins. For example, you can press an unheated drying option
anytime before drying begins.

Press START/RESUME to use the same cycle and option(s) as
the previous wash cycle.

NOTE: If the last cycle you completed was a rinse cycle, when
you press START/RESUME, the dishwasher runs the last full
wash cycle and options.

Hi Temp Wash

Select this option to increase the water temperature during the
wash portions of the cycle. Hi Temp Wash raises the water
temperature to 145°F (63°C), in the main wash. Heating the water
helps improve washing results. Hi Temp Wash is useful when
loads contain tough food soil.

This option may add heat and wash time to the cycle.
NOTE: Hi Temp Wash is an option with the SMART WASH TM,

Pots Pans, and Normal Wash cycles.

Sani Rinse

Select this option to raise the water temperature in the final rinse
to approximately 155°F (68°C). Sani Rinse adds heat and time to
the cycle. This high temperature rinse sanitizes your dishes and
glassware in accordance with NSF/ANSI Standard 184 for

Residential Dishwashers. Certified residential dishwashers are
not intended for licensed food establishments.

NOTE: Sani Rinse is an option with SMART WASH TM, Pots Pans,
and Normal Wash cycles. Only these sanitization cycles have
been designed to meet the NSF/ANSI requirements.

Heated Dry

The Heated Dry option in combination with rinse aid will give you
excellent drying results. The energy to use Heated Dry costs
pennies per cycle. Heated Dry is on when the light is lit on the
Heated Dry button. Be sure to load plastic items in the upper rack
to avoid damage.

You may turn off the Heated Dry option by pressing HEATED DRY
so that the light goes off. However, you will have items in your
dish load that will not be dry at the end of the cycle.

NOTE: The Heated Dry option is used in all cycles except Quick
Rinse.

15

Lock On

Sanitized

Use the Lock On to prevent unintended use of the dishwasher
between cycles. You can also use the lock feature to prevent

unintended cycle or option changes during a cycle.
When LOCK ON is lit, all buttons are disabled.
NOTE: The dishwasher door can be opened while the controls

are locked. However, the lock must be turned off and the Start/
Resume button pressed to resume the cycle.

To turn on the Lock

Press and hold HEATED DRY for 4 seconds. LOCK ON glows.
If you press any pad while your dishwasher is locked, the light

flashes 3 times.

To turn off the Lock

Press and hold HEATED DRY for 4 seconds. The light turns off.

Delay Hours

Select this option to run your dishwasher at a later time or during
off-peak hours. You can add items to the load anytime during the

delay. After adding items, firmly close the door until it latches and
press START/RESUME, or the delay will not continue.

To delay the start

1. Press the delay button to choose the number of hours
delayed.

2. Select a wash cycle and options.

3. Press START/RESUME.

The dishwasher starts the cycle in the selected number of hours.

NOTES:

• To cancel the delay and cycle, press CANCEL/DRAIN.

• To cancel the delay and start the cycle, press START/
RESUME.

Follow the progress of your dishwasher with the Cycle Status
indicators.

(@)------(@)------(@)------(@)-----_@)

WASHING £SNS_N6 D_Y_NG SANmZED CLEAN

NOTE: The features on your dishwasher may vary from those

shown here.

Sensing

If you select the Sani Rinse option, Sanitized glows when the
Sani Rinse cycle is finished. If your dishwasher did not properly

sanitize your dishes, the light flashes at the end of the cycle. This
can happen if the cycle is interrupted or the incoming water

temperature is too low. The light turns off when you press any

button or close the door.

Clean

Clean glows when a cycle is finished. The light turns off when you
press any button or close the door.

The active vent reduces the sounds from your dishwasher. The

vent closes, after the cycle starts, to lock in sound. The Active

Vent opens when wash action ends and vapor is vented into

room. Between cycles, the vent stays open for airflow, reducing

the buildup of odors.

NOTE: There is a slight noise when the cover closes or opens.

This is normal.

IMPORTANT: The vapor is hot. Do not touch the vent
during drying.

! ......... .... : i .........

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It must be
in place for the dishwasher to operate.

Check under the float for objects that may keep the protector

from moving up or down.

Your dishwasher senses the soil level on the dishes. Soil level
determines the length of some cycles, the amount of heat added

to the wash or rinse, and the cycle needed for the load. SENSING

glows during the soil sensing parts of the cycle. Wash action
continues while sensing occurs.

16

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments Material Dishwasher Safe?/Comments

Aluminum Yes Pewter, Brass, No

High water temperature and detergents Bronze High water temperatures and detergent
can affect finish of anodized aluminum, can discolor or pit the finish.

Disposable No
Aluminum

Bottles and Cans No

Cast Iron No

China/ Yes
Stoneware Always check manufacturer's

Crystal

Gold No

Glass Yes

Hollow-Handle No
Knives Handles of some knives are attached to

Do not wash throwaway aluminum pans
in the dishwasher. These might shift
during washing and transfer black marks

to dishes and other items.

Wash bottles and cans by hand. Labels
attached with glue can loosen and clog
the spray arms or pump and reduce
washing performance.

Seasoning will be removed, and iron will
rust.

recommendations before washing.
Antique, hand-painted, or over-the-glaze
patterns may fade. Gold leaf can discolor

or fade.

Yes

Always check manufacturer's
recommendations before washing. Some
types of leaded crystal can etch with
repeated washing.

Gold-colored flatware will discolor.

Milk glass yellows with repeated
dishwasher washing.

the blade with adhesives which can
loosen if washed in the dishwasher.

Disposable No
Plastics Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's
recommendations before washing.
Plastic items may vary in their ability to
withstand high temperatures and
detergents. It is recommended that light

items such as lids and butter dishes be
placed in the upper rack only. Sturdy

items such as coolers and high-chair
trays may be placed in the lower rack.
When washing plastic items in the lower
rack, it is recommended that an air dry

be used.

Stainless Steel Yes

Run a rinse cycle if not washing
immediately. Prolonged contact with
food containing salt, vinegar, milk
products, or fruit juice can damage

finish.

Sterling Silver or
Silver Plate

Tin No

Wooden Ware No

Yes

Run a rinse cycle if not washing
immediately. Prolonged contact with
food containing salt, acid, or sulfide
(eggs, mayonnaise, and seafood) can
damage finish.

Can rust.

Wash by hand. Always check
manufacturer's instructions before

washing. Untreated wood can warp,
crack, or lose its finish.

17

DISHWASHER CARE

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a
mild detergent is all that is necessary to keep the outside of your
dishwasher looking nice and clean. If your dishwasher has a

stainless steel exterior, a stainless steel cleaner is recommended.

Check the drain air gap anytime your dishwasher isn't draining
well.

Some state or local plumbing codes require the addition of a
drain air gap between a built-in dishwasher and the home drain
system. If a house drain is clogged, the drain air gap protects

your dishwasher from water backing up into it.

Cleaning the interior

Hard water minerals can cause a white film to build up on the
inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. Wear
rubber gloves. Do not use any type of cleanser other than

dishwasher detergent because it may cause foaming or sudsing.
To clean interior

Make a paste with powdered dishwasher detergent on a damp
sponge and clean.

OR
Use liquid automatic dishwasher detergent and clean with a

damp sponge.
OR

See the vinegar rinse procedure in "Spotting and filming on
dishes" in "Troubleshooting."

NOTE: Run a normal cycle with detergent after cleaning the
interior.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap, please
call 1-800-4-M¥-I-IOME _. Ask for Part Number 300096.

NOTE: The drain air gap is an external plumbing device that is
not part of your dishwasher. The warranty provided with your

dishwasher does not cover service costs directly associated with

the cleaning or repair of the external drain air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper drainage of

your dishwasher. Follow the cleaning instructions provided by the

manufacturer. With most types, you lift off the chrome cover.
Unscrew the plastic cap. Then check for any soil buildup. Clean
if necessary.

Storing for the summer

Protect your dishwasher during the summer months by turning
off the water supply and power supply to the dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage due to

freezing water lines. If your dishwasher is left in a seasonal

dwelling or could be exposed to near freezing temperatures, have

your dishwasher winterized by authorized service personnel.

18

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost

Dishwasher is not operating properly

• Dishwasher does not run or stops during a cycle
Is the door closed tightly and latched?
Is the right cycle selected? Refer to the "Cycle Selection

Charts."
Is there power to the dishwasher? Has a household fuse

blown, or has a circuit breaker tripped?
Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not
restart, call for service.

Is the water shutoff valve (if installed) turned on?
It is normal for certain cycles to repeatedly pause for several

seconds during the wash cycle.

• START/RESUME light is flashing
Was the door opened during the cycle, or was the power

interrupted? The Start/Resume light will flash when the door
is opened during a cycle, or may flash if the power is
interrupted. Press START/RESUME to resume the cycle.
Make sure the door is fully closed and latched.

NOTE: On top control models, if the door is not closed within
3 seconds of pressing Start/Resume, press START/RESUME
again.

• Clean light is flashing
The dishwasher has malfunctioned. Call for service to check

heater circuit.

• Dishwasher will not fill
Is the overfill protection float able to move up and down

freely? Press down to release.

• Dishwasher seems to run too long
Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Refer to the
"Dishwasher Efficiency Tips" section.

A delay automatically occurs in some wash and rinse cycles
until the water reaches the proper temperature.

• Water remains in the dishwasher
Is the cycle complete?

• Detergent remains in the covered section of the

dispenser
Is the cycle complete?

Is the detergent lump-free? Replace detergent if necessary.
Is the bottom rack installed properly with the bumpers (on

some models) in the front? Refer to the "Parts and Features"
section. Reinstall the rack if necessary.

• White residue on the front of the access panel
Was too much detergent used? Refer to the "Detergent

Dispenser" section.
Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

• Bottom rack does not fully slide into the dishwasher

• Food soil left on the dishes

of a service call...

Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle
once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a vinegar
rinse as described in the section "Spotting and filming on

dishes."

Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the countertop? Moisture from
the vent in the dishwasher console can form on the counter.

Refer to the Installation Instructions for more information.

Check to see if items loaded for TURBOZONETM wash option
have shifted. Reload to keep items from interfering with spray
jets or spray arm. (See "Loading Bottom Rack.")

Dishes are not completely clean

Is the dishwasher loaded correctly? Refer to the "Dishwasher
Loading" section.

Is the water temperature too low? For best dishwashing
results, water should be 120°F (49°C) as it enters the
dishwasher. Refer to the "Dishwasher Efficiency
Tips" section.

Did you use the correct amount of fresh detergent? Use
recommended dishwasher detergents only. Refer to the
"Detergent Dispenser" section. Detergent must be fresh to be
effective. Store detergent in a cool, dry area. Heavy soil and/
or hard water generally require extra detergent.

Do you have hard water? You may need to increase the
amount of detergent you are using. Refer to the "Detergent
Dispenser" section. Also, you may need to switch to a
detergent with a phosphorus content of 8.7%.

Is detergent caked in dispenser? Use fresh detergent only. Do
not allow detergent to sit for several hours in a wet dispenser.
Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and
cans?

Is the home water pressure high enough for proper
dishwasher filling? Home water pressure should be 20 to
120 psi (138 to 828 kPa) for proper dishwasher fill. A booster
pump on the water supply can be added if pressure is

too low.
Are high suds slowing the wash arm? Do not use soap or

laundry detergents. Use recommended dishwasher
detergents only.

19

• Dishes in the TURBOZONETM wash area are not clean
Are the dishes loaded to face the TURBOZONETM spray jets?

Load soiled dish surfaces to face the back of the dishwasher
toward the TURBOZONETM spray jets. Tilt the dishes toward

the back so water can drain from surfaces, and the lower
spray arm can wash the item from below.

NOTE: Loaded items may shift when dishracks are pushed
into the dishwasher. Make sure dishes do not interfere with

the spray arms or water feed tubes.
Are items loaded so they do not overlap? Load items only

one row deep without any overlap so that the TURBOZONETM
spray jets can reach all surfaces.

Spots and stains on dishes

• Spotting and filming on dishes
Is your water hard or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse
aid helps eliminate spotting and filming. Keep the rinse aid
dispenser filled.

Is the water temperature too low? For best dishwashing
results, water should be 120°F (49°C) as it enters the
dishwasher. Refer to the "Dishwasher Efficiency
Tips" section.

Did you use the correct amount of effective detergent? Use
recommended dishwasher detergents only. Refer to the
"Detergent Dispenser" section. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil and/
or hard water generally require extra detergent.

Is the home water pressure high enough for proper
dishwasher filling? Home water pressure should be 20 to
120 psi (138 to 828 kPa) for proper dishwasher fill. A booster
pump on the water supply can be added if pressure is too

low.
NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional use
only. Vinegar is an acid, and using it too often could damage
your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy saving

dry option. Remove all silverware or metal items.

2. Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing cycle

using an air-dry option. Do not use detergent. Vinegar will
mix with the wash water.

Silica film or etching (silica film is a milky, rainbow-
colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain
types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing
solutions, insufficient rinsing, overloading the dishwasher,

and the heat of drying. It might not be possible to prevent the
problem, except by hand washing.

Toslow this process use a minimum amount of detergent per
load. Refer to the "Detergent Dispenser" section. Use a liquid
rinse aid and underload the dishwasher to allow thorough
rinsing. Silica film and etching are permanent and cannot be
removed. Do not use heated drying.

• White spots on cookware with nonstick finish
Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the
dishwasher.

• Brown stains on dishes and dishwasher interior
Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to the
covered section of the detergent dispenser. Do not use
detergent. Follow with a Normal wash cycle with detergent. If
treatment is needed more often than every other month, the

installation of an iron removal unit is recommended.

• Black or gray marks on dishes
Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the
dishwasher and cause marking. Hand wash these items.
Remove aluminum markings by using a mild abrasive cleaner.

• Orange stains on plastic dishes or dishwasher interior
Are large amounts of tomato-based foods on dishes placed

in the dishwasher? Stains gradually fade over time. Regular
use of heated drying will slow fading. Stains will not affect
dishwasher performance. Regular use of a rinse cycle and an
air-dry or energy-saving dry option will reduce the likelihood
of staining.

Dishes do not dry completely

• Dishes are not dry
Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Dishwasher
Loading" section. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.
Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.
Did you use an air-dry option? Use a heated drying option for

dryer dishes.

Dishes are damaged during a cycle

• Chipping of dishes
Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from
washing action. Minimize chipping by moving the rack in and

out slowly.
NOTE: Antiques, feather-edged crystal, and similar types of

china and glassware might be too delicate for automatic
dishwashing. Wash by hand.

Noises

• Grinding, grating, crunching or buzzing sounds
A hard object has entered the wash module (on some

models). When the object is ground up, the sound should
stop. If the noise persists after a complete cycle, call for

service.

Dishwasher exterior is dirty or marked

• Marks, smudges or residue on dishwasher exterior
Did you clean the dishwasher with a mild detergent and cloth

or use a stainless steel cleaner on models with a stainless
steel exterior? In most cases, regular use of a soft, damp

cloth or sponge and a mild detergent is all that is necessary
to keep the outside of your dishwasher looking fresh and
clean. If your dishwasher has a stainless steel exterior, a

stainless steel cleaner is recommended.

20

iNDICE

CONTRATOS DE

CONTRATOS DE PROTECCION ................................................ 21

En los EE.UU.............................................................................. 21

En Canada .................................................................................. 22

GARANTIA .................................................................................... 22

SEGURIDAD DE LA LAVAVAJILLAS .......................................... 23

Antes de usar su lavavajillas ...................................................... 24

PARTES Y CARACTERISTICAS ................................................. 25

Paneles de control ..................................................................... 26

Sistema de remoci6n de suciedad ULTRA WASH ° .................. 26

GUlA DE PUESTA EN MARCHA ................................................. 27

El use de su nueva lavavajillas .................................................. 27

COMO CARGAR LA LAVAVAJILLAS ......................................... 27

Sugerencias para cargar la lavavajillas ...................................... 27

C6mo cargar la canasta superior .............................................. 28

C6mo cargar la canasta inferior ................................................ 29

C6mo Ilenar la canastilla de los cubiertos ................................. 30

COMO USAR LA LAVAVAJILLAS ............................................... 31

Dep6sito del detergente ............................................................ 31

Dep6sito del agente de enjuague .............................................. 32

Consejos para la eficiencia de la lavavajillas ............................. 33

Tablas de selecci6n de ciclos .................................................... 33

C6mo cancelar un ciclo ............................................................. 34

Para cambiar un ciclo o una selecci6n ...................................... 34

Para agregar articulos durante un ciclo ..................................... 34

Selecciones de opciones ........................................................... 35

Indicadores de estado del ciclo ................................................. 36

Orificio de ventilaci6n active ...................................................... 36

Flotador de protecci6n de sobrellenado ................................... 36

COMO LAVAR ARTICULOS ESPECIALES ................................ 37

CUIDADO DE LA LAVAVAJILLAS .............................................. 38

Limpieza ..................................................................................... 38

Purga de aire del desag0e ......................................................... 38

Almacenamiento ........................................................................ 38

SOLUCION DE PROBLEMAS ..................................................... 39

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto
Kenmore _ha sido dise_ado y fabricado para brindarle a_os de
funcionamiento confiable. Pete al igual que todos los productos,
puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es alli donde el Contrato Maestro de Protecci6n
puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Proteccidn hoy y prot6jase

contra molestias y gastos inesperados.

El Contrato Maestro de Proteccidn tambien ayuda a prolongar la
vida de su nuevo producto. He aqui Io que se incluye en el

Contrato:
v' Servicio experto per nuestros 12.000 especialistas en

reparaci6n competentes

v' Servicio ilimitado y gratuito para repuestos y mane de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el
transcurso de doce meses

v' Reemplazo del producto si su producto protegido no puede

ser reparado

v' Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

v' Ayuda r_pida por tel_fono - asistencia per telefono a cargo

de un tecnico de Sears para productos que deban ser
reparados en su hogar, ademas de un horario de reparaci6n

conveniente

v' Protecci6n de sobrevoltaje contra dar_os electricos debido a

fluctuaciones de electricidad

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61otiene que Ilamar para fijar
la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,
de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en
reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de piezas y accesorios de calidad. 12sees el tipo de
profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto per muchos a_os mas.
iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener
precios e informaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears
Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores
de agua y otros artfculos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

21

Contratos de mantenimiento
Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral ®para obtener servicio de reparaci6n. Con
mas de 2.400 especialistas capacitados en reparaciones y
acceso amas de un mill6n de piezas y accesorios, contamos con
las herramientas, piezas, conocimiento y la destreza para
asegurarnos de respaldar nuestra promesa de que: Reparamos
Io que vendemos.

Su producto Kenmore ®esta diser_ado, fabricado y sometido a
prueba para proporcionarle aSos de funcionamiento confiable.
No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece
un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del maSana a
precios de hoy

• Elimina las facturas de reparacidn producidas por el uso
normal y el desgaste

• Ofrece apoyo por telefono a cargo de un tecnico de Sears
para los productos que deban ser reparados en el hogar

Ann si usted no necesita reparaciones, proporciona una
revisi6n anual de mantenimiento preventivo a solicitud suya,
para asegurarse de que su producto esta en condiciones
apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas
informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

GARANTIA

GARANTJA COMPLETA DE UN AI_IO PARA ESTA
LAVAVAJILLAS KENMORE ELITE TM

Durante un argoa partir de la fecha de compra, habiendose
instalado y operado la lavavajillas de acuerdo con las
instrucciones proporcionadas en las Instrucciones de Instalaci6n

y el Manual de Uso y Cuidado, Sears reparara gratuitamente los

defectos de material o de mano de obra que tuviese la
lavavajillas.

GARANTJA COMPLETA POR DOS AI_IOS SOBRE LOS
CONTROLES ELECTRONICOS Y LA PLACA DE

ALIMENTACION DE ENERGJA

Por dos a_os a partir de la fecha de compra, habiendose
instalado y operado la lavavajillas de acuerdo con las
instrucciones proporcionadas en las Instrucciones de Instalaci6n

y el Manual de Uso y Cuidado, Sears reparara o cambiara,

gratuitamente, el m6dulo electr6nico y la placa de alimentaci6n
de energia si tuvieran defectos de materiales o de mano de obra.

GARANTJA COMPLETA DE POR VIDA CONTRA FUGAS
EN LA TINAY EN EL PANEL INTERIOR DE LA PUERTA EN

MODELOS DE LAVAVAJILLAS CON TINA DE ACERO
INOXIDABLE ELITE TM

Durante la vida _til de lalavavajillas, de haber fugas en la tina de
acero inoxidable oel panel interior de la puerta causadas por
corrosi6n, Sears reemplazara gratuitamente la tina o el panel
interior de la puerta.

GARANTJA LIMITADA DE ClNCO AI_IOS PARA LAS
CANASTAS SUPERIORES E INFERIORES

Despues del primer a_o y hasta cinco a_os a partir de la fecha de
compra, habiendose instalado y operado la lavavajillas de
acuerdo con las instrucciones proporcionadas en las
Instrucciones de Instalaci6n y el Manual de Uso y Cuidado, Sears
repondra partes de la canasta superior o inferior para la vajilla si

la canasta se oxida debido a materiales o mano de obra
defectuosos. El cliente asume la responsabilidad por cualquier

costo de mano de obra relativo al reemplazo de la canasta.

GARANTJA LIMITADA POR 2 AI_IOS SOBRE EL SISTEMA
DE LAVADO

Despues del primer a_o y hasta dos a_os a partir de la fecha de
compra, habiendose instalado y operado la lavavajillas de
acuerdo con las instrucciones proporcionadas en las
Instrucciones de Instalaci6n y el Manual de Uso y Cuidado, Sears
reemplazara refacciones para cualquier parte del sistema de
lavado (motor, bomb& brazos rociadores, tubo de alimentaci6n
de agua ULTRA FLOW TM, empaquetaduras del motor y juntas de
la bomba) que tuviera defectos de materiales o de mano de obra.
El cliente asume la responsabilidad por cualquier costo de mano
de obra relativa al reemplazo de estas refacciones.

RESTRICCION DE LA GARANTJA
Si la lavavajillas se empleara para algOn otro uso que no fuera el

domestico familiar, la cobertura de la garantia que antecede s61o

tiene 90 dias de vigencia.

SERVIClO DE REPARACION DE LA GARANTJA
LA GARANTIA DE SERVICIO ESTA DISPONIBLE LLAMANDO AL

CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS
ESTADOS UNIDOS O CANADA. Esta garantfa se aplica s61o

mientras el producto se usa en los Estados Unidos o en CanadA.
Esta garantia le da derechos legales especfficos y Ud. tambien

puede tener otros derechos que varfan de estado a estado o de
provincia a provincia.

Los terminos de la garantia pueden variar en CanadA.
Para informacidn acerca de la garantfa Sears en Canada o en los

Estados Unidos, sirvase tomar como referencia los nQmeros de
servicio tecnico ubicados en la contraportada del manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio de abajo, anote su nOmero completo de modelo y
serie asi como la fecha de compra. Usted puede encontrar esta
informaci6n en la etiqueta del nOmero de modelo y serie, ubicada
segOn se muestra en la secci6n de Partes y Caracterfsticas de
este libro. Tenga esta informaci6n disponible para facilitarle la
obtenci6n de asistencia o servicio con prontitud siempre que
Ilame a Sears con respecto a su electrodomestico.

Numero de modelo 665.

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra
para referencia futura.

22

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demf=s es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico.
Lea y obedezca siempre todos Hosmensajes de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demas.

Este es el simbolo de advertencia de seguridad.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir
o sufrir una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir
una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCUA : Cuando use HaHavavajiHHassiga precauciones b&sicas, incHuyendo Hassiguientes:

m Lea todas Hasinstrucciones antes de usar

HaHavavajiHHas.

i Use HaHavavajiHHasOnicamente para Hasfunciones

que fue diseffada.

,, Use Onicamente detergentes o agentes de enjuague

recomendados para ser usados en HasHavavajiHHasy
mant6ngaHos fuera dell aHcance de Hosniffos.

,, AHintroducir HosarticuHos para Havar:

1) CoHoque HosarticuHos puntiagudos de manera que
no daffen e[ se[[o de [a puerta

2) Introduzca HoscuchiHHosfiHosos con Hosmangos
hacia arriba para reducir eHriesgo de cortaduras.

,, No HavearticuHosde pHasticoque no HHevenHa

indicaci6n "HavabHesen HaHavavajiHHas"u otra simiHar.

Lea Hasrecomendaciones dellfabricante para Hos

articuHos de pHAsticoque no HHeventall indicaci6n.

,, No toque eHeHemento de caHefacci6n durante o

inmediatamente despu6s de usar HaHavavajiHHas.

GUARDE ESTAS INSTRUCCIONES

,, No haga funcionar [a [avavaji[[as a menos que todos

[os paneHesest6n co[ocados debidamente en su [ugar.

E No juegue con [os controHes.
,, No abuse, ni se siente ni se pare sobre Hapuerta,

Hatapa o sobre Hascanastas de Ha[avavajiHHas.

,, Para reducir e[ riesgo de [esi6n, no permita que

[os niffos jueguen dentro ni sobre Ha[avavajiHHas.

@

Bajo ciertas condiciones, un sistema de agua caHiente
que no ha sido usado pot dos semanas o mas puede
producir gas hidr6geno. EL GAS HIDROGENO ES

EXPLOSIVO. Si eHsistema de agua caHienteno ha sido
usado por ese periodo, abra todas HasHavesde agua
caHientey deje que corra eHagua pot varios minutos
antes de usar HaHavavajiHHas.Esto permitirA que Hos

gases acumuHados escapen. Debido a que eHgas es
infiamabHe, no fume ni encienda ninguna HHamacerca

de HaHave durante este tiempo.
Quite Hapuerta o Hatapa dell compartimiento de Havado

cuando remueva o deje de usar para siempre una
vieja HavavajiHHas.

23

PeJigrodeVueJco

NouseJaJavavajiJlasantes de estar

completamente instalada.
No se apoye en ta puerta abierta.
No seguir estas instrucciones puede ocasionar

heddas sepias o cortaduras.

Peligro de Choque EJectrico

Conecte a tierra ta tavavajHlas.
Conecte eJaJambre de conexi6n a tierra aJ

conector verde de conexi6n a tierra en ta caja de
conexiones.

No use extensiones electricas.

INSTRUCCIONES DE

CONEXJ6N A TIERRA

Pare una lavavejiHas con cable el_ctrico y
conexi6n a tierra:

La lavavajillas debe estar conectada a tierra. En
case de funcionamiento defectuoso o averia, la
conexi6n a tierra reduce el riesgo de cheque

el6ctrico al establecer una ruta de menor
resistencia para la corriente el6ctrica. La

lavavajillas viene equipada con un cable el6ctrico
que tiene un conductor para conexi6n a tierra y

un enchufe con conexi6n a tierra. El enchufe
debe set conectado a un contacto apropiado que

est6 instalado y conectado a tierra de acuerdo
con todos los c6digos y ordenanzas locales.

ADVERTENCUA: La conexi6n inadecuada

del conductor de conexi6n a tierra puede resultar

en riesgo de cheque el6ctrico. Pregunte a un
electricista calificado o a un agente de servicio si

no est& seguro si la lavavajillas est&
adecuadamente conectada a tierra. No modifique

el enchufe que viene con la lavavajillas. Si no
cabe en el contacto, pida que un electricista

calificado instale un contacto con tierra
apropiado.

Para lavavajHlas con conexi6n permanente:
La lavavajillas debe estar conectada a un sistema

de dambrado el6ctrico con conexi6n a tierra de
metal o a un conductor de conexi6n a tierra y

conectado al t6rmino de conexi6n a tierra o
conductor en la lavavajillas.

GUARDE ESTAS JNSTRUCCIONES

No seguir estas instrucciones puede ocasionar
ta muerte, incendio o choque et_ctrico.

Instale su lavavajillas en un lugar protegido de las
inciemencias del tiempo. Protejala contra las temperaturas
bajo cero para evitar posibles roturas de la valvula de Ilenado.
Dichas roturas no estan cubiertas por la garantia. Vea
"Almacenamiento" en la secci6n "Cuidado de la lavavajillas"
para obtener informaci6n acerca de c6mo preparar su
lavavajillas para el invierno.

Instale y nivele la lavavajillas en un piso que pueda soportar
su peso y en un Area adecuada para su tamale y uso.

Retire todos los tapones de las mangueras y conectores
(come la tapa en ia salida de drenaje) antes de instaiarla. Vea
la informaci6n completa en las Instrucciones de Instalaci6n.

24

PARTES Y CARACTERiSTICAS

Este manual cubre varios modelos diferentes. Las caracteristicas de su lavavajillas pueden ser diferentes de las que se muestran a
continuaci6n.

A

M

B

C

L

E
F

G

R

H

/

T

U

A. Lavado de nivel superior
B. Canastilla para utensilios

(en algunos modelos)
C.Ajustes de la canasta superior
D. Canasta superior removible
E. Puntas flexibles (en algunos modeles)
F. Etiqueta de nDmero de

modelo y serie

G. Puntas plegables

H. Canasta inferior

I. Orificio de entrada de agua

(en la pared de la tina)

J. Elemento de calefaccidn

K. Depdsito de detergente

L. Orificio de ventilacidn activo

M. Estantes para tazas (en algunos modelos)

N. Sujetadores seguros

(en algunos modelos)

O. Brazo rociador superior

P Tubo de alimentacidn de agua

ULTRA FLOW TM

W

Q. Surtidores de rociado de TURBOZONE TM

R. Canastilla para cubiertos
S. Brazo rociador inferior

T Flotador de proteccidn

de sobrellenado

U. Mddulo ULTRA WASH c_

V.D_posito del agente de enjuague

Panel de control

25

Modelos 665.1605_, 665.1705_

o

CYCLES

TURBO

WASHHNG SENSHNG DRYHNG RANBTHZED CLEAN

OPTIONS

2 4 6

LOCK ON

Modelos 665.1626_, 665.1726_

g_= nOmero de color

d d: c,:d:,d

El sistema de remoci6n de suciedad ULTRA WASH _ le brinda platos limpios y relucientes, empleando el menor tiempo posible y la
menor cantidad de energ[a. El sistema de remoci6n de suciedad ULTRA WASH _ incluye:

• Un triturador resistente que actQa come eliminador de • Un Control Automatico de Temperatura (CAT) que asegura la
alimentos para triturar y eliminar part[culas grandes de temperatura apropiada del agua segQn el ciclo de lavado
alimentos, seleccionado y el nivel de suciedad de la carga,

• Un sensor ULTRA WASH ° que monitorea el nivel de suciedad • Un sistema de Filtraci6n de Triple Acci6n que filtra
y regula los ciclos segQn sea necesario, intermitentemente la suciedad del agua de lavado.

Cbmo funciona el ciclo de lavado smartwash TM

Cuando se selecciona el ciclo smartwash TM, se ahorra energia y
agua ajustando el ciclo de lavado segQn sea necesario.

• Los sensores detectan el tamaho de la carga de lavado, el
nivel de suciedad y la temperatura del agua en la lavavajillas,

• Los sensores ajustan automaticamente la temperatura y la
cantidad de agua usada para la carga.

Cbmo funciona la opcibn de lavado TURBOZONE TM

Cuando se selecciona la opci6n TURBOZONE TM, se proporciona
un lavado concentrado hacia una zona especffica en la parte
posterior de la canasta inferior de la vajilla para la vajilla que sea
grande y dificil de lavar.

• Los surtidores de rociado en el tubo multiple TURBOZONETM
se activan peri6dicamente en la parte posterior de la tina a Io
largo del ciclo de lavado.

• Solamente en esta Area de lavado especffica se provee una
limpieza intensa, Io que le permite a usted limpiar
suavemente el resto de la carga de la vajilla,

26

GUiA DE PUESTA

EN MARCHA

Antes de usar su lavavajillas, quite todos los materiales de
embalaje. Lea todo este Manual de Uso y Cuidado. Usted
encontrara informaci6n de seguridad importante asi come
consejos Qtiles para la operaci6n.

El agente de enjuague es esencial para un buen secado.
AsegQrese de Ilenar el dep6sito antes de usar su nueva
lavavajillas, Cada Ilenado durara de 1 a 3 meses segQn el

USO.

2.

Quite los pedazos grandes de restos de alimentos y otros
objetos duros (palillos o huesos) de los plates.

3.

Cargue adecuadamente la lavavajillas. (Consulte "C6mo
cargar la lavavajillas".) Cargue los plates con espacio entre
ellos para que el agua alcance las superficies con suciedad.
AsegQrese de que nada impida que el (los) braze(s)
rociador(es) gire(n) libremente.

4. Agregue detergente. Siempre use un detergente de buena
calidad, (Consulte "C6mo usar la lavavajillas".)

5. Empuje la puerta cerrandola con firmeza. La puerta queda
asegurada automaticamente,

6. Deje correr agua caliente en el fregadero que este mas cerca
de su lavavajillas hasta que el agua salga caliente. (Consulte

"Consejos para la eficiencia de la lavavajillas".) Cierre la Ilave
del agua.

7. Oprima las selecciones de ciclo y opciones que desee. (Vea
"C6mo usar la lavavajillas".)

8.

Presione START/RESUME (Inicio/reanudar), o presione
START/RESUME (inicio/reanudar) para repetir el mismo ciclo
y opciones que en el ciclo previo,

IMPORTANTE: La luz de Start/Resume (inicio/reanudar)
comenzara a destellar si se abre la puerta durante un ciclo.
Los cortes de corriente durante un ciclo tambien pueden
hacer que la luz de Start/Resume destelle, Presione START/
RESUME (inicio/reanudar) para continuar un ciclo,

START

RESUME

COMO CARGAR LA

LAVAVAJILLAS

Quite los restos de alimentos, huesos, palillos y otros
artfculos duros de los platos. Para conservar agua, energfa y
ahorrar tiempo, no es necesario enjuagar los platos antes de
ponerlos en la lavavajillas.

NOTA: Los plates que esten sucios de productos a base de
tomate deben enjuagarse previamente para evitar que se

manchen.
El m6dulo de lavado quita las partfculas de alimentos del

agua, El m6dulo contiene un dispositivo de corte que reduce
el tamale de las particulas de alimentos.

NOTA" Si objetos duros tales como semillas de frutas,
nueces y cascaras de huevo entran en el m6dulo de lavado,
usted podra oir cuando el material esta siendo picado,
molido, triturado o escuchar zumbidos, Estos sonidos son
normales cuando entran objetos duros en el m6dulo. No
permita que objetos metMicos (tales come los tornillos de los
mangos de elias) se introduzcan en el m6dulo de lavado ya
que pueden da_arlo,

Para Iograr un mejor secado, el agua debe escurrirse de
todas las superficies.

Es importante que el rociado de agua alcance todas las
superficies sucias,

Coloque los plates de manera que no esten amontonados o
superpuestos de ser posible,

Preste especial cuidado cuando cargue elias y cazuelas
pesadas. Los articulos pesados pueden da_ar el interior de la
puerta si se dejan caer o se golpean,

AsegOrese que las tapas de elias y los mangos, moldes para
pizza, moldes para galletas, etc., no interfieran con la

rotaci6n del braze rociador.
Conserve agua, energfa y ahorre tiempo de enjuague a mane

haciendo correr un ciclo de enjuague para mantener los
platos hQmedos, si usted no planea lavarlos pronto. Los
alimentos tales como los huevos, arroz, pasta, espinaca y
cereales cocidos pueden ser dificiles de eliminar si Ilegan a
secarse despues de un tiempo,

Coloque los objetos de manera que su parte cdncava mire
hacia abajo para una major limpieza y para que el agua se

escurra,

27

Consejos para el funcionamiento silencioso

Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento:

• AsegQrese de que los objetos livianos esten firmes en las
canastas.

AsegL_rese de que las tapas y los mangos de las ollas, los
moldes para pizza, los moldes para galletas, etc. no toquen el
interior de las paredes ni interfieran con la rotaci6n del brazo

rociador.

• Coloque los platos de manera que no se toquen entre si.

NOTA: Para modelos empotrados, mantenga los tapones de
desag0e del fregadero cerrados mientras la lavavajillas este

funcionando para evitar que el ruido se pase per el conducto de
desagQe.

La canasta superior se ha dise_ado para tazas, vasos y articulos
pequeSos. Muchos artfculos, hasta de 11" (28 cm), caben en la
canasta superior. (Vea los siguientes modelos recomendados de
carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas
pueden set diferentes de las ilustraciones que siguen.

Coloque los artfculos de plastico de manera tal que la fuerza
del rociado no los mueva durante el ciclo de lavado.

Para evitar que se desportillen, no deje que los articulos de
cristal toquen otros articulos.

Los tazones pequeSos, las cazuelas y otros utensilios
pueden ser colocados en la canasta superior. Coloque los
tazones en la secci6n central para Iograr una mejor

estabilidad.

Canastilla para utensilios (en algunos modelos)

Use esta canastilla con capacidad adicional en la parte posterior
de la canasta superior para colocar espatulas, cucharas de

madera y artfculos similares.

Estantes para tazas (en algunos modelos)

Doble el estante extra que esta al lado izquierdo o derecho de la
canasta superior para sostener tazas, cristaleria u objetos largos

tales como utensilios y espatulas.

NOTA: Las caracterfsticas de su lavavajillas pueden ser
diferentes de las que se muestran a continuaci6n.

10 puestos

12 puestos

Coloque los objetos de manera que su parte c6ncava mire
hacia abajo para la limpieza y para que el agua se escurra.

Coloque los vasos Qnicamente en la canasta superior. La
canasta inferior no esta diseSada para vasos. Pueden

da_arse.
Coloque las tazas y vasos en las hileras entre las puntas. Si

los coloca sobre las puntas pueden romperse o terminar con
manchas de agua.

Los artfculos de porcelana, de cristal y otros objetos
delicados no deben rozarse entre si durante el lavado.

Pueden da_arse.
Coloque los objetos ligeros de plastico s61o en la canasta

superior. Se recomienda s61o articulos de plastico marcados
como "lavable en la lavavajillas".

Canasta superior de lujo ajustable en 2 posiciones
(en algunos modelos)

Usted puede subir o bajar la canasta superior para acomodar
artfculos altos tanto en la canasta superior come en la inferior.
Levante la canasta superior para acomodar artfculos de hasta
9" (22 cm) en la canasta superior y hasta de 13" (33 cm) en la
canasta inferior; o baje la canasta superior para acomodar
artfculos de hasta 11" (28 cm) de altura en ambas canastas. Los
ajustes se encuentran a cada lado de la canasta superior.

\

Para subir la canasta superior

Levante la canasta de ambos lados hasta que este nivelada.

NOTA: La canasta superior debe estar nivelada.
Para bajar la canasta superior

Baje ambas leng_Jetas en los ajustadores de la canasta, come se
muestra arriba, y deslice la canasta nuevamente a su posici6n

original.

28

Canasta superior est&ndar ajustable en 2 posiciones
(en algunos modelos)

Usted puede subir o bajar la canasta superior para acomodar
articulos altos tanto en la canasta superior como en la inferior.
Levante la canasta superior para acomodar articulos de hasta
9" (22 cm) en la canasta superior y hasta de 13" (33 cm) en la
canasta inferior; o baje la canasta superior para acomodar
articulos de hasta 11" (28 cm) de altura en ambas canastas. Hay
dos ajustes ubicados en cada lade de la canasta superior. Cada
ajuste tiene 2 posiciones ya determinadas. Las posiciones alta y
baja estan marcadas en el ajuste.

Para ajustar la canasta superior

1. Detenga la canasta superior con una mano junto al ajuste.

Para mover un sujetador

1. Jale el sujetador hacia arriba y fuera de la punta.

2. Vuelva a colocar el sujetador en otra punta.

La canasta inferior esta diser_ada para platos, ollas, cacerolas y
utensilios. Muchos articulos, hasta de 13" (33 cm) de altura,
caben en la canasta inferior. (Vea los siguientes modelos
recomendados de carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas
pueden ser diferentes de las ilustraciones que siguen.

2. Con la otra mano, jale hacia afuera la parte superior del
ajuste.

3. Suba o baje la canasta a una de la posiciones ya
determinadas.

4. Suelte el ajuste.

5. Repita los pasos para los ajustes restantes.

NOTA: La canasta superior debe estar nivelada.

Puntas flexibles (en algunos modelos}

La hilera de puntas a ambos lados de la canasta superior se
puede ajustar para acomodar diversos tama_os de plates.

Para ajustar las puntas flexibles

1. Sujete el cabo superior de la punta que esta en el recipiente

de puntas.

2. Jale con cuidado la punta hacia afuera del recipiente.

3. Doble las puntas hacia abajo, en direcci6n al centre de la •
canasta.

Sujetadores seguros (en algunos modelos}

Los sujetadores seguros sirven para sostener los art_culos
livianos de plastico tales como tazas, tapas o tazones en su lugar

durante el lavado. •

10 puestos

No ponga vasos, tazas u objetos de plastico livianos en la
canasta inferior. Coloque los articulos pequer_os en la
canasta inferior Qnicamente si estan seguros en su lugar.

Coloque los platos, tazones de sopa, etc. entre las puntas.
Traslape los bordes de los platos cuando tenga cargas

voluminosas.
Coloque los tazones de sopa, de cereal y fuentes para servir

en la canasta de diferentes maneras, dependiendo de sus
tama_os y formas. Coloque los tazones firmemente entre las
hileras de puntas. No amontone los tazones porque el
rociador no alcanzara todas las superficies.

12 puestos

Coloque los moldes para galletas, moldes para pasteles y
otros objetos grandes en los costados y en la parte posterior.
El colocar tales objetos en la parte del frente puede impedir
que el rociado de agua alcance el dep6sito de detergente.

Asegure las ollas y cacerolas con suciedad profunda boca
abajo en la canasta.

AsegQrese de que los mangos de las ollas y otros objetos no
impidan la rotaci6n del (de los) braze(s) rociador(es). El (los)
braze(s) rociador(es) debe(n) moverse libremente.

No coloque objetos entre la canasta inferior y el costado de la
tina de la lavavajillas. Puede bloquear el orificio de admisi6n
del agua.

29

Area de lavado TURBOZONE TM

El Area de lavado TURBOZONETM esta ubicada en la parte
posterior de la canasta inferior.

NOTA: Usted debera seleccionar la opci6n de lavado

TURBOZONETM para utilizar esta caracteristica de lavado. No

coloque los articulos mirando la parte posterior de la unidad si no
esta usando esta opci6n de lavado.

Cargade 10puestos en la canasta inferior de TURBOZONETM

Puntas plegables

Area de lavado TURBOZONETM

Cargue las cazuelas y cacerolas, etc. en la parte posterior de
la canasta para platos inferior con las superficies sucias

mirando hacia los surtidores de rociado de TURBOZONETM.
AsegQrese de que los articulos no interfieran con el tubo de

alimentaci6n de agua ni con el brazo rociador superior.
Incline los articulos hacia la parte posterior de la unidad entre

las dos hileras de puntas posteriores para cubrir al maximo.
IMPORTANTE: Solamente una hilera de articulos puede

quedar de cara a los surtidores de rociado de TURBOZONETM.
Si los articulos se amontonan, se superponen o se apilan,
esto impedira que los surtidores de rociado de
TURBOZONETM alcancen todas las superficies.

Vistalateraldel _rea de lavado TURBOZONETM

Modelos sugeridos de carga para 10 puestos

Usted puede plegar una hilera de puntas en la parte posterior de
la canasta inferior.

1. Sujete el cabo superior de la punta que esta en el recipiente
de puntas.

2. Jale con cuidado la punta hacia afuera del recipiente.

3. Doble la hilera de puntas de la canasta hacia abajo para
acomodar platos mas grandes, tazones, ollas, cazuelas o
fuentes para homear.

Llene la canastilla de cubiertos mientras esta se encuentre en la
canasta inferior o saquela para Ilenarla sobre un mostrador o una

mesa.
NOTA: Descargue o quite la canastilla antes de descargar las

canastas a fin de evitar que salpiquen gotitas de agua sobre los
cubiertos.

• Coloque art[culos peque_os como tapas de biberones, tapas
de frascos, pinchos para sostener mazorcas de ma[z, etc. en

la secci6n cubierta. Cierre la cubierta para mantener los
articulos pequer_os en su lugar.

Carga de 10 puestos en la canasta superior de TURBOZONETM

30

Siga los modelos de carga sugeridos, segQn se muestra, para
mejorar los resultados del lavado de sus cubiertos.

Esta canastilla de cubiertos puede separarse y colocarse en
la canasta inferior en diferentes posiciones. Coloque los
cubiertos en todas las secciones o en una sola, dependiendo
de la carga.

Si la canastilla de los cubiertos no tiene tapas o cuando las
tapas estan hacia arriba, mezcle los artfculos en cada
secci6n de la canastilla, algunos con la punta hacia arriba y
otros hacia abajo para evitar apilamientos. El rociador no
puede alcanzar los objetos apilados.

IMPORTANTE: Coloque los objetos (cuchillos, pinchos, etc.) con
las puntas hacia abajo.

COMO USAR LA LAVAVAJILLAS

Para sacar una canastilla pequeha

1. Sostenga la canastilla del centro y una canastilla pequeSa.

Deslice la canastilla pequeSa hacia adelante para soltar las
lengQetas de las ranuras correspondientes.

2. Separe las canastillas.
NOTAS:

• No coloque cubiertos de plata o plateados con los de acero
inoxidable. Estos metales pueden da_arse con el roce entre

si durante el lavado.
Algunos alimentos (tales como la sal, vinagre, productos

lacteos, jugos de frutas, etc.) pueden picar o corroer los
cubiertos. Paselos per un ciclo de enjuague si no tiene una
carga completa para lavar de inmediato.

El dep6sito del detergente tiene dos secciones. La secci6n de
prelavado mas pequer_a vierte el detergente en la lavavajillas
cuando usted cierra la puerta. La secci6n mas grande de lavado
principal automaticamente vierte el detergente en la lavavajillas
durante el ciclo de lavado. (Vea las "Tablas de selecci6n de
ciclos".)

A

A. Seguro de la tapa

B. Seccidn de lavado principal

C. Seccidn de prelavado

Use Qnicamente detergentes para lavavajillas automaticas.
Otros detergentes pueden producir espuma en exceso, que
puede derramarse fuera de la lavavajillas y reducir el

rendimiento del lavado.
Agregue el detergente justo antes de comenzar el ciclo.

Guarde el detergente bien cerrado en un lugar fresco y seco.
El detergente para lavavajillas automaticas produce mejores

resultados cuando esta fresco.

NOTA: No use detergente con un ciclo de Quick Rinse (enjuague
rapido).

Llenado del depbsito

1. Si la tapa del dep6sito esta cerrada, abra la tapa moviendo el
seguro de la misma hacia la derecha.

2. Agregue la cantidad correcta de deterente en la secci6n de
lavado principal del dep6sito de acuerdo con la siguiente

tabla. Si usa un detergente en pastilla, debera introduciflo en
la secci6n de lavado principal. (Vea "Cuanto detergente debe

usar".)

3. Agregue la cantidad correcta de detergente en la secci6n de
prelavado del dep6sito, si fuera necesario, de acuerdo con la

siguiente tabla.

4. Cierre la tapa del dep6sito.

Es normal que la tapa se abra parcialmente cuando se vierte el
detergente.

NOTA: Vea las "Tablas de selecci6n de ciclos" para saber que
secci6n Ilenar dependiendo del ciclo seleccionado.

31

Cuanto detergente debe usar

La cantidad de detergente que debe usar depende del nivel

• • La dureza del agua puede cambiar durante un periodo de
de suciedad de la vajilla, de la dureza del agua y del tipo de

detergente. Si usa muy poco, los plates no quedaran limpios.
Si usa demasiado en agua blanda, las piezas de cristal
quedaran manchadas.

tiempo. Inf6rmese sobre el nivel de dureza del agua de su
Iocalidad, preguntando al representante de ventas de Sears,
a la tienda comercial de agua, a la compa_ia de
ablandadores de agua o al departamento de suministro de
agua de su Iocalidad.

Recomendaciones de Ilenado del dep6sito de detergente segOn el nivel de suciedad de la carga y la dureza del agua

Dureza del agua

Suciedad leve o preenjuagado Suciedad normal-intensa

Secci6n de lavado principal Seccibn de Secci6n de lavado principal Seccibn de

prelavado prelavado

Suave 4 cdtas (20 mL) Vacio 6 cdtas (30mL) 2 cdtas (10 mL)

(0-2 granes per Llene hasta la lineaSoft Water Llene pasando la linea Llenehasta la linea

gal6n de EE.UU.) (agua blanda) Soft Water (aguablanda) Soft Water

(aguablanda)

Medic 6 cdtas (30 mL) 2 cdtas (10mL) 6 cdtas (30 mL) 4 cdtas (20 mL)

(2-6 granos per Llenepasando laIineaSoft Llenehasta la linea Llene pasando la linea Llenehasta la linea

gal6n de EE.UU.) Water(agua blanda) Soft Water SoftWater (agua blanda) Hard Water

(aguablanda) (aguadura)

Dura 8 cdtas (40 mL) 4 cdtas (20mL) 9 cdtas (45 mL) 7 cdtas (35 mL)

(7 granes e mas per Llene hasta la lineaHard Water Llenehasta la linea Llenela taza per complete Llenela taza per

gal6n de EE.UU.) (aguadura) HardWater complete

(aguadura)

NOTA: Los niveles de Ilenado que se indican corresponden a los detergentes en polvo estandares. Los niveles pueden variar si usted
usa detergente Iiquido 0 en polvo concentrado. Los detergentes en pastilla deberan colocarse en la secci6n de lavado principal del

dep6sito de detergente con la tapa cerrada. Siga las instrucciones del paquete cuando use un detergente I[quido para lavavajillas, un
detergente en polvo concentrado o un detergente en pastilla.

IMPORTANTE: Su lavavajillas esta dise_ada para usar un agente de enjuague liquido. El use de agentes de enjuague mejora mucho el
secado al permitir que el agua se escurra de la vajilla despues del Otimo enjuague. Tambien evitan que el agua forme gotitas que al
secar quedan como manchas o rayas. No use agentes de enjuague s61idos 0 en barra.

3=

Vierta el agente de enjuague en la abertura hasta que el

Llenado del depbsito

indicador este en "Full" (lleno). Verifique de no Ilenar en
exceso. (Cuando el indicador del agente de enjuague baje al

El dep6sito del agente de enjuague tiene capacidad para 5 onzas

nivel "Add" [agregar], agregue mas agente de enguaje.)
(150 mL) de agente de enjuague. En condiciones normales, esta
cantidad durara aproximadamente de 1 a 3 meses.

1. AsegOrese de que la puerta de la lavavajillas este

completamente abierta.

Full

2. Gire la perilla del dep6sito hacia "Open" (abierto) y levantela

hacia afuera.

Add

4. Limpie todo el agente de enjuague derramado con un pa_o
hQmedo.

USERINSEAIDFOR

BETTERDRYING

5. Vuelva a colocar la perilla en la abertura y g[rela a la posici6n
"Lock" (bloquear).

Lock

32

A

A. Peri/la del depdsito

B. Indicador
C. Ventana del indicador

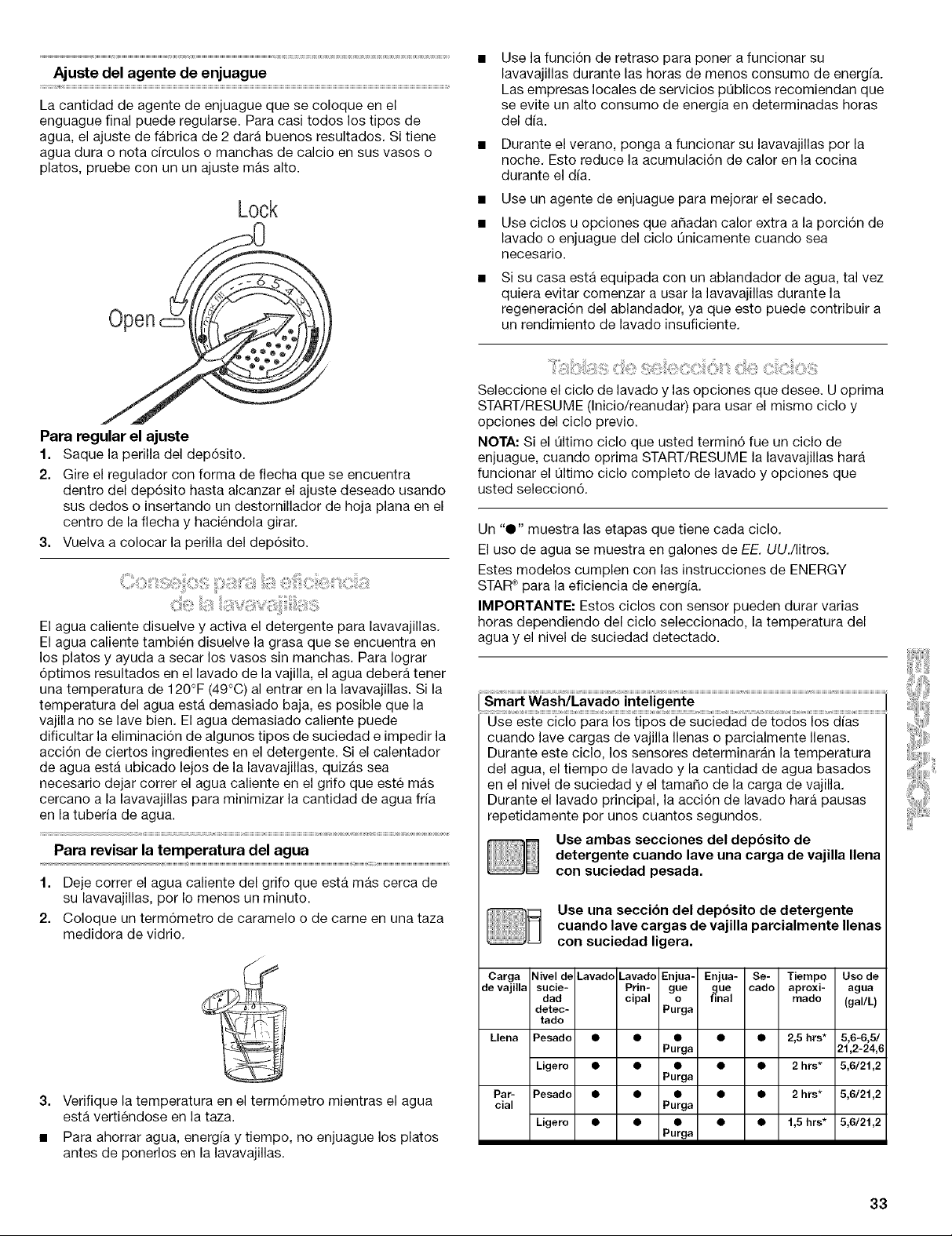

Ajuste del agente de enjuague

La cantidad de agente de enjuague que se coloque en el
enguague final puede regularse. Para casi todos los tipos de

agua, el ajuste de fabrica de 2 dara buenos resultados. Si tiene
agua dura o nota circulos o manchas de calcio en sus vases o
platos, pruebe con un un ajuste mas alto.

Lock

Open

Para regular el ajuste

1. Saque la perilla del dep6sito.

2. Gire el regulador con forma de flecha que se encuentra
dentro del dep6sito hasta alcanzar el ajuste deseado usando
sus dedos o insertando un destornillador de hoja plana en el
centro de la flecha y haciendola girar.

3. Vuelva a colocar la perilla del dep6sito.

:: :: :

El agua caliente disuelve y activa el detergente para lavavajillas.
El agua caliente tambien disuelve la grasa que se encuentra en

los platos y ayuda a secar los vases sin manchas. Para Iograr
6ptimos resultados en el lavado de la vajilla, el agua debera tener

una temperatura de 120°F (49°C) al entrar en la lavavajillas. Si la
temperatura del agua esta demasiado baja, es posible que la

vajilla no se lave bien. El agua demasiado caliente puede
dificultar la eliminaci6n de algunos tipos de suciedad e impedir la

acci6n de ciertos ingredientes en el detergente. Si el calentador
de agua esta ubicado lejos de la lavavajillas, quizas sea

necesario dejar correr el agua caliente en el grifo que este mas
cercano a la lavavajillas para minimizar la cantidad de agua frfa
en la tuberia de agua.

Para revisar la temperatura del agua

1. Deje correr el agua caliente del grifo que esta mas cerca de
su lavavajillas, por Io menos un minuto.

2. Coloque un term6metro de caramelo o de came en una taza
medidora de vidrio.

Use la funci6n de retraso para poner a funcionar su
lavavajillas durante las horas de menos consumo de energia.
Las empresas locales de servicios pQblicos recomiendan que
se evite un alto consume de energia en determinadas horas

del d[a.
Durante el verano, ponga a funcionar su lavavajillas por la

noche. Esto reduce la acumulaci6n de calor en la cocina
durante el d[a.

Use un agente de enjuague para mejorar el secado.
Use ciclos u opciones que a_adan calor extra a la porci6n de

lavado o enjuague del ciclo Qnicamente cuando sea
necesario.

Si su casa esta equipada con un ablandador de agua, tal vez
quiera evitar comenzar a usar la lavavajillas durante la
regeneraci6n del ablandador, ya que esto puede contribuir a

un rendimiento de lavado insuficiente.

::_ o::o

Seleccione el ciclo de lavado y las opciones que desee. U oprima
START/RESUME (Inicio/reanudar) para usar el mismo ciclo y
opciones del ciclo previo.

NOTA: Si el Qltimo ciclo que usted termin6 fue un ciclo de
enjuague, cuando oprima START/RESUME la lavavajillas hara
funcionar el t]ltimo ciclo completo de lavado y opciones que

usted seleccion6.

Un "O" muestra las etapas que tiene cada ciclo.
El uso de agua se muestra en galones de EE. UU./litros.
Estes modelos cumplen con las instrucciones de ENERGY

STAR®para la eficiencia de energ[a.
IMPORTANTE: Estos ciclos con sensor pueden durar varias

horas dependiendo del ciclo seleccionado, la temperatura del
agua y el nivel de suciedad detectado.

_,,,_t,,,_t,,,,,,,,,,,,,,,,,,,,,_,,,_,,,,,,__,_t,,,,,,,,,,_i,,,,,,,,,,,,,,,,,,,,,,,_,,_ _ _1_t__ _,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_t_1_

Use este ciclo para los tipos de suciedad de todos los d[as
cuando lave cargas de vajilla Ilenas o parcialmente Ilenas.
Durante este ciclo, los sensores determinaran la temperatura
del agua, el tiempo de lavado y la cantidad de agua basados
en el nivel de suciedad y el tamale de la carga de vajilla.
Durante el lavado principal, la acci6n de lavado hara pausas
repetidamente por unos cuantos segundos.

Use ambas secciones del depbsito de

detergente cuando lave una carga de vajilla Ilena

con suciedad pesada.

Use una seccibn del depbsito de detergente
cuando lave cargas de vajilla parcialmente Ilenas
con suciedad ligera.

{iiiii

3. Verifique la temperatura en el term6metro mientras el agua
esta vertiendose en la taza.

• Para ahorrar agua, energia y tiempo, no enjuague los plates
antes de ponerlos en la lavavajillas.

Oarga Nivel de Lavado Lavad_ Enjua- Enjua- Se- Tiempo Uso de

de vajilla sucie- Prin- gue gue cado aproxi- agua

Llena Pesado • • • • • 2,5 hrs* 5,6-6,5/

Par- Pesado • • • • • 2 hrs* 5,6/21,2

dad cipal o final rnado (gal/L)

detec- Purga

tado

Purga 21,2-24,6

Ligero • • • • • 2 hrs* 5,6/21,2

cial Purga

Ligero • • • • • 1,5 hrs* 5,6/21,2

Purga

Purga

33

Pots Pans/Ollas, Cazuelas

Use este ciclo para ollas, cacerolas, cazuelas y vajilla regular
que esten muy sucias y sean dificiles de limpiar.

Use ambas secciones del dep6sito de

detergente.

Lavado Lavado Enjuague Enjuague Secado Tiempo Uso de

Principal o final aproxi- agua

• • • • • 2,5 hrs* 6,9-7,8/

Purga rnado (gal/L)

Enjuague 26,1-29,5

Normal Wash/Lavado normal

Use este ciclo para cargas que tengan cantidades normales de
suciedad. (La etiqueta de consumo de energia esta basada en
este ciclo.) Durante el ciclo de lavado, la acci6n de lavado hara
pausas repetidamente per unos cuantos segundos.

Use ambas secciones del dep6sito de

detergente.

Lavado Lavado Enjuague Enjuague Secado Tiempo Use de

Principal o final aproxi- agua

• • • • • 2 hrs* 5,6-6,5/

Purga rnado (gal/L)

Purga 21,2-24,6

China Gentle/Vajilla de porcelana delicada

Use este ciclo para vajilla de porcelana y cristaleria. Este ciclo
usa un lavado ligero y un secado delicado. Durante el secado
caliente, el elemento de calefacci6n se enciende y se apaga.

Use la secci6n principal del dep6sito de

detergente.

Lavado Lavado Enjuague Enjuague Secado Tiernpo Uso de

Principal o final aproxi- agua

Purga rnado (gal/L)

• • • • • 1,5 hrs* 5,9-6,8/

Pur_la en ciclos 22,3-25,7

Quick Rinse/Enjuague rapido

Use este ciclo para enjuagar platos, vases y cubiertos que no
van a lavarse de inmediato.

J ©

1. Oprima CANCEL/DRAIN (Cancelar/Desaguar). La luz de
cancelar/desaguar se enciende.

2. La lavavajillas comienza un desag(]e de 2 minutos (de ser
necesario). Deje que la lavavajillas complete el desagQe. La
luz se apaga al cabo de los 2 minutos. La puerta debera estar
cerrada para que la lavavajillas desag(Je.

Para detener el desagiie

Usted puede oprimir CANCEL!DRAIN (Cancelar/Desaguar)
nuevamente para detener el desagQe. Acuerdese de desaguar la
lavavajillas antes de comenzar un nuevo ciclo.

Para despejar los indicadores

Antes de poner la lavavajillas en marcha, oprima CANCEL!DRAIN

(Cancelar/Desaguar) para despejar todas las opciones y ciclos.

O

Durante el primer minuto de un ciclo

1. Seleccione un nuevo ciclo y/u opciones.

2. Revise los dep6sitos de detergente. Deben set Ilenados
correctamente para el nuevo ciclo.

3. La luz de Start/Resume destellara cuando se abra la puerta.
Cerci6rese de que la puerta este cerrada.

4. Presione START/RESUME (Inicio/Reanudar).

Despu_s del primer minuto de un ciclo

1. Oprima CANCEL!DRAIN (Cancelar/Desaguar). La luz de
Cancel/Drain (Cancelar/Desaguar) se enciende. Su
lavavajillas inicia un desagOe de 2 minutes (de ser necesario).
Deje que la lavavajillas complete todo el desag(Je.

2. Revise los dep6sitos de detergente. Deben set Ilenados
correctamente para el nuevo ciclo.

3. Cerci6rese de que la puerta este cerrada.

4. Seleccione un nuevo ciclo y/u opciones.

5. Presione START/RESUME (Inicio/Reanudar).

_ No use detergente con este ciclo.

Lavado Lavado Enjuague Enjuague Secado Tiempo Use de

Principal o final (rnin) agua

Purga (gal/L)

• 10 1,8-2,2/

Enjuague 6,8-8,3

*Si la temperatura del agua de entrada es mas baja que la

temperatura recomendada, o si la suciedad es muy profunda, el
ciclo Io compensara automaticamente agregando tiempo, calor
y agua, segQn sea necesario.

34

Usted puede agregar un articulo en cualquier momento antes de
que comience el lavado principal. Abra la puerta y revise el
dep6sito del detergente. Si la tapa esta at_ncerrada, usted puede
agregar art[culos.

Para agregar articulos

1. Abra la puerta ligeramente para detener el ciclo. Espere a que
la acci6n de rociado se detenga antes de abrir la puerta. La
luz de Start/Resume (Inicio/Reanudar) destellara.

2. Abra la puerta. Si la tapa del dep6sito del detergente esta aQn
cerrada, agregue el articulo.

3. Cierre la puerta con firmeza hasta que quede asegurada.

4. Presione START/RESUME (Inicio/Reanudar).

IMPORTANTE: Si la opci6n Lock On (Seguro de los Controles
ha sido seleccionada, saque el seguro (vea la secci6n Seguro de
los Controles en "Selecciones de opciones") o la luz de Start/
Resume (Inicio/Reanudar) continuara destellando.

,_i_i!__!ii_!i!!'i_iiiii_;:_Oii_iiiii;__ii_i'J_!i)S_!iiiiiii_!ii!!!__O!i%?_iiO _il_t_i_i!ii_i'i!!ii_

Puede personalizar sus ciclos al oprimir una opci6n. Si cambia
de opini6n, oprima nuevamente la opci6n para desactivarla, o
seleccione otra opci6n diferente si Io desea.

Usted puede cambiar una opci6n en cualquier momento antes
de que dicha opci6n seleccionada comience. Per ejemplo, usted
puede oprimir una opci6n de secado sin calor en cualquier
momento antes de que comience el secado.

Oprima START/RESUME (Inicio/reanudar) para usar el mismo
ciclo y opci6n (opciones) del ciclo de lavado previo.

NOTA: Si el Qltimo ciclo que usted termin6 fue uno de enjuague,
cuando usted oprime START/RESUME (Inicio/reanudar), la
lavavajillas pone en funcionamiento el Qltimo ciclo complete de
lavado y opciones.

TURBOZONE TM wash option/
Opcibn de lavado TURBOZONE TM

Seleccione esta opci6n para activar los surtidores de rociado de
TURBOZONETM y proporcionar un rocio intenso de agua en la
parte posterior de la canasta para plates inferior. La opci6n de
lavado TURBOZONETM proporciona una acci6n concentrada de
lavado para las cazuelas, cacerolas, etc. que tienen suciedad

rebelde de comida.
Esta opci6n puede agregar calory tiempo de lavado al ciclo.

NOTA: TURBOZONETM es una opci6n con los ciclos de lavado
SMART WASH TM (Lavado inteligente), Pots Pans (Ollas, cazuelas)
y Normal.

IMPORTANTE:

Cargue las cazuelas y cacerolas, etc. mirando hacia los
surtidores de rociado de TURBOZONETM en la parte posterior
de la canasta para plates inferior. Incline los articulos hacia la
parte posterior de la canasta para platos, para cubrir al
maximo. Solamente una hilera de articulos puede quedar de

cara a los surtidores de rociado de TURBOZONETM. Si los
articulos se amontonan, se superponen o se apilan, esto

impedira que los surtidores de rociado de TURBOZONETM
alcancen todas las superficies.

• Apague la opci6n de lavado TURBOZONETM si no va a cargar
articulos para esta opci6n.

Hi Temp Wash/Lavado a Temperatura Alta

+ _i_,,,,,i

Seleccione esta opci6n para aumentar la temperatura del agua
durante las etapas de lavado del ciclo. Hi Temp Wash (Lavado a

Temperatura Alta) eleva la temperatura del agua a 145°F (63°C),
en el lavado principal. El agua caliente ayuda a mejorar los
resultados de lavado. La funci6n Hi Temp Wash (Lavado a
Temperatura AIta) es Qtil cuando las cargas contienen suciedad

rebelde de comida.
Esta opci6n puede agregar calory tiempo de lavado al ciclo.

NOTA: Hi Temp Wash (Lavado a Temperatura Alta) es una opci6n
que funciona con los ciclos de SMART WASW M(Lavado
inteligente), Pots Pans (Ollas, Cazuelas), y Normal Wash (Lavado
Normal).

Sani Rinse/Enjuague sanitario

Seleccione esta opci6n para aumentar la temperatura del agua
en el enjuague final a aproximadamente 155°F (68°C). Sani Rinse

hace que aumente la temperatura y el tiempo de duraci6n del
ciclo de enjuague. Este enjuague con alta temperatura higieniza

sus plates y su cristaleria segQn el Estandar NSF/ANSl 184 para
lavavajillas domesticas. Las lavavajillas residenciales certificadas

no han sido disefiadas para los establecimientos con licencia
para alimentos.

NOTA: Sani Rinse (Enjuague sanitario) es una opci6n con
SMART WASH TM (Lavado inteligente), Pots Pans (Ollas,

Cazuelas), y Normal Wash (Lavado normal). Solamente estos
ciclos de higienizado han side designados para cumplir con los

requisitos de NSF/ANSI.

Heated Dry/Secado con calor

La opci6n de secado caliente, combinada con un agente de
enjuague, le dara excelentes resultados de secado. La energia
que usa el secado caliente cuesta unos pocos centavos por
ciclo. La opci6n de secado caliente esta encendida cuando la luz

del bot6n de secado caliente esta endendida. Para evitar da_os,
asegQrese de cargar los articulos de plastico en la canasta

superior.
Puede apagar la opci6n de secado caliente presionando HEATED

DRY (Secado con calor) para que se apague la luz. De todos
modos, habra articulos en la carga que no se secaran al final del

ciclo.
NOTA: La opci6n de secado caliente se usa en todos los ciclos

excepto el de QUICK RINSE (Enjuague rapido).

Vista lateral del #rea de lavado TURBOZONETM

Lock On/Seguro de los Controles

Use este seguro para evitar el uso no intencional de la
lavavajillas. Tambien puede usar la opci6n de seguro del control
para evitar cambios no intencionales de ciclos u opciones

durante un ciclo.
Cuando la luz del LOCK ON (Seguro de los Controles) esta

encendida, todos los botones estan desactivados.
NOTA: La puerta de la lavavajillas puede abrirse mientras los

controles estan con seguro. AQn asi, el seguro debe estar
desactivado y el bot6n de Start/Resume presionado para

reanudar el ciclo.

Para activar el seguro

Oprima y sostenga HEATED DRY (Secado con calor) durante
4 segundos. LOCK ON (Seguro de los Controles) se ilumina.

Si usted oprime cualquier bot6n mientras su lavavajillas esta con
seguro, la luz se enciende y apaga 3 veces.

Para desactivar el seguro

Oprima y sostenga HEATED DRY (Secado con calor) durante
4 segundos. La luz se apaga.

35

Delay Hours/Horas de Retraso

Seleccione esta opci6n para poner a funcionar su lavavajillas
mas tarde o durante las horas de menos consumo de energia. Se

pueden agregar articulos a la carga en cualquier momento
durante el retraso. Despues de agregar los art[culos, cierre la
puerta firmemente hasta asegurarla y oprima START/RESUME
(Inicio/reanudar) o el retraso no se reanudara.

Para retrasar el inicio

1. Presione el bot6n de retraso para elegir el n_mero de horas

de retraso.

2. Seleccione un ciclo de lavado y opciones.

3. Oprima START/RESUME (Inicio/reanudar).
La lavavajillas inicia el ciclo dentro del nQmero seleccionado de

horas.

NOTAS:

• Para cancelar el retraso y el ciclo, oprima CANCEL/DRAIN
(Cancelar/desaguar).

• Para cancelar el retraso y comenzar el ciclo, presione START/
RESUME (Inicio/reanudar).

Siga de cerca el progreso de lavado de su lavavajillas con los
Indicadores de Estado del Ciclo.

(@)-------_@)-------(@)-------(@)------X@)

WASHING SENSING DRYING SANmZED CLEAN

NOTA: Las caracter[sticas de su lavavajillas pueden ser
diferentes de las que se muestran a continuaci6n.

El orificio de ventilacidn activo reduce los sonidos de su
lavavajillas. El orificio se cierra para bloquear el sonido despues

de que comienza el ciclo. El orificio de ventilacidn active se abre
cuando la acci6n del lavado termina y el vapor se ventila en la
habitaci6n. El orificio de ventilacidn permanece abierto entre
ciclos para el flujo de aire, Io que reduce la acumulaci6n de

olores.
NOTA: Cuando se cierra y se abre la tapa del orificio, se escucha

un ruido ligero. Esto es normal.
IMPORTANTE: El vapor es caliente. No toque el orificio de

ventilaci6n durante el secado.

| • t# t t

El flotador de protecci6n de sobrellenado (ubicado en la esquina

frontal derecha de la tina de la lavavajillas) evita que la lavavajillas

se Ilene en exceso. Este dispositivo tiene que estar en su lugar
para que la lavavajillas pueda funcionar.

Sensing/Deteccibn

Su lavavajillas detecta el nivel de suciedad en los platos. El nivel
de suciedad determina la duraci6n de algunos ciclos, la cantidad
de calor gue se aSade al lavado o enjuague y el ciclo requerido
para la carga. SENSING (Detecci6n) se ilumina durante la

detecci6n de suciedad de ciclo. La acci6n del lavado continua
mientras se Ileva a cabo la detecci6n.

Sanitized/Higienizado

Si usted selecciona la opcidn de Sani Rinse (Enjuague Sanitario),
la luz de Sanitized (Higienizado) se ilumina cuando el ciclo de
Enjuague Sanitario se ha terminado. Si su lavavajillas no higieniz6
sus plates adecuadamente, la luz se enciende y apaga al termino
del ciclo. Esto puede ocurrir si se interrumpe el ciclo o si la

temperatura del agua de entrada es muy baja. La luz se apaga

cuando usted presiona cualquier bot6n o cierra la puerta.

Clean/Limpio

La luz de Clean (Limpio) se ilumina cuando se ha terminado un
ciclo. La luz se apaga cuando usted presiona cualquier botdn o
cierra la puerta.

Revise debajo del flotador si hay objetos que pudieran impedir
que el protector suba o baje.

36

COMO LAVARARTiCULOS ESPECIALES

Si tiene dudas acerca del lavado de un articulo determinado, consulte con el fabricante para vet si se trata de un articulo lavable en la
lavavajillas.

Material

Aluminio

Aluminio
desechable

Botellas y latas No

Hierro fundido No

Porcelana/
Ceramica de

gres

Cristal Si

Oro No

Vidrio Sf

Cuchillos con No
mango hueco Los mangos de algunos cuchillos estan

&Lavable en la lavavajillas?/
Comentarios

Si
La temperatura alta del agua y los

detergentes pueden afectar el acabado
del aluminio anedizado.

No

No lave bandejas de aluminio
desechables en la lavavajillas. €:stas
podrfan moverse durante el lavado y dejar
marcas negras en los platos y otros
objetos.

Lave las botellas y latas a mano. Las
etiquetas engomadas pueden soltarse y

obstruir los brazos rociadores o la bomba
y reducir el rendimiento de lavado.

Se perdera el curado y el hierro se
exidar&

Si
Siempre consulte las recomendaciones

del fabricante antes de lavar. Los diseSos
antiguos, pintados a mano o sobre

glaseado se desteSiran. Los acabados
dorados pueden perder su color o

intensidad.

Siempre consulte las recomendaciones
del fabricante antes de lavar. Algunos
tipos de cristal de sosa pueden corroerse
despues de varias lavadas.

Los cubiertos dorados perderan
su color.

Los vases de leche se pondran
amarillentos luego de varias lavadas en la
lavavajillas.

fijados a la hoja con adhesivos que
pueden afiojarse al ser lavados en la
lavavajillas.

Material &Lavable en la lavavajillas?/

Peltre, lat6n, No
bronce Las temperaturas altas del agua y el

Plasticos No
desechables No pueden resistir las temperaturas

Plasticos Sf

Acero inoxidable Si

Plata Sterling o
con base de plata

Hojalata No

Artfculos de No
madera Lavelos a mane. Consulte siempre las

Comentarios

detergente pueden decolorar o picar el
acabado.

altas del agua y los detergentes.

Siempre consulte las recomendaciones
del fabricante antes de lavar. La

capacidad de los objetos de plastico
para resistir las temperaturas altas y los
detergentes varfa. Es recomendable
colocar los objetos livianos, tales come
tapas y mantequeras, s61o en la canasta
superior. Objetos duros tales como
refrigerantes y bandejas de sillas para
bebes pueden colocarse en la canasta
inferior. Cuando lave objetos de plastico
en la canasta inferior, es recomendable

usar un secado al aire.

Haga correr un ciclo de enjuague si no
va a lavar de inmediato. El contacto

prolongado con los alimentos que
contienen sal, vinagre, productos
lacteos o jugos de fruta puede daSar el

acabado.
Si

Haga correr un ciclo de enjuague si no
va a lavar de inmediato. El contacto

prolongado con los alimentos que
contienen sal, acido o sulfuro (huevos,
mayonesa y mariscos) puede dadar el

acabado.

Puede oxidarse.

recomendaciones del fabricante antes
de lavar. La madera no tratada puede

deformarse, agrietarse o perder el
acabade.

37

CUIDADO DE LA LAVAVAJILLAS

Limpieza externa

En la mayoria de los cases, todo Io que se debe hacer es usar
peri6dicamente un paso suave y hQmedo o una esponja con un
detergente suave para que el exterior de su lavavajillas se vea
limpio y reluciente. Si el exterior de la lavavajillas es de acero
inoxidable, se recomienda un limpiador de acero inoxidable.

Limpieza interna

Los residuos minerales del agua dura pueden causar la
acumulaci6n de una pelicula blanca en las superficies interiores,

sobre todo inmediatamente debajo del Area de la puerta.
No limpie el interior de la lavavajillas hasta que se haya enfriado.

Use guantes de hule. No utilice ningQn tipo de limpiador que no
sea el detergente para lavavajillas debido a que puede producir

espuma o jab6n en exceso.

Para limpiar el interior

Haga una pasta con el detergente en polvo de lavavajillas en una
esponja hQmeda y limpie.

O

Use detergente liquido de lavavajillas y limpie con una esponja
hQmeda.

O

Consulte el procedimiento de enjuague con vinagre en lasecci6n
"Manchas o formaci6n de pelfculas en los plates" bajo "Soluci6n

de Problemas".
NOTA: Ponga a funcionar un ciclo normal con detergente

despues de la limpieza interna.

Revise la purga de aire del desagQe siempre que su lavavajillas
no este desaguando bien.

Algunas normas de plomeria locales o estatales exigen que se

instale una purga de aire del desagQe entre una lavavajillas
empotrada y el sistema de desagQe de la casa. Si el desagQe de
la casa esta obstruido, la purga de aire del desagQe evita que el
agua retroceda y se estanque en su lavavajillas.

La purga de aire del desagQe esta por Io general ubicada encima
del fregadero o en el mostrador cerca de la lavavajillas. Para
adquirir una purga de aire del desagQe, Ilame al

1-800-4-MY-HOME ®.Pida la Pieza NL_mero300096.
NOTA: La purga de aire del desagOe es un dispositivo de

plomer[a externo que no forma parte de su lavavajillas. La
garant[a proporcionada con su lavavajillas no cubre los costos de
servicio tecnico directamente asociados con la limpieza o
reparaci6n de una purga de aire del desagOe externa.

Para limpiar la purga de aire del desagi.ie

Limpie la purga de aire del desagQe cada cierto tiempo para
asegurar un desagQe apropiado de su lavavajillas. Siga las

instrucciones de limpieza proporcionadas per el fabricante. Para
la mayoria de tipos de purgas, usted tiene que levantar la tapa de

cromo. Destornille la tapa de plastico. Luego revise si hay alguna
acumulaci6n de suciedad. Limpie si es necesario.

Cbmo guardar la lavavajillas para el verano

Proteja su lavavajillas durante los meses de verano cerrando el
suministro de agua y el suministro electrico que alimenta a la
lavavajillas.

38

Cbmo acondicionar su lavavajillas para el invierno

Proteja su lavavajillas y su hogar contra los da_os causados por
el congelamiento de las tuberias de agua. Si deja su lavavajillas
en una vivienda de temporada o si pudiera estar expuesta a

temperaturas casi congelantes, haga acondicionar su lavavajillas

para el invierno per un tecnico autorizado.

SOLUCION DE PROBLEMAS

En primer lugar, pruebe las soluciones sugeridas aqui y posiblemente se evite el gasto de una visita de servicio t6cnico...

• Queda detergente en la secci6n contapa del depbsito

La lavavajillas no est& funcionando correctamente

• La lavavajillas no funciona o se detiene durante

un ciclo

_,Seha cerrado y asegurado bien la puerta?
_,Seha seleccionado el ciclo correcto? Consulte "Tablas de

selecci6n de ciclos",
_,Hay suministro electrico para la lavavajillas? _,Se ha

quemado un fusible de la casa o se ha disparado el
cortacircuitos?

_,Seha detenido el motor debido a una sobrecarga? El motor
se reactiva automaticamente en unos minutes. Si no Io hace,

Ilame al servicio tecnico.
&Esta abierta la vMvula de cierre del agua (si ha side

instalada)?
Es normal queen ciertos ciclos se produzcan pausas

repetidamente per unos cuantos segundos durante el ciclo
de lavado.

• La luz de START/RESUME (inicio/reanudar) esta titilando
_,Seha abierto la puerta durante el ciclo o se interrumpi6 el

suministro de energfa? La luz de Start/Resume (Inicio/
Reanudar) destellara cuando se abra la puerta durante un
ciclo o puede destellar si se interrumpe la energfa. Oprima
START/RESUME (inicio/reanudar) para reanudar el ciclo,
Cerci6rese de que la puerta este bien cerrada y asegurada.

NOTA: En los modelos con control en la parte superior, si no
se cierra la puerta dentro de los 3 segundos de haber
presionado Start/Resume, presione START/RESUME

nuevamente.

• Esta destellando la luz de limpio
La lavavajillas no esta funcionando bien. Llame al servicio

tecnico para verificar el circuito del calentador.

• La lavavajillas no se Ilena de agua
_,Puede el flotador de protecci6n de sobrellenado moverse

hacia arriba o hacia abajo libremente? Optima hacia abajo
para liberarlo,

• La lavavajillas pasa mucho tiempo en marcha
_,EIagua que ingresa a la lavavajillas esta Io suficientemente

caliente? La lavavajillas toma mas tiempo cuando calienta el
agua. Consulte la secci6n "Consejos para la eficiencia de la
lavavajillas".

En algunos ciclos de lavado y enjuague hay un retraso
automatico hasta que el agua alcance la temperatura
apropiada,

• Queda agua en la lavavajillas
_,Seha terminado el ciclo?

_,Seha terminado el ciclo?
_,Esta el detergente sin grumos? Cambie el detergente si

fuera necesario.
_,Esta la canasta inferior instalada correctamente con los

parachoques al frente (en algunos modelos)? Consulte la
secci6n "Partes y caracterfsticas". Si es necesario, instale

nuevamente la canasta.

Residuos blancos aparecen en la parte frontal del panel
de acceso

_,Seus6 demasiado detergente? Consulte la secci6n
"Dep6sito del detergente",

_,Esla marca de detergente Io que causa espuma en exceso?
Pruebe una marca diferente para reducir la espuma y eliminar

la acumulaci6n.

• Olor en la lavavajillas
_,Selavan los plates s61o cada 2 6 3 dfas? Paselos per un

ciclo de enjuague una o dos veces pot dia hasta que usted
acumule una carga completa.

_,Tiene la lavavajillas un olor a plastico nuevo? Haga un
enjuague con vinagre como se describe en "Manchas y
formaci6n de peliculas en los plates" mas adelante en esta
gufa de Soluci6n de problemas.

Condensacibn en el mostrador de la cocina
(en modelos empotrados)

_,Esta la lavavajillas alineada con el mostrador? La humedad
proveniente del orificio de ventilaci6n en la consola de la
lavavajillas puede formarse en el mostrador. Consulte las
Instrucciones de Instalaci6n para obtener mas informaci6n.

La canasta inferior no se desliza completamente dentro
de la lavavajillas

Fijese si se han movido los artfculos colocados para la
opci6n de lavado TURBOZONETM. Vuelva a arreglar la carga
de manera que los articulos no interfieran con los surtidores
de rociado o con el braze de rociado, (Vea "C6mo cargar la
canasta inferior",)

39

Los platos no estan completamente limpios Manchas y tintes en los platos

• Residuos de alimentos en los platos
_,Seha cargado la lavavajillas correctamente? Consulte la

secci6n "C6mo cargar su lavavajillas",
_,EstAla temperatura del agua demasiado baja? Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera
tener una temperatura de 120°F (49°C) al entrar en la
lavavajillas. Consulte la secci6n "Consejos para la eficiencia
de la Lavavajillas".

&Us6 usted la cantidad correcta de detergente fresco? Use
Qnicamente detergentes recomendados para lavavajillas,

Consulte la secci6n "Dep6sito del detergente". El detergente
debe estar fresco para ser eficaz, Guarde el detergente en un

Area fresca y seca, La suciedad profunda y/o el agua dura
por Io general requieren extra detergente,

_,Tiene agua dura? Es posible que tenga que aumentar la
cantidad de detergente que esta usando. Consulte la secci6n

"Dep6sito del detergente." Ademas puede necesitar cambiar
el detergente per uno cuyo contenido de f6sforo sea

de 8,7 %.
_,EstAel detergente endurecido en el dep6sito? Use s61o

detergente fresco. No permita que el detergente permanezca
por varias horas en un dep6sito hOmedo. Limpie el dep6sito
cuando haya detergente endurecido,

_,EstAla bomba o el brazo rociador obstruido por las
etiquetas de botellas y latas?

_,EstAla presi6n del agua de la casa Io suficientemente alta
para Iograr un Ilenado adecuado de la lavavajillas? La presi6n

del agua de la casa debe ser de 20 a 120 libras per pulgada
cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas. Si la presi6n esta demasiado baja, se puede
afiadir una bomba intensificadora de presi6n en el suministro

de agua.
&Esta el exceso de espuma reduciendo la velocidad del

brazo rociador? No use jab6n o detergentes para lavar ropa.
Use Onicamente detergentes recomendados para lavavajillas,

• Los platos en el Area de lavado TURBOZONE TM no estbn

limpios

_,EstAn los platos cargados mirando hacia los surtidores de
rociado de TURBOZONETM?Cargue las superficies sucias de
los platos mirando hacia la parte posterior de la lavavajillas,

hacia los surtidores de rociado de TURBOZONETM. Incline los
platos hacia la parte posterior de mode tal que el agua en las
superficies pueda drenarse, y que el braze rociador inferior

pueda lavar los articulos desde abajo.
NOTA: Es posible que los articulos de la carga se muevan

cuando se empujen las canastas de la vajilla dentro de la
lavavajillas. Aseg0rese de que los platos no interfieran con

los brazos rociadores ni con los tubos de alimentaci6n de
agua.

_,Sehan cargado los art[culos de tal forma que no se
traslapen? Cargue los art[culos solamente en una fila de
profundidad sin que se traslapen para que los surtidores de
rociado de TURBOZONETM puedan alcanzar todas las
superficies.

• Manchas y formaci6n de peliculas en los platos
_,Es el agua dura o tiene un alto contenido de minerales? El

acondicionar el agua del enjuague final con un agente de
enjuague ayuda a eliminar las manchas y la formaci6n de
peliculas. Mantenga el dep6sito del agente de enjuague Ileno,

_,EstAla temperatura del agua demasiado baja? Para Iograr
6ptimos resultados en el lavado de la vajilla, el agua debera
tener una temperatura de 120°F (49°C) al entrar en la
lavavajillas. Consulte la secci6n "Consejos para la eficiencia
de la lavavajillas".

_,Us6 usted la cantidad correcta de detergente eficaz? Use
s61odetergentes recomendados para lavavajillas, Consulte la

secci6n "Dep6sito del detergente". El detergente debe estar
fresco para ser eficaz. Guarde el detergente en un Area fresca
y seca, La suciedad profunda y/o el agua dura per Io general
requieren extra detergente.

_,EstAla presi6n del agua de la casa Io suficientemente alta
para Iograr un Ilenado adecuado de la lavavajillas? La presi6n

del agua de la casa debe ser de 20 a 120 libras por pulgada
cuadrada (138-828 kPa) para obtener un Ilenado apropiado
de la lavavajillas. Si la presi6n esta demasiado baja, se puede
afiadir una bomba intensificadora de presi6n en el suministro
de agua.

NOTA: Para quitar manchas y las pel[culas de los platos,
pruebe un enjuague con vinagre blanco. Este procedimiento

esta destinado Onicamente para uso ocasional, El vinagre es
un acido y su use frecuente podr[a dafiar la lavavajillas.

1. Lave y enjuague los platos. Use una opci6n de secado al

aire o un secado que ahorra energia. Quite todos los
objetos metalicos o cubiertos,

2. Ponga 2 tazas (500 mL) de vinagre blanco en una taza

medidora de vidrio o de otro material seguro para
lavavajillas en la canasta inferior.

3. Haga funcionar la lavavajillas por un ciclo completo con

una opci6n de secado al aire, No use detergente, El
vinagre se mezclara con el agua del lavado.

Pelicula de sgice o corrosibn (la pelicula de silice es un
depbsito blanco e iridiscente; la corrosi6n es una pelicula
turbia)

A veces se produce una reacci6n quimica al agua con ciertos
tipos de objetos de cristal. Per Io general se debe a una
combinaci6n de agua suave o agua ablandada, soluciones

alcalinas para lavar, enjuague insuficiente, sobrecarga de la
lavavajillas y el calor del secado, Evitar este problema no

serfa posible, excepto lavando a mano.
Para retardar el proceso, use una minima cantidad de

detergente por carga. Consulte la secci6n "Dep6sito del
detergente". Use un agente de enjuague I[quido y reduzca la
carga de la lavavajillas para permitir un enjuague a fondo, Las
peliculas de silice y la corrosi6n son permanentes y no se

pueden eliminar. No use el secado caliente.

• Manchas blancas en las cacerolas con acabado

antiadherente

_,Ha quitado el detergente de la lavavajillas el curado de las
cacerolas? Vuelva a curarlas luego de lavarlas en la
lavavajillas.

40

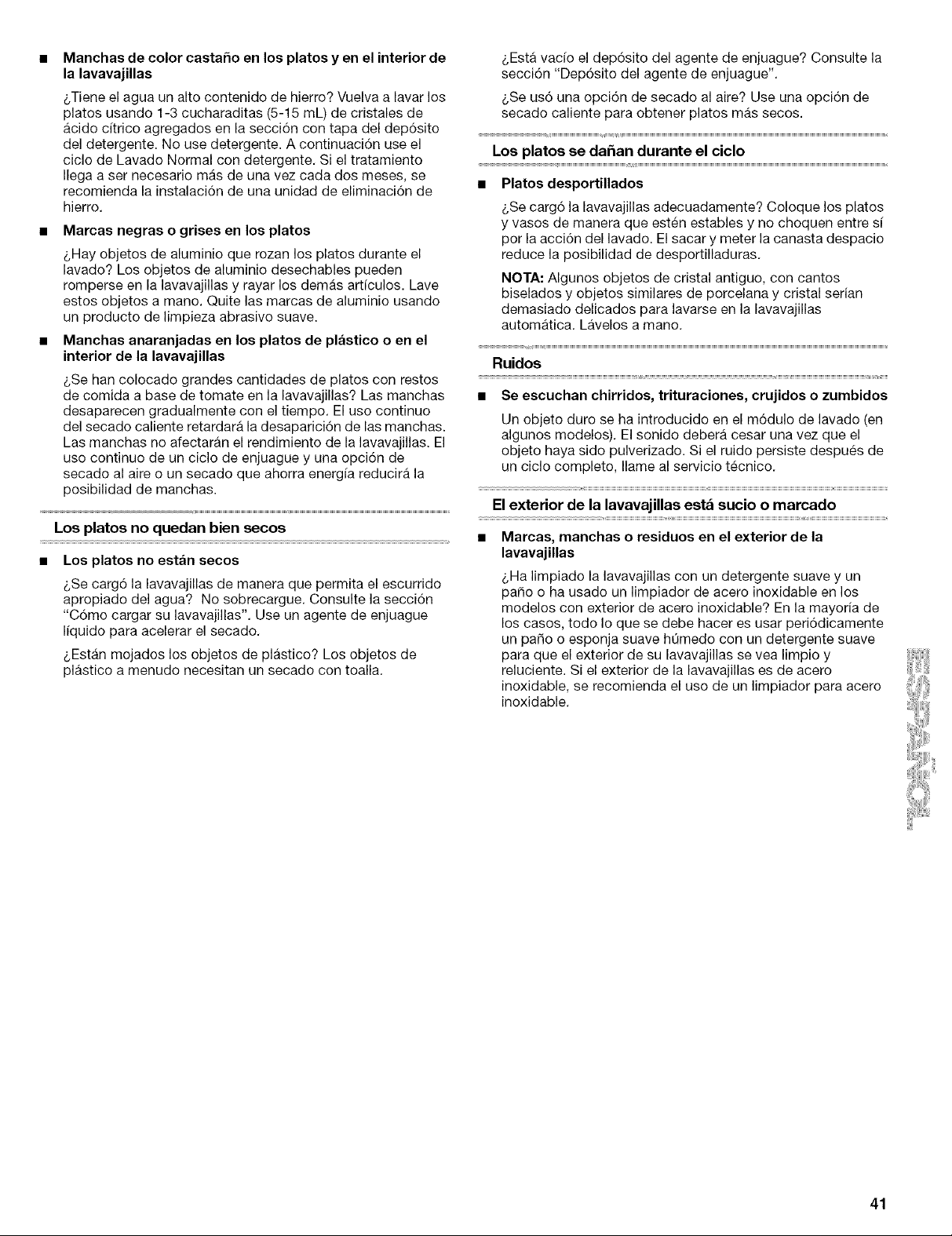

Manchas de color casta_o en los platos y en el interior de
la lavavajillas

_,Tiene el agua un alto contenido de hierro? Vuelva a lavar los
plates usando 1-3 cucharaditas (5-15 mL) de cristales de
acido citrico agregados en la secci6n con tapa del dep6sito
del detergente. No use detergente. A continuaci6n use el
ciclo de Lavado Normal con detergente, Si el tratamiento
Ilega a ser necesario mas de una vez cada dos meses, se

recomienda la instalaci6n de una unidad de eliminaci6n de
hierro,

• Marcas negras o grises en los platos
_,Hay objetos de aluminio que rozan los platos durante el

lavado? Los objetos de aluminio desechables pueden
romperse en la lavavajillas y rayar los demas artfculos. Lave
estos objetos a mano. Quite las marcas de aluminio usando
un producto de limpieza abrasive suave.

Manchas anaranjadas en los platos de plastico o en el
interior de la lavavajillas

_,Sehart colocado grandes cantidades de platos con restos
de comida a base de tomate en la lavavajillas? Las manchas
desaparecen gradualmente con el tiempo, El uso continue
del secado caliente retardara la desaparici6n de las manchas.
Las manchas no afectaran el rendimiento de la lavavajillas. El
uso continuo de un ciclo de enjuague y una opci6n de
secado al aire o un secado que ahorra energfa reducira la
posibilidad de manchas.

Los platos no quedan bien secos

• Los platos no estan secos
_,Secarg6 la lavavajillas de manera que permita el escurrido

apropiado del agua? No sobrecargue. Consulte la secci6n
"C6mo cargar su lavavajillas", Use un agente de enjuague
Ifquido para acelerar el secado,

_,Estan mojados los objetos de plastico? Los objetos de
plastico a menudo necesitan un secado con toalla.

_,Esta vacfo el dep6sito del agente de enjuague? Consulte la
secci6n "Dep6sito del agente de enjuague",

_,Seus6 una opci6n de secado al aire? Use una opci6n de
secado caliente para obtener platos mas secos.

Los platos se dahan durante el ciclo

• Platos desportillados
_,Secarg6 la lavavajillas adecuadamente? Coloque los plates

y vasos de manera que esten estables y no choquen entre sf
por la acci6n del lavado. El sacar y meter la canasta despacio

reduce la posibilidad de desportilladuras.
NOTA: Algunos objetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal serian
demasiado delicados para lavarse en la lavavajillas

automatica, Lavelos a mane,

Ruidos

• Se escuchan chirridos, trituraciones, crujidos o zumbidos
Un objeto duro se ha introducido en el m6dulo de lavado (en

algunos modelos), El sonido debera cesar una vez que el
objeto haya sido pulverizado. Si el ruido persiste despues de

un ciclo complete, Ilame al servicio tecnico,

El exterior de la lavavajillas est_ sucio o marcado

• Marcas, manchas o residuos en el exterior de la
lavavajillas

_,Ha limpiado la lavavajillas con un detergente suave y un
pa_o o ha usado un limpiador de acero inoxidable en los
modelos con exterior de acero inoxidable? En la mayoria de
los casos, todo Io que se debe hacer es usar peri6dicamente
un paso o esponja suave hQmedo con un detergente suave
para que el exterior de su lavavajillas se vea limpio y
reluciente. Si el exterior de la lavavajillas es de acero
inoxidable, se recomienda el use de un limpiador para acero

inoxidable,

41

TABLE DES MATII RES

CONTRATS DE PROTECTION ................................................... 42

Aux €:tats-Unis ........................................................................... 42

Au Canada ................................................................................. 43

GARANTIE .................................................................................... 43

LA SECURITE DU LAVE-VAISSELLE ........................................ 44

Avant d'utiliser le lave-vaisselle ................................................. 45

PIECES ET CARACTERISTIQUES ............................................. 46

Tableaux de commandes .......................................................... 47

Systeme d'elimination des solides ULTRA WASH ° .................. 47

GUIDE DE MISE EN MARCNE ................................................... 48

Utilisation de votre nouveau lave-vaisselle ............................... 48

CNARGEMENT DU LAVE-VAISSELLE ...................................... 48

Suggestions de chargement ..................................................... 48

Chargement du panier superieur .............................................. 49

Chargement du panier inferieur ................................................ 50

Chargement du panier a couverts ............................................ 52

UTILISATION DU LAVE-VAISSELLE ......................................... 52

Distributeur de detergent .......................................................... 52

Distributeur d'agent de rin_age ................................................. 54

Conseils d'efficacite pour le lave-vaisselle ............................... 54

Tableaux de selection de programmes .................................... 55

Annulation d'un programme ...................................................... 56

Changement d'un programme ou reglage ................................ 56

Addition de vaisselle durant un programme ............................. 56

Selection d'options .................................................................... 56

Indicateurs d'etat d'avancement du programme ..................... 58

Event actif .................................................................................. 58

Dispositif de protection centre le debordement ....................... 58

LAVAGE D'ARTICLES SPC:CIAUX .............................................. 59

ENTRETIEN DU LAVE-VAISSELLE ........................................... 60

Nettoyage .................................................................................. 60

Dispositif anti-refoulement ........................................................ 60

Remisage ................................................................................... 60

DC:PANNAGE ................................................................................ 61

NUMC:ROS DE SERVICE ....................... COUVERTURE ARRIERE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre
nouveau produit Kenmore ®est con_u et fabrique pour vous
procurer des annees de fonctionnement fiable. Mais comme pour

tousles produits, il pourra a I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal
de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et
prot6gez-vous contre /es depenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la
vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels
v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deg& de
douze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au telephone - assistance tel6phonique fournie

par un technicien de Sears pour les produits reparables &
domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

D_s que vous souscrivez le Contrat, il suffit d'un simple appel

t61ephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-
vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont
acc_s a plus de 4,5 millions de pieces et accessoires de qualit&
C'est le genre de professionnalisme sur lequel vous pouvez
compter pour aider a prolonger la vie de votre nouvel achat
pendant des annees. Achetez votre Contrat principal de
protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des
prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

42

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils
menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles impertants de la maisen, aux ¢.-U. composer le
1-800-4-MY-HOME ®.

Contrats d'entretien
Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400
specialistes formes et I'acc_s a plus d'un million de pieces et
accessoires, nous avons les outils et les pieces ainsi que les
connaissances et competences pour remplir cette promesse que
nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ®est congu, fabrique et verifi6 pour qu'il
puisse vous fournir de nombreuses annees de service en toute
confiance. Cependant, tout produit peut necessiter des
interventions de service de temps a autre. Le contrat d'entretien
Sears vous offre un programme de service remarquable & un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au
prix d'aujourd'hui

• ¢limine les factures pour les reparations imputables a I'usure
normale

• Fournit un support telephonique assure par un technicien de
chez Sears pour les produits necessitant une reparation

domicile
M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre
demande) pour maintenir votre appareil en ben etat de

fonctionnement

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears
Canada, composer le 1-800-361-6665.

GARANTIE

GARANTIE COMPL#TE DE UN AN SUR CE
LAVE-VAISSELLE ELITE TM KENMORE

Pendant un an a compter de la date d'achat, Iorsque le lave-
vaisselle est installe et fonctionne conformement aux instructions
fournies dans les instructions d'installation et le Guide

d'utilisation et d'entretien, Sears reparera, sans frais, les
defectuosites de materiaux ou de main-d'oeuvre.

GARANTIE COMPLI_TE DE DEUX ANS SUR LE TABLEAU
DE COMMANDE ELECTRONIQUE ET D'ALIMENTATION

leLECTRIQUE
Pendant deux ans a compter de la date d'achat, Iorsque le lave-

vaisselle est installe et fonctionne conformement aux instructions
fournies dans les instructions d'installation et le Guide

d'utilisation et d'entretien, Sears reparera ou remplacera, sans
frais, le module electronique et le tableau d'alimentation
electrique s'il existe des defectuosites de materiaux ou de main-

d'oeuvre.

GARANTIE COMPLETE PENDANT LA DUREE DU LAVE-
VAISSELLE SUR LES MODELES ELITE TM AVEC CUVE EN

ACIER INOXYDABLE, CONTRE LES FUITES DANS LA
CUVE ET LE PANNEAU INTERNE DE LA PORTE

Pendant toute la duree du lave-vaisselle, si unefuite survient a la
suite d'une perforation par la rouille de lacuve en acier

inoxydable ou du panneau interne de la porte, Sears remplacera,
sans frais, la cuve ou le panneau interne de la porte.

GARANTIE LIMITEE DE ClNQ ANS SUR LES PANIERS
SUPleRIEUR ET INFleRIEUR

Apr_s la premiere annee et jusqu'& cinq ans& compter de la date
d'achat, Iorsque le lave-vaisselle est installe et fonctionne

conformement aux instructions fournies dans les instructions
d'installation et le Guide d'utilisation et d'entretien, Sears

remplacera les pieces pour le panier superieur ou inferieur du
lave-vaisselle si le panier rouille a cause de materiaux ou de

main-d'oeuvre defectueux. Le client assume tous les frais de
main-d'oeuvre lies au remplacement du panier.

GARANTIE LIMITI_E DE DEUX ANS SUR LE SYSTI_ME DE
LAVAGE

Apres la premiere annee et jusqu'& deux ans a compter de la
date d'achat, Iorsque le lave-vaisselle est installe et fonctionne

conformement aux instructions fournies dans les instructions
d'installation et le manuel du proprietaire, Sears fournira les

pieces de remplacement pour tout composant du systeme de
lavage (moteur, pompe, bras d'aspersion, tube d'alimentation de
I'eau ULTRA FLOW TM, joints d'etancheite de moteur et de
pompe) qui est attribuable & des mat_riaux ou une main-d'oeuvre

defectueux. Le client assume tousles frais de main-d'oeuvre
associes au remplacement de ces pieces.

RESTRICTION DES GARANTIES
Si le lave-vaisselle est soumis a une utilisation autre que pour une

famille privee, la garantie ci-dessus est en vigueur pendant 90

jours seulement.

SERVICE SOUS GARANTIE
LE SERVICE DE GARANTIE EST DISPONIBLE DU CENTRE DE

SERVICE SEARS LE PLUS PROCHE AUX €:TATS-UNIS OU AU
CANADA. Cette garantie s'applique seulement Iorsque le produit

est en service aux 12tats-Unis ou au Canada.
Cette garantie vous confere des droits juridiques specifiques et

vous pouvez egalement beneficier d'autres droits variables d'un
12tata I'autre ou d'une province a I'autre.

Les conditions de garantie peuvent varlet au Canada.
Pour des renseignements sur la garantie Sears au Canada ou aux

12tats-Unis, veuillez consulter les numeros de service mentionnes

la derniere page de ce manuel.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans I'espace ci-dessous, inscrire vos numeros de modele et de
serie complets et la date d'achat. Vous trouverez ces numeros
sur la plaque signaletique des numeros de modele et de serie
I'emplacement indique darts la section des pieces et
caracteristiques de ce manuel. Ayez ces renseignements
portee de la main pour obtenir une assistance ou un service
rapide Iorsque vous contactez Sears a propos de votre appareil
menager.

Numdro de module 665.

Numdro de sdrie

Date d'achat

Conservez ces instructions et le re£u de vente pour
reference ult_rieure.

43

LA S¢:CURIT¢:DU LAVE-VAISSELLE

Votre s6curit6 et celle des autres est trbs importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil m6nager.

Assurez-vous de toujours lire tousles messages de s6curit6 et de vous y conformer.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves
& vous et & d'autres.

_ oici le symbole d'alerte de s6curit6.

Tousles messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

Tousles messages de s6curite suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de bleseure grave si
vous ne euivez pas imm_diatement lee instructions.

Risque possible de d_c_s ou de blessure grave

si voue ne suivez pae lee instructions.

IMPORTANTES INSTRUCTIONS DE SI:!:CURITI:!:

AVERTISSEMENT :Lors de I'utilisation du lave-vaisselle, suivre les pr6cautions 616mentaires dent

les suivantes :

• Lire la totalit6 des instructions avant d'utiliser le
lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver la
vaisselle.

• Utiliser les d6tersifs ou agents de ringage
recommand6s pour lave-vaisselle et les garder hers
de la port6e des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon qu'ils ne
puissent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon
& ne pas vous couper.

• Ne pas laver d'articles en plastique & moins qu'ils ne
soient marqu6s "Peut aller au lave-vaisselle" ou

1'6quivalent. Si I'article ne porte aucune indication,
v6rifier aupr_s du fabricant.

• Ne pas toucher 1'616mentchauffant pendant le
fonctionnement ou imm6diatement apr_s.

• Ne pas faire fonctionner le lave-vaisselle si tousles
panneaux de I'enceinte ne sont pas en place.

• Ne pas jouer avec les commandes.

• Ne pas abuser, vous asseoir ni monter sur la porte,
le couvercle ou les paniers du lave-vaisselle.

• Pour 6viter tout risque d'accident, ne pas laisser les
enfants jouer dans ou sur le lave-vaisselle.

• Sous certaines conditions, de I'hydrog_ne peut se

former dans un r6seau d'eau chaude inutilis6 depuis

deux semaines ou plus. L'HYDROGI_NE EST UN GAZ
EXPLOSIBLE. Si le syst_me d'eau chaude n'a pas 6t6

utilis6 depuis un certain temps, laisser couler I'eau
chaude des robinets pendant quelques minutes avant

de faire fonctionner le lave-vaisselle. Cette mesure
permettra & I'hydrog_ne de s'6vaporer. Ce gaz 6tant

inflammable, ne pas fumer ni utiliser de flamme nue
pendant cette p6riode.

• Enlever la porte ou le couvercle du compartiment de
lavage Iorsque vous remplacez ou mettez au rebut un

vieux lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

44

ii_ii¢,i_i!i!_i[Yi_:iCiiifSl_:ii!i!ii!S@il¸¸¸¸lie ilSi_,_i,,8_!--V'8iiiii{Xi:i;(1)iiii_@

Risque de baeculernent

Ne pas utitiser te tave-vaissele juequ'a ce qu'it
soit compl_ternent insta!l_.

Ne pae appuyer cur ta porte ouverte.
Le non-respect de cee instructions peut causer

des bJeeeures graves ou dee coupures.

Risque de choc electrique

Relier te tave-vaieeette _ Ja terre d'une rn_thode

etectrique.

Brancher tefl relie _ la terre au connecteur vert
retie a ta terre dane Jabo_te de Jaborne.

iNSTRUCTiONS DE MJSE .&,LA TERRE

Pour un Jave-vaiseeJJe reJi_ _ Ja terre, branch_

aveo un cordon :

Le lave-vaisselle doit 6tre reli& a la terre. En cas
d'un mauvais fonctionnement ou d'une panne, la

raise a terre r6duira le risque d'un choc 61ectrique
en foumissant le moins de r6sistance pour le

courant 61ectrique. Le lave-vaisselle est 6quip&
d'un cordon avec un conducteur pour relier les

apparels a la terre. La fiche dolt 6tre branch&e
sur une prise appropri&e, install6e et reli6e a la

terre conform6ment aux codes et r_glements

Iocaux.

AVERTISSEMENT : La connexion

incorrecte du conducteur pour relier les apparels
a la terre peut causer le risque de choc &lectrique.

V@ifier avec un 61ectricien competent ou un

repr6sentant de service si vous avez des doutes
si le lave-vaisselle est correctement reli6 & la

terre. Ne pas modifier la fiche fournie avec le

lave-vaisselle; si elle n'entre pas dans la prise,

faire installer une prise appropri_e par un

_lectricien competent.
Pour un Jave-vaissele branch_ en permanence :

Le lave-vaisselle dolt _tre branch6 a un syst_me
d'installation &lectrique permanent en m_tal reli&

a la terre, ou un conducteur pour relier les
apparels dolt &tre reli& avec les conducteurs du

circuit et branch& a une borne pour relier les
apparels a la terre ou au cordon d'alimentation

&lectrique avec le lave-vaisselle.

CONSERVEZ CES iNSTRUCTiONS

Ne pae utitieer un c_ble de ralonge.
Le non-respect de ces instructions peut causer

un decee, un incendie ou un choc etectrique.

Installer le lave-vaisselle dans un endroit a I'abri des
intemp@ies. Proteger I'appareil contre le gel pour eviter une

rupture possible du robinet de remplissage. De telles ruptures
ne sent pas couvertes par la garantie. Voir "Remisage" a la
section "Entretien du lave-vaisselle" pour la preparation du
remisage en hiver.

Installer et niveler le lave-vaisselle sur un plancher qui pourra
en supporter le poids, et dans un espace convenable pour

ses dimensions et son utilisation.
Enlever tousles bouchons d'expedition des tuyaux et des

raccords (tel que le capuchon sur I'ouverture de vidange)
avant I'installation. Voir les instructions d'installation pour des
renseignements complets.

45

PII CES CARACTI RISTIQUES

Ce manuel couvre plusieurs modeles differents. Les caracteristiques sur votre lave-vaisselle peuvent differer de celles illustrees ci-
dessous.

A

B

L_

D

E
F

G

H

/

U

A. Lavage au niveau sup_rieur

B. Panier a ustensiles

(sur certains modeles)

C. R_gleurs du panier sup_rieur

D. Panier sup_rieur amovible

E. Tiges flexibles (sur certains modeles)

F. Plaque signal_tique des num_ros de

modele et de s_rie

G. Tiges rabattables

46

H. Panier inf_rieur

I. Ouverture d'arriv_e d'eau

(dans la paroi de la cuve)

J. E-I_ment chauffant

K. Distributeur de d_tergent

L. Event actif

M. Tablettes d'appoint pour tasses

(sur certains modeles)

N. Agrafes de retenue

(sur certains modeles)

O. Bras d'aspersion sup_rieur

R Tube d'arriv_e d'eau ULTRA FLOW TM

W

Q. Jets d'aspersion TURBOZONE TM

R. Panier a couverts
S. Bras d'aspersion inf_rieur

7: Dispositif de protection contre

le d_bordement

U. Module ULTRA WASH ®

V Distributeur d'agent de rinqage

W Tableau de commande

ModUles 665.1605_;, 665.1705_;

f

CYCLES OPTmON$

(@)-------(@)-------(@)-------(@)-------(@)

WASHHNG SENSRNG O_YHNG $ANmZED CLEAN

@

ModUles 665.1626_, 665.1726_

_<= numero de couleur

solides ULTRA WASH vous donne une vaisselle etincelante tout en utilisant moins d'energie et de temps.Le systeme d'elimination des _

Le systeme d'elimination des solides ULTRA WASH _comprend :

• Un broyeur pour service rigoureux capable de broyer et
d'eliminer de grosses particules alimentaires.

• Un capteur ULTRA WASH _qui determine la concentration de
salete et ajuste les programmes en consequence.

2 4 6

LOCK ON

J

Une commande automatique de la temperature (CAT) qui
garantit une temperature d'eau adequate pour le programme
de lavage choisi, et la quantite de salete presente dans la
charge.

• Un systeme de filtration a triple action qui filtre les debris
dans I'eau de lavage par intermittence.

Fonctionnement du programme smartwash TM

Lorsque le programme smartwash TM est selectionne, on peut
economiser de I'energie et de I'eau en ajustant le programme de
lavage au besoin.

• Des capteurs detectent la quantite de vaisselle a laver, le
niveau de salete et la temperature de I'eau dans le lave-

vaisselle.

• Les capteurs ajustent automatiquement la temperature et la
quantite d'eau utilisee pour la charge.

Fonctionnement de roption de lavage TURBOZONE TM

Lorsque I'option TURBOZONETM est selectionnee, elle fournit un
lavage concentre dans une zone specifique & I'arriere du partier
inferieur pour la vaisselle de grande taille et les plats difficiles
nettoyer.

• Les jets des gicleurs TURBOZONETM sont actives
periodiquement a I'arriere de la cuve pendant tout le
programme de lavage.

• Un lavage intensifie est fourni seulement darts cette zone
specifique de lavage, permettant ainsi un lavage delicat pour

le reste de la vaisselle.

47

GUIDE DE MISE

EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tousles materiaux

d'emballage. Lire ce guide d'utilisation et d'entretien au complet.
Vous y trouverez des renseignements de securite importants
ainsi que des conseils d'utilisation utiles.

8.

Appuyer sur START/RESUME (mise en marche/
reinitialisation), ou appuyer sur START/RESUME (mise en
marche/reinitialisation) pour repeter le m_me programme et
les m_mes options que precedemment.

IMPORTANT: Le temoin lumineux Start/Resume (mise en
marche/reinitialisation) commencera a clignoter si la porte est
ouverte durant un programme. Les coupures de courant
pendant un programme peuvent egalement amener le temoin
Start/Resume a clignoter. Appuyer sur START/RESUME (mise
en marche/reinitialisation) pour poursuivre un programme.

C,:

L'utilisation d'un agent de rin(_age est essentielle pour un bon
sechage, S'assurer de remplir le distributeur avant d'utiliser le
nouveau lave-vaisselle, Chaque remplissage durera 1

3 mois, selon I'utilisation.

2.

Oter les particules alimentaires et articles durs (cure-dents ou
os) de la vaisselle.

3.

Bien charger le lave-vaisselle. (Voir "Chargement du lave-
vaisselle".) Espacer la vaisselle pour que I'eau puisse
atteindre les surfaces sales, S'assurer que rien n'emp_che le
ou les bras d'aspersion de tourner librement.

\

4. Ajouter le detergent, Toujours utiliser un detergent de bonne
qualite. (Voir "Utilisation du lave-vaisselle'.)

5. Bien fermer la porte. Le verrou de la porte s'engage
automatiquement,

6. Laisser I'eau couler du robinet le plus pres du lave-vaisselle

jusqu'& ce qu'elle soit chaude. (Voir "Conseils d'efficacite

pour le lave-vaisselle",) Fermer le robinet.

7. Appuyer sur les boutons de programmes et d'options
desires. (Voir "Utilisation du lave-vaisselle".)

RESUME

CHARGEMENT DU

LAVE-VAISSELLE

Enlever de la vaisselle les restes alimentaires, os, cure-dents
et autres articles durs. Pour conserver I'eau, I'energie et

economiser du temps, il n'est pas necessaire de rincer la
vaisselle avant de la placer dans le lave-vaisselle.

REMARQUE : La vaisselle souillee de produits a base de
tomate dolt _tre rincee avant le lavage pour eviter la

formation de taches.
Le module de lavage separe les particules alimentaires de

I'eau. Le module contient un dispositif de hachage qui reduit
la grosseur des particules alimentaires.

REMARQUE : Si des articles durs tels que graines de fruits,
noix et coquilles d'oeufs penetrent dans le module de lavage,
il est possible que Fen entende des bruits de hachage,
broyage ou bourdonnement. Ces bruits sont normaux

Iorsque des articles durs penetrent dans le module. 12viter
que des articles metalliques (tels que des vis de poignees de

casserole) penetrent dans le module de lavage. Des
dommages peuvent en resulter.

Pour le meilleur resultat de sechage, I'eau dolt pouvoir
s'ecouler de toutes les surfaces.

II est important que le jet d'eau atteigne toutes les surfaces
sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne soit
pas empilee ou en chevauchement.

Faire tr_s attention Iors de la manipulation d'ustensiles de
cuisson Iourds, Les articles Iourds peuvent endommager
I'int@ieur de la porte si on les fait tomber ou on les heurte,

S'assurer que les couvercles et poignees de casseroles,
plaques a pizza ou a biscuits, etc, n'entravent pas la rotation
des bras d'aspersion.

Conserver I'eau, I'energie et economiser du temps sur le
ringage manuel en utilisant un programme de ringage pour
garder la vaisselle legerement mouillee si vous n'avez pas
I'intention de la laver bient6t. Les aliments tels que les oeufs,
riz, p&tes alimentaires, epinards et cereales cuites peuvent
_tre difficiles a enlever si on les laisse secher pendant
quelque temps,

Placer les articles avec la partie ouverte vers le bas pour un
meilleur nettoyage et egouttement.

48

Pour eviter les bruits de choc et d'entrechoc durant le
fonctionnement :

• S'assurer que les articles legers sont bien retenus dans les
paniers.

S'assurer que les couvercles et poignees de casserole,
plaques a pizza et a biscuits, etc. ne touchent pas les parois
interieures ou n'entravent pas la rotation du bras d'aspersion.

Charger la vaisselle pour que les articles ne se touchent pas
les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les orifices
d'evacuation des eviers avec leurs bondes pendant les
operations de lavage pour eviter le transfert des bruits par les

canalisations.

Le panier superieur est congu pour le chargement des tasses,
verres et petits articles. De nombreux articles jusqu'a 11" (28 cm)
de hauteur conviennent dans le panier superieur. (Voir les
modeles de chargement recommandes ci-dessous.)

REMARQUE : Les caracteristiques du panier de votre lave-
vaisselle peuvent differer des illustrations.

• Pour eviter I'ecaillage, veiller ace que les verres & pied ne
touchent pas les autres articles.

• On peut placer dans le panier superieur de petits bols,
moules et autres petits ustensiles. Placer les bols dans la
section centrale pour une meilleure stabilit&

Panier & ustensiles (sur certains modules)

Utiliser ce panier de capacite supplementaire a I'arriere du
panier superieur pour les spatules, cuillers en bois et articles

semblables.

Tablettes d'appoint pour tasses (sur certains modules)

Rabattre la tablette d'appoint du c6te gauche ou droit du panier
superieur pour y placer des tasses, verres a pied ou articles longs
tels que les ustensiles et spatules.

REMARQUE : Les caracteristiques de votre lave-vaisselle
peuvent differer des illustrations ci-dessous.

Charge pour 10 couverts

Charge pour 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la cavite
ouverte des articles vers le bas.

Charger les verres dans le panier superieur seulement. Le
panier inferieur n'est pas congu pour les verres. IIs pourraient
y subir des dommages.

Placer les tasses et verres dans les rangees entre les tiges.
Ces articles places sur les tiges peuvent subir des
dommages et des taches d'eau.

Veiller ace qu'il n'y ait aucun contact entre les articles de
porcelaine, de cristal et autres articles delicats. IIs pourraient
subir des dommages.

Mettre les articles en plastique legers uniquement dans le
panier superieur. Ne laver des articles de plastique au lave-
vaisselle que s'ils sont identifies comme "lavable au lave-

vaisselle".

Panier sup_rieur deluxe ajustable & 2 positions
(sur certains modules)

On peut monter ou baisser le panier superieur pour qu'il
convienne a des articles de haute taille, soit dans le panier
superieur soit dans le panier inferieur. Monter le panier superieur
pour accommoder des articles jusqu'a 9" (22 cm) dans le panier
superieur et jusqu'a 13" (33 cm) dans le panier inferieur, ou
baisser le panier superieur pour accommoder des articles jusqu'a
11" (28 cm) dans les paniers superieur et inferieur. Les regleurs
sont situes de chaque c6te du panier superieur.

Pour monter le panier sup_deur

Soulever le panier des deux c6tes jusqu'a ce qu'il soit de niveau.
REMARQUE : Le panier superieur dolt 6tre de niveau.

Pour baisser le panier sup_rieur
Enfoncer les deux onglets sur les regleurs de panier, tel qu'illustre

ci-dessus, et glisser le panier a sa position originale.

49

Panier sup_rieur standard ajustable & 2 positions
(sur certains modules)

Vous pouvez lever ou baisser le panier superieur pour mettre de

grands articles darts le partier superieur ou inferieur. Monter le
panier superieur pour accommoder des articles jusqu'a
9" (22 cm) dans le panier superieur et jusqu'a 13" (33 cm) dans le
panier inferieur, ou baisser le panier superieur pour accommoder
des articles jusqu'a 11" (28 cm) dans les paniers superieur et
inferieur. Deux regleurs se trouvent de chaque c6te du panier
superieur. Chaque regleur comporte 2 positions prereglees. Les
positions haute et basse sont indiquees sur le regleur.

Pour ajuster le panier sup_rieur

1. Retenir le panier superieur d'une main pres du regleur.

2. De I'autre main, tirer sur le dessus du regleur.

3. Soulever ou abaisser le panier a I'une des positions
prereglees.

4. Rel&cher le regleur.

5. Repeter les etapes pour les autres regleurs.

REMARQUE : Le panier superieur dolt _tre de niveau.

Agrafes de retenue (sur certains modules)

Les agrafes de retenue maintiennent les articles legers en
plastique tels que les tasses, couvercles ou bols en place

pendant le lavage.

Pour d_placer une agrafe

1. Tirer I'agrafe vers le haut pour la separer de la tige.

2. Reinstaller I'agrafe sur une autre tige.

Le panier inferieur est congu pour les assiettes, casseroles et
ustensiles. De nombreux articles jusqu'a 13" (33 cm) de hauteur
conviennent dans le panier inferieur. (Voir les modeles de
chargement recommandes ci-dessous.)

REMARQUE : Les caracteristiques du panier de votre lave-
vaisselle peuvent differer des illustrations.

Tiges flexibles (sur certains modules}

La rangee de tiges sur les c6tes a gauche et & droite du panier

superieur peut _tre reglee pour faire de la place pour divers
articles de vaisselle.

Pour ajuster les tiges flexibles

1. Saisir la pointe de la tige qui se trouve dans le support

de la tige.

2. Pousser doucement la tige hors du support de la tige.

3. Abaisser la rangee de tiges, vers le centre du panier.

Charge pour 10 couverts

Ne pas mettre de verres, de tasses ni d'articles en plastique
leger dans le panier inferieur. Ne charger de petits articles

dans le panier inferieur que s'ils sont bien fixes en place.
Charger les assiettes, bols a soupe, etc. entre les tiges.
Pour une charge importante, placer les bords des assiettes

en chevauchement.
Charger les bols a soupe, a cer6ales et de service dans le

panier de diverses fagons selon leur taille et forme. Charger
les bols solidement entre les rangees de tiges. Ne pas
imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

50

Charge pour 12 couverts

Charger les plaques & biscuits, moules a g&teaux et autres

• ModUlesdechargementsugg_r_spour10couverts

gros articles sur les c6tes eta I'arri_re. Le chargement de tels
articles a I'avant peut emp_cher le jet d'eau d'atteindre le
distributeur de detergent.

Immobiliser les ustensiles de cuisson tr_s sales dans le
panier, cavite vers le bas.

Veiller ace que les poignees des ustensiles et autres articles
n'entravent pas la rotation du ou des bras d'aspersion. Le ou
les bras d'aspersion doivent pouvoir tourner librement.

Ne pas charger d'articles entre le panier inferieur et la paroi
laterale de la cuve du lave-vaisselle. Cela risque de bloquer

I'arrivee d'eau.

Zone de lavage TURBOZONE TM

La zone de lavage TURBOZONETM est situee & I'arriere du panier
inferieur.

REMARQUE : On dolt selectionner I'option de lavage
TURBOZONETM pour utiliser cette caracteristique de lavage. Ne
pas placer les articles vers I'arriere de I'unite si cette option de
lavage n'est pas utilisee.

Charge de 10 couverts dans le panier sup_rieur TURBOZONETM

Zone de lavage TURBOZONETM

Charger potions, casseroles, etc. & I'arriere du panier
inferieur avec les surfaces sales en face des jets d'aspersion
TURBOZONETM. S'assurer que les articles n'interferent pas
avec les tubes d'arrivee d'eau ou le bras d'aspersion
superieur.

Incliner les articles vers I'arriere de I'unite entre les deux
dernieres rangees de tiges pour maximiser I'arrosage des

surfaces.
IMPORTANT : Seulement une rangee d'articles peut _tre en

face des jets d'aspersion TURBOZONETM. Les articles
empiles, ou chevauchement ou imbriques emp_cheront les
jets d'aspersion TURBOZONETM d'atteindre toutes les

surfaces.

Charge de 10couverts dansle panier inf_rieur TURBOZONETM

Tiges rabattables

On peut abaisser une rangee de tiges a I'arriere du panier
inferieur.

1. Saisir la pointe de la tige qui se trouve dans le support de la
tige.

2. Tirer doucement la tige hors du support de la tige.

3. Coucher la rangee de tiges darts le panier pour faire de la
place pour des plats plus gros, des bols, casseroles ou

r6tissoires.

Vue lat_rale de la zone de lavage TURBOZONETM

51

_ii:;iiiiiiii::!iii_i_i!!!__iii_!iii!i,i%_ii_i_iii_ii'iiiiii:_:i::iiii_/jii_ii::_i:!i_ii_!i_iii_i!_:_:_ii¸¸¸¸_ii!!ii:_OO_ji'_,,i_i!!?_I:_i!!ii'_i;

Charger le panier a couverts alors qu'il est darts le panier inferieur ou le retirer pour le charger sur un comptoir ou sur une table.
REMARQUE : Toujours decharger ou enlever le panier avant de

decharger le reste du lave-vaisselle afin d'eviter que des gouttes
d'eau ne tombent sur les couverts.

• Placer les petits articles tels que les capuchons de biberons,
couvercles de bocaux, porte-epi de mars, etc. dans la section
couverte. Fermer le couvercle pour maintenir les petits
articles en place.

Utiliser les modeles de chargement illustres pour ameliorer le
lavage des couverts.

Le panier a couverts peut _tre separe et place dans le panier
inferieur a differents endroits. Charger les couverts dans
toutes les sections ou seulement une, selon la charge.

Si votre panier a couverts ne dispose pas de couvercles ou
Iorsque les couvercles sont releves, melanger les articles
dans chaque section du panier, certains vers le haut et
d'autres vers le bas afin que les articles ne s'imbriquent pas.
Le jet d'eau ne peut atteindre les articles imbriques.

IMPORTANT : Toujours charger les articles (couteaux,
brochettes, etc.) pointes vers le bas.

Extraction d'un petit panier

1. Tenir le panier du milieu et un des petits paniers. Faire glisser
le petit panier vers I'avant pour le degager des languettes

situees dans les fentes.

2. Separer les paniers.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec
des articles en acier inoxydable. Ces metaux peuvent _tre
endommages s'ils se touchent durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits
laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou
de la corrosion sur les couverts. Effectuer un programme de
rin(_age si la charge n'est pas assez pleine pour un lavage

immediat.

UTILISATION DU LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La section plus petite du prelavage vide le detergent dans le lave-vaisselle Iors de la

fermeture de la porte. La partie plus grande pour le lavage principal vide automatiquement le detergent dans le lave-vaisselle au cours

du programme de lavage. (Voir les "Tableaux de selection de programmes".

' • Utiliser uniquement du detergent pour lave-vaisselle

A .....................................................

PR_-

A. Loquet du couvercle
B. Section du lavageprincipal
C. Section du pr_lavage

automatique. Les autres detergents peuvent produire une
mousse excessive qui risque de deborder du lave-vaisselle et
reduire la performance de lavage.

• Verser le detergent juste avant de mettre le lave-vaisselle en
marche.

• Conserver le recipient du detergent bien ferme dans un lieu
sec et frais. Pour I'obtention de meilleurs resultats, un
detergent a lave-vaisselle automatique frais est meilleur.

REMARQUE : Ne pas utiliser de detergent avec un programme
Quick Rinse (rin(_age rapide).

52

Remplissage du distributeur

Si le couvercle du distributeur est ferme, I'ouvrir en deplagant
le Ioquet du couvercle vers la droite.

2. Verser la quantite adaptee de detergent dans la section de
lavage principal du distributeur en vous referant au tableau

ci-dessous. En cas d'utilisation de detergent en pastilles,
celles-ci doivent _tre placees dans la section de lavage
principal. (Voir "Quantite de detergent & utiliser".)

3. Si necessaire, verser la quantite adaptee de detergent dans la
section de prelavage du distributeur en vous referant au
tableau ci-dessous.

4. Fermer le couvercle du distributeur.

II est normal que le couvercle s'ouvre partiellement lots de la
distribution du detergent.

REMARQUE : Voir les "Tableaux de selection de programmes"
pour savoir quelle section remplir selon le programme

selectionn&

Quantit_ de d_tergent & utiliser

• La quantite de detergent a utiliser depend du degre de salete • La durete de I'eau peut changer au cours d'une periode de
de la vaisselle, de la durete de I'eau et du type de detergent, temps. Pour determiner la durete de I'eau, interroger un

Si on n'utilise pas assez de detergent, la vaisselle ne sera pas concessionnaire Sears, le service local de distribution d'eau
parfaitement lavee. Si on utilise trop de detergent darts une potable, une entreprise d'adoucissement de I'eau ou un

eau douce, la solution attaquera les articles en verre, agent local prepose a la distribution de I'eau.

,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_,,_,,,,,,,,,,,,,_m,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_mm__ _m_m__ _m,,,,,,,,_,m,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_,,,,,,,,,,,__,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_,,_,,,,,,,,,,,,,,_,,,,,,,,,,,,,,,,,_,_,,m,,,,,,,,,,,,,,,,_,,,,_,,_,_ m,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, ,_,_m,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_m_

Recommandations pour le remplissage du distributeur de d_tergent en fonction du degr_ de salet_ de la charge de vaisselle

et de la duret_ de I'eau

Duret_ de I'eau

Eau douce 4 c. a th_ (20 mL) Vide 6 c. a th_ (30 mL) 2 c. a th_ (10 mL)

(0 _ 2 grains par Remplir jusqu'a la ligne Soft Remplir au-dessus de la ligne Remplir jusqu'a la

gallon US} Water (eau douce) Soft Water ligne Soft Water

Moyenne 6 c. a th_ (30 mL) 2 c. a th_ (10 mL) 6 c. a th_ (30 mL) 4 c. a th_ (20 mL)

(2 _ 6 grains par Remplir au-dessus de la ligne Remplir jusqu'& la Remplir au-dessus de la ligne Remplir jusqu'& la

gallon US) Soft Water ligne Soft Water Soft Water ligne Hard Water

Eau dure 8 c. & th_ (40 mL) 4 c. & th_ (20 mL) 9 c. & th_ (45 mL) 7 c. & th_ (35 mL)

(7 grains par Remplir jusqu'& la ligne Hard Remplir jusqu'& la Remplir compl_tement Remplir

gallon US et plus) Water (eau dure) ligne Hard Water completement

REMARQUE : Les quantites indiquees correspondent a I'emploi d'un detergent en poudre standard. La quantite peut varier si on utilise

un detergent en poudre concentre ou un detergent liquide. Les detergents en pastilles doivent _tre ajoutes & la section de lavage
principal du distributeur de detergent avec le couvercle ferm& Lors de I'utilisation d'un detergent en poudre concentre, d'un detergent

liquide ou d'un detergent en pastilles, proceder conformement aux instructions indiquees sur I'emballage.

Vaisselle I_g_rement sale ou pr_rinc_e Vaisselle normalement sale _ tr_s sale

Section de lavage principal Section de Section de lavage principal Section de

pr_lavage pr_lavage

(eau douce)

(eau douce) (eau dure)

(eau dure)

53

i!}i_iis,ii!siii_S¢;iif:_!::{i_'{,_ii_'¸¸¸c_'_'_ii!i;_9_@i_iii:cte _1'i_!"_9_8!_:iii!,8_

IMPORTANT : Votre lave-vaisselle est congu pour utiliser un
agent de rin(;age liquide. L'utilisation des agents de rin(;age
ameliore nettement le sechage en permettant a I'eau de s'ecouler

de la vaisselle apres le rin(;age final. IIs emp_chent aussi I'eau de
former des gouttelettes qui peuvent secher en laissant des
taches ou coulees. Ne pas utiliser un agent solide ou en forme de

barre.

Remplissage du distributeur

La capacite du distributeur d'agent de rin(_age est de 5 oz

(150 mL). Dans des conditions normales, cette quantite devrait

durer I a 3 mois environ.

1. S'assurer que la porte du lave-vaisselle est completement
ouverte.

2. Tourner le bouton du distributeur a "Open" (ouvert) et le
soulever.

R_glage de la quantit_ d'agent de rin_age

II est possible de regler la quantite d'agent de ringage libere Iors
du rin(_age final. Pour une majorite de types d'eau, le reglage
effectue a I'usine a 2 donnera de bons resultats. En cas d'eau

dure ou d'observation d'anneaux ou dep6ts de calcaire sur les
verres et la vaisselle, essayer un reglage plus eleve.

Lock

Open

USERINSEAIDFOR

FuJJ

BETTERDRYING

Lock

A ......

A. Bouton du distributeur
B. Indicateur
C. Fen_tre de I'indicateur

3=

Verser I'agent de rin(_age dans I'ouverture jusqu'a ce que
I'indicateur soit sur "Full" (plein). Prendre soin de ne pas trop
remplir. (Lorsque I'indicateur atteint le niveau marque "Add",
ajouter de I'agent de ringage).

Full
Add

4. Absorber tout agent de rin(_age renverse avec un chiffon
humide.

5. Remettre le bouton du distributeur dans I'ouverture et le
tourner a la position "Lock" (verrouillee).

................ ........ C

Ajustement du r_glage

1. Enlever le bouton du distributeur.

2. Tourner I'ajusteur a fleche a I'interieur du distributeur a la
position desiree, soit a la main, soit en inserant un toumevis &
lame plate au centre de la fleche et en tournant.

3. Replacer le bouton du distributeur.

ii{:,

L'eau chaude dissout et active le detergent de lavage de la
vaisselle. L'eau chaude dissout egalement la graisse sur la
vaisselle et contribue au sechage sans taches des verres. Pour
les meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree darts le lave-vaisselle. Les charges peuvent ne pas
_tre lavees aussi bien si la temperature de I'eau est trop basse.
L'eau trop chaude peut rendre certaines saletes plus difficiles
enlever et emp_cher certains ingredients du detergent de faire
effet. Si le chauffe-eau se trouve loin du lave-vaisselle, il peut _tre
necessaire de faire couler I'eau chaude au robinet le plus pres du
lave-vaisselle pour minimiser la quantite d'eau froide dans la

canalisation d'eau.

Contr61e de la temperature de I'eau

1. Laisser couler I'eau chaude par le robinet le plus proche du

lave-vaisselle pendant au moins 1 minute.

2. Placer un thermometre a viande ou a confiserie darts une

tasse a mesurer en verre.

54

3=

Verifier la temperature sur le thermometre pendant que I'eau
coule dans la tasse.

Pour economiser de I'eau, de I'energie et du temps, ne pas
rincer la vaisselle avant de la placer dans le lave-vaisselle.

Utiliser la caracteristique de mise en marche differee pour
faire fonctionner votre lave-vaisselle en dehors des heures de

pointe. Les services publics Iocaux recommandent d'eviter
I'emploi intense d'energie a certaines heures du jour.

Durant I'ete, faire fonctionner le lave-vaisselle la nuit pour
reduire I'accumulation de chaleur dans la cuisine durant la

journee.
Utiliser un agent de ringage pour ameliorer le sechage.
Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou & la section de ringage
du programme seulement Iorsque cela s'impose.

Si votre domicile est equip6 d'un adoucisseur d'eau, vous
voudrez peut-_tre eviter de mettre le lave-vaisselle en marche
durant la regen@ation de I'adoucisseur, laquelle pourrait
entrafner une mauvaise performance de lavage.

Utiliser ce programme pour les casseroles et la vaisselle
ordinaire difficiles a nettoyer et tres sales.

Utiliser les deux sections du distributeur de
detergent.

Lavage Lavage Rin_age Rin_age S6- Dur6e Con-

principal ou final chage ap- sorn-

• • • • • 2,5 h* 6,6-7,8/

vidange proxirna- mation

Rin_age 26,1-29,5

tive d'eau

(gal/L)

Selectionner le programme de lavage et les options desires. Ou
appuyer sur START/RESUME (mise en marche/reinitialisation)
pour utiliser le m_me programme et les m_mes options qu'au
programme anterieur.

REMARQUE : Si le dernier programme acheve etait un ringage,
le lave-vaisselle executera le demier programme de lavage
complet et les options que vous avez choisies quand vous
appuyez sur START/RESUME (mise en marche/reinitialisation).

Le "O" indique les etapes de chaque programme.
La consommation d'eau est indiquee en gallons am6ricains/litres.
Ces modeles sont conformes aux lignes directrices d'efficacite

energetique ENERGY STAR®.
IMPORTANT : Ces programmes a detecteurs peuvent durer

plusieurs heures selon le programme s61ectionne, la temperature
de I'eau et le niveau de salete detect6.

Utiliser ce programme pour tous les types de saletes courantes

Iors du lavage d'une charge de vaisselle complete ou partielle.

Durant le programme, les detecteurs determineront la
temperature de I'eau, la duree de lavage et la quantite d'eau en
fonction du niveau de salete et la quantite de vaisselle a laver.

Lors du lavage principal, I'action de lavage fera des pauses
repet6es pendant quelques secondes.

Utiliser les deux sections du distributeur de
d_tergent Iors du lavage d'une charge complete

de vaisselle sale.

Utiliser une seule section du distributeur de
d_tergent Iors du lavage de charges partielles de

vaisselle I_g_rement sale.

Charge Quan- Lavage Lavage Rin- Rin- S_- Dur_e Con-

de vais- tit_ de prin- _age _age chage ap- som-

selle d_bris cipal ou vi- final proxima- rnation

Corn- Vais- • • • • • 2,5 h* 5,6-6,5/

plete selle Vi- 21,2-24,6

Par- • • • • • 2 h* 5,6/21,2

tielle Vi-

tres dange
sale

Vais-

selle

peu

sale

Vais-

selle

tree
sale

Vais-

selle

peu

sale

dange tive d'eau

• •

dange

dange

• •

dange

Vi-

Vi-

2 h* 5,6/21,2

1,5 h* 5,6/21,2

(gal/L)

Normal Wash/lavage normal

Utiliser ce programme pour des charges comportant des
quantites normales de debris alimentaires. (Uetiquette de
consommation d'energie est basee sur ce programme.) Lots du
programme de lavage, I'action de lavage fera des pauses
repetees pendant quelques secondes.

Utiliser les deux sections du distributeur de
detergent.

Lavage Lavage Rinqage Rinqage S6- Dur6e Con-

principal ou final chage ap- sorn-

• • • • • 2 h* 5,6-6,5/

vidange proxirna- mation

Vidange 21,2-24,6

tive d'eau

(gal/L)

Utiliser ce programme pour les articles en porcelaine et en
cristal. Ce programme comprend un lavage leger et un ringage

delicat. Pendant le sechage a chaud, I'element de chauffage
fonctionne par intermittence.

Utiliser la section principale du distributeur de
detergent.

Lavage Lavage Rin_age Rin_age S6- Dur_e Con-

principal ou final chage ap- sorn-

• • • • • 1,5 h* 5,6-6,8/

vidange proxirna- mation

Vidange par 22,3-25,7

inter-

mit-

tenee

tive d'eau

(gal/L)

Utiliser ce programme de ringage pour rincer la vaisselle, les
verres et les couverts qui ne seront pas laves immediatement.

Ne pas utiliser de d_tergent avec ce programme
de ringage.

Lavage

Lavage Rin_age Rin_age S6- Dur6e Con-

principal ou final chage (rain) sorn-

vidange mation

• 10 1,8-2,2/

Rineage 6,8-8,3

d'eau

(gal/L)

*Si la temp@ature de I'eau a I'entree est inferieure a la

temperature recommandee ou si la vaisselle est tres sale, le

programme compensera automatiquement en ajoutant du

temps, de la chaleur et de I'eau si necessaire.

55

1. Appuyer sur CANCEL/DRAIN (annulation/vidange). Le temoin
lumineux Cancel/Drain (annulation/vidange) s'allume.

2. Le lave-vaisselle commence une vidange de 2 minutes (si
necessaire). Laisser le lave-vaisselle se vidanger
completement. Le temoin s'eteint apres 2 minutes. La porte
doit _tre fermee pour que le lave-vaisselle se vidange.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL/DRAIN (annulation/
vidange) pour arr@er la vidange. Ne pas oublier de vidanger le
lave-vaisselle avant de commencer un nouveau programme.

Pour annuler les indicateurs

Appuyer sur CANCEL!DRAIN (annulation/vidange) avant de

mettre le lave-vaisselle en marche pour annuler I'ensemble des
options et programmes.

Au cours de la premiere minute d'un programme

1. Selectionner un nouveau programme et/ou de nouvelles
options.

2. V@ifier les distributeurs de detergent. IIs doivent _tre bien
remplis pour le nouveau programme.

3. Le temoin lumineux Start/Resume (Mise en marche/
reinitialisation) clignote Iorsque la porte est ouverte. S'assurer
que la porte est fermee.

4. Appuyer sur START/RESUME (Mise en marche/
reinitialisation).

Apr_s la premiere minute d'un programme

1. Appuyer sur CANCEL!DRAIN (annulation/vidange). Le temoin
lumineux Cancel/Drain (annulation/vidange) s'allume. Le lave-
vaisselle commence une vidange de 2 minutes (si
necessaire). Laisser le lave-vaisselle se vidanger
completement.

2. V@ifier les distributeurs de detergent. IIs doivent _tre bien
remplis pour le nouveau programme.

3. S'assurer que la porte est fermee.

4. Selectionner un nouveau programme et/ou de nouvelles
options.

5. Appuyer sur START/RESUME (mise en marche/
reinitialisation).

On peut ajouter un article n'importe quand avant le debut du
lavage principal. Ouvrir la porte et verifier le distributeur de
detergent. Si le distributeur de detergent est encore ferme, on
peut ajouter des articles.

Pour ajouter des articles

1. Ouvrir delicatement et legerement la porte pour arr_ter le

programme. Attendre I'arr_t des bras d'aspersion avant
d'ouvrir la porte. Le temoin lumineux Start/Resume (Mise en
marche/reinitialisation) clignotera.

2. Ouvrir la porte. Si le couvercle du distributeur de detergent
est encore ferme, ajouter I'article.

3. Pousser fermement sur la porte jusqu'& ce qu'elle
s'enclenche.

4. Appuyer sur START/RESUME (Mise en marche/
reinitialisation).

IMPORTANT : Si I'option Lock On (verrouillage) est choisie,
desactiver le verrouillage (voir Lock On/Verrouillage dans la
section "Selection d'options") ou le temoin lumineux Start/
Resume (Mise en marche/reinitialisation) continuera a clignoter.

II est possible de personnaliser les programmes en appuyant sur
une option. Si on change d'idee, appuyer de nouveau sur I'option
pour I'annuler ou selectionner une option differente si desir&

Vous pouvez changer une option en tout temps avant que

I'option choisie ne commence. Par exemple, vous pouvez
appuyer sur une option de sechage sans chaleur en tout temps
avant que le sechage commence.

Appuyer sur START/RESUME (mise en marche/reinitialisation)

pour utiliser le m_me programme et les m_mes options que dans
le programme de lavage precedent.

REMARQUE : Si le dernier programme termine etait un
programme de ringage, quand vous appuyez sur START/
RESUME (mise en marche/reinitialisation), le lave-vaisselle
execute le dernier programme complet de lavage et les dernieres
options.

TURBOZONE TM wash option/
Option de lavage TURBOZONE TM

Selectionner cette option pour activer les jets d'aspersion

TURBOZONETM et fournir une aspersion intensifiee a I'arriere du

panier inferieur. L'option de lavage TURBOZONETM procure une
action de lavage concentree pour les po_les, casseroles, etc. sur
auxquelles adherent des residus alimentaires tres incrustes.

Cette option peut ajouter de la chaleur et accroftre la duree de
lavage du programme.

REMARQUE :TURBOZONETM est une option avec les
programmes de lavage SMART WASH TM (lavage intelligent), Pots
Pans (casseroles) et Normal.

IM PORTANT :

Charger les po_les et casseroles en les orientant vers les jets
d'aspersion TURBOZONETM a I'arriere du panier inf@ieur.
Incliner les articles vers I'arriere du panier pour maximiser la
surface atteinte par les jets. Une seule rangee d'articles a la
fois peut _tre orient_e vers les jets d'aspersion
TURBOZONETM. Empiler, faire se chevaucher ou imbriquer les
articles emp_chera les jets d'aspersion TURBOZONETM

d'atteindre toutes les surfaces.

56

• Desactiver I'option de lavage TURBOZONETM si I'on ne charge
pas d'articles pour cette option.

Vue lat_rale de la zone de lavage TURBOZONETM

Hi Temp Wash/lavage & haute temperature

Selectionner cette option pour augmenter la temperature de I'eau
durant les portions de lavage du programme. Hi Temp Wash
(lavage & haute temperature) augmente la temperature de I'eau
145°F (63°C), dans le lavage principal. Le chauffage de I'eau aide

ameliorer les resultats de lavage. La fonction Hi Temp Wash

(lavage a haute temperature) est utile Iorsque les charges
contiennent des residus alimentaires tres incrustes.

Cette option peut ajouter de la chaleur et du temps de lavage au
programme.

REMARQUE : Hi Temp Wash (lavage a haute temperature) est
une option avec les programmes SMART WASH TM (lavage
intelligent), Pots Pans (casseroles) et Normal Wash (lavage
normal).

Sani Rinse/ringage sanitaire

Choisir cette option pour augmenter la temperature de I'eau
environ 155°F (68°C). L'option Sani Rinse augmente la chaleur et
la duree du programme. Ce rin(_age a haute temperature assainit

la vaisselle et la verrerie conformement a la norme 184 NSF/ANSl
pour les lave-vaisselle residentiels. Les lave-vaisselle residentiels

certifies ne sont pas destines pour les etablissements
alimentaires autorises.

REMARQUE : Sani Rinse est une option avec les programmes
SMARTWASH TM (lavage intelligent), Pots Pans (casseroles), et
Normal Wash (lavage normal). Seuls ces programmes
d'assainissement ont ete congus pour repondre aux exigences

NSF/ANSl.

Heated Dry/s_chage avec chaleur

L'option Heated Dry (sechage avec chaleur) combinee
I'utilisation d'un agent de ringage vous donnera d'excellents
resultats de sechage. Uenergie requise pour utiliser Heated Dry
(sechage avec chaleur) ne coQte que quelques cents par
programme. Heated Dry (sechage avec chaleur) est active quand
le temoin sur le bouton Heated Dry (sechage avec chaleur) est
allum& S'assurer de bien charger les articles en plastique dans le
panier superieur pour eviter de les endommager.

L'option Heated Dry peut _tre annulee en appuyant sur HEATED
DRY (sechage avec chaleur); le temoin lumineux s'eteint alors.
Cependant, certains articles dans le lave-vaisselle ne seront pas
secs a la fin du programme.

REMARQUE : L'option Heated Dry (sechage avec chaleur) est
utilisee dans tousles programmes & I'exception de Quick Rinse
(ringage rapide).

Lock On/verrouillage

Utiliser le verrouillage des commandes pour prevenir I'utilisation
non intentionnelle du lave-vaisselle. Le verrouillage des

commandes peut aussi _tre utilise pour prevenir les
changements non intentionnels de programme ou d'option
durant un programme.

Lorsque LOCK ON (verrouillage) est allume, tous les boutons
sont desactives.

REMARQUE : On peut ouvrir la porte du lave-vaisselle Iorsque
les commandes sont verrouillees. Toutefois, la fonction
verrouillage doit _tre desactivee et on doit appuyer sur Start/
Resume (mise en marche/reinitialisation) pour que le programme

continue.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche HEATED DRY (sechage avec chaleur)
pendant 4 secondes. L'indicateur LOCK ON (verrouillage)

s'allume.
Lorsqu'on appuie sur une touche alors que les commandes du

lave-vaisselle sent verrouillees, I'indicateur clignote 3 fois.

Pour d_verrouiller les commandes du lave-vaisselle

Appuyer sur la touche HEATED DRY (sechage avec chaleur)
pendant 4 secondes. L'indicateur lumineux s'eteint.

Delay Hours/lavage diff_r_

Choisir cette option pour mettre en marche le lave-vaisselle plus
tard ou en dehors des heures de pointe. Vous pouvez ajouter des

articles a la charge a tout moment pendant le delai. Apres avoir
ajoute des articles, bien fermer la porte jusqu'a ce qu'elle

s'enclenche et appuyer sur START/RESUME (mise en marche/
reinitialisation) ou la mise en marche differee ne reprendra pas.

Pour diff_rer la raise en marche

1. Appuyer sur le bouton de delai pour choisir le nombre
d'heures differees.

2. Choisir un programme de lavage et des options.

3. Appuyer sur START/RESUME (mise en marche/
reinitialisation).

Le lave-vaisselle commence le programme apres le nombre
d'heures selectionn&

REMARQUES :

• Pour annuler la mise en marche differee et le programme,
appuyer sur CANCEL/DRAIN (annulation/vidange).

• Pour annuler la mise en marche differee et mettre le
programme en marche, appuyer sur START/RESUME (mise

en marche/reinitialisation).

57

(ilitii ii:i};isil}!il;iii_ili_i;S!!!iiiiiiri¢ii_i_i_ii@i!?

On peut suivre la progression du programme du lave-vaisselle en
verifiant les indicateurs d'etat d'avancement du programme.

(@F------X@)------X@)------X@F------X@)

WASHHNG SE_SBN6 DRYHNG SANmZED CLEAN

REMARQUE : Les caracteristiques de votre lave-vaisselle

peuvent differer de celles qui sont illustrees ici.

Sensing/d_tection

Ce lave-vaisselle parvient 8 etablir le degre de salete de la
charge. Le degre de salete determine la duree de certains
programmes, la quantite de chaleur 8 ajouter au lavage ou au
ringage et le programme necessaire pour laver la charge. Le

temoin SENSING (detection) reste allume pendant la detection

du degre de salete du programme. Le lavage se poursuit pendant
la detection.

L'event actif reduit le bruit de votre lave-vaisselle. Apr_s la mise
en marche du programme, I'event se ferme pour enfermer le
bruit. Entre les programmes, I'event reste ouvert pour que I'air
circule, reduisant la formation d'odeurs.

REMARQUI: : Un leger bruit se fait entendre Iorsque le couvercle
se ferme et s'ouvre. Ceci est normal.

IMPORTANT : La vapeur est chaude. Ne pas toucher I'event Iors
du sechage.

I| %% •

r_m,=,._.__._._;--.,-1.

Sanitized/assainissement

Lorsqu'on selectionne I'option Sani Rinse, I'indicateur Sanitized
(assainissement) s'allume des que ce programme est termine. Si
le lave-vaisselle n'a pas bien assaini la vaisselle, le temoin
clignote 8 la fin du programme. Ceci peut se produire si le
programme est interrompu ou si la temperature de I'eau fl I'entree
est trop basse. Le temoin lumineux s'eteint Iorsqu'on appuie sur
un bouton ou qu'on ferme la porte.

Clean/propre

L'indicateur Clean (propre) s'allume Iorsque le programme
s61ectionn6 est termin6. Le t_moin lumineux s'eteint Iorsqu'on
appuie sur un bouton ou qu'on ferme la porte.

Le dispositif de protection centre le debordement (au coin avant
droit de la cuve du lave-vaisselle) emp_che le lave-vaisselle de
deborder. II faut qu'il soit en place pour que le lave-vaisselle

fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui puissent
emp_cher le dispositif de monter ou de descendre.

58

LAVAGE D'ARTICLES SPECIAUX

En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner s'il est lavable au lave-vaisselle.

Materiau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents peuvent
affecter la finition de I'aluminium anodis&

Aluminium

jetable

Bouteilles et
cannettes

Fonte Non

Porcelaine/gres Oui

Cristal Oui

Or Non

Verre Oui

Coutellerie & Non
manche creux Les manches de certains couteaux sont

Non

Ne pas laver les plats d'aluminium
jetables au lave-vaisselle. IIs risquent de
se deplacer durant le lavage et de
transferer des marques noires & la

vaisselle eta d'autres articles.

Non

Laver manuellement les bouteilles et
cannettes. Les etiquettes peuvent se

detacher dans le lave-vaisselle et
obstruer les orifices des bras d'aspersion

ou la pompe, et reduire la performance de
lavage.

La patine sera eliminee et la fonte
rouillera.

Consulter toujours les recommandations
du fabricant avant le lavage. La
decoration des articles antiques, peints
la main ou I'emaillage peut se deteriorer.
Les dorures peuvent se dissiper ou
changer de couleur.

Consulter toujours les recommandations
du fabricant avant le lavage. Apres
plusieurs lavages, la solution de detergent
peut attaquer certains types de cristal au
plomb.

Les couverts dores subiront un
changement de couleur.

Le verre opaque jaunit apres de
nombreux lavages au lave-vaisselle.

fixes & la lame au moyen d'un adhesif qui
peut se degager lots du lavage au lave-

vaisselle.

Mat_riau Lavable au lave-vaisselle?/

Commentaires

Etain, laiton, Non
bronze L'eau chaude et les detergents peuvent

modifier la couleur et la finition.

Plastiques jetables Non

Ce materiau ne peut resister aux effets
de I'eau chaude et des detergents.

Plastiques Oui

Consulter toujours les
recommandations du fabricant avant le

lavage. La capacite de resister aux
temperatures elevees et aux detergents
varie parmi les articles en plastique. II
est recommande que les articles legers
tels que les couvercles et les plats
beurre soient places darts le panier
superieur seulement. Des articles
robustes tels que les accessoires de
glaciere et plateaux de chaise haute
peuvent _tre places dans le partier
inferieur. Lors du lavage d'articles en
plastique dans le panier inferieur, il est
recommande que le sechage a I'air soit

utilis&

Acier inoxydable

Argent sterling ou
plaque

Fer blanc Non

Ustensiles de bois Non

Oui
Si le lavage n'est pas effectue

immediatement, executer un
programme de ringage. Le contact
prolonge avec des residus alimentaires
contenant sel, vinaigre, produits laitiers
ou jus de fruit peut endommager la

finition.
Oui

Si le lavage n'est pas effectue
immediatement, executer un
programme de ringage. Le contact
prolonge avec des residus alimentaires
contenant sel, acide ou sulfide (oeufs,
mayonnaise et fruits de mer) peut
endommager la finition.

Possibilite de rouille.

Laver manuellement. Consulter toujours
les recommandations du fabricant avant

le lavage. Le bois non traite peut se
deformer, se fissurer ou perdre sa

finition.

59

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de I'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide
ou une eponge et un detergent doux pour nettoyer les surfaces
exterieures du lave-vaisselle et preserver son aspect de
produit neuf. Si I'ext_rieur du lave-vaisselle est en acier
inoxydable, un nettoyant pour acier inoxydable est recommande.

Nettoyage de I'int_rieur

Les composes min_raux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanch&tre sur les surfaces
interieures, particulierement juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant
qu'elles aient refroidi. Porter des gants de caoutchouc. Ne pas
utiliser un produit de nettoyage autre que le detergent pour lave-
vaisselle car cela pourrait provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une p&te avec un detergent pour lave-vaisselle en poudre
sur une eponge humide et nettoyer.

OU

Utiliser un detergent liquide pour lave-vaisselle automatique, et
nettoyer avec une eponge humide.

OU

Voir la methode de rin(;age au vinaigre & la section "Taches et
films sur la vaisselle" a "Depannage".

REMARQUE : Effectuer un programme de lavage normal avec
detergent apres avoir nettoye I'interieur.

Verifier le dispositif anti-refoulement Iorsque votre lave-vaisselle

ne se vidange pas bien.
Certains codes de plomberie provinciaux ou Iocaux exigent

I'installation d'un dispositif anti-refoulement entre un lave-
vaisselle encastre et le systeme de canalisation du domicile. Si
un tuyau d'evacuation du domicile est bouche, le dispositif anti-
refoulement protege votre lave-vaisselle centre un refoulement

de I'eau.

Le dispositif anti-refoulement se trouve habituellement sur le
dessus de I'evier ou du comptoir pres du lave-vaisselle. Pour
commander un dispositif anti-refoulement, composer le
1-800-4-MY-HOME ®.Demander le numero de piece 300096.

REMARQUE : Le dispositif anti-refoulement est un article de
plomberie externe qui ne fait pas partie de votre lave-vaisselle. La
garantie fournie avec votre lave-vaisselle ne couvre pas les coQts
de service directement associes au nettoyage ou & la reparation
d'un dispositif anti-refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement pour
assurer la vidange adequate de votre lave-vaisselle. Suivre les
instructions de nettoyage fournies par le fabricant. Pour la
plupart des types, il suffit de soulever le couvercle chrome, de
devisser le capuchon de plastique, puis de verifier s'il y a une
accumulation de salete. Nettoyer au besoin.

Remisage pour I'_t_

6O

Proteger le lave-vaisselle au cours des mois d'ete en fermant
I'approvisionnement d'eau et en deconnectant le lave-vaisselle
de I'alimentation electrique.

Hiv_dsation du lave-vaisselle

Proteger le lave-vaisselle et le domicile contre les dommages par
I'eau, attribuables au gel des conduits d'eau. Si le lave-vaisselle
est laisse dans une residence saisonniere ou risque d'etre
expose a des temperatures pres du degre de congelation, faites
hiveriser le lave-vaisselle par un technicien de service agree.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici; elles pourraient vous _viter lecoQt d'une visite de service...

Residus de d_tergent dans la section avec couvercle du

Le lave-vaisselle ne fonctionne pas correctement

• Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme
La porte est-elle bien fermee et enclenchee?

A-t-on selectionne le bon programme? Consulter "Tableaux
de selection de programmes".

Le lave-vaisselle est-il alimente par le courant electrique? Un
fusible est-il grille, ou un disjoncteur s'est-il declenche?

Le moteur s'est-il arr_t6 par suite d'une surcharge? Le
moteur se reactive automatiquement apres quelques
minutes. S'il ne se remet pas en marche, contacter le service
de depannage.

Le robinet d'arr_t (le cas echeant) est-il ouvert?
II est normal pour certains programmes de faire des pauses

rep6t6es pendant quelques secondes Iors du programme de
lavage.

• Le t_moin lumineux START/RESUME (mise en marche/

r_initialisation) clignote
La porte a-t-elle ete ouverte durant le programme ou le

courant electrique a-t-il et6 interrompu? Le temoin Start/
Resume clignote Iors de I'ouverture de la porte durant un
programme ou est susceptible de clignoter en cas de
coupure de courant. Appuyer sur START/RESUME (mise en
marche/reinitialisation) pour remettre le programme en
marche. S'assurer que la porte est bien fermee et verrouillee.

REMARQUE : Sur les modeles a commandes sur le dessus,
si la porte n'est pas fermee dans les 3 secondes apres que
I'on a appuye sur Start/Resume, appuyer a nouveau sur
START/RESUME (raise en marche/reinitialisation).

• Le t_moin lumineux de nettoyage clignote
IIy a eu un dysfonctionnement du lave-vaisselle. Appeler le

service technique pour verifier le circuit de chauffage.

• Le lave-vaisselle ne se remplit pas
Le dispositif de protection contre le debordement peut-il

monter et descendre librement? Appuyer dessus pour le
liberer.

• La dur_e d'ex_cution du programme semble _tre trop

Iongue

L'eau fournie au lave-vaisselle est-elle suffisamment chaude?
Le lave-vaisselle fonctionne plus Iongtemps durant le

chauffage de I'eau. Voir la section "Conseils d'efficacite pour
le lave-vaisselle".

Une periode d'attente s'ajoute automatiquement dans
certains programmes de lavage et de rin(_age jusqu'a ce que
I'eau atteigne la temperature correcte.

• R_sidus d'eau dans le lave-vaisselle

Le programme est-il acheve?

distributeur

Le programme est-il termine?
Le detergent fait-il des grumeaux? Remplacer le detergent au

besoin.
Le panier inf_rieur est-il installe correctement avec les butees

(sur certains modeles) a I'avant? Voir la section "Pieces et
caracteristiques". Reinstaller le panier au besoin.

• Apparition d'un r_sidu blanc a I'avant du panneau d'acc_s
A-t-on utilise une quantite excessive de detergent? Voir la

section "Distributeur de detergent".
La marque de detergent utilisee produit-elle trop de mousse?

Essayer une marque de detergent differente pour reduire le
moussage et eliminer I'accumulation.

• Odeur darts le lave-vaisselle
La vaisselle est-elle lavee seulement tousles 2 ou 3 jours?

Executer un programme de rin(_age une ou deux fois par jour
jusqu'a ce qu'une charge complete soit accumulee.

Le lave-vaisselle a-t-il une odeur de plastique neuf? Faire un
ringage au vinaigre tel que decrit dans la section "Taches et

films sur la vaisselle".

Condensation sur le comptoir de la cuisine (modUles

encastr_s)

Le lave-vaisselle est-il aligne avec le dessus du comptoir?
L'humidite sortant de I'event de la console du lave-vaisselle

peut se former sur le comptoir. Voir les instructions
d'installation pour plus de renseignements.

Le panier inf_rieur ne glisse pas compl_tement dans le
lave-vaisselle

Verifier que les articles charges pour I'option de lavage
TURBOZONETM ne se sont pas deplaces. Charger a nouveau
pour emp_cher les articles d'interferer avec les jets ou bras
d'aspersion. (Voir "Chargement du panier inferieur".)

61

Vaisselle pas completement nettoy_e Presence de taches sur la vaisselle

• R_sidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? Voir la section
"Chargement du lave-vaisselle".

La temperature de I'eau est-elle trop basse? Pour les
meilleurs resultats de lavage, I'eau devrait 6tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".
A-t-on utilise la bonne quantite de detergent frais? Utiliser

seulement les detergents recommandes pour lave-vaisselle.
Voir la section "Distributeur de detergent". Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le
detergent dans un endroit frais et sec. Une vaisselle tres sale

et/ou une eau dure necessitent generalement un supplement
de detergent.

L'eau que vous utilisez est-elle dure? II se peut que vous ayez
besoin d'augmenter la quantite de detergent que vous

utilisez. Consulter la section "Distributeur de detergent". IIse
peut egalement que vous ayez besoin de changer et de

choisir un detergent avec un contenu de phosphore
de 8,7 %.

Y a-t-il des grumeaux de detergent dans le distributeur?
Utiliser uniquement un detergent frais. Ne pas laisser le
detergent pendant plusieurs heures dans un distributeur
humide. Nettoyer le distributeur Iorsqu'il s'y trouve des
grumeaux de detergent.

La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des
etiquettes de bouteilles et de cannettes?

La pression d'eau du domicile est-elle suffisamment elevee
pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2
(138 a 828 kPa). Si la pression est insuffisante, il peut _tre
necessaire d'installer une pompe de surpression.

Une accumulation de mousse ralentit-elle le bras
d'aspersion? Ne pas utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents recommandes
pour lave-vaisselle.

• La vaisselle dans la zone de lavage TURBOZONETM n'est

pas propre

La vaisselle est-elle chargee face aux jets d'aspersion
TURBOZONETM?Charger les surfaces sales de la vaisselle
face a I'arriere du lave-vaisselle, vers les jets d'aspersion
TURBOZONETM. Incliner la vaisselle vers I'arriere pour que

I'eau puisse cower des surfaces et pour que le bras
d'aspersion inferieur puisse laver I'article par le dessous.

REMARQUE : Les articles charges peuvent se deplacer
Iorsque les paniers sent pousses a I'interieur du lave-
vaisselle. S'assurer que la vaisselle n'interfere pas avec les
bras d'aspersion ou les tuyaux d'alimentation d'eau.

Les articles sont-ils places sans chevauchement? Charger les
articles en une seule rangee de profondeur sans

chevauchement afin que les jets d'aspersion TURBOZONETM
puissent atteindre toutes les surfaces.

• Taches et films sur la vaisselle
L'eau est-elle dure ou contient-elle une concentration _levee

de mineraux? Le conditionnement de I'eau de ringage final
avec un agent de ringage liquide favorise I'elimination des
taches et films. Veiller ace que le distributeur soit toujours
rempli d'un agent de ringage.

La temperature de I'eau est-elle trop basse? Pour les
meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".
A-t-on utilise la bonne quantite de detergent efficace? Utiliser

seulement les detergents recommandes pour lave-vaisselle.
Voir la section "Distributeur de detergent". Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le
detergent dans un endroit frais et sec. Une vaisselle tres sale
et/ou une eau dure necessitent generalement un supplement
de detergent.

La pression d'eau du domicile est-elle suffisamment elevee
pour un remplissage convenable du lave-vaisselle? La
pression d'eau du domicile devrait 6tre de 20 a 120 Ib/po 2
(138 a 828 kPa). Si la pression est insuffisante, il peut _tre
necessaire d'installer une pompe de surpression.

REMARQUE : Pour eliminer les taches et films sur la
vaisselle, essayer un ringage avec de I'eau vinaigree. Cette

methode ne devrait _tre utilisee qu'occasionnellement. Le
vinaigre est un acide et son utilisation trop frequente pourrait

endommager le lave-vaisselle.

1. Laver et rincer la vaisselle. Utiliser le sechage a Fair ou

une option de sechage economique. Enlever tousles
couverts ou articles metalliques.

2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une

tasse a mesurer en verre ou lavable au lave-vaisselle dans
le panier inferieur.

3. Faire executer au lave-vaisselle un programme de lavage

complet et un sechage & I'air. Ne pas utiliser de detergent.
Le vinaigre se melangera a I'eau de lavage.

Film de silice ou attaque (le film de silice est un depSt
blanc irish; I'attaque produit I'apparence d'un film
translucide)

II y a parfois une reaction chimique de I'eau avec certains
types de verres. Ceci est habituellement imputable
certaines combinaisons d'eau deuce ou adoucie, solution de

lavage alcaline, ringage insuffisant, chargement excessif du
lave-vaisselle, et la chaleur de sechage. II peut _tre

necessaire de laver manuellement ces articles pour eliminer
completement le probleme.

Pour ralentir ce processus, utiliser la quantite minimale de
detergent par charge. Consulter la section "Distributeur de
detergent". Utiliser un agent de ringage liquide, et ne pas trop
charger le lave-vaisselle pour permettre un ringage a fond. II

n'est pas possible d'eliminer le film de silice ou I'effet de
I'attaque chimique qui demeurent en permanence. Ne pas

utiliser un sechage avec chaleur.

62

• Taches blanches sur les ustensiles de cuisson
rev_tement anti-adh_sif

Le detergent du lave-vaisselle a-t-il elimin6 la patine? Gen6rer
une nouvelle patine apres le lavage au lave-vaisselle.

• Taches marron sur la vaisselle et les surfaces internes du

lave-vaisselle
L'eau comporte-t-elle une concentration de fer elevee? Laver

de nouveau la vaisselle apres avoir verse 1 a 3 c. a the
(5-15 mL) de cristaux d'acide citrique dans la section fermee
du distributeur de detergent. Ne pas utiliser de detergent.
Executer ensuite un programme de lavage Normal avec
detergent. Si ce traitement est necessaire plus frequemment
qu'a intervalles de deux mois, on recommande I'installation
d'un dispositif d'elimination du fer.

• Marques noires ou grises sur la vaisselle
Des articles d'aluminium frottent-ils contre la vaisselle durant

le lavage? Les articles d'aluminium jetables peuvent se briser
dans le lave-vaisselle et causer des marques. Laver ces
articles a la main. Pour eliminer les marques d'aluminium,
employer un produit de nettoyage moyennement abrasif.

• Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il
y a une quantite considerable de residus alimentaires a base
de tomates? Les taches peuvent se dissiper graduellement
la Iongue. L'utilisation frequente du sechage avec chauffage
peut ralentir le processus de dissipation des taches. Les
taches n'affectent pas la performance du lave-vaisselle. Pour
reduire le risque de formation de taches, utiliser
regulierement un programme de ringage et un sechage a I'air
ou une option de sechage economique.

Vaisselle pas completement seche

• La vaisselle n'est pas s_che
Le lave-vaisselle a-t-il ete charge de maniere a permettre un

drainage adequat de I'eau? Ne pas charger excessivement.
Voir la section "Chargement du lave-vaisselle". Utiliser un
agent de rint_age liquide pour accelerer le sechage.

Les articles de plastique sont-ils humides? II est souvent
necessaire de secher les articles de plastique avec une

serviette.
Le distributeur d'agent de rin(_age est-il vide? Voir la section

"Distributeur d'agent de rin9age".
A-t-on utilise un sechage a I'air? Utiliser une option de

sechage avec chauffage pour une vaisselle plus seche.

Vaisselle endommag_e au cours d'un programme

• I_caillage de la vaisselle
A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et
qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser

I'ecaillage en deplat_ant lentement les paniers.
REMARQUE : Les antiquites, le cristal tr_s mince et certains

types de porcelaine et de verre peuvent _tre trop delicats
pour le lavage automatique. Laver a la main.

Bruits

• I_mission de bruits de broyage ou de bourdonnement
Un objet dur a penetre dans le module de lavage (sur certains

modeles). Le bruit devrait cesser apres le broyage de I'objet.
Si le bruit persiste apr_s un programme complet, faire un

appel de service.

Uext_rieur du lave-vaisselle est sale ou marqu_

• Marques, taches ou r_sidus sur I'ext_rieur du lave-
vaisselle

Avez-vous nettoy_ le lave-vaisselle avec un detergent doux et
un chiffon ou avez-vous utilise un nettoyant pour acier
inoxydable sur les modeles a exterieur en acier inoxydable?
Dans la plupart des cas, il suffit d'utiliser un linge doux,
humide ou une eponge et un detergent doux pour nettoyer

les surfaces exterieures du lave-vaisselle et preserver son
aspect de produit neuf. Si I'exterieur de votre lave-vaisselle

est en acier inoxydable, un nettoyant pour acier inoxydable
est recommande.

63

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

i_i_!_iiiiiiiiiiiiiiiiiiiiiiiiiiii_i

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www,sears,comwww,sears,ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center,

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

iiiiiHHHHHH_

HHHHHHHHi_

HHHHHHHHi_

HHHHHHHHi_

or maintenance agreement (Canada)on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Pard pedir servicio de reparaci6n

a domicilio, y pard ordenar piezas:

8558362

© 2004 Sears, Roebuck and Co,

To purchase a protection agreement (U.S.A.)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

1-888-SU-HOGAR SM

(1-888-784-6427)

, TM SM .

® Registered Trademark / Trademark / Serwce Mark of Sears, Roebuck and Co,

® Marca Registrada / Marca de comercio / Mama de Serwclo de Sears, Roebuck and Co,

® Marque de commerce d_pos_e / Marque de commerce/ Marque de service de Sears, Roebuck and Co.

• TM . SM • •
TM SM .

(1-800-533-6937)

www.sears.ca

6/04

Printed in U.S,A,

Impreso en EE. UU,

Imprim_ aux E.-U,
