Kenmore 795.7248, Elite 795.7248 Series Use & Care Manual

Download

Use & Care Guide Guide d’Utilisation et d’Entretien

Sears Brands Management Corporation Hoﬀ man Estates, IL 60179 U.S.A. www.kenmore.com

Sears Canada Inc. Toronto, Ontario, Canada M5B 2C3

www.sears.com

www.sears.ca

English / French

Models/Modèles: 795.7248*

Bottom Freezer Refrigerator

Congélateur Inférieur Réfrigérateur

* = color number, le numéro de la couleur

TABLE OF CONTENTS

Warranty............................................................................. 3

Protection Agreements

.............................................. 4

Important Safety Instructions

........................... 5-7

Electrical & Grounding Requirements

.............. 7

Parts and Features

....................................................... 8

Refrigerator Installation ..............................9-18

Unpacking Your Refrigerator ..........................9

Installation

.................................................................... 10

Removing/Replacing Your Refrigerator and Freezer Handles, Doors and Drawers

.......11-17

Leveling and Door Alignment ...................... 18

Using Your Refrigerator .............................19-31

Setting the Controls ..................................19-21

In-Door Ice Bin

...........................................................22

Automatic Icemaker ............................... 23-24

Food Storage Guide .................................... 25

Refrigerator Section

Water Dispenser ........................................... 26

Refrigerator Shelves

............................................... 27

Humidity Controlled Crisper ........................ 28

Convenience Bin ...............................................28

Door Bin ........................................................ 29

Replacing the Air Filter ................................ 29

Freezer Section

CustomChill™ Drawer ................................. 30

Pullout Drawers ............................................ 30

Durabase ........................................................ 31

Durabase Divider ........................................... 31

Water Filter ................................................32-35

Care And Cleaning ................................... 36-37

General Cleaning Tips ................................ 36

Exterior .......................................................... 36

Inside Walls ................................................... 36

Door Liner And Gaskets ............................... 36

Plastic Parts .................................................... 36

Condenser Coils ............................................. 36

Light Bulb Replacement ............................... 37

Power Interruptions .......................................37

When You Go On Vacation ........................ 37

When You Move ............................................37

Connecting the Water Line ......................38-40

Troubleshooting Guide ..............................41-48

Kenmore Connect™ .................................49

Service ...............................................Back Cover

WARRANTY

REFRIGERATOR WARRANTY

Kenmore Elite Limited Warranty

When this appliance is installed, operated and maintained according to all supplied instructions, the following warranty coverage applies. To arrange for warranty service, call 1-800-4-MY-HOME® (1-800-469-4663).

One Year Limited Warranty on Appliance•

For one year from the date of purchase, free repair will be provided if any non-consumable part of this appliance fails due to defects in material or workmanship. If the appliance is ever used for other than private family purposes, this coverage applies for only 90 days from the purchase date, and is void in Canada.

Five Year Limited Warranty on Sealed System •

For ﬁ ve years from the date of purchase, the sealed refrigerant system of this appliance is warranted against any defects in material or workmanship. New system components will be supplied for defective ones free of charge. You are responsible for the labor cost of component installation after the ﬁ rst year from the date of purchase. If the appliance is ever used for other than private family purposes, this coverage applies for only one year from the purchase date.

Ten Year Limited Warranty on Linear Compressor •

For ten years from the date of purchase, the linear compressor of this appliance is warranted against any defects in material or workmanship. A new linear compressor will be supplied free of charge. You are responsible for the labor cost of installation after the ﬁ rst year from the date of purchase. If the appliance is ever used for other than private household purposes, this coverage applies for only two years from the purchase date.

This warranty covers only defects in material and workmanship, and will NOT pay for:

1. Consumable parts that can wear out from normal use, including but not limited to ﬁ lters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to all instructions supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than those recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modiﬁ cations made to this product.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair as provided herein. Implied warranties, including warranties of merchantability or ﬁ tness for a particular purpose, are limited to one year or the shortest period allowed by law. Sears shall not be liable for incidental or consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitation on the duration of implied warranties of merchantability or ﬁ tness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States or Canada*. This warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

* In Canada, in-home repair service is not available in all areas, nor will this warranty cover user or servicer travel and transportation expenses if this product is located in a remote area (as deﬁ ned by Sears Canada Inc.) where an authorized servicer is not available.

Sears Brands Management Corporation, Hoﬀ man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

PROTECTION AGREEMENTS

PRODUCT RECORD

Master Protection Agreements

Congratulations on making a smart purchase. Your new Kenmore Elite

product is designed and manufactured for years of dependable operation. But like all products, it may require preventive maintenance or repair from time to time. That’s when having a Master Protection Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend the life of your new product. Here’s what the Agreement* includes:

Parts and labor• needed to help keep products operating properly under normal use, not just defects. Our coverage goes well beyond the product warranty. No deductibles, no functional failure excluded from coverage— real protection.

Expert service• by a force of more than 10,000 authorized Sears service technicians, which means

someone you can trust will be working on your product.

Unlimited service calls and nationwide service,• as often as you want us, whenever you want us.

“No-lemon” guarantee• – replacement of your covered product if four or more product failures occur within twelve months.

Product replacement• if your covered product can’t be ﬁ xed.

Annual Preventive Maintenance Check • at your request – no extra charge.

Fast help by phone• – we call it Rapid Resolution – phone support from a Sears representative on all products. Think of us as a “talking owner’s manual.”

Power surge protection• against electrical damage due to power ﬂ uctuations.

$250 Food Loss Protection• annually for any food spoilage that is the result of mechanical failure of any covered refrigerator or freezer.

Rental reimbursement• if repair of your covered product takes longer than promised.

25% discount• o the regular price of any non-covered repair service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that it takes to schedule service. You can call at any time day or night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you cancel for any reason during the product warranty period, we will provide a full refund or a prorated refund anytime after the product warranty period expires. Purchase your Master Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information in the U.S.A. call 1-800-827-6655.

* Coverage in Canada varies on some items. For full details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call

1-800-4-MY-HOME

In the space below, record the date of purchase, model and serial number of your product. You will ﬁ nd the model and serial number printed on an identiﬁ cation label located on the interior liner of the refrigerator compartment. Have these items of information available whenever you contact Sears concerning your product.

Model No.___________________ Date of Purchase ___________________

Serial No.___________________

Save these instructions and attach your sales receipt for future reference.

IMPORTANT SAFETY INSTRUCTIONS

WARNING

SAVE THESE INSTRUCTIONS

To reduce the risk of ﬁ re, electric shock, or personal injury when using your product, basic safety precautions should be followed, including the following.

Read all instructions before using this appliance.

NEVER unplug your refrigerator by pulling on the • power cord. Always grip the plug ﬁ rmly and pull it

straight out from the outlet. If the supply cord is damaged, it must be replaced •

by the manufacturer or its service agent or a similarly qualiﬁ ed person in order to avoid a hazard. Do not use a cord that shows cracks or abrasion damage along its length or at either the plug or connector end.

Do not modify or extend the power cord length. It • could cause electric shock or ﬁ re.

When moving your refrigerator away from the wall, be • careful not to roll over or damage the power cord.

BASIC SAFETY PRECAUTIONS

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you of hazards that can kill or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard signal word DANGER, WARNING or CAUTION. These words mean:

You will be killed or seriously injured if you do not follow instructions.

You can be killed or seriously injured if you do not follow instructions.

Indicates an imminently hazardous situation which, if not avoided, may result in minor or moderate injury, or product damage.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

DO NOT store or use gasoline or other ﬂ ammable • vapors and liquids in the vicinity of this or any other appliance.

DO NOT allow children to climb, stand, or hang on the • refrigerator doors or shelves in the refrigerator. They could damage the refrigerator and seriously injure themselves.

Keep ﬁ ngers out of pinch point areas; clearances • between the doors and cabinets are necessarily small.

Be careful closing doors when children are in the area. Unplug your refrigerator before cleaning or making •

any repairs. If connected to a circuit protected by fuses, use time •

delay fuse.

NOTE: It is strongly recommended that any service be performed by a qualiﬁ ed technician.

DANGER

WARNING

CAUTION

WARNING

DANGER: RISK OF CHILD ENTRAPMENT

SAVE THESE INSTRUCTIONS

Before replacing a burned-out or broken light bulb, • unplug the refrigerator or turn o power at the circuit breaker or fuse box in order to avoid contact with a live wire ﬁ lament. (A burned-out light bulb may break when being replaced, exposing the wire ﬁ lament.)

NOTE: Some models have LED interior lighting and service should be performed by a qualiﬁ ed technician.

WARNING: Setting either or both controls to the OFF position does not remove power to the light circuit.

When you are ﬁ nished, reconnect the refrigerator to • the electrical source and reset the controls (Thermostat, Refrigerator Control, and or Freezer Control, depending on the model) to the desired setting.

This refrigerator must be properly installed in • accordance with the Attention Installer Instructions that were taped to the front of the refrigerator.

After your refrigerator is in operation, do not touch the • cold surfaces in the freezer compartment when hands are damp or wet. Skin may adhere to the extremely cold surfaces.

Junked or abandoned refrigerators are dangerous, even if they are sitting for only a few days. If you are getting rid of your old refrigerator, please follow the instructions at right to help prevent accidents (child entrapment and su ocation).

DO NOT touch the automatic ice making mechanism • while the refrigerator is plugged in.

DO NOT refreeze frozen foods which have thawed • completely. The United States Department of Agriculture in Home and Garden Bulletin No. 69 says:

…You may safely refreeze frozen foods that have thawed if they still contain ice crystals or if they are still cold—below 39°F (4°C).

…Thawed ground meats, poultry or ﬁ sh that have any o -odor or o -color should not be refrozen and should not be eaten. Thawed ice cream should be discarded. If the odor or color of any food is poor or questionable, dispose of it. The food may be dangerous to eat.

Even partial thawing and refreezing reduces the eating quality of foods, particularly fruits, vegetables and prepared foods. The eating quality of red meats is a ected less than that of many other foods. Use refrozen foods as soon as possible to save as much of their quality as you can.

BEFORE YOU THROW AWAY YOUR OLD REFRIGERATOR OR FREEZER:

Take o the doors.• Leave the shelves in place so that • children may not easily climb inside

WARNING : This product contains chemicals known to the State of

California to cause cancer.

Wash hands after handling.

CFC/HCFC DISPOSAL

ELECTRICAL & GROUNDING REQUIREMENTS

WARNING

Your old refrigerator may have a cooling system that used CFCs or HCFCs (chloroﬂ uorocarbons or hydrochloroﬂ uorocarbons). CFCs and HCFCs are believed to harm stratospheric ozone if released to the atmosphere. Other refrigerants may also cause harm to the environment if released to the atmosphere.

IMPORTANT: Please read carefully. TO CONNECT ELECTRICITY

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its own individual properly grounded electrical outlet rated for 115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes. This provides the best performance and also prevents overloading house wiring circuits which could cause a ﬁ re hazard from overheated wires. It is recommended that a separate circuit serving only this appliance be provided.

Use a receptacle that cannot be turned o with a switch or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced with a properly grounded three-prong wall outlet.

Electrical Shock Hazard

FOR PERSONAL SAFETY, this appliance must be

properly grounded. Have the wall outlet and the circuit checked by a qualiﬁ ed electrician to make sure the outlet is properly grounded.

If you are throwing away your old refrigerator, make sure the refrigerant is removed for proper disposal by a qualiﬁ ed technician. If you intentionally release refrigerant, you may be subject to ﬁ nes and imprisonment under provisions of environmental legislation.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain conditions, the use of an extension cord is not recommended. However, if you still elect to use an

extension cord, it is absolutely necessary that it be a ULlisted (USA), 3-wire grounding type appliance extension cord having a grounding type plug and outlet, and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.

Use of an extension cord will increase the clearance needed for the back of the refrigerator.

3-prong grounding plug

3-prong grounding type wall receptacle

Ensure proper ground exists before use.

PARTS AND FEATURES

Use this page to become more familiar with the parts and features of your refrigerator. NOTE: This guide covers several di erent models. The refrigerator you have purchased may have some or all of the items

listed below. The locations of the features shown below may not match your model.

Ice Compartmen

Door

Ice Bin

Kenmore Connect™ Speaker

Air Filter

Adjustable Dairy Bin

Refrigerator Shelves

Adjustable Door Bins

Air Tight Crisper

Convenience Bin

Durabase Divider

CustomChill™ Controls

Top Pullout Drawer

Middle Pullout Drawer

Refrigerator Light

Fixed Door Bins

Ice Compartment

(Icemaker and Ice Bin)

Articulating Mullion

Refrigerator Light (side)

Water Tank Cover

Water Filter

Humidity Controlled Crisper

Durabase

Control Panel

REFRIGERATOR INSTALLATION

WARNING WARNING

WARNING

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your refrigerator before using. Do not remove any warningtype labels, the model and serial number label, or the Tech Sheet that is located under the front of the refrigerator.

To remove any remaining tape or glue, rub the area briskly with your thumb. Tape or glue residue can also be easily removed by rubbing a small amount of liquid dish soap over the adhesive with your ﬁ ngers. Wipe with warm water and dry.

Do not use sharp instruments, rubbing alcohol, ﬂ ammable ﬂ uids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your refrigerator.

Refrigerator shelves are installed in the shipping position. Please reinstall shelves according to your individual storage needs.

Excessive Weight Hazard:

Use two or more people to move and install the refrigerator. Failure to do so can result in back or other injury.

Excessive Weight Hazard:

Your refrigerator is heavy. When moving the refrigerator for cleaning or service, be sure to protect the ﬂ oor. Always pull the refrigerator straight out when moving it. Do not wiggle or walk the refrigerator when trying to move it, as ﬂ oor damage could occur.

Explosion Hazard:

Keep ﬂ ammable materials and vapors, such as gasoline, away from the refrigerator. Failure to do so can result in ﬁ re, explosion, or death.

INSTALLATION (continued)

1. To avoid noise and vibration, the unit must be leveled

and installed on a solidly constructed ﬂ oor. If required, adjust the leveling legs to compensate for unevenness of the ﬂ oor. The front should be slightly higher than the rear to aid in door closing. Leveling legs can be turned easily by tipping the cabinet slightly. Turn the leveling legs to the left to raise the unit or to the right to lower it. (See LEVELING AND DOOR ALIGNMENT.)

NOTE: Installing on carpeting, soft tile surfaces, a platform or weakly supported structure is not recommended.

2. Install this appliance in an area where the temperature

is between 55°F (13°C) and 110°F (43°C). If the temperature around the appliance is too low or high, cooling ability may be adversely a ected.

3. Select a place where a water supply can be easily

connected for the automatic icemaker.

NOTE: The water pressure must be between 20 and 120 psi on models without a water ﬁ lter and between 40 and 120 psi on models with a water ﬁ lter.

4. Too small of a distance from adjacent items may

result in lowered freezing capability and increased electricity consumption charges. Allow at least 24 inches (61 cm) in front of the refrigerator to open the doors and at least 2 inches (5.08 cm) between the back of the refrigerator and the wall.

PRIOR TO USE

1. Clean your refrigerator thoroughly and wipe o all

dust that accumulated during shipping.

2. Install accessories such as the ice cube bin, drawers,

shelves, etc., in their proper places. They are packed together to prevent possible damage during shipment.

3. Allow your refrigerator to run for at least two to three

hours before putting food in it. Check the ﬂ ow of cold air in the freezer compartment to ensure proper cooling. Your refrigerator is now ready for use.

INSTALLATION

REFRIGERATOR INSTALLATION

Shock Hazard:

To reduce the risk of electric shock, do not install the refrigerator in a wet or damp area.

WARNING

2” (5.08 cm)

HOW TO REMOVE REFRIGERATOR DOOR HANDLES

NOTE: Handle appearance may vary from the

illustrations on this page.

Removing Refrigerator Handles

Loosen the set screws with a 3/2 in. Allen wrench and remove the handle.

NOTE: If the handle mounting fasteners need to be tightened or removed, use a ¼ in. Allen wrench.

NOTE: Removing the doors is always recommended when it is necessary to move the refrigerator through a narrow opening. If it is necessary to remove the handles, follow the directions below.

REFRIGERATOR INSTALLATION

HOW TO REPLACE REFRIGERATOR DOOR HANDLES

NOTE: Handle appearance may vary from the

illustrations on this page.

Replacing Refrigerator Door Handles

Place the handle on the door by ﬁ tting the handle footprints over the mounting fasteners and tightening the set screws with a 3/2 in Allen wrench.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a ¼ in. Allen wrench.

Mounting Fasteners

Set Screw

Allen

Wrench

Mounting Fasteners

HOW TO REPLACE FREEZER DOOR HANDLES

NOTE: Handle appearance may vary from the illustrations

on this page.

Replacing Freezer Drawer Handles

Place the handle on the door by ﬁ tting the handle footprints over the mounting fasteners and tightening the set screws with a  in. Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed, use a ¼ in. Allen wrench.

REFRIGERATOR INSTALLATION

HOW TO REMOVE FREEZER DOOR HANDLES

NOTE: Handle appearance may vary from the illustrations

on this page.

Removing Freezer Drawer Handles

Loosen the set screws located on the lower side of the handle with a  in. Allen wrench and remove the handle.

NOTE: If the handle mounting fasteners need to be tightened or removed, use a ¼ in. Allen wrench.

NOTE: Removing the doors is always recommended when it is necessary to move the refrigerator through a narrow opening. If it is necessary to remove the handles, follow the directions below.

When assembling or disassembling the handles:

Grasp the handle ﬁ rmly to ensure it will not drop or • cause injury.

Prevent the handle from swinging toward nearby • people or animals.

Insert the bracket hole of the handle into the stopper • bolt of the door exactly, then assemble the set screws to ﬁ x the handle in place.

Check for any gap between the door and handle after • the handle is ﬁ xed in place.

WARNING

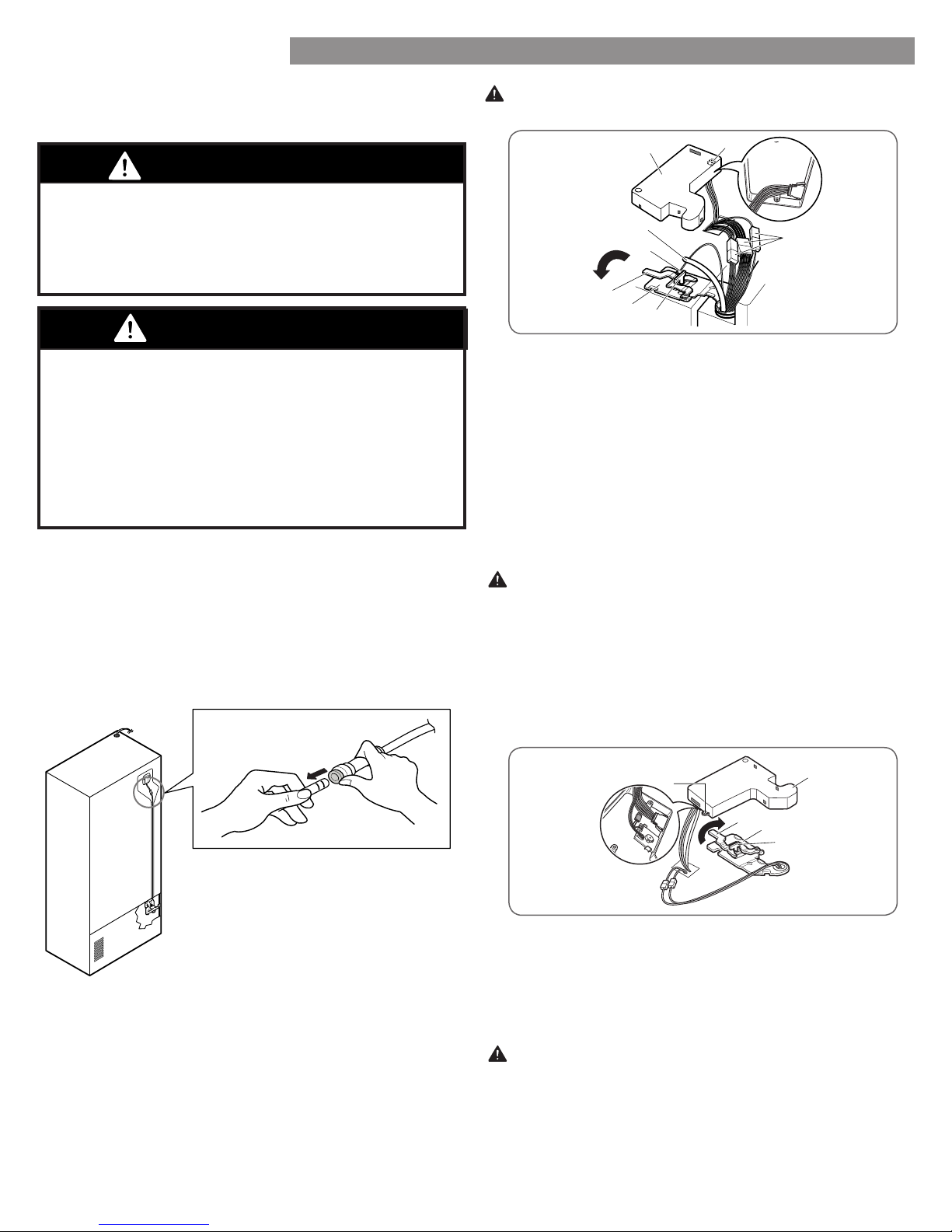

To remove the left refrigerator door:

On the back of the refrigerator, pull the water tube out of the collet ﬁ tting on the connector by pressing the ﬁ tting release ring (see picture below).

1. Open the door. Remove the top hinge cover screw (1). Lift up the cover (2).

2. Remove the cover.

3. Pull out the tube (3).

4. Disconnect all wire harnesses (4).

5. Remove the grounding screw (5).

6. Rotate hinge lever (6) counterclockwise. Lift the top hinge (7) free of the hinge lever latch (8).

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

7. Lift the door from the middle hinge pin and remove the door.

8. Place the door, inside facing up, on a non-scratching surface.

1. Open the door. Remove the top hinge cover screw (1). Lift up the cover (2).

2. Remove the cover.

3. Rotate the hinge lever (3) clockwise. Lift the top hinge (4) free of the hinge lever latch (5).

CAUTION: When lifting the hinge free of the latch, be

careful that the door does not fall forward.

4. Lift the door from the middle hinge pin and remove the door.

5. Place the door, inside facing up, on a non-scratching surface.

WARNING

Electrical Shock Hazard

Disconnect the electrical supply to the refrigerator • before installing. Failure to do so could result in serious injury or death.

Do not put hands, feet or other objects into the air • vents or bottom of the refrigerator. You may be injured or receive an electrical shock.

REFRIGERATOR INSTALLATION

To remove the right refrigerator door:

REMOVING AND REPLACING REFRIGERATOR DOORS

CAUTION: Before you begin, remove food and bins

from the doors.

WARNING

Excessive Weight Hazard:

Use two or more people to remove and install the refrigerator doors. Failure to do so can result in back or other injury.

(2)

(5)

(4)

(1)

(3)

(6)

(7)

(8)

(4)

(5)

(2)

(1)

Reinstalling the Refrigerator Door Left Door

1. Lower the door onto the middle hinge pin (10).

2. Fit the top hinge (7) over the hinge lever latch (8) and into place. Rotate the lever (6) clockwise to secure the hinge.

3. Install the grounding screw (5) and connect the two wire harnesses (4).

4. Push the water tube (3) located at the top of the left door into the hole beside the left hinge on the top of the cabinet until it exits through the back.

5. Insert the water supply tube (3) into the connector until you see only one scale mark. Fully insert the tube over  in. (15 mm).

6. Hook the tabs on the left side of the hinge cover (1) under the edge of the top hinge (7) and position the cover in place. Insert and tighten the cover screw (1).

Right Door

1. Lower the door onto the middle hinge pin (9).

2. Fit the top hinge (4) over the hinge lever latch (5) and into place. Rotate the lever (3) counterclockwise to secure the hinge.

3. Hook the tabs on the right side of the hinge cover (2) under the edge of the top hinge (4) and position the cover in place. Insert and tighten the cover screw (1).

REFRIGERATOR INSTALLATION

CAUTION

(1)

(2)

(3)

(6)

(7)

(8)

(5)

(4)

(2)

(5)

(4)

(1)

(3)

(9)

(10)

After inserting, pull the tube to make sure that it is secure and reinsert the clip.

Tube

Scale Mark

Collet

Clip

REFRIGERATOR INSTALLATION

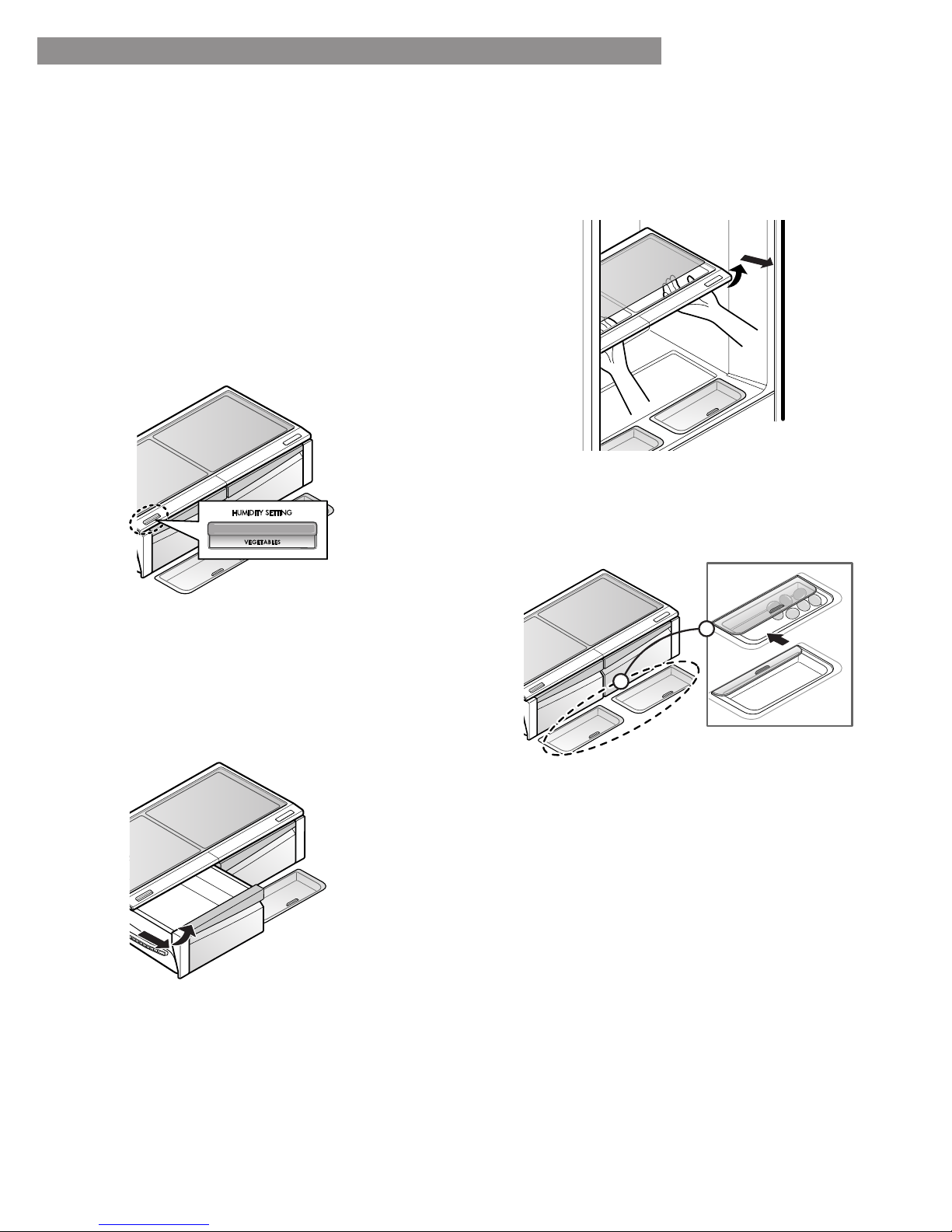

HOW TO REMOVE THE CUSTOMCHILL™ DRAWER

HOW TO INSTALL THE CUSTOMCHILL™ DRAWER

1. Pull the drawer open to full extension. Remove the basket by lifting the basket from the rail system.

NOTE : Before removing the CustomChill™ drawer,

it must be disconnected from the temperature control.

1. Grasp the door on each side and lower it into place on the rail system.

2. Disconnect the wire harness connection at the end of the right rail by pressing on the tabs on either side. It may help to use a small, ﬂ at-blade screwdriver to apply pressure to the ends of the tabs on either side.

2. Reconnect the wire harness to the connection at the end of the right rail by aligning the two ends and pushing them together until you hear a click. The tabs should snap back into place. Tug gently to make sure the connection is secure.

NOTE : If you do not reconnect the wire harness

securely, the CustomChill™ drawer will not work properly.

3. Hold both sides of the door and lift it to remove it from the rail system.

3. Pull the drawer open to full extension. Lower the basket onto the rail system.

REFRIGERATOR INSTALLATION

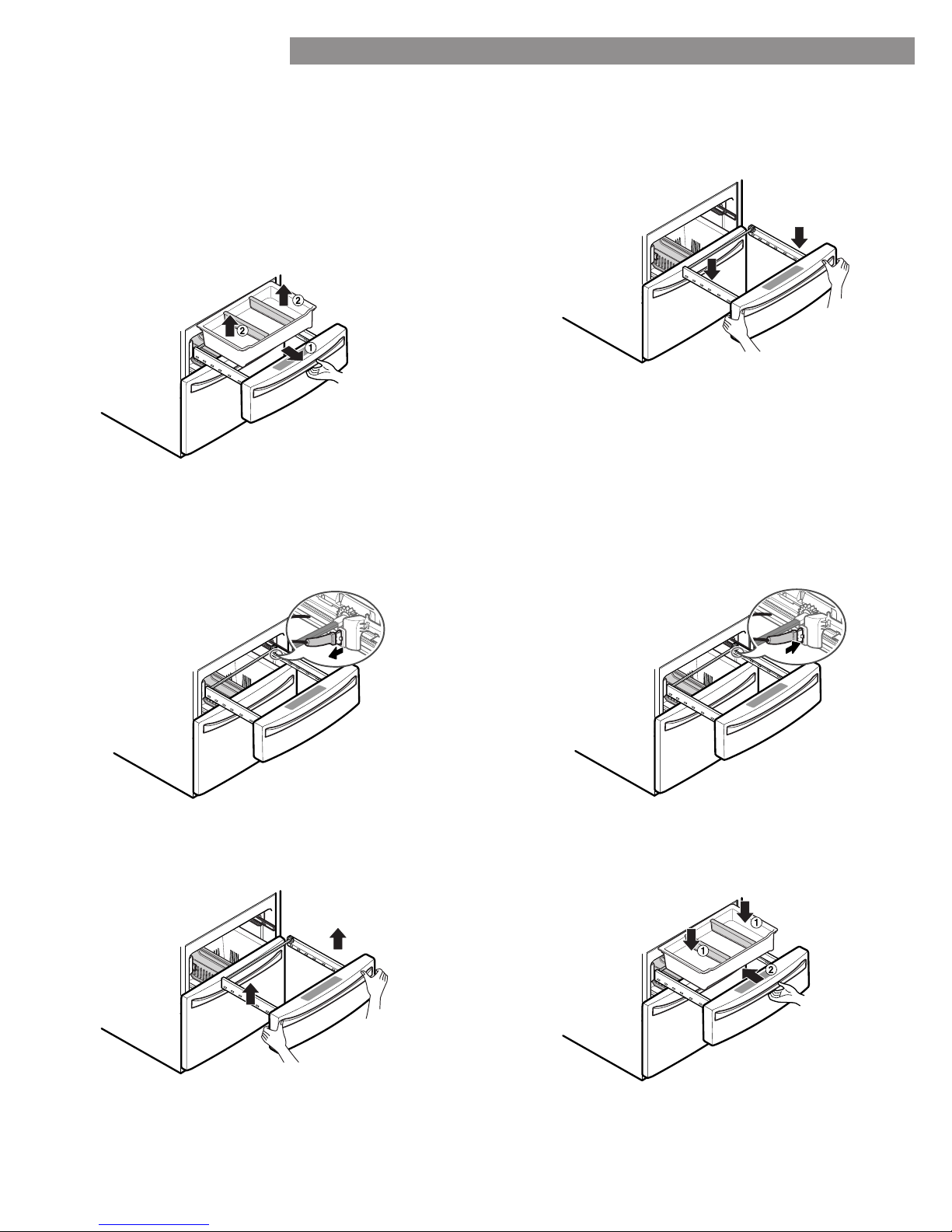

HOW TO REMOVE THE FREEZER DRAWER

WARNING:

• Use two or more people to remove and install the freezer drawer. Failure to do so can result in back or other injury.

• Do not sit or stand on the freezer drawer.

• To prevent accidental entrapment or su ocation, keep children and pets away from the drawer. Do not leave the drawer open.

CAUTION:

• Do not hold the handle when removing or replacing the drawer. The handle may come o , causing personal injury.

• Be careful of sharp hinges on both sides of the drawer.

• When you lay the drawer down, be careful not to damage the ﬂ oor.

1. Pull the freezer drawer open to full extension.

2. Remove the top pullout drawer by ﬁ rst pulling the

drawer open to full extension.

On the left rail, use a ﬂ at blade screwdriver to push in on the tab to release the drawer from the rail, as shown below. Once the left side is loose, push the tab on the right side with your ﬁ nger to release the drawer. Lift the front of the drawer up, then pull it straight out.

3. Remove the middle drawer by pulling the drawer out to full extension. Lift the front of the drawer up, then pull it straight out.

4. Remove the Durabase by opening the freezer drawer

to full extension and lifting the basket o of the rail assembly.

5. Remove the screws from the rails at both ends.

7. Hold both rails and push them in simultaneously.

6. With both hands, grip both sides of the drawer and pull it up to remove it from the rails.

CAUTION: Do not hold the handle when removing or

replacing the drawer. The handle may come o , causing personal injury.

REFRIGERATOR INSTALLATION

HOW TO INSTALL THE FREEZER DRAWER

1. Pull out both rails simultaneously until both rails are fully extended.

4. Insert the top pullout drawer into the frame, and push the drawer back into place until you hear a click.

2. Grasp the drawer on each side and hook the drawer supports into the rail tabs located on both sides.

CAUTION: Do not hold the handle when removing or

replacing the drawer. The handle may come o , causing personal injury.

5. Slightly tilt up the front of the middle drawer, insert the drawer into the frame, and push it back into place.

3. Lower the door into its ﬁ nal position and tighten the screws located on both sides.

6. Insert the lower basket in the rail assembly.

LEVELING AND DOOR ALIGNMENT

Leveling

After installing, plug the refrigerator’s power cord into a 3-prong grounded outlet and push the refrigerator into the ﬁ nal position.

Your refrigerator has two front leveling legs—one on the right and one on the left. Adjust the legs to alter the tilt from front-to-back or side-to-side. If your refrigerator seems unsteady, or you want the doors to close more easily, adjust the refrigerator’s tilt using the instructions below:

NOTE: Tools Required: /6” wrench or ﬂ at blade screwdriver.

1. Turn the leveling leg to the left to raise that side of

the refrigerator or to the right to lower it. It may take several turns of the leveling leg to adjust the tilt of the refrigerator.

NOTE: Having someone push backward against the top of the refrigerator takes some weight o of the leveling legs. This makes it easier to adjust the legs. Place a level on top of the cabinet to check if the refrigerator is level from side to side.

REFRIGERATOR INSTALLATION

2. Open both doors again and check to make sure that

they close easily. If the doors do not close easily, tilt the refrigerator slightly more to the rear by turning both leveling legs to the left. It may take several more turns, and you should turn both leveling legs the same amount.

NOTE: Your refrigerator is uniquely designed with two fresh food doors. Either door can be opened or closed independently of the other. You may have to exert slight pressure on the doors to get them to close completely.

Door Alignment

Both the left and right refrigerator doors have an adjustable nut, located on the bottom hinge, to raise and lower them to align properly.

If the space between your doors is uneven, follow the instructions below to align the doors evenly:

Use the wrench (included with the Use & Care Guide) to turn the nut in the door hinge to adjust the height. To the right to raise or to the left to lower the height.

USING YOUR REFRIGERATOR

SETTING THE CONTROLS

NOTE: The dispenser will not work if any door is left open

or if the control lock is engaged.

NOTE: If the lock icon is illuminated, you can not control the dispenser type. Please check the control lock ON/OFF mode on the control panel.

CAUTION: The control display is operated by touch.

Excessive moisture on the display may cause a malfunction. Please keep the display clean and dry.

The Refrigerator Temp Control ranges from 33°F to • 46°F (1°C to 8°C). Press the Refrigerator Temp button

to cycle through the available temperature settings one increment at a time.

The Freezer Temp Control range is from -6°F to 8°F • (-21°C to -13°C). Press the Freezer Temp button to cycle

through the available temperature settings one increment at a time.

NOTE: When changing control settings, wait 24 hours before making additional adjustments. The controls are set correctly when milk or juice is as cold as you would like and when ice cream is ﬁ rm. If the temperature in either compartment is too cold or too warm, change the setting one increment at a time. Wait 24 hours for the change to stabilize before adjusting again.

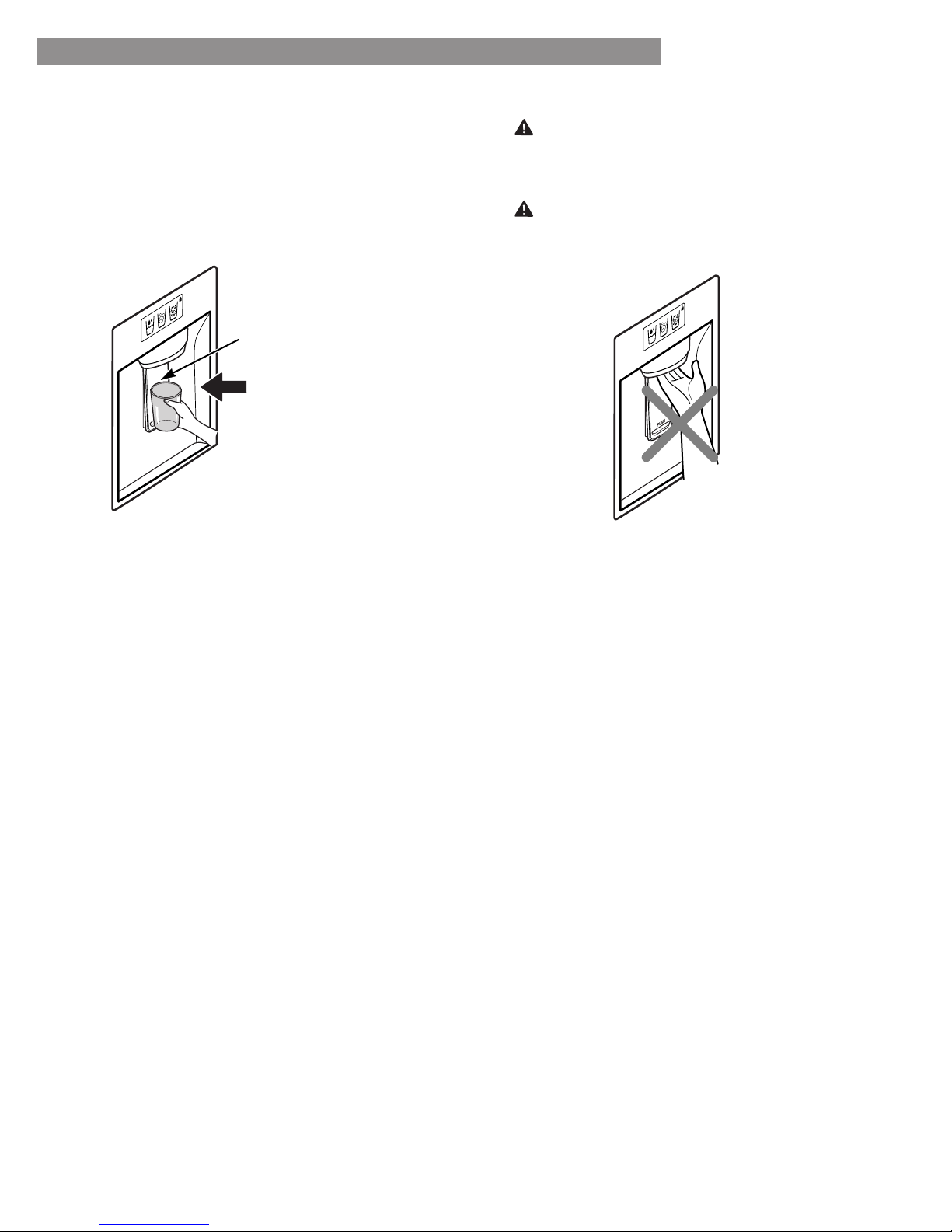

Dispenser

When you press the water icon (1), the icon will • illuminate.

When you press the cubed ice icon (2), the icon will • illuminate.

When you press the crushed ice icon (3), the icon will • illuminate.

Some dripping may occur after dispensing. Hold your • cup beneath the dispenser for a few seconds after dispensing to catch all of the drops.

Airﬂ ow

Be sure not to block vents while packing your refrigerator. Doing so will restrict airﬂ ow and may cause the refrigerator temperature to become too warm or cause interior moisture buildup. (See air ﬂ ow diagram below.)

Temperature

USING YOUR REFRIGERATOR

CAUTION

To reduce the risk of scratching the door or breaking the door mullion, please make sure that the refrigerator door mullion is always folded in.

Accent Light ⁄ Light Sensor

This light has three settings: On, O and Auto. If the light is set to the Auto mode, the Accent Light will automatically turn on and o according to the brightness of the room, as detected by the light sensor.

Articulating Mullion

This feature is a metal strip attached to the left door that articulates (rotates) 90 degrees as the door is closed, forming a mullion (base) for the left and right door gaskets to seal against.

Air Filter

The Air Filter helps remove odors from the refrigerator. The Air Filter has two settings, Auto and MAX. In Auto mode, the Air Filter will cycle on and o in increments of ten minutes on and one hundred and ten minutes o . If set to the MAX mode, the Air Filter will stay on continuously for four hours, cycling on and o in increments of ten minutes on and ﬁ ve minutes o . After four hours, the Air Filter will switch to Auto mode.

Auto mode is the default mode.• Press the • Air Filter button once for MAX mode.

Air Filter Reset

When the CHANGE icon turns on, the air ﬁ lter needs to be replaced. After replacing the air ﬁ lter, press and hold the Air Filter button for three seconds to turn the icon light o . It is recommended to change the air ﬁ lter approximately every 6 months.

Ultra Ice

When you press and hold the • Ultra Ice button, the Ultra Ice graphic will illuminate in the display and will continue for 24 hours. The function will automatically shut o after 24 hours.

You can stop this function manually by pressing the • button one more time.

This function increases both ice making and freezing • capabilities.

Water Filter Reset

When the water ﬁ lter indicator turns on, you need to change the water ﬁ lter. After changing the water ﬁ lter, press and hold the Water Filter button for three seconds to turn the indicator light o . You need to change the water ﬁ lter approximately every six months.

USING YOUR REFRIGERATOR

Door Alarm

When power is connected to the refrigerator, the door • alarm is initially set to ON. When you press the Door

Alarm button, the display will change to OFF and the Door Alarm function will deactivate.

When either the refrigerator or the freezer door is left • open for more than 60 seconds, the alarm tone will sound to let you know that the door is open.

When you close the door, the door alarm will stop.•

Control Lock

When power is initially connected to the refrigerator, • the Lock function is o .

If you want to activate the • Lock function to lock other buttons, press and hold the Control Lock button for three seconds or more. The Control Lock icon will display and the Lock function is now enabled.

When the • Lock function is activated, no other buttons will work. The dispenser pad is also deactivated.

To disable the • Lock function, press and hold the Control Lock button for approximately three seconds.

Temperature Mode Switch Function (°F <->°C)

If you want to convert °F to °C or vice versa, press and hold the Freezer Temp and Refrigerator Temp buttons at the same time for approximately ﬁ ve seconds.

Demo Mode (For Store Use Only)

The Demo Mode disables all cooling in the refrigerator and freezer sections to conserve energy while on display in a retail store. When activated, OFF will display on the control panel.

To deactivate:

With either refrigerator door opened, press and hold the Refrigerator Temp and Ultra Ice buttons at the same time for ﬁ ve seconds. The control panel will beep and the temperature settings will display to conﬁ rm that Demo Mode is deactivated. Use the same procedure to activate the Demo Mode.

IN-DOOR ICE BIN CAUTION

Keep hands and tools out of the ice compartment door and dispenser chute. Failure to do so may result in damage or personal injury.

The icemaker will stop producing ice when the in-door ice bin is full. If you need more ice, empty the ice bin into the extra ice bin in the freezer compartment. During use, the ice can become uneven causing the icemaker to misread the amount of ice cubes and stop producing ice. Shaking the ice bin to level the ice within it can reduce this problem.

NOTE: Storing cans or other items in the ice bin will damage the icemaker.

Keep the ice compartment door closed tightly. If the ice compartment door is not closed tightly, the cold air in the ice bin will freeze food in the refrigerator compartment. This could also cause the icemaker to stop producing ice.

NOTE: Emptying the ice bin is recommended if the icemaker ON/OFF button on the Ice maker is set to OFF for an extended period of time.

1. Pull or push the door handle to open or close the ice

compartment.

2. To remove the in-door ice bin, grip the front handle,

slightly lift the lower part, and slowly pull out the bin as shown.

3. To reinstall the in-door ice bin, slightly slant the

bin during replacement to avoid contact with the icemaker.

4. Avoid touching the ice-detecting sensor when

replacing the ice bin. See the label on the ice compartment door for details.

Ice-detecting sensor

USING YOUR REFRIGERATOR

CAUTION

When handling the ice bin, keep hands away from the icemaker tray area to

avoid personal injury.

USING YOUR REFRIGERATOR

AUTOMATIC ICEMAKER

Ice is made in the automatic icemaker and sent to the dispenser. The icemaker will produce 70-210 cubes in a 24-hour period, depending on freezer compartment temperature, room temperature, number of door openings and other operating conditions.

It takes about 12 to 24 hours for a newly installed • refrigerator to begin making ice. Wait 72 hours for full ice production to occur.

Ice making stops when the in-door ice bin is full. When • full, the in-door ice bin holds approximately 6 to 8 (1216 oz) glasses of ice.

To turn o the automatic icemaker, set the icemaker • switch to OFF (O). To turn on the automatic icemaker, set the switch to ON (I).

The water pressure must be between 20 and • 120 psi on models without a water ﬁ lter and between 40 and 120 psi on models with a water ﬁ lter to produce the normal amount and size of ice cubes.

Foreign substances or frost on the ice-detecting sensor • can interrupt ice production. Make sure the sensor area is clean at all times for proper operation.

WARNING

Personal Injury Hazard

DO NOT place ﬁ ngers or hands on the automatic ice making mechanism while the refrigerator is plugged in.

Icemaker

Power Switch

Ice-detecting Sensor

The ﬁ rst ice and water dispensed may include particles • or odor from the water supply line or the water tank.

Throw away the ﬁ rst few batches of ice. This is also • necessary if the refrigerator has not been used for a long time.

Never store beverage cans or other items in the ice • bin for the purpose of rapid cooling. Doing so may damage the icemaker or the containers may burst.

If discolored ice is dispensed, check the water ﬁ lter • and water supply. If the problem continues, contact a Sears or other qualiﬁ ed service center. Do not use the ice or water until the problem is corrected.

Keep children away from the dispenser. Children may • play with or damage the controls.

The ice passage may become blocked with frost if only • crushed ice is used. Remove the frost that accumulates by removing the ice bin and clearing the passage with a rubber spatula. Dispensing cubed ice can also help prevent frost buildup.

Never use thin crystal glass or crockery to collect ice. • Such containers may chip or break resulting in glass fragments in the ice.

Dispense ice into a glass before ﬁ lling it with water • or other beverages. Splashing may occur if ice is dispensed into a glass that already contains liquid.

Never use a glass that is exceptionally narrow or • deep. Ice may jam in the ice passage and refrigerator performance may be a ected.

Keep the glass at a proper distance from the ice outlet. • A glass held too close to the outlet may prevent ice from dispensing.

To avoid personal injury, keep hands out of the ice • door and passage.

Never remove the dispenser cover.•

If ice or water dispenses unexpectedly, turn o the • water supply and contact Sears Home Service at 1-800-4-MY HOME

WHEN YOU SHOULD SET THE ICEMAKER POWER SWITCH TO OFF (O)

When the water supply will be shut o for several • hours.

When the ice bin is removed for more than one or two • minutes.

When the refrigerator will not be used for several days.• NOTE: The ice bin should be emptied when the

icemaker ON/OFF switch is turned to the OFF position.

NORMAL SOUNDS YOU MAY HEAR

The icemaker water valve will buzz as the icemaker ﬁ lls • with water. If the power switch is in the ON (I) position, it will buzz even if it has not yet been hooked up to water. To stop the buzzing, move the power switch to

OFF (O). NOTE: Keeping the power switch in the ON (I) position

before the water line is connected can damage the icemaker.

You will hear the sound of cubes dropping into the bin • and water running in the pipes as the icemaker reﬁ lls.

PREPARING FOR VACATION

Set the icemaker power switch to OFF (O) and shut o the water supply to the refrigerator.

NOTE: The ice bin should be emptied anytime the icemaker ON/OFF switch is turned to the OFF (O) position.

If the ambient temperature will drop below freezing, have a qualiﬁ ed technician drain the water supply system to prevent serious property damage due to ﬂ ooding caused by ruptured water lines or connections.

CAUTION

AUTOMATIC ICEMAKER (continued)

USING YOUR REFRIGERATOR

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and moisture-proof material unless otherwise noted. This prevents food odor and taste transfer throughout the refrigerator. For dated products, check date code to ensure freshness.

STORING FROZEN FOOD NOTE: Check a freezer guide or a reliable cookbook

for further information about preparing food for freezing or food storage times.

Freezing

Your freezer will not quick-freeze a large quantity of food. Do not put more unfrozen food into the freezer than will freeze within 24 hours (no more than 2 to 3 lbs. of food per cubic foot of freezer space). Leave enough space in the freezer for air to circulate around packages. Be careful to leave enough room at the front so the door can close tightly.

Storage times will vary according to the quality and type of food, the type of packaging or wrap used (how airtight and moisture-proof) and the storage temperature. Ice crystals inside a sealed package are normal. This simply means that moisture in the food and air inside the package have condensed, creating ice crystals.

NOTE: Allow hot foods to cool at room temperature for 30 minutes, then package and freeze. Cooling hot foods before freezing saves energy.

Packaging

Successful freezing depends on correct packaging. When you close and seal the package, it must not allow air or moisture in or out. If it does, you could have food odor and taste transfer throughout the refrigerator and could also dry out frozen food.

Packaging recommendations:

Rigid plastic containers with tight-ﬁ tting lids• Straight-sided canning/freezing jars• Heavy-duty aluminum foil• Plastic-coated paper• Non-permeable plastic wraps• Speciﬁ ed freezer-grade self-sealing plastic bags•

Follow package or container instructions for proper freezing methods.

Do not use

Bread wrappers• Non-polyethylene plastic containers• Containers without tight lids• Wax paper or wax-coated freezer wrap• Thin, semi-permeable wrap•

CAUTION: Do not keep beverage cans or plastic

food containers in the freezer compartment. They may break or burst if they freeze.

Items How to

Butter or margarine

Cheese

Milk

Eggs

Fruit

Leafy vegetables

Vegetables with skins (carrots, peppers)

Fish

Leftovers

Keep opened butter in a covered dish or closed compartment. When storing an extra supply, wrap in freezer packaging and freeze.

Store in the original wrapping until you are ready to use it. Once opened, rewrap tightly in plastic wrap or aluminum foil.

Wipe milk cartons. For best storage, place milk on interior shelf, not on door shelf.

Store in original carton on interior shelf, not on door shelf.

Do not wash or hull the fruit until it is ready to be used. Sort and keep fruit in its original container, in a crisper, or store in a completely closed paper bag on a refrigerator shelf.

Remove store wrapping and trim or tear o bruised and discolored areas. Wash in cold water and drain. Place in plastic bag or plastic container and store in crisper.

Place in plastic bags or plastic container and store in crisper.

Store fresh ﬁ sh and shellﬁ sh in the freezer section if they are not being consumed the same day of purchase. It is recommended to consume fresh ﬁ sh and shellﬁ sh the same day purchased.

Cover leftovers with plastic wrap or aluminum foil, or store in plastic, or plastic containers with tight lids.

REFRIGERATOR SECTION

WATER DISPENSER

To dispense cold water, push on the dispenser switch with a glass.

NOTE: The dispenser is equipped with a light that turns on when the dispenser pad is engaged.

WARNING: Do not put your ﬁ ngers up the ice chute

opening. Doing so can result in severe injury.

CAUTION: Do not dispense ice into ﬁ ne china or

crystal glasses. China or crystal can break.

Some dripping may occur after dispensing. Hold your cup beneath the dispenser for a few seconds after dispensing to catch all of the drops.

USING YOUR REFRIGERATOR

Dispenser Switch

Push

USING YOUR REFRIGERATOR

REFRIGERATOR SHELVES

The shelves in your refrigerator are adjustable to meet your individual storage needs. Your model may have glass or wire shelves.

Adjusting the shelves to ﬁ t items of di erent heights will make ﬁ nding the exact item you want easier. Doing so will also reduce the amount of time the refrigerator door is open which will save energy.

IMPORTANT: Do not clean glass shelves with warm water while they are cold. Shelves may break if exposed to sudden temperature changes or impact.

CAUTION: Glass shelves are heavy. Use special care

when removing them.

Adjusting Shelves (Cantilever)

Remove shelves from the shipping position and replace shelves in the position you want.

To remove a shelf—Tilt up the front of the shelf

and lift the shelf from beneath

. Pull the shelf out.

To reinstall a shelf—Tilt the front of the shelf up and guide the shelf hooks into the slots at a desired height. Then, lower the front of the shelf so that the hooks drop into the slots.

Folding Shelf (on some models)

You can store taller items, such as a gallon container or bottles, by simply pushing the front half of the shelf underneath the back half of the shelf. Pull the front of the shelf toward you to return to a full shelf.

CAUTION: Make sure that shelves are level from one

side to the other. Failure to do so may result in the shelf falling or spilling food.

USING YOUR REFRIGERATOR

HUMIDITY CONTROLLED CRISPER

The crispers provide fresher tasting fruit and vegetables by letting you easily control humidity inside the drawer.

You can control the amount of humidity in the moisturesealed crispers by adjusting the control to any setting between VEGETABLES and FRUIT.

VEGETABLES• keeps moist air in the crisper for best storage of fresh, leafy vegetables.

FRUIT• lets moist air out of the crisper for best storage of fruit.

CONVENIENCE BIN

Open and close by pulling the handle of the lid.

To remove the glass

1. Lift up the glass under the crisper cover.

2. Pull the glass up and out.

NOTE: Pantry drawer not shown for clarity.

REMOVING THE HUMIDITY CONTROLLED CRISPER

1. To remove, pull the drawer out to full extension.

2. Lift the front of the crisper up, then pull it straight out.

3. To install, slightly tilt up the front, insert the drawer

into the frame and push it back into place.

USING YOUR REFRIGERATOR

REMOVING THE CONVENIENCE BIN LID

1. Open the lid about half way

2. Lift the lid up and pull out

DOOR BIN

The door bins are removable for easy cleaning and adjustment.

1. To remove the bin, simply lift the bin up and pull straight out.

2. To replace the bin, slide it in above the desired support and push down until it snaps into place.

NOTE: Some bins may vary in appearance and will only ﬁ t in one location.

REPLACING THE AIR FILTER

It is recommended that you replace the air ﬁ lter:

Approximately every six months.• When the • CHANGE AIR FILTER light turns on.

1. Remove the Old Filter

Place the new ﬁ lter inside of the cover with the side that says “Front” facing outward. Turn the ﬁ lter cover to the right to attach it to the refrigerator wall.

2. Install a New Air Filter.

Turn the ﬁ lter cover to the left to detach it from the refrigerator wall. The ﬁ lter is located on the inside of the ﬁ lter cover. Remove the ﬁ lter from the cover and replace it with a new ﬁ lter.

After changing the ﬁ lter, push and hold the Air Filter button for three seconds to reset the ﬁ lter sensor.

NOTE: To purchase a replacement air ﬁ lter, visit a Sears store or call 1-800-4-MY-HOME

. Also, you may order on-

line at www.sears.com/partsdirect

PULLOUT DRAWERS

Top Drawer

1. To remove, pull the drawer out to full extension. On

the left rail, use a ﬂ at blade screwdriver to push in on the tab to release the drawer from the rail, as shown below. Once the left side is loose, push the tab on the right side with your ﬁ nger to release the drawer. Lift the front of the drawer up, then pull it straight out.

2. To replace, slightly tilt up the front of the drawer, insert

the drawer into the frame, and push the drawer back into place until you hear a click.

USING YOUR REFRIGERATOR

FREEZER SECTION

CUSTOMCHILL™ DRAWER

The CustomChill™ Drawer provides storage space with a variable temperature control that can be adjusted to keep the compartment either colder or warmer than the refrigerator.

Setting the Temperature

Press the Select/Lock button repeatedly to toggle through the four temperature settings.

Store meat and seafood at 29°F/-1°C, cold drinks at 33°F/1°C, deli snacks at 37°F/3°C, or chilled wine at 42°F/5°C.

Control Lock

The controls can also be locked to prevent the temperature from accidentally being changed or tampered with by children. To lock the controls, press and hold the Select/Lock button for three seconds until the Lock icon lights up. To unlock the controls, press and hold the Select/Lock button until the Lock icon light turns o .

Control Panel

USING YOUR REFRIGERATOR

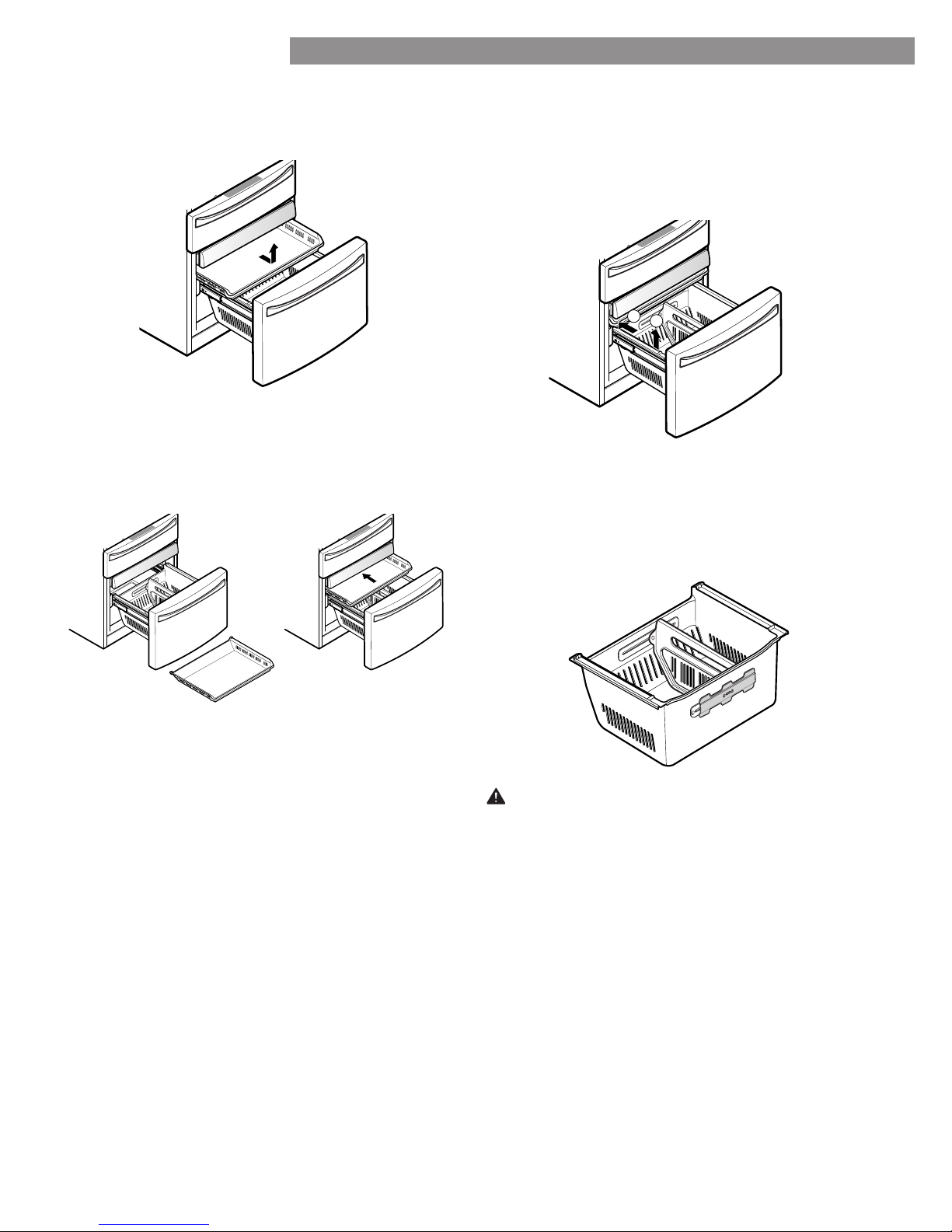

Middle Drawer

1. To remove, pull the drawer out to full extension. Lift the front of the drawer up, then pull it straight out.

2. To replace, slightly tilt up the front of the drawer, insert the drawer into the frame, and push it back into place.

DURABASE

1. To remove the Durabase, push it to the back as much

as possible. Tilt up the front of the Durabase and pull straight out.

2. To replace, insert the Durabase in the rail assembly.

DURABASE DIVIDER

The Durabase divider allows you to organize the Durabase area into sections. It can be adjusted from side to side to accommodate items of di erent sizes.

WARNING: If the Durabase divider is removed, there

is enough open space for children or pets to crawl inside.To prevent accidental child and pet entrapment or su ocation risk, DO NOT allow children or pets to touch or go near the drawer.

WATER FILTER

NOTE : This refrigerator does not require a ﬁ lter bypass

plug when the ﬁ lter is not in place.

It is recommended that you replace the water ﬁ lter:

Approximately every six months.• When the water ﬁ lter indicator turns on.• When the water dispenser output decreases. • When the ice cubes are smaller than normal.•

2. Replace with a new water ﬁ lter.

Insert the new ﬁ lter into the ﬁ lter head and rotate it • clockwise until the arrow on the new ﬁ lter lines up with the arrow on the ﬁ lter head. Swing the ﬁ lter back into the compartment.

Assemble the door bin.•

3. After the water ﬁ lter is replaced, dispense 2.5

gallons of water (ﬂ ush for approximately 5 minutes) to remove trapped air and contaminants from the system. Do not dispense the entire 2.5 gallon amount continuously. Depress and release the dispenser pad for cycles of 30 seconds ON and 60 seconds OFF.

4. Press and hold the Water Filter button for 3 seconds

to reset the indicator.

CAUTION: Operating the refrigerator with a water

ﬁ lter is recommended. However, no bypass ﬁ lter plug is necessary if there is no water ﬁ lter installed.

NOTE: To purchase a replacement water ﬁ lter, visit a Sears store or call 1-800-4-MY-HOME

. Also, you may

order on-line at www.sears.com/partsdirect.

1. Remove the old water ﬁ lter.

Lift up and remove the lower door bin. Swing • the right end of the water ﬁ lter out of the compartment and then grasp and rotate the ﬁ lter counterclockwise to remove it from the ﬁ lter head.

NOTE: Replacing the water ﬁ lter could cause a

small amount of water to drain. Place a cup under the ﬁ lter head to catch any water.

Performance Data Sheet

The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system as speciﬁ ed in NSF/ANSI Standard 42 and Standard 53.

* Based on the use of Cryptosporidium parvum oocysts

System tested and certiﬁ ed by NSF International against NSF/ANSI Standard 42 and Standard 53 for the reduction of substances listed below.

Contaminant Reduction

Average

Inﬂ uent

NSF speciﬁ ed Challenge

Concentration

Avg %

Reduction

Average Product Water Concentration

Max Permissible

Product Water Concentration

NSF Reduction

Requirements

NSF Test

Report

Chlorine Taste and Odor 2.0 mg/L 2.0 mg/L ± 10% 97.5% 0.05 mg/L N/A  50% J-00049247

Nominal Particulate Class I, , 0.5 to < 1.0 m

5,600,000

pts/mL

At least 10,000 particles/mL 99.3% 73,000 pts/ml N/A 85% J-00049282

Asbestos 170 MFL

to 108 MFL; ﬁ bers greater

than 10 m in length

>99% < 1 MFL N/A 99% J-0004928

Atrazine 0.0087 mg/L 0.009 mg/L ± 10% 94.2% 0.0005 mg/L 0.003 mg/L N/A J-00049293

Benzene 0.017 mg/L 0.015 mg/L ± 10% 97.0% < 0.0005 mg/L 0.005 mg/L N/A J-00049300

Carbofuran 0.073 mg/L 0.08 mg/L ± 10% 98.8% 0.001 mg/L 0.04 mg/L N/A J-00049294

Lindane 0.002 mg/L 0.002 mg/L ± 10% 98.8% 0.00002 mg/L 0.0002 mg/L N/A J-00051975

P-Dichlorobenzene 0.263 mg/L 0.225 mg/L ± 10% 99.6% 0.001 mg/L 0.075 mg/L N/A J-00049298

Toxaphene 0.015 mg/L 0.015 mg/L ± 10% 93.5% 0.001 mg/L 0.003 mg/L N/A J-00049302

2,4-D 0.25 mg/L 0.210 mg/L ± 10% 99.5% 0.0012 mg/L 0.07 mg/L N/A J-00049284

Lead pH @6.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A J-00051974

Lead pH @8.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A J-00049277

Mercury @ pH 6.5 0.006 mg/L 0.006 mg/L ± 10% 96.5 0.0002 mg/L 0.002 mg/L N/A J-00053886

Mercury @ pH 8.5 0.0062 mg/L 0.006 mg/L ± 10% 86.9 0.0081 mg/L 0.002 mg/L N/A J-00051972

Cyst* 200,000 cysts/L Minimum 50,000 cysts/L >99.99% <1 cyst/L N/A 99.95% J-00049281

WATER FILTER

It is essential that the manufacturer’s recommended installation, maintenance and water ﬁ lter replacement requirements be carried out for the product to perform as advertised.

NOTE: While the testing was performed under standard laboratory conditions, actual performance may vary.

For estimated costs of replacement elements, please call 1-800-469-4663 or visit our website at www.sears.com/partsdirect

WARNING

CAUTION

To reduce the risk associated with ingestion of contaminants: Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before and after of the system. Systems certiﬁ ed for cyst reduction may be

used on disinfected water that may contain ﬁ lterable cysts. EPA Establishment Number 10350-MN-005

To reduce the risk associated with property damage due to water leakage:

Read and follow • the Water Filter instructions before

installation and use of this system. Installation and use • MUST comply with all state and

local plumbing codes. Do not• install if water pressure exceeds 120 psi (827

kPa). Contact a plumbing professional if you are uncertain of how to check your water pressure.

Do not• install where water hammer conditions may occur. If water hammer conditions exist, you must install a water hammer arrester. Contact a plumbing professional if you are uncertain of how to check for this condition.

Do not• install on hot water supply lines. The maximum operating water temperature of this water ﬁ lter system is 100°F (37.8°C).

Protect water ﬁ lter from freezing. • Do not operate refrigerator in ambient conditions below 55°F (12.7°C). Drain water ﬁ lter when storing unit in temperatures below 40°F (4.4°C).

The disposable water ﬁ lter must be replaced every • six months, at the rated capacity, or if a noticeable reduction in ﬂ ow rate occurs.

Application Guidelines/Water Supply Parameters

Service Flow 0.5 gpm (1.9 lpm)

Water Supply Potable Water

Water Pressure 20-120 psi (138 - 827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 37.8°C)

WATER FILTER

California Department of Public Health Certification 14-3015

CARE AND CLEANING

WARNING

Explosion Hazard

Use non-ﬂ ammable cleaner. Failure to do so can result in ﬁ re, explosion, or death.

Both the refrigerator and freezer sections defrost automatically; however, clean both sections about once a month to prevent odors. Wipe up spills immediately.

GENERAL CLEANING TIPS

Unplug the refrigerator or disconnect power.• Remove all removable parts, such as shelves, crispers, • etc. Refer to sections in Using Your Refrigerator for removal instructions. Use a clean sponge or soft cloth and a mild detergent • in warm water. Do not use abrasive or harsh cleaners. Hand wash, rinse and dry all surfaces thoroughly.• Plug in the refrigerator or reconnect power.•

EXTERIOR

Waxing external painted metal surfaces helps provide rust protection. Do not wax plastic parts. Wax painted metal surfaces at least twice a year using appliance wax (or auto paste wax). Apply wax with a clean, soft cloth.

For products with a stainless steel exterior, use a clean sponge or soft cloth and a mild detergent in warm water. Do not use abrasive or harsh cleaners. Dry thoroughly with a soft cloth.

INSIDE WALLS (allow the freezer to warm up so the cloth will not stick)

To help remove odors, you can wash the inside of the refrigerator with a mixture of baking soda and warm water. Mix 2 tablespoons of baking soda to 1 quart of water (26 g soda to 1 liter water.) Be sure the baking soda is completely dissolved so it does not scratch the surfaces of the refrigerator.

DOOR LINERS AND GASKETS

Use a clean sponge or soft cloth and a mild detergent in warm water. Do not use cleaning waxes, concentrated detergents, bleaches, or cleaners containing petroleum on plastic refrigerator parts.

PLASTIC PARTS (Covers and Panels)

Use a clean sponge or soft cloth and a mild detergent in warm water. Do not use window sprays, abrasive cleansers, or ﬂ ammable ﬂ uids. These can scratch or damage the material.

CONDENSER COILS

Use a vacuum cleaner with an attachment to clean the condenser cover and vents. Do not remove the panel covering the condenser coil area.

CAUTION: While cleaning the inside of the refrigerator, do not spray water.

LIGHT BULB REPLACEMENT

NOTE: The refrigerator and freezer compartment

lights have LED interior lighting, and service should be performed by a qualiﬁ ed technician.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep all

refrigerator doors closed to help foods stay cold and frozen.

2. If the power will be out for more than 24 hours, remove

all frozen food and store it in a frozen food locker.

WHEN YOU GO ON VACATION If you choose to leave the refrigerator on while you are

away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Turn o the icemaker and empty the ice bin.

If you choose to turn the refrigerator oﬀ before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control) to OFF. See the Setting the Controls section.

3. Clean the refrigerator, wipe it and dry well.

4. Tape rubber or wood blocks to the tops of both doors

to prop them open far enough for air to get in. This stops odor and mold from building up.

WARNING

Electrical Shock Hazard

Before replacing a Compartment Lamp, either unplug the refrigerator or turn o power at the circuit breaker or fuse box.

WHEN YOU MOVE

When you are moving your refrigerator to a new home, follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Unplug the refrigerator.

3. Clean, wipe and dry thoroughly.

4. Take out all removable parts, wrap them well and

tape them together so they do not shift and rattle during the move. Refer to the Using your Refrigerator section for removal instructions.

5. Depending on the model, raise the front of the

refrigerator so it rolls easier OR screw in the leveling legs all the way so they do not scrape the ﬂ oor. See the Door Closing section.

6. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and refer to the Refrigerator Installation section for preparation instructions.

CARE AND CLEANING

CONNECTING THE WATER LINE

BEFORE YOU BEGIN

This water line installation is not covered by the refrigerator warranty. Follow these instructions carefully to minimize the risk of expensive water damage.

Water hammer (water banging in the pipes) in house plumbing can cause damage to refrigerator parts and can lead to water leakage or ﬂ ooding. Call a qualiﬁ ed plumber to correct water hammer before installing the water supply line to the refrigerator.

CAUTION: To prevent burns and product damage, only

connect the refrigerator water line to a cold water supply. If you use your refrigerator before connecting the water

line, make sure the icemaker power switch is in the OFF (O) position.

CAUTION: Do not install the icemaker tubing in areas

where temperatures fall below freezing.

WATER PRESSURE

The water pressure must be between 20 and 120 psi on models without a water ﬁ lter and between 40 and 120 psi on models with a water ﬁ lter.

If a reverse osmosis water ﬁ ltration system is connected to your cold water supply, this water line installation is not covered by the refrigerator warranty. Follow the following instructions carefully to minimize the risk of expensive water damage.

If a reverse osmosis water ﬁ ltration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (2.8 kgf/cm

- 4.2 kgf/cm2, less than 2.0-3.0 sec. to ﬁ ll a cup of

7 oz capacity). If the water pressure from the reverse osmosis system is less

than 21 psi or 1.5 kgf/cm2 (takes more than 4.0 sec to ﬁ ll a cup of 7 oz capacity):

Check to see if the sediment ﬁ lter in the reverse osmosis • system is blocked. Replace the ﬁ lter if necessary.

Allow the storage tank on the reverse osmosis system to • reﬁ ll after heavy usage.

If the issue concerning water pressure from reverse • osmosis remains, call a licensed, qualiﬁ ed plumber.

All installations must be in accordance with local • plumbing code requirements.

CAUTION: Wear eye protection during installation to

prevent injury.

WHAT YOU WILL NEED

Copper Tubing,• ¼ in. outer

diameter, to connect the refrigerator to the water supply. Be sure both ends of the tubing are cut square.

To determine how much tubing you • need: measure the distance from the water valve on the back of the refrigerator to the water supply pipe. Then, add 8 feet (2.4 m). Be sure there is su cient extra tubing (about 8 feet [2.4 m] coiled into 3 turns of about 10 in. [25 cm] diameter) to allow the refrigerator to move out from the wall after installation.

Power drill.• ½ in. or adjustable wrench.• Flat blade and Phillips head screwdrivers.• Two ¼ in. outer diameter •

compression nuts and 2 ferrules (sleeves) to

connect the copper tubing to the shuto valve and the refrigerator water valve.

If your existing copper water • line has a ﬂ ared ﬁ tting at the end, you will need an adapter (available at plumbing supply stores) to connect the water line to the refrigerator OR you can cut o the ﬂ ared ﬁ tting with a tube cutter and then use a compression ﬁ tting.

Shutoﬀ valve to connect • to the cold water line. The

shuto valve should have a water inlet with a minimum inside diameter of 5/2 in. at the point of connection to the COLD WATER LINE. Saddle-type shuto valves are included in many water supply kits. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes.

NOTE: A Self Piercing Saddle Type Water Valve should not be used.

WARNING

Electrical Shock Hazard

When using any electrical device (such as a power drill) during installation, be sure the device is battery powered, double insulated or grounded in a manner that will prevent the hazard of electric shock.

INSTALLATION INSTRUCTIONS

Install the shuto valve on the nearest frequently used drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure on the line.

2. CHOOSE THE VALVE LOCATION

Choose a location for the valve that is easily accessible. It is best to connect into the side of a vertical water pipe. When it is necessary to connect into a horizontal water pipe, make the connection to the top or side, rather than at the bottom, to avoid drawing o any sediment from the water pipe.

3. DRILL THE HOLE FOR THE VALVE

Drill a ¼ in. hole in the water pipe using a sharp bit. Remove any burrs resulting from drilling the hole in the pipe. Be careful not to allow water to drain into the drill. Failure to drill a ¼ in. hole may result in reduced ice production or smaller cubes.

NOTE: The hookup line cannot be white, plastic

tubing. Licensed plumbers must use only copper tubing (NDA tubing #49595 or #49599) or Cross Link Polyethylene (PEX) tubing.

4. FASTEN THE SHUTOFF VALVE

Fasten the shuto valve to the cold water pipe with the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and their use is not permitted in Massachusetts. Consult with your licensed plumber.

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer begins to swell.

NOTE: Do not overtighten the clamp or you may crush

the tubing.

6. ROUTE THE TUBING

Route the tubing between the cold water line and the refrigerator.

Route the tubing through a hole drilled in the wall or

ﬂ oor (behind the refrigerator or adjacent base cabinet) as close to the wall as possible.

NOTE: Be sure there is su cient extra tubing (about

8 feet coiled into 3 turns of about 10 in. diameter) to allow the refrigerator to move out from the wall after installation.

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve) for the copper tubing onto the end of the tubing and connect it to the shuto valve. Make sure the tubing is fully inserted into the valve. Tighten the compression nut securely.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and their use is not permitted in Massachusetts. Consult with your licensed plumber.

Pipe Clamp

Saddle-Type Shuto Valve

Vertical Cold Water Pipe

Pipe Clamp

Clamp Screw

Washer

Inlet End

Saddle-Type Shuto Valve

Packing Nut

Outlet Valve

Compression Nut

Ferrule (sleeve)

CONNECTING THE WATER LINE

8. FLUSH OUT THE TUBING

Turn the main water supply on and ﬂ ush out the tubing until the water is clear.

Shut the water o at the water

valve after about one quart of water has been ﬂ ushed through the tubing.

9. CONNECT THE TUBING TO THE REFRIGERATOR

NOTE: Before making the connection to the

refrigerator, be sure that the refrigerator power cord is not plugged into the wall outlet.

1. Remove the plastic ﬂ exible cap from the water valve.

2. Place the compression nut and ferrule (sleeve) onto the

end of the tubing as shown.

3. Insert the end of the copper tubing into the connection

as far as possible. While holding the tubing, tighten the ﬁ tting.

10. TURN THE WATER ON AT THE SHUTOFF VALVE

Tighten any connections that leak.

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate against the back of the refrigerator or against the wall. Push the refrigerator back to the wall.

12. START THE ICEMAKER Turn the icemaker ON at the control panel.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (–9°C) or below. It will then begin operation automatically if the icemaker button has been turned ON.

Tubing Clamp

¼ in. Tubing

¼ in. Compression Nut

Refrigerator Connection

Ferrule (sleeve)

CAUTION: Check to see if leaks occur at the water line connections.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Refrigerator and Freezer section are not cooling.

The refrigerator control is set to OFF (some models).

Turn the control ON. Refer to the Setting the Controls section for proper temperature settings.

Refrigerator is set to demo mode. Demo Mode allows the lights and control display to

work normally while disabling cooling to save energy while on the showroom ﬂ oor. Refer to the Setting the Controls section for instructions on how to disable Demo Mode.

Refrigerator is in the defrost cycle. During the defrost cycle, the temperature of each

compartment may rise slightly. Wait 30 minutes and conﬁ rm the proper temperature has been restored once the defrost cycle has completed.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Refrigerator was recently relocated. If the refrigerator was stored for a long period of time

or moved on its side, it is necessary for the refrigerator to stand upright for 24 hours before connecting it to power.

Cooling System runs too much.

Refrigerator is replacing an older model.

Modern refrigerators require more operating time but use less energy due to more e cient technology.

Refrigerator was recently plugged in or power restored.

The refrigerator will take up to 24 hours to cool completely.

Door opened often or a large amount of food / hot food was added.

Adding food and opening the door warms the refrigerator, requiring the compressor to run longer in order to cool the refrigerator back down. In order to conserve energy, try to get everything you need out of the refrigerator at once, keep food organized so it is easy to ﬁ nd, and close the door as soon as the food is removed. (Refer to the Food Storage Guide.)

Doors are not closed completely. Firmly push the doors shut. If they will not shut all the

way, see the Doors will not close completely or pop open section in Parts & Features Troubleshooting.

Refrigerator is installed in a hot location.

The compressor will run longer under warm conditions. At normal room temperatures (70°F) expect your compressor to run about 40% to 80% of the time. Under warmer conditions, expect it to run even more often. The refrigerator should not be operated above 110°F.

Condenser / back cover is clogged. Use a vacuum cleaner with an attachment to clean the

condenser cover and vents. Do not remove the panel covering the condenser coil area.

COOLING

Before conducting troubleshooting, make sure that the following basic requirements are met:

Service Flow 0.5 gpm (1.9 lpm)

Water Supply Potable Water

Water Pressure 20-120 psi (138 - 827 kPa)

Operating Ambient

Temperature Limits

55°F - 110°F

Electrical Ratings

115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.

Problem Possible Causes Solutions

Refrigerator or Freezer section is too warm.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Air vents are blocked. Rearrange items to allow air to ﬂ ow throughout the

compartment. Refer to the Airﬂ ow diagram in the Using Your Refrigerator section.

Doors are opened often or for long periods of time.

When the doors are opened often or for long periods of time, warm, humid air enters the compartment. This raises the temperature and moisture level within the compartment. To lessen the e ect, reduce the frequency and duration of door openings.

Unit is installed in a hot location. The refrigerator should not be operated in

temperatures above 110F.

A large amount of food or hot food was added to either compartment.

Adding food warms the compartment requiring the cooling system to run. Allowing hot food to cool to room temperature before putting it in the refrigerator will reduce this e ect.

Doors not closed correctly. See the Doors will not close correctly or pop open

section in Parts & Features Troubleshooting.

Temperature control is not set correctly.

If the temperature is too warm, adjust the control one increment at a time and wait for the temperature to stabilize. Refer to the Setting the Controls section for more information.

Defrost cycle has recently completed. During the defrost cycle, the temperature of each

compartment may rise slightly and condensation may form on the back wall. Wait 30 minutes and conﬁ rm the proper temperature has been restored once the defrost cycle has completed.

Interior moisture buildup.

Doors are opened often or for long periods of time.

Doors not closed correctly. See the Doors will not close correctly section in the

Troubleshooting section.

Weather is humid. Humid weather allows additional moisture to enter the

compartments when the doors are opened leading to condensation or frost. Maintaining a reasonable level of humidity in the home will help to control the amount of moisture that can enter the compartments.

Defrost cycle recently completed. During the defrost cycle, the temperature of each

compartment may rise slightly and condensation may form on the back wall. Wait 30 minutes and conﬁ rm that the proper temperature has been restored once the defrost cycle has completed.

Food is not packaged correctly. Food stored uncovered or unwrapped, and damp

containers can lead to moisture accumulation within each compartment. Wipe all containers dry and store food in sealed packaging to prevent condensation and frost.

COOLING

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Food is freezing in the refrigerator compartment.

Food with high water content was placed near an air vent.

Rearrange items with high water content away from air vents.

Refrigerator temperature control is set incorrectly.

If the temperature is too cold, adjust the control one increment at a time and wait for the temperature to stabilize.

Refrigerator is installed in a cold location.

When the refrigerator is operated in temperatures below 41°F (5°C), food can freeze in the refrigerator compartment. The refrigerator should not be operated in temperatures below 55°F (13°C).

Frost or ice crystals form on frozen food (outside of package).

Door is opened frequently or for long periods of time.

When the doors are opened often or for long periods of time, warm, humid air enters the compartment. This raises the temperature and moisture level within the compartment. Increased moisture will lead to frost and condensation. To lessen the e ect, reduce the frequency and duration of door openings.

Door is not closing properly. Refer to the Doors will not close correctly or pop open

section in the Troubleshooting section.

Refrigerator or Freezer section is too cold.

Incorrect temperature control settings. If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to stabilize. Refer to the Setting the Controls section for more information.

Frost or ice crystals on frozen food (inside of sealed package).

Condensation from food with a high water content has frozen inside of the food package.

This is normal for food items with a high water content.

Food has been left in the freezer for a long period of time.

Do not store food items with high water content in the freezer for a long period of time.

Icemaker is not making enough ice.

Demand exceeds ice storage capacity.

The icemaker will produce approximately 70-210 cubes in a 24 hour period.

House water supply is not connected, valve is not turned on fully, or valve is clogged.

Connect the refrigerator to a cold water supply with adequate pressure and turn the water shuto valve fully open.

If the problem persists, it may be necessary to contact a plumber.

Water ﬁ lter has been exhausted. It is recommended that you replace the water ﬁ lter:

Approximately every six months.• When the water ﬁ lter indicator turns on.• When the water dispenser output decreases. • When the ice cubes are smaller than normal.•

Low house water supply pressure. The water pressure must be between 20 and 120 psi on

models without a water ﬁ lter and between 40 and 120 psi on models with a water ﬁ lter.

Reverse Osmosis ﬁ ltration system is used.

Reverse osmosis ﬁ ltration systems can reduce the water pressure below the minimum amount and result in icemaker issues. (Refer to Water Pressure section.)

Tubing connecting refrigerator to house supply valve is kinked.

Straighten or repair the water supply line and arrange it to prevent future kinks.

COOLING/ICE & WATER

Problem Possible Causes Solutions

Icemaker is not making enough ice (continued).

Doors are opened often or for long periods of time.

If the doors of the unit are opened often, ambient air will warm the refrigerator which will prevent the unit from maintaining the set temperature. Lowering the refrigerator temperature can help, as well as not opening the doors as frequently.

Doors are not closed completely. If the doors are not properly closed, ice production

will be a ected. See the Doors will not close completely or pop open section in Parts & Features Troubleshooting for more information.

The temperature setting for the freezer is too warm.

The recommended temperature for the freezer compartment for normal ice production is 0°F. If the freezer temperature is warmer, ice production will be a ected.

Dispensing water slowly.

Water ﬁ lter has been exhausted. It is recommended that you replace the water ﬁ lter:

Approximately every six months.• When the water ﬁ lter indicator turns on.• When the water dispenser output decreases. • When the ice cubes are smaller than normal.•

Reverse osmosis ﬁ ltration system is used.

Reverse osmosis ﬁ ltration systems can reduce the water pressure below the minimum amount and result in icemaker issues.

If the problem persists, it may be necessary to contact a plumber.

Low house water supply pressure. The water pressure must be between 20 and 120 psi on

models without a water ﬁ lter and between 40 and 120 psi on models with a water ﬁ lter.

If the problem persists, it may be necessary to contact a plumber.

Not dispensing ice. Doors are not closed completely. Ice will not dispense if any of the refrigerator doors

are left open.

Infrequent use of the dispenser. Infrequent use of the ice dispenser will cause the cubes

to stick together over time, which will prevent them from properly dispensing. Check the ice bin for ice cubes clumping/sticking together. If they are, break up the ice cubes to allow for proper operation.

The delivery chute is clogged with frost or ice fragments.

Eliminate the frost or ice fragments by removing the ice bin and clearing the chute with a plastic utensil. Dispensing cubed ice can also help prevent frost or ice fragment buildup.

The dispenser display is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

Ice bin is empty. It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker to begin making ice. Make sure that the shuto (arm/ sensor) is not obstructed.

Once the ice supply in the bin has been completely exhausted, it my take up to 90 minutes before additional ice is available, and approximately 24 hours to completely reﬁ ll the bin.

ICE & WATER

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Icemaker is not making ice.

Refrigerator was recently installed or icemaker recently connected.

It may take up to 24 hours for each compartment to reach the desired temperature and for the icemaker to begin making ice.

Icemaker not turned on. Locate the icemaker ON/OFF switch and conﬁ rm that

it is in the ON (I) position.

The ice detecting sensor is obstructed. Foreign substances or frost on the ice-detecting sensor

can interrupt ice production. Make sure that the sensor area is clean at all times for proper operation.

The refrigerator is not connected to a water supply or the supply shuto valve is not turned on.

Connect the refrigerator to the water supply and turn the water shuto valve fully open.

Icemaker shuto (arm or sensor) obstructed.

If your icemaker is equipped with an ice shuto arm, make sure that the arm moves freely. If your icemaker is equipped with the electronic ice shuto sensor, make sure that there is a clear path between the two sensors.

Reverse osmosis water ﬁ ltration system is connected to your cold water supply.

Reverse osmosis ﬁ ltration systems can reduce the water pressure below the minimum amount and result in icemaker issues. (Refer to the Water Pressure section.)

Not dispensing water. New installation or water line recently

connected.

Dispense 2.5 gallons of water (ﬂ ush for approximately 5 minutes) to remove trapped air and contaminants from the system. Do not dispense the entire 2.5 gallon amount continuously. Depress and release the dispenser pad for cycles of 30 seconds ON and 60 seconds OFF.

The dispenser panel is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

The dispenser is not set for water dispensing.

The dispenser can be set for ice or water. Make certain that the control panel is set for the proper operation. Press the Water button on the control panel to dispense water.

Refrigerator or freezer doors are not closed properly.

Water will not dispense if any of the refrigerator doors are left open.

Water ﬁ lter has been recently removed or replaced.

After the water ﬁ lter is replaced, dispense 2.5 gallons of water (ﬂ ush for approximately 5 minutes) to remove trapped air and contaminants from the system. Do not dispense the entire 2.5 gallon amount continuously. Depress and release the dispenser pad for cycles of 30 seconds ON and 60 seconds OFF.

Tubing connecting refrigerator to house supply valve is kinked.

The tubing can kink when the refrigerator is moved during installation or cleaning resulting in reduced water ﬂ ow. Straighten or repair the water supply line and arrange it to prevent future kinks.

The house water supply is not connected, the valve is not turned on fully, or the valve is clogged.

Connect the refrigerator to the water supply and turn the water shuto valve fully open.

If the problem persists, it may be necessary to contact a plumber.

ICE & WATER

Problem Possible Causes Solutions

Ice has bad taste or odor.

Water supply contains minerals such as sulfur.

A water ﬁ lter may need to be installed to eliminate taste and odor problems.

NOTE: In some cases, a ﬁ lter may not help. It may not be possible to remove all minerals / odor / taste in all water supplies.

Icemaker was recently installed. Discard the ﬁ rst few batches of ice to avoid discolored

or bad tasting ice.

Ice has been stored for too long. Ice that has been stored for too long will shrink,

become cloudy, and may develop a stale taste. Throw away old ice and make a new supply.

The food has not been stored properly in either compartment.

Rewrap the food. Odors may migrate to the ice if food is not wrapped properly.

The interior of the refrigerator needs to be cleaned.

See the Care and Cleaning section for more information.

The ice storage bin needs to be cleaned.

Empty and wash the bin (discard old cubes). Make sure that the bin is completely dry before reinstalling it.

Dispensing warm water.

Refrigerator was recently installed. Allow 24 hours after installation for the water storage

tank to cool completely.

The water dispenser has been used recently and the storage tank was exhausted.

Depending on your speciﬁ c model, the water storage capacity will range from approximately 20 to 30 oz.

Dispenser has not been used for several hours.

If the dispenser has not been used for several hours, the ﬁ rst glass dispensed may be warm. Discard the ﬁ rst 10 oz.

Refrigerator is connected to the hot water supply.

Make sure that the refrigerator is connected to a cold water pipe.

WARNING: Connecting the refrigerator to a hot

water line may damage the icemaker.

Water has bad taste or odor.

Water supply contains minerals such as sulfur.

A water ﬁ lter may need to be installed to eliminate taste and odor problems.

Water ﬁ lter has been exhausted. It is recommended that you replace the water ﬁ lter:

Approximately every 6 months.• When the water ﬁ lter indicator turns on.• When the water dispenser output decreases. • When the ice cubes are smaller than normal.•

Refrigerator was recently installed. Dispense 2.5 gallons of water (ﬂ ush for approximately

5 minutes) to remove trapped air and contaminants from the system. Do not dispense the entire 2.5 gallon amount continuously. Depress and release the dispenser pad for cycles of 30 seconds ON and 60 seconds OFF.

Icemaker is making too much ice.

Icemaker shuto (arm/sensor) is obstructed.

Empty the ice bin. If your icemaker is equipped with an ice shuto arm, make sure that the arm moves freely. If your icemaker is equipped with the electronic ice shuto sensor, make sure that there is a clear path between the two sensors. Reinstall the ice bin and wait 24 hours to conﬁ rm proper operation.

ICE & WATER

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Clicking The defrost control will click when

the automatic defrost cycle begins and ends. The thermostat control (or refrigerator control on some models) will also click when cycling on and o .

Normal Operation

Rattling Rattling noises may come from the

ﬂ ow of refrigerant, the water line on the back of the unit, or items stored on top of or around the refrigerator.

Normal Operation

Refrigerator is not resting solidly on the ﬂ oor.

Floor is weak or uneven or leveling legs need to be adjusted. See the Door Alignment section.

Refrigerator with linear compressor was jarred while running.

Normal Operation

Whooshing Evaporator fan motor is circulating

air through the refrigerator and freezer compartments.

Normal Operation

Air is being forced over the condenser by the condenser fan.

Normal Operation

Gurgling Refrigerant ﬂ owing through the

cooling system.

Normal Operation

Popping Contraction and expansion of the

inside walls due to changes in temperature.

Normal Operation

Sizzling Water dripping on the defrost heater

during a defrost cycle.

Normal Operation

Vibrating If the side or back of the refrigerator

is touching a cabinet or wall, some of the normal vibrations may make an audible sound.

To eliminate the noise, make sure that the sides and back cannot vibrate against any wall or cabinet.

Dripping Water running into the drain pan

during the defrost cycle.

Normal Operation

Pulsating or HighPitched Sound

Your refrigerator is designed to run more e ciently to keep your food items at the desired temperature. The high e ciency compressor may cause your new refrigerator to run longer than your old one, but it is still more energy e cient than previous models. While the refrigerator is running, it is normal to hear a pulsating or highpitched sound.

Normal Operation

NOISE

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Doors will not close correctly or pop open.

Food packages are blocking the door open.

Rearrange food containers to clear the door and door shelves.

Ice bin, crisper cover, pans, shelves, door bins, or baskets are out of position.

Push bins all the way in and put crisper cover, pans, shelves and baskets into their correct positions. See the Using Your Refrigerator section for more information.

The doors were removed during product installation and not properly replaced.

Remove and replace the doors according to the

Removing and Replacing Refrigerator Handles and Doors section.

Refrigerator is not leveled properly. See Door Alignment in the Refrigeration Installation

section to level refrigerator.

Doors are di cult to open.

The gaskets are dirty or sticky. Clean the gaskets and the surfaces that they touch.

Rub a thin coat of appliance polish or kitchen wax on the gaskets after cleaning.

Door was recently closed. When you open the door, warmer air enters the

refrigerator. As the warm air cools, it can create a vacuum. If the door is hard to open, wait one minute to allow the air pressure to equalize, then see if it opens more easily.

Refrigerator wobbles or seems unstable.

Leveling legs are not adjusted properly.

Refer to the Leveling and Door Alignment section.

Floor is not level. It may be necessary to add shims under the leveling

legs or rollers to complete installation.

Lights do not work. LED interior lighting failure. The refrigerator compartment lamp is LED interior

lighting, and service should be performed by a qualiﬁ ed technician. Refer to the Light Bulb Replacement section.

Refrigerator has an unusual odor.

The Air Filter may need to be set to the MAX setting or replaced.

Set the Air Filter to the MAX setting. If the odor does not go away within 24 hours, the ﬁ lter may need to be replaced. See the Replacing the Air Filter section for replacement instructions.

The interior of the refrigerator is covered with dust or soot.

The refrigerator is located near a ﬁ re source, such as a ﬁ replace, chimney or candle.

Make sure that the refrigerator is not located near a ﬁ re source, such as a ﬁ replace, chimney or candle.

PARTS & FEATURES

Kenmore Connect™ System

Kenmore Connect™ (On some models)

Should you experience any problems with your refrigerator, it has the capability of transmitting data via your telephone to the Kenmore Connect™ Team. This gives you the capability of directly to our trained specialists. The specialist records the data transmitted from your machine and uses it to analyze the issue, providing a fast ective diagnosis.

If you experience problems with your refrigerator, call 1-800-4MY-HOME (1-800-469-4663). Only use the Kenmore Connect™ feature when instructed to do so by the Kenmore Connect™ Team agent. The transmission sounds that you will hear are normal and sound similar to a fax machine.

Kenmore Connect™ cannot be activated unless your refrig-erator is connected to power. If your refrigerator is unable to turn on, then troubleshooting must be done without using Kenmore Connect™.

Using Kenmore Connect™

First, call 1-800-4MY-HOME (1-800-469-4663). If the number of the phone you are using is on ﬁ le and is associated with your refrigerator, you will be quickly relayed to a Kenmore Connect™ team agent. Only use the Kenmore Connect™ feature when instructed to do so by the Kenmore Connect™ Team agent.

1. Lock the display. To lock the display, press and hold the

Control Lock button for three seconds. (If the display has lock and then reactivate it.)

3. Hold the mouthpiece of your phone in front of the

speaker that is located on the right hinge of the refrigerator door, when instructed to do so by the call center.

4. Press and hold the Freezer Temp button for three

seconds while continuing to hold your phone to the speaker.

5. After you hear three beeps, release the Freezer Temp

button.

6. Keep the phone in place until the tone transmission

has ed. The display will count down the time. Once the countdown is over and the tones have stopped, resume your conversation with the specialist, who will then be able to assist you in using the information transmitted for analysis.

NOTE:

- For best results, do not move the phone while the tones

are being transmitted.

- If the call center agent is not able to get an accurate

recording of the data, you may be asked to try again.

2. Open the right refrigerator door.

TABLE DES MATIÈRES

Garantie ...............................................................................99

Contrats de protection

.............................................100

Consignes de sécurité importantes

........101-103

Conditions électriques et de mise à la masse

........................................................................103

Pièces et fonctionnalités

........................................ 104

Installation du réfrigérateur ..................105-114

Déballage du réfrigérateur ........................105

Installation

.................................................................... 106

Retrait/remise en place des poignées et des portes du congélateur

.................. 107-113

Mise à niveau et alignement des portes .. 114

Utilisation du réfrigérateur .................... 115-127

Réglage des contrôles ...........................115-117

Bac à glace dans la porte

...................................118

Machine à glaçons automatique ....... 119-120

Guide de stockage des aliments ................121

Section réfrigérateur

Distributeur d’eau glacée ...........................122

Étagères du réfrigérateur

....................................123

Bac à légumes à humidité contrôlée ........124

Commodité bacs ..........................................124

Bac de porte .................................................125

Filtre d’air ......................................................125

Section congélateur

Tiroir à customchill™ ...................................126

Tiroir coulissant .............................................126

Durabase .......................................................127

Diviseur du Durabase ..................................127

Filtre à eau ........................................ 128-131

Entretien et nettoyage ............................132-133

Conseils de nettoyage généraux ...............132

Exterieur ........................................................132

Parois intérieures ..........................................132

Contre-porte et joints .................................. 132

Pièces en plastique ......................................132

Serpentins réfrigérants ................................ 132

Remplacement d’une ampoule

d’éclairage ....................................................133

Coupures de courant ...................................133

Lorsque vous partez en vacances ..............133

Lorsque vous déménagez............................133

Connexion du tuyau d’eau ................... 134-136

Guide de dépannage ............................137-144

Kenmore Connect™ ......................................145

Service ..................................................Plat verso

GARANTIE

GARANTIE DU RÉFRIGÉRATEUR

Garantie limitée de Kenmore Elite

Lorsque cet appareil est installé, utilisé et entretenu selon toutes les instructions fournies la couverture de garantie suivante s’applique. Pour obtenir le service sous garantie, appelez le 1-800-4-MY-HOME® (1-800-469-4663).

Garantie limitée d'un an sur l'appareil•

Pendant un an à compter de la date d'achat, les réparations seront assurées gratuitement si des pièces non consommables de cet appareil tombent en panne en raison d'un défaut de fabrication ou de main-d'œuvre. Si cet appareil est utilisé à d'autres ﬁ ns qu'une utilisation domestique privée, cette garantie ne s'applique que pendant 90 jours à compter de la date d'achat et est nulle au Canada.

Garantie limitée de cinq ans sur le système scellé •

Pendant cinq ans à compter de la date d'achat, le système scellé de réfrigérant de cet appareil est garanti contre les défauts de fabrication ou de main-d'œuvre. De nouveaux composants seront fournis gratuitement en remplacement des pièces défectueuses. En revanche, les frais de main-d'œuvre liés à l'installation de ces composants sont à votre charge après la première année suivant la date d'achat. Si cet appareil est utilisé à d'autres ﬁ ns qu'une utilisation domestique privée, cette garantie ne s'applique que pendant un an à compter de la date d'achat.

Garantie limitée de dix ans sur le compresseur linéaire•

Pendant dix ans à compter de la date d'achat, le compresseur linéaire de cet appareil est garanti contre les défauts de fabrication ou de main-d'œuvre. Un nouveau compresseur linéaire sera fourni gratuitement. En revanche, les frais de maind'œuvre liés à l'installation sont à votre charge après la première année suivant la date d'achat. Si cet appareil est utilisé à d'autres ﬁ ns qu'une utilisation domestique privée, cette garantie ne s'applique que pendant deux ans à compter de la date d'achat.

Cette garantit ne couvre que les défauts de matériau et de fabrication et NE paiera PAS :

1. Les articles consommables pouvant s’user dans le cadre d’une utilisation normale, notamment mais sans restriction, les ﬁ ltres, les courroies, les ampoules d’éclairage et les sacs.

2. L’intervention d’un technicien d’entretien pour expliquer à l’utilisateur les procédures d’installation, d’utilisation ou de maintenance appropriées.

3. L’intervention d’un technicien d’entretien pour nettoyer ou entretenir ce produit.

4. Tout dommage ou toute défaillance de ce produit, s’il n’est pas installé, utilisé ou entretenu conformément à toutes les instructions fournies avec le produit.

5. Tout dommage ou toute défaillance de ce produit résultant d’un accident, d’une utilisation abusive, d’une mauvaise utilisation ou d’une utilisation autre que celle prévue.

6. Tout dommage ou toute défaillance de ce produit causé par l’utilisation de détergents, de nettoyants, de produits chimiques ou d’ustensiles autres que ceux recommandés dans les instructions fournies avec ce produit.

7. Tout dommage ou toute défaillance de pièces ou de systèmes résultant de modiﬁ cations non autorisées apportées à ce produit.

Déni de garanties implicites; limitation de recours

Le seul et exclusif recours du client sous cette garantie est la réparation du produit, telle que prévue dans le présent document. Les garanties implicites, notamment les garanties de qualité marchande et d’adéquation à un usage particulier, sont limitées à un an ou à la plus courte période prévue par la loi. Sears ne peut être tenu responsable des dommages incidents ou consécutifs. Certains états et provinces n’autorisent pas l’exclusion ou la limitation de dommages incidents ou consécutifs, ou la limitation de la durée des garanties implicites de qualité marchande ou d’adéquation, auquel cas, ces exclusions ou limitations pourraient ne pas s’appliquer à votre cas.

Cette garantie s’applique uniquement pendant que cet appareil est utilisé aux États-Unis ou au Canada.* Cette garantie vous donne des droits légaux spéciﬁ ques, et vous pouvez avoir d’autres droits variant selon la juridiction concernée.

* Au Canada, le service de réparation à domicile n'est pas disponible partout et la présente garantie ne couvre pas les frais de transport ou de déplacement de l'utilisateur ou du réparateur si ce produit se trouve dans un endroit reculé (tel que déﬁ ni par Sears Canada Inc.) où aucun réparateur agréé n'est disponible.

Sears Brands Management Corporation, Hoﬀ man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

100

CONTRATS DE PROTECTION

ENREGISTREMENT DU PRODUIT

Contrats de protection étendue

Nous vous remercions d’avoir choisi notre produit. Votre nouveau produit Kenmore Elite

est conçu et fabriqué pour garantir des années de ﬁ abilité. Mais comme tous les produits, il peut nécessiter à l’occasion un entretien préventif ou une réparation. C’est pourquoi un contrat de protection étendue peut vous permettre d’économiser de l’argent et d’éviter toute aggravation.

Le contrat de protection étendue contribue également à prolonger la durée de vie de votre nouveau produit. Le contrat* inclut notamment :

Les pièces et la main-d’œuvre• requis pour garantir le bon fonctionnement des produits dans le cadre d’une utilisation normale, et non simplement les défauts. Notre couverture va bien au-delà de la garantie du produit. Aucune défaillance fonctionnelle n’est exclue de cette couverture— protection réelle.

Services d’experts• par plus de 10 000 techniciens d’entretien agréés Sears, ce qui signiﬁ e que vous pouvez

être certain qu’une personne qualiﬁ ée interviendra sur votre produit.

Appels d’intervention illimités et service à l’échelle du • pays, aussi souvent que vous le souhaitez, où que vous

vous trouviez.

Garantie « anti-citron »• – remplacement du produit couvert si quatre défaillances se produisent en moins de douze mois.

Remplacement du produit• si le produit couvert ne peut pas être réparé.

Contrôle de maintenance préventive annuel • à votre demande, sans frais supplémentaires.

Aide rapide au téléphone• – nous l’appelons Résolution rapide – assistance téléphonique d’un agent Sears pour

tous les produits. Ce sera votre « manuel de l’utilisateur parlant ».

Protection contre les surtensions• contre les dommages électriques dus à des ﬂ uctuations de tension.

Protection contre les pertes de nourriture de 250 $• annuellement pour toute détérioration de nourriture résultant d’une panne mécanique d’un réfrigérateur ou congélateur couvert.

Remboursement de location• si la réparation du produit couvert est plus longue que promise.

25% de remise• sur le prix normal d’un service de réparation non couvert et des pièces installées associées.

Une fois le contrat acheté, un simple appel téléphonique su t pour programmer une intervention. Vous pouvez appeler à toute heure du jour et de la nuit, ou programmer un rendez-vous d’entretien en ligne.

Le contrat de protection étendue est un achat sans risque. Si vous l’annulez pour une raison quelconque au cours de la période de garantie du produit, nous e ectuerons un remboursement complet ou un remboursement au prorata à tout moment après l’expiration de la période de garantie. Achetez dès aujourd’hui votre contrat de protection étendue!

Certaines restrictions et exclusions s’appliquent.

Pour les prix et des informations supplémentaires aux États-Unis composez le 1-800-827-6655.

* La couverture au Canada varie sur certains articles. Pour plus de détails, appelez Sears Canada au 1-800-361-6665.

Service d’installation Sears

Pour une installation professionnelle Sears d’appareils électroménagers, ouvertures de porte de garage, chau e- eau, et autres articles domestiques majeurs, aux États-Unis

ou au Canada, composez le 1-800-4-MY-HOME

Dans l’espace ci-dessous, notez la date d’achat, le modèle et le numéro de série du produit. Le modèle et le numéro de série sont indiqués sur une étiquette d’identiﬁ cation située à l’intérieur du compartiment réfrigérateur. Ayez ces informations sous la main lorsque vous contactez Sears au sujet de votre produit.

Numéro de modèle___________________ Date d’achat___________________

Numéro de série.___________________

Conservez ces instructions et agrafez votre preuve d’achat pour une référence ultérieure.

101

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

CONSERVEZ CES INSTRUCTIONS

Pour réduire les risques d’incendie, d’électrocution ou de blessure lors de l’utilisation du produit, les consignes de sécurité de base doivent être suivies, notamment les consignes suivantes.

Lisez toutes les instructions avant d’utiliser cet appareil.

Ne débranchez JAMAIS le réfrigérateur en tirant sur • le cordon d’alimentation. Saisissez toujours fermement la ﬁ che de branchement et tirez sur celle-ci pour la débrancher de la prise.

Si le cordon d’alimentation est abîmé, il doit être • remplacé par le fabriquant, par son service après-vente ou par une personne également qualiﬁ ée aﬁ n d’éviter tout danger. N’utilisez pas un cordon présentant des craquelures ou des dommages d’abrasion sur toute sa longueur ou au niveau de la ﬁ che ou des connecteurs.

Ne modiﬁ ez pas le cordon d’alimentation et ne le • prolongez jamais. Une telle intervention pourrait provoquer une électrocution ou créer des risques d’incendie.

Lorsque vous devez écarter le réfrigérateur du mur, veillez • à ne pas endommager le cordon d’alimentation.

PRÉCAUTIONS DE SÉCURITÉ DE BASE

Ce guide contient des consignes de sécurité importantes. Lisez et observez toujours toutes les consignes de sécurité.

Voici le symbole d’alerte de sécurité. Il signale les messages de sécurité qui vous informent des dangers de mort ou de blessures, ou des risques de dommages du produit.

Tous les messages de sécurité seront précédés du symbole d’alerte de sécurité et des mots DANGER, AVERTISSEMENT ou ATTENTION. Ces mots signiﬁ ent :

Vous serez tué ou gravement blessé si vous ne suivez pas les instructions.

Vous pouvez être tué ou gravement blessé si vous ne suivez pas les instructions.

Indique une situation de danger imminent qui, si elle n’est pas évitée, pourrait provoquer une blessure mineure ou modérée, ou endommager le produit.

Tous les messages de sécurité identiﬁ ent le danger, indiquent comment réduire les risques de blessures, et précisent ce qui pourrait se produire si les instructions ne sont pas suivies.

Ne JAMAIS entreposer ni utiliser d’essence ou autres • vapeurs et liquides inﬂ ammables à proximité de cet appareil ou de tout autre appareil.

NE laissez PAS les enfants grimper sur le réfrigérateur ou • se pendre aux portes ou aux étagères du réfrigérateur. Ils pourraient endommager le réfrigérateur et se blesser gravement.

N’approchez jamais les doigts des zones de pincement; • les dégagements entre les portes et les armoires sont nécessairement petits. Soyez prudent lors de la fermeture de portes lorsque des enfants se trouvent à proximité.

Débranchez le réfrigérateur avant de le nettoyer ou d’y • apporter des réparations.

En cas de branchement sur un circuit protégé par des • fusibles, utilisez un fusible temporisé.

REMARQUE : Il est fortement recommandé de conﬁ er tout entretien à un technicien qualiﬁ é.

DANGER

AVERTISSEMENT

ATTENTION

102

AVERTISSEMENT

DANGER : RISQUE DE PIÉGEAGE DES ENFANTS

CONSERVEZ CES INSTRUCTIONS

Avant de remplacer une ampoule d’éclairage grillée • ou cassée, débranchez le réfrigérateur ou coupez l’alimentation électrique au niveau du disjoncteur ou de la boîte de fusibles pour éviter tout contact avec un ﬁ l sous tension. (Une ampoule d’éclairage grillée peut éclater lors de son remplacement exposant alors le ﬁ lament.)

REMARQUE : Certains modèles sont dotés d’un éclairage intérieur LED dont l’entretien doit être conﬁ é à un technicien qualiﬁ é.

AVERTISSEMENT : La mise du contrôle sur ARRÊT ne coupe pas l’alimentation du circuit d’éclairage.

Une fois l’intervention terminée, reconnectez le • réfrigérateur à la source électrique et remettez les contrôles (thermostat, contrôle de réfrigérateur ou contrôle de congélateur, selon le modèle) au réglage souhaité.

Ce réfrigérateur doit être installé conformément aux • Instructions à l’intention de l’installateur apposées à l’avant du réfrigérateur.

Une fois le réfrigérateur mis en marche, ne touchez pas les • surfaces froides du compartiment de congélation lorsque vous avez les mains humides ou trempées. La peau pourrait adhérer aux surfaces extrêmement froides.

Les réfrigérateurs abandonnés sont dangereux, même s’ils sont laissés sans surveillance seulement quelques jours. Si vous souhaitez vous débarrasser de votre ancien réfrigérateur, veuillez suivre les instructions à droite pour éviter les accidents (piégeage et su ocation des enfants).

NE TOUCHEZ PAS le mécanisme de la machine à glaçons • automatique pendant que le réfrigérateur est branché.

Ne recongelez PAS des aliments ayant complètement • décongelé. Le département d’agriculture des États-Unis dans sa publication Home and Garden Bulletin No. 69 précise :

…Vous pouvez recongeler en toute sécurité des aliments ayant décongelé s’ils contiennent toujours des cristaux de glace ou s’ils sont toujours froids, sous 4°C.

…Les viandes hachées, les volailles ou le poisson présentant des odeurs ou étant décolorés ne doivent être ni recongelés ni consommés. La crème glacée décongelée doit être jetée. Si l’odeur ou la couleur d’un aliment semble suspecte, jetez l’aliment. La consommation de l’aliment pourrait être dangereuse.

Même une décongélation et une recongélation partielles réduit la qualité sanitaire des aliments, particulièrement pour les fruits, les légumes et les aliments préparés. La qualité sanitaire des viandes rouges est moins exposée que celle des autres aliments. Utilisez les aliments recongelés le plus tôt possible aﬁ n de préserver leur qualité au maximum.

AVANT DE JETER VOTRE ANCIEN RÉFRIGÉRATEUR OU CONGÉLATEUR :

Retirez les portes.• Laissez les étagères en place aﬁ n que • les enfants ne puissent pas grimper facilement à l’intérieur

103

ÉLIMINATION DES CFC

CONDITIONS ÉLECTRIQUES ET DE MISE À LA MASSE

AVERTISSEMENT

Votre ancien réfrigérateur peut comporter un système de refroidissement qui utilisait des CFC (chloroﬂ uorocarbures). Les scientiﬁ ques estiment que les CFC endommagent l’ozone stratosphérique.

IMPORTANT : Veuillez lire attentivement. POUR EFFECTUER LES BRANCHEMENTS ÉLECTRIQUES

MÉTHODE DE MISE À LA TERRE RECOMMANDÉE

Le réfrigérateur doit toujours être branché sur sa propre prise secteur correctement mise à la terre avec des valeurs nominales de 115 volts, 60 Hz, protégée par un fusible de 15 ou 20 ampères. Cela garantit les meilleures performances et évite également une surcharge des circuits domestiques qui pourrait créer un risque d’incendie par surchau e des ﬁ ls. Il est recommandé d’utiliser un circuit séparé pour alimenter cet appareil.

Utilisez une prise ne pouvant pas être mise hors tension par un interrupteur. N’utilisez pas de rallonge.

En présence d’une prise à deux connecteurs, vous avez la responsabilité et l’obligation de la remplacer par une prise à 3 connecteurs correctement mise à la terre.

Risque d’électrocution

POUR GARANTIR LA SÉCURITÉ, cet appareil doit être

correctement mis à la terre. Faites vériﬁ er la prise murale et le circuit par un électricien qualiﬁ é pour vous assurer que la prise est correctement mise à la terre.

Si vous mettez au rebut votre ancien réfrigérateur, assurezvous que le réfrigérant CFC est retiré en vue d’une élimination appropriée par un technicien qualiﬁ é. Si vous libérez intentionnellement ce réfrigérant CFC, vous pourriez écoper d’une amende et d’une peine d’emprisonnement conformément aux dispositions de la législation environnementale.

UTILISATION DE RALLONGES

En raison de risques en matière de sécurité dans certaines conditions, l’utilisation d’une rallonge n’est pas recommandée. Cependant, si vous choisissez quand même

d’utiliser une rallonge, il est absolument nécessaire d’utiliser une rallonge UL (États-Unis) à 3 conducteurs avec broche de mise à la terre, dont les caractéristiques nominales sont de 15 ampères (minimum) et 120 volts.

L’utilisation d’une rallonge augmente le dégagement requis à l’arrière du réfrigérateur.

Fiche à trois connecteurs avec mise à la terre

Prise murale de type mise à la terre à 3 connecteurs

Vériﬁ ez l’existence d’une mise à la terre appropriée avant de commencer l’utilisation.

104

PIÈCES ET FONCTIONNALITÉS

Utilisez cette page pour vous familiariser avec les pièces et les fonctionnalités du réfrigérateur. Des renvois aux pages sont inclus pour simpliﬁ er la consultation.

REMARQUE : Ce guide couvre plusieurs modèles. Le réfrigérateur que vous avez acheté peut comporter tous les éléments répertoriés ci-dessous ou seulement une partie. Les emplacements des divers éléments indiqués ci-dessus peuvent ne pas correspondre à votre modèle.

Porte du

compartiment

à glace

Bac à glace

Filtre d’air

Bac à produits laitiers réglable

Étagères du réfrigérateur

Bacs de porte ajustables

Air tiroir serrés

Convenience Bin

Diviseur de durabase

Commandes de CustomChill™

Tiroir amovible supérieur

Tiroir amovible intermédiaire

Éclairage du réfrigérateur

Bacs de porte ﬁ xes

Emplacement à glace (Machine à glaçons et bac à glaçons)

Meneau articulé

Éclairage du réfrigérateur

Couvercle du réservoir d’eau

Filtre à eau (intérieur)

Bac à légumes à humidité contrôlée

Durabase

Panneau de commande

Kenmore Connect™

105

INSTALLATION DU RÉFRIGÉRATEUR

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

DÉBALLAGE DU RÉFRIGÉRATEUR

Retirez les bandes adhésives et les étiquettes temporaires du réfrigérateur avant de l’utiliser. Ne retirez pas les étiquettes d’avertissement, l’étiquette de numéro de modèle et de numéro de série, ou la ﬁ che signalétique qui se trouve sous la partie avant du réfrigérateur derrière la grille de base.

Pour retirer une bande adhésive ou de la colle résiduelle, frottez la zone concernée avec votre pouce. Les résidus de bande adhésive ou de colle peuvent être facilement retirés en les frottant avec vos doigts et une petite quantité de liquide vaisselle. Essuyez avec de l’eau chaude et séchez.

N’utilisez pas d’instruments pointus, d’alcool à friction, de liquides inﬂ ammables ou de nettoyants abrasifs pour retirer des résidus de bande adhésive ou de colle. Ces produits peuvent endommager la surface du réfrigérateur.

Les étagères du réfrigérateur sont installées en position d’expédition. Veuillez réinstaller les étagères en fonction de vos besoins de stockage.

Risques liés au poids excessif :

Faites appel à au moins deux personnes pour déplacer et installer le réfrigérateur. Sinon, il y a risque de blessures au dos ou d’autres blessures.

Risques liés au poids excessif :

Le réfrigérateur est lourd. Lors du déplacement du réfrigérateur à des ﬁ ns de nettoyage ou d’entretien, veillez à protéger le sol. Tirez toujours le réfrigérateur en le maintenant bien droit à la verticale lorsque vous le déplacez. Évitez de déplacer le réfrigérateur par basculements successifs, vous risquez d’endommager le sol.

Risque d’explosion :

Maintenir les vapeurs et produits inﬂ ammables, comme l’essence, loin du réfrigérateur. Sinon, vous risquez de provoquer un incendie, une explosion ou des blessures mortelles.

106

INSTALLATION (suite)

1. Pour éviter bruit et vibration, l’appareil doit être mis à

niveau et installé sur un plancher solidement construit. Si nécessaire, ajustez les cales de réglage pour compenser tout défaut de planéité du sol. L’avant doit être légèrement plus haut que l’arrière pour favoriser la fermeture de la porte. Les cales de réglage peuvent être tournées facilement en faisant basculer légèrement l’armoire. Tournez les cales de réglage dans le sens des aiguilles d’une montre pour relever l’unité ou dans le sens inverse des aiguilles d’une montre pour l’abaisser. (Voir MISE À NIVEAU ET ALIGNEMENT DES PORTES.)

REMARQUE : L’installation sur de la moquette, des surfaces carrelées molles, sur une plateforme ou sur une structure mal supportée n’est pas recommandée.

2. Installez cet appareil dans une zone où la température

est comprise entre 55°F (13°C) et 110°F (43°C). Si la température autour de l’appareil est trop basse ou trop élevée, la capacité de refroidissement peut être compromise.

3. Choisissez un emplacement où un approvisionnement

d’eau peut être facilement raccordé pour la machine à glaçons automatique.

REMARQUE : La pression de l’eau doit être comprise entre 20 et 120 psi sur les modèles ne comportant pas de ﬁ ltre à eau, et entre 40 et 120 psi sur les modèles qui en sont dotés.

4. Une distance trop courte des éléments adjacents peut

diminuer la capacité de congélation et peut augmenter les coûts de la consommation d’électricité. Laisser au moins une distance de 24 pouces (61 cm.) devant le réfrigérateur pour pouvoir ouvrir les portes, et au moins 2 pouces (5,08 cm.) entre la face arrière du réfrigérateur et le mur.

AVANT L’UTILISATION

1. Nettoyez complètement le réfrigérateur et essuyez

la poussière accumulée pendant l’expédition.

2. Installez les accessoires tels que le bac à glaçons, les

tiroirs, les étagères, etc., à leurs positions appropriées. Ces éléments sont emballés ensemble pour éviter d’éventuels dommages pendant l’expédition.

3. Laissez le réfrigérateur fonctionner pendant au moins

deux à trois heures avant d’y placer des aliments. Contrôlez la circulation d’air froid dans le compartiment du congélateur pour vériﬁ er un refroidissement approprié. Le réfrigérateur est maintenant prêt à être utilisé.

INSTALLATION

INSTALLATION DU RÉFRIGÉRATEUR

Risque d’électrocution :

Pour réduire le risque d’électrocution, n’installez pas le réfrigérateur dans une zone humide ou trempée.

AVERTISSEMENT

5,08 cm (1 po.)

107

COMMENT RETIRER LA POIGNÉE DE LA PORTE DU RÉFRIGÉRATEUR

REMARQUE :L’aspect de la poignée peut être

di érent de celui des illustrations sur cette page.

Retrait de la poignée du réfrigérateur

Desserrez les vis pression avec une clé hexagonale de 3/2 po. (2,5 mm) et retirez la poignée.

REMARQUE : Si les attaches de montage de la poignée doivent être serrées ou retirées, utilisez une clé hexagonale de ¼ po. (6,4 mm).

REMARQUE : Le retrait des portes est toujours recommandé lorsqu’il faut faire passer le réfrigérateur par une ouverture étroite. S’il faut retirer les poignées, procédez comme suit.

INSTALLATION DU RÉFRIGÉRATEUR

Attaches de montage

Vis de pression

Clé

hexagonale

COMMENT REMETTRE EN PLACE LA POIGNÉE DE LA PORTE DU RÉFRIGÉRATEUR

REMARQUE : L’aspect de la poignée peut être

di érent de celui des illustrations sur cette page.

Remise en place de la poignée de porte

du réfrigérateur

Placez la poignée sur la porte en ajustant l’empreinte de la poignée sur les attaches de montage et en serrant les vis de pression avec une clé hexagonale de 3/2 po. (2.5 cm).

REMARQUE : Si les attaches de montage de

la poignée doivent être serrées ou retirées, utilisez une clé hexagonale de ¼ po. (6,4 mm).

Attaches

de montage

108

REMONTAGE DES POIGNÉES DE PORTE DU CONGÉLATEUR

REMARQUE : L’aspect de la poignée peut être di érent de

celui des illustrations sur cette page.

Remise en place des poignées de porte du congélateur

Placez la poignée sur la porte en ajustant l’empreinte de la poignée sur les attaches de montage et en serrant les vis de pression avec une clé hexagonale de  po. (3,1 mm).

REMARQUE : Si les attaches de montage de la poignée

doivent être serrées ou retirées, utilisez une clé hexagonale de ¼ po. (6,4 mm).

INSTALLATION DU RÉFRIGÉRATEUR

DÉMONTAGE DES POIGNÉES DE PORTE DU CONGÉLATEUR

REMARQUE : L’aspect de la poignée peut être di érent

de celui des illustrations sur cette page.

Retrait des poignées de porte du congélateur

Desserrez les vis pression situées du côté inférieur de la poignée avec une clé hexagonale de  po. (3,1 mm) et retirez la poignée.

REMARQUE : Si les attaches de montage de la poignée doivent être serrées ou retirées, utilisez une clé hexagonale de ¼ po. (6,4 mm).

REMARQUE : Le retrait des portes est toujours recommandé lorsqu’il faut faire passer le réfrigérateur par une ouverture étroite. S’il faut retirer les poignées, procédez comme suit.

AVERTISSEMENT

Lors de la mise en place ou du retrait des poignées

Saisissez fermement la poignée pour qu'elle ne • tombe pas et ne provoque pas de blessures.

Empêchez la poignée de basculer vers des • personnes ou des animaux.

Alignez exactement les trous de la plaque de la • poignée sur l'axe de butée de la porte, puis vissez les vis pour ﬁ xer la poignée.

Assurez-vous qu'il n'y a pas d'interstice entre la porte • et la poignée une fois cette dernière en place.

109

Pour retirer la porte de gauche du réfrigérateur :

À l’arrière du réfrigérateur, tirez le tube d’eau hors du raccord de la pince de serrage en appuyant sur l'anneau de pincement du raccord (voir la ﬁ gure ci-dessous).

1. Ouvrez la porte. Retirez la vis du couvercle de la charnière supérieure (1).

2. Utilisez un tournevis à lame plate pour soulever vers l’arrière les crochets (non illustrés) à l’avant sous le couvercle (2). Soulevez le couvercle.

3. Retirez le couvercle. Tirez le tube pour l’extraire (3).

4. Débranchez tous les faisceaux de ﬁ ls (4).

5. Retirez la vis de mise à la terre (5).

6. Faites pivoter le levier de la charnière (6) dans le sens inverse des aiguilles d’une montre. Soulevez la charnière supérieure (7) pour la libérer du levier de fermeture de la charnière (8).

ATTENTION : Lors du soulèvement de la charnière du

levier de fermeture, veillez à ce que la porte ne tombe pas en avant.

7. Soulevez la porte de la tige d’articulation du milieu et retirez la porte.

8. Placez la porte, face intérieure vers le haut, sur une surface non gri ante.

1. Ouvrez la porte. Retirez la vis du couvercle de la charnière supérieure (1). Soulevez le couvercle (2).

2. Retirez le couvercle.

3. Faites pivoter le levier de la charnière (3) dans le sens des aiguilles d’une montre. Soulevez la charnière supérieure (4) pour la libérer du levier de fermeture de la charnière (5).

ATTENTION : Lors du soulèvement de la charnière du

levier de fermeture, veillez à ce que la porte ne tombe pas en avant.

4. Soulevez la porte de la tige d’articulation du milieu et retirez la porte.

5. Placez la porte, face intérieure vers le haut, sur une surface non gri ante.

AVERTISSEMENT

Risque d’électrocution

Déconnectez l’alimentation électrique du réfrigérateur • avant de procéder à l’installation. Sinon, vous risquez de vous blesser ou de subir une issue fatale.

Ne placez pas les mains, les pieds ou autres objets • dans les ouvertures d’aération, la grille de base ou le bas du réfrigérateur. Vous pourriez vous blesser ou être électrocuté.

INSTALLATION DU RÉFRIGÉRATEUR

Pour retirer la porte droite du réfrigérateur :

RETRAIT ET REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR

ATTENTION : Avant de commencer, retirez des portes les

aliments et les bacs.

AVERTISSEMENT

Risques liés au poids excessif :

Faites appel à au moins deux personnes pour retirer et installer le réfrigérateur. Sinon, il y a risque de blessures au dos ou d’autres blessures.

REMARQUE : Soyez prudent lorsque vous travaillez sur la charnière et la grille de base. Vous pourriez vous blesser.

(2)

(5)

(4)

(1)

(3)

(6)

(7)

(8)

(4)

(5)

(2)

(1)

110

Réinstallation de la porte du réfrigérateur Porte gauche

1. Posez la porte sur la tige d’articulation du milieu (10).

2. Placez la charnière supérieure (7) sur le levier de fermeture de la charnière (8) et en position. Faites pivoter le levier (6) dans le sens des aiguilles d’une montre pour ﬁ xer la charnière.

3. Installez la vis de mise à la terre (5) et connectez les deux faisceaux de ﬁ ls (4).

4. Poussez le tuyau d'eau (3) situé en haut de la porte gauche dans le trou à côté de la charnière gauche audessus de l'armoire jusqu'à ce qu'il sorte par l'arrière.

5. Insérez le tuyau d’approvisionnement d’eau (3) dans le connecteur jusqu’à ce que vous ne voyiez qu’une seule graduation. Insérez complètement le tube sur  po. (15 mm).

6. Accrochez les pattes sur le côté gauche du couvercle de la charnière (1) sous le bord de la charnière supérieure (7) et positionnez le couvercle en place. Insérez et serrez la vis du couvercle (1).

Porte droite

1. Posez la porte sur la tige d’articulation du milieu (9).

2. Placez la charnière supérieure (4) sur le levier de fermeture de la charnière (5) et en position. Faites pivoter le levier (3) dans le sens inverse des aiguilles d’une montre pour ﬁ xer la charnière.

3. Accrochez les pattes sur le côté droit du couvercle de la charnière (2) sous le bord de la charnière supérieure (4) et positionnez le couvercle en place. Insérez et serrez la vis du couvercle (1).

ATTENTION

INSTALLATION DU RÉFRIGÉRATEUR

(1)

(2)

(3)

(6)

(7)

(8)

(5)

(4)

(2)

(5)

(4)

(1)

(3)

(9)

(10)

Après insertion, tirez le tuyau pour vériﬁ er qu’il est bien ﬁ xé et réinsérez l’étrier.

Tuyau

Graduation

Pince de serrage

Étrier

111

INSTALLATION DU RÉFRIGÉRATEUR

RETRAIT DU TIROIR CUSTOMCHILL™ INSTALLATION DU TIROIR CUSTOMCHILL™

1. Retirez le tiroir à pleine extension. Retirez le panier en soulevant le panier du système de rails.

REMARQUE : Avant de retirer le tiroir

CustomChill™, vous devez le débrancher du contrôle de la température.

1. Saisissez la porte de chaque côté et abaissez-la jusqu'à ce qu'elle soit bien en place sur les rails.

2. Débranchez le faisceau de ﬁ ls à l'extrémité du rail en appuyant sur les ergots de chaque côté. Il peut être plus facile d'utiliser un petit tournevis plat pour appuyer sur les ergots.

2. Rebranchez le faisceau de ﬁ ls à l'extrémité du rail droit en alignant les deux parties et en les enfonçant jusqu'à ce que vous entendiez un déclic. Les ergots se remettent alors en place. Tirez doucement pour vous assurer que le raccordement est bien e ectué.

REMARQUE : Si vous ne rebranchez pas

correctement le faisceau de ﬁ ls, le tiroir CustomChill™ ne fonctionnera pas bien.

3. Maintenez les deux côtés de la porte et soulevez-la pour la retirer du système de rails.

3. Ouvrez complètement le tiroir. Abaissez le panier sur les rails.

112

INSTALLATION DU RÉFRIGÉRATEUR

COMMENT RETIRER LE TIROIR DU CONGÉLATEUR

VERTISSEMENT:

• Faites-vous aider par deux personnes au moins pour démonter et remonter le tiroir du congélateur. Sinon, vous risquez de vous faire mal au dos ou de vous blesser.

• Ne vous asseyez pas et ne vous mettez pas debout sur le tiroir du congélateur.

• Pour éviter les risques d'enfermement ou de su ocation, éloignez les enfants et les animaux du tiroir. Ne laissez pas le tiroir ouvert.

ATTENTION:

• Ne tenez pas la poignée lors du retrait ou de la remise en place du tiroir. La poignée pourrait se détacher et provoquer des blessures.

• Faites attention aux charnières acérées de chaque côté du tiroir.

• Posez doucement le tiroir pour ne pas endommager le sol.

1. Tirer le tiroir jusqu'à son extension complète.

2. Retirez le tiroir gigogne du haut en tirant d'abord le tiroir

pour l'ouvrir à pleine extension.

Sur le rail gauche, utilisez un tournevis à lame plate pour enfoncer la languette aﬁ n de dégager le tiroir du rail, comme indiqué plus bas. Lorsque le côté gauche est dégagé, enfoncez la languette du côté droit du doigt pour dégager le tiroir. Soulevez l'avant du tiroir puis tirez pour le sortir.

3. Retirez le tiroir du milieu en tirant le tiroir pour l'ouvrir à pleine extension. Soulevez l'avant du tiroir, puis retirez-le tout droit.

4. Retirez le Durabase en ouvrant le tiroir du congélateur à son extension complète et en soulevant le panier hors de l'ensemble de rail.

5. Enlever les vis des rails aux deux extrémités.

7. Saisissez les deux rails et poussez-les simultanément.

6. Avec les deux mains, saisir les deux côtés du tiroir et tirez-le pour le retirer des rails.

ATTENTION: Ne tenez pas la poignée lorsque vous

enlevez ou remplacez le tiroir. La poignée pourrait se détacher et provoquer des blessures.

113

INSTALLATION DU RÉFRIGÉRATEUR

COMMENT INSTALLER LE TIROIR DU CONGÉLATEUR

1. Saisissez les deux rails et tirez-les simultanément pour les sortir complètement.

4. Insérez le tiroir gigogne du haut dans le cadre, et poussez le tiroir en place jusqu'à ce que vous entendiez un clic.

2. Saisir le tiroir de chaque côté et accrochez les supports du tiroir sur les onglets des rails situés sur les deux côtés.

ATTENTION: Ne tenez pas la poignée lorsque vous

enlevez ou remplacez le tiroir. La poignée pourrait se détacher et provoquer des blessures.

5. Inclinez le devant du tiroir du milieu légèrement vers le haut, insérez le tiroir dans le cadre, repoussez-le en place.

3. Abaissez la porte dans sa position ﬁ nale et resserrez les vis placées des deux côtés.

6. Insérer le panier inférieur dans le rail monté.

114

MISE À NIVEAU ET ALIGNEMENT DES PORTES

Mise à niveau

Après l’installation, branchez le cordon d’alimentation du réfrigérateur sur une prise à 3 connecteurs mise à la terre et poussez le réfrigérateur en position ﬁ nale.

Le réfrigérateur comporte deux cales de réglage à l’avant, une du côté droit, l’autre du côté gauche. Ajustez les cales de réglage pour modiﬁ er l’inclinaison avant-arrière ou côté à côté. Si le réfrigérateur semble instable, ou si vous souhaitez que les portes se ferment plus facilement, réglez l’inclinaison du réfrigérateur en utilisant les instructions cidessous :

REMARQUE : Outils requis : Clé de /6 po. (18 mm) ou tournevis à lame plate.

1. Tournez la cale de réglage dans le sens inverse des

aiguilles d’une montre pour soulever ce côté du réfrigérateur ou dans le sens des aiguilles d’une montre pour l’abaisser. Il faudra éventuellement plusieurs tours de cales de réglage pour régler l’inclinaison du réfrigérateur.

REMARQUE : Demandez à une personne de pousser vers l’arrière le haut du réfrigérateur pour retirer une partie du poids sur les cales de réglage. Cela simpliﬁ e le réglage des cales. Placez un niveau sur le dessus de l’armoire pour vériﬁ er si le réfrigérateur est de niveau d’un côté à côté.

INSTALLATION DU RÉFRIGÉRATEUR

2. Ouvrez de nouveau les portes pour vériﬁ er qu’elles

se ferment facilement. Si les portes ne se ferment pas facilement, inclinez le réfrigérateur un peu plus vers l’arrière en tournant les deux cales de réglage dans le sens inverse des aiguilles d’une montre. Il faudra éventuellement plusieurs tours, et vous devrez e ectuer le même nombre de tours pour les deux cales de réglage.

REMARQUE : Votre réfrigérateur est doté de deux portes. Chacune peut être ouverte ou fermée indépendamment. Vous devrez éventuellement exercer une légère pression sur les portes pour les fermer complètement.

Alignement des portes

Les portes gauche et droite du réfrigérateur possèdent un écrou ajustable, situé sur la charnière inférieure, pour les soulever et les abaisser aﬁ n de les aligner.

Si l’espace entre vos portes n’est pas uniforme, suivez les instructions ci-dessous pour les aligner :

Utilisez la clé (incluse avec le Guide d’utilisation et d’entretien) pour tourner l’écrou dans la charnière de la porte aﬁ n d’en ajuster la hauteur. Tournez dans le sens des aiguilles d’une montre pour augmenter la hauteur ou dans le sens inverse des aiguilles d’une montre pour la diminuer.

115

UTILISATION DU RÉFRIGÉRATEUR

RÉGLAGE DES CONTRÔLES

REMARQUE : L’a chage de contrôle est doté d’une

commande tactile. Une humidité excessive sur l’a chage peut causer un dysfonctionnement. Maintenez l’a chage propre et sec.

REMARQUE :

si l’icône de verrouillage est allumée, vous ne pouvez pas choisir le mode du distributeur. Vériﬁ ez si le mode de verrouillage des commandes est activé ou désactivé sur le panneau de commande.

AVERTISSEMENT : Le distributeur ne fonctionnera pas

si une porte est laissée ouverte ou si le verrou de contrôle est activé.

Le contrôle Refrigerator Temp va de 33°F à 46°F (1°C • à 8°C). Appuyez sur le bouton Refrigerator Temp pour

parcourir les réglages de température disponibles un incrément à la fois.

Le contrôle Freezer Temp va de -6°F à 8°F (-21°C à -13°C). •

Appuyez sur le bouton Freezer Temp pour parcourir les réglages de température disponibles un incrément à la fois.

REMARQUE : Lors du changement des réglages de contrôle, attendez 24 heures avant d’e ectuer des ajustements supplémentaires. Les contrôles sont correctement réglés lorsque la température du lait ou du jus vous convient et que la crème glacée est ferme. Si la température est trop basse ou trop élevée, changez le réglage un incrément à la fois. Attendez 24 heures que le changement se stabilise avant de procéder à un nouveau réglage.

Distributeur

Lorsque vous appuyez sur l’icône de l’eau (1), l’icône • s’allume.

Lorsque vous appuyez sur l’icône des glaçons (2), l’icône • s’allume.

Lorsque vous appuyez sur l’icône de la glace pilée (3), • l’icône s’allume.

Un égouttement peut se produire après la distribution. • Maintenez votre tasse sous le distributeur pendant quelques secondes après la distribution pour récupérer toutes les gouttes.

Circulation d’air

Veillez à ne pas obstruer les ouvertures d’aération lors du remplissage du réfrigérateur. Vous pourriez ainsi restreindre la circulation de l’air et faire monter la température du réfrigérateur ou provoquer l’accumulation d’humidité à l’intérieur. (Voir le schéma de circulation d’air ci-dessous.)

Température

116

UTILISATION DU RÉFRIGÉRATEUR

ATTENTION

Pour réduire les risques d’égratignures de la porte ou de rupture du meneau de la porte, veuillez vous assurer que le meneau de la porte du réfrigérateur est toujours replié vers l’intérieur.

Éclairage ⁄ Lumière senseur

Cet éclairage a trois réglages: Allumé, Éteint et Auto. Si la lumière est réglée sur le mode Auto, l’éclairage s’allumera et s’éteindra automatiquement en fonction de la clarté de la pièce, comme détectée par la lumière senseur.

Meneau articulé

Cette fonction est une bande métallique attachée à la porte gauche qui s’articule (pivote) sur 90 degrés lorsque la porte est fermée, formant un meneau (base) sur lequel viennent s’appuyer les joints d’étanchéité des portes gauche et droite.

Filtre d’air

Le ﬁ ltre à air aide à retirer les odeurs du réfrigérateur. Le ﬁ ltre à air a deux réglages, automatique et MAX. En mode Automatique, le ﬁ ltre à air cyclera à marche et arrêt en incréments de dix minutes de marche et cent dix minutes d’arrêt. Si réglé en mode MAX, le ﬁ ltre à air restera en marche continuellement pendant quatre heures, passant de marche à arrêt en incréments de dix minutes de marche et cinq minutes d’arrêt. Après quatre heures, le ﬁ ltre à air passe au mode Automatique.

Le mode Automatique est le mode par défaut.• Appuyez sur le bouton de ﬁ ltre à air une fois pour le •

mode MAX

Réinitialisation du Filtre d’air

Quand le symbôle CHANGE s’allume, le ﬁ ltre d’air doit être changé. Après avoir changé le ﬁ ltre d’air, appuyer sur le bouton du Filtre d’air pendant trois secondes pour éteindre la lumière du symbôle. Il est conseillé de changer le ﬁ ltre d’air tous les six mois.

Ultra Ice

Lorsque vous touchez le bouton • Ultra Ice, le graphisme s’allume dans l’a chage et reste allumé pendant 24 heures. La fonction s’arrêtera automatiquement après 24 heures.

Vous pouvez désactiver cette fonction manuellement • en touchant le bouton une autre fois.

Cette fonction augmente les possibilités de fabrication • de glace et de congélation.

Réinitialisation du ﬁ ltre à eau

Lorsque le témoin de ﬁ ltre à eau est allumé, vous devez changer le ﬁ ltre à eau. Après le changement de ﬁ ltre à eau, maintenez enfoncé le bouton Ice maker (Filtre à eau) pendant trois secondes pour éteindre le témoin. Vous devez changer le ﬁ ltre à eau environ tous les six mois.

117

UTILISATION DU RÉFRIGÉRATEUR

Alarme de porte

Lorsqu’une alimentation électrique est connectée au • réfrigérateur, l’alarme de la porte est initialement activée. Lorsque vous appuyez sur le bouton Door Alarm, l’a chage change à OFF et la fonction Door Alarm se désactive.

Lorsque la porte du réfrigérateur ou du congélateur est • laissée ouverte pendant plus de 60 secondes, l’alarme retentit pour vous indiquer que la porte est ouverte.

Lorsque vous fermez la porte, l’alarme s’arrête.•

De commande de verrouillage

Lors de la connexion initiale de l’alimentation électrique • au réfrigérateur, la fonction Verrou est désactivée.

Si vous souhaitez activer la fonction • Verrou pour verrouiller d’autres boutons, maintenez enfoncé le bouton Control Lock pendant plus de trois secondes. L’icône Control Lock s’a che et la fonction Verrou est maintenant activée.

Lorsque la fonction • Verrou est activée, aucun autre bouton ne fonctionne. Le bloc du distributeur est également désactivé.

Pour désactiver la fonction • Verrou, maintenez enfoncé le bouton Control Lock pendant environ trois secondes.

Fonction de changement de mode de température (°F <->°C)

Si vous souhaitez passer de °F à °C ou vice versa, maintenez enfoncés les boutons Freezer Temp et Refrigerator Temp

simultanément pendant environ cinq secondes.

Le mode Démonstration (pour utilisation en magasin seule-

ment)

Le mode Démonstration désactive tout refroidissement dans les sections réfrigérateur et congélateur pour préserver l’énergie alors que l’a chage est activé chez un détaillant. Lorsque cette fonction est activée, OFF s’a che sur le panneau de commande.

Pour désactiver cette fonction :

L’une des portes du réfrigérateur étant ouverte, maintenez enfoncés les boutons Refrigerator Temp et Ultra Ice en même temps pendant cinq secondes. Le panneau de commande émet un bip et les réglages de température s’a chent pour conﬁ rmer la désactivation du mode Démonstration. Utilisez la même procédure pour activer le mode Démonstration.

118

BAC À GLAÇONS DANS LA PORTE

ATTENTION : Maintenez les mains et les outils loin de

la porte du compartiment à glaçons et du déversoir du distributeur. Sinon, vous risquez d’endommager l’appareil ou de vous blesser.

La machine à glaçons s’arrête de produire de la glace lorsque le bac à glaçons dans la porte est plein. Si vous avez besoin de plus de glaçons, videz le bac à glaçons dans le bac à glaçons supplémentaire dans le compartiment congélateur. En cours d’utilisation, le niveau des glaçons peut devenir irrégulier et la machine à glaçons pourrait alors mal estimer la quantité de cubes de glace et cesser la production de glaçons. Pour corriger ce problème, il su t parfois de secouer le bac à glaçons.

REMARQUE : Le stockage de boîtes ou autres éléments dans le bac à glaçons endommagera la machine à glaçons.

Maintenez la porte du compartiment à glaçons hermétiquement fermée. Si la porte du compartiment à glaçons n’est pas hermétiquement fermée, l’air froid du compartiment à glaçons fera geler la nourriture dans le compartiment réfrigérateur. Cela pourrait également entraîner l’arrêt de la production de glaçons.

REMARQUE : il est recommandé de vider la réserve à glaçons si la touche Marche/Arrêt de la fabrique de glace est sur Arrêt pendant une période prolongée.

1. Tirez ou poussez la poignée de la porte pour ouvrir ou

fermer le compartiment à glaçons.

2. Pour retirer le bac à glaçons de la porte, saisissez la

poignée avant, soulevez légèrement la partie inférieure, et tirez lentement le bac pour l’extraire comme illustré.

3. Pour réinstaller le bac à glaçons dans la porte, inclinez

légèrement le bac pendant la remise en place pour éviter tout contact avec la machine à glaçons.

4. Évitez de toucher le capteur de détection de glace

lors de la remise en place du bac à glaçons. Pour plus de détails, reportez-vous à l’étiquette sur la porte du compartiment à glaçons.

ATTENTION

Lors de la manipulation du bac à glaçons, tenez les mains éloignées du bac de la machine à glaçons pour éviter de vous blesser.

Capteur de détection de glace

UTILISATION DU RÉFRIGÉRATEUR

119

UTILISATION DU RÉFRIGÉRATEUR

MACHINE À GLAÇONS AUTOMATIQUE

La glace est fabriquée dans la machine à glaçons automatique et envoyée dans le distributeur. La fabrique de glace produit entre 70 et 210 glaçons par période de 24 heures en fonction de la température du compartiment congélateur, de la température ambiante, du nombre d'ouvertures de la porte et d'autres conditions de fonctionnement.

Il faut compter entre 12 et 24 heures avant qu’un • réfrigérateur venant d’être installé commence à fabriquer de la glace. Attendez 72 heures pour une production maximale de glace.

La fabrication de glace s’arrête dès que le bac de • stockage de glace est plein. Lorsqu’il est plein, le bac à glace contient environ 6 à 8 (12-16 onces) verres de glace.

Pour désactiver la machine à glaçons automatique, réglez • le commutateur de la machine à glaçons sur OFF (O). Pour activer la machine à glaçons automatique, réglez le commutateur de la machine à glaçons sur ON (I).

La pression de l’eau doit être comprise entre 20 et 120 psi • sur les modèles ne comportant pas de ﬁ ltre à eau, et entre 40 et 120 psi sur des modèles qui en sont dotés pour produire la quantité et la taille normale de glaçons.

Des corps étrangers ou du givre sur le capteur de • détection de glace peuvent interrompre la production de glace. Vériﬁ ez à tout moment la propreté de la zone du capteur pour garantir un bon fonctionnement.

AVERTISSEMENT

Risque de blessure

N’approchez PAS les doigts ou les mains du mécanisme de la machine à glaçons automatique pendant que le réfrigérateur est branché.

Machine à glaçons

Interrupteur

Capteur de détection de glace

120

Les tout premiers glaçons et la première eau distribuée • peuvent comporter des particules ou présenter une odeur provenant du circuit d’approvisionnement d’eau ou du réservoir d’eau.

Jetez les premiers lots de glaçons. Cela est également • nécessaire lorsque le réfrigérateur n’a pas été utilisé pendant une période prolongée.

Ne stockez jamais des boîtes de boissons ou • autres articles dans le bac à glace pour obtenir un refroidissement rapide. Vous pourriez endommager la machine à glaçons automatique ou les contenants peuvent éclater.

Si de la glace décolorée est distribuée, vériﬁ ez le ﬁ ltre • d’eau et l’approvisionnement d’eau. Si le problème persiste, contactez un centre d’entretien Sears ou un autre centre d'entretien qualiﬁ é. Évitez d’utiliser la glace ou l’eau tant que le problème n’est pas réglé.

Ne laissez pas les enfants s’approcher du distributeur. • Les enfants pourraient jouer avec les contrôles ou les endommager.

Le passage de la glace peut devenir obstrué par du • givre si uniquement de la glace concassée est employée. Retirez le givre qui s’accumule en retirant le bac à glaçons et en dégageant le passage avec une spatule en caoutchouc. La distribution de glace en cubes peut également contribuer à empêcher la formation de givre.

N’utilisez jamais de verre ou de vaisselle en cristal pour • recueillir la glace. De tels contenants peuvent s’ébrécher ou se casser en fragments de verre dans la glace.

Distribuez la glace dans un verre avant de l’ajouter à de • l’eau ou à d’autres boissons. Des éclaboussures peuvent se produire si la glace est distribuée dans un verre contenant déjà du liquide.

N’utilisez jamais un verre qui est exceptionnellement • étroit ou profond. De la glace pourrait se coincer dans le passage de glaçons et les performances du réfrigérateur pourraient être compromises.

Maintenez le verre à une distance appropriée de la sortie • de distribution de la glace. La présentation d’un verre trop près de la sortie peut empêcher la distribution de la glace.

Pour éviter tout risque de blessure, n’approchez pas les • mains de la porte et du passage de la glace.

Ne retirez jamais le couvercle du distributeur.•

Si de la glace ou de l’eau est distribuée inopinément, • coupez l’alimentation en eau et contactez Sears Home Service au 1-800-4-MY HOME

QUAND CONVIENT-IL DE RÉGLER L’INTERRUPTEUR DE LA MACHINE À GLAÇONS AUTOMATIQUE SUR OFF (O)

Lorsque l’approvisionnement en eau sera coupé pendant • plusieurs heures.

Lorsque le bac à glace est retiré pendant plus qu’une ou • deux minutes.

Lorsque le réfrigérateur ne sera pas utilisé pendant • plusieurs jours.

REMARQUE : Le bac à glace peut être vidé lorsque le commutateur ON/OFF de la machine à glaçons automatique est réglé en position OFF.

BRUITS NORMAUX QUE VOUS POUVEZ ENTENDRE

Le robinet automatique de débit d’eau bourdonne • lorsque la machine se remplit d’eau. Si l’interrupteur est en position ON (I), il bourdonne même s’il n’est pas encore raccordé à l’eau. Pour arrêter le bourdonnement, positionnez l’interrupteur sur OFF (O).

REMARQUE : Le maintien de l’interrupteur en position ON (I) avant le raccordement de la conduite d’eau

pourrait endommager la machine à glaçons. Vous entendrez le bruit des cubes tombant dans le bac •

et l’eau coulant dans les tuyaux lors du remplissage de la machine à glaçons.

PRÉPARATION POUR LES VACANCES

Mettez l’interrupteur de la machine à glaçons sur OFF (O) et coupez l’approvisionnement d’eau du réfrigérateur.

REMARQUE : Le bac à glace peut être vidé à tout moment lorsque le commutateur ON/OFF de la machine à glaçons automatique est réglé en position OFF.

Si la température ambiante tombe au-dessous du niveau du gel, demandez à un technicien qualiﬁ é de drainer le système d’approvisionnement d’eau aﬁ n d’éviter de graves dégâts des eaux provoqués par la rupture d’une conduite ou d’un raccordement d’eau.

ATTENTION

MACHINE À GLAÇONS AUTOMATIQUE (suite)

UTILISATION DU RÉFRIGÉRATEUR

121

UTILISATION DU RÉFRIGÉRATEUR

GUIDE DE STOCKAGE DES ALIMENTS

Enveloppez ou stocker la nourriture dans le réfrigérateur dans une matière hermétique à l’épreuve de l’humidité sauf indication contraire. Cela empêche le transfert des odeurs et du goût dans le réfrigérateur. Pour les produits datés, vériﬁ ez le code de date pour vous assurer de la fraîcheur des aliments.

STOCKAGE DES ALIMENTS CONGELÉS REMARQUE : Consultez un guide sur la congélation ou un

livre de cuisine ﬁ able pour obtenir d’autres informations sur la préparation des aliments en vue d’une congélation ou sur les durées de conservation des aliments.

Congélation

Le congélateur ne peut pas congeler rapidement une grande quantité de nourriture. Ne placez pas d’aliments non congelés dans le congélateur qui ne pourra pas congeler en moins de 24 heures (pas plus de 2 à 3 livres de nourriture par pied cube d’espace de congélation). Laissez su samment d’espace dans le congélateur pour permettre la circulation de l’air entre les paquets. Veillez à laisser su samment d’espace à l’avant pour garantir la fermeture hermétique de la porte.

Les durées de stockage varient en fonction de la qualité et du type de nourriture, du type d’emballage ou d’enveloppement utilisé (hermétique à l’air et à l’humidité) et de la température de stockage. Les cristaux de glace à l’intérieur d’un paquet fermé sont normaux. Cela signiﬁ e simplement que l’humidité dans la nourriture et l’air à l’intérieur du paquet se sont condensés, formant des cristaux de glace.

REMARQUE : Laissez les aliments chauds refroidir à la température de la pièce pendant 30 minutes, puis emballez et congelez. Le refroidissement des aliments chauds avant

la congélation permet d’économiser l’énergie.

Emballage

La qualité de la congélation dépend du choix d’un emballage approprié. Lorsque vous fermez et scellez le paquet, il doit être parfaitement hermétique à l’air ou à l’humidité. Dans le cas contraire, l’odeur et le goût des aliments pourraient être transférés dans le réfrigérateur, ou les aliments congelés pourraient sécher.

Recommandations d’emballage :

Contenants en plastique rigide avec couvercle • à fermeture hermétique Bocaux à bords droits/bocaux de congélation• Papier d’aluminium renforcé• Papier plastiﬁ é• Films plastiques imperméables• Sac de congélation à fermeture incorporée•

Suivez les instructions de l’emballage ou du contenant pour utiliser les méthodes de congélation appropriées.

N’utilisez pas

Papier d’emballage de pain• Contenants en plastique non-polyéthylène• Contenants sans couvercle hermétique• Papier ciré ou papier de congélation ciré• Film ﬁ n semi-perméable•

ATTENTION : Ne placez pas les boîtes de boissons

ou les contenants de nourriture en plastique dans le compartiment congélateur. Ils pourraient se rompre ou éclater en congelant.

Produits Procédure

Beurre ou margarine

Fromage

Lait

Œufs

Fruit

Légumefeuille

Légumes à peau (carottes, poivrons)

Poisson

Restes

Gardez le beurre ouvert dans une assiette couverte ou un compartiment fermé. Lors du stockage d’une réserve supplémentaire, enveloppez dans un emballage à congélation et congelez le produit.

Stockez dans un emballage d’origine jusqu’à utilisation. Une fois ouvert, remballez hermétiquement dans un ﬁ lm de plastique ou du papier d’aluminium.

Essuyez les cartons de lait. Pour un meilleur stockage, placez le lait sur une étagère intérieure, et non sur une étagère de porte.

Stockez dans le carton d’origine sur une étagère intérieure, et non sur une étagère de porte.

Ne pas laver ou peller un fruit jusqu’à ce qu’il ne soit prêt à être consomme. Sélectionner et garder les fruits dans les récipients originaux, dans un bac, ou les garder dans un sac en papier complètement fermé, sur une étagère du réfrigérateur.

Retirez l’emballage du magasin et enlevez les zones meurtries ou décolorées. Lavez à l’eau froide et égouttez. Placez dans un sac ou un conteneur en plastique, et rangez dans le bac à légumes.

Placez dans des sacs ou un conteneur en plastique, et rangez dans le bac à légumes.

Garder le poisson cru et les fruits de mer dans le congélateur, si vous nous les consommez pas le jour de l’achat. Il est conseillé de consommer le poisson cru et les fruits de mer le jour de l’achat.

Couvrez les restes avec du ﬁ lm plastique, du papier d’aluminium ou des contenants en plastique avec couvercle hermétique.

122

SECTION RÉFRIGÉRATEUR

DISTRIBUTEUR D’EAU

Pour obtenir de l’eau froide, poussez l’interrupteur de distribution avec un verre.

AVERTISSEMENT : Ne mettez pas les doigts dans le

déversoir de glaçons. Vous pourriez gravement vous blesser.

ATTENTION : Ne déversez pas la glace dans des

tasses en porcelaine ou des verres en cristal. La porcelaine ou le cristal pourrait se casser.

Un égouttement peut se produire après la distribution. Maintenez votre tasse sous le distributeur pendant quelques secondes après la distribution pour récupérer toutes les gouttes.

REMARQUE : Le distributeur est doté d'une lumière qui s'allume lorsque la plaque du distributeur est enfoncée.

UTILISATION DU RÉFRIGÉRATEUR

Commutateur de distribution

Poussoir

123

UTILISATION DU RÉFRIGÉRATEUR

ÉTAGÈRES DU RÉFRIGÉRATEUR

Les étagères du réfrigérateur sont ajustables en fonction de vos besoins. Votre modèle peut comporter des étagères en verre ou en treillis métallique.

En réglant la hauteur des clayettes pour y placer des aliments de di érentes tailles, vous retrouverez plus facilement ce que vous cherchez. Cela permet également de réduire les temps d’ouverture des portes du réfrigérateur et d’ainsi économiser de l’énergie.

IMPORTANT : Évitez de nettoyer les étagères en verre avec de l’eau chaude alors qu’elles sont froides. Les étagères pourraient se casser si elles sont soumises à de brusques changements de température ou à un impact.

REMARQUE : Les étagères en verre sont lourdes. Soyez prudent lors de leur retrait.

Réglage des étagères (en porte-à-faux)

Retirez les étagères de la position d’expédition et placez-les à la position souhaitée.

Pour retirer une étagère—Pour retirer une clayette, inclinez la partie avant vers le haut

et soulevez-la

par le dessous

. Tirez sur l’étagère pour la retirer.

Pour réinstaller une étagère—Inclinez l’avant de l’étagère vers le haut et introduisez les crochets de l’étagère dans les fentes à la hauteur souhaitée. Ensuite, abaissez l’avant de l’étagère aﬁ n que les crochets se positionnent dans les fentes.

Étagère coulissante

Vous pouvez ranger des articles plus hauts, par exemple des contenants ou des bouteilles d’un gallon, en poussant simplement la moitié avant de l’étagère sous sa moitié arrière. Tirez vers vous l’avant de l’étagère pour revenir à une étagère complète.

ATTENTION : Veillez à placer les étagères au même

niveau des deux côtés. Sinon, l’étagère pourrait tomber ou renverser des aliments.

124

UTILISATION DU RÉFRIGÉRATEUR

BAC À LÉGUMES À HUMIDITÉ CONTRÔLÉE

Les bacs à légumes préservent le goût des fruits et des légumes en vous laissant contrôler facilement l’humidité à l’intérieur du tiroir.

Vous pouvez contrôler la quantité d’humidité dans les bacs à légumes étanches en ajustant le contrôle à un réglage compris entre VEGETABLES et FRUIT.

VEGETABLES• maintient l’air humide dans le bac à légumes pour une meilleure conservation des légumes-feuille frais.

FRUIT• laisse sortir l’air humide du bac à légumes pour une meilleure conservation des fruits.

COMMODITÉ BACS

Ouvrir et fermer en tirant sur la poignée du couvercle.

Pour retirer le verre

1. Soulevez le verre sous le couvercle du bac à légumes.

2. Tirez le verre vers le haut et sortez-le.

REMARQUE: (Tiroir non représenté par souci de clarté.)

RETRAIT DU BAC À LÉGUMES À HUMIDITÉ CONTRÔLÉE

1. Pour le retirer, tirez le tiroir pour le sortir complètement.

2. Soulevez l’avant du bac à légumes, puis tirez-le vers

l’extérieur pour le sortir.

3. Pour installer le bac, inclinez légèrement l’avant vers le haut,

insérez le tiroir dans le cadre et poussez-le en place.

125

UTILISATION DU RÉFRIGÉRATEUR

ENLEVER LE COUVERCLE

1. Ouvrez le couvercle à mi-chemin

2. Soulever le couvercle et retirer

REMPLACEMENT DU FILTRE D’AIR

Il est conseillé de remplacer le ﬁ ltre d’air:

Tous les six mois.• Quand le symbôle CHANGE AIR • FILTER (Changer le ﬁ ltre d’air) s’allume.

1. Retirer le ﬁ ltre utilisé

Placez le nouveau ﬁ ltre à l’intérieur du couvercle avec le côté portant la mention « Avant » face vers l’extérieur. Tournez le ﬁ ltre vers la droite pour le ﬁ xer sur la paroi du réfrigérateur.

2. Installer un nouveau ﬁ ltre d’air

Tournez le couvercle du ﬁ ltre vers la gauche pour le détacher de la paroi du réfrigérateur. Le ﬁ ltre se trouve à l’intérieur du couvercle du ﬁ ltre. Retirez le

ﬁ ltre du couvercle et remplacez-le par un nouveau ﬁ ltre.

Après avoir changé le ﬁ ltre d’air, appuyer pendant trois secondes sur le bouton du Filtre d’air pour réinitialiser le senseur du ﬁ ltre.

REMARQUE : pour acheter un ﬁ ltre à air de rechange, rendez-vous dans un magasin Sears ou appelez le 1-8004-MY-HOME®. Commander en ligne: www.sears.com/ partsdirect

BAC DE PORTE

Les bacs de porte sont amovibles pour simpliﬁ er leur nettoyage et leur réglage.

1. Pour retirer le bac, soulevez-le simplement et tirez-le vers

l’extérieur.

2. Pour remettre en place le bac, faites-le glisser à

l’intérieur au-dessus du support souhaité et poussez-le vers le bas pour l’enclencher.

REMARQUE : Certains bacs peuvent avoir un aspect di érent et ne tenir qu’à un seul emplacement.

126

TIROIR COULISSANT

Caisson supérieur

1. Pour retirer, sortez le tiroir jusqu’au bout. Sur le rail

gauche, utilisez un tournevis à lame plate pour enfoncer la languette aﬁ n de dégager le tiroir du rail, comme indiqué plus bas. Lorsque le côté gauche est dégagé, enfoncez la languette du côté droit du doigt pour dégager le tiroir. Soulevez l’avant du tiroir puis tirez pour le sortir.

2. Pour replacer, penchez un peu l’avant du tiroir vers le

haut, insérez le tiroir dans le cadre et repoussez le tiroir en place jusqu’à ce que vous entendiez un clic.

UTILISATION DU RÉFRIGÉRATEUR

SECTION CONGÉLATEUR

TIROIR À CUSTOMCHILL™

Le tiroir à CustomChill™ o re un espace de stockage avec contrôle de température variable qui peut être réglé pour maintenir cet espace à une température inférieure ou supérieure à celle du réfrigérateur.

Réglage de la température

Appuyez plusieurs fois sur la touche Select/Lock pour alterner entre les quatre réglages de température.

Conservez la viande et les fruits de mer à 29°F/-1°C, les boissons fraîches à 33°F/1°C, les en-cas à 37°F/3°C ou le vin frais à 42°F/5°C.

Verrouillage des commandes

Les commandes peuvent également être verrouillées pour empêcher que la température ne soit modiﬁ ée par inadvertance ou par des enfants. Pour verrouiller les commandes, maintenez enfoncée la touche de sélection/ verrouillage pendant trois secondes jusqu'à ce que l'icône du verrou s'allume. Pour déverrouiller les commandes, maintenez enfoncée la touche de sélection/verrouillage jusqu'à ce que l'icône du verrou s'éteigne.

Panneau de commande

127

UTILISATION DU RÉFRIGÉRATEUR

DURABASE

1. Pour retirer le Durabase, poussez-le vers l’arrière le plus

loin possible. Inclinez l’avant du Durabase et tirez-le vers l’extérieur.

2. Pour le remettre en place, insérez le Durabase dans le rail.

DIVISEUR DU DURABASE

Le diviseur du Durabase permet d’organiser le volume du Durabase en deux sections. Il peut être réglé d'un côté à l'autre pour recevoir des articles de tailles di érentes.

AVERTISSEMENT : Si le diviseur du Durabase est retiré,

il y a su samment d’espace ouvert à l’intérieur pour

qu’un enfant ou des animaux s’y glissent. Pour prévenir les risques qu’un enfant ou un animal reste coincé ou su oque accidentellement, NE les laissez PAS toucher le tiroir ou s'en approcher.

Caisson de milieu

1. Pour retirer le caisson, tirer complètement dehors. Lever le

devant du caisson et tirer complètement, tout droit.

2. Pour remettre en place, inclinez légèrement l’avant du

tiroir vers le haut, insérez le tiroir dans le châssis, puis poussez le tiroir en place.

128

FILTRE À EAU

REMARQUE: Ce réfrigérateur ne nécessite pas une prise

de dérivation de ﬁ ltre, lorsque le ﬁ ltre n'est pas en place.

Il est recommandé de remplacer le ﬁ ltre à eau :

Environ tous les 6 mois.• Lorsque le témoin de ﬁ ltre à eau s’allume.• Lorsque le débit du distributeur d’eau diminue. • Lorsque les cubes de glace sont plus petits que • d’habitude.

1. Retirez l'ancien ﬁ ltre à eau.

Soulevez et retirez le balconnet inférieur. Faites pivoter • l'extrémité droite du ﬁ ltre à eau pour le sortir du compartiment, puis saisissez et faites tourner le ﬁ ltre dans le sens inverse des aiguilles d'une montre pour le détacher de l'embout du ﬁ ltre.

REMARQUE: De l'eau peut couler lors du remplacement

du ﬁ ltre à eau. Placez une tasse sous l'embout du ﬁ ltre pour récupérer l'eau.

2. Remplacer avec un nouveau ﬁ ltre.

Insérez le nouveau ﬁ ltre dans l'embout et faites-le pivoter • dans le sens des aiguilles d'une montre pour que la ﬂ èche du ﬁ ltre soit alignée avec la ﬂ èche sur l'embout du ﬁ ltre. Replacez le ﬁ ltre dans son compartiment.

Remettez en place le balconnet.•

3. Une fois le ﬁ ltre à eau remis en place, distribuez

2,5 gallons d'eau (laissez couler environ 5 minutes) pour purger l'air piégé et les contaminants du système. Ne distribuez pas toute la quantité des 2,5 gallons de façon continue. Enfoncez et relâchez la plaque du distributeur pour des cycles de 30 secondes d'activation et de 60 secondes de désactivation.

ATTENTION : il est recommandé de faire fonctionner

le réfrigérateur avec un ﬁ ltre à eau. Toutefois, vous n'avez pas besoin de bouchon de dérivation du ﬁ ltre s'il n'y a pas de ﬁ ltre à eau installé.

REMARQUE : Pour acheter un ﬁ ltre à eau de remplacement, rendez-vous dans un magasin Sears ou composez le 1-800-4-MY-HOME

. En outre, vous pouvez commander

en ligne à l'adresse www.sears.com/partsdirect.

4. Maintenez enfoncée la touche du ﬁ ltre à eau

pendant 3 secondes pour réinitialiser l'indicateur.

129

Fiche technique de performances

La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite autorisée pour l’eau sortant du système, telle que spéciﬁ ée dans la norme NSF/ANSI 42 et la norme 53.

* Basé sur l’utilisation d’oocystes de Cryptosporidium parvum

Système testé et certiﬁ é par NSF International par rapport aux normes NSF/ANSI 42 et 53 pour la réduction des substances répertoriées ci-dessous.

Réduction des

contaminants

Concentration

moyen

Concentration seuil

dans l’eau

% moyen

réduction

Concentration

autorisée du

produit

dans l’eau

Concentration

maximale autorisée du produit dans

l’eau

Conditions de

réduction

NSF

Rapport

test NSF

Goût et odeur de chlore 2,0 mg/L 2,0 mg/L ± 10% 97,2% 0,05 mg/L S/O  50% J-00049247 Classe particulaire nominale I,

0,5 à < 1,0 m

5,600,000 pts/mL Au moins 10 000 particules/mL 98,7% 73 000 pts/ml S/O 85% J-00049282

Amiante 170 MFL

107 à 108 MFL; ﬁ bres d’une

longueur supérieure à 10 m

>99% < 1 MFL S/O 99% J-0004928

Atrazine 0,0087 mg/L 0,009 mg/L ± 10% 94,7% 0,0005 mg/L 0,003 mg/L S/O J-00049293

Benzène 0,017 mg/L 0,015 mg/L ± 10% 96,7% < 0,0005 mg/L 0,005 mg/L S/O J-00049300

Carbofuran 0,073 mg/L 0,08 mg/L ± 10% 98,1% 0,001 mg/L 0,04 mg/L S/O J-00049294

Lindane 0,002 mg/L 0,002 mg/L ± 10% 98,2% 0,00002 mg/L 0,0002 mg/L S/O J-00051975

P-Dichlorobenzène 0,263 mg/L 0,225 mg/L ± 10% 99,8% 0,001 mg/L 0,075 mg/L S/O J-00049298

Toxaphène 0,015 mg/L 0,015 mg/L ± 10% 93% 0,001 mg/L 0,003 mg/L S/O J-00049302

2,4-D 0,25 mg/L 0,210 mg/L ± 10% 95,2% 0,0012 mg/L 0,07 mg/L S/O J-00049284

Plomb pH @6,5 0,150 mg/L 0,15 mg/L ± 10% >99,3% 0,001 mg/L 0,010 mg/L S/O J-00051974

Plomb pH @8,5 0,150 mg/L 0,15 mg/L ± 10% >99,3% 0,001 mg/L 0,010 mg/L S/O J-00049277

Mercure @ pH 6,5 0,006 mg/L 0,006 mg/L ± 10% 96,1 0,0002 mg/L 0,002 mg/L S/O J-00053886

Mercure @ pH 8,5 0,0062 mg/L 0,006 mg/L ± 10% 90,1 0,0081 mg/L 0,002 mg/L S/O J-00051972

Sporocyste*

200 000

sporocystes/L

50 000 sporocystes/L minimum >99,99% <1 sporocystes/L S/O 99,95% J-00049281

FILTRE À EAU

* Basé sur l’utilisation d’oocystes de Cryptosporidium parvum

130

Il est essentiel que l’installation recommandée par le fabricant, ainsi que les procédures de maintenance et de remplacement du ﬁ ltre à eau soient exécutées pour garantir les performances annoncées du produit.

REMARQUE : Alors que le test a été e ectué dans des conditions de laboratoire normales, les performances réelles peuvent varier.

Pour les coûts estimés des éléments de remplacement, veuillez composer le 1-800-469-4663 ou visitez notre site Web à l’adresse www.sears.com/partsdirect

AVERTISSEMENT

ATTENTION

Pour réduire les risques associés à l’ingestion de contaminants : N’utilisez pas d’eau présentant une insécurité microbiologique ou de qualité inconnue sans une désinfection préalable avant et après le système. Les systèmes certiﬁ és pour réduction de

sporocystes peuvent être utilisés sur de l’eau désinfectée pouvant contenir des sporocystes ﬁ ltrables. Numéro d’établissement EPA 10350-MN-005

Pour réduire les risques associés aux dommages matériels dus aux fuites d’eau :

Lisez et appliquez• les instructions du ﬁ ltre à eau avant

d’installer et d’utiliser ce système. L’installation et l’utilisation • DOIVENT être conformes

aux codes de plomberie locaux. Ne procédez pas• à l’installation si la pression de

l’eau est supérieure à 120 psi (827 kPa). Contactez un plombier professionnel en cas de doute sur la vériﬁ cation de la pression de l’eau.

Ne procédez pas• à l’installation en présence de conditions de coup de bélier. En présence de conditions de coup de bélier, vous devez installer un antibellier. Contactez un plombier professionnel en cas de doute sur la vériﬁ cation de cette condition.

Ne procédez pas• à l’installation sur des lignes d’adduction d’eau chaude. La température d’eau maximale d’exploitation de ce système de ﬁ ltrage à eau est de 100°F (37,8°C).

Protégez le ﬁ ltre à eau du gel. • N’utilisez pas le réfrigérateur à une température amiante inférieure à 55°F.Asséchez le ﬁ ltre à eau lors d’un stockage à des températures inférieures à 40°F (4,4°C).

Le ﬁ ltre à eau jetable doit être remplacé tous les six • mois, à la capacité nominale, ou si une réduction notable du débit est observée.

Directives d’application/Paramètres d’approvisionnement

d’eau

Débit d’utilisation 0,5 gpm (1,9 lpm)

Approvisionnement d’eau Eau potable

Pression de l’eau 20-120 psi (138 - 827 kPa)

Température de l’eau 33°F - 100°F (0,6°C - 37,8°C)

131

FILTRE À EAU

California Department of Public Health Certification 14-3015

132

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Risque d’explosion

Utilisez un produit de nettoyage ininﬂ ammable. Sinon, vous risquez de provoquer un incendie, une explosion ou des blessures mortelles.

Les sections réfrigérateur et congélateur se dégivrent automatiquement; cependant, il convient de nettoyer les deux sections environ une fois par mois pour empêcher la formation d’odeurs. Essuyez immédiatement les renversements.

CONSEILS DE NETTOYAGE GÉNÉRAUX

Débranchez le réfrigérateur ou déconnectez la source • de courant. Retirer toutes les parties mobiles, telles que les étagères, • les bacs à légumes, etc. Reportez-vous aux sections Utilisation de votre réfrigérateur pour consulter les instructions de retrait. Utilisez une éponge propre ou un chi on doux et un • détergent léger dilué dans l’eau chaude. N’utilisez pas de produits de nettoyage abrasifs ou corrosifs. Lavez, rincez et essuyez à la main toutes les surfaces.• Branchez le réfrigérateur et reconnectez l’alimentation • électrique.

EXTÉRIEUR

Le cirage des surfaces métalliques peintes externes favorise la protection contre la rouille. Ne cirez pas les pièces en plastique. Cirez les surfaces métalliques peintes au moins deux fois par année à l’aide d’une cire pour appareils électroménagers (ou cire auto). Appliquez la cire avec un chi on propre et doux.

Pour les produits dotés d’un extérieur en acier inoxydable, utilisez une éponge propre ou un chi on doux et un détergent léger dilué dans l’eau chaude. N’utilisez pas de produits de nettoyage abrasifs ou corrosifs. Essuyez complètement avec un chi on doux.

PAROIS INTÉRIEURES (laissez le congélateur se réchauﬀ er aﬁ n d’éviter que le chiﬀ on ne colle à la surface)

Pour faciliter l’élimination des odeurs, vous pouvez laver l’intérieur du réfrigérateur avec un mélange de bicarbonate de soude et d’eau chaude. Mélangez 2 cuillerées à table de bicarbonate de soude à une pinte d’eau (26 g de bicarbonate de soude à 1 litre d’eau.) Vériﬁ ez que le bicarbonate de soude est entièrement dissous aﬁ n qu’il ne risque pas de rayer les surfaces du réfrigérateur.

CONTRE-PORTES ET JOINTS

Utilisez une éponge propre ou un chi on doux et un détergent léger dilué dans l’eau chaude. N’utilisez pas de cires nettoyantes, de détergent concentré, de javellisants ou de produits de nettoyage contenant des dérivés de pétrole sur les pièces en plastique du réfrigérateur.

PIÈCES EN PLASTIQUE (couvercles et panneaux)

Utilisez une éponge propre ou un chi on doux et un détergent léger dilué dans l’eau chaude. N’utilisez pas d’aérosols de fenêtres, de produits de nettoyage abrasif ou de ﬂ uides inﬂ ammables. Ceux-ci peuvent égratigner ou endommager les matériaux.

SERPENTINS RÉFRIGÉRANTS

Utilisez un aspirateur équipé d’une rallonge pour nettoyer le couvercle et les ouvertures d’aération du serpentin réfrigérant. Ne retirez pas le panneau couvrant la zone du serpentin réfrigérant.

ATTENTION : Ne projetez pas d'eau pour nettoyer

l'intérieur du réfrigérateur.

133

REMPLACEMENT D’UNE AMPOULE D’ÉCLAIRAGE

AVERTISSEMENT

Risque d’électrocution

Avant de remplacer une ampoule d’éclairage de compartiment, débranchez le réfrigérateur ou coupez l’alimentation au niveau du disjoncteur ou d’une boîte de fusibles.

LORSQUE VOUS DÉMÉNAGEZ

Lorsque vous déménagez votre réfrigérateur dans une nouvelle maison, procédez comme suit pour le préparer au déménagement.

1. Retirez tous les aliments du réfrigérateur et emballez-les

dans de la glace sèche.

2. Débranchez le réfrigérateur.

3. Nettoyez, essuyez et séchez complètement.

4. Retirez toutes les pièces amovibles, emballez-les et

attachez-les ensemble avec du ruban adhésif aﬁ n qu’elles ne s’entrechoquent pas pendant le transport. Reportez-vous à la section Utilisation du réfrigérateur pour les instructions concernant les pièces amovibles.

5. Selon le modèle, soulevez l’avant du réfrigérateur

aﬁ n qu’il roule plus facilement OU vissez à fond vers l’intérieur les cales de réglage aﬁ n d’éviter qu’elles ne raient le plancher. Reportez-vous à la section Fermeture des portes.

6. Maintenez les portes fermées avec du ruban adhésif

et ﬁ xez le cordon d’alimentation à l’armoire du réfrigérateur avec du ruban adhésif.

Lorsque vous arrivez dans votre nouvelle maison, remettez tout en place et reportez-vous à la section Installation du réfrigérateur pour les instructions de préparation.

REMARQUE : La lampe du compartiment est un éclairage intérieur LED dont l’entretien doit être conﬁ é à un technicien qualiﬁ é.

Pour changer la lampe du compartiment congélateur

1. Débranchez de la prise secteur le cordon d’alimentation

du réfrigérateur.

2. Retirez la vis au moyen d’un tournevis.

3. Saisissez le couvercle de l’ampoule, tirez le couvercle

vers le bas.

COUPURES DE COURANT

1. En cas de coupure de courant de 24 heures ou moins,

maintenez toutes les portes du réfrigérateur fermées pour maintenir les aliments froids et congelés.

2. Si la coupure de courant devait durer plus que 24 heures,

retirez tous les aliments congelés et stockez-les dans un casier pour denrées congelées.

LORSQUE VOUS PARTEZ EN VACANCES Si vous choisissez de laisser en service le réfrigérateur

pendant votre voyage, suivez les instructions suivantes pour

préparer le réfrigérateur avant votre départ.

1. Consommez toutes les denrées périssables et congelez les

autres denrées.

2. Arrêtez la machine à glaçons et videz le bac à glace.

Si vous choisissez de mettre hors tension le réfrigérateur avant votre départ, procédez comme suit.

1. Retirez tous les aliments du réfrigérateur.

2. Selon votre modèle, réglez le contrôle du thermostat

(contrôle du réfrigérateur) sur OFF. Reportez-vous à la section Réglage des contrôles.

3. Nettoyez le réfrigérateur, essuyez-le et séchez-le.

4. Avec du ruban adhésif ﬁ xez des blocs de caoutchouc

ou de bois en haut des deux portes pour les maintenir ouvertes su samment pour laisser pénétrer l’air à l’intérieur. Cela permet d’éviter la formation d’odeurs et de moisissures.

CONNEXION DU TUYAU D’EAU

134

CONNEXION DU TUYAU D’EAU

AVANT DE COMMENCER

Cette installation de raccordement d’eau n’est pas couverte par la garantie de ce réfrigérateur. Suivez attentivement ces instructions pour minimiser les risques de coûteux dégâts des eaux.

Des coups de bélier (brusques déplacements d’eau dans les tuyaux) dans une plomberie domestique peuvent endommager les pièces du réfrigérateur et provoquer des fuites d’eau ou des dégâts des eaux. Contactez un plombier qualiﬁ é pour corriger les e ets de coups de bélier avant de raccorder la conduite d’approvisionnement d’eau au réfrigérateur.

ATTENTION : Pour éviter les brûlures et les dommages au

produit, raccordez uniquement le tuyau d'eau du réfrigérateur à un approvisionnement d'eau froide.

Si vous utilisez votre réfrigérateur avant de raccorder l’eau, assurez-vous que l’interrupteur de la machine à glaçons est en position OFF (O) .

ATTENTION : N’installez pas la tuyauterie de la machine

à glaçons à des endroits où la température tombe sous le niveau du gel.

PRESSION DE L’EAU

La pression de l’eau doit être comprise entre 20 et 120 psi sur les modèles ne comportant pas de ﬁ ltre à eau, et entre 40 et 120 psi sur des modèles qui en sont dotés.

Si un système de ﬁ ltration d’eau à osmose inverse est raccordé à votre approvisionnement d’eau froide, cette installation de raccordement d’eau n’est pas couverte par la garantie du réfrigérateur. Suivez attentivement les instructions suivantes pour minimiser les risques de coûteux dégâts des eaux.

Si un système de ﬁ ltrage d'eau à osmose inverse est raccordé à un votre d'approvisionnement d'eau froide, la pression d'eau au système à osmose inverse doit être d'au moins40 à 60 psi (2,8 kgf/cm

- 4,2 kgf/cm2, moins de 2,0-3,0 secondes pour

remplir une tasse d'une capacité de 7 onces). Si la pression d’eau du système à osmose inverse est inférieure

à 21 psi ou 1,5 kgf/cm2 (plus de 4,0 secondes pour remplir une tasse d’une capacité de 7 onces) :

Vériﬁ ez que le ﬁ ltre à sédiments dans le système à osmose • inverse n’est pas bloqué. Remplacez le ﬁ ltre si nécessaire.

Laissez le réservoir de stockage du système à osmose • inverse se remplir après une utilisation intensive.

Si le problème de la pression d’eau du système à osmose • inverse persiste, contactez un plombier qualiﬁ é.

Toutes les installations doivent être conformes aux • conditions du code de plomberie local.

ATTENTION : Portez une protection des yeux pendant

l'installation pour prévenir toute blessure.

CE DONT VOUS AUREZ BESOIN

Tuyau de cuivre,• ¼ po. de diamètre

extérieur pour accorder le réfrigérateur à l’approvisionnement d’eau. Assurezvous que les deux extrémités du tuyau ont une coupe perpendiculaire.

Pour déterminer la longueur de tuyau requise : mesurez la • distance entre la vanne à eau à l’arrière du réfrigérateur et la conduite d’approvisionnement d’eau. Ajoutez ensuite 8 pieds (2,4 m). Assurez-vous qu’il y a une section supplémentaire de tuyau su sante (environ 8 pieds [2,4 m] bouclée en 3 coudes d’environ 10 po. [25 cm] le diamètre) pour permettre de placer le réfrigérateur à une distance adéquate du mur après l’installation.

Perceuse.• Clé de ½ po. ou clé à ouverture variable.• Tournevis à lame plate et à pointe cruciforme.• Deux écrous de serrage •

d’un diamètre extérieur de ¼ po. et 2 bagues (gaines)

pour raccorder les tuyaux de cuivre à la vanne d’arrêt et à la vanne à eau du réfrigérateur.

Si votre conduite d’eau • en cuivre a une extrémité évasée, vous aurez besoin d’un adaptateur (disponible dans les magasins d'articles de plomberie) pour raccorder la conduite d'eau au réfrigérateur OU vous pouvez couper le bout évasé avec un coupeur de tuyau et utiliser un dispositif de serrage.

Vanne d’arrêt pour raccorder la conduite d’eau froide.• La vanne d’arrêt doit comporter une entrée d’eau d’un diamètre intérieur minimal de 5/2 po. au point de raccordement à la CONDUITE D’EAU FROIDE. Les vannes d’arrêt de type étrier sont incluses dans plusieurs kits d’approvisionnement d’eau. Avant d’en acheter, assurez-vous qu’une vanne de type étrier est conforme aux codes de plomberie locaux.

REMARQUE : Une vanne à eau de type étrier auto-perceuse ne doit pas être utilisée.

AVERTISSEMENT

Risque d’électrocution

Lors de l’utilisation d’un dispositif électrique (telle qu’une perceuse) pendant l’installation, assurez-vous que le dispositif est alimenté par batterie, est doté d’une double isolation ou est mis à la terre aﬁ n d’éliminer les risques d’électrocution.

135

INSTRUCTIONS D’INSTALLATION

Installez la vanne d’arrêt sur la conduite d’eau potable fréquemment utilisé le plus proche.

1. ARRÊTEZ L’APPROVISIONNEMENT D’EAU PRINCIPAL

Ouvrez le robinet le plus proche pour libérer la pression sur la ligne.

2. CHOISISSEZ L’EMPLACEMENT DE LA VANNE

Choisissez un emplacement facilement accessible pour la vanne. Il est préférable d’établir le raccordement dans le côté d’un tuyau d’eau vertical. S’il est nécessaire de faire le raccordement dans un tuyau d’eau horizontal, utilisez la face supérieure ou latérale et non la face inférieure, pour éviter la récupération des sédiments du tuyau d’eau.

3. PERCEZ LE TROU POUR LA VANNE

Percez un trou de ¼ po. dans le tuyau d’eau avec une mèche aiguisée. Enlevez toute ébarbure résultant du perçage du trou dans le tuyau. Veillez à ne pas laisser l’eau s’écouler dans la perceuse. Si vous ne percez pas un trou de ¼ po., il est possible que la production de glace soit réduite ou que les glaçons soient plus petits.

REMARQUE : La conduite de raccordement ne peut

pas être un tuyau en plastique blanc. Les plombiers professionnels doivent utiliser uniquement un tuyau de cuivre (NDA #49595 ou 49599) ou un tuyau polyéthylène réticulé (PEX, Cross Link Polyéthylène).

4. FIXEZ LA VANNE D’ARRÊT

Fixez la vanne d’arrêt au tuyau d’eau froide avec le collier de serrage pour tuyau.

REMARQUE : Les codes de plomberie Commonwealth of Massachusetts 248CMR doivent être observés. Les vannes de type étrier sont illégales et leur utilisation n’est pas autorisée dans le Massachusetts. Consultez votre plombier licencié.

5. SERREZ LE COLLIER DE SERRAGE

Serrez les vis du collier de serrage jusqu’à ce que la rondelle d’étanchéité commence à gonﬂ er.

REMARQUE : Ne serrez pas trop le collier de serrage,

vous pourriez écraser le tuyau.

6. ACHEMINEZ LA TUYAUTERIE

Acheminez la tuyauterie entre la conduite d’eau froide et le réfrigérateur.

Acheminez la tuyauterie par un trou pratiqué dans le mur

ou le plancher (derrière le réfrigérateur ou l’armoire de base adjacente) aussi près que possible du mur.

REMARQUE : Assurez-vous qu’il y a une section

supplémentaire de tuyau su sante (environ 8 pieds bouclée en 3 coudes d’environ 10 po. de diamètre) pour permettre de placer le réfrigérateur à une distance adéquate du mur après l’installation.

7. RACCORDEZ LA TUYAUTERIE À LA VANNE

Placez l’écrou de serrage et la bague (gaine) pour le tuyau de cuivre à l’extrémité du tuyau et raccordez-le à la vanne d’arrêt. Assurez-vous que le tuyau est complètement introduit dans la vanne. Serrez solidement l’écrou de serrage.

Collier pour tuyaux

Vanne d’arrêt de type étrier

Tuyau d’eau froide vertical

Collier pour tuyaux

Vis de serrage

Rondelle

Entrée

Vanne d’arrêt de type étrier

Écrou de pressegarniture

Vanne de sortie

Écrou de serrage

Bague (gaine)

CONNEXION DU TUYAU D’EAU

136

CONNEXION DU TUYAU D’EAU

8. LAVEZ LA TUYAUTERIE

Ouvrez l’approvisionnement d’eau principal et laissez couler l’eau jusqu’à ce que l’eau soit propre.

Arrêtez l’eau au niveau de la vanne

d’eau après avoir laissé s’écouler environ une pinte d’eau par la

tuyauterie.

9. RACCORDEZ LE TUYAU AU RÉFRIGÉRATEUR

REMARQUE : Avant d’établir le raccordement au

réfrigérateur, assurez-vous que le cordon d’alimentation du réfrigérateur n’est pas branché sur la prise murale.

1. Retirez le bouchon ﬂ exible en plastique de la vanne d’eau.

2. Placez l’écrou de serrage et la bague (gaine) à l’extrémité

de la tuyauterie, tel qu’indiqué.

3. Insérez l’extrémité du tuyau en cuivre dans la connexion,

le plus loin possible. Tout en tenant la tuyauterie, serrez le raccord.

10. OUVREZ L’EAU SUR LA VANNE D’ARRÊT

Serrez les raccords présentant une fuite.

11. BRANCHEZ LE RÉFRIGÉRATEUR

Disposez le cheminement de la tuyauterie de façon à éviter les vibrations contre l’arrière du réfrigérateur ou

contre le mur. Repoussez le réfrigérateur vers le mur.

12. DÉMARREZ LA MACHINE À GLAÇONS Mettez en marche la fabrique de glace via le panneau de commande.

La machine à glaçons commence à fonctionner jusqu’à

ce qu’elle atteigne sa température de fonctionnement de 15°F (–9°C) ou une température inférieure. Elle fonctionnera ensuite automatiquement si elle est activée.

Collier pour tuyauterie

Tuyauterie de ¼ po.

Écrou de serrage de ¼ po.

Raccordement au réfrigérateur

Bague (gaine)

ATTENTION : Vériﬁ ez l’absence de fuite sur les

raccordements à la conduite d’eau.

137

GUIDE DE DÉPANNAGE

Problème Causes possibles

Solutions

Les compartiments Réfrigérateur et Congélateur ne refroidissent pas

Le contrôle du réfrigérateur est réglé sur ARRÊT (sur certains modèles)

Réglez le contrôle sur MARCHE. Veuillez vous reporter à la section Réglage du Contrôle pour le paramétrage approprié des températures.

Le réfrigérateur est réglé sur le mode Démo Le mode Démo permet un fonctionnement normal de l’éclairage

et de l’a chage du panneau de contrôle mais désactive le refroidissement pour économiser l’énergie durant l’exposition en magasin. Veuillez vous reporter à la section Réglage du Contrôle pour les instructions de désactivation du mode Démo.

Le réfrigérateur est en cycle de Dégivrage Pendant le cycle de dégivrage, il est possible que la température

de chaque compartiment augmente légèrement. Attendez 30 minutes et assurez-vous que la température est revenue à sa valeur correcte une fois le cycle de dégivrage complété.

Le réfrigérateur a récemment été déplacé Si le réfrigérateur a été débranché ou couché pendant une

longue période, celui-ci doit être placé à la verticale pendant 24h avant d’être mis sous tension.

Le système de refroidissement est trop puissant

Le réfrigérateur remplace un ancien modèle Les réfrigérateurs modernes nécessitent un temps de

fonctionnement plus long mais consomment moins d’énergie grâce à une technologie plus e cace.

Le réfrigérateur vient d’être branché ou remis sous tension

Le réfrigérateur mettra 24h à refroidir complètement

La porte a souvent été ouverte ou beaucoup d’aliments / des aliments chauds y ont été placés

L’ajout d’aliments ou l’ouverture de la porte réchau e le réfrigérateur, ce qui demande au compresseur de fonctionner plus longtemps pour refroidir les compartiments. Aﬁ n de conserver l’énergie, essayez de sortir tout ce dont vous avez besoin du réfrigérateur en une seule fois, rangez vos aliments de manière organisée aﬁ n de les localiser facilement, et fermez la porte dès que les aliments sont sortis. (Veuillez vous reporter à la section Guide de Stockage des Aliments)

Les portes ne sont pas complètement fermées Poussez les portes fermement. Si elles ne se ferment pas

complètement, reportez vous à la section Les portes ne se ferment pas complètement ou s’ouvrent toutes seules de la partie Dépannage des Pièces & Fonctions.

Le réfrigérateur est installé dans un environnement chaud

Le compresseur fonctionnera plus longtemps dans un environnement chaud. Lorsque la température ambiante est normale (70°F), votre compresseur doit fonctionner entre 40% et 80% du temps. Si la pièce est plus chaude, attendez-vous à ce qu’il tourne encore plus souvent. Le réfrigérateur ne doit pas être mis en fonction lorsque la température ambiante est supérieure à 110°F.

Le condensateur / couvercle arrière est obstrué

Utilisez un aspirateur muni d’un embout pour nettoyer la protection du condensateur et la ventilation. Ne pas ôter le panneau recouvrant la bobine du condensateur.

REFROIDISSEMENT

Avant d’entreprendre des opérations de dépannage, veuillez vous assurer que les conditions basiques de fonctionnement suivantes sont respectées :

Débit Opérationnel 0.5 gpm (1.9 lpm)

Arrivée d’Eau Eau Potable

Pression Hydraulique 20-120 psi (138 -827 kPa)

Limites de Températures

Ambiantes de

Fonctionnement

55°F - 110°F

Valeurs Électriques

115 Volts, 60 Hz, CA uniquement, fusible de 15 ou 20 ampères

138

Problème Causes possibles

Solutions

Le compartiment Réfrigérateur ou Congélateur est trop chaud

Le réfrigérateur a été installé récemment 24h peuvent être nécessaires pour que chaque compartiment

atteigne la température désirée

Les bouches d’aération sont obstruées Réorganisez les éléments aﬁ n de permettre la libre circulation

de l’air à l’intérieur du compartiment. Veuillez vous reporter au diagramme de circulation de l’air dans la section Utilisation de votre Réfrigérateur.

Les portes sont souvent ouvertes ou restent ouvertes pendant longtemps.

Lorsque les portes sont souvent ouvertes ou restent ouvertes pendant longtemps, de l’air chaud et humide entre dans le compartiment. La température et le niveau d’humidité augmentent ainsi à l’intérieur du compartiment. Pour limiter cet e et, réduisez la fréquence et la durée d’ouverture des portes.

L’appareil est installé dans un endroit chaud Le réfrigérateur ne doit pas être mis en fonction si la température

ambiante est supérieure à 110°F.

Beaucoup d’aliments ou des aliments chauds ont été placés dans l’un des compartiments

L’ajout d’aliments augmente la température du compartiment, ce qui entraine le déclenchement du système de refroidissement. Pour limiter cet e et, laissez les aliments chauds refroidir à température ambiante avant de les placer dans le réfrigérateur.

Les portes ne sont pas correctement fermées Veuillez vous reporter à la section Les portes ne se ferment pas

correctement ou s’ouvrent toutes seules de la partie Dépannage des Pièces & Fonctions

Le contrôle de la température n’est pas réglé correctement

Si la température est trop chaude, ajustez le contrôle une position à la fois et attendez que la température se stabilise. Veuillez vous reporter à la section Réglage du Contrôle pour plus d’informations

Le cycle de dégivrage vient de se terminer Durant le cycle de dégivrage, la température de chaque

compartiment peut légèrement augmenter. Attendez 30 minutes et assurez-vous que la température est revenue à sa valeur correcte une fois le cycle de dégivrage complété.

De l’humidité se forme à l’intérieur

Les portes sont trop souvent ouvertes ou restent ouvertes trop longtemps

Les portes ne sont pas correctement fermées Veuillez vous reporter à la section Les portes ne se ferment pas

correctement de la partie Dépannage

L’atmosphère est humide Une atmosphère humide permet à plus d’humidité de pénétrer

dans le compartiment lorsque la porte est ouverte, ce qui génère de la condensation et du givre. Vous pouvez contrôler l’humidité qui pénètre dans le réfrigérateur en maintenant un niveau d’humidité approprié à votre domicile

Le cycle de dégivrage vient de se terminer Pendant le cycle de dégivrage, il est possible que la température

de chaque compartiment augmente légèrement et que de la condensation se forme sur la paroi arrière. Attendez 30 minutes et assurez-vous que la température est revenue à sa valeur correcte une fois le cycle de dégivrage complété.

Les aliments ne sont pas correctement emballés

Les aliments stockés sans couvercle ni emballage et les conteneurs humides peuvent conduire à une accumulation d’humidité dans les compartiments. Essuyez bien tous les compartiments et rangez les aliments dans des emballages hermétiques pour prévenir la condensation et le givre

REFROIDISSEMENT

GUIDE DE DÉPANNAGE

139

GUIDE DE DÉPANNAGE

Problème Causes possibles

Solutions

Les aliments congèlent dans le compartiment réfrigérateur

Des aliments avec une teneur en eau importante ont été placés à proximité des bouches d’aération

Réorganisez les aliments avec une teneur en eau importante loin des bouches d’aération

Le contrôle de la température du réfrigérateur est mal réglé

Si la température est trop froide, ajustez le contrôle une position à la fois et attendez que la température se stabilise. Veuillez vous reporter à la section Réglage du Contrôle pour plus d’informations

Le réfrigérateur est installé dans un endroit froid

Lorsque le réfrigérateur est mis en fonction sous une température ambiante inférieure à 41°F (5°C), les aliment peuvent geler dans le compartiment réfrigérateur. Le réfrigérateur ne doit pas être mis en fonction sous une température ambiante inférieure à 55°F (13°C).

Du givre ou des cristaux de glace se forment sur les aliments surgelés (à l’extérieur de l’emballage)

La porte est souvent ouverte ou reste ouverte pendant longtemps

La porte ne se ferme pas correctement Veuillez vous reporter à la section Les portes ne se ferment pas

correctement de la partie Dépannage

Le compartiment Réfrigérateur ou Congélateur est trop chaud

Mauvais réglage du contrôle de la température

Du givre ou des cristaux de glace se forment sur les aliments surgelés (à l’intérieur de l’emballage hermétique)

La condensation issue d’aliments à haute teneur en eau a gelé à l’intérieur de l’emballage alimentaire.

Ce phénomène est normal pour des aliments à haute teneur en eau.

Des aliments ont été laissés dans le congélateur pendant une longue période.

Ne stockez pas des aliments à haute teneur en eau dans le congélateur pendant une longue période.

Le distributeur de glace ne produit pas su samment de glace

La demande dépasse la capacité de production de glace

Le distributeur de glace peut produire approximativement 70-210 glaçons par période de 24 heures

L’arrivée d’eau du domicile n’est pas connecté, le robinet n’est pas complètement ouvert ou la valve est bouchée

Connectez le réfrigérateur à une alimentation d’eau froide avec une pression adéquate et ouvrez le robinet d’eau complètement.

Si le problème persiste, il sera peut-être nécessaire de contacter un plombier.

Le ﬁ ltre à eau est épuisé Il est recommandé de remplacer le ﬁ ltre à eau:

Tous les six mois environ• Lorsque le voyant du ﬁ ltre à eau s’allume• Lorsque la sortie de la distribution d’eau diminue• Lorsque les cubes de glace sont plus petits que la normale•

La pression de l’arrivée d’eau du domicile est trop faible

La pression de l’eau doit être entre 20 et 120 psi pour les modèles sans ﬁ ltre et entre 40 et 120 psi pour les modèles avec ﬁ ltre.

Si le problème persiste, il sera peut-être nécessaire de contacter un plombier

Le système de ﬁ ltrage par osmose inversée est en cours de fonctionnement

Les systèmes de ﬁ ltrage par osmose inversée peuvent réduire la pression de l’eau en dessous de sa valeur minimale et occasionner un disfonctionnement du distributeur de glace. (Veuillez vous reporter à la section pression de l’eau).

Le tuyau reliant le réfrigérateur au robinet d’approvisionnement est plié

Le tuyau peut se plier lorsque le réfrigérateur est déplacé lors de l’installation ou du nettoyage, provocant une réduction du débit d’eau. Redressez ou réparez la ligne d’arrivée d’eau et disposez-la aﬁ n d’éviter un nouveau pliage

REFROIDISSEMENT / GLACE & EAU

140

Problème Causes possibles

Solutions

Le distributeur de glace ne produit pas su samment de glace (suite)

Les portes sont trop souvent ouvertes ou restent ouvertes trop longtemps

Lorsque les portes de l’appareil sont souvent ouvertes, l’air ambiant va réchau er le réfrigérateur et empêcher le maintien de la température programmée de l’appareil. La diminution de la température programmée peut résoudre ce problème, tout comme la réduction du nombre d’ouvertures des portes

Les portes ne se ferment pas complètement Si les portes ne sont pas correctement fermées, la production

de glace en sera a ectée. Veuillez vous reporter à la section Les portes ne se ferment pas correctement ou s’ouvrent toutes seules de la partie Dépannage des Pièces & Fonctions pour plus d’informations.

Le réglage de la température du congélateur est trop chaud.

La température recommandée du le compartiment congélateur pour la production normale de glace est de 0°F. Si la température du congélateur est plus chaude, la production de glace en sera a ectée.

L’eau est servie trop lentement

Le ﬁ ltre à eau est épuisé Il est recommandé de remplacer le ﬁ ltre à eau :

Tous les six mois environ• Lorsque le voyant du ﬁ ltre à eau s’allume• Lorsque la sortie de la distribution d’eau diminue• Lorsque les cubes de glace sont plus petits que la normale•

Le système de ﬁ ltrage par osmose inversée est en cours de fonctionnement

Les systèmes de ﬁ ltrage par osmose inversée peuvent réduire la pression de l’eau en dessous de sa valeur minimale et occasionner un disfonctionnement du distributeur de glace.

Si le problème persiste, il sera peut-être nécessaire de contacter un plombier.

La pression de l’arrivée d’eau du domicile est trop faible

La pression de l’eau doit être entre 20 et 120 psi pour les modèles sans ﬁ ltre et entre 40 et 120 psi pour les modèles avec ﬁ ltre.

Si le problème persiste, il sera peut-être nécessaire de contacter un plombier

La distribution de glace ne se fait pas

Les portes ne sont pas fermées correctement La distribution de glace ne se fait pas si les portes du

réfrigérateur sont ouvertes

Utilisation peu fréquente du distributeur L’utilisation peu fréquente du distributeur de glace conduit

les glaçons à se coller avec le temps, ce qui empêche leur distribution. Veuillez vériﬁ er que des glaçons ne sont pas bloqués/collés dans le bac. S’ils le sont, cassez les glaçons pour permettre le fonctionnement correct du distributeur.

La glissière de distribution est obstruée par le givre ou des morceaux de glace

Enlevez le bac et nettoyez la glissière avec un ustensile en plastique pour supprimer le givre ou les morceaux de glace. La distribution de glace en cubes peut également aider à prévenir la formation de givre ou de morceaux de glace.

L’a chage du distributeur est verrouillé Maintenez le bouton Verrouillage enfoncé pendant trois secondes

pour déverrouiller le panneau de contrôle et le distributeur.

Le bac à glace est vide 24 heures peuvent être nécessaires pour que chaque

compartiment atteigne la température désirée et que le distributeur de glace se mette à fonctionner. Assurez-vous que le contrôle (levier / capteur) n’est pas obstrué.

Une fois que la réserve de glace dans le bac est complètement épuisée, la fabrication de glace supplémentaire peut prendre jusqu`à 90 minutes, et environ 24h pour le remplissage complet du bac

GLACE & EAU

GUIDE DE DÉPANNAGE

141

GUIDE DE DÉPANNAGE

Problème Causes possibles

Solutions

Le distributeur de glace ne produit pas de glace

Le réfrigérateur vient d’être installé ou le distributeur de glace vient d’être branché

24 heures peuvent être nécessaires pour que chaque compartiment atteigne la température désirée et que le distributeur de glace se mette à fonctionner.

Le distributeur de glace n’est pas mis en marche

Localisez l’interrupteur MARCHE/ARRÊT du distributeur de glace et vériﬁ ez qu’il est sur la position MARCHE (I).

Le détecteur de glace est obstrué La présence de corps étrangers ou de givre sur le capteur de

détection de glace peuvent interrompre la production de glace. Assurez-vous que la zone du capteur est toujours propre pour garantir le bon fonctionnement de l’appareil.

Le contrôle (levier ou capteur) du distributeur de glace est obstrué

Si votre distributeur est équipé d’un levier de contrôle de la glace, assurez-vous que celui-ci pivote normalement. Si votre distributeur de glace est équipé d’un capteur de contrôle de la production de glace, assurez-vous que l’espace entre les deux capteurs est dégagé.

Le système de ﬁ ltrage par osmose inversée est connecté à votre arrivée d’eau froide.

La distribution d’eau ne se fait pas

Le réfrigérateur vient d’être installé ou la ligne d’arrivée d’eau vient d’être connectée

Servez 2,5 gallons d’eau (laissez couler pendant environ 5 minutes) pour évacuer l’air emprisonné et les éléments contaminants du système. Ne servez pas les 2,5 gallons en une seule fois. Actionnez le bloc de distribution pendant 30 secondes puis relâchez-le pendant 60 secondes, par cycles

Le panneau de distribution est verrouillé Maintenez le bouton Verrouillage enfoncé pendant trois secondes

pour déverrouiller le panneau et le distributeur

Le distributeur n’est pas réglé pour la distribution d’eau

Le distributeur peut être réglé pour la distribution de glace ou d’eau. Assurez-vous que le panneau de contrôle est réglé correctement. Appuyez sur le bouton Eau du panneau de contrôle pour servir de l’eau.

Les portes du réfrigérateur ou du congélateur ne sont pas fermées correctement

La distribution d’eau ne se fait pas si les portes du réfrigérateur sont ouvertes

Le ﬁ ltre à eau vient d’être enlevé ou remplacé

Après le remplacement du ﬁ ltre à eau, servez 2,5 gallons d’eau (laissez couler pendant environ 5 minutes) pour évacuer l’air emprisonné et les éléments contaminants du système. Ne servez pas les 2,5 gallons en une seule fois. Actionnez le bloc de distribution pendant 30 secondes puis relâchez-le pendant 60 secondes, par cycles

Le tuyau reliant le réfrigérateur au robinet d’approvisionnement est plié

L’arrivée d’eau du domicile n’est pas connecté, le robinet n’est pas complètement ouvert ou la valve est bouchée

Connectez le réfrigérateur à une alimentation d’eau et ouvrez le robinet d’eau complètement.

Si le problème persiste, il sera peut-être nécessaire de contacter un plombier.

GLACE & EAU

142

GUIDE DE DÉPANNAGE

Problème Causes possibles

Solutions

La glace a un mauvais goût ou une mauvaise odeur

L’arrivée d’eau contient des minéraux comme du soufre

L’installation d’un ﬁ ltre à eau est peut-être nécessaire pour éliminer les problèmes de goût et d’odeur.

NOTE : Dans certains cas, un ﬁ ltre à eau peut se révéler insu sant. Il n’est pas toujours possible d’éliminer les minéraux / goût / odeur présents dans l’arrivée d’eau

Le distributeur de glace vient d’être installé Jetez les premiers tas de glace aﬁ n d’éviter la glace décolorée ou

ayant mauvais goût.

La glace est stockée depuis trop longtemps La glace se tasse, devient trouble ou prend un goût désagréable

lorsqu’elle est stockée trop longtemps. Jetez l’ancienne glace et fabriquez-en une nouvelle réserve.

Les aliments n’ont pas été rangés de manière appropriée dans un des compartiments

Réemballez les aliments. Les odeurs peuvent se ﬁ xer à la glace si les aliments ne sont pas emballés correctement.

L’intérieur du réfrigérateur doit être nettoyé Veuillez vous reporter à la section Entretien & Nettoyage pour

plus d’informations

Le bac à glace doit être nettoyé Videz et lavez le bac (jetez les vieux glaçons). Assurez-vous que

le bac est complètement sec avant de le réinstaller.

L’eau distribuée est chaude

Le réfrigérateur vient d’être installé Laissez le réfrigérateur tourner pendant 24h après l’installation

pour permettre au réservoir de stockage de l’eau de refroidir complètement.

Le distributeur d’eau vient d’être utilisé et le réservoir de stockage est vide

Selon votre modèle, la capacité du réservoir de stockage va de 20 à 30 onces.

Le distributeur n’a pas été utilisé pendant plusieurs heures

Si le distributeur n’a pas été utilisé pendant plusieurs heures, le premier verre servi peut être tiède. Jetez les 10 premiers onces.

Le réfrigérateur est connecté à l’arrivée d’eau chaude

Assurez-vous que le réfrigérateur est connecté à l’arrivée d’eau froide

AVERTISSEMENT : Le distributeur de glace peut être

endommagé si vous le connectez à une arrivée d’eau chaude

L’eau a un mauvais goût ou une mauvaise odeur

L’arrivée d’eau contient des minéraux comme du soufre

L’installation d’un ﬁ ltre à eau est peut-être nécessaire pour éliminer les problèmes de goût et d’odeur.

Le ﬁ ltre à eau est épuisé Il est recommandé de remplacer le ﬁ ltre à eau :

Tous les six mois environ• Lorsque le voyant du ﬁ ltre à eau s’allume• Lorsque la sortie de la distribution d’eau diminue• Lorsque les cubes de glace sont plus petits que la normale•

Le réfrigérateur vient d’être installé Servez 2,5 gallons d’eau (laissez couler pendant environ

5 minutes) pour évacuer l’air emprisonné et les éléments contaminants du système. Ne servez pas les 2,5 gallons en une seule fois. Actionnez le bloc de distribution pendant 30 secondes puis relâchez-le pendant 60 secondes, par cycles

Le distributeur de glace produit trop de glace

Le contrôle (levier / capteur) de fabrication de la glace est obstrué

Videz le bac à glace. Si votre distributeur est équipé d’un levier de contrôle de la glace, assurez-vous que celui-ci pivote normalement. Si votre distributeur de glace est équipé d’un capteur de contrôle de la production de glace, assurez-vous que l’espace entre les deux capteurs est dégagé. Réinstallez le bac à glace et attendez 24h pour vériﬁ er le fonctionnement correct de l’appareil.

GLACE & EAU

143

Problème Causes possibles

Solutions

Clic Le contrôle du dégivrage cliquète lorsque

le cycle de dégivrage automatique se met en route. Le contrôle de thermostat (ou le contrôle du réfrigérateur sur certains modèles) cliquète aussi en début et en ﬁ n de cycle.

Fonctionnement normal

Cliquetis Les cliquetis peuvent provenir du débit du

liquide réfrigérant, de l’arrivée d’eau à l’arrière de l’appareil, ou des éléments rangés au-dessus ou autour du réfrigérateur

Fonctionnement normal

Le réfrigérateur n’est pas posé au sol de manière stable

Le sol ﬂ anche ou est inégal, ou les pieds de nivellement doivent être ajustés sous le réfrigérateur. Veuillez vous reporter à la section Alignement de la Porte

Le compresseur linéaire du réfrigérateur s’est enrayé en cours de fonctionnement

Fonctionnement normal

Si ement Le moteur du ventilateur de l’évaporateur fait

circuler de l’air à travers les compartiments du réfrigérateur et du congélateur.

Fonctionnement normal

De l’air est envoyé sur le condensateur par le ventilateur du condensateur

Fonctionnement normal

Gargouillement Liquide réfrigérant s’écoulant à travers le

système de refroidissement

Fonctionnement normal

Pop Contraction et expansion des parois internes

dues aux changements de température

Fonctionnement normal

Grésillement Eau s’égouttant sur le radiateur de dégivrage

lors du cycle de dégivrage

Fonctionnement normal

Vibration Si le côté ou l’arrière du réfrigérateur touche

un meuble ou un mur, certaines des vibrations normales de l’appareil peuvent rendre un son audible

Pour supprimer ce bruit, assurez-vous que les côtés et l’arrière du réfrigérateur ne peuvent pas vibrer contre un meuble ou un mur.

Égouttement Eau s’écoulant à travers l’égouttoir au cours

du cycle de dégivrage

Fonctionnement normal

Pulsations ou son aigu Votre réfrigérateur est conçu pour

fonctionner de manière plus e cace pour garder vos aliments à la bonne température. Le compresseur à haute performance peut amener votre nouveau réfrigérateur à fonctionner plus régulièrement, mais il est toujours plus économe en énergie que les anciens modèles. Il est normal d’entendre des pulsations ou un son aigu au cours du fonctionnement de votre réfrigérateur.

Fonctionnement normal

BRUIT

GUIDE DE DÉPANNAGE

144

GUIDE DE DÉPANNAGE

Problème Causes possibles

Solutions

Les portes ne se ferment pas complètement ou s’ouvrent toutes seules

Des emballages alimentaires bloquent la fermeture de la porte

Réorganisez les conteneurs alimentaires sur la porte et sur les étagères pour dégager la zone de fermeture

Le bac à glace, le couvercle du bac à légume, les bacs, les étagères, les tiroirs ou les paniers ne sont pas positionnés correctement.

Poussez les bacs jusqu’au fond et placez le couvercle du bac à légume, les bacs, les étagères, les tiroirs et les paniers dans leur position normale. Veuillez consulter la section Utilisation de votre Réfrigérateur pour plus d’informations.

Les portes ont été enlevées durant l’installation de l’appareil et n’ont pas été correctement remises en place

Enlevez et repositionnez les portes de la manière décrite dans la section Enlever et Repositionner les Poignées et les Portes du Réfrigérateur.

Le réfrigérateur n’est pas positionné bien à l’horizontale

Veuillez vous reporter à la section Alignement des Portes dans la partie Installation du Réfrigérateur pour positionner correctement celui-ci

Les portes sont di ciles à ouvrir

Les joints sont sales ou collants Nettoyez les joints et les surfaces de contact. Frottez un chi on

avec du lustre ou de la cire pour meubles sur les joints après les avoir nettoyés

La porte vient d’être refermée Lorsque vous ouvrez la porte, de l’air tiède entre dans le

réfrigérateur. À mesure que l’air tiède se refroidit, il peut créer un e et d’aspiration. Si la porte est di cile à ouvrir, veuillez patienter une minute pour permettre à la pression de l’air de s’équilibrer, et vériﬁ ez que la porte s’ouvre plus facilement.

Le réfrigérateur vacille ou parait instable

Les pieds de nivellement ne sont pas correctement ajustés

Veuillez vous reporter à la section Positionnement et Alignement des Portes

Le sol n’est pas égal Il peut être nécessaire de placer des cales sous les pieds de

nivellement pour terminer l’installation

L’éclairage ne fonctionne pas

Panne des diodes d’éclairage interne La lampe du compartiment du réfrigérateur est une diode

d’éclairage interne, et sa maintenance doit être réalisée par un technicien qualiﬁ é. Veuillez vous reporter à la section Remplacement d’une ampoule.

Le réfrigérateur possède une odeur inhabituelle

Le ﬁ ltre à air doit peut-être être positionné sur la valeur MAX ou être remplacé

Positionnez le ﬁ ltre à air sur la valeur MAX. Si l’odeur persiste pendant plus de 24h, le ﬁ ltre doit probablement être changé. Veuillez vous reporter à la section Remplacement du Filtre à Air pour les consignes de remplacement.

L’intérieur du réfrigérateur est couvert de poussière ou de suie.

Le réfrigérateur est placé près d’une ﬂ amme ou d’un feu, comme une cheminée, un poêle à bois ou une bougie.

Contrôlez et déplacez le cas échéant le réfrigérateur pour qu’il ne soit pas à proximité d’une ﬂ amme ou d’un feu (cheminée, un poêle à bois ou une bougie).

PIÈCES & FONCTIONS

145

Système Kenmore Connect™

Kenmore Connect™ (certains modèles uniquement)

Si vous rencontrez un problème avec votre réfrigérateur, vous pouvez transmettre des informations via votre téléphone en contactant l'équipe Kenmore Connect™. Vous pourrez ainsi parler directement à l'un de nos techniciens. Le technicien enregistre les informations transmises par votre réfrigérateur et s'en sert pour analyser le problème, o rant un diagnostic rapide et e cace.

Si vous rencontrez des problèmes avec votre réfrigérateur, appelez le 1-800-4MY-HOME (1-800-469-4663). N'utilisez la fonction Kenmore Connect™ que si l'agent de l'équipe Kenmore Connect™ vous le demande. Les bruits de transmission que vous entendrez sont normaux et ressemblent à ceux émis par un fax.

La fonction Kenmore Connect™ ne peut être activée que si votre réfrigérateur est sous tension. S'il est impossible de mettre en marche votre réfrigérateur, le dépannage devra se faire sans la fonction Kenmore Connect™.

Utilisation de la fonction Kenmore Connect™

Tout d'abord, appelez le 1-800-4MY-HOME (1-800-469-

4663). Si le numéro de téléphone que vous utilisez est enregistré et associé à votre réfrigérateur, vous serez rapidement mis en relation avec un agent de l'équipe Kenmore Connect™. N'utilisez la fonction Kenmore Connect™ que si l'agent de l'équipe Kenmore Connect™ vous le demande.

1. Verrouillez l'a cheur. Pour verrouiller l'a cheur,

maintenez enfoncée la touche de verrouillage des commandes pendant 3 secondes. (Si l'a cheur est déjà verrouillé, vous devez désactiver le verrou, puis le réactiver.)

3. Lorsque l'agent du centre d'appels vous le demande,

maintenez le micro de votre téléphone devant le hautparleur situé sur la charnière droite de la porte du réfrigérateur.

4. Maintenez enfoncée la touche de température du

congélateur pendant trois secondes tout en maintenant votre téléphone près du haut-parleur.

5. Relâchez-la dès que vous aurez entendu trois signaux

sonores.

6. Maintenez le téléphone en place jusqu'à la ﬁ n de la

transmission sonore. Le temps restant est décompté dans l'a cheur. Une fois le compte à rebours et la transmission sonore terminés, reprenez votre conversation avec le technicien qui pourra alors vous aider à utiliser les informations fournies pour l'analyse.

REMARQUE:

- Pour des résultats optimaux, ne déplacez pas le

téléphone pendant la transmission des signaux sonores.

- Si l'agent du centre d'appels n'est pas en mesure

d'obtenir un enregistrement précis des données, il est possible qu'il vous demande de réessayer.

2. Ouvrez la porte droite du réfrigérateur.

® Registered Trademark / TM Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries ® Marca Registrada /

Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países

Marque de commerce / MD Marque déposée de Sears Brands, LLC

Get it fixed, at your home or ours!

Your Home

For troubleshooting, product manuals and expert advice:

www.managemylife.com

For repair – in your home – of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME

(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR

(1-888-784-6427)

www.sears.com

Au Canada pour service en français:

1-800-LE-FOYER

(1-800-533-6937)

www.sears.ca

Kenmore 795.7248, Elite 795.7248 Series Use & Care Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
