Page 1

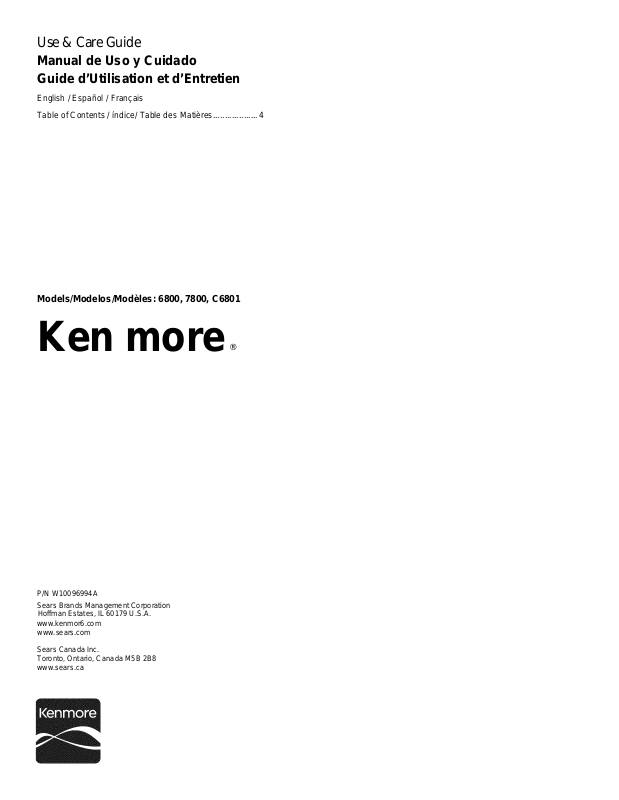

Use & Care Guide

Manual de Uso y Cuidado Guide d’Utilisation et d’Entretien

English / Español / Français Table of Contents / índice/ Table des Matières

Models/Modelos/Modèles: 6800, 7800, C6801

...................

Ken more

P/N W10096994A

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmor6.com www.sears.com

Sears Canada Inc. Toronto, Ontario, Canada M5B 2B8

www.sears.ca

Page 2

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety aiert symboi. This symboi aierts you to potentiai hazards that can kiii or hurt you and others. Aii safety messages wiii foiiow the safety aiert symboi and either the word “DANGER” or “WARNiNG.”

These words mean:

You can be killed or seriously injured if you don't immediateiy

ADANGER

AWARNING

Aii safety messages wiii teii you what the potentiai hazard is, teii you how to reduce the chance of injury, and teii you what can happen if the instructions are not foiiowed.

foiiow instructions.

You can be kiiied or seriousiy injured if you don't foiiow instructions.

WARNING

■ Clothes dryer installation must be performed by a qualified installer.

■ Install the clothes dryer according to the manufacturer’s instructions and local codes.

■ Do not install a clothes dryer with flexible plastic venting materials. If flexible metal (foil type) duct is installed, it must be of a specific type identified by the appliance manufacturer as suitable for use with clothes dryers. Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will obstruct clothes dryer airflow and increase the risk of fire.

■ To reduce the risk of severe injury or death, follow all installation instructions.

■ Save these instructions.

State of California Proposition 65 Warnings: WARNING: This product contains a chemical known to the State of California to cause cancer. WARNING: This product contains a chemical known to the State of California to cause birth defects or other reproductive harm.

Risk of Fire

Page 3

IMPORTANT SAFETY INSTRUCTIONS

WARNING ' To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

Read all instructions before using the dryer. Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to a chemical reaction that could cause a load to catch fire.

Do not dry articles that have been previously cleaned in, washed in, soaked in, or spotted with gasoline, dry cleaning solvents, or other flammable or explosive substances as they give off vapors that could ignite or explode.

Do not allow children to play on or in the dryer. Close supervision of children is necessary when the dryer is used near children.

Before the dryer is removed from service or discarded, remove the door to the drying compartment.

Do not reach into the dryer if the drum is moving. Do not install or store the dryer where it will be exposed

to the weather. Do not tamper with controls.

SAVE THESE INSTRUCTIONS

Do not repair or replace any part of the dryer or attempt any servicing unless specifically recommended in this Use and Care Guide or in published user-repair instructions that you understand and have the skills to carry out.

Do not use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric softener or product.

Do not use heat to dry articles containing foam rubber or similarly textured rubber-like materials.

Clean lint screen before or after each load. Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust, and dirt.

The interior of the dryer and exhaust vent should be cleaned periodically by qualified service personnel.

See “Electrical Requirements” located in the installation instructions for grounding instructions.

WARNING: For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, or to prevent property damage, personal injury, or death.

■ Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

■ WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building, or area of all occupants.

• Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

• If you cannot reach your gas supplier, call the fire department.

■ Installation and service must be performed by a qualified installer, service agency, or

the gas supplier.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA. For more Information, contact your gas supplier. If a gas leak Is detected, follow the “What to do If you smell gas” Instructions.

Page 4

Table of Contents

DRYER SAFETY.........................

CHECK YOUR VENT SYSTEM FOR GOOD AIR FLOW USE EVENHEAT™ AUTO DRY CYCLES FOR BETTER FABRIC CARE AND ENERGY SAVINGS CONTROL PANEL

AND FEATURES......................................5

CYCLE GUIDE...........

USING YOUR DRYER

DRYER CARE....................................... 9

TROUBLESHOOTING PROTECTION AGREEMENTS' WARRANTY

ASSISTANCE OR SERVICE.................44

........................................

.......

............................

..........................

...................

.............

............

CHECK YOUR VENT SYSTEM FOR GOOD AIR FLOW

12 14

Indice

SEGURIDAD

DE LA SECADORA

REVISE QUE EL SISTEMA DE VENTILACIÓN TENGA

UN BUEN FLUJO DE AIRE...................17

UTILICE LOS CICLOS AUTOMATICOS PARA UN MEJOR CUIDADO DE LAS TELAS Y AHORRO DE ENERGIA

PANEL DE CONTROL

Y CARACTERÍSTICAS ....................... 18

GUIA DE CICLOS .............................. 19

USO DE LA SECADORA CUIDADO DE LA SECADORA.. SOLUCIÓN DE PROBLEMAS CONTRATOS DE PROTECCIÓN GARANTÍA AYUDA O SERVICIO TÉCNICO

....

.........................

....................

......

...............21

..............

...................................... 28

..........

.........

...........

..23

26 28

Table des matières

SÉCURITÉ DE LA SECHEUSE VÉRIFICATION D’UNE CIRCULATION D’AIR ADÉQUATE POUR LE SYSTÈME D’ÉVACUATION UTILISATION DES PROGRAMMES AUTOMATIQUES POUR UN MEILLEUR SOIN DU TISSU ET DAVANTAGE D’ÉCONOMIES D’ÉNERGIE. TABLEAU DE COMMANDE ET CARACTÉRISTIQUES GUIDE DE PROGRAMME UTILISATION DE LA SECHEUSE ENTRETIEN DE LA SECHEUSE

DÉPANNAGE..................................... 40

CONTRATS DE PROTECTION ........ 42

GARANTIE ..............................

ASSISTANCE OU SERVICE.................44

.........

..........................

......

...................................

.............

....................

........

..........

32 33 35

A WARNING

JÊ

Fire Hazard Use a heavy metal vent. Do not use a plastic vent. Do not use a metai foil vent. Faiiure to foiiow these instructions can resuit in death

or fire.

^Good Air Flow

Along with heat, dryers require good air flow to efficiently dry laundry. Proper venting will reduce your drying times and improve your energy savings. See “Installation Instructions”.

The venting system attached to the dryer plays a big role in good air flow.

Service calls caused by improper venting are not covered by the warranty and will be paid by the customer, regardless of who installed the dryer.

Maintain good air flow by:

Cleaning your lint screen before each load. Replacing plastic or foil vent material with 4" (102 mm)

diameter heavy, rigid vent material.

Using the shortest length of vent possible. Using no more than four 90° elbows in a vent system;

each bend and curve reduces air flow.

•'S,

Removing lint and debris from the exhaust hood. Removing lint from the entire length of the vent system

at least every 2 years. When cleaning is complete, be sure to follow the “Installation Instructions” supplied with your dryer for final product check.

Clearing away items from the front the dryer.

USE EvenHeat™ AUTO DRY CYCLES FOR BETTER FABRIC CARE AND ENERGY SAVINGS

Use the Evenheat™ Auto Dry Cycles to provide the most energy savings and enhanced fabric care from the dryer. During Evenheat™ Auto Dry Cycles, drying air temperature and moisture level are sensed in the load. This sensing occurs throughout the drying cycle and the dryer shuts off when the load reaches the selected dryness. Choose Normal to save energy.

With Time Cycles, the dryer runs the amount of time set and sometimes results in shrinkage, wrinkling, and static due to over-drying. Use Time Cycle for the occasional damp load that needs a little more drying time or when using the drying rack.

Page 5

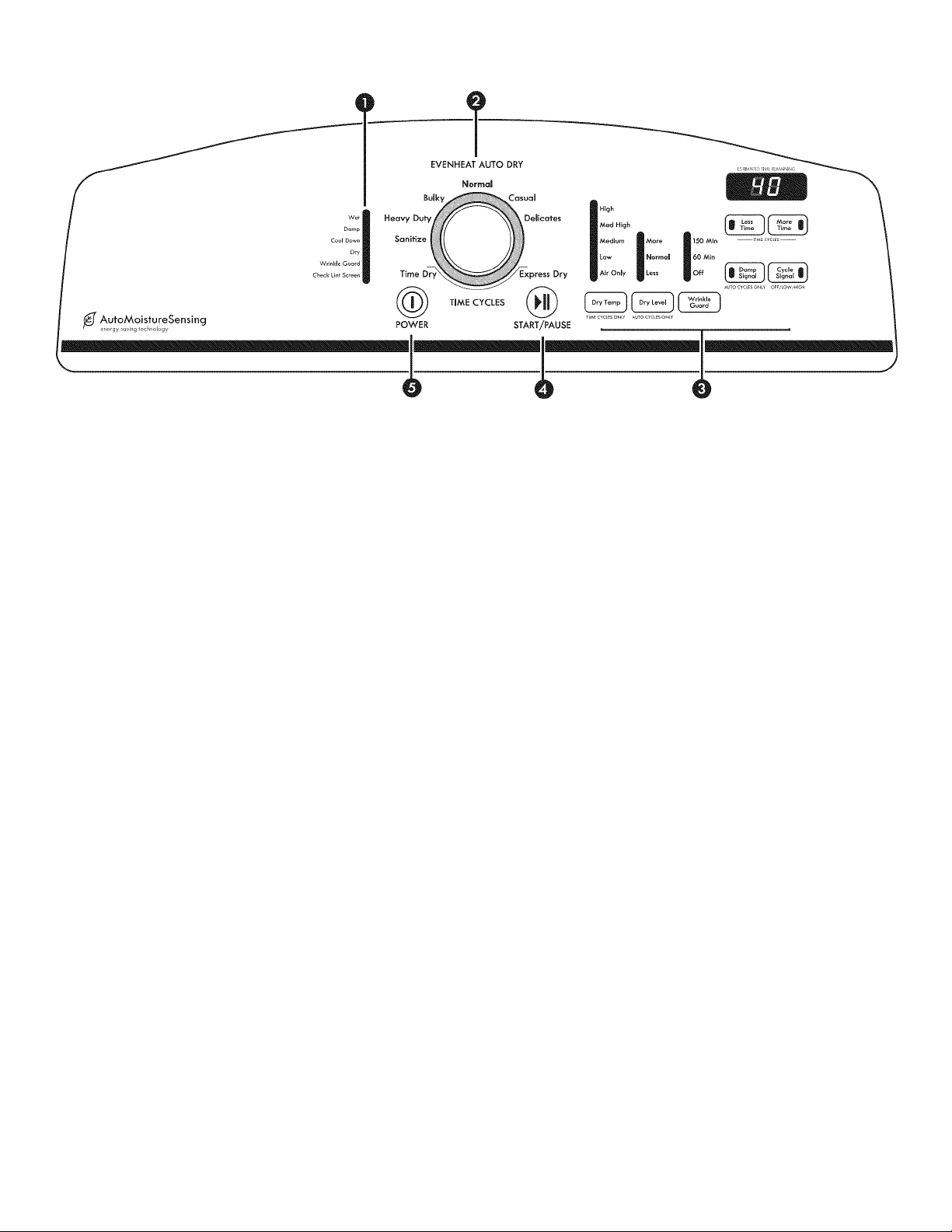

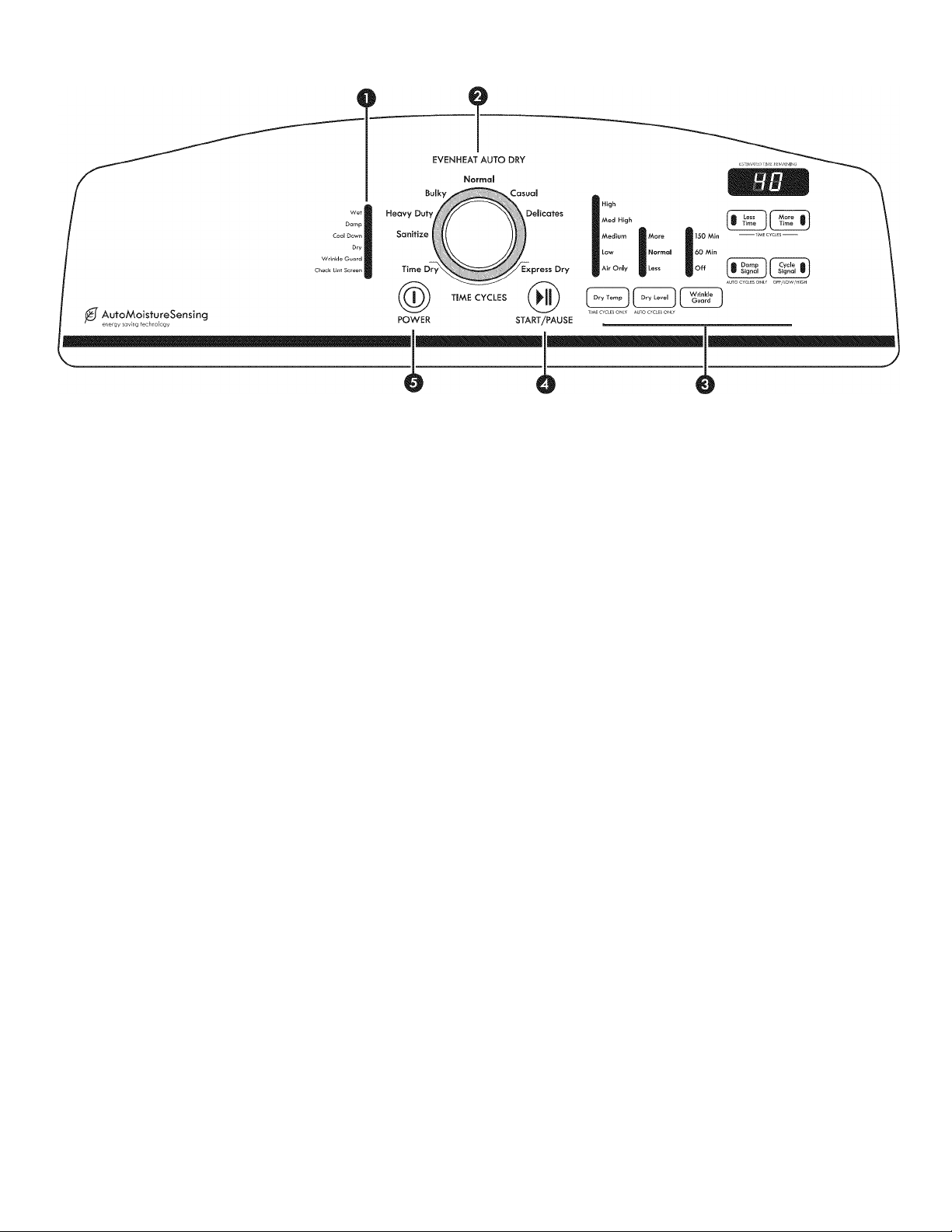

CONTROL PANEL AND FEATURES

o CYCLE STATUS LIGHTS

Lights indicate the progress of the drying cycles.

Q DRYER CYCLE KNOB

Use your Dryer Cycle Knob to select available cycles on your dryer. Turn the knob to select a cycle for your laundry load. See “Cycle Guide” for detailed descriptions of cycles.

EvenHeat™ Auto Dry

with Auto Moisture Sensing Control

Auto Dry cycles give the best drying in the shortest time. Drying time will vary based on fabric type, load size, and dryness setting.

Time Cycles

Will run the dryer for the specified time on the control. Press the Dry Temp button to change the drying temperature from the default setting, if desired. Press the Less Time or More Time buttons to change the drying time from the default setting, if desired.

Time Dry

Default dry time setting is 40 minutes.

Express Dry

Default dry time setting is 23 minutes.

0 OPTIONS AND SETTINGS

Not all features and options are available on all models.

Appearance may vary.

Wrinkle Guard™ Feature

When you are unable to remove a load of clothes from the dryer as soon as it stops, wrinkles can form. The WRINKLE GUARD™ feature periodically tumbles, rearranges, and fluffs the load to help keep wrinkles from forming.

■ WRINKLE GUARD™ gives you a period of heat-free, periodic tumbling at the end of a cycle. Some models provide two time choices (60 or 150 minutes), other models provide only one time choice (90 minutes). Press

the WRINKLE GUARD™ button to turn On or Off at any time before the cycle has ended.

Cycle Signal

The Cycle Signal produces an audible sound when the drying cycle is finished. Promptly removing clothes at the end of the cycle reduces wrinkling.

Press CYCLE SIGNAL until the desired volume (Off, Low, or High) is selected.

NOTE: When the Wrinkle Guard™ setting is selected and the Cycle Signal is on, the tone will sound every 20 minutes until the clothes are removed, or the Wrinkle Guard™ setting ends.

Damp Signal (for use with Evenheat™ Auto Dry

Cycles only)

Selecting the Damp Dry Signal will alert you when your clothes are approximately 80% dry. This is useful when you want to remove lightweight items in a mixed load to avoid overdrying or remove partially dry items that may need ironing.

Dry Temp (for use with Time cycles only)

Select a drying temperature based on the fabrics in your load. If you are unsure of the temperature to select for a load, select the lower setting rather than the higher setting. See “Cycle Guide”.

NOTE: The Air Only Temp Feature is not available on the Auto Dry Cycles.

Dry Level (for use with EvenHeat™ Auto Dry Cycles only)

Use with Auto Dry cycles to select the desired dryness level. See “Cycle Guide”.

Q START/PAUSE BUTTON

Press START/PAUSE to start a cycle, or press START/PAUSE once while a cycle is in process to pause it.

0 POWER BUTTON

Press to turn the dryer on and off.

Page 6

CYCLE GUIDE-AUTO DRY CYCLES

Not all cycles and settings are available on all models. Settings and options shown in bold are default settings for that cycle.

AUTO DRY - Senses moisture In the load or air temperature and shuts off when the load reaches the selected dryness level.

Depending on model, temperature may be selected on cycle knob or be a separate control.

^ Items to dry: Cycle: Dry

Temp:

Towels, bedding, children’s clothing, or other items needing to be sanitized

Jeans, heavy work clothes, towels

Jackets, comforters,

cotton or polyester fiber filled pillows.

Work clothes, medium weight fabrics, sheets

Casual, shirts, pants, lightweight items, synthetics, délicates, athletic wear

Lingerie, exercise wear, washable woolens

Sanitize High More

Heavy Duty High More

Bulky Medium High More

Normal Medium More

Casual Low More

Délicates Low More

Dry

Level:

Normal

Less

Normal

Less

Normal

Less

Normal

Less

Normal

Less

Normal

Less

Default

Cycle Time:

40 Damp Signal

35 Damp Signal

60 Damp Signal

Available Options:

Damp Signal

Wrinkle Guard™

Cycle Signal

Dry Temp

Wrinkle Guard™

Cycle Signal

Dry Temp

Wrinkle Guard™

Cycle Signal

Dry Temp

Damp Signal

Wrinkle Guard™

Cycle Signal

Dry Temp

Wrinkle Guard™

Cycle Signal

Dry Temp

Damp Signal

Wrinkle Guard™

Cycle Signal

Dry Temp

This cycle is designed to eliminate 99.9% of 3 common infectious bacteria. This cycle should be run to completion to ensure sanitization.

For best results, do not

interrupt this cycle. For drying large or heavy items.

Evenly dries large or heavy loads.

Medium to large loads of mixed fabrics and items.

For normal light- to medium-weight fabrics. Drying time varies based on fabric type, load size, and dryness setting.

For gently drying delicate items.

Cycle Details:

.............

NOTE: If loads do not seem as dry as you would like, set the Dry Level to More the next time you dry a similar load. If load seems drier than you like,

set the Dry Level to Less the next time you dry a similar load.

CYCLE GUIDE-TIME CYCLES

Not all cycles and settings are available on all models. Settings and options shown in bold are default settings for that cycle.

TIME/EXPRESS DRY - Will run the dryer for the specified time on the control. Depending on model, temperature may be selected

on cycle knob or be a separate control.

Items to dry:

Cycle: Drying

Any load Time Dry

Rubber, plastic, heat

Time Dry Air Only

sensitive fabrics

Small loads and workout clothes

Time/Express

Dry

(2-3 items)

Temperature:

Any

High/Low

Default Cycle

Available

Time:

40 Dry Temp

40 Wrinkle Guard™

23 Dry Temp

Wrinkle Guard™

Less/More Time

Wrinkle Guard™

Less/More Time

Options:

Cycle Details:

Dries items to a damp level for items that do not require an entire drying cycle.

Select a drying temperature based on the fabrics in your load. If you are unsure of the temperature to select for a load, select the lower setting rather than the higher setting.

Use a no heat (Air Only) setting for foam, rubber, plastic, or heat-sensitive fabrics.

For small loads of 2-3 items.

. A

Page 7

Setting the Dry Temperature

If your dryer has multiple heat settings:

A High to Medium High temp setting may be used for drying heavyweight items such as towels and work clothes.

A Low to Medium temp setting may be used for drying medium-weight items such as sheets, blouses, dresses, underwear, permanent press fabrics, and some knits.

Use an Air Only temp setting for foam, rubber, plastic, or heat-sensitive fabrics.

Line dry bonded or laminated fabrics.

NOTE: If you have questions about drying temperatures for various loads, refer to the care label directions.

USING YOUR DRYER

A WARNING

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer. Do not dry anything that has ever had anything

flammable on it (even after washing). Failure to follow these instructions can result in death,

explosion, or fire.

WARNING: To reduce the risk of fire, electric shock, or injury

to persons, read the IMPORTANT SAFETY INSTRUCTIONS

before operating this appliance.

1* Clean the lint screen

A WARNING

Fire Hazard No washer can completely remove oil. Do not dry anything that has ever had any type of oil on

it (including cooking oils). Items containing foam, rubber, or plastic must be dried

on a clothesline or by using an Air Cycle. Failure to follow these instructions can result in death

or fire.

2» Load the dryer

Clean the lint screen before each load. Pull the lint screen straight up. Roll lint off the screen with your fingers. Do not rinse or wash screen to remove lint. Push the lint screen firmly back into place.

For additional cleaning information, see “Dryer Care”.

Place laundry in the dryer. Close the door.

NOTE: Your model may have a different door than the one

shown. Some models have drop down doors.

Do not overload the dryer; clothes should be able to tumble

freely.

Page 8

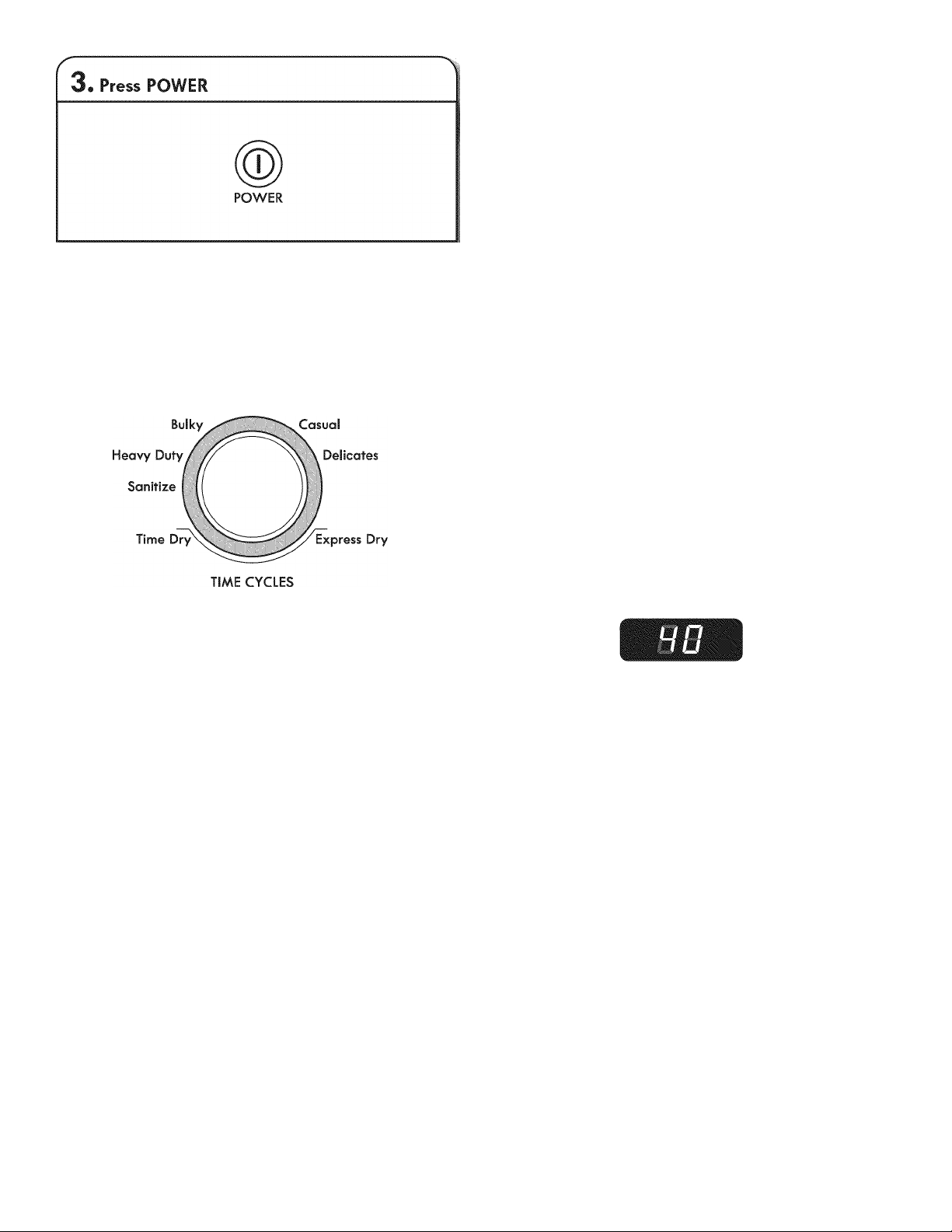

Press POWER button to turn on the dryer.

4. Select desired cycle

Dry Temp (for use with Time Cycles only)

Press the Dry Temp button to change the drying temperature from the default setting.

Dry Level (for use with Auto Cycles only)

Normal Dry Level is a good starting point for optimal energy savings.

You can select a different Dry Level, depending on your load, by

pressing the button for More, Normal, or Less. Selecting More,

Normal, or Less automatically adjusts the Dry Level at which the dryer will shut off. Once a Dry Level is set, it cannot be changed without stopping the cycle.

Auto Dry cycles give the best drying in the shortest time. Drying

time varies based on fabric type, load size, and dryness setting. NOTE: More Dry removes more load moisture. Normal Dry is used

for a starting point for Auto drying. Less Dry removes less moisture and is used for loads you may want to put on a hanger to complete drying.

EVENHEAT AUTO DRY

Normal

Select the desired cycle for your load. See “Cycle Guide” or “Control Panel and Features”.

5» Set cycle settings

High

Med High Medium I

Low H Normal 160 Min

Air Only m Less

Dry Temp Dry Le

TIME CYCLES ONLY Al ■

■ More 1150 Min

■ off

Wrinkle

Guard

Wrinkle Guard™ feature

■ Get up to 60 or 150 minutes for models with two choices (90 minutes for models with only one choice) of heat-free, periodic tumbling at the end of a cycle. Press the WRINKLE GUARD™ button to turn On or Off at any time before the cycle has ended.

■ The WRINKLE GUARD™ feature is preset to “Off”. If selected for other cycles, the WRINKLE GUARD™ feature setting will remain “On” the next time that cycle is selected.

6» Select cycle options (if desired)

EST!MATEDT!M& REMAINING

[i a )( a; 11

Damp Signal

AUTO CYCLES ONLY OFF/LOW/HIGH

Press appropriate button for selected options, if desired. For

Time Cycles, press More Time if you want to increase the cycle

length, or press Less Time if you want to decrease the cycle length. Less Time and More Time options are available with

Time Cycles only.

NOTE: Not all options and settings are available with all cycles.

Cycle

Signal

The default cycle settings will illuminate based on the cycle selected. See “Cycle Guide”. For some cycles, you may select alternate settings by pressing the button for that setting.

NOTE: Not all options and settings are available with all cycles.

Page 9

7» Press START/PAUSE to begin cycle

START/PAUSE

Press the START/PAUSE button to begin the cycle.

8» Remove garments promptly after

cycle is finished

Wet

Damp

Cool Down

Dry

Wrinkle Guard

Check Lint Screen

Promptly remove garments after cycle has completed to reduce wrinkling. Use the Wrinkle Guard™ feature to avoid wrinkling when you are unable to remove a load from the dryer as soon as it stops.

DRYER CARE

Cleaning the dryer location

Keep dryer area clear and free from items that would block the air flow for proper dryer operation. This includes clearing piles of laundry in front of the dryer.

AWARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from dryer.

Place dryer at least 18 Inches (460 mm) above the floor for a garage installation.

Failure to do so can result in death, explosion, or fire.

^Cleaning the dryer interior

To clean dryer drum

1. Apply a liquid, nonflammable household cleaner to the stained area of the drum and rub with a soft cloth until stain is removed.

2. Wipe drum thoroughly with a damp cloth.

3. Tumble a load of clean cloths or towels to dry the drum.

NOTE: Garments that contain loose dyes, such as denim blue

jeans or brightly colored cotton items, may discolor the dryer

interior. These stains are not harmful to your dryer and will not stain future loads of clothes. Dry these items inside out

to avoid drum staining.

Removing accumulated lint

From Inside the Dryer Cabinet

Lint should be removed every 2 years, or more often, depending on dryer usage. Cleaning should be done by a qualified servicer.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending on dryer usage.

■■

Page 10

Cleaning the lint screen

Vacation, storage, and moving care

Every load cleaning

The lint screen is located in the dryer. A screen blocked

by lint can increase drying time.

To clean:

1. Pull the lint screen out of its holder. Roll lint off the

screen with your fingers. Do not rinse or wash screen to remove lint.

2. Push the lint screen firmly back into place.

IMPORTANT:

■ Do not run the dryer with the lint screen loose, damaged, blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

■ If lint falls off the screen into the dryer during removal,

check the exhaust hood and remove the lint. See

“Venting Requirements” in your “Installation Instructions”.

As needed cleaning

Laundry detergent and fabric softener residue can build up on the lint screen. This buildup can cause longer drying times for your clothes, or cause the dryer to stop before your load is completely dry. The screen is probably clogged if lint falls off while the screen is in the dryer.

Clean the lint screen with a nylon brush every 6 months, or more frequently, if it becomes clogged due to a residue

buildup.

To wash:

Roll lint off the screen with your fingers. Wet both sides of lint screen with hot water. Wet a nylon brush with hot water and liquid

detergent. Scrub lint screen with the brush to remove residue buildup.

Install and store your dryer where it will not freeze. If storing

or moving your dryer during freezing weather, winterize it.

Non-Use or Storage Care

Operate your dryer only when you are at home. If you will be on vacation or not using your dryer for an extended period of time, you should:

1. Unplug dryer or disconnect power.

2. (For gas dryers only): Close shutoff valve to gas

supply line.

3. Clean lint screen. See “Cleaning the Lint Screen.”

Moving Care

For power supply cord-connected dryers:

1. Unplug the power supply cord.

2. Make sure leveling legs are secure in dryer base.

3. Use tape to secure dryer door.

A WARNING

Electrical Shock Hazard Disconnect power before servicing. Repiace all parts and panels before operating. Failure to do so can result in death or electrical shock.

For direct-wired dryers:

1. Turn off power at fuse or breaker box.

2. Disconnect wiring.

3. Make sure leveling legs are secure in dryer base.

4. Use tape to secure dryer door.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Reinstall screen in dryer.

For gas dryers:

1. Unplug or disconnect power to dryer.

2. Close shutoff valve to gas supply line.

3. Make sure leveling legs are secure in dryer base.

4. Use tape to secure dryer door.

Reinstalling the Dryer

Follow the “Installation Instructions” to locate, level,

and connect the dryer.

Page 11

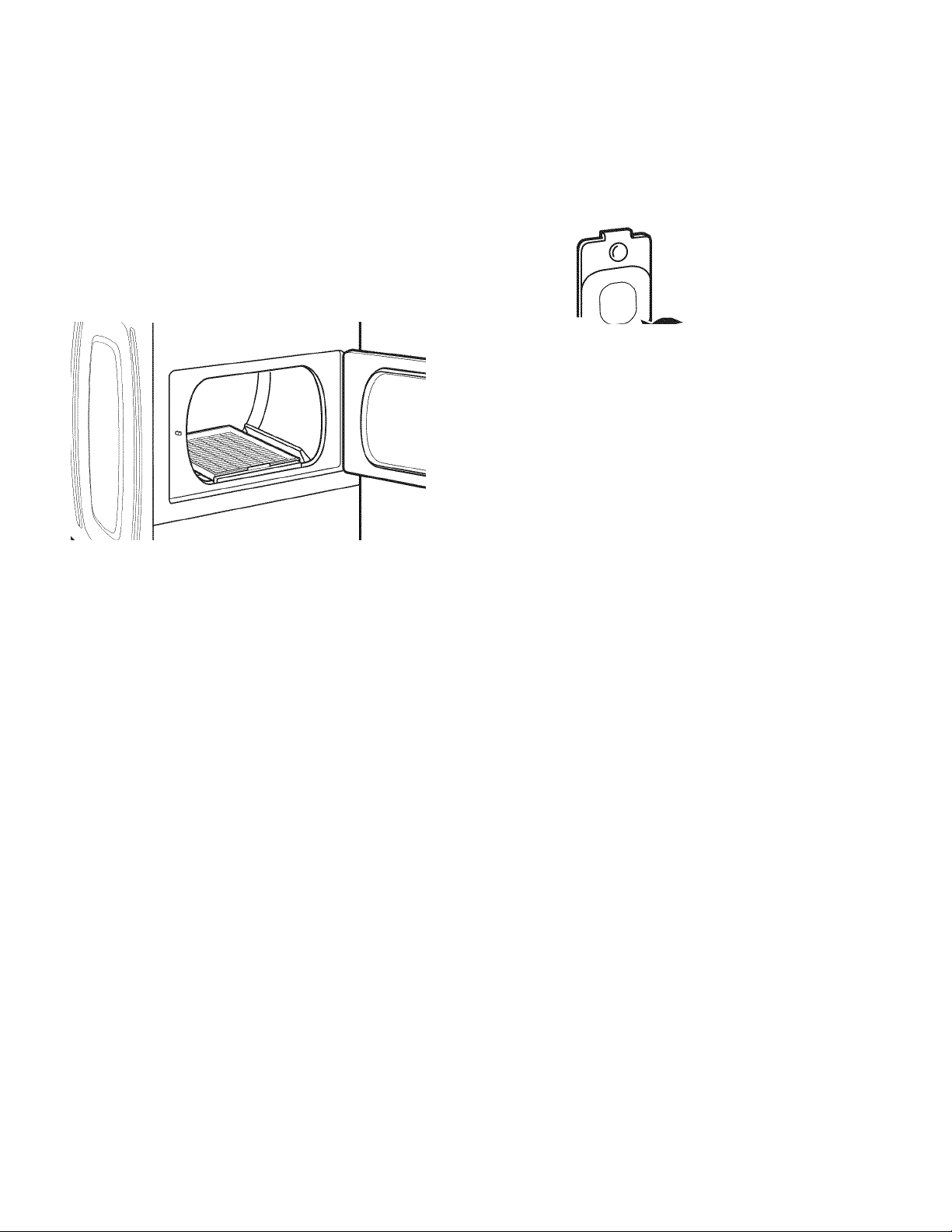

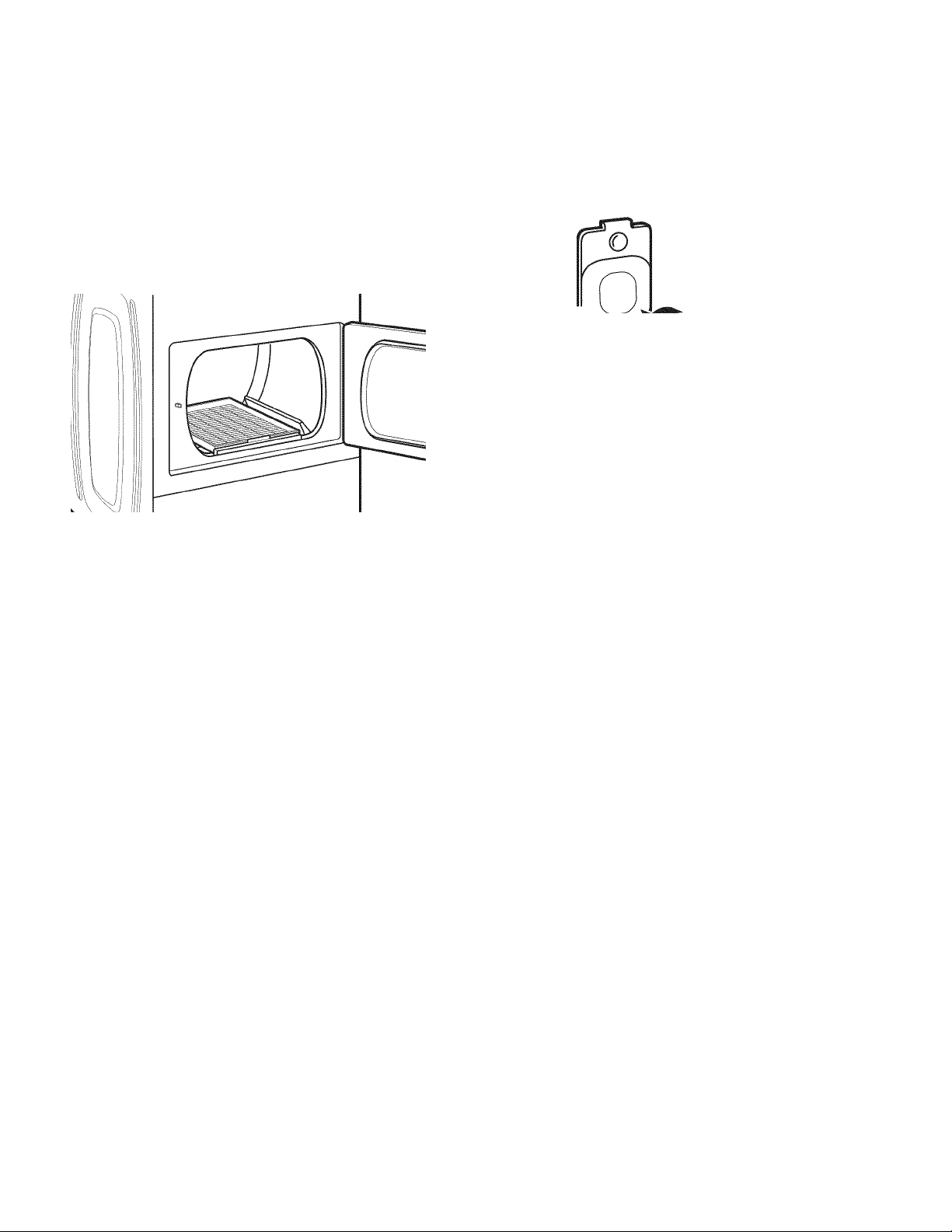

Using the Heated Drying Rack

Changing the drum light (on some models)

Use the Heated Drying Rack for items that you do not wont to tumble dry, such os sweaters. When you use the heated drying rock, the heated air inside the dryer flows in a concentrated pattern to allow efficient and uniform drying.

NOTE: Do not remove lint screen.

1. Open dryer door.

2. Slide dryer rack over the bottom of the dryer door

opening. Push down to secure it on the frame.

3. Place wet items on top of the rack. Allow space around items for air to circulate. The rack does not move, but the drum will rotate. Make sure items do not hang over the edges or between rack grill.

4. Close dryer door.

5. Turn cycle knob to Time Dry.

6. Select a Dry Temp to match the fabrics in your load.

Items containing foam, rubber, or plastic must be dried

on a clothesline or by using Air Only. See “Cycle Guide”,

7. Use TIME DRY to select the desired time. Select a time

by pressing MORE TIME or LESS TIME. Reset time as

needed to complete drying. See “Cycle Guide”.

8. Start the dryer. To remove the drying rack, lift it straight up and out

of the dryer.

NOTE: Check the lint screen and remove any lint

accumulated from items dried on the rack.

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the

back wall of the dryer. Using a Phillips head screw driver, remove the screw located in the lower right-hand corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a 10-watt appliance bulb only. Replace the cover and secure with the screw.

4. Plug in dryer or reconnect power.

Changing the EvenHeat™ Auto Dry Cycle Settings to increase Drying Time

If all your loads on all Auto Dry cycles are consistently not as dry as you would like, you may change the default settings to increase the default dryness level.

Your Auto Dry settings can be adjusted to adapt to different installations, environmental conditions or personal preference. This change is retained and will affect all of your Auto Dry cycles, not just the current cycle/load. There are 3 drying settings, which are displayed using the Cycle Status light (Wet, Damp, Cool Down LEDs)

1 Factory preset dryness level. 2 Slightly drier clothes, 15% more drying time.

3 Much drier clothes, 30% more drying time.

To change the drying settings (on some models):

NOTE: The settings cannot be changed while the dryer

is running or paused. The dryer must be in standby mode (the Power button is off) to adjust the default settings.

1. Before starting a cycle, press and hold the DRY TEMP button for 6 seconds.

2. Press the DRY TEMP button to select the dryness level shown in the cycle status light display: Wet light on = level 1, Wet and Damp lights on = level 2, and Wet, Damp and Cool Down lights on = level 3.

3. Press START/PAUSE to save the new dryness level setting.

Page 12

TROUBLESHOOTING

If you experience

Clothes are not drying satisfactorily, drying times are too long.

Possible Causes Lint screen clogged with lint. Lint screen should be cleaned before each load. Has the Air Only cycle been

selected? Load too large and heavy to dry

quickly. Exhaust vent or outside exhaust

hood clogged with lint, restricting air movement.

Fabric softener sheets blocking the grill.

Exhaust vent not the correct length.

Exhaust vent diameter not the

correct size.

Dryer located in a room with

temperature below 45°F (7°C)? Dryer located in a closet without

adequate openings.

Select the right cycle for the types of garments being dried. See “Cycle Guide”.

Separate the load to tumble freely.

Run the dryer for 5-10 minutes. Hold your hand under the outside exhaust hood to check air movement. If you do not feel air movement, clean exhaust system of lint or replace exhaust vent with heavy metal or flexible metal vent. Make sure vent is

not crushed or kinked. See “Installation Instructions”. Use only one fabric softener sheet, and use it only once.

Check that the exhaust vent is not too long or has too many turns. Long venting will increase drying times. Make sure vent is not crushed or kinked. See “Installation Instructions”.

Use 4" (102 mm) diameter vent material.

Proper operation of dryer cycles requires temperatures above 45°F (7°C).

Closet doors must have ventilation openings at the top and bottom of the door. The front of the dryer requires a minimum of 1" (25 mm) of airspace, and, for most installations, the rear of the dryer requires 5" (127 mm). See “Installation Instructions”.

Solution

Dryer will not run

Unusual sounds

No heat Household fuse is blown or circuit

Door not closed completely. Make sure the dryer door is closed completely. START/PAUSE button not pressed

firmly or held long enough. Household fuse is blown or circuit

breaker has tripped.

Incorrect power supply.

Wrong type of fuse.

Dryer had a period of non-use. If the dryer hasn’t been used for awhile, there may be a

Is a coin, button, or paper clip caught between the drum and front or rear of the dryer?

Is it a gas dryer?

Are the four legs installed, and is the dryer level front to back and side to side?

Clothing knotted or balled up.

breaker has tripped.

Supply line valve not open. For gas dryers, be sure the valve on the supply line is open.

Press and Hold the Start/Pause button until you hear the dryer

drum moving. Electric dryers use 2 household fuses or circuit breakers. The

drum may be turning, but you may not have heat. Replace both fuses or reset the circuit breaker. If the problem continues, call an electrician.

Electric dryers require 240-volt power supply. Check with a qualified electrician.

Use a time-delay fuse.

thumping sound during the first few minutes of operation. Check the front and rear edges of the drum for small objects.

Clean out pockets before laundering.

The gas valve clicking is a normal operating sound.

The dryer may vibrate if not properly installed. See the Installation Instructions.

When balled up, the load will bounce, causing the dryer to vibrate. Separate the load items and restart the dryer.

The drum may be turning, but you may not have heat. Electric dryers use 2 household fuses or circuit breakers. Replace both fuses or reset the circuit breaker. If the problem continues, call an electrician.

Incorrect power supply.

Electric dryers require 240-volt power supply. Check with a qualified electrician. j

Page 13

TROUBLESHOOTING coni

If you experience

Cycle time too short

Lint on load

Stains on load or drum

Loads are wrinkled

Odors

Load is too hot

Possible Causes

Automatic cycle ending early.

Lint screen clogged.

Dryer fabric softener not properly

used.

Was the load not removed from

dryer at the end of the cycle?

Dryer overloaded.

Have you recently been painting,

staining, or varnishing in the area

where your dryer is located?

Is the electric dryer being used for

the first time?

Were laundry items removed from

the dryer before the end of the

cycle?

Was a high temperature cycle

used or was Dry Temp set on high?

Solution The load may not be contacting the sensor strips. Level the dryer. Use Time Dry for very small loads. Change the Dry Level

setting on Auto Dry Cycles.

Increasing or decreasing the Dry Level setting will change the amount of drying time in a cycle. If loads are consistently ending too early, see “Changing the EvenHeat™ Auto Dry Cycle Settings to Increase Drying Time”.

Lint screen should be cleaned before each load.

Add dryer fabric softener sheets at the beginning of the cycle. Fabric softener sheets added to a partially dried load can stain your garments.

Drum stains are caused by dyes in clothing (usually blue jeans). These will not transfer to other clothing.

Select Wrinkle Guard™ feature to tumble the load without heat to avoid wrinkling.

Dry smaller loads that can tumble freely reduce wrinkles from forming.

If so, ventilate the area. When the odors or fumes are gone from the area, re wash and dry the clothing.

The new electric heating element may have an odor. The odor will be gone after the first cycle.

Allow Cool Down to finish before removing laundry from dryer. All cycles are cooled slowly to reduced wrinkling and make it easier to handle. Items removed before Cool Down may feel very warm.

Select a lower temperature, and use an automatic drying cycle. These cycles sense the temperature or the moisture level in the load and shut off when the load reaches the selected dryness. This reduces overdrying.

Page 14

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore® product is designed and manufactured for years

of dependable operation. But like all products, it may require preventive maintenance or

repair from time to time. That's when having a Master Protection

Agreement can save you money and aggravation. The Master Protection Agreement also helps extend the life of your

new product. Here’s what the Agreement* includes:

Parts and labor needed to help keep products operating properly under normal use, not Just defects. Our coverage goes well beyond the product warranty. No deductibles, no functional failure excluded from coverage— real protection.

Expert service by a force of more than 10,000 authorized Sears service technicians, which means someone you can trust

will be working on your product. Unlimited service calls and nationwide service, as often

as you want us, whenever you want us.

“No-lemon” guarantee - replacement of your covered product if four or more product failures occur within twelve

months. Product replacement if your covered product can’t be fixed. Annual Preventive Maintenance Check at your request - no

extra charge. Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of us as a “talking owner’s manual.”

Power surge protection against electrical damage due to power fluctuations.

Rental reimbursement if repair of your covered product takes longer than promised.

10% discount off the regular price of any non-covered repair service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase.

If you cancel for any reason during the product warranty period, we will provide a full refund. Or, a prorated refund anytime after the product warranty period expires. Purchase your Master Protection Agreement tod ay I

Some limitations and exclusions apply. For prices and additional

information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details call

Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call 1-800-4-MY-HOME®.

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due to a defect in material or workmanship within one year from the date of purchase, call 1-800-4-MY-HOME® to arrange for free repair.

If this appliance is used for other than private family purposes, this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION

OF REMEDIES

Customer’s sole and exclusive remedy under this limited warranty shall be prod uct repair as provided herein. Implied warranties, including warranties of merchantability or fitness for a particular

purpose, are limited to one year or the shortest period allowed

by law. Sears shall not be liable for incidental or consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitations on the duration of implied warranties of merchantability or fitness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada. This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2B8

Page 15

SEGURIDAD DE LA SECADORA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

A PELIGRO

morir o sufrir una lesión grave.

A ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

ADVERTENCIA ■ “Riesgo de incendio”

- La instalación de la secadora de ropa debe estar a cargo de un instalador competente.

- Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.

- No instale una secadora de ropa con materiales de ventilación de plástico flexible. Si se usa un conducto de metal flexible (de hoja de metal), éste deberá ser de un tipo específico, que esté identificado por el fabricante de electrodomésticos como apto para ser usado con secadoras de ropa. Es sabido que los materiales de ventilación

flexible se derrumban, se aplastan con facilidad y atrapan pelusa. Estas condiciones obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.

- Para reducir el riesgo de lesiones severas o la muerte, siga todas las instrucciones

de instalación.

- Guarde estas instrucciones.

Advertencias de la Proposición 65 del estado de California: ADVERTENCIA: Este producto contiene una sustancia química identificada por el estado de California como causante de

cáncer.

ADVERTENCIA: Este producto contiene una sustancia química identificada por el estado de California como causante de

defectos congénitos o algún otro tipo de daños en la función reproductora.

Page 16

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: A fin de reducir ei riesgo de incendio, descarga eléctrica o de daño a las personas que usen

la secadora, deben seguirse las precauciones básicas, incluidas las siguientes:

Lea todas las instrucciones antes de usar la secadora.

No coloque los objetos expuestos a aceite para cocinar en su secadora. Los objetos expuestos a aceites para cocinar pueden contribuir a una reacción química que

podría causar que una carga se inflame.

No seque artículos que ya se hayan limpiado, lavado,

remojado o manchado con gasolina, disolventes de

limpieza en seco, u otras sustancias inflamables o explosivas ya que despiden vapores que pueden encenderse o causar una explosión.

No permita que jueguen los niños sobre o dentro de la secadora. Es necesaria la cuidadosa vigilancia de los

niños toda vez que se use la secadora cerca de ellos. Quite la puerta de la secadora al compartimiento de secado

antes de ponerla fuera de funcionamiento o de descartarla.

No introduzca las manos en la secadora cuando el tambor está en movimiento.

No instale o almacene esta secadora donde estará

expuesta a agua o a la intemperie.

No trate de forzar los controles.

No repare o reemplace ninguna pieza de la secadora ni trate de repararla a menos que esto se recomiende específicamente en este Manual de uso y cuidado o en instrucciones de reparación publicadas para el usuario que usted comprenda y sólo si cuenta con la experiencia necesaria para llevar a cabo dicha reparación.

No utilice suavizantes de telas o productos para eliminar el estático de prendas a menos que lo recomiende el fabricante del suavizante de telas o las instrucciones del producto en uso.

No utilice calor para secar prendas que contengan espuma de caucho o materiales de caucho con textura similar.

Limpie ei filtro de pelusa antes o depués de cada carga de ropa.

Mantenga el área alrededor de la apertura de ventilación y las áreas adyacentes a esta apertura sin pelusa, polvo o tierra.

La parte interior de la secadora y el ducto de escape se deben limpiar periódicamente. Esta limpieza la debe llevar a cabo un reparador calificado.

Para obtener información respecto a las instrucciones de conexión a tierra, consulte “Requisitos eléctricos” en las instrucciones de instalación.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: Para su seguridad, la información en este manual debe ser observada para minimizar el riesgo de incendio o explosión, o para prevenir daños a propiedades, heridas o la muerte.

■ No almacene o use gasolina u otros líquidos y vapores inflamables cerca de éste u otro

aparato electrodoméstico.

■ PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

• No trate de encender ningún aparato electrodoméstico.

• No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.

• Desaloje a todos los ocupantes del cuarto, edificio o área.

• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones de su proveedor de gas.

• Si usted no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.

■ La instalación y el servicio deben ser efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

ADVERTENCIA: Las pérdidas de gas no siempre se pueden detectar por el olfato.

Los proveedores de gas recomiendan que usted use un detector de gas aprobado por UL (Laboratorio de normalización) o CSA (Asociación canadiense de seguridad).

Para obtener más información, póngase en contacto con su proveedor de gas. Si se detecta una fuga de gas, siga las instrucciones de “Pasos que usted debe seguir si huele a gas”.

Page 17

REVISE QUE EL SISTEMA DE VENTILACION TENGA UN BUEN FLUJO DE AIRE

A ADVERTENCIA

Peligro de Incendio

Use un ducto de escape de metal pesado. No use un ducto de escape de plástico. No use un ducto de escape de aluminio. No seguir estas instrucciones puede ocasionar

la muerte o incendio.

Buen flujo de oiré

Además del calor, las secadoras también necesitan un

buen flujo de aire para secar las prendas eficazmente.

La ventilación adecuada reducirá la duración del secado y mejorará su ahorro de energía. Consulte las “Instrucciones de instalación”.

El sistema de ventilación sujeto a la secadora juega un papel

muy importante para el flujo de aire adecuado.

Las visitas de servicio debidas a la ventilación inadecuada

no están cubiertas por la garantía y correrán por cuenta del cliente, sin importar quién haya instalado la secadora.

Mantenga un buen flujo de aire haciendo lo siguente:

Limpiar el filtro de pelusa antes de cada carga.

Reemplazar el aterial del ducto de plástico u hoja de metal con uno de metal pesado rígido de 4" (102 mm) de diámetro.

Use un ducto con la longitud más corta posible.

No utilice más de 4 codos de 90° en un sistema de ventilación; cada ángulo y curva reduce el flujo de aire.

Quite la pelusa y los desechos de la capota de ventilación.

Quite la pelusa de toda la longitud del sistema de ventilación al menos cada 2 años. Cuando haya terminado la limpieza, revise por última vez el producto asegurándose de seguir las “Instrucciones de instalación” que acompañan a su secadora.

Retire los artículos que estén frente a la secadora.

UTILICE LOS CICLOS AUTOMÁTICAS (EvenHeat™ AUTO DRY CYCLES) PARA UN MEJOR CUIDADO DE LAS TELAS Y AHORRO DE ENERGÍA

Utilice los Ciclos automáticos (EvenHeat™ Auto Dry Cycles) para obtener el mayor ahorro de energía y un mejor cuidado de las telas con la secadora. Durante los Ciclos automáticos (EvenHeat™ Auto Dry Cycles), se detectan la temperatura del aire de secado y el nivel de humedad en la carga. Esta detección se realiza durante todo el ciclo de secado y la secadora se apaga cuando la carga alcanza el nivel de sequedad seleccionado. Elija Normal para ahorrar energía.

Con el Secado programado (Time Cycle), la secadora funciona durante el tiempo seleccionado y algunas veces puede dar lugar a encogimiento, arrugas y estática a causa del exceso de secado. Utilice el Secado programado (Time Cycle) ocasionalmente,

para las cargas húmedas que necesiten un poco más de tiempo de secado o cuando utilice el estante de secado.

Page 18

PANEL DE CONTROL Y CARATERISTiCAS

No todas las características y opciones están disponibles en todos los modelos.

LUCES DE ESTADO DEL CICLO

Las luces indican el progreso de los ciclos de secado.

PERILLA DE CICLOS DE LA SECADORA

Utilice la perilla de ciclos de la secadora para seleccionar entre los ciclos disponibles en su secadora. Gire la perilla de ciclos de lavado para seleccionar un ciclo para su carga. Consulte “Guía de ciclos” para ver descripciones detalladas de los ciclos.

Secado automático (Auto Dry) EvenHeat™ con control automático de detección de humedad

Los ciclos de Secado automático (Auto Dry) le proporcionan el mejor secado en el tiempo más corto. El tiempo del secado variará según el tipo de tela, el tamaño de la carga y el ajuste de sequedad.

Secado programado (Time Cycles)

Hará funcionar la secadora durante el tiempo especificado en el control. Presione el botón de Temperatura de secado (Dry Temp) para cambiar la temperatura de secado del ajuste por defecto, si lo desea. Presione el botón de Menos tiempo (Less Time) o Más tiempo (More Time) para cambiar el tiempo de secado del ajuste por defecto, si lo desea.

Secado programado (Time Dry)

El ajuste de tiempo de secado por defecto es de 40 minutos.

Secado expreso (Express Dry)

El ajuste de tiempo de secado por defecto

es de 23 minutos.

OPCIONES Y AJUSTES

La apariencia puede variar.

Nivel de secado (Dry Level) (para utilizarlo

solamente con los ciclos de Secado automático

[Auto Dry] EvenHeat™)

Uselo con los ciclos de Secado automático (Auto Dry) para seleccionar el nivel de sequedad deseado. Vea “Guía de ciclos”.

Característica de Protección contra arrugas (Wrinkle Guard™)

Si no es posible retirar la carga de la secadora tan pronto como ésta se detenga, se pueden formar arrugas. La característica de Protección contra arrugas WRINKLE GUARD™ periódicamente da vueltas, acomoda y esponja la ropa para ayudar a evitar que se formen arrugas.

■ La característica de protección contra arrugas (WRINKLE GUARD™) provee un período de rotación periódica sin calor al final de un ciclo. Algunos modelos proveen dos opciones de tiempo (60 ó 150 minutos); otros modelos proveen solamente una opción de tiempo (90 minutos). Presione el botón de WRINKLE GUARD™ para encenderla (On) o apagarla (Off) en cualquier momento antes de que termine el ciclo.

Señal de ciclo (Cycle Signal)

La señal de ciclo emite un sonido audible una vez que el ciclo de secado ha terminado. El quitar la ropa con prontitud al final del ciclo reduce la formación de arrugas.

Presione la Señal de ciclo (CYCLE SIGNAL) hasta seleccionar el volumen deseado (Apagado [Off], Baja [Low], o Alto [High]).

NOTA: Cuando se selecciona el ajuste de protección

antiarrugas (Wrinkle Guard™) y la Señal de ciclo (Cycle Signal) está encendida, se escuchará un tono cada 20 minutos hasta que se saque la ropa o hasta que el período de protección antiarrugas se haya terminado.

Temperatura de secado (Dry Temp)

(para utilizarlo solamente con los Ciclos programados - Time Cycles)

Seleccione una temperatura de secado según las telas de su carga. Si tiene duda respecto a la temperatura que debe seleccionar para una carga de ropa, elija el ajuste más bajo en vez del ajuste más alto. Vea “Guía de ciclos”.

NOTA: La característica de temperatura de Secado al aire

(Air Only) no está disponible para los Ciclos automáticos (Auto Dry Cycles).

Señal de semiseco (Damp Signal) - puede utilizarse solamente con los ciclos automáticos (EvenHeat™ Auto Dry cycles)

Seleccione la Señal de semiseco para alertarle cuando su ropa esté aproximadamente 80 % seca. Esto es útil cuando usted desea quitar artículos livianos en una carga mixta para evitar que se sequen en exceso, o para quitar artículos parcialmente secos que pudieran necesitar un planchado.

Page 19

o BOTÓN DE INICIO/PAUSA (START/PAUSE)

Presione para iniciar un cicio, o presione una vez mientras un ciclo está funcionando para hacer una pausa en el mismo.

O BOTÓN DE ENCENDIDO (POWER)

Presione para encender y apagar la secadora.

GUIA DE CICLOS - CICLOS AUTOMATICOS

No todos los ciclos y ajustes están disponibles en todos los modelos. Los ajustes y las opciones que se muestran en negrita son los ajustes por defecto para ese ciclo.

SECADO AUTOMATICO (AUTO DRY) - Detecta la humedad en la carga o la temperatura del aire y se apaga cuando la carga alcanza

el nivel de sequedad seleccionado. Dependiendo del modelo, la temperatura puede seleccionarse con la perilla de ciclos o ser un control por separado.

----------------------—

Artículos

para secar:

Toallas, ropa de cama, ropa de niños, u otros artículos que

necesiten ser higienizados.

Pantalones de mezclilla, ropa pesada de trabajo, toallas.

Chaquetas, edredones y almohadas rellenas de fibras de algodón o poliéster.

Ropa de trabajo. Telas de peso mediano, sábanas

Ropa informal, camisas, pantalones, artículos livianos, prendas sintéticas, delicadas, ropa deportiva

Lencería, ropa de ejercicio, fibras de lana lavables

Ciclo:

Higienizado

(Sanitize)

Intenso

(Heavy Duty)

Artículos

voluminosos

(Bulky)

Normal

Informal (Casual)

Ropa delicada

(Délicates)

Temperatura

de secado:

Alta (High)

Media Alta

(Medium High)

Media

(Medium)

Baja (Low)

NOTA: Si las cargas no parecen estar tan secas como le gustaría, seleccione Más (More) seco la próxima vez que seque una carga

similar. Si le parece que las prendas están más secas de lo que las desea, seleccione Menos (Less) la próxima vez que seque una carga similar.

Nivel de

sequedad:

Más

Normal

Menos

Más

Normal

Menos

Más

Normal

Menos

Más

Normal

Menos

Más

Normal

Menos

Más

Normal

Menos

Duración

del ciclo por

defecto:

Opciones

disponibles:

Señal de semiseco

(Damp Signal)

Antiarrugas

(Wrinkle Guard™)

Señal de cicio (Cycle signal)

Secado Température

(Dry Temp)

Señal de semiseco

(Damp Signal)

Antiarrugas

(Wrinkle Guard™)

Señal de cicio (Cycle signal)

Secado Température

(Dry Temp)

Señal de semiseco

(Damp Signal)

Antiarrugas

(Wrinkle Guard™)

Señal de ciclo

(Cycle signal)

Secado Température

(Dry Temp)

Señal de semiseco

(Damp Signal)

Antiarrugas

(Wrinkle Guard™)

Señal de cicio (Cycle signal)

Dry Temp

Señal de semiseco

(Damp Signal)

Antiarrugas

(Wrinkle Guard™)

Señal de ciclo (Cycle signal)

Secado Température

(Dry Temp)

Señal de semiseco

(Damp Signal)

Antiarrugas

(Wrinkle Guard™)

Señal de ciclo

(Cycle signal)

Secado Température

(Dry Temp)

Detalles

de los ciclos:

Utilice este ciclo para artículos tales como toallas, ropa de cama, í MVr j

ropa para niños u V J

otros artículos que se ^ necesiten higienizar. Este ciclo se ha diseñado para eliminar 99,9 % de 3 bacterias infecciosas comunes. Este ciclo deberá funcionar hasta llegar al final para asegurar la higienización. Para obtener ios mejores resultados, no interrumpa el ciclo.

Uselo para secar artículos grandes o pesados.

Seca uniformemente cargas grandes o pesadas.

Cargas medianas a grandes de telas y artículos mixtos.

Para telas de peso liviano a medio. El tiempo del secado varía según el tipo de tela, el tamaño de la carga y el ajuste de sequedad.

Para secar suavemente ios artículos delicados.

--------------------

Page 20

GUIA DE CICLOS-CICLOS SECADO PROGRAMADO

No todos los ciclos y ajustes están disponibles en todos los modelos. Los ajustes y las opciones que se muestran en negrita son los ajustes por defecto para ese ciclo.

SECADO PROGRAMADO/RÁPIDO (TIME/EXPRESS DRY) - Fait fonctionner la sécheuse pour la durée spécifiée sur le module de commande. Selon le modèle, la température peut soit être sélectionnée à partir du bouton de programme, soit constituer une commande séparée.

^ Artículos para

Ciclo:

secar:

Cualquier carga Secado

Goma, plástico, telas sensibles al calor

Cargas pequeñas

y ropa deportiva

(2 a 3 prendas)

Programado

(Time Dry)

Secado

Programado

(Time Dry)

Secado

programado/

rápido

(Time/Express Dry)

Temperatura

de secado:

Duración

del ciclo por

Opciones

disponibles:

defecto:

Cualquiera 40

Secado al aire

(Air Oniy)

Alta/Baja

(High/Low)

Secado Température

(Dry Temp)

Antiarrugas

(Wrinkle Guard™)

Más/Menos Tiempo

(More/Less Time)

Antiarrugas

(Wrinkle Guard™)

Más/Menos Tiempo

(More/Less Time)

Secado Température

(Dry Temp)

Antiarrugas

(Wrinkle Guard™)

Más/Menos Tiempo

(More/Less Time)

Cómo fijar la temperatura de secado

Detalles de los ciclos: ^

Seca los artículos hasta dejarlos casi secos para los artículos que no

necesitan un ciclo completo de secado.

Use un ajuste sin calor (Sólo aire ~ Air Oniy) para artículos de espuma, goma, plástico o telas sensibles al calor.

Para cargas pequeñas de 2 a 3 artículos.

Si su secadora tiene múltiples ajustes de calor:

Se puede usar un ajuste de temperatura alto para secar artículos pesados tales como toallas y ropa de trabajo.

Se puede usar un ajuste de temperatura baja a media para secar artículos de peso mediano tales como sábanas, blusas,

vestidos, ropa interior, telas de planchado permanente y algunos tejidos de punto.

Use un ajuste sin calor (secado al aire) para artículos de espuma, goma, plástico o telas sensibles al calor.

Seque en el tendedero las telas laminadas o tratadas.

NOTA: Si tiene dudas respecto a la temperatura que debe seleccionar para distintas cargas de ropa, consulte las instrucciones de cuidado de las etiquetas.

Page 21

uso DE SU SECADORA

A ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, tales

como la gasolina, alejados de la secadora.

No seque ningún artículo que haya tenido alguna vez

cualquier substancia inflamable (aún después de

lavarlo). No seguir estas instrucciones puede ocasionar

la muerte, explosión o incendio.

ADVERTENCIA: A fin de reducir ei riesgo de incendio, de choque

eiéctrico o de daños personaies, iea ios INSTRUCCIONES

IMPORTANTES DE SEGURIDAD antes de operar este aparato.

^ADVERTENCIA

Ninguna lavadora puede eliminar completamente el aceite.

No seque ningún artículo que haya tenido alguna vez cualquier tipo de aceite (incluyendo los aceites de cocina).

Los artículos que contengan espuma, hule o plástico deben secarse en un tendedero o usando un Ciclo de Aire.

No seguir estas instrucciones puede ocasionar la muerte o incendio.

1* Limpie el filtro de pelusa 2* Cargue la secadora

Peligro de Incendio

Limpie el filtro de pelusa antes de cada carga. Jale el filtro de pelusa directamente hacia arriba. Quite la pelusa enrollándola con los dedos. No enjuague ni lave el filtro para quitar la pelusa. Empuje el filtro de pelusa firmemente hasta que quede en su lugar.

Para obtener más información sobre la limpieza, vea “Cuidado de la secadora”.

1 \

:^ig:

Ponga la ropa en la secadora. Cierre la puerta.

NOTA t Su modelo puede tener unaa puerta diferente de la que

se muestra. Algunos modelos pueden tener puertas de abertura vertical.

No sobrecargue la secadora; las prendas deben poder girar libremente.

3» Presione Encendido (POWER)

POWER

Presione el botón de Encendido (POWER) para encender la secadora.

Page 22

Seleccione el ciclo deseado para su carga. Vea “Guía de ciclos” o “Panel de control y características”.

Los ciclos de Secado automático (Auto Dry) le proporcionan el mejor secado en el tiempo más corto. El tiempo del secado varía según el tipo de tela, el tamaño de la carga y el ajuste de sequedad.

NOTA: Más seco (More Dry) quita más humedad de la carga. Secado normal (Normal Dry) se utiliza como un punto de partida para el secado automático. Menos seco (Less Dry) quita menos

humedad y se usa para las cargas que desee terminar de secar en una percha.

Característica de protección contra arrugas Wrinkle

Guard™

■ Obtenga hasta 60 ó 150 minutos para los modelos con dos

opciones, (90 minutos para los modelos con sólo una opción) de rotación periódica sin calor al final de un ciclo. Presione el botón de WRINKLE GUARD™ para encenderla (On) o apagarla (Off) en cualquier momento antes de que termine el ciclo.

■ La característica WRINKLE GUARD™ está prefijada en

apagado (Off). Si se selecciona para otros ciclos, el ajuste de la característica WRINKLE GUARD™ permanecerá encendido (On) la próxima vez que se seleccione ese ciclo.

5» Elija los ajustes del ciclo

High

Med High Medium I jMore ■ 150 Min

Low ■ Normal

Air Only 1 ■ Less

Dry Temp Dry Level

TIME CYCLES ONLY AUTO CYCLES ONLY

Los ajustes por defecto del ciclo se mostrarán. Para algunos ciclos, podrá elegir distintos ajustes presionando el botón para dicho ajuste.

NOTA: No todas las opciones y ajustes están disponibles con todos los ciclos.

lóO Min loff

Wrinkle

Guard

Secado Tempérafure (Dry Temp) (para utilizarlo solamente con los Ciclos programados - Time

Cycles)

Presione el botón de secado température (DRY TEMP) para cambiar la temperatura de secado del ajuste por defecto.

Nivel de sequedad (Dry Level - p ara utilizarlo solamente con los Ciclos automáticos - Auto Cycles)

El Nivel de sequedad (Dry Level) Normal es un buen punto de partida para un ahorro óptimo de energía.

6» Seleccione las opciones del ciclo

(si lo desea)

ESTIMATED Tíme remaining

--------

m Less V Time

1 H Damp [ • Signal

AUTO CYCLES ONLY OFF/LOW/HIGH

Agregue más opciones presionando el botón, si lo desea.

Para los Ciclos programados (Time Cycles), presione Más tiempo (More Time) si desea aumentar la duración del ciclo, o presione Menos Tiempo (Less Time) si desea reducirla. Menos tiempo (Less Time) y Más tiempo (More Time) son opciones que solamente están disponibles con los Ciclos programados (Time Cycles).

NOTA: No todas las opciones y ajustes están disponibles con todos los ciclos.

-----------

TIME CYCLES

More H

Time W

-----------

' Cycle •'

Signal w

Puede seleccionar un Nivel de sequedad (Dry Level) diferente según la carga, presionando el botón de Más (More), Normal o Menos (Less). Al seleccionar Más (More), Normal o Menos (Less) se ajusta automáticamente el Nivel de sequedad (Dry Level), en el cual se apagará la secadora. Una vez que se haya fijado el Nivel de sequedad, no podrá cambiarse si no se detiene el ciclo.

Page 23

Z Presione fnlclo/Pouso (START/PAUSE)

para iniciar el ciclo

START/PAUSE

Presione el botón de Inicio/Pouso (START/PAUSE) para comenzar el ciclo.

8» Saque las prendas en cuanto termine

el ciclo

Wet

Damp O

Cool Down

Dry O

Wrinkle Guard

Check L int Screen

Saque las prendas en cuanto se haya completado el ciclo para reducir las arrugas. Use la característica de protección contra arrugas Wrinkie Guard™ para evitar que se formen arrugas cuando no pueda sacar la carga de la secadora en cuanto se detiene.

CUIDADO DE LA SECADORA

Limpieza del lugar donde está la secadora

Mantenga el área donde está la secadora despejada y libre de artículos que pudieran obstruir el flujo de aire para el funcionamiento adecuado de la secadora. Esto incluye despejar las pilas de ropa que estén frente a la secadora.

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 460 mm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Limpieza del interior de la secadora

Eliminación de pelusa acumulada En el interior de la carcasa de la secadora

Según el uso de la secadora, se debe quitar la pelusa cada 2 años, o con más frecuencia. La limpieza deberá efectuarla una persona calificada.

En el ducto de escape

La pelusa debe ser quitada cada 2 años, o con más

frecuencia, de acuerdo con el uso de la secadora.

Para limpiar el tambor de la secadora

1. Aplique un limpiador líquido doméstico no inflamable al área manchada del tambor y frote con un paño suave

hasta que desaparezca la mancha.

2. Limpie el tambor minuciosamente con un paño húmedo.

3. Ponga a funcionar la secadora con una carga de ropa limpia o toallas para secar el tambor.

NOTA: Las prendas de colores que destiñen tales como

mezclillas o artículos de algodón de colores vivos, pueden

teñir el interior de la secadora. Estas manchas no dañan su

secadora ni mancharán las cargas futuras de ropa. Seque

estos artículos al revés para evitar que se manche el tambor.

Page 24

Limpieza del filtro de pelusa

Limpieza de cada carga

El filtro de pelusa está localizado en la abertura de la puerta de la secadora. Un filtro obstruido con pelusa puede aumentar el tiempo de secado.

Para limpiar:

1. Jale el filtro de pelusa en sentido recto hacia arriba. Quite la pelusa del filtro enrollándola con sus dedos. No enjuague ni lave el filtro para quitar la pelusa. La pelusa mojada es difícil de quitar.

2. Empuje el filtro de pelusa firmemente de vuelta en su lugar.

IMPORTANTE:

■ No ponga a funcionar la secadora con un filtro de pelusa flojo, dañado, obstruido o sin él. El hacerlo puede causar

un sobrecalentamiento y dañar tanto la secadora como la ropa.

■ Si al quitar la pelusa del filtro, ésta cae en la secadora,

revise la capota de ventilación y quite la pelusa. Vea “Requisitos de ventilación” en las “Instrucciones

de instalación”.

Limpieza según la necesidad

Los residuos de detergente de lavandería y suavizante de telas pueden acumularse en el filtro de pelusa. Esta acumulación puede ocasionar tiempos de secado más prolongados para su ropa, o hacer que la secadora se detenga antes de que su carga esté completamente seca.

El filtro está probablemente obstruido si la pelusa se cae del mismo mientras está dentro de la secadora.

Limpie el filtro de pelusa con un cepillo de nailon cada 6 meses o con más frecuencia si éste se obstruye debido a la acumulación de residuos.

Para lavarlo:

1. Quite la pelusa del filtro enrollándola con sus dedos.

2. Moje ambos lados del filtro de pelusa con agua caliente.

3. Moje un cepillo de nylón con agua caliente y detergente líquido. Talle el filtro de pelusa con el cepillo para quitar la acumulación de residuos.

4.5.Enjuague el filtro con agua caliente. Seque meticulosamente el filtro de pelusa con una toalla

limpia. Vuelva a colocar el filtro en la secadora.

Cuidado para las vacaciones, el almacenaje o en caso de mudanza

Instale y guarde su secadora en un lugar donde no se congele. Si va a guardar o trasladar su secadora durante una temporada de invierno riguroso, acondiciónela para el invierno.

Cuidado durante la falta de uso o el almacenamiento

Ponga la secadora a funcionar sólo cuando esté en casa. Si va a salir de vacaciones o no va a usar su secadora por un tiempo prolongado, usted deberá:

1. Desenchufar la secadora o desconectar el suministro

de energía.

2. (Solamente para las secadoras a gas): Cierre la válvula

de cierre en la línea de suministro de gas.

3. Limpiar el filtro de pelusa. Vea “Limpieza del filtro

de pelusa”.

Cuidado para la mudanza

Para secadoras conectadas con cable de suministro

eléctrico:

1. Desenchufe el cable de suministro de energía.

2. Asegúrese de que las patas niveladoras estén fijas en la base de la secadora.

3. Use cinta adhesiva para asegurar la puerta de la secadora.

ik ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vueiva a coiocar todos los componentes y paneies antes de hacerio funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

Para secadoras con cableado directo:

1. Apague la electricidad en la caja de fusibles o cortacircuitos.

2. Desconecte el cableado.

3. Asegúrese de que las patas niveladoras estén fijas en la base de la secadora.

4. Use cinta adhesiva protectora para asegurar la puerta

de la secadora.

Para las secadoras a gas:

1. Desenchufe la secadora o desconecte el suministro de energía.

2. Cierre la válvula de cierre en la línea de suministro de gas.

3. Asegúrese de que las patas niveladoras estén fijas en la base de la secadora.

4. Use cinta adhesiva para asegurar la puerta de la secadora.

Cómo volver o instalar la secadora

Siga las “Instrucciones de instalación” para ubicar, nivelar y conectar la secadora.

Page 25

Use el Estante de Secado Caliente

Use el Estante de Secado Caliente para artículos que usted no quiere secar con rotación, tales como suéteres. Cuando usted usa el estante de secado caliente, el aire caliente dentro de la secadora fluye de manera concentrada para permitir un secado eficiente y uniforme.

NOTA: No quite el filtro de pelusa.

1. Abra la puerta de la secadora.

2. Deslice el estante de la secadora sobre la abertura

inferior de la puerta de la secadora. Empuje el estante

hacia abajo para asegurarlo en el armazón.

3. Coloque los artículos mojados encima del estante. Deje espacio alrededor de los artículos para que circule el aire. El estante no se mueve pero el tambor girará. Asegúrese de que los artículos no se cuelguen encima de los bordes o entre la parrilla del estante.

4. Cierre la puerta de la secadora.

5. Gire la perilla en el ciclo de Tiempo de secado (Time Dry).

6. Select a Dry Temp to match the fabrics in your load.

Items containing foam, rubber, or plastic must be dried on a clothesline or by using Air Only. Vea “Guía de los Ciclos”.

7. Use Tiempo de secado para seleccionar el tiempo deseado. Seleccione un momento pulsando más tiempo o menos tiempo. Perdí mi tiempo como sea necesario para completar el secado. Vea “Guía de los Ciclos”.

8. Ponga la secadora en marcha.

Para quitar el estante de secado, levántelo en sentido

recto hacia arriba y luego hacia fuera de la secadora.

NOTA: Revise el filtro de pelusa y quite cualquier pelusa

acumulada de los artículos secados en el estante.

Cambio de la luz del tambor (en algunos modelos)

1. Desenchufe la secadora o desconecte el suministro

de energía.

2. Abra la puerta de la secadora. Localice la cubierta del

foco de luz en la pared posterior de la secadora. Quite el tornillo ubicado en la esquina inferior derecha de la cubierta con un destornillador Phillips. Quite la cubierta.

Gire el foco en sentido contrario a las manecillas del reloj. Reemplácelo únicamente con un foco para electrodomésticos de 10 vatios. Vuelva a colocar

la cubierta en su lugar y asegúrela con el tornillo. Enchufe la secadora o reconecte el suministro de energía.

Cómo cambiar los ajustes de los Secado automáticos (Auto Dry) EvenHeat™ para aumentar el tiempo de secado

Si todas las cargas de los ciclos de secado automático no están tan secas como usted quisiera, puede cambiar los ajustes por defecto de nivel de sequedad para aumentar la sequedad por defecto.

Los ajustes de secado automático pueden regularse para adecuarse a las diferentes instalaciones, las condiciones del medio ambiente o las preferencias personales. Este cambio se retendrá y afectará todos los ciclos automáticos, no solamente el ciclo o la carga actual. Hay 3 ajustes de nivel de sequedad, los cuales se muestran usando la pantalla de tiempo:

1 Nivel de sequedad prefijado de fábrica. 2 Prendas ligeramente más secas, 15 % más de tiempo

de secado.

3 Prendas mucho más secas, 30 % más de tiempo

de secado.

Para cambiar los ajustes de secado (en algunos modelos):

NOTA: Los ajustes no pueden cambiarse mientras la

secadora esté funcionando o haciendo una pausa. La secadora deberá estar en el modo de espera (el botón de encendido está en apagado) para regular los ajustes por defecto.

1. Antes de poner un ciclo en marcha, presione y sostenga el botón de Secado Température (DRY TEMP) por ó segundos.

2. Presione el botón de Secado Température (DRY TEMP) para seleccionar el nivel de sequedad que se muestra en la pantalla: 01, 02 ó 03.

3. Presione Inicio/Pausa (START/PAUSE) para guardar el nuevo ajuste de nivel de sequedad.

Page 26

SOLUCIÓN DE PROBLEMAS

Si usted experimenta

lo siguiente

Las prendas no se secan satisfactoriamente, los tiempos de secado son demasiado largos

La secadora no funciona

Causas posibles

Filtro de pelusa obstruido con pelusa.

¿Se ha seleccionado un ciclo de Secado al aire (Air Oniy)?

La carga es demasiado voluminosa y pesada para secarse con rapidez.

¿Está obstruido con pelusa el ducto de escape o la capota de ventilación exterior, restringiendo el flujo del aire?

Las hojas del suavizante de telas están bloqueando la rejilla.

¿Tiene el ducto de escape no tiene el largo correcto?

¿El ducto de escape no tiene el diámetro correcto?

¿Está la secadora ubicada en una habitación cuya temperatura está debajo de 45° F (7° C¡?

La secadora se encuentra en un clóset sin las aberturas apropiadas.

La puerta no está cerrada por completo.

No se presionó por suficiente tiempo o con firmeza el botón de Inicio/Pausa (START/PAUSE).

Hay un fusible de la casa fundido o se disparó el cortacircuitos.

Fuente de suministro eléctrico incorrecto.

Solución

El filtro de pelusa debe ser limpiado antes de cada carga.

Seleccione el ciclo correcto para el tipo de prendas que se van a secar. Vea “Guia de los ciclos”.

Separe la carga de modo que pueda rotar libremente.

Ponga a funcionar la secadora unos 5 a 10 minutos. Ponga su

mano debajo de la capota de ventilación exterior para verificar el movimiento del aire. Si no lo siente, limpie la pelusa del sistema de ventilación o reemplace el ducto de escape con uno de metal

pesado o de metal flexible. Vea las “Instrucciones de instalación”.

Use únicamente una hoja de suavizante de telas y úsela una sola vez.

Controle el ducto de escape para verificar que no sea demasiado largo o no dé demasiadas vueltas. Una ventilación

larga aumentará el tiempo de secado. Asegúrese de que el ducto de escape no esté aplastado ni retorcido. Vea las “Instrucciones de instalación”.

Use un material de ventilación de 4" (102 mm) de diámetro.

El funcionamiento apropiado de los ciclos de la secadora requiere temperaturas superiores a 45°F (7°C).

Las puertas del armario deben tener aberturas de ventilación en la parte superior e inferior de la puerta. La parte anterior de

la secadora necesita un mínimo de 1" (25 mm) de espacio y, para

la mayoría de las instalaciones, la parte posterior necesita 5"

(127 mm). Vea las “Instrucciones de instalación”.

Cerciórese de que la puerta de la secadora esté bien cerrada.

Presione y SOSTENGA el botón de Inicio/Pausa (START/PAUSE)

hasta que escuche el tambor de la secadora moviéndose.

Las secadoras eléctricas utilizan 2 fusibles o cortacircuitos do

mésticos. El tambor quizás rote pero sin calor. Reemplace ambos fusibles o reposicione el cortacircuitos. Si el problema continúa,

llame a un electricista.

Las secadoras eiéctricas requieren un suministro eléctrico de 240 voltios. Verifique con un eiectricista calificado.

Sonidos raros

Tipo de fusible equivocado.

La secadora no se utilizó por cierto

tiempo.

¿Hay una moneda, botón o sujetapapeles entre el tambor y la parte frontal o trasera de

la secadora?

¿Es una secadora a gas? El chasquido de la válvula de gas es un sonido de

¿Están las cuatro patas instaladas y está la secadora nivelada de frente hacia atrás y de lado a lado?

La ropa está enredada o hecha un ovillo.

Use un fusible retardador.

Si la secadora ha estado en desuso por una temporada, podrá oírse un ruido de golpeteo durante los primeros minutos de fun cionamiento.

Revise los bordes frontales y posteriores del tambor para verificar si hay objetos pequeños. Limpie los bolsillos antes del lavado.

funcionamiento normal.

La secadora puede vibrar si no está instalada adecuadamente. Vea las Instrucciones de instalación.

Si la carga está hecha un ovillo, ésta rebotará haciendo vibrar a la secadora. Separe los artículos de la carga y reinicie

la secadora. j

Page 27

SOLUCIÓN DE PROBLEMAS

Sí usted experimenta

Causas posibles

lo siguiente

Sin calor Hoy un fusible de lo cosa fundido o

El tiempo del ciclo es

demasiado corto

Pelusa en lo cargo

Monchos en lo cargo o en el tambor

Los cargos están arrugados

Olores

Lo cargo está demasiado

caliente

se disparó el cortacircuitos.

Válvula de la lineo de suministro cerrado.

Fuente de suministro eléctrico incorrecta.

El ciclo automático termina muy

rápido.

El filtro de pelusa está obstruido.

No se usó de modo apropiado el suavizante de telas paro secadoras.

¿Se quitó lo cargo de la secadora al terminar el ciclo?

Se sobrecargó lo secadora. Seque cargas menos voluminosas que puedan rotar con libertad. ¿Pintó, tiñó o barnizó recientemente

en el área donde se encuentra su secadora?

¿Se está usando la secadora eléctrica por primera vez?

¿Se quitaron los artículos de lavado de la secadora antes del final del ciclo?

¿Se ha usado un ciclo con temperatura alta o se ha fijado un control separado de temperatura en Alta (Highj?

Solución

El tambor quizás rote pero sin calor. Las secadoras eléctricas utilizan 2 fusibles o cortacircuitos domésticos. Reemplace el

fusible o reposicione el cortacircuitos. Si el problema continúa,

llame a un electricista. En el caso de secadoras a gas, ¿está la válvula abierta

en la línea de suministro?

Las secadoras eléctricas requieren un suministro eléctrico

de 240 voltios. Verifique con un electricista calificado. Quizás la carga no está haciendo contacto con las bandas

del sensor. Nivele la secadora.

Use el Secado programado (Timed Dry) para cargas muy pequeñas. Cambie el ajuste del nivel de secado en ciclos

automáticos. Aumentar o disminuir el nivel de secado cambiará la cantidad

de tiempo de secado en un ciclo. Si las cargas terminan siempre demasiado pronto, también consulte Cambio de los ajustes por defecto de secado automático.

El filtro de pelusa debe ser limpiado antes de cada carga. Agregue las hojas del suavizante de telas para secadora al

comienzo del ciclo. Las hojas del suavizante de telas que se agregan a una carga parcialmente seca pueden manchar las

prendas. Las manchas en el tambor son causadas por los tintes en las

prendas (habitualmente los pantalones de mezclilla). Estas no se

transferirán a otras prendas.

Seleccione la característica de protección contra arrugas Wrinkie Guard™ para hacer girar la carga sin calor, para evitar las arrugas.

Si es así, ventile el área. Cuando los olores y el humo se hayan

ido del área, vuelva a lavar la ropa y luego séquela.

El nuevo elemento calentador eléctrico puede emitir un olor.

El olor desaparecerá después del primer ciclo.

Deje que termine el ciclo de Enfriamiento (Cool Down) antes de quitar las prendas de la secadora. La carga se enfría lentamente en todos los ciclos para reducir las arrugas y hacer que la carga

sea más fácil de manipular. Es posible que los artículos que se

han quitado antes del Enfriamiento (Cool Down) queden muy calientes al tacto.

Seleccione una temperatura más baja y use un ciclo de Secado automático (Automatic Dry). Estos ciclos detectan el nivel de humedad en la carga y se apagan cuando la carga alcanza el grado de sequedad seleccionado. Esto reduce el exceso de secado.

Page 28

CONTRATOS DE PROTECCION

Contratos maestros de protección

¡Felicitaciones por su inteligente adquisición! Su nuevo producto

Kenmore® está diseñado y fabricado para proporcionarle años de

funcionamiento confiable. Pero al igual que todos los productos, puede necesitar

mantenimiento preventivo o reparación de vez en cuando. Es allí donde el Contrato maestro de protección puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar

la vida de su nuevo producto. He aquí lo que se incluye en el

Contrato*:

Piezas y mano de obra necesarias para ayudar a mantener

los productos funcionando correctamente bajo uso normal, no sólo en caso de defectos. Nuestra cobertura va mucho

más allá de la garantía del producto. No existen deducibles

ni fallas de funcionamiento que estén excluidas de la cobertura

— protección verdadera. Servicio experto a cargo de un personal de más de 10.000

técnicos de servicio autorizados por Sears, lo que significa

que su producto será reparado por alguien en quien usted

puede confiar.

Llamadas de servicio ilimitado y servicio en todo el país,

con la frecuencia que usted desee, cuando usted desee.

Garantía “sin disgustos” - reemplazo de su producto

protegido si ocurren cuatro fallas o más del producto

en el transcurso de doce meses.

Reemplazo del producto si su producto protegido no puede

ser reparado.

Revisión anual de mantenimiento preventivo a solicitud suya

— sin costo adicional.

Ayuda rápida por teléfono - lo que nosotros llamamos Solución rápida — apoyo por teléfono a cargo de un

representante de Sears para todos los productos. Piense en nosotros como si fuéramos un “manual parlante para el propietario”.

Protección de sobrevoltaje contra daños eléctricos debido

a fluctuaciones de electricidad.

Reembolso de la renta si la reparación de su producto

protegido tarda más de lo prometido.

10% de descuento sobre el precio común por el servicio

de reparación que no esté bajo protección, así como también las piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan sólo tiene que llamar para fijar la visita de servicio técnico. Usted puede llamar a cualquier hora, de día o de noche, o fijar una visita técnica en Internet.

El Contrato maestro de protección es una compra sin riesgo. Si por algún motivo usted lo cancela durante el período de la garantía del producto, le proveeremos un reembolso total. O un reembolso proporcional en cualquier momento posterior a la expiración del período de la garantía. ¡Adquiera hoy su Contrato maestro de protección!

Se aplican algunas limitaciones y exclusiones. Para

obtener precios e información adicional en EE.UU., llame al 1-800-827-6655.

*La cobertura en Canadá varía en algunos artículos. Para

obtener los detalles completos, llame a Sears Cañada al 1-800-361-6665.

Servicio de instalación de Sears

Para la instalación profesional de Sears de aparatos electrodomésticos, abridores de puertas de garaje, calentadores de agua y otros artículos principales del hogar, en los EE.UU.

o en Canadá llame al 1-800-4-MY-HOME®.

GARANTIA DE LOS ELECTRODOMESTICOS KENMORE

GARANTÍA LIMITADA DE UN AÑO

Cuando este electrodoméstico haya sido instalado, operado y mantenido según las instrucciones provistas con el producto,

si este electrodoméstico falla por defectos de material o de mano

de obra dentro de un año a partir de la fecha de compra, llame al 1-800-4-MY-HOME® para gestionar la reparación libre de cargo.

Si este electrodoméstico es empleado para algún otro uso que no sea el doméstico familiar, esta garantía sólo tiene vigencia

por 90 días a partir de la fecha de compra.

ESTA GARANTÍA CUBRE SOLAMENTE LOS DEFECTOS

DE MATERIAL Y MANO DE OBRA. SEARS NO PAGARÁ POR LO SIGUIENTE:

1. Los artículos no reutilizables que pueden gastarse por el uso normal, incluyendo, pero sin limitación, filtros, correas, focos y bolsas.

2. Un técnico de servicio para enseñarle al usuario cómo instalar, operar o mantener el producto adecuadamente.

3. Un técnico de servicio para limpiar o mantener este producto.

4. Daños a este producto o fallas del mismo en caso de no ser instalado, operado o mantenido conforme a todas las instrucciones provistas con el producto.

5. Daños a este producto o fallas del mismo como resultado de accidente, abuso, uso indebido o un uso diferente de aquel para el cual fue creado.

6. Daños a este producto o fallas del mismo causados por el uso de detergentes, limpiadores, productos químicos o utensilios diferentes de los recomendados en todas las instrucciones provistas con el producto.

7. Daños a piezas o sistemas o fallas de los mismos como resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta garantía limitada será el de reparar el producto según se estipula en la presente. Las garantías implícitas, incluyendo

las garantías de comerciabilidad o de capacidad para un

propósito particular, serán limitadas a un año o al período más corto permitido por ley. Sears no se hará responsable por daños incidentales o consecuentes. Algunos estados y provincias no

permiten la exclusión o limitación de daños incidentales o consecuentes, o limitaciones acerca de cuánto debe durar una garantía implícita de comerciabilidad o capacidad, de modo que las limitaciones o exclusiones arriba mencionadas pueden no aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico se usa en los Estados Unidos y Canadá.

Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos, los cuales varían de un estado a otro.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2B8

Page 29

SECURITE DE LA SECHEUSE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

A DANGER

A AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

AVERTISSEMENT

- L’installation de la sécheuse à linge doit être effectuée par un installateur qualifié.

- Installer la sécheuse conformément aux instructions du fabricant et aux codes locaux.

- Ne pas installer de sécheuse à linge avec des matériaux d’évacuation en plastique souple. Si un conduit métallique souple (de type papier d’aluminium) est installé, celui-ci doit être d’un type spécifique identifié par le fabricant de l’appareil et convenir à une utilisation avec les sécheuses à linge. Les matériaux d’évacuation souples sont connus pour s’affaisser, être facilement écrasés et bloquer la charpie. Ces situations obstrueront le débit d’air de la sécheuse à linge et augmenteront le risque d’incendie.

- Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d’installation.

- Conserver ces instructions.

Avertissements de la proposition 65 de l’État de Californie : AVERTISSEMENT : Ce produit contient un produit chimique connu par l’État de Californie pour être à l’origine de cancers. AVERTISSEMENT : Ce produit contient un produit chimique connu par l’État de Californie pour être à l’origine de malformations

et autres déficiences de naissance.

“Risque d’incendie”

Page 30

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT I Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de

la sécheuse, il convient d'observer certaines précautions élémentaires dont les suivantes :

Lire toutes les instructions avant d'utiliser la sécheuse. Ne pas placer des articles exposés aux huiles de cuisson

dans votre sécheuse. Les articles contaminés par des

huiles de cuisson peuvent contribuer à une réaction

chimique qui pourrait causer à la charge de s'enflammer. Ne pas faire sécher dans la machine des articles qui ont

déjà été nettoyés, lavés, imbibés, ou tachés d'essence, de solvants pour nettoyage à sec, d'autres substances inflammables, ou de substances explosives puisqu'elles dégagent des vapeurs qui peuvent provoquer un incendie ou une explosion.

Ne pas permettre à des enfants de jouer sur ou à l'intérieur de la sécheuse. Une surveillance étroite est nécessaire lorsque la sécheuse est utilisée près d'eux.

Avant d'enlever la sécheuse du service ou la jeter, enlever la porte du compartiment de séchage.

Ne pas mettre la main dans la sécheuse si le tambour est

en mouvement.

Ne pas installer ni entreposer la sécheuse où elle sera

exposée aux intempéries.

Ne pas jouer avec les commandes.

CONSERVEZ CES INSTRUCTIONS

Ne pas réparer ni remplacer une pièce de la sécheuse ou essayer d'en faire l'entretien à moins d'une recommandation spécifique dans le guide d'utilisation et d'entretien, ou

publiée dans les instructions de réparation par l'utilisateur que vous comprenez et pouvez exécuter avec compétence.

Ne pas utiliser un produit assouplissant de tissu ou des

produits pour éliminer la statique à moins qu'ils ne soient recommandés par le fabricant du produit assouplissant de tissu ou du produit.

Ne pas utiliser la chaleur pour faire sécher des articles fabriqués avec du caoutchouc mousse ou des matériaux semblables.

Nettoyer le filtre à charpie avant et après chaque charge.

Ne pas laisser la charpie, la poussière, ou la saleté s'accumuler autour du système d'évacuation ou autour de l'appareil.

Un nettoyage périodique de l'intérieur de la sécheuse et du conduit d'évacuation doit être effectué par une personne qualifiée.

Pour les instructions de liaison à la terre, voir “Spécifications

électriques” dans les instructions d'installation.

AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour éviter des dommages au produit, des blessures ou un décès.

■ Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides

inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

■ QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

• Ne pas tenter d’allumer un appareil.

• Ne pas toucher à un commutateur électrique; ne pas utiliser le téléphone se trouvant

sur les lieux.

• Évacuer tous les gens de la pièce, de l’édifice ou du quartier.

• Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses

instructions.

• À défaut de Joindre votre fournisseur de gaz, appeler les pompiers.

■ L’installation et l’entretien doivent être effectués par un installateur qualifié, une

agence de service ou le fournisseur de gaz.

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz.

Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA). Pour d’autre information, contacter le fournisseur de gaz local. En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.

Page 31

VERIFICATION D’UNE CIRCULATION D’AIR ADEQUATE

POUR LE SYSTÈME D’ÉVACUATION

A AVERTISSEMENT

JÊ

Risque d’incendie

Utiliser un conduit d’évacuation en métal lourd. Ne pas utiliser un conduit d’évacuation en plastique.

Ne pas utiliser un conduit d’évacuation en feuille

de métal. Le non-respect de ces instructions peut causer

un décès ou un incendie.

Circulation d’air adéquate

Une sécheuse a besoin de chaleur et d'une circulation

d'air adéquate pour sécher efflcacement le linge. Une ventilation adéquate réduit les durées de séchage et accroît

les économies d’énergie. Voir les “Instructions d’installation”. Le système d’évacuation fixé à la sécheuse joue un rôle

important dans la circulation de l’air. Les interventions de dépannage causées par une ventilation

incorrecte ne sont pas couvertes par la garantie et seront à la charge du client, quel que soit l’installateur de la sécheuse.

Maintenir une bonne circulation d’air en effectuant les opérations suivantes

Nettoyer le filtre à charpie avant chaque charge. Remplacer le matériau de conduits d’évacuation en plastique ou en aluminium par des conduits d’évacuation lourds et rigides de 4" (102 mm) de diamètre.

Toujours employer les conduits d'évacuation les plus courts possible.

Ne pas utiliser plus de quatre coudes à 90° dans un circuit d’évacuation car chaque inclinaison et courbe réduit le flux d'air.

Bon

Retirer la charpie et les résidus du clapet d'évacuation.

Retirer la charpie sur toute la longueur du circuit d’évacuation au moins tous les 2 ans. Après le nettoyage, veuillez suivre les “Instructions d’installation” fournies avec

la sécheuse pour une vérification finale de l’appareil.

Dégager tout article qui se trouverait devant la sécheuse.

UTILISATION DES PROGRAMMES DE DÉTECTION (EvenHeat™ AUTO DRY CYCLES)

POUR UN MEILLEUR SOIN DU TISSU ET DAVANTAGE D’ECONOMIES D’ENERGIE

Utiliser les programmes automatiques (EvenHeat™ Auto Dry Cycles) pour que la sécheuse permette de réaliser davantage

d'économies d’énergie et d’apporter un soin supérieur aux tissus. Durant les programmes automatiques (EvenHeat™ Auto Dry

Cycles), la température de séchage de l’air et le niveau d'humidité sont détectés dans la charge. Choisir le réglage Normal pour

économiser de l’énergie.

Avec l’option de séchage minuté (Time Cycle), la sécheuse fonctionne pendant la durée réglée, ce qui peut parfois entraîner

le rétrécissement ou le froissement du linge, et l’accumulation d’électricité statique due au séchage excessif. Utiliser le séchage minuté (Time Cycle) pour une charge encore humide nécessitant un peu de temps supplémentaire ou lorsqu’on utilise la grille

de séchage.

Page 32

TABLEAU DE COMMANDE ET CARACTERISTIQUES

Tous les caractéristiques et options ne sont pas disponibles avec tous les modèles.

L’apparence des appareils peut varier.

O TÉMOINS LUMINEUX DE PROGRAMME

Les témoins indiquent la progression des programmes

de séchage.

0 BOUTON DE PROGRAMME DE LA SÉCHEUSE

Utiliser le bouton de programme de séchage pour sélectionner les programmes disponibles sur la sécheuse. Tourner le bouton de programme pour sélectionner un

programme correspondant à la charge de linge. Voir “Guide de programmes” pour des descriptions de

programmes détaillées.

Séchage automatique avec commande de détection automatique de l’humidité

EvenHeat™

Les programmes de Séchage automatique donnentdes (Auto Dry) résultats de séchage optimaux en un temps très court. La durée de séchage varie en fonctiion du type de tissu, du volume de la charge et du régale du niveau de séchage.

Durée de séchage (Time Cycles)

Ceci fait fonctionner la sécheuse pour la durée spécifiée sur le module de commande. Appuyer sur le bouton Dry Temp (température de séchage) pour modifier la température de séchage préréglée par défaut, si désiré. Appuyer sur les

boutons Less Time (moins de temps) ou More Time (plus de temps) pour modifier la température de séchage préréglée

par défaut, si désiré.

Durée de séchage (Time Dry)

Le réglage de durée de séchage par défaut est de 40 minutes.

Séchage express (Express Dry)

Le réglage de durée de séchage par défaut est de 23 minutes.

^ OPTIONS ET RÉGLAGES O

Température de séchage (Dry Temp)

Choisir une température de séchage en fonction des tissus de votre charge. Si vous hésitez sur la température à sélectionner pour une charge donnée, choisir le réglage

plus bas plutôt que le réglage plus élevé.

REMARQUE: La caractéristique température de séchage

à l’air (Air Dry) n’est pas disponible sur les programmes automatiques (Auto Dry Cycles).

Dry Level (niveau de séchage) (utilisation uniquement avec les prMrammes de séchage automatique EvenHeat'''“)

Utiliser avec les programmes de séchage automatique pour sélectionner le niveau de séchage souhaité. Voir “Guide de programmes”.

Caractéristique Wrinkle Guard™

Lorsqu’on ne peut pas enlever une charge de la sécheuse dès qu’elle s’arrête, des faux plis peuvent se former. La caractéristique WRINKLE GUARD™ effectue un culbutage de la charge, la réagence et l’aère à intervalles réguliers pour aider à éviter la formation de faux plis.

■ WRINKLE GUARD™ vous permet d’obtenir un

culbutage périodique sans chaleur à la fin d’un

programme. Certains modèles offrent deux options

de durée (60 ou 150 minutes) alors que d’autres

modèles n’offrent qu’un seul choix (90 minutes). Appuyer sur le bouton WRINKLE GUARD™ pour activer (On) ou désactiver (Off) cette fonction à tout moment avant la fin du programme.

Signal de programme (Cycle Signal)

Le signal de programme émet un signal sonore qui indique la fin du programme de séchage. Le fait de sortir rapidement les vêtements à la fin du programme permet de réduire le froissement.

Appuyer sur CYCLE SiGNAL Jusqu’à la sélection du volume désiré (fort, faible ou désactivé).

REMARQUE: Lorsque le réglage Wrinkle Guard™

est sélectionné et que le signal de programme est activé, un signal sonore retentit toutes les 20 minutes Jusqu’à ce que les vêtements soient retirés, ou que le réglage Wrinkle Guard™ se termine.

Signal de séchage humide (pour utilisation avecles programmes automatiques [EvenHeat™ Auto Dry cycles] uniquement)

Choisir l’option de signal de séchage humide pour être averti lorsque les vêtements sont secs à environ 80 %. Cette option est utile lorsqu’on désire retirer des articles légers d’une charge mixte pour éviter un séchage excessif ou retirer des articles partiellement secs nécessitant un éventuel repassage.

Page 33

BOUTON START/PAUSE (mise en marche/pause)

Appuyer sur ce bouton pour démarrer un programme ou appuyer une fois dessus pendant qu’un programme

0 BOUTON DE MISE SOUS TENSION (POWER)

Appuyer sur ce bouton pour mettre la sécheuse en marche et pour l’éteindre.

est encours pour le suspendre.

GUIDE DE PROGRAMMES — PROGRAMMES AUTOMATIQUES

Certains programmes ne sont pas disponibles sur certains modèles. Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme.

SECHAGE AUTOMATIQUE (AUTO DRY) - Détecte l’humidité présente dans la charge ou la température de l’air et s’éteint lorsque

la charge atteint le degré de séchage sélectionné. Selon le modèle, la température peut soit être sélectionnée à partir du bouton

de programme, soit constituer une commande séparée.

^ Articles à

sécher :

gg'viettes,

literie, vêtements pour enfants, ou autres articles devant être assainis.

Jeans, vêtements

de travail épais, serviettes.

Vestes, couettes,

oreillers en fibres de polyester ou en coton

Vêtements de

travail. Tissus de poids moyen, draps

Articles

ordinaires, chemises, pantalons, articles légers, synthétiques, délicats, vêtements de sport

Lingerie, vêtements de sport, lainages lavables

Programme :

Température

de sechage:

Assainissement

(Sanitize)

Service intense

(Heavy Duty)

Articles

volumineux

(Bulky)

Normal Moyenne

Tout-aller

(Casual)

Articles délicats

(Délicates)

Moyenne Élevée

(Medium High)

Élevée

(High)

Élevée

(High)

(Medium)

Basse (Low)

Niveau de séchage :

Plus (More)

Normal

Moins (Less)

Plus (More)

Normal

Moins (Less)

Plus (More)

Normal

Moins (Less)

Plus (More)

Normal

Moins (Less)

Plus (More)

Normal

Moins (Less)

Plus (More)

Normal

Moins (Less)

Durée de

programme par défaut :

Options

disponibles :

Signal de séchage

humide

(Damp Signal)

Wrinkle Guard™

Signal de Programme

(Cycle signal)

Témperature de

séchage

(Dry Temp)

Signal de séchage

humide

(Damp Signal)

Wrinkle Guard™

Signai de Programme

(Cycle signal)

Témperature de

séchage

(Dry Temp)

Signal de séchage

humide

(Damp Signal)

Wrinkle Guard™

Signal de Programme

(Cycle signal)

Témperature de

séchage

(Dry Temp)

Signal de séchage

humide

(Damp Signal)

Wrinkle Guard™

Signal de Programme

(Cycle signal)

Témperature de

séchage

(Dry Temp)

Signal de séchage

humide

(Damp Signal)

Wrinkle Guard™

Signal de Programme

(Cycle signal)

Témperature de

séchage

(Dry Temp)

Signal de séchage

humide

(Damp Signal)

Wrinkle Guard™

Signal de Programme

(Cycle signal)

Témperature de

séchage

(Dry Temp)

Détails du programme : ^

Ce programme est

conçu pour éliminer ^

99,9 % des 3 bactéries i MÇ| J

infectieuses les plus V y courantes. Il faut laisser ^^ ce programme s’ exécuter

jusqu’à la fin pour que

l’assainissement puisse s’effectuer. Pour de meilleurs résultats, ne pas interrompre le programme.

Utiliser pour le séchage de gros

articles ou d’articles lourds. Sèche uniformément les charges volumineuses ou lourdes.

Utiliser pour le séchage de gros articles ou d’articles lourds. Sèche uniformément les charges volumineuses ou lourdes.

Charges moyennes à volumineuses composées de tissus et d’articles mélangés.

Pour les tissus ordinaires d’un poids léger à moyen. La durée de séchage varie en fonction du type de tissu, de la taille de la charge et du réglage du degré de séchage.

Pour le séchage en douceur des

articles délicats.

REMARQUE : Si les charges ne semblent pas aussi sèches que désiré, sélectionner Plus (More) la prochaine fois que l’on sèche une

charge semblable. Si la charge semble plus sèche que désiré, sélectionner l’option Moins (Less) la prochaine fois que vous séchez une charge semblable.

Page 34

GUIDE DE PROGRAMMES — PROGRAMMES DUREE DE SECHAGE

Certains programmes ne sont pas disponibles sur certains modèles. Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme.

DURÉE DE SÉCHAGE/SÉCHAGE RAPIDE (TIME/EXPRESS DRY) - Fait fonctionner la sécheuse pour la durée spécifiée sur le module

de commande. Selon le modèle, la température peut soit être sélectionnée à partir du bouton de programme, soit constituer une commande séparée.

^ Articles à

sécher :

N’importe quelle charge

Caoutchouc,

plastique, tissus sensibles à la chaleur

Petites charges et articles de sport

(2 ou 3 articles)

Programme :

Durée de séchage

(Time Dry)

Durée de séchage

(Time Dry)

Durée de Séchage/

Séchage rapide

(Time/Express Dry)

Temperatura de sechage :

Durée de

programme par défaut :

N’importe

laquelle

Séchage à l’air

(Air Only)

Élvée/ Basse

(High/Low)

Réglage de la température de séchage

Options

disponibles :

Temperature de

sechage

(Dry Temp)

Wrinkle Guard™ Plus Sec/Moins de

temps

(More/Less Time)

Temperature de

sechage

(Dry Temp)

Wrinkle Guard™

Plus Sec/Moins de

temps

(More/Less Time)

Temperature de

sechage

(Dry Temp)

Wrinkle Guard™

Plus Sec/Moins de

temps

(More/Less Time)

• ^

Détails du programme :

Sèche les articles jusqu’à un niveau humide

pour les articles qui ne nécessitent pas un programme de séchage complet.

Sélectionner le programme souhaité pour

la charge. Voir “Guide de programmes’’ ou “Tableau de commande et caractéristiques”

Utiliser un réglage sans chaleur (à l’air) pour la mousse, le caoutchouc, le plastique ou les tissus sensibles à la chaleur.

Pour les petites charges de 2 à 3 articles.

Si la sécheuse comporte plusieurs réglages de chaleur :

On peut utiliser un réglage de chaleur élevée pour sécher les articles lourds tels que les serviettes et les vêtements de travail.

Un réglage de chaleur faible à moyenne peut être utilisé poursécher les articles moyennement lourds tels que draps, chemisiers,

robes, sous-vêtements, tissus à pressage permanent et certains tricots.

Utiliser un réglage sans chaleur (à l’air) pour la mousse, le caoutchouc, le plastique ou les tissus sensibles à la chaleur.

Sécher sur une corde à linge les tissus doublés ou multicouches.

REMARQUE : Pour toute question concernant les températures de séchage pour diverses charges, consulter les instructions sur

l’étiquette de soin.

Page 35

UTILISATION DE LA SECHEUSE

A AVERTISSEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l’essence, loin de la sécheuse.

Ne pas faire sécher un article qui a déjà été touché par un produit inflammable (même après un lavage).

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

AVERTISSEMENT : Pour réduire le risque d’incendie, de choc

électrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet

appareil.

1* Nettoyer le filtre à charpie

A AVERTISSEMENT

Risque d’incendie Aucune laveuse ne peut complètement enlever l’huile. Ne pas faire sécher des articles qui ont été salis par

tout genre d’huile (y compris les huiles de cuisson). Les articles contenant mousse, caoutchouc ou

plastique doivent être séchés sur une corde à linge ou par le programme de séchage à l’air.

Le non-respect de ces Instructions peut causer un décès ou un incendie.

Nettoyer le filtre à charpie avant chaque charge. Enlever le filtre à charpie en le tirant tout droit vers le haut. Enlever la charpie du filtre en la roulant avec les doigts. Ne pas rincer ni laver le filtre pour enlever la charpie. Remettre le filtre à charpie fermement en place.

Pour plus d’informations sur le nettoyage, voir ' de la sécheuse”.

Entretien

Placer le linge dans la sécheuse. Fermer la porte.

REMARQUE : La porte de votre modèle peut différer de celle

figurant sur l’illustration. Certains modèles peuvent comporter des portes à ouverture vers le bas.

Ne pas surcharger la sécheuse; les vêtements doivent pouvoir

culbuter librement.

3» Appuyer sur mise sous tension (POWER)

POWER

Appuyer sur le bouton mise sous tension (POWER) pour mettre

la sécheuse en marche.

Page 36

Sélectionner le programme souhaité pour la charge. Voir “Guide de programmes” ou “Tableau de commande et caractéristiques”.

5» Sélectionner les réglages de programme

Les programmes de séchage automatique offrent un séchage idéal en un minimum de temps. La durée de séchage varie en fonction du type de tissu, de la taille de la charge et du réglage de niveau de séchage.

REMARQUE : Le séchage avancé élimine davantage d’humidité de

la charge. Le séchage Normal est utilisé comme point de départ dans le séchage automatique. La fonction Less Dry (moins sec) élimine moins d’humidité et est utilisée pour les charges que l’on souhaite placer sur un cintre pour qu’elles finissent de sécher.

La caractéristique Wrinkle Guard™

■ Obtenez jusqu’à 60 ou 150 minutes de culbutage périodique sans chaleur à la fin d’un programe pur les modèles qui comportent ces deux possibilités, (et 90 minutes pour les modèles ne présentant qu’une suele possibilité). Appuyer sur le bouton WRINKLE GUARD™ pour activer (On) ou désactiver (Off) cette fonction à tout moment avant la fin du programme.

■ La caractéristique WRINKLE GUARD™ est préréglée à “Arrêt” (Off). Si elle sélectionnée pour d’autres porgrammes, la caractéristique WRINKLE GUARD™ restera sur “Activée” (On) la prochaine fois que se programme est sélectionné.

6» Sélectionner les options de programme

(si désiré)

High

Med High

Medium I jlMore

Low 1 H Normal 160 Min

Air Only 1 1 Less

Dry Temp Dry Level

TIME CYCLES ONLY AUTO CYCLES ONLY

1150 Min

I Off

Wrinkle

Guard

Les réglages de programme par défaut apparaîtront. Pour certains programmes, on peut sélectionner d’autres réglages en appuyant sur le bouton correspondant à ce réglage.

REMARQUE: Tous les réglages et options ne sont pas disponibles

avec tous les programmes.

Température de sechage (Dry Temp) (utilisation

uniquement avec les programmes minutés)

Appuyer sur le bouton DRY TEMP (température de sechage) pour modifier la température de séchage préréglée par défaut.

Niveau de séchage (Dry Level) (utilisation

uniquement avec les programmes automatiques)

Le niveau de séchage normal est un bon point de départ pour

réaliser un maximum d’économies d’énergie.

On peut sélectionner un autre degré de séchage en fonction de la charge en appuyant sur le bouton correspondant à

More (plus). Normal (normal) ou Less (moins). Lorsqu’on

sélectionne More (plus). Normal (normal) ou Less (moins), le degré de séchage qui commande l’arrêt de la sécheuse est automatiquement ajusté. Après avoir sélectionné un certain

niveau de séchage, il est impossible de le modifier sans arrêter

le programme.

ESTIMATED TIME REMAINING

r ^

m Less w Time

------

m Damp w Signal

AUTO CYCLES ONLY OFF/LOW/HIGH

r "

TIME CYCLES

' Cycle •'

More H

Time w

------

Signal w

Ajouter d’autres options en appuyant sur le bouton. Pour les programmes minutés, appuyer sur More Time (plus de temps) pour prolonger le programme ou sur Less Time (moins de temps) pour le raccourcir. Les options Less Time et More Time sont disponibles uniquement avec les programmes minutés.

REMARQUE : Tous les réglages et options ne sont pas

disponibles avec tous les programmes.

Page 37

7» Appuyer sur mise en marche/pause

(START/PAUSE) pour démarrer le programme

START/PAUSE

Appuyer sur le bouton START/PAUSE pour démarrer le programme.

8» Retirer rapidement les vêtements

une fois le programme terminé

Retirer rapidement les vêtements une fois le programme terminé pour réduire le froissement. Utiliser la caractéristique Wrinkie Guard™ pour éviter le froissement lorsqu’on ne peut pas retirer une charge de la sécheuse dès que celle-ci s’arrête.

ENTRETIEN DE LA SECHEUSE

Wet

Damp

Cool Down

Dry

Wrinkle Guard

Check L int Screen

Nettoyer l’emplacement de la sécheuse

Éviter de laisser autour de la sécheuse des éléments qui pourraient obstruer la circulation de l’air et empêcher le

bon fonctionnement de la sécheuse. Ceci implique de dégager également les éventuelles piles de linge placées devant la sécheuse.

A AVERTISSEMENT

\1/

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l’essence, loin de la sécheuse.

Placer la sécheuse au moins 460 mm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Nettoyage de l’intérieur de la sécheuse

Retirer la charpie accumulée

De l’intérieur de la caisse de la sécheuse

Retirer la charpie tous les 2 ans, ou plus souvent, selon l’utilisation de la sécheuse. Le nettoyage doit être effectué

par un personnel d’entretien qualifié.

Dans le conduit d’évacuation

Retirer la charpie tous les 2 ans, ou plus souvent, selon l’utilisation de la sécheuse.

Nettoyage du tambour de la sécheuse

1. Appliquer un nettoyant domestique liquide et ininflammable sur la surface tachée du tambour et frotter avec un linge

doux jusqu’à ce que la tache soit supprimée.

2. Essuyer complètement le tambour avec un linge humide.

3. Faire culbuter une charge de linge ou de serviettes propres pour sécher le tambour.

REMARQUE : Les vêtements contenant des teintures instables,

tels que jeans en denim ou articles en coton de couleur vive,

peuvent décolorer l’intérieur de la sécheuse. Ces taches ne sont pas nocives pour votre sécheuse et ne tacheront pas les

vêtements des charges futures. Sécher ces articles sur l’envers

pour éviter de tacher le tambour.

Page 38

Nettoyer le filtre à charpie

Nettoyage avant chaque charge

Le filtre à charpie se trouve dans l’ouverture de la porte

de la sécheuse. Un filtre obstrué de charpie peut augmenter

la durée de séchage.

Nettoyage :

1. Enlever le filtre à charpie en le tirant tout droit vers le haut. Enlever la charpie du filtre en la roulant avec les doigts. Ne pas rincer ni laver le filtre pour enlever la charpie.

2. Remettre le filtre à charpie fermement en place.

IMPORTANT :

■ Ne pas faire fonctionner la sécheuse avec un filtre à charpie déplacé, endommagé, bloqué ou manquant.

Ceci peut entraîner une surchauffe et endommager la sécheuse et les tissus.

■ Si de la charpie tombe dans la sécheuse au moment du retrait du filtre, vérifier le conduit d'évacuation et retirer la charpie. Voir “Exigences concernant

l’évacuation” dans les “Instructions d’installation”.

Nettoyage au besoin

Des résidus de détergent ou d’assouplisseur de tissu peuvent s’accumuler sur le filtre à charpie. Cette accumulation peut entraîner des temps de séchage plus longs, ou entraîner l’arrêt de la sécheuse avant que la charge ne soit complètement sèche. Si de la charpie tombe du filtre alors qu’il est dans la sécheuse, il est probablement obstrué.

Nettoyer le filtre à charpie avec une brosse de nylon tous

les six mois ou plus fréquemment s’il se bouche en raison d’une accumulation de résidus.

Nettoyage :

1. Enlever la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux côtés du filtre à charpie avec de l’eau

chaude.

3. Mouiller une brosse en nylon avec de l’eau chaude et du détergent liquide. Frotter le filtre avec la brosse pour enlever l’accumulation de résidus.

Précautions à prendre avant les vacances,

un entreposage ou un déménagement

Installer et remiser la sécheuse à l’abri du gel. Si la sécheuse doit faire l’objet d’un déménagement ou de remisage au cours d’une période de gel, hivériser la sécheuse.

Entretien en cas de non-utilisation ou d’entreposage

On ne doit faire fonctionner la sécheuse que lorsqu’on est présent. Si l’utilisateur doit partir en vacances ou n’utilise pas la sécheuse pendant une période prolongée, il convient d’exécuter les opérations suivantes :

1. Débrancher la sécheuse ou déconnecter la source

de courant électrique.

2. (Pour les sécheuses à gaz uniquement) : Fermer le robinet

d’arrêt de la canalisation d’alimentation en gaz.

3. Nettoyer le filtre à charpie. Voir “Nettoyage du filtre

à charpie”.

Précautions à prendre avant un déménagement

Sécheuses alimentées par cordon d'alimentation :

1. Débrancher le cordon d’alimentation électrique.

2. S’assurer que les pieds de nivellement sont solidement

fixés à la base de la sécheuse.

3. Utiliser du ruban adhésif pour fixer la porte de la sécheuse

A AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Sécheuses avec raccordement direct :

1. Déconnecter la source de courant électrique alimentant le boîtier de distribution (fusibles ou disjoncteur).

2. Déconnecter le câblage.

3. S’assurer que les pieds de nivellement sont solidement fixés

à la base de la sécheuse.

4. Utiliser du ruban adhésif pour fixer la porte de la sécheuse.

4. Rincer le filtre à l’eau chaude.

5. Bien sécher le filtre à charpie avec une serviette propre. Réinstaller le filtre dans la sécheuse.

Pour les sécheuses à gaz :

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.

2. Fermer le robinet d’arrêt de la canalisation d’alimentation

en gaz.

3. S’assurer que les pieds de nivellement sont solidement fixés à la base de la sécheuse.

4. Utiliser du ruban adhésif pour fixer la porte de la sécheuse.

Réinstallation de la sécheuse

Suivre les “Instructions d’installation” pour choisir

l’emplacement, régler l’aplomb de la sécheuse et la raccorder.

Page 39

Utilisation de la grílle de séchage

avec chauffage

Utilisez le chauffants Etendoir des articles que vous ne voulez pas sécher par culbutage, tels que les chandails. Lorsque vous utilisez la grille de séchage avec chauffage, l’air chauf fé à l’intérieur du sèche-linge dans un flux modèle concentrés afin de permettre le séchage efficace et uniforme.

REMARQUE : Remettre le filtre à charpie fermement en

place.

1. Ouvrir la porte à la sécheuse.

2. Glisser la grille de séchage sur l’ouverture bas de

la porte de la sécheuse. Poussez vers le bas pour

attacher la tablette dans le cadre.

Changement de la lampe du tambour (sur certain modèles)

1. Débrancher la sécheuse ou déconnecter la source de

courant électrique. Ouvrir la porte de la sécheuse. Trouver le couvercle de

l’ampoule d’éclairage sur la paroi arrière de la sécheuse.

A l’aide d’un tournevis Phillips, retirer la vis située à

l’angle inférieur droit du couvercle. Enlever le couvercle.

3. Tourner l’ampoule dans le sens antihoraire. Remplacer l’ampoule uniquement par une ampoule de 10 watts

pour appareil électroménager. Réinstaller le couvercle et le fixer avec la vis.

4. Brancher la sécheuse ou reconnecter la source de

courant électrique.

3. Placer les articles mouillés sur étagère du haut. Laissez l’espace autour des articles pour faire circuler l’air. La grille ne bouge pas, mais le tambour tourne.

Assurez-vous que les articles ne raccrochez pas les

bords ou entre la grille.

4. Fermer la porte à la sécheuse.

5. Tourner le bouton de programme à séchage minuté

(Time Dry ).

6. Sélectionnez une Temp sec pour correspondre

à des tissus de votre charge. Les articles contenant mousse, caoutchouc ou plastique doivent être séchés sur une corde à linge ou en utilisant l’air (Air Only). Voir “Guide de programmes”.

7. Utiliser séchage minuté (TIME DRY) pour sélectionner

la durée souhaitée. Sélectionner une durée de séchage

en appuyant sur plus de temps (MORE TIME) ou moins de temps (LESS TIME). Régler de nouveau la durée pour compléter le séchage, si nécessaire. Voir “Guide de programmes”.

8. Démarrer le sécheuse. Pour retirer la grille, soulevez vers le haut puis

de la sécheuse.

REMARQUE : Nettoyer le filtre à charpie avant chaque

charge; enlever le filtre à charpie en le tirant vers le haut.

Modification des réglages de programme de séchage automatique EvenHeat™ pour augmenter la durée de séchage

Si les charges des programmes de séchage automatiques sont systématiquement moins sèches que désiré, vous pouvez modifier les préréglages de degré de séchage pour augmenter le séchage. Les réglages de séchage automatique peuvent être modifiés pour s’adapter à différentes installations et conditions d’installation ou à vos préférences personnelles. Cette modification est sauvegardée et affectera tous vos programmes automatiques, pas seulement le programme/la charge actuel(le). Il existe 3 réglages de séchage, affichés selon l’afficheur de durée :

1 Degré de séchage préréglé à l’usine. 2 Vêtements légèrement plus secs, 15 % de temps

de séchage supplémentaire.

3 Vêtements beaucoup plus secs, 30 % de temps

de séchage supplémentaire.

Pour modifier les réglages de séchage (sur certain modèles) :

REMARQUE : Les réglages de degré de séchage ne

peuvent pas être modifiés pendant que la sécheuse est en marche ou en pause. Il faut mettre la sécheuse en mode d’attente (le bouton de mise sous tension est désactivé) pour ajuster les réglages par défaut.

1. Avant de démarrer un programme, appuyer sans relâcher sur le bouton Température de sechage (Dry Temp) pendant 6 secondes.

2. Appuyer sur le bouton Température de sechage (Dry Temp) pour sélectionner le degré de séchage indiqué sur l’affichage de l’heure : 01, 02,ou 03.

3. Appuyer sur START/PAUSE pour enregistrer le nouveau réglage de degré de séchage.

Page 40

DÉPANNAGE

Si les phénomènes

Causes possibles

Solution

suivants se produisent

Le séchage des

vêtements n’est pas satisfaisant, les durées

de séchage sont trop

longues

La sécheuse ne La porte n’est pas bien fermée. S’assurer que la porte de la sécheuse est complètement fermée. fonctionne pas

Sons inhabituels

Le filtre à charpie est obstrué par

de la charpie. A-t-on choisi un programme de

séchage à l’air?

La charge est trop grosse et trop lourde pour sécher rapidement.

Le conduit d’évacuation ou le clapet d’évacuation à l’extérieur est-il obstrué de charpie, restreignant le mouvement de l’air?

Des feuilles d’assouplissant de tissu obstruent la grille.

Le conduit d’évacuation ne possède pas la bonne longueur.

Diamètre incorrect du conduit d’évacuation.

La sécheuse se trouve-t-elle dans une pièce où la température ambiante est inférieure à 45°F (7°C)?

Sécheuse placée dans un placard sans ouvertures adéquates.

L’utilisateur n’a pas appuyé fermement sur le bouton START/ PAUSE ou ne l’a pas maintenu appuyé pendant suffisamment longtemps.

Un fusible du domicile est grillé ou le disjoncteur est ouvert.

Alimentation électrique incorrecte. Les sécheuses électriques nécessitent une alimentation

Type de fusible incorrect. Utiliser un fusible temporisé. Une sécheuse comporte une

période de non-fonctionnement.

Une pièce de monnaie, un bouton, un trombone sont-ils coincés entre le tambour et l’avant ou l’arrière de la sécheuse?

S’agit-il d’une sécheuse à gaz? Le déclic du robinet de gaz est un bruit de fonctionnement nor

Les quatre pieds sont-ils installés et la

sécheuse est-elle d’aplomb de l’avant vers l’arrière et transversalement?

Les vêtements sont-ils emmêlés ou en boule?

Le filtre à charpie doit être nettoyé avant chaque charge.

Choisir le bon programme pour le type de vêtements à sécher. Voir “Guide de programmes”.

Séparer la charge pour qu’elle culbute librement.

Faire fonctionner la sécheuse pendant 5 à 10 minutes. Tenir la main sous le clapet d’évacuation à l’extérieur pour vérifier le mouvement de l’air. Si aucun mouvement d’air n’est perceptible, ôter la charpie présente dans le système d’évacuation ou remplacer le conduit d’évacuation par un conduit en métal lourd ou flexible en métal. Voir les “Instructions d’installation”.

Utiliser seulement une feuille d’assouplissant par charge et

l’utiliser une seule fois. Vérifier que le conduit d’évacuation n’est pas trop long ou ne

comporte pas trop de changements de direction. Un long conduit augmentera les durées de séchage. S’assurer que le conduit d’évacuation n’est pas écrasé ou déformé. Voir les “Instructions d’installation”.

Utiliser un composant de 4" (102 mm) de diamètre.

Le bon fonctionnement des programmes de la sécheuse nécessite une température ambiante supérieure à 45°F (7°C).

Les portes du placard doivent comporter des ouvertures d’aération au sommet et en bas de la porte. Un espace minimum de 1" (25 mm) est nécessaire à l’avant de la sécheuse et, pour la plupart des installations, un espace de 5" (127 mm) est nécessaire à l’arrière de la sécheuse. Voir les “Instructions d’installation”.

Appuyer sans relâcher sur le bouton START/PAUSE jusqu’à ce que le bruit du tambour de la sécheuse en mouvement se fasse entendre.

Les sécheuses électriques utilisent 2 fusibles ou disjoncteurs. Le tambour peut tourner, mais sans chaleur. Remplacer le fusible ou réarmer le disjoncteur. Si le problème persiste, appeler un électricien.

électrique de 240 V. Vérifier avec un électricien qualifié.

Si la sécheuse n’a pas été utilisée depuis quelque temps, il est possible qu’elle émette des bruits saccadés au cours des premières minutes de fonctionnement.

Vérifier les bords avant et arrière du tambour pour voir si de petits objets y sont coincés. Vider les poches avant de faire la

lessive.

mal.

La sécheuse peut vibrer si elle n’est pas correctement installée. Voir les Instructions d’installation.

Une charge en boule rebondit, ce qui fait vibrer la sécheuse. Séparer les articles dans la charge et remettre la sécheuse en marche. J

Page 41

DÉPANNAGE, suite

Si les phénomènes

Causes possibles

Solution

suivants se produisent

Absence de chaleur Un fusible du domicile est grillé ou

Temps de programme trop court

Charpie sur la charge Filtre à charpie obstrué. Le filtre à charpie doit être nettoyé avant chaque charge. Taches sur la charge ou

sur le tambour

le disjoncteur est ouvert.

Robinet de la canalisation de gaz non ouvert.

Alimentation électrique incorrecte. Les sécheuses électriques nécessitent une alimentation électrique

Un programme automatique se termine prématurément.

Assouplissant de tissu pour sécheuse correctement utilisé.

Le tambour peut tourner, mais sans chaleur. Les sécheuses élec

triques utilisent 2 fusibles ou disjoncteurs. Remplacer

le fusible ou réarmer le disjoncteur. Si le problème persiste,

appeler un électricien.

Pour les sécheuses à gaz, le robinet de la canalisation

d’alimentation est-il ouvert?

de 240 V. Vérifier avec un électricien qualifié.

La charge n’est peut-être pas en contact avec les bandes

de détection. Régler l’aplomb de la sécheuse.

Utiliser le séchage minuté pour des charges de très petite taille. Modifier le réglage de degré de séchage pour les programmes automatiques.

L’augmentation ou la diminution du degré de séchage modifiera la durée de séchage d’un programme. Si le séchage des charges se termine systématiquement trop tôt, voir aussi Changement des réglages par défaut de programmes automatiques.

Ajouter les feuilles d’assouplissant de tissu au début du programme. Les feuilles d’assouplissant de tissu ajoutées à une charge partiellement sèche peuvent tacher les vêtements.

Les taches sur le tambour sont dues aux teintures contenues dans

les vêtements (les jeans en général). Elles ne se transmettront pas aux autres vêtements.

Charges froissées Linge retiré de la sécheuse à la fin

Odeurs Avez-vous récemment employé de la

La charge est trop chaude

du programme? Sécheuse surchargée. Faire sécher de plus petites charges qui peuvent culbuter

peinture, de la teinture ou du vernis dans la pièce où votre sécheuse est installée?

La sécheuse électrique est-elle utilisée pour la première fois?

Avez-vous retiré des vêtements de la sécheuse avant la fin du programme?

Avez-vous utilisé un programme à température élevée ou réglé une commande de température indépendante sur élevée?

Sélectionner la caractéristique Wrinkie Guard™ pour faire culbuter la charge sans chaleur afin d’éviter tout froissement.

librement. Si c’est le cas, aérer la pièce. Une fois les odeurs ou émanations

disparues, laver et sécher à nouveau les vêtements.

Le nouvel élément d’émission de chaleur peut émettre une odeur.

L’odeur disparaîtra après le premier programme.

Laisser le programme de refroidissement s’achever avant de retirer le linge de la sécheuse. Toutes les charges sont refroidies lentement pour réduire le froissement et faciliter

leur manipulation. Des articles retirés avant la période de refroidissement peuvent sembler très chauds.

Sélectionner une température plus basse et utiliser un programme de séchage automatique. Ces programmes détectent la température ou le degré d’humidité de la charge, et l’appareil s’arrête lorsque la charge atteint le degré de séchage sélectionné. Ceci réduit le risque de séchage excessif. j

Page 42

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous félicitons d’avoir fait un achat Judicieux. Votre nouvel appareil Kenmore® est conçu et fabriqué pour vous procurer des années de fonctionnement fiable.

Mais comme pour tous les produits, il pourra à l’occasion

nécessiter un entretien préventif ou une réparation. Le cas échéant, un Contrat principal de protection peut vous épargner de l’argent

et des soucis. Le Contrat principal de protection contribue aussi à prolonger

la vie utile de votre nouvel appareil ménager. Le Contrat* inclut :

Pièces et main-d’oeuvre nécessaires pour conserver les

appareils en état de fonctionnement correct pendant une

utilisation normale, pas uniquement les défaillances. Notre

couverture va bien au-delà de la garantie du produit. Aucune franchise, aucune anomalie de fonctionnement

ne sont exclues de ce contrat - protection réelle.

Un service d’expert proposé par plus de 10 000 techniciens

d’entretien Sears autorisés, ce qui signifie que quelqu’un

de confiance prendra soin de votre produit.

Appels de service illimités et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

Garantie “Anti-citron” - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deçà de douze mois.

Remplacement du produit si votre produit couvert ne peut

être réparé.

Vérification annuelle d’entretien préventif sur demande - sans

frais supplémentaires.

Aide rapide par téléphone - nous appelons cela Résolution rapide — support téléphonique d’un agent de Sears sur tous

les produits. Considérez-nous comme un “manuel d’utilisateur parlant”.

Protection contre les sautes de puissance pour prévenir

les dommages électriques attribuables aux fluctuations

de courant.

Remboursement de location si la réparation du produit couvert

prend plus de temps que promis.

10 % de réduction sur le prix courant de toute intervention de

réparation non-couverte et pièces de rechange.

Dès que vous achetez le Contrat, il suffit d’un appel téléphonique

pour obtenir un rendez-vous de service. Vous pouvez appeler

en tout temps Jour et nuit ou prendre un rendez-vous de service en

direct.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison pendant

la période de garantie du produit, nous vous rembourserons

intégralement ou nous vous verserons un remboursement au

prorata après l’expiration de la période de garantie. Achetez votre

Contrat principai de protection aujourd’hui mêmel

Certaines limitations et exclusions s’appliquent. Pour des prix et

renseignements supplémentaires aux Etats-Unis, composez le

1-800-827-6655. * Le contrat de couverture au Canada varie pour certains

articles. Pour des informations détaillées, appelez Sears Canada

au 1-800-361-6665. Service d’installation Sears

Pour l’installation professionnelle garantie par Sears d’appareils

ménagers et d’articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils ménagers, aux E.-U.

ou au Canada, composez le 1-800-4-MY-HOME®.

GARANTIE DES APPAREILS MENAGERS KENMORE

GARANTIE LIMITEE DE UN AN

Lorsqu’il est installé, utilisé et entretenu conformément à toutes les

instructions fournies avec le produit, si cet appareil ménager fait défaut par suite d’un vice de matériau ou de fabrication au cours de l’année qui suit la date d’achat, composer

le 1-800-4-MY-HOME® pour obtenir une réparation gratuite. Si cet appareil ménager fonctionne à toute autre fin que

l’utilisation familiale privée, la présente garantie ne s’appliquera que pendant 90 Jours à partir de la date d’achat.

LA PRÉSENTE GARANTIE COUVRE UNIQUEMENT LES VICES DE MATÉRIAUX ET DE FABRICATION. SEARS NE PAIERA PAS POUR :

1. Les pièces courantes qui peuvent s’user suite à une utiiisation

normale, notamment les filtres, courroies, ampoules et sacs.

2. L’intervention d’un technicien pour montrer à l’utiiisateur

comment installer, utiliser et entretenir correctement le produit.

3. L’intervention d’un technicien pour nettoyer ou entretenir

ce produit.

4. L’endommagement ou les défauts du produit si celui-ci

n’est pas installé, utilisé ou entretenu conformément à toutes les instructions fournies avec le produit.

5. L’endommagement ou les défauts du produit résultant

d’accident, usage impropre ou abusif ou utilisation autre que pour laquelie il est destiné.

L’endommagement ou les défauts du produit causés par

l’utilisation de détergents, agents de nettoyage, produits chimiques ou ustensiles autres que ceux recommandés dans toutes les instructions fournies avec le produit.

L’endommagement ou les défauts des pièces ou systèmes

résultant d’une modification non autorisée faite au produit.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la présente garantie limitée consiste en la réparation prévue ci-dessus. Les garanties implicites, y compris les garanties applicables de qualité

marchande et d’aptitude à un usage particulier, sont limitées à un an ou à la plus courte période autorisée par la loi. Sears n’assume aucune responsabiiité pour les dommages fortuits ou indirects. Certains Etats ou certaines provinces

ne permettent pas l’exciusion ou la limitation des dommages fortuits ou indirects, ou la limitation de la durée des garanties implicites de qualité marchande ou d’aptitude à un usage

particulier, de sorte que cette exclusion ou limitation peut

ne pas être applicable dans votre cas. Cette garantie s’applique seulement lorsque cet appareil ménager

est utilisé aux États-Unis et au Canada. Cette garantie vous confère des droits Juridiques spécifiques

et vous pouvez également Jouir d’autres droits qui peuvent varier d’un État à l’autre.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Toronto, Ontario, Canada MSB 2B8

Sears Canada Inc.

Page 43

NOTES

Page 44

Get it fixed, at your home or ours!

Your Home

For troubleshooting, product manuals and expert advice:

managemylife

www.managemylife.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME® (i-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1 -800-488-1222 (U.S.A.) 1 -800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.s.A.)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

www.sears.com

1-800-361-6665 (Canada)

Au Canada pour service en français:

1-800-LE-FOYER“^

(1-800-533-6937)

www.sears.ca

® Registered Trademark / ™ Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries ® Marca Registrada / Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países “ Marque de commerce / Marque déposée de Sears Brands, LLC

W10096994A Impreso en EE.UU.

Printed in U.S.A.

Imprimé aux É.-U.

6/10
