Kenmore 62512, 72512, 62514, 72514 Feature Sheet
Control (temporizador) de
selección de ciclos
• SECADO AUTOMÁTICO I
• SECADO PROGRAMADO
• SECADO ALAIRE
3 posiciones de TEJIDO/
Temperatura para el cuidado adicional del tejido
Botón de EMPUJE PARA
INICIAR
Features –
4 Lint Screen
5 Model and Serial No.
Plate
6 Reversible Large
Side-Swing Door
(see back for
reversing instructions)
Become familiar with all features before using
your dryer. Refer to your Owner’s Manual for
feature details.

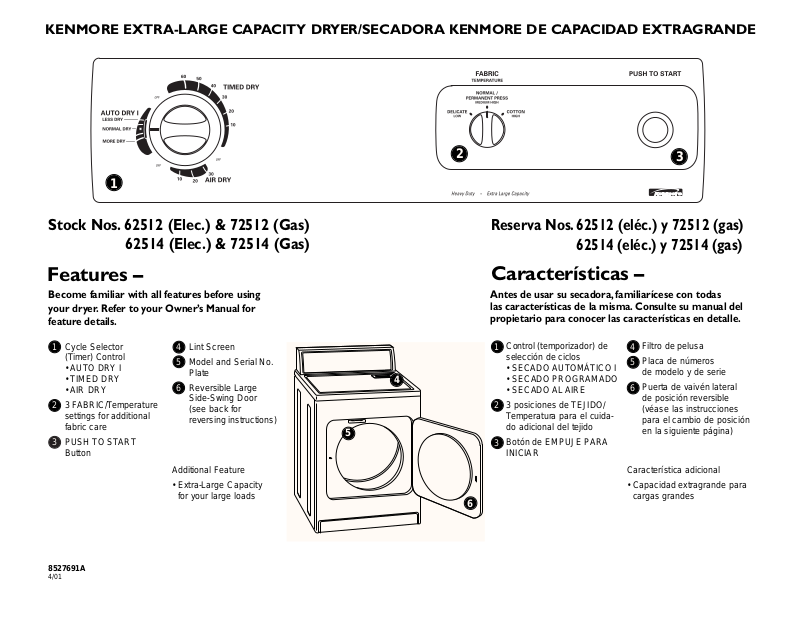

KENMORE EXTRA-LARGE CAPACITY DRYER/SECADORA KENMORE DE CAPACIDAD EXTRAGRANDE
1
Additional Feature
• Extra-Large Capacity
for your large loads
Stock Nos. 62512 (Elec.) & 72512 (Gas)
62514 (Elec.) & 72514 (Gas)
6
4
Reserva Nos. 62512 (eléc.) y 72512 (gas)
62514 (eléc.) y 72514 (gas)
Características –
Antes de usar su secadora, familiarícese con todas
las características de la misma. Consulte su manual del
propietario para conocer las características en detalle.
1
8527691A
4/01
Característica adicional
• Capacidad extragrande para
cargas grandes
Filtro de pelusa
Placa de números
de modelo y de serie
Puerta de vaivén lateral
de posición reversible
(véase las instrucciones
para el cambio de posición
en la siguiente página)
2
5
6
4
5
2
3
1 Cycle Selector
(Timer) Control
• AUTO DRY I
• TIMED DRY
• AIR DRY
2 3 FABRIC/Temperature
settings for additional
fabric care
3 PUSH TO START
Button
3
Serial No.
CDFB92553421
n
n
n
n
n
n
m
n
n
m
n
m
n
n
m
n
n
m
n
n
n
n
m
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
m
m
m
m
.
m
m
o
m
m
n
n
n
n
k N
n
n
c
n
to
l S
e
d
o
M
0
1
1
92559900 34567
3
n
n
n
n
n
n
m
n
n
m
n
m
n
n
m
n
n
m
n
n
n
n
m
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
m
m
m
m
nn nnnnnnn nnn nnnnnnn
m
m
m
m
n
n
n
n
n
mmmm nnn
n
n
n
n
n
n
n
n
n
nnnn mmmmmm nnnnn
n
n
n
m
m
m
m
1. Place towel (A) on top of dryer
to protect surface.
2. Open dryer door. Remove
bottom screws from cabinet
side of hinges (B). Loosen
(do not remove) top screws
from cabinet side of hinges.
3. Lift door until top screws
in cabinet are in large part of
hinge slot. Pull door forward
off screws. Set door on top
of dryer. Remove top screws
from cabinet.
4. Use a small, flat-blade to carefully remove 4 hinge hole plugs
(C) on left side of cabinet. Insert
plugs in hinge holes on right
side of cabinet.
5. Insert screws in bottom holes
on left side of cabinet. Tighten
screws halfway. Position door
so large end of door hinge slot
is over screws. Slide door up so
screws are in bottom of slots.
Tighten screws. Insert and
tighten top screws in hinges.
6. Close door and check that door
strike aligns with door catch (D).
If needed, slide door catch left or
right within slot to adjust alignment.
Reversible
Large Side-Swing Door
Change Door Swing
1. Coloque una toalla (A) encima de la
secadora para proteger la superficie.
2. Abra la puerta de la secadora. Extraiga
los tornillos inferiores del gabinete lateral de las bisagras (B). Afloje (no
extraiga) los tornillos superiores del
gabinete lateral de las bisagras.
3. Levante la puerta hasta que los tornillos
superiores del gabinete estén en la
parte grande de la ranura de la bisagra.
Tire de la puerta hacia adelante para
separarla de los tornillos. Coloque la
puerta encima de la secadora. Extraiga
los tornillos superiores del gabinete.
4. Use un destornillador pequeño de boca
plana para quitar con cuidado los cuatro
tapones (C) de los orificios de la bisagra
que están en el lado izquierdo del gabinete. Introduzca los tapones en los agujeros de la bisagra en el lado derecho
del gabinete.
5. Introduzca los tornillos en los agujeros
inferiores en el lado izquierdo del
gabinete. Atorníllelos por la mitad.
Coloque la puerta de tal forma que
el extremo grande de la ranura de la
bisagra, y a su vez de la puerta, esté
encima de los tornillos. Deslice la
puerta hacia arriba para que los
tornillos estén debajo de las ranuras.
Apriete los tornillos. Introduzca y apriete
los tornillos superiores en las bisagras.
Puerta grande de vaivén
lateral de posición
reversible
A
B
C
Cambio del Movimiento de la Puerta
D
6. Cierre la puerta y asegúrese de que el
interruptor de la misma está alineado
con el gancho (D). Si es necesario,
deslice el gancho de la puerta hacia la
izquierda o derecha dentro de la ranura
para ajustar la alineación.
