Kenmore 41741912510, 41741942710, 41741942711 Installation Guide

Installation Instructions
Instrucciones de Instalación

English / Español

Models/Modelos: 417.4194*

Kenmore

®

Compact Washer

Lavadora Compacto

* = Color number, número de color

P/N: 132901661 (1807)
Sears Brands Management Corporation

Homan Estates, IL 60179 U.S.A.

www.kenmore.com
www.sears.com

Important Safety Instructions

Table of Contents

WARNING

Please read all instructions before using this
appliance.

Recognize safety symbols, words
and labels

Safety items throughout this manual are

labeled with a WARNING or CAUTION

based on the risk type as described below:

Denitions

This is the safety alert symbol. It is used

to alert the user of potential personal injury

hazards. Obey all safety messages that
follow this symbol to avoid possible injury or

death.

DANGER

DANGER indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.

Important Safety Instructions ...................2-3

Installation Requirements .......................4-7

Installation Instructions ........................8-11

Accessories ............................................. 12

WARNING

WARNING indicates a potentially
hazardous situation which, if not avoided,
could result in death or serious injury.

CAUTION

CAUTION indicates a potentially
hazardous situation which, if not avoided,
may result in minor or moderate injury.

IMPORTANT

Indicates installation, operation, or mainte­nance information which is
important but not hazard-related.

2

Important Safety Instructions

WARNING

FIRE HAZARD
For your safety the information in this
manual must be followed to minimize

the risk of re or explosion or to prevent

property damage, personal injury or loss
of life. Do not store or use gasoline or

other ammable vapors and liquids in the

vicinity of this or any other appliance.

WARNING

SUFFOCATION HAZARD
Destroy the carton and plastic bags after
the washer is unpacked. Children might
use them for play. Cartons covered with
rugs, bedspreads, or plastic sheets can
become airtight chambers causing suf­focation. Place all materials in a garbage
container or make materials inaccessible
to children.

WARNING

ELECTRIC SHOCK HAZARD
Certain internal parts are intentionally
not grounded and may present a risk
of electrical shock if contacted during
installation. Do not contact the following
parts while the appliance is energized

• Electronic Motor Control

• Drain Pump

• Recirculation Pump

• Drive Motor

CAUTION

IMPORTANT

The instructions in this manual and all other

literature included with this washer are not

meant to cover every possible condition
and situation that may occur. Good safe
practice and caution MUST be applied
when installing, operating and maintaining

any appliance.

Maximum benets and enjoyment are
achieved when all Safety and Operating

Instructions are understood and practiced
as a routine with your laundering tasks.

IMPORTANT

DO NOT INSTALL YOUR WASHER:

1 ... in an area exposed to dripping water

or outside weather conditions. The
ambient temperature should never be
below 60° F (15.6° C) to maximize
detergent eectiveness.

2 ... in an area (garage or garage-type

building) where gasoline or other

ammables (including automobiles)

are kept or stored.

3 ... on carpet. Floor MUST be solid with

a maximum slope of 1 inch (2.5 cm).
To minimize vibration or movement,
reinforcement of the oor may be

necessary.

NOTE

The electrical service to the washer must

conform with local codes and ordinances
and the latest edition of the National Elec-

trical Code, ANSI/NFPA 70, or in Canada,

the Canadian Electrical Code C22.1 part 1.

EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more
than one person move or lift the washer.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

3

Installation Requirements

box wrench

Tools and materials needed for installation:

OR OR AND AND

Adjustable

wrench

3/8" or
10 mm

Ratchet and

socket set

NOTE

Hoses are not included with washer purchase. See “Accessories” section

Inlet Hose (x2)

for various inlet hose kits to t your specic installation.

INSTALLATION CHECKLIST

Shipping Hardware

 Foam shipping support (in door gas-

ket) removed and stored

 Shipping bolts and spacers removed

from rear of appliance and stored

 Hole plugs (shipped in bag in drum)

installed in holes in backsheet

Leveling

 Washer is level, side-to-side and

front-to-back

 Cabinet is setting solid on all corners

Water Supply

 Use only new hoses and verify rub-

ber sealing washers are installed

 HOT supply is connected to HOT

inlet and COLD supply is connected
to COLD inlet

 HOT and COLD water supply turned on
 No leaks present at water supply

connections or appliance inlet
connections - recheck in 24 hours

OR

Optional
universal

wrench

Adjustable

Drain

 Stand pipe or wall drain height

minimum 24”

 Drain hose snapped in “U” channel

(shipped in drum)

 Drain hose secured in place with

cable tie (shipped in drum)

Electrical Power

 House power turned on
 Washer plugged in

Final Checks

 Installation Instructions and Use

and Care Guide read thoroughly

 Door locks and water enters drum

when cycle starts

pliers

Carpenter’s level

4

Installation Requirements

Electrical system requirements

CIRCUIT - Individual, properly polarized
and grounded 15 amp. branch circuit fused
with 15 amp. time delay fuse or circuit

breaker.

POWER SUPPLY - 2 wire, with ground, 120
volt single phase, 60 Hz, Alternating Current.

NOTE

Because of potentially inconsistent voltage
capabilities, the use of this washer with
power created by gas powered generators,
solar powered generators, wind powered

generators or any other generator other
than the local utility company is not rec­ommended.

OUTLET RECEPTACLE - Properly grounded

3-prong receptacle to be located so the
power supply cord is accessible when the
washer is in an installed position.

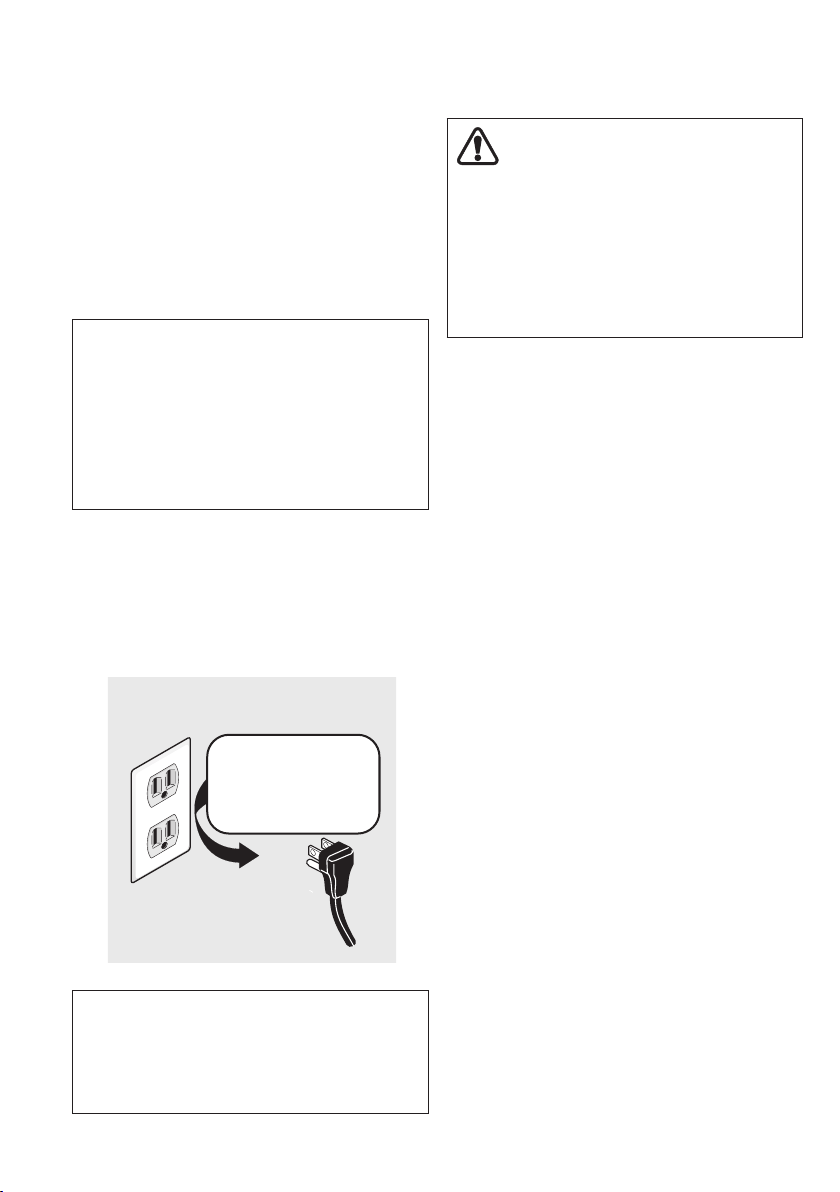

Grounding type wall receptacle

Do not, under
any circumstances,
cut, remove,
or bypass the
grounding prong.

Ground requirements

WARNING

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment

grounding conductor can result in a risk of
electrical shock. Check with a licensed elec­trician if you are in doubt as to whether the
appliance is properly grounded.

1 The washer MUST be grounded. In the

event of malfunction or breakdown,

grounding will reduce the risk of
electrical shock by a path of least
resistance for electrical current.

2 Since your washer is equipped with a

power supply cord having an equipment-

grounding conductor and a grounding

plug, the plug MUST be plugged into an
appropriate, copper wired receptacle

that is properly installed and grounded
in accordance with all local codes and
ordinances or in the absence of local

codes, with the National Electrical
Codes, ANSI/NFPA 70 (latest edition).
If in doubt, call a licensed electrician.
DO NOT cut o or alter the grounding

prong on the power supply cord. In
situations where a two-slot receptacle

is present, it is the owner’s responsibility
to have a licensed electrician replace it

with a properly grounded three prong
grounding type receptacle.

Power cord with
3-prong grounded plug

NOTE

GFI (Ground Fault Interrupter) receptacle

is not required.

Water supply requirements

Hot and cold water faucets MUST be
installed within hose length of your washer’s
water inlet. The faucets MUST be 3/4

inch (1.9 cm) with threading for laundry

hose connection. Water pressure MUST be
between 10 and 110 psi. Pressure dierence

between hot ad cold cannot be more than 10

psi. Your water department can advise you

of your water pressure.

5

Installation Requirements

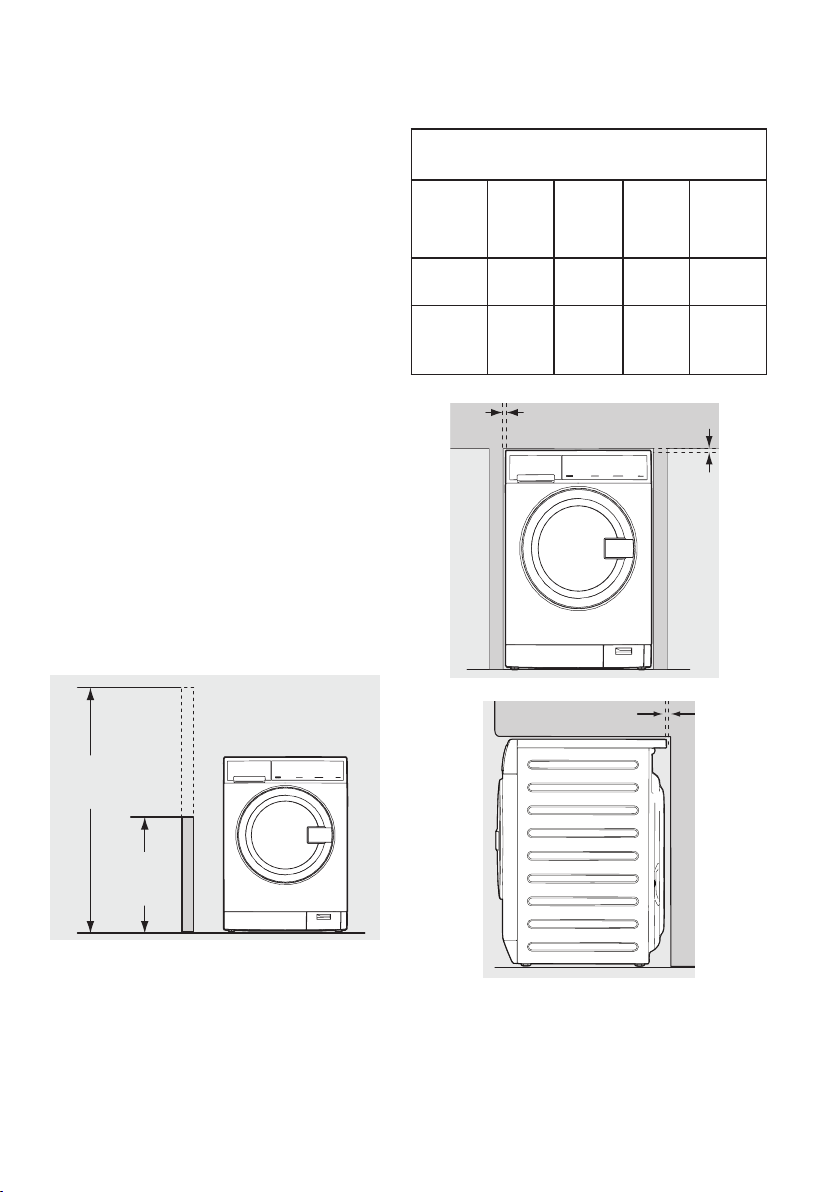

Drain system requirements

1 Drain capable of eliminating 6 gals

(22.5 L) per minute.

2 A standpipe diameter of 1-1/4 in.

(3.18 cm) minimum.

3 The standpipe height above the oor

should be:
Minimum height: 24 in. (61 cm)

Maximum height: 56.5 in. (144 cm)

56.5"

(144cm)

max.

24"

(61cm)

min.

Clearance requirements

MINIMUM INSTALLATION CLEARANCES

- Inches (cm)

SIDES REAR TOP FRONT

Alcove

Under

Counter

0"

(0cm)

0”

(0 cm)

0”

(0 cm)

0”

(0 cm)*

0”

(0 cm)*

(0 cm)

(0 cm)

0"

(0cm)

0”

0”

0"

(0cm)

n/a

n/a

6

Installation Requirements

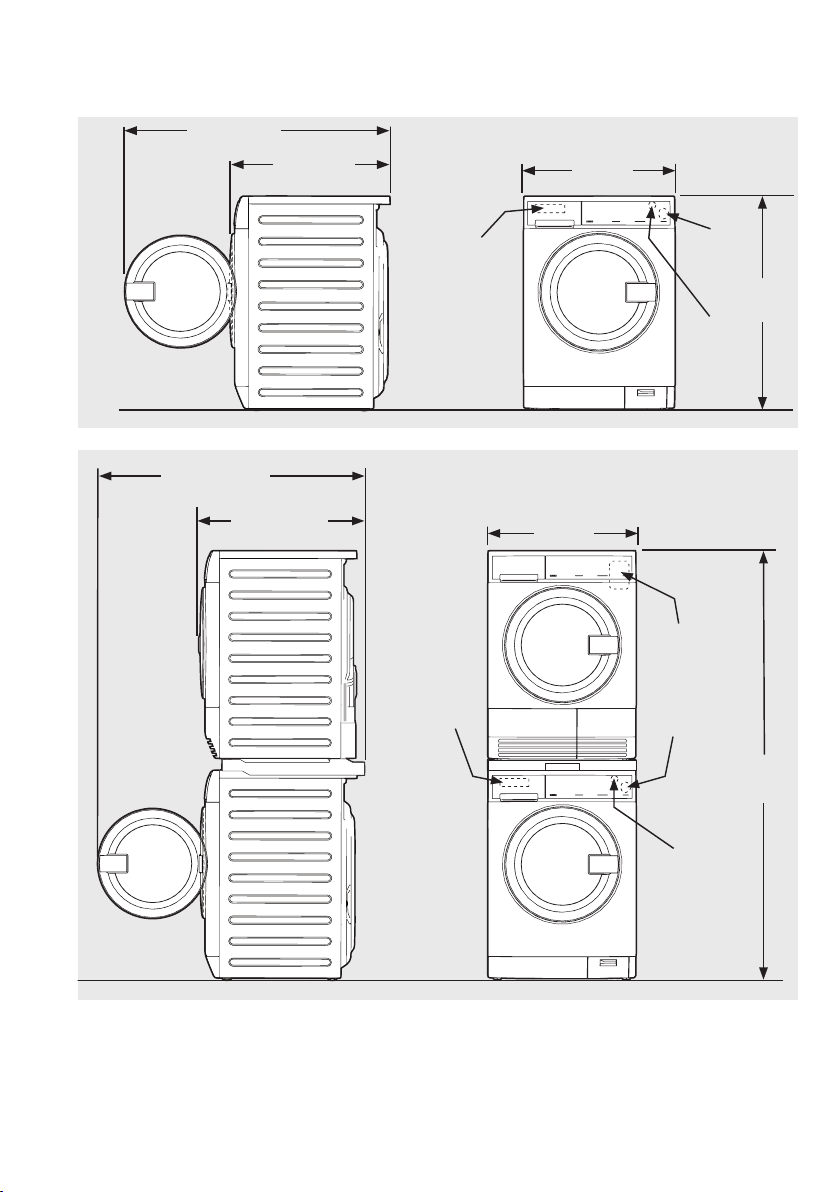

Washer dimensions

42" (107 cm)

to clear open door

25" (64 cm)

to front of closed door

24"

(60.5 cm)

freestand washer

on floor

floor line

43" (109 cm)

to clear open door

26" (66 cm)

to front of closed door

water supply

connection on

rear of unit

water supply

connection on

rear of unit

24"

(60.5 cm)

drain hose on

rear of unit

33.5"

(85 cm)

power cord

on rear

2

of unit

electrical

supply on

rear of unit

drain hose on

rear of unit

1

3

1

68.5"

(174 cm)

power cord on

rear of unit

floor line

1

Drain hose length on washer approximately 55 inches (140 cm).

2

Power supply cord length on washer approximately 59 inches (150 cm).

3

Power supply cord length on Canadian dryer approximately 59 inches (150 cm).

7

2

Installation Instructions

Removing foam packaging

WARNING

SUFFOCATION HAZARD
Destroy the carton and plastic bags after
the washer is unpacked. Children might
use them for play. Cartons covered with
rugs, bedspreads, or plastic sheets can
become airtight chambers causing suf­focation. Place all materials in a garbage
container or make materials inaccessible
to children.

1 Remove door tape and empty drum

contents, including foam shipping brace

inside rubber gasket of door.

2 Using a foam corner post from the

packaging to protect the oor, carefully

lay the washer on its back.

CAUTION

EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more
than one person move or lift the washer.

3 Remove styrofoam base and set it aside.

4 Carefully return the washer to an upright

position.

5 Carefully move the washer to within 4

feet (1 m) of its nal location.

IMPORTANT

Save styrofoam base and shipping braces
for use to help prevent washer damage
during any future moves.

Releasing drain hose

x 2

The drain hose is secured in place with two

plastic latching clamps. Press the locking tab
and release the drain hose.

8

3

Installation Instructions

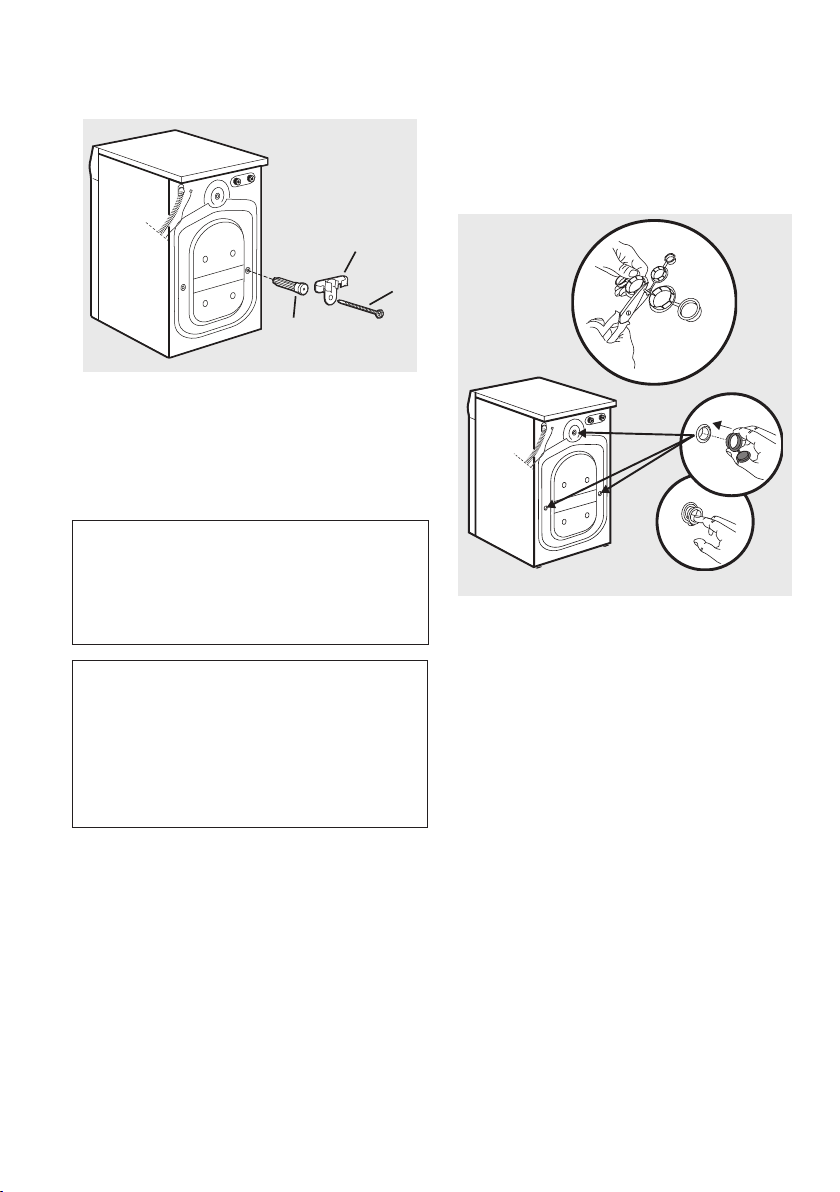

Removing shipping hardware

x 2

x

x 3

Remove all of the following from the back of

the washer:

• 3 shipping bolts

• 2 plastic clamps

• 3 shipping spacers

NOTE

Rubber expansion material on spacers

may need time to relax before they can be
easily pulled through shipping hole.

Installing hole plugs

Locate hole plugs in the small bag supplied

with washer instruction guides. Cut them
apart from each other and insert them in the
holes in washer back panel.

IMPORTANT

Save all shipping bolts and spacers for

future use. If the washer is to be transport-

ed at a later date, the shipping hardware
must be reinstalled to help prevent ship-

ping damage.

9

Installation Instructions

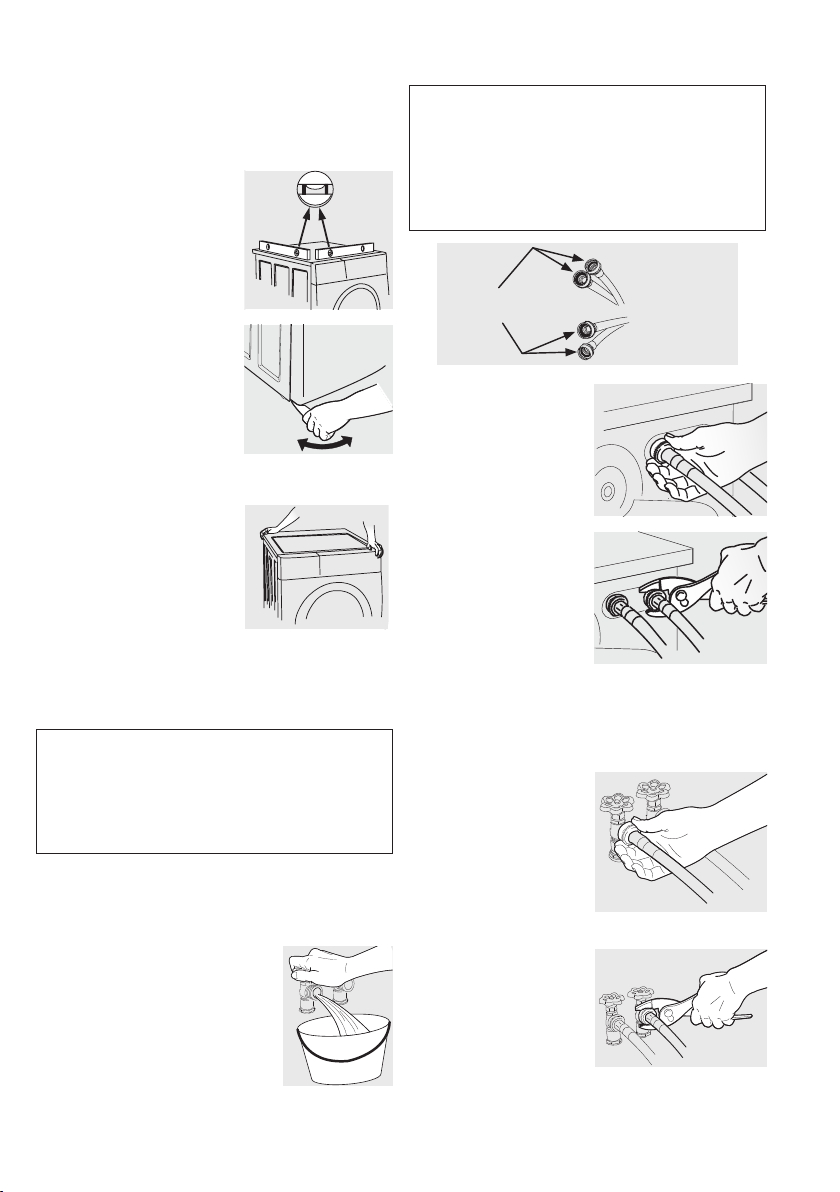

Leveling your washer

Excessive noise and vibration can be
prevented by properly leveling the washer.

1 For free standing

installation and with
the washer within 4

feet (1 m) of its nal
location, place a
level on top of the

washer.

2 Use adjustable pliers

or the universal

wrench to adjust the

leveling legs so the
washer is level front-

to-rear and side-

to-side, and stable

corner-to-corner.

3 Press down on

alternate corners
and sides and feel
for the slightest

movement. Adjust the

appropriate leg(s) so
the washer sits solidly

on the oor on ALL four legs. Keep the
leveling leg extension at a minimum for

best performance of the washer.

NOTE

Hoses are not included with washer

purchase. See “Accessories” section for
various inlet hose kits to t your specic

installation.

Rubber Washers
Must Be Present

2 Connect the

HOT inlet hose
to the HOT inlet

connection on the
washer and the

COLD inlet hose
to the COLD inlet

connection on the

washer. Tighten by

hand until snug.

Then tighten each

supply connection
another 2/3 turn
with pliers. Do not

cross thread or over-tighten these
connections.

USE ONLY
NEW HOSES

NOTE

For pedestal installations, see additional

installation instructions included with the
pedestal.

Connecting inlet water

1 Run some water from the

hot and cold faucets to

ush the water lines and
remove particles that
might clog the water valve

screens and to determine
which faucet is hot and
which is cold supply.

3 Connect the HOT

inlet hose to the

HOT water supply
and the COLD

inlet hose to the

COLD water
supply. Tighten by

hand until snug.

Then tighten each

supply connection
another 2/3 turn
with pliers. Do

not bend, kink or
pinch water inlet
hoses.

4 Turn on the water and check for leaks.

10

Installation Instructions

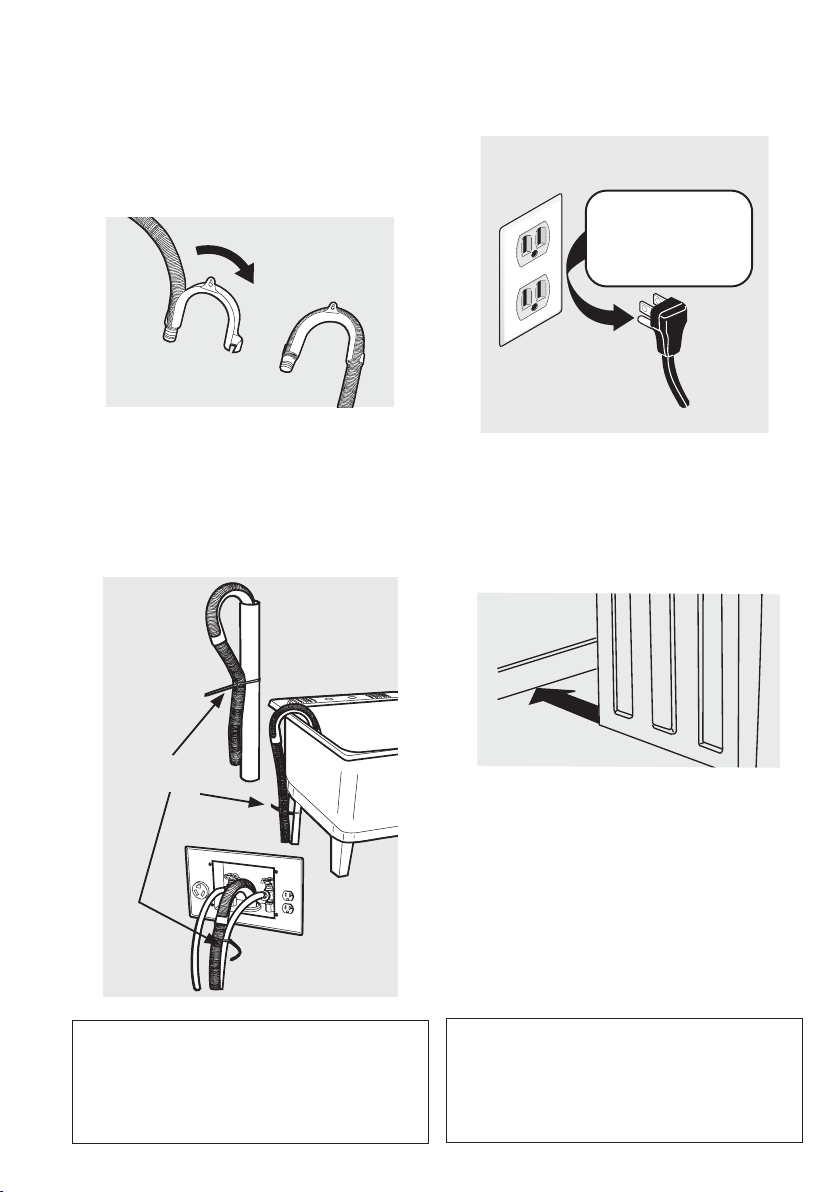

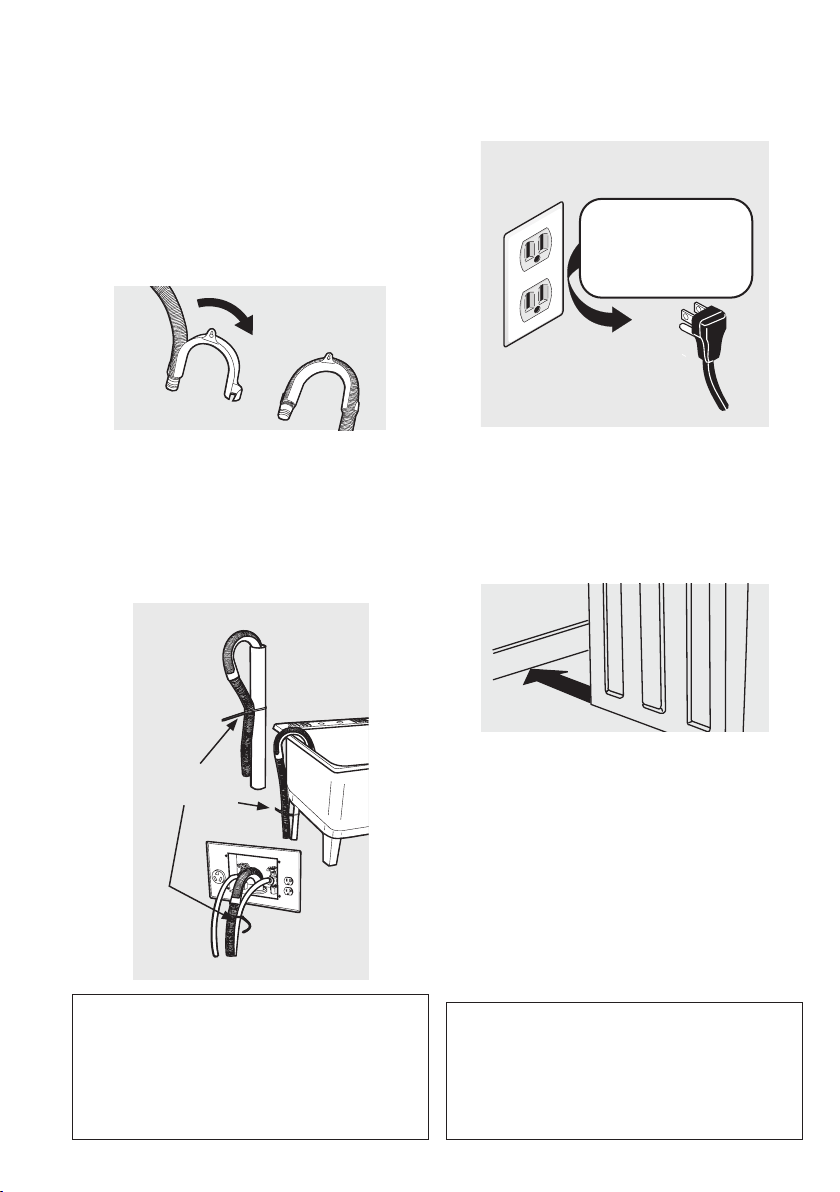

Connecting drain and electrical

1 Snap one end of the drain hose hanger

(shipped in washer drum) onto the drain
hose. Continue wrapping it around the
hanger and snap it in place.

2 Place the hook end of the drain hose

in the drain opening. Secure the drain

hose with the cable tie (provided in the
enclosure package) to the standpipe,
inlet hose, laundry tub, etc. so the hose

does not pull out from the force of the
water.

3 Plug the power cord into a grounded

outlet.

Grounding type wall receptacle

Do not, under
any circumstances,
cut, remove,
or bypass the
grounding prong.

Power cord with
3-prong grounded plug

4 Turn on the power at a circuit breaker/

fuse box.

5 Carefully slide the washer to its nal

position. Recheck for level and rock
corners for stability. Remove and discard

door tape.

Cable Tie

IMPORTANT

Check to ensure the power is o at the

circuit breaker/fuse box before plugging
the power cord into an outlet.

6 Read the Use & Care Guide provided

with the washer. It contains valuable and
helpful information that will save you

time and money.

7 If you have any questions during initial

operation, please review the “Service
Prevention Checklist” in your Use & Care
Guide before calling for service.

8 Place these instructions in a location near

the washer for future reference.

NOTE

A wiring diagram and technical data sheet
are located under the washer top panel,

on top of the detergent dispenser housing.

11

Accessories

DRYER STACKING KIT

SEARS ITEM# 18004

Depending on the model you purchased,

a kit for stacking this dryer on top of

matching washer may have been included

in the initial purchase of your dryer. If your
model did not include a stacking kit or you

desire another stacking kit, you may order

one.

INLET HOSE KITS

Standard (Rubber, 4 ft.) - ITEM# 26-52535
Premium (Stainless Steel, 6 ft.) - ITEM#

26-58027

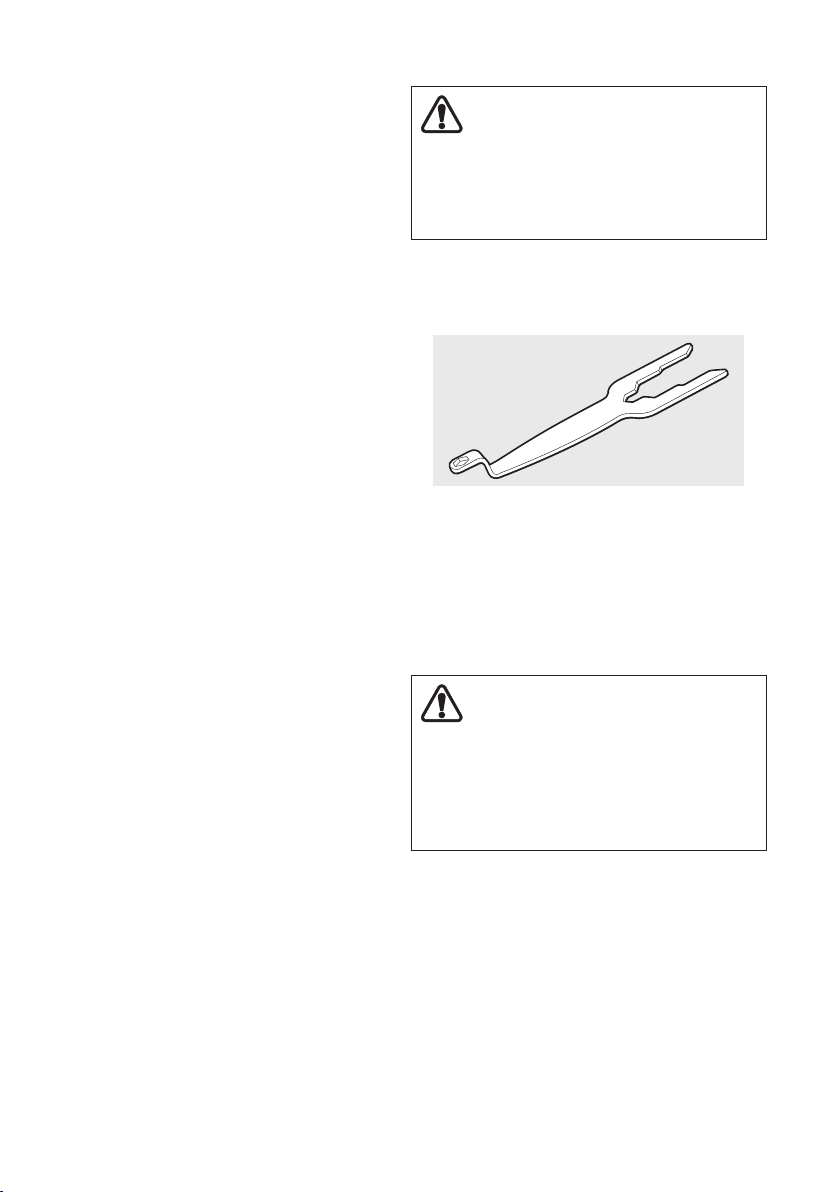

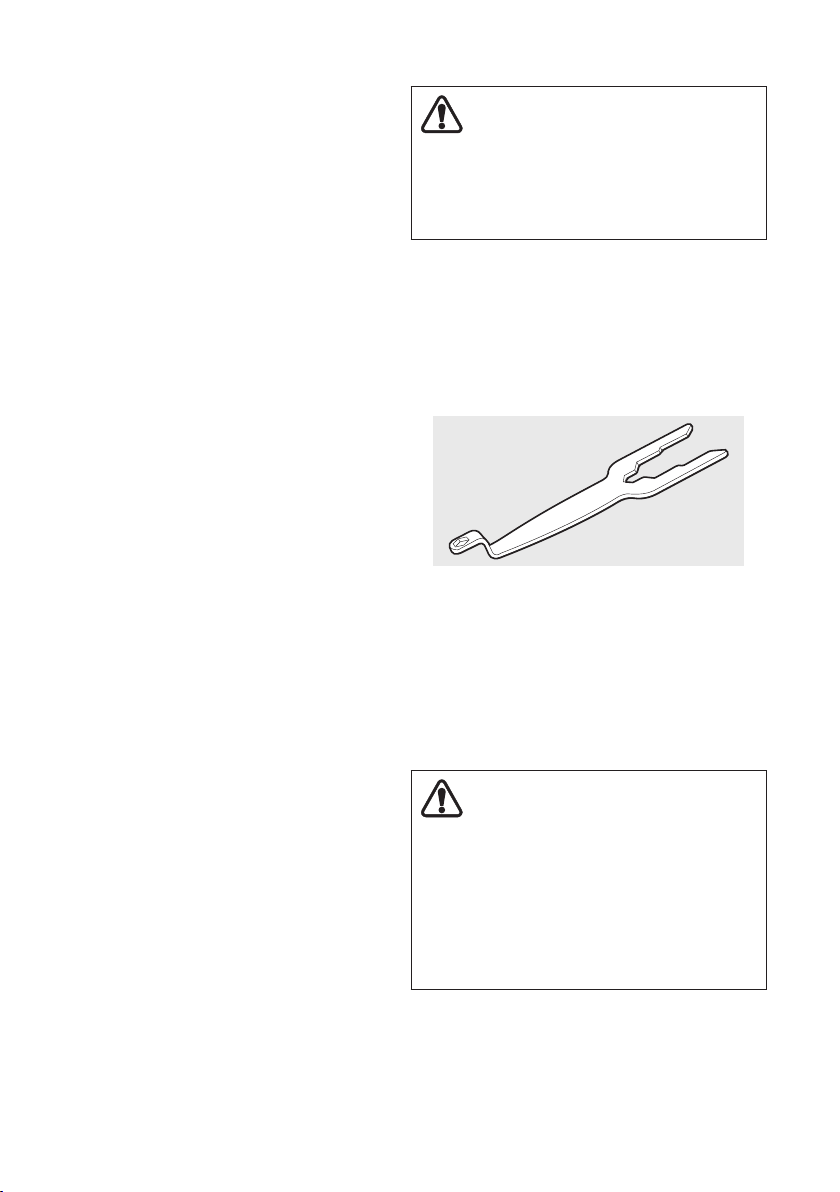

UNIVERSAL APPLIANCE WRENCH

P/N 137019200

A UNIVERSAL APPLIANCE WRENCH is
available to aid in dryer/washer/pedestal

feet adjustment.

CAUTION

Failure to use accessories manufactured by
(or approved by) the manufacturer could
result in personal injury, property damage or
damage to the washer.

Universal Appliance Wrench

Replacement parts:

If replacements parts are needed for your

washer, contact the source where you
purchased your washer or refer to your Use
and Care Guide for more information.

WARNING

ELECTRICAL SHOCK HAZARD
Label all wires prior to disconnection when
servicing controls. Wiring errors can cause
improper and dangerous operation. Verify
proper operation after servicing.

12

Instrucciones importantes de seguridad

ADVERTENCIA

Lea todas las instrucciones antes de usar
este lavadora.

Identicación de los símbolos,
palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en
este manual aparecen precedidas de un aviso
titulado “ADVERTENCIA” o “PRECAUCIÓN”,
de acuerdo con el nivel de riesgo.

Deniciones

Este es el símbolo de alerta de
seguridad. Se usa para alertar sobre
peligros potenciales de lesiones personales.
Obedezca todos los mensajes de seguridad

que tengan este símbolo para evitar posibles

lesiones personales o la muerte.

PELIGRO

PELIGRO indica una situación de peligro
inminente que, si no se evita, podría cau­sar lesiones graves o la muerte.

Indice

Instrucciones importantes de seguridad .....2-3

Requisitos de Instalación .........................4-7

Instrucciones de Instalación ................... 8-11

Accessorios ............................................. 12

ADVERTENCIA

ADVERTENCIA indica una situación po­tencialmente peligrosa que, si no se evita,
podría causar lesiones personales graves
o la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación poten­cialmente peligrosa que, si no se evita,
podría causar lesiones personales leves o
moderadas.

IMPORTANTE

IMPORTANTE indica información de insta­lación, funcionamiento o mantenimiento
que es importante, pero que no está rela-

cionada con la seguridad.

2

Instrucciones importantes de seguridad

ADVERTENCIA

PELIGRO DE INCENDIO
Para su seguridad, debe seguir la infor­mación de esta guía para minimizar el
riesgo de incendio o explosión o para evi­tar daños a la propiedad, lesiones perso­nales o incluso la muerte. No almacene ni
utilice gasolina ni otros líquidos o vapores

inamables cerca de este o de cualquier

otro electrodoméstico.

ADVERTENCIA

PELIGRO DE ASFIXIA

Después de desembalar la lavadora,
destruya los cartones y las bolsas de
plástico. Los niños podrían utilizarlos para
jugar. Los cartones cubiertos con alfombras,
cubrecamas, o láminas de plástico pueden
convertirse en cámaras de aire hermética­mente cerradas y provocar asxia. Coloque
todos los materiales en un basurero o man­téngalos fuera del alcance de los niños.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Determinadas piezas internas no han
sido conectadas a tierra deliberada­mente y pueden presentar riesgo de

descarga eléctrica si se tocan durante
la instalación. No toque las siguientes

piezas mientras el electrodoméstico está

activado eléctricamente:

• Control electrónico del motor

• Bomba de desagüe

• Bomba de recirculación

• Motor de accionamiento

PRECAUCIÓN

PELIGRO DE EXCESO DE PESO
Para evitar lesiones en la espalda u otro tipo
de lesiones, procure levantar o mover la la-

vadora con la ayuda de más de una persona.

IMPORTANTE

Las instrucciones de esta guía y todo el
material que se incluye con esta lavadora

no tienen como propósito cubrir todas
las condiciones y situaciones que puedan

presentarse. Cuando instale, opere o repare
cualquier artefacto DEBE tener cuidado y
hacer uso de buenas prácticas de seguridad.
Se obtienen mayores benecios y se disfruta
más del artefacto cuando se comprenden y

se practican de manera rutinaria todas las

Instrucciones de Seguridad y Funcionamiento
al realizar las tareas de lavado.

IMPORTANTE

NO INSTALE LA LAVADORA:

1 En una zona expuesta a la humedad o a

las condiciones climáticas externas. Para
maximizar la ecacia del detergente, la

temperatura ambiente nunca debe ser

menor a los 15,6° C (60° F).

2 En un área (garaje o construcción tipo

garaje) en la cual haya o se almacene

gasolina u otros productos inamables
(incluso automóviles).

3 Sobre una alfombra. El piso DEBE

ser rme con una pendiente máxima
de 2,54 cm (1 pulgada). Para reducir
vibraciones o movimientos, puede que
sea necesario reforzar el piso.

NOTA

La reparación eléctrica de la lavadora

debe cumplimentar los códigos y las

ordenanzas locales y la última edición
del Código Eléctrico Nacional (National
Electrical Code), el ANSI/NFPA 70, o
bien en Canadá, el CSA C22.1 del Código
Eléctrico de Canadá (Canadian Electrical

Code) Parte 1.

CONSERVE ESTAS

INSTRUCCIONES PARA

REFERENCIA FUTURA.

3

Requisitos de Instalación

box wrench

Herramientas y materiales necesarios para la instalación:

OR OR AND AND

Adjustable

wrench

3/8" or
10 mm

Ratchet and

socket set

NOTA

Las mangueras no están incluidos con la compra de la lavadora. Vea
la sección de “Accesorios” para vericar diferentes kits de mangueras

Inlet Hose (x2)

especicas para su instalación.

LISTA DE VERIFICACIÓN DE INSTALACIÓN

Ferretería de envío y transporte

 Soporte para envío de espuma (en la

junta de la puerta) retirado y guardado

 Se retiraron y guardaron los pernos y

espaciadores de la parte trasera del

electrodoméstico

 Se instalaron los tapones (empacados

en una bolsa en el interior del tambor)

en los agujeros de la lámina trasera

Nivelación

 La lavadora está nivelada de lado a

lado y de adelante hacia atrás

 La lavadora descansa rmemente sobre

sus cuatro esquinas

Suministro de agua

 Utilice solamente las mangueras nuevas

y veriqué que los empaques de hule
estén presentes

 Se conectó el suministro de agua

CALIENTE a la admisión de agua
CALIENTE y el suministro de agua
FRÍA a la admisión de agua FRÍA

OR

Optional
universal

wrench

Adjustable

pliers

 Se abrió el suministro de agua

CALIENTE y FRÍA

 No hay escapes en las conexiones del

suministro de agua o en las conexiones

de admisión del electrodoméstico ­vuelva a vericar a las 24 horas

Carpenter’s level

Drenaje

 Tubo vertical o drenaje de pared a una

altura mínima de 24” (61 cm)

 Manguera de drenaje enganchada en el

canal en “U” (empacado en el tambor)

 Manguera de drenaje jada en su lugar

con un amarre para cables (empacado
en el tambor)

Suministro eléctrico

 El suministro eléctrico del hogar está

activado

 La lavadora está enchufada

Inspección nal

 Lea bien las Instrucciones de Instalación

y la Guía de Uso y Cuidado

 La puerta se bloquea y el agua entra

al tambor cuando se inicia el ciclo

4

Requisitos de Instalación

Requisitos del sistema eléctrico

CIRCUITO - Circuito individual de
bifurcación de 15 amp., correctamente

polarizado y con conexión a tierra con

fusible de retardo de 15 amp. o con
interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna
de 2 cables, con conexión a tierra, 120
voltios, monofásica, 60 Hz.

NOTA

Debido a posibles variaciones en el voltaje,
no se recomienda utilizar esta lavadora

con electricidad generada a partir de

generadores a gas, solares, eólicos ni de

ninguna otra clase que no sean los emplea­dos por su empresa de electricidad local.

RECEPTÁCULO DEL TOMACORRIENTE ­Receptáculo para enchufes de 3 patas con

conexión a tierra que debe estar ubicado en
un lugar que sea accesible para el cable de

alimentación eléctrica cuando la lavadora se

encuentre instalada.

Tomacorriente de pared con

conexión a tierra

Bajo ninguna
circunstancia corte,
extraiga o desvíe
las patas de
conexión a tierra.

Cable de alimentación
con enchufe de tres patas
con conexión a tierra

NOTA

Requisitos de conexión a tierra

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA
Una conexión incorrecta del conductor de
conexión a tierra del equipo puede provocar

un peligro de descarga eléctrica. Si no está
seguro de haber realizado correctamente la
conexión a tierra del artefacto, consulte a un

electricista autorizado.

1 La lavadora DEBE tener conexión a

tierra. En el caso de que la lavadora
no funcione correctamente o se
descomponga, la conexión a tierra
reduce el riesgo de descarga eléctrica
porque ofrece una trayectoria de menor
resistencia para la corriente eléctrica.

2 Debido a que la lavadora está equipada

con un cable de alimentación eléctrica

que cuenta con un conductor de

conexión a tierra, el enchufe DEBE estar
conectado a un receptáculo adecuado

con cable de cobre correctamente

instalado y con conexión a tierra, de

acuerdo con todos los códigos y las

ordenanzas locales o, ante la ausencia
de ordenanzas locales, con el Código
Eléctrico Nacional (National Electrical
Codes), ANSI/NFPA 70 (última edición).
Ante cualquier duda, comuníquese con

un electricista autorizado. NO corte
ni dañe la espiga de conexión a tierra

del cable de alimentación eléctrica.

En los casos en los que se dispone

de un receptáculo de dos ranuras, es

responsabilidad del usuario pedir a un
electricista autorizado que lo cambie

por un receptáculo para enchufes de

tres patas con una adecuada conexión a
tierra.

No es necesario conectar un tomacorriente

con GFI (interruptor de falla de conexión

a tierra).

5

0"

(0cm)

0"

(0cm)

Requisitos de Instalación

Requisitos de la entrada de agua

Los grifos de agua caliente y fría DEBEN

instalarse a una distancia no mayor de
longitud de la manguera de la entrada de

agua de la lavadora. Los grifos DEBEN estar
a 1,9 cm (3/4 pulgadas) con roscas para
la conexión de la manguera de lavado.
La presión de agua DEBE ser de 10 a 110
psi. La diferencia de presión entre el agua
caliente y fría no debe superar los 10 psi. El
departamento hidráulico puede asesorarlo

con respecto a la presión de agua con la
que usted cuenta.

Requisitos del sistema de desagüe

1 Desagüe con capacidad para eliminar

22,5 l (6 galones) por minuto.

2 An tubo vertical con un diámetro mínimo

de 3,18 cm (1-1/4 pulg.).

3 Ta altura del tubo vertical por encima

del suelo debe ser:

Altura mínima: 61 cm (24 pulgadas)
Altura máxima: 244 cm (96 pulgadas)

Requisitos de despeje

ESPACIOS MÍNIMOS PARA LA INSTALACIÓN:

cm (pulgadas)

Hueco

Debajo

de la
encimera

Laterales

0 cm

(0”)

0 cm

(0”)

Parte

Trasera

0 cm

(0”)

0 cm

(0”)*

Parte

Superior

0 cm

(0”)

0 cm

(0”)

Delantera

n/d

n/d

56.5"

(144cm)

max.

24"

(61cm)

min.

0"

(0cm)

6

Requisitos de Instalación

Dimensiones de la lavadora

42" (107 cm)

para destapar abra la puerta

lavadora independiente

sobre el piso

línea del piso

43" (109 cm)

para destapar abra la puerta

25" (64 cm)

al frente de la

puerta cerrada

26" (66 cm)

al frente de la

puerta cerrada

suministro de agua

en la parte trasera

de la lavadora

conexión del
suministro de agua
en la parte trasera
de la lavadora

conexión del

(60.5 cm)

24"

(60.5 cm)

24"

manguera de

drenaje en la
parte trasera
de la lavadora

cable eléctrico

suministro eléctrico
en la parte trasera
de la secadora

manguera de drenaje
en la parte trasera
de la lavadora

33.5"

(85 cm)

en la parte

trasera de la

2

lavadora

3

1

1

1

68.5"

(174 cm)

cable eléctrico en
la parte trasera de
la lavadora

línea del piso

1

La longitud de la manguera de drenaje de la lavadora es de aproximadamente 140 cm (55 in).

2

La longitud del cable de alimentación de la lavadora es de aproximadamente 150 cm (59 in).

3

La longitud del cable de alimentación de la secadora de Canadá de aproximadamente 150 cm (59 in).

7

2

Instrucciones de Instalación

Retiro de la espuma de embalaje

ADVERTENCIA

PELIGRO DE ASFIXIA

Después de desembalar la lavadora,
destruya los cartones y las bolsas de
plástico. Los niños podrían utilizarlos
para jugar. Los cartones cubiertos con
alfombras, cubrecamas, o láminas de
plástico pueden convertirse en cámaras
de aire herméticamente cerradas y
provocar asxia. Coloque todos los
materiales en un basurero o manténgalos
fuera del alcance de los niños.

1 Retire la cinta de la puerta y vacíe

el contenido del tambor, incluido el
refuerzo de transporte de espuma

situado dentro de la junta de goma de la
puerta.

2 Utilizando una esquinera de espuma del

embalaje para proteger el suelo, apoye
con cuidado la lavadora sobre la parte

trasera.

PRECAUCIÓN

3 Retire la espuma de poliestireno y déjelos

a un lado.

4 Cuelva a colocar la lavadora en posición

vertical cuidadosamente.

5 Traslade la lavadora con cuidado a n

de colocarla a aproximadamente 1 m

(4 pies) de la ubicación nal.

IMPORTANTE

Guarde la espuma de poliestireno y el
tapón de embalaje para utilizarlos para

evitar daños a la lavadora en futuros

traslados.

PELIGRO DE EXCESO DE PESO
Para evitar lesiones en la espalda u otro
tipo de lesiones, procure levantar o mover

la lavadora con la ayuda de más de una

persona.

x 2

Liberación de la Manguera de
Desagüe

La manguera de desagüe se mantiene jada
con dos piezas de plástico. Presione la

pestaña de bloqueo y libere la manguera de

desagüe.

8

3

Instrucciones de Instalación

Retiro del embalaje de protección

x 2

x

x 3

Retire todos los elementos siguientes de la

parte trasera de la lavadora:

• 3 pernos de transporte

• 2 abrazaderas de plástico

• 3 espaciadores de envío

NOTA

Es posible que el material de goma en
los espaciadores necesite tiempo para sua-

vizarse antes de poder tirar de él a través

de los agujeros del empaque.

Instalación de los tapones para
agujeros

Ubique los 4 tapones para agujeros en la
pequeña bolsa que viene con las guías de
instrucciones de la lavadora. Córtelos para
separarlos y insértelos en los agujeros del
panel trasero de la lavadora.

IMPORTANTE

Guarde todos los pernos y espaciadores

de embalaje para su uso posterior. Si se va
a transportar la lavadora más adelante,
deberá colocar el embalaje de protección
nuevamente para evitar que se produzcan

daños durante el traslado.

9

Instrucciones de Instalación

Nivelación de la lavadora

Las vibraciones y el ruido excesivo se pueden
evitar nivelando la lavadora correctamente.

1 Para una instalación

independiente de

la unidad, con
la lavadora a

aproximadamente
1 m (4 pies) de la

ubicación nal,
coloque un nivel en la

parte superior de esta.

2 Utilice la pinzas

ajustables o la

llave universal para

ajustar las patas

niveladoras de modo
que la lavadora esté
nivelada en relación
con todos sus lados,
atrás/adelante y
derecha/izquierda, y

estabilizada en las cuatro esquinas.

3 Presione hacia abajo las distintas esquinas

y lados para asegurarse de que no

haya vibración alguna. Ajuste las patas
correspondientes de modo que la lavadora
descanse rmemente en el piso sobre las
CUATRO patas. Mantenga la extensión de
las patas niveladoras al mínimo para un
mejor rendimiento de la lavadora.

NOTA

Para instalar un pedestal, consulte las in­strucciones de instalación adicionales que

vienen con dicho producto.

Conexión del suministro de agua de
entrada

1 Haga correr un poco de agua de los grifos

de agua caliente y fría para enjuagar los

caños de agua y eliminar
las partículas que puedan

obstruir los ltros de la llave

de paso y para determinar

cuál canilla corresponde al

suministro de agua caliente y

cuál al de agua fría.

NOTA

Las mangueras no están incluidos con la
compra de la lavadora. Vea la sección de
“Accesorios” para vericar diferentes kits de
mangueras especicas para su instalación.

Arandelas de
goma deben
estar presentes

2 Conecte la

manguera de
suministro de

agua CALIENTE

a la conexión
de admisión de

agua CALIENTE
de la lavadora y

la manguera de
suministro de agua

FRÍA a la admisión
de agua FRÍA de la
lavadora. Ajústelas

con la mano hasta

que queden rmes. Luego ajuste ambas
conexiones de suministro de agua 2/3 más
de vuelta con la pinza. No enrosque ni

ajuste demasiado estas conexiones.

3 Conecte la

manguera de
entrada de agua

CALIENTE al

suministro de

agua CALIENTE

y la manguera de
entrada de agua

FRÍA al suministro de
agua FRÍA. Ajústelas

con la mano hasta

que queden rmes.
Luego ajuste ambas
conexiones de suministro de agua 2/3 más
de vuelta con la pinza. No doble, tuerza

o presione las mangueras de admisión de
agua.

4 Abra el grifo y verique que no haya fugas.

10

Utilice
solamente
las
mangueras
nuevas

Instrucciones de Instalación

Conexión del desagüe y del

suministro eléctrico

1 Enganche un extremo del gancho de la

manguera de drenaje (empacada en el

tambor de la lavadora) en la manguera
de drenaje. Continúe deslizando la

manguera alrededor del soporte y

encájela en su lugar.

2 Coloque el extremo con gancho de la

manguera de drenaje en la abertura de

desagüe. Fije la manguera de drenaje
con el amarre para cables (que viene en
la caja) al tubo vertical, la manguera de
entrada, la tina del lavadero, etc. para
que no se salga por la fuerza del agua.

3 Conecte el cable de alimentación a un

tomacorriente con conexión a tierra.

Tomacorriente de pared con
conexión a tierra

Bajo ninguna
circunstancia corte,
extraiga o desvíe
las patas de
conexión a tierra.

Cable de alimentación
con enchufe de tres patas
con conexión a tierra

4 Conecte la electricidad desde la caja del

interruptor automático/fusibles.

5 Deslice la lavadora a su posición nal

cuidadosamente. Vuelva a vericar que
la lavadora esté nivelada y estabilizada.

Retire y deseche la cinta de la puerta.

AMARRE

PARA CABLES

IMPORTANTE

Revise la caja del interruptor automático/
fusibles para asegurarse de que la electric­idad esté desconectada antes de conectar

el cable de alimentación al tomacorriente.

6 Consulte la Guía de uso y cuidado que

se proporciona con la lavadora. Dicha
guía contiene información útil y valiosa
que le ahorrará tiempo y dinero.

7 Si tiene alguna pregunta durante el

funcionamiento inicial, repase la “Lista
de control para evitar el servicio técnico”

de su Guía de uso y cuidado antes de

llamar al servicio técnico.

8 Coloque estas instrucciones cerca de la

lavadora para referencia futura.

NOTA

Debajo del panel superior de la lavadora,

sobre el compartimiento para distribución

del detergente, encontrará una hoja de infor­mación técnica y un diagrama de cableado.

11

Accessorios

KIT DE SECADORA PARA CENTRO DE
LAVADO

SEARS No. 18004

Dependiendo del modelo que haya
comprado, es posible que esta secadora

correspondiente incluya un kit para

instalarla sobre la lavadora. Si el

modelo que adquirió no incluye un kit de

instalación sobre la lavadora o desea un
kit diferente, puede pedir uno.

KITS DE MANGUERAS LLENADO

Estándar (Caucho, 122 cm) -
SEARS No. 26-52535

Prima (Acero Inoxidable, 183 cm) -
SEARS No. 26-58027

LLAVE UNIVERSAL PARA
ELECTRODOMÉSTICOS

Pieza No. 137019200

También puede pedir una LLAVE
UNIVERSAL PARA ELECTRODOMÉSTICOS

para ayudarlo a ajustar las patas de las

secadoras, lavadoras o pedestales.

PRECAUCIÓN

El no utilizar accesorios fabricados (o apro­bados) por el fabricante puede ocasionar

lesiones personales, daños a la propiedad o
daños a la lavadora.

Llave universal para

electrodomésticos

Piezas de repuesto:

Si su lavadora necesita piezas de repuesto,
comuníquese con el sitio donde la adquirió,

o consulte la Guía de uso y cuidado para

obtener más información.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Cuando se reparen los controles, rotule

todos los cables antes de desconectarlos. Los
errores de cableado pueden producir un fun­cionamiento incorrecto y peligroso. Verique
que el funcionamiento es correcto después

de realizar las reparaciones.

12

Kenmore ®

®

Customer Care Hotline

To schedule in-home repair service

or order replacement parts

Para pedir servicio de reparación

a domicilio, y ordenar piezas

1-844-553-6667

www. kenmore. com
